ПОВОРОТНАЯ ЧАСТЬ / Насос системы смазки

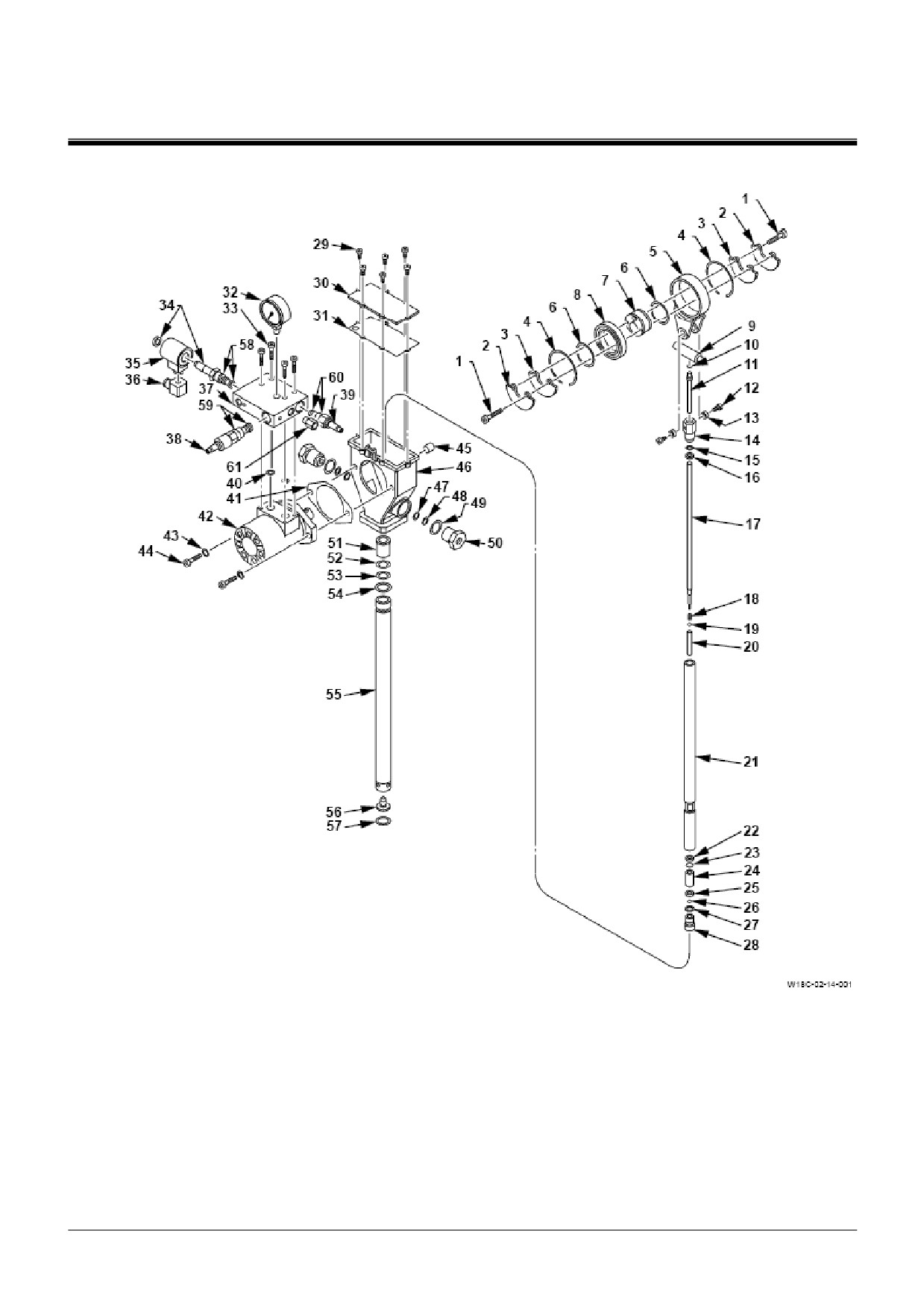

Устройство насоса системы автоматической смазки

W2-15-2

ХОДОВАЯ ЧАСТЬ / Подшипник опорно-поворотного устройства

СНЯТИЕ И УСТАНОВКА ПОДШИПНИКА

ОПОРНО-ПОВОРОТНОГО УСТРОЙСТ-

ВА

Снятие

1.

Снимите рабочее оборудование, противо-

вес и основную раму. (См. подраздел "Сня-

тие и установка рабочего оборудования" на

странице W4-1-1, подраздел "Снятие и ус-

тановка противовеса" на странице W2-2-1 и

подраздел "Снятие и установка основной

Ходовая рама

рамы" на странице W2-3-1)

2.

Удалите болты (1) (60 шт.) из подшипника

опорно-поворотного устройства (2).

: 70 мм

3.

Нанесите установочные метки между внут-

ренним и наружным кольцами подшипника

опорно-поворотного устройства (2) и между

наружным кольцом и ходовой рамой.

4.

Пропустите петлю каната через отверстие

для болта на наружном кольце подшипника

Канат для подъема груза

опорно-поворотного устройства (2) (3 мес-

та). Пропустите стальной поясок через пет-

лю.

ОСТОРОЖНО: Масса подшипника

(2)

опорно-поворотного устройства: 4190 кг

5.

Поднимите краном и снимите подшипник (2)

опорно-поворотного устройства с ходовой

рамы.

Стальной поясок

W3-1-1

ХОДОВАЯ ЧАСТЬ / Подшипник опорно-поворотного устройства

Установка

ОСТОРОЖНО: Масса подшипника

(2)

опорно-поворотного устройства: 4190 кг

ВАЖНО: Установите подшипник

(2) опорно-

поворотного устройства так, чтобы

метки на внутреннем кольце были

обращены к правой стороне маши-

ны.

1. Поднимите краном подшипник (2) опорно-

поворотного устройства. Установите под-

шипник (2) опорно-поворотного устройства

на ходовую раму, совмещая его по устано-

вочным меткам, сделанным перед снятием,

с установочным штифтом (3) (2 места).

ПРИМЕЧАНИЕ: Относительно подъема

подшипника

(2)

опорно-

поворотного устройства

обратитесь к подразделу

"Снятие секции".

2. Нанесите смазку на резьбу болтов (1) (60

шт.). Вставьте болты (1) (60 шт.) в подшип-

ник (2) опорно-поворотного устройства, за-

тем затяните их.

: 70 мм

: 4700 Н·м (480 кгс·м)

Ходовая рама

3. Установите основную раму, противовес и

рабочее оборудование. (Смотрите подраз-

дел "Снятие и установка рабочего оборудо-

вания" на странице W4-1-1, подраздел

"Снятие и установка противовеса" на стра-

нице W2-2-1 и подраздел "Снятие и уста-

новка основной рамы" на странице W2-3-1)

W3-1-2

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

СНЯТИЕ И УСТАНОВКА РЕДУКТОРА

ПРИВОДА ПЕРЕДВИЖЕНИЯ

• Если редуктор должен быть снят со звез-

дочки, заранее снимите башмак гусеничной

ленты со звездочки. (Смотрите подраздел

"Снятие и установка башмаков гусеничной

ленты" на странице W3-8-1)

ВАЖНО: Прежде чем начать работу, обяза-

тельно выпустите воздух из гидро-

бака. (Смотрите подраздел "Выпуск

воздуха из гидробака", на странице

W1-3-1)

Снятие

ВАЖНО: Прикрепите ярлыки на шланги для

упрощения последующей сборки.

1. Отсоедините все шланги от гидромотора (3)

привода передвижения.

: 19 мм, 36 мм

: 14 мм

2. Удалите сливные пробки

(4),

(6) и кон-

трольную пробку (5) уровня масла со сто-

Сторона гидромотора

роны гидромотора (3) привода передвиже-

привода передвижения

ния и со стороны звездочки, чтобы слить

трансмиссионное масло.

: 14 мм

: 17 мм

: 22 мм

ПРИМЕЧАНИЕ: Объем трансмиссионного

масла: 90 л

ОСТОРОЖНО: Масса гидромотора

(3)

привода передвижения: 260 кг

Сторона звездочки

3. Прикрепите нейлоновый строп к корпусу

гидромотора (3) привода передвижения и

удерживайте его краном. Удалите болты (2)

(4 шт.) и поднимите гидромотор (3) привода

передвижения краном, чтобы снять его с

крышки (1).

: 30 мм

W3-2-1

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

4. Установите рым-болты (М20, шаг резьбы

2,5) в отверстия под болты (2). Установите

рым-болты (М22, шаг резьбы 2,5) в отвер-

Позиции крепления рым-болта

стия для отжимных болтов в крышке (1).

ПРИМЕЧАНИЕ: Относительно

позиций

крепления рым-болтов об-

ратитесь к рисунку справа.

ОСТОРОЖНО: Масса редуктора привода

передвижения со стороны гидромотора

(3) привода передвижения: 310 кг

5.

Поднимите краном редуктор привода пере-

движения со стороны гидромотора (3) при-

вода передвижения.

6.

Удалите болты (7) (16 шт.) с маркировкой Т

и поднимите краном редуктор привода пе-

редвижения со стороны гидромотора

(3)

привода передвижения и снимите его с ре-

дуктора привода передвижения со стороны

звездочки.

: 32 мм

ОСТОРОЖНО: Масса редуктора привода

Рама гусенич-

передвижения со стороны звездочки:

ной тележки

2800 кг

7.

Удерживайте редуктор привода передви-

жения со стороны звездочки вилочным по-

грузчиком.

8.

Удалите болты (8) (32 шт.) и снимите ре-

дуктор привода передвижения со стороны

звездочки с рамы гусеничной тележки.

: 50 мм

W3-2-2

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

Установка

ОСТОРОЖНО: Масса редуктора привода

Позиции крепления рым-болта

передвижения со стороны звездочки:

2800 кг

1. Удерживая редуктор привода передвиже-

ния со стороны звездочки вилочным по-

грузчиком, установите его на раму гусенич-

ной тележки с помощью болтов (8) (32 шт.).

: 50 мм

: 2600 Н·м (265 кгс·м)

2. Установите рым-болты (М20, шаг резьбы

2,5) в отверстия для болтов (2). Установите

рым-болты (М22, шаг резьбы 2,5) в отвер-

стия для отжимных болтов в крышке (1).

ПРИМЕЧАНИЕ: Относительно

позиций

крепления рым-болтов об-

ратитесь к рисунку справа.

ОСТОРОЖНО: Масса редуктора привода

передвижения со стороны гидромотора

(3) привода передвижения: 310 кг

Рама гусенич-

3.

Поднимите краном редуктор привода пере-

ной тележки

движения со стороны гидромотора (3) при-

вода передвижения и установите его на ре-

дуктор привода передвижения со стороны

звездочки, используя болты (7) (16 шт.) с

маркировкой Т.

: 32 мм

: 750 Н·м (76,5 кгс·м)

ОСТОРОЖНО: Масса гидромотора

(3)

привода передвижения (3): 260 кг

4.

Прикрепите нейлоновый строп к корпусу

гидромотора

(3) привода передвижения,

чтобы поднять его краном.

5.

Установите гидромотор (3) привода пере-

движения на крышку (1), используя болты

(2) (4 шт.)

: 30 мм

: 400 Н·м (41 кгс·м)

W3-2-3

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

6. Установите сливные пробки (4) и (6).

: 14 мм

: 69 Н·м (7 кгс·м)

: 17 мм

: 69 Н·м (7 кгс·м)

7. Присоедините все шланги к гидромотору (3)

привода передвижения.

: 19 мм

: 29,5 Н·м (3 кгс·м)

: 36 мм

: 175 Н·м (18 кгс·м)

: 14 мм

: 270 Н·м (27,5 кгс·м)

8. Залейте трансмиссионное масло через от-

верстия для контрольной пробки (5) уровня

масла и заправочной пробки (9). После за-

правки установите контрольную пробку (5)

уровня масла и заправочную пробку (9).

: 14 мм

: 69 Н·м (7 кгс·м)

: 22 мм

: 195 Н·м (20 кгс·м)

Сторона гидромотора

привода передвижения

ПРИМЕЧАНИЕ: Объем трансмиссионного

масла: 90 л

ВАЖНО: После установки гидромотора при-

вода передвижения залейте рабочую

жидкость в гидромотор привода пе-

редвижения. Кроме того, обязатель-

но выполните обкатку машины, что-

бы предотвратить заклинивание

гидромотора привода передвижения

и/или редуктора привода передви-

жения.

Операция обкатки машины:

Сторона звездочки

1. Рычаг управления топливом:

Мин. скорость

2. Режим передвижения: Низкая

скорость

3. Продолжительность операции:

Не менее двух минут

W3-2-4

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

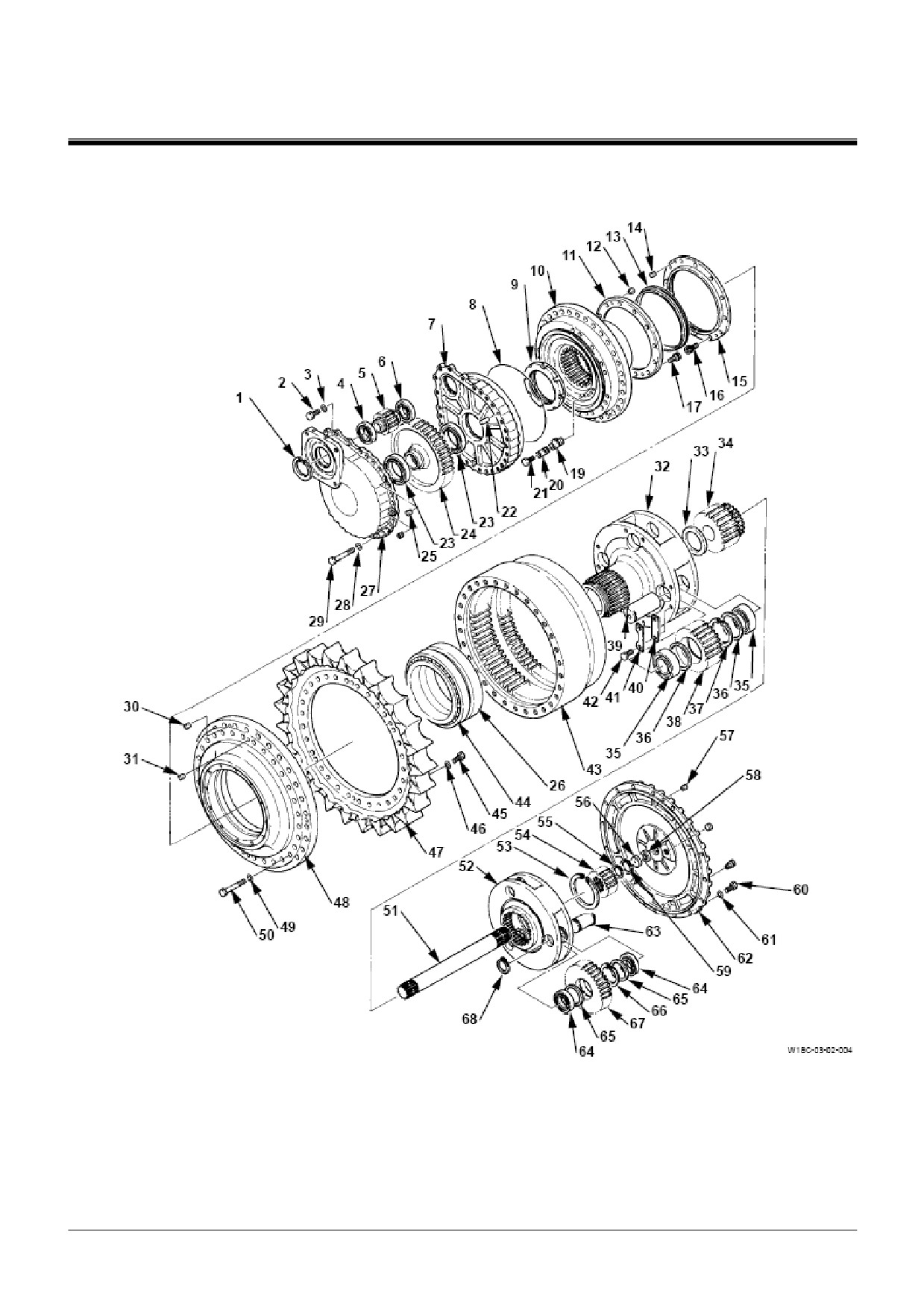

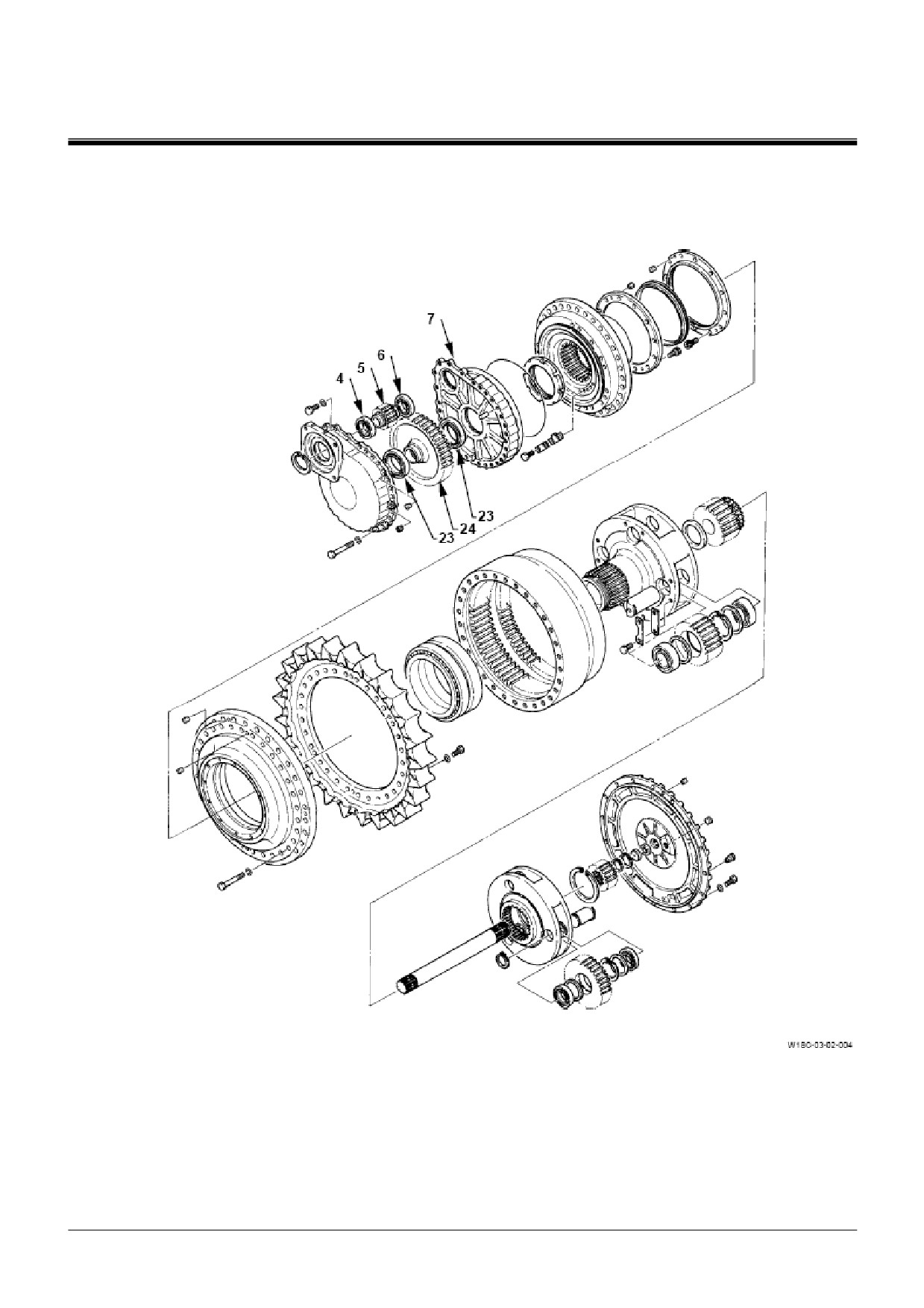

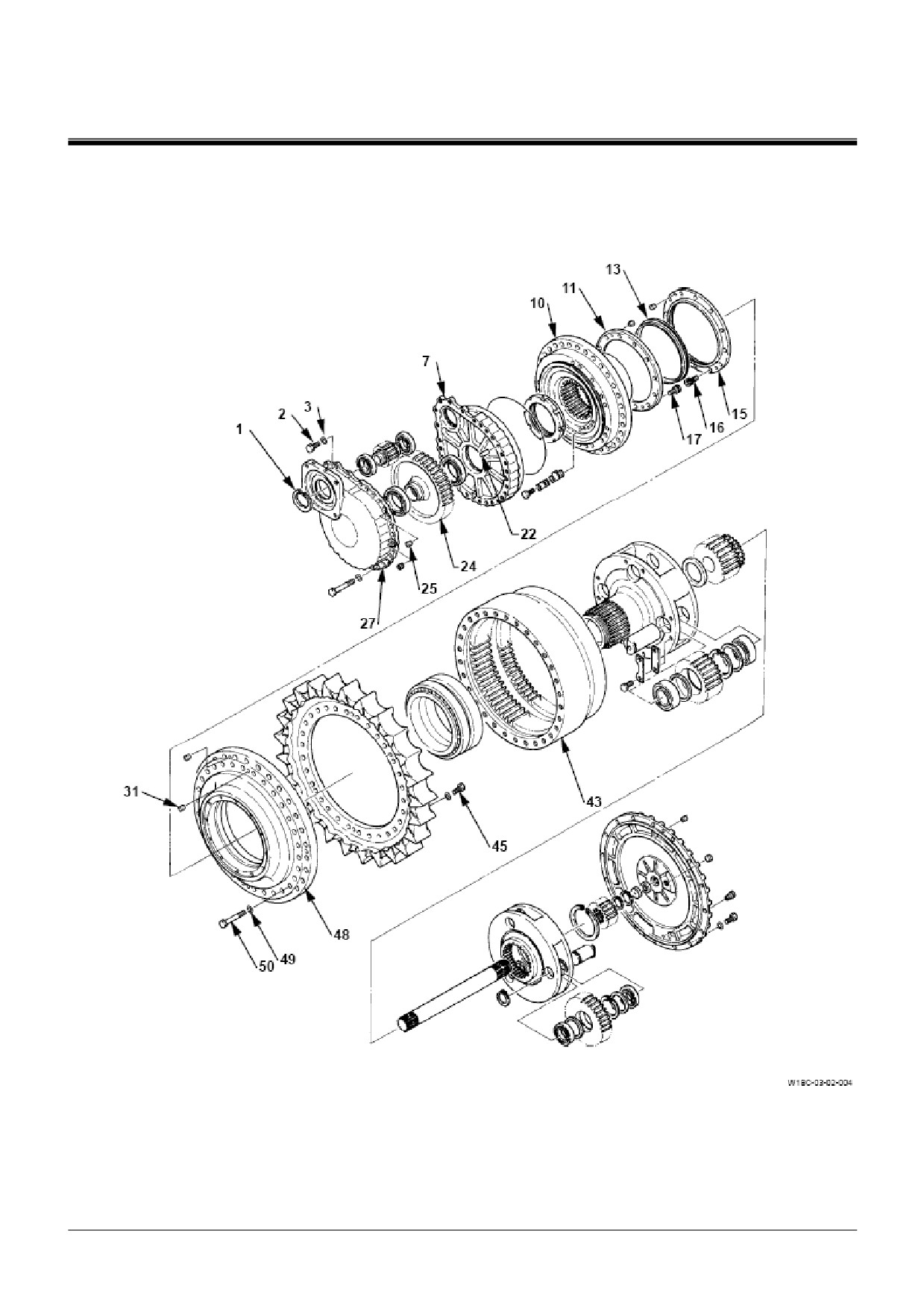

РАЗБОРКА РЕДУКТОРА ПРИВОДА ПЕ-

РЕДВИЖЕНИЯ

W3-2-6

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

W3-2-8

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

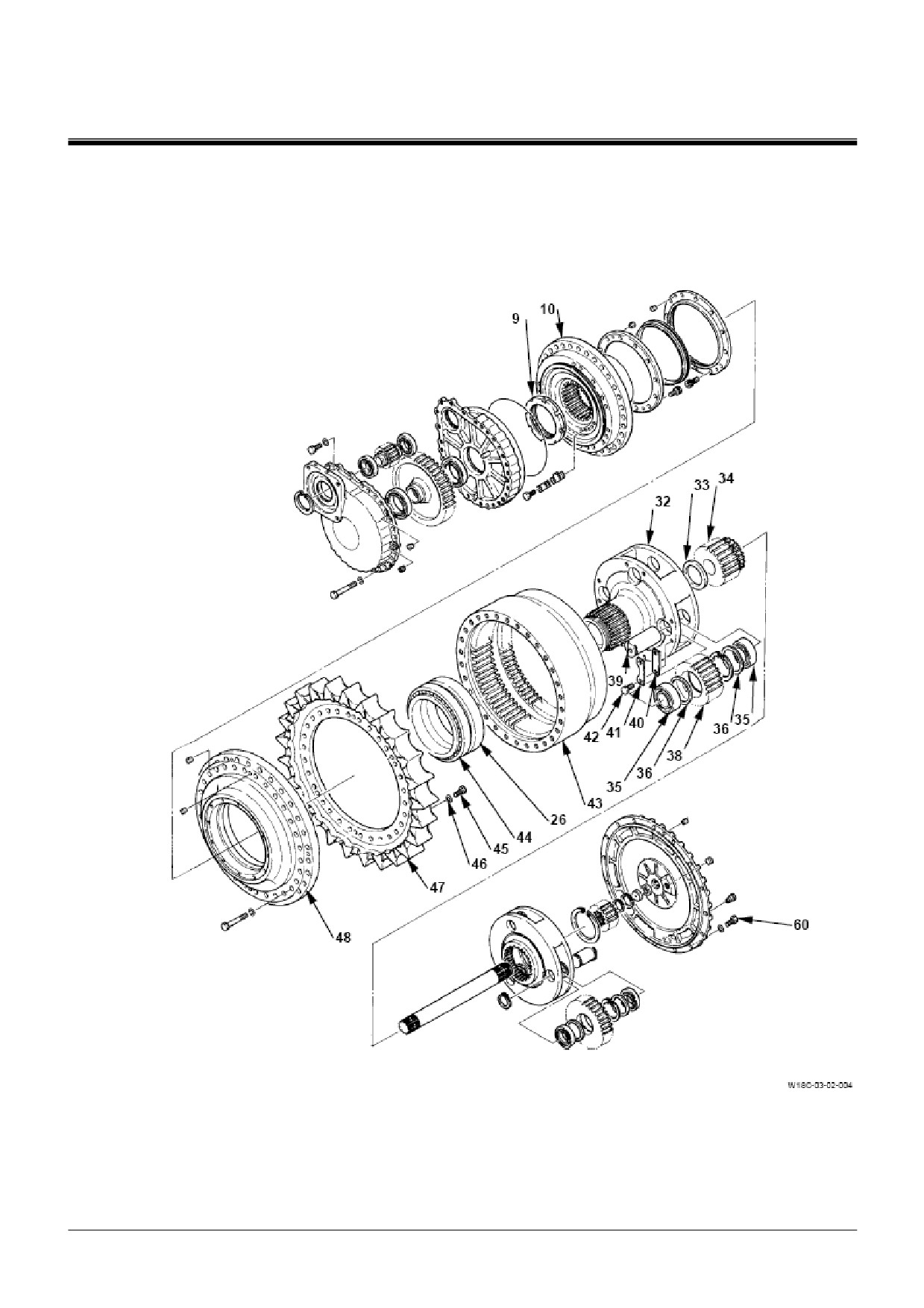

Разборка редуктора привода передвижения

• Прежде чем приступить к работе, обяза-

ВАЖНО: Только ослабьте гайку крепления

тельно прочитайте внимательно подраздел

подшипника (9), но не откручивайте

"Меры предосторожности при разборке и

ее.

сборке", на странице W1-1-1.

5.

Используя специальное приспособление

Редуктор привода передвижения со сторо-

ST 3931, ослабьте гайку крепления под-

ны звездочки

шипника

(9). Приспособление ST

3931

включает в себя: ST 3147, ST 3148, ST

ВАЖНО: Перед разборкой нанесите устано-

3149.

вочные метки на парные детали

звездочки (47), барабана (48), корон-

ного колеса (43) и крышки (62).

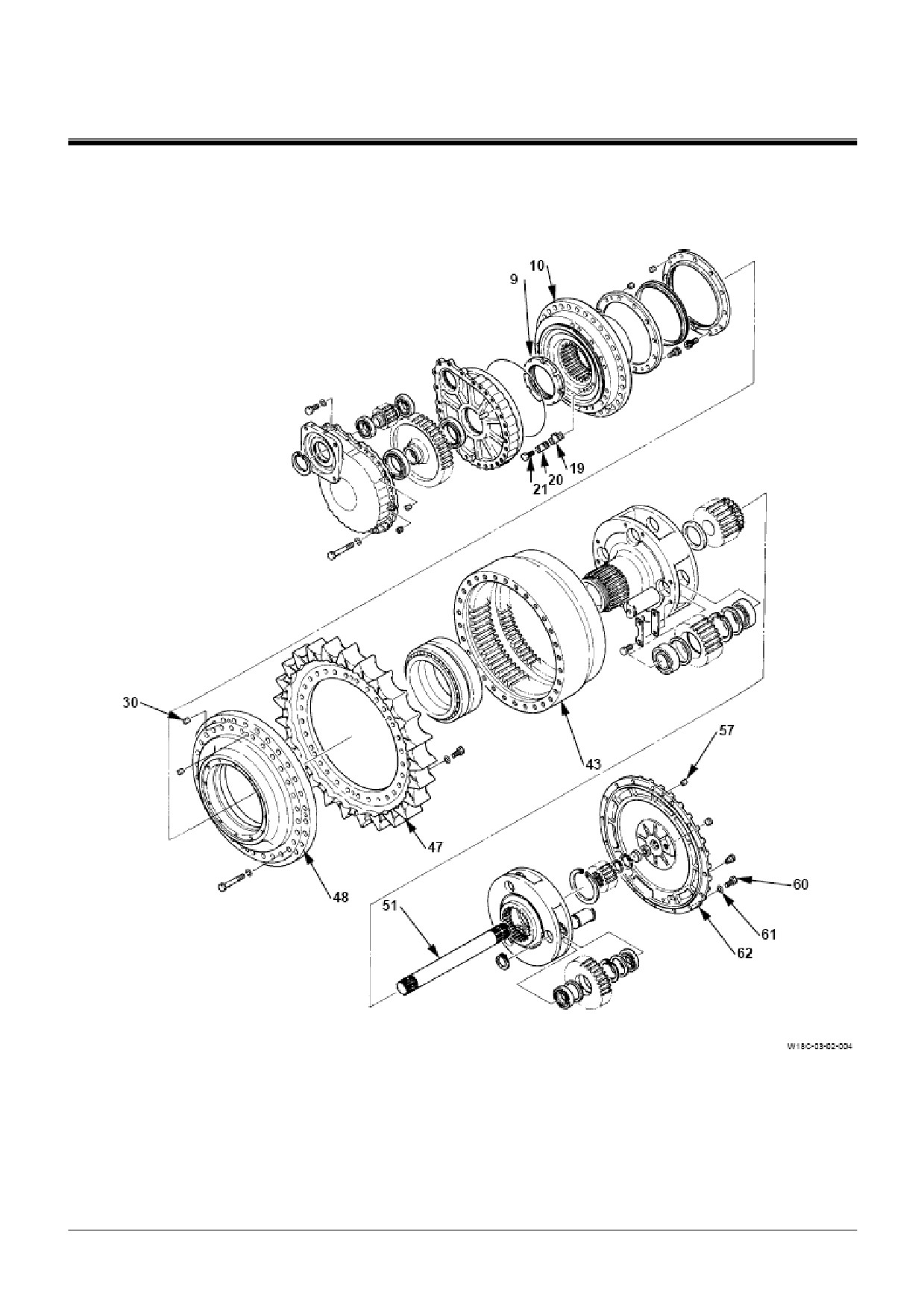

1. Удалите пробки (30) (3 шт.) из барабана

(48).

2. Установите рым-болты (М16, шаг резьбы

2.0) в отверстия крепления грузозахватных

устройств (3 места) на барабане (48).

ОСТОРОЖНО: Масса редуктора привода

передвижения со стороны звездочки

(47): 2800 кг

6.

Установите рым-болты (М16, шаг резьбы

2,0) в отверстия для крепления грузоза-

3. Поднимите краном и положите редуктор

хватных устройств (3 места) на барабане

привода передвижения со стороны звез-

(48).

дочки (47) крышкой (62) вниз.

7.

Поднимите краном редуктор привода пере-

4. Удалите болты (21) (2 шт.) и снимите сто-

движения со стороны звездочки (47) и пе-

порную шайбу (20) и стопорную пластину

реверните его. Затем положите вал (51) на

(19) с оси (10).

деревянные блоки, а не на землю.

: 30 мм

ПРИМЕЧАНИЕ: Высота деревянного блока:

230 мм

Деревянные блоки

8. Удалите болты (60) (20 шт.) и пружинные

шайбы (61) (20 шт.).

: 24 мм

9. Удалите пробки (57) (2 шт.) из крышки (62).

W3-2-9

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

W3-2-10

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

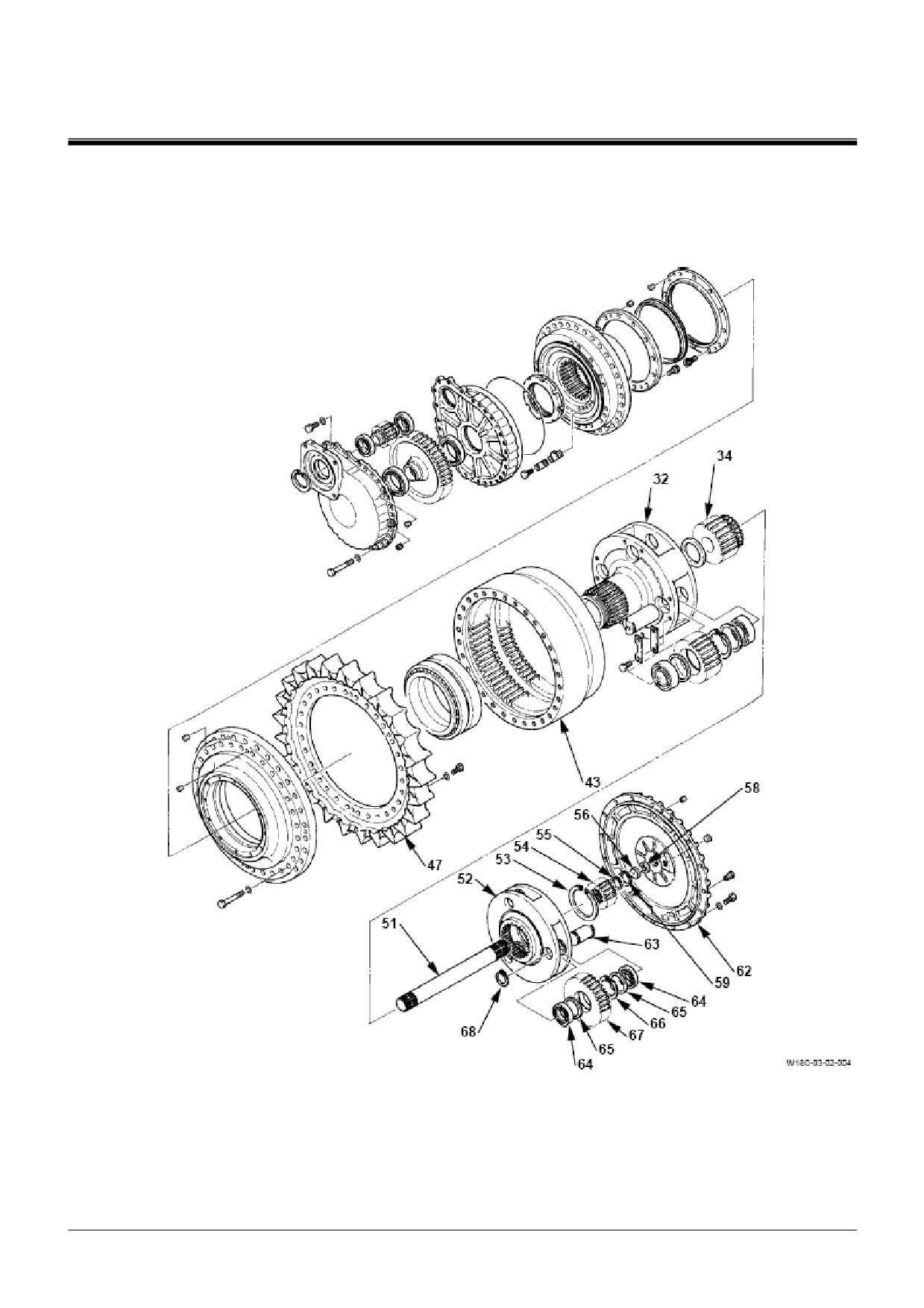

ОСТОРОЖНО: Масса крышки (62): 120 кг

19. Удалите стопорное кольцо (68) с пальца

10. Завинтите болты (М16, шаг резьбы 2,0) в

(63) (3 места).

отверстия для отжимных болтов (2 места) в

крышке (62), чтобы поднять крышку с ко-

20. Удалите палец (63) с водила (52) первой

ронного колеса (43)

ступени (3 места).

: 24 мм

11. Установите рым-болты (М16, шаг резьбы

ОСТОРОЖНО: Масса планетарной шес-

2,0) в отверстия для отжимных болтов (2

терни (67) первой ступени в сборе: 35 кг

места) в крышке (62).

ВАЖНО: Нанесите установочные метки на

12. Поднимите и снимите краном крышку (62) с

планетарную шестерню (67) первой

коронного колеса (43).

ступени и водило (52) первой ступе-

ни. Храните снятые детали в ком-

13. Удалите стопорное кольцо (59), стопорный

плекте для упрощения последующей

палец (56) и шариковый подшипник (58) из

сборки.

крышки (62) с помощью съемника.

21. Снимая планетарную шестерню первой сту-

14. Установите рым-болты (М16, шаг резьбы

пени (67), установите рым-болты (М10, шаг

2,0) в отверстия для крепления грузоза-

резьбы 1,5) в отверстия крепления грузоза-

хватных устройств на торце вала (51).

хватных устройств (2 места). (3 места).

22. Поднимите и снимите краном планетарную

ОСТОРОЖНО: Масса вала (51) в сборе:

шестерню (67) в сборе с водила (52) первой

57 кг

ступени (3 места).

15. Поднимите и снимите краном вал (51) с ре-

дуктора привода передвижения со стороны

ОСТОРОЖНО: Масса планетарной шес-

звездочки (47). При этом вал (51) остается

терни (67) первой ступени в сборе: 26 кг

на центральной шестерне (54) первой сту-

пени.

ВАЖНО: Нанесите установочные метки на

планетарную шестерню (67) первой

ступени и роликовый подшипник

ОСТОРОЖНО: Масса вала (51): 48 кг

(64). Храните снятые детали в ком-

плекте для упрощения последующей

ВАЖНО: Нанесите установочные метки на вал

сборки.

(51) и центральную шестерню

(54)

первой ступени.

23. Снимите роликовые подшипники

(64)

(6

шт.), промежуточные кольца (65) (6 шт.) и

16. Удалите стопорное кольцо (55) с вала (51)

стопорные кольца (66) (3 шт.) с планетар-

и снимите центральную шестерню (54) пер-

ных шестерен (67) первой ступени (3 шт.).

вой ступени.

24. Удалите стопорное кольцо (53) с централь-

17. Установите рым-болты (М16, шаг резьбы

ной шестерни (34) второй ступени.

2,0) в отверстия крепления грузозахватных

устройств (3 места) на водиле (52) первой

25. Пропустите нейлоновый строп через отвер-

ступени.

стия (3 места) для пальца (63) на водиле

(52) первой ступени.

ОСТОРОЖНО: Масса водила (52) первой

ступени в сборе: 280 кг

18. Поднимите и снимите краном водило (52)

первой ступени в сборе с водила (32) вто-

рой ступени.

W3-2-11

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

W3-2-12

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

35. Удалите болты (42) (2 места), стопорную

ОСТОРОЖНО: Масса водила (32) первой

шайбу (41) и стопорную пластину (40), что-

ступени: 130 кг

бы снять палец (39) с водила (32) второй

ступени (4 места).

26. Поднимите и снимите краном водило (32)

: 30 мм

первой ступени с центральной шестерни

(34) второй ступени.

36. Снимите планетарную шестерню (38) вто-

рой ступени с водила (32) второй ступени (4

27. Удалите промежуточное кольцо (33) с во-

места).

дила (32) второй ступени.

ВАЖНО: Нанесите установочные метки на

28. Удалите болты (45) (30 шт.) и шайбы (46)

планетарную шестерню (38) второй

(30 шт.).

ступени и сферический подшипник

: 46 мм

(35). Храните снятые детали в ком-

плекте для упрощения последующей

ОСТОРОЖНО: Масса звездочки

(47):

сборки.

300 кг

37. Удалите сферические подшипники (35) (8

29. Завинтите болты (М30, шаг резьбы 3,0) в

шт.), промежуточные кольца (36) (8 шт.) и

отверстия для отжимных болтов (2 места)

стопорные кольца (37) (4 шт.) с планетар-

на звездочке (47), чтобы поднять звездочку

ных шестерен (38) второй ступени (4 шт.).

(47) с барабана (48).

: 46 мм

38. Установите рым-болты (М16, шаг резьбы

2,0) в отверстия (2 места) для болта (60) в

30. Установите рым-болты (М30, шаг резьбы

коронном колесе (43).

3,0) в отверстия для отжимных болтов (2

места) на звездочке (47).

ОСТОРОЖНО: Масса коронного колеса

(43)

+ барабана (48) + других деталей:

31. Поднимите и снимите звездочку (47) с ба-

1010 кг

рабана (48).

39. Установите стержень переходника

(диа-

ОСТОРОЖНО: Масса водила (32) второй

метр: 375 мм) на коронное колесо (43) со

ступени в сборе: 510 кг

стороны оси (10) и забейте стержень пере-

ходника молотком. Затем с помощью крана

32. Установите рым-болты (М16, шаг резьбы

поднимите и снимите коронное колесо (43)

2,0) в отверстия крепления грузозахватных

и барабан (48) в сборе. В это время роли-

устройств (2 места) на водиле (32) второй

ковый подшипник (26) и наружное кольцо

ступени, чтобы удерживать его краном.

роликового подшипника (44) остаются на

барабане (48).

33. Удалите гайку крепления подшипника (9) с

водила (32) второй ступени.

ОСТОРОЖНО: Масса внутреннего кольца

роликового подшипника (26): 30 кг

34. Поднимите и снимите краном водило (32)

второй ступени в сборе с коронного колеса

40. Поднимите рукой внутреннее кольцо роли-

(43).

кового подшипника (26), чтобы между ним и

наружным кольцом образовался зазор.

Пропустите нейлоновый строп через этот

зазор. Затем поднимите и снимите внут-

реннее кольцо роликового подшипника (26)

с барабана (48) с помощью крана.

W3-2-13

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

W3-2-14

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

49. Удалите винты (17) с углублением под ключ

ОСТОРОЖНО: Масса коронного колеса

(12 шт.) и снимите опору (11) с оси (10).

(43)

+ барабана (48) + других деталей:

990 кг

: 14 мм

41. Установите рым-болты (М30, шаг резьбы

Редуктор привода передвижения со сторо-

3,0) в отверстия для болта (45) на барабане

ны гидромотора привода передвижения

(48). Затем поднимите краном коронное ко-

лесо (43) и барабан (48) в сборе и положи-

50. Удалите стопорное кольцо (1) из крышки

те их опорой (15) вверх.

(27).

ВАЖНО: Относительно установки плавающе-

51. Удалите шайбы (3) (10 шт.) и болты (2) (10

го уплотнения (13) обратитесь к под-

шт.) с маркировкой Н.

разделу "Меры предосторожности

: 32 мм

при установке плавающих уплотне-

ний" на странице W1-1-4.

42. Снимите одну часть плавающего уплотне-

ния (13) с опоры (15).

43. Удалите пробки (31) (2 шт.) с барабана (48).

44. Завинтите болты (М30, шаг резьбы 3,0) в

отверстия для отжимных болтов (2 места)

на барабане (48), чтобы поднять барабан

(48) с коронного колеса (43).

45. Удалите винты (16) с углублением под ключ

(12 шт.), чтобы снять опору (15) с барабана

(48).

52. Удалите пробки (25) (2 шт.) из крышки (27).

: 14 мм

ОСТОРОЖНО: Масса крышки (27): 86 кг

46. Установите рым-болты (М16, шаг резьбы

2,0) в отверстия крепления грузозахватных

53. Завинтите болты (М22, шаг резьбы 2,5) в

устройств (3 места) на барабане (48).

отверстия для отжимных болтов (2 места) в

крышке (27), чтобы поднять крышку (27) с

ОСТОРОЖНО: Масса барабана

(48):

корпуса (7).

510 кг

: 32 мм

47. Удалите болты (50) (28 шт.) и шайбы (49)

ВАЖНО: Не снимайте установочный штифт

(28 шт.), чтобы поднять и снять барабан

(22) без необходимости.

(48) с коронного колеса

(43) с помощью

крана.

54. Установите рым-болты (М22, шаг резьбы

: 46 мм

2,5) в отверстия для отжимных болтов (2

места) в крышке

(27), чтобы поднять и

ВАЖНО: Относительно установки плавающе-

снять крышку (27) с корпуса (7) с помощью

го уплотнения (13) обратитесь к под-

крана.

разделу "Меры предосторожности

при установке плавающих уплотне-

55. Установите рым-болты (М16, шаг резьбы

ний" на странице W1-1-4.

2,0) в отверстия крепления грузозахватных

устройств (2 места) на шестерне (24).

48. Снимите одну часть плавающего уплотне-

ния (13) с опоры (11).

W3-2-15

ХОДОВАЯ ЧАСТЬ / Редуктор привода передвижения

W3-2-16

содержание      ..     34      35      36      37     ..
