Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 35

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода вентилятора маслоохладителя

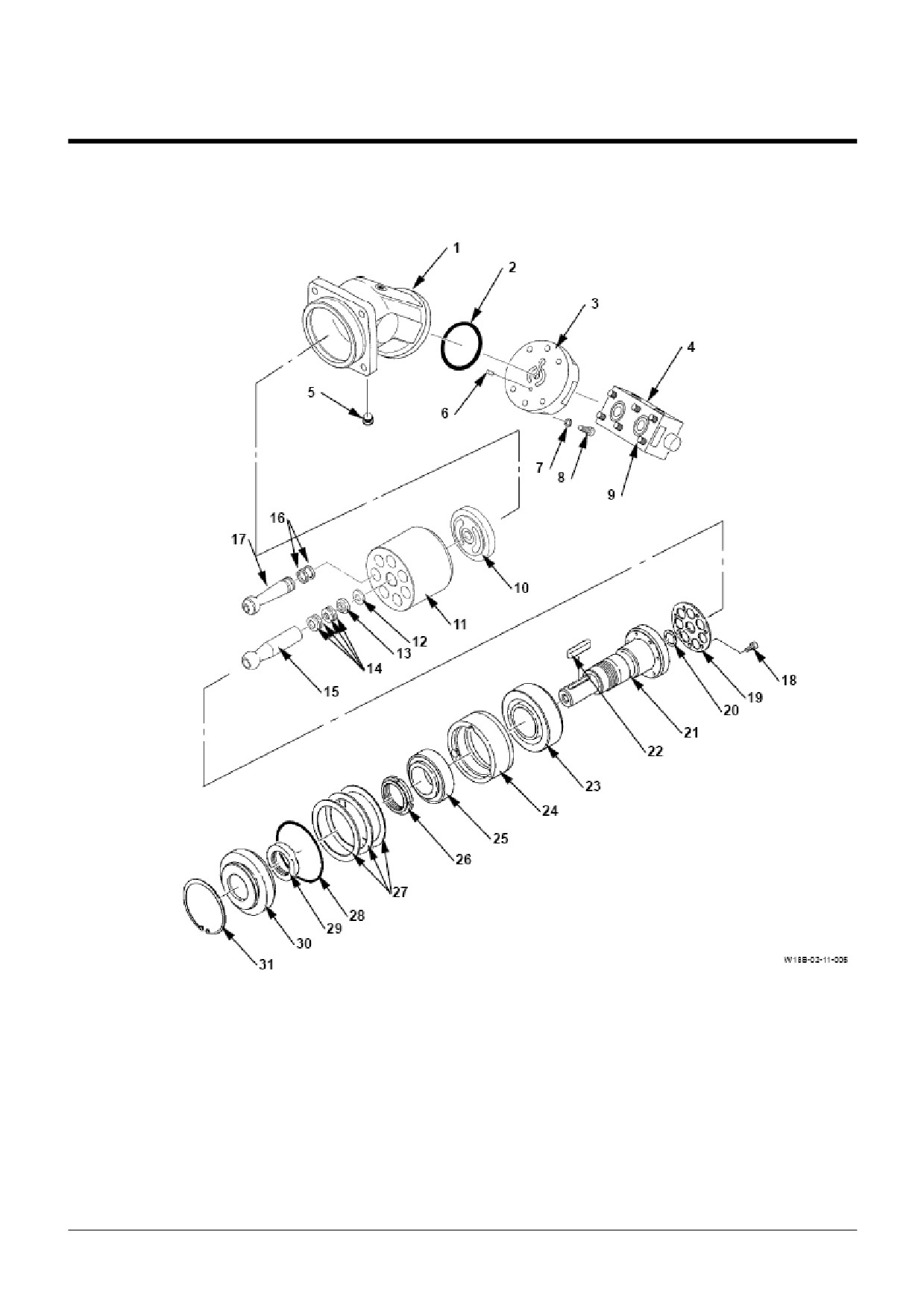

РАЗБОРКА ГИДРОМОТОРА ПРИВОДА

ВЕНТИЛЯТОРА МАСЛООХЛАДИТЕЛЯ

1 - Корпус

9 - Винт с углублением под

17 - Поршень (7 шт.)

25 - Подшипник

ключ (6 шт.)

2 - Кольцевое уплотнение

10 - Клапан

18 - Винт с углублением под

26 - Гайка крепления подшип-

ключ (7 шт.)

ника

3 - Крышка

11 - Блок цилиндров

19 - Пластина

27 - Прокладка (Несколько шт.)

4 - Блок клапанов

12 - Прокладка

20 - Прокладка

28 - Кольцевое уплотнение

5 - Заглушка

13 - Тарелка пружины

21 - Вал

29 - Масляное уплотнение

6 - Установочный штифт

14 - Тарельчатая пружина

22 - Шпонка

30 - Обойма уплотнения

(4 шт.)

7 - Шайба (6 шт.)

15 - Центральный палец

23 - Подшипник

31 - Стопорное кольцо

8 - Винт с углублением под

16 - Поршневое кольцо

24 - Корпус

ключ (6 шт.)

(14 шт.)

W2-12-6

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода вентилятора маслоохладителя

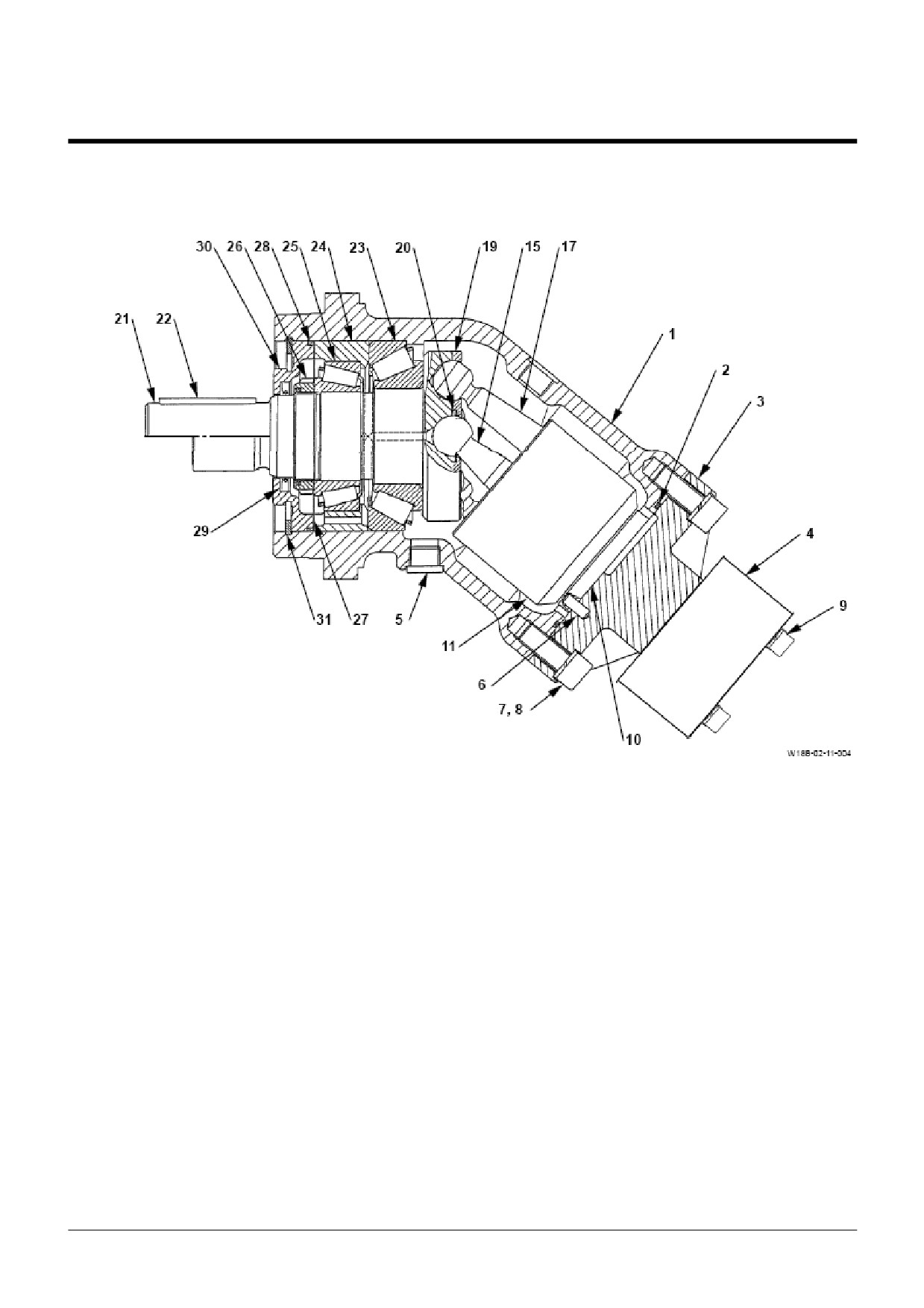

СБОРКА ГИДРОМОТОРА ПРИВОДА

ВЕНТИЛЯТОРА МАСЛООХЛАДИТЕЛЯ

1 - Корпус

9 - Винт с углублением под

17 - Поршень (7 шт.)

25 - Подшипник

ключ (6 шт.)

2 - Кольцевое уплотнение

10 - Клапан

18 - Винт с углублением под

26 - Гайка крепления подшип-

ключ (7 шт.)

ника

3 - Крышка

11 - Блок цилиндров

19 - Пластина

27 - Прокладка (Несколько шт.)

4 - Блок клапанов

12 - Прокладка

20 - Прокладка

28 - Кольцевое уплотнение

5 - Заглушка

13 - Тарелка пружины

21 - Вал

29 - Масляное уплотнение

6 - Установочный штифт

14 - Тарельчатая пружина

22 - Шпонка

30 - Обойма уплотнения

(4 шт.)

7 - Шайба (6 шт.)

15 - Центральный палец

23 - Подшипник

31 - Стопорное кольцо

8 - Винт с углублением под

16 - Поршневое кольцо

24 - Корпус

ключ (6 шт.)

(14 шт.)

W2-12-8

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода вентилятора маслоохладителя

Сборка гидромотора привода вентилятора

маслоохладителя

8.

Установите заглушку (5) в корпус (1).

ПРИМЕЧАНИЕ: Что касается деталей 12,

: 10 мм

13, 14, 16 и 18, обратитесь

: 59 - 76 Н·м (6 - 7,8 кгс·м)

к теме "Разборка".

1.

Установите прокладку (12), тарелку пружи-

ны (13) и тарельчатые пружины (14) (4 шт.)

в блок цилиндров (11). Затем вставьте цен-

тральный палец (15) и поршни (17) (7 шт.) в

пластину (19) и установите эти детали в

блок цилиндров (11).

2.

Установите прокладку (20) и пластину (19)

на вал (21), используя винты с углублением

под ключ (18) (7 шт.).

: 6 мм

ОСТОРОЖНО: Масса вала (21) в сборе:

Около 25 кг

3.

Установите вал (21) в сборе в корпус (1).

4.

Установите кольцевое уплотнение

(28) и

масляное уплотнение (29) в обойму уплот-

нения (30).

5.

Установите прокладку (27) и обойму уплот-

нения (30) в корпус (1) со стопорным коль-

цом (31).

6.

Установите распределительный диск (10),

кольцевое уплотнение (2) в крышку (3) и ус-

тановите крышку (3), используя винты с уг-

лублением под ключ (8) (6 шт.).

: 14 мм

: 230 - 270 Н·м (23 - 28 кгс·м)

7.

Установите шпонку (22) на вал (21). Уста-

новите блок клапанов (4) в крышку (3), ис-

пользуя винты с углублением под ключ (9)

(6 шт.).

: 10 мм

: 98 - 123 Н·м (10 - 12,5 кгс·м)

W2-12-9

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода вентилятора маслоохладителя

РЕМОНТНЫЕ НОРМАЛИ

1. Величина зазора между наружным диамет-

ром (d) центрального пальца (15) и диамет-

ром (D) блока цилиндров (11) и величина

зазора между наружным диаметром

(d’)

поршня (17) и диаметром (D’) блока цилин-

дров (11) приводится в следующей табли-

це.

D-d

Размеры: мм

Предельно допустимое

Стандартное значение

значение

от 0,004 до 0,022

0,05

D’-d’

Размеры: мм

Предельно допустимое

Стандартное значение

значение

от 0,005 до 0,029

0,05

W2-12-10

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода компрессора

СНЯТИЕ И УСТАНОВКА ГИДРОМОТО-

РА ПРИВОДА КОМПРЕССОРА

ВАЖНО: Перед тем, как начать работу, обяза-

тельно выпустите воздух из гидро-

бака. (Смотрите тему "Выпуск возду-

ха из гидробака" на странице W1-3-1)

Снятие

1. Удалите болты (6) (14 шт.) и снимите крыш-

Регулиро-

вочный

ку (7) с блока компрессора.

болт

: 17 мм

2. Отсоедините шланги (1, 2, 3) от гидромото-

ра привода компрессора (4).

: 27 мм, 36 мм

Регулировочный

болт

ВАЖНО: Клиновой ремень (12) образует пару,

которая должна занимать первона-

чальное положение перед снятием.

3. Отвинтите регулировочные болты (3 шт.)

для натяжения клинового ремня и снимите

клиновые ремни (12) (6 шт.) со шкива (11).

: 13 мм

4. Удалите центральный болт (10), болты (8)

(3 шт.) и пластину (9), чтобы снять шкив

(11) с гидромотора привода компрессора

(4).

: 10 мм, 13 мм

5. Удалите болты (5) (4 шт.) и снимите гидро-

мотор привода компрессора (4).

: 19 мм

Установка

1. Установите гидромотор привода компрес-

сора (4), используя болты (5) (4 шт.)

: 19 мм

: 90 Н·м (9,2 кгс·м)

W2-13-1

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода компрессора

ВАЖНО: При установке шкива (11) на гидро-

мотор привода компрессора (4) не

забивайте шкив (11) молотком. Сна-

чала нагрейте внутренний диаметр

шкива (11), затем установите шкив

(11).

2. Установите шкив (4) на вал гидромотора

Регулиро-

привода компрессора (4).

вочный

3. Установите пластину (9), центральный болт

болт

(10) и болты (8) (3 шт.) на шкив (11).

: 10 мм

: 3,3 - 4,2 Н·м (0,3 - 0,4 кгс·м)

: 13 мм

: 10 Н·м (1,0 кгс·м)

Регулировоч-

ный болт

4. Прикрепите клиновые ремни (12) (6 шт.) к

шкиву (11). Отрегулируйте натяжение рем-

ня с помощью регулировочных болтов (3

места) для клинового ремня.

ПРИМЕЧАНИЕ: Натяжение клинового рем-

ня выполняется следую-

щим образом: Нажмите на

ремень в средней точке (а)

пальцами с силой 98 Н (10

кгс), чтобы отрегулиро-

вать величину провисания

В до 13 - 14 мм.

5. Присоедините шланги (1, 2, 3) к гидромото-

ру привода компрессора (4).

: 27 мм

: 93 Н·м (9,5 кгс·м)

: 36 мм

: 175 Н·м (18 кгс·м)

6. Установите крышку (7) на блок компрессо-

ра, используя болты (6) (14 шт.)

: 17 мм

: 50 Н·м (5,1 кгс·м)

W2-13-2

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода компрессора

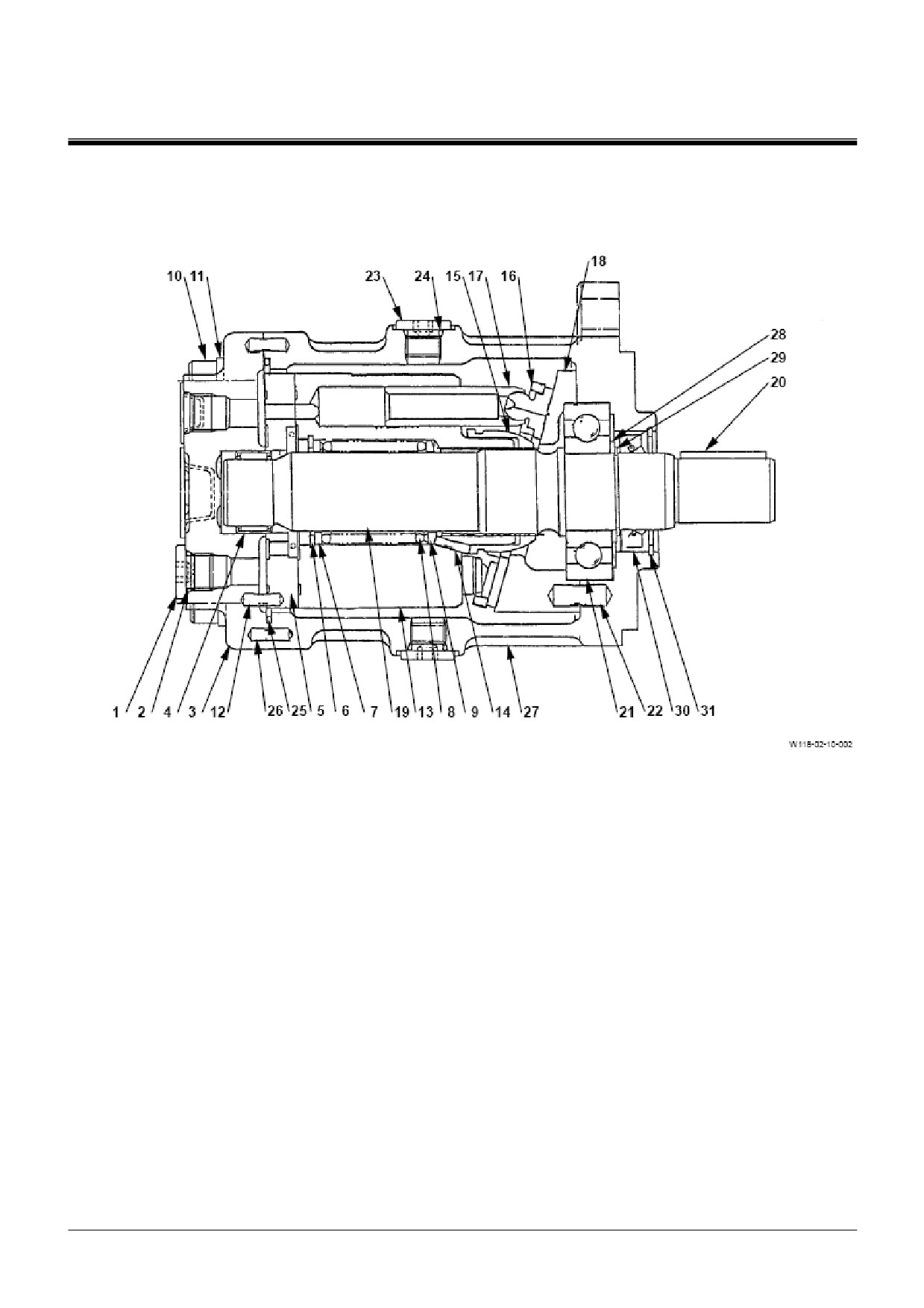

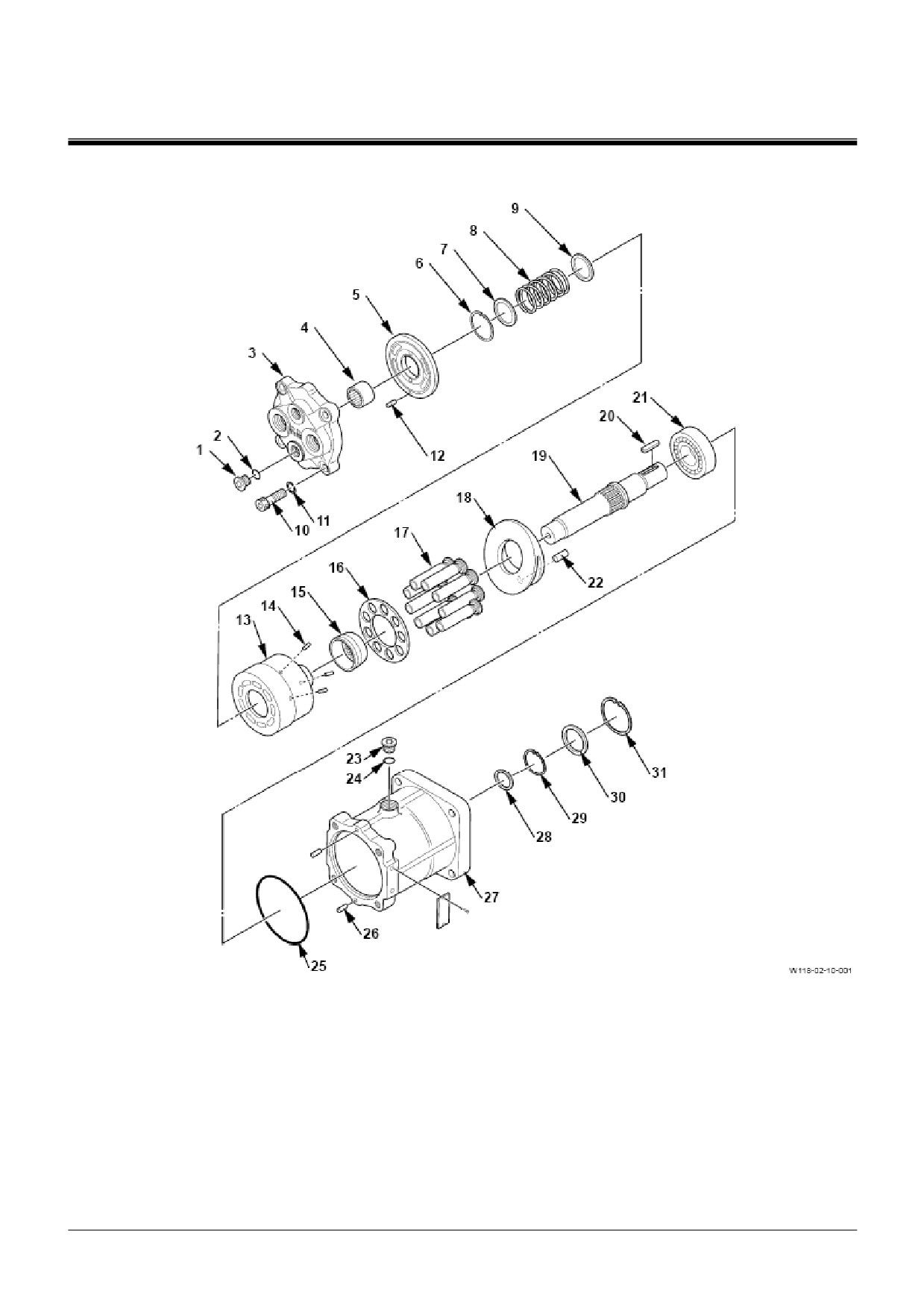

РАЗБОРКА ГИДРОМОТОРА ПРИВОДА

КОМПРЕССОРА

1 - Заглушка (2 шт.)

9 - Направляющая пружины

17 - Поршень (9 шт.)

25 - Кольцевое уплотнение

10 - Винт с углублением под

2 - Кольцевое уплотнение

ключ (4 шт.)

18 - Наклонная шайба

26 - Палец (2 шт.)

(2 шт.)

11 - Шайба (4 шт.)

3 - Крышка

12 - Палец (2 шт.)

19 - Вал

27 - Корпус

4 - Игольчатый подшипник

13 - Ротор

20 - Шпонка

28 - Промежуточное кольцо

5 - Распределительный

14 - Палец (3 шт.)

21 - Подшипник

29 - Стопорное кольцо

диск

6 - Стопорное кольцо

15 - Сферическая втулка

22 - Палец

30 - Масляное уплотнение

7 - Направляющая пружины

16 - Сепаратор

23 - Заглушка

31 - Стопорное кольцо

8 - Пружина

24 - Кольцевое уплотнение

W2-13-4

ПОВОРОТНАЯ ЧАСТЬ / Гидромотор привода компрессора

СБОРКА ГИДРОМОТОРА ПРИВОДА

КОМПРЕССОРА

1 - Заглушка (2 шт.)

9 - Направляющая пружины

17 - Поршень (9 шт.)

25 - Кольцевое уплотнение

2 - Кольцевое уплотнение

10 - Винт с углублением под

18 - Наклонная шайба

26 - Палец (2 шт.)

(2 шт.)

ключ (4 шт.)

3 - Крышка

11 - Шайба (4 шт.)

19 - Вал

27 - Корпус

4 - Игольчатый подшипник

12 - Палец (2 шт.)

20 - Шпонка

28 - Промежуточное кольцо

5 - Распределительный

13 - Ротор

21 - Подшипник

29 - Стопорное кольцо

диск

6 - Стопорное кольцо

14 - Палец (3 шт.)

22 - Палец

30 - Масляное уплотнение

7 - Направляющая пружины

15 - Сферическая втулка

23 - Заглушка

31 - Стопорное кольцо

8 - Пружина

16 - Сепаратор

24 - Кольцевое уплотнение

W2-13-6

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

ЗАРЯДКА КОНДИЦИОНЕРА ХЛАДО-

НОМ

Необходимость продувки

Перед зарядкой хладоном

(R134а) обяза-

тельно продуйте контур кондиционера, ис-

пользуя вакуумный насос. Если в контуре А/C

(Кондиционер) останется воздух или другие

газы, могут возникнуть следующие проблемы.

1.

Повышение давления со стороны высокого

давления

Воздух

Если в контуре кондиционера остается воз-

дух, это приводит к нарушению теплообме-

на между хладоном и воздухом в конденса-

торе, в результате чего повышается давле-

ние на стороне высокого давления (сторона

компрессора). Обычно газообразный хла-

дон легко сжижается; однако, воздух не

может сжижаться, так как для его сжижения

требуется крайне низкая температура, и ос-

Давление возрастает,

тается в виде газа в конденсаторе. То есть,

если воздух остается в

сжижение газообразного хладона в конден-

контуре кондиционера

саторе уменьшается из-за присутствия воз-

духа в контуре, и, соответственно, увеличи-

вается давление газа со стороны высокого

давления.

2.

Коррозия металла

Если в контуре кондиционера остается воз-

дух, то происходит химическая реакция ме-

жду хладоном и влагой в воздухе, в резуль-

тате чего образуется соляная кислота,

разъедающая металлы, такие как алюми-

Соляная кислота разъе-

Соляная кислота

дает металлы, если

ний, медь и железо.

присутствует влага

Коррозия металла

3.

Закупорка расширительного клапана из-за

присутствия влаги

Когда газообразный хладон под высоким

давлением проходит через расширитель-

ный клапан, давление газа уменьшается, и

температура падает. Влага, входящая в со-

став газообразного хладона под высоким

Закупорка протока

давлением, замерзает в контуре кондицио-

для хладона

Лед, образовавшийся на

нера на дросселе расширительного клапа-

расширительном клапане,

на, препятствуя прохождению хладона. Ра-

препятствует прохожде-

бота кондиционера становится неустойчи-

нию хладона, снижая эф-

фективность охлаждения

вой, и эффективность охлаждения понижа-

Низкая эффектив-

ется.

ность охлаждения

W2-14-2

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

Продувка

Коллектор с контроль-

1. Закройте клапаны высокого и низкого дав-

ным прибором

ления на коллекторе с контрольным прибо-

Клапан низкого

ром (Номер детали 4360564).

давления

Присоедините заправочный шланг зарядки

Заправочный

нагнетательной линии и заправочные

шланг низкого

Клапан

давления

высокого

шланги низкого давления к клапану зарядки

давления

со стороны высокого давления (маркировка

"D") и к клапану зарядки со стороны низкого

Заправочный

давления (маркировка "S"), расположенным

шланг нагнета-

Заправочный шланг

тельной линии

на компрессоре, соответственно. Присое-

среднего давления

дините заправочный шланг, расположен-

Вакуумный насос

ный в центре нижней части коллектора, к

вакуумному насосу

(Номер детали

4360565).

ПРИМЕЧАНИЕ: Переходник для присоеди-

нения вакуумного насоса

(Номер детали 4360566).

ВАЖНО: Не допускайте ошибок при обраще-

нии со штуцерами заправочных

шлангов.

Сторона низкого

давления

Компрессор

Сторона высоко-

го давления

Открыт полностью

2. Откройте клапаны высокого и низкого дав-

Открыт

ления на коллекторе с контрольным прибо-

полностью

ром. Выполняйте продувку в течение не

менее 10 минут, включив вакуумный насос.

В процессе ра-

боты

W2-14-3

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

3. Когда показания контрольного прибора со

стороны низкого давления падают ниже

значения 755 мм Hg, выключите вакуумный

Закрыто

насос и закройте клапаны высокого и низко-

го давления. Подождите в течение пример-

Закрыто

но пяти минут и убедитесь, что стрелка не

возвращается к показанию 0.

ВАЖНО: Если стрелка вернулась к значению

0, затяните штуцеры снова и выпол-

ните продувку еще раз.

В процессе

работы

4. Закройте клапаны высокого и низкого дав-

ления на коллекторе с контрольным прибо-

ром и присоедините заправочный шланг к

контейнеру с хладоном

(Номер детали

4347644).

Контейнер с

хладоном

5. Отсоедините штуцер заправочного шланга

от коллектора с контрольным прибором и

откройте клапан контейнера с хладоном,

Отсоедините

чтобы продуть заправочный шланг давле-

нием хладона.

Открыто

W2-14-4

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

6. Присоедините штуцер заправочного насоса

Контроль-

к коллектору с контрольным прибором. От-

ный при-

бор высо-

кройте клапан высокого давления и клапан

кого дав-

контейнера с хладоном (R 134a).

ления

Затяните

Когда стрелка контрольного прибора высо-

кого давления дойдет до отметки 98 кПа (1

кгс/см²), закройте клапан высокого давле-

Открыто

ния и клапан контейнера с хладоном.

ПРИМЕЧАНИЕ: Чтобы облегчить опера-

цию заправки используйте

Открыто

теплую воду не выше 40°С

для подогревания контей-

нера с хладоном.

ВАЖНО: Во время зарядки кондиционера

хладоном всегда выключайте двига-

тель. Никогда не ставьте контейнер с

хладоном верхней стороной вниз во

время операции зарядки. При замене

контейнера с хладоном во время

операции зарядки обязательно вы-

пустите воздух из заправочного

шланга, как указано в пункте 10.

7. После зарядки проверьте, нет ли утечки га-

за в местах соединений на линии, исполь-

зуя течеискатель (Номер детали 4360567).

ВАЖНО: Используйте течеискатель для

R134a.

W2-14-5

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

8. Убедитесь, что клапаны высокого и низкого

на коллекторе с контрольным прибором и

клапан контейнера с хладоном закрыты.

Включите двигатель и кондиционер.

Эксплуатационные условия кондиционера.

Частота вращения

: Минимальная час-

двигателя

тота вращения хо-

лостого хода

Окно кабины

: Полностью открыто

Выключатель охла-

: Положение ON

дителя

(Включено)

Объем воздушного

: Максимальный

потока

Термовыключатель

: Максимальный

9. Откройте клапан низкого давления на кол-

лекторе с контрольным прибором и клапан

Открыто

контейнера с хладоном и выполняйте опе-

рацию зарядки до тех пор, пока не исчезнут

пузырьки, видимые через проверочный гла-

зок ресивера/осушителя.

ПРИМЕЧАНИЕ: Требуемое количество хла-

дона составляет

1400 г±50 г

Открыто

ВАЖНО: Никогда не открывайте клапан высо-

кого давления на коллекторе кон-

трольного прибора

10. Если при выполнении операции зарядки

хладон в контейнере иссякнет, замените

контейнер новым, как описано ниже:

Закрыто

(1) Закройте клапаны высокого и низкого

давления на коллекторе с контрольным

прибором.

(2) Замените пустой контейнер новым.

(3) Затяните, затем слегка ослабьте со-

единение контейнера с хладоном.

(4) Приоткройте клапан низкого давления

на коллекторе с контрольным прибо-

ром.

Закрыто

(5) Если в месте соединения контейнера с

хладоном появится течь, немедленно

затяните соединение на контейнере с

хладоном и закройте клапан низкого

давления на коллекторе с контрольным

прибором.

11. После зарядки закройте клапан низкого

давления на коллекторе с контрольным

прибором и клапан контейнера с хладоном,

затем выключите двигатель.

W2-14-6

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

12. Снова включите двигатель и кондиционер. Посмот-

рите в проверочный глазок ресивера/осушителя,

чтобы проверить оставшееся количество хладона.

Эксплуатационные условия кондиционера.

Частота вращения

: Минимальная частота

двигателя

вращения холостого

хода

Окно кабины

: Полностью открыто

Проверочный глазок

Выключатель охлади-

: Положение ON (Вклю-

теля

чено)

Объем воздушного

: Максимальный

потока

Термовыключатель

: Максимальный

ВАЖНО: Если кондиционер работает при малом ко-

личестве хладона, нагрузка на компрессор

будет несоответствующей. Если кондицио-

нер работает при избытке хладона, то эф-

Ресивер / осушитель

фективность охлаждения будет низкой, а в

контуре кондиционера будет наблюдаться

ненормальное высокое давление, что яв-

ляется опасным.

ПРИМЕЧАНИЕ: Так как пузырьки, наблюдаемые

в проверочный глазок, изменя-

ются в зависимости от темпе-

ратуры среды, то проверяйте

количество хладона, чтобы

убедиться, что давление изме-

няется.

Процедура проверки: Выключите кондиционер и подожди-

те, пока давление хладона уравновесится. Затем снова

включите кондиционер.

Соотношение между количеством хладона и потоком хла-

дона в проверочном глазке следующее:

Количество хладона

Поток хладона, наблюдаемый в прове-

Объяснение для потока хладона, наблюдаемого в

рочном глазке (спустя приблизительно 1

проверочном глазке

минуту после вкл. кондиционера, выклю-

чатель в положении ON (Включено))

Соответствующее

(сразу же после включе-

(спустя после вкл. кондиционе-

Сразу же после вкл. кондиционера, выключатель в

ния кондиционера)

ра приблизительно 1 минуту)

положении ON (Включено), видны несколько пу-

зырьков. Затем поток становится прозрачным не-

насыщенного, молочно-белого цвета.

Избыточное

После включения кондиционера, выключатель в

положении ON (Включено), пузырьки не видны.

Недостаточное

Пузырьки видны постоянно после включения кон-

диционера, выключатель в положении ON (Вклю-

чено).

ОСТОРОЖНО: Подождите, пока давление на

стороне высокого давления упа-

Пузырьки присутствуют: Пузырьки видны в потоке хла-

дет до значения не выше 980 кПа

дона, возникшем в результате смешения жидкого и га-

(10 кгс/см²), прежде чем отсоеди-

зообразного хладона.

нить заправочный шланг со сто-

роны высокого давления. Иначе

хладон и компрессорное масло

могут хлынуть потоком.

Поток прозрачен: Поток хладона прозрачен, так как в

нем присутствует только жидкий хладон.

13. Проверив количество хладона, сначала отсоедини-

те заправочный шланг со стороны низкого давле-

ния. Подождите, пока давление на стороне высоко-

го давления упадет до значения не выше 980 кПа

Поток молочно-белого цвета: Поток хладона имеет не-

(10 кгс/см²). Затем отсоедините заправочный шланг

насыщенный, молочно-белый цвет, так как в нем масло

со стороны высокого давления.

и хладон существуют раздельно.

W2-14-7

ПОВОРОТНАЯ ЧАСТЬ / Кондиционер

Прогрев

После зарядки кондиционера выполните опе-

рацию прогрева в течение пяти минут, чтобы

смазать систему компрессорным маслом.

Эксплуатационные условия кондиционера.

Частота вращения

: Минимальная час-

двигателя

тота вращения хо-

лостого хода

Окно кабины

: Полностью открыто

Выключатель охла-

: Положение ON

дителя

(Включено)

Объем воздушного

: Максимальный

потока

Термовыключатель

: Максимальный

Осмотр

После операции прогрева проверьте утечку

газа и рабочие характеристики.

1. Проверьте, нет ли утечки газа в кондицио-

нере, пользуясь течеискателем.

(1) Выполните проверку в условиях хоро-

Течеискатель

шей вентиляции.

(2) Тщательно вытрите пыль на штуцерах

шлангов компрессора.

(3) Обратите особое внимание на проверку

соединений линии.

(4) При обнаружении утечки газа затяните

штуцеры на линии.

ОСТОРОЖНО: Хладон выделяет отрав-

ляющее вещество, если

его нагревать до темпера-

туры выше 1000°С. Нико-

гда не подносите хладон к

огню.

2. Проверка рабочих характеристик

Проверив каждый компонент кондиционера,

проведите проверку рабочих характеристик

кондиционера.

Затяните соедине-

(1) Проверьте наличие неисправностей в

ния на линии снова

каждом компоненте.

(2) Проведите проверку в режиме ON / OFF

(Включено

/ Выключено) муфты ком-

прессора.

(3) Проверьте натяжение ремня вентиля-

тора компрессора.

(4) Проверьте уровень охлаждающей жид-

кости в радиаторе.

(5) Включите кондиционер и проверьте его

работу.

W2-14-8

содержание      ..     33      34      35      36     ..
