Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 31

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Установка

Относительно метода подъема следующих гид-

рораспределителей (3) обратитесь к теме "Сня-

тие".

ОСТОРОЖНО: Масса гидрораспредели-

теля (3): 260 кг

1. Поднимите гидрораспределители (3) (3 шт.)

и установите их на кронштейн, используя

болты (1) (12 шт.) и U-образные гайки (2)

(12 шт.).

: 24 мм

: 270 Н·м (27,5 кгс·м)

2. Присоедините все концы трубопроводов и

шланги к гидрораспределителям.

Момент затяжки

Размер ключа

Примечание

Н·м

кгс·м

: 17 мм

50

5,1

Болт

: 19 мм

30

3

Шланг

: 19 мм

49

5

Трубопровод

: 19 мм

90

9,2

Болт

: 30 мм

550

56

Болт

Винт с углублением

: 10 мм

110

11

под ключ

Винт с углублением

: 14 мм

270

27,5

под ключ

ВАЖНО: После установки гидрораспредели-

телей проверьте уровень рабочей

жидкости. Проверьте соединения

трубопроводов, нет ли течи.

W2-5-2

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

РАСПОЛОЖЕНИЕ КАНАЛОВ УПРАВЛЕНИЯ

Гидрораспределитель 3 (Правый)

Гидрораспределитель 2 (Центральный) Гидрораспределитель 1 (Левый)

ПРИМЕЧАНИЕ: BH: Обратная лопата

LD: Прямая лопата

1 -

Опускание стрелы

7 -

Движение рукояти к стреле

13 - Движение правой гусеницы

19 - Движение ковша от рукояти

(Обратная лопата)

назад

(Обратная лопата)

Ковш открыт (Прямая лопата)

2 -

Движение ковша к рукояти

8 -

Вращение поворотной час-

14 - Опускание стрелы

20 - Движение левой гусеницы

(Обратная лопата)

ти влево

вперед

Движение ковша к рукояти

(Прямая лопата)

3 -

Движение рукояти от стре-

9 -

Движение правой гусеницы

15 - Движение рукояти к стреле

21 - Движение рукояти от стрелы

лы (Обратная лопата)

вперед

(Обратная лопата)

(Обратная лопата)

Движение рукояти от стре-

Движение рукояти к стреле

Движение рукояти от стрелы

лы (Прямая лопата)

(Прямая лопата)

(Прямая лопата)

4 -

Вращение поворотной час-

10 - Подъем стрелы

16 - Движение ковша от рукояти

22 - Опускание стрелы (Обратная

ти вправо

(Обратная лопата)

лопата)

Движение ковша от рукояти

Движение ковша к рукояти

(Прямая лопата)

(Прямая лопата)

5 -

Подъем стрелы

11 - Движение рукояти от стре-

17 - Движение рукояти к стреле

23 - Движение ковша к рукояти

лы (Обратная лопата)

(Обратная лопата)

(Обратная лопата)

Движение рукояти от стре-

Движение рукояти к стреле

Ковш закрыт (Прямая лопата)

лы (Прямая лопата)

(Прямая лопата)

6 -

Движение ковша от рукояти

12 - Движение ковша к рукояти

18 - Подъем стрелы

24 - Движение левой гусеницы

(Прямая лопата)

(Обратная лопата)

назад

Движение ковша к рукояти

(Прямая лопата)

W2-5-3

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

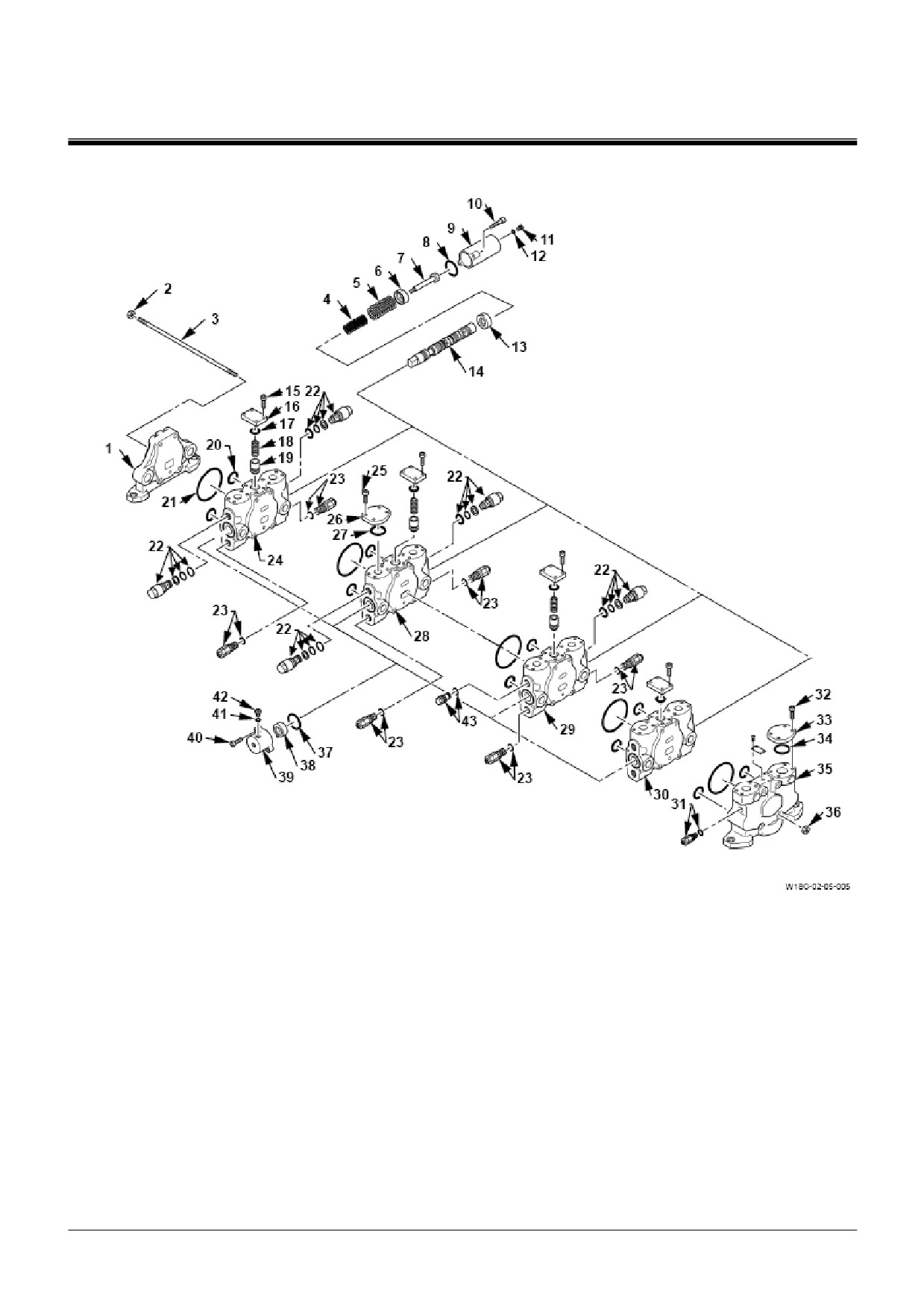

Гидрораспределитель 1 (Левый)

1 -

Выходной участок

12 - Кольцевое уплотнение

23 - Перегрузочный предохрани-

34 - Кольцевое уплотнение

(4 шт.)

тельный клапан (6 шт.)

2 -

Гайка (4 шт.)

13 - Тарелка пружины (4 шт.)

24 - Корпус (Рукоять)

35 - Входной участок

3 -

Стержень (4 шт.)

14 - Золотник (4 шт.)

25 - Винт с углублением под ключ

36 - Гайка (4 шт.)

(4 шт.)

4 -

Пружина (4 шт.)

15 - Винт с углублением под

26 - Фланец

37 - Кольцевое уплотнение

ключ (16 шт.)

(4 шт.)

5 -

Пружина (4 шт.)

16 - Пластина (4 шт.)

27 - Кольцевое уплотнение

38 - Промежуточное кольцо

(4 шт.)

6 -

Тарелка пружины (4 шт.)

17 - Кольцевое уплотнение

28 - Корпус (Стрела)

39 - Крышка (4 шт.)

(4 шт.)

29 - Корпус (Ковш)

30 - Корпус (Движение левой гусе-

40 - Винт с углублением под

7 -

Торец золотника (4 шт.)

18 - Пружина (3 шт.)

ницы)

ключ (8 шт.)

8 -

Кольцевое уплотнение

19 - Тарельчатый клапан (3 шт.)

31 - Основной предохранительный

41 - Кольцевое уплотнение

(4 шт.)

клапан

(4 шт.)

9 -

Крышка (4 шт.)

20 - Кольцевое уплотнение

32 - Винт с углублением под ключ

42 - Заглушка (4 шт.)

(10 шт.)

(4 шт.)

10 - Винт с углублением под

21 - Кольцевое уплотнение

33 - Фланец

43 - Заглушка

ключ (8 шт.)

(5 шт.)

11 - Заглушка (4 шт.)

22 - Подпиточный клапан (5 шт.)

W2-5-5

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Гидрораспределитель 2 (Центральный)

1 -

Выходной участок

11 - Заглушка (4 шт.)

21 - Кольцевое уплотнение

38 - Промежуточное кольцо

(5 шт.)

(4 шт.)

2 -

Гайка (4 шт.)

12 - Кольцевое уплотнение

22 - Подпиточный клапан (5 шт.)

39 - Крышка (4 шт.)

(4 шт.)

3 -

Стержень (4 шт.)

13 - Тарелка пружины (4 шт.)

23 - Перегрузочный предохра-

40 - Винт с углублением под

нительный клапан (6 шт.)

ключ (8 шт.)

4 -

Пружина (4 шт.)

14 - Золотник (4 шт.)

31 - Основной предохранитель-

41 - Кольцевое уплотнение

ный клапан

(4 шт.)

5 -

Пружина (4 шт.)

15 - Винт с углублением под

32 - Винт с углублением под

42 - Заглушка (4 шт.)

ключ (16 шт.)

ключ (4 шт.)

6 -

Тарелка пружины (4 шт.)

16 - Пластина (4 шт.)

33 - Фланец

44 - Корпус (Ковш)

7 -

Торец золотника (4 шт.)

17 - Кольцевое уплотнение

34 - Кольцевое уплотнение

45 - Корпус (Рукоять)

(4 шт.)

8 -

Кольцевое уплотнение

18 - Пружина (3 шт.)

35 - Входной участок

46 - Корпус (Стрела)

(4 шт.)

9 -

Крышка (4 шт.)

19 - Тарельчатый клапан (3 шт.)

36 - Гайка (4 шт.)

47 - Корпус (Движение правой

10 - Винт с углублением под

20 - Кольцевое уплотнение

37 - Кольцевое уплотнение

гусеницы)

ключ (8 шт.)

(10 шт.)

(4 шт.)

W2-5-6

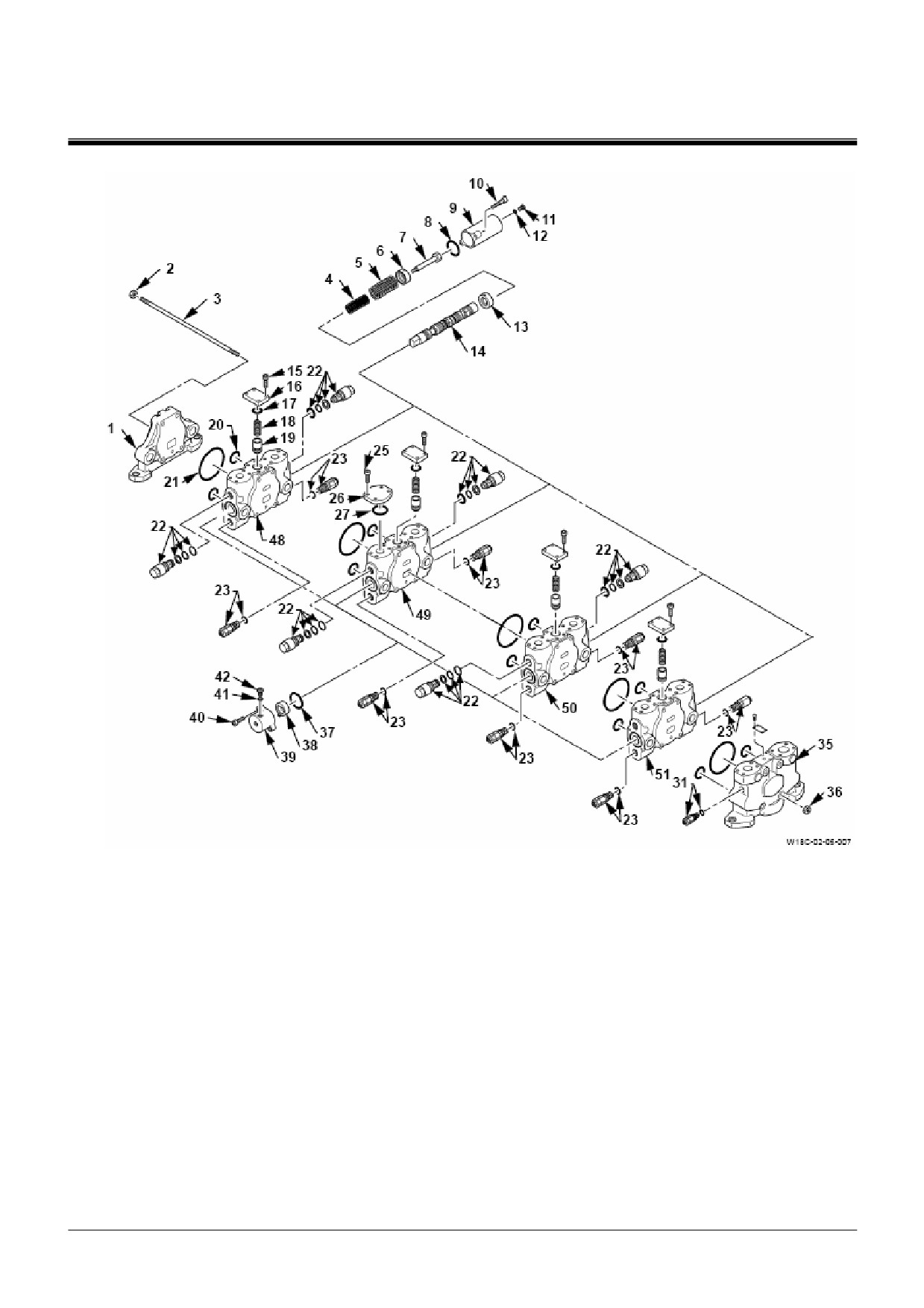

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Гидрораспределитель 3 (Правый)

1 -

Выходной участок

11 - Заглушка (4 шт.)

21 - Кольцевое уплотнение

38 - Промежуточное кольцо

(5 шт.)

(4 шт.)

2 -

Гайка (4 шт.)

12 - Кольцевое уплотнение

22 - Подпиточный клапан (6 шт.)

39 - Крышка (4 шт.)

(4 шт.)

3 -

Стержень (4 шт.)

13 - Тарелка пружины (4 шт.)

23 - Перегрузочный предохра-

40 - Винт с углублением под

нительный клапан (8 шт.)

ключ (8 шт.)

4 -

Пружина (4 шт.)

14 - Золотник (4 шт.)

25 - Винт с углублением под

41 - Кольцевое уплотнение

ключ (4 шт.)

(4 шт.)

5 -

Пружина (4 шт.)

15 - Винт с углублением под

26 - Фланец

42 - Заглушка (4 шт.)

ключ (16 шт.)

6 -

Тарелка пружины (4 шт.)

16 - Пластина (4 шт.)

27 - Кольцевое уплотнение

48 - Корпус (Стрела)

7 -

Торец золотника (4 шт.)

17 - Кольцевое уплотнение

31 - Основной предохранитель-

49 - Корпус (Ковш)

(4 шт.)

ный клапан

8 -

Кольцевое уплотнение

18 - Пружина (4 шт.)

35 - Входной участок

50 - Корпус (Рукоять)

(4 шт.)

9 -

Крышка (4 шт.)

19 - Тарельчатый клапан (4 шт.)

36 - Гайка (4 шт.)

51 - Корпус (Вращение поворот-

ной части)

10 - Винт с углублением под

20 - Кольцевое уплотнение

37 - Кольцевое уплотнение

ключ (8 шт.)

(10 шт.)

(4 шт.)

W2-5-7

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Гидрораспределитель 1 (Левый)

1 -

Выходной участок

12 - Кольцевое уплотнение

23 - Перегрузочный предохра-

34 - Кольцевое уплотнение

(4 шт.)

нительный клапан (6 шт.)

2 -

Гайка (4 шт.)

13 - Тарелка пружины (4 шт.)

24 - Корпус (Рукоять)

35 - Входной участок

3 -

Стержень (4 шт.)

14 - Золотник (4 шт.)

25 - Винт с углублением под

36 - Гайка (4 шт.)

ключ (4 шт.)

4 -

Пружина (4 шт.)

15 - Винт с углублением под

26 - Фланец

37 - Кольцевое уплотнение

ключ (16 шт.)

(4 шт.)

5 -

Пружина (4 шт.)

16 - Пластина (4 шт.)

27 - Кольцевое уплотнение

38 - Промежуточное кольцо

(4 шт.)

6 -

Тарелка пружины (4 шт.)

17 - Кольцевое уплотнение

28 - Корпус (Стрела)

39 - Крышка (4 шт.)

(4 шт.)

7 -

Торец золотника (4 шт.)

18 - Пружина (3 шт.)

29 - Корпус (Ковш)

40 - Винт с углублением под

ключ (8 шт.)

8 -

Кольцевое уплотнение

19 - Тарельчатый клапан (3 шт.)

30 - Корпус (Движение левой

41 - Кольцевое уплотнение

(4 шт.)

гусеницы)

(4 шт.)

9 -

Крышка (4 шт.)

20 - Кольцевое уплотнение

31 - Основной предохранитель-

42 - Заглушка (4 шт.)

(10 шт.)

ный клапан

10 - Винт с углублением под

21 - Кольцевое уплотнение

32 - Винт с углублением под

43 - Заглушка

ключ (8 шт.)

(5 шт.)

ключ (4 шт.)

11 - Заглушка (4 шт.)

22 - Подпиточный клапан (5 шт.)

33 - Фланец

W2-5-8

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

W2-5-10

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

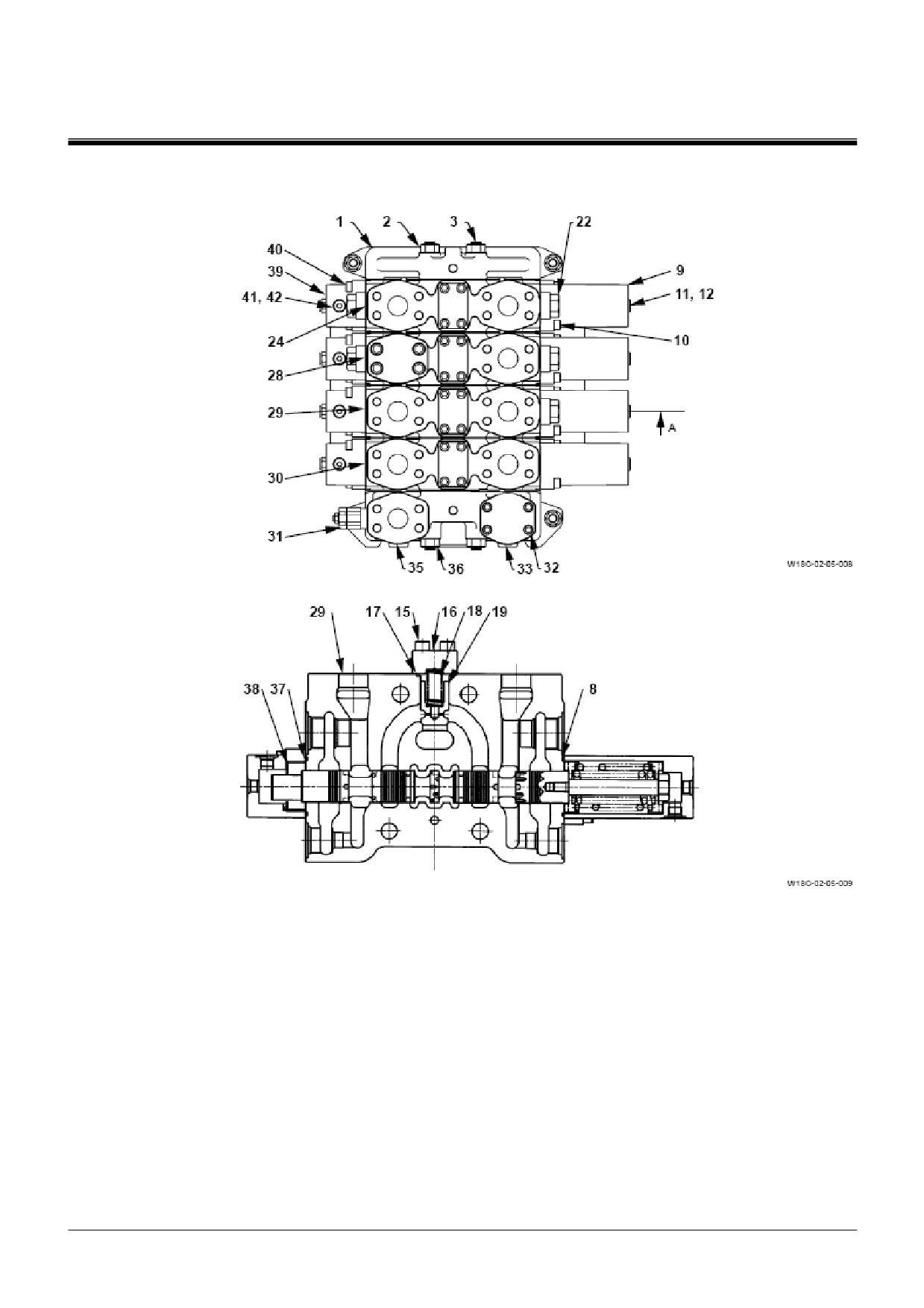

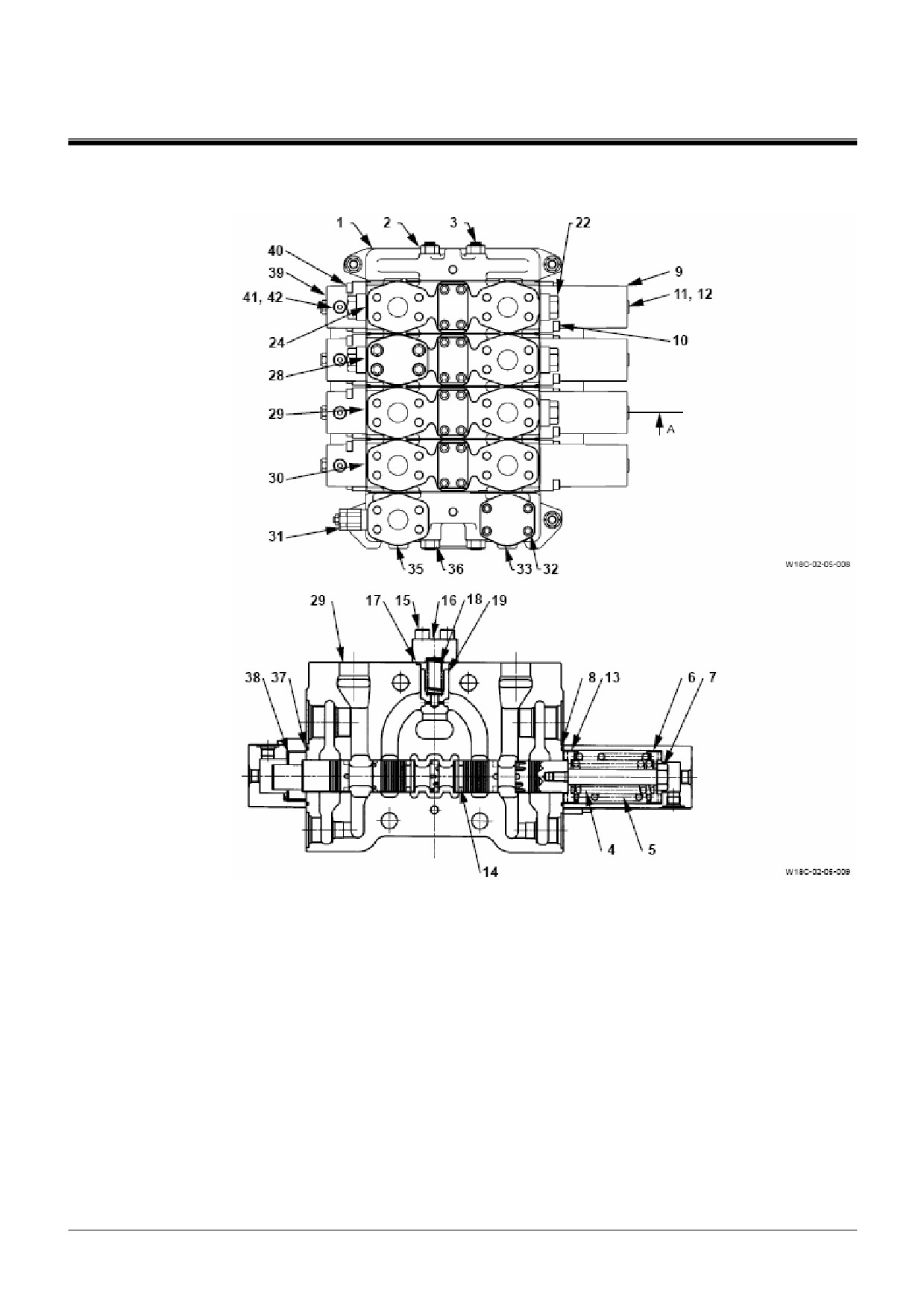

СБОРКА ГИДРОРАСПРЕДЕЛИТЕЛЯ

(Гидрораспределитель 1 (Левый))

Сечение А

1 -

Выходной участок

12 - Кольцевое уплотнение

23 - Перегрузочный предохра-

34 - Кольцевое уплотнение

(4 шт.)

нительный клапан (6 шт.)

2 -

Гайка (4 шт.)

13 - Тарелка пружины (4 шт.)

24 - Корпус (Рукоять)

35 - Входной участок

3 -

Стержень (4 шт.)

14 - Золотник (4 шт.)

25 - Винт с углублением под

36 - Гайка (4 шт.)

ключ (4 шт.)

4 -

Пружина (4 шт.)

15 - Винт с углублением под

26 - Фланец

37 - Кольцевое уплотнение

ключ (16 шт.)

(4 шт.)

5 -

Пружина (4 шт.)

16 - Пластина (4 шт.)

27 - Кольцевое уплотнение

38 - Промежуточное кольцо

(4 шт.)

6 -

Тарелка пружины (4 шт.)

17 - Кольцевое уплотнение

28 - Корпус (Стрела)

39 - Крышка (4 шт.)

(4 шт.)

7 -

Торец золотника (4 шт.)

18 - Пружина (3 шт.)

29 - Корпус (Ковш)

40 - Винт с углублением под

ключ (8 шт.)

8 -

Кольцевое уплотнение

19 - Тарельчатый клапан (3 шт.)

30 - Корпус (Движение левой

41 - Кольцевое уплотнение

(4 шт.)

гусеницы)

(4 шт.)

9 -

Крышка (4 шт.)

20 - Кольцевое уплотнение

31 - Основной предохранитель-

42 - Заглушка (4 шт.)

(10 шт.)

ный клапан

10 - Винт с углублением под

21 - Кольцевое уплотнение

32 - Винт с углублением под

43 - Заглушка

ключ (8 шт.)

(5 шт.)

ключ (4 шт.)

11 - Заглушка (4 шт.)

22 - Подпиточный клапан (5 шт.)

33 - Фланец

W2-5-12

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Сборка гидрораспределителя

(Гидрорас-

пределитель 1 (Левый))

ВАЖНО: Совместите установочные метки,

4. Если торец золотника (7) был снят, собери-

сделанные при разборе, и соберите

те его в следующем порядке.

все детали.

• Закрепите золотник в тиски, вставив дере-

вянные прокладки с обеих сторон.

ВАЖНО: Нанесите пластичную смазку на

• Нанесите состав LOCTITE # 271 на резьбу на

кольцевые уплотнения (20, 21) для

торце золотника (7).

предотвращения их выпадения.

• Установите тарелки пружин (6, 13) и пружины

(4, 5) на торец золотника.

1. Установите кольцевые уплотнения (20) (10

• Установите торец золотника (7) на золотник

шт.), (21) (5 шт.) на корпусы (24, 28, 29, 30)

(14).

и входной участок (35).

: 30 мм

: 27±1,5 Н·м (2,8±0,15 кгс·м)

ОСТОРОЖНО: Масса водного участка

(35): 62 кг

5. Установите промежуточные кольца (38) (4

шт.) в крышки (39) (4 шт.). Установите коль-

Масса выходного участка (1): 23 кг

Масса корпуса (24, 28, 29, 30): 59 кг

цевые уплотнения (37) (4 шт.) и крышки (39)

(4 шт.) в корпусы (24, 28, 29, 30), используя

ВАЖНО: Разложите все корпусы и секции, со-

винты с углублением под ключ (40) (8 шт.).

блюдая последовательность и на-

: 10 мм

правление.

: 110 Н·м (11 кгс·м)

ВАЖНО: Во время сборки обязательно следи-

ВАЖНО: Медленно вставляя золотники (14) в

те за тем, чтобы кольцевые уплотне-

каждый корпус, поворачивайте их.

ния не сошли с места и чтобы их не

сдуло.

6. Установите золотники (14) в сборе (4 шт.) в

корпусы (24, 28, 29, 30).

2. Поднимите краном каждую секцию и корпус

и установите их по порядку.

ПРИМЕЧАНИЕ: Установите рым-болты

(М16, шаг резьбы 2) в от-

верстия под болты на тру-

бопроводе для подъема ка-

ждой секции и корпуса.

3. Пропустите стержни (3) (4 шт.) через все

секции и корпусы и закрепите их гайками (2)

(4 шт.) и (36) (4 шт.).

: 30 мм

: 414,5±20,6 Н·м (42,3±2,1 кгс·м)

W2-5-13

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Сечение А

W2-5-14

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

7. Установите кольцевые уплотнения

(8)

(4

шт.) на крышки (9) (4 шт.) в корпусах (24,

28, 29, 30), используя винты с углублением

под ключ (10) (8 шт.).

: 10 мм

: 110 Н·м (11 кгс·м)

8. Установите тарельчатые клапаны

(19)

(3

шт.) и пружины (18) (3 шт.) на корпусы (24,

28, 29, 30). Установите кольцевые уплотне-

ния (17) (4 шт.) и пластины (16) (4 шт.) на

корпусы (24, 28, 29, 30), используя винты с

углублением под ключ (15) (16 шт.).

: 10 мм

: 110 Н·м (11 кгс·м)

9. Установите кольцевые уплотнения

(27),

(34), фланцы (26) и (33) в корпус (28) и

входной участок (35), используя винты с уг-

лублением под ключ (25) (4 шт.) и (32) (4

шт.).

: 10 мм

: 110 Н·м (11 кгс·м)

: 14 мм

: 270 Н·м (27,5 кгс·м)

10. Установите перегрузочные предохрани-

тельные клапаны (23) (6 шт.) в корпусы (24,

28, 29, 30). Установите основной предохра-

нительный клапан (31) на входной участок

(35).

: 38 мм

: 93 - 108 Н·м (9,2 - 11 кгс·м)

11. Установите подпиточные клапаны (22) (5

шт.) и заглушку (43) в корпусы (24, 28, 29).

: 38 мм

: 147 - 167 Н·м (15 - 17 кгс·м)

W2-5-15

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

РАЗБОРКА И СБОРКА ПЕРЕГРУЗОЧ-

НОГО ПРЕДОХРАНИТЕЛЬНОГО КЛА-

ПАНА И ОСНОВНОГО ПРЕДОХРАНИ-

ТЕЛЬНОГО КЛАПАНА

1 - Крышка

6 - Тарельчатый клапан

11 - Кольцевое уплотнение

16 - Кольцевое уплотнение

управления

2 - Заглушка

7 - Пружина

12 - Заводская табличка

17 - Упорное кольцо

3 - Гильза

8 - Пружина управления

13 - Стопорная гайка

4 - Основной тарельчатый

9 - Кольцевое уплотнение

14 - Кольцевое уплотнение

клапан

5 - Седло клапана управления

10 - Упорное кольцо

15 - Регулировочный винт

W2-5-16

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Разборка и сборка перегрузочного предо-

Сборка

хранительного клапана и основного предо-

хранительного клапана

1. Установите кольцевое уплотнение

(16) и

ВАЖНО: Не разбирайте перегрузочный пре-

упорное кольцо (17) на основной тарельча-

дохранительный клапан, если нет

тый клапан (4).

неисправности, так как он требует

проведения испытаний и регулиров-

2. Установите основной тарельчатый клапан

ки.

(4) в гильзу (3).

Разборка

3. Установите кольцевое уплотнение

(9) и

упорное кольцо

(10) на седло клапана

1. Нанесите установочные метки на заглушку

управления (5).

(2) и регулировочный винт (15).

4. Установите пружину (7) в гильзу (3).

2. Установите гаечный ключ на заглушку (2),

открутите стопорную гайку (13) и удалите

5. Установите заглушку (2) в гильзу (3).

регулировочный винт

(15). При этом со-

блюдайте осторожность, чтобы не уронить

пружину управления (8) и тарельчатый кла-

ПРИМЕЧАНИЕ: При установке заглушки (2)

в гильзу (3) гильза (3) долж-

пан управления (6).

: 17 мм, 38 мм

на находиться в верти-

кальном положении.

: 6 мм

ВАЖНО: При установке тарельчатого клапана

ВАЖНО: Седло клапана управления (5) при-

управления

(6) убедитесь, что он

креплено к заглушке (2), поэтому его

прочно закреплен на седле клапана

невозможно снять.

управления (5).

3. Закрепите крышку (1) в тиски, открутите и

6. Установите тарельчатый клапан управле-

снимите заглушку (2) из крышки (1). При

ния (6) и пружину управления (8) в заглушку

этом седло клапана управления (5) остает-

(2), затем совместите установочные метки,

ся на заглушке (2).

сделанные перед разборкой. Установите

: 38 мм

регулировочный винт (15) на заглушку (2) и

скрепите их стопорной гайкой (13).

4. Удалите пружину (7) и гильзу (3) из крышки

: 17 мм

(1)

: 50 Н·м (5,1 кгс·м)

: 6 мм

5. Удалите кольцевое уплотнение (9) и упор-

: 20 Н·м (2 кгс·м)

ное кольцо (10) с седла клапана управле-

ния (5).

7. Установите кольцевое уплотнение (11) на

6. Удалите основной тарельчатый клапан (4)

заглушку (2), затем установите заглушку на

крышку (1).

из гильзы (3).

: 38 мм

: 150 Н·м (15 кгс·м)

7. Удалите кольцевое уплотнение (16) и упор-

ное кольцо (17) из основного тарельчатого

ВАЖНО: По окончании сборочной работы

клапана (4).

обязательно проверьте, перемеща-

ется ли основной тарельчатый кла-

пан вверх и вниз.

W2-5-17

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

УСТРОЙСТВО ПОДПИТОЧНОГО КЛАПАНА

Момент затяжки

Наименование детали

Количество

Примечание

Н·м

кгс·м

1- Заглушка

1

98

10

: 38 мм

2- Гильза

1

3- Тарельчатый клапан

1

4- Шайба

1

5- Стопорная гайка

1

6- Пружина

1

7- Кольцевое уплотнение

1

8- Упорное кольцо

1

9- Кольцевое уплотнение

1

W2-5-18

ПОВОРОТНАЯ ЧАСТЬ / Механизм вращения поворотной части

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМА

ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ

ВАЖНО: Перед началом работы обязательно

выпустите воздух из гидробака.

(Смотрите тему "Выпуск воздуха из

гидробака" на странице W1-3-1).

Снятие

ВАЖНО: Прикрепите

идентификационные

бирки на все отсоединенные шланги

для упрощения последующей сбор-

ки.

1. Отсоедините все шланги от механизма вра-

щения поворотной части (1).

Момент затяжки

Размер ключа

Примечание

Н·м

кгс·м

: 19 мм

90

(9,2)

Болт

: 19 мм

29,5

(3)

Шланг

: 22 мм

39

(4)

Шланг

: 36 мм

175

(18)

Шланг

Полушина для

: 41 мм

205

(21)

Шланг

подъема груза

Отверстие для

отжимного болта

ПРИМЕЧАНИЕ: Закройте крышками все

открытые концы шлангов.

2. Удалите винты с углублением под ключ (2)

(24 шт.).

: 50 мм

3. Удалите пробки из двух отверстий для от-

жимных болтов на механизме вращения

Отверстие

поворотной части.

для отжим-

ного болта

ОСТОРОЖНО: Масса механизма враще-

Полушина для

подъема груза

ния поворотной части (1): 1420 кг

4. Завинтите болты (М24, шаг резьбы 3) в два

отверстия для отжимных болтов на меха-

низме вращения поворотной части (1) и

поднимите механизм вращения поворотной

части (1) с рамы (3).

5. Установите рым-болты (М24, шаг резьбы 3)

в две проушины для подъема груза на ме-

ханизме вращения поворотной части (1).

6. Поднимите краном и снимите механизм

вращения поворотной части (1).

W2-6-1

ПОВОРОТНАЯ ЧАСТЬ / Механизм вращения поворотной части

Установка

1.

Установите рым-болты (М24, шаг резьбы 3)

в две проушины для подъема груза на ме-

ханизме вращения поворотной части (1).

ОСТОРОЖНО: Масса механизма враще-

ния поворотной части (1): 1420 кг

2.

Поднимите механизм вращения поворотной

части (1) и установите его на раму (3), ис-

пользуя болты (2) (24 шт.).

: 50 мм

: 2550 Н·м (260 кгс·м)

3.

Установите пробки в два отверстия для от-

жимных болтов на механизме вращения

поворотной части (1).

4.

Если установочные штифты были сняты,

забейте эти установочные штифты молот-

ком в отверстия для них на механизме

вращения поворотной части (1).

5.

Присоедините все шланги к механизму вра-

щения поворотной части (1).

Полушина для

подъема груза

Отверстие для

отжимного болта

Отверстие

для отжим-

ного болта

Полушина для

подъема груза

W2-6-2

ПОВОРОТНАЯ ЧАСТЬ / Механизм вращения поворотной части

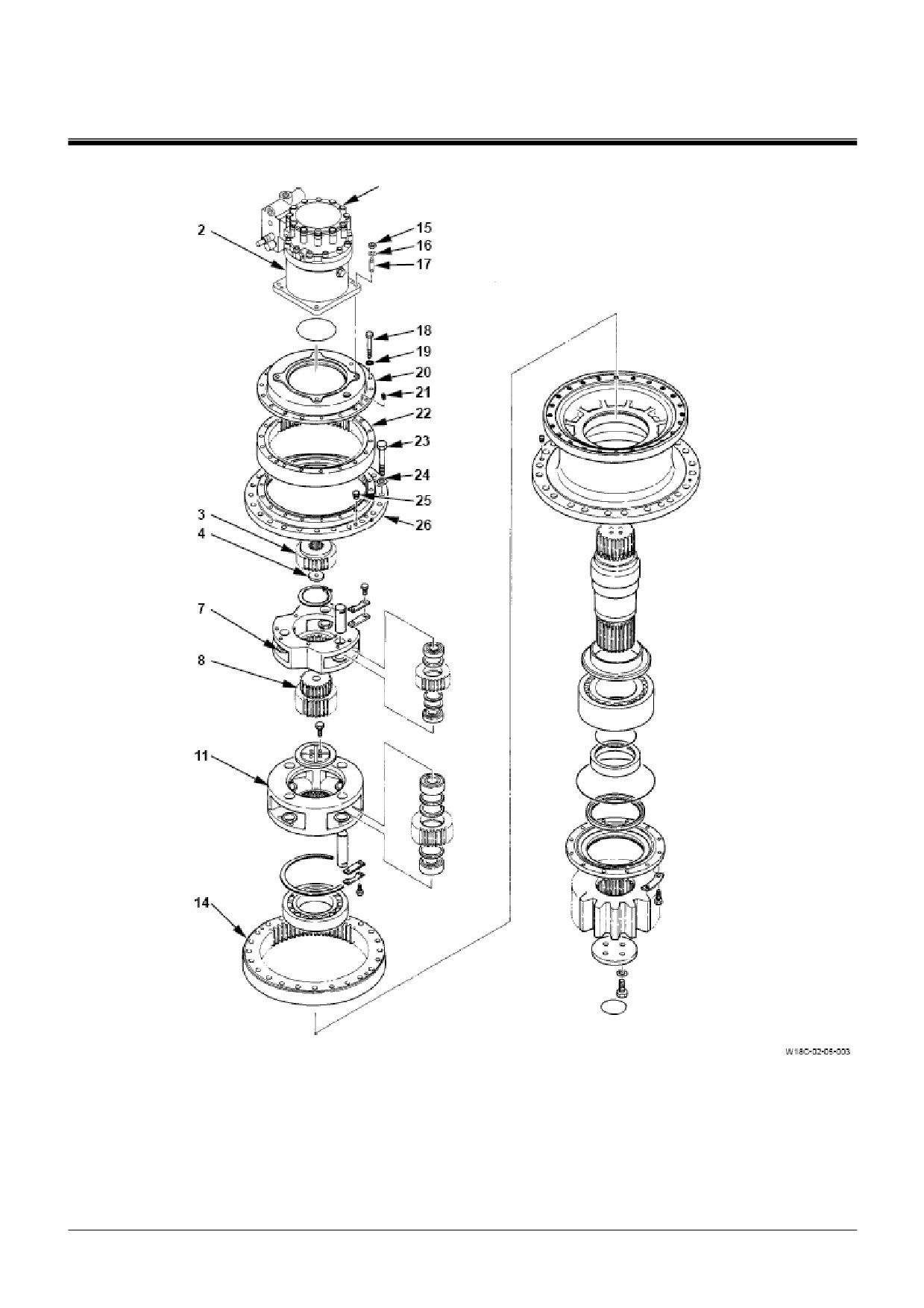

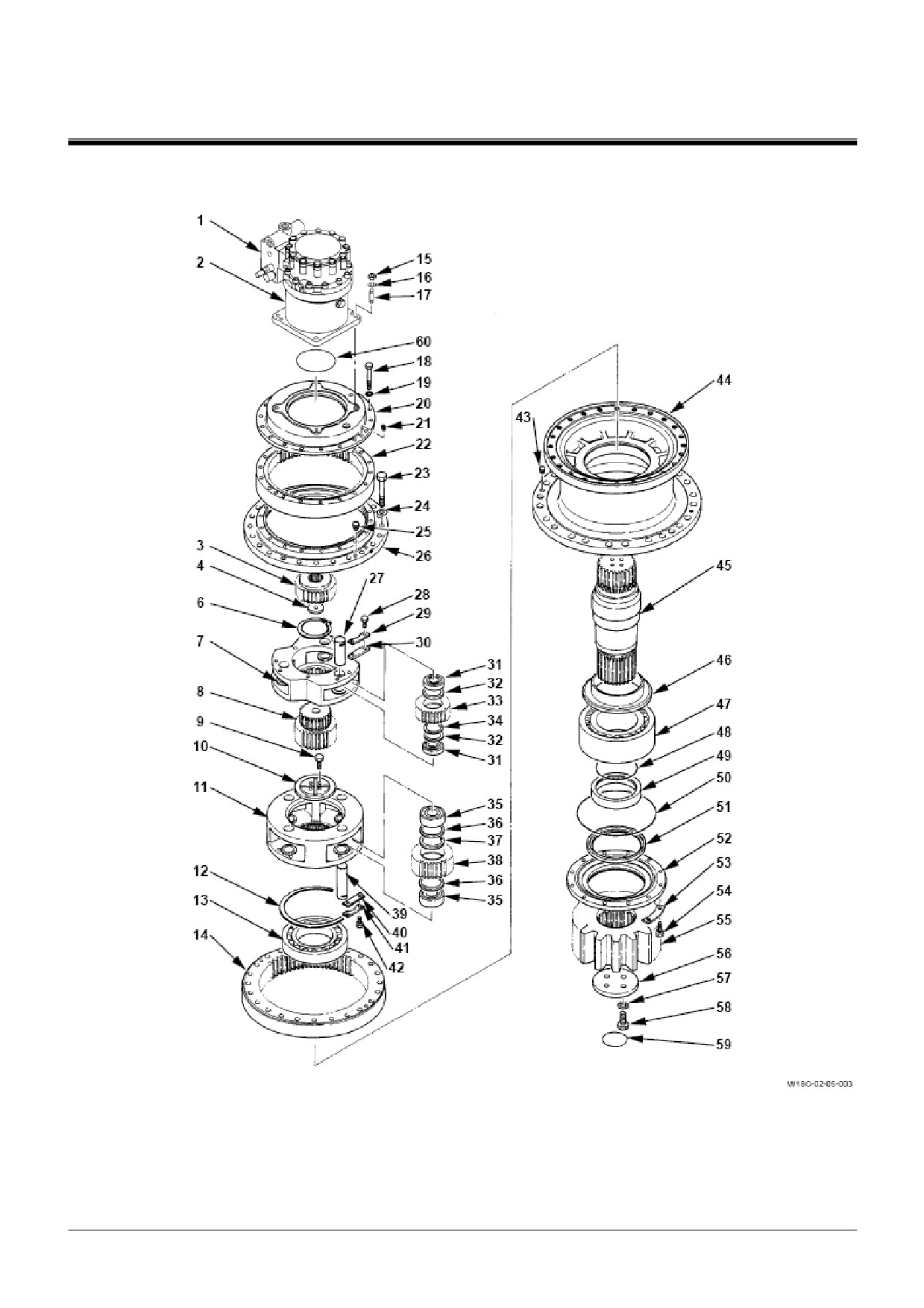

РАЗБОРКА РЕДУКТОРА ПРИВОДА

ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ

W2-6-4

ПОВОРОТНАЯ ЧАСТЬ / Механизм вращения поворотной части

Болт

W2-6-6

содержание      ..     29      30      31      32     ..
