Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 30

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Сечение А-В

Сечение А-С

Сечение D-D

W2-4-82

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

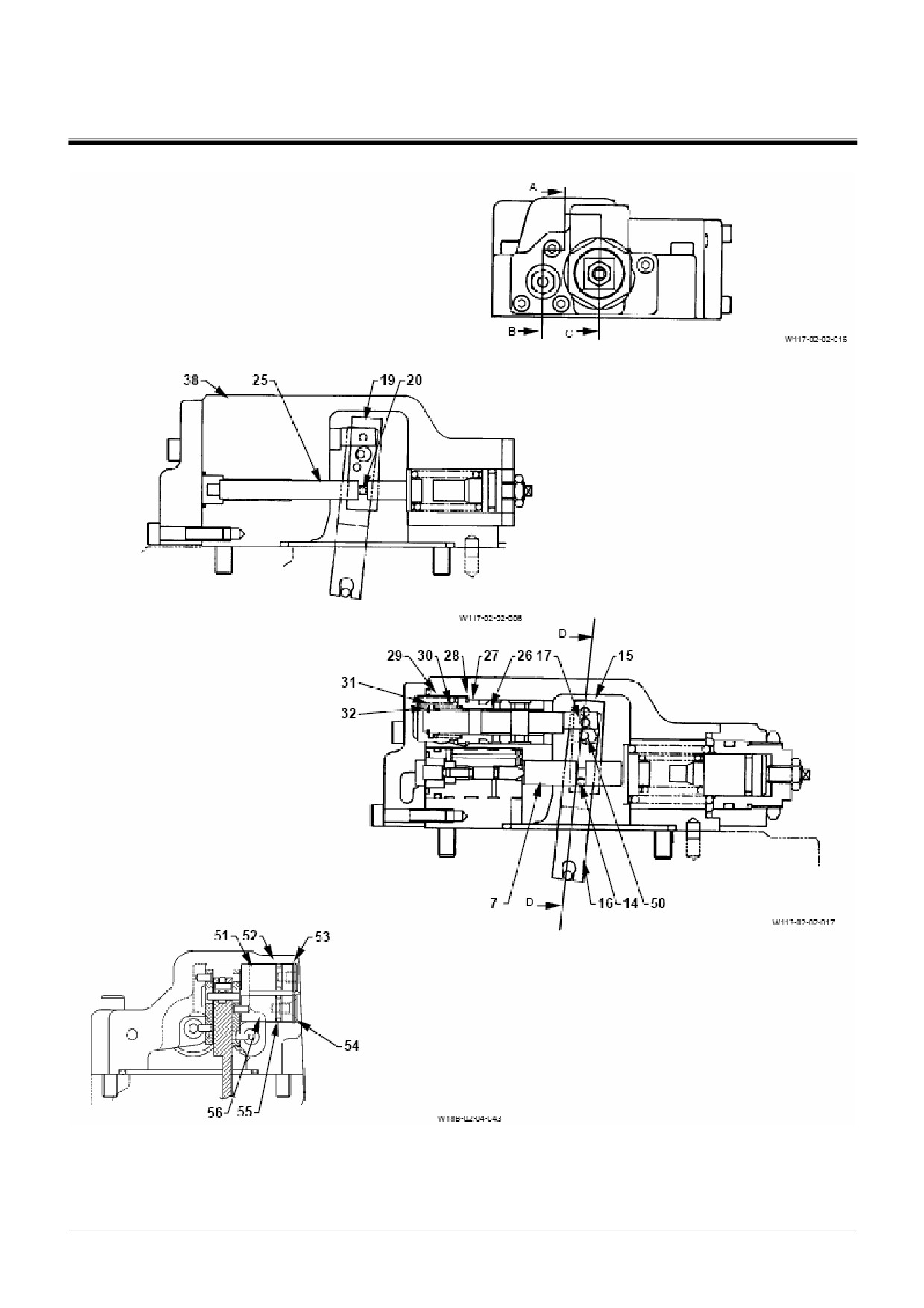

Сборка регулятора для насоса привода вен-

тилятора маслоохладителя

ВАЖНО: После установки поршня управления

ВАЖНО: Проверьте и убедитесь, что направ-

(25) проверьте, насколько свободно

ление установки штока компенсатора

он движется.

давления (7) соответствует направ-

лению, показанному на рисунке.

6. Вставьте поршень управления (25) в корпус

(38).

1. Вставьте шток компенсатора давления (7) в

корпус (38).

7. Установите кольцевые уплотнения

(52) и

(55) на опорные вставки (51) и (56).

2. Установите палец

(14) на рычаг

(15).

Вставьте рычаг (15) в корпус (38). Совмес-

ВАЖНО: Опорные вставки (51) и (56) похожи.

тите канавку штока компенсатора давления

Нанесите метки на них во избежание

(7) с пальцем (14) и установите палец (14).

их неправильной установки.

3. Установите стопорное кольцо (28) на гильзу

8. Совместите канавку на поршне управления

(27).

(25) с пальцем (20) на рычаге (19) и устано-

вите рычаг (19).

ВАЖНО: После установки золотника (26) про-

верьте, насколько свободно его

9. Установите палец (50) на опорную вставку

движение.

(56) и совместите его с отверстием на ры-

чаге (19). Затем установите опорную встав-

4. Вставьте гильзу (27) и золотник (26) в кор-

ку (51).

пус (38).

10. Установите стопорное кольцо (54) на опор-

ВАЖНО: Убедитесь, что рычаг обратной связи

ную вставку (56).

(16) установлен в правильном на-

правлении.

11. Установите корпус (38) на опорную вставку

(51), где затем должно быть установлено

5. Совместите отверстие для пальца (отвер-

стопорное кольцо (53).

стие на верхней стороне) на рычаге обрат-

ной связи (16) с отверстием для пальца на

12. Установите пружину (30), тарелку пружины

золотнике

(26), затем установите палец

(31) на золотник

(26), где затем должно

(17).

быть установлено стопорное кольцо (32).

13. Установите пружину (29) в корпус (38).

Сторона штока компен-

Сторона рычага (26)

сатора давления (7)

W2-4-83

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Сечение А-В

Сечение А-С

Сечение D-D

W2-4-84

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

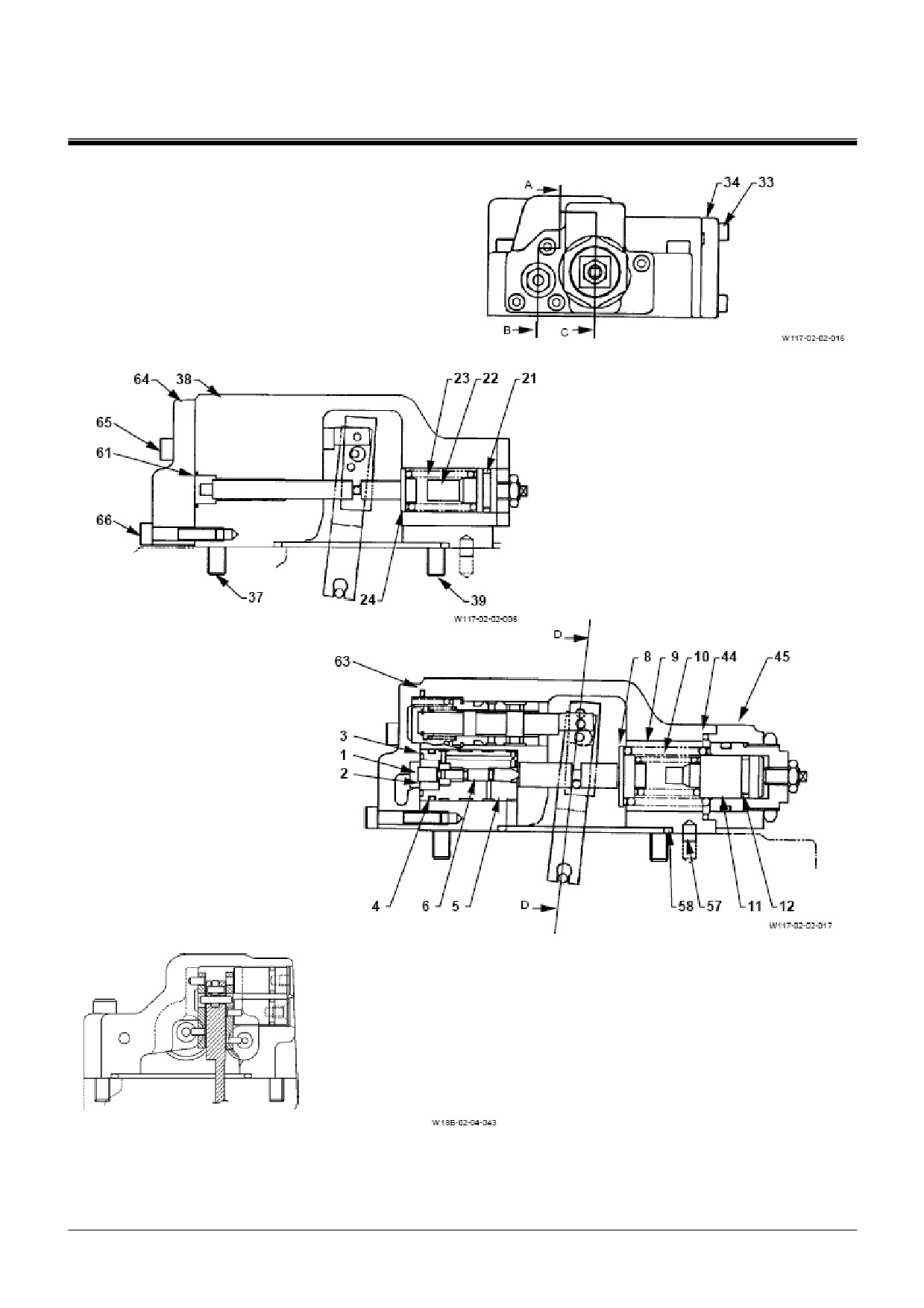

ВАЖНО: Проверьте, чтобы направление уста-

25. Установите пальцы (57) (2 шт.) и кольцевые

новки поршня компенсатора давле-

уплотнения (58) и (59) в корпус (38).

ния (6) было таким же, как показано

на рисунке.

26. Установите регулятор на корпус насоса, ис-

пользуя винты с углублением под ключ (37)

14. Установите кольцевое уплотнение

(4) и

(2 шт.) и (39) (2 шт.).

поршень компенсатора давления (6) в гиль-

: 6 мм

зу (5).

: 20 Н·м (2 кгс·м)

15. Установите гильзу (5), кольцевое уплотне-

ние (3), гильзу (2) и палец (1) в корпус (38).

16. Установите кольцевые уплотнения

(60),

(61), (62) и (63) в корпус (38).

17. Установите крышку (64) на корпус (38), ис-

пользуя винты с углублением под ключ (65)

(2 шт.) и (66) (2 шт.)

: 5 мм

: 11,5 Н·м (1,2 кгс·м)

18. Установите кольцевые уплотнения (35) и

(36) (3 шт.) на крышку (34).

19. Установите крышку (34) на корпус (38), ис-

пользуя винты с углублением под ключ (33)

(4 шт.).

: 5 мм

: 11,5 Н·м (1,2 кгс·м)

20. Установите кольцевое уплотнение (21) на

упор (22).

21. Установите тарелку пружины (24), пружину

(23) и упор (22) в корпус (38).

22. Установите кольцевое уплотнение (12) на

упор (11).

23. Установите тарелку пружины (8), пружины

(9) и (10) в корпус (38).

24. Установите упор (11) и кольцевое уплотне-

ние (44) на крышку (45) в сборе и установи-

те крышку (45) в сборе на корпус (38), ис-

пользуя винты с углублением под ключ (46)

(4 шт.).

: 5 мм

: 11,5 Н·м (1,2 кгс·м)

W2-4-85

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

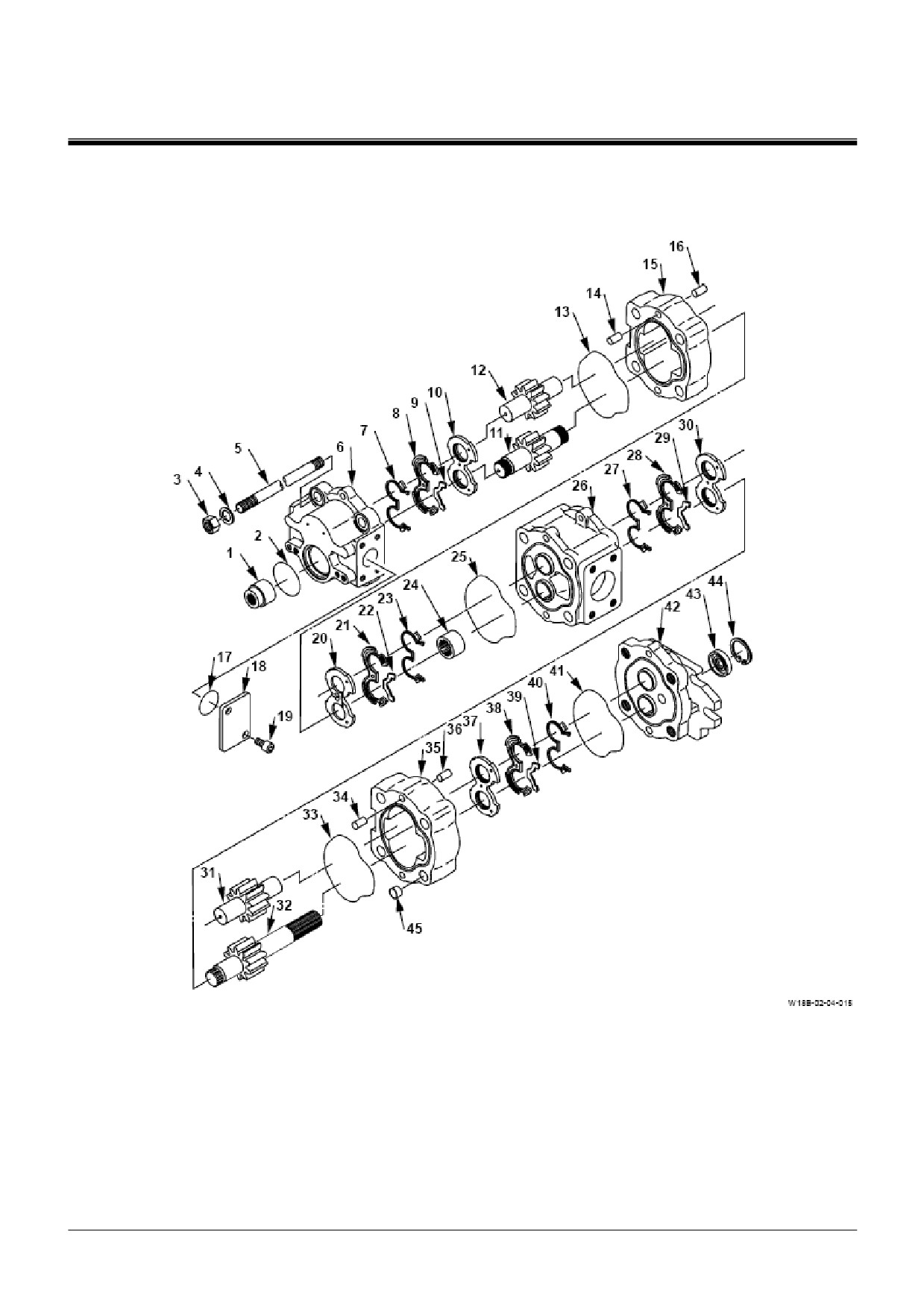

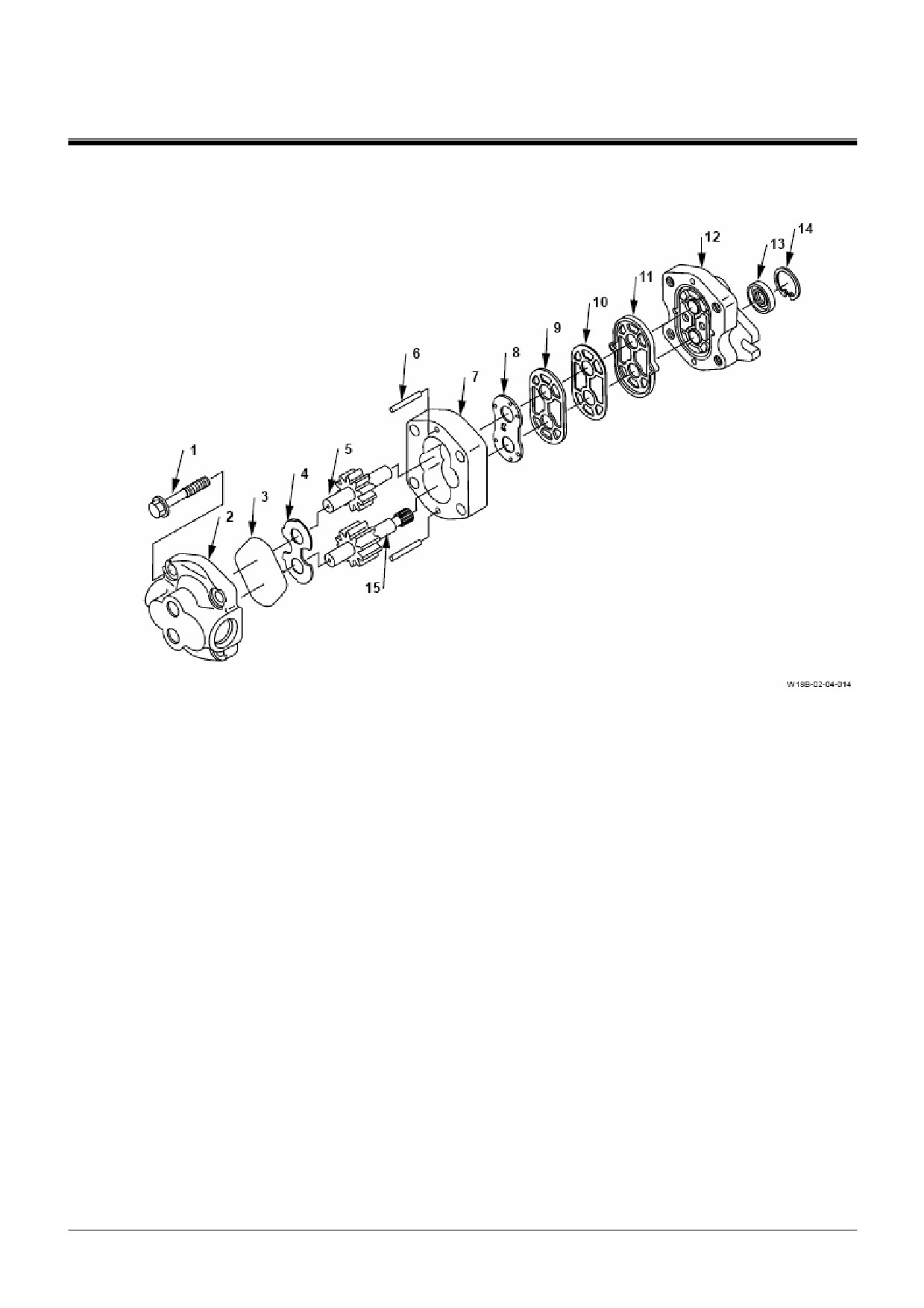

РАЗБОРКА НАСОСА СИСТЕМЫ

УПРАВЛЕНИЯ И НАСОСА ПРИВОДА

КОМПРЕССОРА

W2-4-86

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

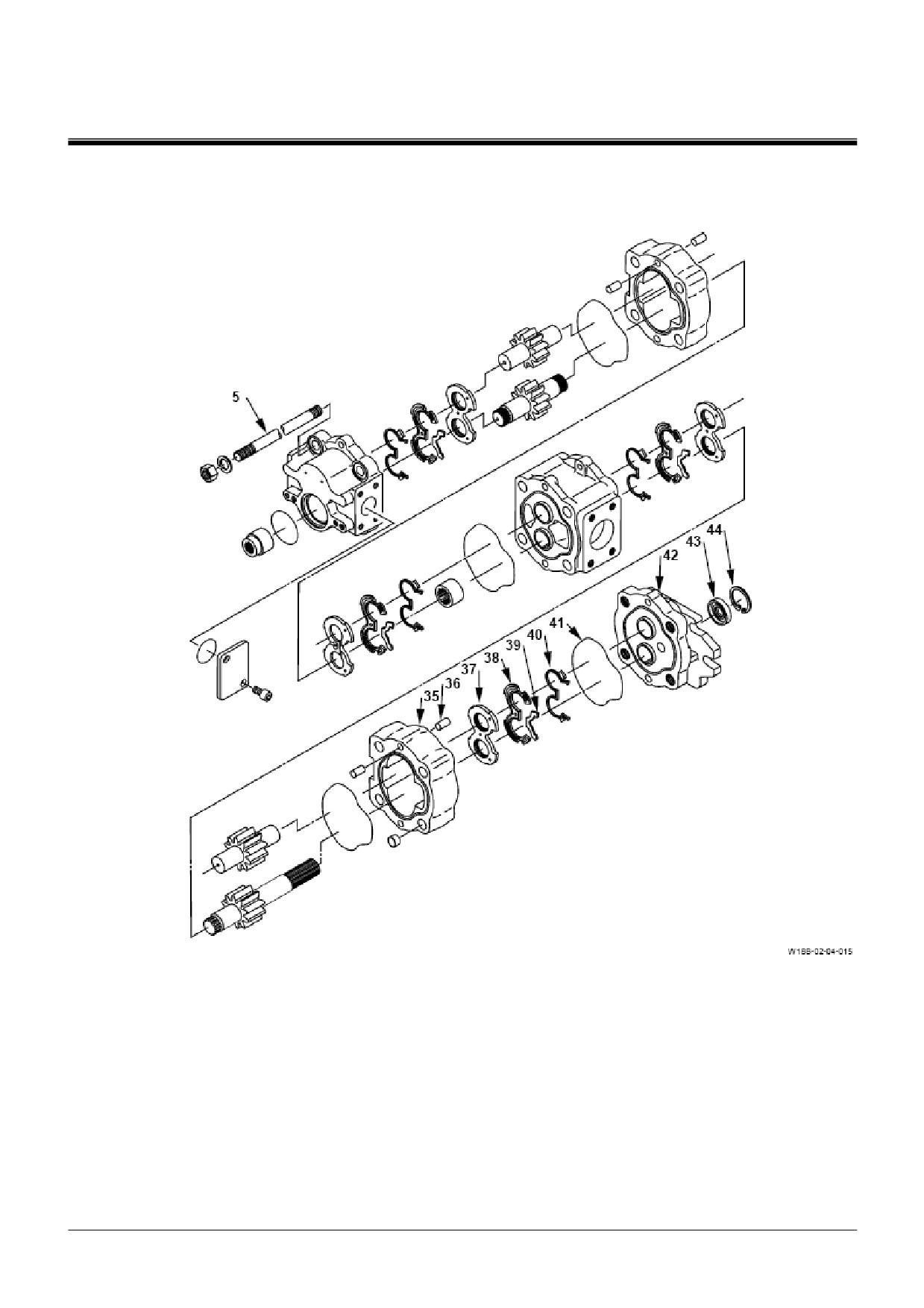

1 - Муфта

13 - Кольцевое уплотнение

24 - Муфта

35 - Пластина

2 - Кольцевое уплотнение

14 - Установочный штифт

25 - Кольцевое уплотнение

36 - Установочный штифт

(2 шт.)

3 - Гайка (4 шт.)

15 - Пластина

26 - Центральная пластина

37 - Пластина давления

4 - Пружинная шайба

16 - Установочный штифт

27 - Упорное кольцо

38 - Уплотнительная пласти-

(4 шт.)

(2 шт.)

на

5 - Шпилька (4 шт.)

17 - Кольцевое уплотнение

28 - Уплотнительная пласти-

39 - Изоляционная пластина

на

6 - Крышка

18 - Крышка

29 - Изоляционная пластина

40 - Упорное кольцо

7 - Упорное кольцо

19 - Винт с углублением под

30 - Пластина давления

41 - Кольцевое уплотнение

ключ (2 шт.)

8 - Уплотнительная пласти-

20 - Пластина давления

31 - Ведомая шестерня

42 - Фланец

на

9 - Изоляционная платина

21 - Уплотнительная пласти-

32 - Ведущая шестерня

43 - Масляное уплотнение

на

10 - Пластина давления

22 - Изоляционная пластина

33 - Кольцевое уплотнение

44 - Стопорное кольцо

11 - Ведущая шестерня

23 - Упорное кольцо

34 - Установочный штифт

45 - Стабилизатор (4 шт.)

12 - Ведомая шестерня

(2 шт.)

W2-4-87

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

W2-4-88

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Разборка насоса системы управления и на-

соса привода компрессора

8. Удалите пластину (15) с центральной пла-

стины (26).

ОСТОРОЖНО: Масса насоса системы

управления: 27 кг

ПРИМЕЧАНИЕ: При снятии крышки

(6)

слегка обстучите наруж-

1. Удалите кольцевое уплотнение

(2) из

ное кольцо крышки пласт-

крышки (6). Снимите муфту (1) с ведущей

массовым молотком.

шестерни (11).

2. Удалите винты с углублением под ключ (19)

9. Удалите упорное кольцо (23), изоляцион-

(2 шт.) из крышки (6) и снимите крышку (18)

ную пластину (22), уплотнительную пласти-

и кольцевое уплотнение (17).

ну (21) и пластину давления (20) с пласти-

: 8 мм

ны (15).

3. Удалите гайки (3) (4 шт.) и пружинные шай-

10. Снимите кольцевое уплотнение (25) с цен-

бы (4) (4 шт.) из крышки (6).

тральной пластины (26).

: 22 мм

11. Удалите центральную пластину (26) с пла-

4. Удалите крышку (6) из пластины (15).

стины (35).

12. Снимите муфту (24) с центральной пласти-

ПРИМЕЧАНИЕ: Крышка (6) закреплена ус-

ны (26).

тановочными штифтами

(14)

шт.). Снимите

13. Удалите стабилизаторы (45) (2 шт.) и коль-

крышку, слегка обстукивая

цевое уплотнение (33) с пластины (35).

пластмассовым молотком

наружное кольцо крышки

14. Удалите упорное кольцо (27), уплотнитель-

(6).

ную пластину (28) и изоляционную пласти-

ну (29) с пластины (35) с помощью бамбу-

5. Удалите упорное кольцо (7), уплотнитель-

кового шпателя.

ную пластину (8) и изоляционную пластину

(9) из пластины (15) с помощью бамбуково-

ВАЖНО: Удалите ведущую шестерню (31) и

го шпателя.

ведомую шестерню

(32) одновре-

менно.

ВАЖНО: Не перепутайте ведомые шестерни

(12)

(31)

при хранении.

15. Удалите ведомую шестерню (31) и веду-

Удалите ведомую шестерню (12) и

щую шестерню (32) с пластины (35). Одно-

ведущую шестерню

(11) одновре-

временно также удалите пластину давле-

менно.

ния (30).

6. Удалите ведомую шестерню (12) и веду-

щую шестерню (11) из пластины (15). При

этом также снимите пластину давления

(10).

ВАЖНО: Не удаляйте установочный штифт

(14) без необходимости.

7. Снимите кольцевое уплотнение (13) и ста-

билизаторы (45) (2 шт.) с пластины (15).

W2-4-89

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

W2-4-90

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

16. Удалите пластину (35) с фланца (42).

ВАЖНО: Не удаляйте установочный штифт

(36) без необходимости.

17. Удалите упорное кольцо (40), изоляцион-

ную пластину (39), уплотнительную пласти-

ну (38) и пластину давления (37) с пласти-

ны (35).

18. Снимите кольцевое уплотнение

(41) с

фланца (42).

19. Удалите стопорное кольцо (44) и масляное

уплотнение (43) с фланца (42).

ПРИМЕЧАНИЕ: Шпилька (5) остается на

фланце (42). Не снимайте

ее без необходимости.

W2-4-91

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

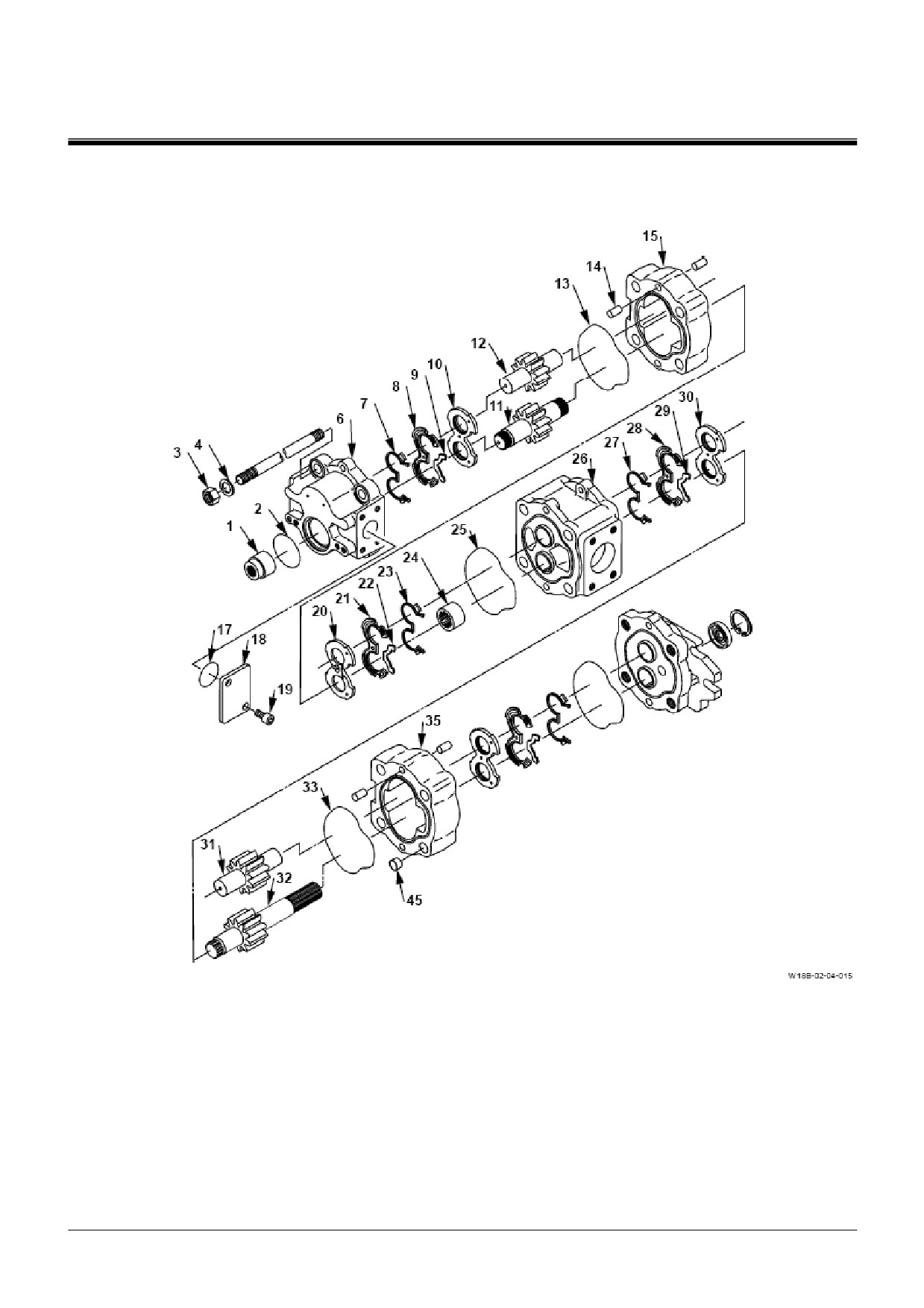

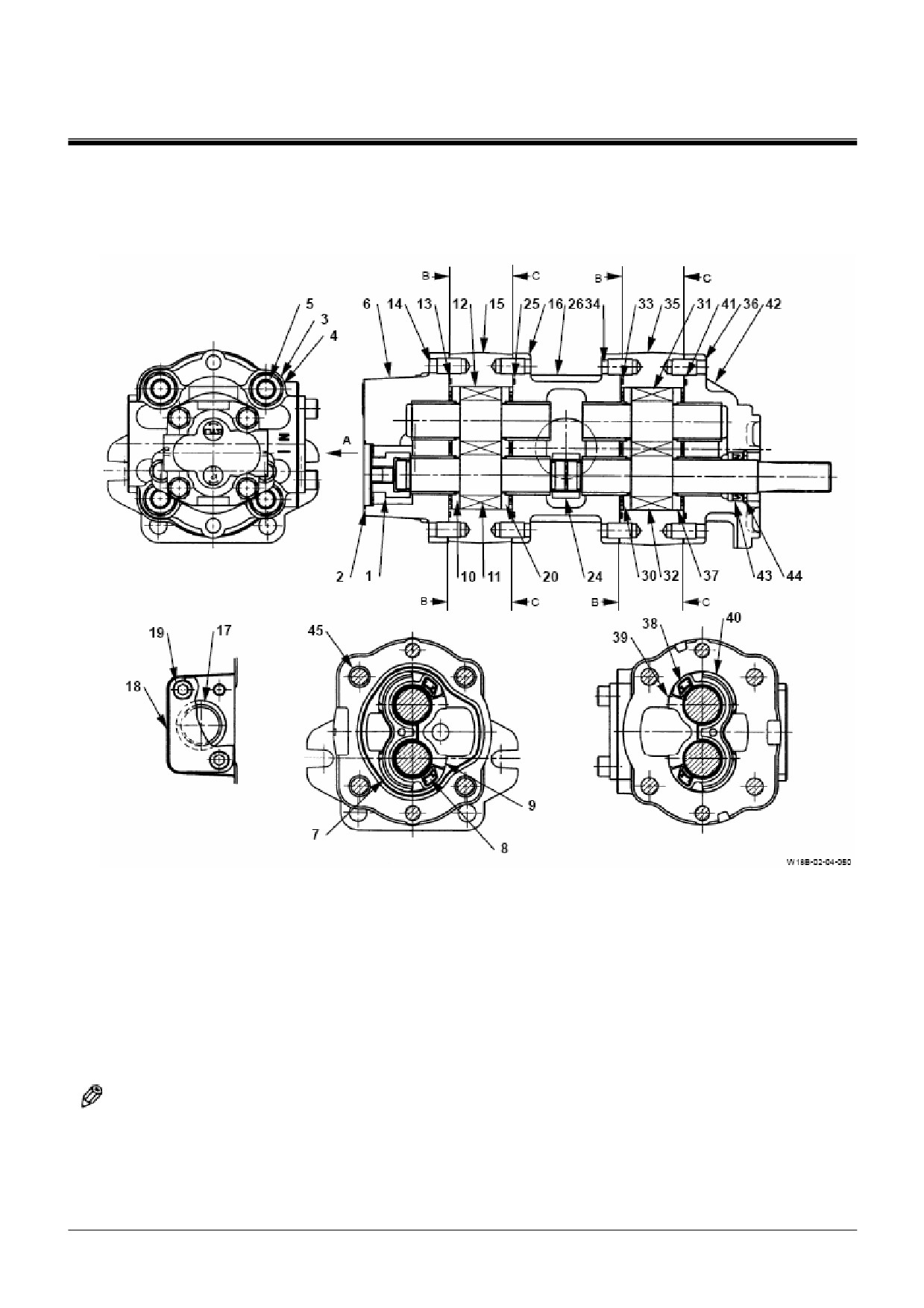

СБОРКА НАСОСА СИСТЕМЫ УПРАВ-

ЛЕНИЯ И НАСОСА ПРИВОДА КОМ-

ПРЕССОРА

Проекция А

Сечение B

Сечение C

1 - Муфта

13 - Кольцевое уплотнение

24 - Муфта

35 - Пластина

2 - Кольцевое уплотнение

14 - Установочный штифт (2 шт.)

25 - Кольцевое уплотнение

36 - Установочный штифт (2 шт.)

3 - Гайка (4 шт.)

15 - Пластина

26 - Центральная пластина

37 - Пластина давления

4 - Пружинная шайба (4 шт.)

16 - Установочный штифт (2 шт.)

27 -

*Упорное кольцо

38 - Уплотнительная пластина

5 - Шпилька (4 шт.)

17 - Кольцевое уплотнение

28 -

*Уплотнительная пластина

39 - Изоляционная пластина

6 - Крышка

18 - Крышка

29 -

*Изоляционная пластина

40 - Упорное кольцо

7 - Упорное кольцо

19 - Винт с углублением под

30 - Пластина давления

41 - Кольцевое уплотнение

ключ (2 шт.)

8 - Уплотнительная пластина

20 - Пластина давления

31 - Ведомая шестерня

42 - Фланец

9 - Изоляционная платина

21 -

*Уплотнительная пластина

32 - Ведущая шестерня

43 - Масляное уплотнение

10 - Пластина давления

22 -

*Изоляционная пластина

33 - Кольцевое уплотнение

44 - Стопорное кольцо

11 - Ведущая шестерня

23 -

*Упорное кольцо

34 - Установочный штифт (2 шт.)

45 - Стабилизатор (4 шт.)

12 - Ведомая шестерня

ПРИМЕЧАНИЕ: Относительно деталей,

отмеченных знаком *, об-

ратитесь к странице W2-

4-88.

W2-4-92

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Сборка насоса системы управления и насо-

10. Установите пластину давления (30), изоля-

са привода компрессора

ционную пластину

(29), уплотнительную

пластину (28), упорное кольцо (27) на пла-

1. Установите масляное уплотнение

(43) и

стину (35) со стороны центральной пласти-

стопорное кольцо (44) на фланец (42).

ны (26).

2. Установите кольцевое уплотнение

(41) и

11. Установите кольцевое уплотнение (33), ус-

установочные штифты (36) (2 шт.) на фла-

тановочные штифты (34) (2 шт.) и стабили-

нец (42).

заторы (45) (2 шт.) на пластину (35).

3. Установите пластину (35) так, чтобы она

ВАЖНО: Проверьте, чтобы установочные по-

временно совмещалась с центральной пла-

верхности центральной пластины

стиной (26).

(26) и пластины (35) прилегали плот-

но друг к другу.

ПРИМЕЧАНИЕ: Временно установите пла-

12. Установите центральную пластину (26) на

стину (35) на центральную

пластину (35) в сборе. Установите муфту

пластину (26), чтобы пре-

(24) на центральную пластину (26).

дотвратить выпадение

упорного кольца (27) и пре-

13. Установите кольцевое уплотнение

(25) и

дотвратить включение

установочные штифты (16) (2 шт.) на цен-

шестерни из-за выпавшего

тральную пластину (26).

упорного кольца

(27) во

время установки.

14. Совместите пластину (15) с крышкой (6),

временно устанавливая крышку (6).

Установите ведомую шестерню (31) и ве-

дущую шестерню (32) на пластину (35).

ПРИМЕЧАНИЕ: Временно установите пла-

Установите пластину давления (37) на пла-

стину (15) на пластину (6),

стину (35) так, чтобы канавка пластины дав-

чтобы предотвратить вы-

ления (37) была обращена к фланцу (42).

падение упорного кольца (7)

и предотвратить включе-

Установите уплотнительную пластину (38),

ние шестерни из-за выпав-

изоляционную пластину

(39) и упорное

шего упорного кольца (7) во

кольцо (40) на пластину давления (37).

время установки.

Установите фланец (42) на пластину (35) в

15. Установите ведомую шестерню (12) и ве-

сборе.

дущую шестерню (11) на пластину (15).

Снимите центральную пластину

(26) с

16. Установите пластину давления (20) на пла-

фланца (35) в сборе и закрепите ее в тис-

стину (15) так, чтобы канавка была обра-

ках масляным уплотнением (43) вниз.

щена к крышке (6).

Слегка обстучите пластину (35) пластмас-

17. Установите уплотнительную пластину (21),

совым молотком, чтобы полностью устано-

изоляционную пластину

(22) и упорное

вить ее на фланец (42).

кольцо (23) на пластину давления (20).

18. Установите центральную пластину

(26) в

сборе на пластину (15) в сборе.

W2-4-93

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Проекция А

Сечение B

Сечение C

W2-4-94

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

19. Удалите крышку (6) с пластины (15) в сбо-

ре.

20. Установите кольцевое уплотнение (13), ус-

тановочные штифты (14) (2 шт.) и стабили-

заторы (45) (2 шт.) на пластину (15).

21. Установите пластину давления (10), изоля-

ционную пластину

(9), уплотнительную

пластину (8) и упорное кольцо (7) на пла-

стину (15).

22. Установите крышку (6) на пластину (15) и

закрепите ее шпильками (5) (4 шт.), пру-

жинными шайбами (4) (4 шт.) и гайками (3)

(4 шт.).

: 22 мм

: 26 Н·м (2,6 кгс·м)

23. Установите кольцевое уплотнение (17) на

крышку (6).

24. Установите крышку (18) на крышку (6) и за-

крепите ее винтами с углублением под

ключ (19) (2 шт.).

:8 мм

: 57 Н·м (5,8 кгс·м)

25. Установите муфту (1) на ведущий вал (11).

26. Установите кольцевое уплотнение

(2) на

крышку (6).

W2-4-95

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

РЕМОНТНЫЕ НОРМАЛИ

Ведущие шестерни (11), (32), ведомые шестерни (12), (31)

Пластины (15), (35)

∅ b < ∅ 27,48 мм

а ≥ 0,15 мм

W2-4-96

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

РАЗБОРКА НАСОСА СИСТЕМЫ

СМАЗКИ ДЛЯ РЕДУКТОРА ПРИВОДА

НАСОСОВ

1 - Болт (4 шт.)

5 - Ведомая шестерня

9 - Прокладка А

13 - Масляное уплотнение

2 - Крышка

6 - Установочный штифт

10 - Прокладка В

14 - Стопорное кольцо

3 - Кольцевое уплотнение

7 - Пластина

11 - Плавающее уплотнение

15 - Ведущая шестерня

4 - Боковая пластина В

8 - Боковая пластина А

12 - Фланец

W2-4-98

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Разборка насоса системы смазки для редук-

тора привода насосов

ВАЖНО: Соблюдайте осторожность, не зажи-

майте туго фланец (12) в тисках, что-

бы не повредить его.

1. Закрепите фланец (12) в тиски. Удалите

болты (1) (4 шт.) и снимите крышку (2) с

пластины (7).

: 14 мм

ПРИМЕЧАНИЕ: Крышка

(2) может быть

закреплена на пластине (7)

установочным штифтом

(6). Обстучите крышку (2)

пластмассовым молотком,

чтобы снять ее.

2. Удалите кольцевое уплотнение (3) с крыш-

ки (2).

3. Удалите боковую пластину В (4) с ведомой

шестерни (5) и ведущей шестерни (15).

ВАЖНО: Снимайте ведомую шестерню (5) и

ведущую шестерню (15), медленно

поворачивая их.

4. Снимите ведомую шестерню (5) и ведущую

шестерню (15) с пластины (7).

ВАЖНО: Не удаляйте установочный штифт (6)

без необходимости.

5. Удалите пластину (7) с фланца (12).

6. Удалите боковую пластину А (8), прокладку

А (9), прокладку В (10) и плавающее уплот-

нение (11) с фланца (12).

ПРИМЕЧАНИЕ: Для удаления прокладки А

(9), прокладки В (10) и пла-

вающего уплотнения

(11)

используйте бамбуковый

шпатель.

7. Удалите стопорное кольцо (14) и масляное

уплотнение (13) с фланца (12).

W2-4-99

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

СБОРКА НАСОСА СИСТЕМЫ СМАЗКИ

ДЛЯ РЕДУКТОРА ПРИВОДА НАСОСОВ

Проекция D

Деталь С

Сечение В-В

Сечение А-А

1 - Болт (4 шт.)

5 - Ведомая шестерня

9 - Прокладка А

13 - Масляное уплотнение

2 - Крышка

6 - Установочный штифт

10 - Прокладка В

14 - Стопорное кольцо

3 - Кольцевое уплотнение

7 - Пластина

11 - Плавающее уплотнение

15 - Ведущая шестерня

4 - Боковая пластина В

8 - Боковая пластина А

12 - Фланец

W2-4-100

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Сборка насоса системы смазки для редук-

тора привода насосов

1. Установите масляное уплотнение

(13) и

стопорное кольцо (14) на фланец (12).

2. Нанесите пластичную смазку в канавку пла-

вающего уплотнения (11) на фланце (12).

Установите плавающее уплотнение

(11),

прокладку В (10), прокладку А (9) и боковую

пластину А (8) на фланец (12).

3. Установите пластину (7) на фланец (12).

4. Нанесите пластичную смазку на внутрен-

нюю поверхность пластины (7).

ВАЖНО: Устанавливая ведущую шестерню

(15), медленно поворачивайте ее.

5. Установите ведущую шестерню

(15) на

фланец (12).

6. Установите ведомую шестерню (5) на фла-

нец (12).

7. Установите кольцевое уплотнение

(3) на

крышку (2).

ВАЖНО: Затягивайте болт (1) равномерно, в

противном случае ведущая шестер-

ня (15) не будет вращаться.

8. Установите крышку (2) на пластину (7) и за-

крепите ее болтами (1) (4 шт.).

: 17 мм

: 34 - 39 Н·м (3,5 - 4,0 кгс·м)

ВАЖНО: После установки ведущей шестерни

(15) проверьте плавность ее враще-

ния.

W2-4-101

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

РЕМОНТНЫЕ НОРМАЛИ

Пластина (7)

Ведущая шестерня (15), ведомая шестерня (5)

а ≥ 0,15 мм

∅ b < ∅ 14,96 мм

W2-4-102

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

СНЯТИЕ И УСТАНОВКА ГИДРОРАС-

ПРЕДЕЛИТЕЛЯ

ВАЖНО: Перед началом работы обязательно

выпустите воздух из гидробака.

(Смотрите тему "Выпуск воздуха из

гидробака" на странице W1-3-1).

Снятие

ВАЖНО: Прикрепите

идентификационные

бирки на все отсоединенные трубо-

проводы и шланги для упрощения

последующей сборки.

1. Отсоедините все концы трубопроводов и

шланги от гидрораспределителей

(3)

шт.).

Размер ключа

Примечание

: 17 мм

Болт

: 19 мм

Шланг

: 19 мм

Трубопровод

: 19 мм

Болт

: 30 мм

Болт

: 10 мм

Винт с углублением под ключ

: 14 мм

Винт с углублением под ключ

ПРИМЕЧАНИЕ: Закройте крышками все

отсоединенные концы тру-

бопроводов.

2. Прикрепите нейлоновый строп к корпусу

гидрораспределителя (3) и удерживайте

его краном.

ОСТОРОЖНО: Масса гидрораспредели-

теля (3): 260 кг

3. Удалите болты (1) (4 шт.) и U-образные гай-

ки (2) (4 шт.), затем поднимите краном и

снимите гидрораспределитель (3) с крон-

штейна.

: 24 мм

4. Снимите другие гидрораспределители (3) (2

шт.), выполнив пункты 2 - 3.

W2-5-1

содержание .. 28 29 30 31 ..
