Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 28
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
26. Удалите упоры (11) и (17) из корпуса (26).
ПРИМЕЧАНИЕ: Завинтите болты (М6, шаг
резьбы 1,0) в центральные
отверстия упора.
ВАЖНО: Поскольку на соединительную деталь
между сервопоршнем (20) и подвиж-
ным пальцем угла поворота наклонной
шайбы (14) нанесен состав LOCTITE, не
разъединяйте их без необходимости.
27. Нагрейте феном подвижный палец угла по-
ворота наклонной шайбы
(14). Закрепите
сервопоршень (20) с помощью пассатижей
или другого подобного инструмента, стараясь
не повредить его. Удалите подвижный палец
угла поворота наклонной шайбы (14), вращая
его. Удалите сервопоршень (14) из корпуса
(26), пользуясь прессом.
28. Снимите кольцевые уплотнения (13) и (19),
упорные кольца (12) и (18) с упоров (11) и
(17).
29. Удалите заглушки (24) (4 шт.) и винты (25) (4
шт.) из корпусов (26) и (74).
: 4 мм, 5 мм
30. Удалите винты с углублением под ключ (68)
(4 шт.) и снимите крышку уплотнения (69) и
кольцевое уплотнение (71) с опоры (73).
: 6 мм
ПРИМЕЧАНИЕ: На крышке уплотнения (69)
имеются отверстия для
отжимных болтов. Снимите
заднюю крышку, используя
болты (М8, шаг резьбы 1,25).
31. Удалите масляное уплотнение (70) из крышки
уплотнения (69).
32. Удалите кольцевые уплотнения (65) (6 шт.) из
корпуса (74).
ВАЖНО: Компоненты корпуса (26) и компонен-
ты корпуса (74) одинаковы.
33. Разберите корпус
(74) в сборе, выполнив
пункты 16 - 27.
ПРИМЕЧАНИЕ: Промежуточное кольцо (5) со
стороны крышки уплотне-
ния
(69) не используется в
корпусе (74).
W2-4-37
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

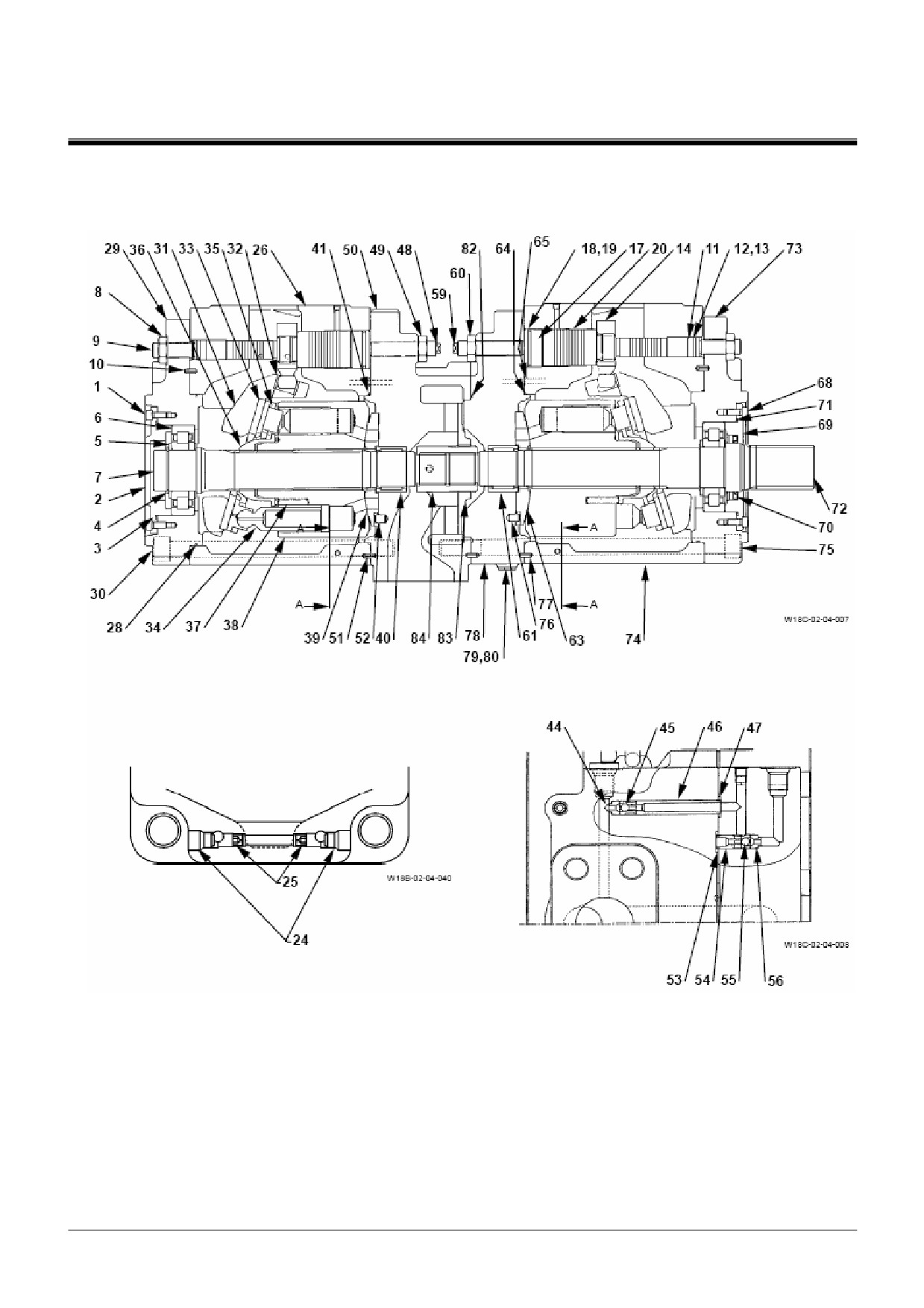

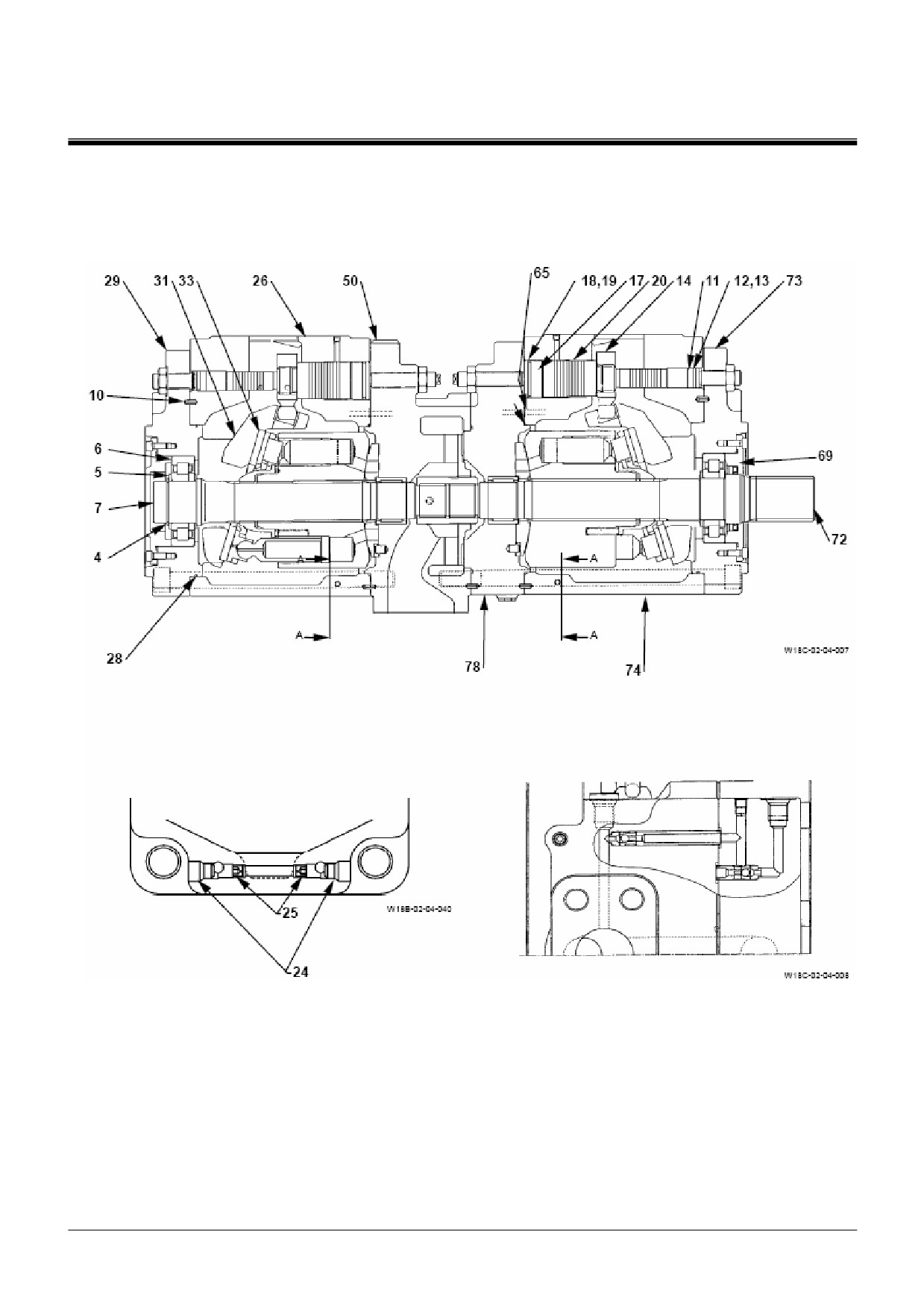

СБОРКА ОСНОВНОГО НАСОСА
Сечение обратного клапана
Сечение А-А
W2-4-38
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
1 -
Винт с углублением под
22 -
*Кольцевое уплотнение
43 -
*Заглушка
64 -
Кольцевое уплотнение
ключ (4 шт.)
(2 шт.)
2 -
Крышка уплотнения
23 -
*Заглушка (2 шт.)
44 -
Седло
65 -
Кольцевое уплотнение
(6шт.)
3 -
Кольцевое уплотнение
24 -
Заглушка (4 шт.)
45 -
Стальной шарик
66 -
*Регулятор
4 -
Стопорное кольцо (2 шт.)
25 -
Винт (4 шт.)
46 -
Упор
67 -
*Винт с углублением под
ключ (4 шт.)
5 -
Промежуточное кольцо
26 -
Корпус
47 -
Кольцевое уплотнение
68 -
Винт с углублением под
(3 шт.)
ключ (4 шт.)
6 -
Подшипник (2 шт.)
27 -
*Кольцевое уплотнение
48 -
Регулировочный винт
69 -
Крышка уплотнения
(4 шт.)
7 -
Вал
28 -
Кольцевое уплотнение
49 -
Стопорная гайка
70 -
Масляное уплотнение
(4 шт.)
8 -
Стопорная гайка (2 шт.)
29 -
Опора
50 -
Крышка клапана
71 -
Кольцевое уплотнение
9 -
Регулировочный винт
30 -
Винт с углублением под
51 -
Пружинный штифт (2 шт.)
72 -
Вал
(2 шт.)
ключ (4 шт.)
10 -
Пружинный штифт
31 -
Наклонная шайба (2 шт.)
52 -
Палец
73 -
Опора
11 -
Упор (2 шт.)
32 -
Втулка (2 шт.)
53 -
Кольцевое уплотнение
74 -
Корпус
12 -
Упорное кольцо (2 шт.)
33 -
Накладка башмаков
54 -
Упор
75 -
Винт с углублением под
(2 шт.)
ключ (4 шт.)
13 -
Кольцевое уплотнение
34 -
Поршень (18 шт.)
55 -
Стальной шарик
76 -
Палец
(2 шт.)
14 -
Подвижный палец угла
35 -
Сепаратор (2 шт.)
56 -
Седло
77 -
Пружинный штифт
поворота наклонной шай-
бы (2 шт.)
15 -
*Регулятор
36 -
Сферическая втулка
57 -
*Кольцевое уплотнение
78 -
Крышка клапана
(2 шт.)
16 -
*Винт с углублением под
37 -
Пружина (18 шт.)
58 -
*Кольцевое уплотнение
79 -
Кольцевое уплотнение
ключ (4 шт.)
(4 шт.)
17 -
Упор (2 шт.)
38 -
Блок цилиндров (2 шт.)
59 -
Стопорная гайка
80 -
Заглушка
18 -
Упорное кольцо (2 шт.)
39 -
Распределительный диск
60 -
Регулировочный винт
81 -
*Кольцевое уплотнение
19 -
Кольцевое уплотнение
40 -
Игольчатый подшипник
61 -
Игольчатый подшипник
82 -
Кольцевое уплотнение
(2 шт.)
20 -
Сервопоршень (2 шт.)
41 -
Кольцевое уплотнение
62 -
*Винт с углублением под
83 -
Гидроусилитель
(2 шт.)
ключ (8 шт.)
21 -
*Установочный винт
42 -
*Кольцевое уплотнение
63 -
Распределительный диск
84 -
Муфта
(8 шт.)
ПРИМЕЧАНИЕ: Относительно деталей,
отмеченных знаком *, об-
ратитесь к странице W2-
4-30.
W2-4-39
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

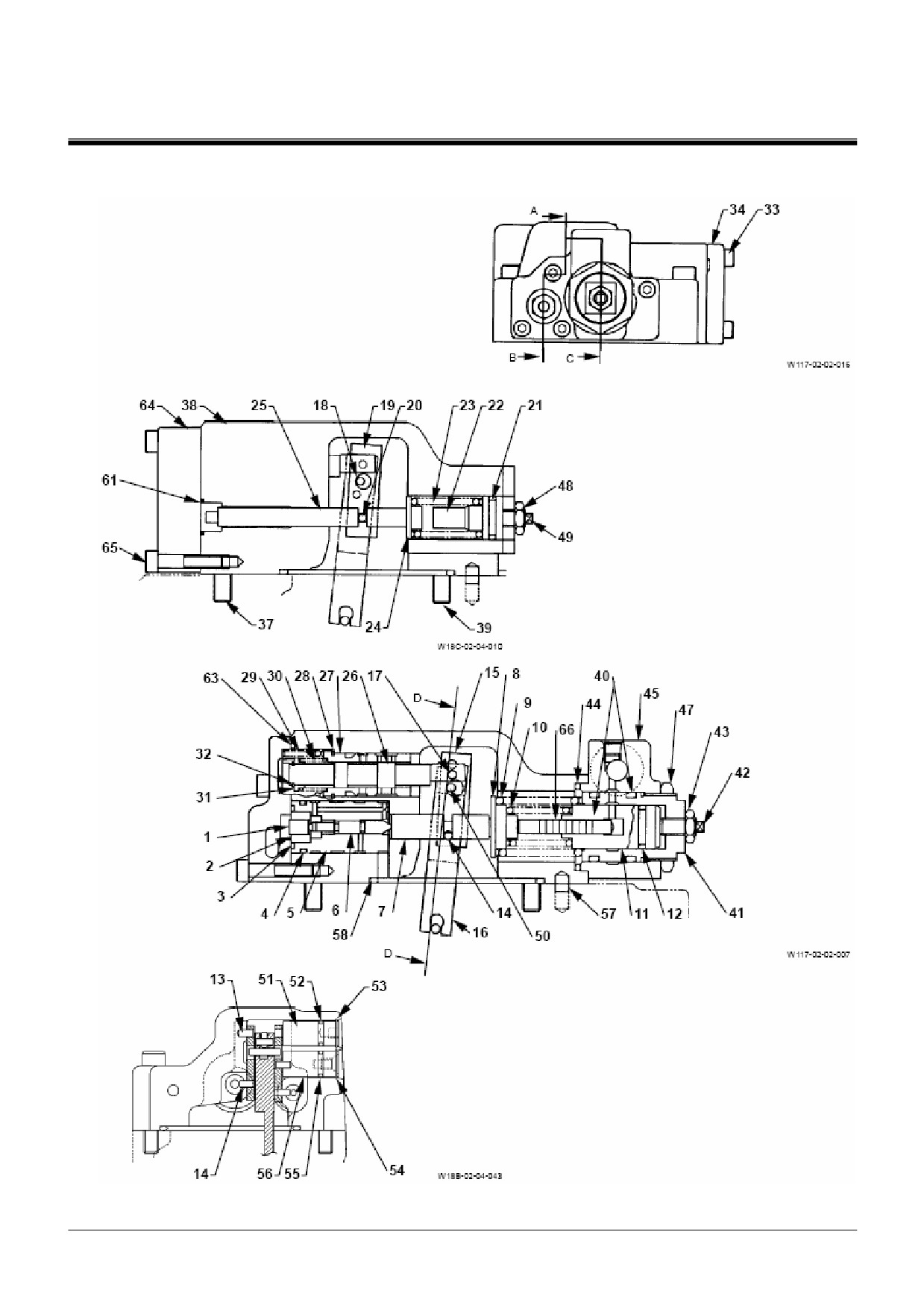

Сечение обратного клапана
Сечение А-А
W2-4-40

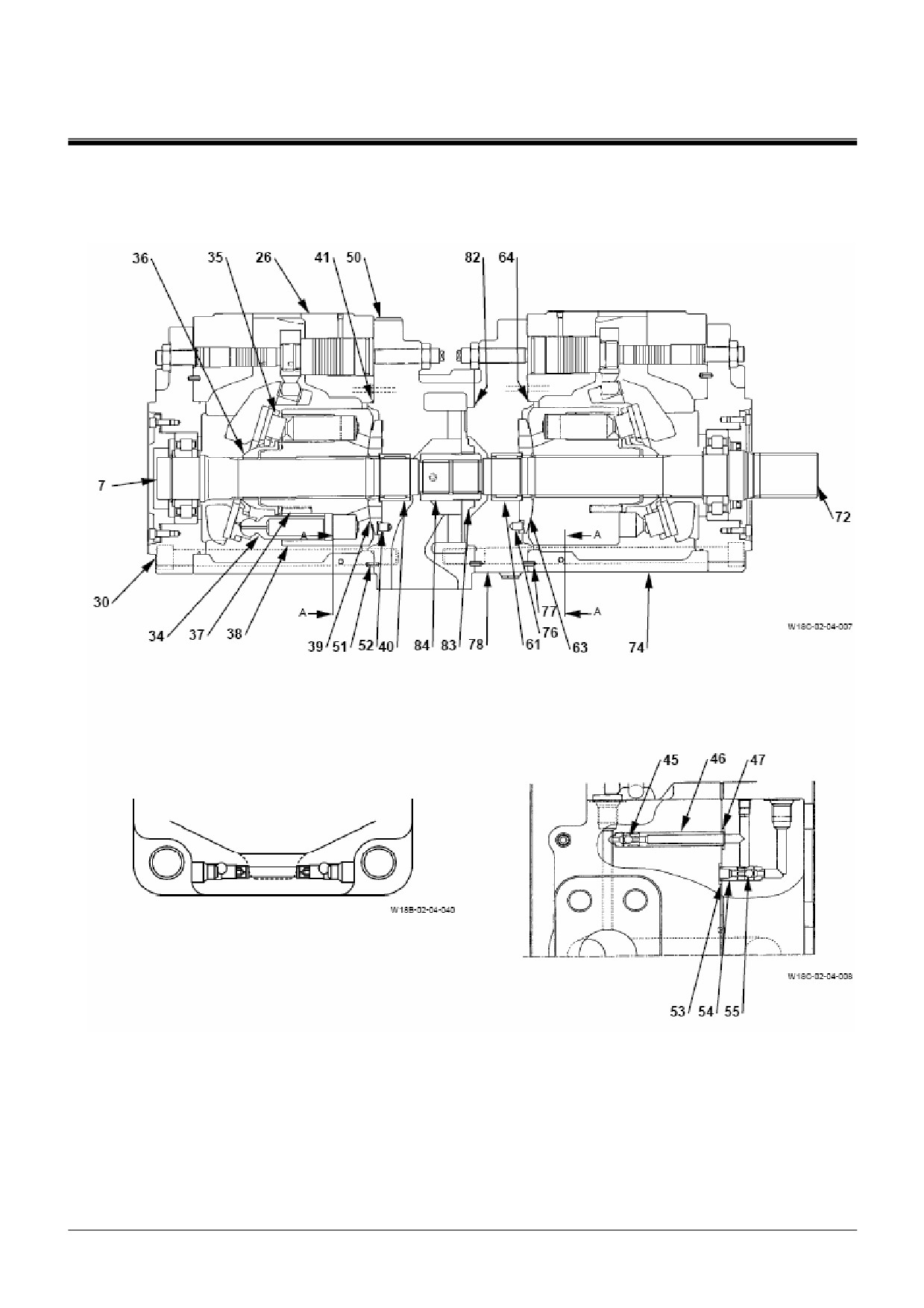

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сборка основного насоса
ВАЖНО: Нанесите состав LOCTITE # 1305N на
ВАЖНО: Нанесите пластичную смазку на по-
винтовую часть сервопоршня (20).
верхность установки между наклон-
ной шайбой (31) и накладкой башма-
1. Установите подвижные пальцы угла пово-
ков (33). После установки накладной
рота наклонной шайбы (14) (2 шт.) и серво-
шайбы
(31) проверьте рукой, на-
поршни (20) (2 шт.) на корпусы (26) и (74).
сколько свободно ее движение.
2. Установите кольцевые уплотнения (13) (2
7.
Прикрепите нейлоновый строп к корпусам
шт.),
(19)
(2 шт.), упорные кольца (12) (2
(26) и (74) и поднимите их так, чтобы по-
шт.), (18) (2 шт.) на упоры (11) (2 шт.) и (17)
верхность установки регулятора была обра-
(2 шт.).
щена вниз. Установите наклонные шайбы
3. Установите упор (11) в сборе и упор (17) в
(31) (2 шт.) с накладками башмаков (33) (2
сборе в корпусы (26) и (74).
шт.) на подвижные пальцы угла поворота на-
клонной шайбы (14) (2 шт.).
4. Установите промежуточные кольца (5)
(3
шт.), подшипники
(6)
(2 шт.), стопорные
ПРИМЕЧАНИЕ: Установите накладку баш-
кольца (4) (2 шт.) на валы (7) и (72).
маков (33) так, чтобы сто-
рона фаски была обращена
ПРИМЕЧАНИЕ: Промежуточное кольцо (5)
к наклонной шайбе (31).
со стороны крышки уплот-
нения (69) не используется
8. Установите пружинные штифты (10) (2 шт.)
на валу (72).
и кольцевые уплотнения (28) (2 шт.) на опо-
ры (29) и (73). Установите кольцевые уп-
5. Установите винты (25) (4 шт.) и заглушки
лотнения (27) (4 шт.) на корпусы (26) и (74).
(24) (4 шт.) на корпусы (26) и (74).
: 4 мм
9. Установите кольцевые уплотнения (57), (58)
: 9 Н·м (0,9 кгс·м)
(4 шт.), (65) (6 шт.) и (81) между крышками
клапана (50), (78) и корпусом (74) соответ-
: 5 мм
ственно.
: 10 Н·м (0,9 кгс·м)
10. Совместите опору (29) в сборе с корпусом
ВАЖНО: Не забивайте молотком валы (7) и
(26) и опору (73) в сборе с корпусом (74),
(72).
затем установите их соответственно.
6. Установите валы (7) и (72) на опоры (29) и
(73).
Одновременно установите наружное коль-
цо подшипника (6) легкими ударами пласт-
массового молотка. Затем забейте их на
максимальную глубину, используя стер-
жень и молоток.
W2-4-41
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сечение обратного клапана
Сечение А-А
W2-4-42
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
11. Установите пружины (37) (18 шт.), сфери-
17. Установите крышку клапана (50) в корпус
ческие втулки (36) (2 шт.), сепараторы (35)
(26) в сборе, используя винты с углублени-
(2 шт.), поршни (34) (18 шт.) в блоки цилин-
ем под ключ (30) (4 шт.).
дров
(38) (2 шт.) в указанной последова-
: 17 мм
тельности.
: 430 Н·м (44 кгс·м)
12. Установите блоки цилиндров (38) в сборе (2
18. Поставьте установочные винты (21) (4 шт.)
шт.) в корпусы (26) и (74).
в корпус (26).
: 4 мм
: 12 Н·м (1,2 кгс·м)
ПРИМЕЧАНИЕ: Для упрощения работы пе-
ред сборкой совместите
19. Установите стальной шарик (45), упор (46)
валы (7) и (72) со шлицевы-
и кольцевое уплотнение (47) в крышку кла-
ми прорезями блока цилин-
пана (50).
дров
(38) и сферической
втулки
(36) соответст-
20. Установите стальной шарик (55), упор (54)
венно.
и кольцевое уплотнение (53) в крышку кла-
пана (78)
13. Установите игольчатые подшипники (40) и
(61) в крышки клапана (50) и (78).
21. Установите муфту (84) и гидроусилитель
(83) на вал (7).
14. Установите пружинные штифты (51) (2 шт.),
палец (52) и кольцевое уплотнение (41) в
крышку клапана (50).
15. Установите пружинный штифт (77), палец
(76), кольцевые уплотнения (64) и (82) в
крышку клапана (78).
ВАЖНО: Нанесите пластичную смазку на по-
верхность для установки распреде-
лительных дисков (39) и (63). Уста-
новите распределительные диски
так, чтобы сферическая сторона бы-
ла обращена к блоку цилиндров (38).
16. Установите распределительные диски (39)
и (63) в крышки клапана (50) и (78).
W2-4-43
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

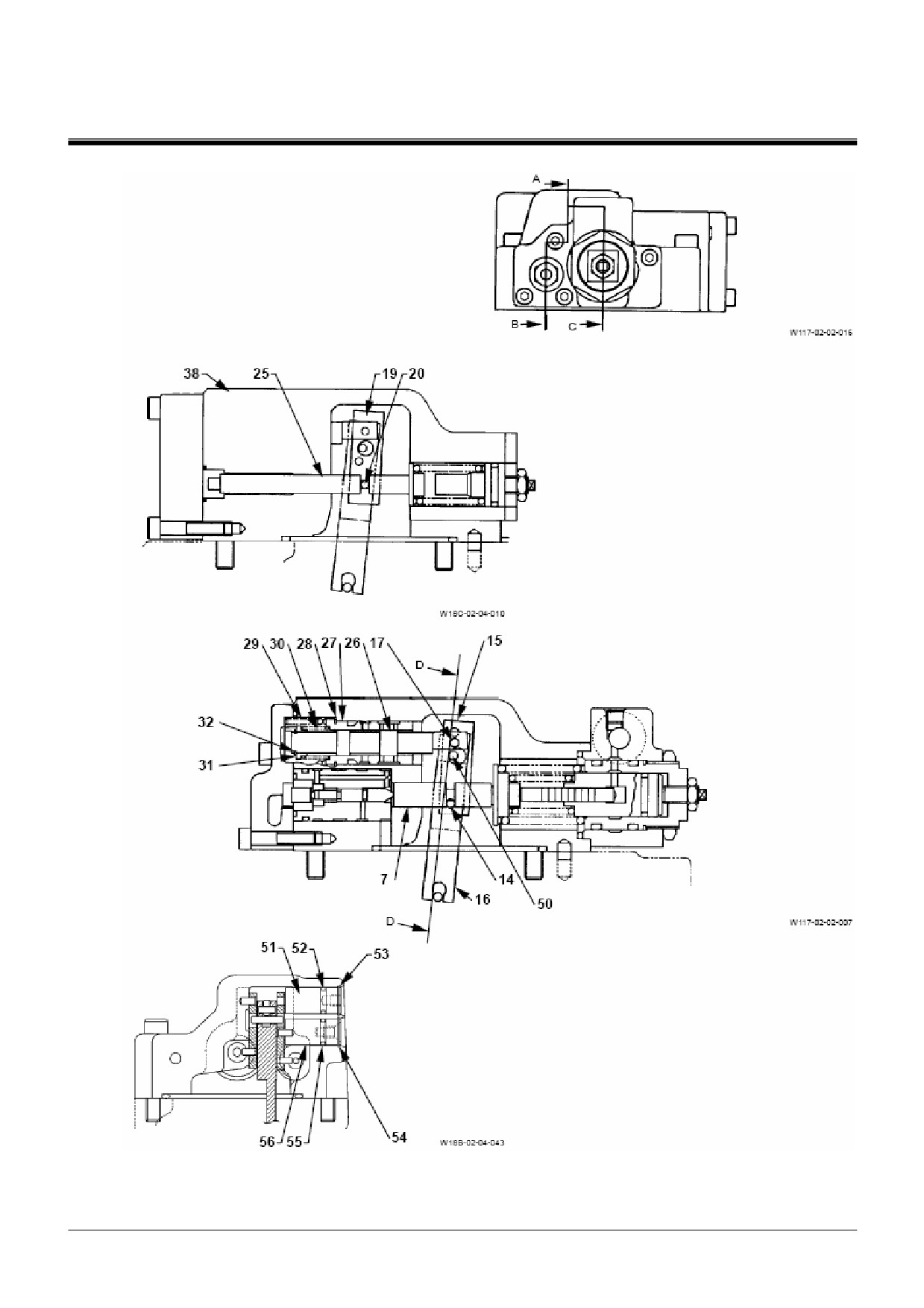

Сечение обратного клапана
Сечение А-А
W2-4-44

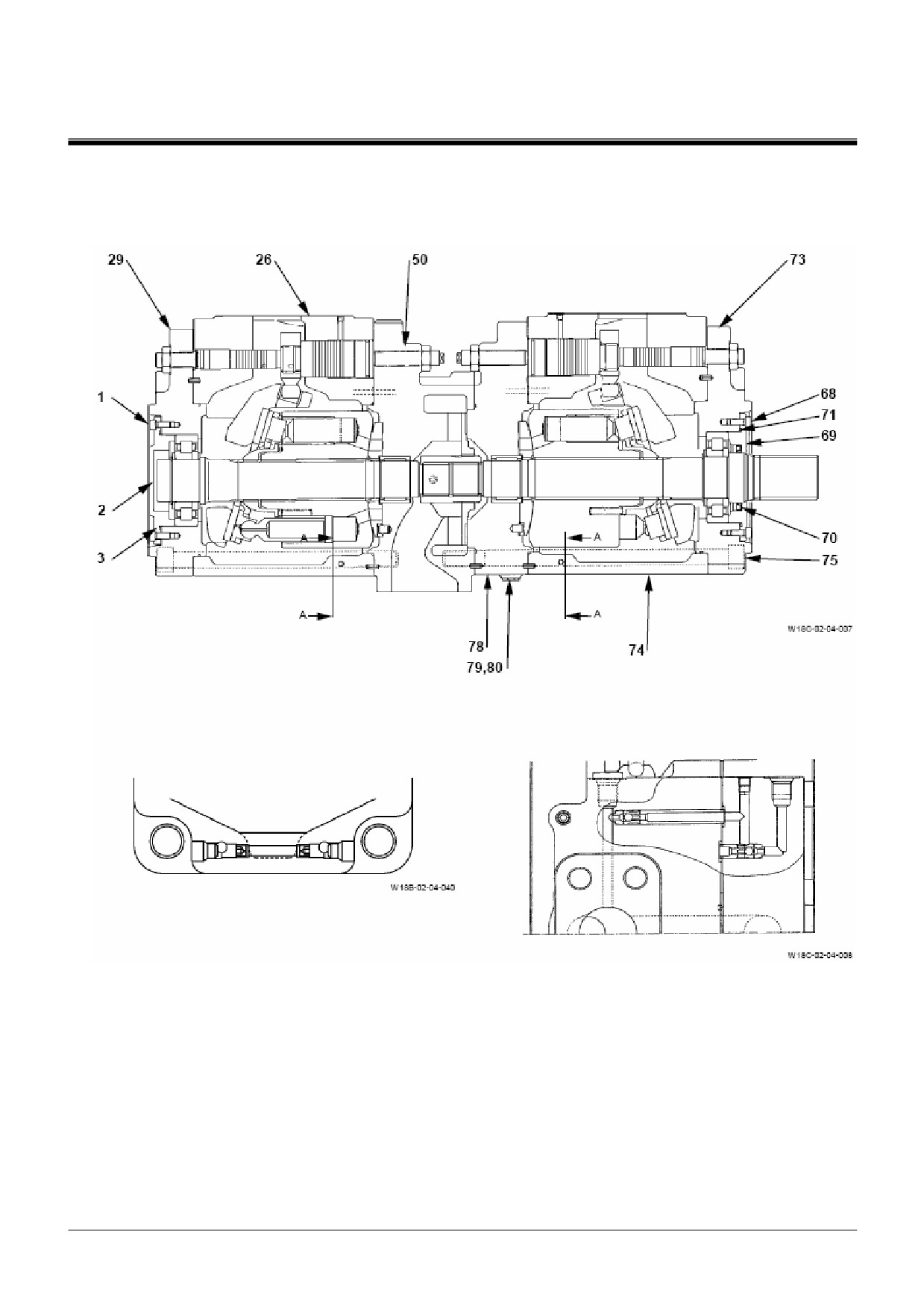

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
22. Установите крышку клапана (78) на крышку
28. Установите крышку уплотнения (69) на опо-
клапана (50) в сборе, используя винты с уг-
ру (73), используя винты с углублением под
лублением под ключ (62) (8 шт.).
ключ (68) (4 шт.).
: 17 мм
: 6 мм
: 430 Н·м (44 кгс·м)
: 29 Н·м (3 кгс·м)
23. Установите крышку клапана (78) на корпус
ОСТОРОЖНО: Масса основного насоса:
(74) в сборе, используя болты (75) (4 шт.).
195 кг
24. Поставьте установочные винты (21) (4 шт.)
29. Поднимите насос в сборе и положите его
в корпус (74).
так, чтобы поверхность установки регуля-
: 4 мм
тора была обращена вверх.
: 12 Н·м (1,2 кгс·м)
25. Установите заглушки (23) (4 шт.), кольце-
ПРИМЕЧАНИЕ: Прикрепите серьги к от-
вые уплотнения (22) (4 шт.), заглушки (43),
верстиям на фланцах опор
(80), кольцевые уплотнения (42) и (79) на
(29) и (73), затем подними-
корпусы (26) и (74) в сборе.
те корпус.
: 19 мм
: 36 Н·м (3,7 кгс·м)
30. Установите регуляторы (15) и (66), исполь-
: 36 мм
зуя винты с углублением под ключ (16) (4
: 170 Н·м (17,5 кгс·м)
шт.) и (67) (4 шт.).
: 6 мм
26. Установите кольцевое уплотнение
(3) на
: 20 Н·м (2 кгс·м).
крышку уплотнения (2), затем установите их
на опору (29), используя винты с углубле-
нием под ключ (1) (4 шт.).
: 6 мм
: 29 Н·м (3 кгс·м)
27. Установите масляное уплотнение
(70) и
кольцевое уплотнение (71) на крышку уп-
лотнения (69).
W2-4-45
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

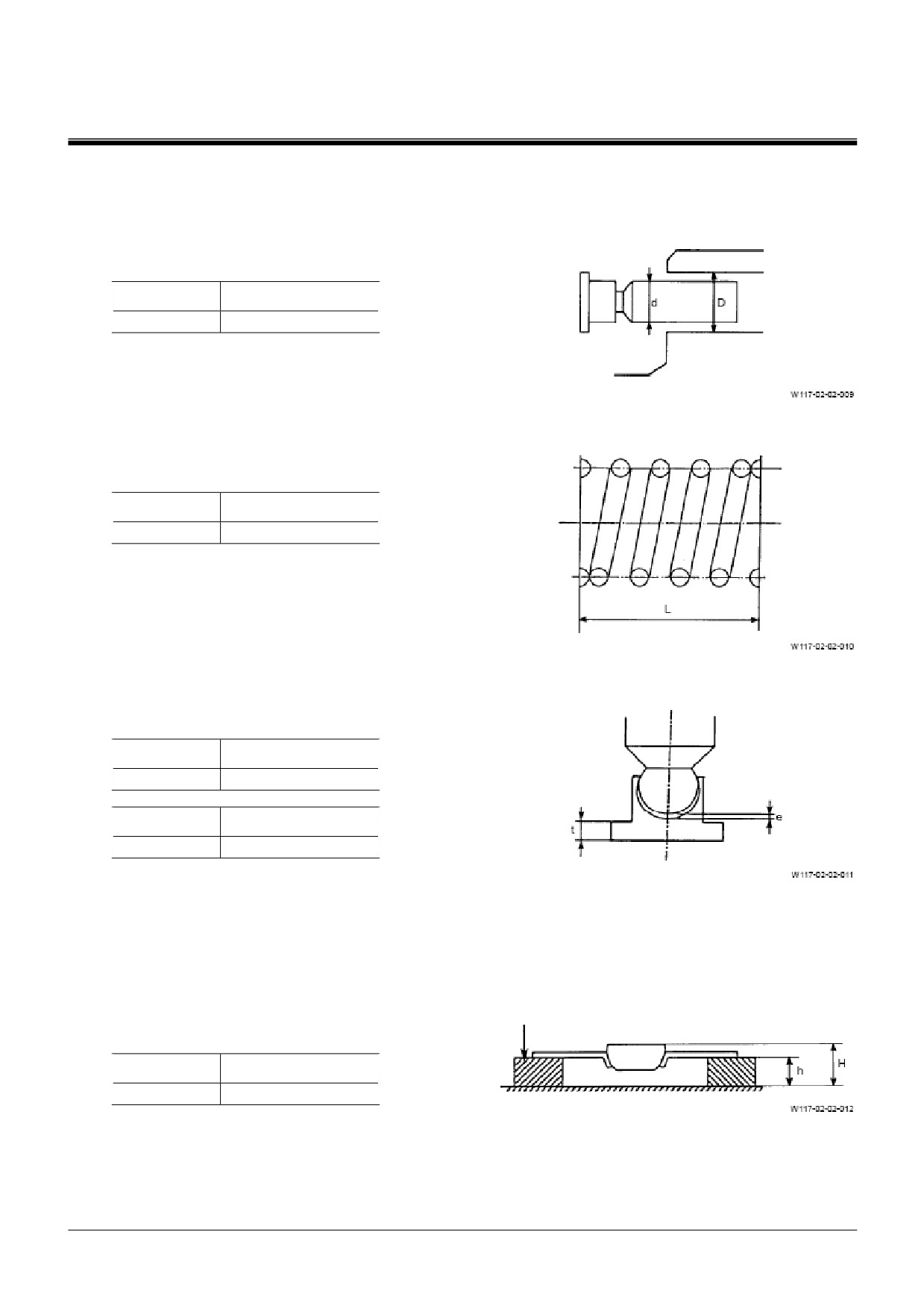

РЕМОНТНЫЕ НОРМАЛИ
1. Зазор между наружным диаметром
(d)
поршня (34) и внутренним диаметром (D)
блока цилиндров (38)
D-d
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
0,038
0,078
2. Длина (L) пружины (37) в свободном со-
стоянии
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
40,9
40,1
3. Зазор между поршнем (34) и башмаком (е),
и толщина (t) башмака
e
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
от 0 до 0,1
0,35
t
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
5,4
5,0
4.
Расстояние между нижней плоскостью сепа-
ратора (35) и верхней плоскостью сфериче-
Блок
ской втулки (36)
H-h
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
23,8
22,8
W2-4-46
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

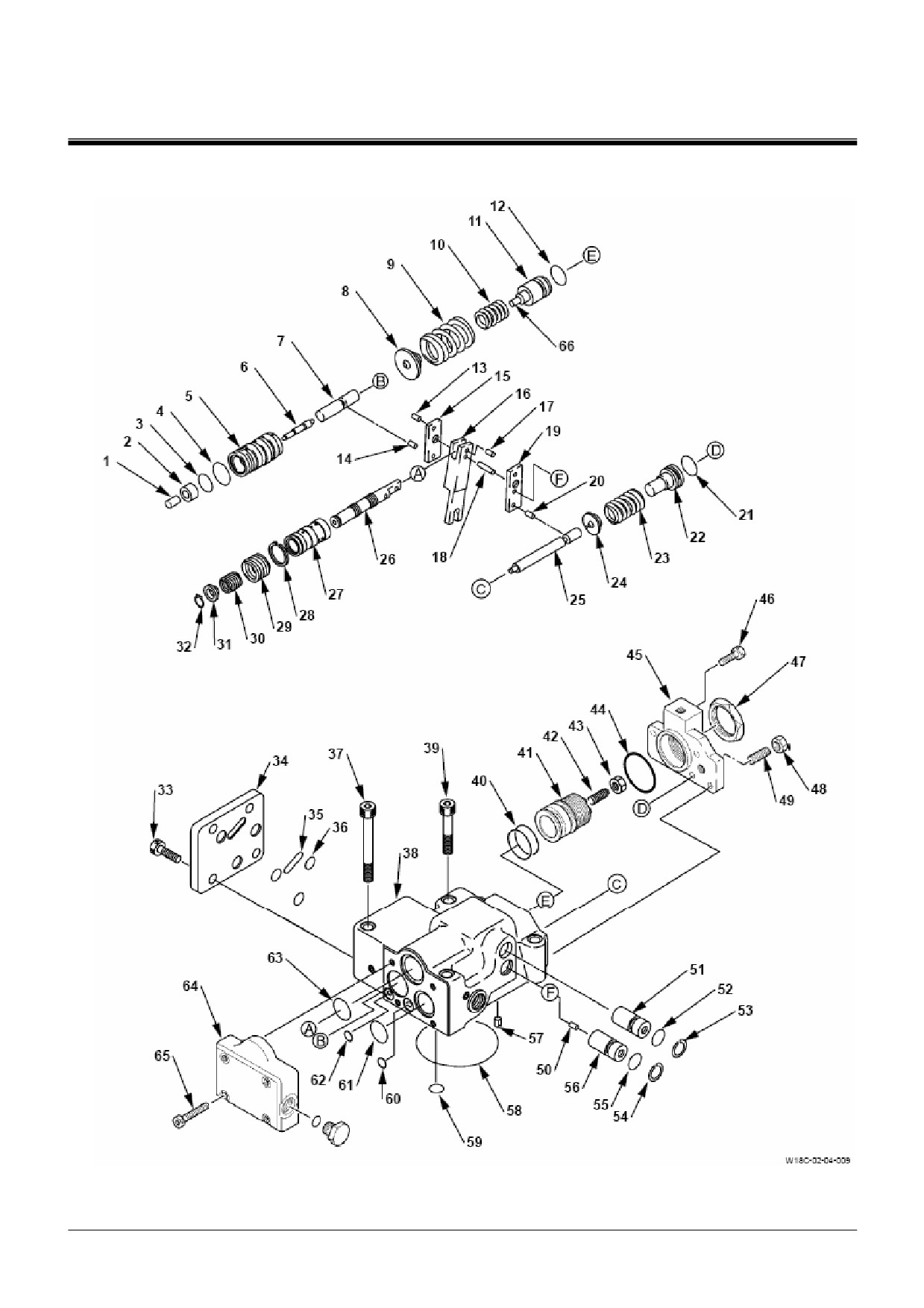

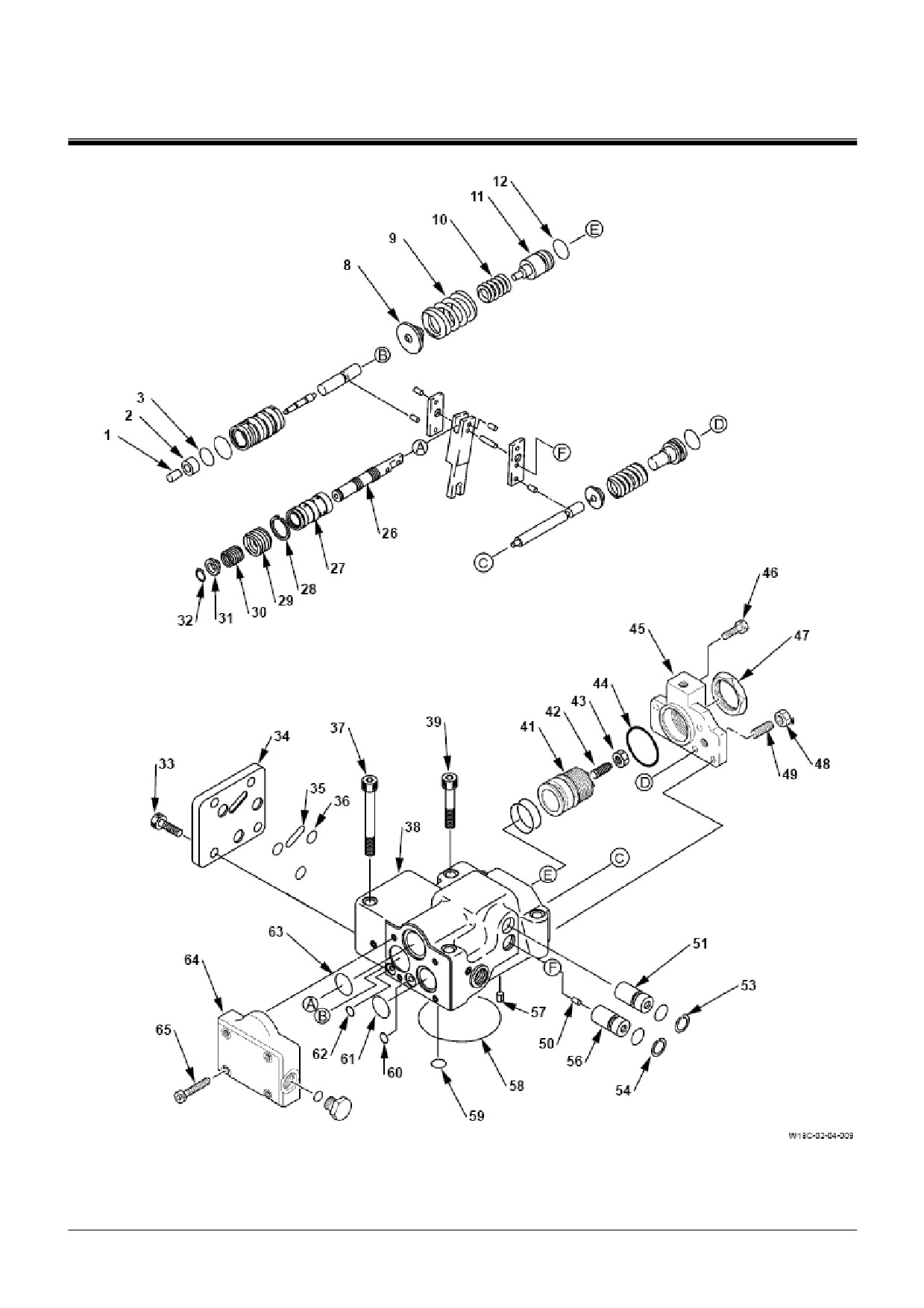

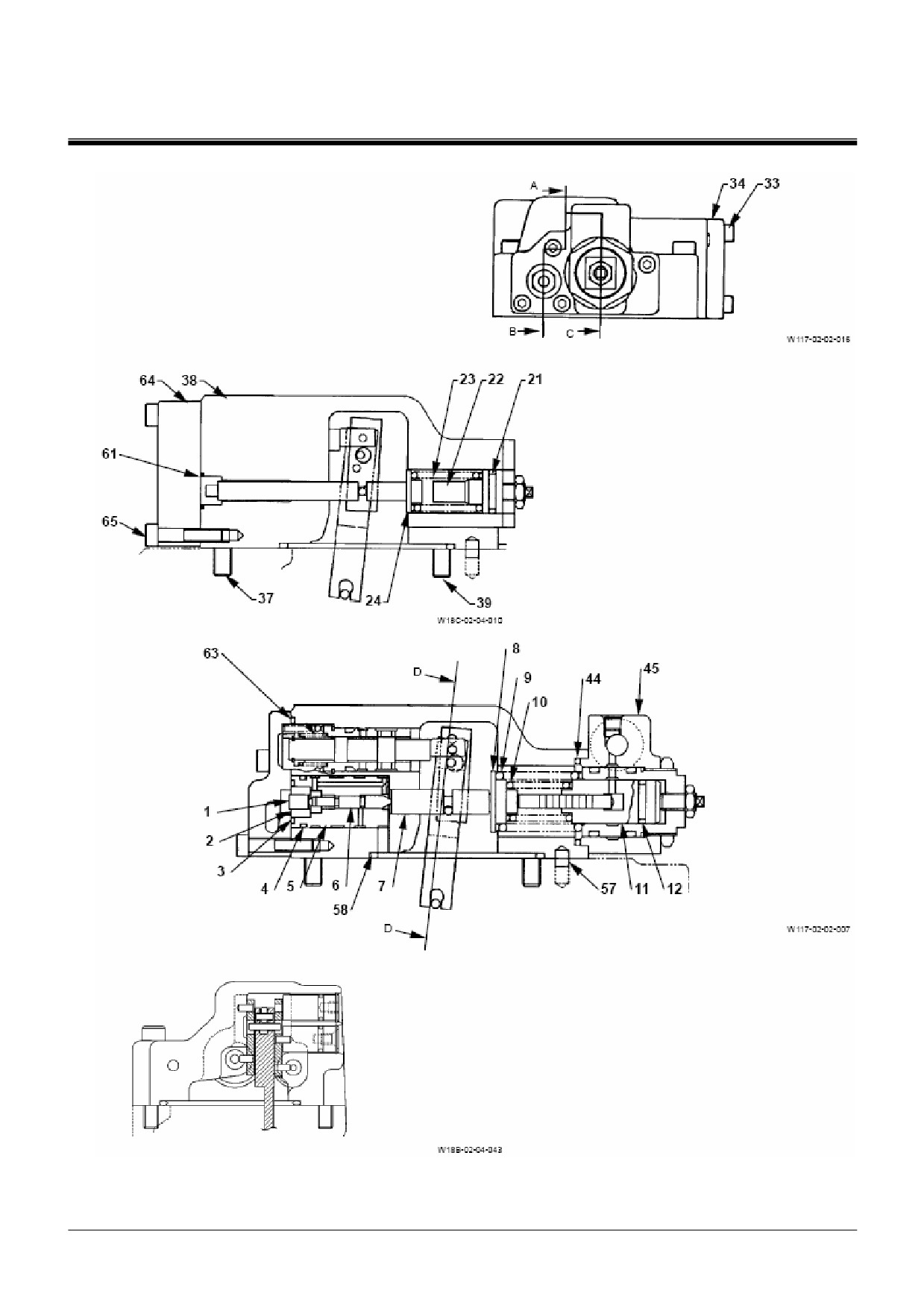

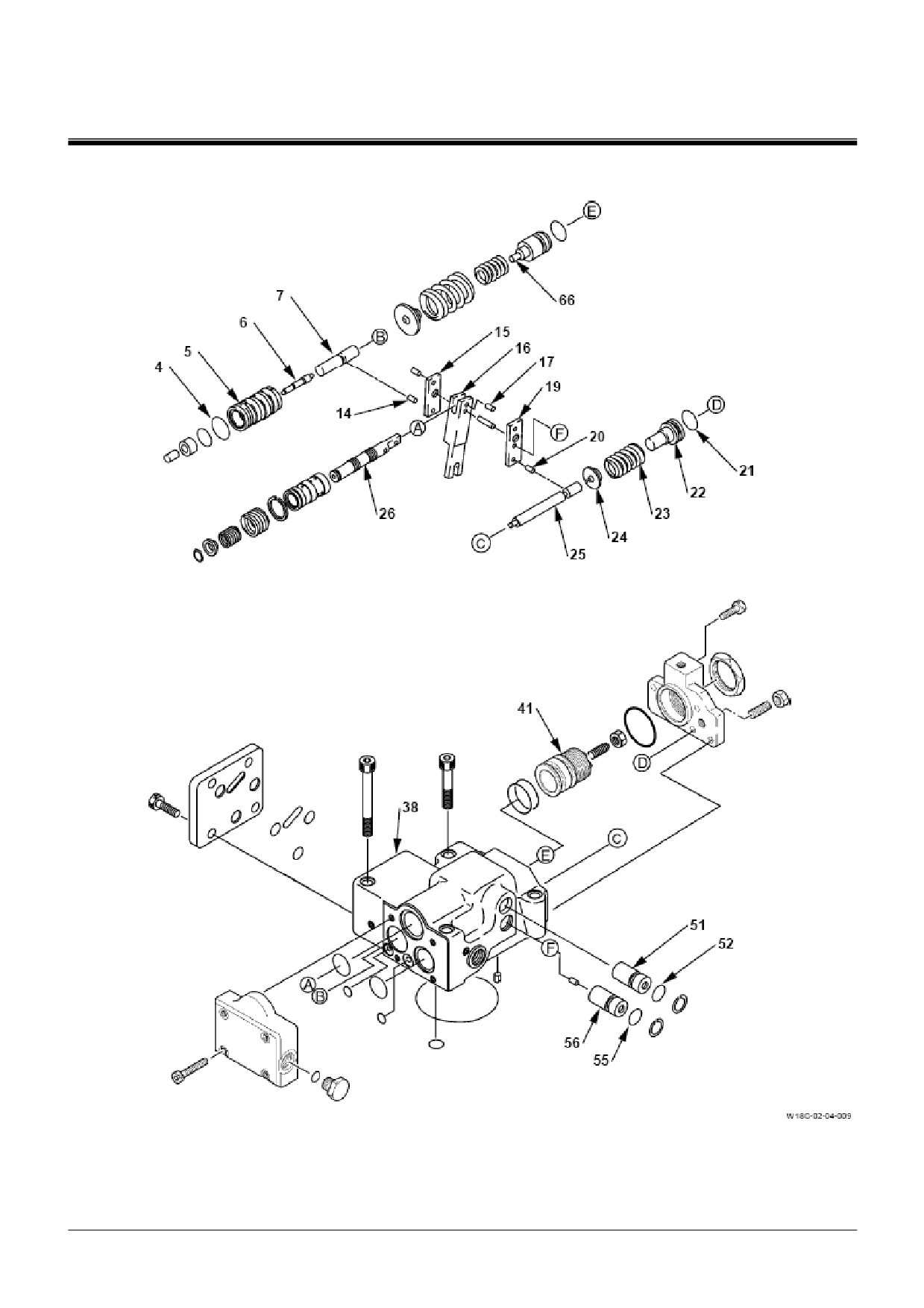

РАЗБОРКА РЕГУЛЯТОРА ДЛЯ ОС-
НОВНОГО НАСОСА
W2-4-48
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
1 - Палец
18 - Палец
35 - Кольцевое уплотнение
51 - Опорная вставка
2 - Гильза
19 - Рычаг
36 - Кольцевое уплотнение
52 - Кольцевое уплотнение
(3 шт.)
3 - Кольцевое уплотнение
20 - Палец
37 - Винт с углублением под
53 - Стопорное кольцо
ключ (2 шт.)
4 - Кольцевое уплотнение
21 - Кольцевое уплотнение
38 - Корпус
54 - Стопорное кольцо
5 - Гильза
22 - Упор
39 - Винт с углублением под
55 - Кольцевое уплотнение
ключ (2 шт.)
6 - Поршень компенсатора
23 - Пружина
40 - Кольцевое уплотнение
56 - Опорная вставка
давления
(2 шт.)
7 - Шток компенсатора дав-
24 - Тарелка пружины
41 - Регулировочный винт
57 - Палец (2 шт.)
ления
8 - Тарелка пружины
25 - Поршень управления
42 - Регулировочный винт
58 - Кольцевое уплотнение
9 - Пружина
26 - Золотник
43 - Стопорная гайка
59 - Кольцевое уплотнение
10 - Пружина
27 - Гильза
44 - Кольцевое уплотнение
60 - Кольцевое уплотнение
11 - Упор
28 - Стопорное кольцо
45 - Крышка
61 - Кольцевое уплотнение
12 - Кольцевое уплотнение
29 - Пружина
46 - Винт с углублением под
62 - Кольцевое уплотнение
ключ (4 шт.)
13 - Палец
30 - Пружина
47 - Стопорная гайка
63 - Кольцевое уплотнение
14 - Палец
31 - Тарелка пружины
48 - Стопорная гайка
64 - Крышка
15 - Рычаг
32 - Стопорное кольцо
49 - Регулировочный винт
65 - Винт с углублением под
ключ (4 шт.)
16 - Рычаг обратной связи
33 - Винт с углублением под
50 - Палец
66 - Поршень
ключ (4 шт.)
17 - Палец
34 - Крышка
W2-4-49
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-50
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Разборка регулятора для основного насоса
1. Удалите винты с углублением под ключ (37)
8. Снимите стопорное кольцо (32) с золотника
(2 шт.) и (39) (2 шт.) и снимите регулятор с
(26), затем снимите тарелку пружины (31),
основного насоса. Удалите пальцы (57) (2
пружину (30) и гильзу (27).
шт.), кольцевые уплотнения (58) и (59) с
корпуса (38).
9. Удалите стопорное кольцо (28) из гильзы
(27).
: 6 мм
10. Удалите палец (1), гильзу (2) и кольцевое
2. Удалите винты с углублением под ключ (33)
(4 шт.) и снимите крышку (34), кольцевые
уплотнение (3) из корпуса (38).
уплотнения (35) и (36) (3 шт.) с корпуса (38).
11. Удалите стопорные кольца (53) и (54) из
: 5 мм
корпуса (38).
ВАЖНО: Не разбирайте стопорные гайки (43),
ВАЖНО: Опорные вставки (51) и (56) похожи.
(48), (47), регулировочные винты (42),
Нанесите на них установочные метки
(49) и (41) при снятии крышки (45), так
во избежание их неправильной уста-
как это может привести к нарушению
новки.
регулировки подачи. Будьте осто-
рожны: пружины (9) и (10), находя-
12. Завинтите болты (М6, шаг резьбы 1,0) в от-
щиеся внутри, могут отлететь.
верстие для винта в центре опорных вста-
вок (51) и (56) и удалите их из корпуса (38).
3. Удалите винты с углублением под ключ (46)
При этом опорная вставка (51) все еще ос-
(4 шт.) и снимите крышку (45) в сборе и
тается прикрепленной к пальцу (50).
кольцевое уплотнение (44) с корпуса (38)
13. Удалите палец (50) с опорной вставки (56).
: 5 мм
4. Удалите пружины (9), (10) и тарелку пружи-
ны (8) с корпуса (38).
5. Удалите упор (11) и кольцевое уплотнение
(12) с крышки (45) в сборе.
6. Удалите винты с углублением под ключ (65)
(4 шт.) и снимите крышку (64) с корпуса
(38).
: 5 мм
7. Удалите кольцевые уплотнения (60), (61),
(62), (63) и пружину (29) из корпуса (38).
W2-4-51
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-52
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

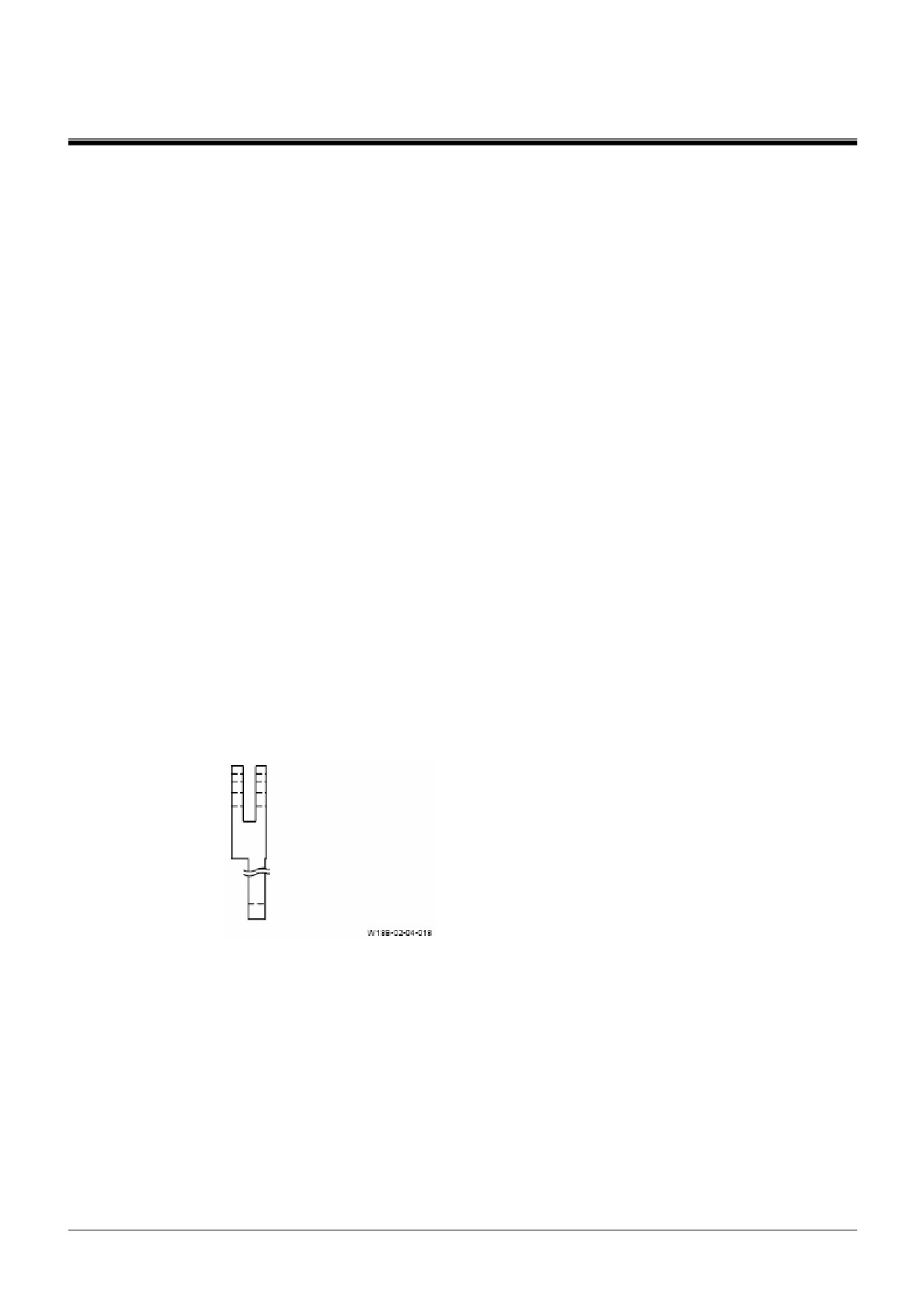

14. Удалите кольцевые уплотнения (52) и (55)
из опорных вставок (51) и (56).
ВАЖНО: Не снимайте палец (20) с рычага (19).
15. Удалите рычаг (19) из корпуса (38) с помо-
щью пассатижей.
16. Удалите палец (17) и снимите рычаг обрат-
ной связи (16) с помощью круглого стержня
(диаметр: 4 мм)
ВАЖНО: Не снимайте палец (14) с рычага (15).
17. Удалите рычаг (15) из корпуса (38).
18. Удалите поршень управления (25) из кор-
пуса (38).
19. Вставьте круглый стержень (диаметр: 4 мм)
со стороны поршня управления (25) и сни-
мите тарелку пружины (24), пружину (23) и
упор (22) с корпуса (38).
20. Удалите кольцевое уплотнение (21) с упора
(22).
21. Вставьте круглый стержень (диаметр: 4 мм)
со стороны регулировочного винта (41) и
удалите шток компенсатора давления (7) и
гильзу (5) в сборе из корпуса (38).
22. Удалите шток компенсатора давления (7),
поршень компенсатора давления
(6) и
кольцевое уплотнение (4) из гильзы (5).
23. Удалите золотник (26) из корпуса (38).
W2-4-53
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
СБОРКА РЕГУЛЯТОРА ДЛЯ ОСНОВ-
НОГО НАСОСА
Сечение А-В
Сечение А-С
Сечение D-D
W2-4-54
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
1 - Палец
18 - Палец
35 -
*Кольцевое уплотнение
51 - Опорная вставка
2 - Гильза
19 - Рычаг
36 -
*Кольцевое уплотнение
52 - Кольцевое уплотнение
(3 шт.)
3 - Кольцевое уплотнение
20 - Палец
37 - Винт с углублением под
53 - Стопорное кольцо
ключ (2 шт.)
4 - Кольцевое уплотнение
21 - Кольцевое уплотнение
38 - Корпус
54 - Стопорное кольцо
5 - Гильза
22 - Упор
39 - Винт с углублением под
55 - Кольцевое уплотнение
ключ (2 шт.)
6 - Поршень компенсатора
23 - Пружина
40 - Кольцевое уплотнение
56 - Опорная вставка
давления
(2 шт.)
7 - Шток компенсатора дав-
24 - Тарелка пружины
41 - Регулировочный винт
57 - Палец (2 шт.)
ления
8 - Тарелка пружины
25 - Поршень управления
42 - Регулировочный винт
58 - Кольцевое уплотнение
9 - Пружина
26 - Золотник
43 - Стопорная гайка
59 -
*Кольцевое уплотнение
10 - Пружина
27 - Гильза
44 - Кольцевое уплотнение
60 -
*Кольцевое уплотнение
11 - Упор
28 - Стопорное кольцо
45 - Крышка
61 - Кольцевое уплотнение
12 - Кольцевое уплотнение
29 - Пружина
46 -
*Винт с углублением под
62 -
*Кольцевое уплотнение
ключ (4 шт.)
13 - Палец
30 - Пружина
47 - Стопорная гайка
63 - Кольцевое уплотнение
14 - Палец
31 - Тарелка пружины
48 - Стопорная гайка
64 - Крышка
15 - Рычаг
32 - Стопорное кольцо
49 - Регулировочный винт
65 - Винт с углублением под
ключ (4 шт.)
16 - Рычаг обратной связи
33 - Винт с углублением под
50 - Палец
66 - Поршень
17 - Палец
ключ (4 шт.)
34 - Крышка
ПРИМЕЧАНИЕ: Относительно деталей,
отмеченных знаком *, об-
ратитесь к странице W2-
4-48.
W2-4-55
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сечение А-В
Сечение А-С
Сечение D-D
W2-4-56
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сборка регулятора для основного насоса
ВАЖНО: После установки поршня управления
ВАЖНО: Убедитесь, что направление уста-
(25) проверьте, насколько свободно
новки штока компенсатора давления
он движется.
(7) соответствует направлению, по-
казанному на рисунке.
6. Вставьте поршень управления (25) в корпус
(38).
1. Вставьте шток компенсатора давления (7) в
корпус (38).
7. Установите кольцевые уплотнения
(52) и
(55) на опорные вставки (51) и (56).
2. Установите палец
(14) на рычаг
(15).
Вставьте рычаг (15) в корпус (38). Совмес-
ВАЖНО: Опорные вставки (51) и (56) похожи.
тите канавку штока компенсатора давления
Нанесите метки на них во избежание
(7) с пальцем (14) и установите палец (14).
их неправильной установки.
3. Установите стопорное кольцо (28) на гильзу
8. Совместите канавку на поршне управления
(27)
(25) с пальцем (20) на рычаге (19) и устано-
вите рычаг (19).
ВАЖНО: После установки золотника (26) про-
9. Установите палец (50) на опорную вставку
верьте, насколько свободно его
(56) и совместите его с отверстием на ры-
движение.
чаге (19). Затем установите опорную встав-
ку (56).
4. Вставьте гильзу (27) и золотник (26) в кор-
пус (38).
10. Установите стопорное кольцо (54) на опор-
ную вставку (56).
ВАЖНО: Убедитесь, что рычаг обратной связи
11. Установите корпус (38) на опорную вставку
(16) установлен в правильном на-
(51), где затем должно быть установлено
правлении.
стопорное кольцо (53).
5. Совместите отверстие для пальца (отвер-
12. Установите пружину (30), тарелку пружины
стие на верхней стороне) на рычаге обрат-
(31) на золотник
(26), где затем должно
ной связи (16) с отверстием для пальца на
быть установлено стопорное кольцо(32).
золотнике (26) и установите палец (17).
13. Установите пружину (29) в корпус (38).
Сторона штока компен-
Сторона рычага (26)
сатора давления (7)
W2-4-57
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сечение А-В
Сечение А-С
Сечение D-D
W2-4-58
содержание .. 26 27 28 29 ..
