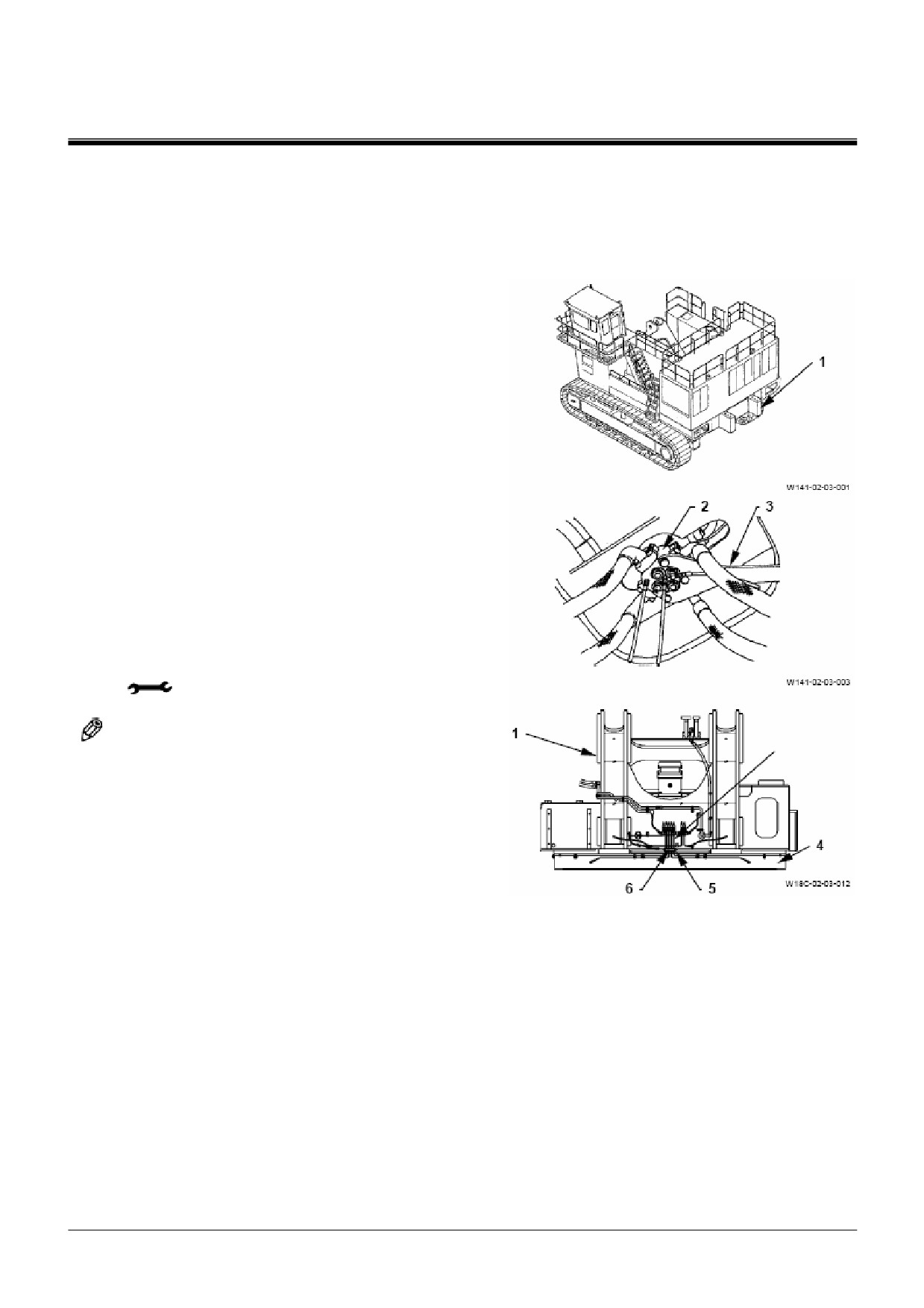

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

СНЯТИЕ И УСТАНОВКА ОСНОВНОЙ

РАМЫ

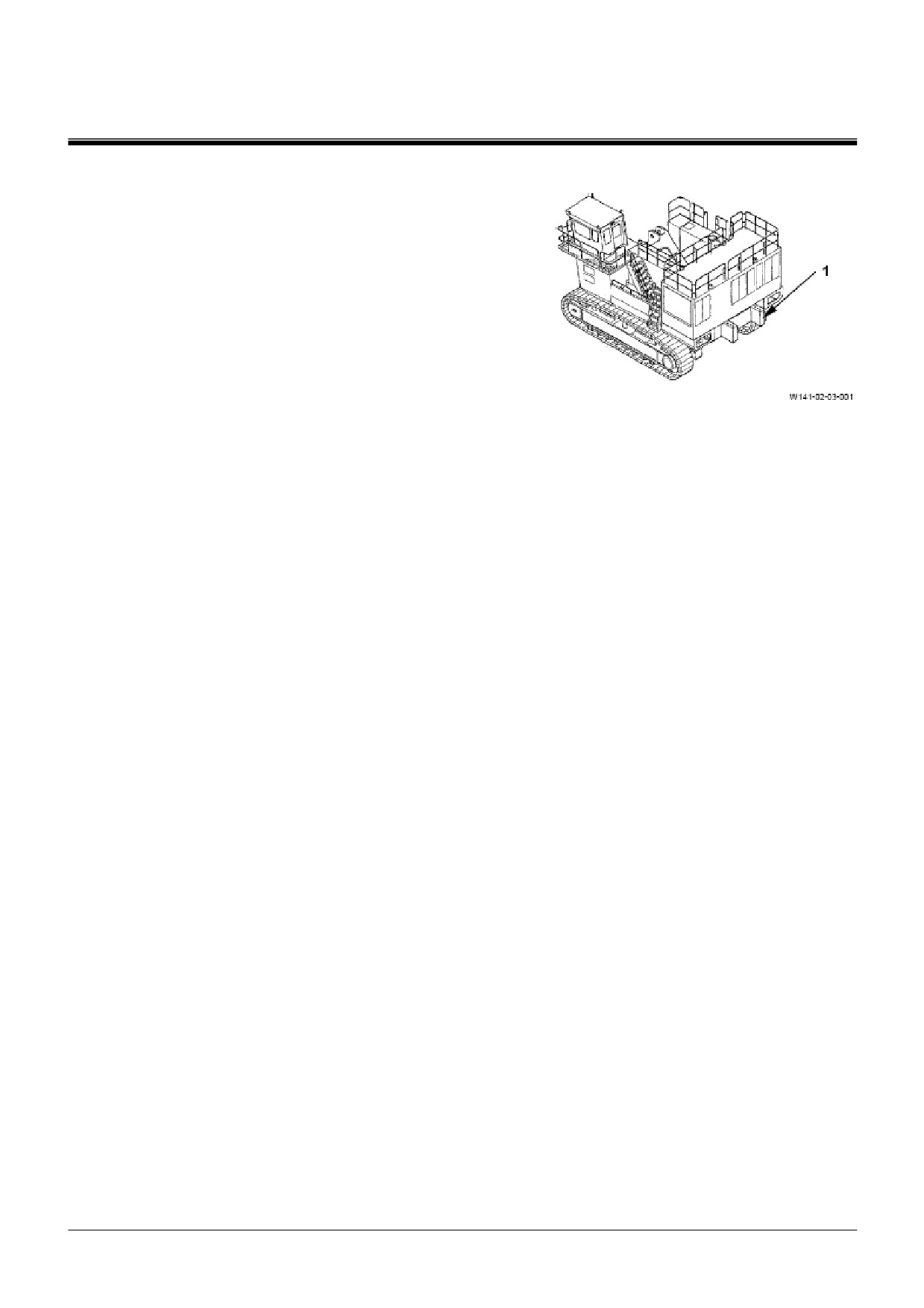

Снятие

1. Снимите рабочее оборудование и проти-

вовес с основной рамы (1). (Смотрите те-

му "Снятие и установка рабочего обору-

дования" на странице W4-1-1 и тему

"Снятие и установка противовеса" на

странице W2-2-1.)

2. Отсоедините все шланги и трубопроводы

от центрального шарнира (2) со стороны

ходовой рамы. Удалите упор (3) с цен-

трального шарнира (2). (Смотрите тему

"Снятие и установка центрального шар-

нира” на странице W3-4-1)

ВАЖНО: Нанесите метки на трубопроводы

для упрощения последующей сбор-

ки.

3. Удалите болты (5) (2 шт.) и хомут (6),

чтобы разъединить все трубопроводы

системы смазки между основной рамой

(1) и подшипником опорно-поворотного

устройства (4).

: 17 мм

Трубопро-

ПРИМЕЧАНИЕ: Установите заглушки на

вод системы

все концы отсоединенных

смазки

шлангов и трубопроводов.

W2-3-1

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

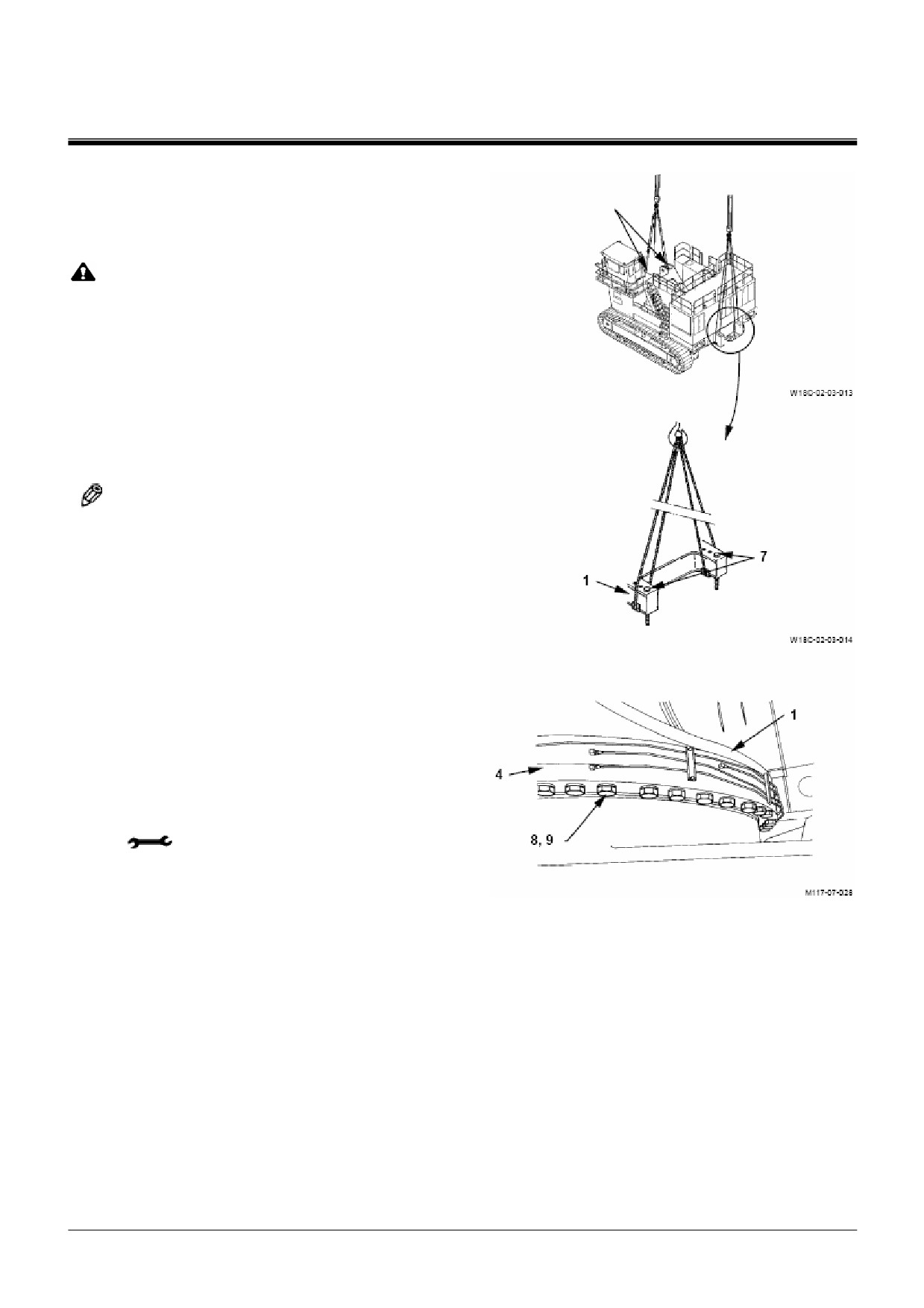

4. Вставьте болт крепления противовеса (7)

Соединительный

(1 шт.) в отверстие для болта крепления

палец для стрелы

на задней стороне (1 место) противовеса

(2 места)

ОСТОРОЖНО: Масса основной рамы в

сборе (1): 50 000 кг

ВАЖНО: Положите мягкий обтирочный мате-

риал на участки крепления троса во

избежание повреждения основной

рамы (1).

5. Прикрепите трос и цепной полиспаст к

основной раме (1), где установлен про-

тивовес, и удерживайте раму краном.

ПРИМЕЧАНИЕ: Прикрепите трос со сто-

роны болта (7) для крепле-

ния рабочего оборудования.

ВАЖНО: Положите мягкий обтирочный мате-

риал на участки крепления троса во

избежание повреждения соедини-

тельного пальца для стрелы (1).

6. Прикрепите трос и цепной полиспаст к

соединительному пальцу для стрелы на

основной раме (1), и удерживайте краном

(2 места).

7. Удалите болты (8) (58 шт.) и шайбы (9)

(58 шт.), которые используются для со-

единения основной рамы (1), и подшип-

ника опорно-поворотного устройства (4).

: 70 мм

8. Поднимите основную раму в сборе (1) и

снимите ее краном с подшипника опорно-

поворотного устройства (4).

W2-3-2

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

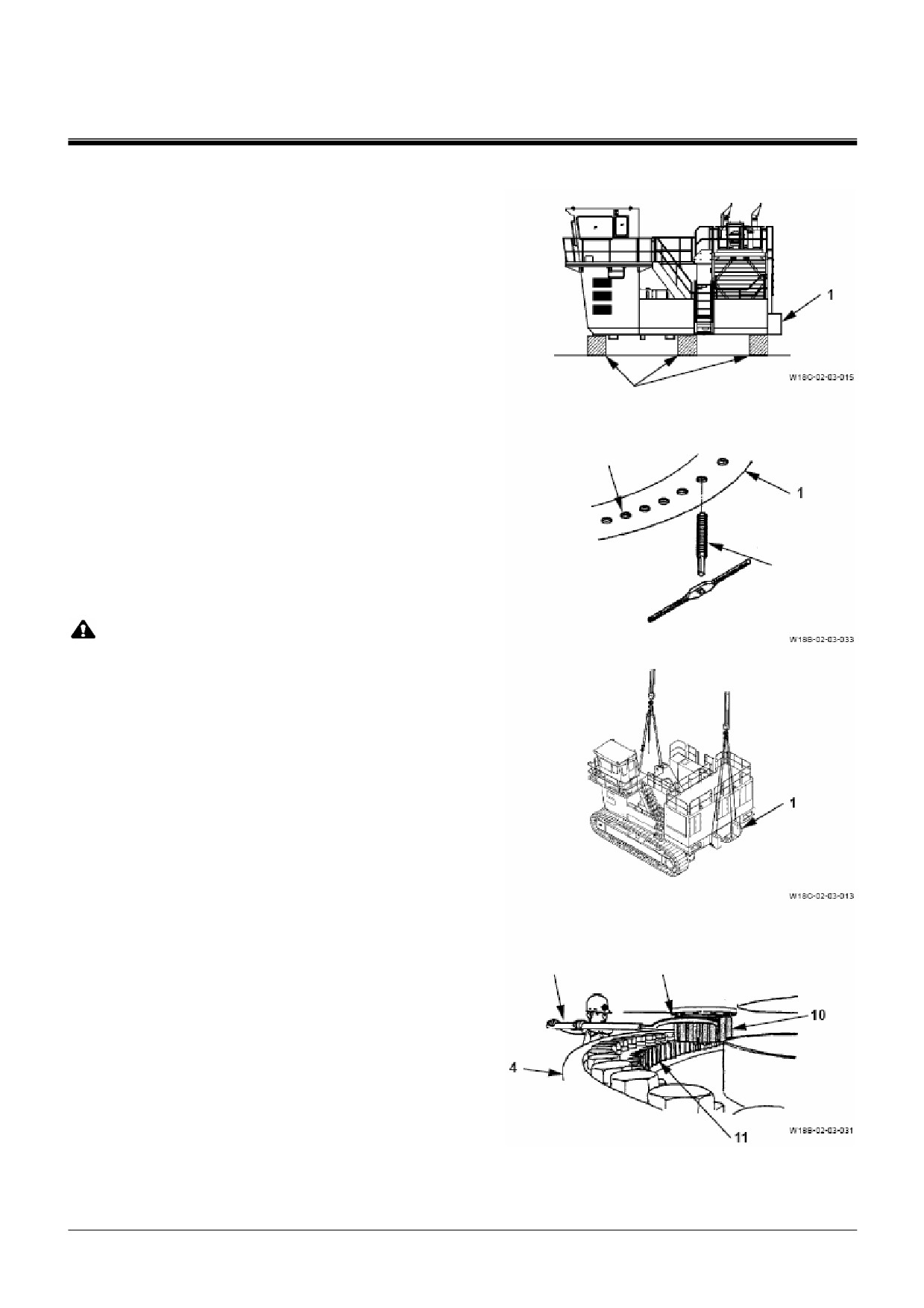

Установка

• Относительно метода подъема следующих

деталей и расположения отверстий для

подъема обратитесь к теме "Снятие".

ВАЖНО: Тщательно очистите установочные

поверхности.

1. Установите ручные краны (М45, шаг резьбы

4,5) на все отверстия в основной раме (1)

для болтов крепления подшипника

(4)

опорно-поворотного устройства.

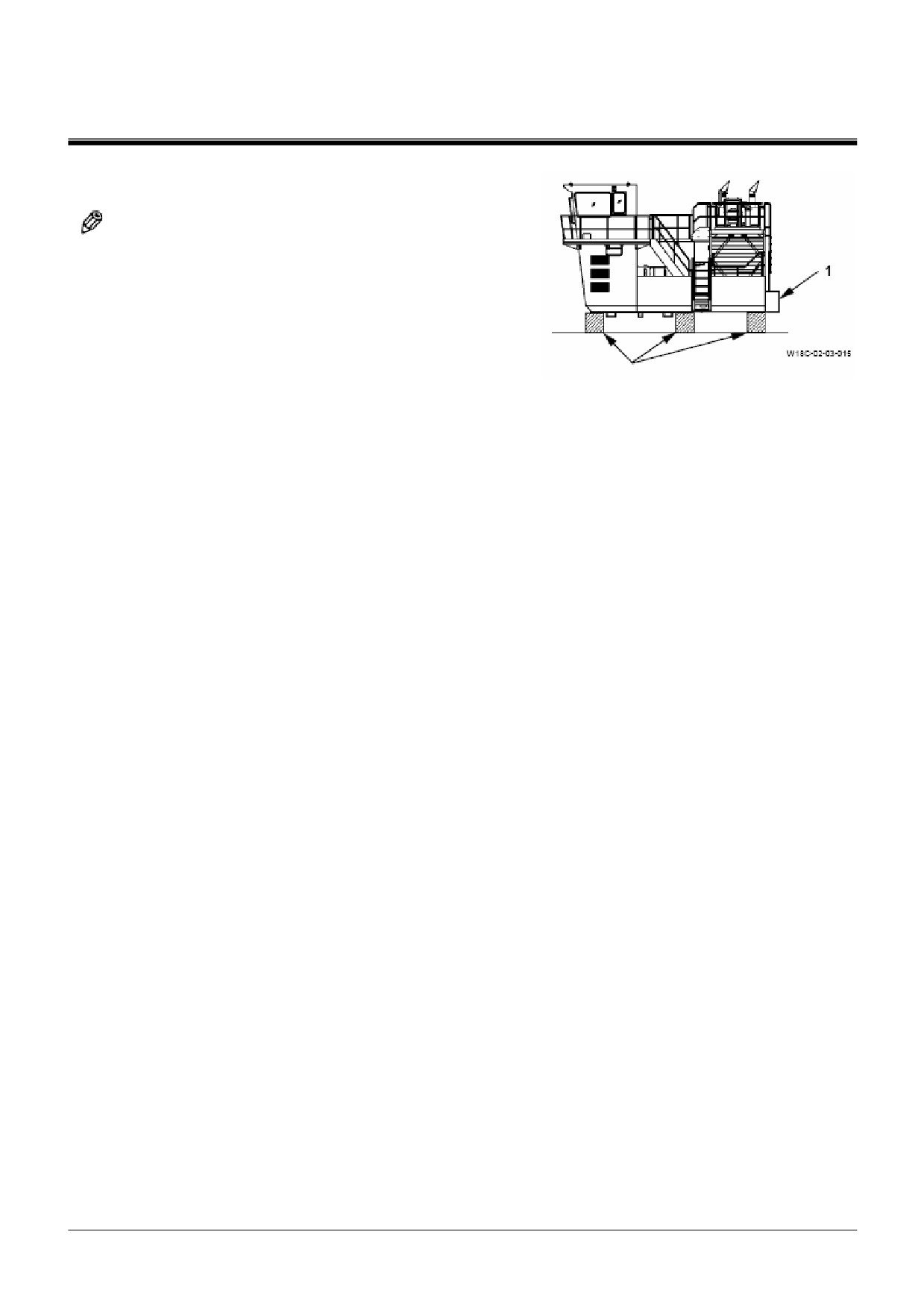

Деревянные блоки

Отверстие для болта креп-

ления подшипника (4) опор-

но-поворотного устройства

Ручной кран

ОСТОРОЖНО: Масса основной рамы в

сборе (1): 50 000 кг

2. Поднимите краном основную раму в сборе

(1).

3. Удерживайте основную раму

(1) на рас-

стоянии 100 мм над установочной поверх-

ностью для подшипника

(4)

опорно-

поворотного устройства.

4. Совместите шлицы на ведущей шестерне

(10) механизма вращения поворотной части

Труба

Накидной гаечный ключ

со шлицами внутренней шестерни

(11)

подшипника

(4) опорно-поворотного уст-

ройства с помощью накидного гаечного

ключа и трубы (2 места)

Диаметр ведущей шестерни (10): 420 мм

W2-3-4

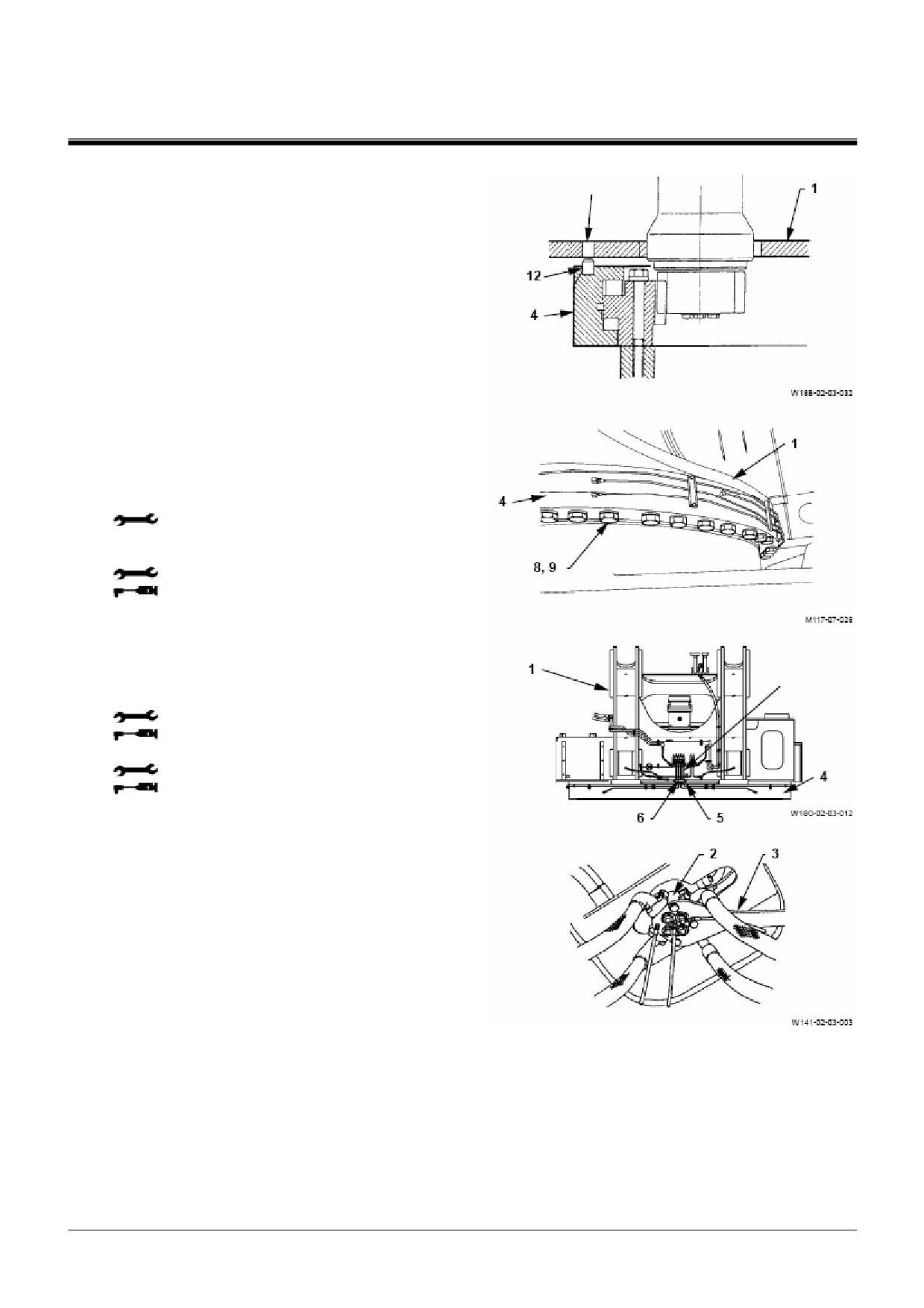

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

5. Опустите основную раму (1) так, чтобы за-

Отверстие для устано-

зор между основной рамой (1) и подшипни-

вочного штифта (12)

ком опорно-поворотного устройства (4) был

равен 30 мм.

6. Проверьте визуально отверстия (2 места)

для установочных штифтов (12) на основ-

ной раме (1) и установочные штифты (12)

(2 шт.) подшипника (4) опорно-поворотного

устройства при их совмещении во время

установки основной рамы (1) на подшипник

(4) опорно-поворотного устройства.

ВАЖНО: Нанесите пластичную смазку на бол-

ты.

7. Установите временно болты (8) (58 шт.) и

шайбы (9) (58 шт.).

: 70 мм

8. Затяните болты (8) (58 шт.).

: 70 мм

: 4700 Н·м (480 кгс·м)

9. Соедините все трубопроводы системы

смазки между основной рамой (1) и под-

шипником (4) опорно-поворотного устрой-

Трубопро-

ства.

вод системы

Трубопровод

смазки

: 17 мм

: 24,5 Н·м (2,5 кгс·м)

Болт

: 17 мм

: 50 Н·м (5,1 кгс·м)

10. Установите упор (3) на центральный шар-

нир (2). Соедините все шланги и трубопро-

воды с центральным шарниром (2) со сто-

роны ходовой рамы. (Смотрите тему "Сня-

тие и установка центрального шарнира" на

странице W3-4-1)

W2-3-5

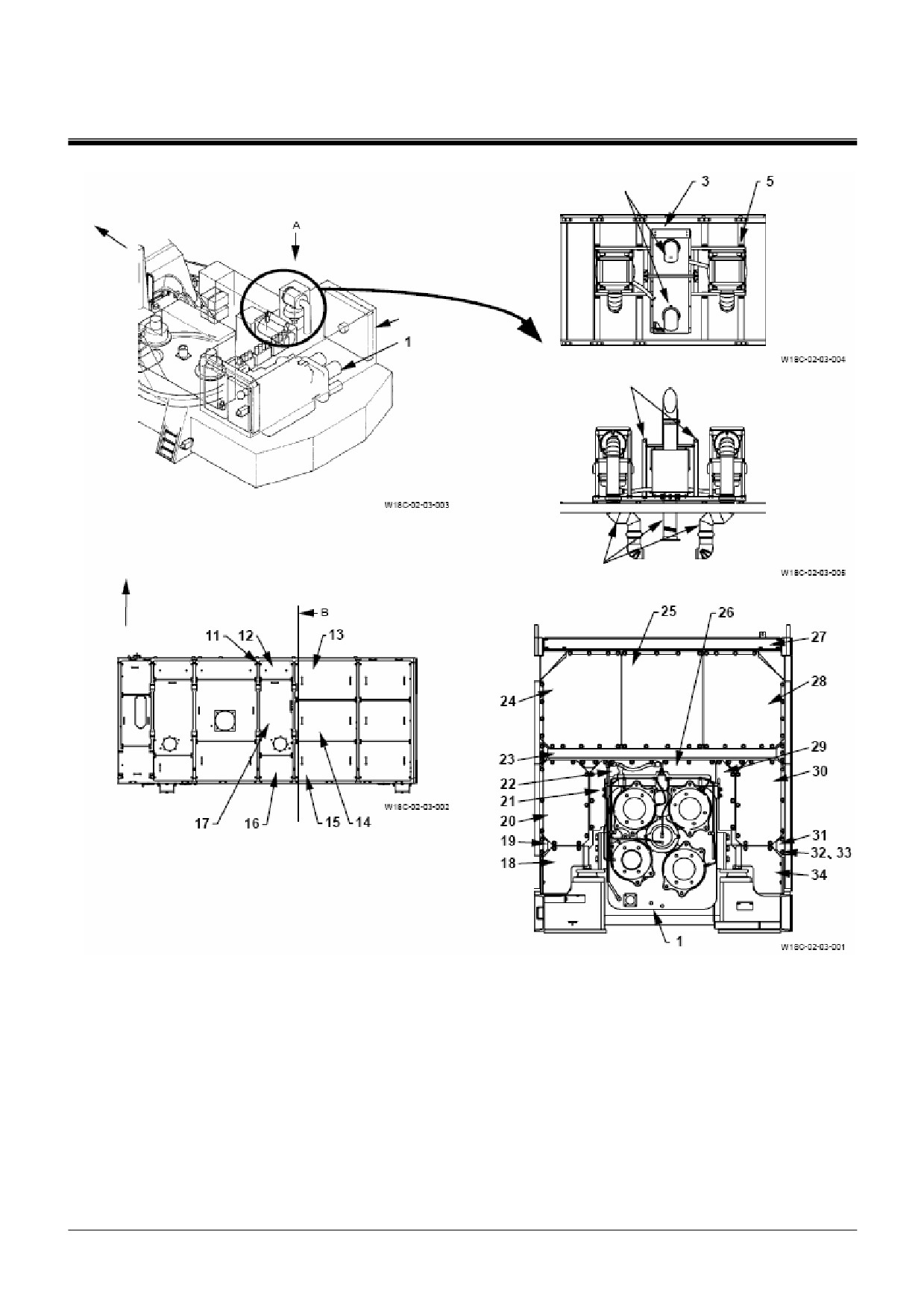

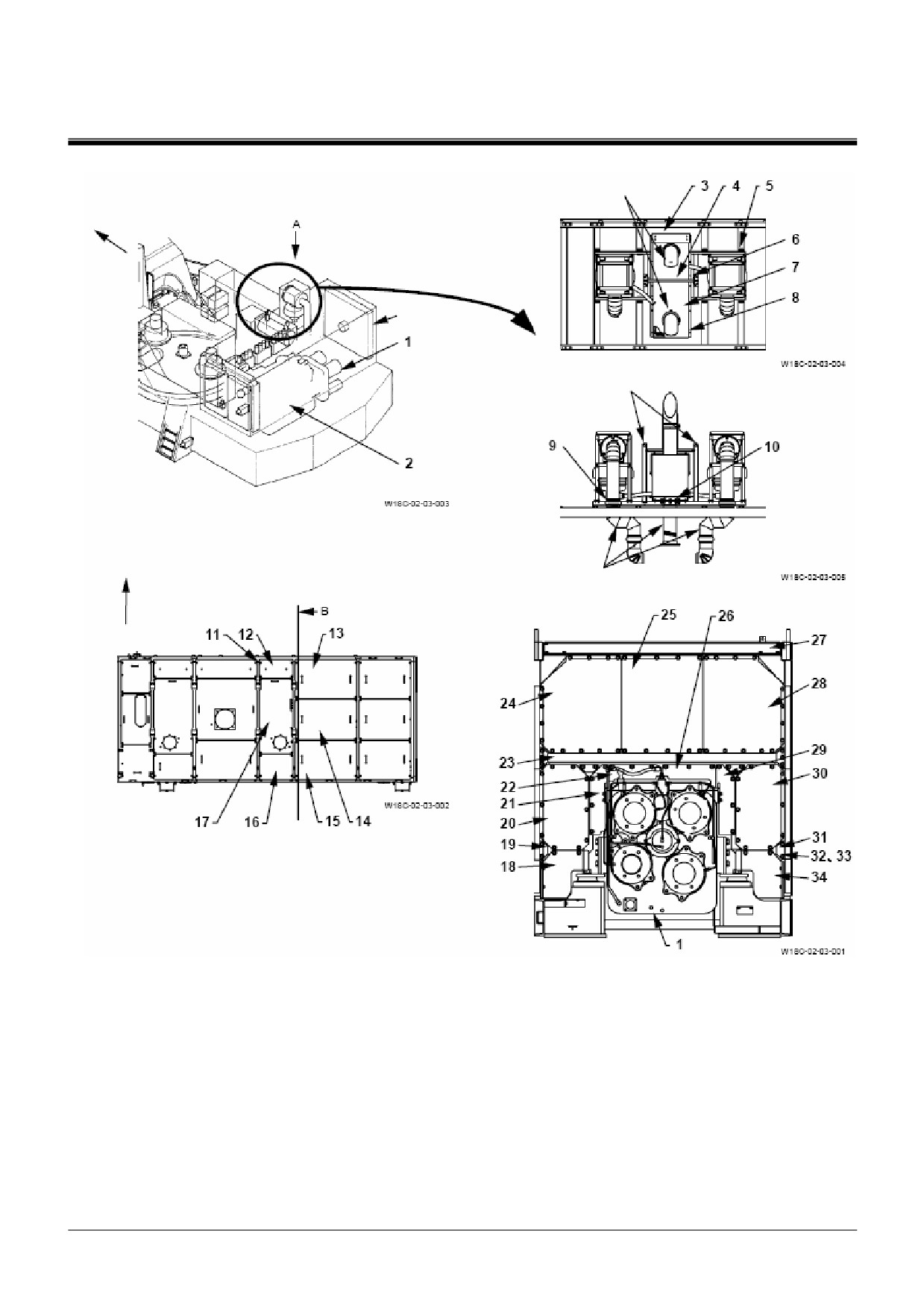

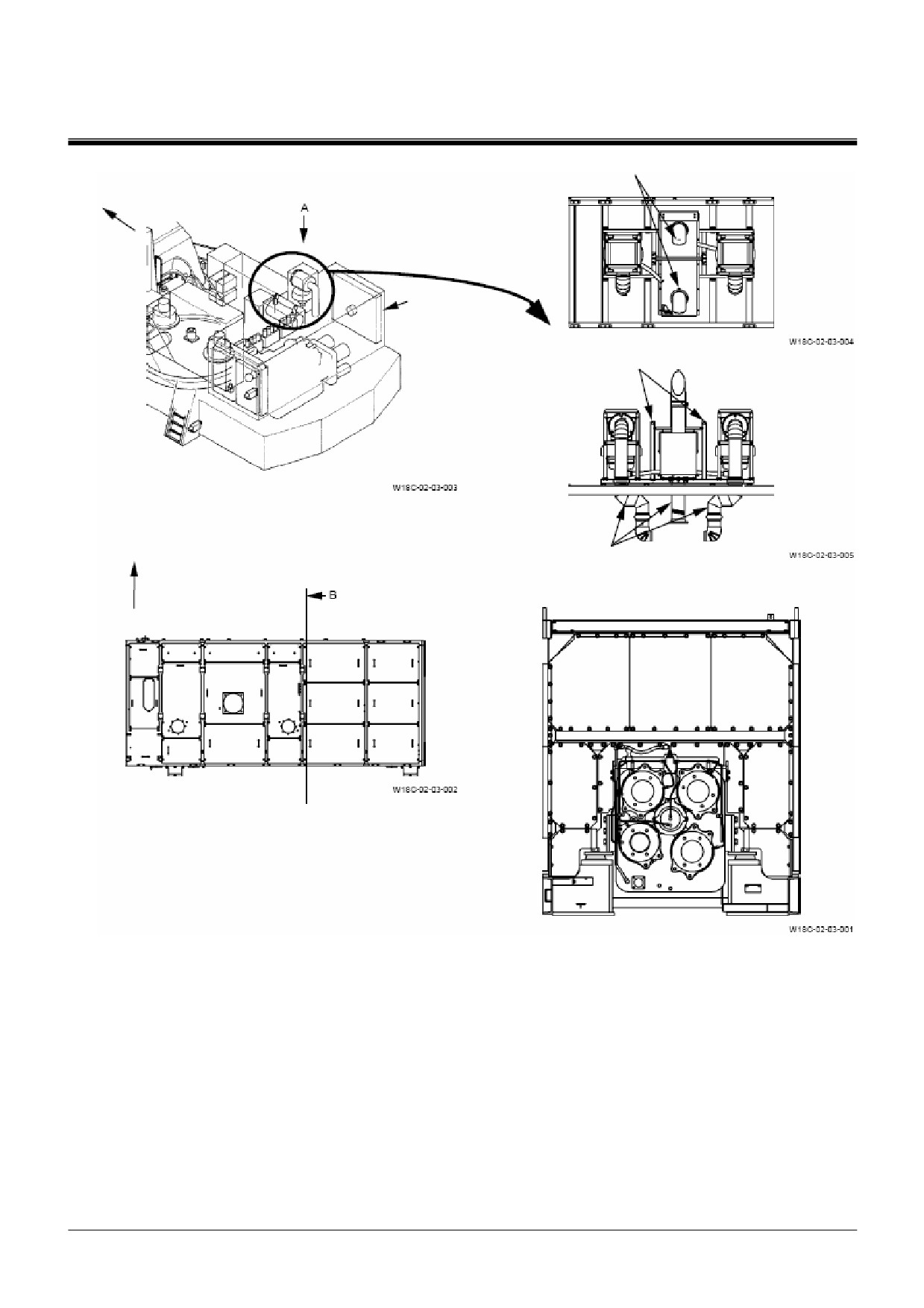

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

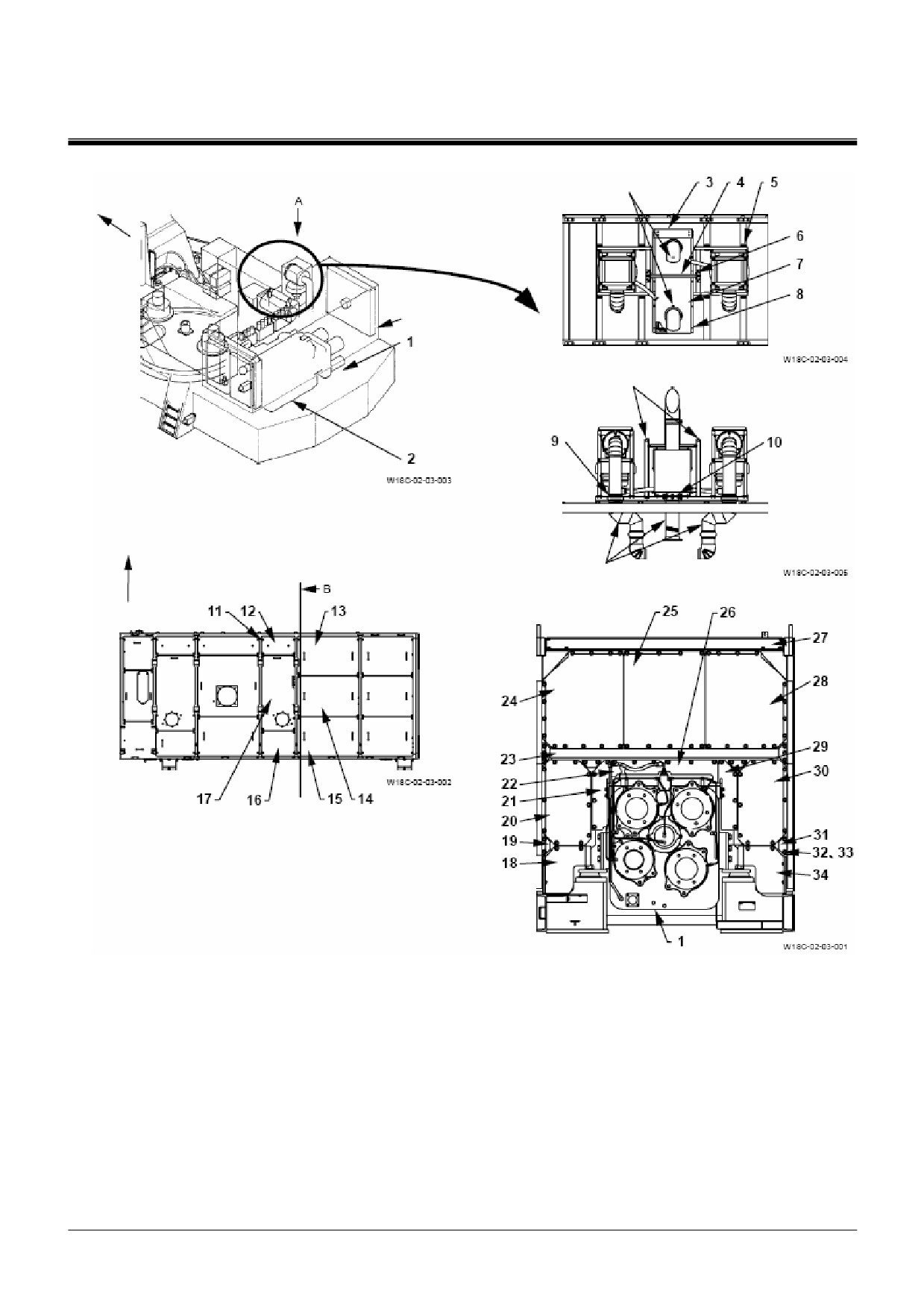

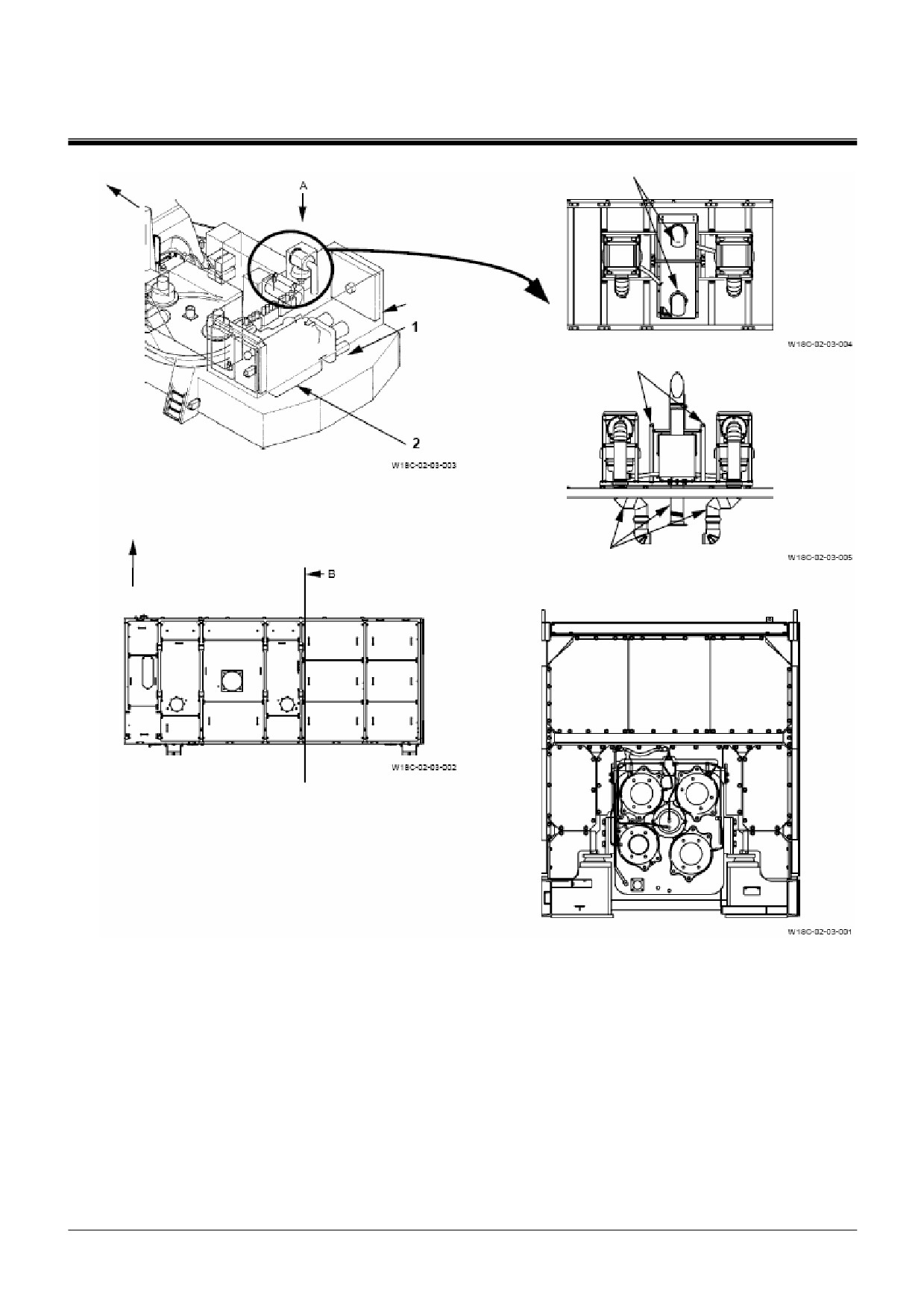

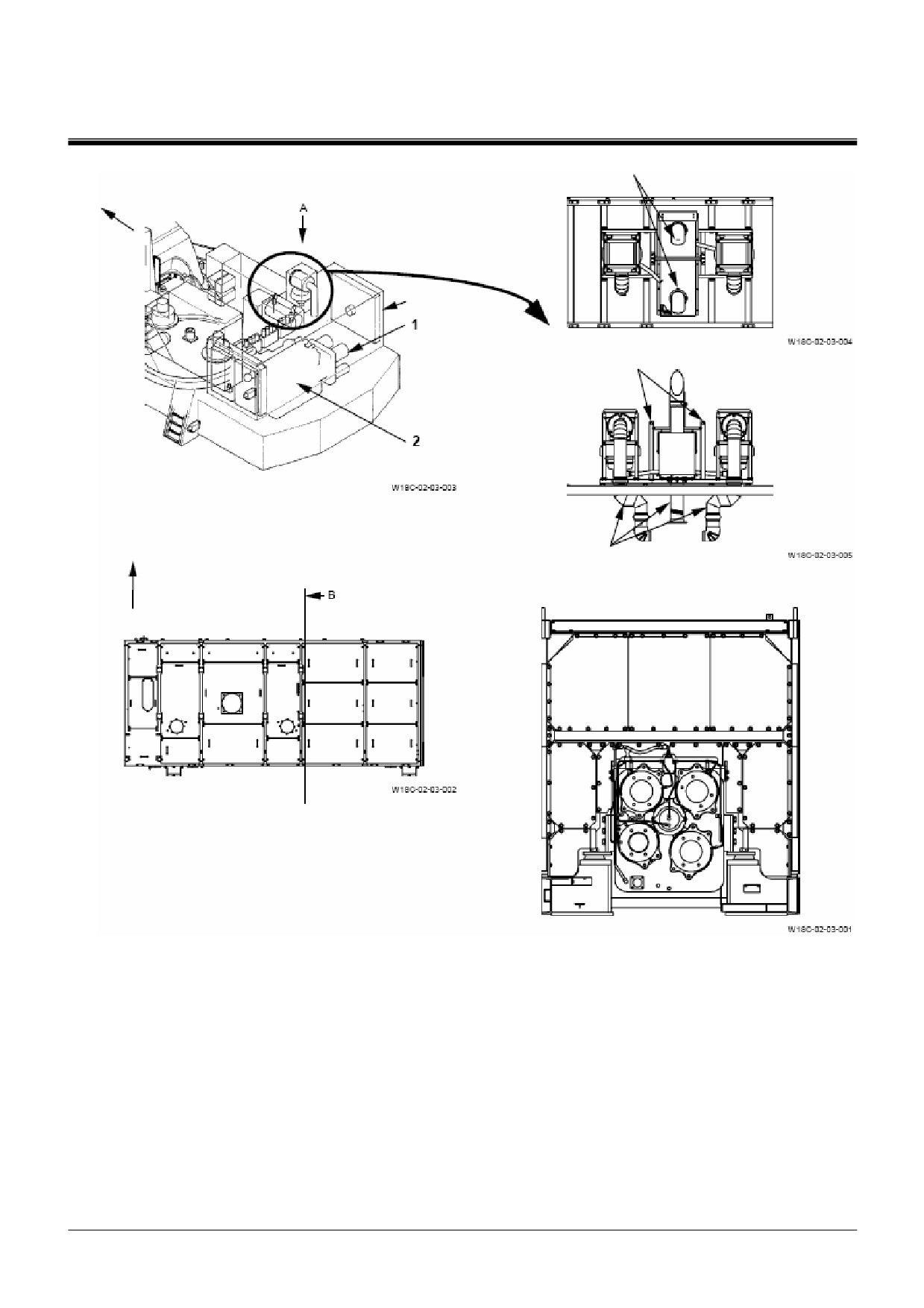

Снятие насосного агрегата

Кронштейн для подъема груза

Передняя сторона

Корпус

Кронштейн для подъема груза

Трубопровод

Передняя сторона

Проекция А (Верхняя сторона корпуса)

Сечение В (Сторона насосов, прилегающая к тепловому экрану)

1 - Насосный агрегат

10 - Болт (8 шт.)

19 - Кронштейн

27 - Кронштейн

2 - Двигатель

11 - Болт (26 шт.)

20 - Крышка

28 - Крышка

3 - Вентилятор

12 - Крышка

21 - Крышка

29 - Крышка

4 - Кронштейн

13 - Крышка

22 - Крышка

30 - Крышка

5 - Болт (16 шт.)

14 - Крышка

23 - Кронштейн

31 - Кронштейн

6 - Болт (4 шт.)

15 - Крышка

24 - Крышка

32 - Болт (92 шт.)

7 - Крышка

16 - Крышка

25 - Крышка

33 - Шайба (92 шт.)

8 - Болт (10 шт.)

17 - Крышка

26 - Крышка

34 - Крышка

9 - Хомут (2 шт.)

18 - Крышка

W2-4-2

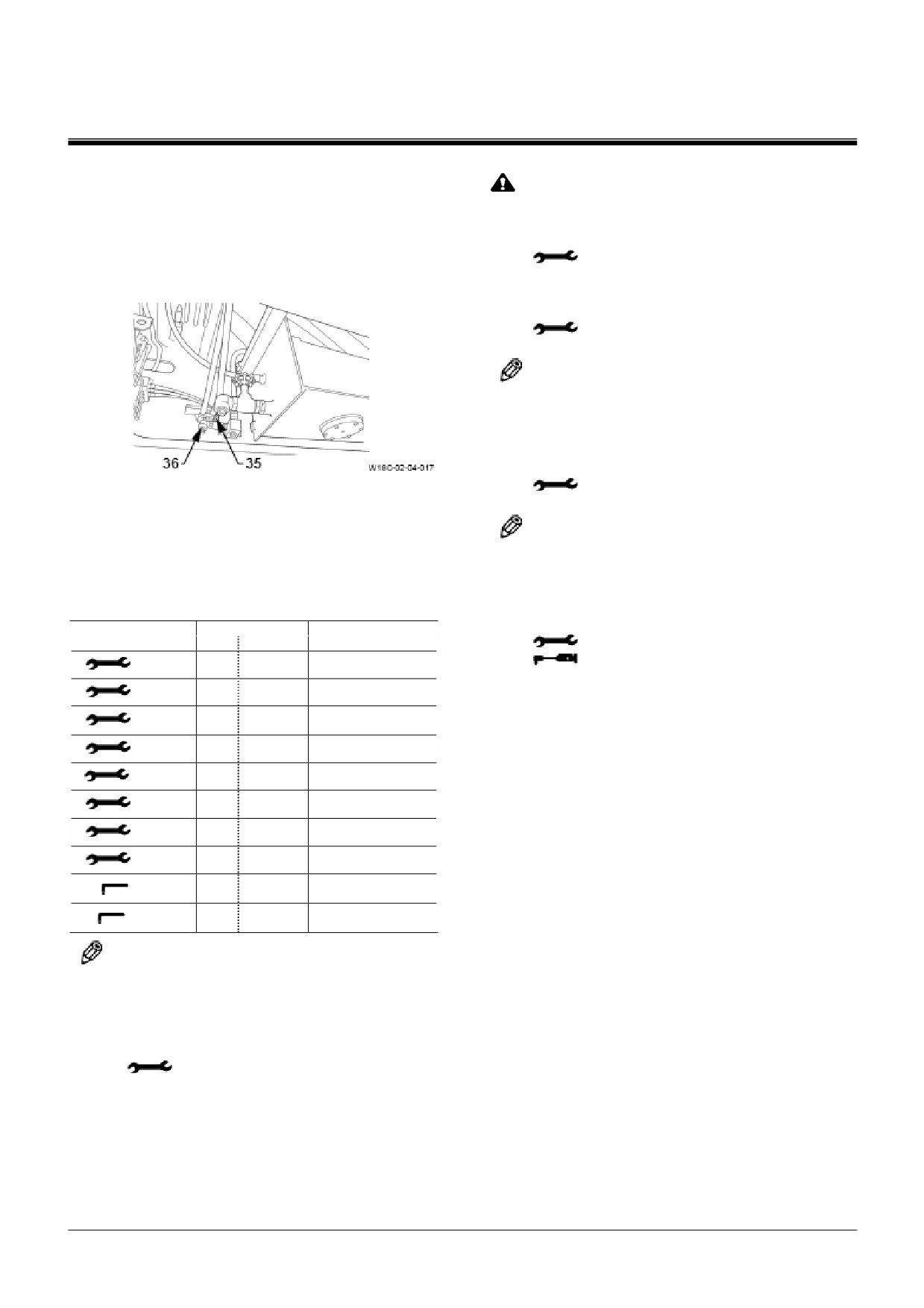

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Снятие

ОСТОРОЖНО: Масса крышки (7): 67 кг

1. Подготовьте контейнер и удалите сливную

пробку

(36) с нижней стороны редуктора

5. Удалите болты (8) (10 шт.), чтобы поднять и

привода насосов. Откройте сливной кран

снять крышку (7) с вентилятора (3).

(35), чтобы слить жидкость. Вместимость

: 17 мм

контейнера: 30 л.

6. Удалите болты (10) (8 шт.), чтобы отсоеди-

нить трубопровод от вентилятора (3).

: 30 мм

ПРИМЕЧАНИЕ: Установите крышки на от-

крытые концы отсоеди-

ненных трубопроводов.

7. Удалите заглушку (9), чтобы отсоединить

трубопровод от вентилятора (3). (2 места)

: 11 мм

ВАЖНО: Прикрепите бирки на шланги, трубо-

проводы и электрические кабели для

упрощения последующей сборки.

ПРИМЕЧАНИЕ: Установите крышку на от-

крытую часть отсоеди-

2. Отсоедините все шланги, трубопроводы и

ненного трубопровода.

электрические кабели от насосного агрегата

(1).

Установите кронштейн (4) на

вентилятор

(3), используя болты (6) (4 шт.).

Момент затяжки

Размер ключа

Примечание

Н·м

кгс·м

: 19 мм

: 90 Н·м (9,2 кгс·м)

17 мм

5,1

Болт

17 мм

3,5

Труба

19 мм

9,2

Болт

19 мм

29,5

3,0

Шланг

22 мм

4,0

Шланг

27 мм

9,5

Шланг

36 мм

175

18,0

Шланг

50 мм

Шланг

Винт с углублени-

8 мм

6,6

ем под ключ

Винт с углублени-

14 мм

270

27,5

ем под ключ

ПРИМЕЧАНИЕ: Установите заглушки на

все концы отсоединенных

шлангов и трубопроводов.

3. Удалите болты (6) (4 шт.), чтобы снять

кронштейн (4) с вентилятора (3).

: 19 мм

4. Прикрепите серьги и трос к двум отвер-

стиям крепления грузозахватных уст-

ройств на крышке (7).

W2-4-3

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

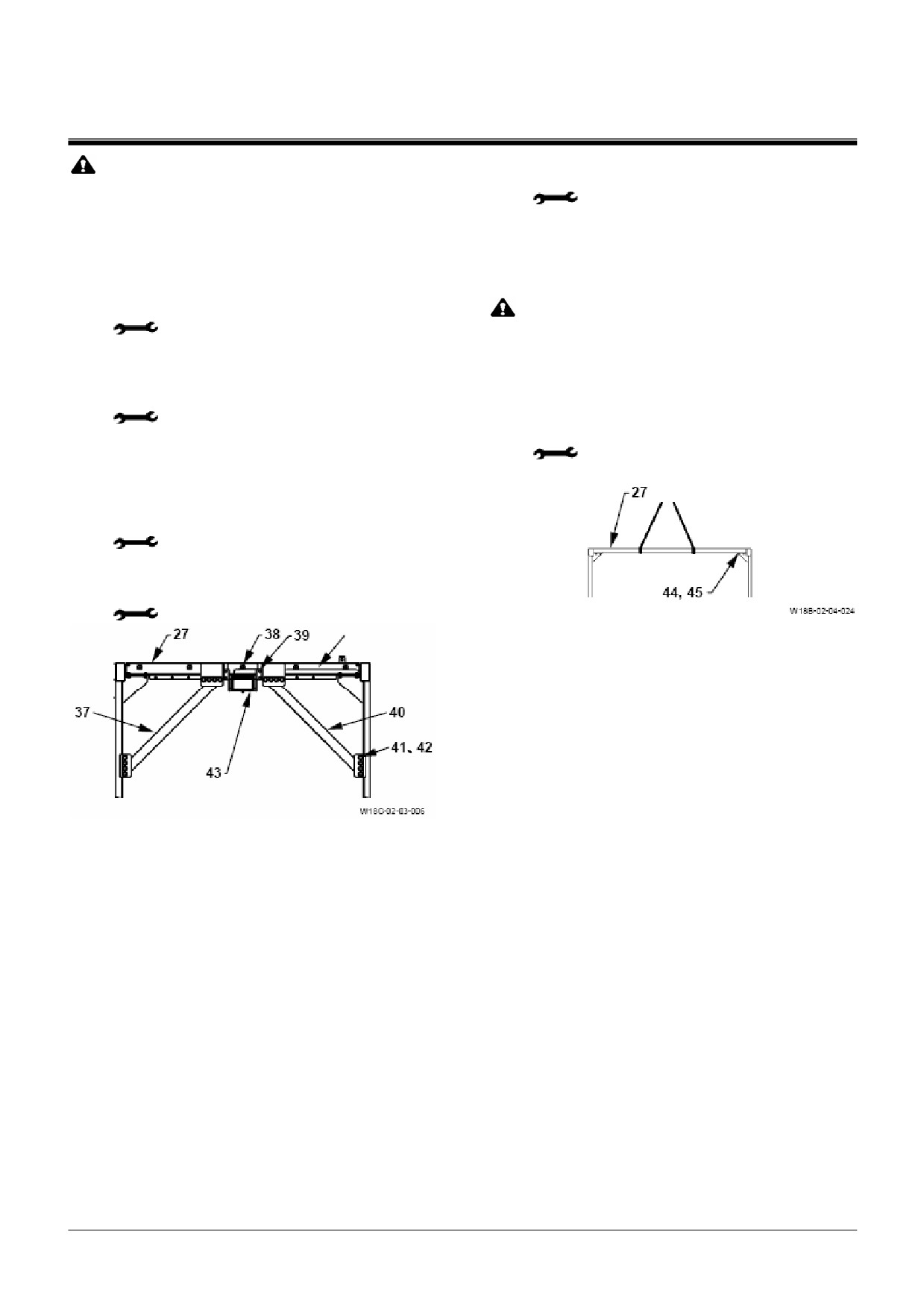

14. Удалите болты (39) (4 шт.) и снимите лампу

ОСТОРОЖНО: Масса вентилятора (3):

рабочего освещения (43) с кронштейна (27).

590 кг

: 17 мм

9. Прикрепите серьги и трос к двум кронштей-

15. Удалите болты (41) (16 шт.) и шайбы (42)

нам для подъема груза на вентиляторе.

(16 шт.) и снимите кронштейны (37) и (40) с

кронштейна (27).

10. Удалите болты (5) (16 шт.) и поднимите

вентилятор (3), затем снимите его с нижней

стороны корпуса

ОСТОРОЖНО: Масса кронштейна (27):

: 19 мм

43 кг

11. Удалите болты (11) (26 шт.), чтобы снять

16. Прикрепите нейлоновый строп к кронштей-

крышки (12 - 17) с верхней стороны корпу-

ну (27) и удерживайте его краном. Удалите

са.

болты (44) (8 шт.), затем поднимите крон-

: 19 мм

штейн (27) краном и снимите его с верхней

стороны корпуса.

12. Удалите болты (32) (92 шт.) и шайбы (33)

: 19 мм

(92 шт.) и снимите крышки (18), (20 - 22),

(24 - 26), (28 - 30), (34) и кронштейны (19),

(23) и (31) с верхней стороны насосного аг-

регата (1).

: 17 мм

13. Удалите болты (38) (3 шт.) и отсоедините

разъем для рабочего освещения (43).

: 17 мм

Разъем

Сторона двигателя, прилегающая к

тепловому экрану.

W2-4-5

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

17. Снимите гидромотор привода вентилятора

ОСТОРОЖНО: Масса кронштейна (49):

маслоохладителя. (Смотрите тему "Снятие

49 кг

и установка гидромотора привода вентиля-

тора маслоохладителя" на странице W2-

21. Удалите болты (50) (6 шт.), (52) (2 шт.),

12-1)

шайбы (51) (6 шт.) и (53) (2 шт.).Прикрепите

серьгу и трос к отверстию для болта (50) на

ОСТОРОЖНО: Масса насосного агрегата

кронштейне

(49). Поднимите кронштейн

(1): 1540 кг

(49) краном. Затем снимите кронштейн с

рамы (2 места).

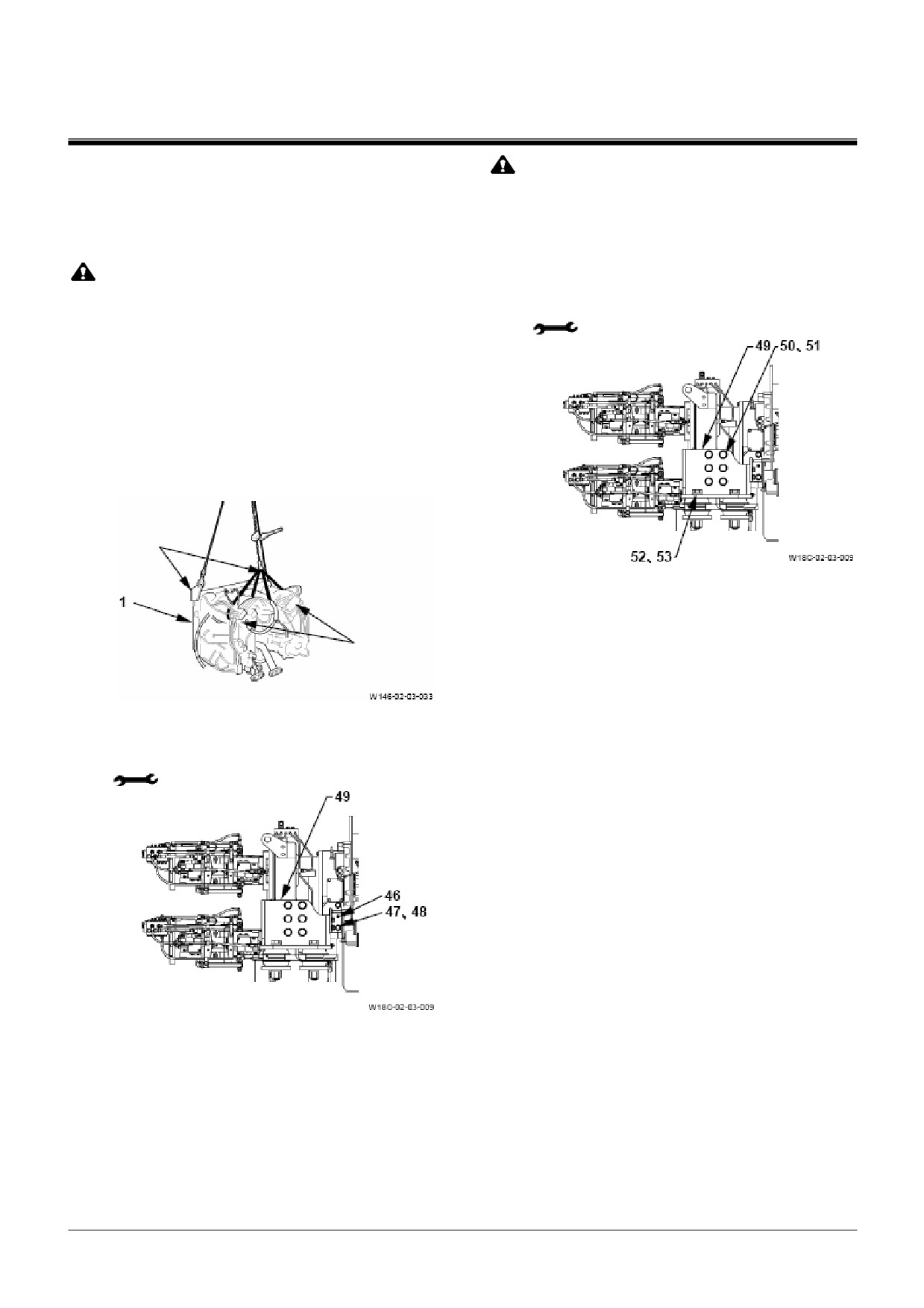

18. Прикрепите серьги и тросы к кронштейнам

: 41 мм, 55 мм

для подъема груза (2 места) на основном

насосе. Прикрепите нейлоновый строп к

середине корпуса основных насосов (2 шт.)

и установите рычажный блок. Удерживайте

насосный агрегат (1) краном.

При этом следите за тем, чтобы стропы не

соприкасались со шлангами или трубопро-

водами.

Кронштейн для

подъема груза

Основной

насос

19. Удалите болты (47) (4 шт.) и пружинные

шайбы (48) (4 шт.), чтобы снять кронштейн

(46), расположенный между двигателем (2)

и кронштейном (49) (2 места).

: 27 мм

20. Установите специальное приспособление

ST 7326 на двигатель (2), используя болты

(47) (2 шт.). (2 места).

W2-4-7

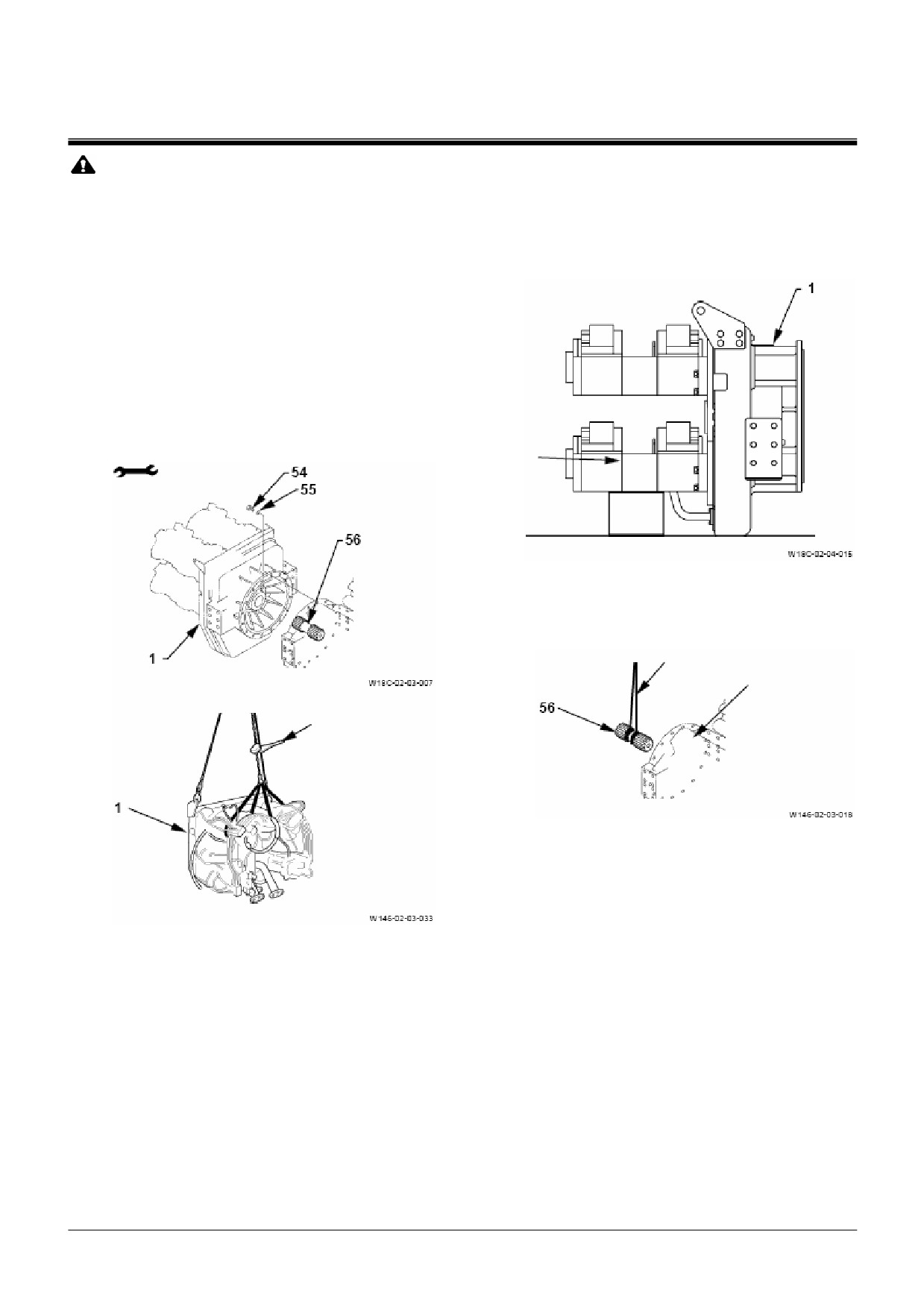

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

ВАЖНО: Проверьте, чтобы выступающие час-

ОСТОРОЖНО: Масса насосного агрегата

ти трубопровода шли с нижней сто-

(1): 1540 кг

роны насосного агрегата (1).

ВАЖНО: Если вал (56) соединен с насосным

23.

Положите насосный агрегат (1) на дере-

агрегатом (1), то имеющийся зазор

вянный блок толщиной около 220 мм.

слишком мал для того, чтобы снять

насосный агрегат (1). Снимая насос-

ный агрегат (1) с двигателя, нажмите

рукой на вал (56) в сторону двигате-

ля.

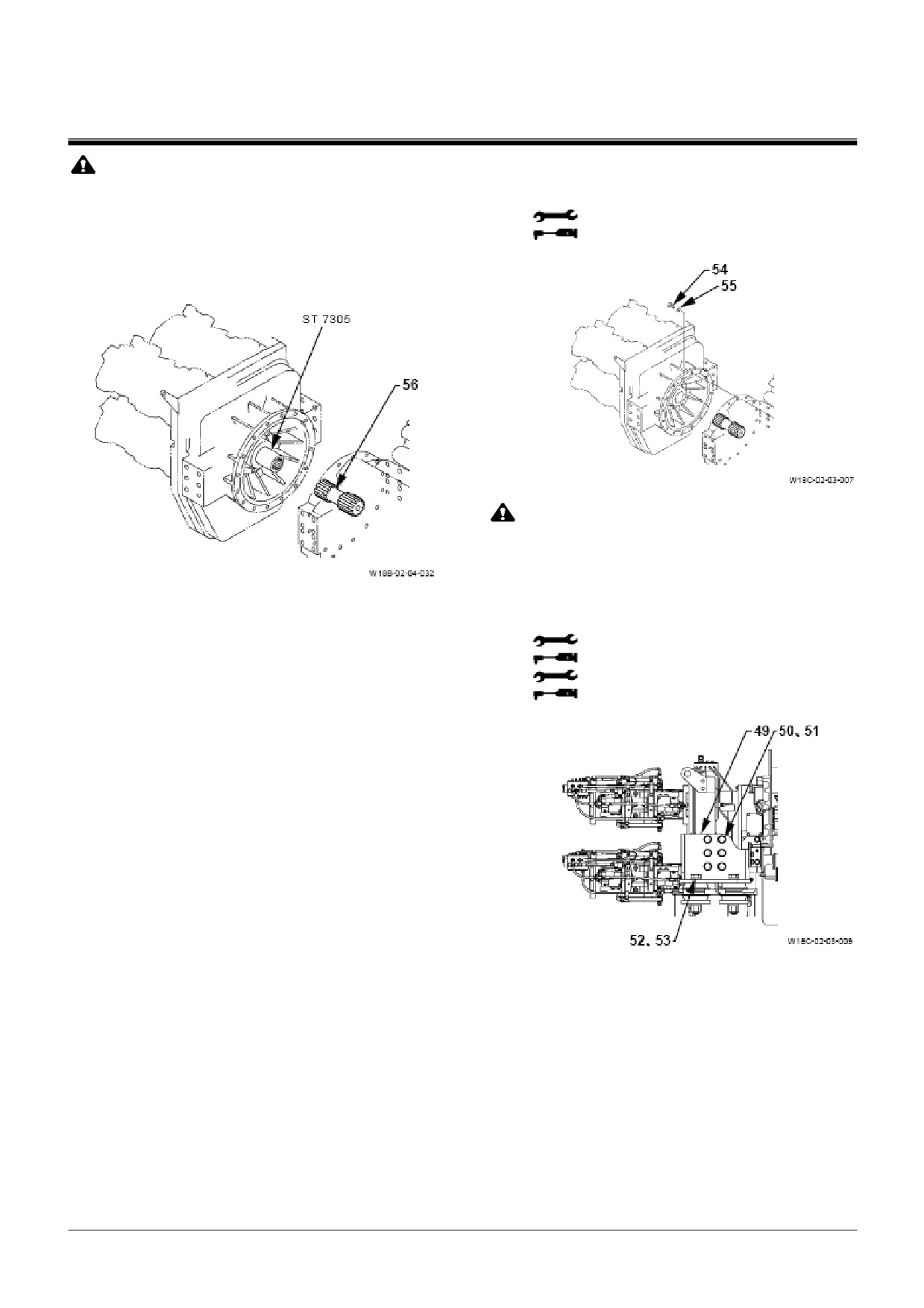

22. Удалите болты (54) (16 шт.) и пружинные

шайбы (55) (16 шт.).

Отрегулируйте цепной полиспаст на уровне

насосного агрегата (1), чтобы снять его с

двигателя. Поднимите насосный агрегат (1)

Деревянный блок

и снимите его с двигателя

: 19 мм

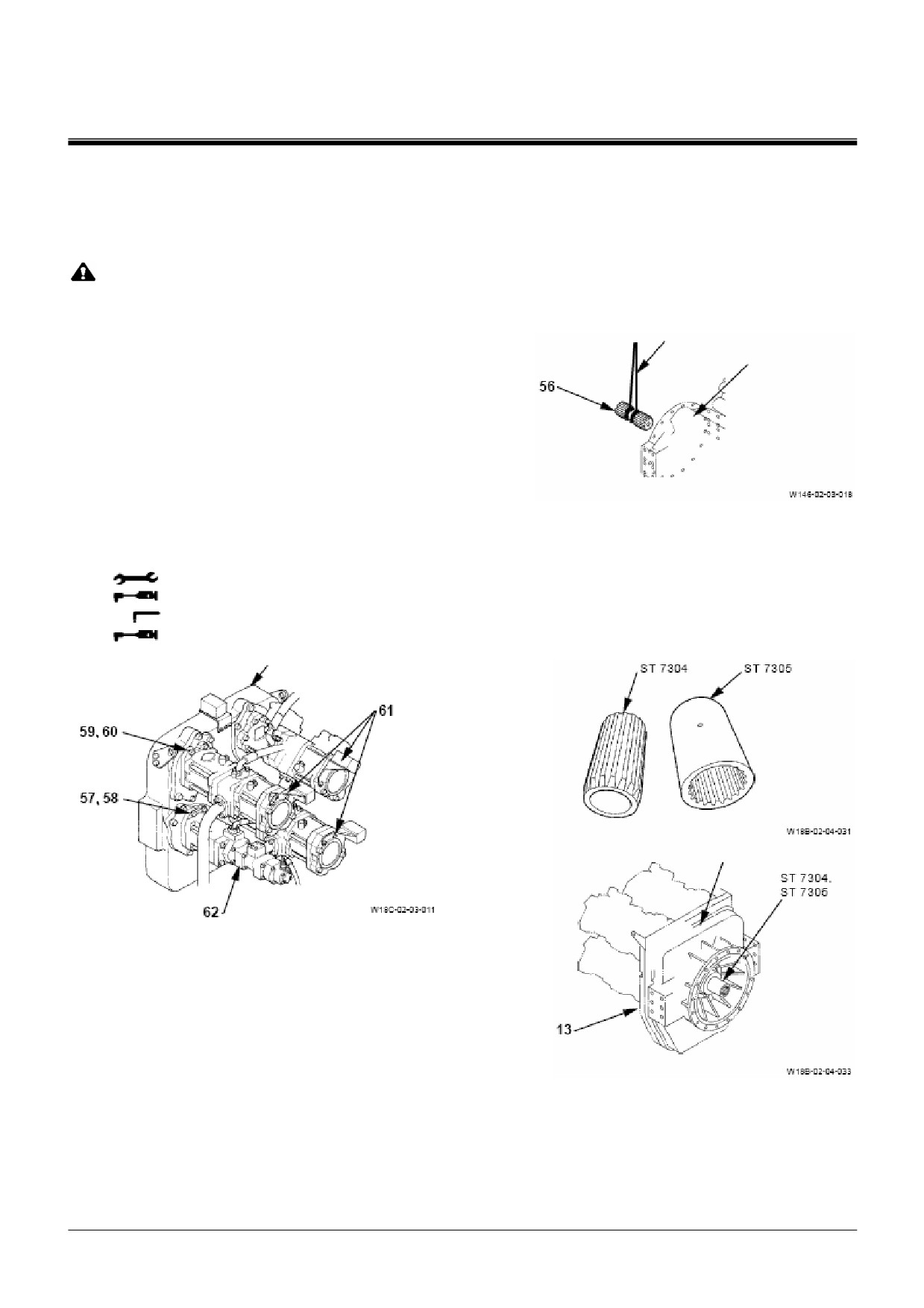

24.

Прикрепите нейлоновый строп к середине

вала (56) и поднимите его, чтобы снять с

двигателя (2).

Нейлоновый строп

Двигатель

Рычажный блок

W2-4-9

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

ОСТОРОЖНО: Масса основного насоса

(61): 192 кг

Масса насоса привода вентилятора (62):

96 кг

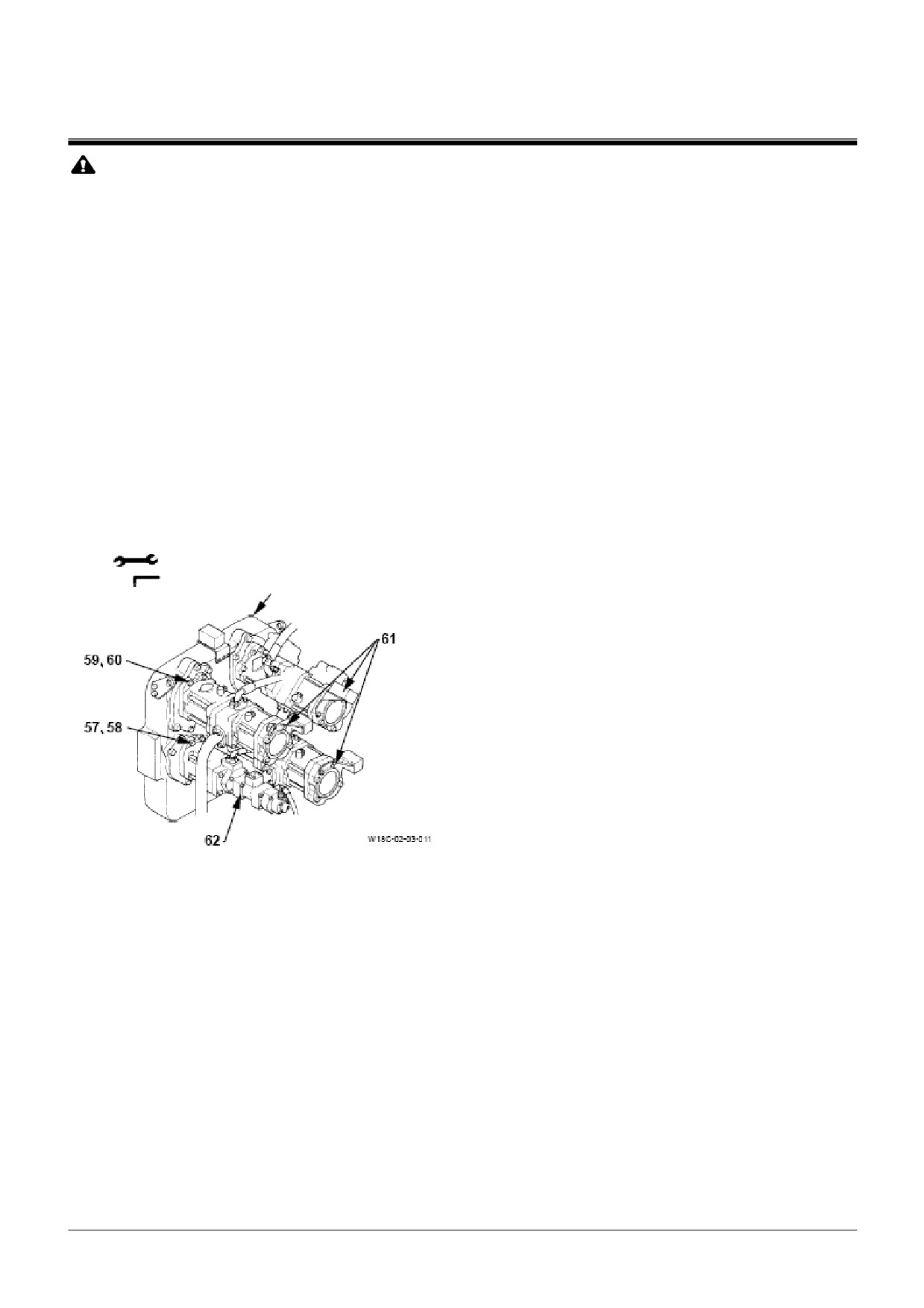

25. Установите рым-болты (М12, шаг резьбы

1,75) (6 шт.) на корпус основных насосов

(61) (3 шт.). Прикрепите трос к рым-болтам

(6 шт.) и удерживайте насос краном. Уста-

новите рым-болты (М10, шаг резьбы 1,5) (2

шт.) на корпус насоса гидромотора приво-

да вентилятора

(62). Прикрепите трос к

рым-болтам (2 шт.) и удерживайте насос

краном.

26. Удалите болты (59) (12 шт.), винты с уг-

лублением под ключ (57) (4 шт.), пружин-

ные шайбы (60) (12 шт.) и (58) (4 шт.), за-

тем поднимите и снимите краном основные

насосы (61) (3 шт.) и насос гидромотора

привода вентилятора (62) с редуктора при-

вода насосов.

: 30 мм

: 17 мм

Редуктор привода насосов

W2-4-11

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Кронштейн для подъема груза

Передняя сторона

Корпус

Кронштейн для подъема груза

Передняя сторона

Трубопровод

Проекция А (Верхняя сторона корпуса)

Сечение В (Сторона насосов, прилегающая к тепловому экрану)

1 - Насосный агрегат

10 - Болт (8 шт.)

19 - Кронштейн

27 - Кронштейн

2 - Двигатель

11 - Болт (26 шт.)

20 - Крышка

28 - Крышка

3 - Вентилятор

12 - Крышка

21 - Крышка

29 - Крышка

4 - Кронштейн

13 - Крышка

22 - Крышка

30 - Крышка

5 - Болт (16 шт.)

14 - Крышка

23 - Кронштейн

31 - Кронштейн

6 - Болт (4 шт.)

15 - Крышка

24 - Крышка

32 - Болт (92 шт.)

7 - Крышка

16 - Крышка

25 - Крышка

33 - Шайба (92 шт.)

8 - Болт (10 шт.)

17 - Крышка

26 - Крышка

34 - Крышка

9 - Хомут (2 шт.)

18 - Крышка

W2-4-12

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

Установка

Относительно метода подъема каждой дета-

ВАЖНО: Переднее отверстие для винта на

ли и количества отверстий для крепления

стороне редуктора привода насосов

грузозахватных устройств обратитесь к теме

(1) должно быть готово до установки

"Снятие".

вала

(56). Нанесите рабочую жид-

кость на вал (56).

ОСТОРОЖНО: Масса основного насоса

2. Поднимите вал (56) и установите его на

(61): каждый - 192 кг

двигатель (2).

Масса насоса гидромотора привода вен-

тилятора (62): 96 кг

Нейлоновый строп

ВАЖНО: Нанесите состав THREEBOND # 1215

Двигатель

на установочную поверхность ре-

дуктора привода насосов для каждо-

го насоса.

1. Поднимите основные насосы (61) (3 шт.) и

насос гидромотора привода вентилятора

(62), чтобы установить их на редуктор при-

вода насосов, используя болты

(59)

(12

шт.), винты с углублением под ключ (57) (4

3. Установите специальные приспособления

шт.), пружинные шайбы (60) (12 шт.) и (58)

ST 7304 и ST 7305, которые используются

(4 шт.).

для совмещения шлиц, на насосный агре-

: 30 мм

гат

(1), где должен быть установлен вал

: 540 Н·м (55 кгс·м)

(56). Затем вставьте приспособление ST

: 17 мм

7304 в редуктор привода насосов, совме-

: 540 Н·м (55 кгс·м)

щая шлицы шестерни.

Редуктор привода насосов

W2-4-13

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

8. Установите насосный агрегат (1) на двига-

ОСТОРОЖНО: Масса насосного агрегата

тель (2), используя болты (54) (16 шт.) и

(1): 1540 кг

пружинные шайбы (55) (16 шт.).

: 19 мм

4. Поднимите насосный агрегат (1), совмещая

: 88 Н·м (9 кгс·м)

шлицы на валу (56) со шлицами приспо-

собления ST 7305, и вставьте вал (56) в

приспособление ST 7305.

ОСТОРОЖНО: Масса кронштейна

(49):

49 кг

9. Поднимите кронштейн (49) и установите его

на раму, используя болты (50) (6 шт.), (52)

ВАЖНО: Будьте осторожны, чтобы не уро-

(2 шт.) и шайбы (51) (6 шт.) и (53) (2 шт.). (2

нить приспособления ST

7304, ST

места).

7305 и вал (56).

: 41 мм

: 1030 Н·м (105 кгс·м)

5. Сначала снимите насосный агрегат (1). За-

: 55 мм

тем поверните вал (56) так, чтобы он был

: 3140 Н·м (320 кгс·м)

обращен к двигателю (2), а приспособления

ST 7304 и ST 7305 должны быть обращены

к стороне насосов.

6. Снимите приспособления ST

7304 и ST

7305 с насосного агрегата (1).

ВАЖНО: Нанесите состав THREEBOND # 1215

на поверхность насосного агрегата

(1) для установки двигателя.

7. Поднимите насосный агрегат (1) краном и

совместите шлицы насосного агрегата со

шлицами вала (56).

W2-4-15

Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 26
