Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 29
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

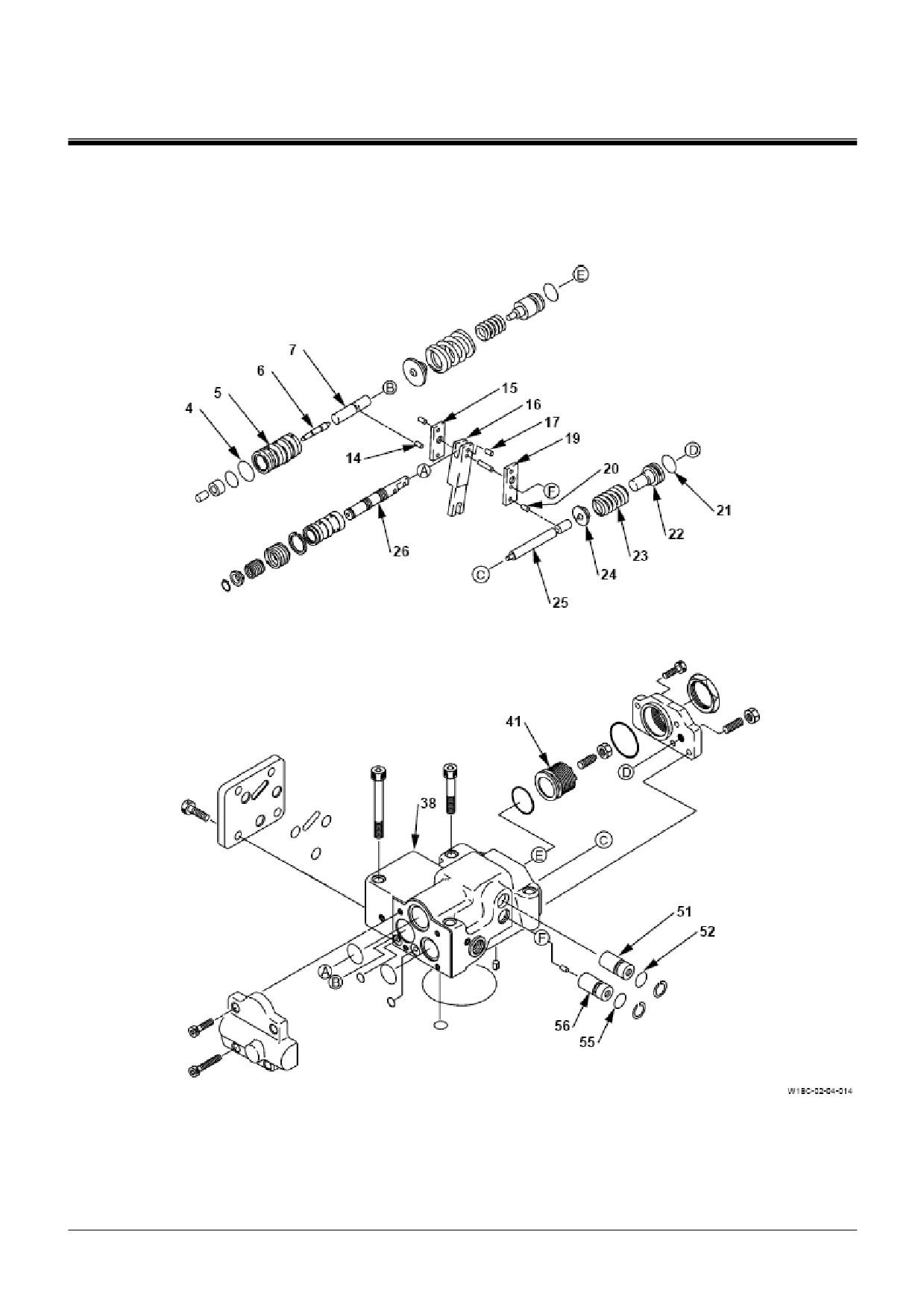

ВАЖНО: Проверьте, чтобы направление уста-
25. Установите пальцы (57) (2 шт.) и кольцевые
новки поршня компенсатора давле-
уплотнения (58) и (59) в корпус (38).
ния (6) было таким же, как на рисун-
ке.
26. Установите регулятор на корпус насоса, ис-
пользуя винты с углублением под ключ (37)
14. Установите кольцевое уплотнение
(4) и
(2 шт.) и (39) (2 шт.).
поршень компенсатора давления
(6) на
: 6 мм
гильзу (5).
: 20 Н·м (2 кгс·м)
15. Установите гильзу (5), кольцевое уплотне-
ние (3), гильзу (2) и палец (1) в корпус (38).
16. Установите кольцевые уплотнения
(60),
(61), (62) и (63) в корпус (38).
17. Установите крышку (64) на корпус (38), ис-
пользуя винты с углублением под ключ (65)
(4 шт.)
: 5 мм
: 11,5 Н·м (1,2 кгс·м)
18. Установите кольцевые уплотнения (35) и
(36) (3 шт.) на крышку (34).
19. Установите крышку (34) на корпус (38), ис-
пользуя винты с углублением под ключ (33)
(4 шт.).
: 5 мм
: 11,5 Н·м (1,2 кгс·м)
20. Установите кольцевое уплотнение (21) на
упор (22).
21. Установите тарелку пружины (24), пружину
(23) и упор (22) в корпус (38).
22. Установите кольцевое уплотнение (12) на
упор (11).
23. Установите тарелку пружины (8), пружины
(9) и (10) в корпус (38).
24. Установите упор (11) и кольцевое уплотне-
ние (44) на крышку (45) в сборе, затем ус-
тановите крышку (45) в сборе на корпус
(38), используя винты с углублением под
ключ (46) (4 шт.).
: 5 мм
: 11,5 Н·м (1,2 кгс·м)
W2-4-59
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

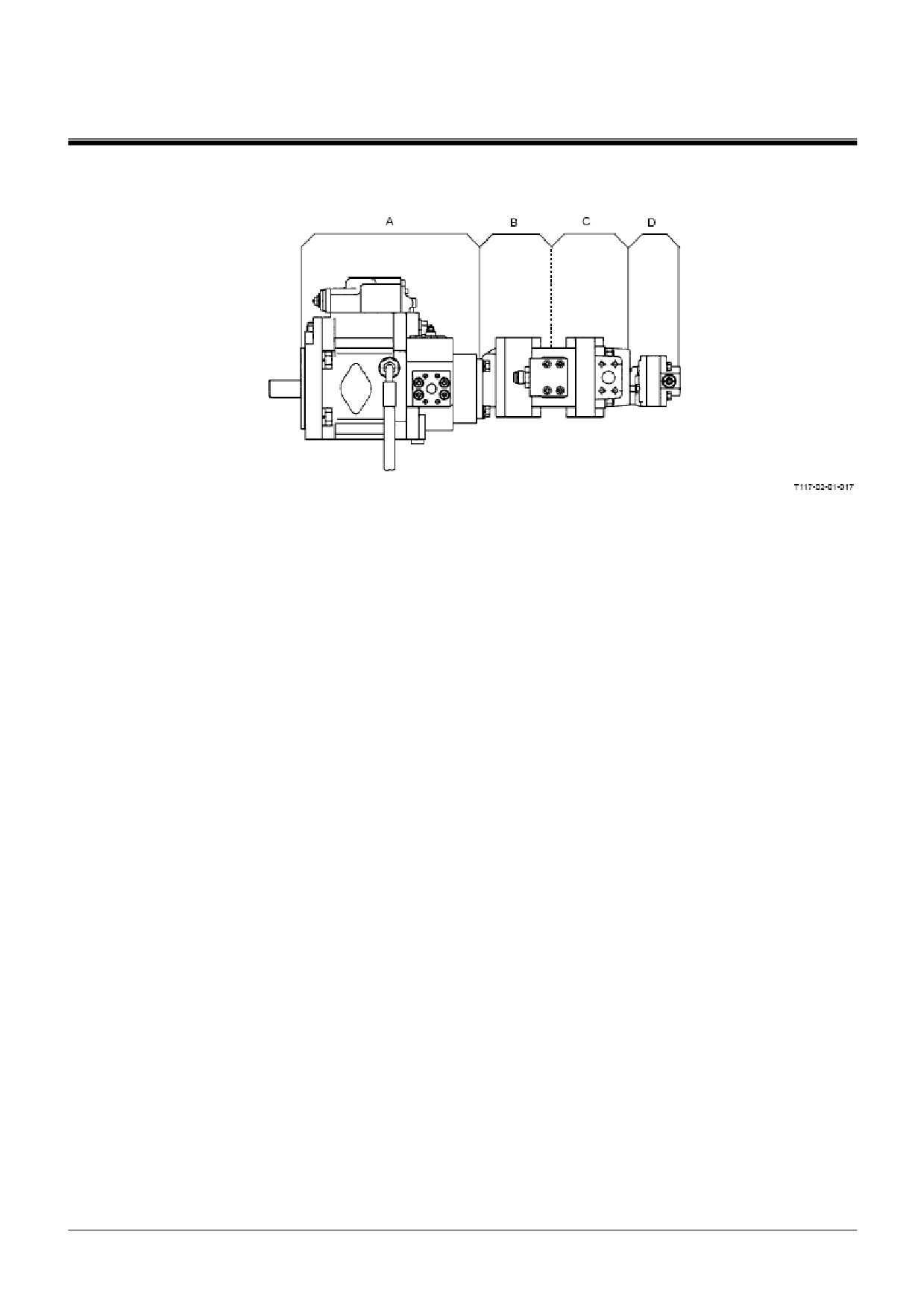

КОМПОНЕНТЫ НАСОСА С 4-Х-ЗОЛОТНИКОВЫМ БЛОКОМ
А - Насос контура гидромотора привода вентилятора мас-
С - Насос контура гидромотора привода компрессора (То-
лоохладителя (Поршневой насос)
рец сдвоенного шестеренного насоса)
В - Насос системы управления (Сторона сдвоенного шес-
D - Насос системы смазки редуктора привода насосов
теренного насоса)
(Шестеренный насос)
W2-4-61
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

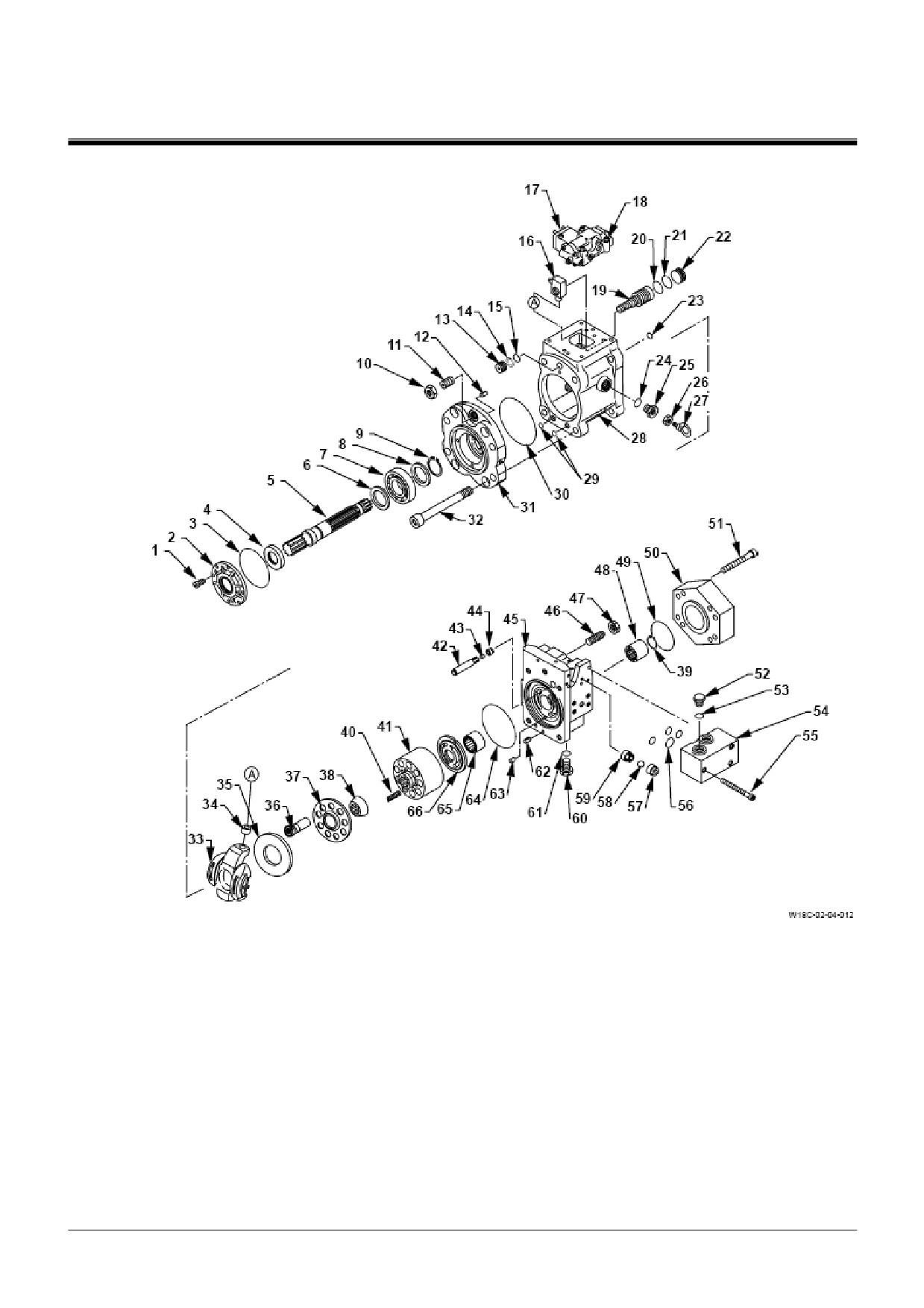

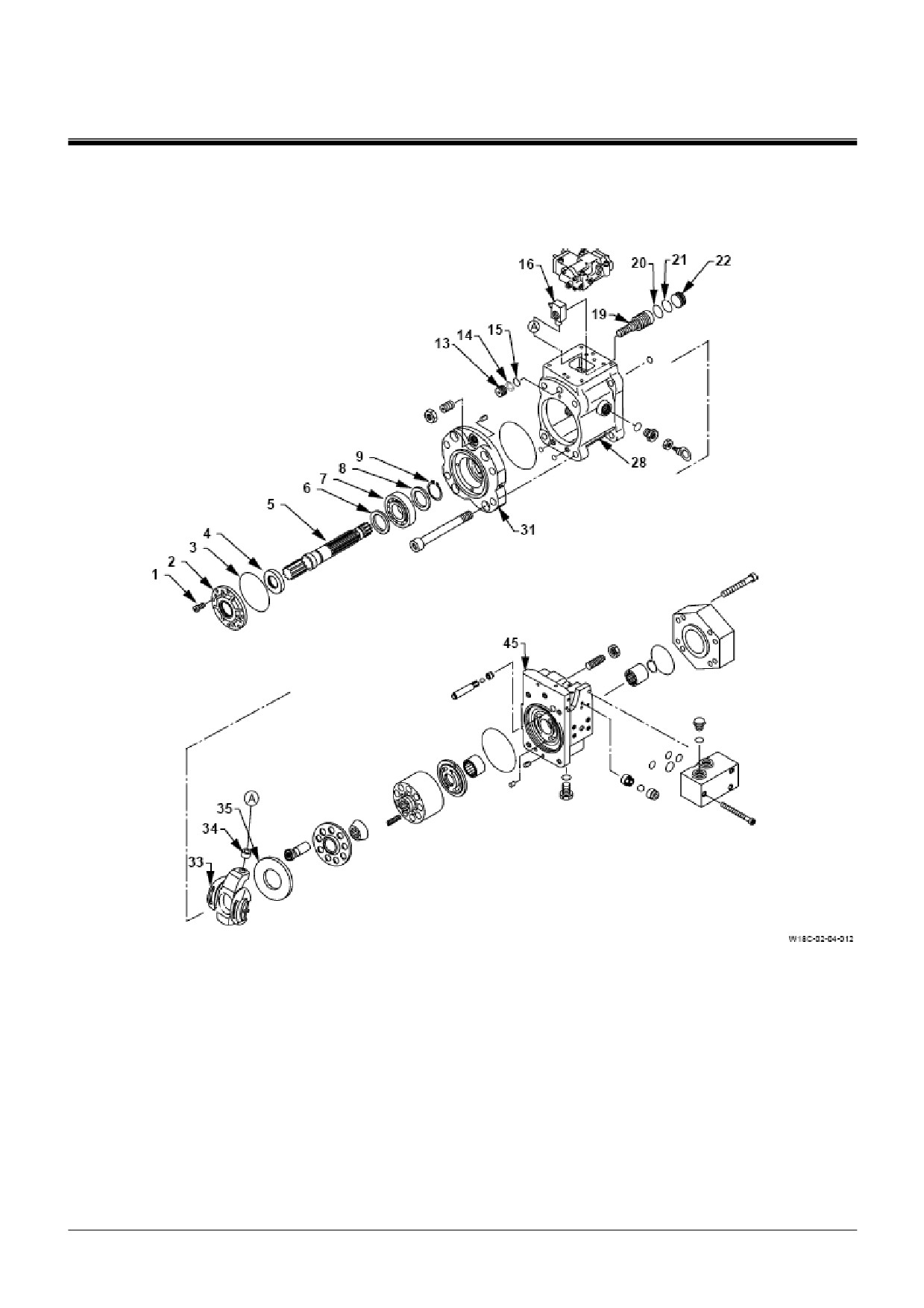

РАЗБОРКА НАСОСА ПРИВОДА ВЕНТИЛЯТОРА МАСЛООХЛАДИТЕЛЯ
1 -
Винт с углублением под
18 - Винт с углублением под ключ
35 - Накладка башмаков
51 - Винт с углублением под ключ
ключ (4 шт.)
(4 шт.)
(4 шт.)
2 -
Крышка
19 - Сервопоршень
36 - Поршень (9 шт.)
52 - Заглушка
3 -
Кольцевое уплотнение
20 - Кольцевое уплотнение
37 - Сепаратор
53 - Кольцевое уплотнение
4 -
Масляное уплотнение
21 - Упорное кольцо
38 - Сферическая втулка
54 - Корпус
5 -
Вал
22 - Упор
39 - Стопорное кольцо
55 - Винт с углублением под ключ
(3 шт.)
6 -
Промежуточное кольцо
23 - Кольцевое уплотнение
40 - Пружина (9 шт.)
56 - Кольцевое уплотнение (4 шт.)
7 -
Подшипник
24 - Кольцевое уплотнение
41 - Цилиндр
57 - Седло
8 -
Промежуточное кольцо
25 - Заглушка
42 - Упор
58 - Стальной шарик
9 -
Стопорное кольцо
26 - Стопорная гайка
43 - Стальной шарик
59 - Упор
10 - Стопорная гайка
27 - Рым-болт
44 - Седло
60 - Заглушка
11 - Регулировочный винт
28 - Корпус
45 - Крышка клапана
61 - Кольцевое уплотнение
12 - Пружинный штифт
29 - Кольцевое уплотнение (2 шт.)
46 - Регулировочный винт
62 - Пружинный штифт
13 - Упор
30 - Кольцевое уплотнение
47 - Стопорная гайка
63 - Палец
14 - Упорное кольцо
31 - Крышка
48 - Муфта
64 - Кольцевое уплотнение
15 - Кольцевое уплотнение
32 - Винт с углублением под ключ
49 - Кольцевое уплотнение
65 - Игольчатый подшипник
(4 шт.)
16 - Подвижный палец угла
33 - Наклонная шайба
50 - Пластина
66 - Распределительный диск
поворота наклонной шайбы
17 - Регулятор
34 - Втулка
W2-4-62
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Разборка насоса привода вентилятора мас-
лоохладителя
ВАЖНО: Не пытайтесь снять регулировочный
7. Удалите винты с углублением под ключ (55)
винт (11), стопорную гайку (10), регу-
(3 шт.) и снимите корпус (54) и кольцевые
лировочный винт (46) и стопорную
уплотнения (56) (4 шт.) из крышки клапана
гайку (47). Иначе регулировка подачи
(45).
может быть нарушена.
: 5 мм
1. Удалите заглушку (60) и слейте рабочую
8. Удалите заглушку (52) и кольцевое уплот-
жидкость из насоса.
нение (53) из корпуса (54).
: 19 мм
: 19 мм
2. Удалите винты с углублением под ключ (18)
ВАЖНО: Не удаляйте седла (44) и (57). Подай-
(4 шт.) и снимите регулятор (17).
те воздух через крышку клапана (45)
: 6 мм
с прикрепленными седлами (44) и
(57) со стороны упоров (42) и (59).
Если воздух не проходит свободно,
ОСТОРОЖНО: Масса насоса: 62 кг
возможно загрязнены седла (44) и
(57). Очистите эти детали с помощью
ВАЖНО: Соблюдайте осторожность, чтобы не
компрессора.
нанести зазубрины или царапины на
поверхность для установки регуля-
9. Удалите упоры (42), (59), стальные шарики
тора на корпусе (28)
(43) и (58) из крышки клапана (45).
3. Прикрепите нейлоновые стропы к корпусу
ВАЖНО: Намотайте виниловую ленту на вра-
(28), поднимите его и положите установоч-
щающуюся поверхность игольчатого
ной поверхностью для регулятора вниз.
подшипника (65) на валу (5) для за-
Удалите винты с углублением под ключ (51)
щиты поверхности.
(4 шт.) и удалите пластину (50), кольцевое
уплотнение (49) и муфту (48) из крышки
клапана (45).
10. Удалите блок цилиндров (41) из корпуса
(28). При этом пружины (40) (9 шт.), сфери-
: 10 мм
ческая втулка (38), сепаратор (37) и поршни
(36) (9 шт.) могут быть удалены вместе с
4. Удалите стопорное кольцо (39) из муфты
блоком цилиндров (41).
(48).
ВАЖНО: В это время не снимайте крышку (31)
ПРИМЕЧАНИЕ: Захватите блок цилиндров
с корпуса (28).
(41) обеими руками и мед-
Соблюдайте осторожность, так как
ленно вынимайте его, по-
распределительный диск (66) может
ворачивая влево и вправо.
упасть.
11. Удалите сепаратор (37) из блока цилиндров
5. Удалите винты с углублением под ключ (32)
(41) в сборе. Поршни (36) (9 шт.) могут быть
(4 шт.) и снимите крышку клапана (45) с
удалены вместе с сепаратором (37).
корпуса (28).
: 17 мм
12. Удалите поршни (36) (9 шт.) из сепаратора
ВАЖНО: Не удаляйте игольчатые подшипники
(37).
(65), если в этом нет необходимости.
13. Удалите сферическую втулку (38) из блока
6. Удалите распределительный диск
(66) и
цилиндров (41) и снимите пружины (40) (9
кольцевое уплотнение (64) из крышки кла-
шт.).
пана (45).
W2-4-63
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-64
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
14. Удалите винты с углублением под ключ (1)
21. Прикрепите нейлоновый строп к корпусу
(4 шт.) из крышки (31) и снимите крышку (2).
(28), поднимите его и положите установоч-
: 6 мм
ной поверхностью для регулятора вверх.
22. Завинтите болт (М5, шаг резьбы 0,75) в
ПРИМЕЧАНИЕ: Удалите крышку
(2), за-
центр упоров (13) и (22) и удалите их из
винтив болт
(М8, шаг
корпуса (28).
резьбы 1,25) в отверстие
для отжимного болта.
ВАЖНО: На соединительную деталь между
подвижным пальцем угла поворота
15. Удалите кольцевое уплотнение (3) и мас-
наклонной шайбы (16) и сервопорш-
ляное уплотнение (4) из крышки (2).
нем
(19)
был нанесен состав
LOCTITE. Поэтому не снимайте эти
16. Обстучите слегка фланцевую часть крышки
детали без необходимости.
(31) со стороны корпуса (28) и отделите
крышку (31) от корпуса (28).
23. Снимите упорные кольца (14), (21), кольце-
вые уплотнения (15) и (20) с упоров (13) и
ВАЖНО: Не удаляйте втулку (34), если в этом
(22).
нет необходимости.
24. Нагрейте феном подвижный палец угла по-
ворота наклонной шайбы (16). Закрепите
17. Удалите наклонную шайбу (33) и накладку
сервопоршень (19) с помощью пассатижей
башмаков (35) из корпуса (28).
или другого подобного инструмента, стара-
ясь не повредить его. Удалите подвижный
18. Обстучите слегка пластмассовым молотком
палец угла поворота наклонной шайбы (16),
вал (5) со стороны крышки клапана (45) и
вращая его. Удалите сервопоршень (19) из
удалите вал (5) из крышки (31).
корпуса (28).
19. Удалите стопорное кольцо (9) с вала (5) и
снимите промежуточное кольцо (8), а также
внутреннюю пластину и наружное кольцо
подшипника (7).
20. Удалите внутреннее кольцо подшипника (7)
и промежуточное кольцо (6) с вала (5).
W2-4-65
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

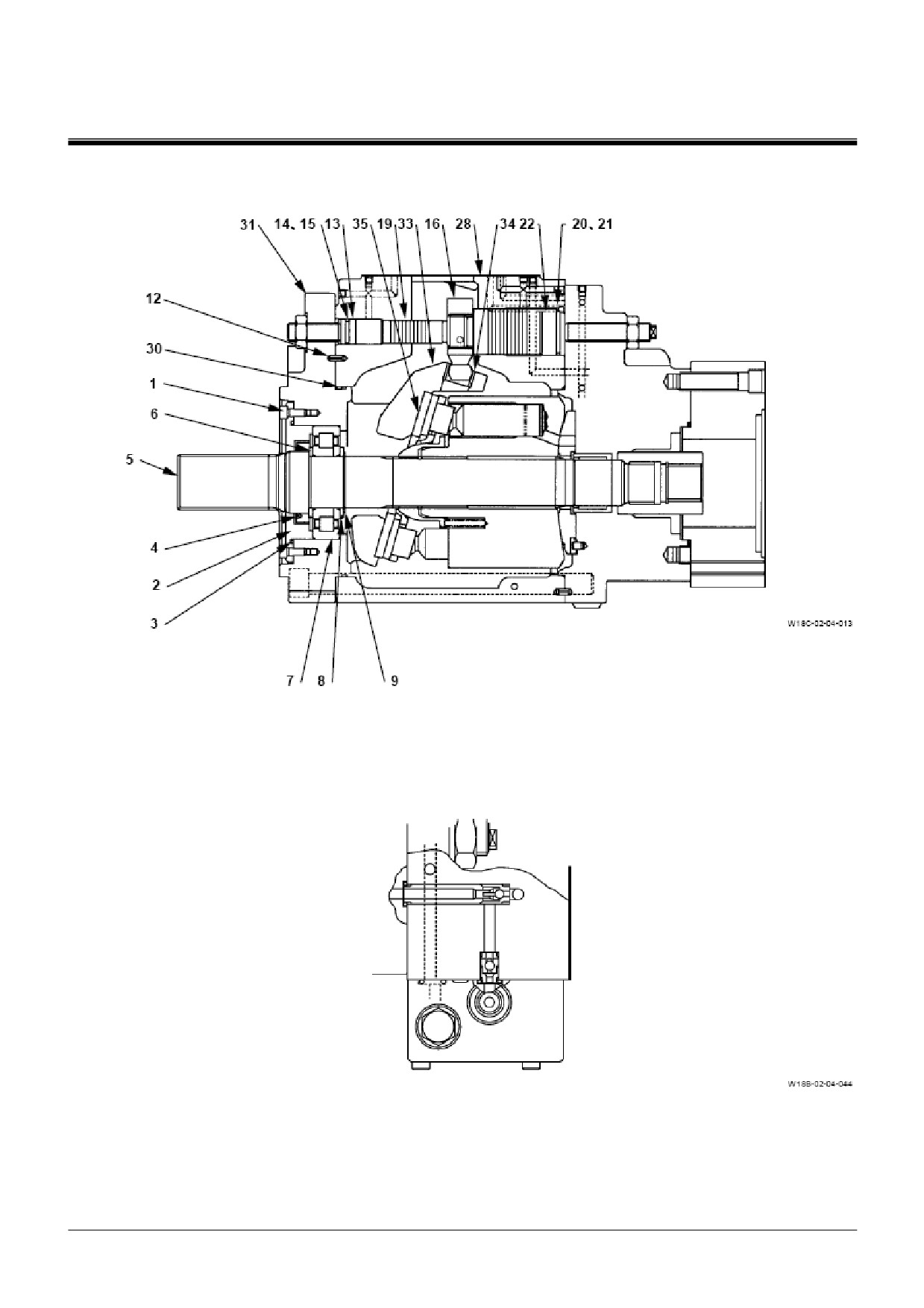

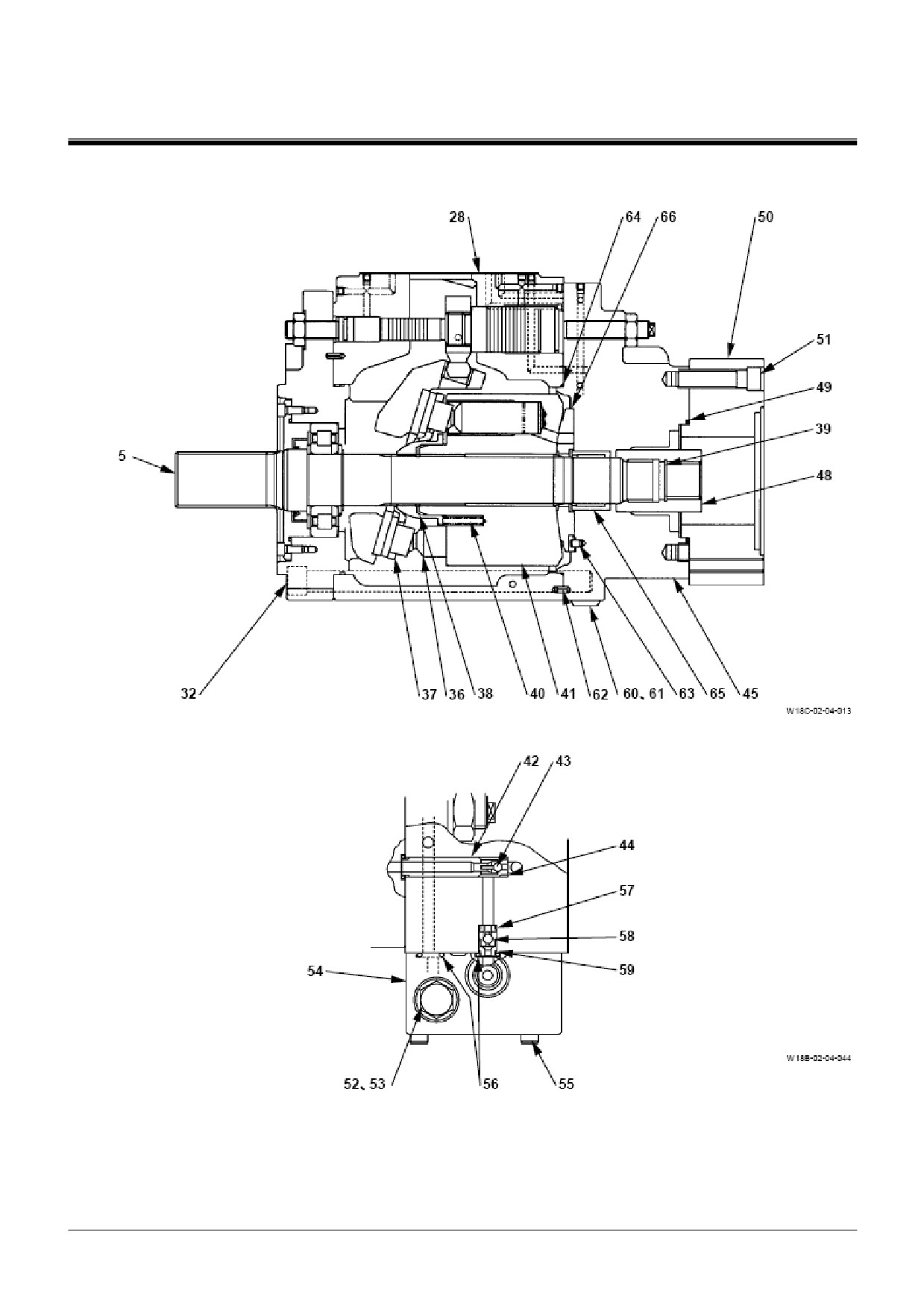

СБОРКА НАСОСА ПРИВОДА ВЕНТИ-
ЛЯТОРА МАСЛООХЛАДИТЕЛЯ
W2-4-66

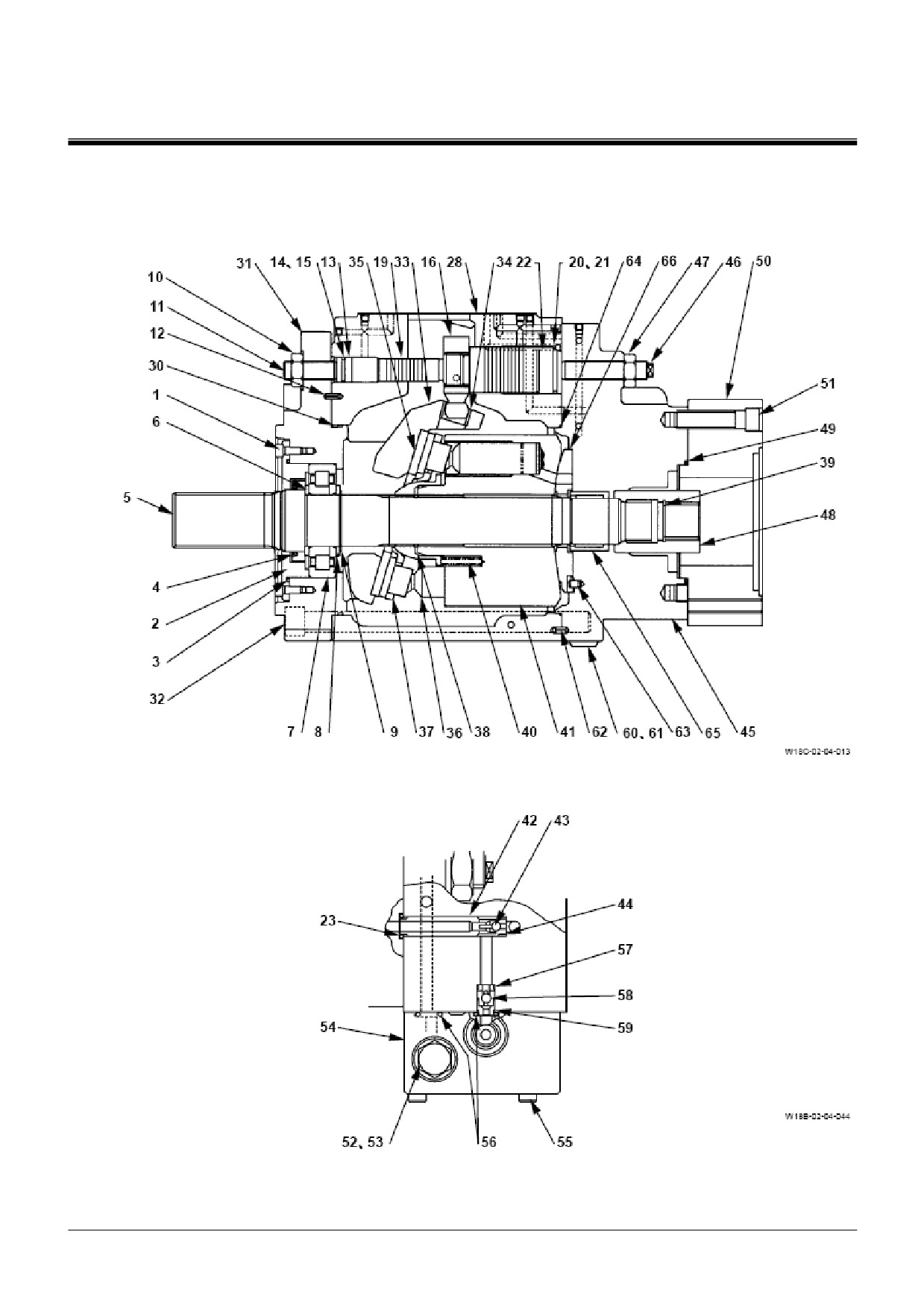

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
1 - Винт с углублением под
18 -
*Винт с углублением под
35 - Накладка башмаков
51 - Винт с углублением под
ключ (4 шт.)
ключ (4 шт.)
ключ (4 шт.)
2 - Крышка
19 - Сервопоршень
36 - Поршень (9 шт.)
52 - Заглушка
3 - Кольцевое уплотнение
20 - Кольцевое уплотнение
37 - Сепаратор
53 - Кольцевое уплотнение
4 - Масляное уплотнение
21 - Упорное кольцо
38 - Сферическая втулка
54 - Корпус
5 - Вал
22 - Упор
39 - Стопорное кольцо
55 - Винт с углублением под
ключ (3 шт.)
6 - Промежуточное кольцо
23 - Кольцевое уплотнение
40 - Пружина (9 шт.)
56 - Кольцевое уплотнение
(4 шт.)
7 - Подшипник
24 -
*Кольцевое уплотнение
41 - Цилиндр
57 - Седло
8 - Промежуточное кольцо
25 -
*Заглушка
42 - Упор
58 - Стальной шарик
9 - Стопорное кольцо
26 -
*Стопорная гайка
43 - Стальной шарик
59 - Упор
10 - Стопорная гайка
27 -
*Рым-болт
44 - Седло
60 - Заглушка
11 - Регулировочный винт
28 - Корпус
45 - Крышка клапана
61 - Кольцевое уплотнение
12 - Пружинный штифт
29 -
*Кольцевое уплотнение
46 - Регулировочный винт
62 - Пружинный штифт
(2 шт.)
13 - Упор
30 -
*Кольцевое уплотнение
47 - Стопорная гайка
63 - Палец
14 - Упорное кольцо
31 - Крышка
48 - Муфта
64 - Кольцевое уплотнение
15 - Кольцевое уплотнение
32 - Винт с углублением под
49 - Кольцевое уплотнение
65 - Игольчатый подшипник
ключ (4 шт.)
16 - Подвижный палец угла по-
33 - Наклонная шайба
50 - Пластина
66 - Распределительный диск
ворота наклонной шайбы
17 -
*Регулятор
34 - Втулка
ПРИМЕЧАНИЕ: Относительно деталей,
отмеченных знаком *, об-
ратитесь к странице W2-
4-62.
W2-4-67
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-68
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сборка насоса привода вентилятора масло-
охладителя
ВАЖНО: Нанесите состав LOCTITE # 1303B на
9. Установите промежуточное кольцо
(6) и
резьбовую часть сервопоршня (19).
внутреннее кольцо подшипника (7) на вал
(5).
1. Вставьте сервопоршень (19) в корпус (28).
Установите подвижный палец угла поворо-
ВАЖНО: Установите наружное кольцо и внут-
та наклонной шайбы (16) на сервопоршень
реннее кольцо подшипника (7) так,
(19).
чтобы установочные метки были об-
ращены к стороне корпуса (28).
2. Установите кольцевое уплотнение
(15) и
упорное кольцо (14) на упор (13).
10. Установите наружное кольцо подшипника
Установите кольцевое уплотнение
(20) и
(7), внутреннюю пластину, промежуточное
упорное кольцо (21) на упор (22).
кольцо (8) и стопорное кольцо (9) на вал (5)
в указанной последовательности.
3. Установите упоры (13) и (22) в корпус (28).
ВАЖНО: Не обстукивайте вал (5) молотком.
ВАЖНО: Нанесите пластичную смазку на по-
верхность установки накладки баш-
11. Установите вал (5) на крышку (31).
маков (35), затем установите наклад-
Теперь слегка обстучите наружное кольцо
ку башмаков (35) на наклонную шай-
подшипника (7) пластмассовым молотком и
бу (33) так, чтобы фаска была обра-
установите его. Затем забейте их на мак-
щена к наклонной шайбе (33).
симальную глубину с помощью стержня и
молотка.
4. Установите накладку башмаков (35) на на-
клонную шайбу (33).
12. Установите кольцевое уплотнение
(3) и
масляное уплотнение (4) в крышку (2).
5. Прикрепите нейлоновый строп к корпусу
(28), поднимите и положите его установоч-
13. Установите крышку (2) на крышку (31), ис-
ной поверхностью для регулятора вниз.
пользуя винты с углублением под ключ (1)
(4 шт.).
6. Установите наклонную шайбу (33) в корпус
: 6 мм
(28) и вставьте подвижный палец угла по-
: 29,4 Н·м (3 кгс·м)
ворота наклонной шайбы (16) во втулку (34)
на наклонной шайбе (33).
ВАЖНО: Перед установкой крышки (31) про-
верьте плавность перемещения на-
клонной шайбы (33).
7. Установите пружинный штифт (12) и коль-
цевое уплотнение (30) на крышку (31).
ВАЖНО: Проверьте и убедитесь, что наклон-
ная шайба
(33) установлена на
скользящей
поверхности крышки
(31). Проверьте и убедитесь, что на-
клонная шайба (33) установлена на
подвижный палец угла поворота на-
клонной шайбы (16).
8. Установите корпус (28) на крышку (31).
W2-4-69
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-70
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
14. Установите пружины (40) (9 шт.), сфериче-
22. Установите кольцевое уплотнение (49) на
скую втулку (38), сепаратор (37) и поршни
пластину (50).
(36) (9 шт.) в блок цилиндров (41) в указан-
ной последовательности.
23. Установите стопорное кольцо (39) в муфту
(48).
ВАЖНО: Для упрощения работы перед сбор-
кой совместите шлицевые канавки
24. Установите муфту (48) на конец вала (5).
блока цилиндров (41) и сферической
втулки (38).
25. Установите пластину (50) на распредели-
тельный диск (45) и закрепите ее винтами с
15. Установите блок цилиндров (41) в сборе на
углублением под ключ (51) (4 шт.).
вал (5).
: 10 мм
: 98 Н·м (10 кгс·м)
16. Установите седло (44), стальной шарик (43)
и упор (42) в крышку клапана (45).
26. Установите кольцевое уплотнение (53) и за-
глушку (52) на корпус (54).
17. Установите седло (57), стальной шарик (58)
: 19 мм
и упор (59) в крышку клапана (45).
: 90 Н·м (9,2 кгс·м)
18. Установите кольцевые уплотнения (64), (61)
27. Установите кольцевые уплотнения (56) (4
и заглушку (60) в крышку клапана (45).
шт.) на крышку клапана (45) и закрепите
: 19 мм
корпус
(54) винтами с углублением под
: 36,3 Н·м (3,7 кгс·м)
ключ (55) (3 шт.)
: 5 мм
19. Установите игольчатый подшипник (65) в
: 11,8 Н·м (1,2 кгс·м)
крышку клапана (45).
28. Установите регулятор (17) на крышку кла-
пана (45), используя винты с углублением
ПРИМЕЧАНИЕ: Нанесите
пластичную
под ключ (18) (4 шт.).
смазку в большом количе-
стве на игольчатую часть
: 6 мм
: 20 Н·м (2 кгс·м)
игольчатого подшипника
для упрощения его уста-
новки на вал (5).
ВАЖНО: Нанесите пластичную смазку на пло-
скую сторону распределительного
диска (66) для предотвращения его
выпадения.
20. Установите пружинный штифт (62) и палец
(63) в крышку клапана (45). Затем устано-
вите распределительный диск (66).
21. Установите крышку клапана (45) в сборе на
корпус (28) и закрепите ее винтами с углуб-
лением под ключ (32) (4 шт.).
: 17 мм
: 431,2 Н·м (44 кгс·м)
W2-4-71
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
РЕМОНТНЫЕ НОРМАЛИ
1. Зазор между наружным диаметром (d) порш-
ня (36) и внутренним диаметром (D) блока
цилиндров (41)
D-d
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
0,039
0,067
2. Длина (L) пружины (40) в свободном состоя-
нии
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
41,1
40,3
3. Зазор между поршнем (36) и башмаком (е), и
толщина (t) башмака
e
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
от 0 до 0,1
0,3
t
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
4,9
4,7
4. Расстояние между нижней плоскостью сепа-
ратора (37) и верхней плоскостью сфериче-
Блок
ской втулки (38)
H-h
Размеры: мм
Стандартное
Предельно допустимое
значение
значение
23,0
22,0
W2-4-72
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

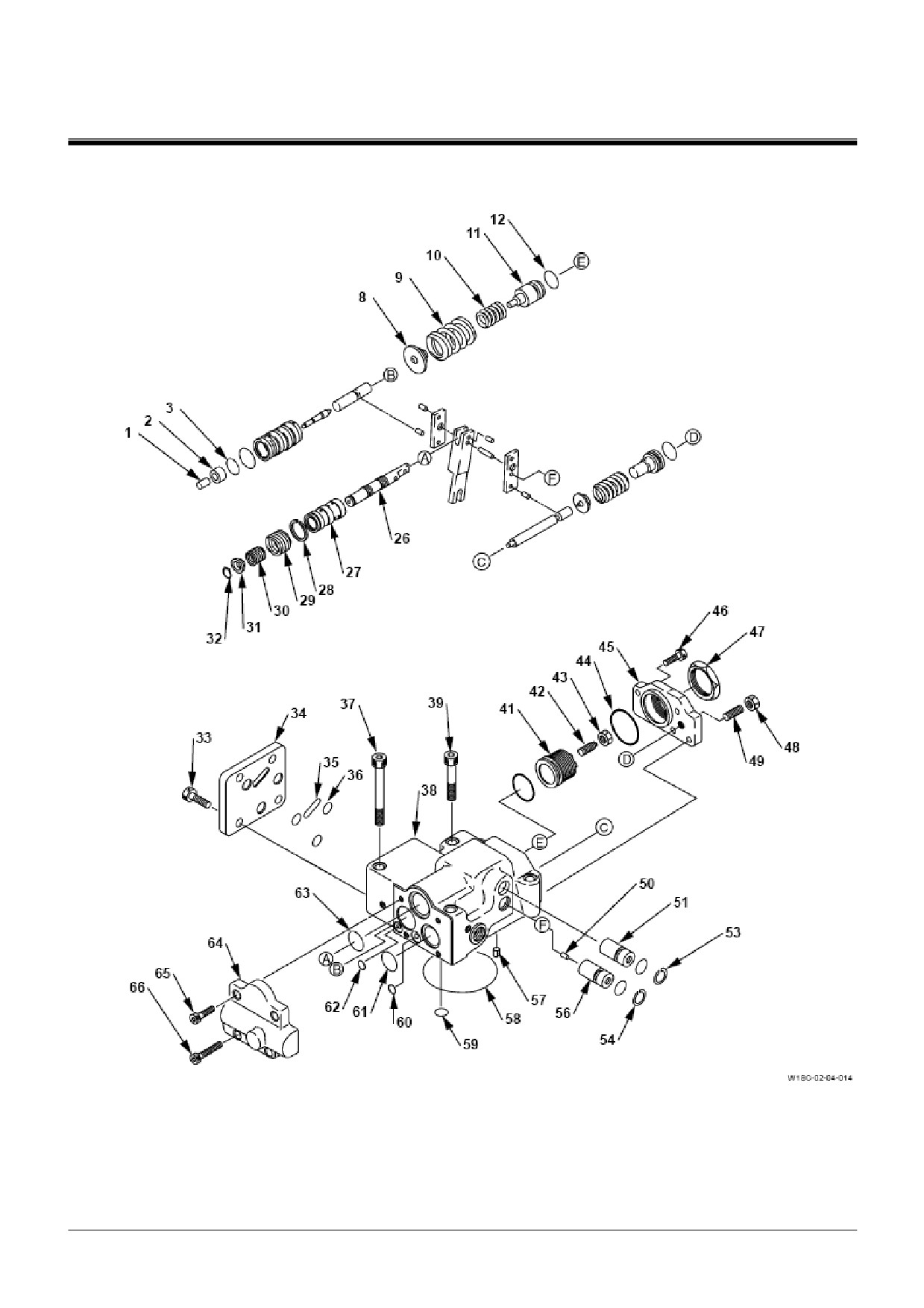

РАЗБОРКА РЕГУЛЯТОРА ДЛЯ НАСО-
СА ПРИВОДА ВЕНТИЛЯТОРА МАСЛО-
ОХЛАДИТЕЛЯ
W2-4-74
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
1 - Палец
18 - Палец
35 - Кольцевое уплотнение
51 - Опорная вставка
2 - Гильза
19 - Рычаг
36 - Кольцевое уплотнение
52 - Кольцевое уплотнение
(3 шт.)
3 - Кольцевое уплотнение
20 - Палец
37 - Винт с углублением под
53 - Стопорное кольцо
ключ (2 шт.)
4 - Кольцевое уплотнение
21 - Кольцевое уплотнение
38 - Корпус
54 - Стопорное кольцо
5 - Гильза
22 - Упор
39 - Винт с углублением под
55 - Кольцевое уплотнение
ключ (2 шт.)
6 - Поршень компенсатора
23 - Пружина
40 - Кольцевое уплотнение
56 - Опорная вставка
давления
7 - Шток компенсатора дав-
24 - Тарелки пружины
41 - Регулировочный винт
57 - Палец (2 шт.)
ления
8 - Тарелка пружины
25 - Поршень управления
42 - Регулировочный винт
58 - Кольцевое уплотнение
9 - Пружина
26 - Золотник
43 - Стопорная гайка
59 - Кольцевое уплотнение
10 - Пружина
27 - Гильза
44 - Кольцевое уплотнение
60 - Кольцевое уплотнение
11 - Упор
28 - Стопорное кольцо
45 - Крышка
61 - Кольцевое уплотнение
12 - Кольцевое уплотнение
29 - Пружина
46 - Винт с углублением под
62 - Кольцевое уплотнение
ключ (4 шт.)
13 - Палец
30 - Пружина
47 - Стопорная гайка
63 - Кольцевое уплотнение
14 - Палец
31 - Тарелка пружины
48 - Стопорная гайка
64 - Крышка
15 - Рычаг
32 - Стопорное кольцо
49 - Регулировочный винт
65 - Винт с углублением под
ключ (2 шт.)
16 - Рычаг обратной связи
33 - Винт с углублением под
50 - Палец
66 - Винт с углублением под
ключ (4 шт.)
ключ (2 шт.)
17 - Палец
34 - Крышка
W2-4-75
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-76
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

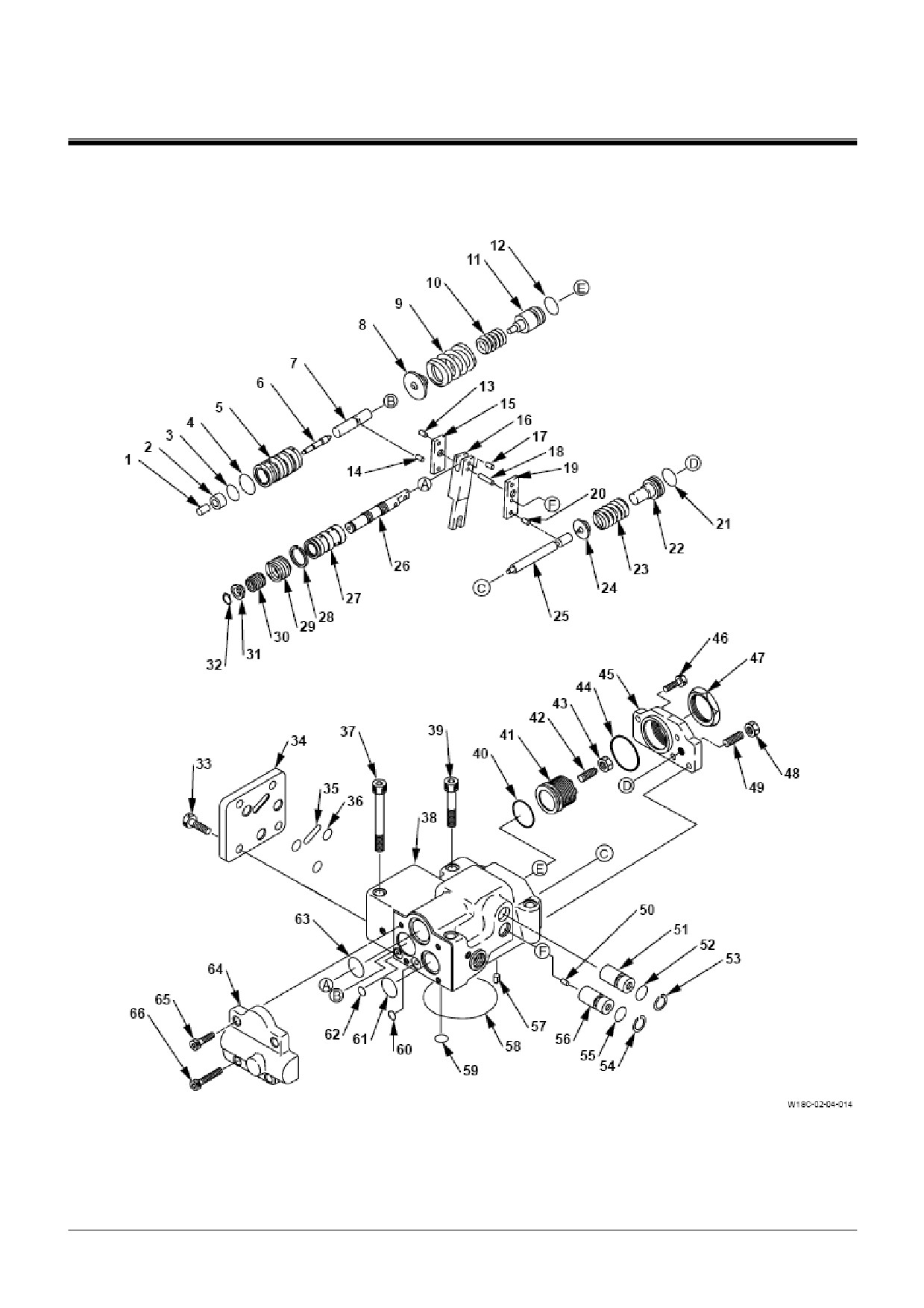

Разборка регулятора для насоса привода
вентилятора маслоохладителя
1. Удалите винты с углублением под ключ (37)
8. Удалите стопорное кольцо (32) из золотни-
(2 шт.) и (39) (2 шт.) и снимите регулятор с
ка
(26) и снимите тарелку пружины (31),
насоса. Удалите пальцы (57) (2 шт.), коль-
пружину (30) и гильзу (27).
цевые уплотнения (58) и (59) с корпуса (38).
9. Удалите стопорное кольцо (28) из гильзы
: 6 мм
(27).
2. Удалите винты с углублением под ключ (33)
(4 шт.) и снимите крышку (34), кольцевые
10. Удалите палец (1), гильзу (2) и кольцевое
уплотнение (3) из корпуса (38).
уплотнения (35) и (36) (3 шт.) с корпуса (38).
: 5 мм
11. Удалите стопорные кольца (53) и (54) из
корпуса (38).
ВАЖНО: Не разбирайте стопорные гайки (43),
(48), (47), регулировочные винты (42),
ВАЖНО: Опорные вставки (51) и (56) похожи.
(49) и (41). Если удалить эти детали
Нанесите на них установочные метки
при снятии крышки (45), регулировка
во избежание неправильной уста-
подачи может быть нарушена. Со-
новки.
блюдайте осторожность, так как
пружины
(9) и
(10), находящиеся
12. Завинтите болты (М6, шаг резьбы 1,0) в от-
внутри, могут отлететь.
верстие под винт в центре опорной вставки
(51) и (56) и удалите их из корпуса (38).
3. Удалите винты с углублением под ключ (46)
При этом палец (50) остается прикреплен-
(4 шт.) и снимите крышку (45) в сборе и
ным к опорной вставке (56).
кольцевое уплотнение (44) с корпуса (38).
: 5 мм
13. Удалите палец (50) из опорной вставки (56).
4. Удалите пружины (9), (10) и тарелку пружи-
ны (8) из корпуса (38).
5. Удалите упор (11) и кольцевое уплотнение
(12) из крышки (45) в сборе.
6. Удалите винты с углублением под ключ (65)
(2 шт.) и (66) (2 шт.) и снимите крышку (64)
с корпуса (38).
: 5 мм
7. Удалите кольцевые уплотнения (60), (61),
(62), (63) и пружину (29) из корпуса (38).
W2-4-77
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
W2-4-78
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
14. Удалите кольцевые уплотнения (52) и (55)
из опорных вставок (51) и (56).
ВАЖНО: Не удаляйте палец (20) с рычага (19).
15. Удалите рычаг (19) из корпуса (38), исполь-
зуя щипцы.
16. Удалите палец (17) и снимите рычаг обрат-
ной связи (16) с помощью круглого стержня
(диаметр: 4 мм)
ВАЖНО: Не удаляйте палец (14) с рычага (15).
17. Удалите рычаг (15) из корпуса (38).
18. Удалите поршень управления (25) из кор-
пуса (38)
19. Вставьте круглый стержень (диаметр: 4 мм)
со стороны поршня управления (25) и уда-
лите тарелку пружины (24), пружину (23) и
упор (22) из корпуса (38).
20. Удалите кольцевое уплотнение (21) с упора
(22).
21. Вставьте круглый стержень (диаметр: 4 мм)
со стороны регулировочного винта (41) и
удалите шток компенсатора давления (7) и
гильзу (5) в сборе из корпуса (38).
22. Удалите шток компенсатора давления (7),
поршень компенсатора давления
(6) и
кольцевое уплотнение (4) из гильзы (5).
23. Удалите золотник (26) из корпуса (38).
W2-4-79
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

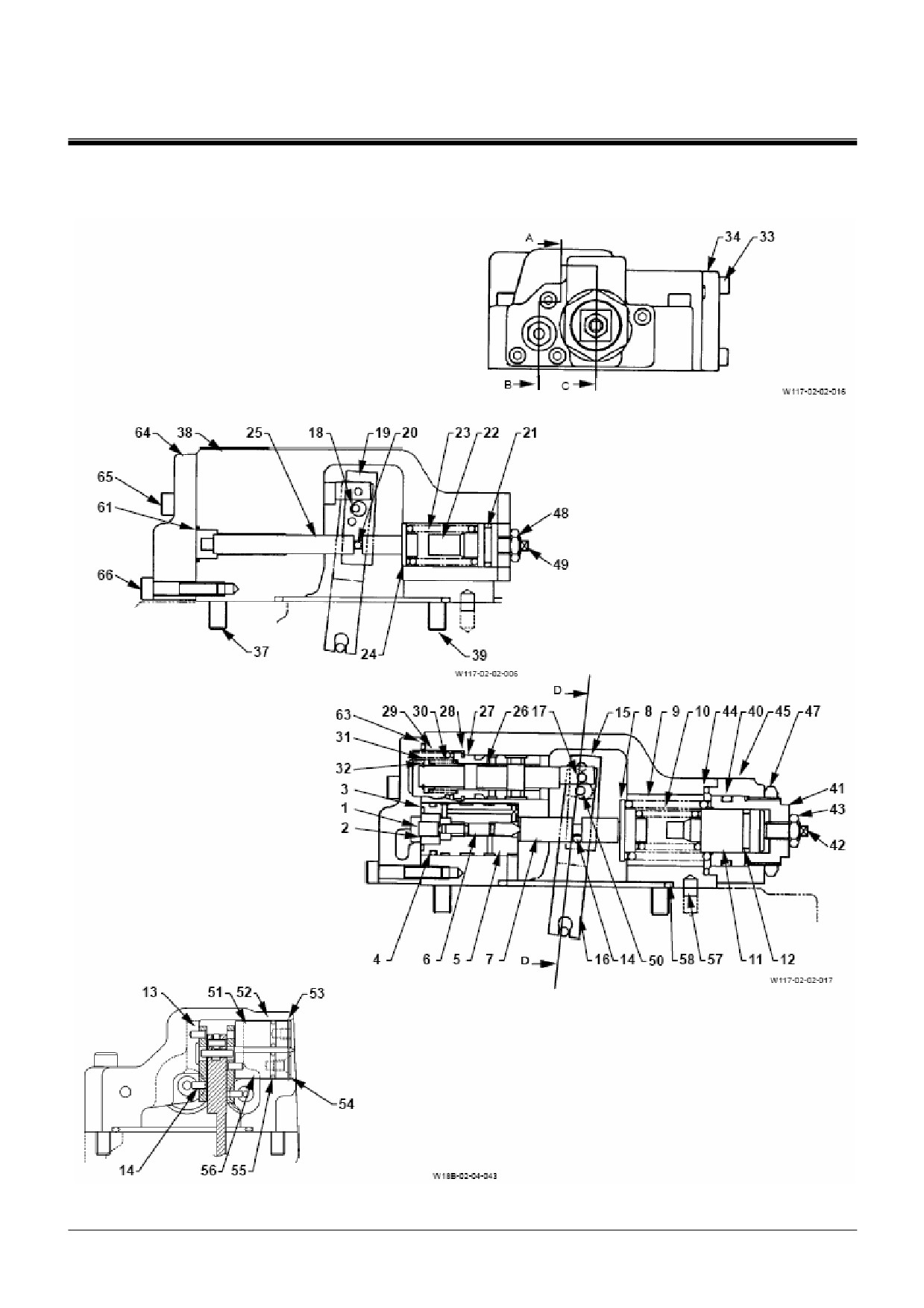

СБОРКА РЕГУЛЯТОРА ДЛЯ НАСОСА
ПРИВОДА ВЕНТИЛЯТОРА МАСЛООХ-
ЛАДИТЕЛЯ
Сечение А-В
Сечение А-С
Сечение D-D
W2-4-80
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
1 - Палец
18 - Палец
35 - *Кольцевое уплотнение
51 - Опорная вставка
2 - Гильза
19 - Рычаг
36 - *Кольцевое уплотнение
52 - Кольцевое уплотнение
(3 шт.)
3 - Кольцевое уплотнение
20 - Палец
37 - Винт с углублением под
53 - Стопорное кольцо
ключ (2 шт.)
4 - Кольцевое уплотнение
21 - Кольцевое уплотнение
38 - Корпус
54 - Стопорное кольцо
5 - Гильза
22 - Упор
39 - Винт с углублением под
55 - Кольцевое уплотнение
ключ (2 шт.)
6 - Поршень компенсатора
23 - Пружина
40 - Кольцевое уплотнение
56 - Опорная вставка
давления
7 - Шток компенсатора дав-
24 - Тарелки пружины
41 - Регулировочный винт
57 - Палец (2 шт.)
ления
8 - Тарелка пружины
25 - Поршень управления
42 - Регулировочный винт
58 - Кольцевое уплотнение
9 - Пружина
26 - Золотник
43 - Стопорная гайка
59 - *Кольцевое уплотнение
10 - Пружина
27 - Гильза
44 - Кольцевое уплотнение
60 - *Кольцевое уплотнение
11 - Упор
28 - Стопорное кольцо
45 - Крышка
61 - Кольцевое уплотнение
12 - Кольцевое уплотнение
29 - Пружина
46 - *Винт с углублением под
62 - *Кольцевое уплотнение
ключ (4 шт.)
13 - Палец
30 - Пружина
47 - Стопорная гайка
63 - Кольцевое уплотнение
14 - Палец
31 - Тарелка пружины
48 - Стопорная гайка
64 - Крышка
15 - Рычаг
32 - Стопорное кольцо
49 - Регулировочный винт
65 - Винт с углублением под
ключ (2 шт.)
16 - Рычаг обратной связи
33 - Винт с углублением под
50 - Палец
66 - Винт с углублением под
ключ (4 шт.)
ключ (2 шт.)
17 - Палец
34 - Крышка
ПРИМЕЧАНИЕ: Относительно деталей,
отмеченных знаком *, об-
ратитесь к странице W2-
4-74.
W2-4-81
содержание .. 27 28 29 30 ..
