Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности)

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

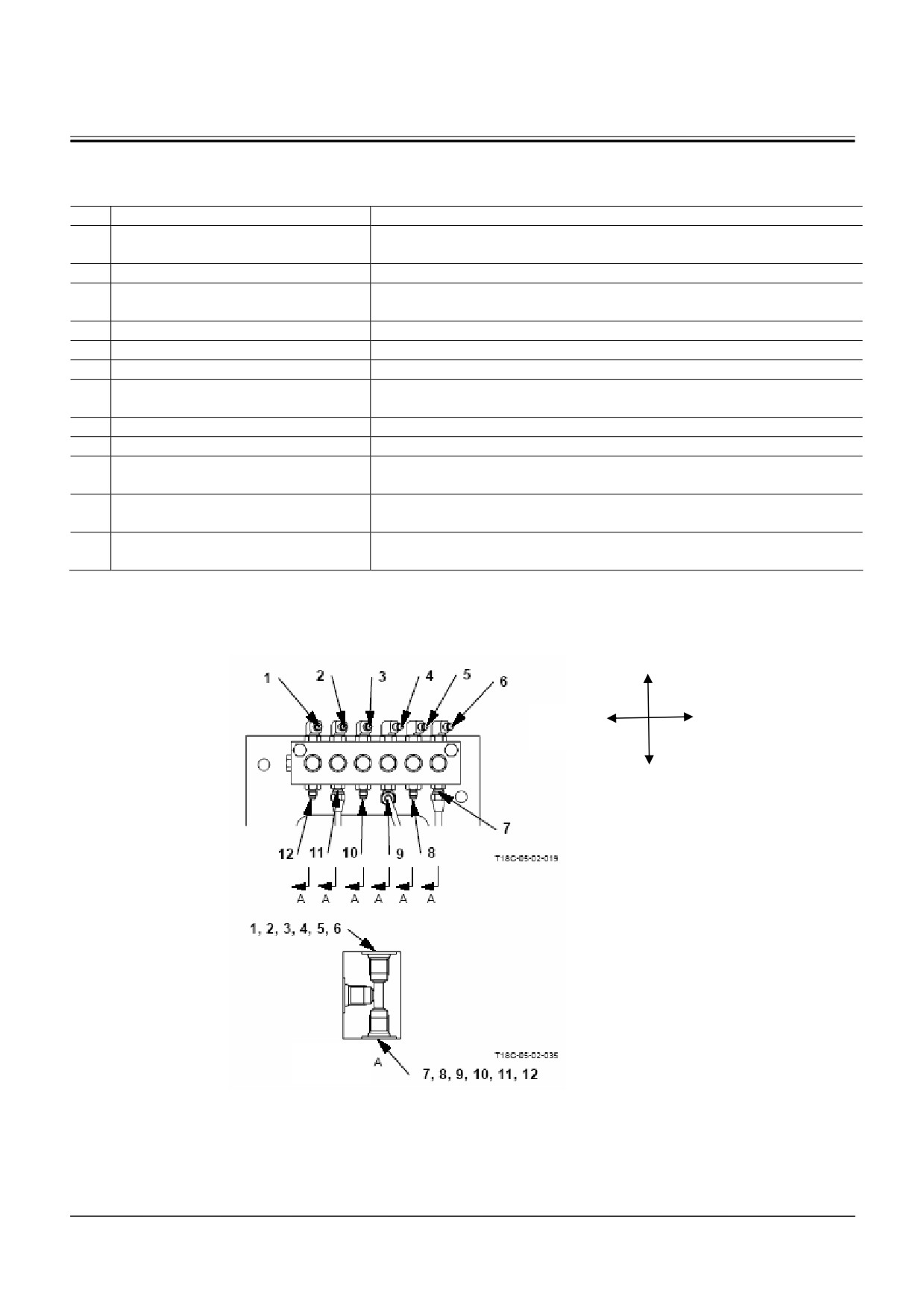

Коллектор 12

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от коллектора 11 и клапанов «ИЛИ» 6, 7, 8.

№

Точка присоединения

Примечания

Коллектор 13 (8)

Давление Pi управления подачей (Основной насос

Коллектор 13 (10)

Давление Pi управления подачей (Основные насо-

сы 2, 3, 4, 6): Обратная лопата, (Основные насосы

3, 4, 6): Прямая лопата

Коллектор 13 (12)

Давление Pi управления подачей (Основной насос

1): Обратная лопата, (Основные насосы 1, 2): Пря-

мая лопата

Клапан «ИЛИ» 6 (1)

Давление Pi управления подачей (Основной насос

1): Обратная лопата, (Основные насосы 1, 2): Пря-

мая лопата

Клапан «ИЛИ» 8 (1)

Давление Pi управления подачей (Основные насо-

сы 2, 3, 4, 6): Обратная лопата, (Основные насосы

3, 4, 6): Прямая лопата

Клапан «ИЛИ» 7(1)

Давление Pi управления подачей (Основной насос

Клапан «ИЛИ» 8 (4)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-034

Поперечное сечение А

Т18С-05-02-007

T5-3-36

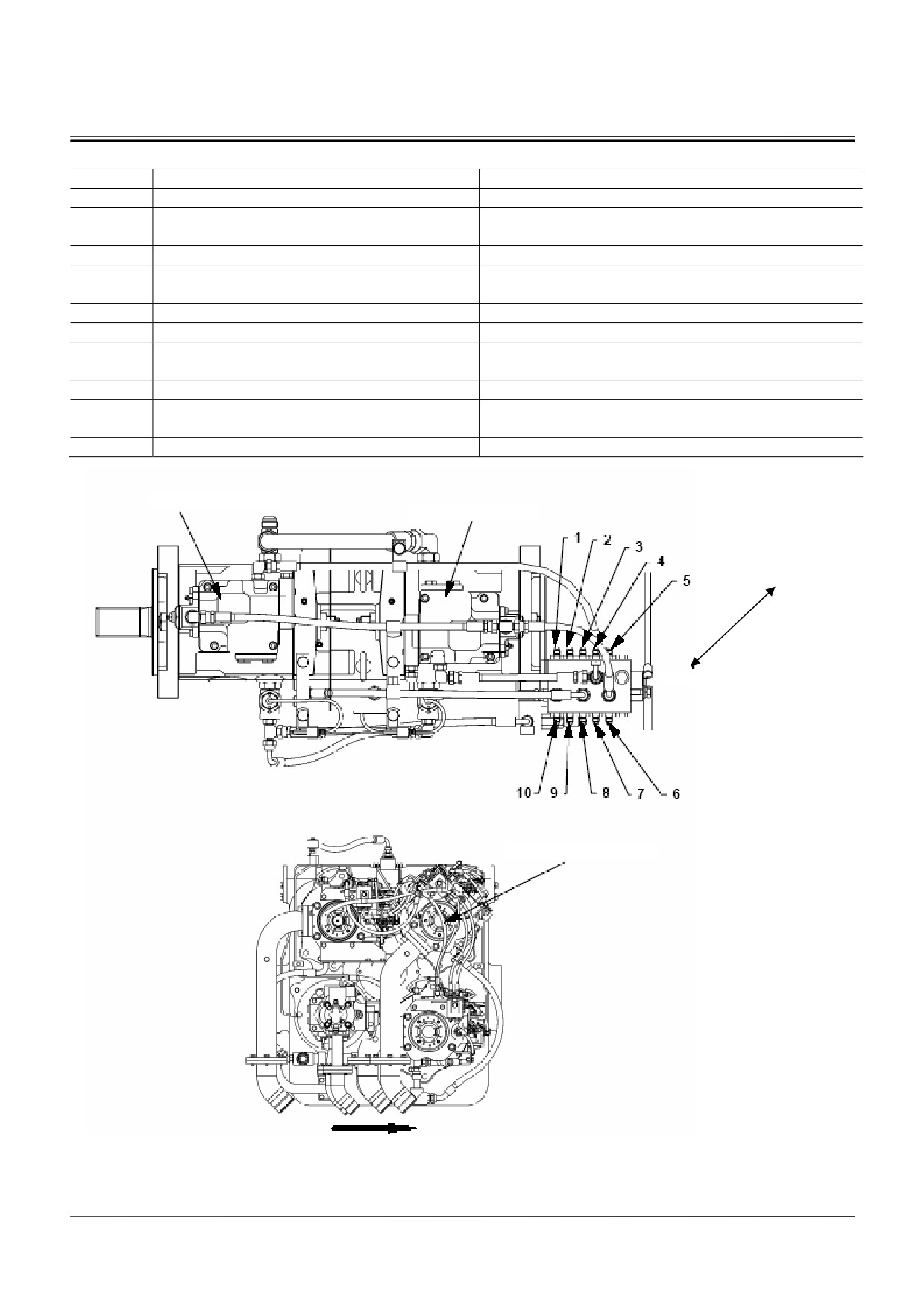

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

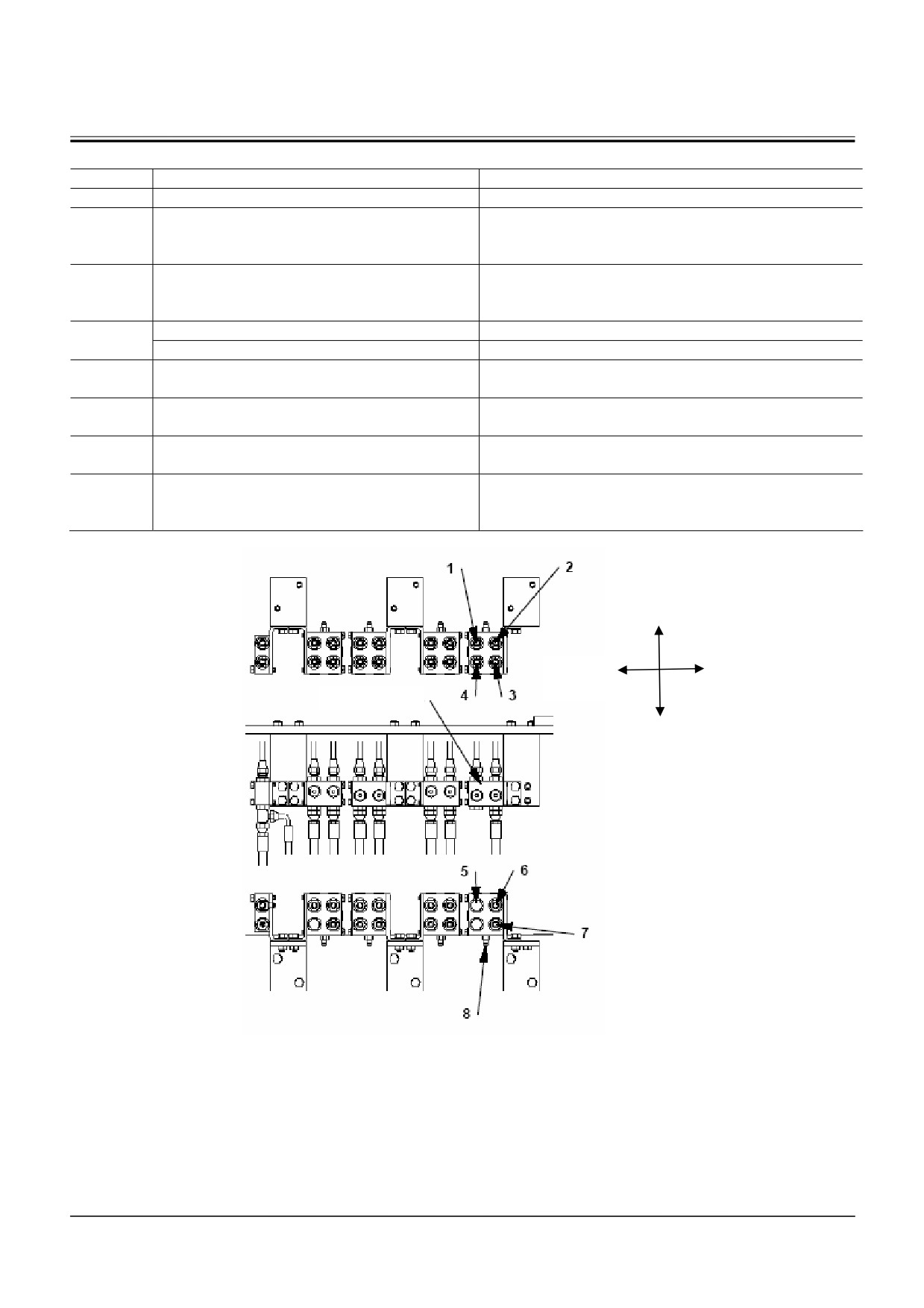

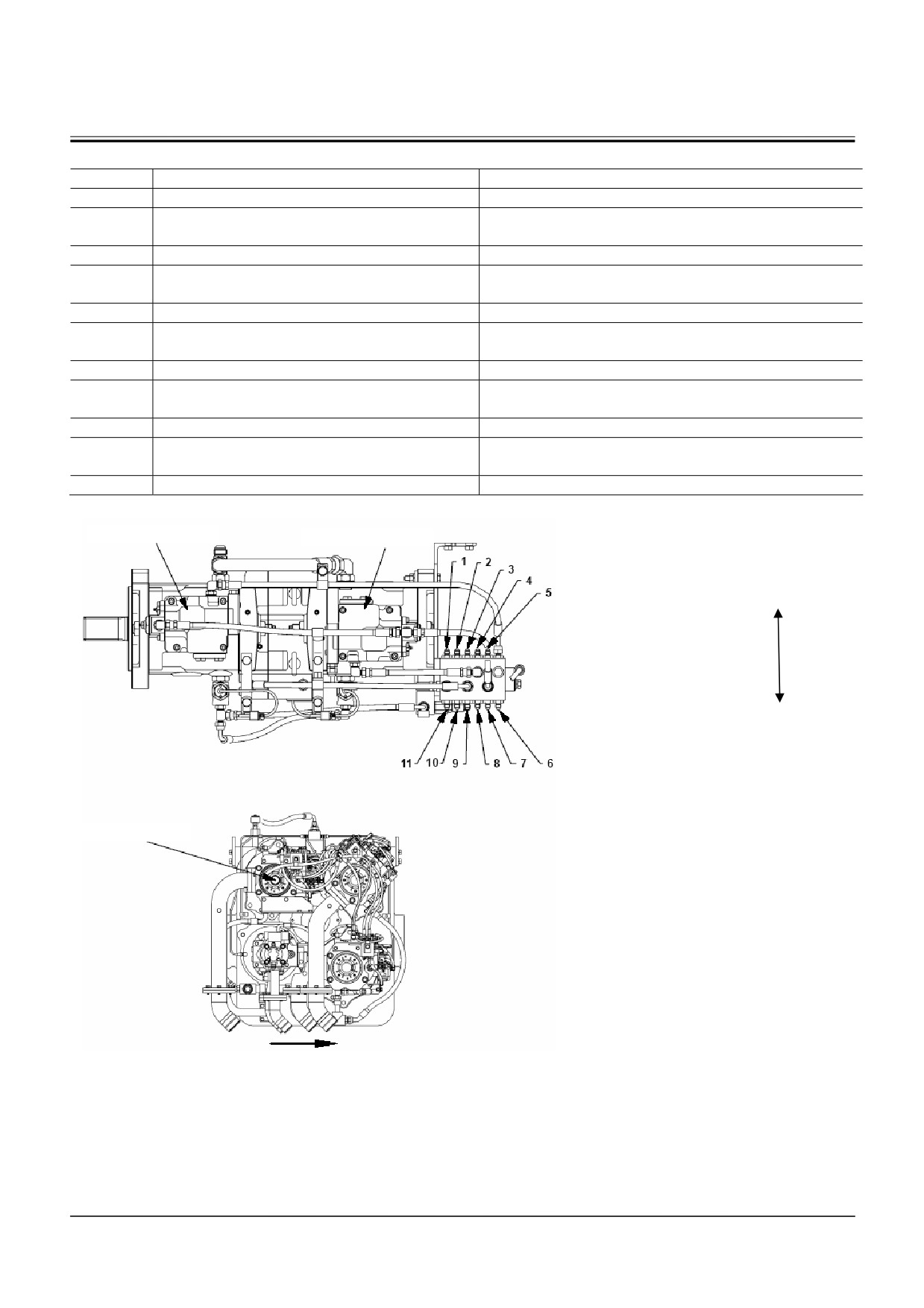

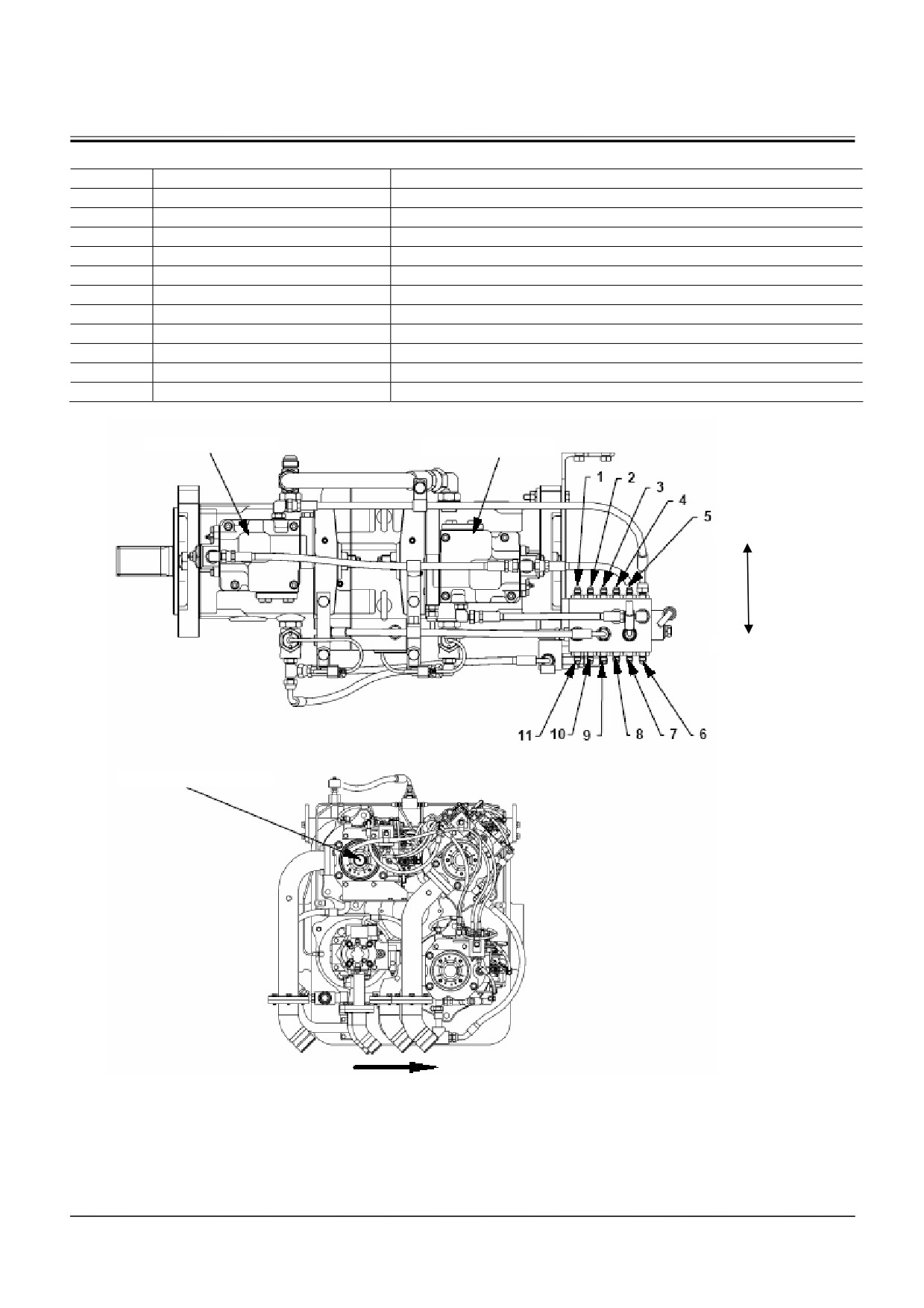

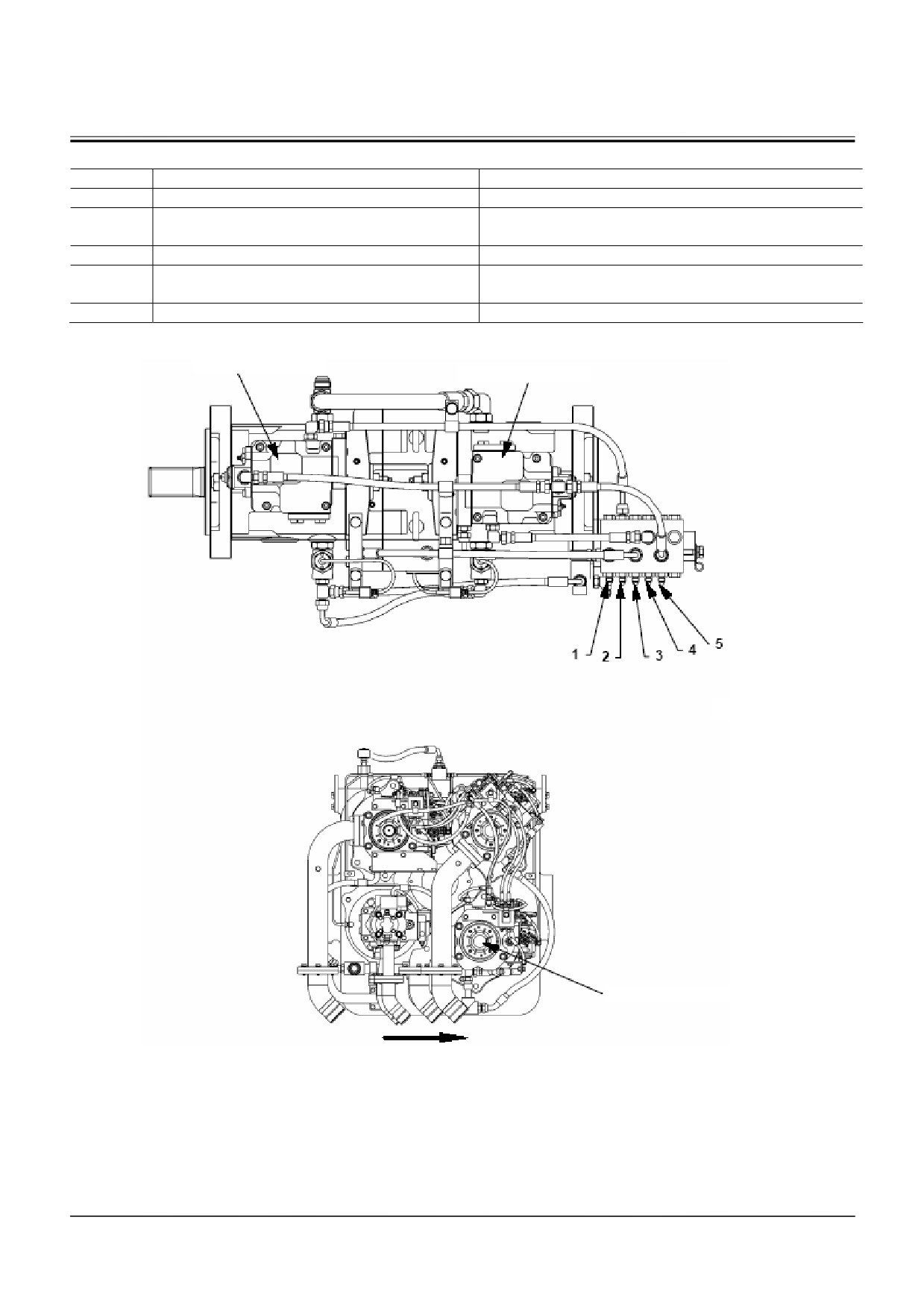

Коллектор 13

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления, обеспечивающим управление насосами

№

Точка присоединения

Примечания

Основной насос 1, 2 (6)

Давление Pi управления подачей (Основной насос 1): Обратная лопата,

(Основные насосы 1, 2): Прямая лопата

Основной насос 1, 2 (7)

Давление Pz управления увеличением мощности для основного насоса

Основной насос 1, 2 (8)

Давление Pi управления подачей (Основные насосы 2, 3, 4, 6): Обратная

лопата, (Основные насосы 3, 4, 6): Прямая лопата

Основной насос 1, 2 (9)

Серво давление Psv для основного насоса

Основной насос 1, 2 (10)

Давление Pi управления подачей (Основной насос 5)

Основной насос 1, 2 (11)

Давление Pf управления снижением мощности для основного насоса

Электромагнитный клапан снижения

Давление Pf управления снижением мощности для основного насоса

мощности (6)

Коллектор 12 (1)

Давление Pf управления снижением мощности для основного насоса

Коллектор 14 (1)

Серво давление Psv для основного насоса

Коллектор 12 (2)

Давление Pi управления подачей (Основные насосы 2, 3, 4, 6): Обратная

лопата, (Основные насосы 3, 4, 6): Прямая лопата

Электромагнитный клапан увеличе-

Давление Pz управления увеличением мощности для основного насоса

ния мощности (5)

Коллектор 12 (3)

Давление Pi управления подачей (Основной насос 1): Обратная лопата,

(Основные насосы 1, 2): Прямая лопата

ВЕРХНЯЯ СТОРОНА

ЗАДНЯЯ

ПЕРЕДНЯЯ

СТОРОНА

НИЖНЯЯ СТОРОНА

Поперечное

сечение А

T5-3-37

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

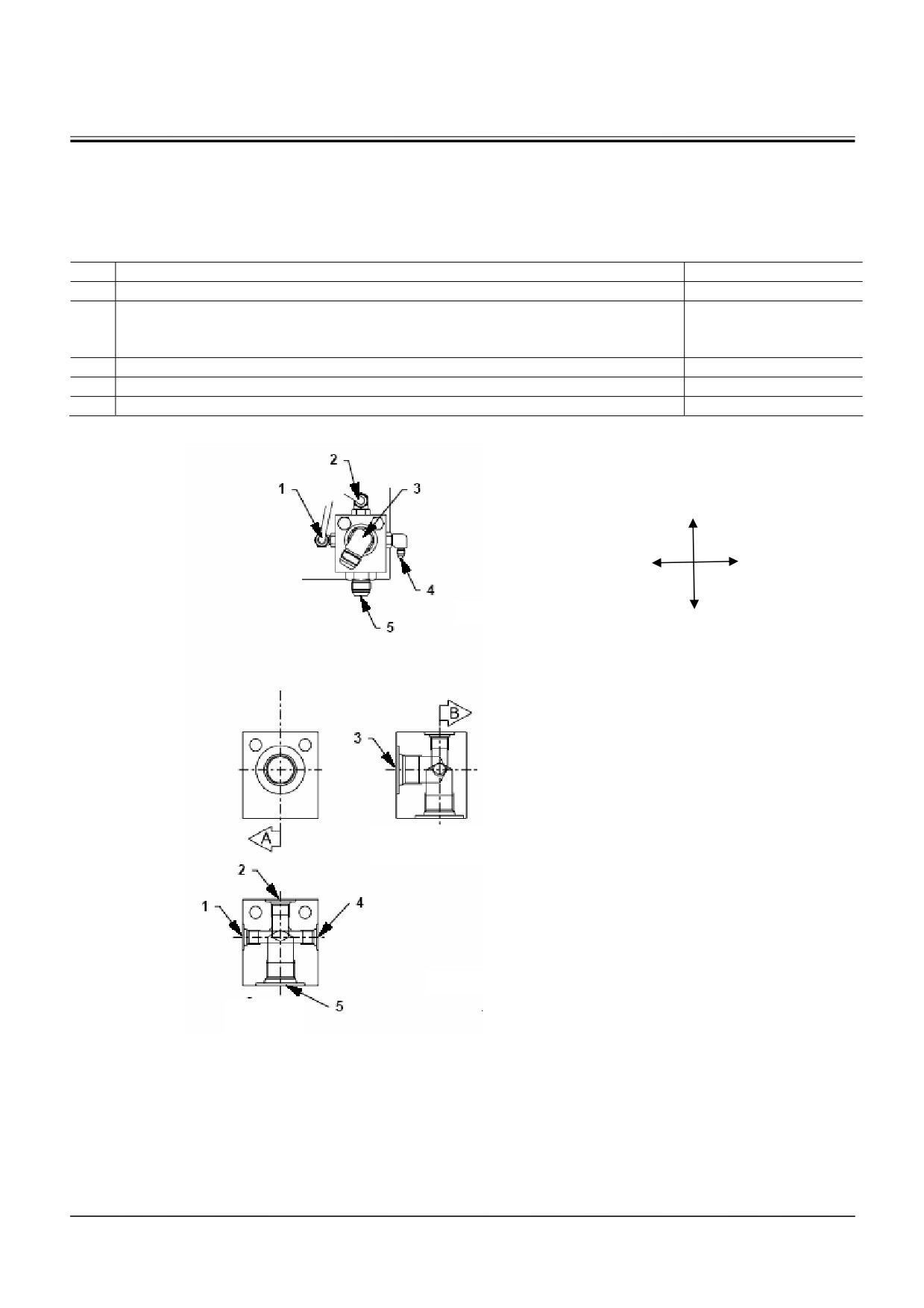

Коллектор 14

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления клапана блокировки системы управления; коллектора 13; коллектора элктромагнитного кла-

пана управления частотой вращения гидромотора вентилятора маслоохладителя; электромагнитного клапана

снижения мощности; электромагнитного клапана увеличения мощности и насоса привода гидромотора венти-

лятора маслоохладителя.

№

Точка присоединения

Примечания

Коллектор 13 (9)

Давление управления

Коллектор элктромагнитного клапана управления частотой вращения гидромотора

вентилятора маслоохладителя; электромагнитного клапана снижения мощности;

Давление управления

электромагнитного клапана увеличения мощности (4)

Клапан блокировки системы управления (5)

Давление управления

Насос привода гидромотора вентилятора маслоохладителя

Давление управления

Фильтр гидросистемы управления

Давление управления

ВЕРХНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

ПЕРЕДНЯЯ СТОРОНА

Т18С-05-02-020

НИЖНЯЯ СТОРОНА

Поперечное сечение А

Т18С-05-02-034

Поперечное

сечение В

T5-3-38

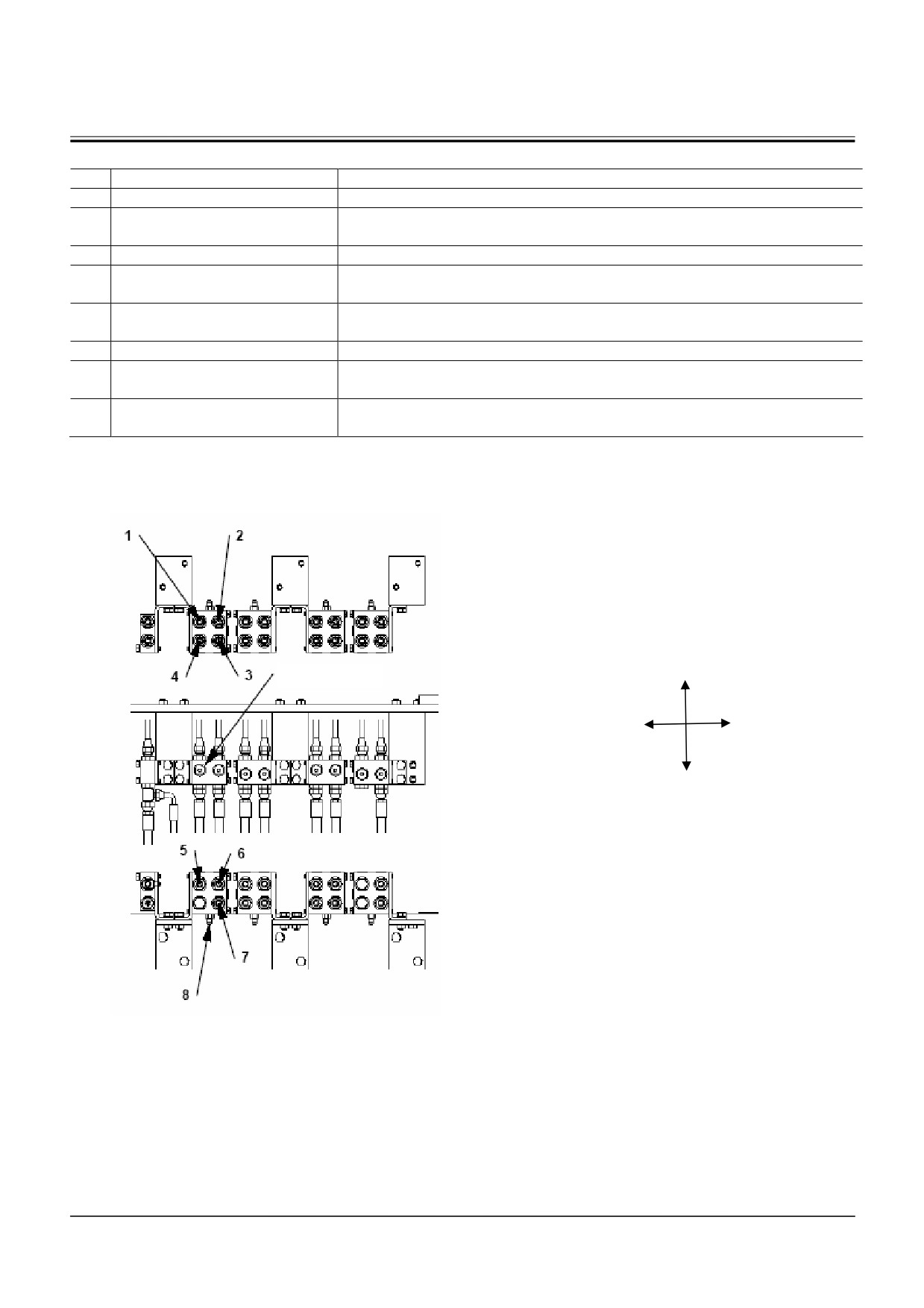

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан «ИЛИ» 1

№

Точка присоединения

Примечания

Коллектор 4 (7)

Возврат в гидробак

Коллектор 3 (10)

Давление управления движением рукояти от стрелы (Обратная лопата)

Давление управления движением рукояти от стрелы (Прямая лопата)

Коллектор 3 (11)

Давление управления опусканием стрелы

Коллектор 3 (12)

Давление управления движением ковша к рукояти (Обратная лопата)

Давление управления движением ковша от рукояти (Прямая лопата)

Правый клапан управления (1)

Давление управления движением ковша к рукояти (Обратная лопата)

Давление управления движением ковша от рукояти (Прямая лопата)

Правый клапан управления (5)

Давление управления опусканием стрелы

Правый клапан управления (3)

Давление управления движением рукояти от стрелы (Обратная лопата)

Давление управления движением рукояти от стрелы (Прямая лопата)

Коллектор 5 (1)

Давление Pi управления подачи основных насосов 2, 3, 4, 6 (Обратная лопата)

Давление управления подачей основных насосов 3, 4, 6 (Прямая лопата)

ВЕРХНЯЯ СТОРОНА

Клапан «ИЛИ» 1

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-021

T5-3-39

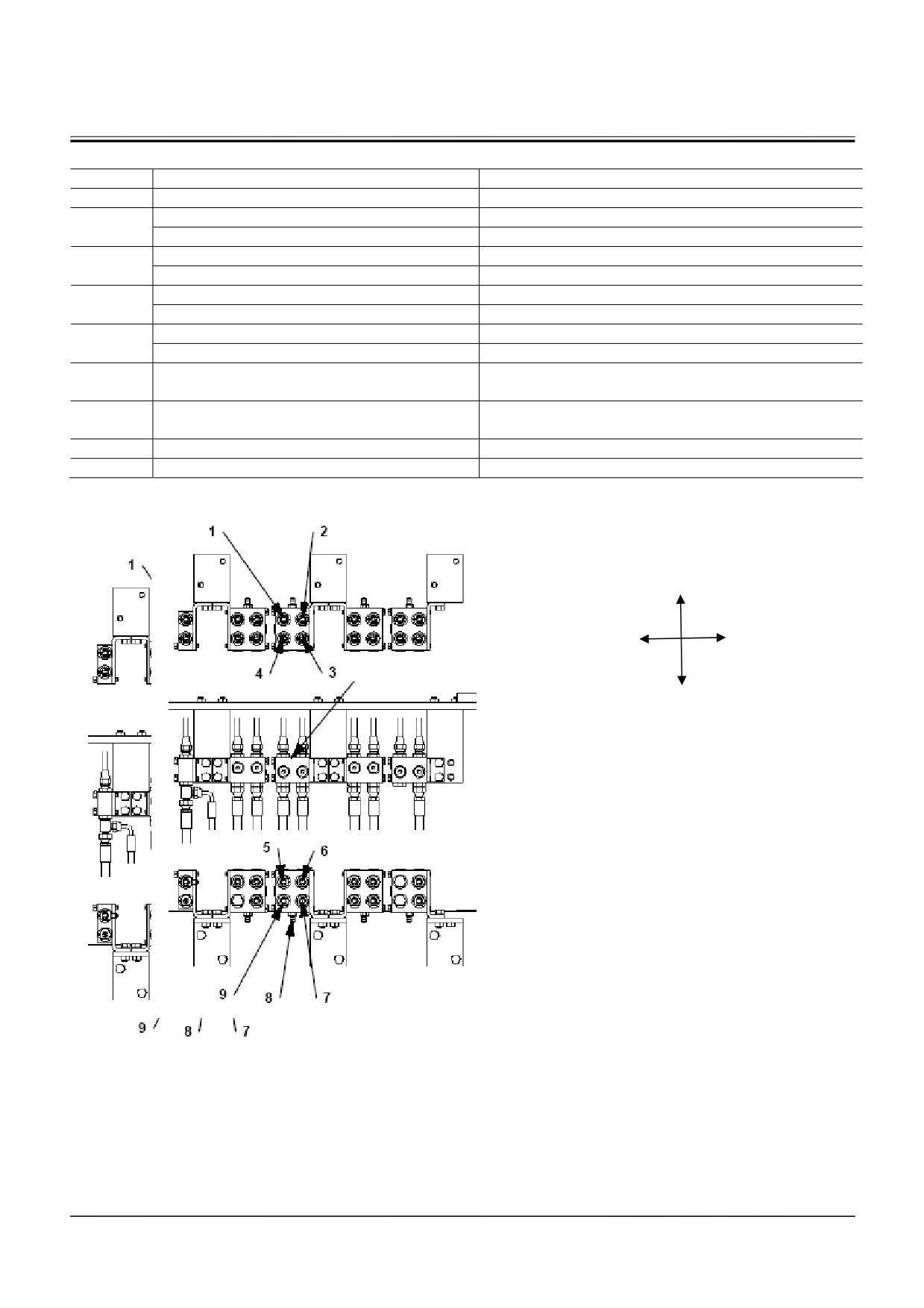

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан «ИЛИ» 2

№

Точка присоединения

Примечания

Коллектор 2 (11)

Давление управления подъемом стрелы

Коллектор 4 (5): Обратная лопата

Возврат в гидробак

Гидрораспределитель (2): Прямая лопата

Давление управления открыванием ковша

Коллектор 4 (6): Обратная лопата

Возврат в гидробак

Гидрораспределитель (23): Прямая лопата

Давление управления закрыванием ковша

Коллектор 2 (10): Обратная лопата

Давление управления движением рукояти к стреле

Коллектор 3 (12): Прямая лопата

Давление управления движением ковша к рукояти

Левый клапан управления (6): Обратная лопата

Давление управления движением рукояти к стреле

Правый клапан управления (4): Прямая лопата

Давление управления движением ковша к рукояти

Клапан управления открыванием/закрыванием

Давление управления закрыванием ковша

ковша (1)

Клапан управления открыванием/закрыванием

Давление управления открыванием ковша

ковша (4)

Коллектор 5 (2)

Давление управления подачей основного насоса

Правый клапан управления (2)

Давление управления подъемом стрелы

ВЕРХНЯЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

Клапан «ИЛИ» 2

НИЖНЯЯ СТОРОНА

Т18С-05-02-021

T5-3-40

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан «ИЛИ» 3

№

Точка присоединения

Примечания

Отсечной клапан давления управления

Давление управления передвижением левой гусе-

механизмом передвижения (7)

ницы вперед

Отсечной клапан давления управления

Давление управления передвижением правой гу-

механизмом передвижения (8)

сеницы вперед

Отсечной клапан давления управления

Давление управления передвижением правой гу-

механизмом передвижения (10)

сеницы назад

Отсечной клапан давления управления

Давление управления передвижением левой гусе-

механизмом передвижения (9)

ницы назад

Клапан управления механизмом передви-

Давление управления передвижением левой гусе-

жения (3)

ницы назад

Клапан управления механизмом передви-

Давление управления передвижением правой гу-

жения (4)

сеницы назад

Клапан управления механизмом передви-

Давление управления передвижением правой гу-

жения (6)

сеницы вперед

Коллектор 5 (3)

Давление управления передвижением

Клапан управления механизмом передви-

Давление управления передвижением левой гусе-

жения (1)

ницы вперед

1. а

ВЕРХНЯЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Клапан «ИЛИ» 3

Т18С-05-02-021

T5-3-41

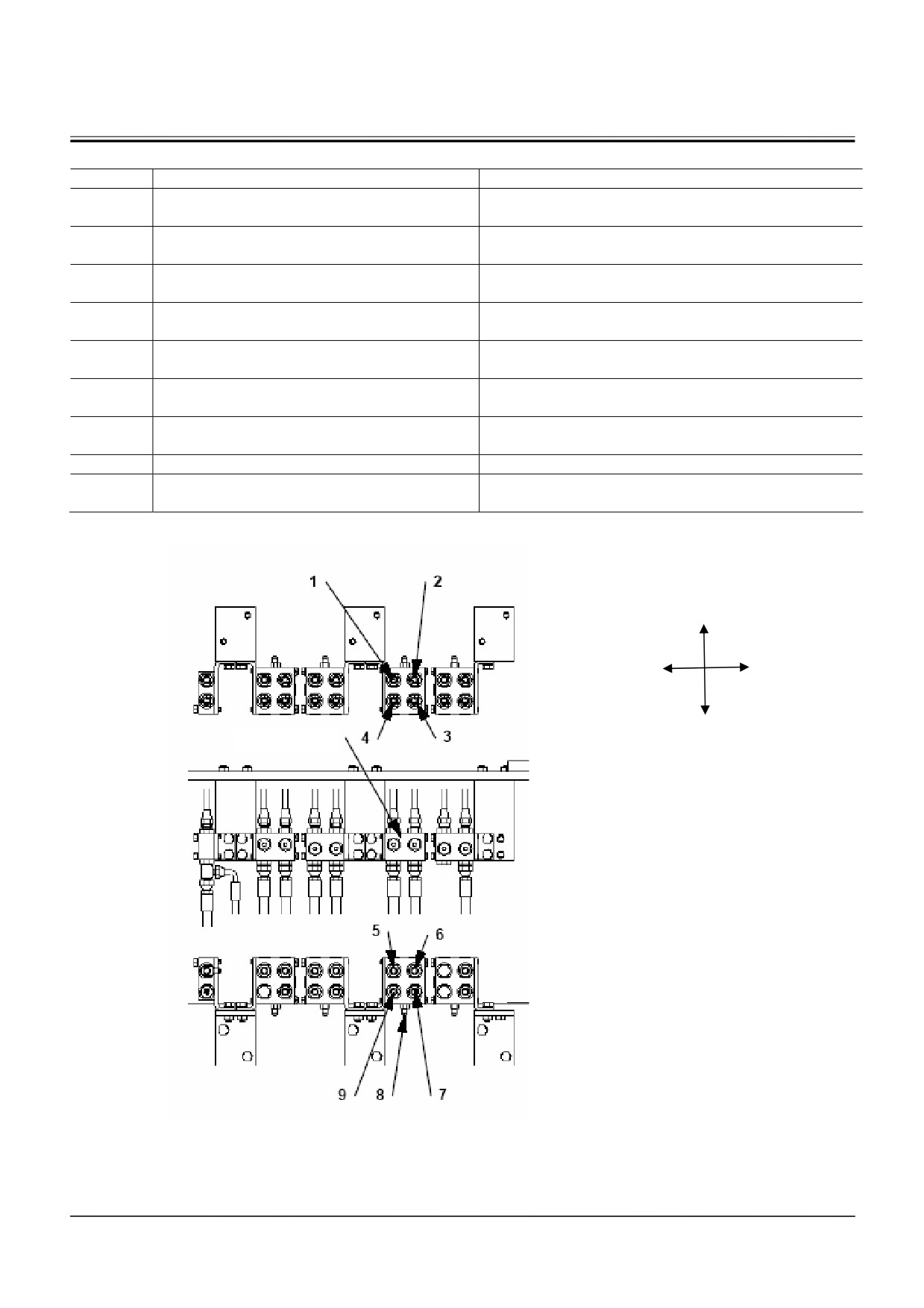

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан «ИЛИ» 4

№

Точка присоединения

Примечания

Коллектор 4 (3)

Возврат рабочей жидкости в гидробак

Демпфирующий клапан (Вращение пово-

Давление управления вращением поворотной час-

ротной части влево)→ Гидрораспредели-

ти влево

тель 3 (16)

Демпфирующий клапан (Вращение пово-

Давление управления вращением поворотной час-

ротной части вправо)→ Гидрораспредели-

ти вправо

тель 3 (9)

Коллектор 4 (2): Обратная лопата

Возврат рабочей жидкости в гидробак

Коллектор 2 (9): Прямая лопата

Давление управления движением рукояти к стреле

Левый клапан управления (3): Прямая ло-

Давление управления движением рукояти к стреле

пата

Электромагнитный клапан останова вра-

Давление управления вращением поворотной час-

щения поворотной части (4)

ти вправо

Электромагнитный клапан останова вра-

Давление управления вращением поворотной час-

щения поворотной части (3)

ти влево

Коллектор 5 (4)

Давление управления вращением поворотной час-

ти или движением рукояти к стреле (Только прямая

лопата)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ

ЛЕВАЯ

СТОРОНА

Клапан «ИЛИ» 4

НИЖНЯЯ СТОРОНА

Т18С-05-02-021

T5-3-42

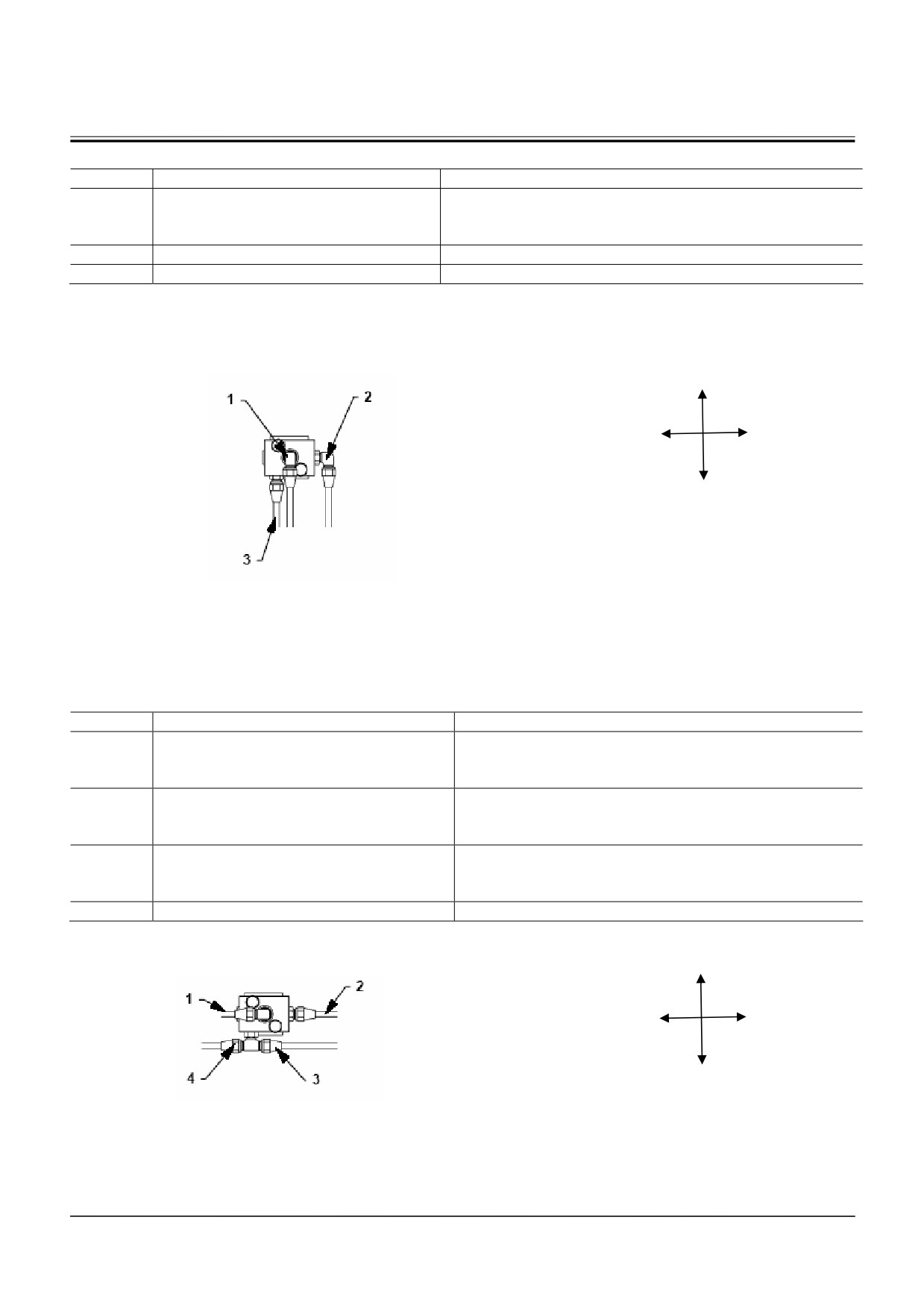

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

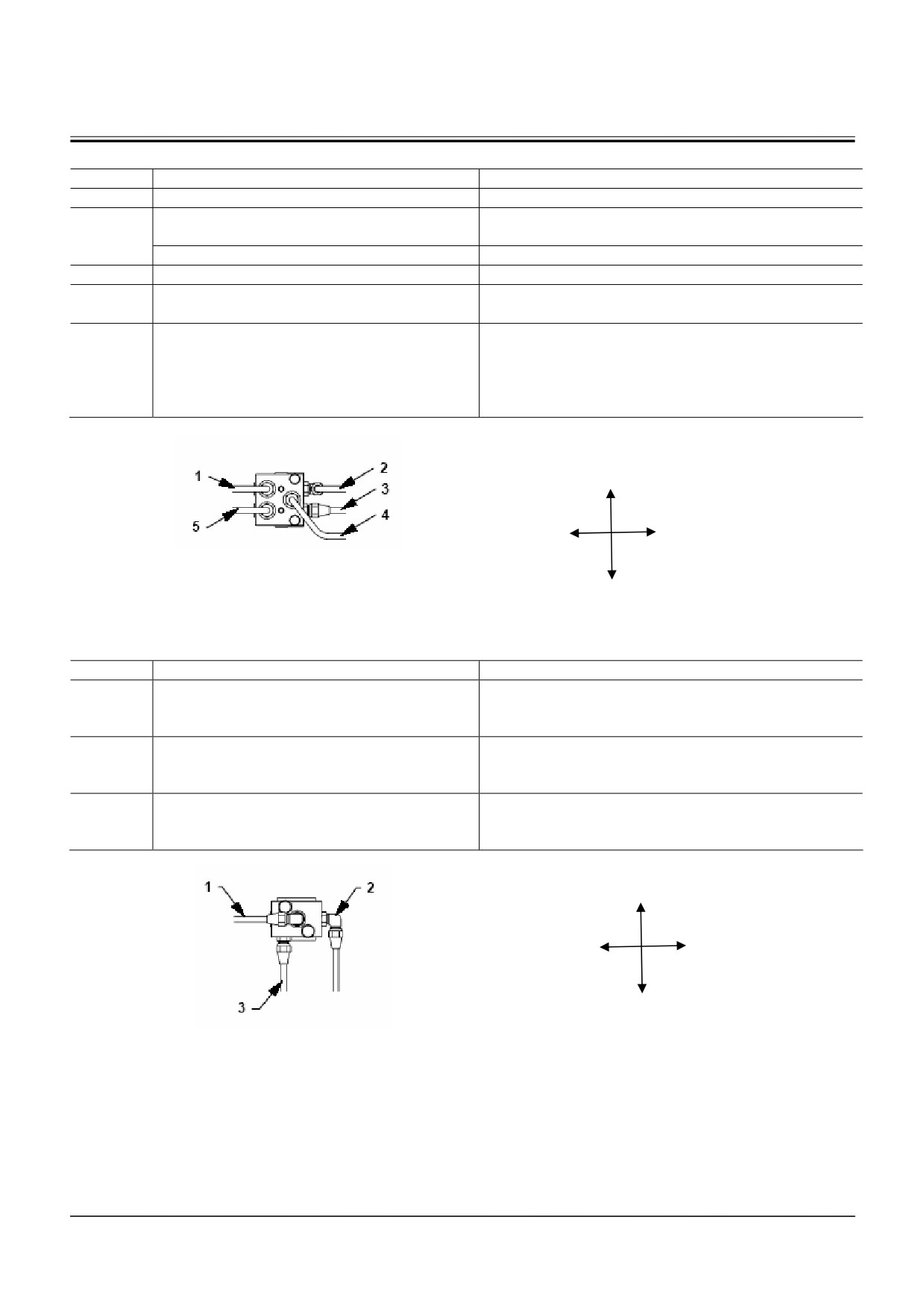

Клапан «ИЛИ» 5

№

Точка присоединения

Примечания

Коллектор 5 (6)

Давление управления передвижением

Коллектор 5 (5):Обратная лопата

Давление управления вращением поворотной час-

ти

Коллектор 8 (3): Прямая лопата

Возврат рабочей жидкости в гидробак

Коллектор 8 (4)

Возврат рабочей жидкости в гидробак

Коллектор 7 (1)

Давление Pi управления подачей основного насоса

Коллектор 5 (7)

Давление управления подъемом стрелы, движе-

нием рукояти к стреле (Обратная лопата)

Давление управления подъемом стрелы, движе-

нием ковша к рукояти, открыванием/закрыванием

ковша (Прямая лопата)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

Т18С-05-02-022

НИЖНЯЯ СТОРОНА

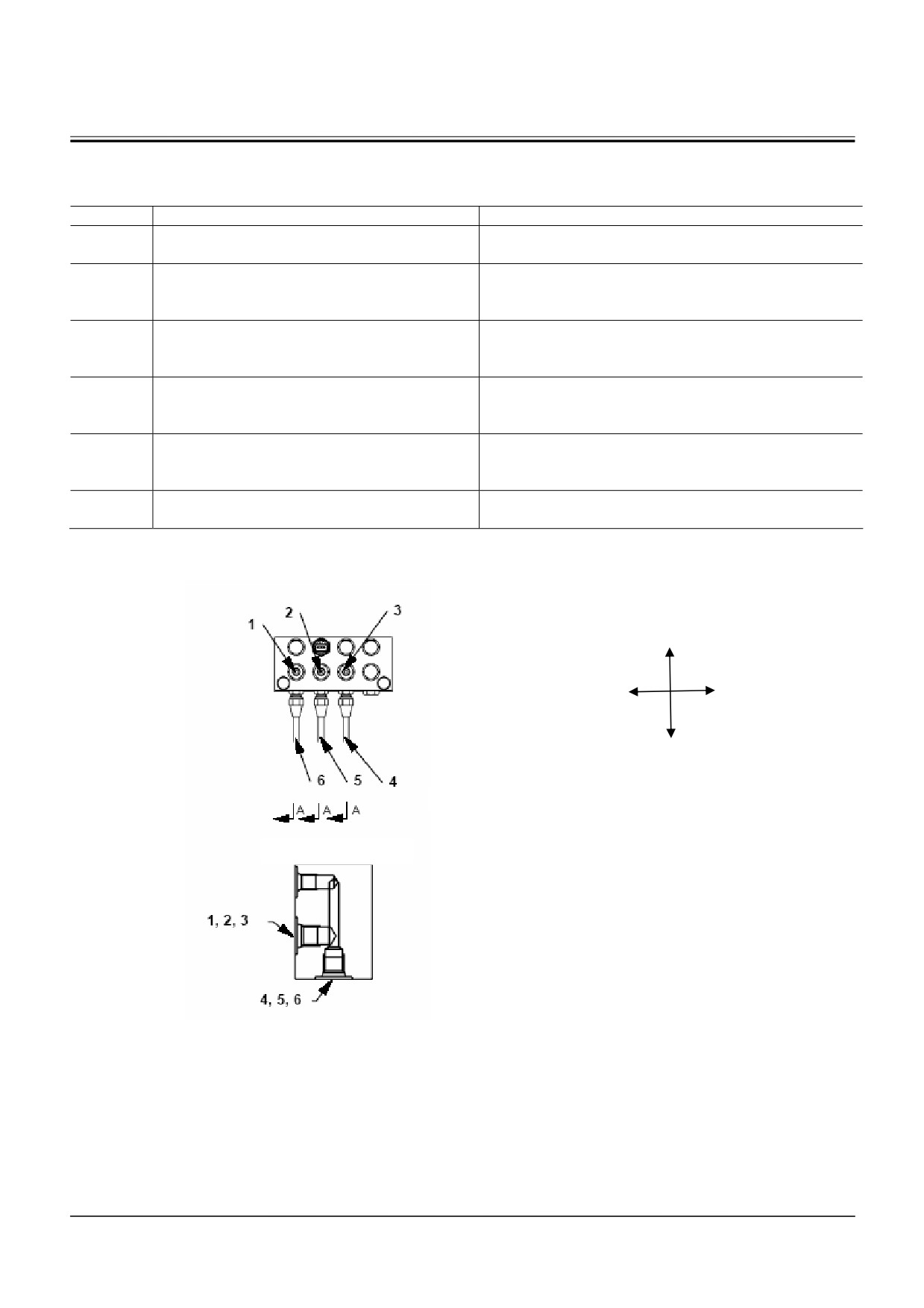

Клапан «ИЛИ» 6

№

Точка присоединения

Примечания

Коллектор 12 (4)

Давление Pi управления подачей (Основной насос

1): Обратная лопата; (Основной насос 1, 2): Прямая

лопата

Коллектор 11 (7)

Давление Pi управления подачей (Основной насос

1): Обратная лопата; (Основной насос 1, 2): Прямая

лопата

Коллектор 11 (8)

Давление Pi управления подачей (Основной насос

1): Обратная лопата; (Основной насос 1, 2): Прямая

лопата

ВЕРХНЯЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-023

T5-3-43

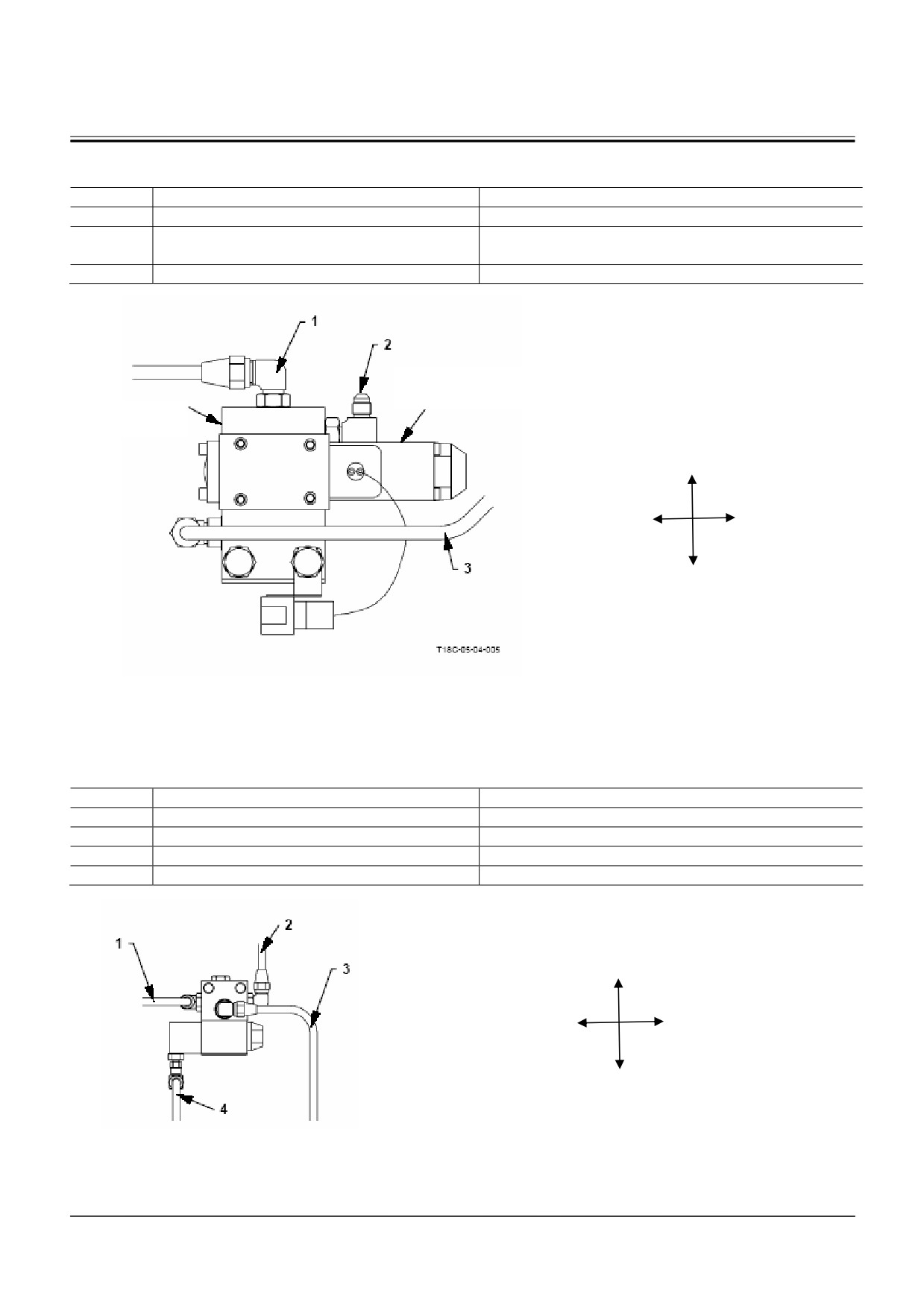

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан «ИЛИ» 7

№

Точка присоединения

Примечания

Коллектор 12 (6)

Давление Pi управления подачей (Основные насосы со 2

Клапан «ИЛИ» 8 (3)

по 6): Обратная лопата; (Основные насосы с 3 по 6):

Прямая лопата

Коллектор 11 (6)

Давление Pi управления подачей (Основной насос 5)

Коллектор 11 (5)

Давление Pi управления подачей (Основной насос 5)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-024

Клапан «ИЛИ» 8

№

Точка присоединения

Примечания

Коллектор 12 (5)

Давление Pi управления подачей (Основные насосы 2,

3, 4, 6): Обратная лопата; (Основные насосы 3, 4, 6):

Прямая лопата

Коллектор 11 (4)

Давление Pi управления подачей (Основные насосы 2,

3, 4, 6): Обратная лопата; (Основные насосы 3, 4, 6):

Прямая лопата

Клапан «ИЛИ» 7 (1)

Давление Pi управления подачей (Основные насосы со

2 по 6): Обратная лопата; (Основные насосы с 3 по 6):

Прямая лопата

Коллектор 12 (6)

Давление Pi управления подачей (Основной насос 5)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-025

T5-3-44

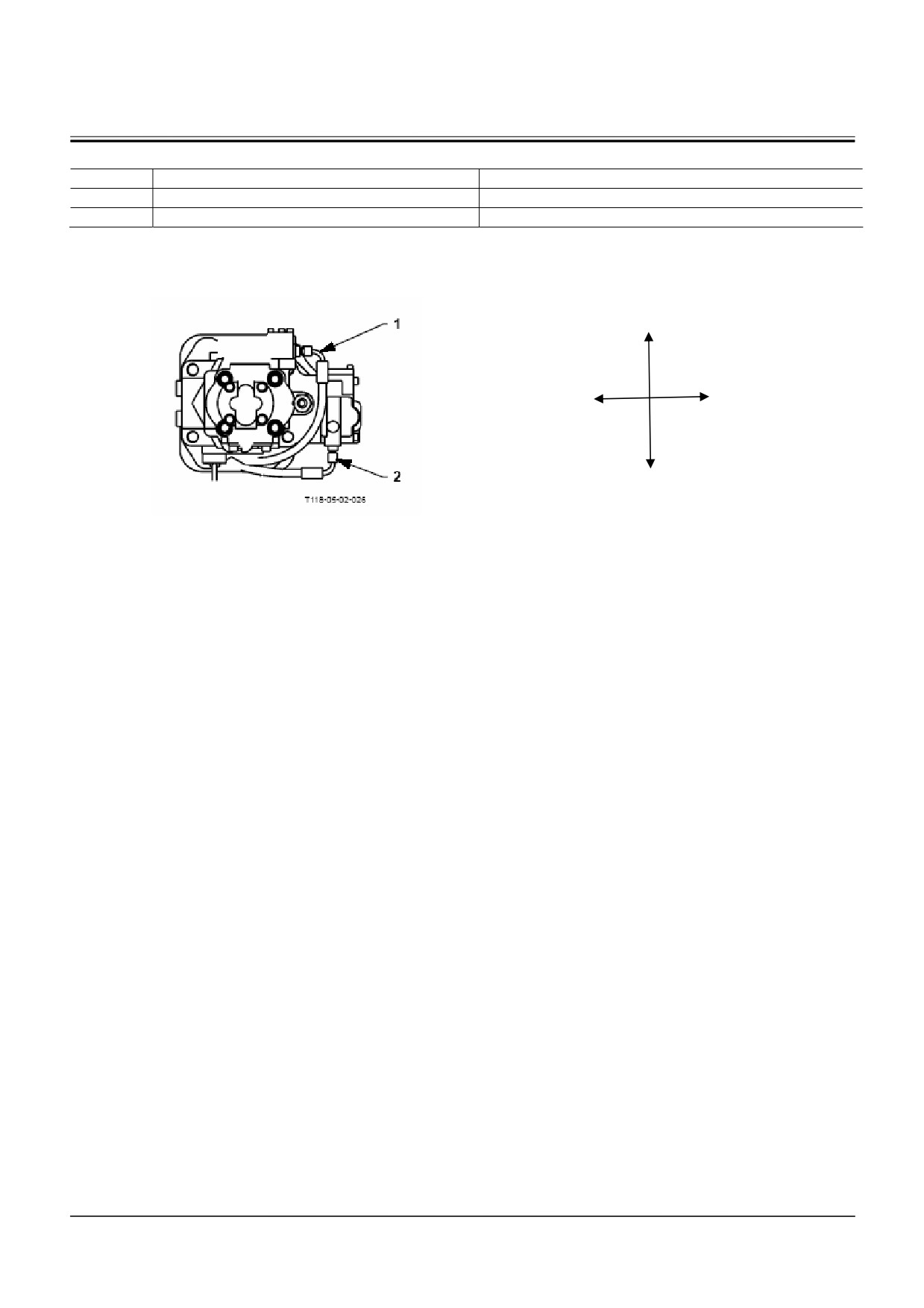

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Электромагнитный клапан выбора режима передвижения, редукционный клапан

(Выбор режима передвижения)

№

Точка присоединения

Примечания

Коллектор 9 (2)

Давление выключения стояночного тормоза

Центральный шарнир →Гидромотор меха-

Давление выключения стояночного тормо-

низма передвижения

за/Давление управления скоростью передвижения

Коллектор 8 (2)

Возврат рабочей жидкости в гидробак

Электромагнитный клапан вы-

бора режима передвижения

Редукционный

клапан

ВЕРХНЯЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Клапан приоритета подъема стрелы

(Только для прямой лопаты)

№

Точка присоединения

Примечания

Гидрораспределитель (22)

Давление управления движением ковша к рукояти

Коллектор 3 (7)

Давление управления движением ковша к рукояти

Коллектор 4 (6)

Возврат рабочей жидкости в гидробак

Коллектор 2 (6)

Давление управления подъемом стрелы

ВЕРХНЯЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-026

T5-3-45

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

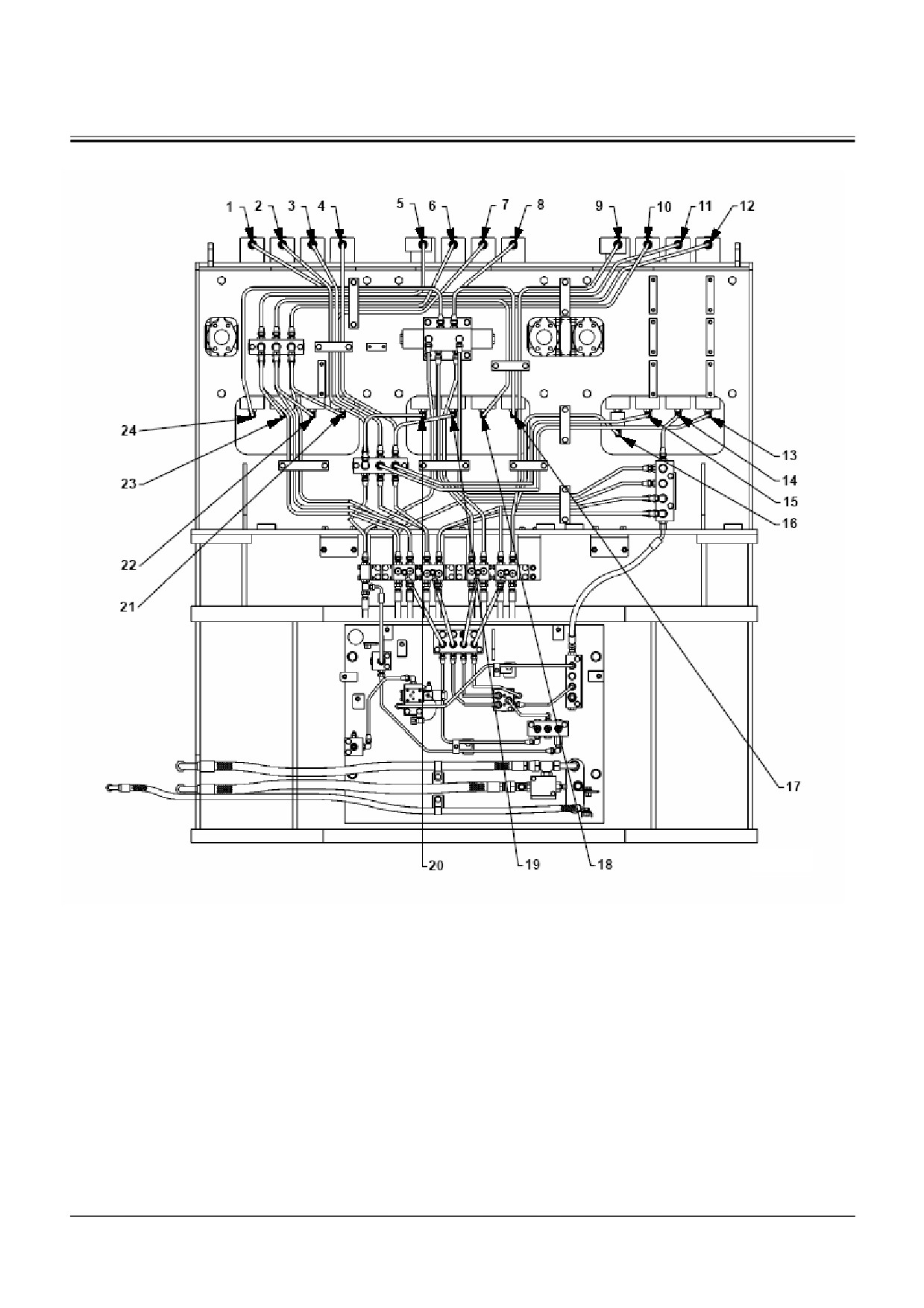

Гидрораспределитель

Обратная лопата:

№

Точка присоединения

Примечания

Отсечной клапан давления управления

Давление управления передвижением левой гусе-

механизмом передвижения (1)

ницы вперед

Коллектор 2 (1)

Давление управления движением ковша от рукояти

Коллектор 2 (5)

Давление управления подъемом стрелы

Коллектор 2 (3)

Давление управления движением рукояти к стреле

Коллектор 3 (6)

Давление управления движением ковша к рукояти

Коллектор 3 (4)

Давление управления движением рукояти от стре-

лы

Коллектор 2 (2)

Давление управления подъемом стрелы

Отсечной клапан давления управления

Давление управления передвижением правой гу-

механизмом передвижения (2)

сеницы вперед

Демпфирующий клапан (Вращение пово-

Давление управления вращением поворотной час-

ротной части вправо)→ Клапан «ИЛИ» 4 (3)

ти вправо

Коллектор 3 (3)

Давление управления движением рукояти от стре-

лы

Коллектор 3 (1)

Давление управления движением ковша к рукояти

Коллектор 3 (2)

Давление управления опусканием стрелы

Коллектор 2 (8)

Давление управления подъемом стрелы

Коллектор 4 (1)

Возврат рабочей жидкости в гидробак

Коллектор 2 (9)

Давление управления движением рукояти к стреле

Демпфирующий клапан (Вращение пово-

Давление управления вращением поворотной час-

ротной части влево)→ Клапан «ИЛИ» 4 (2)

ти влево

Отсечной клапан давления управления

Давление управления передвижением правой гу-

механизмом передвижения (4)

сеницы назад

Коллектор 3 (5)

Давление управления опусканием стрелы

Коллектор 2 (4)

Давление управления движением рукояти к стреле

Коллектор 2 (7)

Давление управления движением ковша от рукояти

Коллектор 3 (9)

Давление управления движением рукояти от стре-

лы

Коллектор 3 (8)

Давление управления опусканием стрелы

Коллектор 3 (7)

Давление управления движением ковша к рукояти

Отсечной клапан управления механизмом

Давление управления передвижением левой гусе-

передвижения (3)

ницы назад

T5-3-46

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

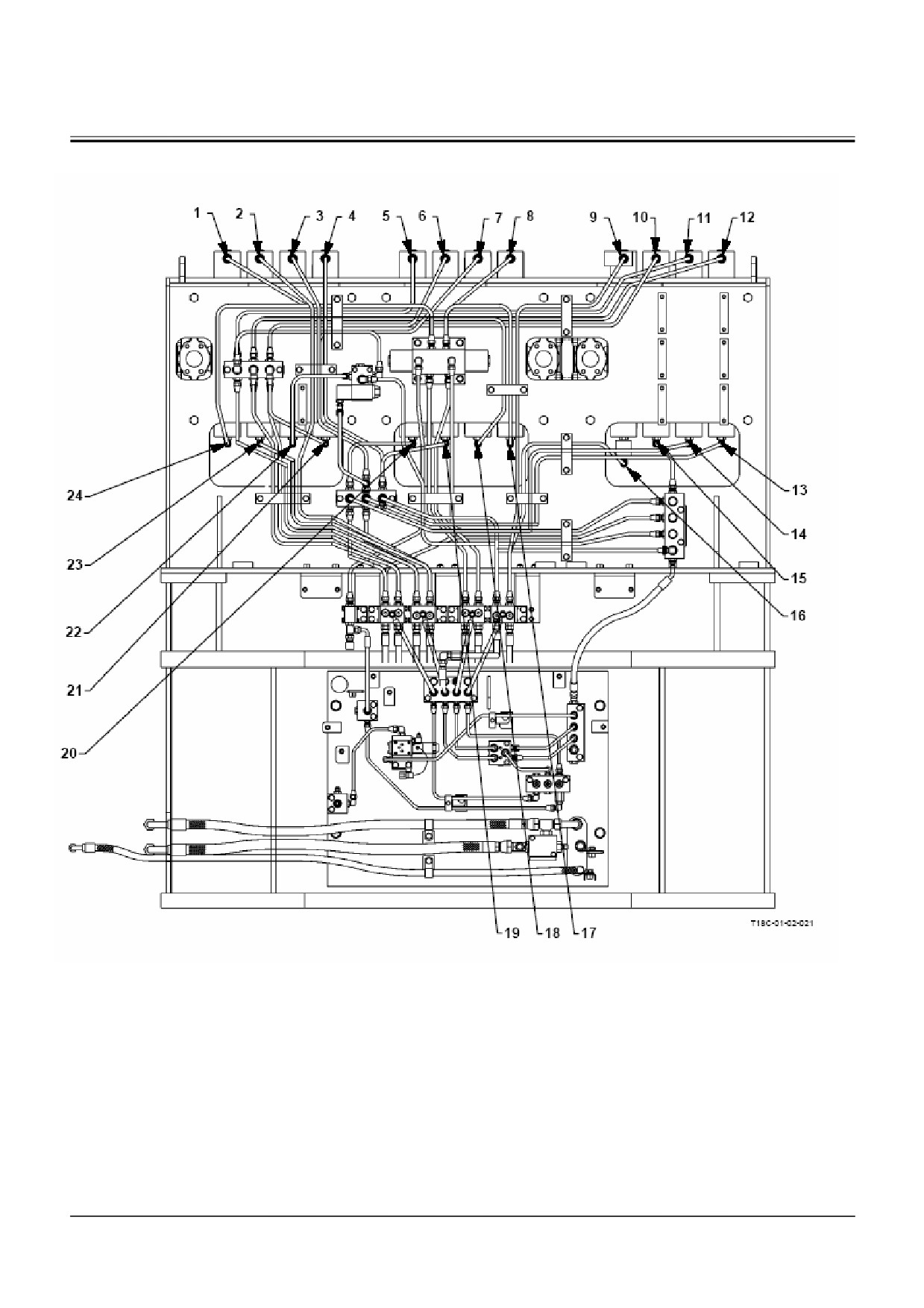

Прямая лопата:

№

Точка присоединения

Примечания

Отсечной клапан давления управления

Давление управления движением левой гусеницы

механизмом передвижения (1)

вперед

Клапан «ИЛИ» 2 (2)

Давление управления открыванием ковша

Коллектор 2 (5)

Давление управления подъемом стрелы

Коллектор 2 (3)

Давление управления движением рукояти к стреле

Коллектор 3 (6)

Давление управления движением ковша к рукояти

Коллектор 3 (4)

Давление управления движением рукояти от стре-

лы

Коллектор 2 (2)

Давление управления подъемом стрелы

Отсечной клапан давления управления

Давление управления движением правой гусеницы

механизмом передвижения (2)

вперед

Демпфирующий клапан (Вращение пово-

Давление управления вращением поворотной час-

ротной части вправо)→ Клапан «ИЛИ» 4 (3)

ти вправо

Коллектор 3 (3)

Давление управления движением рукояти от стре-

лы

Коллектор 3 (1)

Давление управления движением ковша к рукояти

Коллектор 3 (2)

Давление управления опусканием стрелы

Коллектор 2 (8)

Давление управления подъемом стрелы

Коллектор 2 (7)

Давление управления движением ковша от рукояти

Коллектор 4 (1)

Возврат рабочей жидкости в гидробак

Демпфирующий клапан (Вращение пово-

Давление управления вращением поворотной час-

ротной части влево)→ Клапан «ИЛИ» 4 (2)

ти влево

Отсечной клапан давления управления

Давление управления движением правой гусеницы

механизмом передвижения (4)

Коллектор 3 (5)

Давление управления опусканием стрелы

Коллектор 2 (4)

Давление управления движением рукояти к стреле

Коллектор 2 (1)

Давление управления движением ковша от рукояти

Коллектор 3 (9)

Давление управления движением рукояти от стре-

лы

Клапан приоритета стрелы (1)

Давление управления движением ковша к рукояти

Клапан «ИЛИ» 2 (3)

Давление управления закрыванием ковша

Отсечной клапан давления управления

Давление управления движением левой гусеницы

механизмом передвижения (3)

T5-3-48

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

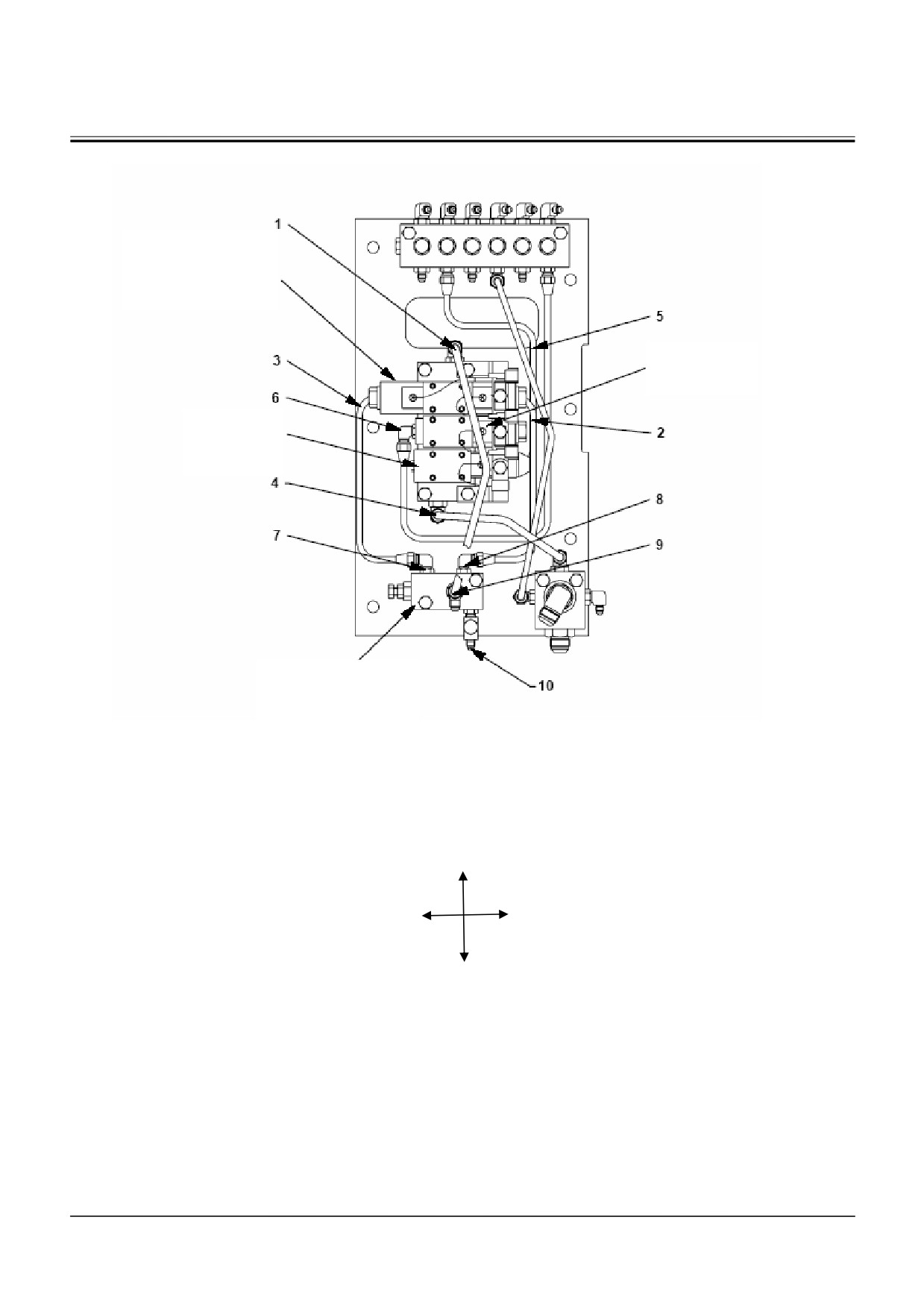

Электромагнитный клапан управления частотой вращения гидромотора вентилятора

маслоохладителя.

Контроль давления управления Pi подачей насоса привода гидромотора вентилятора маслоохладителя осу-

ществляется в комбинации с редукционным клапаном

№

Точка присоединения

Примечания

Редукционный клапан (9)

Возврат рабочей жидкости в гидробак

Редукционный клапан (насоса привода гидромо-

Давление управления Pi подачей на-

тора вентилятора маслоохладителя) (8)

соса привода гидромотора вентилято-

ра маслоохладителя

Редукционный клапан (насоса привода гидромо-

Перенастраиваемое давление

тора вентилятора маслоохладителя) (7)

Коллектор 14 (2)

Давление управления

Редукционный клапан

(Управления насосом привода гидромотора вентилятора маслоохладителя)

Контроль давления управления Pi подачей насоса привода гидромотора вентилятора маслоохладителя осу-

ществляется в комбинации с электромагнитным клапаном управления частотой вращения гидромотора вен-

тилятора

№

Точка присоединения

Примечания

Электромагнитный клапан управления частотой

Электромагнитный клапан перена-

вращения гидромотора вентилятора маслоохла-

страиваемого давления

дителя

Электромагнитный клапан управления частотой

Давление управления Pi подачей на-

вращения гидромотора вентилятора маслоохла-

соса привода гидромотора вентилято-

дителя

ра маслоохладителя

Фильтр гидросистемы управления

Возврат рабочей жидкости в гидробак

Насос привода гидромотора вентилятора масло-

Давление управления Pi подачей на-

охладителя

соса привода гидромотора вентилято-

ра маслоохладителя

Электромагнитный клапан увеличения мощности

Клапан управляет давлением Pz увеличения мощности на основных насосах с 1 по 6

№

Точка присоединения

Примечания

Коллектор 13 (11)

Давление Pz увеличения мощности

основного насоса

Электромагнитный клапан снижения мощности

Клапан управляет давлением Pf снижения мощности на основных насосах

1, 3 и 5

№

Точка присоединения

Примечания

Коллектор 13 (7)

Давление Pf снижения мощности ос-

новного насоса

T5-3-50

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Основные насосы 1, 2 (Обратная лопата)

№

Точка присоединения

Примечания

Основной насос 3, 4 (10)

Давление Pf снижения мощности

Основной насос 3, 4 (9)

Давление Pi управления подачей (Основной насос

Основной насос 3, 4 (8)

Серво давление Psv

Основной насос 3, 4 (7)

Давление Pi управления подачей (Основной насосы

3, 4, 6)

Основной насос 3, 4 (6)

Давление Pz увеличения мощности

Коллектор 13 (1)

Давление Pi управления подачей (Основной насос

Коллектор 13 (2)

Давление Pz увеличения мощности

Коллектор 13 (3)

Давление Pi управления подачей (Основной насосы

2, 3, 4, 6)

Коллектор 13 (4)

Серво давление Psv

Коллектор 13 (5)

Давление Pi управления подачей (Основной насос

Коллектор 13 (6)

Давление Pf снижения мощности

Основной насос 1

Основной насос 2

НИЖНЯЯ СТОРОНА

ВЕРХНЯЯ СТОРОНА

Т18С-05-02-027

Основной насос 1, 2

Т18С-05-02-032

Передняя сторона

T5-3-52

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Основные насосы 1, 2 (Прямая лопата)

№

Точка присоединения

Примечания

Основной насос 3, 4 (10)

Давление Pf снижения мощности

Основной насос 3, 4 (9)

Давление Pi управления подачей (Основной насос 5)

Основной насос 3, 4 (8)

Серво давление Psv

Основной насос 3, 4 (7)

Давление Pi управления подачей (Основные насосы 3, 4, 6)

Основной насос 3, 4 (6)

Давление Pz увеличения мощности

Коллектор 13 (1)

Давление Pi управления подачей (Основные насосы 1, 2)

Коллектор 13 (2)

Давление Pz увеличения мощности

Коллектор 13 (3)

Давление Pi управления подачей (Основные насосы

3, 4, 6)

Коллектор 13 (4)

Серво давление Psv

Коллектор 13 (5)

Давление Pi управления подачей (Основной насос 5)

Коллектор 13 (6)

Давление Pf снижения мощности

Основной насос 1

Основной насос 2

НИЖНЯЯ СТОРОНА

ВЕРХНЯЯ СТОРОНА

Т18С-05-02-028

Основной насос 1, 2

Т18С-05-02-032

Передняя сторона

T5-3-53

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Основные насосы 3, 4

№

Точка присоединения

Примечания

Основной насос 5, 6 (1)

Давление Pf снижения мощности

Основной насос 5, 6 (2)

Давление Pi управления подачей (Основной насос

Основной насос 5, 6 (3)

Серво давление Psv

Основной насос 5, 6 (4)

Давление Pi управления подачей (Основной насос

Основной насос 5, 6 (5)

Давление Pz увеличения мощности

Основной насос 1, 2 (5)

Давление Pz увеличения мощности

Основной насос 1, 2 (4)

Давление Pi управления подачей (Основные насо-

сы 3, 4, 6)

Основной насос 1, 2 (3)

Серво давление Psv

Основной насос 1, 2 (2)

Давление Pi управления подачей (Основной насос

Основной насос 1, 2 (1)

Давление Pf снижения мощности

Основной насос 3

Основной насос 4

НИЖНЯЯ СТОРОНА

ВЕРХНЯЯ СТОРОНА

Т18С-05-02-029

Основной насос 3, 4

Т18С-05-02-032

Передняя сторона

T5-3-54

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Основные насосы 5, 6

№

Точка присоединения

Примечания

Основной насос 3, 4 (1)

Давление Pf снижения мощности

Основной насос 3, 4 (2)

Давление Pi управления подачей (Основной насос

Основной насос 3, 4 (3)

Серво давление Psv

Основной насос 3, 4 (4)

Давление Pi управления подачей (Основной насос

Основной насос 3, 4 (5)

Давление Pz увеличения мощности

Основной насос 5

Основной насос 6

Т18С-05-02-030

Основной насос 5, 6

Передняя сторона

Т18С-05-02-032

T5-3-55

Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 16
