Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности)

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

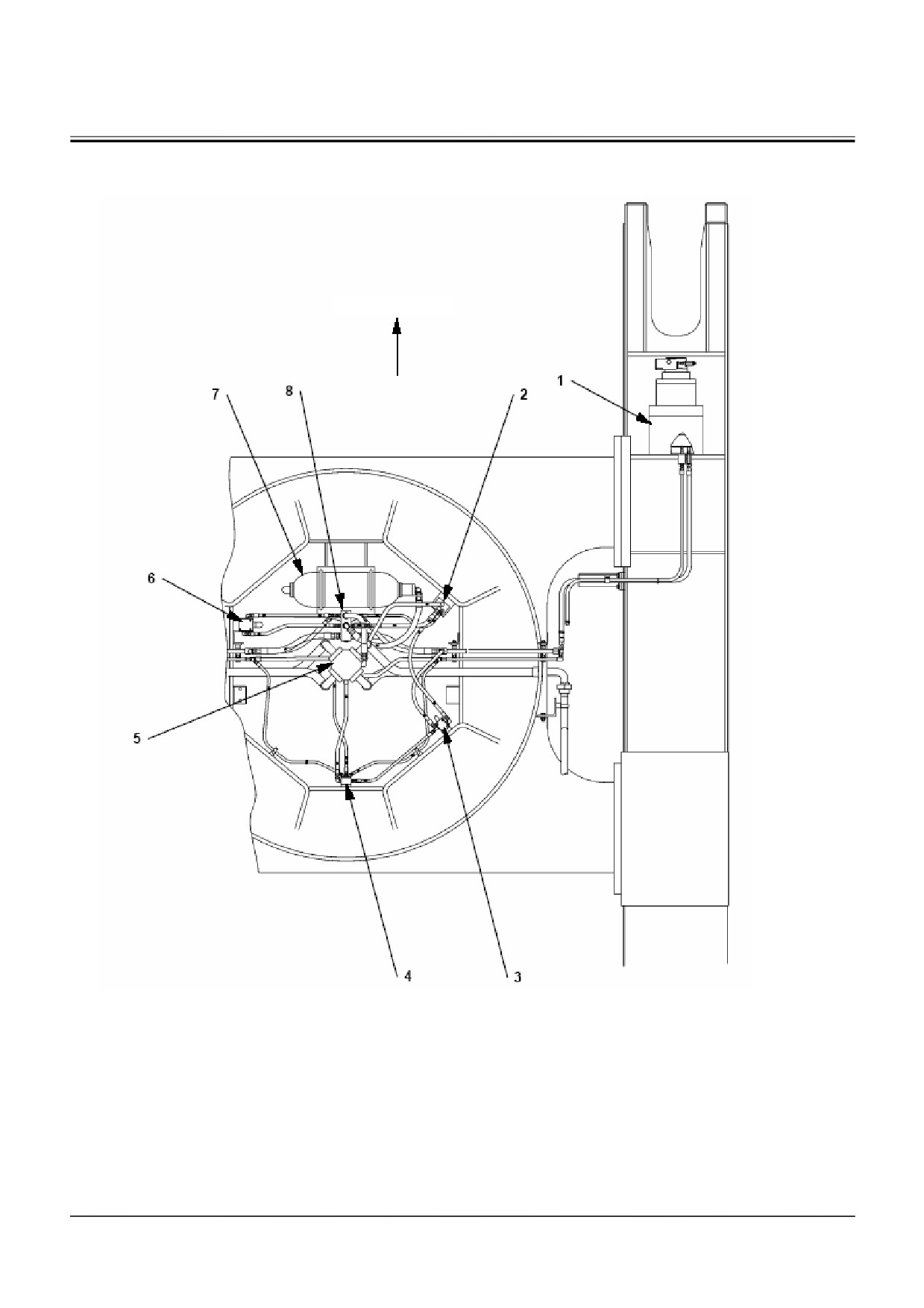

ТРУБОПРОВОДЫ СИСТЕМЫ УПРАВЛЕНИЯ

Панель управления на-

сосами

Панель гидросистемы

управления (задняя)

Панель гидросистемы управления

(с обратной стороны гидрораспре-

делителя)

Т18С-01-02-022

1- Клапан управления передви-

6- Гидрораспределитель 1

11- Аккумулятор (для гид-

16- Центральный шарнир

жением

ролинии управления)

2- Левый клапан управления

7- Гидрораспределитель 2

12- Клапан «ИЛИ»

17- Цилиндр механизма на-

тяжения гусеницы

3- Правый клапан управления

8- Гидрораспределитель 3

13- Гидромотор механизма

18- Электромагнитный клапан

передвижения

останова вращения пово-

ротной части

4- Клапан управления открыва-

9- Отсечной клапан давления

14- Селекторный клапан

19- Клапан блокировки сис-

нием и закрыванием ковша

управления в контуре управ-

управления давления

темы управления

(Только для прямой лопаты)

ления передвижением

5- Гидромотор вращения по-

10- Клапан-переключатель при-

15- Клапан управления тор-

воротной части

оритета стрелы (Только для

мозом механизма пере-

прямой лопаты)

движения

T5-3-16

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

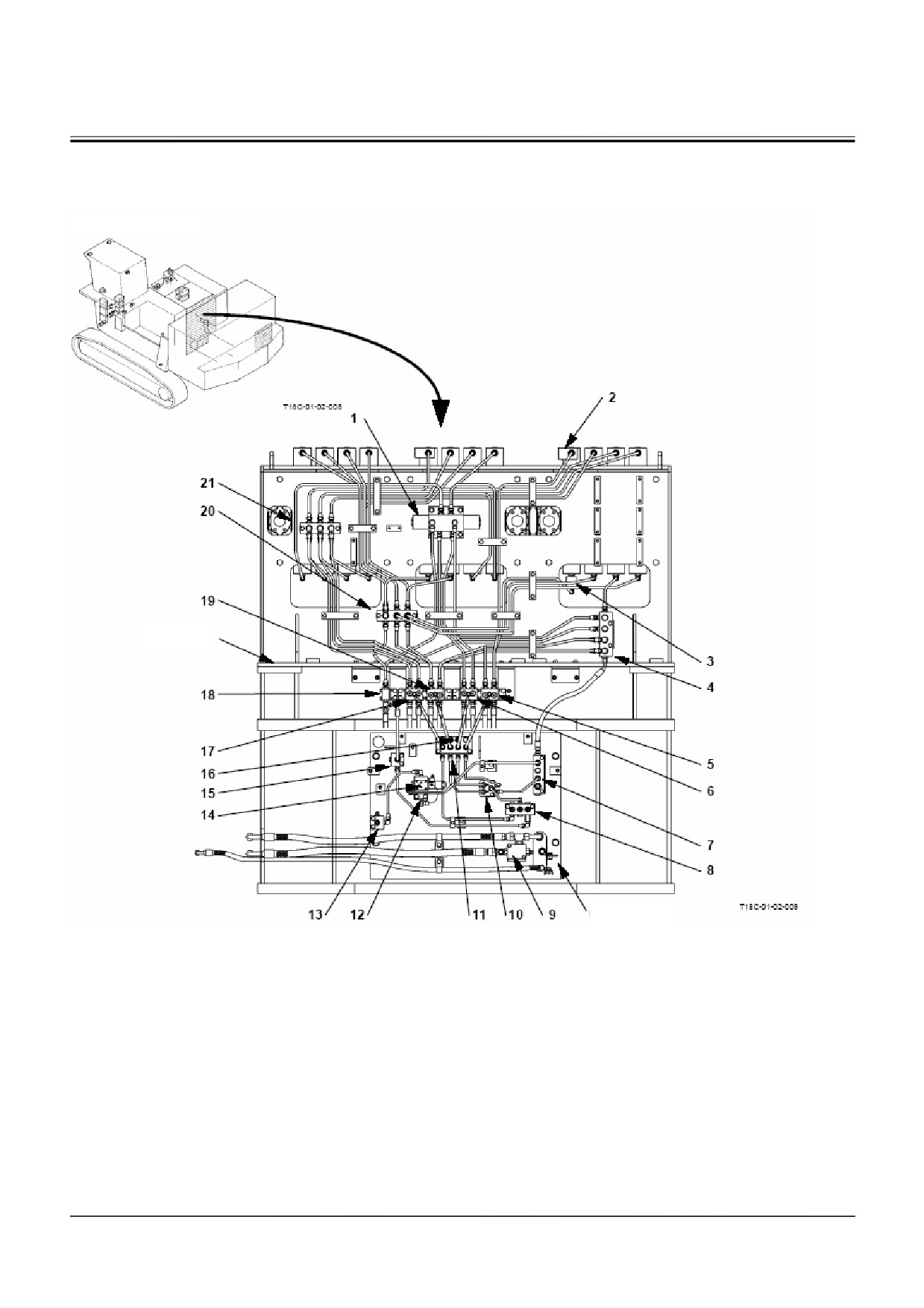

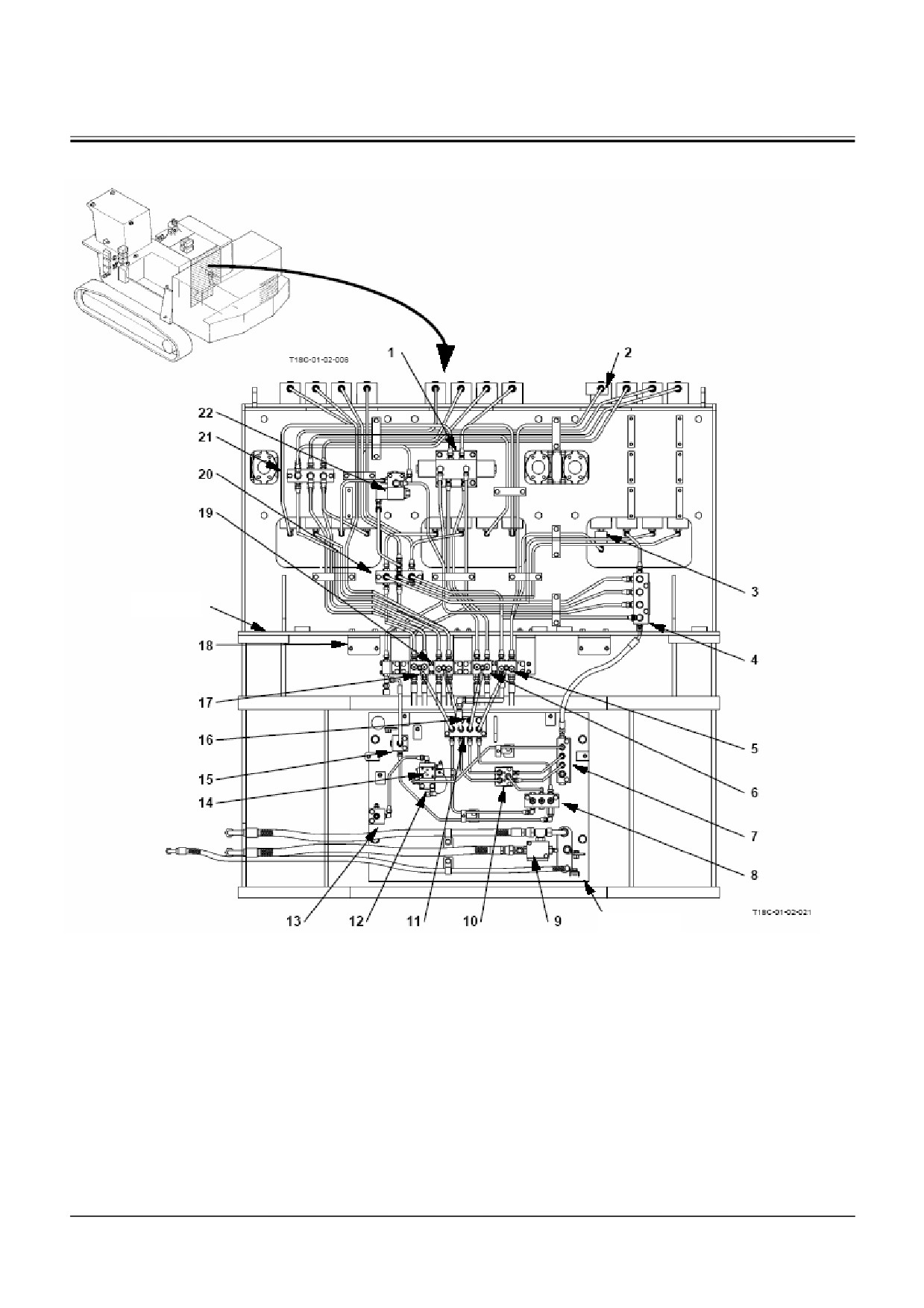

ПАНЕЛЬ ГИДРОСИСТЕМЫ УПРАВЛЕНИЯ

(С обратной стороны гидрораспределителя)

Обратная лопата

Канал

Панель

гидросистемы

управления

1- Отсечной клапан давления

7- Коллектор 8

13- Коллектор 9

18- Коллектор 1

управления в контуре управле-

ния передвижением

2- Демпфирующий клапан (Вра-

8- Коллектор 7

14- Электромагнитный клапан

19- Клапан «ИЛИ» 2 (Подъем

щение поворотной части впра-

выбора режима передви-

стрелы, движение рукояти

во)

жения

к стреле)

3- Демпфирующий клапан (Вра-

9- Предохранительный клапан

15- Коллектор 6

20- Коллектор 2

щение поворотной части влево)

(Контур привода компрессо-

ра)

4- Коллектор 4

10- Клапан «ИЛИ» 5 (Давление

16- Датчик давления управле-

21- Коллектор 3

управления подачей основ-

ния (Передвижение)

ного насоса)

5- Клапан «ИЛИ» 4 (Вращение

11- Коллектор 5

17- Клапан «ИЛИ» 1 (Опуска-

поворотной части)

ние стрелы, движение ру-

кояти от стрелы, движе-

ние ковша к рукояти)

6- Клапан «ИЛИ» 3 (Передви-

12- Редукционный клапан

жение)

T5-3-17

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Прямая лопата

Канал

Панель

гидросистемы

управления

1- Отсечной клапан давления

7- Коллектор 8

13- Коллектор 9

18- Коллектор 1

управления в контуре управле-

ния передвижением

2- Демпфирующий клапан (Вра-

8- Коллектор 7

14- Электромагнитный клапан

19- Клапан «ИЛИ» 2 (Подъем

щение поворотной части впра-

выбора режима передви-

стрелы, движение ковша к

во)

жения

рукояти, открывание ков-

ша, закрывание ковша)

3- Демпфирующий клапан (Вра-

9- Предохранительный клапан

15- Коллектор 6

20- Коллектор 2

щение поворотной части влево)

(Контур привода компрессора)

4- Коллектор 4

10- Клапан «ИЛИ» 5 (Давление

16- Датчик давления управле-

21- Коллектор 3

управления подачей основ-

ния (Передвижение)

ного насоса)

5- Клапан «ИЛИ» 4 (Вращение

11- Коллектор 5

17- Клапан «ИЛИ» 1 (Опуска-

22.- Приоритетный клапан

поворотной части)

ние стрелы, движение ру-

кояти от стрелы, движе-

ние ковша от рукояти)

6- Клапан «ИЛИ» 3 (Передвижение)

12- Редукционный клапан

T5-3-18

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

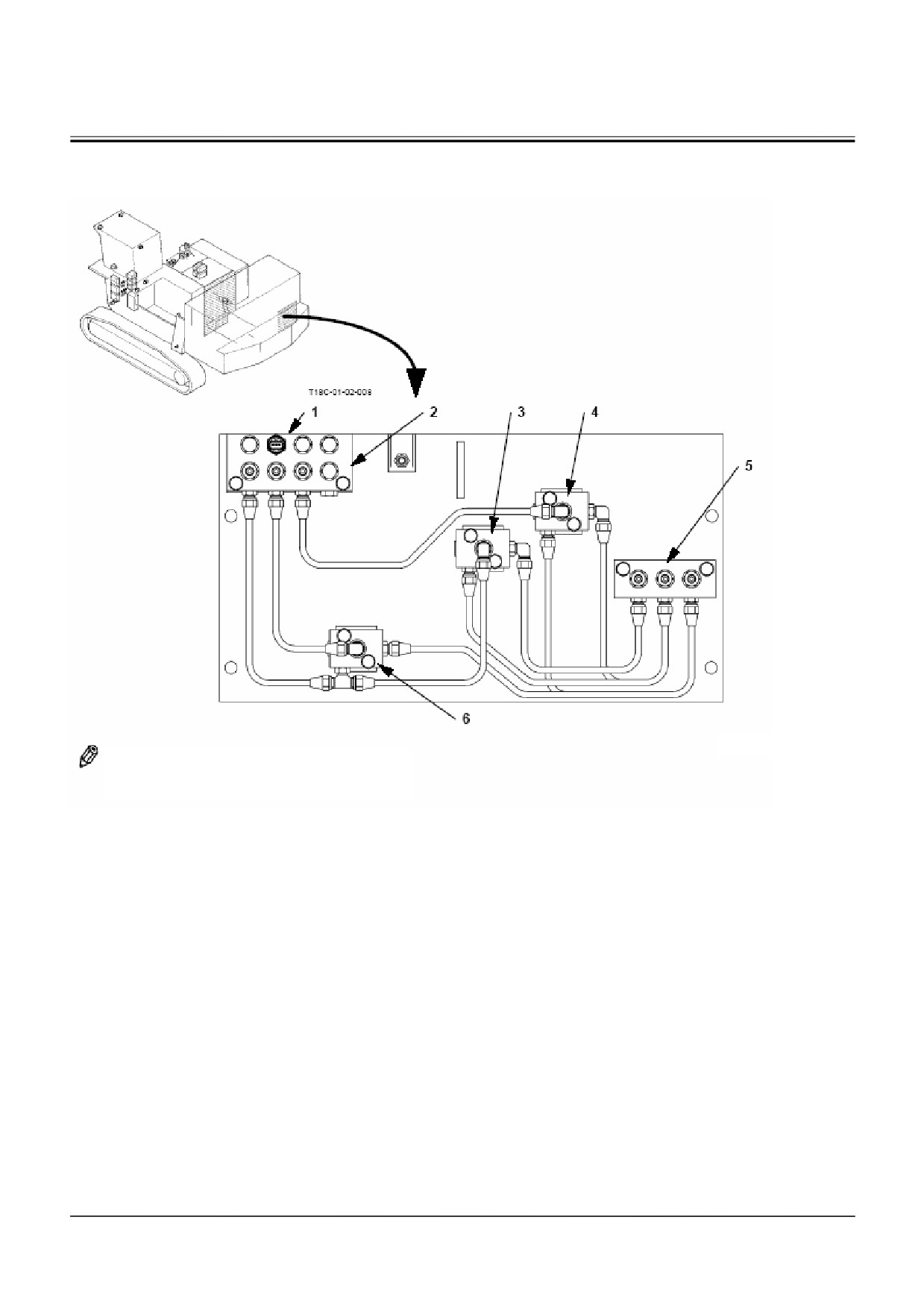

ПАНЕЛЬ ГИДРОСИСТЕМЫ УПРАВЛЕНИЯ (С задней стороны)

Т18С-01-02-010

ПРИМЕЧАНИЕ: ВН: Обратная лопата

LD: Прямая лопата

1- Датчик давления управления (рабочее оборудование, вращение

4- Клапан «ИЛИ» 6

поворотной части)

(BH: Давление управления подачей основного насоса 1,

LD: Давление управления подачей основных насосов 1, 2)

2- Коллектор 12

5- Коллектор 11

3- Клапан «ИЛИ» 7 (Давление управления подачей основного насоса

6- Клапан «ИЛИ» 8

(BH: Давление управления подачей основных насосов 2, 3, 4, 6;

LD: Давление управления подачей основных насосов 3, 4, 6)

T5-3-19

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

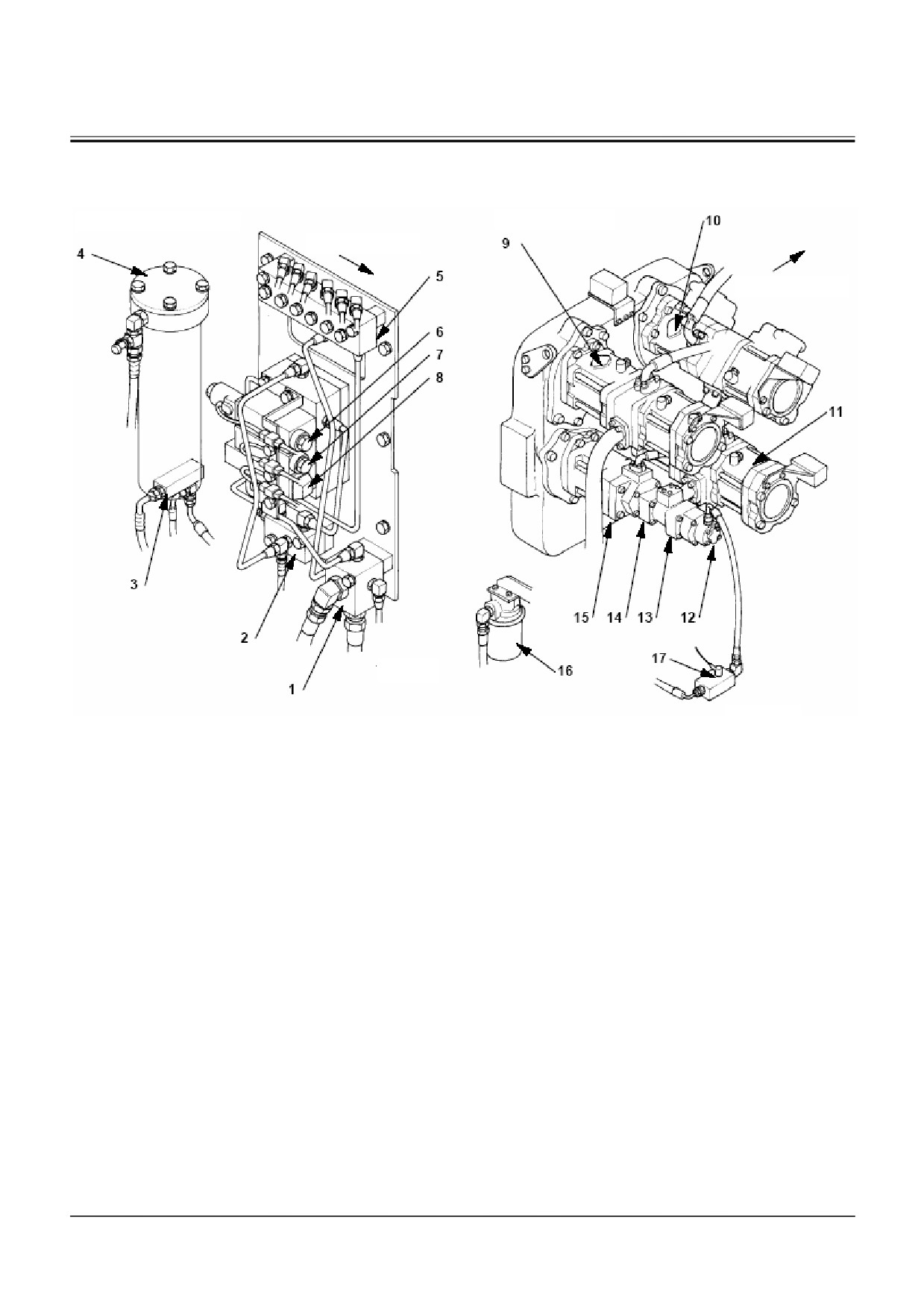

НАСОС И КОМПОНЕНТЫ

Насосный агрегат

Панель управления насосом

Передняя сторона

Т18С-01-02-018

Т18С-01-02-019

1- Коллектор 14

6- Электромагнитный клапан

10- Основной насос 3 (со сто-

14- Насос гидросистемы управ-

управления частотой вра-

роны редуктора привода)

ления

щения гидромотора венти-

Основной насос 4 (со сто-

лятора маслоохладителя

роны насоса)

2- Редукционный клапан давления

7- Электромагнитный клапан

11- Основной насос 5 (со сто-

15- Насос привода гидромо-

(Управление частотой враще-

снижения мощности

роны редуктора привода)

тора вентилятора масло-

ния гидромотора вентилятора

Основной насос 4 (со сто-

охладителя

маслоохладителя)

роны насоса)

3- Предохранительный клапан

8- Электромагнитный клапан

12- Насос системы смазки ре-

16- Фильтр масла в редукторе

гидросистемы управления

увеличения мощности

дуктора привода насосов

привода насосов

4- Фильтр гидросистемы управле-

9- Основной насос 1 (со сто-

13- Насос привода гидромо-

17- Датчик давления масла в

ния

роны редуктора привода)

тора компрессора

редукторе привода насосов

Основной насос 2 (со сто-

роны насоса)

5- Коллектор 13

T5-3-20

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан блокировки системы управления

Этот клапан открывает и закрывает подачу давления управления в гидроконтур каждого клапана управления

№

Точка присоединения

Примечания

Левый клапан управления (5)

Давление управления

Клапан управления механизма передвижения (2)

Давление управления

Правый клапан управления (6)

Давление управления

Правый клапан управления (3)

Возврат рабочей жидкости в гидробак

Коллектор 14 (3)

Давление управления

Гидробак

Возврат рабочей жидкости в гидробак

Клапан управления механизма передвижения (5)

Возврат рабочей жидкости в гидробак

Левый клапан управления (2)

Возврат рабочей жидкости в гидробак

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

Т118-05-02-027

ЗАДНЯЯ СТОРОНА

Левый клапан управления

Этот клапан управляет подачей давления управления к гидрораспределителям управления рукоятью и вра-

щением поворотной части

№

Точка присоединения

Примечания

Электромагнитный клапан останова вращения

Давление управления вращением поворотной части вле-

поворотной части (2)

во

Клапан блокировки давления управления (8)

Возврат рабочей жидкости в гидробак

Клапан «ИЛИ» 4 (5)

Давление управления движением рукояти к стреле (Пря-

мая лопата)

Клапан «ИЛИ» 1 (7)

Давление управления движением рукояти от стрелы (Об-

ратная лопата)

Электромагнитный клапан останова вращения

Давление управления вращением поворотной части

поворотной части (1)

вправо

Клапан блокировки системы управления (1)

Давление управления

Клапан «ИЛИ»1 (7)

Давление управления движением рукояти от стрелы

(Прямая лопата)

Клапан «ИЛИ»2 (5)

Давление управления движением рукояти к стреле (Об-

ратная лопата)

ПРИМЕЧАНИЕ: Иллюстрация показывает положе-

ния для рычага исполнения HITACHI

ПЕРЕДНЯЯ СТОРОНА

ЛЕВАЯ

Стандарт HITACHI

Стандарт ISO

ПРАВАЯ

СТОРОНА

Пря-

Рукоять к стреле

Вращение влево

мая

Рукоять от стрелы

Вращение вправо

лопата

Вращение вправо

Рукоять от стрелы

ЗАДНЯЯ СТОРОНА

(LD)

Вращение влево

Рукоять к стреле

Об-

Рукоять к стреле

Вращение вправо

Т118-05-02-028

ратная

Рукоять от стрелы

Вращение влево

лопата

Вращение вправо

Рукоять от стрелы

(BH)

Вращение влево

Рукоять к стреле

T5-3-23

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Правый клапан управления

Этот клапан управляет подачей давления управления к гидрораспределителям управления стрелой и ковшом

№

Точка присоединения

Примечания

Клапан «ИЛИ» 1 (5)

Давление управления движением ковша к рукояти

(Обратная лопата)

Давление управления движением ковша от рукояти

(Прямая лопата)

Клапан «ИЛИ» 2 (9)

Давление управления для подъема стрелы

Клапан блокировки системы управления (4)

Возврат рабочей жидкости в гидробак

Коллектор 1 (4)

Давление управления движением ковша от рукояти

(Обратная лопата)

Клапан «ИЛИ» 2 (5)

Давление управления для движения ковша к руко-

яти (Прямая лопата)

Клапан «ИЛИ» 1 (6)

Давление управления для опускания стрелы

Клапан блокировки системы управления (3)

Давление управления

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

Т118-05-02-028

Клапан управления передвижением

Этот клапан управляет подачей давления управления к гидрораспределителю управления механизмом передвиже-

ния

№

Точка присоединения

Примечания

Клапан «ИЛИ»3 (9)

Давление управления движением левой гусеницы

вперед

Клапан блокировки системы управления (2)

Давление управления

Коллектор 9 (3): Обратная лопата

Давление выключения стояночного тормоза

Клапан управления открывани-

ем/закрыванием ковша (2): Прямая лопата

Клапан «ИЛИ»3 (5)

Давление управления движением левой гусеницы

Клапан «ИЛИ»3 (6)

Давление управления движением правой гусеницы

Клапан блокировки системы управления (7)

Возврат рабочей жидкости в гидробак

Клапан управления открывани-

Возврат рабочей жидкости в гидробак (Только пря-

ем/закрыванием ковша (3)

мая лопата)

Клапан «ИЛИ»3 (7)

Давление управления движением правой гусеницы

вперед

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

Т118-05-02-029

T5-3-24

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Клапан управления открыванием/закрыванием ковша (только прямая лопата)

Этот клапан управляет подачей давления управления к гидрораспределителю открывания/закрывания ковша

№

Точка присоединения

Примечания

Клапан «ИЛИ» 2 (6)

Давление управления закрыванием ковша

Клапан управления передвижением (2)

Давление управления

Коллектор 9 (3)

Давление управления выключением стояночного

тормоза

Клапан управления передвижением (5)

Возврат рабочей жидкости в гидробак

Клапан «ИЛИ» 2 (7)

Давление управления открыванием ковша

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

Т118-05-02-030

ЗАДНЯЯ СТОРОНА

Электромагнитный клапан останова вращения поворотной части

Блокирует подачу давления управления к механизму вращения поворотной части, тем самым деактивируя

функцию вращения при опущенных лестнице или панели быстрой заправки (по дополнительному заказу).

№

Точка присоединения

Примечания

Левый клапан управления (4)

Давление управления вращением вправо

Левый клапан управления (1)

Давление управления вращением влево

Клапан «ИЛИ»4 (7)

Давление управления вращением влево

Клапан «ИЛИ»4 (6)

Давление управления вращением вправо

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-001

T5-3-25

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Шланговые соединения 1, 2

Шланговые соединения 1, 2 обеспечивают соединения клапанов управления с электромагнитным клапаном останова

вращения поворотной части, клапанами «ИЛИ» с 1 по 4, коллектором 1 (только обратная лопата)

Шланговое

соединение 1

Электромагнитный

клапан останова

вращения поворотной

Вид А

части

Шланговое

соединение 2

Вид В

Т18С-05-02-036

ПРИМЕЧАНИЕ: ВН: Обратная лопата

ВЕРХНЯЯ СТОРОНА

LD: Прямая лопата

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

1- Движение ковша от рукояти

5- Открывание ковша (прямая

9- Рукоять к стреле (обратная

13- Подъем стрелы

(Обратная лопата)

лопата)

Движение ковша от рукояти

Рукоять к стреле (прямая

(Прямая лопата)

лопата)

2- Опускание стрелы

6- Рукоять от стрелы (обратная

10- Закрывание ковша (прямая

14- Ковш к рукояти (обратная

лопата)

Рукоять от стрелы (прямая

Ковш к рукояти (прямая

лопата)

3- Движение левой гусеницы впе-

7- Вращение вправо

11- Движение правой гусеницы

15- Сброс давления в контуре

ред

ковша

4- Движение правой гусеницы впе-

8- Вращение влево

12- Движение левой гусеницы

ред

T5-3-26

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 1

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления, обеспечивающим передачу давления управления для движения ковша от рукояти (только

для обратной лопаты) и перенастраиваемого давления на отсечной клапан давления управления механизма

передвижения.

№

Точка присоединения

Примечания

Отсечной клапан давления управления

Перенастраиваемое давление на отсечной клапан

механизма передвижения (5)

давления управления механизма передвижения

Коллектор 2 (12)

Давление управления движением ковша от рукояти

(Только обратная лопата)

Коллектор 6 (1)

Давление Pi управления подачей (Основной насос

Правый клапан управления (4)

Давление управления движением ковша от рукояти

(Только обратная лопата)

Центральный шарнир→ Селекторный кла-

Перенастраиваемое давление на отсечной клапан

пан давления управления (3)

давления управления механизмом передвижения

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

Т18С-05-02-002

T5-3-27

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 2

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от клапанов «ИЛИ» 2 и 4 к гидрораспределителям (с 1 по 3)

№

Точка присоединения

Примечания

Гидрораспределитель (2): Обратная лопата

Давление управления движением ковша от рукояти

Гидрораспределитель (20): Прямая лопата

Давление управления движением ковша от рукояти

Гидрораспределитель (7)

Давление управления подъемом стрелы

Гидрораспределитель (4)

Давление управления движением рукояти от стрелы

(Прямая лопата)

Давление управления движением рукояти к стреле (Об-

ратная лопата)

Гидрораспределитель (19)

Давление управления движением рукояти от стрелы

(Прямая лопата)

Давление управления движением рукояти к стреле (Об-

ратная лопата)

Гидрораспределитель (3)

Давление управления подъемом стрелы

Клапан приоритета стрелы (4)

Давление управления подъемом стрелы

Гидрораспределитель (14)

Давление управления движением ковша от рукояти (Пря-

мая лопата)

Гидрораспределитель (20)

Давление управления движением ковша от рукояти (Об-

ратная лопата)

Гидрораспределитель (13)

Давление управления подъемом стрелы

Клапан «ИЛИ» 4 (4): Прямая лопата

Давление управления движением рукояти к стреле

Гидрораспределитель (15): Обратная лопата

Давление управления движением рукояти к стреле

Клапан «ИЛИ» 2 (4): Обратная лопата только

Давление управления движением рукояти к стреле

Клапан «ИЛИ» 2 (11)

Давление управления подъемом стрелы

Коллектор 1 (2): Обратная лопата только

Давление управления движением ковша от рукояти

Обратная лопата

Прямая лопата

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

Вид Х

Т18С-05-02-003

Т141-05-02-014

T5-3-28

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 3

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросистемы управ-

ления от клапанов «ИЛИ» 1 и 2 к гидрораспределителям (с 1 по 3) и клапану приоритета стрелы

№

Точка присоединения

Примечания

Гидрораспределитель (11)

Давление управления движением ковша к рукояти (Обратная лопата)

Давление управления движением ковша к рукояти (Прямая лопата)

Гидрораспределитель (12)

Давление управления опусканием стрелы

Гидрораспределитель (10)

Давление управления движением рукояти к стреле (Обратная лопата)

Давление управления движением рукояти от стрелы (Прямая лопата)

Гидрораспределитель (6)

Давление управления движением рукояти к стреле (Обратная лопата)

Давление управления движением рукояти от стрелы (Прямая лопата)

Гидрораспределитель (18)

Давление управления опусканием стрелы

Гидрораспределитель (5)

Давление управления движением ковша к рукояти (Обратная лопата)

Давление управления движением ковша к рукояти (Прямая лопата)

Гидрораспределитель (23): Обратная

Давление управления движением ковша к рукояти

лопата

Клапан приоритета стрелы (2): Пря-

Давление управления движением ковша к рукояти

мая лопата

Гидрораспределитель (22)

Давление управления опусканием стрелы

Гидрораспределитель (21)

Давление управления движением рукояти к стреле (Обратная лопата)

Давление управления движением рукояти от стрелы (Прямая лопата)

Клапан «ИЛИ» 1 (2)

Давление управления движением рукояти от стрелы (Прямая лопата)

Давление управления движением рукояти к стреле (Обратная лопата)

Клапан «ИЛИ» 1 (3)

Давление управления опусканием стрелы

Клапан «ИЛИ» 1 (4): Обратная лопата

Давление управления движением ковша к рукояти

Клапан «ИЛИ» 2 (4): Прямая лопата

Давление управления движением ковша к рукояти

Обратная лопата

Прямая лопата

Вид Х

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ

ЛЕВАЯ

СТОРОНА

Поперечное

НИЖНЯЯ СТОРОНА

сечение А

сечение В

сечение С

Т141-05-02-014

Т18С-05-02-004

T5-3-29

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 4

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гид-

росистемы управления от гидрораспределителя (3); клапанов «ИЛИ» 1, 2, 3; коллектора 8; клапана при-

оритета стрелы; устройств управления механизмом передвижения для возврата в гидробак

№

Точка присоединения

Примечания

Гидрораспределитель (14): Обратная лопата

Возврат в гидробак

Гидрораспределитель (15): Прямая лопата

Клапан «ИЛИ» 4 (4): Только обратная лопата

Возврат в гидробак

Клапан «ИЛИ» 4 (1)

Возврат в гидробак

Коллектор 8 (1)

Возврат в гидробак

Гидрораспределитель (2): Только обратная лопата

Возврат в гидробак

Клапан «ИЛИ» 2 (3): Только обратная лопата

Возврат в гидробак

Клапан приоритета стрелы (3): Только прямая лопата

Клапан «ИЛИ» 1 (1)

Возврат в гидробак

Отсечной клапан давления управления механизмом

Возврат в гидробак

передвижения (6)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-005

Поперечное

сечение А

сечение В

T5-3-30

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 5

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от гидрораспределителей 1, 2, 3, 4; клапана «ИЛИ» 5; коллектора 7

№

Точка присоединения

Примечания

Клапан «ИЛИ» 1 (8)

Давление управления опусканием стрелы, движением рукояти от стрелы,

движением ковша к рукояти (Обратная лопата)

Давление управления опусканием стрелы, движением рукояти от стрелы,

движением ковша от рукояти (Прямая лопата)

Клапан «ИЛИ» 2 (8)

Давление управления подъемом стрелы, движением рукояти к стреле (Об-

ратная лопата)

Давление управления подъемом стрелы, движением ковша к рукояти или

открыванием/закрыванием ковша (Прямая лопата)

Клапан «ИЛИ» 3 (8)

Давление управления передвижением

Клапан «ИЛИ» 4 (8)

Давление управления вращением поворотной части или движением руко-

яти от стрелы (Прямая лопата)

Клапан «ИЛИ» 5 (2): Обратная лопата

Давление управления вращением поворотной части или движением руко-

Коллектор 7 (2): Прямая лопата

яти от стрелы (Прямая лопата)

Клапан «ИЛИ» 5 (1)

Давление управления передвижением

Клапан «ИЛИ» 5 (5)

Давление управления подъемом стрелы, движением рукояти к стреле (Об-

ратная лопата)

Давление управления подъемом стрелы, движением ковша к рукояти или

открыванием/закрыванием ковша (Прямая лопата)

Коллектор 7 (6)

Давление управления опусканием стрелы, движением рукояти от стрелы

или движением ковша к рукояти (Обратная лопата)

Давление управления опусканием стрелы, движением рукояти от стрелы

или движением ковша от рукояти (Прямая лопата)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-006

Поперечное сечение А

Т18С-05-02-007

T5-3-31

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 6

Коллектор является объединенным блоком, обеспечивающим давление Pi управления подачей (основной на-

сос 5)

№

Точка присоединения

Примечания

Коллектор 1 (3)

Давление Pi управления подачей (Основной насос 5)

Коллектор 7 (7)

Давление Pi управления подачей (Основной насос 5)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

Т18С-05-02-008

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Поперечное

Т18С-05-02-009

сечение А

Коллектор 7

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от клапана «ИЛИ» 5, коллекторов 5, 6 и коллектора 11

№

Точка присоединения

Примечания

Клапан «ИЛИ» 5 (4)

Давление управления подачей основного насоса

Коллектор 5 (5): Только прямая ло-

Давление Pi управления подачей (Основной насос 5)

пата

Коллектор 11 (3)

Давление Pi управления подачей (Основной насос 5)

Коллектор 11 (2)

Давление Pi управления подачей (Основные насосы 2, 3, 4, 6): Об-

ратная лопата, (Основные насосы 3, 4, 6) :Прямая лопата

Коллектор 11 (1)

Давление Pi управления подачей (Основной насос 1) :Обратная ло-

пата, (Основные насосы 1, 2): Прямая лопата

Коллектор 5 (8)

Давление Pi управления подачей (Основные насосы 2, 3, 4, 6): Об-

ратная лопата, (Основные насосы 3, 4, 6): Прямая лопата

Коллектор 6 (2)

Давление Pi управления подачей (Основной насос 5)

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ

ЛЕВАЯ

СТОРОНА

НИЖНЯЯ СТОРОНА

Поперечное сечение А

Т18С-05-02-010

Т18С-05-02-011

T5-3-32

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 8

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от клапана «ИЛИ» 5, коллектора 4, электромагнитного клапана выбора режима передвиже-

ния и редукционного клапана для возврата в гидробак

№

Точка присоединения

Примечания

Коллектор 4 (4)

Возврат в гидробак

Электромагнитный клапан выбора режима передви-

Возврат в гидробак

жения, редукционный клапан (3)

Коллектор 5 (2): Только прямая лопата

Возврат в гидробак

Клапан «ИЛИ» 5 (3)

Возврат в гидробак

Гидробак

Возврат в гидробак

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-012

Т18С-05-02-013

Коллектор 9

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от клапана «ИЛИ» 5, коллектора 4, электромагнитного клапана выбора режима передвиже-

ния и редукционного клапана в гидробак

№

Точка присоединения

Примечания

Коллектор 10 (3)

Давление управления механизмом вращения поворот-

ной части, для выключения стояночного тормоза

Электромагнитный клапан выбора режима

Давление управления выключением стояночного тор-

передвижения, редукционный клапан (1)

моза

Клапан управления механизмом передви-

жения (2): Обратная лопата

Давление управления выключением стояночного тор-

Клапан управления открывани-

моза

ем/закрыванием ковша (2): Прямая лопата

ВЕРХНЯЯ СТОРОНА

ЛЕВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Т18С-05-02-014

Поперечное

Т18С-05-02-015

Поперечное

сечение В

сечение А

T5-3-33

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 10

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от коллектора 9 к гидромотору вращения поворотной части.

№

Точка присоединения

Примечания

Задний гидромотор вращения поворотной

Давление управления выключением стояночного

части

тормоза

Передний гидромотор вращения поворот-

Давление управления выключением стояночного

ной части

тормоза

Коллектор 9 (1)

Давление управления выключением стояночного

тормоза

ВЕРХНЯЯ СТОРОНА

ЗАДНЯЯ СТОРОНА

ПЕРЕДНЯЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Передняя

Вид Х

сторона

Задний гидромотор вра-

щения поворотной части

Поперечное

сечение А

сечение В

T5-3-34

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

Коллектор 11

Коллектор является устройством, представляющим собой объединенные в единый блок магистрали гидросис-

темы управления от коллектора 7 и клапанов «ИЛИ» 6, 7, 8.

№

Точка присоединения

Примечания

Коллектор 7 (3)

Давление Pi управления подачей (Основной насос

Коллектор 7 (4)

Давление Pi управления подачей (Основной насосы

2, 3, 4, 6):Обратная лопата, (Основные насосы 3, 4,

6): Прямая лопата

Коллектор 7 (5)

Давление Pi управления подачей (Основной насос

1): Обратная лопата, (Основные насосы 1, 2): Пря-

мая лопата

Клапан «ИЛИ» 8(2)

Давление Pi управления подачей (Основные насо-

сы 2, 3, 4, 6): Обратная лопата, (Основные насосы

3, 4, 6): Прямая лопата

Клапан «ИЛИ» 7(3)

Давление Pi управления подачей (Основной насос

Клапан «ИЛИ» 7(2)

Давление Pi управления подачей (Основной насос

Клапан «ИЛИ» 6(2)

Давление Pi управления подачей (Основной насос

1):Обратная лопата, (Основные насосы 1, 2): Пря-

мая лопата

Клапан «ИЛИ» 6(3)

Давление Pi управления подачей (Основной насос

1): Обратная лопата, (Основные насосы 1, 2): Пря-

мая лопата

ВЕРХНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

НИЖНЯЯ СТОРОНА

Поперечное

сечение А

Т18С-05-02-033

T5-3-35

Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 15
