Экскаватор Hitachi EX1900-5. Руководство (принципы работы, неисправности) - часть 14





ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Электрическая схема 2/3
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
001
Кондиционер
T5-3-2
4
002
Звуковой сигнал
T5-3-2
2
003
Рабочее освещение (левая сторона, передняя часть)
T5-3-2
35
Датчик давления канала управления вентилятором для ресивера-
004
T5-3-2
37
осушителя конденсатора
Освещение для проведения технического обслуживания (отсек под
005
T5-3-2
33
кабиной)
006
Электромагнитный клапан останова поворотной части
T5-3-2
36
007
Конденсатор (Гидромотор вентилятора)
T5-3-2
36
008
DLU (Блок регистрации данных)
T5-3-7
5
009
Реле вентилятора конденсатора (Переднего)
T5-3-9
1
010
Реле вентилятора конденсатора (Бокового)
T5-3-9
2
011
Реле вентилятора конденсатора (Заднего)
T5-3-9
3
012
Реле кондиционера (Переднего)
T5-3-9
4
013
Реле кондиционера (Бокового)
T5-3-9
5
014
Реле кондиционера (Заднего)
T5-3-9
6
015
Датчик интервала автоматической смазки
T5-3-8
8
016
MC (А) (Основной контроллер (А))
T5-3-8
2
017
MC (В) (Основной контроллер (В))
T5-3-8
4
018
Реле электромагнитного клапана автоматической смазки (2)
T5-3-9
10
019
Реле индикатора рабочего освещения
T5-3-9
7
020
Реле индикатора подсветки двери кабины
T5-3-9
8
021
Реле счетчика наработки
T5-3-9
9
022
Реле электромагнитного клапана останова поворотной части
T5-3-9
11
023
Реле электромагнитного клапана автоматической смазки (1)
T5-3-9
12
024
Реле электромагнитного клапана снижения мощности
T5-3-9
13
025
Реле воздушного компрессора звукового сигнала
T5-3-9
14
026
CSU (Блок датчика загрязнения)
T5-3-8
3
027
Реле останова двигателя
T5-3-9
15
028
Реле выключателя клапана
T5-3-9
16
029
Блок плавких предохранителей (2)
T5-3-8
13
030
Блок плавких предохранителей (1)
T5-3-8
12
Реле освещения для проведения технического обслуживания (двига-
031
T5-3-9
17
тельный отсек)
Реле освещения для проведения технического обслуживания (на-
032
T5-3-9
18
сосный отсек)
Реле освещения для проведения технического обслуживания (отсек
033
T5-3-9
19
под кабиной)
034
Реле индикатора предпускового подогрева
T5-3-9
28
035
Реле защиты от перегрузки
T5-3-9
44
T5-2-3
ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
036
Блок плавких предохранителей (3)
T5-3-8
15
037
Реле рабочего освещения (Левая сторона, передняя часть)
T5-3-9
20
038
Реле рабочего освещения (На крыше кабины)
T5-3-9
21
039
Реле рабочего освещения (Правая сторона, передняя часть)
T5-3-9
22
040
Реле рабочего освещения (Задняя часть)
T5-3-9
23
041
Реле прямого управления
T5-3-9
43
042
Реле верхнего освещения кабины
T5-3-9
24
043
Реле подсветки двери кабины
T5-3-9
25
044
Реле звукового сигнала
T5-3-9
26
045
Реле зуммера
T5-3-9
27
046
Реле мотора стеклоомывателя
T5-3-9
29
047
Реле выключателя режима передвижения
T5-3-9
30
048
Реле подсветки
T5-3-9
31
049
Реле проверки индикаторов уровня жидкостей
T5-3-9
32
050
Реле проверки работы индикаторов (1)
T5-3-9
33
051
Реле проверки работы индикаторов (2)
T5-3-9
34
052
Реле стеклоочистителя (Верхняя сторона, быстрый режим)
T5-3-9
35
053
Реле стеклоочистителя (Верхняя сторона, медленный режим)
T5-3-9
36
054
Основное реле стеклоочистителя (Верхнего)
T5-3-9
37
055
Реле стеклоочистителя (Нижняя сторона, быстрый режим)
T5-3-9
38
056
Реле стеклоочистителя (Нижняя сторона, медленный режим)
T5-3-9
39
057
Основное реле стеклоочистителя (Нижнего)
T5-3-9
40
058
Реле индикатора предпускового подогрева (F)
T5-3-9
41
059
Реле индикатора предпускового подогрева (R)
T5-3-9
42
T5-2-4
ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Электрическая схема 3/3
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
001
ECM (Блок управления двигателем)
T5-3-7
1
002
Реле ECM (Блок управления двигателем)
T5-3-7
2
003
Блок предохранителей ECM (Блок управления двигателем)
T5-3-7
4
004
Концевой выключатель лестницы
T5-3-2
29
005
Датчик минимального уровня топлива (Индикатор)
T5-3-2
27
006
Датчик уровня топлива (Указатель остаточного количества топлива)
T5-3-2
28
Выключатель для останова двигателя (В передней части двигатель-
007
T5-3-2
24
ного отсека)
Датчик минимального уровня охлаждающей жидкости 2 (Сигнальная
008
T5-3-6
2
лампа)
Датчик минимального уровня охлаждающей жидкости 1 (Индикатор
009
T5-3-2
25
проверки уровня охлаждающей жидкости)
010
Рабочее освещение (Левая сторона, задняя часть)
T5-3-2
23
Выключатель останова двигателя (В задней части двигательного
011
T5-3-2
21
отсека)
012
Датчик ограничения пропускной способности воздухоочистителя
T5-3-6
1
013
Электромагнитный клапан выбора режима передвижения
T5-3-17, 18
14
014
Датчик давления управления (Передвижение)
T5-3-17, 18
26
Датчик загрязнения (Передний гидромотор привода вращения
015
T5-3-2
32
поворотной части)
016
Датчик загрязнения (Гидромотор механизма передвижения)
T5-3-2
31
Датчик загрязнения (Задний гидромотор привода вращения
017
T5-3-2
30
поворотной части)
018
Электромагнит сапуна
T5-3-2
11
019
Датчик уровня рабочей жидкости 1 (Индикатор уровня)
T5-3-2
9
020
Датчик уровня рабочей жидкости 2 (Сигнальная лампа)
T5-3-2
10
021
Концевой выключатель клапана (Всасывающий контур)
T5-3-2
13
Датчик температуры рабочей жидкости 2 (Управление скоростью
022
T5-3-2
26
вращения гидромотора вентилятора)
Датчик температуры рабочей жидкости 1 (Указатель температуры
023
T5-3-2
12
рабочей жидкости)
024
Рабочее освещение (Правая сторона, передняя часть)
T5-3-2
7
025
Электромагнитный клапан автоматической смазки 1
T5-3-22
4
026
Электромагнитный клапан автоматической смазки 2
T5-3-22
1
027
Датчик давления подачи смазки системы автоматической смазки (2)
T5-3-3
9
028
Датчик давления подачи смазки системы автоматической смазки (1)
T5-3-3
10
029
Датчик давления подачи смазки системы ручной смазки
T5-3-3
11
030
Переключатель режима системы автоматической смазки
T5-3-3
8
031
Электромагнитное реле останова двигателя
T5-3-3
3
032
Реле предпускового подогрева (F)
T5-3-3
2
033
Реле предпускового подогрева (R)
T5-3-3
1
034
Реле стартера 1
T5-3-3
5
035
Реле стартера 2
T5-3-3
4
T5-2-5
ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
036
Реле аккумуляторной батареи 1
T5-3-3
18
037
Реле аккумуляторной батареи 2
T5-3-3
21
038
Реле аккумуляторной батареи 3
T5-3-3
19
039
Плавкий элемент 11 (300А)
T5-3-3
7
040
Плавкий элемент 10 (300А)
T5-3-3
6
041
Плавкий элемент 9 (250А)
T5-3-3
12
042
Плавкий элемент 7 (45А)
T5-3-3
29
043
Плавкий элемент 5 (75А)
T5-3-3
25
044
Плавкий элемент 4 (75А)
T5-3-3
28
045
Плавкий элемент 3 (45А)
T5-3-3
22
046
Плавкий элемент 2 (75А)
T5-3-3
26
047
Плавкий элемент 1 (75А)
T5-3-3
27
048
Плавкий элемент 6 (45А)
T5-3-3
23
049
Плавкий элемент 8 (45А)
T5-3-3
24
050
Аккумуляторная батарея
T5-3-3
16
051
Защитный выключатель
T5-3-3
20
052
Реле параллельного пуска
T5-3-3
13
053
Плавкий элемент 12 (250А)
T5-3-3
15
054
Датчик загрязнения (Основной насос 1)
T5-3-6
8
055
Датчик загрязнения (Основной насос 2)
T5-3-6
7
056
Датчик загрязнения (Основной насос 3)
T5-3-6
3
057
Датчик загрязнения (Основной насос 4)
T5-3-6
4
058
Датчик загрязнения (Основной насос 5)
T5-3-6
5
059
Датчик загрязнения (Основной насос 6)
T5-3-6
6
060
Маслоохладитель
T5-3-2
14
061
Насосный агрегат
T5-3-2
16
062
Радиатор
T5-3-2
19
063
Двигатель
T5-3-2
17
064
Гидромотор вентилятора маслоохладителя
T5-3-2
15
065
Гидроаккумулятор (Контур управления)
T5-3-2
18
Электромагнитный клапан управления частотой вращения гидромо-
066
T5-3-20
6
тора вентилятора маслоохладителя
067
Электромагнитный клапан снижения мощности
T5-3-20
7
068
Электромагнитный клапан увеличения мощности
T5-3-20
8
Освещение для проведения технического обслуживания (Двига-
069
T5-3-2
20
тельный отсек)
Датчик давления управления (Рабочее оборудование, вращение по-
070
T5-3-19
1
воротной части)
T5-2-6
ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
071
Звуковой сигнал передвижения
T5-3-2
22
072
Подогреватель воздуха (F1)
T5-3-5
3
073
Подогреватель воздуха (R1)
T5-3-5
8
074
Генератор
T5-3-5
18
075
Датчик перегрева
T5-3-5
19
076
Датчик температуры охлаждающей жидкости 1
T5-3-5
9
077
Датчик давления масла двигателя (Низкое давление)
T5-3-5
16
078
Датчик давления масла двигателя (Высокое давление)
T5-3-5
17
079
Датчик уровня рабочей жидкости
T5-3-5
10
080
Датчик температуры отработавших газов 2
T5-3-5
1
081
Стартер 1
T5-3-5
11
082
Стартер 2
T5-3-5
14
083
Электромагнит останова двигателя
T5-3-5
15
084
Датчик давления турбонаддува
T5-3-5
12
Датчик частоты вращения двигателя 1 (MC (B) (Основной контроллер
085
T5-3-5
5
(В)))
086
Привод регулятора
T5-3-5
13
087
Датчик температуры отработавших газов 1
T5-3-5
2
Датчик частоты вращения двигателя 2 (ECM (Блок управления дви-
088
T5-3-5
6
гателем))
089
Подогреватель воздуха (F2)
T5-3-5
4
090
Подогреватель воздуха (R2)
T5-3-5
7
T5-2-7
ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Гидравлическая схема
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
001
Отсечной клапан давления управления при передвижении
T5-3-17, 18
1
002
Клапан "ИЛИ" 4
T5-3-17, 18
5
003
Клапан "ИЛИ" 3
T5-3-17, 18
6
004
Клапан "ИЛИ" 2
T5-3-17, 18
19
005
Клапан "ИЛИ" 1
T5-3-17, 18
17
006
Датчик давления управления (Передвижение)
T5-3-17, 18
16
007
Демпфирующий клапан (Поворот поворотной части влево)
T5-3-17, 18
3
008
Демпфирующий клапан (Поворот поворотной части вправо)
T5-3-17, 18
2
009
Клапан "ИЛИ" 5
T5-3-17, 18
10
010
Клапан приоритета стрелы
T5-3-18
22
011
Клапан "ИЛИ" 7
T5-3-19
3
012
Клапан "ИЛИ" 6
T5-3-19
4
013
Клапан "ИЛИ" 8
T5-3-19
6
Датчик давления управления (Рабочее оборудование, вращение по-
014
T5-3-19
1
воротной части)
015
Гидроаккумулятор (Контур управления)
T5-3-1
18
016
Насосный агрегат
T5-3-1
16
017
Двигатель
T5-3-1
17
018
Фильтр очистки масла в редукторе привода насосов
T5-3-20
16
019
Насос привода гидромотора вентилятора маслоохладителя
T5-3-20
15
020
Насос системы управления
T5-3-20
14
021
Насос привода гидромотора компрессора
T5-3-20
13
022
Насос подачи масла в редуктор привода насосов
T5-3-20
12
023
Основной насос 5 (Со стороны редуктора привода насосов)
T5-3-20
11
024
Основной насос 6 (Со стороны конца насоса)
T5-3-20
11
025
Основной насос 3 (Со стороны редуктора привода насосов)
T5-3-20
10
026
Основной насос 4 (Со стороны конца насоса)
T5-3-20
10
027
Основной насос 1 (Со стороны редуктора привода насосов)
T5-3-20
9
028
Основной насос 2 (Со стороны конца насоса)
T5-3-20
9
029
Сетчатый фильтр линии высокого давления
T5-3-1
13
030
Датчик давления масла в редукторе привода насосов
T5-3-2
19
031
Фильтр системы управления
T5-3-20
4
Редукционный клапан давления (Управление частотой вращения гид-
032
T5-3-20
2
ромотора вентилятора маслоохладителя)
Электромагнитный клапан управления частотой вращения гидромо-
033
T5-3-20
6
тора вентилятора маслоохладителя
034
Электромагнитный клапан уменьшения мощности
T5-3-20
7
035
Электромагнитный клапан увеличения мощности
T5-3-20
8
T5-2-8
ПОИСК НЕИСПРАВНОСТЕЙ / Справочные таблицы со ссылками
Номер
Примеча-
Наименование компонента
Страница
позиции
ние
036
Гидромотор вентилятора маслоохладителя
T5-3-1
15
037
Маслоохладитель
T5-3-1
14
038
Электромагнитный клапан выбора режима передвижения
T5-3-17,18
14
039
Редукционный клапан
T5-3-17,18
12
Предохранительный клапан (Контур привода компрессора конди-
040
T5-3-17,18
9
ционера)
041
Гидрораспределитель 1
T5-3-16
6
042
Гидрораспределитель 2
T5-3-16
7
043
Гидрораспределитель 3
T5-3-16
8
044
Гидробак
T5-3-1
11
045
Электромагнитный клапан системы автоматической смазки 1
T5-3-22
4
046
Редукционный клапан
T5-3-22
3
047
Насос системы смазки
T5-3-22
2
048
Гидромотор компрессора
T5-3-1
31
049
Гидромотор механизма передвижения
T5-3-15
2
050
Механизм вращения поворотной части
T5-3-1
8
051
Клапан управления тормозом
T5-3-15
1
052
Центральный шарнир
T5-3-1
27
053
Селекторный клапан давления управления
T5-3-21
4
054
Редукционный клапан
T5-3-21
2
055
Предохранительный клапан (17,2 МПа)
T5-3-21
6
056
Предохранительный клапан (10,1 МПа)
T5-3-21
3
057
Гидроаккумулятор (цилиндр механизма натяжения гусеницы)
T5-3-21
7
058
Цилиндр механизма натяжения гусеницы
T5-3-21
1
059
Клапан блокировки системы управления
T5-3-21
33
060
Электромагнитный клапан останова поворота поворотной части
T5-3-1
6
Клапан управления (рабочее оборудование/вращение поворотной
061
T5-3-2
7
части)
062
Клапан управления (Передвижение)
T5-3-1
34
063
Клапан управления (Открывание/закрывание ковша)
T5-3-1
35
064
Гидроцилиндр выгрузки ковша
T5-3-1
37
065
Гидроцилиндр стрелы
T5-3-1
3
066
Гидроцилиндр рукояти
T5-3-1
4
067
Гидроцилиндр выравнивания ковша
T5-3-1
36
068
Гидроцилиндр стрелы
T5-3-1
5
T5-2-9
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

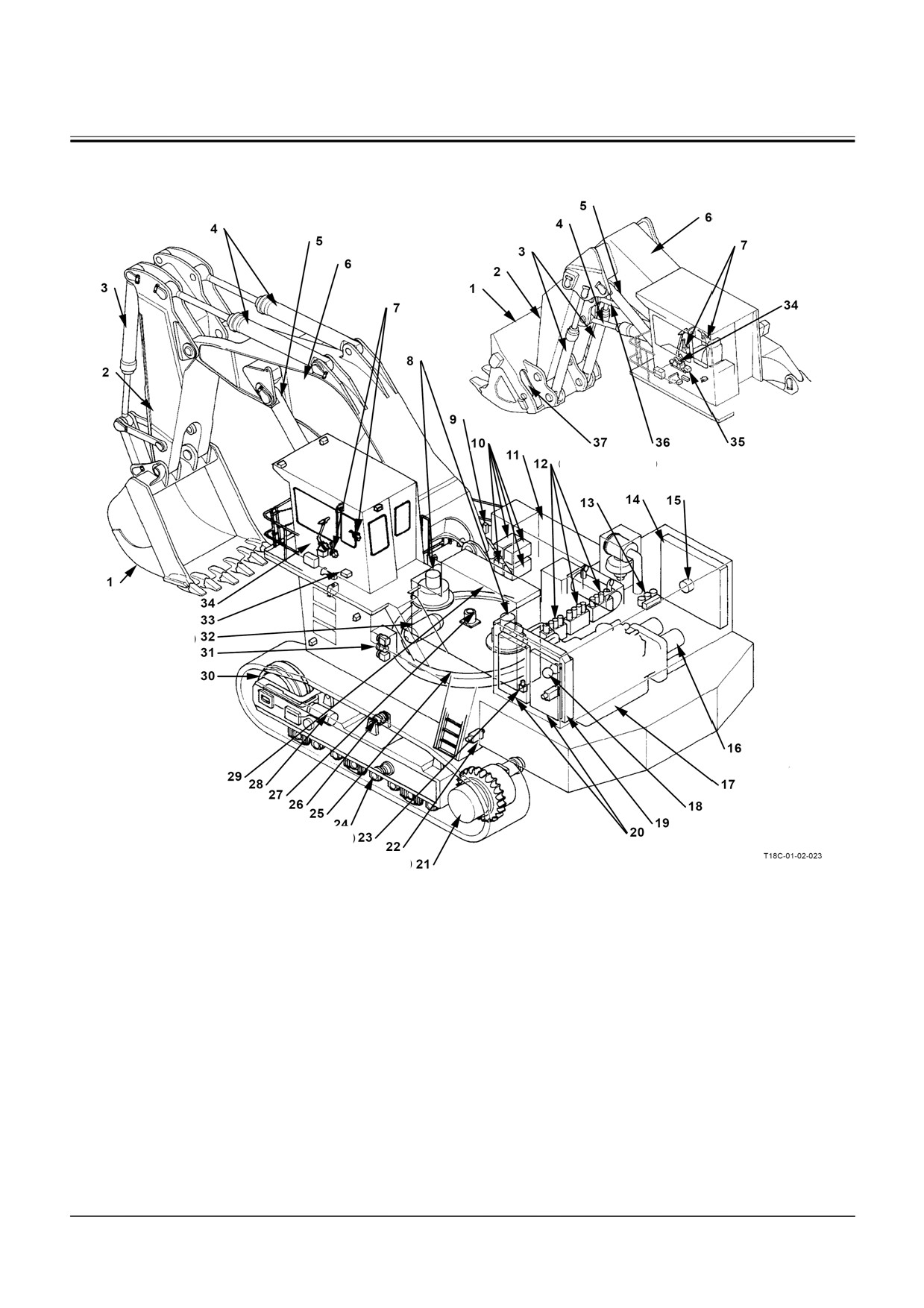

ОСНОВНЫЕ КОМПОНЕНТЫ (СХЕМА РАСПОЛОЖЕНИЯ)
Прямая лопата
Обратная лопата
(К стр. 5-3-14)
(К стр. 5-3-12)
(К стр. 5-3-21)
(К стр. 5-3-20)
(К стр. 5-3-21)
(К стр. 5-3-15)
1- Ковш
11- Гидробак
21- Механизм передвижения
30- Натяжное колесо
2- Рукоять
12- Гидрораспределитель
22- Клапан управления тормозом
31- Гидромотор компрессора
механизма передвижения
3- Гидроцилиндр стрелы
13- Сетчатый фильтр
23- Селекторный клапан давления
32- Гидроаккумулятор
(Меха-
линии высокого
управления
низм натяжения)
давления
4- Гидроцилиндр рукояти
14- Маслоохладитель
24- Опорный каток
33- Клапан блокировки системы
управления
5- Гидроцилиндр стрелы
15- Гидромотор привода
25- Подшипник опорно-поворотного
34- Клапан управления (пере-
вентилятора маслоох-
устройства
движением)
ладителя
6- Стрела
16- Насосный агрегат
26- Поддерживающий каток
35- Клапан управления (откры-
вание/закрывание ковша)
(Только для варианта с пря-
мой лопатой)
7- Клапан управления рабочим
17- Двигатель
27- Центральный шарнир
36- Гидроцилиндр выравнивания
оборудованием/вращением
ковша (Только для варианта с
поворотной части
прямой лопатой)
8- Механизм вращения пово-
18- Гидроаккумулятор
28- Цилиндр механизма натяжения
37- Гидроцилиндр выгрузки ковша
ротной части
(контур управления)
гусеницы
(Только для варианта с пря-
мой лопатой)
9- Система автоматической
19- Радиатор
29- Топливный бак
смазки (Смазочное устрой-
ство)
10- Аккумуляторная батарея
20- Промежуточный охла-
дитель
T5-3-1
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

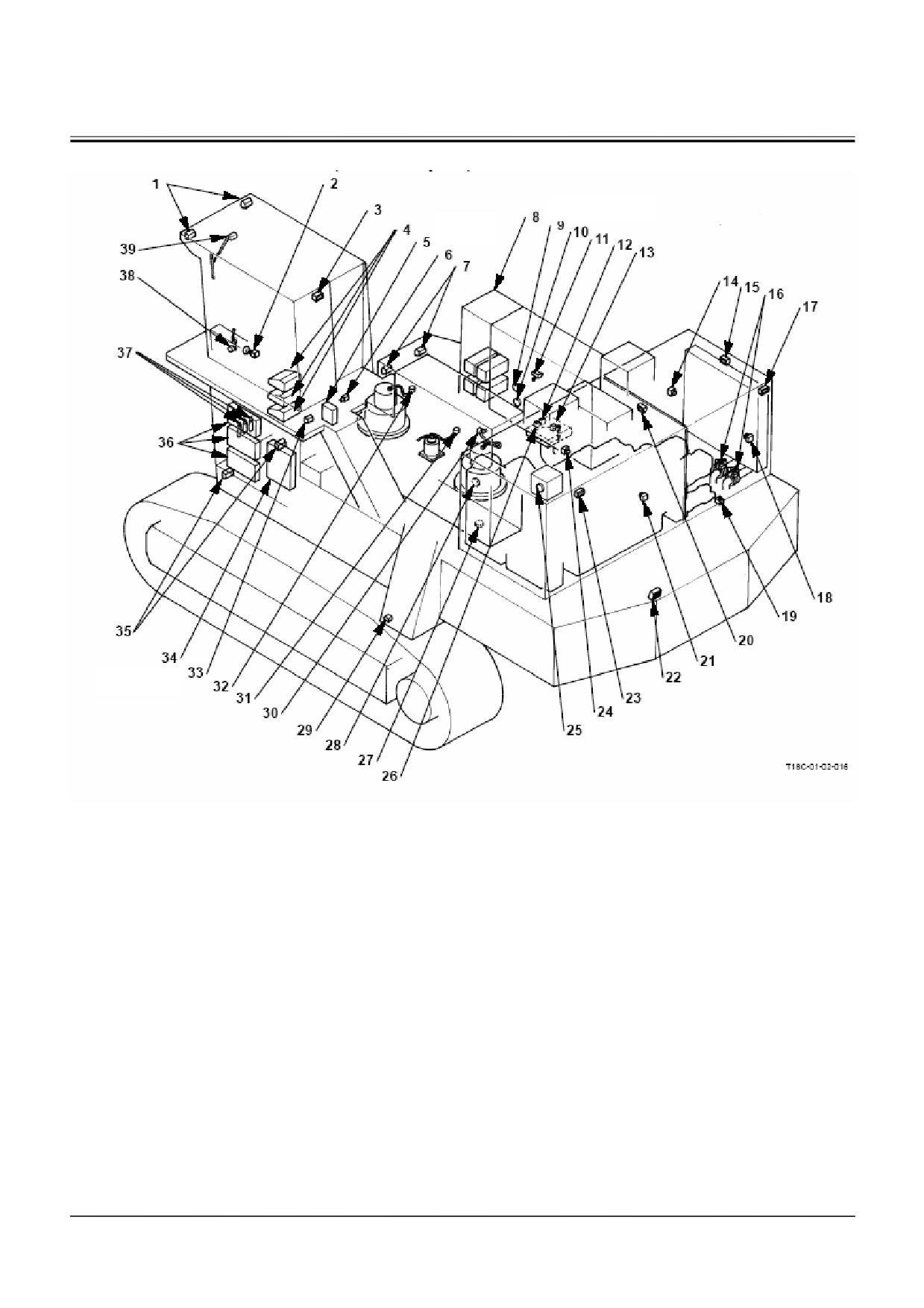

КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (Схема расположения)
(К стр. 5-3-3)
(К стр. 5-3-7)
(К стр. 5-3-8)
1- Рабочее освещение (на крыше
11- Электромагнит сапуна
21- Выключатель для останова
31- Датчик загрязнения
кабины)
двигателя (В задней части
(Гидромотор механизма
двигательного отсека)
передвижения)
2- Звуковой сигнал
12- Датчик температуры рабо-
22- Звуковой сигнал при пере-
32- Датчик загрязнения (Пе-
чей жидкости 1 (Указатель
движении
редний гидромотор ме-
температуры рабочей жид-
ханизма вращения пово-
кости)
ротной части)
3- Подсветка двери кабины
13- Концевой выключатель кла-
23- Рабочее освещение (Задняя
33- Освещение для проведе-
пана (Всасывающий
часть, левая сторона)
ния технического обслужи-
контур)
вания (Отсек под кабиной).
4- Кондиционер
14- Выключатель для останова
24- Выключатель для останова
34- Шкаф с электрооборудо-
двигателя (В передней
двигателя (В передней части
ванием
части насосного отсека)
двигательного отсека)
5- Ящик с оборудованием ECM
15- Освещение для проведения
25- Датчик охлаждающей жидкости
35- Рабочее освещение
(Блока управления двигате-
технического обслуживания
1 (Индикатор проверки уровня)
(Передняя часть, левая
лем)
(Насосный отсек).
сторона)
6- Электромагнитный клапан ос-
16- Концевой выключатель
26- Датчик температуры рабочей
36- Конденсатор (Гидромо-
танова вращения поворотной
клапана (Нагнетательный
жидкости 2 (управление часто-
тор вентилятора)
части
контур)
той вращения гидромотора
вентилятора)
7- Рабочее освещение (передняя
17- Рабочее освещение (Зад-
27- Датчик минимального уровня
37- Датчик давления управ-
часть, правая сторона)
няя часть, правая сторона)
топлива (Индикатор)
ления вентилятором для
ресивера- осушителя
конденсатора
8- Отсек аккумуляторных бата-
18- Выключатель для останова
28- Датчик уровня топлива (Ука-
38- Датчик акселератора
рей
двигателя (В задней части
затель уровня топлива)
насосного отсека)
9- Датчик уровня рабочей жид-
19- Датчик давления масла в
29- Концевой выключатель ле-
39- Мотор стеклоочистителя
кости 1 (Индикатор уровня)
редукторе привода насосов
стницы
(2 использовано)
10- Датчик уровня рабочей жид-
20- Освещение для проведения
30- Датчик загрязнения (Задний
кости 2 (Сигнальная лампа)
технического обслуживания
гидромотор механизма вра-
(Двигательный отсек).
щения поворотной части)
T5-3-2
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

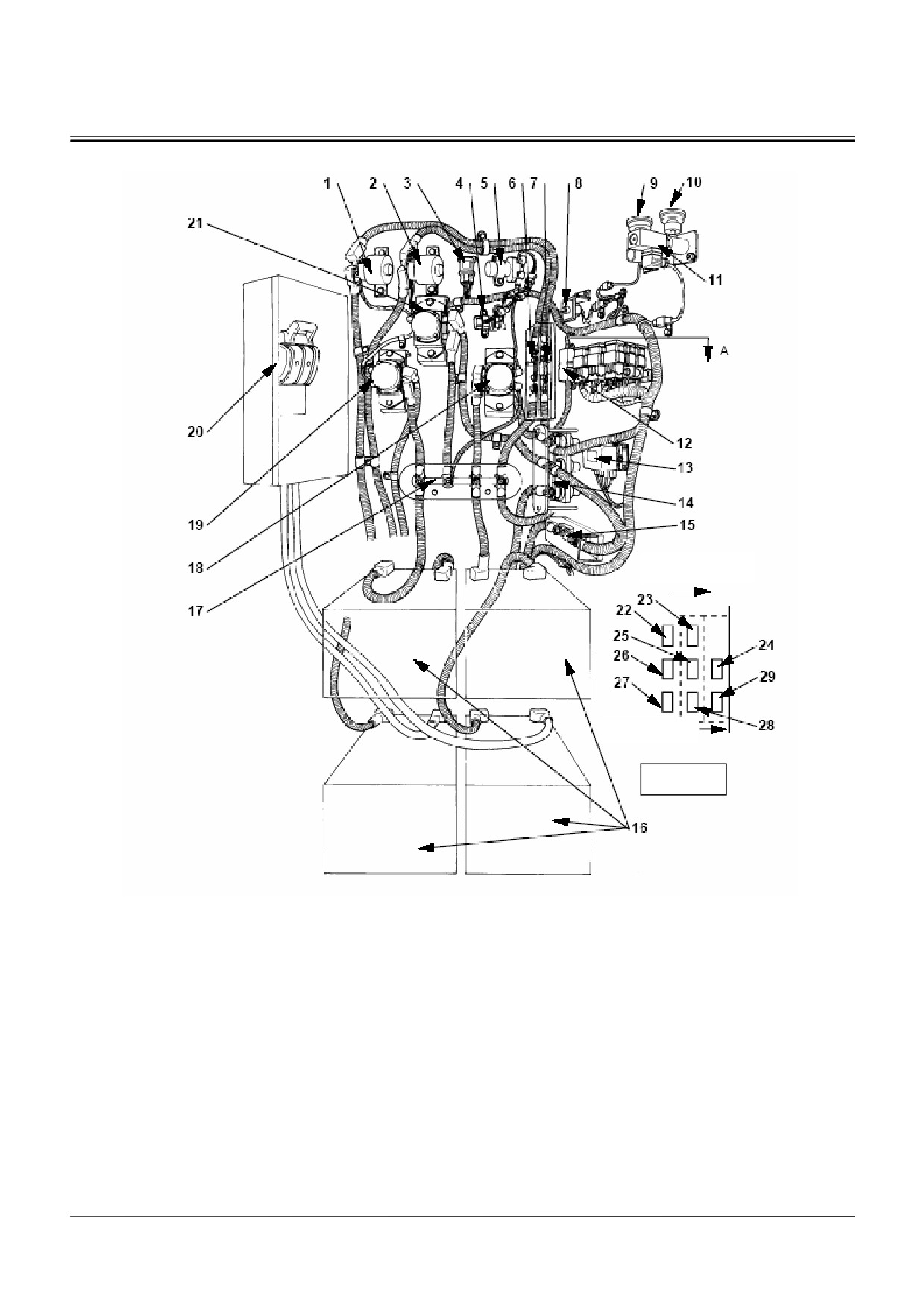

КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (Отсек аккумуляторных батарей)
Передняя часть
Сторона установки
Вид А
T18С-01-02-020
1- Реле предпускового
17- Клемма (1)
24- Плавкий элемент 8 (45 А)
9- Датчик давления подачи смазки
подогрева (R)
системы автоматической смаз-
ки (2)
2- Реле предпускового
18- Реле аккумуляторной
25- Плавкий элемент 5 (75 А)
10- Датчик давления подачи смазки
подогрева (F)
батареи 1
системы автоматической смаз-
ки (1)
3- Электромагнитное реле
11- Датчик давления подачи смаз-
19- Реле аккумуляторной
26- Плавкий элемент 2 (75 А)
останова двигателя
ки системы ручной смазки
батареи 3
4- Реле стартера 2
12- Плавкий элемент 9 (250А)
20- Защитный выключатель
27- Плавкий элемент 1 (75 А)
5- Реле стартера 1
13- Реле параллельного пуска
21- Реле аккумуляторной
28- Плавкий элемент 4 (75 А)
батареи 2
6- Плавкий элемент 10
14- Клемма (2)
22- Плавкий элемент 3 (45 А)
29- Плавкий элемент 7 (45 А)
(300А)
7- Плавкий элемент 11
15- Плавкий элемент 12 (250А)
23- Плавкий элемент 6 (45 А)
(300А)
8- Переключатель режима
16- Аккумуляторная батарея
системы автоматиче-
ской смазки
T5-3-3
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

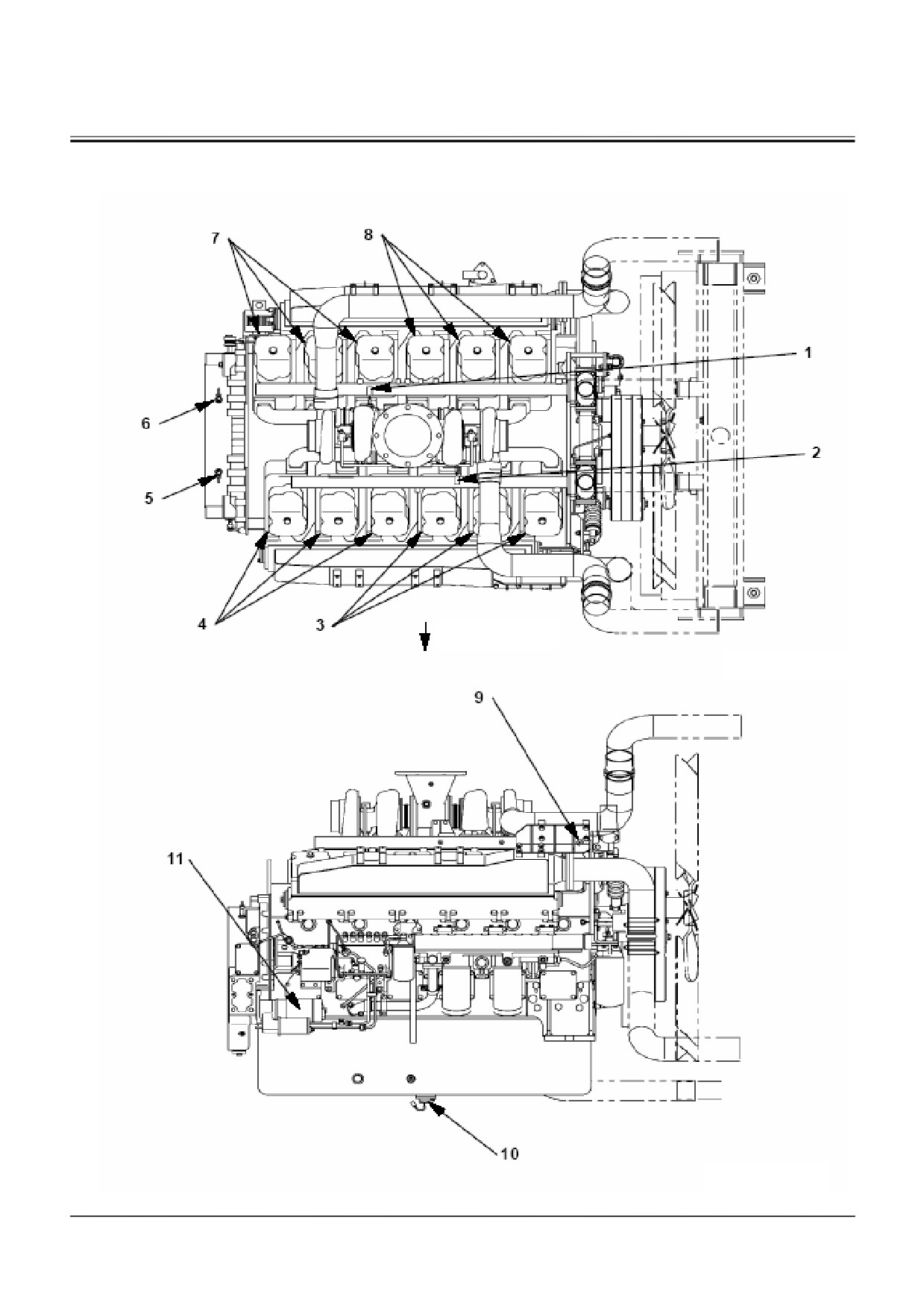

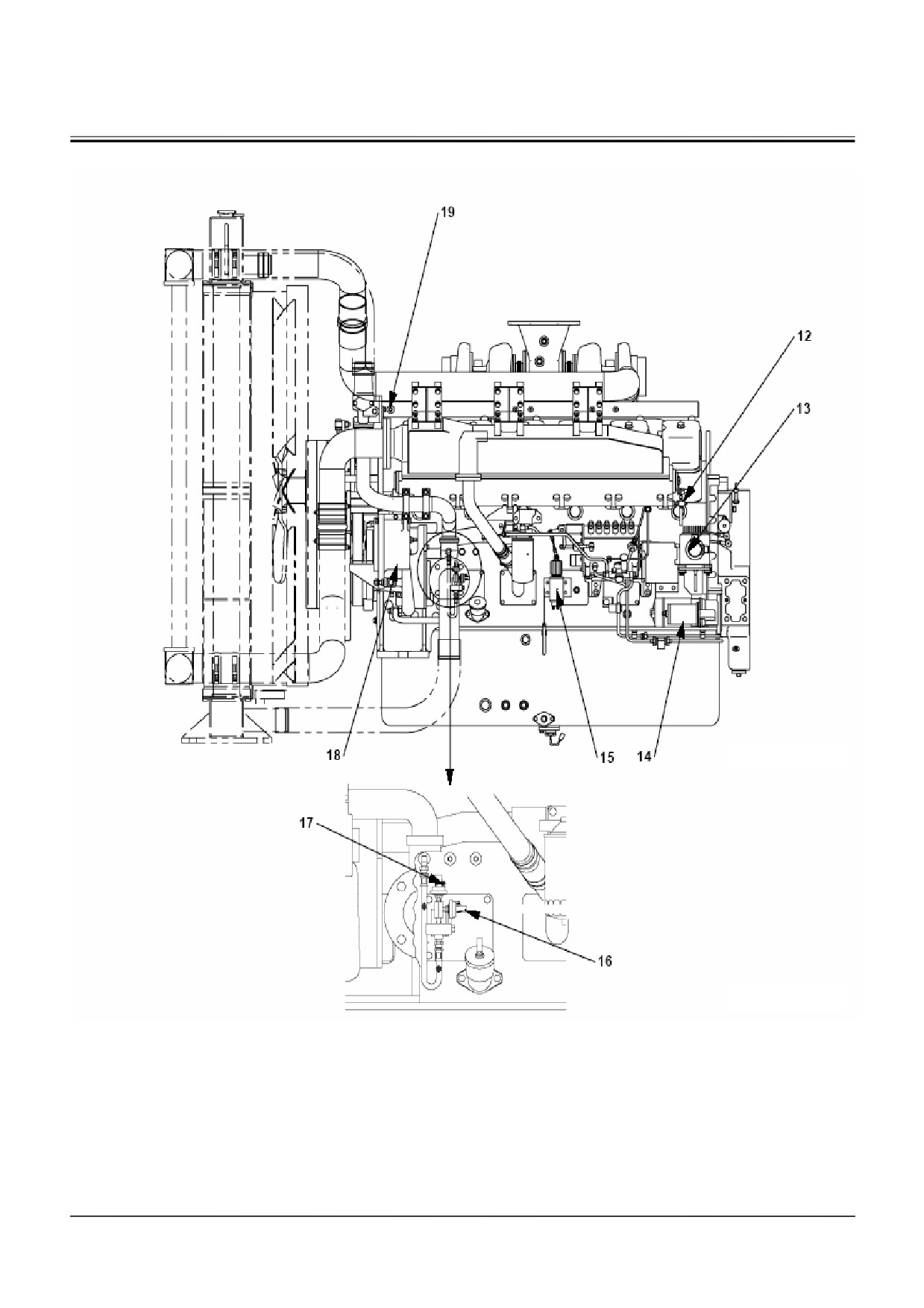

КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (Двигательный отсек)
Вид спереди
T18С-01-02-001
T18С-01-02-002
T5-3-4
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов
T18С-01-02-003
T18С-01-02-004
1- Датчик 2 температуры вы-
6- Датчик 2 частоты вращения
11- Стартер 1
16- Датчик давления масла в
хлопных газов
двигателя ЕСМ (Блок
двигателе (низкое давле-
управления двигателем)
ние)
2- Датчик 1 температуры вы-
7- Подогреватель воздуха (R2)
12- Датчик давления турбо-
17- Датчик давления масла в
хлопных газов
наддува
двигателе (высокое дав-
ление)
3- Подогреватель воздуха (F1)
8- Подогреватель воздуха (R1)
13- Привод регулятора
18- Генератор
4- Подогреватель воздуха (F2)
9- Датчик 1 температуры ох-
14- Стартер 2
19- Датчик перегрева
лаждающей жидкости
5- Датчик 1 частоты вращения
10- Датчик уровня масла
15- Электромагнит останова
двигателя МС (Основной
двигателя
контроллер В)
T5-3-5
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

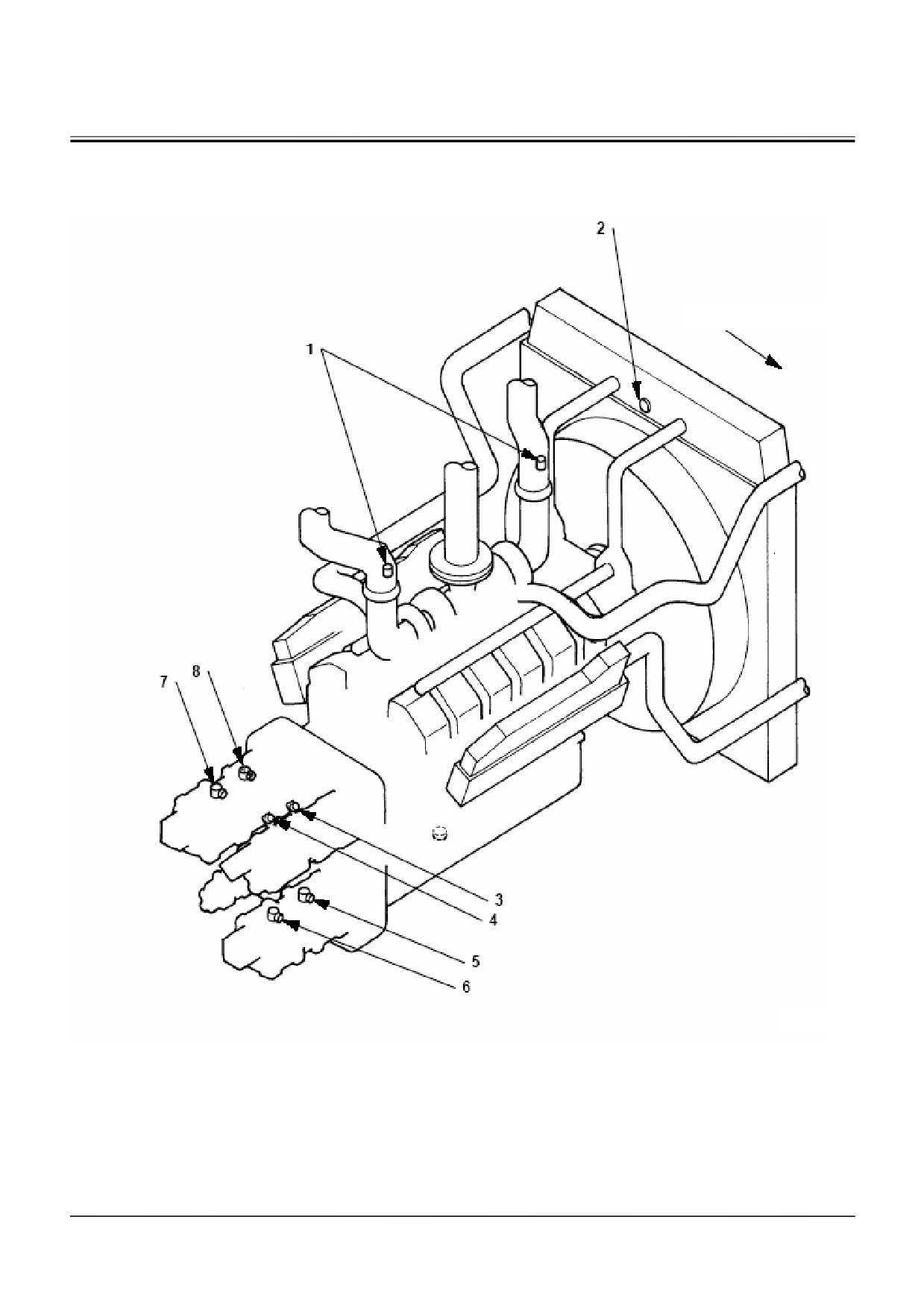

КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (Двигатель и компоненты)
Передняя сторона
T18С-01-02-017
1- Датчик ограничения пропу-
3- Датчик загрязнения
5- Датчик загрязнения
7- Датчик загрязнения
скной способности воздухо-
(Основной насос 3)
(Основной насос 5)
(Основной насос 2)
очистителя
2- Датчик 2 минимального
4- Датчик загрязнения
6- Датчик загрязнения
8- Датчик загрязнения
уровня охлаждающей жид-
(Основной насос 6)
(Основной насос 1)
(Основной насос 4)
кости
(Аварийная лампа)
T5-3-6
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

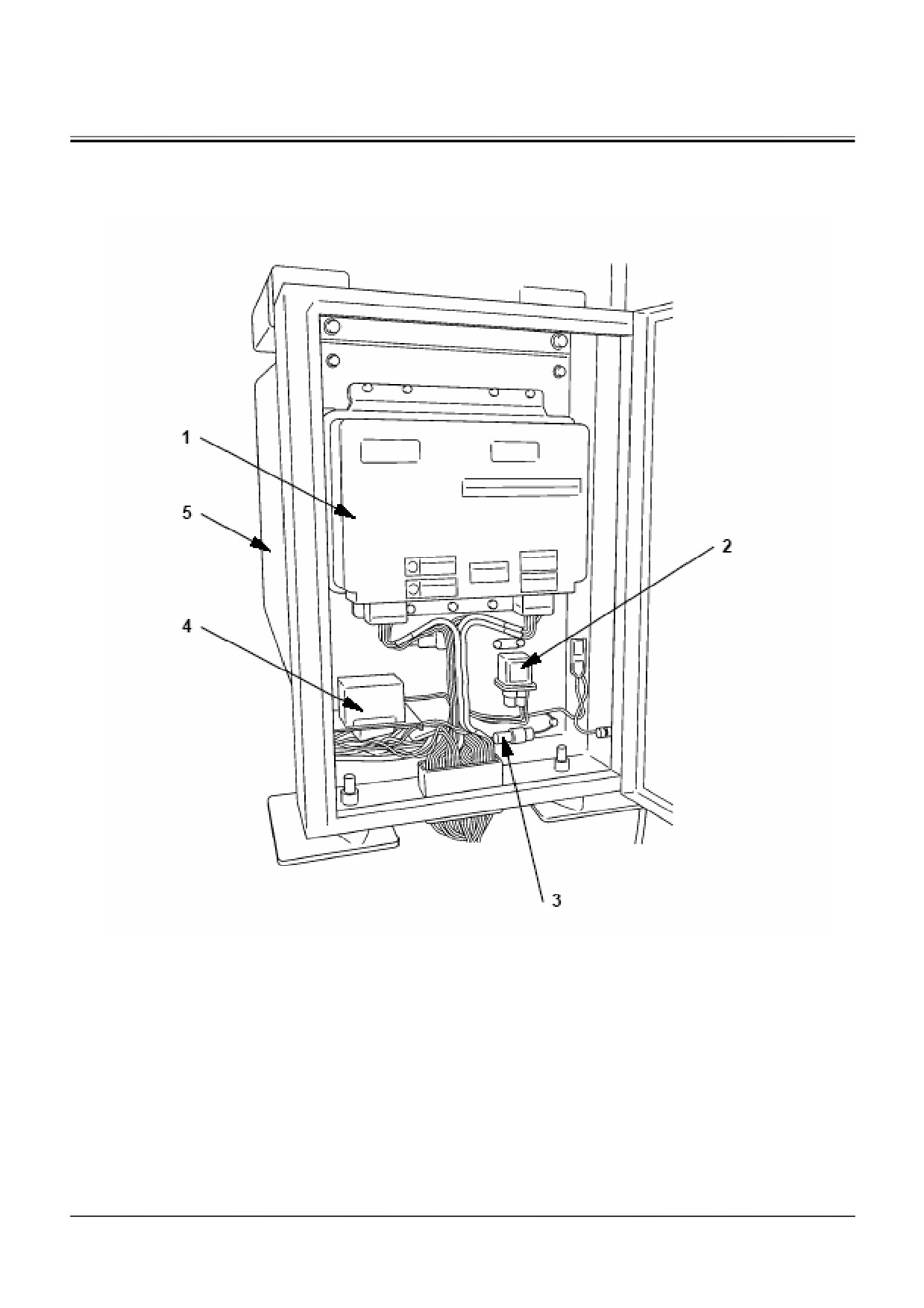

КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (Шкаф с электрооборудованием ЕСМ
(Блок управления двигателем))
T18С-01-02-014
1- ЕСМ (Блок управления двигателем)
5- Диод
7- DLU (Блок регистрации данных)
2- Реле ЕСМ (Блок управления двигате-
6- Блок плавких предохранителей ЕСМ
лем)
(Блок управления двигателем)
T5-3-7
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

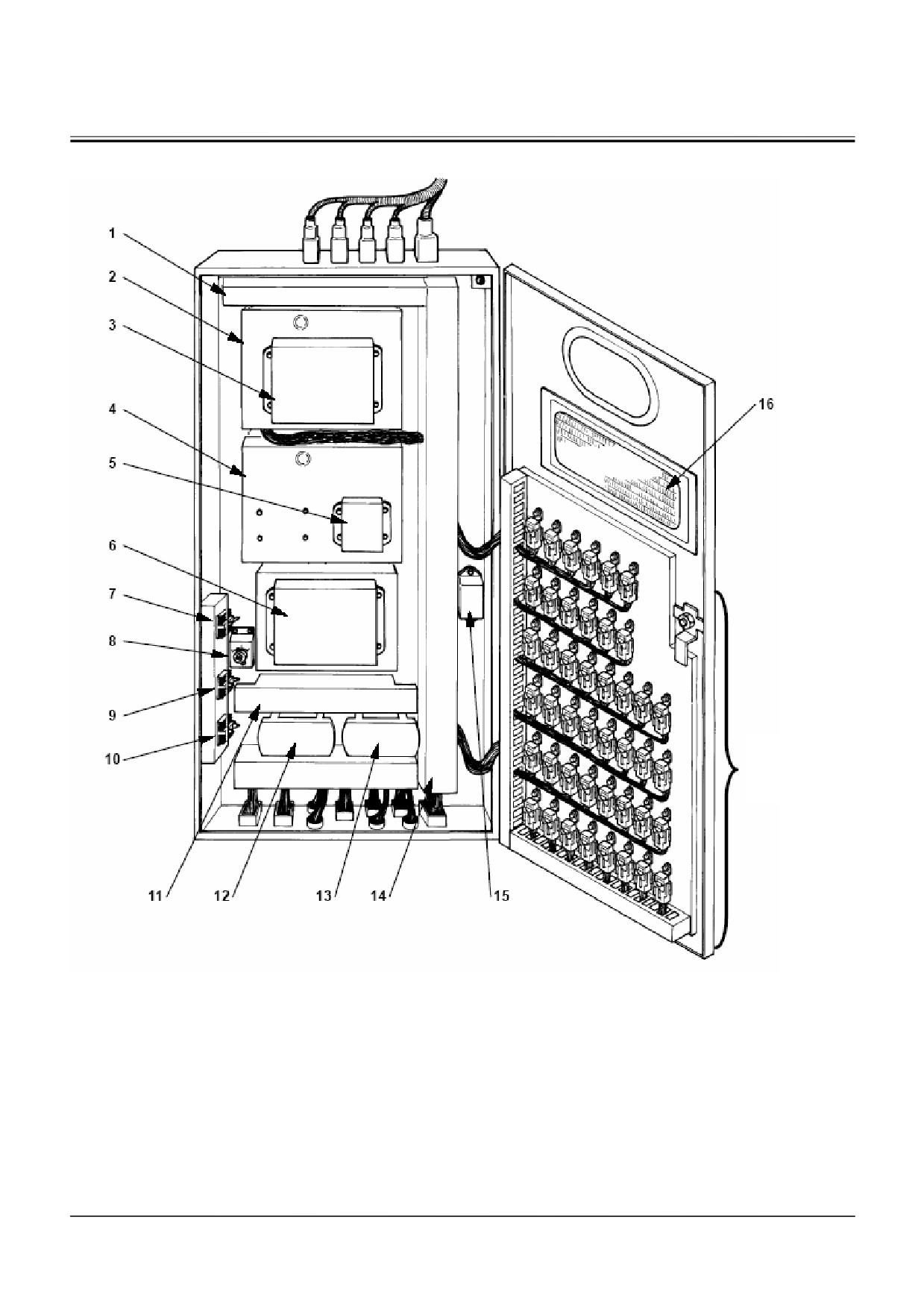

КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ (Шкаф с электрооборудованием)
Обратитесь к
следующей
странице
T18С-01-02-011
1- Крышка диодов (D10, D16,
5- DLU (Блок регистрации дан-
9- Резистор (27 Ом)
13- Блок плавких предохра-
D17, с D19 по D38)
ных)
нителей (2)
2- Основной контроллер МС (А)
6- Контроллер кондиционера
10- Резистор (5,6 Ом)
14- Крышка диодов (с D1 по
D4, D8, D 9, с D11 по
D15, D18)
3- CUS (Блок датчиков загряз-
7- Резистор (27 Ом)
11- Крышка диодов (с D5 по
15- Блок плавких предохра-
нения)
D7, с G-R1S по G-R3S,
нителей (3)
G-R1, G-R2, R1C, R2C)
4- Основной контроллер МС (В)
8- Переключатель выбора ин-
12- Блок плавких предохра-
16- Флюорисцентная лампа
тервала автоматической
нителей (1)
освещения
смазки
T5-3-8
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

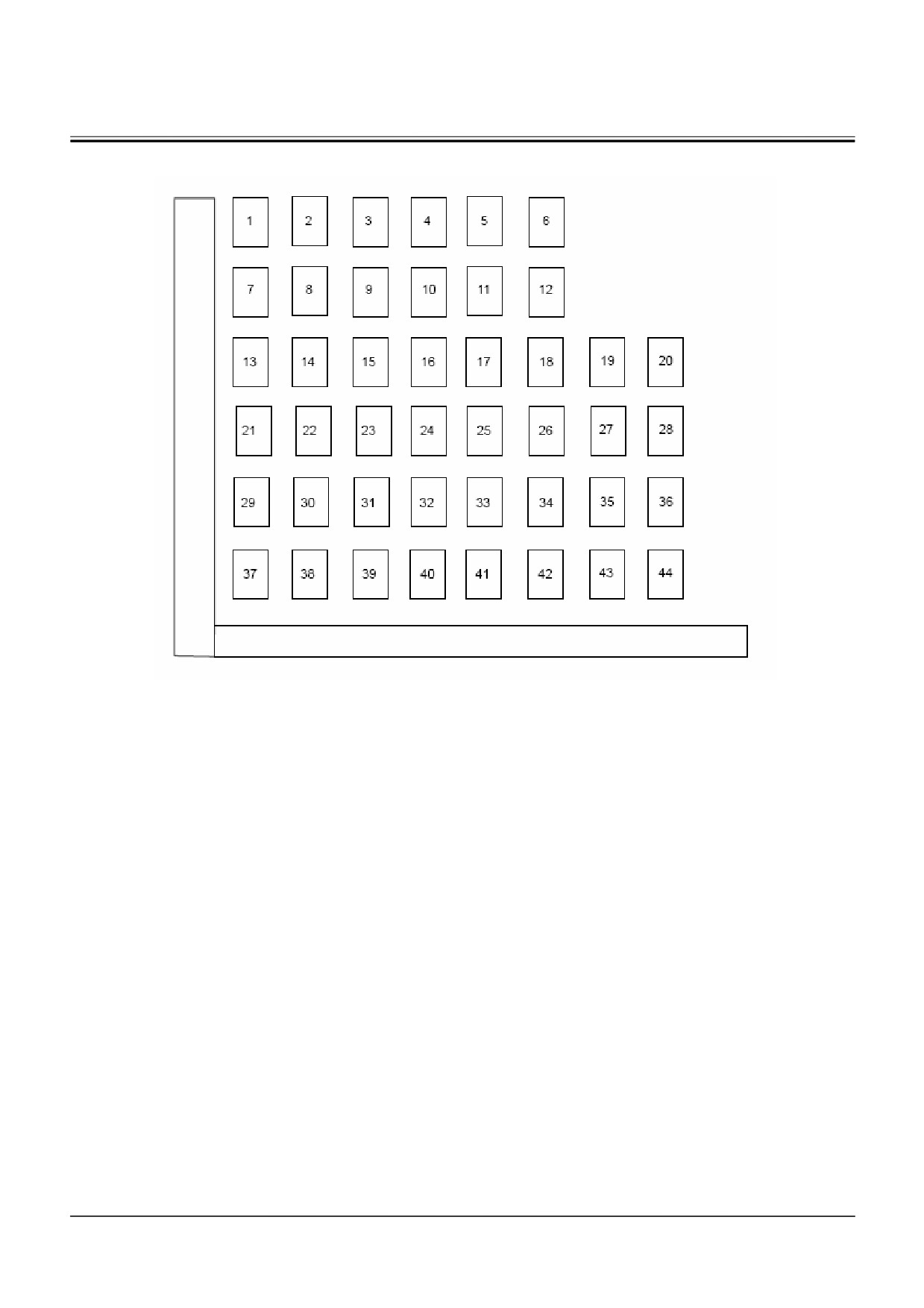

Расположение реле
1- Вентилятор конденсатора
13- Электромагнитный клапан
24- Верхнее освещение ка-
35- Стеклоочиститель (Верх-
кондиционера (переднего)
снижения мощности
бины
няя сторона, частый ре-
жим)
2- Вентилятор конденсатора
14- Воздушный компрессор зву-
25- Подсветка двери кабины
36- Стеклоочиститель (Верх-
кондиционера (бокового)
кового сигнала
няя сторона, редкий ре-
жим)
3- Вентилятор конденсатора
15- Останов двигателя
26- Звуковой сигнал
37- Основной стеклоочисти-
кондиционера (заднего)
тель (Верхний)
4- Кондиционер (Задний)
16- Клапан-переключатель
27- Зуммер
38- Стеклоочиститель (Нижняя
сторона, частый режим)
5- Кондиционер (Боковой)
17- Освещение для технического
28- Индикатор выключателя
39- Стеклоочиститель (Нижняя
обслуживания (двигательный
предпускового подогрева
сторона, редкий режим)
отсек)
6- Кондиционер (Передний)
18- Освещение для технического
29- Электродвигатель стек-
40- Основной стеклоочисти-
обслуживания (насосный
лоомывателя
тель (Нижний)
отсек)
7- Индикатор рабочего осве-
19- Освещение для технического
30- Переключатель выбора
41- Индикатор предпускового
щения
обслуживания (отсек под
режима передвижения
подогрева (F)
кабиной)
8- Индикатор подсветки двери
20- Рабочее освещение (перед-
31- Освещение
42- Индикатор предпускового
кабины
няя сторона, слева)
подогрева (R)
9- Счетчик наработки
21- Рабочее освещение (на ка-
32- Проверка уровня
43- Прямое управление
бине)
10- Электромагнитный клапан
22- Рабочее освещение (перед-
33- Проверка работы инди-
44- Защита от перегрузки
автоматической смазки (2)
няя сторона, справа)
каторов (1)
11- Электромагнитный клапан
23- Рабочее освещение (сзади)
34- Проверка работы инди-
останова вращения пово-
каторов (2)
ротной части
12- Электромагнитный клапан
автоматической смазки (1)
T5-3-9
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

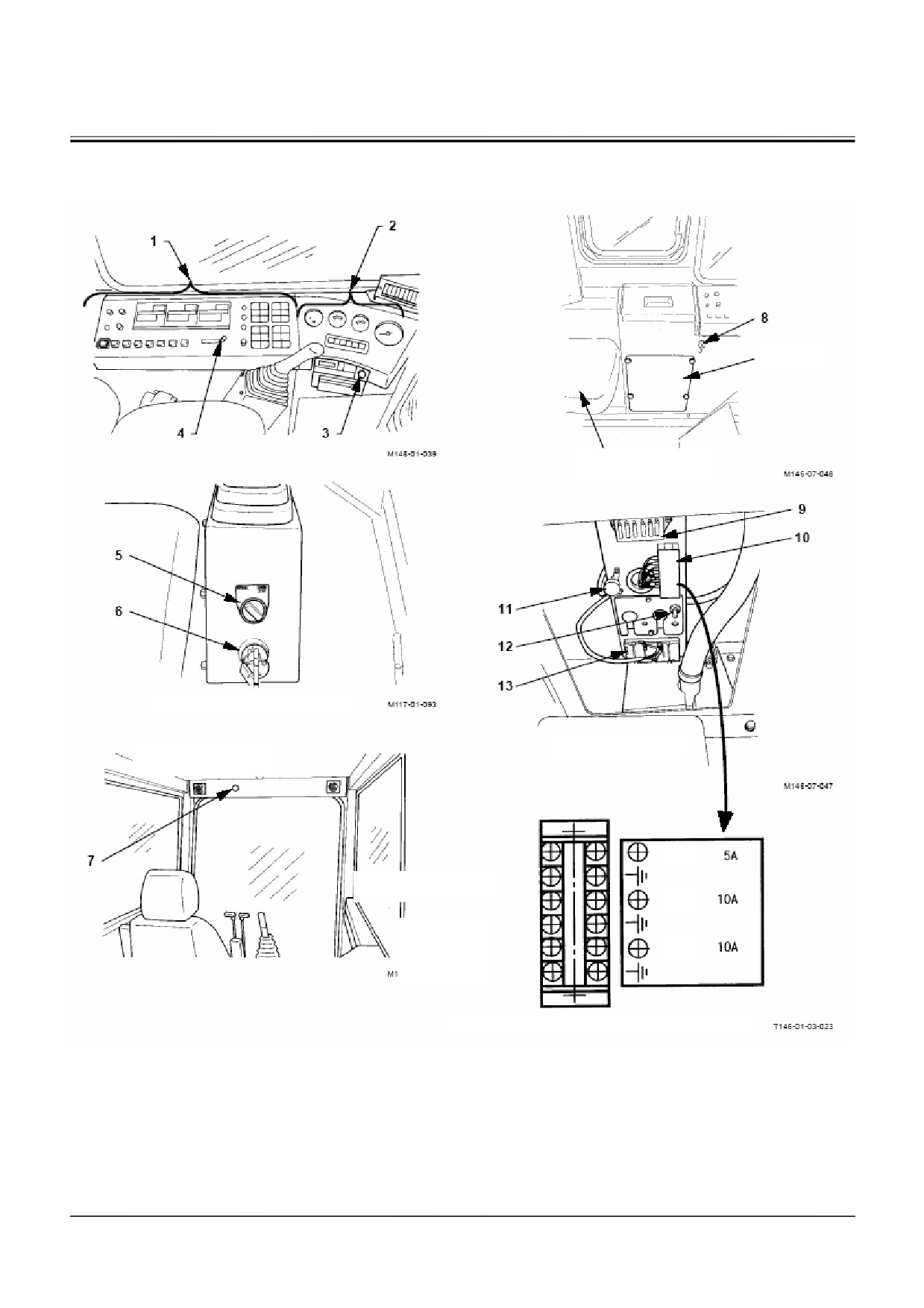

Расположение компонентов электрической системы в кабине
Крышка
Место инструктора
Правая стойка управления
Вид под крышкой
24 В
24 В
24 В
Расположение клемм источника питания
1- Приборная панель и панель
6- Выключатель аварийного
8- Разъем передачи дан-
11- Зуммер
переключателей
останова двигателя
ных
2- Приборная панель
7- Выключатель электросис-
9- Блок плавких предохра-
12- Выключатель режима
темы
нителей (в кабине)
диагностики двигателя
3- Радиоприемник
8- Счетчик часов наработки
10- Клемма источника пита-
13- Преобразователь напря-
ния
жения (с 24 В на 12 В)
4- Рукоятка управления часто-
той вращения двигателя
T5-3-10
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

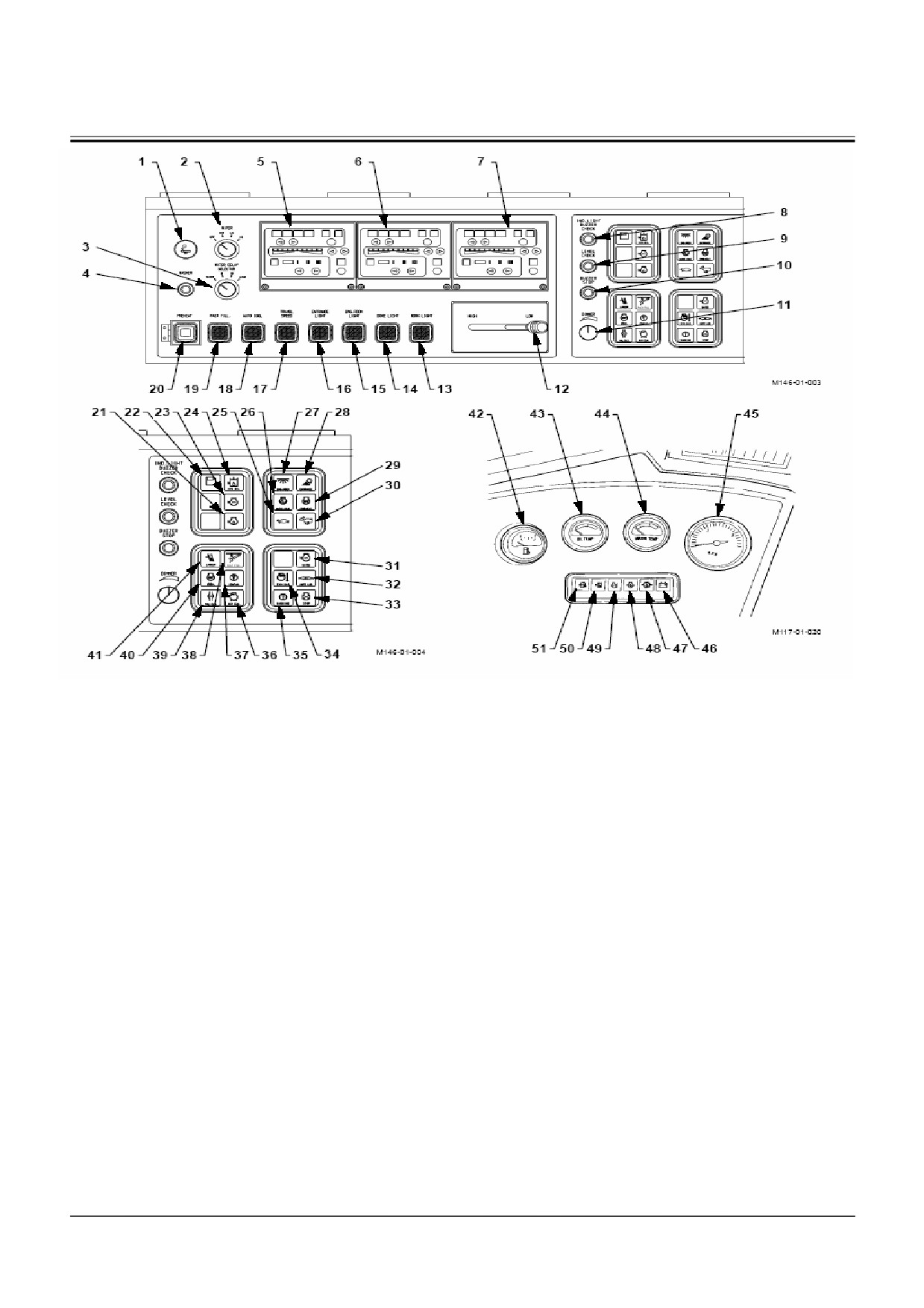

1- Прикуриватель
14- Выключатель верхнего осве-
27- Индикатор освещения дви-
40- Индикатор аварийного ос-
щения кабины
гательного отсека
танова двигателя
2- Выключатель стеклоочисти-
15- Выключатель освещения дви-
28- Индикатор подсветки двери
41- Индикатор положения лест-
теля
гательного отсека
кабины
ницы
3- Переключатель выбора ин-
16- Выключатель подсветки двери
29- Индикатор предпускового
42- Указатель уровня топлива
тервала задержки работы
кабины
подогрева
стеклоочистителя
4- Выключатель стеклоомыва-
17- Переключатель режима пере-
30- Индикатор режима передви-
43- Указатель температуры ра-
теля
движения
жения (высокая скорость)
бочей жидкости
5- Панель заднего кондицио-
18- Выключатель автоматического
31- Индикатор аварийного
44- Указатель температуры ох-
нера
переключения на частоту
уровня охлаждающей жид-
лаждающей жидкости
вращения холостого хода
кости (Предупреждающий)
6- Панель бокового кондицио-
19- Выключатель системы быст-
32- Индикатор режима авто-
45- Тахометр
нера
рой заправки
матической смазки
7- Панель переднего конди-
20- Выключатель предпускового
33- Индикатор останова двига-
46- Индикатор генератора
ционера
подогрева
теля (Предупреждающий)
8- Выключатель проверки ра-
21- Индикатор минимального
34- Индикатор температуры
47- Индикатор аварийного дав-
боты индикаторов
уровня масла в двигателе
выхлопных газов двигателя
ления масла в редукторе
(Предупреждающий)
привода насосов (Преду-
преждающий)
9- Выключатель проверки
22- Индикатор перегрузки памя-
35- Индикатор неисправности в
48- Индикатор аварийного дав-
уровня жидкостей
ти
системах двигателя
ления масла в двигателе
(Предупреждающий)
10- Выключатель зуммера
23- Индикатор минимального
36- Индикатор ограничения
49- Индикатор перегрева
уровня охлаждающей жид-
пропускной способности
(Предупреждающий)
кости
воздухоочистителя
11- Регулятор яркости освеще-
24- Индикатор минимального
37- Индикатор загрязнения на-
50- Индикатор аварийного
ния панели
уровня рабочей жидкости
соса
уровня рабочей жидкости
(Предупреждающий)
12- Рукоятка управления часто-
25- Индикатор режима пере-
38- Индикатор системы быст-
51- Индикатор минимального
той вращения двигателя
движения (низкая скорость)
рой заправки
уровня топлива
13- Выключатель рабочего ос-
26- Индикатор автоматического
39- Индикатор запорного кла-
вещения
переключения на частоту
пана (Предупреждающий)
вращения холостого хода
T5-3-11
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов
ОСНОВНОЙ ГИДРОРАСПРЕДЕЛИТЕЛЬ
Гидрораспределитель 3
Гидрораспределитель 2
Гидрораспределитель 1
(Правый)
(Центральный)
(Левый)
Передняя
сторона
T5-3-12
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

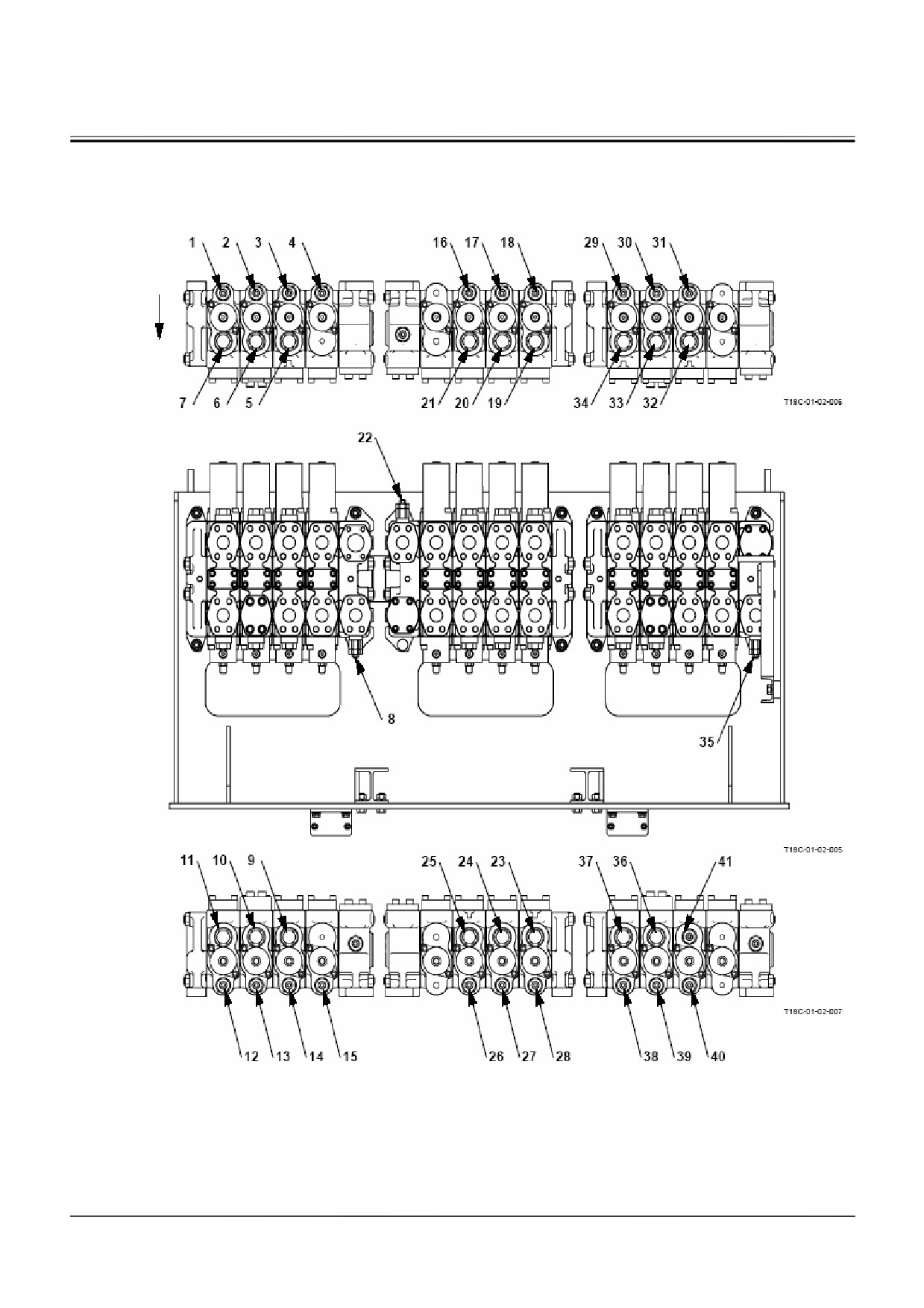

Гидрораспределитель 1 (Левый)
29-Перегрузочный предохранительный клапан (ВН: Движение рукояти к стреле, LD: Движение рукояти к стреле)
30-Перегрузочный предохранительный клапан (Подъем стрелы)
31-Перегрузочный предохранительный клапан (ВН: Движение ковша от рукояти, LD: Открывание ковша)
32-Подпиточный клапан ВН: Движение ковша от рукояти, LD: Открывание ковша)
33-Подпиточный клапан (Подъем стрелы)
34-Подпиточный клапан (ВН: Движение рукояти к стреле, LD: Движение рукояти от стрелы)
35-Основной предохранительный клапан
36-Подпиточный клапан (ВН: Опускание стрелы, LD: Движение ковша к рукояти)
37-Подпиточный клапан (ВН: Движение рукояти от стрелы, LD: Движение рукояти от стрелы)
38-Перегрузочный предохранительный клапан (ВН: Движение рукояти от стрелы, LD: Движение рукояти от стре-
лы)
39-Перегрузочный предохранительный клапан (ВН: Опускание стрелы, LD: Движение ковша к рукояти)
40-Перегрузочный предохранительный клапан (ВН: Движение ковша к рукояти, LD: Закрывание ковша)
41-Перегрузочный предохранительный клапан (LD: Закрывание ковша)
Гидрораспределитель 2 (Центральный)
16-Перегрузочный предохранительный клапан (Подъем стрелы)
17-Перегрузочный предохранительный клапан (ВН: Движение рукояти от стрелы, LD: Движение рукояти от стре-
лы)
18-Перегрузочный предохранительный клапан (ВН: Движение ковша к рукояти, LD: Движение ковша к рукояти)
19-Подпиточный клапан (ВН: Движение ковша к рукояти, LD: Движение ковша к рукояти)
20-Подпиточный клапан (ВН: Движение рукояти от стрелы, LD: Движение рукояти от стрелы)
21-Подпиточный клапан (Подъем стрелы)
22-Основной предохранительный клапан
23-Подпиточный клапан (ВН: Движение ковша от рукояти, LD: Движение ковша от рукояти)
24-Подпиточный клапан (ВН: Движение рукояти к стреле, LD: Движение рукояти к стреле)
25-Подпиточный клапан (Опускание стрелы)
26-Перегрузочный предохранительный клапан (Опускание стрелы)
27-Перегрузочный предохранительный клапан (ВН: Движение рукояти к стреле, LD: Движение рукояти к стреле)
28-Перегрузочный предохранительный клапан (ВН: Движение ковша от рукояти, LD: Движение ковша от рукояти)
Гидрораспределитель 3 (Правый)
1- Перегрузочный предохранительный клапан (Опускание стрелы)
2- Перегрузочный предохранительный клапан (ВН: Движение ковша к рукояти, LD: Движение ковша к рукояти)
3- Перегрузочный предохранительный клапан (ВН: Движение рукояти от стрелы, LD: Движение рукояти от стре-
лы)
4- Перегрузочный предохранительный клапан (Вращение поворотной части вправо)
5- Подпиточный клапан (ВН: Движение рукояти от стрелы, LD: Движение рукояти от стрелы)
6- Подпиточный клапан (ВН: Движение ковша к рукояти, LD: Движение ковша к рукояти)
7- Подпиточный клапан (Опускание стрелы)
8- Основной предохранительный клапан
9- Подпиточный клапан (ВН: Движение рукояти к стреле)
10-Подпиточный клапан (LD: Движение ковша от рукояти)
11-Подпиточный клапан (Подъем стрелы)
12-Перегрузочный предохранительный клапан (Подъем стрелы)
13-Перегрузочный предохранительный клапан (LD: Движение ковша от рукояти)
14-Перегрузочный предохранительный клапан (ВН: Движение рукояти к стреле)
15-Перегрузочный предохранительный клапан (Вращение поворотной части влево)
ПРИМЕЧАНИЕ: ВН: Обратная лопата
LD: Прямая лопата
T5-3-13
ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

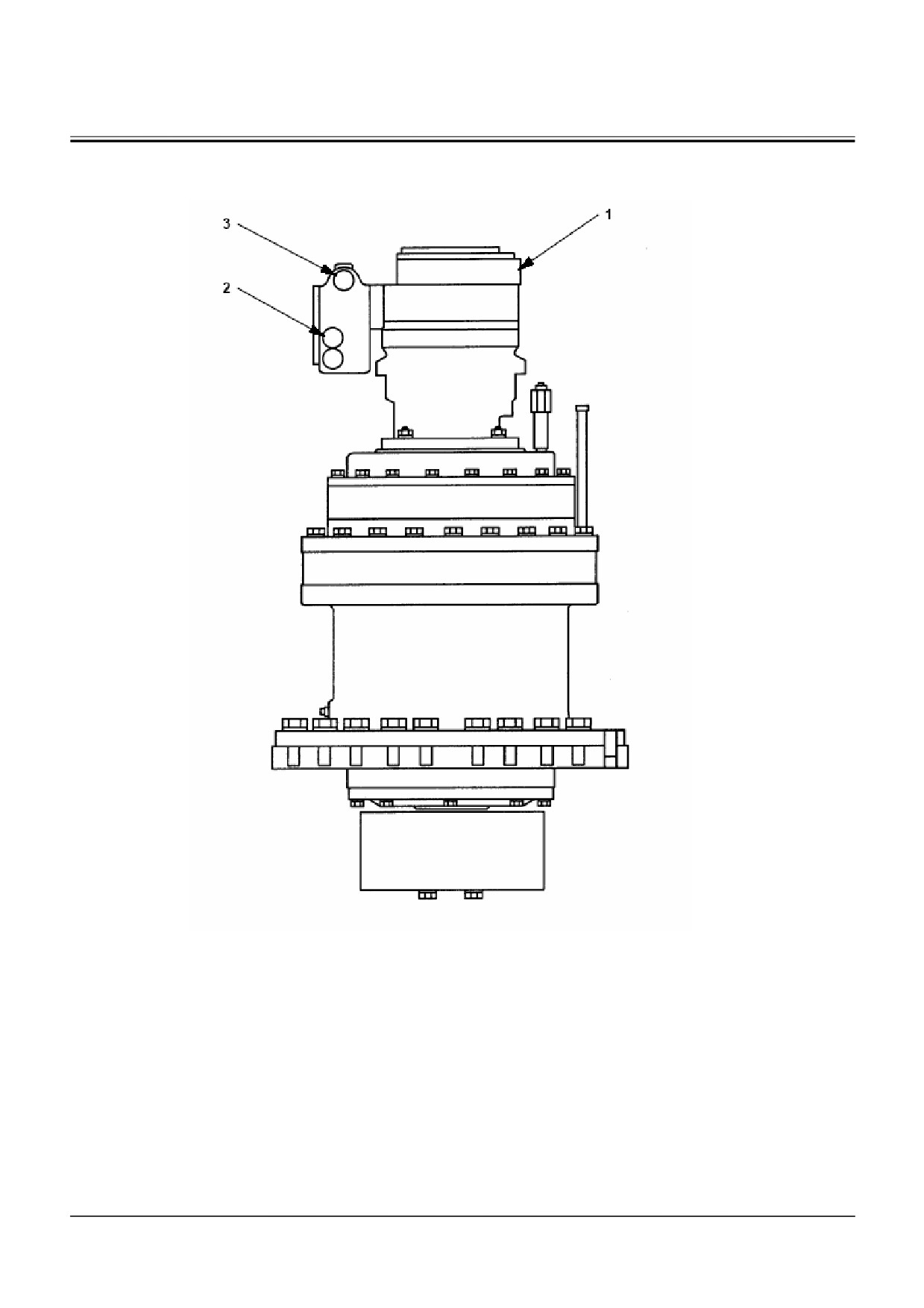

МЕХАНИЗМ ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ
Т144-03-02-001
1- Гидромотор вращения поворотной части
2- Предохранительный клапан
3- Подпиточный клапан
T5-3-14















содержание      ..     12      13      14      15     ..
