ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

Измерение:

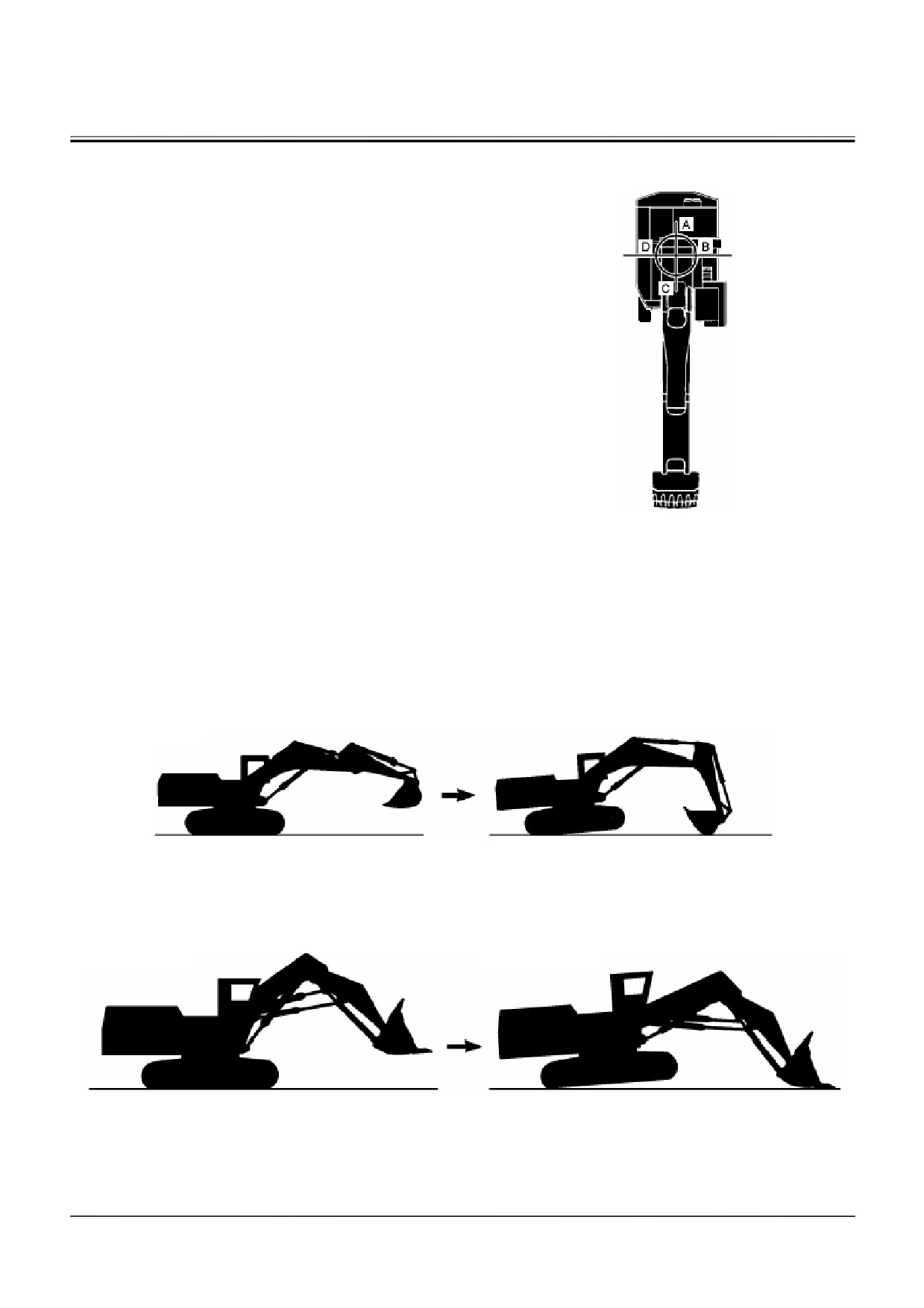

1. Измерьте зазор в точках A, B, C и D.

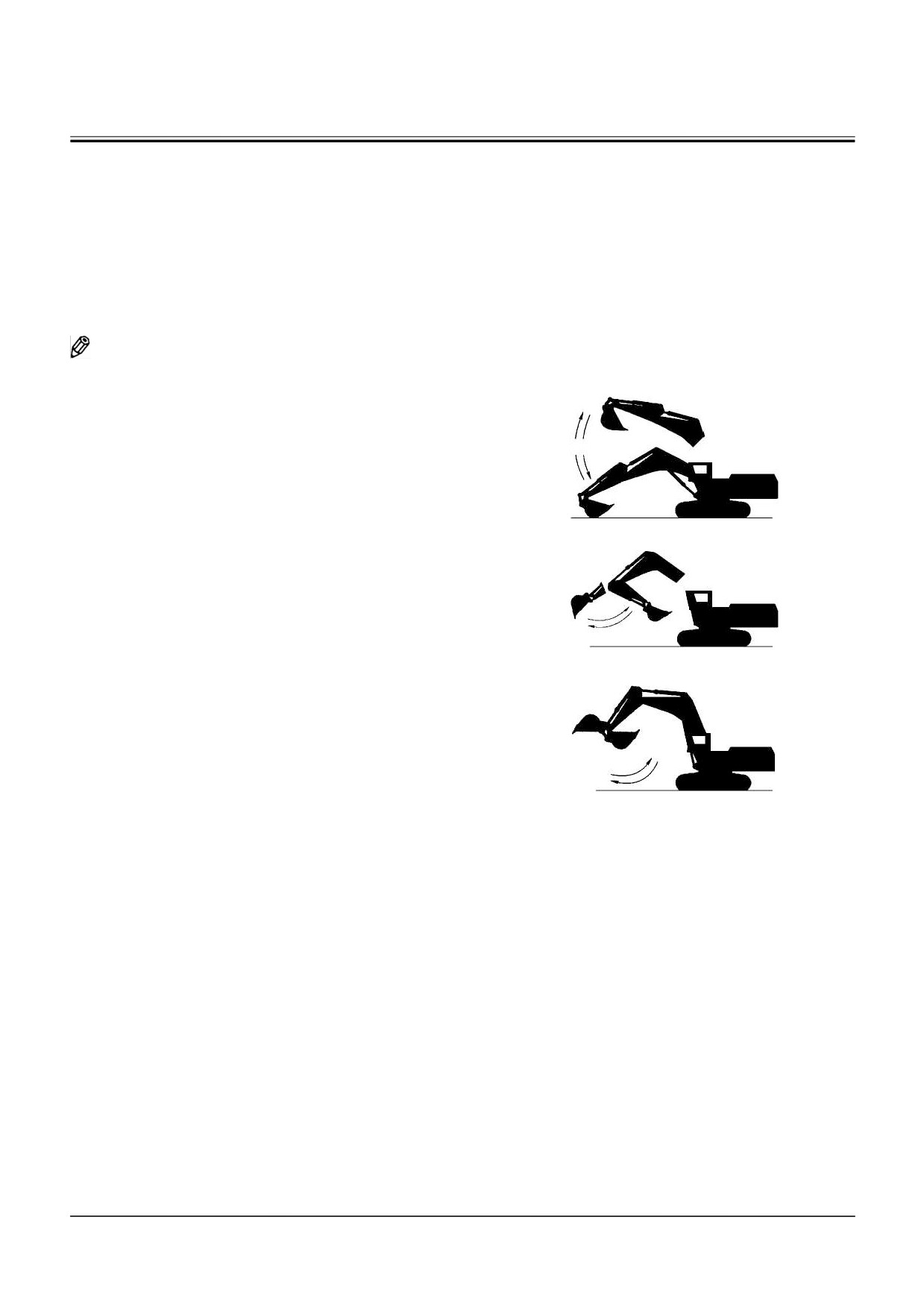

2. Установите рабочее оборудование в положение,

как это указано ниже.

Обратная лопата:

Измерьте зазор в

С полностью втянутыми гидроцилиндрами рукояти

точках A, B, C и D.

и полностью выдвинутыми гидроцилиндрами ковша,

установите рабочее оборудование так, чтобы

верхний палец крепления рукояти располагался на

уровне пальца крепления стрелы.

Прямая лопата:

С полностью выдвинутыми гидроцилиндрами руко-

яти и с полностью выдвинутыми гидроцилиндрами

ковша, установите рабочее оборудование так,

чтобы верхний палец крепления рукояти распола-

гался на уровне пальца крепления стрелы.

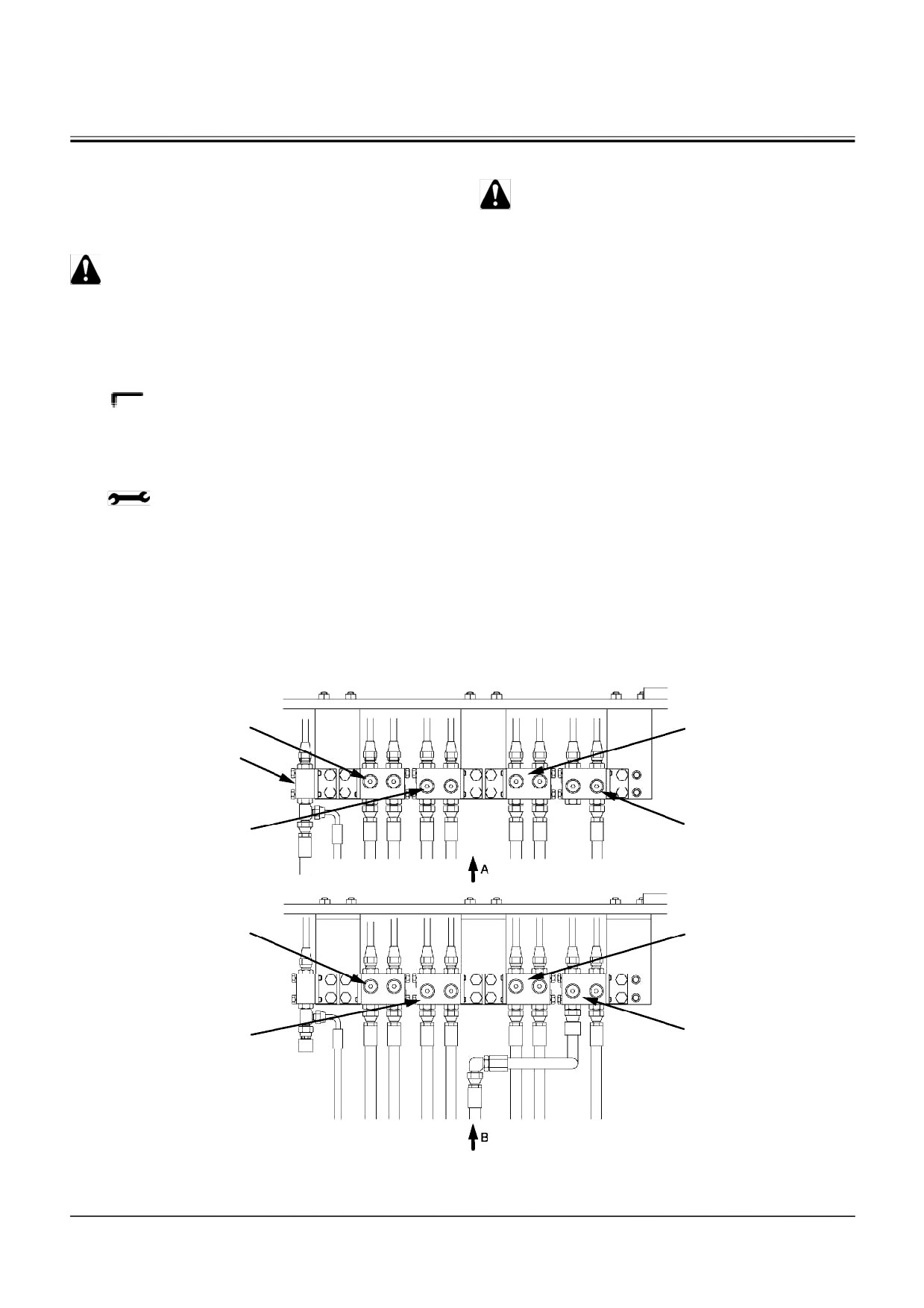

3. Опустите ковш на землю и воспользуйтесь им,

чтобы поднять передние натяжные колёса на вы-

соту 0,5 м. Запишите показание индикатора (h2).

4. Вычислите зазор в подшипнике (Н), из полученных

T145-05-03-023

данных (h1 и h2) как:

Н=h2 - h1

Оценка результатов:

Обратитесь к таблице стандартных значений харак-

теристик в подразделе Т4-2

Обратная лопата

Измерение: (h1)

Измерение: (h2)

T142-05-03-006

Прямая лопата

Измерение: (h1)

Измерение: (h2)

T142-05-03-005

Т4-4-11

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

ВРЕМЯ ЦИКЛА ГИДРОЦИЛИНДРА

Краткое введение:

1. Проверьте рабочую характеристику гидравлической

системы рабочего оборудования, в целом, (от на-

сосов до каждого гидроцилиндра) путём измерения

времени цикла гидроцилиндров стрелы, рукояти,

ковша и выгрузки (открывания/закрывания) ковша.

2. Измерьте время циклов с пустым ковшом.

ПРИМЕЧАНИЕ: При увеличении веса ковша за счет

приварки износостойких пластин, время цикла

Обратная лопата

гидроцилиндра может стать больше.

Подготовка:

1. Температура рабочей жидкости должна быть в пре-

Гидроцилиндр стрелы

делах 50±5 °С.

2. Установите рабочее оборудование в положение,

как это указано ниже.

• Обратная лопата

T145-05-03-012

При измерении гидроцилиндра стрелы:

При полностью выдвинутом гидроцилиндре ковша и

полностью втянутом гидроцилиндре рукояти, опус-

тите ковш на землю.

При измерении гидроцилиндра рукояти:

При полностью выдвинутом гидроцилиндре ковша

Гидроцилиндр рукояти

отрегулируйте высоту стрелы так, чтобы центр ка-

T118-04-03-003

чания рукояти располагался вертикально к земле,

пока удерживается верхняя высота ковша прибли-

зительно на 0,5 м от земли.

При измерении гидроцилиндра ковша:

Отрегулируйте положение гидроцилиндров стрелы

и рукояти так, чтобы центр качания ковша распола-

Гидроцилиндр

гался вертикально к земле.

ковша

T145-05-03-014

Т4-4-12

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

• Прямая лопата

При измерении гидроцилиндра стрелы:

Прямая лопата

При полностью выдвинутых гидроцилиндрах ковша

и рукояти, опустите ковш на землю.

При измерении гидроцилиндра рукояти:

Гидроцилиндр стрелы

При полностью втянутой рукояти, установите ковш

так, чтобы задняя стенка ковша не касалась упора

на рукояти. Затем отрегулируйте положение гидро-

цилиндра стрелы так, чтобы днище ковша распо-

лагалось на высоте 1 м от земли.

T145-05-03-015

При измерении гидроцилиндра ковша:

При закрытом ковше и удержании его в положении

выгрузки, отрегулируйте положение гидроцилиндра

стрелы так, чтобы днище ковша располагалось на

высоте приблизительно 1 м от земли.

При измерении гидроцилиндра выгрузки (открывания /

Гидроцилиндр

рукояти

закрывания) ковша:

T145-05-03-016

При полностью выдвинутых гидроцилиндрах ковша

и рукояти, отрегулируйте положение гидроцилиндра

стрелы так, чтобы днище ковша располагалось на

высоте приблизительно 1 м от земли.

Гидроцилиндр ковша

3. Проведите каждое измерение три раза и вычислите

средние значения.

T145-05-03-017

Измерение:

1. Установите рычаг и выключатель, указанные ниже,

в следующее положение:

Рычаг управления двигателем: Предельное поло-

Гидроцилиндр

жение

открывания/ закрывания

Выключатель автоматического переключения на

ковша

частоту вращения холостого хода: OFF (Выключе-

T145-05-03-018

но)

2. Измерьте время цикла гидроцилиндров:

(Полная длина хода гидроцилиндра включает в се-

бя участок демпфирования гидроцилиндра.)

2-1. Гидроцилиндры стрелы:

Измерьте время, которое требуется для подъёма

и опускания стрелы, путем установления рычага

управления стрелой на полный ход.

2-2. Гидроцилиндр рукояти:

Измерьте время, которое требуется для втягивания

и выдвижения рукояти, путем установления рыча-

га управления рукоятью на полный ход.

2-3. Гидроцилиндр (ы) ковша:

Измерьте время, которое требуется для втягивания

и выдвижения ковша, путем установления рычага

управления ковшом на полный ход.

2-4. Гидроцилиндр выгрузки (открывания/закрывания)

ковша (только для прямой лопаты):

Измерьте время, которое требуется для открывания

и закрывания ковша, путем установления рычага

управления открыванием/закрыванием ковша на

полный ход.

Оценка результатов:

Обратитесь к теме Т4-2 «Стандартные значения ра-

бочих характеристик».

Устранение неисправности:

Обратитесь к теме Т5-4 «Неисправности группы В».

Т4-4-13

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

ДРЕЙФ ГИДРОЦИЛИНДРА

Краткое введение:

1. Оцените внутренние утечки в гидрораспредели-

теле стрелы, рукояти и ковша, путем измерения

дрейфа гидроцилиндра (смещения штоков гидро-

цилиндра при копании) с загруженным ковшом.

2. После замены гидроцилиндров поработайте каж-

дым гидроцилиндром в полную силу, чтобы выпус-

тить воздух, прежде чем приступить к проверке ха-

T145-05-03-020

рактеристик.

ПРИМЕЧАНИЕ: При увеличении веса ковша за счет

приварки износостойких пластин, дрейф

гидроцилиндра может увеличиваться.

Подготовка:

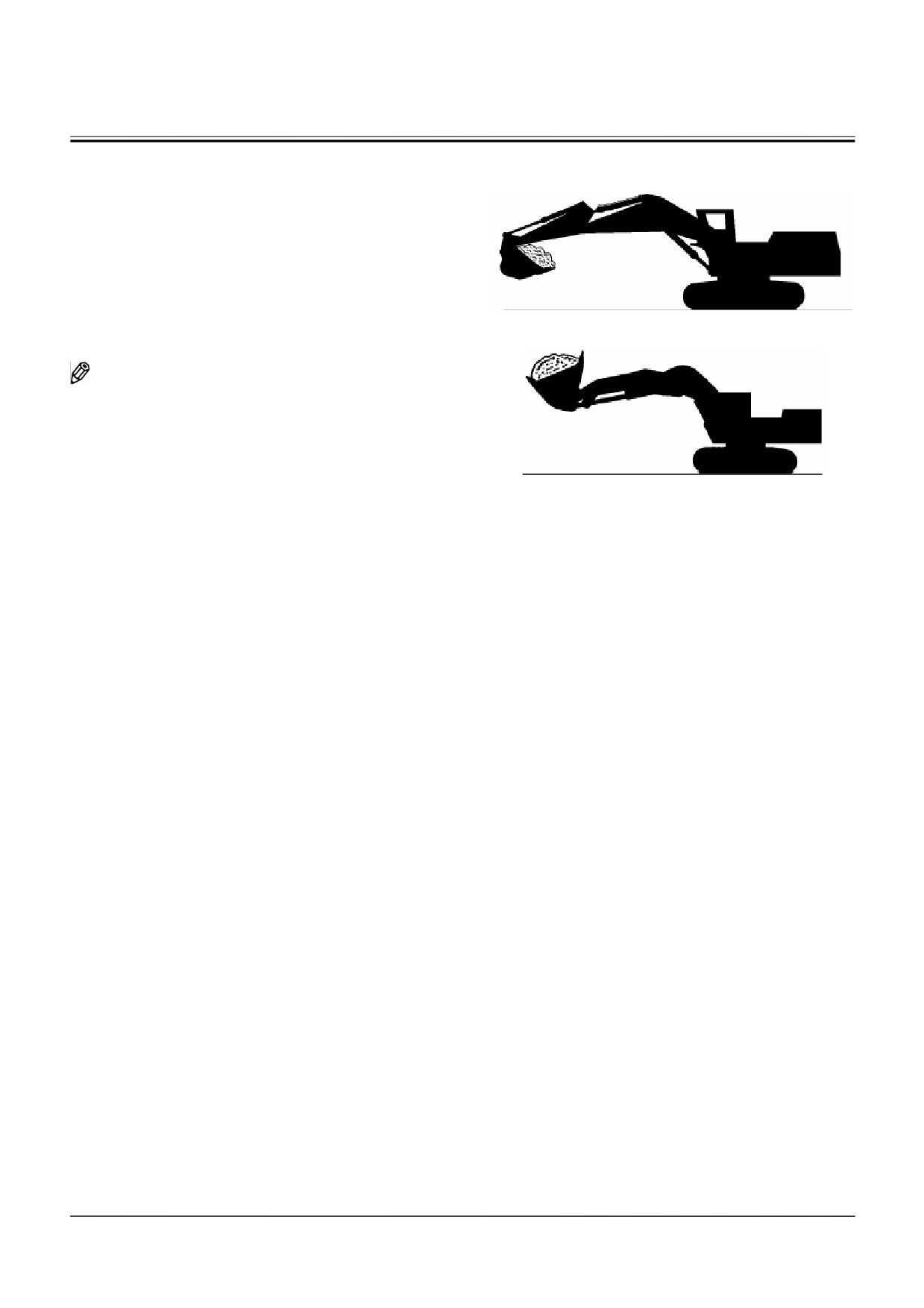

1. Полностью загрузите ковш. Вместо загрузки ковша

можно использовать груз, массой (W), следующих

T145-05-03-021

значений.

Обратная лопата ВЕ: W=15900 кг

Прямая лопата: W=16500 кг

2. Установите рабочее оборудование в положение,

как это указано ниже.

Обратная лопата:

При выдвинутом штоке гидроцилиндра рукояти,

приблизительно на 50 мм от полностью втянутого

положения и втянутом штоке гидроцилиндра ковша,

приблизительно на 50 мм от полностью выдвину-

того положения.

Прямая лопата:

При втянутом штоке гидроцилиндра рукояти, при-

близительно на 50 мм от полностью выдвинутого

положения и втянутом штоке гидроцилиндра ковша,

приблизительно на 50 мм от полностью выдвину-

того положения.

3. Температура рабочей жидкости должна быть в пре-

делах 50±5°С.

Т4-4-14

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

Измерение:

1. Выключите двигатель.

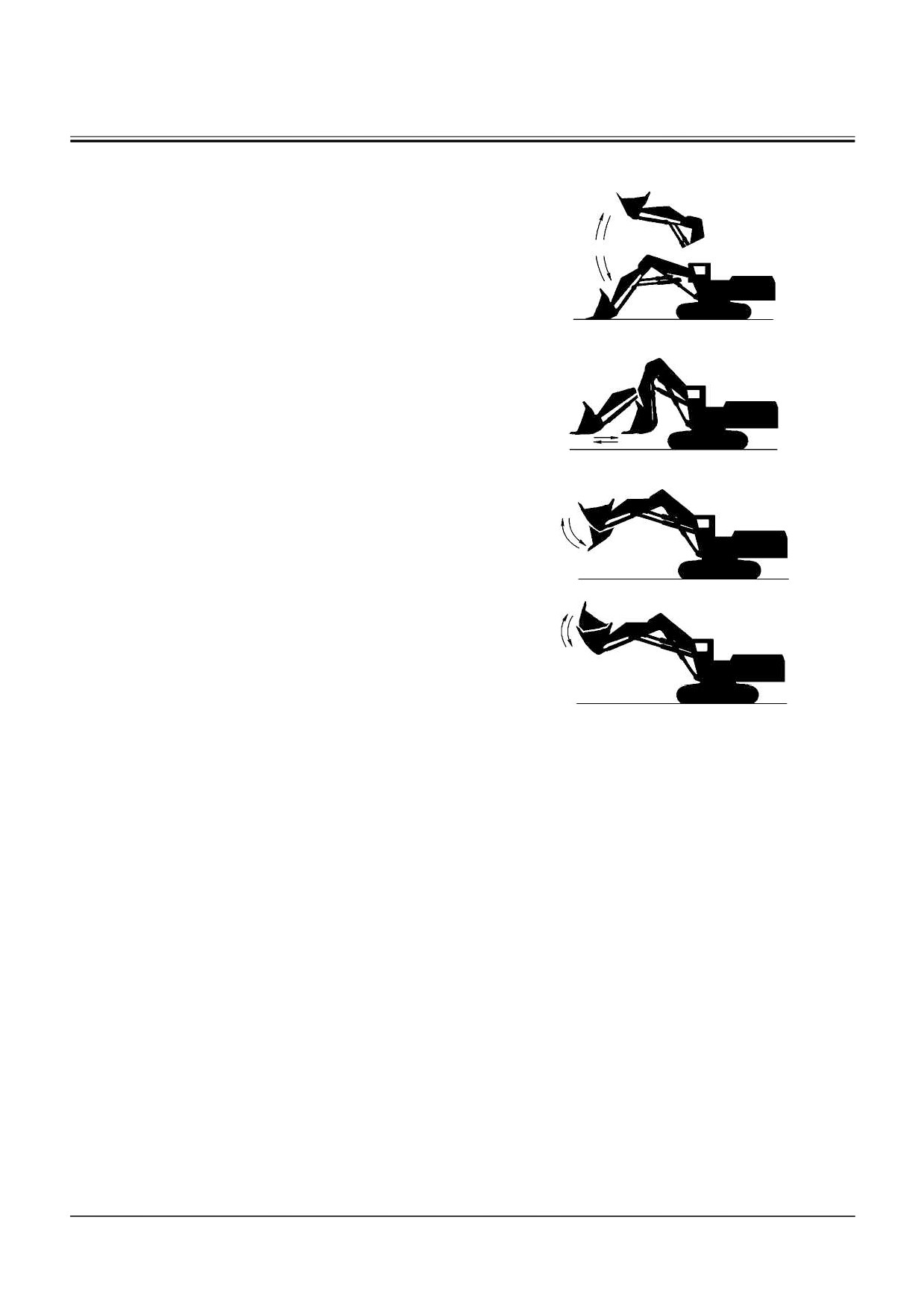

ВН: Втягивание гидроцилиндров стрелы и ковша

2. По истечении 5 минут измерьте втягивание гидро-

LD: Втягивание гидроцилиндров стрелы, рукояти и ковша

цилиндров стрелы, рукояти и ковша, как это пока-

Метка Метка

зано на рисунке.

3. Повторите этап (2) три раза и вычислите средние

значения.

Оценка результатов:

Обратитесь к подразделу Т4-2 «Стандартные значе-

ния рабочих характеристик».

Решение:

T110-06-03-002

Обратитесь к теме Т5-4 «Неисправности группы В».

ВН: Выдвижение гидроци-

линдра рукояти

Метка

T110-06-03-001

ПРИМЕЧАНИЕ: ВН: Обратная лопата

LD: Прямая лопата

Т4-4-15

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

РАБОЧЕЕ УСИЛИЕ НА РЫЧАГЕ УПРАВЛЕНИЯ

Краткое введение:

1. Измерьте люфт и рабочее усилие каждого рычага

управления, и убедитесь, что они передвигаются

плавно.

2. Измерьте максимальное рабочее усилие на рычаге

управления рабочим оборудованием.

3. Измерьте рабочее усилие на середине длины ру-

коятки каждого рычага управления.

Подготовка:

1. Температура рабочей жидкости должна быть в

пределах 50±5°С.

Измерение:

T107-06-03-003

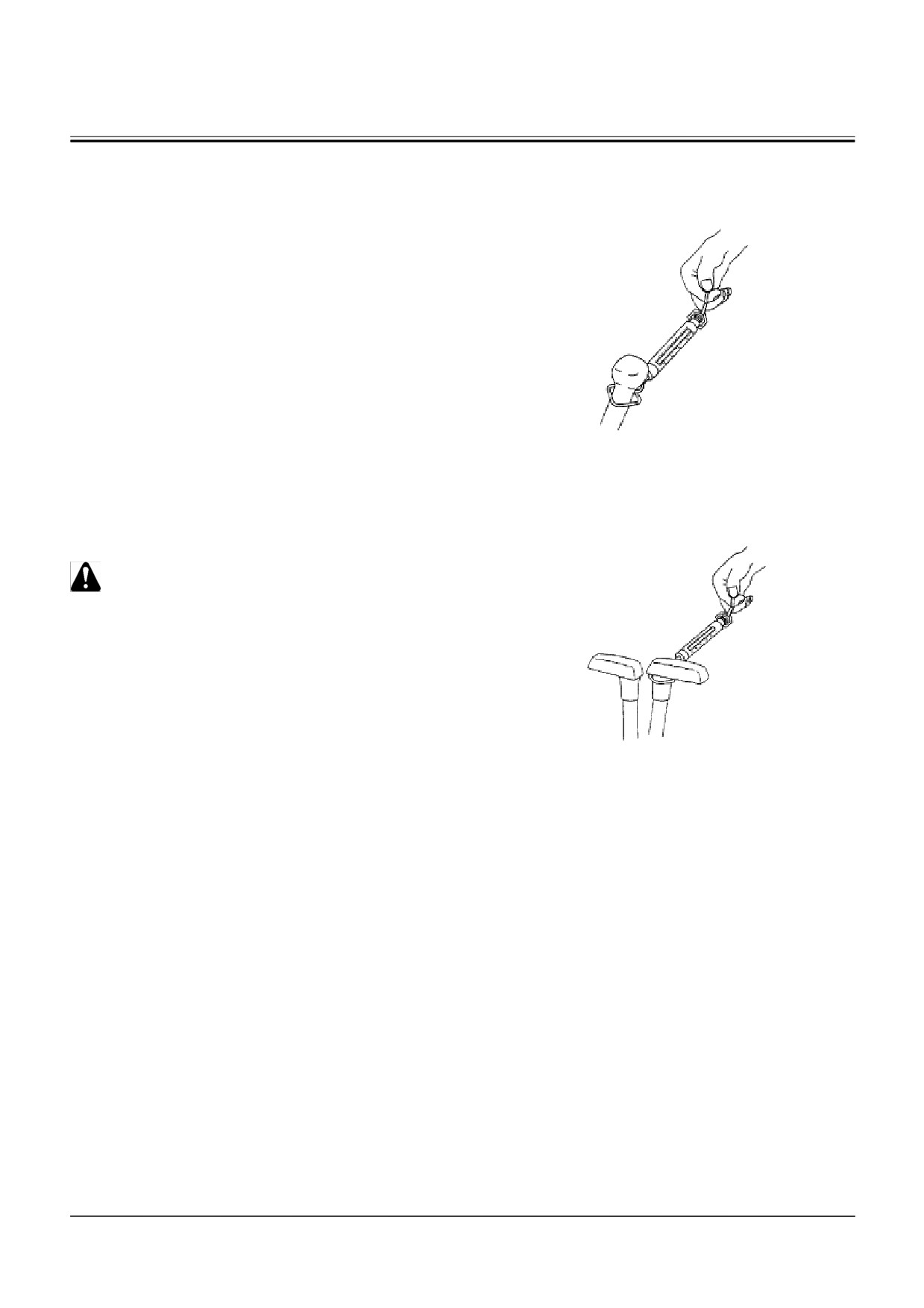

1. Измерьте усилие на всех рычагах управления

2. Запустите двигатель на максимальную частоту

вращения с выключателем автоматического пере-

ключения на частоту вращения холостого хода, ус-

тановленным в положение OFF (Выключено).

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте несчастных

случаев. Всегда убедитесь, что зона свободна, и что

персонал находится вне зоны вращения поворот-

ной части, прежде чем приступить к измерениям.

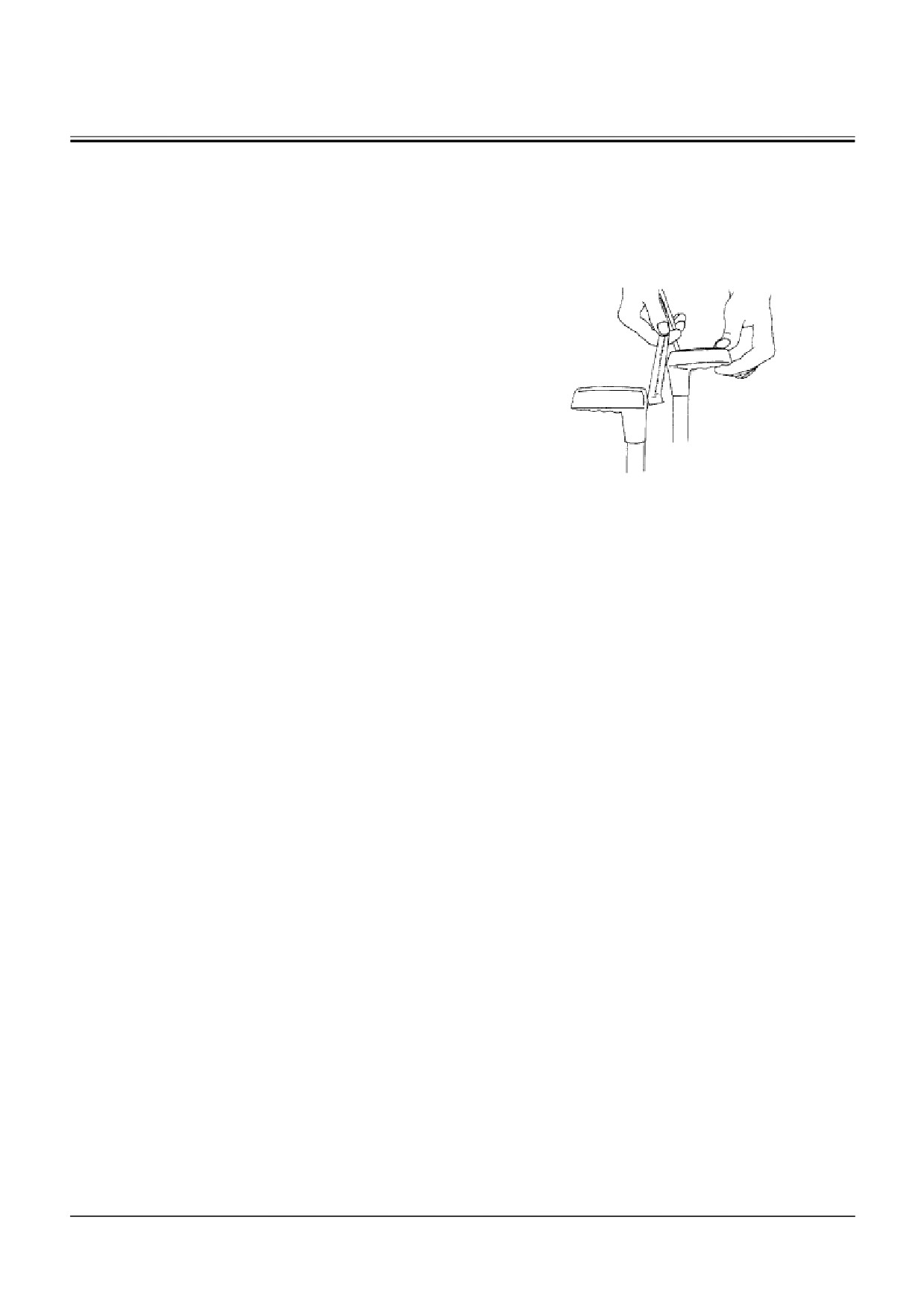

3. Работая рычагами управления стрелой (на подъем),

рукоятью и ковшом на полную длину хода, измерь-

те максимальное рабочее усилие на каждом из них.

4. Перед измерением рычага управления (опускания) стре-

лы, припаркуйте машину на плоской поверхности так,

T107-06-03-004

чтобы она не перевернулась, даже если она поднята

над землей с помощью рабочего оборудования. Из-

мерьте максимальное рабочее усилие, необходимое в

том случае, когда давление в контуре опускания стрелы

сброшено.

5. Перед измерением рычага управления вращением

поворотной частью обезопасьте поворотную часть

от вращения, воткнув зубья ковша в землю. Из-

мерьте максимальное рабочее усилие, необходимое в

том случае, когда давление в контуре вращения пово-

ротной части сброшено.

6. Перед измерением рычага управления передви-

жением, поднимите измеряемую гусеницу над

землей. Измерьте максимальное рабочее усилие, тре-

буемое пока вращается поднятая гусеница.

7. Повторите каждое измерение три раза и вычислите

средние значения.

Оценка результатов:

Обратитесь к таблице стандартных значений харак-

теристик в подразделе Т4-2.

Т4-4-16

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

ДЛИНА ХОДА РЫЧАГА УПРАВЛЕНИЯ

Краткое введение:

1. Измерьте длину хода и люфт каждого рычага

управления и убедитесь, что рычаги перемещаются

плавно.

2. Измерьте длину хода на середине длины рукоятки

каждого рычага управления.

3. Если в нейтральном положении наблюдается люфт,

к длине хода в каждую сторону прибавьте половину

значения люфта.

Подготовка:

1. Температура рабочей жидкости должна быть в пре-

делах 50±5°С.

Измерение:

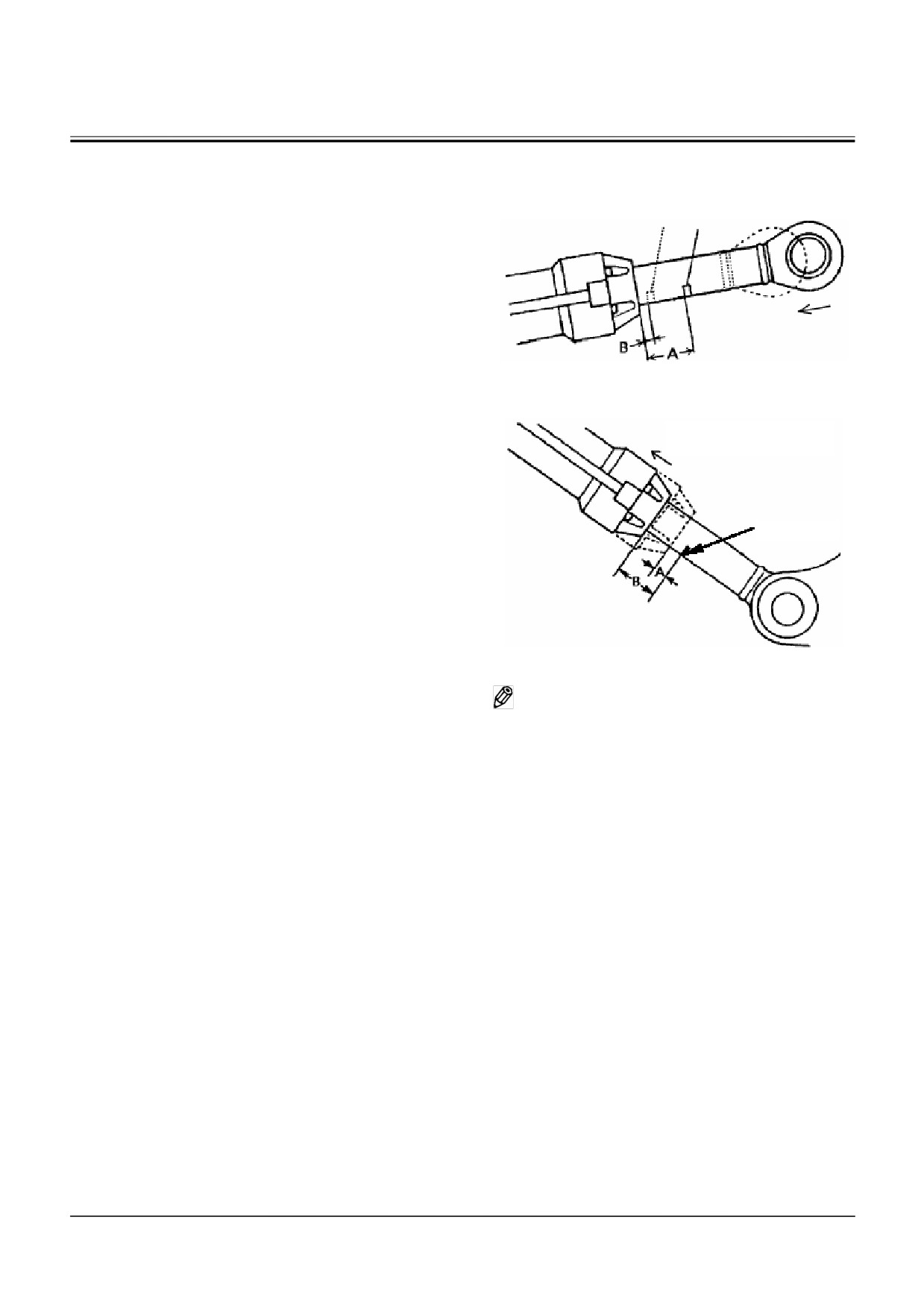

1. Выключите двигатель

T107-06-03-005

2. Измерьте длину полного хода рычагов управления

стрелой, рукоятью, ковшом, вращением поворотной

части и передвижением от нейтрального положе-

ния, по середине верха рукоятки.

3. Измерьте расстояние от нейтрального положения

до конца хода по прямой линии.

4. Повторите каждое измерение три раза и вычислите

средние значения.

Оценка результатов:

Обратитесь к подразделу Т4-2 «Стандартные значе-

ния рабочих характеристик».

Т4-4-17

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка экскаватора

ПРОВЕРКА СОВМЕЩЁННОЙ ОПЕРАЦИИ

ПОДЪЁМА СТРЕЛЫ/ВРАЩЕНИЯ ПОВОРОТ-

НОЙ ЧАСТИ

Краткое введение:

1. Проверьте характеристику совмещенной операции,

выполняя операцию подъёма стрелы и вращения

поворотной части, одновременно.

2. Установите максимальную частоту вращения дви-

T142-05-03-007

гателя и проверьте, нет ли колебаний в движениях

гидроцилиндров стрелы.

ПРИМЕЧАНИЕ: При увеличении веса ковша за счет

приварки износостойких пластин, стрела

может стать ниже.

Подготовка:

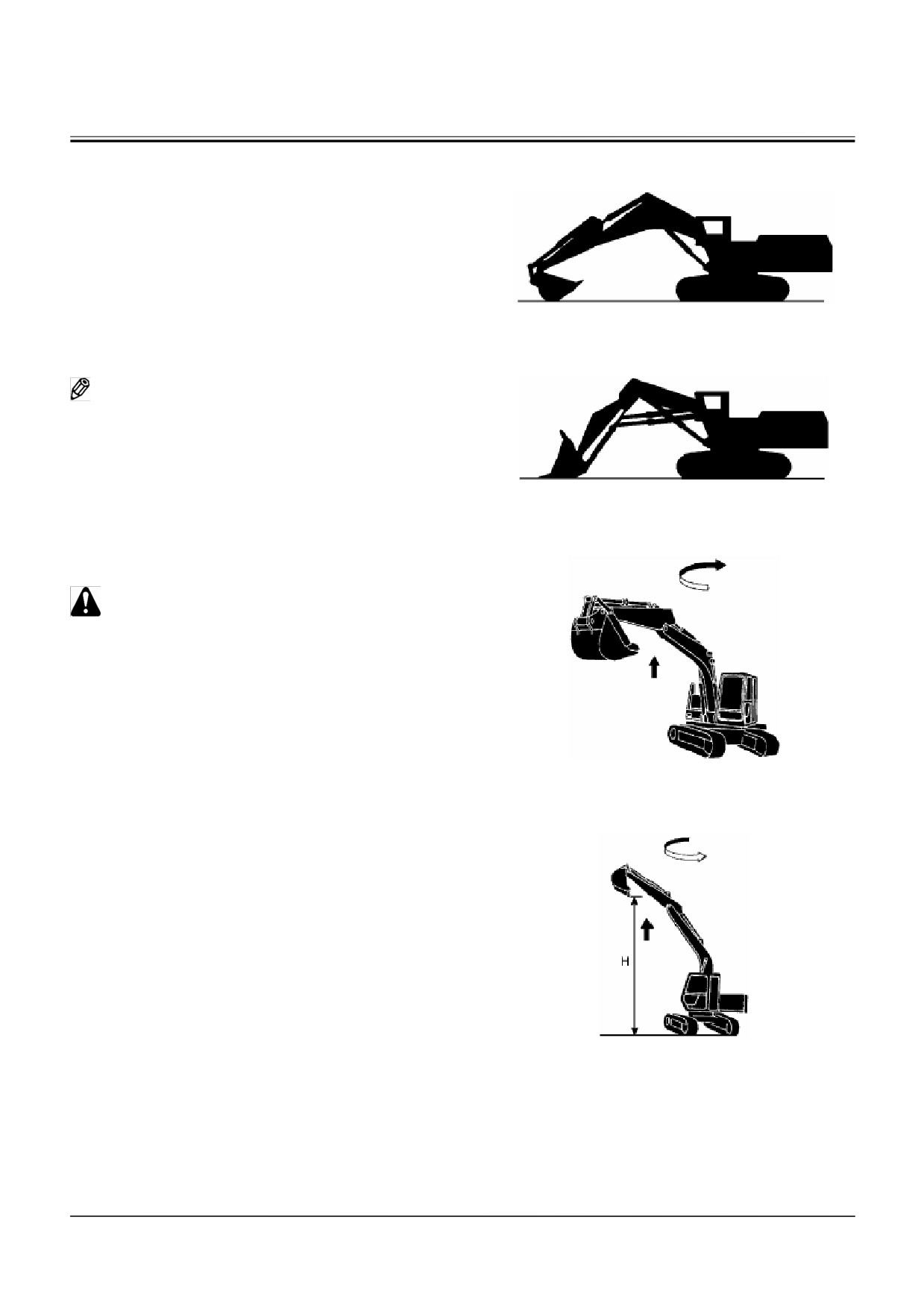

1. Разгрузите ковш и установите рабочее оборудова-

T142-05-03-008

ние машины в положение, как это показано на ри-

сунке.

2. Температура рабочей жидкости должна быть в пре-

делах 50±5 °С.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте несчастных

случаев. Всегда убедитесь, что зона свободна, и что

персонал находится вне зоны вращения поворотной

части, прежде чем приступить к измерениям.

Измерение:

1. Установите максимальную частоту вращения дви-

гателя и переключатель на автоматическую частоту

вращения холостого хода в положение OFF (Вы-

ключено).

T142-05-03-009

2. Переведите рычаги управления подъёмом стрелы

и вращением поворотной части на полную длину

хода. Измерьте время, которое требуется для по-

ворота поворотной части на 90° и одновременного

подъёма ковша на высоту Н до кромки зубьев.

3. Повторите измерения в обоих направлениях три

раза и вычислите средние значения.

Оценка результатов:

Обратитесь к подразделу Т4-2 «Стандартные значе-

ния рабочих характеристик».

Решение:

Обратитесь к теме Т5-4 «Неисправности группы В».

T142-05-03-010

Т4-4-18

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

ДАВЛЕНИЕ В ПЕРВИЧНОМ КОНТУРЕ

СИСТЕМЫ УПРАВЛЕНИЯ

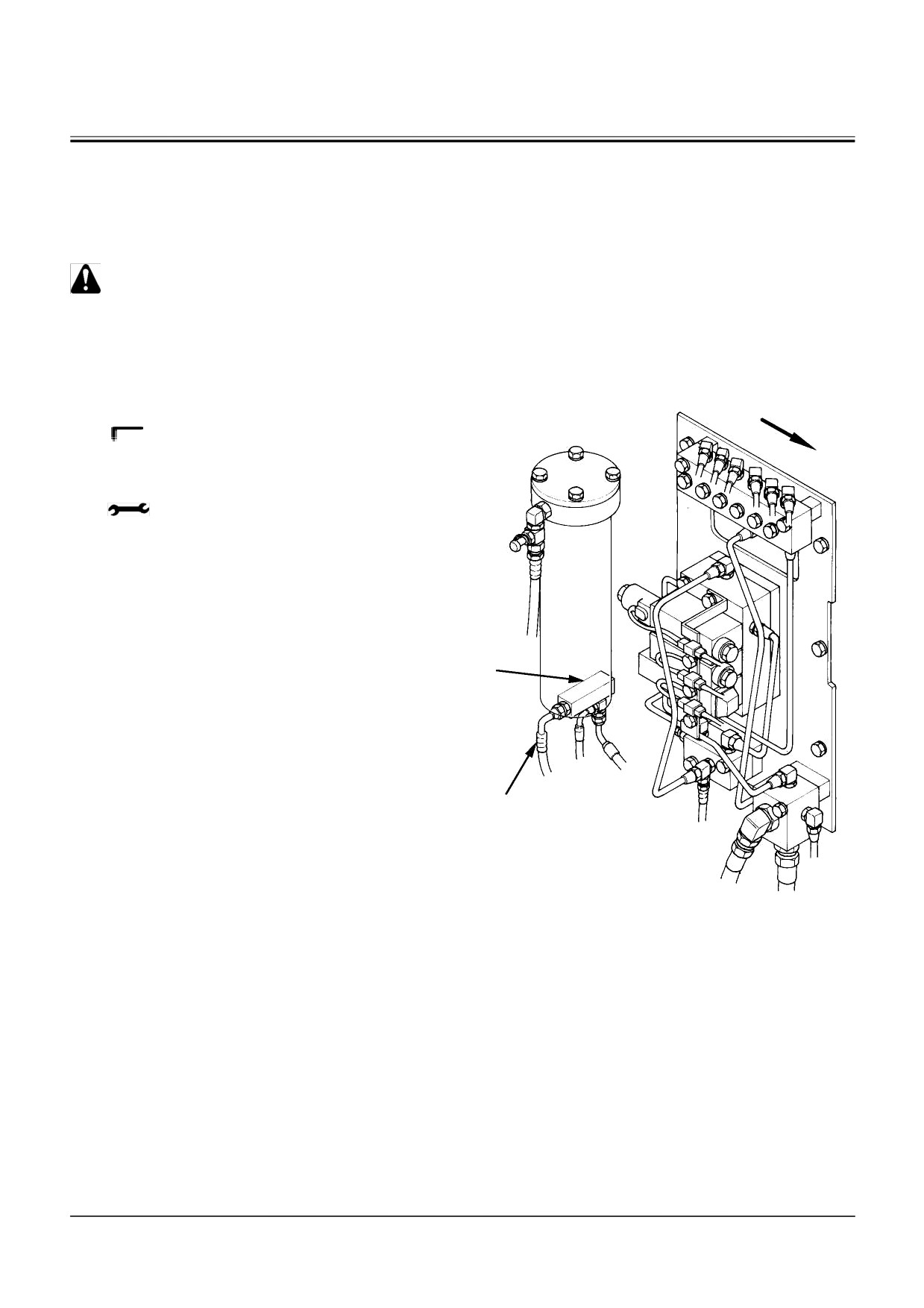

Подготовка:

1. ȼɵɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ.

ПРЕДОСТЕРЕЖЕНИЕ: Крышку сапуна может

сорвать при быстром отвинчивании. Прежде

чем снять крышку, всегда отворачивайте её

медленно, чтобы снять остаточное давление.

2. ȼɵɩɭɫɬɢɬɟ ɜɨɡɞɭɯ ɢɡ ɝɢɞɪɨɛɚɤɚ, ɨɫɥɚɛɥɹɹ

ɤɪɵɲɤɭ ɫɚɩɭɧɚ ɫ ɤɥɚɩɚɧɚ ɩɨɞɚɱɢ ɪɚɛɨɱɟɣ ɠɢɞ-

ɉɟɪɟɞɧɹɹ

ɫɬɨɪɨ-

ɤɨɫɬɢ ɧɚ ɝɢɞɪɨɛɚɤɟ.

: 4 ɦɦ

3. Ɉɬɫɨɟɞɢɧɢɬɟ ɲɥɚɧɝ ɭɩɪɚɜɥɟɧɢɹ ɨɬ ɩɪɟɞɨɯɪɚ-

ɧɢɬɟɥɶɧɨɝɨ ɤɥɚɩɚɧɚ ɫɢɫɬɟɦɵ ɭɩɪɚɜɥɟɧɢɹ.

ɍɫɬɚɧɨɜɢɬɟ ɬɪɨɣɧɢɤ (ST 6652) ɢ ɦɚɧɨɦɟɬɪ.

: 30 ɦɦ, 36 ɦɦ

4. ȼɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ. ɉɪɨɜɟɪɶɬɟ, ɧɟɬ ɥɢ ɬɟɱɢ ɜ

ɫɨɟɞɢɧɟɧɢɢ ɦɚɧɨɦɟɬɪɚ.

5. Ɍɟɦɩɟɪɚɬɭɪɚ ɪɚɛɨɱɟɣ ɠɢɞɤɨɫɬɢ ɞɨɥɠɧɚ ɛɵɬɶ ɜ

ɩɪɟɞɟɥɚɯ 50±5°ɋ.

Измерение:

1. ɂɡɦɟɪɶɬɟ ɞɚɜɥɟɧɢɟ ɜ ɩɟɪɜɢɱɧɨɦ ɤɨɧɬɭɪɟ

ɉɪɟɞɨɯɪɚ-

ɭɩɪɚɜɥɟɧɢɹ ɧɚ ɦɚɤɫɢɦɚɥɶɧɨɣ ɢ ɦɢɧɢɦɚɥɶɧɨɣ

ɧɢɬɟɥɶɧɵɣ

ɱɚɫɬɨɬɚɯ ɜɪɚɳɟɧɢɹ ɞɜɢɝɚɬɟɥɹ ɫ ɜɵɤɥɸɱɚɬɟɥɟɦ

ɤɥɚɩɚɧ ɫɢɫ-

ɚɜɬɨɦɚɬɢɱɟɫɤɨɝɨ ɩɟɪɟɤɥɸɱɟɧɢɹ ɧɚ ɱɚɫɬɨɬɭ

ɬɟɦɵ

ɭɩɪɚɜɥɟɧɢɹ

ɜɪɚɳɟɧɢɹ ɯɨɥɨɫɬɨɝɨ ɯɨɞɚ, ɭɫɬɚɧɨɜɥɟɧɧɨɦ ɜ

ɩɨɥɨɠɟɧɢɟ OFF (ȼɵɤɥɸɱɟɧɨ).

2. ɉɨɜɬɨɪɢɬɟ ɤɚɠɞɨɟ ɢɡɦɟɪɟɧɢɟ ɬɪɢ ɪɚɡɚ ɢ ɜɵ-

ɱɢɫɥɢɬɟ ɫɪɟɞɧɢɟ ɡɧɚɱɟɧɢɹ.

Оценка результатов:

ɒɥɚɧɝ ɭɩɪɚɜɥɟɧɢɹ

Ɉɛɪɚɬɢɬɟɫɶ ɤ ɩɨɞɪɚɡɞɟɥɭ Ɍ4-2 «ɋɬɚɧɞɚɪɬɧɵɟ ɡɧɚ-

ɱɟɧɢɹ ɪɚɛɨɱɢɯ ɯɚɪɚɤɬɟɪɢɫɬɢɤ».

T4-5-1

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

ДАВЛЕНИЕ ВО ВТОРИЧНОМ КОНТУРЕ

Измерение:

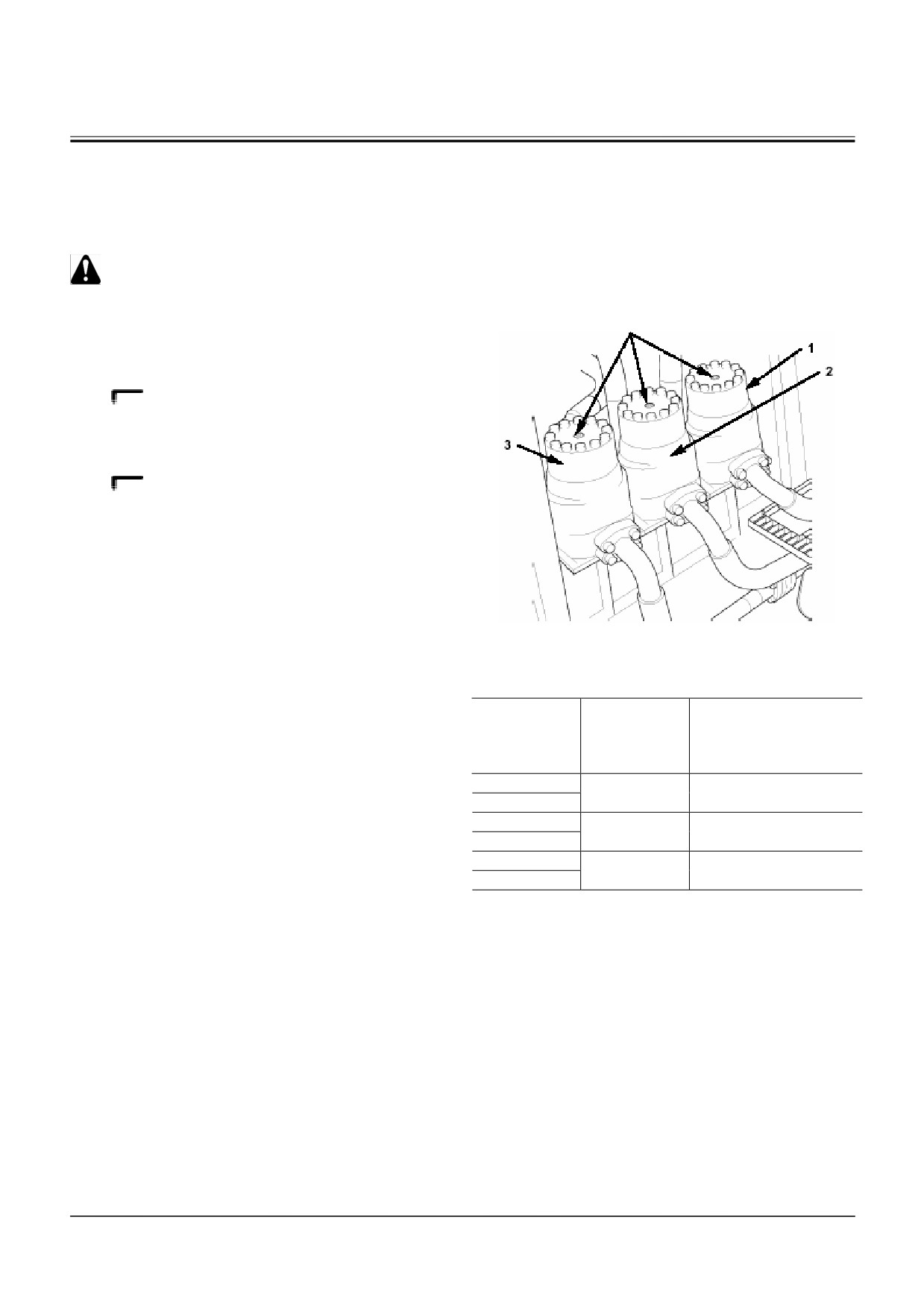

СИСТЕМЫ УПРАВЛЕНИЯ

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить

Подготовка:

к измерению, проверьте и убедитесь, что в

1. ȼɵɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ.

зоне радиуса вращения поворотной части нет

посторонних лиц или препятствий. Во время

измерения давления управления опусканием

стрелы, оторвите машину от земли, уделяя

ПРЕДОСТЕРЕЖЕНИЕ: Крышку сапуна может

внимание тому, чтобы базовая машина (про-

сорвать внутренним давлением. Прежде чем

тивовес) контактировала с землей. Опасай-

снять крышку, всегда отворачивайте её мед-

тесь опрокидывания и потери устойчивости.

ленно, чтобы снять остаточное давление.

1. ȼɵɛɟɪɢɬɟ ɫɥɟɞɭɸɳɢɟ ɩɨɡɢɰɢɢ ɩɟɪɟɤɥɸɱɚɬɟ-

ɥɟɣ/ɪɵɱɚɝɨɜ.

2. Ɇɟɞɥɟɧɧɨ ɨɫɥɚɛɶɬɟ ɤɪɵɲɤɭ ɫɚɩɭɧɚ, ɱɬɨɛɵ ɜɵ-

Ɋɵɱɚɝ ɭɩɪɚɜɥɟɧɢɹ ɩɨɞɚɱɟɣ ɬɨɩɥɢɜɚ: Ɇɚɤɫɢ-

ɩɭɫɬɢɬɶ ɜɨɡɞɭɯ ɢɡ ɝɢɞɪɨɛɚɤɚ.

ɦɚɥɶɧɚɹ ɢ ɦɢɧɢɦɚɥɶɧɚɹ ɱɚɫɬɨɬɵ ɜɪɚɳɟɧɢɹ

ɯɨɥɨɫɬɨɝɨ ɯɨɞɚ.

4 ɦɦ

ȼɵɤɥɸɱɚɬɟɥɶ ɚɜɬɨɦɚɬɢɱɟɫɤɨɝɨ ɩɟɪɟɤɥɸɱɟɧɢɹ

3. ɍɫɬɚɧɨɜɢɬɟ ɬɪɨɣɧɢɤ (ST 6450) ɦɟɠɞɭ ɬɪɭɛɨɩɪɨ-

ɧɚ ɱɚɫɬɨɬɭ ɜɪɚɳɟɧɢɹ ɯɨɥɨɫɬɨɝɨ ɯɨɞɚ: OFF (ȼɵ-

ɜɨɞɚɦɢ ɫɢɫɬɟɦɵ ɭɩɪɚɜɥɟɧɢɹ ɢ ɤɥɚɩɚɧɨɦ ɂɅɂ ɢɥɢ

ɤɥɸɱɟɧɨ).

ɤɨɥɥɟɤɬɨɪɨɦ 1 ɬɟɫɬɢɪɭɟɦɨɣ ɮɭɧɤɰɢɢ. ɍɫɬɚɧɨɜɢɬɟ

2. Ɇɟɞɥɟɧɧɨ ɩɟɪɟɜɟɞɢɬɟ ɬɟɫɬɢɪɭɟɦɵɣ ɪɵɱɚɝ ɧɚ

ɦɚɧɨɦɟɬɪ ɧɚ ɬɪɨɣɧɢɤ.

ɩɨɥɧɭɸ ɞɥɢɧɭ ɯɨɞɚ.

: 19 ɦɦ, 22 ɦɦ

3. ɉɨɜɬɨɪɢɬɟ ɲɚɝ (2) ɬɪɢ ɪɚɡɚ ɢ ɜɵɱɢɫɥɢɬɟ ɫɪɟɞ-

ɧɢɟ ɡɧɚɱɟɧɢɹ.

4. ȼɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ. ɉɪɨɜɟɪɶɬɟ, ɧɟɬ ɥɢ ɬɟɱɢ ɜ

ɫɨɟɞɢɧɟɧɢɹɯ.

Оценка результатов:

Ɉɛɪɚɬɢɬɟɫɶ ɤ ɩɨɞɪɚɡɞɟɥɭ Ɍ4-2 «ɋɬɚɧɞɚɪɬɧɵɟ ɡɧɚ-

5. Ɍɟɦɩɟɪɚɬɭɪɚ ɪɚɛɨɱɟɣ ɠɢɞɤɨɫɬɢ ɞɨɥɠɧɚ ɛɵɬɶ ɜ

ɱɟɧɢɹ ɪɚɛɨɱɢɯ ɯɚɪɚɤɬɟɪɢɫɬɢɤ».

ɩɪɟɞɟɥɚɯ 50±5 °ɋ.

Сноска

ȿɫɥɢ ɟɫɬɶ ɨɬɤɥɨɧɟɧɢɹ ɨɬ ɧɨɪɦɵ, ɢɡɦɟɪɶɬɟ ɩɟɪ-

ɜɢɱɧɨɟ ɞɚɜɥɟɧɢɟ ɭɩɪɚɜɥɟɧɢɹ. ȿɫɥɢ ɨɧɨ ɧɨɪɦɚɥɶ-

ɧɨ, ɬɨ ɤɥɚɩɚɧ ɭɩɪɚɜɥɟɧɢɹ ɧɟɢɫɩɪɚɜɟɧ.

Обратная лопата

Ʉɥɚɩɚɧ «ɂɅɂ» 1

Ʉɥɚɩɚɧ «ɂɅɂ» 3

Ʉɨɥɥɟɤɬɨɪ 1

Ʉɥɚɩɚɧ «ɂɅɂ» 2

Ʉɥɚɩɚɧ «ɂɅɂ» 4

Прямая лопата

Ʉɥɚɩɚɧ «ɂɅɂ» 1

Ʉɥɚɩɚɧ «ɂɅɂ» 3

Ʉɥɚɩɚɧ «ɂɅɂ» 2

Ʉɥɚɩɚɧ «ɂɅɂ» 4

T4-5-2

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

Обратная лопата

ȼɢɞ Ⱥ

T18C-04-04-003

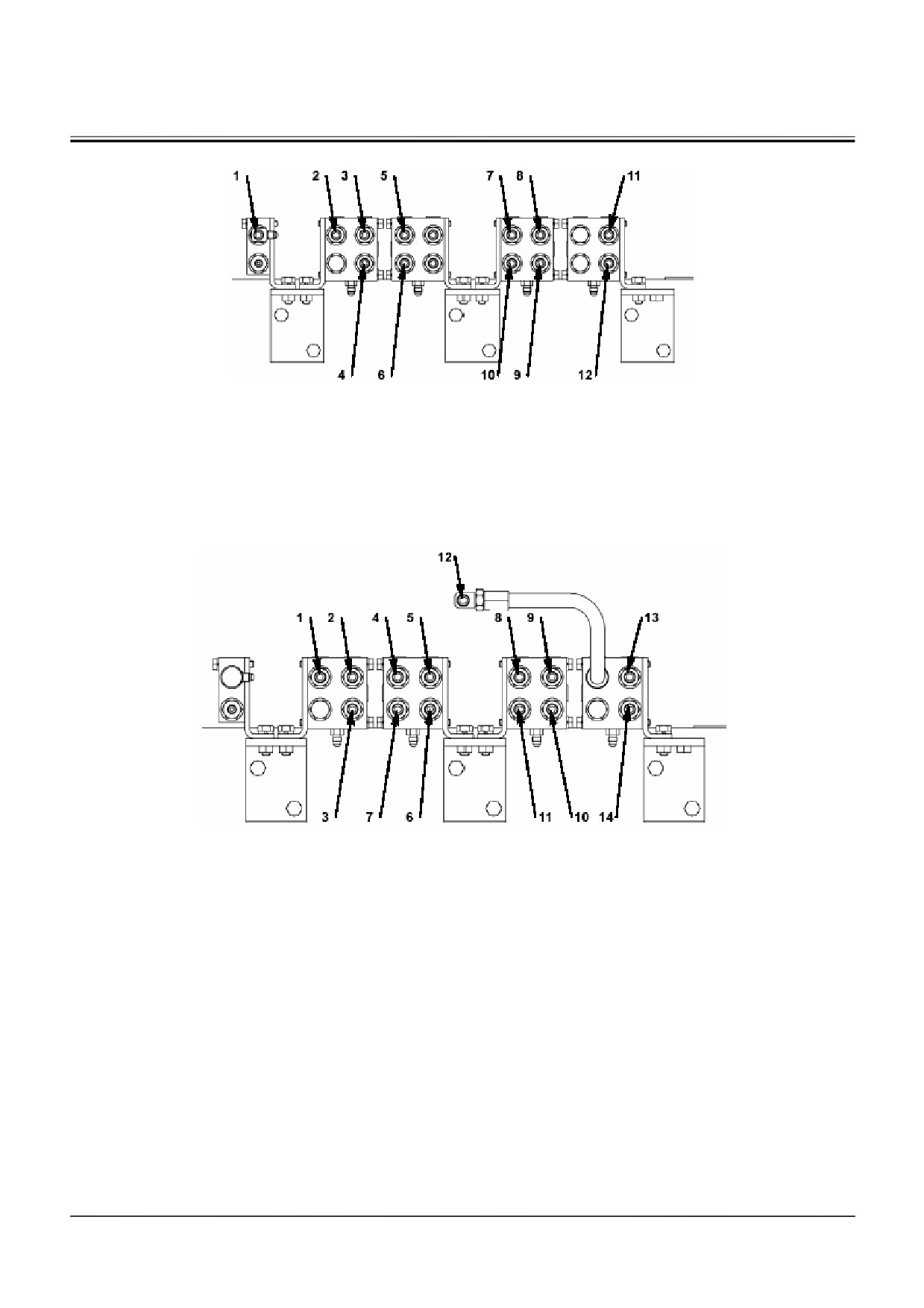

1 -Ⱦɜɢɠɟɧɢɟ ɤɨɜɲɚ ɨɬ ɪɭɤɨɹɬɢ

4 -Ⱦɜɢɠɟɧɢɟ ɪɭɤɨɹɬɢ ɨɬ

7 - Ⱦɜɢɠɟɧɢɟ ɥɟɜɨɣ ɝɭɫɟɧɢɰɵ ɧɚ-

10 - Ⱦɜɢɠɟɧɢɟ ɥɟɜɨɣ ɝɭɫɟɧɢɰɵ ɜɩɟ-

2 -Ⱦɜɢɠɟɧɢɟ ɤɨɜɲɚ ɤ ɪɭɤɨɹɬɢ

ɫɬɪɟɥɵ

ɡɚɞ

ɪɟɞ

3 -Ɉɩɭɫɤɚɧɢɟ ɫɬɪɟɥɵ

5 -Ⱦɜɢɠɟɧɢɟ ɪɭɤɨɹɬɢ ɤ ɫɬɪɟɥɟ

8 - Ⱦɜɢɠɟɧɢɟ ɩɪɚɜɨɣ ɝɭɫɟɧɢɰɵ

11 - ȼɪɚɳɟɧɢɟ ɩɨɜɨɪɨɬɧɨɣ ɱɚɫɬɶɸ

6 -ɉɨɞɴɟɦ ɫɬɪɟɥɵ

ɧɚɡɚɞ

ɜɩɪɚɜɨ

9 - Ⱦɜɢɠɟɧɢɟ ɩɪɚɜɨɣ ɝɭɫɟɧɢɰɵ

12 - ȼɪɚɳɟɧɢɟ ɩɨɜɨɪɨɬɧɨɣ ɱɚɫɬɶɸ

ɜɩɟɪɟɞ

ɜɥɟɜɨ

Прямая лопата

ȼɢɞ ȼ

T18C-04-04-004

1 -Ⱦɜɢɠɟɧɢɟ ɤɨɜɲɚ ɨɬ ɪɭɤɨɹɬɢ

5 - Ɂɚɤɪɵɜɚɧɢɟ ɤɨɜɲɚ

9 - Ⱦɜɢɠɟɧɢɟ ɩɪɚɜɨɣ ɝɭɫɟɧɢɰɵ

12 - Ⱦɜɢɠɟɧɢɟ ɪɭɤɨɹɬɢ ɤ ɫɬɪɟɥɟ

2 -Ɉɩɭɫɤɚɧɢɟ ɫɬɪɟɥɵ

6 - Ɉɬɤɪɵɜɚɧɢɟ ɤɨɜɲɚ

ɧɚɡɚɞ

13 - ȼɪɚɳɟɧɢɟ ɩɨɜɨɪɨɬɧɨɣ ɱɚɫɬɶɸ

3 -Ⱦɜɢɠɟɧɢɟ ɪɭɤɨɹɬɢ ɨɬ ɫɬɪɟ-

7 - ɉɨɞɴɟɦ ɫɬɪɟɥɵ

10 - Ⱦɜɢɠɟɧɢɟ ɩɪɚɜɨɣ ɝɭɫɟɧɢɰɵ

ɜɩɪɚɜɨ

ɥɵ

8 - Ⱦɜɢɠɟɧɢɟ ɥɟɜɨɣ ɝɭɫɟɧɢ-

ɜɩɟɪɟɞ

14 - ȼɪɚɳɟɧɢɟ ɩɨɜɨɪɨɬɧɨɣ ɱɚɫɬɶɸ

4 -Ⱦɜɢɠɟɧɢɟ ɤɨɜɲɚ ɤ ɪɭɤɨɹɬɢ

ɰɵ ɧɚɡɚɞ

11 - Ⱦɜɢɠɟɧɢɟ ɥɟɜɨɣ ɝɭɫɟɧɢɰɵ

ɜɥɟɜɨ

ɜɩɟɪɟɞ

T4-5-3

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

ДАВЛЕНИЕ ОТКРЫВАНИЯ ОСНОВНОГО

ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА

Подготовка:

1. ȼɵɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ.

ПРЕДОСТЕРЕЖЕНИЕ: Крышку сапуна может

сорвать внутренним давлением. Прежде чем

снять крышку, всегда отворачивайте её мед-

Ɂɚɝɥɭɲɤɚ

ленно, чтобы снять остаточное давление.

2. Ɇɟɞɥɟɧɧɨ ɨɫɥɚɛɶɬɟ ɤɪɵɲɤɭ, ɱɬɨɛɵ ɜɵɩɭɫɬɢɬɶ

ɜɨɡɞɭɯ ɢɡ ɝɢɞɪɨɛɚɤɚ.

4 ɦɦ

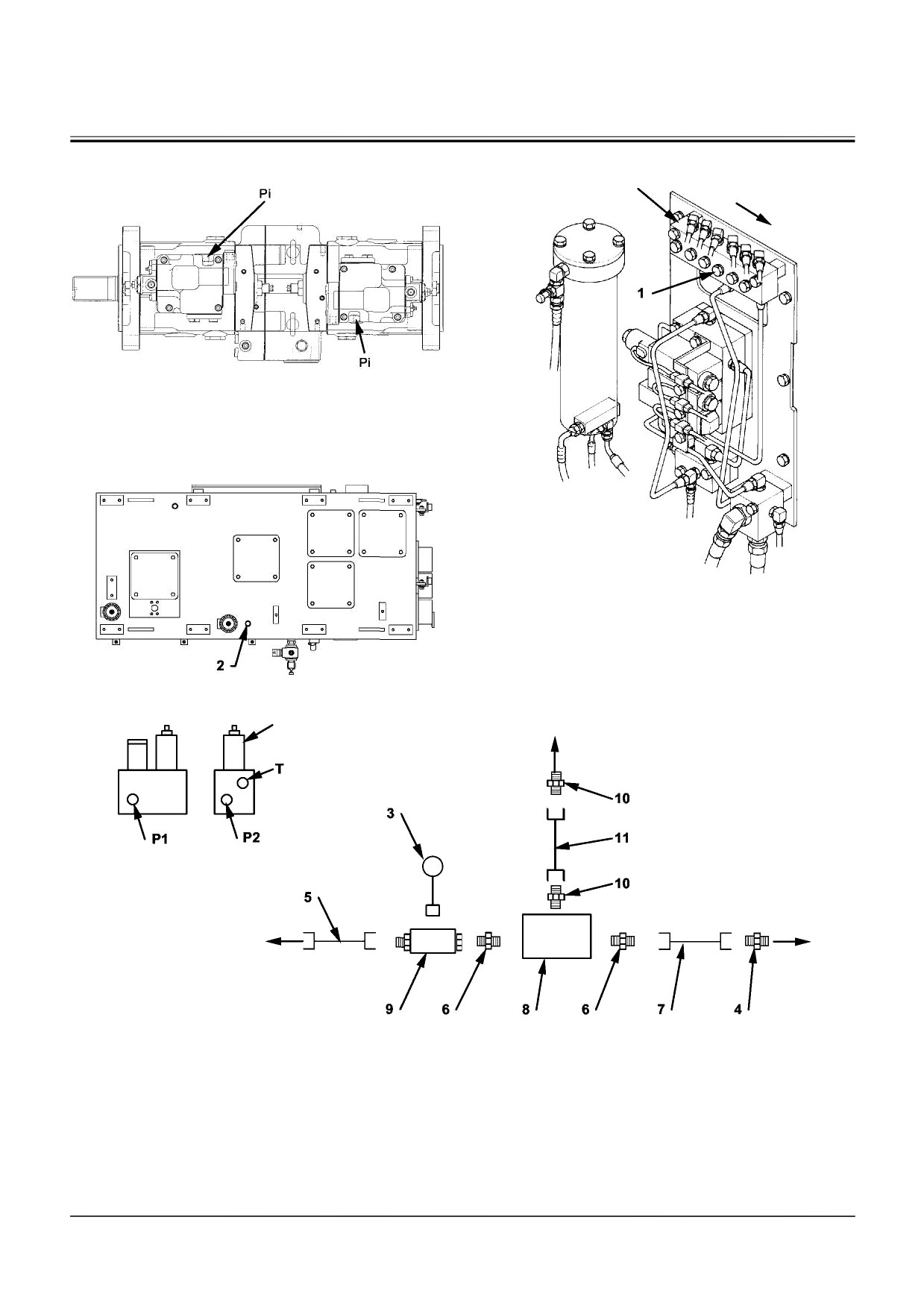

3. ɍɫɬɚɧɨɜɢɬɟ ɦɚɧɨɦɟɬɪ ɧɚ ɤɨɧɬɪɨɥɶɧɵɣ ɤɚɧɚɥ, ɪɚɫ-

ɩɨɥɨɠɟɧɧɵɣ ɧɚɜɟɪɯɭ ɫɟɬɱɚɬɨɝɨ ɮɢɥɶɬɪɚ ɥɢɧɢɢ ɜɵ-

ɫɨɤɨɝɨ ɞɚɜɥɟɧɢɹ, ɤɚɤ ɩɨɤɚɡɚɧɨ ɧɚ ɪɢɫɭɧɤɟ.

6 ɦɦ

4. ȼɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ ɢ ɩɪɨɜɟɪɶɬɟ, ɧɟɬ ɥɢ ɬɟɱɢ ɜ

ɫɨɟɞɢɧɟɧɢɹɯ.

5. Ɍɟɦɩɟɪɚɬɭɪɚ ɪɚɛɨɱɟɣ ɠɢɞɤɨɫɬɢ ɞɨɥɠɧɚ ɛɵɬɶ ɜ

ɩɪɟɞɟɥɚɯ 50±5°ɋ.

Измерение:

1. ȼɵɛɟɪɢɬɟ ɫɥɟɞɭɸɳɢɟ ɩɨɡɢɰɢɢ ɩɟɪɟɤɥɸɱɚɬɟ-

T18C-04-04-005

ɥɟɣ/ɪɵɱɚɝɨɜ.

Ɋɵɱɚɝ ɭɩɪɚɜɥɟɧɢɹ ɩɨɞɚɱɟɣ ɬɨɩɥɢɜɚ: Ɇɚɤɫɢ-

ɋɨɟɞɢɧɟɧɢɟ ɫɟɬɱɚɬɨɝɨ ɮɢɥɶɬɪɚ ɥɢɧɢɢ ɜɵɫɨɤɨɝɨ ɞɚɜ-

ɦɚɥɶɧɚɹ ɱɚɫɬɨɬɵ ɜɪɚɳɟɧɢɹ ɯɨɥɨɫɬɨɝɨ ɯɨɞɚ.

ɥɟɧɢɹ

ȼɵɤɥɸɱɚɬɟɥɶ ɚɜɬɨɦɚɬɢɱɟɫɤɨɝɨ ɩɟɪɟɤɥɸɱɟɧɢɹ

ɋɟɬɱɚɬɵɣ

ɧɚ ɱɚɫɬɨɬɭ ɜɪɚɳɟɧɢɹ ɯɨɥɨɫɬɨɝɨ ɯɨɞɚ: OFF (ȼɵ-

Ɉɫɧɨɜɧɨɣ

ɮɢɥɶɬɪ ɥɢ-

Ƚɢɞɪɨɪɚɫɩɪɟɞɟɥɢ-

ɤɥɸɱɟɧɨ).

2. Ɇɟɞɥɟɧɧɨ ɩɟɪɟɜɟɞɢɬɟ ɪɵɱɚɝ ɭɩɪɚɜɥɟɧɢɹ ɫɬɪɟ-

ɧɚɫɨɫ

ɧɢɢ ɜɵɫɨɤɨ-

ɬɟɥɶ

ɥɨɣ, ɪɭɤɨɹɬɶɸ ɢ ɤɨɜɲɨɦ ɧɚ ɩɨɥɧɭɸ ɞɥɢɧɭ ɯɨɞɚ,

ɝɨ ɞɚɜɥɟɧɢɹ

ɨɬɩɭɫɬɢɬɟ ɢɯ ɢ ɢɡɦɟɪɶɬɟ ɞɚɜɥɟɧɢɟ.

1

3. ɉɨɜɬɨɪɢɬɟ ɲɚɝ (2) ɬɪɢ ɪɚɡɚ ɢ ɜɵɱɢɫɥɢɬɟ ɫɪɟɞ-

2

ɐɟɧɬɪɚɥɶɧɵɣ

2

ɧɟɟ ɡɧɚɱɟɧɢɟ.

3

1

Ʌɟɜɵɣ

Оценка результатов:

4

Ɉɛɪɚɬɢɬɟɫɶ ɤ ɩɨɞɪɚɡɞɟɥɭ Ɍ4-2 «ɋɬɚɧɞɚɪɬɧɵɟ ɡɧɚ-

5

3

ɉɪɚɜɵɣ

ɱɟɧɢɹ ɪɚɛɨɱɢɯ ɯɚɪɚɤɬɟɪɢɫɬɢɤ».

6

Сноска

ȿɫɥɢ ɤɚɤɨɟ-ɥɢɛɨ ɢɡ ɡɚɦɟɪɟɧɧɵɯ ɞɚɜɥɟɧɢɣ ɨɤɚ-

ɠɟɬɫɹ ɧɢɠɟ, ɱɟɦ ɨɫɬɚɥɶɧɵɟ, ɬɨ ɷɬɨ ɨɡɧɚɱɚɟɬ, ɱɬɨ

ɩɟɪɟɝɪɭɡɨɱɧɵɣ ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣ ɤɥɚɩɚɧ ɷɬɨɣ

ɰɟɩɢ ɧɢɠɟ, ɱɟɦ ɭɫɬɚɧɨɜɨɱɧɨɟ ɞɚɜɥɟɧɢɟ ɨɫɧɨɜɧɨɝɨ

ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨ ɤɥɚɩɚɧɚ.

T4-5-4

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

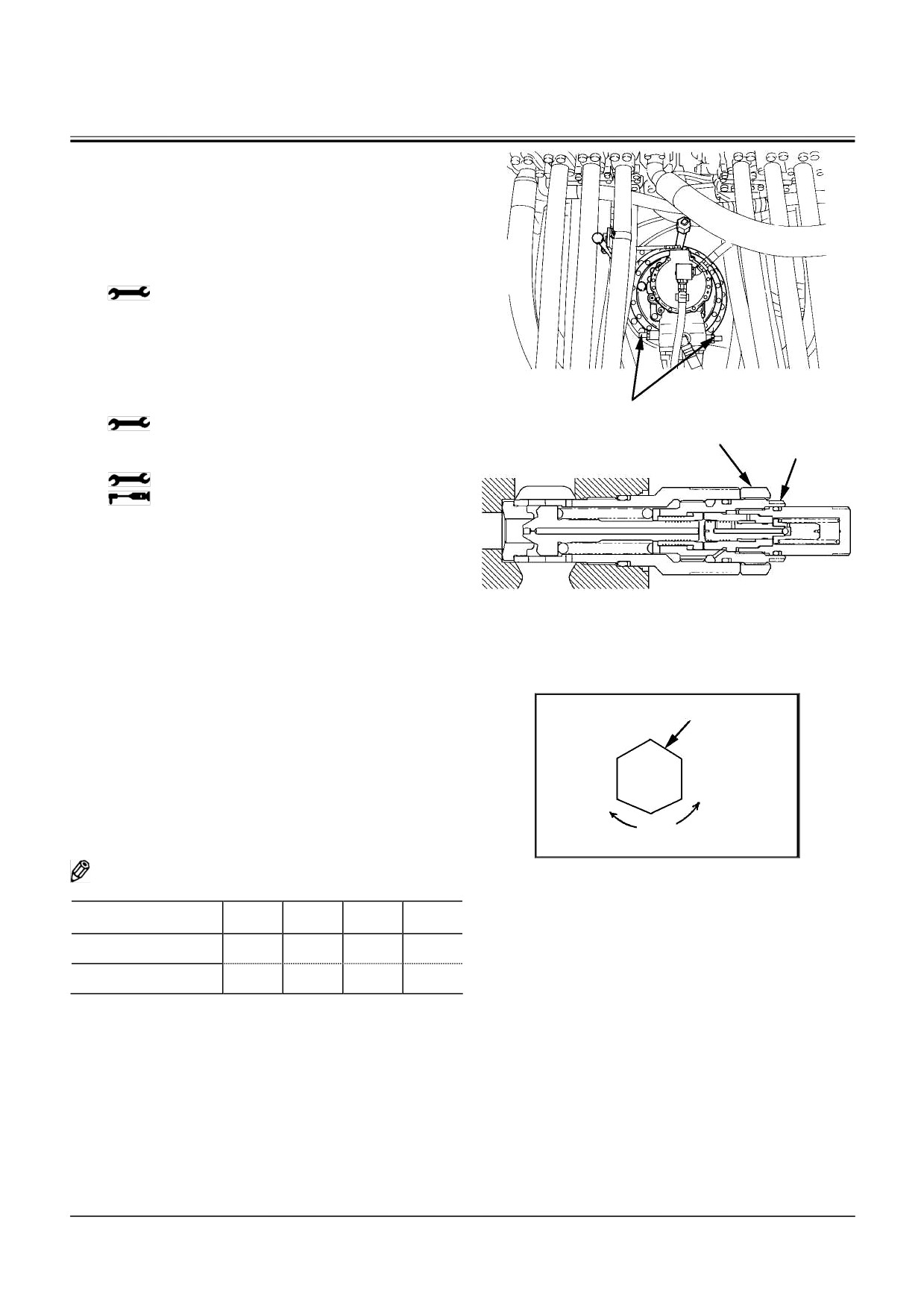

Регулировка давления настройки основного

предохранительного клапана

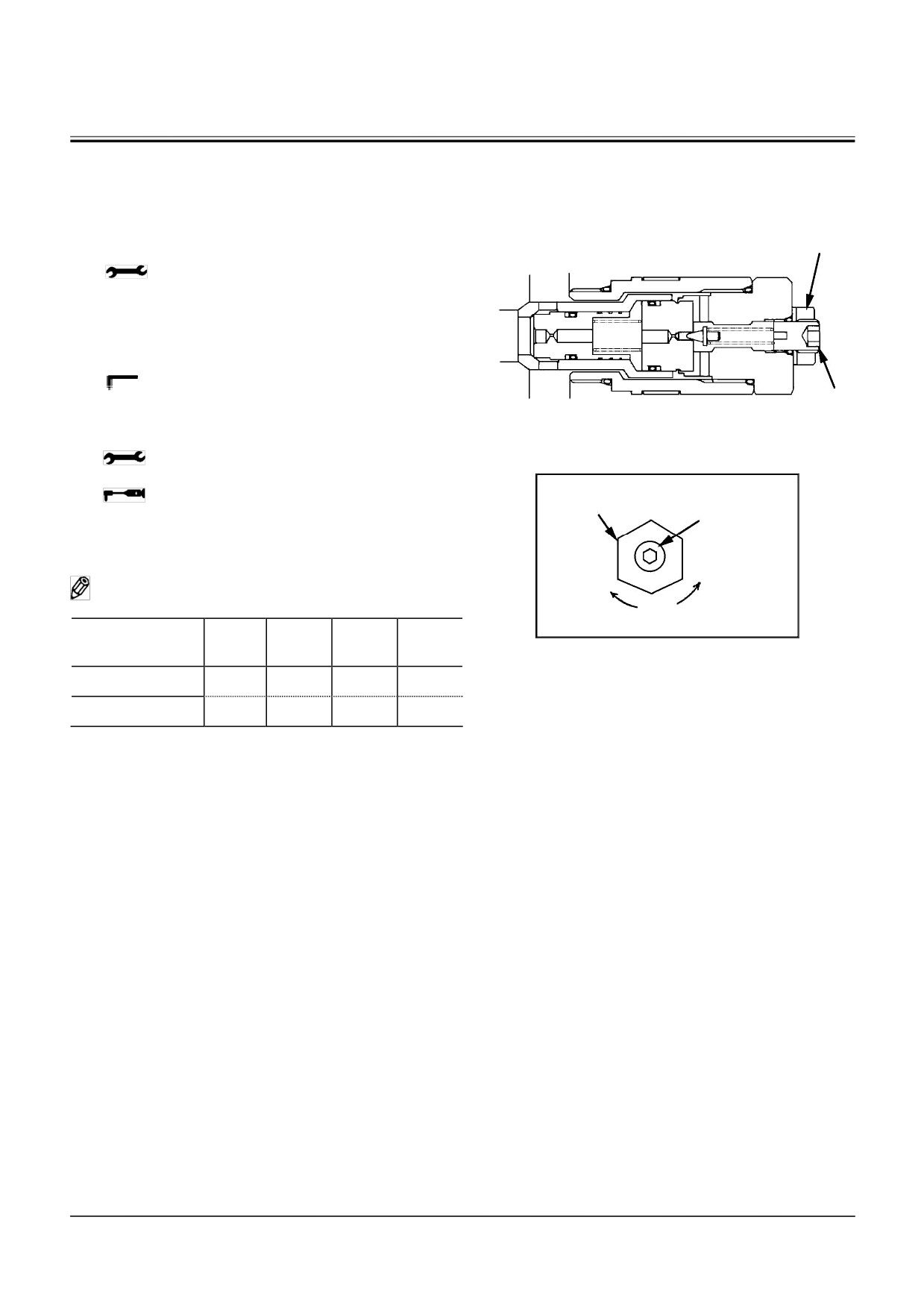

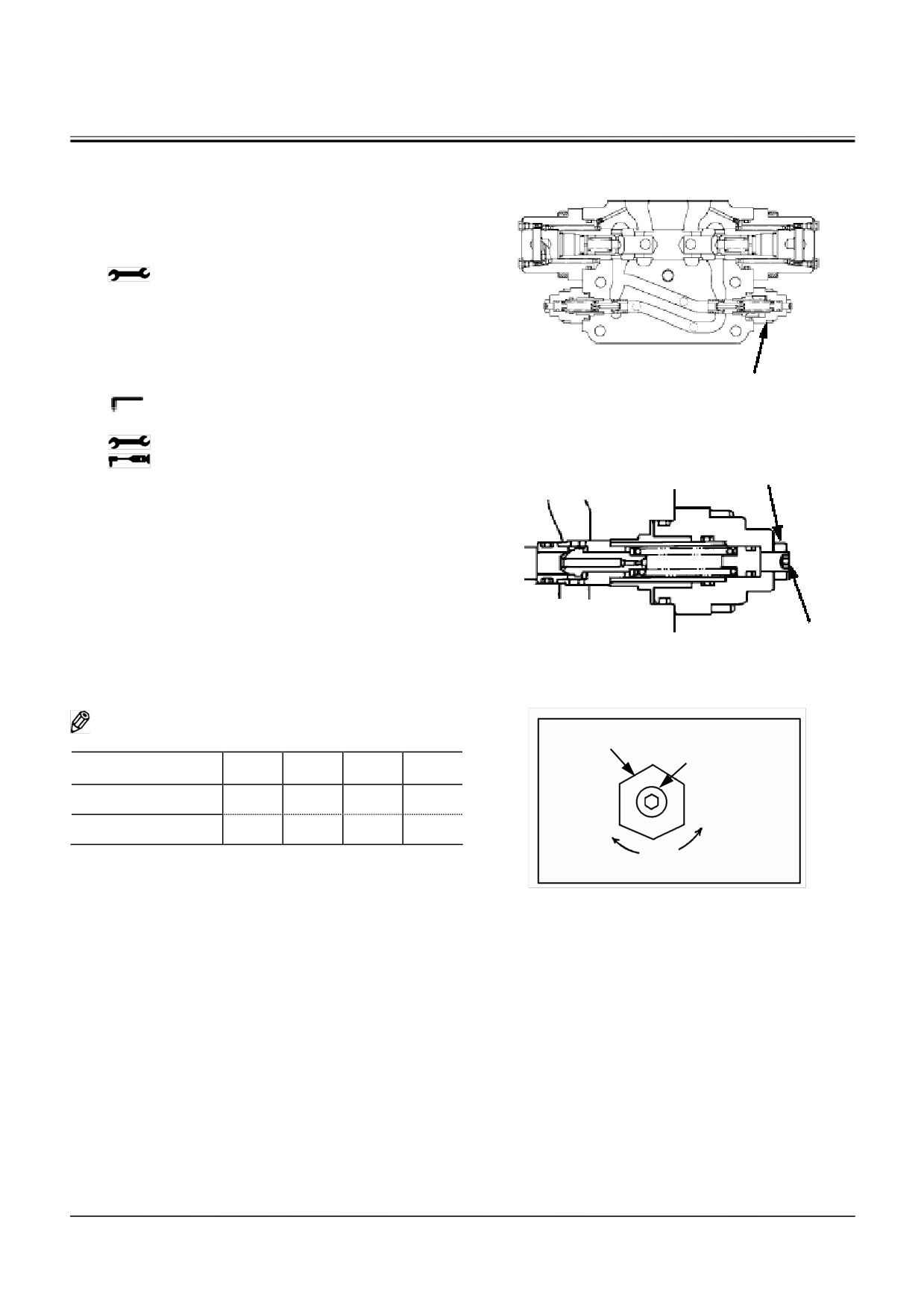

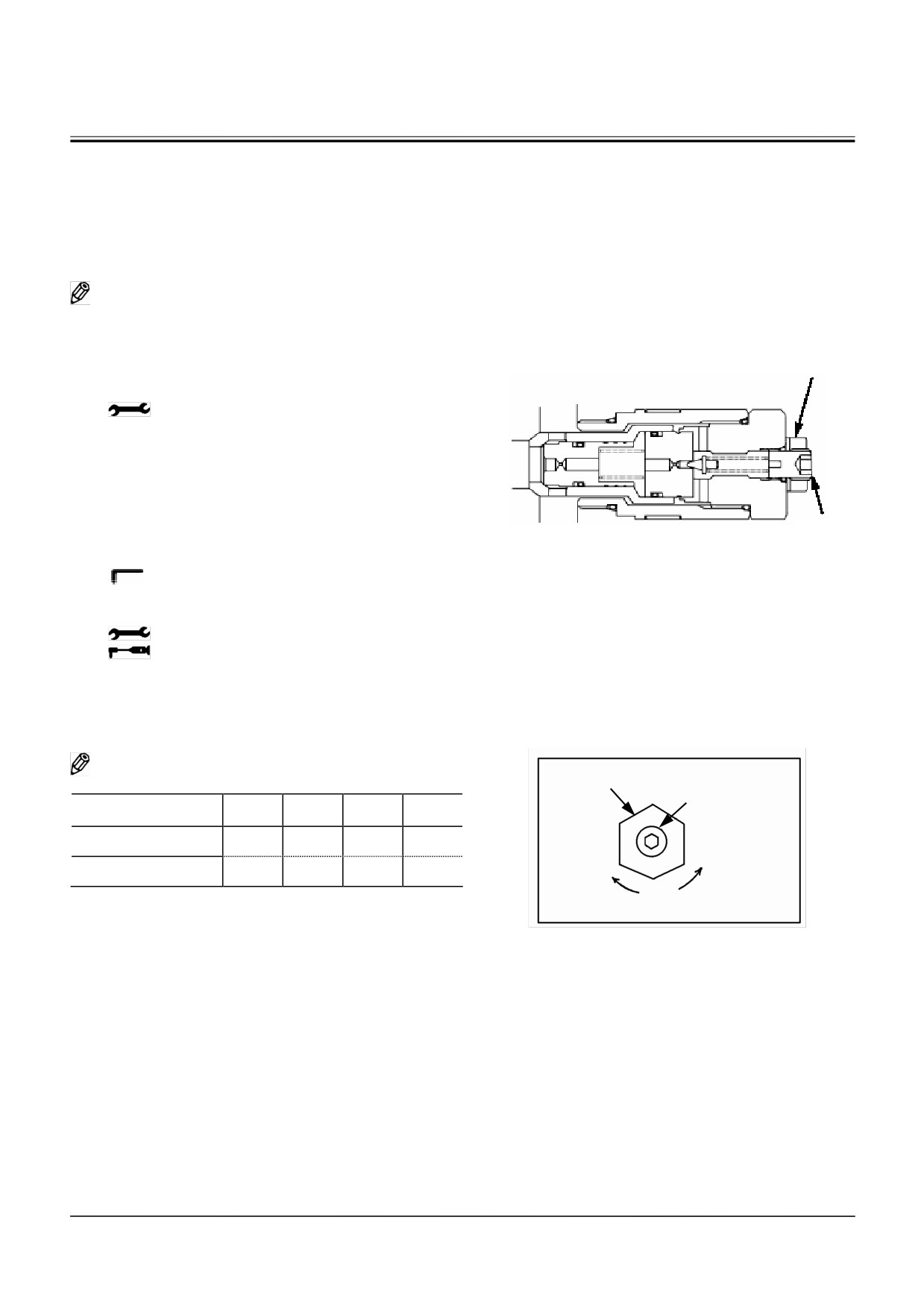

Регулировка:

1. Ɉɫɥɚɛɶɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

ɋɬɨɩɨɪɧɚɹ ɝɚɣɤɚ

:

17 ɦɦ

2. Ɉɬɪɟɝɭɥɢɪɭɣɬɟ ɞɚɜɥɟɧɢɟ ɧɚɫɬɪɨɣɤɢ ɨɫɧɨɜɧɨɝɨ

ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨ ɤɥɚɩɚɧɚ ɩɭɬɟɦ ɩɨɜɨɪɚɱɢ-

ɜɚɧɢɹ ɪɟɝɭɥɢɪɨɜɨɱɧɨɝɨ ɜɢɧɬɚ.

: 6 ɦɦ

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ

ɜɢɧɬ

3. Ɂɚɬɹɧɢɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

T145-02-03-001

: 17 ɦɦ

: 27,5…31,4 ɇ⋅ɦ (2,8…3,2 ɤȽɫ⋅ɦ)

ɋɬɨɩɨɪɧɚɹ ɝɚɣɤɚ

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ

4. ɉɪɨɜɟɪɶɬɟ ɞɚɜɥɟɧɢɟ ɧɚɫɬɪɨɣɤɢ ɩɨɫɥɟ ɪɟɝɭɥɢ-

ɪɨɜɤɢ.

ПРИМЕЧАНИЕ: Приблизительные перепады

дав- ления

ɍɜɟɥɢɱɟɧɢɟ ɞɚɜɥɟɧɢɹ ɍɦɟɧɶɲɟɧɢɟ ɞɚɜɥɟɧɢɹ

Ɉɛɨɪɨɬɵ ɪɟɝɭ-

ɥɢɪɨɜɨɱɧɨɝɨ

1/4

1/2

3/4

1

W107-02-05-129

ɜɢɧɬɚ

Ɇɉɚ

4,5

8,9

13,4

17,8

(ɤȽɫ/ɫɦ²)

(45)

(90)

(136)

(181)

T4-5-5

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

Регулировка давления настройки предохрани-

тельного клапана контура вращения поворотной

части

Регулировка:

1. Ɉɫɥɚɛɶɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

: 41 ɦɦ

2. ȼɪɚɳɚɣɬɟ ɪɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ, ɱɬɨɛɵ ɨɬɪɟ-

ɝɭɥɢɪɨɜɚɬɶ ɞɚɜɥɟɧɢɟ ɧɚɫɬɪɨɣɤɢ ɩɪɟɞɨɯɪɚɧɢ-

ɬɟɥɶɧɨɝɨ ɤɥɚɩɚɧɚ ɤɨɧɬɭɪɚ ɜɪɚɳɟɧɢɹ ɩɨɜɨɪɨɬ-

M144-07-012

ɧɨɣ ɱɚɫɬɢ

ɉɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣ ɤɥɚɩɚɧ ɤɨɧɬɭɪɚ ɜɪɚɳɟɧɢɹ ɩɨɜɨɪɨɬɧɨɣ ɱɚɫɬɢ

: 27 ɦɦ

ɋɬɨɩɨɪɧɚɹ ɝɚɣɤɚ

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ

3. Ɂɚɬɹɧɢɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

: 41ɦɦ

: 19,5…29,5 ɇ⋅ɦ

(2…3 ɤȽɫ⋅ɦ)

4. ɉɪɨɜɟɪɶɬɟ ɞɚɜɥɟɧɢɟ ɧɚɫɬɪɨɣɤɢ ɩɨɫɥɟ ɪɟɝɭɥɢ-

ɪɨɜɤɢ.

T117-02-02-004

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ

ɍɜɟɥɢɱɟɧɢɟ ɞɚɜɥɟɧɢɹ ɍɦɟɧɶɲɟɧɢɟ ɞɚɜɥɟɧɢɹ

ПРИМЕЧАНИЕ: Приблизительные перепады

T157-05-04-023

дав- ления

Ɉɛɨɪɨɬɵ ɪɟɝɭɥɢ-

1/4

1/2

3/4

1

ɪɨɜɨɱɧɨɝɨ ɜɢɧɬɚ

Ɇɉɚ

2,92

5,84

8,75

11,7

(ɤȽɫ/ɫɦ²)

(30)

(60)

(89)

(119)

T4-5-6

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

Регулировка давления настройки предохрани-

Ʉɥɚɩɚɧ ɭɩɪɚɜɥɟɧɢɹ ɬɨɪɦɨɡɨɦ

тельного клапана контура передвижения

Регулировка:

1. Ɉɫɥɚɛɶɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

: 17 ɦɦ

2. ȼɪɚɳɚɣɬɟ ɪɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ, ɱɬɨɛɵ ɨɬɪɟ-

ɝɭɥɢɪɨɜɚɬɶ

ɞɚɜɥɟɧɢɟ

ɧɚɫɬɪɨɣɤɢ

ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨ

ɤɥɚɩɚɧɚ

ɤɨɧɬɭɪɚ

ɩɟɪɟɞɜɢɠɟɧɢɹ

T144-03-05-002

ɉɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣ ɤɥɚɩɚɧ ɤɨɧɬɭɪɚ ɩɟɪɟɞɜɢɠɟɧɢɹ

: 6 ɦɦ

3. Ɂɚɬɹɧɢɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

: 17ɦɦ

: 34…44 ɇ⋅ɦ

(3,5…4,5 ɤȽɫ⋅ɦ)

ɋɬɨɩɨɪɧɚɹ ɝɚɣ-

ɤɚ

4. ɉɪɨɜɟɪɶɬɟ ɞɚɜɥɟɧɢɟ ɧɚɫɬɪɨɣɤɢ ɩɨɫɥɟ ɪɟɝɭɥɢ-

ɪɨɜɤɢ.

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ

T145-05-04-004

ПРИМЕЧАНИЕ: Приблизительные перепады

ɋɬɨɩɨɪɧɚɹ ɝɚɣɤɚ

дав- ления

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ

Ɉɛɨɪɨɬɵ ɪɟɝɭɥɢ-

1/4

1/2

3/4

1

ɪɨɜɨɱɧɨɝɨ ɜɢɧɬɚ

Ɇɉɚ

1,96

3,92

5,88

7,85

(ɤȽɫ/ɫɦ²)

(20)

(40)

(60)

(80)

ɍɜɟɥɢɱɟɧɢɟ ɞɚɜɥɟɧɢɹ ɍɦɟɧɶɲɟɧɢɟ ɞɚɜɥɟɧɢɹ

W107-02-05-129

T4-5-7

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

Регулировка перегрузочного предохранитель-

ного клапана

ɉɪɢ ɧɟɨɛɯɨɞɢɦɨɫɬɢ ɨɫɥɚɛɶɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ ɢ

ɨɬɪɟɝɭɥɢɪɭɣɬɟ ɞɚɜɥɟɧɢɟ ɫ ɩɨɦɨɳɶɸ ɪɟɝɭɥɢɪɨ-

ɜɨɱɧɨɝɨ ɜɢɧɬɚ.

ПРИМЕЧАНИЕ: В принципе, используйте про-

верочное оборудования для регулировки

перегрузочного

предохранительного

клапана.

ɋɬɨɩɨɪɧɚɹ ɝɚɣɤɚ

1. Ɉɫɥɚɛɶɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

: 17 ɦɦ

2. ȼɪɚɳɚɣɬɟ ɪɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ, ɱɬɨɛɵ ɨɬɪɟ-

ɝɭɥɢɪɨɜɚɬɶ ɞɚɜɥɟɧɢɟ ɧɚɫɬɪɨɣɤɢ ɩɟɪɟɝɪɭɡɨɱɧɨɝɨ

ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɨɝɨ ɤɥɚɩɚɧɚ. ȼ ɬɚɛɥɢɰɟ, ɩɪɢ-

ɜɟɞɟɧɧɨɣ ɧɢɠɟ, ɩɨɤɚɡɚɧɵ ɢɡɦɟɧɟɧɢɹ ɜ ɞɚɜɥɟ-

ɧɢɢ, ɩɪɨɢɡɨɲɟɞɲɢɟ ɜ ɪɟɡɭɥɶɬɚɬɟ ɩɨɜɨɪɨɬɚ

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ

ɜɢɧɬɚ

ɜɢɧɬ

: 6 ɦɦ

T145-02-03-001

3. Ɂɚɬɹɧɢɬɟ ɫɬɨɩɨɪɧɭɸ ɝɚɣɤɭ.

: 17 ɦɦ

: 27,5…31,4 ɇɦ (2,8…3,2 ɤȽɫ⋅ɦ)

4. ɉɪɨɜɟɪɶɬɟ ɞɚɜɥɟɧɢɟ ɤɨɧɬɭɪɚ ɩɟɪɟɞɜɢɠɟɧɢɹ.

ПРИМЕЧАНИЕ: Изменение в установках дав-

ɋɬɨɩɨɪɧɚɹ ɝɚɣɤɚ

ления

Ɋɟɝɭɥɢɪɨɜɨɱɧɵɣ ɜɢɧɬ

Ɉɛɨɪɨɬɵ ɪɟɝɭɥɢ-

1/4

1/2

3/4

1

ɪɨɜɨɱɧɨɝɨ ɜɢɧɬɚ

Ɇɉɚ

4,5

8,9

13,3

17,8

(ɤȽɫ/ɫɦ²)

(45)

(90)

(136)

(181)

ɍɜɟɥɢɱɟɧɢɟ ɞɚɜɥɟ- ɍɦɟɧɶɲɟɧɢɟ ɞɚɜɥɟɧɢɹ

ɧɢɹ

W107-02-05-129

T4-5-9

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

ИЗМЕРЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

ОСНОВНОГО НАСОСА

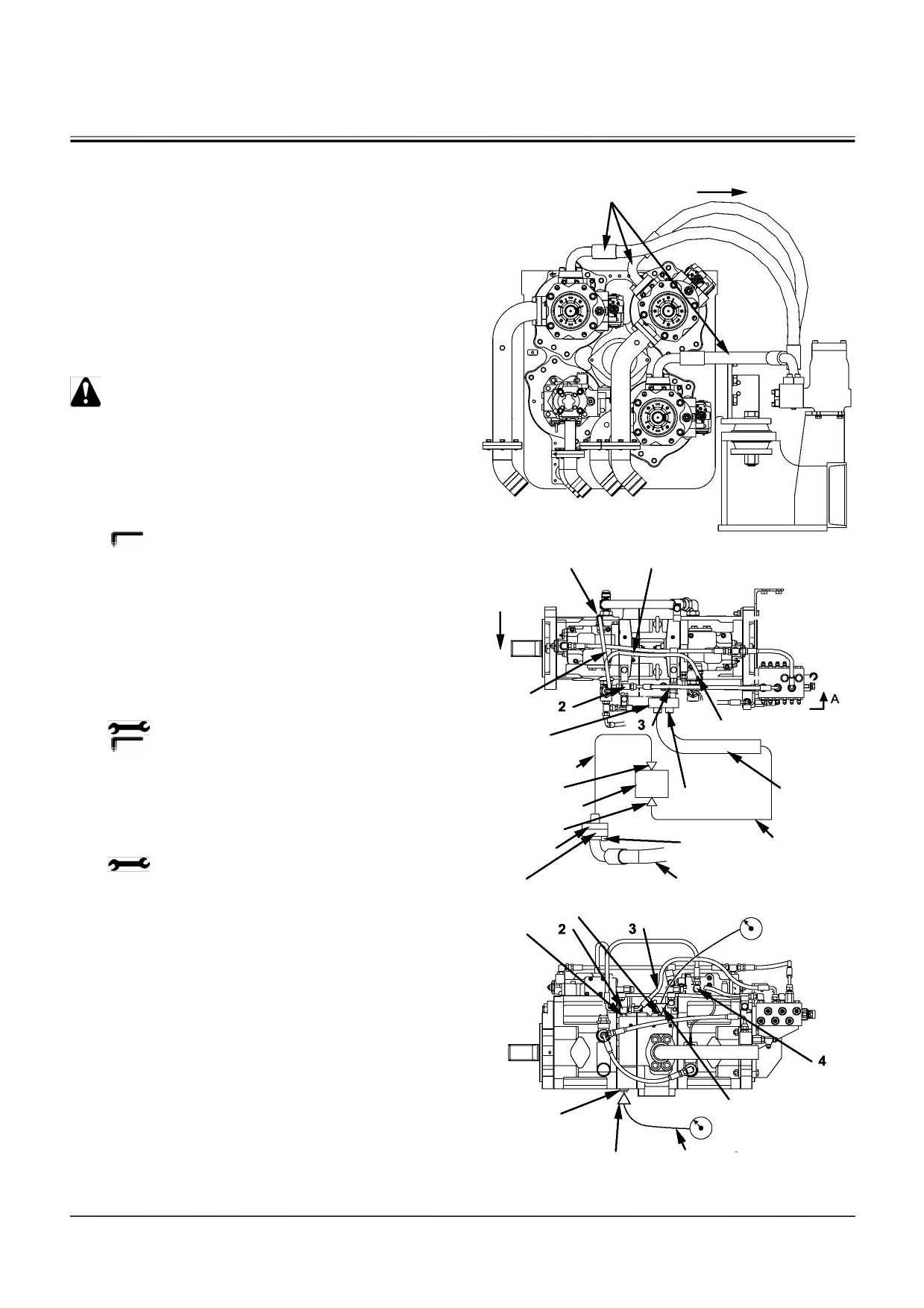

ɉɟɪɟɞɧɹɹ ɫɬɨɪɨɧɚ

ɒɥɚɧɝ ɧɚɝɧɟɬɚɬɟɥɶɧɨɣ ɥɢɧɢɢ

• Ʌɢɧɢɹ P-Q (Ɋɟɝɭɥɢɪɨɜɚɧɢɟ ɤɪɭɬɹɳɟɝɨ ɦɨɦɟɧɬɚ)

Краткое введение:

ɏɚɪɚɤɬɟɪɢɫɬɢɤɚ ɨɫɧɨɜɧɨɝɨ ɧɚɫɨɫɚ ɩɪɨɜɟɪɹɟɬɫɹ

ɩɭɬɺɦ ɢɡɦɟɪɟɧɢɹ ɩɨɞɚɱɢ ɧɚɫɨɫɚ ɩɪɢ ɩɨɦɨɳɢ ɝɢɞ-

ɪɨɬɟɫɬɟɪɚ, ɤɨɬɨɪɵɣ ɭɫɬɚɧɚɜɥɢɜɚɟɬɫɹ ɧɚ ɧɚɝɧɟɬɚ-

ɬɟɥɶɧɨɣ ɥɢɧɢɢ ɨɫɧɨɜɧɨɝɨ ɧɚɫɨɫɚ.

Подготовка к измерениям:

1. ȼɵɤɥɸɱɢɬɟ ɞɜɢɝɚɬɟɥɶ.

ПРЕДОСТЕРЕЖЕНИЕ: Крышку сапуна может

сорвать внутренним давлением. Прежде чем

снять крышку, всегда отворачивайте её мед-

ленно, чтобы снять остаточное давление.

2. Ɇɟɞɥɟɧɧɨ ɨɫɥɚɛɶɬɟ ɤɪɵɲɤɭ ɫɚɩɭɧɚ ɧɚ ɤɚɧɚɥɟ

ɩɨɞɚɱɢ ɪɚɛɨɱɟɣ ɠɢɞɤɨɫɬɢ ɝɢɞɪɨɛɚɤɚ, ɱɬɨɛɵ

ɜɵɩɭɫɬɢɬɶ ɜɨɡɞɭɯ ɢɡ ɝɢɞɪɨɛɚɤɚ.

: 4 ɦɦ

T18C-04-04-006

3. ɉɨɞɤɥɸɱɢɬɟ ɝɢɞɪɨɬɟɫɬɟɪ ɤ ɲɥɚɧɝɭ ɧɚɝɧɟɬɚ-

Pi (Ɉɫɧɨɜɧɵɟ ɧɚɫɨɫɵ

1 (Ɉɫɧɨɜɧɵɟ ɢɡɦɟɪɹɟɦɵɟ ɧɚɫɨɫɵ 2,4,6)

ɬɟɥɶɧɨɣ ɥɢɧɢɢ. ɇɟɨɛɯɨɞɢɦɵɟ ɤɨɦɩɨɧɟɧɬɵ ɢ

1,3,5)

ɞɟɬɚɥɢ:

ȼɟɪɯɧɹɹ ɫɬɨɪɨɧɚ

Ƚɢɞɪɨɬɟɫɬɟɪ (ST 6299)

ɉɟɪɟɯɨɞɧɢɤ (ST 6146)

ɂɫɩɵɬɚɬɟɥɶɧɵɣ ɲɥɚɧɝ (ST 6145)

Ȼɨɥɬ (M 341650, Ɇ 341660)

Ɍɪɭɛɚ (ST 6139)

1 (Ɉɫɧɨɜɧɵɟ

ɢɡɦɟɪɹɟɦɵɟ

Ɏɥɚɧɟɰ (ST 6141)

ɧɚɫɨɫɵ 1,3,5)

Ɋɚɡɴɟɦɧɵɣ ɮɥɚɧɟɰ (4075854)

: 17 ɦɦ, 19ɦɦ, 41 ɦɦ

Pi (Ɉɫɧɨɜɧɵɟ ɧɚɫɨɫɵ 2,4,6)

Ɋɚɡɴɟɦɧɵɣ ɮɥɚɧɟɰ (4075854)

: 14 ɦɦ

ɂɫɩɵɬɚɬɟɥɶɧɵɣ ɲɥɚɧɝ (ST 6145)

4. Ɉɬɫɨɟɞɢɧɢɬɟ ɩɪɨɛɤɭ ɨɬ ɤɚɧɚɥɚ ɩɪɨɜɟɪɤɢ ɞɚɜ-

ɉɟɪɟɯɨɞɧɢɤ (ST 6146)

ɥɟɧɢɹ ɧɚ ɨɫɧɨɜɧɨɦ ɢɡɦɟɪɹɟɦɨɦ ɧɚɫɨɫɟ, ɡɚɬɟɦ

Ȼɨɥɬ

Ɍɪɭɛɚ

Ƚɢɞɪɨɬɟɫɬɟɪ (ST 6299)

(Ɇ 341650)

ɭɫɬɚɧɨɜɢɬɟ ɩɟɪɟɯɨɞɧɢɤ ɢ ɦɚɧɨɦɟɬɪ ɜ ɫɛɨɪɤɟ.

(ST 6139)

ɉɟɪɟɯɨɞɧɢɤ

ɉɟɪɟɯɨɞɧɢɤ (ST 6146)

Ɇɚɧɨɦɟɬɪ ɜ ɫɛɨɪɤɟ (ST 6934)

Ɏɥɚɧɟɰ (ST 6141)

Ȼɨɥɬ

ɂɫɩɵɬɚɬɟɥɶɧɵɣ ɲɥɚɧɝ

(Ɇ 341660)

(ST 6145)

: 19 ɦɦ

Ɋɚɡɴɟɦɧɵɣ ɮɥɚɧɟɰ

(4075854)

ɒɥɚɧɝ ɧɚɝɧɟɬɚɬɟɥɶɧɨɣ ɥɢɧɢɢ

5. ȼɵɩɭɫɬɢɬɟ ɜɨɡɞɭɯ ɢɡ ɨɫɧɨɜɧɨɝɨ ɧɚɫɨɫɚ.

Ʉɚɧɚɥ ɩɪɨɜɟɪɤɢ ɞɚɜɥɟɧɢɹ

T18C-04-04-007

(Ɉɫɧɨɜɧɵɟ ɧɚɫɨɫɵ 2,4,6)

Ɇɚɧɨɦɟɬɪ ɜ ɫɛɨɪɤɟ (ST 6934)

Psv

ȼɢɞ Ⱥ

ɉɟɪɟɯɨɞɧɢɤ

Ʉɚɧɚɥ ɩɪɨɜɟɪɤɢ ɞɚɜɥɟɧɢɹ

(ST 6069)

(Ɉɫɧɨɜɧɵɟ ɧɚɫɨɫɵ 1,3,5)

Ɇɚɧɨɦɟɬɪ ɜ ɫɛɨɪɤɟ

ɉɟɪɟɯɨɞɧɢɤ

(ST 6934)

T18C-04-04-008

(ST 6069)

T4-5-10

ПРОВЕРКА РАБОЧИХ ХАРАКТЕРИСТИК / Проверка компонентов

Ɉɫɧɨɜɧɨɣ ɧɚɫɨɫ:

ɉɚɧɟɥɶ ɭɩɪɚɜɥɟɧɢɹ ɧɚɫɨɫɨɦ:

Ʉɨɥɥɟɤɬɨɪ 13

ɉɟɪɟɞɧɹɹ ɫɬɨɪɨɧɚ

T18C-03-01-005

Ƚɢɞɪɨɛɚɤ:

T18C-01-02-018

T18C-04-04-009

ɉɨɡɢɰɢɹ ɤɚɧɚɥɚ ɪɟ-

ɞɭɤɰɢɨɧɧɨɝɨ ɤɥɚɩɚɧɚ

Ɋɟɞɭɤɰɢɨɧɧɵɣ

Ʉ ɡɚɝɥɭɲɤɟ ɨɬɜɟɪɫɬɢɹ ɝɢɞɪɨɛɚɤɚ(2)

ɤɥɚɩɚɧ (8)

Ʉ ɪɟɝɭɥɹɬɨ-

Ʉ ɡɚɝɥɭɲɤɟ

ɪɭ ɤɚɧɚɥɚ Pi

ɨɬɜɟɪɫɬɢɹ

ɤɨɥɥɟɤɬɨɪɚ (1)

T118-04-04-014

1 - Ɂɚɝɥɭɲɤɚ PF 1/4

4 - ɉɟɪɟɯɨɞɧɢɤ

7 - ɒɥɚɧɝ UNF7/16xUNF7/16

10 - ɉɟɪɟɯɨɞɧɢɤ PF3/8xPF3/8

2 - Ɂɚɝɥɭɲɤɚ PF 3/8

UNF7/16xPF1/4 (4042037)

8 - Ɋɟɞɭɤɰɢɨɧɧɵɣ ɤɥɚɩɚɧ (4325439)

(4042031)

3 - Ɇɚɧɨɦɟɬɪ (ST 6931)

5 - ɒɥɚɧɝ UNF7/16xUNF7/16

9 - Ɍɪɨɣɧɢɤ UNF7/16xUNF7/16xPF1/4

11 - ɒɥɚɧɝ PF3/8xPF3/8 (ST

6 - ɉɟɪɟɯɨɞɧɢɤ

(ST 6451)

6961)

PF3/8xUNF7/16 (4200465)

T4-5-13

содержание      ..     10      11      12      13     ..
