Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство

ХОДОВАЯ ЧАСТЬ/Центральный шарнир

Сборка центрального шарнира

ВАЖНО: Если втулка (5) удалена, сначала ус-

ВАЖНО: Между корпусом (7) и шпинделем (2)

тановите втулку

(5)

(смотрите стр.

имеется небольшой зазор. Устанав-

W3-3-8).

ливайте корпус

(7) прямо по оси

шпинделя (2).

ВАЖНО: Устанавливайте пылезащитное уп-

Если быстро вдвигать корпус (7), мо-

лотнение (3) кромкой в сторону кор-

жет быть повреждено уплотнение.

пуса (7).

Перемещайте корпус

(7) медленно.

Установите корпус (7) так, чтобы по-

1. Установите пылезащитное уплотнение (3) на

верхность А (монтажная поверхность

шпиндель (2).

кольца (8)) была ровной.

Поверхность А

Кромка

W178-03-03-002

2. Установите масляные уплотнения (6) (6 шт.) и

кольцевое уплотнение (4) в корпус (7).

W800-03-03-002

3. Положите шпиндель (2) на рабочий стол. Со-

ВАЖНО: Устанавливайте кольцо (8) скошенной

вместите метки, нанесенные при демонтаже, и

стороной в сторону шпинделя.

установите корпус (7) на шпиндель (2).

4. Установите кольцо (8) и кольцевое уплотнение

(10) в корпус (7).

5. Установите стопорное кольцо (9) на шпиндель

(2).

6. Установите крышку (11) на корпус (7) и за-

фиксируйте ее болтами (12) (4 шт.).

: ^{17 мм}

: 50 Н·м (5 кгс·м)

W3-3-7

ХОДОВАЯ ЧАСТЬ/Центральный шарнир

В случае замены корпуса (7) на новый необходимо

выполнить следующие операции.

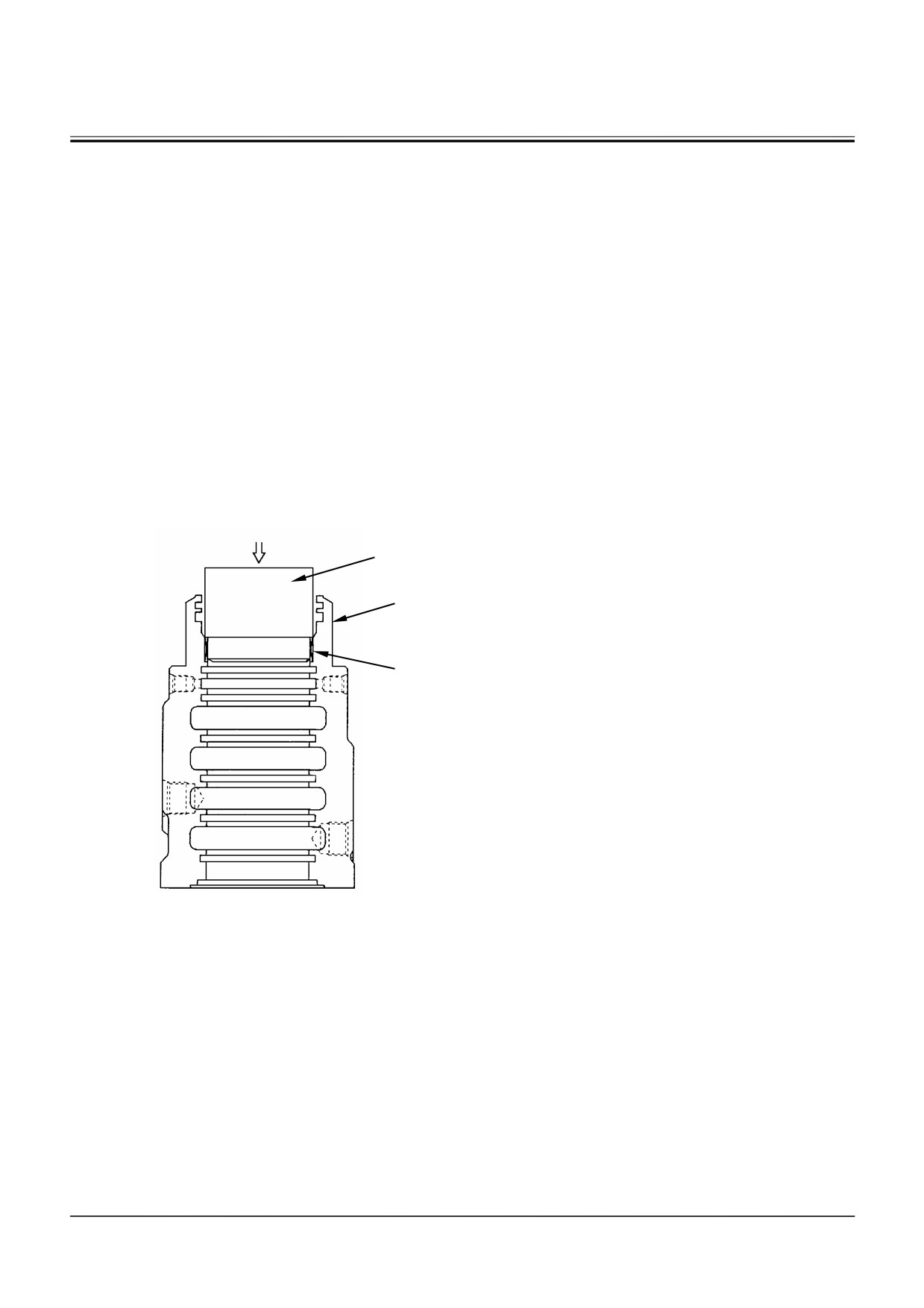

ВАЖНО: При установке втулки (5) в корпус (7)

следует нанести пластичную смазку

из дисульфида молибдена на приле-

гающую поверхность.

Для корпуса (7):

Установите втулку (5) в корпус (7).

1. Очистите поверхности втулки (5) и корпуса (7).

2. Установите втулку (5) в корпус (7) с помощью

пресса.

Рабочее усилие:

от 0,5 до 1,5 т

Рабочий инструмент:

ST 2558

W178-02-11-242

W3-3-8

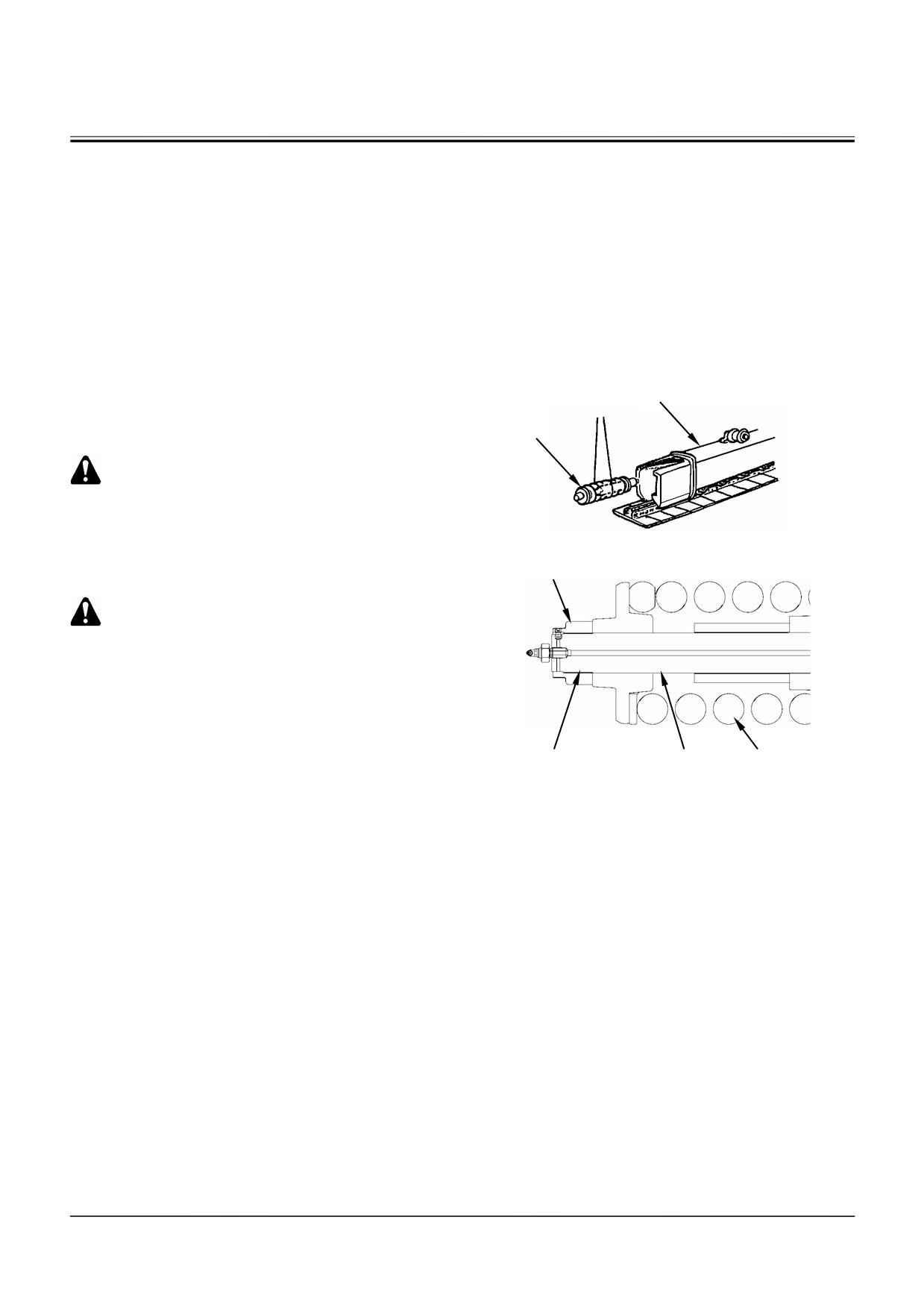

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМА

НАТЯЖЕНИЯ ГУСЕНИЧНОЙ ЛЕНТЫ

Прежде чем снять и установить механизм натяже-

ния гусеничной ленты, сначала необходимо снять

гусеничную ленту и натяжное колесо. Что касается

снятия и установки гусеничной ленты и натяжного

колеса, обратитесь к теме «Снятие и установка

натяжного колеса» (W3-5-1) и «Снятие и установка

гусеничной ленты» (W3-7-1).

В данном разделе порядок работ приведен в

предположении, что гусеничная лента и натяжное

колесо были сняты ранее.

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Масса механизма

натяжения гусеничной ленты (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 125 кг

Класс ZX240-3: 135 кг

W157-03-04-003

Класс ZX270-3: 185 кг

Гайка

ПРЕДОСТЕРЕЖЕНИЕ: При снятии меха-

низма натяжения гусеничной ленты

(1),

механизм натяжения гусеничной ленты (1)

может вырваться под действием сильно

сжатой пружины. Не становитесь по на-

правлению механизма натяжения гусе-

ничной ленты (1), или в места, которые

W1V7-03-04-005

представляются опасными при снятии

Резьбовая

Пружина

механизма натяжения гусеничной ленты

Стержень

часть

(1).

Наибольшую нагрузку от сжатия пружины

испытывает резьбовая часть стержня.

Если окажется, что стержень или его

резьба повреждены, то разрушенные де-

тали могут вылетать с большой силой.

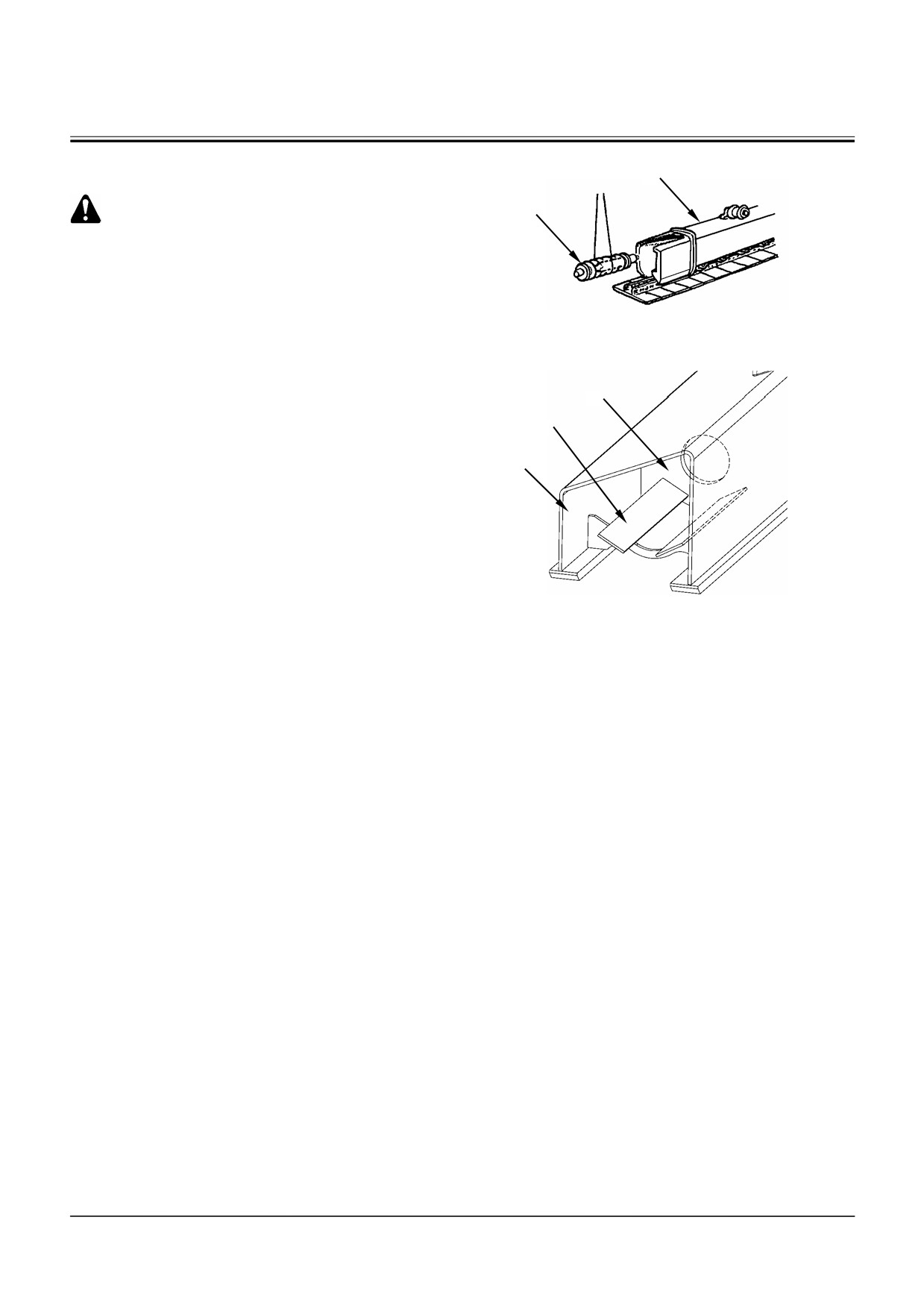

1. Подцепите и удалите механизм натяжения гу-

сеничной ленты (1) из рамы гусеничной те-

лежки (2), пользуясь монтажным ломиком.

W3-4-1

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Масса механизма

натяжения гусеничной ленты (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 125 кг

Класс ZX240-3: 135 кг

Класс ZX270-3: 185 кг

W157-03-04-003

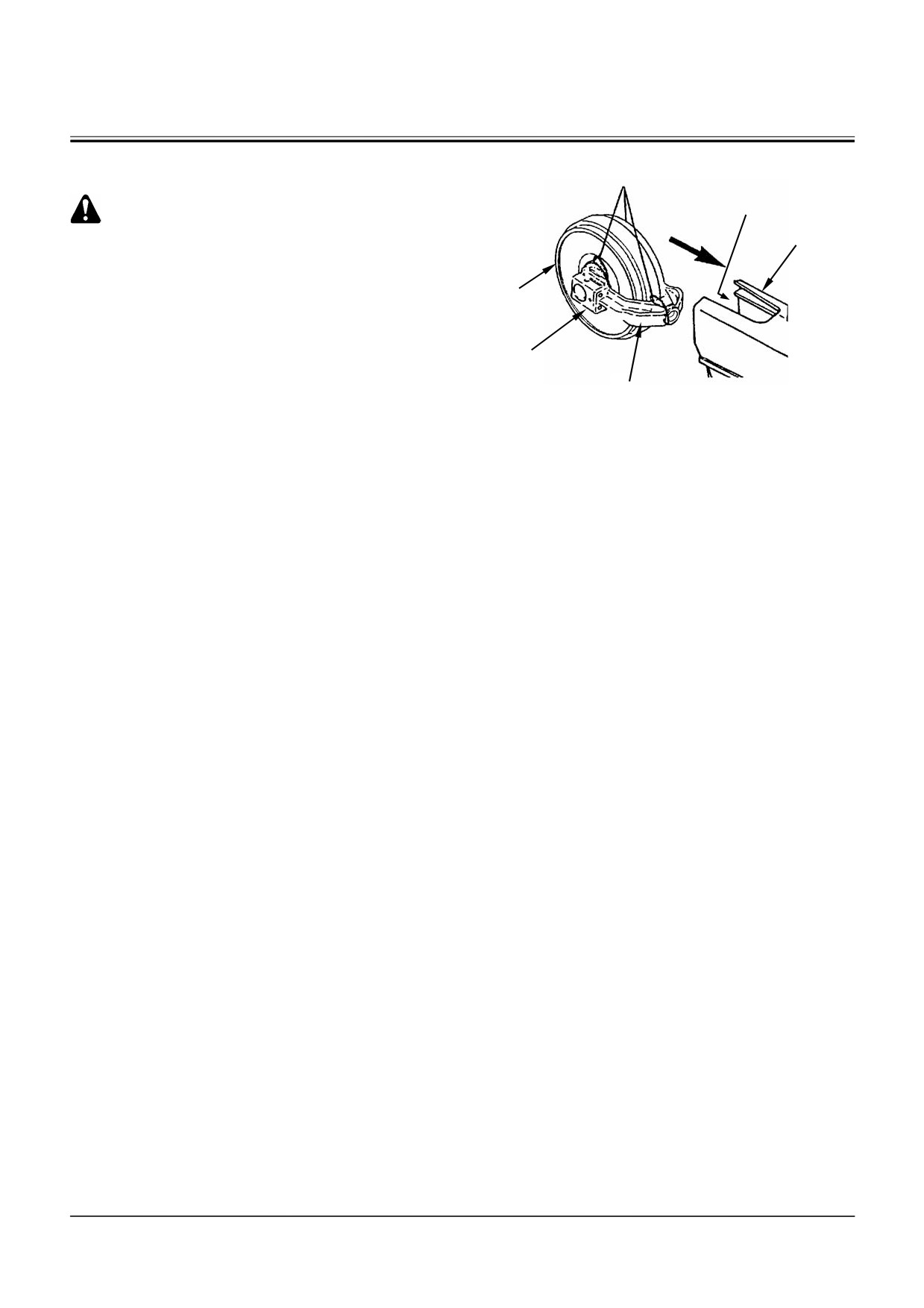

1. Поднимите механизм натяжения гусеничной

ленты (1). Установите механизм натяжения

гусеничной ленты (1) на направляющую пру-

жины (3), на раме гусеничной тележки (2).

Проверьте, чтобы торец механизма натяжения

гусеничной ленты (1) упирался в плиту (4).

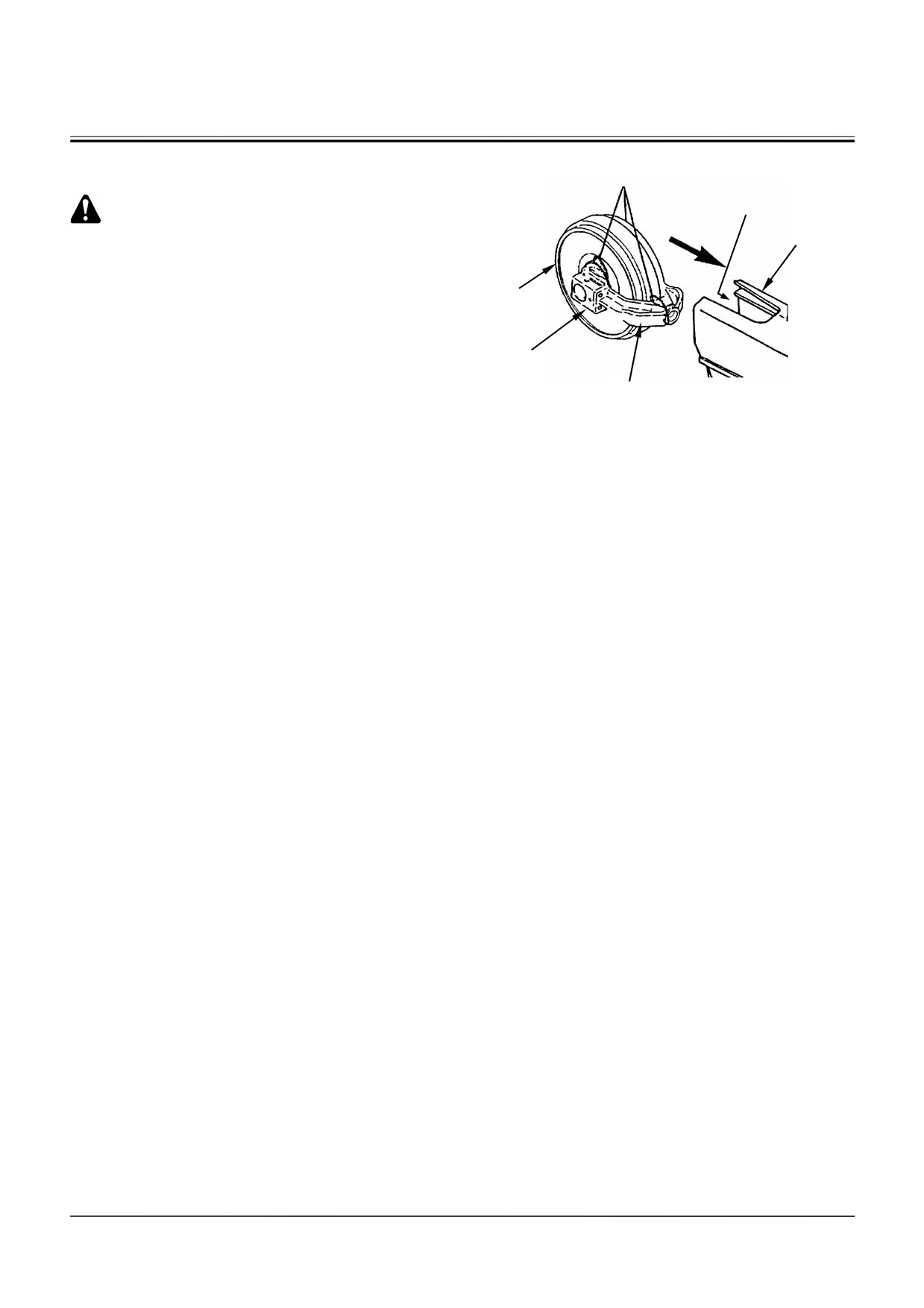

2. Установите натяжное колесо.

Обратитесь к теме “Снятие и установка на-

тяжного колеса”, страница W3-5-1.

3. Установите гусеничную ленту.

Обратитесь к теме «Снятие и установка гусе-

ничных лент», страница W3-7-1.

W1V7-03-04-008

W3-4-2

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

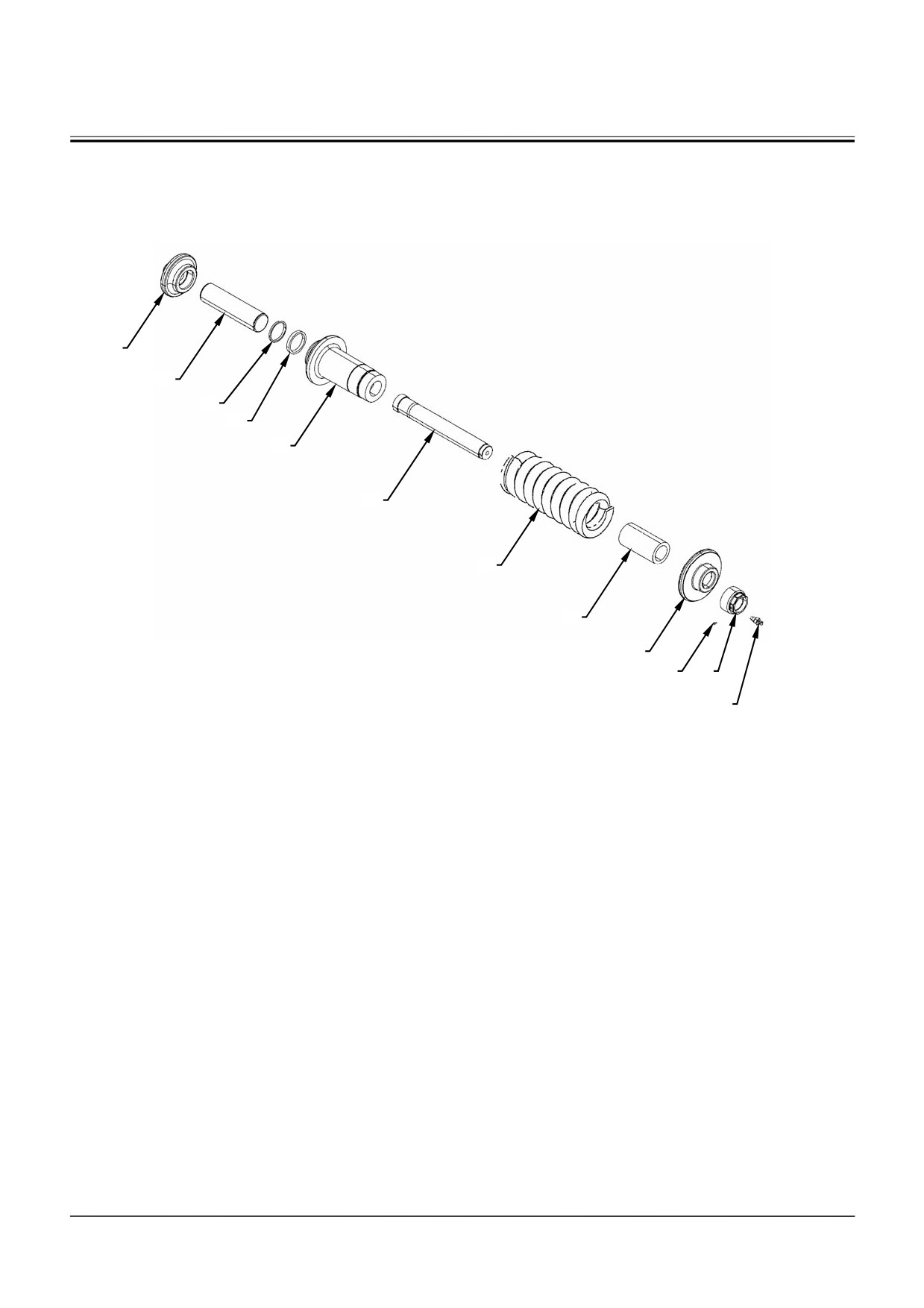

РАЗБОРКА МЕХАНИЗМА НАТЯЖЕНИЯ

ГУСЕНИЧНОЙ ЛЕНТЫ

W1V7-03-04-001

1 - Держатель

4 - Манжета

7 - Пружина

10 - Пробка

2 - Шток поршня

5 - Цилиндр

8 - Промежуточная втулка

11 - Гайка

3 - Пылезащитное уплот-

6 - Стержень

9 - Шайба

12 - Клапан

нение

W3-4-4

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

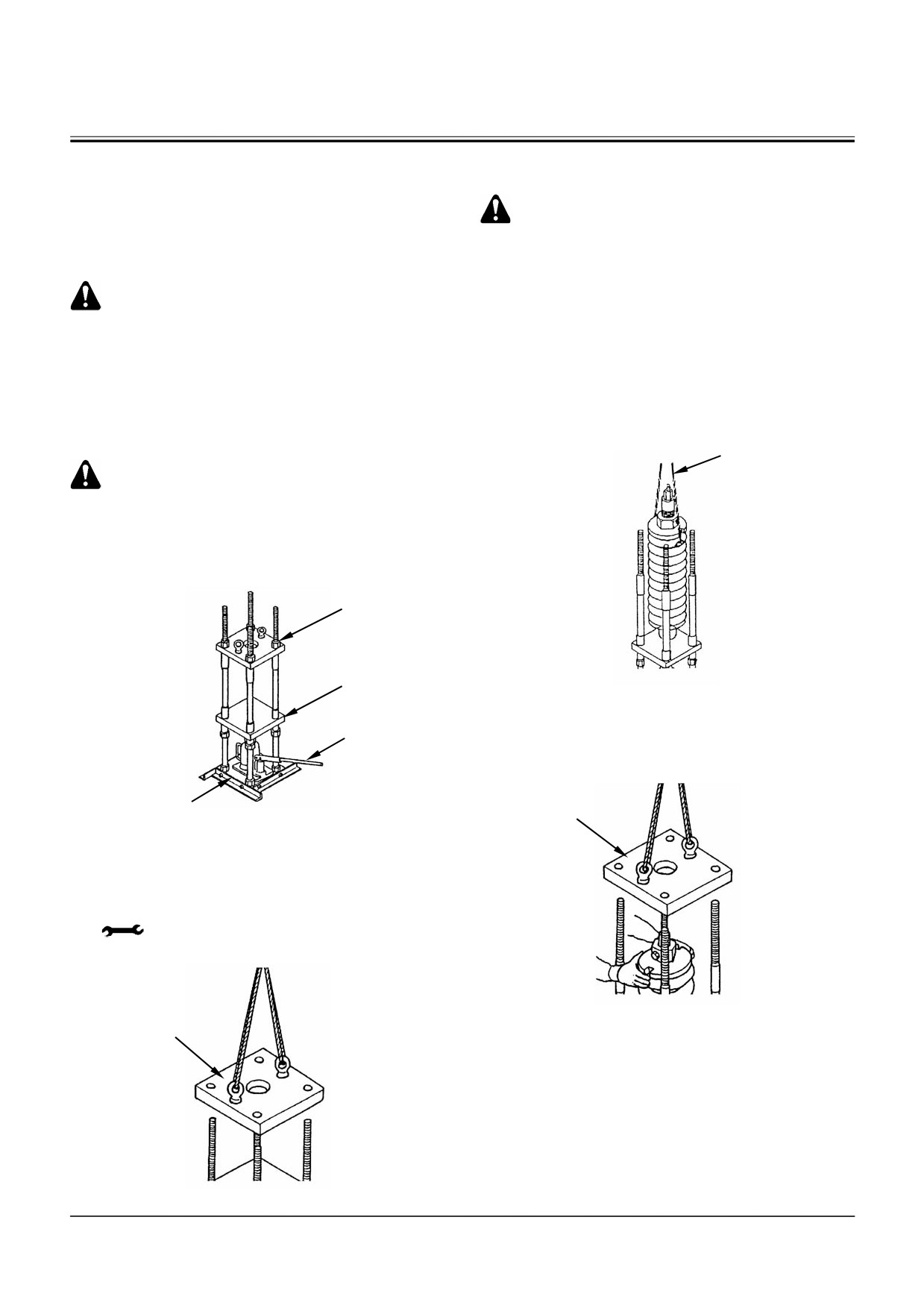

Разборка механизма натяжения гусеничной

ленты

ПРЕДОСТЕРЕЖЕНИЕ: Масса механизма

ВАЖНО: Для сборки и разборки механизма натя-

натяжения гусеничной ленты:

жения гусеничной ленты пользуйтесь

Класс ZX200-3, класс

225US-3, класс

специальным инструментом (ST 4920).

225USR-3: 125 кг

Класс ZX240-3: 135 кг

ПРЕДОСТЕРЕЖЕНИЕ: Поскольку усилие сжатия

Класс ZX270-3: 185 кг

пружины механизма натяжения гусеничной

ленты чрезвычайно велико, работу по разбор-

3. Прикрепите стальной канат на механизм на-

ке и сборке проводите с большой осторожно-

тяжения гусеничной ленты. Поднимите и ус-

стью. Тщательно проверьте специальный ин-

тановите механизм натяжения гусеничной

струмент и убедитесь в отсутствии поврежде-

ленты на опорную плиту специального инст-

ний, чтобы обеспечить безопасное выполнение

румента (ST 4920).

работы.

Стальной канат

ПРЕДОСТЕРЕЖЕНИЕ: Масса специального ин-

струмента (ST 4920): Приблизительно: 225 кг

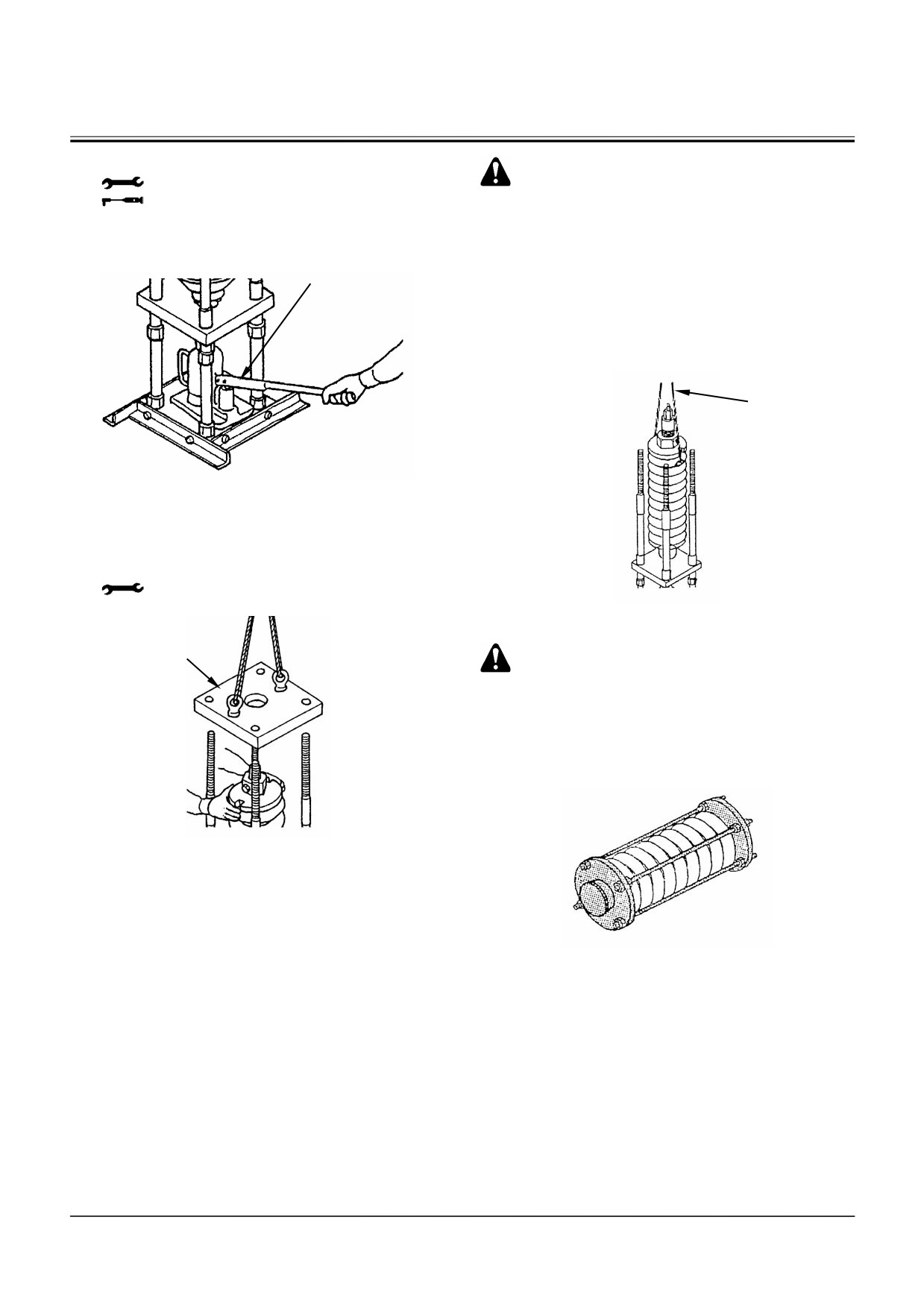

1. Установите гидравлический домкрат (30 т) между

опорной плитой и основанием.

Гайка

Опорная плита

W105-03-04-009

Гидравлический

4. Установите плиту (ST 4150) на механизм на-

домкрат

тяжения гусеничной ленты.

Основание

Плита (ST 4150)

W105-03-04-006

2. Отверните гайки (4 шт.) на специальном инстру-

менте (ST 4920). Прикрепите нейлоновый канат на

рым-болт на пластине

(ST

4150). Поднимите и

снимите плиту (ST 4150).

46 мм

W105-03-04-011

Плита (ST 4150)

W105-03-04-007

W3-4-5

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

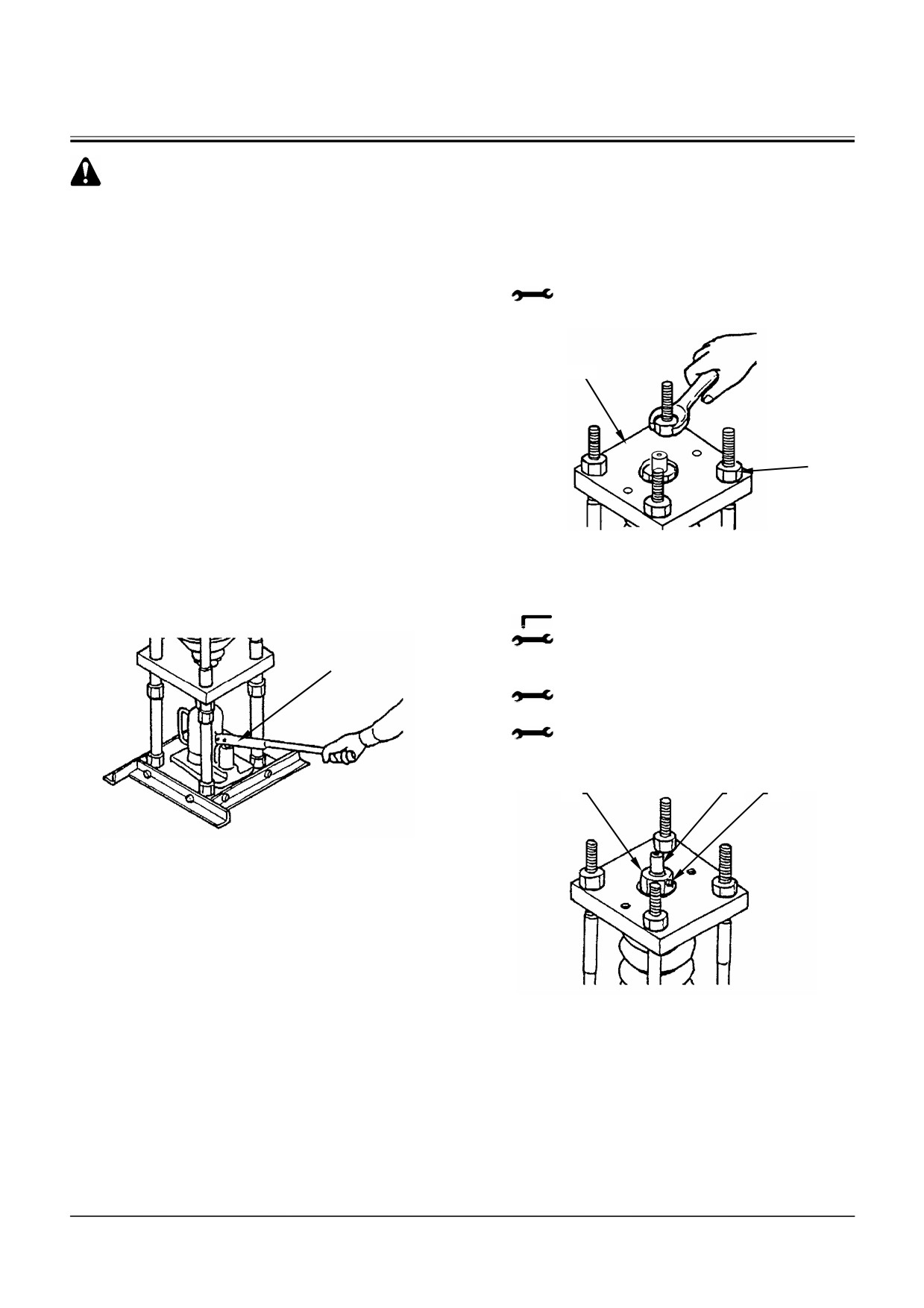

6. Затяните гайки специального инструмента (ST

ПРЕДОСТЕРЕЖЕНИЕ: Поскольку пружина

4920), чтобы закрепить механизм натяжения

(7) сжата, на нее действует большое уси-

гусеничной ленты.

лие. Прежде чем пользоваться домкратом,

Работая гидравлическим домкратом, сожмите

проверьте и убедитесь, что механизм на-

механизм натяжения гусеничной ленты, чтобы

тяжения гусеничной ленты установлен

между шайбой (9) и гайкой (11) образовался

правильно.

видимый зазор (приблизительно 10 мм).

: 46 мм

5. Работайте домкратом, пока не освободится

гайка (11) в центральном отверстии плиты (ST

4150).

(ST 4150)

Длина сжатия пружины (7):

класс ZX200-3, класс 225US-3, класс 225USR-3:

Длина пружины в свободном состоянии 606 мм

- Установочная длина пружины 490 мм = Длина

сжатия пружины 116 мм

Гайка

класс ZX240-3:

Длина пружины в свободном состоянии 641 мм

- Установочная длина пружины 525 мм = Длина

сжатия пружины 116 мм

W105-03-04-012

класс ZX270-3:

Длина пружины в свободном состоянии 666,8

мм - Установочная длина пружины 557 мм =

7. Удалите заглушку (10) с гайки (11). Удалите

Длина сжатия пружины 109,8 мм

гайку (11) и клапан (12) со стержня (6).

: 5 мм

: 24 мм

Класс ZX200-3, класс 225US-3, класс 225USR-3,

Гидравлический домкрат

класс 240-3

: 75 мм

Класс ZX270-3

: 85 мм

W105-03-04-013

W105-03-04-014

W3-4-7

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

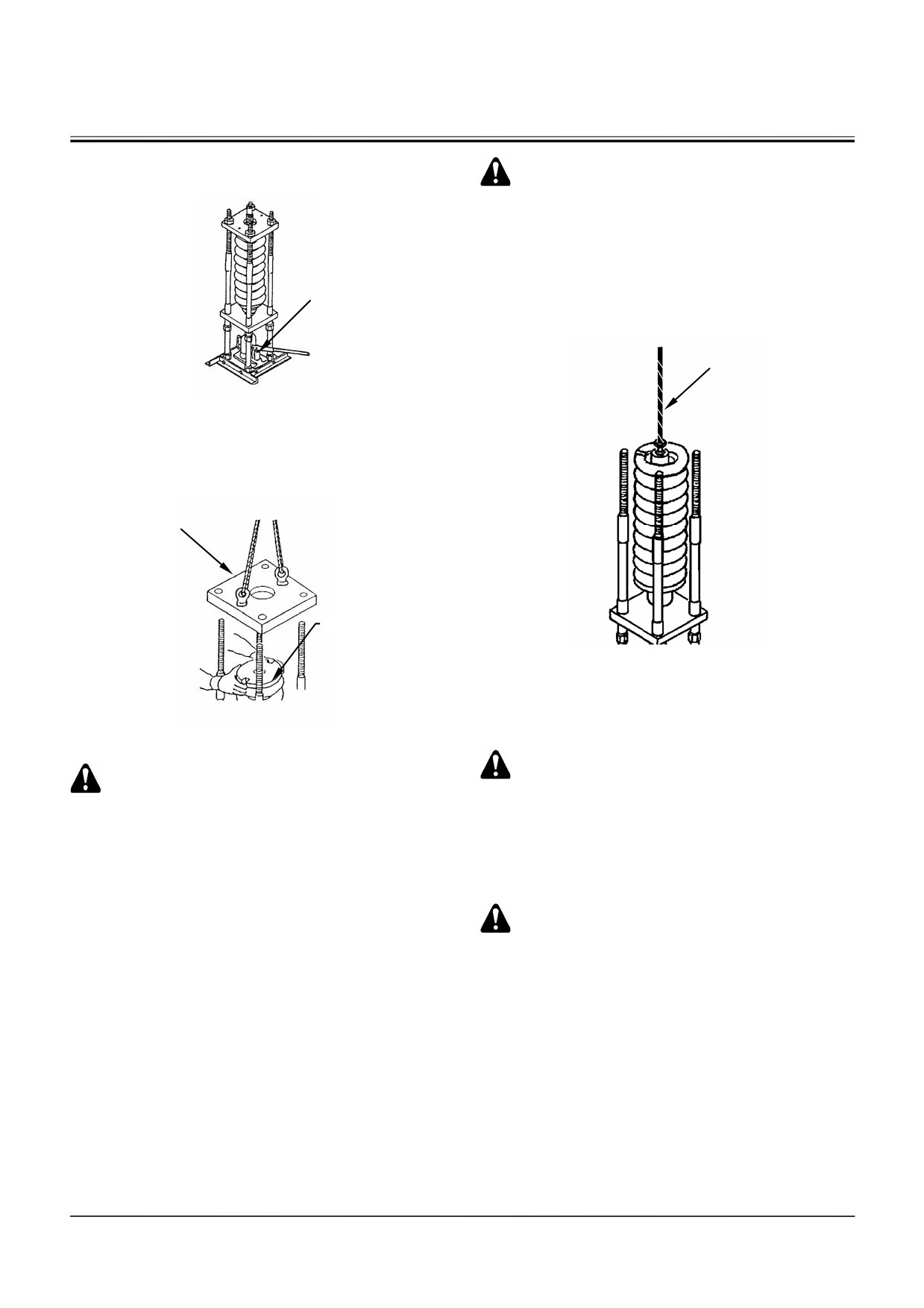

8. Опустите гидравлический домкрат.

ПРЕДОСТЕРЕЖЕНИЕ: Масса пружины (7):

Класс ZX200-3, класс 225US-3, класс 225USR-3:

65 кг

Класс ZX240-3: 71 кг

Класс ZX270-3: 90 кг

11. Снимите рым-болт. Снимите пружину (7) со

Гидравлический

стержня (6), в сборе.

домкрат

Рым-болт

W105-03-04-015

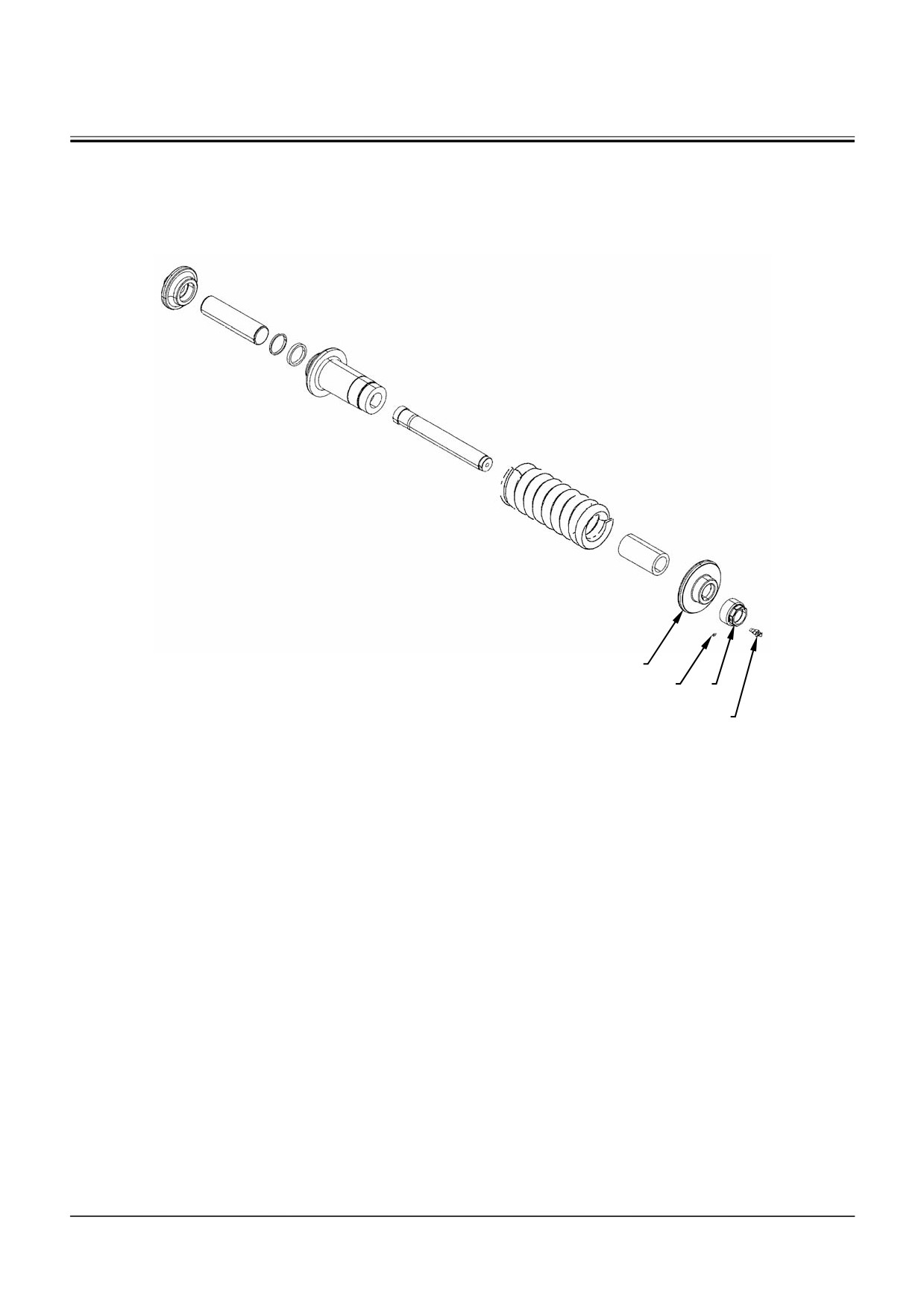

9. Удалите гайки специального инструмента (ST

4920), удалите плиту (ST 4150) и шайбу (9).

Плита (ST 4150)

W105-03-04-017

12. Снимите промежуточную втулку со стержня

(6).

W105-03-04-016

ПРЕДОСТЕРЕЖЕНИЕ: Держатель

(1) за-

ПРЕДОСТЕРЕЖЕНИЕ: Масса пружины (7),

прессован в шток поршня (2).

в сборе:

Класс ZX200-3, класс

225US-3, класс

13. Удалите шток поршня (2) из цилиндра (5).

225USR-3: 110 кг

Класс ZX240-3: 120 кг

Класс ZX270-3: 170 кг

14. Снимите держатель (1) со штока поршня (2),

при помощи пресса.

10. Установите рым-болт (М16, шаг резьбы 1,5 мм)

ПРЕДОСТЕРЕЖЕНИЕ: Стержень (6) уста-

на стержень (6). Поднимите и удалите пружину

новлен в цилиндр (5).

(7), в сборе, со специального инструмента (ST

4920).

15. Удалите стержень (6) из цилиндра (5).

ВАЖНО: Не повредите пылезащитное уплот-

нение (3) и манжету (4).

16. Удалите пылезащитное уплотнение (3) и ман-

жету (4) из цилиндра (5).

W3-4-9

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

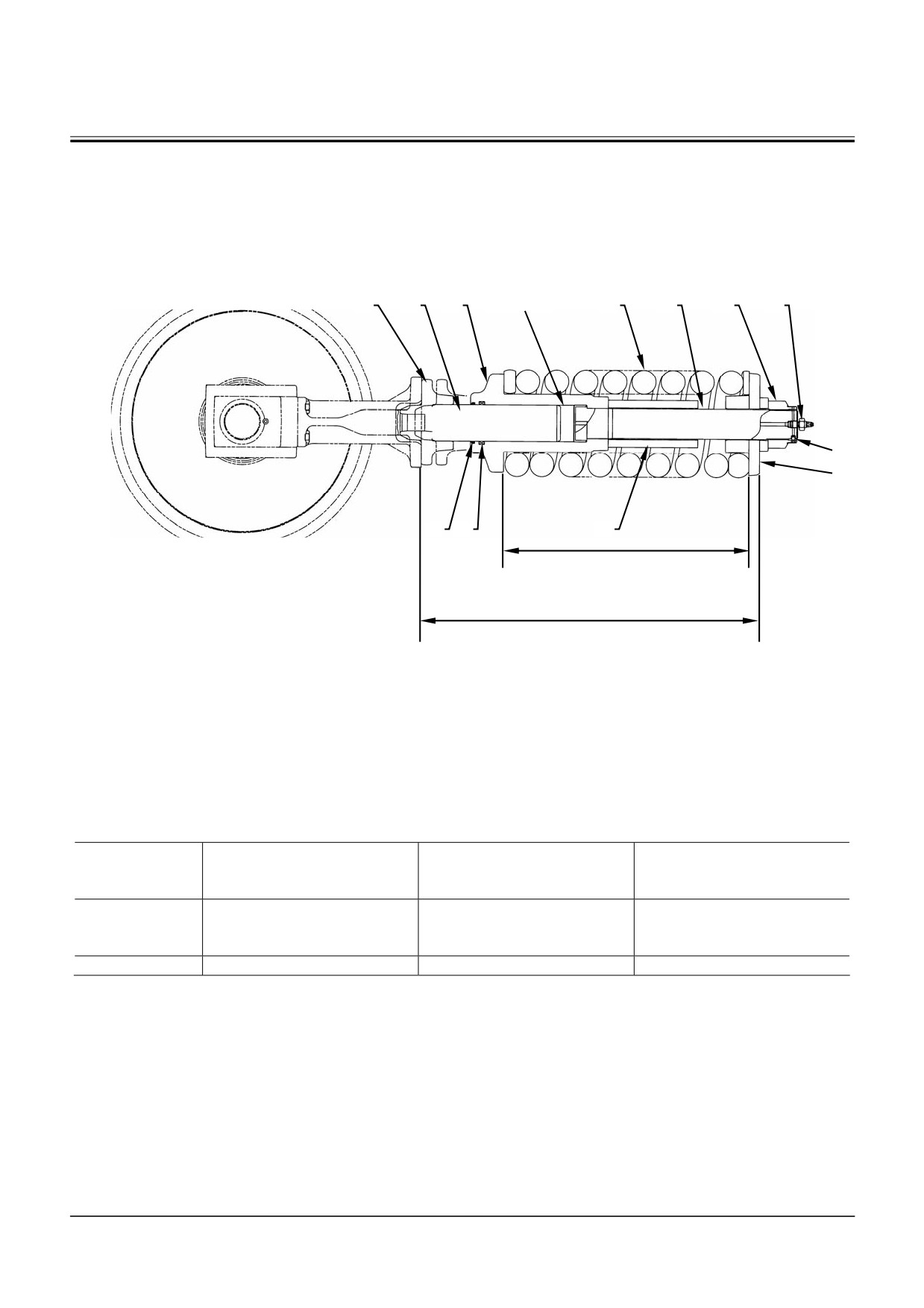

СБОРКА МЕХАНИЗМА НАТЯЖЕНИЯ

ГУСЕНИЧНОЙ ЛЕНТЫ

Зона A

W1V7-03-04-002

1 - Держатель

4 - Манжета

7 - Пружина

10 - Пробка

2 - Шток поршня

5 - Цилиндр

8 - Промежуточная втулка

11 - Гайка

3 - Пылезащитное уплот-

6 - Стержень

9 - Шайба

12 - Клапан

нение

Единица измерения: мм

класс ZX200-3,

класс ZX225US-3,

класс ZX240-3

класс ZX270-3

класс ZX225USR-3

490

525

557

[Длина в свободном со-

стоянии 606]

стоянии 641]

стоянии 666,8]

673

708

775

W3-4-10

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

Сборка механизма натяжения гусеничной

ленты

ПРЕДОСТЕРЕЖЕНИЕ: Масса пружины (7),

ПРЕДОСТЕРЕЖЕНИЕ: Масса цилиндра (5):

в сборе:

Класс ZX200-3, класс

225US-3, класс

Класс ZX200-3, класс 225US-3, класс 225USR-3:

225USR-3, класс 240-3: 20 кг

110 кг

Класс ZX270-3: 31 кг

Класс ZX240-3: 120 кг

Класс ZX270-3: 170 кг

Масса цилиндра (5), в сборе:

Класс ZX200-3, класс

225US-3, класс

6. Установите рым-болт (М16, шаг резьбы 1,5 мм)

225USR-3: 30 кг

на стержень

(6). Поднимите и установите

Класс ZX240-3: 31 кг

пружину (7), в сборе, на специальный инстру-

Класс ZX270-3: 47 кг

мент (ST 4920).

1. Установите стержень (6) в цилиндр (5). Уста-

новите манжету (4) и пылезащитное уплотне-

ние (3) в цилиндр (5). Нанесите пластичную

смазку на рабочие кромки манжеты (4) и пы-

лезащитного уплотнения (3). Заложите пла-

стичную смазку в зону А цилиндра (5).

2. Установите держатель (1) в шток поршня (2).

3. Установите шток поршня (2), в сборе, в ци-

линдр (5). Снимите давление в зоне А и на

стержне (6), полностью.

W105-03-04-017

4. Установите промежуточную втулку

(8) на

стержень (6).

6. Удалите рым-болт. Установите шайбу (9) на

пружину (7). Установите плиту (ST 4150).

ПРЕДОСТЕРЕЖЕНИЕ: Масса пружины (7):

Класс ZX200-3, класс 225US-3, класс 225USR-3:

Плита (ST 4150)

65 кг

Класс ZX240-3: 71 кг

Класс ZX270-3: 90 кг

5. Установите пружину

(7) на стержень

(6), в

сборе.

W105-03-04-016

W3-4-11

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

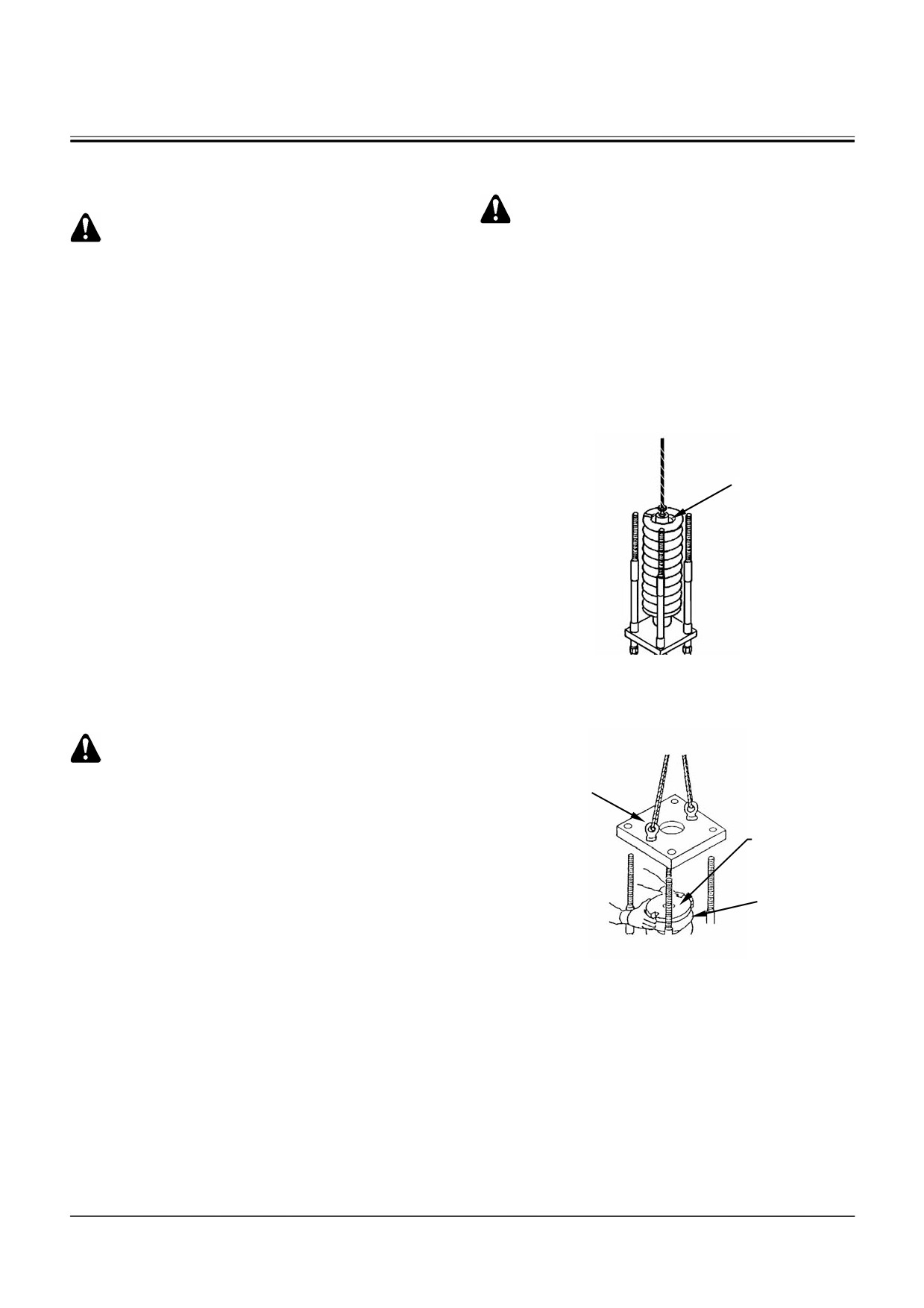

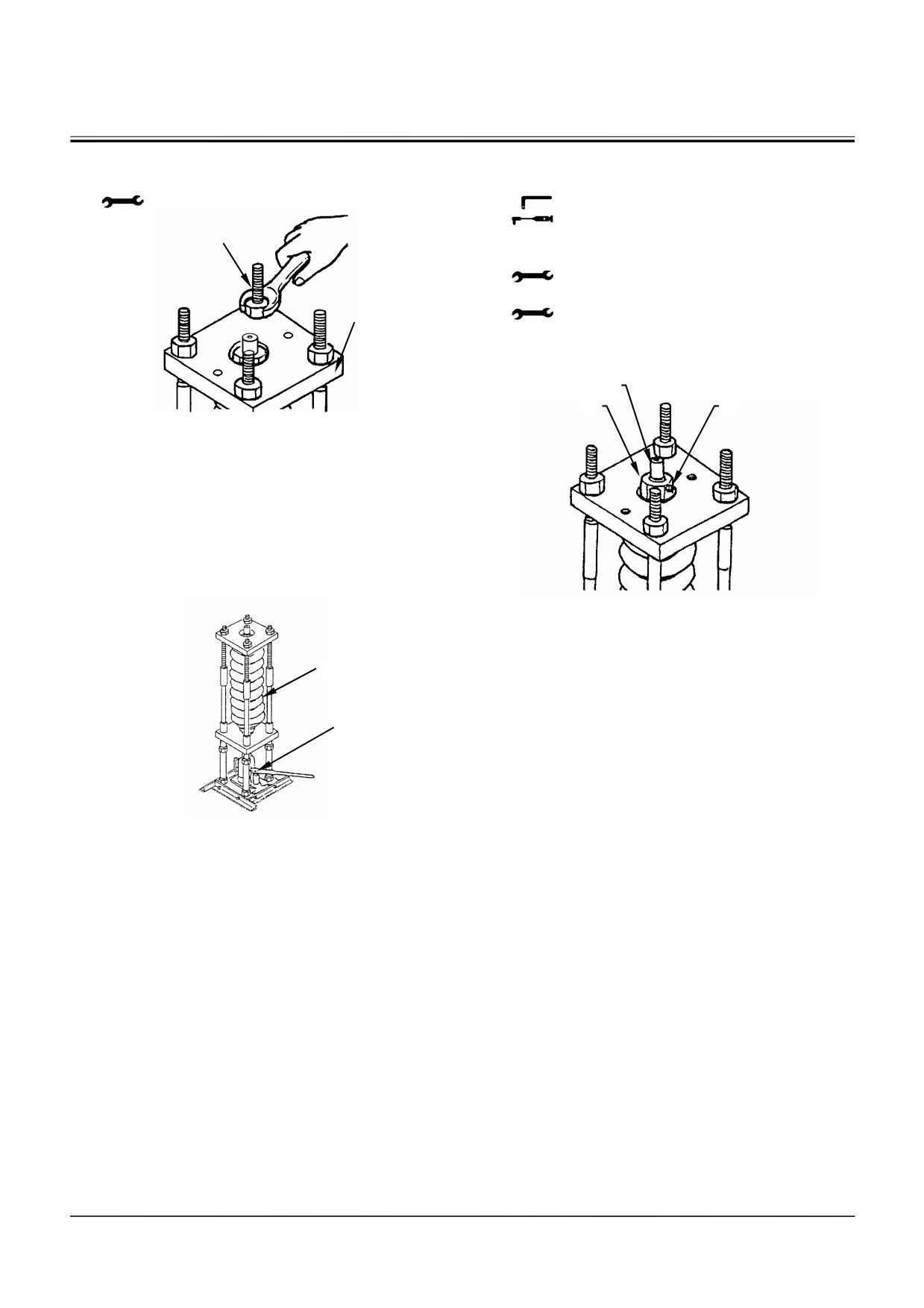

8. Затяните гайки специального инструмента (ST

10. Установите гайку (11) на стержень (6). Устано-

4920), чтобы закрепить пружину (7), в сборе.

вите заглушку (10).

: 46 мм

: 5 мм

: 14,8 Н⋅м (1,5 кгс⋅м)

Гайка

Класс ZX200-3, класс 225US-3, класс 225USR-3,

класс 240-3

: 75 мм

Класс ZX270-3

ST 4150

: 85 мм

W105-03-04-012

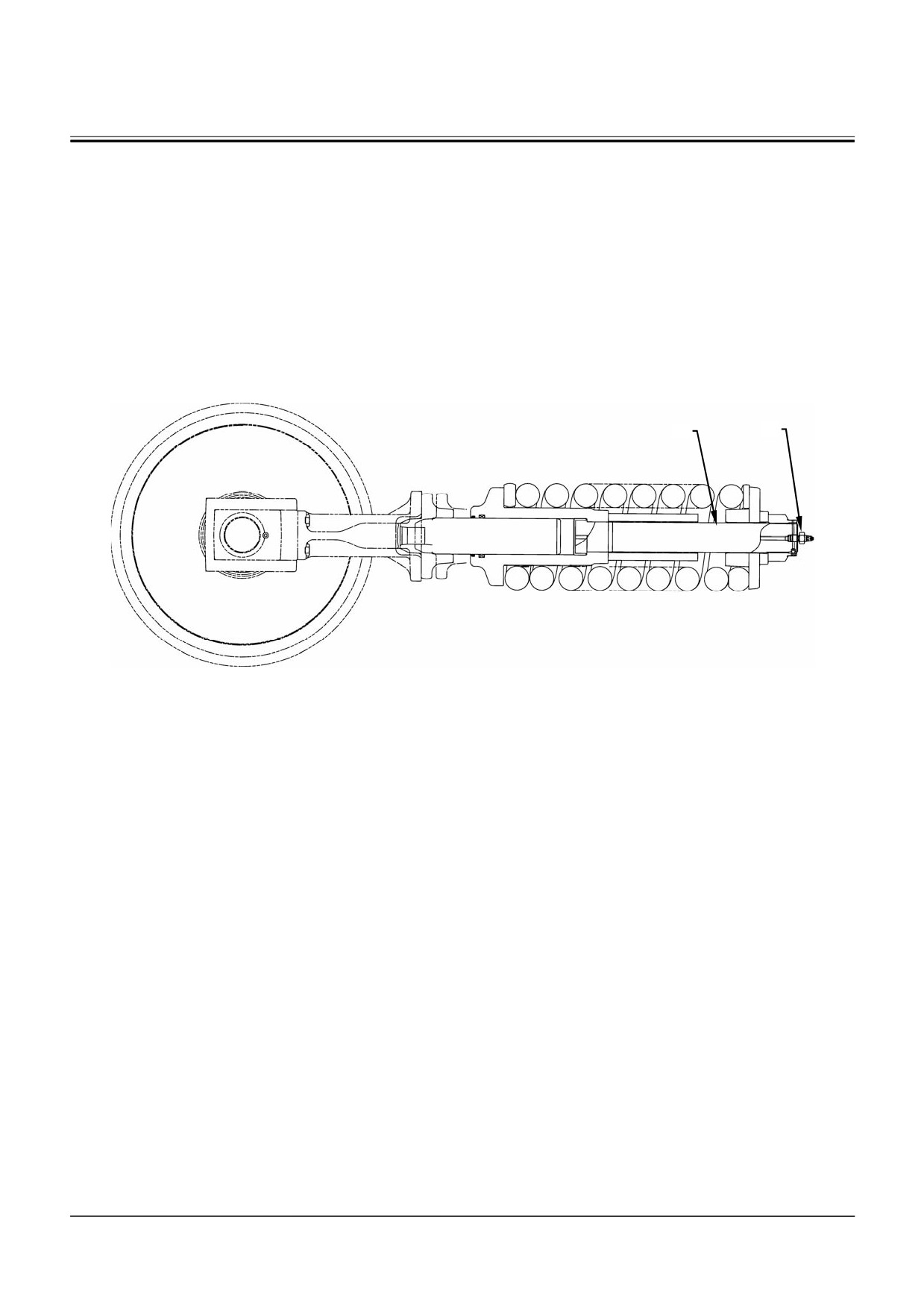

9. Работая гидравлическим домкратом, сожмите

пружину (7) до указанной установочной длины.

Установочная длина пружины:

класс ZX200-3, класс 225US-3, класс 225USR-3:

490 мм

класс ZX240-3: 525 мм

класс ZX270-3: 557 мм

W105-03-04-014

Гидравлический

домкрат

W105-03-04-026

W3-4-13

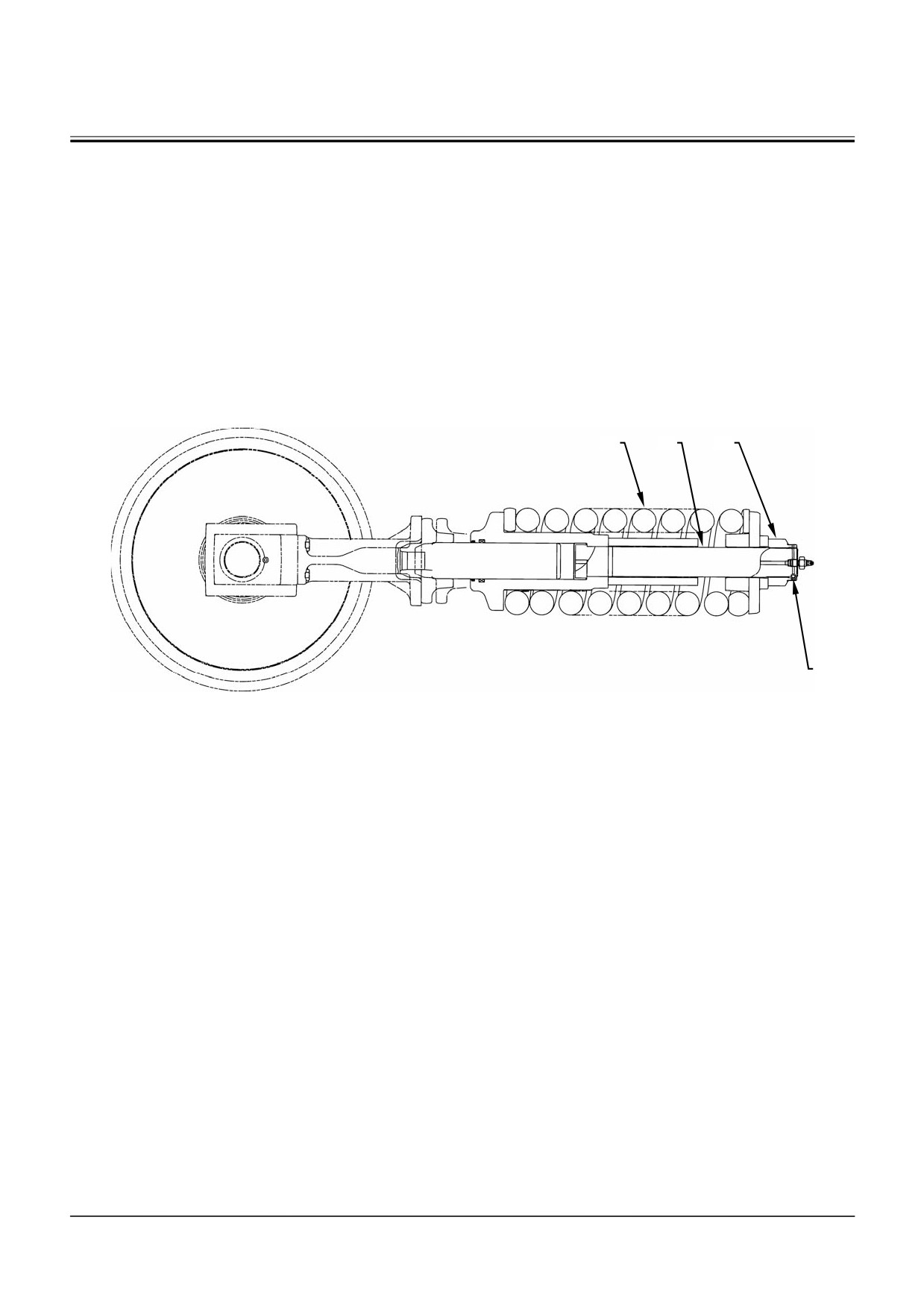

ХОДОВАЯ ЧАСТЬ / Механизм натяжения гусеничной ленты

11. Установите клапан (12) на стержень (6).

ПРЕДОСТЕРЕЖЕНИЕ: Масса механизма

: 24 мм

натяжения гусеничной ленты:

: 88 Н⋅м (9,0 кгс⋅м)

Класс ZX200-3, класс 225US-3, класс 225USR-3:

125 кг

12. Опустите гидравлический домкрат.

Класс ZX240-3: 135 кг

Класс ZX270-3: 185 кг

Гидравлический

домкрат

14. Прикрепите стальной канат на механизм на-

тяжения гусеничной ленты. Поднимите и сни-

мите механизм натяжения гусеничной ленты

со специального инструмента (ST 4920).

Стальной

канат

W105-03-04-013

13. Удалите гайки специального инструмента. При-

крепите нейлоновый канат к рым-болту (2 шт.).

Поднимите и удалите плиту (ST 4150).

: 46 мм

W105-03-04-009

Плита (ST 4150)

ПРЕДОСТЕРЕЖЕНИЕ: Если требуется

транспортировка механизма натяжения

гусеничной ленты, пользуйтесь специ-

альным приспособлением, чтобы обес-

печить безопасность транспортировки

механизма натяжения гусеничной ленты.

W105-03-04-011

W105-03-04-028

W3-4-15

ХОДОВАЯ ЧАСТЬ / Натяжное колесо

СНЯТИЕ И УСТАНОВКА НАТЯЖНОГО

КОЛЕСА

Прежде чем снять натяжное колесо, сначала не-

обходимо снять гусеничную ленту. Что касается

снятия и установки гусеничной ленты, обратитесь к

теме

«Снятие и установка гусеничных лент»,

страница W3-7-1.

В данном разделе порядок работ приведен в

предположении, что гусеничная лента уже снята.

Снятие

W110-03-05-001

ПРЕДОСТЕРЕЖЕНИЕ: Масса натяжного

колеса (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3: 119 кг

Класс ZX270-3: 187 кг

ПРЕДОСТЕРЕЖЕНИЕ: При снятии натяж-

ного колеса (1), натяжное колесо (1) может

вырваться под действием сильно сжатой

пружины. Не становитесь по направлению

натяжного колеса (1), или в места, которые

представляются опасными при снятии

натяжного колеса (1).

W178-03-05-001

1. Подцепите натяжное колесо (1) и вилку (2)

монтажным ломиком, и выведите из рамы гу-

сеничной тележки (3).

2. Охватите стропами подшипник и вилку (2), на-

тяжного колеса (1), как это показано на рисунке.

Снимите натяжное колесо (1) с рамы гусенич-

ной тележки (3).

3. Для хранения натяжного колеса (1), положите

натяжное колесо (1) на деревянные блоки, как

это показано на рисунке.

W178-03-05-002

W3-5-1

ХОДОВАЯ ЧАСТЬ / Натяжное колесо

Установка

(b)

ПРЕДОСТЕРЕЖЕНИЕ: Масса натяжного

колеса (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3: 119 кг

Класс ZX270-3: 187 кг

1. Установите натяжное колесо, выполняя дей-

ствия в порядке, обратном разборке.

• Очистите поверхность скольжения (а) натяж-

(a)

ного колеса (1) и поверхность скольжения (b)

на раме гусеничной тележки (3), и нанесите

W178-03-05-004

пластичную смазку.

W3-5-2

ХОДОВАЯ ЧАСТЬ / Натяжное колесо

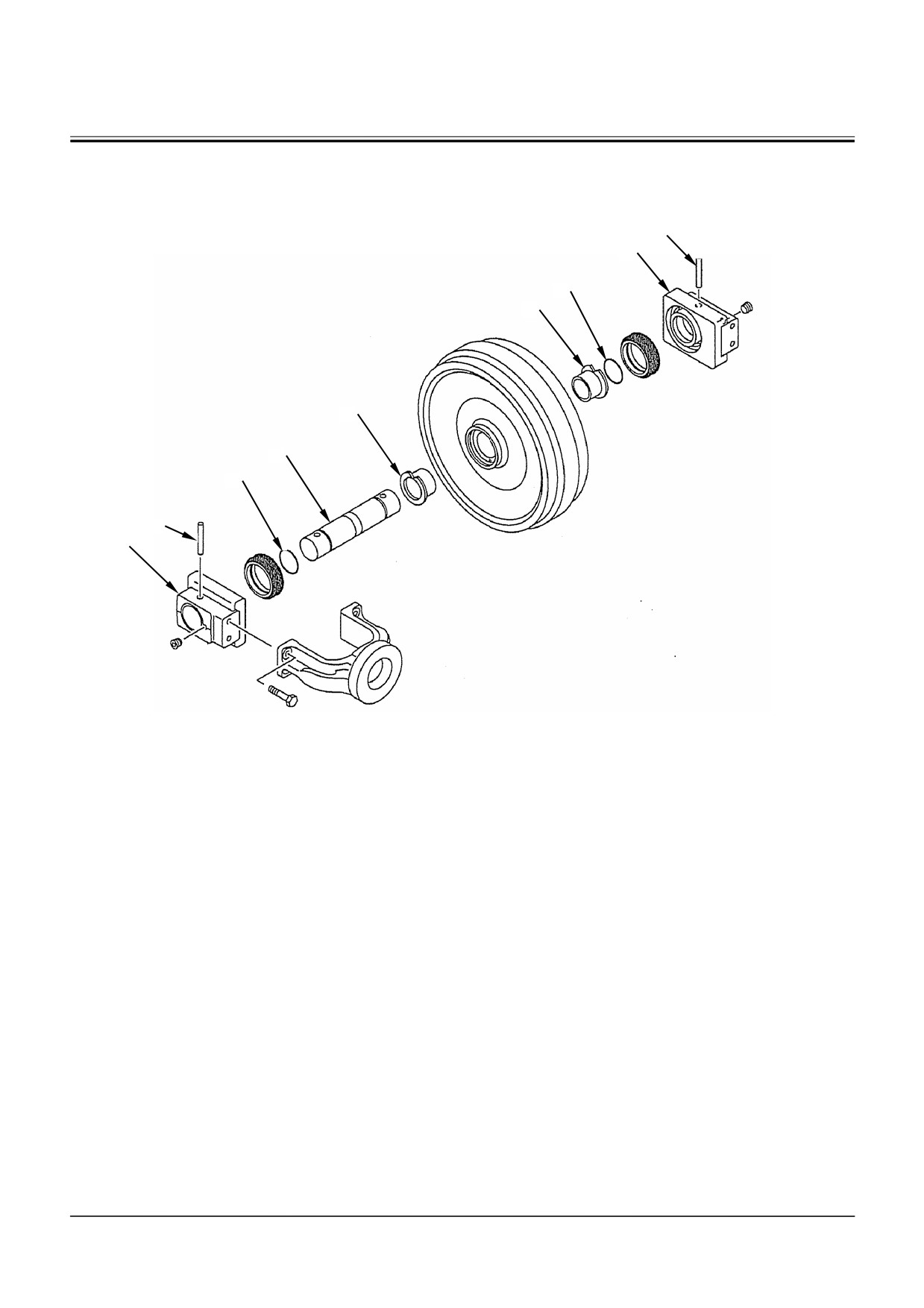

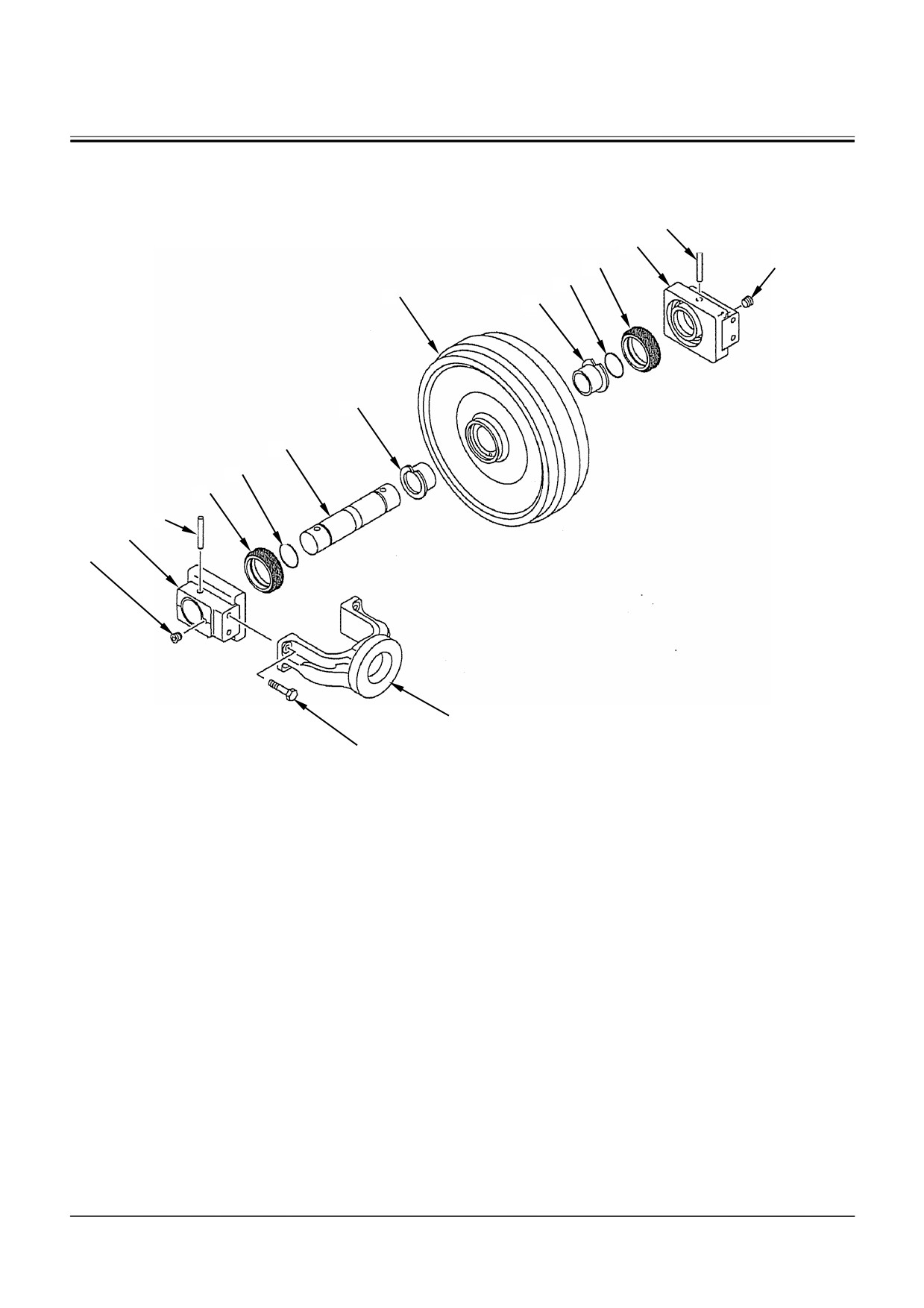

Разборка натяжного колеса

ПРЕДОСТЕРЕЖЕНИЕ: Масса вилки (9):

ПРЕДОСТЕРЕЖЕНИЕ: Масса оси

(5), в

Класс ZX200-3, класс

225US-3, класс

сборе:

225USR-3, класс 240-3: 17 кг

Класс ZX200-3, класс

225US-3, класс

Класс ZX270-3: 25 кг

225USR-3, класс 240-3: 21 кг

Класс ZX270-3: 31 кг

1. Прикрепите нейлоновый строп к вилке (9) и

удерживайте вилку (9). Отверните болты (10)

4. Нанесите установочные метки на подшипник

(4 шт.). Снимите вилку (9) с натяжного колеса

(1) и ось (5). Удалите ось (5) в сборе из на-

(7), в сборе.

тяжного колеса

(7), в сборе, при помощи

: 24 мм

пресса.

ПРЕДОСТЕРЕЖЕНИЕ: Масса натяжного

колеса (7), в сборе:

Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3: 102 кг

Класс ZX270-3: 162 кг

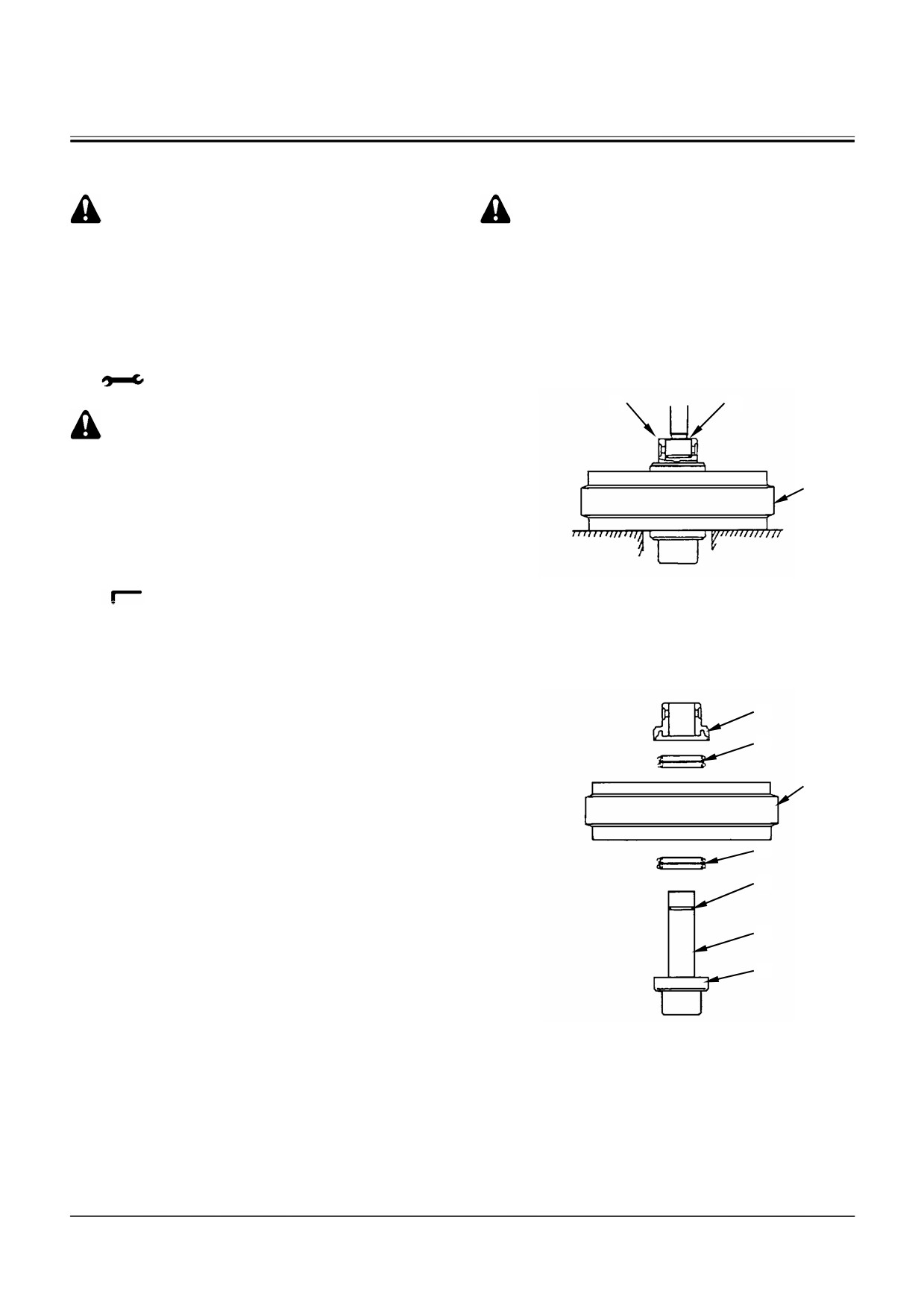

2. Установите натяжное колесо, в сборе, (7) го-

ризонтально. Удалите пробку (8) внизу. Слейте

масло из натяжного колеса, в сборе, (7).

W105-03-05-008

: 6 мм

5. Удалите подшипник (1) с верхней стороны на-

3. Удалите палец (2) из подшипника (1), наверху,

тяжного колеса (7). Удалите плавающие уп-

пользуясь стержнем (диаметром 16 мм) и мо-

лотнения (3) (2 шт.) с обеих сторон натяжного

лотком.

колеса (7) и подшипника (1).

W105-03-05-009

W3-5-5

Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 75
