Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 73
ХОДОВАЯ ЧАСТЬ/Механизм передвижения

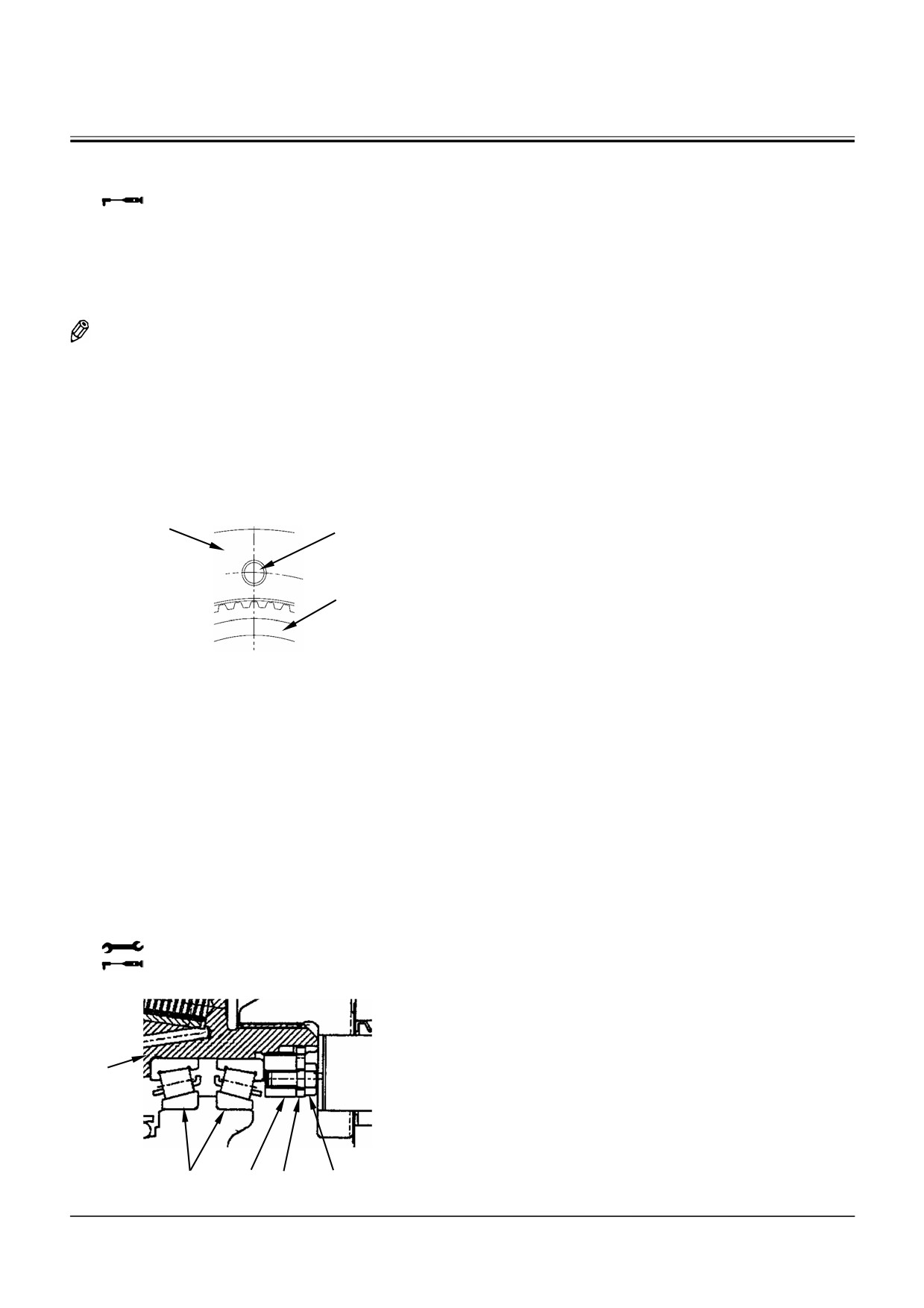

17. Повторите этап 14. Затяните гайки подшипни-
ков (34, 40) до указанного момента затяжки.
: 800 Н⋅м (80 кгс⋅м)
18. (класс ZX200-3, класс
225USR-3, класс
225US-3, класс 240-3)
Совместите центр шлица гидромотора (28) со
стопорным штифтом (33). Если не совмещено,
дотяните гайку (34), чтобы совместить.
ПРИМЕЧАНИЕ: Данная операция сборки вы-
полняется для того, чтобы
обеспечить совмещение шли-
ца водила третьей ступени
(1) со стопорным штифтом
(33). Если продолжать сборку,
не обеспечив совмещение ука-
занных элементов, крышка
(16) не может быть установ-
лена правильно.
34
33
28
W178-02-11-208
(Класс ZX270-3)
Очистите болты (42) (2 шт.). Нанесите состав
LOCTITE № 262 или THREEBOND № 1386В на
болты (42). Очистите отверстия под болты (42)
на гайке подшипника (40).
Установите стопорную пластину (41) на гайку
подшипника (40) так, чтобы выступ стопорной
пластины (41) был совмещен с впадиной на
гидромоторе (28) (одного из двух мест). Затя-
ните болты (42) (2 шт.).
Если отверстие под болт на стопорной пла-
стине
(41) не совпадает, доверните гайку
подшипника (40), чтобы совместить отверстия.
: 19 мм
: 90 Н⋅м (9,0 кгс⋅м)
28
30
40
41
42
W1V1-03-02-003
W3-2-25

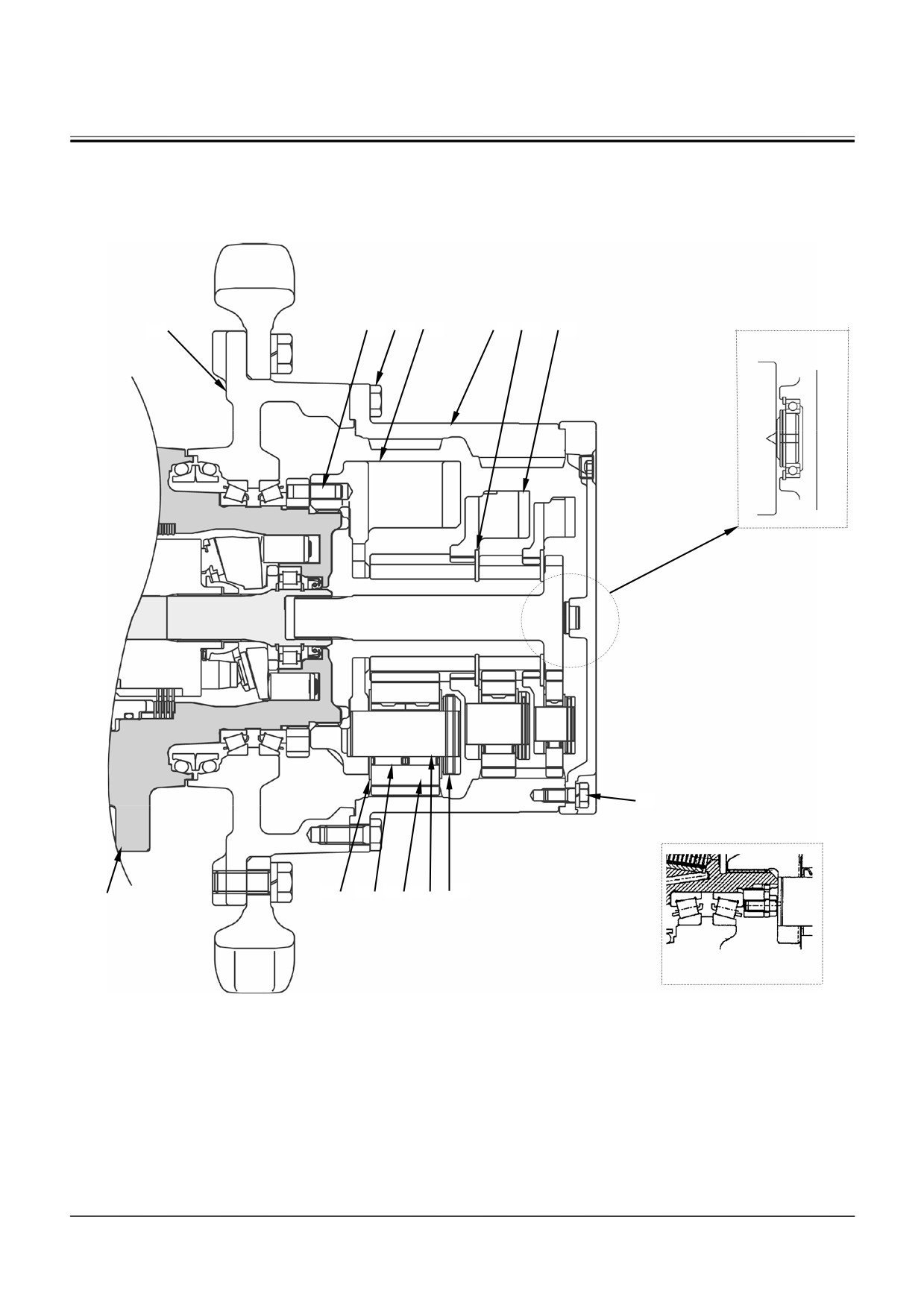

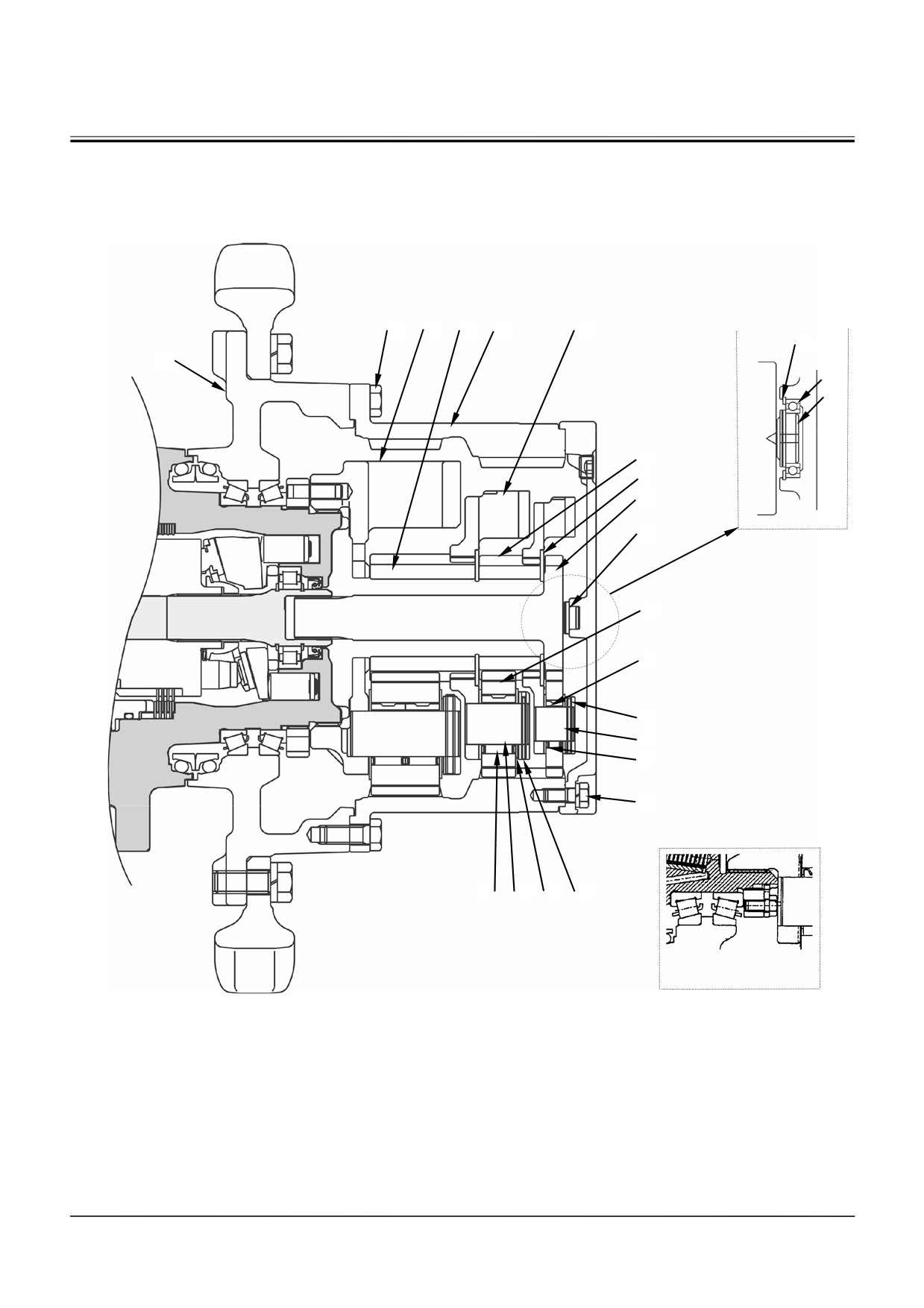

ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Класс ZX270-3
36
33
17
1
13
9
8
15
Класс ZX270-3
28
25
26
27
24
23
W1V1-03-02-002
W3-2-26
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
ВАЖНО: На одной стороне планетарной шес-
ПРЕДОСТЕРЕЖЕНИЕ: Масса водила треть-
терни (27) имеется установочная риска.
ей ступени (1), в сборе: Обратитесь к таблице
Установите шестерню так, чтобы ус-
значений массы, на странице W3-2-3.
тановочная риска была обращена в
сторону отверстия под пружинный
ПРЕДОСТЕРЕЖЕНИЕ: При установке сто-
штифт (23).
порного штифта (33) в водило третьей
19. Выполните сборку деталей сборочной группы
ступени (1), водило третьей ступени (1)
водила третьей ступени (1), как это указано
может выпасть. Остерегайтесь, чтобы не
ниже.
защемить пальцы рук.
• Установите промежуточное кольцо (9) на во-
дило третьей ступени
(1)
(только класс
20. (класс ZX200-3, класс
225USR-3, класс
ZX270-3)
225US-3, класс 240-3)
• Установите игольчатые подшипники
(26)
(2

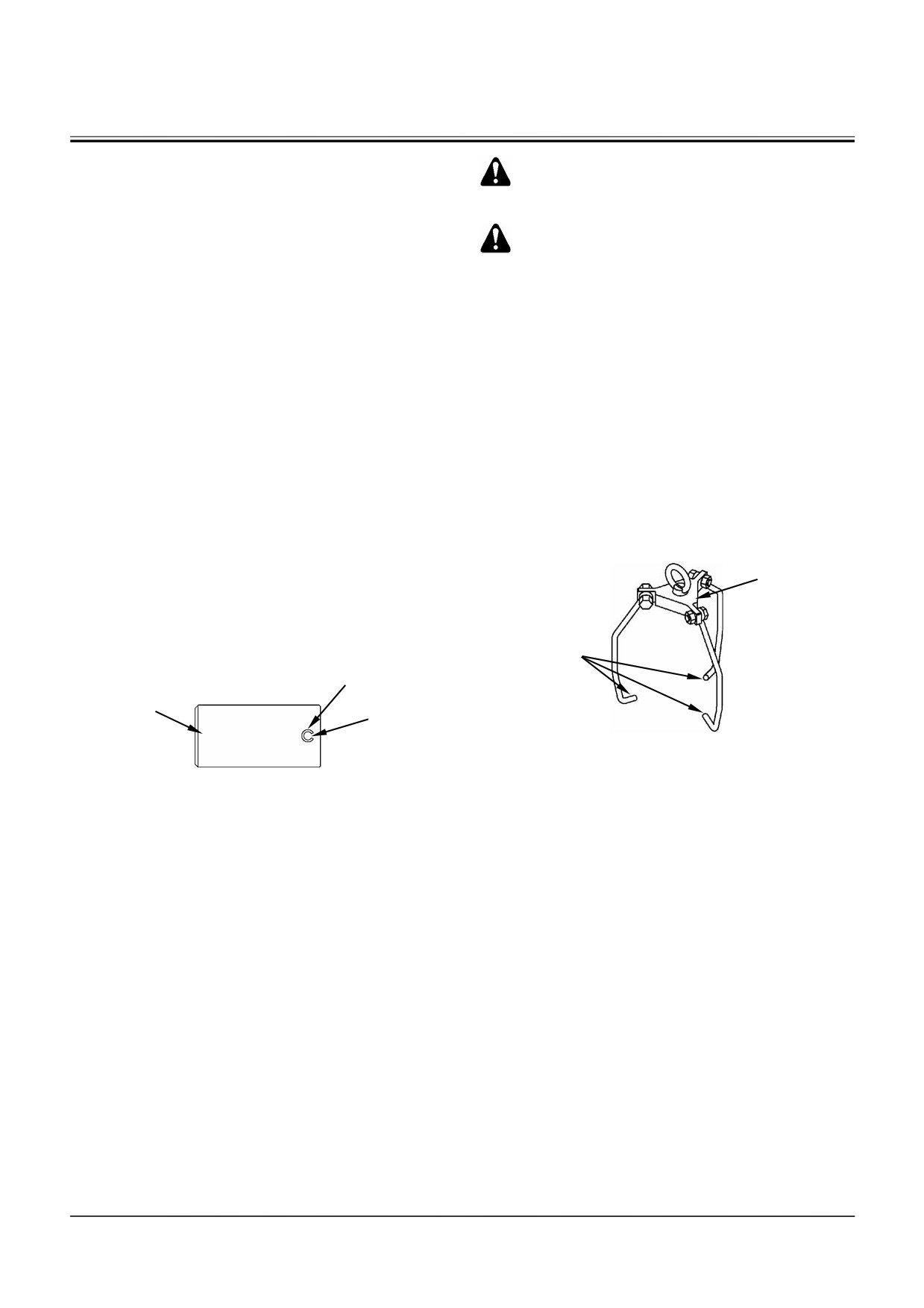

Зацепите крюки специального инструмента
шт.) на планетарную шестерню (27).
(ST 0916) за наружную поверхность водила
• Зажмите планетарную шестерню (27) упор-
третьей ступени (1), в сборе. Поднимите во-
ными шайбами (25) (2 шт.). Установите пла-
дило третьей ступени (1), в сборе. Установите
нетарную шестерню (27) на водило третьей
водило третьей ступени (1), в сборе, на шлицы
ступени (1).
гидромотора (28). Если на этапе 18 шлицы не
• Вставьте палец (24) в водило третьей ступени
были совмещены, стопорный штифт (33) не
(1). Совместите отверстия под пружинные
может быть установлен в водило третьей сту-
штифты (23) и закрепите планетарную шес-
пени (1).
терню (27).
• Установите пружинный штифт (23) на водило
ST 0916
третьей ступени (1). При этом прорезь пру-
жинного штифта (23) должна быть обращена в
сторону конца пальца (24) (в сторону водила
второй ступени (8)).
Крюки
23
24
Прорезь
W178-02-11-211
21. Очистите установочные поверхности на ба-
W178-02-11-210
рабане (36) и на коронном колесе (13). На-
• Установите другие планетарные шестерни
несите состав THREEBOND
№ 1215 или
(27) (2 шт.) на водило третьей ступени (1) тем
LOCTITE
№ 5020 (класс ZХ200-3, класс
же способом.
225USR-3, класс
225US-3 класс
240-3),
THREEBOND № 1386В (Класс ZX270-3).
(только ZX210LCN-3, 240N-3, класс 270-3)
После очистки установочных поверхностей на
барабане (36) и на коронном колесе (13) очи-
стите отверстие под болт (17) на барабане (36).
Очистите болт (17) и нанесите состав LOCTITE
№ 262 или THREEBOND № 1386В на болт
(17).
W3-2-27
ХОДОВАЯ ЧАСТЬ/Механизм передвижения

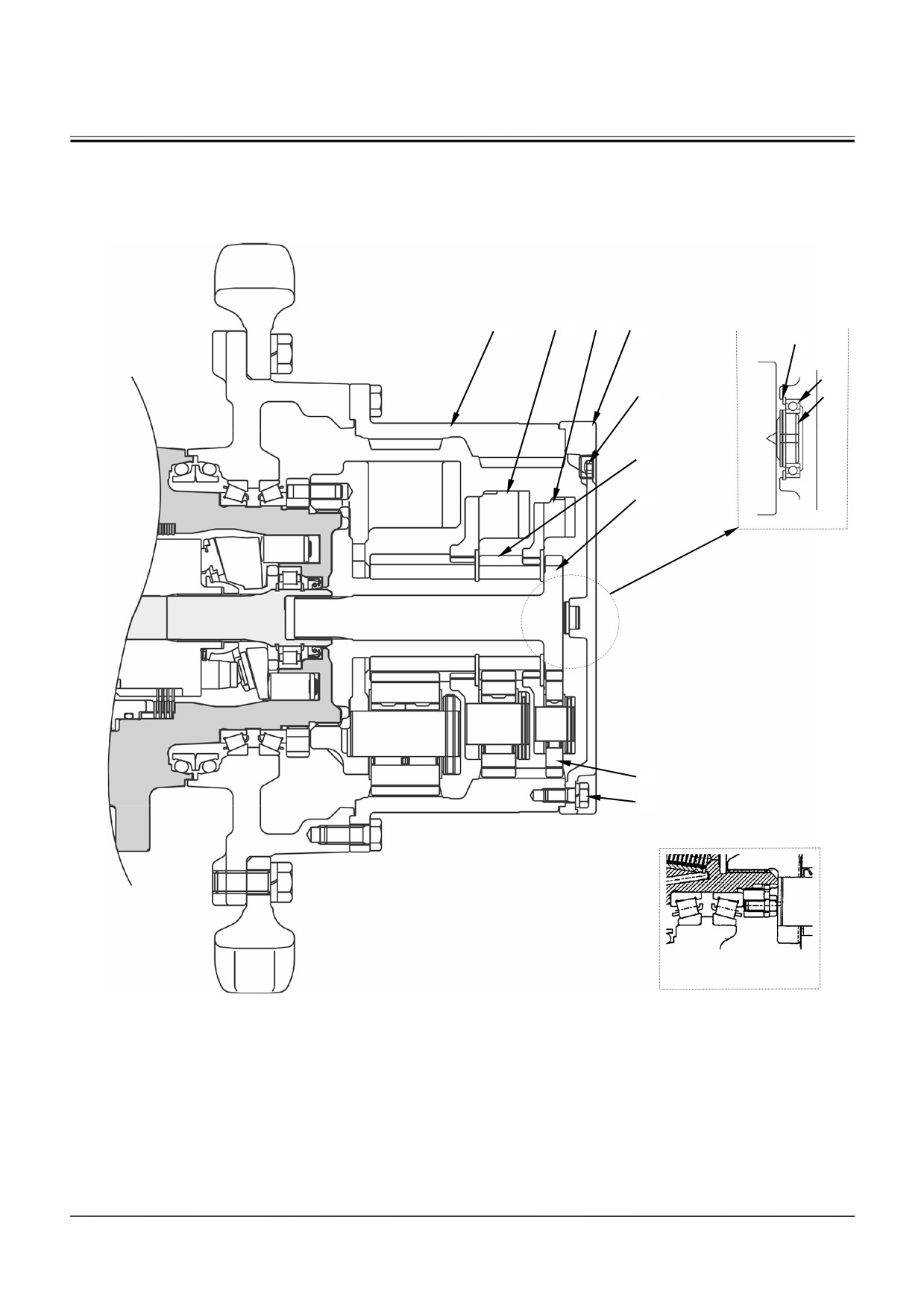

Класс ZX270-3
17
1
2
13
8
37
36
39
38
10
9
12
14
4
21
18
19
20
15
Класс ZX270-3
5
6
3
7
W1V1-03-02-002
W3-2-28
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
ПРЕДОСТЕРЕЖЕНИЕ: Масса коронного
колеса (13): Обратитесь к таблице зна-
чений массы на странице W3-2-3.
22. Установите рым-болт (М12, шаг 1,75 мм) в от-
верстие под болт (15) коронного колеса (13).
Поднимите коронное колесо (13). Совместите
отверстия под болты (17), и установите ко-
ронное колесо (13) на барабан (36).
23. Закрепите коронное колесо (13) на барабане
(36) болтами (17).
24. Установите центральное колесо (2) в водило
третьей ступени (1) так, чтобы сторона малого
наружного диаметра была обращена вверх.
25. Выполните сборку деталей сборочной группы
водила второй ступени (8), как это указано
ниже.
• Установите промежуточное кольцо (9) на во-
дило второй ступени (8).
• Установите игольчатый подшипник
(5) на
планетарную шестерню (4).
• Зажмите планетарную шестерню (4) упорны-
ми шайбами (3) (2 шт.). Установите планетар-
ную шестерню (4) на водило второй ступени
(8).
• Вставьте палец (6) в водило второй ступени
(8). Совместите отверстие под пружинный
штифт (7) с отверстием под палец (5) на во-
диле второй ступени (8).
• Установите пружинный штифт (7) в отверстие
на водиле второй ступени (8). При этом про-
резь пружинного штифта (7) должна быть об-
ращена в сторону конца пальца (6) (в сторону
крышки (6)).
7
6
Прорезь
W178-02-11-210
• Установите другие планетарные шестерни (4)
(2 шт.) на водило второй ступени (8), тем же
способом.
26. Установите водило второй ступени (8) в ко-
ронное колесо (13).
27. Установите центральное колесо (10) в водило
второй ступени (8) так, чтобы сторона малого
наружного диаметра была обращена вверх.
W3-2-29
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Класс ZX270-3
13
8
11
16
37
39
43
38
10
12
22
15
Класс ZX270-3
W1V1-03-02-002
W3-2-30
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
28. Выполните сборку водила первой ступени (11),
тем же способом, как и водило второй ступени
(8).
29. Установите водило первой ступени (11) в ко-
ронное колесо (13).
30. Вставьте вал (12) в центральную шестерню
(10), совместив со шлицами гидромотора (28).
Медленно проворачивая звездочку (35) руками,
установите звездочку на гидромотор
(28) и
планетарную шестерню (22).
31. Залейте трансмиссионное масло в коронное
колесо (13).
Трансмиссионное масло: АSE № 90 (GL-4)
класс ZX200-3, класс
225USR-3, класс
225US-3: 6,8 л
класс ZX240-3: 7,8 л
класс ZX270-3: 9,2 л
32. Очистите установочные поверхности на ко-
ронном колесе (13) и на крышке (16). Нане-
сите состав THREEBOND
№ 1215 или
LOCTITE
№ 5020 (класс ZX200-3, класс
225USR-3, класс
225US-3, класс
240-3),
THREEBOND № 1389В (класс ZX270-3).
33. Очистите болт (15). Нанесите состав LOCTITE
№ 262 или THREEBOND № 1386В на болт (15).
(класс ZX270-3, только) Установите крышку
(16) на коронное колесо (13) и закрепите бол-
тами (15).
: 19 мм
: 110 Н⋅м (11кгс⋅м)
класс ZX200-3, класс
225USR-3, класс
225US-3, класс 240-3: Болт (15): 12 шт.
класс ZX270-3: Болт (15): 16 шт.
34. Намотайте уплотнительную ленту на заглушки
(43)
(3 шт.), на крышке (16). Установите за-
глушки (43) (3 шт.), на крышку (16).
: 10 мм
: 50 Н⋅м (5,0 кгс⋅м)
W3-2-31
ХОДОВАЯ ЧАСТЬ/Механизм передвижения

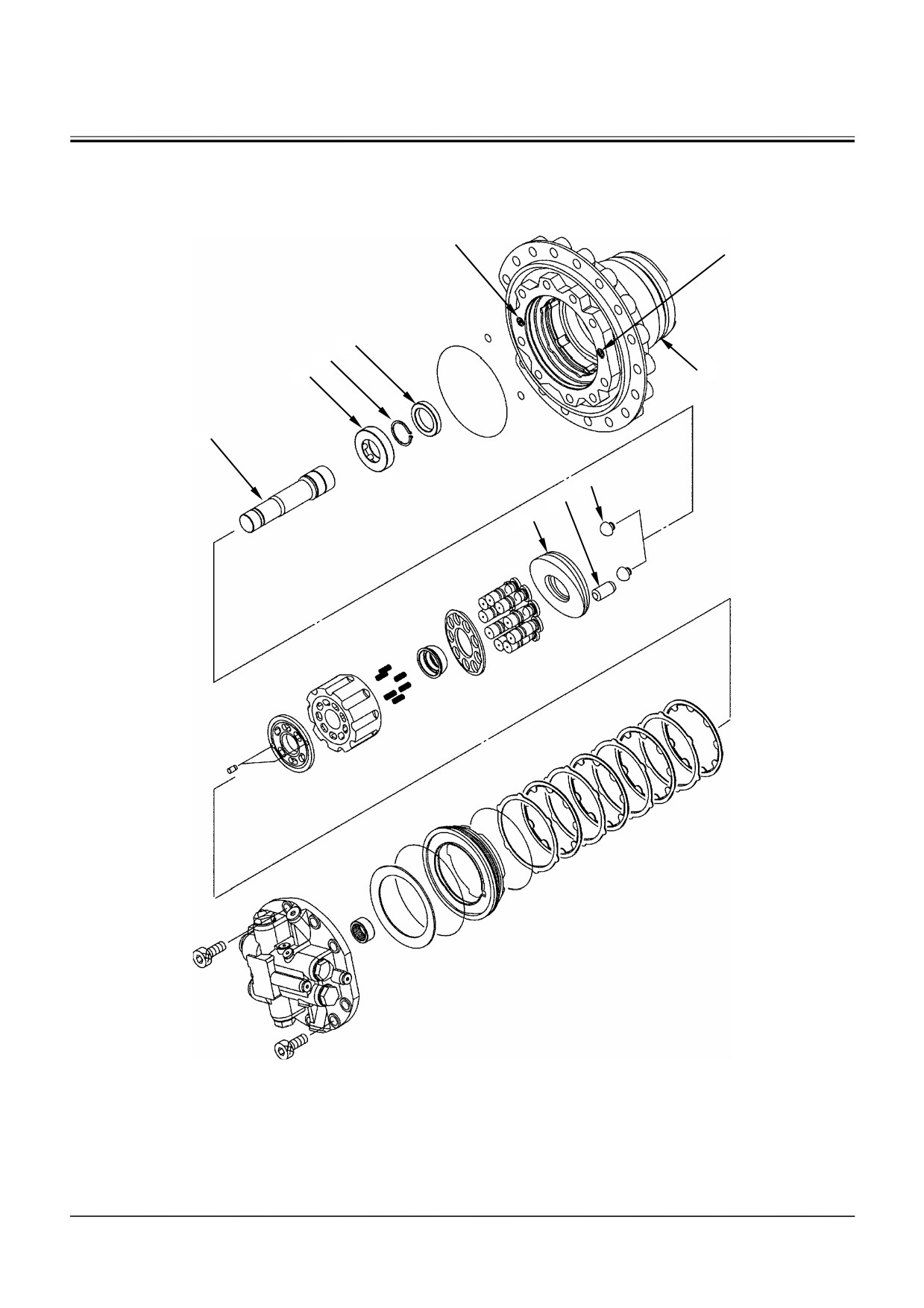

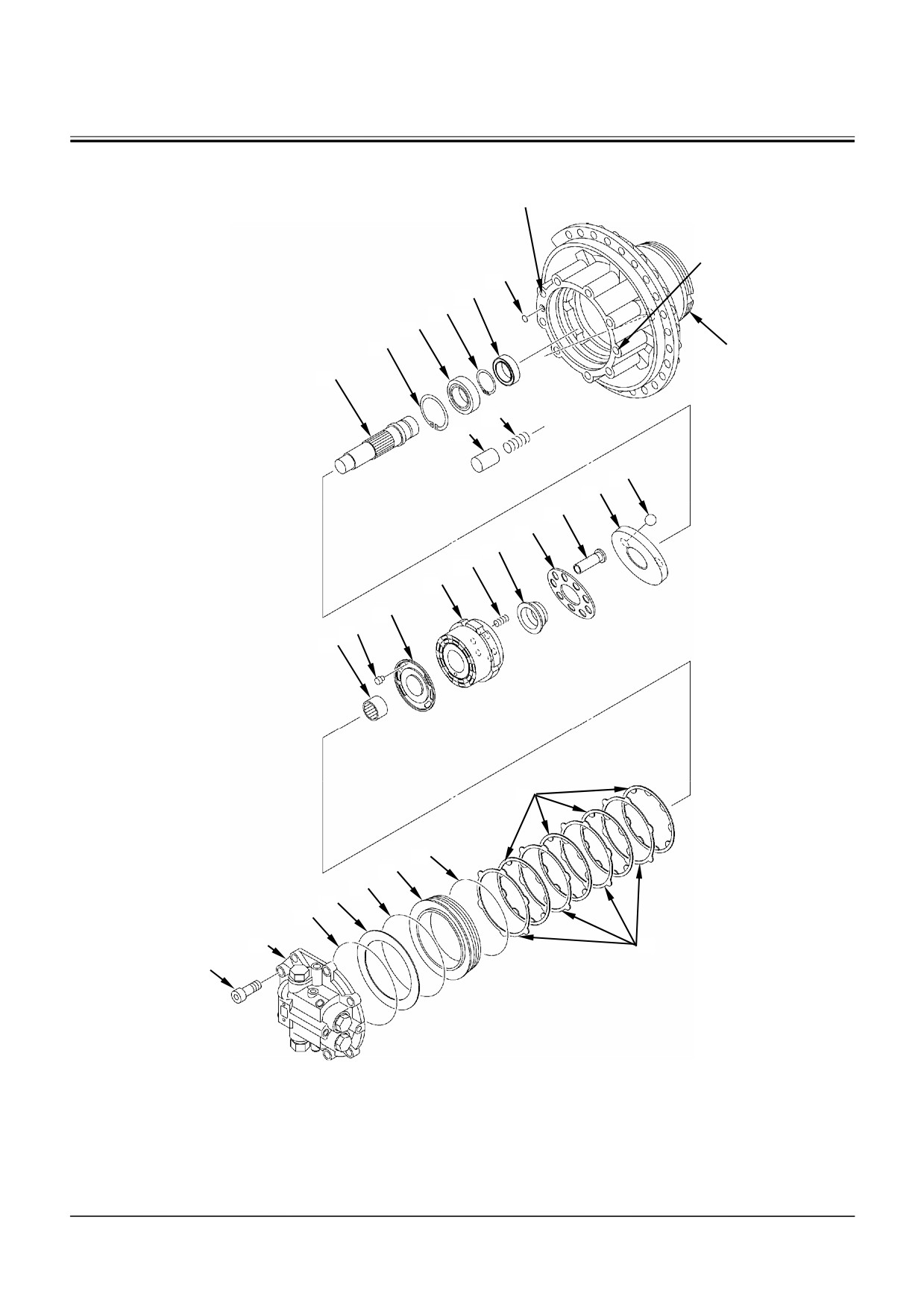

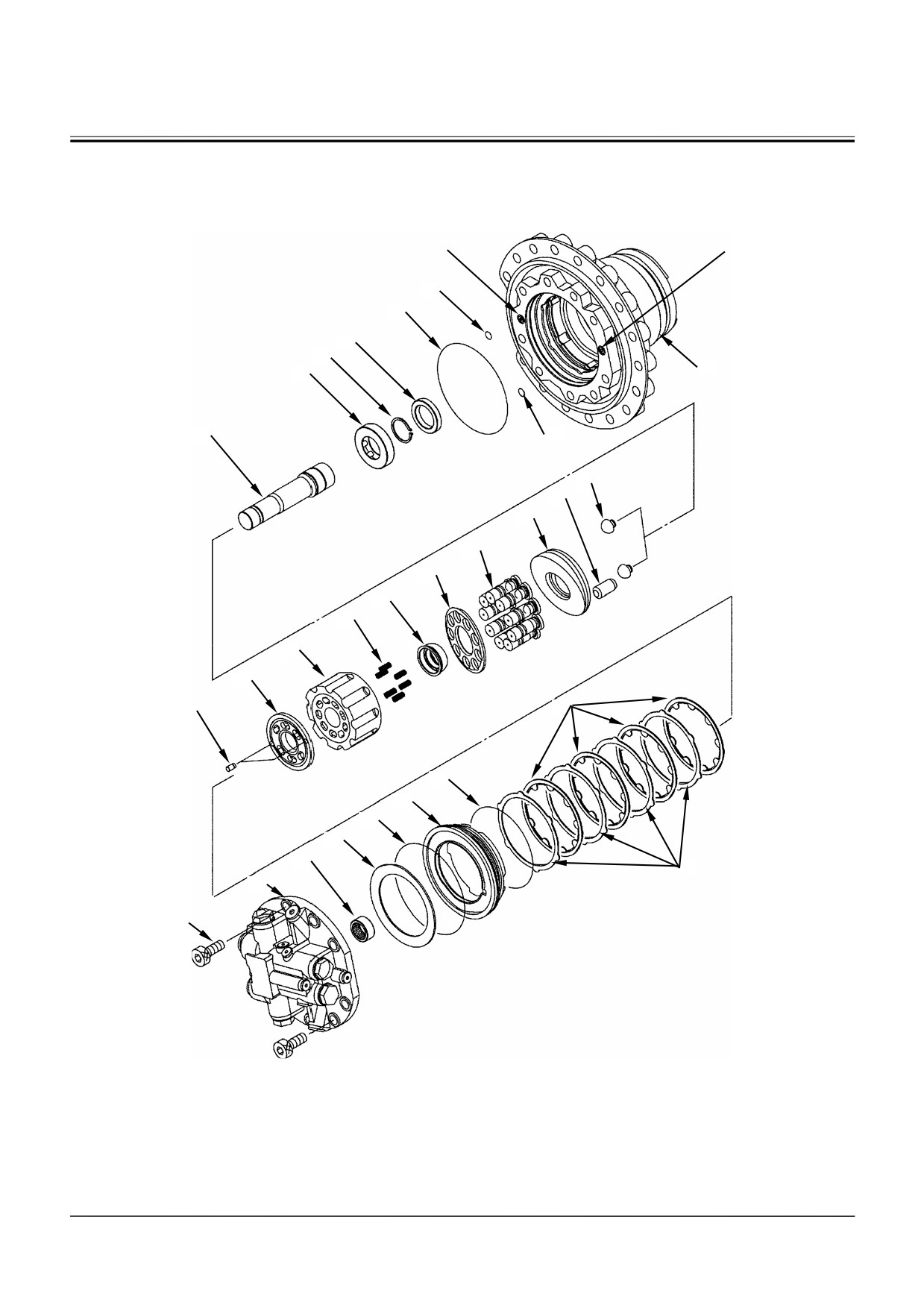

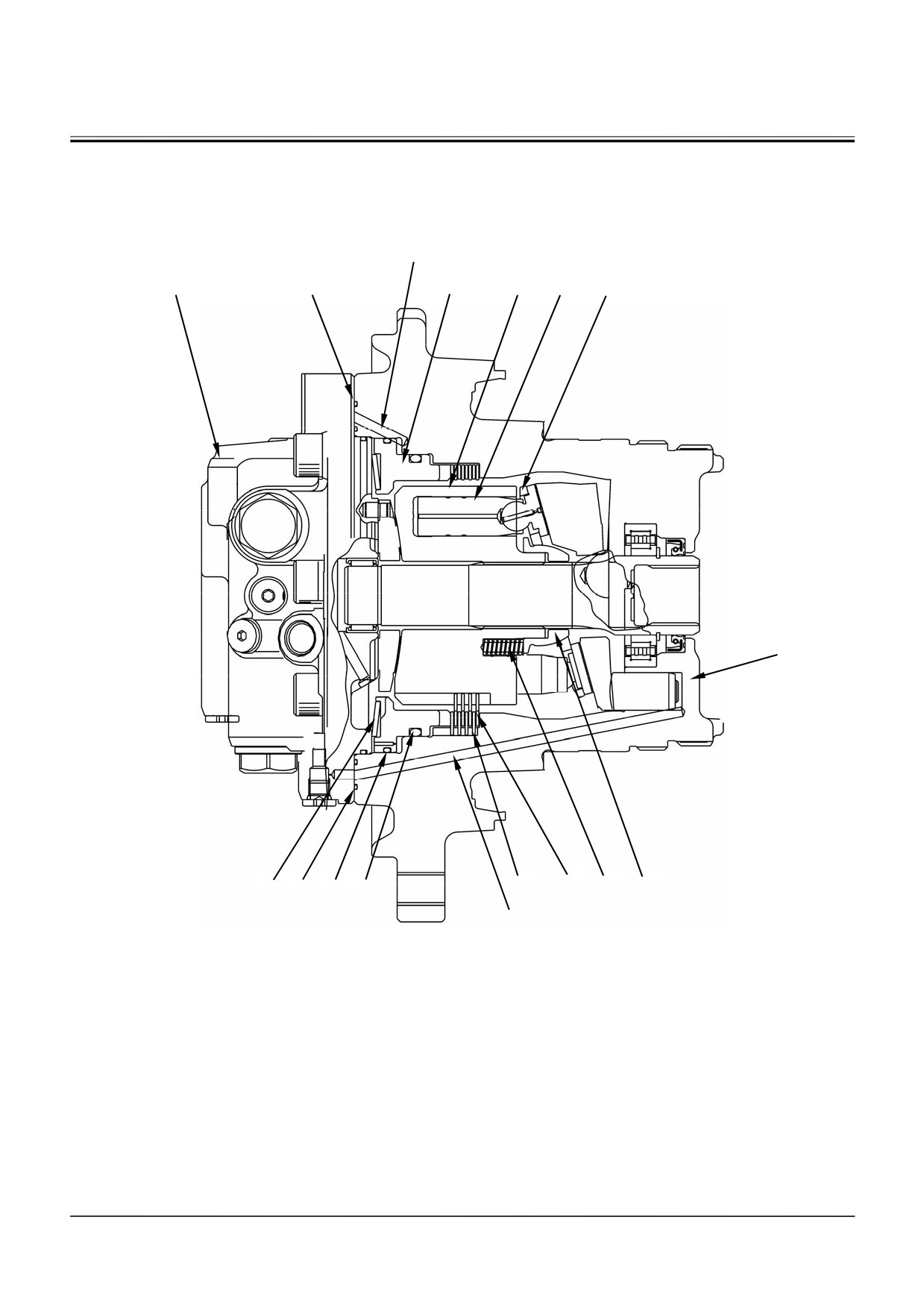

РАЗБОРКА ГИДРОМОТОРА ПРИВОДА
ПЕРЕДВИЖЕНИЯ
Класс ZX200-3, класс 225USR-2, класс 225US-3,
класс 240-3
Канал выключения
тормоза
Канал поршня
6
5
4
3
7
2
1
6
8
9
10
11
12
13
14
15
16
17
25
24
23
22
21
20
26
19
18
W178-02-11-216
1 -
Вал
8 - Шарик (2 шт.)
15 - Цилиндровый блок
21 - Тарельчатая пружина
2 -
Роликовый подшипник
9 - Поршень
16 - Распределительный диск
22 - Кольцевое уплотнение
3 -
Стопорное кольцо
10 - Наклонная шайба
17 - Стопорный штифт (2 шт.)
23 - Поршень тормоза
4 -
Уплотнение
11 - Поршень (9 шт.)
18 - Винт с углублением под ключ
24 - Кольцевое уплотнение
(9 шт.)
5 -
Кольцевое уплотнение
12 - Замковая пластина
19 - Клапан выключения тормоза
25 - Фрикционный диск (4 шт.)
6 -
Кольцевое уплотнение (2 шт.)
13 - Втулка
20 - Игольчатый подшипник
26 - Диск (4 шт.)
7 -
Корпус
14 - Пружина (6 шт.)
W3-2-32
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Разборка гидромотора привода передвижения
(Класс ZX200-3, класс 225USR-3, класс 225US-3,
класс 240-3)
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидромотора
ПРЕДОСТЕРЕЖЕНИЕ: При удалении порш-
привода передвижения: 91 кг
ня тормоза (23) накройте его тканью, чтобы
поршень тормоза (23) не вылетел.
ВАЖНО: Снимите клапан выключения тормоза
(19), в сборе, с гидромотора. Распре-
5. Подайте воздух под давлением 100…300 кПа
делительный диск
(16) снимается
(1…3 кгс/см2) в канал выключения тормоза, в
вместе с клапаном выключения тор-
корпусе (7). Выдавите и удалите поршень тор-
моза (19). Не уроните клапан выклю-
моза (23).
чения тормоза (16).
Удалите кольцевое уплотнение (24) с поршня
1. Поднимите и установите гидромотор привода
тормоза (23).
передвижения вертикально.
ПРИМЕЧАНИЕ: Верхняя плоскость поршня
Отверните болты с углублением под ключ (18)
тормоза (23), это поверхность, на ко-
(9 шт.) Снимите клапан выключения тормоза
торую действует высокое давление
(19) с корпуса (7).
жидкости. Установите поршень тор-
: 14 мм
моза (23) поверхностью высокого дав-
ления жидкости, вверх.
ВАЖНО: Поскольку на распределительном
диске
(16) могут легко возникать
Поверхность
высокого давления
трещины и царапины, обращаться с
жидкости
ним нужно осторожно.

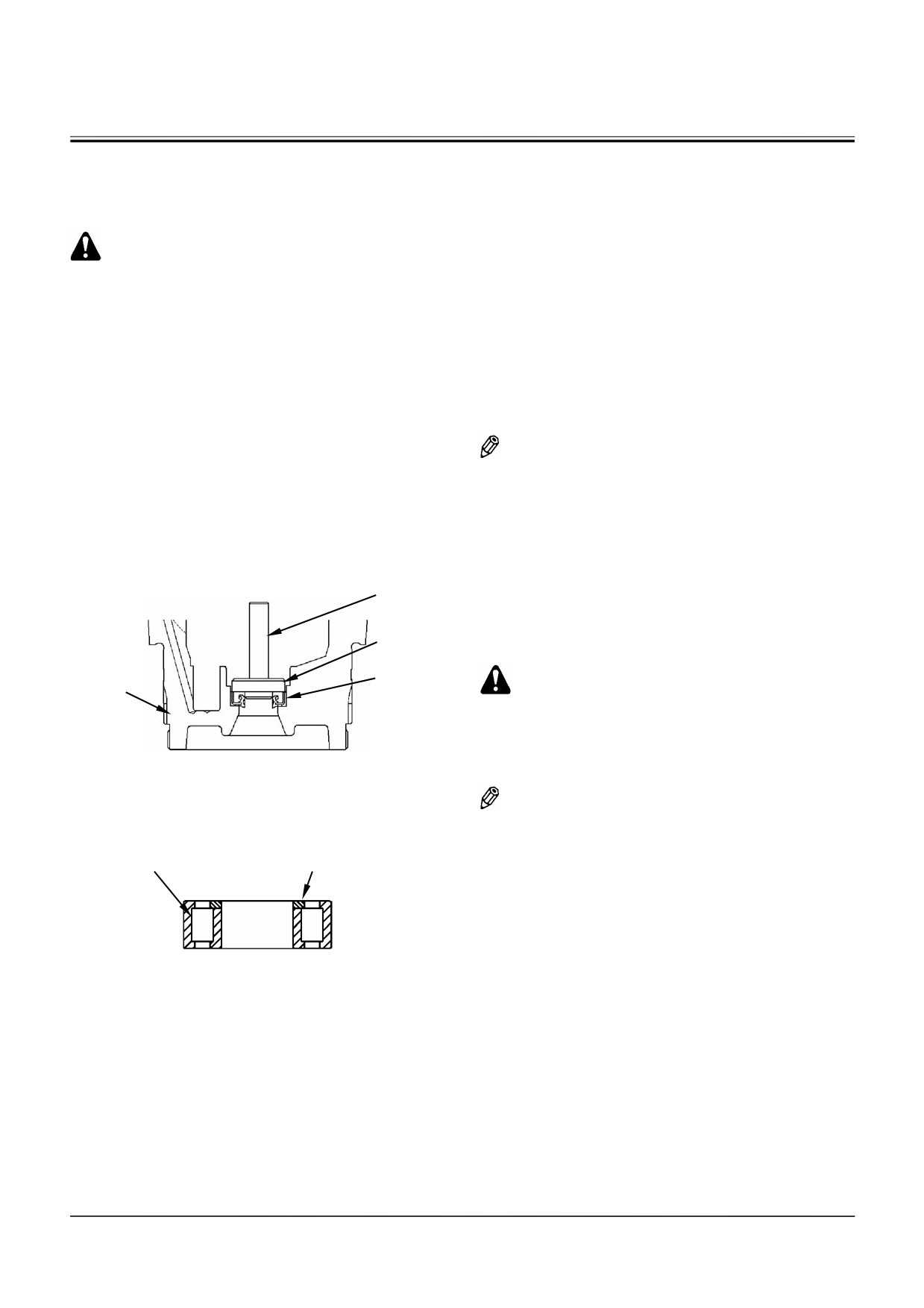

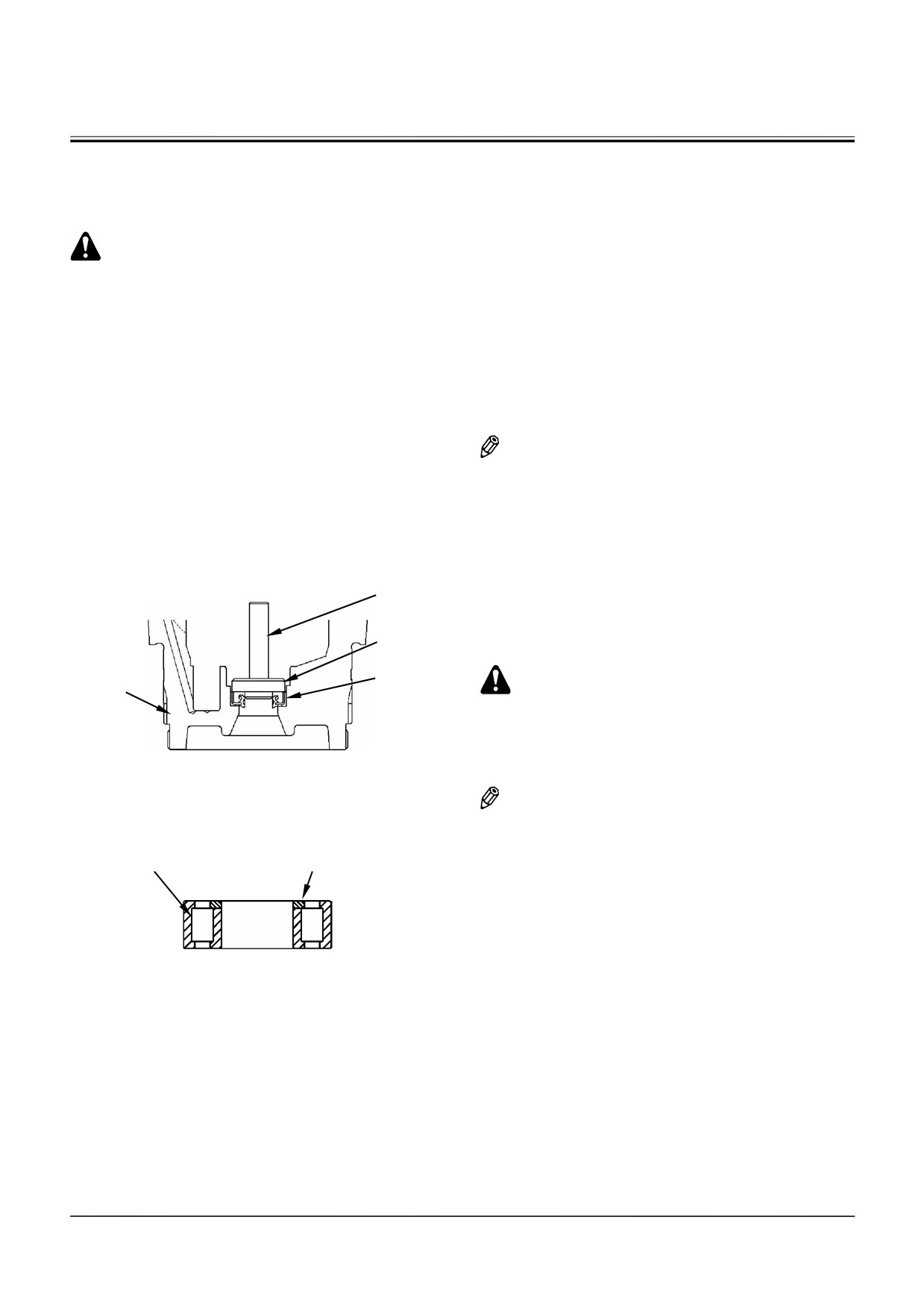

2. Снимите распределительный диск (16) с кла-
пана выключения тормоза (19). Не снимайте
23
игольчатый подшипник (20) без необходимости.
W178-02-11-215
Поскольку стопорные штифты (17) (2 шт.) ус-
тановлены по посадке с натягом, стопорные
6. Удалите диски (26) и фрикционные диски (25)
штифты (17) не могут быть сняты.
(по 4 шт. каждых) из корпуса (7).
ПРИМЕЧАНИЕ: Удалите игольчатый подшип-
7. Удалите цилиндровый блок (15), пружины (14)
ник
(20), пользуясь малым
(6 шт.), втулку (13), замковая пластина (12) и
съемником. Если наружное
поршни (11) (9 шт.) из корпуса (7) в указанном
кольцо будет деформировано,
порядке.
игольчатый подшипник (20) не
может быть использован при
последующей сборке.
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпуса (7):
3. Намотайте ленту на поверхность качения ро-
50 кг
ликового подшипника (20) на валу (1) для за-
щиты поверхности.
8. Установите корпус
(7) горизонтально, чтобы
канал выключения тормоза был обращен вниз.
4. Удалите тарельчатую пружину (21) из корпуса
ПРИМЕЧАНИЕ: Если установить корпус так,
(7).
что канал выключения тор-
Удалите кольцевые уплотнения (5), (6) (2 шт.)
моза будет обращен вверх,
из корпуса (7).
наклонная шайба (10) наиболее
толстой частью будет об-
ращена вверх. Когда корпус (7)
установлен горизонтально,
наклонная шайба (10) может
внезапно выпасть.
W3-2-33
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Канал выключения
тормоза
Канал поршня
4
3
7
2
1
8
9
10
W178-02-11-216
W3-2-34
ХОДОВАЯ ЧАСТЬ/Механизм передвижения

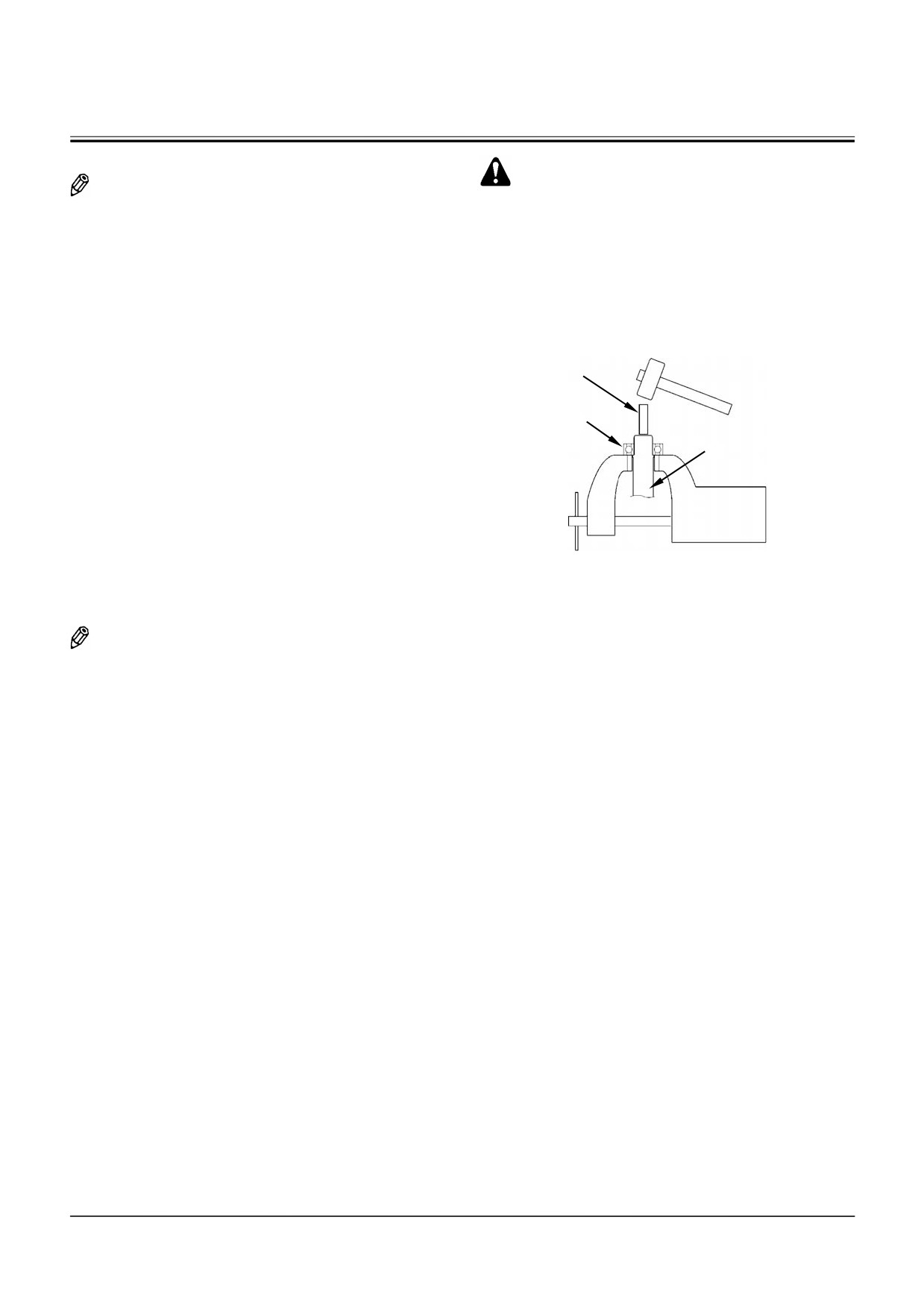

9. Удалите наклонную шайбу (10) из корпуса (7).
ПРЕДОСТЕРЕЖЕНИЕ: Снимая роликовый
ПРИМЕЧАНИЕ: Когда снятие наклонной
подшипник (2) с вала (1), не уроните вал
шайбы
(10) затруднено, по-
(1).
дайте воздух под давлением
100…300 кПа (1…3 кгс/см2) в
14. Установите вал (1) с установленным на нем
канал поршня. Наклонная
роликовым подшипником (2) на тиски. Поль-
шайба (10) и поршень (9) будут
зуясь наставкой, ударами пластмассового мо-
удалены вместе. Накройте
лотка по валу
(1),
удалите
роликовый под-
поршень
(9) тканью, чтобы
шипник (2).
поршень не вылетел. Наклон-
ная шайба (10) может быть
Наставка
удалена при помощи велоси-
педного насоса.
2
10. Удалите шарики (8) (2 шт.) и поршень (9) из
корпуса (7), при помощи магнита.
1
11. Установите наставку в углубление внутренних
шлицов вала
(1). Ударами пластмассового
молотка удалите вал (1) с установленным на
нем роликовым подшипником (2) из корпуса
(7).
W178-02-11-212
12. Вставьте отвертку в отверстие для вала (1), в
корпусе (7). Удалите уплотнение (4).
ПРИМЕЧАНИЕ: На наружной поверхности
уплотнения
(4) нанесен со-
став THREEBOND
№ 1104
или № 1215. Уплотнение (4)
не может быть использовано
при последующей сборке.
13. Удалите стопорное кольцо (2), с вала (1).
W3-2-35
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
РАЗБОРКА ГИДРОМОТОРА ПРИВОДА
ПЕРЕДВИЖЕНИЯ
Канал выключения тормоза
Класс ZX270-3
Канал поршня
6
5
4
3
7
2
1
8
9
19
18
17
16
15
14
13
12
11
10
27
26
25
24
23
22
21
28
20
W178-02-11-219
1 - Вал
8 - Пружина
15 - Втулка
22 - Кольцевое уплотнение
2 - Стопорное кольцо
9 - Поршень
16 - Замковая пластина
23 - Тарельчатая пружина
3 - Роликовый подшипник
10 - Игольчатый подшипник
17 - Поршень (9 шт.)
24 - Кольцевое уплотнение
4 - Стопорное кольцо
11 - Стопорный штифт
18 - Наклонная шайба
25 - Поршень тормоза
5 - Уплотнение
12 - Распределительный диск
19 - Шарик (2 шт.)
26 - Кольцевое уплотнение
6 - Кольцевое уплотнение (2 шт.)
13 - Цилиндровый блок
20 - Винт с углублением под
27 - Фрикционный диск (4 шт.)
ключ (8 шт.)
7 - Корпус
14 - Пружина (6 шт.)
21 - Клапан выключения тормоза
28 - Диск (4 шт.)
W3-2-36
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Разборка гидромотора привода передвижения
(класс ZX270-3)
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидромотора
ПРЕДОСТЕРЕЖЕНИЕ: При удалении порш-
привода передвижения: 135 кг
ня тормоза (25) при помощи подачи сжа-
того воздуха в корпус (7), накройте его
ВАЖНО: При снятии клапана выключения тор-
тканью, чтобы поршень тормоза (25) не
моза
(21), в сборе, с гидромотора
вылетел.
распределительный диск (12) снима-
ется вместе с клапаном выключения
5. Подайте воздух под давлением 100…300 кПа
тормоза (21). Не уроните клапан вы-
(1…3 кгс/см2) в канал выключения тормоза, в
ключения тормоза (21).
корпусе (7).
1. Поднимите и установите гидромотор привода
ПРИМЕЧАНИЕ: Можно воспользоваться вело-
передвижения вертикально. Отверните болты
сипедным насосом. Не поль-
с углублением под ключ (20) Снимите клапан
зуйтесь отверткой, поскольку
выключения тормоза (21) с корпуса (7).
деталь может быть повреж-
: 17 мм
дена.
ВАЖНО: Поскольку на распределительном дис-
6. Удалите цилиндровый блок (13), пружины (14)
ке (12) могут легко возникать трещины
(6 шт.), втулку (15), замковую пластину (16) и
и царапины, обращаться с ним нужно
поршни (17) (9 шт.) из корпуса (7) в указанном
осторожно.
порядке.
2. Снимите распределительный диск (12) и сто-
порный штифт (11) с клапана выключения
7. Удалите диски (28) и фрикционные диски (27)
тормоза (21). Не снимайте игольчатый под-
(по 4 шт. каждых) из корпуса (7).
шипник (10) без необходимости.
Удалите кольцевое уплотнение (22) из клапана
выключения тормоза (21).
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпуса (7):
87 кг
ПРИМЕЧАНИЕ: Для удаления игольчатого
подшипника (10), пользуйтесь
8. Установите корпус (7) горизонтально, чтобы
малым съемником. Если на-
канал выключения тормоза был обращен вниз.
ружное кольцо будет дефор-
мировано, игольчатый под-
ПРИМЕЧАНИЕ: Если установить корпус так,
шипник (10) не может быть
что канал выключения тор-
использован при последую-
моза будет обращен вверх,
щей сборке.
наклонная шайба (18) наибо-
лее толстой частью будет
3. Намотайте ленту на поверхность качения ро-
обращена вверх. Когда корпус
ликового подшипника (10), на валу (1), для
(7) установлен горизонталь-
защиты поверхности.
но, наклонная шайба (18) мо-
жет внезапно выпасть.
4. Удалите тарельчатую пружину (23) из корпуса
(7).
9. Удалите наклонную шайбу (18) из корпуса (7).
Удалите кольцевые уплотнения (6) (2 шт.) из
корпуса (7).
10. Удалите шарики (19) (2 шт.), поршень (9) и
пружину (8) из корпуса (7), при помощи маг-
нита.
11. Удалите стопорное кольцо (2) из корпуса (7).

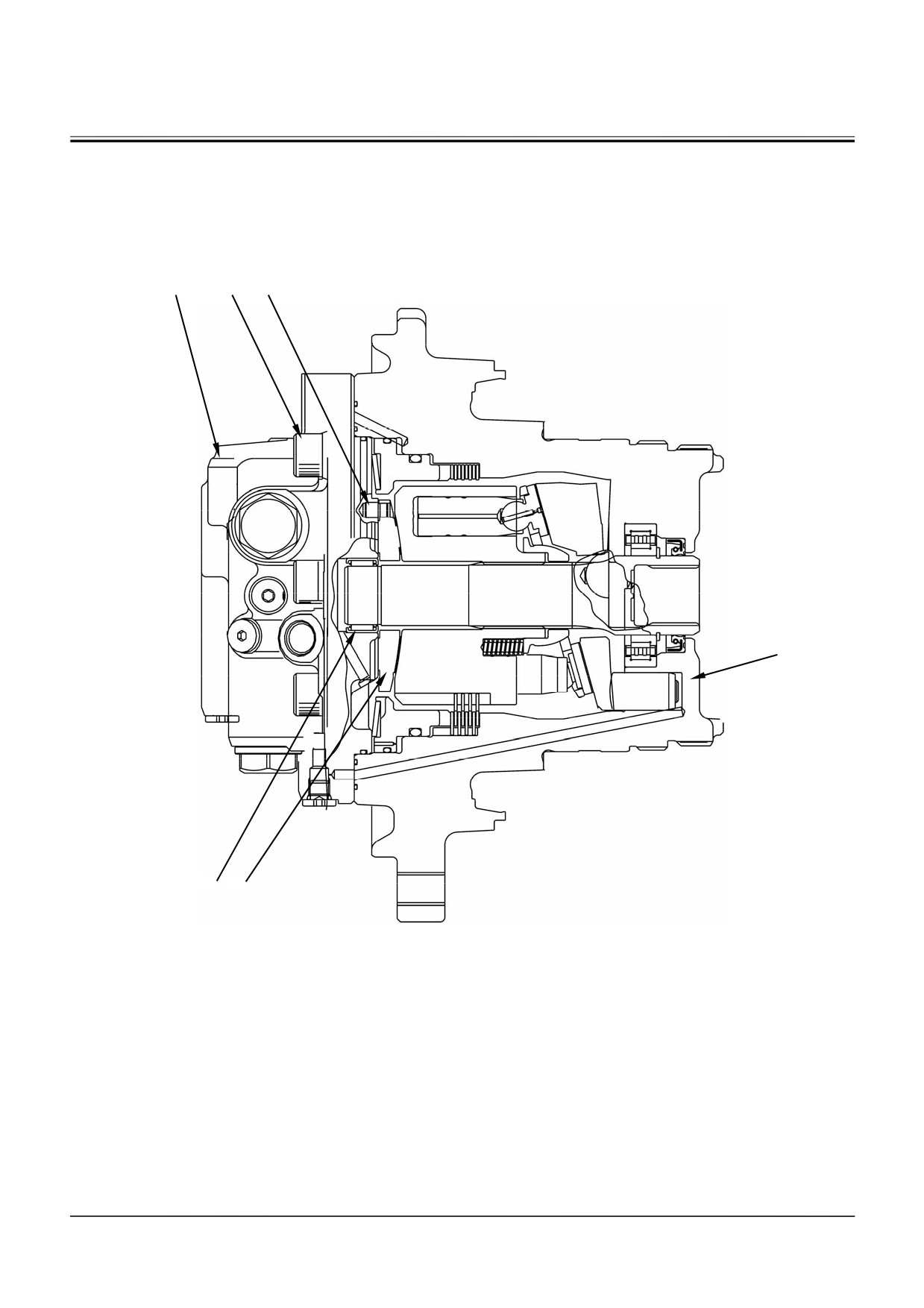

W3-2-37
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
5
4
3
7
2
1
8
9
19
18
W178-02-11-219
W3-2-38
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
12. Установите наставку в углубление внутренних
шлицов вала
(1). Ударами пластмассового
молотка удалите вал (1) с установленным на
нем роликовым подшипником (3) из корпуса
(7).
13. Вставьте отвертку в отверстие для вала (1), в
корпусе (7). Удалите уплотнение (4).
ПРИМЕЧАНИЕ: Поскольку на наружной поверх-
ности уплотнения (4) нанесен
состав THREEBOND № 1104
или № 1215, уплотнение (4) не
может быть использовано при
последующей сборке.
14. Удалите стопорное кольцо (4) с вала (1).
ПРЕДОСТЕРЕЖЕНИЕ: Снимая роликовый
подшипник (3) с вала (1), не уроните вал
(1).

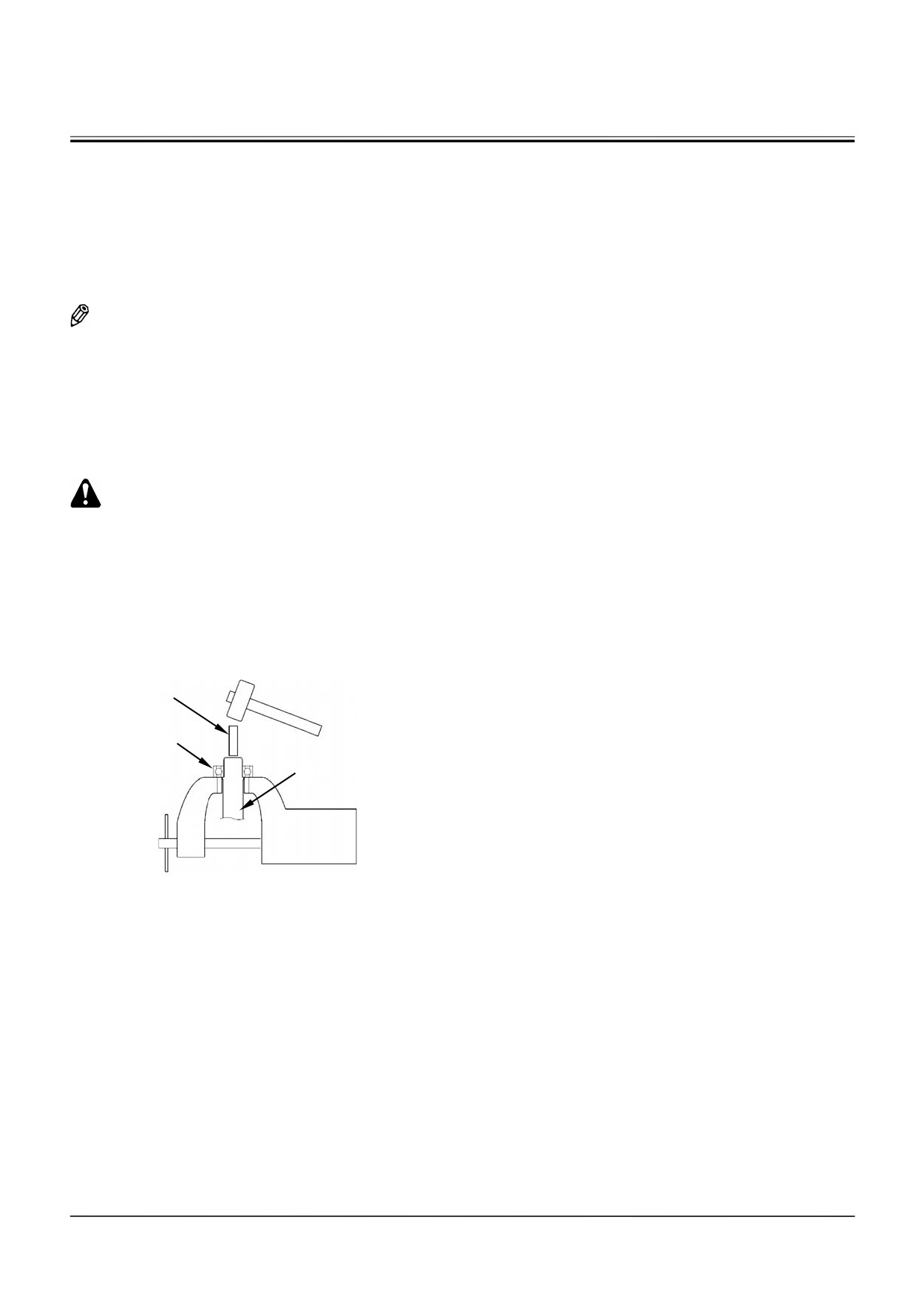

15. Установите вал (1) с установленным на нем
роликовым подшипником (3) на тиски. Поль-
зуясь наставкой, ударами пластмассового мо-
лотка по валу (1), удалите роликовый под-
шипник (3).
Наставка
3
1
W178-02-11-212
W3-2-39
ХОДОВАЯ ЧАСТЬ/Механизм передвижения

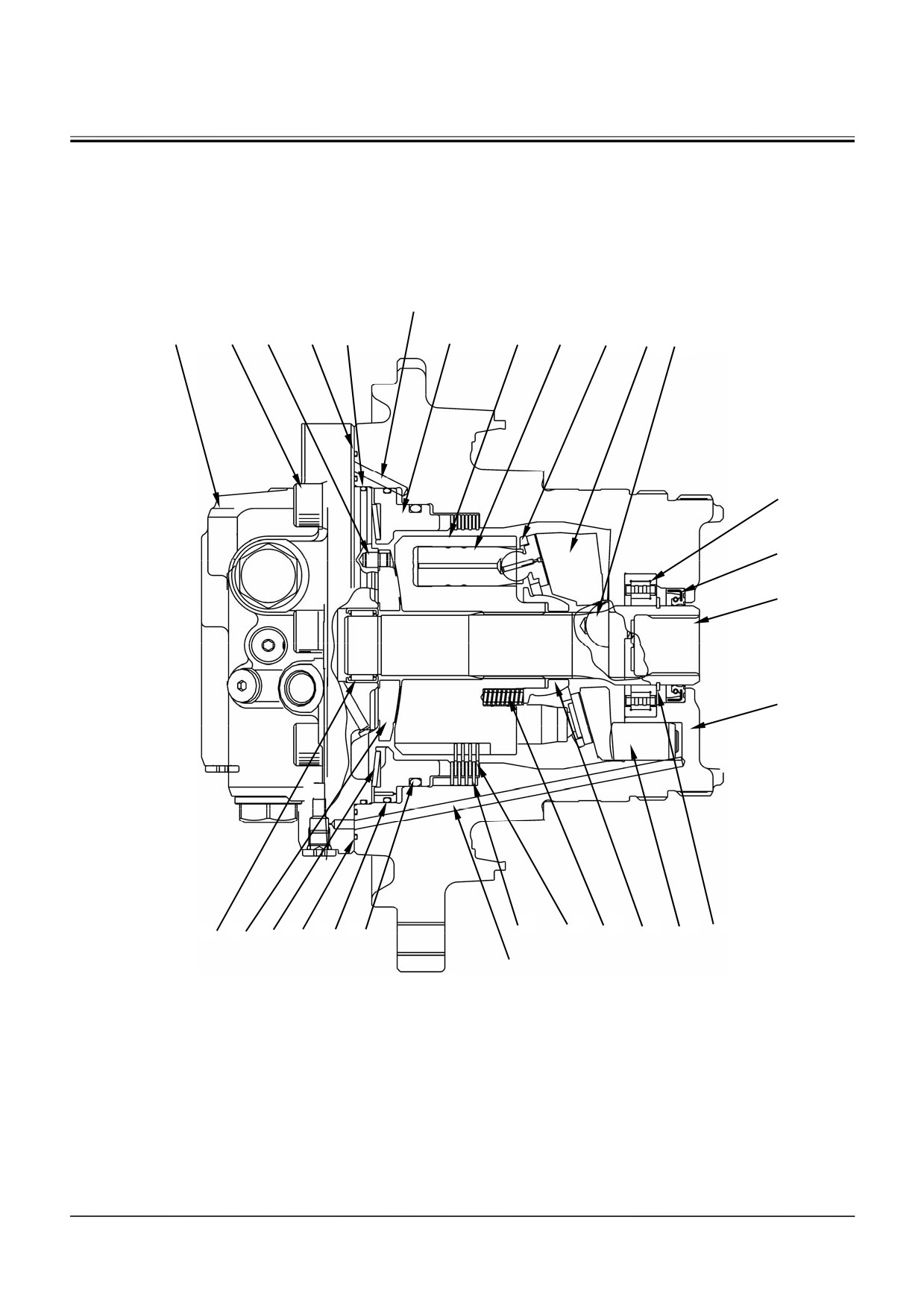

СБОРКА ГИДРОМОТОРА ПРИВОДА ПЕ-
РЕДВИЖЕНИЯ
Класс ZX200-3, класс 225USR-3, класс 225US-3,
класс 240-3
Канал выключения
тормоза
19
18
17
6
5
23
15
11
12
10
8
2
4
1
7
26
25
14
13
9
3
20
16
21
6
22
24
Канал поршня
W178-03-02-029
1 - Вал
8 - Шарик (2 шт.)
15 - Цилиндровый блок
21 - Тарельчатая пружина
2 - Роликовый подшипник
9 - Поршень
16 - Распределительный
22 - Кольцевое уплотнение
диск
3 - Стопорное кольцо
10 - Наклонная шайба
17 - Стопорный штифт (2 шт.)
23 - Поршень тормоза
4 - Уплотнение
11 - Поршень (9 шт.)
18 - Винт с углублением под
24 - Кольцевое уплотнение
ключ (9 шт.)
5 - Кольцевое уплотнение
12 - Замковая пластина
19 - Клапан выключения
25 - Фрикционный диск (4 шт.)
тормоза
6 - Кольцевое уплотнение (2 шт.)
13 - Втулка
20 - Игольчатый подшипник
26 - Диск (4 шт.)
7 - Корпус
14 - Пружина (6 шт.)
W3-2-40
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Сборка гидромотора привода передвижения
(класс ZX200-3, класс 225USR-3, класс 225US-3,
класс 240-3)
5. Установите стопорное кольцо (3) на вал (1).
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпуса (7):
6. Установите поршень (9) в корпус (7), высту-
50 кг
пающей частью внутрь.
1. Поднимите и установите корпус (7) так, чтобы
ВАЖНО: Конец вала (1) меньшего диаметра
поверхность для установки клапана выключе-
является посадочной поверхностью
ния тормоза (19) была обращена вверх.
для внутреннего кольца игольчатого
подшипника
(20).
Не повредите
ВАЖНО: Нанесите пластичную смазку OCEAN
внутреннее кольцо.
№ 7 на внутреннюю поверхность уп-
7. Установите вал (1) в корпус (7), ударами пла-
лотнения
(4)
и нанесите состав
стмассового молотка.
THREEBOND № 1104 или № 1215 на
ПРИМЕЧАНИЕ: Вал (1) может быть установ-
наружную поверхность уплотнения
лен без применения молотка,
(4).
при условии точного его цен-

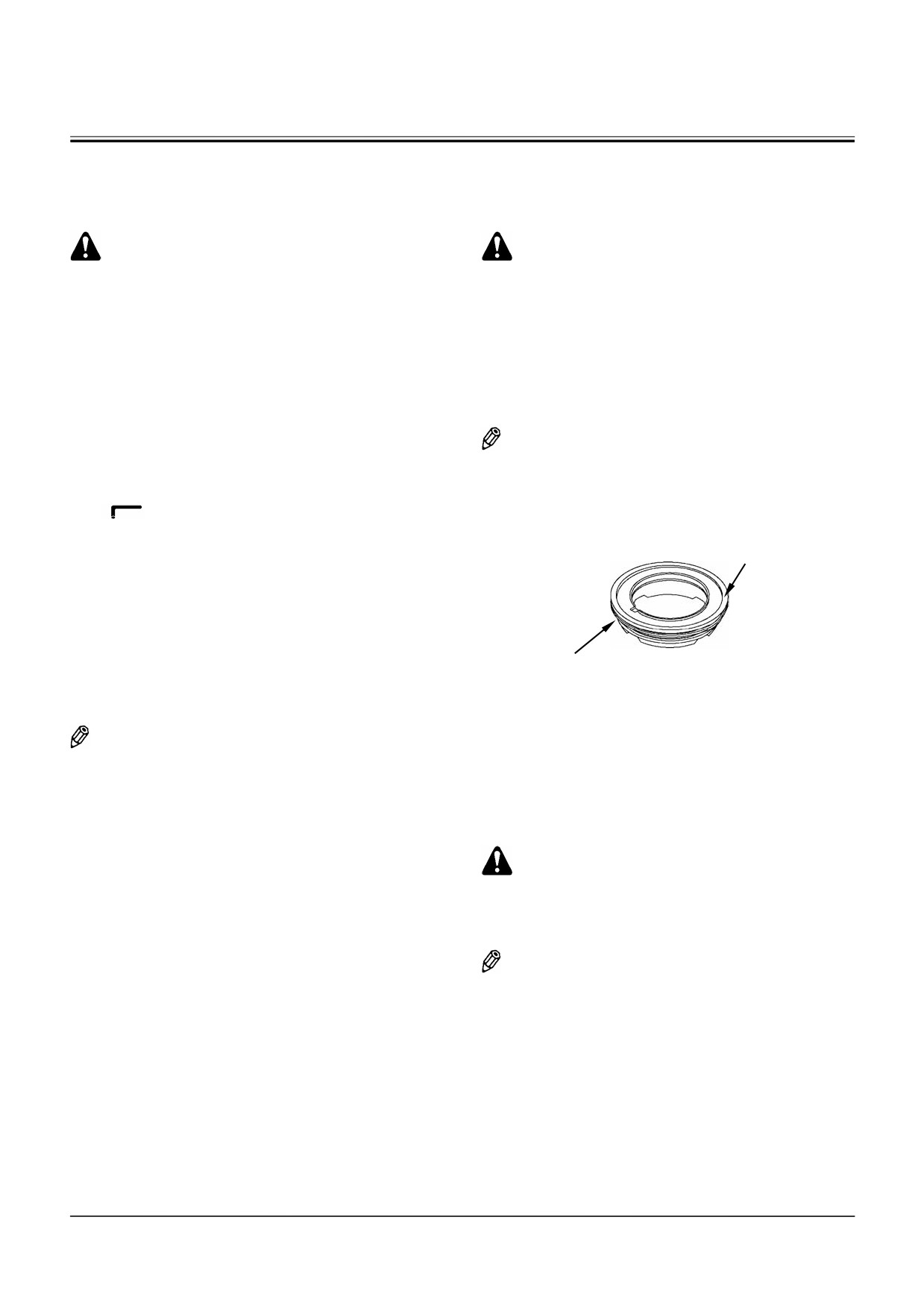

2. Очистите место установки уплотнения (4) в
трирования.
корпусе (7).
Установите уплотнение (4) в корпус (7), поль-
8. Установите шарики (8) (2 шт.) в корпус (7).
зуясь специальным инструментом (ST 2652,
ST 7270) и пластмассовым молотком.
9. Заложите пластичную смазку в отверстия для
ST 7270
шариков (8) на наклонной шайбе (10). Сверьте
положение шариков (8) (2 шт.) и установите
ST 2652
наклонную шайбу (10) в корпус (7).
4
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпуса (7):
7
50 кг
10. Поднимите и установите корпус (7) горизон-
тально так, чтобы канал выключения тормоза
W178-02-11-220
был обращен вниз.
3. Установите шайбу внутреннего кольца роли-
ПРИМЕЧАНИЕ: Если канал выключения тор-
кового подшипника (2) маркировкой наружу.
моза будет обращен вверх,
наклонная шайба (10) может
Шайба внутреннего
кольца
выпасть.
3
W178-02-11-221
4. Установите роликовый подшипник (2) на вал
(1) со стороны большего диаметра вала (1) при
помощи специального инструмента (ST 2654) и
молотка.
W3-2-41
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
Канал выключения тормоза
19
6
23
15
11
12
7
26
25
14
13
21
6
22
24
Канал поршня
W178-03-02-029
W3-2-42
ХОДОВАЯ ЧАСТЬ/Механизм передвижения

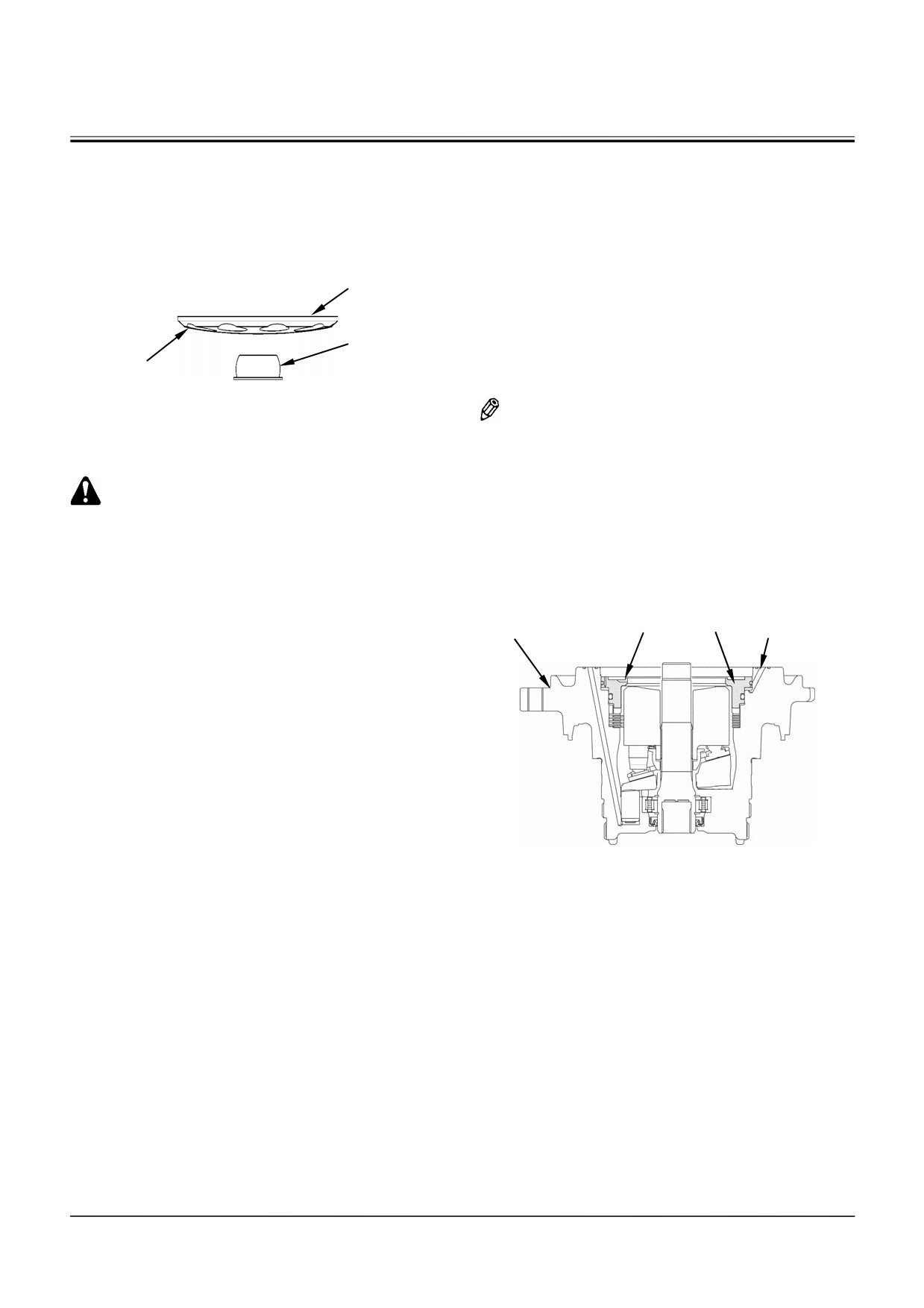

ВАЖНО: Поверните сторону замковой пла-
ВАЖНО: Поскольку верхняя плоскость поршня
стины (12), на которой имеется фаска
тормоза (23), это поверхность, на ко-
в направлении втулки (13).
торую действует высокое давление
11. Установите пружины (14) (6 шт.), втулку (13),
жидкости, не повредите данную по-
замковую пластину (12) и поршни (11) (9 шт.) в
верхность.
цилиндровый блок (15) в указанном порядке.
ВАЖНО: Установите поршень тормоза (23) так,
чтобы канавка, на поверхности для
12
установки тарельчатой пружины (21)
располагалась напротив канала вы-
ключения тормоза.
13

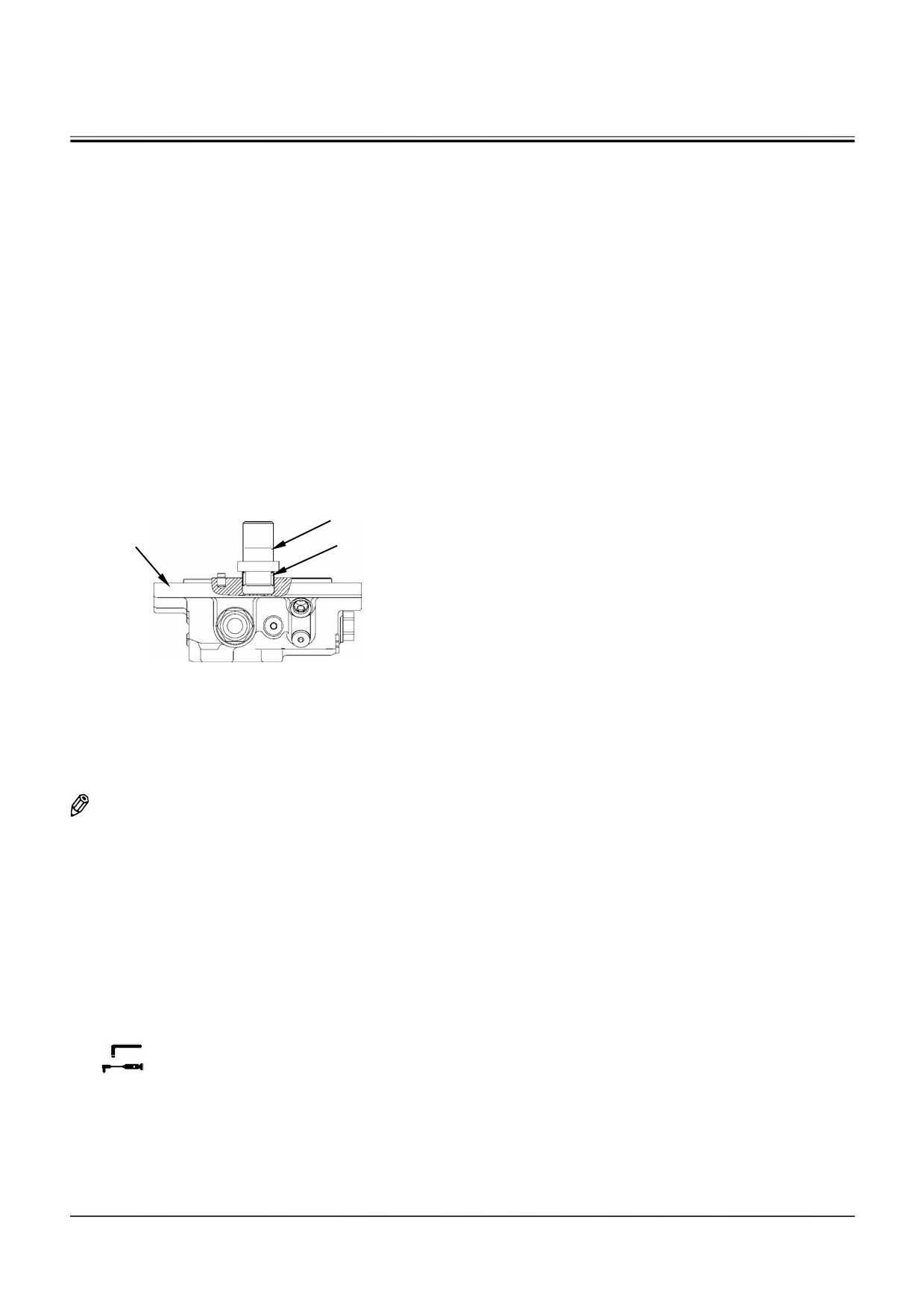

16. Установите поршень тормоза (23) в корпус (7),
Сторона с
пользуясь специальным инструментом
(ST
фаской
7272, ST 7273) и молотком.
W178-02-11-225
ПРИМЕЧАНИЕ: Поскольку по окружности
12. Установите цилиндровый блок (15), в сборе, в
поршня тормоза
(23) уста-
корпус (7).
новлено кольцевое уплотне-
ние
(22), это не позволяет
установить поршень тормоза
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпуса (7):
(23), полностью. При уста-
50 кг
новке клапана выключения
тормоза
(19) дожмите пор-
13. Поднимите и установите корпус (7) поверхно-
шень тормоза (23) при помощи
стью для установки клапана выключения тор-
болта.
моза (19) вверх.
Канал выключения
ВАЖНО: Соблюдайте порядок установки фрик-
Канавка
тормоза
23
7
ционных дисков (25) и дисков (26).
14. Установите фрикционные диски (25) (4 шт.) и
диски (26)
(4 шт.) в корпус
(7) поочередно.
Сначала установите фрикционный диск (25).
15. Нанесите пластичную смазку на кольцевые
уплотнения
(22,
24). Установите кольцевые
уплотнения (22, 24) на поршень тормоза (23).
W1V1-03-02-004
ВАЖНО: Проверьте ориентацию установки та-
рельчатой пружины (21).
17. Установите тарельчатую пружину (21) на пор-
шень тормоза
(23) выпуклостью в сторону
поршня тормоза (23).
18. Установите кольцевые уплотнения (6) (2 шт.) в
корпус (7).
19. Залейте рабочую жидкость в корпус (7), чтобы
диск (26) был погружен в жидкость.
W3-2-43
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
19
18
17
7
20
16
W178-03-02-029
W3-2-44
ХОДОВАЯ ЧАСТЬ/Механизм передвижения
ВАЖНО: Проверьте ориентацию установки
стопорного штифта (17).
20. Установите стопорные штифты (17) (2 шт.) на
клапан выключения тормоза
(19). Вставьте
стопорный штифт (17) концом большего диа-
метра в отверстие для штифта на клапане
выключения тормоза (19).
ВАЖНО: Проверьте ориентацию установки на-
ружного кольца игольчатого подшип-
ника (20).
21. Установите наружное кольцо игольчатого
подшипника (20) в клапан выключения тормо-
за (19), пользуясь специальным инструментом
(ST 7269) и молотком. Установите наружное
кольцо игольчатого подшипника (20), марки-
рованной поверхностью наружу.
ST 7269
19
20
W178-02-11-227
22. Нанесите смазку на плоскую поверхность
распределительного диска (16). Установите
распределительный диск (16) на клапан вы-
ключения тормоза (19), совместив стопор-
ные штифты (17) (2 шт.).
ПРИМЕЧАНИЕ: Распределительный диск (16)
должен быть надежно зафик-
сирован на клапане выключе-
ния тормоза (19), чтобы кла-
пан выключения тормоза (19)
не падал при перевертывании.
ВАЖНО: Не уроните распределительный диск
(16). Если распределительный диск
(16) будет поврежден, это приведет к
течи жидкости.
23. Установите клапан выключения тормоза (19)
на корпус (7) и закрепите болтами (18) (9 шт.).
: 14 мм
: 300 Н⋅м (31 кгс⋅м)
W3-2-45
содержание .. 71 72 73 74 ..
