Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 39
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Система внутренних цепей
Код неис-
Неисправность
Причина
правности
10005-1
Неисправность в цепи зарядки
Когда напряжение аккумуляторной батареи 1 в цепи за-
(Аккумуляторная батарея 1)
рядки ЕСМ (Блок управления двигателем) низкое
10006-1
Неисправность в цепи зарядки
Когда напряжение аккумуляторной батареи 2 в цепи за-
(Аккумуляторная батарея 2)
рядки ЕСМ (Блок управления двигателем) низкое
10008-2
Неисправен преобразователь A / D
Невозможно преобразование A/D (Переменный/постоян-
(Переменный / постоянный ток)
ный ток)
10007-2
Неисправен CPU
(Центральный
Спустя 100 мсек после поворота выключателя электро-
процессор)
системы в положение ON (Включено) вспомогательный
CPU (Центральный процессор) обнаруживает неисправ-
ность в главном CPU (Центральный процессор). (Вспо-
могательный СPU восстанавливает главный CPU.)
1077-2
Дефект IC (Интегральная схема),
Нет изменений в импульсе RUN-SUB в течение 20 мсек
контролирующей CPU
(Цен-
тральный процессор).
628-2
Неисправная работа ROM
(По-
Неисправность ROM
(Постоянное запоминающее уст-
стоянное запоминающее устрой-
ройство)
ство)
10013-2
Неисправная работа EEPROM
Неисправность EEPROM
(Электронно перепрограмми-
(Электронно перепрограммируе-
руемая память)
мая постоянная память)
1079-2
Несоответствующее напряжение в
Когда напряжение аккумуляторной батареи составляет
цепи 5 В-го источника питания 1
16 В - 32 В, напряжение источника питания IGKEY со-
ставляет не менее 5,5 В или не более 4,5 В.
1080-2
Несоответствующее напряжение в
Когда напряжение аккумуляторной батареи составляет
цепи 5 В-го источника питания 2
16 В - 32 В, напряжение источника питания IGKEY со-
ставляет не менее 5,5 В или не более 4,5 В.
10009-2
Несоответствующее напряжение в
Когда напряжение аккумуляторной батареи составляет
цепи 5 В-го источника питания 3
16 В - 32 В, напряжение источника питания IGKEY со-
ставляет не менее 5,5 В или не более 4,5 В.
10010-2
Несоответствующее напряжение в
Когда напряжение аккумуляторной батареи составляет
цепи 5 В-го источника питания 4
16 В - 32 В, напряжение источника питания IGKEY со-
ставляет не менее 5,5 В или не более 4,5 В.
10011-2
Несоответствующее напряжение в
Когда напряжение аккумуляторной батареи составляет
цепи 5 В-го источника питания 5
16 В - 32 В, напряжение источника питания IGKEY со-
ставляет не менее 5,5 В или не более 4,5 В.
10003-2
Неисправна система привода то-
Не поступают сигналы на вход монитора топливных
пливных форсунок в топливном
форсунок 1, 3, 5.
коллекторе 1
10004-2
Неисправна система привода то-
Не поступают сигналы на вход монитора топливных
пливных форсунок в топливном
форсунок 2, 4, 6.
коллекторе 2
T5-6-36
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Код неис-
Предполагаемые признаки неисправностей в
Вероятные условия в режиме резервного
правности
реальной работе машины
управления
(Tech 2)
Может наблюдаться сильная вибрация дви-
Невозможно управление топливными фор-
P0611
гателя, неравномерная частота вращения
сунками.
холостого хода, уменьшение мощности на
·Отсутствует мощность для сигнала привода
P0612
выходе, несоответствующее увеличение час-
на стороне неисправности топливного коллек-
тоты вращения, двигатель может заглохнуть.
тора
(Защита двигателя от повреждения)
Уменьшение мощности на выходе, появление
Нельзя использовать аналогичные датчики.
P1630
темного дыма
Уменьшение мощности на выходе
Неисправен CPU (Центральный процессор)
P0606
Невозможно включить двигатель
P0606
Уменьшение мощности на выходе
Неисправен вспомогательный CPU
(Цен-
P0601
тральный процессор)
Двигатель выключается
Невозможно прочитать данные в ROM (По-
P1603
стоянная память)
Во время работы машины влияние не на-
Невозможно записать данные в EEPROM
P1631
блюдается.
(Электронно перепрограммируемая память)
То же, что и при неисправности датчика ак-
←
P1632
селератора.
То же, что и при неисправности датчиков
←
P1633
температуры нагнетаемого воздуха и атмо-
сферного давления.
То же, что и при неисправности датчиков
←
P1634
температуры охлаждающей жидкости, тем-
пературы топлива и давления рабочей жид-
кости.
То же, что и при неисправности датчиков
←
P1635
давления турбонаддува и температуры над-
дувочного воздуха.
То же, что и при неисправности датчиков
←
P1261
давления в топливном коллекторе и положе-
ния EGR (Система рециркуляции отработав-
ших газов).
Может наблюдаться сильная вибрация дви-
Невозможно управление топливными фор-
P1262
гателя, неравномерная частота вращения
сунками.
холостого хода, уменьшение мощности на
·Отсутствует мощность для сигнала привода
выходе, несоответствующее увеличение час-
на стороне неисправности топливного коллек-
тоты вращения, двигатель может заглохнуть.
тора
(Защита двигателя от повреждения)
T5-6-37
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Режим экс-
Код не-
Влияние на работу
плуатации
исправ-
Неисправность
двигателя
Примечание
(Текущий)
ности
(Вероятное)
A
B
C
D
10005-1
Неисправность в цепи зарядки (Ак-
Уменьшение мощно-
○
○
кумуляторная батарея 1)
сти на выходе на 60%
10006-1
Неисправность в цепи зарядки (Ак-
(Привод трех цилин-
○
○
кумуляторная батарея 2)
дров)
10008-2
Неисправен преобразователь A / D
Уменьшение мощно-
○
(Переменный / постоянный ток)
сти на выходе на 50%
10007-2
Неисправен CPU
(Центральный
Уменьшение мощно-
○
процессор)
сти на выходе на 50%
Двигатель не включа-
○
ется
1077-2
Дефект IC
(Интегральная схема),
Уменьшение мощно-
контролирующей CPU
(Централь-
сти на выходе на 50%
○
ный процессор).
628-2
Неисправная работа ROM (Посто-
Двигатель выключа-
○
янное запоминающее устройство)
ется
10013-2
Неисправная работа EEPROM
Мощность на выходе
(Электронно перепрограммируемая
не снижается
○
постоянная память)
1079-2
Несоответствующее напряжение в
Работа на частоте
цепи 5 В-го источника питания 1
вращения холостого
○
хода
1080-2
Несоответствующее напряжение в
Мощность на выходе
○
цепи 5 В-го источника питания 2
не снижается
10009-2
Несоответствующее напряжение в
Мощность на выходе
○
цепи 5 В-го источника питания 3
не изменяется
10010-2
Несоответствующее напряжение в
Мощность на выходе
○
цепи 5 В-го источника питания 4
не снижается
10011-2
Несоответствующее напряжение в
Уменьшение мощно-
○
○
цепи 5 В-го источника питания 5
сти на выходе на 50%
10003-2
Неисправна система привода топ-
Уменьшение мощно-
ливных форсунок в топливном кол-
сти на выходе на 60%
○
○
лекторе 1
(Привод трех цилин-
10004-2
Неисправна система привода топ-
дров)
ливных форсунок в топливном кол-
○
○
лекторе 2
Режим эксплуатации
A: С функцией копания
B: Возможность передвижения машины с подня-
той стрелой. (Поворот невозможен.)
C: Работает только двигатель.
(Передвижение,
копание и работа при небольшой нагрузке
невозможны.)
D: Двигатель не может выключиться / включить-
ся.
T5-6-38
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Система связи
Код неис-
Неисправность
Причина
правности
639-2
Неисправность шины CAN (Сеть
Обнаруживается отключение шины передачи данных.
связи контроллеров)
639-3
Ошибка времени ожидания в CAN
Прием данных CAN (Сеть связи контроллеров) не под-
(Сеть связи контроллеров)
тверждается в заданное время.
T5-6-40
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Код неис-
Предполагаемые признаки неисправностей в
Вероятные условия в режиме резервного
правности
реальной работе машины
управления
(Tech 2)
Частота вращения двигателя переходит на
Передача данных в CAN (Сеть связи контрол-
U2104
частоту вращения холостого хода.
леров) возможна.
U2106
T5-6-41
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Код
Режим экс-
Влияние на работу
неис-
плуатации
Неисправность
двигателя
Примечание
прав-
(Текущий)
(Вероятное)
ности
A
B
C
D
Неисправность шины CAN (Сеть связи
Частота
вращения
639-2
○
контроллеров)
холостого хода
Ошибка времени ожидания в CAN
639-3
○
(Сеть связи контроллеров)
T5-6-42
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ БЛОКА ICF (ИНФОРМАЦИОННЫЙ КОН-
ТРОЛЛЕР)
Код неис-
Неисправность
Причина
правности
14000-2
Ненормальная передача данных в
Данные не могут быть получены из-за помех на шине CAN
CAN (Сеть связи контроллеров)
(Сеть связи контроллеров).
14001-2
ICF
(Информационный контрол-
В случае если внутренняя память не работает при пово-
лер): Флэш-память: Ошибка при
роте выключателя электросистемы в положение ON
считывании/записи
(Включено).
14002-2
ICF
(Информационный контрол-
В случае если внутренняя память не работает при пово-
лер): Внешняя RAM (Оперативная
роте выключателя электросистемы в положение ON
память): Ошибка при считыва-
(Включено).
нии/записи
14003-2
ICF
(Информационный контрол-
В случае если внутренняя память не работает при пово-
лер): EEPROM (Электронно пере-
роте выключателя электросистемы в положение ON
программируемая память): Ошиб-
(Включено).
ка при проверке суммы
14006-2
ICF
(Информационный контрол-
В случае если связь со спутниковым терминалом не мо-
лер): Спутниковый терминал: Не-
жет быть установлена в течение 30 секунд.
исправность на линии связи
14008-2
ICF
(Информационный контрол-
В случае если внутренняя память не работает при пово-
лер): Ненормальная работа внут-
роте выключателя электросистемы в положение ON
ренней RAM (Оперативная память)
(Включено).
T5-6-44
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Код неис-
Коррекция
правности
14000-2
Проверьте шину передачи данных в CAN (Сеть связи контроллеров).
14001-2
После инициализации информационного контроллера C/U при помощи Dr. Zx
повторите поиск неисправности.
Если после этого на дисплее отображается код неисправности, возможно, ICF
(Информационный контроллер) неисправен.
Замените ICF (Информационный контроллер).
ПРИМЕЧАНИЕ: При инициализации информационного контроллера C/U все
сохраненные данные уничтожаются.
14002-2
После инициализации информационного контроллера C/U при помощи Dr. Zx
повторите поиск неисправности.
Если после этого на дисплее отображается код неисправности, возможно, ICF
(Информационный контроллер) неисправен.
Замените ICF (Информационный контроллер).
ПРИМЕЧАНИЕ: При инициализации информационного контроллера C/U все
сохраненные данные уничтожаются.
14003-2
Если ICF (Информационный контроллер) неисправен, замените ICF (Информа-
ционный контроллер).
14006-2
Проведите проверку по следующим пунктам
1. Проверьте исправность линии связи.
2. Проверьте исправность источника электропитания для терминала связи.
• Источник электропитания
• Плавкие предохранители
3. Проверьте исправность спутникового терминала.
14008-2
Повторите попытку поиска неисправности с помощью Dr. Zx.
Если после этого на дисплее отображается код неисправности, возможно, ICF
(Информационный контроллер) неисправен.
T5-6-45
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Спутниковый терминал
Код неис-
Коррекция
Причина
правности
14100-2
Спутниковый терминал связи: Ненор-
Данные не могут быть приняты из-за шума в линии
мальная работа EEPROM
(Электронно
CAN (Сеть связи контроллеров)
перепрограммируемая постоянная па-
мять)
14101-2
Спутниковый терминал связи: Ненор-
В случае ненормальной работы внутренней памяти
мальная очередь IB/OB (Ввод/Вывод)
при положении выключателя электросистемы ON
(Включено)
14102-2
Спутниковый терминал связи: Ненор-
В случае ненормальной работы внутренней памяти
мальный возврат по местной линии связи
при положении выключателя электросистемы ON
(Включено)
14103-2
Спутниковый терминал связи: Спутник не
В случае ненормальной работы внутренней памяти
найден.
при положении выключателя электросистемы ON
(Включено)
14104-2
Спутниковый терминал связи: Отказ 1 при
В случае если связь со спутниковым терминалом не
возврате через дистанционную линию
может быть установлена в течение 30 секунд.
связи
14105-2
Спутниковый терминал связи: Отказ 2 при
В случае ненормальной работы внутренней памяти
возврате через дистанционную линию
при положении выключателя электросистемы ON
связи
(Включено)
14106-2
Спутниковый терминал связи: Несогла-
В случае если передача и прием данных не согла-
сованность в передаче и приеме данных.
сованы.
T5-6-46
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Код неис-
Коррекция
правности
14100-2
Замените контроллер.
14101-2
Замените контроллер.
14102-2
• Проверьте антенну связи или спутникового терминала.
14103-2
• Проверьте антенну связи или спутникового терминала.
14104-2
Замените контроллер.
14105-2
Замените контроллер.
14106-2
Замените контроллер.
T5-6-47
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
Блок монитора
Код неис-
Неисправность
Причина
правности
13303-2
Ненормальная температура тер-
Температура термистора не ниже 85°С.
мистора
13304-2
Ненормальный уровень Н (Высо-
Уровень Н (Высокий) сигнала REG на входе.
кий) входного сигнала REG
13306-2
Неисправная работа EEPROM
Когда возникает сбой при считывании из EEPROM
(Электронно перепрограммируе-
(Электронно перепрограммируемая память).
мая память)
13308-2
Ненормальная передача данных в
Отключение шины происходит более пяти раз.
CAN (Сеть связи контроллеров)
13310-3
Замыкание в цепи датчика темпе-
Состояние, когда входное сопротивление не выше 105 ± 30 Ом,
ратуры охлаждающей жидкости
сохраняется более 60 секунд.
13311-3
Замыкание в цепи датчика уровня
Состояние, когда входное сопротивление не выше 3 ± 1 Ом,
топлива
сохраняется более 60 секунд.
13311-4
Обрыв в цепи датчика уровня то-
Состояние, когда входное сопротивление не выше 135 ± 20 Ом,
плива
сохраняется более 60 секунд.
T5-6-48
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Код неис-
Коррекция
правности
13303-2
Охладите блок монитора до температуры внутри не более 85°С.
13304-2
(Обратитесь к блок-схеме поиска неисправностей).
13306-2
Если после повторной попытки поиска неисправности этот код неисправности ото-
бражается на дисплее, замените блок монитора.
13308-2
Обратитесь к теме "Проверка электропроводки CAN" на странице Т5-6-54.
13310-3
Проверьте датчик температуры охлаждающей жидкости и электропроводку.
13311-3
Проверьте датчик уровня топлива и электропроводку.
13311-4
Проверьте датчик уровня топлива и электропроводку
T5-6-49
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
НЕИСПРАВНОСТЬ АППАРАТНЫХ СРЕДСТВ КОНТРОЛЛЕРА
КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11000 - 11002
Код неисправ-
Неисправность
Причина
Контуры управления, находящиеся
ности
под влиянием неисправности
11000-2
Неисправная работа EEPROM (Элек-
Неисправен МС (Основной кон-
Все контуры управления
тронно перепрограммируемая посто-
троллер)
янная память)
11001-2
Неисправная работа RAM (Опера-
Неисправен МС (Основной кон-
Все контуры управления
тивная память)
троллер)
11002-2
Неисправная работа преобразова-
Неисправен МС (Основной кон-
Все контуры управления
теля A/D (постоянный/ переменный
троллер)
ток)
ДА
* Неисправен МС (Основной
Проверьте, нормально ли
контроллер)
работают двигатель и
машина.
Неисправен МС (Основной
НЕТ
контроллер)
* Если в результате повторной попытки поиска не-
исправности этот код неисправности отобража-
ется на дисплее, машина может работать, если
двигатель и машина работают нормально.
T5-6-50
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

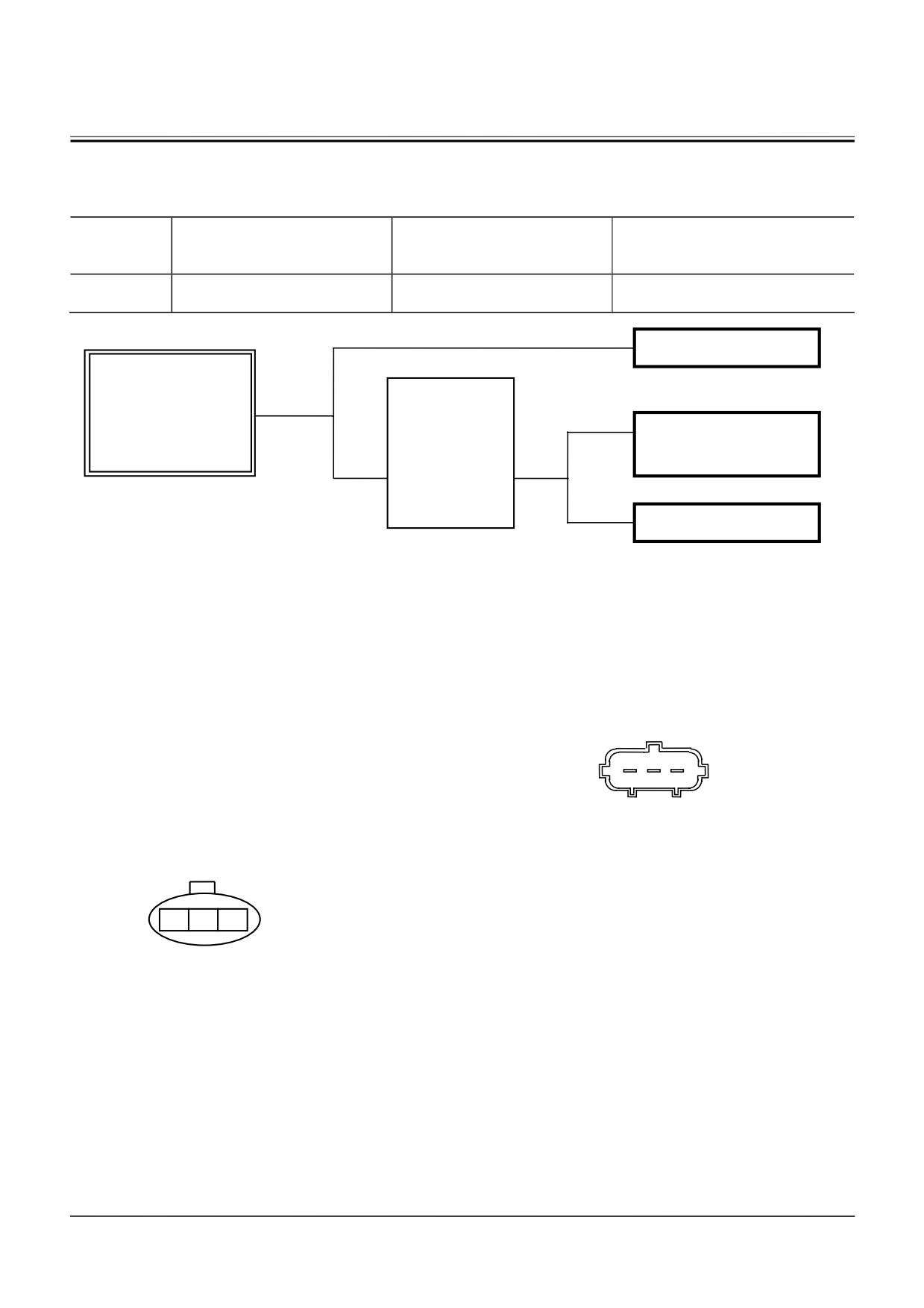

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ
МС (ОСНОВНОГО КОНТРОЛЛЕРА) 11003
Код неис-
Неисправность
Причина
Контуры управления, находя-
правности
щиеся под влиянием неис-
правности
11003-3
Ненормальное напряжение
Неисправен МС
(Основной
Все контуры управления
на датчике
контроллер)
ДА
Неисправен датчик
Отсоедините разъемы всех
датчиков, соответствующих
Отсоедините все разъ-
коду неисправности на дис-
емы со стороны МС
плее, и повторите попытку.
(Основного
контрол-
ДА
Замыкание в электропроводке меж-
Проверьте, не исчез ли код
лера). Проверьте про-
ду МС (Основным контроллером) и
неисправности 11003-3.
водимость между кон-
датчиком в электропроводке с про-
тактами
№1 и № 3
водимостью
разъема на конце жгута
НЕТ
проводов для каждого
датчика.
Неисправен МС (Основной
НЕТ
контроллер)
· Выключатель электро-
системы: Положение
OFF (Выключено)

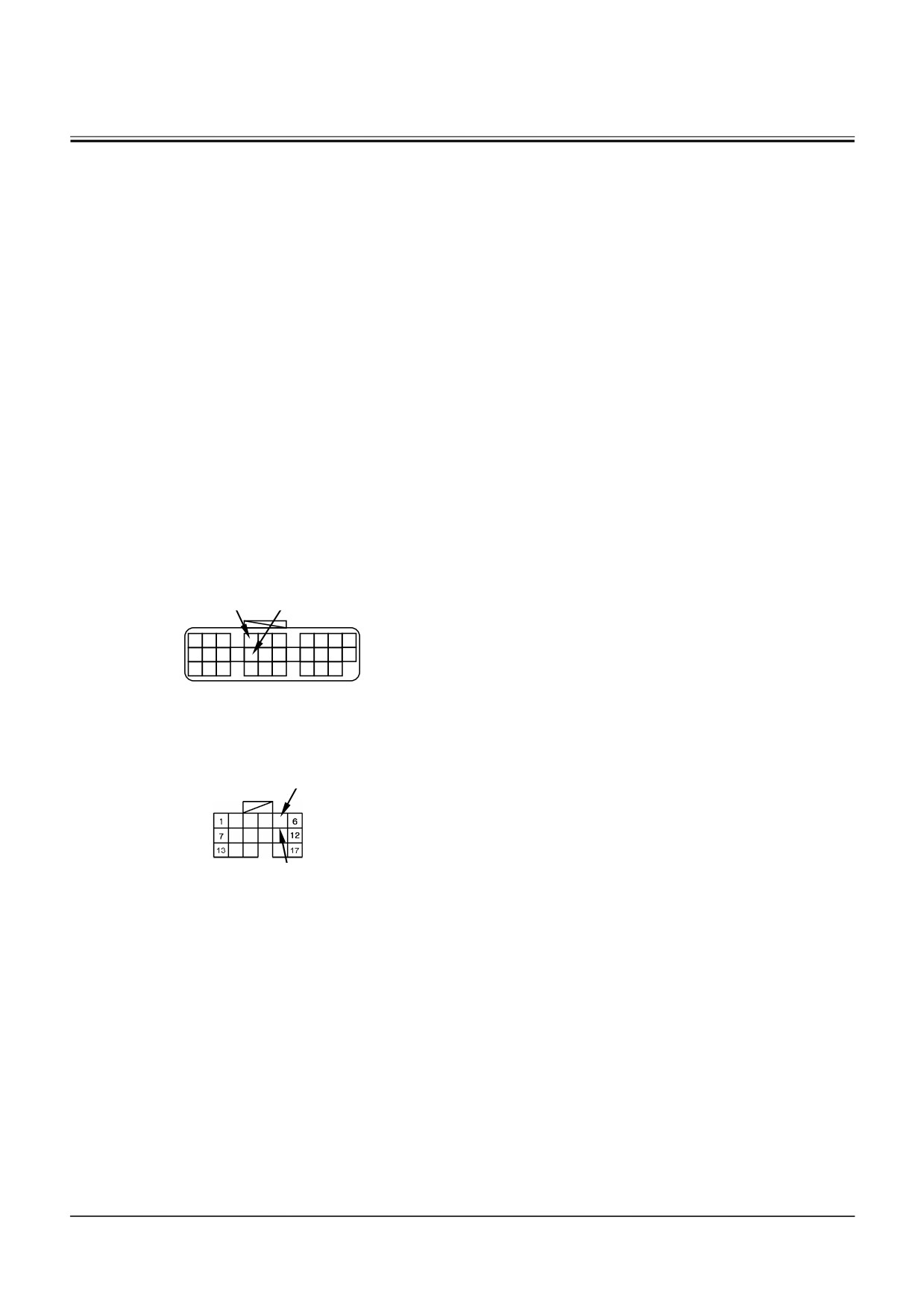

Разъем (Разъем на конце жгута проводов, как он
виден со стороны открытого конца)
• Датчик давления (Передвижение)
• Датчик давления подачи насоса 1:
• Датчик давления
(Дополнительное рабочее
• Датчик давления подачи насоса 2
оборудование)
• Датчик давления (Вращение поворотной части)
• Датчик давления (Подъем стрелы)
• Датчик давления (Движение рукояти к стреле)
3
2
1
• Датчик давления
(Дополнительное рабочее
оборудование) (По заказу)
• Датчик давления управления насосом 1
• Датчик давления управления насосом 2
1
2
3
T5-6-51
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ
МС (ОСНОВНОГО КОНТРОЛЛЕРА) 11004
Код неис-
Неисправность
Причина
Контуры управления, находящиеся под
правности
влиянием неисправности
11004-2
Ненормальная связь
Неисправен МС (Ос-
• Управление обогревателем
в CAN (Сеть связи
новной контроллер)
• Управление с учетом частоты вращения
контроллеров)
• Управление увеличением рабочей скоро-
сти дополнительного оборудования
• Управление ограничением рабочей скоро-
сти дополнительного оборудования
• Управление уменьшением крутящего мо-
мента насоса
• Управление ограничением подачи насоса 1
• Управление ограничением подачи насоса 2
• Управление подачей в контур дополни-
тельного рабочего оборудования (По за-
казу)
• Управление переключением клапана в
контуре дополнительного рабочего обору-
дования (По заказу)
• Управление циклической передачей дан-
ных в CAN (Сеть связи контроллеров)
Dr. ZX
Спутниковый
терминал
Блок
ICF
(Информаци-
монитора
онный контроллер)

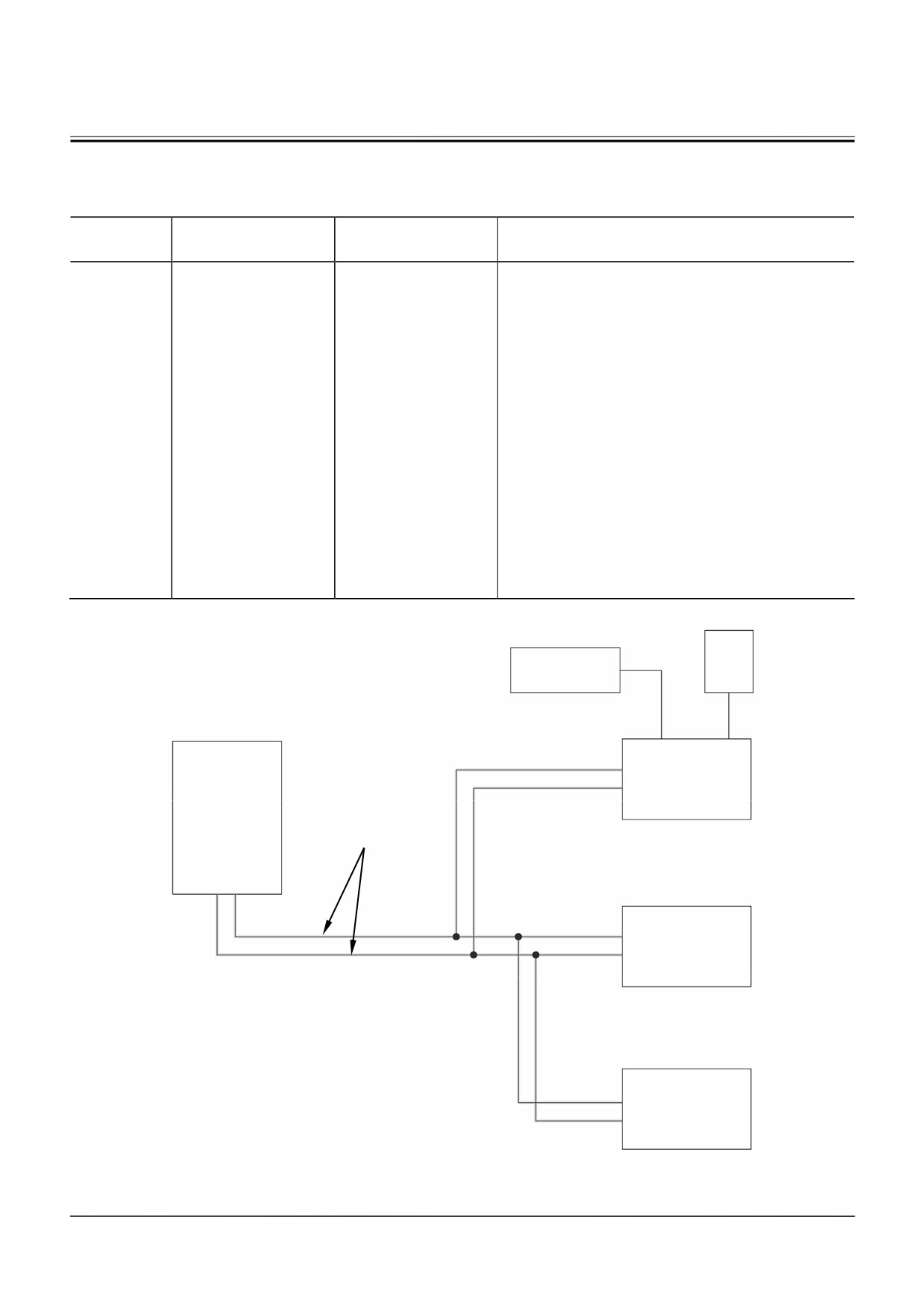

Электропроводка CAN
(Сеть связи контрол-
леров)
МС
(Основной контрол-
лер)
ЕСМ
(Блок управления
двигателем)
T1V1-02-01-050
T5-6-52
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ CAN
(СЕТЬ СВЯЗИ КОНТРОЛЛЕРОВ)
• Сначала проверьте соединения проводов.
Обрыв провода в
электропроводке CAN
между МС (Основной
контроллер) и ЕСМ
Проверьте проводи-
(Блок управления
мость в электропро-
НЕТ
двигателем).
водке CAN между МС
(Основной контрол-
ДА
лер) и ЕСМ (Блок
Проверьте проводи-
Проверьте проводи-
управления двигате-
мость электропро-
мость в электропро-
лем).
водке CAN между МС
водки CAN между MC
(Основной контрол-
(Основной контрол-
· Выключатель элек-
лер) и блоком мони-
лер) и ICF (Инфор-
ДА
тросистемы: Поло-
тора.
ДА
мационный контрол-
жение OFF (Выклю-
лер).
· Выключатель электросистемы:
чено)
Положение OFF (Выключено)
· Обратитесь к теме
· Обратитесь к теме "Проверка
Проведите повторную
· Выключатель элек-
проводимости в электропро-
"Проверка проводи-
тросистемы: поло-
водке CAN" на странице
диагностику при помощи
мости в электропро-
Т5-6-58.
Dr. Zx. Проверьте, ото-
жение OFF (Выклю-
водке CAN" на стра-
бражается ли код неис-
чено)
нице Т5-6-58.
правности 11004-2.
· Обратитесь к теме
Обрыв провода в элек-
"Проверка проводи-
тропроводке CAN меж-
ду МС (Основной кон-
мости электропро-
НЕТ
троллер) и ICF (Ин-
водки CAN" на стра-
формационный кон-
нице Т5-6-58.
троллер).
Нормально.
НЕТ
T5-6-54
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Отсоедините
все
ДА
разъёмы МС (Основ-
Замыкание в электропро-
ной контроллер), ICF
водке CAN между цепью
(Информационный
заземления и цепью CAN
контроллер),
ECM
(Блок
управления
двигателем) и мони-
тора. Проверьте про-
ДА
водимость
между
ДА
Замыкание в электропро-
цепью CAN и зазем-
водке CAN между силовой
ляющей цепью блоков
схемой и цепью CAN
МС, ICF, ЕСМ и мони-
тора.
Замыкание в электропро-
НЕТ
Проверьте проводи-
· Выключатель элек-
водке CAN между цепью
ДА
мость между цепью
тросистемы: Положе-
электросигналов выключа-
Проверьте проводи-
CAN и силовой схемой
теля электросистемы и
ние OFF (Выключено)
мость между цепью
в блоках МС, ICF, ЕСМ
цепью CAN
· Обратитесь к теме
CAN и цепью элек-
и монитора.
тросигналов выклю-
"Проверка отсутствия
Проверьте
проводи-
НЕТ
чателя
электросис-
проводимости между
мость между стороной
· Выключатель элек-
темы в блоках МС,
высокого напряжения и
цепью CAN и зазем-
тросистемы: Поло-
ICF, ЕСМ и монитора.
К A
стороной низкого на-
ляющей цепью" на
НЕТ
жение OFF (Выклю-
· Выключатель
элек-
пряжения в электро-
странице Т5-6-61-64.
проводке CAN.
чено)
тросистемы:
Положе-
· Обратитесь к теме
ние OFF (Выключено)
· Выключатель электросисте-
"Проверка отсутствия
· Обратитесь к теме
мы: Положение OFF (Выклю-
проводимости между
чено)
"Проверка отсутствия
· Обратитесь к теме "Проверка
цепью CAN и силовой
проводимости между
отсутствия проводимости в
схемой" на странице
цепью CAN и цепью
электропроводке CAN" на
Т5-6-65 … 67.
электросигналов вы-
странице Т5-6-72.
ключателя
электро-
системы" на странице
Обрыв провода в электро-
Т5-6-69 … 71.
проводке CAN между МС
(Основной контроллер) и
НЕТ
блоком монитора
T5-6-55

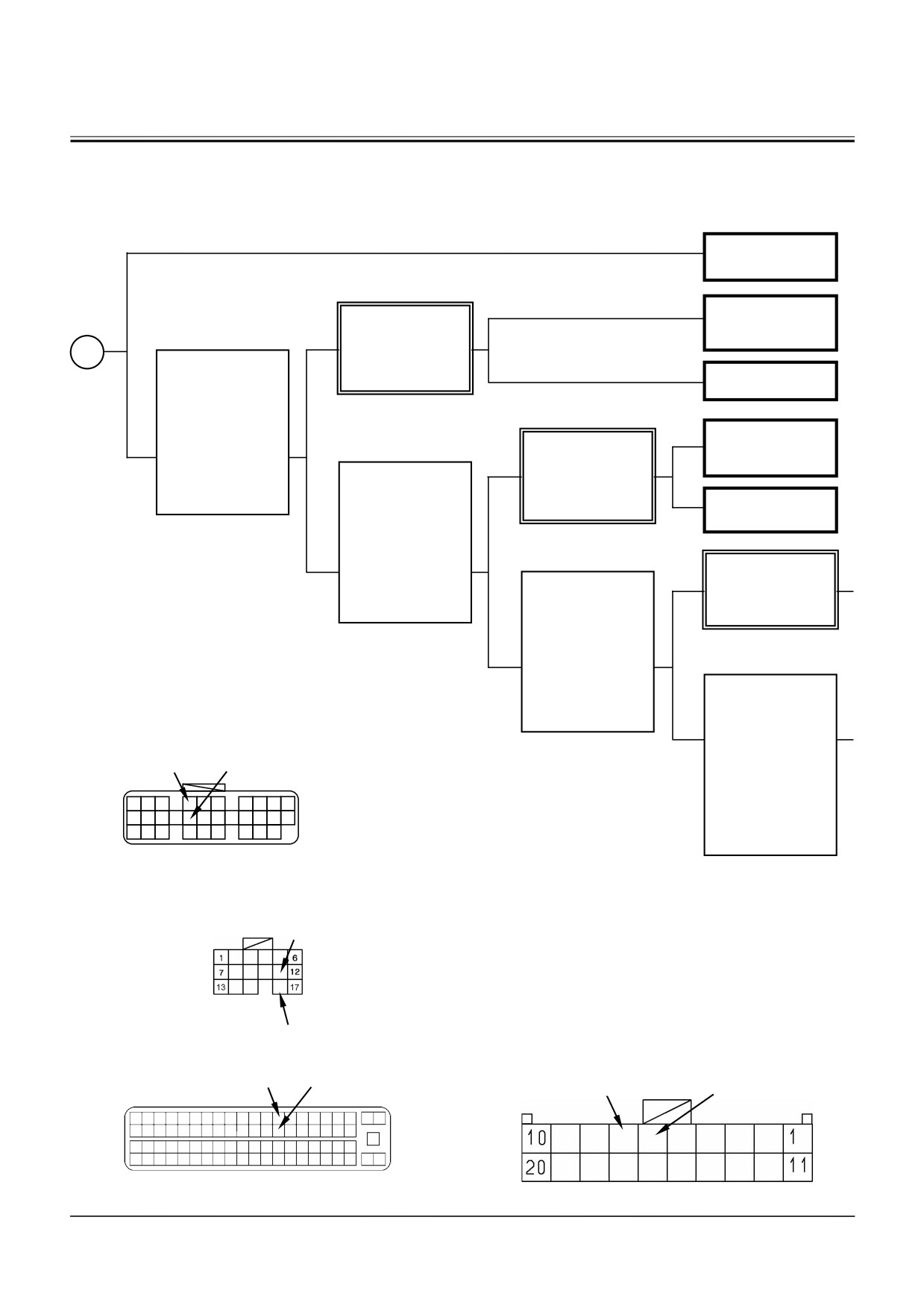

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Замыкание в электро-
ДА
проводке CAN (Сеть
связи контроллеров).
Проверьте соедине-
НЕТ
Соедините разъем в
ние между МС (Ос-
МС (Основной кон-
новной контроллер) и
разъемом.
ДА троллер).
A
Проверьте, отобра-
Присоедините все
жается ли код неис-
разъемы за исключе-
Неисправность МС
правности 11004-2.
(Основной контрол-
нием разъема МС-С в
ДА
лер).
МС (Основной кон-
троллер).
⋅ Выключатель электросис-
Проверьте сопротив-
темы: Положение ON
Проверьте соедине-
ление между контак-
НЕТ
(Включено)
Присоедините разъем
ние между ICF (Ин-
тами №С4 и №С15
в IСF (Информаци-
формационный кон-
разъема МС-С на
НЕТ
ДА
онный контроллер).
троллер) и разъемом.
конце жгута проводов,
Соедините разъем в
которое должно быть
МС (Основной кон-
Проверьте, отобра-
троллер). Отсоедини-
жается ли код неис-
60±10 Ом.
Неисправность ICF
те разъем ICF-C в ICF
правности 11004-2.
(Информационный
(Информационный
ДА
контроллер).
⋅ Выключатель электросис-
контроллер).
Проверьте сопротив-
⋅ Выключатель электросис-
темы: Положение OFF
ление между контак-
темы: Положение ON
(Выключено)
тами №С5 и №С11
(Включено)
Присоедините разъем
разъема на конце
в ЕСМ (Блок управле-
НЕТ
Присоедините
ДА
ния двигателем). Про-
жгута проводов, кото-
разъем в IСF (Ин-
верьте, отображается
рое должно быть
формационный
ли код неисправности
60±10 Ом.
контроллер). Отсо-
11004-2.
едините разъем в
ЕСМ (Блок управ-
⋅ Выключатель электро-
⋅ Выключатель электросисте-
ления двигателем).
Проверьте сопро-
системы: Положение
мы: Положение OFF (Выклю-
тивление между
ON (Включено)
чено)
НЕТ
контактами №18 и
Присоедините
Разъем
№37 разъема на
конце жгута прово-
разъем в ЕСМ (Блок
дов, которое должно
управления двига-
MC (Основной контроллер)
быть 120±10 Ом.
телем). Отсоедините
Разъем MC-C (Конец жгута
разъем монитора В
проводов)
в блоке монитора.
НЕТ
⋅
Выключатель электро-
Проверьте сопро-
№C4
№C15
системы: Положение OFF
тивление между
C1
C10
контактами №В6 и
(Выключено)
№В7 разъема на
конце жгута прово-
дов, которое должно
быть 120±10 Ом.
C23
C31
⋅ Выключатель электро-
ICF (Информационный контроллер)
системы: Положение OFF
Разъем ICF-C (Конец жгута проводов)
(Выключено)
№C5
T1V1-05-04-002
ECM (Блок управления
№C11
Блок монитора
двигателем)
Разъем Монитор-B
Разъем (Конец жгута про-
(Конец жгута проводов)
водов)
№18
№37
№B7
№B6
T1GR-05-04-002
T183-05-04-013
T5-6-56
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Отрегулируйте соедине-
ние между ЕСМ (Блок
НЕТ
управления двигателем)
и разъемом.
Неисправен ЕСМ (Блок
ДА
управления двигателем)
Присоедините разъем в блоке
Проверьте соединение
НЕТ
монитора.
между блоком монитора
ДА
Проверьте, отображается ли
и разъемом.
код неисправености 11004-2.
Неисправен блок мони-
ДА
тора.
· Выключатель электросистемы:
Положение ON (Включено)
Неисправность в каком-либо
из контроллеров: МС (Основ-
НЕТ
ной контроллер), ICF (Инфор-
мационный контроллер), ЕСМ
(Блок управления двигателем)
и блок монитора.
T5-6-57
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

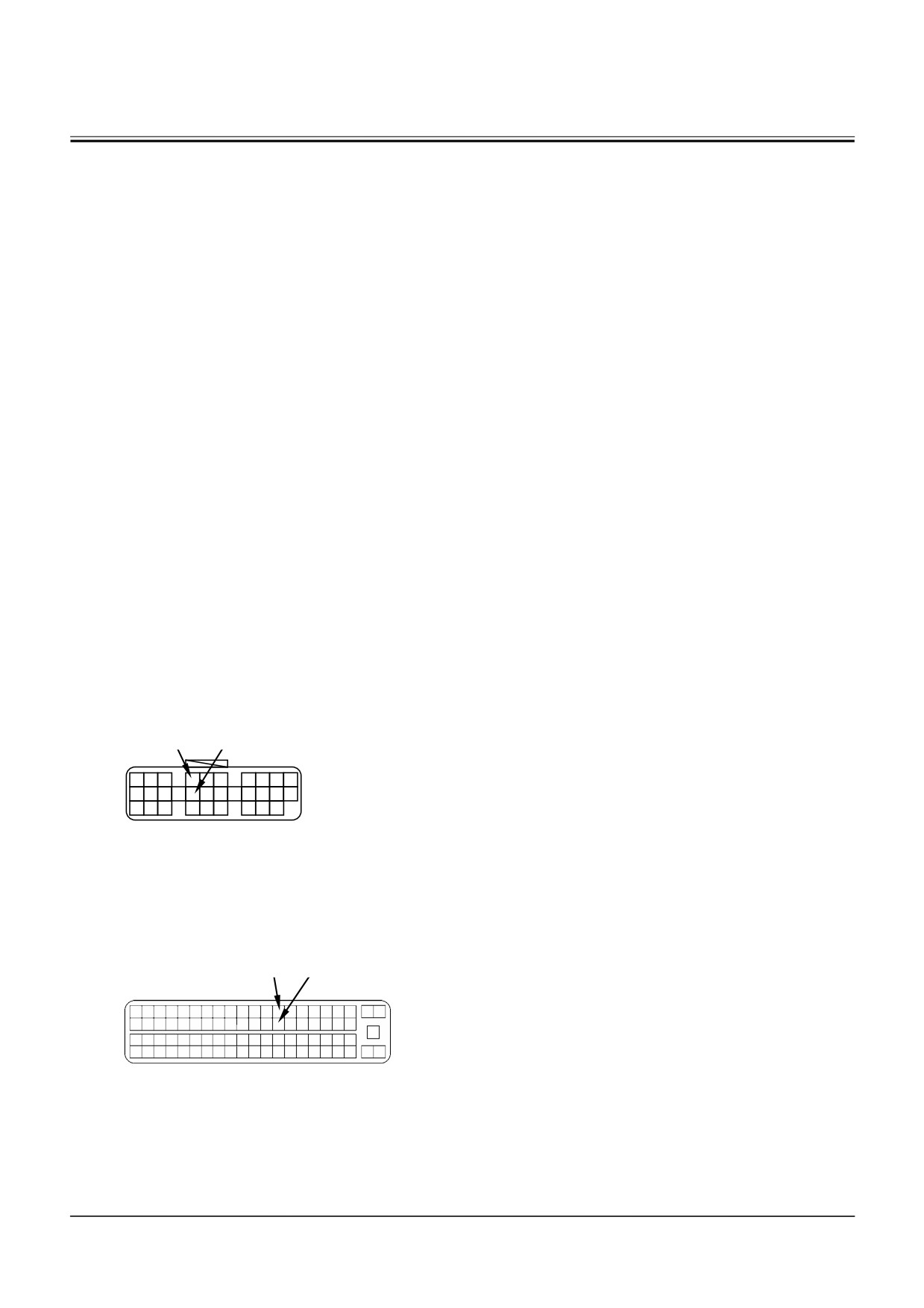

Проверка проводимости в электропроводке
CAN (Сеть связи контроллеров)
ВАЖНО: Прежде чем проверять проводимость
электропроводки, поверните выклю-
чатель электросистемы в положение
OFF (Выключено).
• Между МС (Основной контроллер) и блоком
ЕСМ (Блок управления двигателем)
Электропроводка СAN (Сторона высокого на-
пряжения)
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов в
МС (Основной контроллер) и контактом №18
разъема на конце жгута проводов в блоке ЕСМ
(Блок управления двигателем).
Электропроводка СAN (Сторона низкого на-
пряжения)
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
в МС (Основной контроллер) и контактом №37
разъема на конце жгута проводов в блоке ЕСМ
(Блок управления двигателем).
Разъем
MC (Основной контроллер)
Разъем MC-C
(Конец жгута проводов)
№C4
№C15
C1
C10
C23
C31
ECM (Блок управления двигателем)
Разъем
(Конец жгута проводов)
№18
№37
T1GR-05-04-002
T5-6-58
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
• Между МС (Основной контроллер) и ICF (Ин-
формационный контроллер)
Электропроводка СAN (Сторона высокого на-
пряжения)
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов в
МС (Основной контроллер) и контактом №С5
разъема ICF-C на конце жгута проводов в ICF
(Информационный контроллер)
Электропроводка СAN (Сторона низкого на-
пряжения)
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
в МС
(Основной контроллер) и контактом
№С11 разъема ICF-C на конце жгута проводов
в ICF (Информационный контроллер).
Разъем
MC (Основной контроллер)
Разъем MC-C
(Конец жгута проводов)
№C4
№C15
C1
C10
C23
C31
ICF (Информационный контроллер)
Разъем ICF-C
(Конец жгута проводов)
№C5
№C11
T1V1-05-04-002
T5-6-59
содержание .. 37 38 39 40 ..
