Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 40





ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

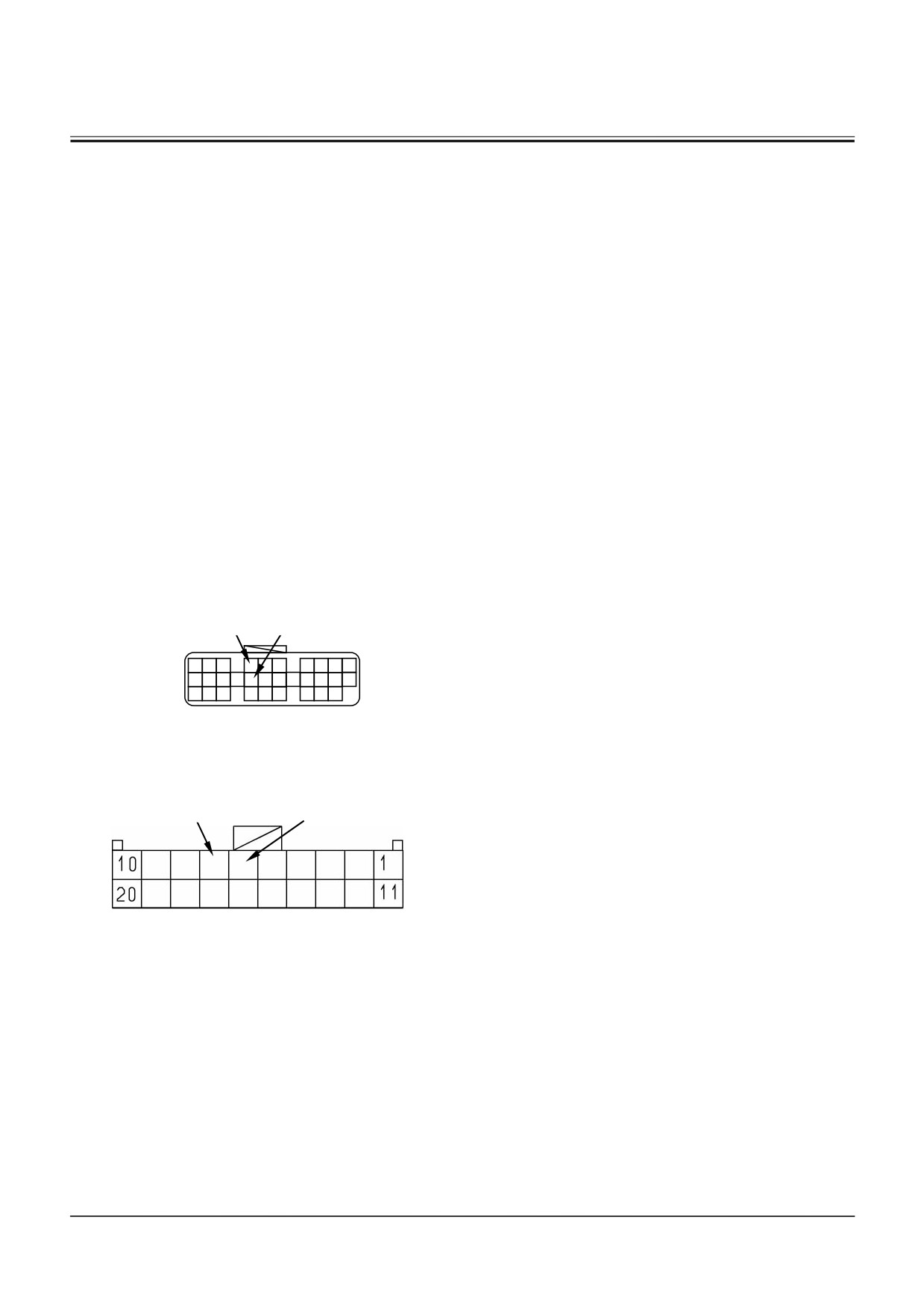

Между МС (Основной контроллер) и блоком
монитора
Электропроводка СAN (Сторона высокого на-
пряжения)
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов в
МС (Основной контроллер) и контактом №В7
разъема Монитор-В на конце жгута проводов в
блоке монитора.
Электропроводка СAN (Сторона низкого на-
пряжения)
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
в МС (Основной контроллер) и контактом №В6
разъема Монитор-В на конце жгута проводов в
блоке монитора.
Разъем
MC (Основной контроллер)
Разъем MC-C
(Конец жгута проводов)
№C4
№C15
C1
C10
C23
C31
Блок монитора
Разъем Монитор-B
(Конец жгута проводов)
№B7
№B6
T183-05-04-013
T5-6-60

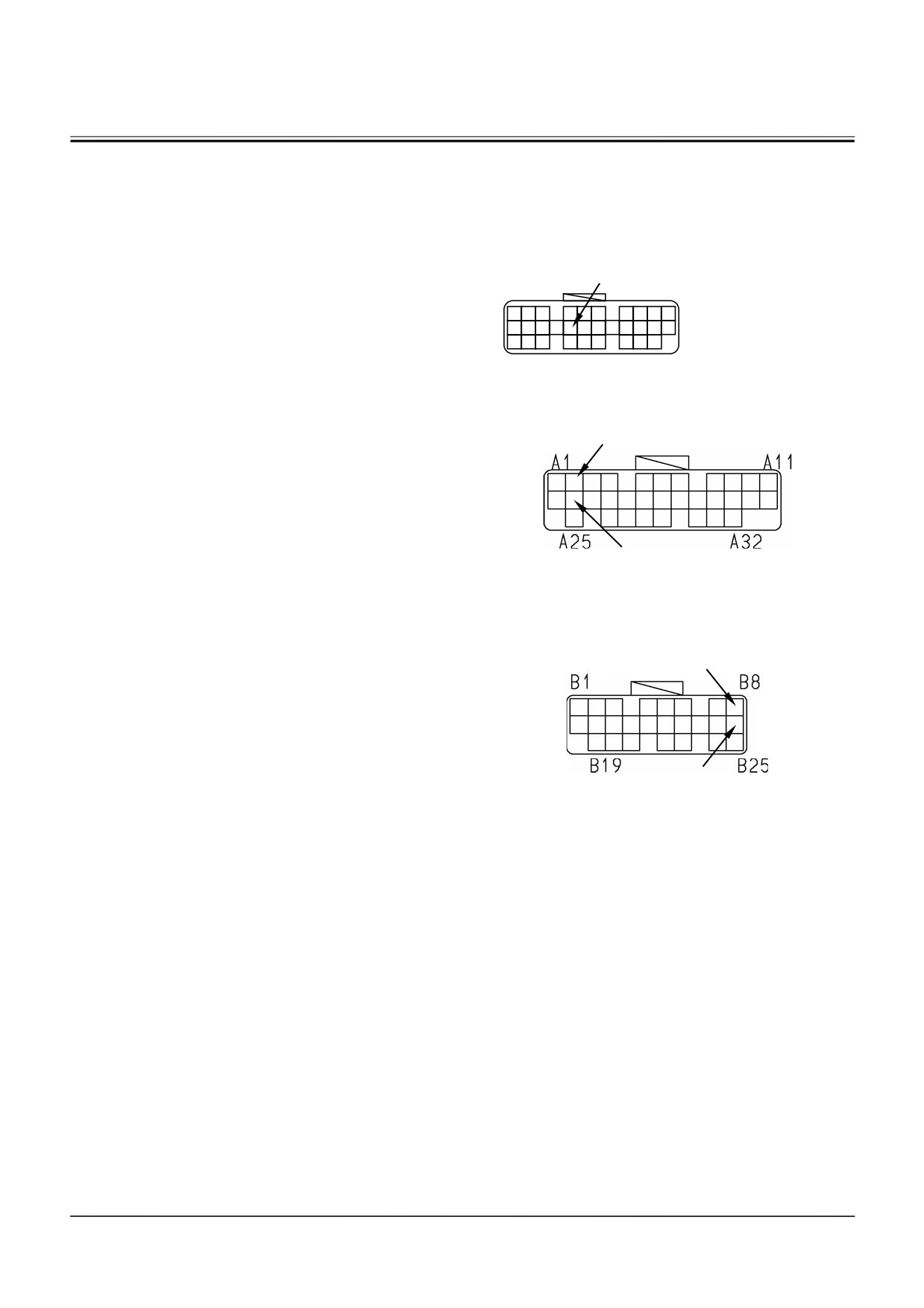

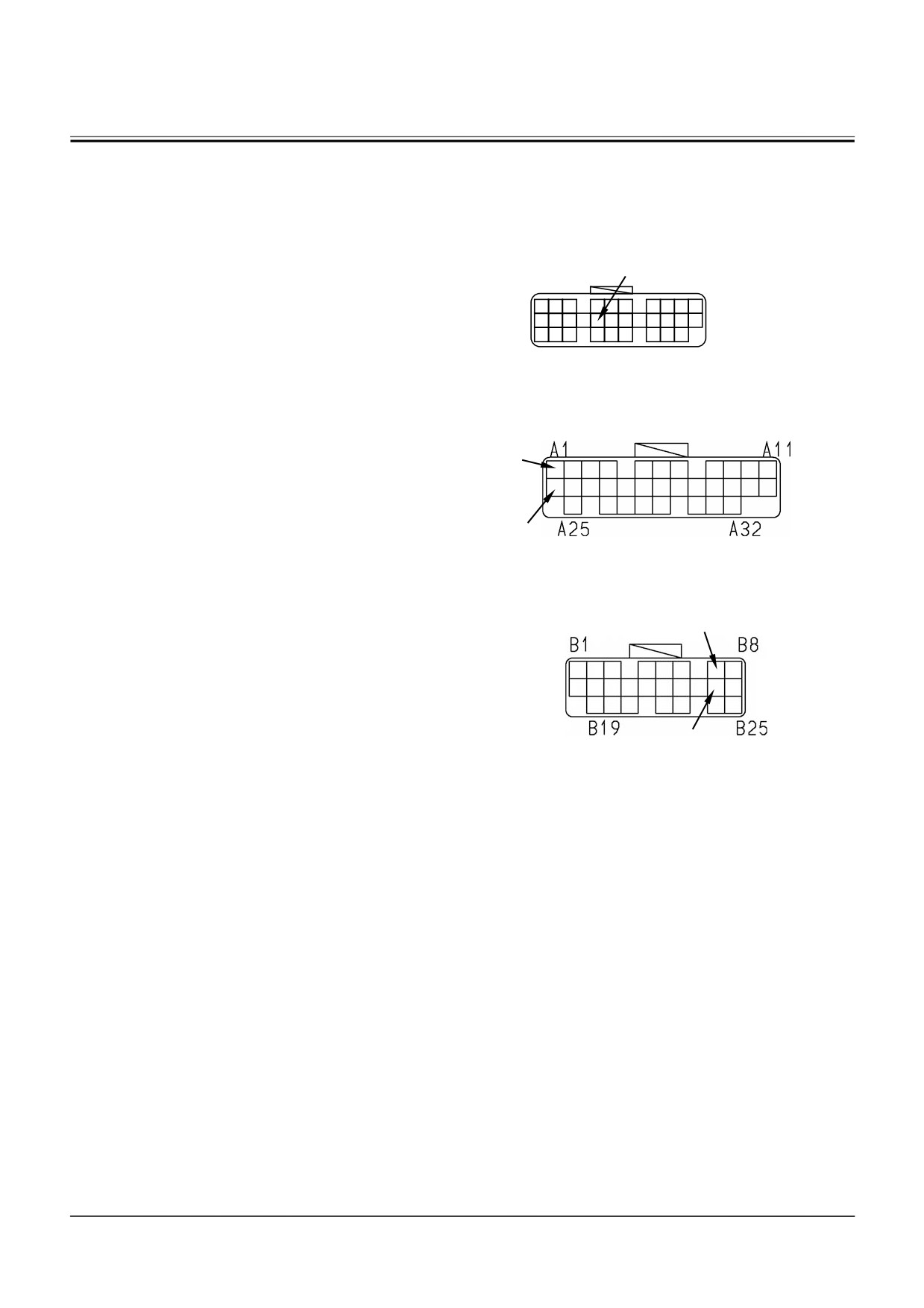

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Проверка отсутствия проводимости между
цепью CAN и цепью заземления
Разъем
ВАЖНО: Прежде чем проверять проводимость
Разъем MC-C
(Конец жгута проводов)
электропроводки, поверните вы-
ключатель электросистемы в поло-
№C4
жение OFF (Выключено)
C1
C10
В случае проводимости цепь между
CAN и цепью заземления замыкается.
В случае отсутствия проводимости эта
цепь является нормальной.
C23
C31
MC (Основной контроллер)
Разъем MC-A
Между цепью CAN (Сторона высокого напря-
(Конец жгута проводов)
жения) и цепью заземления
Проверьте проводимость между контактом
№A2
№С4 разъема МС-С на конце жгута проводов и
контактом №А2 разъема МС-А на конце жгута
проводов.
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов и
№A13
T183-05-04-008
контактом №А13 разъема МС-А на конце жгута
проводов.
Разъем MC-B
(Конец жгута проводов)
Проверьте проводимость между контактом
№B8
№С4 разъема МС-С на конце жгута проводов и
контактом №В8 разъема МС-В на конце жгута
проводов.
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов и
контактом №В18 разъема МС-В на конце жгута
№B18
T183-05-04-021
проводов.
T5-6-61

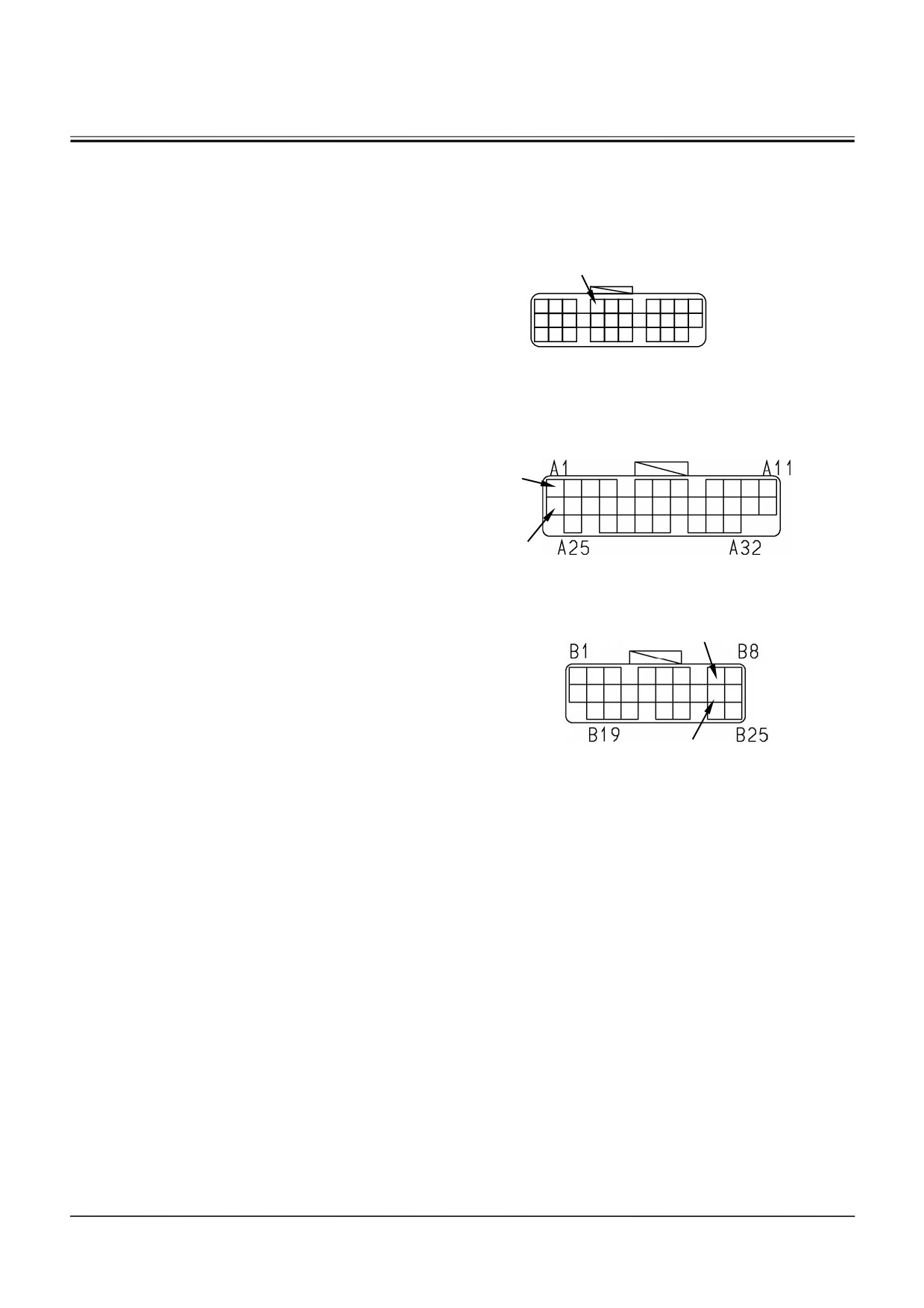

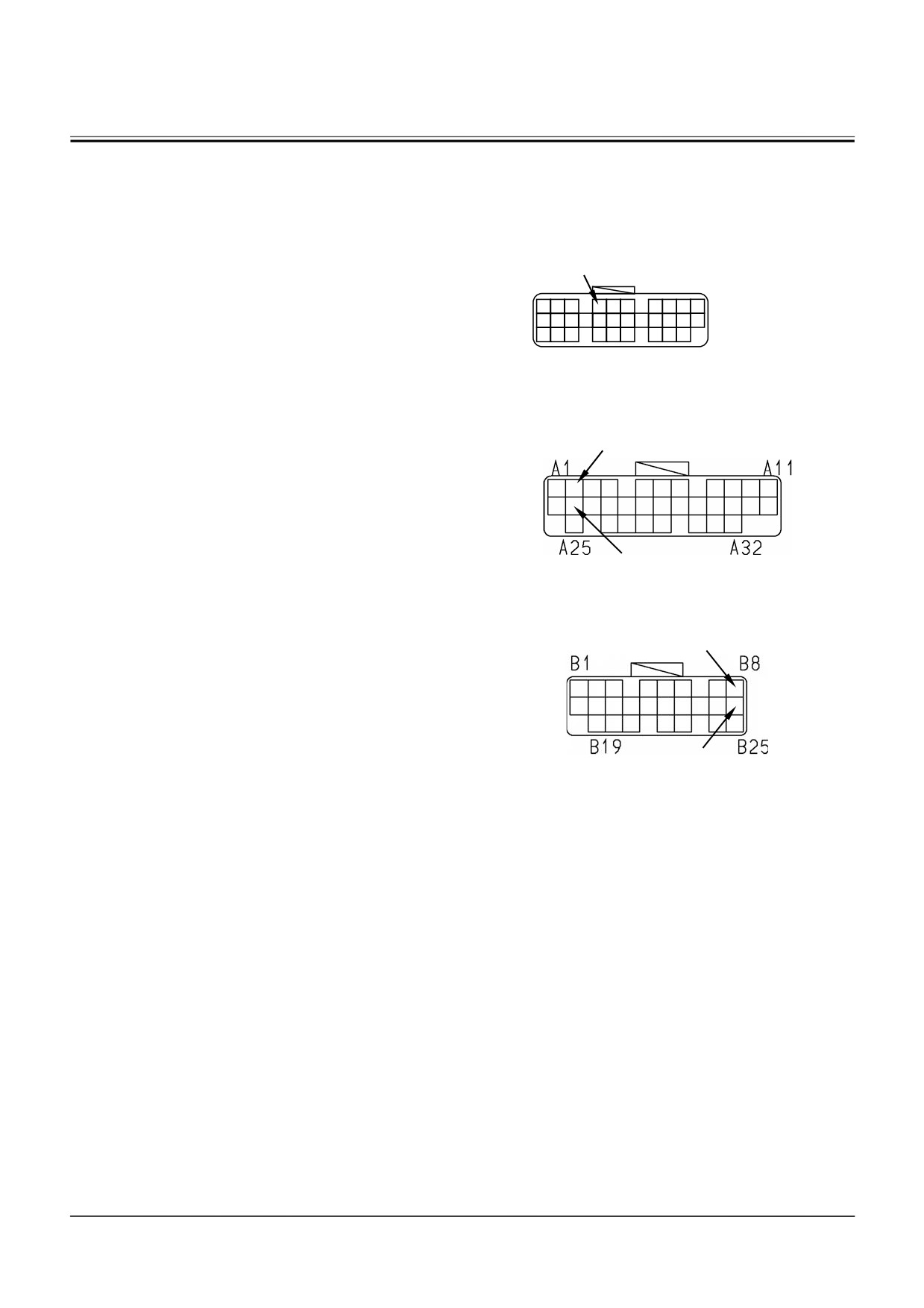

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Между цепью CAN (Сторона низкого напря-
жения) и цепью заземления
Разъем
Проверьте проводимость между контактом
№С5 разъема МС-С на конце жгута проводов и
Разъем MC-C
контактом №А2 разъема МС-А на конце жгута
(Конец жгута проводов)
проводов.
№C15
C1
C10
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
и контактом №А13 разъема МС-А на конце
жгута проводов.
C23
C31
Проверьте проводимость между контактом
Разъем MC-A
№С15 разъема МС-С на конце жгута проводов
(Конец жгута проводов)
и контактом
№В8 разъема МС-В на конце
№A2
жгута проводов.
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
и контактом №В18 разъема МС-В на конце
жгута проводов.
№A13
T183-05-04-008
Разъем MC-B
(Конец жгута проводов)
№B8
№B18
T183-05-04-021
T5-6-62

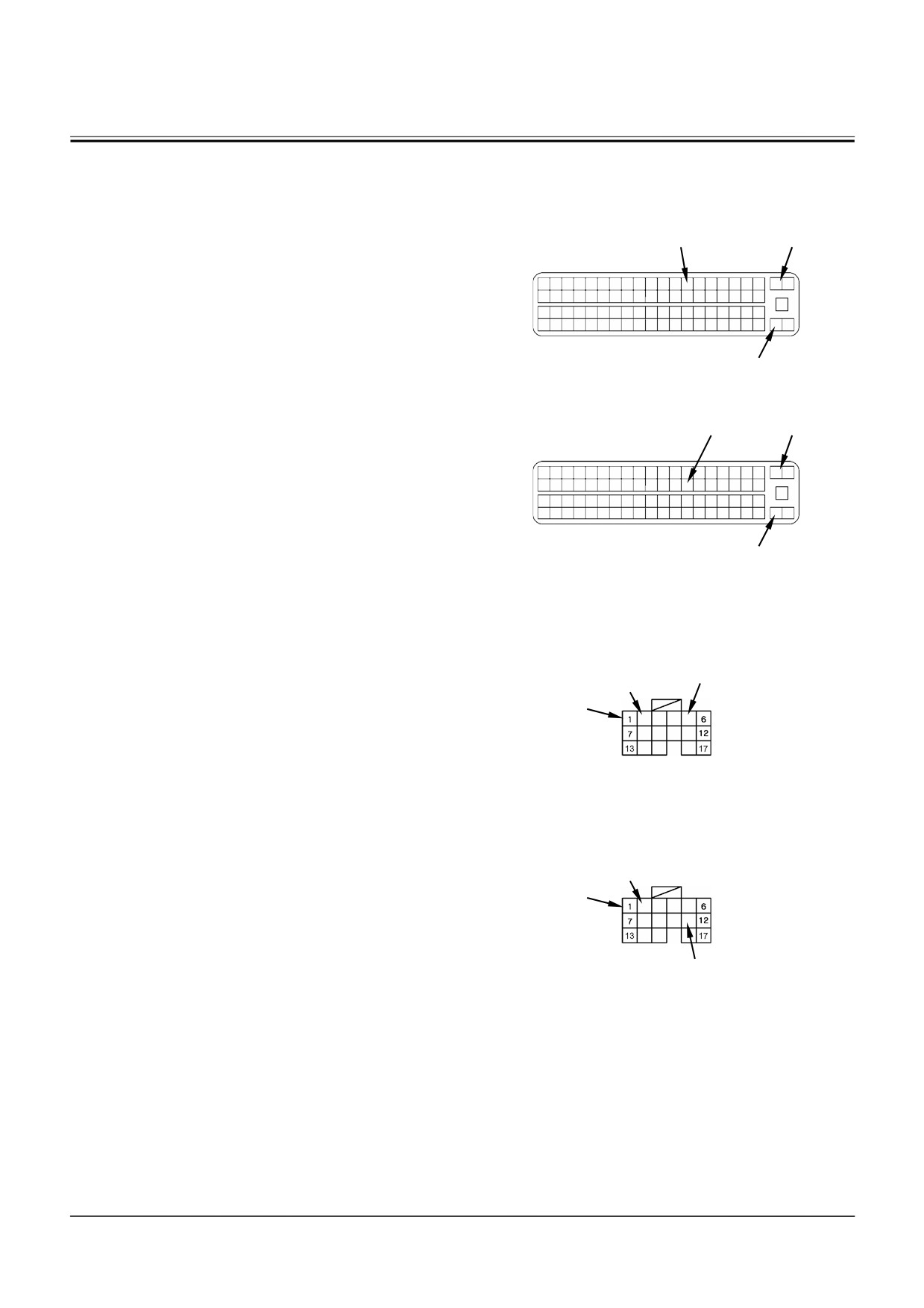

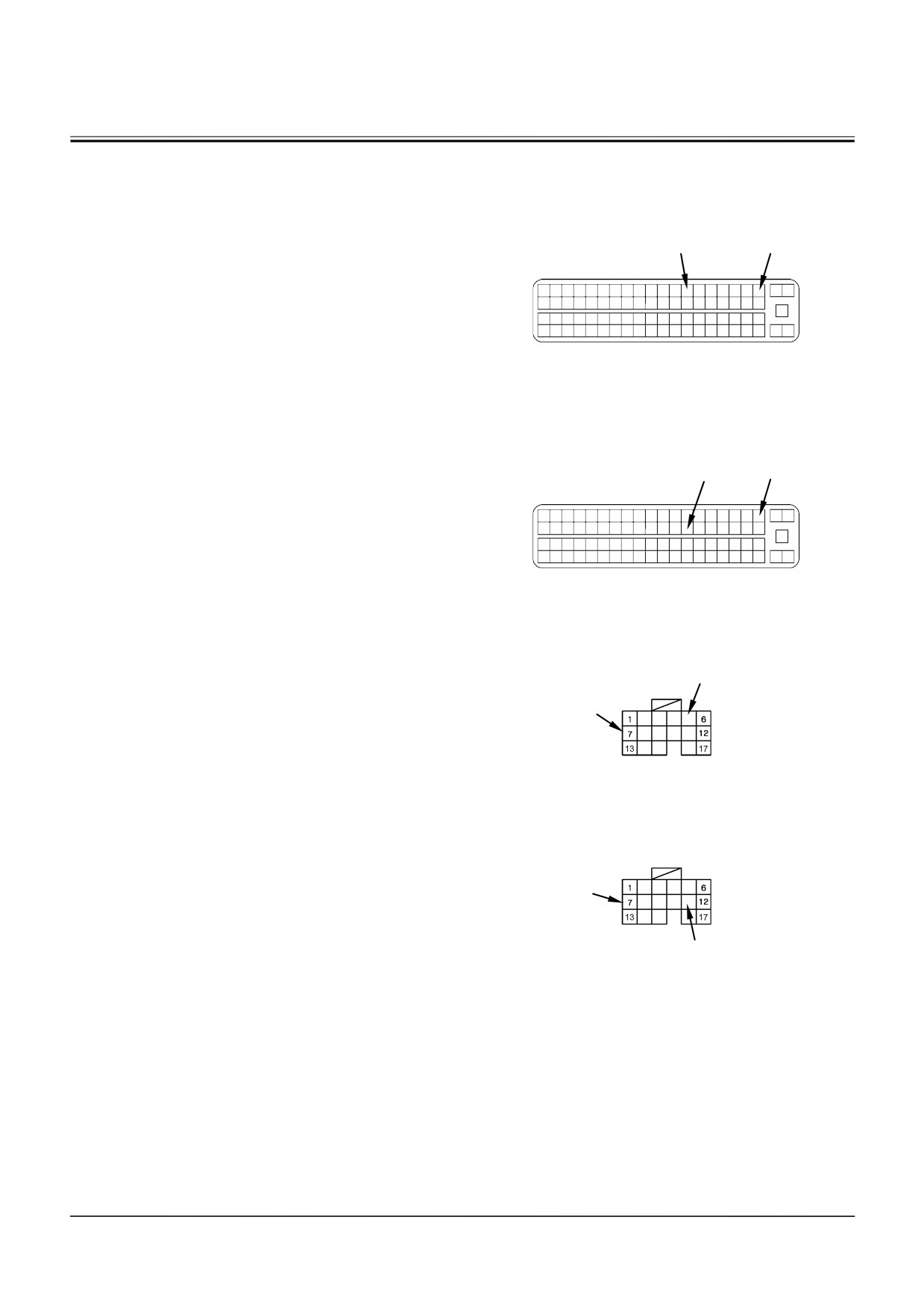

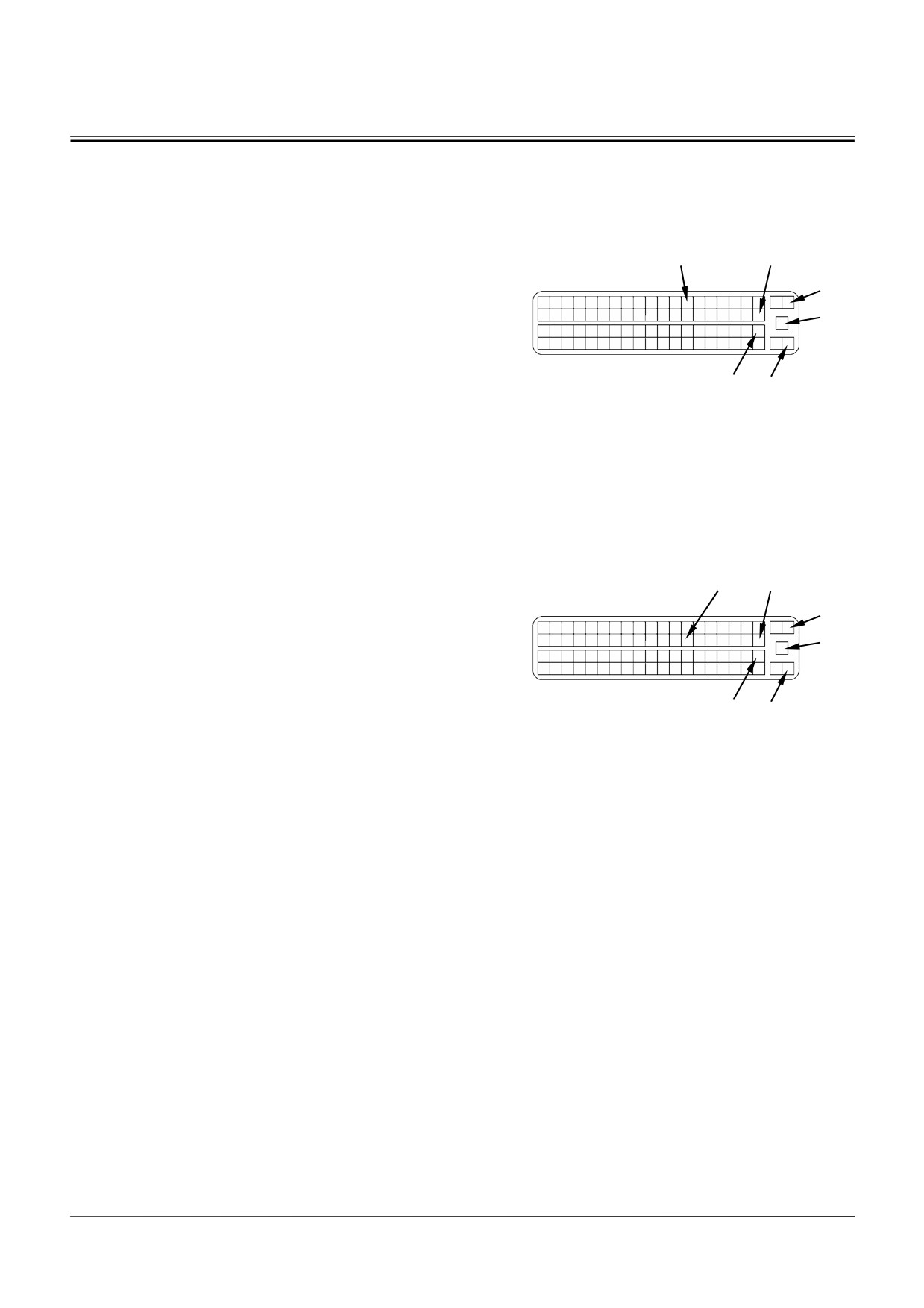

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Блок ЕСМ (Блок управления двигателем)
Между цепью CAN (Сторона высокого напря-
жения) и цепью заземления
ECM (Блок управления двигателем)
Проверьте проводимость между контактами
Разъем
№18 и №1 разъема на конце жгута проводов.
(Конец жгута проводов)
№18
№43
Проверьте проводимость между контактами
№4
№18 и №3 разъема на конце жгута проводов.
№3
Проверьте проводимость между контактами
№18 и №4 разъема на конце жгута проводов.
T1GR-05-04-002
№ 62
№1
Проверьте проводимость между контактами
№18 и №43 разъема на конце жгута проводов.
Проверьте проводимость между контактами
№18 и №62 разъема на конце жгута проводов.
Между цепью CAN (Сторона низкого напряже-
ECM (Блок управления двигателем)
ния) и цепью заземления
Разъем
(Конец жгута проводов)
Проверьте проводимость между контактами
№37
№43
№37 и №1 разъема на конце жгута проводов.
№4
Проверьте проводимость между контактами
№3
№37 и №3 разъема на конце жгута проводов.
Проверьте проводимость между контактами
T1GR-05-04-002
№62
№1
№37 и №4 разъема на конце жгута проводов.
Проверьте проводимость между контактами
№37 и №43 разъема на конце жгута проводов.
Проверьте проводимость между контактами
№37 и №62 разъема на конце жгута проводов.
T5-6-63

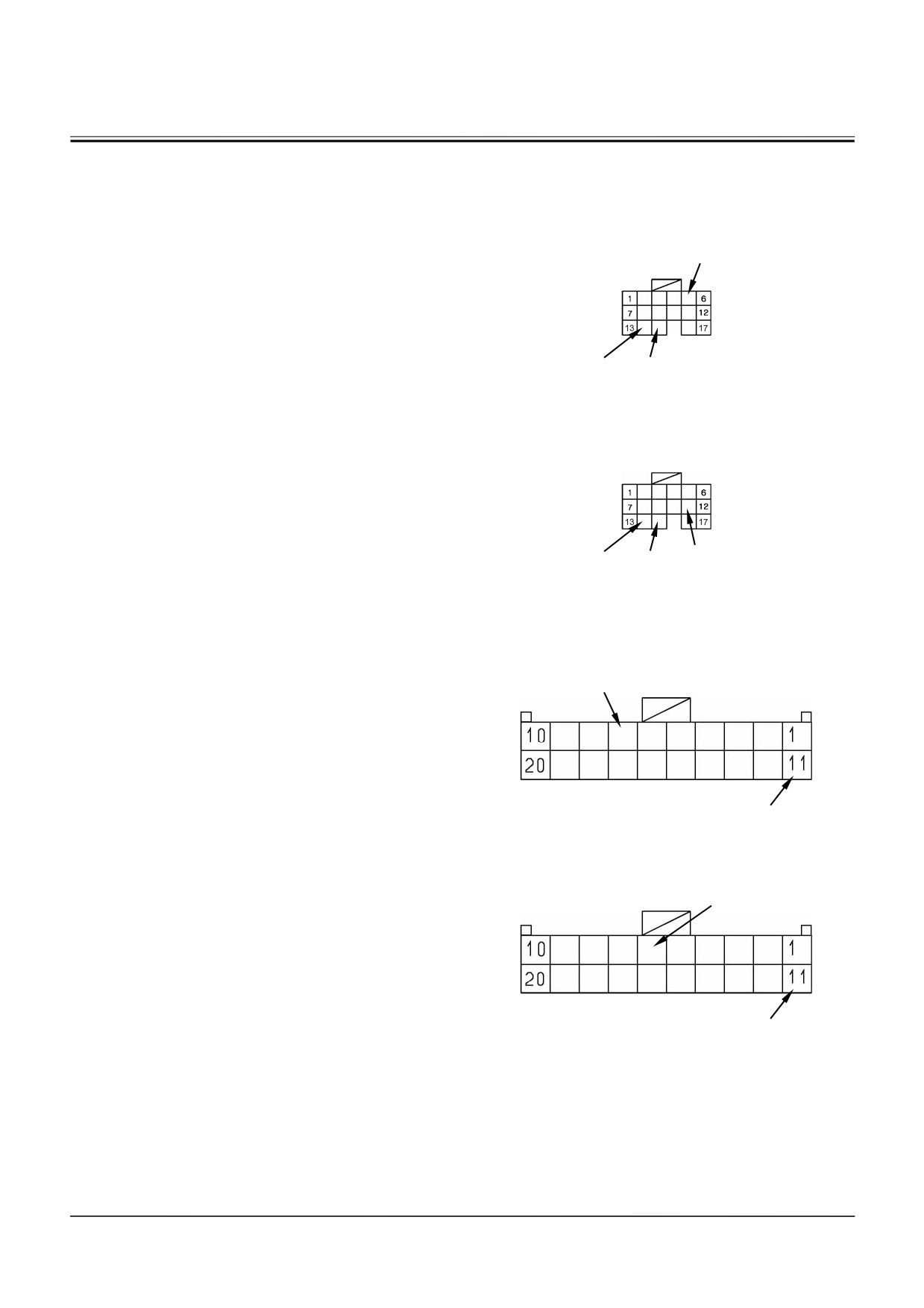

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
ICF (Информационный контроллер)
Между цепью CAN (Сторона высокого напря-
ICF (Информационный контроллер)
жения) и цепью заземления
Разъем ICF-C
Проверьте проводимость между контактами
(Конец жгута проводов)
№С5 и №С14 разъема ICF-C на конце жгута
проводов.
№C5
Проверьте проводимость между контактами
№С5 и №С15 разъема ICF-C на конце жгута
проводов.
T1V1-05-04-002
№C14
№C15
ICF (Информационный контроллер)
Разъем ICF-C
(Конец жгута проводов)
Между цепью CAN (Сторона низкого напряже-
ния) и цепью заземления
Проверьте проводимость между контактами
№С11 и №С14 разъема ICF-C на конце жгута
проводов.
T1V1-05-04-002
Проверьте проводимость между контактами
№C14
№C11
№C15
№С11 и №С15 разъема ICF-C на конце жгута
проводов.
Блок монитора
Разъем Mонитор-B
(Конец жгута проводов)
Блок монитора
№B7
Между цепью CAN (Сторона высокого напря-
жения) и цепью заземления
Проверьте проводимость между контактами
№В7 и №В11 разъема на конце жгута проводов
в блоке монитора.
T183-05-04-013
№B11
Блок монитора
Разъем Mонитор-B
(Конец жгута проводов)
№B6
Между цепью CAN (Сторона низкого напряже-
ния) и цепью заземления
Проверьте проводимость между контактами
№В6 и №В11 разъема на конце жгута проводов
в блоке монитора.
T183-05-04-013
№B11
T5-6-64
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Проверка отсутствия проводимости между
цепью CAN и силовой схемой
Разъем
ВАЖНО: Прежде чем проверять проводимость
Разъем MC-C
электропроводки, поверните выклю-
(Конец жгута проводов)
чатель электросистемы в положение
№C4
OFF (Выключено)
C1
C10
В случае проводимости цепь между CAN
и силовой схемой замыкается.
В случае отсутствия проводимости эта
цепь является нормальной.
C23
C31
MC (Основной контроллер)
Между цепью CAN (Сторона высокого напря-
MC-A
жения) и силовой схемой
(Конец жгута проводов)
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов и
№A1
контактом №А1 разъема МС-А на конце жгута
проводов.
Проверьте проводимость между контактом
№A12
№С4 разъема МС-С на конце жгута проводов и
T183-05-04-008
контактом №А12 разъема МС-А на конце жгута
проводов
Разъем MC-B
(Конец жгута проводов)
№B7
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов и
контактом №В7 разъема МС-В на конце жгута
проводов.
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов и
№B17
T183-05-04-021
контактом №В17 разъема МС-В на конце жгута
проводов
T5-6-65
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Между цепью CAN (Сторона низкого напря-
жения) и силовой схемой
Разъем
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
Разъем MC-C
(Конец жгута проводов)
и контактом №А2 разъема МС-А на конце жгу-
та проводов.
№C15
C1
C10
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
и контактом №А12 разъема МС-А на конце
жгута проводов.
C23
C31
Проверьте проводимость между контактом
Разъем MC-A
№С15 разъема МС-С на конце жгута проводов
(Конец жгута проводов)
и контактом №В7 разъема МС-В на конце жгу-
та проводов.
№A1
Проверьте проводимость между контактом
№С15 разъема МС-С на конце жгута проводов
и контактом №В17 разъема МС-В на конце
жгута проводов.
№A12
T183-05-04-008
Разъем MC-B
(Конец жгута проводов)
№B7
№B17
T183-05-04-021
T5-6-66
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Блок ЕСМ (Блок управления двигателем)
Между цепью CAN (Сторона высокого напря-
ECM (Блок управления двигателем)
жения) и силовой схемой
Разъем
Проверьте проводимость между контактами
(Конец жгута проводов)
№18 и №2 разъема на конце жгута проводов.
№18
№5
Проверьте проводимость между контактами
№18 и №5 разъема на конце жгута проводов.
T1GR-05-04-002
№2
Между цепью CAN (Сторона низкого напряже-
ECM (Блок управления двигателем)
Разъем
ния) и силовой схемой
(Конец жгута проводов)
Проверьте проводимость между контактами
№37
№5
№37 и №2 разъема на конце жгута проводов.
Проверьте проводимость между контактами
№37 и №5 разъема на конце жгута проводов.
T1GR-05-04-002
№2
ICF (Информационный контроллер)
ICF (Информационный контроллер)
Между цепью CAN (Сторона высокого напря-
Разъем ICF-C
жения) и силовой схемой
(Конец жгута проводов)
Проверьте проводимость между контактами
№С5 и №С1 разъема ICF-C на конце жгута
№C5
№C2
проводов.
№C1
Проверьте проводимость между контактами
№С5 и №С2 разъема ICF-C на конце жгута
проводов.
T1V1-05-04-002
ICF (Информационный контроллер)
Разъем ICF-C
(Конец жгута проводов)
Между цепью CAN (Сторона низкого напряже-
ния) и силовой схемой
Проверьте проводимость между контактами
№C2
№С11 и №С1 разъема ICF-C на конце жгута
№C1
проводов.
Проверьте проводимость между контактами
T1V1-05-04-002
№С11 и №С2 разъема ICF-C на конце жгута
№C11
проводов.
T5-6-67

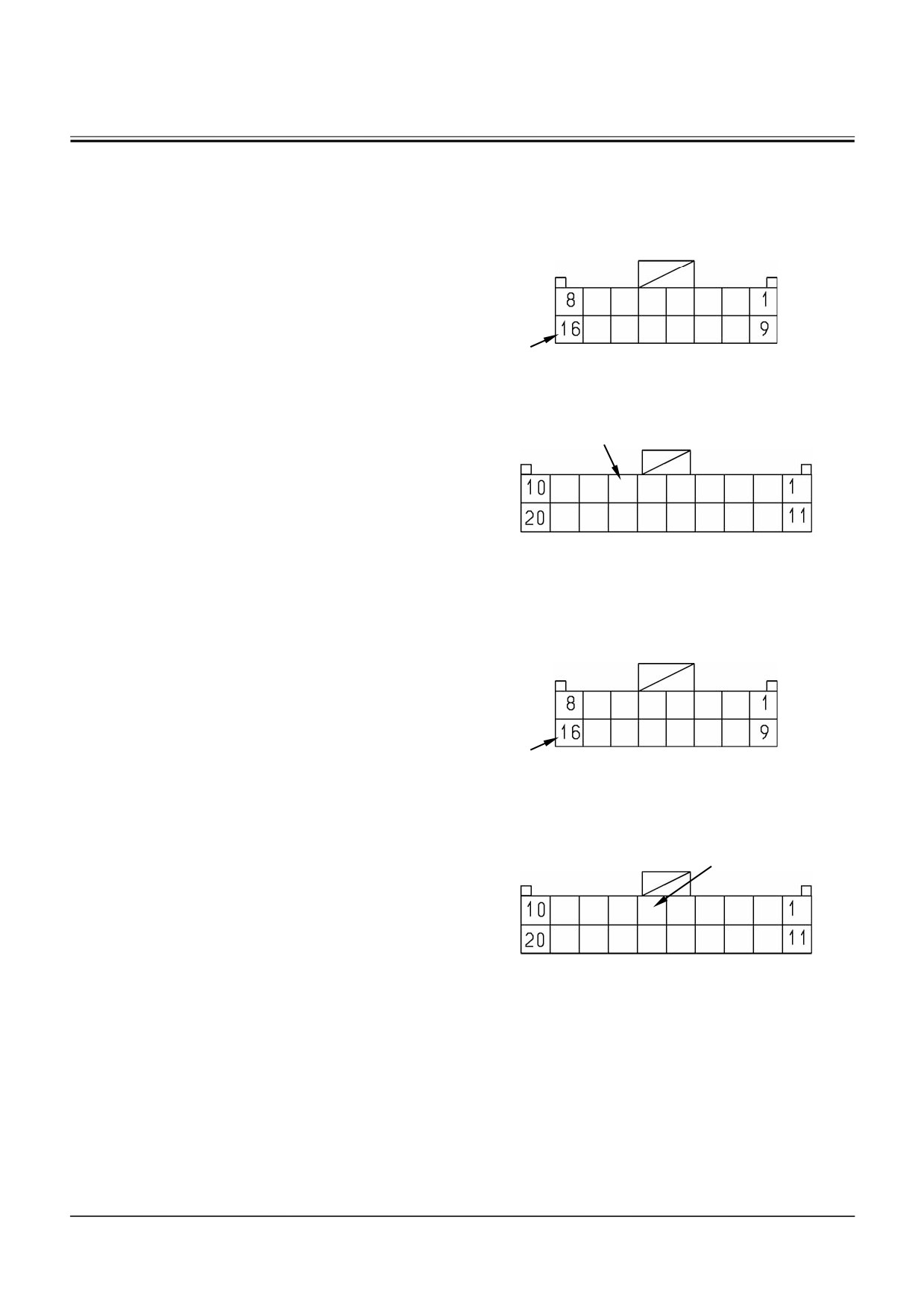

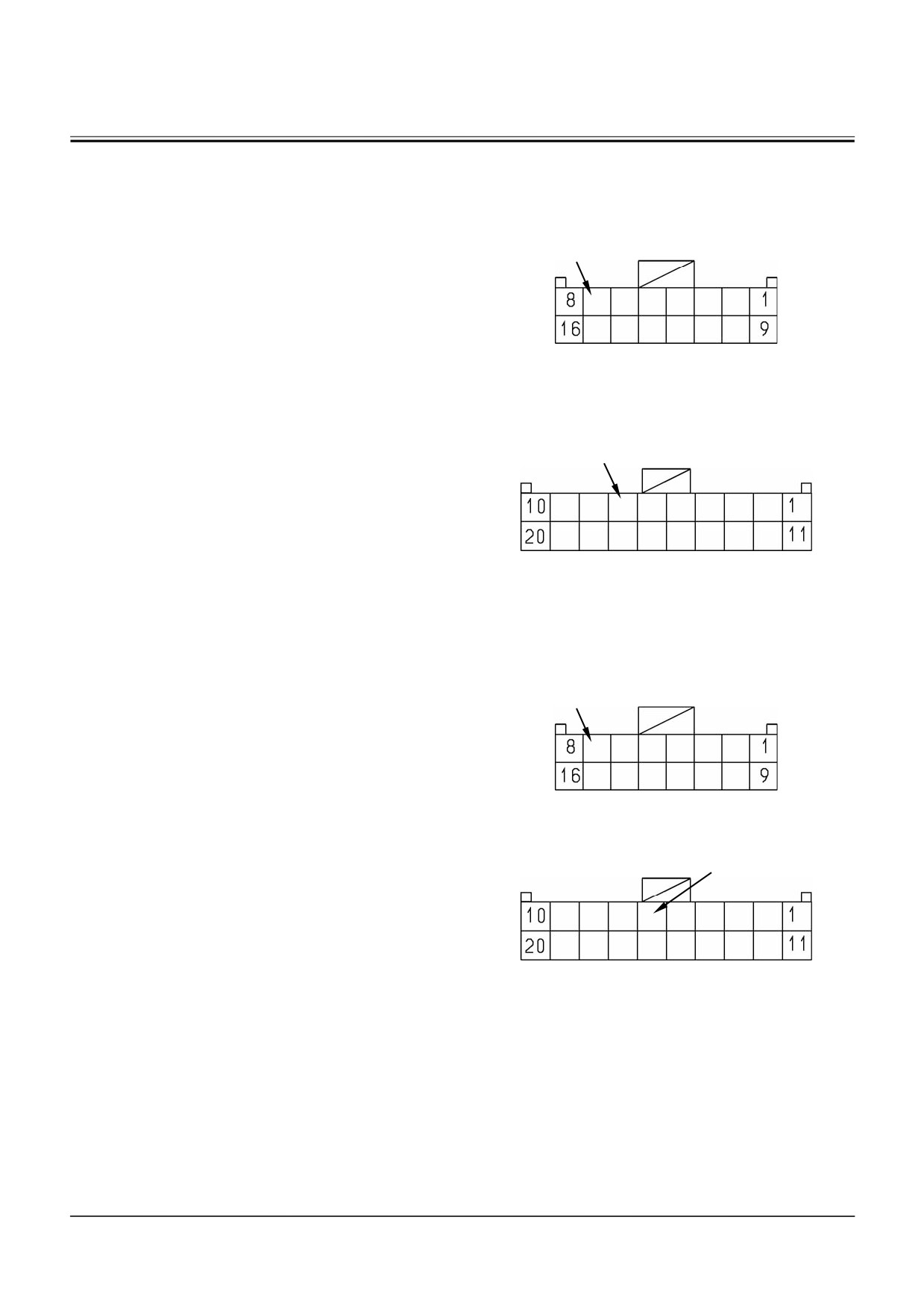

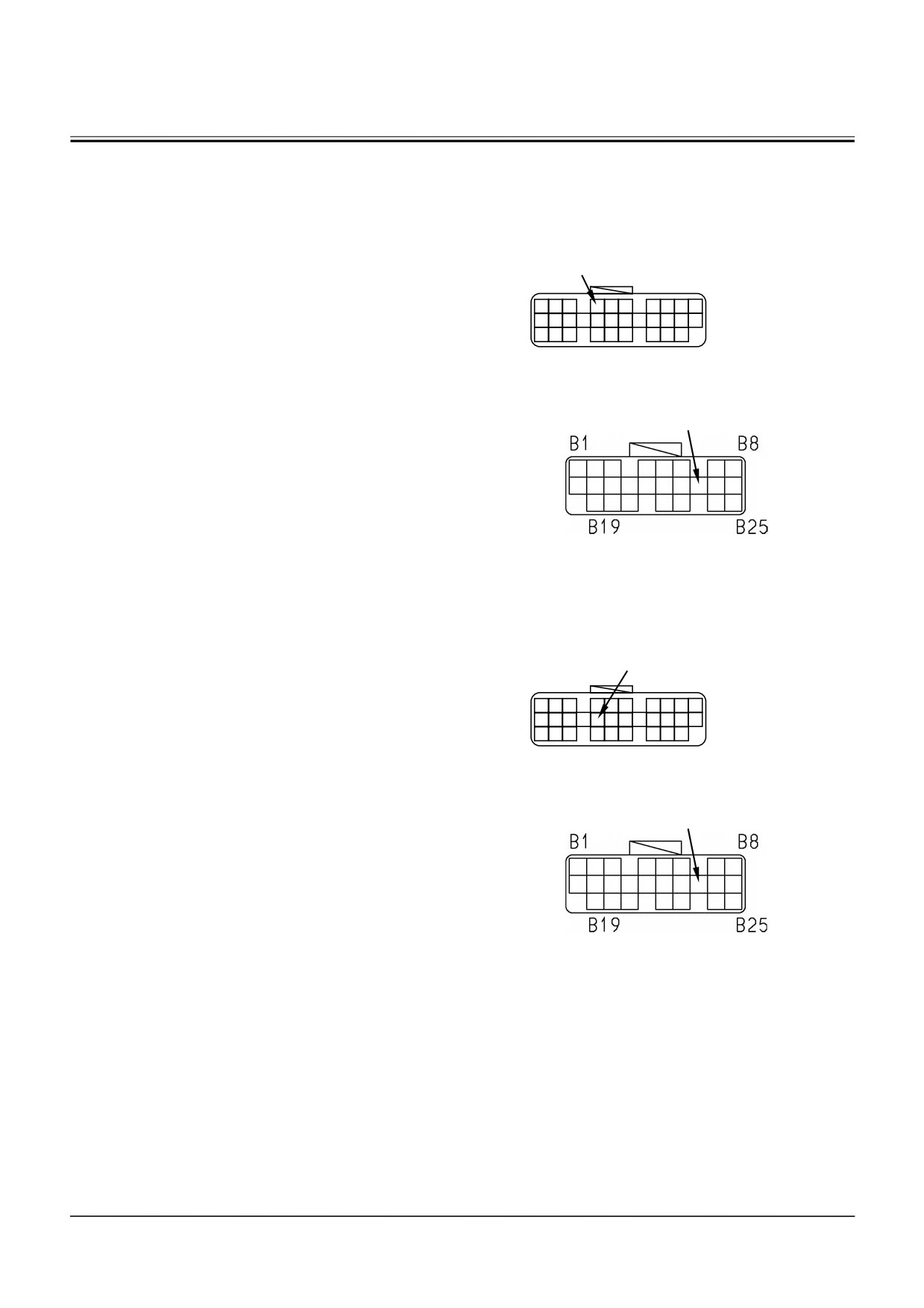

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Блок монитора
Между цепью CAN (Сторона высокого напря-
Блок монитора
жения) и силовой схемой
Разъем Mонитор-A
Проверьте проводимость между контактом
(Конец жгута проводов)
№В7 разъема монитор-В на конце жгута про-
водов в блоке монитора и контактом №А16
разъема монитор-А на конце жгута проводов в
блоке монитора.
№A16
T183-05-05-001
Блок монитора
Разъем Mонитор-В
(Конец жгута проводов)
№B7
T183-05-04-013
Блок монитора
Между цепью CAN (Сторона низкого напря-
Разъем Mонитор-A
(Конец жгута проводов)
жения) и силовой схемой
Проверьте проводимость между контактом
№В6 разъема монитор-В на конце жгута про-
водов в блоке монитора и контактом №А16
разъема монитор-А на конце жгута проводов в
блоке монитора.
№A16
T183-05-05-001
Блок монитора
Разъем Mонитор-В
(Конец жгута проводов)
№B6
T183-05-04-013
T5-6-68
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Проверка отсутствия проводимости между
цепью CAN и цепью электрических сигналов
Разъем
выключателя электросистемы
Разъем MC-C
ВАЖНО: Прежде чем проверять проводи-
(Конец жгута проводов)
мость электропроводки, поверните
№C4
выключатель электросистемы в по-
C1
C10
ложение OFF (Выключено).
В случае проводимости цепь между
CAN и цепью электрических сигналов
выключателя электросистемы замыка-
C23
C31
ется.
В случае отсутствия проводимости эта
Разъем MC-B
цепь является нормальной.
(Конец жгута проводов)
№B16
MC (Основной контроллер)
Между цепью CAN (Сторона высокого напря-
жения) и цепью электрических сигналов вы-
ключателя электросистемы
Проверьте проводимость между контактом
№С4 разъема МС-С на конце жгута проводов и
T183-05-04-021
контактом №В16 разъема МС-В на конце жгута
проводов
Разъем
Разъем MC-C
(Конец жгута проводов)
№С15
C1
C10
Между цепью CAN (Сторона низкого напряже-
ния) и цепью электрических сигналов выклю-
чателя электросистемы
Проверьте проводимость между контактом
C23
C31
№С15 разъема МС-С на конце жгута проводов
и контактом №В16 разъема МС-В на конце
Разъем MC-B
жгута проводов.
(Конец жгута проводов)
№B16
T183-05-04-021
T5-6-69
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Блок ЕСМ (Блок управления двигателем)
Между цепью CAN (Сторона высокого напря-
ECM (Блок управления двигателем)
жения) и цепью электрических сигналов вы-
Разъем
ключателя электросистемы
(Конец жгута проводов)
Проверьте проводимость между контактами
№18
№24
№18 и №24 разъема на конце жгута проводов.
T1GR-05-04-002
ECM (Блок управления двигателем)
Между цепью СAN (Сторона низкого напряже-
Разъем
(Конец жгута проводов)
ния) и цепью электрических сигналов выклю-
чателя электросистемы
№37
№24
Проверьте проводимость между контактами
№37 и №24 разъема на конце жгута проводов.
T1GR-05-04-002
ICF (Информационный контроллер)
Разъем ICF-C
ICF (Информационный контроллер)
(Конец жгута проводов)
Между цепью CAN (Сторона высокого напря-
№C5
жения) и цепью электрических сигналов вы-
ключателя электросистемы
№C7
Проверьте проводимость между контактами
№С5 и №С7 разъема ICF-C на конце жгута
проводов.
T1V1-05-04-002
ICF (Информационный контроллер)
Разъем ICF-C
(Конец жгута проводов)
Между цепью CAN (Сторона низкого напряже-
№C7
ния) и цепью электрических сигналов выклю-
чателя электросистемы
Проверьте проводимость между контактами
T1V1-05-04-002
№С11 и №С7 разъема ICF-C на конце жгута
№C11
проводов.
T5-6-70
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Блок монитора
Между цепью CAN (Сторона высокого напря-
Блок монитора
жения) и силовой схемой
Разъем Mонитор-A
Проверьте проводимость между контактом
(Конец жгута проводов)
№В7 разъема монитор-В на конце жгута про-
водов в блоке монитора и контактом
№А7
№A7
разъема монитор-А на конце жгута проводов в
блоке монитора
T183-05-05-001
Блок монитора
Разъем Mонитор-В
(Конец жгута проводов)
№B7
T183-05-04-013
Блок монитора
Между цепью CAN (Сторона низкого напря-
Разъем Mонитор-A
жения) и силовой схемой
(Конец жгута проводов)
Проверьте проводимость между контактом
№В6 разъема монитор-В на конце жгута про-
№A7
водов в блоке монитора и контактом
№А7
разъема монитор-А на конце жгута проводов в
блоке монитора.
T183-05-05-001
Блок монитора
Разъем Mонитор-В
(Конец жгута проводов)
№B6
T183-05-04-013
T5-6-71

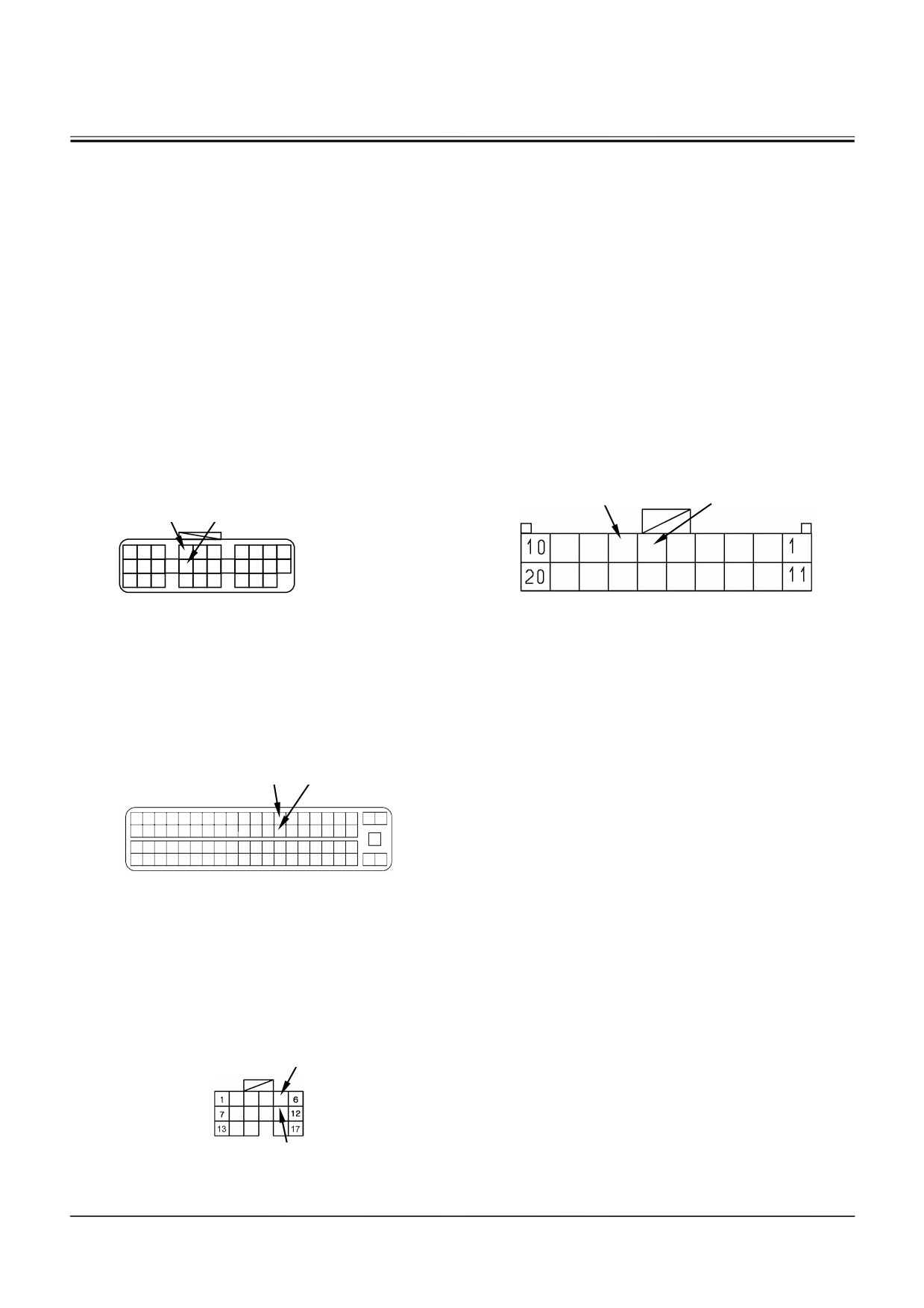

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
Проверка отсутствия проводимости в элек-
тропроводке CAN
ВАЖНО: Прежде чем проверять проводимость
электропроводки, поверните выклю-
чатель электросистемы в положение
OFF (Выключено).
В случае проводимости цепь между
СAN (Сторона высокого напряжения) и
CAN
(Сторона низкого напряжения)
замыкается.
В случае отсутствия проводимости эта
цепь является нормальной.
Разъем Монитор-В в блоке монитора
Проверьте проводимость между контактами
Разъем MC-C
№В6 и №В7 разъема монитор-В на конце жгута
Проверьте проводимость между контактами
проводов в блоке монитора.
№С4 и №С15 разъема МС-С на конце жгута
проводов в МС (Основной контроллер).
Блок монитора
MC (Основной контроллер)
разъем Mонитор-B
Разъем MC-C
(Конец жгута проводов)
(Конец жгута проводов)
№B7
№B6
№C4
№C15
C1
C10
C23
C31
T183-05-04-013
• Разъем ЕСМ (Блок управления двигателем)
Проверьте проводимость между контактами
№18 и №37 разъема на конце жгута проводов
в ЕСМ (Блок управления двигателем).
ECM (Блок управления двигателем)
Разъем
(Конец жгута проводов)
№18
№37
T1GR-05-04-002
Разъем ICF-C
Проверьте проводимость между контактами
№С5 и №С11 разъема ICF-C на конце жгута
проводов в ICF (Информационный контроллер).
ICF (Информационный контроллер)
Разъем ICF-C
(Конец жгута проводов)
№C5
№C11
T1V1-05-04-002
T5-6-72
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ МС (ОСНОВНОГО КОНТРОЛЛЕРА) 11100
Код неис-
Неисправность
Причина
Контуры управления, нахо-
правности
дящиеся под влиянием не-
исправности
11100-2
Несоответствующая час-
Частота вращения двигателя: Не
Управление с учетом час-
тота вращения двигателя
менее 4000 об/мин
тоты вращения
ЕСМ (Блок управления двигателем) передает
сигналы через шину CAN (Сеть связи кон-
троллеров).
Фактическая частота вращения двигателя яв-
ляется несоответствующей.
Проведите самодиагностику ЕСМ
(Блок
управления двигателем).
T5-6-73

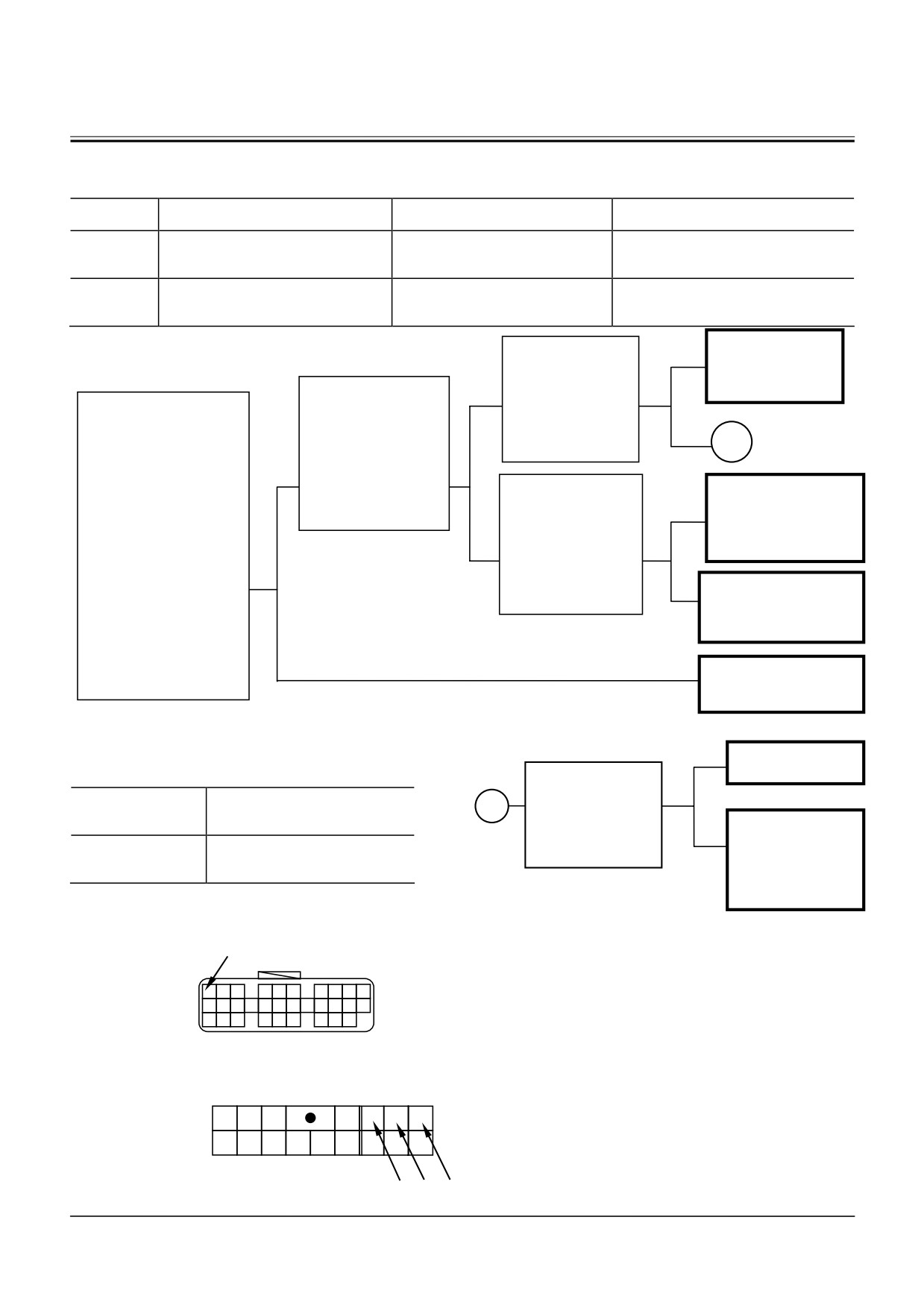

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11101
Код неис-
Неисправность
Причина
Контуры управления, находящиеся под
правности
влиянием неисправности
11101-3
Ненормальное высокое напряжение
Напряжение: Не ниже 4,78 В
Контур управления переключателем
на датчике переключателя управле-
двигателя
ния двигателем
11101-4
Ненормальное низкое напряжение на
Напряжение: Не выше 0,22 В
Контур управления переключателем
датчике переключателя управления
двигателя
двигателем
Обрыв в жгуте про-
Отсоедините разъем
водов между МС
МС (Основной кон-
ДА
(Основной контрол-
троллер)
лер) и переключате-
Проверьте провод
лем управления дви-
Проверьте напряже-
между контактом
гателем
ДА
№С1 на конце жгута
Присоедините
разъем
ние между контактами
проводов разъема
панели выключателей.
№1 и №3 на разъеме
MC-С в МС (Основ-
Установите щуп тестера
со стороны конца
ной контроллер) и
контактом №2 панели
к A
на контакт №2 с обратной
жгута проводов, ко-
выключателей.
торое должно быть
НЕТ
стороны разъема с при-
соединенным разъемом
ДА
равно 5±0,5 В.
Обрыв в жгуте проводов
панели выключателей.
Проверьте напряже-
между МС (Основной
ние между контактом
контроллер) и переклю-
Поворачивая переклю-
№1 на конце жгута
ДА
чателем управления
чатель управления дви-
двигателем (контакт №3).
проводов
разъема
гателем, проверьте, со-
· Выключатель элек-
панели выключателей
ответствует ли напряже-
тросистемы: Поло-
и рамой машины, ко-
ние указанным нормам.
жение ON (Включено)
НЕТ
торое должно соот-
Отсоедините разъем от
ветствовать техниче-
Обрыв в жгуте проводов
панели выключателей.
между МС
(Основной
ским условиям
Проверьте сопротивле-
контроллер) и переклю-
НЕТ
ние между контактами
чателем управления дви-
Выключатель электросистемы:
гателем (контакт №1)
№1 и №2 на разъеме со
Положение ON (Включено)
стороны панели выклю-
Технические условия: 5±0,5 В
чателей, которое должно
Неисправен переключа-
быть равно 5±0,5 кОм.
тель управления дви-
НЕТ
гателем
⋅ Технические характери-
стики: обратитесь к таб-
лице ниже
Неисправен MC
(Ос-
Технические характеристики переключателя управления
ДА
новной контроллер).
Проверьте, соответ-
двигателем
ствует ли напряжение
Минимальная
От 0,3 до 1,0 В
между контактом №C1
A
частота вращения
на разъеме MC-C со
Короткое замыкание в
холостого хода
стороны конца жгута
жгуте проводов между
Максимальная
проводов и рамой
От 4,0 до 4,7 В
МС
(Основной кон-
частота вращения
машины 0 В.
НЕТ
троллер) и переключа-
холостого хода
телем управления дви-
· Выключатель элек-
гателем.
тросистемы: положе-
Разъем (Разъем на конце жгута проводов, как он
ние ON (Включено)
виден со стороны открытого конца)
№C1
Разъем МС-С в МС
C1
C10
(Основной
контроллер)
C23
C31
Панель
переключателей
№3
№2
№1
T5-6-74

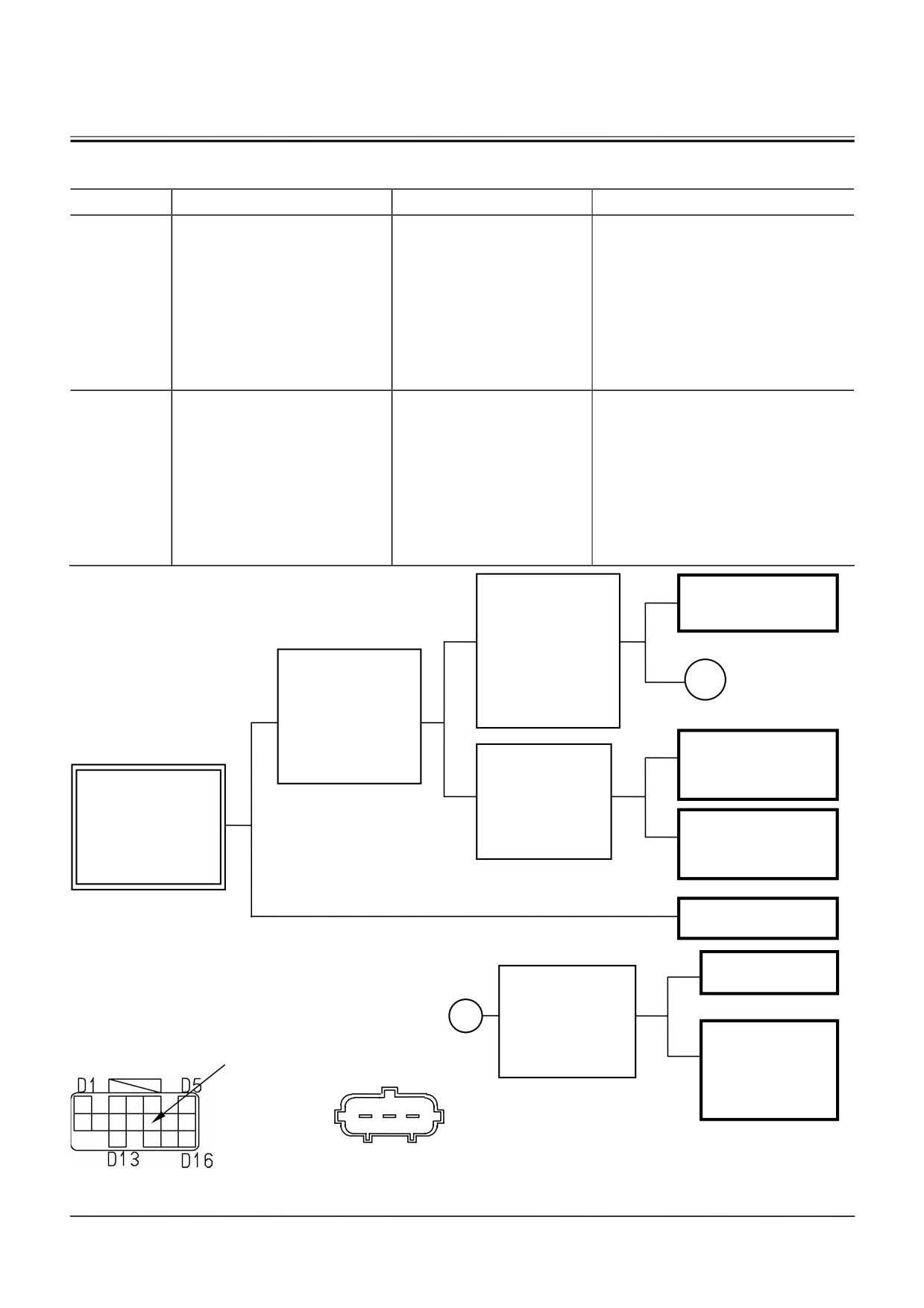

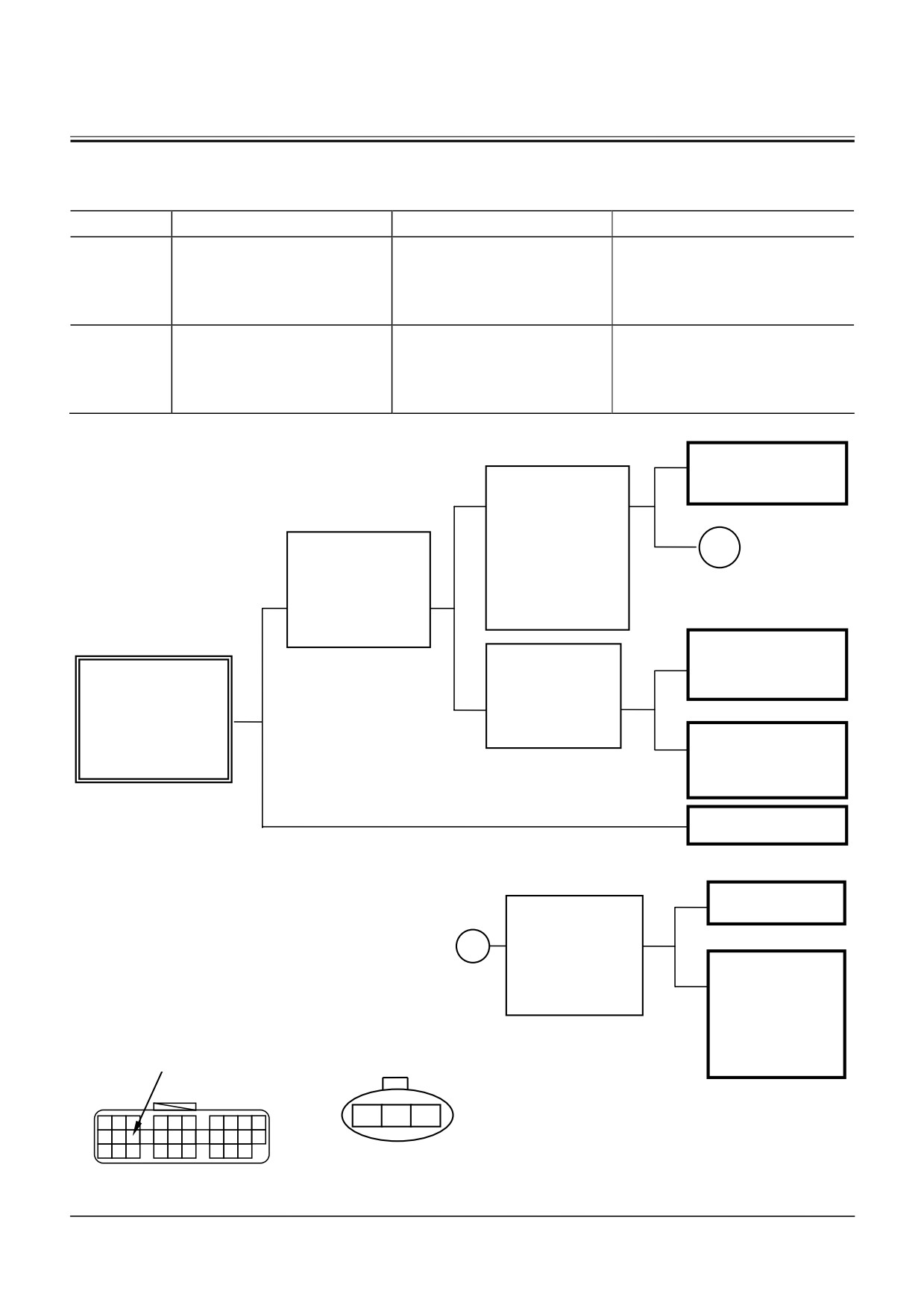

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
НЕИСПРАВНОСТЬ НАСОСА
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11200
Код неисправно-
Неисправность
Причина
Контуры управления, находящиеся под влиянием
сти
неисправности
11200-3
Ненормальное высокое напряжение на
Напряжение: Не ниже 4,5 В
Управление режимом НР (Высокой мощности)
датчике давления подачи насоса 1
Управление режимом НР (Высокой мощности)
при передвижении
Управление режимом Е (Экономичный)
Управление увеличением крутящего момента
при передвижении
Управление рекуперативной функцией руко-
яти
Управление рекуперативной функцией копа-
ния
Автоматическое управление мощностью при
подъеме
Управление углом поворота наклонной шайбы
гидромотора привода передвижения
11200-4
Ненормальное низкое напряжение на
Напряжение: Не выше 0,25 В
Управление режимом НР (Высокой мощности)
датчике давления подачи насоса 1
Управление режимом НР (Высокой мощности)
при передвижении
Управление режимом Е (Экономичный)
Управление увеличением крутящего момента
при передвижении
Управление рекуперативной функцией руко-
яти
Управление рекуперативной функцией копа-
ния
Автоматическое управление мощностью при
подъеме
Управление углом поворота наклонной шайбы
гидромотора привода передвижения
Отсоедините
разъем
Обрыв электропроводки
МС-D МС
(Основной
ДА
между МС (Основной кон-
контролер)
троллер) и датчиком дав-
Проверьте провод меж-
ления подачи насоса 1.
ДА
ду контактами
№D10
разъема МС-D на конце
Отсоедините
разъем
жгута проводов в МС
датчика давления по-
(Основной контроллер)
к A
дачи насоса
1. Про-
и контактом №2 датчика
верьте напряжение ме-
давления подачи насоса
НЕТ
жду контактами
№1 и
1, нет ли обрыва или
НЕТ
№3 разъема на конце
замыкания.
жгута проводов, которое
должно быть равно
Обрыв провода между МС
ДА
Проверьте, соответст-
5±0,5 В
(Основной контроллер) и
вует ли техническим
датчиком давления подачи
Проверьте, повторяют-
условиям напряжение
ся ли коды неисправ-
между контактом
№1
насоса 1 (контакт №3).
· Выключатель
ности после того, как
на конце жгута прово-
НЕТ
подменить датчик дав-
электросистемы:
дов разъема на дат-
Обрыв провода между МС
ления подачи насоса 1
Положение ON
чике давления подачи
датчиком давления по-
насоса 1 и рамой ма-
(Основной контроллер) и
(Включено)
дачи насоса 2.
шины.
НЕТ
датчиком давления подачи
· Выключатель электросистемы:
насоса 1 (контакт №1)
Положение ON (Включено)
· Технические условия: не менее
0,25 В, не более 4,5 В.
Неисправен датчик дав-
ДА
ления подачи насоса 1.
Неисправен MC
(Ос-
ДА
Разъем (Разъем на конце жгута проводов, как он
Проверьте, соответ-
новной контроллер).
ствует ли напряже-
виден со стороны открытого конца)
ние между контактом
A
№D10 на разъеме
Разъем МС-D в МС
Датчик давления
MC-D со стороны
Короткое замыкание в
(Основной контроллер)
подачи насоса 1
конца жгута проводов
жгуте проводов между
№ D10
и рамой машиной 0 В.
МС
(Основной кон-
НЕТ
троллер) и датчиком
давления подачи на-
· Выключатель элек-
соса 1.
тросистемы: положе-
3
2
1
ние ON (Включено)
T183-05-04-009
T5-6-75

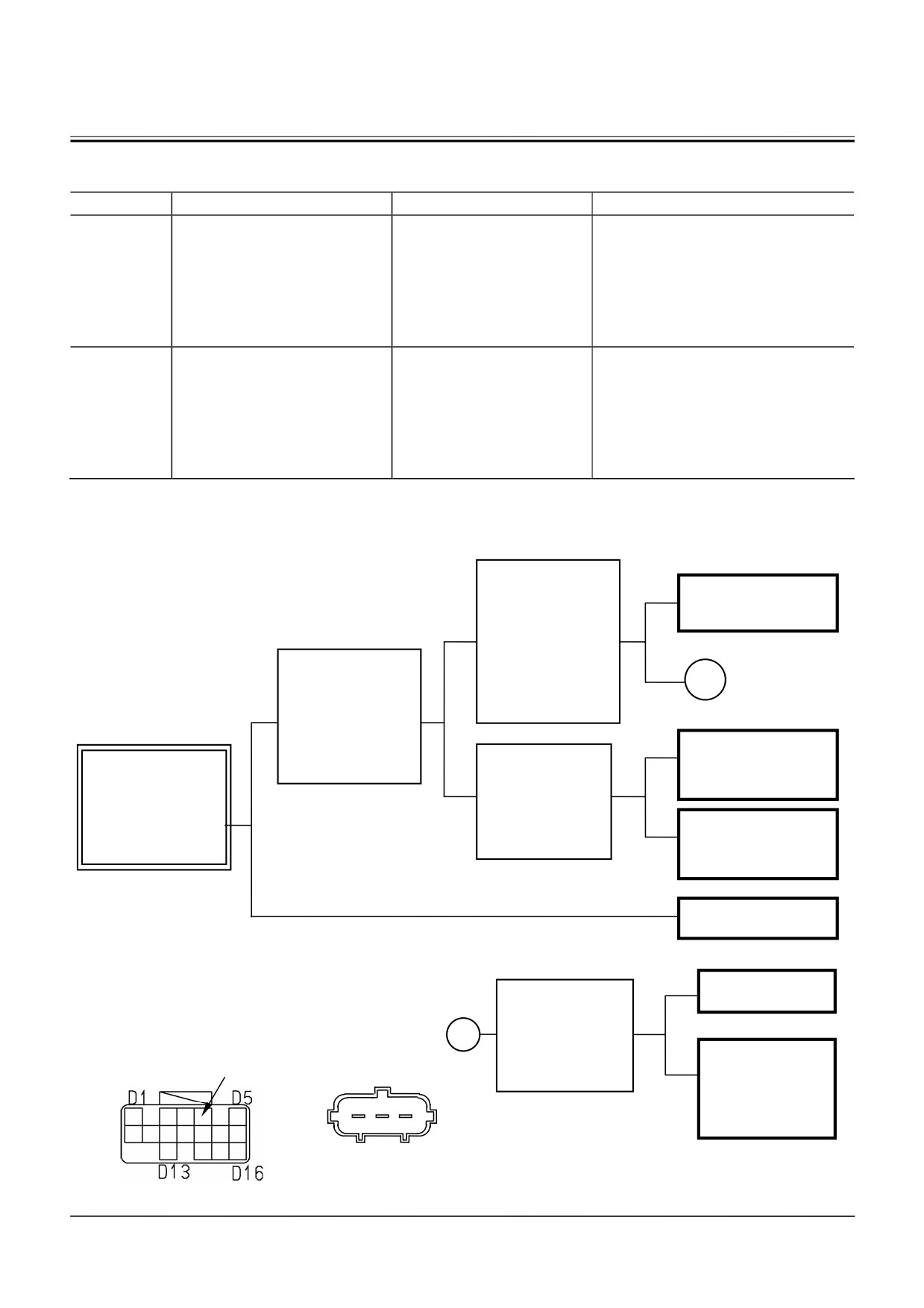

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11202
Код неисправно-
Неисправность
Причина
Контуры управления, находящиеся под влиянием
сти
неисправности
11202-3
Ненормальное высокое напряжение на
Напряжение: Не ниже 4,5 В
Управление режимом НР (Высокой мощности)
датчике давления подачи насоса 2
Управление режимом НР (Высокой мощности)
при передвижении
Управление режимом Е (Экономичный)
Управление увеличением крутящего момента
при передвижении
Управление рекуперативной функцией руко-
яти
Управление рекуперативной функцией копа-
ния
Управление углом поворота наклонной шайбы
гидромотора привода передвижения
11202-4
Ненормальное низкое напряжение на
Напряжение: Не выше 0,25 В
Управление режимом НР (Высокой мощности)
датчике давления подачи насоса 2
Управление режимом НР (Высокой мощности)
при передвижении
Управление режимом Е (Экономичный)
Управление увеличением крутящего момента
при передвижении
Управление рекуперативной функцией руко-
яти
Управление рекуперативной функцией копа-
ния
Управление углом поворота наклонной шайбы
гидромотора привода передвижения
Отсоедините
разъем
МС-D МС
(Основной
Обрыв электропроводки
контролер)
ДА
между МС (Основной кон-
Проверьте провод меж-
троллер) и датчиком дав-
ду контактами
№D4
ления подачи насоса 2.
ДА
разъема МС-D на конце
жгута проводов в МС
Отсоедините
разъем
(Основной контроллер)
датчика давления по-
и контактом №2 датчика
дачи насоса
2. Про-
давления подачи насоса
к A
верьте напряжение меж-
2, нет ли обрыва или
НЕТ
ду контактами №1 и №3
замыкания.
НЕТ
разъема на конце жгута
проводов, которое долж-
но быть равно 5±0,5 В
Обрыв провода между МС
ДА
Проверьте, соответст-
Проверьте, повторяют-
(Основной контроллер) и
вует ли техническим
ся ли коды неисправ-
датчиком давления подачи
условиям напряжение
ности после того, как
между контактом
№1
насоса 2 (контакт №3).
подменить датчик дав-
· Выключатель
на конце жгута прово-
ления подачи насоса 1
НЕТ
электросистемы:
дов разъема на дат-
датчиком давления по-
Обрыв провода между МС
Положение ON
чике давления подачи
дачи насоса 2.
(Основной контроллер) и
насоса 2 и рамой ма-
(Включено)
шины.
НЕТ
датчиком давления подачи
· Выключатель электросистемы:
насоса 2 (контакт №1)
Положение ON (Включено)
· Обратитесь к таблице вверху
Неисправен датчик дав-
ДА
ления подачи насоса 2.
Неисправен MC
(Ос-
Разъем (Разъем на конце жгута проводов, как он
Проверьте, соответ-
ДА
новной контроллер).
виден со стороны открытого конца)
ствует ли напряже-
ние между контактом
Разъем МС-D в МС
№D4 на разъеме
(Основной контроллер)
A
MC-D со стороны
Датчик давления
Короткое замыкание в
№D4
конца жгута проводов
подачи насоса 2
жгуте проводов между
и рамой машиной 0 В.
МС
(Основной кон-
НЕТ
троллер) и датчиком
· Выключатель элек-
давления подачи на-
тросистемы: положе-
соса 2.
3
2
1
ние ON (Включено)
T183-05-04-009
T5-6-76

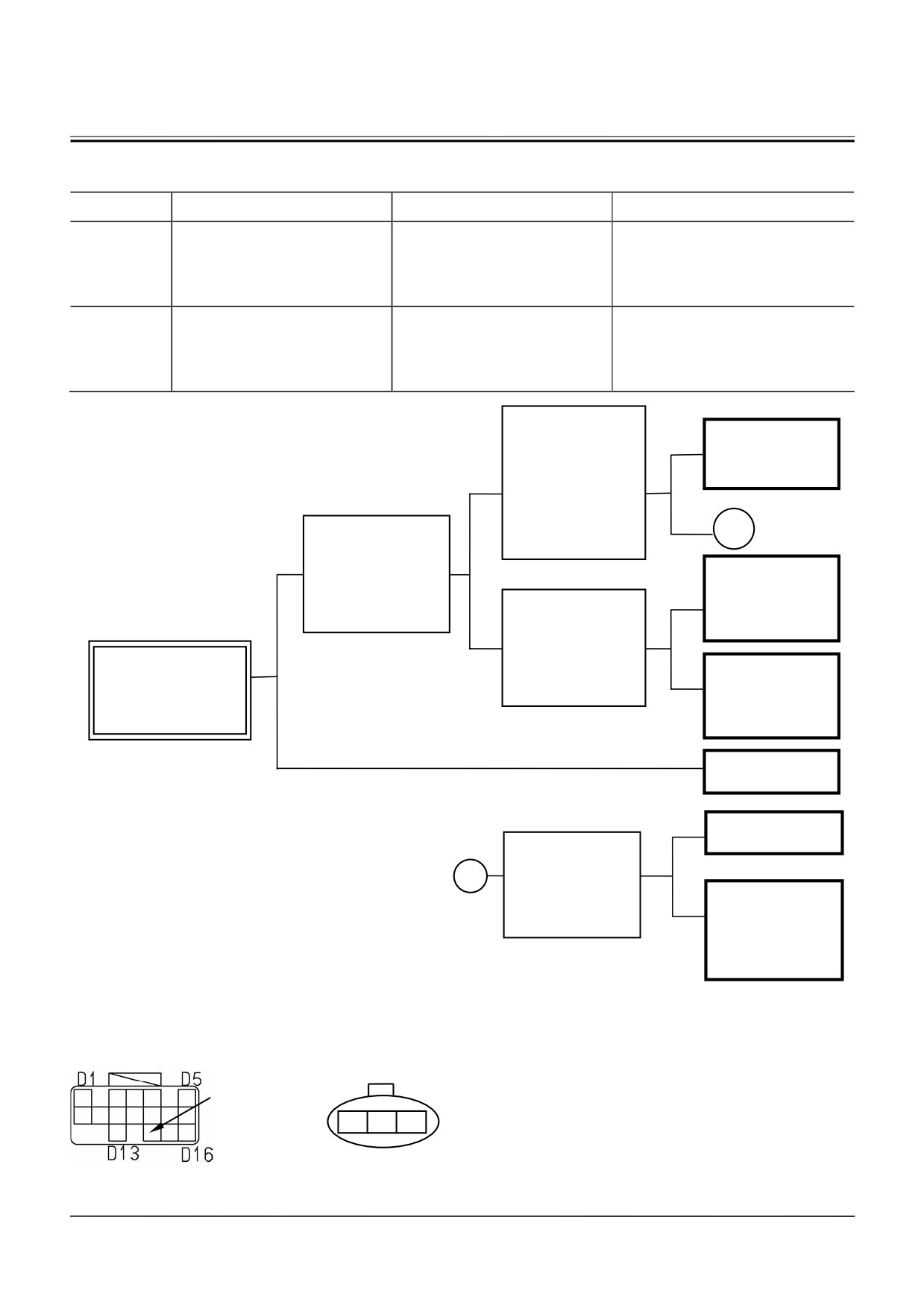

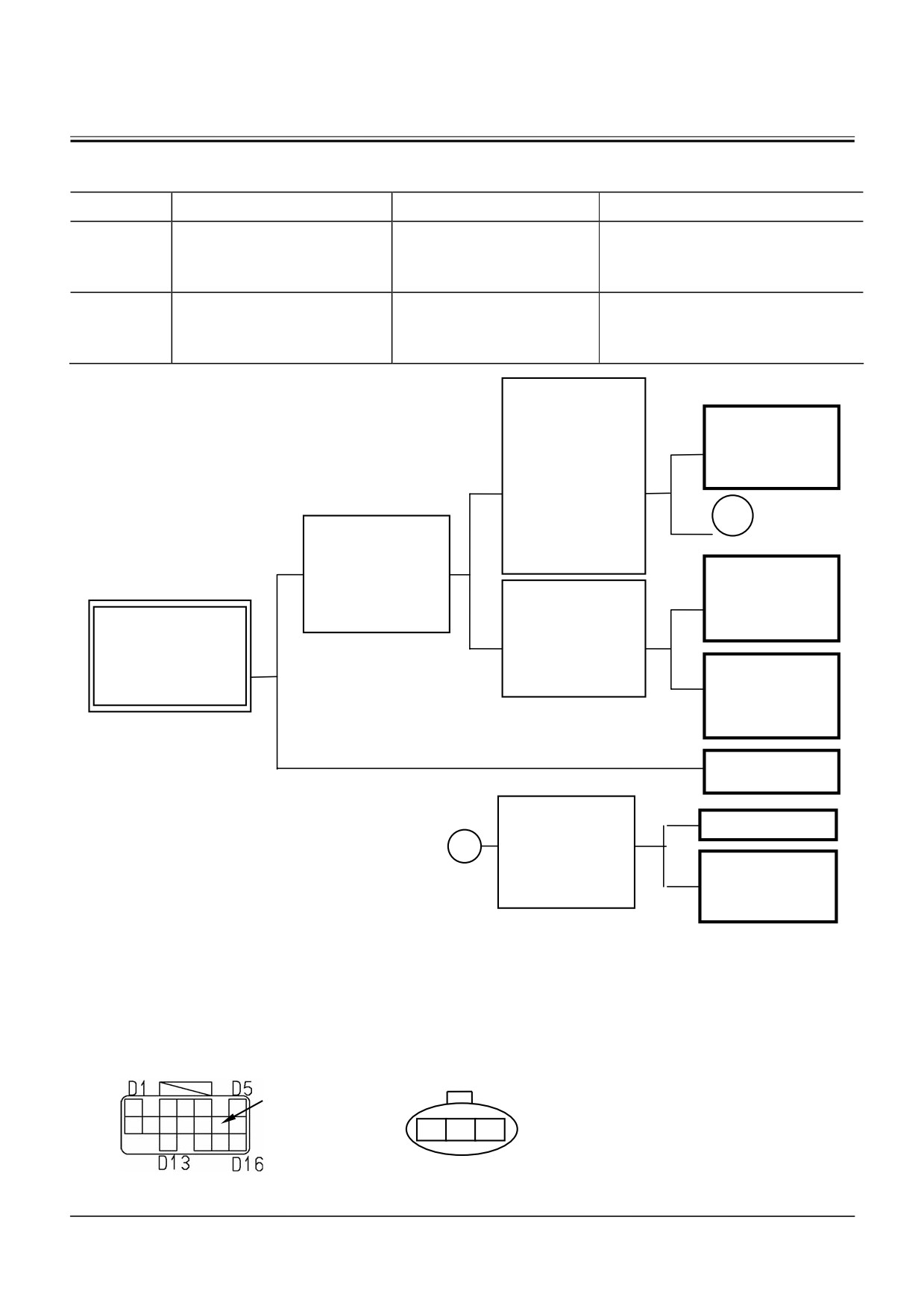

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11206
Код неисправ-
Неисправность
Причина
Контуры управления, находящиеся под
ности
влиянием неисправности
11206-3
Ненормальное высокое напряжение
Напряжение: Не ниже 4,75 В
Управление режимом Е (Экономичный)
на датчике давления управления
Управление обогревателем
насосом 1
Управление углом поворота наклонной
шайбы гидромотора привода передви-
жения
11206-4
Ненормальное низкое напряжение
Напряжение: Не выше 0,25 В
Управление режимом Е (Экономичный)
на датчике
давления управления
Управление обогревателем
насосом 1
Управление углом поворота наклонной
шайбы гидромотора привода передви-
жения
Отсоедините
разъем
МС-D МС
(Основной
Неисправность элек-
контролер)
тропроводки между
Проверьте провод меж-
МС (Основной кон-
ДА
ду контактами
№D11
троллер) и датчиком
разъема МС-D на конце
давления управления
насосом 1.
ДА
жгута проводов в МС
(Основной контроллер)
и контактом №2 датчика
к A
Отсоедините
разъем
давления управления
датчика давления управ-
насосом 1, нет ли об-
НЕТ
ления насосом 1. Про-
верьте напряжение ме-
рыва или замыкания.
НЕТ
Обрыв провода между
жду контактами №1 и №3
МС
(Основной кон-
разъема на конце жгута
Проверьте, соответству-
троллер) и датчиком
проводов, которое долж-
ДА
ет ли техническим усло-
давления управления
Проверьте, повторяются
но быть равно 5±0,5 В
виям напряжение между
насосом
1
(контакт
ли коды неисправности
контактом №1 на конце
№3).
после того, как подменить
жгута проводов разъема
датчик давления управ-
· Выключатель элек-
на датчике давления
НЕТ
ления насосом 1 датчиком
тросистемы: Поло-
управления насосом 1 и
Обрыв провода между
давления управления на-
рамой машины.
МС
(Основной кон-
жение ON (Включено)
сосом 2.
троллер) и датчиком
НЕТ
давления управления
· Выключатель электросисте-
насосом
1
(контакт
мы: Положение ON (Включе-
№1)
но)
· Технические условия: не ме-
нее 0,25 В, не более 4,75 В.
Неисправен датчик
давления управления
ДА
насосом 1
Проверьте, соответ-
ствует ли напряже-
ДА
Неисправен МС (Ос-
ние между контактом
новной контроллер)
A
№D11 на разъеме
MC-D со стороны
Замыкание электро-
конца жгута проводов
проводки между МС
(Основной контроллер)
и рамой машиной 0 В.
НЕТ
и датчиком давления
управления насосом 1.
· Выключатель элек-
тросистемы: Положе-
ние ON (Включено)
Разъем (Разъем на конце жгута проводов, как он
виден со стороны открытого конца)
Разъем МС-D в МС
Датчик давления управления насосом 1
(Основной контроллер)
№D11
1
2
3
T183-05-04-009
T5-6-77

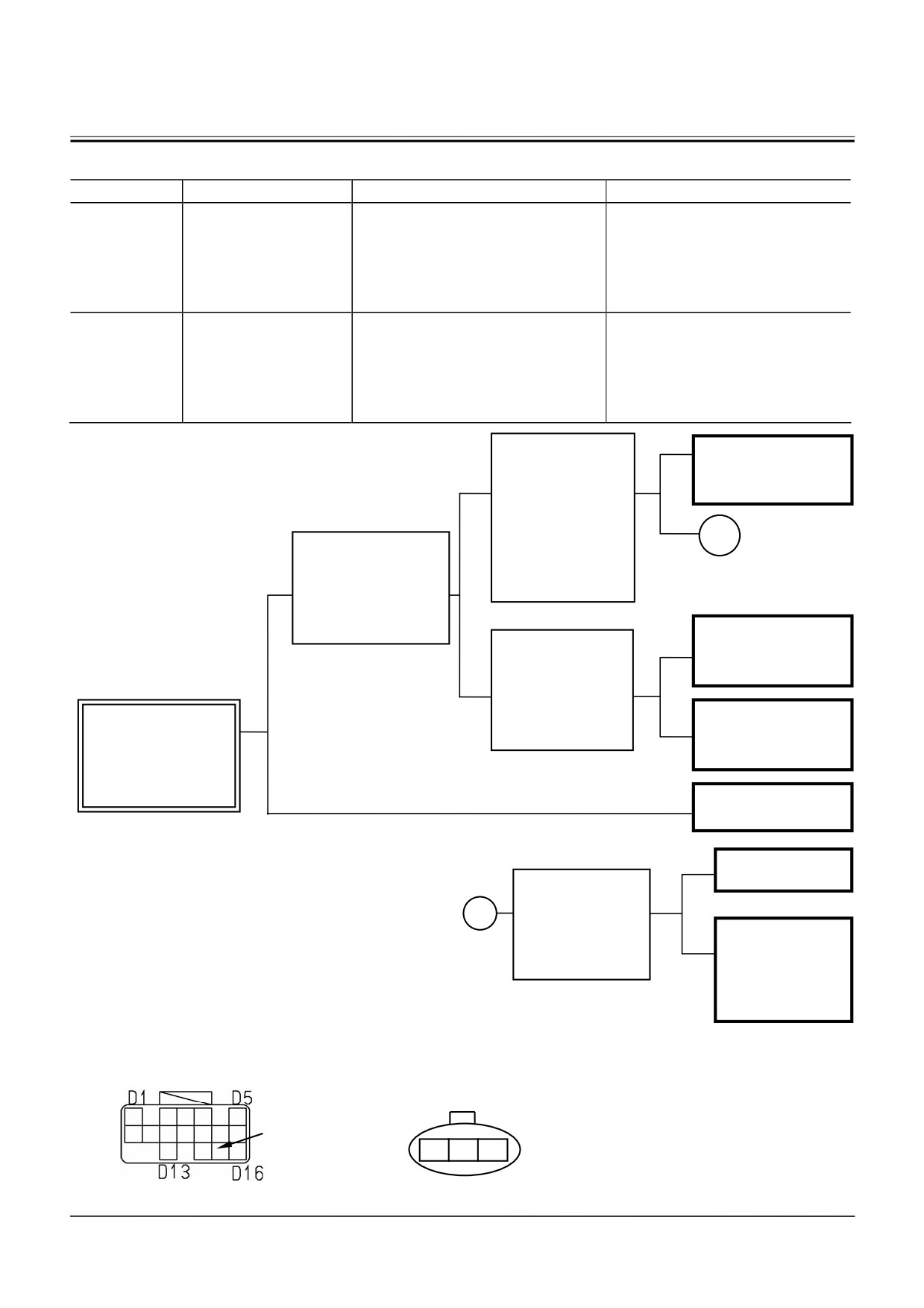

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11208
Код неисправ-
Неисправность
Причина
Контуры управления, находящиеся под
ности
влиянием неисправности
11208-3
Ненормальное высокое напряжение
Напряжение: Не ниже 4,75 В
Управление режимом Е (Экономич-
на датчике давления управления
ный)
насосом 2
Управление обогревателем
Управление углом поворота наклон-
ной шайбы гидромотора привода
передвижения
11208-4
Ненормальное низкое напряжение
Напряжение: Не выше 0,25 В
Управление режимом Е (Экономич-
на датчике
давления управления
ный)
насосом 2
Управление обогревателем
Управление углом поворота наклон-
ной шайбы гидромотора привода
передвижения
Отсоедините
разъем
МС-D МС
(Основной
Обрыв
электропро-
контролер)
водки между МС (Ос-
ДА
Проверьте провод меж-
новной контроллер) и
датчиком давления
ду контактами
№D14
управления насосом 2.
разъема МС-D на конце
ДА
жгута проводов в МС
(Основной контроллер)
и контактом №2 датчика
Отсоедините
разъем
давления управления
к A
датчика давления управ-
насосом 2, нет ли об-
ления насосом 2. Про-
НЕТ
рыва или замыкания.
верьте напряжение ме-
НЕТ
Обрыв провода между
жду контактами №1 и №3
МС
(Основной кон-
разъема на конце жгута
троллер) и датчиком
проводов, которое долж-
Проверьте, соответству-
ДА
давления управления
но быть равно 5±0,5 В
ет ли техническим усло-
насосом
2
(контакт
виям напряжение между
№3).
контактом №1 на конце
· Выключатель элек-
жгута проводов разъема
Проверьте, повторяются
НЕТ
на датчике давления
ли коды неисправности
тросистемы: Поло-
Обрыв провода между
после того, как подменить
управления насосом 2 и
МС
(Основной кон-
жение ON (Включено)
датчик давления управ-
рамой машины.
троллер) и датчиком
ления насосом 1 датчиком
НЕТ
давления управления
давления управления на-
насосом
2
(контакт
сосом 2.
· Выключатель электросистемы:
№1)
Положение ON (Включено)
· Технические условия: не менее
0,25 В, не более 4,75 В.
Неисправен датчик
давления управления
ДА
насосом 2
Неисправен MC
(Ос-
ДА
новной контроллер).
Проверьте, соответ-
ствует ли напряжение
между контактом №C1
A
на разъеме MC-C со
Короткое замыкание в
стороны конца жгута
жгуте проводов между
проводов и рамой
МС
(Основной кон-
машины 0 В.
НЕТ
троллер) и датчиком
· Выключатель элек-
давления управления
тросистемы: положе-
насоса 2.
ние ON (Включено)
Разъем (Разъем на конце жгута проводов, как он
виден со стороны открытого конца)
Разъем МС-D в МС
(Основной контроллер)
Датчик давления управ-
ления насосом
№D14
1
2
3
T183-05-04-009
T5-6-78
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
НЕИСПРАВНОСТЬ В СИСТЕМЕ УПРАВЛЕНИЯ
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11301
Код неисправ-
Неисправность
Причина
Контуры управления, находящиеся под
ности
влиянием неисправности
11301-3
Ненормальное высокое напряжение
Напряжение: Не ниже 4,75 В
Управление рекуперативной функ-
на датчике давления управления
цией рукояти
вращением поворотной части
Управление подачей в контур до-
полнительного рабочего оборудова-
ния
Управление сигнализатором враще-
ния поворотной части
11301-4
Ненормальное низкое напряжение
Напряжение: Не выше 0,25 В
Управление рекуперативной функ-
на датчике давления управления
цией рукояти
вращением поворотной частью
Управление подачей в контур до-
полнительного рабочего оборудова-
ния
Управление сигнализатором враще-
ния поворотной части
Обрыв электропроводки
ДА
между МС (Основной кон-
Отсоедините
разъем
троллер) и датчиком дав-
МС-С МС
(Основной
ления управления враще-
ДА
контроллер). Проверьте
нием поворотной части
провод между контак-
тами
№С13 разъема
МС-С на конце жгута
Отсоедините
разъем
проводов в МС (основ-
к A
датчика
давления
ной контроллер) и кон-
НЕТ
управления вращением
тактом
№2 датчика
поворотной части. Про-
давления управления
верьте напряжение меж-
НЕТ
вращением поворотной
ду контактами №1 и №3
части, нет ли обрыва
разъема на конце жгута
или замыкания.
проводов, которое долж-
но быть равно 5±0,5 В
Обрыв провода между МС
Проверьте, соответст-
(Основной контроллер) и
· Выключатель элек-
вует ли техническим
ДА
Проверьте, повторяется
датчиком давления
(кон-
ли код неисправности
тросистемы: Положе-
условиям напряжение
между контактом
№1
такт №3).
после того, как подменить
ние ON (Включено)
один датчик давления
на конце жгута прово-
управления вращением
НЕТ
дов разъема на дат-
поворотной части другим
чике давления и рамой
Обрыв провода между МС
датчиком давления.
машины.
(Основной контроллер) и
Проверьте, не исчез ли
· Выключатель электросисте-
НЕТ
датчиком давления управ-
код неисправности.
мы: Положение ON (Вклю-
ления вращением пово-
чено)
ротной части (контакт №1)
· Технические условия: не ме-
нее 0,25 В, не более 4,75 В.
Неисправен датчик дав-
ления.
ДА
Неисправен MC
(Ос-
ДА
Проверьте, равно ли
новной контроллер).
О В напряжение ме-
жду контактами №C13
A
на конце жгута про-
Замыкание цепи в
Разъем (Разъем на конце жгута проводов, как он
водов разъема MC-С
жгуте проводов ме-
виден со стороны открытого конца)
и рамой машины.
жду МС
(Основной
НЕТ
контроллер) и дат-
Разъем МС-С в МС
чиком
давления
(Основной контроллер)
· Выключатель элек-
управления враще-
Датчик давления управления
тросистемы: положе-
нием
поворотной
№C13
(Вращение поворотной части)
ние ON (Включено)
части.
C1
C10
1
2
3
C23
C31
T5-6-79
ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11302
Код неисправности
Неисправность
Причина
Контуры управления, находящиеся под
влиянием неисправности
11302-3
Ненормальное высокое на-
Напряжение: Не ниже 4,75 В
Управление режимом НР (Высокой мощ-
пряжение на датчике давления
ности)
управления подъемом стрелы
Управление рекуперативной функцией
рукояти
Управление рекуперативной функцией
копания
Автоматическое управление мощностью
при подъеме
Управление подачей в контур дополни-
тельного рабочего оборудования
11302-4
Ненормальное низкое напря-
Напряжение: Не выше 0,25 В
Управление режимом НР (Высокой мощ-
жение на датчике давления
ности)
управления подъемом стрелы
Управление рекуперативной функцией
рукояти
Управление рекуперативной функцией
копания
Автоматическое управление мощностью
при подъеме
Управление подачей в контур дополни-
тельного рабочего оборудования
Отсоедините
разъем
ДА
Обрыв электропроводки
МС-D МС
(Основной
между МС (Основной кон-
контролер)
троллер) и датчиком дав-
Проверьте провод меж-
ления управления подъе-
ДА
мом стрелы.
ду контактами
№D15
разъёма МС-D на конце
жгута проводов в МС
(Основной контроллер)
к A
Отсоедините разъем дат-
и контактом №2 датчика
НЕТ
чика давления управления
давления управления
подъемом стрелы.
подъемом стрелы, нет
Проверьте
напряжение
ли обрыва или замыка-
НЕТ
между контактами
№1 и
ния.
№3 разъема на конце жгута
проводов, которое должно
быть равно 5±0,5 В
Обрыв провода между МС
Проверьте, соответству-
(Основной контроллер) и
ет ли техническим ус-
ДА
датчиком давления управ-
· Выключатель элек-
ловиям
напряжение
ления подъемом стрелы
между контактом №1 на
(контакт №3).
тросистемы: Положе-
конце жгута проводов
ние ON (Включено)
разъема на датчике
НЕТ
Обрыв провода между МС
Проверьте, исчез ли код
давления управления
(Основной контроллер) и
неисправности после то-
подъемом стрелы и
датчиком давления управ-
го, как подменить один
рамой машины.
НЕТ
ления подъемом стрелы
датчик давления управ-
(контакт №1)
ления подъемом стрелы
· Выключатель электросистемы:
другим датчиком давле-
Положение ON (Включено)
ния, после повторного
· Технические условия: не менее
Неисправен датчик дав-
отображения данных.
0,25 В, не более 4,75 В
ления управления подъе-
мом стрелы.
ДА
Неисправен MC
(Ос-
ДА
новной контроллер).
Проверьте, соответ-
ствует ли напряже-
ние между контактом
A
№D15 на разъеме
Короткое замыкание в
MC-D со стороны
жгуте проводов между
конца жгута проводов
МС
(Основной кон-
и рамой машиной 0 В.
НЕТ
троллер) и датчиком
Разъем (Разъем на конце жгута проводов, как он
· Выключатель элек-
давления управления
подъемом стрелы.
виден со стороны открытого конца)
тросистемы: положе-
ние ON (Включено)
Разъем МС-D в МС
(Основной контроллер)
Датчик давления управления
(Подъем стрелы)
№D15
1
2
3
T183-05-04-009
T5-6-80















содержание      ..     38      39      40      41     ..
