Экскаватор одноковшовый КЭЗ ЭО-4121Б. Техническое описание и инструкция по эксплуатации - часть 5

На шпильке крепятся две траверсы, каждая из которых имеет два щеткодержателя 8 со щетками марки ЭГ-14 (сечение щеток 10x12,5 мм). Щетки одной траверсы соединены между собой перемычками .

Вентилятор II - из алюминиевого сплава.

Блок компаундирования 12 крепится над проемом станины генератора, В нем установлены выпрямители цепи возбуждения, компаундирующий (линейный) дроссель и компаундирующие сопротивления. Блок компаундирования настраивается на предприятии-изготовителе. Настройка его в условиях эксплуатации разрешается только квалифицированным специалистам.

Блок корректора напряжения 55 (рис.58) состоит из двух магнитных усилителей УМ1, УМ2, нелинейного дросселя и выпрямителей, установленных на общем основании и закрытых кожухом с жалюзи.

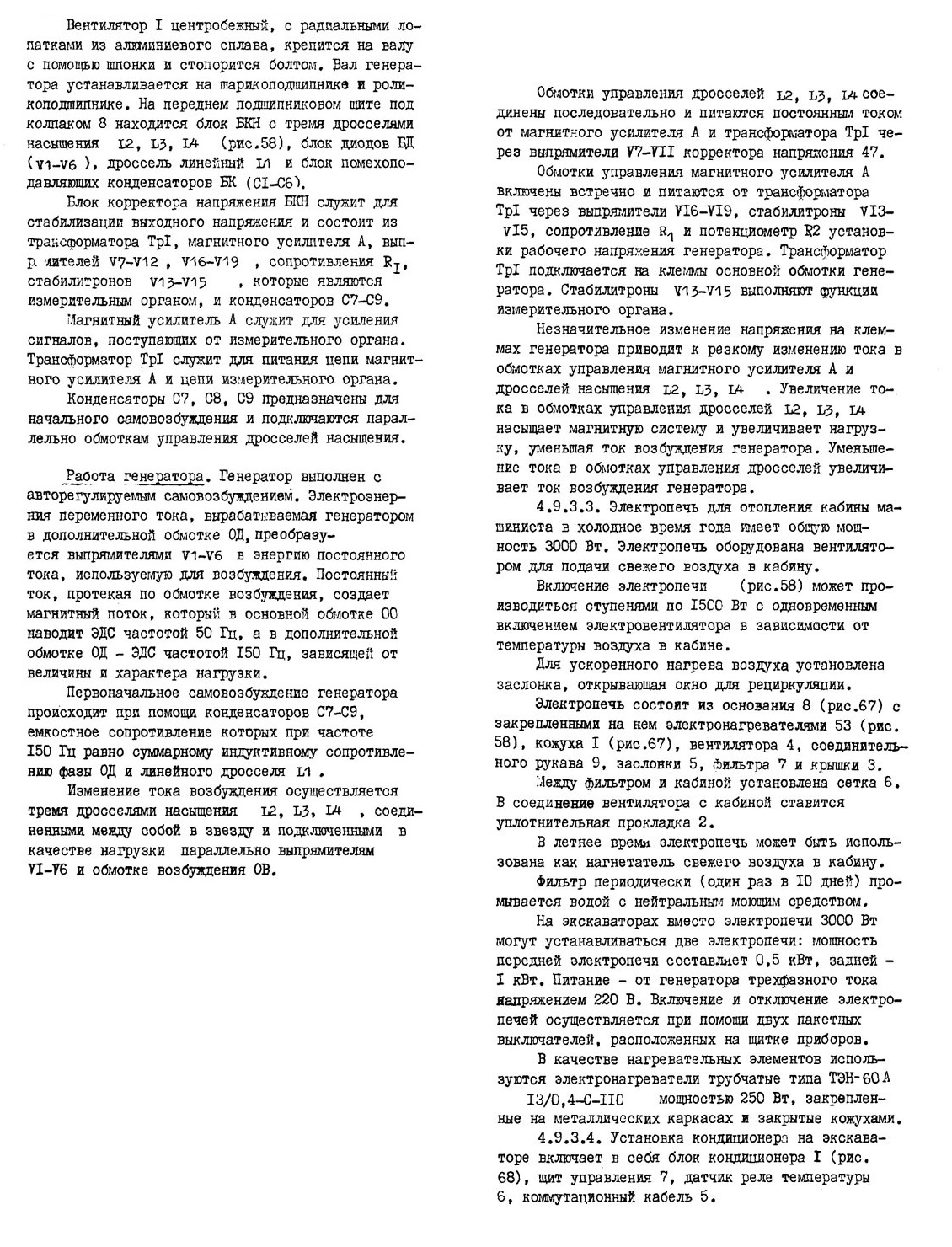

Работа генератора. Генератор выполнен с самовозбуждением, т.е. часть энергии, вырабатываемой генератором, преобразуется в энергию постоянного тока и используется для питания обмотки возбуждения.

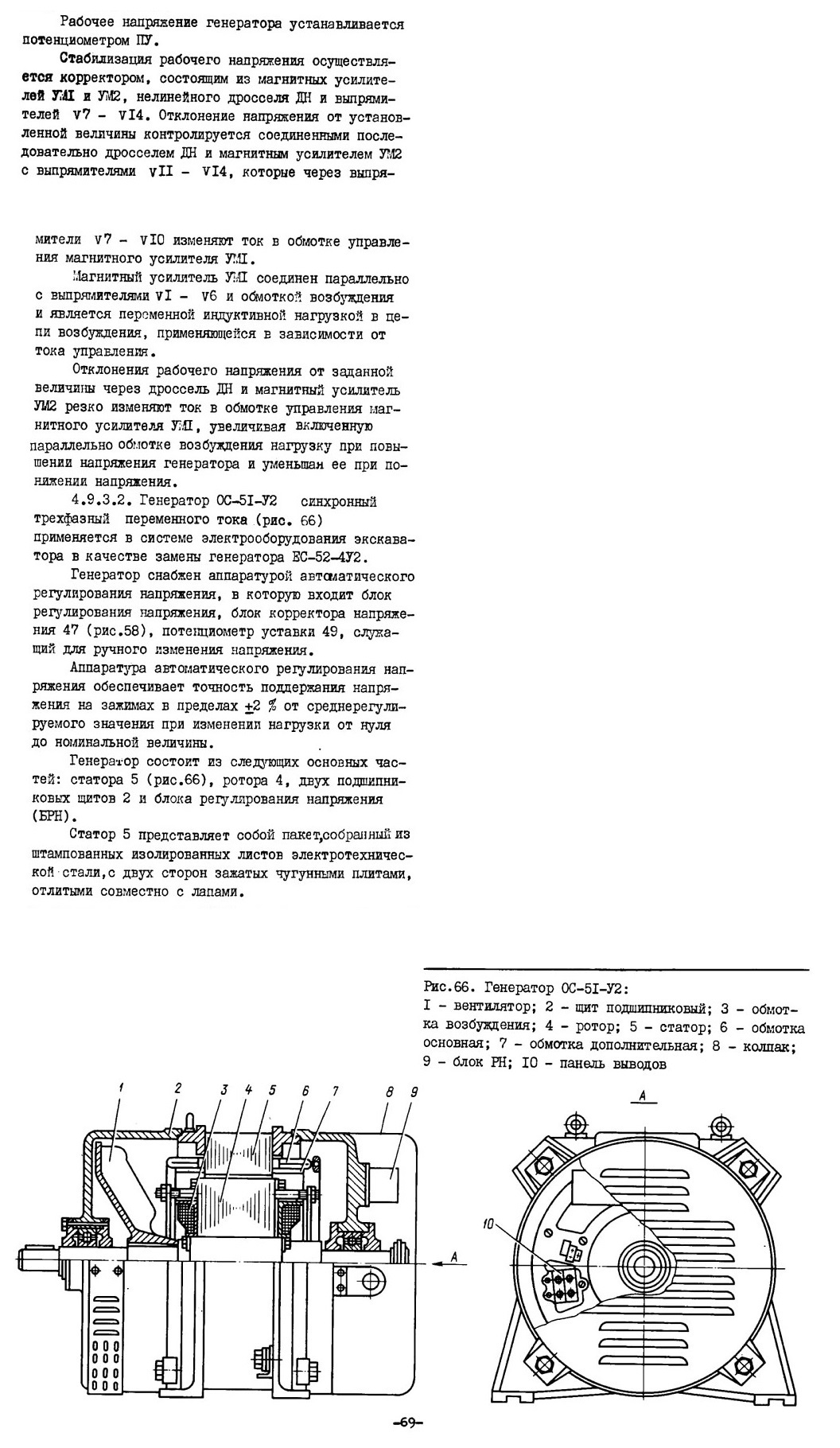

Постоянный ток, протекая по обмотке возбуждения, создает основной магнитный поток, индуктирующий в обмотке статора 3 (рис.65) ЭДС.

Нужное изменение тока возбуждения в соответствии с нагрузкой достигается статической системой возбуждения генератора по принципу фазового компаундирования при помощи дополнительной обмотки ОД генератора 54 (рис.58), представляющей часть основной обмотки 00, разделенной дросселем ДК и сопротивлениями Rк.

Основная обмотка в выполнена в виде секций, которые уложены без пропитки б отдельные пазы статора с предварительно заложенной в них изоляцией из пленки. Обмотка трехфазная, двухслойная. В эти же пазы вложена однослойная трехфазная дополнительная обмотка 7 для питания возбуждения генератора.

Ротор 4 генератора состоит из вала, четырех полюсов, катушек обмотки возбуждения, демпферной обмотки, балансировочных колец, подшипников и контактных колец. Полюса набраны из листов электротехнической стали толщиной 0,5 мм. Катушки обмотки возбуждения намотаны из прямоугольного медного провода и пропитаны лаком. Концы обмотки возбуждения выведены через отверстие вала генератора и присоединены к шпилькам контактных колец.

4.10. Рабочее оборудование экскаватора

К рабочему оборудованию экскаватора относятся те узлы экскаватора, с помощью которых производится непосредственно разработка (черпание, перенос и выгрузка) грунта или другого материала, а также рыхление грунта рыхлителем или гидромолотом.

Рабочее оборудование экскаватора может изготавливаться с базовой частью стрелы или с моноблочной стрелой.

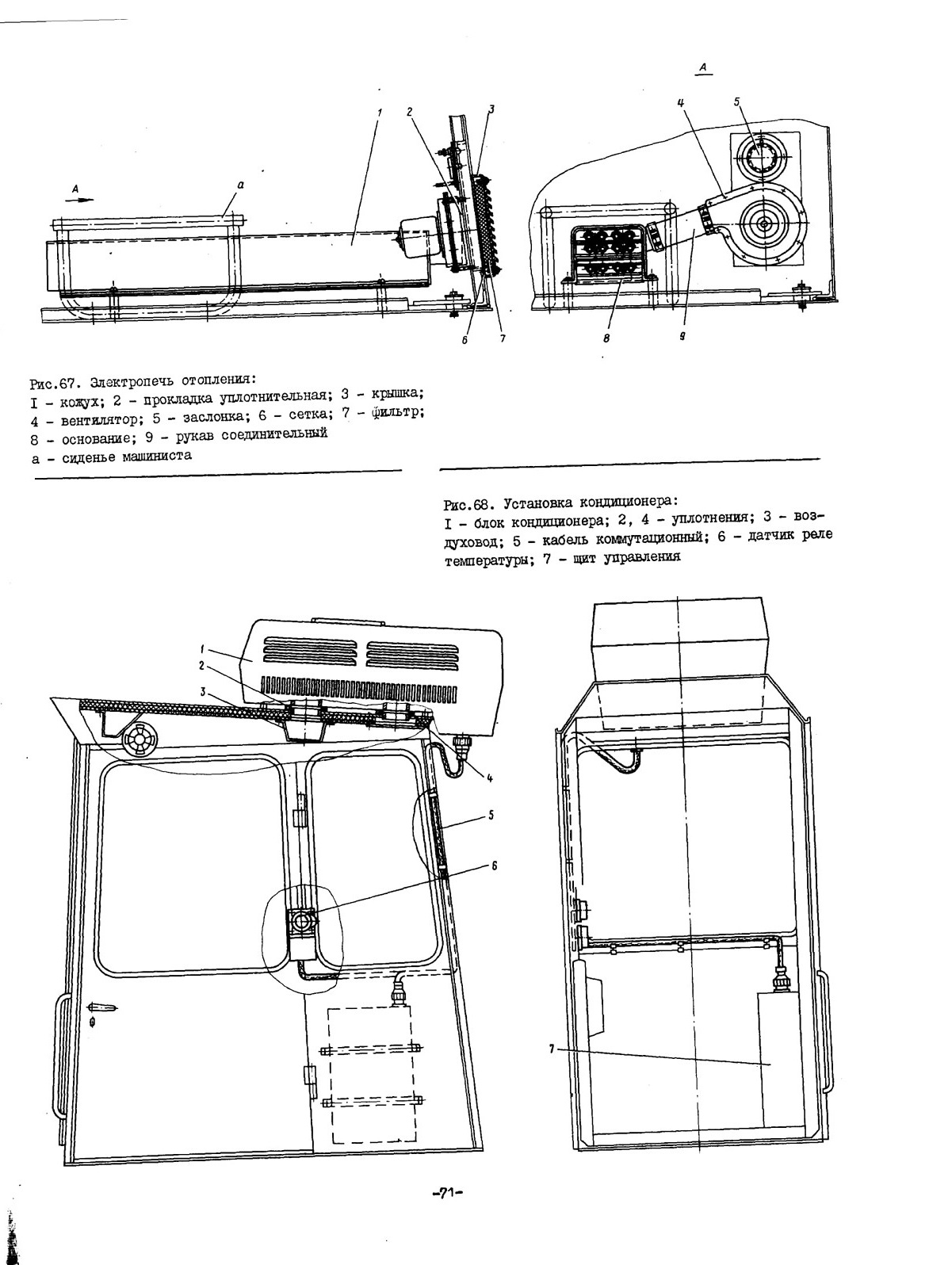

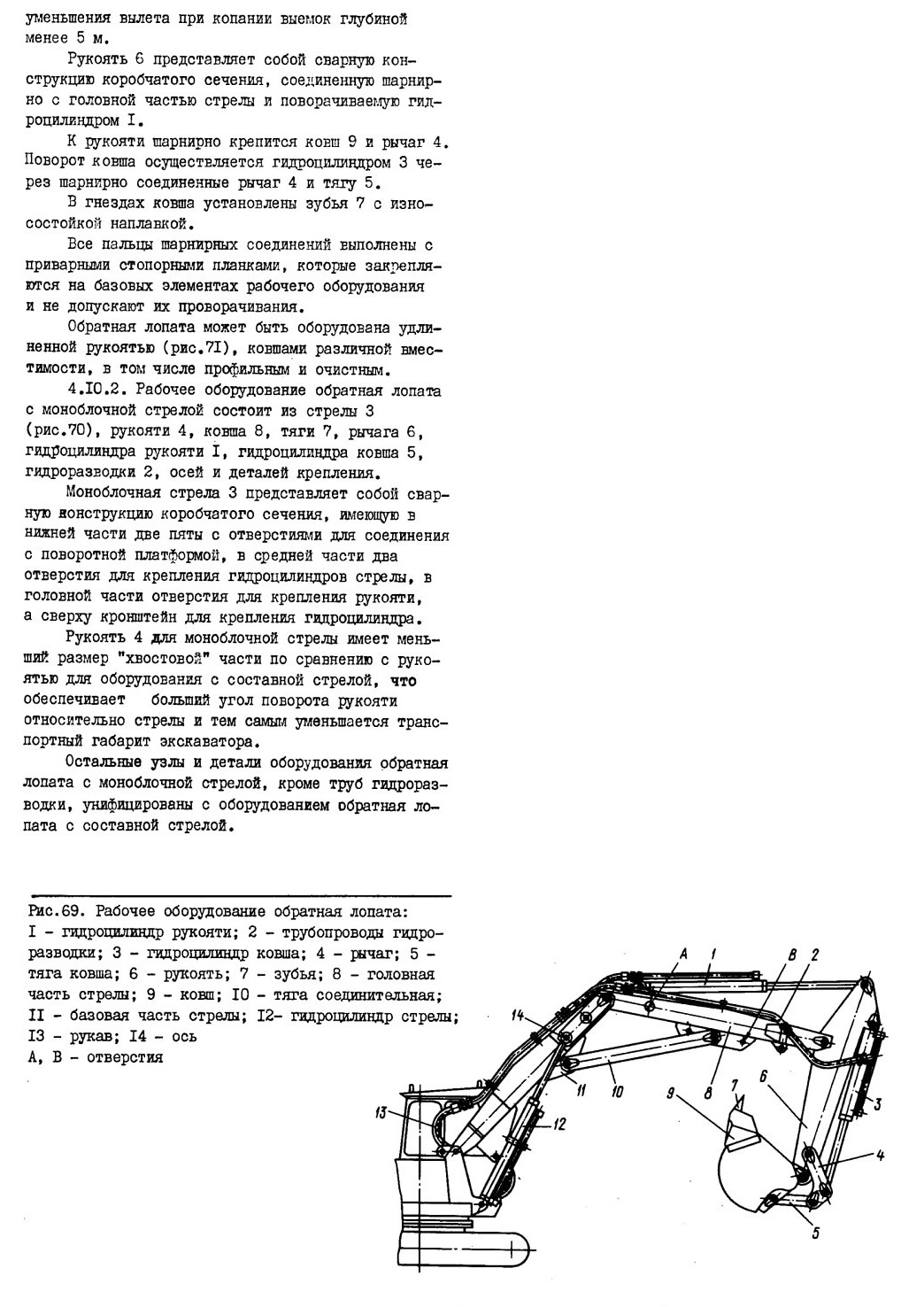

Базовая часть стрелы II (рис.69) используется при всех видах сменного рабочего оборудования, навешиваемого на экскаватор. Она представляет собой сварную конструкцию коробчатого сечения, имеющую в нижней части две пяты с отверстиями для соединения с поворотной платформой экскаватора, в верхней части два отверстия для присоединения элементов рабочего оборудования, я одно - для крепления гидроцилиндров 12 стрелы.

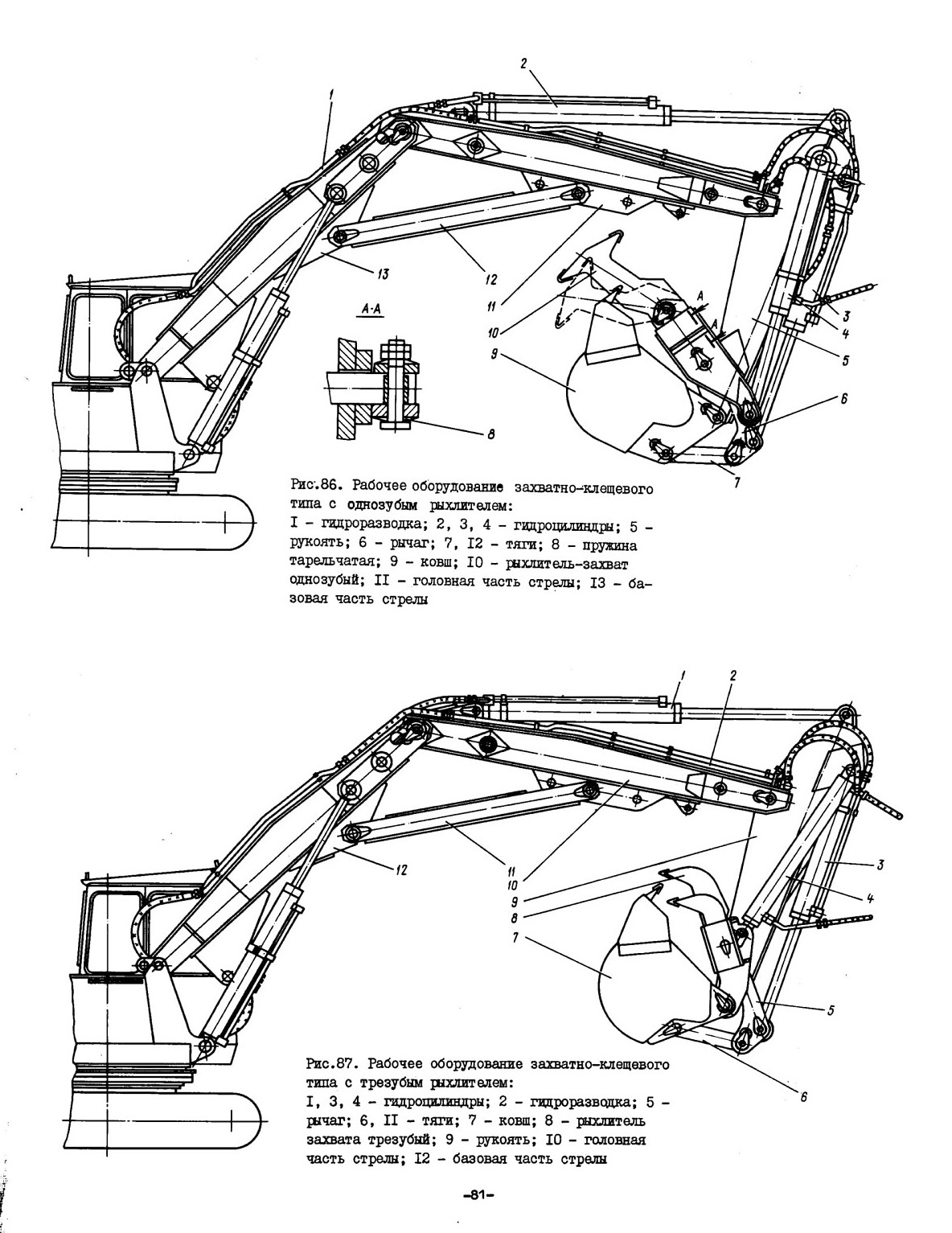

Нижний кронштейн базовой части стрелы служит для крепления гидроцилиндра рукояти в оборудовании прямой лопаты и погрузчика, верхний кронштейн -для установки соединительной тяги 10 при рабочем оборудовании обратная лопата, грейдер, гидромолот, рыхлитель и оборудовании захватно-клещевого типа.

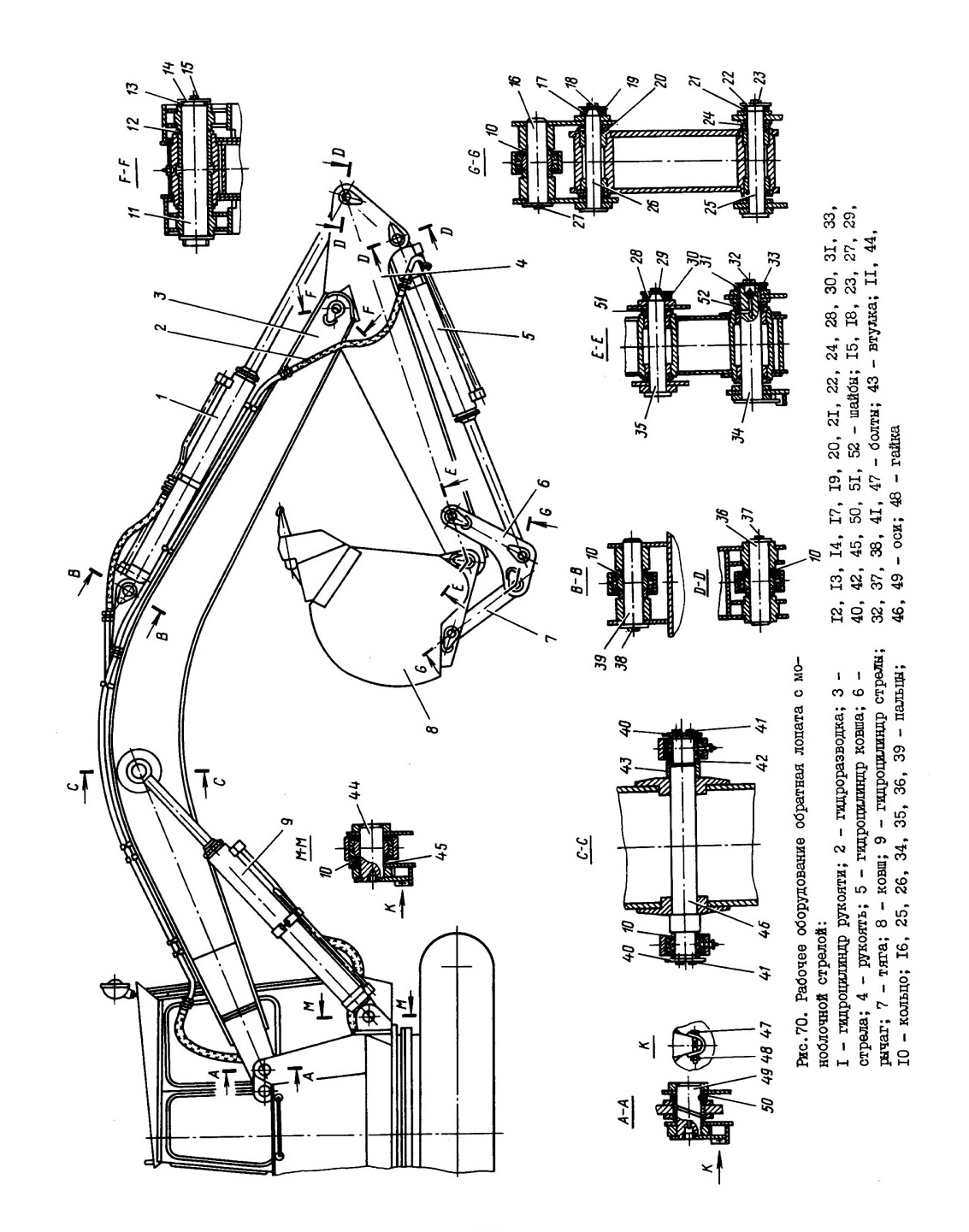

Моноблочная стрела может быть использована для оборудования обратная лопата (рис.70), грейфер, гидромолот и рыхлитель. Она заменяет одновременно базовую и головную части стрелы, а также соединяющую их тягу.

4.10.1. Рабочее оборудование обратная лопата с составной стрелой состоит из базовой части II (рис.69) и головной части 8 стрелы, соединительной тяги 10, рукояти 6, ковша 9, тяги ковша 5, рычага 4, гидроцилиндра ковша 3, гидроразводки 2, гидроцилиндра I рукояти, осей и деталей крепления.

Головная часть 8 стрелы представляет собой сварную конструкцию коробчатого сечения. На головной части стрелы имеются дополнительные отверстия А и В, которыми она может присоединяться к базовой части стрелы и к соединительной тяге с целью

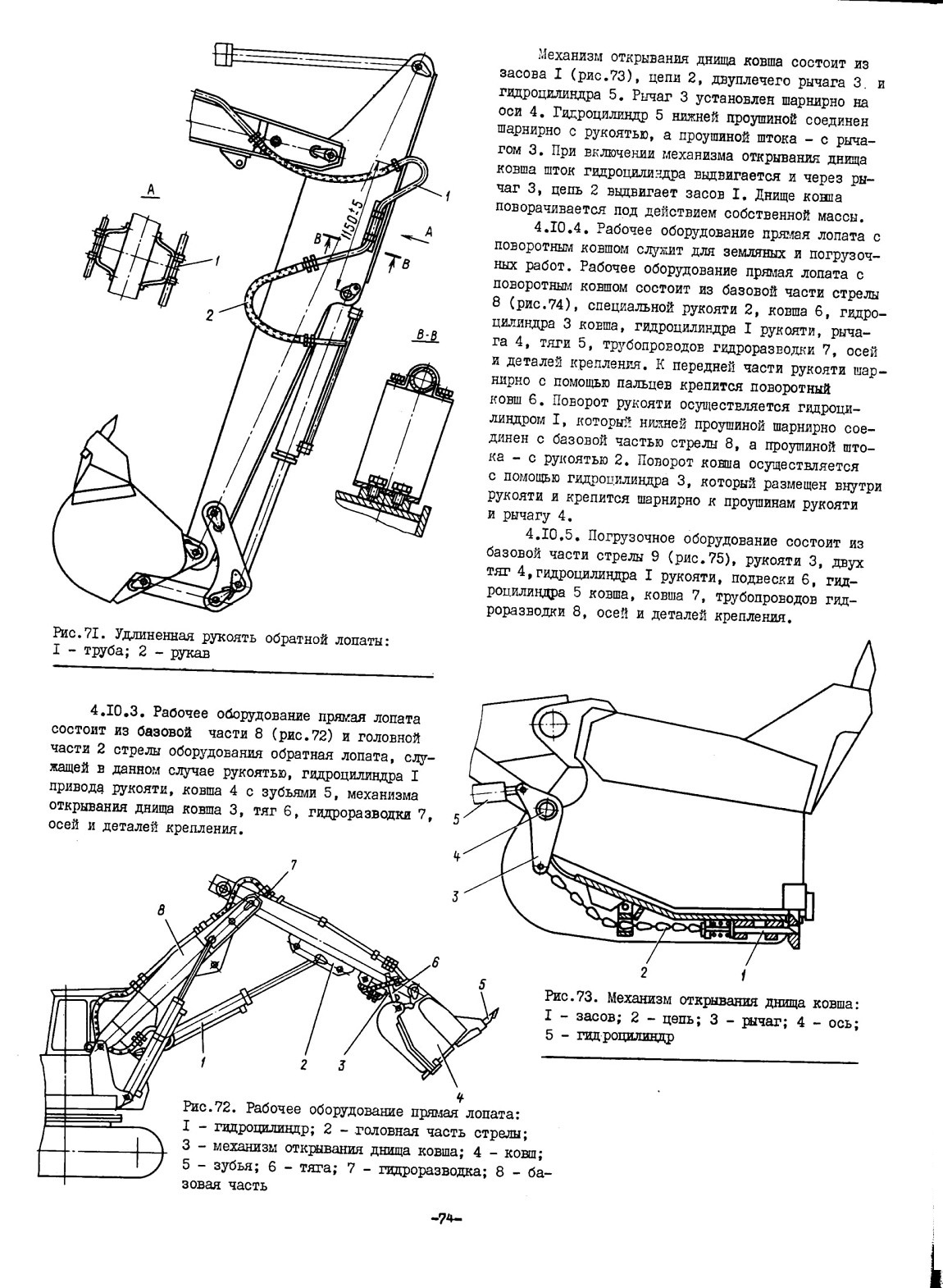

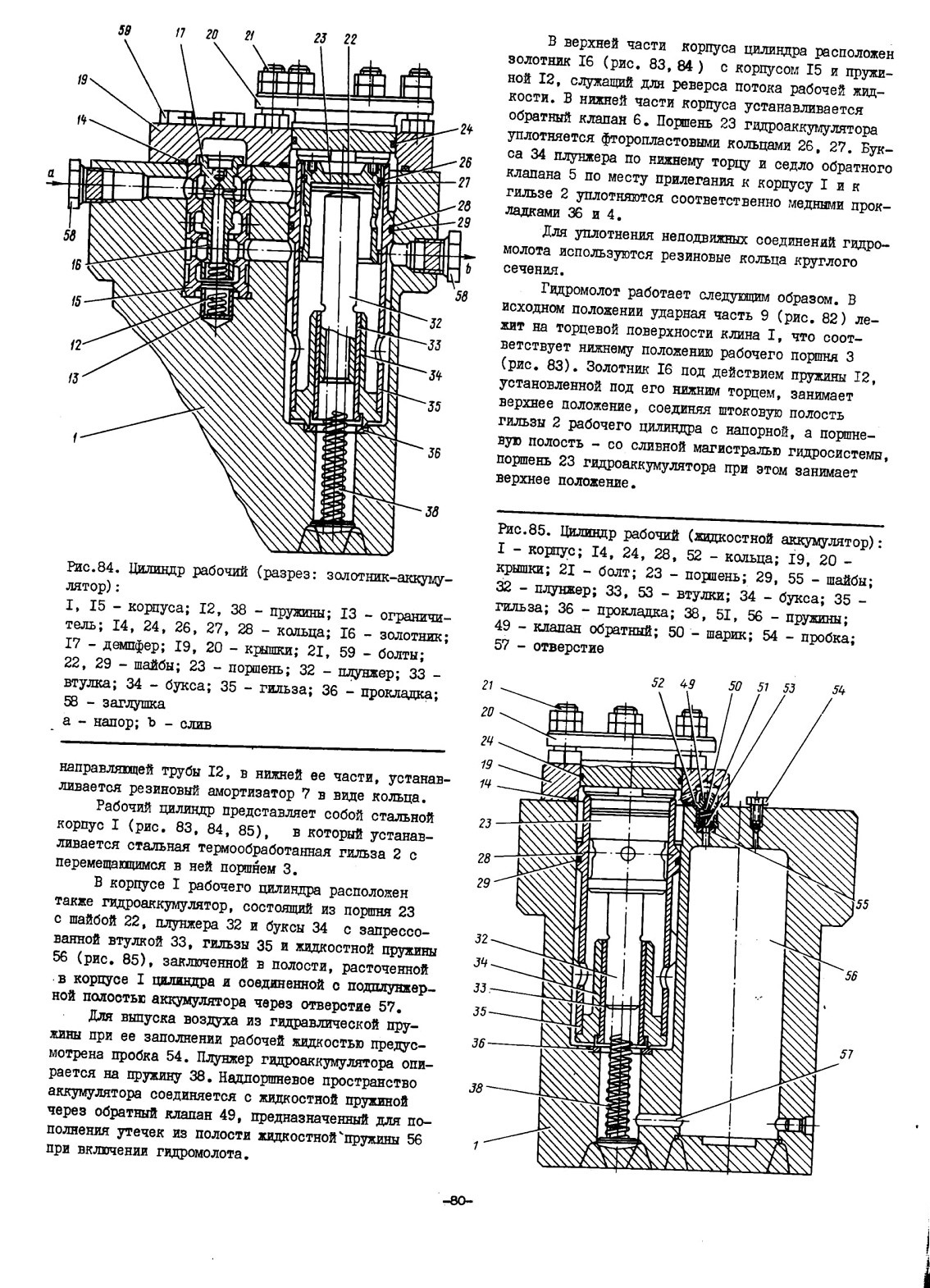

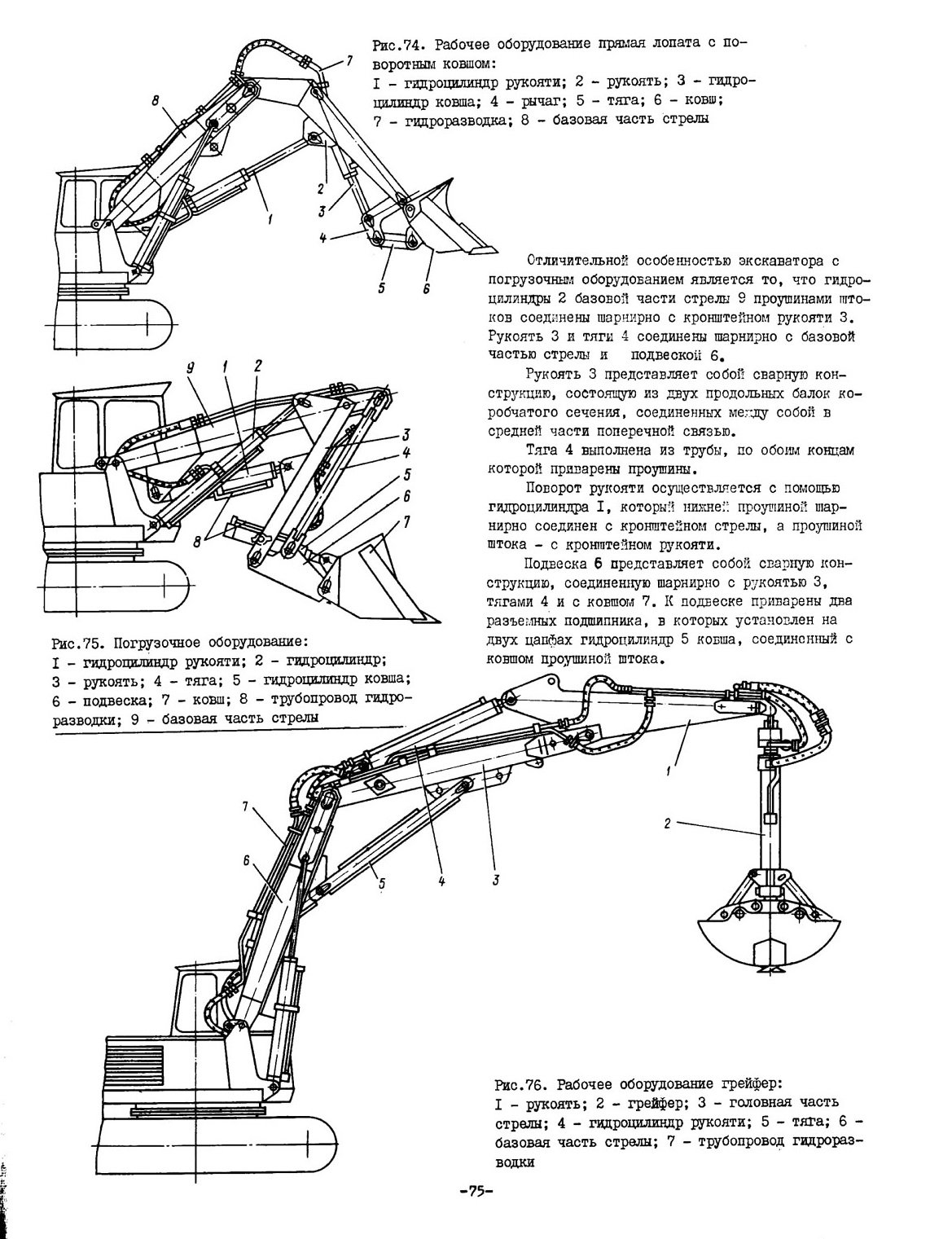

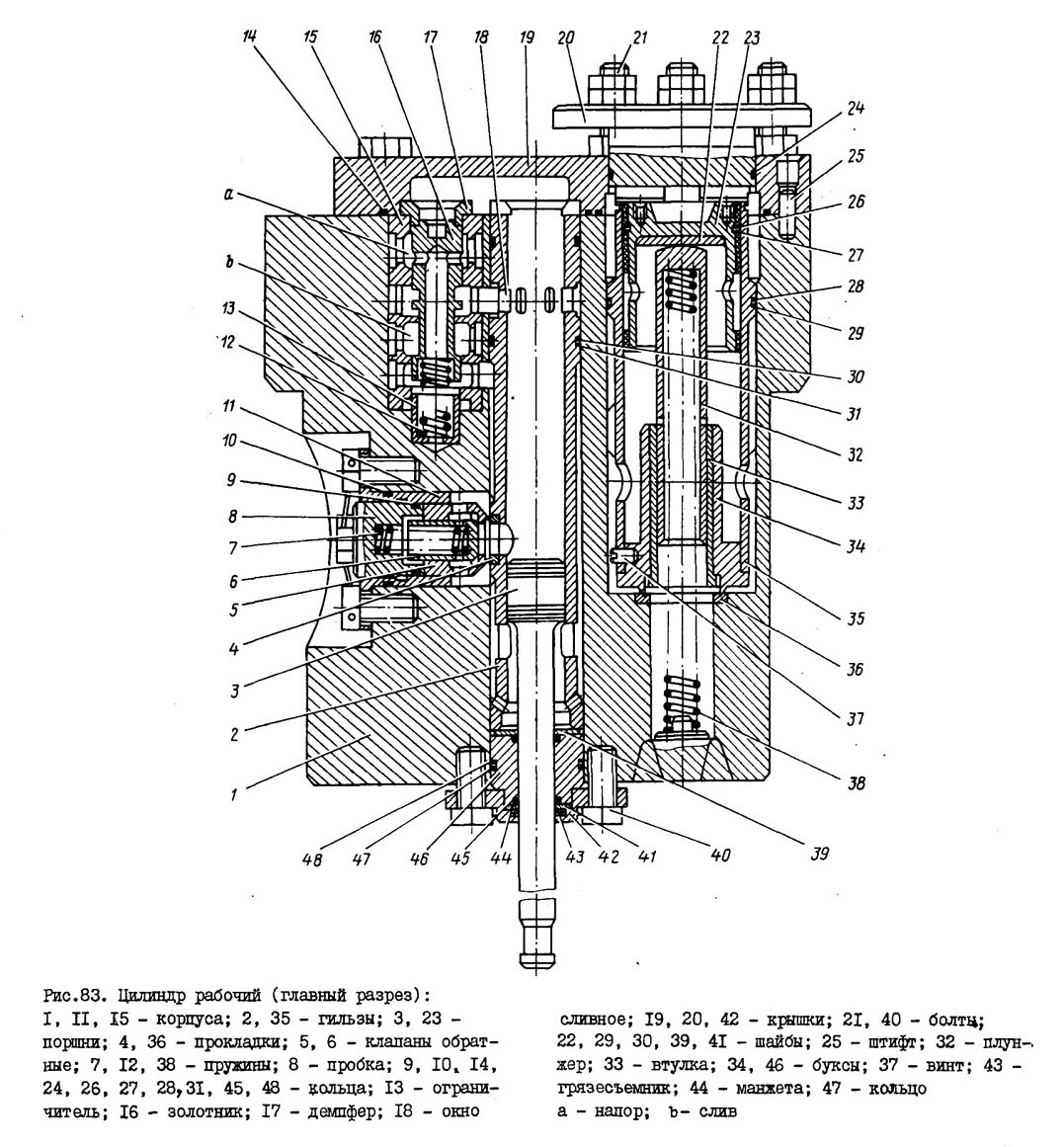

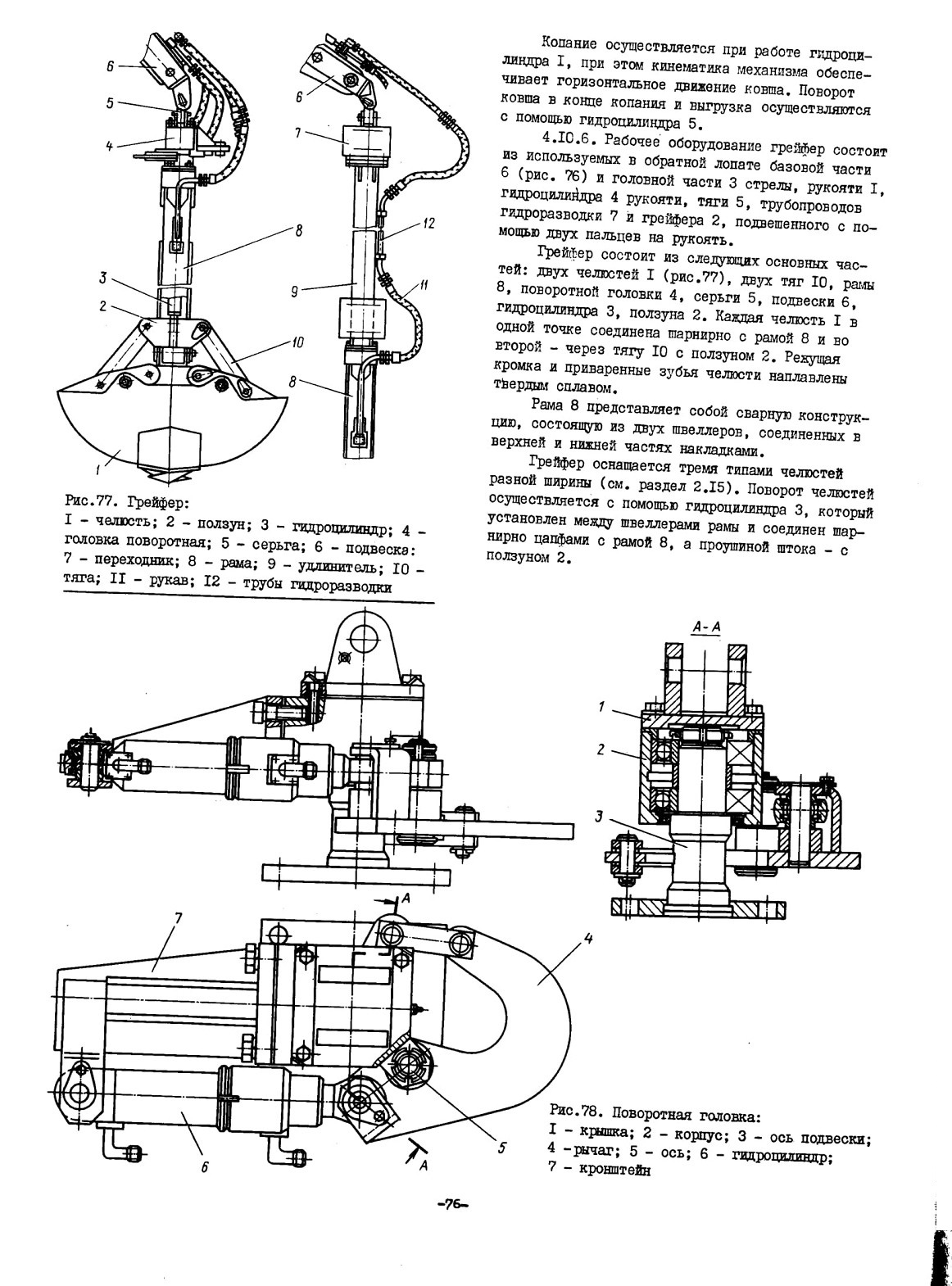

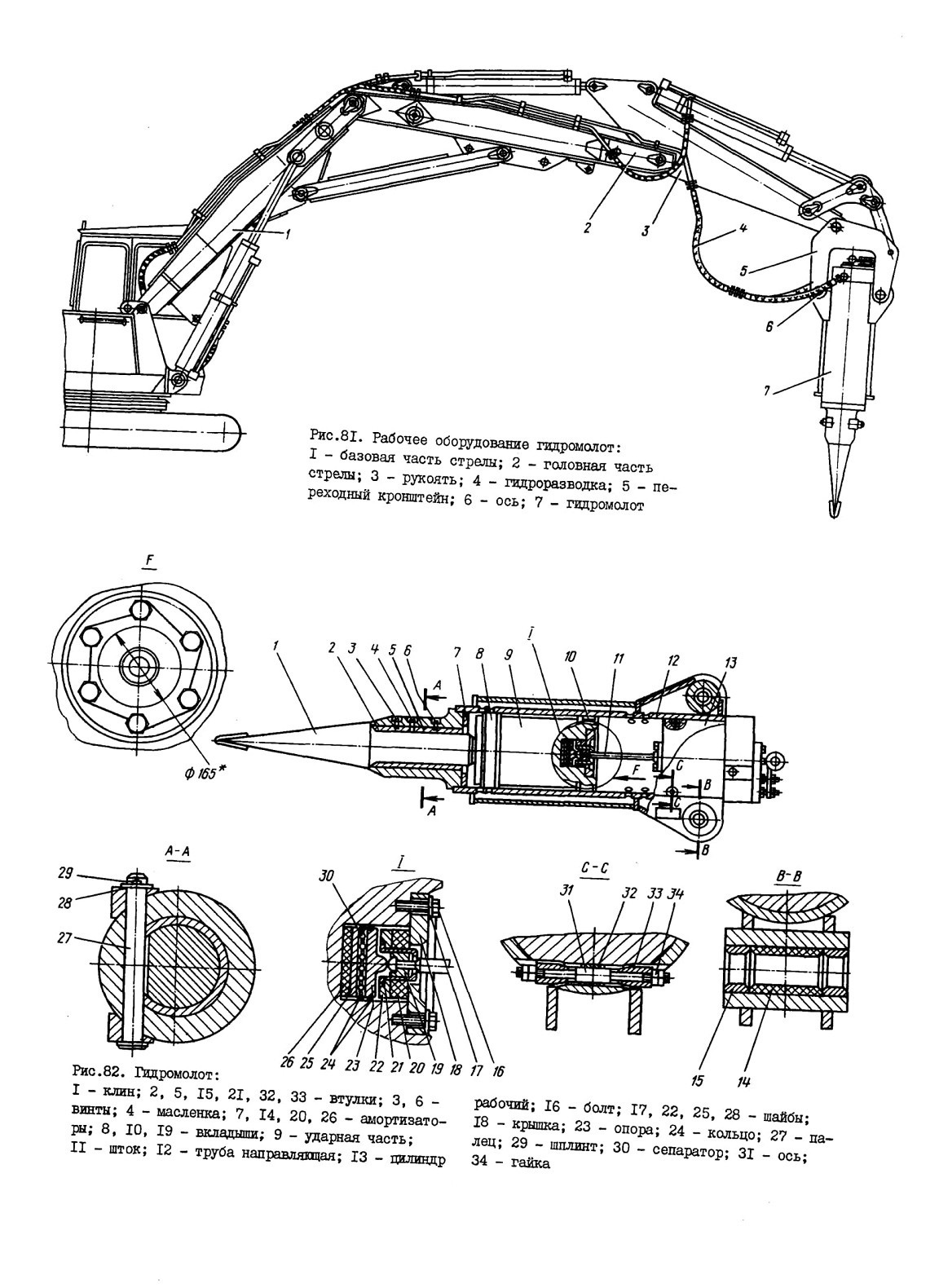

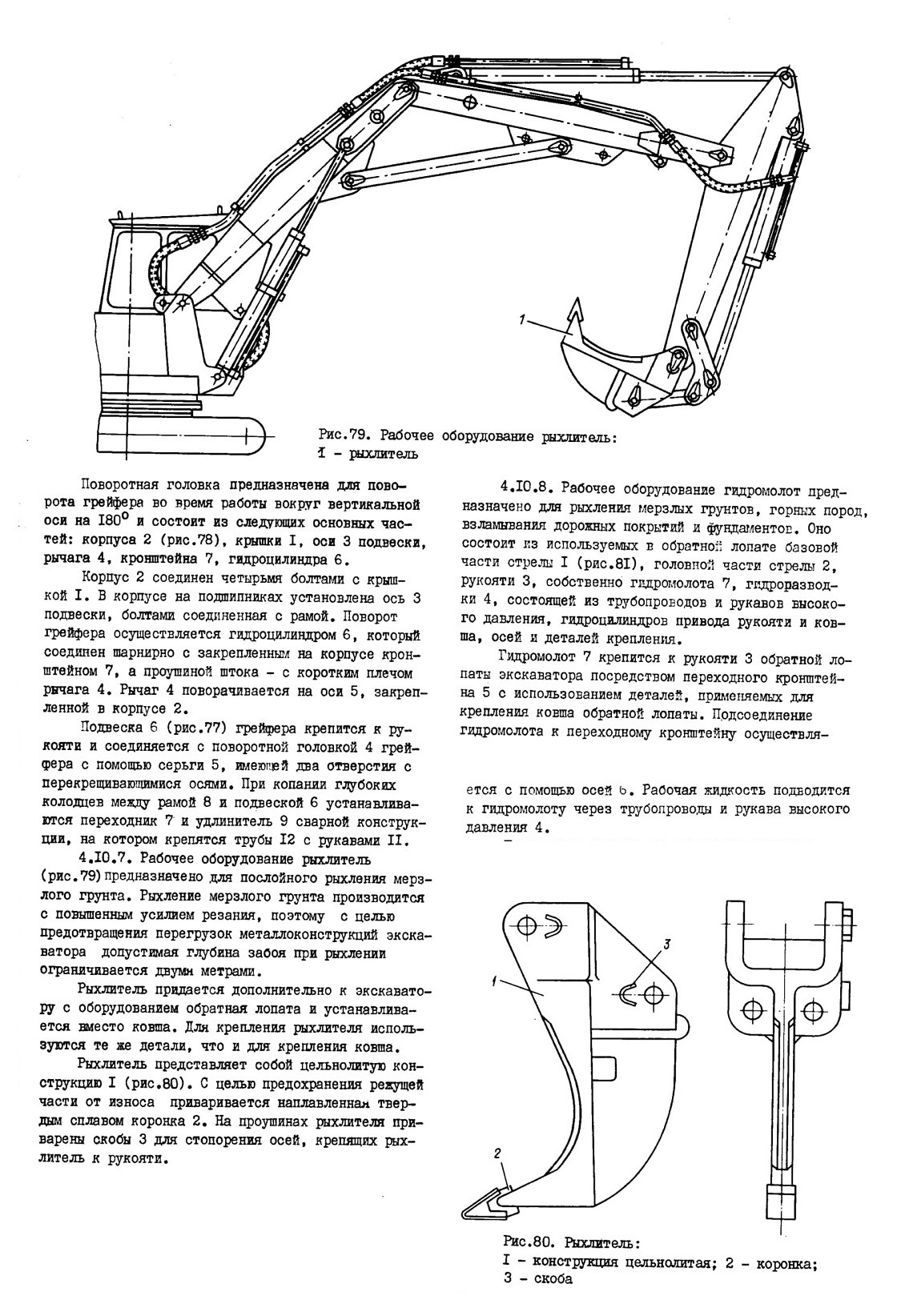

Гидромолот состоит из следующих основных узлов: рабочего цилиндра 13 (рис. 82), направляющей трубы 12, ударной части 9, рабочего инструмента (клина) I. Фиксация рабочего цилиндра 13 относительно направляющей трубы 12 осуществляется разжимным устройством, состоящим из оси 31 и втулок 32 и 33, Ограничение перемещения клина I производится с помощью пальца 27. Для уменьшения динамических нагрузок на экскаватор в опорах гидромолота устанавливаются резиновые амортизаторы 14. Клин перемещается в направляющей трубе по бронзовым втулкам 2 и 5, которые стопорятся винтами 3 и б, а смазываются через масленку 4.

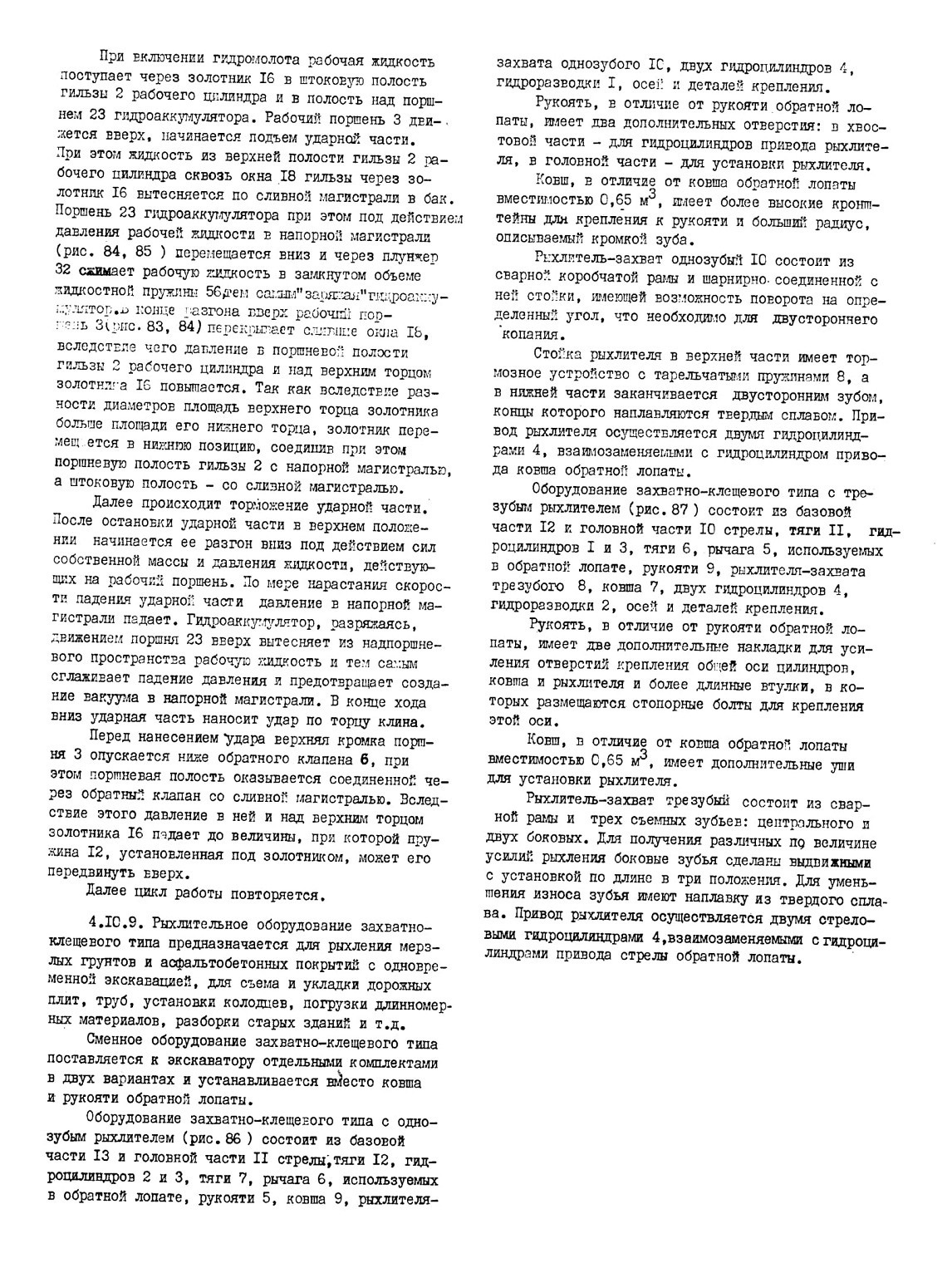

Для уменьшения износа направляющей трубы на ударной части предусмотрены сменные бронзовые вкладыши 8 и 10. Крепление ударной части 9 к хвостовику штока II рабочего цилиндра 13 осуществляется через амортизаторы 20 и 26. На закаленной шайбе 25 устанавливается шариковый сепаратор 30. Внутри

5. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

5.1. Контрольно-измерительные приборы и пусковая аппаратура

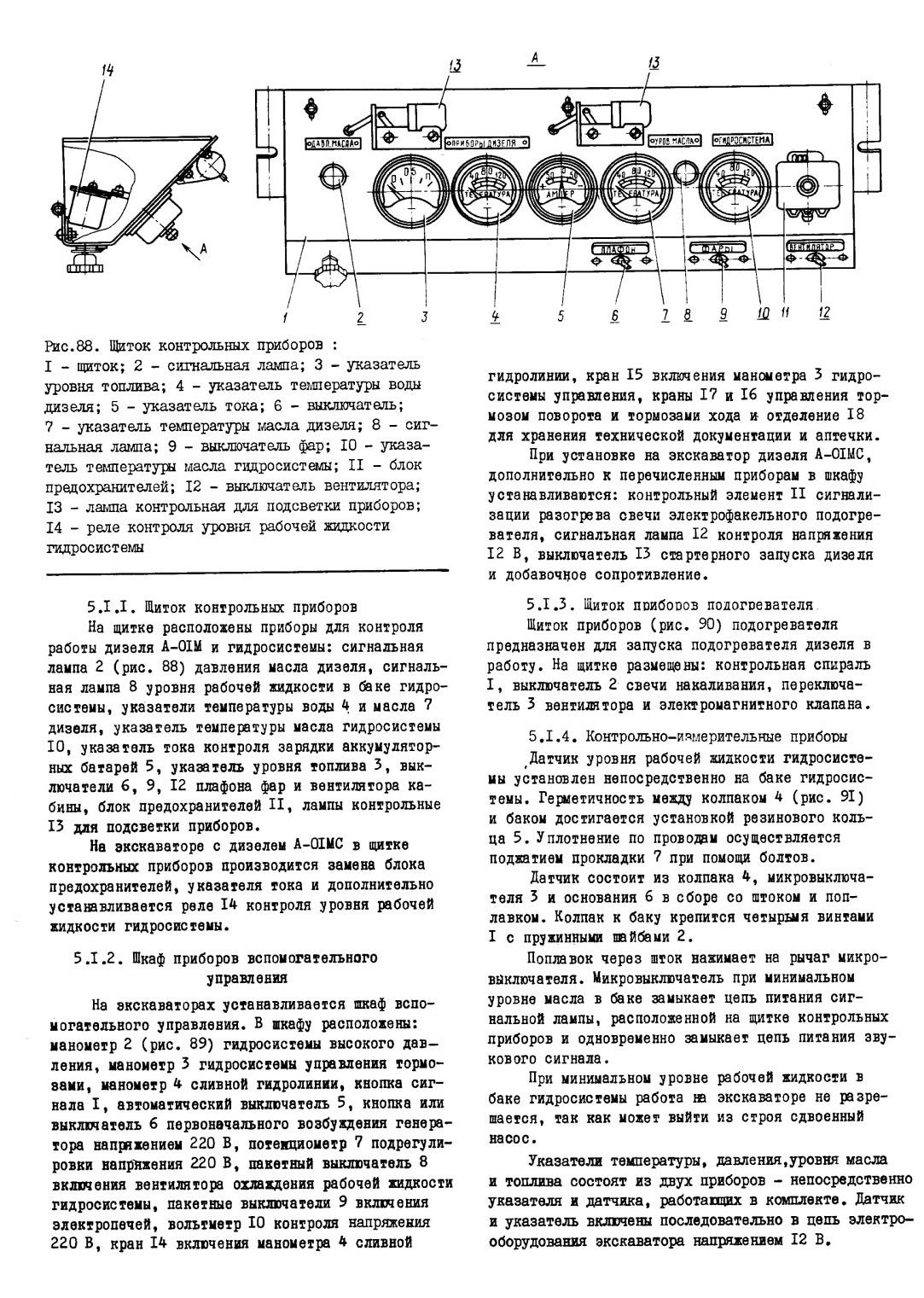

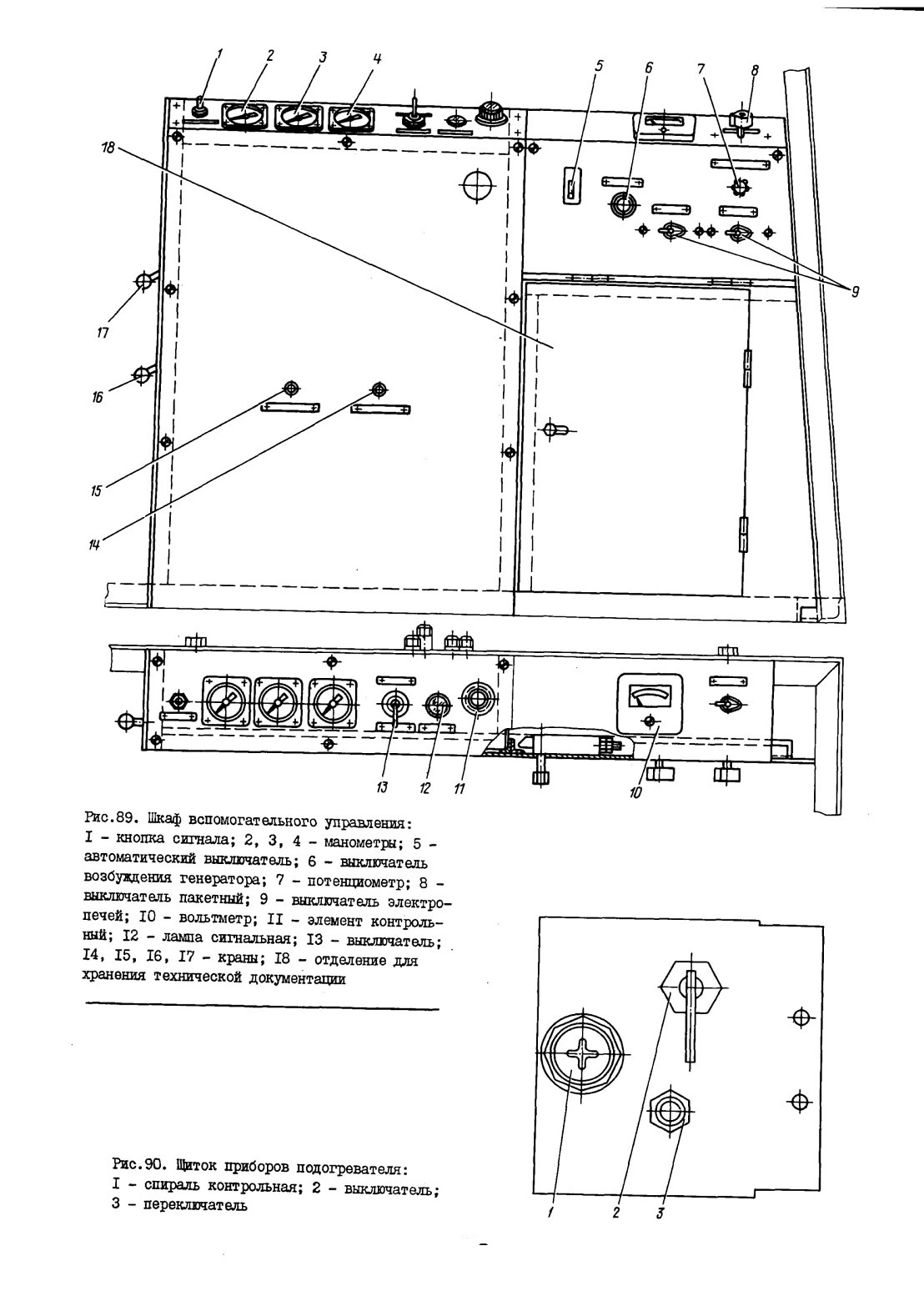

Для контроля работы экскаватора и его составных частей (дизеля, гидросистемы, электрооборудования) служат приборы, установленные в кабине машиниста. Приборы установлены на щитке над лобовым стеклом кабины, на щитке приборов, расположенном с правой стороны кабины, и на щитке, укрепленном на капоте дизеля со стороны контргруза.
