4.6.1. Управление экскаватором

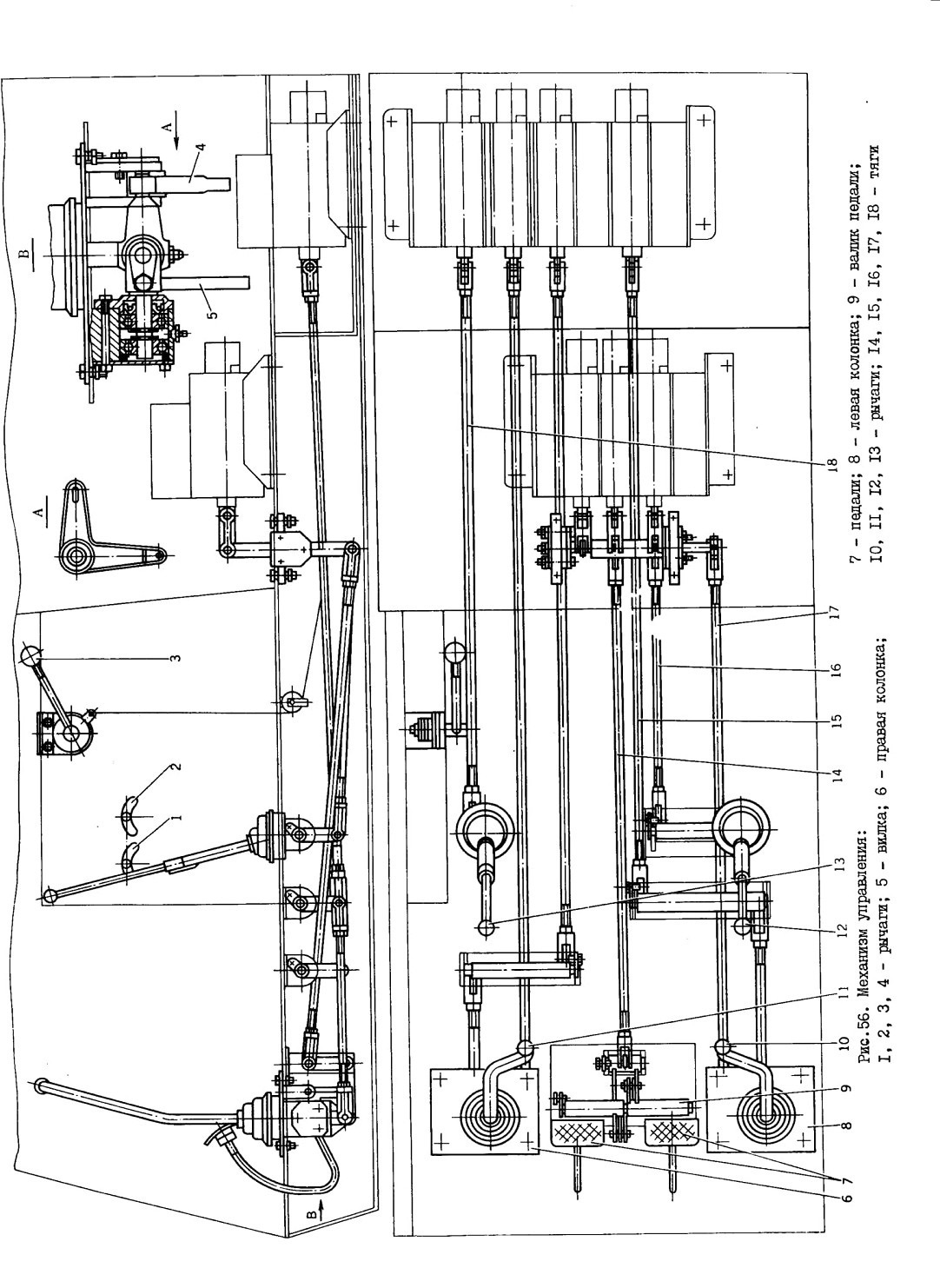

Управление экскаватором осуществляется с помощью рычагов и педалей, расположенных в кабине машиниста. Рычаги 10 и 11 (рис. 56) предназначены для управления рабочим оборудованием и имеют по четыре рабочих положения и по одному нейтральному.

Педали 7 предназначены для управления поворотом платформы, а рычаг 2 - для ее торможения. Каждая педаль имеет одно рабочее положение и одно нейтральное.

Рычаги 12 и 13 предназначены для управления передвижением экскаватора, каждый рычаг имеет два рабочих положения и одно нейтральное.

Для управления тормозами хода служит рычаг I. Рычаг 3 предназначен для управления подачей топлива в двигатель.

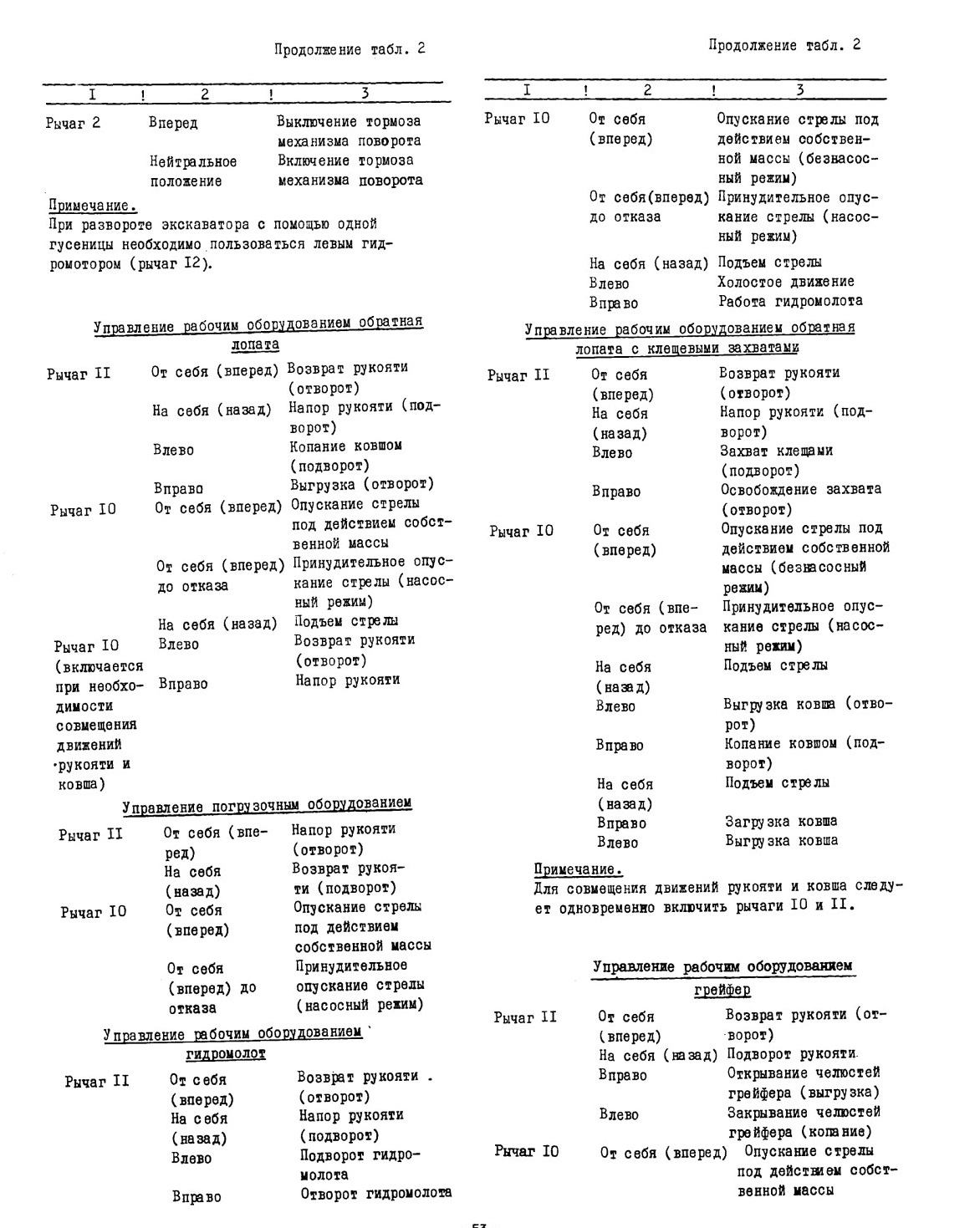

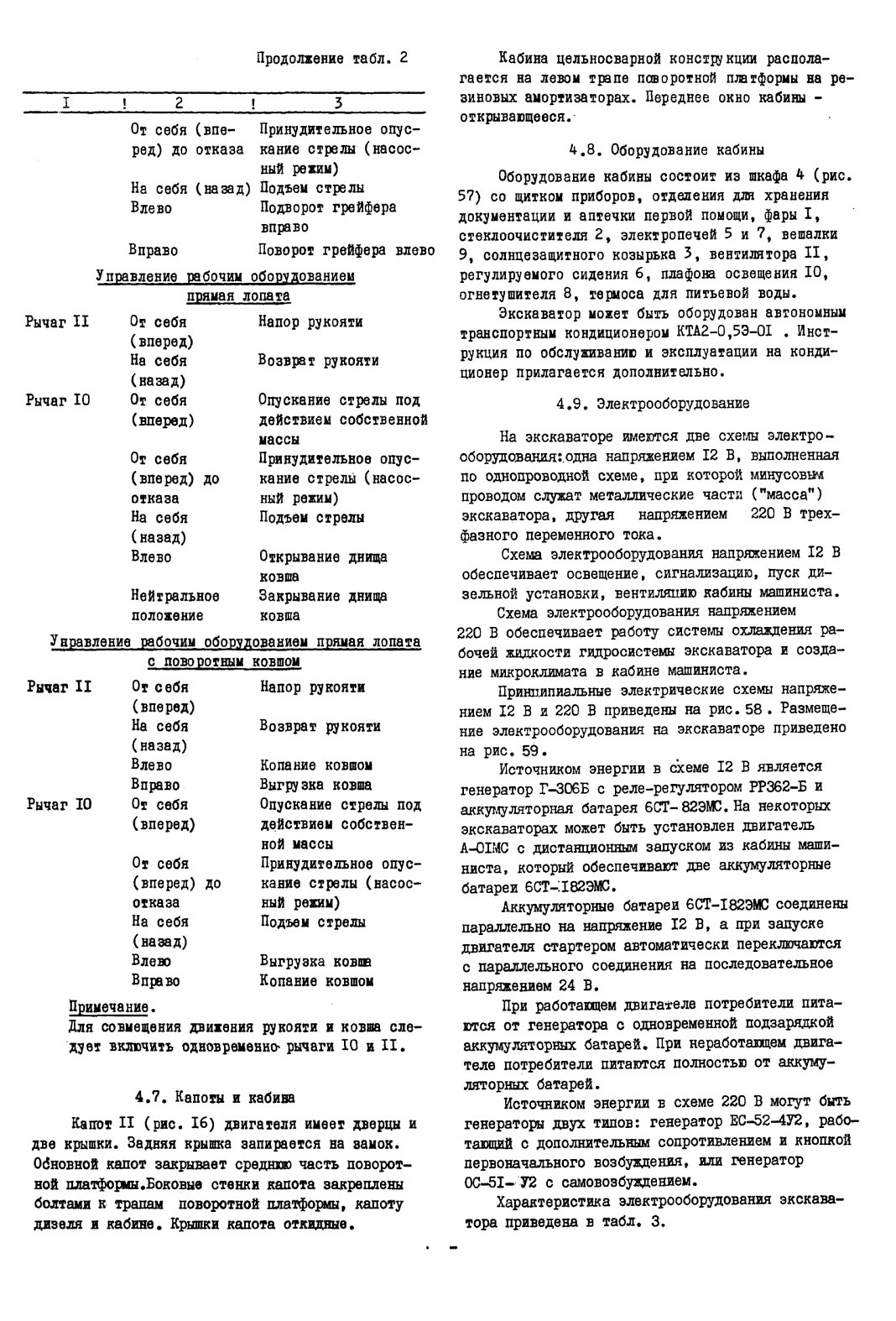

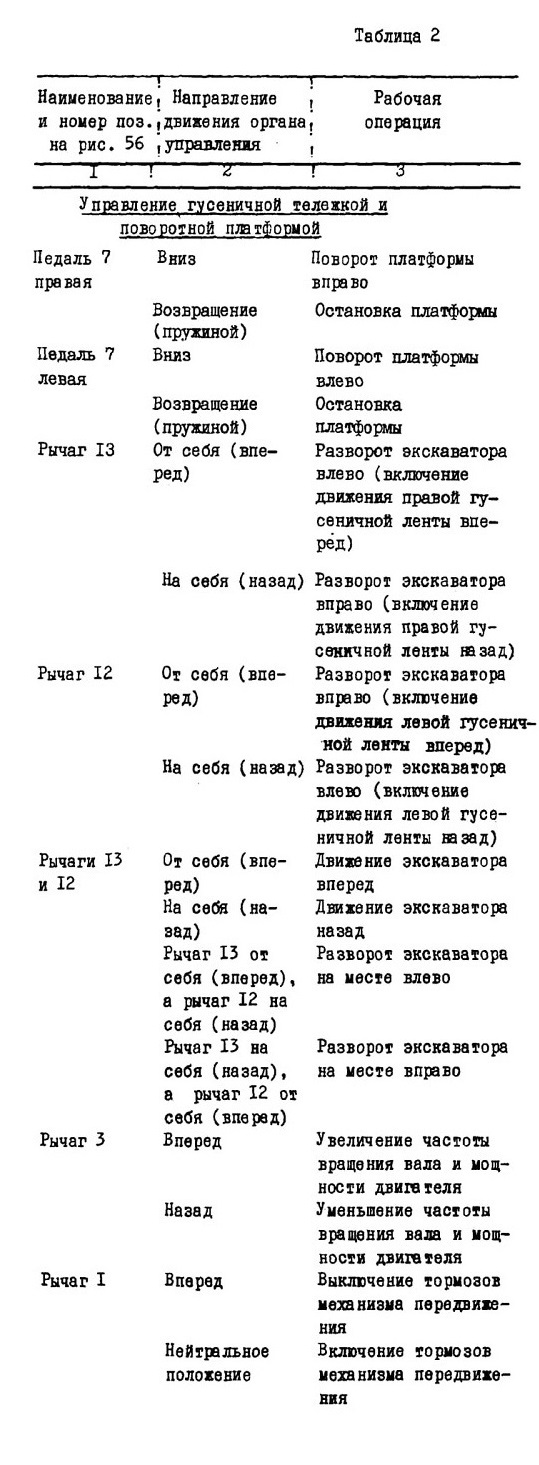

Назначение и положение рычагов и педалей управления приведены в табл. 2.

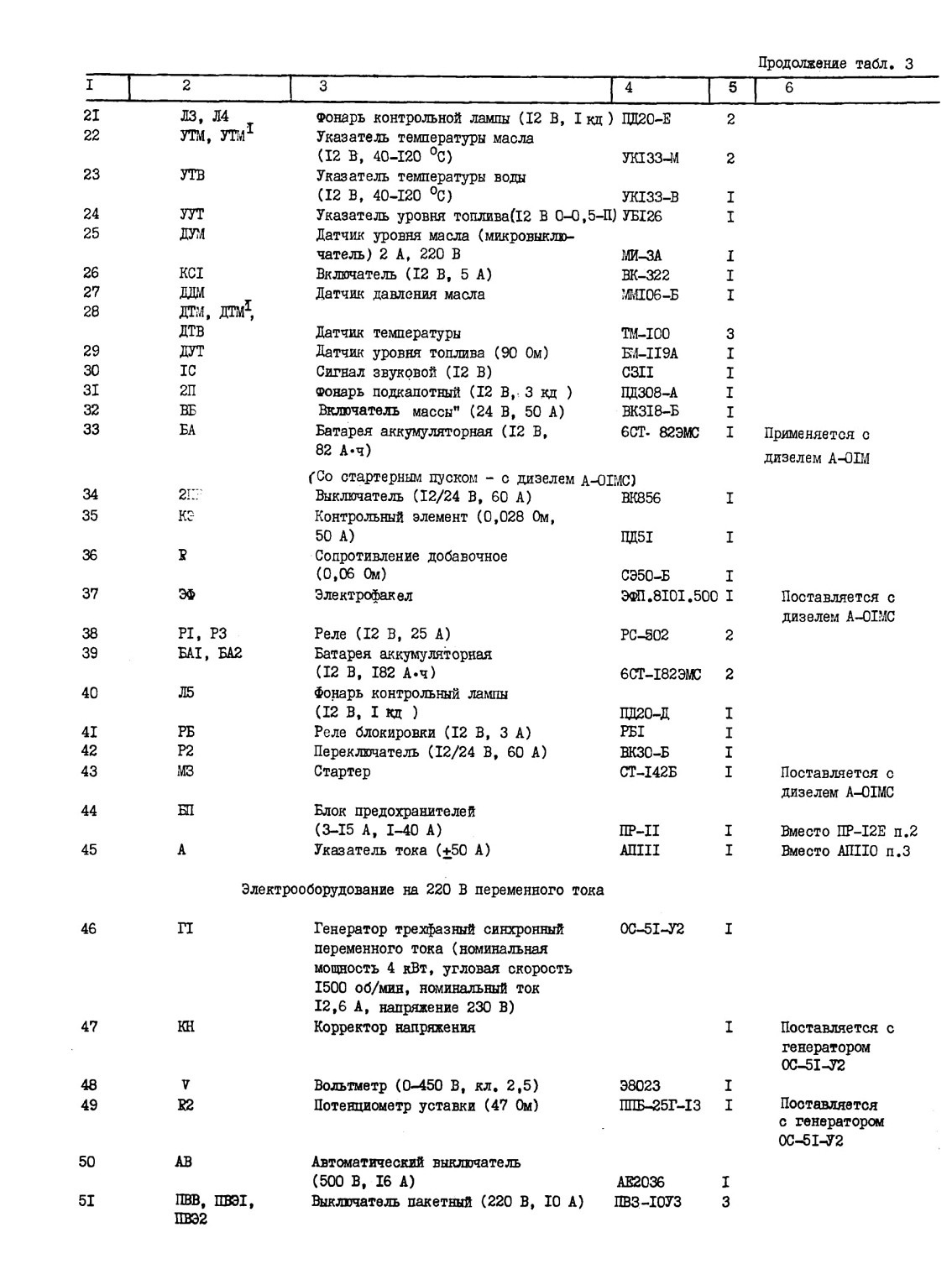

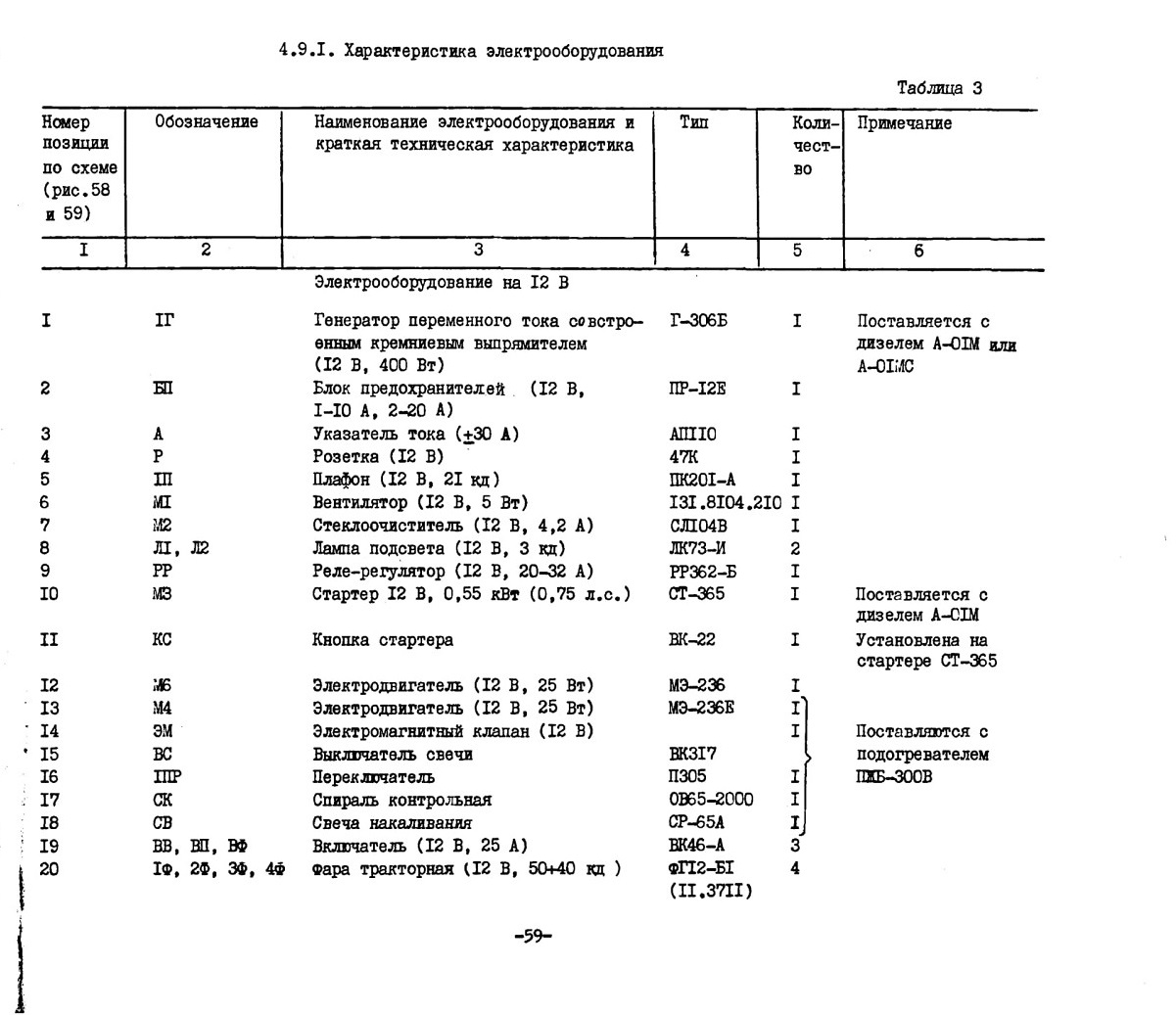

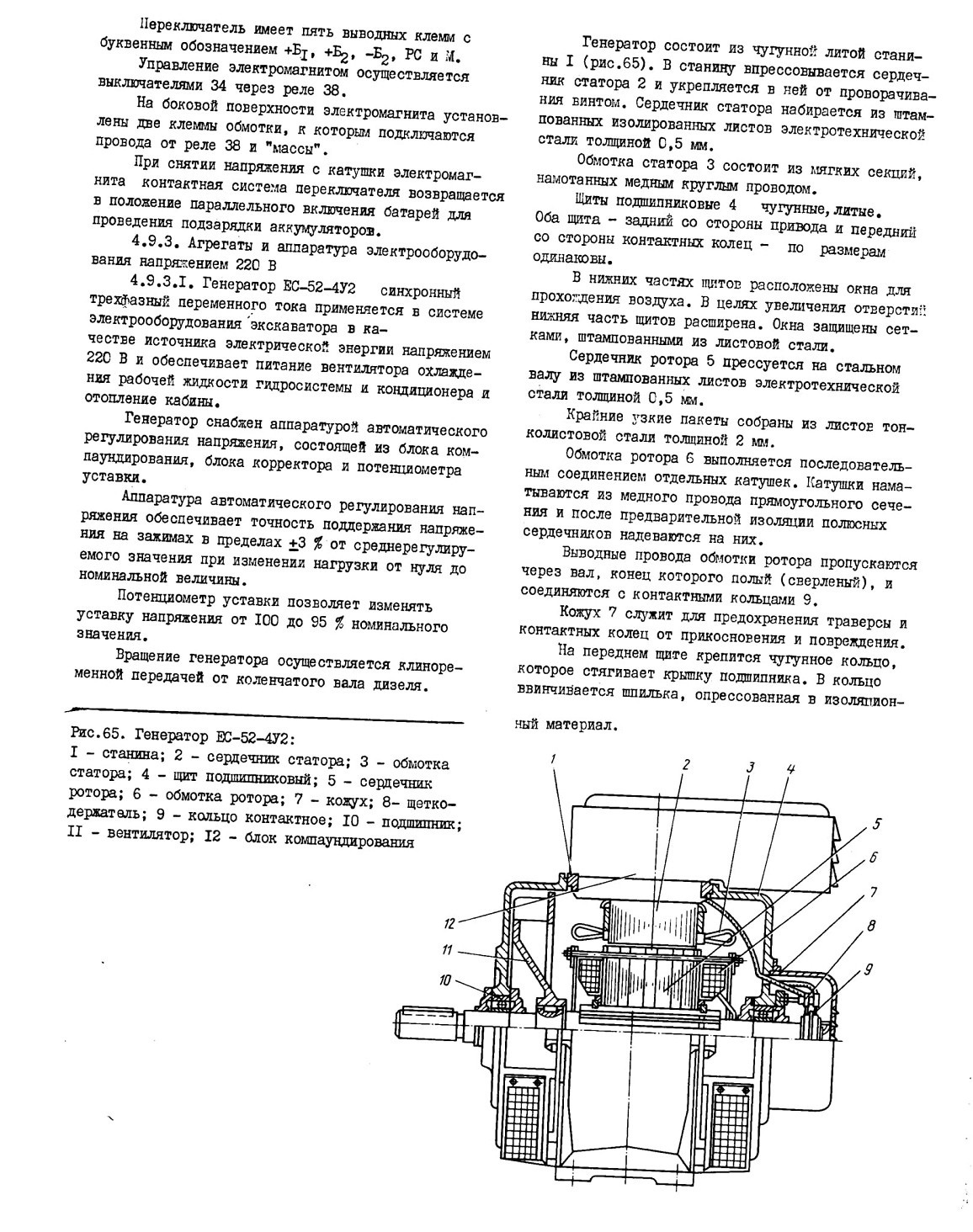

4.9.1 Характеристика электрооборудования

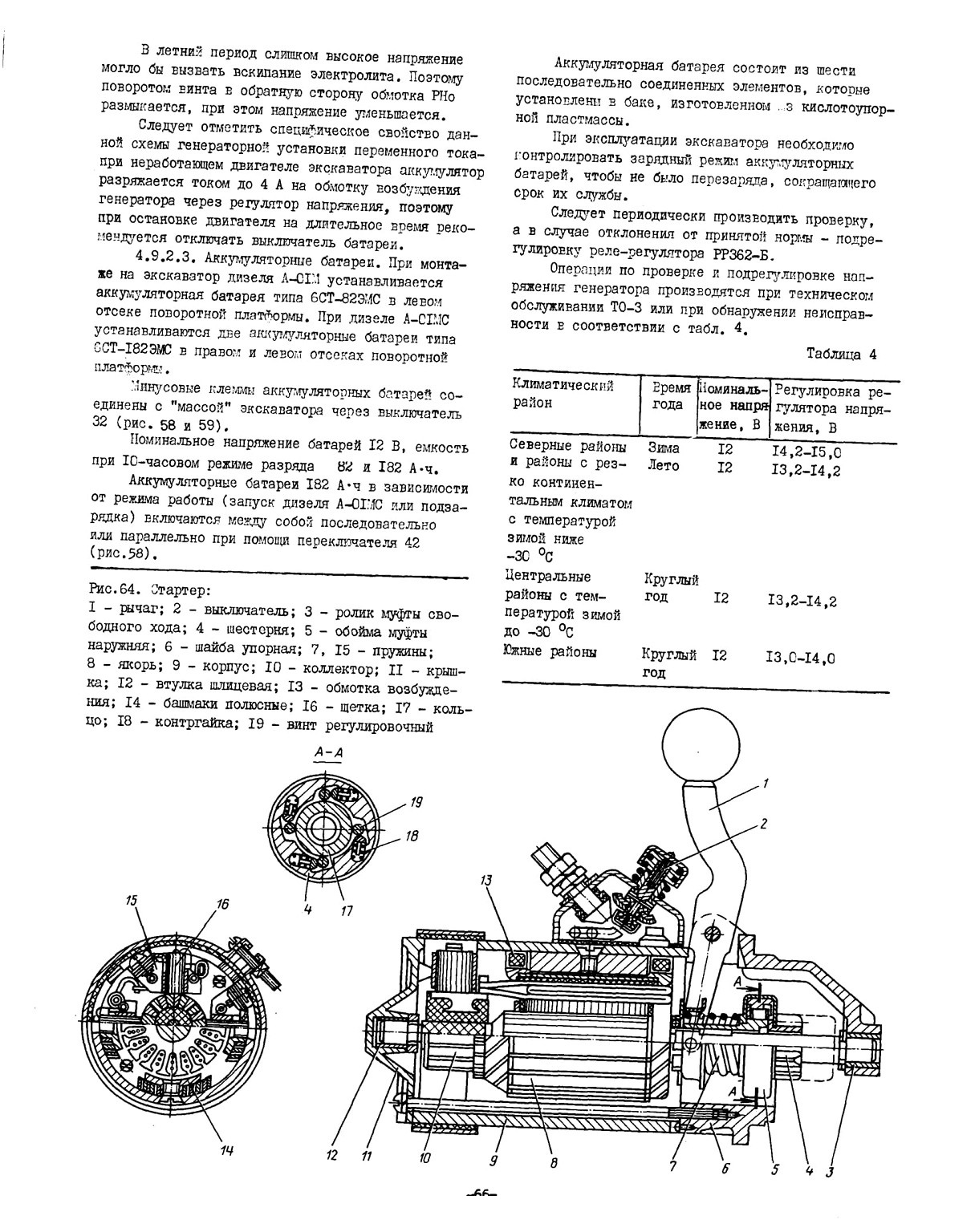

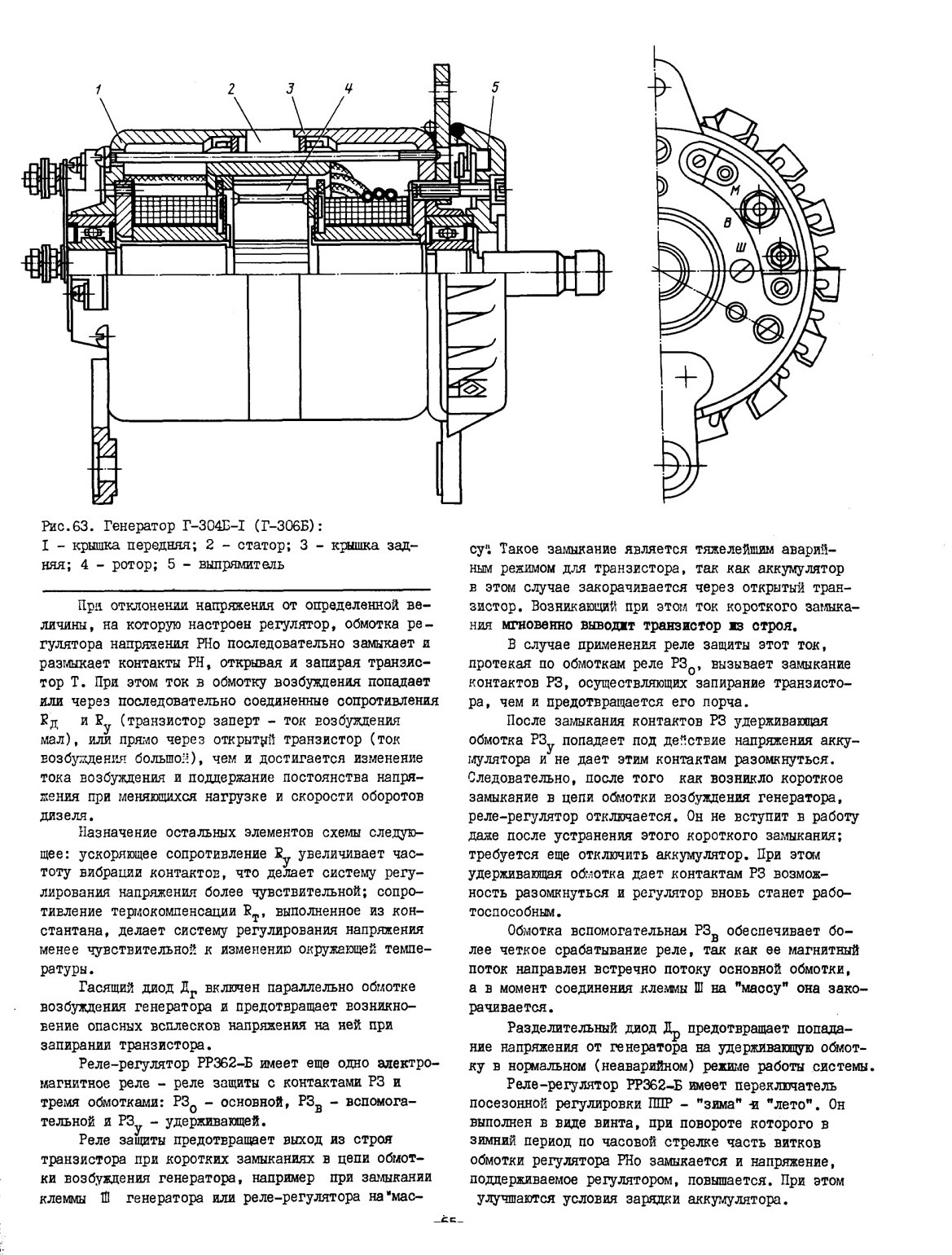

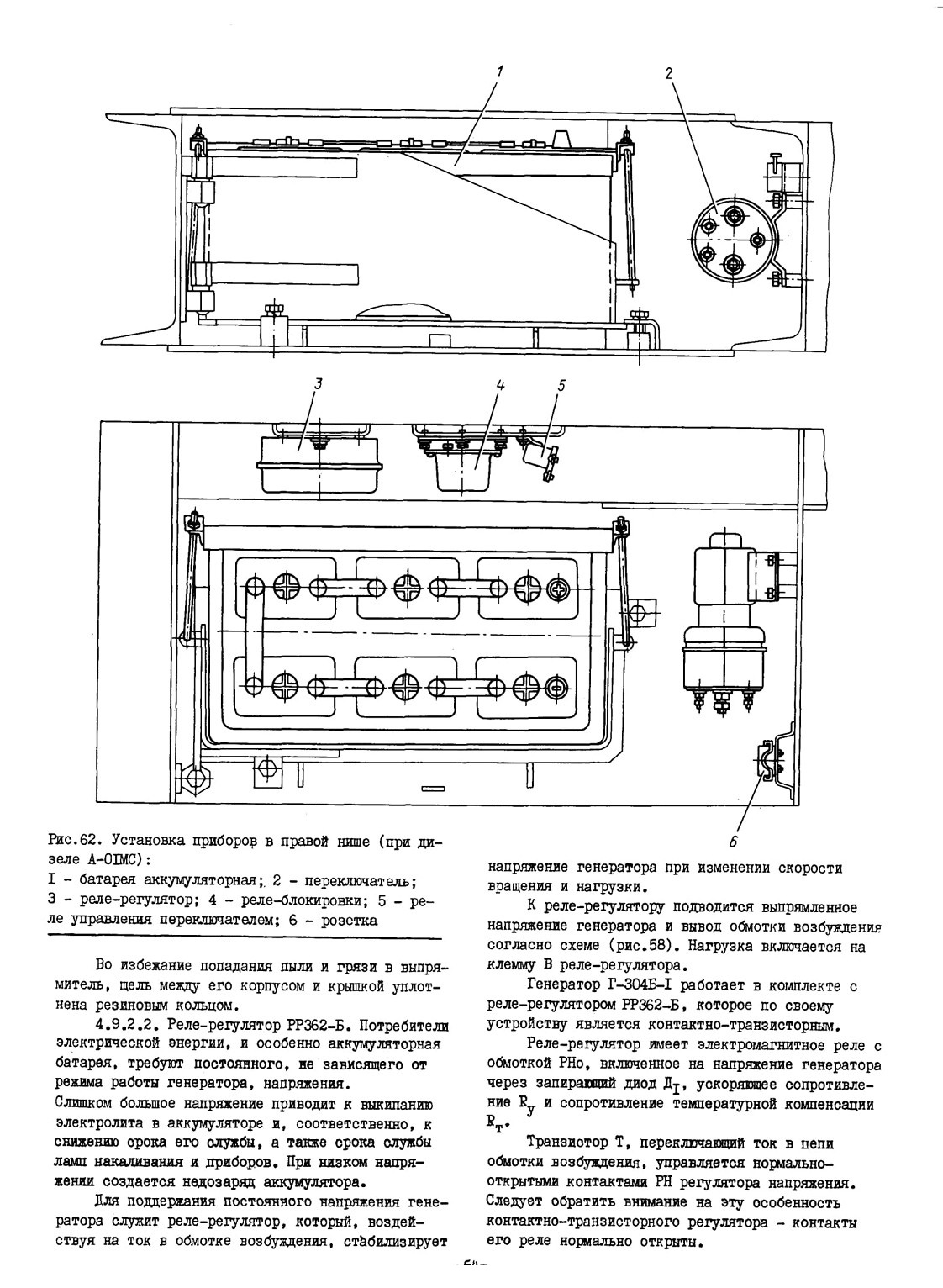

Следует помнить, что реле-регулятор РР362-Б требует квалифицированного обращения, поэтому регулировку нужно производить только в условиях мастерской.

При проведении подрегулировки необходимо пользоваться вольтметром класса точности не ниже 1,5.

Правила хранения аккумуляторных батарей и техническое обслуживание изложены в специальных руководствах.
