«Цербер-03» Прибор приемно-контрольный охранно-пожарный. Руководство (2015 год) - часть 3

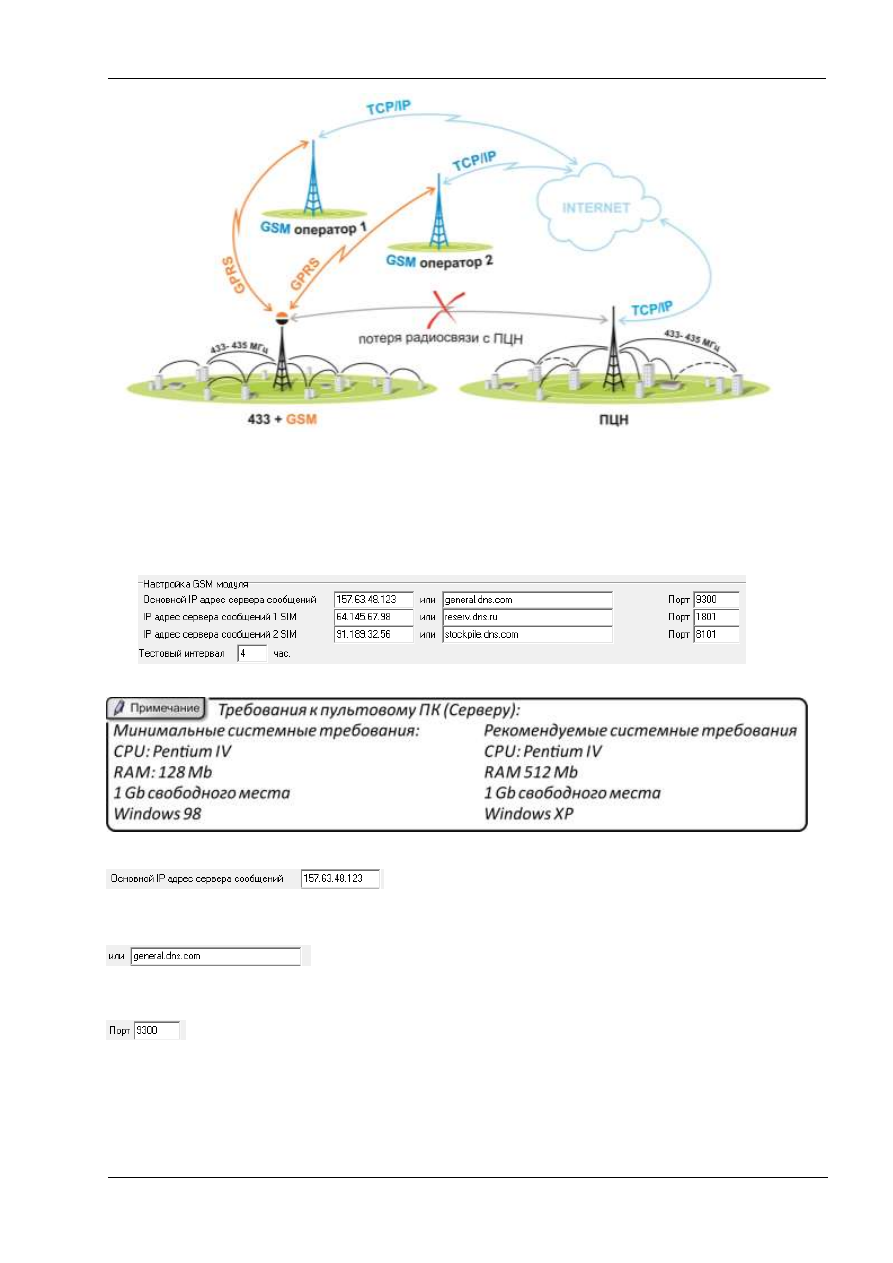

Рисунок 2.20. Принцип работы ретрансляции через GSM.

Настройка GSM модуля

Для работы «Цербер G-M» пультовый персональный компьютер (сервер) с КПО «Кобра

8» должен иметь минимум один статический («белый») IP адрес и открытый порт. В
настройках GSM модуля устанавливаем в верхней строчке (рисунок 2.21.)

Рисунок 2.21. Настройка параметров GSM-модуля.

Основной IP адрес сервера сообщений

IP адрес, на который будут уходить сообщения с

ППКОП, он должен соответствовать «белому» внешнему IP адресу пультового ПК.

Поле «или»

в данном поле можно указать доменное имя для отправки

сообщений на сервер сообщений.

Порт

Открытый порт входящих интернет сообщений, настроенный в драйвере

«Цербер»

В поля «IP адрес сервера сообщений # SIM» вводим резервные IP адреса для каждой

SIM-карты, которые доступны на пультовом ПК. Они могут быть одинаковые для обеих SIM

карт или остаться пустыми при отсутствии резервного IP адреса. Поля «или» так же
подразумевают резервные доменные имена.

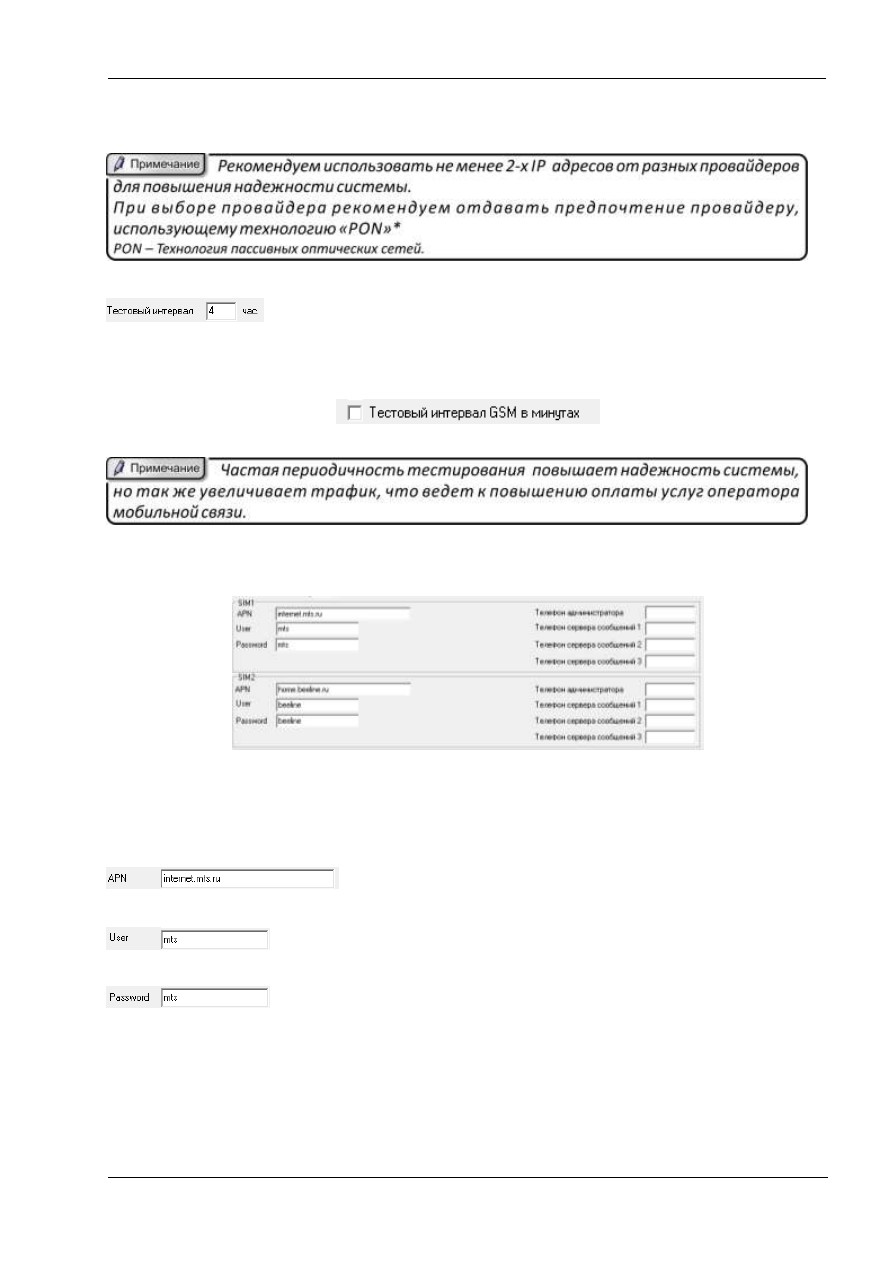

Тестовый интервал

время между отправкой тестовых сообщений с ППКОП на ПЦН.

Тестовый интервал вы можете установить как в часах, так и в минутах, для этого необходимо
на вкладке «Дополнительные настройки» поставить галочку «Тестовый интервал GSM в
минутах» (Рисунок 2.22.)

Рисунок 2.22.

Для защиты от сбоев в работе оператора сотовой связи модуль «Цербер G-M» оснащен

слотами для двух SIM-карт для работы с двумя операторами.

Рисунок 2.23. Настройка параметров работы SIM-карт.

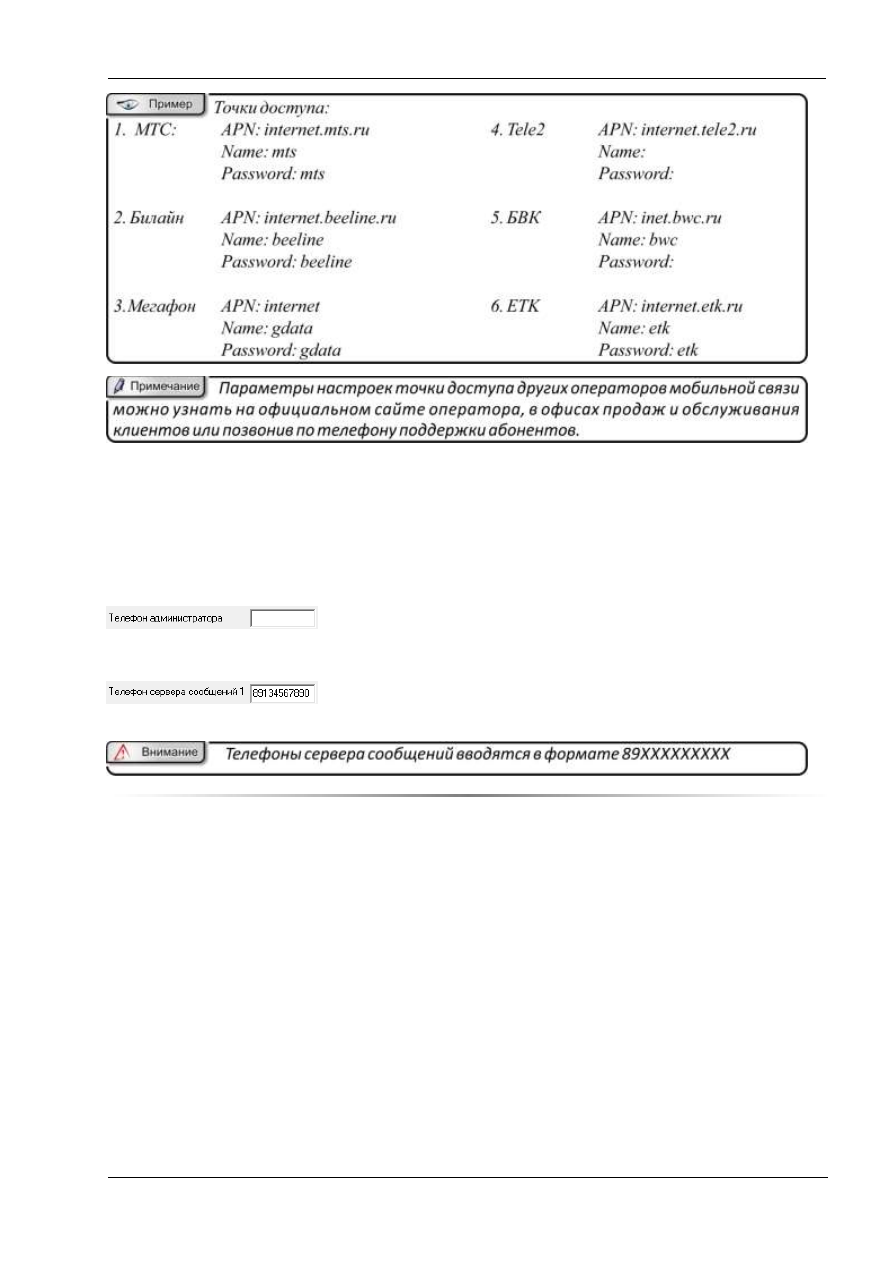

Настройка точки доступа GPRS

В левой части окна (рисунок 2.23.) настраиваем точку доступа для каждой SIM-карты.

APN

Указывается точка доступа.

User

Указываем имя пользователя

Password

Указываем пароль

Режим DATA (CSD)

Настройки панели для передачи сообщений в формате DATA (канал CSD) выполняются в

правой части окна (рисунок 2.23). В полях «Телефон сервера сообщений #» указываем
номера телефонов GSM терминала, подключенного к ПЦН для приема сообщений в режиме
CSD

Телефон администратора

Телефон, с которого прибор может получать команды

управления. В разработке.

Телефон сервера сообщений #

Телефон, на который прибор будет дозваниваться для

передачи сообщения.

6.2.3

Пожарные зоны

«Цербер» имеет 2 пожарные зоны. Настройки зон производятся на вкладке «Пожарные

зоны», в левой половине рабочего окна (рисунок 2.24.)

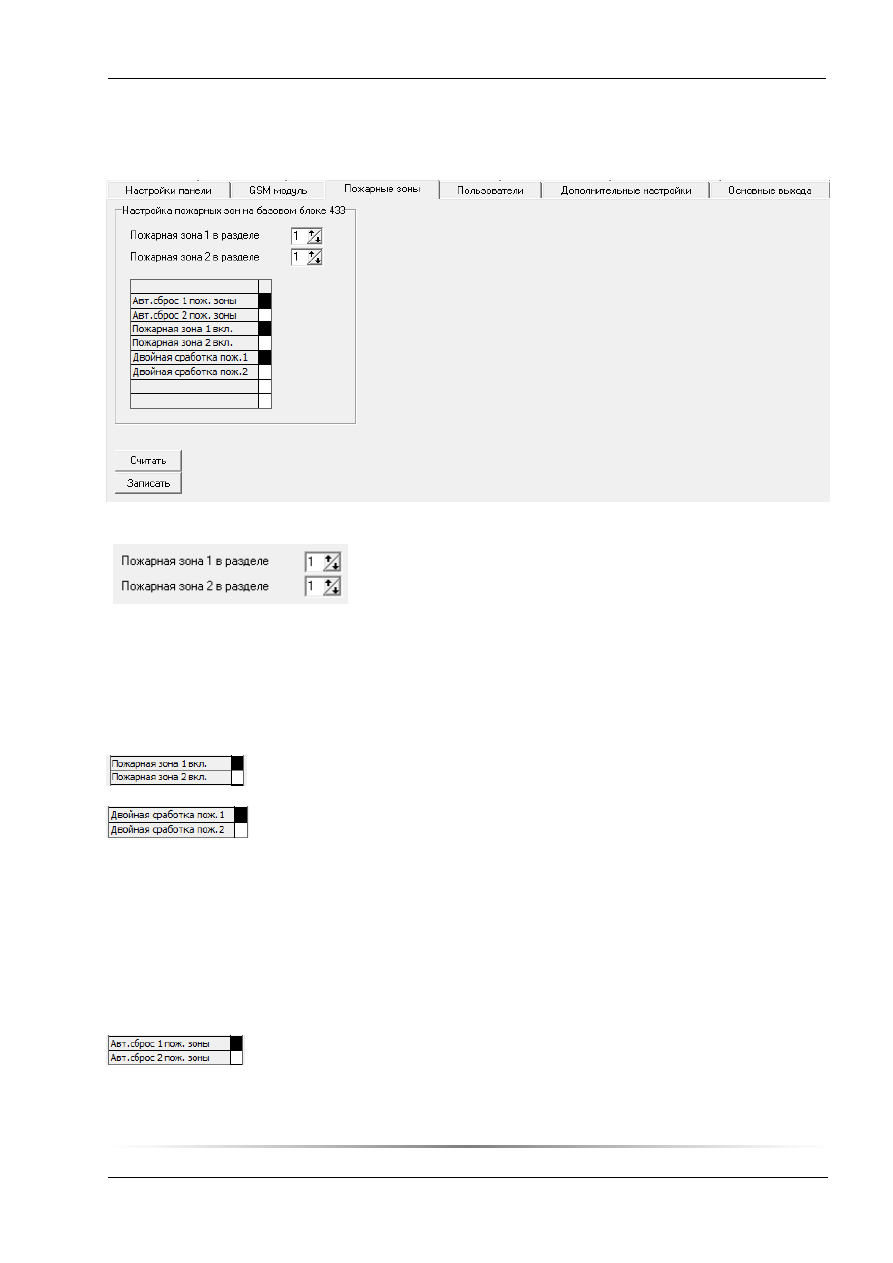

Рисунок 2.24. Настройка режимов работы пожарных зон.

данном

меню

программируется

принадлежность

пожарных зон F1 и F2 к разделам. Пожарная зона может
находиться в любом разделе от 1-го до 8-го, тревога с

пожарной зоны будет приходить в тот раздел, которому она принадлежит. Так как разделов
может быть до 8-ми, то для удобства обслуживания и эксплуатации существует возможность
создать отдельный «пожарный» раздел, в котором будут только пожарные зоны (рисунок
2.25.).

Программирование параметров пожарных зон

Строка «Пожарная зона # вкл.» позволяет задействовать или отключить
пожарную зону.
«Двойная сработка пож. #»: Если режим активирован, то пожарная зона
выдает сигнал тревоги после 2-х последовательных сработок. После

первой  сработки  прибор  автоматически  сбрасывает  питание  пожарного  шлейфа
(переустанавливает  его),  затем  в  течение  30  сек.  прибор  находится  в  режиме  ожидания
повторного срабатывания шлейфа, а на ПЦН приходит сигнал предупреждения о возможном
возгорании.  Если  в  течение  30  сек.  происходит  повторное  срабатывание  шлейфа,  то  на
объекте включается звуковое и световое оповещение, а на ПЦН поступает сигнал «пожар».
Если  повторного  срабатывания  не  происходит,  то  прибор  переходит  в  дежурный  режим.
Если режим выключен – сигнал тревоги на пульт придет незамедлительно.

Если активирован режим «Автоматический сброс пожарной зоны», то при
срабатывании ШС ППКОП автоматически сбросит питание дымовых

датчиков через 60 секунд. Сброс пожарных датчиков вручную осуществляется командой с
клавиатуры: [*_7_##{номер зоны}].

6.2.4

Пользователи

Данный раздел предназначен для программирования кодов пользователей и ключей

Touch Memory.

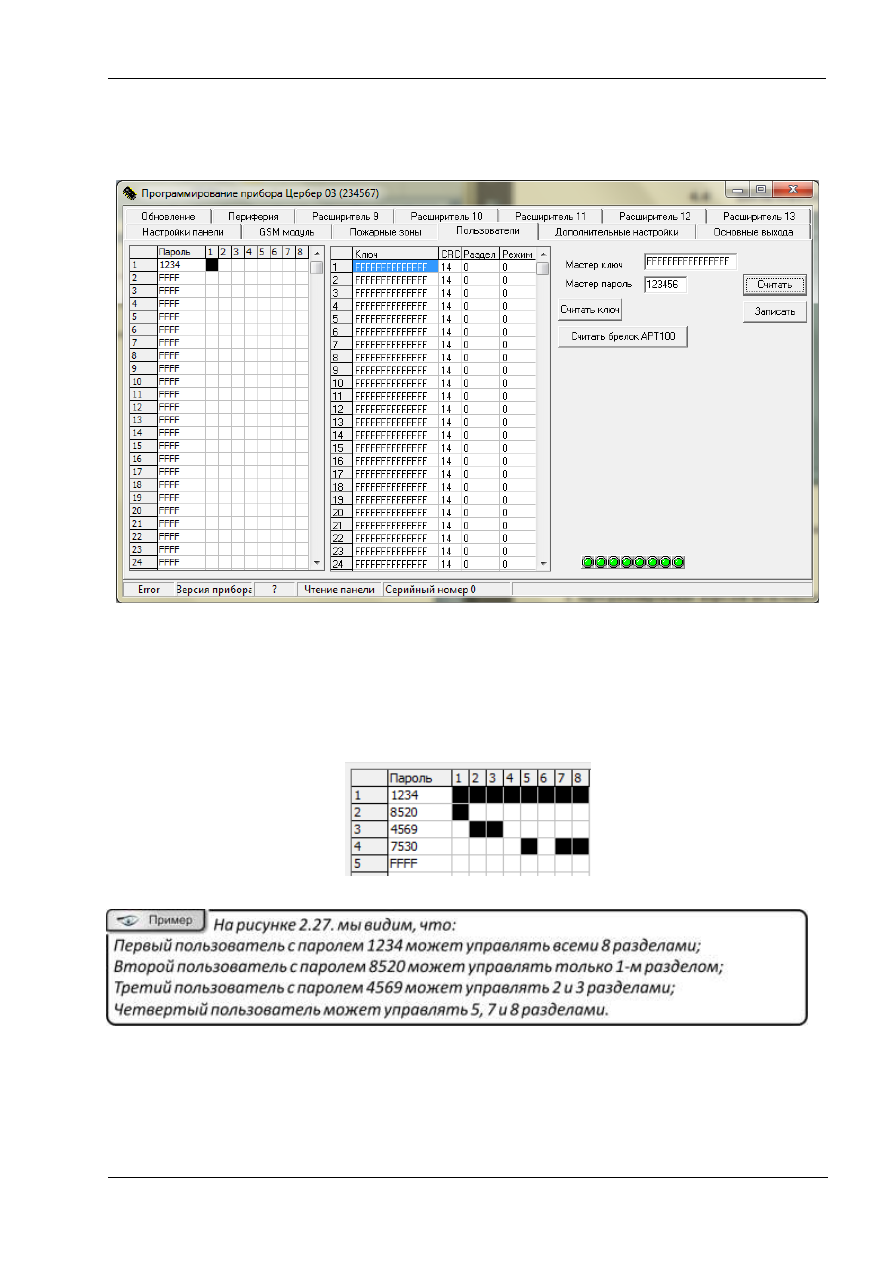

Рисунок 2.26. Окно программы Panel.exe. Вкладка «Пользователи».

Программирование паролей пользователей

Программирование четырехзначных кодов пользователей осуществляется в левой части

окна программы (рисунок 2.27.).В данном сегменте каждому пользователю заводится
пароль, и присваиваются номера разделов, которыми он может управлять (ставить/снимать
с охраны, исключать зоны, сбрасывать тревоги и т.д.)

Рисунок 2.27. Программирование кодов пользователей.

Программирование ключей TouchMemory

Программирование ключей TouchMemory и брелоков беспроводной системы ABAX АРТ-

100 (рисунок 2.29.) осуществляется в правой части окна программы (рисунок 2.28.).

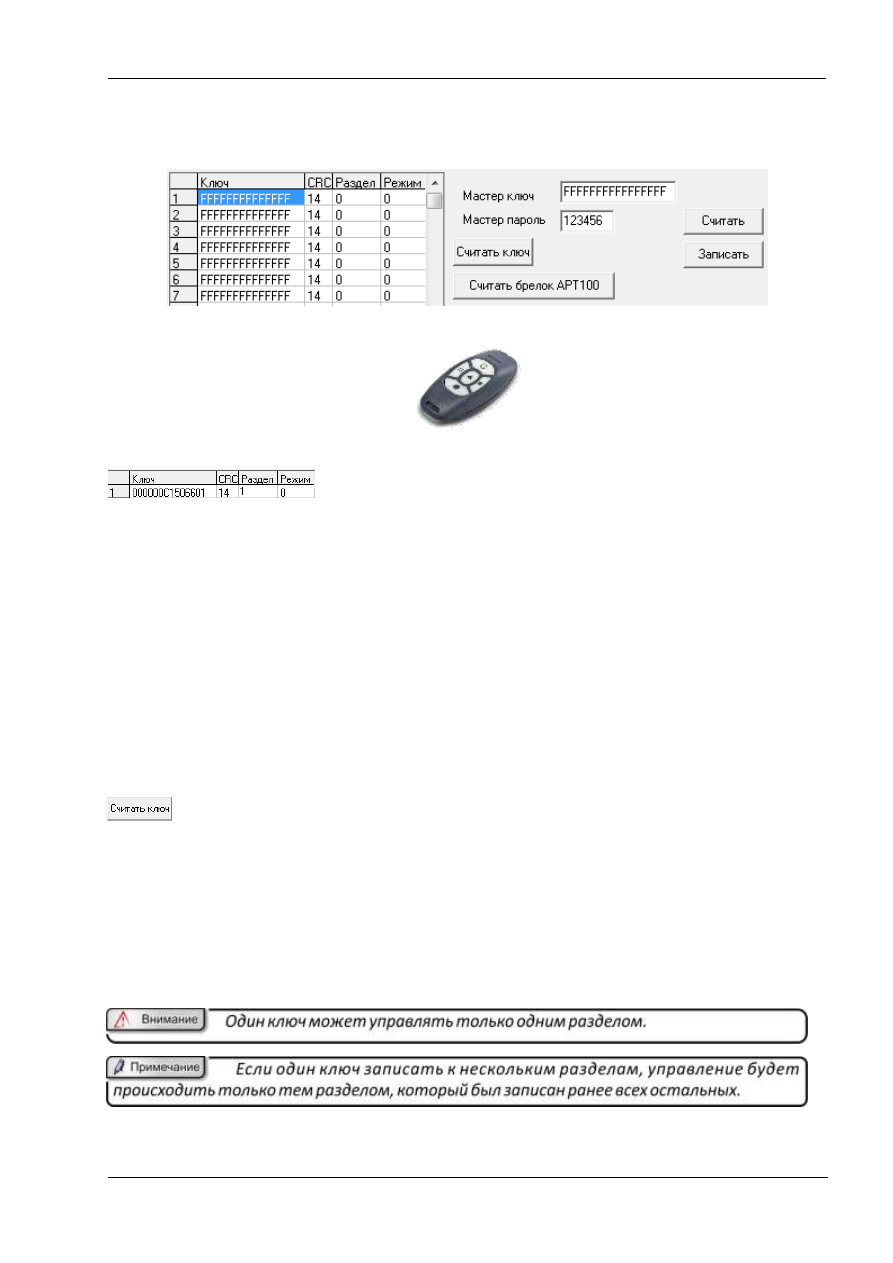

Рисунок 2.28. Программирование ключей TouchMemory.

Рисунок 2.29. Брелок АРТ-100

В этом сегменте программы в память прибора записываются

ключи, указывается, каким разделом ключ может управлять и задается режим работы
ключа.

Ключ

Номер ключа, который мы записываем в память прибора

CRC

Контрольная сумма для ключа

Раздел

Номер раздела, которым будет управлять данный ключ. Значение задается с клавиатуры.

Режим

Режим работы ключа. Предусмотрено 4 режима работы (2 из них доступны только брелокам
АРТ-100). Режим выбирается во всплывающем окне при клике мышкой по этому полю.

Считать ключ

Позволяет автоматически считывать номер ключа и заносить его в поле «Ключ», а

контрольную сумму заносить в поле CRC. Для считывания ключа необходимо нажать кнопку
и поднести ключ к считывателю.

Считать брелок АРТ-100

Позволяет  считать  номер  каждой  кнопки  радиобрелока  АРТ-100.  Для  программирования
режима  работы  каждой  из  пяти  кнопок  необходимо  нажать  кнопку  «Считать  брелок  АРТ
100»  и  нажать  на  нужную  кнопку  брелока.  Для  программирования  второй  и  последующей
кнопок повторить действие.

Ключ можно записать несколькими способами:
1.

Ввести номер ключа вручную

С помощью считывателя:
Для этого необходимо выбрать номер ключа, кликнув по нему левой кнопкой мыши,
поднести ключ к считывателю и нажать кнопку «Считать» или кнопку «Считать
брелок APТ-100». Далее выбираем какой ключ мы записываем (Рисунок 2.30.)

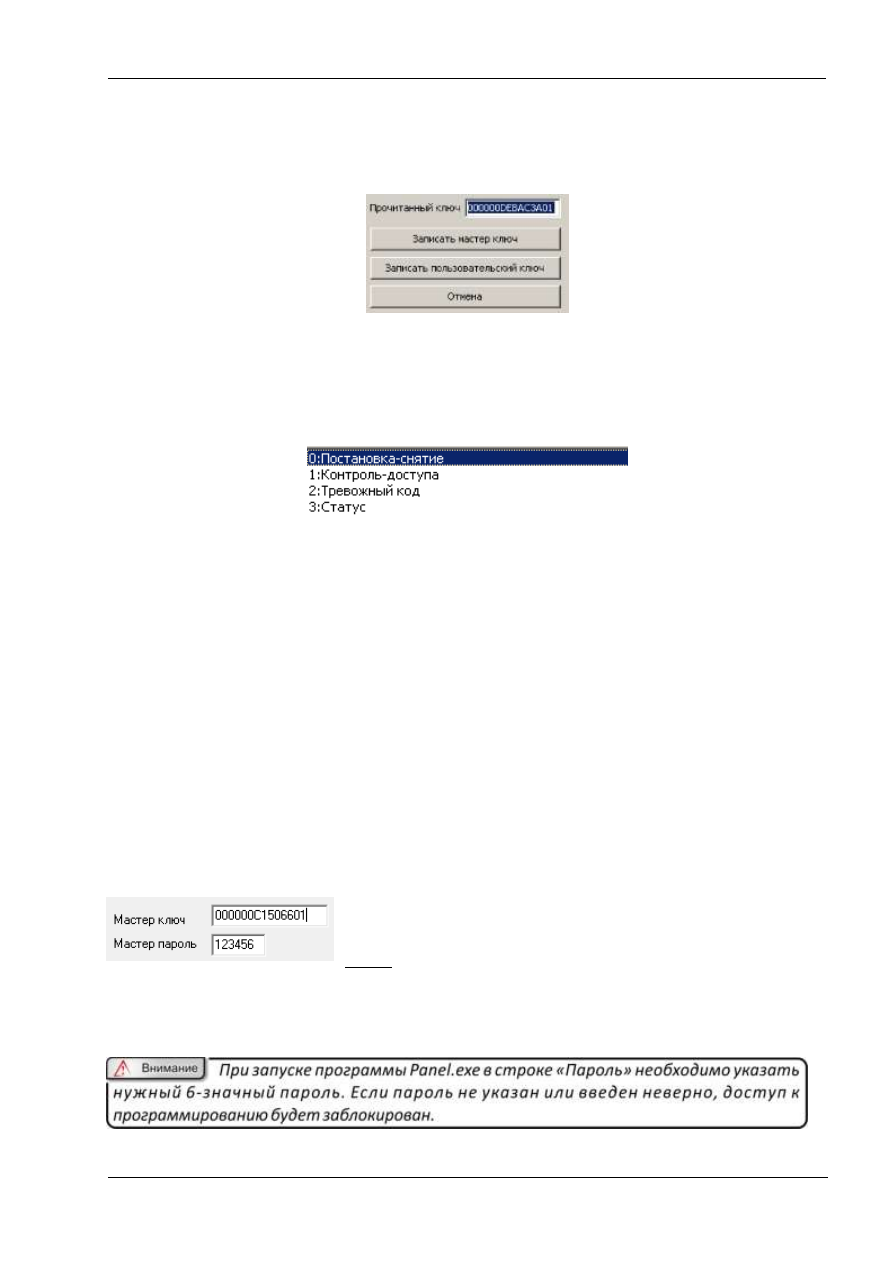

Рисунок 2.30.

При помощи мастер-ключа

В ППКОП «Цербер» КЛЮЧИ TouchMemory могут работать в нескольких режимах

(рисунок 2.31). Для выбора режима работы в столбце «Режим» необходимо кликнуть левой
кнопкой мыши напротив нужного ключа.

Рисунок 2.31. Выбор режима работы ключа TouchMemory.

«Постановка/снятие»

Ключ предназначен для управления режимами охраны

объекта, т.е. для постановки и снятия с охраны соответственно.

«Контроль доступа»

Ключ предназначен для использования в СКД (система

контроля доступа). Ключ с режимом работы «Контроль
доступа»

обладает

только

функцией

управления

программируемым выходом с режимом работы «Доступ».
Функция постановки \ снятия у данного ключа отсутствует.

«Тревожный код»

Служит для использования радиокнопки APT 100 (Satel) в

качестве беспроводной тревожной кнопки

«Статус

Используется для определения статуса охраны объекта с

использованием радиокнопки APT 100 (Satel).

Мастер ключ и мастер пароль.

Мастер ключ используется для программирования ключей
пользователей на объекте заказчика (подробнее расписано в
п. 3.3. настоящего руководства). Мастер пароль используется

для входа в Panel.exe и для программирования паролей пользователей с клавиатуры
«Цербер К». Прибору присваивается мастер пароль, который в дальнейшем может
потребоваться для изменения настроек прибора.

Состояние разделов

Данный сегмент отображает состояние охранных разделов
«зеленый» цвет означает, что раздел снят с охраны, «синий»
- то, что раздел находится под охраной. Если хотя бы один из

разделов находится под охраной, то запрограммировать панель не удастся. Снимите все
разделы с охраны, после этого приступайте к программированию.

6.2.5

Дополнительные настройки

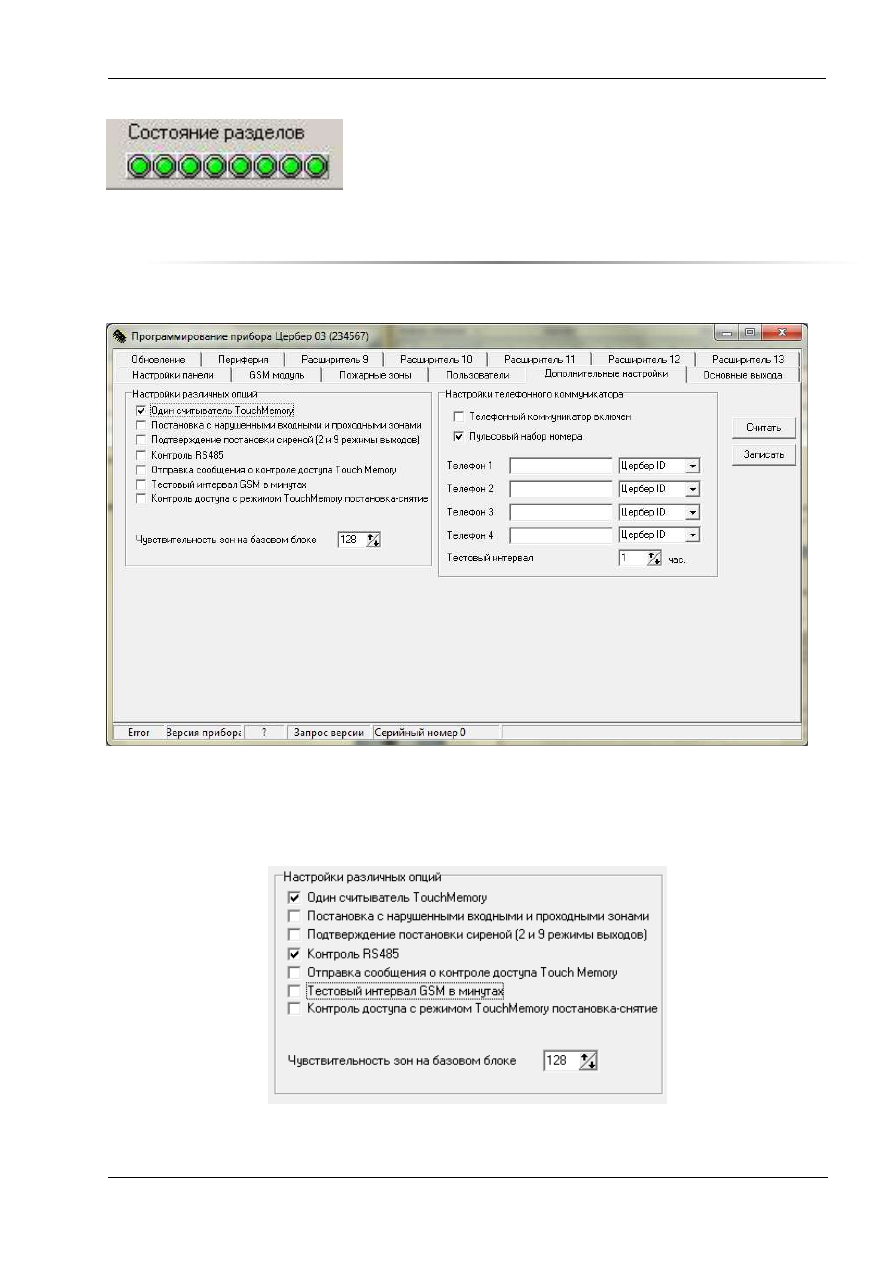

Рисунок 2.32. Окно программы Panel.exe. Вкладка «Дополнительные настройки».

Данная вкладка разбита на 2 сегмента: «настройка различных опций» (рисунок 2.33.) и

«настройка телефонного коммуникатора» (Рисунок 2.34).

6.2.5.1

Настройка различных опций

Рисунок 2.33. Настройка различных опций ППКОП.

Один считыватель TouchMemory:

Режим работы интерфейса Touch Memory, при котором происходит

считывание  только  одного  ключа.  Другими  словами,  если  одновременно  поднести  к
считывателям  2  ключа,  то  считается  только    один,  а  второй  ключ  придется  подносить  еще
раз.  Данный режим позволяет увеличить длину шлейфа до 100 м.

Постановка с нарушенными входными и проходными зонами:

Данный режим позволяет поставить объект (раздел)

на охрану даже при наличии нарушенных шлейфов, что часто необходимо в случаях
использования проходных зон. Постановка на охрану возможна при нарушенных входных и
проходных шлейфах.

Алгоритм работы прибора при постановке на охрану с нарушенными шлейфами:

Постановка с нарушенным входным шлейфом с восстановлением.

Если в момент постановки на охрану входной шлейф нарушен, но в течение

запрограммированного времени он приведен в состояние «норма», то в данном варианте:
по истечении задержки на выход, объект (раздел) встанет под охрану.

Постановка с нарушенным входным шлейфом без восстановления.

Если в момент постановки на охрану входной шлейф нарушен, и в течение

запрограммированного времени он не приведен в состояние «норма», то в данном
варианте: по истечении задержки на выход, объект (раздел) встанет под охрану; Затем
панель произведет отсчет времени на вход (т.к. входной шлейф нарушен) и после передаст
сигнал «тревога шлейфа № N» на ПЦН.

Постановка с нарушенным проходным шлейфом с восстановлением.

Если в момент постановки на охрану проходной шлейф нарушен, но в течение

Постановка с нарушенным проходным шлейфом без восстановления.

Если в момент постановки на охрану проходной шлейф нарушен, и в течение

запрограммированного времени он не приведен в состояние «норма», то в данном
варианте: по истечении задержки на выход, объект (раздел) встанет под охрану; затем
панель моментально передаст сигнал «тревога шлейфа № N» на ПЦН. (т.к. проходной шлейф
нарушен).

Подтверждение постановки сиреной (2 и 9 режимы выходов)

При постановке объекта под охрану сирена издаст

короткий звуковой сигнал в момент получения квитанции от ПЦН. Для этого выход, на
который подключена сирена должен иметь 2 или 9 режим работы.

Контроль RS485:

Режим, при котором производится опрос периферийных устройств

(расширителей, клавиатур и т.п.). Если данный режим активен, то панель контролирует
линию связи с периферийными устройствами и при потере связи сообщит об этом, послав
сигнал на ПЦН.

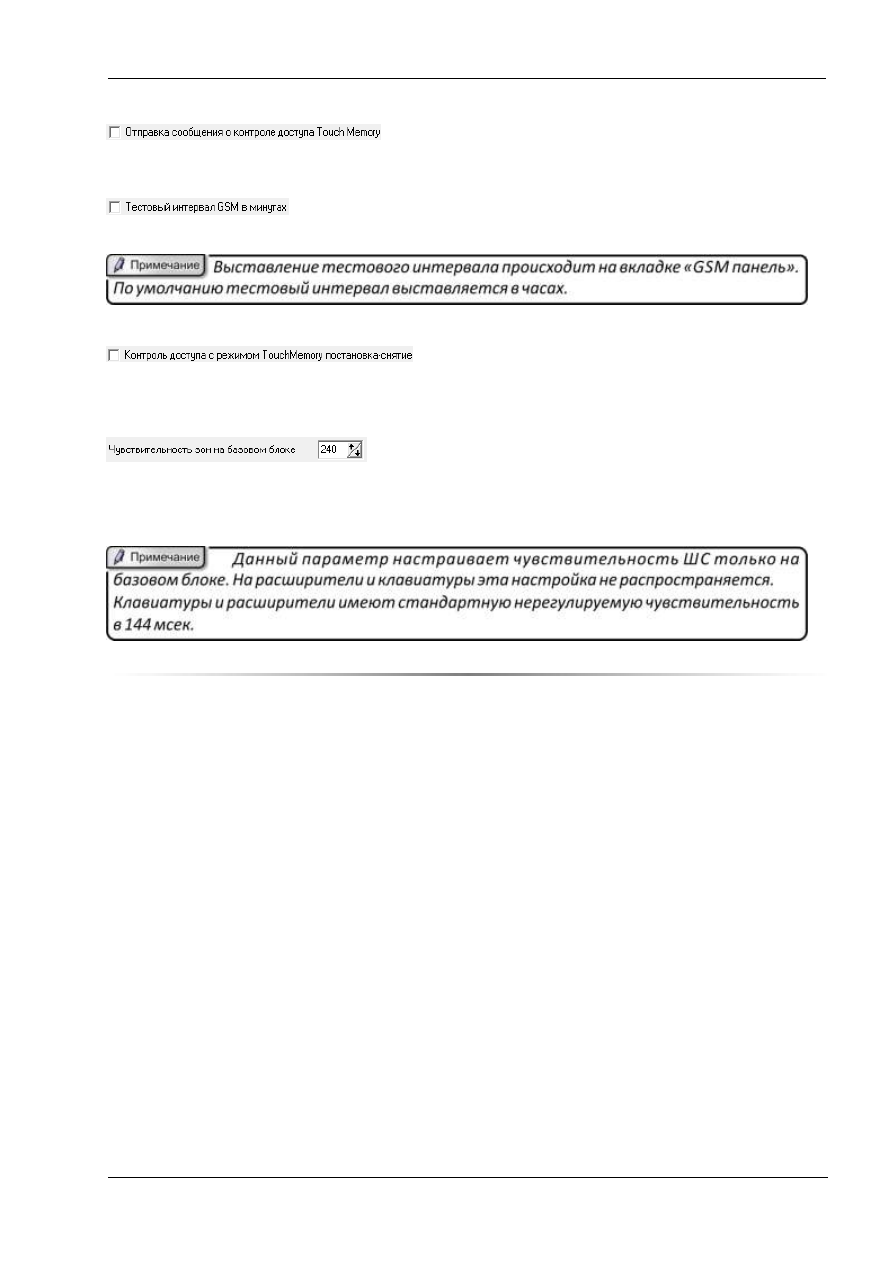

Отправка сообщения о контроле доступа TouchMemory:

Функция отправки на ПЦН сообщения «Проход,

пользователь ###)

Тестовый интервал GSM в минутах:

Режим, при котором тестовый интервал при передаче данных по

каналу связи GSM выставляется в минутах.

Контроль доступа с режимом TouchMemory постановка-снятие:

Опция, допускающая использование ключей ТМ с

режимом работы постановка/снятие в системе контроля доступа

Чувствительность зон на базовом блоке:

Функция позволяет настроить время реакции шлейфов

ППКОП, которое измеряется в миллисекундах. Чем меньше параметр, тем чувствительнее
шлейф. Оптимальное значение чувствительности установлено по умолчанию и составляет
128 мсек. Значения могут варьироваться от 60 до 240 мсек.

6.2.5.2

Настройка телефонного коммуникатора

Телефонный коммуникатор предназначен для передачи информации по проводным

линиям городской телефонной сети, при невозможности передачи извещений на ПЦН по
радиоканалу (возникновение радиопомехи, повреждение антенного блока и т.п.).

Прибор автоматически переключается в режим передачи данных по телефонному

коммуникатору (дозвонщику) при отсутствии связи по радиоэфиру. Данный канал связи
является резервным и позволяет передавать данные и контролировать состояние объекта до
устранения

причин

вызвавших

отсутствие

радиосигнала. После

восстановления

радиоканальной связи, прибор автоматически переходит к штатному режиму работы, и все
данные поступают на ПЦН по радиоканалу

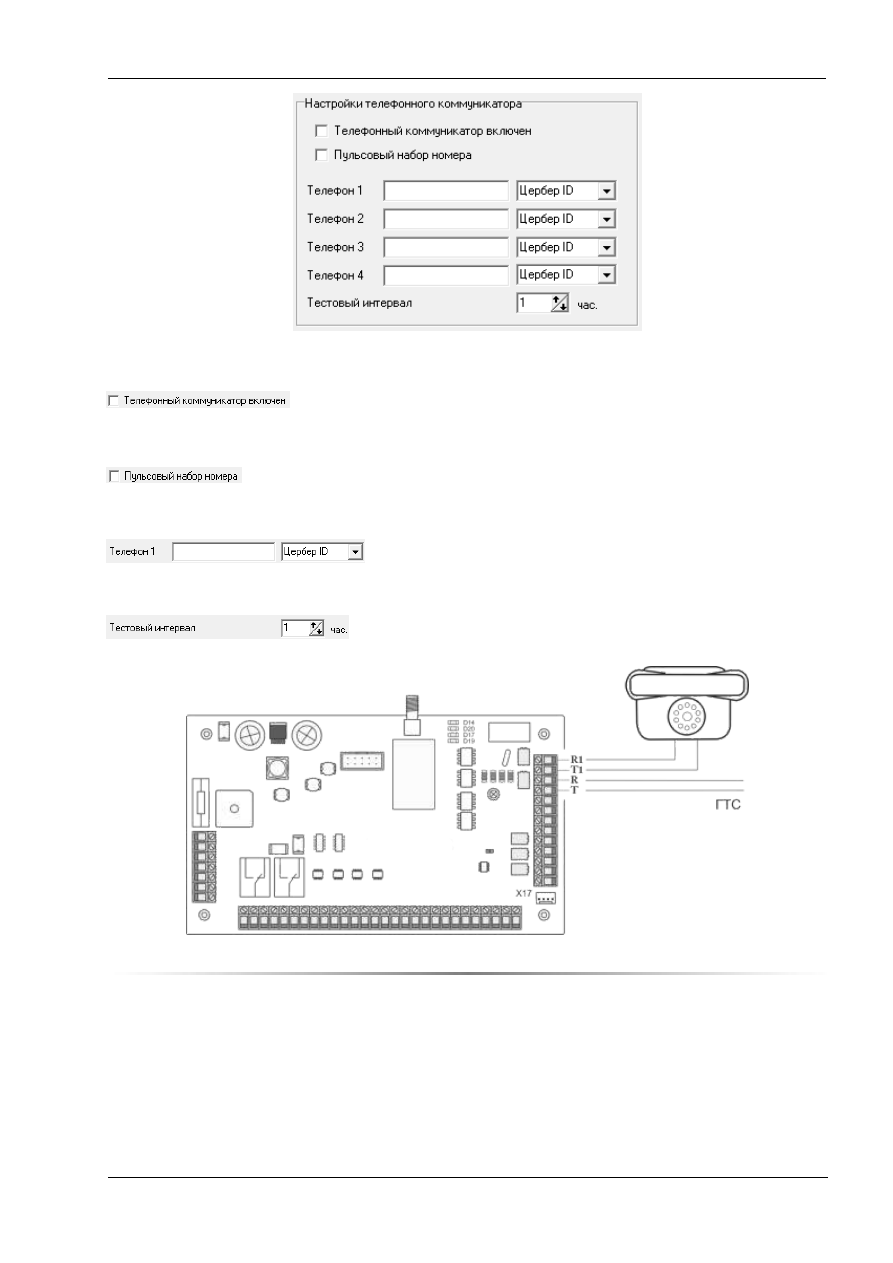

Рисунок 2.34. Настройка телефонного коммуникатора.

Телефонный коммуникатор включен

Позволяет активировать или деактивировать использование

функции передачи информации по телефонной линии.

Пульсовый набор номера

Определяет метод набора номера дозвонщиком: тоновый или

импульсный.

Телефон #

Позволяет задать номер телефона ПЦН, на который будут

транслироваться сообщения с ППКОП и выбрать протокол передачи информации.

Тестовый интервал

Задает интервал отправки сигнала «Тест» на ПЦН.

Схема подключения ППКОП «Цербер» к ГТС показана на рисунке 2.35.

Рисунок 2.35. Схема подключения ППКОП «Цербер» к линии ГТС

6.2.6

Основные выходы

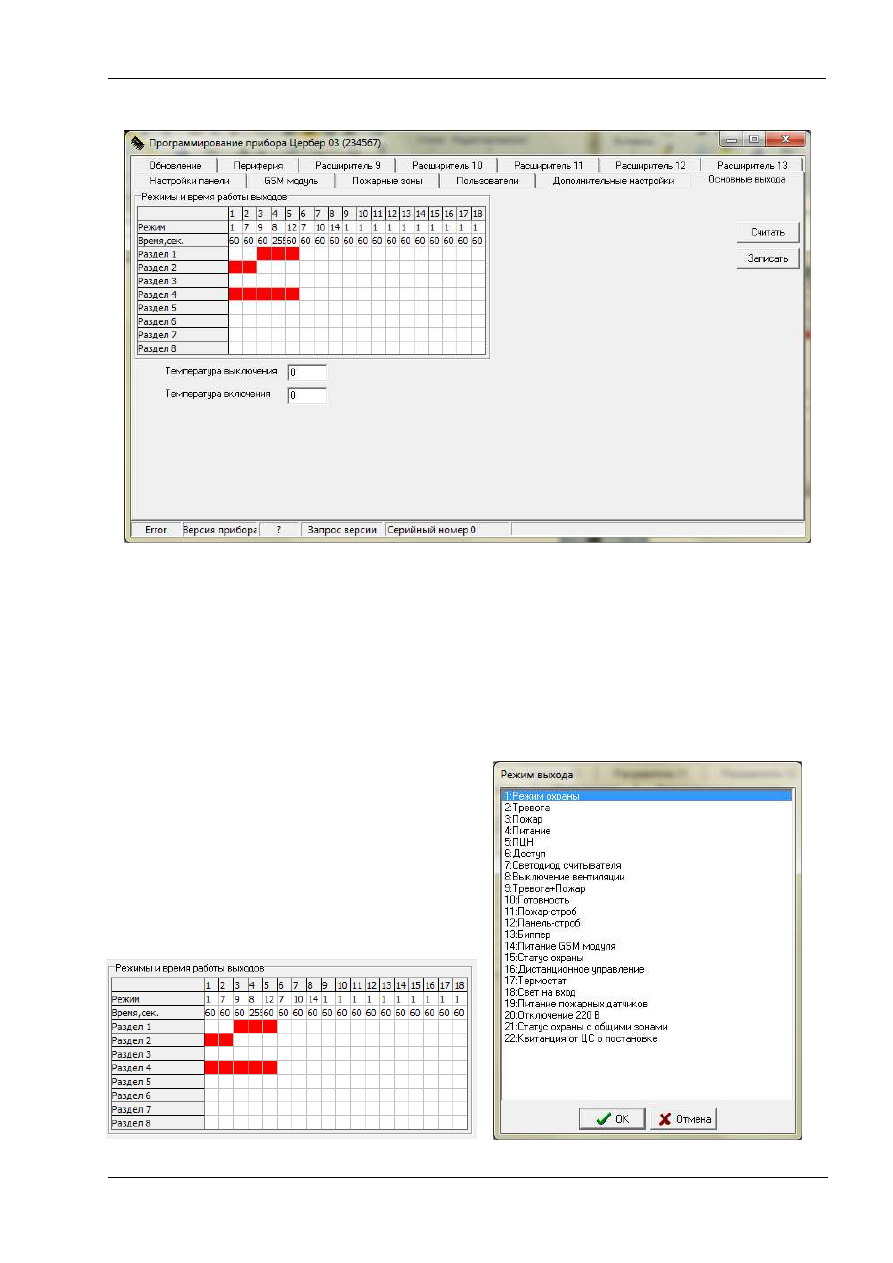

Рисунок 2.36. Окно программы Panel.exe. Вкладка «Основные выходы».

Первые 10 выходов располагаются непосредственно на самой плате ППКОП. Выходы,

начиная с 11, располагаются на клавиатурах: по одному выходу на каждой клавиатуре.

Сегмент режимы и время работы выходов (рисунок 2.37.) предназначен для

определения режимов работы программируемых выходов. Для каждого выхода указывается
режим и время работы (от 0 до 255 секунд). Для того, чтобы задать режим работы
необходимо: в поле «Режим», напротив номера выхода, одиночным кликом мыши вызвать
меню настройки режимов (рисунок 3.38.)

Рисунок 2.37.

Рисунок 2.38.

1. Режим охраны:

Этот режим используется для световой индикации состояния объекта. Если объект под

охраной на выходе появляется 12 В, если объект не под охраной 12 В на выходе отсутствуют.
При тревоге на объекте выход начинает работать в импульсном режиме с частотой 1Гц.
Выход в состоянии тревоги активируется на установленное время или до отмены тревоги
(снятия с охраны) при выставлении значения 0.

2. Тревога:

К выходам, которые работают в этом режиме, обычно подключат звуковые оповещатели

(сирены). При возникновении тревоги на объекте на выходе этого типа появляется 12 В,
время работы выхода программируется.

3. Пожар:

Выход активируется при возникновении пожарной тревоги в разделе или разделах. Он

предназначен для подключения исполнительных устройств и механизмов. Время работы
выхода программируется.

4. Питание:

Выход предназначен для подключения исполнительных устройств и механизмов. На

выходе 12 В.

5. ПЦН:

Выход активируется при постановке раздела или разделов на охрану. При

возникновении тревоги на объекте питание на выходе пропадает. Для следующей активации
выхода необходимо снять панель с охраны и поставить заново.

6. Доступ:

Выход активируется, если к считывателю TouchMemory был приложен ключ с режимом

работы «Контроль доступа». Выход используется при организации СКД (система контроля
доступа). Время работы выхода программируется.

7. Светодиод считывателя:

Выход работает в режиме «лампа», активируется при постановке на охрану,

возвращается в исходное состояние при снятии. Если, при постановке на охрану, какая-либо
зона будет в состоянии «не норма», то количество миганий светодиода будет
соответствовать номеру нарушенной зоны.

8. Выключение вентиляции:

Выход активируется при возникновении пожарной тревоги в разделе или разделах.

Предназначен для отключения вентиляции, с целью предотвращения эффекта обратной
тяги. Выход переустанавливается после сброса пожарной тревоги.

9. Тревога + Пожар:

Выход активируется при возникновении охранной или пожарной тревоги в разделе или

разделах. Предназначен для подключения звукового оповещения (сирены). При пожарной
тревоге выход работает в импульсном режиме, при охранной тревоге на выходе постоянное
напряжение 12 В. Выход переустанавливается, по истечении запрограммированного
временили или после сброса тревоги.

10. Готовность:

Выход активируется, когда все шлейфы раздела находятся в состоянии «Норма» и

раздел готов к постановке на охрану. После постановки раздела на охрану выход
«Готовность» деактивируется.

11. Пожар-строб:

Выход активируется (на выходе 12 В), когда все пожарные шлейфы находятся в

состоянии «Норма». Если хотя бы один из пожарных шлейфов нарушен, то выход
деактивируется (на выходе 0 В). Если хотя бы один из пожарных шлейфов перейдет в
состояние «Тревога», то выход работает в импульсном режиме, до восстановления шлейфа.

12. Панель-строб:

Выход отображает состояние панели, для которой ППКОП «Цербер» является

радиомодемом. Если панель под охраной – на выходе 12 В. Если панель не под охраной – на
выходе 0 В.

13. Биппер:

Выход предназначен для подключения звукового устройства, имитирующего работу

зуммера клавиатуры «Цербер К». Данный режим используется при работе прибора со
считывателем ключей ТМ. При постановке на охрану, в течение задержки на выход, на
выходе в импульсном режиме появляется напряжение 12 В. При снятии объекта с охраны, в
течение задержки на вход, на выходе в импульсном режиме появляется напряжение 12В.

14. Питание GSM модуля:

Выход предназначен для питания GSM модуля (всегда подается 12 вольт). Если связь с

GSM модулем пропала, то идет кратковременная подача питания для перезапуска модуля.

15. Статус охраны:

На выход подается 12 вольт в том случае, если объект (раздел) находиться под охраной.

16. Дистанционное управление:

Выход активируется (на выходе 12 В) с ПЦН.

17. Термостат:

Не используется

18. Свет на вход:

Данная опция позволяет подать питание в 12 воль при нарушении входного шлейфа в то

время, когда объект находится под охраной.

19. Питание пожарных датчиков:

Используется для питания пожарных датчиков, подключенных по четырехпроводной

схеме

20. Отключение 220 В:

При потери прибором питания от сети переменного тока выход активируется, при

восстановлении питания деактивируется. Выход необходимо закреплять за первым
разделом.

21. Статус охраны с общими зонами:

Аналогично режиму «Охрана», но только 12 вольт подаются на выход только в том

случае, когда все разделы стоят под охраной.

22. Квитанция от ЦС о постановке:

При успешной передачи сообщения о взятии раздела под охрану выход для которого

установлен данный режим начинает работать в импульсном режиме в течении
запрограммированного времени.

6.2.7

Обновление

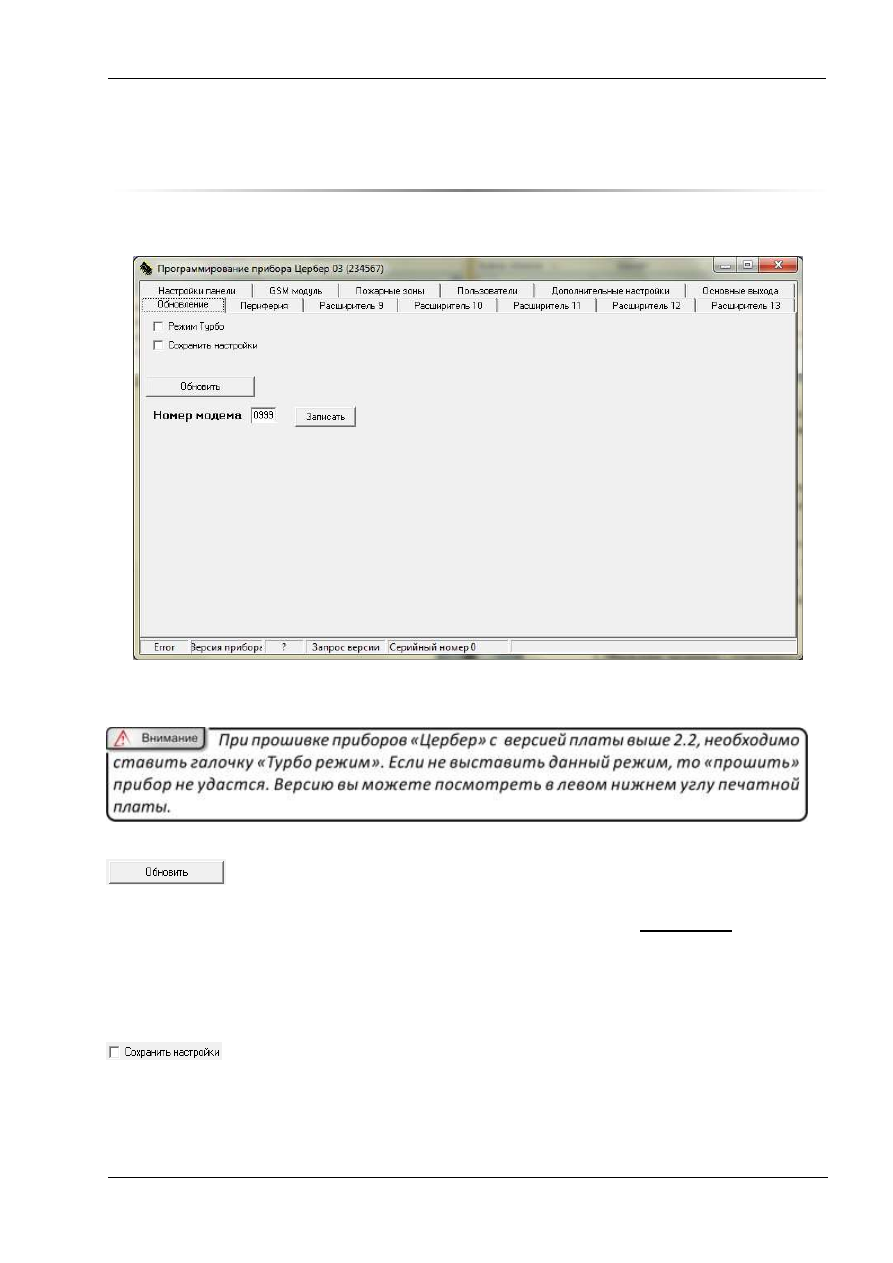

Рисунок 2.39. Окно программы Panel.exe. Вкладка «Обновление».

Раздел предназначен для обновления прошивки платы.

Обновить

Кнопка активации режима обновления прошивки.

Для того чтобы обновить версию прошивки прибора необходимо:



Скачать последнюю версию прошивки с сайта компании rubegnpo.ru в разделе
тех.поддержка.



Скопировать файлы в каталог с программой panel.exe



Нажать клавишу «Обновить»

Сохранить настройки

Если при обновлении прошивки необходимо сохранить настройки прибора

(частота приемопередатчика, ключи и коды пользователей, атрибуты зон и выходов и др.),
то в окошке «Сохранить настройки» следует поставить галочку. Данная функция
предназначена для изменения прошивки приборов с готовой конфигурацией, с сохранением

данной конфигурации. В случае если галочка «Сохранить настройки» не будет выставлена, то
после обновления прошивки прибора все настройки будут сброшены на заводские.

Номер модема

Позволяет в момент обновления прошивки ППКОП задать

номер модема

6.2.8

Периферия

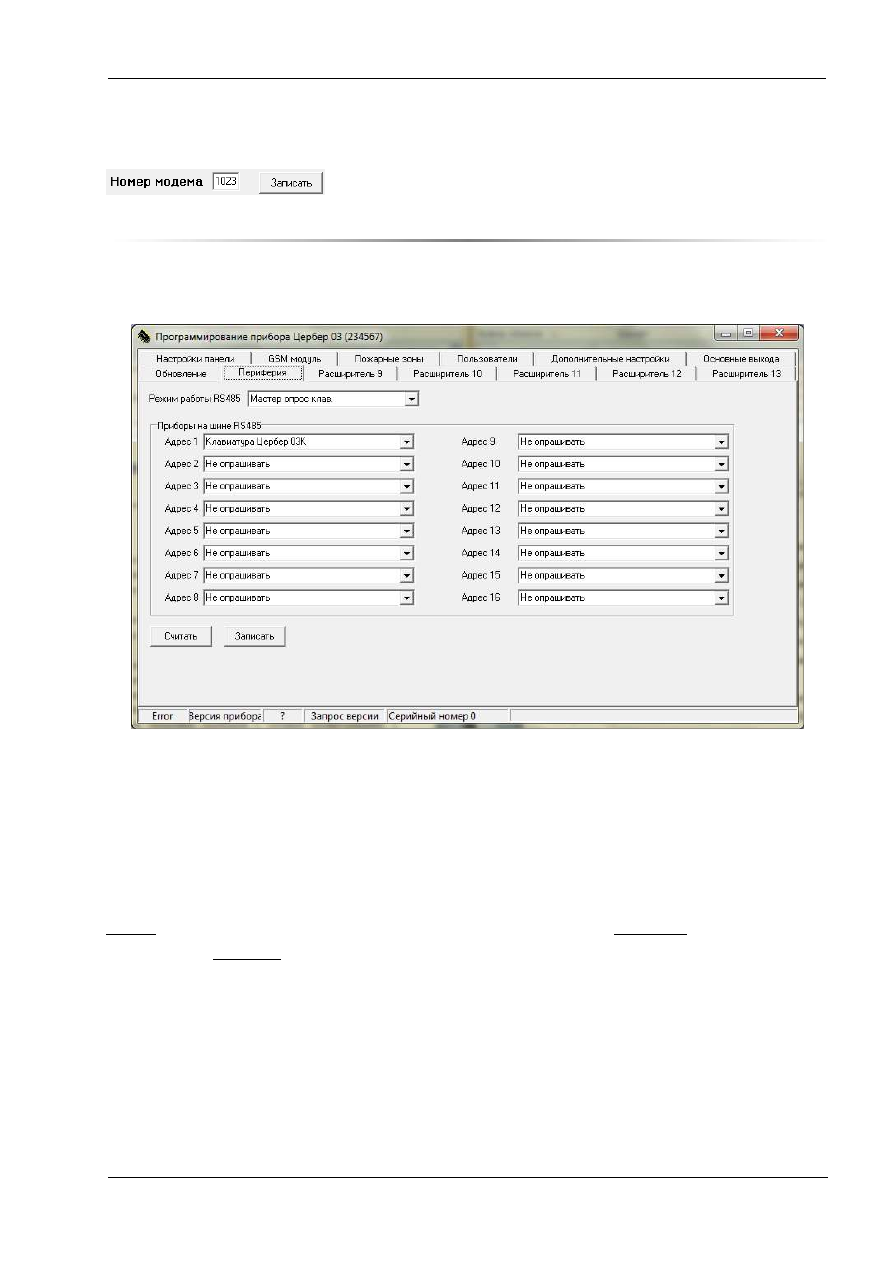

Рисунок 2.40. Окно программы Panel.exe. Вкладка «Периферия».

В данном разделе указываются периферийные устройства, которые будут

задействованы  в  работе.  Каждому  устройству  присвоен  определенный  адрес,  если  линия
связи  с основной платой, по каким-либо причинам,  будет  нарушена и связь  с устройством
пропадет,  то  панелью  на  ПЦН  будет  послан  сигнал  о  потере  «расширителя»  по  адресу  N.
Если  устройству  будет  присвоен  адрес,  который  не  опрашивается,  то  установить  связь  с
панелью будет невозможно. Программирование адресов клавиатур «Цербер К» расписано в
п.  3.1.  ,  адресов  расширителей  «Цербер  Р  Lite»  расписано  в  п.  2.2.9.1,  а  расширителей
«Цербер P» в п. 2.2.9.2. настоящего руководства.

Для использования в качестве СПИ Ethernet модуля, в адресе 16 необходимо выбрать

опрашиваемый элемент «СПИ Ethernet-RS485». При выборе 16 адреса в закладках панели
появится еще одна закладка «Ethernet», позволяющая провести настройку данного модуля.

Режимы работы RS485

Меню (рисунок 2.41.) предназначено для настройки режимов работы RS485. Для выбора

нужного режима кликните левой кнопкой мыши по раскрывающемуся списку.

содержание .. 1 2 3 4 ..
