Emerson: датчики давления. Каталог (Выпуск 2022 год, редакция a) - часть 14
274
Клапанные блоки Метран

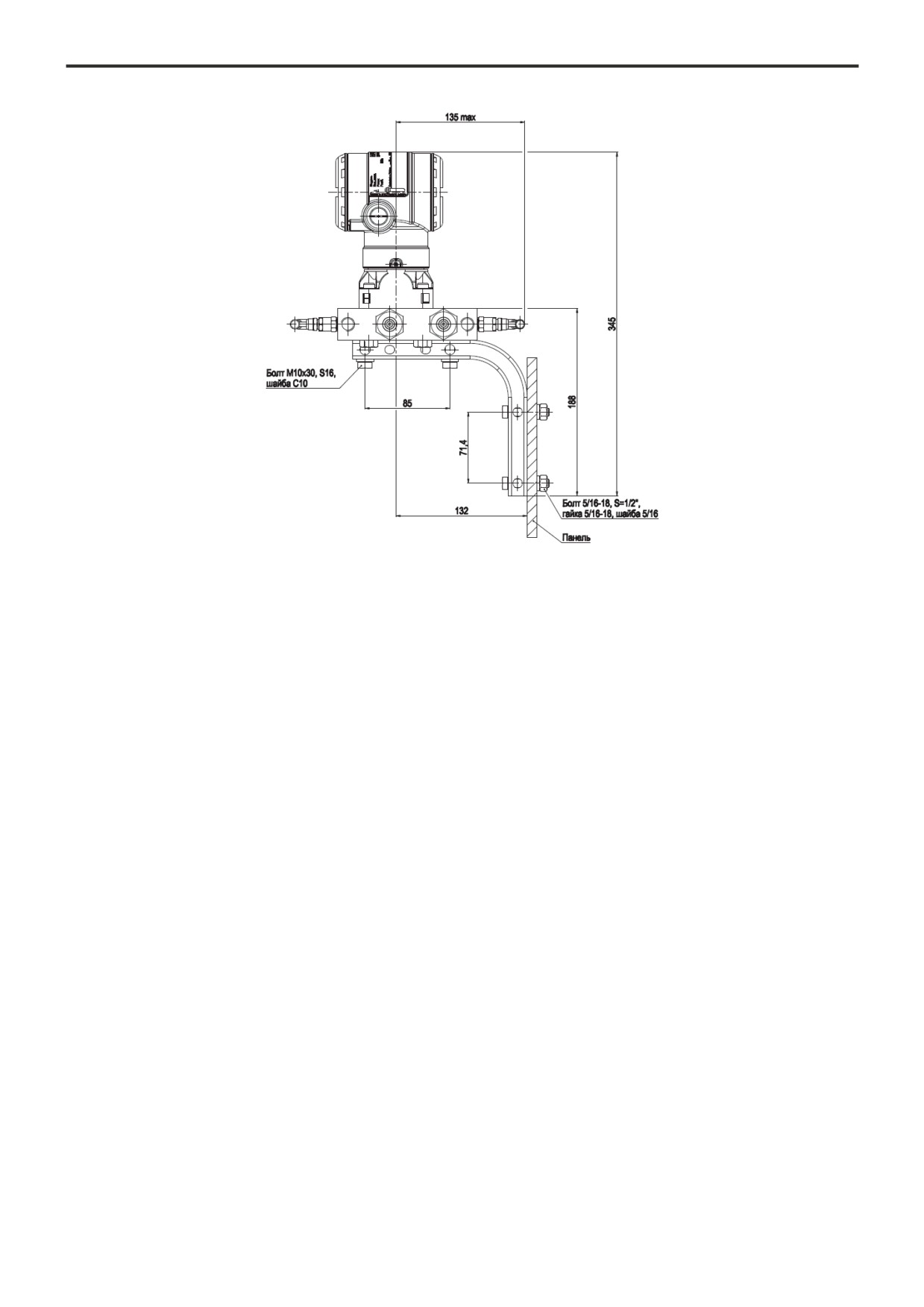

Рис.43. Монтаж клапанного блока 0105 М S 5 с установленным кронштейном (код B4) на панели для датчиков типа
Метран-150CDR.
Диафрагмы 1595, 1195
275

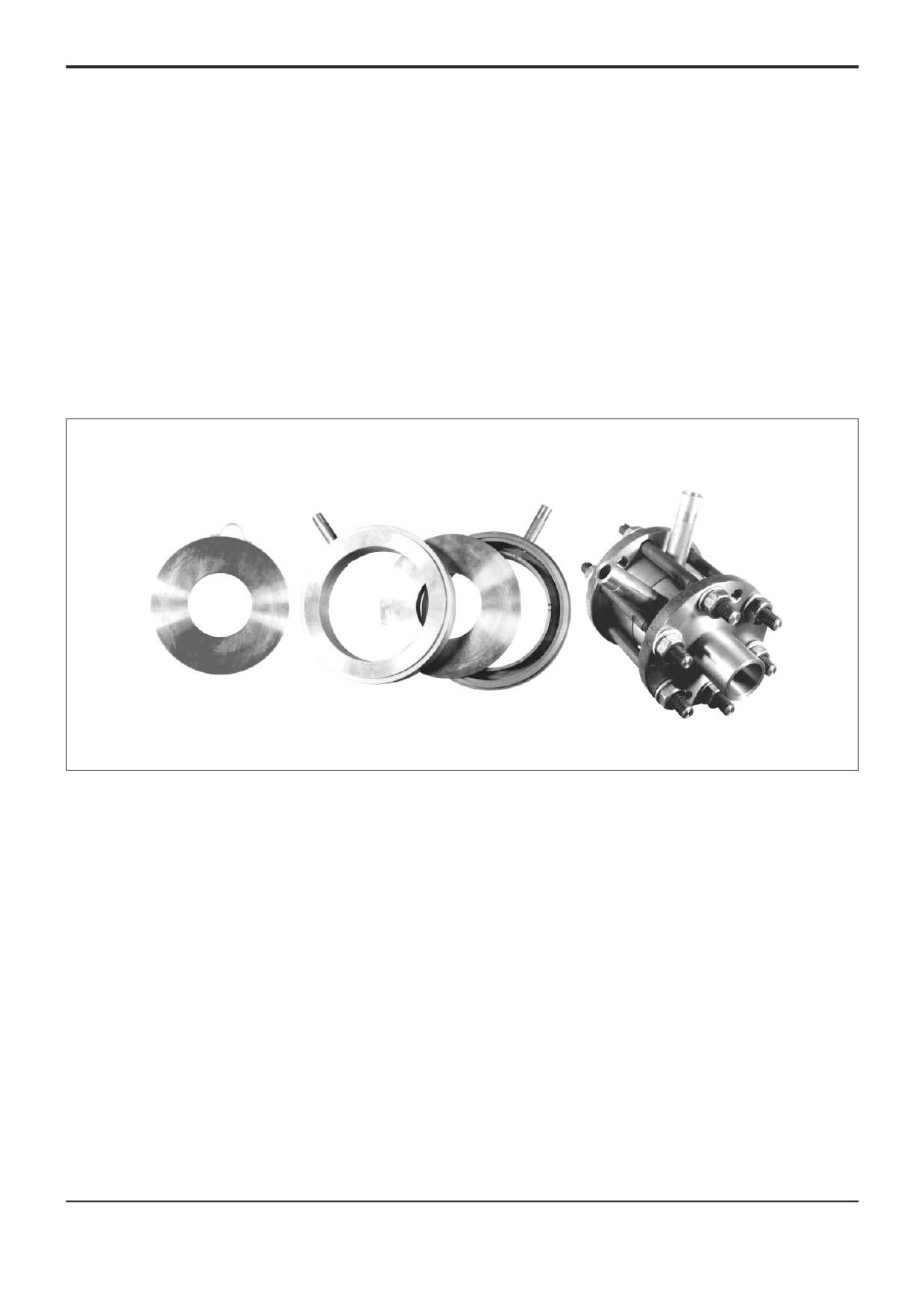

Измерительные стабилизирующие
диафрагмы 1595
и встроенные диафрагмы 1195
по МИ 3416-2013
z Измеряемые среды: жидкость, газ, пар
Сужающие устройства - диафрагмы предназначены
z Условный проход трубопровода Dy:
для измерений расхода жидкостей, пара, газов
- от 15 до 40 - для 1195;
методом переменного перепада давления в комплекте
- от 50 до 600 - для 1595
с датчиками разности давлений, а также с датчиками
z Требования к прямым участкам трубопровода
избыточного (абсолютного) давления, датчиками
2Dy до и 2Dy после места установки
температуры и вычислителем.
z Беспроливная поверка в любом региональном
Измерительная стабилизирующая диафрагма
центре стандартизации и метрологии
1595 позволяет установить узел измерения расхода
z Пределы измерений расхода рассчитываются
на коротких прямолинейных участках трубопровода,
для конкретного применения
2Dy до и
2Dy после большинства местных
сопротивлений.

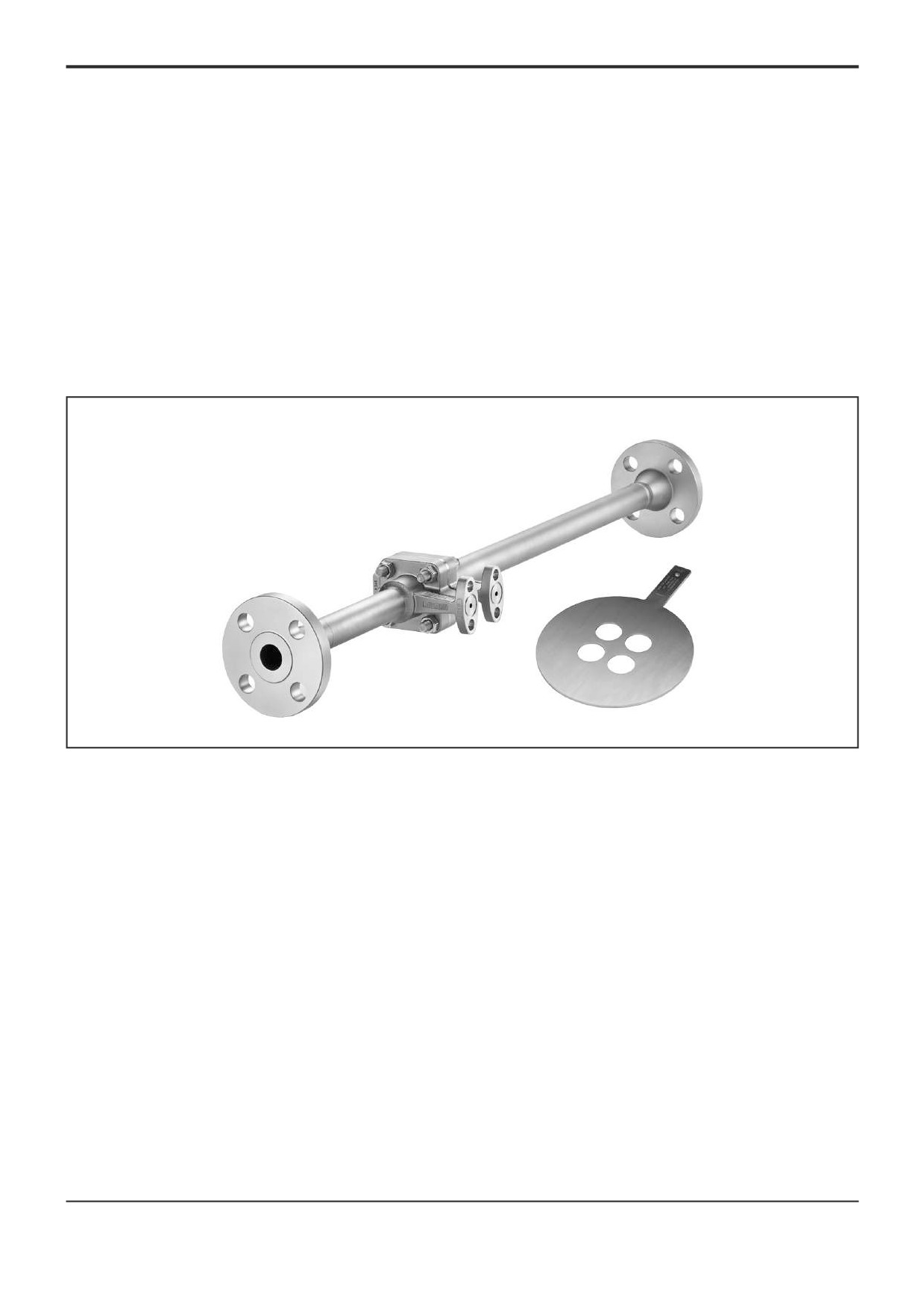

Встроенная диафрагма 1195 может поставляться
в сборе с трубными участками и применяется для
измерения расхода на трубопроводах малого диаметра.
276
Диафрагмы 1595, 1195
РАБОЧИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ 1595
Измерительная стабилизирующая диафрагма 1595
Максимальное рабочее давление
представляет собой комбинацию технологии струевыпрямителя
В зависимости от номинала фланцев согласно ANSI B16.5 или
и собственно диафрагмы и обеспечивает высочайшую точность
EN 1092-1
измерений на коротких прямолинейных участках трубопровода.
Расположение отборов давления
Рабочая среда и диапазон расхода
Стабилизирующую диафрагму 1595 устанавливать таким
Стабилизирующая диафрагма 1595 применяется для измерения
образом, чтобы отборы давления располагались по центру
расхода жидкости, газа или пара при значении числа Рейнольдса
между любыми 2 (из 4) отверстиями диафрагмы. Кроме того,
более 5000.
отводы должны располагаться под углом 90° к плоскости
Неопределенность коэффициента истечения
последнего предшествующего колена при следующих условиях:
- на расстоянии менее 6 Dy перед отбором;
Стандартные значения неопределенности коэффициента
- с величиной бета 0,65.
истечения для стабилизирующей диафрагмы 1595 указаны в
Стабилизирующая диафрагма 1595 может использоваться со
табл.1.
следующими типами отбора давления:
Таблица 1
- угловые отборы давления - для всех значений бета;
Неопределенность коэффициента истечения
- фланцевые отборы давления - для всех значений бета;
(2-сигма, доверительная вероятность 0,95)
Коэффициент
- трехрадиусные отборы давления (D и D/2) - для бета 0,4 и менее.
Размер трубопровода
Размер трубопровода
β
Требования к прямолинейным участкам
от 2” до 4” (от Ду50 до
от 6” до 24” (от Ду150
Требования к прямолинейным участкам трубопровода для
Ду100)
до Ду600)
стабилизирующей диафрагмы 1595 при различных местных
0,2…0,35
1,0%
0,75%
сопротивлениях приведены в табл.2.
0,4…0,55
0,5%
0,5%
Таблица 2
0,6…0,7
0,75%
0,5%
Коэффициент β
0,2
0,4
0,5
0,65
Одно колено 90° или
Примечания:
2
2
2
2
Т-образное соединение
1) для диафрагмы 1595 для β ≥ 0,65 и Re < 10000 неопределенность
Два или более колен 90° в
коэффициента истечения составляет 1,5%
2
2
2
2
одной плоскости
2) для диафрагмы 1595 для любого β неопределённость
Два или более колен 90° в
коэффициента истечения составляет 0,5% при калибровке/
2
2
2
2
разных плоскостях
проливке на заводе-изготовителе
Разворот до 10°
2
2
2
2
Диаметры трубопровода
Сужение (до одного
Стабилизирующие диафрагмы 1595 выпускаются в исполнениях
2
2
-
-
типоразмера)
для установки в трубопроводы размером от Dy50 до Dу600.
Поворотная заслонка
Предельная температура рабочей среды
2
2
2
2
(открытие 75%-100%)
Диапазон температуры:
После диафрагмы
2
2
2
2
от -198 до 677°С.
РАБОЧИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ 1195
Встроенная диафрагма 1195 имеет самоцентрирую-
Неопределенность коэффициента истечения
щуюся конструкцию измерительной диафрагмы, позволяющую
Неопределенность коэффициента расхода для встроенной
исключить ошибки при монтаже.
диафрагмы 1195 указаны в табл.3.
Таблица 3
Рабочая среда и диапазон расхода
Встроенная диафрагма 1195 применяется для измерения
Диаметр отверстия
Неопределенность
расхода жидкости, газа или пара при значении числа Рейнольдса
диафрагмы
коэффициента истечения
более 5000, выпускается в исполнениях с приточной и отточной
Менее 4,06 мм
±2,5%
трубными секциями.
От 4,06 мм (включительно)
Диаметры трубопровода
±1,5%
Встроенные диафрагмы 1195 выпускается в исполнениях для
до 12,7 мм
установки в трубопроводы с Dу15, Dy25 и Dу40.
От 12,7 мм (включительно)
±1,0%
до 25,4 мм (включительно)
Предельная температура рабочей среды
Диапазон температуры:
Более 25,4 мм
±1,5%
от -80 до 454°С
Примечание: Для диафрагм
1195, поставляемых без
Максимальное рабочее давление
заводских хонингованных трубных секций, неопределенность
В зависимости от номинала фланцев согласно ANSI B16.5 или
коэффициента может составлять до ±5 %.
EN 1092-1
Предельное давление диафрагмы 1195
Таблица 4
Размер трубопровода
Код технологического соединения
Максимально допустимое рабочее давление*
S1/Р2
20,67 МПа
Dy15
Т1/Р1
14,88 МПа
S1/Р2
14,89 МПа
Dy25
Т1/Р1
14,89 МПа
Т1/S1/Р2
14,89 МПа
Dy40
Р1
10,34 МПа
В зависимости от номинала фланцев по ANSI B16.5
Все
Фланцевое
или EN 1092-1
Примечание - значения давления указаны при температуре от минус 29 до 38 °С
* Максимальное рабочее давление должно быть выбрано в зависимости от максимального рабочего давления преобразователя.
Более подробная информация представлена в листе технических данных 00813-0100-4485
Диафрагмы для расходомеров
277
Диафрагмы для расходомеров
по ГОСТ 8.586 2005, РД50 411
z Условный проход трубопровода Dу: от
20
Сужающие устройства ) диафрагмы
до 3000 в зависимости от типа и исполнения
предназначены для измерений расхода жидкостей,
диафрагмы (заказ на Dу более 1200
пара, газов методом переменного перепада
согласовать со специалистами технической
давления в комплекте с датчиками разности
поддержки)
давлений, а также с датчиками избыточного
z Условное давление в трубопроводе Ру до
(абсолютного) давления, датчиками температуры
10 МПа
и вычислителем.
z Надежность конструкции
z Беспроливная поверка в любом региональ-
ном центре стандартизации и метрологии
z
Период контроля
1 год
278
Диафрагмы для расходомеров
В зависимости от конструкции, износоустойчивости, способа установки, условного давления Ру и условного прохода
трубопровода Dу диафрагмы подразделяются на:
1. ДКС по ГОСТ 8.586)2005 ) диафрагма камерная стандартная, устанавливаемая во фланцах трубопровода.
2. ДБС по ГОСТ 8.586)2005 ) диафрагма бескамерная стандартная, устанавливаемая во фланцах трубопровода.
3. ДФК (разработана по типу ДКС для Dу < 50) ) диафрагма фланцевая, камерная, имеет оригинальную конструкцию, которая
позволяет сочетать камерный способ отбора давления и фланцевое соединение.
4. ДВС - диафрагма с угловым способом отбора перепада давления на высокое давление (устанавливается непосредственно
во фланцах, снабженных кольцевыми камерами).
5. ДФС - диафрагма с фланцевым способом отбора перепада давления.
6. Специальные диафрагмы по РД 50 411:
Специальные исполнения диафрагм ДКС, ДБС, ДФК в зависимости от Dу приведены в табл.1.
Таблица 1
Специальное исполнение
Dу
20...40
50...100
30...40
50...500
300...3000
С коническим входом
ДФК
ДКС
-
-
-
Износоустойчивые (стандартные со снятой
-
-
ДФК
ДКС
ДБС
фаской по входной кромке)
СПОСОБЫ ОТБОРА ДАВЛЕНИЯ
Рис.1.1.
Рис.1.2.
Рис.1.3.
Угловой с кольцевыми щелями.
Фланцевый.
Трехрадиусный.
Таблица 2
Тип диафрагмы
Способ отбора давления
Угловой с кольцевыми щелями
Фланцевый
Трехрадиусный
ДКС
+
-
-
ДБС
+
+
+
ДФК
+
-
-
ДФС
-
+
-
ДВС
+
+
+
Достоинства
Удобство применения - не нужно
Диаметры отверстий для отбора давления существенно больше по
способа
сверлить стенку трубопровода
сравнению с угловым способом, поэтому влияние шероховатости и
вероятность засорения гораздо ниже
Недостатки
Очень малые диаметры отверстий
Необходимость дополнительного
способа
для отбора давления, поэтому велика
сверления 2-х отверстий в стенке
-
вероятность засорения и велико
трубопровода
влияние шероховатости
Диафрагмы для расходомеров
279
ДИАФРАГМЫ ДКС
Конструктивные исполнения ДКС
Конструктивные исполнения ДКС ) см.рис.2.1, 2.2, 2.3 по МИ 2638)2001. Габаритные размеры указаны на рис.3.2а и в табл.3.3
МИ 2638)2001 стр.24 (толщина дифрагмы Е определяется при расчете диафрагм).
Отбор давления среды в корпуса кольцевых камер ДКС выполняется через кольцевую щель.
Номенклатура ДКС приведена в табл.3, 4, конструктивное исполнение (1, 2 или 3) выбирается при заполнении опросного
листа.
Рис.2.1.
Рис.2.2.
Рис.2.3.
Исполнение 1.
Исполнение 2.
Исполнение 3.
* По спецзаказу возможно резьбовое исполнение (отмечается при заполнении опросного листа).
1 ) корпус плюсовой кольцевой камеры;
2 ) корпус минусовой кольцевой камеры;
3 ) диафрагма;
4, 5 ) уплотнительные прокладки;
6 ) патрубок (под сварку) 16х3.
Номенклатура ДКС
Обозначение диафрагм типа ДКС
Рекомендуемые диаметры цилиндрической части
диафрагм типа ДКС
Таблица 3
Таблица 4
Условный
Обозначение диафрагмы при
Условный
Длина цилин-
Диаметр трубопровода, мм
проход
условном давлении Ру, МПа
проход,
дрической
Наружный
Внутренний D20 при Ру
Dу
до 0,6
свыше 0,6
Dу
части
Dн, мм
до 2,5 МПа
свыше 2,5 до 10 МПа
до 10
отверстия, мм
50
ДКС 0,6 - 50
ДКС 10 - 50
50
от 0,265 до 1
57
от 50 до 53
от 50 до 54
65
ДКС 0,6 - 65
ДКС 10 - 65
65
от 0,36 до 1,06
76
свыше 53 до 73
свыше 54 до 73
80
от 0,43 до 1,44
89
свыше 73 до 86
свыше 73 до 84
80
ДКС 0,6 - 80
ДКС 10 - 80
100
ДКС 0,6 - 100
ДКС 10 - 100
100
от 0,52 до 1,7
108
свыше 86 до 105
свыше 84 до 103
125
от 0,65 до 2,08
133
свыше 105 до 130
свыше 103 до 127
125
ДКС 0,6 - 125
ДКС 10 - 125
150
ДКС 0,6 - 150
ДКС 10 - 150
150
от 0,77 до 2,58
159
свыше 130 до 155
свыше 127 до 152
175
ДКС 0,6 - 175
ДКС 10 - 175
(175)
от 0,94 до 3,08
194
свыше 155 до 189
свыше 152 до 185
200
от 1,06 до 3,76
219
свыше 189 до 213
свыше 185 до 210
200
ДКС 0,6 - 200
ДКС 10 - 200
225
ДКС 0,6 - 225
ДКС 10 - 225
(225)
от 1,19 до 4,24
245
свыше 213 до 237
свыше 210 до 233
250
от 1,33 до 4,74
273
свыше 237 до 266
свыше 233 до 261
250
ДКС 0,6 - 250
ДКС 10 - 250
300
ДКС 0,6 - 300
ДКС 10 - 300
300
от 1,59 до 5,3
325
свыше 266 до 317
свыше 261 до 310
350
ДКС 0,6 - 350
ДКС 10 - 350
350
от 1,85 до 6,34
377
свыше 317 до 369
свыше 310 до 360
400
от 2,09 до 7,38
426
свыше 369 до 418
свыше 360 до 407
400
ДКС 0,6 - 400
ДКС 10 - 400
450
ДКС 0,6 - 450
ДКС 10 - 450
(450)
от 2,35 до 8,36
480
свыше 418 до 470
свыше 407 до 461
500
от 2,6 до 9,4
530
свыше 470 до 520
свыше 461 до 510
500
ДКС 0,6 - 500
ДКС 10 - 500
280
Диафрагмы для расходомеров
ФЛАНЦЫ И СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ ДЛЯ ДКС
Комплект фланцев или фланцевое соединение (комплект фланцев с калиброванными патрубками 2DN до и 2DN после)
изготавливаются для ДКС исполнения 1 или 3 (см.рис.2.1 и 2.3 соответственно).
Фланец
с патрубком
Монтажное кольцо*
L
Уплотнительная
прокладка
Рис.3.
РN до 0,6...2,5 МПа.
Таблица 5.1
Масса без
Масса без
PN, МПа
DN
D, мм
L*, мм
PN, МПа
DN
D, мм
L*, мм
ДКС, кг
ДКС, кг
50
160
280
4,8
50
160
280
6,6
65
180
360
6,0
65
180
360
8,5
80
195
420
8,9
80
195
420
11,2
100
205
480
11,2
100
215
480
15,8
125
235
580
16,7
125
245
580
23,2
150
260
680
21,7
150
280
680
29,6
до 0,6
1,6
200
315
920
41,8
200
335
920
52,8
250
370
1160
70,5
250
405
1160
86,5
300
435
1360
109,3
300
460
1358
128,6
350
485
1540
154,2
350
520
1538
185,6
400
535
1760
198,6
400
580
1758
235,3
500
640
2160
266,7
500
710
2158
334,3
50
160
280
6,6
50
160
280
8,5
65
180
360
8,5
65
180
360
11,1
80
195
420
11,2
80
195
420
13,5
100
215
480
15,8
100
230
480
20,4
125
245
580
23,2
125
270
580
29,7
150
280
680
29,6
150
300
680
37,6
1,0
2,5
200
335
920
52,8
200
360
920
63,9
250
390
1160
86,5
250
425
1160
102,6
300
440
1358
128,6
300
485
1360
148,0
350
500
1538
185,6
350
550
1540
217,0
400
565
1758
235,3
400
610
1760
272,0
500
670
2158
334,3
500
730
2160
402,0
* Размеры по ГОСТ 8.586)2005.
Диафрагмы для расходомеров
281
Рис.4. Ру до 4,0...10 МПа.
Таблица 5.2
РN,
DN
D,
L,
Масса без
РN,
DN
D,
L,
Масса без
РN,
DN
D,
L,
Масса без
МПа
мм
мм
ДКС, кг
МПа
мм
мм
ДКС, кг
МПа
мм
мм
ДКС, кг
50
160
340
6,5
50
175
385
8,0
50
195
390
12,5
65
180
430
8,0
65
200
475
13,0
65
220
490
17,5
80
195
450
10,0
80
210
490
15,0
80
230
520
20,4
100
230
575
14,6
100
250
599
22,0
100
265
640
30,0
125
270
675
21,0
125
295
735
34,5
125
310
770
47,2
150
300
780
27,3
150
340
855
51,5
150
350
890
66,4
4,0
175
350
815
43,3
6,3
175
370
870
61,0
10
175
380
1000
78,8
200
375
1045
48,0
200
405
1090
77,7
200
430
1150
109,2
225
415
1065
62,8
225
430
1100
90,7
225
470
1190
143,0
250
445
1310
75,2
250
470
1340
108,2
250
500
1430
171,0
300
510
1540
102,0
300
530
1550
150,0
300
585
1675
256,4
350
570
1710
140,0
350
595
1760
212,8
350
655
1870
342,4
400
655
1975
211,8
400
670
2010
302,8
400
715
2100
433,5
* Монтажное кольцо устанавливается вместо диафрагмы на период монтажа (сварочных работ) или продувки трубопровода.
282
Диафрагмы для расходомеров
ДИАФРАГМЫ ДБС
Конструктивные исполнения ДБС
Конструктивные исполнения ДБС ) см.рис.5. Габаритные размеры D2 и Е указаны на рис.3.3 и в табл.3.4 МИ 2638)2001
стр. 25)26 (толщина диафрагмы Е определяется при расчете диафрагм).
D2
1 - диафрагма;
2 - ушко.
E
Рис.5.
Номенклатура ДБС
(см. табл.6, 7)
Обозначение диафрагм типа ДБС
Таблица 6
Условный
Обозначения диафрагм при условном давлении Ру, МПа
проход Dу, мм
до 0,25
до 0,6
свыше 0,6 до 1,6
свыше 1,6 до 2,5
свыше 1,6 до 4
300
ДБС 0,6 - 300
ДБС 1,6 - 300
ДБС 4 - 300
350
ДБС 0,6 - 350
ДБС 1,6 - 350
ДБС 4 - 350
400
ДБС 0,6 - 400
ДБС 1,6 - 400
ДБС 4 - 400
(450)
ДБС 0,6 - 450
ДБС 1,6 - 450
ДБС 4 - 450
500
ДБС 0,6 - 500
ДБС 1,6 - 500
ДБС 4 - 500
600
ДБС 0,6 - 600
ДБС 1,6 - 600
ДБС 4 - 600
700
ДБС 0,6 - 700
ДБС 1,6 - 700
ДБС 4 - 700
800
ДБС 0,6 - 800
ДБС 1,6 - 800
ДБС 2,5 - 800
-
(900)
ДБС 0,6 - 900
ДБС 1,6 - 900
ДБС 2,5 - 900
-
1000
ДБС 0,6 - 1000
ДБС 1,6 - 1000
ДБС 2,5 - 1000
-
1200
ДБС 0,6 - 1200
ДБС 1,6 - 1200
ДБС 2,5 - 1200
-
1400
ДБС 0,6 - 1400
ДБС 1,6 - 1400
ДБС 2,5 - 1400
-
1600
ДБС 0,25 - 1600
-
-
-
1800
ДБС 0,25 - 1800
-
-
-
2000
ДБС 0,25 - 2000
-
-
-
(2200)
ДБС 0,25 - 2200
-
-
-
2400
ДБС 0,25 - 2400
-
-
-
(2800)
ДБС 0,25 - 2800
-
-
-
3000
ДБС 0,25 - 3000
-
-
-
Рекомендуемые диаметры цилиндрической части
диафрагм типа ДБС
Таблица 7
Условный проход,
Длина
Диаметр трубопровода, мм
Dу
цилиндрической
Dн
D20 при Ру до 4 МПа
части отверстия, мм
300
от 1,59 до 5,3
325
от 266 до 317
350
от 1,85 до 6,34
377
свыше 317 до 369
400
от 2,09 до 7,38
426
свыше 369 до 418
450
от 2,35 до 8,36
480
свыше 418 до 471
500
от 2,6 до 9,4
530
свыше 471 до 521
600
от 3,1 до 10,4
630
свыше 521 до 621
700
от 3,55 до 12,4
720
свыше 621 до 711
800
от 4,04 до 14,2
820
свыше 711 до 809
900
от 4,54 до 16,08
920
свыше 809 до 909
1000
от 5,04 до 18,16
1020
свыше 909 до 1009
1120
свыше 1009 до 1109
1200
от 5,54 до 20,16
1220
свыше 1109 до 1209
1320
свыше 1209 до 1309
1400
от 6,04 до 22,16
1420
свыше 1309 до 1409
1520
свыше 1409 до 1501
1600
от 8,1 до 28,16
1620
свыше 1501 до 1608
Для диафрагм типа ДБС с условным проходом больше Dу1600 диаметры цилиндрической
части принимаются согласно расчету на диафрагму
Диафрагмы для расходомеров
283
ФЛАНЦЫ И СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ ДЛЯ ДБС
Монтажное кольцо
Фланец
с патрубком
Уплотнительная
прокладка
L
Рис.6.
Таблица 8
PN, МПа
DN
D, мм
L, мм
Масса
без ДКС,
кг
300
435
1290
82
350
485
1490
97
400
535
1690
120
450
590
1900
144
500
610
2100
175
до 0,6
600
755
2500
286
700
860
2860
367
800
975
3250
446
900
1075
3650
524
1000
1175
4050
608
300
460
1290
94
350
520
1490
115
400
580
1690
141
450
640
2000
166
500
710
2110
224
1,6
600
840
2500
286
700
910
2860
367
800
1020
3250
446
900
1120
3710
524
1000
1255
4050
608
800
1075
3250
446
2,5
900
1185
3650
524
1000
1315
4050
608
300
485
1290
105
350
550
1490
132
400
610
1690
162
до 4,0
450
660
1900
187
500
730
2100
272
600
840
2500
300
700
960
2860
395
Для фланцев и соединений фланцевых для диафрагм типа ДБС диаметром больше, чем DN1000 и давлением до 0,25 МПа информация
по размерам и массе уточняется по запросу.
284
Диафрагмы для расходомеров
ДИАФРАГМЫ ДФК
Конструктивные исполнения ДФК
Габаритные размеры диафрагм ДФК приведены на рис.7 и в табл.9, номенклатура ДФК ) в табл.10, 11.
Таблица 9
Dу, мм
D, мм
D1, мм
L, мм
20
53
100
118
25
53
100
118
32
60
115
148
40
68
125
168
1 ) корпус плюсовой кольцевой камеры;
2 ) корпус минусовой кольцевой камеры;
3 ) диафрагма;
4 ) уплотнительная прокладка;
5 ) патрубок.
Рис.7.
Номенклатура ДФК
Обозначение диафрагм типа ДФК
Рекомендуемые диаметры цилиндрической части
диафрагм типа ДФК
Таблица 10
Таблица 11
Обозначение диафрагмы при
Условный
Длина
Диаметр трубопровода, мм
Условный проход Dу
условном давлении Ру
проход Dу
цилиндри-
Наружный Dн
Внутренний
до 10, МПа
ческой части
D20 при Ру
отверстия,
20
ДФК 10-20
до 10 МПа
мм
25
ДФК 10-25
32
ДФК 10-32
20
0,2...0,4
28
20
40
ДФК 10-40
25
0,3...0,5
33
25
32
0,4...0,6
40
32
40
0,4...0,6
48
40
Габариты фланцев соответствуют исполнению для Ру=10 МПа.
Геометрические размеры камер соответствуют ГОСТ 8.586 и
РД 50)411.
Диафрагмы для расходомеров
285
ДИАФРАГМЫ ДВС
Соединения фланцевые для ДВС изготавливаются на условное давление не более 25 МПа по ГОСТ 33259-2015.
Фланец и кольцевая камера изготавливаются в совмещенном варианте, т.е. камера делается непосредственно во фланцах.
Рис.8
Обозначение диафрагм и рекомендуемые диаметры цилиндрической части диафрагм типа ДВС.
Таблица 12
Обозначение диафрагмы при
Диаметр трубопровода, мм
Условный
условном давлении Pу, МПа
Длина цилиндрической
проход Dу, мм
части отверстия e, мм
Наружный
Внутренний D20 при Pу
свыше 10 до 32
диаметр D2, мм
свыше 10 до 32 МПа
50
ДВС 32-50
от 0,265 до 1
80
от 50 до 51 включ
ДВС 32-65
от 0,36 до 1,06
100
от 64 до 68 включительно
65
от 63 до 72 включительно
ДВС 32-80
от 0,43 до 1,44
115
от 75 до 80 включительно
80
от 78 до 88 включительно
ДВС 32-100
от 0,52 до 1,7
135
от 92 до 97 включительно
100
от 86 до 98 включительно
ДВС 32-125
от 0,65 до 2,08
165
от 111 до 120 включительно
125
от 106 до 120 включительно
ДВС 32-150
от 0,77 до 2,58
190
от 135 до 143 включительно
150
от 128 до 144 включительно
ДВС 32-200
от 1,06 до 3,76
245
от 185 до 197 включительно
200
от 185 до 211 включительно
ДВС 32-250
от 1,33 до 4,74
295
от 205 до 247 включительно
250
от 227 до 265 включительно
ДВС 32-300
от 1,59 до 5,3
350
от 277 до 293 включительно
300
от 267 до 303 включительно
ДВС 32-350
от 1,85 до 6,34
405
от 321 до 341 включительно
350
от 326 до 370 включительно
ДВС 32-400
от 2,09 до 7,38
453
от 362 до 386 включительно
400
от 353 до 405 включительно
286
Диафрагмы для расходомеров
ДИАФРАГМЫ ДФС
Диафрагма фланцевая устанавливается непосредственно во фланцах на условное давление до 10 МПа с условным
проходом от 50 до 400. Конструктивно предусмотрено 2 исполнения ДФС, толщина которых в обоих случаях определяется расчетом
по специализированной программе ВНИИР.
ДФС исполнений E, F крепится между торцевыми поверхностями фланцев с использованием паронитового уплотнения.
ДФС исполнения J сочетает диафрагму и овальное уплотнительное кольцо (Армко), используется для крепления между
фланцами исполнения J по ГОСТ 33259-2015 и не требует дополнительных уплотнительных материалов.
Диафрагма ДФС предусматривает фланцевое крепление диска с использованием фланцевого способа отбора давления
(на расстоянии 25,4 мм от торцевых поверхностей). Фланцы изготавливаются согласно ГОСТ 33259-2015.
Рис.9.
Таблица 13
Наружный диаметр
Внутренний диаметр трубопровода d20 при Pу
Условный проход, Dу
Обозначение диафрагмы
трубопровода, Dн, мм
до 2,5 МПа
свыше 2,5 до 10 МПа
50
ДФС-10-50-Б
57
от 50 до 53
от 50 до 54
65
ДФС-10-65-Б
76
от 53 до 73
от 53 до 73
80
ДФС-10-80-Б
89
от 73 до 86
от 73 до 84
100
ДФС-10-100-Б
108
от 86 до 105
от 84 до 103
125
ДФС-10-125-Б
133
от 105 до 130
от 103 до 127
150
ДФС-10-150-Б
159
от 130 до 155
от 127 до 152
175
ДФС-10-175-Б
194
от 155 до 189
от 152 до 185
200
ДФС-10-200-Б
219
от 189 до 213
от 185 до 210
225
ДФС-10-225-Б
245
от 213 до 237
от 210 до 233
250
ДФС-10-250-Б
273
от 237 до 266
от 233 до 261
300
ДФС-10-300-Б
325
от 266 до 317
от 261 до 310
350
ДФС-10-350-Б
377
от 317 до 369
от 310 до 360
400
ДФС-10-400-Б
426
от 369 до 418
от 360 до 410
Диафрагмы для расходомеров
287
СПЕЦИАЛЬНЫЕ ДИАФРАГМЫ
Конструктивное исполнение специальных диафрагм
Конструктивное исполнение специальных диафрагм ) см.рис.8.1, 8.2. Габаритные размеры ) см. РД 50)411 рис.2 стр.20 и
9 стр.26 по РД 50)411.
Рис.8.1.
Рис.8.2.
C коническим входом (ДКС, ДФК).
Износоустойчивые (ДКС, ДБС, ДФК).
Номенклатура специальных диафрагм
Фланцевое соединение
При выборе типа диафрагмы руководствуйтесь
В зависимости от выбранного по табл.1 типа
таблицами данного раздела. Выбор типа диафрагмы ) табл.1.
диафрагмы (ДКС, ДБС), руководствуйтесь фланцевым
Далее, в зависимости от выбранного типа диафрагмы (ДКС,
соединением соответствующего типа:
ДБС, ДФК):
табл.5.1 или 5.2, если выбрана ДКС;
табл.3, 4, если выбрана ДКС;
табл.8, если выбрана ДБС.
табл.6, 7, если выбрана ДБС;
табл.10, 11, если выбрана ДФК
ИСПОЛНЕНИЯ ПО МАТЕРИАЛАМ
Исполнение диафрагм по материалам
Исполнение фланцев и фланцевых соединений*
по материалам
Таблица 14
Таблица 15
Тип
Марка стали
Код
Тип диа-
DN
РN,
Конструктивное
Марка
диафрагмы
диафрагмы в
фрагмы
МПа
исполнение
стали
Корпус
Диафрагма
строке заказа
фланцев**
камеры*
ст.20
А/Б
0,6
плоские,
1,0
ДКС
09Г2С
09Г2С/Б
50…500
ГОСТ 33259-2015
1,6
12Х18Н10Т
Б/Б
исп.E, F
2,5
ДБС
-
12Х18Н10Т
Б
0,6
ст.20
А/Б
ДКС
1,0
усиленные,
ДФК
09Г2С
09Г2С/Б
50…500
1,6
ГОСТ 33259-2015
ст.20,
2,5
исп.E, F
12Х18Н10Т
Б/Б
09Г2С,
4,0
12Х18Н10Т
* Для ДФК ) материал корпуса камеры, фланцев,
6,3
ГОСТ 33259-2015
50…400
патрубков.
10
исп.E, F, J
0,6
300…1000
плоские или
1,6
усиленные,
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ДБС
800…1000
2,5
ГОСТ 33259-2015
исп.B
Гарантийный срок эксплуатации ) в течение 18 месяцев
300…700
4,0
со дня отгрузки.
* Фланцевое соединение из стали 12Х18Н10Т
изготавливается только до DN 250.
ПРОВЕРКА
** Конструктивное исполнение фланцев согласно
ГОСТ 33259-2015: тип 01 - плоские фланцы, тип 11 - усиленные
Период контроля ) 1 год.
фланцы.
Материал фланца должен соответствовать материалу
трубопровода Заказчика.
288
Диафрагмы для расходомеров
ПОРЯДОК ОФОРМЛЕНИЯ ЗАКАЗА
Заказать диафрагму Вы можете, заполнив опросный лист установленной формы, который находится
) далее в этом разделе;
) на сайте в разделе "Сервисы online/опросные листы/расход";
) в любом региональном представительстве компаний Emerson;
) в Центре поддержки Заказчиков.
Также Вы можете самостоятельно сформулировать строку заказа (см.примеры ниже).
Внимание! В конце раздела приведен пример заполнения опросного листа.
Пример записи при заказе диафрагмы
ДКС
- 0,6
- 50
- А/Б
- 1,
57х3
ДКС
- 10
- 100
- Б/Б
- 3,
108х4
с коническим входом
ДБС
- 4
- 500
- Б
530х10
ДФК
- 10
- 25
-09Г2С/Б
33х4
износоустойчивая
ДФК
- 10
- 50
- Б
57х3
ДФК
- 32
- 50
- Б
108х4
1
2
3
4
5
6
7
1. Тип диафрагмы.
2. Условное давление, Ру диафрагмы, МПа.
3. Условный проход, Dу.
4. Исполнение диафрагмы по материалам, см.табл.14.
5. Конструктивное исполнение (только для ДКС рис.2.1)2.3).
6. Наружный диаметр трубопровода х толщина стенки, мм.
7. Специальное исполнение (при наличии).
Пример записи при заказе диска ДКС или ДФК*
Диск ДКС
- 50,
12,01 мм,
80 мм,
2,5 мм,
12Х18Н10Т с коническим входом
1
2
3
4
5
6
7
1. Тип диска.
2. Условный проход, Dу.
3. Диаметр расточки d20, мм.
4. Наружный диаметр диска D2, мм.
5. Толщина диска Е, мм.
6. Материал диска.
7. Специальное исполнение (с коническим входом, износоустойчивое).
* Диски ДКС, ДФК изготавливаются из нержавеющей стали 12Х18Н10 согласно табл.3 и 10 соответственно.
Пример записи при заказе комплекта кольцевых камер ДКС*
Комплект кольцевых камер ДКС
- 0,6
- 50
-А
- 1,
57х3
80 мм, 2 мм
Комплект кольцевых камер ДКС
- 10
- 100
-Б
- 3,
108х4
87 мм, 4 мм
1
2
3
4
5
6
7
8
1. Тип кольцевых камер.
2. Условное давление Ру кольцевых камер, МПа.
3. Условный проход, Dу.
4. Исполнение кольцевых камер по материалам (табл. 14).
5. Конструктивное исполнение ДКС (рис. 2.1…2.3).
6. Наружный диаметр трубопровода х толщина стенки, мм.
7. Наружный диаметр диска D2, мм.
8. Толщина диска Е, мм.
* Комплект кольцевых камер ДКС изготавливается из ст.20, 09Г2С, 12Х18Н10Т в полном объеме согласно табл.3.
Если помимо диафрагмы требуется комплект фланцев или фланцевое соединение (комплект фланцев в сборе с патрубками 2DN до
или 2DN после) или монтажное кольцо, необходимо оформить дополнительную строку заказа.
Диафрагмы для расходомеров
289
Пример записи при заказе комплекта фланцев или фланцевого соединения
Комплект фланцев ДКС
- 50
- 10
-01
- 1
Е Ст20
- IV ГОСТ 33259-2015
Комплект фланцев ДКС
- 100 - 63
- 11
- 1
Е Ст20
- IV ГОСТ 33259-2015
Комплект фланцев ДБС
- 50
- 10
- 01
- 1
В Ст20
- IV ГОСТ 33259-2015
1
2
3
4
5
6
7
8
Фланцевое соединение ДКС - 50
- 10
-01
- 1
Е Ст20
- IV ГОСТ 33259-2015
Фланцевое соединение ДКС - 100 - 63 - 11 - 1
Е Ст20
- IV ГОСТ 33259-2015
Фланцевое соединение ДБС - 50
- 10
- 01
- 1
В Ст20
- IV ГОСТ 33259-2015
1
2
3
4
5
6
7
8
1. Тип комплекта фланцев или фланцевого соединения.
2. Номинальный диаметр DN.
3. Номинальное давление PN, кгс/см2.
4. Тип исполнения фланца.
5. Ряд согласно табл. 3 ГОСТ 33259-2015.
6. Тип уплотнительной поверхности фланца.
7. Материал.
8. Группа контроля согласно табл. 13 ГОСТ 33259-2015
Пример записи при заказе монтажного кольца*
Кольцо монтажное ДКС
- DN50
(57х3) мм
- PN6
- Ст20
1
2
3
4
5
1. Тип монтажного кольца.
2. Номинальный диаметр DN.
3. Наружный диаметр трубопровода х толщина стенки, мм.
4. Номинальное давление, кгс/см2.
5. Материал.
Кольцо монтажное ДБС
- DN500 (530х10) мм
- PN40
- Ст20
-560 -10
1
2
3
4
5
6
7
1. Тип монтажного кольца.
2. Номинальный диаметр DN.
3. Наружный диаметр трубопровода х толщина стенки, мм.
4. Номинальное давление, кгс/см2.
5. Материал.
6. Наружный диаметр кольца, мм.
7. Толщина кольца, мм.
* Монтажные кольца изготавливаются из Ст.20.
КОМПЛЕКТ ПОСТАВКИ
1. При заказе диафрагмы или диска ДКС отдельно:
) диафрагма с клеймом Госповерителя в сборе с камерой и уплотнительной прокладкой (паронит);
) паспорт на диафрагму с печатью Госповерителя;
) расчет диафрагмы в программе
"Расходомер ИСО" для диафрагм по ГОСТ 8.586 ВНИИР, г.Казань;
"Дополнительный модуль к программе "Расходомер ИСО" "Специальные сужающие устройства" для диафрагм по РД50)411
ВНИИР, г.Казань.
2. При заказе комплекта кольцевых камер ДКС фланцев:
) прокладки паронит (2 шт. ) для исполнения 3 (рис.2.3) и 1 шт. ) для исполнения 1 (рис.2.1) или 2 (рис.2.2)).
3. При заказе комплекта фланцев:
) комплект фланцев с крепежом
2 шт.
крепёж согласно ГОСТ 33259-2015 табл. 12.
4. При заказе фланцевого соединения:
) фланцевое соединение (комплект фланцев в сборе с калиброванными патрубками 2DN до и 2DN после).
) паспорт на соединение фланцевое.
) акт измерений внутреннего диаметра трубопровода.
5. При заказе монтажного кольца:
) кольцо монтажное Ст.20.
290
Диафрагмы для расходомеров
БЛОКИ С ДИАФРАГМАМИ
Блоки с диафрагмами устанавливаются на трубопроводы питательной воды, пара и горячей воды тепловых электростанций.
Изготавливаются согласно СТО ЦКТИ 839.01-2009.

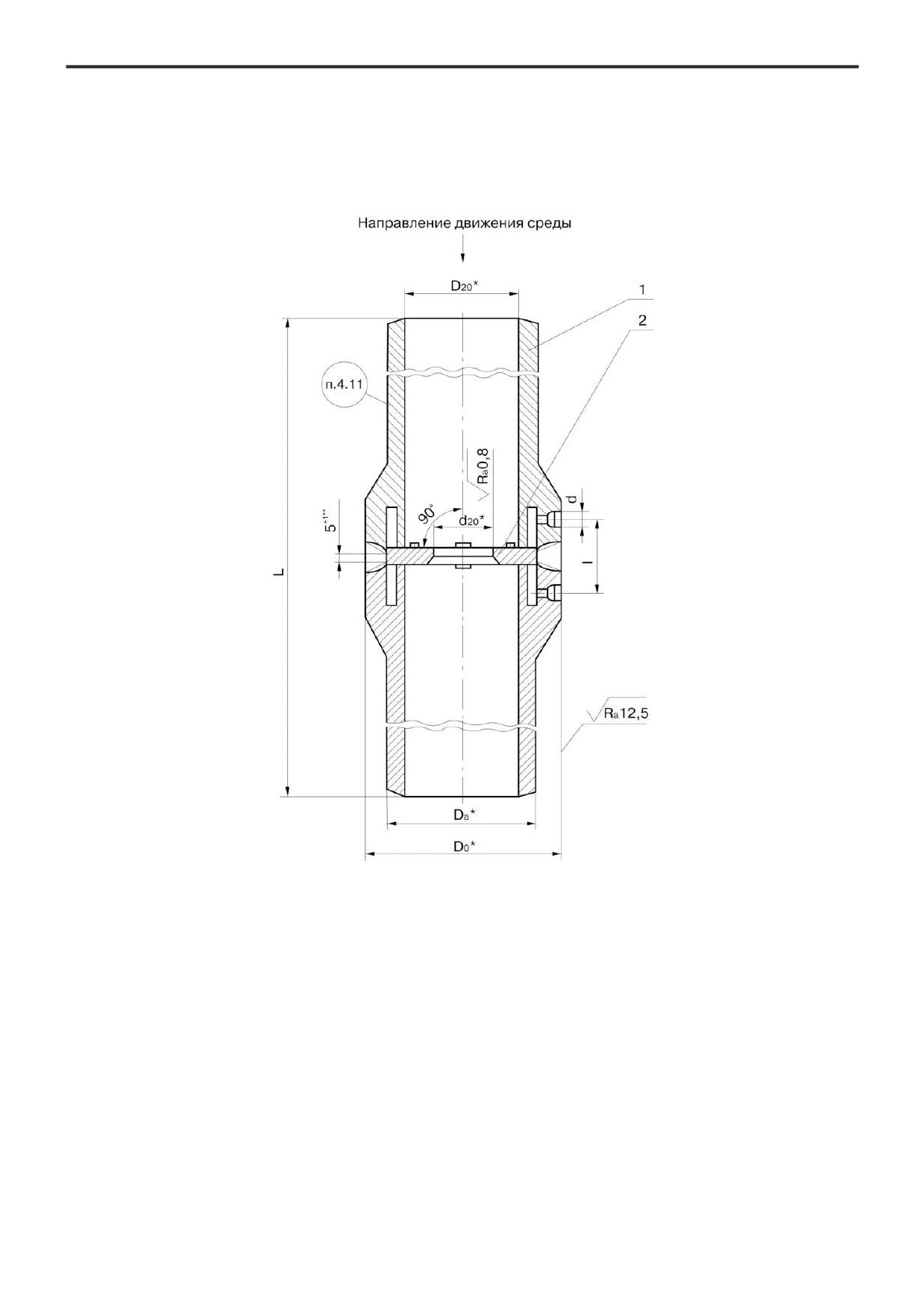

Конструкция и размеры
* Размеры для справок
** Для исполнений 06, 07, 19, 20, 25, 26, 27 - 3+1
1 - патрубок; 2 - диафрагма
Рис. 1
Диафрагмы для расходомеров
291
Блоки с диафрагмами, устанавливаемые на трубопроводах питательной воды. Размеры в мм
Таблица 1
l
L
Масса
Условный
наплав-
Испол-
Масса,
проход
Dа*
Do*
D20*
d20*
ленного
нение
пред.
пред.
кг
номин.
номин.
Dy
откл.
откл.
металла,
кг
Р=37,27 МПа, t=280°C
01
200
273
312
201
1003
6,2
265
69
02
250
325
365
243
1223
8,4
434
по
+2
03
300
377
420
279
1373
±5
13,0
663
расчету
75
-1
(04)
350
465
505
347
1663
19,0
1106
05
400
530
600
404
85
1903
36,0
1673
р=23,54 МПа, t=250°C; р=18,14 МПа, t=215°C
по
+2
06
100
133
165
107
53
563
±5
1,5
31,2
расчету
-1
р=23,54 МПа, t=250°C
07
65
76
105
58
47
263
0,42
8,1
08
150
194
225
160
783
2,2
77,5
09
175
219
258
181
863
3,2
106,0
по
55
+2
10
225
273
310
225
1063
±5
3,6
188,0
расчету
-1
11
250
325
360
269
1243
5,4
302,0
12
300
377
420
313
1463
8,0
467,0
61
13
350
426
468
356
1633
10,0
660,0
р=18,14 МПа, t=215°C
14
150
194
225
164
823
1,6
70,2
15
175
219
255
187
783
2,1
81,4
по
+2
16
225
273
310
235
55
983
±5
3,6
153,0
расчету
-1
17
250
325
360
281
1283
4,0
253,0
18
300
377
420
325
1443
6,0
386,0
* Размеры для справок

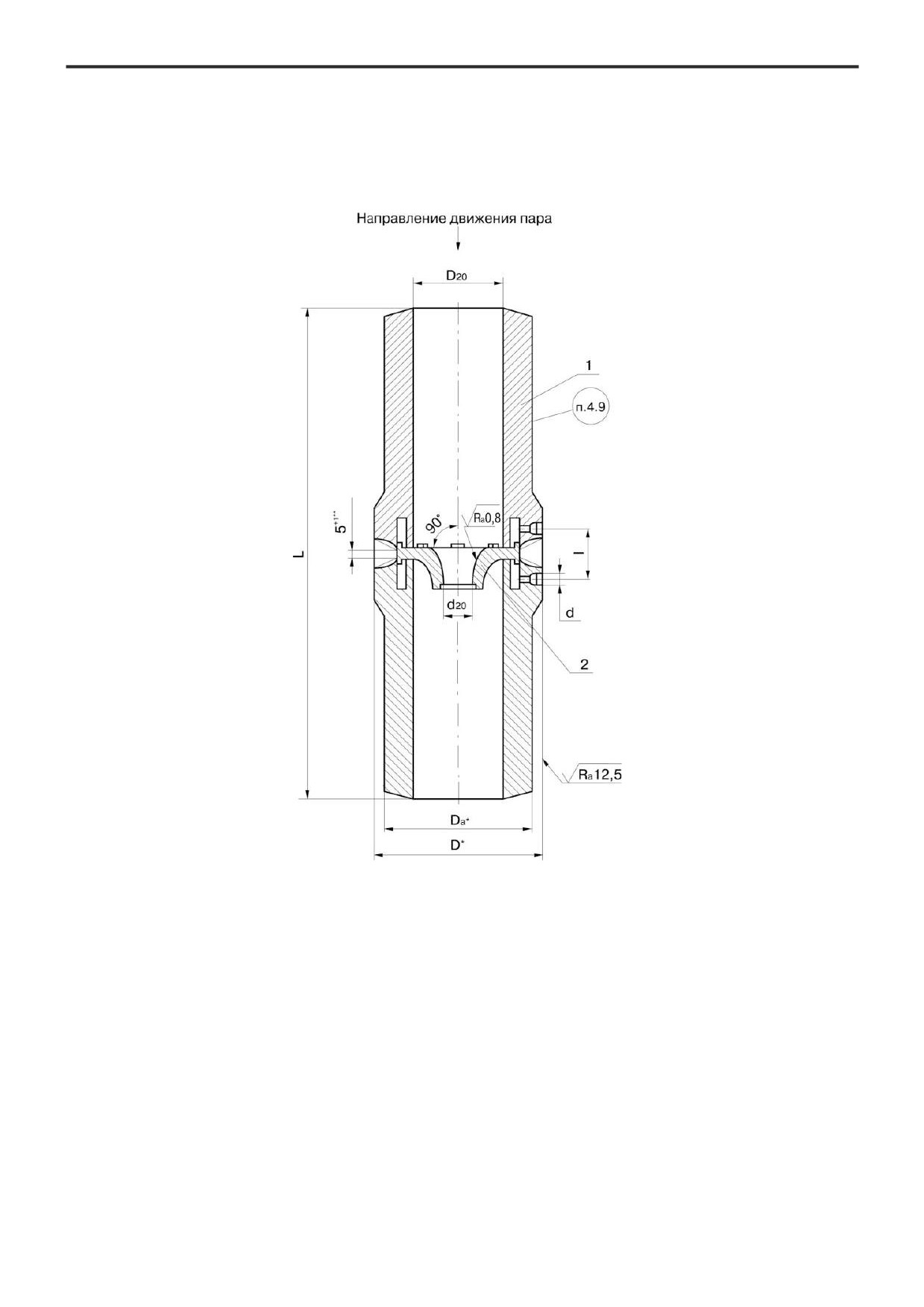

Блоки с диафрагмами, устанавливаемые на трубопроводы пара и горячей воды. Размеры в мм
Таблица 2
l
L
Масса
Условный
наплав-
Испол-
Масса,
проход
Dа*
Do*
D20*
d20*
пред.
пред.
ленного
нение
номин.
номин.
кг
Dy
откл.
откл.
металла,
кг
р=3,92 МПа, t=450°C; р=4,31 МПа, t=340°C
р=7,45 МПа, t=145°C; р=3,92 МПа, t=200°C
по
+2
19
50
57
92
50
43
213
±5
0,3
4,84
расчету
-1
р=3,92 МПа, t=450°C; р=7,45 МПа, t=145°C
20
80
89
120
77
43
333
0,4
8,86
21
150
159
195
142
703
0,9
32,5
49
22
200
219
255
193
по
+2
923
1,3
75,9
±5
23
250
273
310
241
расчету
-1
1143
2,1
135,0
55
24
300
325
360
287
1363
2,4
220,0
25
100
108
145
93
47
503
0,4
15,5
р=4,31 МПа, t=340°C; р=3,92 МПа, t=200°C
26
100
108
145
99
47
503
0,46
11,6
27
300
325
360
299
1363
2,4
176,0
по
+2
28
350
377
420
351
1583
±5
3,3
233,0
расчету
55
-1
29
400
426
460
396
1763
2,4
300,0
30
450
465
505
433
1923
3,0
414,
* Размеры для справок
Пример условного обозначения блока с диафрагмой исполнения 21 с условным проходом Dу150:
Блок с диафрагмой 150 21 СТО ЦКТИ 839.01
292
Диафрагмы для расходомеров
БЛОКИ С СОПЛАМИ
Блоки с соплами, устанавливаются на паропроводы тепловых станций. Изготавливаются согласно СТО ЦКТИ 839.05-2009.
Конструкция и размеры
* Размеры для справок
** Для исполнения 07, - 3+1
1 - патрубок; 2 - сопло
Рис. 1
Диафрагмы для расходомеров
293
Таблица 1
Масса
Условный
+2
Испол-
-1
наплавленого
Масса,
проход
Da*
D*
D20
d20
l
L±5
нение
металла,
кг
Dy
кг
р=25,01 МПа, t=545°C
01
150
245
290
149
863
7,0
251,0
02
175
273
322
173
85
943
8,5
324,0
03
200
325
385
206
1103
13,2
539,0
по расчету
04
225
377
445
238
1283
20,8
837,0
05
250
426
492
268
95
1443
24,1
1180,0
(06)
300
465
556
306
1603
33,6
1475,0
р=13,73 МПа, t=560°C; р=13,73 МПа, t=545°C
07
50
76
110
50
53
243
0,5
6,7
по расчету
08
100
133
176
94
65
603
1,3
48,2
р=13,73 МПа, t=560°C
09
150
219
264
156
65
803
4,1
153,0
10
200
273
320
201
по расчету
69
1043
4,8
271,0
11
300
377
428
277
75
1403
9,4
677,0
р=13,73 МПа, t=545°C
12
175
219
270
169
833
2,1
143,0
65
13
200
273
320
209
по расчету
1043
4,8
249,0
14
250
325
375
249
75
1243
7,7
415,0
р=13,73 МПа, t=515°C
15
65
76
112
58
53
263
0,5
8,43
16
100
133
172
105
61
603
1,0
35,5
17
125
159
200
127
663
1,4
54,0
18
150
194
236
154
803
2,1
92,3
по расчету
65
19
175
219
265
175
863
2,6
123,0
20
225
273
325
221
1063
4,5
220,0
21
250
325
376
261
69
1263
6,7
367,0
22
350
426
480
350
75
1703
9,3
752,0
р=4,02 МПа, t=545°C
23
400
462
510
424
по расчету
65
1883
5,6
580,0
* Размеры для справок
Пример условного обозначения блока с соплом исполнения 01 с условным проходом Dу150:
Блок с соплом 150 01 СТО ЦКТИ 839.01
294
Диафрагмы для расходомеров
ТРУБЫ ВЕНТУРИ
Трубы Вентури применяются для измерения расхода газов и жидкостей в трубопроводах с внутренним диаметром от 50 до
1200 мм. Разделяют три разновидности труб Вентури, отличающихся способом изготовления входной конической части:
- трубы Вентури с литой (без обработки) входной конической частью;
- трубы Вентури с обработанной входной конической частью;
- трубы Вентури со сварной входной конической частью из листовой стали.
Каждую из этих разновидностей труб Вентури можно применять только в точно установленных пределах диаметров трубы, их
шероховатости, относительного диаметра отверстия и числа Рейнольдса.

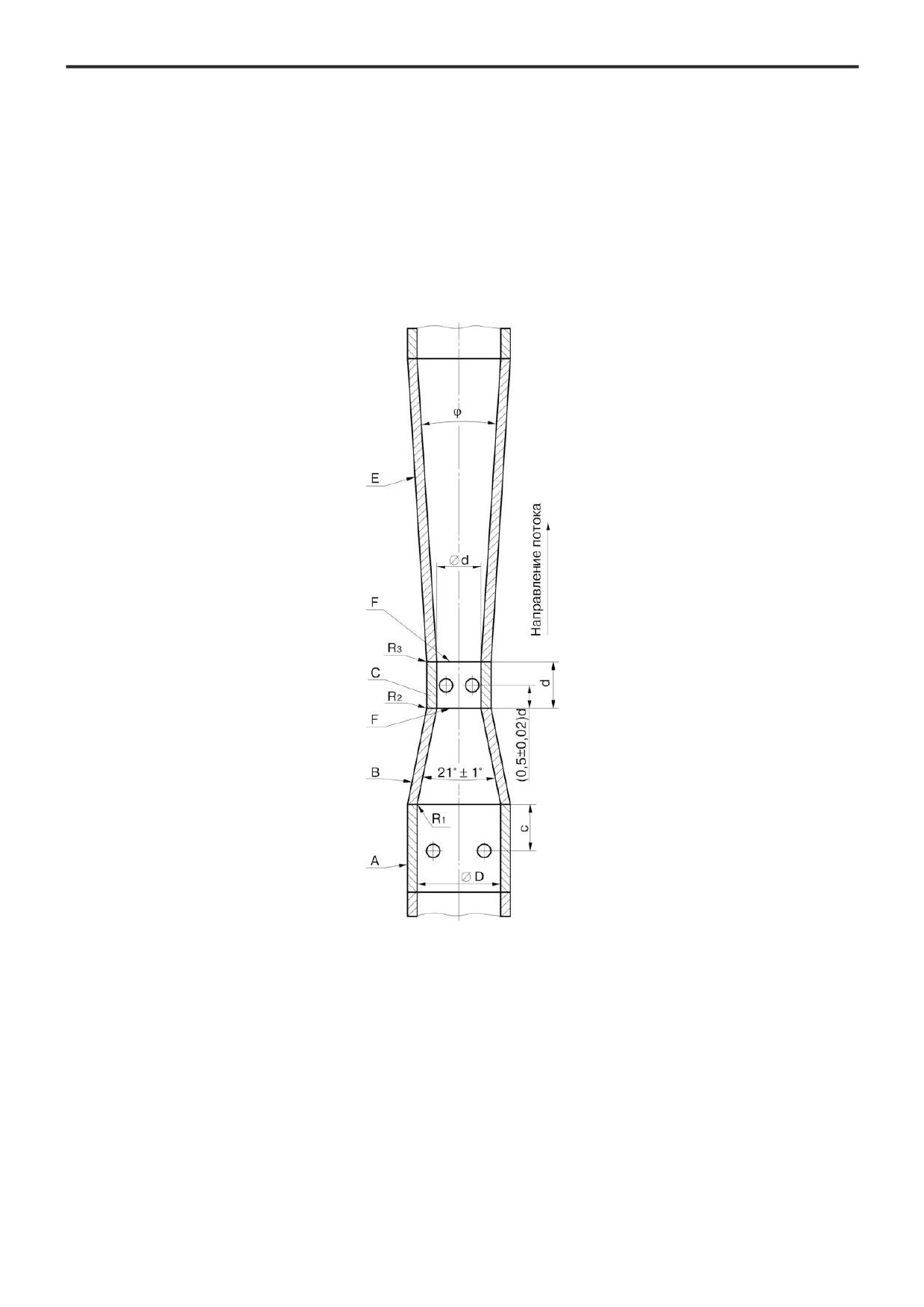

Конструкция
E - диффузор; C - горловина; B - сужающаяся коническая часть; A - входной цилиндрический участок;
F - плоскости соединения элементов трубы Вентури.
Рис.1 Геометрический профиль трубы Вентури
Размеры и изготовление труб Вентури согласно ГОСТ 8.568-2005.
содержание .. 12 13 14 15 ..
