Emerson: датчики давления. Каталог (Выпуск 2022 год, редакция a)

148

Метран 150АС

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Датчик состоит из сенсорного модуля и электронного

мембраны. Разность емкостей измеряется АЦП и

преобразователя. Сенсор состоит из измерительного блока и

преобразуется электронным преобразователем в выходной

платы аналого-цифрового преобразователя (АЦП). Давление

сигнал.

подается в камеру измерительного блока, преобразуется

Датчики Метран-150 АС штуцерного исполнения

в деформацию чувствительного элемента и изменение

(TG, TA). В измерительных блоках моделей TG, TA используется

электрического сигнала.

тензорезистивный тензомодуль на кремниевой подложке.

Чувствительным элементом тензомодуля является пластина

Датчики Метран-150 АС фланцевого исполнения

1 из кремния с пленочными тензорезисторами (структура

(CD, CG). Измерительный блок датчиков этих моделей

КНК - кремний на кремнии). Давление через разделительную

состоит из корпуса 1 и емкостной измерительной ячейки 2.

мембрану 3 и разделительную жидкость 2 передается на

Емкостная ячейка изолирована механически, электрически и

чувствительный элемент тензомодуля. Воздействие давления

термически от измеряемой и окружающей сред. Измеряемое

вызывает изменение положения чувствительного элемента,

давление передается через разделительные мембраны 3 и

при этом изменяется электрическое сопротивление его

разделительную жидкость 4 к измерительной мембране 5,

тензорезисторов, что приводит к разбалансу мостовой

расположенной в центре емкостной ячейки. Воздействие

схемы. Электрический сигнал, образующийся при разбалансе

давления вызывает изменение положения измерительной

мостовой схемы, измеряется АЦП и подается в электронный

мембраны 5, что приводит к появлению разности емкостей

преобразователь, который преобразует это изменение в

между измерительной мембраной и пластинами конденсатора

выходной сигнал. В моделях 150ТА полость над чувствительным

6, расположенным по обеим сторонам от измерительной

элементом вакууммирована и герметизирована.

150ТG, 150ТА

150CG, 150CD

2а. Фланцевое

2б. Штуцерное

исполнение.

Рис.1.

Рис.2. Схема измерительного блока.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Таблица 2

Верхний предел измерений,

Верхний предел

Предельно

Давление

Код

кПа

пере-

измерений, кПа

допускаемое

Модель

диапа-

Код

Pmin

Pmax

грузки,

Pmin

Pmax

рабочее

Модель

диапа-

зона

избыточное

МПа

кПа

МПа

кПа

МПа

зона

кПа

МПа

кПа

МПа

давление,

Датчики избыточного давления

МПа

0,25

6,3

Датчики разности давлений

1,25

0,25

6,3

150CG

250

1,25

0,032

1,6

150CD

250

0,2

0,032

1,6

3,2

160

0,2

0,02

Примечания:

150TG

0,12

1. Датчики являются многопредельными. При выпуске датчик

0,5

настраивается на диапазон от 0 до верхнего предела измерений

в соответствии с заказом, в пределах от Pmin до Pmax, указанных

100

в табл.1 и 2.

Датчики абсолютного давления

2. Датчики модели 150СG с кодом диапазонов 1, 2 могут

3,2

160

перенастраиваться в пределах от -Pmax до Pmax. Датчики

0,02

модели

150СG с кодами диапазонов 3, 4, 5 могут

150TA

перенастраиваться в пределах от -97,85 кПа до Pmax, при этом

0,12

предполагается, что атмосферное давление равно 101,3 кПа.

0,5

Датчики модели 150ТG могут перенастраиваться в пределах от

-101,3 кПа до Pmax, при этом предполагается, что атмосферное

давление равно 101,3 кПа.

Метран 150АС

149

z Выходные сигналы

z Датчик имеет электронное демпфирование выходного

Датчики выпускаются с двумя типами выходного сигнала:

сигнала, характеризующееся временем усреднения

- 4-20 мА с протоколом HART (код выходного сигнала А);

результатов измерений (tд). Значение времени демпфирования

- 0-5 мА (код выходного сигнала В).

устанавливается потребителем при настройке. Датчик

Датчик имеет программируемую характеристику выходного

поставляется настроенным на значение 0,5 с - для моделей

сигнала в соответствии с функцией преобразования входной

150CD, 150CG, 150TA, 150TG. Значение времени демпфирования

величины: линейную (линейно-возрастающую или линейно-

выбирается из ряда: 0,045; 0,5; 1,2; 2,5; 5; 10; 20; 40 с. Настройка

убывающую) или по закону квадратного корня.

времени демпфирования определяется пользователем при

заказе опции С1 с указанием его в листе настройки.

По умолчанию датчики выпускаются настроенными на линейно-

возрастающую характеристику.

z Стабильность датчиков базового исполнения, выраженная в

В процессе эксплуатации в датчике потребителем может быть

процентах от диапазона измерений, должна быть не хуже ±0,2%

установлена любая характеристика выходного сигнала.

от Рmax за 5 лет, где Pmax - максимальный верхний предел

измерений (табл. 1-2). Техническое обслуживание должно

z Время включения датчика, измеряемое как время от

проводиться не чаще 1 раза за 12 месяцев.

включения питания датчика до установления выходного сигнала

с погрешностью не более 5% от установленного значения,

должно быть не более 1,8 с при минимальном времени

демпфирования.

z Пределы допускаемой основной приведенной погрешности γ датчиков, выраженные в % от диапазона измерений, не превышают

значений ±γ, приведенных в табл.3.

Таблица 3

Код

Исполнение

Пределы допускаемой основной приведенной погрешности, ±γ, %

Модель

диапа-

по пределам

Pmax

датчика

Pв≥

>Pв≥^Pmax

Pв<^Pmax

зона

погрешности

Обычное

0,1

0,025+0,005Pmax/Pв

150CD

150CG

Опция РА

0,2

0,1+0,01Pmax/Pв

Опция РС

0,5

0,25 + 0,025 Pmax/Pв

Обычное

0,075

0,025 + 0,005 Pmax/Pв

150CD

2-5

Опция РА

0,2

0,1 + 0,01 Pmax/Pв

150CG

Опция РС

0,5

0,25 + 0,025 Pmax/Pв

Обычное

0,075

0,0075 Pmax/Pв

150TG¹⁾

2-4

Опция РА

0,2

0,02 Pmax/Pв

150TA

Опция РС

0,5

0,05 Pmax/Pв

Обычное

0,075

0,013 Pmax/Pв

150TА

Опция РА

0,2

0,025 Pmax/Pв

Опция РС

0,5

0,05 Pmax/Pв

Обычное,

150TG

0,075; 0,2; 0,5

опции РА, РС

¹⁾ Дополнительно добавляется код диапазона 1.

Pmax ) максимальный верхний предел измерений, указанный в табл.1)2;

Pв ) верхний предел или диапазон измерений, на который настроен датчик.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

z Датчики исполнения устойчивы к воздействию атмосферного

z Датчики модели 150CD выдерживают воздействие

давления от 84,0 до 106,7 кПа (группа исполнения Р1 по

односторонней перегрузки предельно допускаемым рабочим

ГОСТ Р 52931).

избыточным давлением (табл.2) в равной мере как со стороны

z Датчики в зависимости от климатического исполнения по

плюсовой, так и минусовой полости.

ГОСТ 15150 устойчивы к воздействию температуры окружающего

z Датчики моделей 150CG, 150TG, 150TA выдерживают

воздуха, в рабочем диапазоне температур:

воздействие перегрузки давлением, указанным в табл.1.

УХЛ3.1

5…70°С;

z Датчики соответствуют группе 1, 2 по устойчивости к

У2

-40…80°С;

синусоидальным вибрационным воздействиям согласно ОТТ

Т3

-25…80°С

08042462 и СТО 1.1.1.07.001.0675:

- группе 1, ускорение 19,6 м/с² (2g), частота 1-120 Гц, амплитуда

z Датчики исполнения T3 устойчивы к воздействию

перемещений 1 мм до 22 Гц для моделей 150TG, 150TA;

относительной влажности окружающего воздуха 100 %

при температуре плюс 35°С и более низких температурах с

- группе 2, ускорение 9,8 м/с² (1g), частота 1-120 Гц, амплитуда

конденсацией влаги.

перемещений 1 мм до 16 Гц для моделей 150CD, 150CG.

Степень защиты датчиков от воздействия пыли и воды IP66 по

z Датчики соответствуют нормам помехоэмиссии,

ГОСТ 14254.

установленным для класса Б в соответствии с ГОСТ Р 51318.22.

z Температуры измеряемой среды на входе в датчик

z Датчики имеют встроенный блок защиты от переходных

-40...120°С. Для снижения температуры измеряемой среды

процессов в линии связи, вызванных разрядами молний,

в рабочей полости датчика рекомендуется использовать

работой сварочного оборудования.

специальные устройства (удлиненные импульсные линии,

разделительные сосуды и т.д.).

150

Метран 150АС

z Датчики соответствуют требованиям помехоустойчивости,

z Датчики:

установленным в ГОСТ Р 50746 для IV группы исполнения, при

- устойчивы к воздействию сейсмических нагрузок в 8

воздействии помех:

баллов на высоте 41,1 м;

- по ГОСТ Р 51317.4.4 степень жесткости испытаний 3 и 4;

- пожаробезопасны (вероятность возникновения пожара от

- по ГОСТ Р 51317 4.6 степень жесткости испытаний 3;

датчика не превышает 10-6 год в соответствии с ГОСТ 12.1.004

- по ГОСТ Р 51317.4.2 степень жесткости испытаний 4;

как в нормальных, так и аварийных режимах работы);

- по ГОСТ Р 50648, ГОСТ Р 50649, ГОСТ Р 50652 степень

- устойчивы к воздействующим факторам для групп

жесткости испытаний 5;

размещения 3 в соответствии с приложением 2 к ОТТ 08042462

и групп условий эксплуатации 1.3, 1.4, 2.1 в соответствии с

- по ГОСТ Р 51317.4.3 в полосе частот 80-1000 МГц - степень

приложением А СТО 1.1.1.07.001.0675;

жесткости испытаний 3; 800-960, 1400-2000 МГц - степень

- стойки к механическим воздействиям, вызванным ударом

жесткости испытаний 4;

падающего самолета и воздушной ударной волной;

- по ГОСТ Р 51317.4.5 степень жесткости испытаний 2 и 3.

- устойчивы к воздействию ионизирующего излучения с

Критерий качества функционирования при испытаниях на

поглощенной дозой γ-излучения в течение среднего срока

помехоустойчивость А по ГОСТ Р 50746.

службы до:

z Уровень ВЧ-пульсаций в полосе частот свыше 5 кГц и

- 40 Гр (4,0•10³ рад) - для датчиков с вых.сигналом 0-5 мА;

амплитуда импульсов выходного сигнала длительностью

- 100 Гр (10,0•10³ рад) - для датчиков с вых.сигналом 4-20 мА;

менее 100 мс при воздействии электромагнитных помех не

при мощности поглощенной дозы не более 2,78•10⁴ Гр/c

нормируются.

(100 рад/ч);

- устойчивы к объемной активности радиоактивного вещества

7,4•107 Бк/м³.

z Влияющие воздействия

Дополнительная погрешность датчиков, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур,

выраженная в процентах от диапазона измерений, на каждые 10°С, не превышает значений ±γ, приведенных в табл.4.

Таблица 4

Модель

Код

Дополнительная температурная погрешность на каждые 10°С, ±γ, %

датчика

диапазона измерений

Стандартное исполнение

Код PA

Код PC

150CD

0,05+0,06Pmax/Pв

0,05+0,08Pmax/Pв

150CG

2-5

0,02+0,03Pmax/Pв

0,02+0,04Pmax/Pв

(0,02+0,03Pmax/Pв) для Pв≥Pmax/10

(0,02+0,05Pmax/Pв) для Pв≥Pmax/10

150TG

(0,06+0,03Pmax/Pв) для Pв<Pmax/10

(0,06+0,05Pmax/Pв) для Pв<Pmax/10

150TA

2-4

0,02+0,03Pmax/Pв

0,02+0,04Pmax/Pв

150TG

0,05+0,05Pmax/Pв

0,05+0,065Pmax/Pв

Дополнительная погрешность датчиков, вызванная воздействием электромагнитных помех, вибрации и т.д., выраженная в

процентах от диапазона измерений, не превышает значений, приведенных в табл.5.

Таблица 5

Дополнительная погрешность,

Воздействие

Модели датчиков

выраженная в % от диапазона изменения выходного сигнала

=К_р · Рраб · (Pmax/Pв)

150CD

Код диапазона

где Кр¹⁾= ±0,065%/1МПа

измерений 1

Кр¹⁾ = ±0,015%/1МПа для Рраб≤16 МПа

Код диапазона

Изменение рабочего избыточного

Кр¹⁾ = ±0,05%/1МПа для Рраб>16 МПа

измерений 2, 3

давления от нуля до предельно

допускаемого и от предельно

Кр¹⁾= ±0,025%/1МПа для Рраб≤ 16 МПа

Код диапазона

допускаемого до нуля

Кр¹⁾= ±0,075%/1МПа для Рраб>16 МПа

измерений 4

Кр¹⁾= ±0,015%/1 МПа для Рраб≤16 МПа

Код диапазона

Кр¹⁾= ±0,075%/1МПа для Рраб>16МПа

измерений 5

¹⁾Для датчиков с кодом РА, PC значения Кр увеличиваются в 1,5 раза

Электромагнитные помехи:

- воздействие радиочастотного

±0,1% от Pmax - для датчиков без встроенного индикатора;

электромагнитного поля

±0,4% от Pmax - для датчиков со встроенным индикатором (код М5)

по ГОСТ Р 51317.4.3

- остальные воздействия

±1% от Pmax

Для всех моделей

Вибрация в соответствии с ОТТ

±0,25% от Pmax

08042462 и СТО 1.1.1.07.001.0675

Внешнее магнитное поле

Не более ±0,1%

напряженностью 400 А/м

Рраб - изменение рабочего избыточного давления, МПа.

Метран 150АС

151

ВЗРЫВОЗАЩИЩЕННОСТЬ

Сообщения на дисплее индикатора формируются

по выбору на русском или английском языках. Для удобства

Датчики давления Метран-150 исполнения АС

считывания показаний индикатор может быть повернут на

взрывозащищенных исполнений соответствуют требованиям

360° с фиксацией через 90°. Кроме того, для лучшего обзора

ТР ТС 012/2011, ГОСТ 30852.0-2002(МЭК 60079-0:1998), ГОСТ

ЖКИ и для удобного доступа к двум отделениям электронного

30852.10-2002(МЭК 60079-11:1999).

преобразователя последний может быть повернут относительно

Вид взрывозащиты "искробезопасная электрическая

сенсорного блока на угол не более ±180° (см.рис.3).

цепь" с уровнем взрывозащиты "особовзрывобезопасный",

маркировка по взрывозащите 0ExiaIICT5X.

НАСТРОЙКА ДАТЧИКА

Настройка датчика Метран-150 исполнения АС с

кодом выходного сигнала А (4-20 мА с HART) осуществляется

по цифровому каналу связи с помощью управляющих устройств,

поддерживающих HART-протокол (HART-коммуникатор, HART-

модем, HART-мультиплексор и др.) и конфигурационных

программ или с помощью встроенного ЖКИ и клавиатуры

(опция М5), расположенных под крышкой электронного

преобразователя, по символам режимов настройки в

соответствии с «Руководством по эксплуатации».

Настройка датчика Метран-150 исполнения АС с кодом

выходного сигнала В (0-5 мА) осуществляется только с помощью

встроенного ЖКИ и клавиатуры, расположенных под крышкой

электронного преобразователя, в соответствии с алгоритом

настройки в «Руководстве по эксплуатации».

Рис.3. Возможность поворота ЖКИ и электронного

Цифровой сигнал от датчиков Метран-150

преобразователя датчика Метран 150

исполнения АС (код выходного сигнала А) может приниматься

исполнения АС.

и обрабатываться любым HART-устройством, поддержи-

вающим HART-протокол в объеме универсальных и общих

команд.

ДИАГНОСТИКА

Для датчиков Метран-150 исполнения АС реализованы

При включении датчика в процессе измерения

специальные команды: команда калибровки сенсора, команда

он выполняет самодиагностику своего состояния. При

чтения уникальных параметров датчика, ввод пароля, чтение

исправном состоянии на выходе датчика устанавливается ток,

состояния вывода на дисплей, запись состояния вывода на

соответствующий измеренному давлению. При возникновении

дисплей.

неисправности датчик обнаруживает как информационные,

HART-коммуникатор Tpex, а также конфигурационная

так и аварийные ошибки. В случае обнаружения аварийной

программа AMS диспетчер устройств взаимодействуют с

ошибки при запуске или в процессе работы на выходе датчика

датчиками Метран-150 исполнения АС в полном объеме команд

устанавливается постоянное значение тока в соответствии с

(все команды HART-протокола можно разделить на 3 группы:

табл.6 и формируется дополнительная информация.

"универсальные", "общие" и "специальные"; универсальные и

Таблица 6

общие команды поддерживаются всеми HART-совместимыми

Выходной сигнал

устройствами).

Критерий неисправности

датчика, мА

Выходной сигнал

ИНДИКАЦИЯ

4-20

менее 3,76 мА (низкий уровень) или

Жидкокристаллическое индикаторное устройство

более 22 мА (высокий уровень)

(ЖКИ) и клавиатура располагаются в одном блоке и могут быть

Выходной сигнал

установлены в корпусе электронного преобразователя по

0-5

менее минус 0,075 мА (низкий уровень)

заказу (код М5); датчики с кодом выходного сигнала В (0-5 мА)

или более 5,75 мА (высокий уровень)

поставляются только с кодом М5.

Примечание: значение выходного сигнала

Дисплей индикатора имеет три строки: графическую,

неисправности может устанавливаться потребителем.

матричную и цифровую 4,5 разрядную.

В режиме измерения давления на дисплее индикатора

отображаются:

- значение измеряемого давления в цифровом виде в

установленных при настройке единицах измерения;

- единицы измерения давления: мм рт.ст., мм вод.ст., бар,

кгс/см², кгс/м², Па, кПа, МПа; % от диапазона изменения

выходного сигнала;

- предупреждения или диагностические сообщения.

152

Метран 150АС

ЭЛЕКТРОПИТАНИЕ ДАТЧИКА

Электрическое питание датчиков Метран-150

При использовании датчиков взрывозащищенного

исполнения АС осуществляется от источника питания

исполнения вида «искробезопасная электрическая

постоянного тока напряжением:

цепь» вне взрывоопасных зон без сохранения свойств

- 12-42 В - для выходного сигнала 4-20 мА;

взрывозащищенности электрическое питание датчиков

- 22-42 В - для выходного сигнала 0-5 мА,

допускается осуществлять от источника питания постоянноготока

при этом пределы допускаемого нагрузочного сопротивления

напряжением 12-42 В.

(сопротивления приборов и линии связи) зависят от

Датчики имеют защиту от обратной полярности

установленного напряжения питания датчиков и не должны

напряжения питания.

выходить за границы рабочей зоны, приведенной на рис.4 и 5.

Требования к источнику питания:

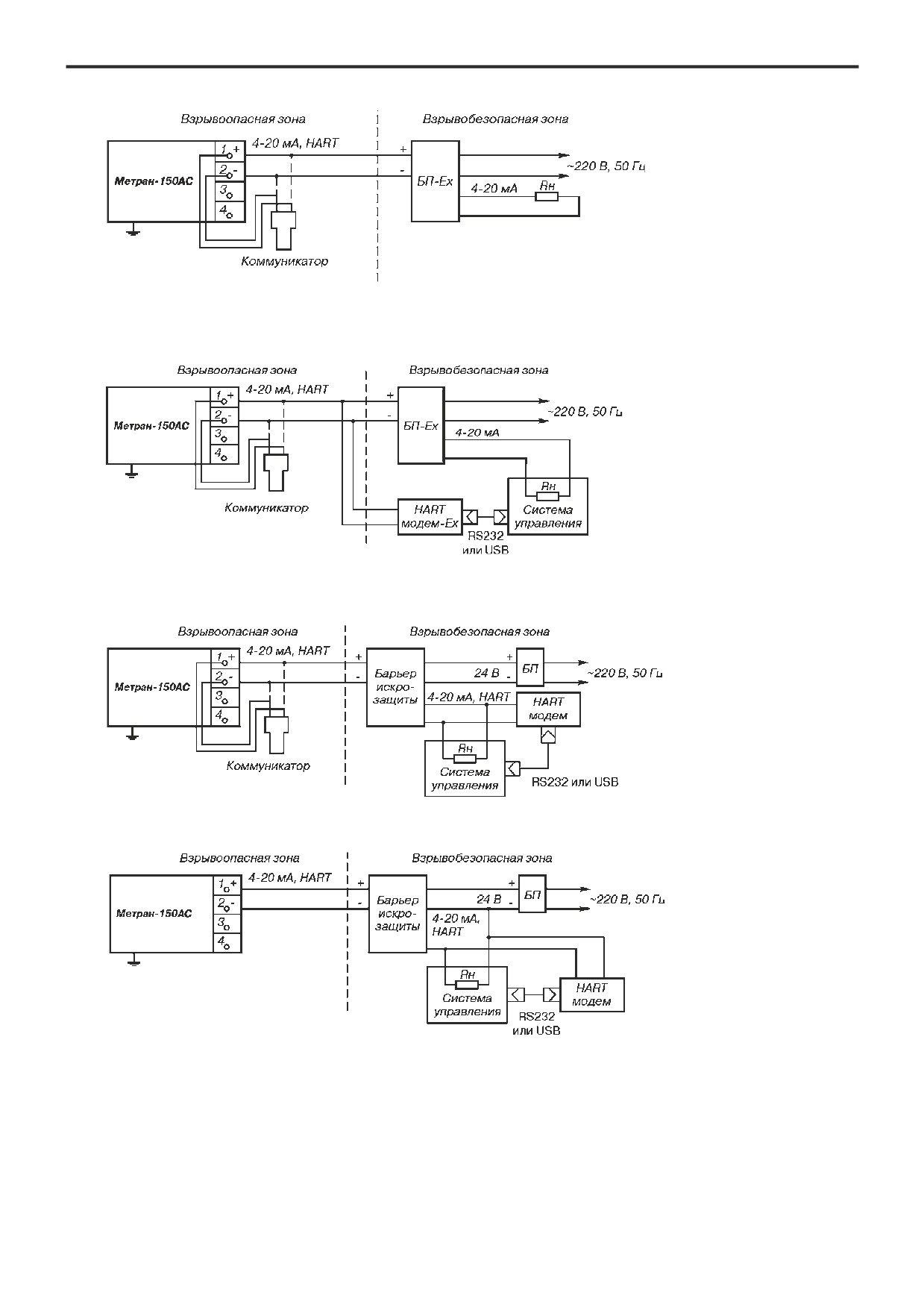

Электрическое питание датчиков взрывозащищенного

- сопротивление изоляции не менее 20 МОм;

исполнения вида «искробезопасная электрическая цепь»

- испытательное напряжение при проверке электрической

осуществляется от искробезопасных цепей барьеров (блоков

прочности изоляции 1,5 кВ;

питания), имеющих вид взрывозащиты "искробезопасная

- пульсация выходного напряжения не превышает 0,5% от

электрическая цепь" с уровнем взрывозащиты искробезопасной

номинального значения Uвых при частоте гармонических

электрической цепи "ia" для взрывоопасных смесей подгруппы

составляющих 500 Гц;

IIC по ГОСТ Р 51330.11 и пропускающих HART-сигнал, при

- прерывание питания не более 55 мс;

этом их максимальное выходное напряжение U0≤24 B, а

Для датчиков Метран-150 исполнения АС с кодом

максимальный выходной ток I0≤120 мА.

выходного сигнала А источник питания должен удовлетворять

вышеприведенным требованиям и иметь среднеквадратичное

значение шума в полосе частот от 500 Гц до 10 кГц не более

2,2 мВ.

Для работы по HART)протоколу Rmin=250 Ом

Рис.4. Выходной сигнал 4 20 мА.

Рис.5. Выходной сигнал 0 5 мА.

Допускаемые нагрузочные сопротивления датчиков

барьеров (блоков) искрозащиты выбирается из рабочей зоны,

приведены в табл.7.

приведенной на рис.4, при напряжении питания не выше 24

Таблица 7

В. При работе с датчиком по HART-протоколу минимальное

выходное сопротивление блока искрозащиты должно быть не

Выходной

Сопротивление нагрузки

менее 250 Ом;

сигнал, мА

Rmin, Ом

Rmax, Ом

2. U - напряжение питания, В.

0-5

Rmax ≤ 100(U-10)

Потребляемая мощность:

0,9 Вт - с выходным сигналом 4-20 мА; 0,7 Вт - с выходным

0¹⁾ при U ≤ 36 В

4-20

Rmax ≤ 42(U-12)

сигналом 0-5 мА.

Rmin¹⁾ ≥ 50 (U-36) при U>36 В

При прерывании питания на время не более 55 мс время

¹⁾ Для работы с датчиком по HART)протоколу Rmin=250

восстановления выходного аналогового сигнала - не более

Ом при напряжении питания от 18,5 до 41 В.

50 мс.

Датчики устойчивы к изменениям напряжения питания на ±25%

Примечания:

на время до 100 мс. Напряжение питания при провалах на 25%

1. При использовании датчиков Метран-150 исполнения

не должно быть меньше минимального значения, указанного

АС с видом взрывозащиты «искробезопасная электрическая

в табл.7.

цепь» во взрывоопасных зонах выходное сопротивление

ТЕХНОЛОГИЧЕСКОЕ СОЕДИНЕНИЕ

НАДЕЖНОСТЬ

По заказу, для соединения с измеряемой средой,

Средний срок службы датчиков - не менее 50 лет.

датчики Метран-150 исполнения АС могут комплектоваться

Средняя наработка датчиков на отказ - не менее

монтажными фланцами и переходниками по табл.8 и 9 (коды

270 000 ч.

D1 - D6, 2F, соответственно). По заказу с датчиком могут быть

Вероятность безотказной работы 0,97 за время

поставлены одно-, двух-, трех- и пятивентильные клапанные

8000 ч. с учетом технического обслуживания.

блоки по табл.8 и 9 (коды T1-T3, W1-W3, V1, V2 и T4, T5).

Средний срок сохраняемости - не менее 15 лет.

Данные клапанные блоки позволяют: отключать датчик от

Суммарное время хранения и применения по

измеряемой среды, производить продувку импульсной линии

назначению не должно превышать среднего срока службы.

через дренажный клапан и подключать портативный калибратор

давления для проверки работы датчика на объекте. При

указании в строке заказа кода S5, датчик поставляется в сборе

с клапанным блоком, испытанный на герметичность.

Метран 150АС

153

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

Обозначения: " " отсутствует, "z " имеется.

Датчики разности давлений модели 150CD, избыточного давления модели 150CG

Таблица 8

Код

Применение

АС

Для эксплуатации на объектах атомной энергетики

Модель

Описание изделия

150СD

Датчик разности давлений

150CG

Датчик избыточного давления

Диапазон измерений

Код

Модель 150СD

Модель 150CG

(-6,3)-6,3 кПа

(-63)-63 кПа

(-250)-250 кПа

(-97,85)¹⁾ - 250 кПа

(-1,60)-1,6 МПа

(-97,85 кПа)¹⁾- 1,6 МПа

0-10 МПа

(-97,85 кПа)¹⁾- 10 МПа

Код

Материал деталей, контактирующих с рабочей средой

Нержавеющая сталь 316

Код

Материал разделительной мембраны

Нержавеющая сталь 316L

Код

Материал уплотнительных колец

Резина НО-68-1

Код

Заполняющая жидкость

Силикон

Код

Крепежные детали

Детали из стали 07Х16Н4Б ГОСТ 23304

Код

Выходной сигнал

4-20 мА с цифровым сигналом на базе протокола HART

0-5 мА (поставляется только с кодом М5, не применяется для датчиков с кодом IM)

Код

Класс безопасности по ОПБ 88/97

Класс безопасности 2

Класс безопасности 3

Класс безопасности 4

Код

Климатическое исполнение по ГОСТ 15150

УХЛ3.1 (5…70°С)

У2 (-40…80°С)

Т3 (-25…80°С) (не применяется с кодами монтажных частей D6 и V2)

Код

Индикация

М5 ²⁾

Встроенный ЖКИ

Код

Для специального применения

Сертификация искробезопасности OExiaIICT5

Код

Встроенные клапанные блоки

Поставляется с установленным клапанным блоком или вентилем

(не применяется с кодом монтажных частей V2)

Код

Монтажные части

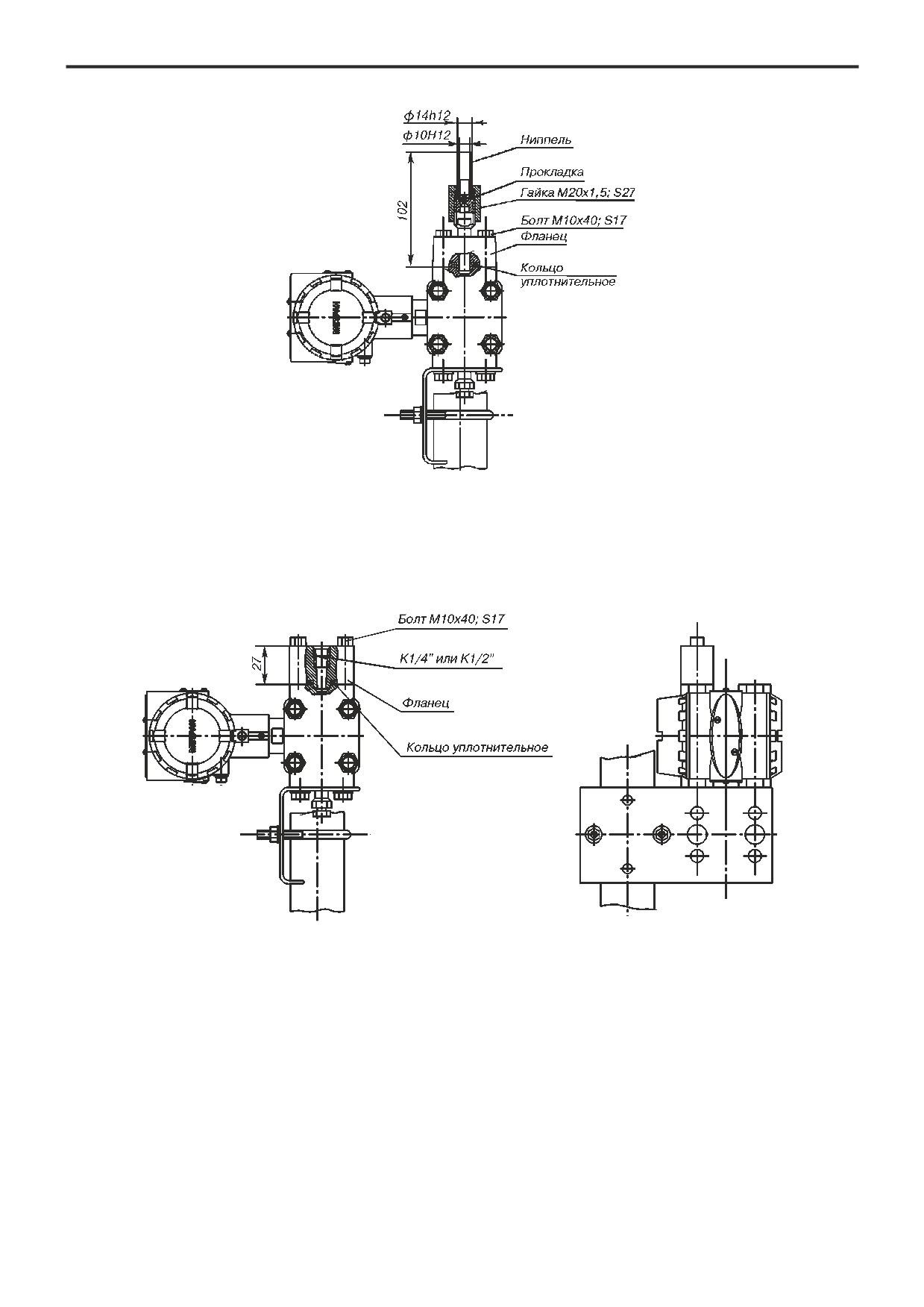

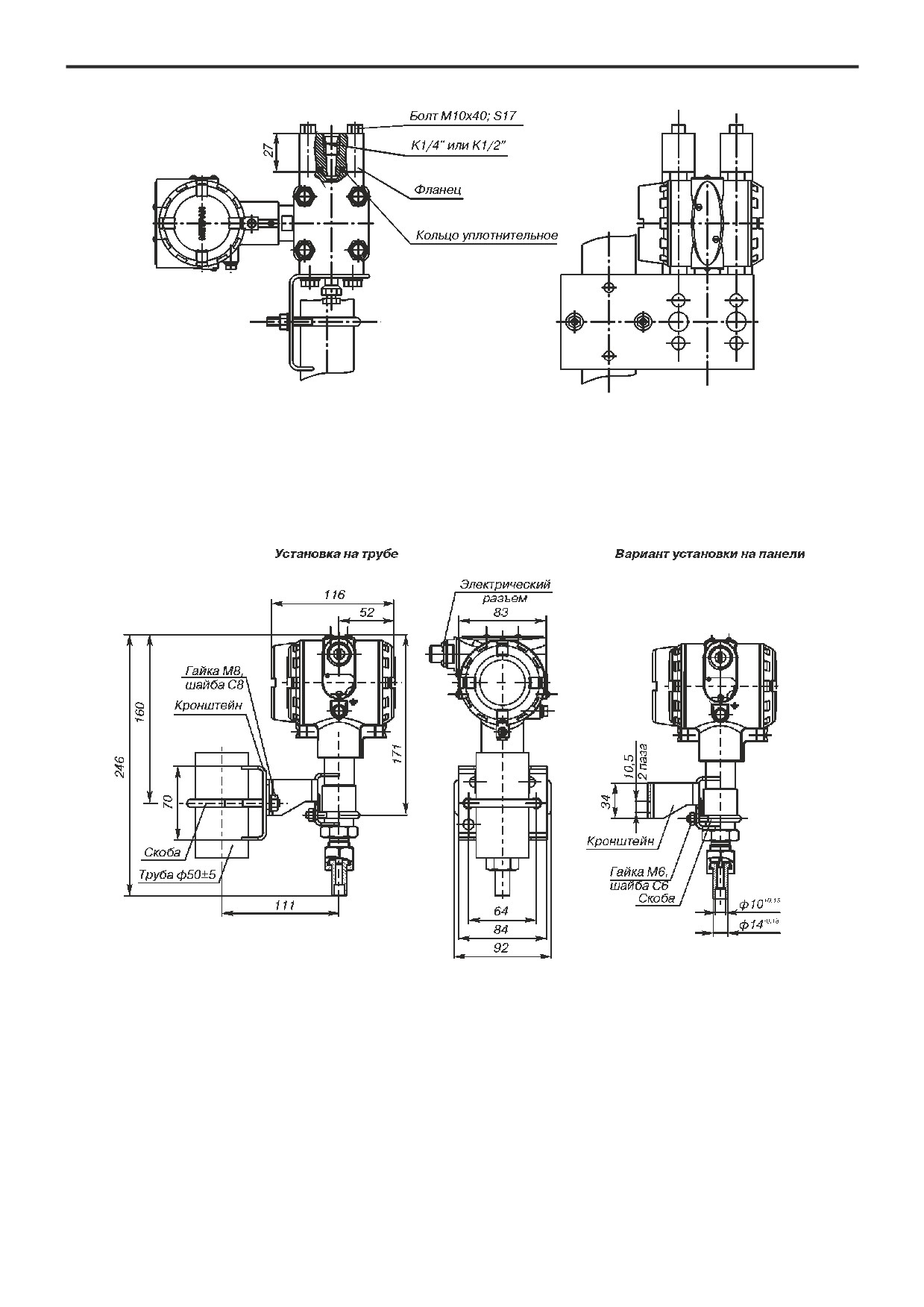

Монтажный фланец с резьбовым отверстием К1/4" (материал - нержавеющая сталь 316)

Монтажный фланец с резьбовым отверстием К1/2" (материал - нержавеющая сталь 316)

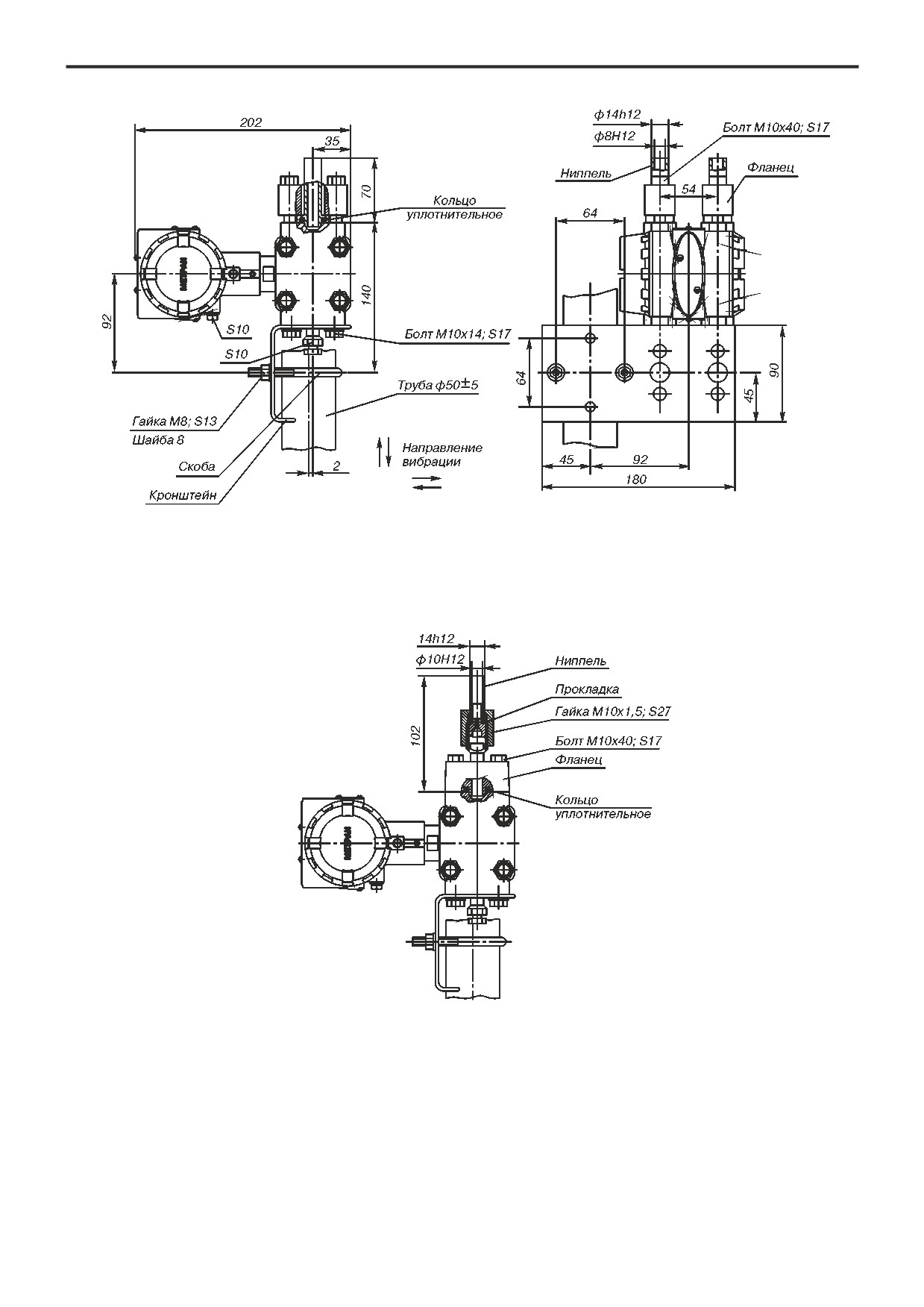

Монтажный фланец с ниппелем и накидной гайкой М20х1,5 для соединения по наружному

диаметру трубы 14 мм (материал монтажного фланца - нержавеющая сталь 316, материал

накидной гайки - углеродистая сталь по ГОСТ 1050 с покрытием)

Монтажный фланец с ниппелем для соединения по наружному диаметру трубы 14 мм

(материал монтажного фланца - нержавеющая сталь 316)

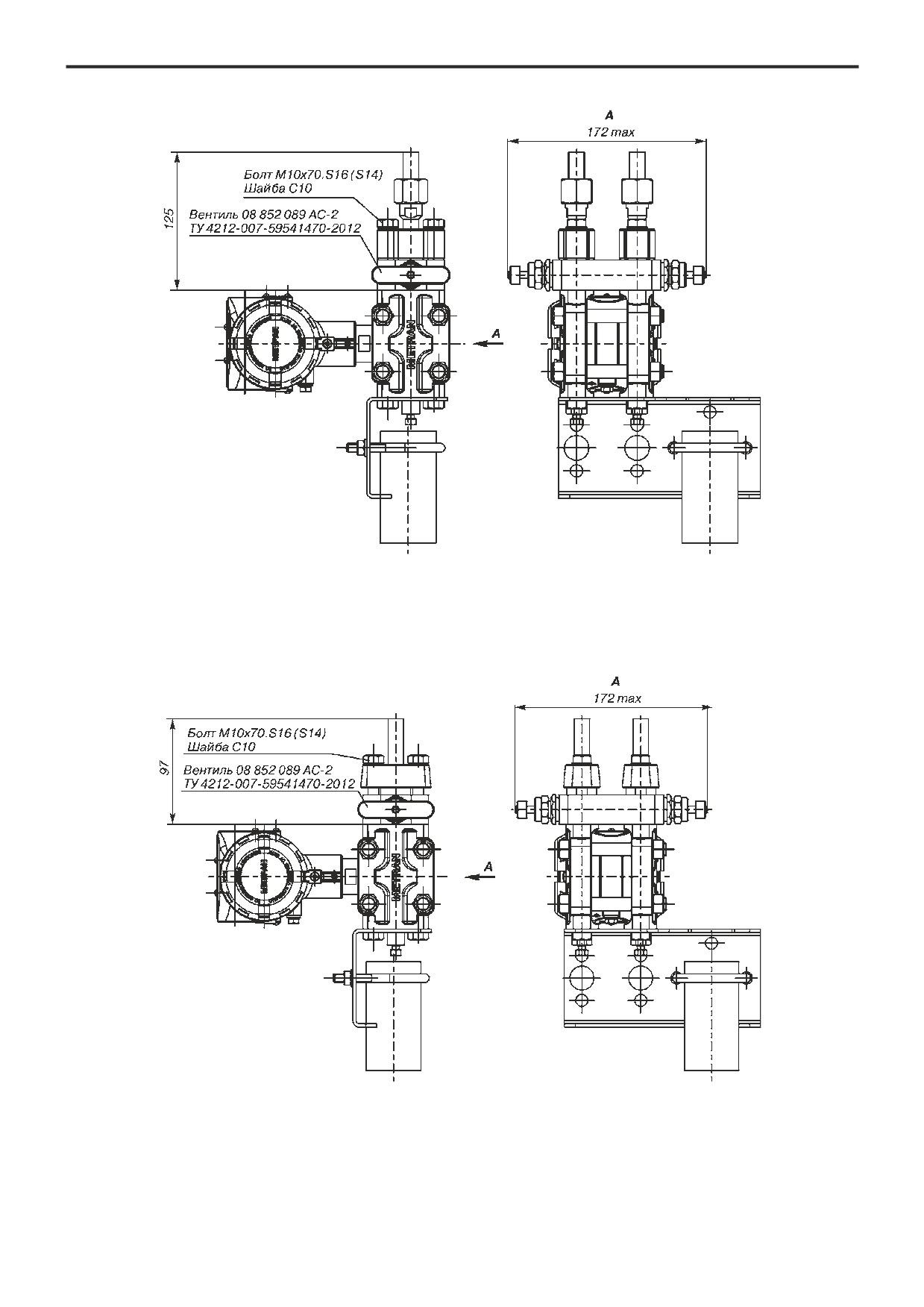

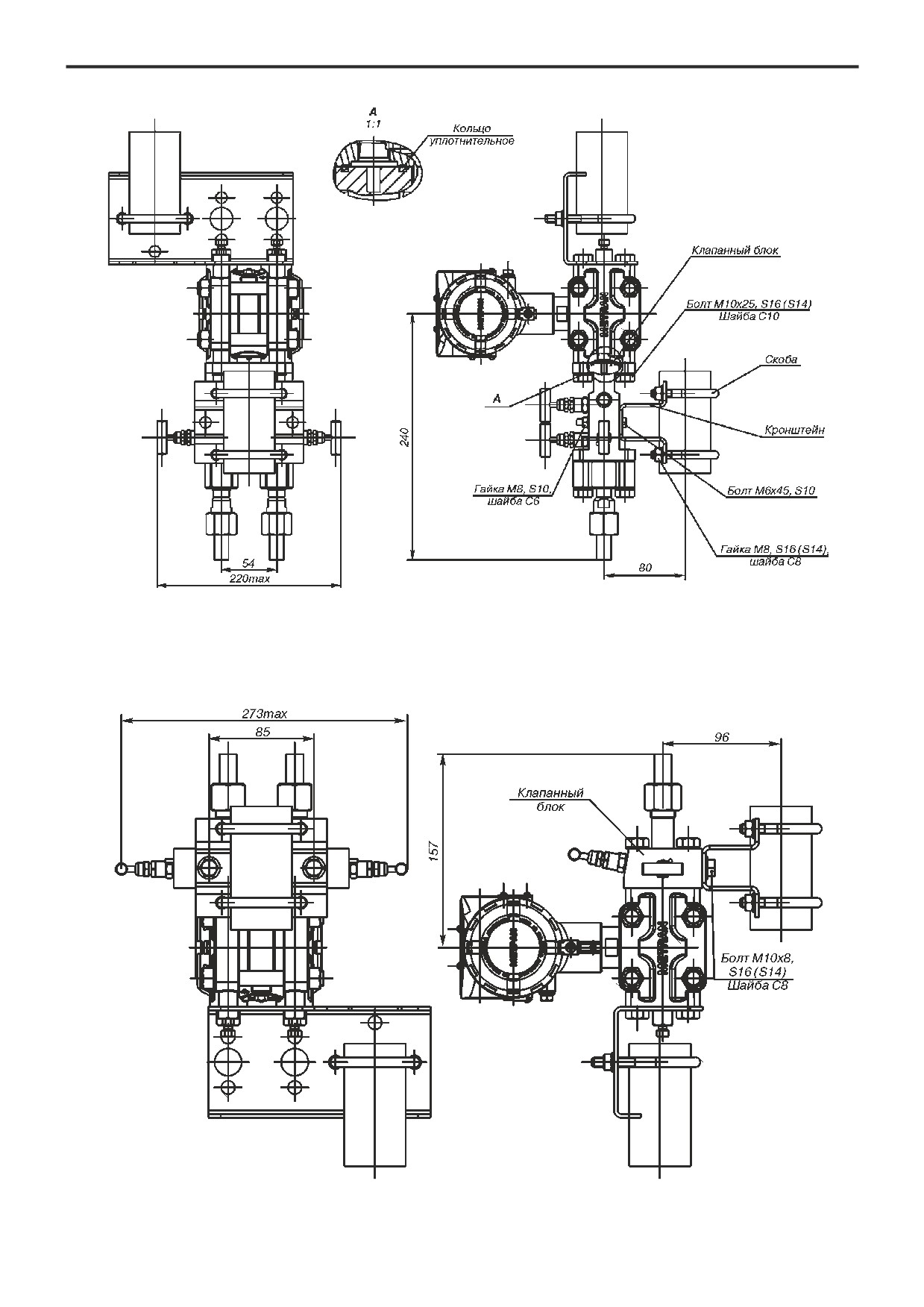

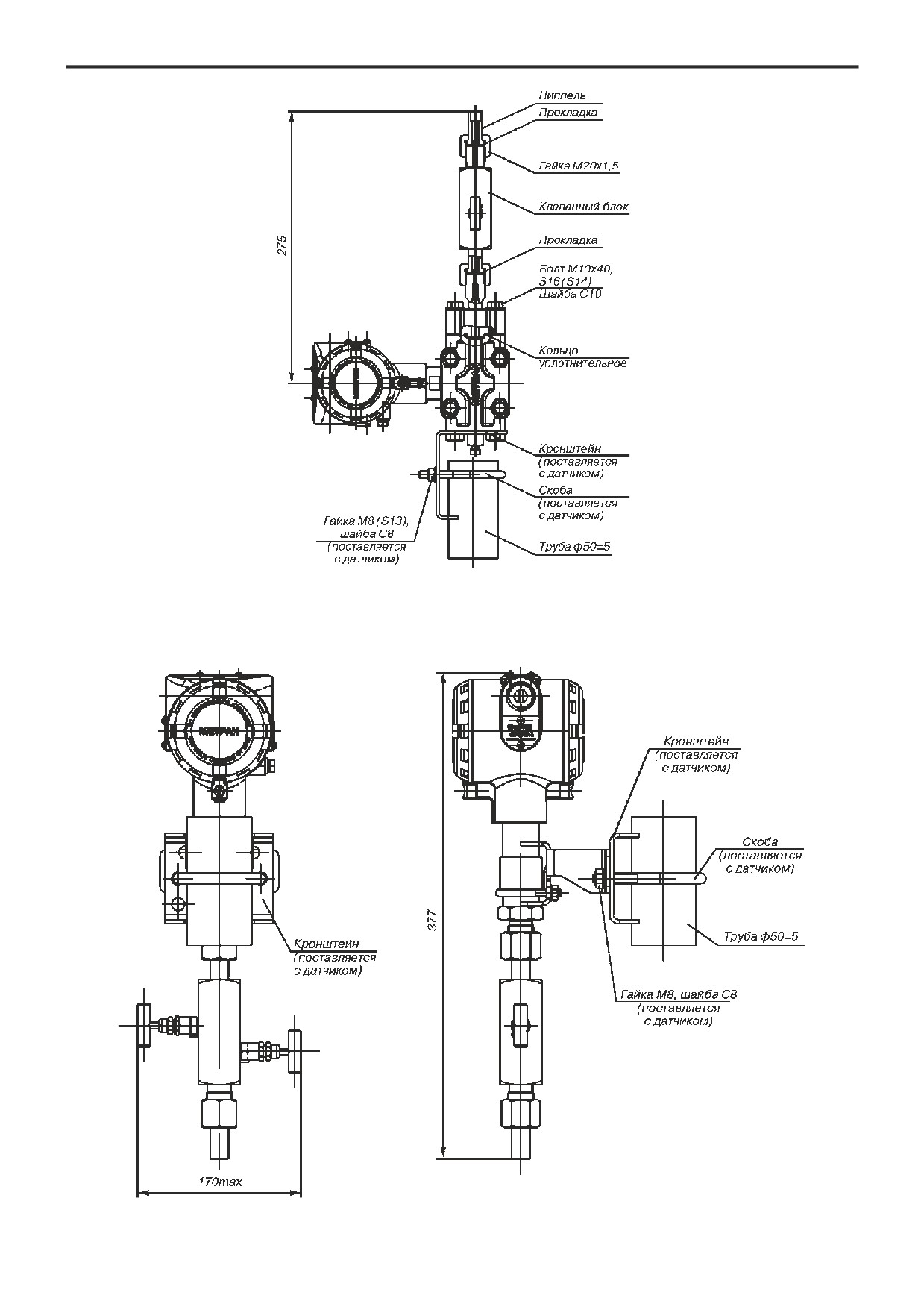

Традиционный клапанный блок трехвентильный без дренажа с кронштейном и монтажным

Т1

фланцем с ниппелем и накидной гайкой М20х1,5 для соединения по наружному диаметру

трубы 14 мм, с кронштейном для клапанного блока (рис.21)

Традиционный клапанный блок трехвентильный с дренажными клапанами после изолирующего

Т2

вентиля с кронштейном и монтажным фланцем с ниппелем и накидной гайкой М20х1,5 для

соединения по наружному диаметру трубы 14 мм (рис.21)

Традиционный клапанный блок пятивентильный с дренажными клапанами после изолирующего

Т3

вентиля с кронштейном и монтажным фланцем с ниппелем и накидной гайкой М20х1,5 для

соединения по наружному диаметру трубы 14 мм (рис.21)

154

Метран 150АС

Продолжение таблицы 8

Код

Монтажные части (продолжение)

Компактный клапанный блок трехвентильный без дренажа с кронштейном и ниппелем с

накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм (рис.22)

Компактный клапанный блок трехвентильный с дренажными клапанами после изолирующего

вентиля с кронштейном и ниппелем с накидной гайкой М20х1,5 для соединения по наружному

диаметру трубы 14 мм (рис.22)

Компактный клапанный блок пятивентильный с дренажными клапанами после изолирующего

вентиля с кронштейном и ниппелем с накидной гайкой М20х1,5 для соединения по наружному

диаметру трубы 14 мм (рис.22)

Клапанный блок одновентильный с дренажным клапаном после изолирующего вентиля с

Т4

монтажным фланцем с ниппелем и накидной гайкой М20х1,5 для соединения по наружному

диаметру трубы 14 мм (рис.23)

Клапанный блок двухвентильный с дренажным вентилем после изолирующего вентиля с

Т5

монтажным фланцем с ниппелем и накидной гайкой М20х1,5 для соединения по наружному

диаметру трубы 14 мм (рис.23)

Вентиль 08 852 089 АС-2 ТУ 4212-007-59541470-2012 (с уравнительным каналом)

с монтажным фланцем с ниппелем и накидной гайкой М20х1,5

для соединения по наружному диаметру трубы 14 мм (рис.25)

Вентиль 08 852 089 АС-2 ТУ 4212-007-59541470-2012 (с уравнительным каналом)

с монтажным фланцем с ниппелем для соединения по наружному диаметру трубы 14 мм

(материал монтажного фланца - углеродистая сталь с покрытием, не применяется с кодом S5,

не применяется с кодом климатического исполнения t3 (рис.26)

Код

Материал ниппеля

Сталь 12Х18Н10Т

Углеродистая сталь по ГОСТ 1050 с покрытием

Код

Монтажные кронштейны

Монтажный кронштейн для крепления датчика на трубе с наружным диаметром до 50 мм

В1

(материал - углеродистая сталь с покрытием)

Монтажный кронштейн для крепления датчика на трубе с наружным диаметром до 50 мм

В4

(материал - сталь 12Х18Н10Т)

Код

Гарантийный срок эксплуатации

WR5

Гарантийный срок эксплуатации датчиков - 5 лет

Код

Дополнительные опции

С1

Настройка датчика по заказу потребителя (необходимо заполнить лист параметров настройки)

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ, розетка 2РМ14КПН4Г1В1

SС

ГЕО.364.126 ТУ (базовое расположение штепсельного разъема с левой стороны при взгляде на

индикатор/с противоположной стороны от винта заземления датчика)

КХХ³⁾

Кабельный ввод (применяется только для класса безопасности 4)

РА

Предел допускаемой основной погрешности ±0,2%

РC

Предел допускаемой основной погрешности ±0,5%

Накладка для защиты параметров настройки датчика (применяется для датчиков с кодом M5)

Маркировочная табличка по заказу потребителя

Дополнительный дренажный клапан для фланца минусовой полости модели 150CG

Альтернативное расположение штепсельного разъема - с правой стороны при взгляде на

индикатор/со стороны винта заземления датчика

Альтернативное подключение импульсных линий - "низкое" давление справа, "высокое"

давление слева

Атмосферное давление 101,3 кПа.

Для настройки параметров, калибровки, выбора режима работы датчика с сигналом 4-20 мА без встроенного индикатора должен

использоваться HART-коммуникатор или программа AMS диспетчер устройств.

Обозначение кабельного ввода согласно разделу "Кабельные вводы".

Примечания:

1. Материал клапанного блока (коды Т1 - Т5, W1 - W3) - нерж. сталь 316, материал вентиля 08 852 089 (коды V1, V2) - сталь 12Х18Н10Т.

Материал уплотнительных колец для кодов клапанных блоков Т1 - Т3, W1 - W3 - фторопласт.

Материал кронштейна для крепления клапанного блока - углеродистая сталь с покрытием.

2. Монтажные части штуцерно-ниппельного соединения комплектуются прокладками из меди М3 и стали 12Х18Н10Т.

3. В базовом исполнении в датчиках установлен штепсельный разъем: вилка 2РМГ22Б4Ш3В1 ГЕО.364.140 ТУ, розетка

2РМ22КПН4Г3В1 ГЕО.364.126 ТУ или 2РМТ22КПН4Г3В1В ГЕО.364.126 ТУ (базовое расположение штепсельного разъема - с левой

стороны при взгляде на индикатор/с противоположной стороны от винта заземления датчика).

4. Базовый вариант подключения импульсных линий - "низкое" давление слева, "высокое" давление справа.

Метран 150АС

155

Датчики избыточного давления модели 150TG и абсолютного давления модели 150ТА

Таблица 9

Код

Применение

АС

Для эксплуатации на объектах атомной энергетики

Модель

Описание изделия

150TG

Датчик избыточного давления

150TA

Датчик абсолютного давления

Диапазон измерений

Код

Модель 150TG¹⁾

Модель150TA

(-101,3)-160 кПа

0-160 кПа

(-101,3 кПа)-1,0 МПа

0-1,0 МПа

(-101,3 кПа)-6,0 МПа

0-6,0 МПа

(-101,3 кПа)-25 МПа

0-25 МПа

(-101,3 кПа)-60 МПа

Код

Технологическое соединение

М20х1,5

Код

Материал разделительной мембраны

Материал деталей, контактирующих с рабочей средой

Нержавеющая сталь 316L

Код

Заполняющая жидкость

Силиконовое масло

Код

Выходной сигнал

4-20 мА с цифровым сигналом на базе протокола HART

0-5 мА (поставляется только с кодом М5, не применяется для датчиков с кодом IM)

Код

Класс безопасности по ОПБ 88/97

Класс безопасности 2

Класс безопасности 3

Класс безопасности 4

Код

Климатическое исполнение по ГОСТ 15150

УХЛ3.1 (5…70°С)

У2 (-40…80°С)

Т3 (-25…80°С)

Код

Индикация

М5 ²⁾

Встроенный ЖКИ

Код

Для специального применения

Сертификация искробезопасности OExiaIICT5

Код

Встроенные клапанные блоки

Поставляется с установленным клапанным блоком

Код

Монтажные части (только для кода технологического соединения 2G)

Ниппель с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм

Клапанный блок одновентильный с дренажным клапаном после изолирующего вентиля с ниппелем и накидной

Т4

гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм

Клапанный блок двухвентильный с дренажным вентилем после изолирующего вентиля с ниппелем и накидной

Т5

гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм

Клапанный блок двухвентильный с дренажным вентилем после изолирующего вентиля с штуцером М20х1,5 для

Т6

подключения метрологического оборудования

Код

Материал ниппеля

Сталь 12Х18Н10Т

Углеродистая сталь по ГОСТ 1050 с покрытием

Код

Монтажные кронштейны

В1

Монтажный кронштейн для крепления датчика на панели или трубе (материал - углеродистая сталь с покрытием)

В4

Монтажный кронштейн для крепления датчика на панели или трубе (материал - сталь 12Х18Н10Т)

Код

Гарантийный срок эксплуатации

WR5

Гарантийный срок эксплуатации датчиков - 5 лет

Код

Дополнительные опции

С1

Настройка датчика по заказу потребителя (необходимо заполнить лист параметров настройки)

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ, розетка 2РМ14КПН4Г1В1 ГЕО.364.126 ТУ

SС

(базовое расположение штепсельного разъема с левой стороны при взгляде на индикатор/с противоположной

стороны от винта заземления датчика)

КХХ ³⁾

Кабельный ввод (применяется только для класса безопасности 4)

РА

Предел допускаемой основной погрешности ±0,2 %

РC

Предел допускаемой основной погрешности ±0,5 %

Накладка для защиты параметров настройки датчика (применяется для датчиков с кодом M5)

Маркировочная табличка по заказу потребителя (требуется заполнить лист параметров настройки)

Альтернативное расположение штепсельного разъема - с правой стороны при взгляде на индикатор/со стороны

винта заземления датчика

Атмосферное давление 101,3 кПа.

использоваться HART-коммуникатор или программа AMS диспетчер устройств.

Обозначение кабельного ввода согласно разделу "Кабельные вводы".

156

Метран 150АС

Примечания:

1. Материал клапанного блока - нерж. сталь 316.

2. Допускаемые значения давления рабочей среды для клапанных блоков:

- 68 МПа до температуры рабочей среды 50 °С;

- 30 МПа при температуре 200 °С.

3. Монтажные части штуцерно-ниппельного соединения комплектуются прокладками из меди М3 и стали 12Х18Н10Т.

4. В базовом исполнении в датчиках установлен штепсельный разъем: вилка 2РМГ22Б4Ш3В1 ГЕО.364.140 ТУ, розетка

2РМ22КПН4Г3В1 ГЕО.364.126 ТУ или 2РМТ22КПН4Г3В1В ГЕО.364.126 ТУ (базовое расположение штепсельного разъема - с левой

стороны при взгляде на индикатор/с противоположной стороны от винта заземления датчика).

ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

1) Метран-150 АС 150CD2 (0-40) кПа 2 2 1 1 L9 А 2 t1 М5 S5 T1 4 В1 РА RS J5

2) Метран-150 АС 150CD2 (0-40) кПа 2 2 1 1 L9 A 2 t1 М5 IM D5 4 В1 С1 SC РА J5

3) Метран-150 АС 150TG3 (0-4) МПа 2G 2 1 A 2 t1 М5 2F 4 В1 РА J5

4) Метран-150 АС 150TG3 (0-4) МПа 2G 2 1 A 2 t1 М5 IM S5 Т5 4 В1 С1 РА J5

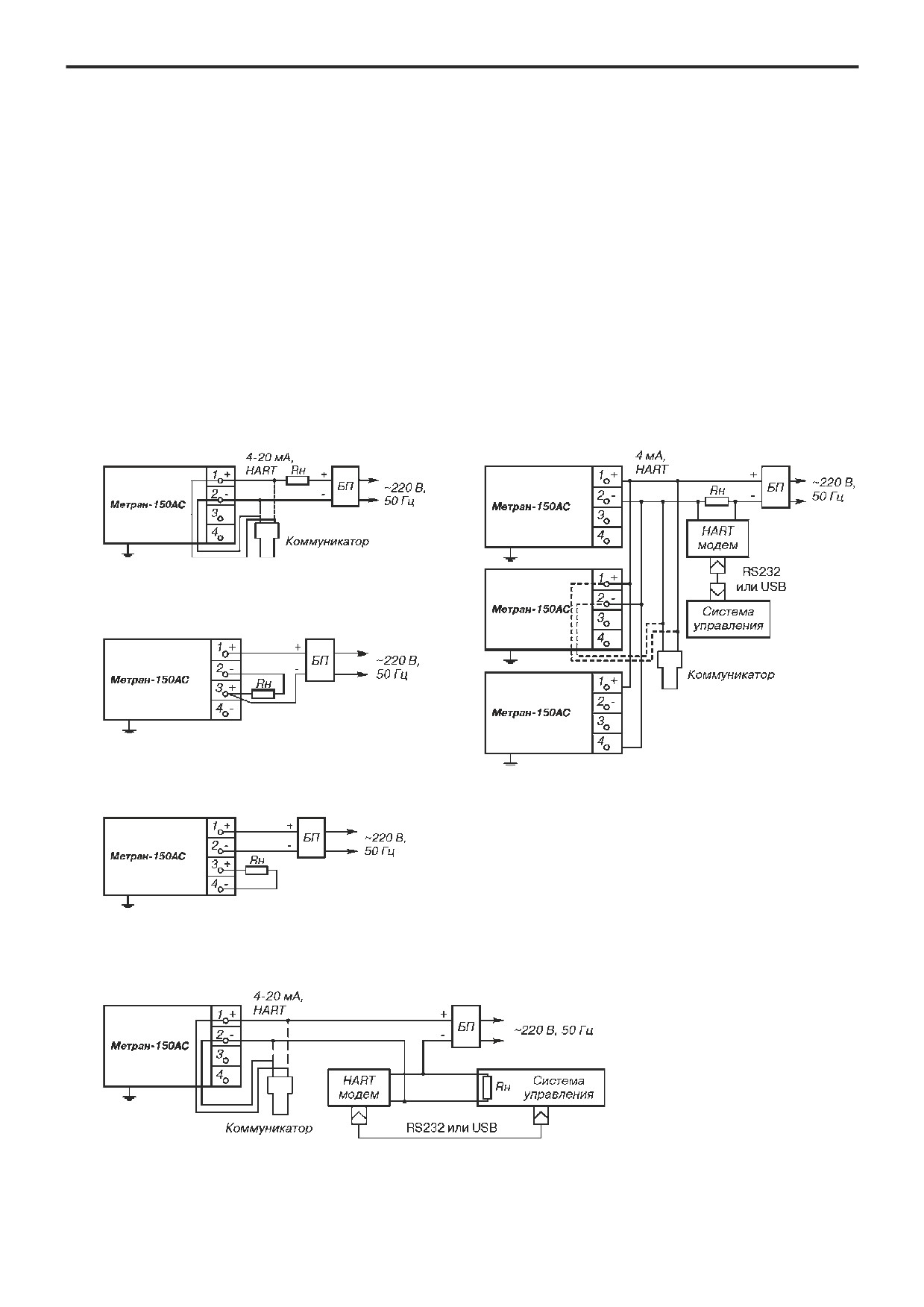

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДАТЧИКА

Рис.6-1. Выходной сигнал 4 20 мА

(2 х проводная линия связи).

Рис.6-2. Выходной сигнал 4 20 мА

(вариант соединения).

Выходной ток блока питания (БП) должен быть не

менее суммарного тока потребления всех датчиков (4 мА

на каждый датчик), бросок (максимальное значение) тока

потребления в момент включения 25 мА на каждый датчик.

Рис.8. Многоточечный режим работы.

Рис.7. Выходной сигнал 0 5 мА

(4 х проводная линия связи).

Рис.9. Вариант включения датчика с HART модемом или HART коммуникатором.

Метран 150АС

157

Рис.10. Для датчиков с блоком искрозащиты.

Рис.11. Вариант включения датчика с искрозащищенным блоком питания с HART модемом.

Барьер искрозащиты,

например, Метран)631)Изобар.

Рис.12. Датчик с барьером искрозащиты с гальванической развязкой сигнальных цепей и цепей питания.

Рис.13. Датчик с барьером искрозащиты без гальванической развязки сигнальных цепей и цепей питания.

Принятые сокращения в схемах:

БП - источник питания постоянного тока;

БП-Ех - источник питания постоянного тока взрывозащищенного исполнения;

Rн - сопротивление нагрузки или суммарное сопротивление всех нагрузок в системе управления (определяется параметрами барьера

- в схемах с барьером искрозащиты или параметрами блока питания - см. табл.7).

HART-коммуникатор исполнения "Ех" и HART-модем исполнения "Ех" могут быть подключены к любой точке цепи, включая

взрывоопасную зону.

158

Метран 150АС

МАССА

КОМПЛЕКТ ПОСТАВКИ

Масса датчика без клапанного блока и комплекта

- датчик с госповеркой;

монтажных частей:

- монтажные части (в соответствии с заказом);

1,7 кг ) модели 150ТА, 150ТG;

- монтажный кронштейн (в соответствии с заказом);

3,0 кг ) модели 150CD, 150CG.

- руководство по эксплуатации;

- методика поверки МИ 4212-012-2013;

- паспорт;

ПОВЕРКА

- розетка штепсельного разъема

2РМ14КПН4Г1В1 или 2РМ22КПН4Г1В1;

Интервал между поверками ) 5 лет.

- кабельный ввод (в соответствии с заказом,

Методика поверки МИ 4212)012)2013.

применяется только для класса безопасности 4);

- комплект запасных частей (кольцо - 2 шт. для моделей

150CD, 150CG; прокладка - 1 шт. для моделей 150TG, 150TA).

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

По требованию Заказчика за отдельную плату в комплект

поставки могут входить запасные части для проведения

Гарантийные обязательства

) в течение

послегарантийного ремонта в течение срока службы.

48 месяцев со дня ввода в эксплуатацию, с кодом WR5

По требованию Заказчика могут быть поставлены:

- в течение 60 месяцев; гарантийный срок хранения

- штепсельный разъем (установленный);

- 24 месяца с момента изготовления датчика.

- клапанный блок (в т.ч. в сборе с датчиком);

- HART-коммуникатор Trex;

- HART-модем, конфигурационная программа и AMS диспетчер

устройств.

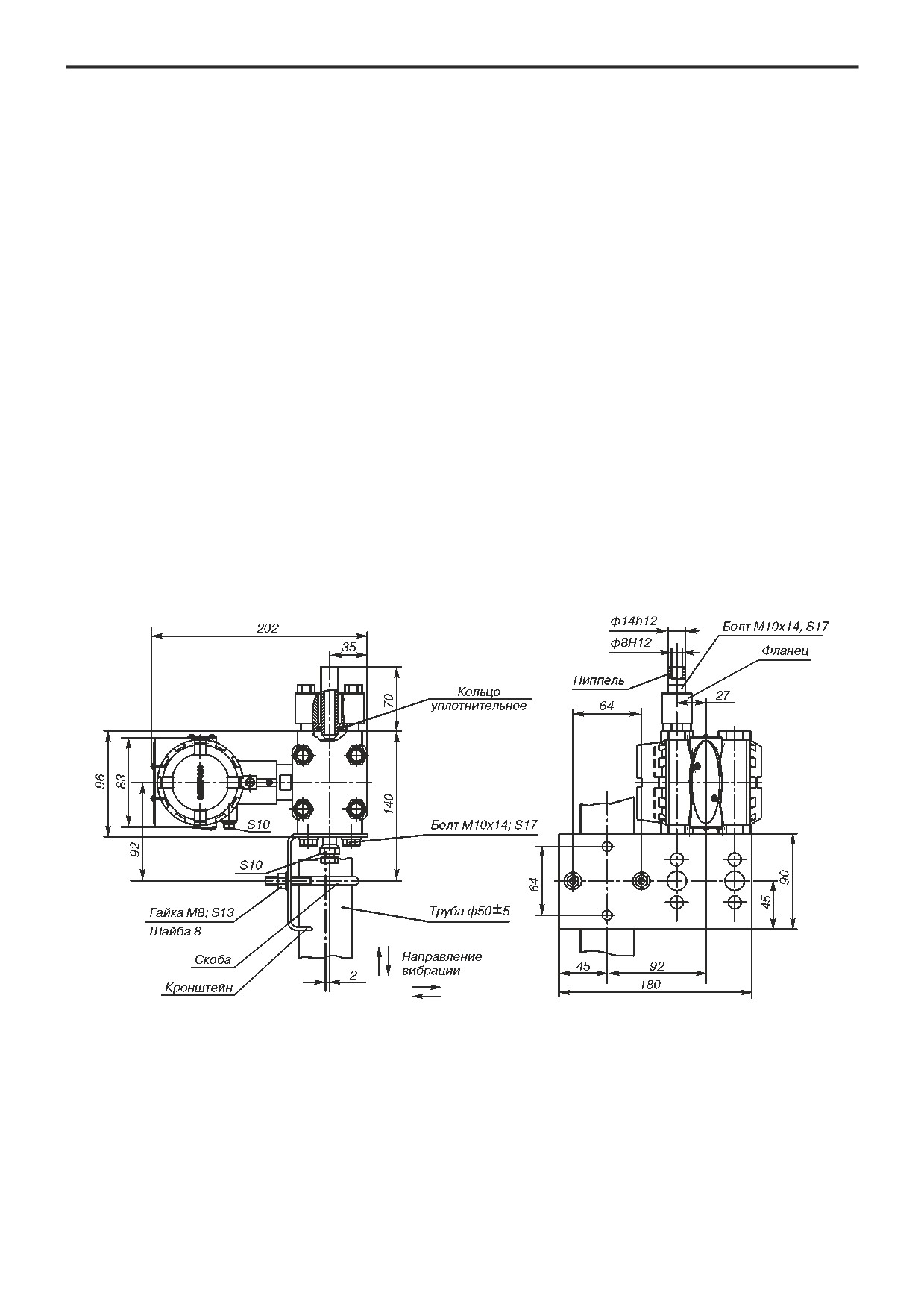

УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДАТЧИКОВ МЕТРАН 150 ИСПОЛНЕНИЯ АС

Рис.14. Датчики мод.150CG с установленным ниппелем (код D6)

и монтажным кронштейном для установки на трубе с наружным диаметром до 50 мм (код В1).

Таблица соответствия пределов измерений датчиков

165

Таблица соответствия пределов измерений

датчиков Метран 100 и Метран 150

Метран-100

Метран-150

Модель

Ряд верхних пределов измерений

Модель

Диапазон пределов измерений, кПа

Датчики избыточного давления

1110

0,40; 0,25; 0,16; 0,10; 0,06; 0,04 кПа

CG0

0,025...0,63

2,5; 1,6; 1,0 кПа

CG1 (CGR1)

0,25...6,3 (0,125...6,2)

1111

0,60; 0,40; 0,25; 0,16; 0,10 кПа

CG0

0,025...0,63

1,6; 1,0 кПа

CG1 (CGR1)

0,25...6,3 (0,125...6,2)

1112

0,60; 0,40; 0,25; 0,16 кПа

CG0

0,025...0,63

CG2 (CGR2)

1,25...63 (0,62...62)

40; 25; 16; 10; 6; 4 кПа

TG1 (TGR1)

3,2...160 (2,1...206)

1131

CG1 (CGR1)

0,25...6,3 (0,125...6,2)

6; 4; 2,5; 1,6 кПа

TG1 (TGR1)

3,2...160 (2,1...206)

CG3 (CGR3)

5...250 (2,5...250)

250; 160; 100; 60; 40; 25 кПа

TG2, TGR2

20...1000 (10,4...1034)

1141

CG2 (CGR2)

1,25...63 (0,62...62)

60; 40; 25; 16; 10 кПа

TG1 (TGR1)

3,2...160 (2,1...206)

2,5; 1,6; 1,0; 0,6; 0,4; 0,25 МПа

TG3 (TGR3)

120...6000 (55,2...5515)

1150, 1151

1,0; 0,6; 0,4; 0,25; 0,16; 0,10 МПа

TG2, TGR2

20...1000 (10,4...1034)

16; 10; 6; 4; 2,5; 1,6; 1,0 МПа

TG4 (TGR4)

500...1600 (275,8...27579)

1160, 1161

6; 4; 2,5; 1,6; 1,0; 0,6 МПа

TG3 (TGR3)

120...6000 (55,2...5515)

100⁽¹⁾; 60; 40; 25; 16 МПа

TG5 (TGR5)

16000...60000 (13789...68947)

1170, 1171

16; 10; 6; 4 МПа

TG4 (TGR4)

500...16000 (275,8...27579)

Датчики абсолютного давления

1020

10; 6; 4; 2,5 кПа

TA1 (TAR1)

3,2...160 (2,1...206)

1030

40; 25; 16; 10; 6; 4 кПа

TA1 (TAR1)

3,2...160 (2,1...206)

250; 160; 100; 60; 40; 25 кПа

TA2 (TAR2)

20...1000 (10,4...1034)

1040

160; 100; 60; 40; 25 кПа

TA1 (TAR1)

3,2...160 (2,1...206)

1050, 1051

2,5; 1,6; 1,0; 0,60; 0,4 МПа

TA3 (TAR3)

120...6000 (55,2...5515)

1,0; 0,60; 0,4; 0,25 МПа

TA2, TAR2

20...1000 (10,4...1034)

16; 10; 6; 4; 2,5 МПа

TA4 (TAR4)

500...16000 (275,8...27579)

1060, 1061

6; 4; 2,5; 1,6 МПа

TA3 (TAR3)

120...6000 (55,2...5515)

Датчики давления-разрежения

1310

±0,315; ±0,2; ±0,125; ±0,08; ±0,05; ±0,0315 кПа

CG0

-0,63...0,63

±1,25; ±0,8; ±0,5; ±0,315 кПа

CG1 (CGR1)

-6,3...6,3 (-6,2...6,2)

1311

±0,5; ±0,315; ±0,2; ±0,125; ±0,08; ±0,05 кПа

CG0

-0,63...0,63

±0,8; ±0,5; ±0,315 кПа

CG1 (CGR1)

-6,3...6,3 (-6,2...6,2)

1312

±0,5; ±0,315; ±0,2; ±0,125; ±0,08 кПа

CG0

-0,63...0,63

±20; ±12,25; ±8; ±5; ±3,15; ±2; ±1,25; ±0,8 кПа

CG2, CGR2

-63...63 (-6,2...6,2)

1331

±5; ±3,15; ±2; ±1,25; ±0,8 кПа

CG1 (CGR1)

-6,3...6,3 (-6,2...6,2)

(-100; +150); (-100; +60); ±50; ±31,5; ±20; ±12,5; ±8; ±5 кПа

CG3 (CGR3)

-100...250 (3,45 абс...250)

1341

±50; ±31,5; ±20; ±12,5; ±8; ±5 кПа

CG2, CGR2

-63...63 (-6,2...6,2)

(-100; +2400); (-100; +1500); (-100; +900); (-100; +530); (-100;

CG5 (CGR5)

-100...10000 (3,45 абс...13789)

+300); (-100; +150); (-100; +60); ±50 кПа

TG3 (TGR3)

-100...4000 (-101,3…5515)

(-100; +1500); (-100; +900); (-100; +530); (-100; +300); (-100;

CG4 (CGR4)

-100...1600 (3,45 абс...2068)

+150); (-100; +60); ±50 кПа

1350, 1351

(-100; +900); (-100; +530); (-100; +300); (-100; +150); (-100;

TG2 (TGR2)

-100...1000 (-101,3…1034)

+60); ±50 кПа

CG3 (CGR3)

-100...250 (3,45 абс...250)

(-100; +150); (-100; +60); ±50 кПа

TG1 (TGR1)

-100...160 (-101,3…206)

⁽¹⁾ Датчик Метран)150 не имеет ВПИ на 100 МПа.

Информируем Вас о том, что в настоящее время проводится активное замещение предыдущей серии датчиков

Метран)100 на интеллектуальные датчики нового поколения Метран)150.

Датчик Метран)150 полностью заменяет датчики Метран)100 и на порядок превосходит их по техническим и функциональным

характеристикам.

166

Таблица соответствия пределов измерений датчиков

Метран-100

Метран-150

Модель

Ряд верхних пределов измерений

Модель

Диапазон пределов измерений, кПа

Датчики разности давлений

1410

0,40; 0,25; 0,16; 0,10; 0,063; 0,04 кПа

CD0, CDR0

0,025...0,63

2,5; 1,6;1,0; 0,63; 0,4; 0,25 кПа

CD1 (CDR1)

0,25...6,3 (0,125...6,3)

1411

0,63; 0,4; 0,25; 0,16; 0,10 кПа

CD0, CDR0

0,025...0,63

1,6; 1,0; 0,60; 0,4; 0,25 кПа

CD1 (CDR1)

0,25...6,3 (0,125...6,3)

1412

0,60; 0,4; 0,25; 0,16 кПа

CD0, CDR0

0,025...0,63

10; 6,3; 4,0; 2,5; 1,6 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

1420

6,3; 4,0; 2,5; 1,6; 1,0; 0,63 кПа

CD1 (CDR1)

0,25...6,3 (0,125...6,3)

63; 40; 25; 16; 10; 6,3; 4 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

1422

6,3; 4 кПа

CD1 (CDR1)

0,25...6,3 (0,125...6,3)

40; 25; 16; 10; 6,3; 4; 2,5; 1,6 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

1430⁽²⁾⁽³⁾

6,3; 4; 2,5; 1,6 кПа

CD1 (CDR1)

0,25...6,3 (0,125...6,3)

160; 100; 63; 40; 25; 16; 10 кПа

CD3 (CDR3)

5...250 (2,5...250)

1432

63; 40; 25; 16; 10 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

40; 25; 16; 10; 6,3; 4; 2,5; 1,6 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

1434⁽²⁾⁽³⁾

6,3; 4; 2,5; 1,6 кПа

CD1 (CDR1)

0,25...6,3 (0,125...6,3)

250; 160; 100; 63; 40; 25; 16; 10 кПа

CD3 (CDR3)

5...250 (2,5...250)

1440

63; 40; 25; 16; 10 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

630; 400; 250; 160; 100; 63 кПа

CD4, CDR4

32...1600

1442

250; 160; 100; 63; 40; 25 кПа

CD3 (CDR3)

5...250 (2,5...250)

250; 160; 100; 63; 40; 25; 16; 10 кПа

CD3 (CDR3)

5...250 (2,5...250)

1444⁽³⁾

63; 40; 25; 16; 10 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

2,5;1,6; 1,0; 0,63; 0,40 МПа

CD5, CDR5

200...10000

1450

1,6; 1,0; 0,63; 0,40; 0,25; 0,16; 0,1 МПа

CD4, CDR4

32...1600

16⁽⁴⁾; 10; 6,3; 4; 2,5; 1,6; 1,0 МПа

CD5, CDR5

200...10000

1460

1,6; 1,0; 0,63 МПа

CD4, CDR4

32...1600

160; 100; 63; 40; 25; 16; 10; 6,3 кПа

CD3 (CDR3)

5...250 (2,5...250)

1495

63; 40; 25; 16; 10; 6,3 кПа

CD2 (CDR2)

1,25...63 (0,63...63)

630; 400; 250; 160; 100; 63 кПа

CD4, CDR4

32...1600

1496

250; 160; 100; 63; 40; 25 кПа

CD3 (CDR3)

5...250 (2,5...250)

(5)

Датчики разрежения

0,40; 0,25 кПа

CG1 (CGR1)

-6,3...6,3 (-6...6)

1210

0,40; 0,25; 0,16; 0,10; 0,06; 0,04 кПа

CG0

-0,63...0,63

2,5; 1,6; 1,0; 0,60; 0,40; 0,25 кПа

CG1 (CGR1)

-6,3...6,3 (-6...6)

1211

0,60; 0,40; 0,25; 0,16; 0,10 кПа

CG0

-0,63...0,63

1,6; 1,0; 0,60; 0,40; 0,25; 0,16 кПа

CG1 (CGR1)

-6,3...6,3 (-6...6)

1212

0,60; 0,40; 0,25; 0,16 кПа

CG0

-0,63...0,63

40; 25; 16; 10; 6,0; 4,0; 2,5 кПа

TG1 (TGR1)

-100…160 (-101,3...160)

1231

40; 25; 16; 10; 6,0; 4,0; 2,5; 1,6 кПа

CG2, CGR2

-63…63

6,0; 4,0; 2,5; 1,6 кПа

CG1 (CGR1)

-6,3...6,3 (-6...6)

CG3 (CGR3)

-100...250 (3,45 абс

250)

100; 60; 40; 25; 16; 10 кПа

1241

TG1 (TGR1)

-100…160 (-101,3...160)

40; 25; 16; 10 кПа

CG2, CGR2

-63…63

Датчики с фланцем уровня⁽⁶⁾

1531, 1532,

40; 25; 16; 10; 6,3; 4 кПа

CDR2

0,63...63

1534

1541, 1542,

250; 160; 100; 63; 40; 25 кПа

CDR3

2,5...250

1544

63; 40; 25 кПа

CDR2

0,63...63

⁽²⁾ Для датчиков Метран)150 CD1, CDR1 рабочее избыточное давление до 10 МПа.

⁽³⁾ Для датчиков Метран)150 CD2, CD3 рабочее избыточное давление до 25 МПа.

Для датчиков Метран)150 CDR2, CDR3 рабочее избыточное давление до 40 МПа при заказе опции НР.

⁽⁴⁾ Датчики Метран)150 CD5, CDR5 не имеет ВПИ на 16 МПа.

⁽⁵⁾ Датчик может быть настроен от разрежения до нуля.

⁽⁶⁾ Датчики Метран)150 CDR2, CDR3 имеют фланец уровня с открытой полостью.

Таблица соответствия пределов измерений датчиков

167

Таблица соответствия

пределов измерений датчиков Метран 100 и 2051, 3051

Метран-100

2051, 3051

Модель

Ряд верхних пределов измерений

Модель

Диапазон измерений

Датчики избыточного давления

1110

0,40; 0,25; 0,16 кПа

CG1

1111

2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16 кПа

CG1

0,12кПа...6,22 кПа

1112

1,6; 1,0; 0,60; 0,40; 0,25; 0,16 кПа

CG1

40; 25 кПа

TG1

2,07кПа...207 кПа

1131

40; 25; 16; 10; 6; 4; 2,5; 1,6 кПа

CG2

0,62кПа...62 кПа

250; 160; 100; 60; 40; 25; 16; 10 кПа

CG3

2,48кПа…248 кПа

1141

160; 100; 60; 40; 25 кПа

TG1

2,07кПа…207 кПа

2,5; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,10 МПа

TG3

55кПа...5,5 МПа

1150, 1151

1,0; 0,6; 0,4; 0,25; 0,16; 0,10 МПа

TG2

10,3кПа...1,03 МПа

16; 10; 6; 4; 2,5; 1,6; 1,0 МПа

ТG4

280кПа...27,58 МПа

1160, 1161

4; 2,5; 1,6; 1,0; 0,6 МПа

ТG3

55кПа...5,5 МПа

100⁽¹⁾; 60; 40; 25; 16 МПа

ТG5

13,8МПа...68,95 МПа

1170, 1171

16; 10; 6; 4 МПа

ТG4

275кПа...27,58 МПа

Датчики абсолютного давления

1020

10; 6; 4; 2,5 кПа

TA1, CA1

1030

40; 25; 16; 10 кПа

TA1, CA1

2,07кПа...207 кПа

160; 100; 60; 40; 25 кПа

TA1, CA1

1040

250; 160; 100; 60; 40 кПа

TA2, CA2

10,3кПа...1,03 МПа

2,5; 1,6; 1,0; 0,60; 0,4; МПа

TA3

55кПа...5,5 МПа

1050, 1051

1,0; 0,60; 0,4; 0,25 МПа

TA2

10,3кПа...1,03 МПа

16; 10; 6; 4; 2,5; 1,6 МПа

TA4

275кПа...27,58 МПа

1060, 1061

4; 2,5; 1,6 МПа

TA3

55кПа...5,5 МПа

Датчики разрежения⁽²⁾

1210

0,40; 0,25; 0,16 кПа

CG1

1211

2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16 кПа

CG1

-6,22 кПа…6,22 кПа

1212

1,6; 1,0; 0,60; 0,40; 0,25; 0,16 кПа

CG1

40; 25 кПа

TG1

-100 кПа...207 кПа

1231

40; 25; 16; 10; 6; 4; 2,5; 1,6 кПа

CG2

-62,2 кПа...62 кПа

100; 60; 40; 25; 16; 10 кПа

CG3

-100 кПа…248 кПа

1241

100; 60; 40; 25 кПа

TG1

-100 кПа...207 кПа

Датчики гидростатического давления (уровня)

1531, 1532, 1534

40; 25; 16; 10; 6,3; 4 кПа

0,62 кПа...62 кПа

250; 160; 100; 63; 40 кПа

20,7 кПа...2070 кПа

1541, 1542, 1544

160; 100; 63; 40; 25 кПа

2,5 кПа...248 кПа

40; 25 кПа

0,62 кПа...62 кПа

⁽¹⁾ Датчики 2051 и 3051 не имеют ВПИ на 100 МПа.

⁽²⁾ Датчик может быть настроен от давления разрежения до нуля.

168

Таблица соответствия пределов измерений датчиков

Метран-100

3051

Модель

Ряд верхних пределов измерений

Модель

Диапазон измерений

Датчики разности давлений

1411

2,5; 1,6;1,0; 0,63; 0,4; 0,25; 0,16кПа

CD1

0,12 кПа...6,22 кПа

1,6; 1,0; 0,60; 0,4; 0,25; 0,16 кПа

CD1

1412

0,60; 0,4; 0,25; 0,16 кПа

CD0

0,025 кПа...0,745 кПа

10; 6,3; 4,0; 2,5; 1,6 кПа

CD2

0,62 кПа...62 кПа

1420

4,0; 2,5; 1,6; 1,0; 0,63 кПа

CD1

0,12 кПа...6,22 кПа

40; 25; 16; 10; 6,3; 4 кПа

CD2

0,62 кПа...62 кПа

1422

63; 40; 25; 16; 10 кПа

CD3

2,48 кПа...248 кПа

40; 25; 16; 10; 6,3; 4; 2,5; 1,6 кПа

CD2

0,62 кПа...62,2 кПа

1430

4; 2,5; 1,6 кПа

CD1

0,12 кПа...6,22 кПа

160; 100; 63; 40; 25; 16; 10кПа

CD3

2,5 кПа…248 кПа

1432

40; 25; 16;10 кПа

CD2

0,62 кПа...62 кПа

(3)

1434

40; 25; 16; 10; 6,3; 4; 2,5; 1,6 кПа

CD2

250; 160; 100; 63; 40; 25; 16; 10 кПа

CD3

2,48 кПа…248 кПа

1440

40; 25; 16; 10 кПа

CD2

0,62 кПа...62 кПа

630; 400; 250; 160; 100; 63 кПа

CD4

20 кПа...2,07 МПа

1442

160; 100; 63; 40; 25 кПа

CD3

2,48 кПа…248 кПа

250; 160; 100; 63 кПа

CD4

20 кПа...2,07 МПа

1444⁽³⁾

160; 100; 63; 40; 25; 16; 10 кПа

CD3

2,48 кПа…248 кПа

1,6; 1,0; 0,63; 0,40; 0,25; 0,16; 0,1 МПа

CD4

20 кПа...2,07 МПа

1450

2,5;1,6; 1,0; 0,63; 0,40 МПа

CD5

140 кПа...13,8 МПа

16⁽⁴⁾; 10; 6,3; 4; 2,5; 1,6; 1,0; 0,63 МПа

CD5

1460

1,6; 1,0; 0,63 МПа

CD4

20 кПа...2,07 МПа

160; 100; 63; 40; 25; 16; 10; 6,3 кПа

CD3

2,48 кПа…248 кПа

1495

40; 25; 16;10; 6,3 кПа

CD2

0,62 кПа...62,2 кПа

630; 400; 250; 160; 100; 63 кПа

CD4

20 кПа...2,07 МПа

1496

160; 100; 63; 40; 25 кПа

CD3

2,48 кПа…248 кПа

Датчики давления-разрежения

1310

±0,315; ±0,2; ±0,125; ±0,08; ±0,05; ±0,0315 кПа

CD0

-0,75 кПа…0,75 кПа

±1,25; ±0,8; ±0,5; ±0,315; кПа

CG1

-6,22 кПа…6,22 кПа

1311

±0,5; ±0,315; ±0,2; ±0,125; ±0,08 кПа

CD0

-0,75 кПа…0,75 кПа

±0,8; ±0,5; ±0,315 кПа

CD0

1312

±0,5; ±0,315; ±0,2; ±0,125; ±0,08 кПа

CG1

-6,22 кПа…6,22 кПа

±20; ±12,25; ±8; ±5; ±3,15; ±2; ±1,25; ±0,8 кПа

CG1

1331

±5; ±3,15; ±2; ±1,25; ±0,8 кПа

CG2

-62,2 кПа…62,2 кПа

(-100; +150); (-100; +60); ±50; ±31,5; ±20;

ТG1, CG3

-100 кПа..207 кПа -100 кПа...248 кПа

±12,5; ±8; ±5 кПа

1341

±50; ±31,5; ±20; ±12,5; ±8; ±5 кПа

CG2

-62 кПа…62 кПа

(-100; +900);(-100; +530); (-100; +300);

TG2

-100 кПа...1,03 МПа

(-100; +150); (-100; +60); ±50 кПа

1350, 1351

(-100; +2,4);(-100; +1,5); (-100; +0,3) МПа

TG3

-100 кПа...5,5 МПа

⁽³⁾ Датчик 3051 S c опцией Р0.

⁽⁴⁾ Датчик 3051 CD5 не имеет ВПИ на 16 МПа.

Emerson: датчики давления. Каталог (Выпуск 2022 год, редакция a) - часть 8
