Shantui БУЛЬДОЗЕР SD22, SD22E, SD22S, SD22D. Каталог запчастей - часть 3
№
Условное
наименование
количество
п/п
наименование
(154-15-35000)
Клапан коробки передач
1
209-1
175-15-45110
Гнездо клапана
1
2
07000-63022
кольцо
7
3
07000-63025
кольцо
3
4
175-15-45212
корпус клапана
1
5
175-15-45260
предохранитель
1
195-15-15680
рессора
1
04260-00952
стальной шарик
1
6
195-15-15671
предохранитель
1
195-15-15680
рессора
1
04260-00952
стальной шарик
1
7
07000-63022
кольцо
5
8
175-15-45220
шпулька
1
9
09363-01053
скоба
1
10
01580-11008
гайка
1
11
07000-63062
кольцо
1
12
175-15-45471
крышка
1
13
07042-00108
заглушка
1
14
07000-63116
кольцо
1
15
01010-51025
болт
2
16
01602-21030
шайба
2
17
175-15-45420
катушка
1
18
175-15-35430
поршень
1
19
195-15-15440
рессора
1
20
175-15-45450
упорная пластина
1
21
04065-03515
открытое кольцо
1
22
175-15-45231
шпулька
1
23
144-15-25210
заглушка
1
24
09363-01053
скоба
1
25
01580-11008
гайка
1
26
01010-51075
болт
1
27
01602-21030
шайба
1
28
175-15-45160
болт
1
29
01602-21030
шайба
1

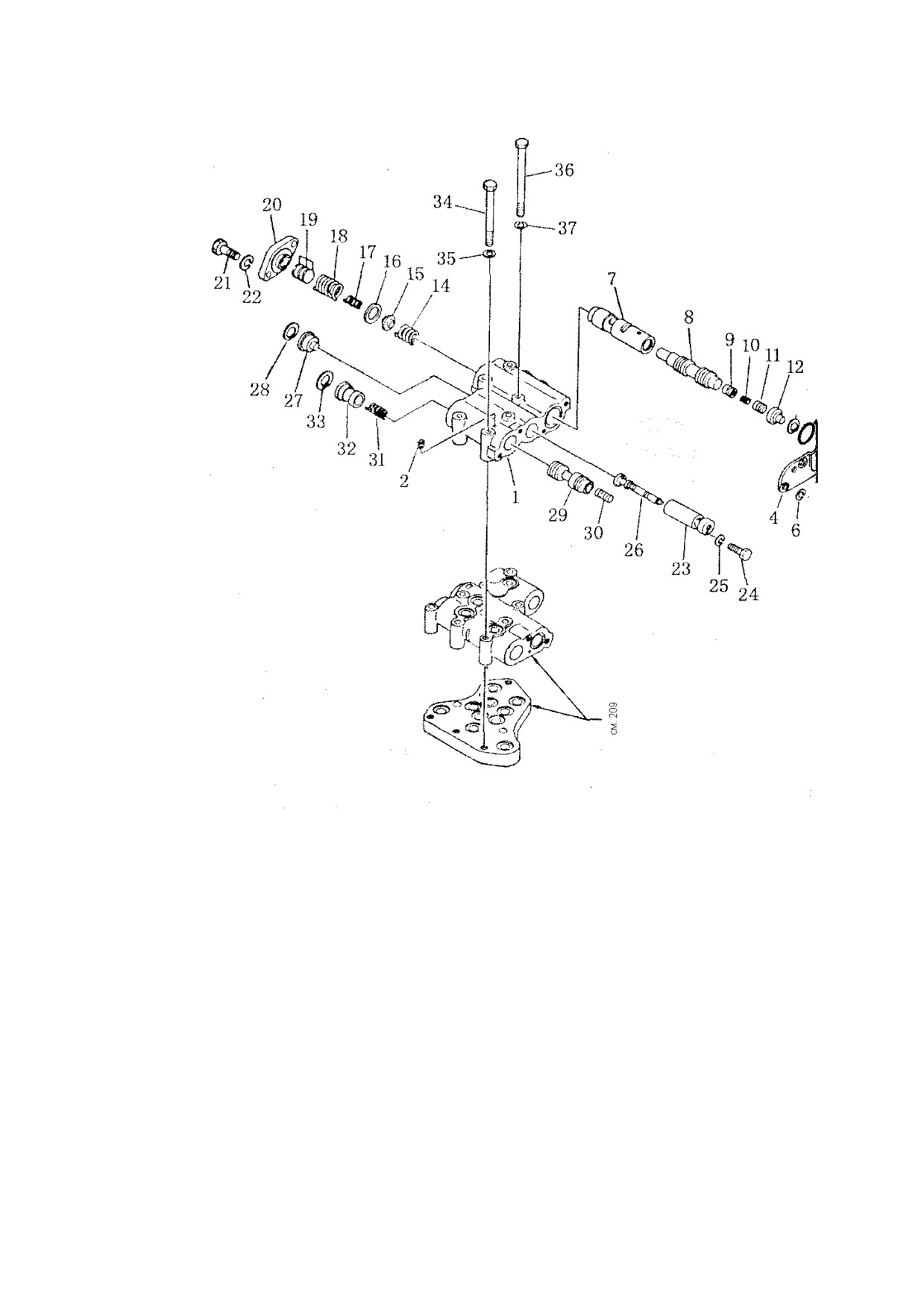

КЛАПАН УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (2/3)
№
Условное
наименование
количество
п/п
наименование
210-1
155-15-15410
корпус клапана
1
2
07042-00108
заглушка
1
3
07000-63040
кольцо
1
4
155-15-15850
крышка
1
5
01010-51025
болт
4
6
01602-21030
рессорная шайба
4
7
145-14-43381
клапан
1
8
145-14-43331
клапан
1
9
175-15-15540
клапан
1
10
180-14-25560
рессора
1
11
175-15-15550
клапан
1
12
145-14-23180
стопор
1
13
130-09-15170
открытое кольцо
1
14
154-15-36120
рессора
1
15
145-14-43340
гнездо
1
16
145-14-33450
шайба
1
17
154-15-36110
рессора
1
18
145-14-33351
рессора
1
19
145-14-43370
уплотнительная прокладка
3
20
144-15-25330
крышка
1
21
01010-51025
болт
2
22
01602-21030
рессорная шайба
2
23
155-15-15351
втулка
1
24
155-15-15370
болт
1
25
01602-20619
рессорная шайба
1
26
154-15-35320
клапан
1
27
155-15-15360
стопор
1
28
04065-03515
открытое кольцо
1
29
175-15-45380
шпулька
1
30
145-14-23720
поршень
1
31
234-15-15230
рессора
1
32
175-15-45390
тормозное устройство
1
КЛАПАН УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (2/3)
№
Условное
наименование
количество
п/п
наименование
210-33
04065-03515
открытое кольцо
1
34
175-15-45170
болт
3
35
01602-21030
рессорная шайба
3
36
175-15-45180
болт
3
37
01602-21030
рессорная шайба
3

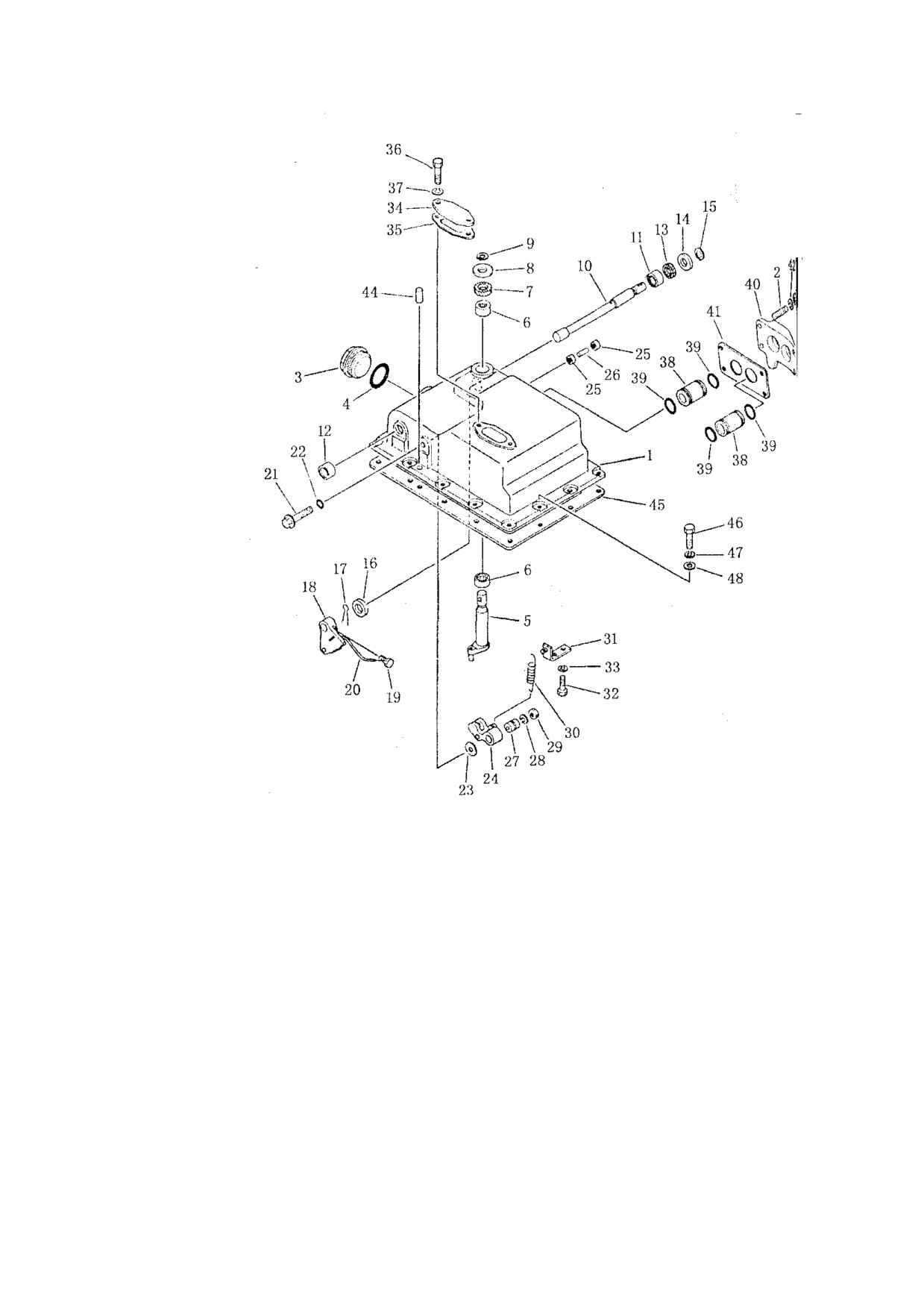

КЛАПАН УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (3/3)
№
Условное
наименование
количество
п/п
наименование
211-1
175-15-45510
крышка
1
2
01124-51025
двойной болт
4
3
07040-15223
заглушка
1
4
07002-05234
кольцо
1
5
175-15-45560
рычаг
1
6
06120-02016
подшипник
2
7
144-15-29110
сальник
1
8
175-15-45570
шайба
1
9
175-15-45580
открытое кольцо
1
10
175-15-45610
вал
1
11
06120-02016
подшипник
1
12
06121-02016
подшипник
1
13
144-15-29110
сальник
1
14
175-15-45570
шайба
1
15
175-15-45580
открытое кольцо
1
16
175-15-45620
стопор
1
17
04050-03040
открытое кольцо
1
18
175-15-45630
рычаг
1
19
125-15-11530
болт
1
20
04095-01010
стальная крепежная проволока
1
21
175-15-45650
болт
1
22
07002-01223
кольцо
1
23
175-15-45660
шайба
2
24
175-15-45690
рычаг
1
25
144-15-29120
подшипник
2
26
144-15-29120
ролик
1
27
175-15-45670
втулка
1
28
01602-21030
шайба
1
29
01580-11008
гайка
1
30
175-15-45710
рессора
1
31
175-15-45780
держатель
1
32
01010-51020
болт
2
33
01602-21030
шайба
2
КЛАПАН УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (3/3)
№
Условное
наименование
количество
п/п
наименование
211-34
175-15-45750
Прокладочная пластина
1
35
175-15-45760
Уплотнительная прокладка
1
36
01010-51020
болт
2
37
01602-21030
шайба
2
38
175-15-45550
втулка
2
39
07000-63028
кольцо
4
40
175-15-45530
крышка
1
41
175-15-45540
уплотнительная прокладка
1
42
01602-21030
шайба
4
43
01580-11008
гайка
4
44
04020-00820
фиксирующий штифт
2
45
175-15-45520
уплотнительная прокладка
1
46
01010-51025
болт
14
47
01602-21030
шайба
14
48
01640-21016
шайба
14

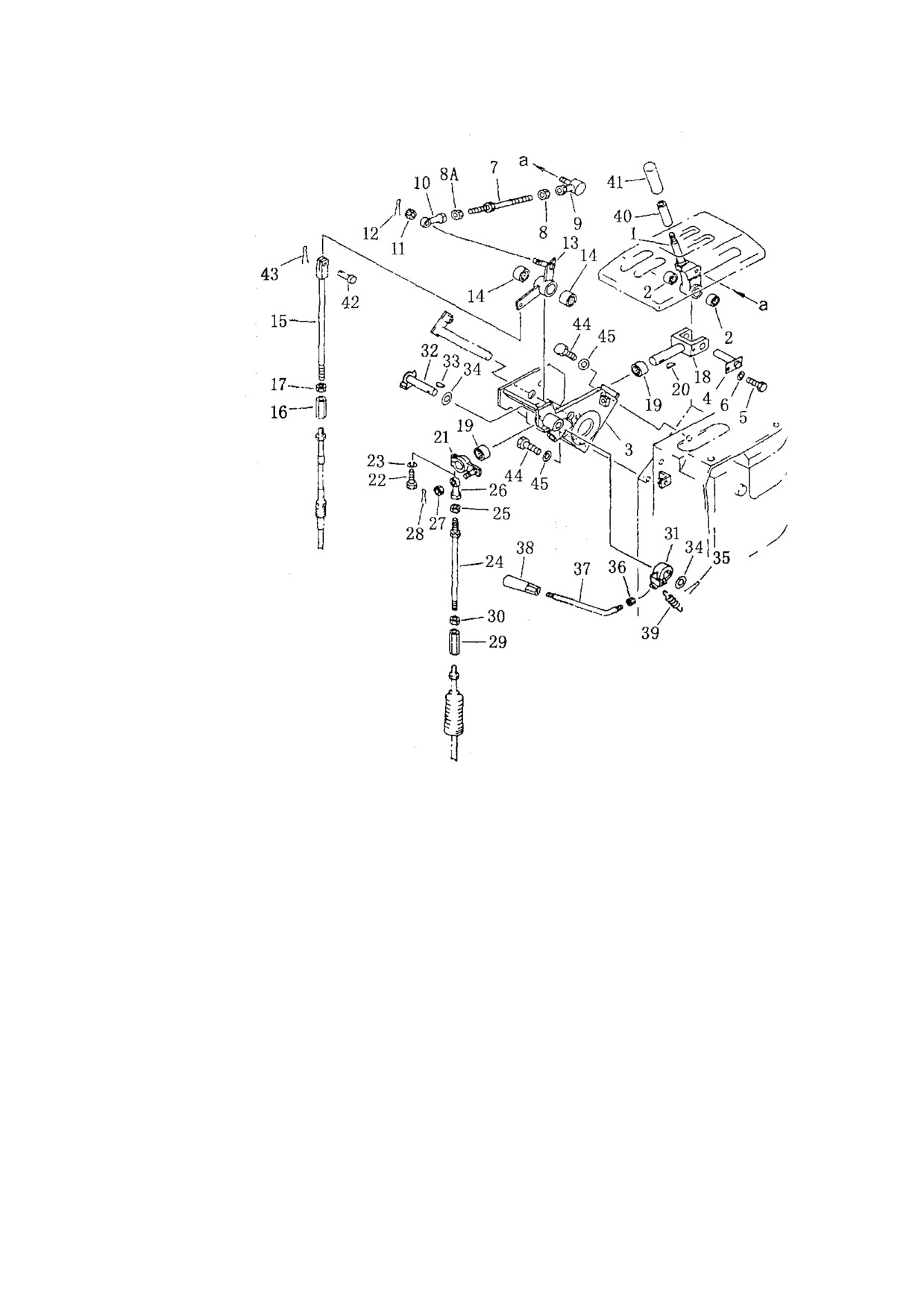

РЫЧАГ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
212-1
195-43-43150
рычаг
1
2
195-61-34120
подшипник
2
3
154-43-43130
опора
1
4
195-43-43170
палец
1
5
01010-50616
болт
1
6
01643-30623
шайба
1
7
113-43-11530
винтовой шток
1
8
01580-10806
гайка
1
8А
01508-40805
гайка
1
9
04256-00816
шаровое шарнирное соединение
1
10
04250-12015
откидной подшипник
1
11
01590-10809
гайка
1
12
04050-12015
открытое кольцо
1
13
154-43-43150
рычаг
1
14
195-43-43190
подшипник
2
15
195-43-41580
шток
1
16
144-43-51130
штуцер
1
17
01508-20805
гайка
1
18
154-43-43210
вилка
1
19
195-43-43190
подшипник
2
20
04010-00519
сегментная шпонка
1
21
154-43-43220
шток
1
22
01010-50830
болт
1
23
01602-20825
рессорная шайба
1
24
04248-31028
шток
1
25
01582-11008
болт
1
26
04250-81056
откидной подшипник
1
27
01593-11008
гайка
1
28
04050-12018
открытое кольцо
1
29
178-43-12180
винтовая стяжная муфта
1
30
01508-21006
гайка
1
31
195-43-43241
рычаг
1
32
154-43-43260
палец
1
33
04010-00519
сегментная шпонка
1
34
01640-21626
шайба
2
35
04050-14025
открытое кольцо
1
РЫЧАГ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
212-36
195-43-43370
гайка
1
37
195-43-43360
шток
1
38
09305-00800
ручка
1
39
195-43-43260
рессора
1
40
09361-01460
втулка
1
41
09304-01240
ручка
1
42
04205-10822
палец
1
43
04050-12015
разводной шплинт
1
44
01010-51225
болт
4
45
01643-31232
шайба
4

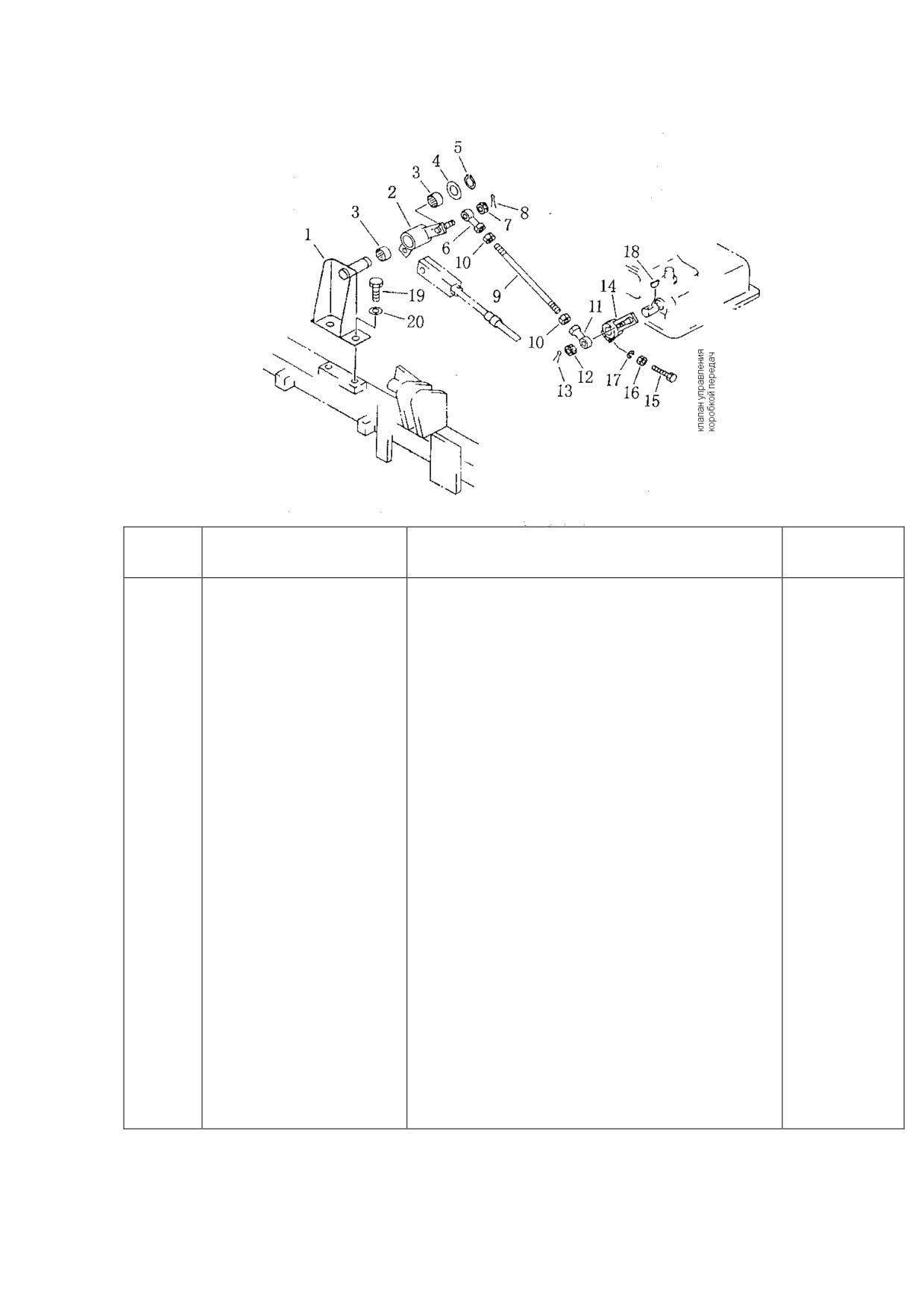

ТЯГА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (1/3)
№
Условное
наименование
количество
п/п
наименование
213-1
154-43-43230
опора
1
2
154-43-43240
рычаг
1
3
195-43-43190
подшипник
1
4
01640-22032
шайба
1
5
04064-02012
упорное кольцо
1
6
04250-81056
откидной подшипник
1
7
01593-11008
сегментная шпонка
1
8
195-43-43190
гайка
1
9
23Y-25B-00002
шток
1
10
01582-11008
гайка
2
11
04250-81056
откидной подшипник
1
12
01593-11008
гайка
1
13
04050-12018
открытое кольцо
1
14
23Y-25B-02000
рычаг
1
15
01010-50830
болт
1
16
01602-20825
шайба
1
17
04010-00516
сегментная шпонка
1
18
04245-41036
шток
1
19
01582-11008
гайка
2
20
04250-81056
откидной подшипник
1
21
01593-11008
гайка
1
22
04050-12018
разводной шплинт
1
23
195-43-42280
гофрированная труба
1
24
01010-51225
болт
2
25
01643-31232
шайба
2

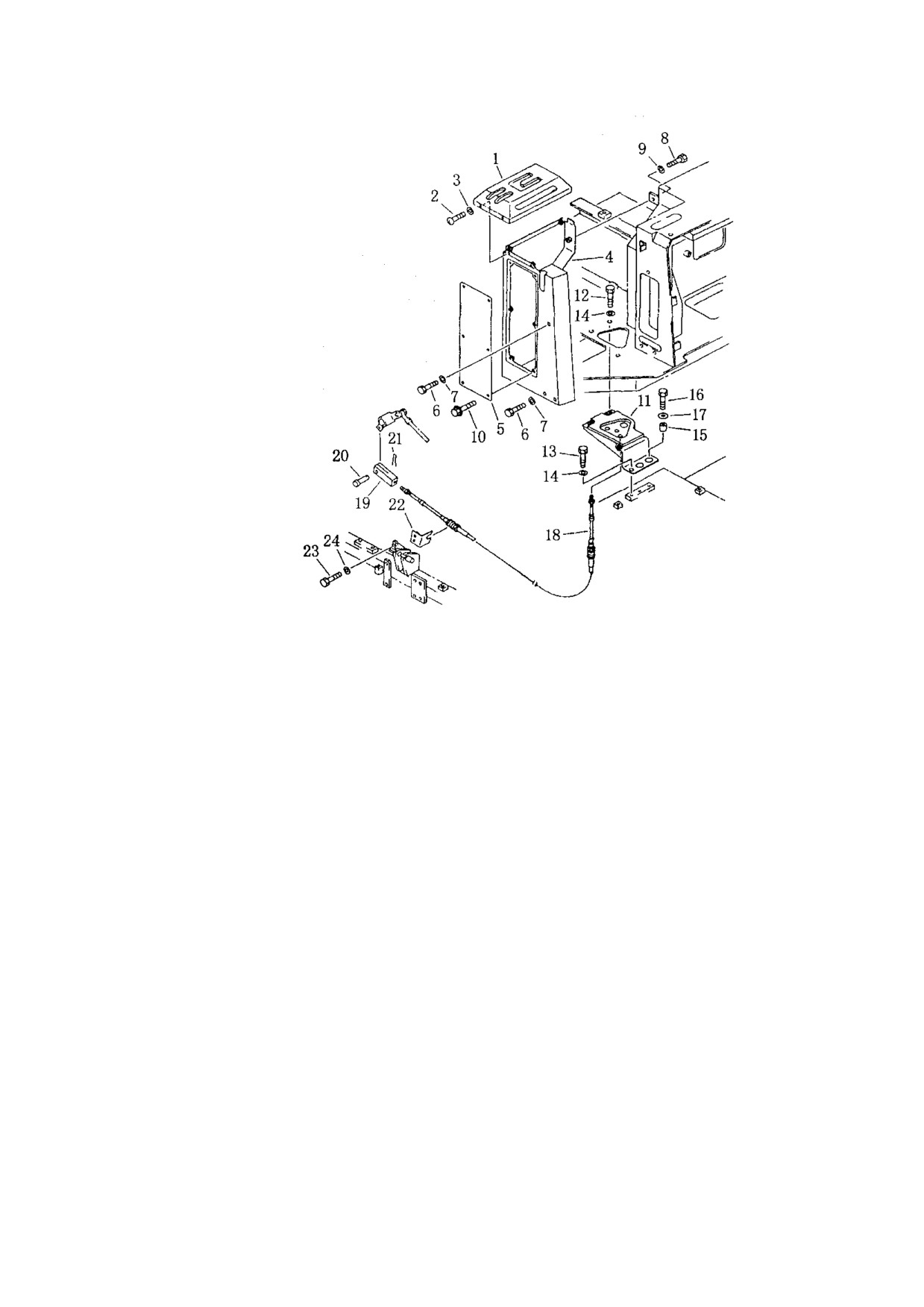

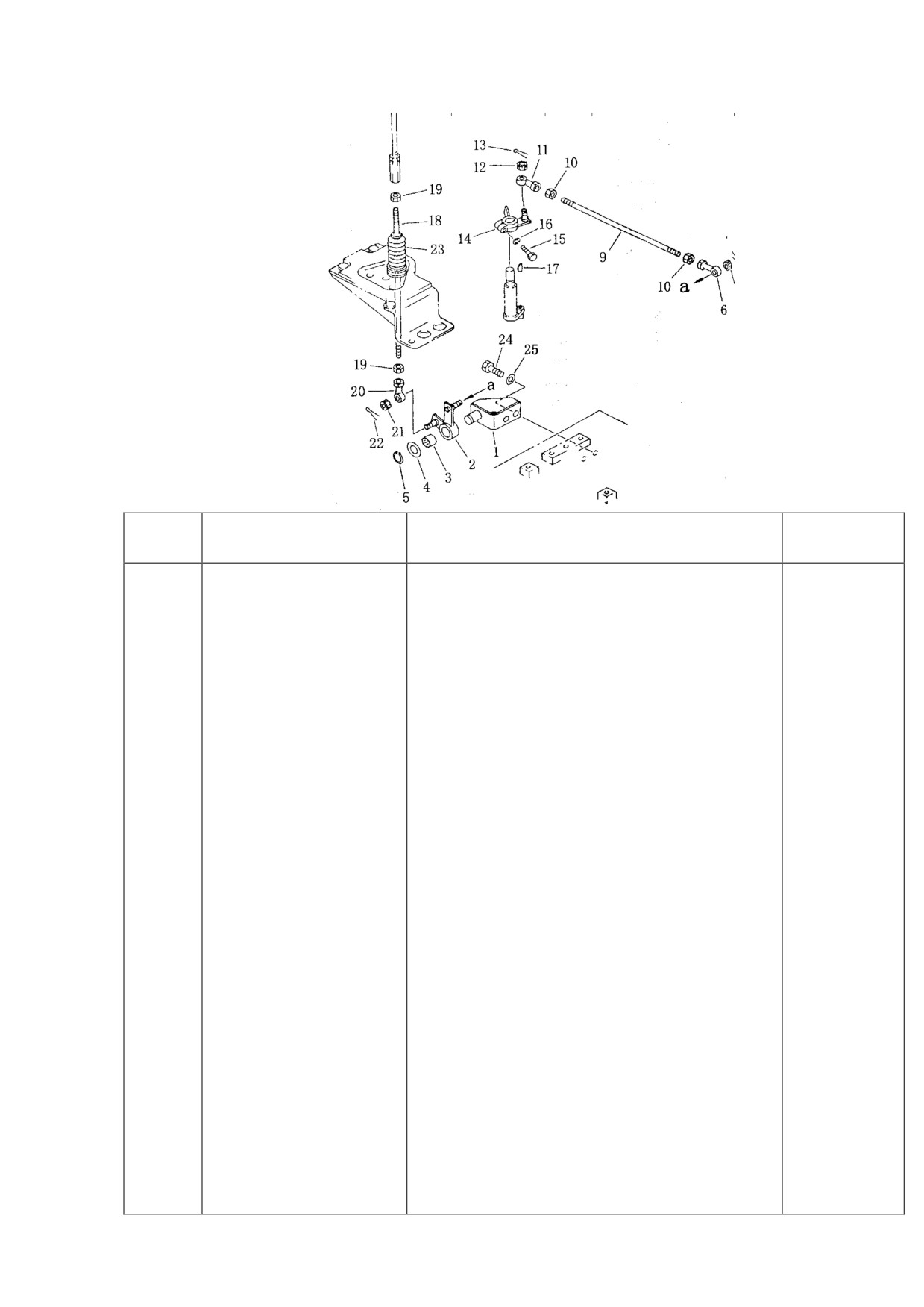

ТЯГА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (2/3)
№
Условное
наименование
количество
п/п
наименование
214-1
154-43-43110
крышка
1
2
01220-40816
винт
4
3
01643-30823
шайба
4
4
154-43-43310
накладка
1
5
154-43-43270
накладка
1
6
01010-51290
болт
3
7
01643-31232
шайба
3
8
01010-51225
болт
3
9
01643-31232
шайба
3
10
195-54-26220
болт
6
11
154-43-43140
опора
1
12
01010-51230
болт
3
13
01010-51220
болт
1
14
01643-31232
шайба
4
15
175-61-14490
промежуточное кольцо
2
16
01010-51240
болт
2
17
175-54-34170
шайба
2
18
154-43-43160
трос
1
19
04211-20844
вилка
1
20
04205-10822
палец
1
21
04050-12015
разводной шплинт
1
22
154-43-41270
пластина
1
23
01010-51030
болт
2
24
01643-31032
шайба
2
ТЯГА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (3/3)
№
Условное
наименование
количество
п/п
наименование
215-1
154-43-43170
опора
1
2
154-43-43180
рычаг
1
3
195-43-43190
подшипник
2
4
01640-22032
шайба
1
5
04064-02012
упорное кольцо
1
6
04250-81056
откидной подшипник
1
7
01593-11008
гайка
1
8
04050-12018
разводной шплинт
1
9
23Y-25B-00001
шток
1
10
01582-11008
гайка
2
11
04250-81056
откидной подшипник
1
12
01593-11008
гайка
1
13
04050-12018
разводной шплинт
1
14
23Y-25B-01000
рычаг
1
15
01016-50850
болт
1
16
01580-10806
гайка
1
17
01602-20825
рессорная шайба
1
18
04010-00516
сегментная шпонка
1
19
01010-51225
болт
2
20
01643-31232
шайба
2

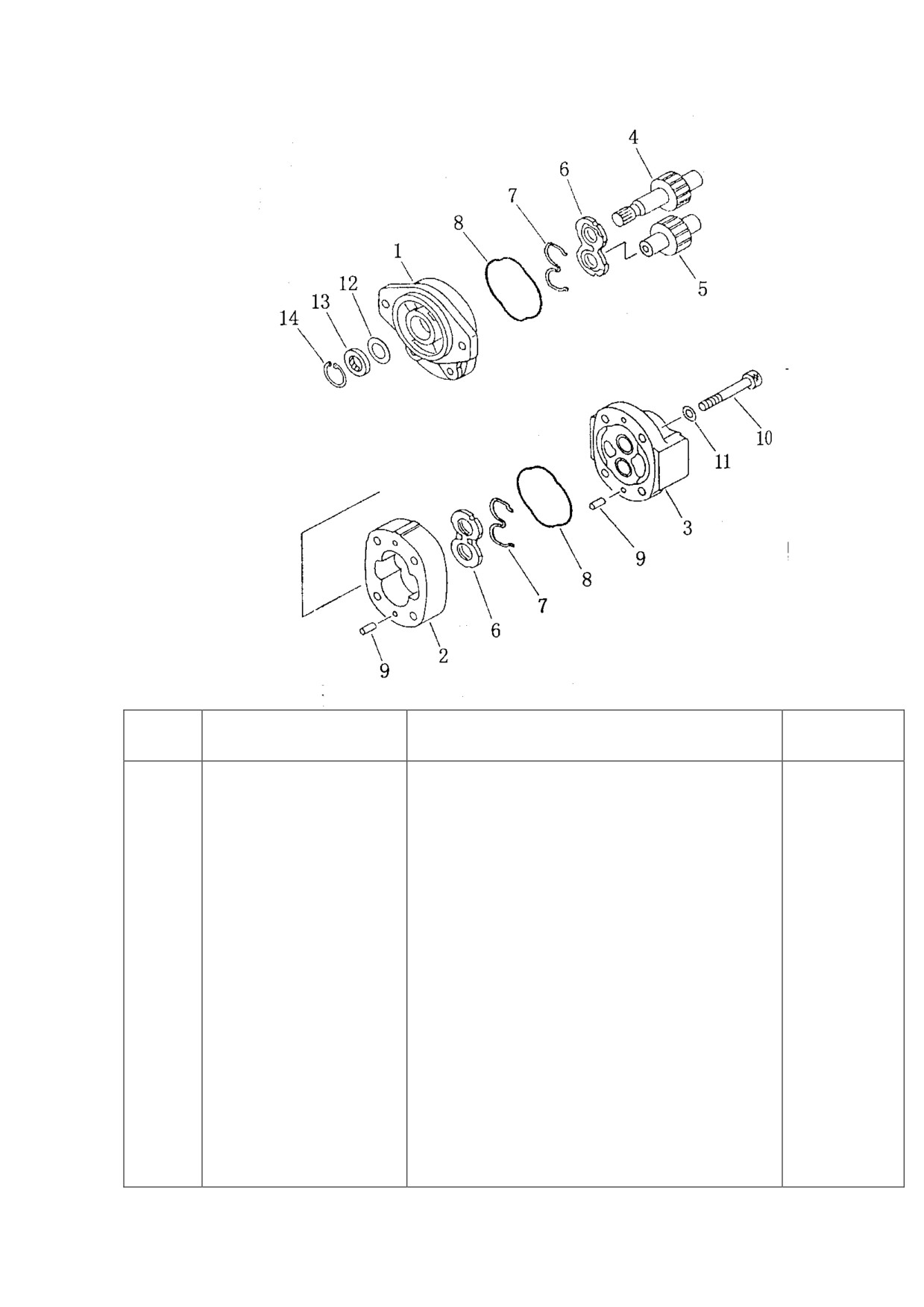

НАСОС КОРОБКИ ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
705-21-32051
Насос коробки передач
1
216-1
705-17-02011
Передняя крышка
1
2
705-17-32012
Корпус насоса
1
3
705-17-02141
Задняя крышка
1
4
705-17-32412
шестерня
1
5
705-17-32512
шестерня
1
6
705-1702612
боковая обшивка
2
7
705-18-02670
герметик
2
8
705-17-02360
кольцо
2
9
04020-01024
штифт
4
10
705-17-02760
болт
4
11
01643-51232
шайба
4
12
705-17-02870
прокладка
1
13
705-17-02830
сальник
1
14
04065-04018
стопорное кольцо
1

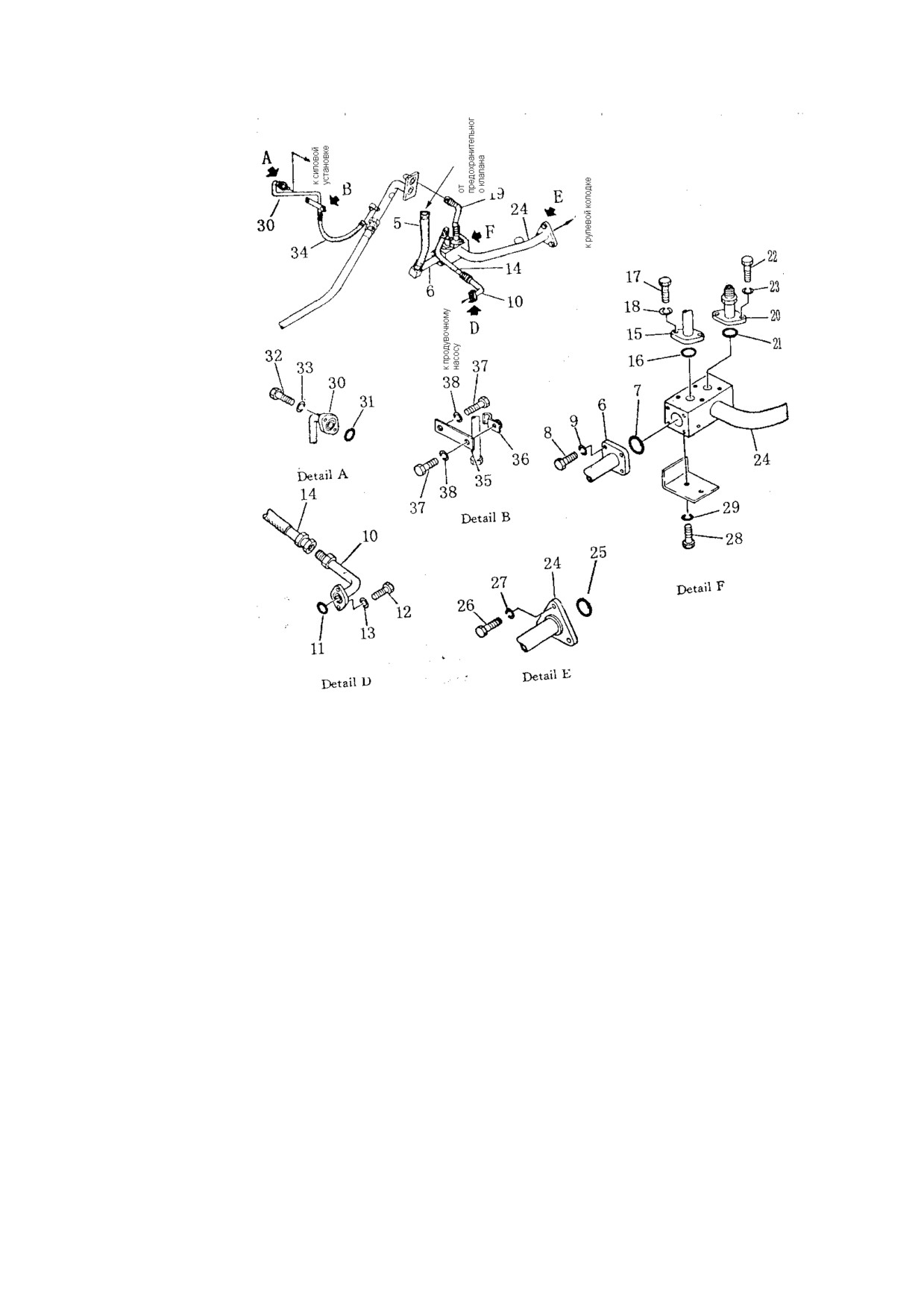

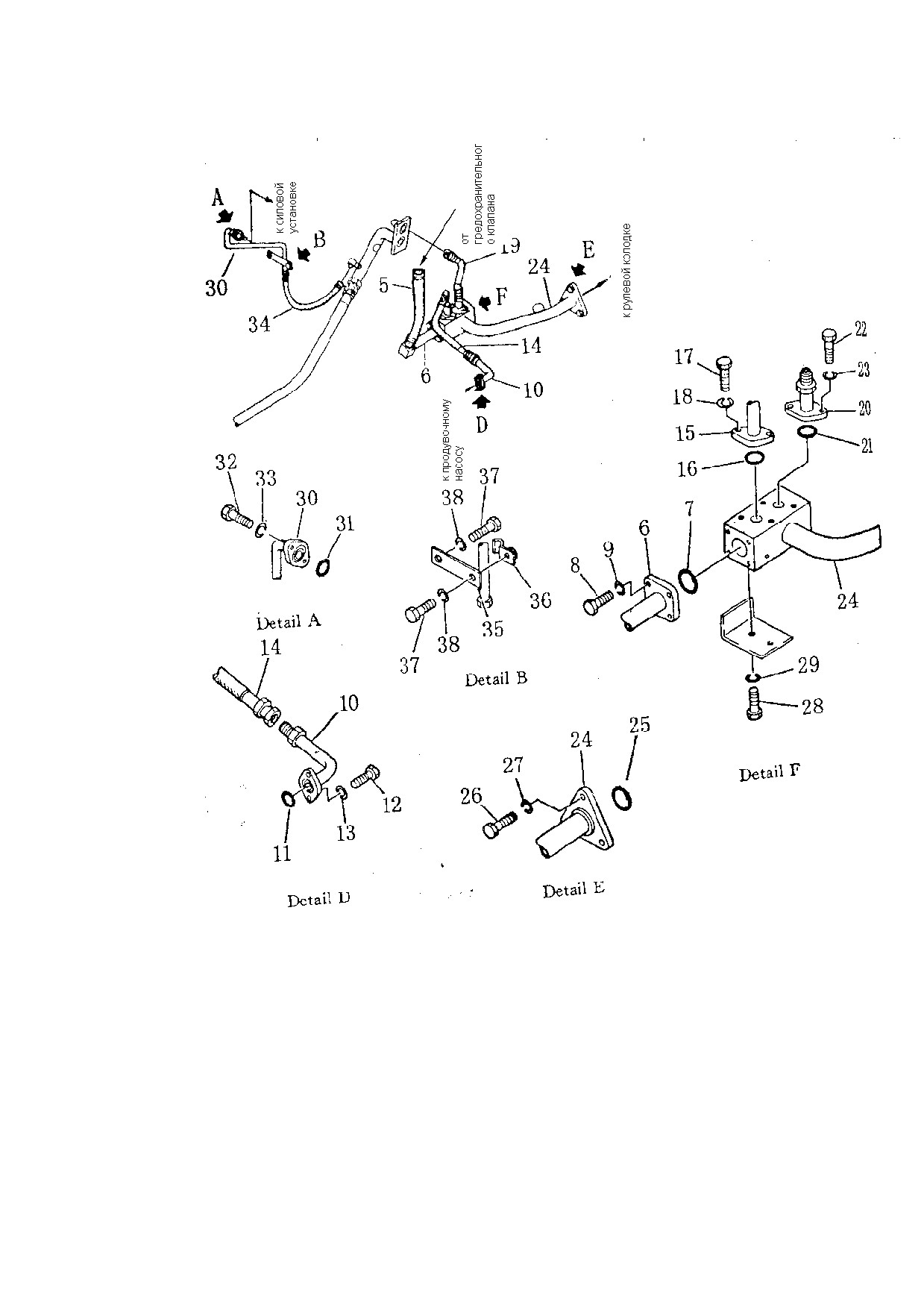

СИСТЕМА ТРУБОПРОВОДА ГИДРОДИНАМИЧЕСКОГО
КОНВЕРТОРА (1/2)
№
Условное
наименование
количество
п/п
наименование
217-1
07000-03032
кольцо
1
6
154-49-51420
фланец
1
7
23Y-74B-08000
труба
1
8
07042-30108
заглушка
1
9
07000-02060
кольцо
1
10
02010-70838
болт
2
11
01602-21338
рессорная шайба
4
12
02010-70870
болт
2
13
07042-30108
заглушка
1
14
07000-33045
кольцо
1
15
01252-41030
болт
2
16
01643-31032
рессорная шайба
2
17
17Y-74-30000
трос
1
18
01010-51030
болт
2
19
23Y-74B-07000
труба
1
20
07042-30108
заглушка
1
21
07000-02060
кольцо
1
22
02010-70838
болт
4
23
01602-21338
рессорная шайба
2
24
07102-21013
трос
1
25
154-49-22290
зажим
2
26
01010-51270
болт
1
27
01602-21236
рессорная шайба
1
28
195-78-22330
зажим
1
29
195-78-22320
зажим
1
30
01010-51260
болт
1
31
01602-21236
рессорная шайба
1
32
23Y-74B-05000
труба
1
33
07000-03030
кольцо
2
34
01010-51030
болт
3
35
01602-21030
шайба
3
36
01643-31032
шайба
2

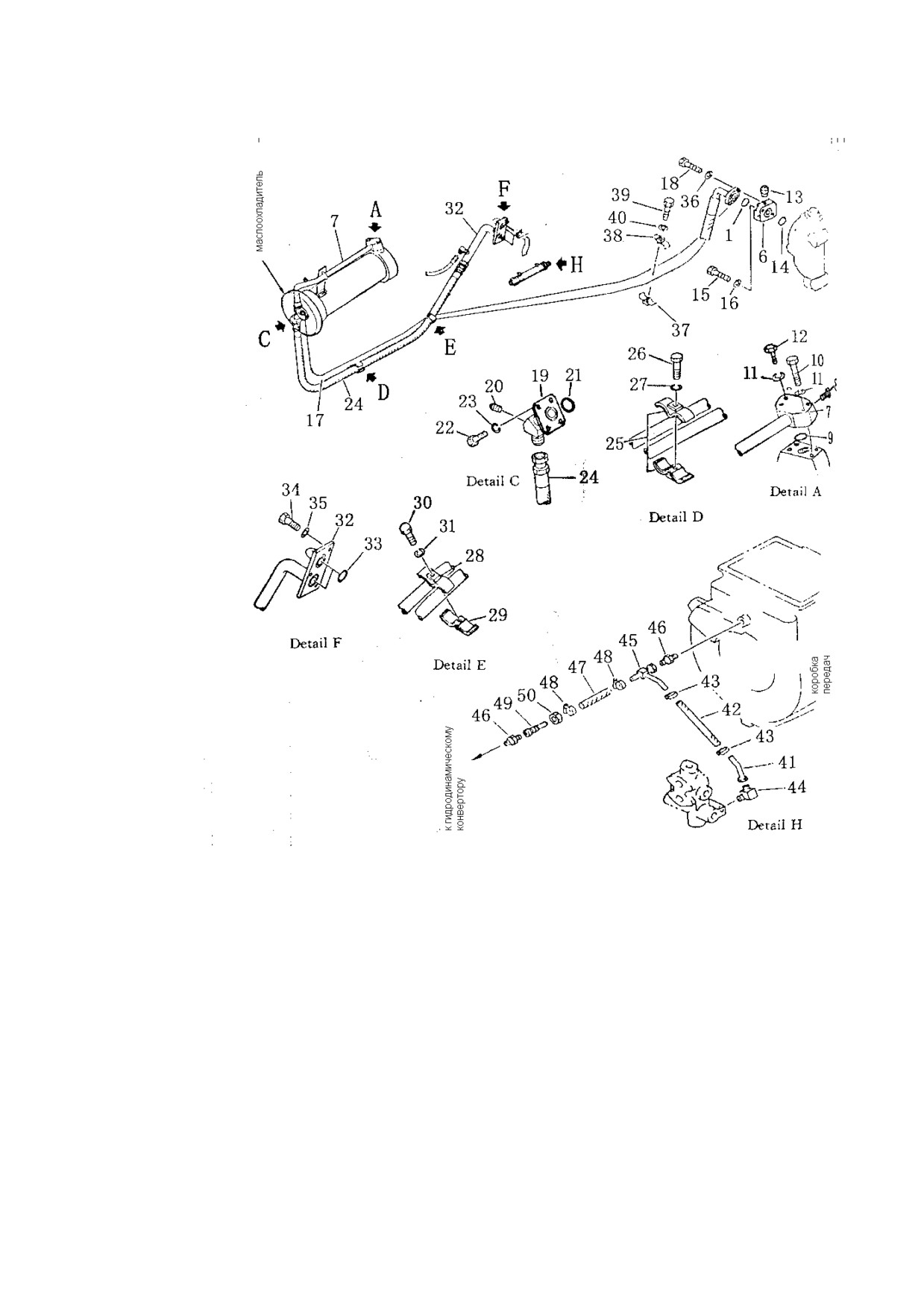

СИСТЕМА ТРУБОПРОВОДА ГИДРОДИНАМИЧЕСКОГО
КОНВЕРТОРА (1/2)
№
Условное
наименование
количество
п/п
наименование
217-37
195-78-22320
Дугообразный зажим
1
38
195-78-22330
зажим
1
39
01010-51260
болт
1
40
01643-31232
шайба
1
41
154-49-51390
труба
1
42
07260-20922
трос
1
43
07281-00197
зажим
2
44
22W-44-14580
штуцер трубы
1
45
154-49-51410
труба
1
46
07213-51521
штуцер
2
47
07260-21413
рукав
1
48
07281-00259
зажим
2
49
154-19-22213
труба
1
50
07201-61527
гайка
1
СИСТЕМА ТРУБОПРОВОДА ГИДРОДИНАМИЧЕСКОГО
КОНВЕРТОРА (2/2)
№
Условное
наименование
количество
п/п
наименование
218-5
07102-21010
рукав
1
6
23Y-74B-09000
труба
1
7
07000-03045
кольцо
1
8
01010-51035
болт
4
9
01602-21030
рессорная шайба
4
10
154-49-21450
труба
1
11
07000-03025
кольцо
1
12
01010-51030
болт
2
13
01602-21030
рессорная шайба
2
14
07102-20403
трос
1
15
154-49-23192
труба
1
16
07000-03028
кольцо
1
17
01010-51035
болт
2
18
01602-21030
рессорная шайба
2
19
07102-20403
трос
1
20
154-49-23210
труба
1
21
07000-03028
кольцо
1
22
01010-51035
болт
2
23
01602-21030
рессорная шайба
2
24
154-49-21383
труба
1
25
07000-02065
кольцо
1
26
01010-51230
болт
3
27
01602-21236
рессорная шайба
3
28
01010-51225
болт
2
29
01602-21236
рессорная шайба
2
30
154-49-23220
труба
1
31
07000-03025
кольцо
1
32
01010-51030
болт
2
33
01602-21030
рессорная шайба
2
34
07102-20303
трос
1
35
154-49-23230
прокладочная пластина
1
36
154-49-25331
зажим
1
37
01010-51025
болт
2
38
01602-21030
рессорная шайба
2
СИСТЕМА ТРУБОПРОВОДА КОРОБКИ ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
219-1
23Y-74-10000
труба
1
2
07000-03042
кольцо
1
3
01010-51240
болт
2
4
01643-31232
шайба
2
5
07260-03213
рукав
1
6
07281-00549
зажим
2
7
154-49-51173
труба
1
8
07042-30108
заглушка
1
9
07000-03035
кольцо
1
10
01010-51060
болт
2
10А
01010-51055
болт
2
11
01643-31032
шайба
4
12
705-21-32051
насос коробки передач
1
13
07000-02105
кольцо
1
14
01010-51235
болт
2
15
01643-31232
шайба
2
16
154-49-11362
штуцерный угольник
1
17
07000-03030
кольцо
1
18
01010-50860
болт
4
19
01010-51025
рессорная шайба
4
20
01643-30823
шайба
1
21
07042-30108
заглушка
1
22
07002-02434
кольцо
1
23
07108-20616
рукав
1
24
154-49-51970
зажим трубы
2
25
01010-51225
болт
1
26
01643-31232
шайба
1
27
154-49-51241
соединительный штуцер
1
28
154-49-51751
соединительный штуцер
1
29
07042-30108
заглушка
2
30
07000-03035
кольцо
2
31
01010-51045
болт
4
32
01643-31032
шайба
4
33
07108-20622
рукав
1
СИСТЕМА ТРУБОПРОВОДА КОРОБКИ ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
219-34
154-49-51970
Зажим трубы
2
35
154-49-52110
опора
1
36
01010-51225
болт
1
37
01643-31232
шайба
1
38
154-49-21295
труба
1
39
07000-03028
кольцо
2
40
01010-51055
болт
4
41
01643-31032
шайба
4
46
154-49-21314
труба
1
47
07042-30108
заглушка
1
48
07103-20604
рукав
1
49
23Y-74В-02000
штуцерный угольник
1
50
07002-02434
кольцо
1
51
07042-30108
заглушка
1
52
01010-51020
болт
1
53
01643-31032
шайба
1
60
17Y-74В-29000
дугообразный зажим
1
61
01010-51040
болт
1
62
01643-31032
шайба
1
63
154-49-51970
зажим
2
64
01010-51230
болт
1
65
01643-31232
шайба
1
КОЛОДКА РУЛЕВОГО УПРАВЛЕНИЯ И
КОНЕЧНАЯ ПЕРЕДАЧА

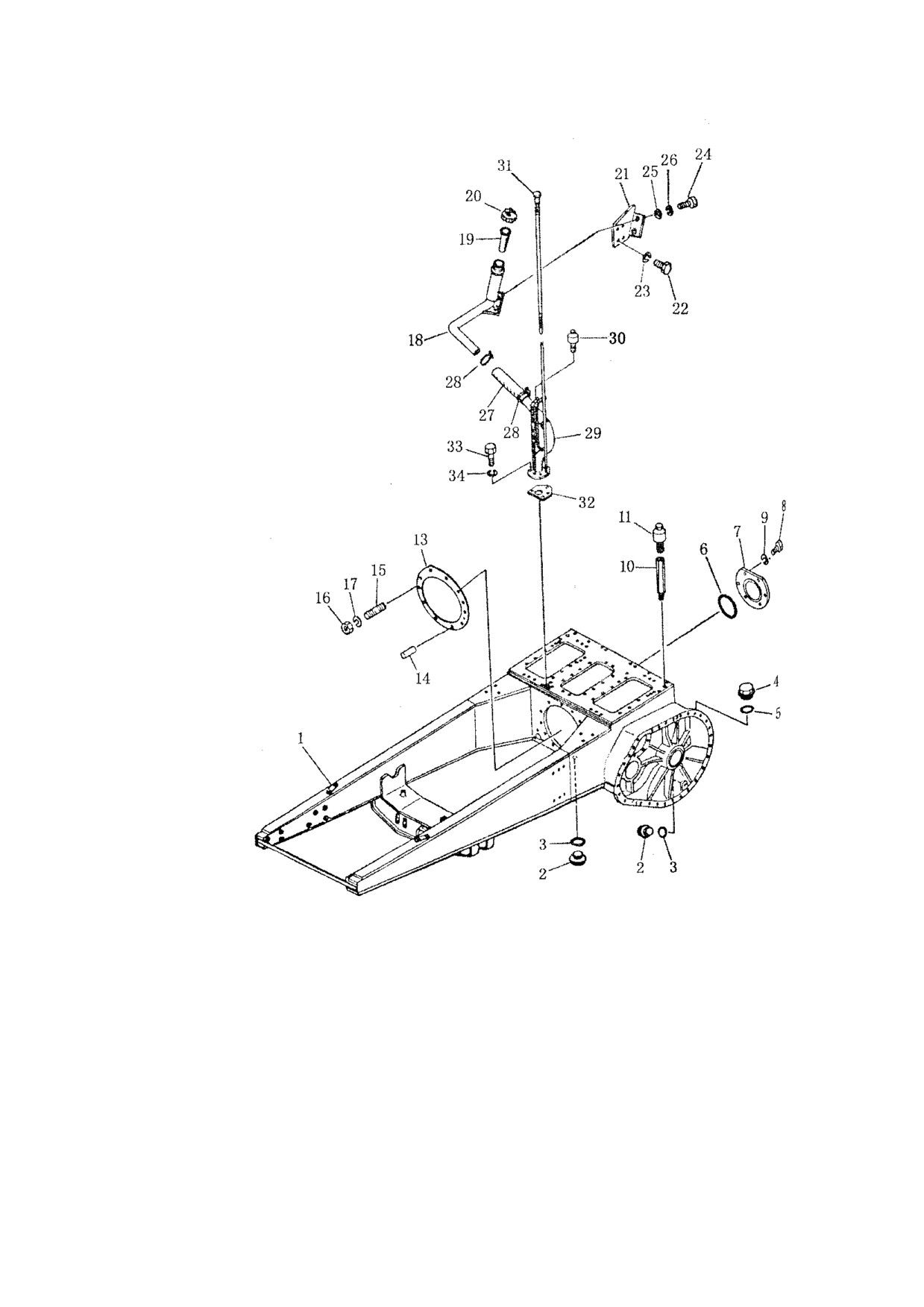

КОЛОДКА РУЛЕВОГО УПРАВЛЕНИЯ И ОСНОВНАЯ СТОЙКА
№
Условное
наименование
количество
п/п
наименование
SD22
SD22S
SD22E
SD22D
219-1
23Y-30B-01000
Корпус заднего моста и
1
главная стойка
158-30-01000
Корпус заднего моста и
1
главная стойка болт
2
07044-13620
Магнитная пробка
3
3
3
07002-03634
Герметичное кольцо
3
3
4
07040-13618
заглушка
2
2
5
07002-03634
герметичное кольцо
2
2
6
07000-05195
герметичное кольцо
1
1
7
705-21-32170
крышка
1
1
8
01010-52040
болт
6
6
9
01602-22060
рессорная шайба
6
6
10
154-21-11830
соединительная втулка
2
2
11
07030-00252
аэратор
2
2
13
154-21-21510
прокладка
1
1
14
04020-01842
цилиндрический штифт
1
1
15
01120-31640
двойной болт
10
10
16
01582-11613
шестигранная гайка
10
10
17
01602-21648
рессорная шайба
10
10
18
23Y-30B-02000
труба
1
1
19
07056-10045
фильтровальная сетка
1
1
20
07051-20000
колпак
1
1
21
154-21-11850
скоба
1
1
22
01010-51245
болт
4
4
23
01602-21236
рессорная шайба
4
4
24
01010-51230
болт
2
2
25
01602-21236
рессорная шайба
2
2
26
01643-31232
уплотнительная шайба
2
2
27
07260-24132
рукав
1
1
28
07281-00549
зажим рукава
2
2
29
154-21-11792
труба
1
1
30
07030-00252
аэратор
1
1
31
154-21-11880
масляный манометр
1
1
32
154-21-11860
прокладка
1
1
33
01010-51240
болт
3
3
34
01602-21236
рессорная шайба
3
3

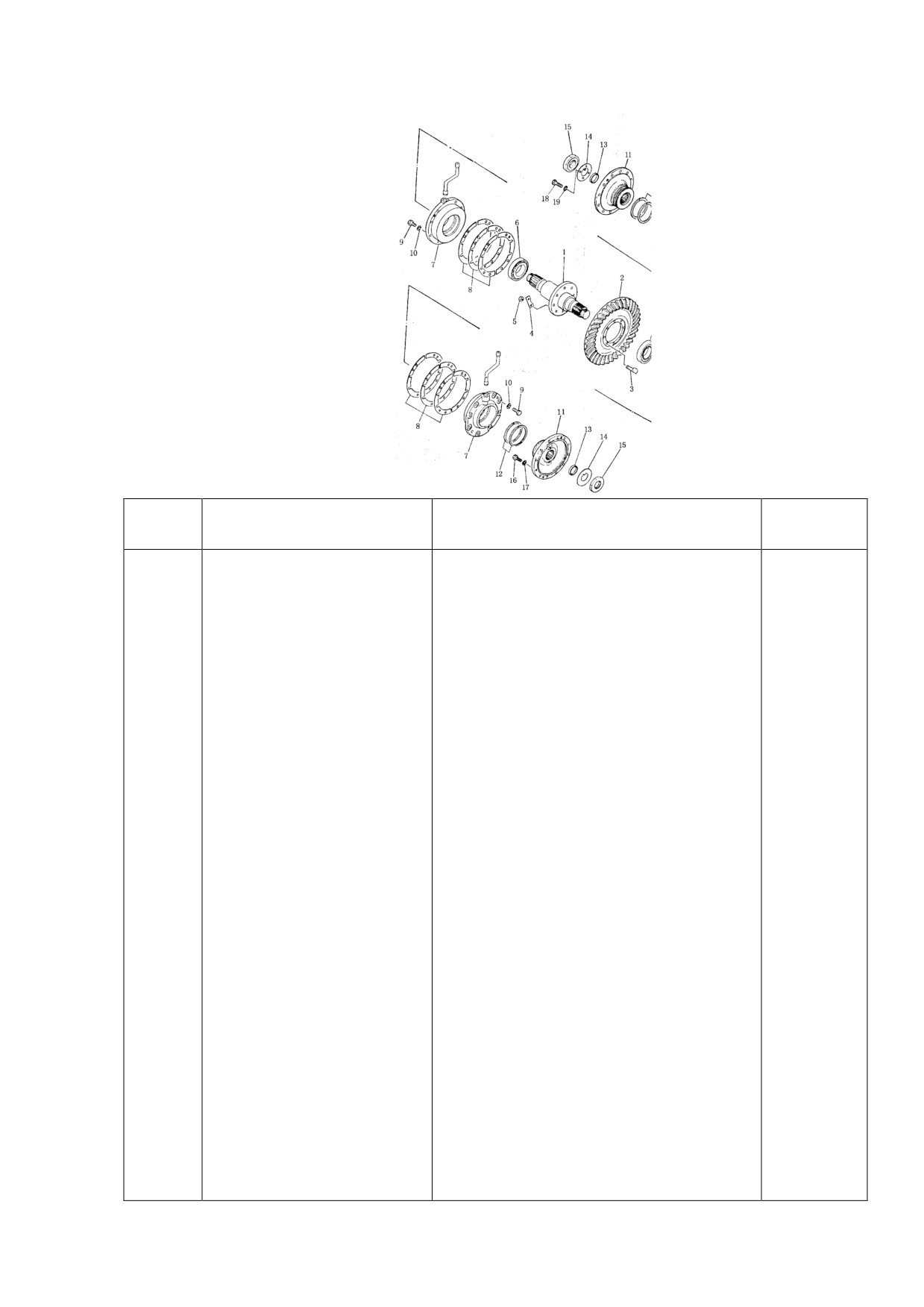

КОНИЧЕСКАЯ ШЕСТЕРНЯ И ВАЛ
№
Условное
наименование
количест
п/п
наименование
во
302-1
154-21-12114
вал
1
2
154-21-22120
спиральная коническая шестерня
1
3
150-21-12130
болт
8
4
150-21-32140
замковая шайба
4
5
01582-11815
гайка
8
6
154-21-22161
конический шариковый
2
подшипник
7
154-21-12161
гнездо подшипника
2
8
150-21-12350
прокладка
10
150-21-12370
прокладка
10
150-21-12390
прокладка
8
150-21-12360
прокладка
10
150-21-12380
прокладка
10
150-21-12410
прокладка
8
9
01010-31445
болт
14
10
01602-01442
рессорная шайба
14
11
198-21-11490
корпус
2
12
170-22-11130
герметичное кольцо
4
13
154-21-22211
уплотнительная прокладка
2
14
198-21-11480
замковая пластина
2
15
170-21-12241
гайка
2
16
01010-51645
болт
24
17
01602-21648
рессорная шайба
24
18
01010-51025
болт
4
19
01643-31032
шайба
4

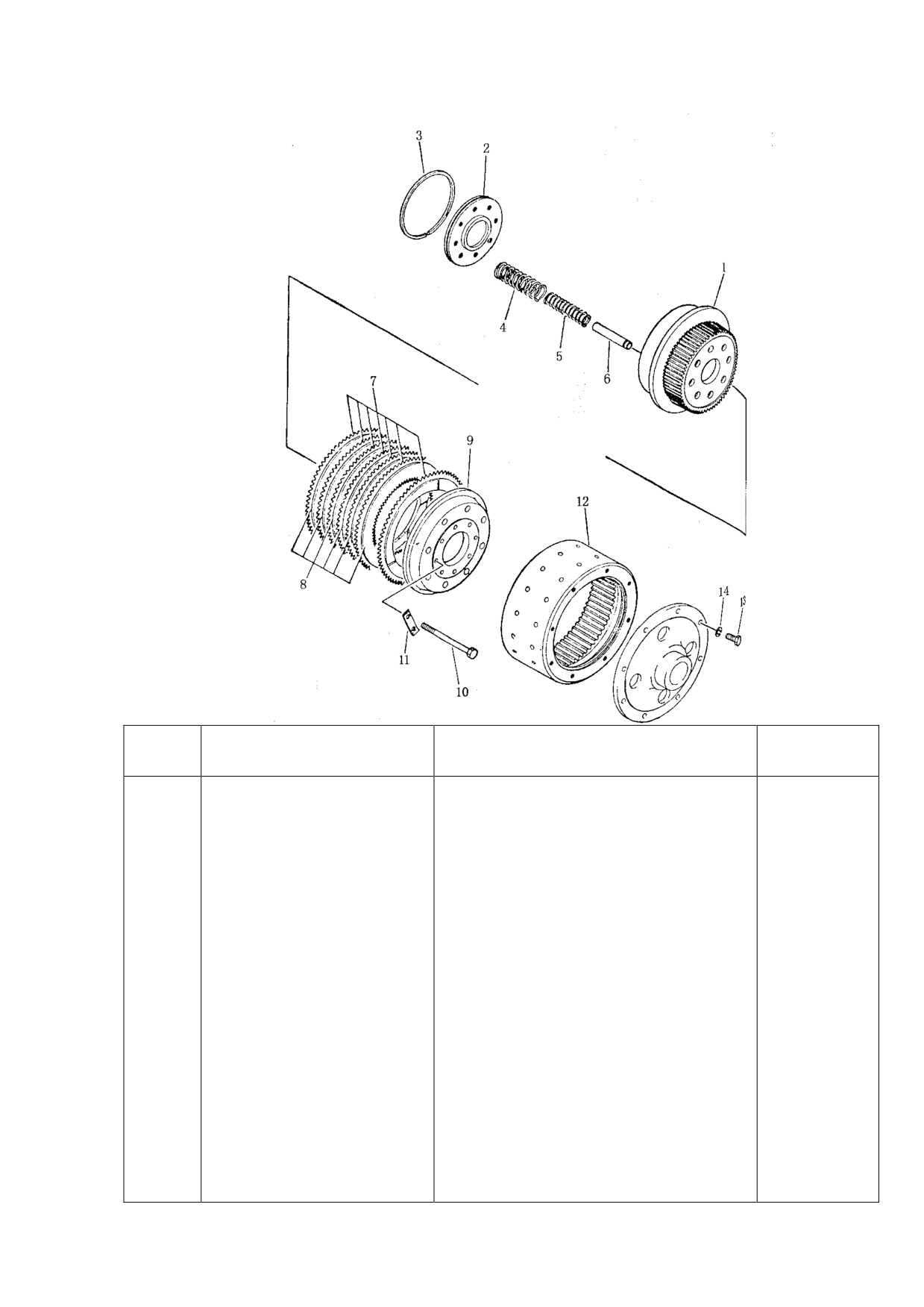

РУЛЕВОЕ СЦЕПЛЕНИЕ
№
Условное
наименование
количество
п/п
наименование
154-22-10001
Рулевое сцепление
2
303-1
154-22-11122
Внутренний барабан
1
2
175-22-21141
поршень
1
3
175-22-21190
герметичное кольцо
1
4
175-22-21170
большая рессора
8
5
175-22-21180
маленькая рессора
8
6
154-22-11210
муфта
8
7
175-22-11230
фрикционный диск
7
8
175-22-21160
внутренняя шестеренчатая
6
пластина
9
175-22-21131
прижимный диск
1
10
154-22-12111
болт
8
11
175-22-21250
замковая пластина
4
12
154-22-11111
внешний барабан
1
13
01010-51850
болт
8
14
01602-21854
рессорная шайба
8

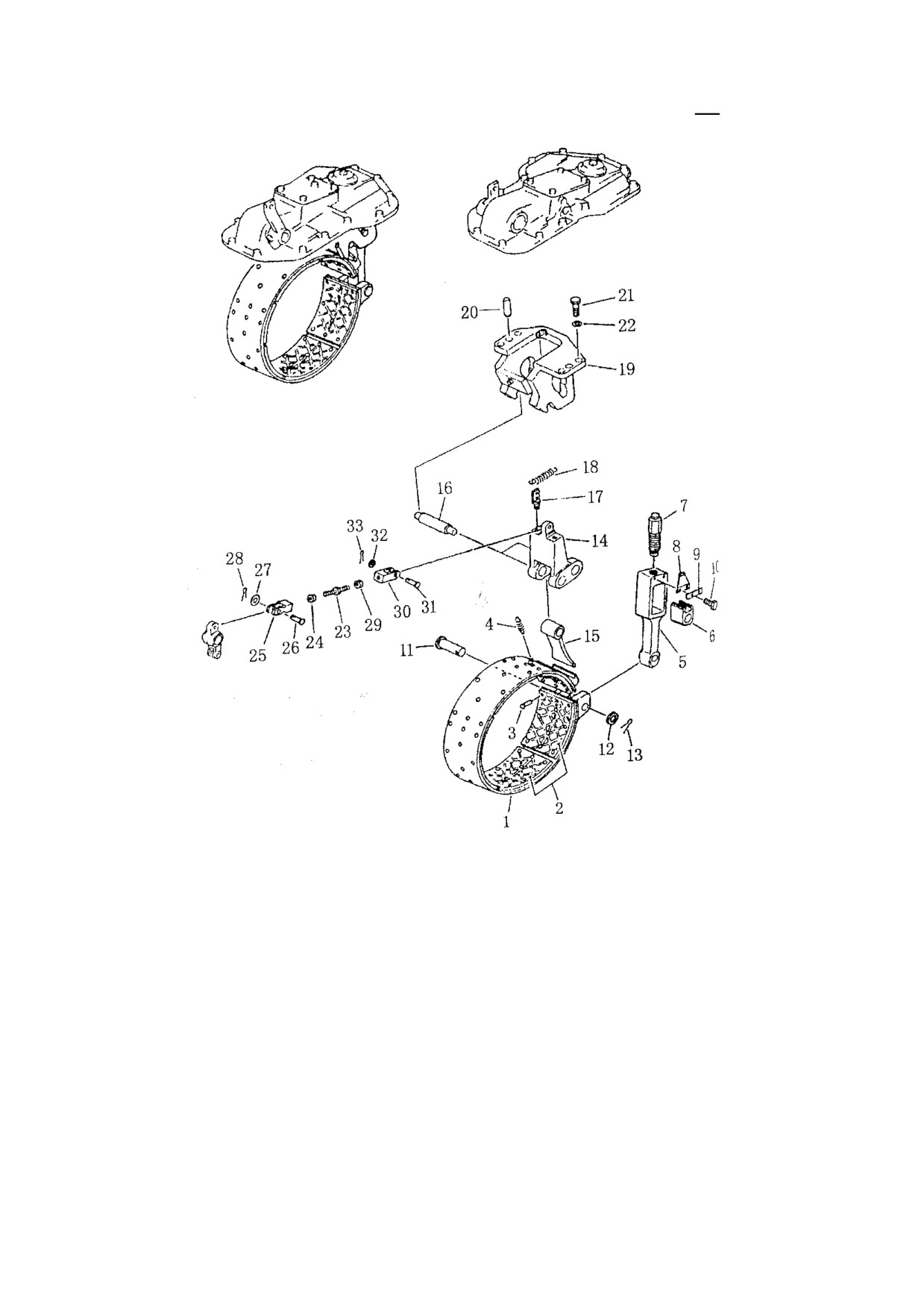

ТОРМОЗНАЯ ЛЕНТА И ГРУППОВОЙ ПРИВОД
№
Условное
наименование
количество
п/п
наименование
23Y-17В-00000
Рулевая и тормозная система.
Состоит из частей, изображенных на
схемах 304-306.
304-1
154-33-11111
Тормозная лента
1
2
154-33-13110
Тормозной флиппер
6
3
04412-00512
заклепка
60
4
100-33-13120
рессора
2
5
154-33-11530
шток
2
6
154-33-11540
блок
2
7
154-33-11550
регулировочный болт
2
8
154-33-11610
рессора
2
9
154-33-11620
замковая пластина
2
10
01010-51016
болт
4
11
154-33-11510
палец
2
12
154-33-11520
шайба
2
13
04050-04040
разводной шплинт
2
14
154-33-11570
рычаг
2
15
154-33-11560
наконечник
2
16
175-33-24260
вал
4
17
154-33-11650
гнездо
2
18
150-33-12171
рессора
2
19
154-33-11642
скоба (левая)
1
19
154-33-11632
скоба (правая)
1
20
154-33-11720
фиксирующий штифт
4
21
01010-51850
болт
8
22
01602-21854
шайба
8
23
154-33-11130
регулировочный болт
2
24
01583-11610
гайка
2
25
154-33-22150
вилка
2
26
04205-11645
палец
2
27
01641-21626
шайба
2
28
04050-14025
разводной шплинт
2
29
01508-21610
гайка
2
30
154-33-22360
вилка
2
31
04205-11645
палец
2
32
01641-21626
шайба
2
33
04050-14025
разводной шплинт
2
содержание .. 1 2 3 4 ..
