Shantui БУЛЬДОЗЕР SD22, SD22E, SD22S, SD22D. Каталог запчастей - часть 2
№
Условное
наименование
количество
п/п
наименование
112-1
6691-21-4310
Вал промежуточного зубчатого
1
колеса
2
01010-31435
болт
4
3
01602-01442
шайба
4
4
6691-21-4321
промежуточное зубчатое колесо
1
5
06030-06310
радиальный шариковый
2
подшипник
6
6623-21-4330
прокладка
1
7
6623-21-4350
открытое кольцо
1
8
6623-21-4340
прокладочный лист
1
9
01050-31230
болт
2
10
6623-21-4360
замковая пластина
1
11
6691-21-4120
корпус подшипника
1
12
07000-03145
кольцо
1
13
6691-21-4160
шестерня привода насоса
1
14
6691-21-4170
вал привода насоса
1
15
04000-01850
запор
1
16
06000-06214
радиальный шариковый
2
подшипник
17
6691-21-4190
кольцо
1
18
01658-26823
стопорная шайба
1
19
01530-06814
гайка
1
20
6691-21-4130
прокладка
1
21
6691-21-4140
крышка
1
22
07000-03140
кольцо
1
23
01010-31035
болт
5
24
01602-01030
шайба
5
25
6710-23-4520
шестерня привода насоса
1
26
6691-23-4311
вал
1
27
01050-31020
болт
4
28
6645-22-4550
замковая пластина
2
29
06000-06009
радиальный шариковый
2
подшипник
30
04065-07525
открытое кольцо
1
31
6691-21-4540
прокладка (А)
1
32
6691-21-4560
прокладка (В)
1
СИЛОВАЯ УСТАНОВКА
№
Условное
наименование
количест
п/п
наименование
во
112-33
04064-04518
открытое кольцо
1
34
6711-21-С120
корпус подшипника
1
35
07000-03100
кольцо
1
36
01010-31045
болт
2
37
01602-01030
шайба
2
38
01140-51235
двойной болт
4
39
01602-21236
шайба
4
40
01582-11210
гайка
4
42
07000-62085
кольцо
1

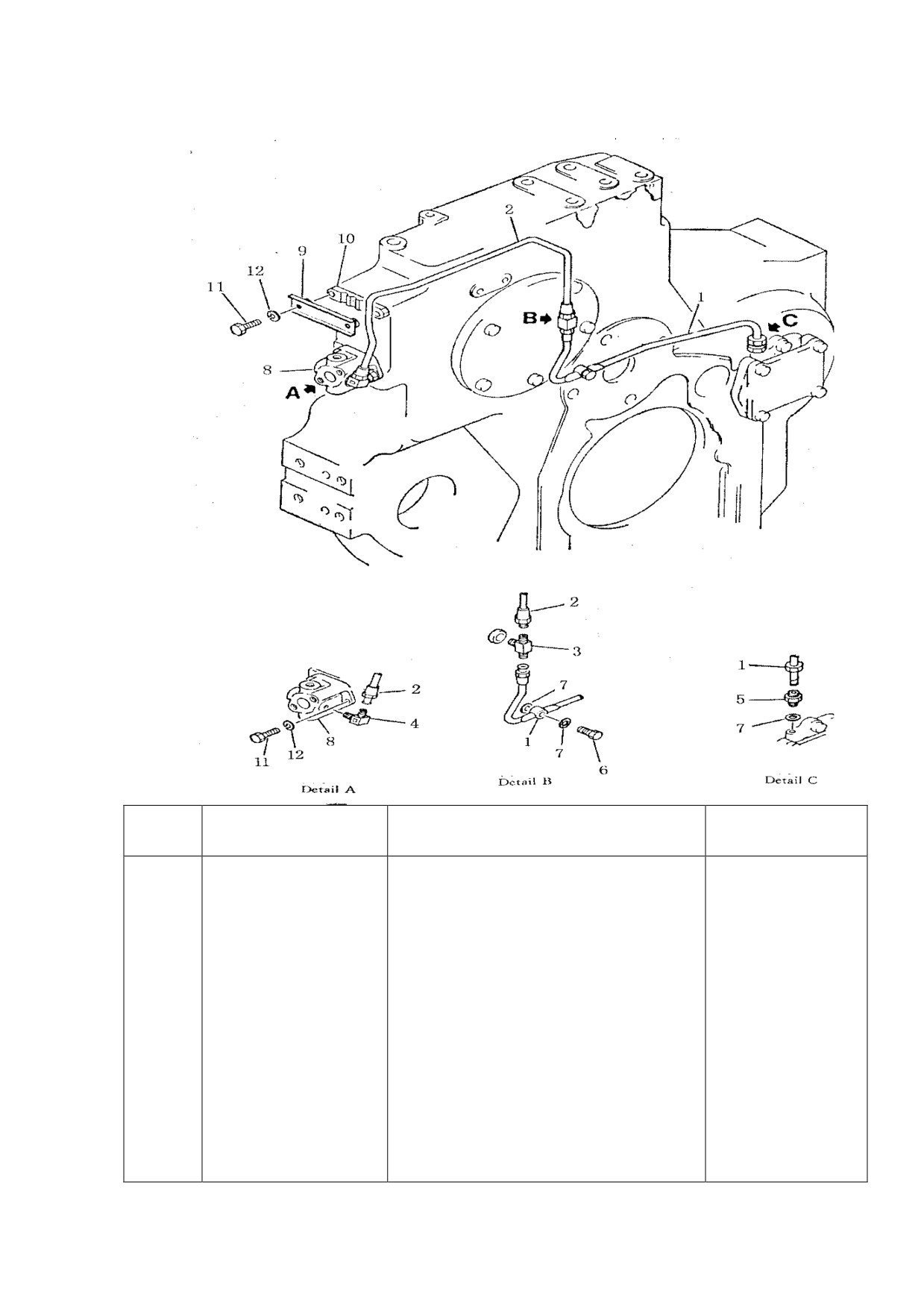

СИСТЕМА МАСЛЯНОГО ТРУБОПРОВОДА СИЛОВОЙ
УСТАНОВКИ
№
Условное
наименование
количество
п/п
наименование
113-1
6691-53-9510
труба
1
2
6691-51-9521
труба
1
3
6691-51-9570
тройной штуцер
1
4
07217-00610
коленчатый патрубок
1
5
6691-51-9580
соединитель
1
6
6600-01-3860
болт
1
7
07003-01015
уплотнительная прокладка
3
8
6691-51-9560
распределитель
1
9
6600-01-5930
зажимная пластина
1
10
6691-51-9540
зажимная пластина
1
11
01010-31030
болт
4
12
01602-01030
шайба
4

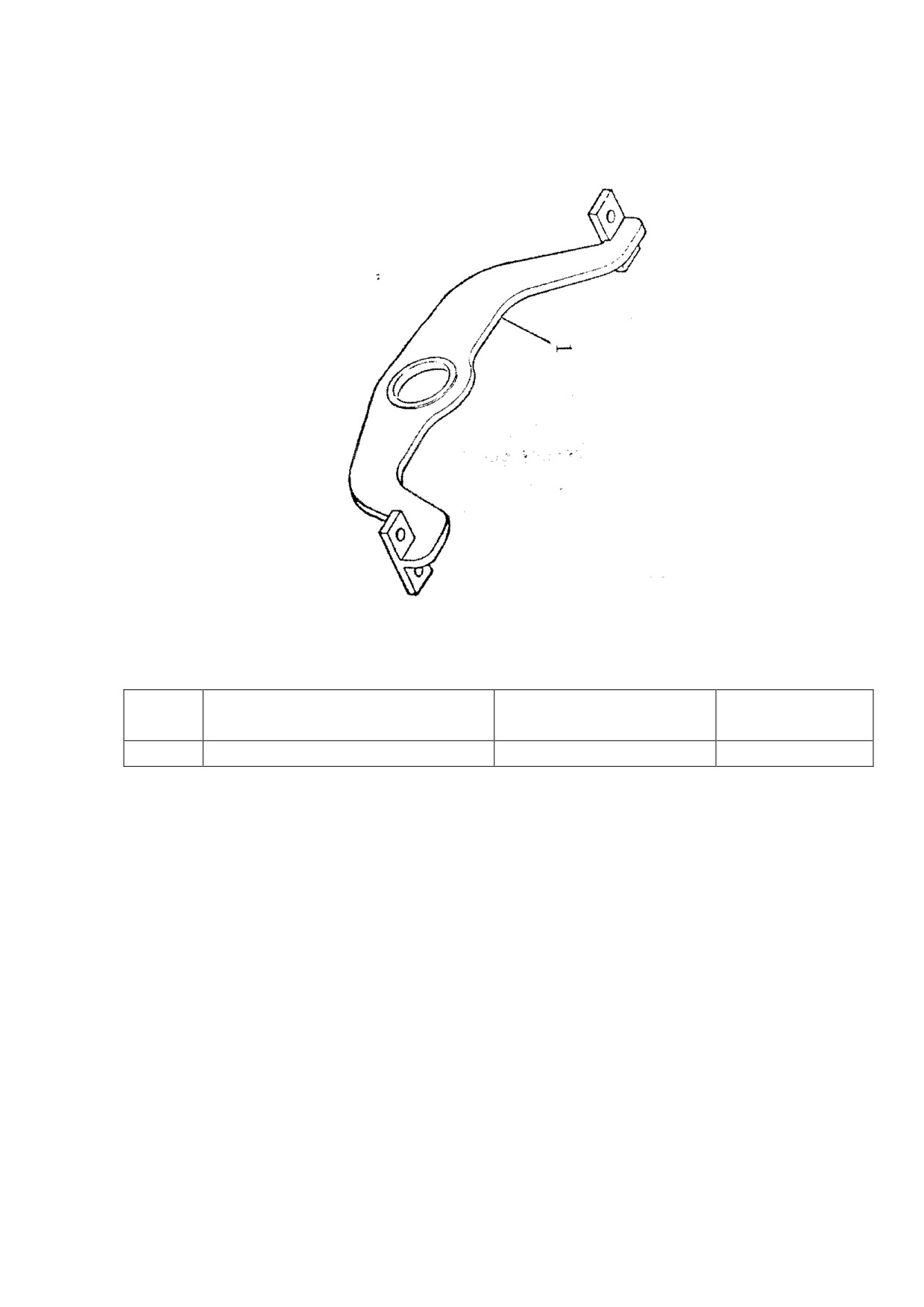

ПЕРЕДНИЙ СУППОРТ
№
Условное наименование
наименование
количество
п/п
114-1
6711-21-3711
Передний суппорт
1

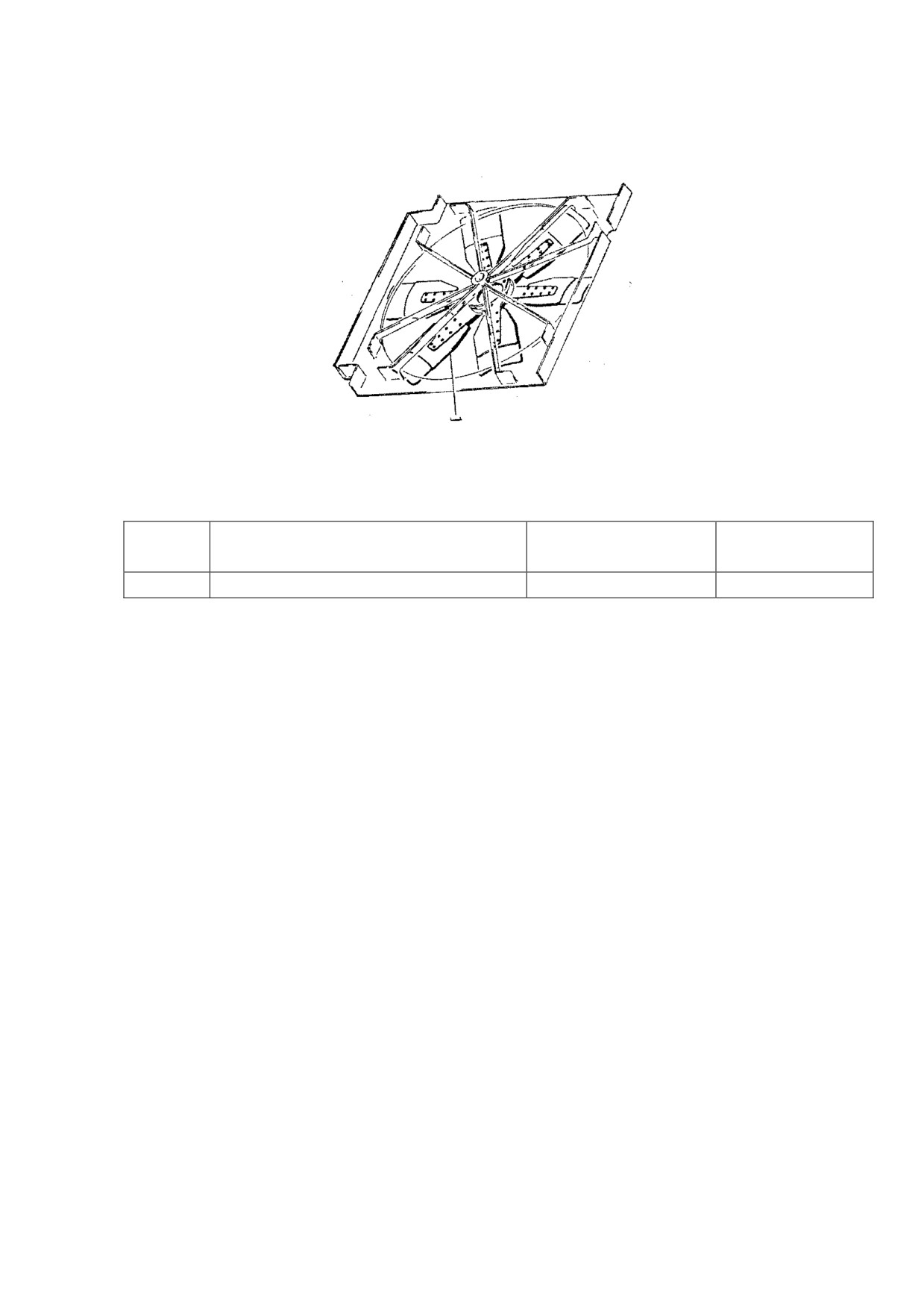

ВЕНТИЛЯТОР
№
Условное наименование
наименование
количество
п/п
115-1
600-643-1060
вентилятор
1

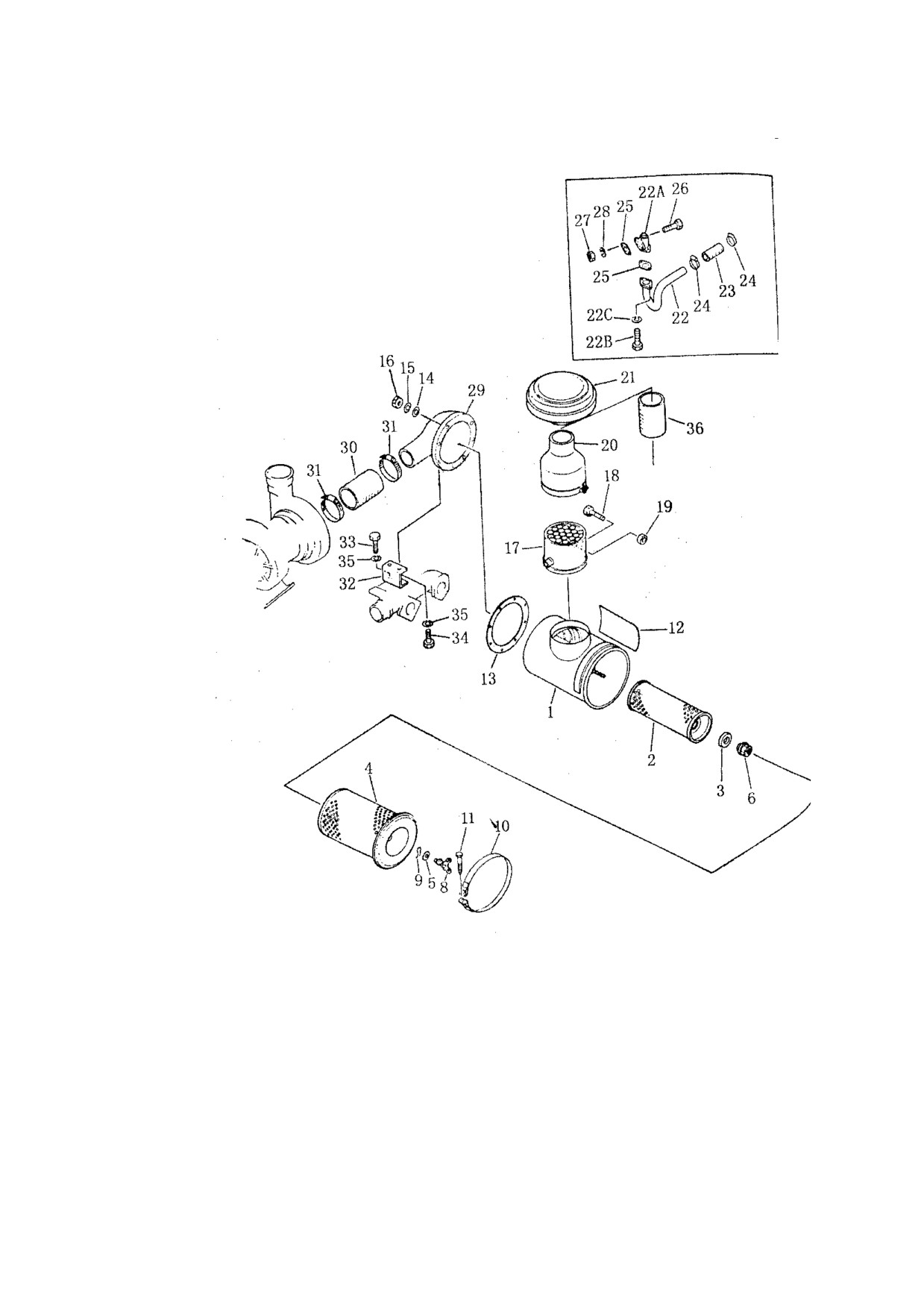

ВОЗДУХООЧИСТИТЕЛЬНЫЙ ФИЛЬТР И ЗАШИТНЫЕ НАСАДКИ
№
Условное
наименование
количество
п/п
наименование
SD22
SD22D
SD22E
SD22S
(6127-82-7106)
Воздухоочистительный фильтр
1
1
116-1
6127-82-7115
Основная часть фильтра
1
1
2
6127-81-7412
Внутренний сердечник
1
1
3
600-181-7511
гайка
1
1
4
6128-81-7320
внешний сердечник
1
1
5
600-181-4440
герметичная шайба
1
1
6
600-181-4370
гайка
1
1
8
600-181-4420
барашковый болт
1
1
9
600-181-4430
зажим
1
1
10
6127-11-4360
бандажная лента
1
1
11
6643-11-4641
болт
1
1
12
09637-00160
заводская табличка
1
1
13
6127-81-4821
герметичная прокладка
1
1
14
01640-21016
шайба
8
8
15
01602-01030
рессорная шайба
8
8
16
01580-01008
гайка
8
8
17
6090-01-4250
фильтр грубой очистки
1
1
18
01016-31045
болт
1
1
19
01580-01008
гайка
1
1
20
6711-81-7920
соединитель
1
22М-06-30000
соединитель
1
21
600-181-1510
колпак
1
22М-06-10000
колпак
1
22
6711-11-4770
соединительная труба
1
1
22А
6128-11-5302
стопорный возвратный клапан
1
1
22В
01010-31025
болт
2
2
22С
01602-01030
рессорная шайба
2
2
23
6127-11-4780
рукав
1
1
24
07281-00498
зажим рукава
2
2
25
6128-11-5610
герметичная прокладка
2
2
26
01010-31035
болт
2
2
27
01580-01008
гайка
2
2
28
01602-01030
рессорная шайба
2
2
ВОЗДУХООЧИСТИТЕЛЬНЫЙ ФИЛЬТР И ЗАШИТНЫЕ НАСАДКИ
№
Условное
наименование
количество
п/п
наименование
SD22
SD22D
SD22E
SD22S
116-29
6711-11-4210
Соединитель с воздухом
1
1
30
6691-11-4740
рукав
1
1
31
07281-01659
наконечник рукава
2
2
32
6711-11-4530
держатель соединителя с
1
1
воздухом
33
01010-31230
болт
2
2
34
01010-31235
болт
2
2
35
01602-01326
рессорная шайба
4
4
36
22М-06-00003
рукав
1
ГИДРОДИНАМИЧЕСКИЙ КОНВЕРТОР,
КОРОБКА ПЕРЕДАЧ И СИСТЕМА
ТРУБОПРОВОДА

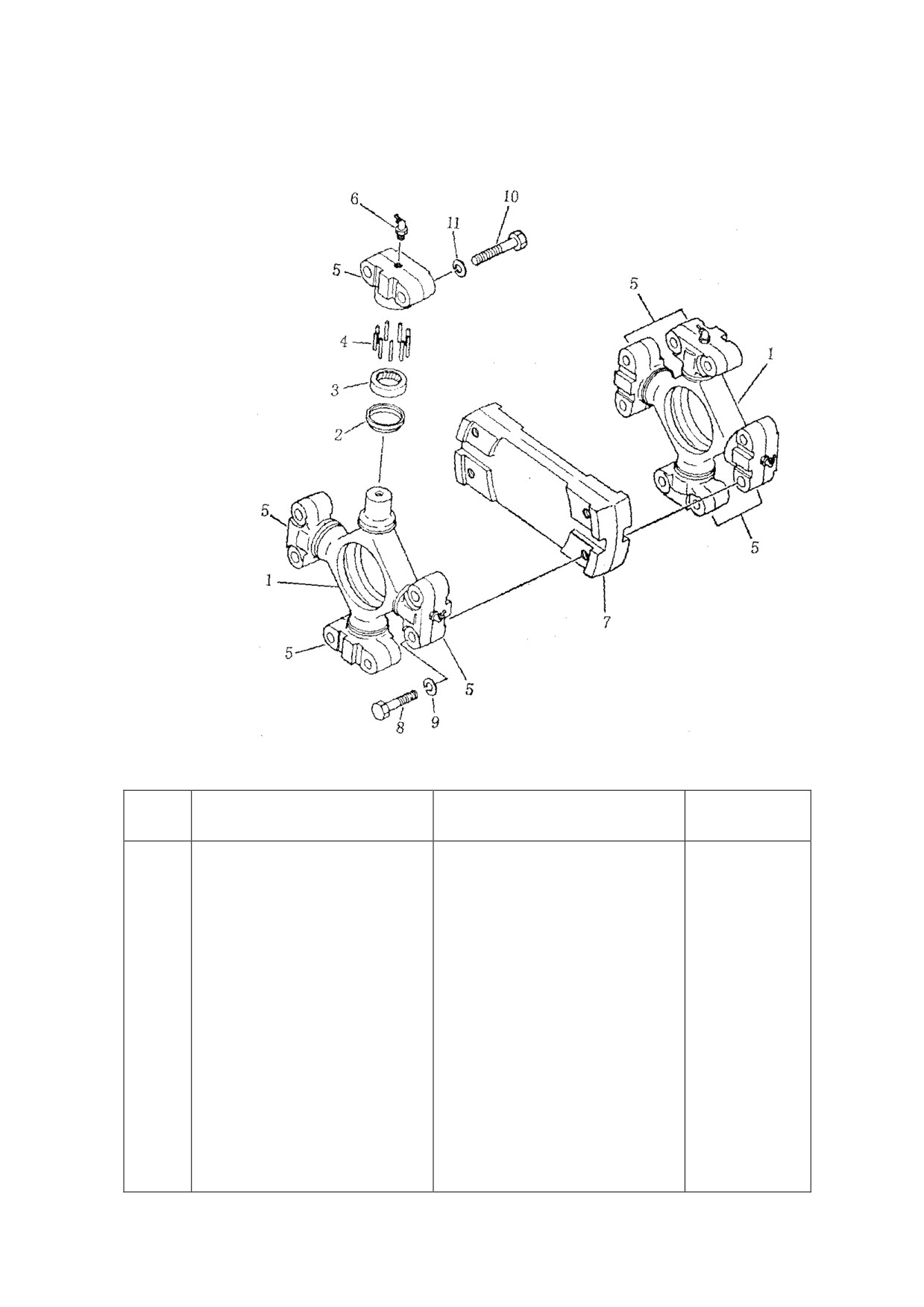

КАРДАН
№
Условное
наименование
количество
п/п
наименование
(154-20-10002)
кардан
1
(154-20-11100)
перекрестный вал
2
201-1
150-11-11210
перекрестный вал
2
2
150-11-11220
пыльник
8
3
150-11-11250
сальник
8
4
150-11-11240
игла
296
5
154-20-11130
корпус подшипника
8
6
07020-00000
тавотница
8
7
154-20-11170
стыковочная пластина
1
8
01010-51255
болт
8
9
01602-21236
рессорная шайба
8
10
01010-51260
болт
8
11
01602-21236
рессорная шайба
8

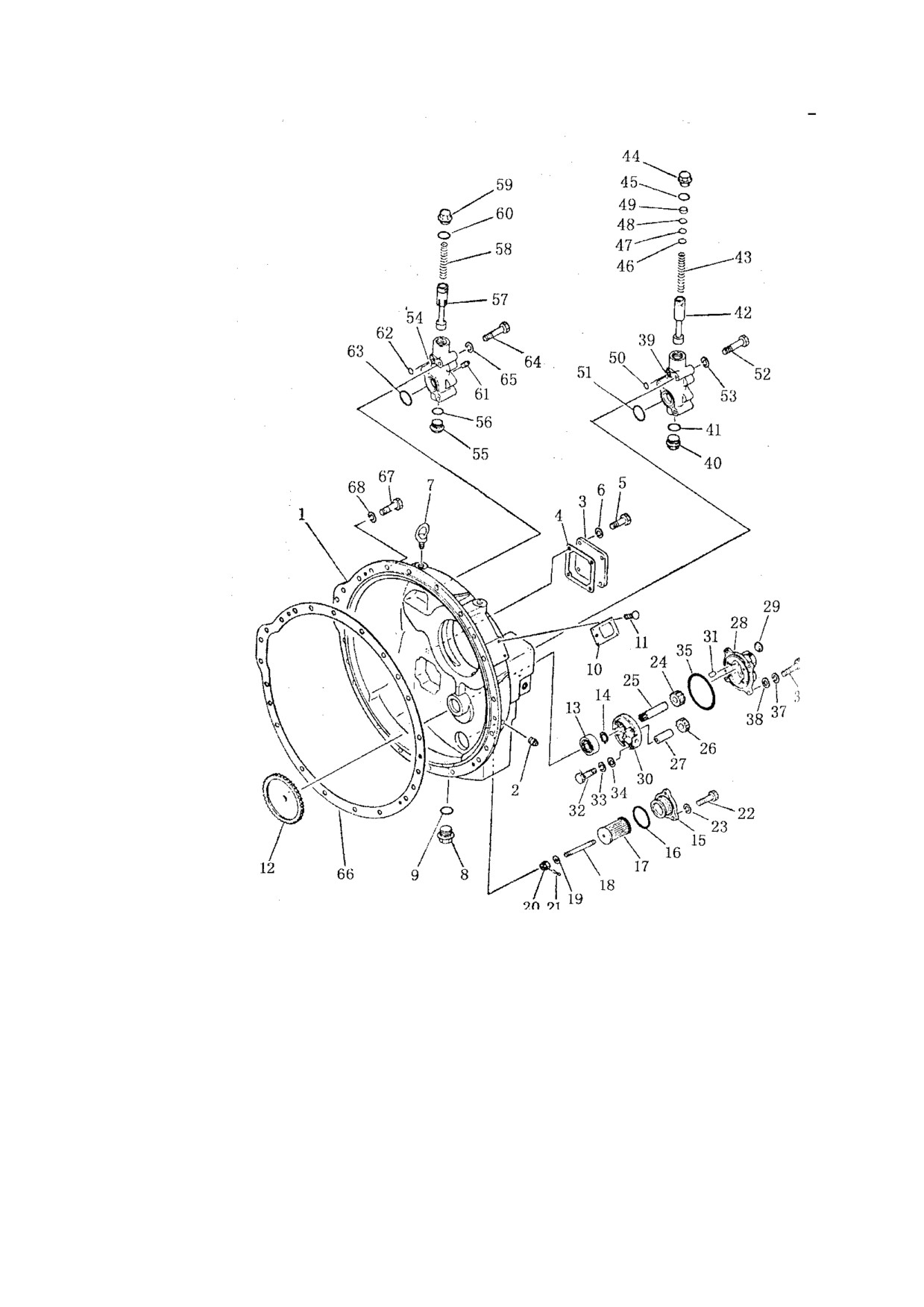

ГИДРОДИНАМИЧЕСКИЙ КОНВЕРТОР
№
Условное
наименование
количество
п/п
наименование
23Y-11В-00000
Гидродинамический конвертор. Данная
1
система состоит из изображенных на
схеме 202 и 203 запчастей.
202-1
154-13-53110
корпус
1
2
07042-20415
конусная заглушка
3
3
175-13-23220
крышка
1
4
175-13-23231
уплотнительная прокладка
1
5
01010-81225
болт
4
6
01602-21236
рессорная шайба
4
7
04530-11628
болт с ушком
2
8
07044-13620
магнитная пробка
1
9
07002-43634
кольцо
1
10
14Y-11-00038
заводская табличка
1
11
04418-03060
саморез
4
12
195-13-14111
шестерня
1
13
06030-05206
подшипник
1
14
04064-03015
открытое кольцо
1
(134-13-13400)
фильтр
1
15
134-13-13410
крышка
1
16
07000-62070
кольцо
1
17
195-13-13420
фильтр
1
18
134-13-13430
двойной болт
1
19
01641-20608
шайба
1
20
01590-10607
гайка
1
21
04050-11212
разводной шплинт
1
22
01010-81230
болт
3
23
01602-21236
рессорная шайба
3
(175-13-23500)
возвратный гидронасос
1
24, 25
175-13-23510
шестерня привода
1
26, 27
175-13-23520
ведомая шестерня
1
28
175-13-23530
бак
1
29
01190-01011
винтовая втулка
2
30
175-13-23540
крышка
1
31
04020-00820
фиксирующий штифт
2
32
01010-80835
болт
4
ГИДРОДИНАМИЧЕСКИЙ КОНВЕРТОР
№
Условное
наименование
количество
п/п
наименование
33
01602-20825
шайба
4
34
01641-20812
шайба
4
35
07000-62115
кольцо
1
36
01010-81235
болт
4
37
01602-21236
шайба
4
38
01641-21223
шайба
4
(195-13-16100)
предохранительный клапан
1
39
195-13-16110
предохранительный клапан
1
40
195-13-16450
заглушка
1
41
07002-43634
кольцо
1
42
195-13-16120
золотник предохранительного клапана
1
43
195-13-16131
рессора предохранительного клапана
1
44
195-13-16141
заглушка
1
45
07002-43634
кольцо
1
46
195-13-16190
уплотнительная прокладка
1
47
195-13-16210
уплотнительная прокладка
1
48
195-13-16220
уплотнительная прокладка
1
49
195-13-16230
прокладка
1
50
07000-72018
кольцо
1
51
07000-73045
кольцо
1
52
01010-81290
болт
1
53
01602-21236
шайба
1
(175-13-26401)
регулировочный клапан
1
54
175-13-26410
корпус регулировочного клапана
1
55
195-13-16450
заглушка
1
56
07002-43634
кольцо
1
57
195-13-16420
золотник регулировочного клапана
1
58
195-13-16430
рессора регулировочного клапана
1
59
195-13-16141
заглушка
1
60
07002-43634
кольцо
1
61
07042-20108
конусная заглушка
1
62
07000-72018
кольцо
1
63
07000-73045
кольцо
1
64
01010-81295
болт
3
65
01602-21236
шайба
3
66
175-11-11111
уплотнительная прокладка
1
67
01010-81240
болт
23
68
01602-21236
шайба
23

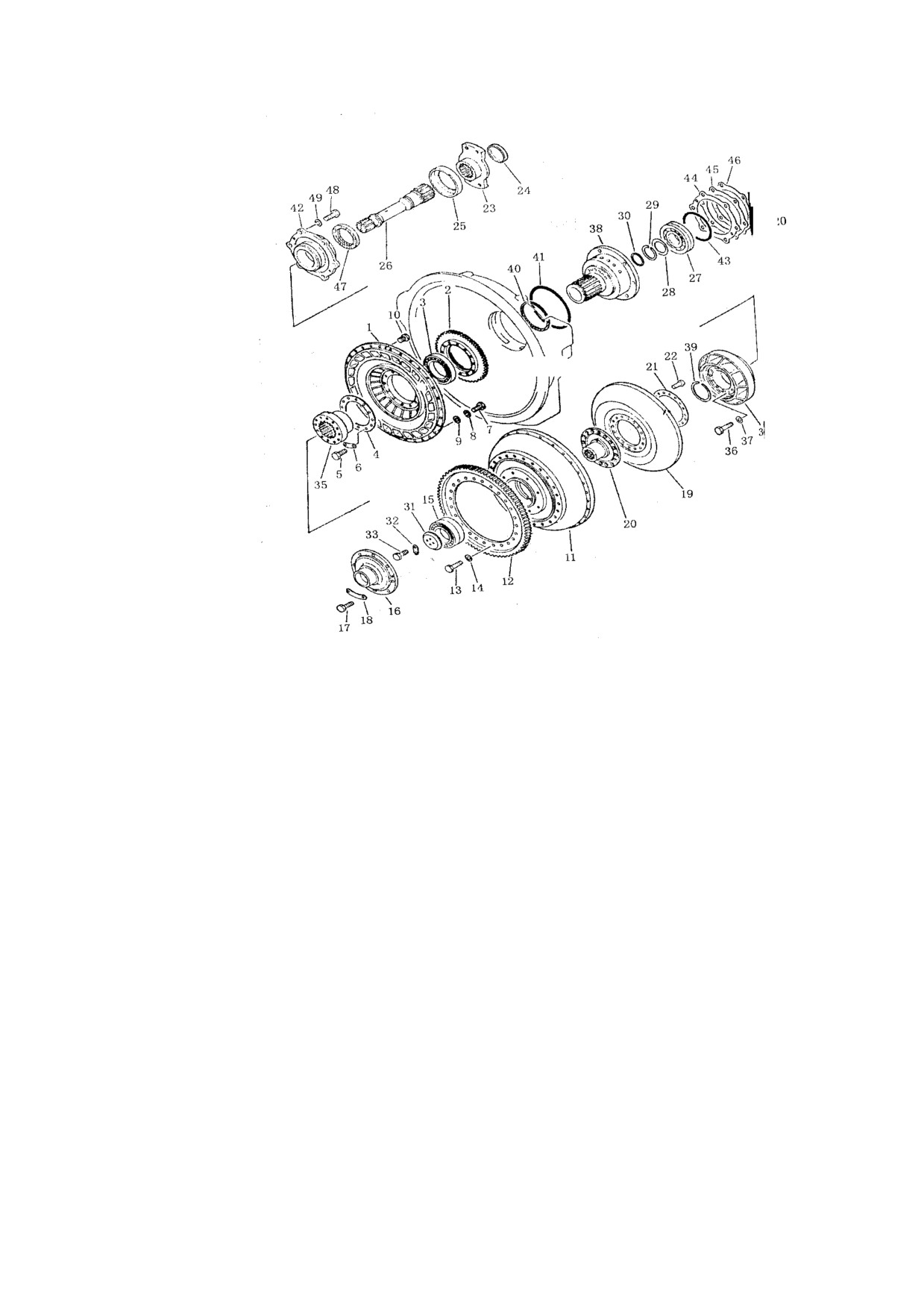

ТУРБИННЫЙ ВАЛ И ХОДОВОЕ КОЛЕСО
№
Условное
наименование
колич
п/п
наименование
ество
154-13-41002
Гидродинамический конвертор.
1
Данная система состоит из запчастей,
изображенных на схеме 202 и 203.
203-1
154-13-41123
насос
1
2
154-13-41141
шестерня
1
3
154-13-41160
подшипник
1
4
154-13-41180
прокладочный лист
1
5
01010-81035
болт
12
6
154-13-41150
замковая пластина
6
7
01010-81035
болт
30
8
01602-21030
рессорная шайба
30
9
01643-31032
шайба
30
10
07040-11007
заглушка
2
(154-13-00011)
бак
1
11
234-13-11211
корпус
1
12
175-13-21220
шестерня
1
13
01010-81230
заглушка
24
14
01643-31232
шайба
24
15
154-13-11240
подшипник
1
16
234-13-11250
статор
1
17
01010-81230
заглушка
8
18
195-13-11261
замковая пластина
4
19,20,21,22
(154-13-41510)
турбинное колесо
1
23,24,25
(154-13-41660)
соединительная муфта
1
26
154-13-41651
вал
1
27
154-13-13360
подшипник
1
28
154-13-11730
прокладка
1
ТУРБИННЫЙ ВАЛ И ХОДОВОЕ КОЛЕСО
№
Условное
наименование
колич
п/п
наименование
ество
203-29
04064-06020
открытое кольцо
1
30
175-13-21720
Герметичное кольцо
1
31
175-13-21691
Прижимная пластина
1
32
175-13-21711
Замковая пластина
1
33
175-13-21810
болт
2
34
154-13-42110
ходовое колесо
1
35
154-13-42120
бегунок
1
36
01010-81030
болт
12
37
01643-31032
шайба
12
38
154-13-52520
вал
1
39
04064-08025
открытое кольцо
1
40
154-13-42710
герметичное кольцо
1
41
07000-65190
кольцо
1
42
154-13-42720
крышка
1
43
07000-62130
кольцо
1
44
195-13-11610
прокладка
1
45
195-13-11620
прокладка
1
46
195-13-11630
прокладка
1
47
175-13-22760
сальник
1
48
01010-81240
болт
6
49
01602-21236
рессорная шайба
6

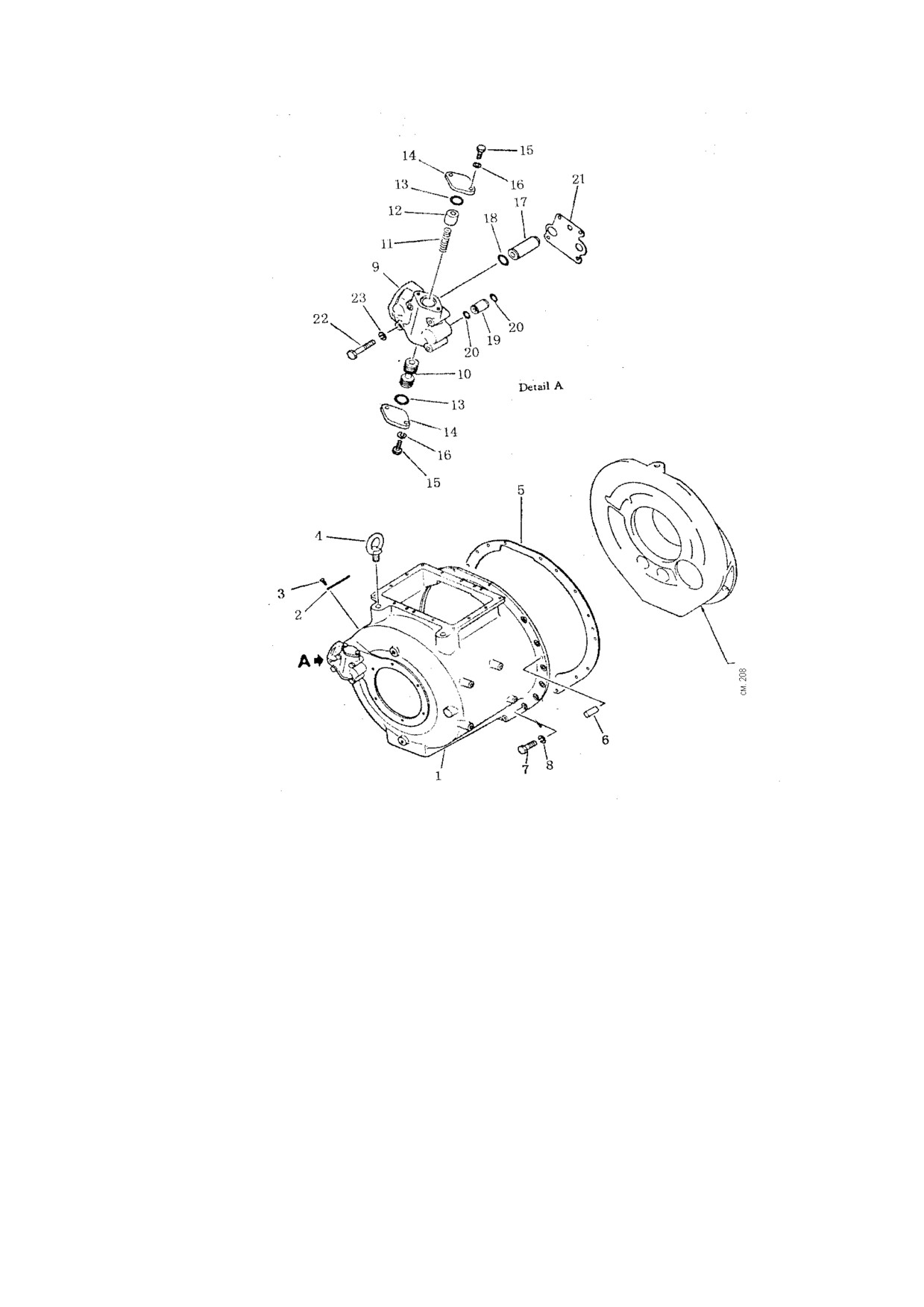

КОРОБКА ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
(154-13-31000)
Гидродинамический конвертор.
1
Данная система состоит из запчастей,
изображенных на 204-211 схемах.
204-1
154-15-21111
корпус
1
2
09608-05080
заводская табличка
1
3
04418-03060
заклепка
4
4
04530-02438
болт с ушком
2
5
154-15-21121
герметичная прокладка
1
6
04020-01228
штифт
1
7
01010-51240
болт
15
8
01602-21236
шайба
15
(154-15-34000)
масленка
1
9
154-15-24110
корпус клапана
1
10
175-15-14130
клапан
1
11
175-15-14120
рессора
1
12
175-15-14141
направляющая втулка
1
13
07000-62018
кольцо
2
14
175-15-14150
крышка
2
15
01010-50825
болт
4
16
01602-20825
шайба
4
17
154-15-34170
втулка
1
18
07000-62018
кольцо
1
19
154-13-13360
втулка
1
20
07000-62018
кольцо
2
21
175-15-14161
герметичная прокладка
1
22
01010-51065
болт
4
23
01602-20825
шайба
4

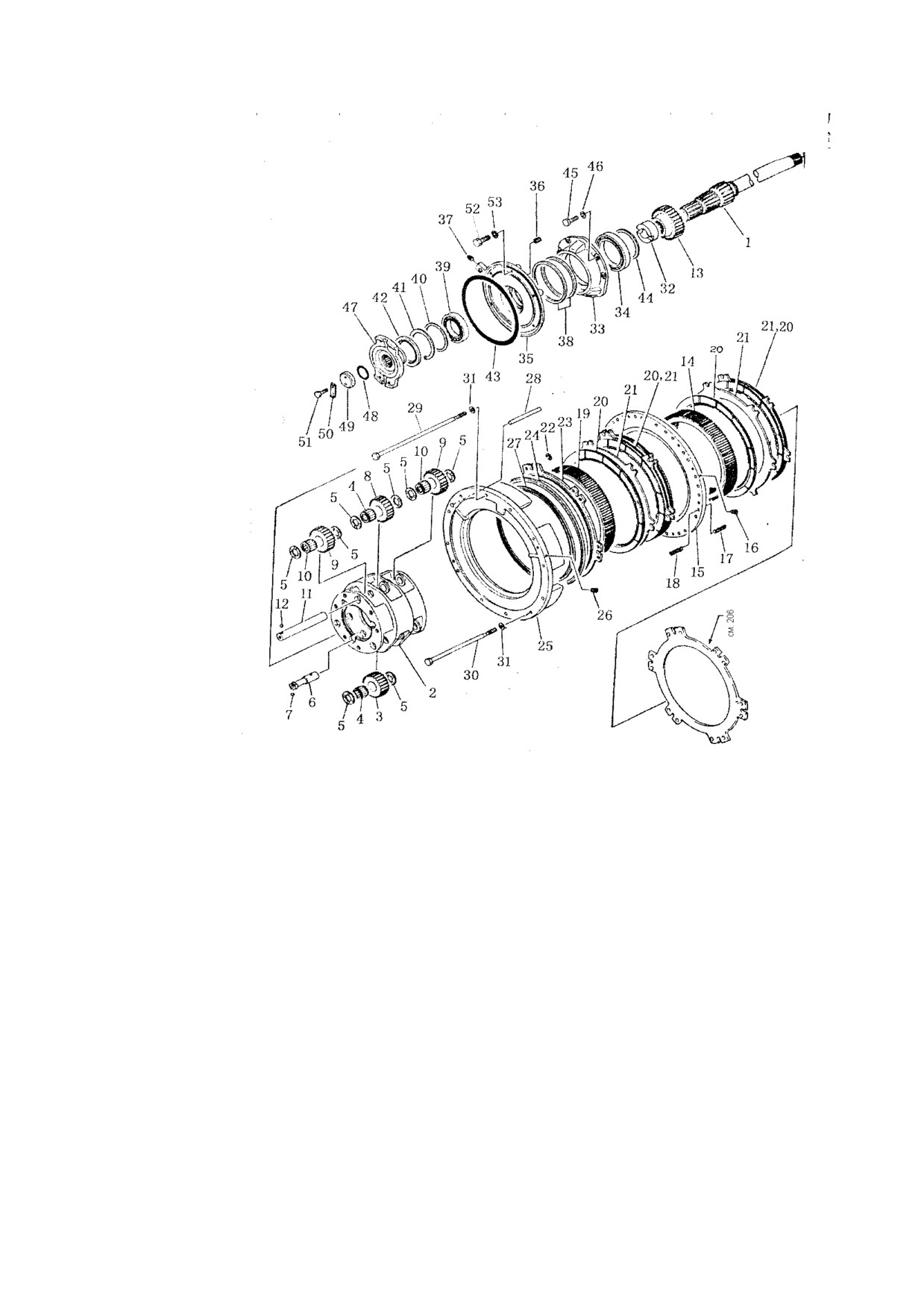

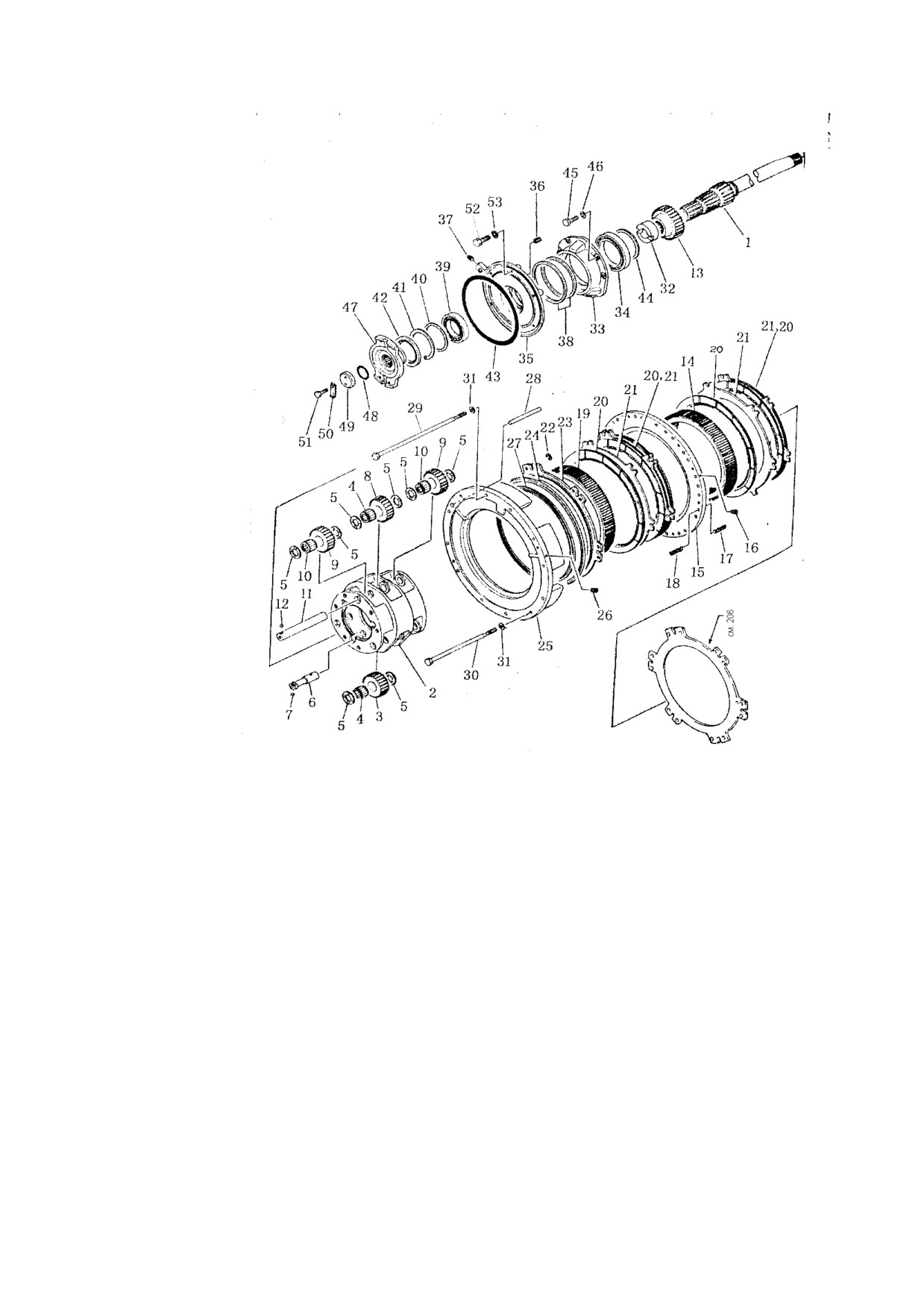

ШЕСТЕРНЯ И ВАЛ КОРОБКИ ПЕРЕДАЧ (1/3)
№
Условное
наименование
количество
п/п
наименование
205-1
154-15-32110
вал
1
2
154-15-32320
каретка сателлитов
1
3
154-15-32470
шестерня
3
4
154-15-39120
подшипник
6
5
09233-05125
стопорная шайба
24
6
154-15-32530
вал
3
7
04260-00635
стальной шарик
3
8
154-15-32460
шестерня
3
9
154-15-32450
шестерня
6
10
09232-05138
подшипник
6
11
154-15-32510
вал
3
12
04260-00635
стальной шарик
3
13
154-15-32120
шестерня
1
14
155-15-12620
зубчатое кольцо
1
175-15-14150
прокладочная пластина
1
15
154-15-31170
прокладочная пластина
1
16
145-14-11320
заглушка
2
17
154-15-22760
рессора
12
18
175-15-42780
рессора
12
19
154-15-32610
шестерня
1
20
175-15-12713
фрикционный диск
7
21
175-15-42721
прокладочная пластина
5
22
175-15-42880
рессора (в форме шайбы)
36
23
155-15-12892
поршень
1
24
154-15-22811
герметичное кольцо
1
(154-15-00400)
втулка
1
25
154-15-31180
гидроцилиндр
1
26
145-14-11320
поршень
2
27
155-15-12811
герметичное кольцо
1
28
155-15-12770
штифт
6
29
155-15-11191
болт
11
ШЕСТЕРНЯ И ВАЛ КОРОБКИ ПЕРЕДАЧ (1/3)
№
Условное
наименование
количество
п/п
наименование
205-30
155-15-11291
болт
1
31
145-14-11570
шайба
12
32
195-15-12141
прокладка
1
33
154-15-32310
гнездо подшипника
1
34
06000-06924
подшипник
1
(154-15-00410)
втулка
1
35
154-15-31210
корпус
1
36
195-15-11230
заглушка
1
37
07042-00211
заглушка
1
38
07018-11805
герметичное кольцо
2
39
06000-06016
подшипник
1
40
04077-00125
открытое кольцо
1
41
195-15-11240
прокладка
1
42
07012-10100
герметик
1
43
07000-05290
кольцо
1
44
04070-00120
открытое кольцо
1
45
01010-51230
болт
6
46
01602-21236
шайба
6
47
154-15-32150
муфта сцепления
1
48
07000-65055
кольцо
1
49
175-15-12160
держатель
1
50
04081-05512
замковая пластина
1
51
01010-51230
болт
2
52
01010-51235
болт
6
53
01602-21236
шайба
6

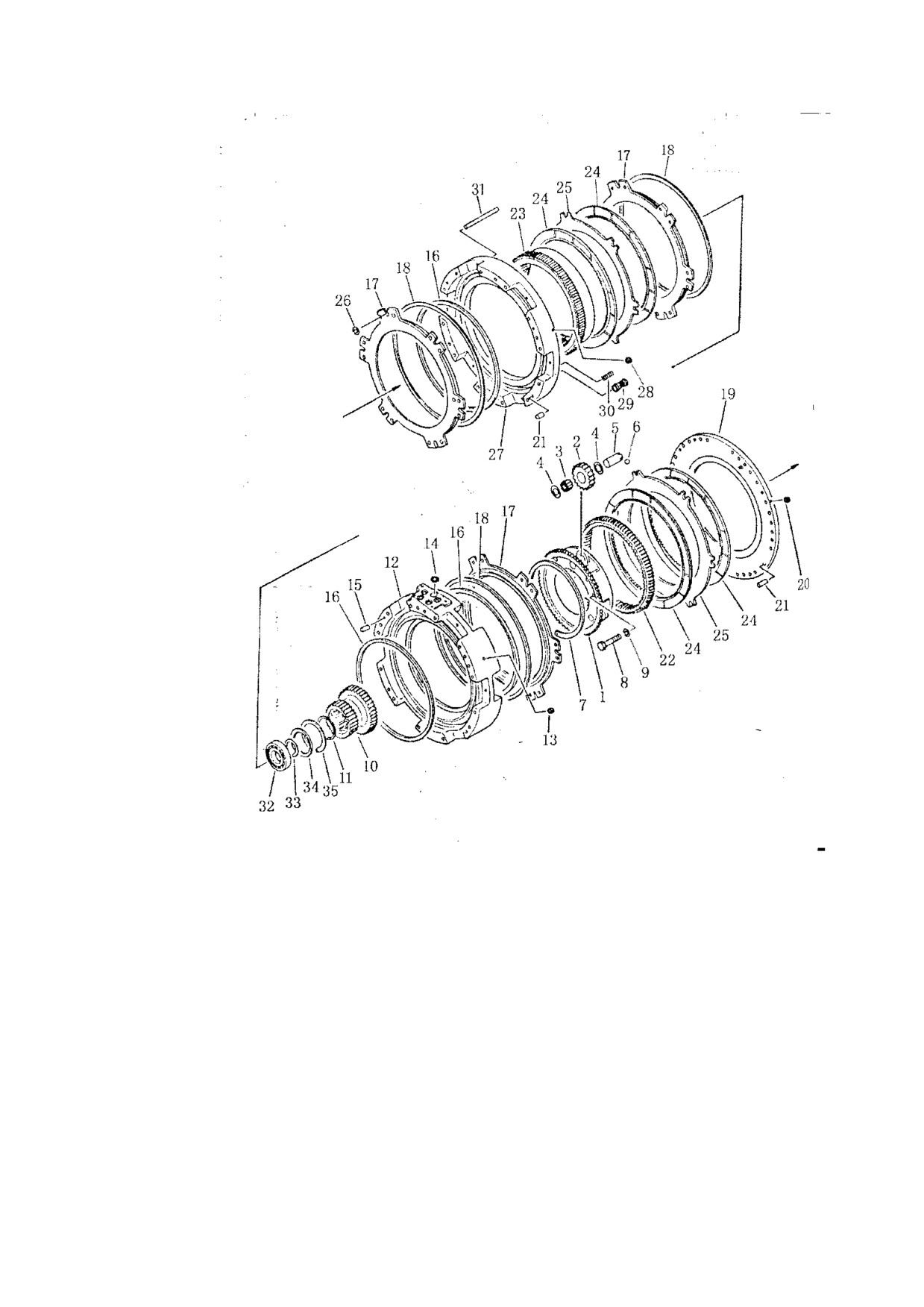

ШЕСТЕРНЯ И ВАЛ КОРОБКИ ПЕРЕДАЧ (2/3)
№
Условное
наименование
количество
п/п
наименование
206-1
155-15-12363
каретка сателлитов
1
2
154-15-32490
шестерня
3
3
09232-03832
подшипник
3
4
09233-03820
стопорная шайба
6
5
155-15-12551
вал
3
6
04260-00635
стальной шарик
3
7
175-15-42670
стопорное кольцо
1
8
01010-51470
болт
6
9
01602-21442
рессорная шайба
6
10
154-15-32130
шестерня
1
11
04064-08530
открытое кольцо
1
(154-15-00251)
втулка
1
12
155-15-11152
гидроцилиндр
1
13
145-14-11320
заглушка
2
14
07000-63022
кольцо
5
15
04020-01228
фиксирующий штифт
2
16
155-15-12820
герметичное кольцо
3
17
155-15-12880
поршень
3
18
154-15-22811
герметичное кольцо
3
(154-15-00240)
прокладочная пластина
1
19
154-15-21140
прокладочная пластина
1
20
145-14-11320
поршень
2
21
175-15-31210
фиксирующий штифт
4
22
155-15-12650
шестерня
1
23
155-15-12632
шестерня
1
24
175-15-12713
фрикционный диск
4
25
175-15-42721
прокладочная пластина
2
26
175-15-42880
рессора (в форме шайбы)
30
(154-15-00262)
втулка
1
27
154-15-31160
гидроцилиндр
1
28
145-14-11320
заглушка
2
29
09231-01430
втулка
12
ШЕСТЕРНЯ И ВАЛ КОРОБКИ ПЕРЕДАЧ (2/3)
№
Условное
наименование
количество
п/п
наименование
206-30
154-15-22760
рессора
24
31
155-15-12770
штифт
6
32
06042-00212
подшипник
1
33
04064-06020
открытое кольцо
1
34
175-15-42340
маслоотбойный щиток
1
35
130-09-15740
стопорное кольцо
1

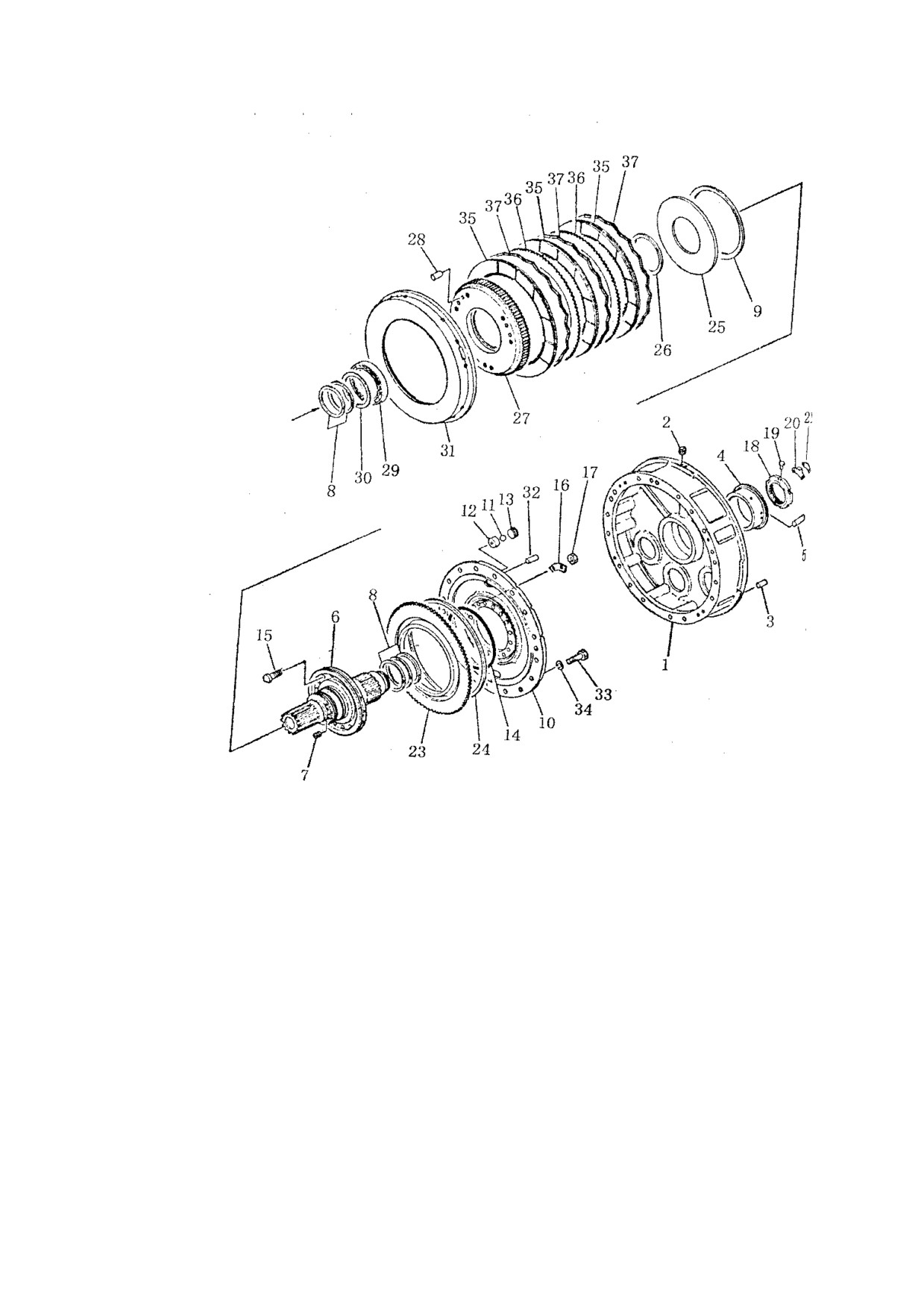

ШЕСТЕРНЯ И ВАЛ КОРОБКИ ПЕРЕДАЧ (3/3)
№
Условное
наименование
количество
п/п
наименование
(154-15-00232)
втулка
1
207-1
154-15-31130
корпус
1
2
234-15-12780
винт
3
3
04020-01228
фиксирующий штифт
2
4
175-15-41310
втулка
1
5
04020-00616
фиксирующий штифт
1
(154-15-00311)
вал
1
6
155-15-12212
вал
1
7
145-14-11320
заглушка
8
8
175-15-42850
герметичное кольцо
5
9
154-15-22831
герметичное кольцо
1
(155-15-00330)
втулка
1
10
175-15-42412
гидроцилиндр
1
11
04260-00952
стальной шарик
2
12
175-15-42971
чехол клапана
2
13
234-15-12790
заглушка
2
14
175-15-42430
кольцо
1
15
175-15-42230
болт
16
16
175-15-42240
замковая пластина
8
17
01582-11210
гайка
16
18
234-21-12190
гайка
1
19
175-15-42220
штифт
1
20
234-21-12190
прокладочная пластина
1
21
234-21-12210
замковая пластина
1
22
01010-50814
болт
2
23
154-15-22742
поршень
1
24
154-15-22821
герметичное кольцо
1
25
175-15-42180
рессора
1
26
04070-00130
открытое кольцо
1
27
155-15-12371
шестерня
1
28
04020-01228
фиксирующий штифт
6
ШЕСТЕРНЯ И ВАЛ КОРОБКИ ПЕРЕДАЧ (3/3)
№
Условное
наименование
количество
п/п
наименование
207-29
06000-06924
подшипник
1
30
130-09-16780
стопорное кольцо
1
31
155-15-12420
барабан
1
32
04020-01228
фиксирующий штифт
4
33
01010-51230
болт
12
34
01602-21236
рессорная шайба
12
35
154-15-12715
фрикционный диск
3
36
281-15-12720
зубчатая пластина
2
37
175-15-42890
волнистая пружина
3

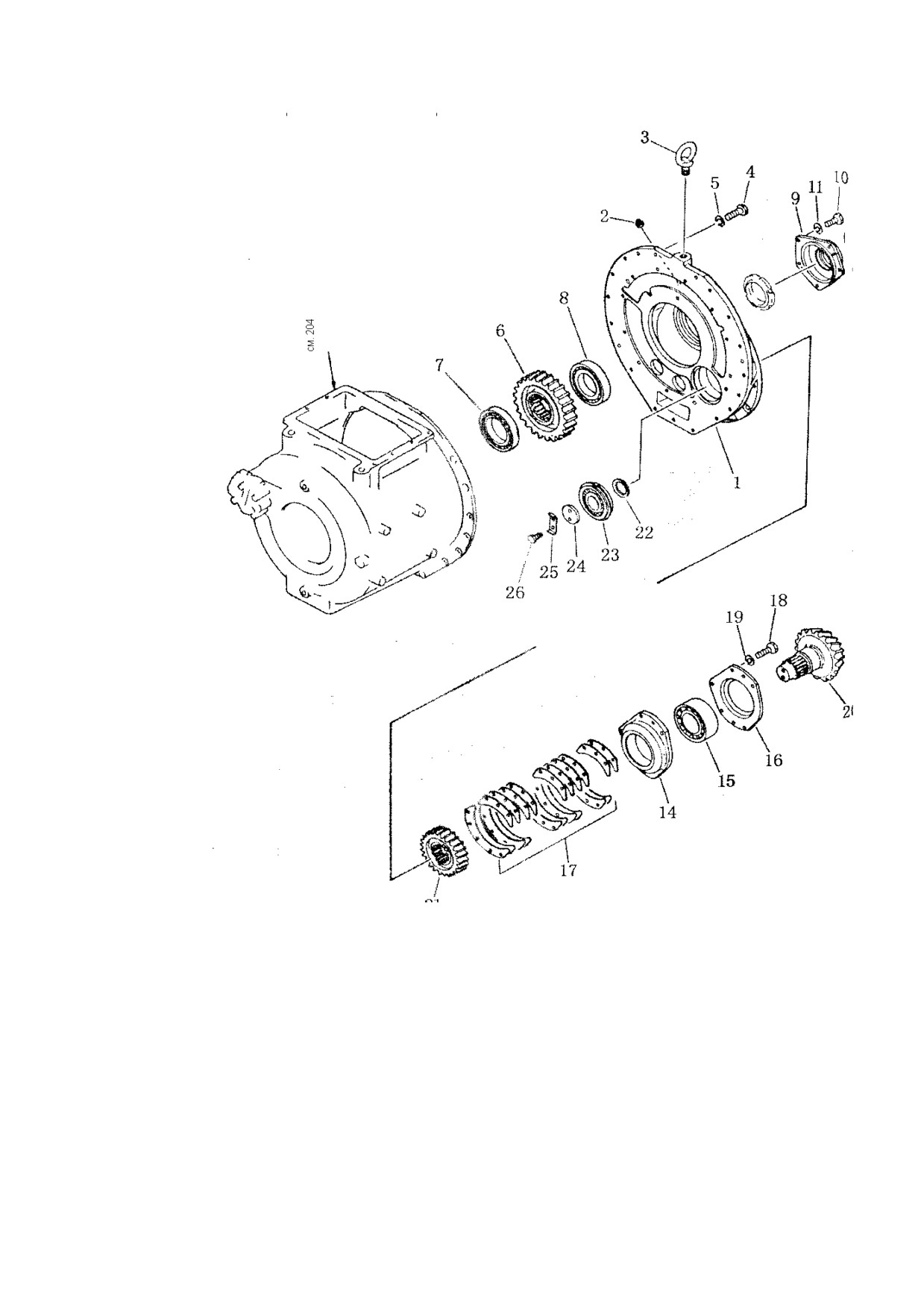

УСТРОЙСТВО ВЫВОДА КОРОБКИ ПЕРЕДАЧ
№
Условное
наименование
количество
п/п
наименование
(154-15-00333)
Задний корпус
1
208-1
154-15-33110
Корпус заднего бака
1
2
07042-20108
заглушка
1
3
04530-02348
болт с ушком
1
4
01010-51240
болт
4
5
01602-21236
рессорная шайба
4
6
154-15-33211
шестерня
1
7
175-15-49340
подшипник
1
8
175-15-43270
подшипник
1
9
154-15-23151
гнездо подшипника
1
10
01010-51230
болт
5
11
01602-21236
рессорная шайба
5
12
06000-22210
подшипник
1
13
04065-09030
открытое кольцо
1
14
154-15-33350
корпус подшипника
1
15
154-15-29120
подшипник
1
16
154-15-23360
крышка
1
17
(154-15-00420)
уплотнительная прокладка
1
18
01010-51250
болт
5
19
01602-21236
рессорная шайба
5
20
154-15-33240
маленький шестеренчатый вал
1
21
154-15-3320
шестерня
1
22
154-15-33340
прокладка
1
23
154-15-39110
подшипник
1
24
154-15-33390
держатель
1
25
04081-06012
замковая пластина
1
26
01010-51230
болт
2

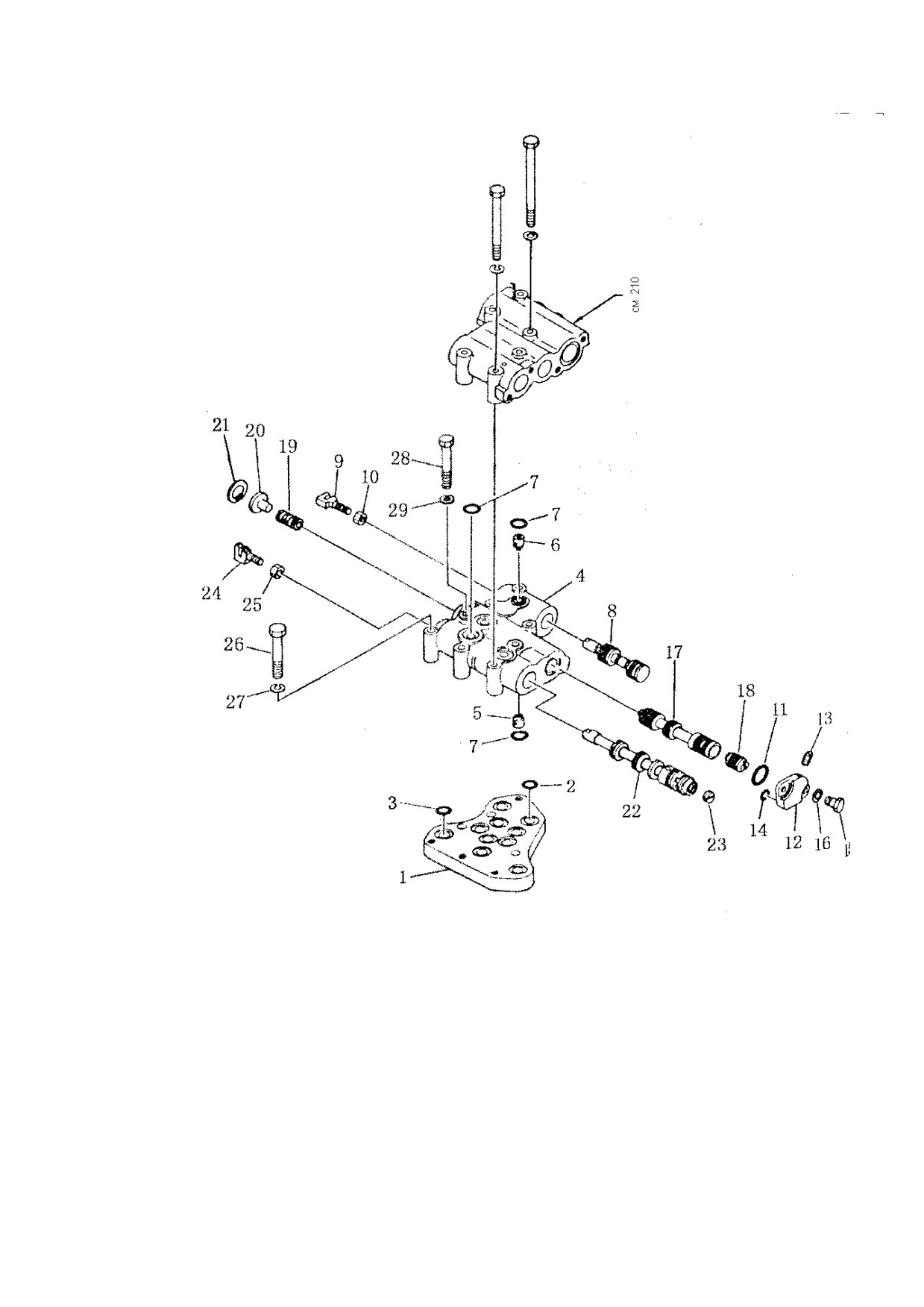

КЛАПАН УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (1/3)
содержание .. 1 2 3 ..
