Shantui БУЛЬДОЗЕР SD22, SD22E, SD22S, SD22D. Каталог запчастей - часть 1
КАТАЛОГ ЗАПЧАСТЕЙ
БУЛЬДОЗЕР
SD22
SD22E
SD22S
SD22D
СТРОИТЕЛЬНАЯ МАШИННАЯ
АКЦИОНЕРНАЯ КОМПАНИЯ С ОГРАНИЧЕННОЙ
ОТВЕТСТВЕННОСТЬЮ
ШАНЬТУЙ
ПРЕДИСЛОВИЕ
В данном каталоге представлены общее и специальное описание запчастей
бульдозеров моделей SD22, SD22E, SD22S, SD22D.
Запчасти, взятые в скобки, предназначены для реализации.
Запчасти для двигателя вы можете найти в каталоге запчастей для
двигателя.
В связи с постоянным совершенствованием некоторые запчасти могут
отличаться от тех, что в каталоге, поэтому просим перед заказом
проконсультироваться с распространителем Шаньтуй.
СОДЕРЖАНИЕ
1.ЗАПЧАСТИ ДВИГАТЕЛЯ
Двигательная установка .. ………………….……
…………101…2- 3
Раздаточная коробка...… ….…………………………………. 102…4-7

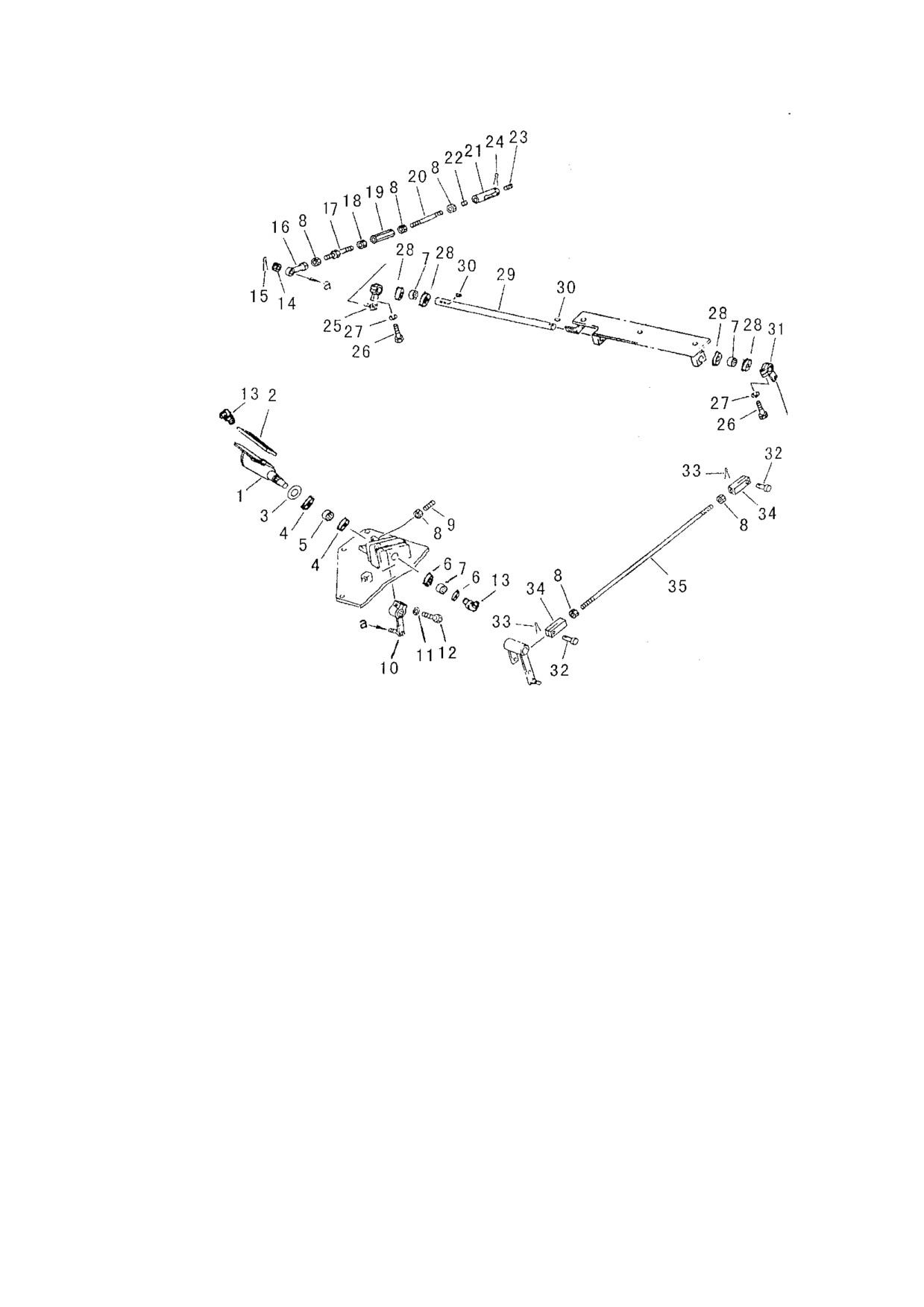

Ручной газ…………………………………….… …………….103…8-9

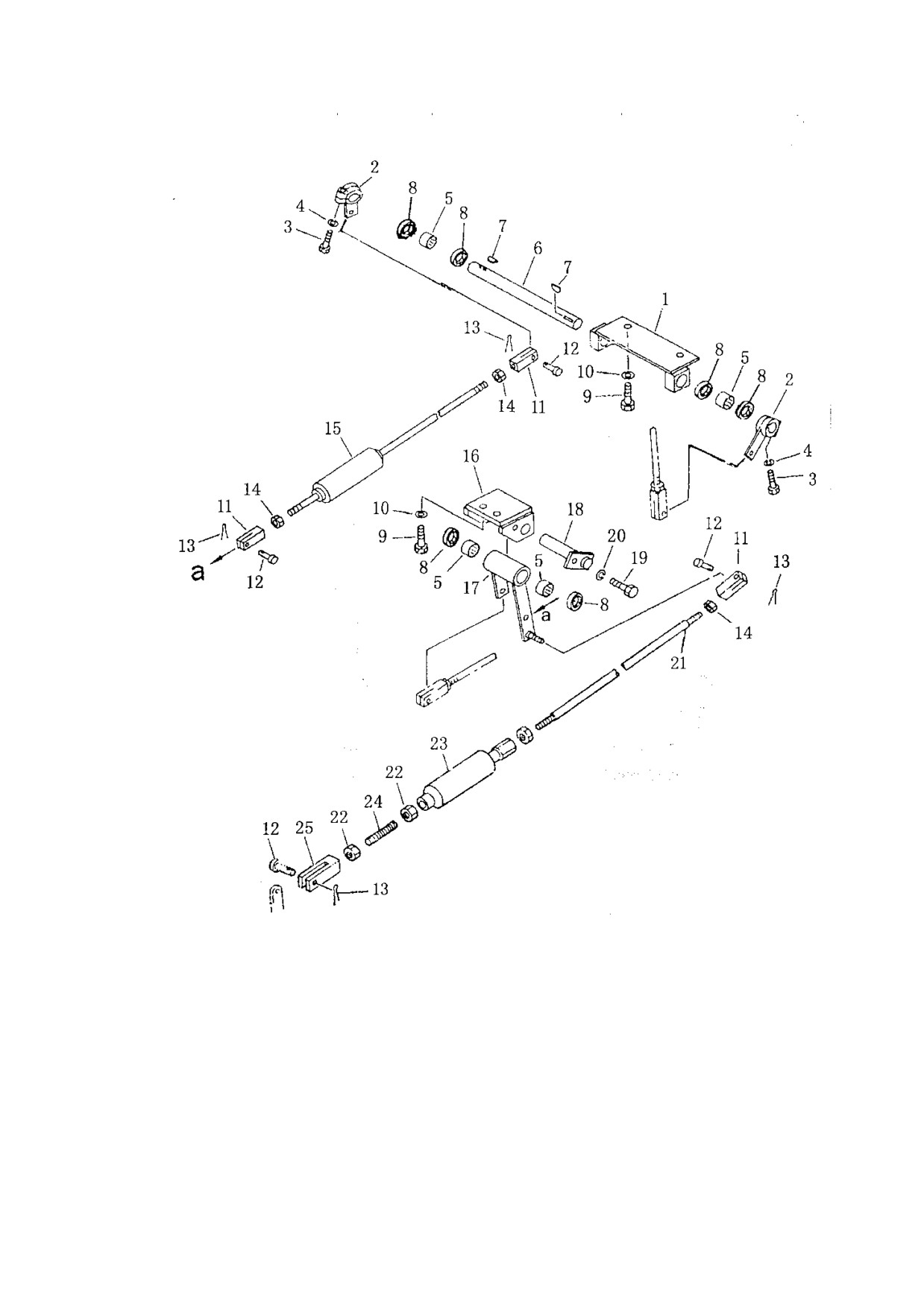

Педаль тормоза………………... ………… ………..……
104…10-11
Механизм подачи топлива …………...…………………….… 105…12-13
Радиатор……………………………..…………………….……. 106…14-21
Система трубопровода радиатора и защитные насадки….…...107…22-25

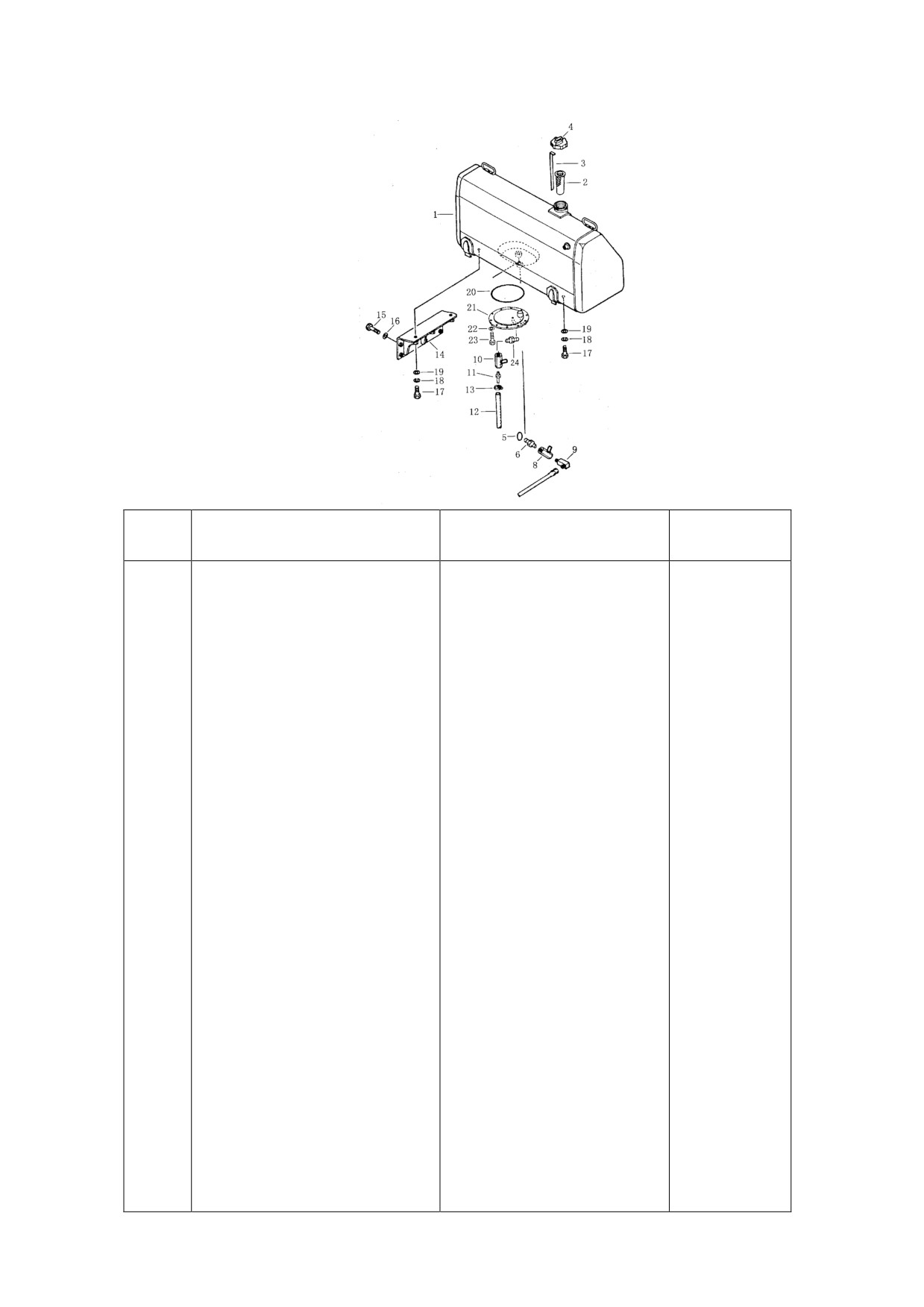

Топливный бак……………………… ………………… …
108…26-27

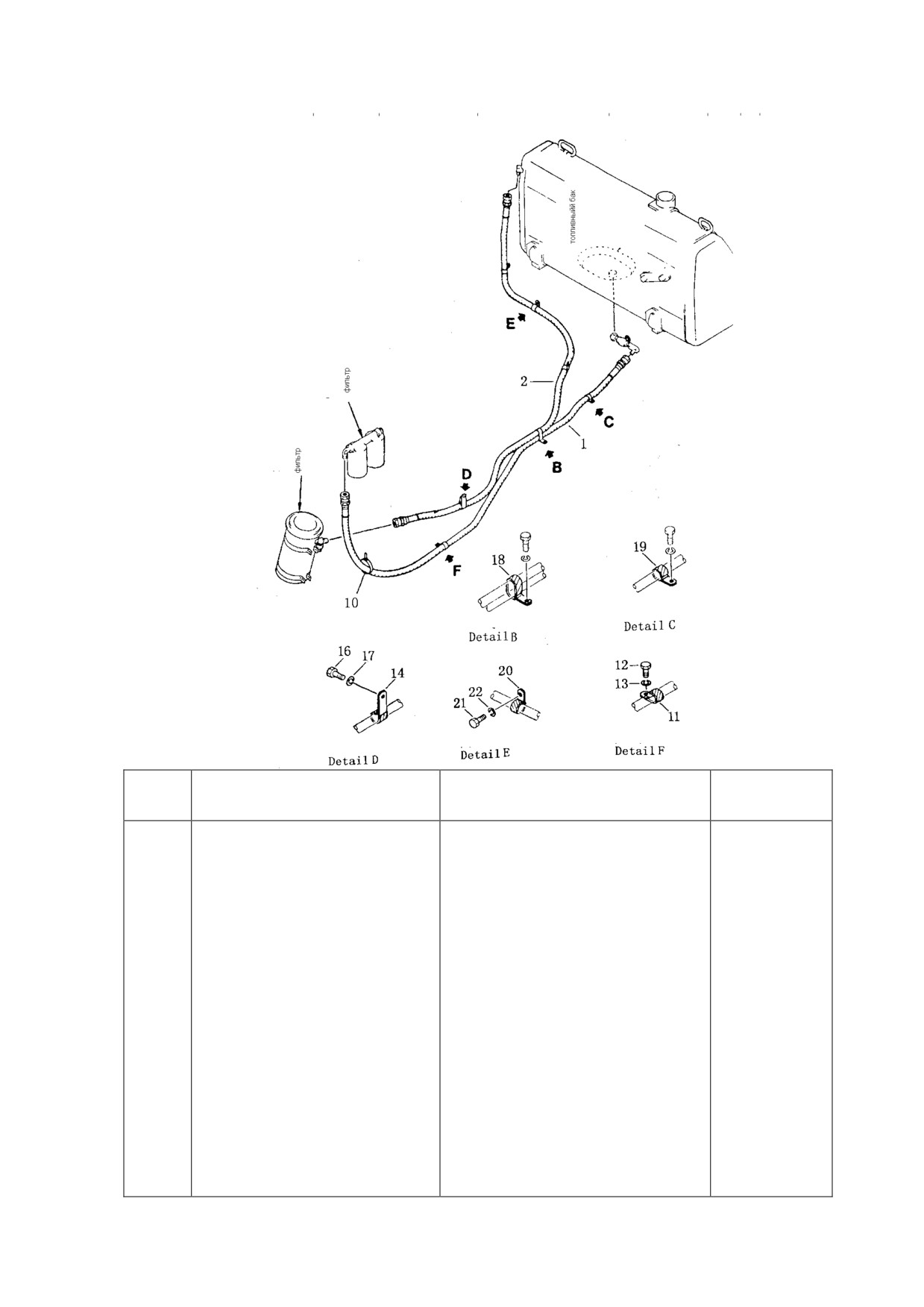

Система трубопровода топливного бака ..………..…….…… .109…28-29

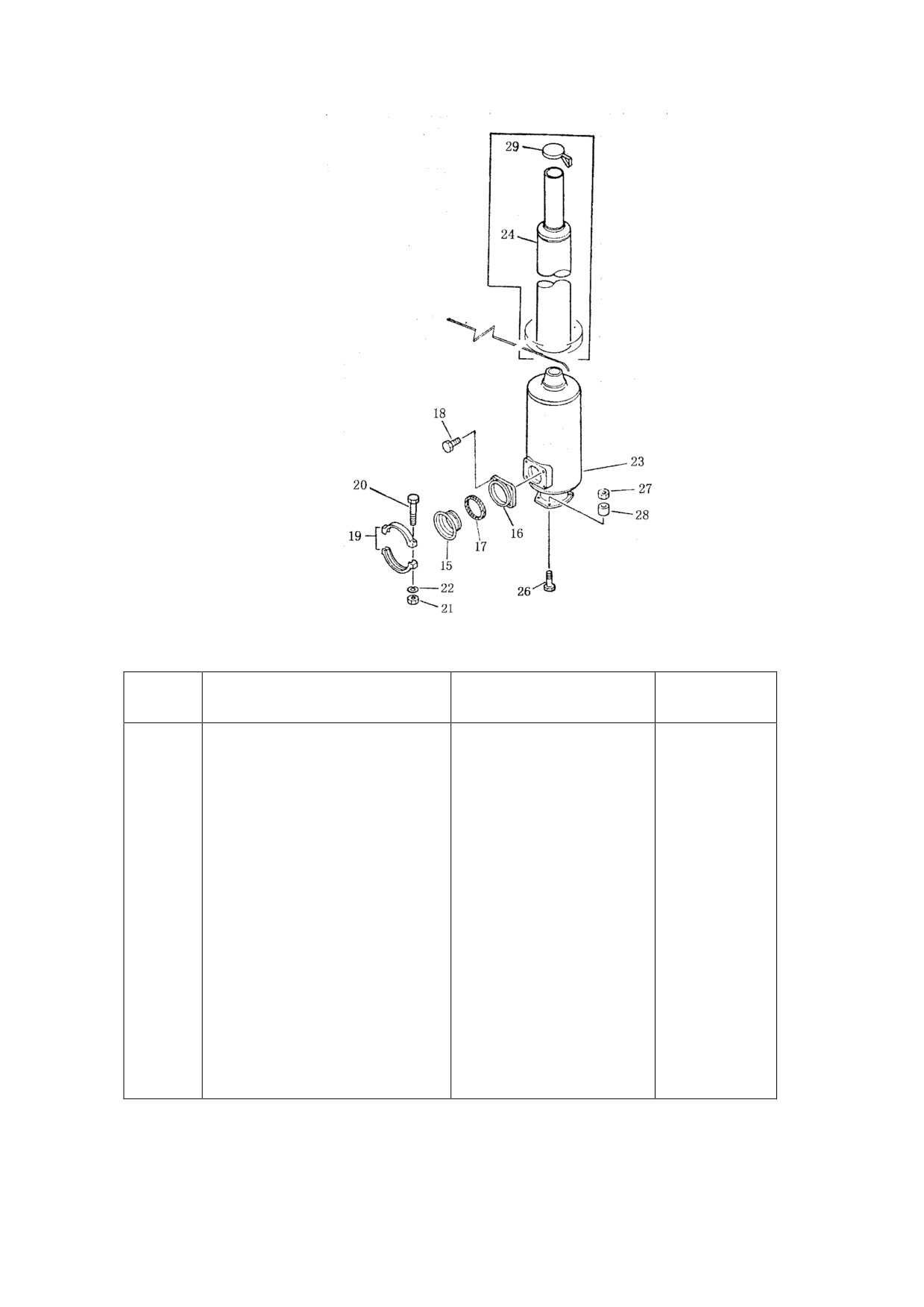

Выпускная труба и глушитель ………..…….…… …
110…30-31
Маховое колесо…………………………………………………...111…32-33
Силовая установка………………………………………………..112...34-37
Смазочная масляная труба силовой установки………………
113...38-39
Передний суппорт.……………………………..…………………114…40
Вентилятор………………………………
……….…………….115…41
Воздухоочистительный фильтр и насадки ..………………...…..116…42-45
2.ГИДРОДИНАМИЧЕСКИЙ КОНВЕРТОР, КОРОБКА ПЕРЕДАЧ И
СИСТЕМА ТРУБОПРОВОДА
Кардан………………….………………… ……………………
201…48-49
Гидродинамический конвертор……………………
202…50-53
Турбинный вал и ходовое колесо……….…………………..…
203…54-57
Коробка передач ……………………………………………………204…58-59
Шестерня и вал коробки передач (1/3)……………………………. 205…60-63
Шестерня и вал коробки передач (2/3)…………………………
206…64-67
Шестерня и вал коробки передач (3/3)……………………………. 207…68-71
Раздаточная коробка и шестерня……………… ………………
208…72-73
Клапан управления коробкой передач (1/3) ……………
……. 209…74-75
Клапан управления коробкой передач (2/3) ……….……
…
210…76-79
Клапан управления коробкой передач (3/3) …….………
…
211…80-83
Рычаг управления коробкой передач ………..….…..……………...212…84-87
Тяга управления коробкой передач (1/3) ……….……
………..213…88-89
Тяга управления коробкой передач (2/3) .……….……
……….214…90-91
Тяга управления коробкой передач (3/3) ………..……
……….215…92-93
Насос коробки передач…...………………………………………
216…94-95
Система трубопровода гидродинамического конвертора (1/2)…. 217…96-99
Система трубопровода гидродинамического конвертора (2/2)…...218..100-101
Система трубопровода коробки передач...…………………………219..102-105
КОЛОДКА РУЛЕВОГО УПРАВЛЕНИЯ И КОНЕЧНАЯ ПЕРЕДАЧА
Крлодка рулевого управления и основная стойка……………….. 301..108-109
Коническая шестерня и вал……………………………
………... 302..110-111
Рулевое сцепление……………………. ……………………….….. 303..112-113
Тормозная лента и групповой привод…..…..………
304..114-115
Тормоз …………...….………………………………………………305…116-117
Тормозной усилитель…………
……………………………….…306…118-119
Конечная передача и шестерня (1/2) …………………………...…307…120-121
Конечная передача и шестерня (2/2) …………………………...…308…122-123
Цепная шестерня и вал ……………..………………….…………. 309…124-125
Рычаг рулевого управления…
…………………..………………310…126-127
Тяга рулевого и тормозного управления (1/2)..…………..……… 311…128-129
Тяга рулевого и тормозного управления (2/2)..…………...………312…130-131
Педаль тормоза………………….…………………………………..313…132-133
Тормозной рычаг ………….………………………………………..314…134-135
Рулевой насос……………………………………..………………...315…136-137
Клапан рулевого управления
…………………..………………316…138-141
Главный клапан регулировки давления.…………..………………317…142-143
Масляный фильтр тонкой очистки.………………..………………318…144-145
Масляный фильтр грубой очистки.………………..………………319…146-147
Система трубопровода рулевого управления (1/3) ………………320…148-149
Система трубопровода рулевого управления (2/3).………………321…150-151
Система трубопровода рулевого управления (3/3).………………322…152-153
Система трубопровода тормозной системы…..…..………………323…154-155
Система централизованного масляного трубопровода..…………324…156-157
Система централизованного нагнетательного трубопровода..…..325…158-159
4.ДВИГАТЕЛЬНЫЙ МЕХАНИЗМ
Рама ……...………………………
………………..……………..401…162-163
Откатный механизм ..……………..………………..………………402…164-167
Крышка рамы ..…………………
………………..……………...403…168-169
Защитная камера опорного катка
…………...…..……………...404…170-171
Направляющее колесо
………
………………..……………...405…172-173
Опорный каток….………………
………………..……………...406…174-175
Поддерживающий каток...……
………………..……………...407…176-177
Гусеничный трак (стандартный тип) ..……………..……………...408…178-179
Гусеничный трак (смазочный тип)
…………………...………...409…180-181
5.ЗАЩИТНЫЕ КАМЕРЫ
Защитные камеры радиатора ..…
………………..……………..501…184-185
Оградитель двигателя……...……
………………..……………..502…186-189
Крылатка…………….……...……
………………..……………..503…190-193
Суппорт……………...……...……
………………..……………..504…194-197
Каркас пола ………………...……
………………..……………..505…198-201
Коробка аккумуляторной батареи
………………..……………..506…202-203
Нижний защитный настил
……
………………..……………..507…204-205
Опора гидроцилиндра………...……
……………..……………..508…206-207
Устройство, предотвращающее опрокидывание ……...……
509…208-209
Установка, предотвращающее опрокидывание .…..……………..510…210-211
Балансир……………..……...……
………………..……………..511…212-213
Тяговый стержень…..……...……
………………..……………..512…214-215
Тяговый стержень (для TSY220B)
………………..…………….513…216-217
Кабина……………..……...……
………………..……………. . 514…218-219
Место водителя…………...……
………………..…………….. 515…220-221
6.СИСТЕМА УПРАВЛЕНИЯ МЕХАНИЗМАМИ
Гидравлический насос.…...……
……….………..……………..601…224-225
Гидробак (1/2)...……
…...……
……….………..……………..602…226-227
Гидробак (2/2)...……
…...……
……….………..……………..603…228-229
Гидравлический фильтр
……
……….………..……………..604…230-231
Подъемник ножа куна и клапан управления развалом (1/2)
605…232-235
Подъемник ножа куна и клапан управления развалом (2/2) …
606…236-237
Клапан управления рыхлителем (1/2)...……………..…………….607…238-239
Клапан управления рыхлителем (2/2)...……………..…………….608…240-241
Подъемный гидроцилиндр ножа куна (1/2)
……………..…….609…242-245
Подъемный гидроцилиндр ножа куна (2/2)
…………..……….610…246-247
Гидроцилиндр развала ………...……
……………..…………….611…248-249
Гидравлический трубопровод (от бака к насосу).…..…………….612…250-251
Гидравлический трубопровод (от бака к подъемному цилиндру)
(1/2)…………………………………………………………………..613…252-253
Гидравлический трубопровод (от бака к подъемному цилиндру)
(2/2)…………………………………………………………………..614…254-255
Гидравлический трубопровод (используется в SD22S) (1/2)...…..615…256-257
Гидравлический трубопровод (используется в SD22S) (2/2)...…..616…258-259
Гидравлический трубопровод (от бака к цилиндру развала) (1/2)617…260-261
Гидравлический трубопровод (от бака к цилиндру развала) (2/2)618…262-263
Гидравлический трубопровод (используется в SD22S) (1/2)...…..619…264-267
Гидравлический трубопровод (используется в SD22S) (2/2)...…..620…268-269
Сервоклапан управления развалом и рыхлителем .………
…..621…270-273
Система трубопровода сервоклапана………………………
…..622…274-275
Держатель рычага управления и гнездо клапана…………
…..623…276-277
Рычаг управления ножом куна ……………………………
…..624…278-281
Рычаг управления рыхлителем.……………………………
…..625…282-283
Механизм управления подъемником и рыхлителем...……
….626…284-285
Механизм управления развалом
………………
……
…..627…286-287
Механизм управления ножом куна ……………………
……
628…288-289
Сервоклапан управления подъемником …………
……
….629…290-293
7.РАБОЧЕЕ УСТРОЙСТВО
U-образный отвал ……………………….…………
……
…..701…296-297
Прямой отвал ………………………………………
……
…..702…298-299
Штанговый толкатель………………………………
……
…..703…300-303
Прямой отвал (используется в SD22S) ……………
……
….704…304-305
Штанговый толкатель (используется в SD22S) …
……
…..705…306-307
Рыхлитель……………………………………………...……
…..706…308-311
Система трубопровода рыхлителя.…………………...……
…. 707…312-313
Гидроцилиндр рыхлителя.…………………………...……
……708…314-317
Угловой отвал …………...…………………………...……
……709…318-319
Дугообразная рама ……...…………………………...……
……710…320-321
У-отвал …………………..…………………………...……
……711…322-323
Рыхлитель с одиночной стойкой …………………...……
……712…324-325
Рычаг управления рыхлителя с одиночной стойкой ...…
……713…326-327
Подъемный гидроцилиндр рыхлителя с одиночной стойкой ...…714…328
Гидроцилиндр, регулирующий угол, рыхлителя с одиночной стойкой
………………………………………………………………………...715…329
Гидроцилиндр, регулирующий угол, рыхлителя с одиночной стойкой
(левый) ……………………………………………………
……716…330-331
Гидроцилиндр, регулирующий угол, рыхлителя с одиночной стойкой
(правый) ……………………………………………………
……717…332-333
Гидравлический трубопровод рыхлителя с одиночной стойкой
(1/5)…………………………………………………
…
………718…334-335
Гидравлический трубопровод рыхлителя с одиночной стойкой
(2/5)…………………………………………………
…
………719…336-337
Гидравлический трубопровод рыхлителя с одиночной стойкой
(3/5)…………………………………………………
…
………720…338-339
Гидравлический трубопровод рыхлителя с одиночной стойкой
(4/5)…………………………………………………
…
………721…340-341
Гидравлический трубопровод рыхлителя с одиночной стойкой
(5/5)…………………………………………………
…
………722…342-343
8.ЭЛЕКТРОСИСТЕМА
Электросистема (1/2)…………………….…………
…
…….801…346-347
Электросистема (2/2)………………….……………
…
…….802…348-349
Панель инструментов…………………….…………
…
…….803…350-351
Реле и предохранитель………………………………
…
……804…352-353
Аккумулятор и релейный переключатель …………
…
……805…354-355
9.МАРКИРОВКА
Маркировка …………..………………………………
…
……901…358-359

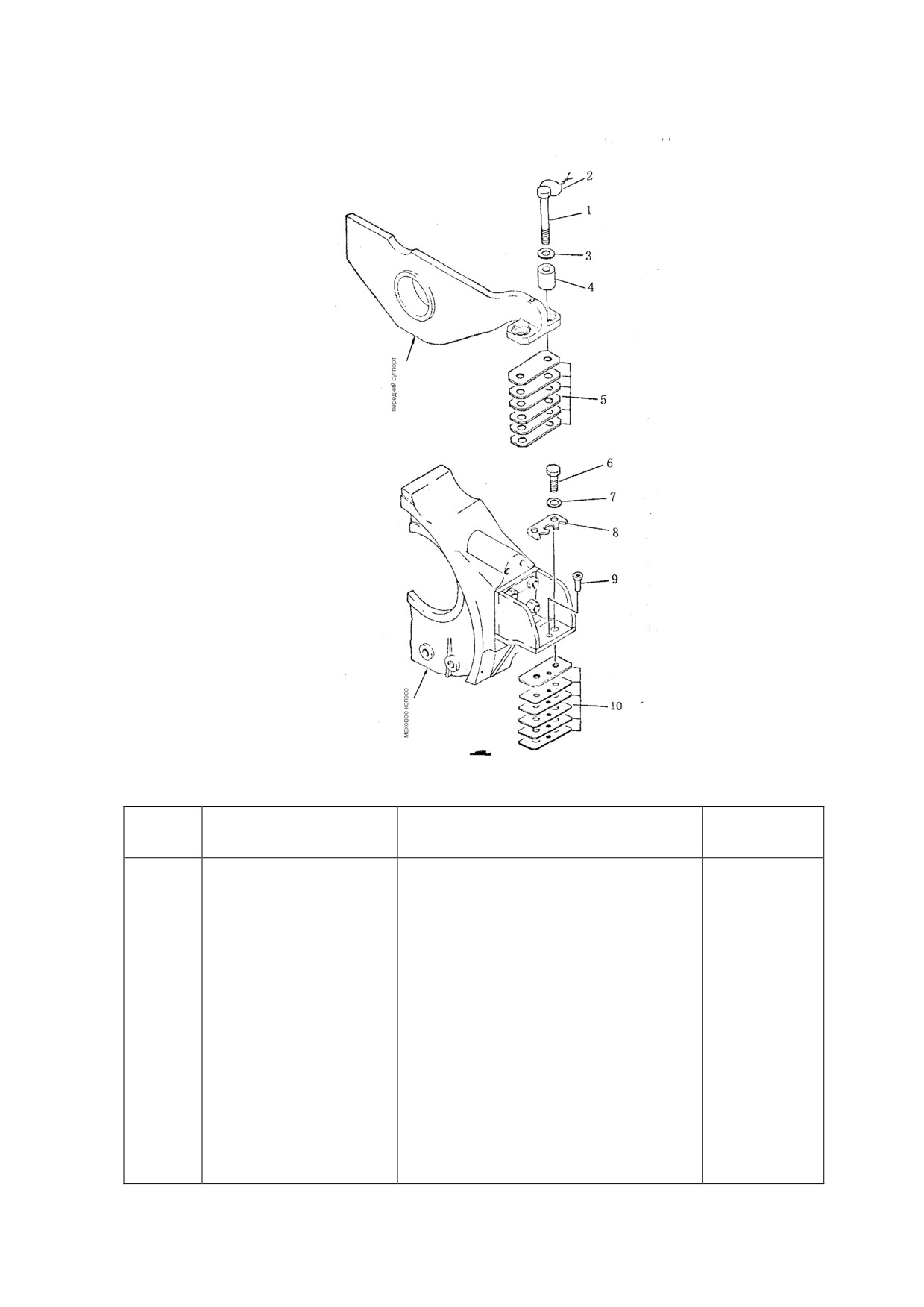

ДВИГАТЕЛЬНАЯ УСТАНОВКА
№
Условное
наименование
количество
п/п
наименование
101-1
01015-52200
Передний болт
4
2
04059-01680
Стопорная стальная проволока
2
3
01643-32260
шайба
4
4
195-01-11190
распорка
4
5
154-01-11570
передняя прокладка
2
154-01-11580
передняя прокладка
10
6
01010-52255
задний болт
4
7
154-01-11550
Шайба
4
8
154-01-11560
Стопорная пластина
2
9
6681-21-4750
штифт
2
10
154-01-11590
задняя прокладка
2
154-01-11610
задняя прокладка
10

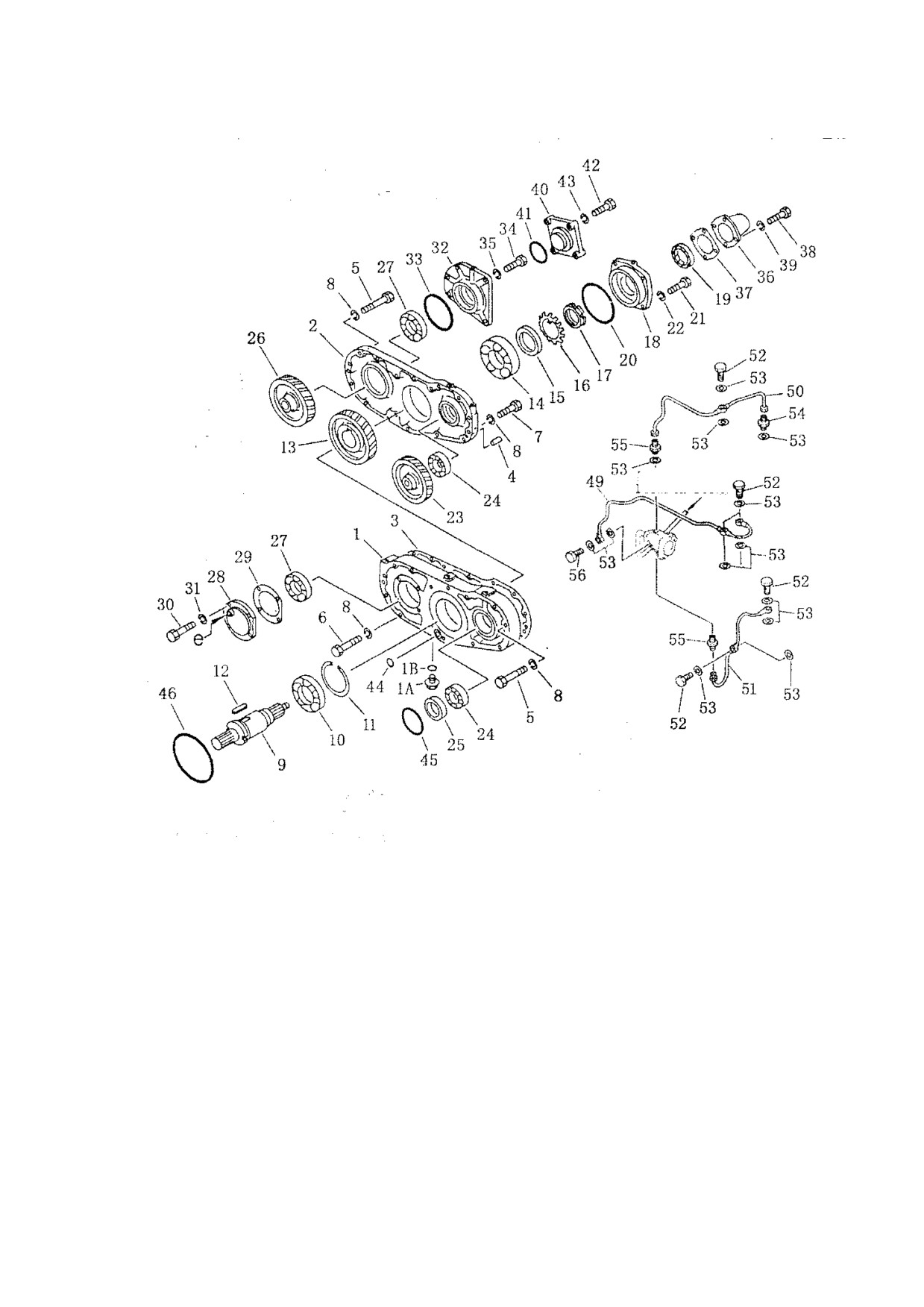

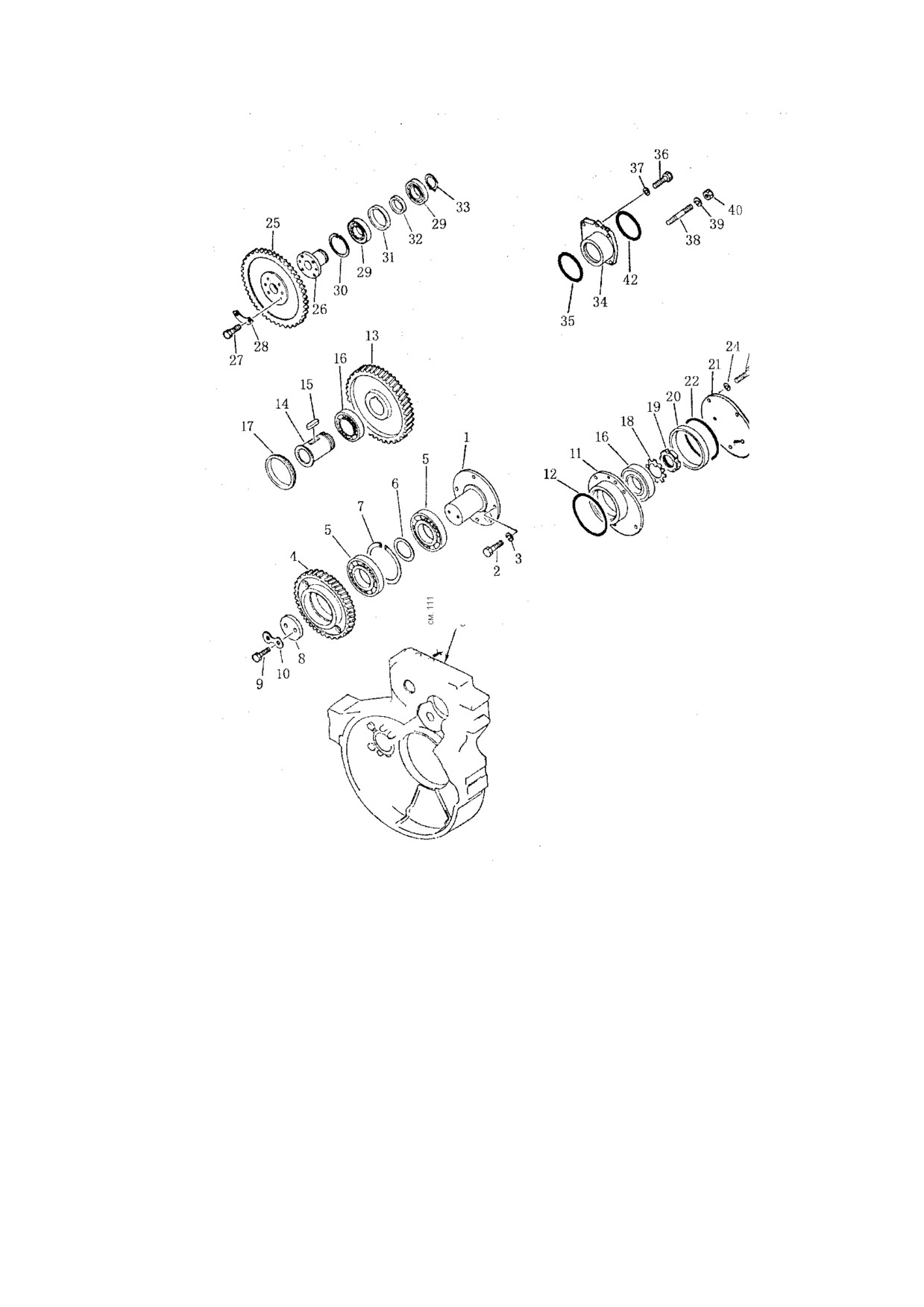

РАЗДАТОЧНАЯ КОРОБКА
№
Условное
наименование
количество
п/п
наименование
23Y-02B-00000
Раздаточная коробка
1
102-1
154-01-12111
Коробка зубчатой передачи
1
1А
07044-12120
заглушка
1
1В
07002-02434
кольцо
1
2
154-01-12121
раздаточная коробка
1
3
154-01-12130
уплотнительная прокладка
1
4
04020-01024
штифт
2
5
01011-51205
болт
13
6
01010-51275
болт
2
7
01010-51250
болт
2
8
01602-21236
пружинная шайба
17
9
154-01-12220
вал
1
10
154-01-12280
шариковый подшипник
1
11
150-21-22180
стопорное кольцо
1
12
04000-02050
запор
2
13
154-01-12230
шестерня
1
14
06040-06314
шариковый подшипник
1
15
154-01-12240
кольцо
1
16
01658-16823
стопорная шайба
1
17
01530-06814
гайка
1
18
154-01-12250
крышка
1
19
07012-00060
герметик
1
20
07000-05150
кольцо
1
21
01010-51230
болт
4
22
01602-21236
пружинная шайба
4
23
154-01-12310
шестерня
1
24
06040-06209
шариковый подшипник
2
25
154-01-12320
кольцо
1
26
154-01-12410
шестерня
1
27
06040-06212
шариковый подшипник
2
28
154-01-12420
крышка
1
29
154-01-12430
уплотнительная прокладка
1
30
01010-51025
болт
4
31
01602-21030
пружинная шайба
4
32
154-01-12440
крышка подшипника
1
33
07000-05130
кольцо
1
34
01010-51250
болт
2
35
01602-21236
пружинная шайба
2
36
154-01-12260
крышка
1
РАЗДАТОЧНАЯ КОРОБКА
№
Условное
наименование
количество
п/п
наименование
102-37
154-01-12270
уплотнительная прокладка
1
38
01010-51025
болт
4
39
01602-21030
рессорная шайба
4
41
07000-03078
кольцо
1
42
01010-51245
болт
4
43
01602-21236
рессорная шайба
4
44
07000-03030
кольцо
1
45
07000-02105
кольцо
1
46
07000-05195
кольцо
1
49
154-01-12530
труба
1
50
154-01-12541
труба
1
51
154-01-12552
труба
1
52
6600-01-3860
штуцер
5
53
07005-01012
уплотнительная прокладка
15
54
154-01-12520
штуцер трубы
1
55
07211-50610
штуцер трубы
2
56
07206-10610
соединительный болт
1

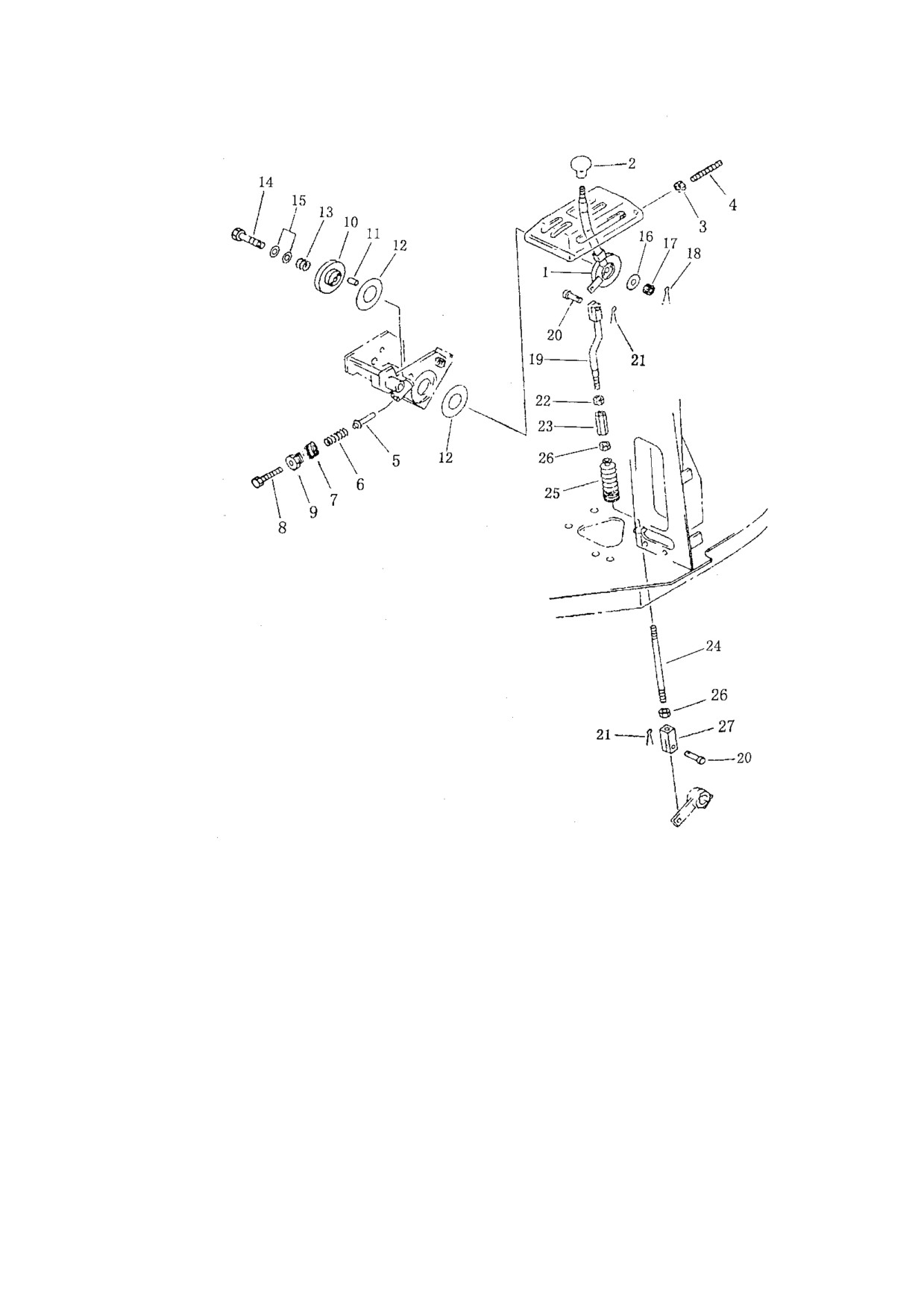

РУЧНОЙ ГАЗ
№
Условное
наименование
количество
п/п
наименование
103-1
154-43-44110
Рычаг управления подачей
1
топлива
1
2
09304-01250
рукоятка
1
3
GB6172-86
шестигранная гайка М10
1
4
154-43-44270
винт
1
5
17Y-05-00008
ограничитель
1
6
170-54-11230
рессора
1
7
17Y-05-00006
прокладка
1
8
01016-50860
болт М8×60
1
9
154-43-44250
гайка
1
10
154-43-14710
круглый диск
1
11
04020-00616
штифт 6×16
1
12
101-43-11281
фрикционная прокладка
2
13
154-43-14710
рессора
1
14
01052-51265
болт М12×1.5×65
1
15
01640-21223
шайба 12
2
16
101-43-11380
прокладка
1
17
01593-11210
гайка М12×1.5
1
18
04050-13030
разводной штифт 3×30
1
19
154-43-44120
кулиса
1
20
04205-10822
палец 8×22
2
21
04050-12016
разводной штифт 2×16
2
22
01508-21006
гайка М10×1.25 левая
1
23
178-43-12180
регулировочная гайка
1
24
04245-41025
штанга
1
25
195-43-42280
резиновая гофрированная трубка
1
26
01582-11008
гайка М10×1.25
2
27
198-43-18170
вилка
1
ПЕДАЛЬ ТОРМОЗА
№
Условное
наименование
количество
п/п
наименование
104-1
195-43-42350
Ножная педаль
1
2
17Y-05-00016
Резиновая прокладка
1
3
01643-32460
Шайба
1
4
06122-02504
Пылеулавливающее герметичное
2
кольцо
5
GB290-82
Шариковый игольчатый
1
подшипник 20941/25
6
06122-02004
Пылеулавливающее герметичное
2
кольцо
7
GB290-82
Шариковый игольчатый
3
подшипник 37941/20
8
01582-11008
Гайка М10×1.25
6
9
175-43-35210
винт
1
10
17Y-05-08000
рычаг
1
11
01643-31032
шайба 10
1
12
01010-51040
болт М10×40
1
13
07021-01090
масленка
2
14
01593-110008
гайка М12
1
15
04050-12018
разводной штифт 2×18
1
16
04250-81056
откидной подшипник
1
17
04248-31016
штанга
1
18
01508-21006
гайка М10×1.25 левая
1
19
176-43-43190
регулировочная гайка
1
20
04245-41016
штанга
1
21
195-43-41410
регулировочная гайка
1
22
17Y-05-00019
упорный штифт
1
23
154-44-14570
упорный штифт
1
24
04050-12022
разводной штифт 2×22
1
25
154-43-44231
рычаг
1
26
01010-50830
болт М8×30
2
27
01602-20825
шайба 8
2
28
06122-02004
пылеулавливающее герметичное
4
кольцо
29
154-43-44240
вал
1
30
04010-00519
сегментная шпонка
2
31
17Y-05-10000
рычаг
1
32
04205-10822
палец 8×22
2
33
04050-12016
разводной штифт 2×16
2
34
198-43-18170
вилка
2
35
04245-41062
штанга
1
МЕХАНИЗМ ПОДАЧИ ТОПЛИВА
№
Условное
наименование
количество
п/п
наименование
105-1
17Y-05-11000
опора
1
2
17Y-05-10000
рычаг
2
3
01010-50830
болт М8×30
2
4
01602-20825
шайба 8
2
5
GB290-82
Шариковый игольчатый
4
подшипник 37941/20
6
154-43-44140
вал
1
7
04010-00519
сегментная шпонка
2
8
06122-02004
пылеулавливающее герметичное
6
кольцо
9
01010-51230
болт М12×30
4
10
01643-31232
шайба 12
4
11
198-43-18170
вилка
3
12
04205-10822
палец 8×22
4
13
04050-12016
разводной штифт 2×16
4
14
01582-11008
гайка М10×1.25
3
15
154-43-44162
штанга
1
16
17Y-05-05000
опора
1
17
17Y-05-06000
рычаг
1
18
17Y-05-04000
вал
1
19
01010-51016
болт М10×16
1
20
01602-21030
шайба 10
1
21
23Y-05В-00001
штанга
1
22
01580-10806
гайка М8×1
3
23
09290-10000
абсорбер
1
24
04245-40806
тяговая штанга
1
25
04211-20844
вилка
1

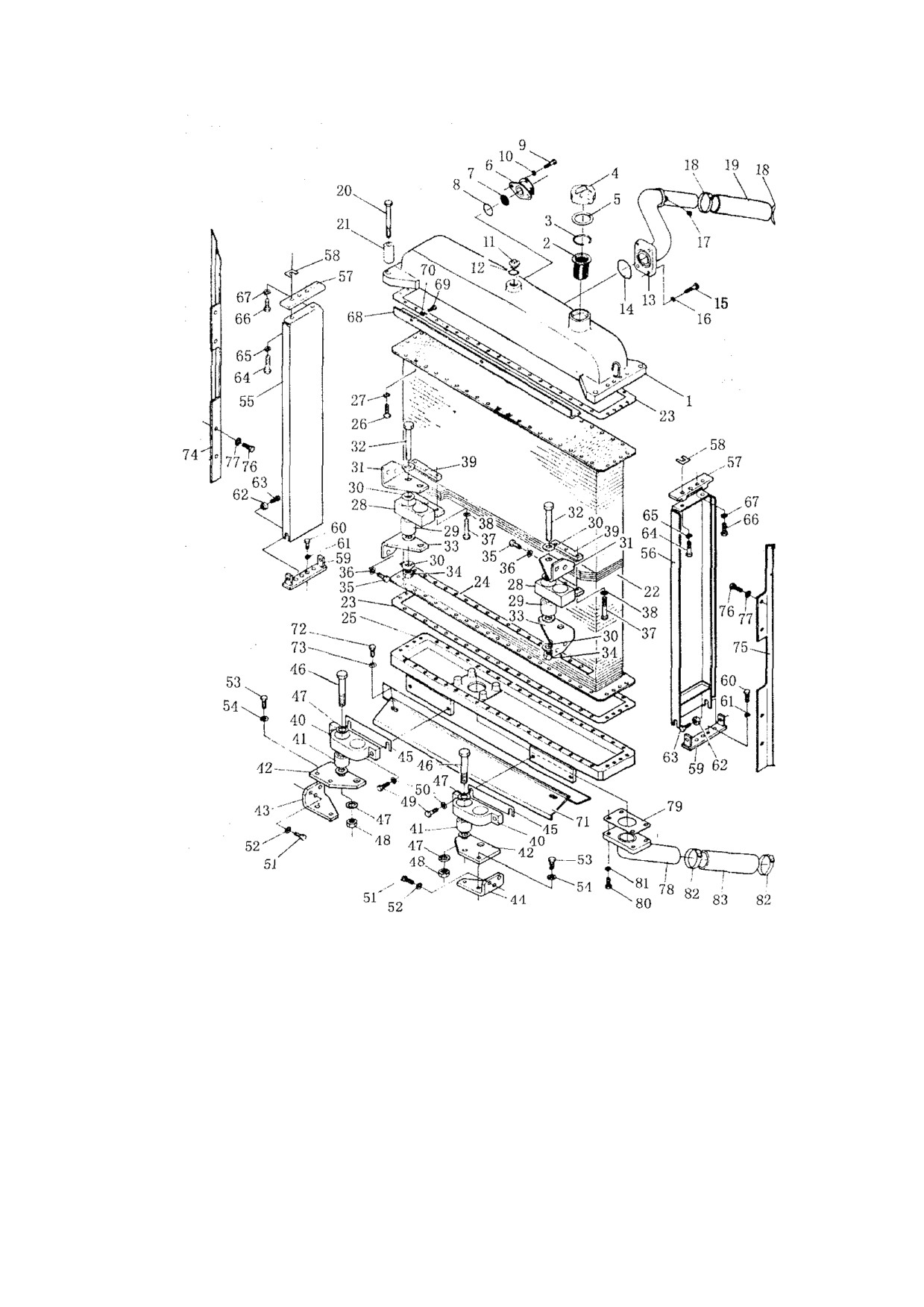

РАДИАТОР
№
Условное
наименование
количество
п/п
наименование
SD2
SD22D
SD22S
2
SD2
2E
154-03-C1001
радиатор
1
22М-03-00000
радиатор
1
158-03-А0000
радиатор
1
106-1
154-03-11117
верхний бак
1
1
22М-03-80700
верхний бак
1
2
07056-00048
фильтр
1
1
1
3
07057-03271
стопорное кольцо
1
1
1
4
07053-10000
крышка бака
1
1
1
5
07056-00002
уплотнительная прокладка
1
1
1
6
154-03-11682
нагнетательный клапан
1
1
22М-03-81000
нагнетательный клапан
1
7
175-03-32570
фильтровальная сетка
1
1
22М-03-80800
фильтровальная сетка
1
8
07000-43045
кольцо
1
1
1
9
01010-51025
болт
2
2
2
10
01602-21030
шайба
2
2
2
11
07040-13618
заглушка
1
1
1
12
07002-43634
кольцо
1
1
1
13
154-03-11565
труба
1
1
1
14
07000-42070
кольцо
1
1
1
15
01010-51240
болт
4
4
4
16
01602-21236
шайба
4
4
4
17
07042-30108
заглушка
1
1
1
18
07281-00809
зажим
2
2
2
19
154-03-11574
рукав
1
1
1
20
01010-51640
болт
4
4
4
21
154-03-13240
распорная втулка
4
4
4
22
154-03-21132
сердечник
1
1
22М-03-80500
сердечник
1
23
154-03-11143
уплотнительная прокладка
2
2
22М-03-80004
уплотнительная прокладка
2
24
154-03-11151
прокладочный лист
4
4
22М-03-80005
прокладочный лист
4
РАДИАТОР
№
Условное
наименование
количество
п/п
наименование
SD22
SD22D
SD22S
SD22
E
106-25
154-03-2123
нижний бак
1
1
22М-03-80200
нижний бак
1
26
01010-51030
болт
80
80
80
27
01602-21030
шайба
80
80
80
195-03-22400
амортизатор
2
2
22М-03-80400
амортизатор
2
28
195-03-22530
скоба
2
2
22М-03-80410
скоба
2
29
195-03-22520
амортизатор
4
4
22М-03-80110
амортизатор
4
30
01643-32260
уплотнительная шайба
16
16
16
31
154-03-13160
верхняя скоба
2
2
2
32
01091-52220
болт
4
4
4
33
154-03-13170
нижняя скоба
2
2
2
34
01582-12218
гайка
4
4
4
35
01010-51230
болт
8
8
8
36
01643-31232
уплотнительная шайба
8
8
8
37
01010-51230
болт
6
6
6
38
01643-31032
уплотнительная шайба
6
6
6
39
198-03-21530
прижимная пластина
2
2
22М-03-80003
прижимная пластина
2
195-03-22500
амортизатор
2
2
22М-03-80100
амортизатор
2
40
195-03-22540
скоба
2
2
22М-03-80101
скоба
2
41
195-03-22520
амортизатор
4
4
22М-03-80110
амортизатор
4
42
195-03-13250
скоба
2
2
2
43
154-03-11973
скоба (правая)
1
1
1
44
154-03-11963
скоба (левая)
1
1
1
45
195-03-22270
прокладка
12
12
22М-03-80001
прокладка
12
46
01091-52205
болт
4
4
4
47
01643-322602
уплотнительная шайба
12
12
12
48
01582-12218
гайка
4
4
4
РАДИАТОР
№
Условное
наименование
количество
п/п
наименование
SD22
SD22D
SD22S
SD22
E
106-49
01010-51245
болт
4
4
4
50
01643-31232
уплотнительная шайба
4
4
4
51
01010-51230
болт
6
6
6
52
01643-31232
уплотнительная шайба
6
6
6
53
01010-51435
болт
4
4
4
54
01643-31445
уплотнительная шайба
4
4
4
55
154-03-12842
защитная камера
1
1
(правая)
22М-03-81100
защитная камера
1
(правая)
56
154-03-12823
защитная камера (левая)
1
1
22М-03-80900
защитная камера (левая)
1
57
154-03-13140
прокладка
2
2
22М-03-80600
прокладка
2
58
154-03-11611
уплотнительная
20
20
20
прокладка
59
154-03-13150
пластина
2
2
22М-03-80300
пластина
2
60
01010-51235
болт
8
10
8
61
01602-21236
шайба
8
10
8
62
154-03-22160
гнездо
4
4
22М-03-80002
гнездо
4
63
01010-51030
болт
4
4
4
64
01010-51250
болт
4
6
4
65
01602-21236
шайба
4
6
4
66
01010-51235
болт
4
4
4
67
01602-21236
шайба
4
4
4
68
154-03-12771
защитная насадка
1
1
1
69
01010-51020
болт
3
3
3
70
01643-31032
уплотнительная шайба
3
3
3
71
23Y-03В-02000
защитная насадка
1
1
158-03-02000
защитная насадка
1
72
01010-51025
болт
2
2
2
73
01643-31032
уплотнительная шайба
2
2
2
РАДИАТОР
№
Условное
наименование
количество
п/п
наименование
SD
SD22D
SD22S
22
SD
22E
106-74
154-03-12792
защитная насадка
1
1
158-03-03000
защитная насадка
1
75
23Y-03В-01000
защитная насадка
1
1
158-03-04000
защитная насадка
1
76
01010-51235
болт
8
8
8
77
01643-31232
уплотнительная шайба
8
8
8
78
154-03-11587
коленчатая труба
1
1
1
79
154-03-11361
уплотнительная прокладка
1
1
1
80
01010-51235
болт
4
4
4
81
01602-21236
шайба
4
4
4
82
07281-00909
зажим
2
2
2
83
154-03-11594
рукав
1
1
1

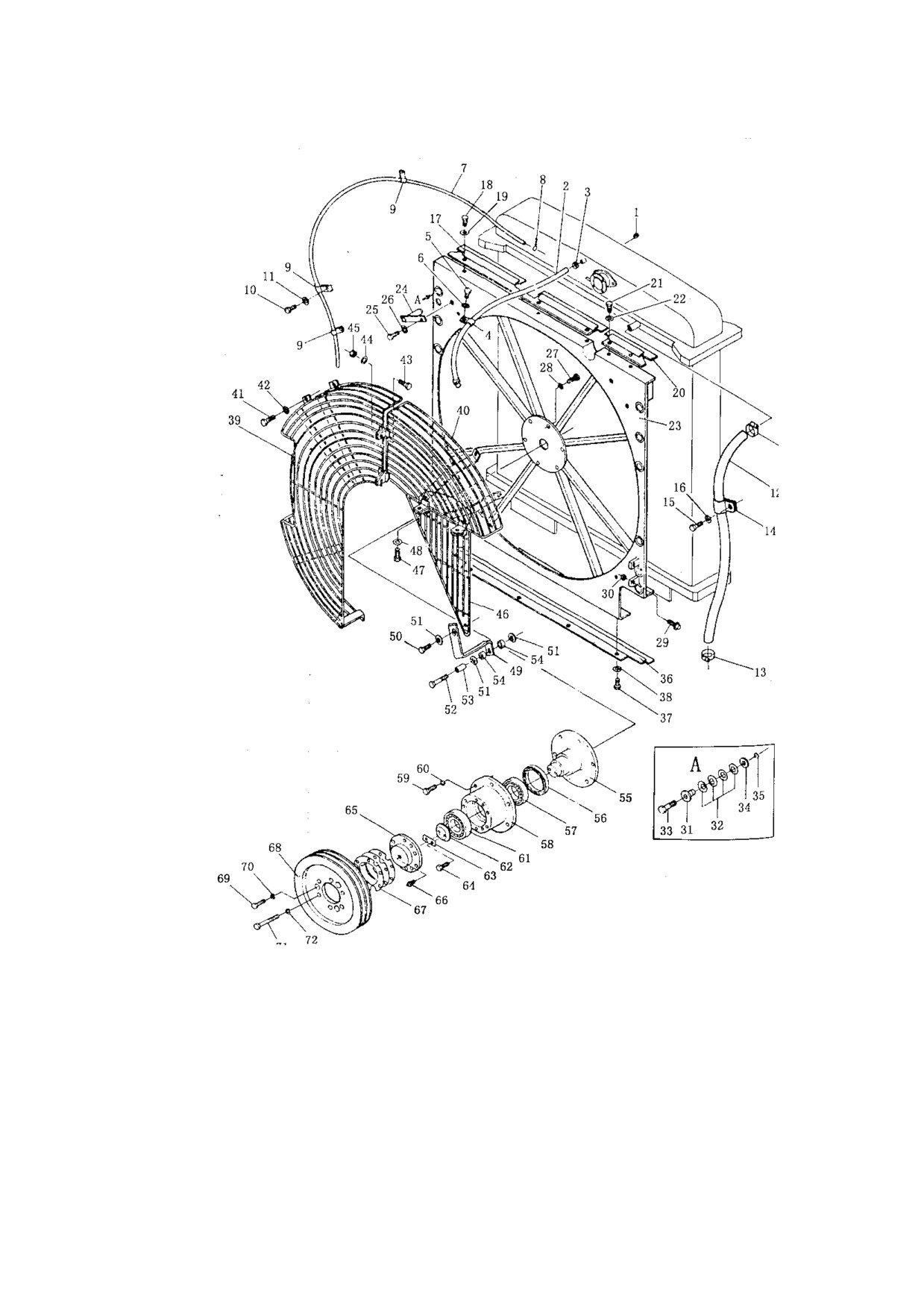

СИСТЕМА ТРУБОПРОВОДА РАДИАТОРА И ЗАЩИТНЫЕ НАСАДКИ
№
Условное
наименование
количество
п/п
наименование
SD22
SD22D
SD22S
SD22E
154-03-C1001
радиатор
1
22М-03-00000
радиатор
1
158-03-А0000
радиатор
1
107-1
01049-01012
заглушка 10
1
1
2
154-03-11522
рукав
1
1
3
07281-00197
зажим
2
2
4
08036-01814
зажим трубы
1
1
5
01010-51220
болт
1
1
6
01643-31232
уплотнительная шайба
1
1
7
195-03-13131
труба
1
1
8
04059-01010
железная проволока 19#
1
1
9
195-03-11690
зажим
3
3
10
01010-51220
болт
2
2
11
01043-31232
уплотнительная шайба
2
2
12
154-03-11535
рукав
1
1
13
07281-00419
зажим
2
2
14
195-03-11511
зажим
1
1
15
01010-51225
болт
1
1
16
01643-31232
уплотнительная шайба
1
1
17
154-03-13231
защитная насадка (левая
1
1
верхняя)
3
3
18
01010-51225
болт
3
3
19
01643-31232
уплотнительная шайба
20
154-03-13270
защитная насадка (правая
1
1
верхняя)
2
2
21
01010-51225
болт
2
2
22
01643-31232
уплотнительная шайба
23
154-03-12626
защитная опора
1
1
24
175-03-32710
палец
1
1
25
01010-51230
болт
1
1
26
01643-31232
уплотнительная шайба
1
1
27
01010-51235
болт
6
6
28
01602-21236
шайба
6
6
29
09311-31237
амортизационный болт
4
4
30
01580-11210
гайка
4
4
31
154-03-13180
втулка
12
12
32
175-54-27350
рессора
48
48
33
01010-51255
болт
12
12
34
01643-32060
уплотнительная шайба
12
12
35
175-04-28770
стопорное кольцо
12
12
36
154-03-12833
защитная насадка
1
1
СИСТЕМА ТРУБОПРОВОДА РАДИАТОРА И ЗАЩИТНЫЕ НАСАДКИ
№
Условное
наименование
количество
п/п
наименование
SD22
SD22D
SD22S
SD22E
107-37
01010-51020
болт
4
4
4
38
01643-31032
уплотнительная шайба
4
4
4
39
154-03-12644
сетка (левая)
1
1
1
40
154-03-12634
сетка (правая верхняя)
1
1
1
41
01010-51230
болт
6
6
6
42
01643-31232
уплотнительная шайба
6
6
6
43
01010-51230
болт
2
2
2
44
01643-31232
уплотнительная шайба
2
2
2
45
01580-11210
гайка
2
2
2
46
154-03-12653
сетка (правая нижняя)
1
1
1
47
01010-51230
болт
2
2
2
48
01643-31232
уплотнительная шайба
2
2
2
49
154-03-12871
суппорт
1
1
158-03-00003
суппорт
1
50
01010-51230
болт
1
1
1
51
124-54-26540
шайба
3
3
3
52
01010-51265
болт
1
1
1
53
170-03-13130
прокладка
1
1
1
54
154-03-12880
гнездо
2
2
2
55
154-03-С1110
вал
1
1
1
56
07011-10090
герметик
1
1
1
57
06040-06212
однорядный шариковый
1
1
1
подшипник
58
154-03-С1120
корпус
1
1
1
59
01010-51235
болт
6
6
6
60
01602-21236
шайба
6
6
6
61
06040-06310
однорядный шариковый
1
1
1
подшипник
62
195-03-11840
прижимная пластина
1
1
1
63
195-03-11850
стопорная прокладка
1
1
1
64
01010-51030
болт
2
2
2
65
155-03-11850
крышка
1
1
1
66
07020-0000
масленка
1
1
1
67
155-03-11880
уплотнительная прокладка
14
14
14
68
154-03-11981
шкив
1
1
22М-03-00001
шкив
1
69
01010-51030
болт
3
3
3
70
01602-21030
шайба
3
3
3
71
01016-51270
болт
6
6
6
72
01602-21236
шайба
6
6
6
ТОПЛИВНЫЙ БАК
№
Условное наименование
наименование
количество
п/п
108-1
23Y-04В-01000
Топливный бак
1
2
07056-18416
Фильтровальная сетка
1
3
23Y-04В-00001
маслоизмеритель
1
4
23Y-04В-02000
крышка бака
1
5
07002-02434
кольцо
1
6
23Y-04-00006
штуцер
1
8
07700-40460
клапан
1
9
23Y-04-00004
штуцерный угольник
1
(07042-00108)
заглушка РТ’
1
10
07000-40460
клапан слива воды
1
11
23Y-04-00002
штуцер
1
12
07270-01265
рукав
1
13
07280-01210
зажим рукава
1
14
23Y-04-40000
скоба
1
15
01010-52045
болт
6
16
01643-32060
уплотнительная шайба
6
17
01010-52050
болт
4
18
01602-22060
шайба
4
19
01643-32060
уплотнительная шайба
4
20
07000-05150
кольцо
1
21
23Y-04-00005
крышка
1
22
01602-21236
шайба
6
23
01010-51230
болт
6
24
23Y-04-00003
штуцер
1
СИСТЕМА ТРУБОПРОВОДОВ ТОПЛИВНОГО БАКА
№
Условное наименование
наименование
количество
п/п
109-1
23Y-04-30000
Впускная масляная труба
1
2
23Y-04-20000
Возвратная масляная труба
1
10
08034-00519
зажим
1
11
08036-02514
зажим трубы
1
12
01010-51220
болт
1
13
01602-21236
шайба
1
14
195-01-12520
зажим
1
16
01010-51020
болт
1
17
01602-21030
шайба
1
18
23Y-04-60000
зажим
2
19
08036-02514
зажим трубы
1
20
23Y-04-10000
зажим трубы
3
21
01010-51020
болт
3
22
01602-21030
шайба
3
ВЫПУСКНАЯ ТРУБА И ГЛУШИТЕЛЬ
№
Условное наименование
наименование
количество
п/п
110-15
6631-11-5820
Соединение трубы
1
16
6693-12-5530
фланец
1
17
6112-13-5250
герметичное кольцо
1
18
01020-01030
болт
4
19
6657-11-5590
ремень
2
20
01010-80870
болт
2
21
01580-00806
гайка
2
22
01602-20285
шайба
2
23
6711-11-5711
глушитель
1
24
6711-11-5750
выпускная труба
1
26
01050-61265
болт
4
27
01582-01210
гайка
4
28
6678-51-9520
прокладка
4
29
6711-11-5781
защитный колпак
1

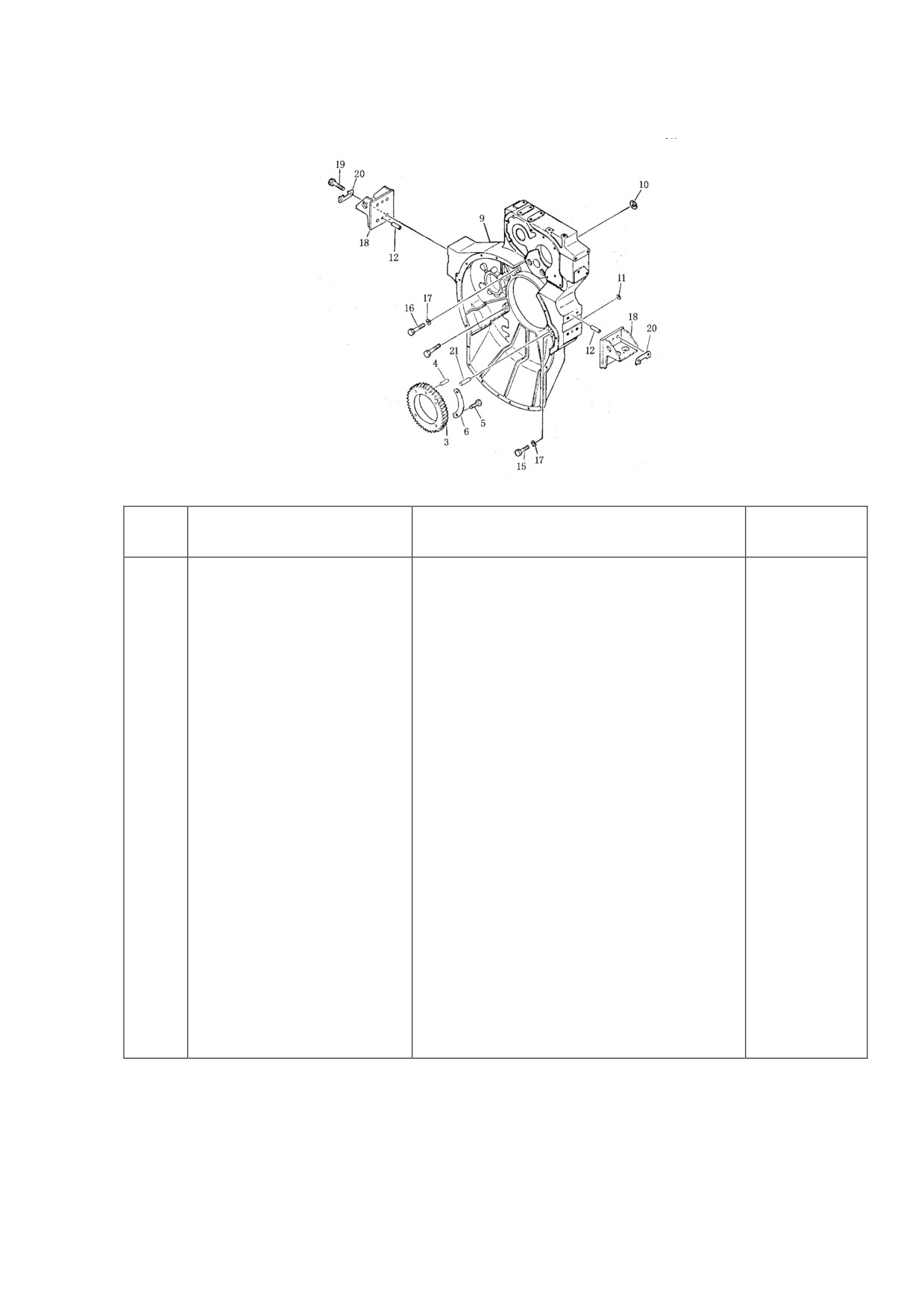

МАХОВОЕ КОЛЕСО
№
Условное
наименование
количество
п/п
наименование
6711-21-С010
Корпус махового колеса
1
111-
6623-31-1371
Шестерня приводного насоса
1
3
6623-31-1390
штифт
1
4
01010-31255
болт
4
5
6623-31-1380
замковая пластина
2
6
6710-23-4110
махового колеса
1
9
07046-15520
корпус махового колеса
1
10
07046-12016
уплотнитель
4
11
04020-01434
штифт
4
12
07042-00415
сливная заглушка
1
13
6710-23-4130
болт
5
15
6711-23-4120
болт
2
16
6711-23-4140
болт
2
6600-01-2740
шайба
9
17
6791-23-4710
задняя опора
2
18
01010-61845
болт
8
19
6643-21-4731
замковая пластина
4
20
-1
штифт махового колеса и
2
6711-21-С010
пневмоцилиндра
21
-2
СИЛОВАЯ УСТАНОВКА
содержание .. 1 2 ..
///////////////////////////////////////
