Shantui БУЛЬДОЗЕР SD22, SD22E, SD22S, SD22D. Каталог запчастей - часть 4

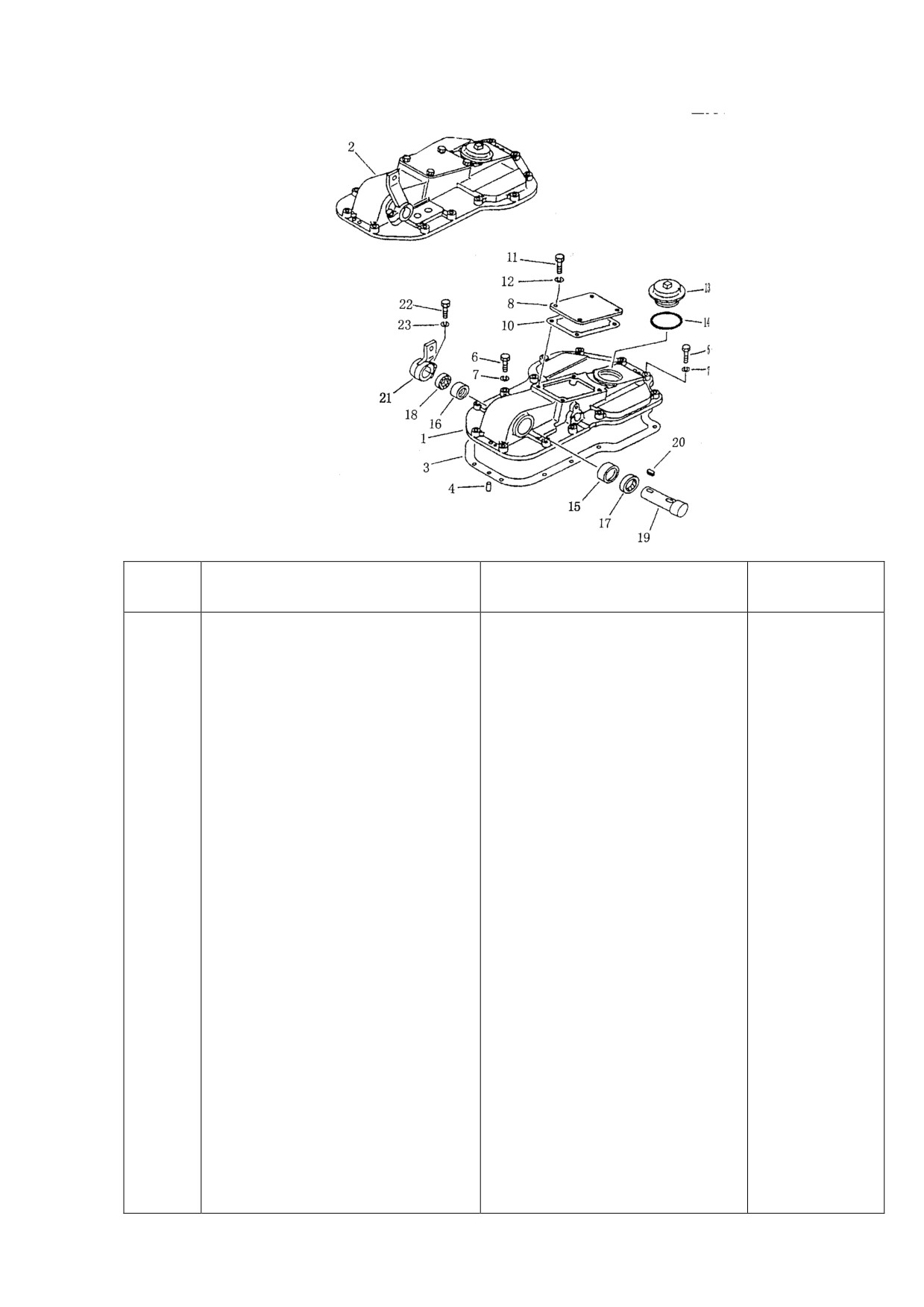

ТОРМОЗ
№
Условное наименование
наименование
количество
п/п
305-1
154-33-31110
Тормозная манжета
1
2
154-33-31120
Тормозная манжета
1
3
154-33-22191
Герметичная прокладка
2
4
04020-01228
Фиксирующий штифт
4
5
01010-51245
болт
4
6
01010-51260
болт
22
7
01602-21236
рессорная шайба
26
8
154-33-21441
крышка
2
10
154-33-21471
герметичная прокладка
2
11
01010-51230
болт
8
12
01602-21236
рессорная шайба
8
13
154-33-21142
колпак
2
14
07000-02095
кольцо
2
15
154-33-21320
втулка
2
16
154-33-21330
втулка
2
17
154-33-21340
сальник
2
18
154-33-21350
сальник
2
19
154-33-21310
вал
2
20
04000-01030
шпонка
2
21
154-33-31160
рычаг
2
22
01010-51240
болт
2
23
01602-21236
рессорная шайба
2

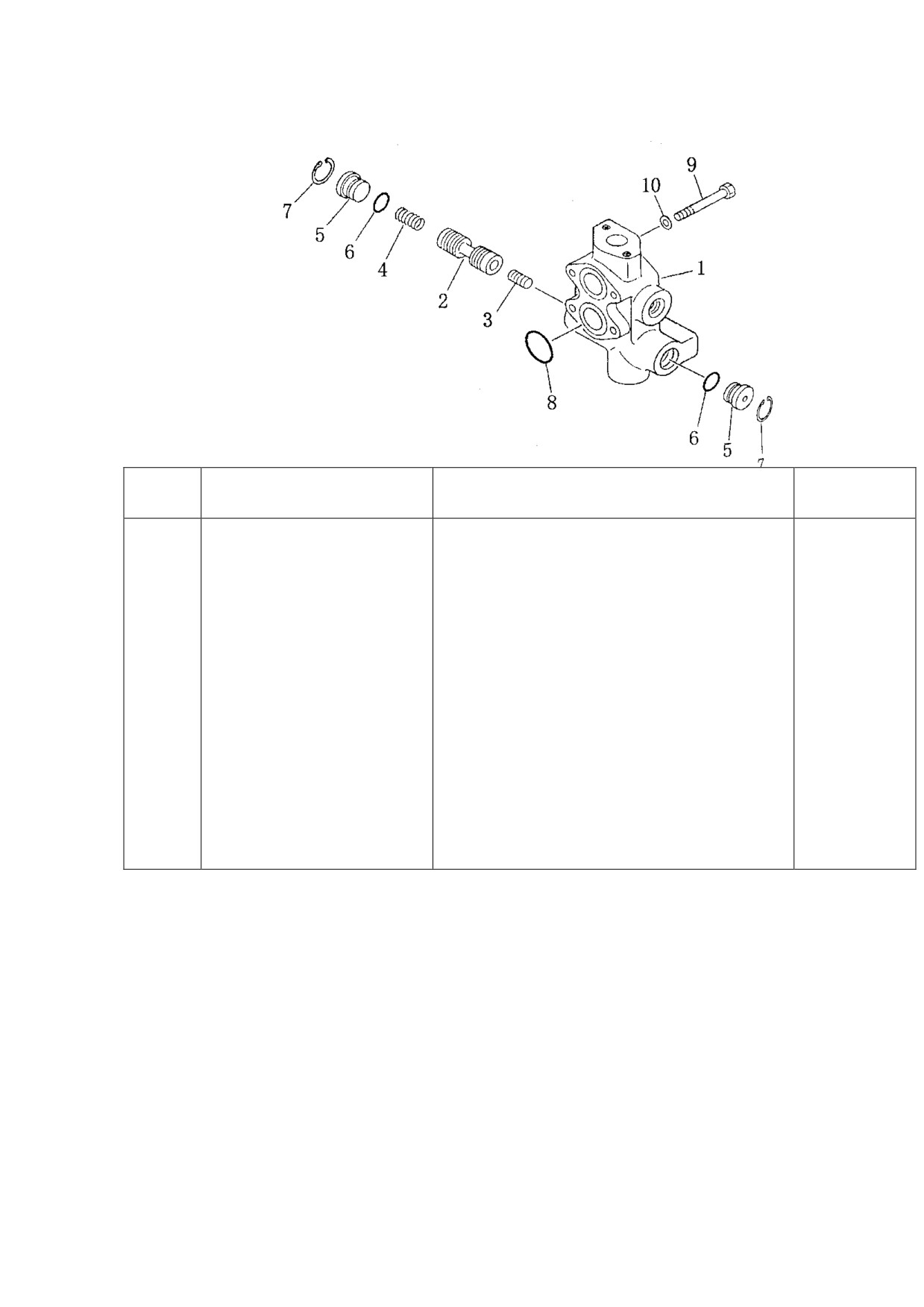

ТОРМОЗНОЙ УСИЛИТЕЛЬ
№
Условное наименование
наименование
количество
п/п
306-1
154-33-31130
Корпус клапана (левый)
1
154-33-31140
Корпус клапана (правый)
1
2
195-33-14341
Распорное кольцо
2
3
154-33-31180
шпулька
2
4
170-33-13370
рессора
2
5
175-33-31310
упорное кольцо
2
6
04064-02512
открытое кольцо
2
7
154-33-31150
поршень
2
8
04020-01228
фиксирующий штифт
4
9
07000-02018
кольцо
4
10
154-33-21420
замковая пластина
2
11
154-33-21430
замковая пластина
2
12
01010-81255
болт
8
13
04000-01030
шпонка
2
14
154-33-21150
рычаг
2
15
01010-51240
болт
2
16
01602-21236
рессорная шайба
2
17
170-33-13330
ролик
2
18
04205-11645
палец
2
19
01641-21626
шайба
2
20
04050-14025
разводной шплинт
2
21
154-33-21262
вал
2
22
07000-03030
кольцо
2
23
154-33-21270
втулка
2
24
01306-00616
винт
2
25
04059-01020
стальная крепежная проволока
2
26
154-33-21161
рычаг
2
27
170-33-13330
ролик
2
28
04205-11645
палец
2
29
01641-21626
шайба
2
30
04050-14025
разводной шплинт
2
31
154-33-21280
втулка
2
32
07000-03025
кольцо
2
33
01010-51025
болт
2
34
01602-21030
рессорная шайба
2

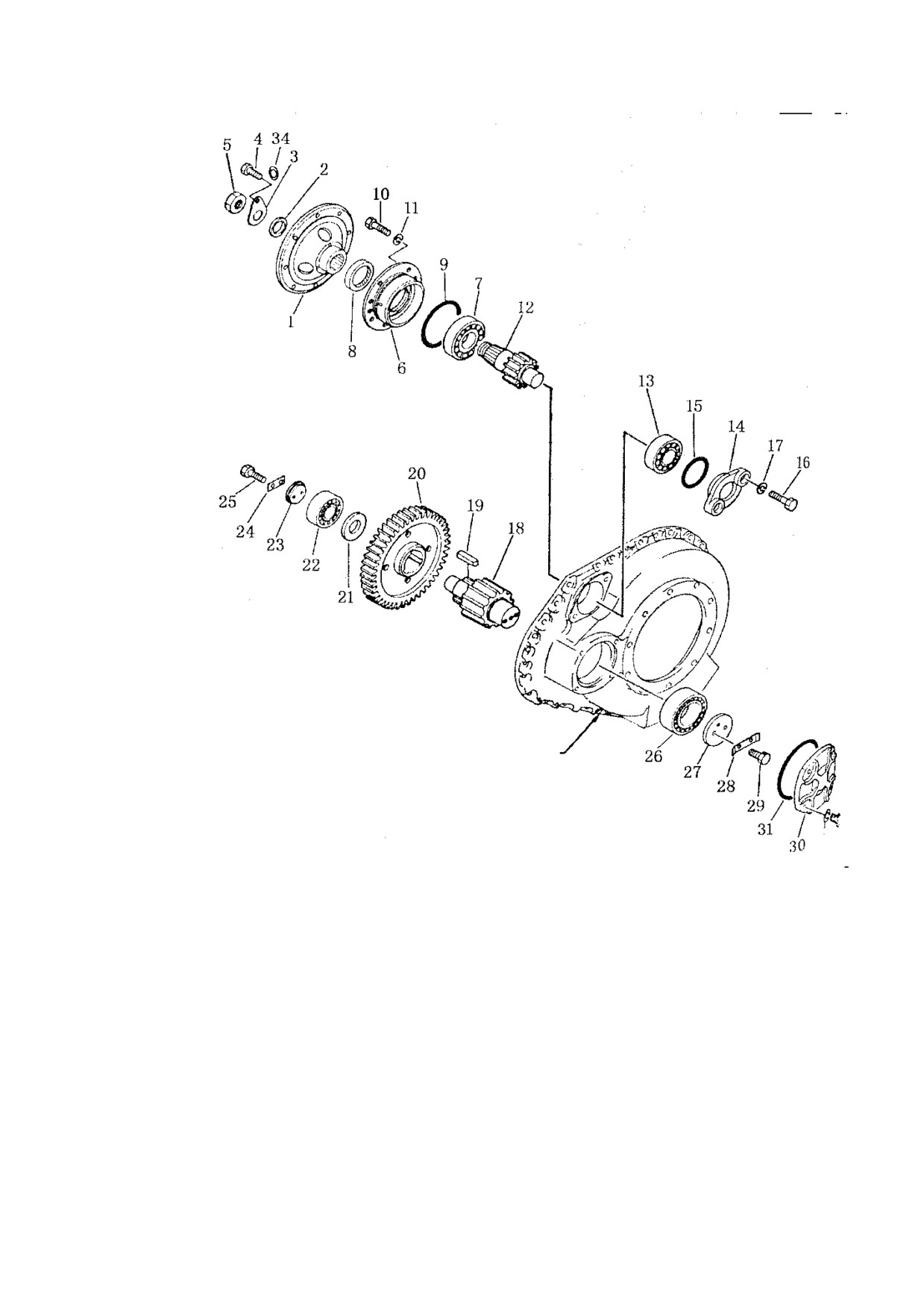

КОНЕЧНАЯ ПЕРЕДАЧА И ШЕСТЕРНЯ (1/2)
№
Условное
наименование
количество
п/п
наименование
307-1
175-27-31463
фланец
2
2
170-27-11232
шайба
2
3
195-27-12620
замковая прокладка
2
4
01010-51220
болт
2
5
170-21-12141
гайка
2
6
154-27-11262
гнездо подшипника
2
7
170-09-13160
шариковый подшипник
2
8
07013-10120
сальник
2
9
07000-05225
кольцо
2
10
01010-51640
болт
16
11
01602-21648
рессорная шайба
16
12
154-27-11257
маленькая шестерня (первый разряд)
2
13
150-09-13260
шариковый подшипник
2
14
154-27-11144
крышка
2
15
07000-05150
кольцо
2
16
01010-52050
болт
4
17
01602-22060
рессорная шайба
4
18
154-27-11327
маленькая шестерня (второй разряд)
2
19
154-27-11330
запор
6
20
154-27-11314
шестерня (первый разряд)
2
21
154-27-21341
промежуточная пластина
2
22
150-09-13260
шариковый подшипник
2
23
154-27-11392
внутренний зажим
2
24
154-27-11383
внутренняя замковая пластина
2
25
01010-51230
болт
4
26
150-09-13240
шариковый подшипник
2
27
154-27-11373
внешний зажим
2
28
154-27-11420
внешняя замковая пластина
2
29
01010-51230
болт
4
30
154-27-11191
крышка
2
31
07000-05220
кольцо
2
32
01010-51640
болт
8
33
01602-21648
рессорная шайба
8
34
01643-31232
шайба
2
\

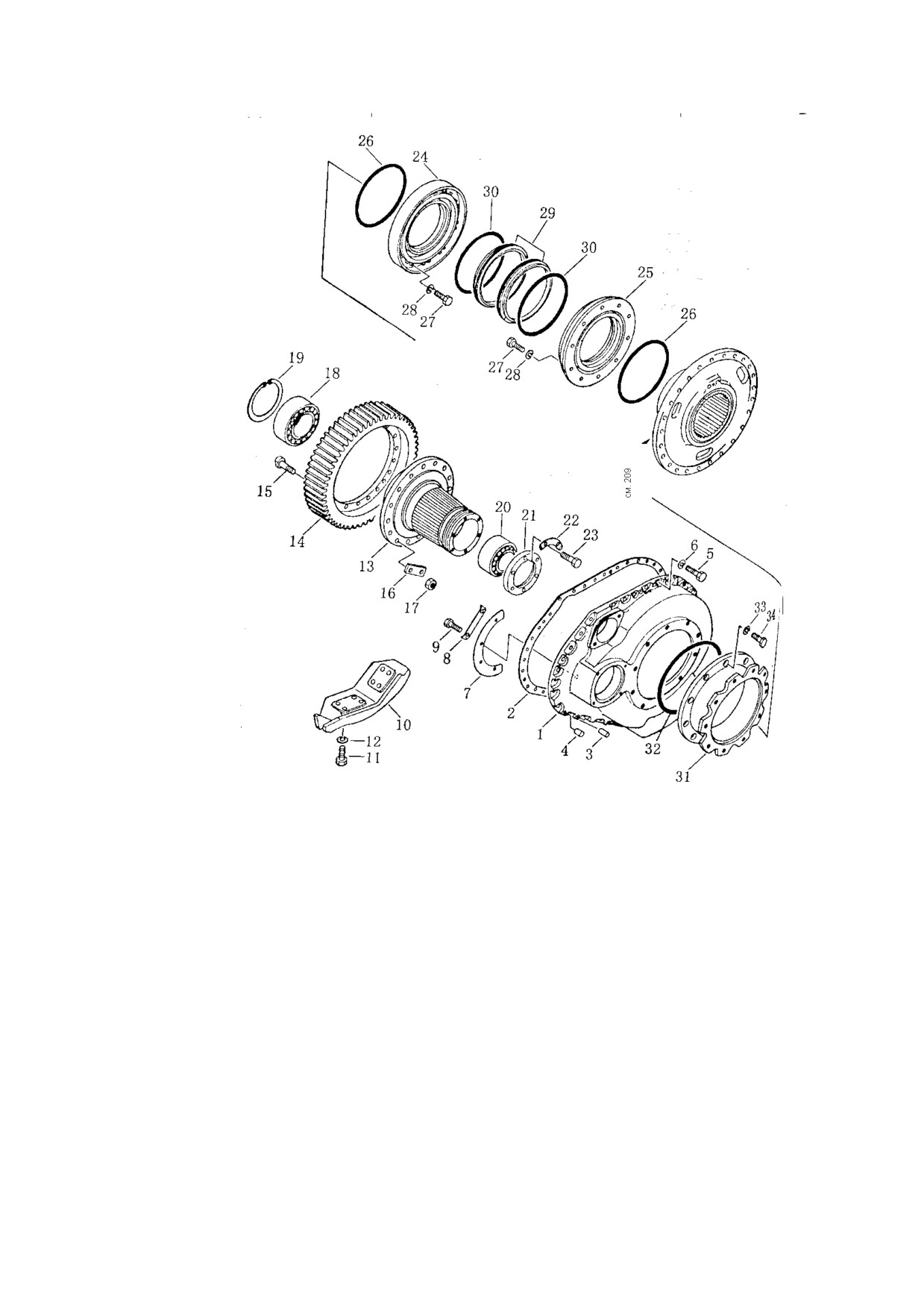

КОНЕЧНАЯ ПЕРЕДАЧА И ШЕСТЕРНЯ (2/2)
№
Условное
наименование
количество
п/п
наименование
SD22
SD22S
SD22E
SD22D
308-1
154-27-11113
конечная передача
1
1
154-27-11123
конечная передача
1
1
2
154-27-11130
Герметичная прокладка
2
2
3
04020-01842
Цилиндрический штифт
4
4
4
07049-02025
заглушка
4
4
5
01010-52050
болт
62
62
6
01602-22060
рессорная шайба
62
62
7
154-27-11410
пластина
2
2
8
175-27-31540
замковая пластина
4
4
9
01010-51220
болт
8
8
10
154-27-15110
защитная пластина (левая)
1
1
154-27-15120
защитная пластина (правая)
1
1
11
01010-52045
болт
16
16
12
01605-12040
шайба
16
16
13
154-27-12110
цепная передача
2
158-18-00002
цепная передача
2
14
154-27-12110
большая шестерня (второй
2
2
15
175-27-12181
разряд)
16
175-27-12190
болт
32
32
17
01582-12419
замковая пластина
16
16
18
150-09-13110
гайка
32
32
19
04071-00250
шариковый подшипник
2
2
20
170-09-13250
упорное кольцо
2
2
21
154-27-12560
двурядный шариковый
2
2
22
170-27-12210
подшипник
23
01010-5140
упорное кольцо
2
2
24
154-27-12152
замковая шайба
6
6
25
154-27-12162
болт
12
12
26
07000-05410
крышка
2
2
27
01010-51230
крышка
2
2
28
01602-21236
кольцо
4
4
170-27-00021
болт
40
40
29
170-27-12513
рессорная шайба
40
40
герметик
2
2
30
170-27-12520
герметичное кольцо (состоит из 2
1
1
31
158-18-01000
герметичных колец)
1
32
07000-05410
кольцо (состоит из 2 колец)
1
2
33
01602-21236
приставная втулка
34
01010-51230
кольцо
1
шайба
20
болт
20

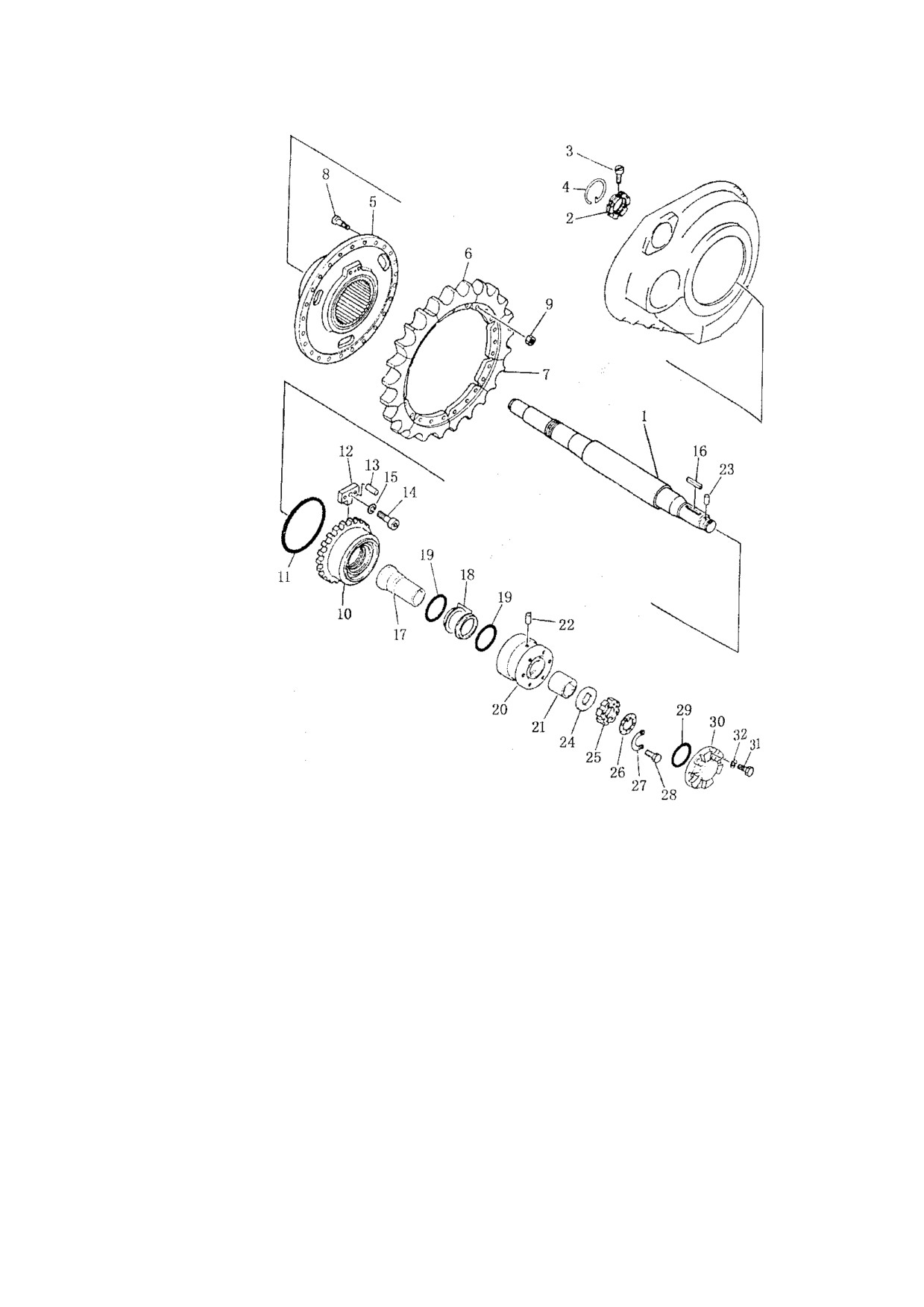

ЦЕПНАЯ ШЕСТЕРНЯ И ВАЛ
№
Условное
наименование
количество
п/п
наименование
SD22
SD22S
SD22E
SD22D
309-1
154-27-12313
Вал
2
158-18-00001
вал
2
2
170-27-12472
гайка
2
2
3
09243-01230
палец
2
2
4
170-27-12480
кольцо
2
2
5
154-27-12131
барабан цепной шестерни
2
2
6
154-27-12273
цепная шестерня (3-зубчатая)
14
14
7
154-27-12283
цепная шестерня (3-зубчатая)
4
4
8
155-27-12181
болт
50
50
9
01803-02228
гайка
50
50
10
170-27-12232
гайка барабана цепной шестерни
2
2
11
07000-05315
кольцо
2
2
12
175-27-31480
стопор
2
2
13
170-27-12250
фиксирующий штифт
4
4
14
01252-41635
болт
2
2
15
01602-21648
рессорная шайба
2
2
16
04000-01280
стопор
2
2
17
154-27-12352
промежуточная втулка
2
2
198-30-00070
герметик
2
2
18
198-30-16612
герметичное кольцо (состоит из 2
1
1
герметичных колец)
19
170-27-12340
кольцо (состоит из 2 колец)
1
1
20
154-27-12334
опора (цепной шестерни)
2
2
21
154-27-12341
распорная втулка
2
2
22
04020-01638
фиксирующий штифт
2
2
23
175-27-22510
фиксирующий штифт
2
2
24
154-27-12424
прокладка
2
2
25
154-27-12412
гайка
2
2
26
154-27-15240
прокладочная пластина
2
2
27
154-27-15250
замковая пластина
2
2
28
01010-51020
болт
4
4
29
02892-03148
кольцо
2
2
30
154-27-12362
крышка
2
2
31
01010-51640
болт
12
12
32
01602-21648
рессорная шайба
12
12

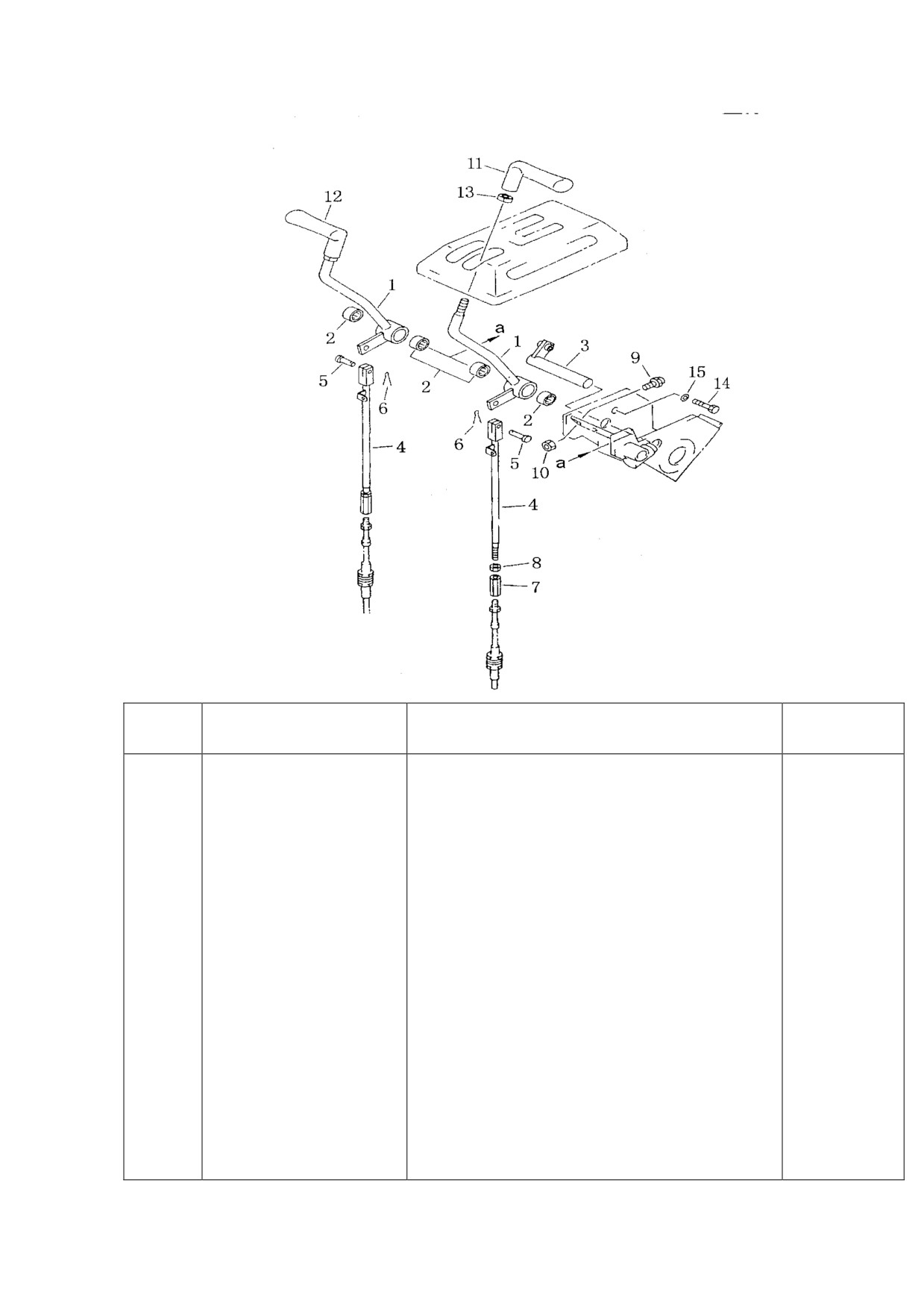

РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ
№
Условное
наименование
количество
п/п
наименование
310-1
154-43-42110
Рычаг (левый)
1
154-43-42170
Рычаг (правый)
1
2
195-43-43190
подшипник
4
3
17Y-26-04000
вал
1
4
154-43-42160
шток
2
5
04205-10822
палец
2
6
04050-12015
разводной шплинт
2
7
144-43-51130
соединительная втулка
2
8
01508-20805
гайка
2
9
195-43-41360
амортизатор
2
10
01583-11006
гайка
2
11
195-43-41560
ручка (левая)
1
12
195-43-41570
ручка (правая)
1
13
19М-43-11170
гайка
2
14
01010-50816
болт
1
15
01643-30823
шайба
1

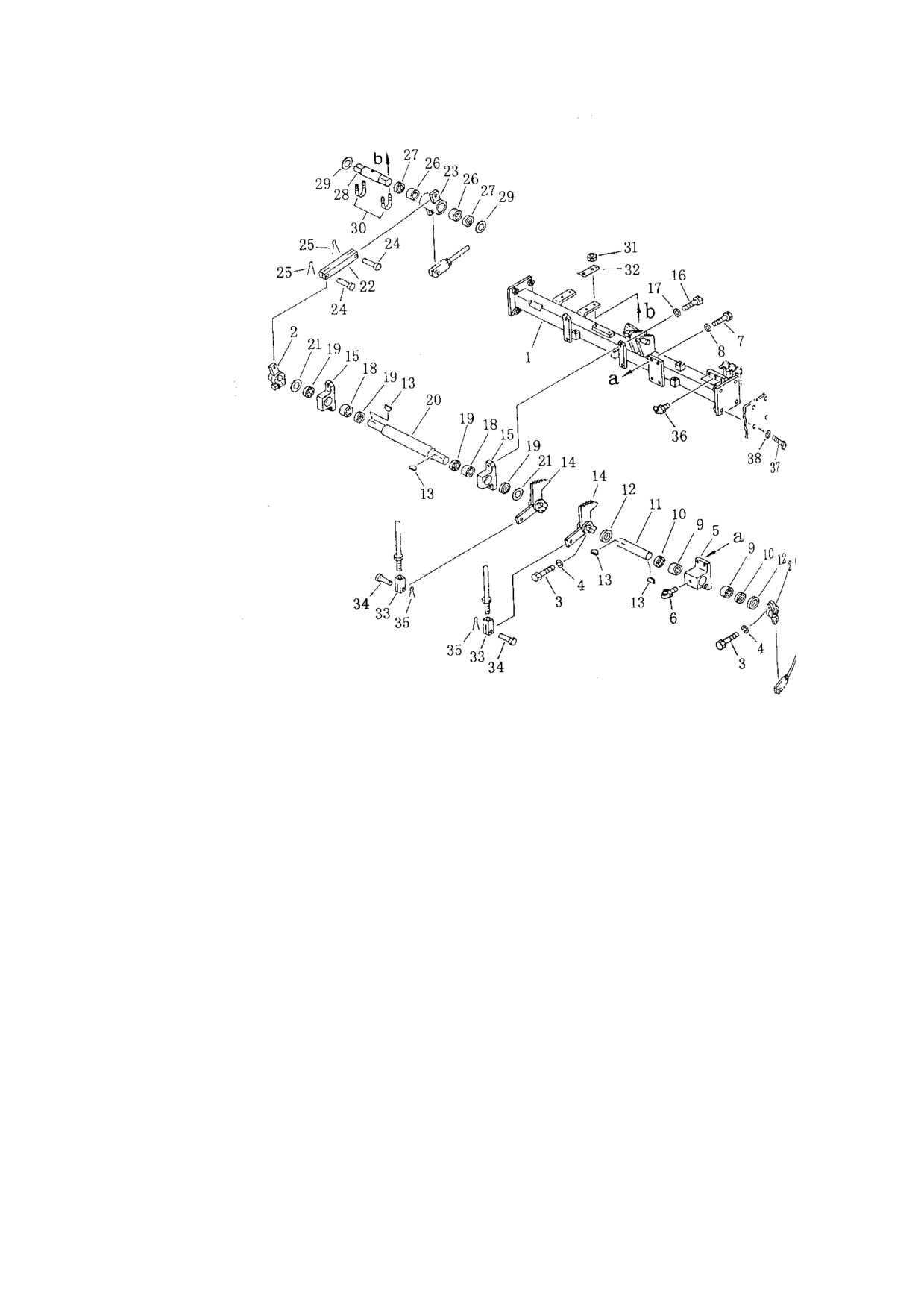

ТЯГА ТОРМОЗНОГО И РУЛЕВОГО УПРАВЛЕНИЯ (1/2)
№
Условное
наименование
количество
п/п
наименование
311-1
154-43-41251
Опора
1
2
154-43-15581
рычаг
2
3
01010-51245
болт
4
4
01602-21236
рессорная шайба
4
5
154-43-41170
опора
1
6
07021-01060
масленка
1
7
01010-51230
болт
4
8
01643-31232
рессорная шайба
4
9
06120-03520
шайба
2
10
06122-03504
рычаг
2
11
154-43-41160
опора
1
12
195-43-24430
промежуточная прокладка
2
13
04010-01032
сегментная шпонка
4
14
154-43-41160
рычаг
2
15
154-43-41190
опора
2
16
01010-51230
болт
4
17
01643-31232
шайба
4
18
06120-03520
игольчатый подшипник
2
19
06122-03504
пылеулавливающее кольцо
4
20
154-43-41210
вал
1
21
154-44-11650
промежуточная прокладка
2
22
154-43-41220
вилка
1
23
154-43-41230
рычаг
1
24
04205-11438
палец
2
25
04050-14022
разводной шплинт
2
26
06120-03520
насос игольчатого подшипника
2
27
06122-03504
пылеулавливающее кольцо
2
28
154-43-41240
вал
1
29
154-44-11650
промежуточная прокладка
2
30
07283-23442
у-образный зажим трубы
2
31
01582-11008
гайка
4
32
154-43-15480
замковая пластина
2
33
04220-21456
вилка
2
34
04200-11438
палец
2
35
04050-14028
разводной шплинт
2
36
07021-01060
масленка
3
37
01010-51640
болт
8
38
01643-31645
шайба
8

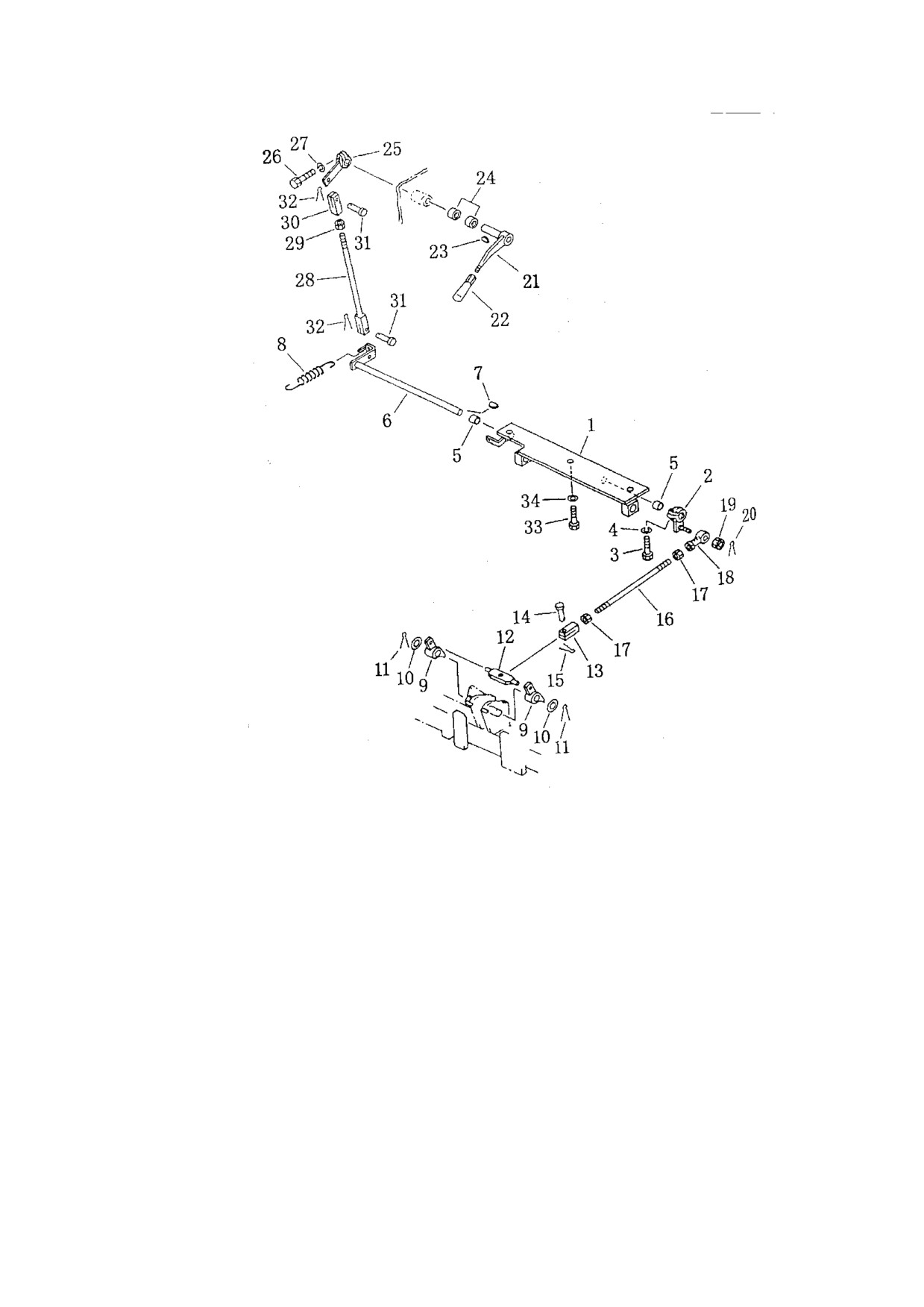

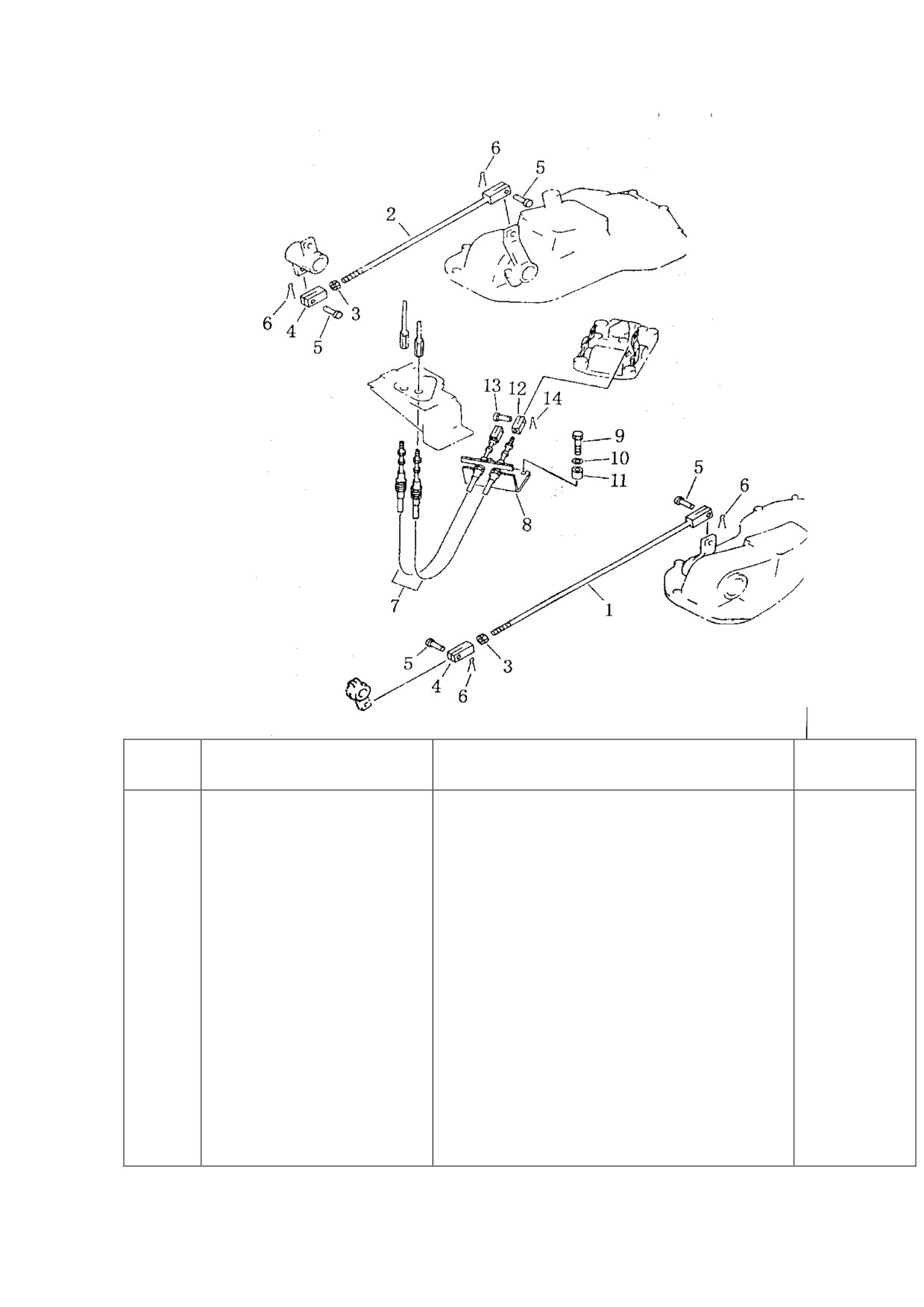

ТЯГА ТОРМОЗНОГО И РУЛЕВОГО УПРАВЛЕНИЯ (2/2)
№
Условное
наименование
количество
п/п
наименование
312-1
04244-41473
шток
1
2
04244-41456
шток
1
3
01582-11411
гайка
2
4
04211-21478
вилка
2
5
04205-11438
палец
4
6
04050-14022
разводной шплинт
4
7
154-43-42130
трос
2
8
23Y-26В-03000
опора
1
9
01010-51265
болт
2
10
01643-31232
шайба
2
11
195-33-11220
втулка
2
12
195-43-24430
пылеулавливающее кольцо
2
13
154-43-41410
вилка
2
14
04050-13022
разводной шплинт
2
ПЕДАЛЬ ТОРМОЗА
№
Условное
наименование
количество
п/п
наименование
313-1
154-43-41130

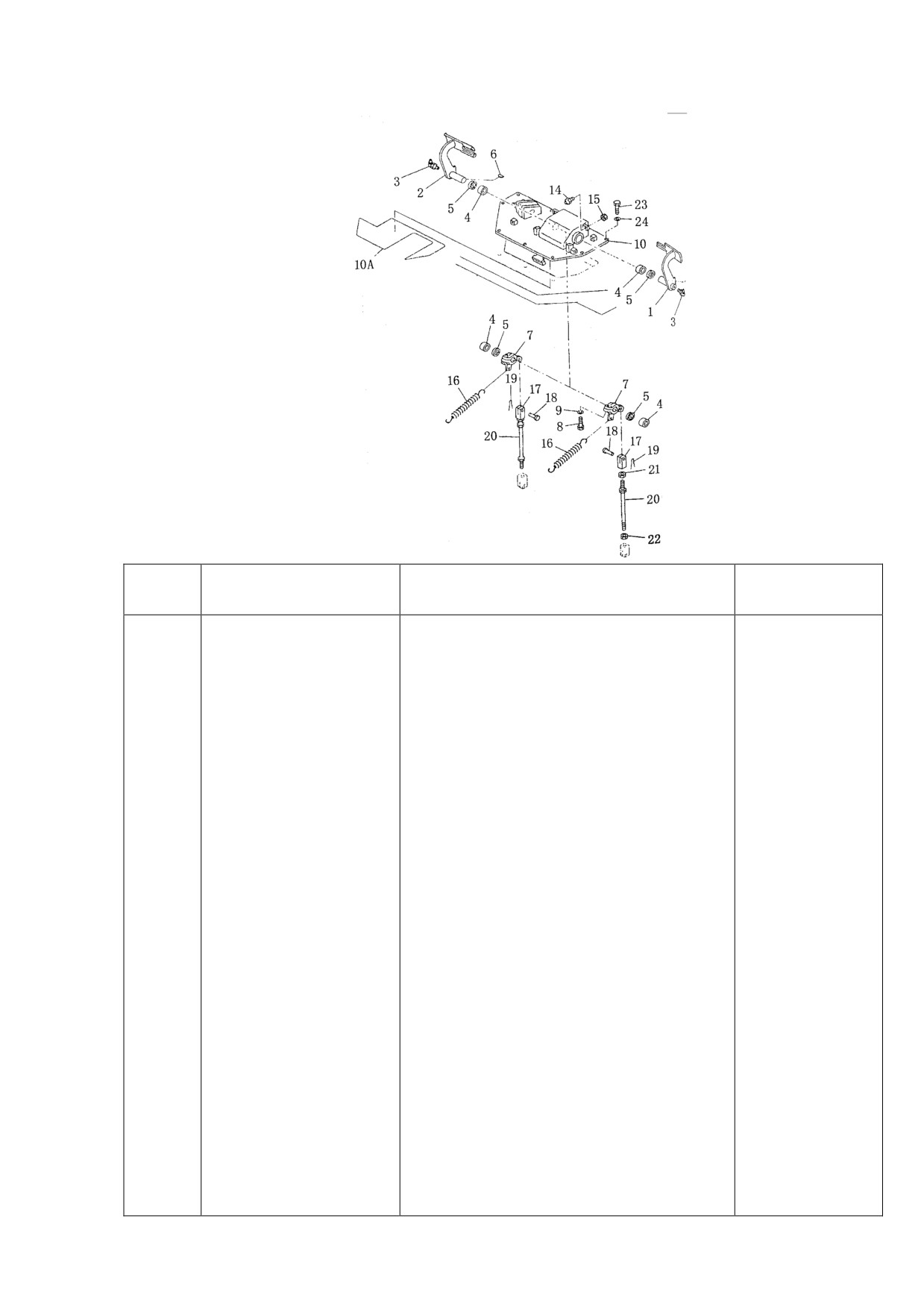

Педаль тормоза (левая)
1
2
154-43-41140
Педаль тормоза (правая)
1
3
07021-01090
масленка
2
4
06120-03520
игольчатый подшипник
4
5
06122-03504
пылеулавливающее кольцо
4
6
04010-01032
сегментная шпонка
2
7
154-43-41150
рычаг
2
8
01010-51245
болт
2
9
01602-21236
рессорная шайба
2
10
23Y-26В-01000
опора
1
10А
154-54-42430
прокладка
1
14
09311-41237
амортизационный болт
2
15
01580-11210
гайка
2
16
154-43-41260
рессора
2
17
04210-21456
вилка
2
18
04205-11438
палец
2
19
04050-14028
разводной шплинт
2
20
23Y-26В-05000
шток
2
21
01582-11411
гайка
2
22
01508-41408
гайка
2
23
01010-51230
болт
9
24
01643-31232
шайба
9

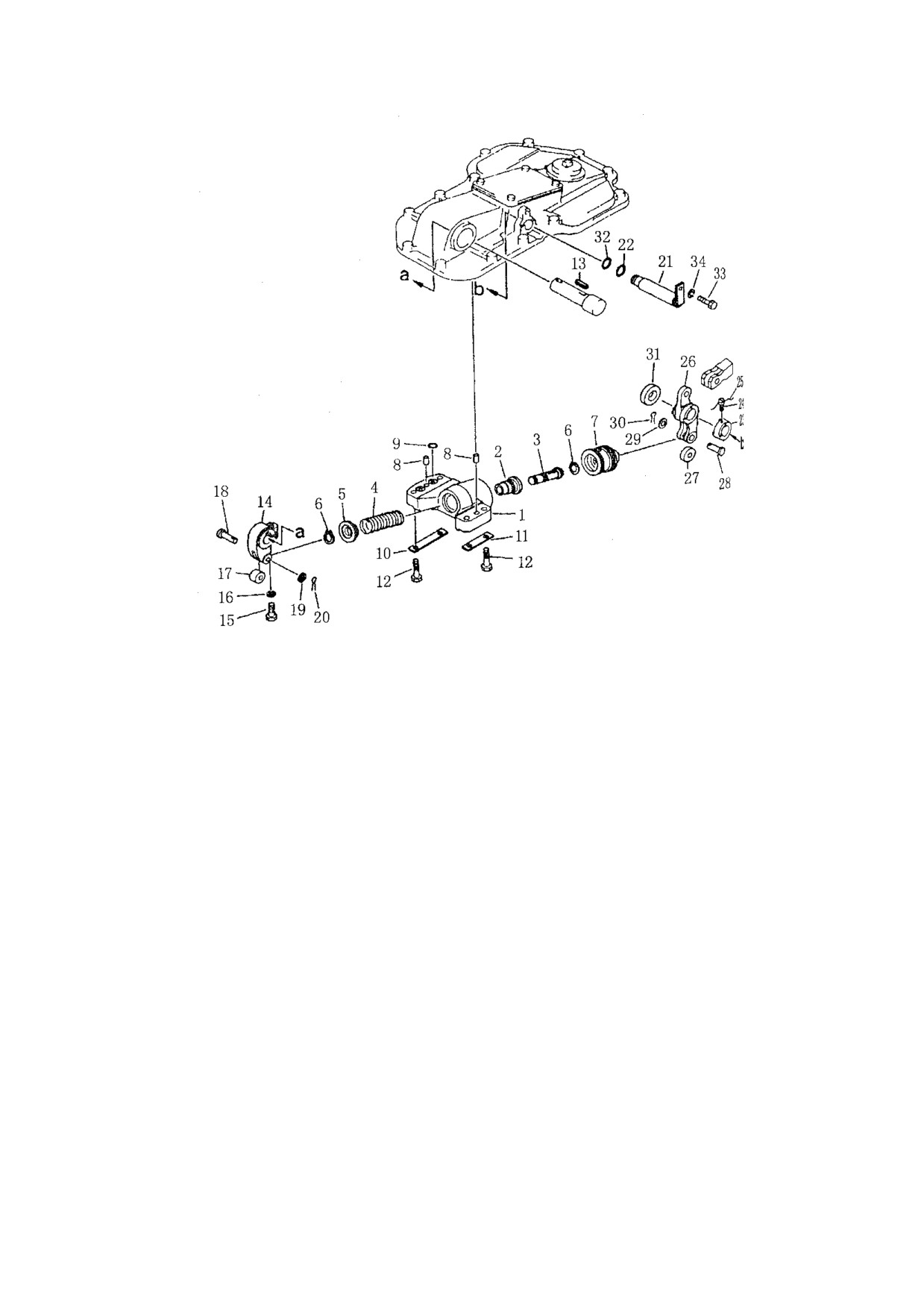

ТОРМОЗНОЙ РЫЧАГ
№
Условное
наименование
количество
п/п
наименование
314-1
23Y-26В-04000
Опора
1
2
154-43-41340
рычаг
1
3
01010-50830
болт
1
4
01602-20825
шайба
1
5
09350-01615
втулка
2
6
23Y-26В-06000
рычаг
1
7
04010-00519
сегментная шпонка
1
8
195-43-18491
рессора
1
9
154-43-41360
предохранитель
2
10
01640-22032
шайба
2
11
04050-14030
разводной шплинт
2
12
154-43-41350
штанга
1
13
04210-21040
вилка
1
14
04205-11028
палец
1
15
04050-13020
разводной шплинт
1
16
04245-41027
шток
1
17
01582-11008
гайка
2
18
04250-81056
откидной подшипник
1
19
01593-11008
гайка
1
20
04050-12018
разводной шплинт
1
21
195-43-41260
рычаг
1
22
09305-00800
ручка
1
23
04010-00519
сегментная шпонка
1
24
195-61-34120
подшипник
2
25
154-43-41310
рычаг
1
26
01010-51830
болт
1
27
01602-20825
шайба
1
28
23Y-26В-02000
шток
1
29
01580-11008
гайка
1
30
04210-21040
вилка
1
31
04205-11028
палец
2
32
04050-13020
разводной шплинт
2
33
01010-51230
болт
3
34
01643-31232
шайба
3

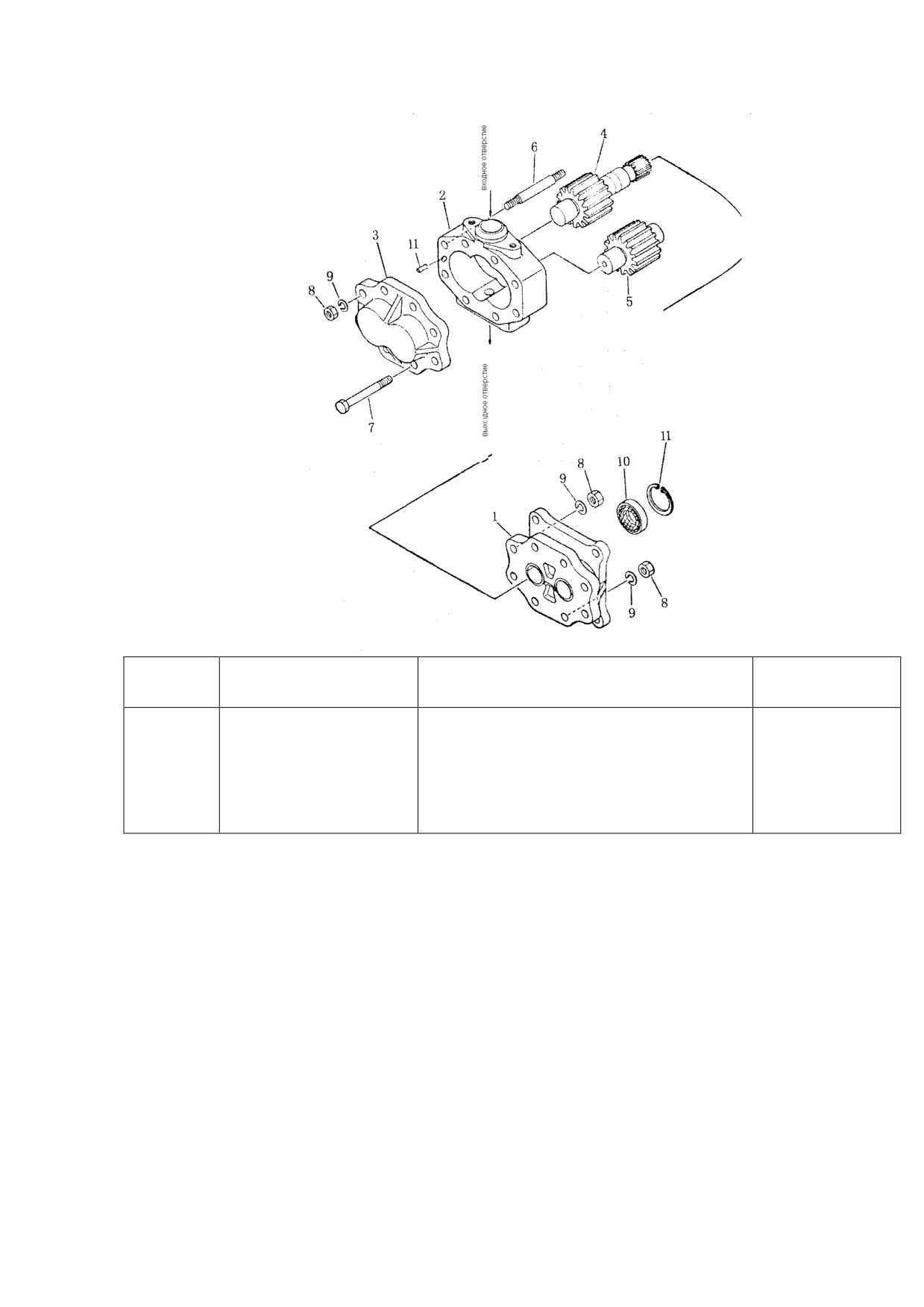

РУЛЕВОЙ НАСОС
№
Условное
наименование
количество
п/п
наименование
315-1-9
07436-72202
Рулевой насос
1
10
07434-71160
сальник
1
11
04020-00820
фиксирующий штифт
4

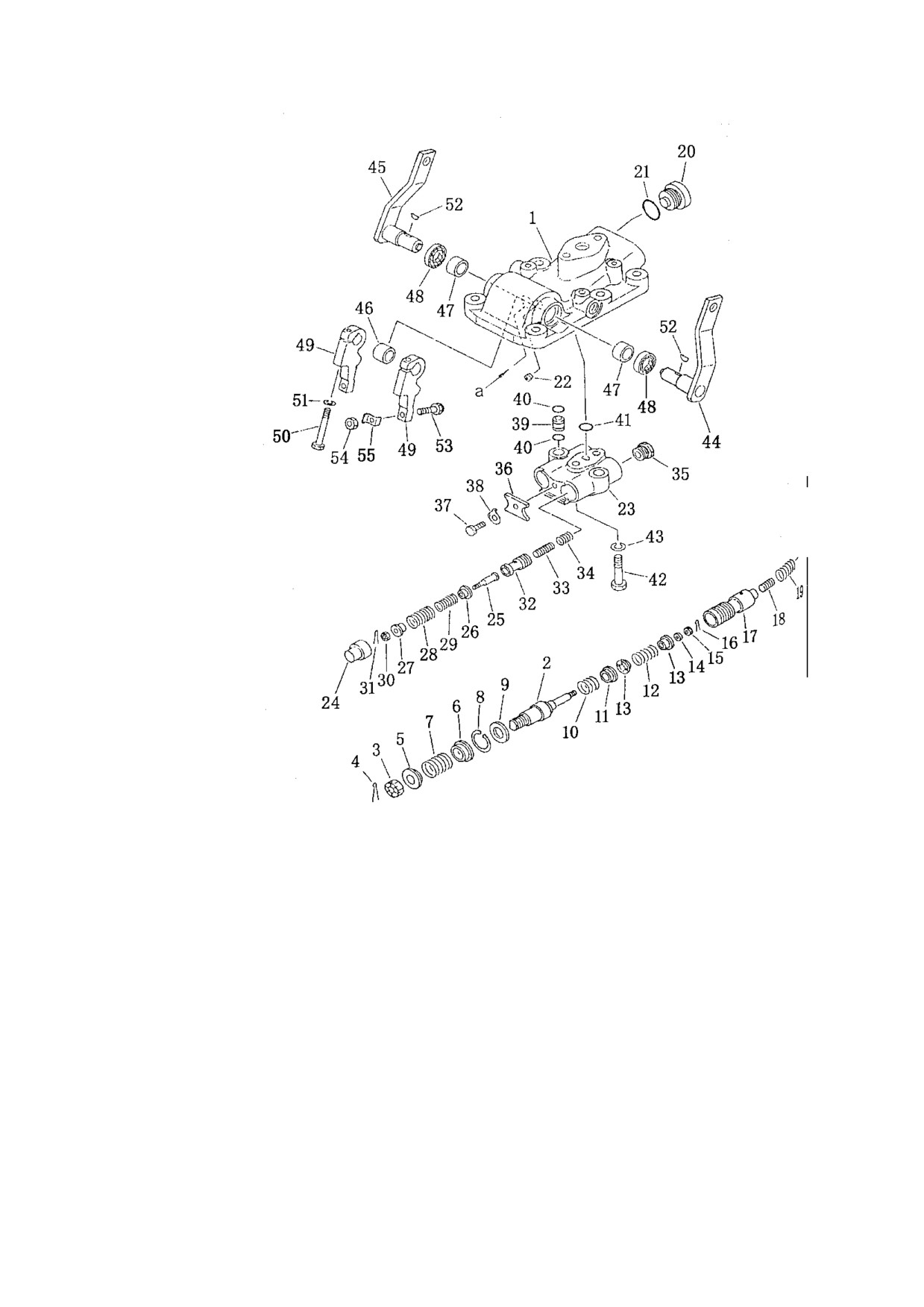

КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ
№
Условное
наименование
количество
п/п
наименование
154-40-00082
Клапан рулевого управления
1
316-1
144-40-22211
Корпус клапана
1
2
195-40-11540
вал
2
3
01593-11613
гайка
2
4
04050-14025
разводной шплинт
2
5
144-40-22180
гнездо
2
6
144-40-22170
гнездо
2
7
175-40-31230
рессора
2
8
04065-03212
стопорное кольцо
2
9
195-40-13110
упорное кольцо
2
10
195-40-11550
рессора
2
11
195-40-11560
гнездо
2
12
175-40-31150
рессора
2
13
195-40-11570
гнездо
2
14
144-40-22190
шайба
2
15
01590-10607
гайка
2
16
04050-11212
разводной шплинт
2
17
195-40-11531
сердечник клапана
2
18
702-11-11190
поршень
2
19
175-40-31130
рессора
2
20
175-40-31530
поршень
2
21
07002-03034
кольцо
2
22
07043-50108
заглушка
1
23
144-40-22230
корпус клапана
1
24
144-40-22290
направляющая втулка
2
25
144-40-22260
вал
2
26
144-40-22270
гнездо
2
27
144-40-22280
гнездо
2
28
144-40-22240
рессора
2
29
144-40-22230
рессора
2
30
01590-10607
гайка
2
31
04050-11212
разводной шплинт
2
32
144-40-22311
сердечник клапана
2
33
144-40-22320
поршень
2
КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ
№
Условное
наименование
количество
п/п
наименование
316-34
175-40-31410
рессора
2
35
144-40-22250
заглушка
2
36
144-40-22330
пластина
1
37
01010-50816
болт
1
38
01650-20808
замковая пластина
1
39
175-40-31510
направляющая труба
2
40
07000-02011
кольцо
4
41
07000-02015
кольцо
1
42
01010-51050
болт
2
43
01602-21030
шайба
2
44
154-40-41110
рычаг управления (левый)
1
45
144-40-41120
рычаг управления (правый)
1
46
09350-01820
Распорная втулка
1
47
09350-02215
Распорная втулка
2
48
175-40-31270
Сальник
2
49
144-40-41120
шток
2
50
01010-50860
Болт
2
51
01602-20825
шайба
2
52
04010-00416
сегментная шпонка
2
53
144-40-22160
болт
2
54
01580-10806
гайка
2
55
130-21-12330
замковая пластина
2
ГЛАВНЫЙ КЛАПАН РЕГУЛИРОВКИ ДАВЛЕНИЯ
№
Условное
наименование
количество
п/п
наименование
154-49-51100
Клапан регулировки давления
1
317-1
154-49-51110
Корпус клапана
1
2
145-14-23710
сердечник клапана
1
3
145-14-23720
плунжер
1
4
195-40-11431
рессора
1
5
170-33-13530
пробка
2
6
07000-03025
кольцо
2
7
04065-03515
упорное кольцо
2
8
07000-03042
кольцо
2
9
01010-51085
болт
4
10
01643-31032
шайба
4

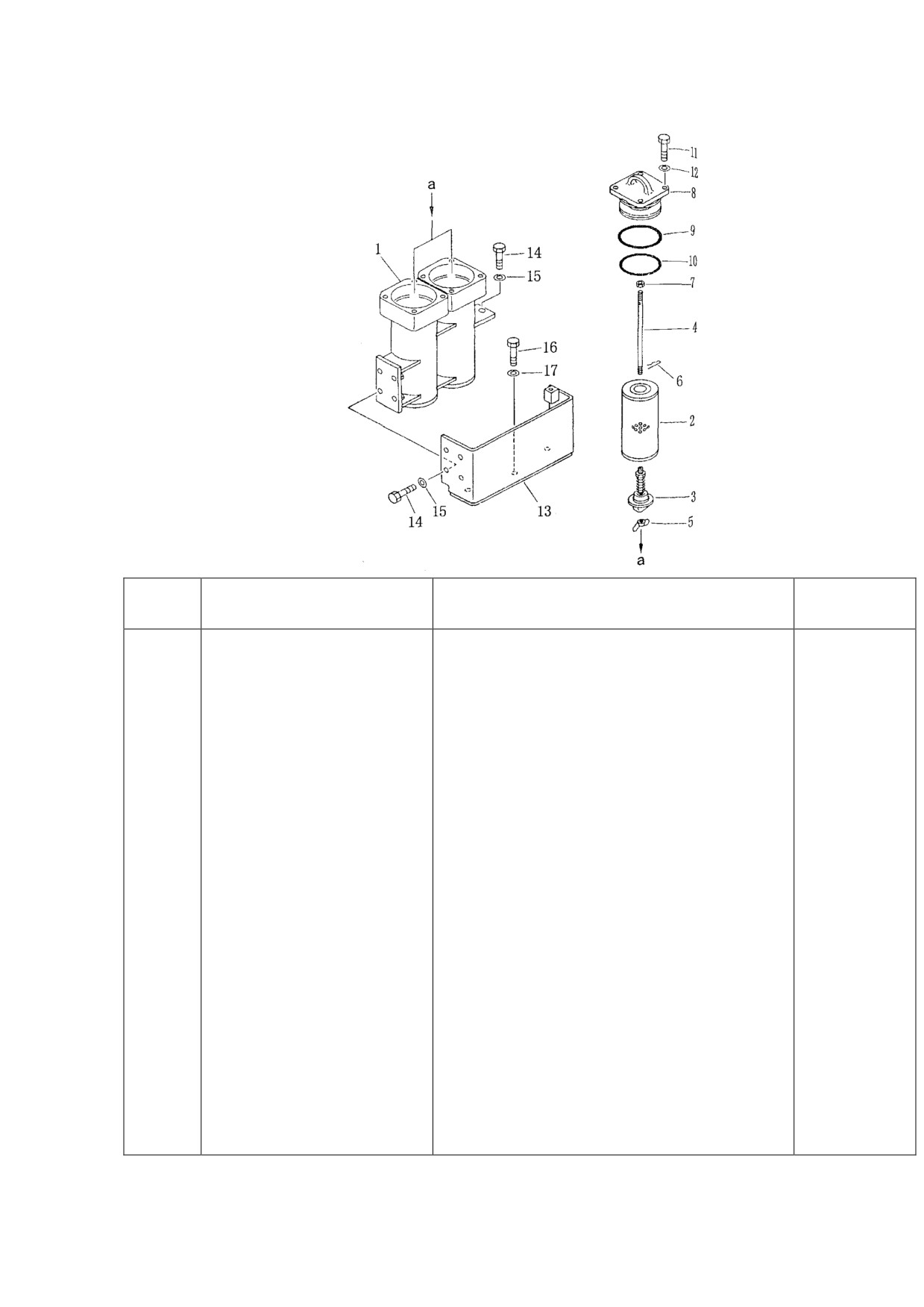

МАСЛЯНЫЙ ФИЛЬТР ТОНКОЙ ОЧИСТКИ
№
Условное
наименование
количество
п/п
наименование
154-49-51301
Масляный фильтр тонкой очистки
1
318-1
154-49-51311
Корпус масляного фильтра
1
2
175-49-11580
сердечник фильтра
2
3
175-49-25530
предохранительный клапан
2
4
175-49-25540
винтовой шток
2
5
01540-01050
гайка
2
6
04052-01038
разводной шплинт
2
7
01582-01008
гайка
2
8
154-49-52130
крышка
2
9
07000-02115
кольцо
2
10
07000-02110
кольцо
2
11
01010-51640
болт
8
12
01643-51645
шайба
8
13
154-49-52320
пластина
1
14
01010-51230
болт
5
15
01643-31232
шайба
5
16
01010-51635
гайка
3
17
01643-31645
шайба
3

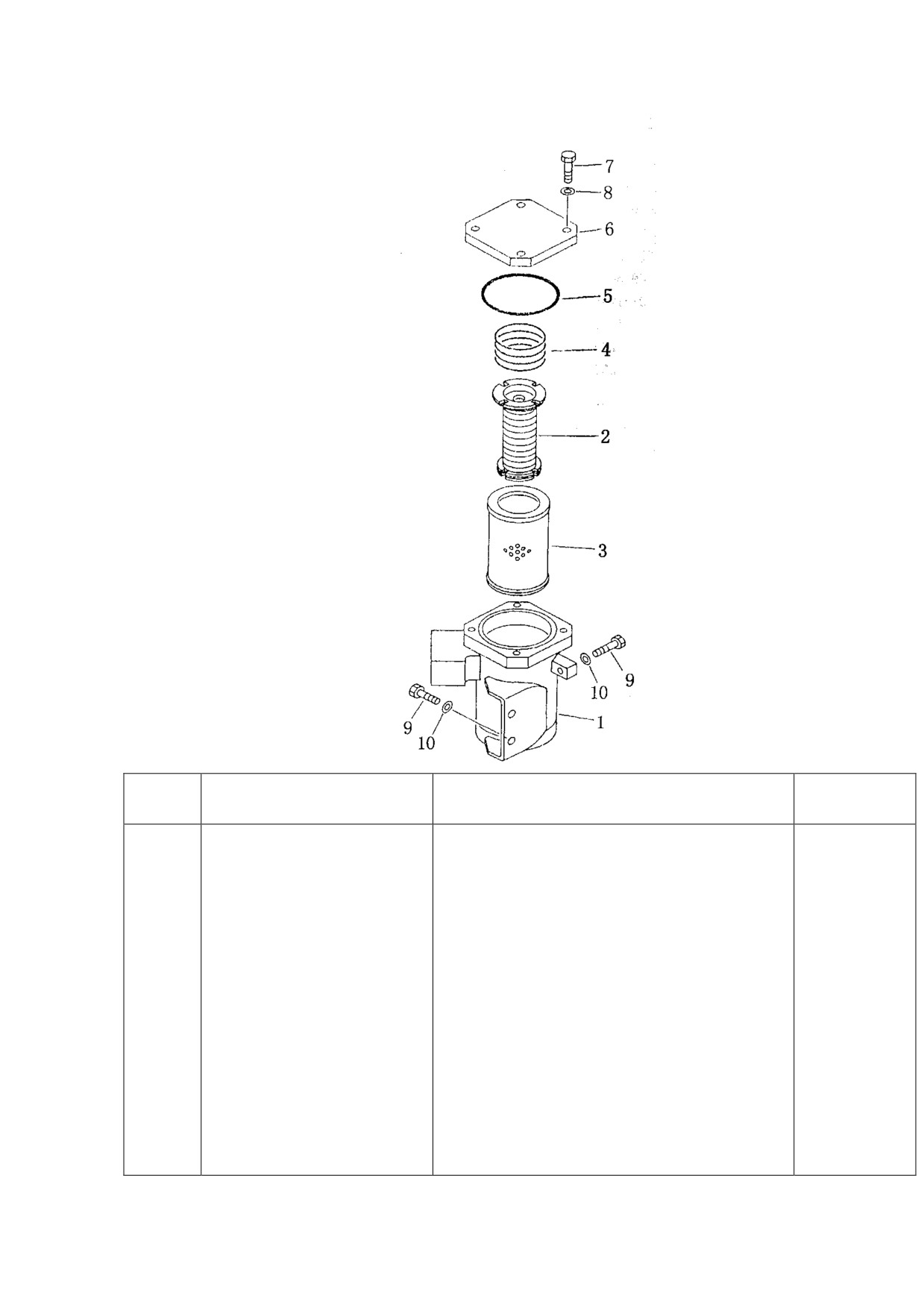

МАСЛЯНЫЙ ФИЛЬТР ГРУБОЙ ОЧИСТКИ
№
Условное
наименование
количество
п/п
наименование
154-49-51200
Масляный фильтр грубой очистки
1
319-1
154-49-51211
Корпус масляного фильтра
1
2
175-49-11231
магнит
1
3
175-49-11222
сердечник фильтра
1
4
154-19-11230
рессора
1
5
07000-03130
кольцо
1
6
154-49-51220
крышка
1
7
01010-51235
болт
4
8
01643-31232
шайба
4
9
01010-51235
болт
3
10
01643-31232
шайба
3

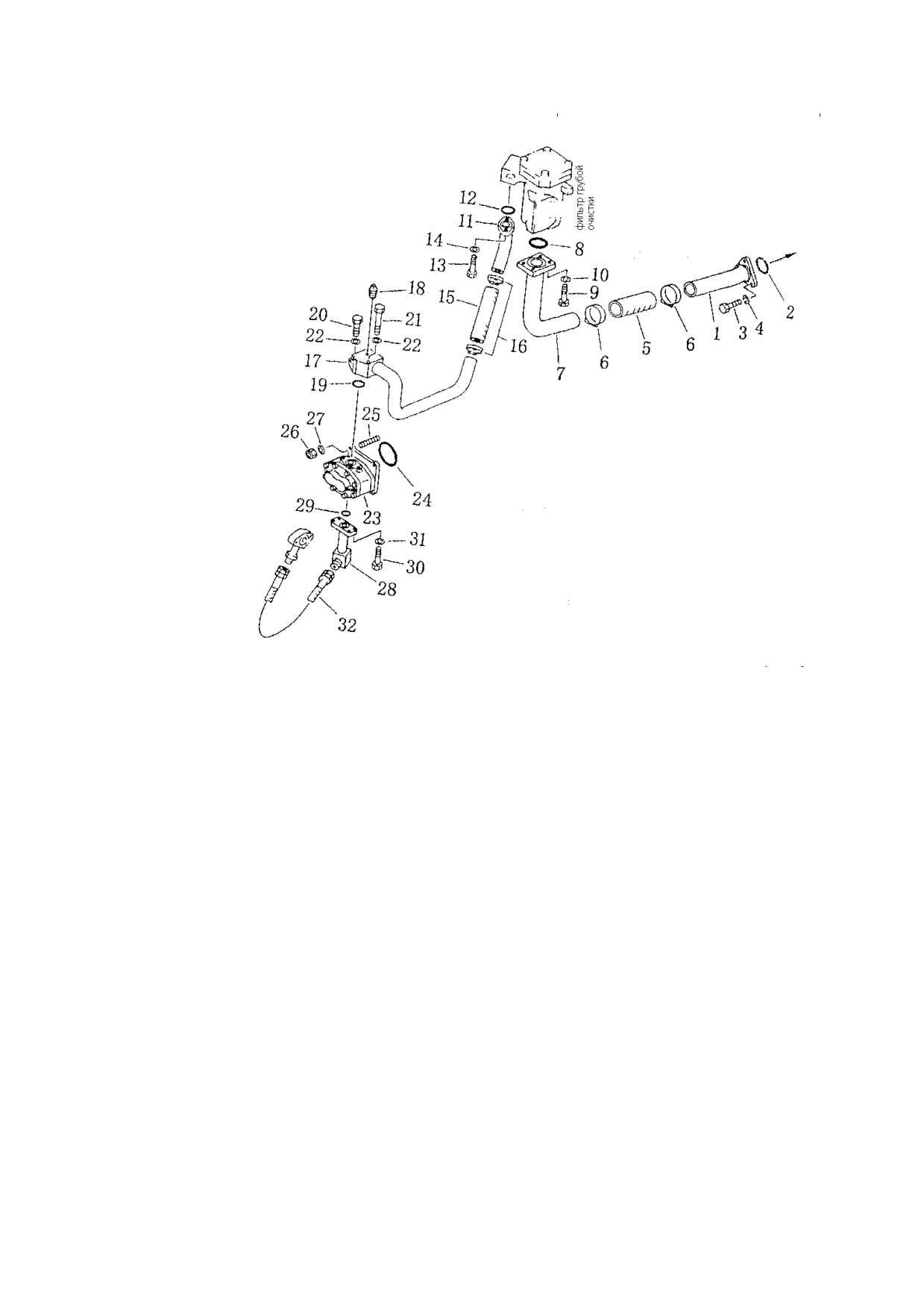

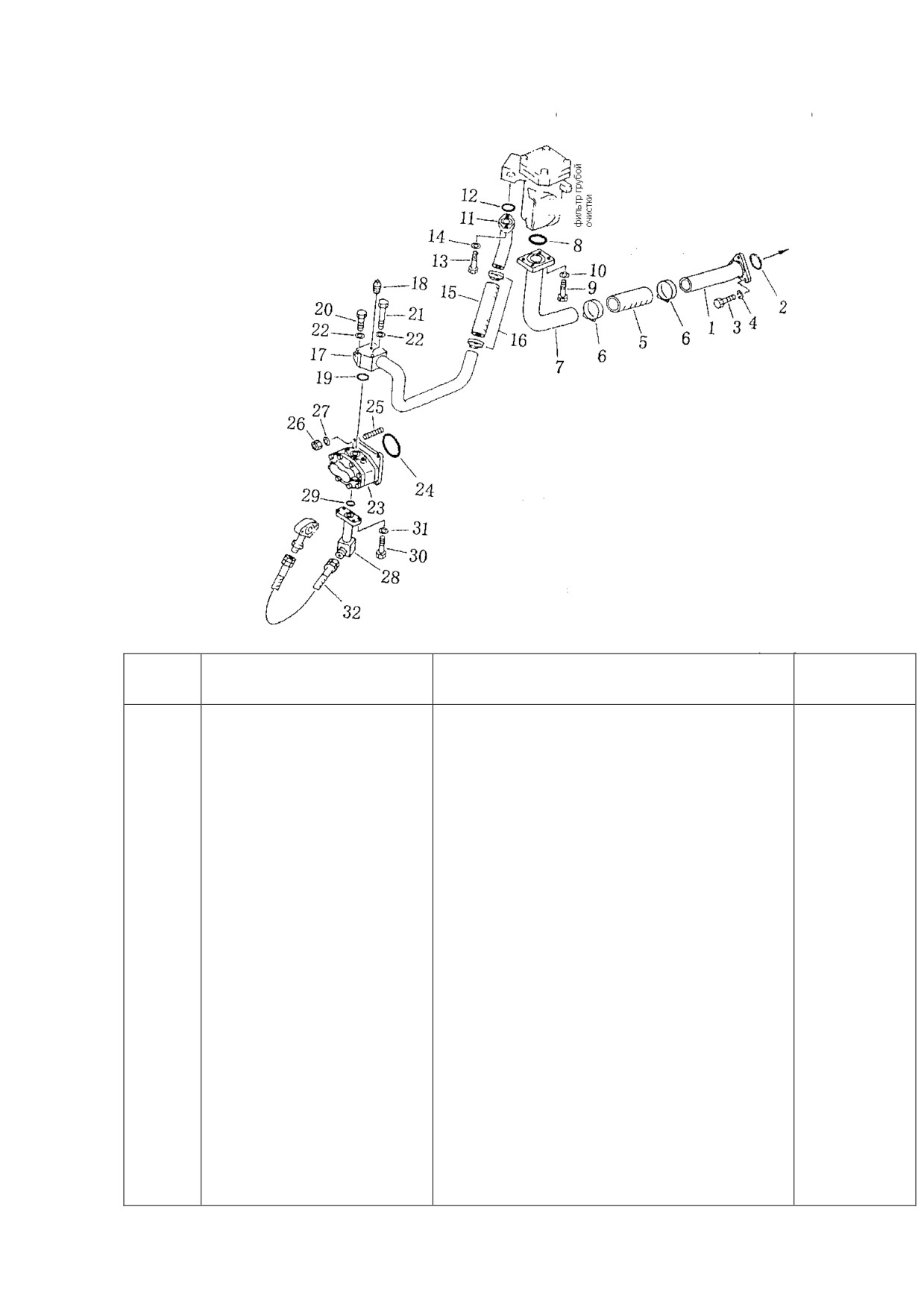

СИСТЕМА РУЛЕВОГО ТРУБОПРОВОДА (1/3)
№
Условное
наименование
количество
п/п
наименование
320-1
154-49-51120
труба
1
2
07000-02065
кольцо
1
3
01010-51235
болт
3
4
01602-21236
шайба
3
5
07260-05825
рукав
1
6
07280-08029
зажим трубы
4
7
154-49-51130
труба
1
8
07000-02060
кольцо
1
9
01010-51240
болт
4
10
01643-31232
шайба
4
11
23Y-74-09000
труба
1
12
07000-03042
труба
1
13
01010-31232
кольцо
2
14
01643-31232
болт
2
15
07260-04120
рукав
1
16
07281-00609
зажим
2
17
154-49-51150
труба
1
18
07042-30108
заглушка
1
19
07000-03038
кольцо
1
20
01010-51035
болт
1
21
01010-51080
болт
1
22
01643-31032
шайба
2
23
07436-72202
рулевой насос
1
24
07000-02085
кольцо
1
25
01140-51255
болт
4
26
01582-11210
гайка
4
27
01643-31232
шайба
4
28
154-49-51231
труба
1
29
07000-03025
кольцо
1
30
01010-51035
болт
4
31
01643-31032
шайба
4
32
07102-20605
рукав
1
СИСТЕМА РУЛЕВОГО ТРУБОПРОВОДА (2/3)
№
Условное
наименование
количество
п/п
наименование
321-1
154-49-51250
труба
1
2
154-49-51760
труба
1
3
07042-30108
заглушка
2
4
07000-03035
болт
2
5
01010-51045
болт
4
6
01643-31032
шайба
4
7
07102-20614
рукав
1
8
154-49-51270
штуцер трубы
1
9
07002-02434
кольцо
1
10
07102-21010
рукав
1
10А
23Y-74В-04000
труба
1
11
07000-03032
кольцо
2
12
01010-51035
болт
2
13
01643-31032
шайба
2
14
176-61-41420
зажим трубы
2
15
01010-51055
болт
1
16
01643-31032
шайба
1

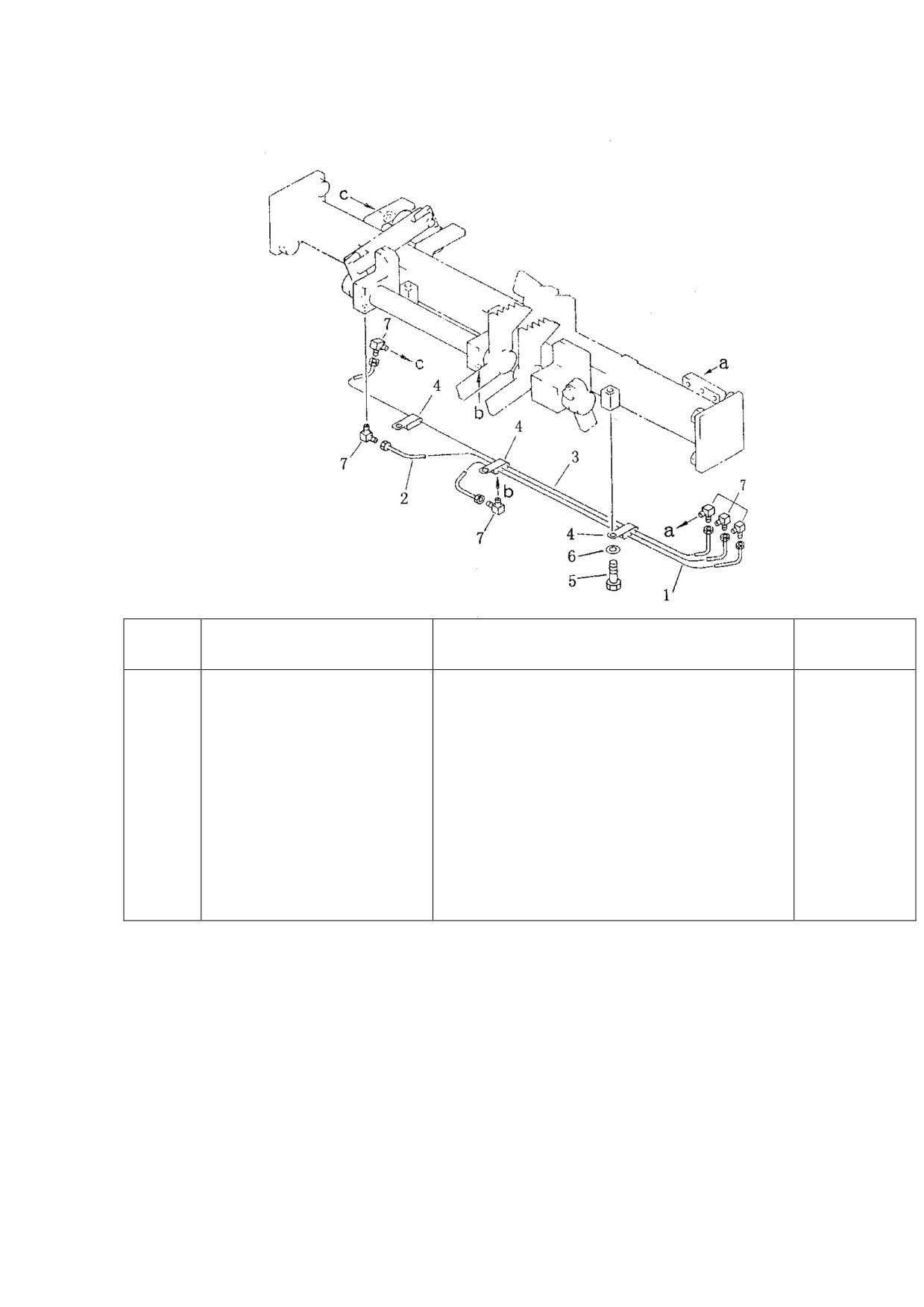

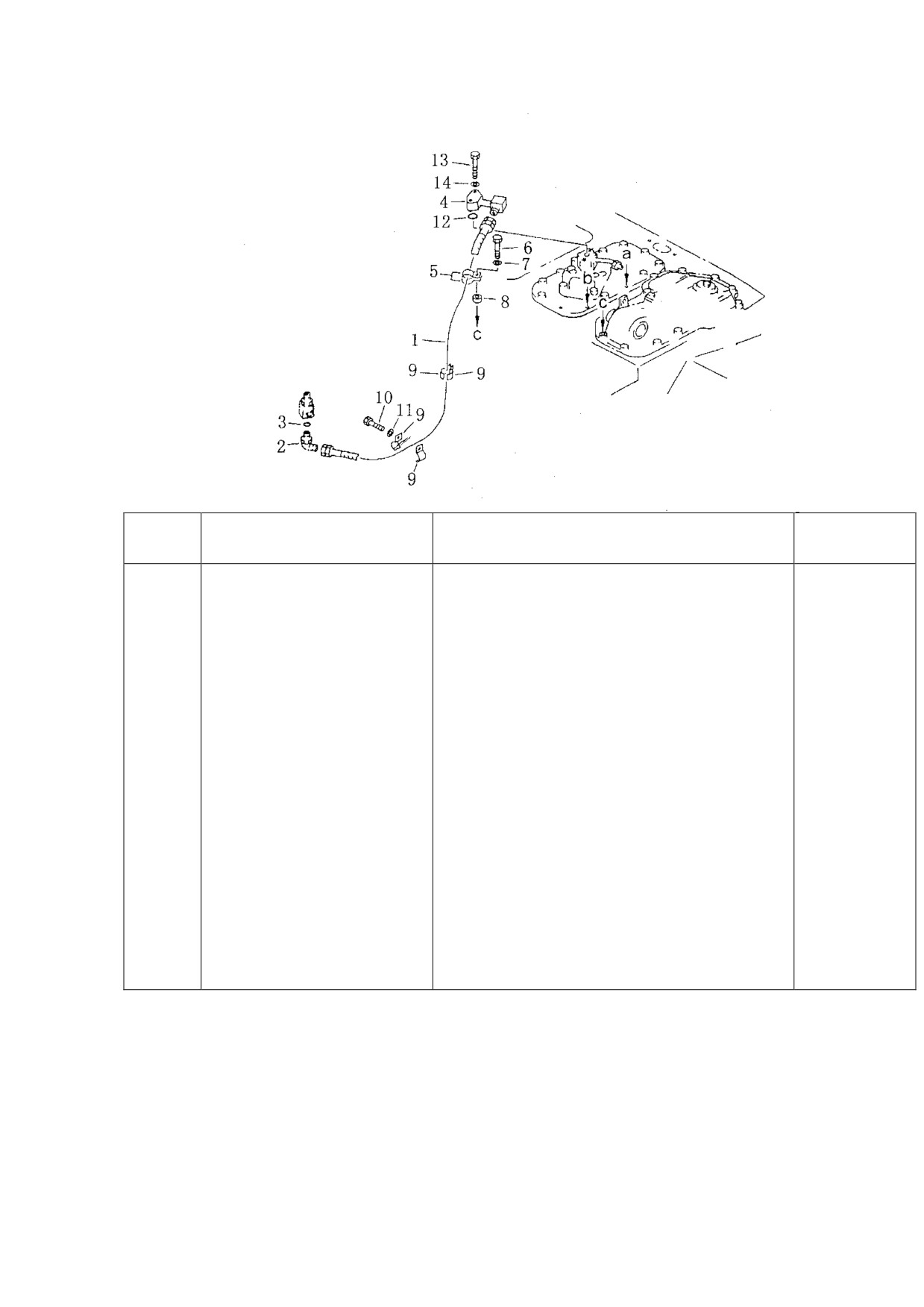

СИСТЕМА РУЛЕВОГО ТРУБОПРОВОДА (3/3)
№
Условное
наименование
количество
п/п
наименование
322-1
07102-20616
рукав
1
2
07235-10628
штуцер
1
3
07002-02434
кольцо
1
4
23Y-74В-01000
труба
1
5
154-49-51970
зажим трубы
2
6
01010-51290
болт
1
7
01643-31232
шайба
1
8
195-33-11220
втулка
1
9
154-49-51970
зажим трубы
4
10
01010-51230
болт
2
11
01643-31232
шайба
2
12
07000-03028
кольцо
1
13
01011-51020
болт
2
14
01643-30032
шайба
2

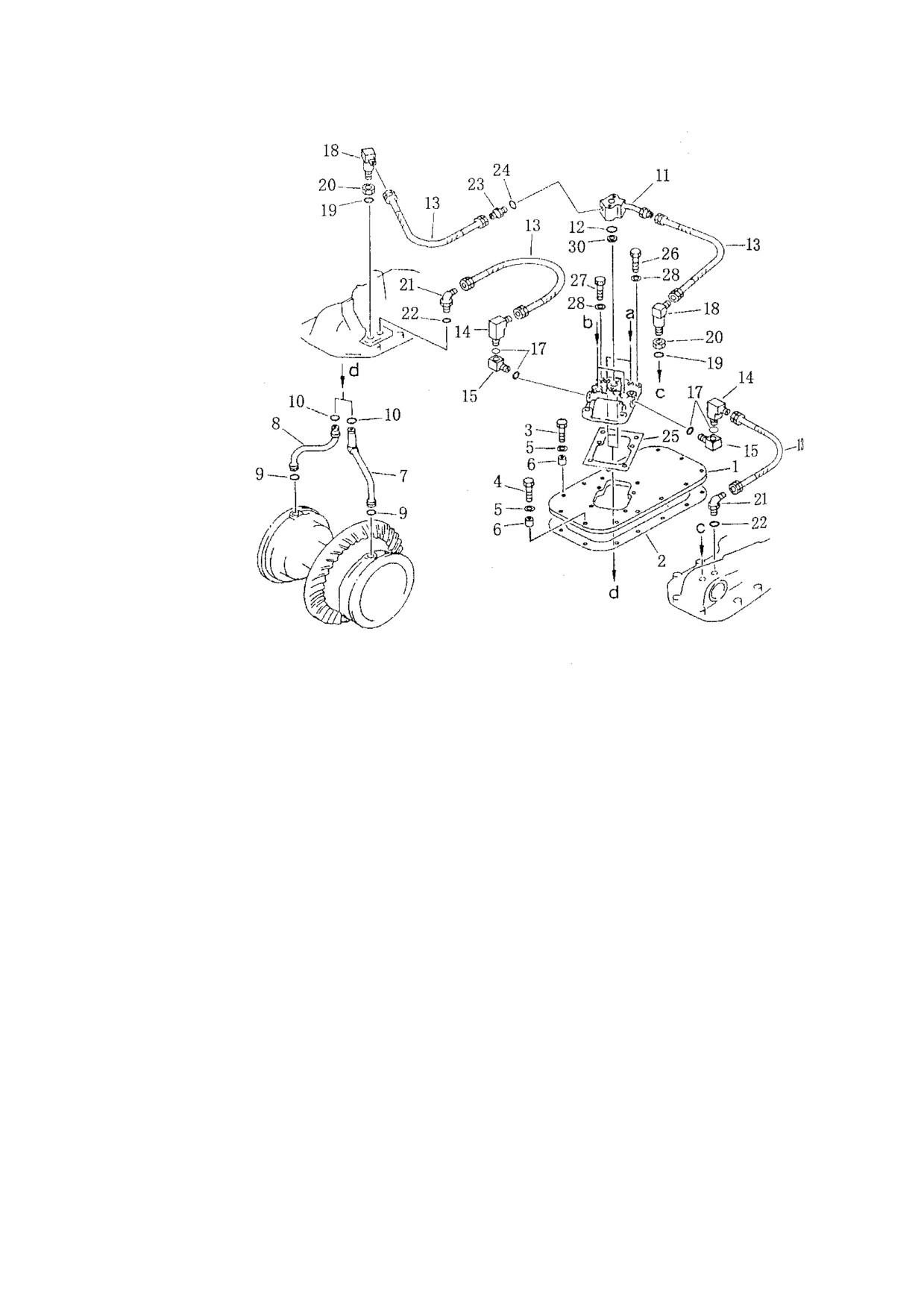

СИСТЕМА ТОРМОЗНОГО ТРУБОПРОВОДА
№
Условное
наименование
количество
п/п
наименование
323-1
154-49-51560
пластина
1
2
175-40-22591
прокладка
1
3
01010-51260
болт
10
4
01010-51265
болт
3
5
01643-31232
шайба
13
6
195-33-11220
втулка
13
7
154-49-51651
труба (левая)
1
8
154-49-51660
труба (правая)
1
9
07000-03022
кольцо
2
10
07000-02018
кольцо
2
11
154-49-51570
труба
1
12
07000-03028
кольцо
1
13
07102-20303
рукав
4
14
203-62-12330
штуцер
4
15
195-49-13830
штуцер
2
17
07002-01623
кольцо
2
18
175-49-25670
штуцер
4
19
07002-02034
кольцо
2
20
01583-12012
гайка
2
21
07235-10315
штуцер
2
22
07002-02034
кольцо
2
23
07230-20315
штуцер
2
24
07002-02034
кольцо
1
25
144-40-22221
прокладка
1
26
01010-51250
болт
1
27
01010-51240
болт
5
28
01643-31232
шайба
6
29
154-49-51510
блок
1
30
154-49-51630
прокладка
1
СИСТЕМА ЦЕНТРАЛИЗОВАННОГО МАСЛЯНОГО
ТРУБОПРОВОДА
№
Условное
наименование
количество
п/п
наименование
324-1
154-43-41410
труба
1
2
154-43-41420
труба
1
3
154-43-41430
труба
1
4
209-38-12260
зажим
3
5
01010-51220
болт
3
6
01643-31232
шайба
3
7
176-43-41350
штуцер
6
содержание .. 2 3 4 5 ..
