«СМТ технологии» (решения для производства электроники). Каталог оборудования (до 2023 года) - часть 7

ОБОРУДОВАНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА ПЕЧАТНЫХ ПЛАТ

Технические характермстики:

■■

Рабочая зона — 600 × 600 мм

■■

Температура жидкости — 20-55 °С

■■

Производительность — 12 плат/час

■■

Тепловая мощность — 3 кВт

■■

Скорость движения платы — 28 мм/сек

■■

Электропитание — 3 фазы, 380В, 50 Гц

■■

Позиционирование ПП — Вертикальное

■■

Мощность — 7,5 кВт

■■

Количество ноззлов — 10 группы ноззлов

■■

Габариты (Д × Ш × В) — 1800 × 700 × 1450 мм

■■

Давление жидкости — 2 кг/см²

Оборудование для металлизации

Промышленная установка для металлизации отверстий DCT модель TP400D

Производитель: DCT | Модели: TP400D

Особенности оборудования:

■■

Использование пластинчатого анода

для выравнивания толщины меди на тыльной

стороне

■■

Обратный импульсный источник питания

помогает избежать явления «собачьей кости»

■■

Наличие циркуляционного фильтра,

улучшающего гальванический эффект

■■

Простота и удобство использования

Технические характеристики:

■■

Максимальный размер ПП — 400 × 300 мм

■■

Слоты для гальваники — 2

■■

Минимальный диаметр отверстия — 0,2 мм

■■

Показ колебательного сигнала — нет

■■

Источник питания — постоянного тока

■■

Электропитание — 220 В, 50 Гц

■■

Тип анода — пластинчатый

■■

Мощность — 2 кВт

■■

Перемешивание воздуха — есть

■■

Масса — 280 кг

■■

Функция очистки — есть

Промышленная установка для металлизации отверстий DCT модель TP600D

Производитель: DCT | Модели: TP600D

Особенности оборудования:

■■

Использование пластинчатого анода

для выравнивания толщины меди на тыльной

стороне

■■

Обратный импульсный источник питания

помогает избежать явления «собачьей кости»

■■

Наличие циркуляционного фильтра,

улучшающего гальванический эффект

■■

Простота и удобство использования

КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат

25

Технические характеристики:

■■

Максимальный размер ПП — 600 × 600 мм

■■

Функция очистки — есть

■■

Минимальный диаметр отверстия — 0,2 мм

■■

Слоты для гальваники — 4

■■

Источник питания — постоянного тока

■■

Показ колебательного сигнала — нет

■■

Тип анода — пластинчатый

■■

Электропитание — 220 В, 50 Гц

■■

Перемешивание воздуха — есть

■■

Масса — 900 кг

■■

Мощность — 2 кВт

Оборудование для прототипирования при помощи лазера

Лазер для создания топологии печатной платы DCT модель DL300B

Производитель: DCT | Модели: DL300B

Особенности оборудования:

■■

Компактные размеры системы

■■

Высокая точность обработки

■■

Гранитный рабочий стол мостовой конструкции

■■

Импортированный сканирующий гальванометр,

телецентрический объектив

■■

Автоматическая остановка при открытии двери

Технические характеристики:

■■

Минимальный шаг — 25 мкм

■■

Минимальная ширина дорожки — 20 мкм

■■

Рабочая зона — 300 × 300 мм

■■

Повторяемость — ≤± 2 мм

■■

Точность позиционирования — ≤± 5 мм

■■

Максимальная скорость

обработки — 20 см²/мин

■■

Длина волны — 1064 нм

■■

Разрешение гальванометра — 1 мкм

■■

Система слежения с камерой высокого

разрешения

■■

Частота лазера — 20-80 Гц

■■

Мощность лазера — 20 Вт

■■

Разрешение движения платформы — 0,5 мкм

■■

Габариты — 850 × 900 × 1450 мм

■■

Масса — 270 кг

■■

Электропитание — 220 В, 50 Гц

■■

Пневмопитание — 6-8 бар, >240 л/мин

■■

Мощность — 1,7 кВт

26

КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат

ОБОРУДОВАНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА ПЕЧАТНЫХ ПЛАТ

Лазер для создания топологии печатной платы DCT модель DL300G

Производитель: DCT | Модели: DL300G

Особенности оборудования:

■■

Компактные размеры системы

■■

Высокая точность обработки

■■

Гранитный рабочий стол мостовой конструкции

■■

Импортированный сканирующий гальванометр,

телецентрический объектив

■■

Автоматическая остановка при открытии двери

Технические характеристики:

■■

Минимальный шаг — 25 мкм

■■

Система слежения с камерой высокого

■■

Минимальная ширина дорожки — 20 мкм

разрешения

■■

Рабочая зона — 300 × 300 мм

■■

Частота лазера — 20-80 Гц

■■

Повторяемость — ≤± 2 мм

■■

Мощность лазера — 20 Вт

■■

Точность позиционирования — ≤± 5 мм

■■

Разрешение движения платформы — 0,5 мкм

■■

Максимальная скорость

■■

Габариты — 850 × 900 × 1450 мм

обработки — 30 см²/мин

■■

Масса — 270 кг

■■

Длина волны — 532 нм

■■

Электропитание — 220 В, 50 Гц

■■

Разрешение гальванометра — 1 мкм

■■

Пневмопитание — 6-8 бар, >240 л/мин

■■

Мощность — 1,7 кВт

Производство многослойных печатных плат

Пресс для производства многослойных ПП МР300D

Производитель: DCT | Модели: MP300D

Особенности оборудования:

■■

Точное регулирование давления и температуры

■■

Быстрая подготовка к работе (быстрый нагрев)

■■

Компактный размеры, простота и удобство использования

■■

Высокая производительность и отличное качество прессования

Технические характеристики:

■■

Максимальный размер ПП — 355 × 280 мм

■■

Мощность — 3 кВт

■■

Максимальное давление — 300 Н/ см²

■■

Материал подложек — FR4 и другие

■■

Максимальная температура — 350 °С

■■

Количество слоев ПП — 8

■■

Время прессования — 90 минут

■■

Габариты — 600 × 600 × 1330 мм

■■

Масса — 450 кг

■■

Электропитание — 220 В, 50 Гц

КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат

27

Вспомогательное оборудование

Система очистки сточных вод DCT модель WT300

Производитель: DCT | Модели: WT300

Особенности оборудования:

■■

Оборудование сертифицировано SGS

■■

Три уровня фильтров для очистки сточных вод

■■

Наличие модуля промывки распылением

Технические характеристики:

■■

Фильтры: Сотовой, угольный, ионный

■■

Нейтрализация оснований и кислот: Есть

■■

Количество очищаемой воды: 20 л/час

■■

Габариты: 900 × 600 × 1240 мм

■■

Масса установки: 77 кг

■■

Электропитание: 1 фаза, 220В, 50 Гц

■■

Мощность: 200 Вт

28

КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат

РУЧНЫЕ СЕПАРАТОРЫ ПЕЧАТНЫХ ПЛАТ

Моторизованный сепаратор для разделения предварительно скрайбированных

панелей, модель Maestro 2М

Производитель: CAB | Модель: Maestro 2М

Технические характеристики:

■■

Ручное перемещение ПП вперед между двух

ножей

■■

Вращение верхнего ножа посредством

двигателя

■■

Регулируемый зазор между ножами

■■

Толщина ПП: 0,8-3,2 мм

■■

Размеры системы: 330 × 195 × 620 мм

Опции:

■■

Длина разделения: 15-300 мм

■■

Дополнительный верхний дисковый нож

■■

3 скорости вращения ножа:

(титан)

100/200/300 мм/сек

■■

Дополнительный нижний дисковый нож

■■

Масса оборудования: 19 кг

(титан)

Ручной сепаратор для разделения предварительно скрайбированных панелей,

модель Maestro 3Е/450

Производитель: CAB | Модель: Maestro 3Е/450

Технические характеристики:

■■

Ручная подача ПП между циркулярным

и линейным ножами

■■

Ручное перемещение ПП вперед между двух

ножей

■■

Регулируемый зазор между ножами

■■

Толщина ПП: 0,8-3,2 мм

Опции:

■■

Размеры системы: 455 × 350 × 700 мм

■■

Дополнительный верхний нож (титан)

■■

Длина разделения: 15-450 мм

■■

Дополнительный нижний линейный нож

■■

Масса оборудования: 22 кг

(титан)

2

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

РУЧНЫЕ СЕПАРАТОРЫ ПЕЧАТНЫХ ПЛАТ

Моторизованный сепаратор для разделения предварительно скрайбированных

панелей, модель Maestro 4S/600

Производитель: CAB | Модель: Maestro 4S/600

Технические характеристики:

■■

Ручная подача ПП между циркулярным

и линейным ножами

■■

Ручное перемещение ПП вперед между двух

ножей

■■

Регулируемый зазор между ножами

■■

Вращение верхнего ножа посредством

двигателя

■■

Толщина ПП: 0,8-3,2 мм

Опции:

■■

Размеры системы: 434 × 425 × 852 мм

■■

Дополнительный верхний нож (титан)

■■

Длина разделения: 15-600 мм

■■

Дополнительный нижний линейный нож

■■

Масса оборудования: 46 кг

(титан)

Cепаратор для разделения предварительно скрайбированных алюминиевых

панелей на линейки, модель MDS-700

Производитель: 1ClickSMT | Модель: MDS-700

Технические характеристики:

■■

Ручная подача ПП между циркулярными

ножами

■■

3 пары циркулярных ножей

■■

Вращение ножей (6 шт.) при помощи

двигателей

■■

Регулируемый зазор между ножами

■■

Регулируемая ширина направляющих под

разную ширину плат

■■

Толщина ПП: 0,2-5,0 мм

■■

Размеры системы: 425 × 480 × 480 мм (без

стола для ПП)

■■

Минимальная глубина скрайбирования:

0,25 мм

Опции:

■■

Скорость вращения ножей: 80, 120, 200,

■■

Дополнительный комплект ножей (6 шт.)

400 мм/мин

■■

Стол для ПП длиной до 1200 мм (модель

■■

Длина разделения: зависит от оснастки

MDS-710), 10 кг

■■

Масса оборудования: 33 кг

■■

Стол для ПП длиной до 2400 мм (модель

■■

Электропитание 220 В, 1 фаза, 50/60 Гц, 40 Вт

MDS-720), 20 кг

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

3

Пневматическая установка для разделения перемычек между панелями

мультиплицированных плат, модель Hektor2

Производитель: CAB | Модель: Hektor2

Технические характеристики:

■■

Ручная подача ПП

■■

Пневморезак управляемый нажатием педали

■■

Толщина платы макс. 2,5 мм

■■

Размеры системы: 170 × 255 × 220 мм

■■

Масса оборудования: 2,7 кг

■■

Давление сжатого воздуха: 4 Бар

■■

Удаления перемычек между панелями ПП

Модели резаков (цифры обозначают длину ножа C в мм)

■■

Blade 1,5L Blade 1,5T

■■

Blade 2,4L Blade 2,4T

■■

Blade 3,0L Blade 3,0T

■■

Blade 2,0L Blade 2,0T

■■

Blade 2,5L Blade 2,5T

4

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

АВТОМАТИЧЕСКИЕ СЕПАРАТОРЫ печатных плат С ДИСКОВЫМИ НОЖАМИ

АВТОМАТИЧЕСКИЕ СЕПАРАТОРЫ ПЕЧАТНЫХ

ПЛАТ С ДИСКОВЫМИ НОЖАМИ

Разделитель заготовок ПП nDPL-SW (Single) с дисковым ножом

Производитель: MSTECH | Модель: nDPL-SW (Single)

Резка по осям X/Y (вращающийся дисковый нож):

■■

Удаление отходов резки сверху и снизу

■■

Простое программирование посредством

видеокамеры

■■

Дружественный интерфейс пользователя

+cенсорный монитор

■■

Компактный дизайн

Опции системы:

■■

Видеосистема

Считывание штрих-кодов + MES-интерфейс:

■■

Система распознавания поломки инструмента

■■

Идентификация по отпечатку пальца

Спецификации системы:

■■

Габариты (ШхДхВ): 870 × 1360 × 1530 мм

■■

Программа: Windows + Графический

■■

Вес: прибл.: 350 кг (без системы удаления

интерфейс пользователя

отходов резки)

■■

Монитор: 17", сенсорный

■■

Оси: 5 осей с сервоприводами

■■

Обучение системы: видеокамера

■■

Рабочий стол: 1 шт.

■■

Подача ПП: на паллете

■■

Макс. скорость перемещения осей:

■■

Уровень шума: 70 ±3 дБ

1000 мм/сек

■■

Высота столов: 945 ±30 мм

■■

Макс. скорость резки: 100 мм/сек

■■

Система удаления отходов резки: 3 фазы,

■■

Макс. скорость вращения ножа: 40000 об/мин

380 В, 50/60 Гц

■■

Точность резки: ±0,1 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Повторяемость: ±0,02 мм

■■

Сжатый воздух: 5,6 Бар

■■

Двигатель резака: 400 Вт, 60000 об/мин (макс)

■■

Макс. габариты ПП: 320 × 320 мм

■■

Количество режущих головок: 1

■■

Толщина ПП: 0,4-3,2 мм

■■

Контроллер: на базе системы управления

■■

Материал ПП: FR4, CEM-3, фенол

IPC

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

5

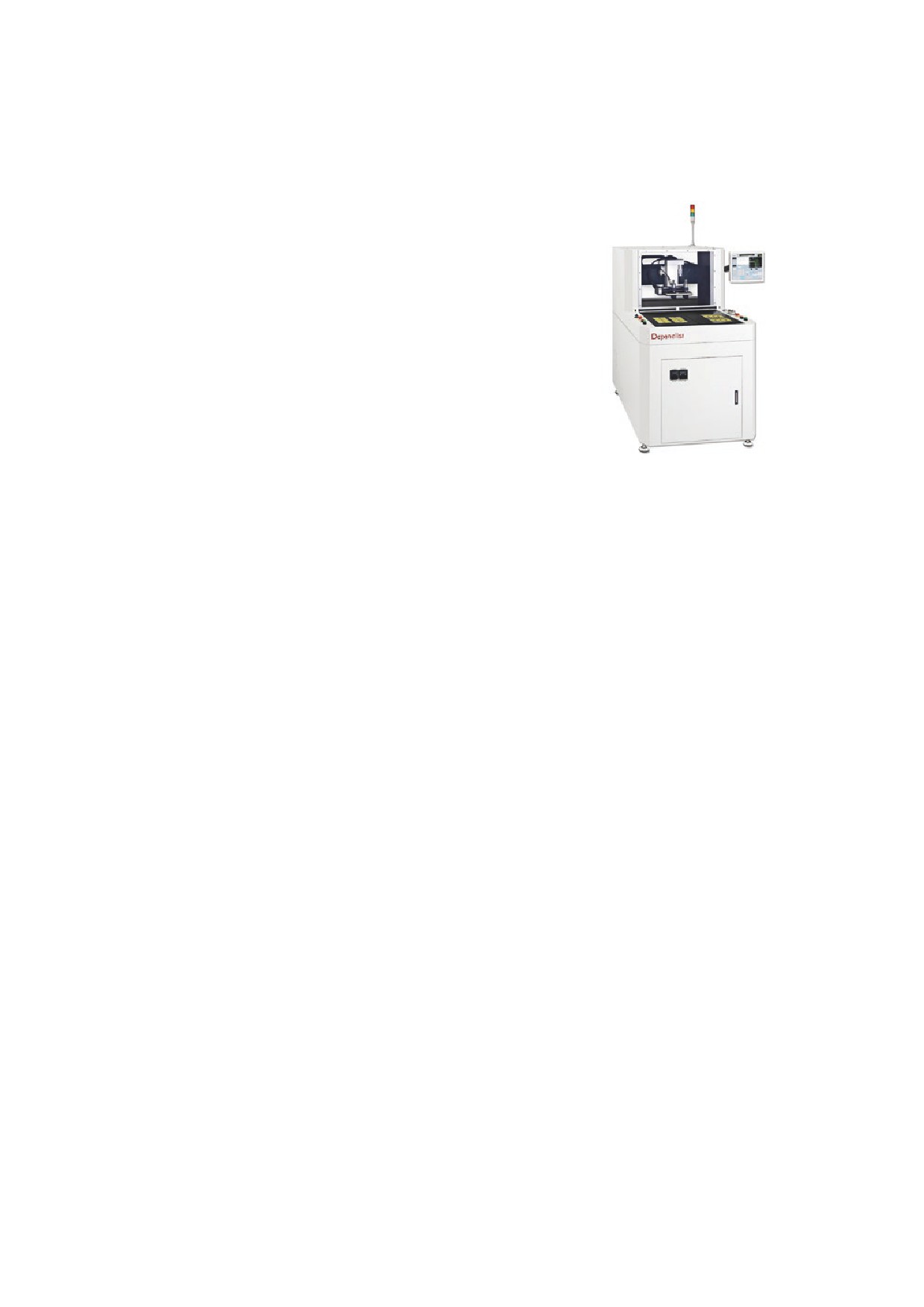

Разделитель заготовок nDPL-TW (Twin) c дисковым ножом

Производитель: MSTECH | Модель: nDPL-TW (Twin)

Особенности системы:

■■

Офлайн система с двумя рабочими столами

■■

Резка по осям X/Y (вращающийся дисковый

нож)

■■

Удаление отходов резки сверху и снизу

Опции системы:

■■

Видеосистема

■■

Простое программирование посредством

■■

Считывание штрих-кодов + MES-интерфейс

видеокамеры

■■

Система распознавания поломки

■■

Дружественный интерфейс пользователя +

инструмента

cенсорный монитор

■■

Идентификация по отпечатку пальца

■■

Компактный дизайн

Спецификации системы:

■■

Программа: Windows + Графический

■■

Габариты (ШхДхВ): 1286 × 1502 × 1650 мм

интерфейс пользователя

■■

Вес: прибл.: 600 кг (без системы удаления

■■

Монитор: 17", сенсорный

отходов резки)

■■

Обучение системы: видеокамера

■■

Оси: 6 осей с сервоприводами

■■

Подача ПП: на паллете

■■

Рабочий стол: 2 шт.

■■

Уровень шума: 70 ±3 дБ

■■

Макс. скорость перемещения осей:

■■

Высота столов: 945 ±30 мм

1000 мм/сек

■■

Система удаления отходов резки: 3 фазы,

■■

Макс. скорость резки: 100 мм/сек

380 В, 50/60 Гц

■■

Макс. скорость вращения ножа: 40000 об/мин

■■

Электропитание: 220 В, 50/60 Гц

■■

Точность резки: ±0,1 мм

■■

Сжатый воздух: 5,6 Бар

■■

Повторяемость: ±0,02 мм

■■

Макс. габариты ПП: 320 × 320 мм

■■

Двигатель резака: 400 Вт, 60000 об/мин (макс)

■■

Толщина ПП: 0,4-3,2 мм

■■

Количество режущих головок: 1

■■

Материал ПП: FR4, CEM-3, фенол

■■

Контроллер: на базе системы управления

IPC

6

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

АВТОМАТИЧЕСКИЕ СЕПАРАТОРЫ печатных плат С ДИСКОВЫМИ НОЖАМИ

Автоматический разделитель групповых заготовок ПП,

модели MDS-900, 901 и 902

Производитель: 1ClickSMT | Модель: MDS-900, 901 и 902

Особенности системы:

■■

Резка алюминия и стеклотекстолита

толщиной до 3,5 мм

■■

Ножи из быстрорежущей стали

(до 800 000 резов)

■■

Сенсорное управление

Технические характеристики:

Модель

MDS-900

MDS-901

MDS-902

Загрузка ПП

Автоматическая

Ручная

Автоматическая

Материал ПП

Алюминий, стеклотекстолит

Алюминий, стеклотекстолит

Стеклотекстолит

Кол-во групп резаков

2 группы

2 группы

1 группа

Толщина ПП

0.8-3.5 мм

0.8-3.5 мм

0.8-3.0 мм

Макс. высота компонента

Сверху/Снизу: 15/0 мм

Сверху/Снизу: 15/0 мм

Сверху/Снизу: 15/15 мм

Мин. ширина панели

8 мм

8 мм

8 мм

Длина ПП

Мин. 700 мм

Макс. 1500 мм

Макс. 400 мм

Длина входной платформы

1000 мм

1200 мм

420 мм

Длина выходной платформы

1000 мм

1000 мм

690 мм

Высота конвейера

900 ± 20 мм

900 ± 20 мм

900 ± 20 мм

Срок службы лезвий

Прибл. 800.000 резов

Прибл. 800.000 резов

Прибл. 800.000 резов

Электропитание

220 В, 50 Гц, 400 Вт

220 В, 50 Гц, 400 Вт

220 В, 50 Гц, 200 Вт

Габариты системы

2000 × 1200 × 1200 мм

2700 × 1200 × 1200 мм

1500 × 1200 × 1200 мм

Вес

300 кг

300 кг

210 кг

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

7

АВТОМАТИЧЕСКИЕ РОУТЕРЫ ДЛЯ РАЗДЕЛЕНИЯ

ПП ФРЕЗЕРОВАНИЕМ

Автоматический офлайн роутер nDPL-S (Single) с двумя режущими головками

Производитель: MSTECH | Модель: nDPL-S (Single)

Особенности системы:

■■

Дружественный интерфейс пользователя +

cенсорный монитор

■■

Компактный дизайн

■■

Высокая производительность

за счет 2-х режущих головок

■■

Высокоэффективная система удаления

отработанного материала (0% загрязнений)

■■

Быстрое и простое программирование

Опции системы:

■■

Видеокамера

■■

Считывание штрих-кодов + MES-интерфейс

■■

Система распознавания инструмента

■■

Идентификация по отпечатку пальца

Технические характеристики:

■■

Габариты (ШхДхВ): 700 × 1200 × 1450 мм

■■

Программа: Windows + Графический

■■

Масса.: 450 кг (без системы удаления отходов

интерфейс пользователя

резки)

■■

Монитор: 17", сенсорный

■■

Оси: 4 оси с сервоприводами

■■

Обучение системы: видеокамера

■■

Рабочий стол: 1 шт.

■■

Уровень шума: 70 ±3 дБ

■■

Макс. скорость перемещения осей:

■■

Высота столов: 945 ±30 мм

1000 мм/сек

■■

Система удаления отходов резки: 3 фазы,

■■

Макс. скорость резки: 50 мм/сек

380 В, 50/60 Гц

■■

Точность резки: ±0,1 мм

■■

Удаление отходов: с нижней стороны

■■

Повторяемость: ±0,02 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Двигатель резака: 250 Вт, 60000 об/мин (макс)

■■

Сжатый воздух: 5,6 Бар

■■

Количество резаков: 2 (стандарт), 4 (макс)

■■

Макс. габариты ПП: 350 × 400 мм

■■

Регулировка шага резака: автоматическая

■■

Толщина ПП: 0,4-3,2 мм

■■

Контроллер: на базе системы управления IPC

■■

Материал ПП: FR4, CEM-3, фенол

8

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

АВТОМАТИЧЕСКИЕ РОУТЕРЫ ДЛЯ РАЗДЕЛЕНИЯ ПП ФРЕЗЕРОВАНИЕМ

Автоматический роутер nDPL-T (Twin) с двумя режущими головками

Производитель: MSTECH | Модель: nDPL-T (Twin)

Особенности системы:

■■

Дружественный интерфейс пользователя +

cенсорный монитор

■■

Компактный дизайн

■■

Высокая производительность

за счет 2-х режущих головок и 2-х рабочих

столов

■■

Высокоэффективная система удаления

отработанного материала (0% загрязнений)

■■

Быстрое и простое программирование

Опции системы:

■■

Видеокамера

■■

Считывание штрих-кодов + MES-интерфейс

■■

Система распознавания инструмента

■■

Идентификация по отпечатку пальца

Технические характеристики:

■■

Габариты (ШхДхВ): 1000 × 1200 × 1500 мм

■■

Программа: Windows + Графический

■■

Масса.: 550 кг (без системы удаления отходов

интерфейс пользователя

резки)

■■

Монитор: 17", сенсорный

■■

Оси: 5 осей с сервоприводами

■■

Обучение системы: видеокамера

■■

Рабочий стол: 2 шт.

■■

Уровень шума: 70 ±3 дБ

■■

Макс. скорость перемещения осей:

■■

Высота столов: 945 ±30 мм

1000 мм/сек

■■

Система удаления отходов резки: 3 фазы,

■■

Макс. скорость резки: 50 мм/сек

380 В, 50/60 Гц

■■

Точность резки: ±0,1 мм

■■

Удаление отходов: с нижней стороны

■■

Повторяемость: ±0,02 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Двигатель резака: 250 Вт, 60000 об/мин (макс)

■■

Сжатый воздух: 5,6 Бар

■■

Количество резаков: 2 (стандарт), 4 (макс)

■■

Макс. габариты ПП: 350 × 400 мм

■■

Регулировка шага резака: автоматическая

■■

Толщина ПП: 0,4-3,2 мм

■■

Контроллер: на базе системы управления IPC

■■

Материал ПП: FR4, CEM-3, фенол

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

9

Офлайн роутер Moebius для разделения групповых заготовок ПП

Производитель: MSTECH | Модель: Moebius

Особенности системы:

■■

Офлайн система с 2-мя независимыми

рабочими столами и резаками

■■

Минимизация потерь производственного

времени

■■

Инновационная технология скоростного

перемещения оси Z

■■

Режим резки (1+1) Single

■■

Режим резки (2.2) Dual

■■

Смешанный режим резки Moebius Transform

■■

Дружественный интерфейс пользователя +

cенсорный монитор

■■

Компактный дизайн

Опции системы:

■■

Считывание штрих-кодов + MES-интерфейс

■■

Система распознавания поломки инструмента

■■

Идентификация по отпечатку пальца

Технические характеристики:

■■

Габариты (ШхДхВ): 1104 × 1200 × 1612 мм

■■

Монитор: 17", сенсорный

■■

Оси: 6 осей с сервоприводами

■■

Обучение системы: видеокамера

■■

Рабочий стол: 2 шт.

■■

Уровень шума: 70 ±3 дБ

■■

Макс. скорость перемещения осей:

■■

Высота столов: 945 ±30 мм

1000 мм/сек

■■

Система удаления отходов резки: 3 фазы,

■■

Макс. скорость резки: 50 мм/сек

380 В, 50/60 Гц

■■

Точность резки: ±0,1 мм

■■

Удаление отходов: с нижней стороны

■■

Повторяемость: ±0,02 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Двигатель резака: 250 Вт, 60000 об/мин (макс)

■■

Сжатый воздух: 5,6 Бар

■■

Количество резаков: 2

■■

Макс. габариты ПП: 350 × 400 мм

■■

Регулировка шага резака: автоматическая

■■

Толщина ПП: 0,4-3,2 мм

■■

Контроллер: на базе системы управления IPC

■■

Материал ПП: FR4, CEM-3, фенол

■■

Программа: Windows + Графический

интерфейс пользователя

10

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

АВТОМАТИЧЕСКИЕ РОУТЕРЫ ДЛЯ РАЗДЕЛЕНИЯ ПП ФРЕЗЕРОВАНИЕМ

Автоматический линейный роутер iDPL-T (Twin) с двумя режущими головками

Производитель: MSTECH | Модель: iDPL-T (Twin)

Особенности системы:

■■

Высокая производительность

за счет 2-х режущих головок и двойной

транспортировки ПП

■■

Концепция двойной обработки смешанной

продукции (самая быстрая в мире)

■■

Высокоэффективная система удаления

отработанного материала (0% загрязнений)

■■

Быстрое и простое программирование

посредством видеокамеры

■■

Дружественный интерфейс пользователя +

cенсорный монитор

■■

Компактный дизайн

Опции системы:

■■

Видеосистема

■■

Система видеозаписи данных

■■

Считывание штрих-кодов + MES-интерфейс

■■

Идентификация по отпечатку пальца

Технические характеристики:

■■

Габариты (ШхДхВ): 1000 × 1700 × 1960 мм

■■

Программа: Windows + Графический

■■

Вес: прибл.: 2000 кг (без системы удаления

интерфейс пользователя

отходов резки)

■■

Монитор: 17", сенсорный

■■

Оси: 16 осей с сервоприводами

■■

Обучение системы: видеокамера

■■

Рабочий стол: 1 шт. на каждой станции

■■

Уровень шума: 70 ±3 дБ

■■

Макс. скорость перемещения осей:

■■

Высота транспортировки ПП: 915 ±30 мм

1000 мм/сек

■■

Система удаления отходов резки: 3 фазы,

■■

Макс. скорость резки: 50 мм/сек

380 В, 50/60 Гц

■■

Точность резки: ±0,1 мм

■■

Удаление отходов: с нижней стороны

■■

Повторяемость: ±0,02 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Двигатель резака: 250 Вт, 60000 об/мин (макс)

■■

Сжатый воздух: 5,6 Бар

■■

Количество резаков: 2 (стандарт), 4 (макс)

■■

Макс. габариты ПП: 230 × 150 мм

■■

Регулировка шага резака: автоматическая

■■

Толщина ПП: 0,4-3,2 мм

■■

Контроллер: на базе системы управления IPC

■■

Материал ПП: FR4, CEM-3, фенол

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

11

Автоматический линейный роутер iDPL-S (Single) с двумя режущими головками

Производитель: MSTECH | Модель: iDPL-S (Single)

Особенности системы:

■■

Высокая производительность

за счет 2-х режущих головок и двойной

транспортировки ПП

■■

Высокоэффективная система удаления

отработанного материала (0% загрязнений)

■■

Быстрое и простое программирование

посредством видеокамеры

■■

Дружественный интерфейс пользователя +

cенсорный монитор

■■

Компактный дизайн

Опции системы

■■

Система транспортировки паллет

■■

Система автоматической смены паллет

■■

Считывание штрих-кодов + MES-интерфейс

■■

Идентификация по отпечатку пальца

Технические характеристики:

■■

Габариты (ШхДхВ): 1300 × 1350 × 1650 мм

■■

Контроллер: на базе системы управления IPC

■■

Масса.: 1200 кг (без системы удаления

■■

Монитор: 17", сенсорный

отходов резки)

■■

Обучение системы: видеокамера

■■

Оси: 6 осей с сервоприводами

■■

Уровень шума: 70 ±3 дБ

■■

Рабочий стол: 1 шт.

■■

Высота транспортировки ПП: 925 ±30 мм

■■

Макс. скорость перемещения осей:

■■

Система удаления отходов резки: 3 фазы,

1000 мм/сек

380 В, 50/60 Гц

■■

Макс. скорость резки: 50 мм/сек

■■

Удаление отходов: с нижней стороны

■■

Точность резки: ±0,1 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Повторяемость: ±0,02 мм

■■

Сжатый воздух: 5,6 Бар

■■

Двигатель резака: 250 Вт, 60000 об/мин (макс)

■■

Макс. габариты ПП: 300 × 300 мм

■■

Количество резаков: 2 (стандарт), 4 (макс)

■■

Толщина ПП: 0,4-3,2 мм

■■

Регулировка шага резака: автоматическая

■■

Материал ПП: FR4, CEM-3, фенол

■■

Программа: Windows + Графический

интерфейс пользователя

12

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

АВТОМАТИЧЕСКИЕ РОУТЕРЫ ДЛЯ РАЗДЕЛЕНИЯ ПП ФРЕЗЕРОВАНИЕМ

Автоматический линейный роутер AR-2530M

Производитель: 1СlickSMT | Модель: AR-2530M

Особенности системы:

■■

Режущая головка Sycotec (Германия)

■■

Система фиксации ПП с возможностью резки

снизу по осям X/Y/Z

■■

Видеосистема и датчик распознавания неис-

правности фрезы

■■

Антистатические ремни конвейера

■■

Внешняя система удаления отходов резки

Спецификации системы:

■■

Габариты ПП: до 300 × 350 мм

■■

Толщина ПП: 0,4-3,5 мм

■■

Материал ПП: стеклотекстолит

■■

Высота конвейера: 900 ±20 мм

■■

Загрузка/Разгрузка ПП: автоматическая

■■

Фиксация ПП: не требует специальных приспособлений

■■

Датчик определения целостности фрезы: да

■■

Макс. скорость резки: 50 мм/сек

■■

Методика резки: по линии, по дуге, прерывистая

■■

Повторяемость: ±0,05 мм

Внешняя система удаления отходов резки:

■■

Электропитание: 3 фазы, 380 В, 50 Гц, 2,2 кВт

■■

Метод программирования: посредством

■■

Мощность вытяжки: 265 м³/ч

видеокамеры

■■

Точность: ±0,05 мм

■■

Электропитание: 220 В, 50 Гц, 3,5 кВт

■■

Приводы: серводвигатели

■■

Масса: 1000 кг

■■

Диаметр фрезы: 0,8-3,0 мм

■■

Габариты системы (Д × Ш × В):

■■

Скорость вращения фрезы: 60 000 об/мин,

1200 × 1250 × 1533 мм (без сигнальной башни)

самоохлаждение

КАТАЛОГ ОБОРУДОВАНИЯ • Разделение групповых заготовок печатных плат

13

ПАЯЛЬНЫЕ ПАСТЫ

Паяльные пасты Metaux Blancs Ouvres (MBO), Франция

Компания MBO была основана в 1947 году. За долгие годы развития в сфере производства материа-

лов для электронной промышленности компания вышла на лидирующие позиции в данном сегменте

рынка. На данный момент MBO представляет широкий спектр паяльных материалов и занимает одно

из ведущих мест в Европейском союзе и мире по производству и поставке качественных паяльных

материалов. Материал компании MBO производятся под строгим европейским контролем в соответ-

ствии со стандартами ISO 9001/2000.

Материалы компании MBO:

1. Свинцовые паяльные пасты, более 5 видов

5.

Трубчатые припои, более 15 различных

сплавов с содержанием различных видов

видов сплавов с флюсовым наполнителем

флюсов

6.

Более 8 видов сплавов припоя для машинной

2. Бессвинцовые паяльные пасты, более

пайки, включая пайку волной и селективную

10 видов сплавов с содержанием различных

пайку

видов флюсов

7.

Жидкие флюсы, более 20 видов растворов

3. Специальные низкотемпературные и высоко-

8.

Флюс-гели

температурные паяльные пасты

9.

Паяльные маски

4. Специализированные паяльные пасты

для дозирования

Компания MBO ведет гибкую политику работы

с клиентами и всегда предоставляет возможность

подборки материала, подходящего исключи-

тельно под задачи и требования конкретного

производства.

Паяльные пасты делятся на два основных типа:

свинцовые и бессвинцовые. Свинцовые пасты

делятся на содержащие свинец, олово и сере-

бро (Sn63/Pb37 и Sn62/Pb36/Ag2), Бессвинцовые

содержат серебро, олово и медь (Sn95,5/Ag3,8/

Cu0,7 и Sn96,5/Ag3,5). Из-за разных химических

составов все пасты имеют свою индивидуальную

температуру плавления.

Ассортимент паяльных паст MBO удовлетворяет всем современным производственным требова-

ниям. Большое количество сплавов может поставляться с разными размерами частиц и разным типом

флюса.

2



ПАЯЛЬНЫЕ ПАСТЫ

Стандартные паяльные пасты

Безотмывочный, без

Типы флюса

Стандартный RMA

Стандартный RA

Водоотмываемый

содержания галогенов

Название пасты

SIRIUS 1

495 RMA

SIRIUS 1RA

CASCADE

Sn62Pb36Ag2

Sn62Pb36Ag2

Sn62Pb36Ag2

Sn62Pb36Ag2

Сплавы

Sn63Pb37

Sn63Pb37

Sn63Pb37

Sn63Pb37

Бессвинцовые паяльные пасты

Безотмывочный, без

Типы флюса

Стандартный RMA

Стандартный RA

Водоотмываемый

содержания галогенов

SIRIUS 1 LF

495 RMA LF

SIRIUS 1 LF RA Di

CASCADE 5 LF

Название пасты

LEAD

LEAD

LEAD

LEAD

FREE

FREE

FREE

FREE

Sn96.5Ag3Cu0.5

Sn95.5Ag3.8Cu0.7

Sn96.5Ag3Cu0.5

Sn96.5Ag3Cu0.5

Sn96.5Ag3Cu0.5

SnAg4

Sn95.5Ag3.8Cu0.7

Sn95.5Ag3.8Cu0.7

Сплавы

Sn95.5Ag3.8Cu0.7

Sn99CuSP

SnAg4

SnAg4

Sn99CuSP

Sn97Cu3

Sn99CuSP

Sn99CuSP

Sn99Cu

Sn100

Высокотемпературная паяльная паста

Название пасты

TITAN HT12

Sn5Pb85Sb10

238°C - 243°C

Сплавы/температура плавления

Sn5Pb92.5Ag2.5

288°C - 296°C

Низкотемпературные паяльные паста

Типы флюса

Безотмывочный, без галогенов

Безотмывочный, активный

Название пасты

SIRIUS 1 Di

SIRIUS 1 RA Di

Sn18PbPbBi59/98°C

Sn18PbBi50/98°C

Сплавы/температура плавления

Sn43Bi57/138°C

Sn43Bi57/138°C

Паяльная паста для дозирования

Типы флюса

Безотмывочный, без галогенов

Безотмывочный, активный

SIRIUS 1 Di

Название пасты

SIRIUS 1 RA Di

721



3

Паяльные пасты Electroloy, Сингапур

Основанная в 1977, компания Electroloy базирующаяся в Сингапуре начинала свою деятельность

как металлообрабатывающее предприятие. С тех пор компания расширила свою деятельность

в области паяльных материалов в юго-восточной азии и Китае, получил признание в электронной

промышленности.

На сегодняшний день, с более чем 30 летним опытом, компания представляет свою линейку паяльных

материалов таких как трубчатый припой, бруски припоя, флюсы, паяльная паста.

Код припоя

Тип пасты/ флюс

Сплав

LF-302P

Безсвинцовая паста/ EMCO#233

Sn42Bi58

Безгалогенная паста/ EMCO#265HF

Sn96.5Ag3Cu0.5

LF-307P

Безотмывочная паста/ EMCO#515

Sn96.5Ag3Cu0.5

Безгалогенная паста/ EMCO#265HF

Sn99Ag0.3Cu0.7

LF-315P

Безотмывочная паста/ EMCO#515

Sn99Ag0.3Cu0.7

SN100CP

Безсвинцовая паста/ EMCO#255

SN100C

ПРИПОИ

Припои свинцовые, Россия

Припои свинцовые предназначены для кон-

числе интегральных схем, полупроводниковых

струкционной и монтажной пайки различных

приборов, элементов печатных плат и других

материалов, узлов и блоков РЭА, а также для луже-

изделий РЭА, включая пайку проводов жгутов,

ния и пайки выводов электрорадиоизделий, в том

проводов, кабелей и ремонт.

Вещество

Обозначение

Реальный состав

Нормы ТУ

Нормы ТУ

ПОС 63 производство Россия

Kester Ultra Low

Stannol

Alpfa VACULOY

Dros

S-Sn63Pb37

Tin

Sn

62,97

62,3-63,5

63,5

62,5-63,5

62,5-63,5

Lead

Pb

36,98

Balance

Balance

Balance

Balance

Antimony

Sb

0,0032

0,05

0,05

0,01

0,12

Cooper

Cu

0,0025

0,015

0,015

0,003

0,05

Gold

Au

0,0012

0,002

0,002

Не контролируют

Не контролируют

Aluminum

Al

0,00001

0,002

0,002

0,001

0,001

Cadmium

Cd

0,0001

0,001

0,001

0,001

0,001

Zinc

Zn

0,0001

0,001

0,001

0,0005

0,001

Silver

Ag

0,0005

0,05

0,05

0,001

0,1

Bismuth

Bi

0,0028

0,02

0,02

0,01

0,1

4



Припои

Вещество

Обозначение

Реальный состав

Нормы ТУ

Нормы ТУ

ПОС 63 производство Россия

Kester Ultra Low

Stannol

Alpfa VACULOY

Dros

S-Sn63Pb37

Arsenic

As

0,0016

0,02

0,02

0,001

0,01

Iron

Fe

0,0014

0,01

0,01

0,002

0,01

Indium

In

0,0031

0,007

0,007

Не контролируют

0,05

Nickel

Ni

0,0005

0,002

0,002

Не контролируют

0,01

Итого примесей, %

0,01701

0,18

0,18

0,0295

0,453

Припои свинцовые и бессвинцовые, MBO

Припой серии FLUIDEL 5 может быть произведен с сердечником из канифольного, синтетического

либо водосмываемого флюса

■■

Все припои поставляются с диаметрами от 0,2 до 6 мм

■■

Фасовка припоев: катушки от 100г до 20кг, бобины от 20 до 50 кг

Фото

Группы

Состав

Точка плавления

Плотность

Тверд.

Жидк.

Sn63 Pb37

183°C

эвтектик

8.4

Sn60 Pb40

183°C

190°C

8.5

FLUIDEL 5 NORMAL

Sn50 Pb50

183°C

215°C

8.9

Sn40 Pb60

183°C

235°C

9.3

Сплавы с медью

Sn50 Pb Cu

183°C

215°C

8.9

FLUIDEL 5 TRIMETAL

Sn60 Pb Cu2

183°C

180°C

8.5

Sn60 Pb Ag3

178°C

180°C

8.5

Сплавы с серебром

Sn62 Pb Ag2

178°C

180°C

8.4

FLUIDEL 5 SILVER

Sn63 Pb Ag1.4

178°C

эвтектик

8.4

Высокотемпературные сплавы

Pb90 Sn10

270°C

300°C

10.6

FLUIDEL 5

Pb93.5 Sn5 Ag1.5

296°C

301°C

10.9

Низкотемпературные

Sn50 Pb Cd18

145°C

эвтектик

8.5

сплавы

Sn43 Pb Bi14

138°C

150°C

9.0

FLUIDEL 5

Sn95.5 Ag3.8 Cu0.7

217°C

7.4

эвтектик

Sn96.5 Ag3.5

221°C

7.3

эвтектик

Sn100

232°C

7.3

Бессвинцовый сплав

320°C

Sn97 Cu3

227°C

7.3

FLUIDEL 5

эвтектик

Sn99.3 Cu0.7

227°C

7.3

219°C

Sn96.5 Ag3 Cu0.5

217°C

7.3

228°C

Sn99 Ag0.3 Cu0.7

217°C

7.3



5

Припои свинцовые, Electroloy

Припой серии EM может быть произведен с сер-

■■

Все припои поставляются с диаметрами

дечником из канифольного, синтетического либо

от 0,2 до 6 мм

водосмываемого флюса

■■

Фасовка припоев: катушки от 500 г до 10 кг

Наименование

Состав

Точка плавления

Плотность

Тверд.

Жидк.

Sn63 Pb37

183°C

эвтектик

8.4

EM#17

Sn60 Pb40

183°C

190°C

8.5

EM#26

Sn60 Pb36 Ag2

183°C

215°C

8.42

EM#26RO

Sn60 Pb40

183°C

215°C

8.5

EM#59

Sn60 Pb36 Ag2

179°C

215°C

8.42

Припои для машинной пайки

Данные припои компании MBO изготавливаются

из сплавов высокой очистки и под строгим кон-

тролем для обеспечения максимально низкого

уровня содержания оксидов. Качество и надеж-

ность паяных соединений обеспечивается

за счет очень низкого содержания примесей.

В ассортименте предлагаемых сплавов есть при-

пои для бессвинцовой пайки и сплавы с низкой

ценовой категории. Данные виды припоев могут

использоваться в установках пайки волной, уста-

новках селективной пайки с применением азота.

Стандартные сплавы

Бессвинцовые сплавы

Формы

LEAD

FREE

Sn63 Pb

Sn63 G2

Sn95.5Ag3.8Cu0.7 = SAC 387

Sn60 Pb

Sn96.5Ag3.5

Sn62 Pb Ag2

бруски

Sn96.5Ag3Cu0.5 = SAC 305 (+ SAC300)

Sn60 Pb Bi

стики

Sn99Ag0.3Cu0.7 “НИЗКАЯ СТОИМОСТЬ”

Sn60 Pb Cu2

гранулы

Sn99Cu HT “НИЗКАЯ СТОИМОСТЬ”

Высокотемпературные:

слитки

Sn99Cu SP (+ Sn100 SP) “НИЗКАЯ СТОИМОСТЬ”

Sn30 SP

Sn100 “НИЗКАЯ СТОИМОСТЬ”

Sn60 HT

Sn5Pb93.5Ag1.5

6



Припои

Деоксидант в таблетках MBO Desoxy SP

Таблетки Desoxy SP используются для очистки

поверхности припоя, расплавленного в паяльной

ванне системы пайки волной или системы селек-

тивной пайки, от образовавшегося шлака.

Данный деоксидант представляет из себя

таблетки (5 грамм) из чистого олова с деоксиди-

рующим ангентом.

Поставляется в 200 гр. банке.

Шариковые выводы PMTC для BGA-микросхем

BGA-выводы представляют собой шарики

из припоя, наносимые на контактные площадки

с обратной стороны микросхемы. При нагреве

микросхемы поверхностное натяжение застав-

ляет расплавленный припой зафиксировать

ее ровно над тем местом, где она должна нахо-

диться на печатной плате и не позволяет шарикам

деформироваться.

■■

Применение шариков: выполнение

реболлинга BGA-микросхем

■■

Отличие шариковых выводов: различные

диаметры

Диаметр шарика

Кол-во в банке

Состав

0.76 мм

250,000 шт

Sn63Pb37

0.65 мм

250,000 шт

Sn63Pb37

0.60 мм

250,000 шт

Sn63Pb37

0.50 мм

250,000 шт

Sn63Pb37

0.45 мм

500,000 шт

Sn63Pb37

0.40 мм

500,000 шт

Sn63Pb37

0.35 мм

500,000 шт

Sn63Pb37

0.30 мм

250,000 шт

Sn63Pb37

0.25 мм

250,000 шт

Sn63Pb37

0.20 мм

250,000 шт

Sn63Pb37



7

ФЛЮСЫ

Жидкие флюсы

Канифольные флюсы

Безотмывочные

Безотмывочные

Водосмываемые флюсы

на спиртовой основе

на водной основе

R Type:

40S2A

WBF01DS

Органические

Неорганические

BC 250

40S2S

HYDREXEL103LF

H 32 M

PR 102

RMA Type:

50S2A

(В атмосфере азота)

H 35 M

PR 1022

BC 156

EXEL 600

WBF03T

H 325 M

PR 202

BC 310

EXEL 314

WBF320-S

H 350 M

PR 2020

BC310 - 15/35/45

LF 50 SMT-S

HYDREXEL302LF

H 351 M

FR610

EXEL LF7

используются

H 330 G

FR601 - 15

FXL880PB

в бессвинцовых

TC325

используются

технологиях

CMS2020

в бессвинцовых

RA Type:

технологиях

BC340

BC360

DCF201

Флюсы на основе

Флюсы не требующие

Флюсы на водной

Органические и неорганические флюсы

канифоли с содержа-

отмывки с содержа-

основе, не оставляю-

имеют высокую эффективность применения.

нием спирта.

нием твердых веществ

щие остатков после

Остатки после пайки должны удаляться водо-

<4%. Полностью

пайки и не требующие

содержащими растворами для того, чтобы

Возможно применение

адаптированы для всех

отмывки. Содержание

избежать коррозии. Данные виды флюсов

в установках пайки

видов автоматизиро-

сухого экстракта <4%.

волной или селектив-

предназначены для сложных сплавов с низ-

ванной и ручной пайки

ной пайки

Возможно исполь-

ким уровнем смачивания. Могут использо-

зовать в установках

ваться как при ручной, так и при автоматиче-

пайки волной или

ской пайке.

селективной пайки

для нанесения мето-

дом распыления

Упаковка и хранение:

Все флюсы поставляются в канистрах по 20 л.

Рекомендуется хранение флюсов в оригиналь-

ных контейнерах в хорошо проветриваемом

помещении

8



Флюс-аппликатор (карандаш)

Флюс-аппликатор (карандаш)

Карандаш FLX

248 FLUX был специально

разработан для проведения ремонтных операций.

Маркер имеет удобрную форму, для того чтобы

монтажник мог легко наносить необходимое

количество флюса в требуемое место. Флюс

не содержит галогенов и не требует отмывки

после пайки. Флюс-аппликаторы производятся

в виде маркера с объемом 10 см³

Физические свойства флюса:

Параметр

Жидкость

Параметр

Жидкость

Цвет

Янтарный

Уровень кислотности

53

Точка кипения

80 °C

Содержание хлоридов

0%

Точка вспышки

18 °C

Плотность при 20 °C

0.84

Флюс-гель

Флюс гель был специально разработан

остатков, не содержит галогенов и не требует

для

выполнения

ремонтных

операций

отмывки после пайки.

с микросхемами в корпусах BGA и Flip-Chip.

Данный флюс-гель также может применяться

Флюс-гель MOB 39 соответствует директивам

и для других задач при наличии припоя

RoHS и может применяться в технологиях

на выводах компонентов. Флюс-гель оставляет

бессвинцовой пайки.

минимальное количество. Некорродируемых

Упаковка:

■■

В картриджах 180 см³ и 360 см³

■■

В шприцах по 5 см³ и 10 см³

■■

В банках по 200 г и 400 г

Типы флюсов трубчатого припоя (MBO)

Безотмывочный (без галогенов)

R45 - AO - R1 - RT15

Безотмывочный

A11

Ситетический (без канифоли)

S45V

R (ЧИСТАЯ КАНИФОЛЬ)

RP*

Канифольный (*) - без галогенов

RMA (СРЕДНЕЙ АКТИВНОСТИ)

EL* F45-CT2-RL RJ 5

RA (ВЫСОКОЙ АКТИВНОСТИ)

CHV-CR-RD RJ 10

OR (ОГРАНИЧЕСКИЙ)

Jarytin HC2

Водосмываемый

IN (НЕОРГАНИЧЕСКИЙ)

HC3



9

ОТМЫВОЧНЫЕ ЖИДКОСТИ

Отмывочные жидкости, Россия

Отмывочная жидкость ОЖ-27А «ВЕГА» представляет собой смесь активных и вспомогательных орга-

нических веществ в органических растворителях. Состав отмывочной жидкости содержит в качестве

активных веществ одно- и многоатомные спирты, амины, а в качестве вспомогательных веществ

эмульгаторы и ингибиторы. ОЖ-27А «ВЕГА» поставляется в виде концентратов и может разбавляться

в различных соотношениях дистиллированной или деионизованной водой.

Отмывочная жидкость ОЖ-21А «ЛИРА» представляет собой раствор модифицированных спиртов,

гликолей и вспомогательных веществ в органических растворителях, не содержащий поверхност-

но-активных веществ и галогенов.

Основные параметры:

Тип отмывки

Условные

Параметры ОЖ, еденицы измерения

Значение параметра

обозначения ОЖ

Плотность при 20°C, г/см³

0,906-0,918

Точка вспышки, °C

Отсутствует

Водная

ОЖ-27А «ВЕГА»

Температуры отмывки, °C

25-60

pH 25% раствора

10-12

Рекомендуемая концентрация готового раствора, %

25-35

Плотность при 20°C, г/см³

0,960-0,980

Точка вспышки, °C

Не менее 70

Полуводная

ОЖ-21А «ЛИРА»

Температуры отмывки, °C

25-55

pH 25% раствора

10-12

Рекомендуемая концентрация готового раствора, %

100

10



Таблица сравнительных характеристик

Растворы

Ecosolve 100

Ecosolve 200

Ecosolve 300

Ecosolve IPA

Метоксипропанол 20-35%,

Изогексен 55-60%,

Изопропанола

Изопропанол 20-35%,

Содержание

Пропан 10-30%,

Изопропил 100%

не менее 60%

Углеводородный

Изобутан 10-30%

растворитель 30-40%

Бесцветная жидкость

Внешний вид, запах

Жидкость с характерным цветом и запахом

с характерным запахом

Плотность кг/м³

0.78

0.78

0.7

0.785

Растворимость в воде

полная

не смешивается

не растворим

полная

Точка вспышки °C

12

0

0

11.9

Точка кипения °C

82

80

50

82.55

Точка замерзания °C

- 89

- 29

- 88.83

Упаковка и хранение

■■

Отмывочные жидкости Ecosolve

■■

Срок годности при условии хранения

поставляются в виде раствора готового

в закрытой заводской упаковке составляет

к применению.

не менее 5 лет.

■■

Виды упаковок: В бутылках с распылителем

по 500 мл и 1 л. В канистрах по 5 л и 25 л.

Меры предосторожности

ВНИМАНИЕ.

Отмывочные жидкости Ecosolve являются легко воспламеняющимися жидкостями.

■■

Избегать попадания на кожу и в глаза,

■■

Не курить в опасной близости и не вдыхать

в случае попадания, быстро промыть чистой

пары.

водой.

■■

Не использовать в установках струйной

■■

Контейнеры хранить в закрытом виде,

отмывки.

в хорошо проветриваемом помещении.

12



содержание      ..     5      6      7      8     ..
