«СМТ технологии» (решения для производства электроники). Каталог оборудования (до 2023 года) - часть 5

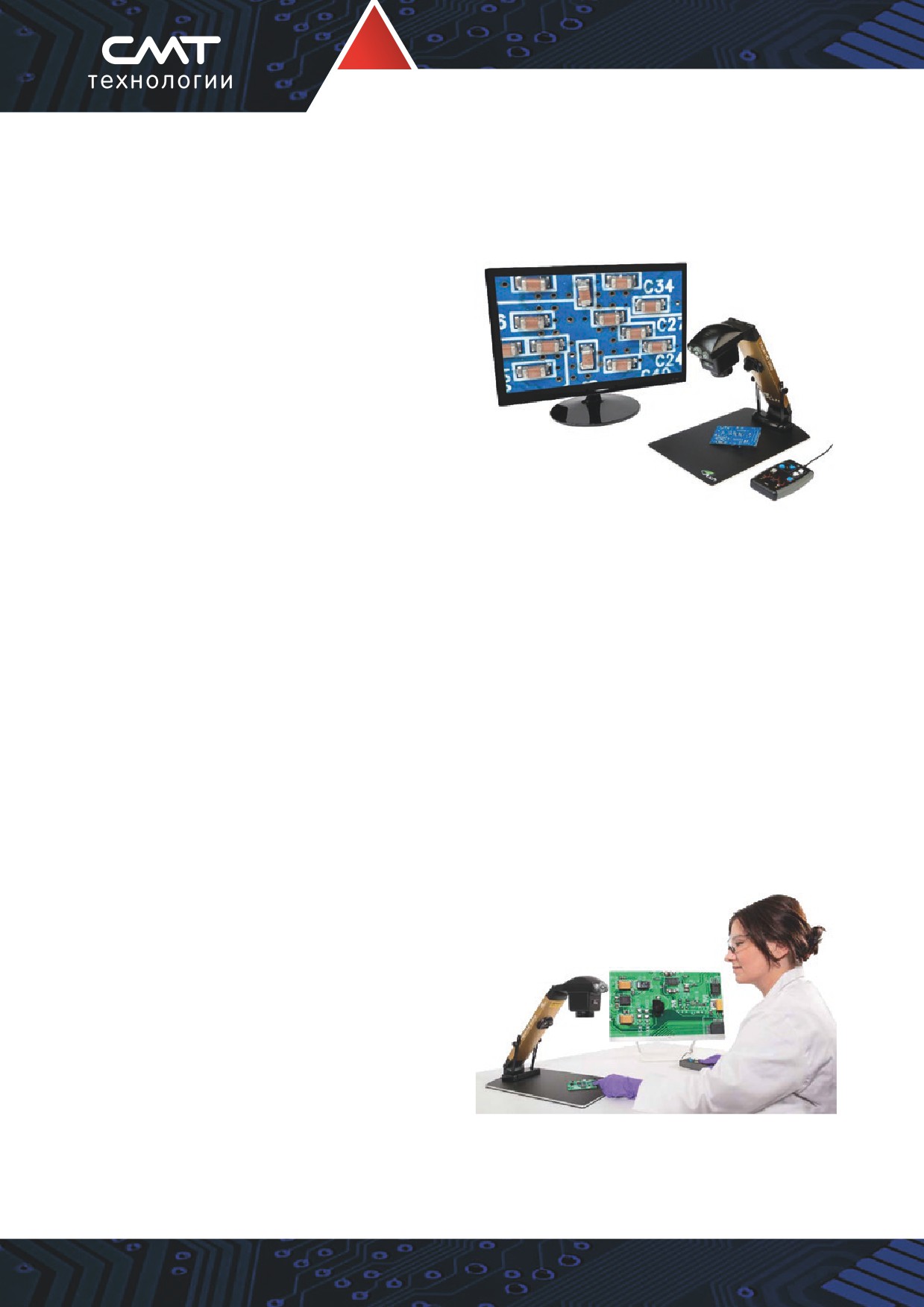

Цифровой видеомикроскоп Inspex HD Table

Производитель: Ash Technologies Ltd. (Ирландия) | Модель: Inspex HD Table

Микроскоп Inspex HD Table является системой кон-

троля с высокой четкостью передачи изображения.

HD-камера обеспечивает получение изображенийс

высоким качеством. Вне зависимости от уве-

личения система гарантирует превосходную

цветопередачу, контрастность и разрешение

Область применения:

Микроскоп Inspex HD идеально подходит

для выполнения операций по ремонту, контролю

качества и диагностике отклонений от технологи-

ческого процесса практически во всех отраслях

Промышленности

Технические характеристики:

■■

Линза 4х в базовом комплекте

■■

Управление увеличением и подсветкой

■■

Настройка освещенности, увеличения,

кнопками на камере

высоты, функции: скриншот, обзор, режим

■■

Встроенная боковая светодиодная подсветка

высокой контрастности

на кронштейне

■■

Размер стола: 240×410 мм

■■

Включаемая масштабная сетка

■■

Высота системы в опущенном состоянии: 90 мм

X/Y с курсором и настройкой шага (только

■■

Высота системы в поднятом состоянии: 400 мм

с опцией внешняя клавиатура)

■■

Видео в режиме реального времени

■■

Вес устройства: 1,1 кг

(30 кадров в секунду)

■■

Электропитание: 1фаза, 220 В, 50 Гц, 8 Вт

Особенности системы:

■■

Точный и детальный осмотр широкого спектра

объектов с высоким разрешением HD,

динамический диапазон уровней увеличения

и интегрированная светодиодная подсветка

■■

Удобное управления посредством

ПО и ручное кнопочное управление

■■

Возможность быстро и эффективно

проводить измерения в реальном времени

за счет системы координатных сеток

X/Y на экране (управление курсором)

■■

Эргономичный дизайн, позволяющий

пользователю сидеть или стоять в удобной

и безопасной позе.

■■

Программное обеспечение для захвата

изображений обеспечивает легкость работы

и ведение точных записей по контролю качества

18

ЦИФРОВЫЕ МИКРОСКОПЫ

Цифровой видеомикроскоп Inspex HD Table

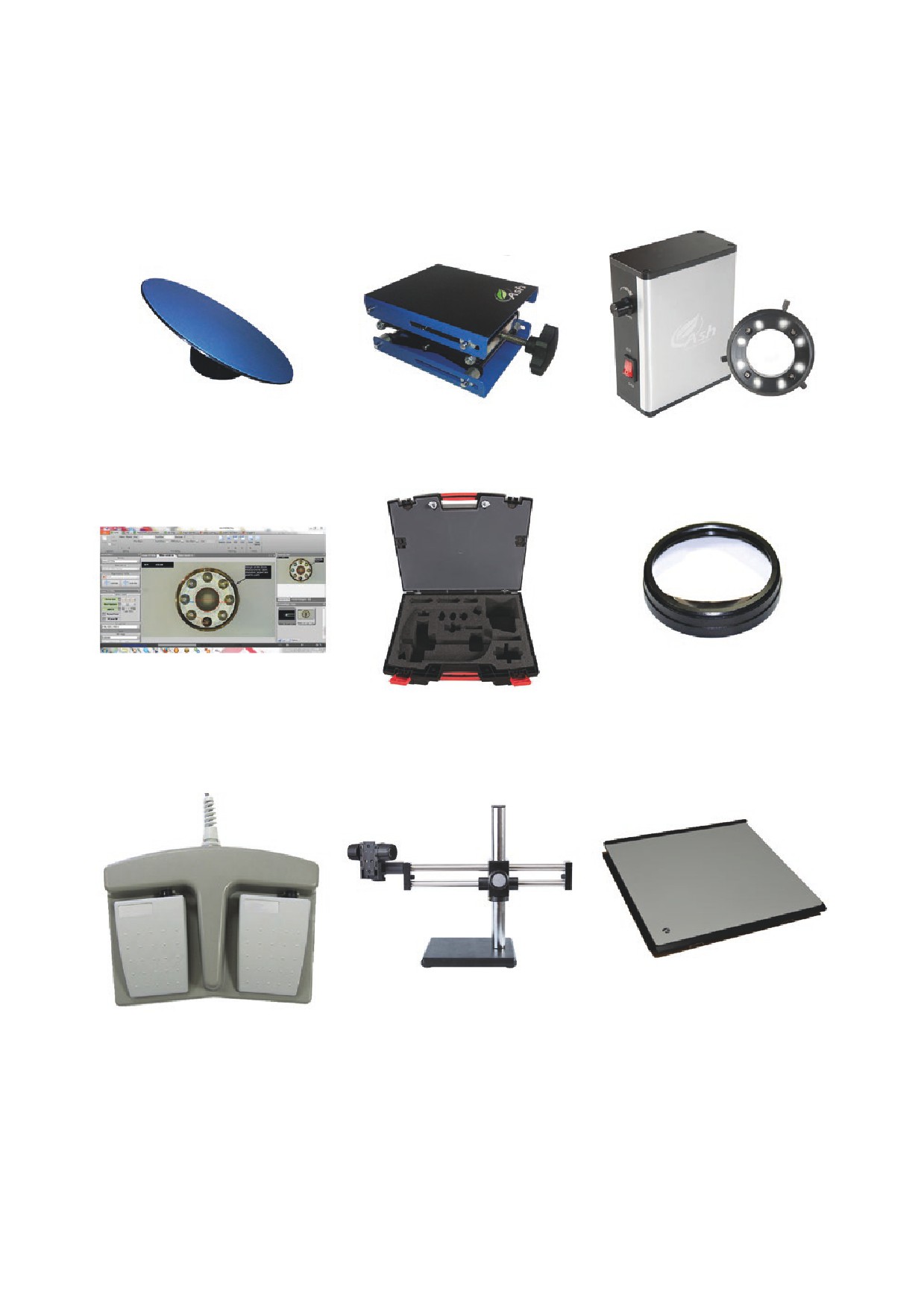

Дополнительные опции:

Вращающийся круглый столик для инспекции

Настраиваемый по высоте столик

Разные типы подсветки

под углом

ПО для видеозахвата и измерения

Кейс для хранения и транспортировки

Дополнительные линзы

с качеством HD

Ножная педаль

Настраиваемые стойки

Широкий рабочий стол

19

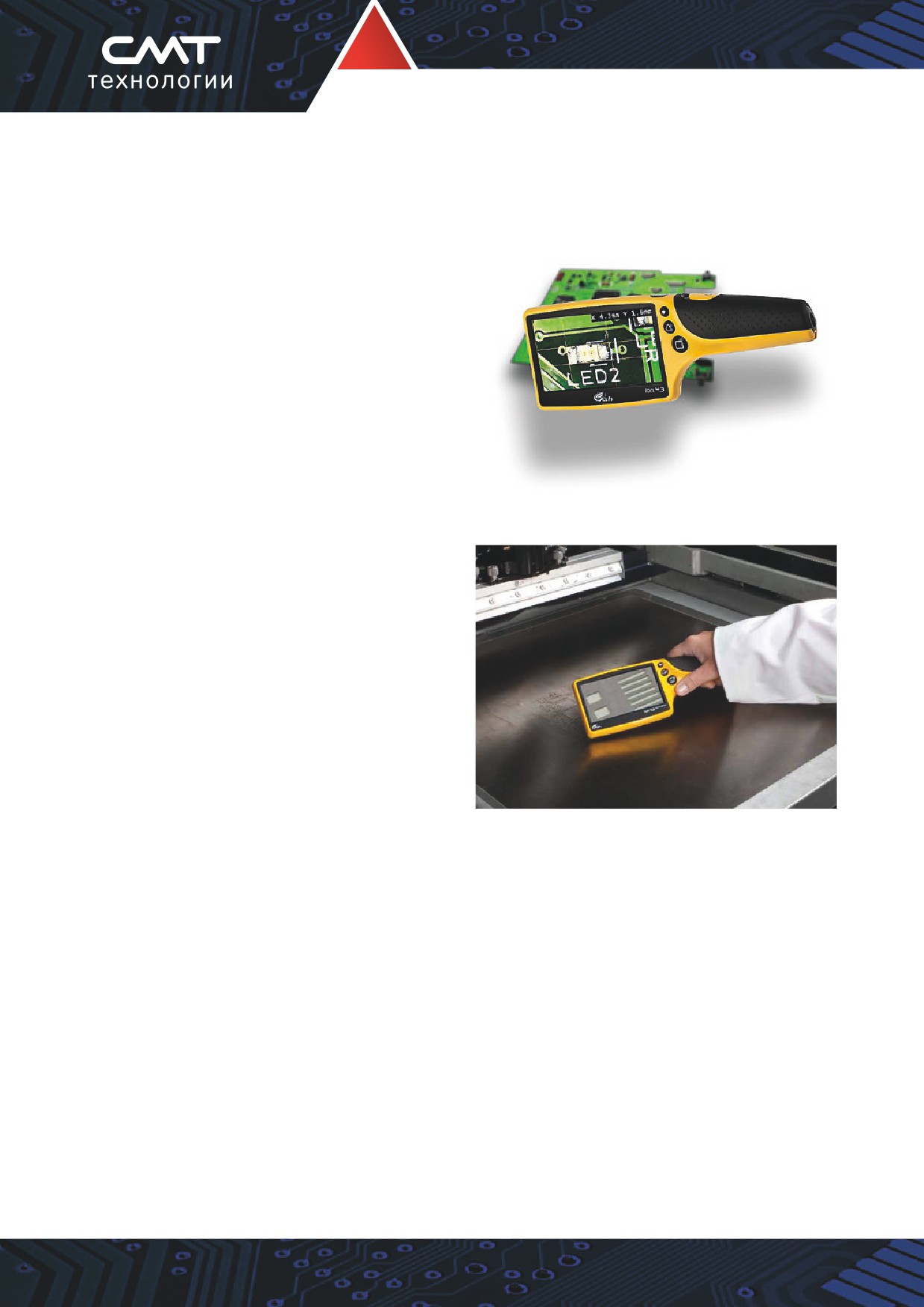

Ручной компактный мобильный видеомикроскоп Ion 4,3

Производитель: Ash Technologies Ltd. (Ирландия) | Модель: Ion 43

Ion 4,3 — электронный микроскоп, который предна-

значен для быстрого получения контрастных и ярких

изображений. Ion

4,3 удобен в использовании,

оборудован системой подсветки и обеспечивает

широкий угол обзора, что особенно важно при

проведении контроля в труднодоступных местах

и при условиях плохой освещенности. Уникальная

запатентованная система измерений при помощи

специальной координатной сетки и курсорное

наведение позволяют расширить возможности

и эффективность использования системы

Основные особенности модели:

■■

Точная и детальная инспекция самых

разнообразных объектов без потерь качества

изображения за счет 14-ти кратного увеличения,

TFT-дисплея с высоким разрешением

и регулируемой светодиодной подсветки

■■

Интегрированная система координатных

сеток X/Y с функцией управления курсором

для проведения быстрых измерений

в реальном времени

■■

Компактные габариты. Мобильный

инструмент идеально подходит

для проведения визуального осмотра

в неудобных местах и при слабом освещении.

■■

Уникальный объектив Liquid обеспечивает

широкий диапазон фокусировки, быстрое

время отклика, отличное оптическое качество

и низкое энергопотребление

■■

Микроскоп поставляется в удобном кейсе

для хранения и переноски

Основные параметры:

■■

Встроенный цветной ЖК-экран: 4,3 дюйма

■■

Аккумулятор LiIon: 5 часов непрерывной работы

(109 мм)

■■

Формат изображений: 480×272, Bitmap, 24 бит

■■

Разрешение экрана: 480×272 пикселей,

■■

Разъем MicroUSB для подключения

цифровая матрица: CMOS 3 МПикселя

к ПК и выгрузки изображений

■■

Возможное увеличение: x4, x5, x7, x8, x9 и x14

■■

Время полной зарядки аккумулятора: 4 часа

■■

Встроенная двойная светодиодная подсветка

■■

Поддерживаемые ОС Windows:

■■

Включаемая масштабная сетка

2K/ME/XP/Vista/7, Apple Mac OSx и Linux

X/Y с курсором и настройкой шага

■■

Вес устройства: 225 г

20

АНАЛОГОВЫЕ МИКРОСКОПЫ

АНАЛОГОВЫЕ МИКРОСКОПЫ

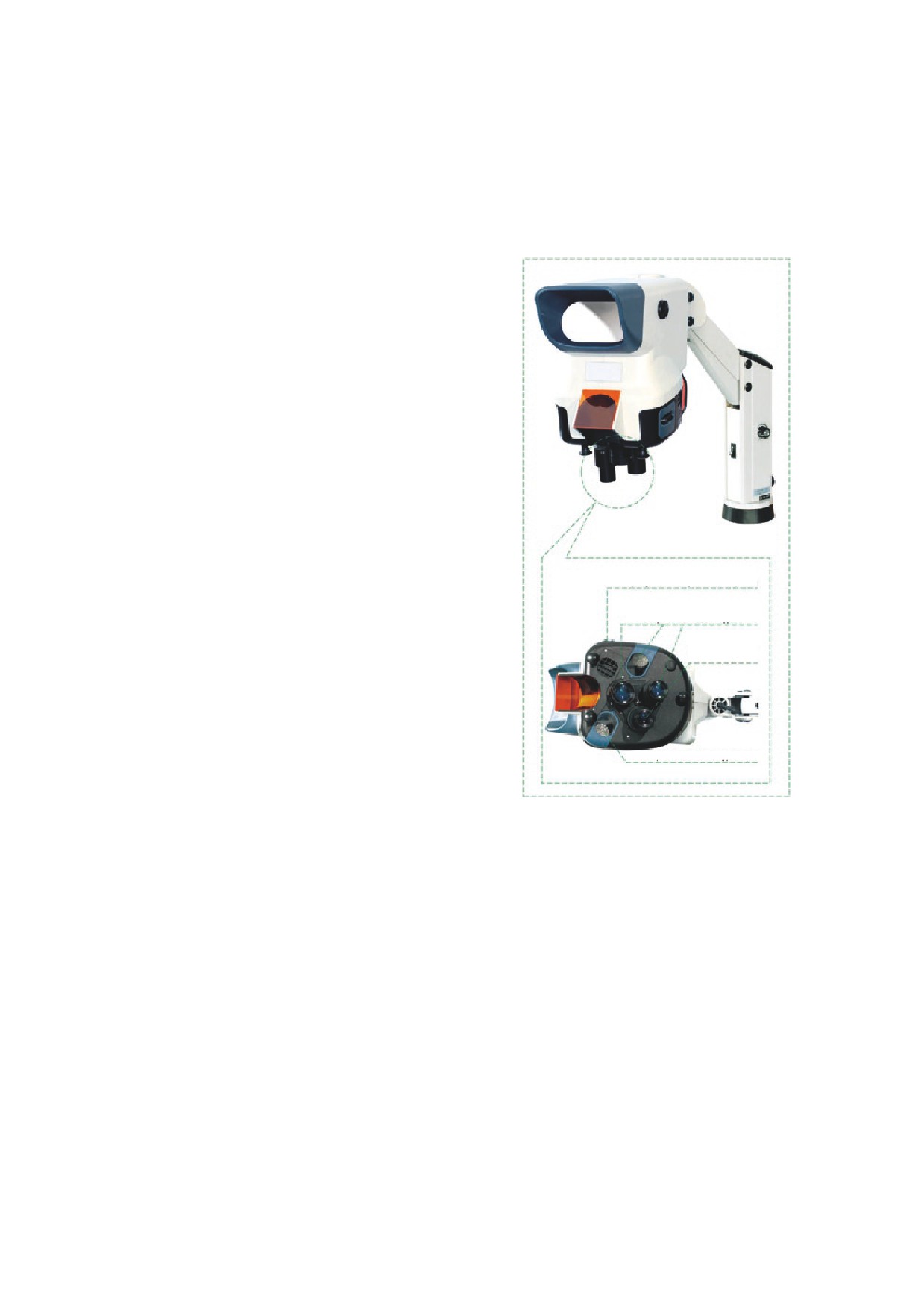

Настольные стереомикроскопы Vizor

Производитель: Vizor (Китай)

■■

Базовая конфигурация (головка,

универсальный штатив)

■■

Объективы с фиксированным увеличением:

2×, 4×, 6×, 8×, 10×

■■

Cтереоизображение на большом

антибликовом экране

Комплектация:

■■

Базовая конфигурация (головка,

универсальный штатив)

■■

Объективы с фиксированным увеличением:

2×, 4×, 8×

■■

Антибликовый экран

Регулировка угла освещения

■■

Регулируемая светодиодная подсветка. Два

Встроенная LED-подстветка

источника по 24 светодиода

■■

Масса штатива: 5 кг

Опциональный

объектив

■■

Масса оптической головки: 4,5 кг

■■

Внешние габариты (В×Ш×Д):

761 (Максимум) ×240×420 мм

■■

Напряжение 220 В (50 Гц), Мощность: 30 Вт

Встроенная LED-подстветка

Опции:

■■

Объектив: x2

■■

Объектив: x4

■■

Объектив: x6

■■

Объектив: x8

■■

Объектив: x10

21

ТЕСТИРОВАНИЕ ЛЕТАЮЩИМИ ПРОБНИКАМИ

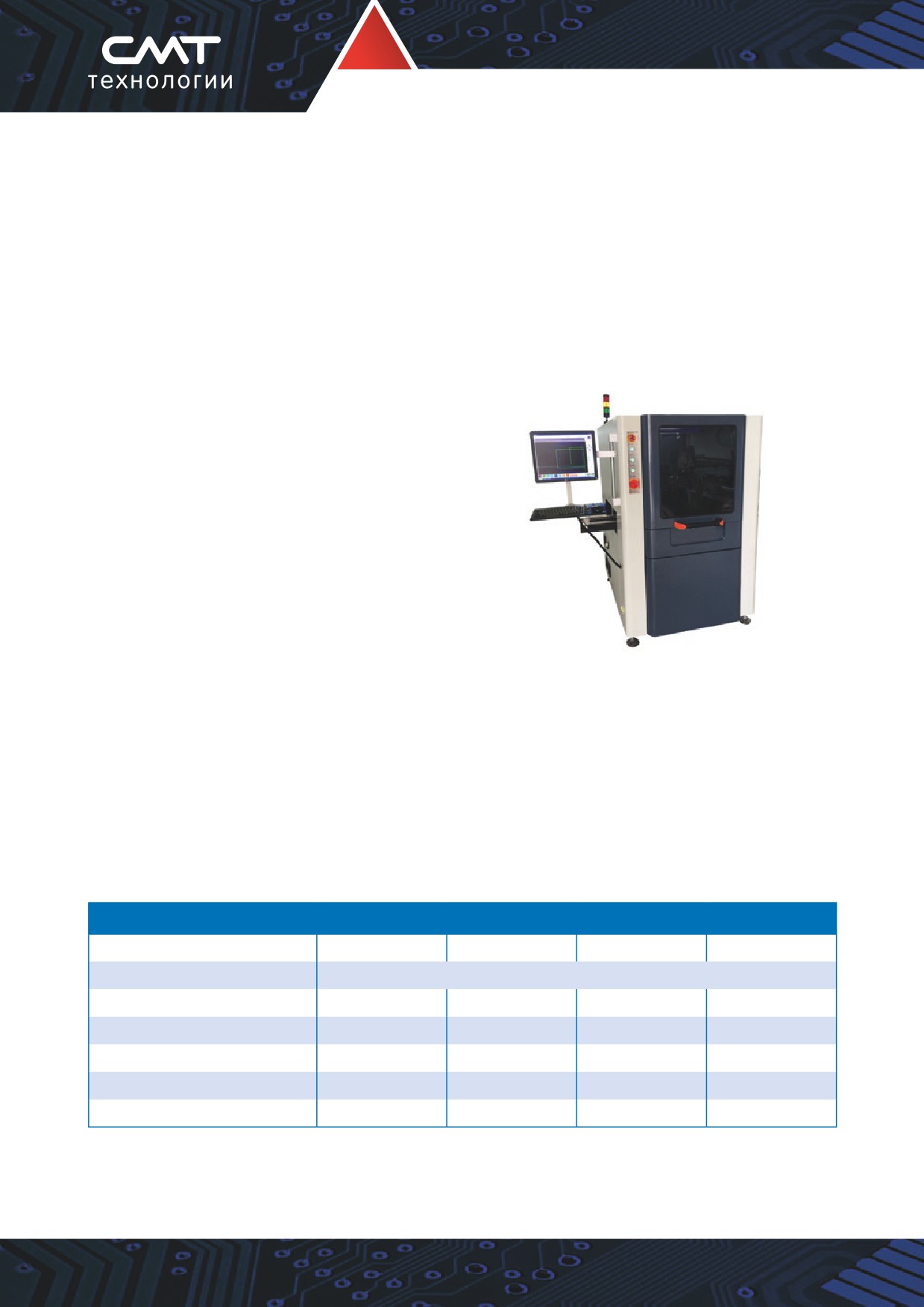

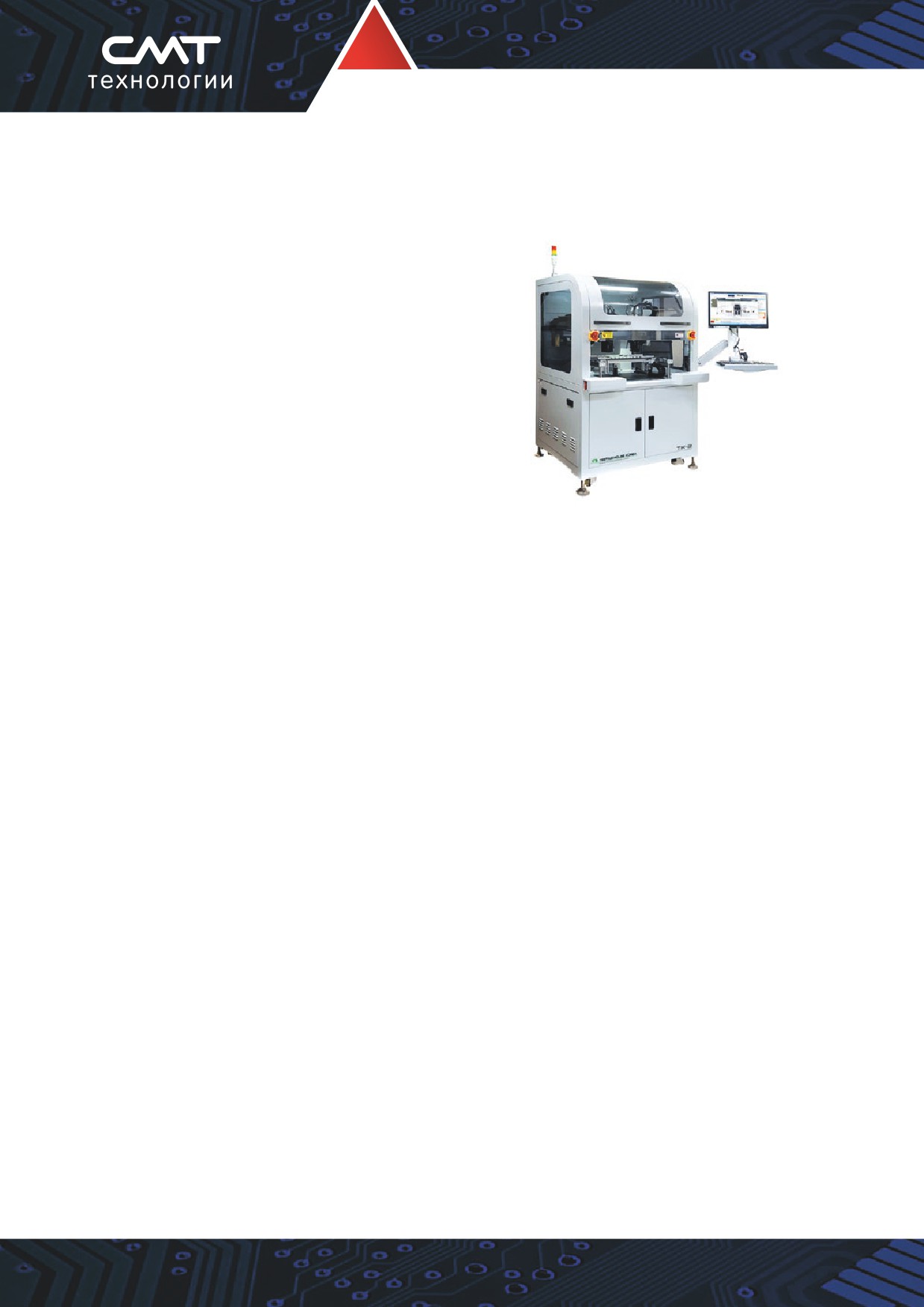

Система автоматического тестирования печатных плат с летающими

пробниками ТК-2

Производитель: Emerix (Корея) | Модель: ТК-2

Особенности системы:

■■

Распознавание коротких замыканий (КЗ)

■■

Измерение напряжения на выводах ИС

■■

Измерение тока

■■

Визуальное тестирование

■■

Высокая скорость проведения тестов

■■

Считывание 1D и 2D штрих-кодов

■■

Лазерный датчик измерения высоты

компонента

■■

Система безопасности для защиты оператора

и изделий

■■

Надежная шумоизоляция

■■

Дружественный интерфейс пользователя

■■

Простота инсталляции (не требуется сжатый

воздух)

■■

Регулярное обновление программного

обеспечения

■■

Современный дизайн

■■

Конвертер CAD-данных (опция)

■■

Дополнительные тестовые инструменты

(опция)

■■

Изготовление системы по индивидуальному

заказу (опция)

■■

Невысокая стоимость системы и проведения

ее обслуживания

Спецификации системы:

■■

2 измерительные головки

■■

Рабочая область (ШхД): 300×200 мм

■■

Точность и повторяемость перемещений

пробников: ±50 мкм

■■

Скорость тестирования: 5 тестов/сек

■■

Высота компонента: 0-40 мм

■■

Мин. контактная площадка: 100 мкм

■■

Мин. шаг между контактами: 500 мкм

■■

Габариты системы (ШхДхВ):

1200×1100×1700 мм

■■

Вес системы: 800 кг

22

ТЕСТИРОВАНИЕ ЛЕТАЮЩИМИ ПРОБНИКАМИ

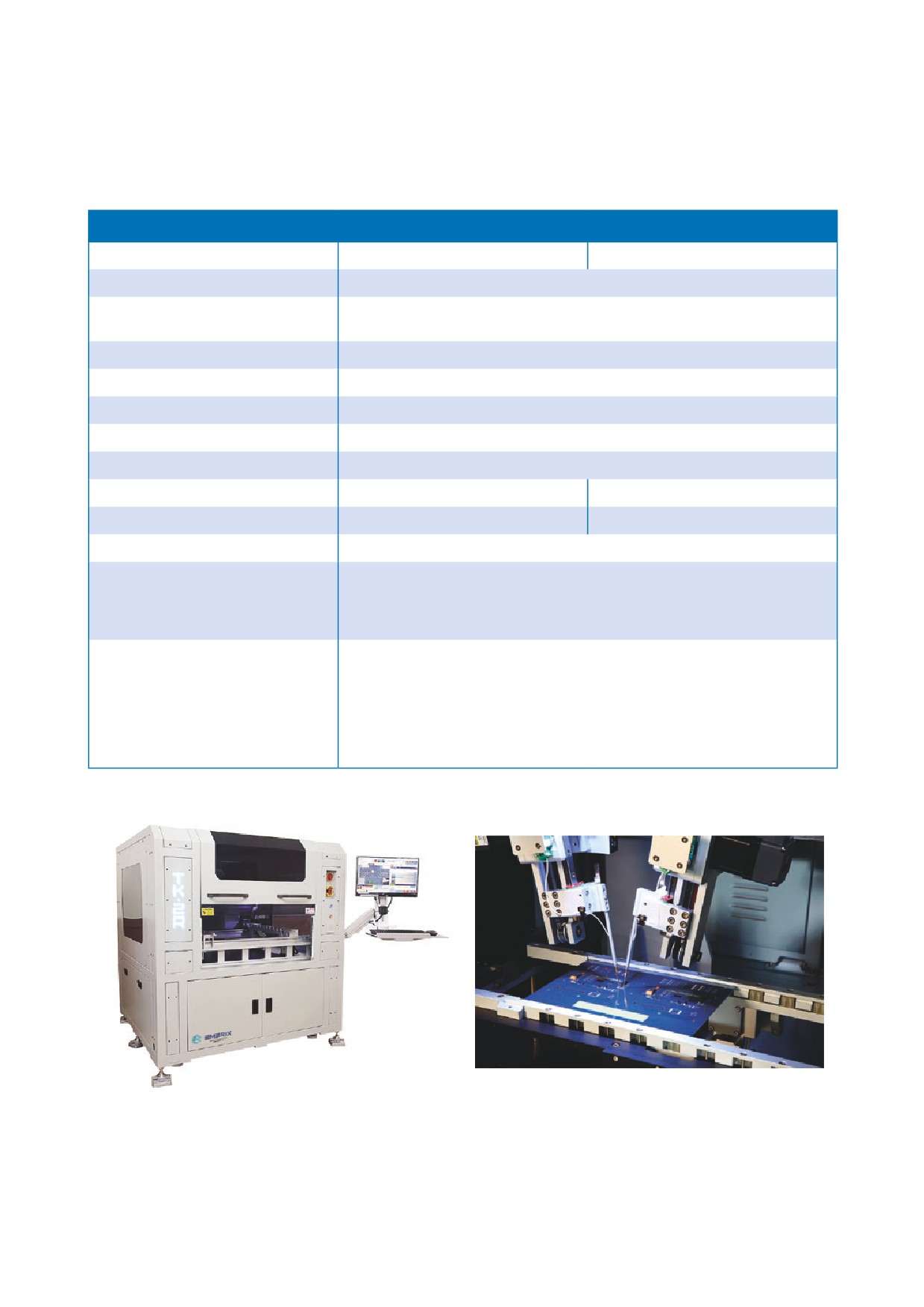

Сравнительная таблица систем автоматического тестирования печатных плат

с летающими пробниками

Модель

ТK-2

ТK-2R

Рабочая область (ШхД):

300 × 200 мм

630 × 630 мм

Толщина ПП:

до 8.0 мм

Точность и повторяемость перемещений

± 50 мкм

пробников:

Высота компонента:

0 — 40 мм

Скорость тестирования:

5 тестов/сек

Количество измерительных голов

2 шт.

Мин. контактная площадка:

100 мкм

Мин. шаг между контактами:

500 мкм

Габариты системы

1200 × 1100 × 1700 мм

1600 × 1500 × 1750 мм

Вес

800 кг

1200 кг

Электропитание:

220 В, 50/60 Гц

Измерение переменного сопротивления диодов, обнаружение коротких замыканий,

обнаружение непропая и отсутствия контакта, измерение напряжения (пост. ток), измерение

Функции системы

сопротивления, тестирование питания, визуальное тестирование (методом сравнения

с “золотым образцом”)

Сопротивление: 100 Ом — 100 МОм

Емкость: 300 пФ — 10 мФ

Индуктивность: 1 мГн — 5 Гн

Возможности измерения

Диоды: 10 В

Напряжение (DC): 100 мВ — 300 В

Напряжение нагрузки: 0.00 В (мин) — 20.0 В (макс)

Выходной ток: 0-8 В / 3 A или 0-20 В / 1.5 A

23

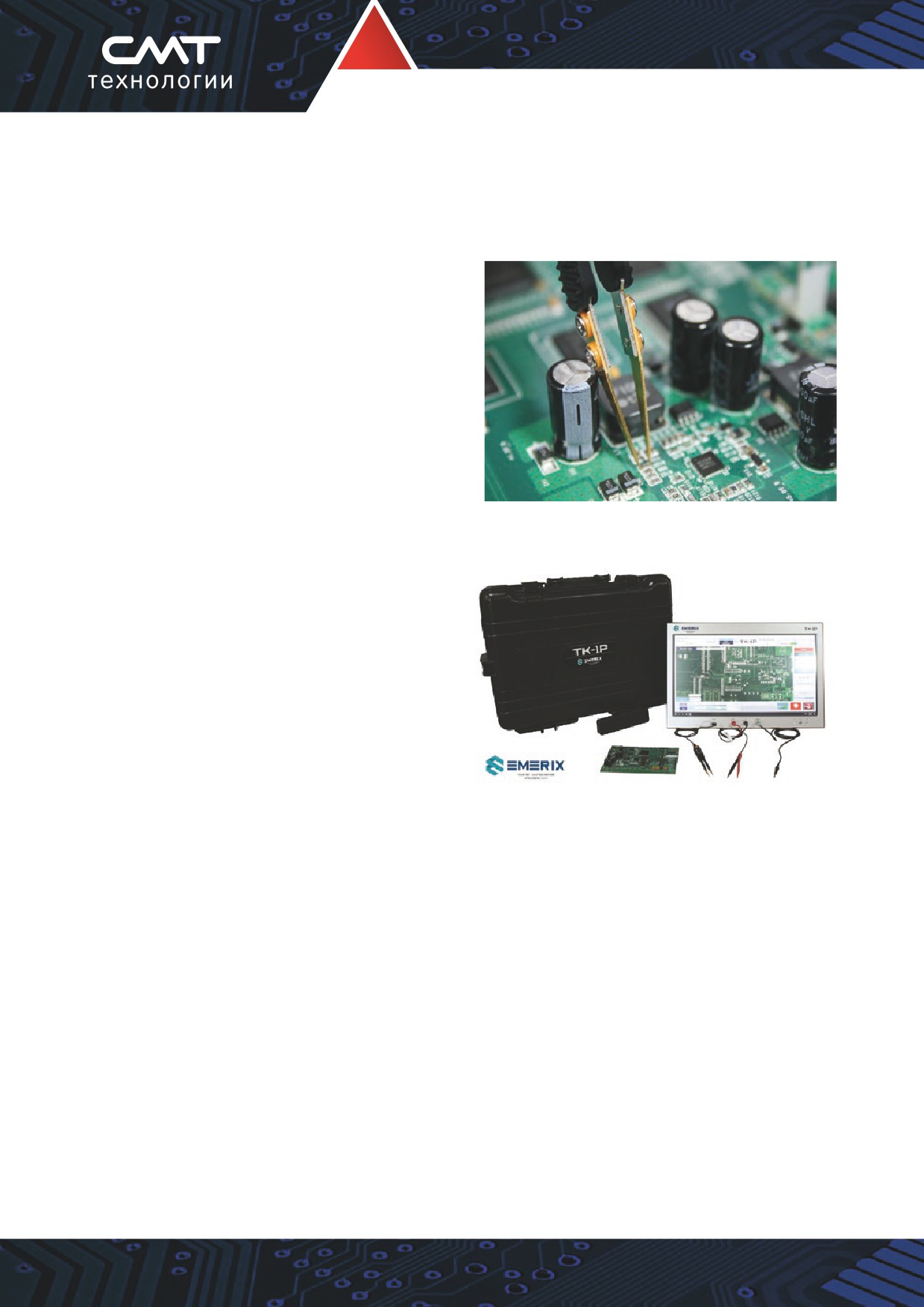

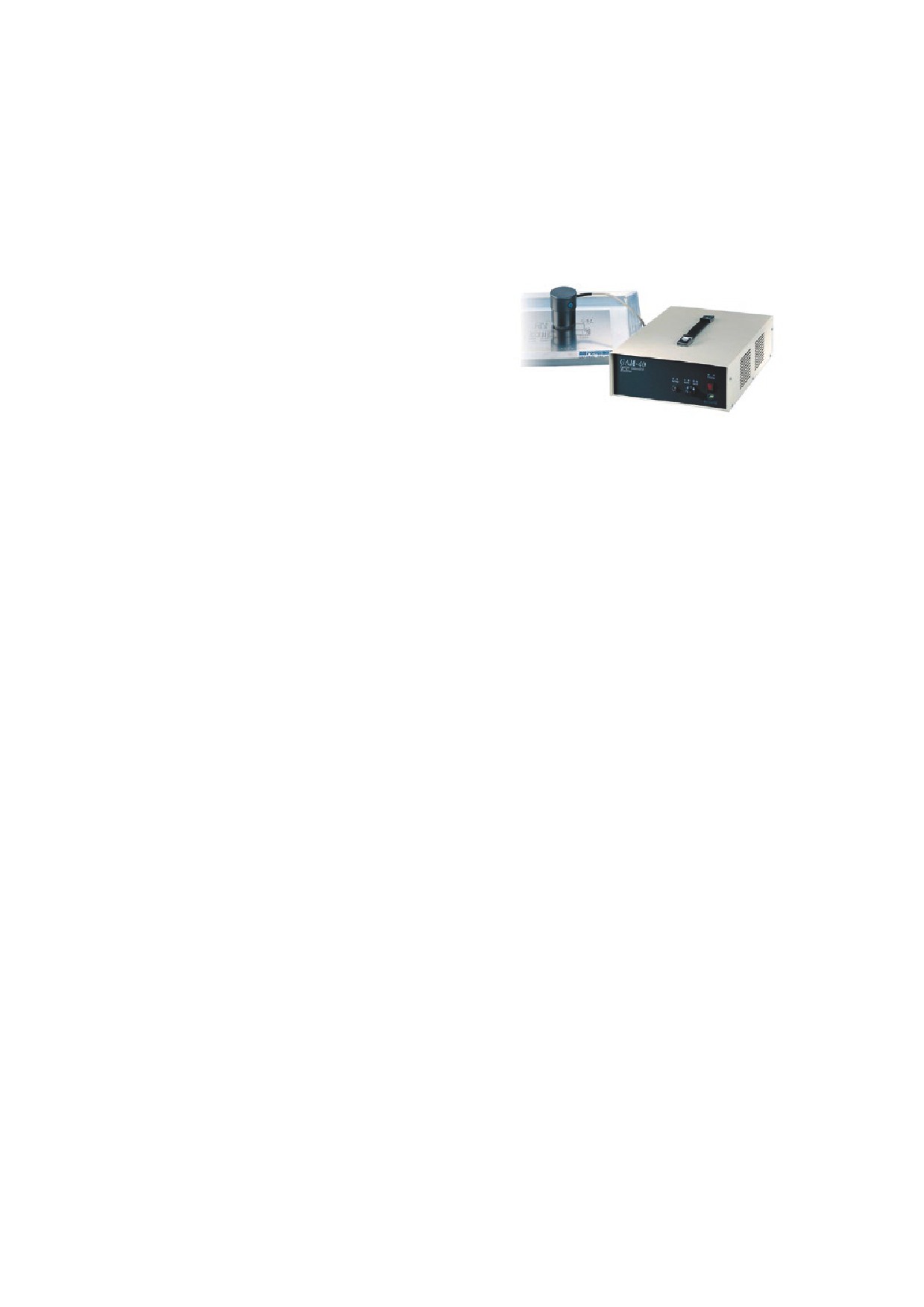

Система тестирования печатных плат ТК-1P

Производитель: Emerix (Корея) | Модель: ТК-1P

Технические данные:

■■

Тесты VI IMPEDANCE и DMM

■■

Загрузка изображения тестируемой печатной

платы

■■

Система автообучения

■■

Создание плана инспекции по позициям

компонентов

■■

Автоматическое тестирование

по сохраненным данным

■■

Индикация позиции неисправного компонента

■■

Система индикации “хороший/плохой”

■■

Сенсорный монитор 21.5"

■■

Электропитание 220 В 50/60 Гц.

24

ЛИНЕЙНЫЕ СИСТЕМЫ СТРУЙНОЙ ОТМЫВКИ ПП

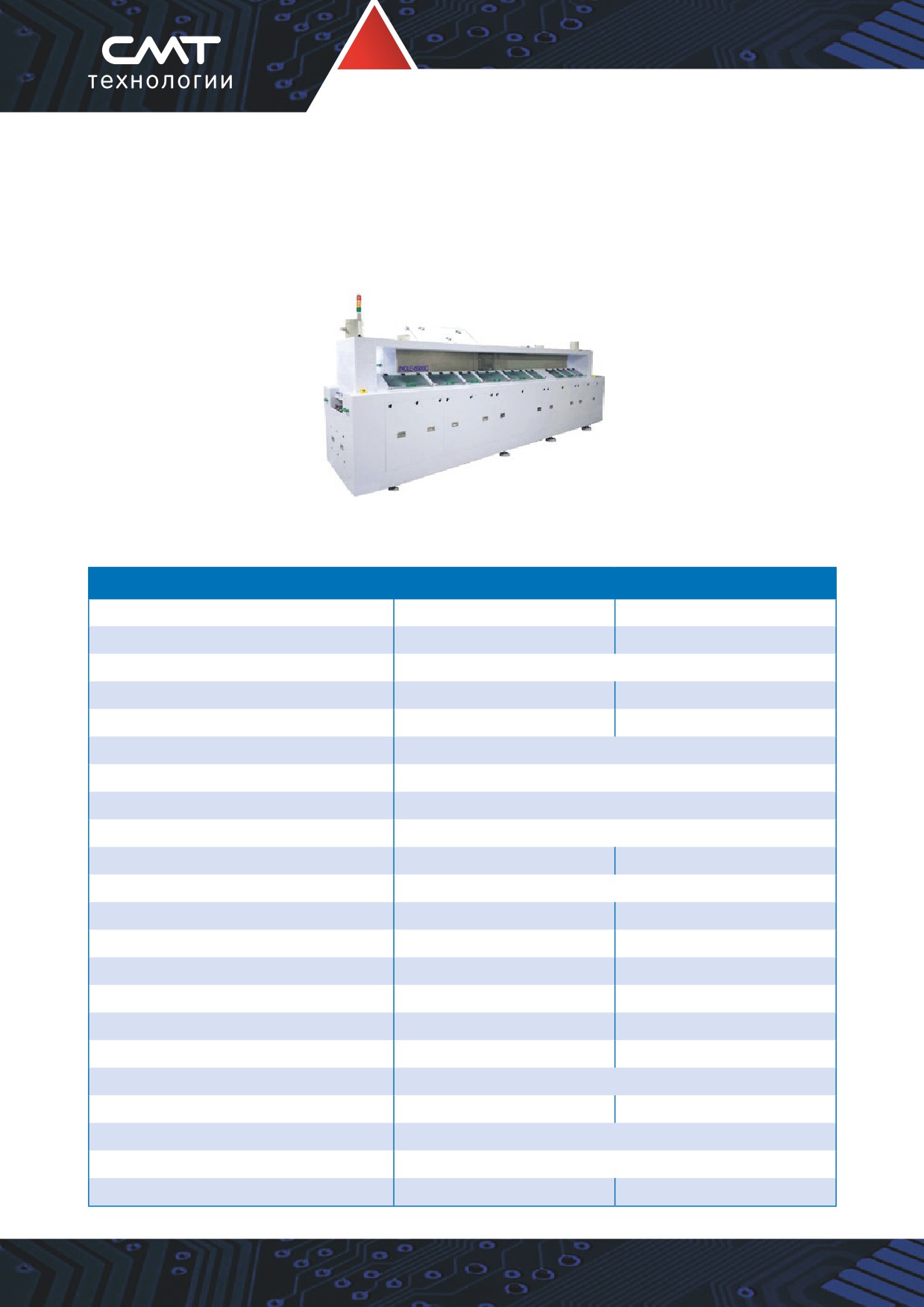

Линейная система струйной отмывки INCLE

Производитель: E-Therm | Модели: INCLE-3600С и INCLE 6500С

Модель

INCLE-3600С

INCLE 6500С

Габариты (Д × Ш × В)

3600 × 2060 × 1800 мм

6500 × 2020 × 1800 мм

Масса системы

1700 кг

3000 кг

Электропитание

3 фазы, 380 В, 50/60 Гц

Пусковая мощность

78 кВт

120 кВт

Рабочая мощность

20-50 кВт

30-70 кВт

Потребление воды

8-20 л/мин

Ширина конвейера

600 мм

Тип конвейера

Стальная сетка

Высота конвейера

940±20 мм

Скорость движения конвейера

200-600 мм/мин

280-900 мм/мин

Направление движения конвейера

Слева направо

Зона предварительной отмывки

Нет

Есть

Длина зоны отмывки

610 мм

1220 мм

Распылители жидкости (сверху/снизу)

4/4

8/8

Мощность нагревателя

24 кВт

45 кВт

Чистящая жидкость

Деионизованная вода

ДИ-вода + чист. агенты

Емкость для чистящей жидкости

220 л

490 л

Температура отмывки

40-80 °С

Длина зоны полоскания

305 мм

1028 мм

Распылители жидкости (сверху/снизу)

1/1

Воздушные ножи (сверху/снизу)

1/1

Длина зоны рециркуляционного полоскания

305 мм

685 мм

2

НЕЛИНЕЙНЫЕ СИСТЕМЫ ОТМЫВКИ

Модель

INCLE-3600С

INCLE 6500С

Распылители жидкости (сверху/снизу)

2/2

4/4

Мощность нагревателя

18 кВт

36

Чистящая жидкость

Деионизованная вода

Температура отмывки

40-80 °С

Длина системы финального полоскания

305 мм

211 мм

Распылители жидкости (сверху/снизу)

1/1

Длина зоны сушки

996 мм

1346 мм

Воздушные ножи (сверху/снизу)

4/2

6/6

НЕЛИНЕЙНЫЕ СИСТЕМЫ ОТМЫВКИ

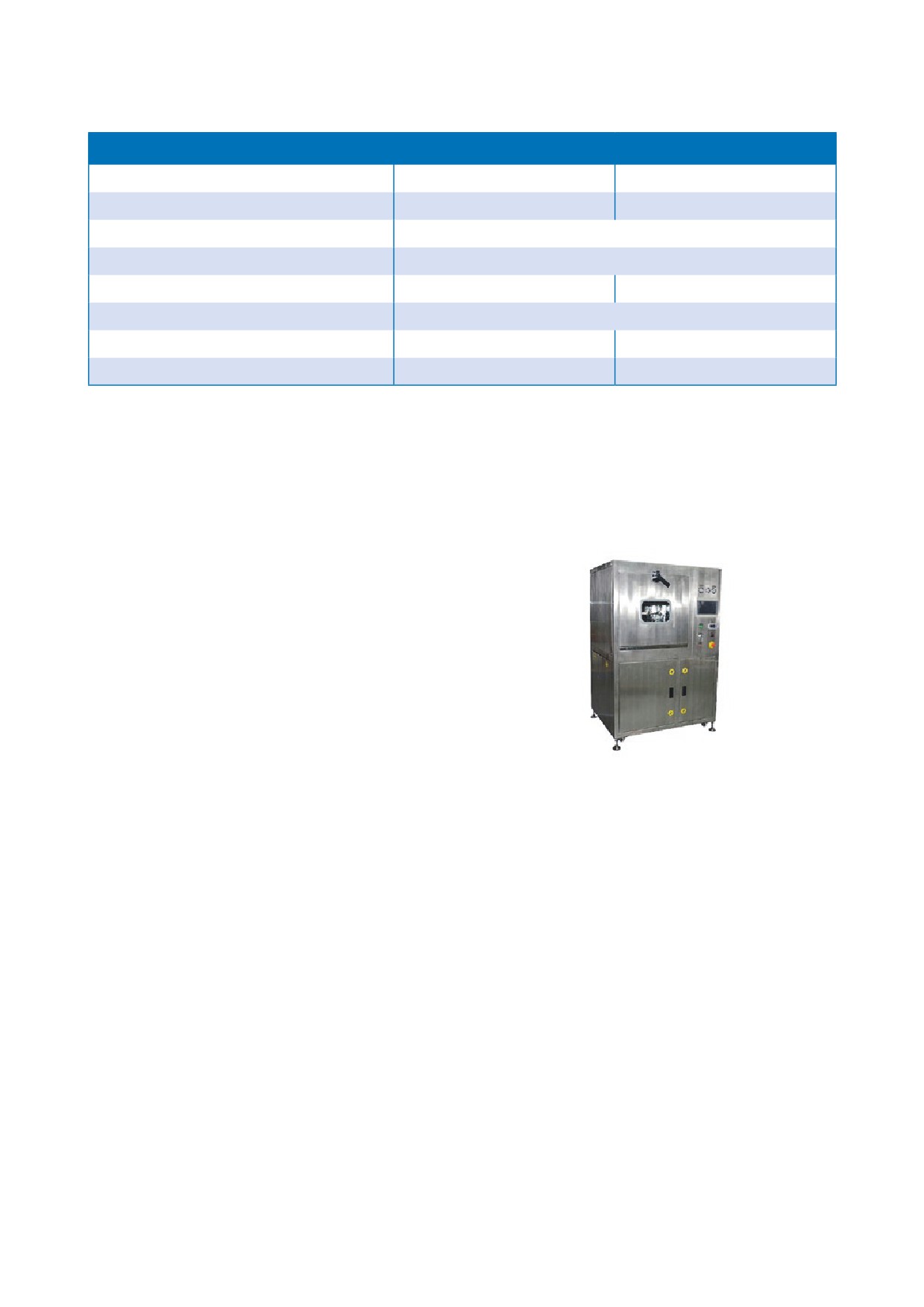

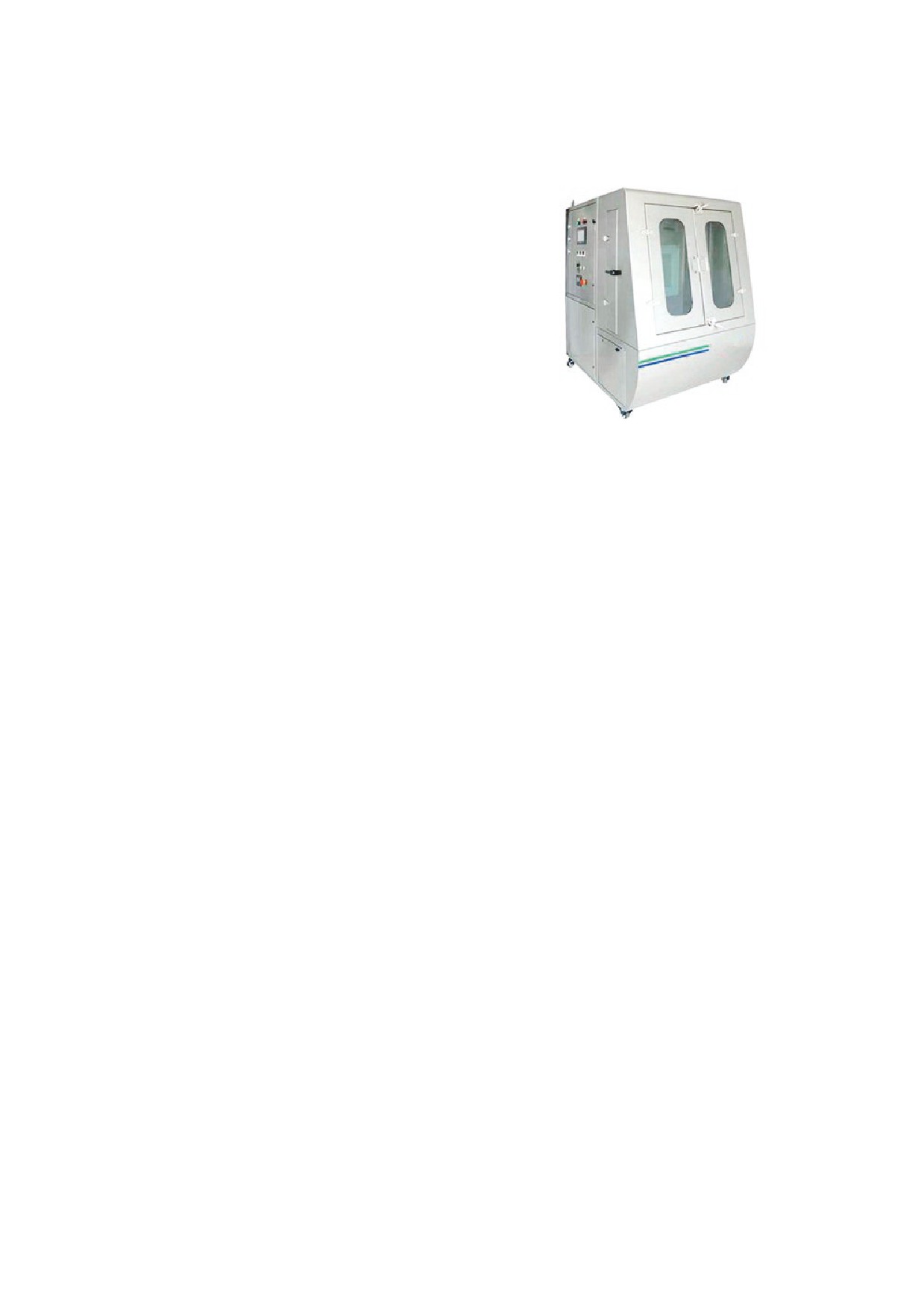

Система струйной отмывки ПП, модель AQ-650

Производитель: E-Therm | Модель: AQ-650

Технические характеристики:

■■

Загрузка плат в корзины под углом

■■

Корзина для образцов (Д × Ш × В):

610 × 560 × 100 мм (2 уровня)

■■

Емкость бака для жидкости: 70 л

■■

Емкость бака для концентрата: 30 л

■■

Емкость бака для распылителя: 17-23 л

■■

Метод отмывки: распыление на 360°, сушка

горячим воздухом

■■

Время отмывки: 5-20 мин

■■

Время изоляции чистящей жидкости: 1-3 мин

■■

Время полоскания: 1-2 мин

■■

Режим полоскания: от 1 до 99

■■

Время сушки: 20-30 мин

■■

Фильтр очистки жидкости: 0,45 мкм

(уловитель паяльной пасты, флюса и других

загрязнений)

■■

Фильтр системы полоскания: 0,45 мкм (уло-

■■

Штуцер подключения к системе подачи

витель паяльной пасты, флюса и других

деионизованной воды: 1 дюйм

загрязнений)

■■

Мощность системы нагрева жидкости: 9 кВт

■■

Нагрев чистящей жидкости: от комнатной

■■

Давление сжатого воздуха: 0,45-0,7 Мпа

до 99°

■■

Потребление сжатого воздуха: 200-400 л/мин

■■

Температура сушки: от комнатной до 99°

■■

Электропитание: 3 фазы, 380 В, 50 Гц, 65 А

■■

Измерение сопротивления: 0-20 Ом

■■

Масса системы: 400 кг

■■

Расход деионизованной воды: 30-60 л/мин

■■

Габариты системы (Д × Ш × В):

■■

Давление деионизованной воды: 0,4 Мпа

1200 × 1100 × 1830 мм

3

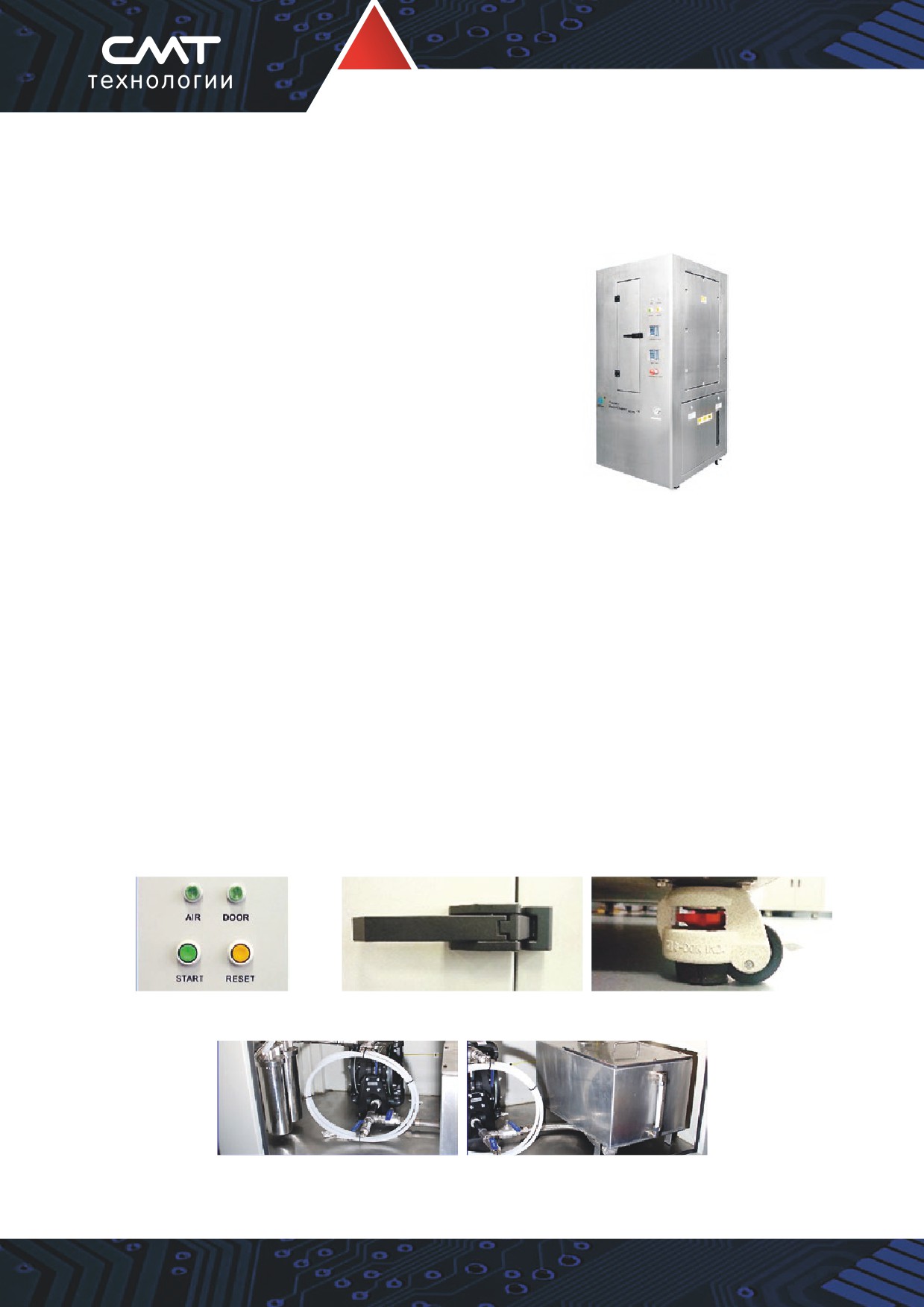

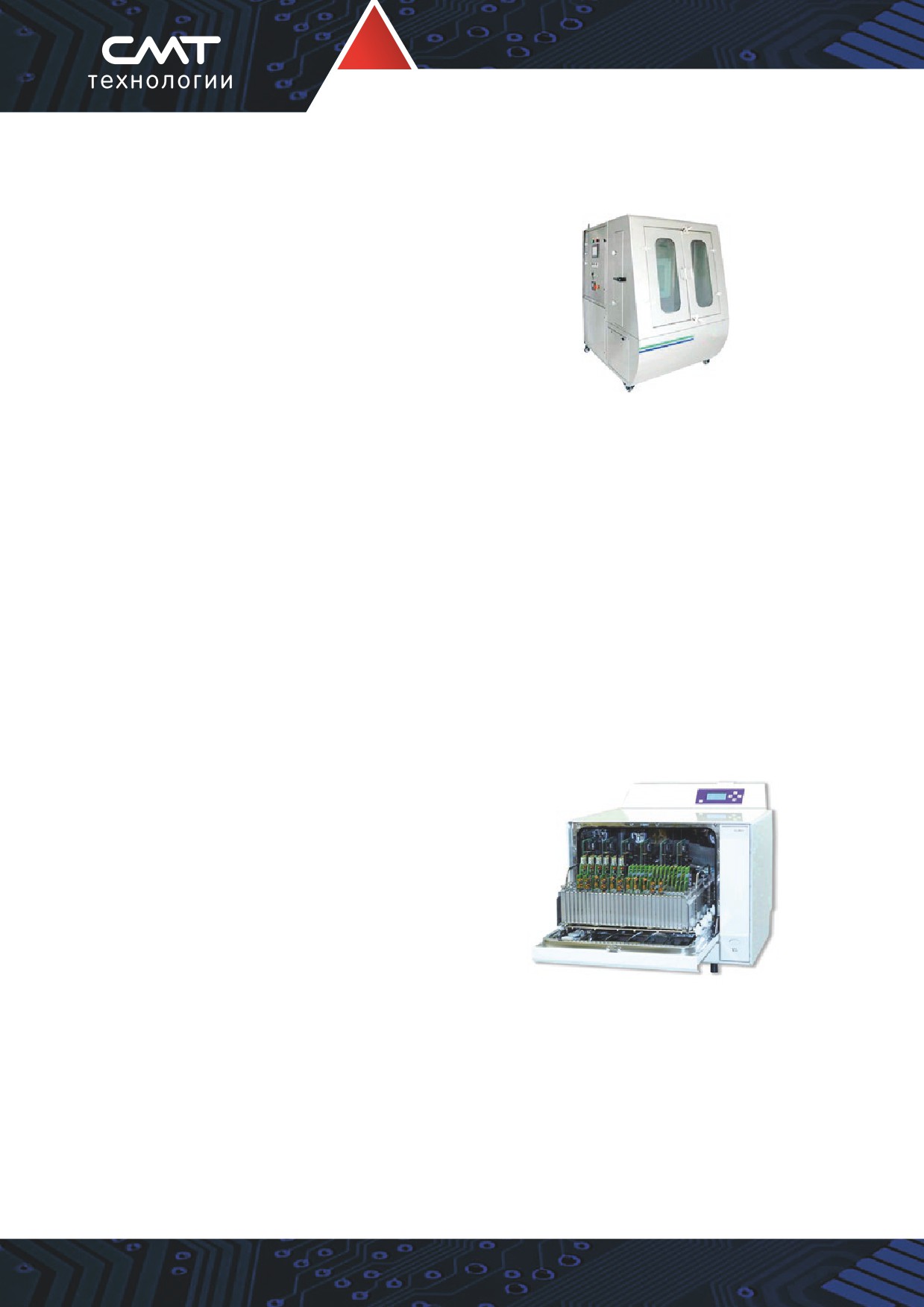

Система вертикальной струйной отмывки ПП и трафаретов, модель AQ-870

Производитель: E-Therm | Модель: AQ-870

Технические характеристики:

■■

Макс. размеры объекта отмывки (Д × Ш × В):

800 × 750 × 40 мм

■■

Макс. вместимость 2-х емкостей

для чистящей жидкости: 2.50 л

■■

Методы отмывки и полоскания: трубка-

распылитель перемещается вверх-вниз

для отмывки всей поверхности изделия

■■

Метод сушки: горячий воздух, подаваемый

с высоким давлением

■■

Нагрев чистящей жидкости: от комнатной

■■

Установка времени отмывки: 2-5 мин

температуры до 70 °С

■■

Установка времени сушки: 1-2 мин

■■

Измерение сопротивления жидкости:

■■

Циклы полоскания: по требованию от 1 до 99

1-15 МОм

■■

Время сушки после полоскания: 3-5 мин

■■

Подача сжатого воздуха: 0,45-0,7 MПa

■■

Фильтрация жидкости: Два фильтра — 10 мкм

■■

Электропитание: 3 фазы, 380 В, 50 Гц, 60 A

и 1 мкм

■■

Масса системы: 600 кг

■■

Фильтр системы слива: тонкая

■■

Габариты системы (Д × Ш × В):

очистка — 1 мкм

1560 × 1160 × 1850 мм

Система струйной отмывки OKO 1000mp

Производитель: IMO | Модель: OKO 1000mp

Технические характеристики:

■■

Базовая конфигурация — настольная

■■

Габариты ПП: 300 × 260 мм

■■

Количество загружаемых ПП: 48

■■

Диапазон регулировки температуры отмывки:

20-70 °С

■■

Диапазон регулировки времени отмывки:

5-40 мин

■■

Диапазон регулировки времени

ополаскивания: 2-10 мин

■■

Количество циклов ополаскивания: 0-5

■■

Диапазон регулировки температуры сушки:

■■

Масса системы: 24 кг

Комплектация

50-100 °С

системы:

■■

Количество типовых режимов отмывки (про-

■■

Настольная система отмывки

грамм): 4

■■

Корзина для размещения ПП

■■

Микропроцессорное управление

■■

Фильтр системы слива

■■

Габаритные размеры оборудования:

(Д × Ш × В) 460 × 560 × 620 мм

■■

Электропитание: 220 В, 1 фаза, 50 Гц, 2,1 кВт

4

СИСТЕМЫ ОТМЫВКИ ТРАФАРЕТОВ

Система автоматической отмывки трафаретов, модель HC-6S

Производитель: Uniclean | Модель: HC-6S

Технические характеристики:

■■

Корпус и внутренние части из нержавеющей

стали

■■

Максимальные размеры трафарета:

800 × 800 мм

■■

Средний цикл очистки: 10 минут

■■

Комплексная система очистки поверхности

и апертур трафаретов от остатков паяльной

пасты и флюса при помощи растворителя

(на спиртовой основе) с последующей

продувкой сжатым воздухом

■■

4-х ступенчатая фильтрация раствора после

■■

Диафрагменный насос для подачи раствора

отмывки

в камеру

■■

Средний расход раствора за цикл: 300 мл

■■

Настраиваемый диаметр распыляющих

■■

Расход сжатого воздуха: 800 л/мин

форсунок

■■

Замена фильтров 5 мкм: каж- дые 3 месяца,

■■

Настройка времени промывки и времени

20 мкм: каждую неделю

продувки

■■

Замена угольного и смоляного фильтров:

■■

Емкость для отмывочной жидкости:

каждые 3 месяца

60 л (замкнутый цикл)

■■

Пневмопитание: 6 Бар

■■

Датчик низкого уровня отмывочной жидкости

■■

Габаритные размеры системы (Д × Ш × В):

■■

Диаметр отверстия для подключения вытяж-

800 × 1000 × 1600 мм

ной вентиляции: 70 мм

■■

Масса системы: 250 кг

Блоки системы:

Индикаторы и кнопки управления

Ручка-замок

Ножка с возможностью перемещения

Мембранный насос и фильтры

Емкость для отмывочной жидкости

6

СИСТЕМЫ ОТМЫВКИ ТРАФАРЕТОВ

Система вертикальной струйной отмывки ПП и трафаретов, модель AQ-870

Производитель: E-Therm | Модель: AQ-870

Технические характеристики

■■

Макс. размеры объекта отмывки (Д × Ш × В):

800 × 750 × 40 мм

■■

Макс. вместимость 2-х емкостей

для чистящей жидкости: 2.50 л

■■

Методы отмывки и полоскания: трубка-

распы- литель перемещается вверх-вниз

для отмывки всей поверхности изделия

■■

Метод сушки: горячий воздух, подаваемый

с высоким давлением

■■

Установка времени отмывки: 2-5 мин

■■

Установка времени сушки: 1-2 мин

■■

Циклы полоскания: по требованию от 1 до 99

■■

Время сушки после полоскания: 3-5 мин

■■

Фильтрация жидкости:

--

1-й фильтр — 10 мкм

-–

2-й фильтр — 1 мкм

■■

Фильтр системы слива: тонкая

очистка — 1 мкм

■■

Нагрев чистящей жидкости: от комнатной

тем- пературы до 70 °С

■■

Измерение сопротивления жидкости:

1-15 МОм

■■

Подача сжатого воздуха: 0,45-0,7 MПa

■■

Электропитание: 3 фазы, 380 В, 50 Гц, 60 A

■■

Масса системы: 600 кг

■■

Габариты системы (Д × Ш × В):1560 × 1160 × 18

50 мм

7

УЛЬТРАЗВУКОВЫЕ СИСТЕМЫ ОТМЫВКИ

Ультразвуковые ванны Elmasonic

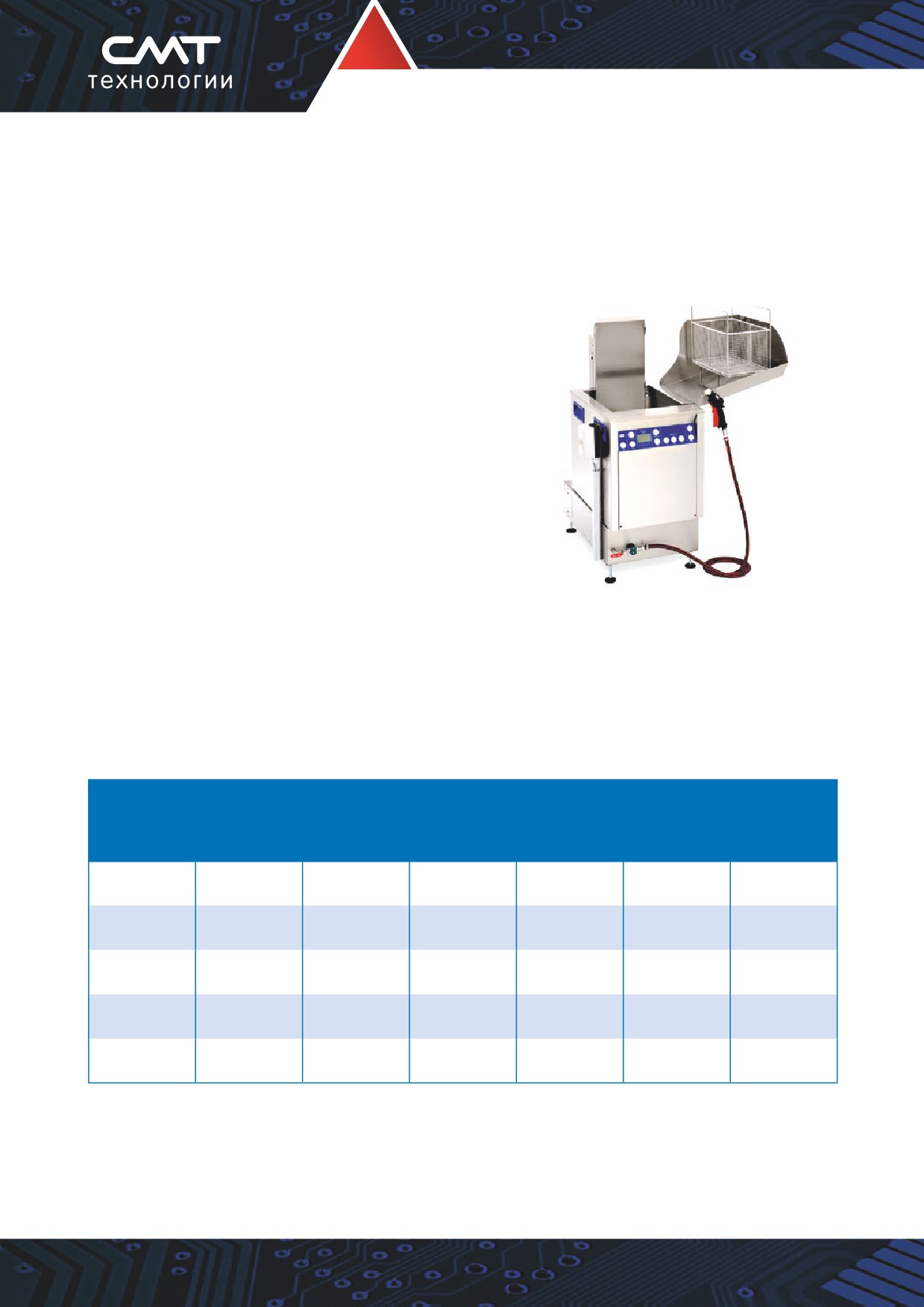

Серия промышленных УЗ-ванн Elmasonic X-tra line Flex 1

Производитель: Elma | Модель: Elmasonic X-tra line Flex 1

Описание и особенности:

■■

Эффективная ультразвуковая

очисткаи 5 вариантов ванн: 32, 55, 84,

112 и 167 литров с 2-мя вариантами

установки частоты: 25/45 кГц (MF2) или

35/130 кГц (MF3)

■■

Система позволяет создавать

до 5-ти программ очистки используя функции

Sweep, Pulse и Degas.

Опционально система оснащается:

■■

Ванной из специальной высококачественной

стали с высокой стойкостью к кавитации (V4A)

■■

Съемной планкой для смыва сильных

загрязнений с поверхностей (масел и др.)

■■

Устройством смыва с пола отделившихся

загрязнений

Технические характеристики моделей:

Модель

Объем, л

Частота

Мощность УЗ,

Внутр.

Масса, кг

Размеры ванны

колебаний, кГц

Вт

Габариты

(ШхДхВ), мм

корзины

(ШхДхВ), мм

X-tra

32

25/45 или 35/130

2300

248 × 258 × 188

80

500 × 770 × 1100

Line 300 Flex 1

X-tra

55

25/45 или 35/130

3900

248 × 428 × 224

90

500 × 940 × 1200

Line 550 Flex 1

X-tra

84

25/45 или 35/130

6800

244 × 424 × 372

110

500 × 940 × 1500

Line 800 Flex 1

X-tra

112

25/45 или 35/130

9300

436 × 509 × 222

200

730 × 1070 × 1500

Line 1200 Flex 1

X-tra

167

25/45 или 35/130

9500

433 × 509 × 372

220

730 × 1070 × 1700

Line 1600 Flex 1

8

УЛЬТРАЗВУКОВЫЕ СИСТЕМЫ ОТМЫВКИ

Ультразвуковые ванны SKYmen

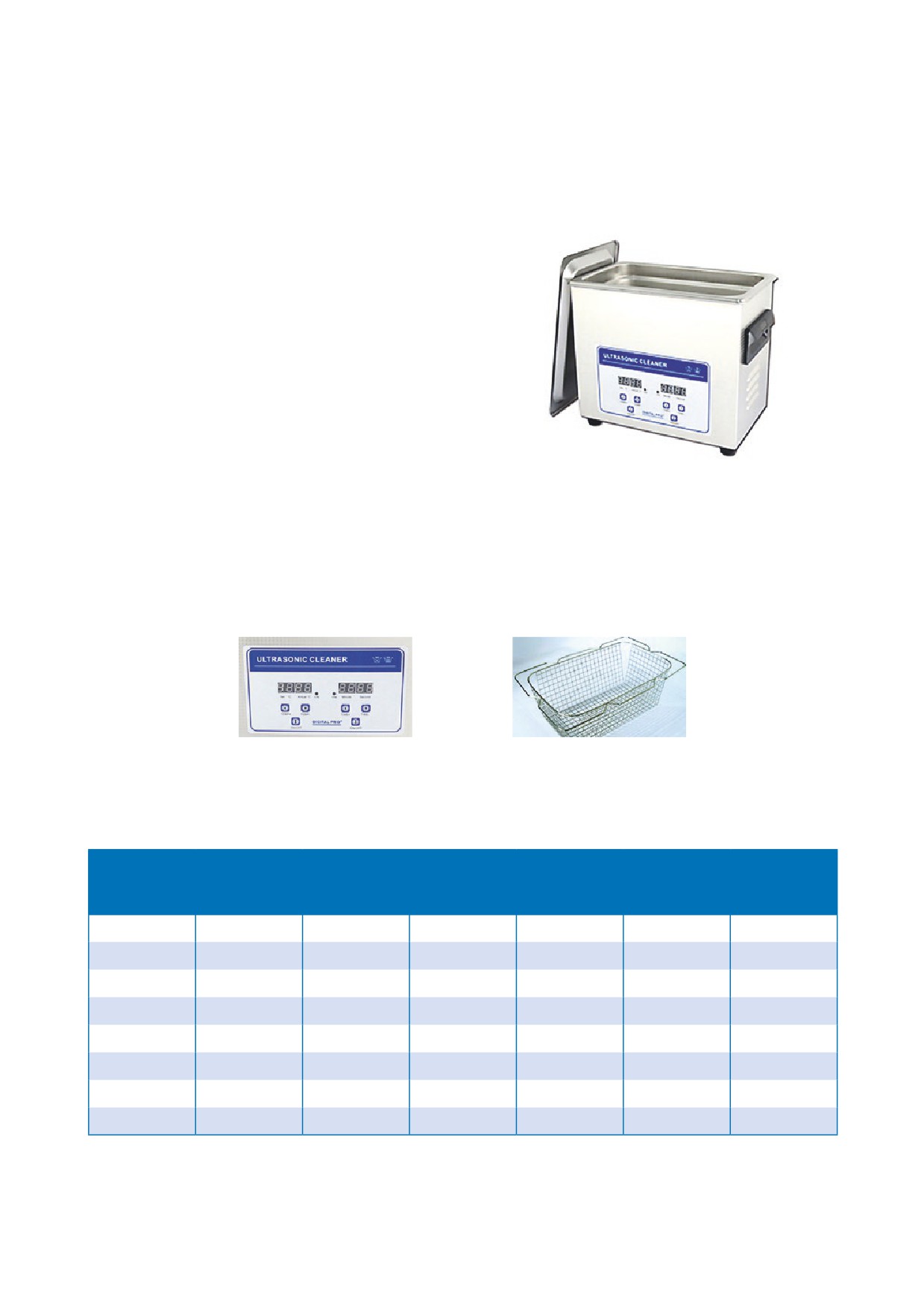

Ультразвуковые ванны с цифровым управлением, серия JP-ххS

Производитель: SKYmen | Модель: JP-ххS

Описание и особенности:

■■

Цифровая панель управления

■■

Мощность УЗ-генератора: от 60 до 480 Вт

■■

Емкость ванны: от 2 л до 30 л

Общие технические характеристики:

■■

Емкость из нержавеющей стали

■■

Установка времени очистки

■■

Установка температуры нагрева отмывающей

жидкости: от 20 до 80 ⁰C

■■

Частота УЗ-колебаний: 40 КГц

■■

Крышка и корзина из нержавеющей стали

■■

Сертификаты CE и RoHS

Цифровая панель управления

Корзина для образцов из нерж.стали

Технические характеристики моделей:

Модель

Объем, л

Частота

Мощность УЗ,

Мощность

Масса, кг

Размеры ванны

колебаний, Гц

Вт

нагревателей,

(Д × Ш × В), мм

Вт

JP-10S

2

40000

60

50

2,2

150 × 135 × 100

JP-20S

3,2

40000

120

100

3,5

240 × 135 × 100

JP-30S

4,5

40000

180

150

4,6

300 × 115 × 100

JP-31S

6,5

40000

180

150

5,6

300 × 150 × 150

JP-40S

10,8

40000

240

200

7,5

300 × 240 × 150

JP-60S

15

40000

360

300

9

330 × 300 × 150

JP-80S

22

40000

480

400

13

500 × 300 × 150

JP-100S

30

40000

480

400

15

500 × 300 × 200

9

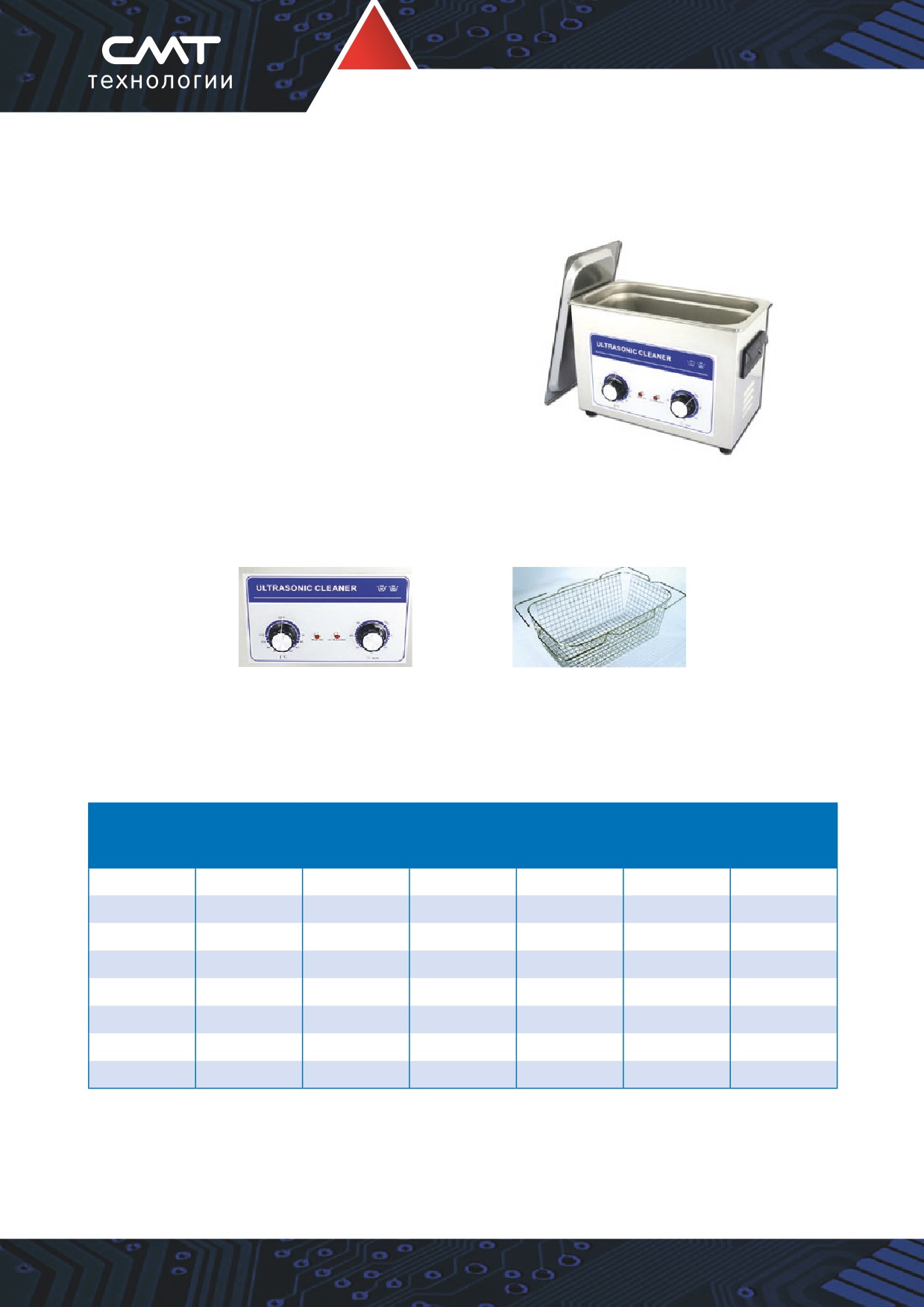

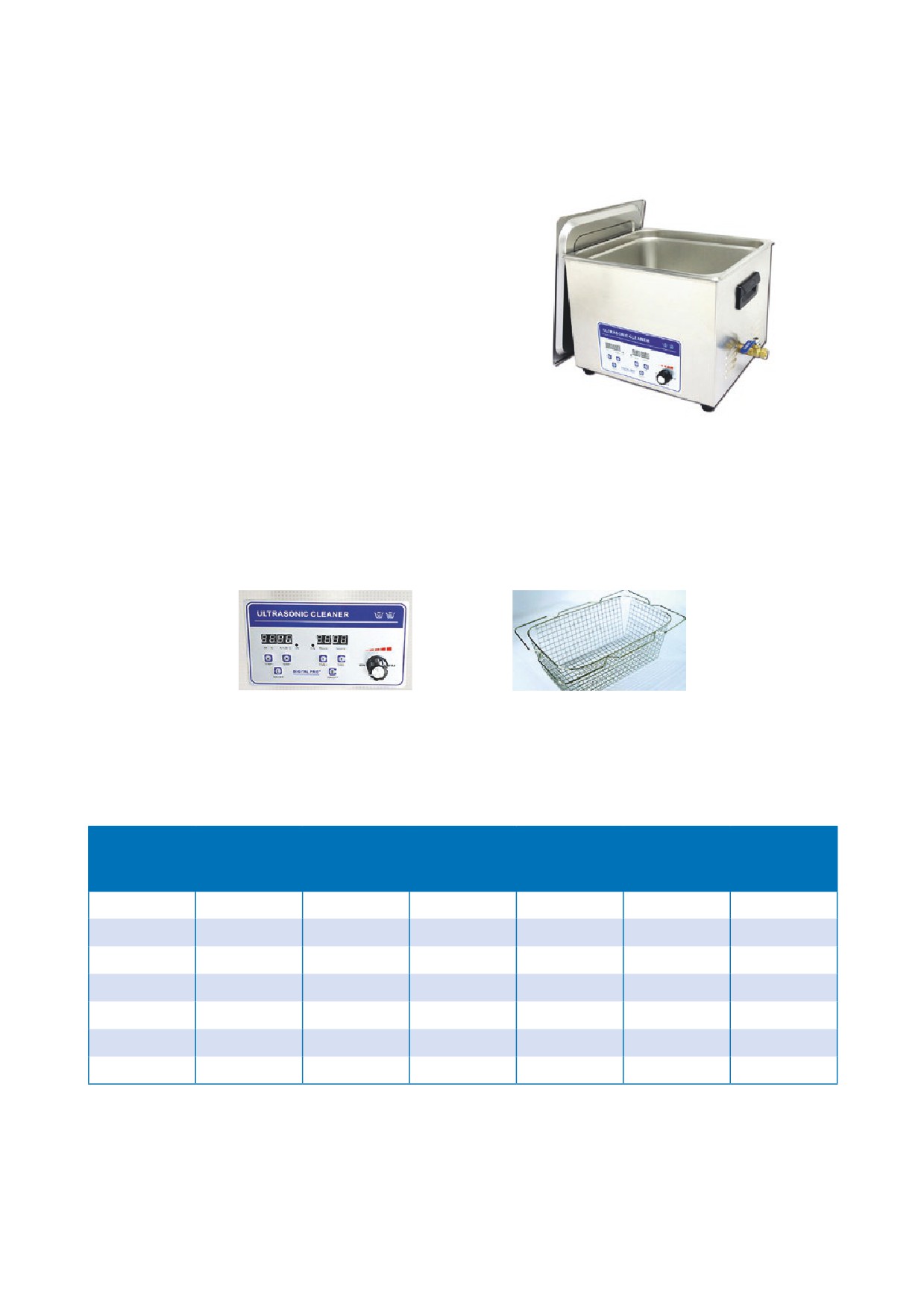

Ультразвуковые ванны с ручным управлением, серия JP-хх

Производитель: SKYmen | Модель: JP-хх

Общие технические характеристики:

■■

Ручная панель управления

■■

Аналоговая панель управления

■■

Мощность УЗ-генератора: от 60 до 480 Вт

■■

Емкость ванны:из нержавеющей стали

от 2 л до 30 л

■■

Установка времени очистки

■■

Установка температуры нагрева отмывающей

жидкости от 20 до 80 ⁰C

■■

Частота УЗ-колебаний 40 КГц

■■

Крышка и корзина из нержавеющей стали

■■

Сертификаты CE и RoHS

Цифровая панель управления

Корзина для образцов из нерж.стали

Технические характеристики моделей:

Модель

Объем, л

Частота

Мощность УЗ,

Мощность

Масса, кг

Размеры ванны

колебаний, Гц

Вт

нагревателей,

(Д × Ш × В), мм

Вт

JP-10

2

40000

60

50

2,2

150 × 135 × 100

JP-20

3,2

40000

120

100

3,5

240 × 135 × 100

JP-30

4,5

40000

180

150

4,6

300 × 115 × 100

JP-31

6,5

40000

180

150

5,6

300 × 150 × 150

JP-40

10,8

40000

240

200

7,5

300 × 240 × 150

JP-60

15

40000

360

300

9

330 × 300 × 150

JP-80

22

40000

480

400

13

500 × 300 × 150

JP-100

30

40000

480

400

15

500 × 300 × 200

10

УЛЬТРАЗВУКОВЫЕ СИСТЕМЫ ОТМЫВКИ

Ультразвуковые ванны с регулируемой мощностью, серия JP-xxST

Производитель: SKYmen | Модель: JP-ххST

Общие технические характеристики:

■■

Цифровая панель управления

■■

Регулятор мощности ультразвука (от 40%

до 100%)

■■

Емкость из нержавеющей стали

(долговечность, практичность)

■■

Установка времени очистки

■■

Установка температуры нагрева отмывающей

жидкости от 20 до 80 ⁰C

■■

Частота УЗ-колебаний 40 КГц

■■

В комплект поставки входит крышка

и корзина из нержавеющей стали

■■

Сертификаты CE и RoHS

Цифровая панель управления

Корзина для образцов из нерж.стали

Технические характеристики моделей:

Модель

Объем, л

Частота

Мощность УЗ,

Мощность

Масса, кг

Размеры ванны

колебаний, Гц

Вт

нагревателей,

(Д × Ш × В), мм

Вт

JP-040ST

10

40000

240

200

8,5

300 × 240 × 150

JP-060ST

15

40000

360

300

10,0

330 × 300 × 150

JP-080ST

22

40000

480

500

14,0

500 × 300 × 150

JP-100ST

30

40000

600

500

16,0

500 × 300 × 200

JP-120ST

38

40000

600

500

46,0

500 × 300 × 250

JP-180ST

58

40000

900

3000

57,0

550 × 350 × 300

JP-240ST

77

40000

1200

3000

80,0

550 × 400 × 350

11

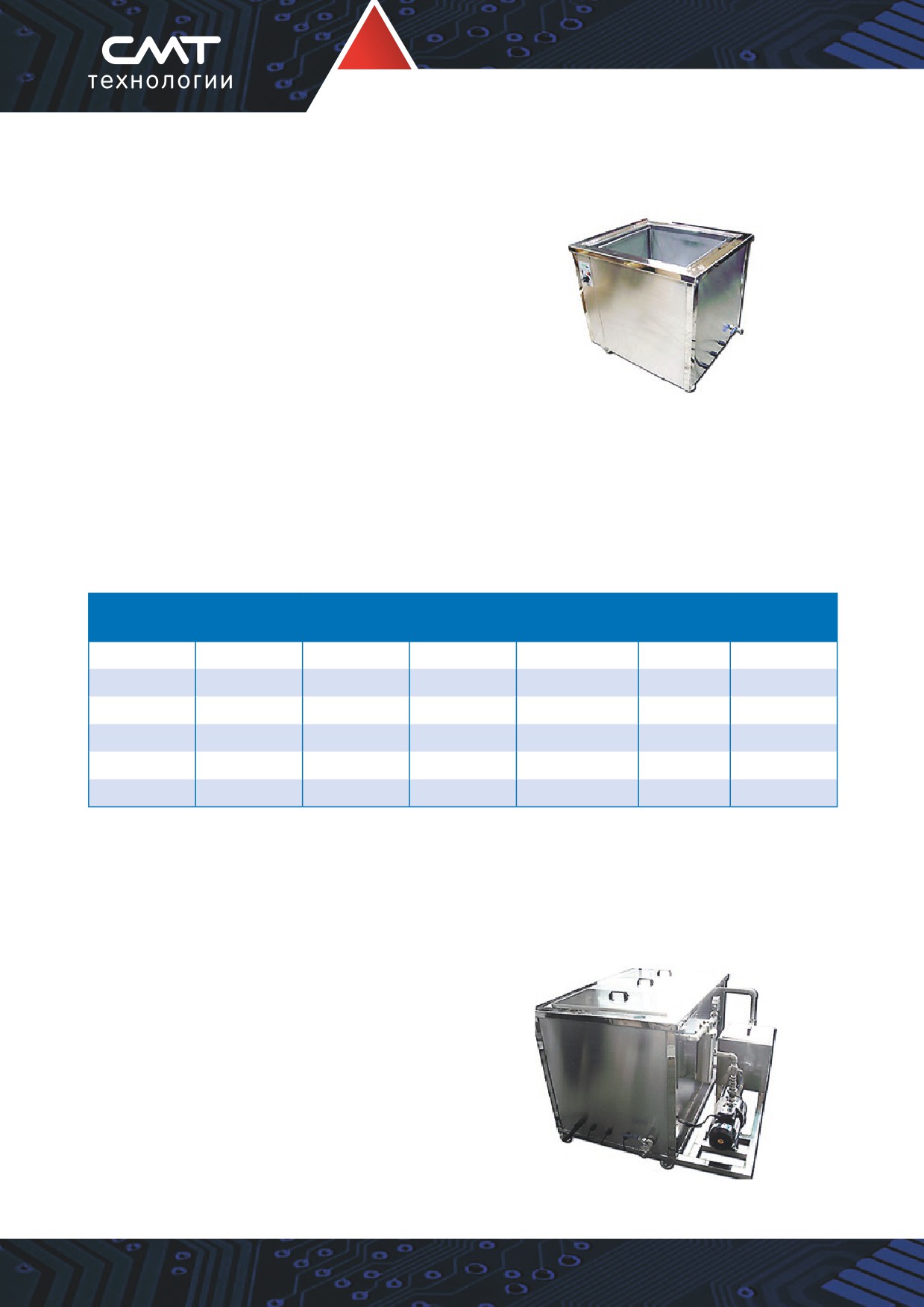

Габаритные ультразвуковые ванны, серия JTS-ххх

Производитель: SKYmen | Модель: JTS-xxx

Общие технические характеристики:

■■

Емкость из нержавеющей стали SUS304/SUS316L

■■

Установка времени очистки

■■

Установка температуры нагрева отмывающей

жидкости: от 20 до 80 ⁰C

■■

Частота УЗ-колебаний: 28 кГц / 40 кГц

■■

Сертификаты CE и RoHS

■■

Дополнительное оснащение: система циркуляции

жидкости с масляным фильтром

■■

Мощность УЗ-генератора: от 600 до 3600 Вт

■■

Емкость ванны: от 38 до 360 л

■■

Система циркуляции жидкости с масляным

фильтром

Технические характеристики моделей:

Модель

Объем, л

Частота

Мощность УЗ,

Мощность

Масса, кг

Размеры ванны

колебаний, кГц

Вт

нагревателей, Вт

(Д × Ш × В), мм

JTS-1012

38

28/ 40

600

1500

60

355 × 305 × 355

JTS-1018

56

28/ 40

900

3000

80

406 × 305 × 460

JTS-1024

88

28/ 40

1200

3000

100

500 × 355 × 500

JTS-1030

101

28/ 40

1500

3000

120

500 × 406 × 500

JTS-1036

126

28/ 40

1800

4500

140

500 × 460 × 550

JTS-1072

360

28/ 40

3600

9000

400

1000 × 600 × 600

Для каждой ванны возможно оснащение системой циркуляции жидкости с насосом и масляным

абсорбирующим фильтром

Ультразвуковые ванны с нестандартной конфигурацией

Производитель: SKYmen | Модель: ultrasound_bath

Основные особенности

■■

Функции циркуляции и фильтрации жидкости

■■

Несколько контейнеров для отмывочной жидкости

■■

Нестандартные габариты

Если Вас интересует нестандартная конфигу-

рация ультразвуковых ванн, компания имеет

возможность изготовления ванн по индивидуаль-

ному заказу

12

УЛЬТРАЗВУКОВЫЕ СИСТЕМЫ ОТМЫВКИ

Системы очистки трафаретов ультразвуком

Система УЗ очистки трафаретов GAM 40

Производитель: Genitec | Модель: GAM 40

Технические характеристики

■■

Рабочая частота — 40 кГц

■■

Мощность — 35 Вт

■■

Электропитание — 220 В, 50 Гц

■■

Габариты блока управления

(Д × Ш × В) — 370 × 350 × 100 мм

■■

Габариты очищающего блока

(Д × Ш × В) — 60 × 60 × 85 мм

■■

Масса блока управления — 3 кг Масса

очищающего блока 0,5 кг

13

ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ

ВЛАГОЗАЩИТНЫХ ПОКРЫТИЙ

Автоматические системы селективной влагозащиты

Линейные автоматические системы c дозирующими головками для селективного

нанесения влагозащитных покрытий на печатные платы, серия SC

Производитель: 1Click Machine | Модель: SC-345, SC-360, SC-460

Общие технические характеристики:

■■

Максимальная высота компонентов

на ПП: 70 мм

■■

Повторяемость процесса: 50 микрон (3 сигма)

■■

Регулируемая скорость конвейера: 0-3 м/мин

■■

Высота конвейера: 900±40 мм

■■

Направление движения конвейера: слева

направо

■■

Электропитание: 220 В, 50 Гц

■■

Пневмопитание: 5 — 7 бар

■■

Емкость резервуаров: 10 л (для клея),

2 л (для очистки)

Комплектация системы:

■■

Установка для селективной влагозащиты

■■

Клапан для нанесения узких полос

■■

ПК, монитор, клавиатура, мышь

с устройством наклона - 1 штука

■■

Четырехосная приводная система

■■

Система автоматической регулировки

■■

Световая башня

ширины конвейера

■■

Игольчатый клапан с устройством

■■

Бак 10 литров для клея - 1 штука

наклона — 1 штука

■■

Бак 2 литра для очистки - 1 штука

Основные технические характеристики:

Параметр/ Модель

SC-345

SC-360

SC-445

SC-460

Габариты ПП

450x450 мм

600х600 мм

400x450 мм

600х600 мм

Габариты системы

1270х1630х1750 мм

Масса системы

650 кг

1000 кг

535 кг

1000 кг

Количество осей

3

3

4

4

Количество головок

2

2

3

3

Вращение головок

-

-

±170 °

±170 °

Наклон струйного и игольчатого клапанов

-

-

0-35 °

0-35 °

14

Оборудование для нанесения влагозащитных покрытий

Опции:

■■

Система взвешивания клея

■■

Клапан для нанесения широких полос

■■

Зажим для печатной платы

■■

Игольчатый клапан

■■

Дополнительный бак для клея 10 л

■■

Клапан для нанесения узких полос

■■

Встроенный вытяжной вентилятор

■■

Система распыления завесой

■■

Электропитание - 1 фаза, 110В, 60 Гц

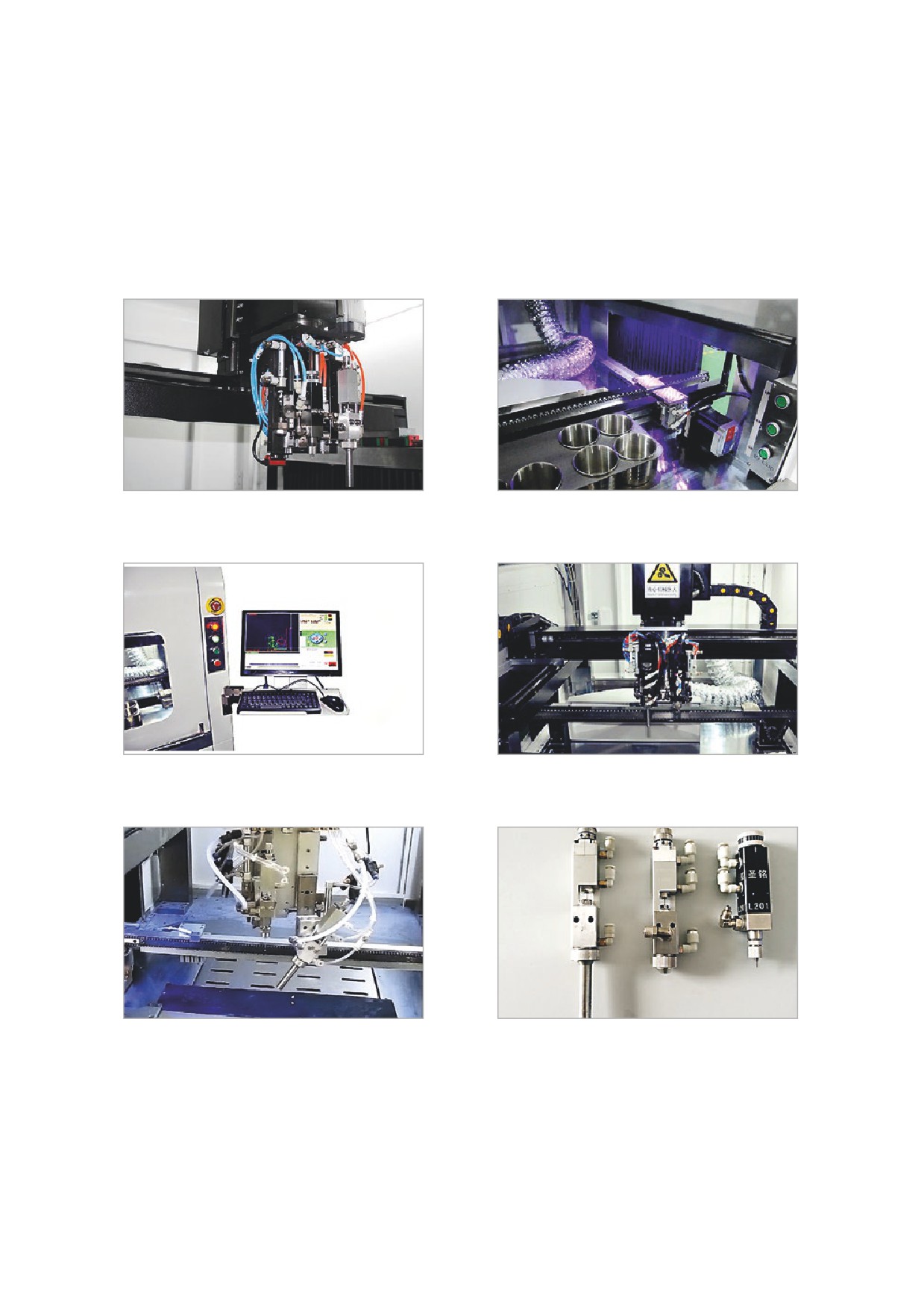

Дозирующая головка

Рабочая камера системы

Система управления

Портал с дозирующей головкой

Наклонный дозатор

3 вида дозирующих клапанов

15

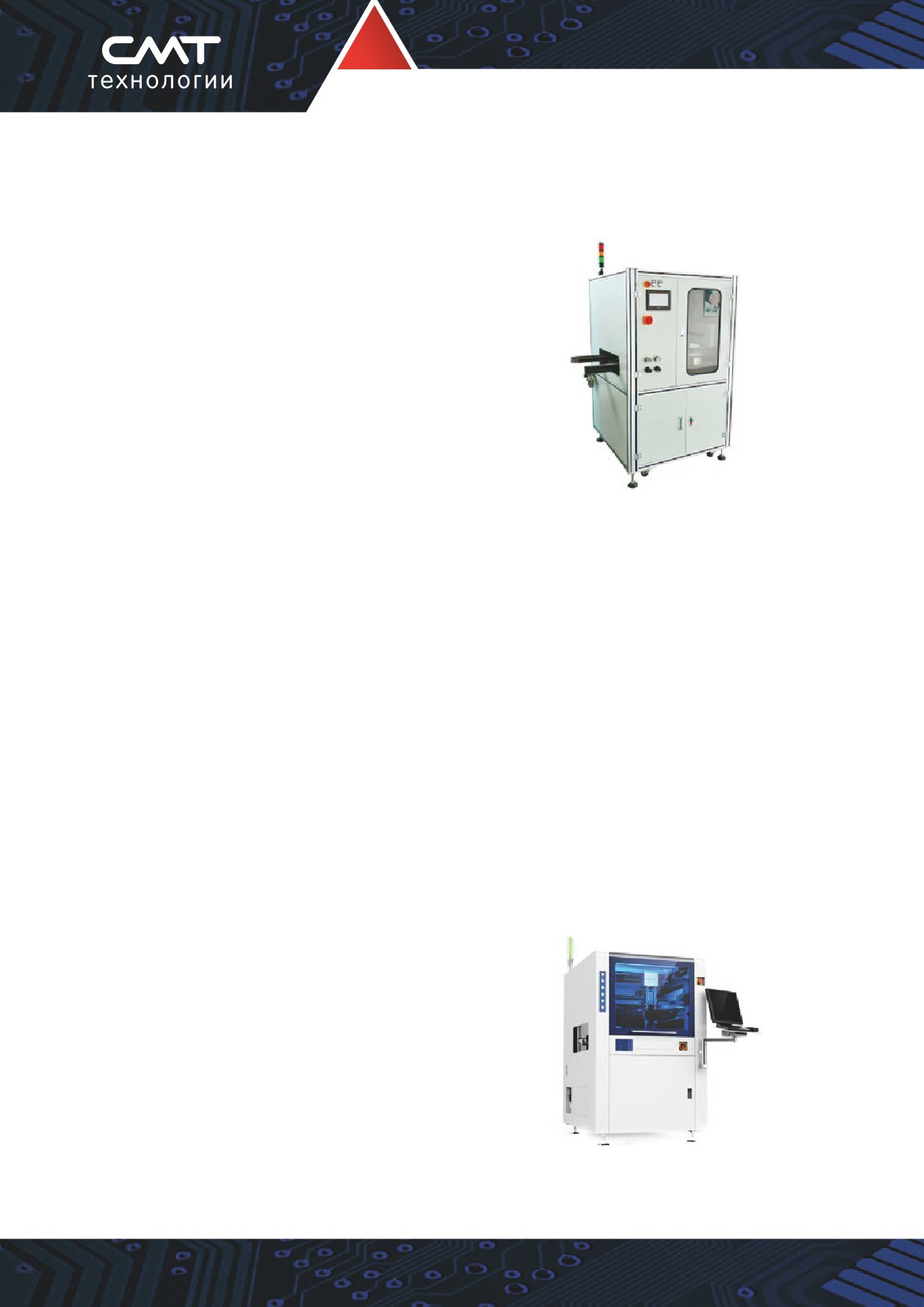

Автоматическая система нанесения покрытий на поверхность печатных плат,

модель SP-100

Производитель: 1Click Machine | Модель: SP-100

Особенности системы:

■■

Клапан высокоточной подачи материала

(1 шт с широкой полосой нанесения)

■■

Нанесение материала путем перемещения

головки вперед/назад

■■

Управляющий контроллер с сенсорной

панелью

■■

Приводы с шаговыми двигателями

■■

Инспекция посредством УФ-иллюминации

■■

Ручная регулировка ширины конвейера

■■

Простота управления и обслуживания

Технические характеристики:

■■

Рабочая зона: 400х450 мм

■■

Емкость контейнера для материала: 10 л

■■

Одна ось перемещения головки

■■

Емкость контейнера для чистящей

■■

Клапан широкого распыления (стандарт)

жидкости: 2 л

■■

Клапан узкого распыления (опционально)

■■

Электропитание: 220 В, 50/60 Гц

■■

Толщина нанесения материала: 0,03-1 мм

■■

Общая мощность: 1 кВт

■■

Maкс. высота компонента на ПП: 70 мм

■■

Пневмопитание: 0,5-0,7 МПа

■■

Высота конвейера: 920±20 мм

■■

Габариты (ШхДхВ): 1180х920х1700 мм

■■

Регулируемая скорость конвейера: 0-3 м/мин

■■

Масса установки: 260 кг

Опции:

■■

Клапан узкого распыления

■■

Дополнительный контейнер для материала (10л)

Автоматическая установка для селективной влагозащиты SC-900

Производитель: 1Click Machine | Модель: SC-900

Четырехосная установка для нанесения влаго-

защитных покрытий оснащена высокоточными

сервоприводами и высокоточным клапаном,

который обеспечивает чистый, высокоэффектив-

ный процесс нанесения покрытий. Клапан может

обеспечить различные требования к покрытию.

Наклонное устройство обеспечивает отсутствие

мертвого угла для покрытия. Максимальный раз-

мер наносимого покрытия 400х450 мм.

16

Печи для отверждения влагозащитных покрытий

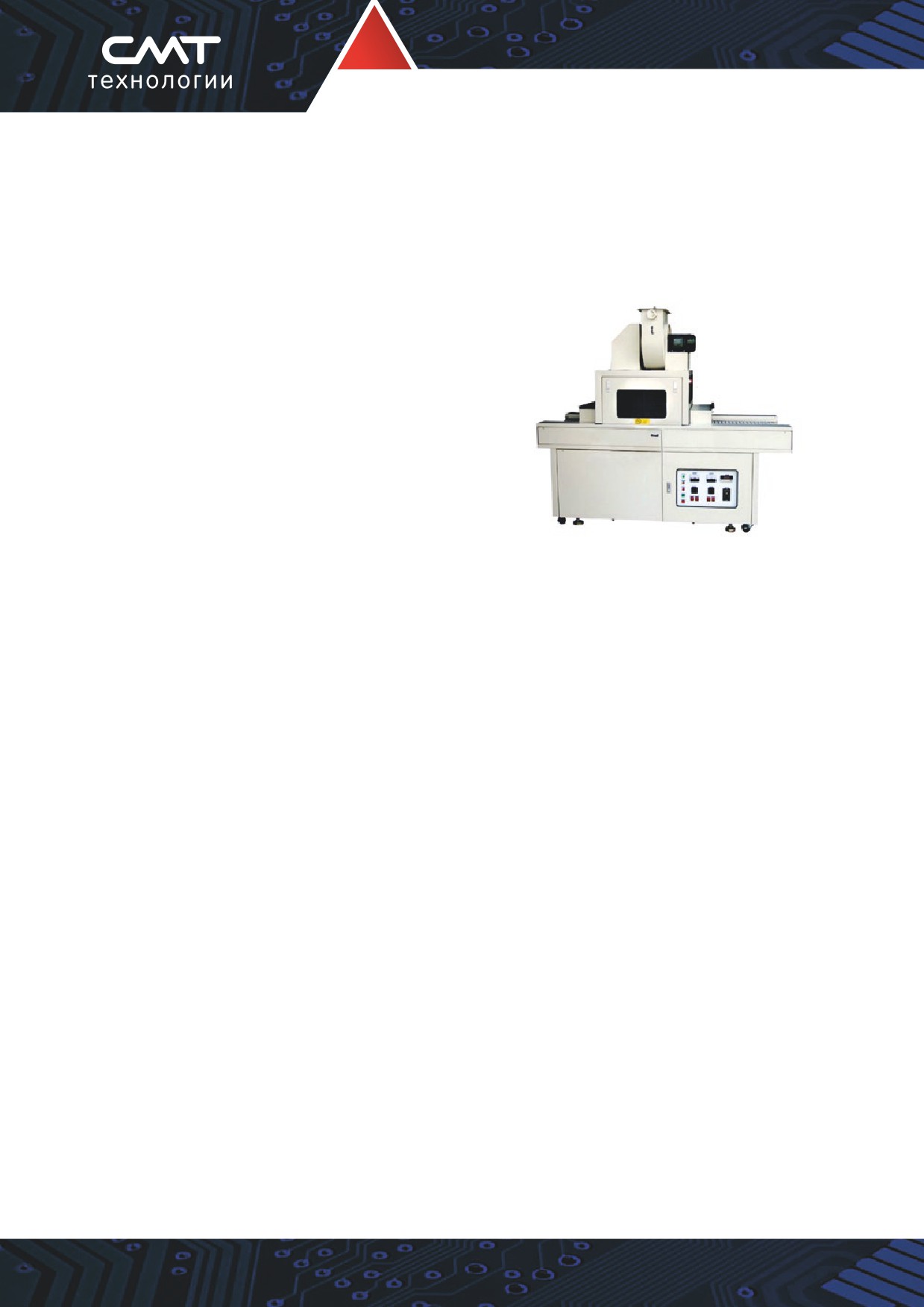

Автоматические УФ-печи для отверждения влагозащитных покрытий, модели

UVC-602 (офлайн) и UVC-602I (линейная)

Производитель: X-MACHINE | Модель: UVC-602, UVC-602I

Технические характеристики:

■■

Максимальные размеры ПП: 450 × 450 мм

■■

Минимальные размеры ПП: 50 × 50 мм

■■

Максимальная высота изделия: 250 мм

■■

Высота конвейера — 900±20 мм

■■

УФ-нагреватели: 6 кВт, 120 Вт/см²

■■

Длина секции УФ-нагрева: 1030 мм

■■

Тип конвейера: сетчатый (UVC-602, офлайн

система)

■■

Тип конвейера: цепной пальчиковый (UVC-

602I, линейная система)

■■

Направление движения конвейера: слева

направо

■■

Скорость конвейера: 0-5000 мм/мин

■■

Метод охлаждения: воздушный (вентилятор)

■■

Габаритные размеры оборудования (ДхГхВ):

2010 × 1020 × 1862 мм

Комплектация:

■■

Печь для отверждения влагозащитных

покрытий

■■

Сетчатый или цепной пальчиковый конвейер

■■

УФ-нагреватели с отражателями сверху

и снизу

■■

Панель управления нагревателями

и конвейером

18

Оборудование для нанесения влагозащитных покрытий

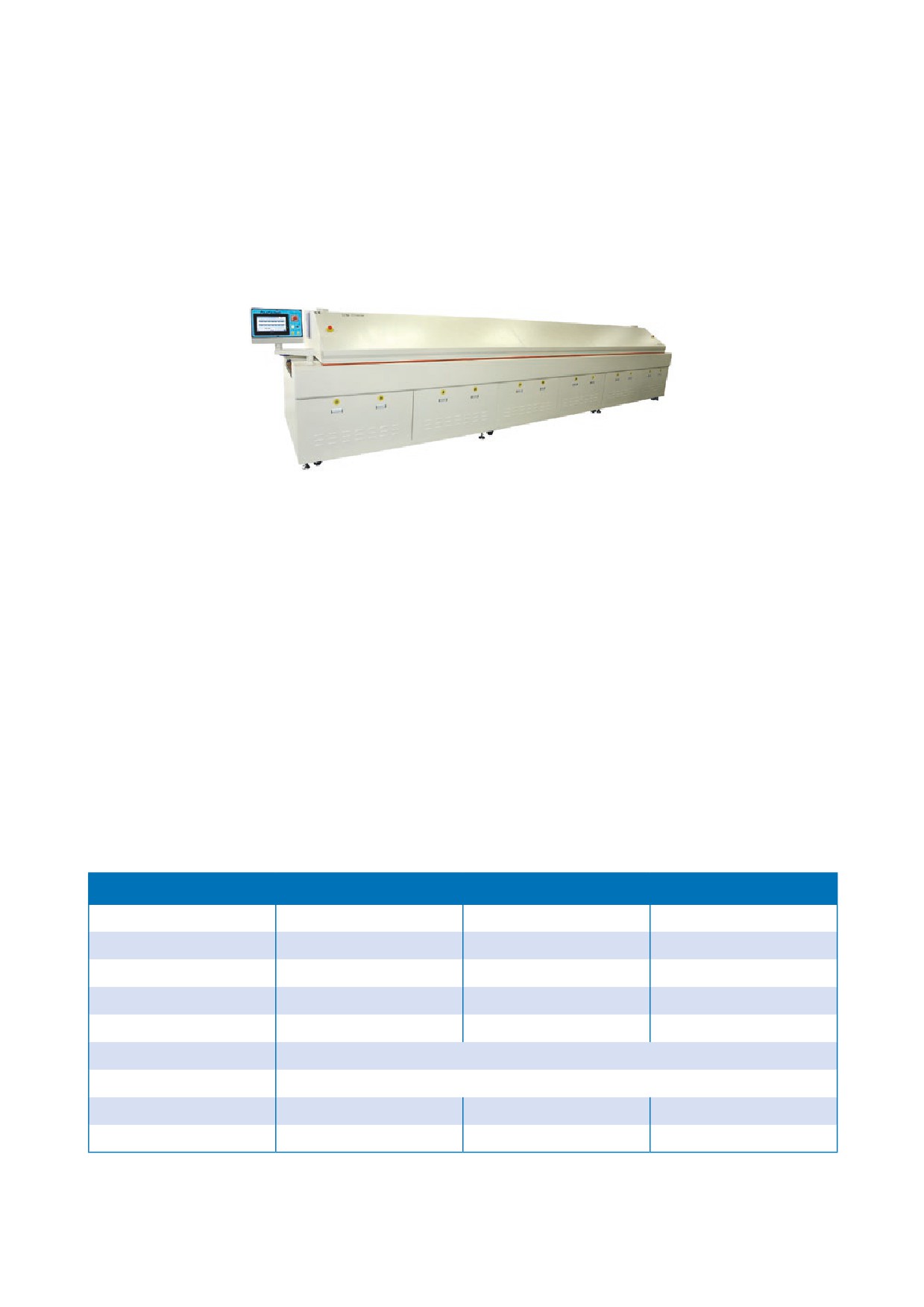

Линейные автоматические ИК-печи для отверждения влагозащитных покрытий,

серия ICM

Производитель: E-therm | Модели: ICM2200, ICM3300, ICM4600

Общие технические характеристики:

■■

Контроль над температурой: ПИД

■■

Высота конвейера: 940±20 мм

■■

Стабильность поддержания температуры: ±1 °C

■■

Ширина изделия: 50-450 мм

■■

Диапазон температур: 0-250 °C

■■

Скорость конвейера: 100-600 мм/мин

■■

Время выхода в режим: 5-15 мин

■■

Направление движения конвейера: слева

■■

Время смены термопрофиля: 5-15 мин

направо

■■

Управление: контроллер с сенсорным

■■

Клиренс сверху изделия: 100 мм

монитором

■■

Клиренс снизу изделия: 100 мм

■■

Тип конвейера: цепной игольчатый

Опция:

■■

Комбинация цепного и сетчатого конвейеров

Технические характеристики:

Параметр / Модель

ICM2200

ICM3300

ICM4600

Габаритные размеры, (Д × Ш × В)

3400 × 1370 × 1600 мм

4450 × 1370 × 1600 мм

6040 × 1370 × 1600 мм

Масса системы

1100 кг

1600 кг

1800 кг

Длина зон нагрева

2180 мм

3250 мм

4620 мм

Кол-во групп нагревателей

4

6

9

Тип нагревателей

ИК

ИК

ИК

Maкс. температура

350 °C

Электропитание

3 фазы, 380 В, 50 Гц

Пусковая мощность

22 кВт

32 кВт

44 кВт

Рабочая мощность

3-10 кВт

4-13 кВт

5-20 кВт

19

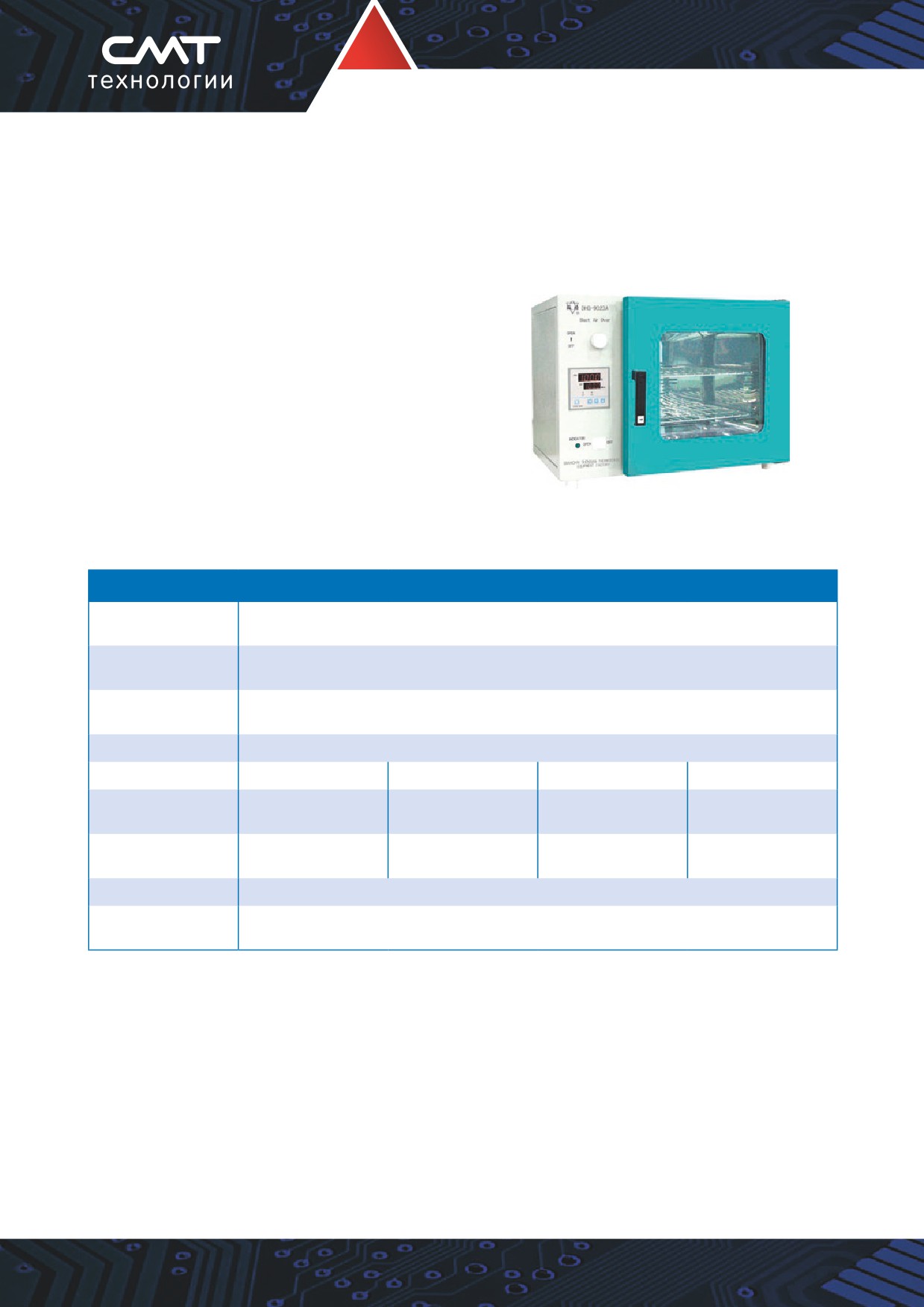

Шкафы для сушки печатных узлов и компонентов

настольные сушильные шкафы

Производитель: 1ClickSMT | Модели: SX-9023A, SX-9053A, SX-9123A, SX-9203A

Особенности системы:

■■

Цифровой дисплей

■■

Закаленное смотровое стекло

■■

Равномерное распределение потоков воздуха

■■

Принудительная воздушная конвекция

■■

Внутренняя отделка из зеркальной

нержавеющей стали

■■

Программируемый режим работы

■■

Независимая система предупреждения

в случае превышения заданной температуры

Технические характеристики:

Модель

SX-9023A

SX-9053A

SX-9123A

SX-9203A

Диапазон рабочих

от 10 до 250 ºC

температур

Регулирование

0.1 ºC

температуры

Стабильность

±0.5 ºC

температуры

Электропитание

220 В, 50 Гц

Входная мощность

500 Вт

750 Вт

1500 Вт

2000 Вт

Внутренние размеры

300 × 300 × 270 мм

420 × 350 × 350 мм

550 × 350 × 550 мм

600 × 550 × 600 мм

мм (ШxГxВ)

Внешние размеры

500 × 450 × 440 мм

710 × 520 × 520 мм

840 × 530 × 730 мм

890 × 730 × 780 мм

мм (ШxГxВ)

Количество полок

2

Диапазон рабочего

от 1 до 9999 мин

времени

20

Оборудование для нанесения влагозащитных покрытий

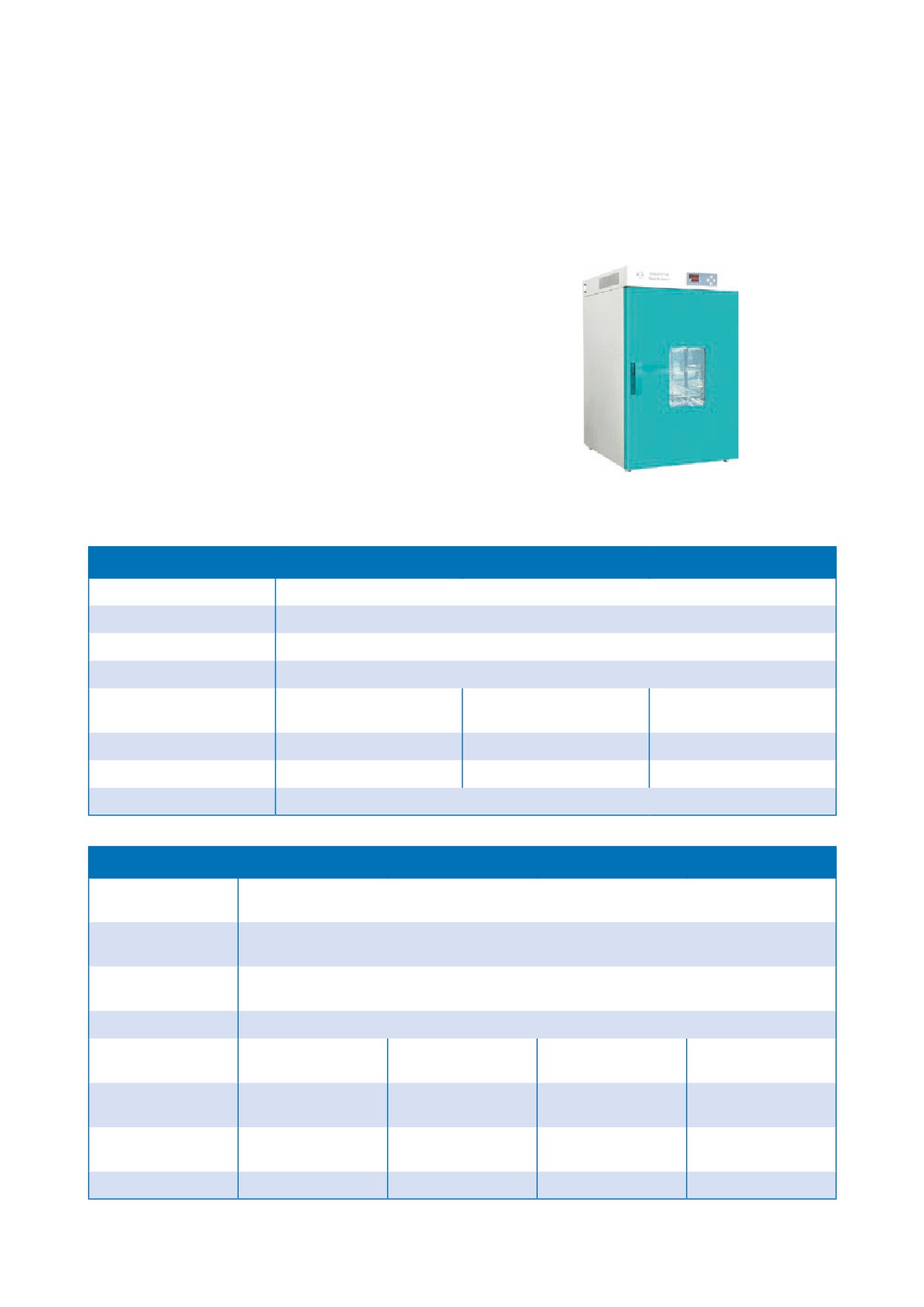

Вертикальные сушильные шкафы

Производитель: 1ClickSMT | Модель: SX-9070(A/B), SX-9140(A/B), SX-9240(A/B), SX-9420(A/B),

SX-9620(A/B), SX-9920(A/B), SX-9640(B)

Особенности системы:

■■

Цифровой дисплей

■■

Закаленное смотровое стекло

■■

Равномерное распределение потоков воздуха

■■

Принудительная воздушная конвекция

■■

Внутренняя отделка из зеркальной

нержавеющей стали

■■

Программируемый режим работы

■■

Независимая система предупреждения

в случае превышения з аданной температуры

Технические характеристики:

Модель

SX-9070(A/B)

SX-9140(A/B)

SX-9240(A/B)

Диапазон рабочих температур

версия A от 10 до 250 ºC версия B от 10 до 300 ºC

Регулирование температуры

0.1 ºC

Стабильность температуры

±0.5 ºC

Электропитание

220 В, 50 Гц

A-1050 Вт

A-1500 Вт

A-2100 Вт

Входная мощность

B-1240 Вт

B-1740 Вт

B-2500 Вт

Внутренние размеры мм (ШхГхВ)

400 × 350 × 500 мм

450 × 550 × 550 мм

500 × 600 × 750 мм

Внешние размеры мм (ШхГхВ)

600 × 550 × 750 мм

600 × 710 × 845 мм

650 × 755 × 1045 мм

Количество полок

2

Модель

SX-9420(A/B)

SX-9620(A/B)

SX-9920(A/B)

SX-9640(B)

Диапазон рабочих

версия A от 10 до 250 ºC версия B от 10 до 300 ºC

температур

Регулирование

0.1 ºC

температуры

Стабильность

±0.5 ºC

температуры

Электропитание

380 В, 50 Гц

А-4000 Вт

А-4500 Вт

А-6000 Вт

Входная мощность

5000 Вт

В-4500 Вт

В-4800 Вт

В-6500 Вт

Внутренние размеры

600 × 550 × 1300 мм

800 × 600 × 1300 мм

1000 × 600 × 1600 мм

800 × 800 × 1000 мм

мм (ШхГхВ)

Внешние размеры

745 × 750 × 1670 мм

954 × 800 × 1690 мм

1140 × 800 × 2150 мм

980 × 1030 × 1310 мм

мм (ШхГхВ)

Количество полок

3

4

5

4

21

АВТОМАТИЧЕСКАЯ ИНСПЕКЦИЯ КАЧЕСТВА

НАНЕСЕНИЯ ПОКРЫТИЙ

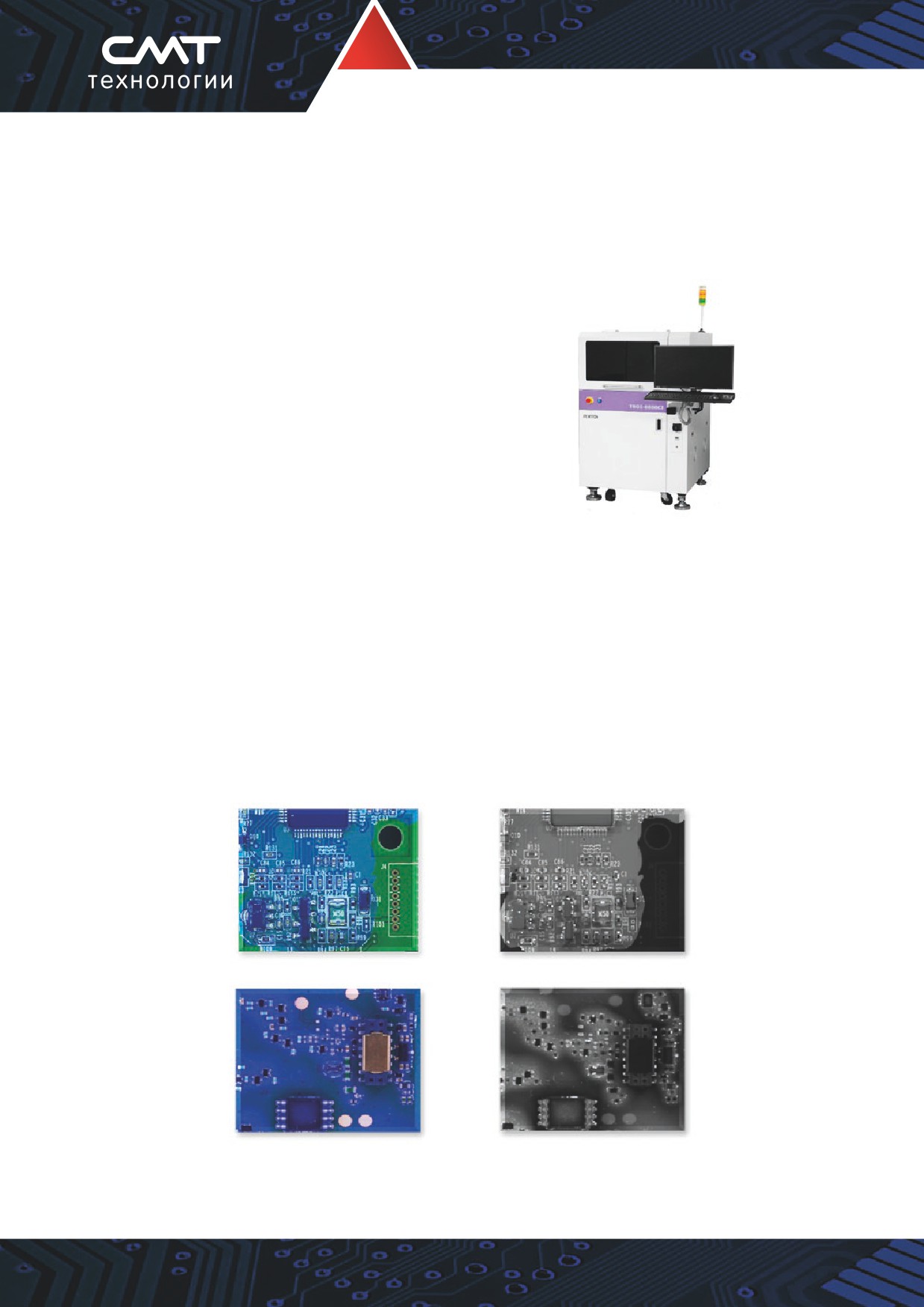

Линейная система АОИ нанесения защитных покрытий, модель TROI 8800 CI

Производитель: Pemtron | Модель: TROI 8800 CI

Особенности системы:

■■

Алгоритмы 2D и 3D-инспекций

■■

Распознавание нанесения/пропусков

покрытия, трещин, смещения и др.

■■

Подсветка: УФ-источник

Технические характеристики:

■■

Габариты ПП: от 50 × 50 мм до 290 × 330 мм

(опционально до 470 × 510 мм)

■■

Разрешение видеокамеры: 10, 15 или 18 мкм

■■

Габариты системы: 900 × 1070 × 1550 мм

■■

Линейные приводы осей X/Y: точность 5 мкм

■■

Масса системы: 700 кг

■■

Толщина ПП: 0,4-7 мм

■■

Скорость инспекции:

■■

Клиренс над/под платой: 50/50 мм

--

Камера 10 мкм: 16,5 см²/сек

■■

Операционная система: Windows 7, 64 Бит

-–

Камера 15 мкм: 38,4 см²/сек

■■

Электропитание: 220 В, 50/60 Гц, 6,5 кВт

--

Камера 18 мкм: 53,5 см²/сек

Поле обзора камеры (FOV):

■■

Камера 10 мкм: 20,5 × 20,5 мм

■■

Камера 15 мкм: 30,7 × 30,7 мм

■■

Камера 18 мкм: 36 × 36 мм

22

содержание      ..     3      4      5      6     ..
