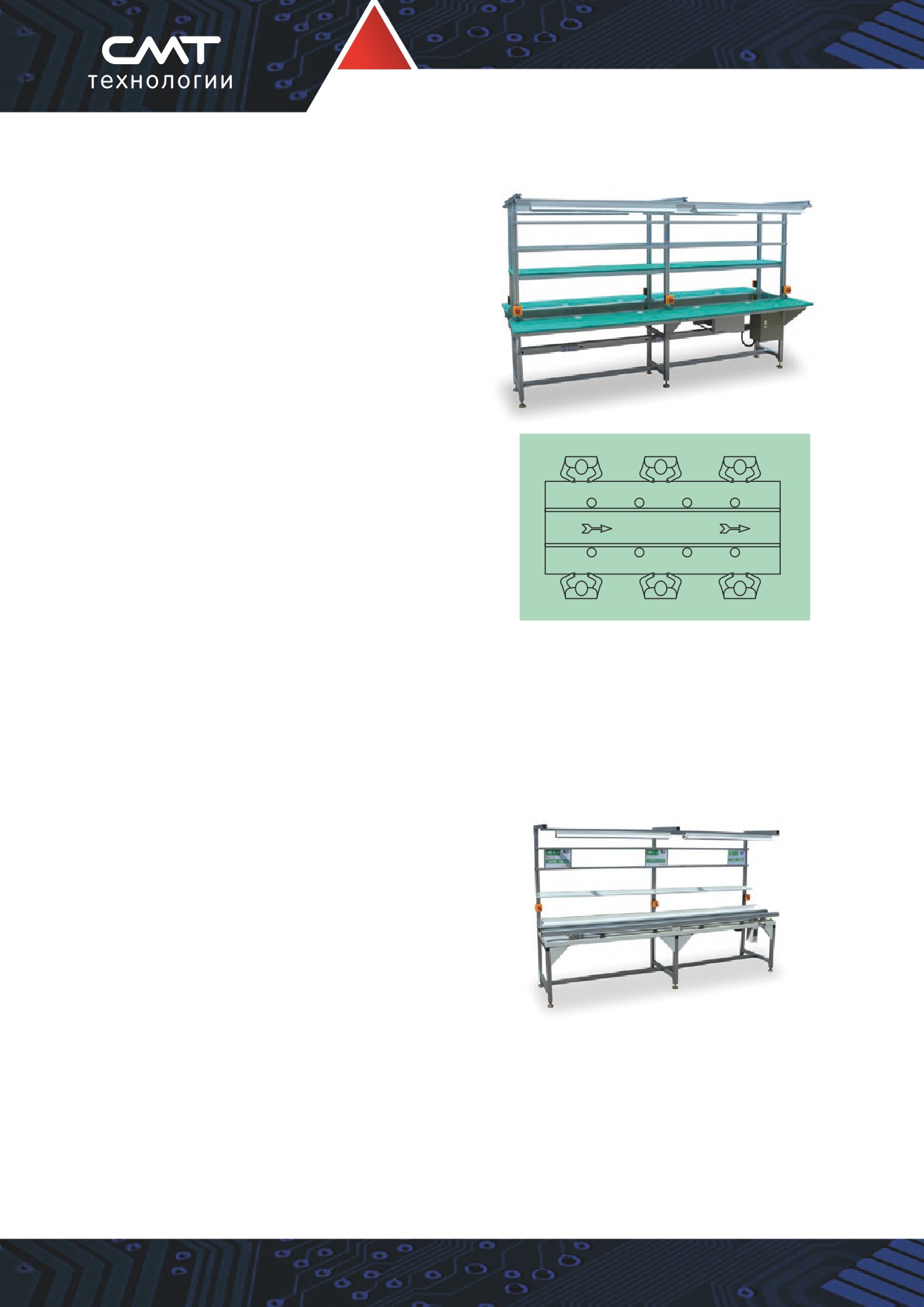

Сборочный конвейер BC 3000 (6 рабочих мест)

Производитель: E-Therm | Модель: ВС 3000

Конвейер с антистатическим ремнем шири-

ной 400 мм для транспортировки печатных плат

и паллет

Особенности системы:

■■

Светодиодная подсветка рабочих мест

■■

Электророзетки для подключения

инструментов

■■

Полки для хранения материалов

и комплектующих

■■

Рабочие столы с 2-х сторон конвейера

■■

Антистатическое исполнение

■■

Регулируемая скорость конвейера:

0-5 м/мин.

Технические характеристики:

■■

Регулируемая скорость конвейера:

0-5 м/мин.

■■

Высота конвейера: 800±20 мм

■■

Масса: 85 кг

■■

Управление: ПЛК

■■

Электропитание: 1 фаза, 220 В, 50 Гц,

■■

Габариты (Д × Ш × В): 3000 × 1285 × 1860 мм

400 ВА

Сборочный конвейер c пальчиковыми цепями, модель MI 3000

Производитель: E-Therm | Модель: MI 3000

Особенности системы:

■■

Конструкция из алюминиевого профиля

■■

Ручная регулировка ширины

■■

Светодиодное освещение рабочих мест

■■

Два поддона для компонентов

■■

Пальчиковые цепи (5 мм)

Технические характеристики:

■■

Высота транспортировки: 800±20 мм

■■

Размещение операторов: на лицевой части

конвейера

■■

Направление транспортировки: слева

направо

■■

Скорость конвейера: 0-5 м/мин.

■■

Электропитание: 220 В, 50 Гц

■■

Потребляемая мощность: 150 Вт

КОНВЕЙЕРНОЕ ОБОРУДОВАНИЕ

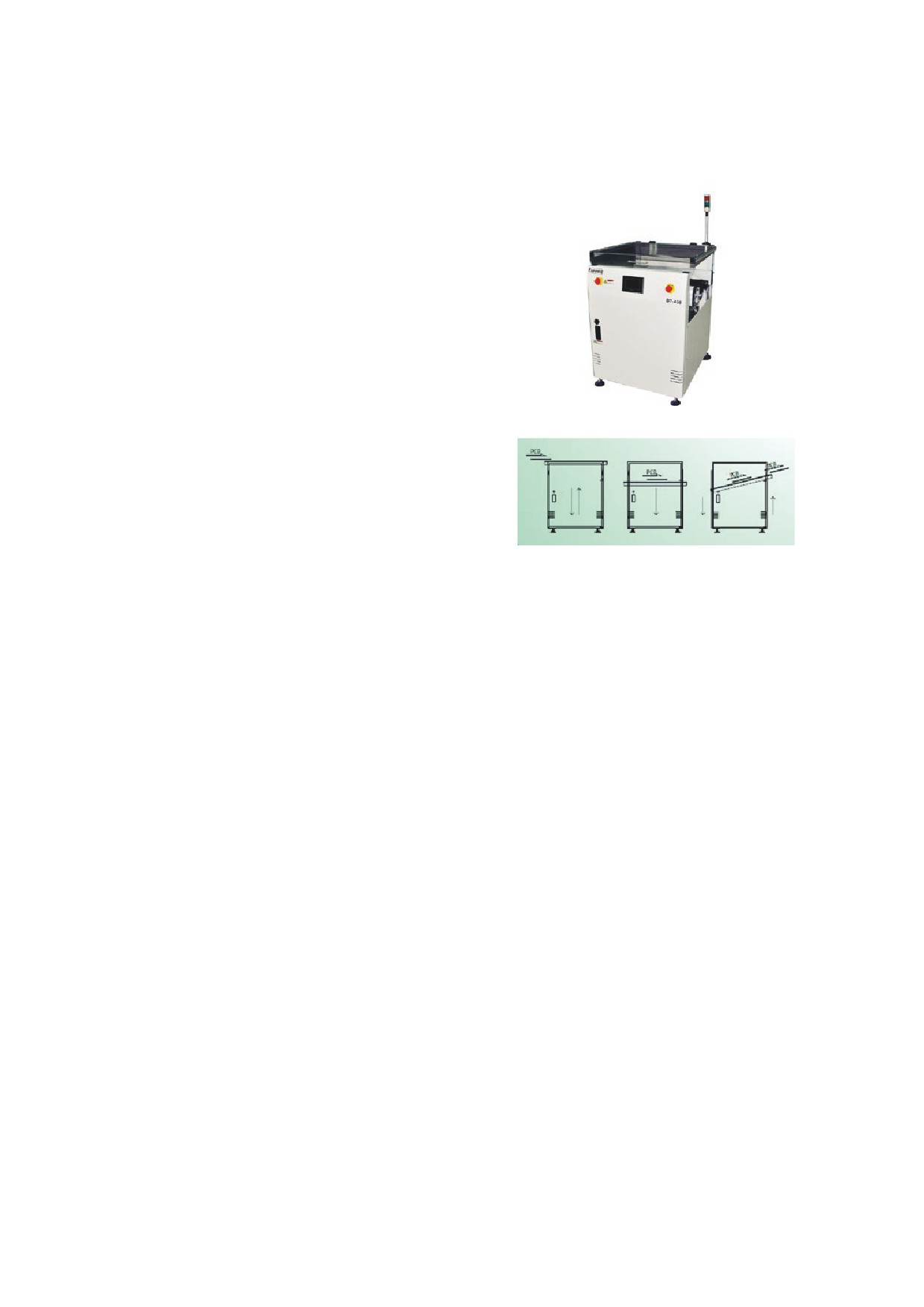

Конвейер с функцией наклона на 3-7°, модель BT-400

Производитель: E-Therm | Модель: ВТ-400

Промежуточный конвейер между SMT-линией

и линией выводного монтажа. Система обо-

рудована функцией наклона и предназначена

для транспортировки ПП и паллет

Особенности системы:

■■

Сенсорная панель управления

■■

Антистатические ремни

■■

Стопорные цилиндры на входе/выходе

■■

Устойчивая конструкция

Технические характеристики:

■■

Высота транспортировки: 940±30 мм

■■

Ширина ПП: 50-460 мм

■■

Длина ПП: 50-530 мм

■■

Толщина ПП: 0,8-4 мм

■■

Интерфейс: SMEMA

■■

Плоские антистатические ремни

(опционально пальчиковые цепи)

■■

Скорость конвейера: 0,5-20 м/мин.

■■

Технологическое поле ПП: 3 мм

■■

Дистанция подъема: регулируемая 0-100 мм

■■

Угол наклона: 3-7 °

■■

Электропитание: 220 В, 50 Гц, 400 Вт

■■

Пневмопитание: 6 Бар, 10 л/мин.

■■

Габариты: 800 × 980 × 1440 мм

■■

Масса: 150 кг

СИСТЕМЫ СЕЛЕКТИВНОЙ ПАЙКИ

Системы селективной пайки печатных плат

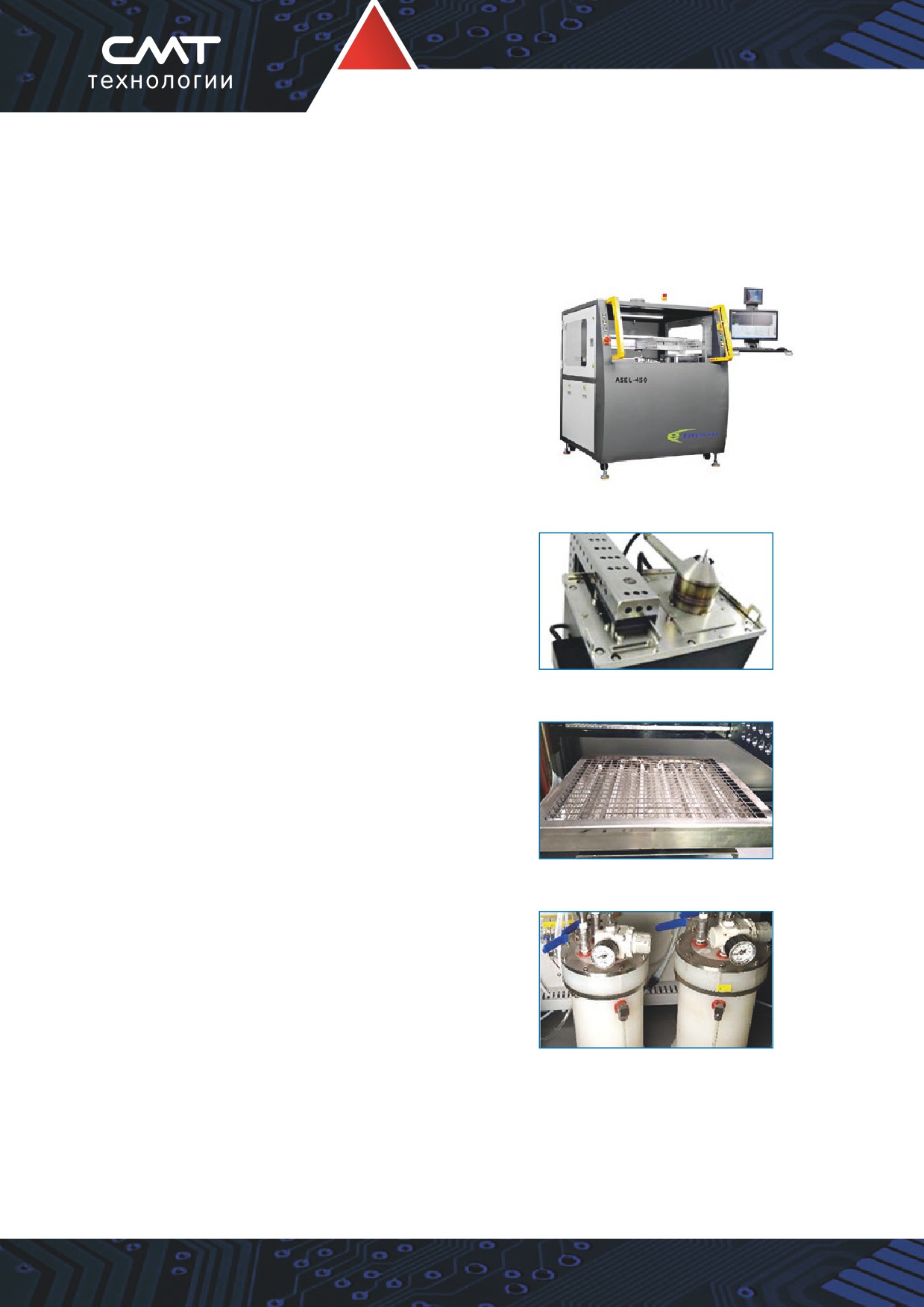

Компактная система селективной пайки, модель ASEL-450

Производитель: E-Therm | Модель: ASEL-450

Система

■■

Мощность (рабочая/максимальная): 2 кВт/5 кВт

■■

Габариты ПП: от 50 × 50 до 330 × 430 мм

■■

Габариты системы (ШхГхВ): 1100 × 1150 × 1275 мм

■■

Масса системы: 400 кг

■■

Электропитание: 1 фаза, 220 В, 50 Гц

■■

Подача сжатого воздуха: 3-5 Бар

■■

Объем вытяжной вентиляции: 200 м³/час

Роботизированное управление

■■

Перемещение по осям: X,Y,Z

■■

Управление осями: сервоприводы X,Y,Z

■■

Точность позиционирования осей: ±0,05 мм

Модуль пайки

■■

Стандартная паяльная станция: 1

■■

Вместимость ванны для припоя: 15 кг

■■

Контроль над температурой пайки: ПИД

■■

Время нагрева системы: 20 мин.

■■

Макс. температура пайки: 380 °С

■■

Мощность нагревателя ванны: 3 кВт

Насадки для пайки

■■

Насадки для мини-волны: Диаметр 2-8 мм

■■

Заказ индивидуальных насадок: возможен

■■

Материал насадок: запатентованный сплав

Подача азота

■■

Нагреватель азота: стандарт

■■

ПИД-контроль над температурой: 0-350 °С

■■

Расход азота на насадке: 1,2 м³/час

■■

Чистота азота: < 20 ррm

Флюсование

■■

Стандартная насадка: покрытие 10 мм

■■

Система управления

■■

Материал емкости для флюса: нержавеющая

■■

Индустриальный ПК

сталь

■■

Время создания программы: Около 10 мин.

■■

Вместимость емкости для флюса: 1 литр

СИСТЕМЫ СЕЛЕКТИВНОЙ ПАЙКИ

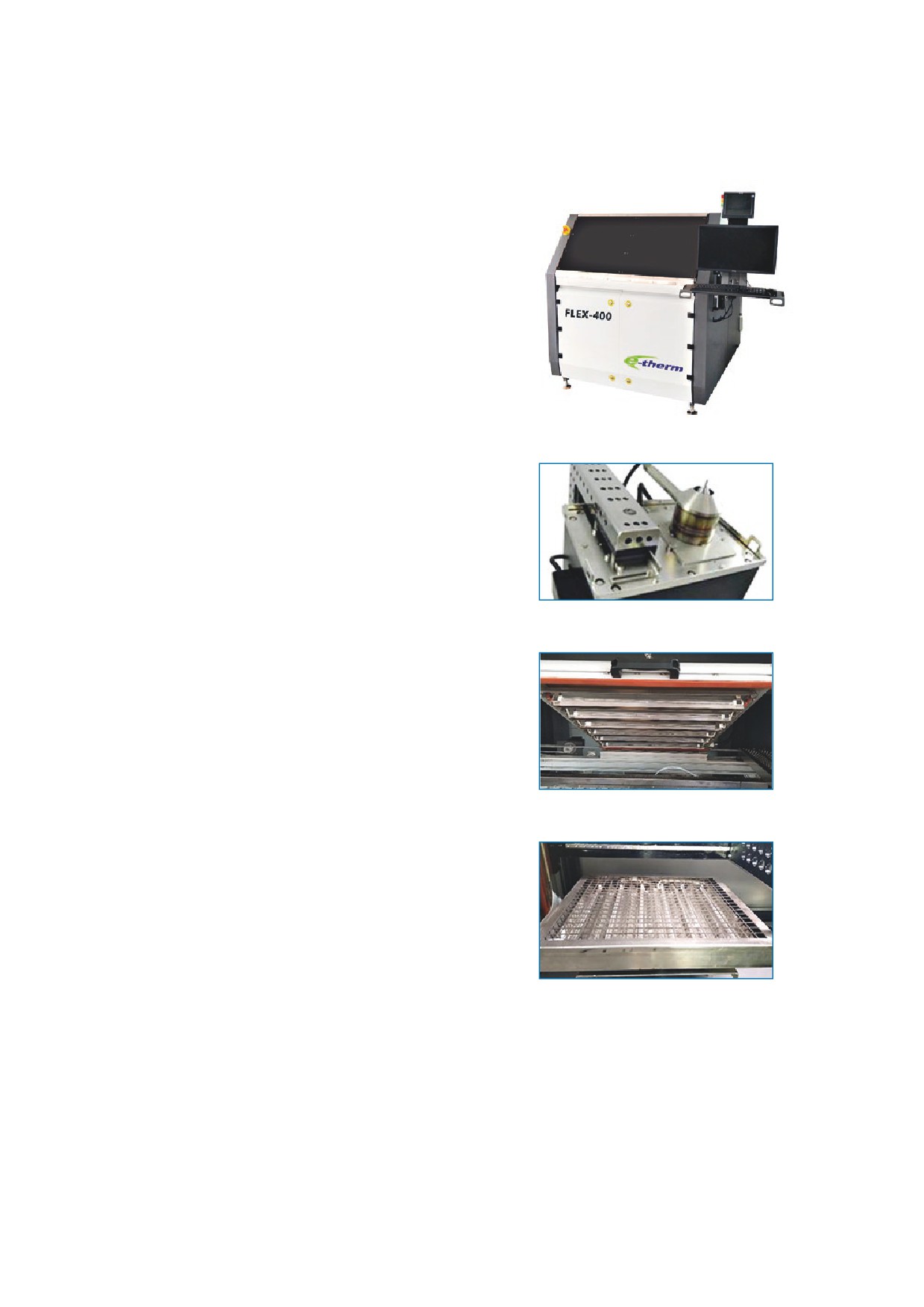

Компактная линейная система селективной пайки, модель FLEX-400

Производитель: E-Therm | Модель: FLEX-400

Система

■■

Интерфейс SMEMA

■■

Мощность (рабочая/максимальная):

5 кВт/ 9 кВт

■■

Габариты ПП: мин. 50 × 50 мм /макс.

400 × 400 мм

■■

Габариты системы (ШхГхВ):

1700 × 1650 × 1700 мм

■■

Масса системы: 900 кг

■■

Электропитание: 1 фаза, 220 В, 50 Гц

■■

Подача сжатого воздуха: 3-5 Бар

■■

Объем вытяжной вентиляции: 500-800 м³/час

■■

Роботизированное управление

■■

Перемещение по осям X,Y,Z

■■

Управление осями: сервоприводы X,Y,Z

■■

Точность позиционирования осей: ±0,05 мм

Модуль пайки

■■

Стандартная паяльная станция: 1

■■

Вместимость ванны для припоя: 15 кг

■■

Контроль над температурой пайки: ПИД

■■

Время нагрева системы: 35 мин.

■■

Макс. температура пайки: 380 °С

■■

Мощность нагревателя ванны: 3 кВт

Насадки для пайки

■■

Насадки для мини-волны: диаметр 2-5 мм

■■

Заказ индивидуальных насадок: возможен

■■

Материал насадок: запатентованный сплав

Подача азота

■■

Нагреватель азота: стандарт

■■

ПИД-контроль над температурой: 0-350 °С

■■

Расход азота на насадке: 1,2 м³/час

■■

Чистота азота: < 20 ррm

Флюсование

■■

Стандартная насадка: покрытие 10 мм

■■

Индустриальный ПК

■■

Материал емкости для флюса: нержавеющая

■■

Время создания программы: около 10 мин.

сталь

■■

Вместимость емкости для флюса: 1 литр

■■

Система управления

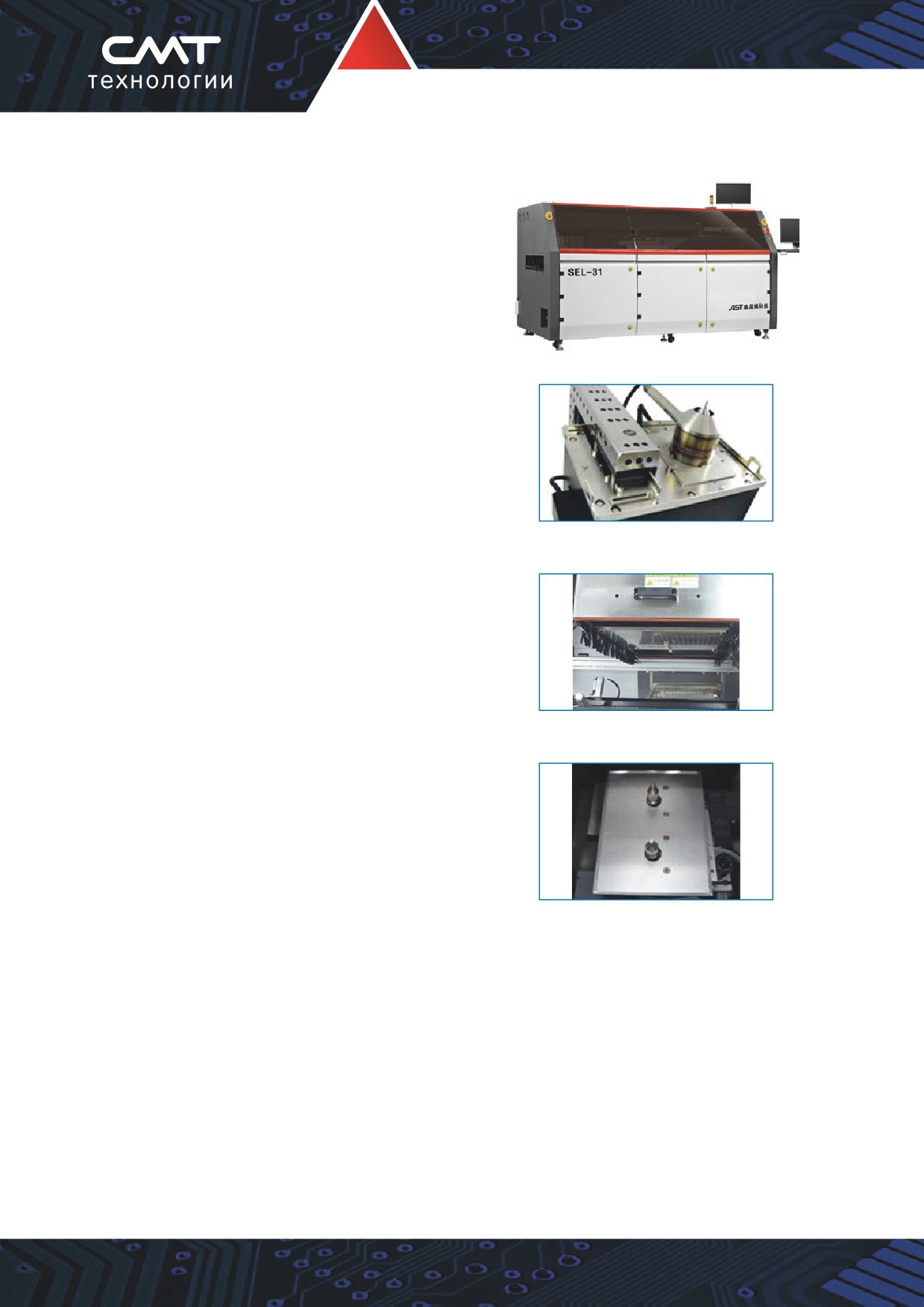

Линейная система селективной пайки, модель MAS-31

Производитель: E-Therm | Модель: MAS-31

Система

■■

Мощность (рабочая/максимальная): 4 кВт/ 15 кВт

■■

Габариты системы (Д × Ш × В): 3100 × 1650 × 1700 мм

■■

Вес системы: 1200 кг

■■

Электропитание: 1 фаза, 220 В, 50 Гц

■■

Объем вытяжной вентиляции: 500 м³/час

Конвейер

■■

Кол-во секций: 3 (флюсование, преднагрев, пайка)

■■

Габариты ПП: от 50 × 50 мм до 400 × 400 мм

■■

Технологический край ПП: 3 мм

■■

Двигатель конвейера: шаговый

■■

Скорость конвейера: 200-1800 мм/мин.

■■

Тип конвейера: роликовый из нержавеющей стали

■■

Система фиксации ПП: боковые зажимы

Флюсование

■■

Стандартная насадка: спрей-распыление

(покрытие 4-10 мм) или капельный клапан

■■

Кол-во спрей-насадок: 2

■■

Материал емкости для флюса: Нержавеющая сталь

■■

Вместимость емкости для флюса: 2 литра

■■

Роботизированная платформа для пайки

■■

Перемещение по осям X,Y,Z

■■

Управление осями: сервоприводы X,Y,Z

■■

Точность позиционирования осей: ±0,05 мм

Роботизированное управление

■■

Перемещение по осям: X,Y

■■

Управление осями: сервоприводы

■■

Точность позиционирования осей: ±0,05 мм

Модуль пайки

■■

Стандартная паяльная станция: 1

■■

Время нагрева системы: 35 мин.

■■

Вместимость ванны для припоя: 15 кг

■■

Макс. температура пайки: 380 °С

■■

Контроль над температурой пайки: ПИД

■■

Мощность нагревателя ванны: 3 кВт

Насадки для пайки

Подача азота

■■

Насадки для мини-волны: диаметр 2-8 мм

■■

Нагреватель азота: стандарт

■■

Заказ индивидуальных насадок: возможен

■■

ПИД-контроль над температурой: 0-350 °С

■■

Материал насадок: запатентованный сплав

■■

Расход азота на насадке: 0,5-1,2 м³/час

■■

Чистота азота: < 20 ррm

РОБОТЫ ДЛЯ СЕЛЕКТИВНОЙ ПАЙКИ

Паяльные роботы для селективной пайки

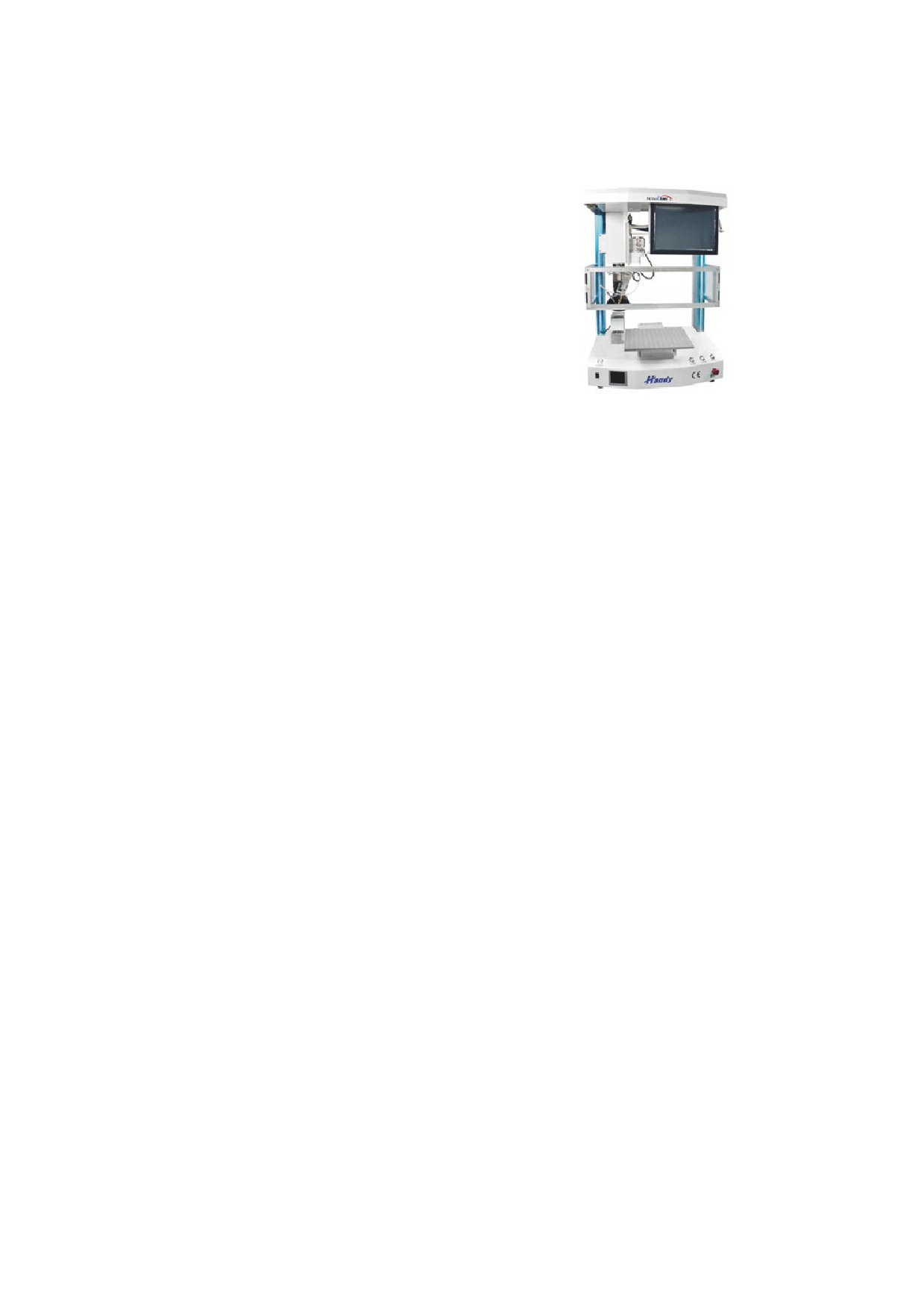

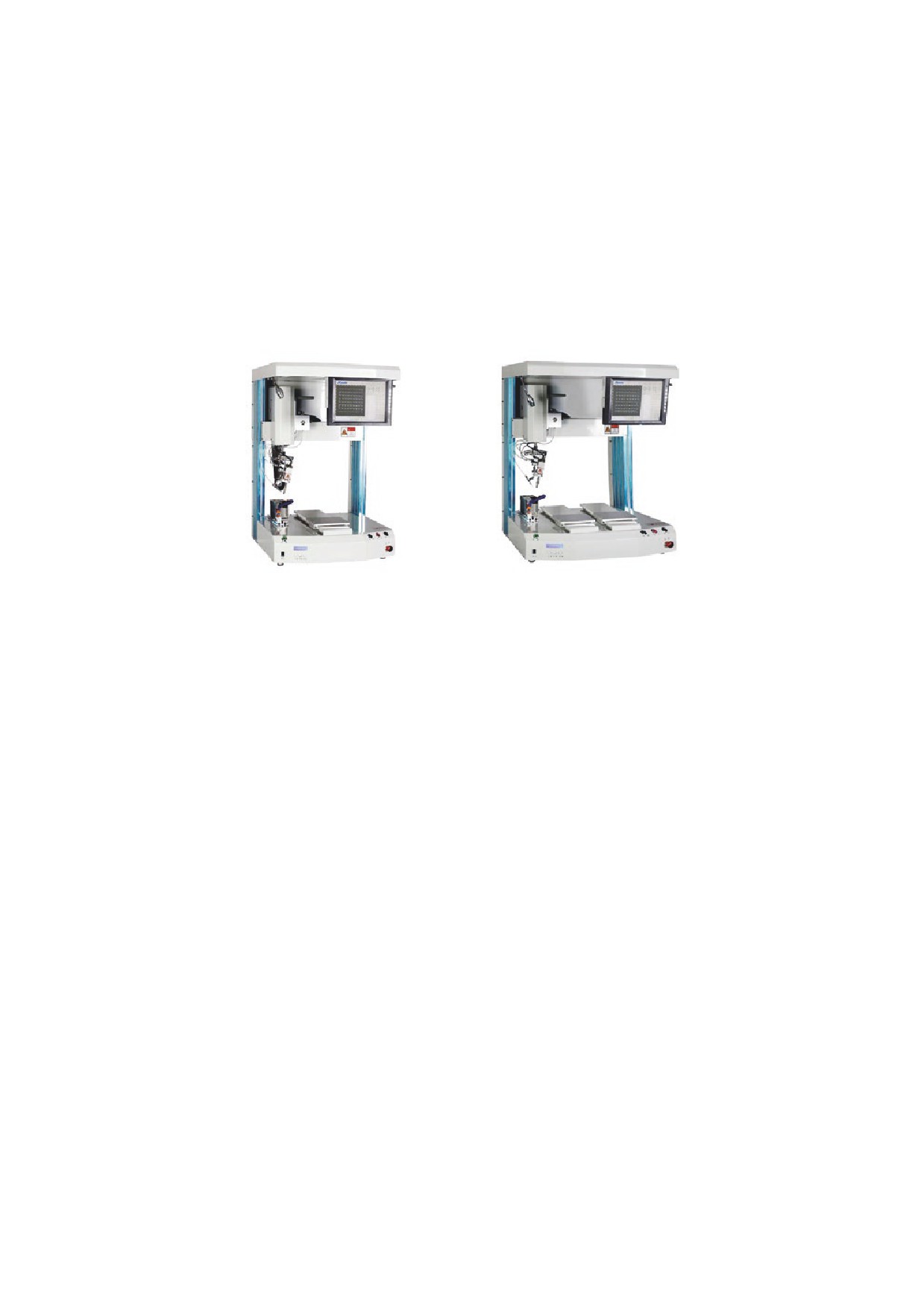

Настольные роботы для селективной пайки, модели H351 и Н352

Конфигурация с одной и двумя платформами для размещения печатных плат

Производитель: Handy | Модель: H351, Н352

4-х осевые манипуляторы (X, Y, Z, R) для выполнения селективной пайки широчайшего спектра элек-

тронных компонентов

Технические характеристики:

■■

Диапазон перемещения по осям X/Y/Z:

■■

Диапазон диаметров применяемого припоя:

320 × 320 × 100 мм (Н351)

0,1-1,6 мм

■■

Диапазон перемещения по осям X/Y/Z:

■■

Пневматическая станция очистки

250 × 320 × 100 мм (Н352)

инструмента

■■

Диапазон вращения по оси R: 360 °

■■

Температура нагрева: 100-500 °C

■■

Сервоприводы осей (ременная передача)

■■

Макс. скорость приводов X/Y/Z: 800 мм/с

■■

Питатель с автоматической подачей

■■

Макс. масса изделия на столе — 10 кг

трубчатого припоя из катушки

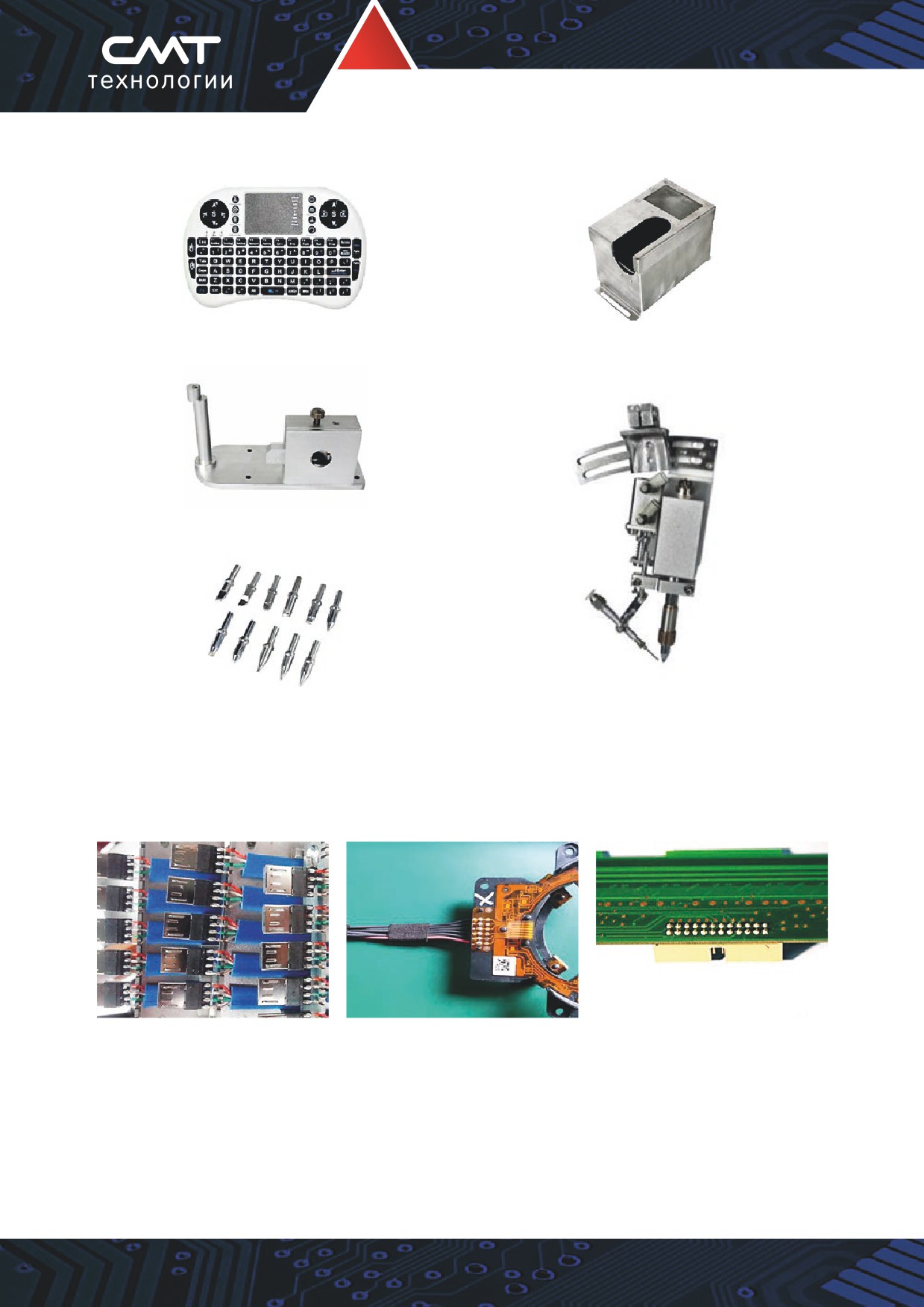

Комплектация:

■■

Селективный робот, модель Н351 или H352

■■

Электропитание: 220 В, 1 фаза, 50 Гц

■■

Промышленный ПК на базе ОС Win-

■■

Пневмопитание: 4-6 Бар

dows 7 с 12" ЖК-монитором.

■■

Габаритные размеры системы (Д × Ш × В):

■■

Паяльник и стандартный комплект паяльных

600 × 640 × 940 мм (Н351)

жал

■■

Габаритные размеры системы (Д × Ш × В):

■■

Повторяемость процесса ±0,02 мм

750 × 640 × 940 мм (Н352)

■■

Управление посредством джойстика и 12"

■■

Масса системы: около 100 кг

сенсорного экрана

■■

Беспроводной джойстик для управления

■■

Формат обучения: указание джойстиком или

и программирования

ввод CAD-данных

■■

Автоматический питатель для подачи припоя

■■

Кол-во рабочих программ: 9999

РОБОТЫ ДЛЯ СЕЛЕКТИВНОЙ ПАЙКИ

Паяльный робот (5-ти осевой манипулятор), модель G351

Производитель: Handy | Модель: G351

5-ти осевой манипулятор (X, Y, Z, R, питатель)

для выполнения селективной пайки широчай-

шего спектра электронных компонентов

Технические характеристики:

■■

Манипулятор с 5-ю осями (X, Y, Z, R, питатель)

■■

Область перемещения по осям X, Y, Z, R:

470 × 320 × 90 мм, 330°

■■

Мин. скорость перемещения по осям X, Y, Z,

R: 500 мм/сек, 180 °/сек

■■

Повторяемость: ±0,06 мм

■■

Диапазон диаметров применяемого

припоя 0,8-1,2 мм (опционально 0,3-0,6 мм,

1,6 мм)

■■

Мин. длина подачи припоя: 0,1 мм

■■

Пневматическая станция очистки

инструмента

■■

Температура нагрева: 100-450 °C

■■

Макс. масса изделия на столе: 10 кг

■■

Управление: беспроводное + 12" сенсорный

экран

■■

Кол-во рабочих программ: неограниченное

■■

Электропитание: 220 В, 50/60 Гц

■■

Пневмопитание: 4-6 Бар

■■

Габаритные размеры системы:

750 × 594 × 854 мм

■■

Масса системы: 105 кг

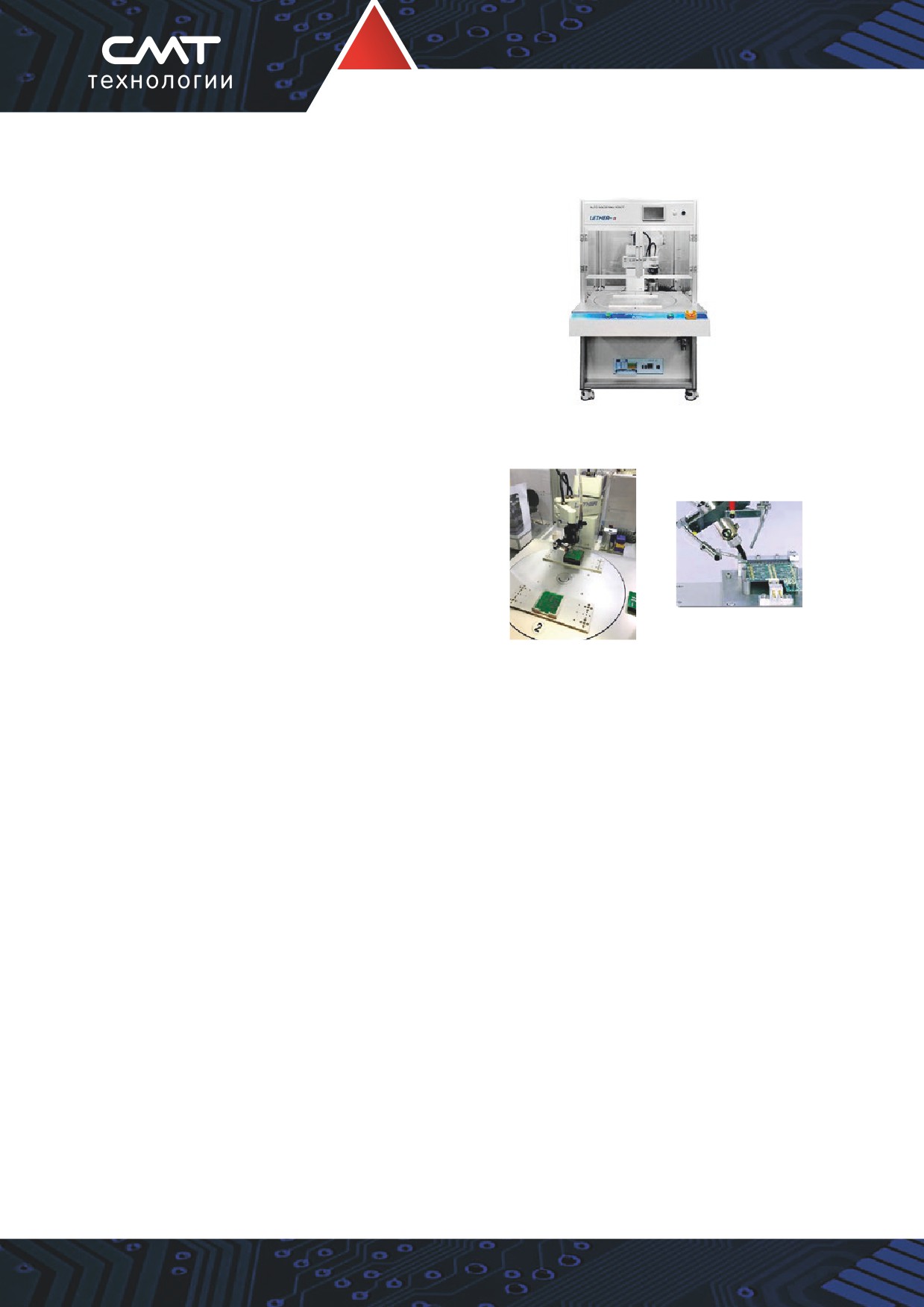

Паяльный робот с 2-мя манипуляторами, модель LETHER-α

Производитель: MEIKO | Модель: LETHER-α

5-ти осевой манипулятор (X, Y, Z, R, питатель)

для выполнения селективной пайки широчай-

шего спектра электронных компонентов

Технические характеристики:

■■

2 манипулятора

■■

Макс. скорость манипуляторов: 2,3 м/сек

■■

Скорость перемещения оси Z: 260 мм/сек

■■

Скорость поворота: 1200 °/сек

■■

Повторяемость позиций: ±0,02 мм

■■

Длина 1-го манипулятора: 200 мм

■■

Длина 2-го манипулятора: 180 мм

■■

Поворот 1-го манипулятора: 180 °

■■

Поворот 2-го манипулятора: 240 °

■■

Ось Z: 70 мм

■■

Цапфа: 240 °

■■

Количество осей робота: 5 синхронных (X, Y,

Z, поворот, питатель)

■■

Управление: позиционное, линейная

интерполяция

■■

Пневмопитание: 4 Бар

■■

Регулировка скорости: позиционная,

■■

Подача припоя: 0-99,9 мм (шаг 0,1 мм)

30 шагов, линейная интерполяция

■■

Скорость подачи припоя:

■■

Сохранение данных: 500 шагов (прибл.

1 мм/сек...90 мм/сек (до 25-ти шагов)

150 точек пайки x 14 программ)

■■

Повторяемость подачи припоя: ±3%

■■

Сохранение данных на внешних носителях:

■■

Регулировка температуры: 150 °C...450 °C

ПК (RS-232С, USB)

(автоматическая ±5%, шаг 1 °C)

■■

Ввод программы: дисплей, обучение

■■

Диаметр припоя: от 0,15 мм до 1,6 мм

■■

Режимы работы: GO HOMЕ, AUTO, JOG, JOG

(опционально)

STEP, TEACH

■■

Мощность нагревателя: 130 Вт

■■

Сохранение данных: батарейное питание

(керамический)

■■

Принцип управления: 6-ти осный шаговый

■■

Очистка паяльного жала: обдувка сжатым

двигатель

воздухом

■■

Масса робота: 39 кг

■■

Масса контроллера: 8 кг

■■

Электропитание: 220 В, 50/60 Гц

Управляемый автоматический поворотный рабочий стол с кожухом (опции):

■■

2 позиции для размещения печатных плат

■■

Габариты: 960 × 1400 × 1600 мм

■■

Смена готовой платы без прерывания

■■

Масса: 300 кг

процесса

■■

Сенсорный дисплей, кнопка аварийной оста-

новки, система фильтрации

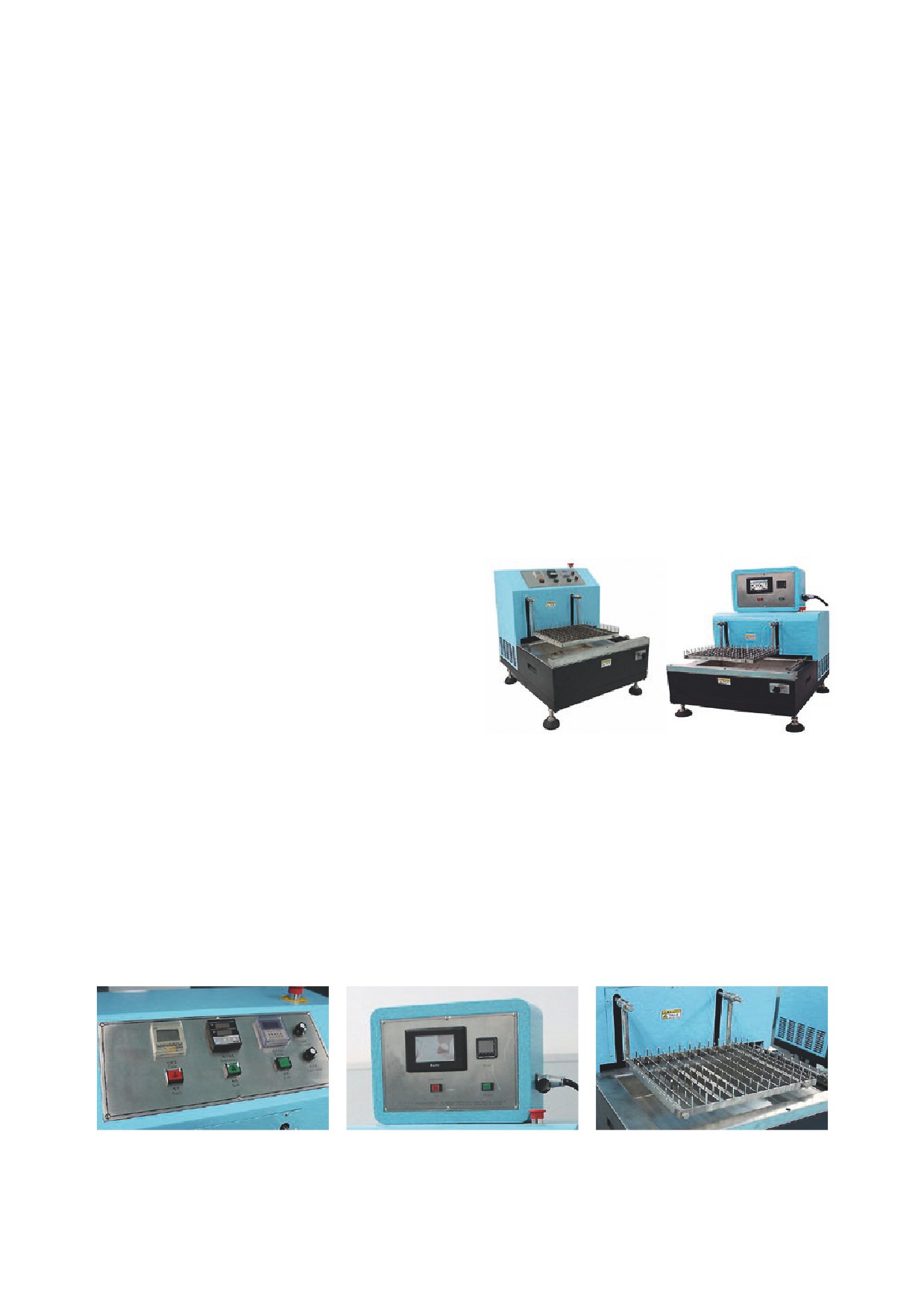

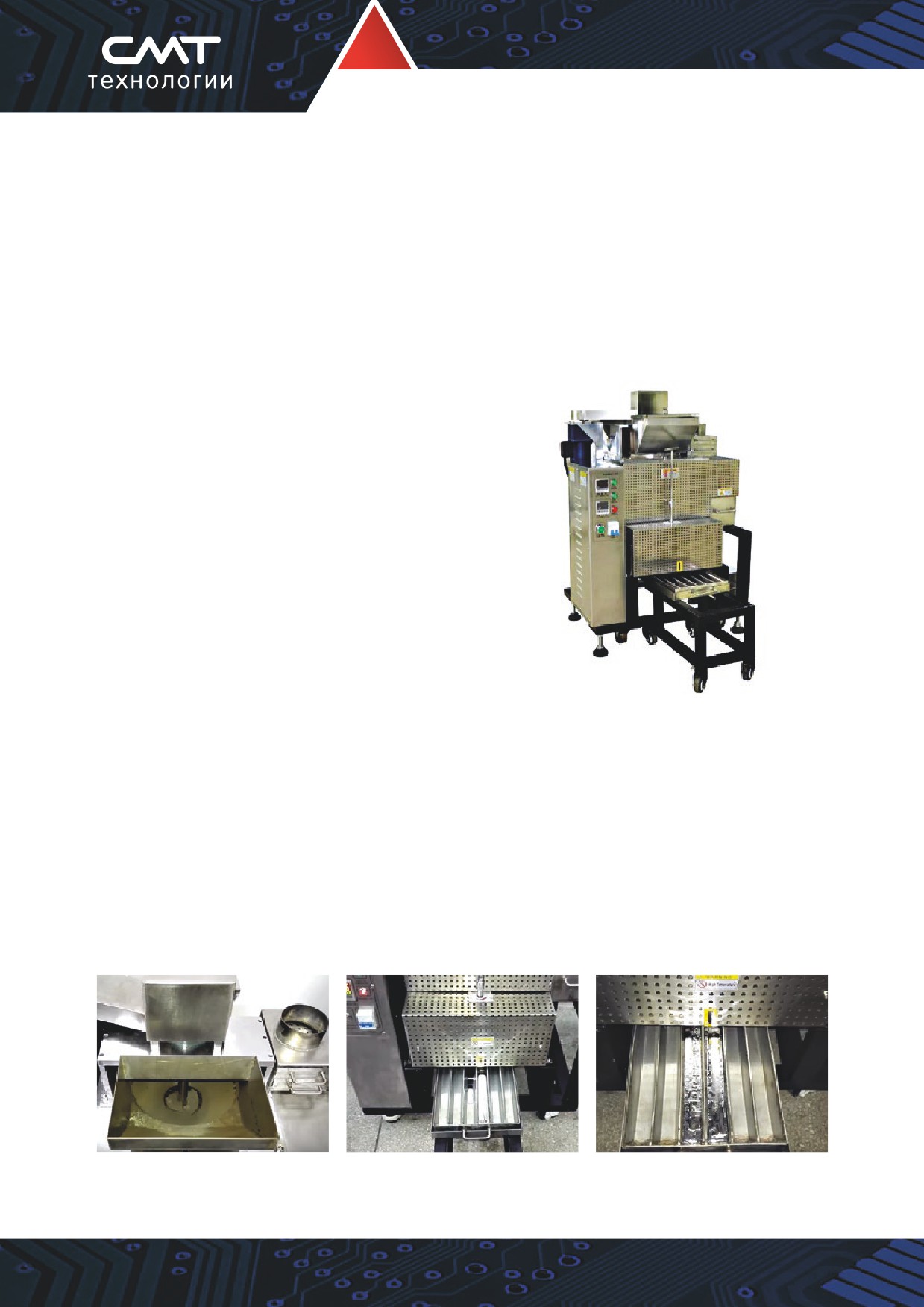

СИСТЕМЫ ПАЙКИ ПОГРУЖЕНИЕМ

Системы пайки погружением в припой

Данные системы предназначены для выполнения быстрой и качественной пайки ПП путемих

погружения в расплавленный припой. Высокая эффективность систем, по сравнению с ручной пай-

кой,обеспечивается за счет стола для поддержки ПП без использования специальных креплений.

Стол системы, оборудованный иглами для под- держки плат, позволяет производить пайку изделий

с максимальными габаритами 350 × 300 мм. Также возможна одновременная пайка сразу нескольких

небольших печатных плат, расположенных на всей поверхности стола. Независимое и регулируе- мое

управление скоростью погружения, а также правым и левым подъемными механизмами, позволяет

пользователю установить требуемые скорость и угол пайки

Автоматические системы пайки погружением в припой ADS-3530 и ADS-3530Т

Производитель: 1ClickSMT | Модель: ADS-3530, ADS-3530Т

Технические характеристики:

■■

Габариты ПП: мин. 60 × 60 мм, мaкс.

350 × 300 мм

■■

Габариты ванны для припоя (Д × Ш × В):

400 × 340 × 80 мм

■■

Вместимость ванны: 70 кг

■■

Материал ванны: титан

■■

Температура припоя рекомендуемая:,

285 °C (бессвинцовый), 265 °C (свинцовый),

450 °C (макс.)

■■

Время пайки: 1-10 сек

■■

Внешние габариты системы (Д × Ш × В): 600 × 750 × 540 мм

■■

Электропитание: 220 В, 1 фаза, 50/60 Гц 20 A, 3,6 кВт

■■

Масса системы: 80 кг

■■

Пульт управления ADS-3530

■■

Пульт управления ADS-3530Т

■■

Ванна для припоя

Пульт управления ADS-3530

Пульт управления ADS-3530Т

Ванна для припоя

ОБОРУДОВАНИЕ ДЛЯ ВОССТАНОВЛЕНИЯ ПРИПОЯ

ИЗ ШЛАКА

В процессе пайки волной припоя неизбежно образуется большое количество шлака, который не только

засоряет насос и насадки, мешая образованию качественной волны, но и требует утилизации. Обору-

дование для восстановления припоя из шлака делает производство не только высокоэффективным,

но максимально экономичным

Сепаратор припоя и шлака SDS-10MS

Производитель: 1ClickSMT | Модель: WZ-009

Особенности системы:

■■

Эффективность восстановления припоя

по массе — до 80%

■■

Автоматическое вращение лопастей

сепаратора

■■

Не требуется добавление химических средств

Основные характеристики:

■■

Материал корпуса: нерж. сталь

■■

Титановая ванна для шлака: емкость 25 кг

■■

Система контроля над уровнем припоя

■■

Привод вращения лопастей: 220 В, 60 Вт

■■

Мощность нагревателей: 1,5 кВт

■■

Регулировка температуры: 0-350 °C

■■

Время разогрева: 50 мин.

■■

Периодичность загрузки шлака: 3-4 кг / 15 мин.

■■

Габариты (Д × Ш × В): 565 × 280 × 550 мм

■■

Потребляемая мощность: макс. 1,6 кВт /рабочая 0,4 КВт

■■

Масса: 45 кг

ИНСПЕКЦИЯ КАЧЕСТВА ВЫВОДНОГО МОНТАЖА

Автоматическая оптическая инспекция качества выполнения

выводного монтажа

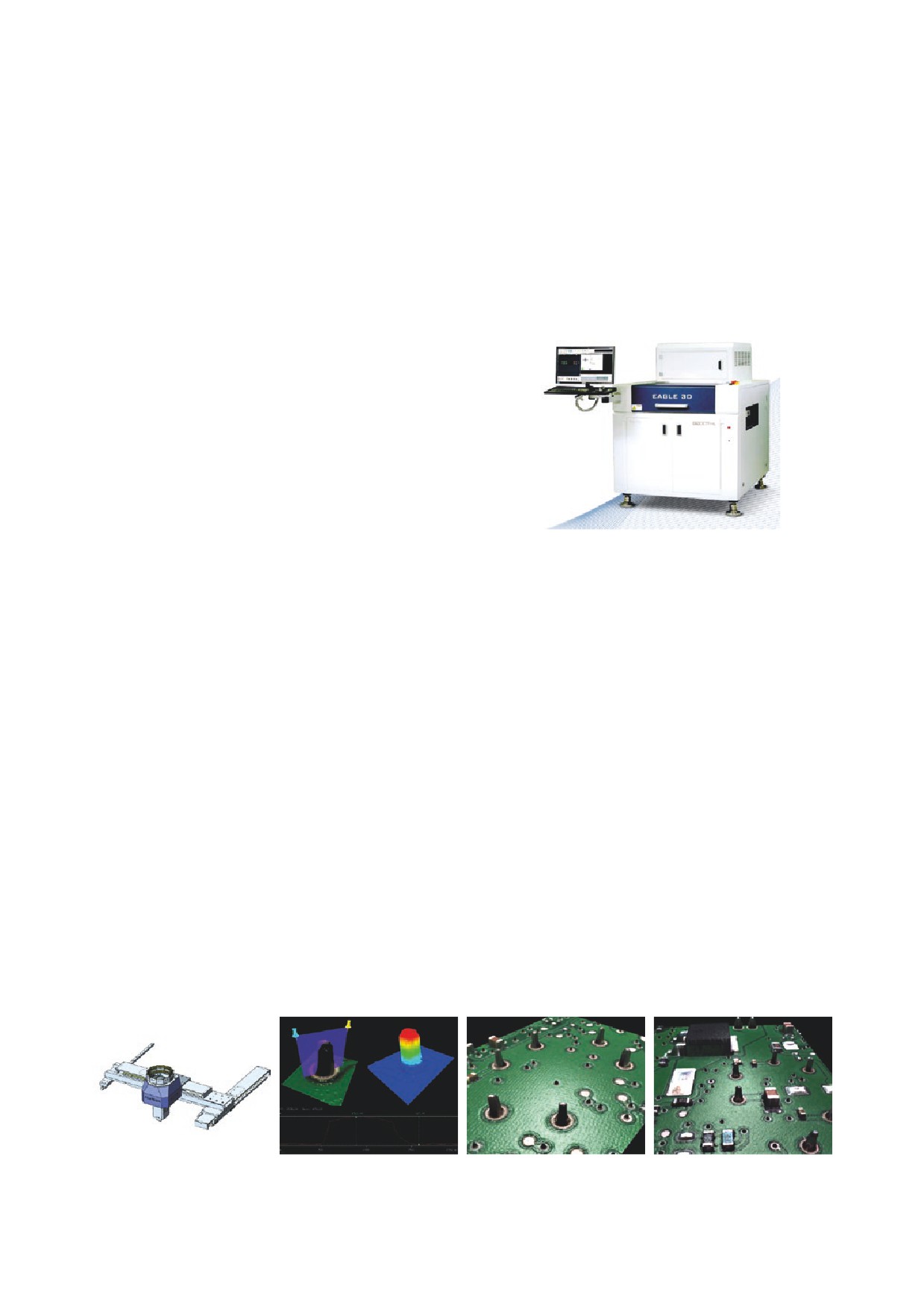

Линейная система АОИ 3D выводных и SMD-компонентов,

модель EAGLE 3D 8800TH

Производитель: Pemtron | Модель: EAGLE 3D 8800TH

Особенности системы:

■■

8 проекций и 2-х уровневая система

освещения

■■

Алгоритмы 2D и 3D-инспекций

■■

Видеокамера с нижней стороны ПП

■■

Телецентрический объектив обеспечивает

высокую точность и вероятность

обнаружения дефектов

■■

3D-инспекция выводных (THT)

и SMD-компонентов

■■

Мощный ЦП и высокоскоростная обработка

изображений

■■

Простой и удобный графический интерфейс

■■

Встроенная система управления библиотекой

Технические характеристики:

■■

Габариты ПП: от 50 × 50 мм до 330 × 330 мм

■■

Поле обзора камеры (FOV):

(опционально до 510 × 510 мм)

Камера 10 мкм: 30 × 30 мм

■■

Толщина ПП: 0,4-7 мм

-–

Камера 15 мкм: 45 × 45 мм

■■

Клиренс над/под ПП: 120/ 100 мм

■■

Высота инспектируемого объекта: 0-5,5 мм

■■

Распознаваемые дефекты (THT и SMD):

■■

Приводы: линейные

полярность, смещение, поворот, КЗ, слабая

■■

Операционная система: Windows 7, 64 Бит

пайка, недостаток пасты

■■

Электропитание: 220 В, 50/60 Гц, 3,5 кВт

■■

Система подсветки: RGB 3D + верхняя

■■

Пневмопитание: 5 Бар

■■

Разрешение видеокамеры: 10 или 15 мкм

■■

Габариты системы: 1130 × 1385 × 1615 мм

■■

Скорость инспекции:

■■

Масса: 750 кг

Камера 10 мкм: 18 см²/сек

-–

Камера 15 мкм: 40,5 см²/сек

Содержание

АВТОМАТИЧЕСКАЯ ОПТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ

Автоматическая оптическая 3D инспекция (АОИ 3D)

Автоматическая рабочая станция после АОИ

Автоматическая оптическая 2D-инспекция (АОИ 2D)

АВТОМАТИЧЕСКАЯ ОПТИЧЕСКАЯ 3-D ИНСПЕКЦИЯ (ПОСЛЕ АОИ 2D)

АВТОМАТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ ПАЯЛЬНОЙ ПАСТЫ

Автоматическая 3D-инспекция качества нанесения паяльной пасты (SPI)

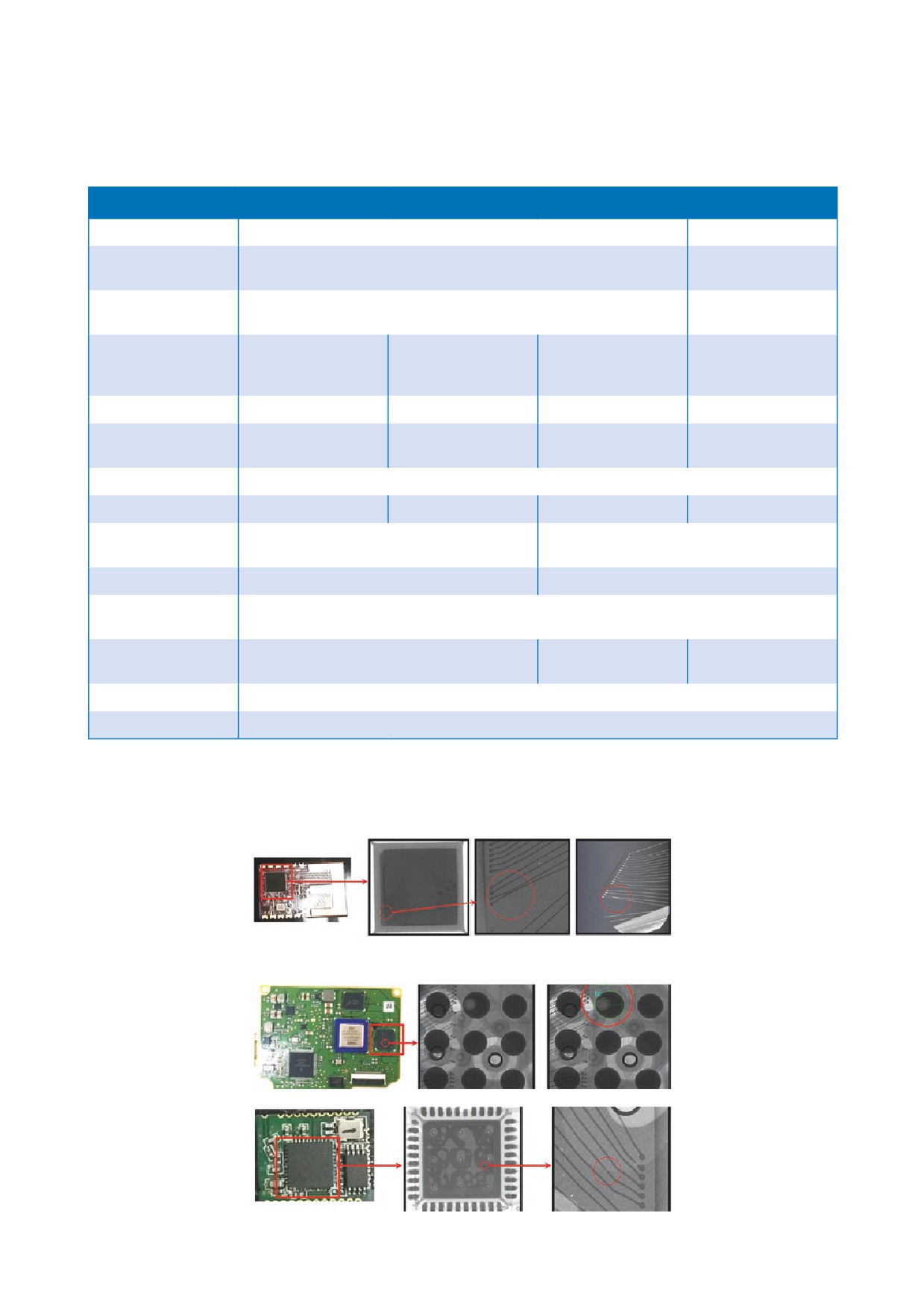

УСТАНОВКИ РЕНТГЕНОВСКОГО КОНТРОЛЯ

ЦИФРОВЫЕ МИКРОСКОПЫ

АНАЛОГОВЫЕ МИКРОСКОПЫ

ТЕСТИРОВАНИЕ ЛЕТАЮЩИМИ ПРОБНИКАМИ

АВТОМАТИЧЕСКАЯ ОПТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ

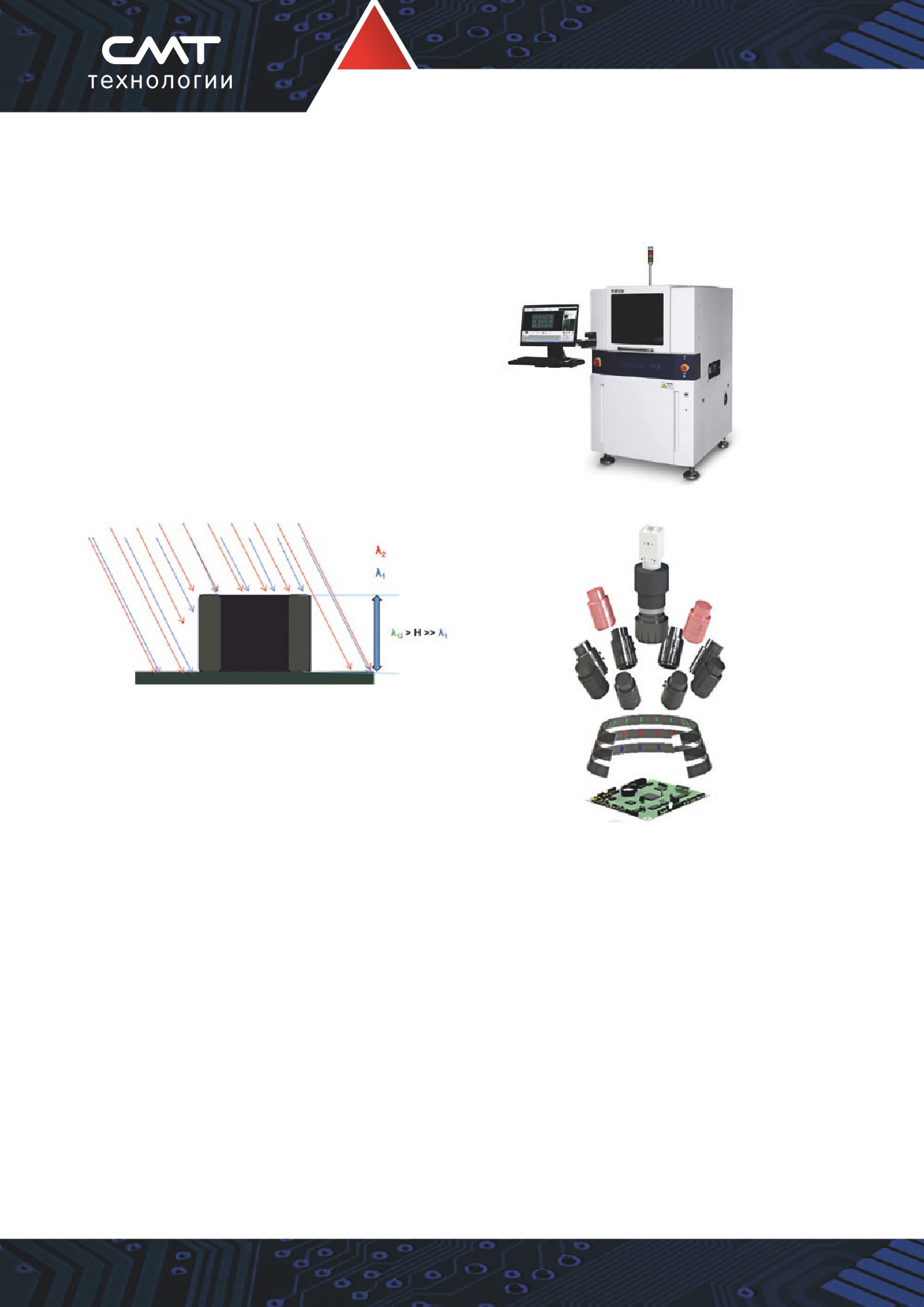

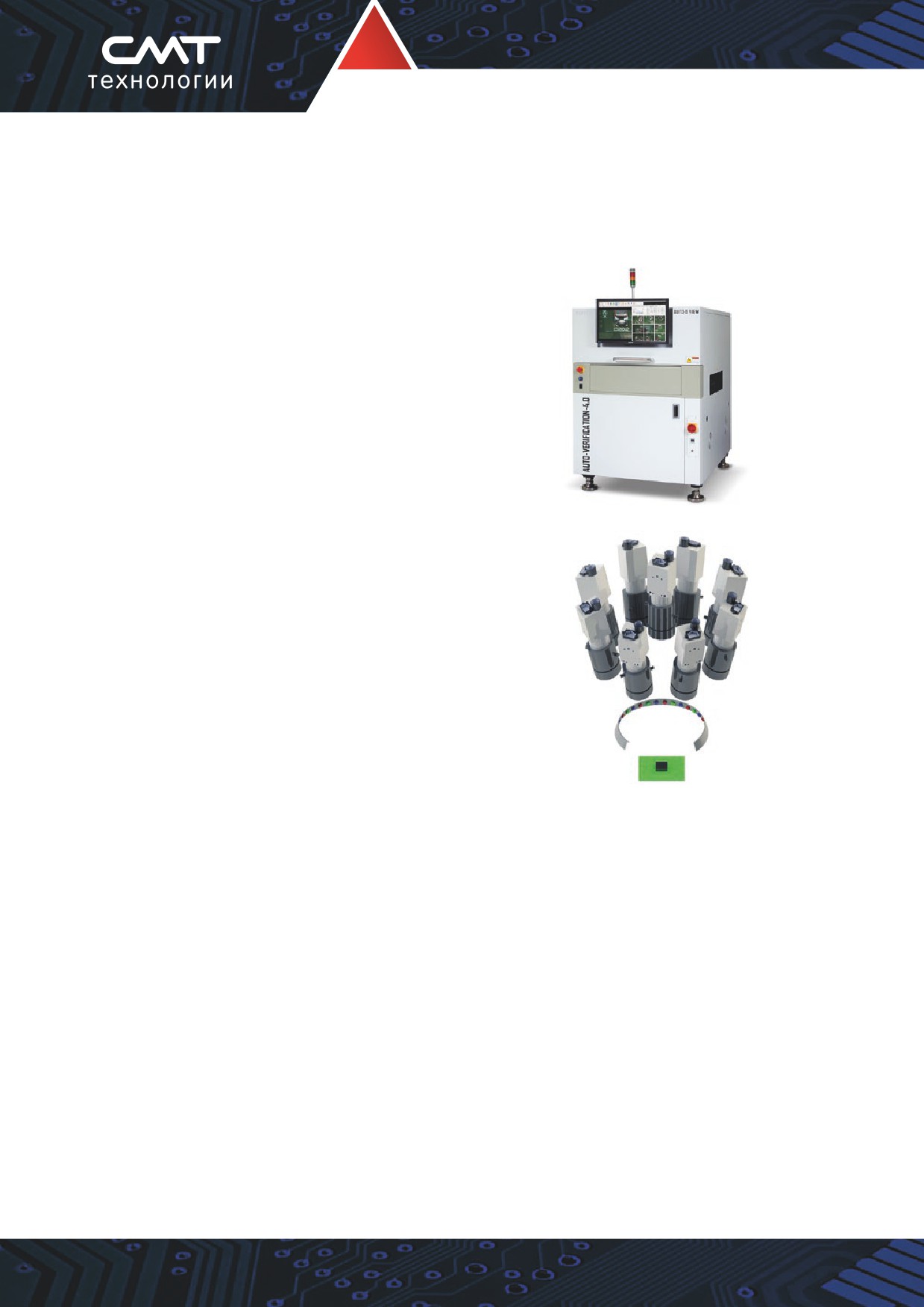

Автоматическая оптическая 3D инспекция (АОИ 3D)

Производитель: Pemtron (Корея)

Описание оборудования:

Автоматическая оптическая система использу-

ющая Муаров узор для построения 3D моделей.

В базовой комплектации включены 8 проекторов

работающих в обычном световом спектре, каждый

под разным углом для достижения бестеневого

эффекта. Система в реальном времени производит

измерение преломления Муаровой сетки и вычис-

ляет фактическую высоту каждого элемента

на плате с точностью до микрон (см. рис. ниже).

Особенности оборудования:

■■

8 проекций (2 дополнительные) и 3-х уровневая

RGB система освещения

■■

Комбинация алгоритмов 2D и 3D-инспекций

Схематичное изображения устройства

■■

Телецентрический объектив обеспечивает

проверочной головы

дефектов

■■

Бестеневая 3D-инспекция высоких

компонентов

■■

3D-измерение высоты паяного соединения и корпусов/выводов компонентов

■■

4 угловые видеокамеры (опционально)

■■

РаспознавWание текста (3 различных алгоритма)

■■

Распознавание поднятых выводов и их компланарности

■■

Мощный ЦП и высокоскоростная обработка изображений

■■

Простой и удобный графический интерфейс

■■

Встроенная библиотека стандартный корпусов обеспечивающая быстрое и легкое

программирование

АВТОМАТИЧЕСКАЯ ОПТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ

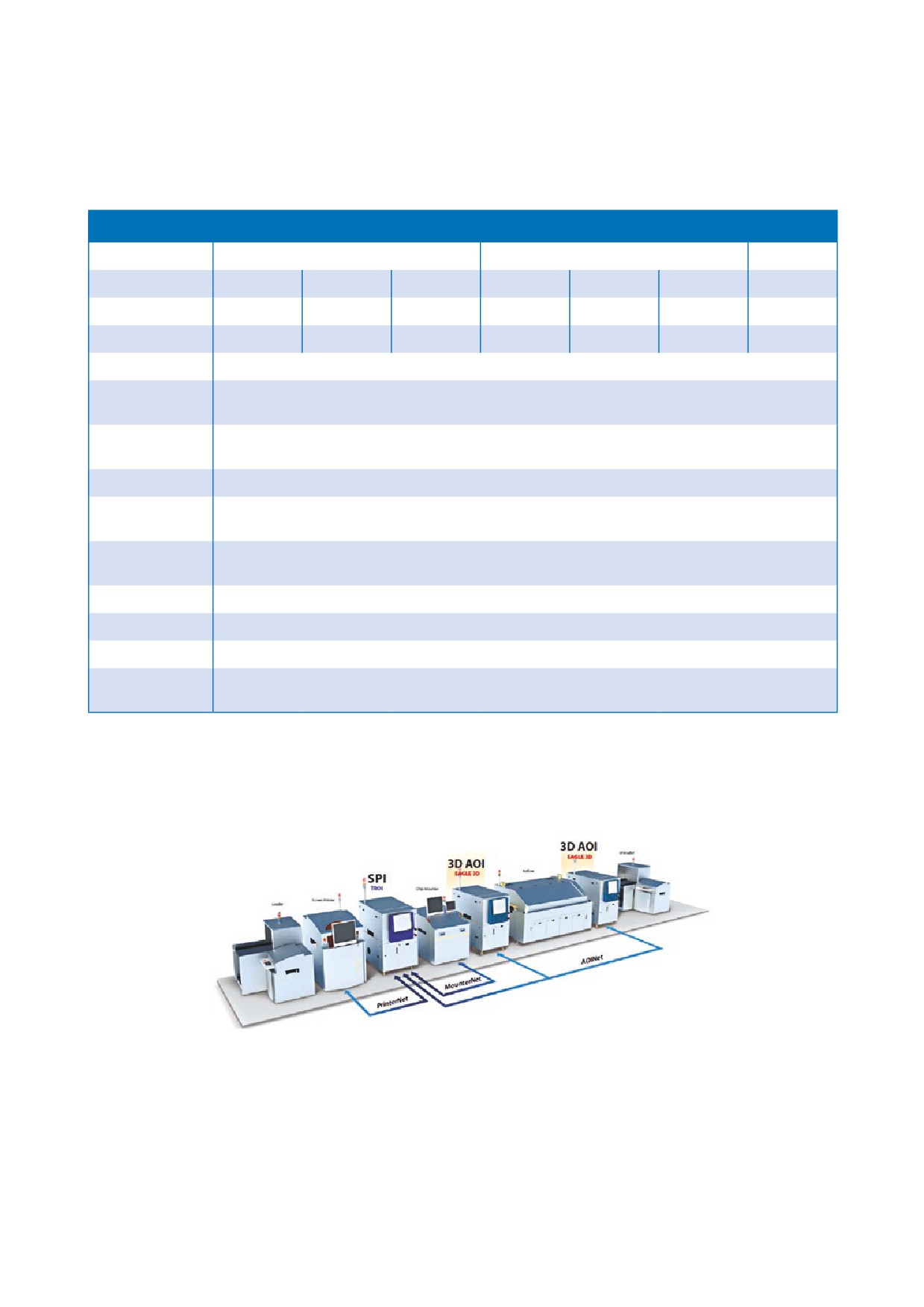

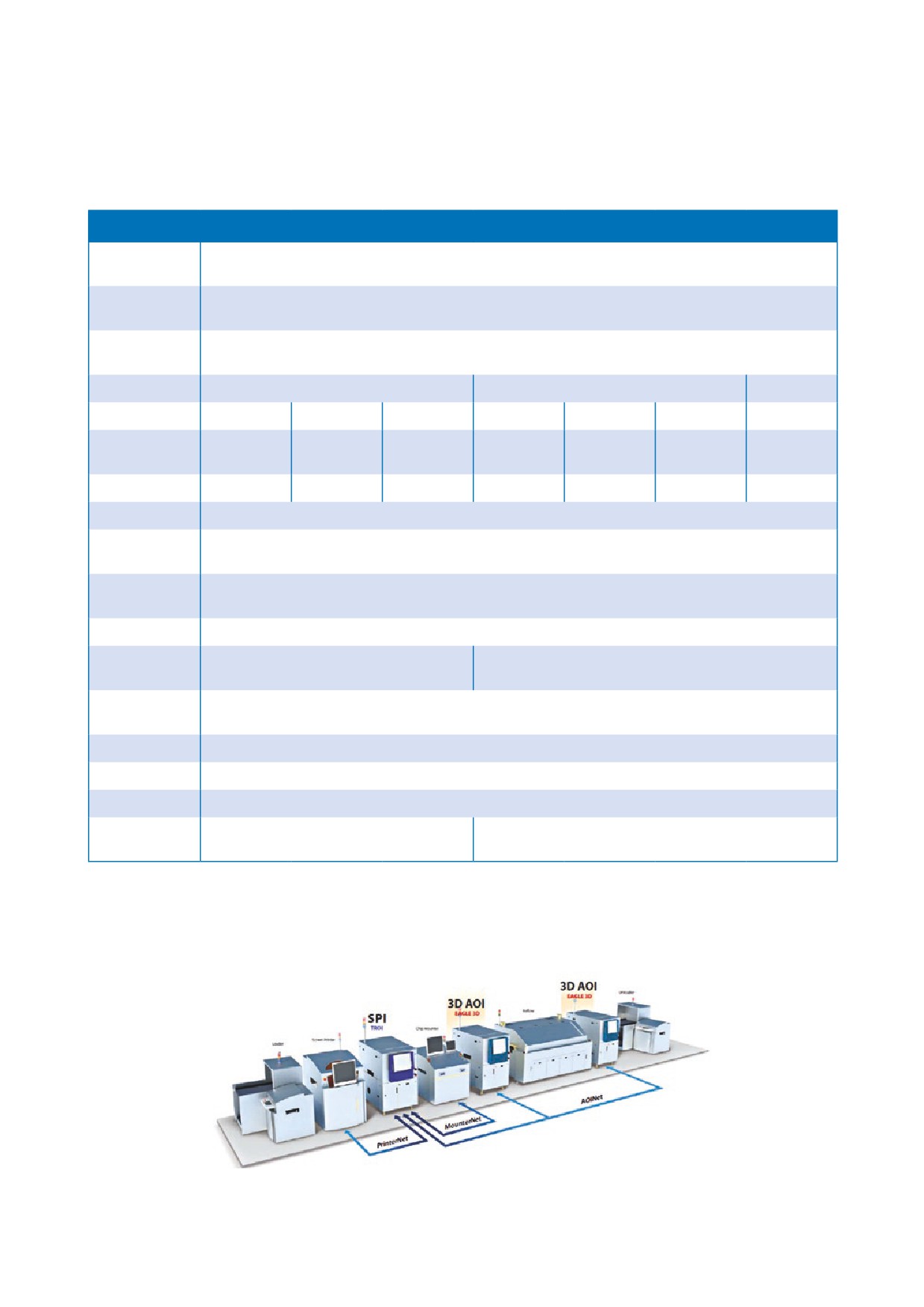

Сравнительная таблица модельного ряда автоматических

оптических 3D инспекций (Pemtron, Корея)

Модельный ряд

EAGLE 3D — 8800

EAGLE 3D — 8800HS

Камера

4 MP

9 MP

12 MP

Разрешение X/Y

10 мкм

15мкм

18мкм

10 мкм

15мкм

18мкм

15мкм

Скорость инспекции

9.1 см²/сек

20.5 см²/сек

29.5 см²/сек

18 см²/сек

40.5 см²/сек

58.3 см²/сек

52.65 см²/сек

FOV (Field Of View)

20 × 20 мм

30 × 30 мм

36 × 36 мм

30 × 30 мм

45 × 45 мм

54 × 54 мм

45 × 60 мм

Высота компонентов

0 — 5.5 мм (опционально до 27 мм)

Погрешность

± 3%

измерения высоты

Макс. коробление

± 3 мм

платы

Тип привода

X Y Линейный привод

Размер печатной

От 50 × 50 мм до 330 × 300мм (опционально до 510 × 510 мм)

платы

Толщина печатной

0.4 ~ 7.0 мм

платы

Клиренс над/под ПП

50 мм

Электропитание

220 ~ 240 В, 1Ф, 50/60 Гц, 3,5 кВт (16 А макс. @ 220 В)

Пневмопитание

5 — 6 бар, 100 л/мин

Габаритные размеры,

990 × 1190 × 1600 мм 750 кг (расширенная 1170 × 1370 × 1600 мм, 970 кг)

вес

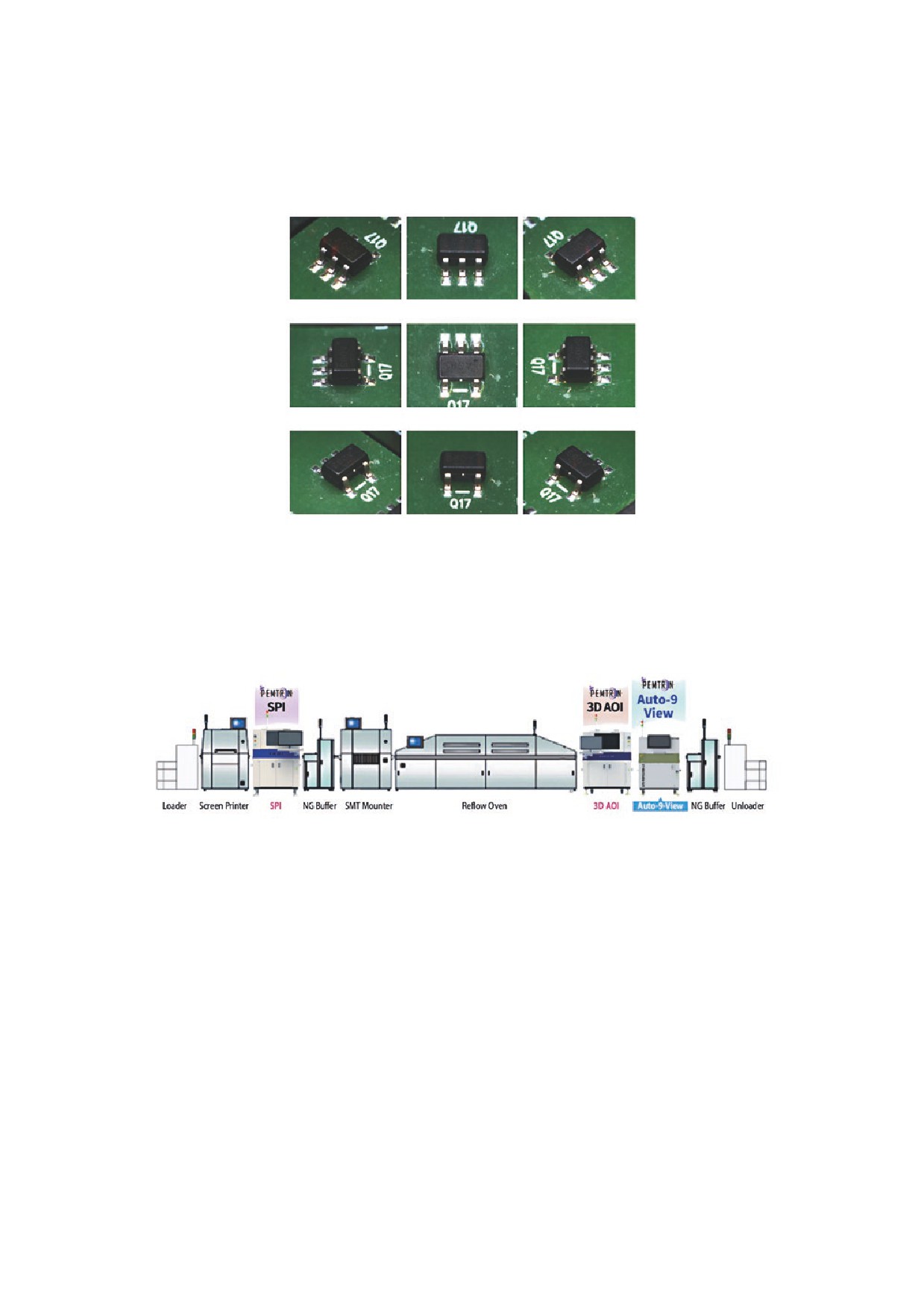

Использование систем РЕМТRОN в линии:

Автоматическая рабочая станция после АОИ

Автоматическая рабоая станция Auto-9 View

Производитель: Pemtron (Корея)

Описание оборудования:

Система Auto-9 View автоматически снимает

объект с девяти разных позиций и предоставляет

снимки с высоким разрешением. Оборудование

обеспечивает безконтактный контроль и высо-

кую производительность.

Технические характеристики:

■■

Камеры — 1,3 МП

■■

Поле зрения — 6,5 × 5 мм

■■

Разрешение — 5 мкм

■■

Подсветка — RBG-стробоскоп

■■

Привод — Шаговый двигатель и ШВП

■■

Клиренс (верх/низ) — 50/50 мм

■■

Размер ПП от 50 × 50 мм до 330 × 250 мм

(510 × 460 мм для увеличенной модели)

■■

Толщина ПП 0,4 — 0,7 мм

■■

Габариты 810 × 1065 × 1485 мм

(1020 × 1275 × 1485 мм для увеличенной

модели)

Особенности оборудования:

Схематичное изображения устройства

■■

9 высококачественных камер предоставляют

проверочной головы

изображения просматриваемых компонентов.

■■

HD-изображения под разными углами

для быстрой проверки.

■■

Улучшение качества продукции благодаря

напоплению результатов прошлых проверок.

■■

Автоматическое сохранение полученных

изображений.

■■

Четкие и достоверные снимки — без теневых

эффектов.

■■

Проста и удобна в использовании.

■■

Доступна функция автоматического

позиционирования.

■■

Встроенная библиотека стандартный

корпусов обеспечивающая быстрое и легкое

программирование

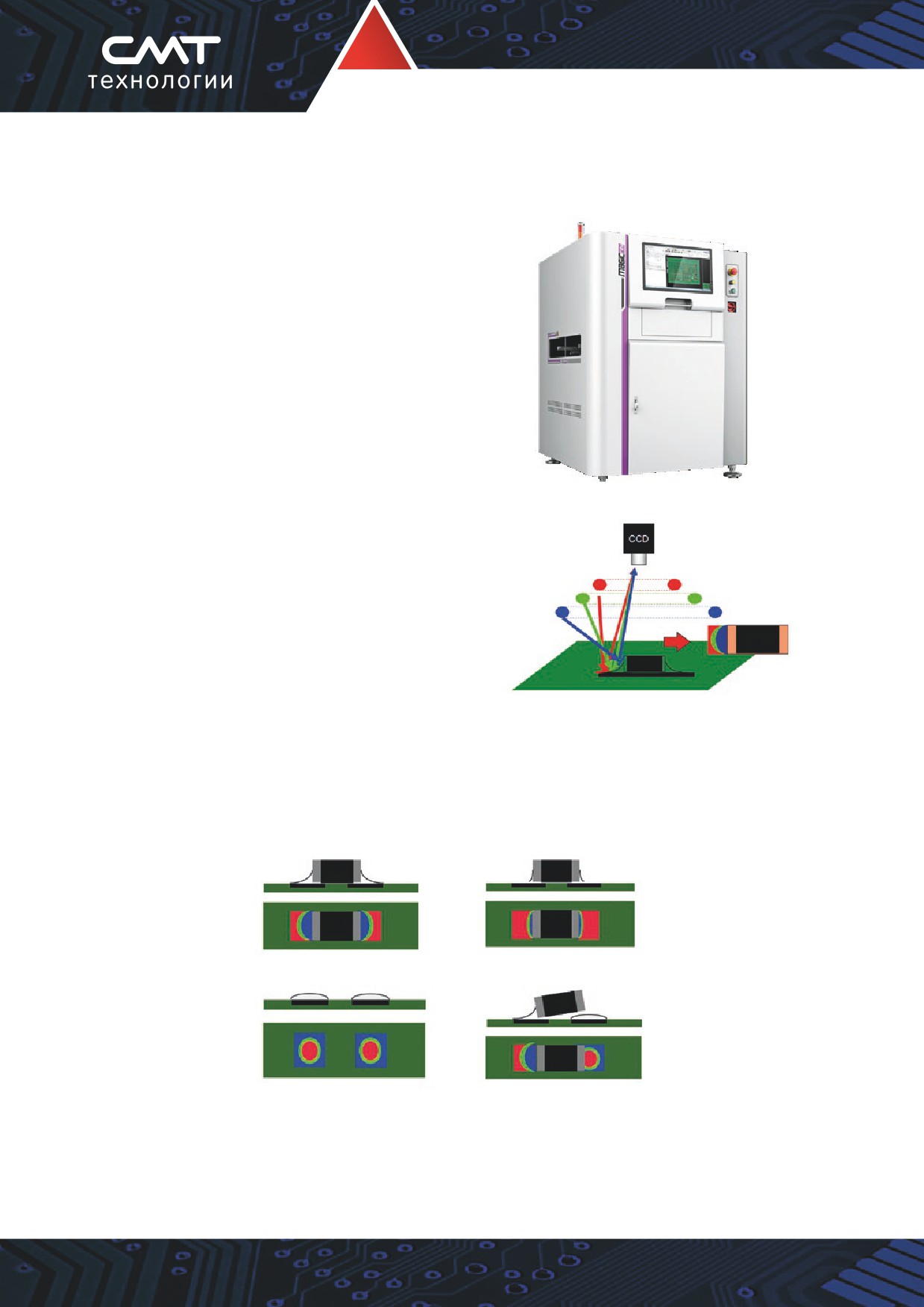

Автоматическая оптическая 2D-инспекция (АОИ 2D)

Автоматическая линейная система оптической инспекции

Производитель: MagicRay (Китай)

Описание оборудования:

Автоматическая оптическая система использую-

щая RGB подсветку для определения дефектов.

Основной принцип работы системы заключа-

ется в считывании отражения RGB подсветки.

Определенная конструкция подсветки позво-

ляет добиться характерного цветового рисунка

во время инспекции, что в свою очередь позво-

ляет в рамках заданных допусков определять

дефекты на платах.

Инспектируемые дефекты:

■■

Отсутствие компонента

■■

Сдвиг, угловое смещение

■■

Полярность, разворот

■■

Отсутствие припоя

■■

Малое или избыточное количество припоя,

непропай

■■

Короткое замыкание между контактными

Схематичное изображения принципа работы

площадками

■■

Посторонние материалы/включения

Недостаточное количество

Хороший

припоя

Отсутствие компонента

Непропай

АВТОМАТИЧЕСКАЯ ОПТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ

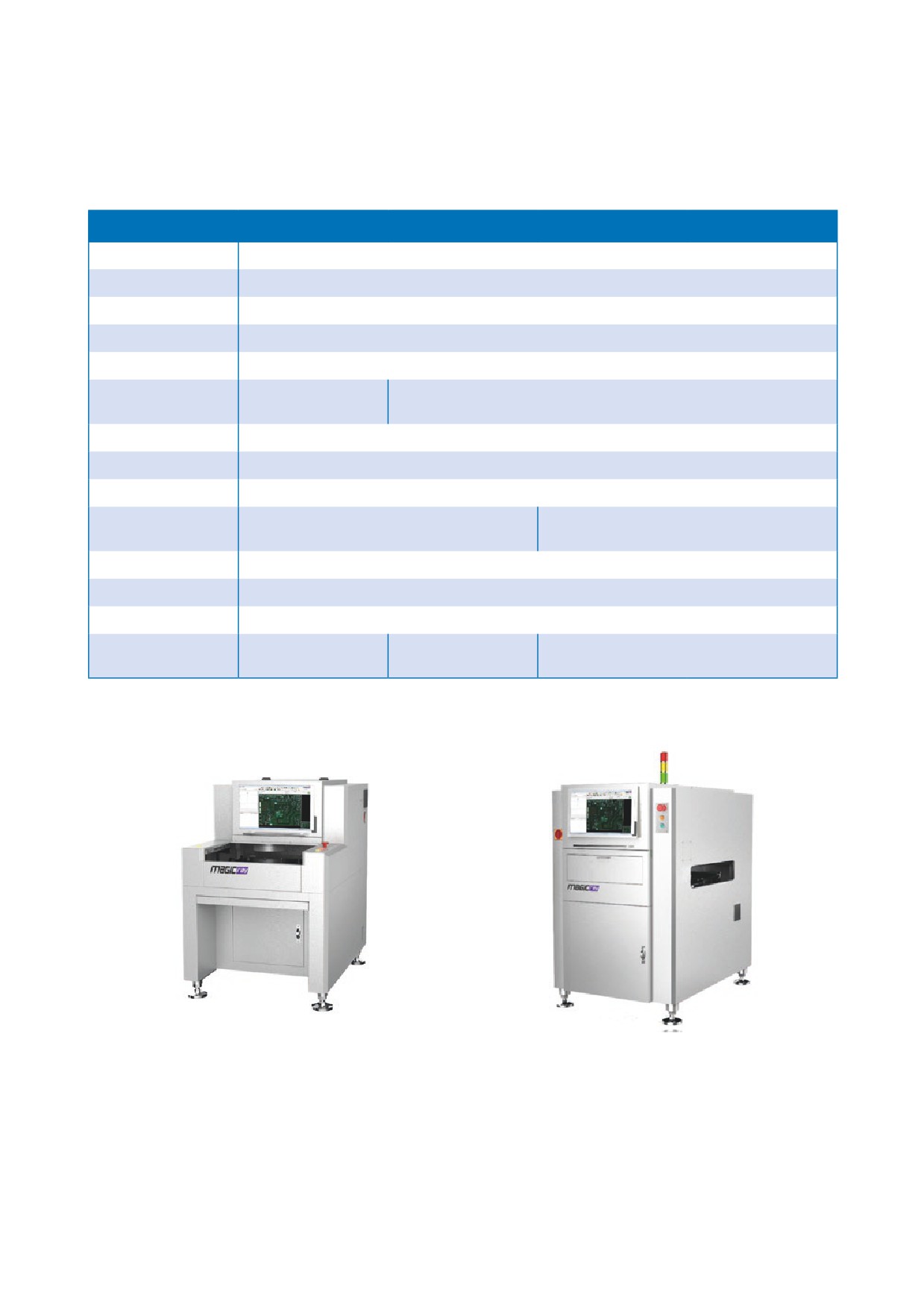

Сравнительная таблица модельного ряда автоматических оптических

2D инспекций

Модель

А-330

А-510

V-600I

V-600DI

Камера

Basler 5 MP CMOS

Разрешение

15 мкм (38.4 × 28.8 мм) или 10 мкм (25.6 × 19.2 мм)

Линзы

Телецентрические

Подсветка

Круговая LED RGBW

X / Y привод

ШВП Granite, направляющие Hiwin

от 50 × 50

Габариты ПП

от 50 × 50 до 510 × 650 мм

до 430 × 330 мм

Толщина ПП

≤ 6.0 мм

Вес ПП

Не более 5 кг

Клиренс над/под ПП

25/60 мм

Автоматический (Встраиваемая в линию, SMEMA

Конвейер

Ручной (Настольная конфигурация)

интерфейс)

ПК и ОС

ПК на базе Dell I3 CPU, ОС Windows 7

Электропитание

1 фаза 200 — 240В, 50/50 Гц, 5А

Пневмопитание

4 — 6 бар

Габариты и вес

880 × 1150 × 1282 мм,

1080 × 1450 × 1282 мм,

940 × 1360 × 1520 мм, 950 кг

(Д × Ш × В)

430 кг

590 кг

Настольная система

Линейная система

АВТОМАТИЧЕСКАЯ ОПТИЧЕСКАЯ 3-D ИНСПЕКЦИЯ

(ПОСЛЕ АОИ 2D)

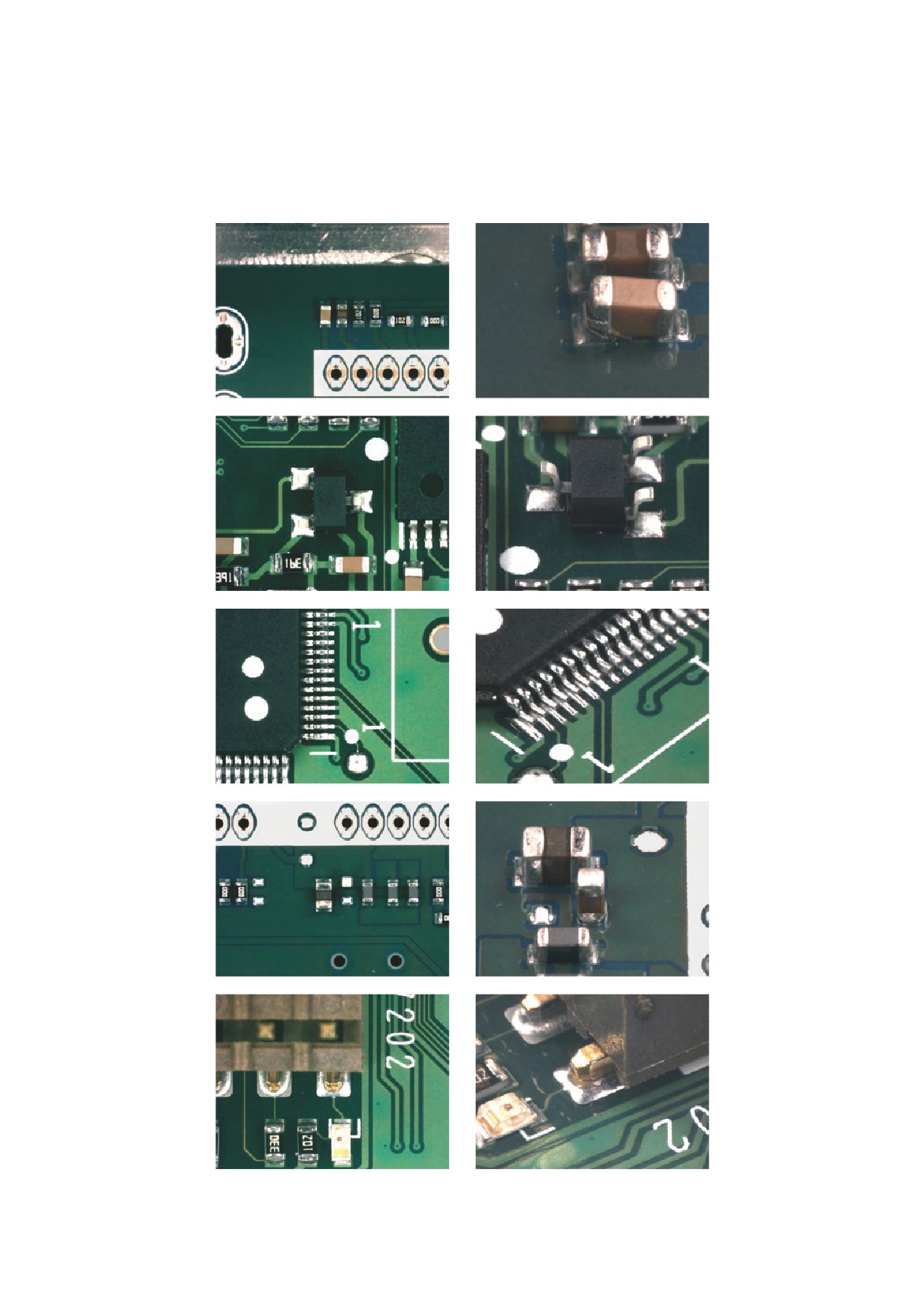

Универсальная рабочая инспекционная станция Neoview NVS400DM

Производитель: Nagoya (Япония) | Модель: NVS400DM

Особенности системы:

■■

Импорт результатов проверки от АОИ

следующих производителей: Nagoya, Saki,

Panasonic, Yamaha, Koh Yong, TRI, Agilent,

NIKKE, Mitsubishi, IPulse

■■

Внесение коррекции по обратной связи при

обучении программы инспекции

■■

Использование в качестве проверочной

станция оператора АОИ с боковой

видеокамерой (инспекция под любым углом)

■■

Использование в качестве

универсального 3D-микроскопа с боковой

видеокамерой

Спецификации системы:

■■

Максимальные размеры ПП: 330 × 255 мм

■■

Сервопривод видеокамеры (X/Y), ШВП

■■

Минимальные размеры ПП: 50 × 50 мм

■■

Электропитание: 220 В, 50 Гц, 0.6 КВт

■■

Толщина ПП: 0,4 — 3 мм

■■

Пневмопитание: не требуется

■■

Контроллер, монитор, клавиатура, трекбол

■■

Габаритные размеры (ШхГхВ):

■■

Фронтальная цветная видеокамера 1.5 МП

670 × 752 × 724 мм

с увеличением х13.5

■■

Вес: 80 кг

■■

Боковая цветная видеокамера 1.5 МП

■■

Спектр инспектируемых компонентов:

с увеличением х47.5

от 0201 до SOP, QFP с шагом выводов 0,3 мм

■■

Одноступенчатая кольцевая белая подсветка

с высокой яркостью

Инспектируемые дефекты:

■■

Отсутствие компонента

■■

Сдвиг, угловое смещение компонента

■■

Неправильная полярность, разворот

компонента

■■

Отсутствие припоя

■■

Малое или избыточное количество припоя

■■

Короткое замыкание между контактными

площадками

■■

Посторонние включения

АВТОМАТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ ПАЯЛЬНОЙ

ПАСТЫ

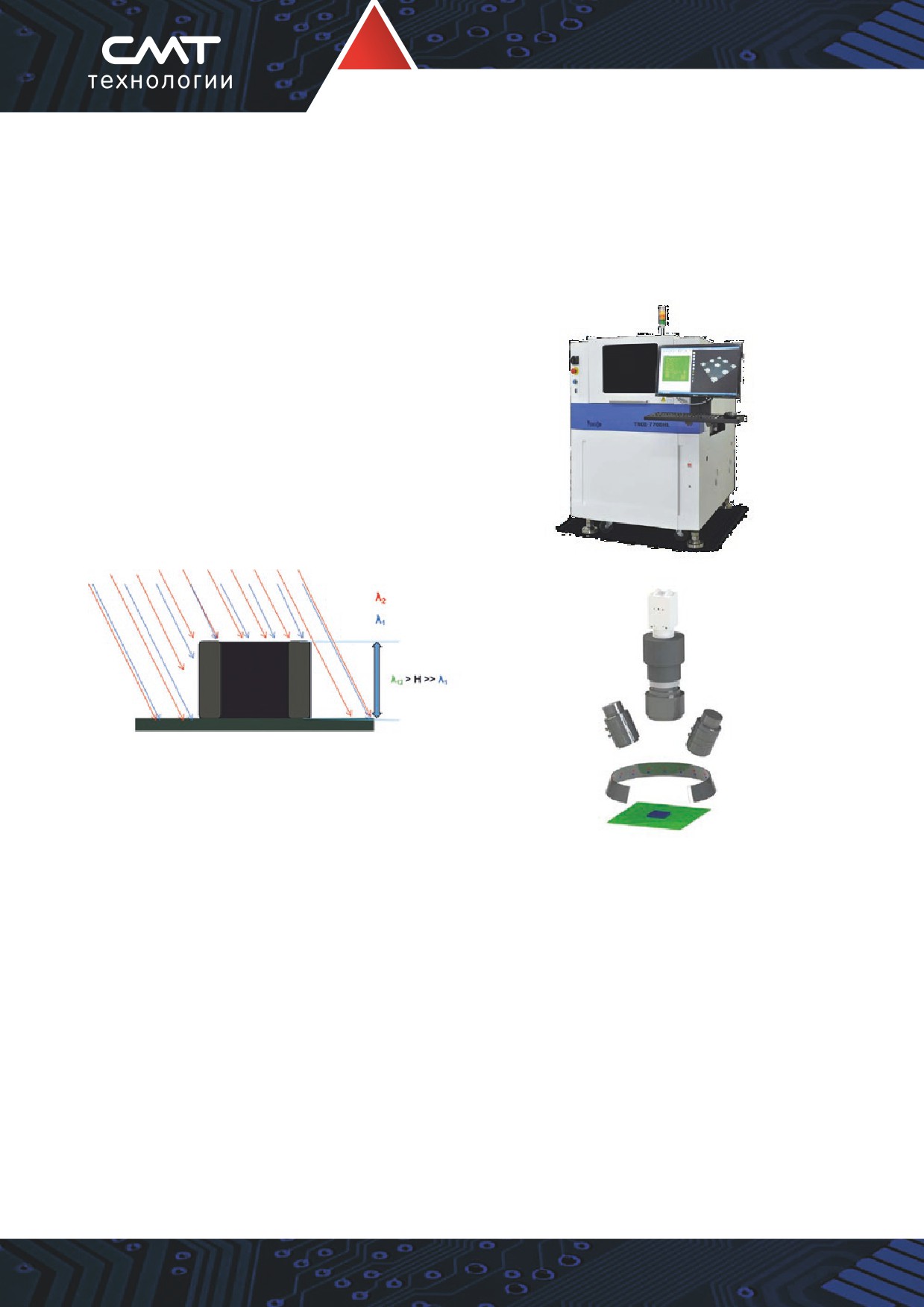

Автоматическая 3D-инспекция качества нанесения

паяльной пасты (SPI)

Производитель: Pemtron (Корея)

Описание оборудования:

Автоматическая оптическая система использу-

ющая Муаров узор для построения 3D моделей.

В базовой комплектации включены

2 проек-

тора работающих в обычном световом спектре.

Система в реальном времени производит изме-

рение преломления Муаровой сетки и вычисляет

фактическую высоту каждого элемента на плате

с точностью до микрон (см. рис. ниже).

Особенности системы:

■■

2 проекции и 3-х уровневая система цветного

освещения

Схематичное изображения устройства

■■

Алгоритмы 2D и 3D-инспекций

проверочной головы

■■

Линейные приводы осей X/Y: точность 3 мкм

■■

Распознавание коробления ПП и его

компенсация

■■

Распознавание посторонних включений

на поверхности ПП любого цвета

■■

ПО для проведения статистического анализа

(SPC)

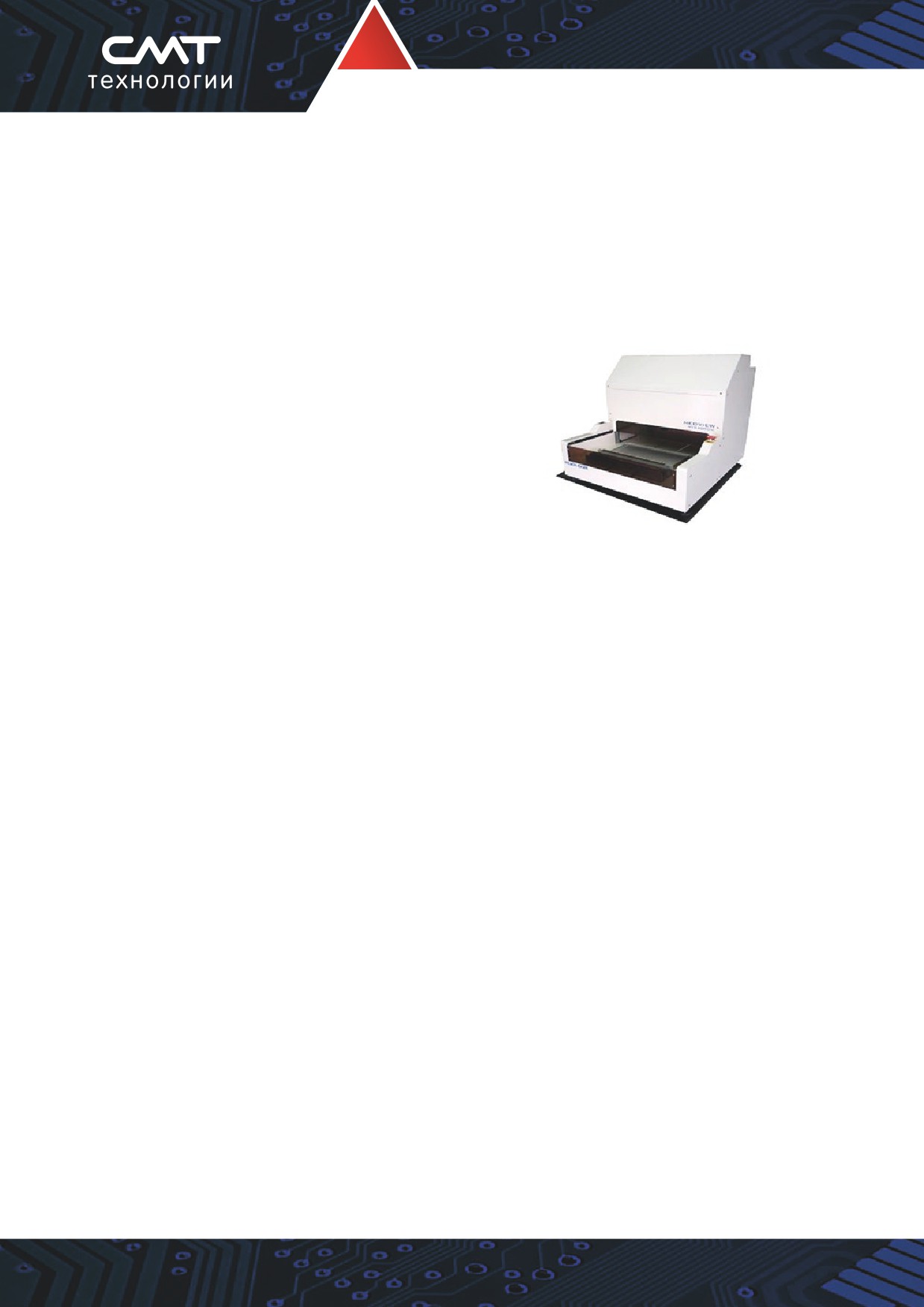

АВТОМАТИЧЕСКАЯ 3D-ИНСПЕКЦИЯ ПАЯЛЬНОЙ ПАСТЫ

Сравнительная таблица модельного ряда автоматических инспекций качества

нанесения паяльной пасты (SPI)

Модельный ряд

TROI-7700H

TROI-7700HD

Используемые

2D: Визуальные алгоритмы инспекции

алгоритмы

3D: PMP (Phase Measuring Profilometry) алгоритм

Проводимые

Обьем, высота, X Y позиция, площадь заполнения

измерения

Недостаточное количество пасты, чрезмерное количество пасты, деформация формы, отсутствие пасты, короткое

Типы дефектов

замыкания 2D&3D, смещение пасты

Камера

4 MP

9 MP

12 MP

Разрешение X/Y

10 мкм

15мкм

18мкм

10 мкм

15мкм

18мкм

15мкм

Скорость

15 см²/сек

35 см²/сек

49 см²/сек

34 см²/сек

73 см²/сек

102 см²/сек

108 см²/сек

инспекции

FOV (Field Of View)

20 × 20 мм

30 × 30 мм

36 × 36 мм

30 × 30 мм

45 × 45 мм

54 × 54 мм

45 × 60 мм

Высота инспекции

0.45 мм

Погрешность

2 мкм

измерения высоты

Макс. коробление

± 5 мм

платы

Тип привода

X Y Линейный привод

Размер печатной

От 50 × 50 мм до 330 × 300мм (опционально

От 50 × 50 мм до 330 × 500мм (опционально до 510 × 600мм)

платы

до 510 × 510 мм)

Толщина печатной

0.4 ~ 7.0 мм

платы

Клиренс под ПП

27 мм

Электропитание

220 ~ 240 В, 1Ф, 50/60 Гц, 2,6 кВт (11.65 А макс. @ 220 В)

Пневмопитание

5 — 6 бар, 100 л/мин

Габаритные

900 × 1200 × 1550 мм 700 кг (расширенная

870 × 1650 × 1550 мм 850кг (расширенная 1120 × 1700 × 1550мм,

размеры, вес

1080 × 1370 × 1550мм, 800кг)

900кг)

Использование систем РЕМТRОN в линии:

УСТАНОВКИ РЕНТГЕНОВСКОГО КОНТРОЛЯ

Помимо анализа структуры и качества сборки печатных плат, системы рентгеновского контроля могут

применяться для множества других целей, например, инспекции производства электронных компо-

нентов, анализа сварных швов, проверки качества герметизации корпусов, а также неразрушающего

контроля различных конструкций.

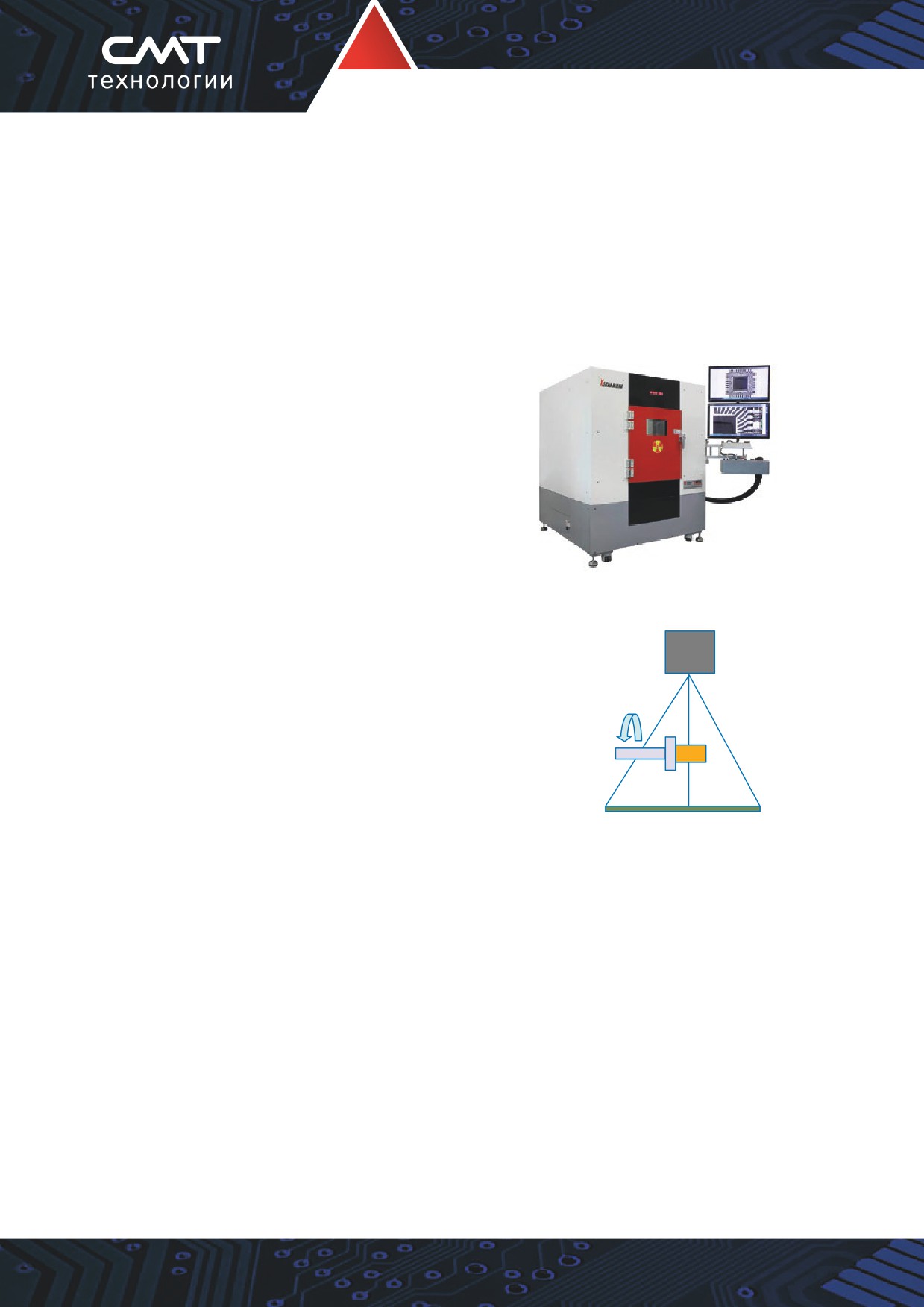

Система рентгеновского контроля XAVIS XSCAN-A100R

Производитель: Xavis (Корея)

Описание оборудования:

Компактная система рентгеновского контроля

с плоскопанельным детектором высокого разре-

шения. В качестве источника излучения выступает

рентгеновская трубка закрытого типа. Уста-

новка обладает функцией поворота детектора,

позволяет инспектировать габаритные печатные

платы, проста в управлении и обслуживании.

Особенности системы:

■■

Плоскопанельный детектор с высоким

разрешением

■■

Функция наклона детектора на 50˚

Источник излучения

■■

Возможность инспекции габаритных ПП

■■

Интерфейс с ЧПУ

■■

Рентгеновское изображение высочайшего качества

Поворотная ось

Объект

■■

Выполнение компьютерной томографии 3D (опция)

■■

Простота управления и обслуживания

Детектор

Технические характеристики:

■■

Тип рентгеновской трубки — закрытого типа

■■

Размер фокусного пятна — 5 мкм

■■

Максимальное напряжение/ ток рентгеновской

трубки — 100 кВ/ 250 мкА

■■

Системное увеличение — х214

■■

Тип детектора — плоскопанельный (FPD)

■■

Угол поворота детектора — 50˚

■■

Размер стола (зона 2D инспекции) — 500 × 500 мм

■■

Макс. масса инспектируемого объекта — 5 кг

■■

Габариты — 1360 × 1440 × 1700 мм

■■

Масса установки — 1400 кг

■■

Питание — 1 фаза, 220В, 50/60 Гц

■■

Доза излучения — <1 мкЗв/ч

Опционально система оснащается компьютерной томографией (3D инспекция)

УСТАНОВКИ РЕНТГЕНОВСКОГО КОНТРОЛЯ

Сравнительная таблица модельного ряда систем рентгеновского контроля

Модель

A100R

A130H

H130-OCT

H160-OCT

Тип трубки

Закрытого типа

Открытого типа

0.4 мкм (400 NANO) /

Размер фокусного пятна

5 мкм

1 мкм

Минимальной размер

0.3 мкм (300 NANO) /

3 мкм

распознаваемого объекта

0.9 мкм

Макс. напряжение/

160 кВ / 1,000 мкА /

ток трубки / выходная

100 кВ / 250 мкА / 10 Вт

130кВ / 300 мкА / 39 Вт

130 кВ / 300 мкА / 39 Вт

10 Вт (be), 23 Вт (Dia)

мощность

Системное увеличение 2D

x214

x151

x180

x15000

Системное увеличение 3D

x90

x7500

(OCT)

Тип детектора

5 дюймов плоскопанельный (FPD)

Поворот стола

360°

Размер стола / зона 2D

500 × 500 мм

525 × 540 мм / 330 × 330 мм

инспекции

Угол поворота детектора

50°

60°

Макс. масса

5 кг.

инспектируемого объекта

1700 × 1700 × 1800 мм,

1700 × 1700 × 2200 мм,

Габариты, вес

1360 × 1440 × 1700 мм, 1400 кг

3300 кг.

3500 кг

Электропитание

220В, 1 фаза, 50/60 Гц.

Доза излучения

<1 мкЗв/ч

Примеры изображений полученных с помощью рентгеновских установок Xavis

Короткое замыкание проводников в процессоре

Наличие пустот в корпусе типа BGA

ЦИФРОВЫЕ МИКРОСКОПЫ

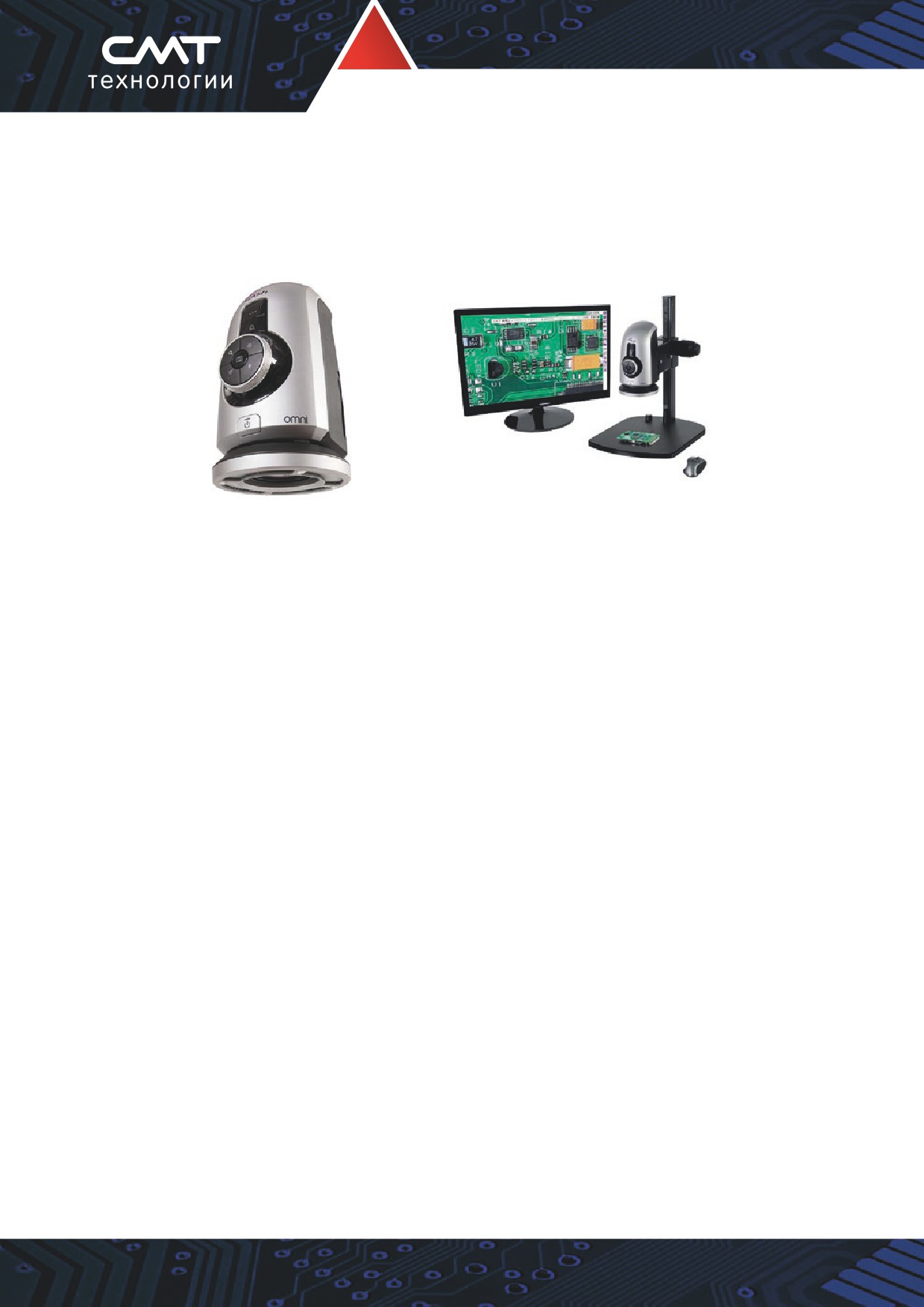

Настольный цифровой видео микроскоп Omni

Производитель: Ash Technologies Ltd. (Ирландия)

Цифровой микроскоп Omni входит в серию full HD (1080 пикселей) и предназначен для проведения

инспекции и измерений без использования компьютера. Пользовательская платформа Omni включает

в себя конфигурируемый и модернизируемый набор приложений для выполнения функций контроля

и измерений. В данный набор входят совмещенный фокус, 2D-измерение, сравнение и наложение

изображений, а также коррекция искажения линз

В платформе Omni имеется мощный механизм управления обработкой изображений, который обе-

спечивает превосходное «живое» видео с качеством изображения full HD (60 кадров в секунду), что

позволяет использовать данный микроскоп как наилучшее решение для широкого диапазона задач

контроля качества продукции, тестирования, ремонта и документирования GUI Omni (Графиче-

ский интерфейс пользователя) является интерфейсом созданным по заказу компании. Управление

интерфейсом осуществляется посредством «мыши», структура программы помогает обеспечивать

интуитивную, эффективную работу и управлять полным пакетом приложений. Уникальная возмож-

ность выполнять калибровку по всему диапазону увеличения, является одной из многих функций,

которые выгодно отличают Omni от других цифровых инспекционных систем

■■

Диапазон увеличения (с линзами 5D):

2,5х — 122х

■■

Разрешение камеры 1920×1080 пикселей

■■

Соединение монитора HDMI / DVI

■■

Возможность измерений и сохранения

изображений

ЦИФРОВЫЕ МИКРОСКОПЫ

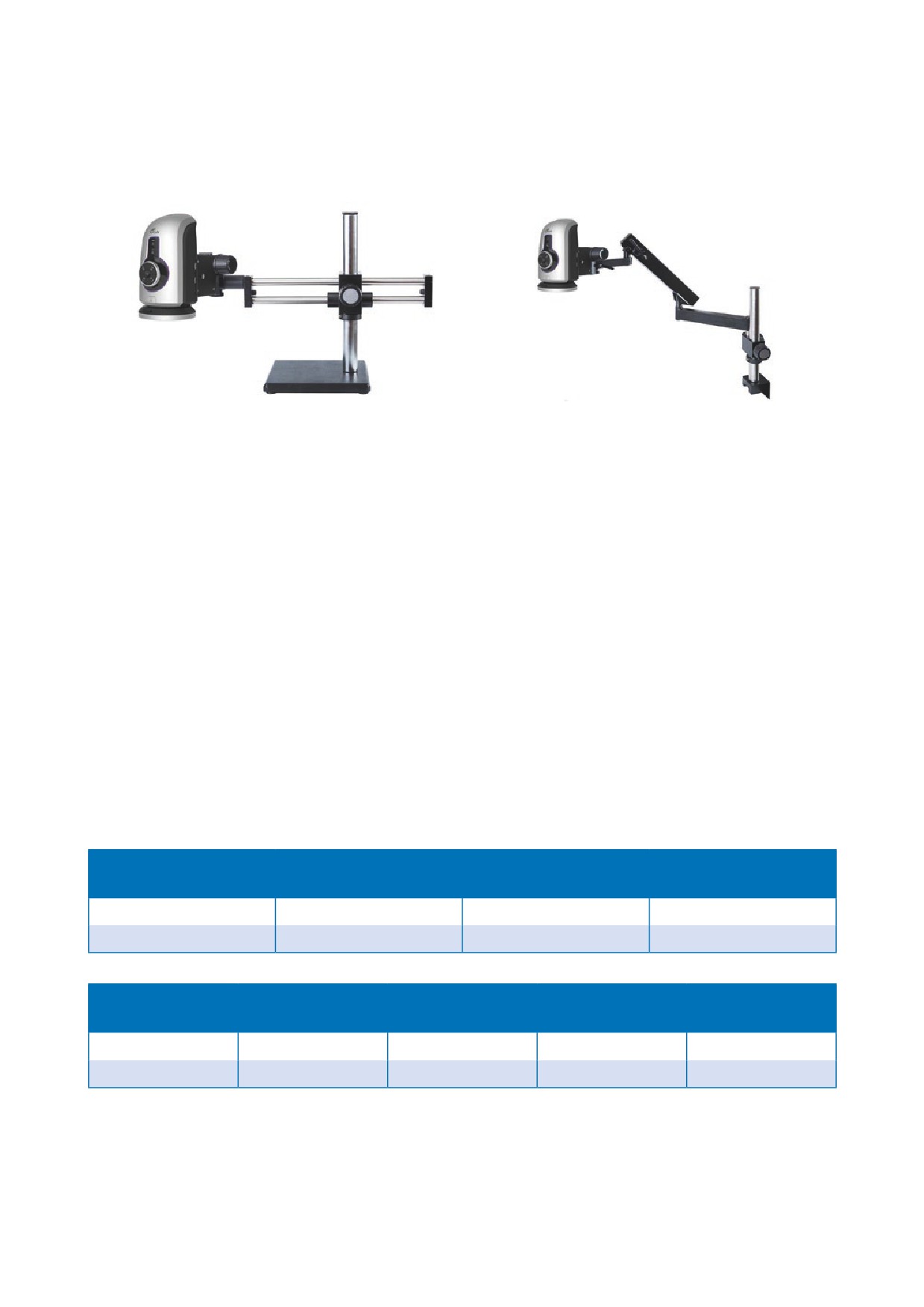

Стойки для микроскопа ASH Omni:

Технические характеристики:

■■

Диапазон увеличения (с линзами 5D):

■■

Захват изображения: сохранение

2,5х — 122х

изображения во встроенной памяти

■■

Разрешение камеры: 1920×1080 пикс, 60 fps,

■■

Внешнее сохранение изображения:

30х (оптич.) / 2х (цифр.)

посредством USB-порта

■■

Соединение монитора: HDMI / DVI

■■

Сохранение изображения на ПК:

■■

Требования к монитору: HD или Full

посредством USB-порта

HD (рекомендуется)

■■

Электропитание: 24 В

■■

Выход: HDMI

■■

Габариты: 216×125×136 мм

■■

Порт USB 2,0: 4

■■

Вес: 1,75 кг

■■

Сетевой разъем: RJ45

■■

Окружающая температура:

■■

Главный порт: IO x 3

■■

Хранение: -10...+60 °С

■■

Разъем питания DC: 24 В

■■

Работа: +5...+40 °С

Увеличение микроскопа ASH Omni:

Линзы (диоптрии), мм

Высота (макс/ мин.), мм

Мин. увеличение

Макс. Увеличение (Оптич.

Цифр.)

200-170

2,5

62/122

100-85

121/237

Поле обзора с мин. увеличением, мм

Поле обзора с макс. увеличением, мм (Оптич./

Макс/Мин глубина

Цифр.)

поля обзора

Х:231

Y:136

Х:8/4

Y:5/2

78/50

Х:60

Y:50

Х:5/2

Y:3/1

57/20

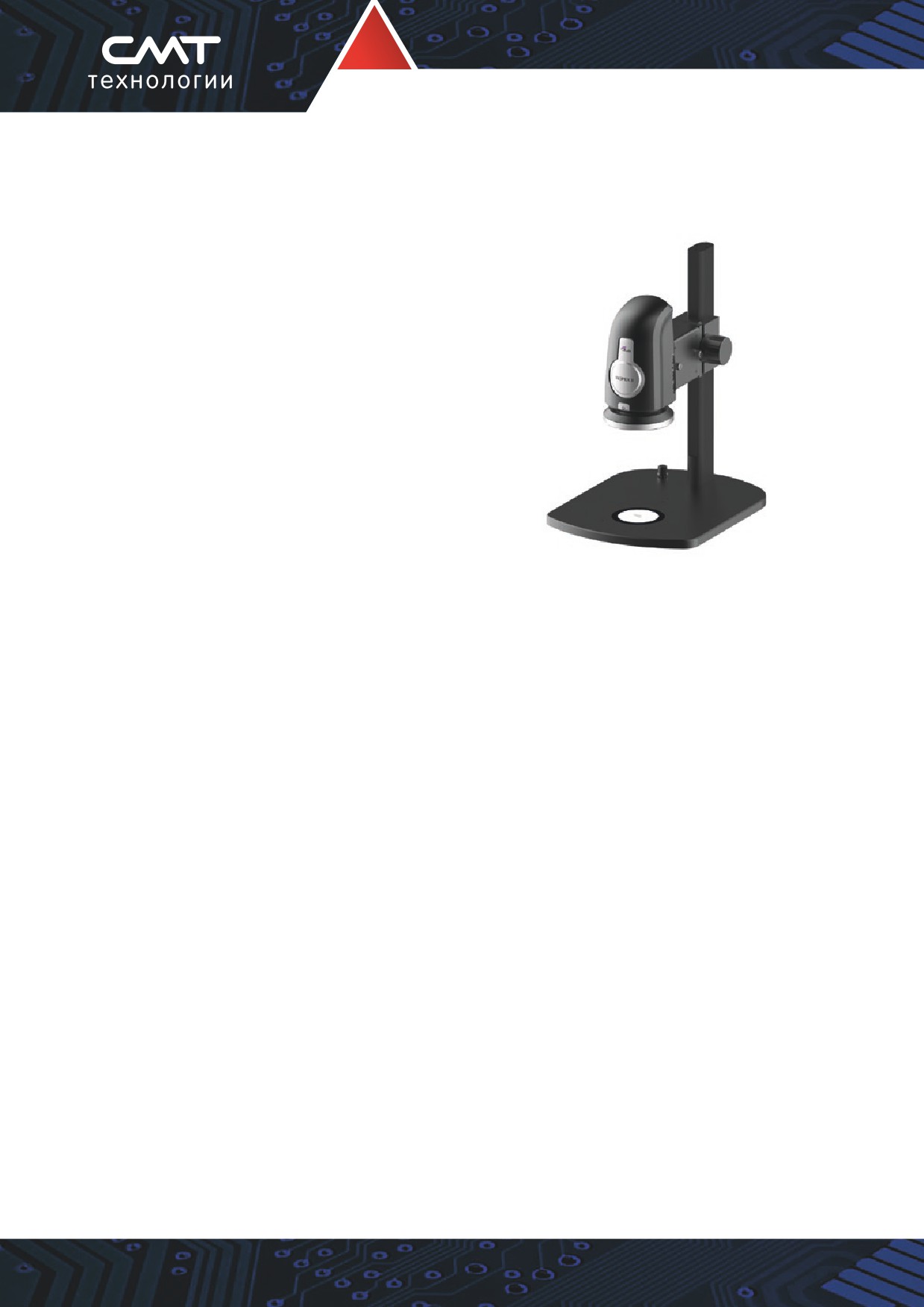

Цифровой видеомикроскоп Inspex II

Производитель: Ash Technologies Ltd. (Ирландия) | Модель: Inspex II

Настольный цифровой микроскоп INSPEX

II для инспекции и проведения основных измере-

ний. Идеально подходит для контроля качества

произведенной продукции, представляет live

изображение на Full HD экране (1080р) с 60 fps.

Обладает интуитивно понятным интерфейсом,

что заметно упрощает работу с системой. Функ-

ции корректировки изображения помогают

достичь оптимального результата.

Область применения:

Микроскоп Inspex II идеально подходит

для выполнения операций по ремонту, контролю

качества и диагностике отклонений от технологи

ческого процесса практически во всех отраслях

промышленности.

Технические характеристики:

■■

Диапазон увеличения

■■

Сохранение изображения — на внутреннюю

(с линзами 5D) — х2,5 — х133

память (16 Гб), на внешний USB носитель

■■

Камера — 1920 × 1080, 60 fps

■■

Электропитание — 24 В

■■

Соединение монитора — HDMI / DVI

■■

Габариты — 216 × 125 × 136 мм

■■

Требования к монитору — HD или

■■

Масса — 1,75 кг

Full HD (рекомендуется)

■■

Рабочая температура — +5…+40 °С

■■

Выход HDMI, 4 порта USB 2.0, 3 порта I/O,

■■

Температура хранения -10…+60 °С

mini USB, Разъем питания DC 24 В

■■

Вес устройства: 1,1 кг

■■

Электропитание: 1фаза, 220 В, 50 Гц, 8 Вт

Особенности системы:

■■

Точный и детальный осмотр широкого

■■

Эргономичный дизайн, позволяющий

спектра объектов с высоким разрешением

пользователю сидеть или стоять в удобной

HD, динамический диапазон уровней

и безопасной позе.

увеличения и интегрированная светодиодная

■■

Программное обеспечение для захвата

подсветка

изображений обеспечивает легкость работы

■■

Удобное управления посредством

и ведение точных записей по контролю

ПО и ручное кнопочное управление

качества

■■

Возможность быстро и эффективно

проводить измерения в реальном времени

за счет системы координатных сеток

X/Y на экране (управление курсором)

ЦИФРОВЫЕ МИКРОСКОПЫ

Цифровой видеомикроскоп Inspex II

Технические характеристики линз

Линза

+10

+10 (Плоская)

+25

Рабочее расстояние

200 мм

100 мм

76 мм

35,1 мм

Мин. оптическое увеличение

х2,5

х4,3

х175

Макс оптическое увеличение

х61,3

х188,9

х122

х305,5

Оптическое поле обзора (при мин.

231 × 136 мм

60 × 50 мм

71 × 71 мм

3,09 × 1,73 мм

увеличении)

Оптическое поле обзора (при макс.

8,654 × 4,875 мм

4,462 × 2,514 мм

3,992 × 2,24 мм

1,736 × 0,0978 мм

увеличении)

Глубина поля обзора (мин. увеличение)

78 мм

57 мм

40 мм

0,25 мм

Глубина поля обзора (макс. увеличение)

0,5 мм

0,2 мм

0,01 мм

Максимальное цифровое увеличение

х133,1

х259,4

х266,6

х662,4

Цифровое поле зрения

3,99 × 2,239

2,047 × 1,149

1,992 × 1,118

0,801 × 0,450

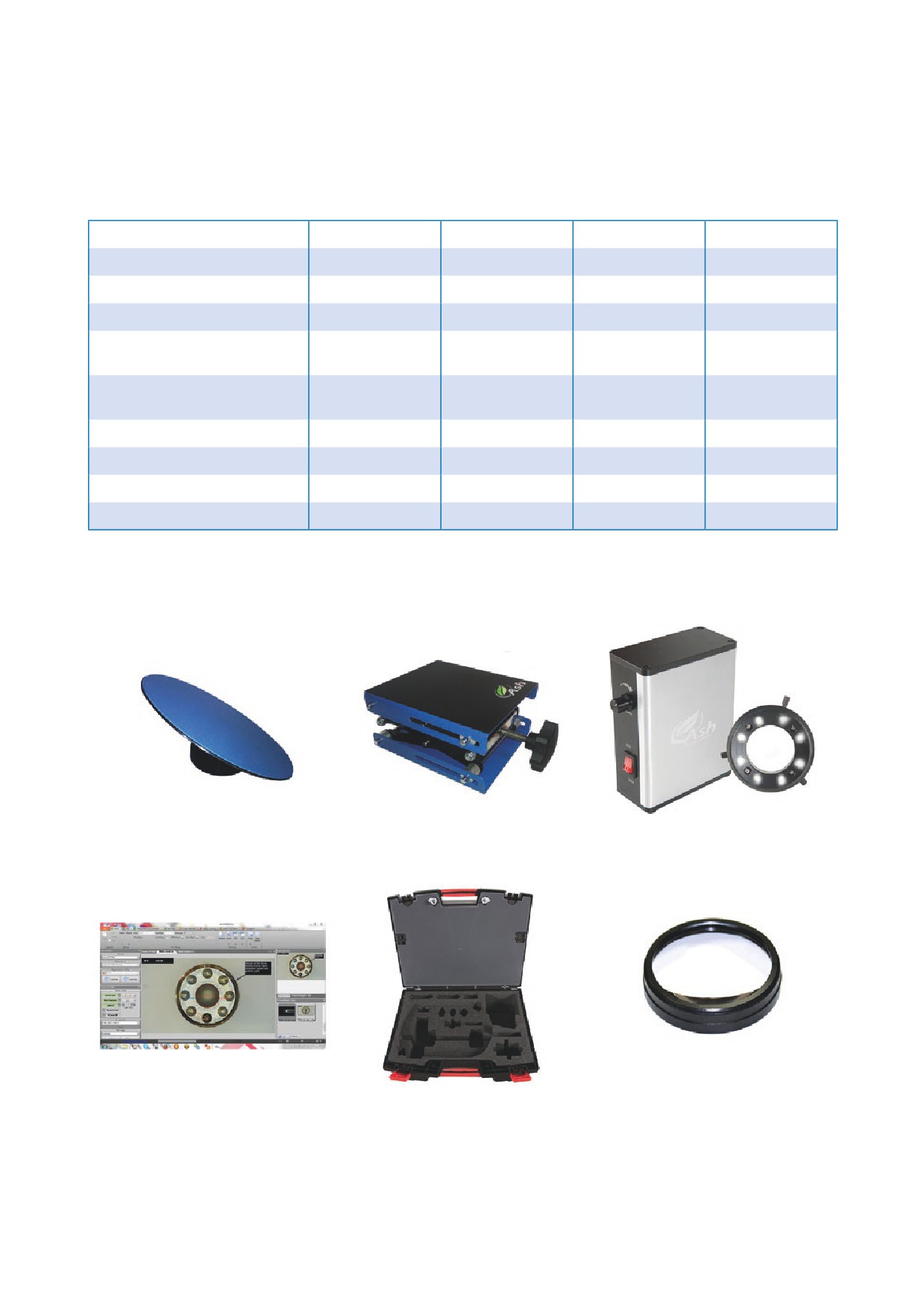

Дополнительные опции:

Вращающийся круглый столик для инспекции

Настраиваемый по высоте столик

Разные типы подсветки

под углом

ПО для видеозахвата и измерения

Кейс для хранения и транспортировки

Дополнительные линзы

с качеством HD

«СМТ технологии» (решения для производства электроники). Каталог оборудования (до 2023 года) - часть 4
