Индукционные паяльные станции

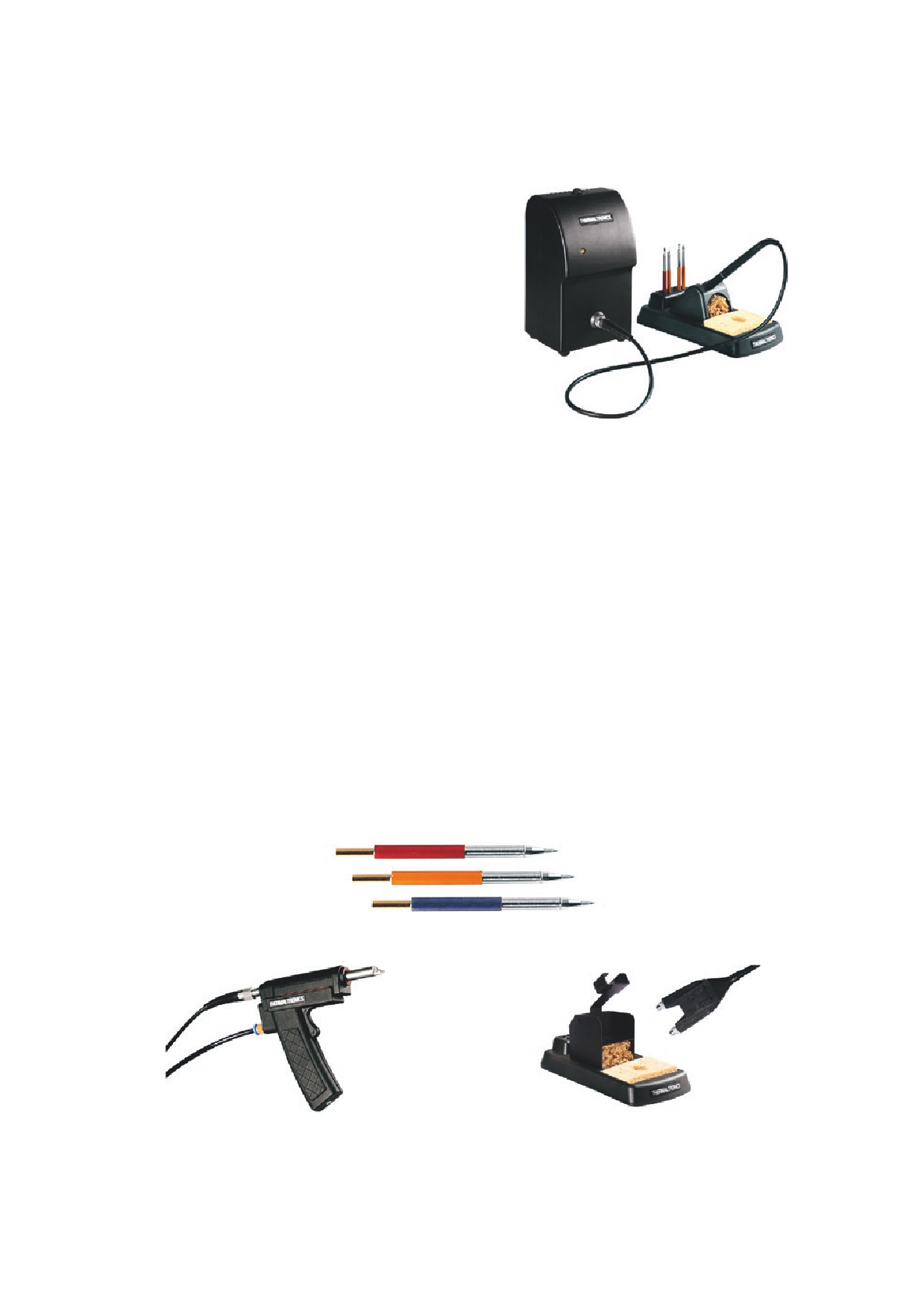

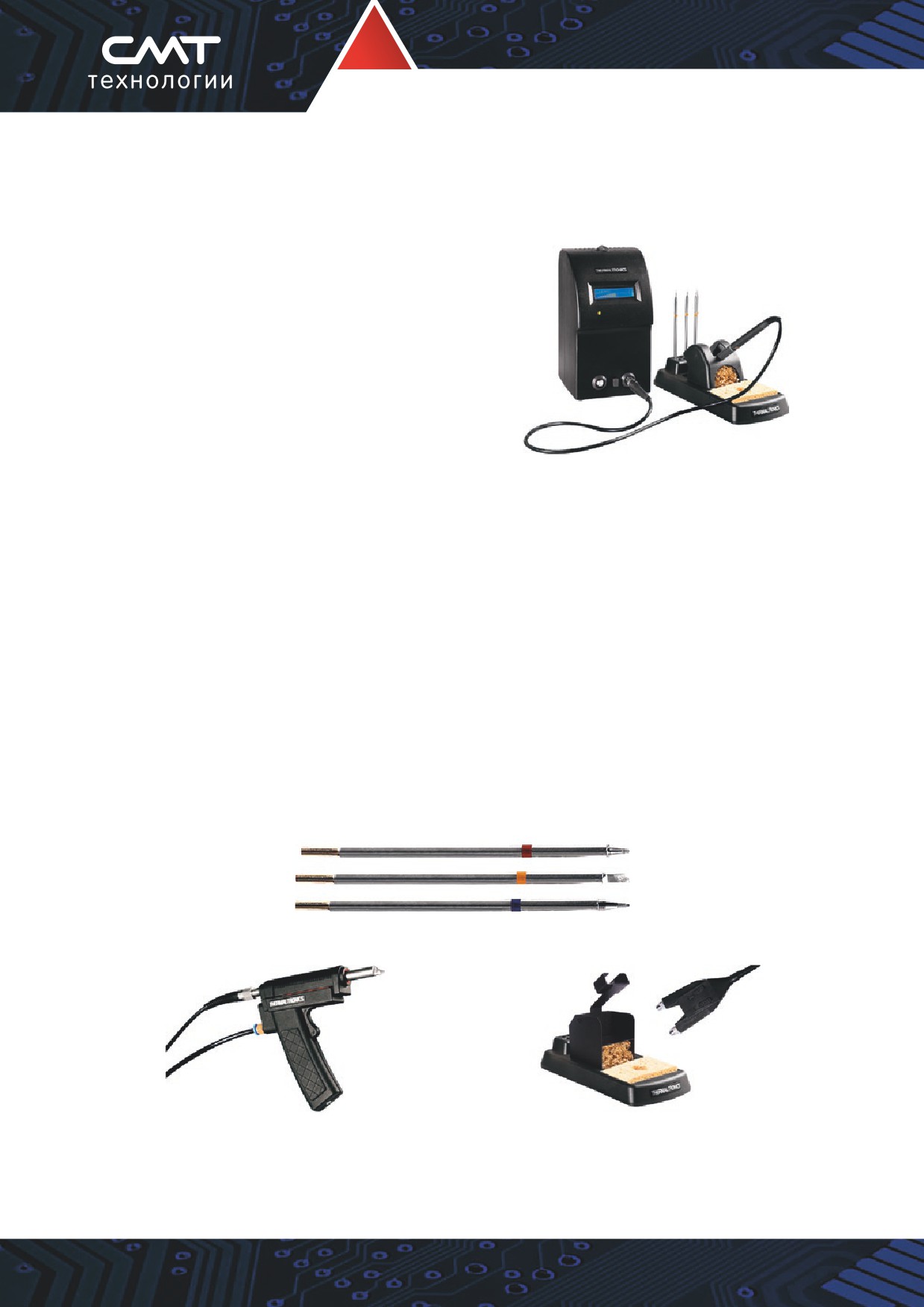

Индукционная паяльная станция TMT-9000S

Производитель: Thermaltronics | Модель: TMT9000S

Паяльная станция высокого класса TMT-9000S

создана на основе технологии индукционного

нагрева согласно точке Кюри

Технические характеристики:

■■

Входное напряжение: 220-240 ВА

■■

Поверхностное сопротивление: 10⁵ — 10⁹ Ω/sq

■■

Сопротивление заземления наконечника:

<2 Oм

■■

Стабилизация температуры в пределах:

■■

Габаритные размеры: 212 × 118 × 132 мм

±1,1 °C (2 °F)

■■

Рабочая частота: 13,56 МГц

■■

Температура окружающей среды:

■■

Габаритные размеры: 212 × 118 × 132 мм

10-40 °C (50 °F -104 °F)

■■

Масса: 3,47 кг

■■

Установленные предохранители: 250 В, 0,5 A

■■

ЖК-экран: 60.16 мм

■■

Выходная мощность: 40 Вт

■■

Входная частота: 50/60 Гц

■■

Рабочая частота: 13,56 МГц

■■

Совместим с картриджами серии “M”

Комплектация:

■■

Блок питания

■■

Держатель паяльника зеленого цвета

■■

Штатив для паяльника с подставкой для губки

■■

Латунный очиститель

■■

Держатель паяльника черного цвета

■■

Губка для подставки

Дополнительно оборудование совместимое с паяльной станцией TMT-9000S:

Картриджи серии «М» для паяльной станции TMT-9000S

Пистолет для удаления припоя позволяет быстро и эффективно

Термопинцет имеет эргономичный дизайн и разные вариации

очистить требуемое место на печатной плате посредством

сменных картриджей, что позволяет работать даже с самыми

вакуумного насоса. Обслуживание и очистка пистолета

маленькими компонентами. Пинцет оборудован фиксаторами

проводятся очень легко благодаря шести сменным фильтрам

для блокировки и возможностью регулировки картриджей

и съемному вкладышу (камера для припоя)

по горизонтали и вертикали

ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА

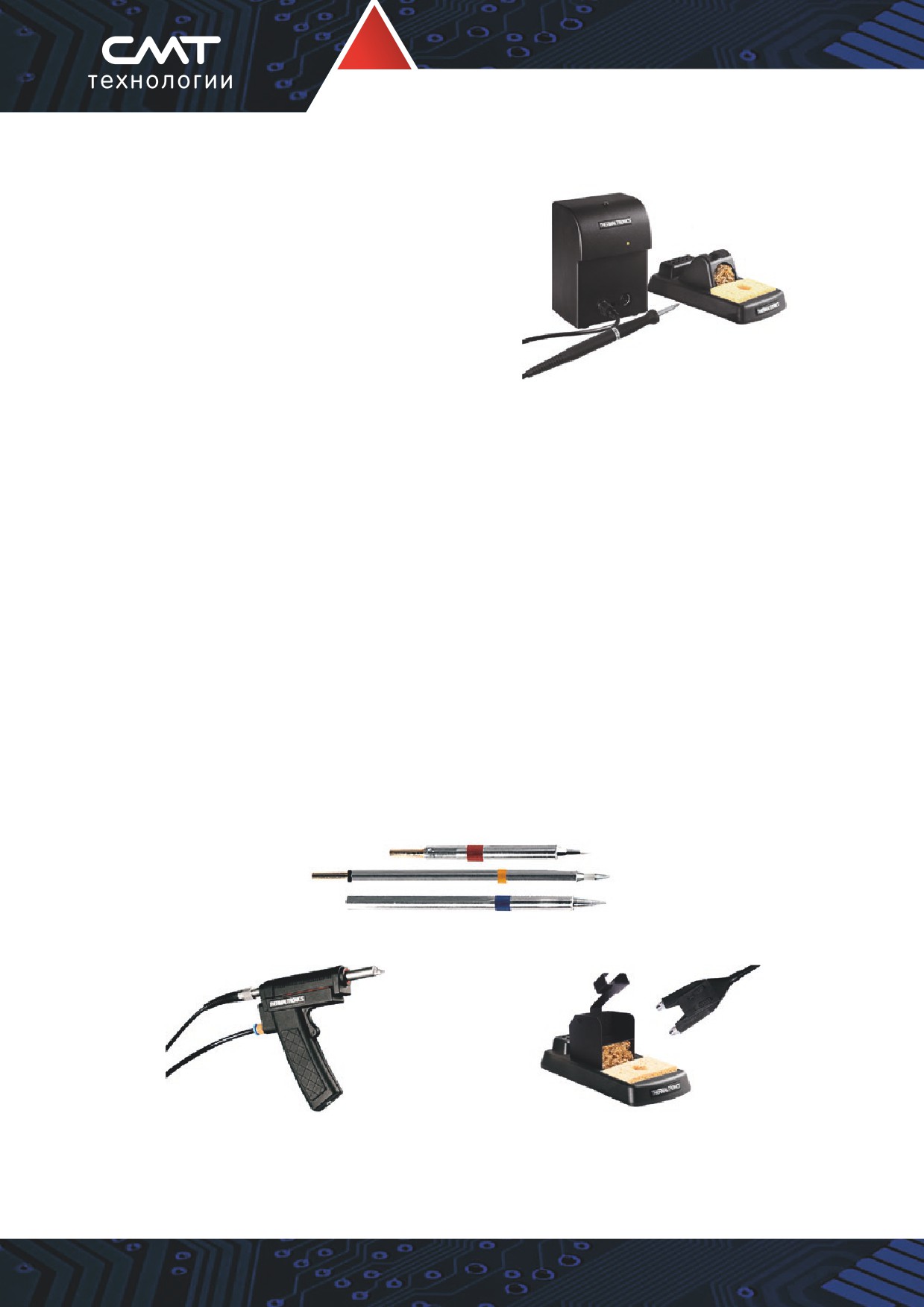

Индукционная паяльная станция TMT-5000S

Производитель: Thermaltronics | Модель: TMT5000S

Паяльная станция высокого класса TMT-5000S

создана на основе технологии индукционного

нагрева согласно точке Кюри

Технические характеристики:

■■

Входное напряжение: 220-240 ВА

■■

Поверхностное сопротивление: 10⁵ — 10⁹ Ω/sq

■■

Сопротивление заземления наконечника:

<2 Oм

■■

Стабилизация температуры в пределах:

±1,1 °C (2 °F)

■■

Температура окружающей среды:

10-40 °C (50 °F -104 °F)

■■

Установленные предохранители: 250 В, 0,5 A

■■

Выходная мощность: 30 Вт

■■

Масса: 2,58 кг

■■

Рабочая частота: 13,56 МГц

■■

Входная частота: 50/60 Гц

■■

Габаритные размеры: 112 × 205 × 117 мм

■■

Совместим с картриджами серии “Т”

Комплектация:

■■

Блок питания

■■

Держатель паяльника зеленого цвета

■■

Штатив для паяльника с подставкой

■■

Латунный очиститель

для губки

■■

Губка для подставки

■■

Держатель паяльника черного цвета

Дополнительно оборудование совместимое с паяльной станцией TMT-5000S:

Картриджи серии «T» для паяльной станции TMT-5000S

Пистолет для удаления припоя позволяет быстро и эффективно

Термопинцет имеет эргономичный дизайн и разные вариации

очистить требуемое место на печатной плате посредством

сменных картриджей, что позволяет работать даже с самыми

вакуумного насоса. Обслуживание и очистка пистолета

маленькими компонентами. Пинцет оборудован фиксаторами

проводятся очень легко благодаря шести сменным фильтрам

для блокировки и возможностью регулировки картриджей

и съемному вкладышу (камера для припоя)

по горизонтали и вертикали

Индукционная паяльная станция TMT-2000S

Производитель: Thermaltronics | Модель: TMT2000S

Паяльная станция высокого класса TMT-2000S

создана на основе технологии индукционного

нагрева согласно точке Кюри

Технические характеристики:

■■

Входное напряжение: 220-240 ВА

■■

Поверхностное сопротивление: 10⁵ — 10⁹

Ω/sq

■■

Сопротивление заземления наконечника:

<2 Oм

■■

Стабилизация температуры в пределах:

±1,1 °C (2 °F)

■■

Температура окружающей среды:

10-40 °C (50 °F -104 °F)

■■

Установленные предохранители: 250 В, 1 A

■■

Масса: 1,3 кг

■■

Выходная мощность: 50 Вт

■■

Входная частота: 50/60 Гц

■■

Рабочая частота: 470 кГц

■■

Совместим с картриджами серий “K”, “P”

■■

Габаритные размеры: 110 × 155 × 92 мм

и “S”

Комплектация:

■■

Блок питания

■■

Держатель паяльника зеленого цвета

■■

Штатив для паяльника с подставкой для губки

■■

Латунный очиститель

■■

Держатель паяльника черного цвета

■■

Губка для подставки

Дополнительно оборудование совместимое с паяльной станцией TMT-2000S:

Картриджи серии «K», «P» и «S» для паяльной станции TMT-2000S

Пистолет для удаления припоя позволяет быстро и эффективно

Термопинцет имеет эргономичный дизайн и разные вариации

очистить требуемое место на печатной плате посредством

сменных картриджей, что позволяет работать даже с самыми

вакуумного насоса. Обслуживание и очистка пистолета

маленькими компонентами. Пинцет оборудован фиксаторами

проводятся очень легко благодаря шести сменным фильтрам

для блокировки и возможностью регулировки картриджей

и съемному вкладышу (камера для припоя)

по горизонтали и вертикали

ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА

Паяльные станции Atten

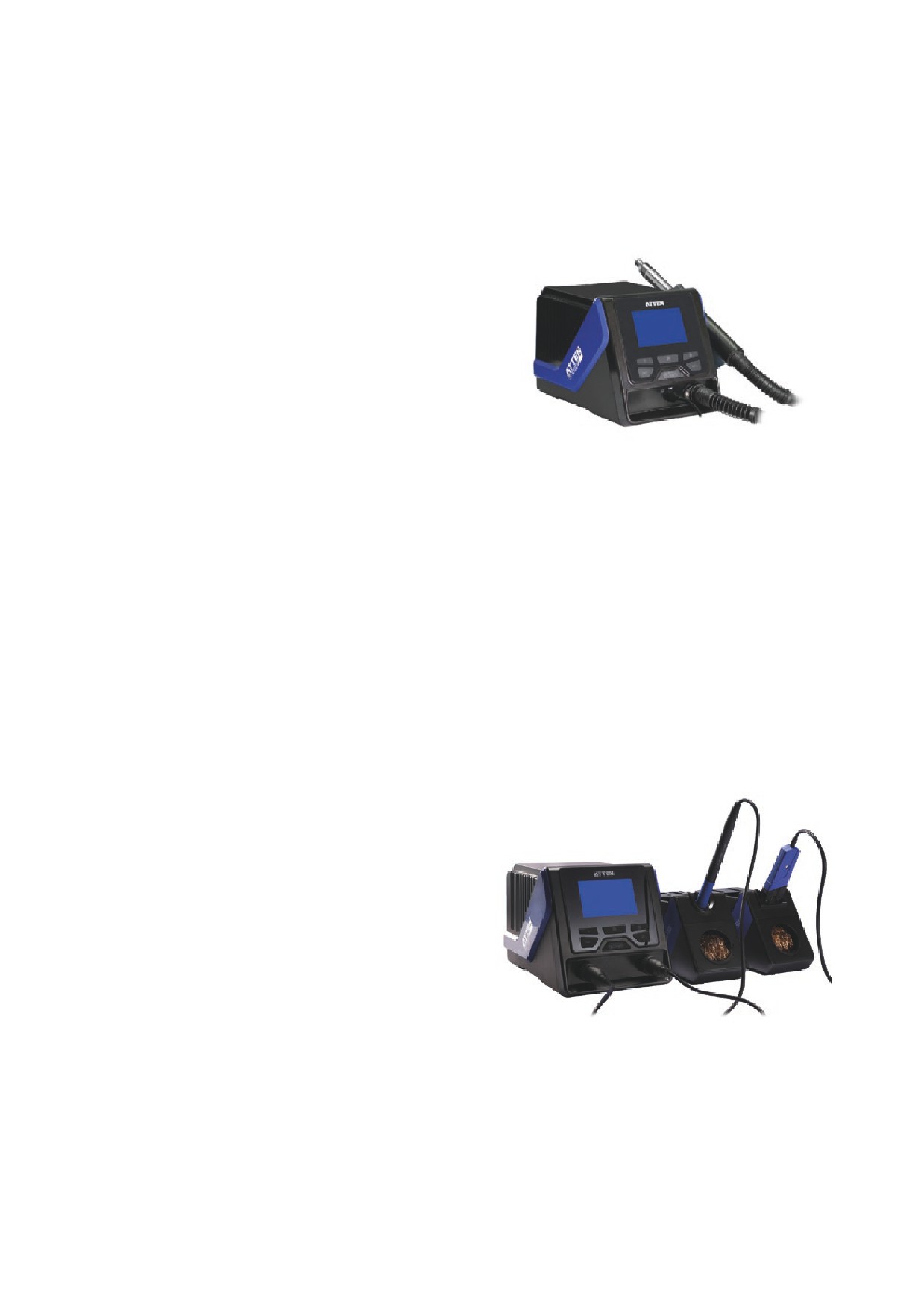

Термовоздушная паяльная станция GT-8102

Производитель: ATTEN | Модель: GT-8102

Особенности системы:

■■

ЖК-дисплей для отображения параметров

■■

Вакуумная присоска для демонтажа

компонентов

■■

Вентилятор: объем выработки 120 л/мин

■■

Быстрый нагрев до заданной температуры

■■

ПИД-управление

■■

Защита сохраненных настроек паролем

■■

Три стандартных режима: поток

воздуха/температура

■■

Автоматическое отключение при отсутствии

действий

■■

Сохранение часто используемых программ

Технические характеристики:

■■

Электропитание: 220 В, 50/60 Гц

■■

Мощность: 1000 Вт

■■

Диапазон температур: 100-480 °C

■■

Масса: 5.08 кг

Двухканальная паяльная станция GT-6200

Производитель: ATTEN | Модель: GT-6200

Особенности системы:

■■

ЖК-дисплей для отображения параметров

■■

Термопинцет для демонтажа компонентов

■■

Макс. мощность одного канала: 150 Вт

■■

Одновременная работа 2-х каналов

■■

Графический дисплей

■■

Автоматическое распознавание

подключенного инструмента с загрузкой

соответствующих параметров

■■

Соххранения часто используемых программ

Технические характеристики:

■■

Электропитание: 220 В, 50/60 Гц

■■

Мощность: 200 Вт

■■

Диапазон температур: 150-480 °C

Одноканальная паяльная станция GT-6150

Производитель: ATTEN | Модель: GT-6150

Особенности системы:

■■

Универсальная модель (подключение разных

инструментов)

■■

Термопинцет для демонтажа компонентов

■■

Графический дисплей

■■

Автоматическое распознавание

подключенного инструмента с загрузкой

соответствующих параметров

■■

Сохранение часто используемых программ

Технические характеристики:

■■

Электропитание: 220 В, 50/60 Гц

■■

Макс. мощность: 150 Вт

■■

Диапазон температур: 150-480 °C

Двухканальная демонтажная станция GT-5150

Производитель: ATTEN | Модель: GT-5150

Особенности системы:

■■

Универсальная модель (подключение разных

инструментов)

■■

Встроенный вакуумный насос

■■

Графический дисплей

■■

Автоматическое распознавание

подключенного инструмента с загрузкой

соответствующих параметров

■■

Сохранение часто используемых программ

Технические характеристики:

■■

Электропитание: 220 В, 50/60 Гц

■■

Макс. мощность: 150 Вт

■■

Диапазон температур: 250-480 °C

■■

Давление вакуума: -600 мм рт. ст.

ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА

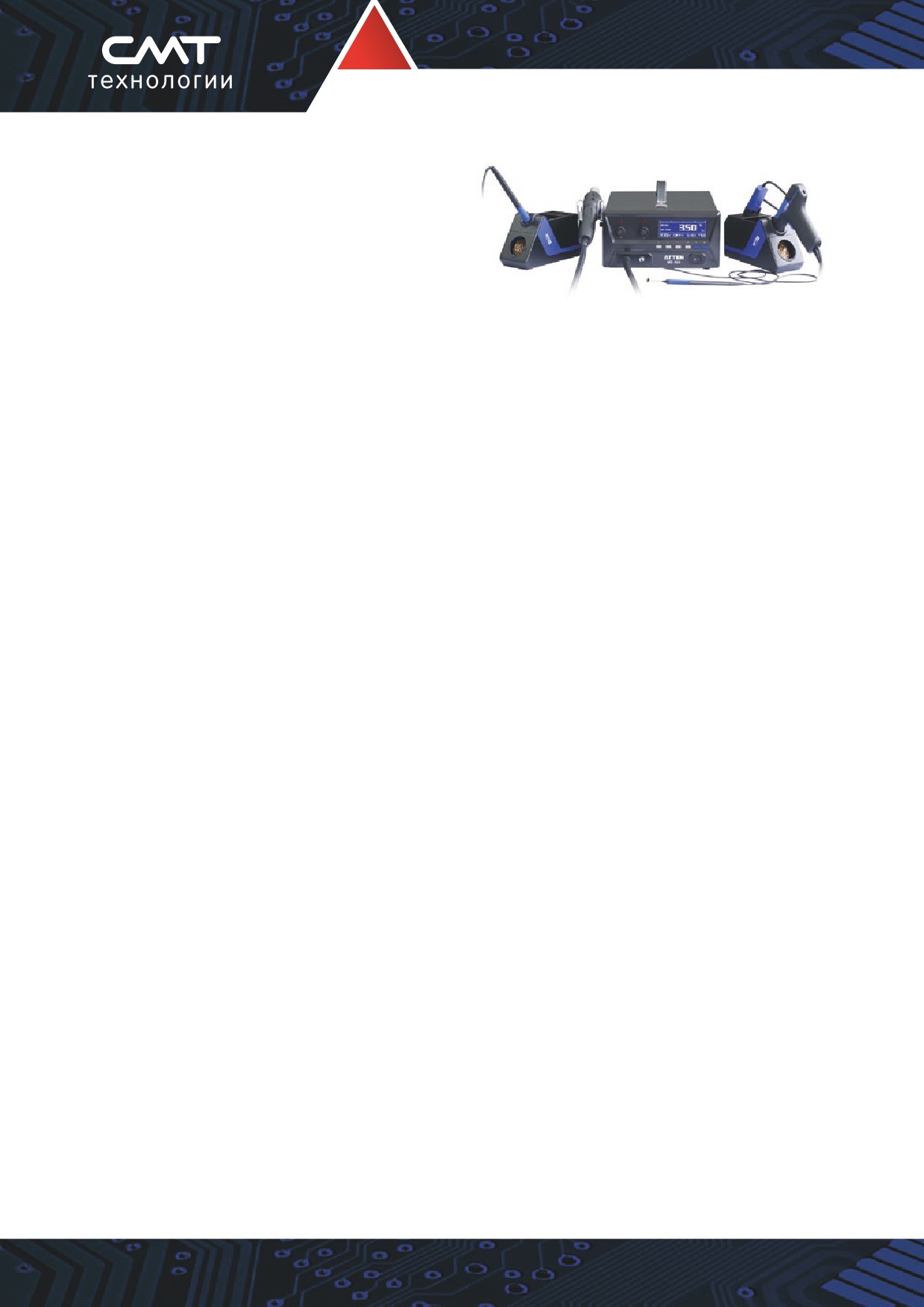

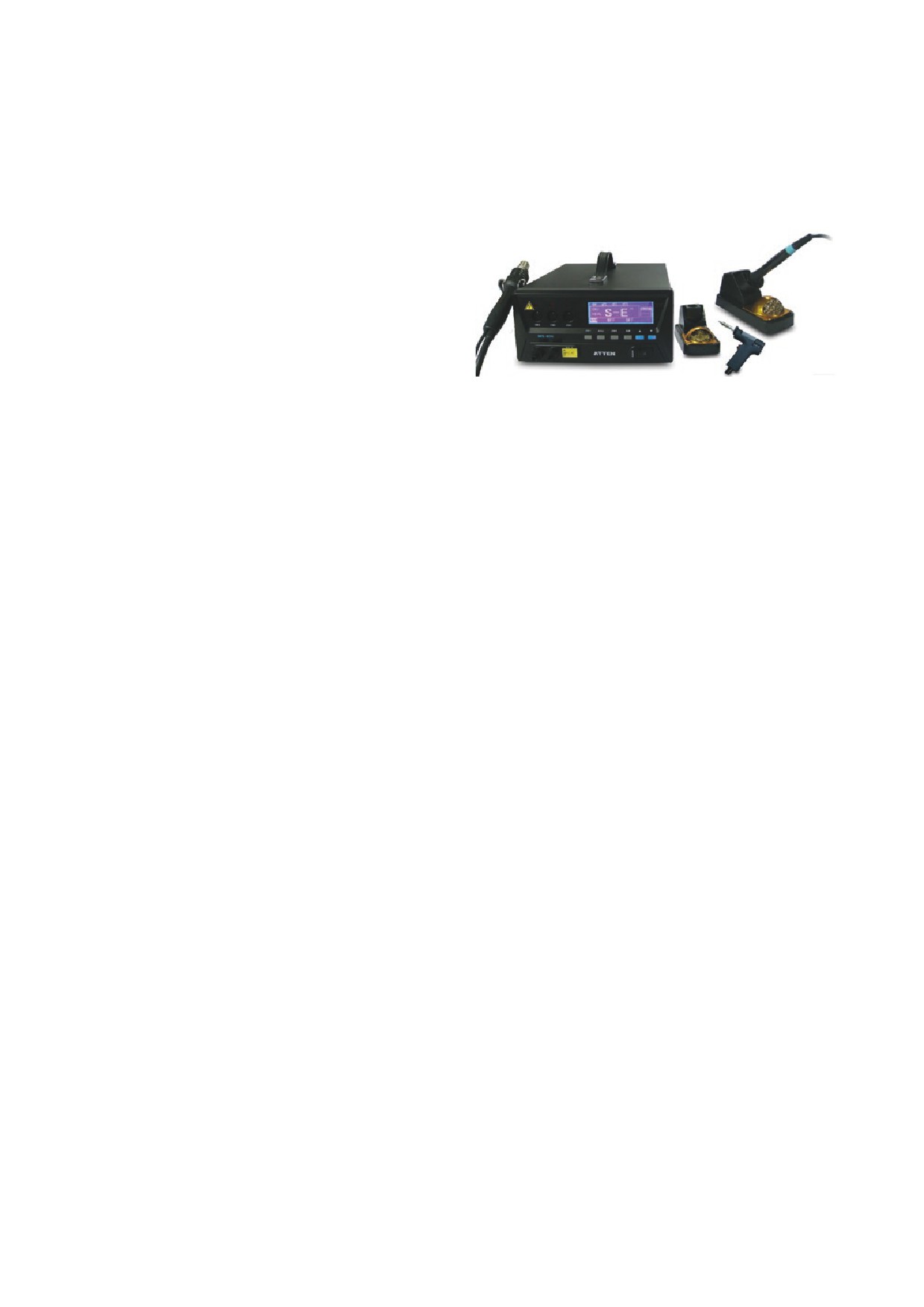

Ремонтная станция 3-в-1 (для пайки по бессвинцовой технологии)

Производитель: ATTEN | Модель: MS-800

Особенности оборудования:

■■

Можно работать всеми инструментами

одновременно или по отдельности

■■

Для удобства контроля над процессом,

все параметры отображаются на крупном

жидкокристаллическом дисплее высокого

разрешения

■■

Цифровая калибровка температуры.

■■

Для удобства работы имеется длительный

автоматический режим ожидания

с пониженный температурой, что снижает

потребление электроэнергии

■■

Оповещения о неисправностях помогают

быстро и точно определить и устранить

неполадку

Общие характеристики:

■■

Мощность 800 Вт

■■

Габариты: 315(Д)х252(Ш)х127(В)мм

■■

Рабочее напряжение: AC 220 В ±10% 50Гц

■■

Масса 8,5 кг

■■

Дисплей: ЖК-дисплей

Термовоздушный паяльный узел:

■■

Мощность: 550Вт

■■

Насос: Мембранный 25 Вт

■■

Температурный диапазон: от 100 до 500°С

■■

Уровень шума: Не более 52Дб

■■

Режим ожидания: Поместите термофен

■■

Скорость обдува: 20 — 200

в держатель

Паяльная станция:

■■

Мощность: 90 Вт

■■

Сопротивление заземления: До 2 Ω

■■

Температурный диапазон: от 100 до 500°С

■■

Потенциал заземления: До 2 мВ

■■

Стабилизация температуры:

■■

Габариты: 246(Д)х187(Ш)х170(В)мм

± 2°C (статическая)

■■

Масса: 4,4кг

■■

Точность заданной температуры: ±10° C

■■

Жала серии 900М

Термоэкстрактор (вакуумный пистолет):

■■

Мощность: 90Вт

■■

Мощность насоса (мембранный вакуумный):

15 Вт, вакуум 600 мм рт. Ст.

■■

Температурный диапазон: от 300 до 500°С

■■

Температура в режиме ожидания: 300° C

■■

Сопротивление заземления: До 2 Ω

■■

Потенциал заземления: До 2 мВ

Ремонтная станция 4-в-1

Производитель: ATTEN | Модель: MS-900

Особенности оборудования:

■■

Возможность работать всеми инструментами

одновременно или по отдельности

■■

Встроенный вакуумный генератор

■■

Для удобства контроля над процессом,

■■

Доступны такие функции как: Режим

все параметры отображаются на крупном

ожидания, зуммер,фиксация температуры,

жидкокристаллическом дисплее высокого

восстановление заводских настроек

разрешения.”

■■

Для удобства работы имеется длительный

■■

Автоматическая настройка температкры

автоматический режим ожидания

програмным обеспечением

с пониженный температурой, что снижает

■■

Автоматическое распознавание

потребление электроэнерги

подключаемых инструментов и загрузка

■■

Оповещения о неисправностях помогают

соответствующих параметров

быстро и точно определить и устранить

неполадку

Общие характеристики:

■■

Мощность 900 Вт

■■

Габариты (Д × Ш × В) — 310 × 251 × 119 мм

■■

Рабочее напряжение:

■■

Масса — 14 кг

100/110/120/220/230/240 В, 50/60Гц

■■

Сопротивление заземления: До 2 Ω

■■

Дисплей: ЖК-дисплей

■■

Потенциал заземления: До 2 мВ

Термовоздушный паяльный узел:

■■

Мощность — 550Вт

■■

Уровень шума — < 52Дб

■■

Насос: Мембранный 25 Вт

■■

Скорость обдува: 23 л/мин

■■

Температурный диапазон: от 150 до 500 °С

■■

Стабильность температуры — ± 5 °С

Паяльная станция:

■■

Мощность — 130 Вт

■■

Температура в режимеожидания — 200 °С

■■

Выходня мощность — 24 В (DC)

■■

Время ожидания — 1-120 минут

■■

Температурный диапазон: от 150 до 500°С

■■

Стабилизация температуры: ± 2°C

Термоэкстрактор (вакуумный пистолет):

■■

Мощность — 150 Вт

■■

Температура в режиме ожидания: 300° C

■■

Выходня мощность — 24 В (DC)

■■

Время ожидания — 1-120 минут

■■

Мощность насоса (вакуумный): 15Вт

■■

Стабилизация температуры: ± 2°C

■■

Температурный диапазон: от 300 до 500°С

Электронный пинцет:

■■

Мощность — 100 Вт

■■

Температура в режиме ожидания: 200° C

■■

Выходня мощность — 12 В (DC)

■■

Время ожидания — 1-120 минут

■■

Температурный диапазон: от 150 до 500°С

■■

Стабилизация температуры: ± 2°C

ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА

Термовоздушные паяльные станции

Термовоздушная паяльная станция TMT-HA050

Производитель: Thermaltronics | Модель: TMT-НА050

Особенности оборудования:

■■

Автоматическое выключение мощности при

бездействии.

■■

Низкое энергопотребление во время

бездействия.

■■

Легкая и компактная, занимает минимум места

■■

Большое количество сменных наконечников

разных форм факторов.

■■

Минимальное количество составляющих

запчастей.

■■

Простота в применении и настройке

Технические характерстики:

■■

Электропитание: 220-240 В, 50/60 Гц

■■

Максимальный воздушный поток: 35 л/мин.

■■

Мощность: 600 Вт

■■

Габаритные размеры: 112 × 205 × 117 мм

■■

Рабочий диапазон температур: 100-480 °C

■■

Масса: 2,4 кг

■■

Встроенный турбинный вентилятор

■■

Совместимость с насадками серии “HTN”

Комплектация:

■■

Блок питания с термовоздушной станцией

■■

Наконечник 10,0 мм (0,39")

и штативом

■■

Установленные предохранители: 250 В, 3 A

■■

Наконечник 3,0 мм (0,12")

■■

Регулировка температуры и скорости потока

■■

Наконечник 5,0 мм (0,20")

воздуха

■■

Наконечник 8,0 мм (0,31")

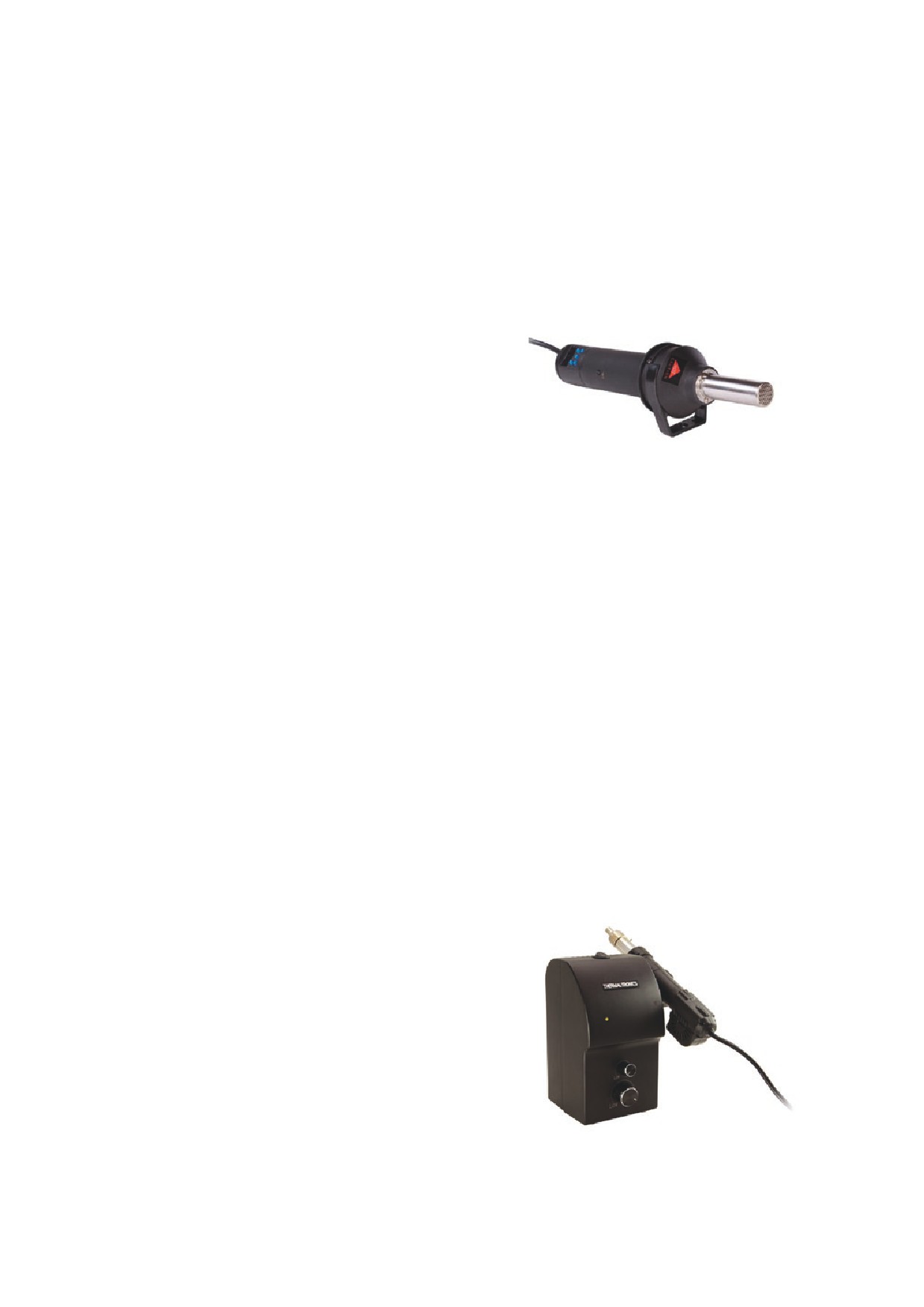

Термовоздушная паяльная станция TMT-HA200

Производитель: Thermaltronics | Модель: TMT-НА200

Особенности системы:

■■

Автоматическое выключение мощности

в режиме ожидания

■■

Низкое энергопотребление в режиме

ожидания

■■

Легкая и компактная конструкция

■■

Большое количество сменных наконечников

с разными формами

■■

Минимальное количество составляющих

блоков

■■

Простота в применении и настройке

Технические характеристика:

■■

Электропитание: 220-240 В, 50/60 Гц

■■

Максимальный воздушный поток: 35 л/мин.

■■

Мощность: 600 Вт

■■

Габаритные размеры: 112 × 205 × 117 мм

■■

Рабочий диапазон температур: 100-480 °C

■■

Общая масса: 2,4 кг

■■

Встроенный турбинный вентилятор

■■

Совместимость с насадками серии “HTN”

Комплектация:

■■

Блок питания с термовоздушной станцией

■■

Наконечник: 10,0 мм (0,39")

и штативом

■■

Установленные предохранители: 250 В, 3 A

■■

Наконечник: 3,0 мм (0,12")

■■

Регулировка температуры и скорости потока

■■

Наконечник: 5,0 мм (0,20")

воздуха

■■

Наконечник: 8,0 мм (0,31")

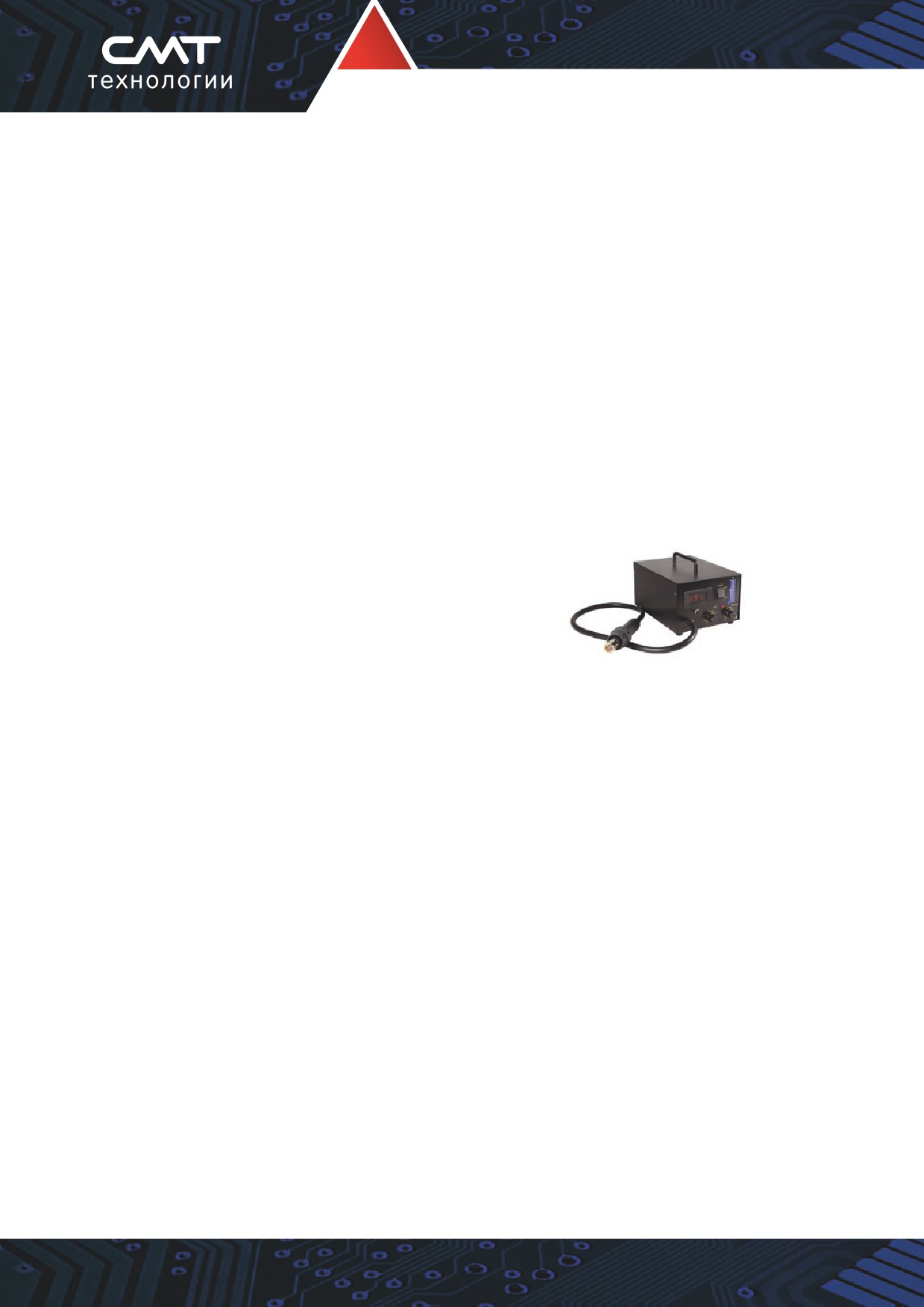

Термовоздушная паяльная станция TMT-HA300

Производитель: Thermaltronics | Модель: TMT-НА300

Особенности оборудования:

■■

Встроенный цифровой дисплей

для отображения температуры и статуса

работы

■■

Встроенный индикатор воздушного потока

■■

Большое количество сменных наконечников

с разными формами

Технические характеристики:

■■

Электропитание: 220-240 В, 50/60 Гц

■■

Габаритные размеры (мм): 188 × 127 × 246

■■

Мощность: 500 Вт

■■

Масса: 3,0 кг

■■

Рабочий диапазон температур: 100-480 °C

■■

Совместимость с насадками серии “HTN”

■■

Встроенный мембранный насос

■■

Минимальное количество составляющих

■■

Максимальный воздушный поток: 23 л/мин.

блоков

■■

Установленные предохранители: 250 В 3 A

■■

Простота в применении и настройке

■■

Регулировка температуры и скорости потока

воздуха

Комплектация:

■■

Блок питания с термовоздушной станцией

и подставкой

■■

Наконечник: 3,0 мм (0,12")

■■

Наконечник: 5,0 мм (0,20")

■■

Наконечник: 8,0 мм (0,31")

■■

Наконечник: 10,0 мм (0,39"

ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА

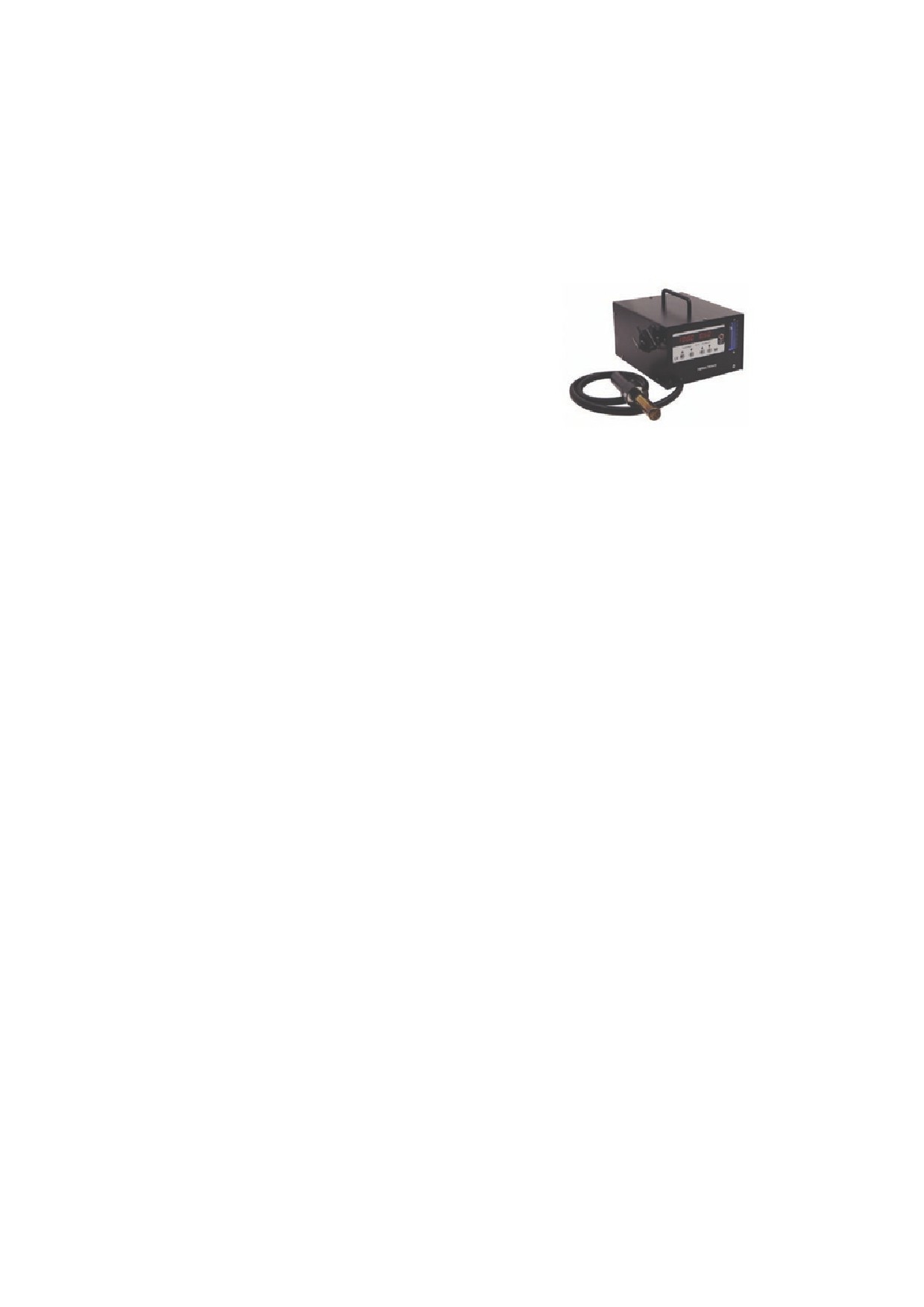

Термовоздушная паяльная станция TMT-HA600

Производитель: Thermaltronics | Модель: TMT-НА600

Особенности оборудования:

■■

Полностью цифровое управление

■■

Встроенный цифровой дисплей

для отражения температуры и статуса

■■

Большое количество сменных наконечников

с разными формами

Технические характеристики:

■■

Электропитание: 220-240 В, 50/60 Гц

■■

Мощность: 1300 Вт

■■

Рабочий диапазон температур: 100-480 °C

■■

Встроенный мембранный насос

■■

Максимальный воздушный поток: 23 л/мин.

■■

Установленные предохранители: 250 В, 8 A

■■

Регулировка температуры и скорости потока воздуха

■■

Габаритные размеры (мм): 188 × 127 × 246

■■

Встроенный индикатор воздушного потока

■■

Минимальное количество составляющих блоков

■■

Простота в применении и настройке

■■

Общая масса: 3,0 кг

■■

Совместимость с насадками серии “HTN”

Комплектация:

■■

Блок питания с термовоздушной станцией

и подставкой

■■

Наконечник: 3,0 мм (0,12")

■■

Наконечник: 5,0 мм (0,20")

■■

Наконечник: 8,0 мм (0,31")

■■

Наконечник: 10,0 мм (0,39")

Термостолы для подогрева печатных плат

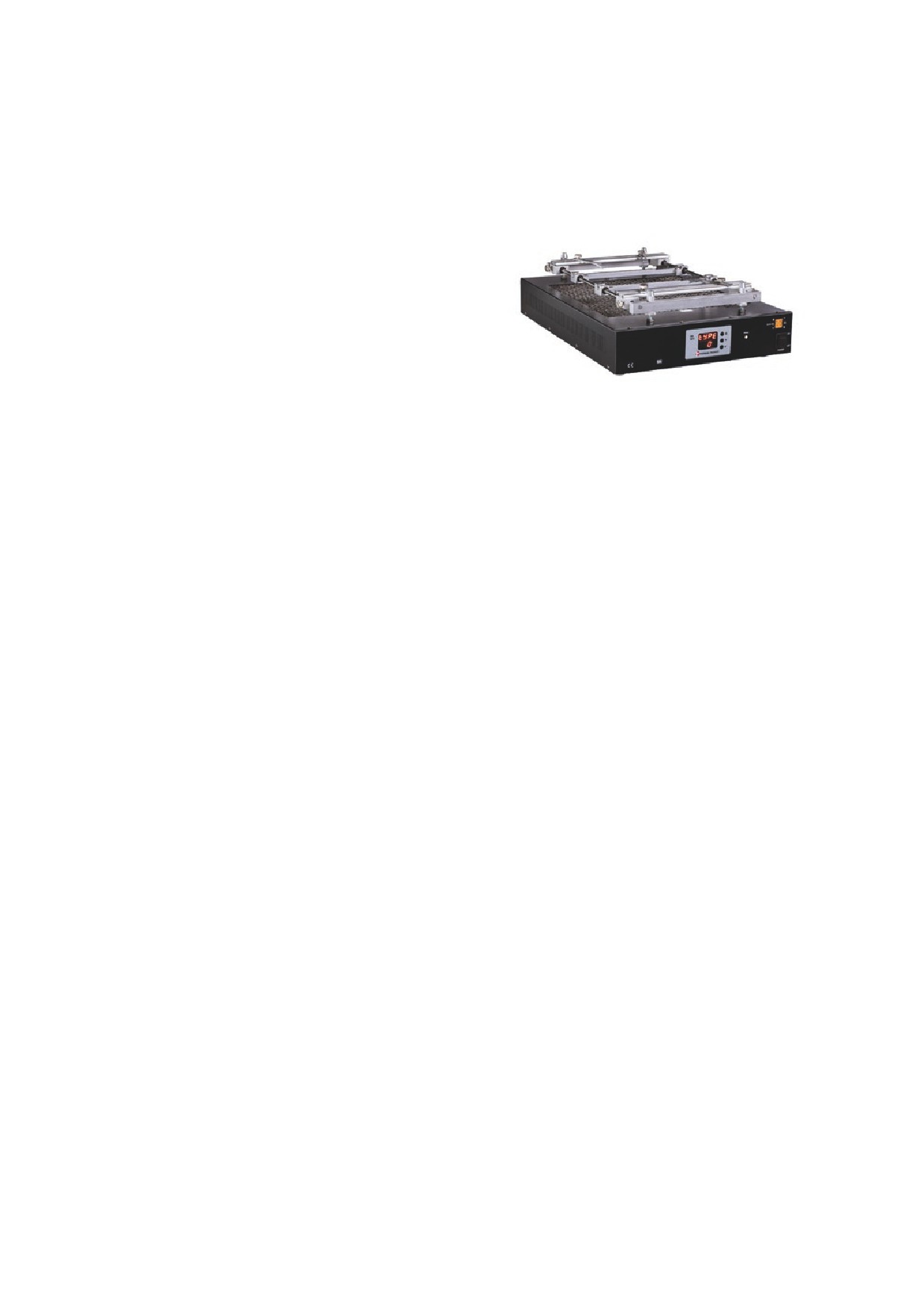

Инфракрасный термостол TMT-PH200

Производитель: Thermaltronics | Модель: TMT-PH200

Особенности оборудования:

■■

Кварцевый инфракрасный нагреватель

■■

Датчик контроля над температурой

с обратной связью

■■

Встроенный цифровой дисплей

■■

Минимальное количество составляющих

блоков

■■

Простота в применении и настройке

Технические характеристики:

■■

Электропитание: 220-240 В, 50/60 Гц

■■

Установленный предохранитель: 250 В, 5 A

■■

Мощность: 600 Вт

■■

Инфракрасный метод нагрева

■■

Рабочий диапазон температур: 100-380 °C

■■

Габаритные размеры: 220 × 73 × 250 мм

■■

Область нагрева: 130 × 130 мм

■■

Общая масса: 2,1 кг

■■

Максимальные размеры печатной платы:

140 × 185 мм

Инфракрасный термостол TMT-PH300

Производитель: Thermaltronics | Модель: TMT-PH300

Особенности оборудования:

■■

Кварцевый инфракрасный нагреватель

■■

Микропроцессорное управление

температурой

■■

Три режима нагрева, для выполнения

различных задач

■■

Фиксатор платы настраиваемый по 3-м осям

■■

2 внешних разъема для подключения

термопар

■■

Простота в применении и настройке

Технические характеристики:

■■

Электропитание: 220-240 В, 50/60 Гц

■■

Инфракрасный метод нагрева

■■

Мощность: 850 Вт

■■

Габаритные размеры: 260 × 90 × 410 мм

■■

Рабочий диапазон температур: 50-400 °C

■■

Масса: 3,8 кг

■■

Область нагрева: 200 × 250 мм

■■

Максимальные размеры печатной платы:

270 × 270 мм

■■

Установленный предохранитель: 250 В

ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА

Инфракрасный термостол TMT-PH600-2

Производитель: Thermaltronics | Модель: TMT-PH600-2

Особенности оборудования:

■■

Кварцевый инфракрасный нагреватель

■■

Микропроцессорное управление

температурой

■■

Три режима нагрева, для выполнения различных

задач

■■

Настраиваемый по 3-м осям фиксатор ПП

■■

2 внешних разъема для подключения

термопар

■■

Простота в применении и настройке

Технические характеристики:

■■

Электропитание: 220-240 В 50/60 Гц.

■■

Мощность: 1500 Вт

■■

Рабочий диапазон температур: 50-400 °C

■■

Область нагрева: 310 × 310 мм

■■

Максимальные размеры печатной платы:

320 × 320 мм

■■

Установленный предохранитель: 250 В, 10 A

■■

Инфракрасный метод нагрева

■■

Габаритные размеры: 520 × 380 × 100 мм

■■

Масса: 9 кг

Содержание

УСТАНОВКА КОМПОНЕНТОВ

Оборудование для автоматического монтажа выводных компонентов

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ КОМПОНЕНТОВ

Формовка выводов радиальных компонентов

Установки для формовки выводов аксиальных компонентов

Оборудование для формовки выводов микросхем и транзисторов

ПЕЧИ ДЛЯ ПАЙКИ ВОЛНОЙ ПРИПОЯ

КОНВЕЙЕРНОЕ ОБОРУДОВАНИЕ

Конвейеры для линий выводного монтажа

СИСТЕМЫ СЕЛЕКТИВНОЙ ПАЙКИ

Системы селективной пайки печатных плат

РОБОТЫ ДЛЯ СЕЛЕКТИВНОЙ ПАЙКИ

Паяльные роботы для селективной пайки

СИСТЕМЫ ПАЙКИ ПОГРУЖЕНИЕМ

Системы пайки погружением в припой

ОБОРУДОВАНИЕ ДЛЯ ВОССТАНОВЛЕНИЯ ПРИПОЯ ИЗ ШЛАКА

ИНСПЕКЦИЯ КАЧЕСТВА ВЫВОДНОГО МОНТАЖА

Автоматическая оптическая инспекция качества выполнения выводного монтажа . 29

УСТАНОВКА КОМПОНЕНТОВ

Оборудование для автоматического монтажа выводных

компонентов

Cистема монтажа компонентов в отверстия AI-606

Производитель: 1ClickSMT | Модель: AI-606

Особенности системы:

■■

Cистема видеоцентрирования

■■

Робот EPSON SCARA

■■

Cкорость цикла: 2,0 сек/компонент

■■

Точность монтажа: ±0,03 мм

Технические характеристики:

■■

Габариты (Д × Ш × В): 1250 × 1200 × 1800 мм

■■

Скорость конвейера: макс. 800 мм/сек

■■

Масса системы: 500 кг

■■

Габариты ПП: от 50 × 70 мм до 300 × 350 мм

■■

Скорость монтажа: 2500 комп/час

■■

Толщина ПП: 0,3-4,5 мм

■■

Точность монтажа: ±0,03 мм

■■

Макс. масса ПП: 2,5 кг

■■

Фиксация ПП: зажим/вакуум

■■

Количество питателей: макс. 10 шт.

■■

Монтажные головки: 4 шт.

■■

Подача компонентов: из лент, из пеналов,

■■

Габариты компонентов:

из поддонов, из дисков

от 5.5 мм до 150.80 мм

■■

Возможность изготовления питателя

■■

Макс. масса компонента: 500 г

по индивидуальному заказу

■■

Конвейер: 3 секции, шаговые двигатели

Робот EPSON SCARA:

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ КОМПОНЕНТОВ

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ

КОМПОНЕНТОВ

Формовка выводов радиальных компонентов

Пневмоустановка для обрезки и загиба выводов радиальных компонентов

AR-106

Производитель: RenThang | Модель: AR-106

Технические характеристики:

■■

Внешние размеры системы: 420 × 300 × 200 мм

■■

Масса: 10 кг

■■

Пневмопитание: 5 кг/см²

■■

Шаг между выводами: 7-20 мм

Комплект поставки:

■■

Установка обрезки и загиба выводов

■■

Матрица (на выбор)

Пневмоустановка для обрезки и загиба выводов радиальных компонентов

AR-108

Производитель: RenThang | Модель: AR-108

Технические характеристики:

■■

Внешние размеры системы: 420 × 300 × 200 мм

■■

Масса: 8 кг

■■

Пневмопитание: 5 кг/см²

■■

Шаг между выводами: 7-20 мм

Комплект поставки:

■■

Установка обрезки и загиба выводов

■■

Матрица (на выбор)

Cистема для обрезки выводов радиальных компонентов, серия RT-7хх

Производитель: RenThang | Модели: RT-7хх

Описание системы:

Установка для обрезки радиальных компонентов

в ленте. Практичная конструкция с шариковой

осью и стабильными прочными ножами гаран-

тируют высокую рентабельность. Установка

может использоваться с выводами диаметра

от 0,3 мм до 1,3 мм.

В базовой комплектации установка комплек-

туется ручным приводом, направляющей

для

катушки с компонентами и оснасткой.

Для данных моделей возможна установка элек-

трического привода и специального питателя

для компонентов в россыпи. Также оборудование

может быть изготовлено под шаг компонен-

тов 12,7 мм или 15 мм

Технические характеристики:

■■

Внешние размеры системы:

■■

Производительность: до 25 000 комп/час

380 × 180 × 210 мм или 520 × 380 × 300 мм

■■

Опциональная установка шага:

■■

Диаметр выводов: от 0,3 до 1,2 мм

12,7 и 15 мм

■■

Масса: 6 кг или 18 кг

Комплект поставки:

■■

Установка обрезки выводов

■■

Питатель для компонентов в ленте

■■

Поддон для готовых компонентов

Модель

RT-79 / RT-70

RT-79S / RT-70S

Миллиметры

Стандарт

Тип

Ручная / Моторизованная

Размеры

L (длина)

d (диаметр)

А (шаг)

L (длина)

d (диаметр)

А (шаг)

Минимум

0.3

12.7

0.3

Максимум

1.2

12.7

1.2

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ КОМПОНЕНТОВ

Ручная установка для обрезки выводов радиальных компонентов СF-360X

Производитель: RenThang | Модель: CF-360X

Технические характеристики:

■■

Внешние размеры системы: 500 × 430 × 470 мм

■■

Масса: 24 кг

■■

Производительность: до 150 компонентов в минуту

■■

Электропитание: 1 фаза, 220 В, 50 Гц

Комплект поставки:

■■

Установка обрезки выводов

■■

Линейный питатель для компонентов

■■

Антистатический короб для готовых компонентов

Длина корпуса

3-25 мм

Длина вывода

3-20 мм

Диаметр вывода

0.4-2.0 мм

Ручная установка для обрезки и загиба выводов радиальных компонентов

на 90 °, модель CF-360LX

Производитель: RenThang | Модель: CF-360LX

Технические характеристики:

■■

Внешние размеры системы: 520 × 500 × 470 мм

■■

Масса: 38 кг

■■

Производительность: до 25 000 комп/час

■■

Электропитание: 1 фаза, 220 В, 50 Гц

Комплект поставки:

■■

Установка обрезки и загиба

■■

Линейный питатель для компонентов

■■

Короб ESD для готовых компонентов

Длина корпуса

3-30 мм

Длина корпуса

3-30 мм

Диаметр

3-20 мм

Длина вывода

3-20 мм

корпуса

Длина вывода

Диаметр

3-10 мм

0.4-1.2 мм

до сгиба

вывода

Длина вывода

4-15 мм

Диаметр

0.5 мм

вывода

Моторизованная установка для обрезки и загиба выводов радиальных

компонентов на 90°, модель CF-120

Производитель: RenThang | Модель: CF-120

Технические характеристики:

■■

Внешние размеры системы: 450 × 450 × 500 мм

■■

Массас: 24 кг

■■

Производительность: до 7200 комп/час

■■

Электропитание: 1 фаза, 220 В, 50 Гц

■■

Подача компонентов из ленты

Комплект поставки:

■■

Установка обрезки и загиба

■■

Держатель ленты

■■

1 матрица для формовки и 1 матрица

для обрезки

■■

Защитная крышка

■■

Антистатический короб для готовых

компонентов

Моторизованная установка для сложной формовки (в 2-х плоскостях) и обрезки

радиальных компонентов, модель CF-130

Производитель: RenThang | Модель: CF-130

Технические характеристики:

■■

Внешние размеры системы: 450 × 400 × 500 мм

■■

Масса: 42 кг

■■

Подача компонентов из ленты

■■

Производительность: до 7200 комп/час

■■

Электропитание: 1 фаза, 220 В, 50 Гц

Комплект поставки:

■■

Установка формовки и обрезки

■■

2 матрицы для формовки и матрица

для обрезки

■■

Держатель ленты

■■

Защитная крышка

■■

Антистатический короб для готовых

компонентов

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ КОМПОНЕНТОВ

Автоматическая установка для формовки светодиодов LF-808

Производитель: 1Click | Модель: LF-808

Технические характеристики:

■■

Внешние размеры системы:

(Д × Ш × В) — 1550 × 650 × 1280 мм

■■

Длина ножек — 3-20 мм

■■

Диаметр компонента — 3-5 мм

■■

Электропитание — 1 фаза, 220В, 50 Гц

■■

Мощность — 250 Вт

■■

Пневмопитание — 0,4-0,6 Мпа

■■

Масса — 300 кг

■■

Производительность — 3600 компонентов/час

Комплект поставки:

■■

Стандартная вибрирующая чаша

■■

Установка для формовки светодиодов

■■

Устройство контроля

■■

Штамп

Примеры выводов аксиальных компонентов

Установки для формовки выводов аксиальных компонентов

Ручная установка для обрезки и загиба выводов аксиальных компонентов

из ленты, серия HRFT

Производитель: RenThang | Модель: HRFT-301S, HRFT-301U, HRFT-301F

Технические характеристики:

Комплект поставки:

■■

Внешние размеры систем: 430 × 300 × 280 мм

■■

Установка обрезки и загиба

■■

Масса: 8 кг

■■

Держатель ленты

■■

Производительность: до 40000 комп/час

Модель/Параметр

HRFT-301S

HRFT-301U

HRFT-301F

Шаг выводов (А)

5-40 мм

6-40 мм

4-18 мм

Длина вывода (B)

3,6-10 мм

Не ограничена

Мин. плечо (С)

0.6 мм

1.2 мм

4 мм

Диаметр корпуса (D)

1,5-8 мм

Диаметр вывода (W)

0,35 — 0,6 мм

0.35 — 0,8 мм

Установка для формовки и обрезки выводов аксиальных компонентов

из россыпи или ленты (универсальное решение), серия RT-8xx

Производитель: RenThang | Модели: RT-8xx (Производится целый ряд моделей серии RT)

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ КОМПОНЕНТОВ

Особенности системы:

Главным особенностями формовочных установок серии RT-8хх является их высокое качество изготов-

ления, прочная и надежная конструкция, длительный период эксплуатации, простота в использовании

и настройке, а также большое количество дополнительных опций. Базовая версия установки ком-

плектуется оснасткой, ручным приводом и направляющей для катушки с компонентами. По желанию

установка может быть укомплектована электрическим приводом и специальным питателем для ком-

понентов поставляемых в россыпи.

Тип системы

Модель

Ручной привод

RT-80

RT-80S

RT-80F

RT-80L

Электропривод

RT-82

RT-82S

RT-82W

RT-82F

RT-82L

+ питатель (лоток)

RT-86

RT-86S

RT-86W

RT-86F

RT-86L

+ виброчаша

RT-90

RT-90S

RT-90W

RT-90F

RT-90L

Длина корпуса (А)

3.5-37.6 мм

3.6-18 мм

3.5-37.6 мм

Длина вывода (B)

3.5-10 мм

2-12 мм

Плечо (С)

Мин. 1.2 мм

Мин. 0.6 мм

Мин. 1.2 мм

Мин. 3.5 мм

Мин. 3 мм

Диаметр вывода (W)

0.35-0.8 мм

0.35-1.5 мм

0.35-0.8 мм

0.35-1.0 мм

Диаметр корпуса (D)

1.5-8 мм

1.5-6 мм

1.5-8 мм

Шаг выводов (P)

6-40 мм

5-40 мм

6-40 мм

2.5-13.5 мм

Длина вывода (H)

Макс. 25 мм

Радиус (R)

1-3 мм

Технические характеристики:

Комплект поставки:

■■

Производительность: до 7200 комп/час

■■

Установка формовки и обрезки

(россыпь)

■■

Держатель ленты

■■

Производительность: до 43 000 комп/час

■■

Желоб для подачи россыпи

(лента)

■■

Электропитание: 1 фаза, 220 В, 50 Гц

Отличия моделей:

■■

S — для компонентов с малым диаметром выводов

■■

W — для крупных компонентов с большим диаметром выводов

■■

F — для формовки в вертикальную форму

■■

L — для обрезки выводов с двух сторон без формовки

Моторизованная установка для обрезки и загиба выводов аксиальных

компонентов из россыпи или ленты (универсальное решение), серия RF-101

Производитель: RenThang | Модель: RF-101F, RF-101M, RF-101С

Технические характеристики:

■■

Производительность: до 110 комп/мин. (россыпь)

■■

Электропитание: 1 фаза, 220 В, 50 Гц

Комплект поставки:

■■

Установка обрезки и загиба

■■

Держатель ленты

■■

Вибробункер для подачи россыпи

■■

Электропривод

Модель/Параметр

RF-101F

RF-101M

RF-101С

Длина корпуса (А)

3,8-20 мм

Диаметр корпуса (В)

2,3-8 мм

Плечо (С)

Мин. 1,2 мм

Высота (D)

Мин. 5 мм

Мин. 8 мм

Длина вывода (E)

Регулируется

Резка (F)

2 мм

Точка поддержки (S)

2-3 мм

W+0.4-1.5 мм

Шаг выводов (L)

2,5 мм

А+2С

Диаметр выводов (W)

0.4-1.5 мм

0.4-1.3 мм

0.8-1.3 мм

ОБОРУДОВАНИЕ ДЛЯ ФОРМОВКИ ВЫВОДНЫХ КОМПОНЕНТОВ

Оборудование для формовки выводов микросхем

и транзисторов

Установка для формовки выводов микросхем ICF-106

Производитель: RenThang | Модель: ICF-106

Технические характеристики:

■■

Внешние размеры: 500 × 400 × 360 мм

■■

Масса: 17 кг

■■

Электропитание: 220 В, 50 Гц

■■

Длина корпуса компонента (A): 6-20 мм

■■

Толщина корпуса (D): 4-12,7 мм

■■

Длина выводов (H): минимум 4-12,7 мм

■■

Шаг формовки (L), фиксированный: 7,62;

10,6; 15,2; 19 мм

■■

Скорость формовки 7 секунд

Установка для формовки выводов мощных транзисторов, модель RT-500

Производитель: RenThang | Модель: RT-500

Особенности:

■■

Работа с транзисторами или компонентами

в похожих корпусах, поставляемых в пеналах

■■

Сменные инструменты для выполнения раз-

личных видов формовки

■■

Легкое управление и обслуживание

■■

Регулируемая скорость формовки

Технические характеристики:

■■

Внешние размеры: 370 × 330 × 320 мм

■■

Масса: 29 кг

■■

Электропитание: 220 В, 50/60 Гц

■■

Производительность: до 6000 комп/час

Установка для формовки выводов мощных транзисторов, модель RT-600

Производитель: RenThang | Модель: RT-600

Особенности:

■■

Работа с транзисторами или компонентами

в похожих корпусах, поставляемых в пеналах

■■

Сменные инструменты для выполнения

различных видов формовки

■■

Легкое управление и обслуживание

■■

Регулируемая скорость формовки

Технические характеристики:

■■

Внешние размеры: 460 × 360 × 340 мм

■■

Масса: 29 кг

■■

Электропитание: 220 В, 50/60 Гц

■■

Производительность: до 6000 комп/час

ПЕЧИ ДЛЯ ПАЙКИ ВОЛНОЙ ПРИПОЯ

Линейная система пайки двойной волной припоя, модель S400

Производитель: E-therm | Модель: S400.

Технические характеристики:

■■

Ширина ПП: 50-400 мм

■■

Нагреватели ванны: 10 шт. (1,2 кВт каждый)

■■

Емкость ванны для припоя: 390 кг

■■

Волна припоя: двойная

■■

Материал ванны: титан

■■

Время нагрева: 110 мин.

■■

Рабочая/общая мощность: 5-12 кВт/ 25 кВт

■■

Подъем/опускание ванны: электропривод

■■

Габариты системы (Д × Ш × В):

■■

Выкатывание/закатывание ванны:

4260 × 1495 × 1725 мм

электропривод

■■

Масса системы: 1500 кг

■■

Пальчики конвейера: L-образные или

■■

Управление: ПК+ПЛК

V-образные

■■

Скорость конвейера: 200-1800 мм/мин.

■■

Материал пальчиков: титан

■■

Емкость для флюса: 4,5 л

■■

Угол наклона конвейера: 5-7°

■■

Спрей-флюсователь: ST-6 с шаговым

■■

Пневмопитание: 3-5 Бар

приводом

■■

Электропитание: 3 фазы, 380 В, 50 Гц

■■

Предварительный нагрев: 3 индивидуальные

зоны (4 кВт каждая)

Линейная система пайки двойной волной припоя, модель M400

Производитель: E-therm | Модель: M400.

Технические характеристики:

■■

Ширина ПП: 50-400 мм

■■

Предварительный нагрев: 2 индивидуальные

■■

Емкость ванны для припоя: 390 кг

нижние зоны (4 кВт каждая)

■■

Материал ванны: титан

■■

Нагреватели ванны: 5 шт. (1,2 кВт каждый)

■■

Рабочая/общая мощность: 7,5 кВт/ 22 кВт

■■

Волна припоя: двойная

■■

Габариты системы (Д × Ш × В):

■■

Время нагрева: 60 мин.

3140 × 1250 × 1600 мм

■■

Подъем/опускание ванны: вручную

■■

Масса системы: 750 кг

■■

Выкатывание/закатывание ванны: вручную

■■

Управление: ПК+ПЛК

■■

Пальчики конвейера: L-образные или

■■

Скорость конвейера: 200-1500 мм/мин.

V-образные

■■

Емкость для флюса: 6,5 л

■■

Материал пальчиков: титан

■■

Спрей-флюсователь: ST-6 с шаговым

■■

Угол наклона конвейера: 5-7.

приводом

■■

Пневмопитание: 3-5 Бар

■■

Электропитание: 3 фазы, 380 В, 50 Гц

ПЕЧИ ДЛЯ ПАЙКИ ВОЛНОЙ ПРИПОЯ

Линейная печь для пайки волной, модель E400

Производитель: E-therm | Модель: E400.

Технические характеристики:

■■

Программируемый контроллер с сенсорным

экраном

■■

Сохранение до 50-ти рабочих программ

■■

2 порта для термопар, встроенное

ПО для снятия и анализа профиля пайки

■■

Спрей-флюсователь (шаговый привод

с линейными направляющими)

■■

Настраиваемая скорость перемещения

флюсователя

■■

Бак для флюса из нержавеющей стали

(емкость 6,5 л)

■■

Быстроразъемное подключение/отключение

■■

Программируемое время начала и окончания

ванны

флюсования

■■

Охлаждающие вентиляторы на выходе печи

■■

1 нижняя конвекционная зона преднагрева

■■

V-образный пальчиковый титановый конвейер

■■

Крышка из нержавеющей стали в зоне

■■

Скорость конвейера: 300-1400 мм/мин

преднагрева

■■

Максимальная ширина конвейера: 400 мм

■■

Максимальная температура преднагрева:

■■

Ручной привод настройки ширины конвейера

200 °C

■■

Высота конвейера на входе: 750±20 мм

■■

Мощность нагревателей в зоне преднагрева:

■■

Возможность регулировки угла наклона

3,5 КВт

конвейера

■■

Титановая ванна для припоя

■■

Сигнальная лампа (3 цвета)

■■

Емкость ванны для припоя: 180 кг, мощность

■■

Сертификация CE: 2006/42/EC Machin-

нагрева: 5 КВт

ery Directive, EN ISO 12100:2010,

■■

Максимальная температура нагрева

EN 60204-1:2006+A1:2009

ванны 350 °C

■■

Электропитание: 3 фазы, 380 В, 50 Гц, 10 кВт

■■

Тележка для снятия/обслуживания ванны

■■

Комплект запчастей 1-го приоритета

■■

Ручной привод настройки ванны по высоте

■■

Габариты системы: 2300 × 1300 × 1500 мм

■■

Масса (нетто): 430 кг

Опции системы:

■■

Центральная поддержка печатных плат

на конвейере

■■

Ленточный разгрузочный конвейер на выходе

печи

■■

Загрузочный конвейер на входе печи

■■

Азотная конфигурация ванны для припоя

■■

Дополнительная ванна из нержавеющей

стали

■■

Автоматическое пополнение припоя в ванне

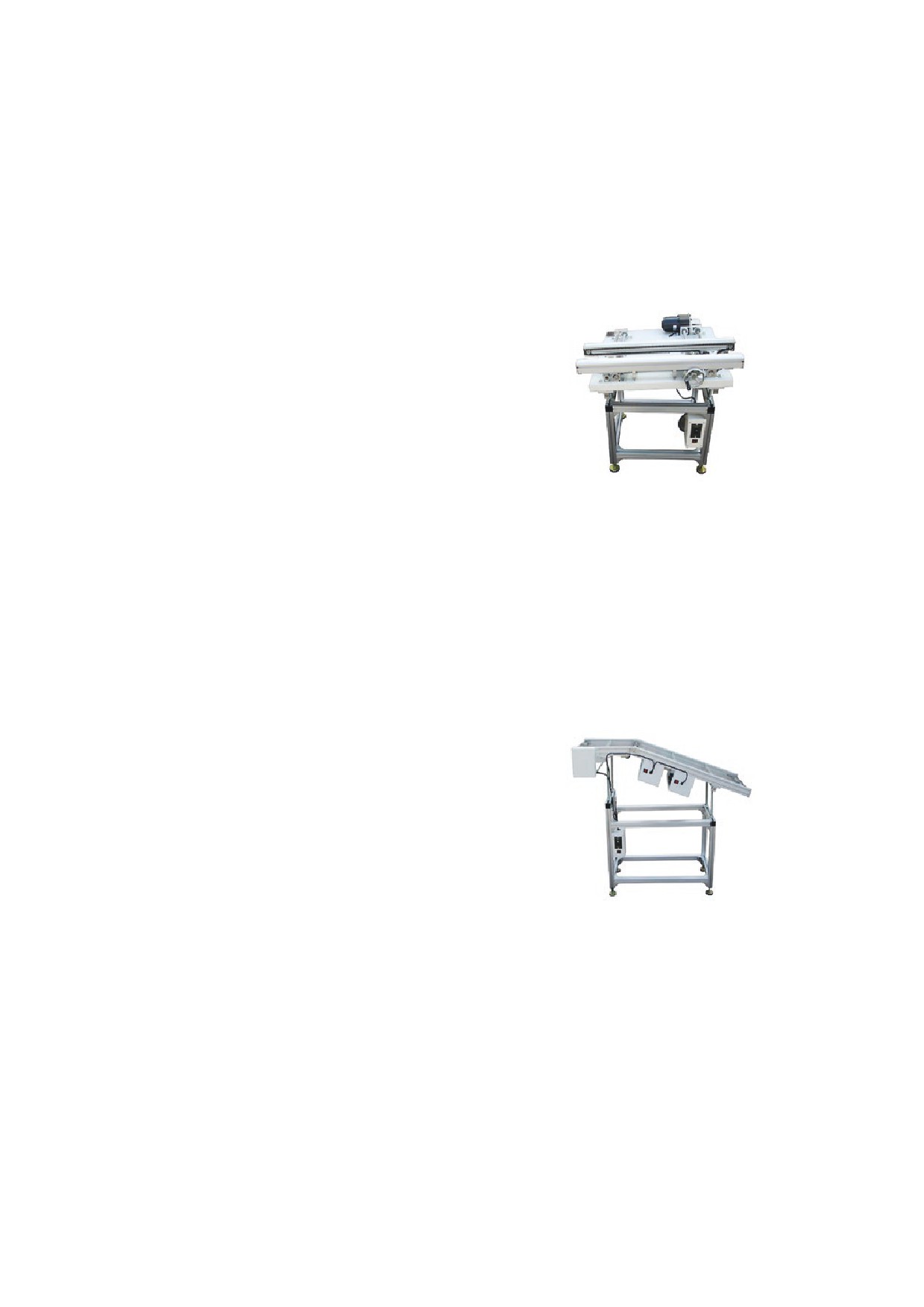

Загрузочный конвейер

Разгрузочный конвейер

Настольная печь для пайки двойной волной припоя, модель DWS-200

Производитель: E-therm | Модель: DWS-200.

Особенности системы:

■■

Компактная настольная конструкция

■■

Сертификация СЕ

■■

Управление: ПЛК + сенсорный дисплей

(регулировка скорости конвейера,

■■

Температуры, времени преднагрева,

загрузка/сохранение программ и др.)

■■

Цепной конвейер для транспортировки

паллет

■■

Пенный флюсователь с клапаном

регулировки давления и емкостью для флюса

■■

Система охлаждения (вентиляторы)

■■

ИК-панель для предварительного нагрева

■■

Таймер для автоматического

с ПИД-регулятором (снизу)

включения/ выключения системы

■■

Насадки для создания двойной волны припоя

■■

Ванна из нержавеющей стали

(нержавеющая сталь)

(вместимость 50 кг)

■■

Система регулировки высоты обеих волн

■■

Ванна и насадки для двойной волны из титана

посредством шагового двигателя

(опционально)

Технические характеристики:

■■

Ширина ПП: 50-200 мм

■■

Регулировка температуры преднагрева:

■■

Габариты паллеты: от 50 × 50 до 200 × 200 мм

0-260 °С

■■

Загрузка припоя: 50 кг

■■

Нагреватели: 1,2 кВт х 2 шт.

■■

Габариты системы (Д × Ш × В):

■■

Температура нагрева паяльной ванны:

1300 × 580 × 730 мм

0-320 °С

■■

Масса системы: 90 кг

■■

Принцип пайки: двойная волна припоя

■■

Управление: ПЛК + сенсорный дисплей

■■

Mакс. высота волны: 8 мм

■■

Скорость конвейера: 0,3-0,9 м/мин.

■■

Клиренс сверху ПП: 40 мм

■■

Вместимость емкости для флюса: 2 л

■■

Время нагрева ванны с припоем: 80 мин.

■■

Транспортировка ПП: слева направо

■■

Подъем/перемещение ванны с припоем:

■■

Тип флюсования: пенное

вручную

■■

Кол-во зон предварительного нагрева:

■■

Потребляемая мощность: 4,5 кВт (общая)

1 (с нижней стороны)

■■

Пневмопитание: 3-5 Бар

■■

Электропитание: 220 В, 50 Гц

КОНВЕЙЕРНОЕ ОБОРУДОВАНИЕ

Конвейеры для линий выводного монтажа

Загрузочный конвейер для систем пайки волной, модель MI 800

Производитель: E-Therm | Модель: MI 800

Особенности системы:

■■

Секция из алюминиевого профиля

длиной 800 мм

■■

Пальчиковые цепи (3 или 5 мм)

■■

Регулировка скорости конвейера

■■

Ручная регулировка ширины

Технические характеристики:

■■

Регулируемая скорость конвейера:

0-2 м/мин.

■■

SMEMA-интерфейс

■■

Ширина плат: 50-400 мм

■■

Габариты (Д × Ш × В): 800 × 645 × 750 мм

■■

Технологическое поле ПП: 5 мм

■■

Масса: 60 кг

■■

Высота конвейера: 800±30 мм

■■

Электропитание: 1 фаза, 220 В, 50 Гц, 150 ВА

Разгрузочный конвейер для систем пайки волной, модель MWN 1300

Производитель: E-Therm | Модель: MWN 1300

Особенности системы:

■■

Секция из алюминиевого профиля

■■

Сетчатый конвейер

■■

Две группы охлаждающих вентиляторов

снизу

Технические характеристики:

■■

Регулируемая скорость конвейера:

0-2 м/мин.

■■

Ширина плат: до 400 мм

■■

Антистатическое исполнение

■■

Высота конвейера: 1150±50 мм

■■

Габариты (Д × Ш × В): 1300 × 485 × 1300 мм

■■

Масса: 85 кг

■■

Электропитание: 1 фаза, 220 В, 50 Гц, 200 ВА

«СМТ технологии» (решения для производства электроники). Каталог оборудования (до 2023 года) - часть 3
