О компании
Компания «СМТ технологии» —
свежий взгляд на производство электроники
Мы помогаем Вам:
■■
Улучшить качество производимой продукции
■■
Повысить эффективность производства электроники
■■
Поднять уровень сервиса сектора поставок и обслуживания технологического оборудования
■■
Разработать альтернативные подходы для решения устоявшихся и новых задач
Наша компания организована высокопрофессиональными инженерами, выпускниками МГТУ
им. Н. Э. Баумана, имеющими значительный опыт работы в отрасли производства электроники.
В штате компании есть специалисты разного уровня и рода деятельности: от опытных технологов
и специалистов сервисных служб, имеющих опыт работы на крупнейших предприятиях и прошед-
ших тренинги на заводах-изготовителях оборудования, до организаторов полноценных производств
«с нуля».
Обеспечение своевременных поставок и предоставление гибких решений по приобретению оборудо-
вания и материалов организовано профессиональной группой логистов и финансовых специалистов
нашей компании. Объективное понимание задач заказчика и возможность предоставления решений
любой сложности, позволяет нам уверенно чувствовать себя на рынке и успешно конкурировать
с поставщиками оборудования в данном сегменте.
Наряду с высоким качеством поставляемых товаров и услуг компания «СМТ технологии» осущест-
вляет гибкую ценовую политику, постоянно развенчивая устоявшийся тезис «Качественно — значит
дорого». Мы уже работаем более чем с 700-ми предприятиями разного уровня по производству элек-
тронных изделий в Российской Федерации и странах Таможенного Союза.
Надеемся на сотрудничество с Вами и всегда рады получать отзывы о нашей работе. Для Вашего
удобства, вся информация, опубликованная в данном каталоге, также доступна на нашем веб-сайте
www.smttech.ru. Для оперативного получения ответов, пожалуйста используйте нашу корпоративную
почту info@smttech.ru или телефоны +7 (499) 322 2025, 8 800 775 8326 (бесплатный номер по России).
Будем всегда рады видеть Вас в числе наших клиентов, посетителей или просто друзей.
С уважением, коллектив компании «СМТ технологии»
Содержание
УСТАНОВКА КОМПОНЕНТОВ
2
Автоматы для поверхностного монтажа
2

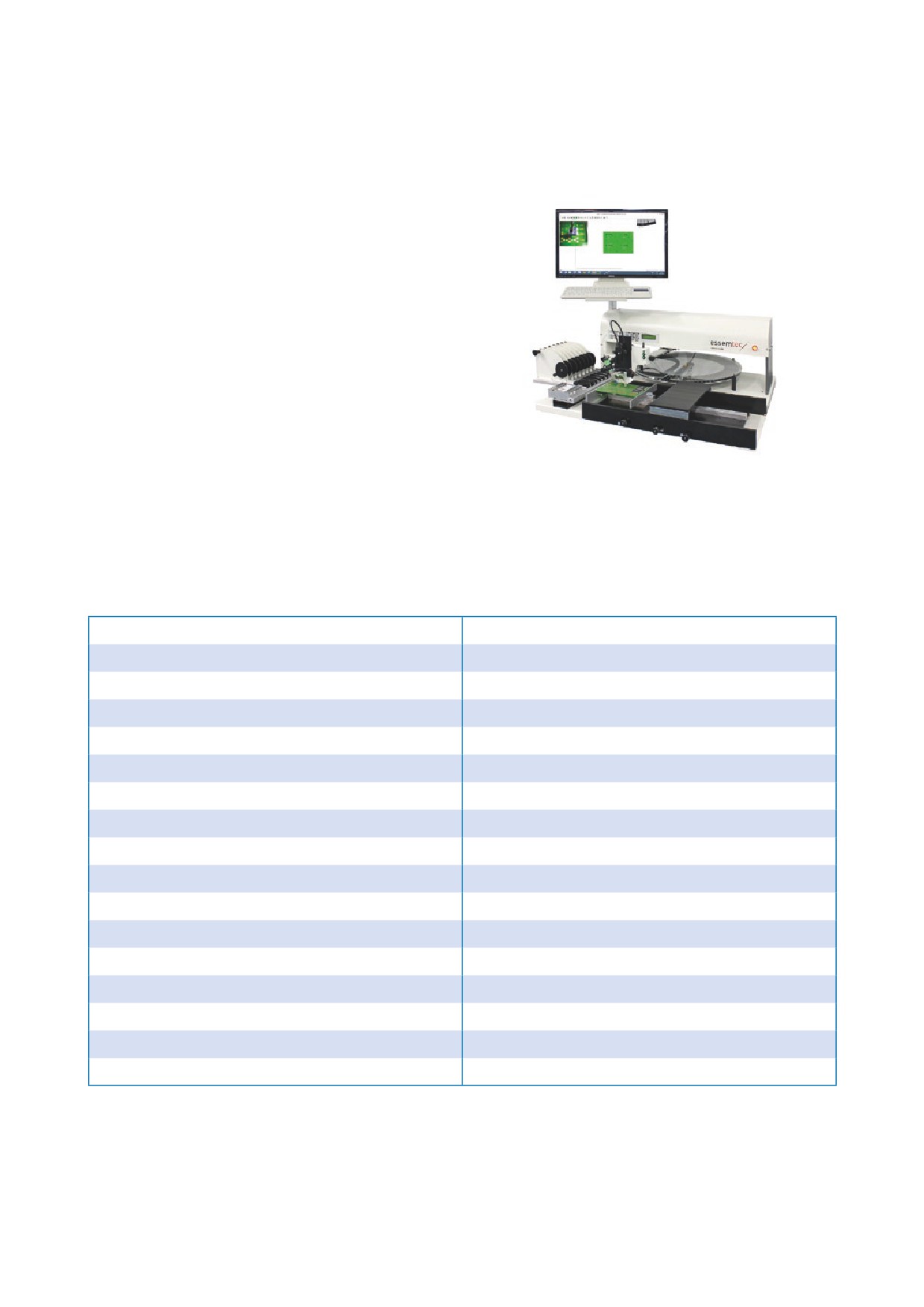

Настольные системы монтажа электронных компонентов
12
ТРАФАРЕТНАЯ ПЕЧАТЬ
14

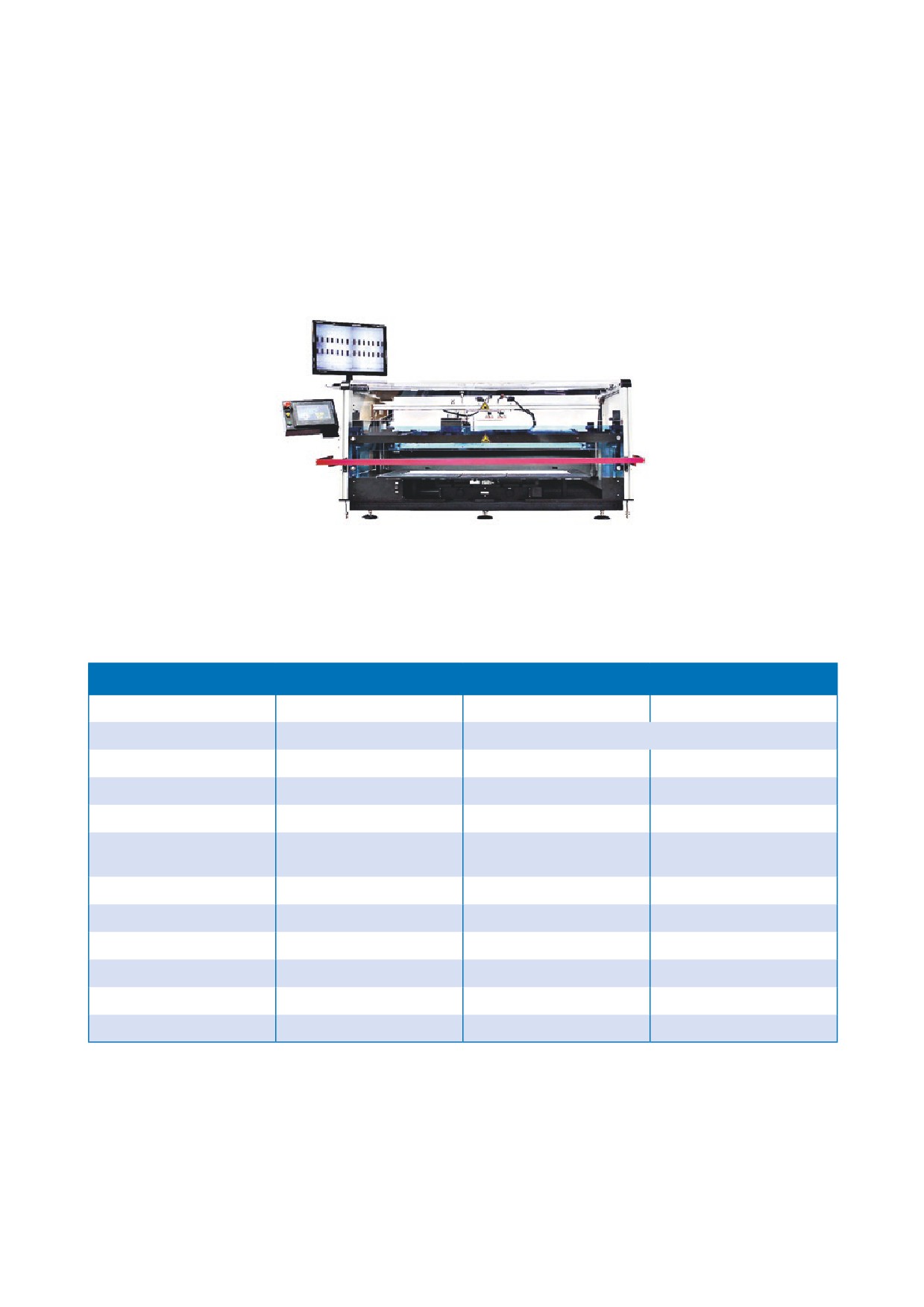

Автоматы для трафаретной печати
14
Полуавтоматы для трафаретной печати
17
Ручные принтеры для трафаретной печати
19
Вспомогательное оборудование для трафаретной печати
21

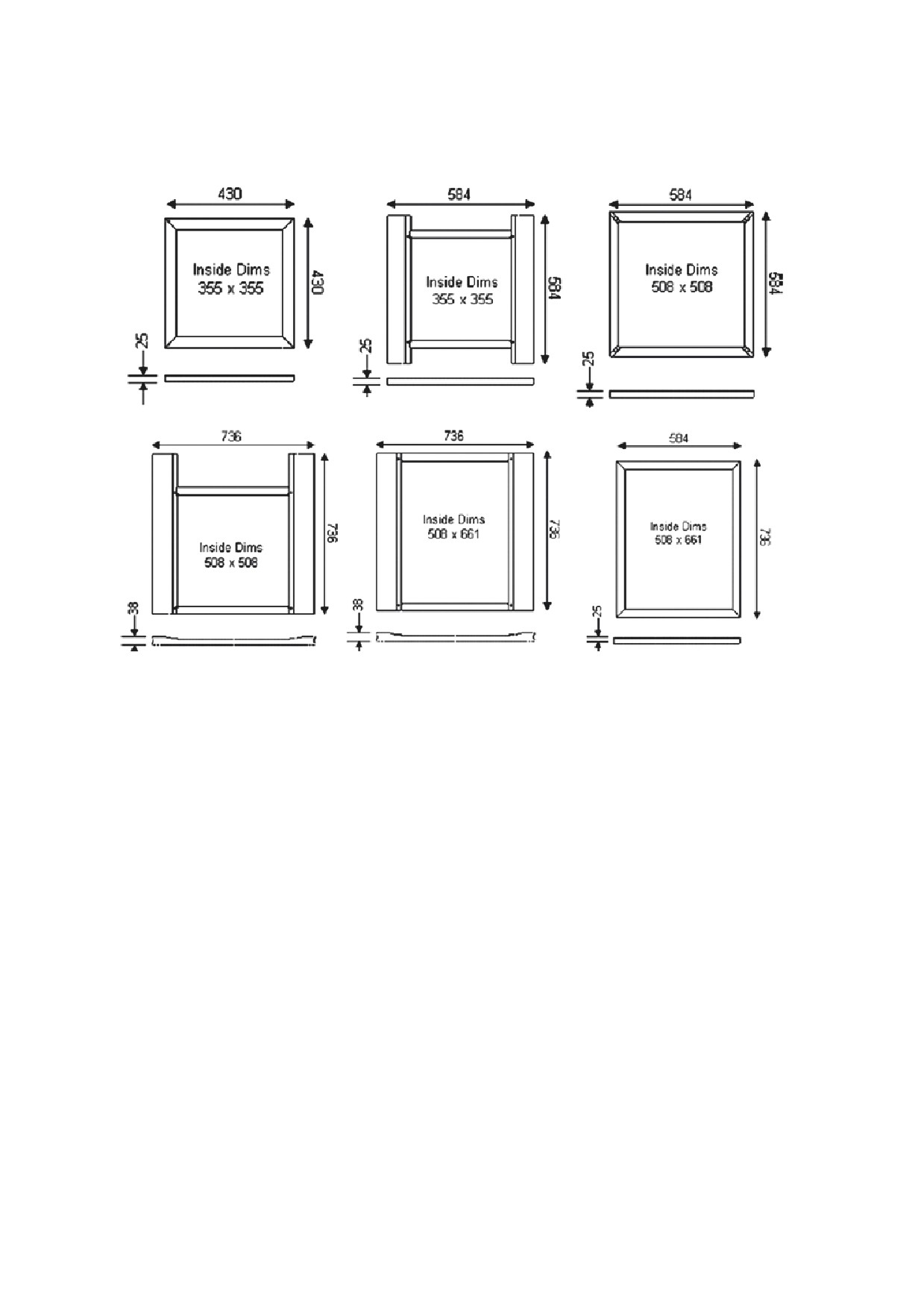

Универсальные рамы для натяжения трафаретов ALPHA® TETRA™
22
ПАЙКА ОПЛАВЛЕНИЕМ
25
Линейные печи для пайки в среде азота
25

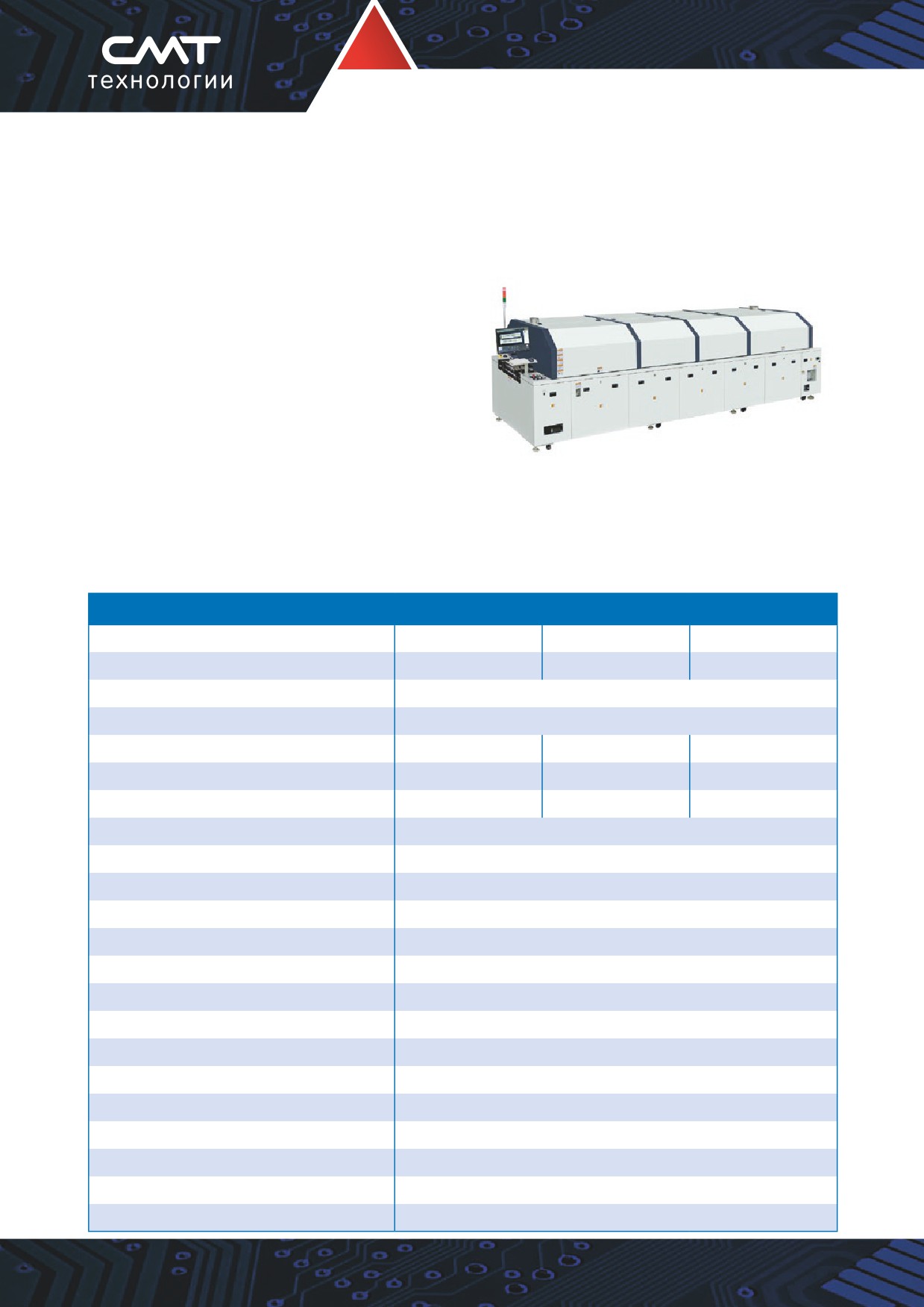

Линейные печи конвекционного оплавления припоя
27
Настольные ИК-печи начального уровня
32
Устройства для снятия и анализа термопрофиля
34
ДОЗАТОРЫ ПАЯЛЬНОЙ ПАСТЫ И КЛЕЯ
36
Настольные дозаторы паяльной пасты и клея
36
Линейные дозаторы паяльной пасты и клея
39
Высокоскоростные дозаторы паяльной пасты и клея
40
ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВКИ ПП
41
Системы загрузки ПП в производственную линию
41
Буферные системы для организации бесперебойной транспортировки ПП в линии .
44
Системы разгрузки печатных плат из производственной линии
46
Конвейерные системы для автоматизации транспортировки ПП
49
Конвейеры для организации проходов в длинных производственных линиях
51
Системы поворота (90°) и переворота (180°) ПП при транспортировке
53
ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА
54
Профессиональные ремонтные станции
54
Оборудование для термокомпрессионной пайки
57
Индукционные паяльные станции
58
Паяльные станции Atten
61
Термовоздушные паяльные станции
65
Термостолы для подогрева печатных плат
68
УСТАНОВКА КОМПОНЕНТОВ
Автоматы для поверхностного монтажа

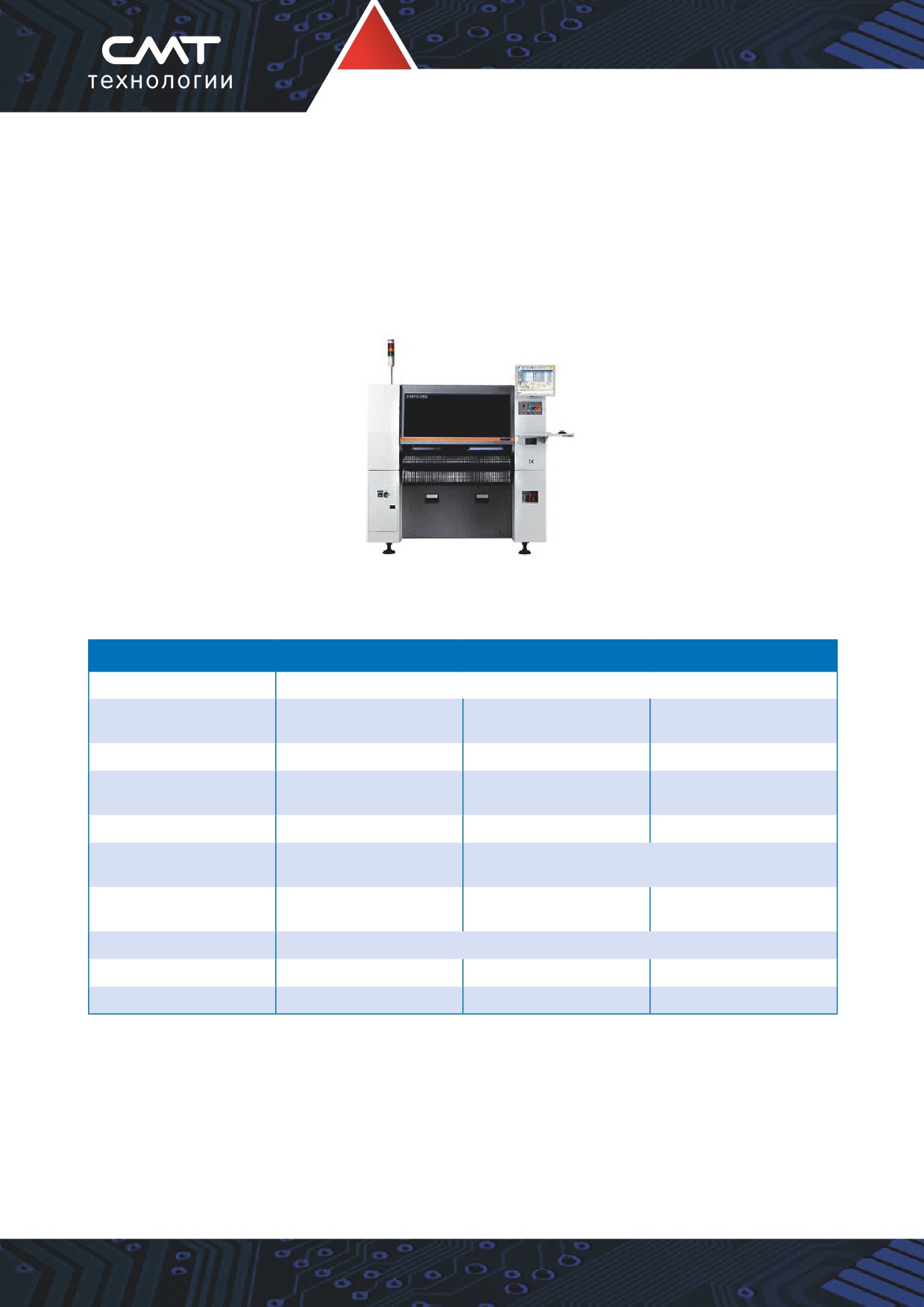

Многофункциональные автоматы для монтажа SMD-компонентов Hanwha
Производитель: Hanwha Techwin SMT | Модели: SM471 Plus, SM481 Plus, SM482 Plus
Технические характеристики:
Модель
SM471 Plus
SM481 Plus
SM482 Plus
Центрирование компонентов
Распознавание компонентов «на лету» + стационарная видеокамера
2 портала по 10 монтажных
Количество монтажных головок
1 портал, 10 монтажных головок
1 портал, 6 монтажных головок
головок
Скорость монтажа
78000 комп/час
40000 комп/час
30000 комп/ час
Точность монтажа
±40 мкм/ ±50 мкм
±40 мкм/ ±35 мкм
±50 мкм/ ±25 мкм
Чип-компоненты/ QFP
Монтируемые компоненты
0402 — 14 мм
01005 — 42 мм
01005 — 75 мм
510 × 460 мм
460 × 400 мм
Максимальные размеры ПП
Опция: 610 × 250 мм
Опции: 610 × 510 мм, 510 × 460 мм, 740 × 460 мм
Количество мест
120 шт/ 112шт с системой
120 шт/ 112шт с системой
120 шт
для питателей 8 мм
групповой смены питателей
групповой смены питателей
Электропитание
3ф, 380 В, 50/60 Гц
Пневмопитание
0,5 — 0,7 Мпа, 350 Нл/мин
0,5 — 0,7 Мпа, 350 Нл/мин
0,5 — 0,7 Мпа, 180 Нл/мин
Габариты
1650 × 1690 × 1485 мм
1650 × 1680 × 1530 мм
1650 × 1680 × 1530 мм
2
УСТАНОВКА КОМПОНЕНТОВ

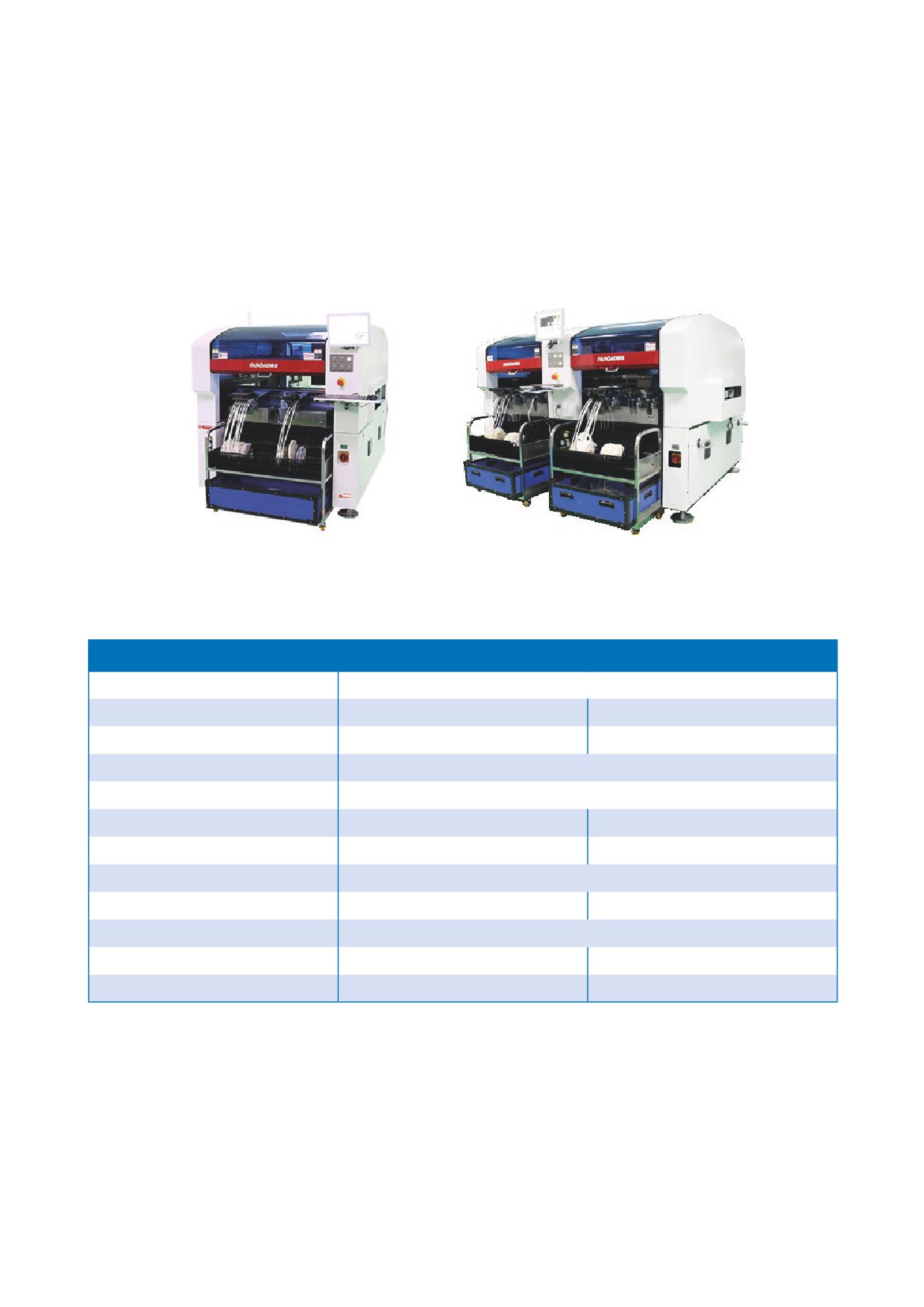

Многофункциональные автоматы для монтажа SMD-компонентов Faroad
Производитель: Faroad | Модели: CPM-II и CPM-III
Технические характеристики:
Модель
CPM-II
CPM-III
Центрирование компонентов
Камерой на лету
Количество ноззлов
8
16
Скорость монтажа
32000 компонентов/ час
65000 компонентов/ час
Точность монтажа
±0.04 мм
Монтируемые компоненты
От чипов 0201 до микросхем 36 × 36 мм, резисторы и конденсаторы, IC, BGA и т.д.
Максимальные размеры ПП
510 × 460 мм
450 × 450 мм
Толщина ПП
0,8 — 3 мм
0,4 — 3 мм
Механизм подачи ПП
Трехсекционый конвейер
Количество мест для питателей 8 мм
84 слота
152 слота
Электропитание
3ф, 380 В, 50/60 Гц
Пневмопитание
0,5 — 0,8 Мпа
0,5 — 0,8 Мпа
Габариты
1380 × 1800 × 1550 мм
2450 × 1800 × 1550 мм
3

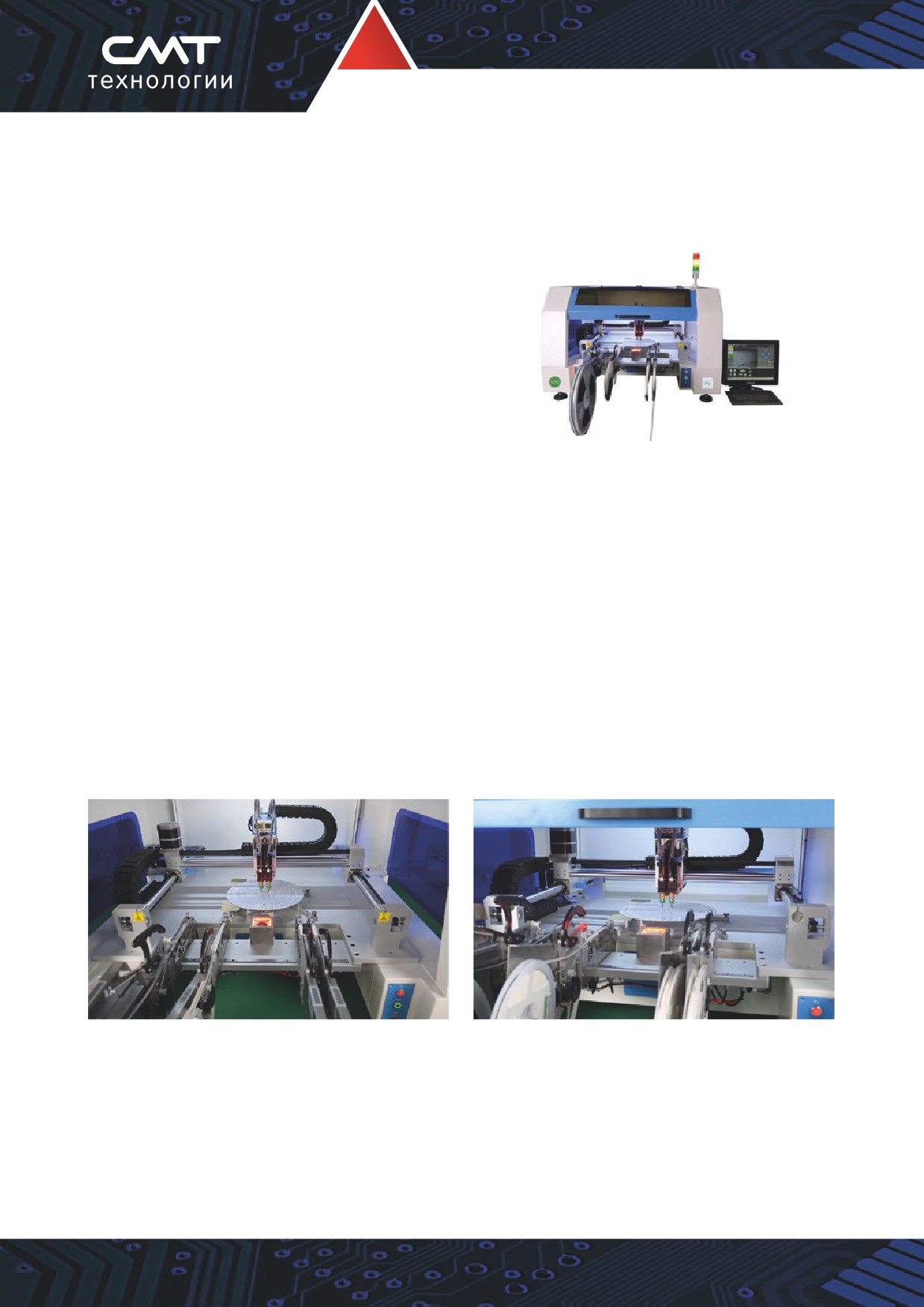

Настольный автоматический установщик SMD-компонентов KAYO
Производитель: KAYO SMT | Модель: KAYO-D2V-25S
Технические характеристики:
■■
Количество питателей 8 мм: 25 штук
■■
Количество монтажных головок: 2 штуки
■■
Точность монтажа: 0.01 мм
■■
Приводы: шаговые двигатели
■■
Видеораспознавание: автоматическое
с внесением коррекции
■■
Макс. скорость монтажа: 6000 комп/час
■■
Макс. перемещение по оси Z: 20 мм
■■
Макс. габариты ПП: 295 × 420 мм
■■
Монтируемые компоненты: от 0402 до 9 × 9 мм
■■
Типы питателей: 8, 12, 16 мм, вибропитатели, поддоны
■■
Монитор: 15"
■■
Программирование: пошаговое, визуальное, введением координат
■■
Электропитание: 220 В, 50 Гц, 300 Вт
■■
Пневмопитание: 5-7 Бар
■■
Габариты системы: 1045 × 850 × 650 мм
■■
Масса системы: 168 кг
4
УСТАНОВКА КОМПОНЕНТОВ

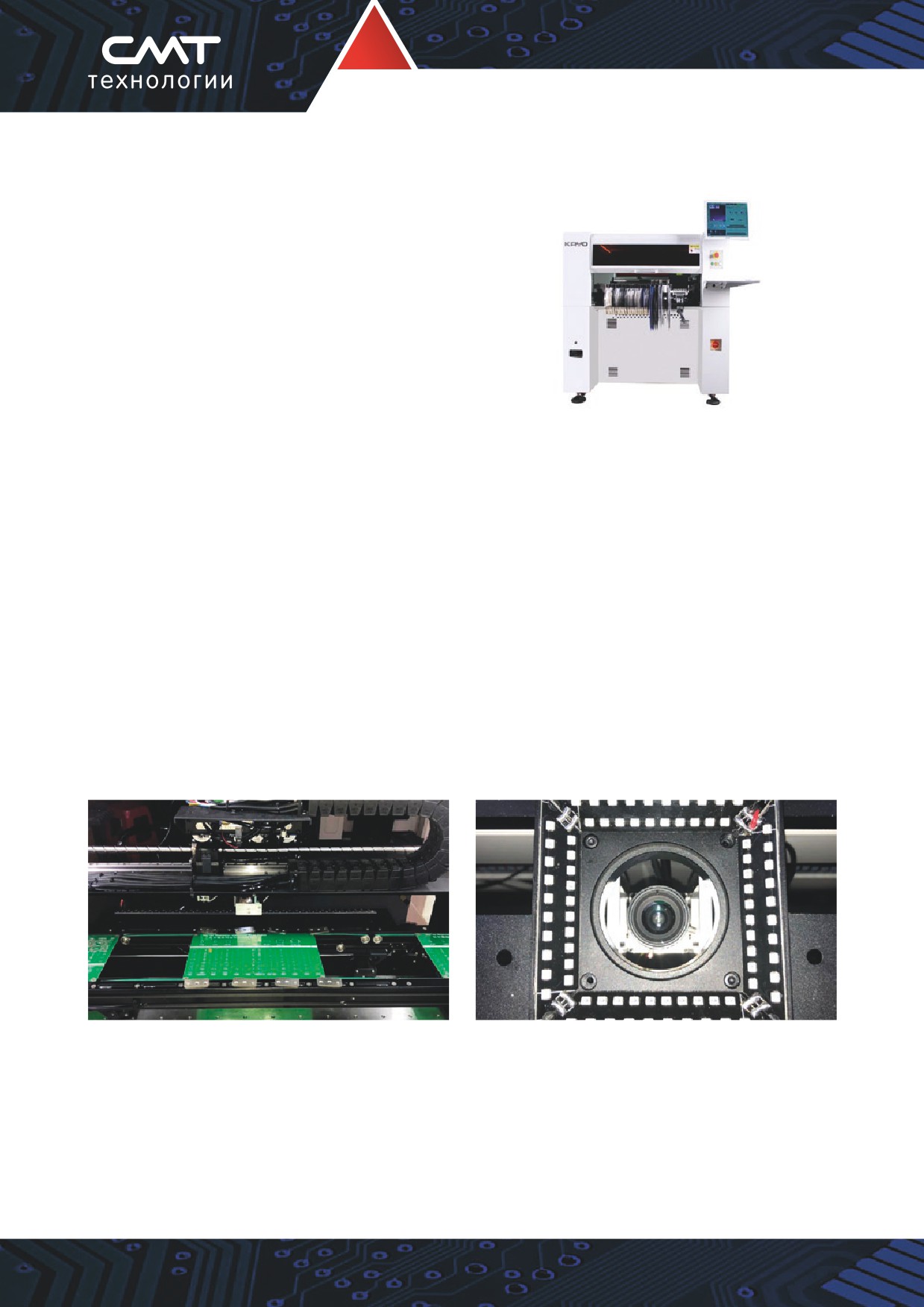

Автоматический установщик SMD-компонентов KAYO
Производитель: KAYO SMT | Модель: KAYO 1706-3DSG
Технические характеристики:
■■
Количество питателей 8 мм: 60 штук
■■
Количество монтажных головок: 6 штук
■■
Точность монтажа: 0.01 мм
■■
Приводы: серводвигатели Panasonic + линейные
направляющие осей XYZ
■■
Видеораспознавание: синхронное на 6-ти головках
■■
Макс. скорость монтажа: 13000 комп/час
■■
Макс. перемещение по оси Z: 20 мм
■■
Макс. габариты ПП: 650 × 370 мм
■■
Монтируемые компоненты: от 0402 до 40 × 40 мм,
LED, QFP, BGA
■■
Конвейер: трехсекционный
■■
Мин. шаг выводов компонента: ≥0.3 мм
■■
Типы питателей: 8, 12, 16, 24, 32 мм, вибропитатели
■■
Монитор: 15"
■■
Операционная система: Win7
■■
Программирование: конвертация данных, пошаговое, визуальное
■■
Электропитание: 220 В, 50 Гц, 600 Вт
■■
Пневмопитание: 5-6 Бар
■■
Габариты системы: 1335 × 1230 × 1420 мм
■■
Масса системы: 500 кг
5

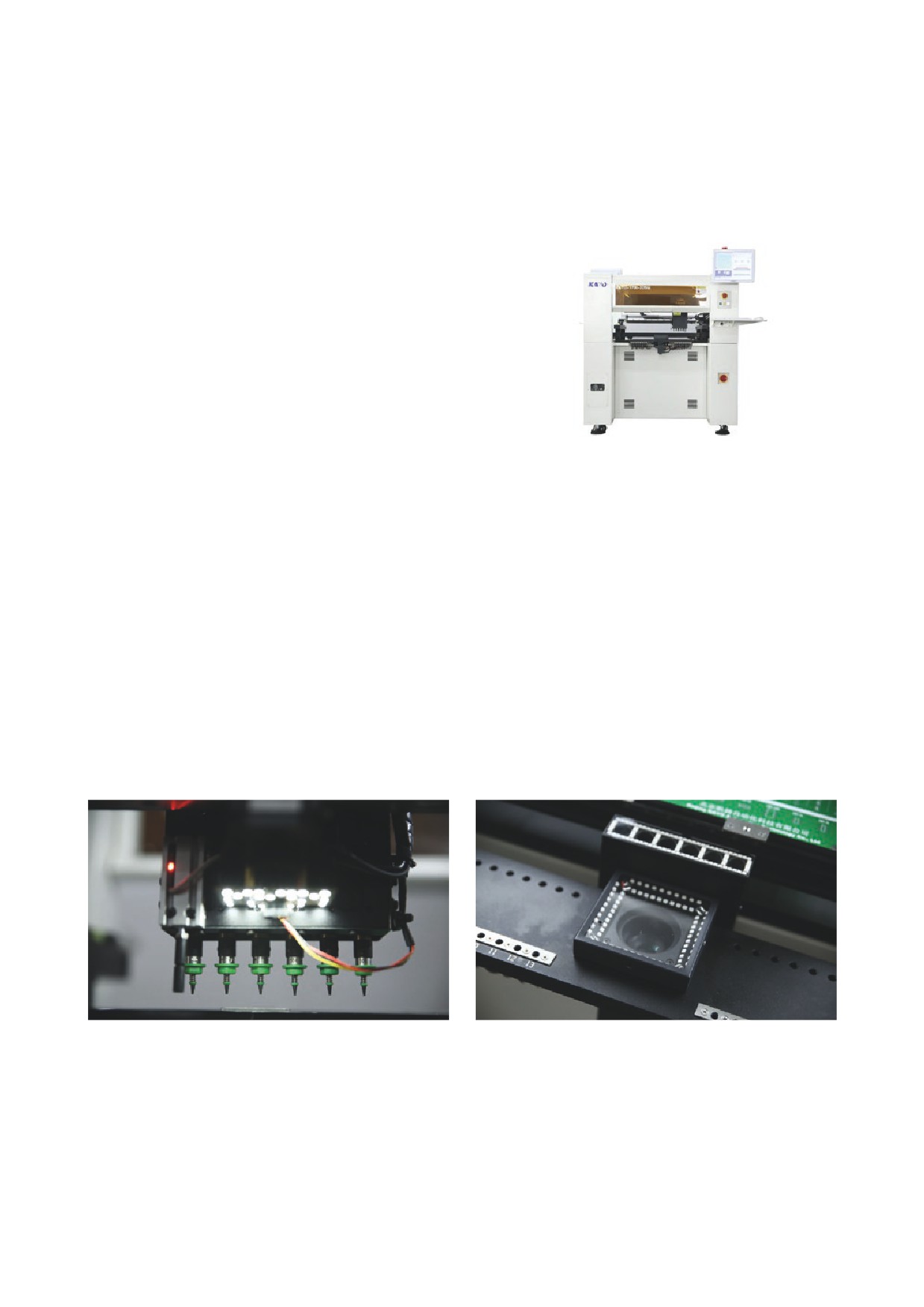

Автоматический установщик SMD-компонентов KAYO
Производитель: KAYO SMT | Модель: KAYO A8L
Технические характеристики:
■■
Количество питателей 8 мм: 70 штук
(38 с передней стороны, 32 с задней)
■■
Питатели: 8/12/16/24/32 мм, вибропитатели
■■
Количество поддонов для ИС: до 12-ти
■■
Количество монтажных головок: 8 штук
■■
Точность монтажа: 0.01 мм
■■
Приводы: серводвигатели Panasonic + линейные
направляющие осей XYZ
■■
Видеораспознавание: синхронное на 8-ми головках
■■
Режимы монтажа: ручной, полуавтоматический, автоматический
■■
Макс. скорость монтажа: 15000 комп/час
■■
Макс. перемещение по оси Z: 20 мм
■■
Макс. габариты ПП: 650 × 380 мм
■■
Монтируемые компоненты: от 0201 до 45 × 45 мм, LED, QFP, BGA с шагом выводов ≥0.3 мм
■■
Монитор: 17"
■■
Операционная система: Win7
■■
Программирование: конвертация данных, пошаговое, визуальное
■■
Электропитание: 220 В, 50 Гц, 750 Вт
■■
Пневмопитание: 5-6 Бар
■■
Габариты системы: 1500 × 1280 × 1410 мм
■■
Масса системы: 500 кг
6
УСТАНОВКА КОМПОНЕНТОВ

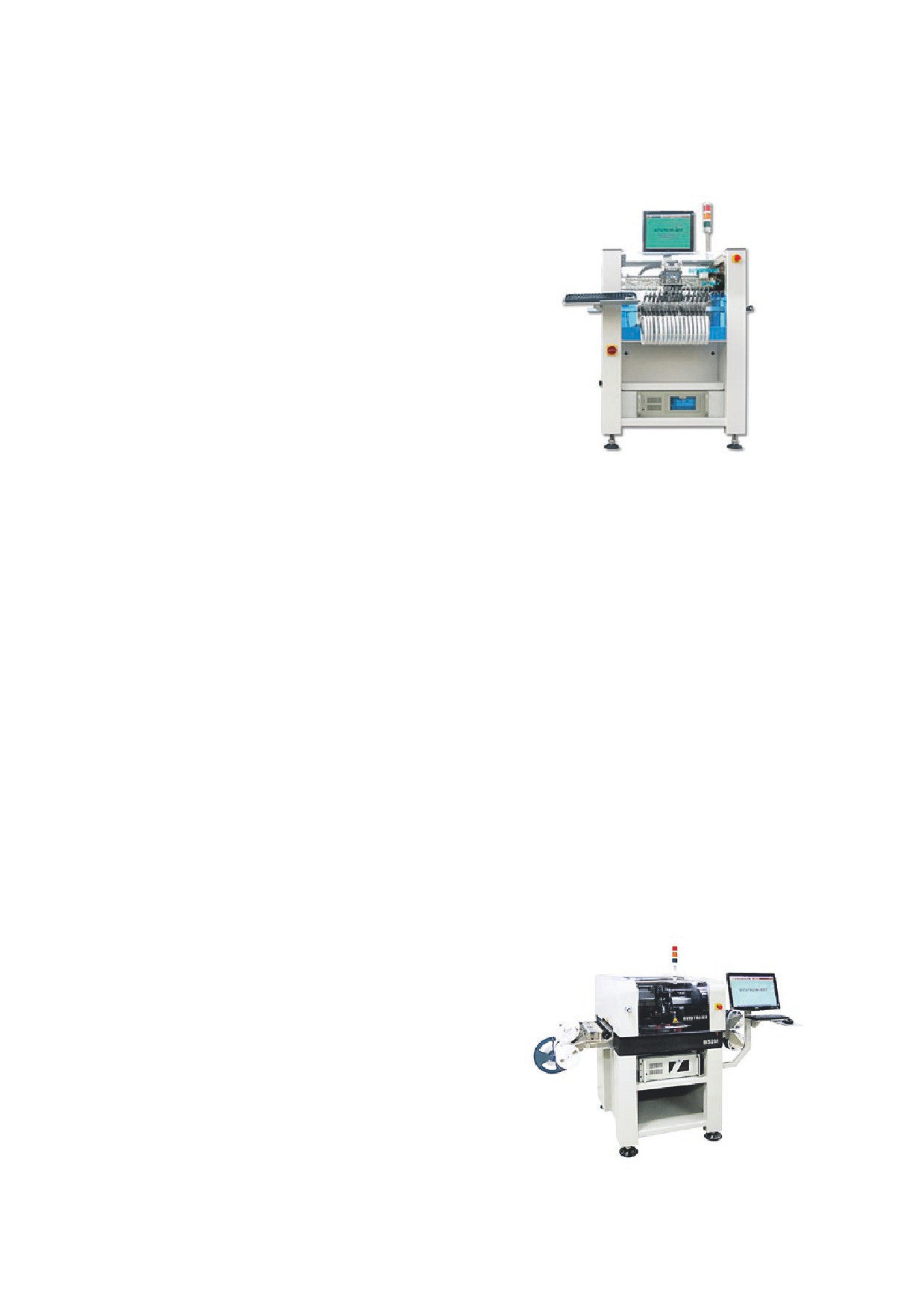

Среднесерийный автомат для монтажа SMD-компонентов Autotronik
BA389F3 (монтаж печатных плат длиной до 650 мм)
Производитель: Autotronik | Модель: BA389F3
Особенности оборудования:
■■
Производительность: 10500 комп/час
■■
Три монтажных головки со встроенной
системой центрирования компонентов +
система дозирования пасты/клея (опция)
■■
Вместимость 8 мм питателей: до 160 шт.
■■
Встроенная система видеоинспекции монтажа
компонентов и нанесения пасты/клея
■■
Работа с обрезками лент
■■
Максимальные размеры ПП: 650 × 440 мм (без
питателя из поддонов, с конвейером)
Технические характеристики:
■■
Центрирование компонентов: Видеокамера
--
650 × 400 мм (с одним матричным поддоном)
для распознавания компонентов на лету
-–
650 × 250 мм (с 2-мя или 3-мя матричными
и стационарная видеокамера
поддонами)
■■
Монтажные головки: 3 головки
■■
Количество мест для питателей из ленты
с возможностью распознавания компонентов
(8 мм):
«на лету» (от 0,4 × 0,2 мм до 150 × 100 мм),
--
160 шт. (без конвейера)
10500 комп/час
-–
96 шт. (с конвейером)
■■
Точность монтажа
■■
Подключения
--
Чип-компоненты: ±30 мкм @ 3σ
--
Электропитание: 220 В, 50/60 Гц
■■
Размеры ПП:
-–
Потребляемая мощность: 4,3 кВт
--
320 × 270 мм (стандарт)
-–
Давление сжатого воздуха: 0,5-0,7 МПа
-–
Без конвейера: 650 × 460 мм (без матричных
■■
Масса: 1100 кг
поддонов)
■■
Габаритные размеры: 1300 × 1420 × 1460 мм
Установщик светодиодных компонентов Autotronik BA388V2 (F4) (монтаж
печатных плат длиной до 1200 мм)
Производитель: Autotronik | Модель: BA388V2-F4
Особенности оборудования:
■■
Две (четыре) монтажных головки
со встроенной системой центрирования
компонентов + система дозирования
пасты/клея (опция)
■■
Вместительная база для питателей
■■
Максимальный размер ПП: 1200 × 350 мм (без
питателя из поддонов, с конвейером)
■■
Производительность: до 10000 комп/час
7
Технические характеристики:
■■
Центрирование компонентов:
■■
Точность монтажа
--
Система оптического центрирования
--
Чип-компоненты: ±30 мкм @ 3σ
«на лету» для компонентов с размерами
■■
Размеры ПП: Макс. 1200 × 350 мм
до 14 × 16 мм
■■
Количество мест для питателей
--
Система оптического центрирования для
из ленты 8 мм: до 256 шт.
компонентов с габаритами до 60 мм
■■
Подключения
--
Система со встроенной камерой
--
Электропитание: 220 В, 50/60 Гц
для автоматической коррекции позиции
-–
Потребляемая мощность: 2,8 кВт
ПП по реперным знакам
-–
Давление сжатого воздуха: 0,5-0,7 МПа
■■
Монтажные головки: 3 головки
■■
Масса: 1200 кг
с возможностью распознавания компонентов
■■
Габаритные размеры: 1780 × 1370 × 1350 мм
«на лету», (от 01005 до 150 × 100 мм),
10000 комп/час
Установщик компонентов для мелкосерийных производств Autotronik
BA392V1 (V2)
Производитель: Autotronik | Модель: BA392V1-V2
Особенности оборудования:
■■
Две монтажных головки со встроенной
системой центрирования компонентов +
система дозирования пасты/клея (опция)
■■
Производительность: до 6400 комп/час
■■
Интеллектуальные питатели
■■
Универсальный CAD-конвертер
■■
Вместимость 8 мм питателей: до 160 шт.
Технические характеристики:
■■
Центрирование компонентов:
■■
Размеры ПП:
--
Система оптического центрирования
--
Макс. 600 × 350 мм (при ручной загрузке
«на лету»
плат)
--
Система оптического центрирования
--
Макс. 650 × 315 мм (с конвейером)
для компонентов с габаритами до 60 мм
■■
Количество мест для питателей из ленты
--
Система со встроенной камерой
(8 мм): до 160 шт.
для автоматической коррекции позиции
■■
Подключения
ПП по реперным знакам
--
Электропитание: 220 В, 50/60 Гц
■■
Монтажные головки: 2 головки
-–
Потребляемая мощность: 2,36 кВт
с возможностью распознавания компонентов
-–
Давление сжатого воздуха: 0,5-0,7 МПа
«на лету», (от 01005 до 60 × 60 мм),
■■
Масса: 550 кг
6400 комп/час
■■
Габаритные размеры: 1150 × 1100 × 1350 мм
■■
Точность монтажа
-–
Чип-компоненты: ±30 мкм @ 3σ
8
УСТАНОВКА КОМПОНЕНТОВ
Установщик компонентов для мелкосерийных производств Autotronik
BA385V1/V2
Производитель: Autotronik | Модель: BA385V1-V2
Особенности оборудования:
■■
Производительность: до 8000 комп/час
■■
Одна или две монтажных головки
со встроенной системой центрирования
компонентов + система дозирования
пасты/клея (опция)
■■
Сменный стол для групповой смены питателей
■■
Подача компонентов из любой упаковки,
включая россыпь
■■
Универсальный CAD-конвертер
■■
Вместимость 8 мм питателей: до 128 шт.
Технические характеристики:
■■
Центрирование компонентов:
■■
Размеры ПП:
--
Система оптического центрирования «на лету»
--
Макс. 650 × 315 мм (с конвейером)
--
Система оптического центрирования
-–
Макс. 600 × 350 мм (при ручной загрузке
для компонентов с габаритами до 60 мм
плат)
--
Система со встроенной камерой
■■
Количество мест для питателей
для автоматической коррекции позиции
из ленты 8 мм: до 128 шт.
ПП по реперным знакам
■■
Подключения
■■
Монтажные головки: 2 головки
--
Электропитание: 220 В, 50/60 Гц
с возможностью распознавания компонентов
-–
Потребляемая мощность: 1,8 кВт
«на лету», (от 01005 до 60 × 60 мм),
-–
Давление сжатого воздуха: 0,5-0,7 МПа
8000 комп/час
■■
Масса: 460 кг
■■
Точность монтажа
■■
Габаритные размеры: 990 × 1270 × 1320 мм
-–
Чип-компоненты: ±30 мкм @ 3σ

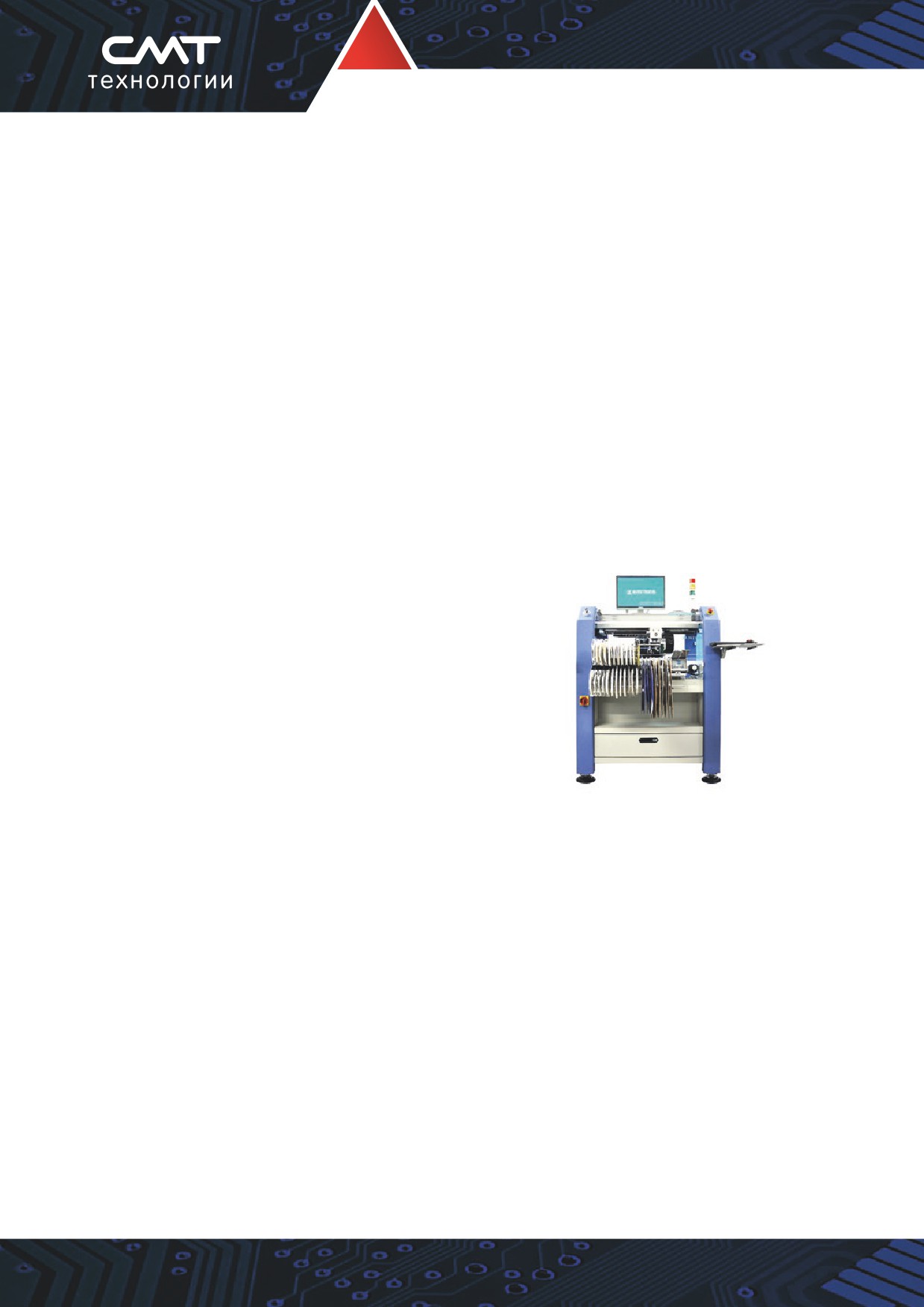

Монтажный автомат начального уровня Autotronik BS281V1
Производитель: Autotronik | Модель: BS281V1
Особенности оборудования:
■■
Производительность: до 3000 комп/час
■■
Одна монтажная головка со встроенной
системой центрирования компонентов +
система дозирования пасты/клея (опция)
■■
Интеллектуальные питатели
■■
Возможность настольного исполнения
■■
Монтаж компонентов от 0201
■■
Универсальный CAD-конвертер
9
Технические характеристики:
■■
Центрирование компонентов:
■■
Точность монтажа
--
Система оптического центрирования
--
Чип-компоненты: ±50 мкм @ 3σ
«на лету»;
■■
Размеры ПП: макс. 300 × 300 мм
--
Система оптического центрирования
■■
Количество мест для питателей
для компонентов с габаритами до 60 мм;
из ленты 8 мм: до 64 шт.
--
Система со встроенной камерой
■■
Подключения
для автоматической коррекции позиции
--
Электропитание: 220 В, 50/60 Гц
ПП по реперным знакам
-–
Потребляемая мощность: 1,0 кВт
■■
Монтажные головки: 1 головка
-–
Давление сжатого воздуха: 0,5-0,7 МПа
с возможностью распознавания компонентов
■■
Масса: 165 кг
«на лету»
■■
Габаритные размеры: 825 × 1060 × 590 мм
■■
От 0201 до ИМС 14 × 16 мм (60 × 60 мм —
опционально), 3000 комп/час

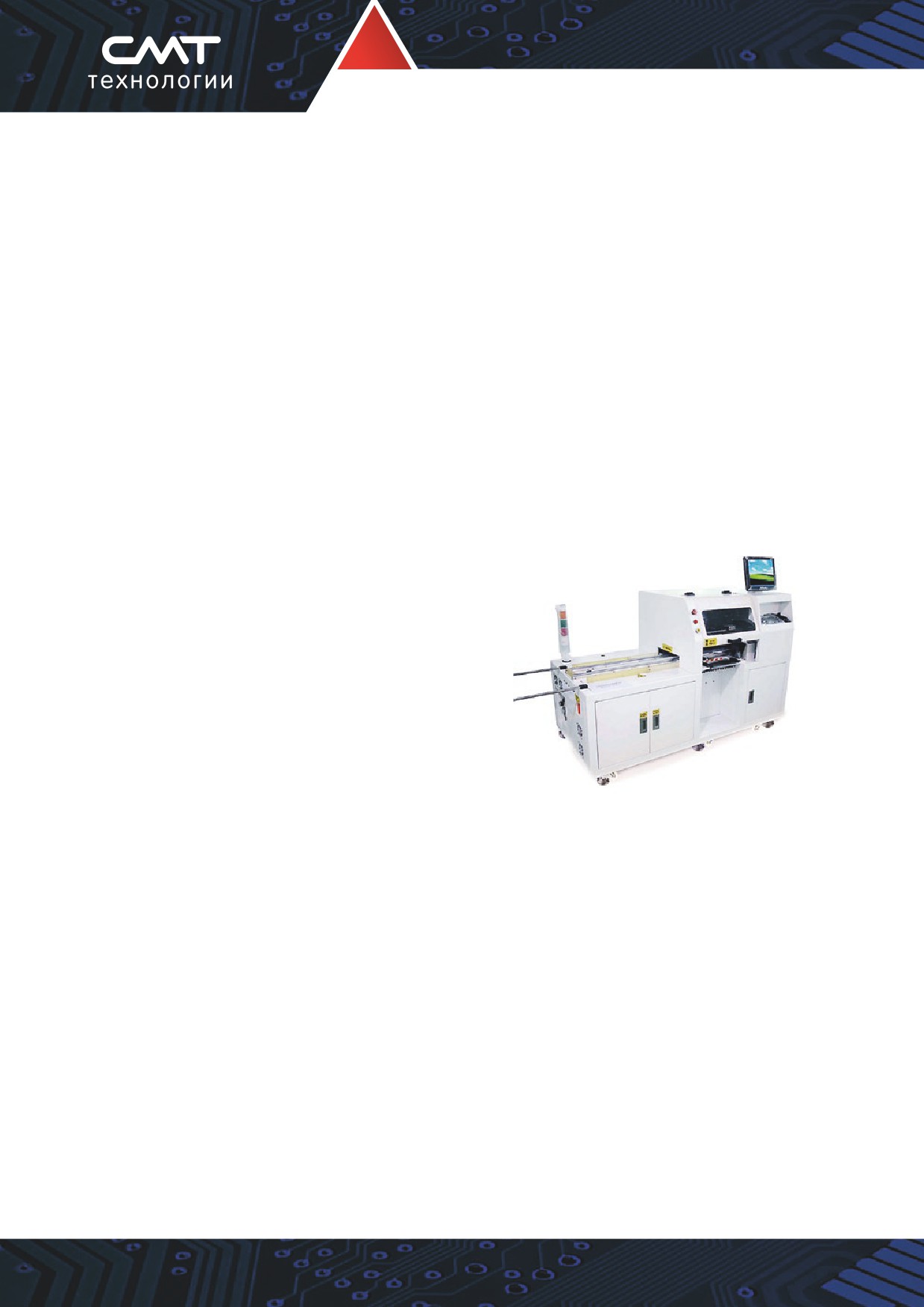

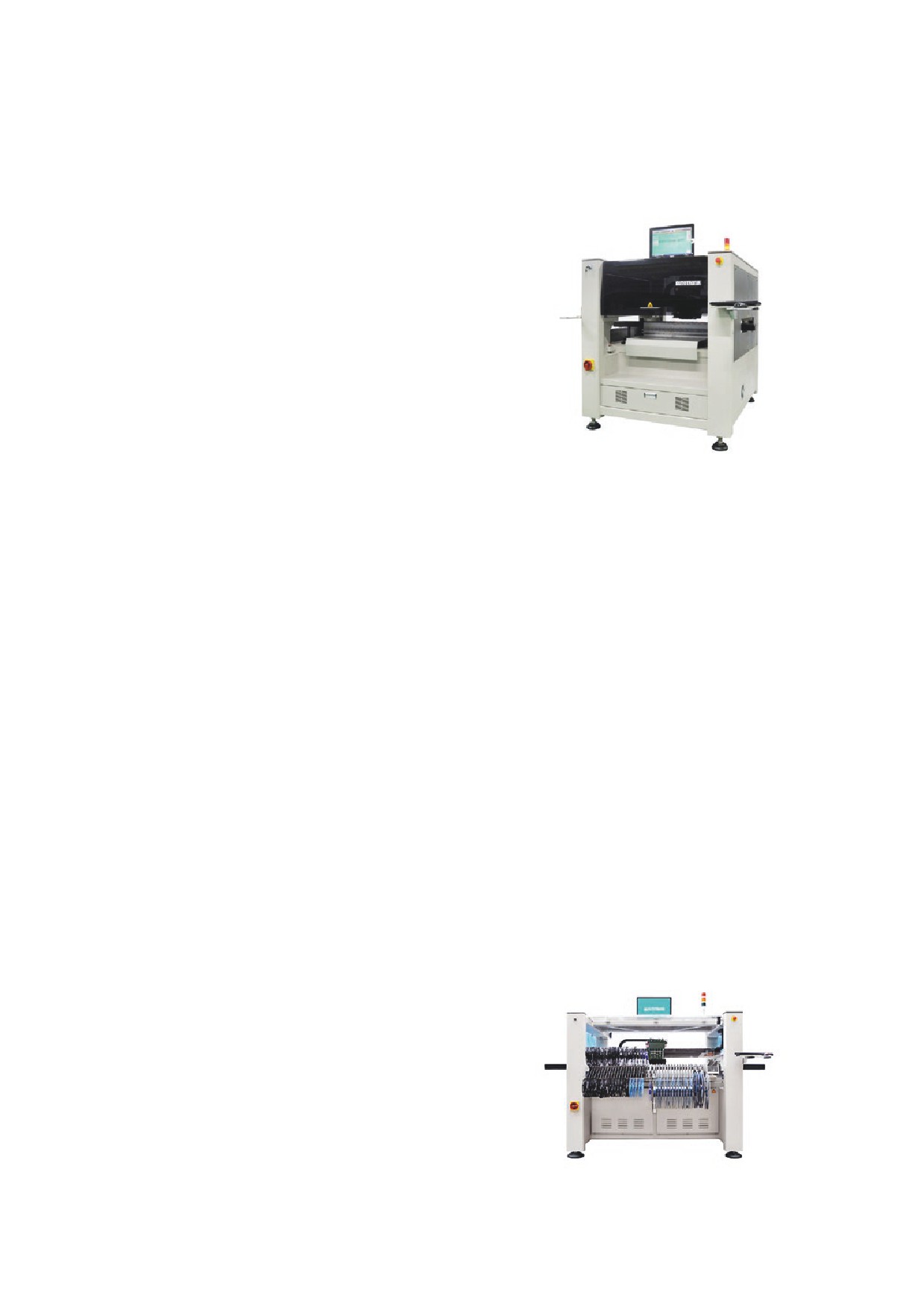

Высокопроизводительный установщик
светодиодных компонентов на печатные платы ELM180S
Производитель: Е-ТОР | Модель: ELM180S
Особенности оборудования:
■■
Производительность: до 25000 комп/час
■■
Высокая точность благодаря надежной
системе технического зрения
■■
Четыре монтажные головки
Технические характеристики:
■■
Центрирование компонентов:
--
Система оптического центрирования
«на лету»
--
Система со встроенной камерой
для автоматической коррекции позиции
ПП по реперным знакам
■■
Монтажные головки: 4 головки
с возможностью распознавания компонентов
«на лету», (от 0402 до 1608, LED, SOT, QFP),
25000 комп/час
■■
Точность монтажа
--
Чип-компоненты: ±50 мкм @ 3σ
■■
Размеры ПП: макс. 1200 × 300 мм / мин. 30 × 30 мм
■■
Подключения
--
Электропитание: 220 В, 50/60 Гц
-–
Потребляемая мощность: 2,8 кВт
-–
Давление сжатого воздуха: 0,5-0,7 МПа
■■
Масса: 750 кг
■■
Габаритные размеры: 2000 × 950 × 1250 мм
10
УСТАНОВКА КОМПОНЕНТОВ

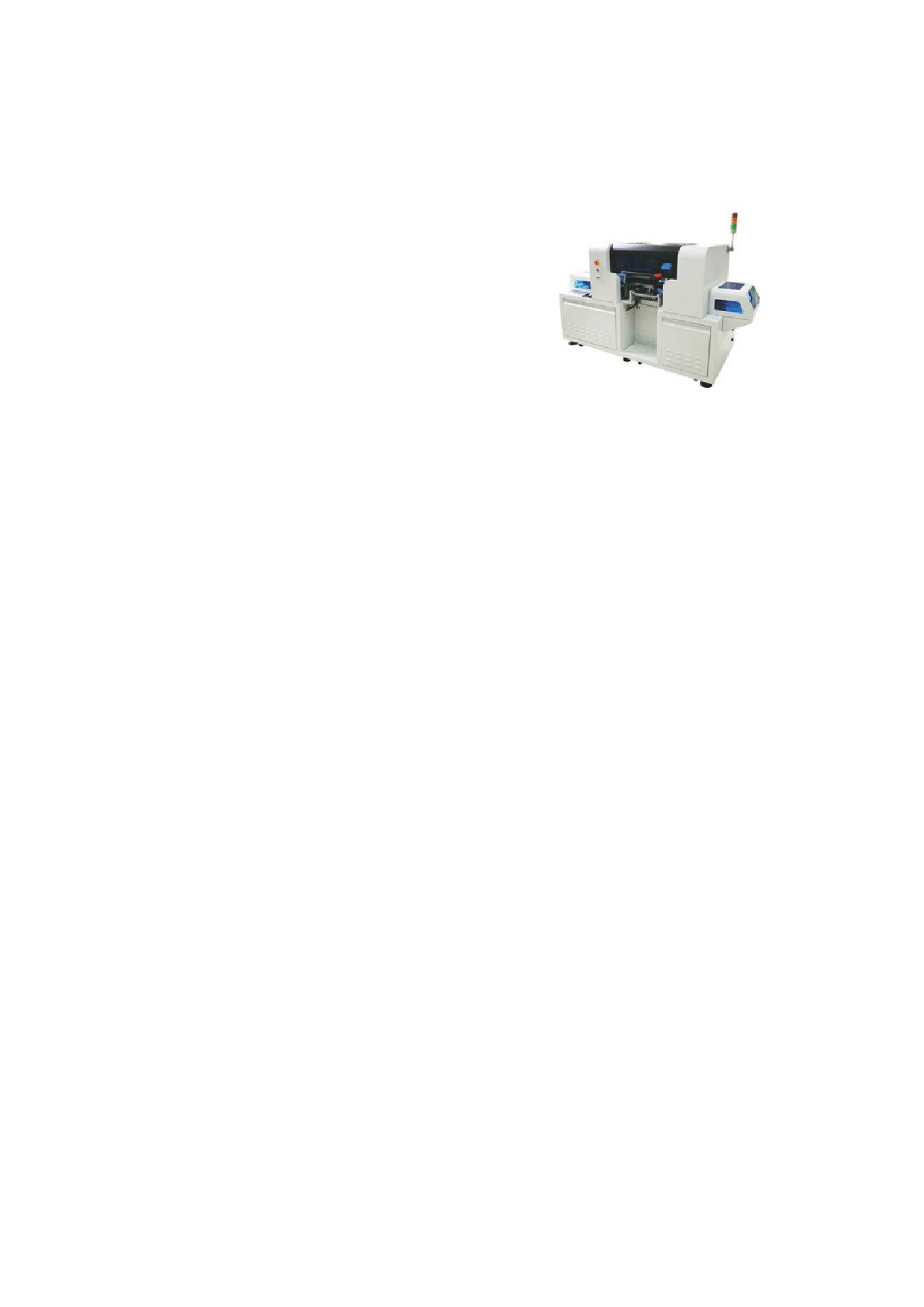

Высокопроизводительный установщик
светодиодных компонентов
на печатные платы ELM180A
Производитель: E-TOP | Модель: ELM180A
Особенности оборудования:
■■
Производительность: до 13000 комп/час
■■
Высокая точность благодаря надежной
системе технического зрения
■■
Четыре монтажные головки
Технические характеристики:
■■
Центрирование компонентов:
--
Система оптического центрирования
«на лету»
--
Система со встроенной камерой
для автоматической коррекции позиции
ПП по реперным знакам
■■
Монтажные головки: 4 головки
с возможностью распознавания компонентов
«на лету», (от 0402 до 1608, LED, SOT, QFP),
13000 комп/час
■■
Точность монтажа
--
Чип-компоненты: ±0,05 мм @ 3σ
■■
Размеры ПП:
--
Макс. 1200 × 300 мм
-–
Мин. 75 × 75 мм
■■
Подключения
--
Электропитание: 220 В, 50/60 Гц
-–
Потребляемая мощность: 1,5 кВт
-–
Давление сжатого воздуха: 0,5-0,7 МПа
■■
Масса: 750 кг
■■
Габаритные размеры: 2450 × 1200 × 1800 мм
11
Настольные системы монтажа электронных компонентов

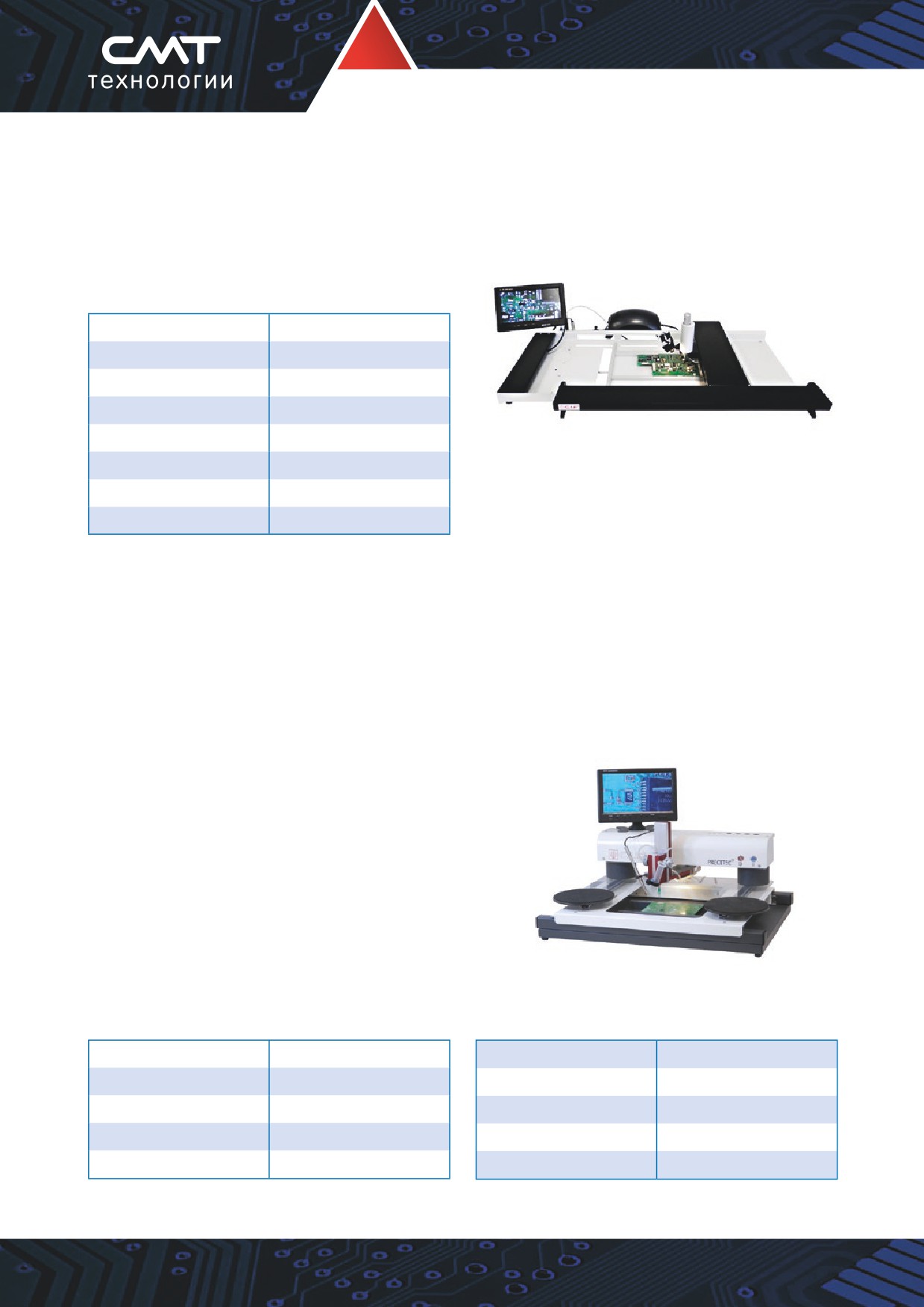

Ручной манипулятор для монтажа SMD-компонентов EASYPLACER.V
Производитель: C.I.F. | Модель: EASYPLACER.V
Технические характеристики:
Рабочая зона
380 × 295 мм
Точность монтажа
От 0603
Скорость монтажа
До 900 копм/ час
Уровень шума
< 70 Дб
Габариты системы
765 × 390 × 210 мм
Масса системы
6 кг
Электропитание
230В, 50/ 60 Гц
Пневмопитание
Не требуется
Особенности системы:
■■
1 цветная видеокамера+ ЖК-монитор 9"
■■
2 резиновых присоски с разными диаметрами
■■
1 вакуумный насос, 230 В, 6 Вт
для захвата больших компонентов
■■
2 различные иглы для захвата компонентов
■■
3 подставки для поддержки ПП снизу
Ручной манипулятор для монтажа SMD-компонентов PRECITEC
Производитель: C.I.F. | Модель: PRECITEC.Elite
Технические характеристики:
Особенности системы:
■■
Предназначен для единичных и опытных производств
■■
Удобство управление любой рукой, или обеими сразу
■■
Автоматическое включение/выключение вакуума при
операциях захвата и монтажа
■■
Головка для дозирования материалов (стандарт)
■■
Цветная видеокамера с подсветкой
(опционально)
Рабочая зона
350х400 мм
Уровень шума
< 70 Дб
Монтаж компонентов
От 0603 до QFP
Габариты системы
600х500х300 мм
Точность монтажа
0,65 мм
Масса системы
17 кг
Поворот головки
360°
Электропитание
230В, 50/ 60 Гц
Скорость монтажа
До 900 копм/ час
Пневмопитание
Не требуется
12
УСТАНОВКА КОМПОНЕНТОВ
Полуавтаматический настольный манипулятор для установки SMD компонентов
EXPERT-SAFP
Производитель: Essemtec | Модель: EXPERT-SAFP
Особенности системы:
■■
Наличие как ручных, так и полуавтоматических
моделей манипуляторов
■■
Наличие в конструкции пантографа,
обеспечивающего плавность хода
■■
Пружинная монтажная головка
■■
Система интегрированного освещения
■■
Точная регулировка осей X/Y/t
■■
Автоматическое опускание конпонента
на печатную плату
■■
Микропроцессорное управление с помощью ЖК-дисплея
■■
Диспенсер для клея и паяльной пасты
■■
Головка для размещения BGA, CSP и flip chip компонентов
Технические характеристики:
Скорость монтажа чипов
600-800 комп/час
Скорость монтажа ИС
100-200 комп/час
Скорость дозирования
1000 — 1500 точек/час
Внестимость карусели
45 или 90 ячеек
Количество питателей
12 штук
Количество матречных поддонов
1 штука
Количество поддонов 40 × 40 мм
22 штуки/карусель
Вместимость задней базы
25 штук (вместо карусели)
Устройство подачи ленты (обрезков)
3 × 8 мм + 1 × 12 мм + 1 × 16 мм
Устанавливаемые компоненты
0402, 0201 с доп камерой
Минимальный шаг выводов
0,4 мм (с призмой)
Минимальный размер ПП
25 × 25 мм
Максимальный размер ПП
410 × 246 мм
Габариты установки
750 × 715 × 310 мм
Масса установки
22 кг
Электропитание
220 В/ 50 Гц или 110В, 60 Гц
Пневмопитание
5-7 бар, чистый, сухой воздух без масла, отфильтрованный 2 мкм
13
ТРАФАРЕТНАЯ ПЕЧАТЬ
Автоматы для трафаретной печати

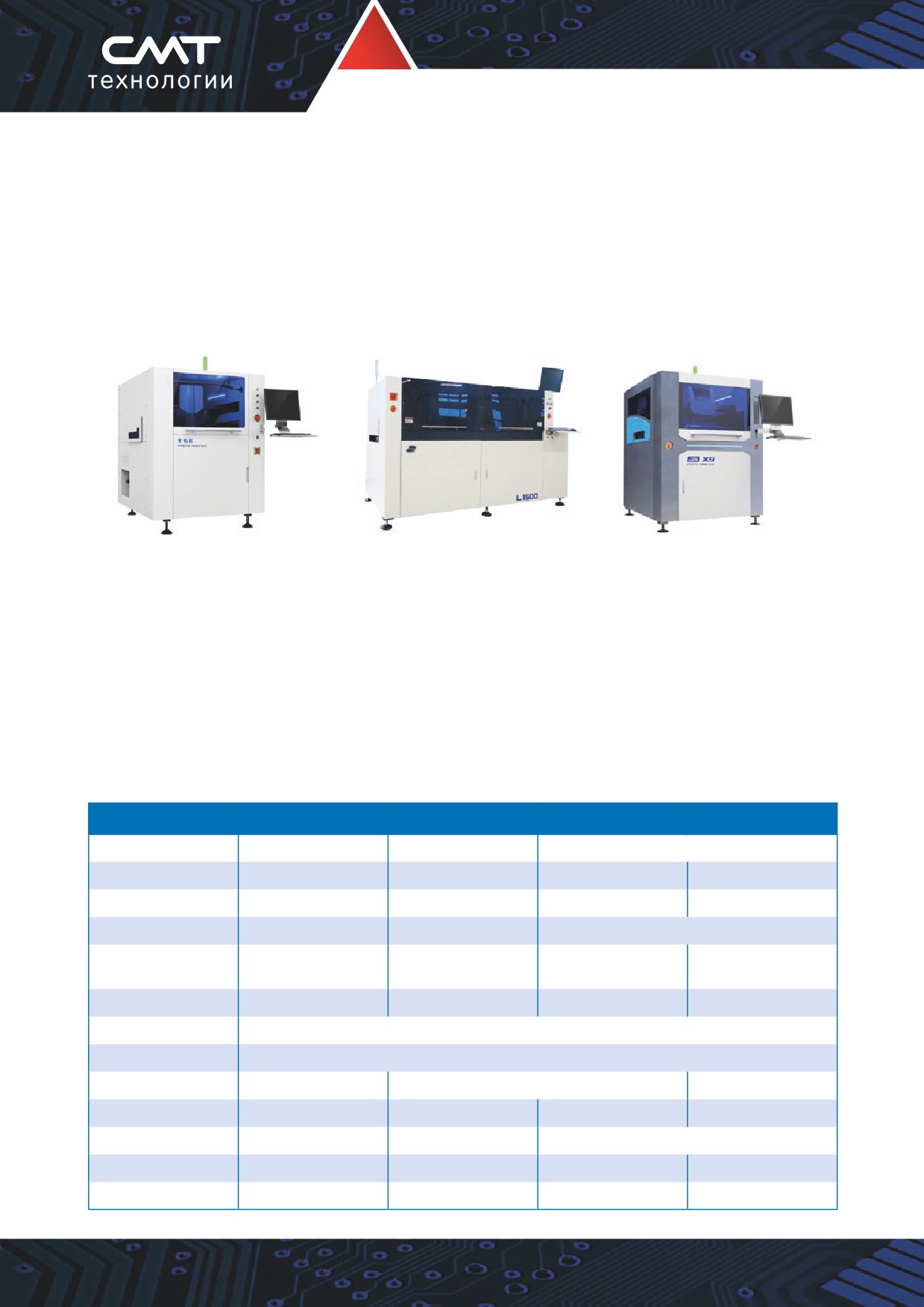

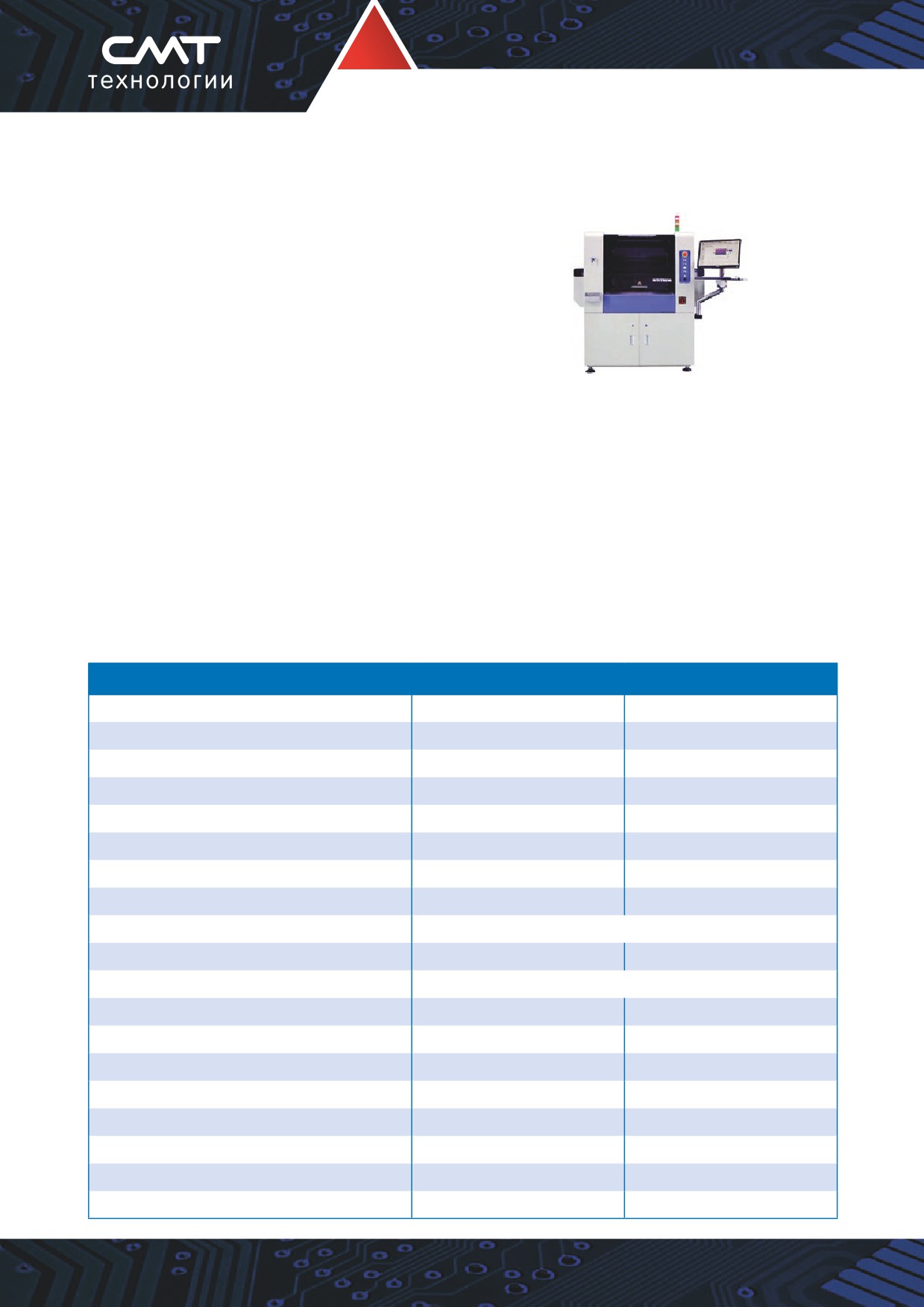

Линейные автоматические принтеры HTGD
Производитель: HTGD | Модели: TSE, L1500, DX, X9
Особенности оборудования:
■■
Сервопривод камеры;
■■
Увеличенная эффективность системы
■■
Сервопривод оси Y движения ракелей;
очистки трафарета;
■■
Контроль и регулировка давления ракелей
■■
Инспекция качества печати и SPC анализ;
в реальном времени;
■■
Инспекция апертур трафарета (опция);
■■
Высокоточная система позиционирования ПП;
■■
Камера с увеличенным полем зрения (опция).
Технические характеристики:
Модель
TSE
L1500
DX
X9
Мин размер ПП
50 × 50 мм
80 × 50 мм
50 × 50 мм
Макс размер ПП
450ч350 мм
1500 × 500 мм
610 × 610 мм
450 × 350 мм
Толщина ПП
0,4-6 мм
0,8-6 мм
0,4-10 мм
0,4-14 м
Макс скорость конвейера
1500 мм/сек
1200 мм/сек
1500 мм/сек
370 × 470 —
Размеры рамки
737 × 370-1800 × 737 мм
550 × 650-800 × 800 мм
370 × 470-737 × 737 мм
737 × 737 мм
Область печати
450 × 350 мм
1500 × 500 мм
610 × 610мм
450 × 350 мм
Скорость печати
0-200 мм/сек
Давление ракеля
0,5 до 10 кг/см2
Поле зрения камеры
6,4 × 4,8 мм
10,24 × 6,4 мм
6,4 × 4,8 мм
Повторяемость
<7 сек
<15 сек
<8 сек
<7 сек
Цикл работы
<5 мин
<10 мин
<5 мин
Габариты
1140 × 1400 × 1480 мм
2455 × 1400 × 1520 мм
1220 × 1660 × 1520 мм
1152 × 1415 × 1520 мм
Масса
1000 кг
1800 кг
1230 кг
1000 кг
14
ТРАФАРЕТНАЯ ПЕЧАТЬ
Комплектация:
■■
Линейный автомат для трафаретной печати;
■■
Две независимые саморегулирующиеся
■■
Управляющее ПО (через операционную
печатающие головки с сервоприводами;
систему Windows XP), включая пакет
■■
Шаговые привода на осях X,Y и Theta
для диагностики оборудования, с монитором,
для рабочего стола;
клавиатурой и трекболом;
■■
Встроенный адаптер для рамок
■■
Телецентрическая камера и автоматическая
для трафаретов (от 370 × 470 до 737 × 737 мм);
система технического зрения;
■■
Система захвата и позиционирования
■■
Приводная система совмещения трафарета
печатной платы;
и печатной платы по реперным знакам;
■■
Устройство поддержки печатной платы
(магнитные штыри, вакуумный блок).
Опции:
■■
Автоматическое добавление пасты
на трафарет;
■■
Поддержание постоянных температуры
и влажности в рабочей камере;
■■
Вакуумная поддержка ПП во время печати;
■■
Автоматическое дозирование пасты/клея
на ПП;
■■
Система гибкой поддержки печатных плат;
■■
Инспекция апертур в трафарете (ПО)
(для гарантированно качественной печати
под компоненты 01005-0201);
■■
Камера с увеличенным полем зрения
(для ускорения 2D инспекции пасты в 2 раза);
■■
Рамка-адаптер для сменных трафаретов.
15
Линейные автоматические трафаретные принтеры Autotronik для нанесения
паяльных паст
Производитель: Autotronik | Модели АР430 и АР1200
Комплектация:
■■
Линейный принтер для трафаретной
печати — базовое оборудование
■■
Управляющее ПО (на базе операционной
системы Windows 7), промышленный ПК,
монитор, клавиатура и “мышь”
■■
Автоматическая система совмещения трафарета
и печатной платы по реперным знакам
■■
Автоматическая система с CCD-камерами
■■
Две независимые саморегулирующиеся
для распознавания реперных знаков
(“плавающие”) печатающие головки
■■
Односекционный конвейер с направлением
■■
Комплект документации на русском языке
движения слева-направо
■■
Комплект ракелей в сборе (2 шт.,
■■
Светодиодная подсветка
ширина — 250 мм)
■■
Световая сигнальная башня
■■
Устройство автоматизированной очистки
(красный/желтый/ зеленый)
трафарета (режимы: сухой/влажный/вакуумный)
■■
Транспортная упаковка
Технические характеристики:
Параметр / Модель
АР430
АР1200
Максимальные размеры ПП
400 × 300 мм
1200 × 300 мм
Минимальные размеры ПП
50 × 50 мм
100 × 50 мм
Толщина ПП
0,4 — 5 мм
0,4 — 5 мм
Макс. размеры рамки
737 × 737 мм
1600 × 300 мм
Мин. размеры рамки
470 × 300 мм
400 × 300 мм
Повторяемость печати
±10 микрон (3 сигма)
±10 микрон (3 сигма)
Точность совмещения ПП и трафарета
±20 микрон (3 сигма)
±20 микрон (3 сигма)
Регулируемая скорость печати
20 — 120 мм/сек
20 — 120 мм/сек
Время цикла
15 секунд (без учета печати и очистки трафарета)
Высота конвейера
900±20 мм
900±20 мм
Движение конвейера
слева-направо (опционально: справа-налево, слева-налево, справа-направо)
Три скорости транспортировки ПП
максимум 500 мм/сек
максимум 500 мм/сек
Интерфейс
SMEMA
SMEMA
Угол наклона ракеля
45° или 60°
45° или 60°
Пределы перемещений по осям X/Y/R при совмещении
±10мм, ±2°
±10мм, ±2°
Габаритные размеры принтера (ШхГхВ)
1450 × 1120 × 1525 мм
2300 × 1704 × 1878 мм
Электропитание
220 В, 50 Гц, 1 кВт
220 В, 50 Гц, 1,2 кВт
Пневмопитание
4-6 Бар, 150 л/мин
4-6 Бар, 150 л/мин
Масса принтера
780 кг
1200 кг
16
ТРАФАРЕТНАЯ ПЕЧАТЬ
Полуавтоматы для трафаретной печати
Полуавтоматы трафаретной печати Autotronik
Производитель: Autotronik | Модели: SP600, SP900 и SP1200
Технические характеристики:
Параметр / Модель
SP600
SP900
SP1200
Максимальные размеры ПП
650 × 370 мм
910 × 370 мм
1250 × 370 мм
Размеры рамки
от 350 × 350 мм до 838 × 500 мм
от 350 × 350 мм до 1140 × 550 мм
Область печати:
600 × 350 мм
900 × 350 мм
1250 × 350 мм
Повторяемость печати:
±0.01 мм
±0.01 мм
±0.01 мм
Скорость печати
регулируемая
регулируемая
регулируемая
Скорость отделения
регулируемая
регулируемая
регулируемая
ПП от трафарета
Клиренс под платой
25 мм (с опцией PCB H400)
25 мм (с опцией PCB H400)
25 мм (с опцией PCB H400)
Ход регулировки по осям X/Y
±13 мм
±13 мм
±13 мм
Ход регулировки по углу
±3,5°
±3,5°
±3,5°
Габаритные размеры принтера
1130 × 680 × 640 мм
1430 × 680 × 684 мм
1830 × 680 × 684 мм
Масса оборудования:
110 кг
155 кг
190 кг
Ракель SQ-M250B-PR
254 мм (комплект 2 шт)
254 мм (комплект 2 шт)
254 мм (комплект 2 шт)
17

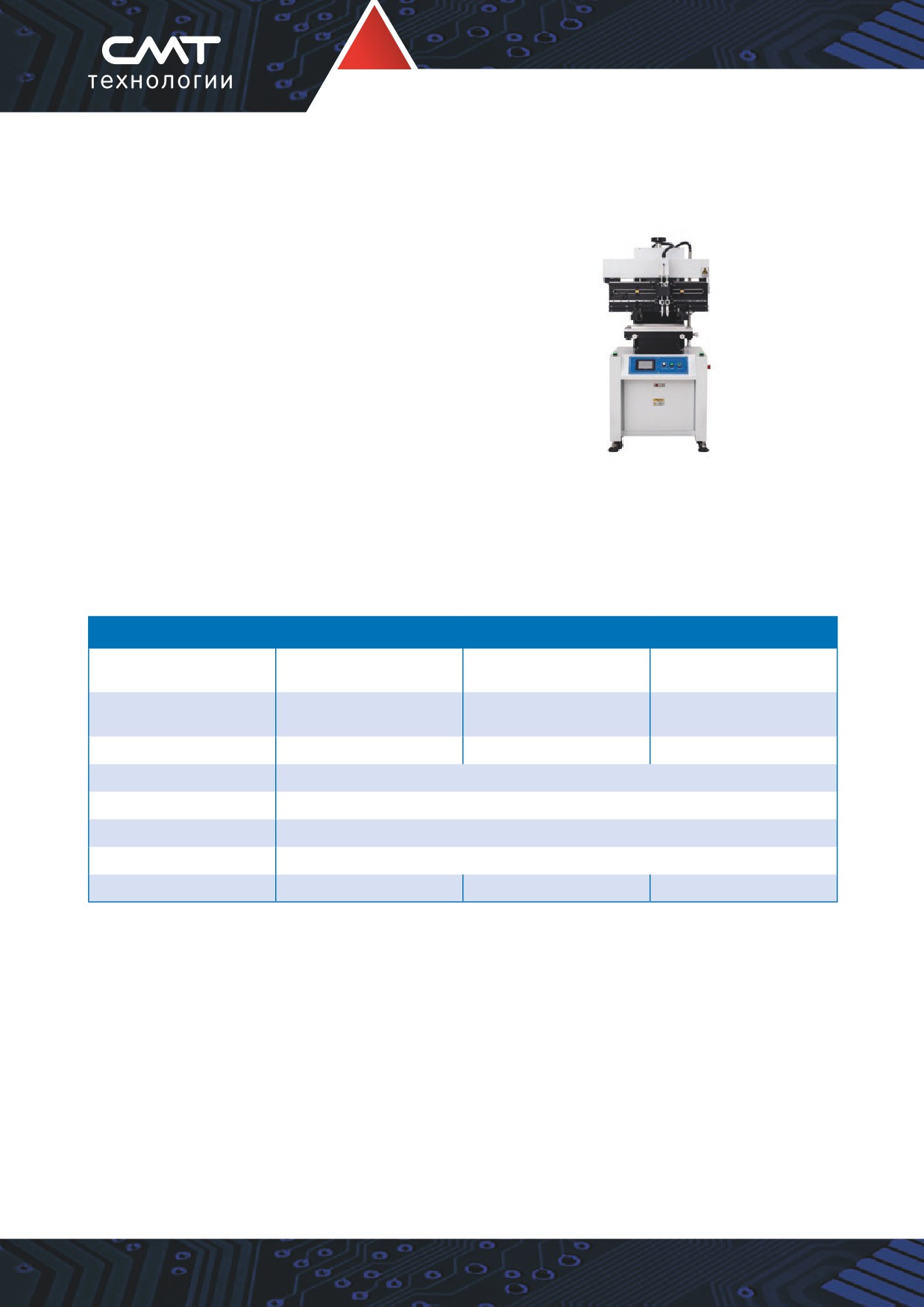

Полуавтоматы трафаретной печати KAYO
Производитель: KAYOSMT | Модели 5088, 5088C, 5088XL
Особенности оборудования:
■■
Микрокомпьютерное управление, сенсорный
дисплей;
■■
Автоматическая регулировка высоты ракелей
относительно трафарета;
■■
Регулировка давления ракелей;
■■
Регулировка скорости движения ракелей;
■■
Безопасный запуск процесса печати двумя
кнопками;
■■
Позиционирование ПП по реперным отверстиям,
или по краям;
■■
Режимы печати: одиночный проход, двойной проход;
■■
Запуск процесса печати: полуавтоматический, автоматический;
■■
Литое основание базы принтера.
Технические характеристики:
Модель
5088
5088C
5088XL
Максимальные габариты рамки
600 × 320 мм
800 × 320 мм
1400 × 584 мм
с трафаретом
Минимальные габариты рамки
400 × 320 мм
600 × 320 мм
1200 × 500 мм
с трафаретом
Габариты стола печати
500 × 320 мм
700 × 320 мм
1250 × 500 мм
Ход стола печати
± 10 мм
Точность/ повторяемость печати
± 0,02 мм
Скорость печати
0 — 100 мм/сек
Пневмопитание
4 — 7 бар
Габариты
900 × 1100 × 1680 мм
900 × 1100 × 1680 мм
1800 × 900 × 1680 мм
18
ТРАФАРЕТНАЯ ПЕЧАТЬ
Ручные принтеры для трафаретной печати

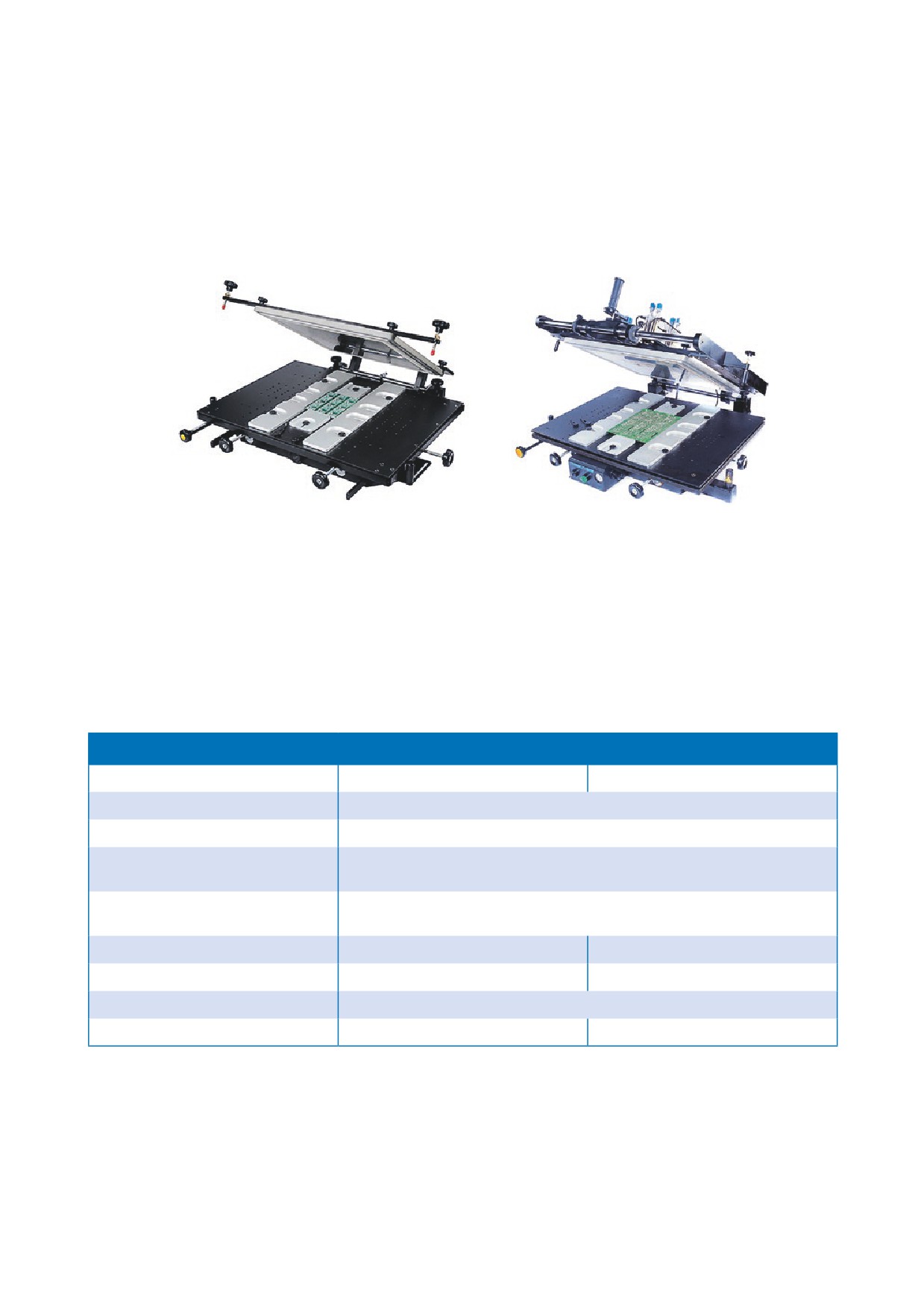

Ручные настольные трафаретные принтеры RenThang
Производитель: RenThang | Модель: STP-450, STP-550
Особенности оборудования:
■■
Устройство начального уровня для нанесения
■■
Регулируемое разделение платы и трафарета
паяльных паст или клея на печатные платы;
по оси Z;
■■
Идеальное решение для единичных
■■
Применение для двусторонних ПП.
и мелкосерийных производств;
Технические характеристики:
Модель
STP-450
STP-550
Макс. размеры печатной платы
500 × 500 мм
500 × 400 мм
Макс. размеры трафарета
600 × 600 мм
Повторяемость процесса:
10 мкм (3 сигма)
Ход настройки апертур трафарета под
12,5 мм
контактные площадки на ПП по осям XYθ:
Ход настройки отрыва ПП от трафарета
19 мм
по оси Z
Габариты оборудования
840 × 920 × 250 мм
840 × 920 × 250
Масса
50 кг
60 кг
Электропитание
Не требуется
Пневмопитание:
Не требуется
4 — 6 бар
19

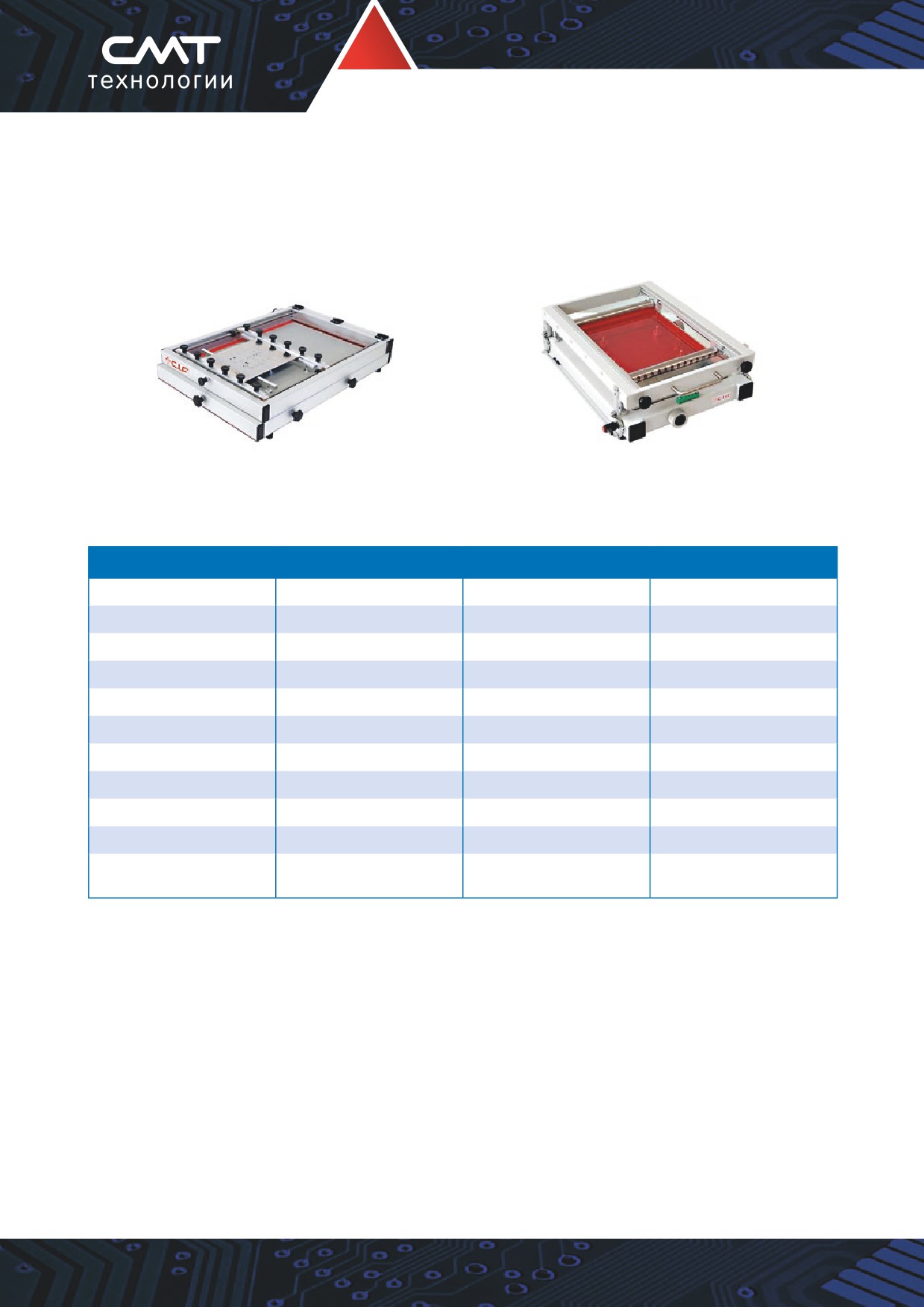

Ручные настольные трафаретные принтеры TECPRINT
Производитель: C.I.F. | Модель: Tecprint 500, 700 и 800
Технические характеристики:
Параметр / Модель
Tecprint 500
Tecprint 700
Tecprint 800
Макс. размеры трафарета
210 × 320 мм
310 × 470 мм
210 × 380 мм
Мин. размеры трафарета
50 × 50 мм
50 × 50 мм
-
Макс. размеры ПП
200 × 270 мм
300 × 400 мм
190 × 270 мм
Мин. размеры ПП
30 × 50 мм
30 × 50 мм
-
Клиренс под ПП
25 мм
25 мм
25 мм
Система автонатяжения
да
да
да
Настройка по осям X/Y/R
± 7,0 мм
± 7,0 мм
± 7,0 мм
Разделение ПП и трафарета
-
-
да
Габариты принтера
315 × 550 × 200 мм
415 × 700 × 230 мм
400 × 295 × 120 мм
Масса принтера
5.5 кг
9 кг
10 кг
принтер + стальной ракель
принтер + стальной ракель
принтер + стальной ракель +
Комплектация
+ 3 подставки под ПП
+ 3 подставки под ПП
система поддержки
20
ТРАФАРЕТНАЯ ПЕЧАТЬ
Вспомогательное оборудование для трафаретной печати

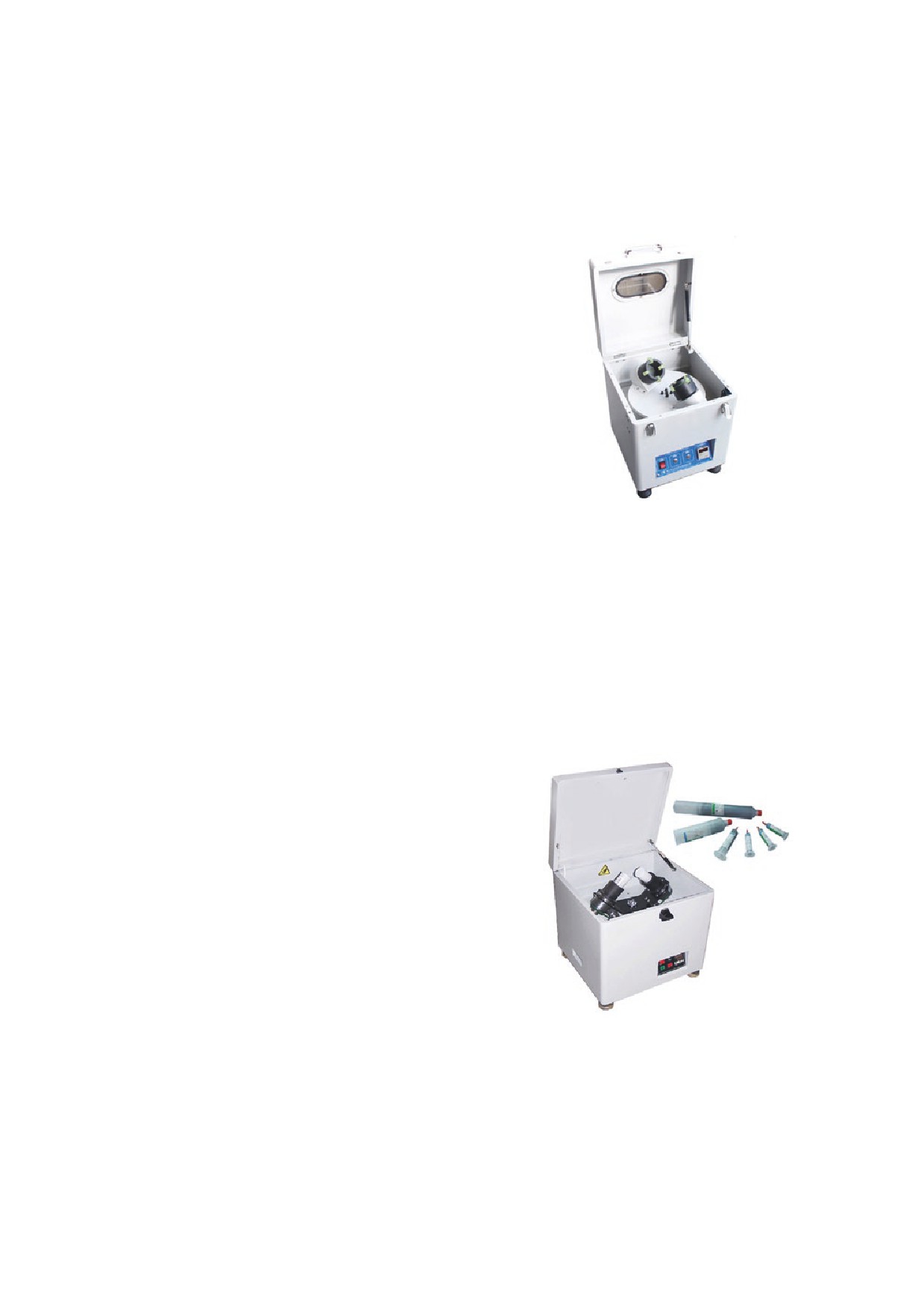

Автоматический миксер для паяльной пасты, модель KAYO-500S
Производитель: KAYOSMT | Модель: KAYO-500S
Особенности оборудования:
■■
Регулируемое время перемешивания:
0-99 мин.;
■■
Бесшумная работа;
■■
Не требует дополнительной фиксации.
Технические характеристики:
■■
Скорость вращения вокруг оси
миксера — 400 об/мин
■■
Скорость вращения вокруг оси
банки — 300 об/мин
■■
Вместимость — 2 банки по 500 г
■■
Электропитание: 1 фаза, 220 В, 50 Гц
■■
Габариты контейнера: диаметр 60-67 мм,
■■
Потребляемая мощность: 300 Вт
длина 95 мм
■■
Габариты — 400 × 400 × 520 мм
■■
Габариты шприца: диаметр 35-70 мм,
■■
Масса — 45 кг
длина 120 мм
Автоматический миксер для паяльной пасты в шприцах, модель SPM-900
Производитель: 1ClickSMT | Модель: SPM-900
Особенности оборудования:
■■
Простота в управлении
■■
Возможность перемешивания пасты
поставляемой в шприцах
■■
Цифровой таймер
Технические характеристики:
■■
Скорость вращения держателя: 900 об/мин
■■
Скорость вращения контейнера с пастой:
450 об/мин
■■
Масса контейнера с пастой: 500 гр (2 банки)
■■
Габариты контейнера: диаметр 60-67 мм,
длина 95 мм
■■
Габариты шприца: диаметр 35-70 мм,
длина 120 мм
■■
Электропитание: 220 В, 50 Гц
■■
Потребляемая мощность: 300 Вт
■■
Габариты (Д × Ш × В): 540 × 540 × 800 мм
■■
Масса: 50 кг
21

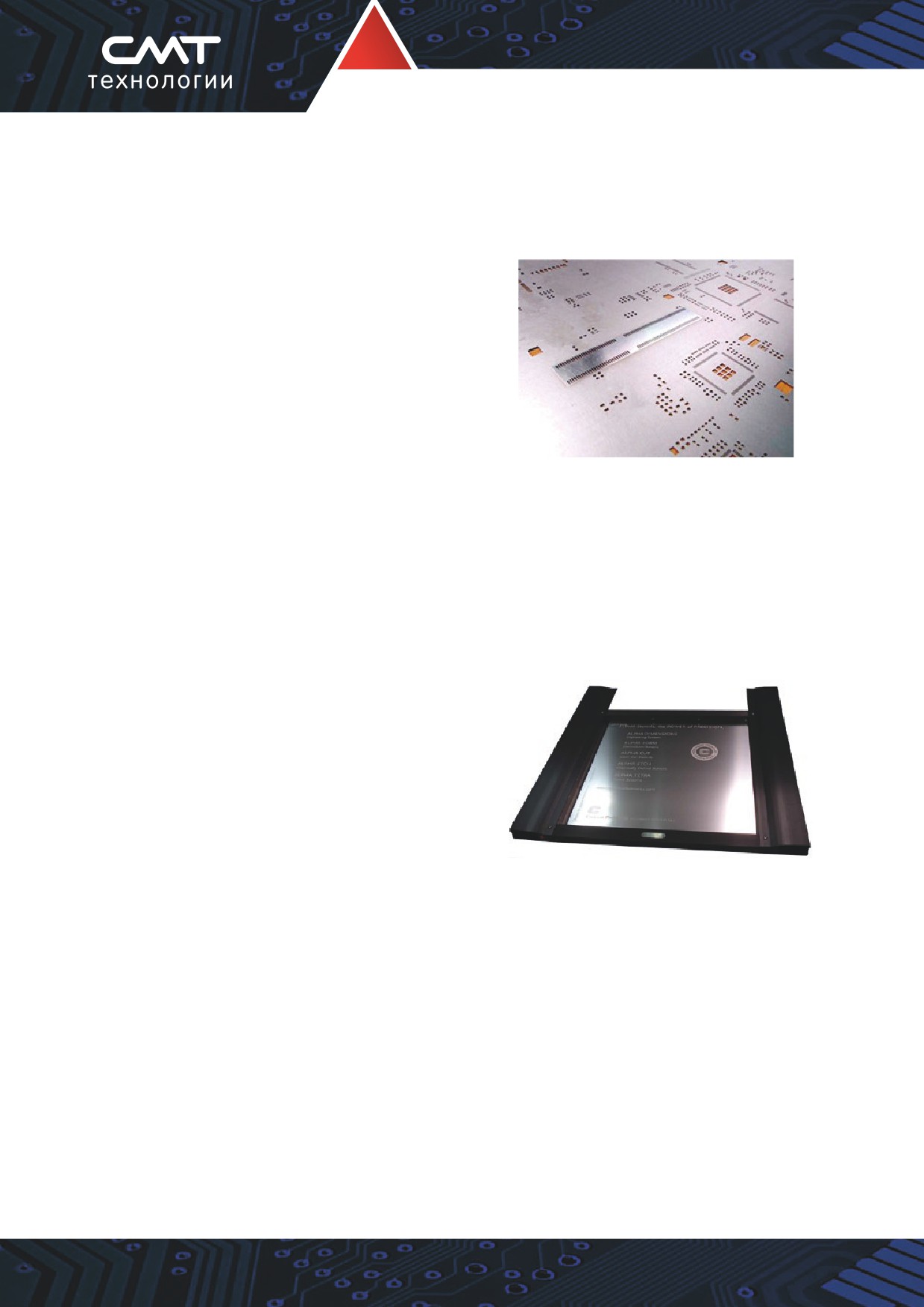

Универсальные рамы для натяжения трафаретов
ALPHA® TETRA™
Оснавные особенности:
■■
Гибкость. Система ALPHA® TETRA™
предназначена для использования на самых
популярных моделях принтеров, работающих
на современных производствах электроники,
таких как: DEK, MPM, FUJI, HTGD, GKG, EKRA
■■
Точность. У Вас никогда не возникнет
проблем с работой системы ALPHA® TETRA™.
Трафарет закреплен непосредственно
на раме, которая осуществляет равномерное
натяжение в четырех направлениях, без
смятия краев трафарета
■■
Экономия времени. Трафарет может
быть заменен менее чем за минуту — это
во много раз быстрее, чем у большинства
универсальных систем натяжения
Универсальные рамы для натяжения трафаретов Alpha Tetra
Производитель: Alpha | Модель: Alpha Tetra
Особенности оборудования:
■■
Большое количество типоразмеров под
разные задачи
■■
Удобная и оперативная смена трафаретов
■■
Экономия пространства при хранении
трафаретов в листах
Технические характеристики:
■■
Механизм рамки: черный анодированный
алюминиевый профиль с возможностью
сжатия-растяжения пружинного механизма
при помощи сжатого воздухарафаретная
печать
■■
Метод натяжения: 4-х сторонняя
механическая система натяжения при
помощи сжатия пружин диаметром 6,1 мм,
усилие каждой пружины 50 Н
■■
Метод снятия натяжения: воздействие
сжатого воздуха на пружины
■■
Метод закрепления трафарета: за отверстия
по периметру (по 4 сторонам)
■■
Сжатый воздух: 6,5-7,5 атм, шланг 6 мм
22
ТРАФАРЕТНАЯ ПЕЧАТЬ
Размеры серийных моделей Alpha Tetra:
23

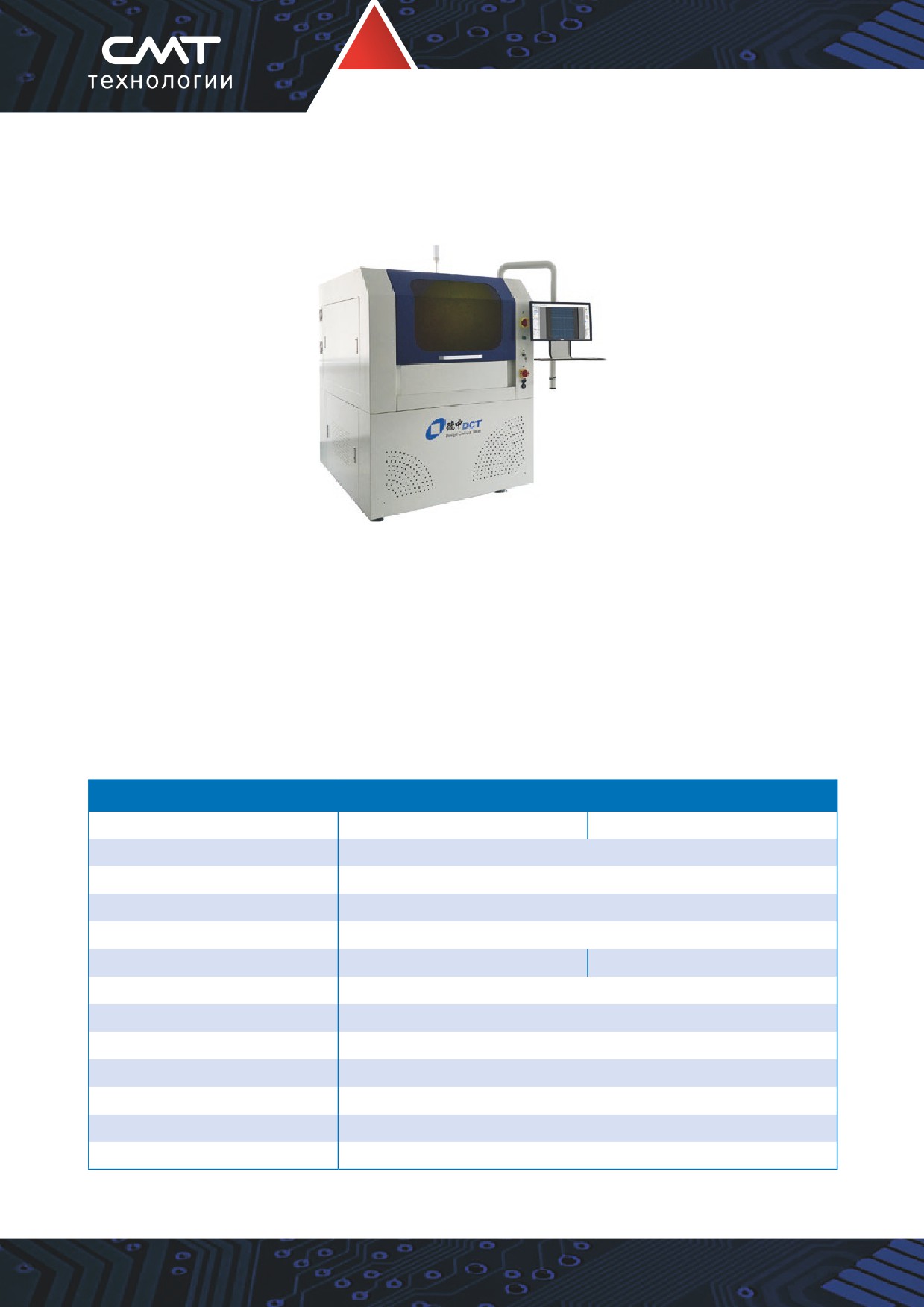

Лазер для изготовления трафаретов DCT серия М3
Производитель: DCT | Модель: M3A и M3P
Особенности оборудования:
■■
Мощные лазеры, сочетание точности и стабильности
■■
Гранитный рабочий стол, мостовой конструкции
■■
Высокая точность обработки
■■
Импортированный сканирующий гальванометр, телецентрический объектив
■■
Простота и безопасность использования
Технические характеристики:
Модель
M3A
M3P
Рабочая зона
600 × 600 мм
980 × 748 мм
Разрешение перемещения платформы
0,5 мкм
Повторяемость Х/Y
≤±2 мкм
Тип лазера
импульсный
Длина волны лазера
1070 нм
Средняя мощность
≥200 Вт
50 Вт
Средняя мощность импульса
150 Вт
Пиковая мощность лазера
1500 Вт
Рабочий стол
Гранитная плита, мостовая конструкция
Габариты
1560 × 1250 × 1915 мм
Масса
1500 кг
Электропитание
3 фазы, 380 В + ноль + земля
Мощность
3 кВт
24
ПАЙКА ОПЛАВЛЕНИЕМ
ПАЙКА ОПЛАВЛЕНИЕМ
Линейные печи для пайки в среде азота

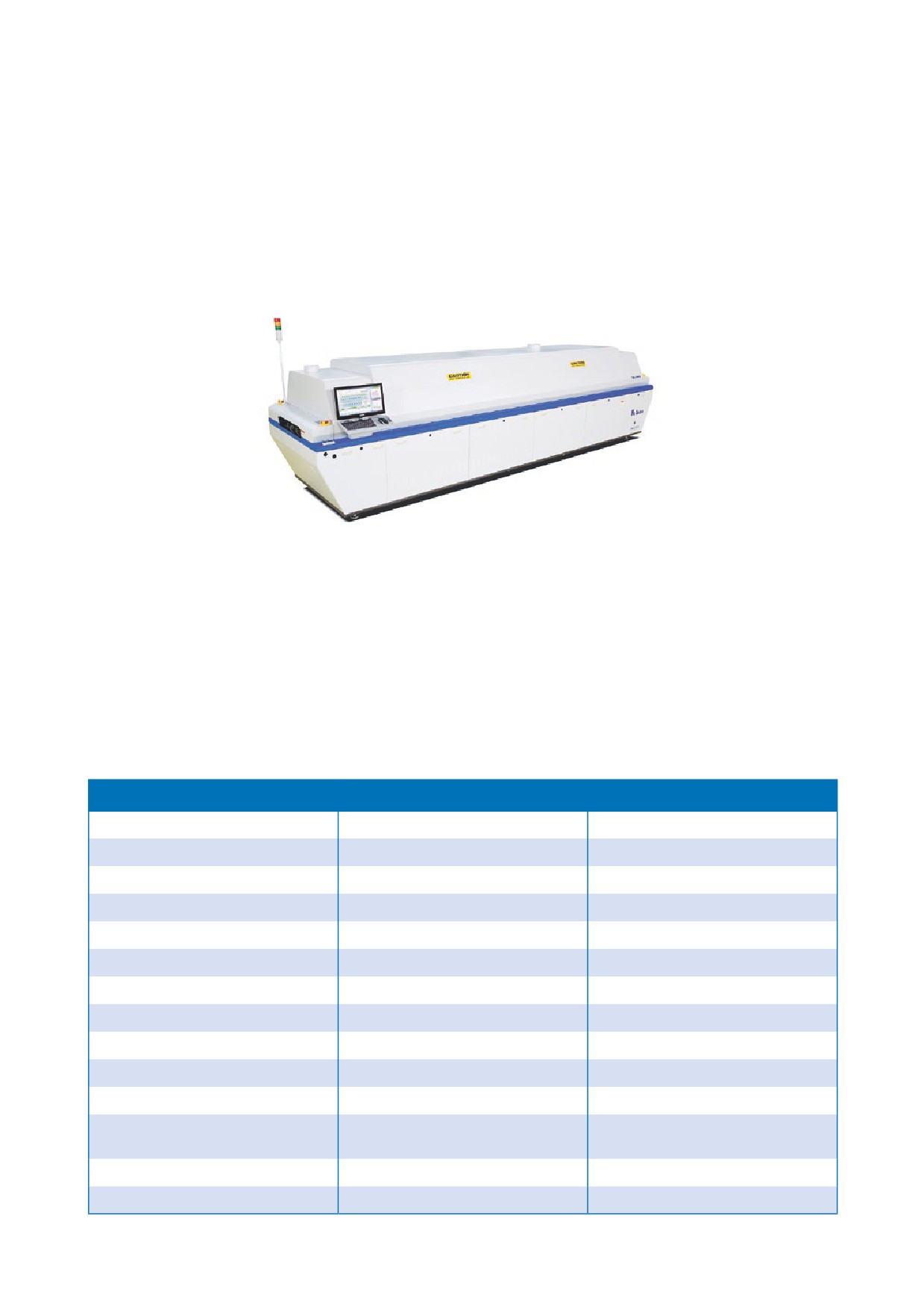

Печи конвекционного оплавления припоя в азотной среде TSM серия TRN
Производитель: TSM | Модели: TRN I-E103M, TRN I-E-123M
Особенности оборудования:
■■
Малое потребление электроэнергии
■■
Система контроля количества кислорода
■■
Низкое потребление азота, контроль
в зонах печи
количества азота во всех зонах
■■
Система контроля температуры в зонах печи
■■
Предотвращена температурная
■■
Блок управления азотом
интерференция
Технические характеристики:
Модель
TRN I-E103M
TRN I-E-123M
Ширина ПП
50 — 460 мм
50 — 460 мм
Длина одной зоны нагрева
310 мм
310 мм
Количество зон нагрева (верх/низ)
10/10
12/12
Количество зон охлаждения
3
3
Скорость конвейера
300 — 1600 мм/мин
300 — 1600 мм/мин
Тип конвейера
цепной
цепной
Время выхода на режим
30 — 40 мин
30 — 40 мин
Время изменения профиля
15 — 30 мин
15 — 30 мин
Высока компонента (сверху/снизу)
25/20 мм
25/20 мм
Способ охлаждения
воздух
воздух
Потребление азота
8 — 18 м³/ч
8 — 18 м³/ч
3 фазы, 380 или 220 В,
3 фазы, 380 или 220 В,
Электропитание
50/60 Гц
50/60 Гц
Пневмопитание
5 бар
5 бар
Общая длина печи
5900 мм
6600 мм
25

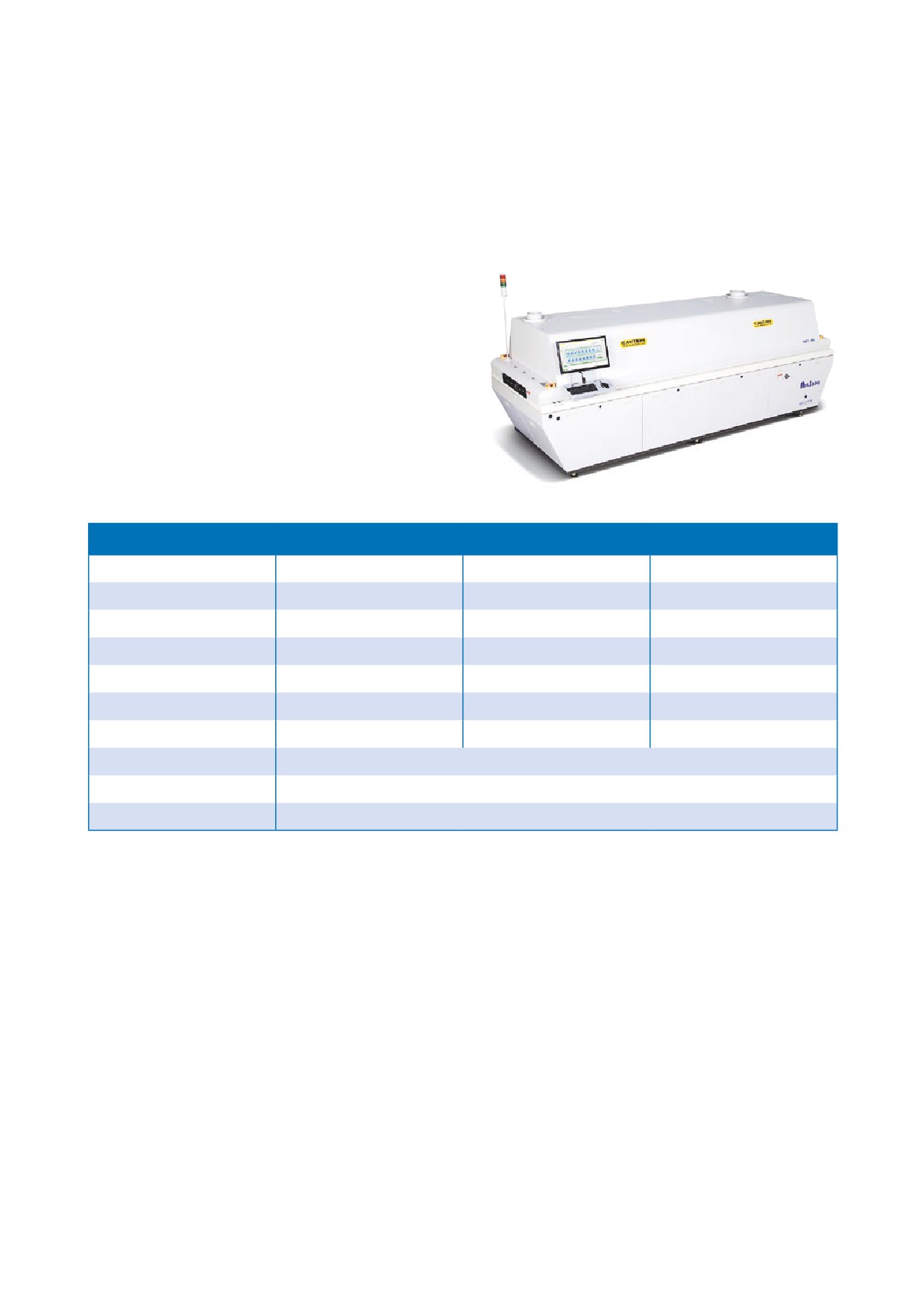

Конвекционные линейные печи для пайки оплавлением в азотной среде E-therm
серия HF
Производитель: E-therm | Модели: HF-8N, HF-10N, HF-12N
Особенности оборудования:
■■
Удобное программное обеспечение
для управления процессами пайки
■■
Модульная система
■■
Эффективная передача тепла
■■
Энергоэффектив-ная система с низкой
эмиссией СО2
■■
Высочайшая стабильность процесса
■■
Великолепная отслеживаемость процессов пайки
■■
Наличие активной системы охлаждения
■■
Совместима со SMEMA интерфейсом
■■
Простота и удобство обслуживания, низкая стоимость
Технические характеристики:
Модель
HF-8N
HF-10N
HF-12N
Габариты (Д × Ш × В)
5900 × 1300 × 1500 мм
6700 × 1300 × 1500 мм
7530 × 1300 × 1500 мм
Масса
2400 кг
2500 кг
2600 кг
Электропитание
3 фазы, 380 Вт, 50 Гц
Время выхода на режим
20-25 мин
Рабочая мощность
8-10 кВт
9-11 кВт
10-12 кВт
Количество зон нагрева сверху/снизу
8/8
10/10
12/12
Общая длина зон нагрева
3400 мм
4240 мм
5080 мм
Диапазон температур
20°С-300°С
Отклонение температуры
± 1°С
Защита от перегрева
Есть
Скорость вращения Blower Motor’ов в зонах нагрева
1680-2800 об/мин
Количество зон охлаждения
3
Способ охлаждения
Водяное охлаждение
Клиренс над/под линией конвейера
30/25 мм
Ширина конвейера
50-400 мм
Скорость конвейера
200-2000 мм/мин
Высота конвейера от пола
900 ± 20 мм
Тип конвейера
Сетка + цепь
Регулеровка ширины конвейера
Ручная/Электронная
Автоматическое отключение
Есть
Источник бесперебойного питания
Включен
Расход азота
18 м³/час
26
ПАЙКА ОПЛАВЛЕНИЕМ
Линейные печи конвекционного оплавления припоя
Печи конвекционного оплавления припоя в азотной среде TSM серния TRA
Производитель: TSM | Модели: TRA-f71, TRA-f82, TRA-f123
Особенности оборудования:
■■
Предотвращено застревание платы
на конвейере
■■
Минимальная тепловая деформация
■■
Контроль температуры с высокой точностью
■■
Паяльные соединения высочайшего качества
■■
Сниженный перепад температур внутри печи
■■
Малое потребление электроэнергии
Технические характеристики:
Напряжение питания
220/ 380 В
TRA-f82
TRA-f123
Ток питания
102/ 59 A
121/ 70 А
307/ 178 А
Пиковая мощность
39 кВт
46 кВт
117 кВт
Рабочая мощность
9 — 15 кВт
9 — 15 кВт
12 — 20 кВт
Габариты
3300 × 1420 × 1550 мм
4050 × 1420 × 1550 мм
5600 × 1420 × 1550 мм
Масса
1200 кг
1640 кг
2350 кг
Количество зон нагрева
7
8
12
Количество зон охлаждения
1
2
3
Способ охлаждения
воздух
Скорость конвейера
300 — 1600 мм/мин
Ширина конвейера
50 — 410 мм
27
содержание .. 1 2 ..
//////////////////////////////////////////
