«СМТ технологии» (решения для производства электроники). Каталог оборудования (до 2023 года) - часть 6
ПЕСКОСТРУЙНЫЕ АППАРАТЫ ДЛЯ УДАЛЕНИЯ ПОКРЫТИЙ
ПЕСКОСТРУЙНЫЕ АППАРАТЫ ДЛЯ УДАЛЕНИЯ
ПОКРЫТИЙ
Ручные аппараты Airbrasive
Назначение аппаратов для распыления струи абразивного порошка:
■■
Удаление конформных покрытий с поверхностей ПП
■■
Удаление металлизации с керамических подложек
■■
Обеспечение финишной обработки поверхностей

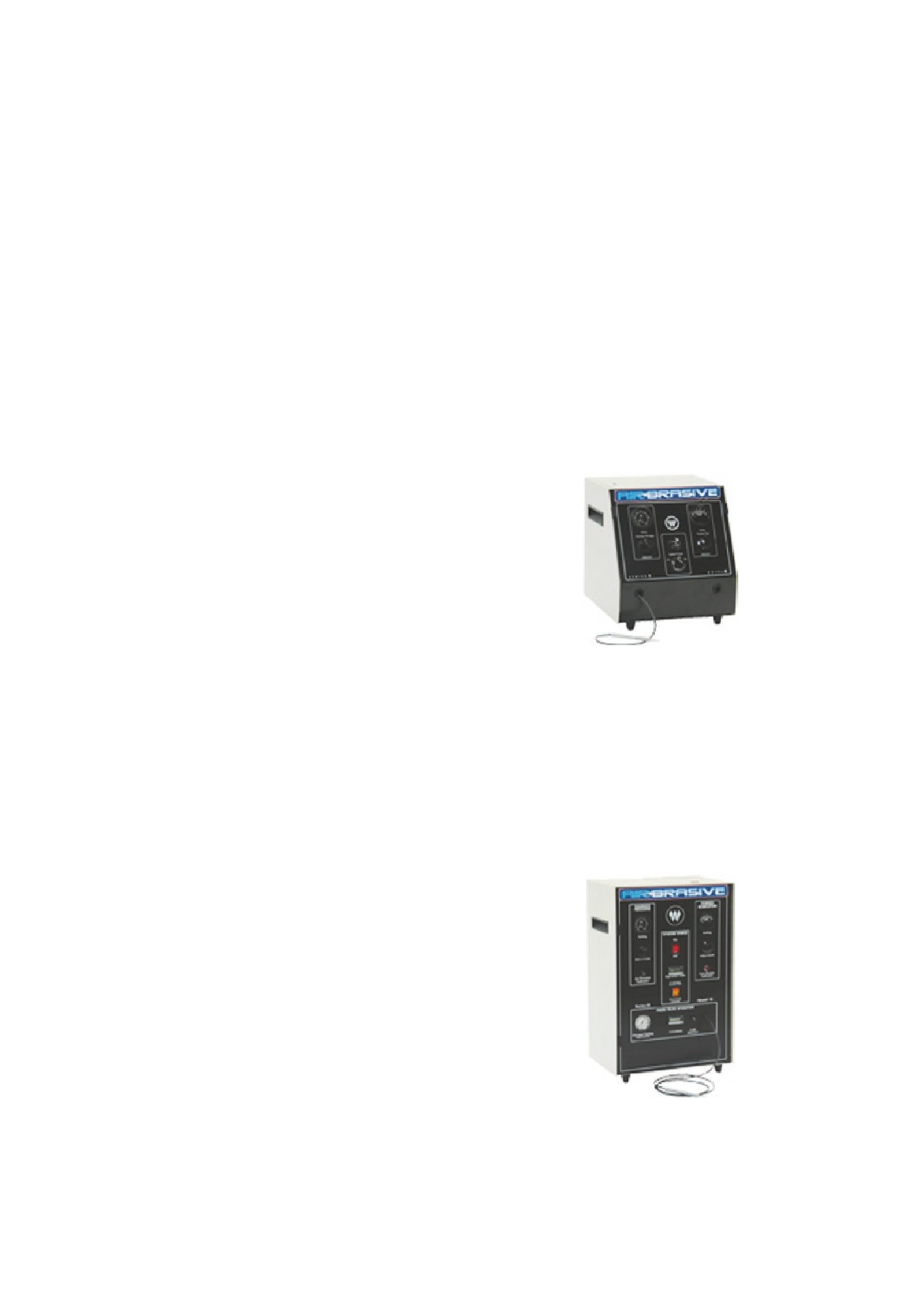

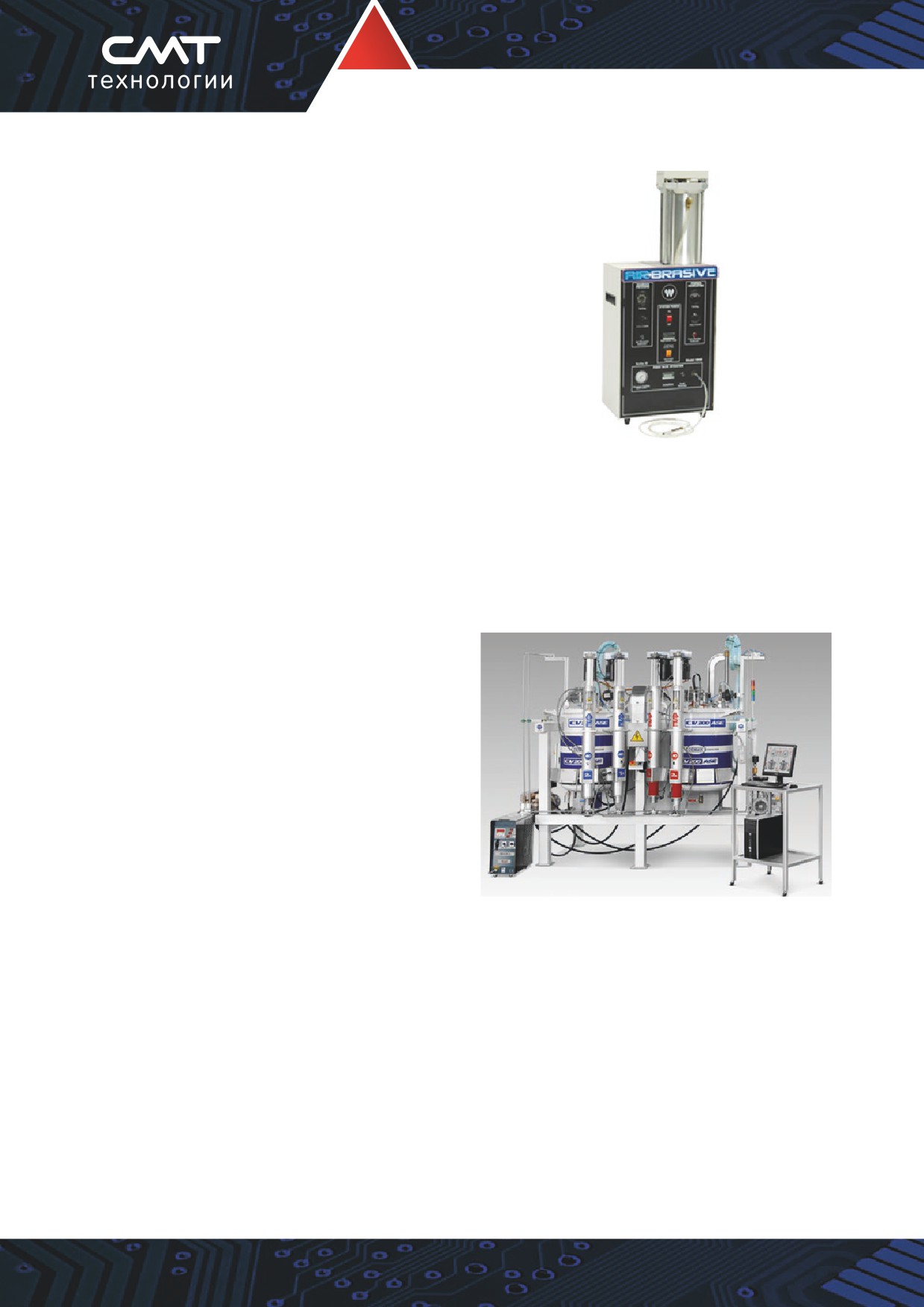

Пескоструйный аппарат, модель К, серия II
Производитель: Airbrasive | Модель: К, серия II
Технические характеристики:
■■
Напряжение питания: 220 В, 50 Гц, 1 А
■■
Давление воздуха: макс. 9,6 Бар / мин.
3,4 Бар
■■
Расход воздуха: 2,4 л/сек
■■
Вместимость емкости для порошка: 680 гр
■■
Подача порошка: макс. 40 гр/мин
■■
Дисковая диафрагма: 4 отверстия.0,7 мм
■■
Регулируемый клапан сброса давления:
9,8 кг/см2
■■
Высота: 33,0 см; Ширина: 30,5 см; Глубина: 30,5 cм
■■
Масса: 8,1 кг
Пескоструйный аппарат, модель Н, серия II
Производитель: Airbrasive | Модель: Н, серия II
Технические характеристики:
■■
Напряжение питания: 220 В, 50 Гц, 1 А
■■
Давление воздуха: макс. 9,6 Бар / мин.
3,4 Бар
■■
Расход воздуха: 2,4 л/сек
■■
Вместимость емкости для порошка: 1,8 кг
■■
Подача порошка: макс. 40 гр/мин
■■
Дисковая диафрагма: 8 отверстий.0,7 мм
■■
Регулируемый клапан сброса давления:
9,8 кг/см2
■■
Высота: 57,2 см
■■
Ширина: 38 см
■■
Глубина: 25 cм
■■
Масса: 27,2 кг
23
Пескоструйный аппарат, модель НМЕ, серия II
Производитель: Airbrasive | Модель: НМЕ, серия II
Технические характеристики:
■■
Напряжение питания: 220 В, 50 Гц, 1 А
■■
Давление воздуха: макс. 9,6 Бар / мин. 3,4 Бар
■■
Расход воздуха: 2,4 л/сек
■■
Вместимость емкости для порошка: 9,1 кг
■■
Подача порошка: макс. 55 гр/мин
■■
Дисковая диафрагма: 8 отверстий.0,7 мм
■■
Регулируемый клапан сброса давления: 9,8 кг/см2
■■
Высота: 90,8 см
■■
Ширина: 38 см
■■
Глубина: 25 cм
■■
Масса: 36,3 кг
ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ЗАЛИВКИ
КОМПАУНДАМИ
Оборудование и компаунды
DEMAK
■■
Продукты компании
■■
Cистемы дегазации компаундов
■■
Системы нанесения компаундов
■■
Вакуумные камеры
■■
Печи для полимеризации
■■
Компаунды и герметики (в том числе
и длясветодиодной индустрии)
■■
Разработка и изготовление оборудования
и материалов по индивидуальному заказу
Технологии DEMAK:
Мы предлагаем Вам обеспечение полного процесса защиты и герметизации электронных узлов,
начиная с выбора лучшего компаунда и заканчивая предложением подходящего для его нанесения
оборудования
Оборудование и материалы DEMAK предназначены:
■■
Защиты электронных блоков от механических
■■
Улучшения теплового рассеяния внутри
повреждений и их сопротивления вибрации
компактного модуля
и ударам
■■
Улучшения электрической изоляции
■■
Защиты разработки собственных продуктов,
■■
Повышения огнеустойчивости
таких как печатные платы
24
ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ЗАЛИВКИ КОМПАУНДАМИ

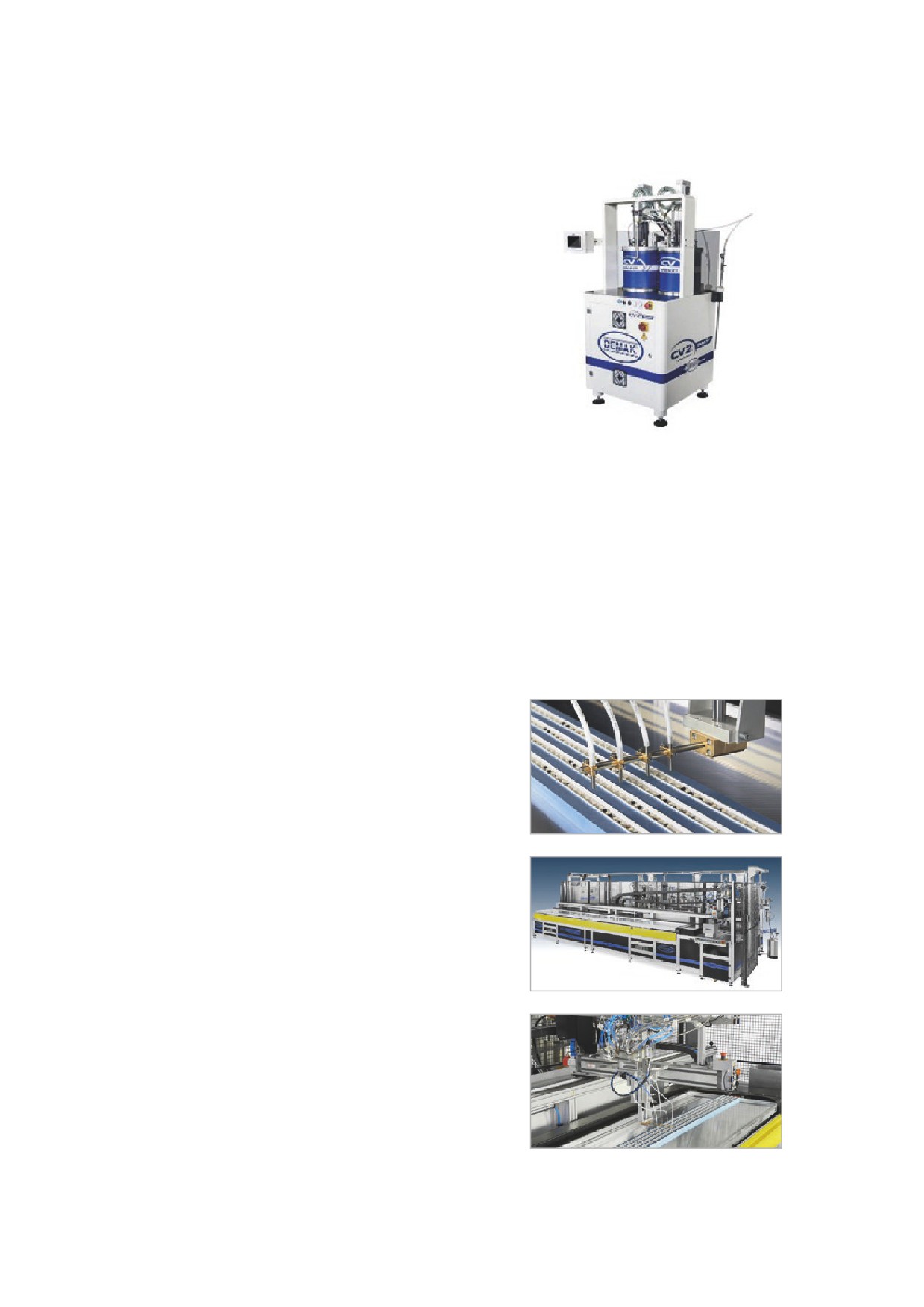

Система дозирования компаундов DEMAK CV2 SMART
Производитель: DEMAK | Модель: CV2 SMART
Технические характеристики:
■■
Вакуумный насос для дегазации: 21 л
■■
Дозирующий клапан: антикапельный
■■
Макс. скорость дозирования: 15 см3/сек
■■
Габариты системы: 800 × 800 × 1790 мм
■■
Высота рабочего стола: 910 мм
■■
Электропитание: 380 В, 3 фазы, нейтраль,
земля 50/60 Гц
■■
Мощность: 3,5 кВт
■■
Пневмопитание: 5 Бар
■■
Настройка дозирования материала: посред-
■■
Потребление воздуха: 5 л/мин
ством сенсорной панели
■■
Система подачи материала: автоматическая
■■
Миксер: статический, сменный
(посредством вакуума)
■■
Дозирующий клапан: антикапельный
■■
Управление насосом: электрическое
■■
Макс. скорость дозирования: 15 см3/сек
■■
Вакуумный насос для дегазации: 21 л
■■
Изоляция: фторопласт, витон
Системы герметизации светодиодных блоков
Производитель: DEMAK | Модель: LED
Специально для светодиодной индустрии ком-
панией DEMAK разработаны инновационные
полимеры применяемые для герметизации
светодиодных лент и полос монтируемых в алю-
миниевые корпуса. Специалисты компании
использовали специальные смолы, стойкие
к наружному воздействию и обладающие пре-
восходной светопроницаемостью.
Компания DEMAK предлагает поставку готовых
решений
(материалы и оборудование), позво-
ляющих выполнять герметизацию изделий длиной
до
10 метров! Технологии DEMAK позволяют
сделать светодиодные светильники стойкими
не только к внешним погодным воздействиям,
но и устойчивыми к химическим реагентам. Про-
веден ряд тестов на соответствие материалов
классу влагозащиты IP68, исключены проблемы
пожелтения и старения светодиодов.
25

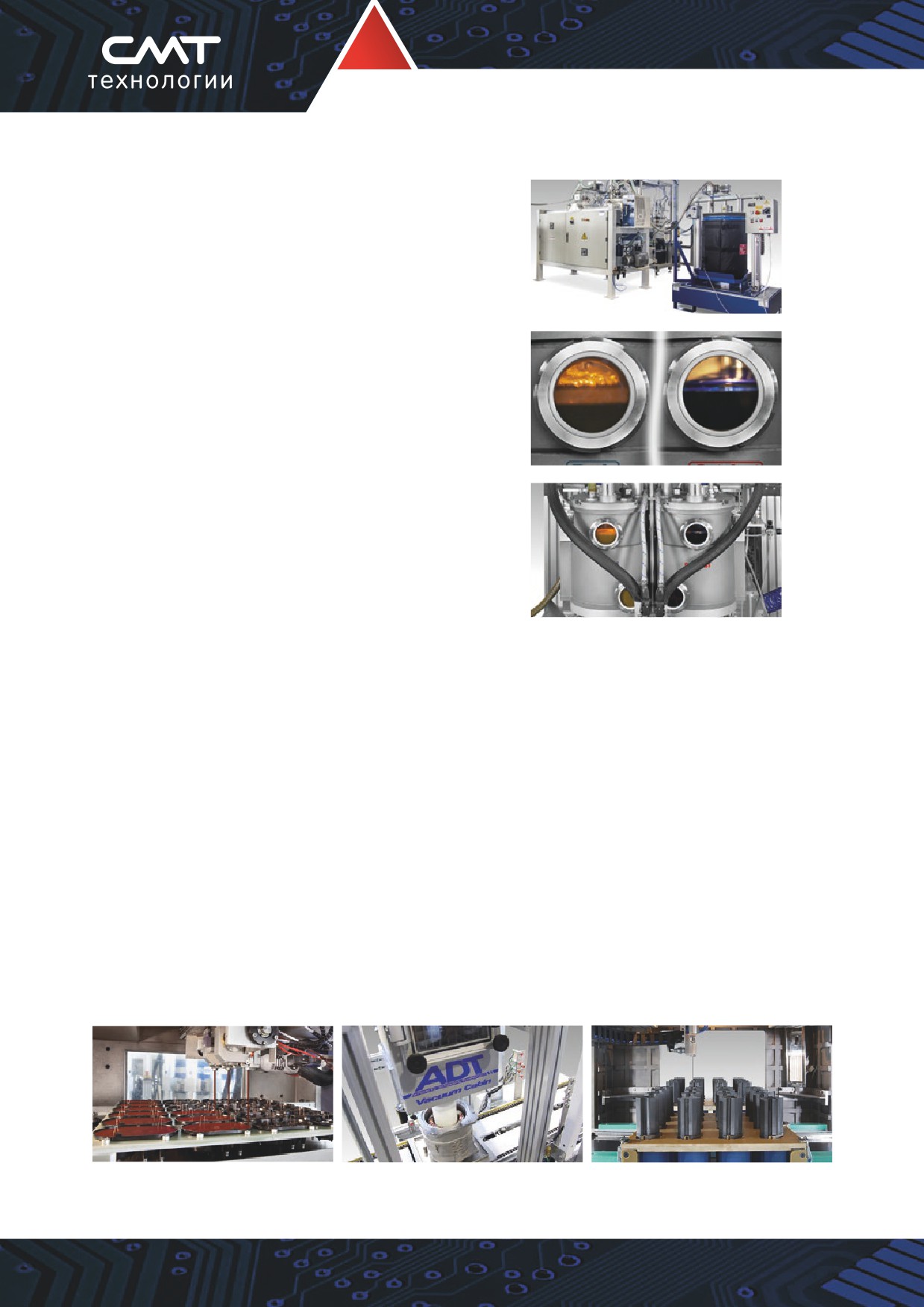

Системы вакуумной дегазации материалов
Производитель: DEMAK | Модель: Pre-treatment
Использование на производстве систем дегазации
является обязательным фактором. В противном
случае невозможно быть уверенным в получении
качественного материала без влаги и пузырьков
воздуха. В конкретном случае работы с компа-
ундами накопление влаги и воздуха происходит
в нижней части бака (контейнера). Специальная
винтовая система перемещает смолу от основа-
ния бака к его верхней части, формируя тонкую
пленку на поверхности (двойное ламинирование),
где вакуум легко удаляет остатки влаги.
Контейнеры, разработанные компанией DEMAK,
также оборудованы системой терморегуляции
для создания в баке оптимальных условий под-
держания вязкости продукта перед смешиванием.
Для достижения высокой производительности
специалисты DEMAK рекомендуют использова-
ние новой технологии “Непрерывный Вакуум”.
Данная технология предусматривает сохране-
ние материалов смола и отвердитель) в вакууме
вплоть до процесса дозирования.
Системы заливки компаундами в вакууме
Производитель: DEMAK | Модель: Vacuum chamber
Использование в технологии заливки компаун-
личными
габаритами.
Приводы
внутренних
дами вакуумных камер рекомендуется в случаях
механизмов камер
(4 оси) оборудуются сер-
недопустимости присутствия пузырьков воздуха
водвигателями. Существует вариант поставки
или влаги при финальной заливке соединений.
линейной системы оборудованной камерой
Компания DEMAK производит широкий спектр
создания пре-вакуума, камерой герметизации
вакуумных камер из нержавеющей стали с раз- и камерой создания пост-вакуума.
26
ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ЗАЛИВКИ КОМПАУНДАМИ

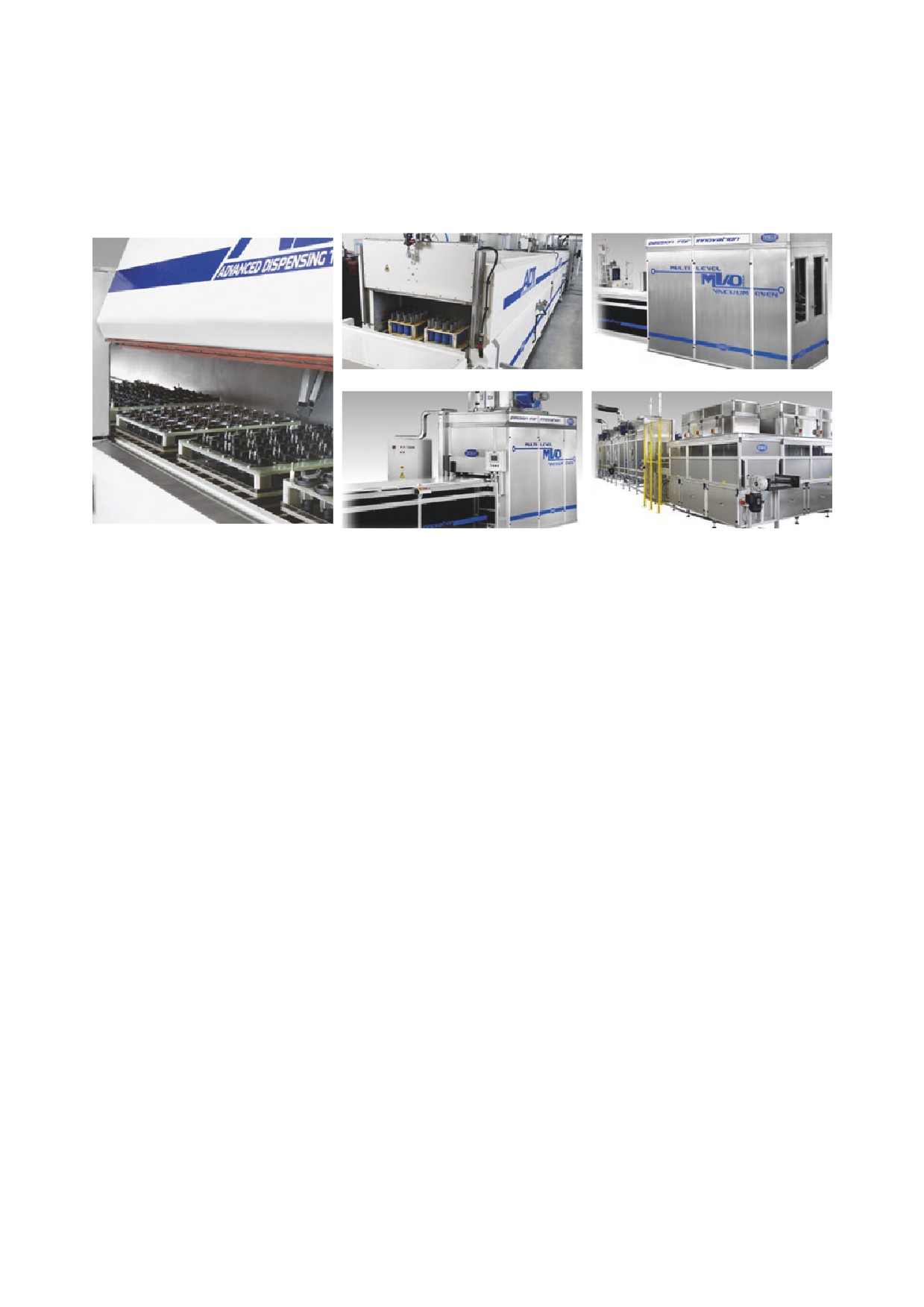

Системы полимеризации (отверждения) компаундов
Производитель: DEMAK | Модель: Preheating
Предварительный нагрев деталей, перед началом их обработки, рекомендуется для снижения вязкости
компаунда во время его впрыскивания или заливки. Кроме того, предварительный нагрев рекомендо-
ван для удаления влаги из изгибов и изоляционных материалов обрабатываемых изделий.
Компания DEMAK поставляет широкий модельный ряд печей с различными габаритами и опциями,
удовлетворяющие любые требования современных производств. Все модели печей DEMAK оборуду-
ются процесс-камерами из нержавеющей стали для исключения влияния химической коррозии.
Использование для предварительного нагрева специальных сушильных печей является необходи-
мым условием для ускорения полимеризации смол входящих в состав компаундов. Все термические
системы DEMAK обеспечивают равномерность циркуляции воздушных потоков и точность поддержа-
ния температуры.
27
ОБОРУДОВАНИЕ
КАТАЛОГ ОБОРУДОВАНИЯ
ДЛЯ ПРОИЗВОДСТВА
ПЕЧАТНЫХ ПЛАТ
РЕШЕНИЯ ДЛЯ ПРОИЗВОДСТВА ЭЛЕКТРОНИКИ
Содержание
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
2
Оборудование для экспонирования
2
Оборудование для травления
4
Оборудование для сверления и фрезеровки
9
Оборудование для прототипирования при помощи лазера
11
Оборудование для металлизации
13
Производство многослойных печатных плат
15
Оборудование для финишной обработки
15
Вспомогательное оборудование
16
Минилаборатории для производства печатных плат
17

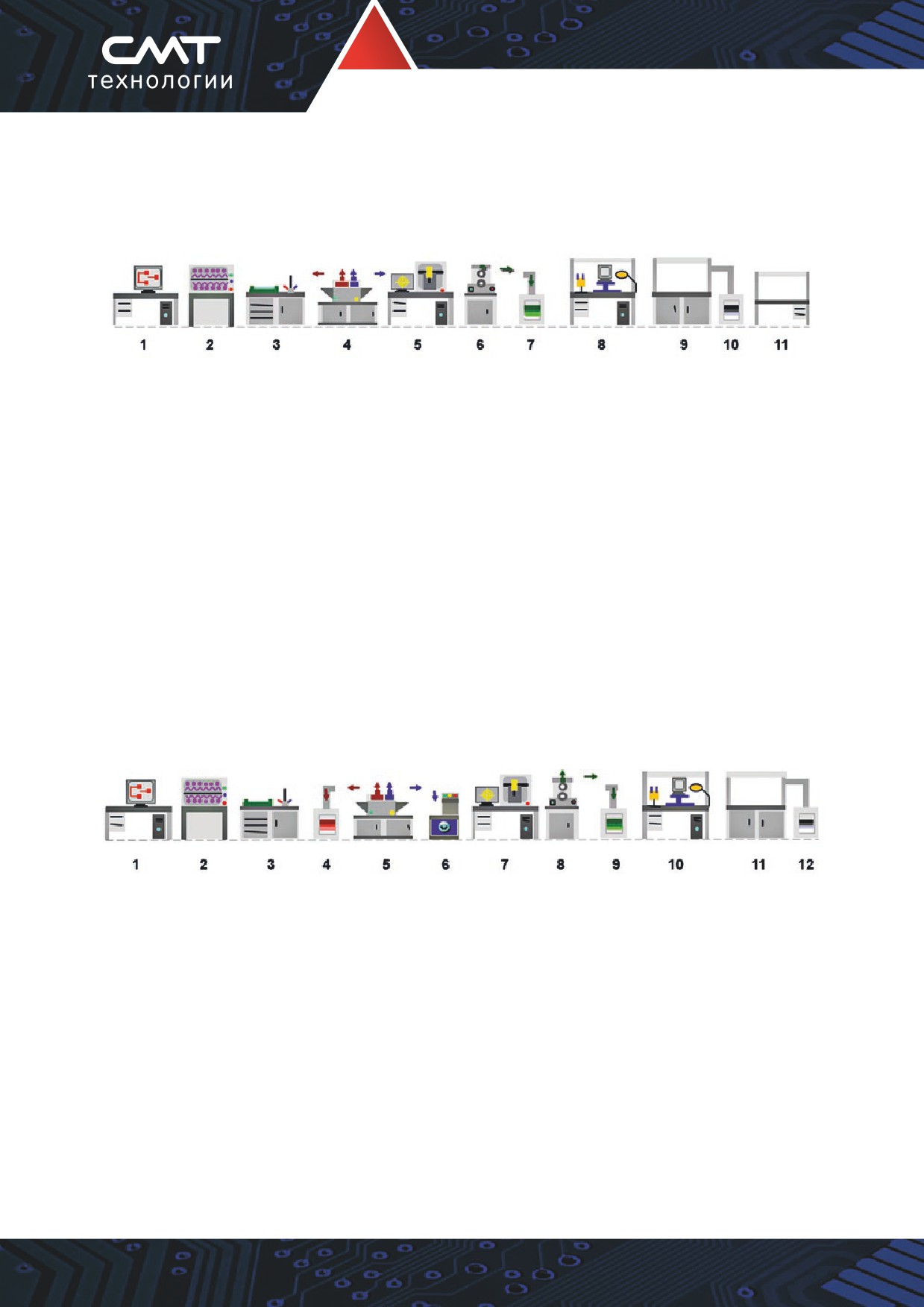

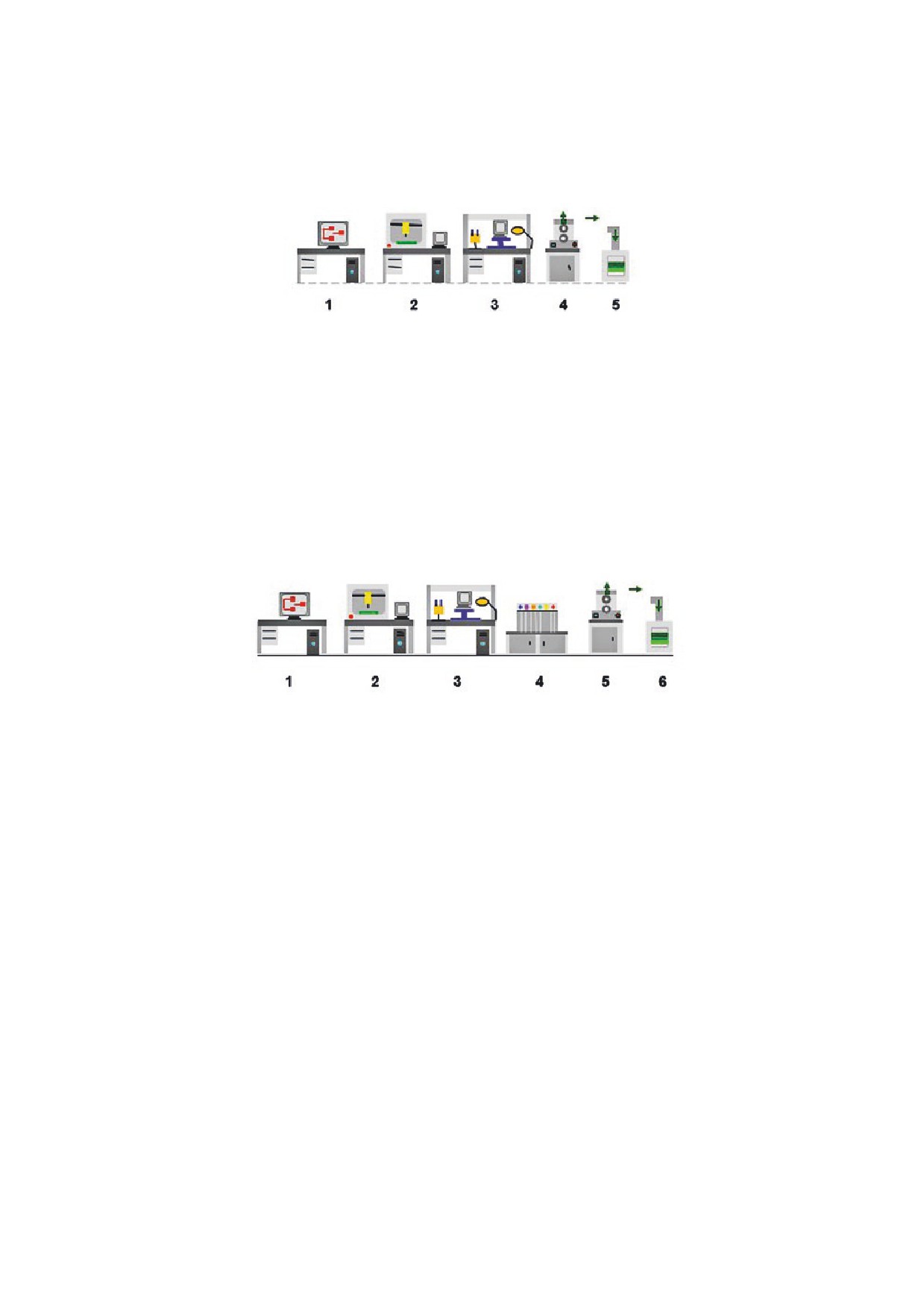

Примеры организации производства печатных плат
18
ОБОРУДОВАНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА ПЕЧАТНЫХ ПЛАТ
20
Оборудование для сверления и фрезеровки
20
Оборудование для очистки ПП перед нанесением фоторезиста
21
Оборудование для нанесения фоторезиста
22
Оборудование для проявления фоторезиста
22
Оборудование для травления
23
Оборудование для удаления фоторезиста
24
Оборудование для металлизации
25
Оборудование для прототипирования при помощи лазера
26
Производство многослойных печатных плат
27
Вспомогательное оборудование
28
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ
ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Оборудование для экспонирования

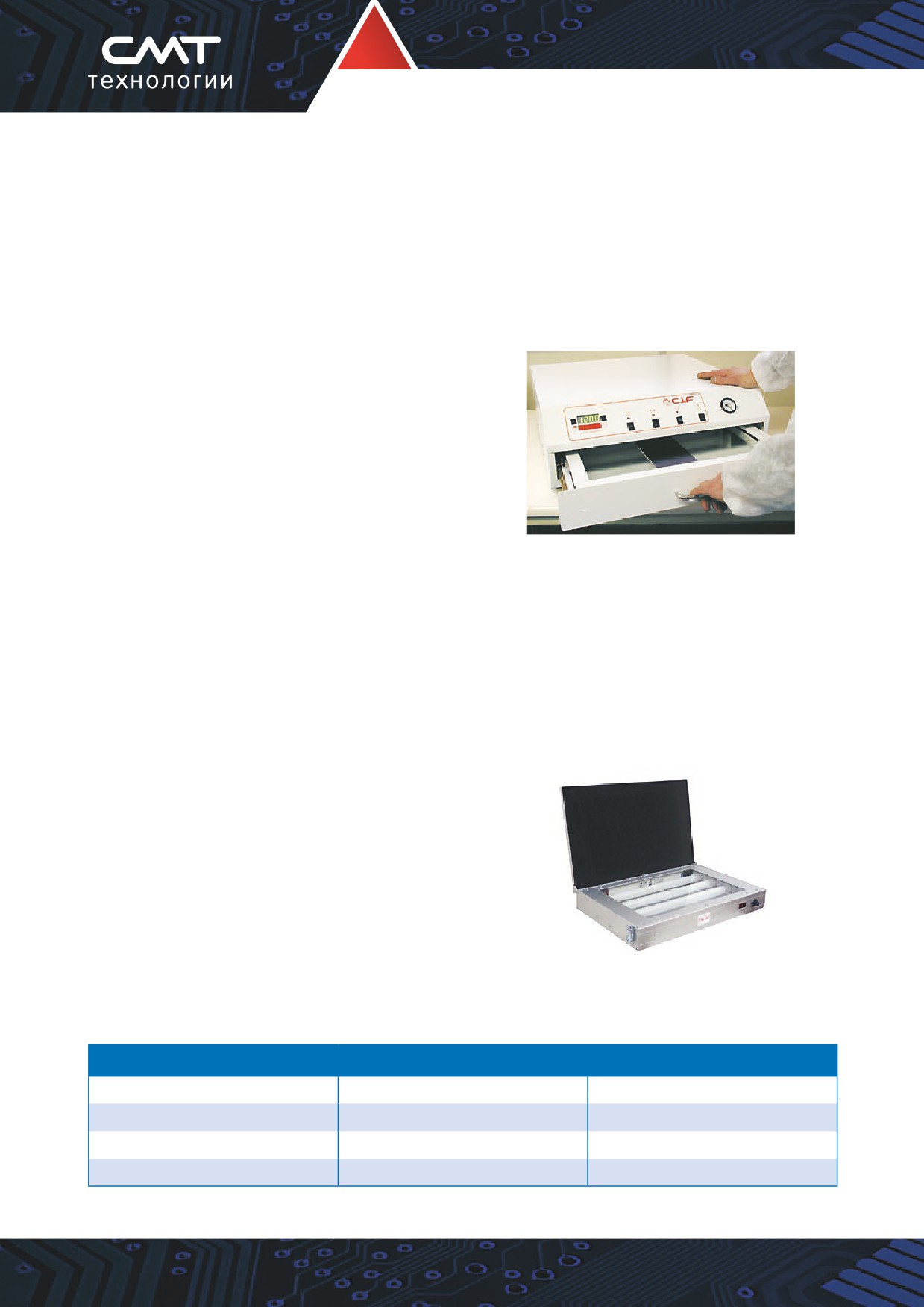

Вакуумный аппарат DFT 3040 для двустороннего экспонирования печатных плат
Производитель: С.I.F. | Модель: DFT3040
Технические характеристики:
■■
Mеталлическая конструкция с покрытием
из материала, устойчивого к экспонированию
■■
Ящик с боковыми направляющими
■■
Панель управления:
--
Главный включатель
-–
Включатель насоса
-–
Включатель сервисного режима
-–
Таймер с цифровым вводом 0-99 мин
-–
Вакуумметр
■■
Потребляемая мощность 0,25 кВт
■■
Рабочая зона 300 × 400 мм
■■
Встроенная вакуумная система
Аппараты для одностороннего экспонирования MI 16-25 и MI 24-36
Производитель: С.I.F. | Модель: MI 16-25 и MI 24-36
Особенности оборудования:
■■
Равномерное освещение всей экспонируемой
поверхности
■■
Электронный таймер для установки времени
экспонирования: От 1 до 600 сек или
от 1 до 100 мин
■■
Корпус из анодированного алюминия
■■
2 модели:
--
MI 16-25 с рабочей зоной 160 × 250 мм
-–
MI 24-36 с рабочей зоной 240 × 360 мм
Moдель
MI 16-25
MI 24-36
Рабочая зона
160 × 250 мм
240 × 360 мм
УФ-источник
4 × 8 Вт
4 × 15 Вт
Габариты
320 × 225 × 90 мм
470 × 310 × 90 мм
Электропитание
230 В, 50/60 Гц
230 В, 50/60 Гц
2
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ

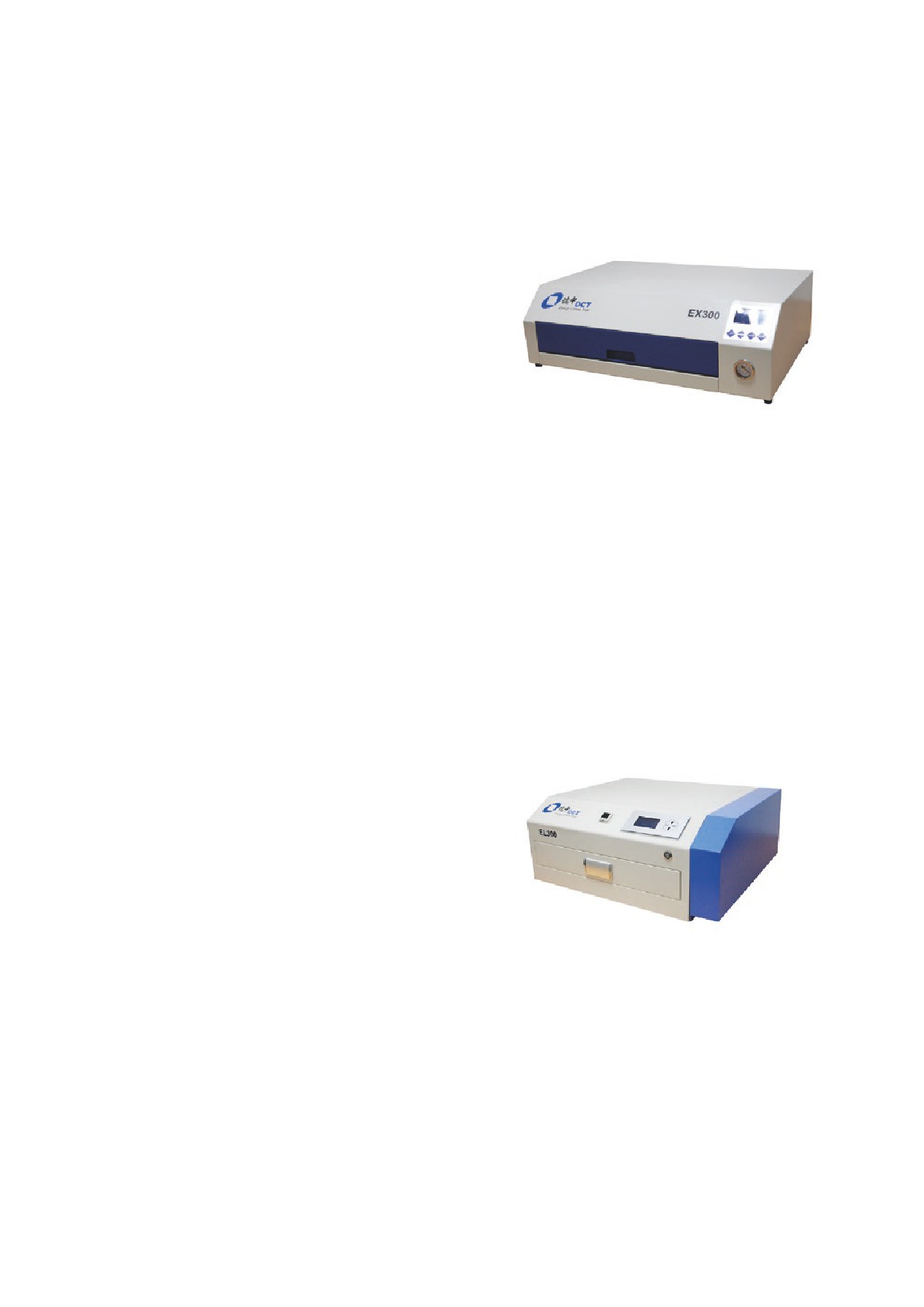

Настольная система экспонирования EX300
Производитель: DCT | Модель: EX300
Особенности оборудования:
■■
Многоточечный свет обеспечивает
равномерное распределение энергии
■■
Использование двустороннего майлара
обеспечивает высокое качество
экспонирования
■■
Специально разработанная конструкция
обеспечивает безопасность при работе
Технические характеристики:
■■
Минимальная ширина линий — 3 мил (76,2 мкм)
пропускания для улучшения качества
■■
Разрешающая способность — 3 мил (76,2 мкм)
экспонирования
■■
Рабочая зона — 230 × 305 мм
■■
Длина волны — 365 нм
■■
Производительность — 120 плат/час
■■
Электропитание — 1 фаза, 220В, 50 Гц
■■
Давление — ≤0,6 МПа
■■
Мощность — 0,35 кВт
■■
Источник света — УФ светодиод
■■
Масса установки — 20,5 кг
■■
Использование однородный пленки высокой
■■
Габариты (ДxШхВ) — 670 × 475 × 220 мм
прозрачности и с высоким коэффициентом
Настольная система экспонирования EL300
Производитель: DCT | Модель: EL300
Особенности оборудования:
■■
Встроенный источник УФ света узкого
спектра с малыми помехами и с низким
тепловым эффектом
■■
Параллельность выходного света
■■
Использование однородный пленки высокой
прозрачности и с высоким коэффициентом
пропускания для улучшения качества
экспонирования
Технические характеристики:
■■
Минимальная ширина линий — 1 мил (25,4 мкм)
■■
Длина волны — 395 нм
■■
Разрешающая способность — 1 мил (25,4 мкм)
■■
Коэффициент пропускания — >0,95
■■
Рабочая зона — 300 × 400 мм
■■
Электропитание — 1 фаза, 220В, 50 Гц
■■
Производительность — 120 плат/час
■■
Мощность — 0,35 кВт
■■
Давление — ≤0,6 МПа
■■
Масса установки — 50 кг
■■
Источник света — УФ светодиод
■■
Габариты (ДxШхВ) — 720 × 610 × 300 мм
■■
Материал пленки (для улучшения
экспонирования) — PMMA
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
3

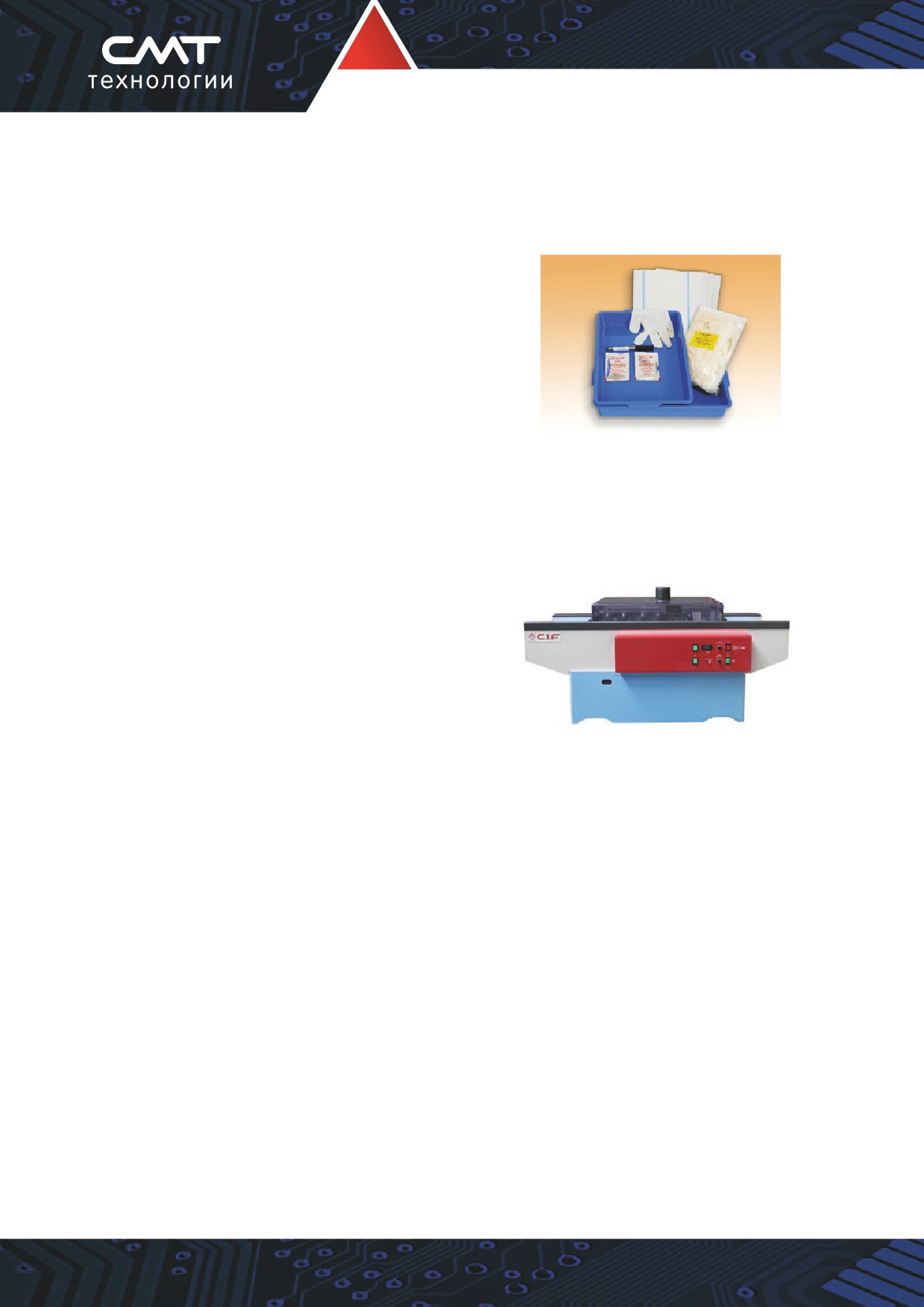

Набор для аппарата DFT 3040
Производитель: С.I.F. | Модель: набор для экспонирования
Состав набора:
■■
10 пластин для экспонирования 16/10, 35 мю,
2F, 200 × 300 мм
■■
1 карандаш CIF для прямого травления,
черный
■■
2 пластиковых лотка 230 × 330 × 50 мм
■■
1 пакет проявителя для плат (создание литра
раствора)
Оборудование для травления

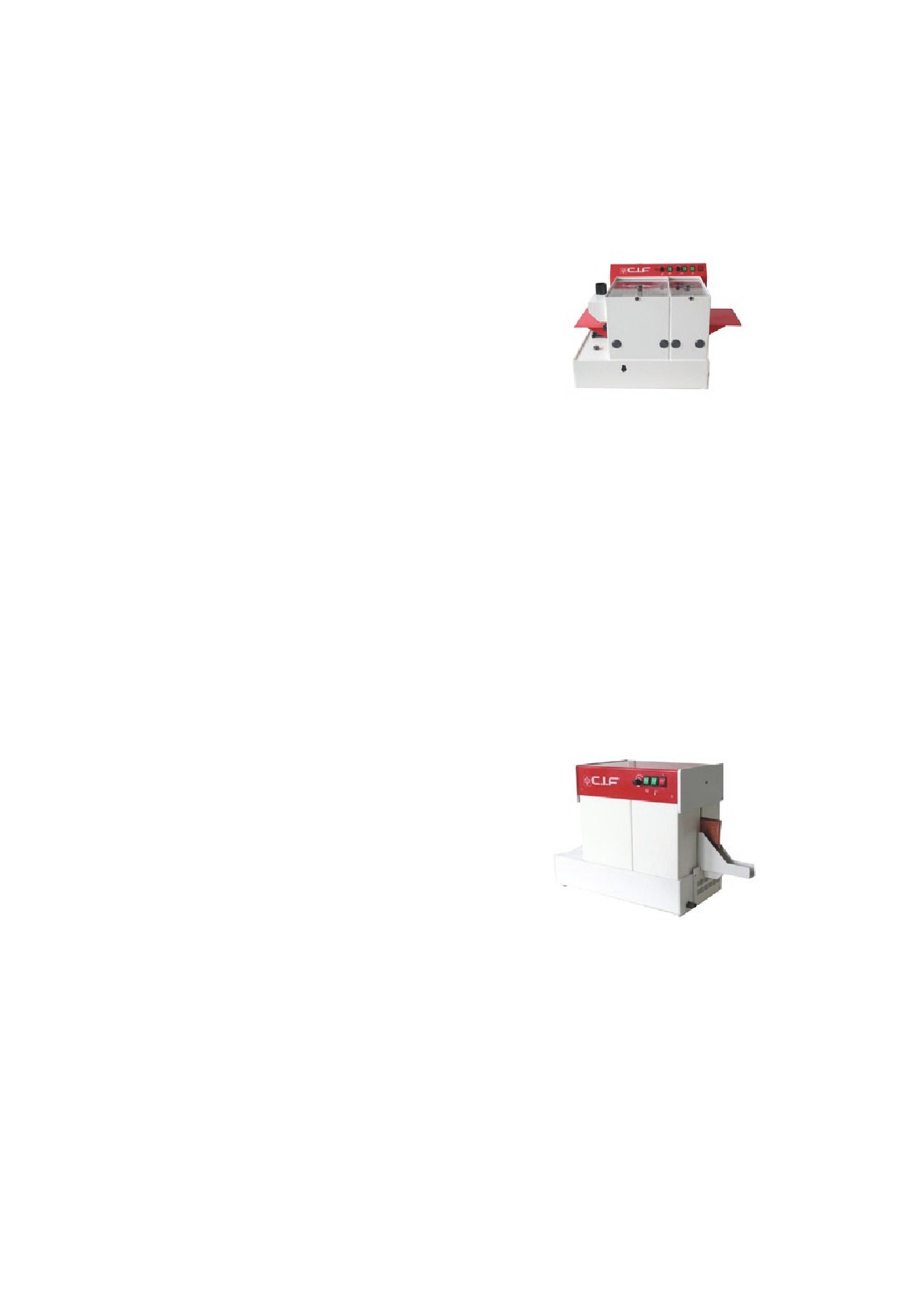

Аппарат двустороннего травления с камерой полоскания PHENIX 300
Производитель: С.I.F. | Модель: PHENIX 300
Технические характеристики:
■■
Двустороннее травление со стадией
полоскания
■■
Конвейер для транспортировки печатных плат
■■
Рабочая ширина: 300 мм
■■
Рама из 100% ПВХ
■■
24 плоские распыляющие насадки
(12 с каждой стороны)
■■
Высокоточное травление печатных плат
■■
Автоматический конвейер позволяет
выполнять травление в режиме нон-стоп
■■
Камера травления может быть соединена
с системой фильтрации испарений кислот
Filtratec A (опция)
■■
Компактный дизайн
■■
Простое и недорогое обслуживание
■■
Штуцер для соединения с системой вытяжки
и фильтрации испарений
■■
Емкость ванны: 35 литров
■■
Потребляемая мощность: 2 кВA
4
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Машина для двустороннего струйного травления, модель с горизонтальным
конвейером МЕТЕОR 220.EE
Производитель: С.I.F. | Модель: METEOR 220.EE
Технические характеристики:
■■
Двустороннее травление со стадией полоскания
■■
Конвейер для транспортировки образцов
■■
Рабочая ширина: от 200 до ∞
■■
Компактный дизайн
■■
12 плоских спрей-насадок (6 с каждой стороны)
■■
Простое и недорогое обслуживание
■■
Труба для подключения внешней системы фильтрации
■■
Прочная конструкция рамы из 100% ПВХ
■■
Новое поколение компактных систем травления с ванной для растворов (15 л + нагревательный
модуль, температура нагрева регулируется).
■■
Скорость горизонтального конвейера регулируемая, имеется автоконтроль над функцией
полоскания
■■
METEOR 220.EE может быть скомбинирован с модулем очистки жидкостей ECOCLEAN
■■
Электропитание: 230 В, 50/60 Гц
■■
Габариты системы (Д × Ш × В): 760 × 430 × 510 мм
■■
Масса: 30 кг
Машина струйного травления со стадией полоскания AUTOJET II
Производитель: С.I.F. | Модель: AUTOJET II
Технические характеристики:
■■
Система с полоскателем и нагревателем
с термостатом
■■
Время травления: 2 мин хлорным железом при
температуре 30°C
■■
Емкость для травления 7,5 литров
■■
Высокое качество травления благодаря
использованию насоса и плоских насадок
■■
2 рабочих камеры: 1 для травления и 1 для полоскания
■■
Автоматическое травление на вертикальном конвейере с регулируемой скоростью
■■
Экономичность и высокая производительность
■■
Сварная конструкция
■■
Рабочая зона: 200 x ∞ мм
■■
Емкость камеры: 7,5 л
■■
Массы: 24 кг
■■
Нагреватель: 0,22 кВт
■■
Габариты: 600 × 360 × 480 мм
■■
Электропитание: 220 В, 50 Гц
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
5

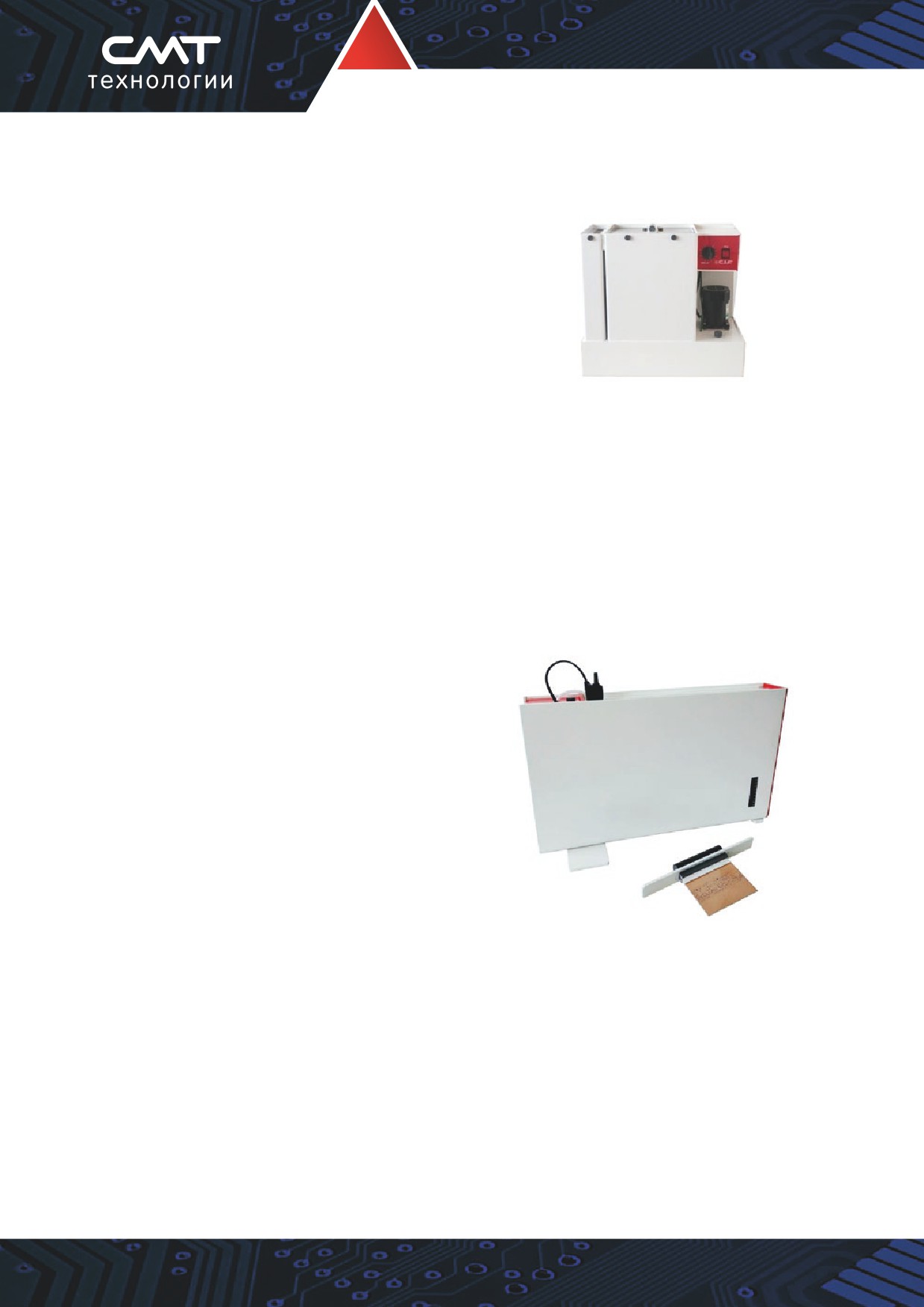

Машина струйного травления со стадией полоскания GIROJET R4
Производитель: С.I.F. | Модель: GIROJET R4
Технические характеристики:
■■
Травление с 1-й или 2-х сторон
■■
Резервуар для полоскания
■■
Встроенный нагреватель
■■
Надежная сварная конструкция
■■
Экономичность и высокая
производительность
■■
Время траления: 2 мин хлорным железом при
температуре 30°C
■■
Рабочая зона: 200 × 300 мм
■■
Емкость резервуара: 7,5 л
■■
Электропитание: 220 В, 50 Гц
■■
Масса: 13,30 кг
■■
Габариты: 500 × 270 × 455 мм
Машина вертикального травления с нагревателем BB4.3
Производитель: С.I.F. | Модель: BB4.3
Технические характеристики:
■■
Рабочая зона — 200 × 300 мм
■■
Емкость резервуара — 3,25 л
■■
Нагреватель — 150 Вт
■■
Температура жидкости — +36°C...+45°C
■■
Стеклянный термометр
■■
Габариты — 445 × 115 × 320 мм
■■
Масса — 2,8 кг
■■
Электропитание: 220 В, 50/60 Гц
■■
Рама из высококачественного ПВХ
■■
Идеально подходит для лабораторий
■■
ПП фиксируется в специальном прижиме,
возможна фиксация нескольких плат
6
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ

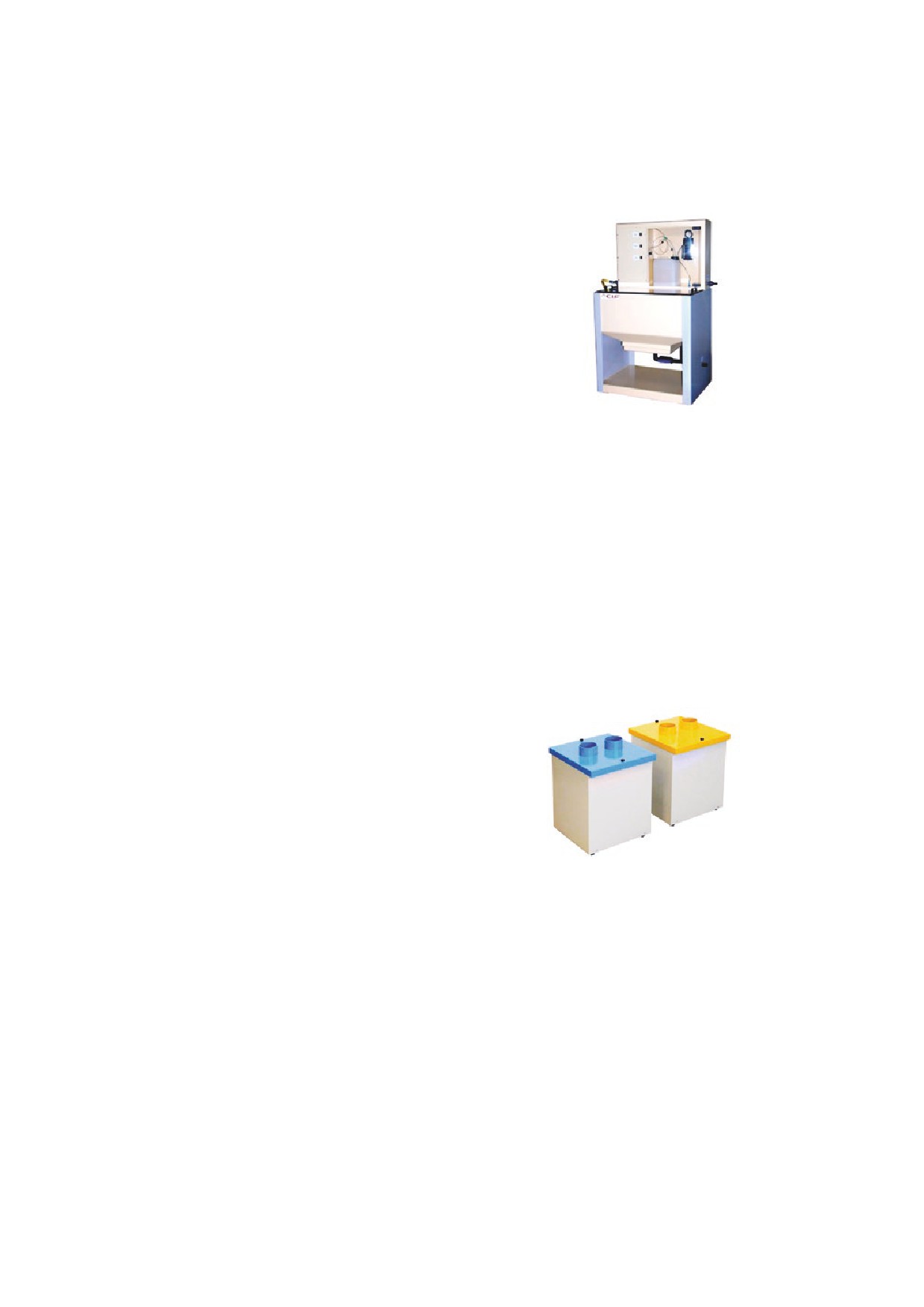

Модуль очистки отработанной воды ECOCLEAN
Производитель: С.I.F. | Модель: ECOCLEAN
Технические характеристики:
■■
Удаления остатков меди из воды
■■
Замкнутый контур циркуляции
■■
Емкость ванны: 100 литров
■■
Низкая стоимость владения
■■
Модуль Ecoclean предназначен для удаления
остатков меди из воды, использованной
для полоскания печатных плат
■■
При комбинации аппарата травления Phe-
nix 300 с модулем Ecoclean, очистка воды
■■
Низкая стоимость владения (не требуется
в ванне для полоскания, будет выполняться
приобретения специальных химических
автоматически
средств)
■■
Посредством использования замкнутого
■■
Простое и недорогое обслуживание
контура обеспечивается экономия воды
■■
Нет образование кислот как при электроличе-
■■
Гарантированное качество очистки
ском процессе
Aвтономная система фильтрации FILTRATEC A
Производитель: С.I.F. | Модель: FILTRATEC A
Технические характеристики:
■■
Фильтр с высокой степенью абсорбирования
■■
Фильтрация и химическая нейтрализация
испарений кислоты с эффективностью более
чем 99 %
■■
Фильтратор HEPA + Neutrafil
■■
2-х скоростная мощная и малошумная
турбина (52 Дб)
■■
Система, оборудована фильтром с высокой
степенью абсорбирования (подключается
непосредственно к аппарату травления)
■■
FILTRATEC A поставляется в комплекте
с фильтром и набором для соединения
с аппаратом травления
■■
Опционально доступна установка
дистанционного управления
■■
Система обеспечивает удаление загрязнений
■■
Габариты системы: 307 × 307 × 410 мм
с поверхности печатной платы, а также
■■
Массв системы: 10 кг
испарений кислот и растворителей
■■
Потребляемая мощность: 140 Вт
■■
Объем обработки: 105 м3/ч
■■
Микрофильтр HEPA >99,98%
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
7

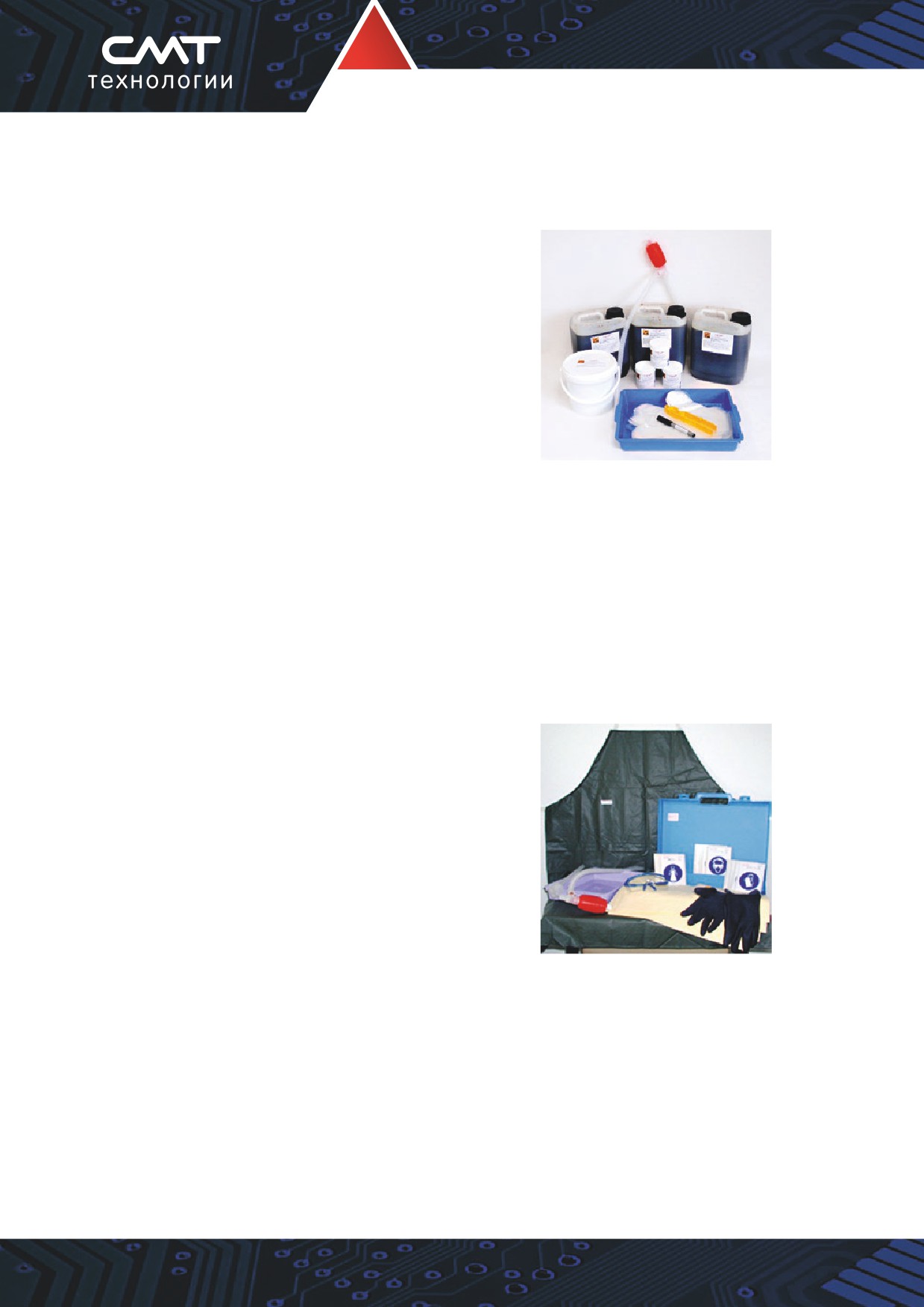

Набор для работы с аппаратом травления PHENIX 300
Производитель: С.I.F. | Модель: набор для системы травления
Состав набора:
■■
7 канистр по 5 литров с хлорным железом
■■
1 набор для нейтрализации хлорного железа
■■
7 канистр по 5 литров с хлорным железом
■■
1 набор для нейтрализации хлорного железа:
--
1 пакет с 10-ю расходными перчатками,
1 банка с 500 граммами нейтрализатора,
1 измеритель рН
--
Модели 1000, коробка с 3-мя мохеровыми
-–
Салфетками 36 × 36 см, дозатор, очки,
защитная
--
Маска, набор из 5-ти салфеток рН,
инструкция по применению
■■
1 пластиковые щипцы для пленки
■■
1 насос с производительностью 6 л/мин
■■
1 пакет с сотней полиэтиленовых перчаток
■■
3 банки по 100 грамм с удалителем хлорного
с универсальным размером
железа
■■
1 карандаш CIF для выборочного травления,
■■
2 пластиковых поддона: 230 × 330 × 50 мм
черный
Защитный набор для предотвращения травмирования персонала во время
операций по травлению и металлизации
Производитель: С.I.F. | Модель: защитный набор
Состав набора:
■■
3 сигнальных диска
■■
1 пластиковые щипцы для работы с пленками
■■
1 пластиковый поддон: 230 × 330 × 50 мм
■■
1 насос с производительностью 6 л/мин
■■
1 защитные очки
■■
1 фартук, ПВХ
■■
1 aбсорбционная салфетка 400 × 460 мм,
набор 25
■■
1 перчатки для работы с химикатами
8
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Оборудование для сверления и фрезеровки

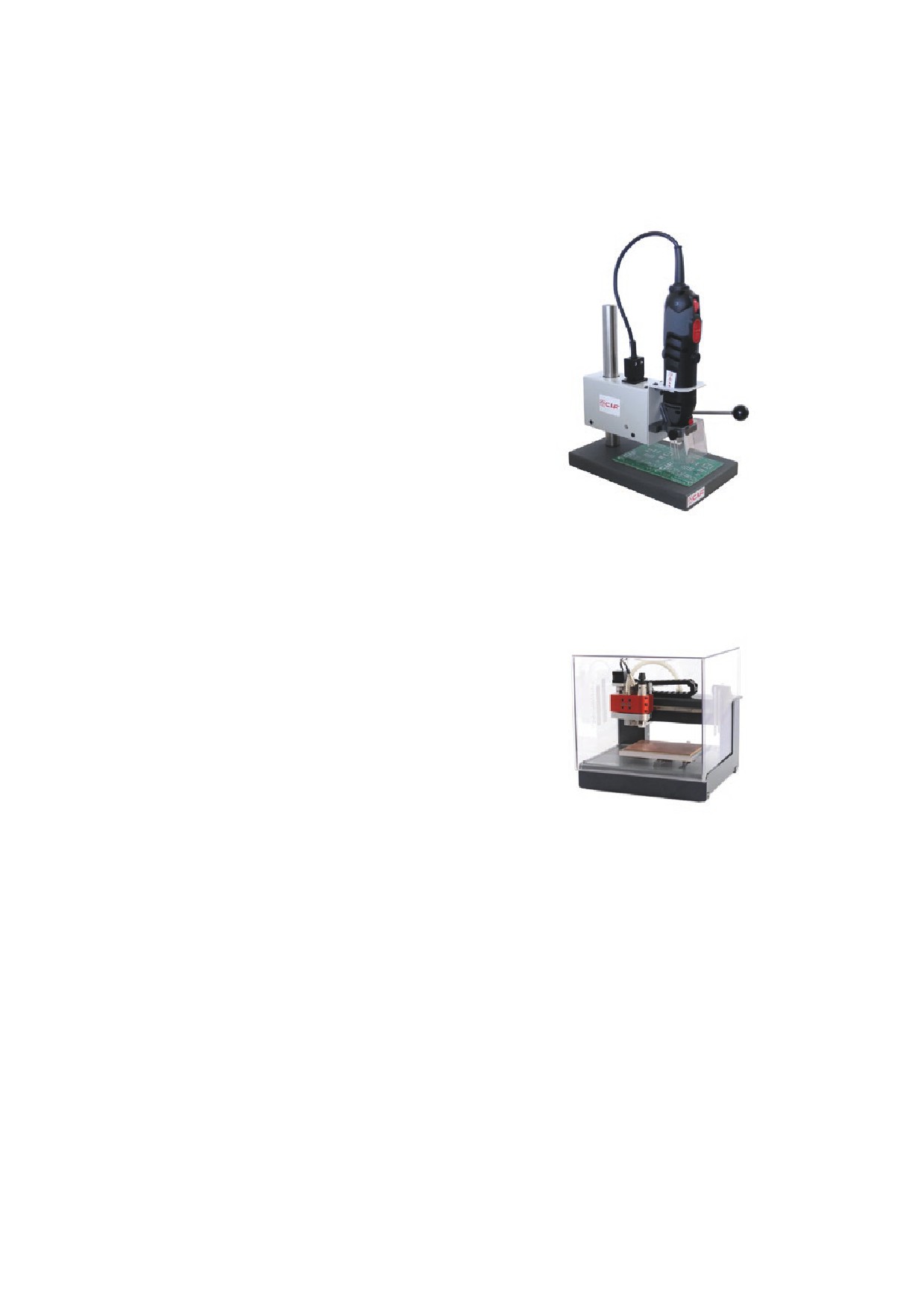

Высокоскоростная сверлильная машина С.I.F. TECHNO 007MR
Производитель: С.I.F. | Модель: TECHNO 007MR
Технические характеристики:
■■
Скорость вращения сверла: 10.000-33.000 об/мин
■■
Ход перемещения: 120 мм
■■
Рабочая зона: 250 × 150 мм
■■
Ход сверла: 0,8-3,2 мм
■■
Патрон с мягким затягиванием
■■
Внешние габариты системы:
250 × 150 × 260 мм
■■
Масса системы: 4,3 кг
■■
Мощность: 125 Вт
■■
Электропитание: 230 В, 50/60 Гц
Настольный сверлильно-фрезерный станок С.I.F. 4MILL 300
Производитель: С.I.F. | Модель: 4MILL 300
Технические характеристики:
■■
Рабочая зона: 240 × 180 × 30 мм
■■
Скорость вращения шпинделя: 60000 об/ мин
■■
Разрешение: 1,875 мкм
■■
Патрон — 3,175 мм
■■
Регулировка глубины фрезерования: 1 мкм
■■
Скорость сверления: до 120 отв/ мин
■■
Скорость перемещения по осям Х/Y: 40 мм/ сек
■■
Рабочий стол: Алюминиевая плита с Т-пазом
■■
Габариты (ШхДхВ): 420 × 455 × 435 мм
■■
Масса системы: 40 кг
■■
Электропитание: 115/ 230 В, 50/60 Гц
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
9

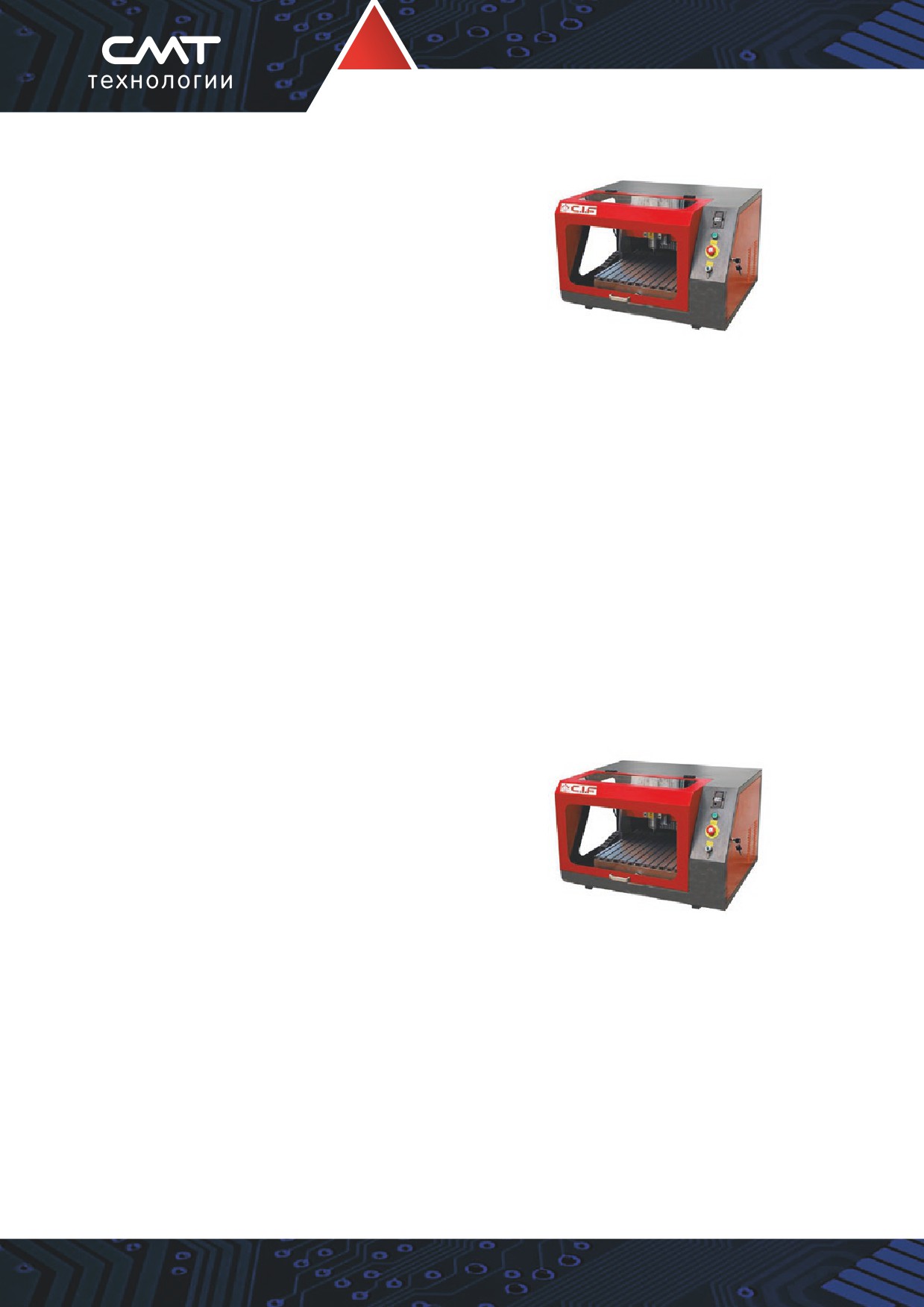

Сверлильно-фрезерный станок с ЧПУ 3D TECHNODRILL 3
Производитель: С.I.F. | Модель: TECHNODRILL 3
Технические характеристики:
■■
Разрешение: микрошаг 0,0015 мм
■■
Повторяемость: ±0,005 мм
■■
Мощность шпинделя: 800 Вт
■■
Подсветка шпинделя: стандарт
■■
Скорость вращения шпинделя:
■■
Привод: ШВП (шаг 5 мм)
10000-24000 об/мин
■■
Частота: до 200 кГц
■■
Зажим (патрон): 3,17-6 мм (тип ER11)
■■
Стол: быстросменный, алюминиевая плита
■■
Позиционирование инструмента:
с пазами
полуавтоматическое, автоматическое — опция
■■
Уровень шума: < 65 дБ
■■
Скорость сверления: 360 отверстий/мин
■■
Защитная крышка с блокиратором: стандарт
(диаметр 0,8 мм)
■■
Нижний шкаф для хранения инструментов: опция
■■
Mин. ширина линии: 0,15 мм
■■
Датчик контроля позиционирования
■■
Мин. сверления: 0,3 мм
инструмента: стандарт
■■
Макс. скорость перемещения инструмента:
■■
Внешние габариты станка (Д × Ш × В):
100 мм/сек
880 × 700 × 590 мм
■■
Двигатели X, Y, Z: шаговые (шаг 1/16),
■■
Масса: 76 кг
отсутствие механического резонанса
■■
Электропитание: 230 В — 50 Гц — 8 A
Сверлильно-фрезерный станок с ЧПУ 3D TECHNODRILL 3 XL
Производитель: С.I.F. | Модель: TECHNODRILL 3 XL
Технические характеристики:
■■
Разрешение: микрошаг 0,0015 мм
■■
Повторяемость: ±0,005 мм
■■
Мощность шпинделя: 800 Вт
■■
Подсветка шпинделя: стандарт
■■
Скорость вращения шпинделя:
10000-24000 об/мин
■■
Зажим (патрон): 3,17-8 мм
■■
Макс. скорость перемещения инструмента:
■■
Позиционирование инструмента:
50 мм/сек
полуавтоматическое,
■■
Привод: ШВП (шаг 4 мм)
автоматическое — опция
■■
Двигатели X, Y, Z: шаговые (шаг 1/2 и 1/6),
■■
Mин. ширина линии: 0,2 мм
отсутствие механического резонанса
■■
Мин. сверления: 0,3 мм
■■
Частота: до 200 кГц
■■
Уровень шума: < 65 дБ
■■
Стол: быстросменный, алюминиевая плита
■■
Защитная крышка с блокиратором: стандарт
с пазами
■■
Нижний шкаф для хранения инструментов:
■■
Внешние габариты станка (Д × Ш × В):
опция
850 × 1000 × 670 мм
■■
Датчик контроля позиционирования
■■
Масса: 90 кг
инструмента: стандарт
■■
Электропитание: 230 В — 50 Гц — 8 A
10
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ

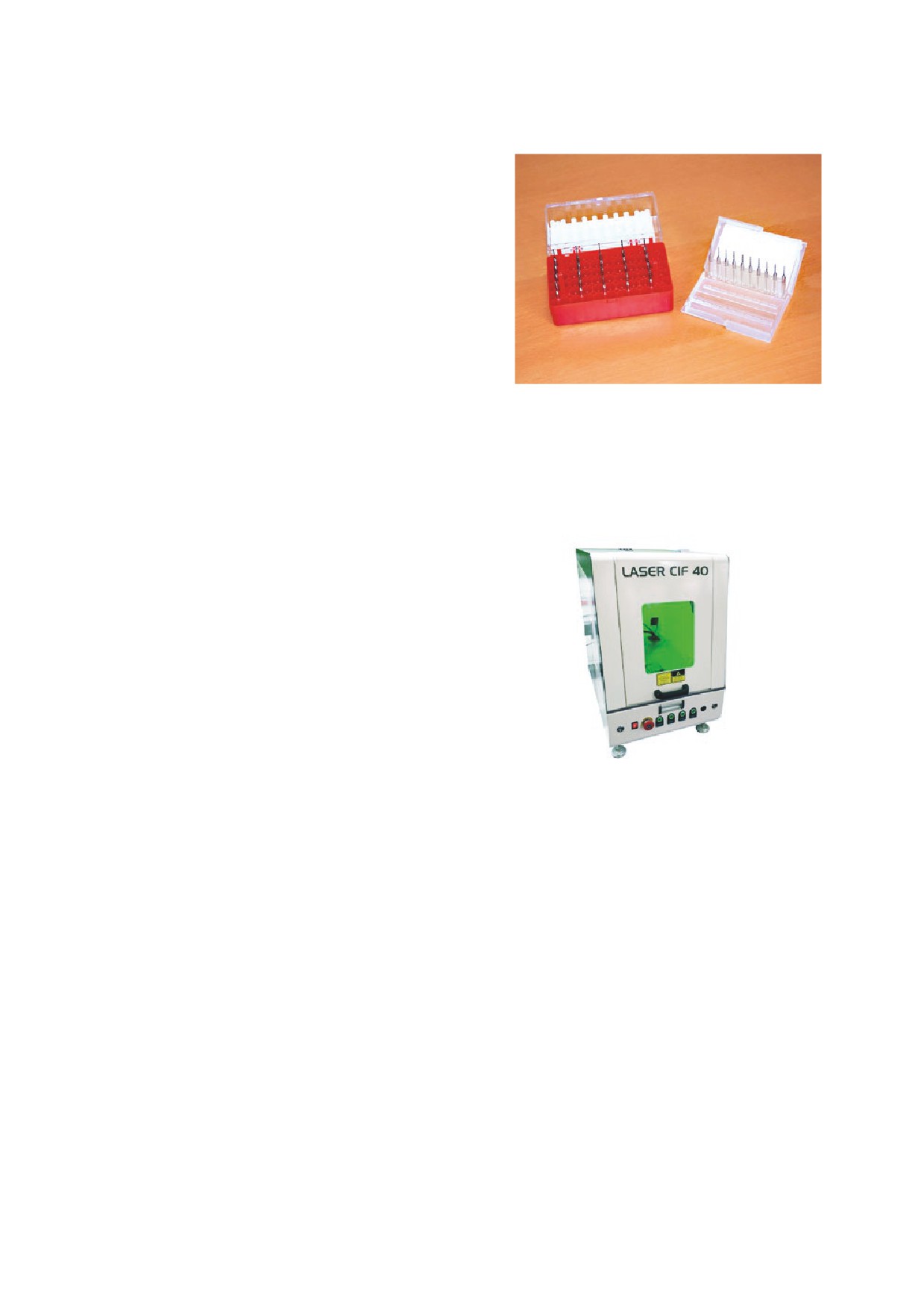

Набор сверл для TECHNO 007MR
Производитель: С.I.F. | Модель: набор сверл
Состав набора:
■■
2 сверла 0,6 мм, хвостовик 3,17 мм, длина 38 мм
■■
5 сверл 0,7 мм, хвостовик 3,17 мм, длина 38 мм
■■
10 сверл 0,8 мм, хвостовик 3,17 мм, длина 38 мм
■■
10 сверл 1,0 мм, хвостовик 3,17 мм, длина 38 мм
■■
10 сверл 1,2 мм, хвостовик 3,17 мм, длина 38 мм
■■
1 сверло 3,17 мм, хвостовик 3,17 мм, длина 38 мм
Оборудование для прототипирования при помощи лазера

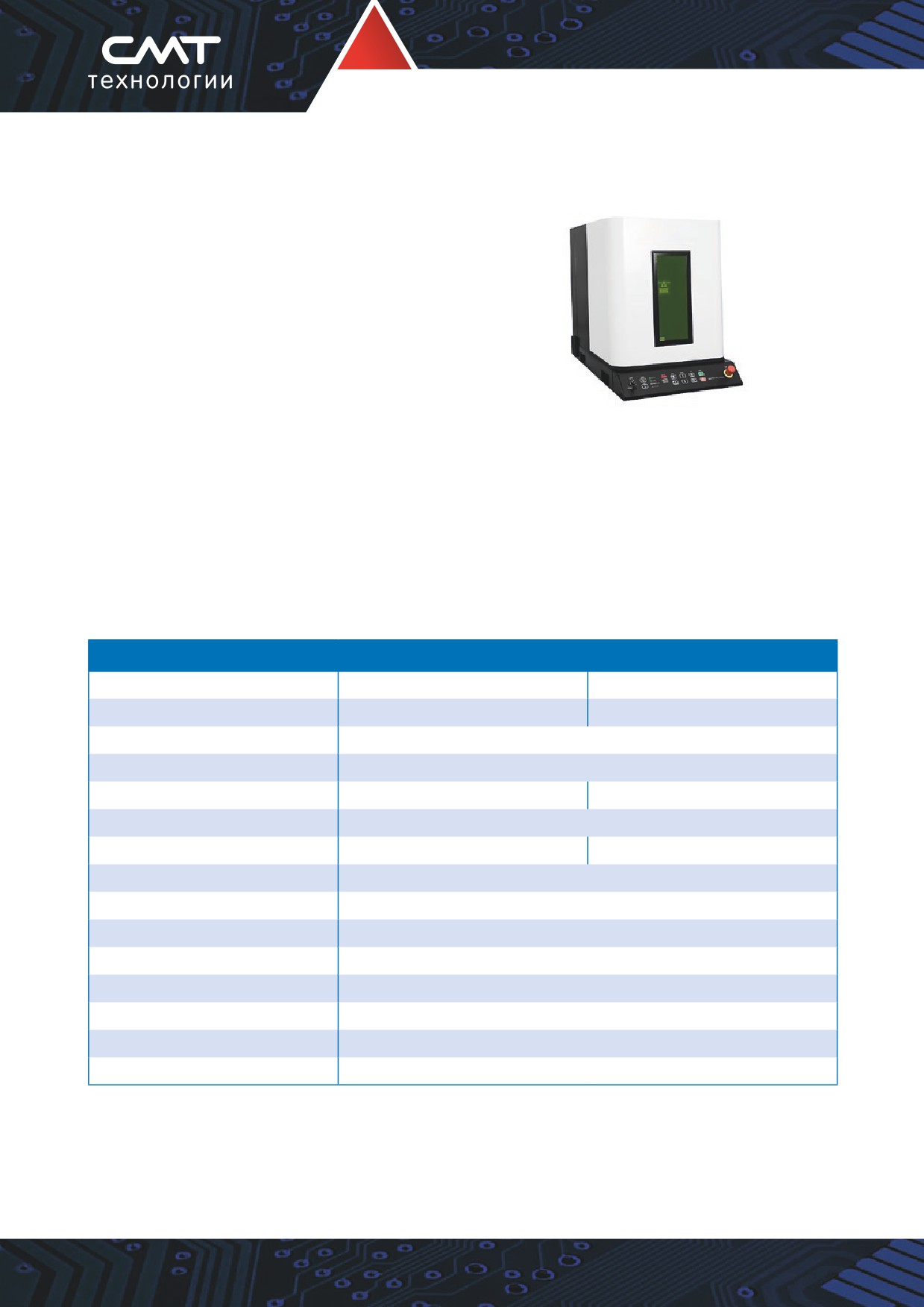

Компактная система лазерного протопитирования печатных плат
LASER CIF.40.100
Производитель: С.I.F. | Модель: LASER CIF.40.100
Особенности оборудования:
■■
Компактная, эргономичная и скоростная
система с ЧПУ
■■
Встроенный волоконный эрбиевый лазер,
30 Вт
■■
Линзы 310 мм, зона маркировки: 200 × 200 мм
■■
Вертикальный подъем крышки
■■
Программируемое перемещение по 4-м осям
X, Y, Z (поворот опционально)
■■
Интуитивное управление и простое
обслуживание
Технические характеристики:
■■
Рабочая зона: 200 × 200 мм с линзами 310 мм
■■
Тип лазера: волоконный (Ytterbium Fiber)
■■
Длина волны: 1046 нм
■■
Мощность: 30 Вт
■■
Диапазон частоты: 30- 60 кГц
■■
Температура окружающей среды: 0-40°C
■■
Охлаждение: воздушное
■■
Управление: ПК
■■
Соединение с ПК: USB
■■
Габариты (ШхДхВ): 610 × 1079 × 851 мм
■■
Масса: 100 кг
■■
Электропитание: 220 В, 50/60 Гц, 240 Вт
■■
Пневмопитание: 5 Бар (минимально)
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
11

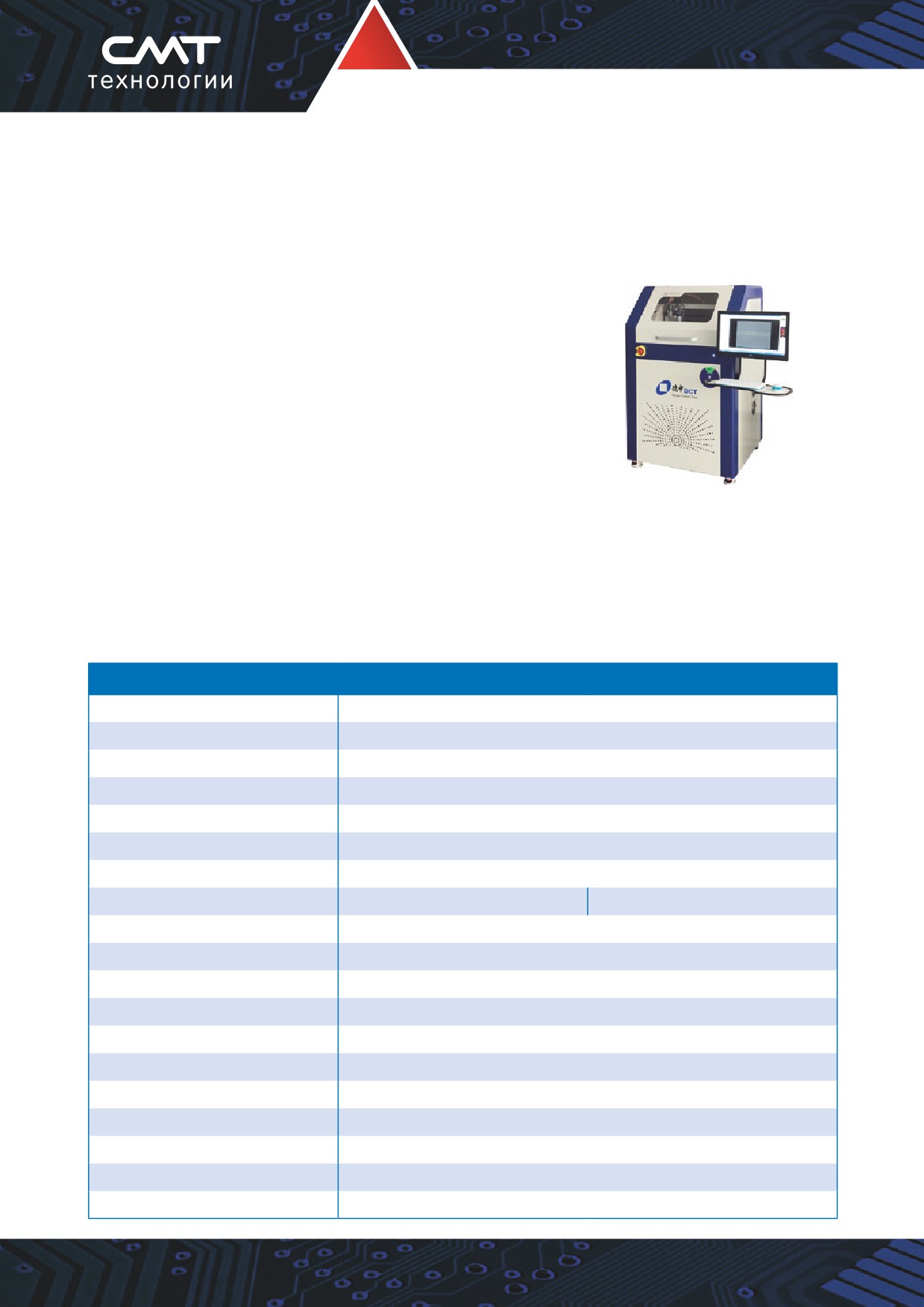

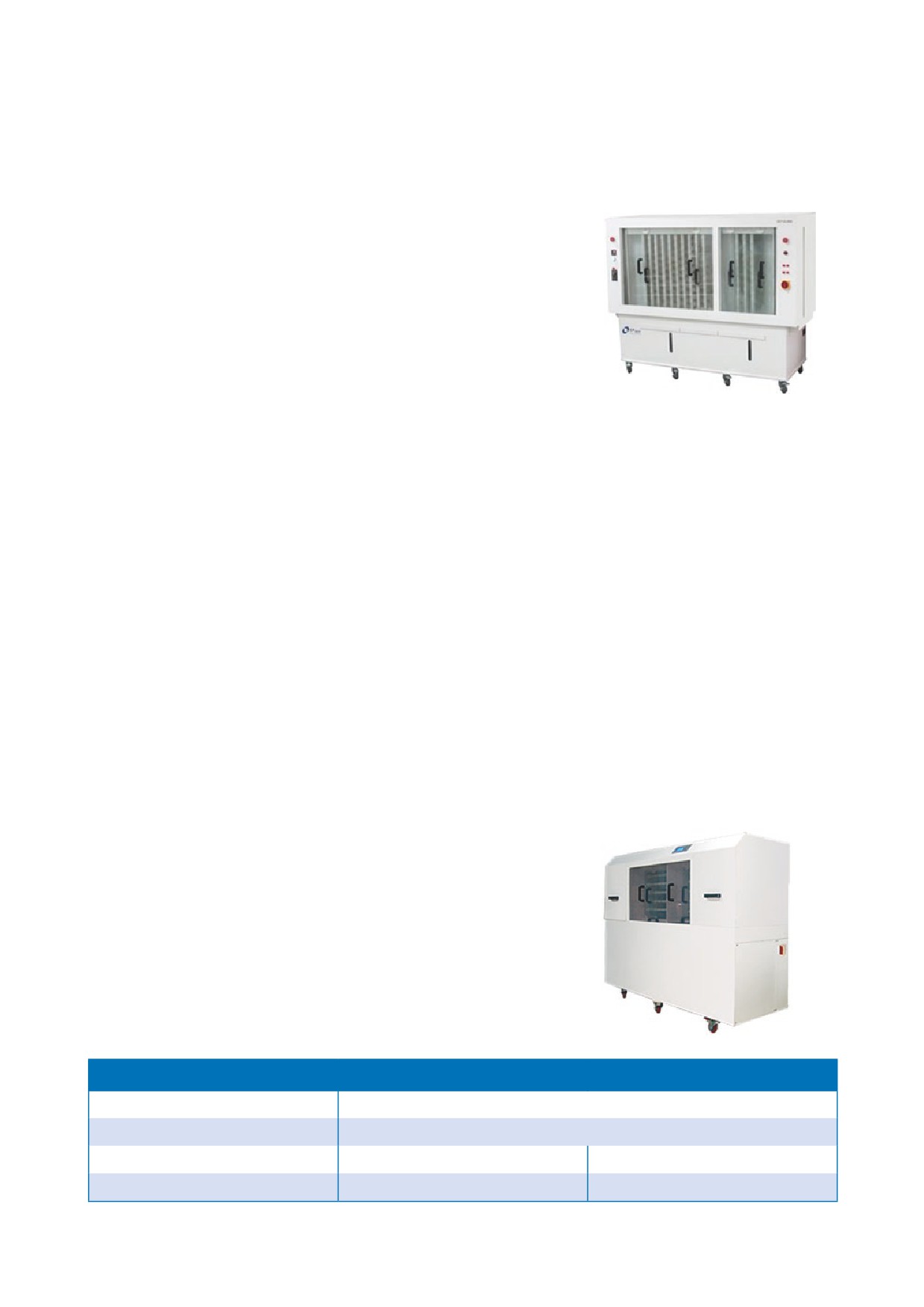

Компактная система лазерного протопитирования печатных плат LASER CIF.50
Производитель: С.I.F. | Модель: LASER CIF.50.S и CIF.50.L
Особенности оборудования:
■■
Компактная, эргономичная и скоростная система
■■
Встроенный источник лазера
■■
Вертикальный подъем крышки
■■
Программируемое перемещение по оси Z
■■
Интуитивное управление и простое
обслуживание
■■
Управляющий ПК и система удаления
загрязнений (HEPA filter)
■■
Регулируемый источник лазера SCORPION
RAPIDE, 20 Вт (опционально 50 Вт)
■■
Частота лазера: 0-1000 кГц
■■
ПО для программирования маркировки PRO SE
■■
Форматы исходных данных:.tiff,.ai,.dxf,.plt,.bmp,.
jpeg,.gif,.tga,.png,.dst,.svg ou.nc
Технические характеристики:
Модель
LASER CIF.50.S
LASER CIF.50.L
Рабочая зона
100 × 100 мм
165 × 165 мм
Линзы
163 мм
254 мм
Тип лазера
волоконный (Ytterbium Fiber)
Длина волны:
1062 ± 3 нм
Мощность
20 Вт или 50 Вт (oпция)
50 Вт
Диапазон частоты
1- 500 кГц
Длительность импульса
10 — 520 нс
260 или 40 нс
Температура окружающей среды
7-36°C
Охлаждение
воздушное
Пилотный луч
(2) Class IIM Red diode (635 нм)
ПК
встроенный
Программное обеспечение
Minilase Pro SE
Габариты (ШхДхВ)
610 × 1079 × 851 мм
Электропитание
220 В, 50/60 Гц
Пневмопитание:
5 Бар (минимально)
12
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Оборудование для металлизации

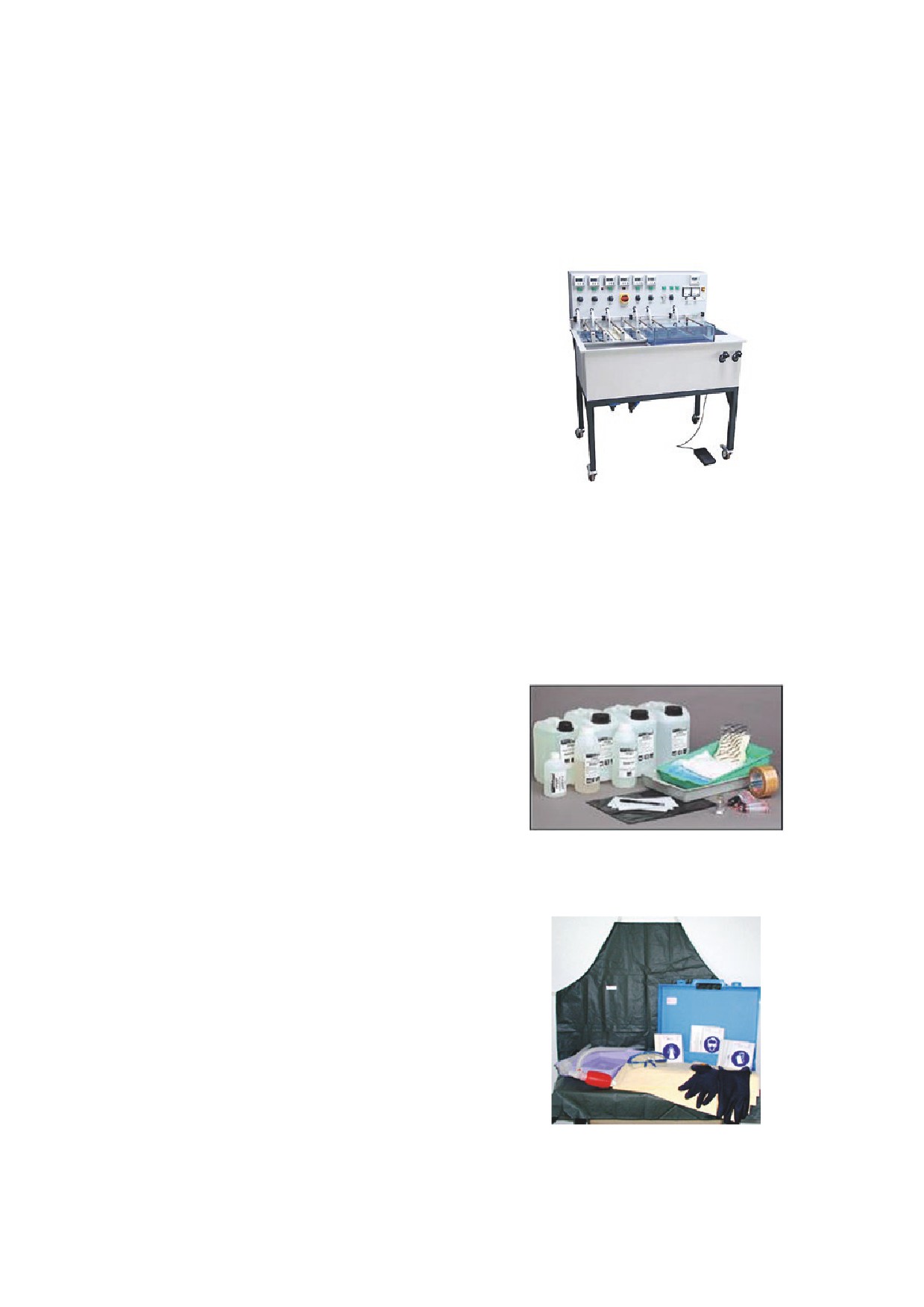

Машина для металлизации отверстий COMPACTA MD
Производитель: С.I.F. | Модель: COMPACTAMD
Особенности оборудования:
■■
Минимальное количество рабочих циклов
■■
Емкости для отмывки распылением
и каскадного полоскания
■■
Стабильность всего рабочего процесса
■■
Низкая стоимость владения
■■
Простота эксплуатации и обслуживания
■■
Равномерность нанесения меди
■■
Стабильность работы
Технические характеристики:
■■
Рабочая поверхность: 200 × 300 мм
■■
Емкость для металлизации: 30 л
■■
Конструкция: 100% ПВХ на мобильной
■■
Электропитание: 230 В, 50 Гц
металлической раме
■■
Габариты (Д × Ш × В): 1490 × 1000 × 1270 мм
■■
Рабочая емкость: 10 л
■■
Мощность: 400 Вт
Стартовый набор для машины COMPACTA MD
Производитель: С.I.F. | Модель: стартовый набор
Состав набора:
■■
Емкости со специальными химикатами
■■
Пластиковые лотки
■■
Клейкая лента
Защитный набор для предотвращения травмирования персонала во время
операций по травлению и металлизации
Производитель: С.I.F. | Модель: защитный набор
Состав набора:
■■
3 сигнальных диска
■■
1 пластиковые щипцы для работы с пленками
■■
1 пластиковый поддон: 230 × 330 × 50 мм
■■
1 насос с производительностью 6 л/мин
■■
1 защитные очки
■■
1 фартук, ПВХ
■■
1 aбсорбционная салфетка 400 × 460 мм, набор 25
■■
1 перчатки для работы с химикатами
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
13

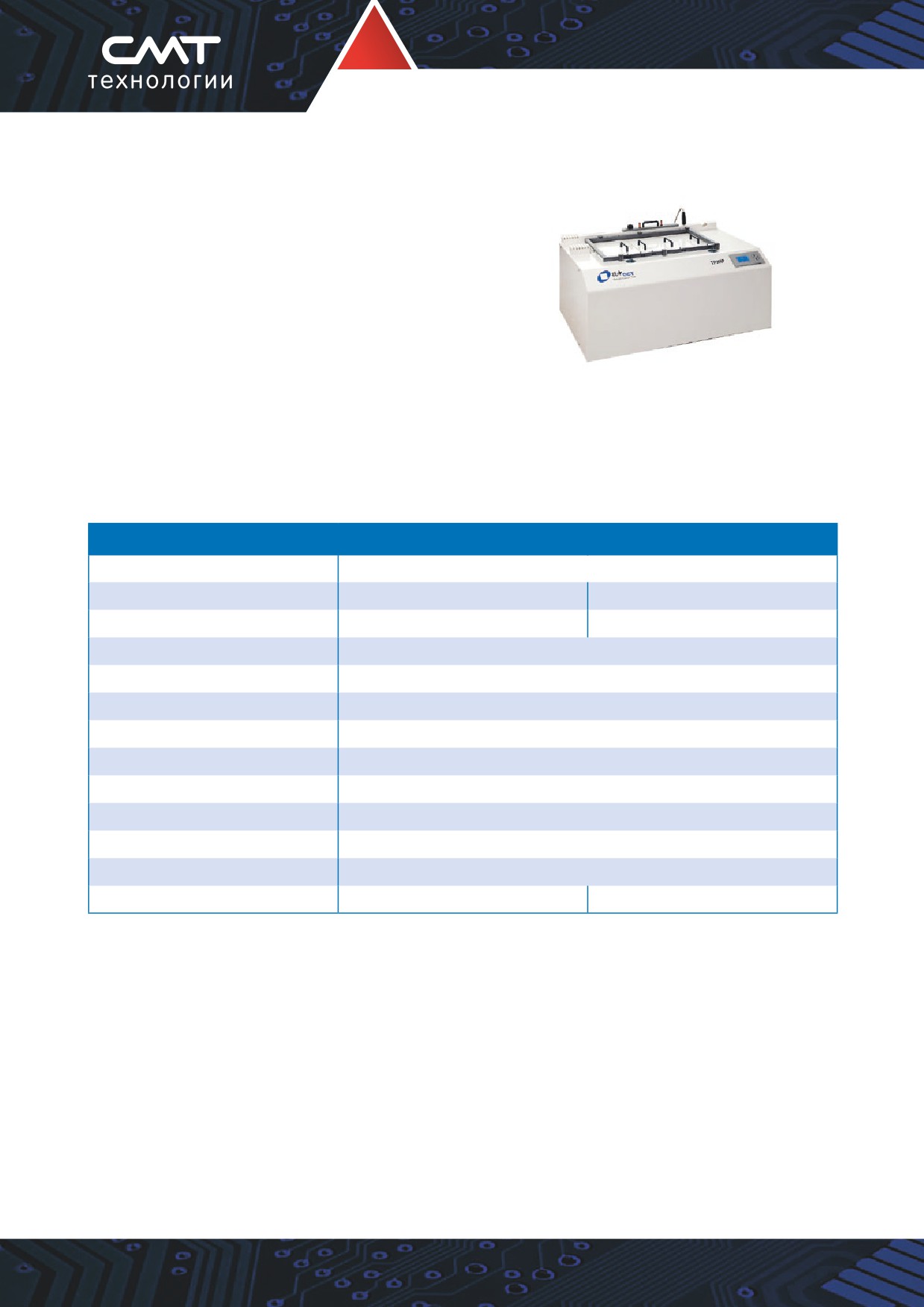

Настольные установки для металлизации переходных отверстий
DCT серия TP300
Производитель: DCT | Модель: ТP300
Особенности оборудования:
■■
Использование дугового анода
для выравнивания толщины меди на тыльной
стороне
■■
Обратный импульсный источник питания
помогает избежать явления “собачьей кости”
■■
Наличие циркуляционного фильтра,
улучшающего гальванический эффект
■■
Простота и удобство использования
Технические характеристики:
Модель
TP300
TP300P
Максимальный размер ПП
230 × 305 мм
Минимальный диаметр отверстия
0,2 мм
0,15 мм
Источник питания
постоянного тока
импульсный
Тип анода
дуговой
Перемешивание воздуха
есть
Функция очистки
есть
Слоты для гальваники
1
Показ колебательного сигнала
есть
Метод очистки
струйный
Габариты
1000 × 600 × 470 мм
Электропитание
220 В, 50 Гц
Мощность
1,6 кВт
Масса
36 кг
37 кг
14
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Производство многослойных печатных плат

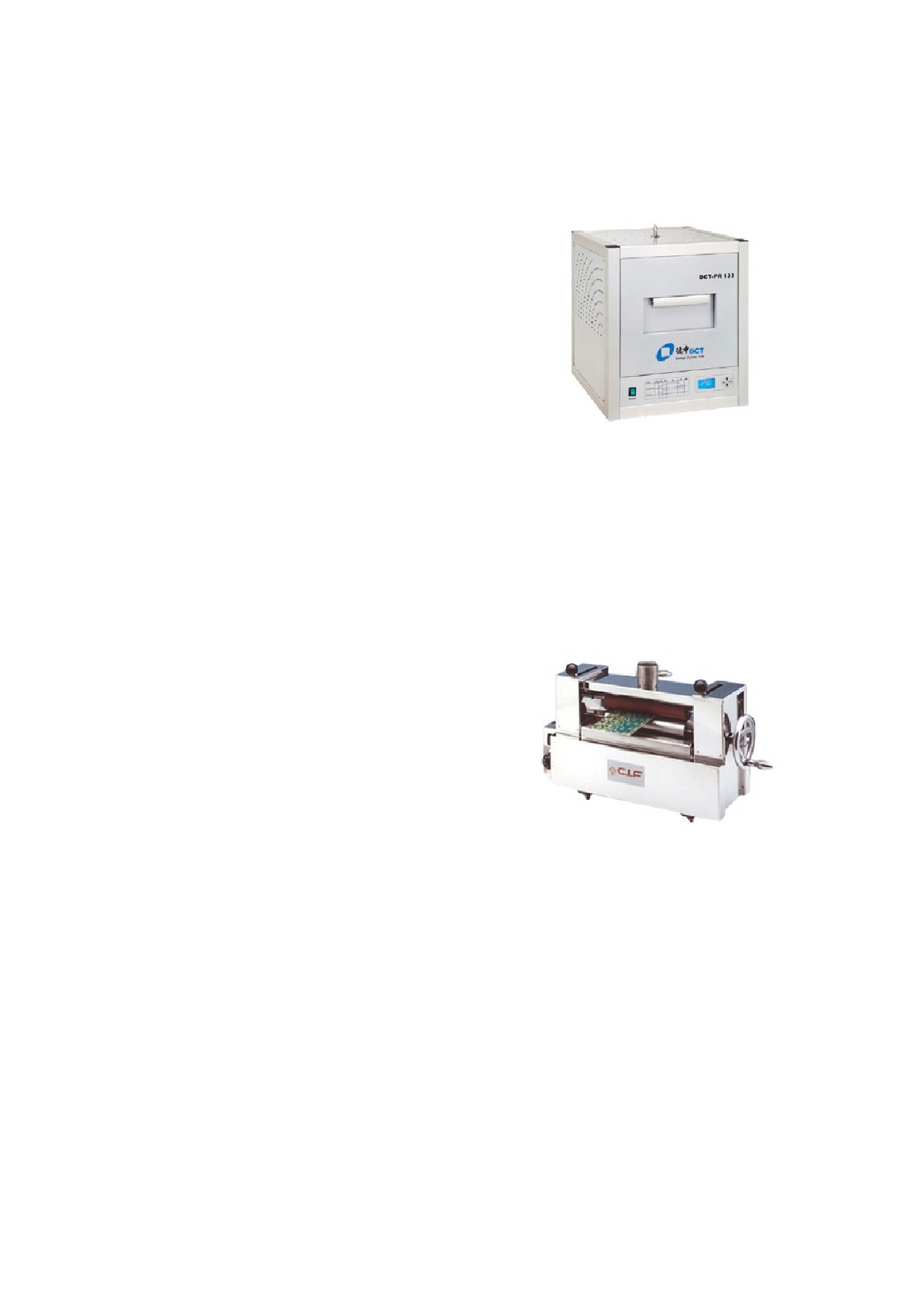

Настольный пресс для производства многослойных ПП МР300
Производитель: DCT | Модель:МР300
Особенности оборудования:
■■
Конструкция пресса обеспечивает
равномерное прессование
■■
ПО контрлирует температуру, давление
и время прессования в режиме реального
времени
Технические характеристики:
■■
Максимальный размер ПП — 305 × 230 мм
■■
Габариты — 550 × 550 × 700 мм
■■
Максимальное давление — 300 Н/ см2
■■
Масса — 180 кг
■■
Максимальная температура — 350 °С
■■
Электропитание — 220 В, 50 Гц
■■
Количество слоев ПП — 8
■■
Мощность — 2,1 кВт
■■
Время прессования — 90 минут
■■
Материал подложек — FR4 и другие
Оборудование для финишной обработки
Роликовая лудильная машина RTM 220
Производитель: CIF | Модель: RTM 220
Данная машина предназначена для выполнения
ручного лужения печатных плат. Конструкция
машины обеспечивает безопасную работу за счет
таких особенностей как, защита ванны с припоем
от разбрызгивания, а также система защиты
от перегрева. Кроме того, в машине предусмо-
трен вентиляции. Надежное удаление вредных
испарыход для подключения к системе вытяж-
ной вений обеспечивается системой фильтрации
FILTRATEC-F.
Особенности оборудования:
■■
Отверстие для вытяжки испарений
■■
Работа с бессвинцовыми материалами
■■
Конструкция из нержавеющей стали
Технические характеристики:
■■
Габариты: 440 × 260 × 210 мм
■■
Длина полосы припоя: 200 мм
■■
Мощность: 1 кВт
■■
Емкость ванны для припоя: 7,5 кг
■■
Электропитание: 220 В, 50/60 Гц
■■
Вес машины без припоя: 22 кг
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
15
Вспомогательное оборудование

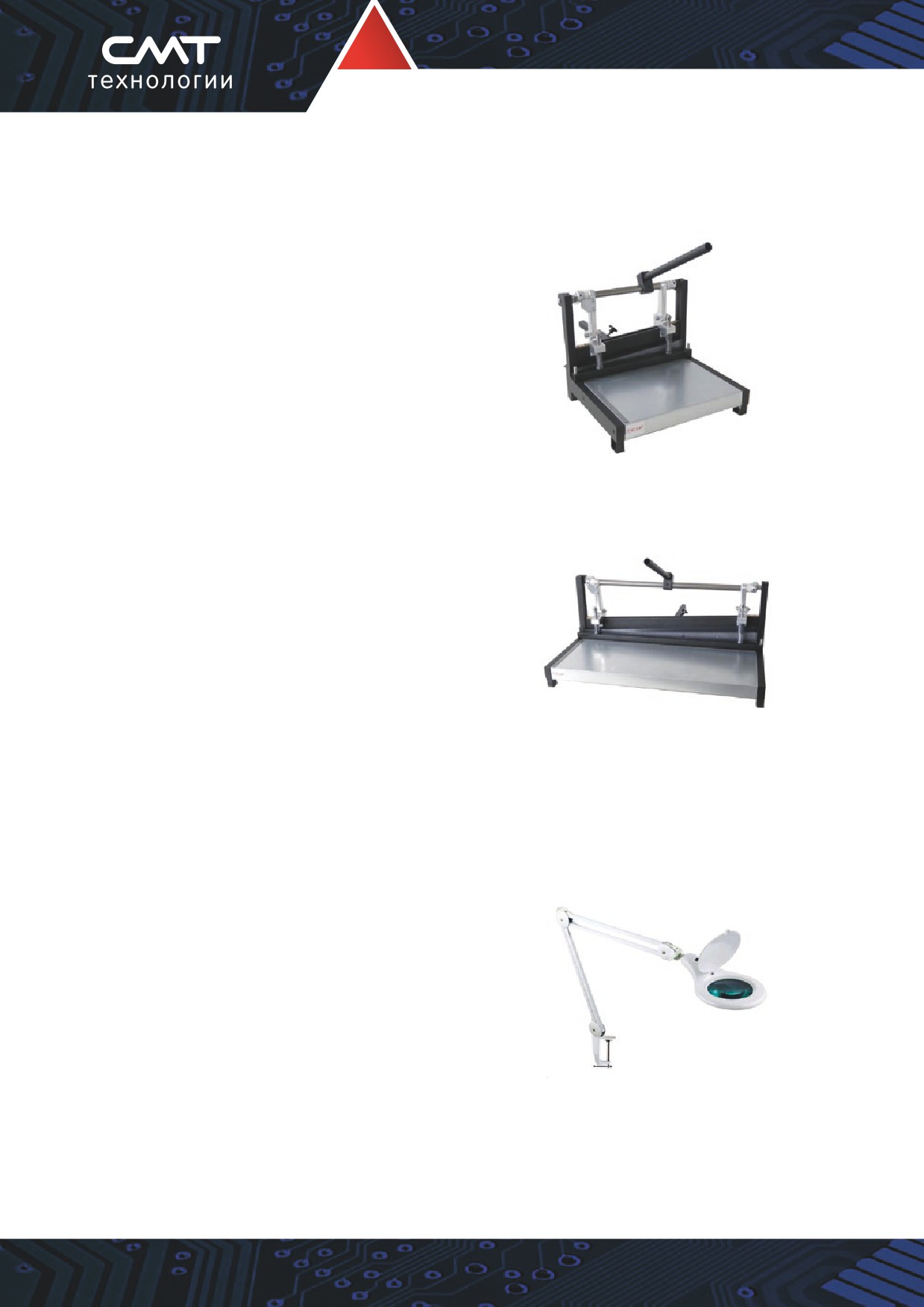

Гильотинные ножницы CG320
Производитель: С.I.F. | Модель: СG320
Технические характеристики:
■■
Резка листов металлов и других материалов
■■
Сварная прочная станина
■■
Прижимное устройство
■■
Длина реза: 300 мм
■■
Лезвия из специального металла
■■
Толщина резки ламината: 16/10 мм
■■
Толщина резки стали: 10/10 мм
■■
Толщина резки алюминия: 15/10 мм
Гильотинные ножницы CG320
Производитель: С.I.F. | Модель: CG320
Технические характеристики:
■■
Резка листов металлов и других материалов
■■
Cварная прочная станина
■■
Прижимное устройство
■■
Длина реза: 650 мм
■■
Лезвия из специального металла
■■
Толщина резки ламината: 16/10 мм
■■
Толщина резки стали: 10/10 мм
■■
Толщина резки алюминия: 15/10 мм
Круглая лампа-увеличитель ROLLER 2.L, светодиодная версия
Производитель: С.I.F. | Модель: Roller 2.L
Технические характеристики:
■■
Двояковыпуклые линзы
■■
Увеличение (.2,25)
■■
Светодиодная подсветка
■■
Двояковыпуклые линзы с диаметром 178 мм
■■
Увеличение с 5-ю диоптриями, (.2,25)
■■
Версия со 108-ю светодиодами, 5 мм
■■
Вращающийся рычаг с фиксаторами
■■
Солнцезащита
16
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Минилаборатории для производства печатных плат

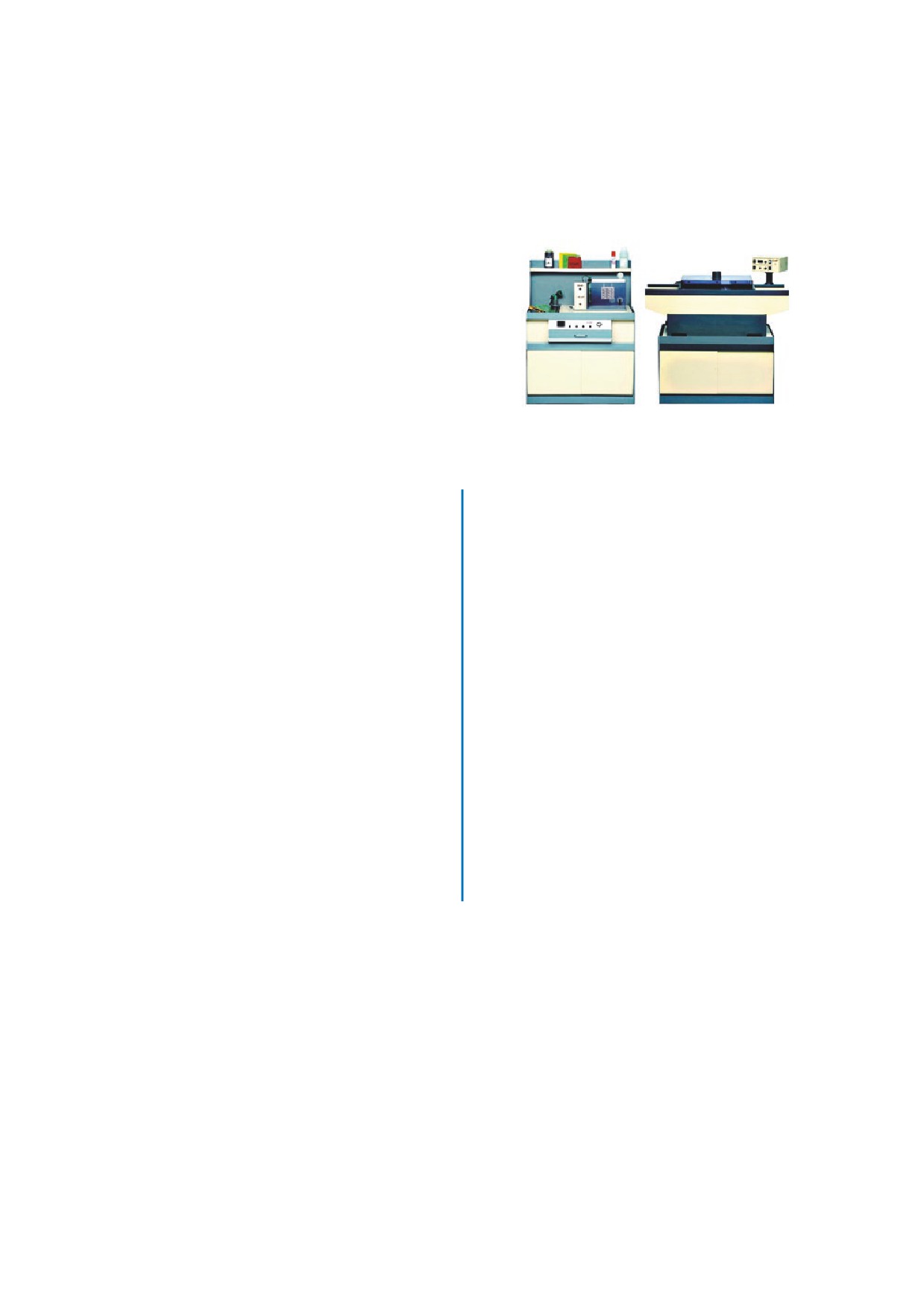

Минилаборатории TECHLAB
Производитель: CIF | Модель: TECHLAB
Выполняемые операции:
■■
Экспонирование и обработка пленок
■■
Травление печатных плат
■■
Металлизация отверстий
■■
Операции по очистке и полосканию
■■
Хранение материалов и инструментов
Модульная серия TECHLAB
Модуль TECHLAB I
Модуль TECHLAB III-C
■■
Длина: 1000 мм
■■
Длина: 1000 мм
■■
Глубина: 630 мм
■■
Глубина: 755 мм
■■
Высота без задней полки: 860 мм
■■
Высота без задней полки: 590 мм
■■
Высота с задней полкой: 1360 мм
■■
Масса: 40 кг
■■
Масса: 50 кг
Moдуль TECHLAB I
Mодуль TECHLAB III-C
Данный модуль оборудован раковиной с душем,
Данный модуль изготовлен из 100
% ПВХ,
столешницей с поверхностью
580 × 670 мм,
стойкого к воздействию агрессивных веществ.
а также емкостью с объемом
23 литра.
Модуль снабжен ящиками со скользя-
Для удобства использования системы УФ-экс-
щими дверцами для хранения инструментов
понирования DFT
3040, для ее установки
и материалов.
на модуле имеется специальное место. В стан-
дартную комплектацию модуля включена
задняя полка. Все электрические соединения
модуля защищены от воздействия агрессивных
жидкостей
Каждый модуль TECHLAB может быть использован индивидуально или в комбинации со вторым.
Модули представляют собой минилаборатории для производства печатных плат.
Комфорт работы заключается в удобном расположении блоков модулей друг относительно друга.
Модули TECHLAB изготовлены из антикоррозийного материала. Рама модулей сварная. Каждый
модуль снабжен ящиками со скользящими дверцами для хранения инструментов и материалов.
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
17
Примеры организации производства печатных плат
стадии химического процесса обработки одной стороны ПП:
пример организации производства
Состав производственного участка:
1. ПК для создания и ввода исходной информации (CAD-данные)
2. Установка для экспонирования
3. Проявочная машина
4. Установка травления
5. Сверлильный станок
6. Установка финишной обработки поверхности платы
7. Установка удаления вредных испарений
8. Место проведения визуальной инспекции качества
9. Установка отмывки печатных плат
10. Установка фильтрации жидкости
11. Рабочее место приемщика
Стадии химического процесса обработки двух сторон ПП:
пример организации производства
Состав производственного участка:
1. ПК для создания и ввода исходной информации (CAD-данные)
2. Установка для экспонирования
3. Проявочная машина
4. Система фильтрации испарений
5. Установка травления
6. Установка отмывки
7. Сверлильный станок
8. Установка финишной обработки поверхности платы
9. Установка удаления вредных испарений
10. Место проведения визуальной инспекции качества
11. Установка отмывки печатных плат
12. Установка фильтрации жидкости
18
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОТОТИПОВ
Стадии процесса механической обработки ПП:
пример организации производства
Состав производственного участка:
1. ПК для создания и ввода исходной информации (CAD-данные)
2. Станок с ЧПУ для создания прототипа изделия
3. Место проведения визуальной инспекции качества
4. Установка финишной обработки поверхности платы
5. Установка удаления вредных испарений
Стадии процесса обработки ПП с металлизацией отверстий:
пример организации производства
Состав производственного участка:
1. ПК для создания и ввода исходной информации (CAD-данные)
2. Станок с ЧПУ для создания прототипа изделия
3. Место проведения визуальной инспекции качества
4. Установка металлизации отверстий
5. Установка финишной обработки поверхности платы
6. Установка удаления вредных испарений
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
19
ОБОРУДОВАНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА
ПЕЧАТНЫХ ПЛАТ
Оборудование для сверления и фрезеровки
Сверлильно-фрезерный станок серия DM350
Производитель: DCT | Модель: DM350 и DM350Н
Особенности оборудования:
■■
Автоматическая смена инструмента
■■
Автоматическая установка глубины сверления
■■
Наличие камеры, отслеживающей процесс обработки
■■
Низкий уровень шума при работе
■■
Простота и удобство обслуживания и работы
■■
Станок оснащен шпинделем немецкого производства с малым радиальным биением, что
значительно повышает точность и качество сверления
■■
Совместимость с форматами: Gerber, Gerber X, Excellon, ьSieb&Meier, AutoCADTMDXF, HP-GLTM,
ODB++
Технические характеристики:
Модель
350
350Н
Минимальный диаметр отверстия
0,15 мм
Шаг сверления
0,075 мм
Минимальная ширина дорожки
0,075/ 0,1 мм
Рабочая зона
305 × 230 мм
Повторяемость
≤±2 мкм
Точность позиционирования
≤±10 мкм
Разрешение
0,5 мкм
Скорость вращения шпинделя
80000 об/ мин
100000 об/ мин
Инструменты
20 штук
Смена инструментов
Автоматическая
Настройка глубины резания
Автоматическая
Патрон
3,175 мм (1/8")
Скорость сверления
150 отв/ сек
Скорость перемещения инструмента XY
250 мм/ сек
Скорость фрезерования контура
6 мм/ сек
Электропитание
222 В, 50 Гц
Пневмопитание
6-8 бар, 70 л/с
Габариты
850 × 900 × 1450 мм
Масса
200 кг
20
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ОБОРУДОВАНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА ПЕЧАТНЫХ ПЛАТ

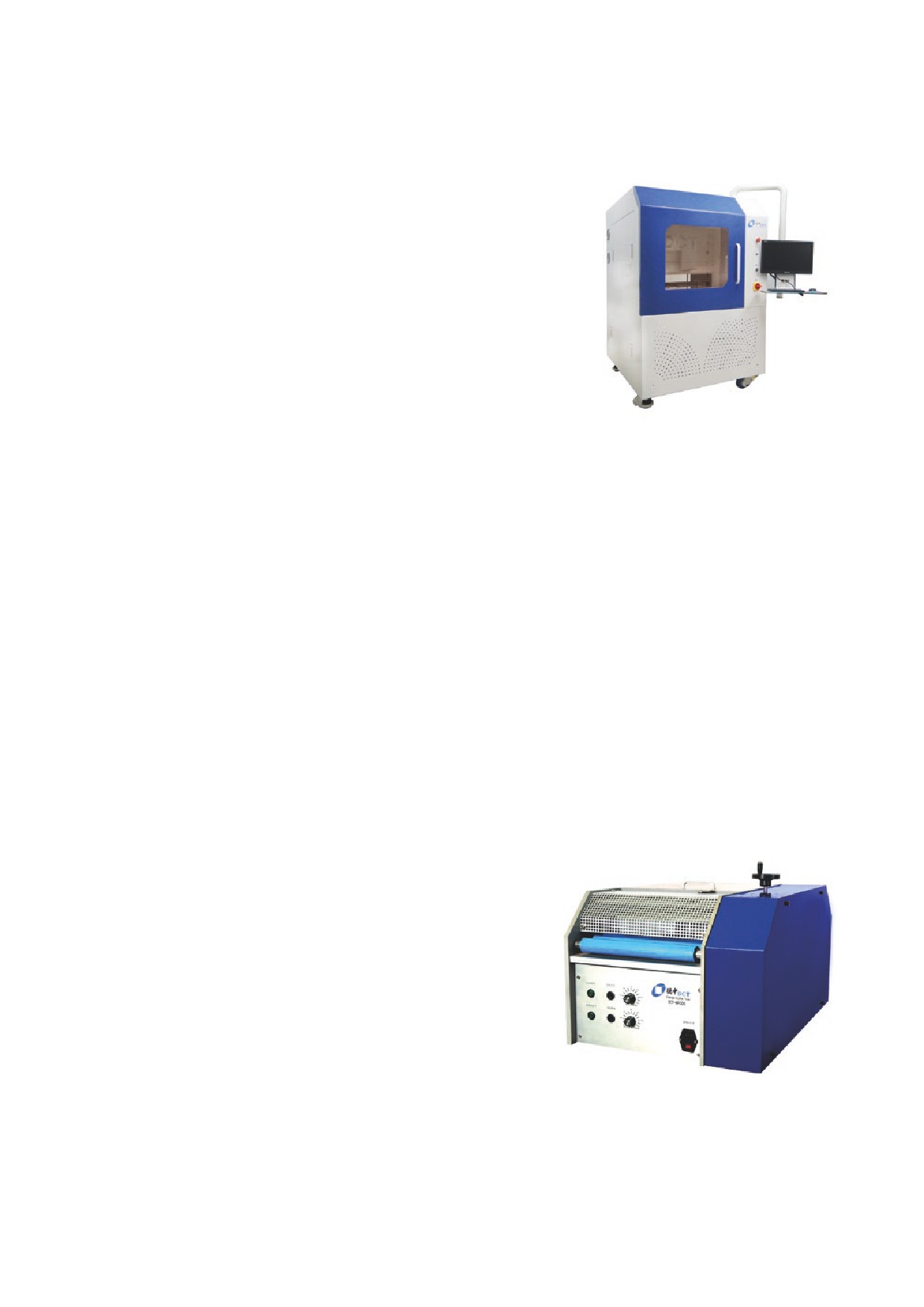

Сверлильно-фрезерный станок серия DM500
Производитель: DCT | Модель: DM500H
Особенности оборудования:
■■
Станок оснащен шпинделем немецкого производства
с малым радиальным биением, что значительно повышает
точность и качество сверления
■■
Автоматическая смена инструмента
■■
Автоматическая установка глубины сверления
■■
Совместимость с форматами Gerber, Gerber X, Excellon,
Sieb&Meier, AutoCADTMDXF, HP-GLTM, ODB+, HP-GLTM, ODB+
■■
Наличие камеры, отслеживающей процесс обработки
■■
Низкий уровень шума при работе
■■
Простота и удобство обслуживания и работы
Технические характеристики:
■■
Минимальный диаметр отверстия — 0,15 мм
■■
Инструменты — 50 штук
■■
Шаг сверления — 0,05 мм
■■
Смена инструментов — Автоматическая
■■
Минимальная ширина дорожки — 0,1 мм
■■
Настройка глубины
■■
Рабочая зона — 500 × 500 мм
резания — Автоматическая
■■
Повторяемость — ≤ ±0,002 мм
■■
Патрон — 3,175 мм (1/8")
■■
Точность позиционирования — ≤ ±0,005 мм
■■
Скорость сверления — 250 огв/мин
■■
Разрешение — 0,5 мкм0
■■
Скорость перемещения инструмента
■■
Скорость вращения
XY — 300 мм/с
шпинделя — 160000 об/мин
Оборудование для очистки ПП перед нанесением фоторезиста
Система очистки перед нанесением фоторезиста BR400
Производитель: DCT | Модель: BR400
Особенности оборудования:
■■
Наличие специального промышленного щеточного валика
■■
Низкий уровень шума и высокая скорость работы
■■
Регулируемое давление валика и зазор
■■
Возможность повторного использования воды
Технические характеристики:
■■
Толщина ПП — 0,2 — 4 мм
■■
Масимальная ширина ПП — 300 мм
■■
Масса — 45 кг
■■
Скорость транспортировки ПП — 0,2-2 м/мин
■■
Габариты — 760 × 560 × 440 мм
■■
Скорость вращения валика — 1400 об/мин
■■
Электропитание — 220 В, 50 Гц
■■
Качание валика — 0 — 120 раз/мин
■■
Мощность — 2,2 кВт
■■
Максимальная температура — 100 °С
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
21
Оборудование для нанесения фоторезиста

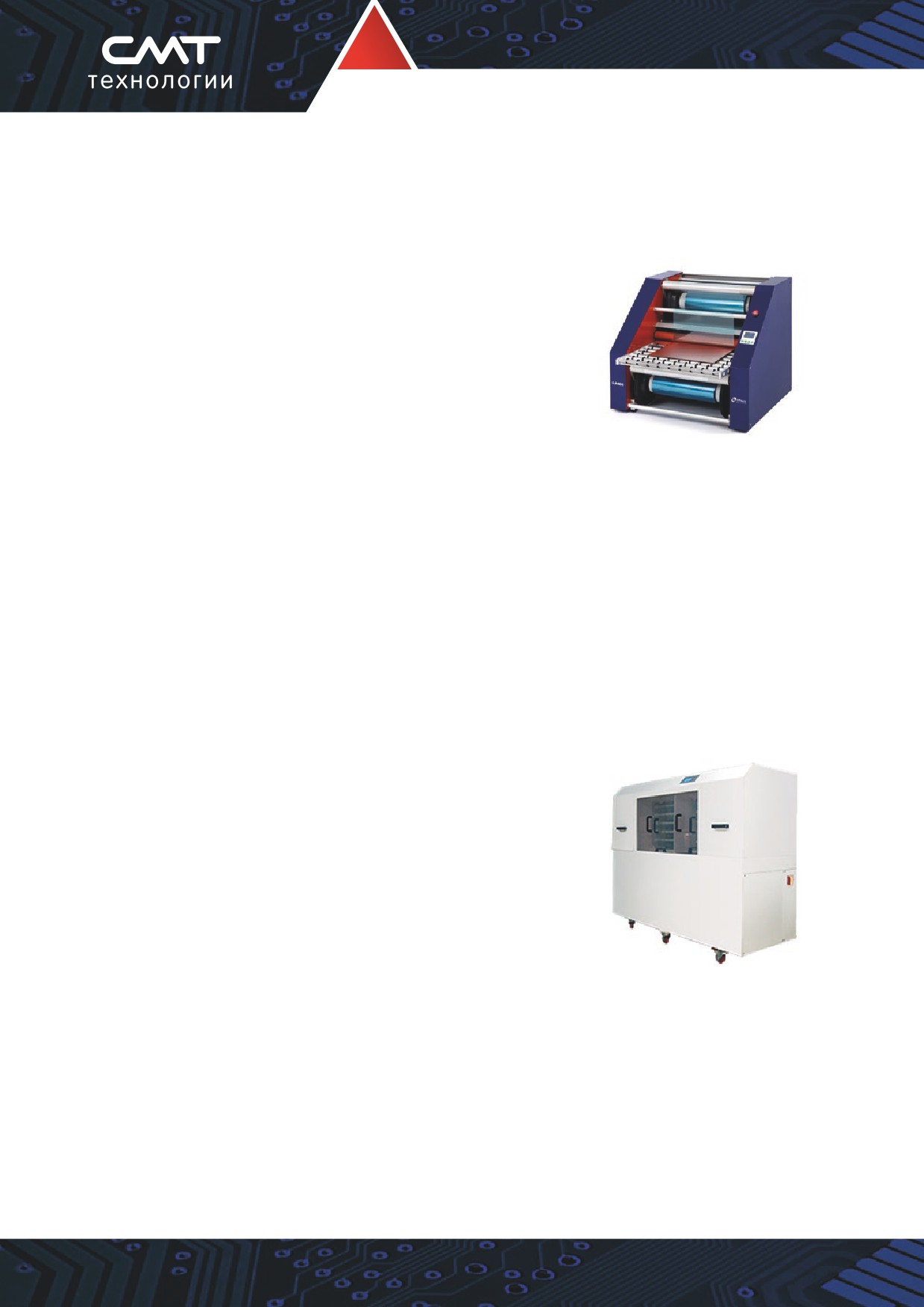

Ламинатор для нанесения фоторезиста LA400
Производитель: DCT | Модель: LA400
Особенности оборудования:
■■
Подходит для обычных плат, гибких плат, HDI плат, керамичес
ких подложек, PTFE материала
■■
В качестве пленки используется: фотопленка, паяльная
маска полиимидная пленка
■■
Регулятор давления для ламинирующих валиков
для избежания пузырьков воздуха и складок
■■
Бесступенчатая регулировка скорости
■■
Легкая загрузка и разгрузка
Технические характеристики:
■■
Максимальная ширина пленки — 400 мм
■■
Электропитание — 1 фаза, 220В, 50 Гц
■■
Толщина пленки — 0,2-3 мм
■■
Мощность 0,7 кВт
■■
Скорость ламинирования — 0,2-1,2 м/мин
■■
Масса установки — 35 кг
■■
Температура ламинирования — 20 — 200 °С
■■
Габариты (Д × Ш × В) — 790 × 590 × 550 мм
Оборудование для проявления фоторезиста
Установка для проявления DU400
Производитель: DCT | Модель: DU400
Особенности оборудования:
■■
Система вертикального позиционирования печатной платы
■■
Четыре режима работы с разной частотой
■■
Бесконтактный зажим применим к гибкому материалу
■■
Без использования воды, конструкция закрытого типа,
безвредна дляокружающей среды
Технические характеристики:
■■
Минимальная ширина линий — 2 мил
(50,8 мкм)
■■
Температура жидкости — 20-60 °С
■■
Минимальная толщина изоляции — 2 мил
■■
Тепловая мощность — 1 кВт
(50,8 мкм)
■■
Выполняемые
■■
Рабочая зона — 300 × 400 мм
функции — проявление/очистка
■■
Производительность — 40 плат/час
■■
Электропитание — 1 фаза, 220В, 50 Гц
■■
Скорость движения платы — 28 мм/сек
■■
Мощность — 2 кВт
■■
Позиционирование ПП — Вертикальное
■■
Габариты (Д × Ш × В) — 1700 × 650 × 1350 мм
■■
Количество ноззлов — 4 группы ноззлов
■■
Давление жидкости — 2 кг/см²
22
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
ОБОРУДОВАНИЕ ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА ПЕЧАТНЫХ ПЛАТ
Установка для проявления DU600
Производитель: DCT | Модель: DU600
Особенности оборудования:
■■
Система вертикального позиционирования печатной платы
■■
Четыре режима работы с разной частотой
■■
Бесконтактный зажим применим к гибкому материалу
■■
Без использования воды, конструкция закрытого типа,
безвредна для окружающей среды
Технические характеристики:
■■
Минимальная ширина линий — 2 мил (50,8 мкм)
■■
Минимальная толщина изоляции — 2 мил (50,8 мкм)
■■
Рабочая зона — 600 × 600 мм
Производительность — 40 плат/час
■■
Скорость движения платы — 28 мм/сек
■■
Выполняемые функции —
■■
Позиционирование ПП — Вертикальное
проявление/ очистка
■■
Количество ноззлов — 10 группы ноззлов
■■
Электропитание — 3 фазы, 380В, 50 Гц
■■
Давление жидкости — 2 кг/см²
■■
Мощность — 7,5 кВт
■■
Температура жидкости — 20-55 °С
■■
Габариты (Д × Ш × В) — 1800 × 700 × 1450 мм
■■
Тепловая мощность — 3 кВт
Оборудование для травления
Установка для травления DCT серия EU
Производитель: DCT | Модели: EU400 и EU600
Особенности оборудования:
■■
Система вертикального позиционирования печатной платы
■■
Четыре режима работы с разной частотой
■■
Бесконтактный зажим применим к гибкому материалу
■■
Без использования воды, конструкция закрытого типа,
безвредна дляокружающей среды
Технические характеристики:

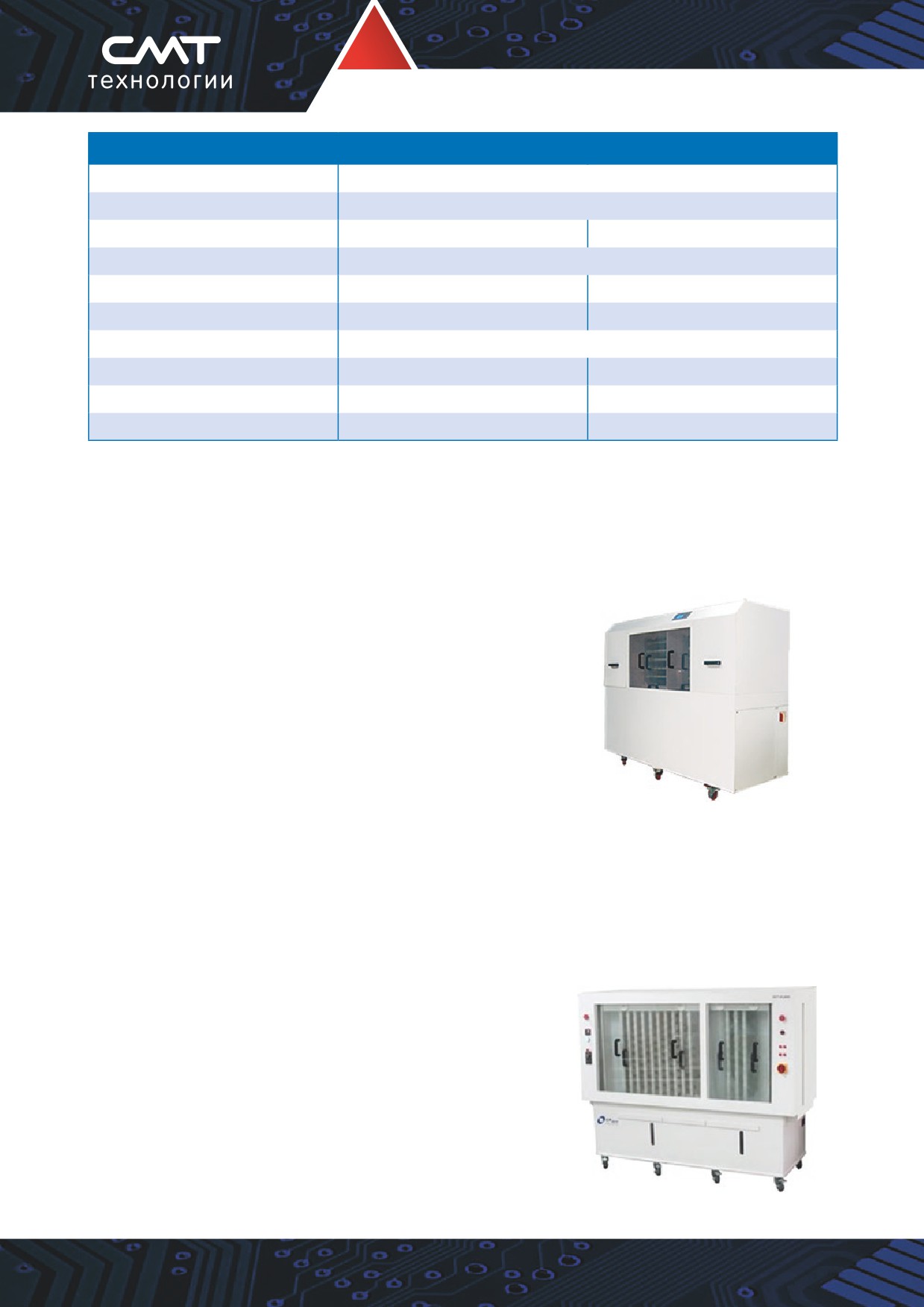

Модель
EU400
EU600
Минимальная ширина линий
2 мил (50,8 мкм)
Минимальная толщина изоляции
2 мил (50,8 мкм)
Рабочая зона
300 × 400 мм
600 × 600 мм
Производительность
30 плат/час
20 плат/час
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
23
Модель
EU400
EU600
Скорость движения платы
28 мм/сек
Позиционирование ПП
Вертикальное
Количество ноззлов
4 группы ноззлов
10 групп ноззлов
Давление жидкости
2 кг/см²
Температура жидкости
20-60 °С
20-55 °С
Тепловая мощность
1 кВт
3 кВт
Выполняемые функции
Травление/ очистка
Электропитание
1 фаза, 220В, 50 Гц
3 фазы, 380В, 50 Гц
Мощность
2 кВт
7,5 кВт
Габариты (Д × Ш × В)
1700 × 650 × 1350 мм
1800 × 700 × 1450 мм
Оборудование для удаления фоторезиста
Установка для удаления фоторезиста SU400
Производитель: DCT | Модели: SU400
Особенности оборудования:
■■
Система вертикального позиционирования печатной платы
■■
Четыре режима работы с разной частотой
■■
Бесконтактный зажим применим к гибкому материалу
■■
Отсутствие потредности водоснабжения, конструкция
закрытого типа, безвредна для окружающей среды
Технические характермстики:
■■
Рабочая зона — 300 × 400 мм
■■
Производительность — 12 плат/час
■■
Температура жидкости — 20-60 °С
■■
Скорость движения платы — 28 мм/сек
■■
Тепловая мощность — 1 кВт
■■
Позиционирование ПП — Вертикальное
■■
Электропитание — 1 фаза, 220В, 50 Гц
■■
Количество ноззлов — 4 группы ноззлов
■■
Мощность — 2 кВт
■■
Давление жидкости — 2 кг/см²
■■
Габариты (Д × Ш × В) — 1700 × 650 × 1350 мм
Установка для удаления фоторезиста SU600
Производитель: DCT | Модели: SU600
Особенности оборудования:
■■
Система вертикального позиционирования печатной платы
■■
Четыре режима работы с разной частотой
■■
Бесконтактный зажим применим к гибкому материалу
■■
Отсутствие потредности водоснабжения, конструкция
закрытого типа, безвредна для окружающей среды
24
КАТАЛОГ ОБОРУДОВАНИЯ • Оборудование для производства печатных плат
содержание .. 4 5 6 7 ..
