«СМТ технологии» (решения для производства электроники). Каталог оборудования (до 2023 года) - часть 8

ОТМЫВОЧНЫЕ ЖИДКОСТИ

Отмывочная жидкость для очистки трафаретов

Screenclean 100

Screenclean 100 — это эффективный раствор

на спиртовой основе для очистки поверхностей

трафаретов от паяльной пасты, клея и других

загрязнений. Раствор Screenclean 100 полностью

удаляет остатки смол, канифоли, клеев, полностью

испаряется после использования и не остав-

ляет остатков на обрабатываемой поверхности.

Screenclean

100 безвреден для большинства

пластмасс, эластомеров, резин и промышлен-

системах. Screenclean 100 обладает слабым запа-

ных покрытий и рекомендован для применения

хом, является низкотоксичным, не образует смог,

очистки трафаретов из нержавеющей стали,

полностью биологически разлагается и имеет

латуни или никеля, раствор может применяться

высокую точку вспышки для обеспечения безо-

как при ручной очистки, так и в автоматических пасного использования.

Упаковка и хранение

■■

Виды упаковок: В бутылках с распылителем по 500 мл и 1 л. В канистрах по 5 л и 25 л.

■■

Срок годности при условии хранения в закрытой заводской упаковке составляет не менее 5 лет.

Отмывочная жидкость для сложных загрязнений

Powerclean400

Powerclean

400

— это мощный очиститель

на спиртовой основе для удаления сложных

загрязнений, таких как полимеризовавшиеся

остатки флюса, остатки клея и жировые остатки.

Жидкость рекомендована для применения в кон-

векционных печах оплавления, печах пайки волной

и селективных системах пайки для эффективной

очистки внутренней поверхности зон оплавле-

ния, фильтров печей и конвейерных систем.

Упаковка и хранение

■■

Виды упаковок: В бутылках с распылителем по 500 мл и 1 л. В канистрах по 5 л и 25 л.

■■

Срок годности при условии хранения в закрытой заводской упаковке составляет не менее 5 лет.



13

Растворы на водной основе

для отмывки электронных модулей

Отмывочные жидкости на водной основе серии SPR2xxx

SPR2050 - жидкость для отмывки плат вручную, либо в УЗ ваннах

SPR2050 это отмывочная жидкость на водной

основе разработанная для быстрого и легкого

удаления остатков флюса и других загрязнений

с электронных изделий. Очистка достигается

благодаря мощной смеси синтетических веществ

синтезированных с беспротонным растворителем

в сочетании с двойным действием омыляющего

реагента. Качество и уровень очистки полностью

соответствуют требованиям международных

стандартов IPC и MIL.

Отмывочная жидкость была протестирована

на совместимость работы с различными видами

пластика, а также герметиков и лакокрасочных

поверхностей. Уникальный химический состав

отмывочной жидкости содержит низкий PH уро-

вания. Данная жидкость также является очень

вень, что сводит к минимуму риск повреждения

экономичной в использовании, особенно в ван-

паянных соединений и чувствительных металлов.

нах с одним или несколькими контейнерами,

жидкость может использоваться многократно,

Отмывочная жидкость SPR2050 позволяет очи-

достаточно периодически подливать свежей

щать труднодоступные места, например, под

жидкости для поддержания концентрации

микросхемами с корпусом BGA без дополни-

моющего раствора. Отмывочная жидкость

тельного механического воздействия. После

SPR2050 не содержит CFC, HCFC и фосфатных

основных этапов отмывки, отмывочная жидкость

веществ. Жидкость не огнеопасна, не токсична,

SPR2050 легко удаляется в процессе ополаски-

не содержит VOC и полностью биоразлогаема.

SPR2100

Отмывочная жидкость SPR2100 это мощное

Отмывочная жидкость SPR2100 обладает всеми

отмывочное средство на водной основе, произ-

характеристиками безопасности, как и SPR2050.

веденное на базе жидкости SPR2050, но с более

SPR2100 может поставляться разбавленным

высокой концентрацией активных растворителей,

деионизированной водой высокой очистки или

для удаления остатков флюса и других веществ,

в высококонцентрированном виде для само-

включая некоторые типы сложных загрязнений.

стоятельной регулировки уровня концентрации.

Жидкость не огнеопасна.

Возможно и пользование в системах струйной

отмывки, но для достижения более сильного

эффекта, рекомендуется использовать данную

жидкость в отмывочных системах с одной или

несколькими ваннами.

14



Особенности и область применения жидкости SC2500

Отмывочная жидкость SC2500 разработана

до 5 мкм для увеличения продолжительности

для использования в четырех этапном процессе

жизни жидкости. В линейных очистительных

отмывки. Время цикла очистки будет зави-

системах нет необходимости в замене всей жид-

сеть от характера и количества остатков после

кости, достаточно доливать ее для поддержания

отмывки. Отмывочная жидкость SC2500 может

концентрации раствора и чистящих свойств.

быть использована в процессах отмывки много-

Уровень концентрированности жидкости может

кратно до тех пор, пока жидкость справляется

варьироваться в зависимости от степени загряз-

с уровнем загрязнения. Возможна очистка жид-

нения, обычно он не менее 15% и не более 30%

кости путем рециркуляции через фильтр вплоть содержания дистиллированной воды.

Эффективность применения отмывочных жидкостей SPR и SC согласно типу

остатков флюса

Типы флюсов

SPR2050

SPR2100

SPR2300

SC2500

Водоотмываемый

Очень хорошо

Хорошо

Приемлемо

Очень хорошо

Канифоль

Очень хорошо

Очень хорошо

Очень хорошо

Очень хорошо

Модифицированная

Очень хорошо

Очень хорошо

Хорошо

Очень хорошо

канифоль

Сложные типы

Не рекомендуется

Хорошо

Очень хорошо

Хорошо

загрязнений

Очень сложные типы

загрязнений и эпоксидные

Не рекомендуется

Не рекомендуется

Хорошо

Хорошо

смолы

В зависимости от запроса клиента, все жидкости серии SPR и SC могут поставляться в высококон-

центрированном растворе или предварительно разбавленном деионизированной водой готовом

к применению растворе.

Упаковка и хранение

■■

Виды упаковок: В бутылках с распылителем по 500 мл и 1 л. В канистрах по 5 л и 25 л.

■■

Срок годности при условии хранения в закрытой заводской упаковке составляет не менее 5 лет.

16



СШИВАНИЕ И НАРАЩИВАНИЕ ЛЕНТ

Современные производства электроники уже

Кроме того, контрактные производства часто

не могут обойтись без использования приспосо-

сталкиваются с проблемой получения ком-

блений и материалов для сшивания/наращивания

плектации от заказчика в ненадлежащем виде.

ленты. В противном случае невозможно избежать

Например, компоненты доставлены в катушках без

потерь производственного времени, которое

заправочных концов, либо ленты просто разрезаны

затрачивается на перезарядку питателей и зани-

на отдельные части. В данных случаях заправка

мает значительный период рабочей смены.

ленты в питатель невозможна без значительных

потерь компонентов, или же просто невозможна.

Особенно это актуально для многономенкла-

турных производств, часто сменяющих

Приспособления и материалы для сшивания лент

комплектацию на монтажных автоматах. Процесс

и наращивания их покровной пленки сегодня

сшивания лент с компонентами без остановки

несомненно являются незаменимым атрибу-

работы оборудования, существенно увеличивает

том для любого автоматизированного участка

производительность SMT-линии.

SMD-монтажа

Сшиватель ленты

Артикул: SMS-TL10

Артикул: TL-102

Артикул: TL-30

При средне- и крупносерийном автоматическом

Для исключения данных остановок на веду-

монтаже печатных плат катушки с компонентами

щих производствах электроники применяют

заканчиваются довольно быстро. Чтобы обно-

сшивание лент. Оператору теперь не требуется

вить закончившуюся катушку, оператору нужно

останавливать производство для зарядки новой

остановить сборочный автомат (а значит всю

целой катушки в питатель. В процессе сборки

линию целиком), вынуть питатель из автомата,

он следит за количеством компонентов в катуш-

найти нужную целую катушку того же номинала

ках, и в том питателе, где компоненты подходят

на складе или стеллаже и зарядить её в питатель.

к концу, оператор осуществляет наращивание

Далее питатель устанавливается в автомат на своё

новой ленты.

место и производство возобновляется. Такие

остановки составляют от 30 секунд до 5 минут

Для сшивания используются специальные

на каждый закончившийся компонент. В массо-

инструменты и материалы.

вом производстве данные остановки приводят

к значительным денежным потерям.

18



Сшивание и наращивание лент

Рассмотрим этот процесс по порядку

1. Извлечение заканчивающейся катушки из питателя, снятие ленты с катушки

2. Отрезание специальными ножницами концов без компонентов

3. Установка и стыковка отрезанных концов на специальном инструменте, фиксация

4. Приклеивание лент при помощи специального скотча

5. Снятие готового соединения 2-х лент с инструмента, установка катушки в питатель

Также в нашем ассортименте есть полный спектр инструментов и материалов для сшивания лент.

Заправочные концы для лент

■■ Ширина: 8 мм, 12 мм, 16 мм, 24 мм, 32 мм, 44 мм

■■ Количество в упаковке: 500шт.

Заправочные концы необходимы в случае

зарядки комплектации на изделие в неполных

катушках и обрезках лент. Они приклеиваются

на покровную ленту и служат для зарядки этой

Имея готовый заправочный конец на месте

ленты в питатель практически без потерь ком-

зарядки питателей, оператор освобожда-

понентов. Без этих простых на первый взгляд

ется от поисков его по участку монтажа, что

приспособлений оператору нужно найти, откуда

существенно ускоряет процесс подготовки

взять покровную ленту для удлинения, а также

комплектации к сборке. Это особенно акту-

приклеить склейку на это удлинение, чтобы

ально для многономенклатурных производств

нарастить ленту на катушке.

с частыми переналадками.

В нашем ассортименте есть заправочные концы для лент 8, 12, 16, 24, 32, 44 мм. Поставляются они

по 500 шт. в одной упаковке (картонная плотная коробка).



19

Двойные ленты для сшивания

Артикул: Splicing_tape

Всегда в наличии двойные ленты любых размеров (8 мм, 12 мм, 16 мм, 24 мм). Также есть вариант лент

с металлическими скрепками для сшивания специальным инструментом:

Наименование

Артикул

Клипса + лента 8 мм (500 шт.)

SMS-0808C+

Клипса + лента 12 мм (500 шт.)

SMS-0812C+

Клипса + лента 16 мм (500 шт.)

SMS-0816C+

Клипса + лента 24 мм (250 шт.)

SMS-0816C+

Клипса (4000 шт.)

SMS-0600

Клипсы для степлера TL80 (500 шт, 25 шт/клипса, 25 клипс/уп)

SMS-0602

20



ГЕРМЕТИКИ

ГЕРМЕТИКИ

Изоляционные герметики

Sepur BD 001+DK 015

Производитель: Demac. (США)

Пропорции (вес)

100:34

Данный

2-х компонентный герметик, раз-

Вязкость

1500 мПа

работанный фирмой Demac, предназначен

для герметизации и защиты чувствительной элек-

Температура стеклования

<50

троники и кабелей.

Рабочие температуры

-50...+120

Sepur 540 RT+DK 100HV/DK 180HV

Производитель: Demac. (США)

Пропорции (вес)

100:100

2-х компонентный герметик, предназначенный

Вязкость

450 мПа

для герметизации LED изделий различной слож-

ности изготовления. Специально разработанная

Температура стеклования

23

формула позволила добиться очень высокой

Рабочие температуры

-40...+130

адгезии и стойкости к воде.

Sepox 225 + DK505

Производитель: Demac. (США)

Пропорции (вес)

100:50

3-х компонентный герметик, предназначенный

Вязкость

700 мПа

для заливки электронных устройств. Специ-

ально разработан для заливки аккумуляторных

Температура стеклования

40

батарей.

Теплопроводность

0.2 Вт/м

Besil 8230

Производитель: Naver

Пропорции (вес)

100:100

компонентный герметик, разработанный ком-

Вязкость

3500 мПа

панией Naver, обладает такими свойствами как

долгая жизнеспособность, высокие защитные

Температура стеклования

23

свойства против механических и термических

Рабочие температуры

-50…+250

воздействий. Данный герметик разработан специ-

ально для защиты силовой электроники.



21

Электропроводящие герметики AS-NCS001

Производитель: Holland shielding systems (Нидерланды)

Электропроводящий

композитный

мате-

AS-NCS001 имеет отличную термостойкость,

риал, состоящий из силиконового эластомера

сохраняет характеристики долгое время.

и никелированных графитовых частиц. Он пред-

Никель-графитовый наполнитель, используемый

назначен для легкого нанесения на соединения /

в этом материале, очень устойчив к коррозии

швы панелей и/или на небольшие зазоры, возни-

и обладает хорошей гальванической совмести-

кающие в результате неплотного механического

мостью с распространенными материалами,

крепления в корпусах из листового металла.

такими как алюминиевые сплавы

При нанесении он отверждается при комнатной

3

Плотность

2.2 г/см

температуре с образованием эластомерного

Твердость по Шору

60 A

соединения, которое обладает хорошей адге-

зией к наиболее часто используемым металлам

Объемное сопротивление

<0.5 Ом*см

и подложкам. После полного отверждения это

Адгезия

>100 Н*см²

предотвратит попадание воды и улучшит защиту

Диапазон рабочих температур

-55 ºC to 150 ºC

от электромагнитных помех соединений и пере-

крытий панелей.

ЗАЩИТНЫЕ ПОКРЫТИЯ

Надежное защитное покрытие для печатных

плат и блоков должно обладать хорошим сопро-

тивлением к влажности и истиранию, а также

хорошими диэлектрическими свойствами.

Для выбора покрытия необходимо исследовать

свойства различных материалов в зависимости

от климатических и рабочих условий, в которых

будут применяться схемы.

Силиконовые покрытия

Защитные покрытия на силиконовой основе

используемые для защиты чувствительных участ-

ков ПП.

Защитное покрытие на силиконовой основе EMSF 311

Описание:

Назначение:

■■

Материал: твердое защитное покрытие

Данное защитное покрытие предназначено

■■

Вязкость: 300 мПа/сек

для долгосрочной защиты от влаги и атмосфер-

■■

Время отверждения: 15 минут

ных загрязнений. Обладает низкой дисперсией

■■

Применение: защитное покрытие

вязкости, хорошей адгезией и отличными диэлек-

для микросхем

трическими свойствами.

22



Защитные покрытия

Защитное покрытие на силиконовой основе EMSF 313

Описание:

Назначение:

■■

Материал: твердое защитное покрытие

Данное защитное покрытие предназначено

■■

Вязкость: 1000 мПа/сек

для долгосрочной защиты от влаги и атмосфер-

■■

Время отверждения: 20 минут

ных загрязнений.

■■

Применение: защитное покрытие

для подложек

Основные свойства:

Низкая дисперсия вязкости, хорошая адгезия

и отличные диэлектрические показатели.

УФ-отверждаемые покрытия

Защитные покрытия с отверждением посредством УФ-излучения.

Защитное УФ-отверждаемое покрытие EMSF-271UС-Т

Описание:

Назначение и особенности:

■■

Материал: прозрачная жидкость

■■

Защитное покрытие для компонентов

■■

Метод отверждения: УФ

LCD›s electrode

■■

Рекомендуемые параметры отверждения:

■■

Быстрое УФ-отверждение

1200±10% мж/см²

■■

Устойчивость к пожелтению

■■

Вязкость: 300±10% мПа/сек

■■

Перерабатываемый материал

■■

Прочность: 30±5%

■■

Низкая усадка

■■

Cпособ нанесения: автоматическое

■■

Хорошая гибкость

дозирование

■■

Толщина покрытия: 200-500 мкм

Защитное УФ-отверждаемое покрытие EMSF-272UV-Т

Описание:

Назначение и особенности:

■■

Материал: прозрачная жидкость

■■

Нанесение автоматическим дозированием

■■

Метод отверждения: УФ

■■

Защитное покрытие для компонентов

■■

Рекомендуемые параметры отверждения:

LCD›s electrodе

1200±10% мж/см²

■■

Быстрое УФ-отверждение

■■

Вязкость: 300±10% мПа/сек

■■

Устойчивость к пожелтению

■■

Прочность: 65±5%

■■

Перерабатываемый материал

■■

Низкая усадка

■■

Хорошая гибкость

■■

Толщина покрытия: 200-500 мкм



23

Защитное УФ-отверждаемое покрытие EMSF-211UV-B

Описание:

Назначение и особенности:

■■

Материал: синяя прозрачная жидкость

■■

Защитное покрытие для компонентов

■■

Метод отверждения: УФ

LCD›s electrode

■■

Рекомендуемые параметры отверждения:

■■

Нанесение автоматическим дозированием

1200±10% мж/см²

■■

Быстрое УФ-отверждение

■■

Вязкость: 1500±10% мПа/сек

■■

Устойчивость к пожелтению

■■

Прочность: 25±5%

■■

Перерабатываемый материал

■■

Низкая усадка

■■

Хорошая гибкость

■■

Толщина покрытия: 200-500 мкм

Защитное УФ-отверждаемое покрытие EMSF-2775DC-Т

Описание:

Назначение и особенности:

■■

Материал: прозрачная жидкость

■■

Надежное защитное покрытие

■■

Метод отверждения: УФ

■■

Нанесение автоматическим дозированием

■■

Рекомендуемые параметры отверждения:

■■

Не требуется очистка

1200±10% мж/см²

■■

Устойчивость к пожелтению

■■

Вязкость: 200±10% мПа/сек

■■

Быстрое отверждение

■■

Прочность: 30±5%

■■

Отличная влагостойкость и химическая

коррозионная стойкость

■■

Толщина покрытия: 200-500 мкм

Термоотверждаемые покрытия

Покрытия с отверждением посредством высокой температуры.

Защитное термоотверждаемое покрытие EMSF-2100HC-T

Описание:

Назначение:

■■

Однокомпонентный компаунд на базе

Защита гибридных цепей, дорожек печатных

алкидной смолы

плат, панелей автоматизированного контроля,

■■

Покрытие с низкой вязкостью

полупроводниковых кристаллов, контроллеров

■■

Простота нанесения: кистью, распылением

бытовой техники и других электронных частей.

или погружением

24



Компаунды

Основные свойства:

1. Простота контроля нанесения (имеет ярко-синее свечение при УФ-освещении)

2. Безвредная для окружающей среды формула состава без содержания Бензола, Толуола, Ксилола

и C9; соответствие директивам RoHS

3. Высокая термическая устойчивость при 130°C. Сохранение исходных свойств при старении.

После нанесения, сформированное покрытие обеспечивает превосходную изоляцию и защиту

от влажности, пыли и коррозии

4. Экологически чистые составляющие

5. Стойкость к старению и вибрации, превосходная гибкость и обеспечение адгезивной связи

Свойства до нанесения:

Свойства после нанесения:

■■

Вид: прозрачная жидкость

■■

Жесткость по Шору (A, GB/T2411-2008):

■■

Вязкость (25°C МПа/с): 50 ± 10%

25 ± 10%

■■

Удельная масса (25°C): 0.85 ± 10%

■■

Диапазон температур (°C): -30...+130

■■

Время отверждения до отлипа (25°C, мин): 15

■■

Удельное объемное сопротивление (500 В,

■■

Время термоотверждения (25°C, час): 24

Ω GB/T1410-2006): 1.3 X 1015

■■

Время термоотверждения (80°C, час): 1

■■

Диэлектрическая постоянная (10 КГЦ, GB/

■■

Рекомендуемая толщина покрытия (мкм):

T1693-2007): 3.3

25 - 75

■■

Диэлектрическая прочность (KВ/мм), (GB/

T1408.1): 23

КОМПАУНДЫ

Широкий выбор компаундов на базе полиурета-

новых и эпоксидных смол.

Полиуретановые и эпоксидные смолы DEMAK

Компания DEMAK разрабатывает и производит высокоэффективные полиуретановые и эпоксидные

смолы для герметизации и защиты изделий электротехнической и электронной промышленности

Полиуретановые смолы

■■

Широкий диапазон твердости от края

■■

Специальный продукт для bif-деталей: без

D20 до края D85;

усадки, без экзотермичности;

■■

Продукт с низкой вязкостью и высокой

■■

Самоограничение UL94 V0 / V1;

проницаемостью для удобной работы;

■■

Высокая термостойкость

■■

Отсутствие седиментации;



25

Эпоксидные смолы

■■

Широкий диапазон твердости от края

■■

Широкий диапазон вязкости;

D 20 до края D 85;

■■

Высокое смачивание и проникновение между

■■

Широкий диапазон температуры

проводами и кабелями;

стеклования;

■■

Высокая влажность и водостойкость

Наименование

Твердость [КрайD]

Огнестойкость

Основные характеристики

Применение

Прозрачный. Высокая

SEPUR 110

25

Нет

Бамперы

эластичность.

SEPUR 111

20

Нет

Водонепроницаемый. Прозрачный.

ПП

Конденсаторы, датчики, печатные

Низкая вязкость, отсутствие

SEPUR 115

20-25

Нет

платы, фильтры уменьшения

осаждения. Высокая эластичность.

шума.

Конденсаторы, датчики, печатные

Низкая вязкость, отсутствие

SEPUR 116 FR

20-25

UL 94 V0

платы, фильтры уменьшения

осаждения. Высокая эластичность.

шума.

Низкая вязкость, отсутствие

Бытовые приборы, мембранные

SEPUR 116 FR F

20-25

UL 94 V0

осаждения. Высокая эластичность.

клапаны.

Отсутствие усадки. Низкая

Измерительные трансформаторы.

SEPUR 117

65

нет

экзотермичность.

Трансформаторы, двигатели.

Различные датчики.

Низкая вязкость. Высокая

Конденсаторы, печатные платы,

SEPUR 118 FR

30

UL 94 V0

термостойкость.

фильтры для снижения уровня

шума.

Различные датчики.

Низкая вязкость. Никаких

Конденсаторы, печатные платы,

SEPUR 119 FR

16-18

UL 94 V0

механических изменений при

фильтры для снижения уровня

термическом старении (120 ° C)

шума.

Быстрое отверждение. Низкая

Конденсаторы

SEPUR 120 FR

85

UL 94 V0

усадка. Высокая температура

на металлизированной

стеклования (Tg 75 ° C).

пластиковой пленке

Значительное снижение эффекта

ионизации. Быстрое отверждение.

Конденсаторы

SEPUR 121 FR

85

UL 94 V0

Низкая усадка. Высокая

на металлизированной

температура стеклования (Tg 85 °

пластиковой пленке

C)

Быстрое отверждение. Низкая

SEPUR 143 WH

85

Нет

ПП

усадка.

Низкая вязкость. Очень низкая

ПП, датчики, очень

SEPUR BD 001

30

нет

термостойкость (Tg -50 ° C).

чувствительные электронные

Водонепроницаемый.

устройства. Разъемы.

Высокая термостойкость. Очень

Трансформаторы. Высоковольтные

SEPUR BD 010 FR

30

UL 94 V0

низкая усадка при полимеризации.

трансформаторы. Датчики.

Водонепроницаемый.

Конденсаторы

26



Компаунды

Наименование

Твердость [КрайD]

Огнестойкость

Основные характеристики

Применение

Регулируемая твердость

в соответствии с соотношением

компонентов. Высокие

механические свойства:

Двигатели, трансформаторы

SEPOX 206

48-80

нет

(хорошая адгезия к металлам,

и индукторы (военное применение)

термопластикам и керамике).

В соответствии с MIL

T 27-C (для трансформаторов

и индукторов)

Средняя вязкость.

Наполнители с очень низким

Двигатели, конденсаторы,

SEPOX 210

70

Нет

уровнем истирания. Термостойкий.

печатные платы, датчики

Водоотталкивающий.

Низкая вязкость.

Наполнители с очень низким

Двигатели, конденсаторы,

SEPOX 213

80

Нет

уровнем истирания, устойчивые

печатные платы, электроника

к тепловым ударам

Очень низкая вязкость.

Реле и чувствительные

SEPOX 216

25

Нет

Высокая термостойкость.

электронные устройства.

SEPOX 225

75

нет

Прозрачный. Низкая вязкость.

ПП, инкапсуляция электроники.

UL 94 V0 4 мм FILE E358582.

Насосы для воды.

Огнестойкие.

Двигатели No Frost, конденсаторы,

SEPOX 213 FR

80

UL 94 V0

Низкая усадка при

стиральные машины и погружные

полимеризации.

насосы.

Не образуются царапины.

Датчики.

UL 94 V0 4 мм FILE E358582.

Насосы для воды.

Огнестойкие.

Двигатели No Frost, конденсаторы,

SEPOX 213 FR LV

80

UL 94 V0

Низкая усадка при

стиральные машины и погружные

полимеризации.

насосы.

Не образуются царапины.

Датчики.

UL 94 V0 4 мм FILE E358582.

Насосы для воды.

Огнестойкие.

Двигатели No Frost, конденсаторы,

SEPOX 213 FR FAST

85

UL 94 V0

Низкая усадка при

стиральные машины и погружные

полимеризации.

насосы.

Не образуются царапины.

Датчики.

UL 94 V0 4 мм FILE E358582.

Насосы для воды.

Огнестойкие.

Двигатели No Frost, конденсаторы,

SEPOX 213 FR LV

80

UL 94 V0

Низкая усадка при

стиральные машины и погружные

FAST

полимеризации.

насосы.

Не образуются царапины.

Датчики.

Огнестойкий.

Высокие механические свойства.

Двигатели, катушки,

SEPOX 215 FR

85

UL 94 V0

Отличный антисепплиг. Нет

трансформаторы.

царапин

Отличные механические свойства.

Низкая усадка и низкая

Крупное литье двигателей

SEPOX 230

85

Нет

экзотермичность при

и трансформаторов.

полимеризации.

Высокая термостойкость,

Датчики, конденсаторы,

SEPOX 233

25

Нет

эластичность (Tg = -5 ° C).

инкапсуляция ферритовых

Высокая теплопроводность.

магнитов

Конденсаторы избыточного

SEPOX GEL

15А

нет

1K - Идеальное отверждение.

давления и очень чувствительная

электроника.



27

Герметики DEMAK для систем освещения

Компания DEMAK разрабатывает и производит

высокоэффективную полиуретановую смолу (PU)

с высокой наружной и химической стойкостью

для световой промышленности

Свойства материала

■■

Водонепроницаемый

■■

Очень мягкий (край D20) или очень твердый

(край D85)

■■

Прозрачный

■■

Световая диффузия

■■

Высокая теплопроводность

Наименование

Твердость [Край D]

Основные характеристики

Применение

Стекло прозрачное, мягкое, ПУ. УФ-

устойчивость.

SEPUR 520 RT

25

Светодиодные прорези и корпуса.

95% пропускания света.

Водонепроницаемый.

Прозрачный мягкий PU. Световая

SEPUR 520 RT

диффузия. УФ-стойкость.

25

Светодиодные прорези и корпуса.

TRANSLUCENT

Водонепроницаемый.

Хорошая устойчивость к царапинам.

Стекло прозрачное, очень мягкое, PU.

УФ-устойчивость.

SEPUR 520 RT

20

Светодиодные прорези и корпуса.

95% пропускания света.

Водонепроницаемый.

Прозрачный, очень мягкий PU. Световая

SEPUR 520 RT

диффузия. УФ-стойкость.

20

Светодиодные прорези и корпуса.

TRANSLUCENT

Водонепроницаемый.

Хорошая устойчивость к царапинам.

Стекло прозрачное HARD PU. УФ-

устойчивость.

SEPUR 280 RT

85

Светодиодные прорези и корпуса.

97% привели к передаче света.

Водонепроницаемый.

Стекло прозрачное, PU. УФ-

SEPUR 280 RT

устойчивость.

85

Светодиодные прорези и корпуса.

TRANSLUCENT

97% пропускания света.

Водонепроницаемый.

Внешняя оболочка. Задняя часть

Высокое рассеивание ПУ, Керамический,

SEPUR 126 FR WT

40

светодиодных прорезей, когда заявлено

мягкий -0,6 W°K/m

термическое рассеяние.

Внешняя оболочка. Задняя часть

Высокое рассеивание ПУ, Керамический,

SEPUR 130 WT

40

светодиодных прорезей, когда заявлено

мягкий -1 W°K/m

очень большое термическое рассеяние.

Для добавления в систему с целью

TRANSLUCENT

Нет

получения цветов

Для добавления в систему с целью

SEPUR INK

Нет

получения цветов

28



Компаунды

Герметики DEMAK для высоковольтных систем

Компания DEMAK разрабатывает и производит высокоэффективные эпоксидные смолы для высо-

ковольтных применений, где необходима максимальная пропитка обмоток. Мы можем помочь Вам

своими знаниями, чтобы выбрать лучший процесс, для улучшения диэлектрических свойств блоков.

Горячие кристаллические эпоксидные смолы

■■

Широкий диапазон твердости от края D 30 до края D 90

■■

Широкий диапазон температуры стеклования: от -40 ° C до +160 ° C

■■

Высокое смачивание и проникновение между проводами и кабелями

■■

Высокая влажность и водостойкость

■■

Высокая термостойкость

■■

Отсутствие седиментации

Наименование

Твердость [Край D]

Температура

Основные

Применение

стеклования

характеристики

Высокая эластичность,

Конденсаторы, датчики,

SEPOX 233

28

-15 C°

отличная устойчивость

воспламенители

к тепловым ударам

Отличные механические

Катушки зажигания

SEPOX 235

85

+85 C°

свойства

и трансформаторы

Отличные механические

Катушки зажигания

SEPOX 236

85

+95 C°

свойства

и трансформаторы

Отличные механические

Катушки зажигания

SEPOX 237

85

+115 C°

свойства

и трансформаторы

Отличные механические

SEPOX 239

90

+140 C°

Катушки

свойства

Изоляторы,

Идеальная

SEPOX HTG

90

+150 C°

трансформаторы,

теплопроводность.

специальные двигатели

Очень низкая

Изоляторы,

усадка, высокая

SEPOX 234 FR

85

+95 C°

трансформаторы,

теплопроводность.

специальные двигатели

UL 94 V0



29

КЛЕИ

SMD-клеи применяемые в процессах монтажа

компонентов и предназначенные для нанесения

методом дозирования.

Однокомпонентный клей MATT CB-6590 (MOD37)

MATT CB-6590 — это однокомпонентный жидкий клей, предназначенный для нанесения методом

высокоскоростного дозирования. Полностью отвержденный продукт обеспечивает отличную адгезию

с поверхностно-монтируемыми компонентами при высокотемпературной бессвинцовой пайке

Описание:

Физические свойства:

■■

Удельный вес: 1.37

■■

Время застывания: @ 120°C 1 мин 23 сек;

■■

Тиксотропный индекс: 7.0

@ 150°C 22 сек

■■

Вязкость: 115000

■■

Твердость: 93

■■

Температура стеклования: Tg 129°C

Свойства материала до использования:

■■

Коэффициент теплового расширения: ниже

■■

Цвет: красный

Tg 65ppm/°C; выше Tg 161ppm/°C

■■

Удельный вес: 1.37

■■

Впитывание влаги (100°C / 100%, 1 час):

■■

Тиксотропный индекс: 7.0

0.63%

■■

Рабочая жизнь: @ 25°C 2 недели

■■

Срок годности: @ 5°C 6 месяцев

Рекомендуемые условия отверждения:

■■

Вязкость: 115000

■■

3 минуты при 150°C в печи оплавления

■■

90 секунд при 150°C на нагревательной плите

Электрические свойства:

Объемное сопротивление: 1.4 x 1015 Ω

30



РАСХОДНЫЕ МАТЕРИАЛЫ

Однокомпонентный клей MATT CB-6520P (MOD218)

MATT CB-6520P — однокомпонентный жидкий клей, который предназначен для нанесения методом

трафаретной печати. Полностью отвержденный продукт обеспечивает отличную адгезию с поверх-

ностно-монтируемыми компонентами при высокотемпературной пайке без свинца.

Описание:

Физические свойства:

■■

Тиксотропный индекс: 4.43

■■

Время застывания: 120°C - 1 мин 15 сек;

■■

Вязкость: 174000

150°C - 21 сек

■■

Твердость: 95

■■

Твердость: 95

■■

Свойства материала до использования:

■■

Температура стеклования Tg: 129°C

■■

Цвет: красный

■■

Тиксотропный индекс: 4.43

Рекомендуемые условия отверждения:

■■

Рабочая жизнь: 25°C - 2 недели

■■

90 секунд при 150°C на нагревательной плите

■■

Срок годности: 5°C - 6 месяцев

■■

Вязкость: 174000

РАСХОДНЫЕ МАТЕРИАЛЫ

Термостойкая лента

Артикул: Kapton 5413

■■

Наименование/тип ленты: KAPTON

■■

Основа: Полиамид

Описание:

Области применения:

Высокотемпературная полиамидная лента,

■■

В процессе порошковой окраски

специально разработанная для защиты требу-

■■

В процессе производства трансформаторов

емых участков печатной платы во время пайки

■■

В процессе пайки волной

волной или других высокотемпературных произ-

■■

Для снятия температурного профиля печи

водственных процессов. Лента обладает высокой

■■

И других высокотемпературных процессах.

диэлектрической прочностью и имеет превос-

ходные эксплуатационные характеристики.



31

Основные характеристики:

Основа

Полиамид

Цвет

Янтарный

Клейкое вещество

Силикон

Толщина ленты (мкм)

30±5

Температурный диапазон (Cº)

от -55 до 280

Соответствие требованиям ROHS

Соответствует

Оплётка для удаления излишков припоя

Медная оплетка для удаления припоя с поверх-

ности печатной платы и компонентов может

применяться для удаления коротких замыканий

между выводами микросхем и других аналогич-

ных операций. В состав оплетки входит флюс,

не требующий отмывки и не содержащий гало-

генов. Оплетка поставляется в маленьких

катушках по 1,6 и 3 метра, а также в больших:

по 15 и 30 метров с разной шириной.

Артикул

Ширина (мм)

Длина (м)

102T00

1,5

1,6

103T00

2

1,6

104T00

2,5

1,6

105T00

3

1,6

102T03

1,5

3

103T03

2

3

104T03

2,5

3

Очиститель паяльного жала

Очиститель паяльного жала BC-10 от компании

Thermaltronics используется для снятия припоя

механическим способом с паяльного жала.

32



ОБОРУДОВАНИЕ ДЛЯ РЕЗКИ И ЗАЧИСТКИ

Оборудование для мерной резки

Настольная установка для мерной резки ПВХ трубок, термоусадочных трубок,

кабелей, проводов, шлейфов.

Модель HC-100

Производитель: Hechang Machinery

Особенности оборудования:

■■

Широкий спектр применения

■■

Точность и скорость

■■

Простота эксплуатации

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

Технические характеристики:

■■

Электропитание: 220 В

■■

Длина резки: 0-9999 мм

■■

Мощность: 185 Вт

■■

Ширина материала: 0-100 мм

■■

Масса: 38 кг

■■

Габариты: 500×500×450 мм

Оборудование для резки гофро трубки

Настольная машина для резки гофротрубки. Модель HC-602

Производитель: Hechang Machinery

Особенности оборудования:

■■

Высокая точность и скорость, высокая

эффективность, стабильность и надежность

■■

Простота эксплуатации

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

Технические характеристики:

■■

Масса: 45 кг

■■

Габариты: 580×340×435 мм

■■

Электропитание: 220 В, 50/60 Гц

■■

Мощность: 500 Вт

■■

Длина резки: 0-9999,9 мм

■■

Точность резки: 0,002 мм

■■

Скорость резки (L=100 мм): 100 шт/мин

■■

Диаметр трубки: 5-30 мм

2

Оборудование для резки и зачистки

Линия резки гофротрубки (с устройством подачи трубки).

Модель HC-603

Производитель: Hechang Machinery

Особенности оборудования:

■■

Высокая точность и скорость резки

■■

Простота эксплуатации

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

Технические характеристики:

■■

Габариты: 600×1200×800 мм

■■

Точность резки: ±0,002×L

■■

Масса: 350 кг

■■

Скорость резки (L=100 мм): 100 шт/мин

■■

Электропитание: 220 В

■■

Диаметр провода: 5-35 мм

■■

Мощность: 750 Вт

■■

Диаметр рулона трубки: не более 750 мм

■■

Длина резки: 10-9999,9 мм

■■

Толщина рулона трубки: не более 360 мм

Оборудование для мерной резки и зачистки

Настольная машина мерной резки и зачистки ультратонких проводов

сечением 0,01-0,2 мм².

Модель HC-515H

Производитель: Hechang Machinery

Особенности оборудования:

■■

Широкий спектр применения

■■

Высокая точность обработки

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

Технические характеристики:

■■

Габариты: 660×480×308 мм

■■

Масса: 30 кг

■■

Электропитание: 220 В

■■

Мощность: 260 Вт

■■

Длина резки: 0,1-99999,99 мм

■■

Точность резки: ±0,002×L мм

■■

Длина зачистки: 0,1-10 мм

■■

Сечение провода: 0,01-0,2 мм²

■■

Производительность: 70 штук/мин

■■

Диаметр провода: 3-18 мм

■■

Привод: шаговый двигатель

3

Настольная машина мерной резки и зачистки ультратонких проводов

сечением 0,01-0,2 мм².

Модель HC-515H2

Производитель: Hechang Machinery

Особенности оборудования:

■■

Широкий спектр применения

■■

Высокая точность обработки

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные

расходы

Технические характеристики:

■■

Габариты: 660×480×308 мм

■■

Длина зачистки: 0,1-10 мм

■■

Масса: 30 кг

■■

Сечение провода: 0,01-0,2 мм²

■■

Электропитание: 220 В

■■

Производительность: 70 штук/мин

■■

Мощность: 260 Вт

■■

Диаметр провода: 3-18 мм

■■

Длина резки: 0,1-200 мм

■■

Привод: шаговый двигатель

■■

Точность резки: ±0,002×L мм

Настольная машина мерной резки и зачистки проводов сечением 0,1-3 мм²

Модель HC-515A

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 452×380×435 мм

■■

Масса: 30 кг

■■

Электропитание: 220 В

■■

Мощность: 400 Вт

■■

Длина резки: 0,1-99999,99 мм

■■

Точность резки: ±(0,1 + 0,005×L) мм

■■

Длина зачистки: 0,5-30 мм

■■

Сечение провода: 0,1-3 мм²

■■

Скорость подачи провода: настраиваемая

■■

Диаметр провода: 1-5 мм

■■

Производительность: 80 штук/мин

4

Оборудование для резки и зачистки

Настольная машина мерной резки и зачистки с возможностью обработки двух

проводов одновременно.

Модель HC-515B

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный, гибкий и простой

в использовании интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 452×380×435 мм

■■

Скорость подачи провода: настраиваемая

■■

Масса: 30 кг

■■

Диаметр провода: 1-5 мм

■■

Электропитание: 220 В

■■

Производительность: 80 штук/мин

■■

Мощность: 400 Вт

■■

Сечение провода:

■■

Длина резки: 0,1-99999,99 мм

--

обработка одного провода — 0,1-3 мм²

■■

Точность резки: ±(0,1 + 0,005×L) мм

-–

обработка двух проводов — 0,1-1 мм²

■■

Длина зачистки: 0,5-30 мм

Настольные машины мерной резки и зачистки одножильных

и многожильных проводов

Модель HC-515С

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Возможность обработки как одножильных,

так и многожильных кабелей

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 418×358×308 мм

■■

Диаметр провода: 1-6 мм

■■

Масса: 35 кг

■■

Производительность: 70 штук/мин

■■

Электропитание: 220 В

■■

Обработка одножильного кабеля: сечение

■■

Мощность: 400 Вт

0,1-1 мм²

■■

Длина резки: 0,1-99999,99 мм

■■

Обработка многожильного кабеля: сечение

■■

Точность резки: ±0,002×L мм

0,1-6 мм²

■■

Длина зачистки: 0,5-30 мм

■■

Скорость подачи провода: настраиваемая

5

Модель HC-515D

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Возможность обработки как одножильных,

так и многожильных кабелей

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 670×480×308 мм

■■

Скорость подачи провода: настраиваемая

■■

Масса: 35 кг

■■

Диаметр провода: 1-7 мм

■■

Электропитание: 220 В

■■

Производительность: 50 штук/мин

■■

Мощность: 500 Вт

■■

Обработка одножильного кабеля: сечение

■■

Длина резки: 0,5-99999,99 мм

0,1-4 мм²

■■

Точность резки: ±0,002×L мм

■■

Обработка многожильного кабеля: сечение

■■

Длина зачистки: 0,5-30 мм

0,1-10 мм²

Модель 515E1

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Возможность обработки как одножильных,

так и многожильных кабелей

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 650×480×328 мм

■■

Масса: 35 кг

■■

Электропитание: 220 В

■■

Мощность: 500 Вт

■■

Длина резки: 0,5-99999,99 мм

■■

Точность резки: ±0,002×L мм

■■

Длина зачистки: 1-30 мм

■■

Скорость подачи провода: настраиваемая

■■

Диаметр провода: 1-11 мм

■■

Производительность: 30 штук/мин

2

■■

Обработка одножильного кабеля: сечение 0,1-10 мм

2

■■

Обработка многожильного кабеля: сечение 0,1-16 мм

6

Оборудование для резки и зачистки

Модель 515E2

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Возможность обработки как одножильных,

так и многожильных кабелей

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 650×480×328 мм

■■

Скорость подачи провода: настраиваемая

■■

Масса: 40 кг

■■

Диаметр провода: 1-13 мм

■■

Электропитание: 220 В

■■

Производительность: 28 штук/мин

■■

Мощность: 500 Вт

■■

Обработка одножильного кабеля: сечение

■■

Длина резки: 0,5-99999,99 мм

0,1-10 мм²

■■

Точность резки: ±0,002×L мм

■■

Обработка многожильного кабеля: сечение

■■

Длина зачистки: 1-30 мм

0,1-25 мм²

Модель HC-515L

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Возможность обработки как одножильных,

так и многожильных кабелей

■■

Чрезвычайно низкие эксплуатационные расходы

■■

Компактная конструкция

Технические характеристики:

■■

Габариты: 620×370×420 мм

■■

Масса: 100 кг

■■

Электропитание: 220 В

■■

Мощность: 2 кВт

■■

Длина резки: 1-99999,99 мм

■■

Точность резки: ±0,002×L мм

■■

Скорость подачи провода: настраиваемая

■■

Диаметр провода: 3-18 мм

2

■■

Обработка одножильного кабеля: сечение 6-35 мм

■■

Обработка многожильного кабеля: сечение 6-50 мм²

7

Машина мерной резки и зачистки одножильных и многожильных проводов.

Модель HC-608L

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Возможность обработки как одножильных,

так и многожильных кабелей

■■

Высокая точность и эффективность обработки

■■

Чрезвычайно низкие эксплуатационные расходы

Технические характеристики:

■■

Габариты: 1680×600×1250 мм

■■

Длина зачистки внутреннего проводника:

■■

Масса: 220 кг

--

сторона 1: 0-70 мм

■■

Электропитание: 220 В

-–

сторона 2: 0-100 мм

■■

Мощность: 2 кВт

■■

Обработка одножильного кабеля: сечение

■■

Длина резки: 1-99999,99 мм

1-50 мм²

■■

Точность резки: ±(0,1 + 0,005×L) мм

■■

Обработка многожильного кабеля: сечение

■■

Длина зачистки внешней изоляции

6-70 мм²

многожильного кабеля:

■■

Диаметр провода: 3-18 мм

--

сторона 1: 0-300 мм

■■

Пневмопитание: 5-7 бар

-–

сторона 2: 0-200 мм

Машина мерной резки и зачистки проводов сечением 10-120 мм².

Модель HC-608XL

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Интуитивно понятный и простой интерфейс

■■

Высокая точность и эффективность обработки

■■

Чрезвычайно низкие эксплуатационные расходы

Технические характеристики:

■■

Габариты: 2000×600×1250 мм

--

максимальная длина полной

■■

Масса: 470 кг

зачистки — 70 мм

■■

Электропитание: 220 В

■■

Зачистка заднего конца:

■■

Мощность: 2 кВт

--

максимальная длина зачистки внешней

■■

Длина резки: 1-99999,99 мм

изоляции — 200 мм

■■

Точность резки: ±(0,1 + 0,005×L) мм

--

максимальная длина полной

■■

Зачистка передненго конца:

зачистки — 100 мм

2

--

максимальная длина зачистки внешней

■■

Сечение обрабатываемого кабеля: 10-120 мм

изоляции — 300 мм

■■

Диаметр кабеля: 4-48 мм

8

Оборудование для резки и зачистки

Оборудование для обработки многожильных проводов

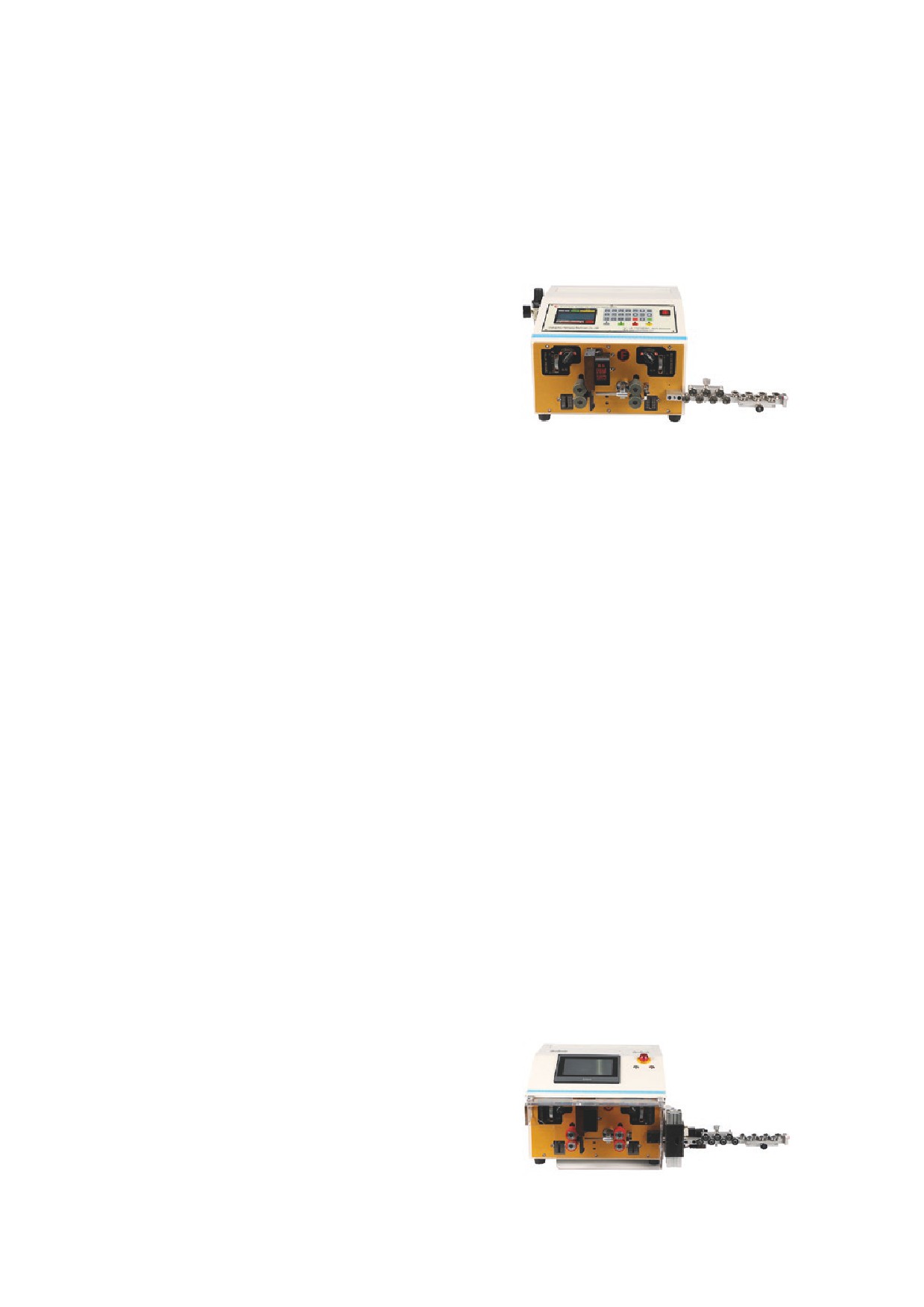

Настольная машина мерной резки и зачистки многожильных проводов сечением

10 мм² и многожильных экранированных проводов диаметром до 9 мм.

Модель HC-515F

Производитель: Hechang Machinery

м

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Широкий спектр применения

■■

Интуитивно понятный и простой интерфейс

■■

Чрезвычайно низкие эксплуатационные

расходы

Технические характеристики:

■■

Габариты: 640×480×308 мм

■■

Масса: 35 кг

■■

Электропитание: 220 В

■■

Мощность: 450 Вт

■■

Длина резки: 1-99999,99 мм

■■

Точность резки: ±0,002×L мм

■■

Скорость подачи провода: настраиваемая

■■

Зачистка внешней изоляции (для многожильных проводов круглого сечения):

--

максимальная длина переднего конца — 100 мм

-–

максимальная длина заднего конца — 80 мм

■■

Зачистка внутреннего проводника (только для плоских проводов максимального сечения 1,5 мм

²)

--

максимальная длина переднего конца — 100 мм

-–

максимальная длина заднего конца — 80 мм

■■

Совместимость с кабелями: провод с сердечником, плоский модульный телефонный кабель,

многожильный провод, двужильный плоский провод, тельфлоновый провод, стекловолоконный

провод

■■

Сечение кабеля: 0,3-10 мм²

■■

Диаметр экранного провода: 0,1-9 мм

■■

Производительность: 70 штук/мин

Настольная машина мерной резки и зачистки шлейфов.

Модель HC-515G

Производитель: Hechang Machinery

Особенности оборудования:

■■

Отличное соотношение цены и качества

■■

Широкий спектр применения

■■

Интуитивно понятный и простой интерфейс

■■

Чрезвычайно низкие эксплуатационные расходы

9

содержание      ..     6      7      8      9     ..
