TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 49

808

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

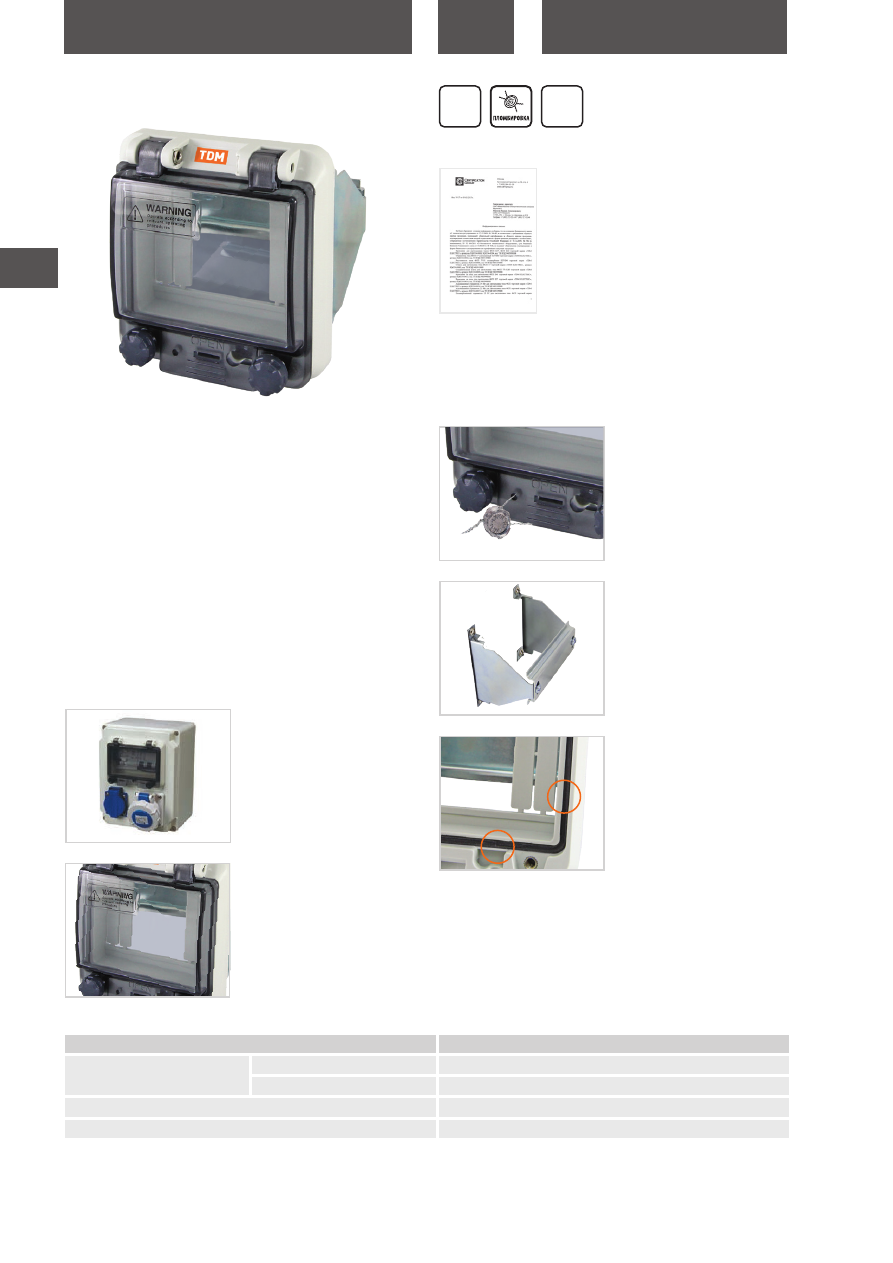

КРЫШКИ ЗАЩИТНЫЕ ДЛЯ ВЫРЕЗОВ В ШКАФАХ IP67

Назначение

•  Установка модульного оборудования на крышках, панелях

и дверях шкафов, щитов и сборок.

Применение

•  Шкафы, панели и сборки, в т. ч. и уличного исполнения – РУСП,

ЯТП, ЩУ.

•  Электрические панели, используемые в помещениях с высо-

кими требованиями безопасности – медицинских и образова-

тельных учреждениях.

Материалы

•  Защитная крышка и основание выполнены из высококаче-

ственного поликарбоната, устойчивого к воздействию широко-

го спектра температур.

•  Уплотнитель крышки и основания выполнен из силикона.

•  Монтажные скобы, DIN-рейка и винты выполнены из оцинко-

ванной стали.

Преимущества

Технические характеристики

Отказное письмо

Наименование параметра

Значение

Цвет

основание

RAL 7035

верхняя крышка

дымчатый прозрачный

Степень защиты по ГОСТ 14254

IP67

Диапазон рабочих температур, °С

от –25 до +60

Благодаря возможности установ-

ки защитных крышек на поверх-

ность шкафов и сборок упроща-

ется процесс доступа к  аппара-

там защиты и управления.

Прозрачная верхняя крышка

дает возможность визуального

контроля состояния модульных

устройств.

Возможность опломбировки

крышки позволяет использо-

вать ее для установки приборов

учета.

Полный набор для монтажа:

скобы, DIN-рей ка и крепежные

винты.

Высокая степень защиты (IP67)

позволяет использовать крышки

для защиты модульных устройств

в широком спектре устройств.

IP67

+60

0

C

–25

0

C

809

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

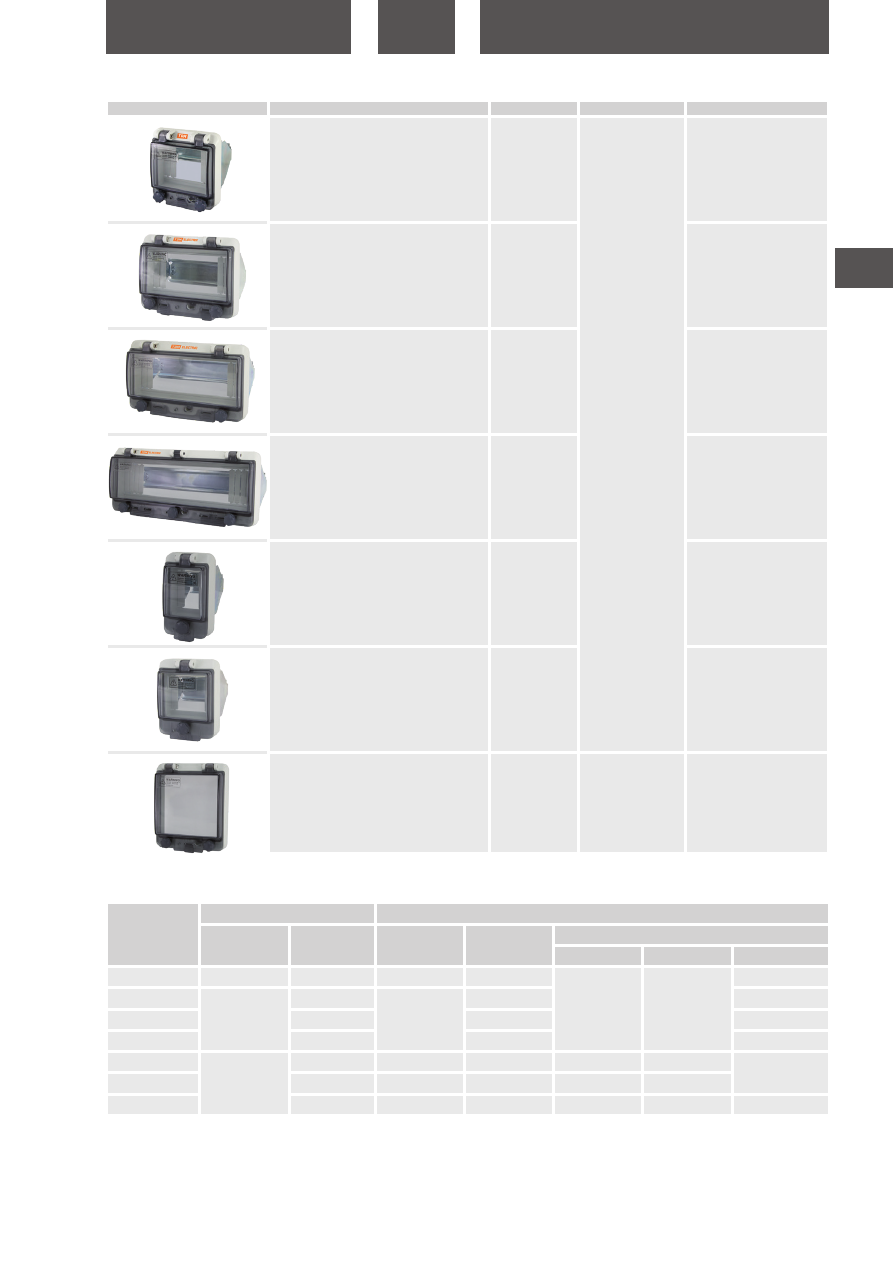

Ассортимент


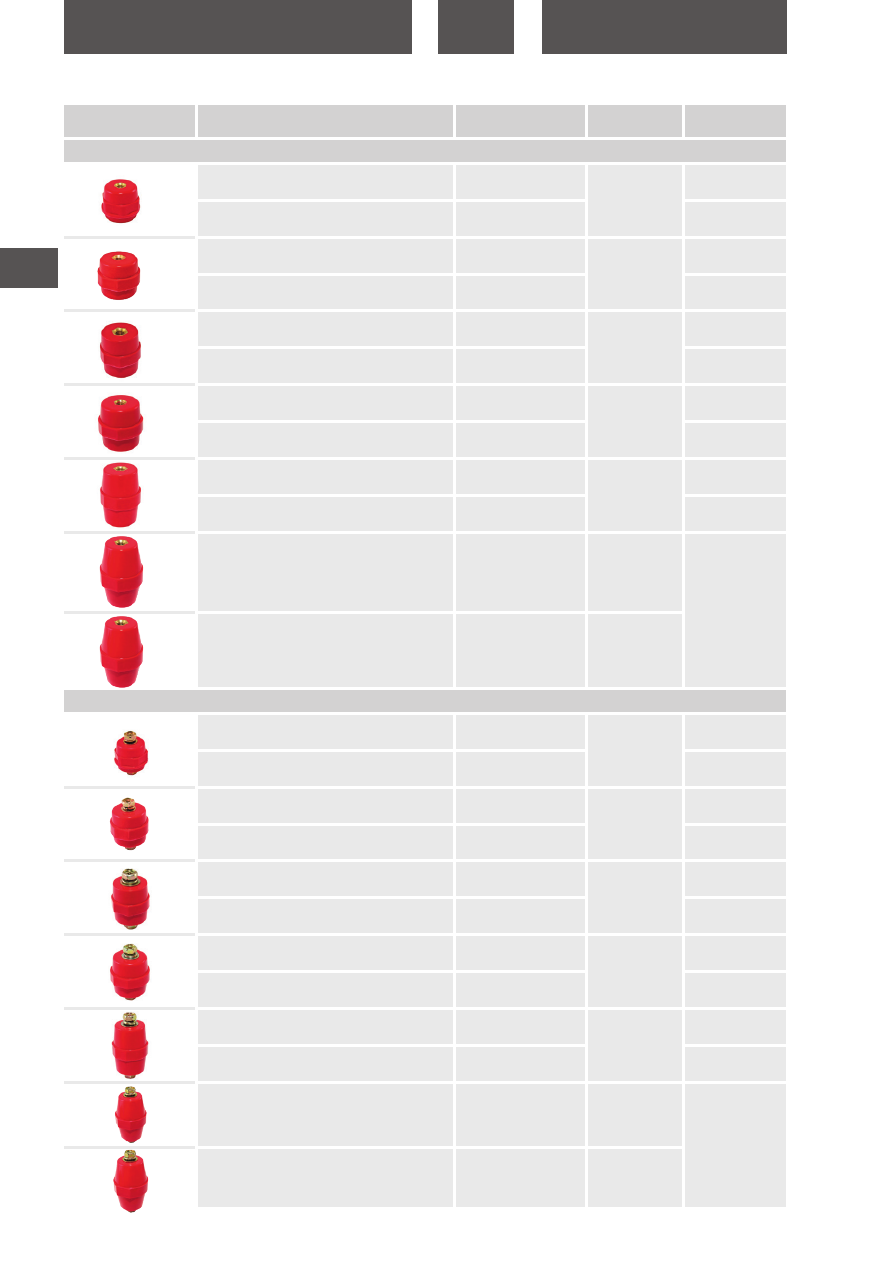

Наименование

Артикул

Наличие  DIN-рей ки

Количество модулей, шт

Крышка защитная для выреза в шкафу

пластик 4 модуля IP67 TDM

SQ0911-0001

есть

4

Крышка защитная для выреза в шкафу

пластик 6 модулей IP67 TDM

SQ0911-0002

6

Крышка защитная для выреза в шкафу

пластик 8 модулей IP67 TDM

SQ0911-0003

8

Крышка защитная для выреза в шкафу

пластик 12 модулей IP67 TDM

SQ0911-0004

12

Крышка защитная для выреза в шкафу

пластик 2 модуля IP67 TDM

SQ0911-0005

2

Крышка защитная для выреза в шкафу

пластик 3 модуля IP67 TDM

SQ0911-0006

3

Крышка защитная для выреза в шкафу

пластик 5 модулей IP67 (для приборов) TDM

SQ0911-0007

нет

5

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0911-0001

10

1,9

100

14,2

550

310

210

SQ0911-0002

5

1

50

14,6

275

SQ0911-0003

1,3

10,6

350

SQ0911-0004

1,6

13,4

595

SQ0911-0005

2

0,31

80

14

325

460

335

SQ0911-0006

0,39

60

12,2

375

365

SQ0911-0007

0,3

80

12,7

445

305

405

Упаковка

810

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

W

W1

H

H1

H2

D

w2

w1

ød

h1

h2

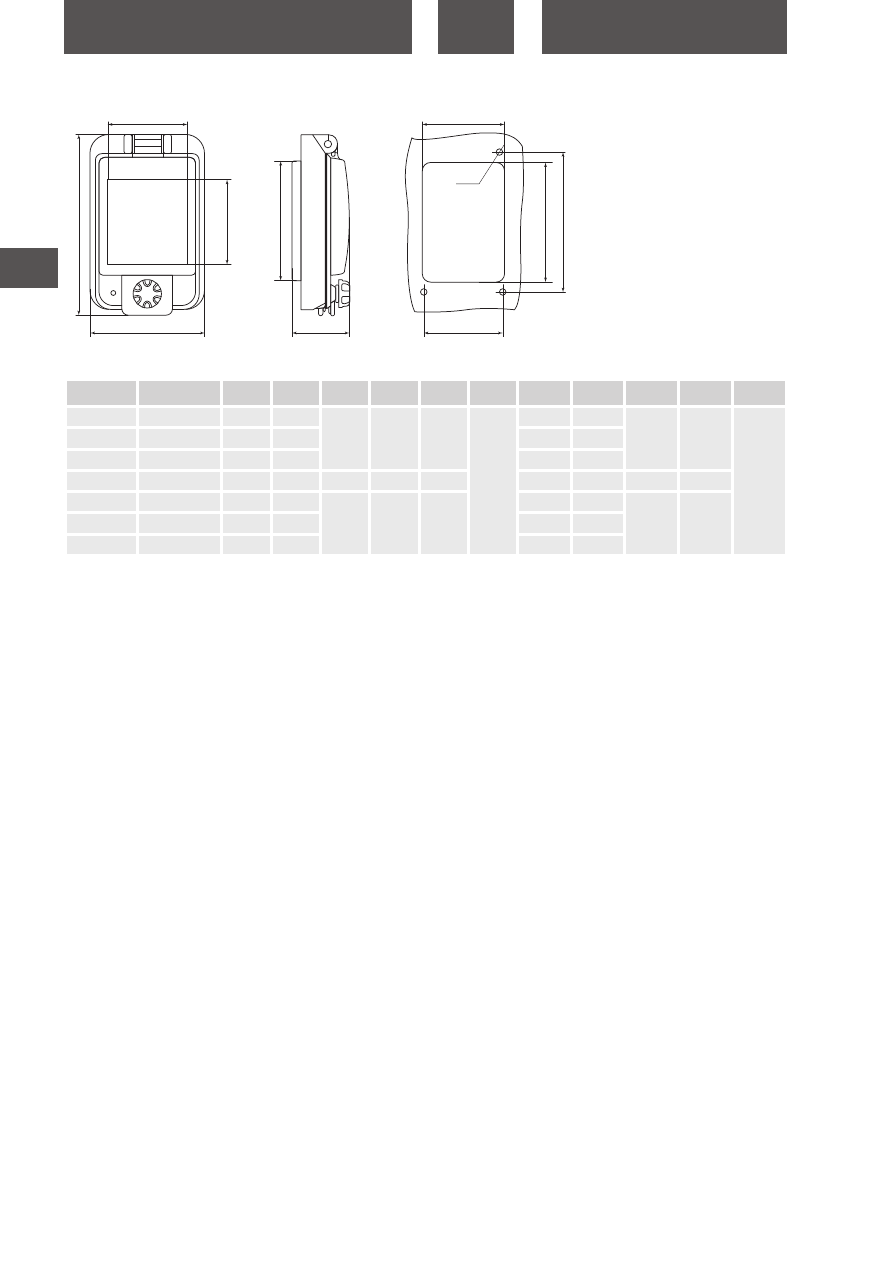

Габаритные и установочные размеры

(мм)

Количество

модулей

Артикул

W

W1

H

H1

H2

D

w1

w2

h1

h2

ød

2

SQ0911-0005

57

36

98

46

65

31

42

38

67

76

3

3

SQ0911-0006

75

54

60

56

4

SQ0911-0001

93

72

78

74

5

SQ0911-0007

107

86

124,5

86

–

87

88

87

102

6

SQ0911-0002

129

108

98

46

65

114

105

67

76

8

SQ0911-0003

165

144

150

140

12

SQ0911-0004

237

216

222

213

811

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

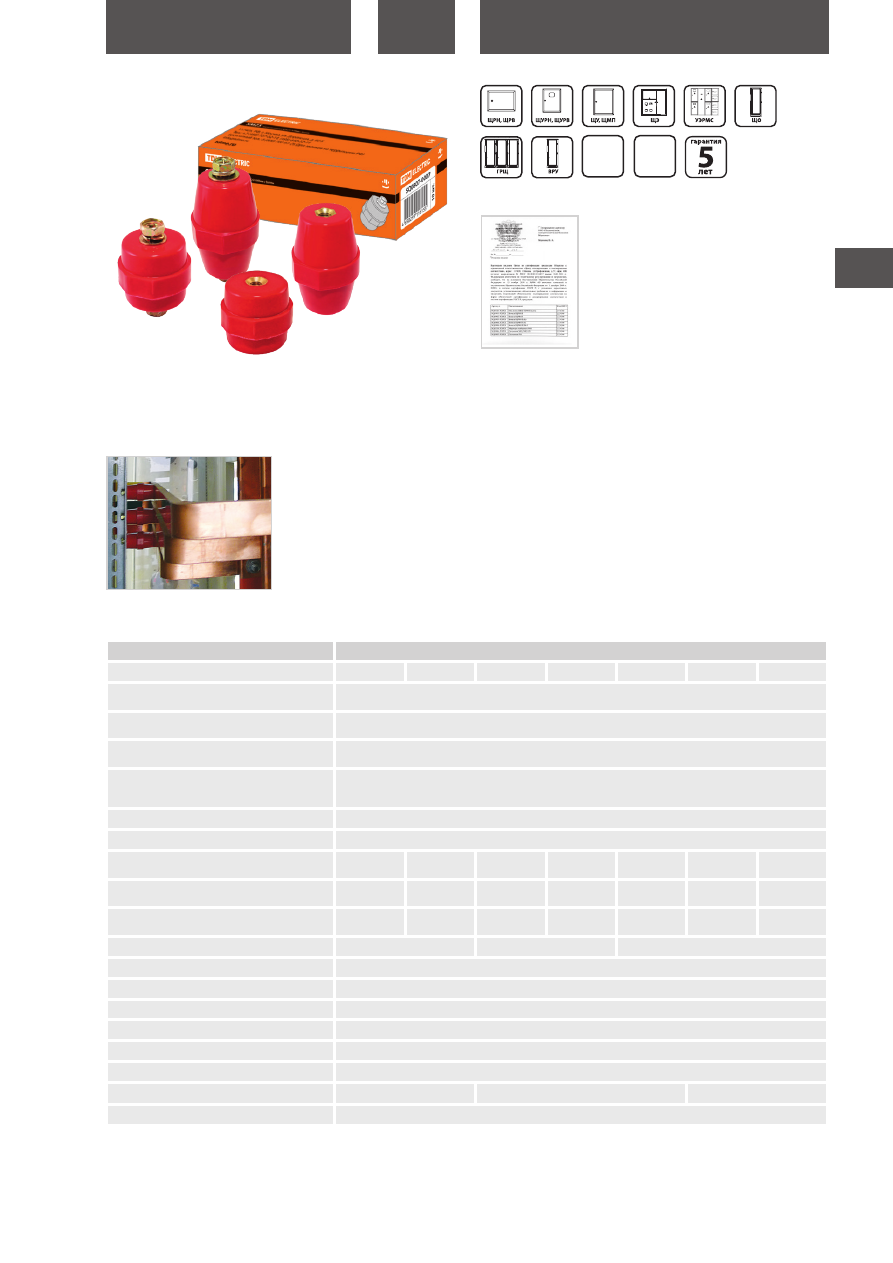

ИЗОЛЯТОРЫ ШИННЫЕ СЕРИИ

SM

Отказное письмо

Назначение

•  Для крепления токоведущих шин внутри силовых шкафов или

сборок, а также для неподвижной фиксации и изоляции частей,

находящихся под напряжением, от корпуса и панелей сборки.

Применение

Материалы

•  Корпус изоляторов выполнен из диэлектрического пласти-

ка, армированного стекловолокном (DMC – Dough – Mould

Composite).

•  В «тело» изоляторов армированы латунные гайки для крепле-

ния к металлоконструкциям корпуса и к шине.

Конструкция

•  Изолятор крепится с одной стороны с помощью болта к мон-

тажной пластине или корпусу, с другой стороны к изолятору

крепится токоведущая шина.

•  В комплекте с болтом идет шайба Гровера, которая предотвра-

щает самоотвинчивание болта.

•  Каждая шина устанавливается минимум на двух изоля торах

(на концах шины).

•  Возможна установка промежуточных изоляторов (в зависимо-

сти от схемы монтажа и длины шины).

Наименование параметра

Значение

Модель изолятора

SM25

SM30

SM35

SM40

SM51

SM61

SM76

Номинальное рабочее напряжение изолятора,

не более, В

1000

Номинальное напряжение изоляции

изолятора Ui, В

690

Номинальное импульсное напряжение

изолятора Uimp, кВ

6

Номинальный кратковременно

выдерживаемый ток (R.M.S. значение Icw

при Uе ≤1000 В, 1 с), кА

50

Материал корпуса изолятора

DMC (насыщенная полимерная смола с добавлением стекловолокна)

Материал втулки изолятора

латунь

Выдерживаемое напряжение грозового

импульса, не более, кВ

6

8

10

12

15

20

25

Механическая разрушающая сила на изгиб,

не более, кН

6

8

10

10

20

25

30

Механический разрушающий крутящий

момент, не более, Н*м

16

25

30

35

35

45

75

Максимальный момент затягивания, Н*м

10

15

25

Соответствует стандартам ГОСТ

27020-86

Электрическое сопротивление, Ом

1х1012

Впитывание влаги, мг

<20

Усадка

<15%

Ударная вязкость, кДж/м

2

>25

Прочность на изгиб, Мпа

 >123

Диаметр резьбы под болт, мм

М6; М8

М8; М10

М10

Температура эксплуатации, °С

от -50 до +65

Технические характеристики

При сборке НКУ различного

назначения.

+65

0

C

–50

0

C

до

1000 В

812

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Высота, мм

Внутренняя резьба

под болт

Изоляторы SM

Изолятор SM25 силовой Н25хD27хМ6мм TDM

SQ0807-0001

25

М6

Изолятор SM25 силовой Н25хD27хМ8мм TDM

SQ0807-0043

М8

Изолятор SM30 силовой Н30хD27хМ6мм TDM

SQ0807-0002

30

М6

Изолятор SM30 силовой Н30хD27хМ8мм TDM

SQ0807-0053

М8

Изолятор SM35 силовой H35xD32xM10мм TDM

SQ0807-0054

35

М10

Изолятор SM35 силовой H35xD32xM8мм TDM

SQ0807-0003

М8

Изолятор SM40 силовой Н40хD40хМ10мм TDM

SQ0807-0044

40

М10

Изолятор SM40 силовой Н40хD40хМ8мм TDM

SQ0807-0004

М8

Изолятор SM51 силовой H51xD35xM10мм TDM

SQ0807-0055

51

М10

Изолятор SM51 силовой H51xD35xM8мм TDM

SQ0807-0005

М8

Изолятор SM61 силовой Н61хD50хМ10мм TDM

SQ0807-0052

61

М10

Изолятор SM76 силовой H76xD50xM10мм TDM

SQ0807-0006

76

Изоляторы SM с болтом

Изолятор SM25 силовой Н25хD27хМ6мм

с болтом TDM

SQ0807-0007

25

М6

Изолятор SM25 силовой Н25хD27хМ8мм с болтом

TDM

SQ0807-0045

М8

Изолятор SM30 силовой Н30хD27хМ6мм

с болтом TDM

SQ0807-0008

30

М6

Изолятор SM30 силовой Н30хD27хМ8мм с болтом

TDM

SQ0807-0056

М8

Изолятор SM35 силовой H35xD32xM10мм с болтом

TDM

SQ0807-0057

35

М10

Изолятор SM35 силовой H35xD32xM8мм

с болтом TDM

SQ0807-0009

М8

Изолятор SM40 силовой Н40хD40хМ10мм с болтом

TDM

SQ0807-0046

40

М10

Изолятор SM40 силовой Н40хD40хМ8мм

с болтом TDM

SQ0807-0010

М8

Изолятор SM51 силовой H51xD35xM10мм с болтом

TDM

SQ0807-0058

51

М10

Изолятор SM51 силовой H51xD35xM8мм

с болтом TDM

SQ0807-0011

М8

Изолятор SM61 силовой Н61хD50хМ10мм

с болтом TDM

SQ0807-0051

61

М10

Изолятор SM76 силовой H76xD50xM10мм

с болтом TDM

SQ0807-0012

76

Ассортимент

813

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0807-0001

10

0,35

400

14,7

320

340

360

SQ0807-0002

0,32

13,4

345

315

145

SQ0807-0003

0,48

280

14,3

350

320

140

SQ0807-0004

0,67

200

14,0

320

330

160

SQ0807-0005

0,75

180

13,9

340

320

SQ0807-0006

1,37

50

7,54

350

150

SQ0807-0007

0,36

400

15,3

340

280

250

SQ0807-0008

0,47

300

15,1

430

300

180

SQ0807-0009

0,71

200

14,8

340

320

160

SQ0807-0010

0,94

150

14,6

350

150

SQ0807-0011

1,77

80

14,5

400

250

145

SQ0807-0012

3,0

50

15,2

340

280

250

SQ0807-0043

0,32

400

13,4

420

210

175

SQ0807-0044

0,88

150

13,6

SQ0807-0045

0,42

320

14,0

350

320

150

SQ0807-0046

1,1

100

11,2

400

250

145

SQ0807-0051

2,17

50

11,0

SQ0807-0052

2,11

50

10,7

130

SQ0807-0053

1,08

100

11,0

425

210

145

SQ0807-0054

0,5

280

14,6

350

320

140

SQ0807-0055

0,76

180

14,3

340

160

SQ0807-0056

0,48

300

15,2

430

300

180

SQ0807-0057

2,17

50

11,0

500

250

100

SQ0807-0058

1,8

80

14,8

400

145

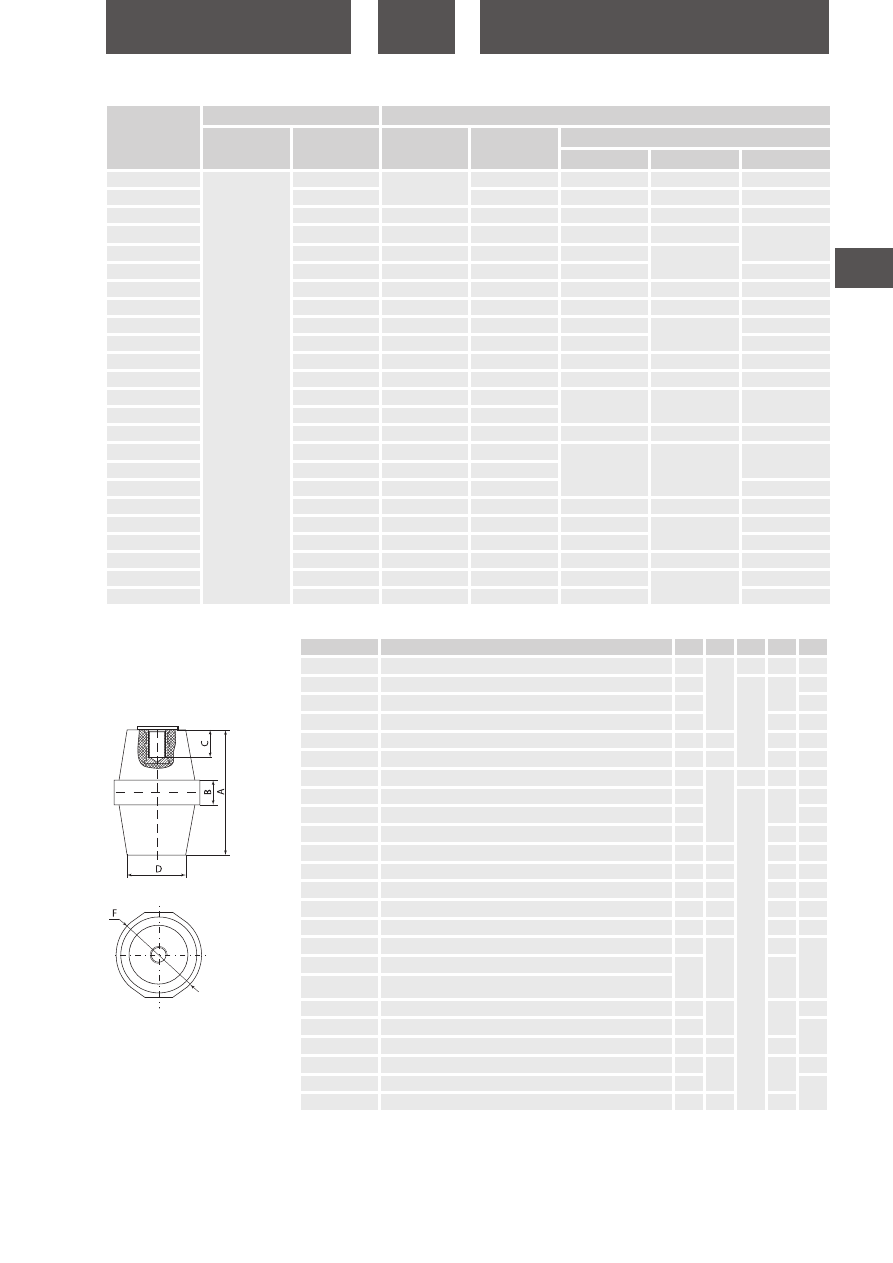

Артикул

Наименование

A

B

C

D

F

SQ0807-0001

Изолятор SM25 силовой Н25хD27хМ6мм TDM

25

10

9

25

30

SQ0807-0002

Изолятор SM30 силовой Н30хD27хМ6мм TDM

30

10

28

32,6

SQ0807-0003

Изолятор SM35 силовой H35xD32xM8мм TDM

35

32

SQ0807-0004

Изолятор SM40 силовой Н40хD40хМ8мм TDM

40

33

40

SQ0807-0005

Изолятор SM51 силовой H51xD35xM8мм TDM

51

10,2

30

36

SQ0807-0006

Изолятор SM76 силовой H76xD50xM10мм TDM

76

15,5

35

50

SQ0807-0007

Изолятор SM25 силовой Н25хD27хМ6мм с болтом TDM

25

10

9

25

30

SQ0807-0008

Изолятор SM30 силовой Н30хD27хМ6мм с болтом TDM

30

10

28

32,6

SQ0807-0009

Изолятор SM35 силовой H35xD32xM8мм с болтом TDM

35

32

SQ0807-0010

Изолятор SM40 силовой Н40хD40хМ8мм с болтом TDM

40

33

40

SQ0807-0011

Изолятор SM51 силовой H51xD35xM8мм с болтом TDM

51

10,2

30

36

SQ0807-0012

Изолятор SM76 силовой H76xD50xM10мм с болтом TDM

76

15,5

35

50

SQ0807-0043

Изолятор SM25 силовой Н25хD27хМ8мм TDM

25

10

25

32

SQ0807-0044

Изолятор SM40 силовой Н40хD40хМ10мм TDM

40

10,2

33

50

SQ0807-0045

Изолятор SM25 силовой Н25хD27хМ8мм с болтом TDM

25

10

25

32

SQ0807-0046

Изолятор SM40 силовой Н40хD40хМ10мм с болтом TDM

40

10,2

33

50

SQ0807-0051

Изолятор SM61 силовой Н61хD50хМ10мм с болтом TDM

61

35

SQ0807-0052

Изолятор SM61 силовой Н61хD50хМ10мм TDM

SQ0807-0053

Изолятор SM30 силовой Н30хD27хМ8мм TDM

30

10

28

32

SQ0807-0054

Изолятор SM35 силовой H35xD32xM10мм TDM

35

50

SQ0807-0055

Изолятор SM51 силовой H51xD35xM10мм TDM

51

10,5

30

SQ0807-0056

Изолятор SM30 силовой Н30хD27хМ8мм с болтом TDM

30

10

28

32

SQ0807-0057

Изолятор SM35 силовой H35xD32xM10мм с болтом TDM

35

50

SQ0807-0058

Изолятор SM51 силовой H51xD35xM10мм с болтом TDM

51

10,5

30

Упаковка

Габаритные размеры

(мм)

814

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

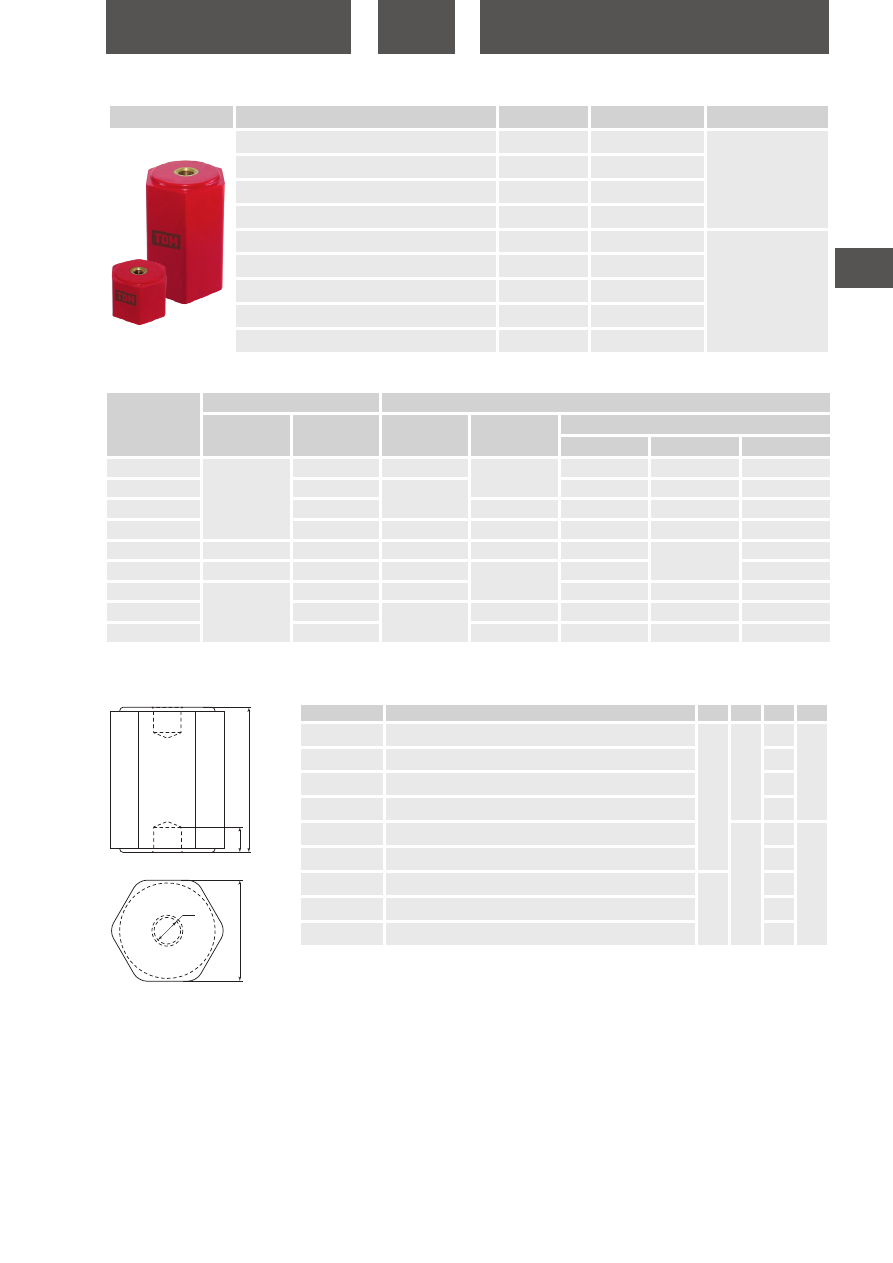

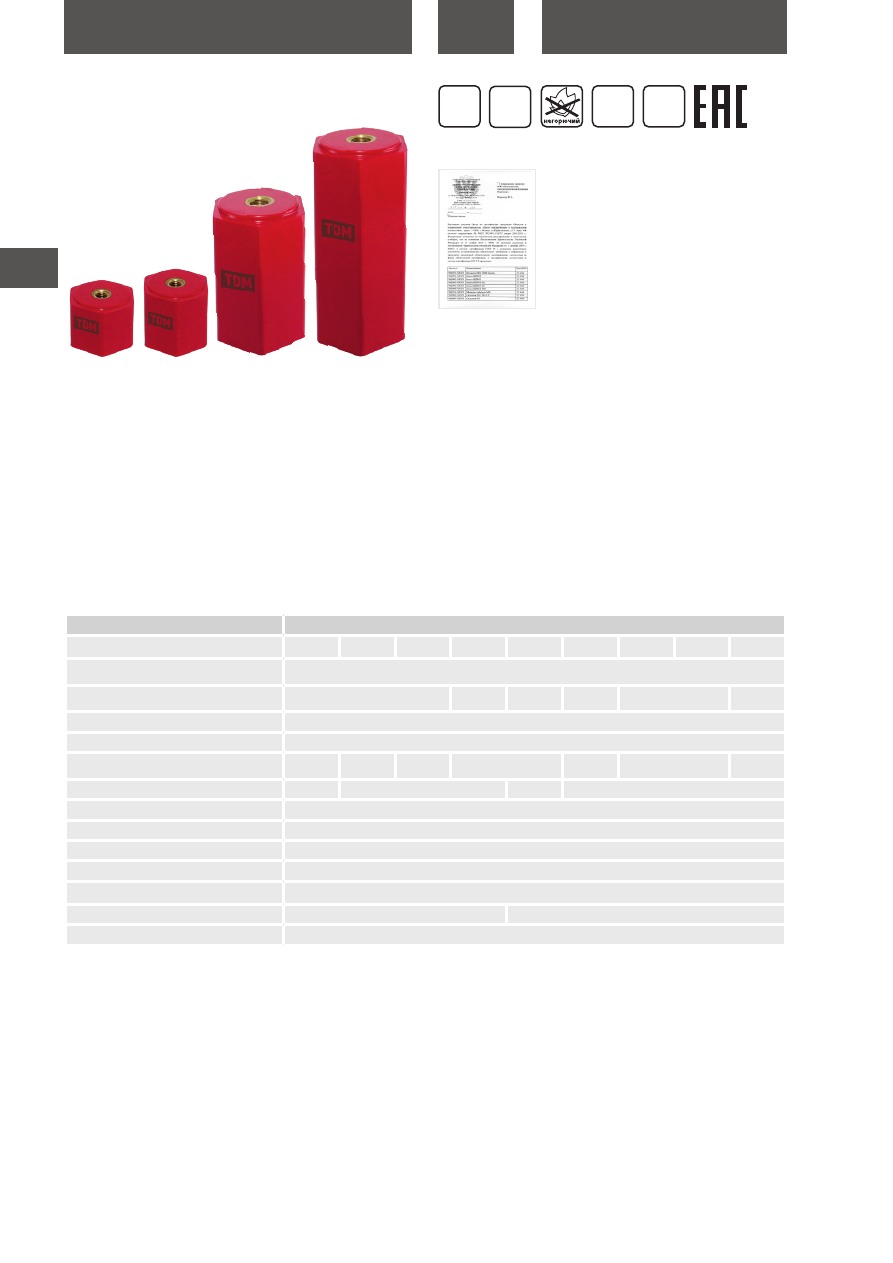

ИЗОЛЯТОРЫ ОПОРНЫЕ СЕРИИ

 ПИО

Отказное письмо

Назначение

•  Для крепления и изоляции токоведущих частей в электриче-

ских шкафах и распределительных устройствах с номинальным

напряжением сети до 1000 В частотой до 50 Гц.

Применение

•  Шкафы, щиты, сборки.

•  В качестве комплектующих в технологическом оборудовании.

Материалы

•  Соединительная часть выполнена из латуни.

•  Пластмассовый корпус выполнен из самозатухающегося пла-

стика (UL 94 V2) армированного стекловолокном DMC (насы-

щенная полимерная смола с добавлением стекловолокна).

Конструкция

•  Каждая шина устанавливается минимум на двух изоляторах

(на концах шины).

•  Возможна установка промежуточных изоляторов (в зависимо-

сти от схемы монтажа и длины шины).

Преимущества

•  Широкий выбор изоляторов высотой от 25 до 120 мм поможет

решить многие задачи в схемах НКУ.

Наименование параметра

Значение

Модель изолятора

ПИО25

ПИО30

ПИО32

ПИО40

ПИО60

ПИО80

ПИО100

ПИО110

ПИО120

Номинальное рабочее напряжение,

не более, В

1000

Напряжение пробоя в сухом состоянии

(50 Гц), не менее, кВ

15

20

30

40

50

60

Материал корпуса изолятора

DMC (ненасыщенная полимерная смола с добавлением стекловолокна)

Материал втулки изолятора

латунь

Механический разрушающий крутящий

момент, не более, Н*м

16

25

30

35

70

75

80

Максимальный момент затягивания, Н*м

10

15

25

30

Электрическое сопротивление, Ом

1х1012

Впитывание влаги, мг

<20

Усадка

<15%

Ударная вязкость, кДж/м

2

>25

Прочность на изгиб, Мпа

 >123

Диаметр резьбы под болт, мм

M6

M10

Температура эксплуатации, °С

от –50 до +70

Технические характеристики

+70

0

C

–50

0

C

пластик

UL 94 V0

гарантия

5

лет

до

1000 В

815

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Ассортимент

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0807-0201

10

2,9

400

13,0

335

285

145

SQ0807-0202

2,6

300

340

240

195

SQ0807-0203

1,7

15,0

360

250

205

SQ0807-0204

0,9

150

14,5

305

225

245

SQ0807-0205

8

0,5

72

13,0

425

265

215

SQ0807-0206

6

0,4

36

11,0

370

275

SQ0807-0207

2

0,9

24

460

225

335

SQ0807-0208

0,6

18

12,0

380

240

365

SQ0807-0209

0,5

13,0

410

260

395

Упаковка

Габаритные размеры

(мм)


Наименование

Артикул

Высота изолятора, мм

Диаметр болта, мм

Изолятор опорный ПИО25 H25xW26xМ6 TDM

SQ0807-0201

25

М6

Изолятор опорный ПИО30 H30xW26xМ6 TDM

SQ0807-0202

30

Изолятор опорный ПИО32 H32xW26xМ6 TDM

SQ0807-0203

32

Изолятор опорный ПИО40 H40xW26xМ6 TDM

SQ0807-0204

40

Изолятор опорный ПИО60 H60xW45xМ10 TDM

SQ0807-0205

60

М10

Изолятор опорный ПИО80 H80xW45xМ10 TDM

SQ0807-0206

80

Изолятор опорный ПИО100 H100xW45xМ10 TDM

SQ0807-0207

100

Изолятор опорный ПИО110 H110xW45xМ10 TDM

SQ0807-0208

110

Изолятор опорный ПИО120 H120xW45xМ10 TDM

SQ0807-0209

120

А

D

M

Н

Артикул

Наименование

A

D

Н

М

SQ0807-0201

Изолятор опорный ПИО25 H25xW26xМ6 TDM

9

26

25

М6

SQ0807-0202

Изолятор опорный ПИО30 H30xW26xМ6 TDM

30

SQ0807-0203

Изолятор опорный ПИО32 H32xW26xМ6 TDM

32

SQ0807-0204

Изолятор опорный ПИО40 H40xW26xМ6 TDM

40

SQ0807-0205

Изолятор опорный ПИО60 H60xW45xМ10 TDM

45

60

М10

SQ0807-0206

Изолятор опорный ПИО80 H80xW45xМ10 TDM

80

SQ0807-0207

Изолятор опорный ПИО100 H100xW45xМ10 TDM

15

100

SQ0807-0208

Изолятор опорный ПИО110 H110xW45xМ10 TDM

110

SQ0807-0209

Изолятор опорный ПИО120 H120xW45xМ10 TDM

120

816

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

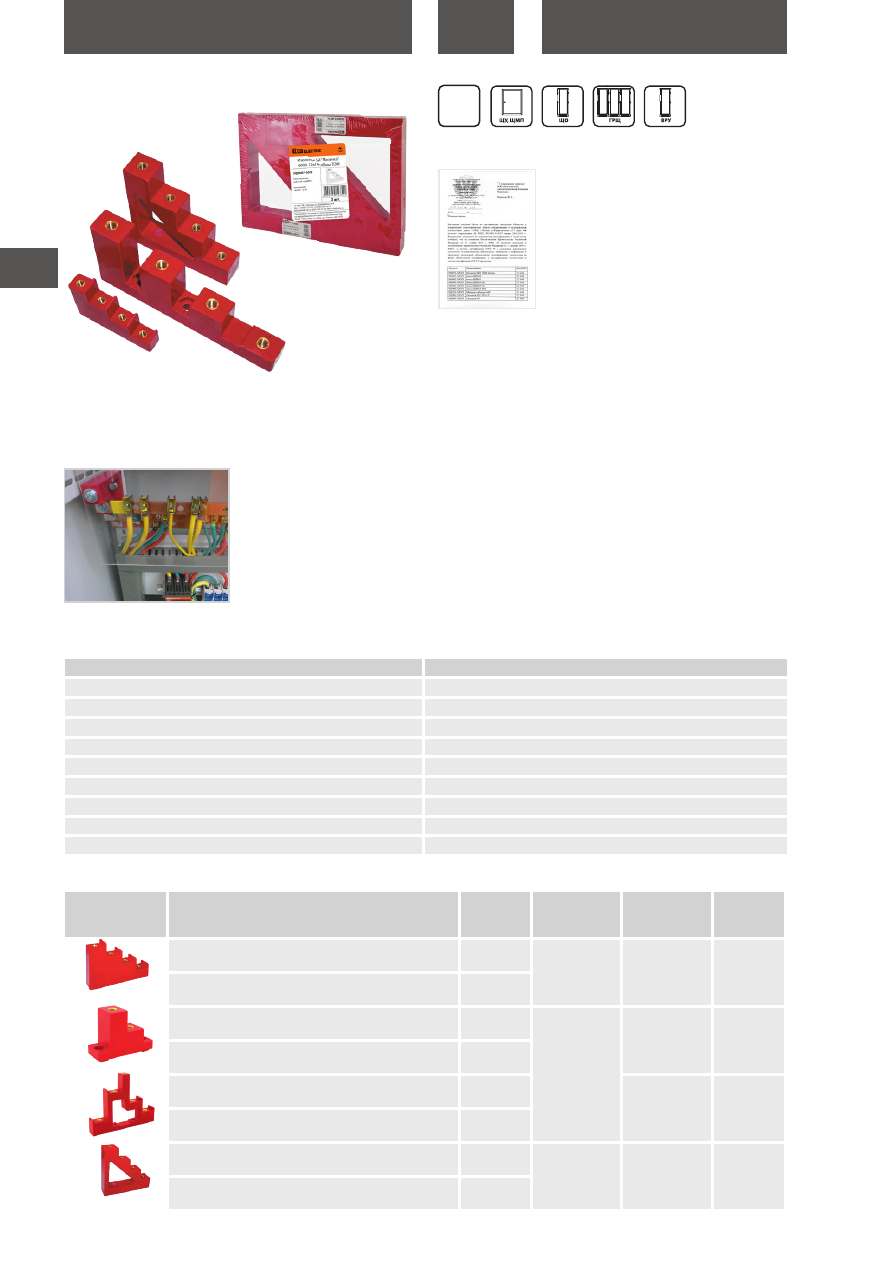

ИЗОЛЯТОРЫ

 ШИННЫЕ СЕРИИ

«ЛЕСЕНКА»

Отказное письмо

Назначение

•  Для крепления токоведущих шин внутри силовых шкафов или

сборок, а также для неподвижной фиксации и изоляции частей,

находящихся под напряжением, от корпуса и панелей сборки.

Применение

При сборке НКУ различного

назначения.

Материалы

•  Корпус изоляторов выполнен из диэлектрического пласти-

ка, армированного стекловолокном (BMC – Bulk – Mould

Composite).

•  В «тело» изоляторов армированы латунные гайки для крепле-

ния к металлоконструкциям корпуса и к шине.

Конструкция

•  Изолятор крепится с одной стороны с помощью болта к мон-

тажной пластине или корпусу, с другой стороны к изолятору

крепится токоведущая шина.

•  Каждая шина устанавливается минимум на двух изоля торах

(на концах шины).

•  Возможна установка промежуточных изоляторов (в зависимо-

сти от схемы монтажа и длины шины).

Преимущества

•  Возможность крепления шин большой длины с одинаковым

межфазным расстоянием без дополнительного выравнивания.

•  Материал корпуса изолятора не подвержен старению, обла-

дает удельной прочностью, сравнимой со сталью, не горюч

и ударопрочен.

Наименование параметра

Значение

Номинальное рабочее напряжение, не более, В

1000

Плотность материала, г/см

1,75–1,95

Впитывание влаги, мг

<20

Усадка

<15%

Ударная вязкость, кДж/м

2



>25

Прочность на изгиб, мПа

>123

Электрическое сопротивление, Ом

1х1012

Уровень горючести

негорючий

Диэлектрические потери

<0,015


Наименование

Артикул

Максимальное

импульсное

напряжение, кВ

Максимальный

рабочий ток, А

Болт

крепления

шины

DIN933

Изолятор “Лесенка” 300А 6 кВ 4х20 мм TDM

SQ0807-0013

6

300

M6х10

Изолятор SM "Лесенка" 300А 6кВ 4х20мм с болтом TDM

SQ0807-0063

Изолятор SM "Лесенка" 467А 7,5кВ 2х25мм TDM

SQ0807-0061

7,5

467

М8х10

Изолятор SM "Лесенка" 467А 7,5кВ 2х25мм с болтом TDM

SQ0807-0069

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм TDM

SQ0807-0062

530

М6х10

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм

с болтом TDM

SQ0807-0070

Изолятор SM "Лесенка" 450А 9кВ 4х30мм

SQ0807-0014

9

450

М8х12

Изолятор SM "Лесенка" 450А 9кВ 4х30мм с болтом TDM

SQ0807-0064

Ассортимент

Технические характеристики

до

1000 В

817

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Максимальное

импульсное

напряжение, кВ

Максимальный

рабочий ток, А

Болт

крепления

шины

DIN933

Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM

SQ0807-0015

12

600

М8х12

Изолятор SM "Лесенка" 600А 12кВ 4х40мм с болтом TDM

SQ0807-0065

Изолятор "Лесенка" 700А 15 кВ 4х30 мм TDM

SQ0807-0016

15

700

М10х12

Изолятор SM "Лесенка" 700А 15кВ 4х30мм с болтом TDM

SQ0807-0066

Изолятор SM "Лесенка" 860А 15кВ 4х50мм TDM

SQ0807-0060

860

Изолятор SM "Лесенка" 860А 15кВ 4х50мм с болтом TDM

SQ0807-0068

Изолятор “Лесенка” 900А 18 кВ 4х40 мм TDM

SQ0807-0017

18

900

Изолятор SM "Лесенка" 900А 18кВ 4х40мм с болтом TDM

SQ0807-0067

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

 SQ0807-0013

2

0,3

60

10,3

27,5

21

15,5

SQ0807-0063

0,35

11,5

SQ0807-0061

0,27

9

26

12

SQ0807-0069

0,3

10

SQ0807-0062

0,35

11,5

31,5

24

22,5

SQ0807-0070

0,31

10,5

SQ0807-0014

0,93

20

10,3

27,5

21

15,5

SQ0807-0064

0,91

10

SQ0807-0015

1,13

12,3

33,5

21,5

16,5

SQ0807-0065

1,25

13,5

SQ0807-0016

0,93

10,3

31

24

16

SQ0807-0066

1

11,5

SQ0807-0060

2,3

10

12,7

28

22

17,5

SQ0807-0068

2,5

13,5

SQ0807-0017

0,93

20

10,3

31

24

16

SQ0807-0067

2,52

10

13,5

28

22

17,5

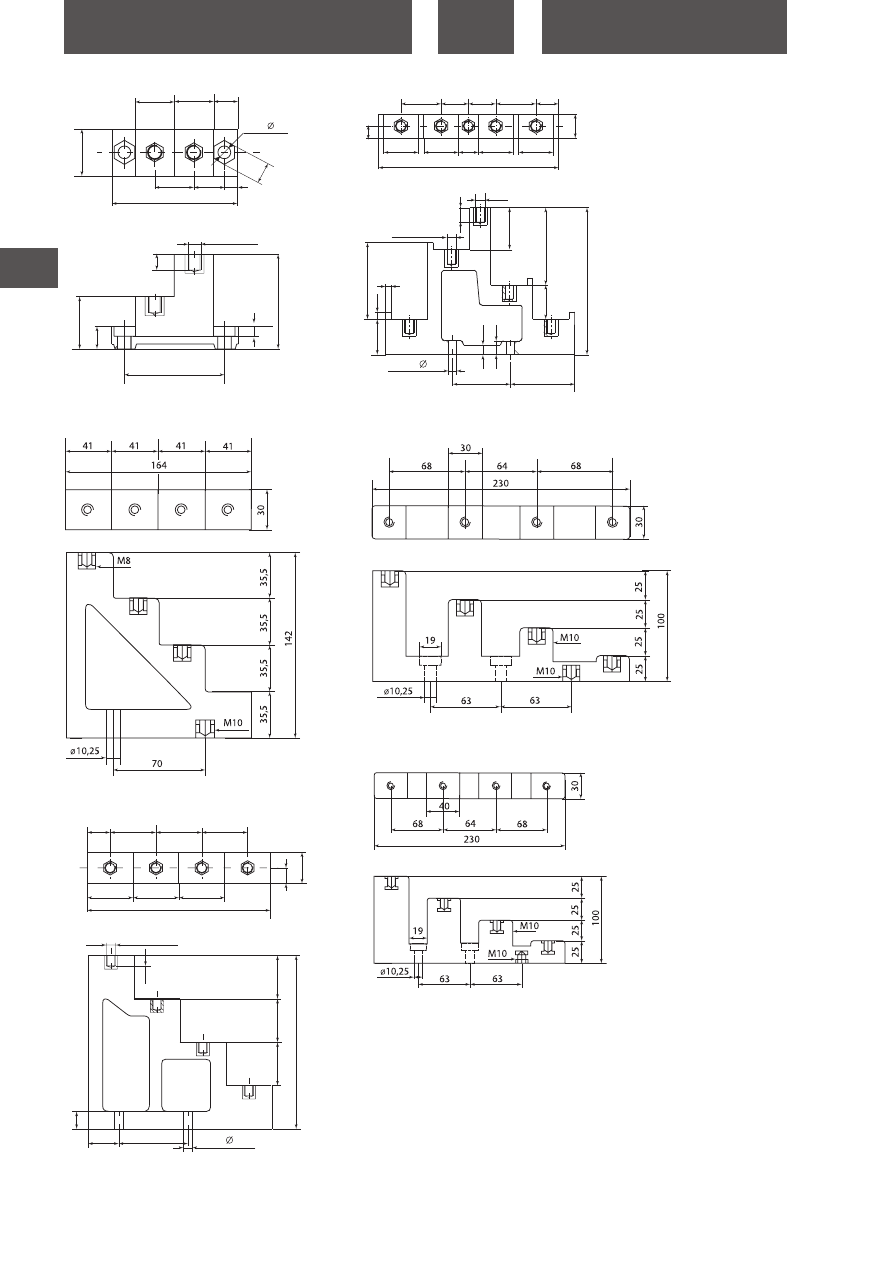

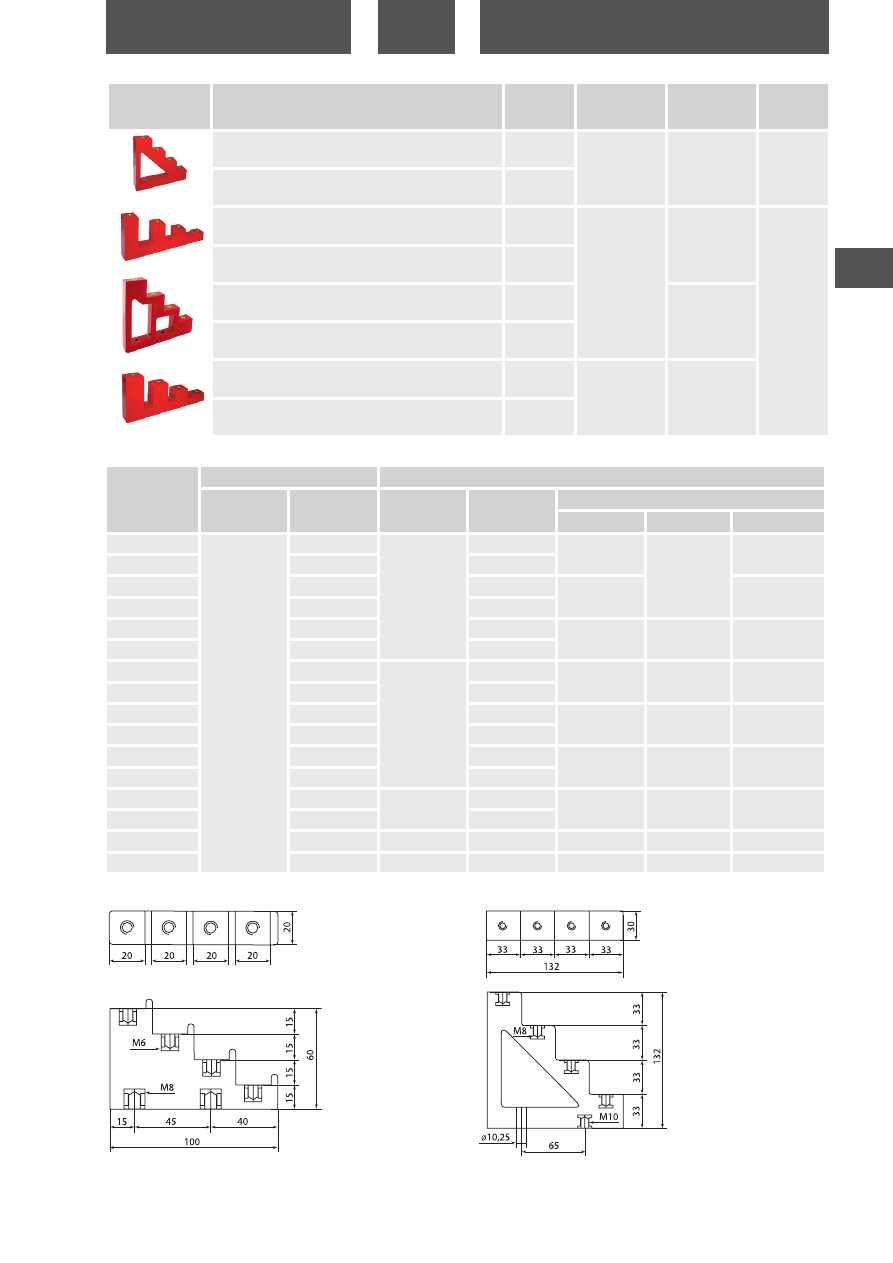

300 А 6 кВ 4х20 мм

Габаритные размеры

(мм)

Упаковка

450 А 9 кВ 4х30 мм

818

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

700 А 15 кВ 4х30 мм

900 А 18 кВ 4х40 мм

530 А 7,5 кВ 4х25 мм

860 А 15 кВ 4х50 мм

467 А 7,5 кВ 2х25 мм

600 А 12 кВ 4х40 мм

М5

30

7

4 отв. М6

2 отв. М8

62

25

25
80

19

13

8,5

25

15

4

41

2 отв.    6,5

46

55

10

6

14

33

30

60

55

20

5

7

10

25

105

4 отв. М10

80

36

12

50

50

50

20

200

2 отв.   10,5

2 отв.    8,2

30

26

26

15

135

26

26

9

18

20,5 20,5

30

17

26

53

53

53

212

53

53

53

18

36

М5

30

7

4 отв. М6

2 отв. М8

62

25

25
80

19

13

8,5

25

15

4

41

2 отв.    6,5

46

55

10

6

14

33

30

60

55

20

5

7

10

25

105

4 отв. М10

80

36

12

50

50

50

20

200

2 отв.   10,5

2 отв.    8,2

30

26

26

15

135

26

26

9

18

20,5 20,5

30

17

26

53

53

53

212

53

53

53

18

36

М5

30

7

4 отв. М6

2 отв. М8

62

25

25
80

19

13

8,5

25

15

4

41

2 отв.    6,5

46

55

10

6

14

33

30

60

55

20

5

7

10

25

105

4 отв. М10

80

36

12

50

50

50

20

200

2 отв.   10,5

2 отв.    8,2

30

26

26

15

135

26

26

9

18

20,5 20,5

30

17

26

53

53

53

212

53

53

53

18

36

819

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

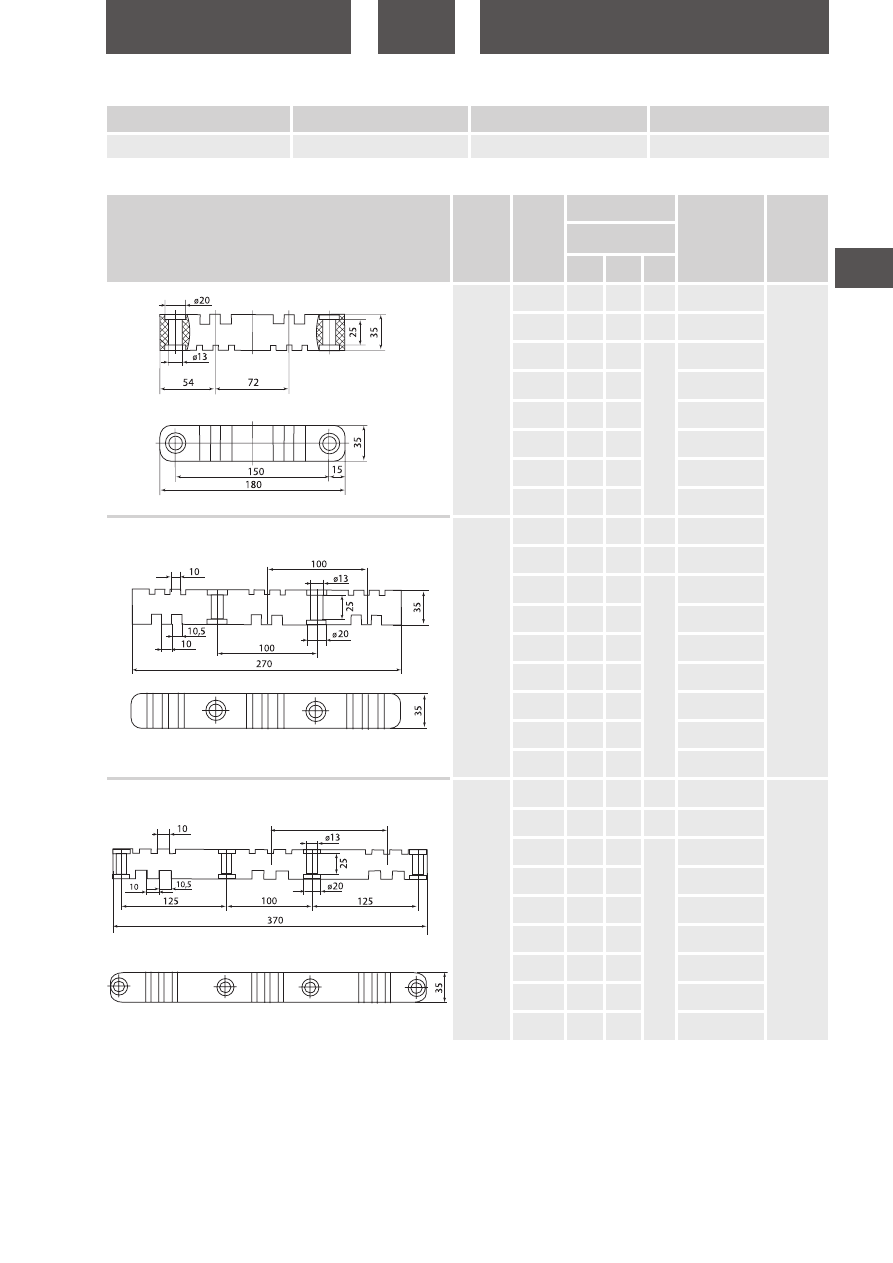

Материалы

•  Материал изоляторов – армированный стекловолокном поли-

эстер.

•  Материал изоляторов соединительных шпилек – стекло-воло-

конная ткань, покрытая эпоксидной смолой.

Конструкция

•  В корпусе ИШП с двух сторон имеются пазы для вертикальной

установки шин толщиной 5 и 10 мм.

•  Шины размещаются вертикально между парой изоляторов,

которые скрепляются при помощи соединительных шпилек/

болтов М12 и гаек.

•  Шины устанавливаются минимум на двух парах изоля торах. Для

точного подбора расстояния между парами изоляторов в зави-

симости от используемых шин и ожидаемых (расчетных) токов

короткого замыкания рекомендуем использовать график, при-

веденный слева.

•  График электродинамической стойкости к току К3.

•  Для исключения возможности пробоя на соединительные

шпильки рекомендуется использовать изоляторы соедини-

тельных шпилек.

•  ИШП крепится к монтажной пластине или корпусу с помощью

соединительной шпильки и гайки.

ИЗОЛЯТОРЫ ШИННЫЕ ПЛОСКИЕ СЕРИИ



ИШП

Назначение

•  Для крепления, фиксации и изоляции токоведущих шин в элек-

трических шкафах и щитах на напряжение до 1000 В, с номи-

нальным током 250–4000 A.

Наименование параметра

Значение

Номинальное напряжение не более, В

1000

Плотность материала, г/см

1,75–1,95

Впитывание влаги, мг

<20

Усадка

<15%

Изменение формы

при давлении 1,8 мПа и температуре не ниже 250 °С

Ударная вязкость, кДж/м

2



>25

Прочность на изгиб, мПа

>123

Электрическое сопротивление, Ом

1х1012

Уровень горючести

негорючий

Диэлектрические потери

<0,015

Преимущества

•  Изоляция системы шин от конструкций сборок позволяет легко

организовать прокладку шинной трассы.

•  Высокая прочность ИШП гарантируют устойчивость к дина-

мическим нагрузкам при возникновении токов короткого

замыкания.

•  Простая конструкция ИШП позволяет осуществлять быструю

сборку систем медных и алюминиевых шин на токи 250–4000 A.

Технические характеристики

Отказное письмо

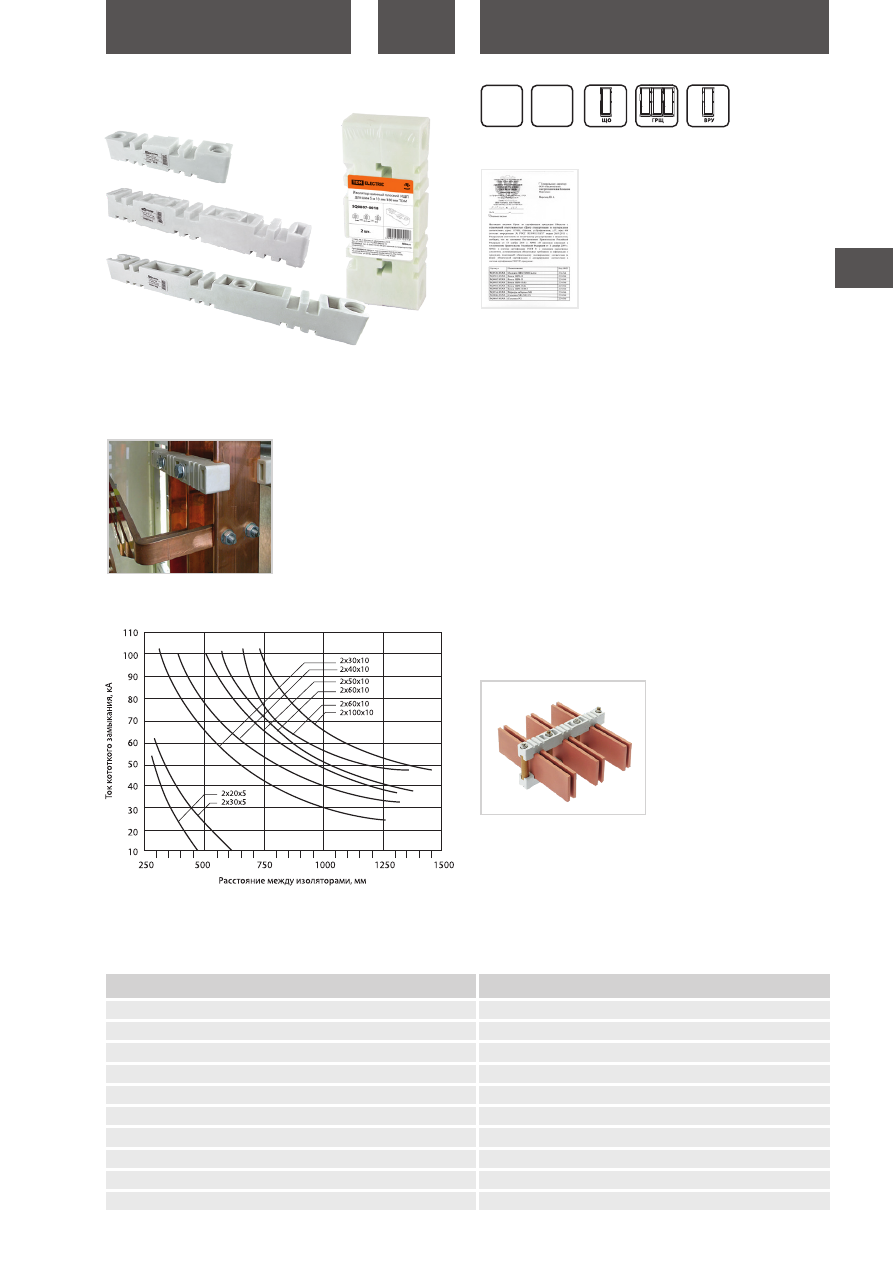

Диаграмма электродинамической стойкости ИШП к

короткому замыканию

Применение

При сборке НКУ различного

назначения.

до

4000 А

до

1000 В

820

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Межосевое расстояние между

шинами, мм

Изолятор шинный плоский ИШП

для шин 5 и 10 мм 180 мм TDM

SQ0807-0018

72

Изолятор шинный плоский ИШП

для шин 5 и 10 мм 270 мм TDM

SQ0807-0019

100

Изолятор шинный плоский ИШП

для шин 5 и 10 мм 370 мм TDM

SQ0807-0020

120

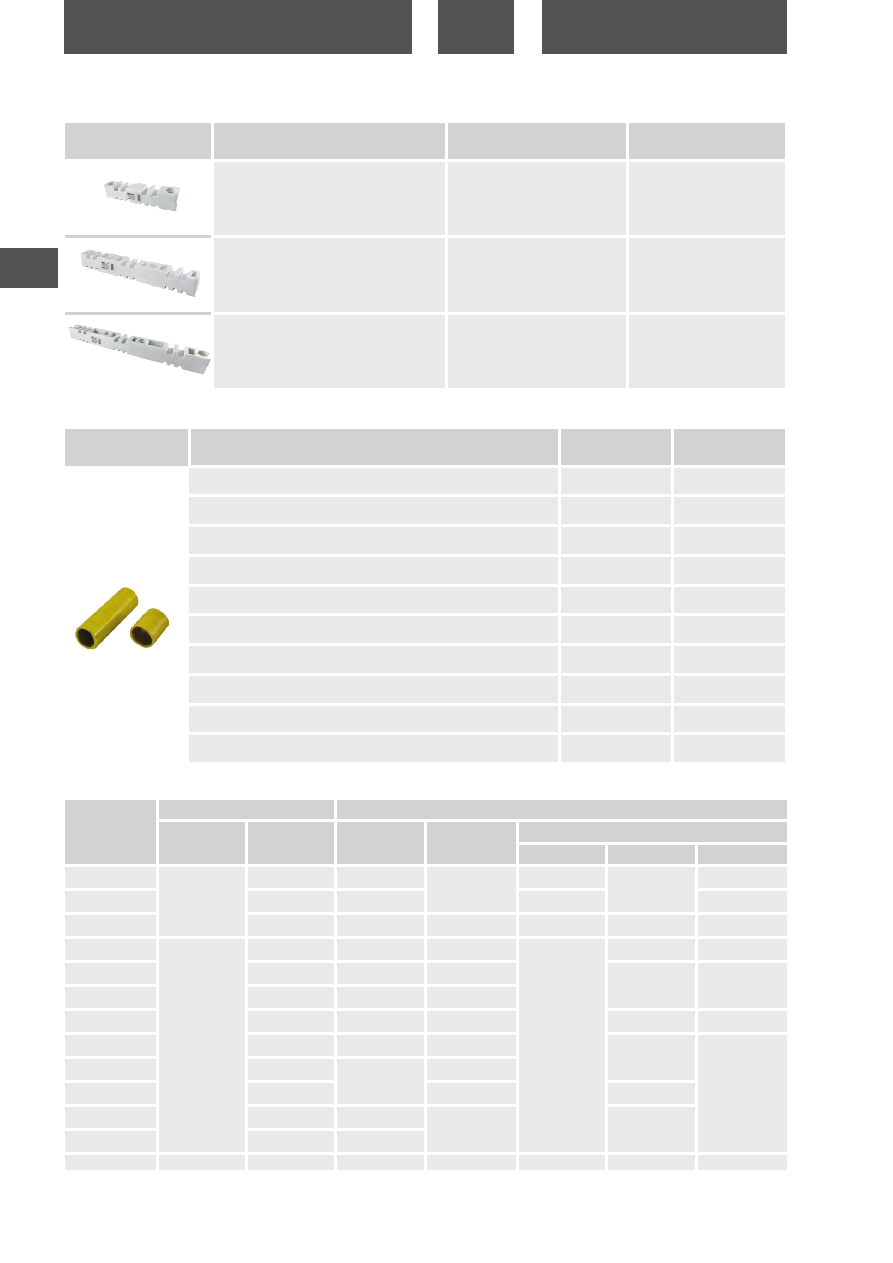

Ассортимент

Изоляторы шинные плоские ИШП


Наименование

Артикул

Высота изолятра, мм

Изолятор соединительных шпилек H=20 мм для ИШП TDM (2 шт.)

SQ0807-0031

20

Изолятор соединительных шпилек H=30 мм для ИШП TDM (2 шт.)

SQ0807-0032

30

Изолятор соединительных шпилек H=40 мм для ИШП TDM (2 шт.)

SQ0807-0033

40

Изолятор соединительных шпилек H=50 мм для ИШП TDM (2 шт.)

SQ0807-0034

50

Изолятор соединительных шпилек H=60 мм для ИШП TDM (2 шт.)

SQ0807-0035

60

Изолятор соединительных шпилек H=70 мм для ИШП TDM (2 шт.)

SQ0807-0036

70

Изолятор соединительных шпилек H=90 мм для ИШП TDM (2 шт.)

SQ0807-0037

90

Изолятор соединительных шпилек H=110 мм для ИШП TDM (2 шт.)

SQ0807-0038

110

Изолятор соединительных шпилек H=150 мм для ИШП TDM (2 шт.)

SQ0807-0039

150

Изолятор соединительных шпилек H=1000 мм для ИШП TDM

SQ0807-0041

1000

Изоляторы соединительных шпилек для ИШП

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0807-0018

2

0,65

48

15,5

430

200

160

SQ0807-0019

0,92

36

280

220

SQ0807-0020

1,13

24

13,5

380

290

130

SQ0807-0031

1

0,01

1200

12,3

410

250

220

SQ0807-0032

0,015

1000

15,3

210

320

SQ0807-0033

0,02

800

15,6

SQ0807-0034

0,025

600

15,3

250

260

SQ0807-0035

0,03

400

12,3

210

210

SQ0807-0036

0,035

300

10,6

SQ0807-0037

0,04

13,8

240

SQ0807-0038

0,52

200

11,5

210

SQ0807-0039

0,07

150

SQ0807-0041

5

0,26

50

13

1050

220

120

Упаковка

821

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Тип

изолятора

Размеры

шин, мм

Номинальный ток, А

Артикул

изолятора для

соединительных

шпилек

Количество

комплектов

изоляторов

Количество шин на 1

полюс

1

2

3

ИШП-180

5х20

320

500

690

SQ0807-0031

1

5х30

440

672

896

SQ0807-0032

10х30

630

1250

-

SQ0807-0033

10х40

850

1500

SQ0807-0034

10х50

1000

1700

SQ0807-0035

10х60

1250

2000

SQ0807-0036

10х80

1450

2400

SQ0807-0037

10х100

1700

2750

SQ0807-0038

ИШП-270

5х20

320

500

690

SQ0807-0031

5х30

440

672

896

SQ0807-0032

10х30

630

1250

-

SQ0807-0033

10х40

850

1500

SQ0807-0034

10х50

1000

1700

SQ0807-0035

10х60

1250

2000

SQ0807-0036

10х80

1450

2400

SQ0807-0037

10х100

1700

2750

SQ0807-0038

10х140

2250

3300

SQ0807-0039

ИШП-370

5х20

320

500

690

SQ0807-0031

2

5х30

440

672

896

SQ0807-0032

10х30

630

1250

-

SQ0807-0033

10х40

850

1500

SQ0807-0034

10х50

1000

1700

SQ0807-0035

10х60

1250

2000

SQ0807-0036

10х80

1450

2400

SQ0807-0037

10х100

1700

2750

SQ0807-0038

10х140

2250

3300

SQ0807-0039

TDM ELECTRIC

ABB

ЗАО «НПО «КАСКАД»

SCHNEIDER ELECTRIC

ИШП

ZX154, ZX155, ZX156

ИШП

Шинодержатели LINERGY

Сравнительная таблица аналогов по сериям

Габаритные размеры

125

822

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Конструкция

В корпусе изолятора с двух сто-

рон имеются пазы для верти-

кальной установки шин толщи-

ной 5 и 10 мм.

Назначение

•  Для крепления токоведущих шин внутри силовых шкафов или

сборок, а также для неподвижной фиксации и изоляции частей,

находящихся под напряжением, от корпуса и панелей сборки.

Применение

•  Шкафы, щиты, сборки различного назначения.

Материалы

•  Корпус изоляторов выполнен из диэлектрического пластика,

армированного стекловолокном.

•  Крепеж и соединительные скобы выполнены из оцинкованной

стали.

Преимущества

•  Готовый к применению набор для организации шинопроводов

на номинальные токи до 4000 А.

•  Устойчивость к динамическим нагрузкам при возникновении

токов короткого замыкания.

•  Простая конструкция позволяет осуществить быструю сборку

систем медных и алюминиевых шин.

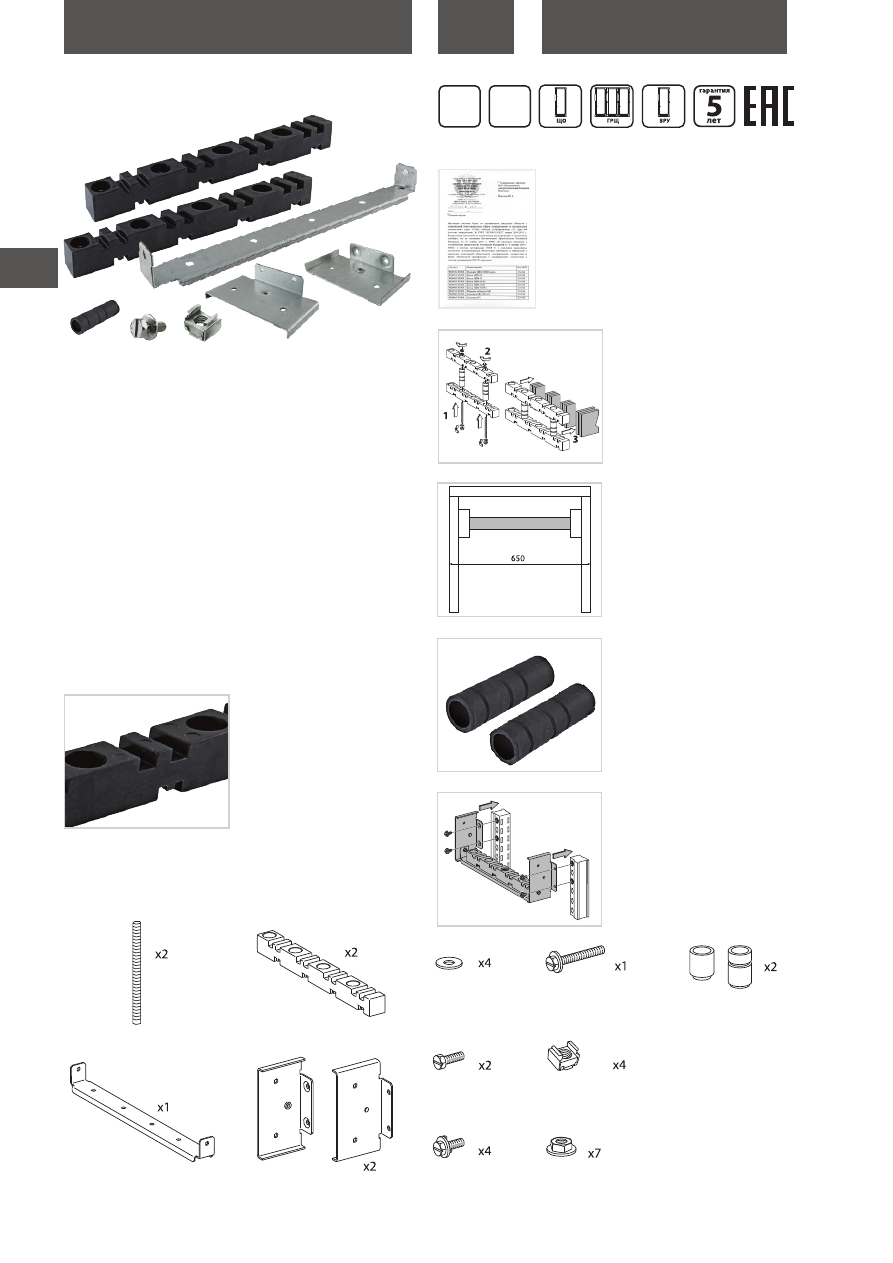

Комплект поставки

ИЗОЛЯТОРЫ ШИННЫЕ ПЛОСКИЕ УНИВЕРСАЛЬНЫЕ

СЕРИИ

ИШП

у



Соединительная шпилька

Изолятор шинный

Изолятор

соединительных

шпилек

Профиль монтажный

Профиль боковой

Шайба

Гайка

с прессшайбой

Болт удлиненный

с гайкой

Болт

Болт с гайкой

Закладная

квадратная гайка

Отказное письмо

Шины размещаются вертикально

между парой изоляторов, кото-

рые скрепляются при помощи

соединительных шпилек  и гаек.

Шины устанавливаются мини-

мум на двух парах изоляторов.

Для точного подбора расстояния

между парами изоляторов в зави-

симости от используемых шин

и ожидаемых (расчетных) токов

короткого замыкания рекомен-

дуем использовать таблицу реко-

мендуемых вариантов крепления,

приведенную на стр. 682.

Для исключения возможно-

сти пробоя на соединительные

шпильки рекомендуется исполь-

зовать изоляторы соединитель-

ных шпилек.

Изолятор крепится к корпусу при

помощи соединительных скоб.

до

4000 А

до

1000 В

823

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Ассортимент


Наименование

Артикул

Изолятор шинный плоский универсальный ИШПу 4П TDM

SQ0807-0101

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0807-0101

1

1,5

10

15,0

360

325

240

Упаковка

Наименование параметра

Значение

Плотность материала, г/см

1,75–1,95

Впитывание влаги, мг

<20

Усадка

<15%

Изменение формы

при давлении 1,8 мПа и температуре не ниже 250 °С

Ударная вязкость, кДж/м

2



>25

Прочность на изгиб, мПа

>123

Электрическое сопротивление, Ом

1х1012

Уровень горючести

негорючий

Диэлектрические потери

<0,015%

Размер шин

IP ≤ 31

IP > 31

Ударные токи короткого замыкания, Icw (kA eff. / 1 c)

15

25

30

40

50

–

–

–

60 x 5

800 A

750 A

A

B

B

B

–

–

–

–

80 x 5

1000 A

900 A

A

B

B

B

B

60 x 5

1400 A

1250 A

A

A

A

B

B

80 x 5

1800 A

1600 A

A

A

A

B

B

Размер шин

IP ≤ 31

IP > 31

25

30

40

50

60

65

75

85

80 x 10

1800 A

1600 A

A

A

A

B

B

B

C

–

50 x 10

2050 A

1850 A

A

A

A

B

B

B

B

–

60 x 10

2300 A

2000 A

A

A

A

B

B

B

B

B

80 x 10

2820 A

2500 A

A

A

A

A

B

B

B

B

100 x 10

3300 A

2900 A

A

A

A

A

A

B

B

B

120 x 10

4000 A

3200 A

A

A

A

A

A

A

B

C

Технические характеристики

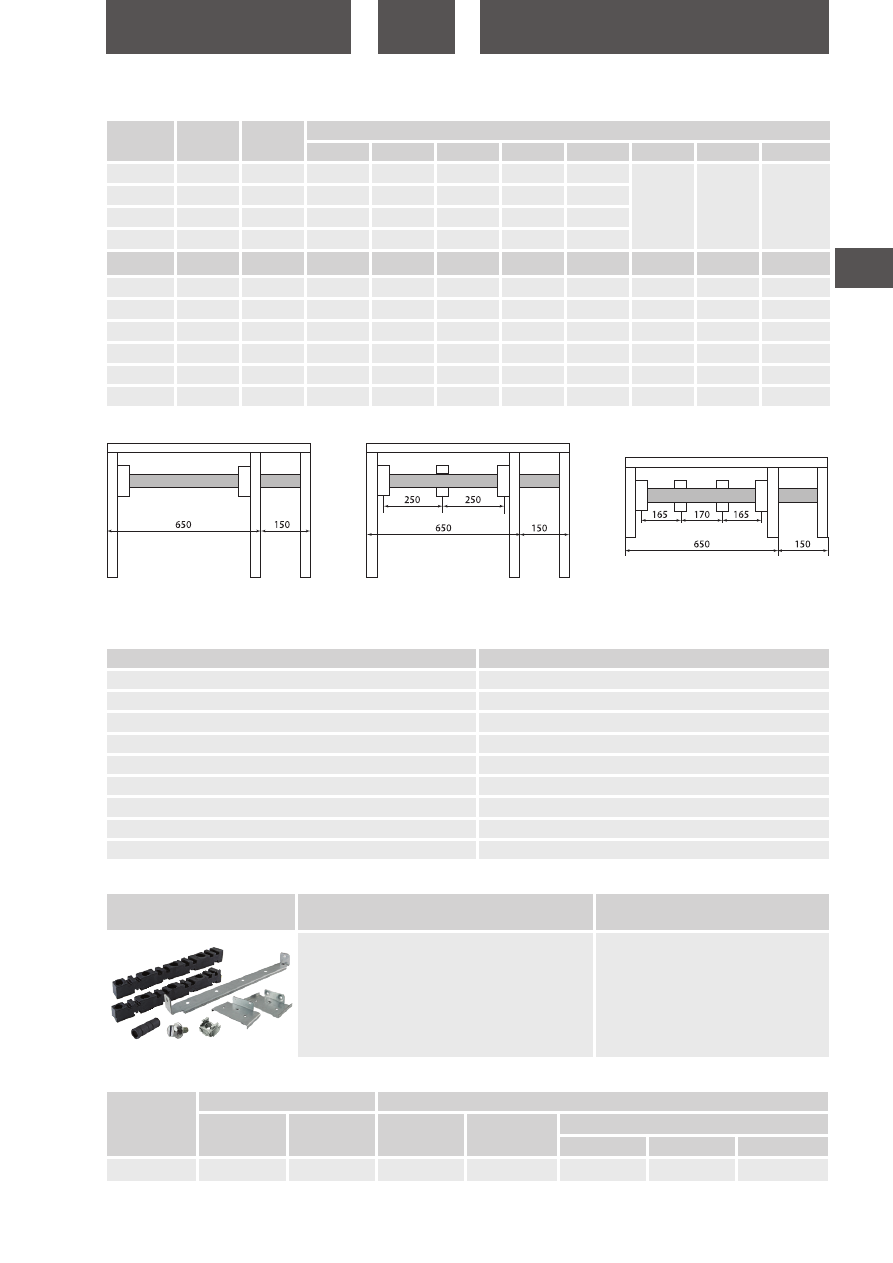

Рекомендуемые варианты крепления в зависимости от размера используемых  шин и ударных токов короткого

замыкания, Icw

А: вариант с двумя изоляторами

Расстояния между изоляторами

(мм)

В: вариант с двумя изоляторами

и одним  промежуточным изолятором

С: вариант с двумя изоляторами

и двумя промежуточными изо-

ляторами
