TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год)

793

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

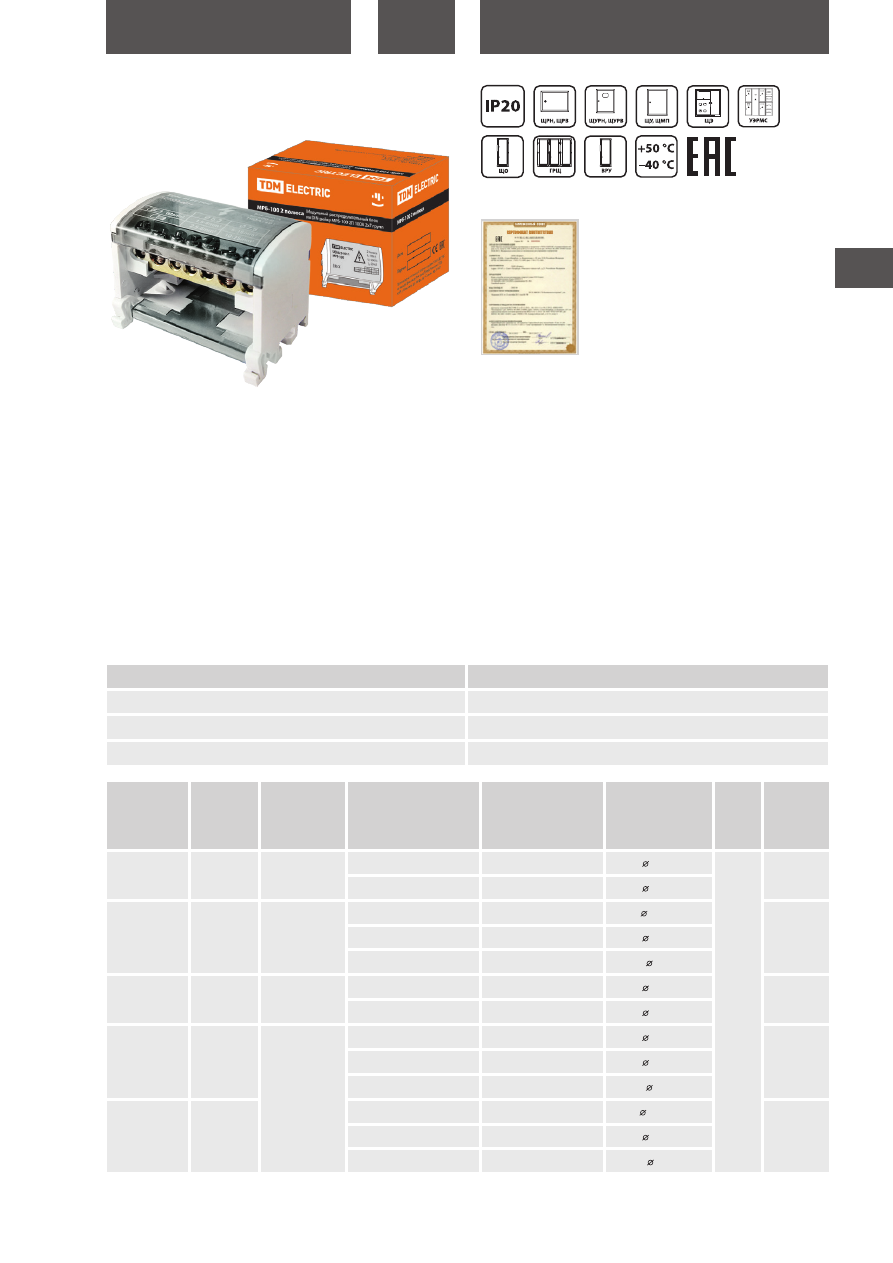

МОДУЛЬНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ БЛОКИ

СЕРИИ

МРБ

Назначение

• Для создания компактных распределительных узлов на токи

до 125 А в электрических шкафах и щитах с номинальным током

250–2500 A.

Применение

• Шкафы и щиты, различные сборки.

• Промышленные предприятия.

• Сфера ЖКХ.

Материалы

• Контактная группа шин изготовлена из латуни с содержанием

меди не менее 57%.

• Прижимные винты изготовлены из оцинкованной стали.

• Материал изоляторов – пластик армированный стекловолокном.

Конструкция

• Шины закреплены в корпусе, который имеет возможность кре-

пления на DIN-рейку 35 мм.

• Каждая шина отдельно изолирована.

• Передний защитный экран обеспечивает защиту от прикосно-

вений.

Преимущества

• Возможность установки различными способами: на монтажную

DIN-рейку 35 мм или на панель щита двумя винтами.

• Модульные распределительные блоки изготавливаются с

дву мя или четырьмя шинами, рассчитанными на токи до 125 А.

Наименование параметра

Значение

Степень защиты

IP20

Рабочая температура окружающей среды, °С

от –40 до +50

Среднее значение относительной влажности, не более

90%

Технические характеристики

Артикул

Тип

Максимальный

ток, А

Сечение подключаемых

проводников, мм

(с наконечниками-

гильзами NET)

Сечение подключаемых

проводников, мм

(без наконечника)

Диаметр и

количество

отверстий, мм

Isc, пик

кА

Модульная

ширина, мм

SQ0823-0011

2х7

100

1,5–6,0

5,3 х 5

3,8

6,0–16,0

7,5 х 2

SQ0823-0012

2х15

125

1,5–6,0

2,5–6,0

5,3 х 11

7,5

6,0–16,0

10,0–25,0

7,5 х 2

10,0–16,0

10,0–35,0

9 х 2

SQ0823-0013

4х7

100

1,5–6,0

2,5–6,0

5,3 х 5

3,8

6,0–16,0

10,0–25,0

7,5 х 2

SQ0823-0014

4х11

125

1,5–6,0

2,5–6,0

5,3 х 7

5,8

6,0–16,0

10,0–25,0

7,5 х 2

10,0–16,0

10,0–35,0

9 х 2

SQ0823-0015

4х15

1,5–6,0

2,5–6,0

5,3 х 11

7,5

6,0–16,0

10,0–25,0

7,5 х 2

10,0–16,0

10,0–35,0

9 х 2

Сертификат ТР ТС

794

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0823-0011

8,5

330

270

150

SQ0823-0012

15,0

320

290

160

SQ0823-0013

9,0

370

320

110

SQ0823-0014

12,0

480

SQ0823-0015

13,0

330

150

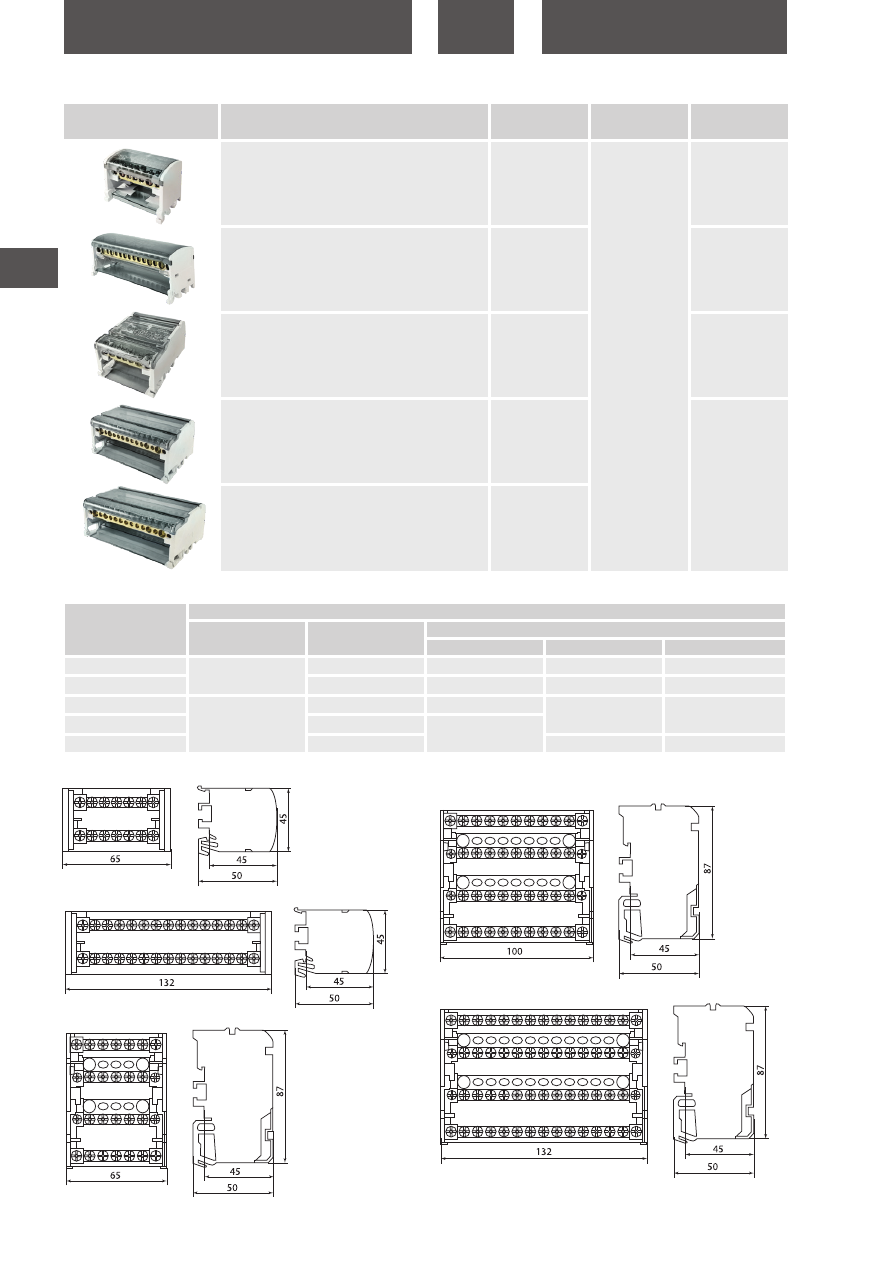

Упаковка

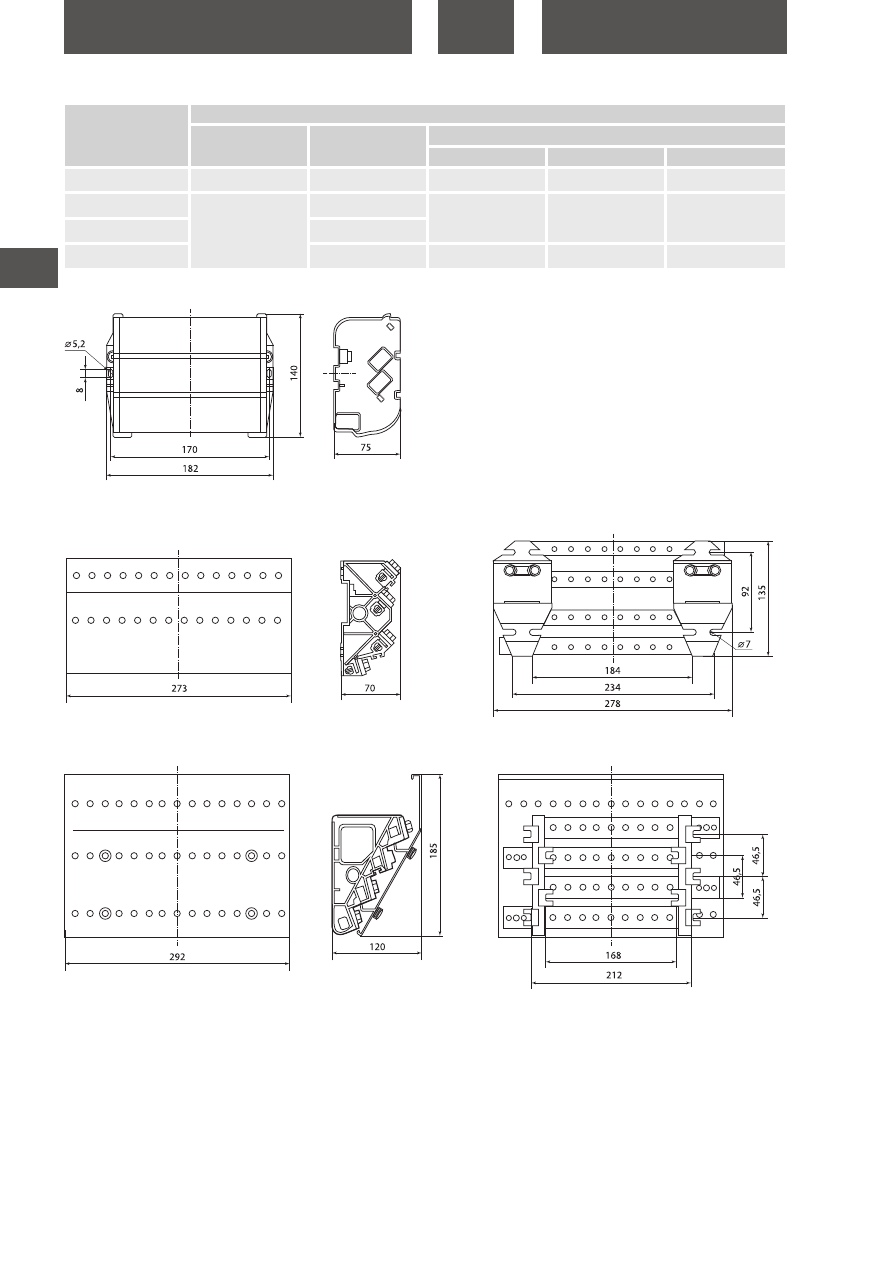

Габаритные размеры

(мм)

SQ0823-0011

SQ0823-0012

SQ0823-0013

SQ0823-0014

SQ0823-0015


Наименование

Артикул

Номинальное

напряжение, В

Номинальный

ток, А

Модульный распределительный блок на DIN-рейку

МРБ-100 2П 100 А 2х7 групп TDM

SQ0823-0011

500

100

Модульный распределительный блок на DIN-рейку

МРБ-125 2П 125А 2х15 групп TDM

SQ0823-0012

125

Модульный распределительный блок на DIN-рейку

МРБ-100 4П 100А 4х7 групп TDM

SQ0823-0013

100

Модульный распределительный блок на DIN-рейку

МРБ-125 4П 125 А 4х11 групп TDM

SQ0823-0014

125

Модульный распределительный блок на DIN-рейку

МРБ-125 4П 125 А 4х15 групп TDM

SQ0823-0015

Ассортимент

795

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

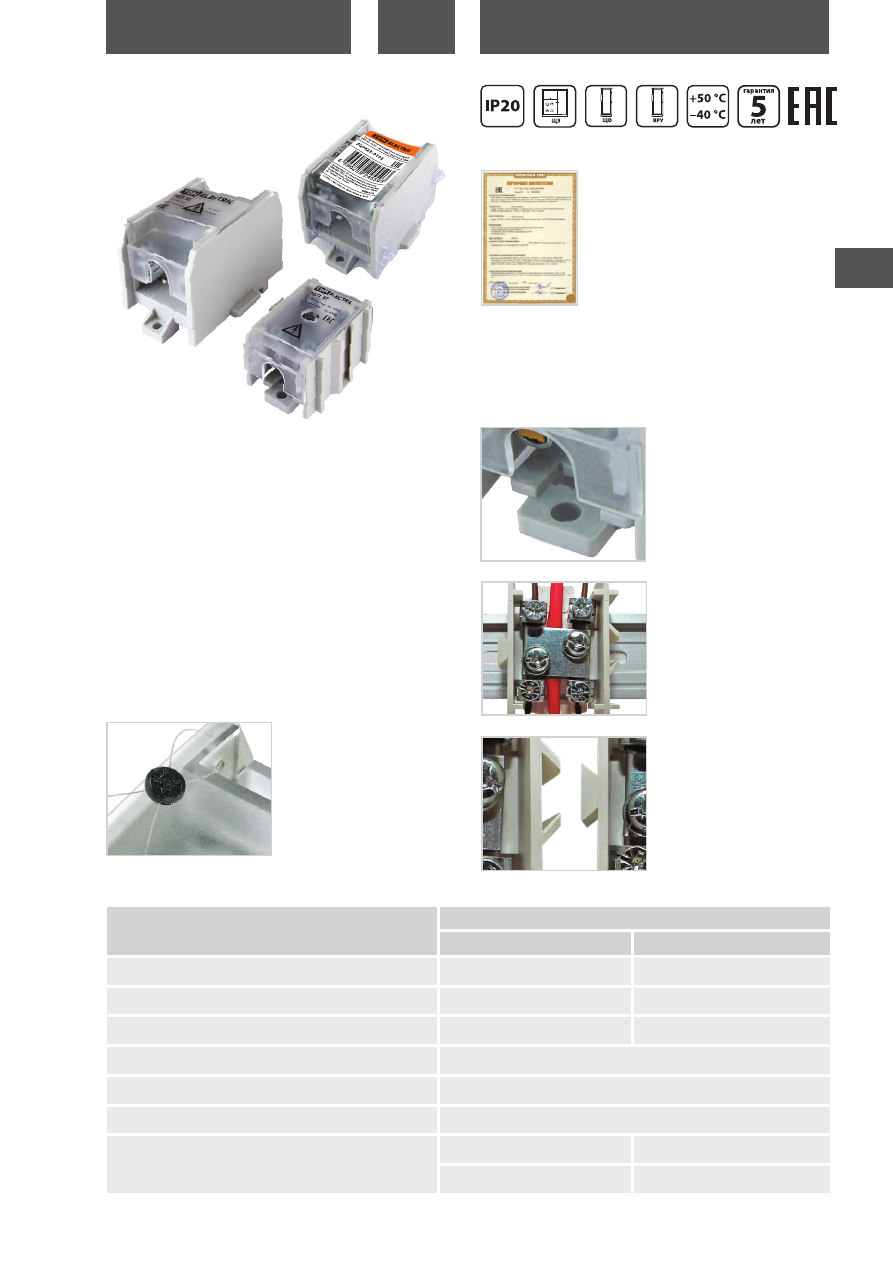

БЛОКИ РАСПРЕДЕЛИТЕЛЬНЫЕ ПРОХОДНЫЕ

СЕРИИ

РБП

Назначение

• Для выполнения ответвлений от магистральных линий медных

и алюминиевых проводов напряжением до 660 В с предвари-

тельным снятием изоляции на месте установки без разрезания

центрального проводника.

Применение

• Шкафы, панели и сборки.

• Помещения с высокими требованиями безопасности – меди-

цинские и образовательные учреждения.

Материалы

• Защитная крышка и основание выполнены из высококаче-

ственного поликарбоната, устойчивого к воздействию широко-

го спектра температур.

• Монтажные скобы, DIN-рейка и винты выполнены из оцинко-

ванной стали.

Преимущества

• Компактные размеры.

Наличие отверстия в защитном

экране и боковой стенке для

опломбировки РБП.

Наименование параметра

Значение

РБП 35

РБП 95

Номинальный ток In, А

125 для центральной жилы

50 для отводных проводников

232 для центральной жилы

100 для отводных проводников

Номинальное напряжение изоляции Ui, В

500

630

Сечение подключаемых проводников (медь/алюминий), мм

4–35/4–35 для центральной жилы

1,5–6/1,5–6 для отводных проводников

16–95/16–70 для центральной жилы

6–16/6–16 для отводных проводников

Диапазон рабочих температур, °С

от –40 до +50

Степень защиты (с защитной крышкой/без защитной крышки)

IP20/IP00

Оттносительная влажность, не более

90%

Момент затяжки, Нм

2 болта М6 – 5,9

2 болта М8 – 14,4

4 болта М5 – 3,5

Технические характеристики

Сертификат ТР ТС

Возможность установки как на

DIN-рейку, так и на монтажную

панель.

Обеспечивает подключение до

четырех проводников, не нару-

шая целостности токоведущей

жилы центрального проводника.

Возможность объединения

бло ков в группы для создания

многополюсных комбинаций.

жилы центрального проводни-

ка.

796

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru


Наименование

Артикул

Распределительный блок проходной РБП 35 (1х35 – 4х6 мм

) 125/50 А TDM

SQ0823-0101

Распределительный блок проходной РБП 95 (1х95 – 4х16 мм

) 232/100 А TDM

SQ0823-0102

Ассортимент

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса,

кг

Количество, шт.

Масса,

кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0823-0101

0,86

100

8,6

330

210

200

SQ0823-0102

1,7

16,6

460

260

235

TDM ELECTRIC

OEZ

POKOJ

РБП 35

SV 35

OBL 35/25-1

РБП 95

SVK 95

OBL 95/35-1

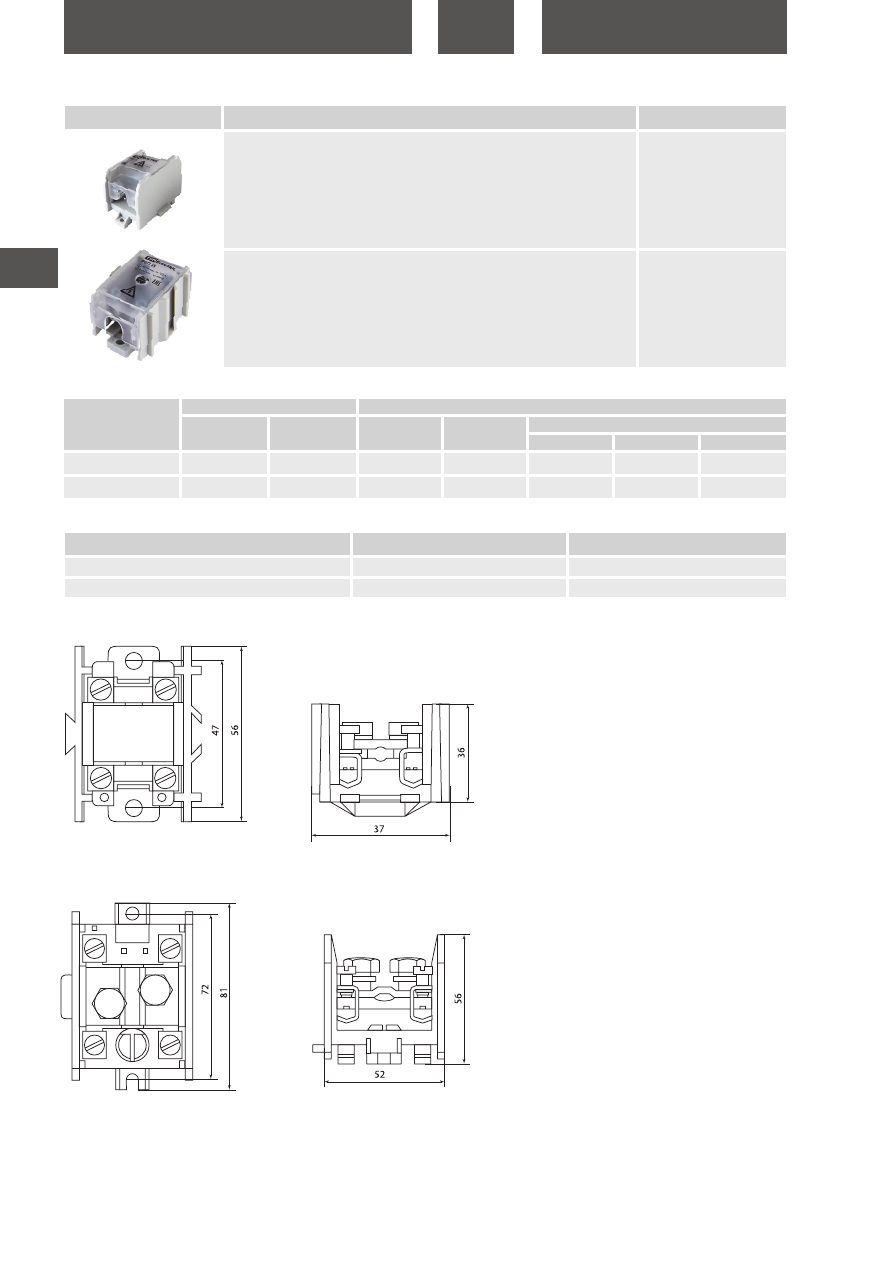

Упаковка

Сравнительные таблицы аналогов по сериям

Габаритные размеры

(мм)

SQ0823-0101

SQ0823-0102

797

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

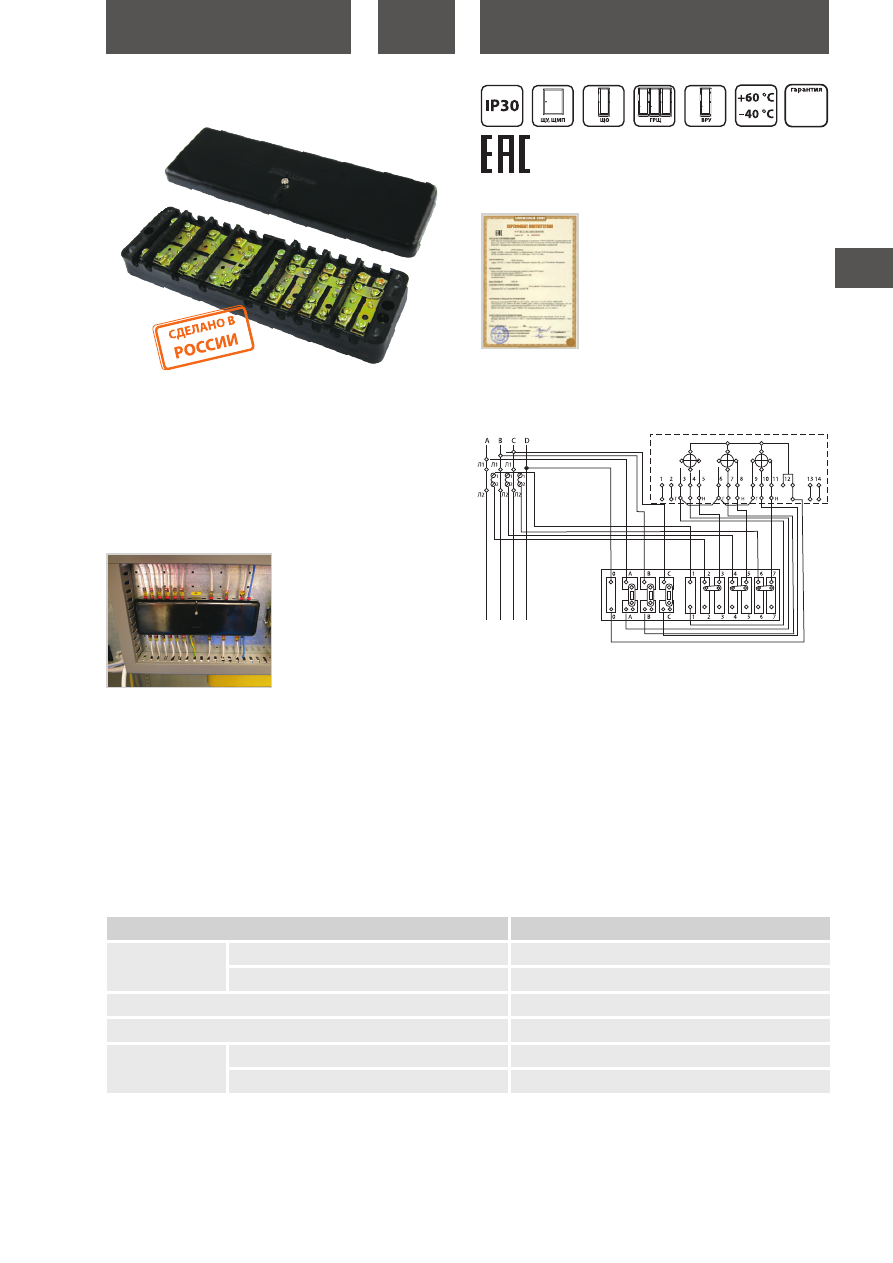

КОРОБКИ ИСПЫТАТЕЛЬНЫЕ ПЕРЕХОДНЫЕ СЕРИИ

ИКП

Назначение

• Для подключения трехфазных индукционных и электронных

счетчиков.

• Обеспечивает:

– закорачивание (шунтирование) вторичных цепей измери-

тельных трансформаторов тока, отключение цепей счетчика

и цепей напряжения в каждой фазе счетчиков при их замене

или проверке,

– включение образцового счетчика для поверки без отключе-

ния нагрузки потребления.

Наименование параметра

Значение

Номинальный ток, А

для зажимов цепей напряжения

для зажимов цепей тока

Номинальное напряжение, В

400

Степень защиты коробки по ГОСТ 14254-96

IРЗ0

Условия эксплуатации

рабочая температура окружающей среды, °С

от -40 до +60

относительная влажность воздуха при 35 °С, не более:

98%

Применение

• Шкафы различного назначения, щиты и сборки, укомплекто-

ванные трехфазными счетчиками электрической энергии.

• Согласно главе 1.5, п.15.23 ПУЭ, цепи учета электрической энер-

гии необходимо выводить на специальные зажимы или испыта-

тельные коробки (клеммники).

Материалы

• Контактная группа изготовлена из оцинкованной стали или

латуни, что позволяет применять как медные, так и алюмини-

евые проводники.

• Корпус изготовлен из термостойкого пластика – материала,

стойкого к высоким (до 300°) температурам, обладающего

высокой механической и коррозийной устойчивостью, отлич-

ными электроизоляционными свойствами, не подверженного

воздействию агрессивных сред.

• Винты изготовлены из оцинкованной стали.

Конструкция

• Основание с группами контактов (зажимов), к которым подклю-

чаются цепи напряжения (0, A, B, C) и тока (1 – 7).

• Защитная крышка, фиксируемая винтом, с возможностью

опломбировки.

Технические характеристики

Счетчик

чередование

фаз обязательно

коробка испытательная

переходная

Схема подключения коробки переходной испытательной к трех-

фазной сети и трехфазным счетчикам с трансформаторным

включением фазных токовых цепей.

Сертификат ТР ТС

год

798

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru


Наименование

Артикул

Коробка испытательная переходная ИКП (аналог ИК, ИКК, сталь) TDM

SQ0836-0003

Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) TDM

SQ0836-0005

Коробка испытательная переходная ИКП (аналог ИК, ИКК, сталь) с прозр. крышкой TDM

SQ0836-0004

Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) с прозр. крышкой TDM

SQ0836-0006

Ассортимент

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0836-0003

2,1

14,5

380

300

330

SQ0836-0004

SQ0836-0005

SQ0836-0006

Упаковка

Габаритные размеры

(мм)

799

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Технические характеристики

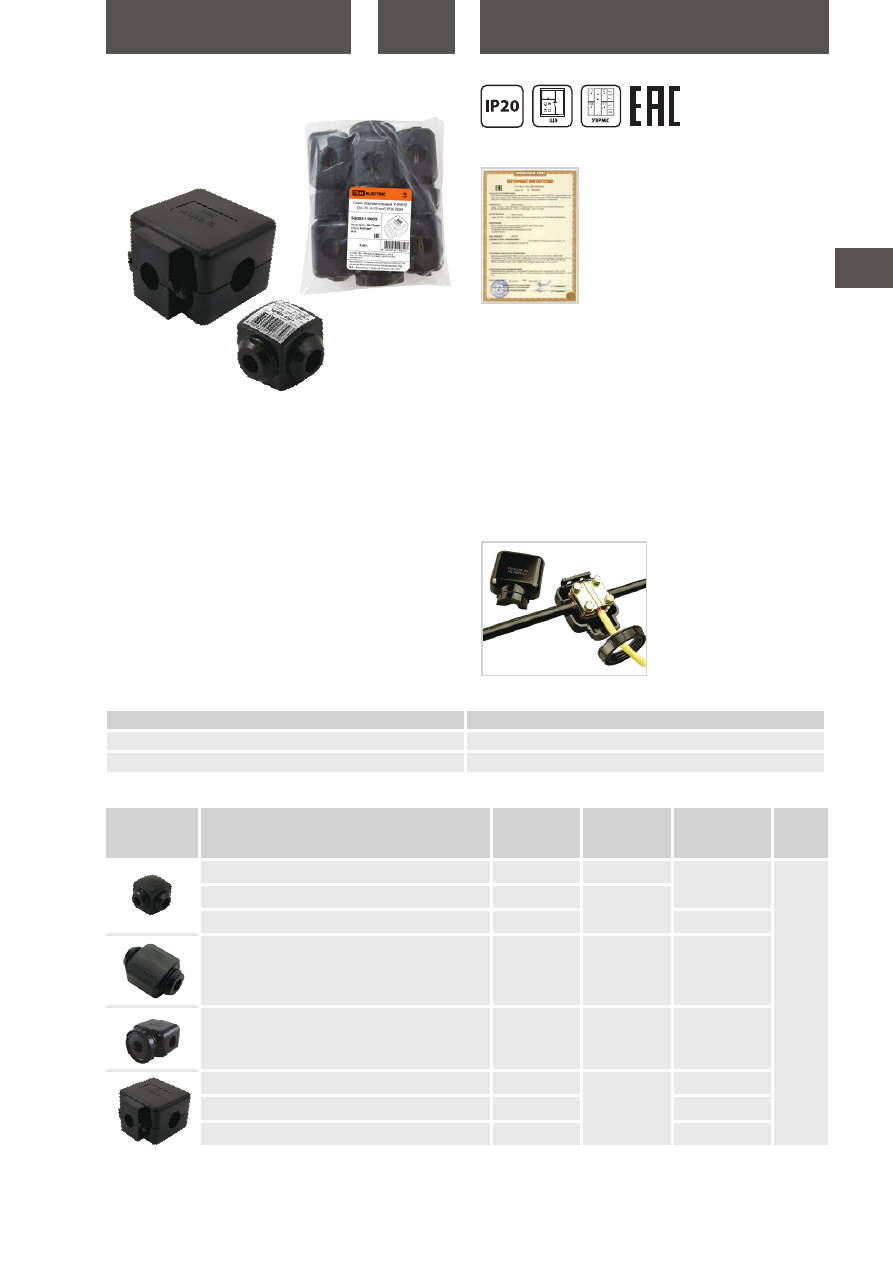

СЖИМЫ ОТВЕТВИТЕЛЬНЫЕ

Назначение

• Для выполнения ответвлений от магистральных линий медных

и алюминиевых проводов напряжением до 660 В с предвари-

тельным снятием изоляции на месте установки без разрезания

проводника.

Применение

• В электрощитах (распределительных щитах, межэтажных щит-

ках многоквартирных домов).

• В промышленных установках.

• На объектах электроснабжения.

Конструкция

• Разборный корпус, соединяемый:

– пружинным стальным кольцом для У731-734 и У739,

– пластиковым кольцом-гайкой для У859,

– при помощи защелок на корпусе для У870-872.

• Сжим, состоящий из профилированных под типоразмер кабеля

плашек, соединенных винтами.

Материалы

• Корпус выполнен из негорючего ПВХ.

• Контактная группа выполнена из анодированной стали.

Преимущества

• Возможность использования как с алюминиевыми, так и с мед-

ными проводами и их комбинациями.

• Подключение проводника без нарушения целостности токове-

дущей жилы.

• Возможность многократного использования.

• Самое экономичное решение для создания отводов от маги-

стрального проводника.

Наименование параметра

Значение

Степень защиты по ГОСТ 14254-96

IP20

Климатическое исполнение

У3


Наименование

Артикул

Сечение

магистрального

проводника, мм

Сечение отводного

проводника, мм

Степень

защиты

Сжим ответвительный У-731М (4-10 : 1,5-10 мм

) IP20 TDM

SQ0831-0001

4–10

1,5–10

IP20

Сжим ответвительный У-733М (16-35 : 1,5-10 мм

) IP20 TDM

SQ0831-0002

16–35

Сжим ответвительный У-734М (16-35 : 16-25 мм

) IP20 TDM

SQ0831-0003

16–25

Сжим ответвительный У-739М (4-10 : 1,5-2,5 мм

) IP20 TDM

SQ0831-0004

4–10

1,5–2,5

Сжим ответвительный У-859М (50-70 : 4-35 мм

) IP20 TDM

SQ0831-0005

50–70

4–35

Сжим ответвительный У-870М (95-150 : 16-50 мм

) IP20 TDM

SQ0831-0006

95–150

16–50

Сжим ответвительный У-871М (95-150 : 50-95 мм

) IP20 TDM

SQ0831-0007

50–95

Сжим ответвительный У-872М (95-150 : 95-120 мм

) IP20 TDM

SQ0831-0008

95–120

Ассортимент для строительно-монтажных организаций

Сертификат ТР ТС

800

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0831-0001

0,5

360

460

290

220

SQ0831-0002
SQ0831-0003
SQ0831-0004
SQ0831-0005

1,1

13,2

330

SQ0831-0006

1,75

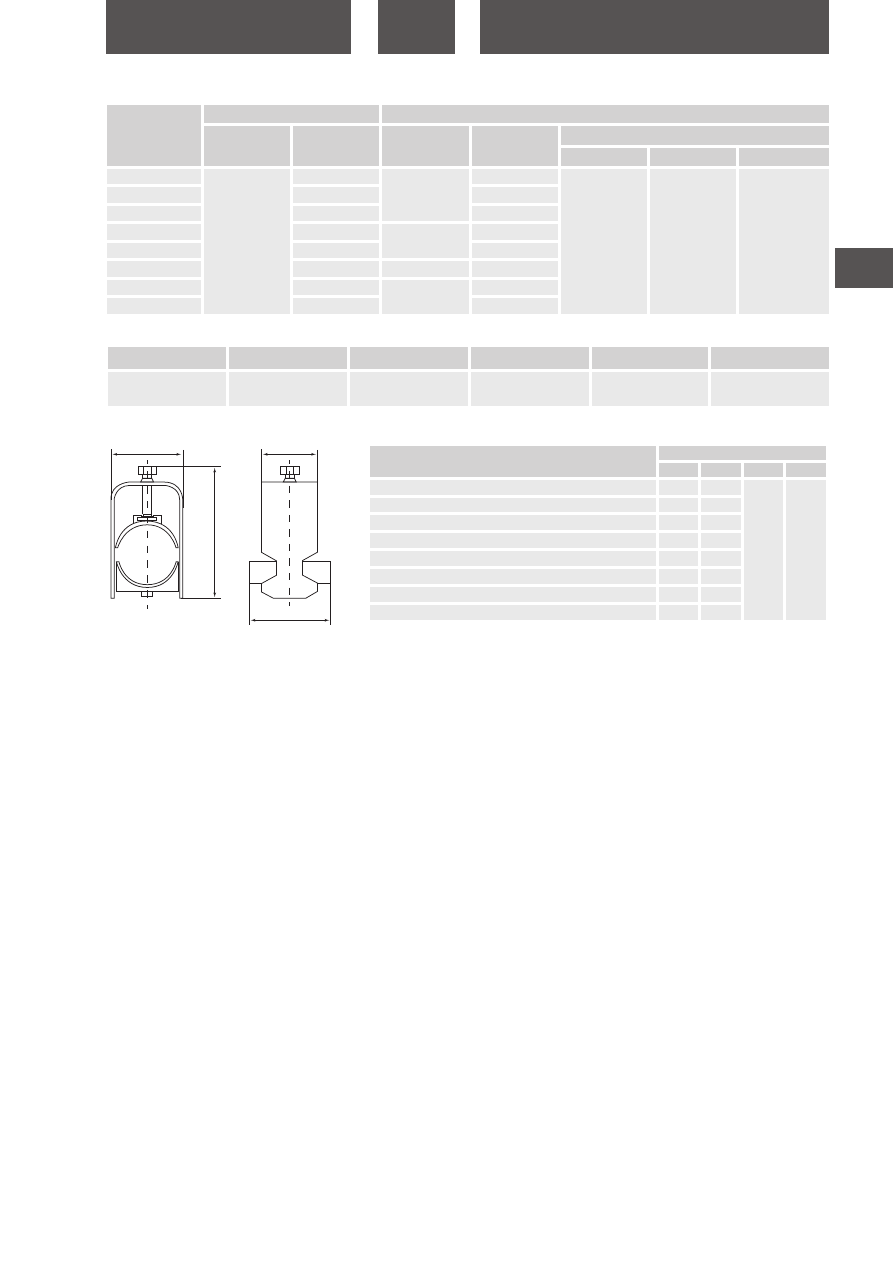

430

SQ0831-0007
SQ0831-0008
SQ0831-0101

0,5

360

460

SQ0831-0102
SQ0831-0103
SQ0831-0104

Упаковка

Габаритные размеры

(мм)

Ассортимент для розничной торговли


Наименование

Артикул

Сечение

магистрального

проводника, мм

Сечение отводного

проводника, мм

Степень

защиты

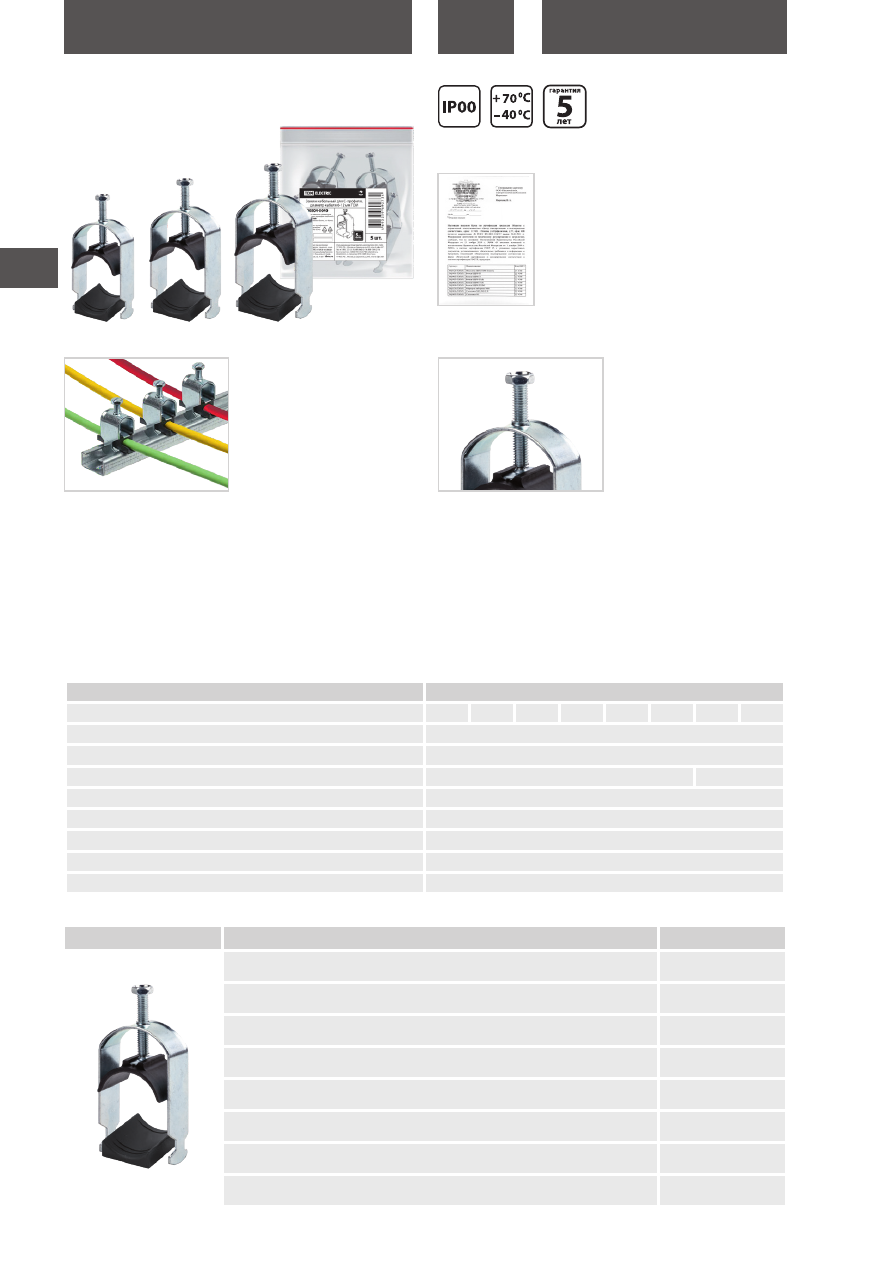

Сжим ответвительный У-731М (4-10 : 1,5-10 мм

) IP20

инд. стикер TDM

SQ0831-0101

04–10

1,5–10

IP20

Сжим ответвительный У-733М (16-35 : 1,5-10 мм

) IP20

инд. стикер TDM

SQ0831-0102

16–35

Сжим ответвительный У-734М (16-35 : 16-25 мм

) IP20

инд. стикер TDM

SQ0831-0103

16–25

Сжим ответвительный У-739М (4-10 : 1,5-2,5 мм

) IP20

инд. стикер TDM

SQ0831-0104

04–10

1,5–2,5

SQ0831-0001 — SQ0831-0003
SQ0831-0101 — SQ0831-0103

SQ0831-0004
SQ0831-0104

SQ0831-0005

SQ0831-0006 — SQ0831-0008

801

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

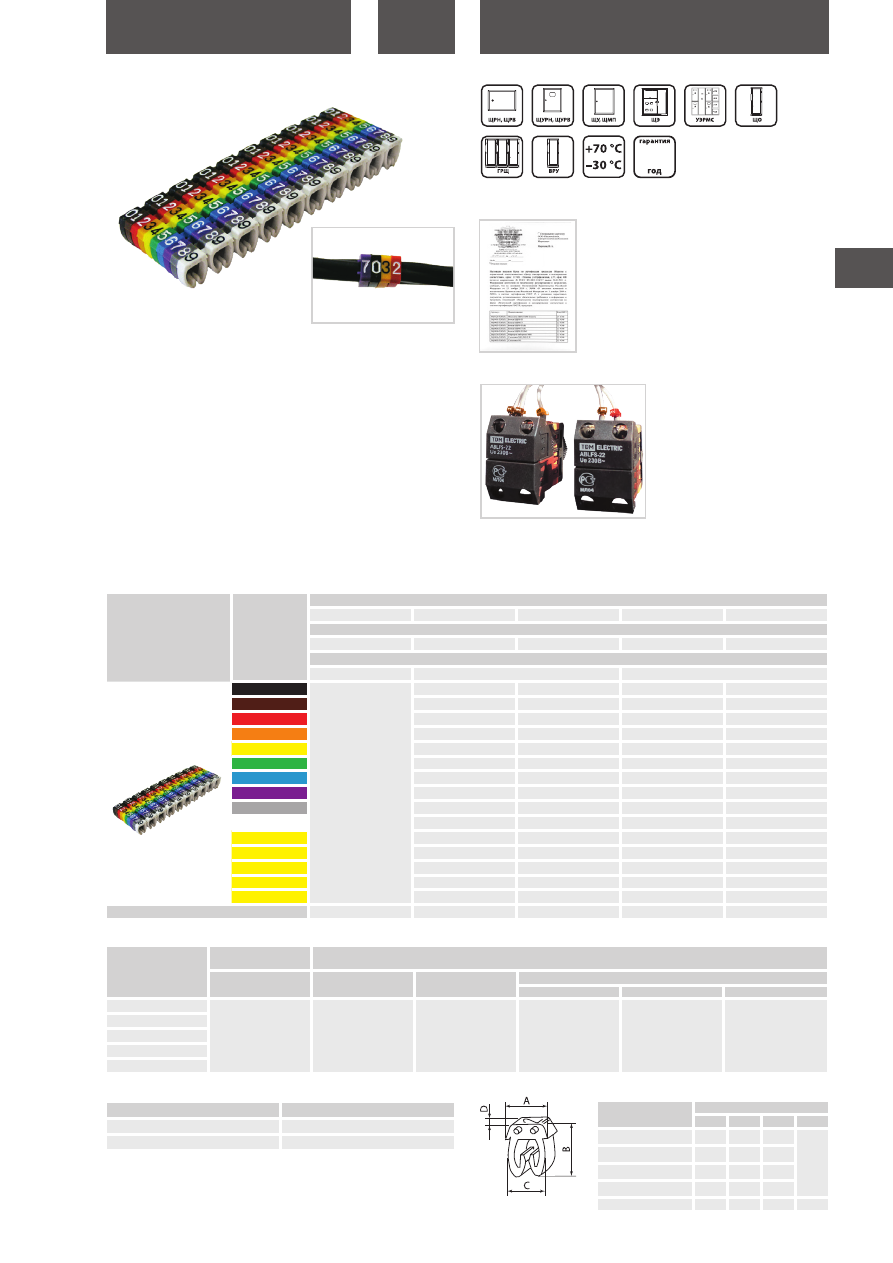

МАРКЕРЫ НАБОРНЫЕ СЕРИИ

МН

Назначение

• Для маркировки кабеля в распределительных щитах, местах

подключения и т. д.

Материалы

• Изготовлены из негорючего полиамида (PA66), устойчивого

к температурным воздействиям и действию агрессивных сред

(масла, смазочные материалы и т. д.).

Преимущества

• Открытый профиль маркера позволяет производить установку

на уже подключенные провода.

• Боковые штифты позволяют создавать ровные группы марке-

ров на кабеле.

• Быстрое и надежное крепление.

• Международная система цветовой кодировки.

Применение

• Электрощиты.

• Промышленные установки.

• Объекты электроснабжения.

Наименование параметра

Значение

Рабочая температура, °С

от –30 до +70

Материал

PA66

Ассортимент


Символ и

цвет

Сечение маркера (кабеля), мм

0,5

1,5

2,5

Диаметр кабеля, мм

2,6-3

3–3,7

3,9–4,3

4–6

6–10

Количество маркеров в индивидуальной упаковке, шт.

200

150

100

–

SQ0534-0001

SQ0534-0016

SQ0534-0031

SQ0534-0046

SQ0534-0002

SQ0534-0017

SQ0534-0032

SQ0534-0047

SQ0534-0003

SQ0534-0018

SQ0534-0033

SQ0534-0048

SQ0534-0004

SQ0534-0019

SQ0534-0034

SQ0534-0049

SQ0534-0005

SQ0534-0020

SQ0534-0035

SQ0534-0050

SQ0534-0006

SQ0534-0021

SQ0534-0036

SQ0534-0051

SQ0534-0007

SQ0534-0022

SQ0534-0037

SQ0534-0052

SQ0534-0008

SQ0534-0023

SQ0534-0038

SQ0534-0053

SQ0534-0009

SQ0534-0024

SQ0534-0039

SQ0534-0054

SQ0534-0010

SQ0534-0025

SQ0534-0040

SQ0534-0055

SQ0534-0011

SQ0534-0026

SQ0534-0041

SQ0534-0056

SQ0534-0012

SQ0534-0027

SQ0534-0042

SQ0534-0057

SQ0534-0013

SQ0534-0028

SQ0534-0043

SQ0534-0058

SQ0534-0014

SQ0534-0029

SQ0534-0044

SQ0534-0059

SQ0534-0015

SQ0534-0030

SQ0534-0045

SQ0534-0060

Набор маркеров «0»–«9» (10 цифр)

SQ0534-0065

SQ0534-0061

SQ0534-0062

SQ0534-0063

SQ0534-0064

Сечение маркера

(кабеля), мм

Размер, мм

0,5

4,3

4,5

1,5

6,4

4,3

2,5

5,6

7,6

4,9

9,6

7,1

9,7

9,5

3,4

Технические характеристики

Упаковка

Габаритные размеры

Сечение маркера

(кабеля), мм

Групповая

упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

0,5

120

6,5

430

330

165

1,5
2,5

4
6

Отказное письмо

802

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

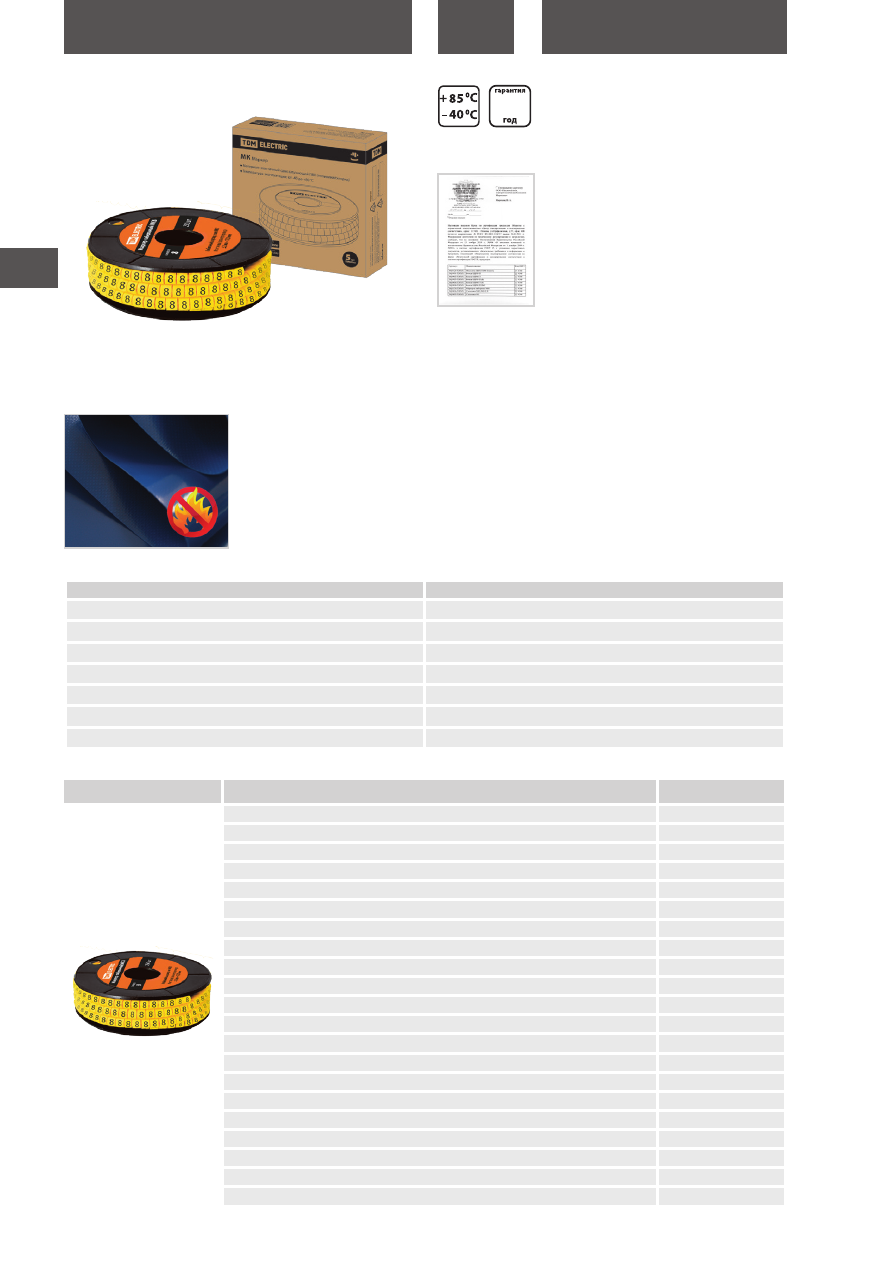

МАРКЕРЫ НАБОРНЫЕ СЕРИИ

МК

Назначение

• Маркировка кабеля в распределительных щитах, местах под-

ключения и прочих соединений.

Материалы

Изготовлены из эластичного

негорючего поливинилхлорида,

устойчивого к маслам и смазоч-

ным материалам.

Отказное письмо

Применение

• Вводно-распределительные устройства.

• Объекты электроснабжения.

• Прочие электрощиты.

Преимущества

• Возможность использования одного и того же маркера для

маркировки проводов различного сечения.

• Быстрое и надежное крепление.

• Широкий диапазон рабочих температур от -40 до +85 °C.

Технические характеристики

Наименование параметра

Значение

Цвет

желтый

Маркировка

от 0 до 9, N, A, B, C

Сечение, мм2

1,5; 2,5; 4; 6

Форма сечения

круглая

Впитывание воды, %

2–2,5

Температура плавления, °С

+255

Диапазон рабочих температур, °С

от –40 до +85


Наименование

Артикул

Маркер МК0 - 1,5мм символ "0" 1000шт/ролл TDM

SQ0511-0001

Маркер МК0 - 1,5мм символ "1" 1000шт/ролл TDM

SQ0511-0002

Маркер МК0 - 1,5мм символ "2" 1000шт/ролл TDM

SQ0511-0003

Маркер МК0 - 1,5мм символ "3" 1000шт/ролл TDM

SQ0511-0004

Маркер МК0 - 1,5мм символ "4" 1000шт/ролл TDM

SQ0511-0005

Маркер МК0 - 1,5мм символ "5" 1000шт/ролл TDM

SQ0511-0006

Маркер МК0 - 1,5мм символ "6" 1000шт/ролл TDM

SQ0511-0007

Маркер МК0 - 1,5мм символ "7" 1000шт/ролл TDM

SQ0511-0008

Маркер МК0 - 1,5мм символ "8" 1000шт/ролл TDM

SQ0511-0009

Маркер МК0 - 1,5мм символ "9" 1000шт/ролл TDM

SQ0511-0010

Маркер МК0 - 1,5мм символ "N" 1000шт/ролл TDM

SQ0511-0011

Маркер МК0 - 1,5мм символ "А" 1000шт/ролл TDM

SQ0511-0012

Маркер МК0 - 1,5мм символ "В" 1000шт/ролл TDM

SQ0511-0013

Маркер МК0 - 1,5мм символ "С" 1000шт/ролл TDM

SQ0511-0014

Маркер МК1 - 2,5мм символ "0" 1000шт/ролл TDM

SQ0511-0015

Маркер МК1 - 2,5мм символ "1" 1000шт/ролл TDM

SQ0511-0016

Маркер МК1 - 2,5мм символ "2" 1000шт/ролл TDM

SQ0511-0017

Маркер МК1 - 2,5мм символ "3" 1000шт/ролл TDM

SQ0511-0018

Маркер МК1 - 2,5мм символ "4" 1000шт/ролл TDM

SQ0511-0019

Маркер МК1 - 2,5мм символ "5" 1000шт/ролл TDM

SQ0511-0020

Маркер МК1 - 2,5мм символ "6" 1000шт/ролл TDM

SQ0511-0021

Ассортимент

803

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru


Наименование

Артикул

Маркер МК1 - 2,5мм символ "7" 1000шт/ролл TDM

SQ0511-0022

Маркер МК1 - 2,5мм символ "8" 1000шт/ролл TDM

SQ0511-0023

Маркер МК1 - 2,5мм символ "9" 1000шт/ролл TDM

SQ0511-0024

Маркер МК1 - 2,5мм символ "N" 1000шт/ролл TDM

SQ0511-0025

Маркер МК1 - 2,5мм символ "А" 1000шт/ролл TDM

SQ0511-0026

Маркер МК1 - 2,5мм символ "В" 1000шт/ролл TDM

SQ0511-0027

Маркер МК1 - 2,5мм символ "С" 1000шт/ролл TDM

SQ0511-0028

Маркер МК2 - 4мм символ "0" 500шт/ролл TDM

SQ0511-0029

Маркер МК2 - 4мм символ "1" 500шт/ролл TDM

SQ0511-0030

Маркер МК2 - 4мм символ "2" 500шт/ролл TDM

SQ0511-0031

Маркер МК2 - 4мм символ "3" 500шт/ролл TDM

SQ0511-0032

Маркер МК2 - 4мм символ "4" 500шт/ролл TDM

SQ0511-0033

Маркер МК2 - 4мм символ "5" 500шт/ролл TDM

SQ0511-0034

Маркер МК2 - 4мм символ "6" 500шт/ролл TDM

SQ0511-0035

Маркер МК2 - 4мм символ "7" 500шт/ролл TDM

SQ0511-0036

Маркер МК2 - 4мм символ "8" 500шт/ролл TDM

SQ0511-0037

Маркер МК2 - 4мм символ "9" 500шт/ролл TDM

SQ0511-0064

Маркер МК2 - 4мм символ "A" 500шт/ролл TDM

SQ0511-0065

Маркер МК2 - 4мм символ "C" 500шт/ролл TDM

SQ0511-0066

Маркер МК2 - 4мм символ "N" 500шт/ролл TDM

SQ0511-0038

Маркер МК2 - 4мм символ "В" 500шт/ролл TDM

SQ0511-0039

Маркер МК3 - 10мм символ "0" 180шт/ролл TDM

SQ0511-0040

Маркер МК3 - 10мм символ "1" 180шт/ролл TDM

SQ0511-0041

Маркер МК3 - 10мм символ "2" 180шт/ролл TDM

SQ0511-0042

Маркер МК3 - 10мм символ "3" 180шт/ролл TDM

SQ0511-0043

Маркер МК3 - 10мм символ "4" 180шт/ролл TDM

SQ0511-0044

Маркер МК3 - 10мм символ "5" 180шт/ролл TDM

SQ0511-0045

Маркер МК3 - 10мм символ "6" 180шт/ролл TDM

SQ0511-0067

Маркер МК3 - 10мм символ "7" 180шт/ролл TDM

SQ0511-0068

Маркер МК3 - 10мм символ "8" 180шт/ролл TDM

SQ0511-0069

Маркер МК3 - 10мм символ "9" 180шт/ролл TDM

SQ0511-0070

Маркер МК3 - 10мм символ "N" 180шт/ролл TDM

SQ0511-0046

Маркер МК3 - 10мм символ "А" 180шт/ролл TDM

SQ0511-0047

Маркер МК3 - 10мм символ "В" 180шт/ролл TDM

SQ0511-0048

Маркер МК3 - 10мм символ "С" 180шт/ролл TDM

SQ0511-0049

Маркер МК3 - 6мм символ "0" 350шт/ролл TDM

SQ0511-0050

Маркер МК3 - 6мм символ "1" 350шт/ролл TDM

SQ0511-0051

Маркер МК3 - 6мм символ "2" 350шт/ролл TDM

SQ0511-0052

Маркер МК3 - 6мм символ "3" 350шт/ролл TDM

SQ0511-0053

Маркер МК3 - 6мм символ "4" 350шт/ролл TDM

SQ0511-0054

Маркер МК3 - 6мм символ "5" 350шт/ролл TDM

SQ0511-0055

Маркер МК3 - 6мм символ "6" 350шт/ролл TDM

SQ0511-0056

Маркер МК3 - 6мм символ "7" 350шт/ролл TDM

SQ0511-0057

Маркер МК3 - 6мм символ "8" 350шт/ролл TDM

SQ0511-0058

Маркер МК3 - 6мм символ "9" 350шт/ролл TDM

SQ0511-0059

Маркер МК3 - 6мм символ "N" 350шт/ролл TDM

SQ0511-0060

Маркер МК3 - 6мм символ "А" 350шт/ролл TDM

SQ0511-0061

Маркер МК3 - 6мм символ "В" 350шт/ролл TDM

SQ0511-0062

Маркер МК3 - 6мм символ "С" 350шт/ролл TDM

SQ0511-0063

Упаковка

Сечение маркера

(кабеля), мм

Групповая

упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1,5

100

520

220

340

165

2,5

804

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

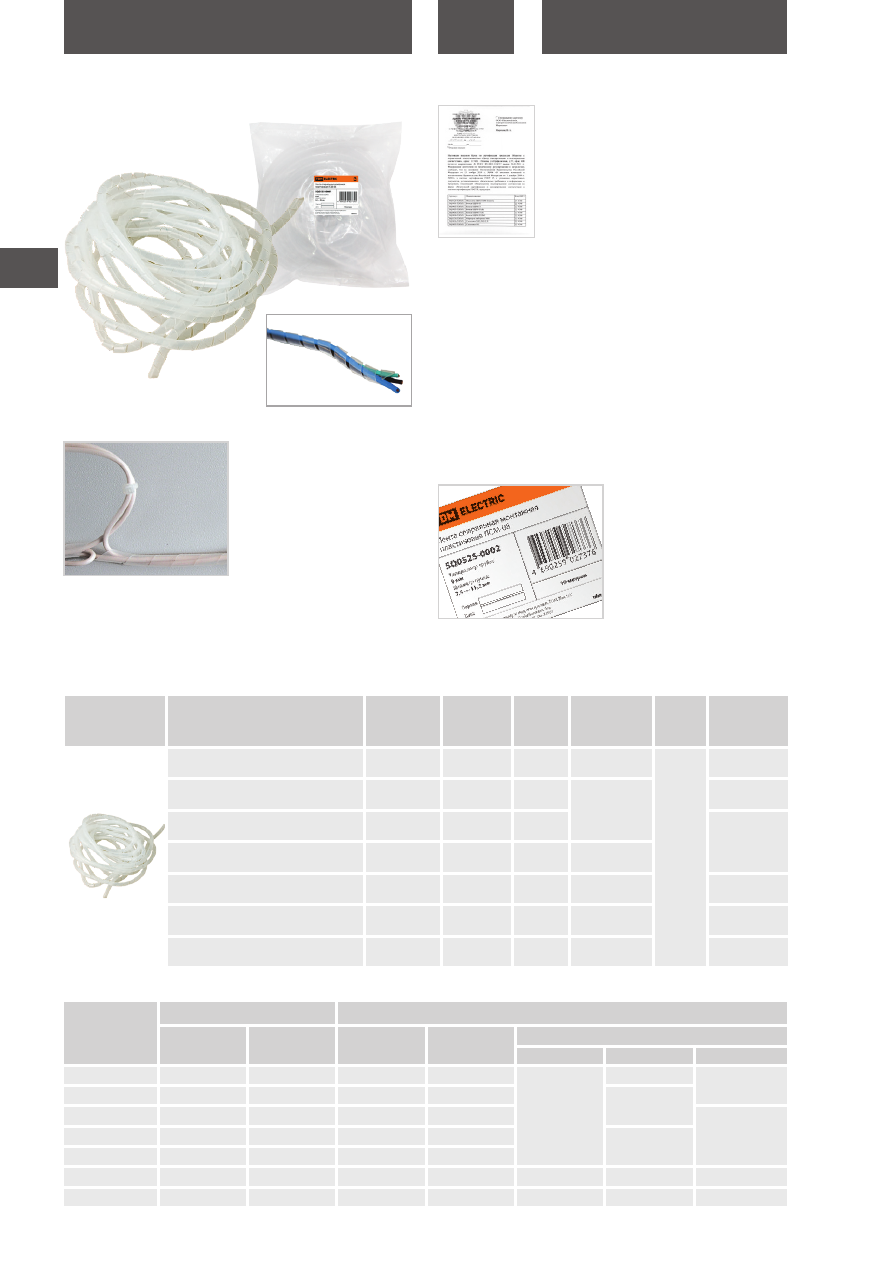

ЛЕНТЫ СПИРАЛЬНЫЕ МОНТАЖНЫЕ

ПЛАСТИКОВЫЕ СЕРИИ

ЛСМ

• Использование спиральной ленты позволяет стягивать пучки

проводов, упорядочивая их размещение в шкафах и сборках.

На пакет наклеен яркий фирмен-

ный стикер со штрихкодом.

Назначение

Для объединения электрических

проводов и кабелей в жгуты (спи-

раль позволяет быстро и надеж-

но объединить проводку внутри

кабельных каналов, металличе-

ских лотков и распределитель-

ных шкафов).

• Для разводки и защиты проводов от трения и механических

повреждений.

Материалы

• Полиэтилен высокого давления с добавлением компонентов,

препятствующих горению.

Ассортимент


Наименование

Артикул

Внутренний

диаметр, мм

Внешний

диаметр,

мм

Диаметр пучка

проводов, не

более мм

Базовая

единица

Кратность

транспортной

упаковки

Лента спиральная монтажная

пластиковая ЛСМ-06 (10м/упак) TDM

SQ0525-0001

упаковка

(10 м)

160

Лента спиральная монтажная

пластиковая ЛСМ-08 (10м/упак) TDM

SQ0525-0002

100

Лента спиральная монтажная

пластиковая ЛСМ-10 (10м/упак) TDM

SQ0525-0003

7,5

Лента спиральная монтажная

пластиковая ЛСМ-12 (10м/упак) TDM

SQ0525-0004

Лента спиральная монтажная

пластиковая ЛСМ-15 (10м/упак) TDM

SQ0525-0005

Лента спиральная монтажная

пластиковая ЛСМ-19 (10м/упак) TDM

SQ0525-0006

100

Лента спиральная монтажная

пластиковая ЛСМ-24 (10м/упак) TDM

SQ0525-0007

130

Преимущества

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0525-0001

100

9,98

100

10,8

380

540

370

SQ0525-0002

11,00

11,8

530

SQ0525-0003

9,36

10,2

360

SQ0525-0004

9,56

10,4

540

SQ0525-0005

8,36

9,2

SQ0525-0006

7,20

8,0

530

350

400

SQ0525-0007

6,70

7,5

360

540

370

Упаковка

Отказное письмо

805

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

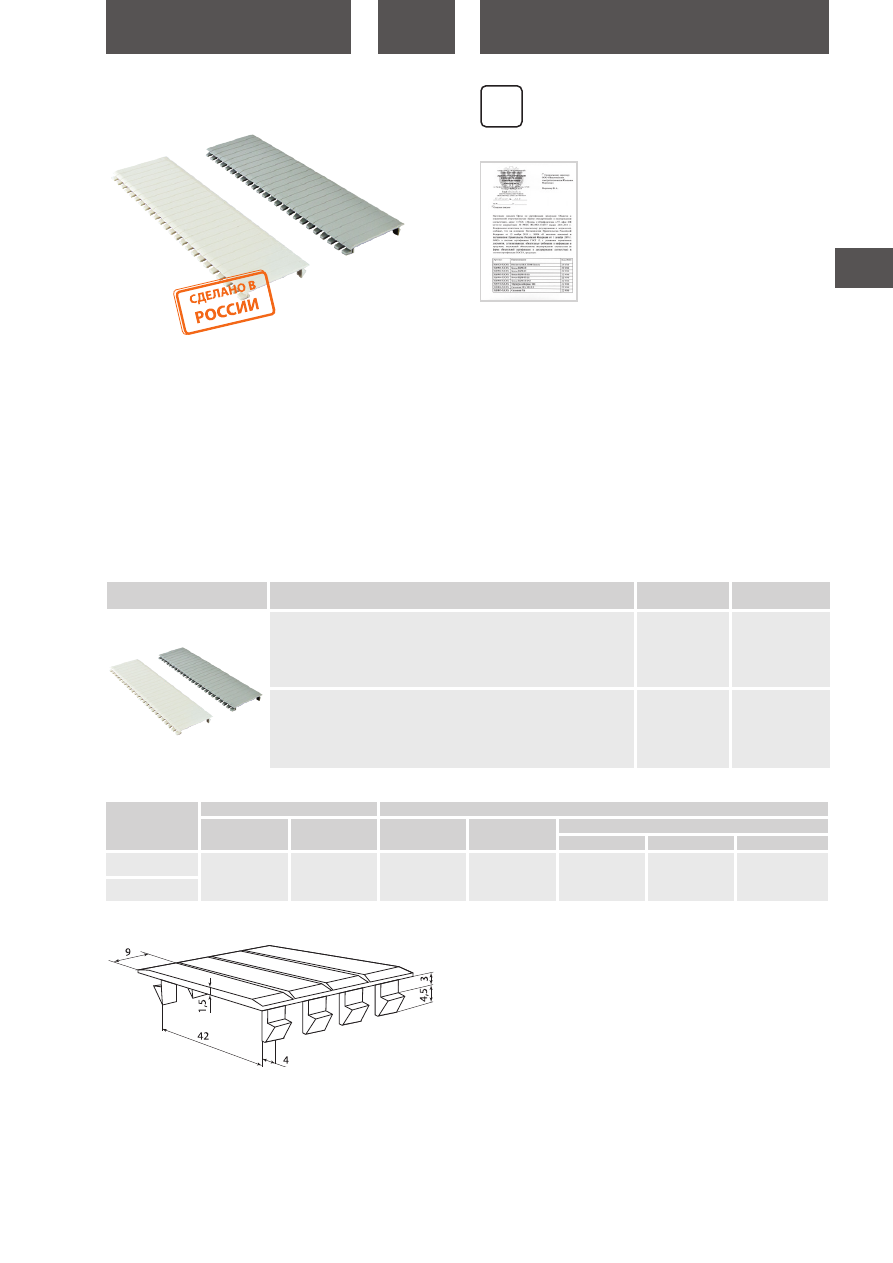

ЗАГЛУШКИ ДЛЯ ВЫРЕЗОВ В ШКАФАХ

Отказное письмо

Назначение

• Для закрытия неиспользуемых технологических вырезов в

фальшпанелях.

Применение

• При сборке НКУ различного назначения.

Материалы

• АБС-пластик.

Преимущества

• На поверхности заглушки имеются специальные насечки,

позволяющие вручную разделять заглушку на части кратно

½ модуля.

• Специальные фиксаторы позволяют надежно закреплять

заглушку на фальшпанели и без труда извлекать ее.

• Удобство и простота в работе.


Наименование

Цвет

Артикул

Заглушка 12 модулей DIN серая (RAL 7035) TDM

серый

SQ0827-0002

Заглушка 12 модулей DIN белая (RAL 9003) TDM

белый

SQ0827-0003

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0827-0002

0,25

500

8,2

400

300

SQ0827-0003

Ассортимент

Упаковка

Габаритные размеры

(мм)

гарантия

год

806

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

ЗАЖИМЫ КАБЕЛЬНЫЕ ДЛЯ С-ПРОФИЛЯ

Назначение

Зажимы кабельные предназна-

чены для горизонтальной и вер-

тикальной прокладки кабеля на

С-профиль, а также для фикса-

ции кабеля, вводимого в элек-

тротехнический шкаф.

Применение

• ЖКХ.

• СМО.

• Сборщики щитового оборудования.

Преимущества

• Благодаря пластиковой вкладке не происходит повреждение

изоляции при фиксации кабеля.

• Конструкция зажима позволяет легко регулировать его место-

положение на профиле.

Конструкция

В корпус зажима ввернут винт, к

которому прикреплена фикси-

рующая пластина. При повороте

винта пластина давит на кабель

и прижимает его к противопо-

ложному упору. Ножка зажима

введена в пазы С-профиля. При

фиксации кабеля, также про-

исходит крепление зажима по

месту монтажа.

Материалы

• Зажимы выполнены из оцинкованной стали, с установленным

пластиковым держателем.

Комплектация

• Зажим кабельный для С-профиля.

Отказное письмо

Технические характеристики

Наименование параметра

Значение

Диметр кабеля, мм

6-14

12-18

18-22

22-30

30-38

38-42

42-50

50-64

Номинальное напряжение, В

230/400

Номинальное напряжение изоляции, В

400

Момент затяжки болта не более, Н*м

Степень защиты

IP00

Диапазон рабочих температур, 0С

от -60 до +40

Вид климатического исполнения по ГОСТ15150

УХЛ3

Способ установки

С-профиль (установочный зазор не более 16 мм)

Срок службы, лет


Наименование

Артикул

Зажим кабельный для С-профиля, диаметр кабеля 6-12 мм TDM

SQ0804-0040

Зажим кабельный для С-профиля, диаметр кабеля 12-18 мм TDM

SQ0804-0041

Зажим кабельный для С-профиля, диаметр кабеля 18-22 мм TDM

SQ0804-0042

Зажим кабельный для С-профиля, диаметр кабеля 22-30 мм TDM

SQ0804-0043

Зажим кабельный для С-профиля, диаметр кабеля 30-38 мм TDM

SQ0804-0044

Зажим кабельный для С-профиля, диаметр кабеля 38-42 мм TDM

SQ0804-0045

Зажим кабельный для С-профиля, диаметр кабеля 42-50 мм TDM

SQ0804-0046

Зажим кабельный для С-профиля, диаметр кабеля 50-64 мм TDM

SQ0804-0047

Ассортимент

807

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0804-0040

0,26

2,6

550

400

300

SQ0804-0041

0,27

2,7

SQ0804-0042

0,29

2,9

SQ0804-0043

0,2

SQ0804-0044

0,28

2,8

SQ0804-0045

0,26

2,6

SQ0804-0046

0,21

2,1

SQ0804-0047

0,23

2,3

Упаковка

Габаритные размеры

TDM ELECTRIC

DKC

Schneider Electric

Rittal

Phoenix Contact

Betterman

Зажим кабельный для

С-профиля

Кабельный зажим для

С-профиля SVK 95

Крепление кабеля

оцинкованное OBL

95/35-1

Зажим кабельный

Скоба зажимная

Сравнительные таблицы аналогов по сериям

max

Наименование

Значение

Зажим кабельный для С-профиля, диаметр кабеля 6-12 мм

Зажим кабельный для С-профиля, диаметр кабеля 12-18 мм

Зажим кабельный для С-профиля, диаметр кабеля 18-22 мм

Зажим кабельный для С-профиля, диаметр кабеля 22-30 мм

Зажим кабельный для С-профиля, диаметр кабеля 30-38 мм

Зажим кабельный для С-профиля, диаметр кабеля 38-42 мм

102

Зажим кабельный для С-профиля, диаметр кабеля 42-50 мм

127

Зажим кабельный для С-профиля, диаметр кабеля 50-64 мм

142

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 48
