TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 47

776

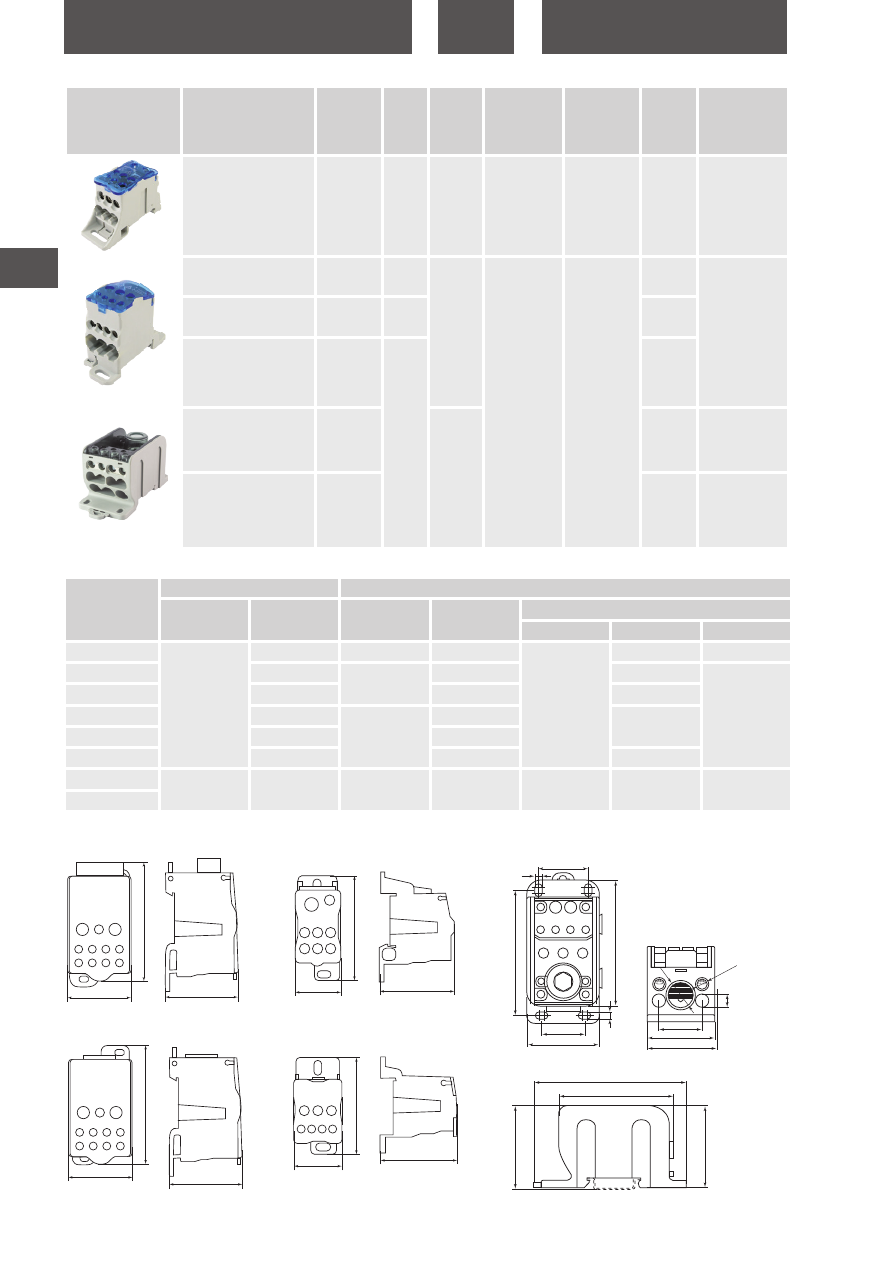

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

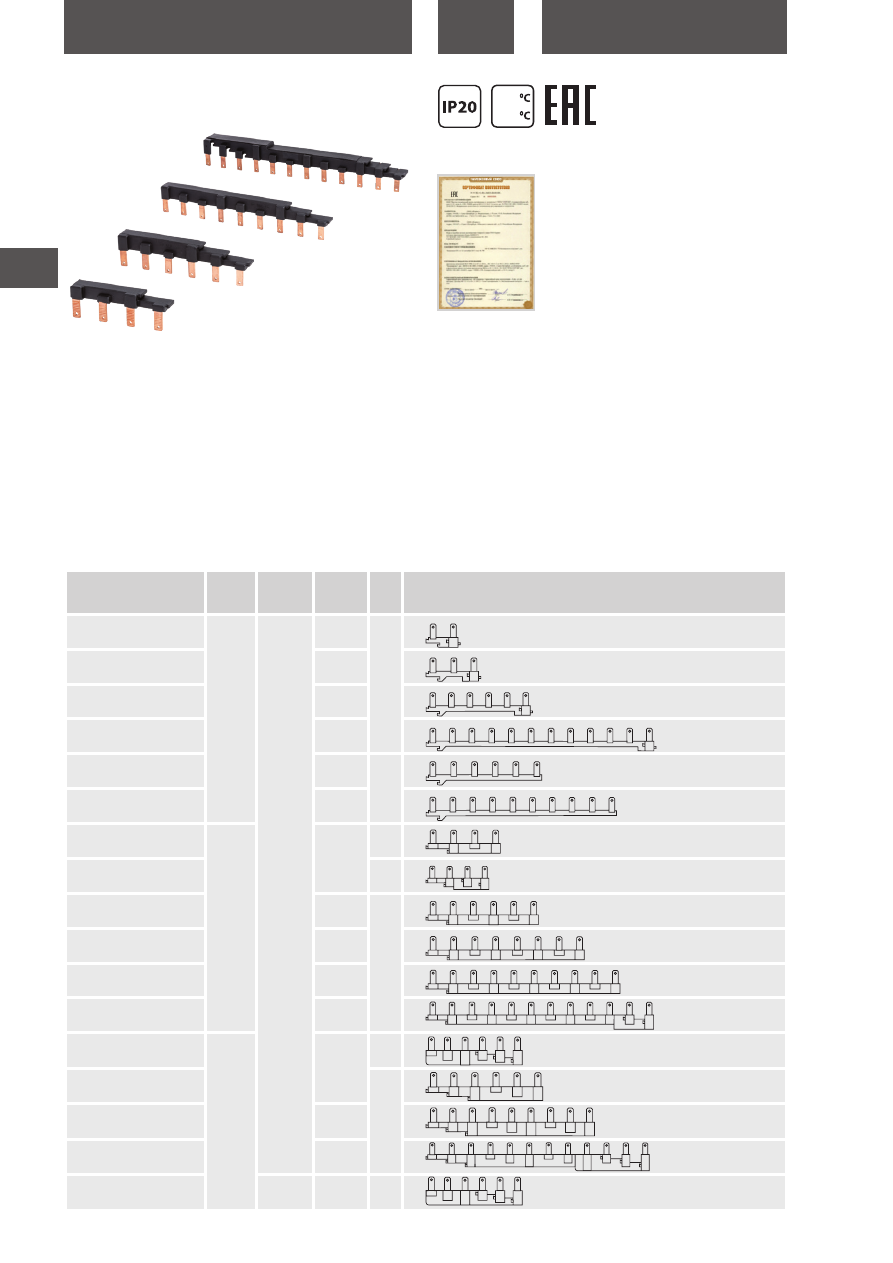

ШИНЫ СОЕДИНИТЕЛЬНЫЕ НАБОРНЫЕ

ШСН

63A

И 100А PIN (ШТЫРЬ)

Назначение

• Предназначены для удобного и безопасного расключения

потенциала групп модульной аппаратуры.

Применение

• В шкафах, щитах сборках.

Материалы

• Токоведущая часть шин изготовлена из электротехнической

меди с содержанием чистой меди не менее 99%.

• Изолирующий профиль изготовлен из самозатухающего пла-

стика, не поддерживающего горение.

Преимущества

• Наборная конструкция позволяет реализовать 68 вариантов

электрических соединений модульных конструкций.

• Нет необходимости изолирования концевых кромок, что

сокращает время монтажа.

• Высокая температура эксплуатации изолирующего профиля

(до +120 °С).

• Наличие универсального бокового замка позволяет соеди-

нять шины в продольную конструкцию без дополнительного

инструмента.

Конструкция

Типы шин

Сертификат ТР ТС

+120

-40

Модель

Количе-

ство по-

люсов

Номи-

нальный

ток, А

Коли-

чество

штырей

Тип

Изображение конструкции набора

ШСН 1П 63А 2PIN (тип A)

ШСН 1П 63А 3PIN (тип A)

ШСН 1П 63А 6PIN (тип A)

ШСН 1П 63А 12PIN (тип А)

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 10PIN (тип B)

ШСН 2П 63А 2x2PIN (тип A)

ШСН 2П 63А 2x2PIN (тип B)

ШСН 2П 63А 3x2PIN (тип A)

ШСН 2П 63А 4x2PIN (тип A)

ШСН 2П 63А 5x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B)

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A)

ШСН 3П 100А 2x3PIN (тип B)

100

777

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Модель

Количе-

ство по-

люсов

Номи-

нальный

ток, А

Коли-

чество

штырей

Тип

Изображение конструкции набора

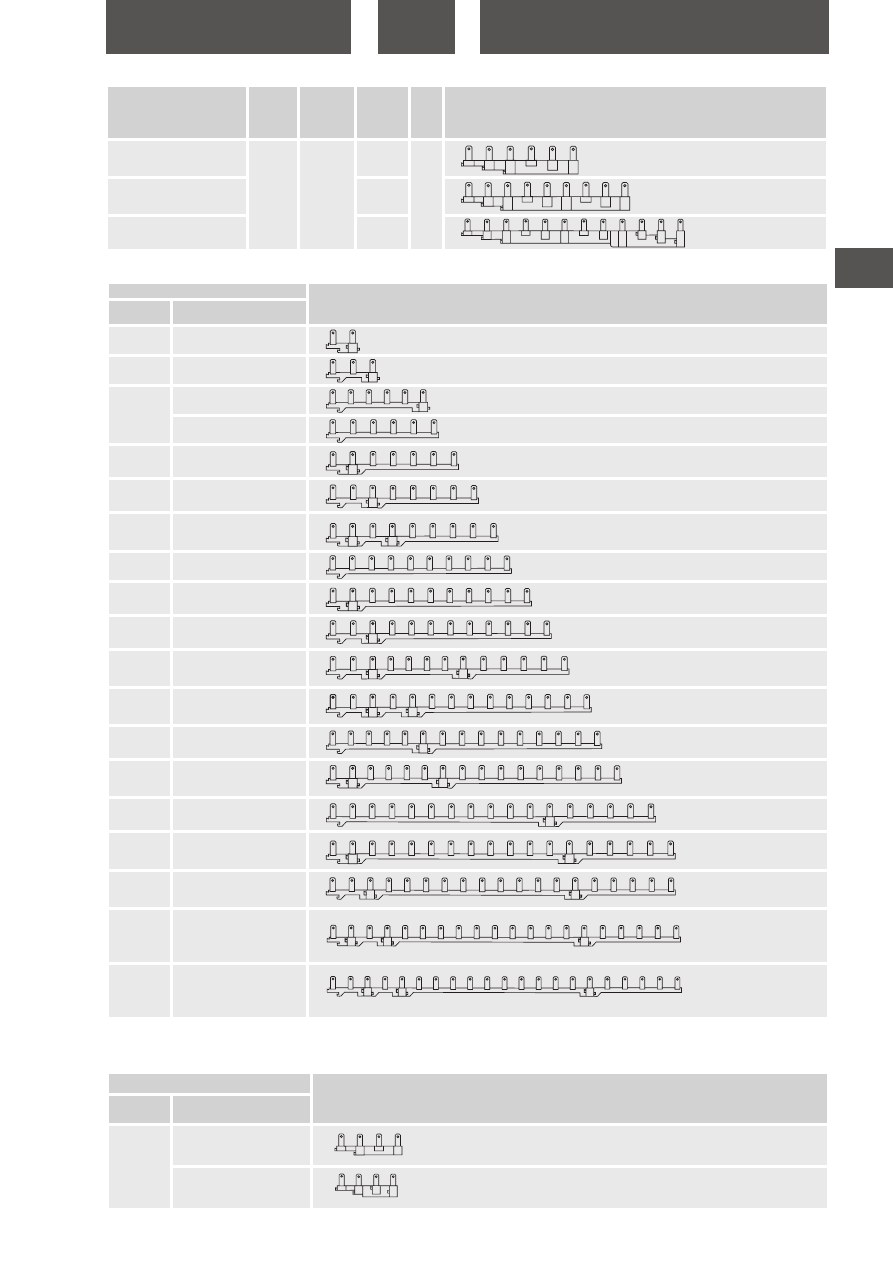

ШСН 3П 100А 2x3PIN (тип A)

100

ШСН 3П 100А 3x3PIN (тип A)

ШСН 3П 100А 4x3PIN (тип A)

Набор последовательного соединения шин 1П на 63 А

Набор последовательного соединения шин 2П на 63 А

Линейный набор шин 1П на 63 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение

моделей**

ШСН 1П 63А 2PIN (тип A)

ШСН 1П 63А 3PIN (тип A)

ШСН 1П 63А 6PIN (тип A)

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 2PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 2PIN (тип A) +

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 10PIN (тип B)

ШСН 1П 63А 2PIN (тип A) +

ШСН 1П 63А 10PIN (тип B)

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 10PIN (тип B)

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 6PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 10PIN (тип B)

ШСН 1П 63А 6PIN (тип A) +

ШСН 1П 63А 10PIN (тип B)

ШСН 1П 63А 2PIN (тип A) +

ШСН 1П 63А 6PIN (тип A) +

ШСН 1П 63А 10PIN (тип B)

ШСН 1П 63А 12PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 2PIN (тип A) +

ШСН 1П 63А 12PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 12PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 2PIN (тип A) +

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 12PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

ШСН 1П 63А 3PIN (тип A) +

ШСН 1П 63А 12PIN (тип A) +

ШСН 1П 63А 6PIN (тип B)

* соединение моделей подразумевает присоединение одного штыря к другому внахлёст, благодаря пятимилимитровому выступу крайнего штыря на всех моделях типа "А".
** комбинации моделей можно изменять самостоятельно.

Линейный набор шин 2П на 63 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение моде-

лей**

ШСН 2П 63А 2x2PIN (тип A)

ШСН 2П 63А 2x2PIN (тип B)

778

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

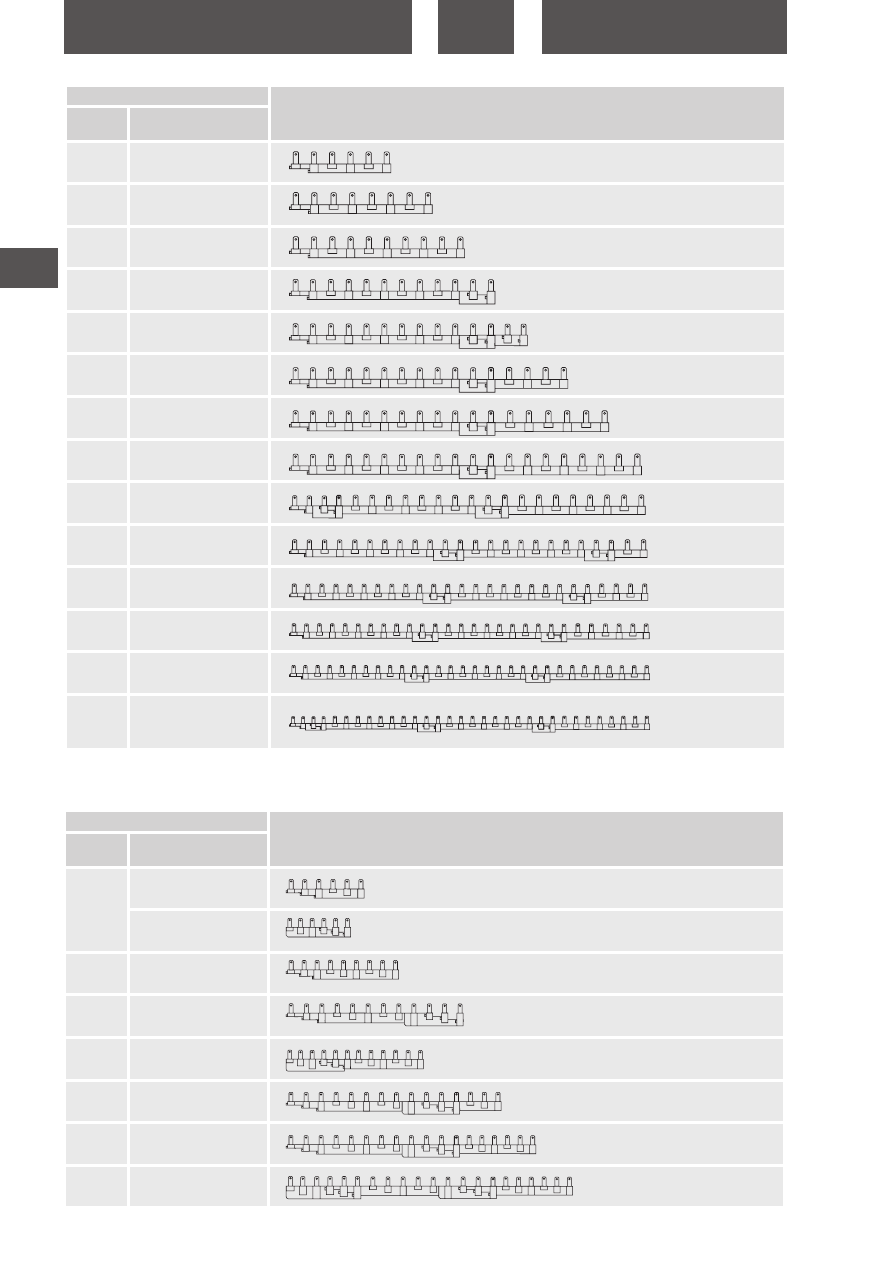

Линейный набор шин 2П на 63 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение моде-

лей**

ШСН 2П 63А 3x2PIN (тип A)

ШСН 2П 63А 4x2PIN (тип A)

ШСН 2П 63А 5x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 2x2PIN (тип B)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 3x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 4x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 5x2PIN (тип A)

ШСН 2П 63А 2x2PIN (тип B) +

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 5x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 2x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 3x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 4x2PIN (тип A)

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 5x2PIN (тип A)

ШСН 2П 63А 2x2PIN (тип B) +

ШСН 2П 63А 6x2PIN (тип A) +

ШСН 2П 63А 5x2PIN (тип A)

Набор последовательного соединения шин 3П на 63 А

Линейный набор шин 3П на 63 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение моде-

лей**

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B)

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

779

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Линейный набор шин 3П на 63 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение моде-

лей**

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

Набор последовательного соединения шин 3П на 100 А

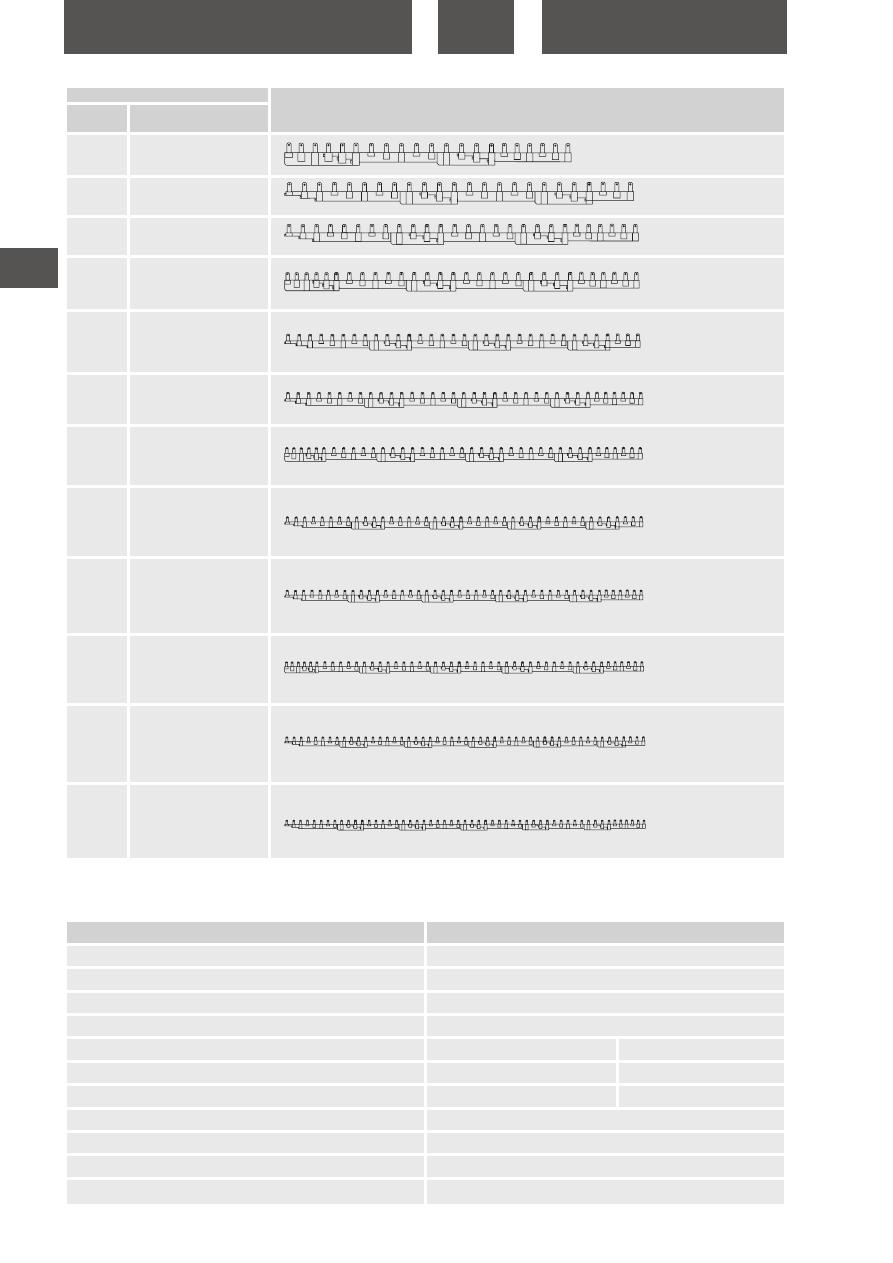

Линейный набор шин 3П на 100 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение

моделей**

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B)

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

780

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Линейный набор шин 3П на 100 А

Пример линейного набора шин

Количество

штырей*

Модель/соединение

моделей**

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 2x3PIN (тип B) +

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 2x3PIN (тип A)

ШСН 3П 63А 4x3PIN (тип A) +

ШСН 3П 63А 3x3PIN (тип A)

Наименование параметра

Значение

Номинальное напряжение, В~

230/400

Частота, Гц

Номинальное напряжение изоляции Ui, В

1000

Номинальное импульсное напряжение пробоя Uimp, кВ

Количество полюсов

1; 2; 3

Номинальный ток, А

100

Номинальный кратковременный допустимый ток (в течение 1 с.) Icw, А

12 000

15 000

Диапазон рабочих температур окружающей среды, °С

от -40 до +120

Степень защиты по ГОСТ 14254 (IEC 60529)

IP20*

Среднее значение относительной влажности, не более

90%

Степень загрязнения по ГОСТ Р 51321.1 (МЭК 60439-1)

Технические характеристики

781

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

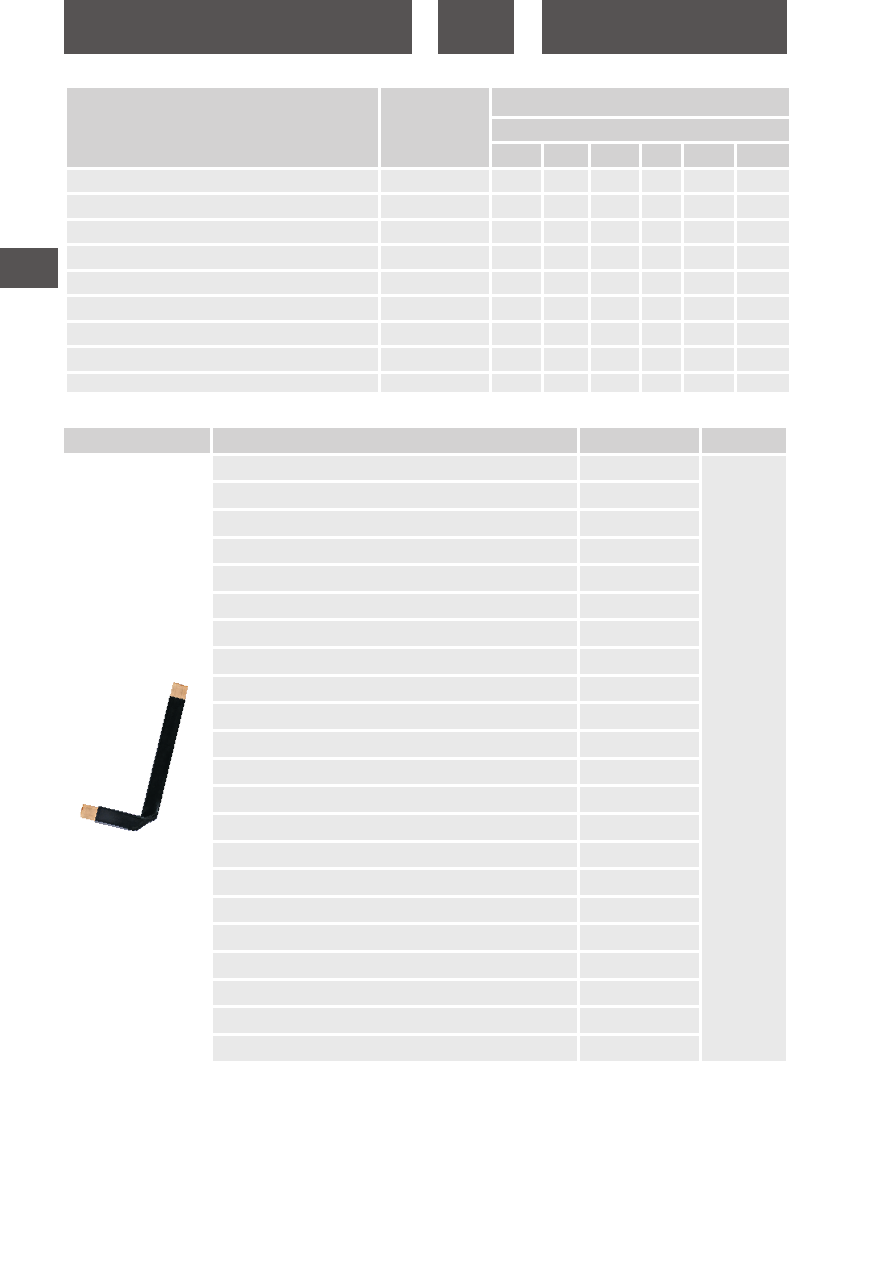

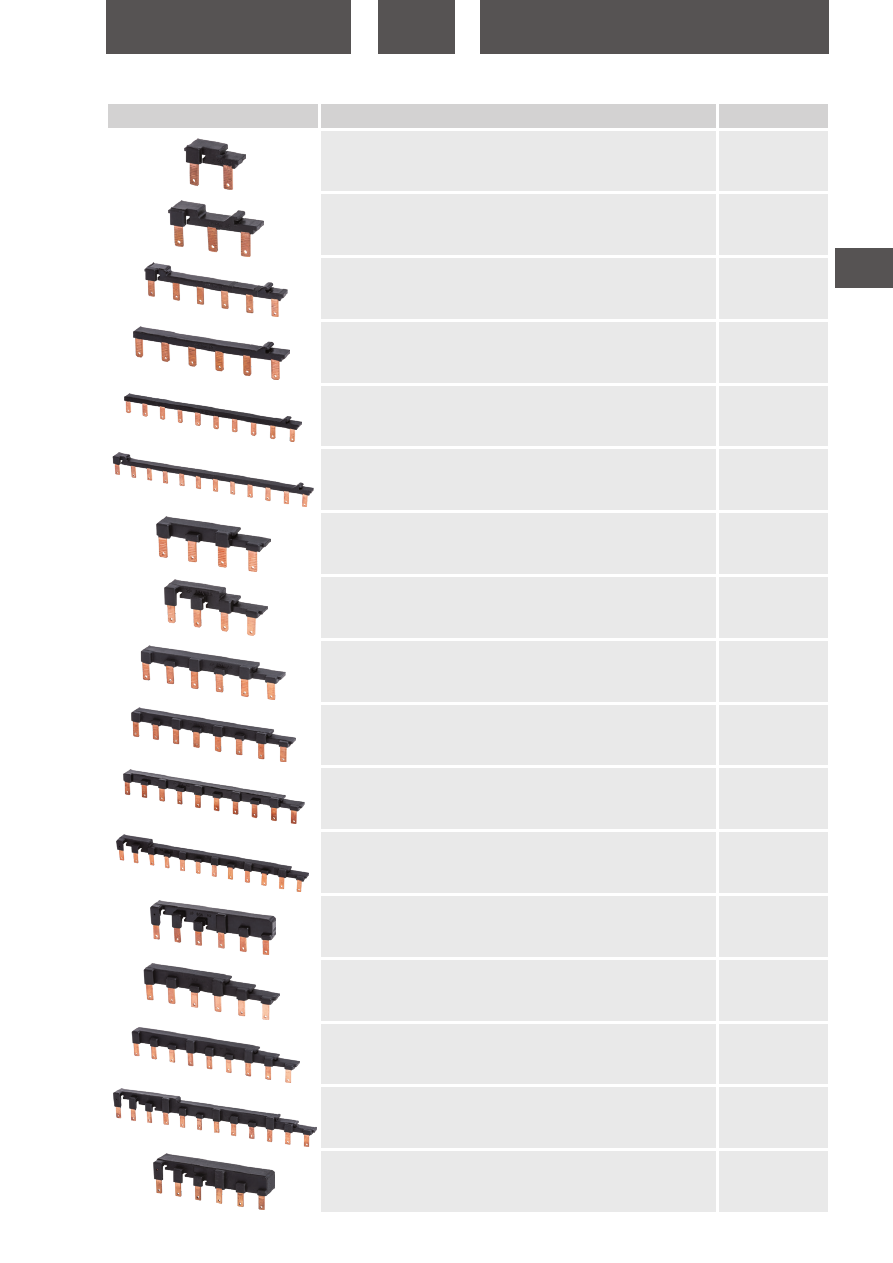

Ассортимент


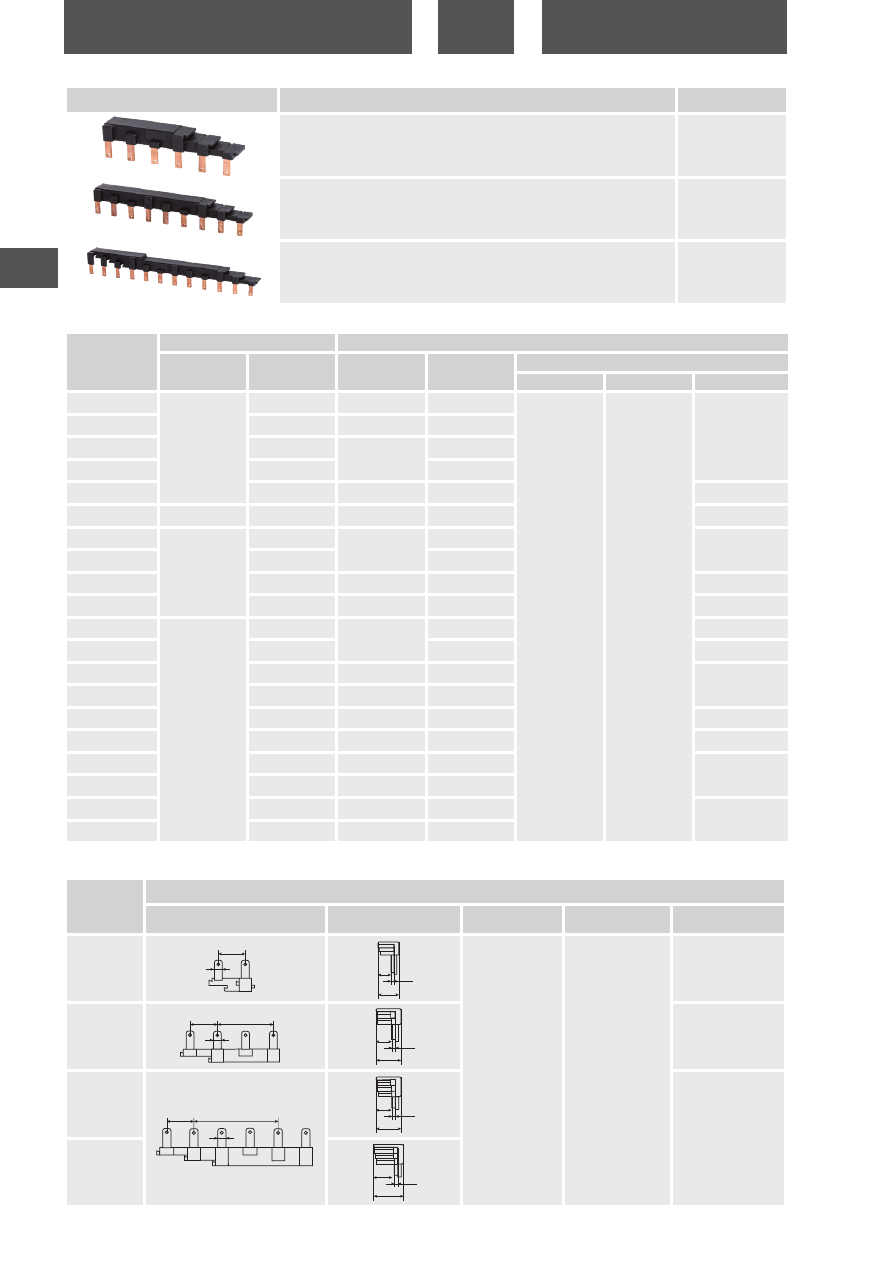

Наименование

Артикул

Шина соединительная наборная ШСН 1П 63А 2PIN(тип A) TDM

SQ0802-0301

Шина соединительная наборная ШСН 1П 63А 3PIN(тип A) TDM

SQ0802-0302

Шина соединительная наборная ШСН 1П 63А 6PIN(тип A) TDM

SQ0802-0303

Шина соединительная наборная ШСН 1П 63А 6PIN(тип B) TDM

SQ0802-0304

Шина соединительная наборная ШСН 1П 63А 10PIN(тип B) TDM

SQ0802-0305

Шина соединительная наборная ШСН 1П 63А 12PIN(тип B) TDM

SQ0802-0306

Шина соединительная наборная ШСН 2П 63А 2x2PIN(тип A) TDM

SQ0802-0307

Шина соединительная наборная ШСН 2П 63А 2x2PIN(тип B) TDM

SQ0802-0308

Шина соединительная наборная ШСН 2П 63А 3x2PIN(тип A) TDM

SQ0802-0309

Шина соединительная наборная ШСН 2П 63А 4x2PIN(тип A) TDM

SQ0802-0310

Шина соединительная наборная ШСН 2П 63А 5x2PIN(тип A) TDM

SQ0802-0311

Шина соединительная наборная ШСН 2П 63А 6x2PIN(тип A) TDM

SQ0802-0312

Шина соединительная наборная ШСН 3П 63А 2x3PIN(тип B) TDM

SQ0802-0313

Шина соединительная наборная ШСН 3П 63А 2x3PIN(тип A) TDM

SQ0802-0314

Шина соединительная наборная ШСН 3П 63А 3x3PIN(тип A) TDM

SQ0802-0315

Шина соединительная наборная ШСН 3П 63А 4x3PIN(тип A) TDM

SQ0802-0316

Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип B) TDM

SQ0802-0317

782

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru


Наименование

Артикул

Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип A) TDM

SQ0802-0318

Шина соединительная наборная ШСН 3П 100А 3x3PIN(тип A) TDM

SQ0802-0319

Шина соединительная наборная ШСН 3П 100А 4x3PIN(тип A) TDM

SQ0802-0320

Габаритные размеры

(мм)

Типомодель

Габаритные размеры, мм

Фронтальная сторона

Глубина

Толщина штыря

Длина (оголенного)

штыря

Высота шин

1П 63 А

1,5

до 20

2П 63 А

до 24

3П 63 А

до 28

3П 100 А

1,5

11 1,5

1,5

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0802-0301

100

0,54

2000

12,1

400

230

180

SQ0802-0302

0,84

1500

SQ0802-0303

1,65

600

SQ0802-0304

1,73

11,5

SQ0802-0305

2,93

400

120

SQ0802-0306

1,77

350

13,8

140

SQ0802-0307

100

1,52

800

13,5

180

SQ0802-0308

1,67

14,8

SQ0802-0309

2,61

500

14,5

160

SQ0802-0310

3,75

300

12,5

140

SQ0802-0311

2,45

200

10,9

100

SQ0802-0312

3,02

13,4

140

SQ0802-0313

1,65

300

160

SQ0802-0314

1,53

400

13,6

SQ0802-0315

2,66

250

14,8

120

SQ0802-0316

3,96

150

13,2

160

SQ0802-0317

2,65

250

14,7

180

SQ0802-0318

3,04

200

13,5

SQ0802-0319

4,35

150

14,5

120

SQ0802-0320

6,35

100

14,1

Упаковка

783

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

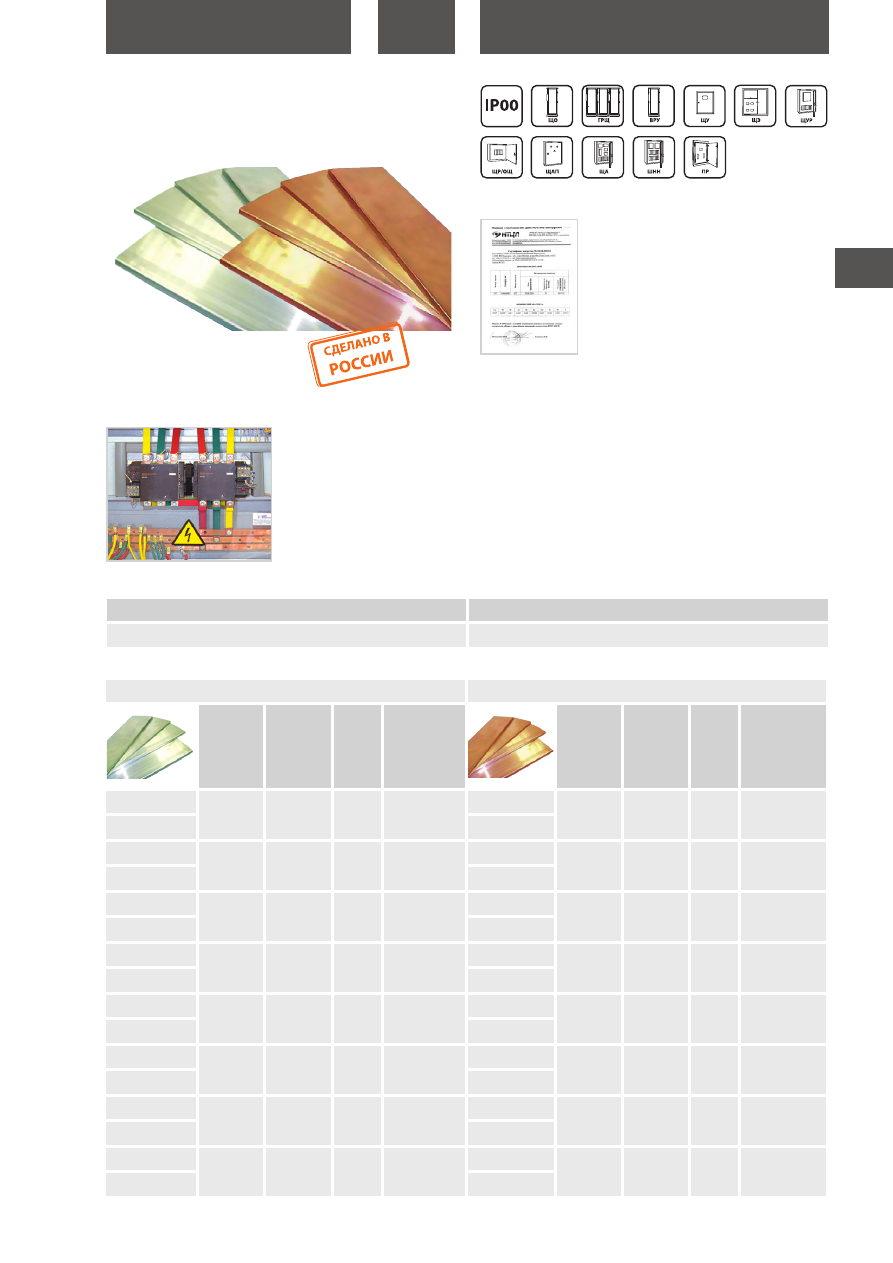

ШИНЫ ЭЛЕКТРОТЕХНИЧЕСКИЕ

(АЛЮМИНИЕВЫЕ, МЕДНЫЕ)

Применение

• Для изготовления шинных

сборок, шинопроводов.

• В распределительных устрой-

ствах и т. д.

Технические характеристики

Наименование параметра

Значение

Степень защиты

IP00

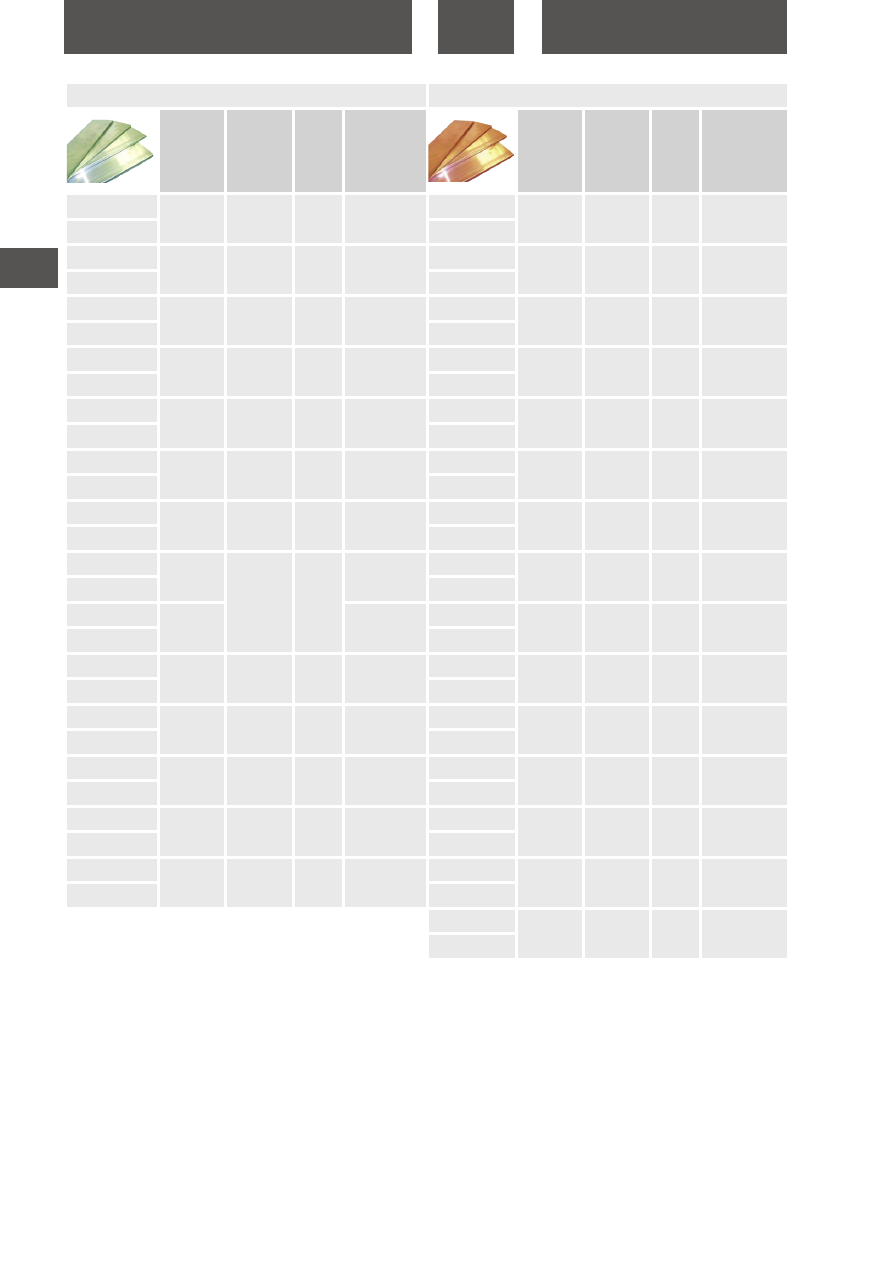

Шины алюминиевые

Шины медные

Типоразмер,

мм

Площадь

сечения,

мм

Масса

1 п/м, кг

Допустимый

длительный

ток для шин

прямоугольного

сечения, А

Типоразмер,

мм

Площадь

сечения,

мм

Масса

1 п/м, кг

Допустимый

длительный

ток для шин

прямоугольного

сечения, А

SQ0812-0214

3х15

0,12

165

SQ0811-0220

3х15

0,41

210

SQ0812-0014

SQ0811-0020

SQ0812-0212

3х20

0,17

215

SQ0811-0210

3х20

0,54

275

SQ0812-0012

SQ0811-0010

SQ0812-0211

3х25

0,20

265

SQ0811-0209

3х25

0,68

340

SQ0812-0011

SQ0811-0009

SQ0812-0221

3х30

0,25

318

SQ0811-0215

3х30

0,81

661

SQ0812-0021

SQ0811-0015

SQ0812-0210

4х20

0,27

335

SQ0811-0217

3х40

120

1,08

533

SQ0812-0010

SQ0811-0017

SQ0812-0207

4х30

120

0,35

365

SQ0811-0221

4х20

0,90

324

SQ0812-0007

SQ0811-0021

SQ0812-0202

4х40

160

0,43

480

SQ0811-0230

4х25

100

0,98

399

SQ0812-0002

SQ0811-0030

SQ0812-0222

5х25

125

0,34

350

SQ0811-0202

4х30

120

1,08

475

SQ0812-0022

SQ0811-0002

Ассортимент

Материалы

• Качественные марки АД31Т и М1Т.

Преимущества

• Отличная электрическая проводимость.

• Высокие механические свойства и геометрия (размер, серпо-

видность, скручивание).

• Допустимый длительный ток для шины от 165 до 2650 А.

• Отгрузка кратно 4 м.

Сертификат качества

784

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Шины алюминиевые

Шины медные

Типоразмер,

мм

Площадь

сечения,

мм

Масса

1 п/м, кг

Допустимый

длительный

ток для шин

прямоугольного

сечения, А

Типоразмер,

мм

Площадь

сечения,

мм

Масса

1 п/м, кг

Допустимый

длительный

ток для шин

прямоугольного

сечения, А

SQ0812-0203

5х40

200

0,54

540

SQ0811-0203

4х40

160

1,44

625

SQ0812-0003

SQ0811-0003

SQ0812-0201

5х50

250

0,68

665

SQ0811-0205

5х20

100

0,90

509

SQ0812-0001

SQ0811-0005

SQ0812-0219

5х60

300

0,82

792

SQ0811-0206

5х25

125

1,13

519

SQ0812-0019

SQ0811-0006

SQ0812-0218

6х30

180

0,50

454

SQ0811-0207

5х30

150

1,35

539

SQ0812-0018

SQ0811-0007

SQ0812-0217

6х40

240

0,60

593

SQ0811-0219

5х40

200

1,80

700

SQ0812-0017

SQ0811-0019

SQ0812-0220

6х50

300

0,80

740

SQ0811-0218

5х50

250

2,30

860

SQ0812-0020

SQ0811-0018

SQ0812-0204

6х60

360

1,00

870

SQ0811-0224

6х50

300

2,70

955

SQ0812-0004

SQ0811-0024

SQ0812-0223

6х80

480

1,30

1 320

SQ0811-0228

6х60

360

3,24

1 125

SQ0812-0023

SQ0811-0028

SQ0812-0206

8х60

1 025

SQ0811-0227

8х80

640

5,76

1 690

SQ0812-0006

SQ0811-0027

SQ0812-0205

8х80

640

1,73

1 320

SQ0811-0208

10х30

300

2,70

748

SQ0812-0005

SQ0811-0008

SQ0812-0215

8х100

800

2,20

1 625

SQ0811-0235

10х50

500

4,50

1 185

SQ0812-0015

SQ0811-0035

SQ0812-0213

10х60

600

1,60

1 115

SQ0811-0236

10х60

600

5,40

1 475

SQ0812-0013

SQ0811-0036

SQ0812-0216

10х100

1 000

2,70

1 820

SQ0811-0229

10х80

800

7,20

1 900

SQ0812-0016

SQ0811-0029

SQ0812-0209

10х120

1 200

3,24

2 070

SQ0811-0226

10х100

1 000

9,00

2 310

SQ0812-0009

SQ0811-0026

SQ0811-0233

10х120

1 200

10,80

2 650

SQ0811-0033

785

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

• Снижают длину соединения и количество проводников.

• Постоянная толщина изоляции по всей длине, в том числе

в местах изгибов и переходов.

• До 60% меньше площадь сечения по сравнению с кабелями,

рассчитанными на тот же ток.

• Изоляция позволяет располагать шины ближе друг к другу, чем

при использовании традиционной неизолированной цельно-

металлической ошинковки.

• Удобство установки шин больших сечений, благодаря их пла-

стичности и легкости сгибания.

• Большие возможности изгиба «на ребро», по длине, в одной

плоскости, а также возможность увеличения количества изги-

бов.

• Более эстетичный вид энергоустановки.

• Значительная экономия времени на формирование изгибов

и переходов, ускорение процессов сборки и монтажа.

• Отсутствие необходимости установки клеммных зажимов и,

соответственно, снижение затрат.

• Экономия времени и средств за счет прямого присоединения

шин (без наконечников).

• Повышение электробезопасности и надежности (устойчивость

к механическим и тепловым воздействиям).

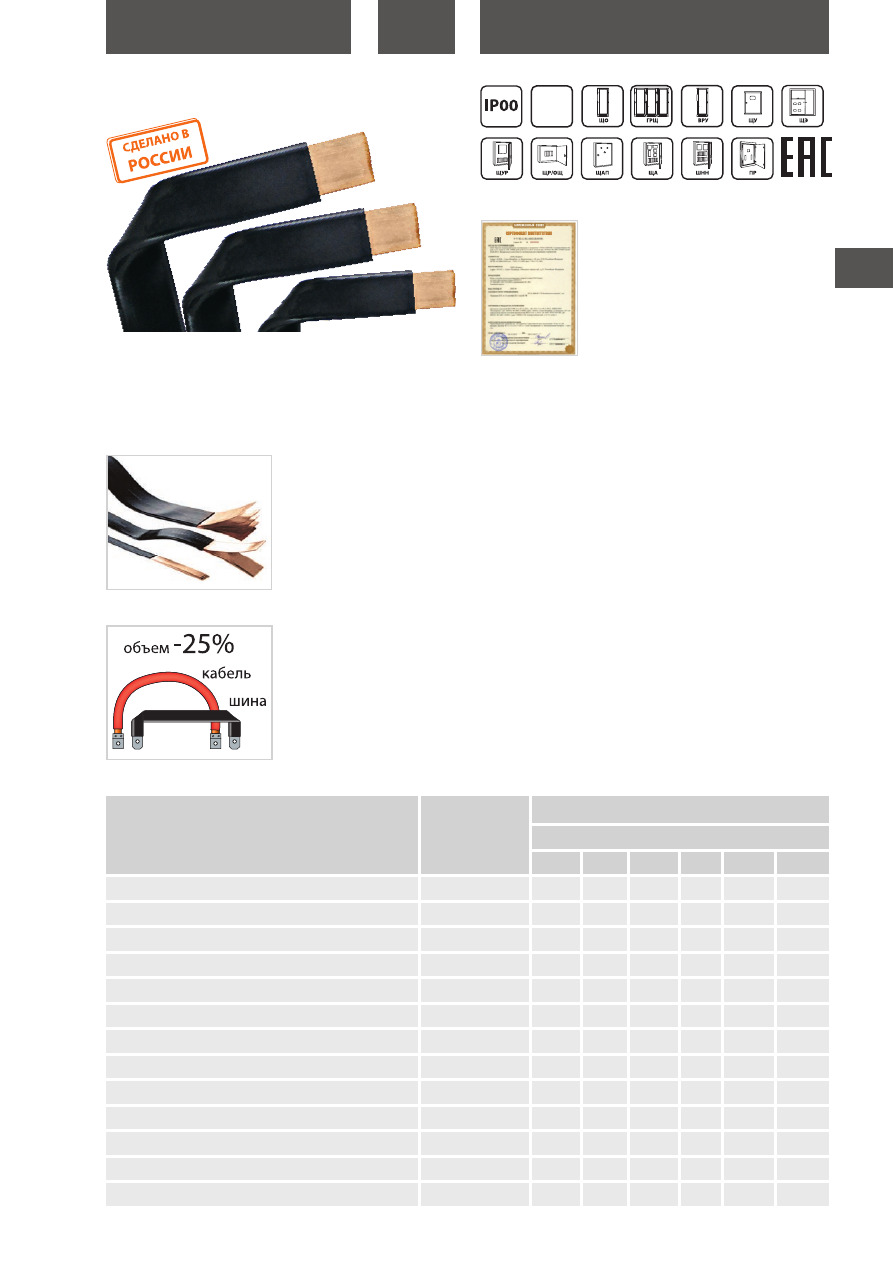

ШИНЫ МЕДНЫЕ ГИБКИЕ ИЗОЛИРОВАННЫЕ

СЕРИИ

ШМГ

Назначение

• Для распределения и передачи электроэнергии во всех типах

низковольтных установок. Обеспечивает гибкость соединений

и устойчивость их к коррозии.

• Могут использоваться в самых экстремальных температур-

ных условиях от –25 до +105 °С.

Конструкция

Шина медная гибкая состоит из

нескольких полос электротех-

нической меди, покрытых ПВХ

оболочкой с высоким электриче-

ским сопротивлением.

Преимущества

Требуют меньше места для уста-

новки по сравнению с кабелями.

Освобождается до 25% объема

энергоустановки за счет гибко-

сти шины.

Технические характеристики

Наименование

Артикул

Номинальный ток (А) в зависимости от ΔT=T2-T1, где T2 -

температура шины, T1 – внутренняя температура в шкафу

ΔT

Шина медная гибкая изолированная ШМГ 2х(15,5x0,8мм), 2м, TDM

SQ0841-0001

252

234

212

191

165

134

Шина медная гибкая изолированная ШМГ 2х(20x1мм), 2м, TDM

SQ0841-0002

326

300

275

246

214

174

Шина медная гибкая изолированная ШМГ 3х(20x1мм), 2м, TDM

SQ0841-0003

428

395

360

323

280

228

Шина медная гибкая изолированная ШМГ 5х(24x1мм), 2м, TDM

SQ0841-0004

608

563

514

460

398

325

Шина медная гибкая изолированная ШМГ 5х(32x1мм), 2м, TDM

SQ0841-0005

758

702

640

573

496

405

Шина медная гибкая изолированная ШМГ 6х(32x1мм), 2м, TDM

SQ0841-0006

846

783

715

640

555

452

Шина медная гибкая изолированная ШМГ 8х(32x1мм), 2м, TDM

SQ0841-0007

1018

943

860

770

667

544

Шина медная гибкая изолированная ШМГ 2х(24х1), 2м, TDM

SQ0841-0008

450

416

380

340

295

240

Шина медная гибкая изолированная ШМГ 3х(24х1), 2м, TDM

SQ0841-0009

490

453

413

370

320

261

Шина медная гибкая изолированная ШМГ 4х(24х1), 2м, TDM

SQ0841-0010

550

540

465

416

360

293

Шина медная гибкая изолированная ШМГ 2х(32х1), 2м, TDM

SQ0841-0011

480

445

406

363

315

257

Шина медная гибкая изолированная ШМГ 3х(32х1), 2м, TDM

SQ0841-0012

570

525

480

430

372

303

Шина медная гибкая изолированная ШМГ 4х(20х1), 2м, TDM

SQ0841-0013

476

440

402

360

312

254

Сертификат ТР ТС

+105

–25

786

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru


Наименование

Артикул

Длина, м

Шина медная гибкая изолированная ШМГ 2х(15,5x0,8мм), 2м, TDM

SQ0828-0001

Шина медная гибкая изолированная ШМГ 2х(20x1мм), 2м, TDM

SQ0828-0002

Шина медная гибкая изолированная ШМГ 3х(20x1мм), 2м, TDM

SQ0828-0003

Шина медная гибкая изолированная ШМГ 5х(24x1мм), 2м, TDM

SQ0828-0004

Шина медная гибкая изолированная ШМГ 5х(32x1мм), 2м, TDM

SQ0828-0005

Шина медная гибкая изолированная ШМГ 6х(32x1мм), 2м, TDM

SQ0828-0006

Шина медная гибкая изолированная ШМГ 8х(32x1мм), 2м, TDM

SQ0828-0007

Шина медная гибкая изолированная ШМГ 2х(24х1), 2м, TDM

SQ0841-0008

Шина медная гибкая изолированная ШМГ 3х(24х1), 2м, TDM

SQ0841-0009

Шина медная гибкая изолированная ШМГ 4х(24х1), 2м, TDM

SQ0841-0010

Шина медная гибкая изолированная ШМГ 2х(32х1), 2м, TDM

SQ0841-0011

Шина медная гибкая изолированная ШМГ 3х(32х1), 2м, TDM

SQ0841-0012

Шина медная гибкая изолированная ШМГ 4х(20х1), 2м, TDM

SQ0841-0013

Шина медная гибкая изолированная ШМГ 4х(32х1), 2м, TDM

SQ0841-0014

Шина медная гибкая изолированная ШМГ 5х(20х1), 2м, TDM

SQ0841-0015

Шина медная гибкая изолированная ШМГ 10х(32х1), 2м, TDM

SQ0841-0016

Шина медная гибкая изолированная ШМГ 10х(50х1), 2м, TDM

SQ0841-0017

Шина медная гибкая изолированная ШМГ 10х(63х1), 2м, TDM

SQ0841-0018

Шина медная гибкая изолированная ШМГ 10х(80х1), 2м, TDM

SQ0841-0019

Шина медная гибкая изолированная ШМГ 10х(100х1), 2м, TDM

SQ0841-0020

Шина медная гибкая изолированная ШМГ 10х(120х1), 2м, TDM

SQ0841-0021

Шина медная гибкая изолированная ШМГ 12х(120х1), 2м, TDM

SQ0841-0022

Ассортимент

Наименование

Артикул

Номинальный ток (А) в зависимости от ΔT=T2-T1, где T2 -

температура шины, T1 – внутренняя температура в шкафу

ΔT

Шина медная гибкая изолированная ШМГ 4х(32х1), 2м, TDM

SQ0841-0014

648

600

548

490

425

346

Шина медная гибкая изолированная ШМГ 5х(20х1), 2м, TDM

SQ0841-0015

498

460

420

376

326

266

Шина медная гибкая изолированная ШМГ 10х(32х1), 2м, TDM

SQ0841-0016

1 230

1 140

1 040

930

805

656

Шина медная гибкая изолированная ШМГ 10х(50х1), 2м, TDM

SQ0841-0017

1 650

1 525

1 395

1 245

1 080

880

Шина медная гибкая изолированная ШМГ 10х(63х1), 2м, TDM

SQ0841-0018

1 895

1 755

1 600

1 435

1 240

1010

Шина медная гибкая изолированная ШМГ 10х(80х1), 2м, TDM

SQ0841-0019

2 100

1 945

1 775

1 585

1 375

1120

Шина медная гибкая изолированная ШМГ 10х(100х1), 2м, TDM

SQ0841-0020

2 350

2 170

1 985

1 775

1 535

1251

Шина медная гибкая изолированная ШМГ 10х(120х1), 2м, TDM

SQ0841-0021

2 755

2 550

2 330

2 070

1 792

1460

Шина медная гибкая изолированная ШМГ 12х(120х1), 2м, TDM

SQ0841-0022

2 869

2 654

2 427

2 159

1 868

1522

787

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Назначение

• Для подключения круглых проводников различных сечений,

а также гибких шин к плоским медным и алюминиевым шинам.

Применение

В шкафах, щитах, сборках.

Материалы

• Оцинкованная сталь, устойчивая к коррозии и температурному

воздействию.

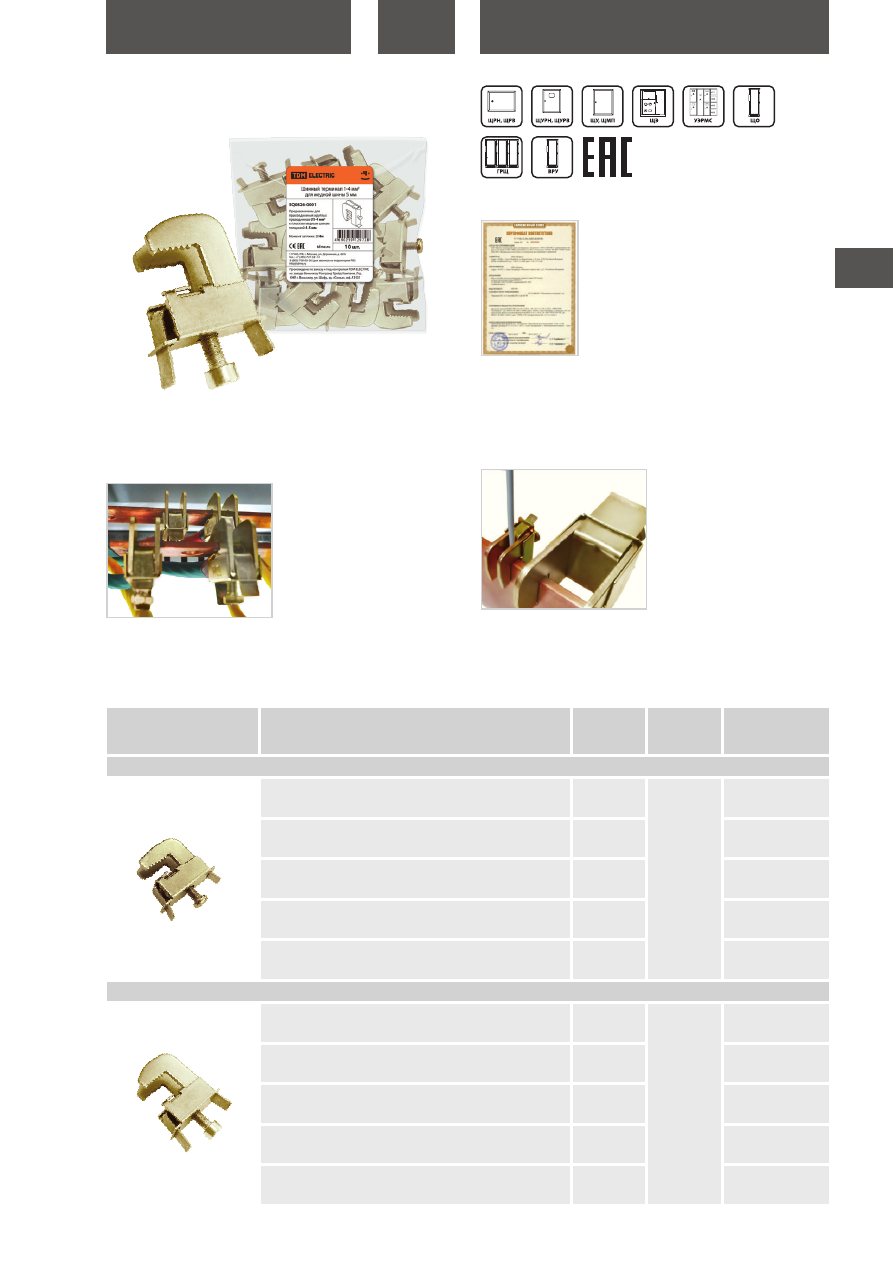

ШИННЫЕ ТЕРМИНАЛЫ


Наименование

Артикул

Диапазон

толщины

шины, мм

Диапазон сечений

подключаемых

проводников, мм

Шинные терминалы для плоских шин до 5 мм

Шинный терминал 1-4 мм

для медной шины 5 мм TDM

SQ0826-0001

3–5

1–4

Шинный терминал 2.5-16 мм

для медной шины 5 мм TDM

SQ0826-0003

2,5–16

Шинный терминал 16-50 мм

для медной шины 5 мм TDM

SQ0826-0005

16–50

Шинный терминал 35-70 мм

для медной шины 5 мм TDM

SQ0826-0007

35–70

Шинный терминал 70-185 мм

для медной шины 5 мм TDM

SQ0826-0009

70–185

Шинные терминалы для плоских шин до 10 мм

Шинный терминал 1-4 мм

для медной шины 10 мм TDM

SQ0826-0002

8–10

1–4

Шинный терминал 2.5-16 мм

для медной шины 10 мм TDM

SQ0826-0004

2,5–16

Шинный терминал 16-50 мм

для медной шины 10 мм TDM

SQ0826-0006

16–50

Шинный терминал 35-70 мм

для медной шины 10 мм TDM

SQ0826-0008

35–70

Шинный терминал 70-185 мм

для медной шины 10 мм TDM

SQ0826-0010

70–185

Преимущества

• Экономичное и быстрое подключение проводников сечением

от 1,5 до 185 мм

без сверления шин.

Единый шинный терминал для

Ассортимент

шин любой высоты.

Сертификат ТР ТС

788

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0826-0001

0,19

800

410

250

240

SQ0826-0003

0,29

500

14,5

SQ0826-0005

0,72

200

14,3

SQ0826-0007

1,20

120

14,45

SQ0826-0009

1,35

100

13,5

SQ0826-0002

0,19

800

SQ0826-0004

0,29

500

14,5

SQ0826-0006

0,74

200

14,7

SQ0826-0008

1,13

120

13,6

SQ0826-0010

1,42

100

14,2

Артикул

мин.

макс.

SQ0826-0001

SQ0826-0003

SQ0826-0005

18,5

SQ0826-0007

24,5

SQ0826-0009

30,5

SQ0826-0002

SQ0826-0004

SQ0826-0006

18,5

SQ0826-0008

24,5

SQ0826-0010

30,5

Упаковка

Габаритные размеры

(мм)

789

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

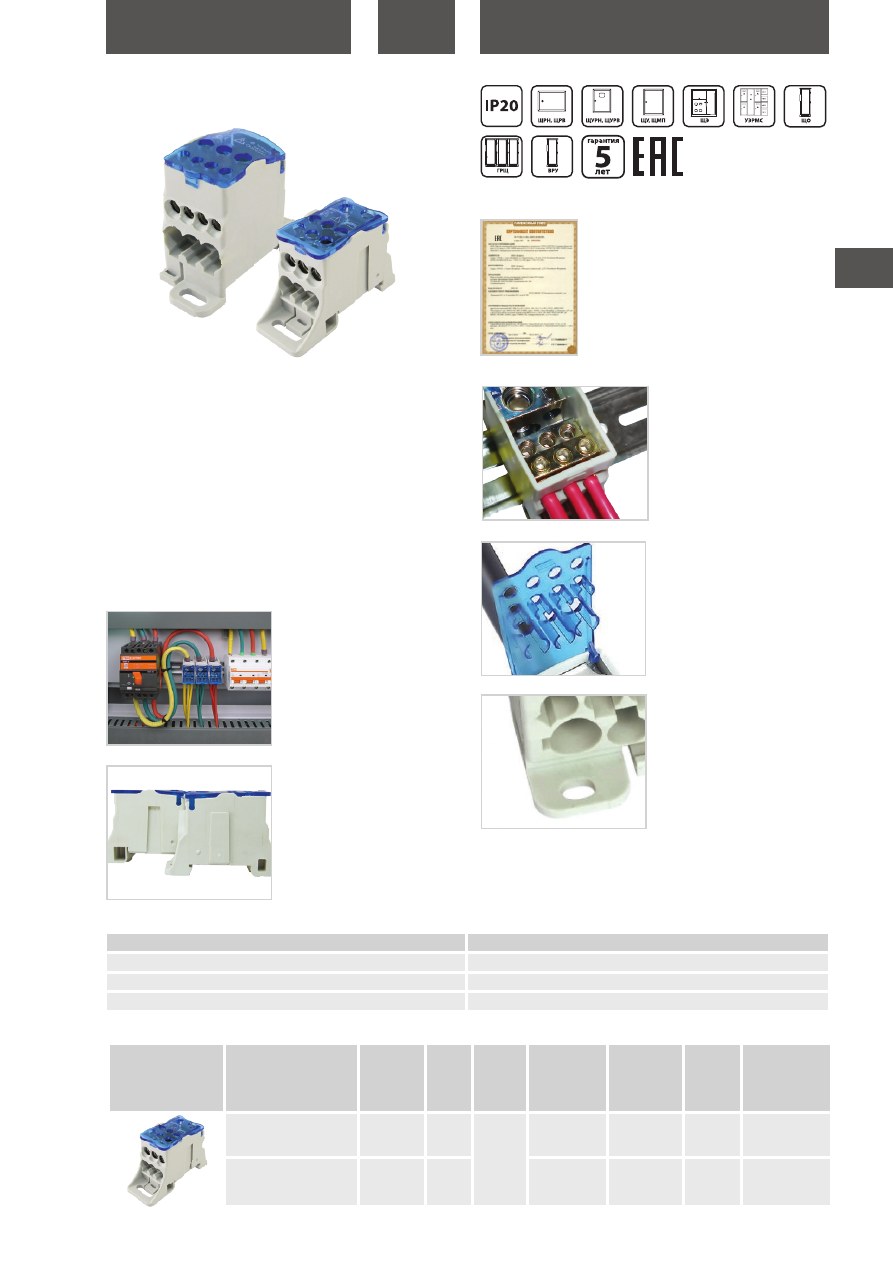

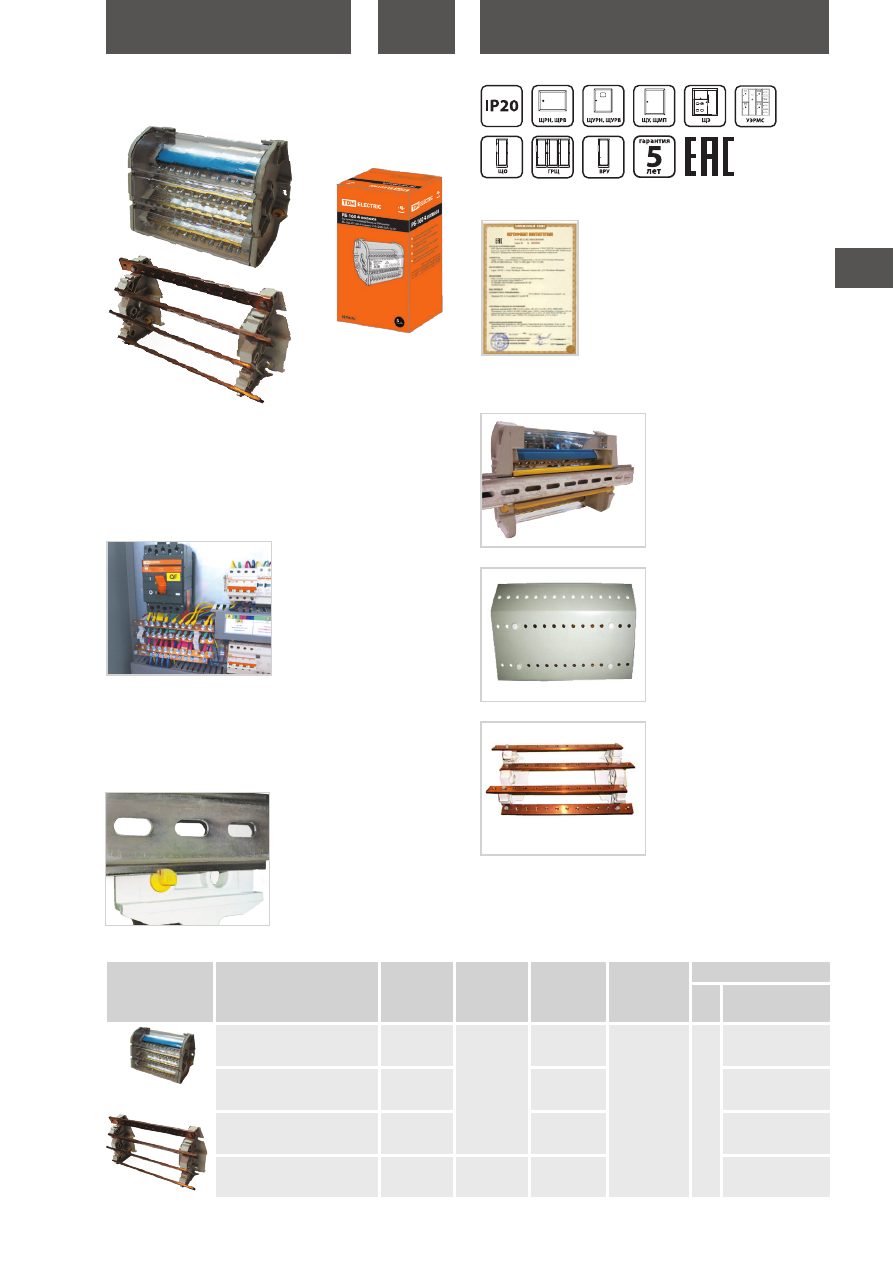

РАСПРЕДЕЛИТЕЛЬНЫЕ БЛОКИ НА DIN-РЕЙКУ

СЕРИИ

РБ 1-ПОЛЮСНЫЕ

Назначение

• Для создания упорядоченных систем распределения в элек-

трощитах.

• Для структурированного подключения отводных линий.

Применение

• Электрощиты.

• Промышленные установки.

• Объекты энергоснабжения.

Материалы

• Корпуса блоков выполнены из не поддерживающего горение

полиамида PA6.6.

• Контактная группа выполнена из луженой латуни.

Преимущества

Большое количество точек

подключения с возможностью

использования проводников с

наконечниками и без них, а также

с возможностью визуальной про-

верки присоединения кабеля.

Создание упорядоченной рас-

пределительной структуры

в шкафах и сборках.

Лицевая панель обеспечивает

блоку степень защиты IP20 и пре-

дотвращает случайные прикос-

новения к токоведущей части

блока.

Помимо крепления на DIN-рей -

ку предусмотрена возможность

крепления блока на поверхность

(монтажные платы и т. д.).

Сертификат ТР ТС

Наличие соединительных выре-

зов на боковых стенках блоков

для объединения их в многопо-

люсные конструкции.

Технические характеристики

Наименование параметра

Значение

Степень защиты

IP20

Рабочая температура окружающей среды, °С

от –45 до 40

Среднее значение относительной влажности, не более

90%


Наименование

Артикул

Номи-

наль-

ный

ток, А

Номина-

льное

напряже-

ние, В

Максимальный

(средне-

квадратичный)

кратко-

временный

ток, кА

Номинальный

выдер-

живаемый

импульсный

ток, кА

Сечение

вводных

контактов,

мм2

Сечение

выводных

контактов, мм2

Распределительный блок

на DIN-рейку

РБ-80 1П 80 А TDM

SQ0823-0001

660

1x16

4x6+2x16

Распределительный блок

на DIN-рейку

РБ-125 1П 125 А TDM

SQ0823-0002

125

4,2

1x35+1x16

6x16

Ассортимент

790

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

28,5

83,25

100

55,2

75,5

Ø1,8

2-Ø7,5

49,5

8,5

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0823-0001

0,19

192

14,5

320

300

SQ0823-0002

0,29

108

15,2

310

180

SQ0823-0003

0,72

300

SQ0823-0004

1,20

15,5

240

SQ0823-0005

1,35

SQ0823-0006

0,19

13,7

220

SQ0823-0023

3,20

320

230

240

SQ0823-0024

Упаковка

Габаритные размеры

(мм)

500 A

125, 160 A

250, 400 A

80 А

500 А (для арт. SQ0823-0023, SQ0823-0024)


Наименование

Артикул

Номи-

наль-

ный

ток, А

Номина-

льное

напряже-

ние, В

Максимальный

(средне-

квадратичный)

кратко-

временный

ток, кА

Номинальный

выдер-

живаемый

импульсный

ток, кА

Сечение

вводных

контактов,

мм2

Сечение

выводных

контактов, мм2

Распределительный блок

на DIN-рейку

РБ-160 1П 160 А TDM

SQ0823-0003

160

660

11,8

1x70+1x16

6x16

Распределительный блок

на DIN-рейку

РБ-250 1П 250 А TDM

SQ0823-0004

250

1000

24,5

1x120

2x35+5x16+4x10

Распределительный блок

на DIN-рейку

РБ-400 1П 400 А TDM

SQ0823-0005

400

1x185

Распределительный блок

на DIN-рейку

РБ-500 1П 500 А TDM

SQ0823-0006

500

плоская

шина:

высота

15–24 мм,

ширина

3–8 мм

Распределительный

блок на DIN-рейку

РБ-500С 1П 500А

(1х185+4х10/3x35+8x16)

TDM

SQ0823-0023

660

1х185 и

4х10

3х35 и 8х16

Распределительный

блок на DIN-рейку

РБ-500F 1П 500А

(1х150 или шина

1х8*24/3x35+6x16+4х10)

TDM

SQ0823-0024

1х150

или шина

6х0,8 на

15,5

3х35 и 6х16 и

4х10

791

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

РАСПРЕДЕЛИТЕЛЬНЫЕ БЛОКИ НА DIN-РЕЙКУ

СЕРИИ

РБ 4-ПОЛЮСНЫЕ

Назначение

• Для создания упорядоченных систем распределения в элек-

трощитах.

• Для структурированного подключения отводных линий.

Применение

• Электрощиты.

• Промышленные установки.

• Объекты энергоснабжения.

Материалы

• Корпус блоков выполнен из не поддерживающего горение

полиамида PA6.6.

• Токоведущие шины в блоках 160 А выполнены из латуни, в бло-

ках 200, 250, 400 А – из меди 99,9%.

Преимущества

Простая и надежная система кре-

пления блоков на DIN-рейку. Воз-

можность крепления блоков на

монтажную плату.

Большое количество точек под-

ключения при компактных раз-

мерах блока.

Все блоки снабжены набором

метизов для подключения про-

водников и защитным экраном

для предотвращения случай-

ных прикосновений персона-

ла к токоведущим частям (для

арт. SQ0823-0008 – SQ0823-0010).

Распределительные блоки ком-

плектуются крышкой для защиты

от случайного прикосновения

человека к проводнику (для

арт. SQ0823-0007).


Наименование

Артикул

Способ

монтажа

Номинальный

ток, А

Номинальное

напряжение, В

Количество вводов

Шин

Количество и сечение

вводных контактов на

каждую шину

Распределительный блок

на DIN-рейку РБ-160 4П 160 А

(4 шины 2x9+2x8+7x7+1x12) TDM

SQ0823-0007

DIN-рейка или

монтажная

панель

160

660

2х65 мм

+ 2х50 мм

7х40 мм

+ 1х120 мм

Распределительный блок на

DIN-рейку РБ-200 4П 200 А

(4 шины10xM6+1хM8) TDM

SQ0823-0008

200

10 вводов под болт

M6 + 1 ввод

под болт M8

Распределительный блок на

DIN-рейку РБ-250 4П 250 А

(4 шины10xM6+1хM8) TDM

SQ0823-0009

250

10 вводов под болт

M6 + 1 ввод

под болт M8

Распределительный блок на

DIN-рейку РБ-400 4П 400 А

(4 шины10xM6+1хM8) TDM

SQ0823-0010

монтажная

панель

400

10 вводов под болт

M6 + 1 ввод

под болт M8

Ассортимент

Сертификат ТР ТС

содержание .. 45 46 47 48 ..
