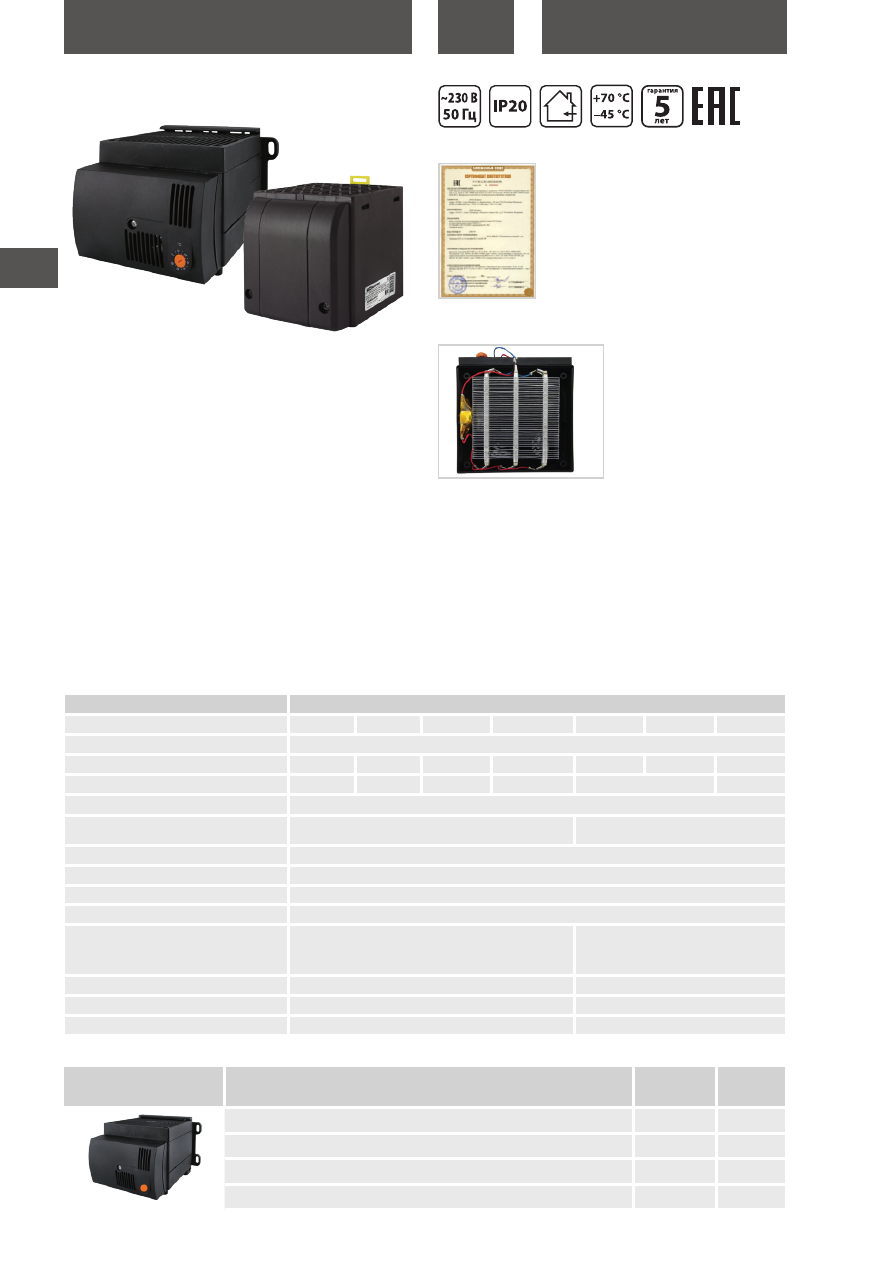

Назначение

•  Быстрый нагрев и поддержание температуры воздуха в элек-

трощитах.

•  Предотвращение образования конденсата и, как следствие,

коррозии металлических элементов электрощита.

•  Регулирование температуры нагрева при помощи встроенного

термостата серии ОШВт.

Применение

•  Обогрев электрических шкафов, корпусов, боксов.

Материалы

•  Радиатор выполнен из алюминия.

Конструкция

•  Обогреватель представляет собой вентилятор и нагреватель-

ный элемент, размещенные в защитном корпусе.

•  Нагревательный элемент представляет собой позистор (термо-

резистор с положительным температурным коэффициентом),

электрическое сопротивление и потребляемая мощность кото-

рого зависят от температуры поверхности (чем выше темпера-

тура позистора, тем ниже потребляемая мощность).

Преимущества

Система обратной связи «сопро-

тивление – потребляемая мощ-

ность» не допускает нагрева

элементов выше +135 °С, обе-

спечивая этим полную пожар-

ную безопасность, а также

препятствует возникновению

каких–либо окислительных про-

цессов (сжигание кислорода,

образование СО, выделение

специфических запахов горения частиц пыли), которые нередко

присутствуют на поверхности высокотемпературных ТЭНов.

•  Пластмассовый корпус обеспечивает двойную изоляцию и

служит в качестве защиты от случайного касания горячей

поверхности.

•  Срок непрерывной работы нагревателей составляет не менее

20 000 часов без изменения электрических характеристик

(точка переключения, сопротивление).

•  Обогреватели оснащены функцией защитного выключения при

отказе вентилятора и автоматическим повторным запуском.

•  Установка на стандартную DIN-рейку 35 мм, резьбовое соеди-

нение (М6).

ОБОГРЕВАТЕЛИ С ВСТРОЕННЫМ ВЕНТИЛЯТОРОМ

СЕРИИ

ОШВ

 И ТЕРМОСТАТОМ СЕРИИ

ОШВт

Сертификат ТР ТС

Наименование параметра

Значение

Типоисполнение обогревателя

ОШВт-800

ОШВт-900

ОШВт-1000

ОШВт-1200

ОШВ-150

ОШВ-250

ОШВ-400

Номинальное напряжение, В

230

Мощность нагрева, Вт

800

900

1000

1200

150

250

400

Максимальный пусковой ток, А

8,5

10

11

13

6

9

Нагревательный элемент

позистор РТС (терморезистор с положительным температурным коэффициентом)

Ориентация в пространстве

горизонтальная, крепление к монтажной панели,

воздушный поток вверх

горизонтальная, крепление на DIN-рейку

Диапазон рабочих температур, °С

от -45 до +70

Степень защиты

 IP20

Соответствие стандартам безопасности

ГОСТ IEC 60335-2-30-2013

Материал радиатора

алюминий

Клеммы подключения

винтовые, двухполюсный зажим, провод сечением

до 2,5 мм

2

, крепежный винт с разгрузкой от усилий

натяжения; закручивающий момент 0,8 Нм, цвет

проводника: красный (фазный), синий (нейтраль)

сечение проводников от 0,5 до 2,5 мм²,

усилие затяжки винтов 0,5 Нм

Крепление устройства

DIN-рейка 35 мм, резьбовое соединение (М6)

DIN-рейка 35 мм

Диапазон регулировки уставки термостата, °С

от 0 до +60, гистерезис 7К (±4К)

-

Воздушный поток, м3/ч

160

45

Технические характеристики


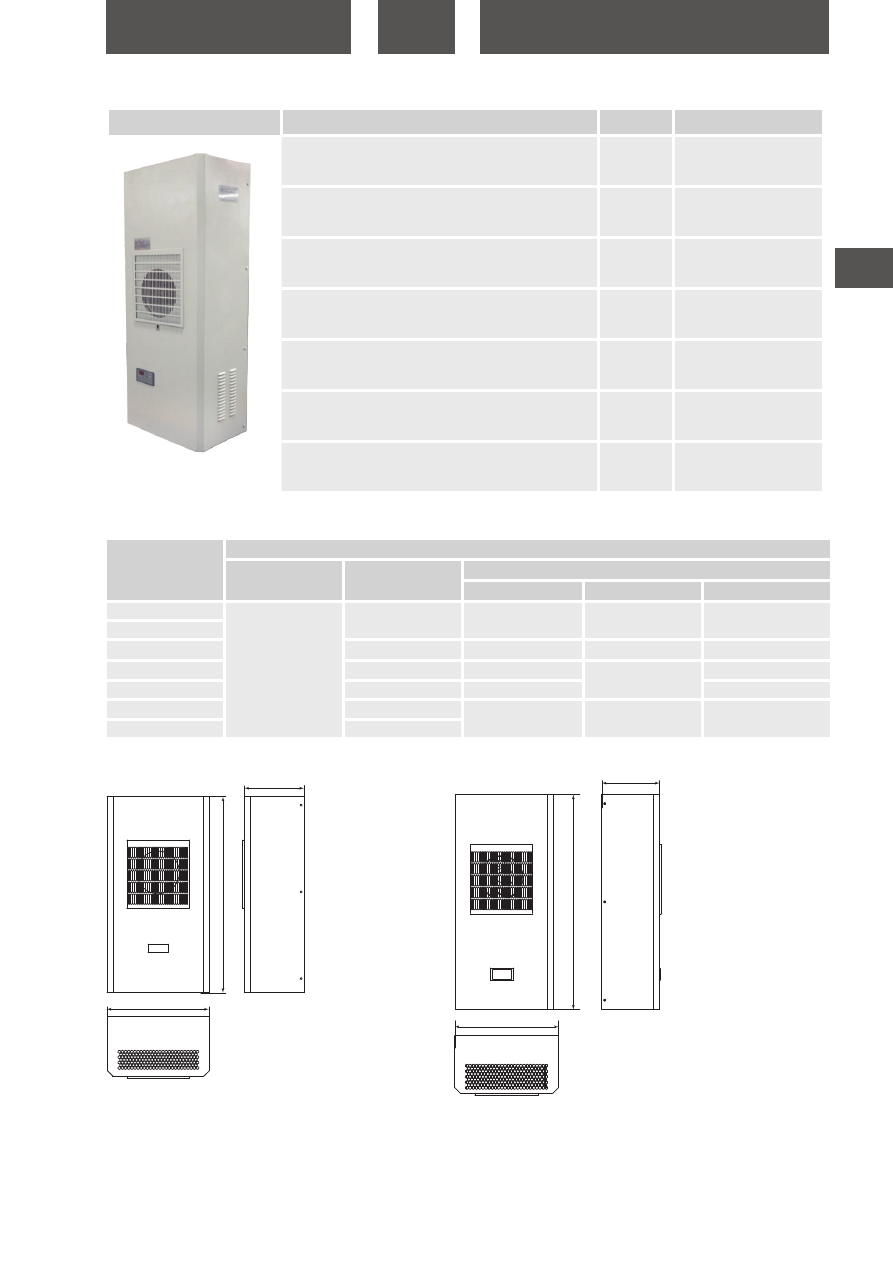

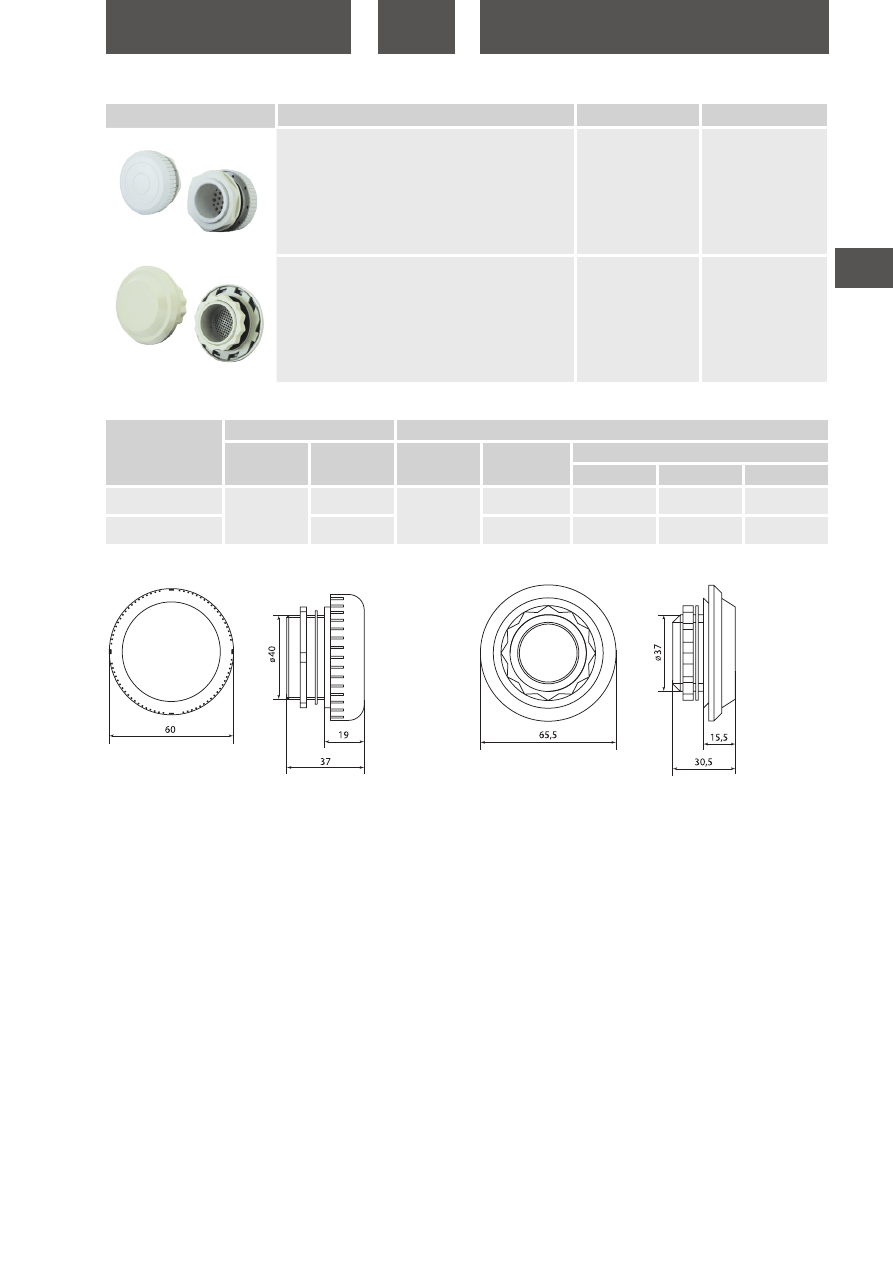

Наименование

Артикул

Мощность

нагрева, Вт

Обогреватель с встроенным вентилятором и термостатом ОШВт-800 240В 0,8 кВт TDM

SQ0832-0022

800

Обогреватель с встроенным вентилятором и термостатом ОШВт-900 240В 0,9 кВт TDM

SQ0832-0023

900

Обогреватель с встроенным вентилятором и термостатом ОШВт-1000 240В 1 кВт TDM

SQ0832-0024

1000

Обогреватель с встроенным вентилятором и термостатом ОШВт-1200 240В 1,2 кВт TDM

SQ0832-0025

1200

Ассортимент

745

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0832-0022

8

12

490

450

220

SQ0832-0023

SQ0832-0024

SQ0832-0025

SQ0832-0030

30

10,7

45,5

26,5

26,5

SQ0832-0031

16

11,1

SQ0832-0032

11,3

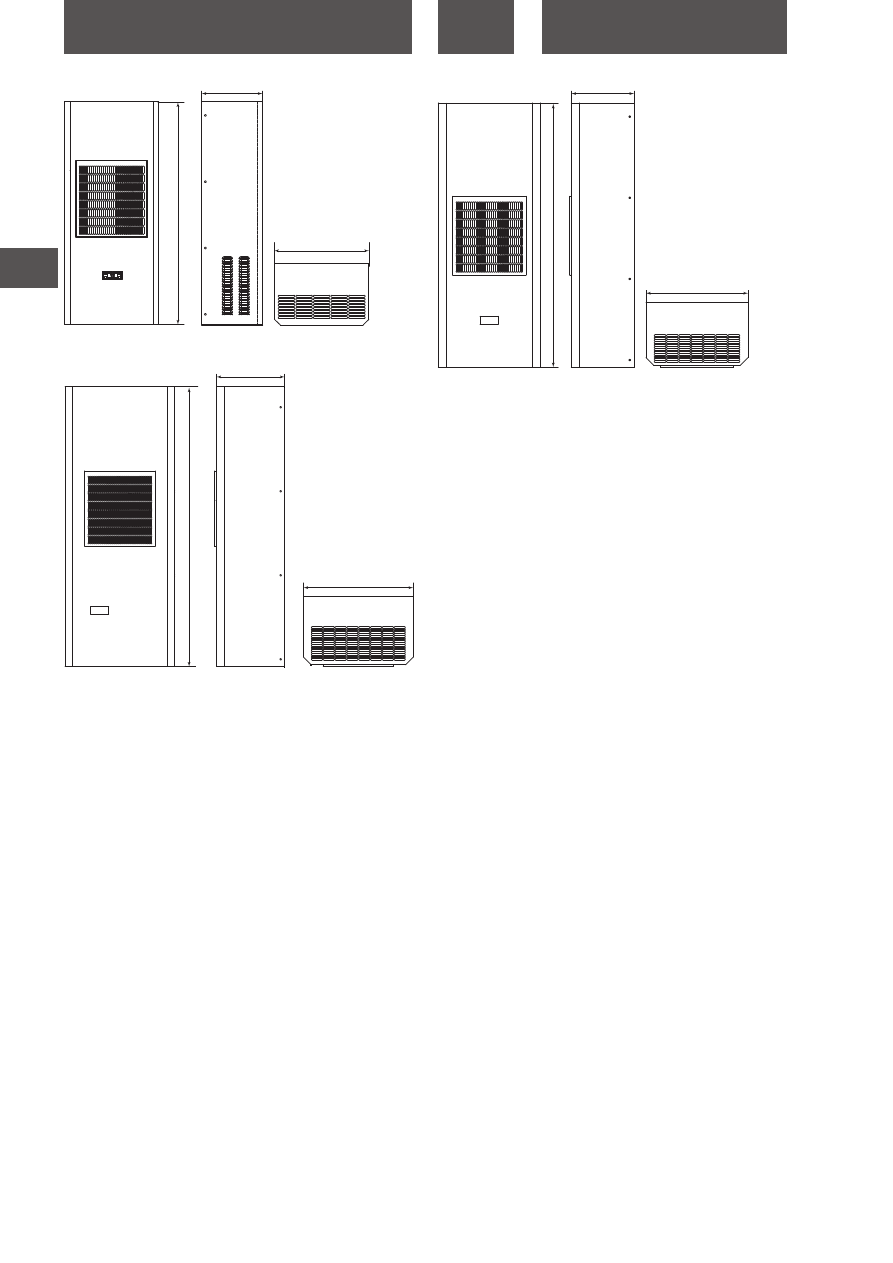

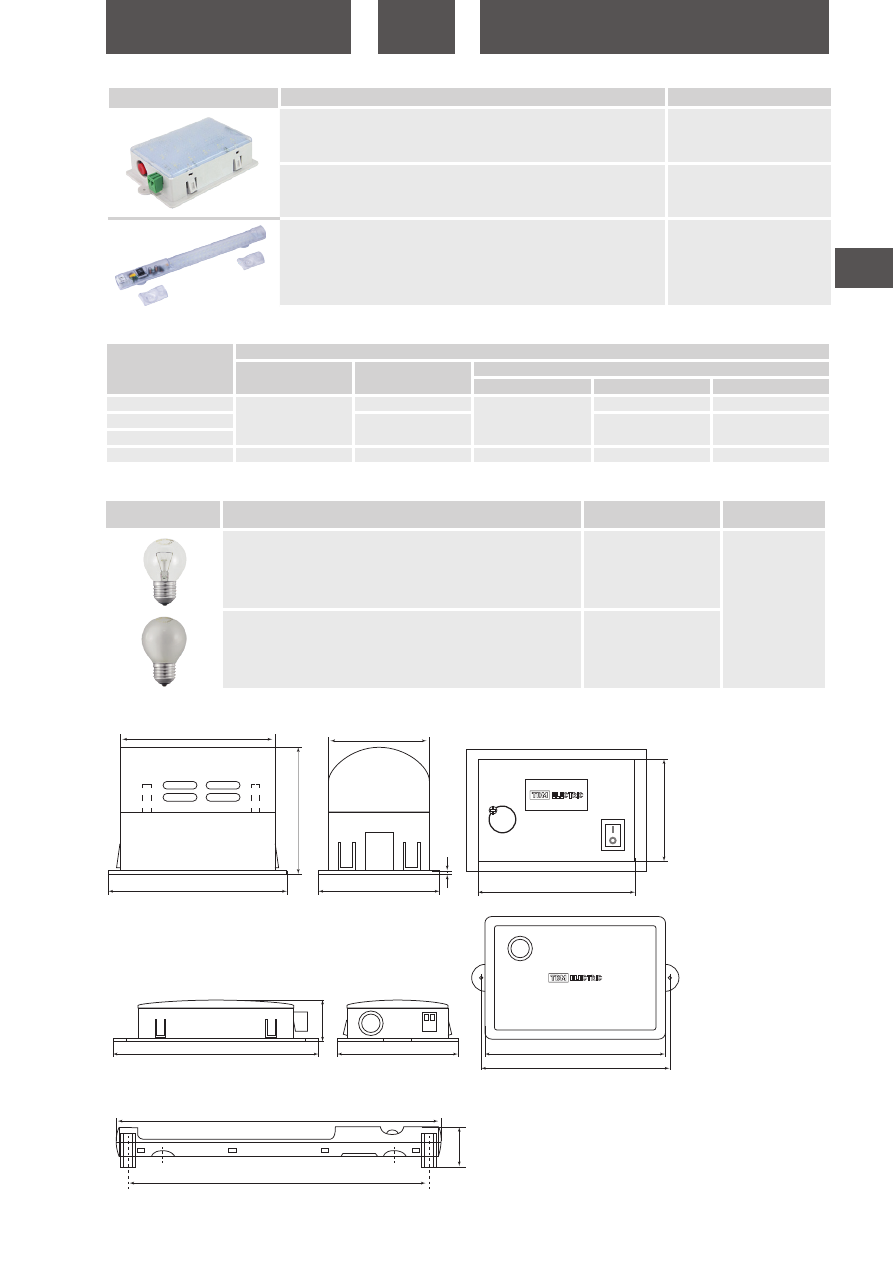

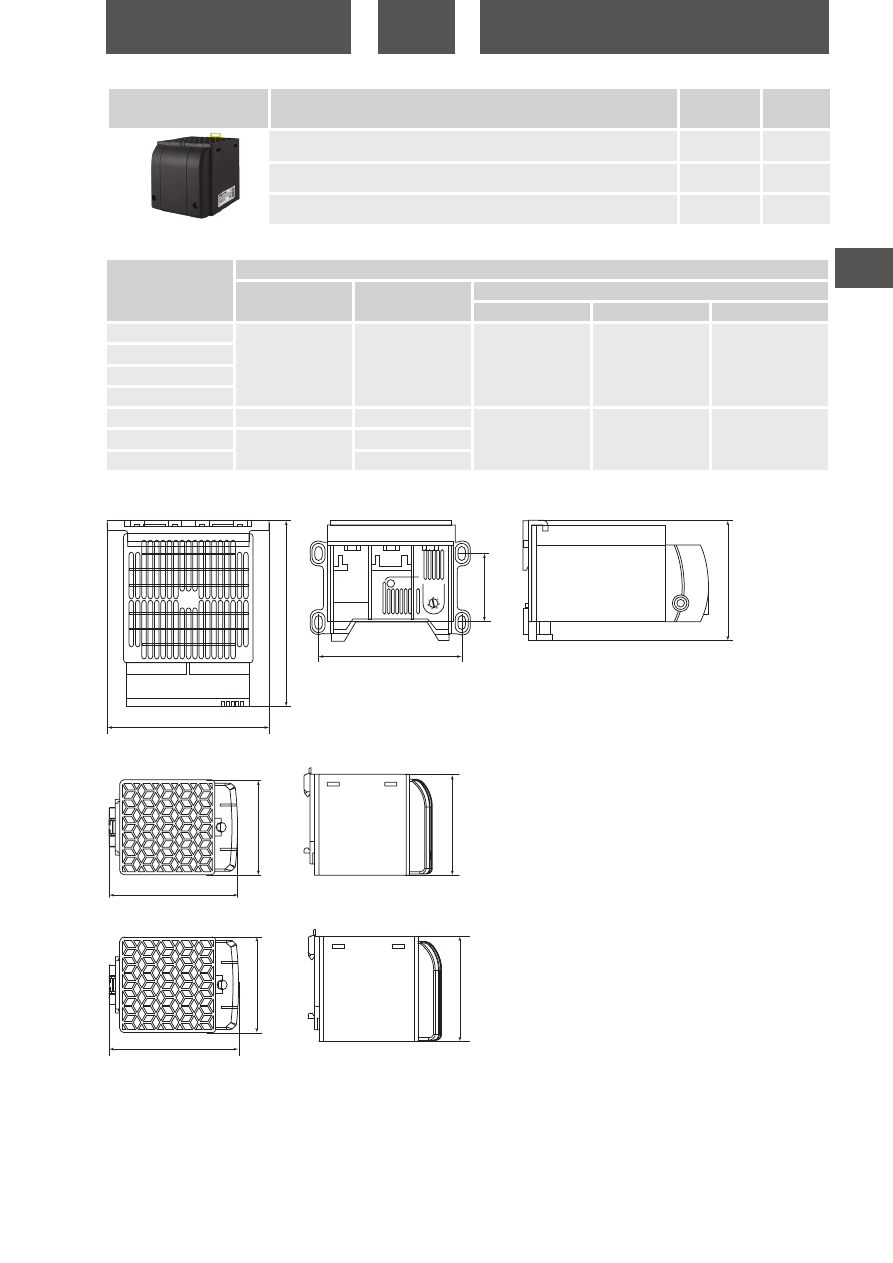

Габаритные размеры

(мм)

142

67

120

160

182

112,5

112,5

65

77

91

85,5


Наименование

Артикул

Мощность

нагрева, Вт

Обогреватель с встроенным вентилятором в корпусе ОШВ-150 230В 150Вт

для установки на DIN-рейку TDM

SQ0832-0030

150

Обогреватель с встроенным вентилятором в корпусе ОШВ-250 230В 250Вт для

установки на DIN-рейку TDM

SQ0832-0031

250

Обогреватель с встроенным вентилятором в корпусе ОШВ 400 230В 400Вт для

установки на DIN-рейку TDM

SQ0832-0032

400

SQ0832-0022, SQ0832-0023, SQ0832-0024, SQ0832-0025

SQ0832-0030

SQ0832-0031, SQ0832-0032

746

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

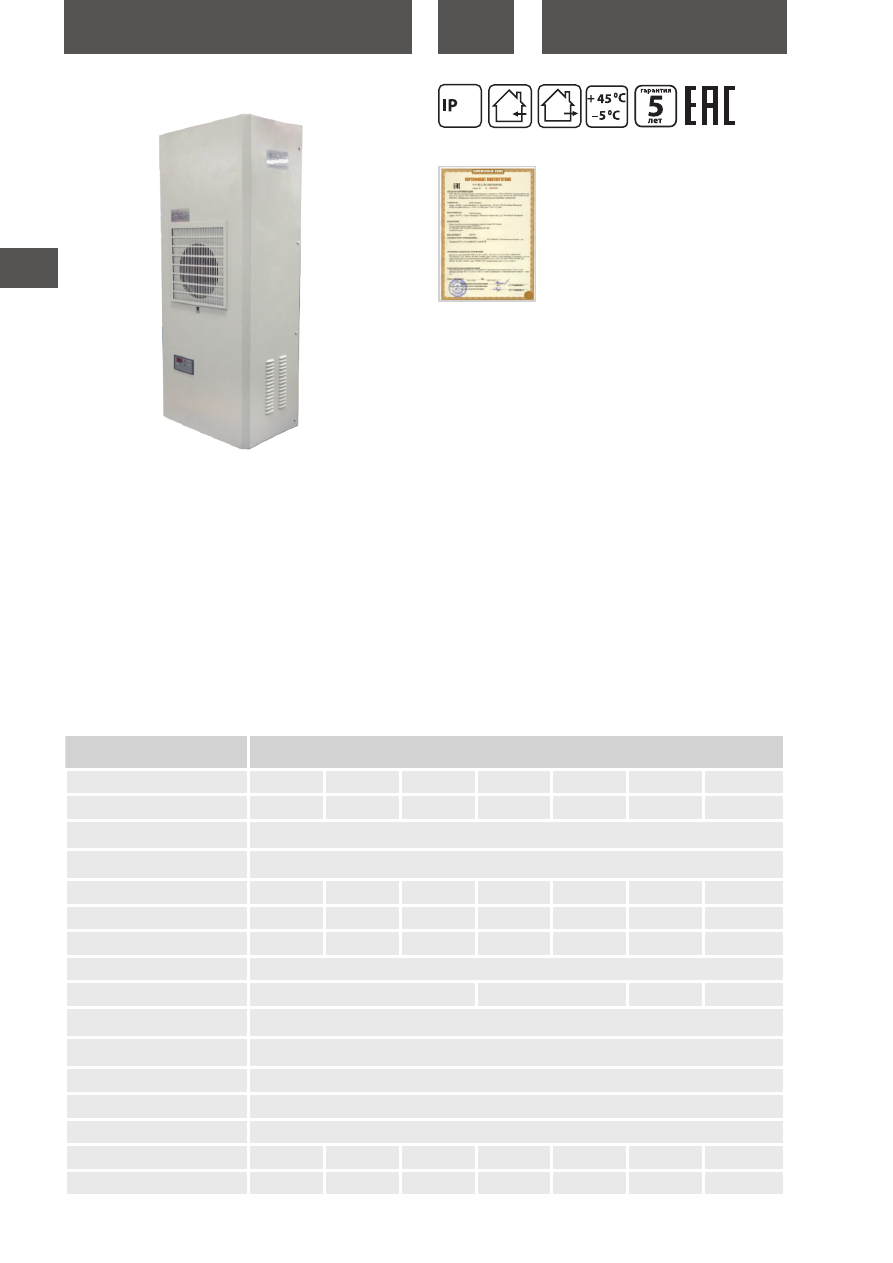

Назначение

•  Для поддержания параметров микроклимата в электрических

шкафах путем охлаждения и осушения рециркуляционного

воздуха.

Применение

•  Щиты/шкафы силовые, управления, автоматики.

•  Телекоммуникационные шкафы.

•  Трансформаторные щиты и подстанции.

•  Прочее технологическее оборудование.

Материалы

•  Корпус – сталь с порошковым покрытием.

Конструкция

•

Кондиционер состоит из компрессора, конденсатора,

испарителя, контроллера, расширительного клапана и капи-

лярной трубки.

Преимущества

•

Воздушный поток внутри шкафа не зависит от температуры

внешней среды.

•

Установка кондиционера на стенку или дверцу шкафа позво-

ляет экономить место в полости шкафа.

•

Встроенный интеллектуальный контроллер.

•

Вентиляторы на шарикоподшипниках.

•

Широкий диапазон полезной мощности охлаждения А35/А35

(от 500 до 4000 Вт).

•

Заправлены хладагентом.

КОНДИЦИОНЕРЫ НАСТЕННЫЕ ДЛЯ ШКАФОВ

КНШ

Технические характеристики

Сертификат ТР ТС

Наименование параметра

Значение

Модель кондиционера

КНШ 500

КНШ 800

КНШ 1000

КНШ 1500

КНШ 2000

КНШ 2500

КНШ 4000

Мощность, Вт

420

450

610

790

910

1110

1765

Рабочее напряжение, В

230

Частота, Гц

50

Охлаждающая способность, Вт

500

800

1000

1500

2000

2500

4000

Рабочий ток, А

2,1

2,3

2,8

3,7

4,3

5,2

8,03

Пусковой ток, А

8,5

9,5

10,8

14,6

16

18

20,3

Количество фаз, шт

1

Уровень шума, дБ

60

65

70

75

Внешнняя степень пыле и

влагозащиты

IP33

Диапазон регулирования

температуры/заводская установка,°С

от +25 до +38/+30

Подключение питания/длина

провод с вилкой/2 метра

Тип хладагента

R134a

Рабочая температура,°С

от -5 до +45

Габариты, мм

350х630х200

350х630х200

360х745х200

370х875х240

390х1010х240 436х1113х270

436х1113х270

Масса, кг

26

26

32

37

48,5

60

64

Технические характеристики

33

747

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Охлаждающая способность

L35/L35, Вт

Кондиционер настенный для шкафов КНШ 350х630х200,

500 Вт, 230 В (1 фаза) TDM

SQ0756-0001

500

Кондиционер настенный для шкафов КНШ 350х630х200,

800 Вт, 230 В (1 фаза) TDM

SQ0756-0002

800

Кондиционер настенный для шкафов КНШ 360х745х200,

1000 Вт, 230 В (1 фаза) TDM

SQ0756-0003

1000

Кондиционер настенный для шкафов КНШ 370х875х240,

1500 Вт, 230 В (1 фаза) TDM

SQ0756-0004

1500

Кондиционер настенный для шкафов КНШ 390х1010х240,

2000 Вт, 230 В (1 фаза) TDM

SQ0756-0005

2000

Кондиционер настенный для шкафов КНШ 436х1113х270,

2500 Вт, 230 В (1 фаза) TDM

SQ0756-0006

2500

Кондиционер настенный для шкафов КНШ 436х1113х270,

4000 Вт, 230 В (1 фаза) TDM

SQ0756-0007

4000

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0756-0001

1

28

360

210

640

SQ0756-0002

SQ0756-0003

34

370

210

760

SQ0756-0004

39

380

250

900

SQ0756-0005

53

400

1100

SQ0756-0006

66

440

280

1200

SQ0756-0007

70

Ассортимент

Упаковка

Габаритные размеры

(мм)

630

200

350

SQ0756-0001, SQ0756-0002

SQ0756-0003

745

200

360

748

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

SQ0756-0004

SQ0756-0005

SQ0756-0006, SQ0756-0007

875

240

370

1010

240

390

1113

270

436

749

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

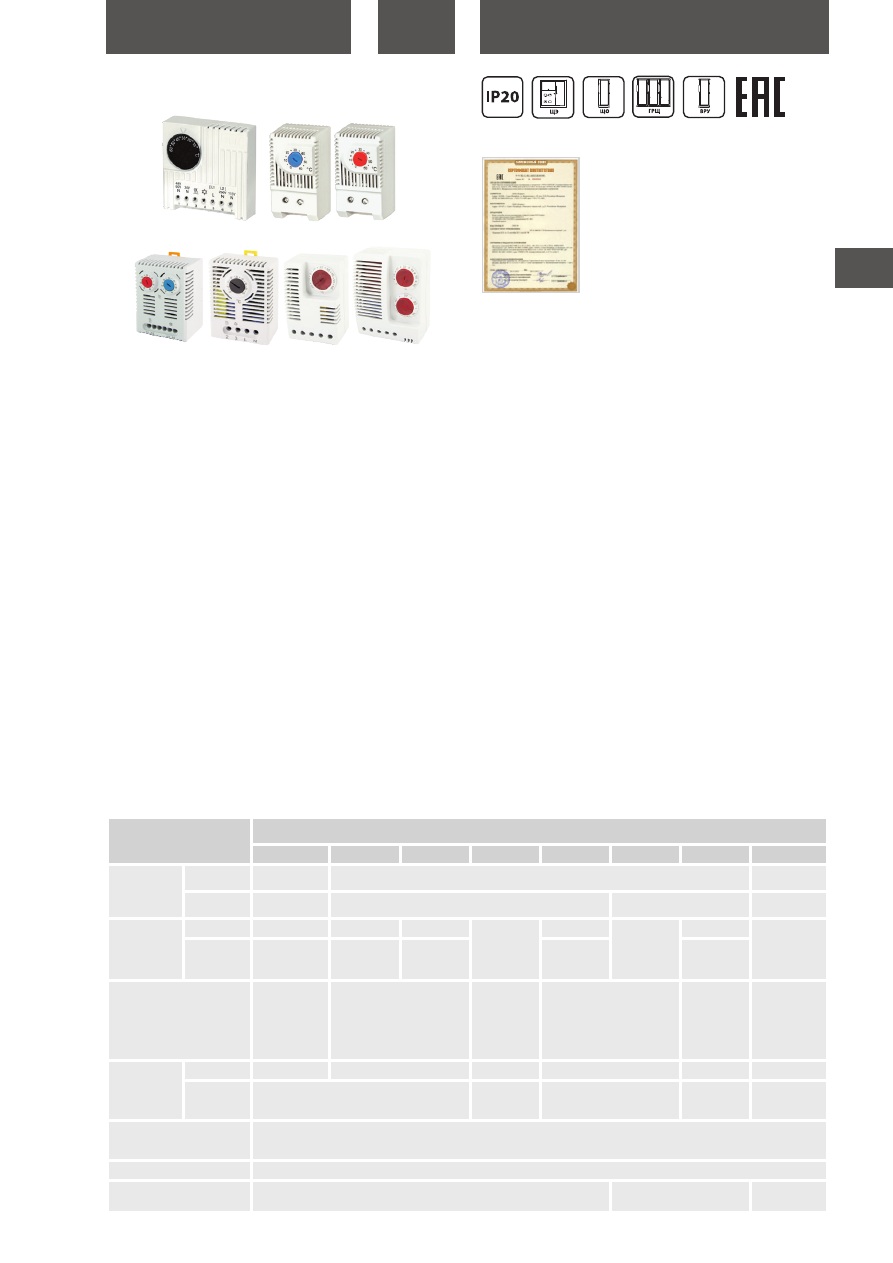

Назначение

•  Для управления вентиляторами и нагревателями в шкафах и

сборках с целью поддержания заданных параметров темпера-

туры (термостаты) и влажности (гигростаты).

Применение

•  Шкафы, корпуса, боксы.

Материалы

•  Корпус выполнен из пластика (PA6.6), не поддерживающего

горение (UL94V0).

Конструкция

Термостаты:

•  Рабочим элементом механического термостата является биме-

таллическая пластина, в зависимости от температуры окружаю-

щей среды, меняющая свою форму, воздействуя на контакт.

•  Рабочим элементом электронного термостата является терми-

стор, сопротивление которого изменяется в зависимости от тем-

пературы окружающей среды, что в свою очередь влияет на про-

текаемый ток и воздействует на контакты управляемого реле.

•  В зависимости от модели термостат может управлять нагрева-

тельными элементами (термостат с NС контактами) или вентиля-

торами (термостат с NО контактами) и их комбинацией (NO/NC).

Гигростаты:

•  Измерительный элемент механического гигростата  – лента из

полиамидного волокна, обладающая гигроскопичными свой-

ствами, лента поглощает и десорбирует влагу.

–  В продольном направлении эффект намокания обеспечива-

ется благодаря рычагу микропереключателя с небольшим

диапазоном переключения.

–  При достижении заданного значения влажности цепь автома-

тически размыкается.

–  При падении влажности ниже заданного значения – подача

тока возобновляется, цепь замыкается.

•  Измерительный элемент электронного гигростата – цифровой

дифференциальный параметрический датчик.

Гигротермы:

•  Рабочим элементом является электронный термистор (для тер-

мостата) и цифровой дифференциальный параметрический

датчик (для гигростата).

Преимущества

Термостаты:

•  Гистерезис 7К (±4 К).

•  Светодиодная индикация наличия напряжения и исправности

самого устройства (ТЭН-02).

•  Поочередное подключение обогревателя и вентилятора.

•  Установка на DIN-рейку 35 мм.

Гигростаты:

•  Поочередное подключение обогревателя и вентилятора.

•  Установка на DIN-рейку 35 мм.

Гигротермы:

•  Светодиодная индикация наличия напряжения и исправности

самого устройства.

•  Поочередное подключение обогревателя и вентилятора.

•  Регулировка температуры от 0 до +60 °C (гистерезис ±4 К)

и относительной влажности воздуха от 50 до 90% (погрешность

±4% с временной задержкой 5 секунд).

•  Компактная ширина устройства (60 мм) сочетающая в себе два

устройства (термостат и гигростат).

•  Установка на DIN-рейку 35 мм.

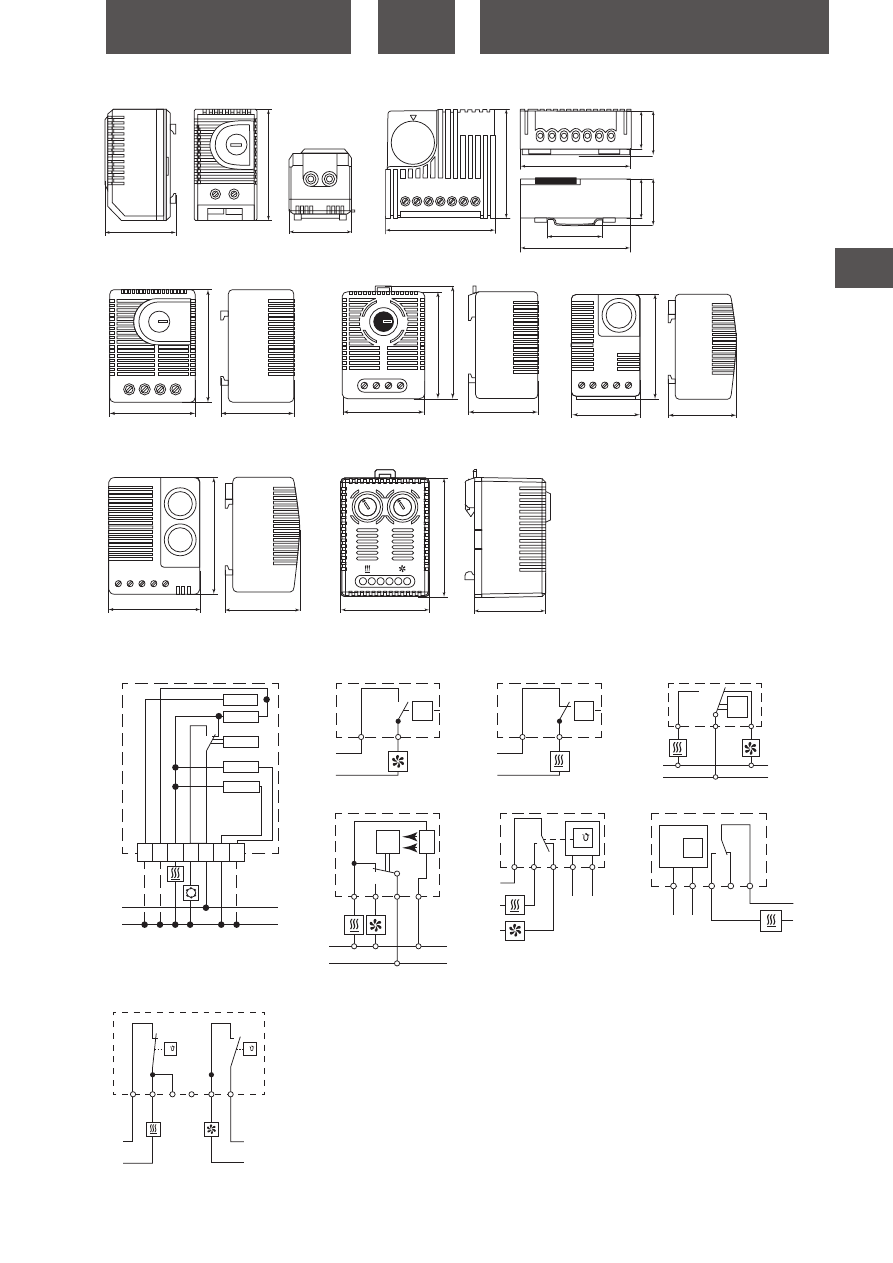

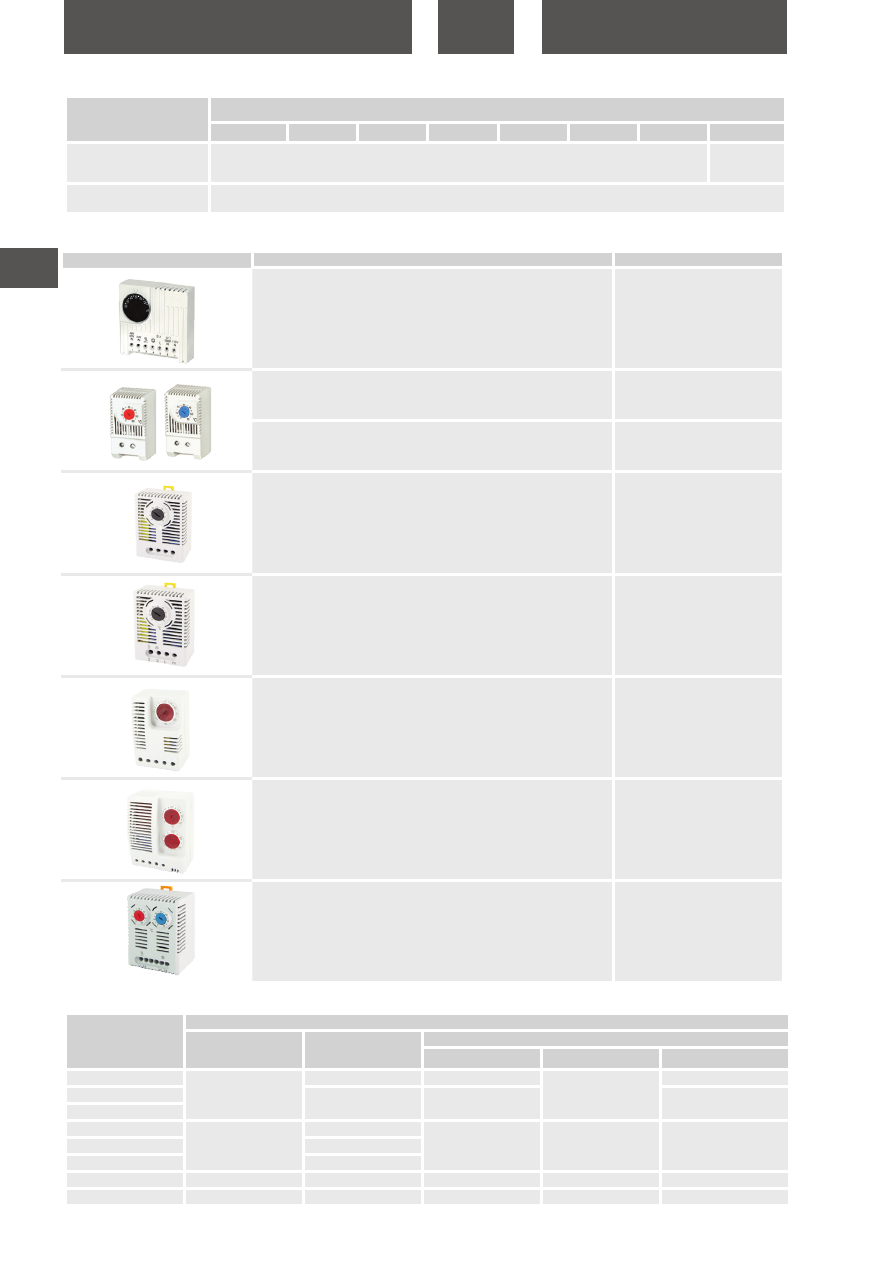

СИСТЕМА КОНТРОЛЯ МИКРОКЛИМАТА В ШКАФАХ

УСТРОЙСТВА КОНТРОЛЯ

Технические характеристики

Сертификат ТР ТС

Наименование параметра

Значение

SQ0832-0018

SQ0832-0019 SQ0832-0020 SQ0832-0021 SQ0832-0026 SQ0832-0027 SQ0832-0028

SQ0832-0029

Номинальное

напряже-

ние, В

перемен-

ный ток, AC

24, 48, 60,

115, 230

230

230

постоянный

ток, DC

24, 48, 60

–

24

–

Активная

(индуктив-

ная при cos.

φ=0,6) на-

грузка, А

обогрев

10 (4)

–

10 (2)

5 (4)

10 (4)

8 (1,6)

6 (1)

10 (2*)

охлаждение

5 (4)

10 (2)

–

5 (4)

8 (1,6)

Чувствительный элемент

термисторный

датчик

биметаллическая пластина

цифровой

дифферен-

циальный

параме-

трический

датчик

термисторный

датчик

термисторный

датчик/циф-

ровой диффе-

ренциальный

параметриче-

ский датчик

биметалличе-

ская пластина

Установка

параметра

термостат, °C

от +5 до +60

от 0 до +60

–

от -20 до +60

от 0 до +60

от 0 до +60

гигростат,

влажность

воздуха

–

от 35

до 95 %

–

от 50

до 90 %

–

Максимальное сечение прово-

да, присоединяемое к контакт-

ным зажимам, мм

2

2,5

Момент затяжки, Н*м

0,5

Тип индикации рабочего

состояния

–

светодиод

–

750

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Термостат NO/NC 10/5 A 230 В TDM

SQ0832-0018

Термостат NO (охлаждение) 2 А 230 В TDM

SQ0832-0019

Термостат NС (обогрев) 10 А 230 В TDM

SQ0832-0020

Гигростат 5 А 230 В TDM

SQ0832-0021

Термостат электронный ТЭН-01 230В от -20 до +60 °C TDM

SQ0832-0026

Термостат электронный ТЭН-02 230В от -20 до +60 °C TDM

SQ0832-0027

Гигротерм электронный ГТЭН-03 230В от 0 до +60 °C / от 50 до 90% RH TDM

SQ0832-0028

Термостат сдвоенный NO/NC (охлаждение/обогрев) 10/5A 230В

от 0 до +60 °C TDM

SQ0832-0029

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0832-0018

200

13

49

45

22

SQ0832-0019

13,1

48

20

SQ0832-0020
SQ0832-0021

150

13,6

45,5

26,5

26,5

SQ0832-0026

12,6

SQ0832-0027

12,4

SQ0832-0028

100

15,4

43

27

26

SQ0832-0029

150

13

49

45

22

Ассортимент

Упаковка

Наименование параметра

Значение

SQ0832-0018

SQ0832-0019 SQ0832-0020 SQ0832-0021 SQ0832-0026 SQ0832-0027 SQ0832-0028

SQ0832-0029

Температура хранения /

эксплуатации, °C

от -10 до +50 / от -20 до +70

от -10 до+50 /

от -20 до +50

Степень защиты по ГОСТ

14254-96

IP20

751

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

67

50

65

42,5

77

60

62

69

50

38

38

43

38

67

50

65

42,5

77

60

62

69

50

38

38

43

38

67

50

65

42,5

77

60

62

69

50

38

38

43

38

67

50

65

42,5

77

60

62

69

50

38

38

43

38

Габаритные размеры

(мм)

Cхемы подключения

SQ0832-0019, SQ0832-0020

SQ0832-0018

SQ0832-0021

SQ0832-0027

SQ0832-0026

SQ0832-0028

SQ0832-0029

71

71

71

71

34,5

26 29

26 29

38

43

60

33

L

N

2

1

<

θ

L

N

2

1

<

θ

L

N

RF/Acc
RF/Acc

<

θ

RF/Acc

RF/Acc

AC 250 В

AC 250 В

24 В

48/60 В

1 2 3 4 5 6 7

2

3

L

N

<

θ

RF

L
N

L

L

N

N

N

2

3

4

5

1

<

2

3

L

< θ

L

N

2

3

4

5

1

≥ 1

< θ

< φ

L

L
N

N

<

<

L1

11 12

23 24

N1

L2

N2

SQ0832-0018

SQ0832-0019

SQ0832-0026

SQ0832-0029

SQ0832-0027

SQ0832-0028

SQ0832-0020

SQ0832-0021

67

46

50

752

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

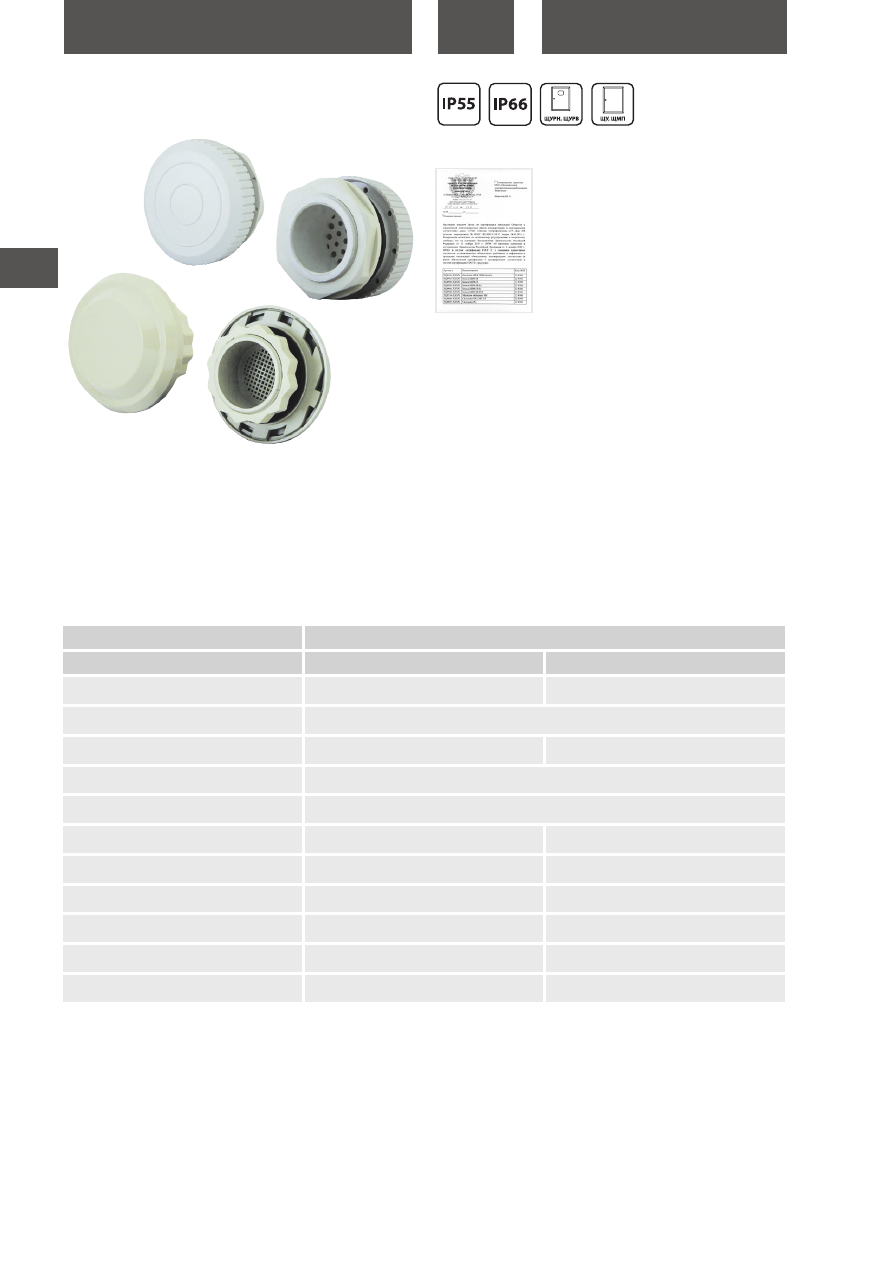

СИСТЕМА КОНТРОЛЯ МИКРОКЛИМАТА В ШКАФАХ

УСТРОЙСТВА КОМПЕНСАЦИИ ДАВЛЕНИЯ

Назначение

•  Компенсация разности давлений в шкафах и сборках с целью

недопущения проникновения в шкаф пыли и влаги.

Применение

•  Шкафы учета уличного исполнения.

•  Прочие шкафы, эксплуатирующиеся при большой разнице

дневных и ночных температур.

Преимущества

•  Самое простое и недорогое устройство для регулировки дав-

ления в шкафах.

•  Отвод излишней влаги через одностороннюю мембрану.

•  Простой монтаж.

•  Широкий диапазон рабочих температур.

•  Высокая степень защиты.

Технические характеристики

Отказное письмо

Наименование параметра

Значение

Модель

УКД1 (арт. SQ0832-0101)

УКД2 (арт. SQ0832-0102)

Крепление

резьба M40x1,5 с гайкой

резьба  PG29 с накидной гайкой

Момент затяжки, Нм

5 (max 10)

Монтажная глубина, мм

≈16

≈13

Уплотнение

уплотнительное кольцо NBR

Фильтр

водонепроницаемая мембрана

Воздухопроницаемость, л/ч

1200 (при мин. разности давлений 70 мбар)

800 (при мин. разности давлений 70 мбар)

Габариты, мм

60x37

65,5x30,5

Степень защиты

IP66

IP55

Монтажное положение

любое

вертикальное

Температура эксплуатации/хранения, °C

от –35 до +70/ от –45 до +80

от –45 до +70/ от –55 до +80

Размер монтажного отверстия, мм

40,5 ±0,5

37 ±1

753

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Степень защиты

Устройство компенсации давления в шкафах УКД1

D=40 мм IP66 TDM

SQ0832-0101

IP66

Устройство компенсации давления в шкафах УКД2

D=37 мм IP55 TDM

SQ0832-0102

IP55

Ассортимент

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0832-0101

2

0,12

200

11,9

300

400

270

SQ0832-0102

0,11

11

355

325

285

Упаковка

Габаритные размеры

(мм)

SQ0832-0101

SQ0832-0102

754

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

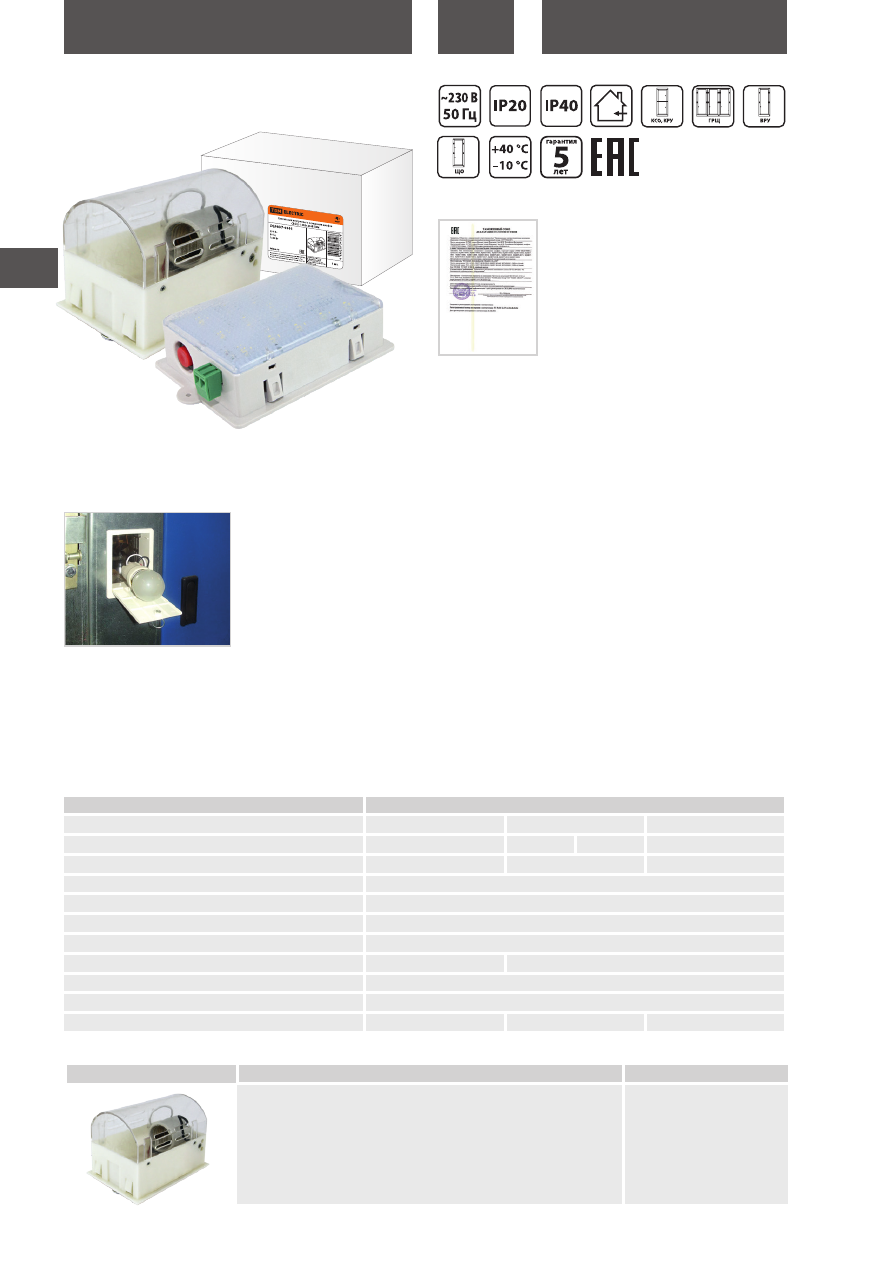

СВЕТИЛЬНИКИ ВНУТРЕННЕГО ОСВЕЩЕНИЯ ШКАФОВ

СЕРИИ

СВОШ

Назначение

•  Для внутреннего освещения камер КСО, ячеек КРУ и другого

электрощитового оборудования.

Применение

•  Освещение монтажных панелей в электрощитах.

•  Подсветка приборов учета электроэнергии.

•  Освещение зоны ремонта КСО и КРУ.

Материалы

•  Корпус выполнен из ударопрочного пластика, не поддержива-

ющего горение.

•   Патрон керамический (СВОШ-1).

Технические характеристики

Наименование параметра

Значение

Тип светильника

СВОШ-1

СВОШ-2

СВОШ-3

Номинальное напряжение ±10%, В

230

12-36

85-230

65-230 АС/DC

Мощность, Вт

40

6

5

Частота, Гц

50/60

Сечение подключаемых проводников, мм

2

0,75–1,5

Минимальное расстояние до освещаемого объекта, м

0,2

Материал корпуса

АБС-пластик UL94 V-O (негорючий)

Тип источника света

лампа

светодиод

Климатическое исполнение

УХЛ3

Диапазон рабочих температур, °С

от -10 до +40

Степень защиты

IP20

IP40

IP20

Декларация ТР ТС

Конструкция

•  Клипсы на корпусе для легкой установки в щит.

•  Винтовая клеммная колодка, для подключения к сети питания

на корпусе.

Преимущества

•  Возможность производить замену лампы освещения без

отключения от электрической сети (СВОШ-1).

•  Стойкость корпуса к ударным нагрузкам.

•  Возможность включения/отключения светильника как снару-

жи, так и внутри шкафа, благодаря двум кнопкам на корпусе

светильника (СВОШ-2).

•  Хорошие электроизоляционные свойства.

•  Возможность использования ламп накаливания 230 и 36 В с

цоколем Е27 до 40 Вт, а также светодиодных ламп с цоколем

Е27, подходящих по габаритам 45х75 мм (СВОШ-1).

•  Освещения без пульсирующего эффекта.

•  СВОШ-2 может использоваться как в сети переменного, так и

постоянного тока.


Наименование

Артикул

Светильник внутреннего освещения шкафов СВОШ-1 40Вт 230В AC IP20 TDM

SQ0837-0001

Ассортимент

755

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

116

82

134

40

122

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0837-0001

50

11

465

280

450

SQ0837-0003

9,8

300

460

SQ0837-0004
SQ0837-0017

50

12

450

260

390

Упаковка

Габаритные размеры

(мм)

116

107

79

70

3

100

83

65


Наименование

Артикул

Страницы

Лампа накаливания "Шар прозрачный" 40 Вт-230 В-Е27 TDM

SQ0332-0002

82

Лампа накаливания "Шар матовый" 40 Вт-230 В-Е27 TDM

SQ0332-0006

Дополнительное оборудование для СВОШ-1

SQ0837-0003

SQ0837-0004

SQ0837-0001

SQ0837-0017


Наименование

Артикул

Светильник внутреннего освещения шкафов

СВОШ-2 6Вт 230В AC/DC IP40 LED TDM

SQ0837-0003

Светильник внутреннего освещения шкафов

СВОШ-2 6Вт 36В AC/DC IP40 LED TDM

SQ0837-0004

Светильник внутреннего освещения шкафов СВОШ-3 5Вт 230В AC/

DC IP20 LED (крепление винт/магнит) TDM

SQ0837-0017

351

325

35,5

756

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

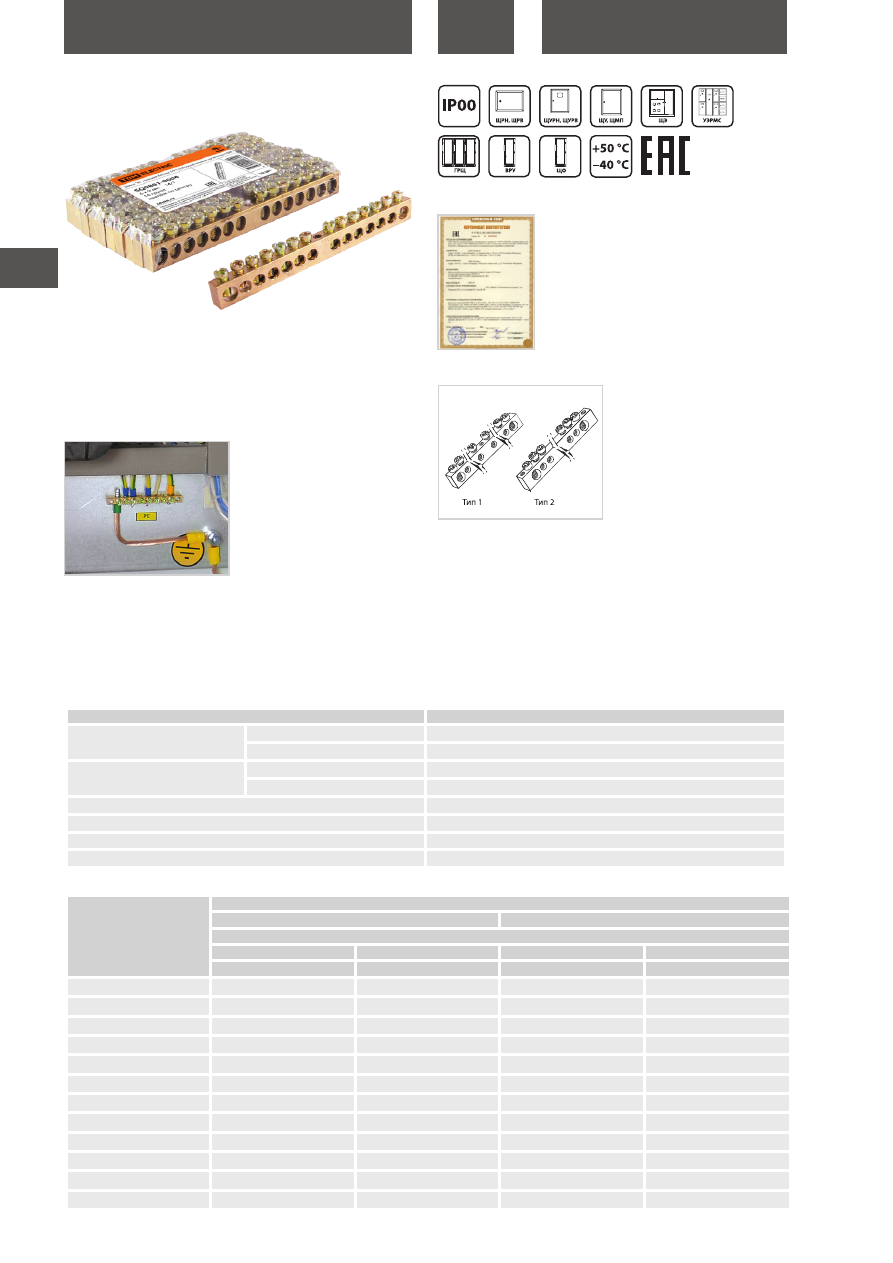

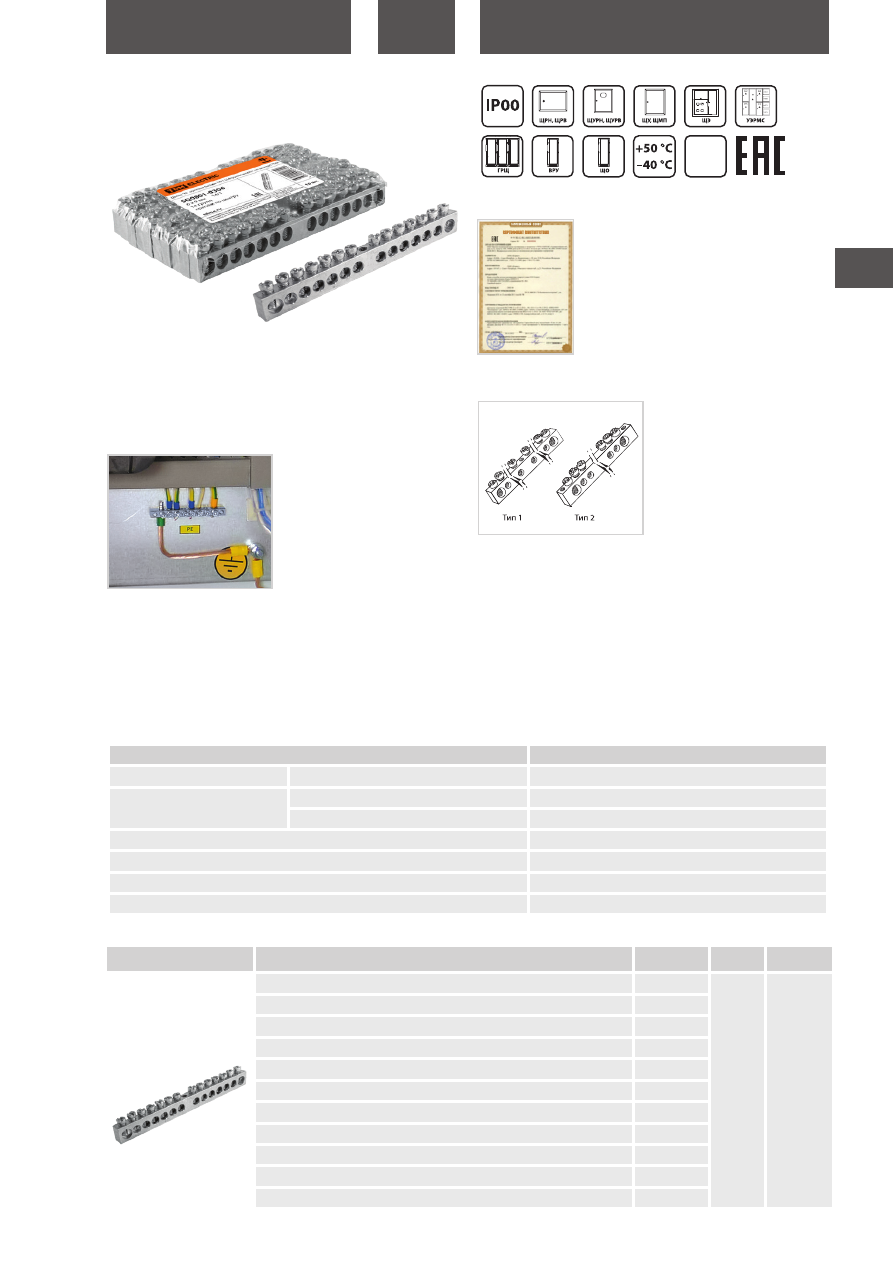

ШИНЫ НУЛЕВЫЕ

Назначение

•  Для присоединения нулевых рабочих (N) и нулевых защитных

проводов (РЕ) в щитовом оборудовании.

Применение

•

•  В шкафах, щитах, сборках.

•  В технологическом оборудовании в качестве комплектующих.

Материалы

•  Контактная группа шин изготовлена из латуни с содержанием

меди не менее 57%.

•  Прижимные винты изготовлены из оцинкованной стали.

Наименование параметра

Значение

Номинальный ток In, А

для шин сечением 6х9 мм

100

для шин сечением 8х12 мм

125

Максимальное сечение

подключаемого проводника, мм²

для шин сечением 6х9 мм

10

для шин сечением 8х12 мм

16

Степень защиты

IP00

Рабочая температура окружающей среды, °С

от –40 до +50

Среднее значение относительной влажности, не более

90%

Номинальное напряжение, В

400

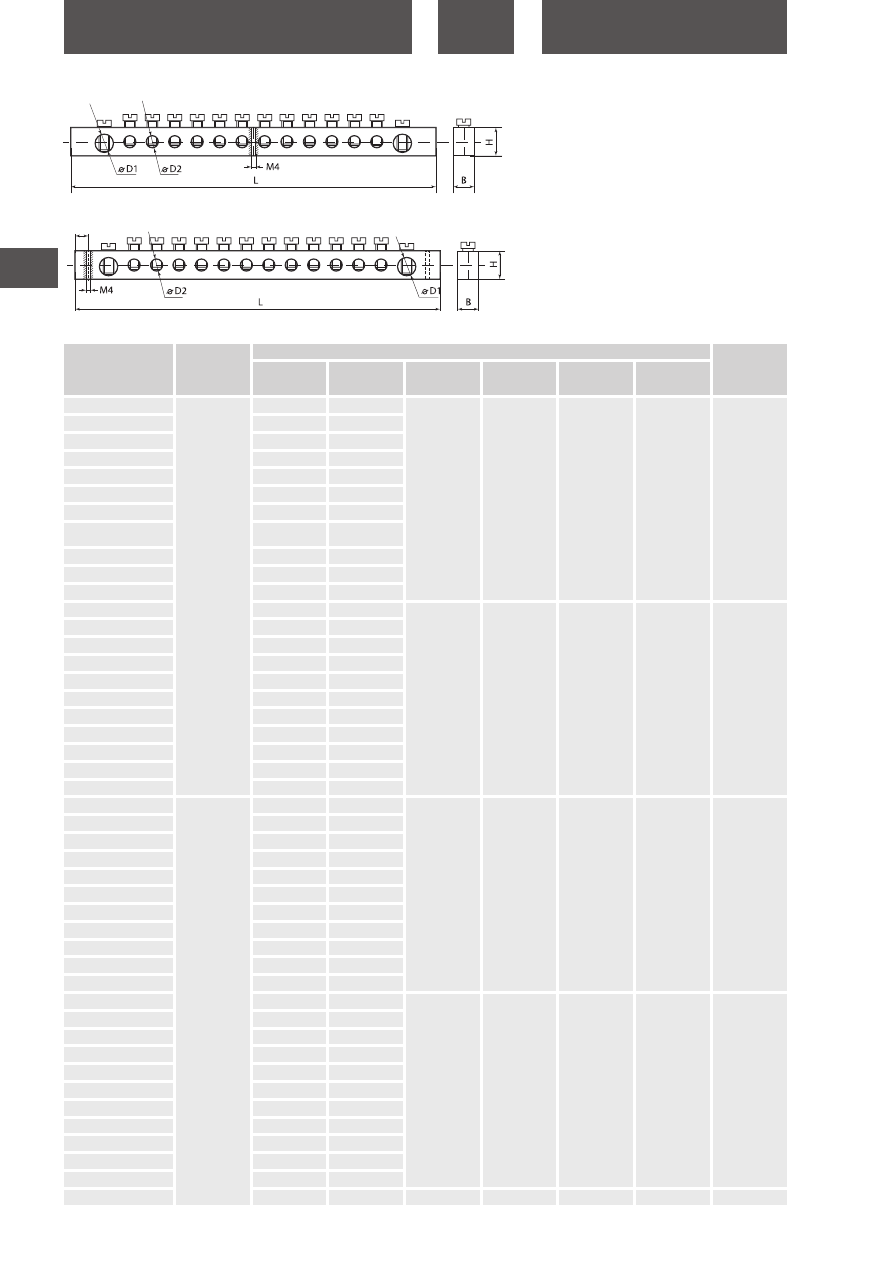

Количество групп

(отверстий)

Тип крепления

Тип 1 (по центру)

Тип 2 (по краям)

Размеры, мм

6х9

8х12

6х9

8х12

Артикул

Артикул

Артикул

Артикул

4

SQ0801-0036

SQ0801-0047

SQ0801-0057

SQ0801-0066

6

SQ0801-0037

SQ0801-0048

SQ0801-0058

SQ0801-0067

8

SQ0801-0002

SQ0801-0049

SQ0801-0001

SQ0801-0068

10

SQ0801-0038

SQ0801-0050

SQ0801-0059

SQ0801-0069

12

SQ0801-0040

SQ0801-0051

SQ0801-0060

SQ0801-0070

14

SQ0801-0004

SQ0801-0006

SQ0801-0003

SQ0801-0005

16

SQ0801-0042

SQ0801-0052

SQ0801-0061

SQ0801-0071

18

SQ0801-0043

SQ0801-0053

SQ0801-0062

SQ0801-0072

20

SQ0801-0044

SQ0801-0054

SQ0801-0063

SQ0801-0073

22

SQ0801-0045

SQ0801-0055

SQ0801-0064

SQ0801-0074

24

SQ0801-0046

SQ0801-0056

SQ0801-0065

SQ0801-0075

168

–

–

SQ0801-0086

–

Ассортимент

Технические характеристики

Конструкция

Шины крепятся через отверстие

по центру (тип 1) или по краям

(тип 2).

•  Крепление шин на поверхность осуществляется через изолято-

ры нулевой шины (

см. стр. 680

), а также (в случае использова-

ния шины в качестве заземляющего элемента) непосредствен-

но на панель щита.

•  При подключении к шине медных многожильных проводов

необходимо оконцевать их наконечниками-гильзами.

Преимущества

•  Широкий ассортимент шин позволяет точно подобрать подхо-

дящую под размер установки шину.

Сертификат ТР ТС

757

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Наименование

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса,

кг

Количество,

шт.

Масса,

кг

Габаритные размеры, мм

Длина

Ширина Высота

Шина "N" нулевая 6х9мм 4/1 (4 группы/крепеж по центру) TDM

SQ0801-0036

10

0,15

960

14,5

250

170

90

Шина "N" нулевая 6х9мм 4/2 (4 группы/крепеж по краям) TDM

SQ0801-0057

0,16

800

13,0

Шина "N" нулевая 6х9мм 6/1 (6 групп/крепеж по центру) TDM

SQ0801-0037

0,21

720

15,0

Шина "N" нулевая 6х9мм 6/2 (6 групп/крепеж по краям) TDM

SQ0801-0058

0,23

600

13,5

Шина "N" нулевая 6х9мм 8/1 (8 групп/крепеж по центру) TDM

SQ0801-0002

0,27

400

10,6

260

150

80

Шина "N" нулевая 6х9мм 8/2 (8 групп/крепеж по краям) TDM

SQ0801-0001

10,7

140

Шина "N" нулевая 6х9мм 10/1 (10 групп/крепеж по центру) TDM

SQ0801-0038

0,33

450

15,0

250

170

90

Шина "N" нулевая 6х9мм 10/2 (10 групп/крепеж по краям) TDM

SQ0801-0059

Шина "N" нулевая 6х9мм 12/1 (12 групп/крепеж по центру) TDM

SQ0801-0040

0,38

360

13,5

Шина "N" нулевая 6х9мм 12/2 (12 групп/крепеж по краям) TDM

SQ0801-0060

0,39

14,0

Шина "N" нулевая 6х9мм 14/1 (14 групп/крепеж по центру) TDM

SQ0801-0004

0,47

200

9,3

260

140

80

Шина "N" нулевая 6х9мм 14/2 (14 групп/крепеж по краям) TDM

SQ0801-0003

0,51

10,2

250

Шина "N" нулевая 6х9мм 16/1 (16 групп/крепеж по центру) TDM

SQ0801-0042

0,50

300

15,0

170

90

Шина "N" нулевая 6х9мм 16/2 (16 групп/крепеж по краям) TDM

SQ0801-0061

0,47

14,0

Шина "N" нулевая 6х9мм 18/1 (18 групп/крепеж по центру) TDM

SQ0801-0043

0,60

250

15,0

Шина "N" нулевая 6х9мм 18/2 (18 групп/крепеж по краям) TDM

SQ0801-0062

0,56

14,0

Шина "N" нулевая 6х9мм 20/1 (20 групп/крепеж по центру) TDM

SQ0801-0044

0,63

240

15,0

Шина "N" нулевая 6х9мм 20/2 (20 групп/крепеж по краям) TDM

SQ0801-0063

0,60

14,5

Шина "N" нулевая 6х9мм 22/1 (22 группы/крепеж по центру) TDM SQ0801-0045

0,68

220

15,0

Шина "N" нулевая 6х9мм 22/2 (22 группы/крепеж по краям) TDM

SQ0801-0064

0,66

14,5

Шина "N" нулевая 6х9мм 24/1 (24 группы/крепеж по центру) TDM SQ0801-0046

0,75

200

15,0

Шина "N" нулевая 6х9мм 24/2 (24 группы/крепеж по краям) TDM

SQ0801-0065

0,73

14,5

Шина "N" нулевая 8х12мм 4/1 (4 группы/крепеж по центру) TDM

SQ0801-0047

0,33

450

15,0

Шина "N" нулевая 8x12мм 4/2 (4 группы/крепеж по краям) TDM

SQ0801-0066

0,35

420

14,5

Шина "N" нулевая 8x12мм 6/1 (6 групп/крепеж по центру) TDM

SQ0801-0048

0,42

360

15,0

Шина "N" нулевая 8x12мм 6/2 (6 групп/крепеж по краям) TDM

SQ0801-0067

0,47

300

14,0

Шина "N" нулевая 8x12мм 8/1 (8 групп/крепеж по центру) TDM

SQ0801-0049

0,54

280

15,0

Шина "N" нулевая 8x12мм 8/2 (8 групп/крепеж по краям) TDM

SQ0801-0068

0,58

260

Шина "N" нулевая 8x12мм 10/1 (10 групп/крепеж по центру) TDM

SQ0801-0050

0,64

220

14,0

Шина "N" нулевая 8x12мм 10/2 (10 групп/крепеж по краям) TDM

SQ0801-0069

0,70

200

Шина "N" нулевая 8х12мм 12/1 (12 групп/крепеж по центру) TDM

SQ0801-0051

0,81

180

14,5

Шина "N" нулевая 8x12мм 12/2 (12 групп/крепеж по краям) TDM

SQ0801-0070

Шина "N" нулевая 8х12мм 14/1 (14 групп/крепеж по центру) TDM

SQ0801-0006

0,78

100

7,8

240

100

Шина "N" нулевая 8х12мм 14/2 (14 групп/крепеж по краям) TDM

SQ0801-0005

0,81

8,1

Шина "N" нулевая 8х12мм 16/1 (16 групп/крепеж по центру) TDM

SQ0801-0052

1,04

140

14,5

250

170

Шина "N" нулевая 8x12мм 16/2 (16 групп/крепеж по краям) TDM

SQ0801-0071

Шина "N" нулевая 8х12мм 18/1 (18 групп/крепеж по центру) TDM

SQ0801-0053

1,13

120

13,5

Шина "N" нулевая 8x12мм 18/2 (18 групп/крепеж по краям) TDM

SQ0801-0072

Шина "N" нулевая 8х12мм 20/1 (20 групп/крепеж по центру) TDM

SQ0801-0054

1,27

110

14,0

Шина "N" нулевая 8x12мм 20/2 (20 групп/крепеж по краям) TDM

SQ0801-0073

Шина "N" нулевая 8х12мм 22/1 (22 группы/крепеж

по центру) TDM

SQ0801-0055

1,40

100

Шина "N" нулевая 8x12мм 22/2 (22 группы/крепеж

по краям) TDM

SQ0801-0074

Шина "N" нулевая 8х12мм 24/1 (24 группы/крепеж

по центру) TDM

SQ0801-0056

1,50

15,0

Шина "N" нулевая 8x12мм 24/2 (24 группы/крепеж

по краям) TDM

SQ0801-0075

220

190

Шина заземления ШЗ 168-2 6х9мм медная 1000 мм (168 групп/

без крепежа) TDM

SQ0801-0086

4,9

30

15,2

1000,5

65

30

Упаковка

758

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

5

Артикул

Тип установки

Размеры, мм

Винты

Количество

групп

(отверстий)

L

B

H

D1

D2

SQ0801-0036

тип 1

(по центру)

4

38

6

9

6

4

М4

SQ0801-0037

6

51

SQ0801-0002

8

64

SQ0801-0038

10

77

SQ0801-0040

12

90

SQ0801-0004

14

103

SQ0801-0042

16

116

SQ0801-0043

18

129

SQ0801-0044

20

142

SQ0801-0045

22

155

SQ0801-0046

24

168

SQ0801-0047

4

42

8

12

7,5

5

М5

SQ0801-0048

6

57

SQ0801-0049

8

72

SQ0801-0050

10

87

SQ0801-0051

12

102

SQ0801-0006

14

117

SQ0801-0052

16

147

SQ0801-0053

18

155

SQ0801-0054

20

162

SQ0801-0055

22

177

SQ0801-0056

24

192

SQ0801-0057

тип 2

(по краям)

4

42

6

9

6

4

М4

SQ0801-0058

6

54

SQ0801-0001

8

66

SQ0801-0059

10

78

SQ0801-0060

12

90

SQ0801-0003

14

102

SQ0801-0061

16

114

SQ0801-0062

18

126

SQ0801-0063

20

138

SQ0801-0064

22

150

SQ0801-0065

24

162

SQ0801-0066

4

49

8

12

7,5

5

М5

SQ0801-0067

6

63

SQ0801-0068

8

77

SQ0801-0069

10

91

SQ0801-0070

12

105

SQ0801-0005

14

119

SQ0801-0071

16

133

SQ0801-0072

18

147

SQ0801-0073

20

161

SQ0801-0074

22

175

SQ0801-0075

24

189

SQ0801-0086

168

1000

6

9

6

4

М4

Габаритные размеры

Тип 1

Тип 2

759

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

ШИНЫ НУЛЕВЫЕ НИКЕЛИРОВАННЫЕ

И НУЛЕВЫЕ НИКЕЛИРОВАННЫЕ НА ИЗОЛЯТОРАХ

Назначение

•  Для присоединения нулевых рабочих (N) и нулевых защитных

проводов (РЕ) в щитовом оборудовании.

Применение

В шкафах, щитах, сборках.

•  В технологическом оборудовании в качестве комплектующих.

Материалы

•  Контактная группа шин изготовлена из латуни (содержание

меди не менее 57%) с никелевым покрытием.

•  Прижимные винты изготовлены из никелированной  стали.

•  Изоляторы изготовлены из пластика, не поддерживающего

горение.

Наименование параметра

Значение

Номинальный ток In, А

для шин сечением 6х9 мм

100

Максимальное сечение

подключаемого проводника, мм²

для шин сечением 6х9 мм (отверстие Ø4 мм)

6

для шин сечением 8х12 мм (отверстие Ø6 мм)

16

Степень защиты

IP00

Рабочая температура окружающей среды, °С

от –40 до +50

Среднее значение относительной влажности, не более

90%

Номинальное напряжение, В

400


Наименование

Артикул

Тип

установки

Тип

изолятора

Шина "N" нулевая 6х9мм 4/1 (4 группы/крепеж по центру) никелированная TDM

SQ0801-0301

тип 1

(по центру)

без

изолятора

Шина "N" нулевая 6х9мм 6/1 (6 групп/крепеж по центру) никелированная TDM

SQ0801-0302

Шина "N" нулевая 6х9мм 8/1 (8 групп/крепеж по центру) никелированная TDM

SQ0801-0303

Шина "N" нулевая 6х9мм 10/1 (10 групп/крепеж по центру) никелированная TDM

SQ0801-0304

Шина "N" нулевая 6х9мм 12/1 (12 групп/крепеж по центру) никелированная TDM

SQ0801-0305

Шина "N" нулевая 6х9мм 14/1 (14групп/крепеж по центру) никелированная TDM

SQ0801-0306

Шина "N" нулевая 6х9мм 16/1 (16 групп/крепеж по центру) никелированная TDM

SQ0801-0307

Шина "N" нулевая 6х9мм 18/1 (18 групп/крепеж по центру) никелированная TDM

SQ0801-0308

Шина "N" нулевая 6х9мм 20/1 (20 групп/крепеж по центру) никелированная TDM

SQ0801-0309

Шина "N" нулевая 6х9мм 22/1 (22 группы/крепеж по центру) никелированная TDM

SQ0801-0310

Шина "N" нулевая 6х9мм 24/1 (24 группы/крепеж по центру) никелированная TDM

SQ0801-0311

Ассортимент

Технические характеристики

Конструкция

Шины крепятся через отверстие

по центру (тип 1) или по краям

(тип 2).

•  Крепление шин на поверхность осуществляется через изолято-

ры нулевой шины (

см. стр. 680

), а также (в случае использова-

ния шины в качестве заземляющего элемента) непосредствен-

но на панель щита.

•  При подключении к шине медных многожильных проводов

необходимо оконцевать их наконечниками-гильзами.

Преимущества

•  Позволяют производить коммутацию, как медных, так и алюми-

ниевых проводников.

•  Широкий ассортимент шин позволяет точно подобрать подхо-

дящие под размер установки шины.

Сертификат ТР ТС

гарантия

5

лет
