TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год)

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

709

МЕТАЛЛОКОРПУСА

tdme.ru

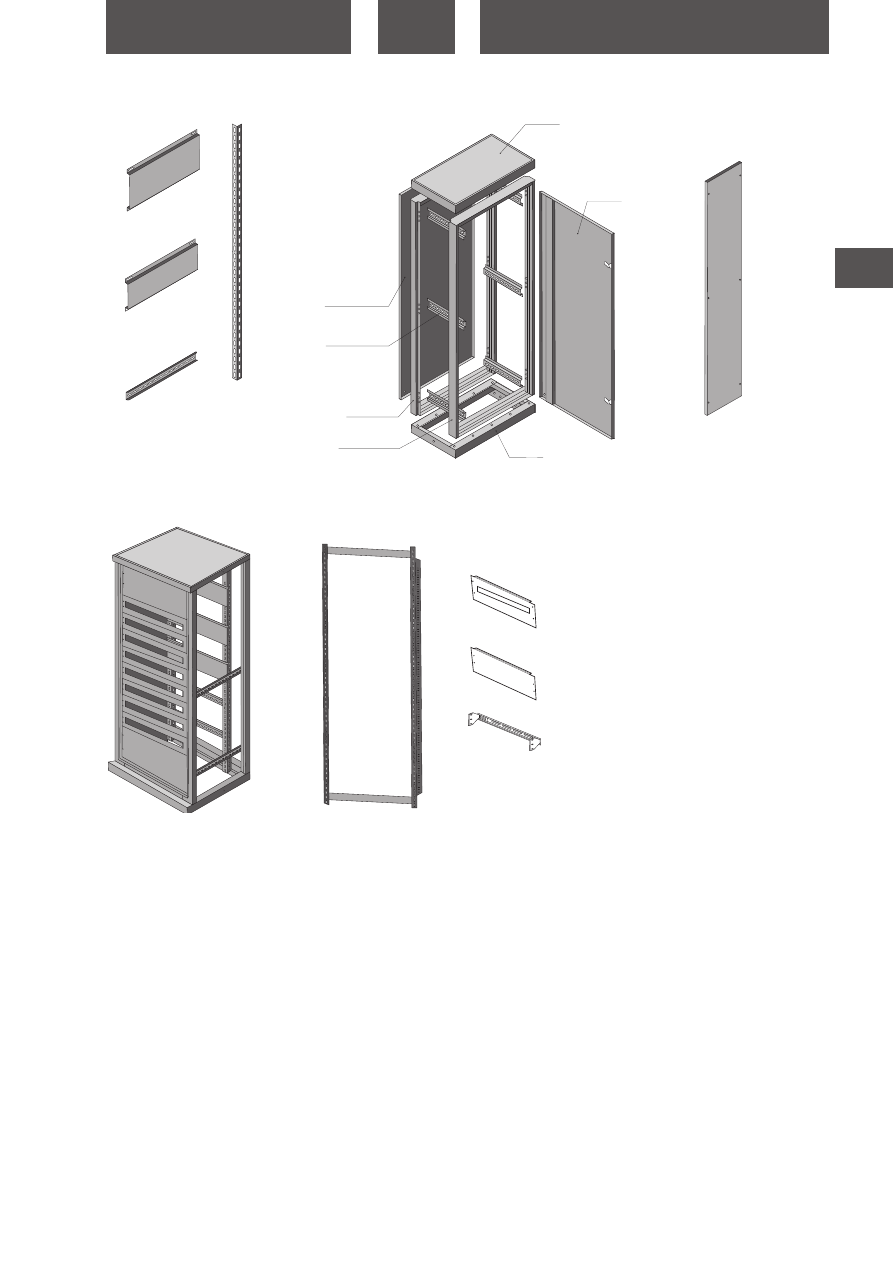

Каркас ВРУ сборный

Дверь

Цоколь

Крыша

Стенка задняя

Швеллер – 6 шт.

Рама задняя

Рама передняя

Пример использования модульной рамы и дополнительных аксессуаров:

Панель 220 мм х 1 шт.

Панель 160 мм х 2 шт.

Планка монтажная

50 мм х 2 шт.

Вертикальный

уголок х 2 шт.

Боковая панель для каркаса ВРУ

(в комплект поставки не входит)

Каркас ВРУ-1

Модульная рама для ВРУ-1

1. Фальш-панель с вырезом

Высота панелей: 150 мм.

Материал: сталь 1 мм

2. Фальш-панель глухая

Высота панелей: 150, 200, 300 мм

Материал: сталь 1 мм

3.Кронштейн с крепежом для DIN-рейки

(DIN-рейка в комплект не входит)

Материал: оцинкованная сталь 2 мм

Монтаж на модульную раму

ВРУ-1 (1800х450, 600, 800),

ВРУ-1 (2000х450, 600, 800)

Монтаж на каркасы
ВРУ-1 (1800х450, 600, 800),
ВРУ-1 (2000х450, 600, 800)
Материал: сталь 1 мм

Комплект поставки каркасов ВРУ
(сборно-разборных и цельносварных)

710

МЕТАЛЛОКОРПУСА

tdme.ru

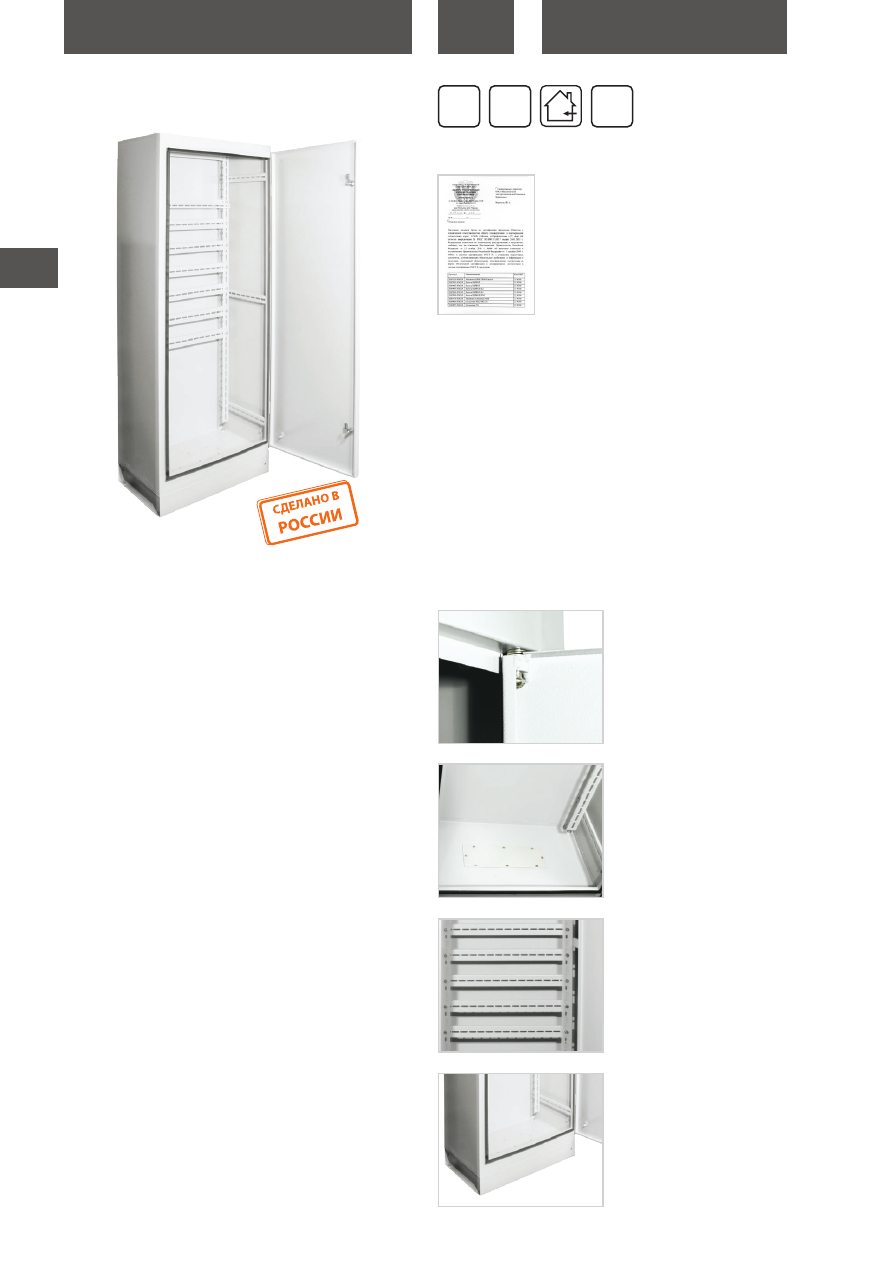

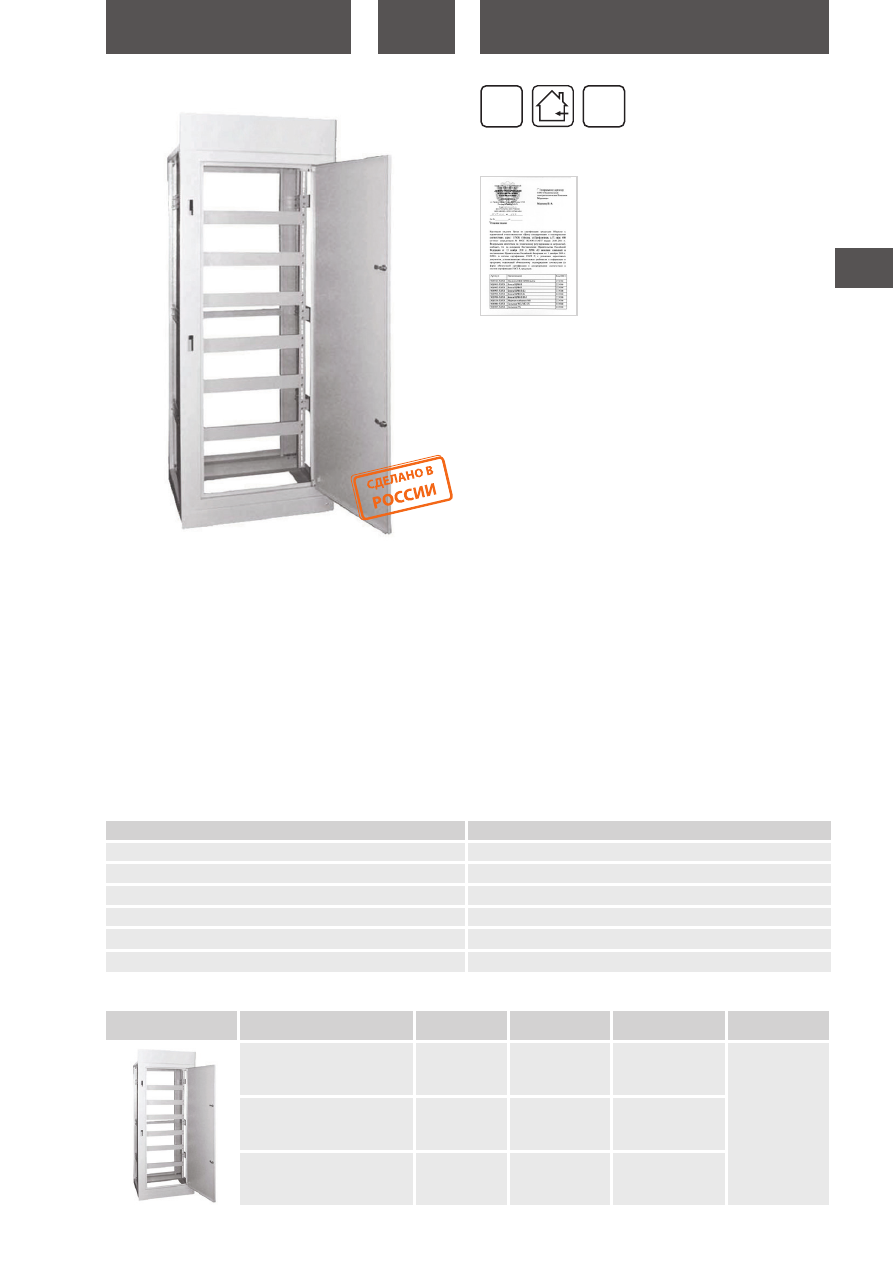

КОРПУСА СЕРИЙ

ШРС

ВРУ-МОНОБЛОЧНЫЙ

• Корпус с установленной дверью и боковыми панелями.

• Съемная задняя стенка.

Перенавешиваемая дверь.

Панель для ввода кабеля

(для IP54).

Назначение

• Сборка вводно-распределительных устройств, обеспечива-

ющих прием, распределение и учет электрической энергии

напряжением 400/230 В и частотой 50 Гц в трехфазных сетях.

Применение

• Производственные помещения.

• Объекты промышленности и инфраструктуры.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

• Степень защиты IP31/IP54.

• Простота конструкции.

• Высококачественное порошковое покрытие.

• Удобство монтажа.

Монтажные панели в комплекте:

• Н=70 мм перфорированная –

6 шт.

• Н=50 мм – 2 шт.

• Планка заземления – 1 шт.

(для IP31).

Цоколь 100 мм (для IP54).

Конструкция

Условные обозначения

Корпус ШРС-1

Ш – шкаф

Р – распределительный

С – силовой

1 – типоразмер

Отказное письмо

IP31 IP54

гарантия

год

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

711

МЕТАЛЛОКОРПУСА

tdme.ru

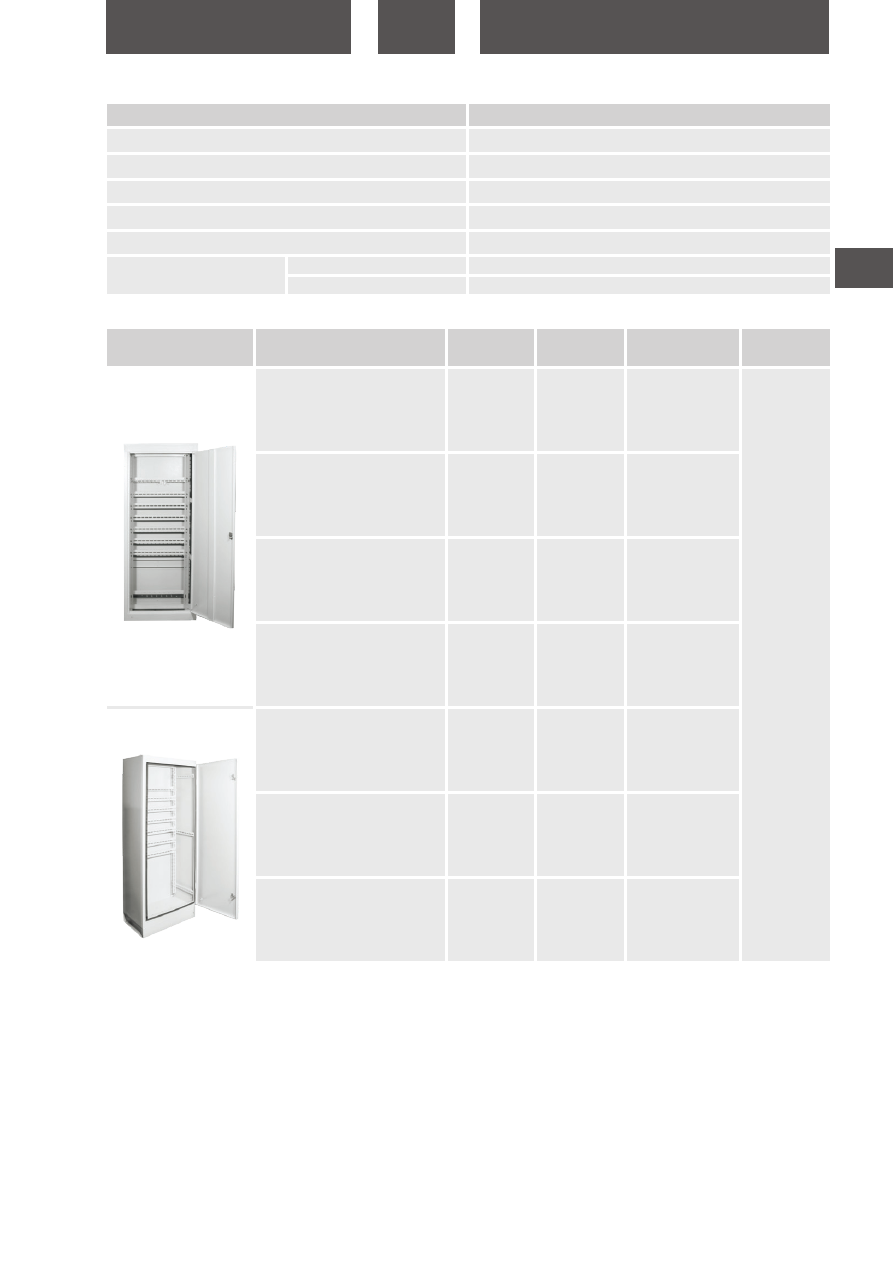

Ассортимент

Технические характеристики

Наименование параметра

Значение

Способ установки

напольный

Степень защиты

IP31/IP54

Толщина металла, мм

1,0–1,5

Цвет корпуса

RAL 7035

Номинальный ток, А

630

Климатическое исполнение

для IP31

УХЛ4

для IP54

УХЛ2


Наименование

Артикул

Масса, кг

Габаритные размеры

(ВхШхГ, мм)

Тип корпуса

Корпус ШРС-1 IP31 (1600х700х300) TDM

SQ0905-0124

1600х700х300

цельносварной

Корпус ШРС-2 IP31 (1600х500х300) TDM

SQ0905-0126

1600х500х300

Корпус ШРС-3 IP31 (1700х700х400) TDM

SQ0905-0128

1700х700х400

Корпус ВРУ (ШРС) моноблочный

(1700х800х450) TDM

SQ0905-0123

1700х800х450

Корпус ШРС-1 IP54 (1600х700х300) TDM

SQ0905-0125

1600х700х300

Корпус ШРС-2 IP54 (1600х500х300) TDM

SQ0905-0127

1600х500х300

Корпус ШРС-3 IP54 (1700х700х400) TDM

SQ0905-0129

1700х700х400

712

МЕТАЛЛОКОРПУСА

tdme.ru

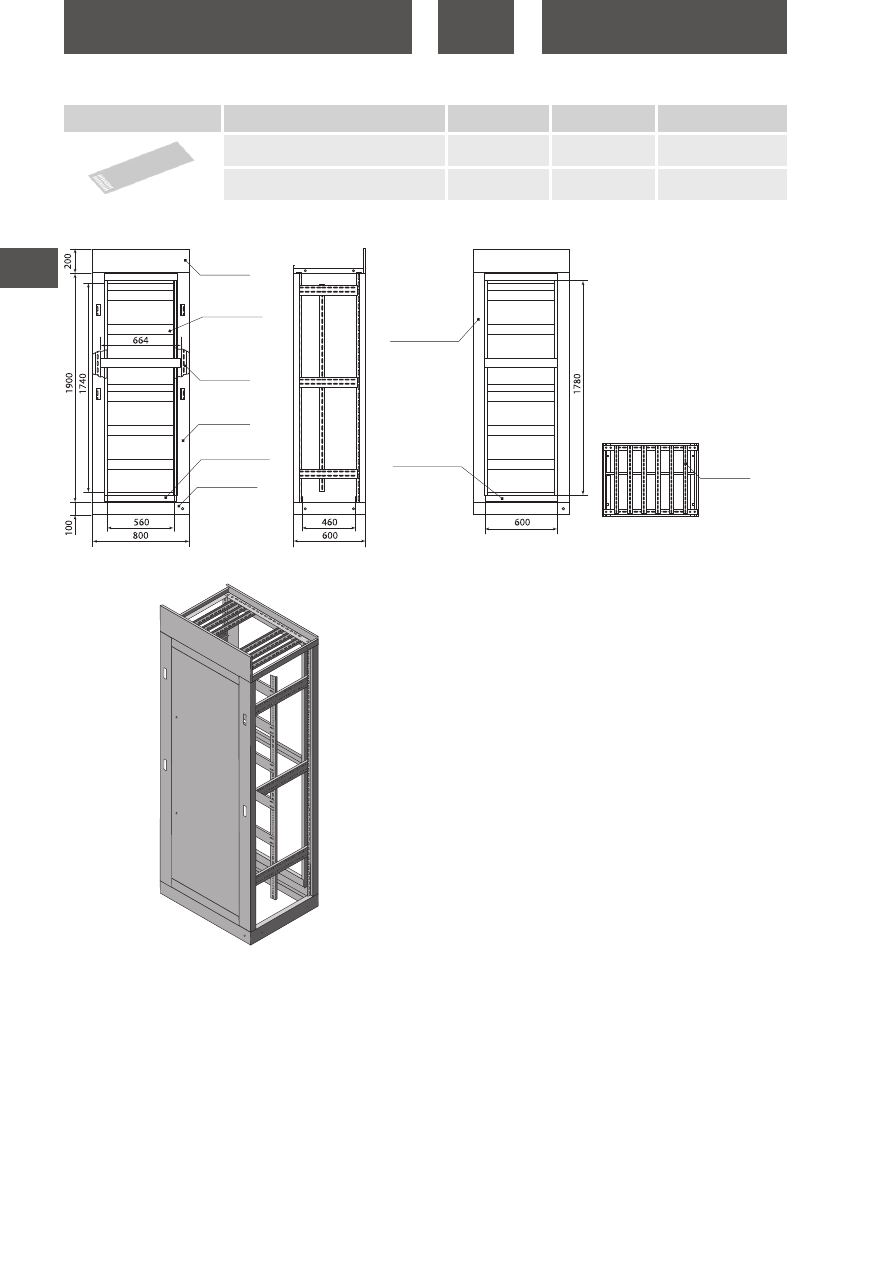

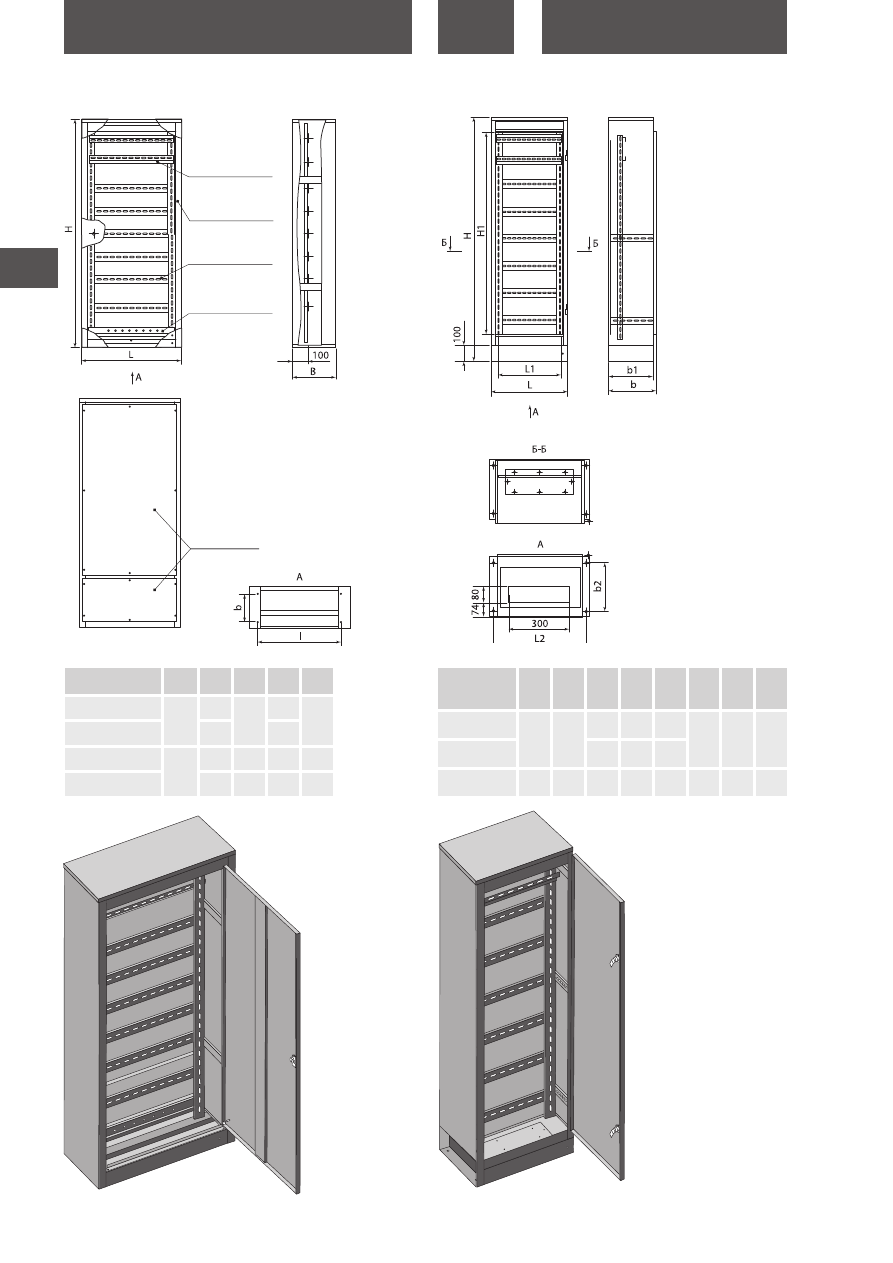

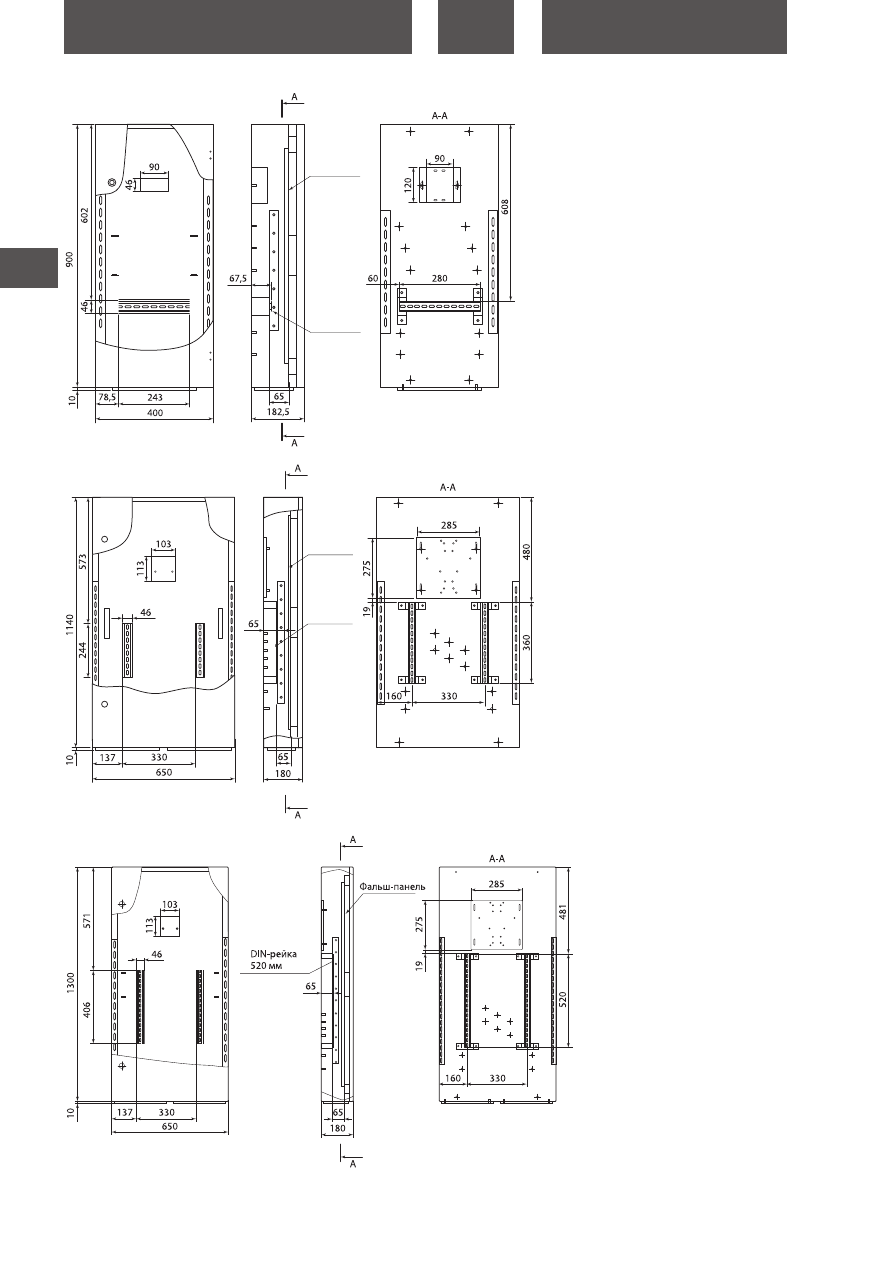

Габаритные размеры

(мм)

IP31

IP54

Корпус ШРС IP54

Корпус ШРС IP31

Стенки задние

верхняя и нижняя

на саморезах

Профиль

s=1,5 мм – 2 шт.

Каркас сварной s=1 мм

Планка монтажная

s=1,5 мм – 6 шт.

Планка заземления

Наименование

ШРС-1 IP31

1602,5

700

300

578

195

ШРС-2 IP31

500

378

ШРС-3 IP31

1702,5

700

400

578

295

ВРУ моноблочный

800

450

678

345

Наименование

ШРС-1 IP54

1602,5 1340

700

620

660

318

298

240

ШРС-2 IP54

500

420

460

ШРС-3 IP54

1702,5 1440

700

620

660

418

398

340

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

713

МЕТАЛЛОКОРПУСА

tdme.ru


Наименование

Артикул

Масса, кг

Габаритные размеры

(ВхШхГ, мм)

Тип корпуса

Корпус ЩО-70 (2200х800х600) TDM

SQ0905-0140

2000х800х600

сборно-разборный

Корпус ЩО-70 (2200х600х600) TDM

SQ0905-0141

2200х600х600

Корпус ЩО-70 (2200х800х600) TDM

в обрешетке

SQ0905-0142

2200х800х600

Ассортимент

КОРПУСА СЕРИИ

ЩО-70

Назначение

• Для дальнейшей сборки на его основе распределительных

щитов, рассчитанных на напряжение 0,4 кВ и силу тока до

2500 А.

Применение

• В производственных помещениях.

• На объектах промышленности.

Технические характеристики

Наименование параметра

Значение

Способ установки

напольный

Степень защиты

IP20

Толщина металла, мм

1,5–2

Цвет корпуса

RAL 7035

Номинальный ток, А

2500

Климатическое исполнение

УХЛ4

Условные обозначения
Корпус ЩО-70

Щ – щит

О – одностороннего обслуживания

70 – номер типовой электрической схемы

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый порошок.

Конструкция

• Сборно-разборный корпус.

• Монтажные панели в комплекте:

H=80 мм – 6 шт.

• Монтажная планка верхней рамки (в комплекте) – 6 шт.

Преимущества

• Удобство хранения и транспортировки (корпус поставляется

в разобранном виде в деревянной обрешетке).

• Удобство монтажа и быстрота сборки.

• Наличие вырезов для установки рукояток рубильников.

• Панель для измерительных приборов.

Отказное письмо

IP20

гарантия

год

714

МЕТАЛЛОКОРПУСА

tdme.ru

Габаритные размеры

(мм)

Корпус ЩО-70

Рамка верхняя

Планка

монтажная – 6 шт.

Рейка – 2 шт.

Поперечина – 2 шт.

Цоколь s=2 мм

Стойка

передняя – 2 шт.

Стойка

задняя – 2 шт.

Поперечина

задняя – 3 шт.

Планка

монтажная рамки

верхней – 6 шт.

Дверь s=1 мм, 2 замка

Остальные детали из металла s=1,5 мм

Аксессуары


Наименование

Артикул

Масса, кг

Габаритные размеры

(ВхШхГ, мм)

Боковая панель для ЩО-70 2000х600 TDM

SQ0905-0189

50х2000х600

Боковая панель для ЩО-70 2200х600 TDM

SQ0905-0159

150х2200х500

718

МЕТАЛЛОКОРПУСА

tdme.ru

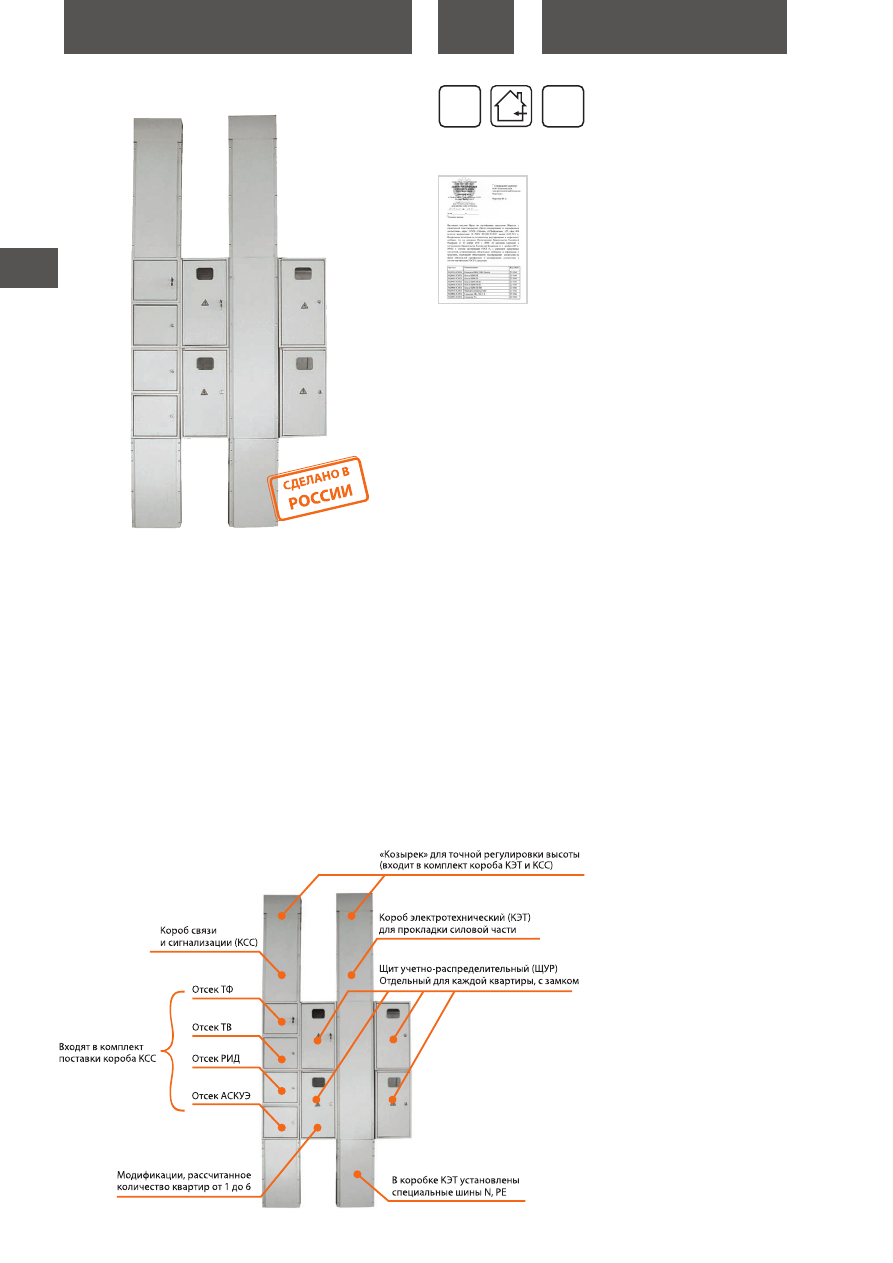

УСТРОЙСТВА ЭТАЖНЫЕ СЕРИИ

УЭРМС

Конструкция

Преимущества

• Навесная конструкция (не требует штробления стен).

• Удобство монтажа.

• Отдельный запирающийся учетно-распределительный ящик

для каждой квартиры.

• Различные варианты исполнений (от 2 до 6 квартир).

• Высококачественное порошковое покрытие.

Комплектация:

• Короб КЭТ.

• Короб КСС.

• Ящик ЯУР (ЩУР) (по количеству квартир).

Назначение

• Для дальнейшей сборки на его основе устройств ввода.

• Квартирное распределение и учет электроэнергии в сетях

напряжением 400/230 В и частотой 50 Гц.

• Защита отходящих квартирных линий от коротких замыканий,

перегрузок.

• Защита людей от поражения электрическим током.

• Для размещения слаботочных линий (телефония, телевизион-

ная, интернет-коммутация).

Корпус УЭРМС 4 кв. 2700 мм правосторонний

У – устройство

Э – этажное

Р – распределительное

М – модульное

С – секционное

4 кв. – количество квартир (от 2 до 6 квартир)

2700 мм – высота изделия (от 2500 до 3500 мм)

Условные обозначения

Отказное письмо

Применение

• Жилое строительство.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый порошок.

IP31

гарантия

год

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

719

МЕТАЛЛОКОРПУСА

tdme.ru

Ассортимент

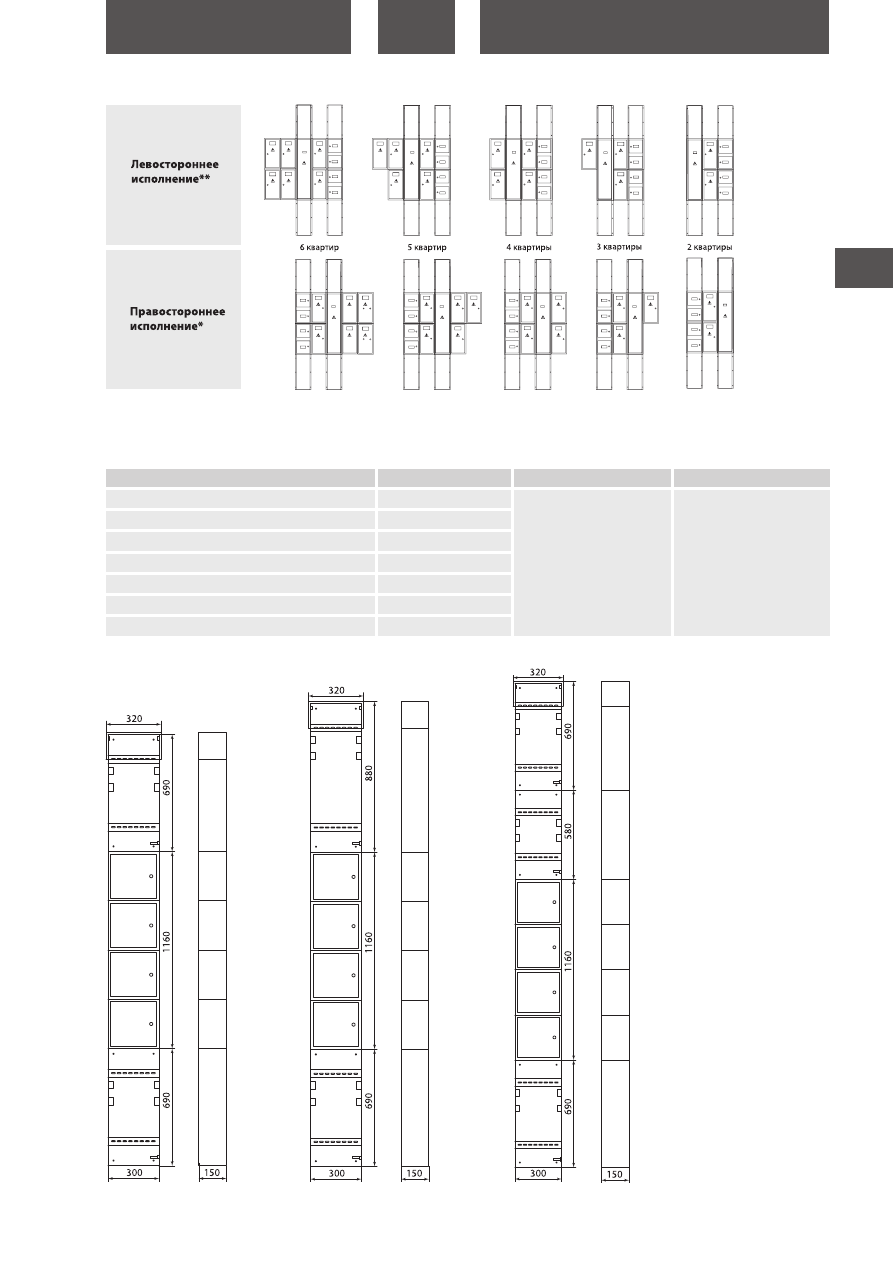

Варианты исполнения УЭРМС TDM

Наименование

Артикул

Размеры ниши

Способ монтажа

Короб КСС 2500 - 2700 мм универсальный TDM

SQ0905-8908

не требует штробления стен

навесной

Короб КСС 2710 - 2999мм универсальный TDM

SQ0905-8922

Короб КСС 3000 - 3400мм универсальный TDM

SQ0905-8925

Короб КЭТ 2500 - 2700 мм универсальный TDM

SQ0905-8907

Короб КЭТ 2710 - 2999мм универсальный TDM

SQ0905-8923

Короб КЭТ 3000 - 3400мм универсальный TDM

SQ0905-8924

Ящик ЯУР (ЩУР) TDM

SQ0905-8901

Расположение УЭРМС определяется относительно короба КСС

* Если все остальные элементы УЭРМС находятся справа от КСС, то исполнение «правостороннее».

** Если все остальные элементы УЭРМС находятся слева от КСС, то исполнение «левостороннее».

Габаритные размеры

(мм)

SQ0905-8908

SQ0905-8922

SQ0905-8925

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

721

МЕТАЛЛОКОРПУСА

tdme.ru

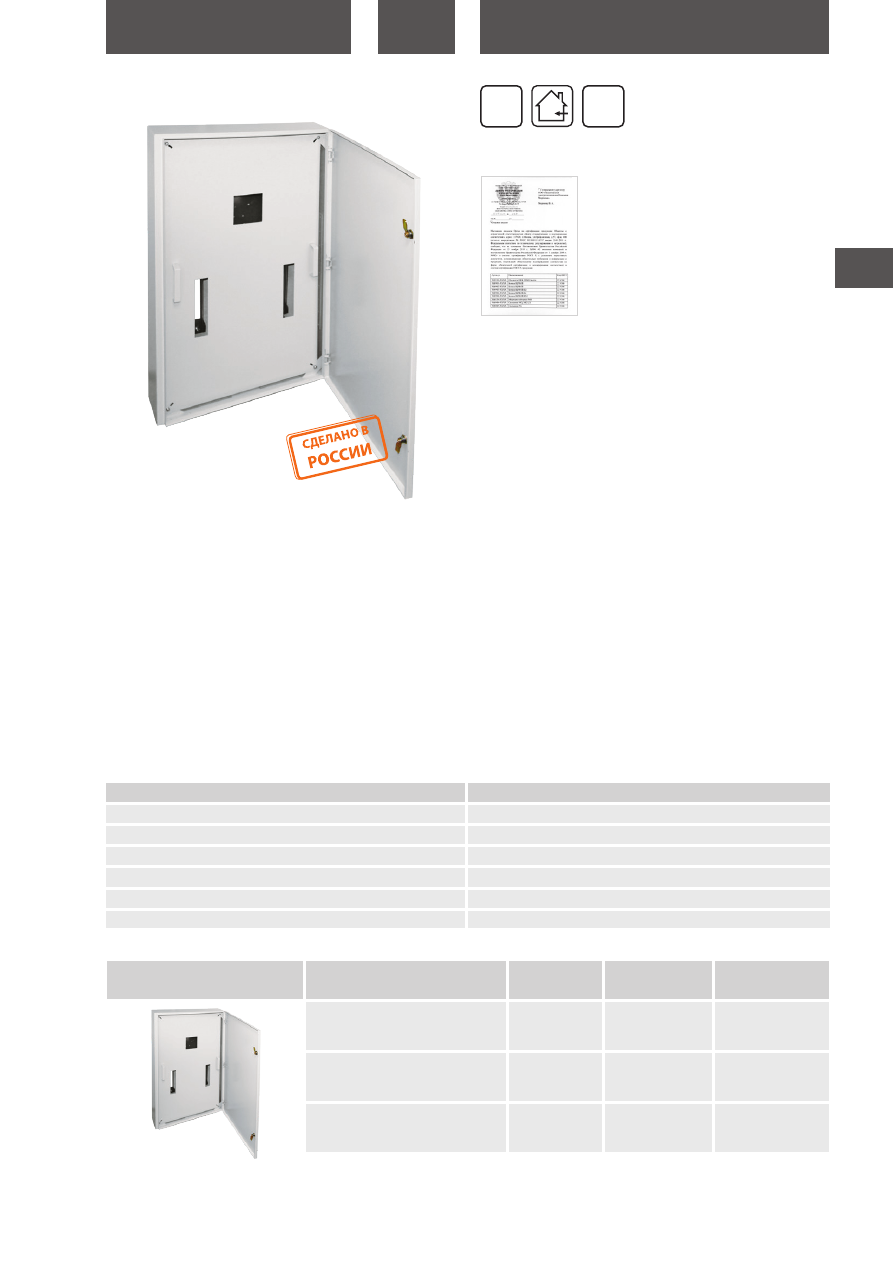

КОРПУСА СЕРИИ

ПР

Назначение

• Сборка пунктов распределительных серии ПР11.

• Прием и распределение электроэнергии в сетях напряжением

400/230 В и частотой 50 Гц.

• Защита от перегрузок и коротких замыканий.

• Нечастые коммутации электрических цепей.

Применение

• Производственные помещения.

• Объекты промышленности.

Материалы

• Корпус – сертифицированная сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый порошок.

• Аксессуары – листовая оцинкованная сталь.

Технические характеристики

Наименование параметра

Значение

Способ установки

навесной

Номинальный ток, А

до 630

Степень защиты

IP31

Толщина металла, мм

1,0

Цвет корпуса

RAL 7035

Климатическое исполнение

УХЛ4

Ассортимент


Наименование

Артикул

Масса изделия, кг

Габаритные размеры

(ВхШхГ, мм)

Корпус ПР-1 (900х400х165) IP31 TDM

SQ0905-0701

900х400х180

Корпус ПР-2 (1140х650х180) IP31 TDM

SQ0905-0702

23,5

1140х650х180

Корпус ПР-3 (1300х650х180) IP31 TDM

SQ0905-0703

26,54

1300х650х180

Преимущества

• Универсальность корпуса.

• Высокая технологичность.

• Рациональное использование рабочего пространства.

• Большой выбор аксессуаров.

• Быстрота сборки. Удобство монтажа.

Комплект поставки

• Корпус щита.

• Съемная оперативная панель.

• Панель для установки силового автоматического выключателя.

• DIN-рейки для установки модульной автоматики.

• Замки с ключами.

Отказное письмо

IP31

гарантия

год

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

723

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

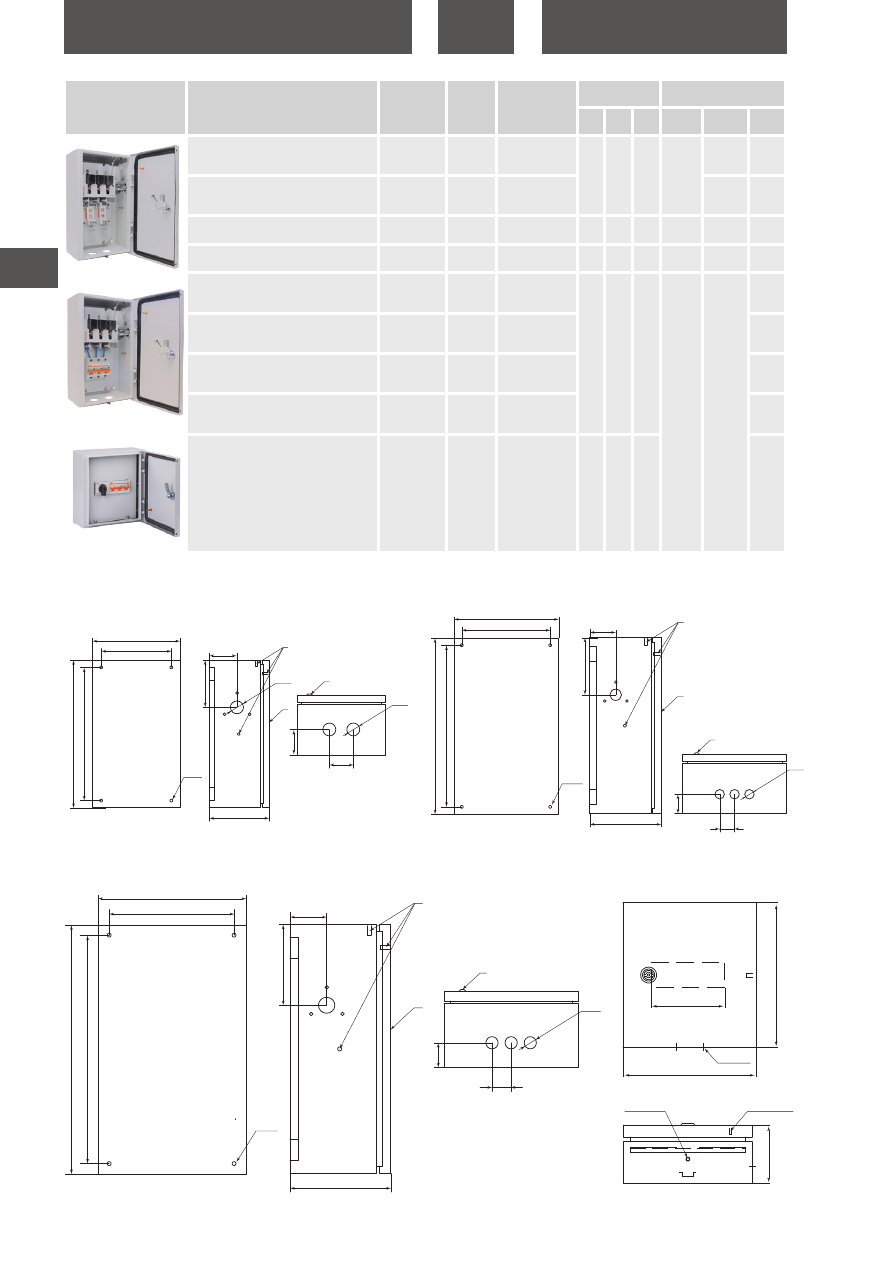

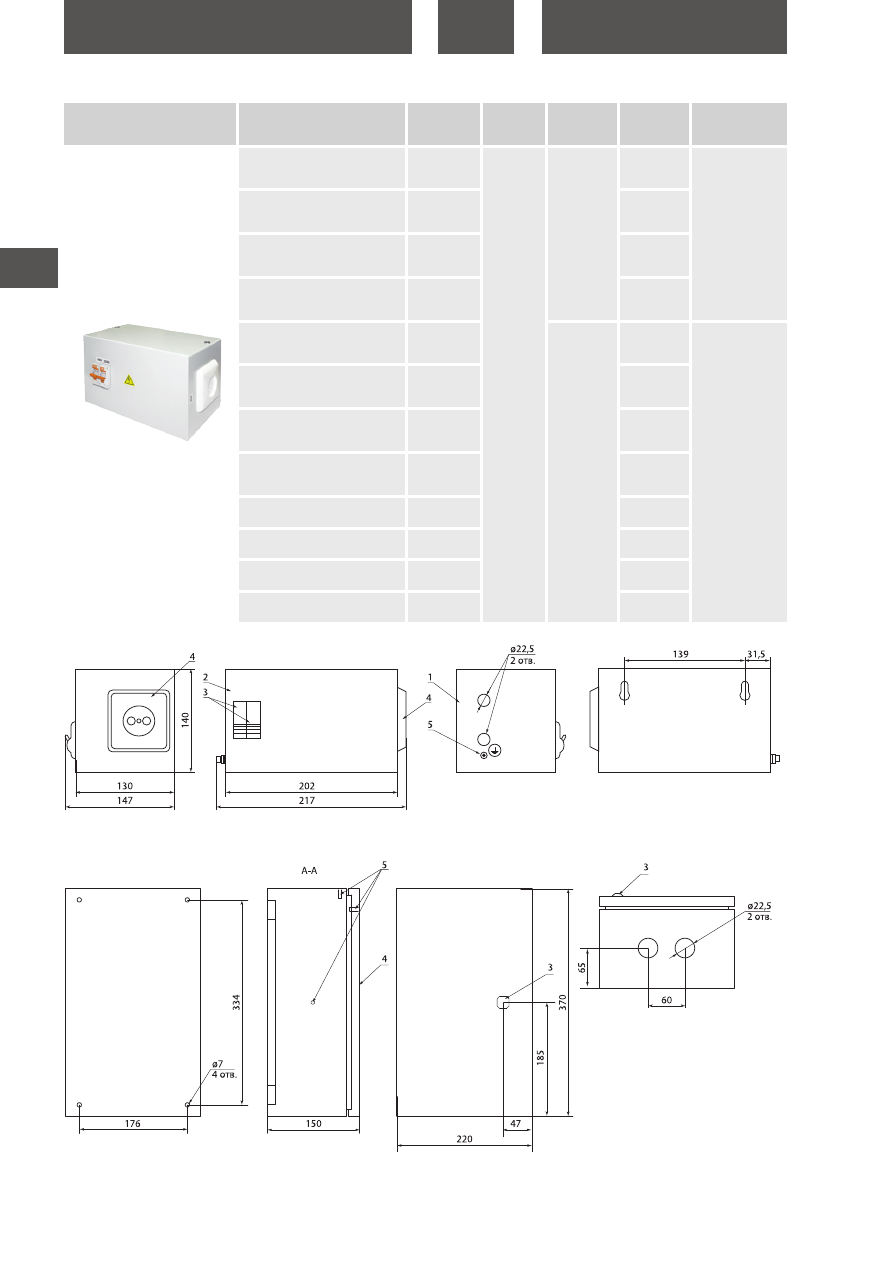

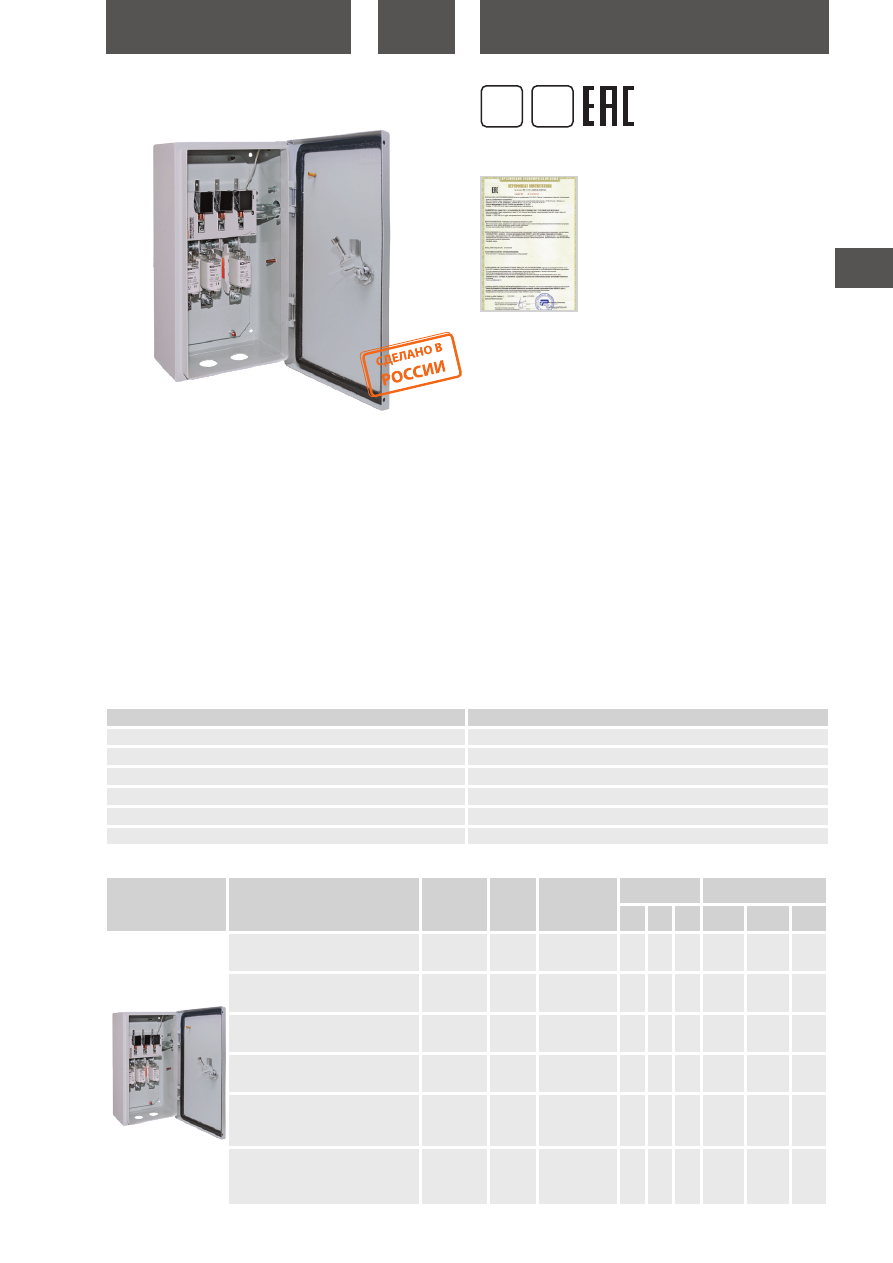

ЯЩИКИ С РУБИЛЬНИКОМ

И ПРЕДОХРАНИТЕЛЯМИ СЕРИИ

ЯРП

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый поро-

шок.

Конструкция

• Металлический корпус с монтажной панелью.

• Рубильник типа ВР32, либо РМ-100.

• Плавкие вставки ППНН, либо автоматические выключатели ВА-47.

• Установленное заземление рубильника.

• Комплект крепежа.

Преимущества

• Компактные размеры корпуса.

• Высококачественное порошковое покрытие.

• Возможность крепления на опору линии электропередач.

Технические характеристики

Ассортимент

Наименование параметра

Значение

Способ установки

навесной

Степень защиты

IP54

Толщина металла, мм

0,8–1,0

Цвет корпуса

RAL 7035

Номинальный ток, А

100–400

Климатическое исполнение

УХЛ2


Наименование

Артикул

Масса

изделия,

кг

Тип

выключателя-

разъединителя

Габаритные

размеры, мм

Плавкие вставки

Тип

Габарит

Ном.

ток, А

Ящик с рубильником и

предохранителями ЯРП-100А IP54 (с

ППНН) TDM

SQ1602-0001

5,50

ВР32-31В31250 370 225 150 ППН-33

100

Ящик с рубильником и

предохранителями ЯРП-250А IP54 (с

ППНН) TDM

SQ1602-0002

11,00

ВР32-35В31250 550 355 200 ППН-35

250

Ящик с рубильником и

предохранителями ЯРП-400А IP54 (с

ППНН) TDM

SQ1602-0003

17,00

ВР32-37В31250 675 405 220 ППН-37

400

Ящик с рубильником и

предохранителями ЯРП-П-100А IP54 (с

ППНН) перекидной TDM

SQ1602-0005

5,65

ВР32-31В71250 370 225 150 ППН-33

100

Ящик с рубильником и

предохранителями ЯРП-П-250А IP54 (с

ППНН) перекидной TDM

SQ1602-0006

11,20

ВР32-35В71250 550 355 200 ППН-35

250

Ящик с рубильником и

предохранителями ЯРП-П-400А IP54 (с

ППНН) перекидной TDM

SQ1602-0007

17,25

ВР32-37В71250 675 405 220 ППН-37

400

Назначение

• Нечастые коммутации и защита от токов короткого замыкания

в трехфазных сетях переменного тока напряжением 400/230 В

и частотой 50 Гц.

Применение

• Строительные объекты.

• Промышленные объекты.

• Гаражные кооперативы.

ЯРП-100 А IP54 (с ППНН)

Я – ящик

Р – с рубильником

П – и предохранителями

П – перекидной

100 А – номинальный ток, А (250 А, 400 А)

IP54 – степень защиты

ППНН – тип используемых предохранителей

Условные обозначения

Сертификат ТР ТС

IP54

гарантия

год

724

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

118

150

220

370 334

176

А-А

4 отв.

ø7

ø32

2 отв.

350

550

514

200

181

3 отв.

ø32

4 отв.

ø9,8

306

А-А

400

78,5

220

356

675

221

634

А-А

ø32

2 отв.

ø9,8

4 отв.

Габаритные размеры

(мм)

SQ1602-0001, SQ1602-0005, SQ1602-0004. SQ1602-0009,

SQ1602-0012, SQ1602-0013, SQ1602-0014, SQ1602-0015

SQ1602-0002, SQ1602-0006, SQ1602-0010

SQ1602-0003, SQ1602-0007, SQ1602-0011

SQ1602-0016


Наименование

Артикул

Масса

изделия,

кг

Тип

выключателя-

разъединителя

Габаритные

размеры, мм

Плавкие вставки

Тип

Габарит

Ном.

ток, А

Ящик с рубильником и

предохранителями ЯРП-100А IP54

(без предохранителей ППНН) TDM

SQ1602-0004

4,95

ВР32-31В31250

370 225 150

ППН-

33*

100

Ящик с рубильником и

предохранителями ЯРП-П-100А IP54

(без предохранителей ППНН) TDM

SQ1602-0009

5,10

ВР32-31В71250

100

Ящик с рубильником ЯРП-250А IP54

(без предохранителей ППНН) TDM

SQ1602-0010

9,71

ВР32-35В31250 550 355 200

ППН-

35*

250

Ящик с рубильником ЯРП-400А IP54

(без предохранителей ППНН) TDM

SQ1602-0011

15,12

ВР32-37В31250 675 405 220

ППН-

37*

400

Ящик с рубильником без

предохранителей ЯРП-100-100А IP54

(с авт. выкл. ВА 47-100) TDM

SQ1602-0012

4,90

ВР32-31В31250

370 225 150

ВА47-

100

Ящик с рубильником без

предохранителей ЯРП-100-63А IP54

(с авт. выкл. ВА 47-100) TDM

SQ1602-0013

4,90

ВР32-31В31250

Ящик с рубильником без

предохранителей ЯРП-100-32А IP54

(с авт. выкл. ВА 47-100) TDM

SQ1602-0014

4,90

ВР32-31В31250

Ящик с рубильником без

предохранителей ЯРП-100-25А IP54

(с авт. выкл. ВА 47-100) TDM

SQ1602-0015

4,90

ВР32-31В31250

Ящик с рубильником ЯРП-100А

модульный IP54 (РМ-100 + ВА 47-100)

TDM

SQ1602-0016

3,40

РМ-100

265 245 120

100

* в комплект поставки не входят

245

шпилька

М6х20

шпилька

М6х20

135

265

120

Ø32

2 отв.

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

725

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

ЯТП-0,25 220/12 2 авт.

Я – ящик

Т – с трансформатором

П – понижающим

0,25 – номинальная мощность трансформатора типа ОСО, кВт

220 – напряжение первичной обмотки, В

12 – напряжение вторичной обмотки, В (12 В, 24 В, 36 В, 42 В)

2 авт. – количество автоматических выключателей (2, 3 шт.)

Условные обозначения

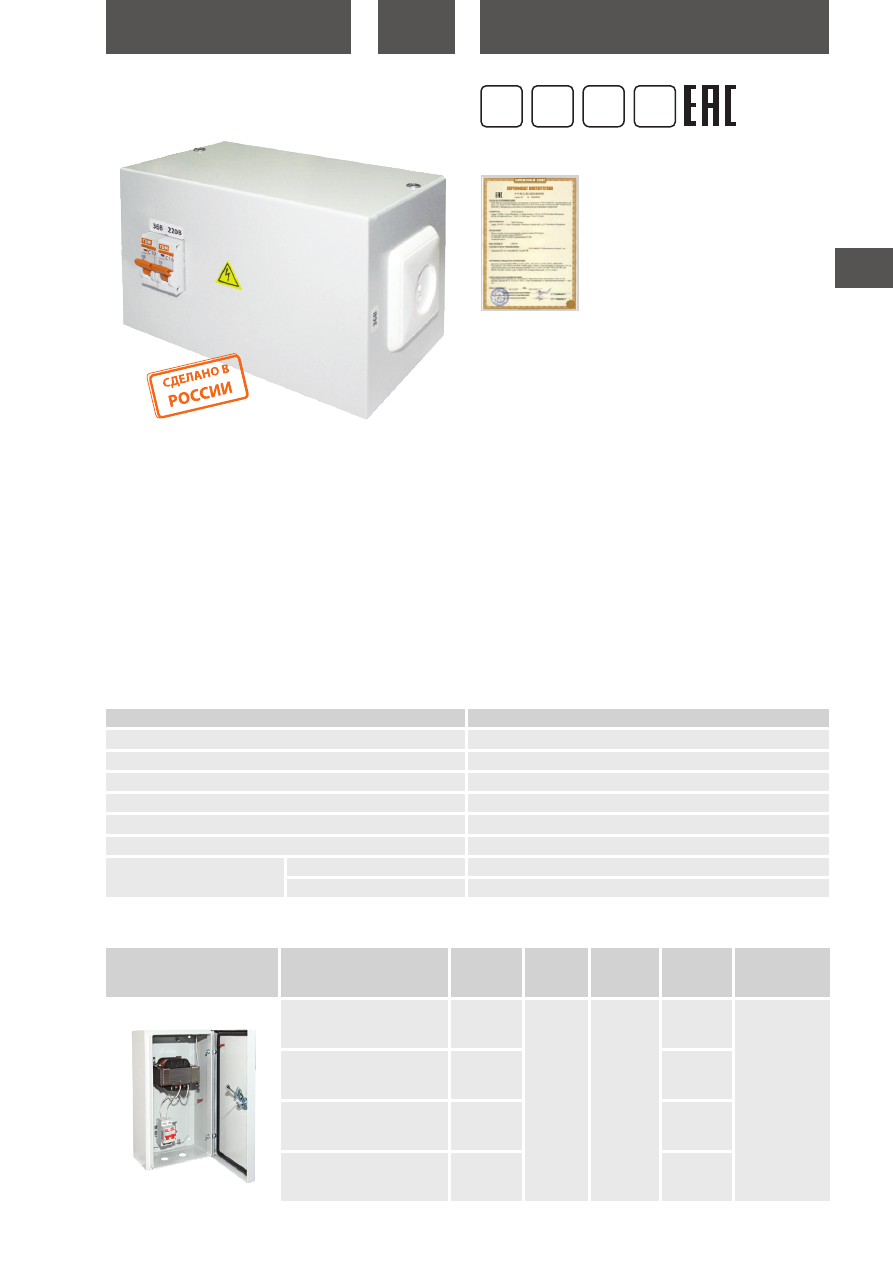

ЯЩИКИ С ПОНИЖАЮЩИМ ТРАНСФОРМАТОРОМ

СЕРИИ

ЯТП

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый порошок.

Конструкция

• Металлический корпус.

• Понижающий трансформатор типа ОСО-0,25, 0,4.

• Автоматические выключатели ВА47.

• Розетка (для IP31).

Преимущества

• Компактные размеры корпуса.

• Удобство подключения и использования.

• Высокий уровень электробезопасности.

• Высококачественное порошковое покрытие.

Наименование параметра

Значение

Вид установки

стационарный/навесной

Степень защиты

IP31/IP54

Толщина металла, мм

0,8

Цвет корпуса

RAL 7035

Напряжение изоляции, В

600

Максимально допустимое значение тока КЗ, кА

4,5

Климатическое исполнение

для IP31

УХЛ4

для IP54

УХЛ2

Технические характеристики

Назначение

• Питание цепей местного или ремонтного освещения.

• Подключение инструментов и переносных светильников.

Применение

• Промышленный сектор.

• Строительство.

Сертификат ТР ТС

Ассортимент


Наименование

Артикул

Масса, кг

Напряжение

первичной

обмотки, В

Напряжение

вторичной

обмотки, В

Количество

автоматических

выключателей, шт.

Ящик с трансформатором

понижающим ЯТП-0,25 220/12-

2авт. IP54 TDM

SQ1601-0013

8,5

220

Ящик с трансформатором

понижающим ЯТП-0,25 220/24-

2авт. IP54 TDM

SQ1601-0015

Ящик с трансформатором

понижающим ЯТП-0,25 220/36-

2авт. IP54 TDM

SQ1601-0017

Ящик с трансформатором

понижающим ЯТП-0,25 220/42-

2авт. IP54 TDM

SQ1601-0019

IP54

IP31 IP54

толщина

металла

0,8

мм

гарантия

год

726

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru


Наименование

Артикул

Масса, кг

Напряжение

первичной

обмотки, В

Напряжение

вторичной

обмотки, В

Количество

автоматических

выключателей, шт.

Ящик с трансформатором

понижающим ЯТП-0,25 220/12-

3авт. TDM

SQ1601-0002

5,8

220

Ящик с трансформатором

понижающим ЯТП-0,25 220/24-

3авт. TDM

SQ1601-0004

Ящик с трансформатором

понижающим ЯТП-0,25 220/36-

3авт. TDM

SQ1601-0006

Ящик с трансформатором

понижающим ЯТП-0,25 220/42-

3авт. TDM

SQ1601-0008

Ящик с трансформатором

понижающим ЯТП-0,25 220/12-

2авт. TDM

SQ1601-0001

220

Ящик с трансформатором

понижающим ЯТП-0,25 220/24-

2авт. TDM

SQ1601-0003

Ящик с трансформатором

понижающим ЯТП-0,25 220/36-

2авт. TDM

SQ1601-0005

Ящик с трансформатором

понижающим ЯТП-0,25 220/42-

2авт. TDM

SQ1601-0007

Ящик с трансформатором

понижающим ЯТП-0,4 220/12-2авт.

SQ1601-0025

Ящик с трансформатором

понижающим ЯТП-0,4 220/24-2авт.

SQ1601-0026

Ящик с трансформатором

понижающим ЯТП-0,4 220/36-2авт.

SQ1601-0027

Ящик с трансформатором

понижающим ЯТП-0,4 220/42-2авт.

SQ1601-0028

Габаритные размеры

(мм)

ЯТП IP31

ЯТП IP54

1 – Корпус щита
2 – Панель
3 – Замок
4 – Дверь
5 – Омедненная шпилька М6

IP31

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

727

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

190

490

350

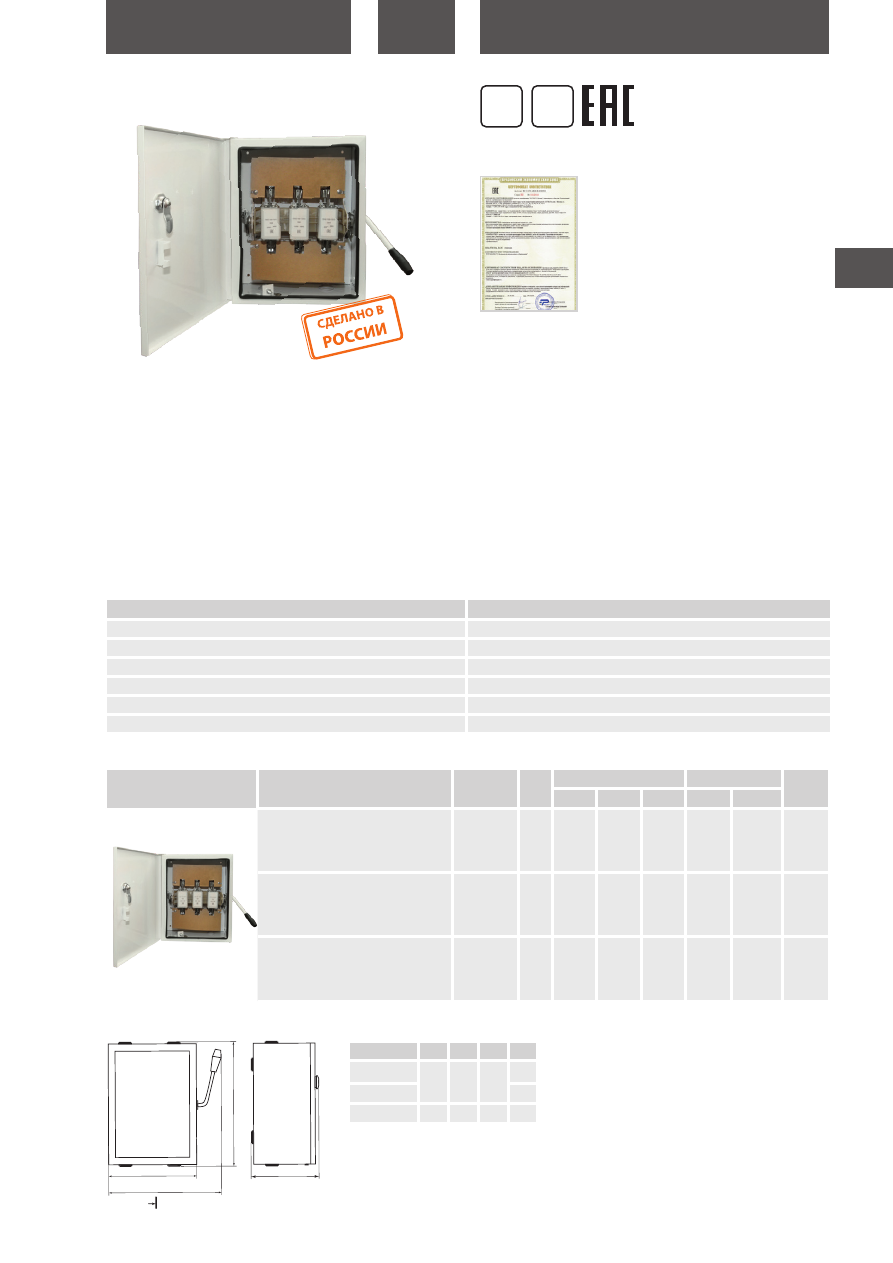

ЯЩИКИ С БЛОКОМ «РУБИЛЬНИК-

ПРЕДОХРАНИТЕЛЬ» СЕРИИ

ЯБПВУ

IP54

Назначение

• Нечастые коммутации и защита от токов короткого замыкания

в трехфазных сетях переменного тока напряжением 400/320 В

и частотой 50 Гц.

Применение

• Строительные объекты.

• Промышленные объекты.

• Гаражные кооперативы.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ).

• Покрытие корпуса – текстурированный полиэстеровый по -

рошок.

Наименование параметра

Значение

Способ установки

навесной

Степень защиты

IP54

Толщина металла, мм

0,8–1,0

Цвет корпуса

RAL 7032

Номинальный ток, А

100–400

Климатическое исполнение

У2

Технические характеристики


Наименование

Артикул

Масса,

кг

Габаритные размеры, мм

Плавкие вставки

Ном. ток

цепей, А

Высота Ширина Глубина

Тип

Ном. ток, А

Ящик с блоком "рубильник-

предохрани тель" ЯБПВУ-100А IP54

(с ПН-2) модификация2 TDM

SQ1603-0010

5,9

368

350

190

ПН-2 100

100

Ящик с блоком "рубильник-

предохрани тель" ЯБПВУ-250А IP54

(с ПН-2) модификация2 TDM

SQ1603-0011 8,05

498

350

190

ПН-2 250

250

Ящик с блоком "рубильник-

предохранитель" ЯБПВУ-400А IP54

(с ППН) модификация2 TDM

SQ1603-0012

8,5

618

420

210

ПН-2 400

400

Ассортимент

Конструкция

• Металлический корпус.

• Блок «рубильник-предохранитель».

• Плавкие вставки ПН-2/ППН.

• Предусмотренное заземление рубильника.

• Дверь с защелками для надежной фиксации.

Преимущества

• Компактные размеры корпуса.

• Блокировка открытия дверцы во включенном состоянии.

• Высококачественное порошковое покрытие.

• Индивидуальная картонная упаковка.

Сертификат ТР ТС

Габаритные размеры

(мм)

SQ1603-0010, SQ1603-0011, SQ1603-0012

IP54

Артикул

SQ1603-0010

270

190

350

360

SQ1603-0011

490

SQ1603-0012 330

210

420

610

гарантия

год

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 43
