TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 44

4

728

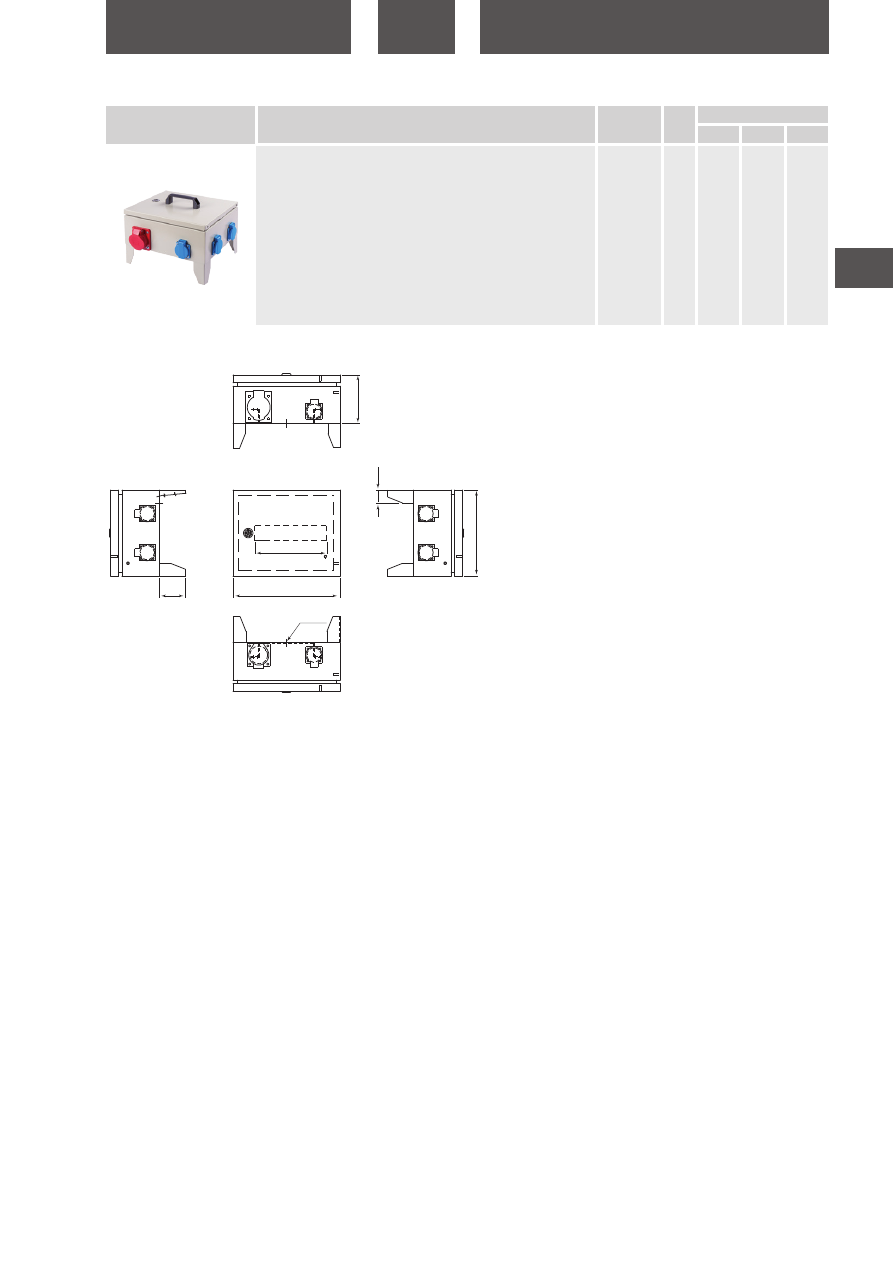

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

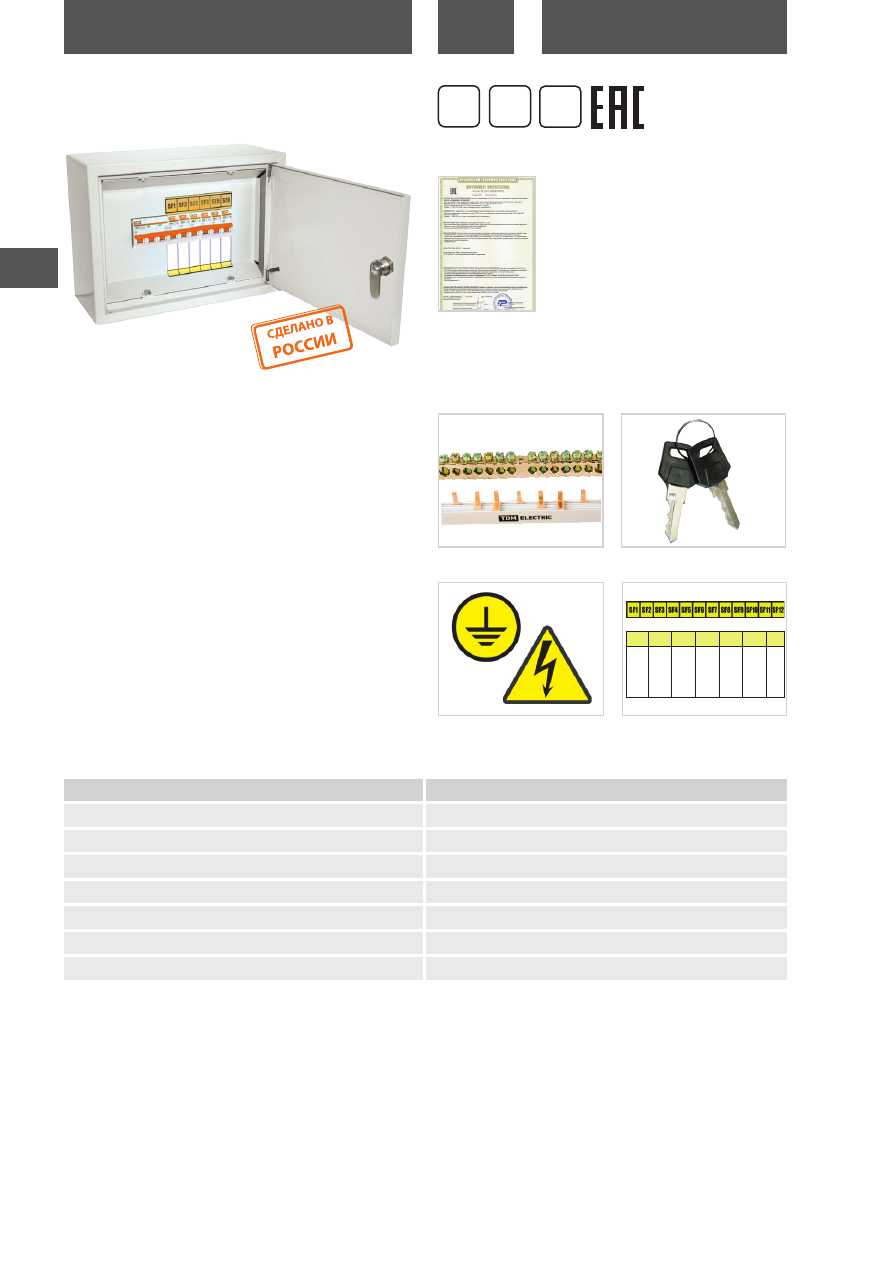

ЩИТКИ ОСВЕТИТЕЛЬНЫЕ СЕРИИ



ОЩВ

Наименование параметра

Значение

Способ установки

навесной

Степень защиты

 IP31

Толщина металла, мм

0,8

Цвет корпуса

RAL 7035

Напряжение изоляции, В

600

Максимально допустимое значение тока КЗ, кА

4,5

Климатическое исполнение

УХЛ4

Технические характеристики

Назначение

•  Прием и распределение электроэнергии в жилых и производ-

ственных помещениях.

•  Защита линий при перегрузках и коротких замыканиях.

Применение

•  Промышленный сектор.

•  Строительство.

Материалы

•  Корпус –  сертифицированная российская сталь (ГОСТ).

•  Покрытие корпуса – текстурированный полиэстеровый порошок.

Конструкция

•  Металлический корпус.

•  Автоматические выключатели ВА47.

•  Фальш-панель, исключающая доступ к токоведущим частям.

Преимущества

•  Компактные размеры корпуса.

•  Коммутация автоматических выключателей выполнена 3-ряд-

ной соединительной шиной.

•  Удобство подключения и использования.

•  Высокий уровень электробезопасности.

•  Высококачественное порошковое покрытие.

Шины для коммутации.

Комплектация

2 ключа.

Знаки электробезопасности.

Маркировочная таблица.

Сертификат ТР ТС

толщина

металла

0,8

мм

IP31

гарантия

1

год

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

729

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

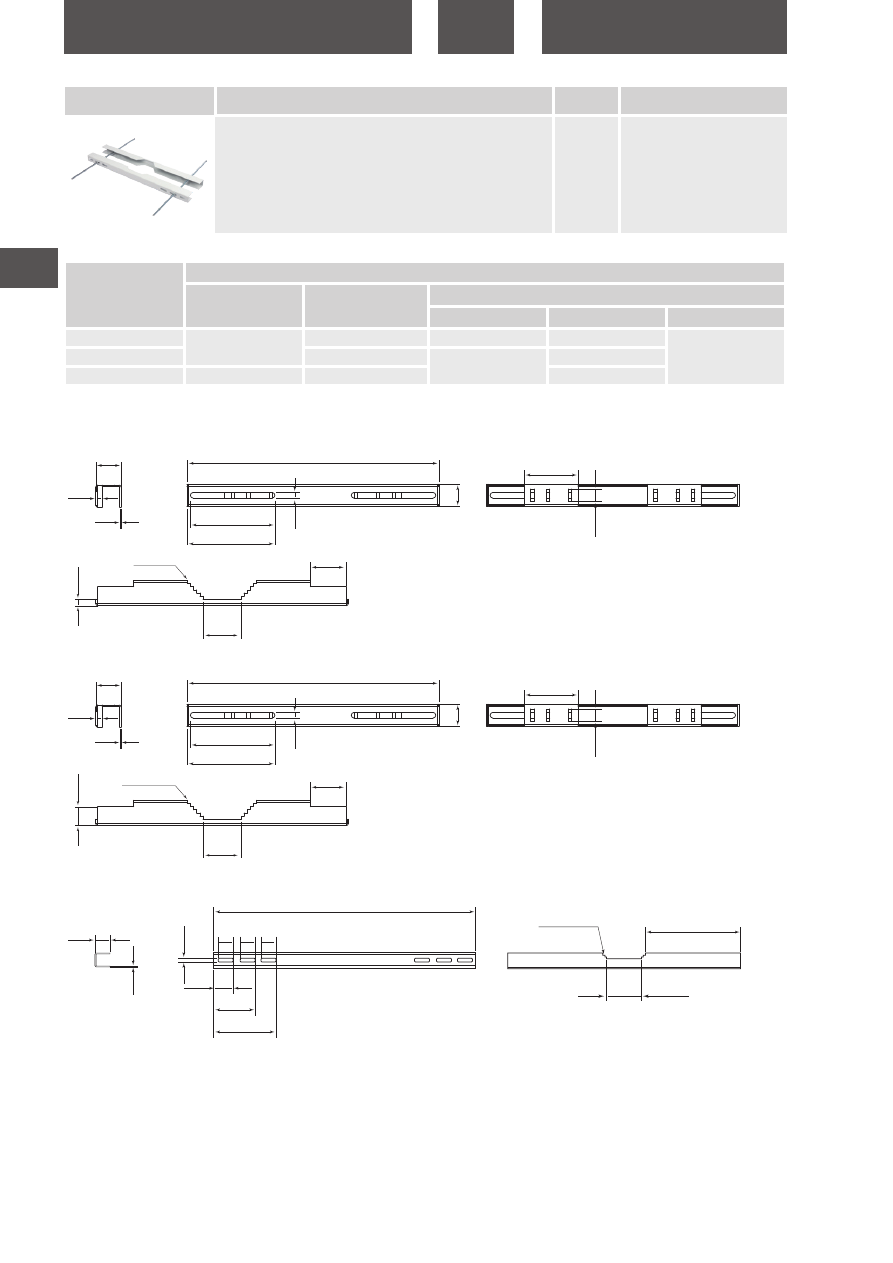

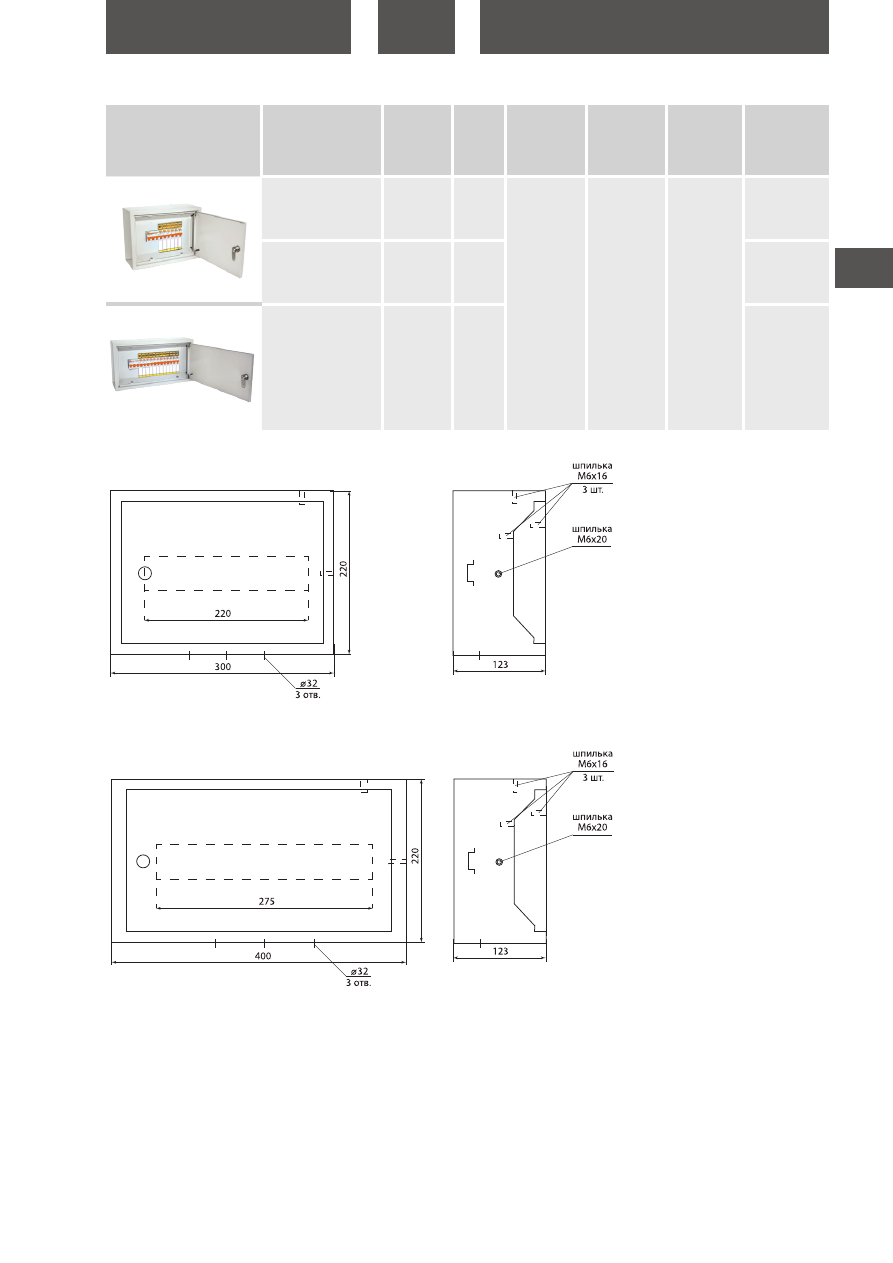

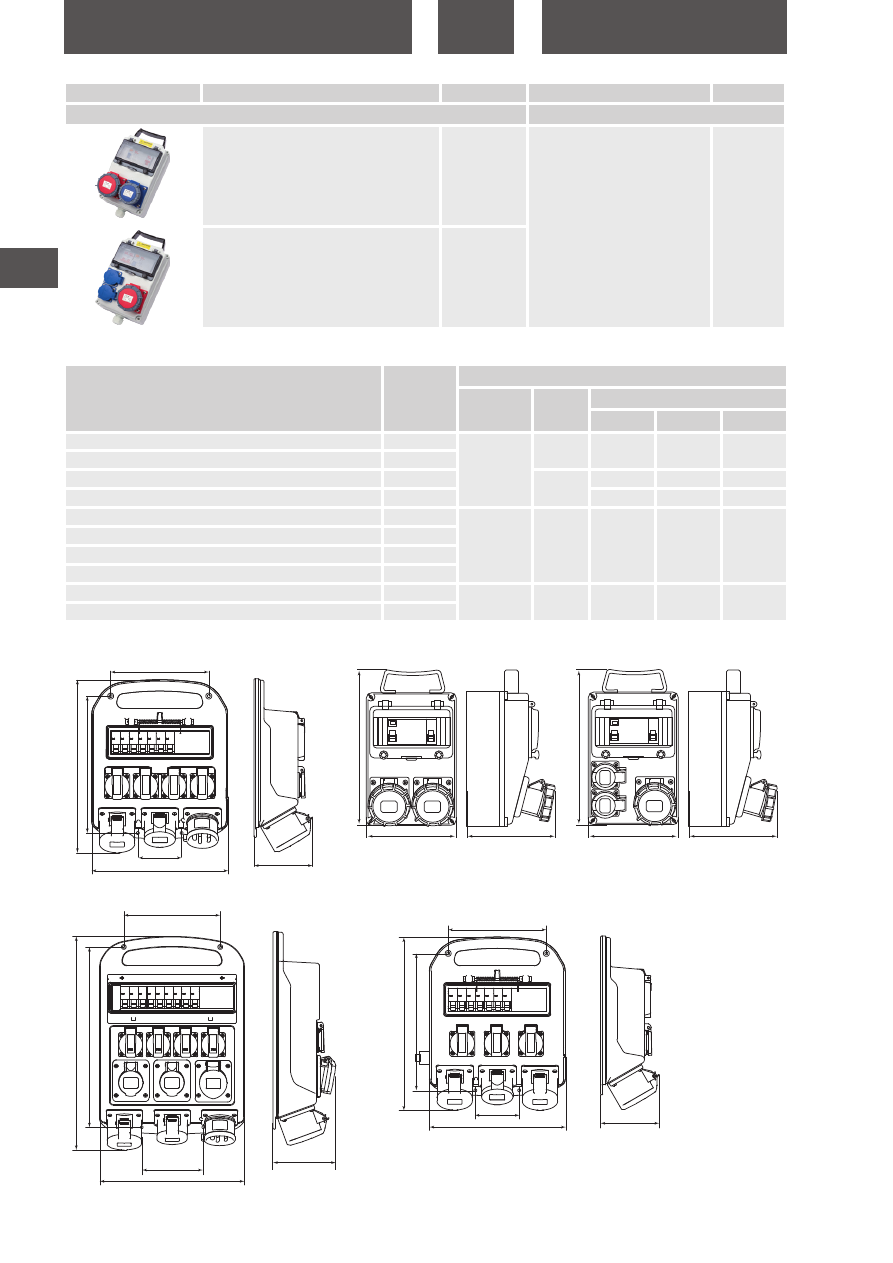

Габаритные размеры

(мм)

SQ1604-0001

SQ1604-0003

SQ1604-0002


Наименование

Артикул

Масса,

кг

Номинальное

рабочее

напряжение, В

Номинальный

ток вводного

аппарата, А

Номинальный

ток аппаратов

групповых

цепей, А

Количество

групповых

автоматических

выключателей,

шт.

Осветительный щиток

с выключателем

ОЩВ-6 (63А/16А)

220х300х120мм TDM

SQ1604-0001

3,7

230/400

63

16

6

Осветительный щиток

с выключателем

ОЩВ-9 (63А/16А)

220х300х120мм TDM

SQ1604-0003

3,8

9

Осветительный щиток

с выключателем

ОЩВ-12 (63А/16А)

220х400х120мм TDM

SQ1604-0002

4,8

12

Ассортимент

4

730

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

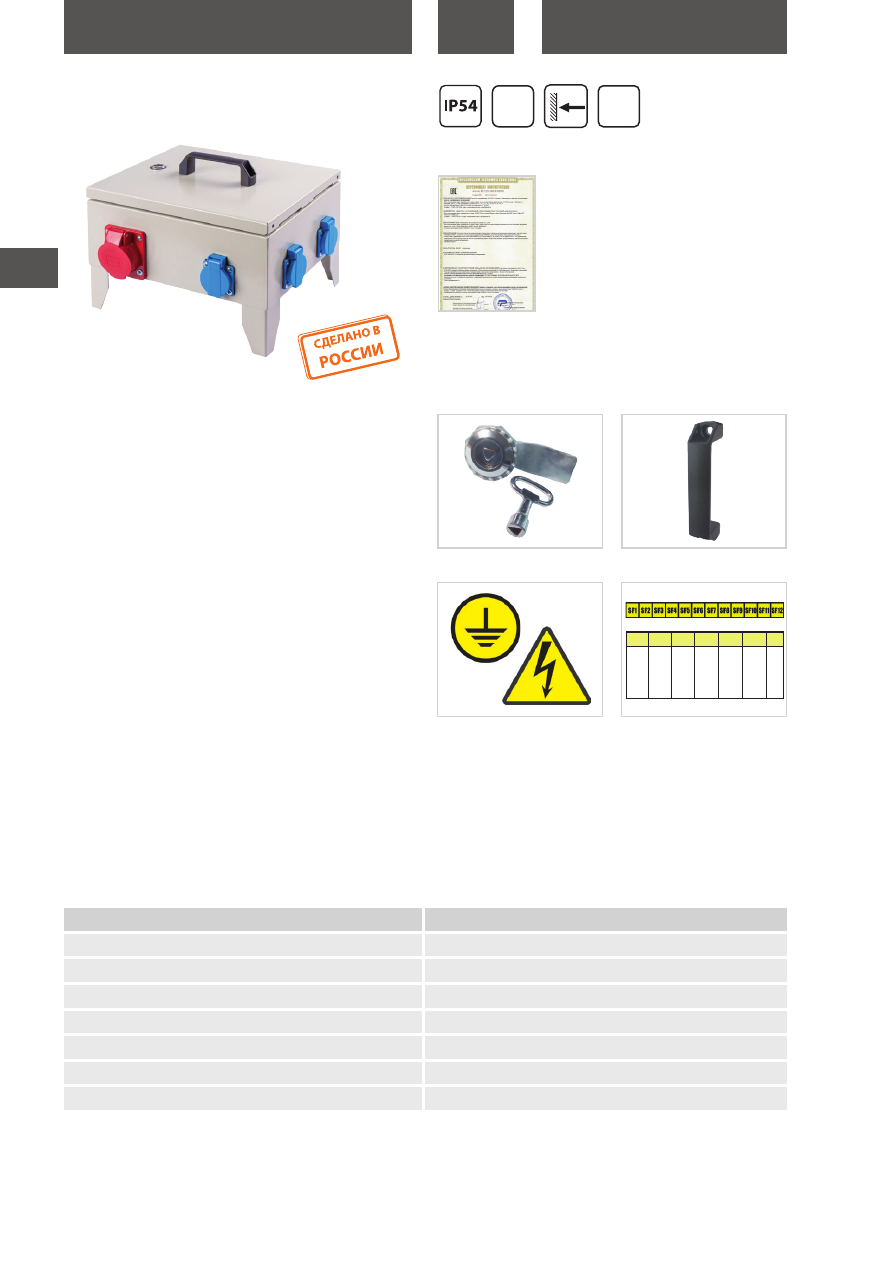

РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ

СТРОИТЕЛЬНЫХ ПЛОЩАДОК СЕРИИ

РУСП-М

Назначение

•  Предназначены для безопасного распределения энергии и

подключения большого количества однофазных и трехфазных

нагрузок мощностью до 32 А.

Применение

•  Строительные объекты.

•  Объекты промышленности и инфраструктуры.

•  Гаражные кооперативы.

Материалы

•  Корпус – сертифицированная российская сталь (ГОСТ).

•  Покрытие корпуса – текстурированный полиэстеровый порошок.

Конструкция

•  Металлический корпус.

•  Дифференциальный автомат АД14.

•  Автоматические выключатели ВА47.

•  Розетки силовые 380В 3P+PE+N.

•  Розетки силовые 220В 2P+PE.

Преимущества

•  Малогабаритная конструкция позволяет применять устрой-

ство в ограниченном пространстве.

•  Высокая технологичность и простота в использовании.

•  Высокий уровень электробезопасности.

•  Наличие устройства защитного отключения, обеспечивающее

защиту пользователей от поражения электрическим током при

случайном прикосновении к токоведущим частям электро-

установок или после повреждения изоляции на токоведущих

проводниках, а также защиту от возгорания вследствие проте-

кания токов утечки на землю в местах повреждения изоляции.

•  Широкий спектр установленных розеток позволяет подклю-

чать различную строительную и бытовую технику.

Комплектация

Шины для коммутации.

2 ключа.

Знаки электробезопасности.

Маркировочная таблица.

толщина

металла

1,2

мм

гарантия

1

год

Сертификат ТР ТС

Наименование параметра

Значение

Способ установки

переносной

Степень защиты

IP54

Толщина металла, мм

1,2

Цвет корпуса

RAL 7035

Номинальный ток, А

600

Максимально допустимое значение тока КЗ, кА

4,5

Климатическое исполнение

У2

Технические характеристики

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

731

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru


Наименование

Артикул

Масса,

кг

Габаритные размеры, мм

Высота Ширина Глубина

Распределительное устройство РУСП-М – 6х16A(2P+E) +

1х16A(3P+PE+N) + 1х32А(3P+PE+N) TDM

SQ1605-0002

6,5

275

365

355

Ассортимент

Габаритные размеры

(мм)

150

266

40

220

330

80

Ø 29,5

4

732

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

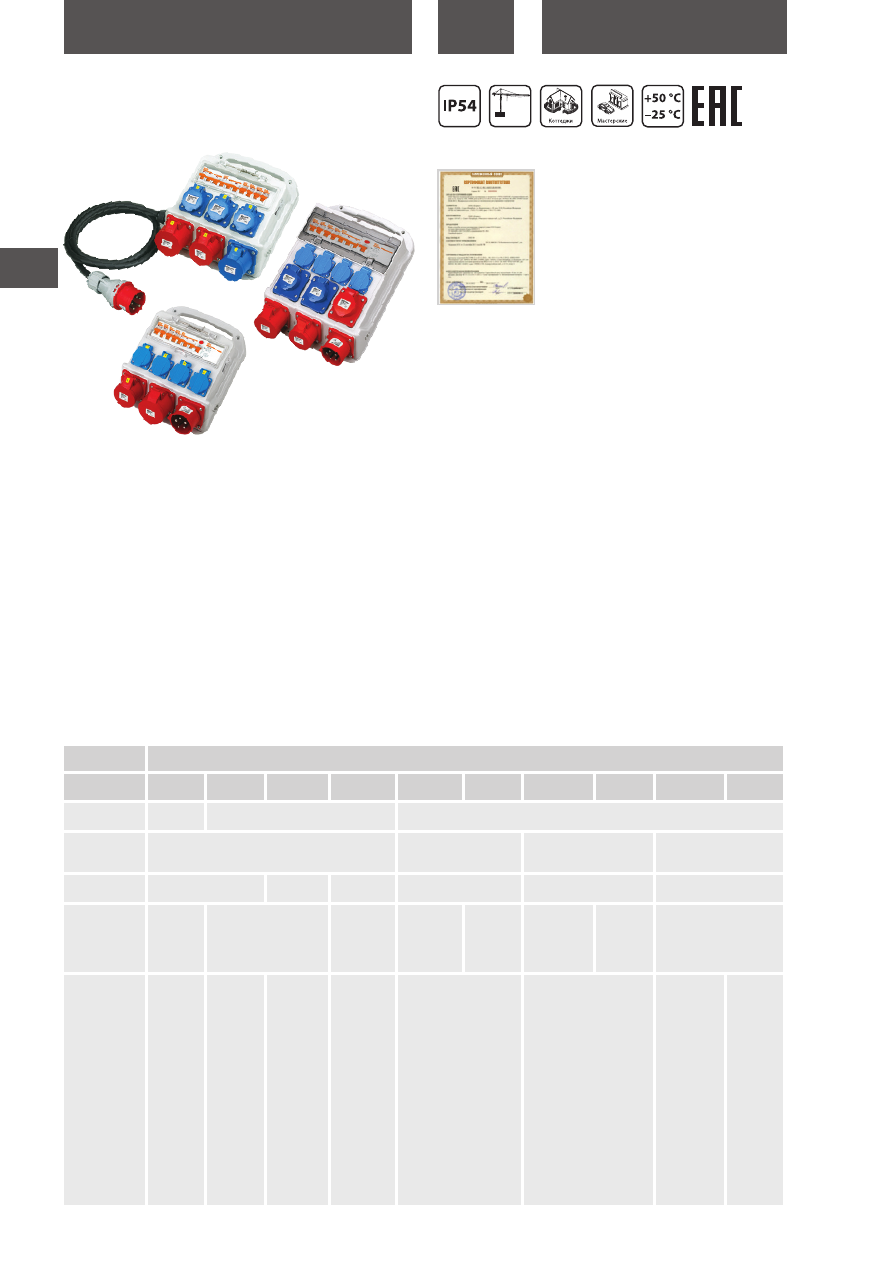

РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

ДЛЯ СТРОИТЕЛЬНЫХ ПЛОЩАДОК НАВЕСНЫЕ

СЕРИИ

РУСПн

Назначение

•  Для использования в качестве готового распределительного

устройства для быстрого и безопасного подключения большо-

го количества однофазных и трехфазных нагрузок мощностью

до 32 А.

Применение

•  Строительные площадки.

•  Технические помещения жилого сектора (гаражи, подвалы,

мастерские).

•  Приусадебные участки.

•  Агропромышленные объекты (теплицы, парники, помещения

для животных).

Материалы

•  Ударопрочный, не поддерживающий горение АБС-пластик,

устойчивый к ультрафиолету и невосприимчивый к коррозии.

Технические характеристики

Преимущества



•  Наличие устройства защитного отключения обеспечивает:

– защиту пользователей от поражения электрическим током

при случайном прикосновении к токоведущим частям элек-

троустановок или к поврежденным участкам изоляции на

токоведущих проводниках;

– защиту от возгорания, возникающего вследствие протекания

токов утечки на землю в местах повреждения изоляции.

•  Защита работающих электроаппаратов от тепловых перегрузок

и короткого замыкания.

•  Малогабаритная конструкция обеспечивает возможность при-

менения устройств в ограниченном пространстве.

•  Возможность соединения боксов между собой.

•  Широкий спектр установленных розеток позволяет подклю-

чать практически любую строительную и бытовую технику.

Стройка

Сертификат ТР ТС

Наименование

параметра

Значение

Артикул

SQ1605-

0101

SQ1605-

0102

SQ1605-

0103

SQ1605-

0104

SQ1605-

0105

SQ1605-

0106

SQ1605-0107

SQ1605-

0108

SQ1605-0109

SQ1605-

0110

Максимальный

ток, А

16

32

16

Номинальное

рабочее

напряжение, В

230/400

230

400

230/400

Размеры,

ВхШхГ,мм

319х273х101

410х300

х96

319х273

х101

490х130х120

490х130х120

260х160х160

Вход

вилка

3P+PE+N

16А

вилка 3P+PE+N 32А

кабель 5*4

мм2 2,2 м с

кабельной

вилкой

3Р+PE+N

32А

подключе-

ние на

вводной авт.

выключа-

тель

кабель

1,5м

3G1,5mm2

с вилкой

16А 2P+PE

230V

подключе-

ние на

вводной авт.

выключа-

тель

кабель

1,5м

4G4mm2

с вилкой

16А 3P+PE

380V

подключение на вводной

авт.выключатель

Выход

4 розетки

РП10-3

2Р+РЕ 16А

250В~ 2

розетки

415

3Р+РЕ+N

16А 380

В~

4 розетки

РП10-3

2Р+РЕ 16А

250В~ 1

розетка

415

3Р+РЕ+N

16А 380 В~

1 розетка

425

3Р+РЕ+N

32А 380

В~

4 розетки

РП10-3

2Р+РЕ 16А

250В~ 1

розетка

415

3Р+РЕ+N

16А 380 В~

1 розетка

425

3Р+РЕ+N

32А 380 В~

1 розетка

314 3Р+РЕ

16 А 380 В~

1 розетка

313 2Р+РЕ

16А 250 В~

3 розетки

313 2Р+РЕ

16 А 250 В~

1 розетка

323 2Р+РЕ

32А 250

В~ 1

розетка 415

3P+PE+N

16A 380

В~ 1

розетка 425

3P+PE+N 32

А 380 В~

3 розетки Schuko 16A

2P+PE 230V

3 розетки 16A 3P+PE+N

380V

1 розетка

Schuko 16A

2P+PE 230V

~ 1 розетка

16A 3P+PE+N

380V

2 розетки

Schuko

16A 2P+PE

230V ~ 1

розетка

16A

3P+PE+N

380V

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

733

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru


Наименование

Артикул

Наименование

Артикул

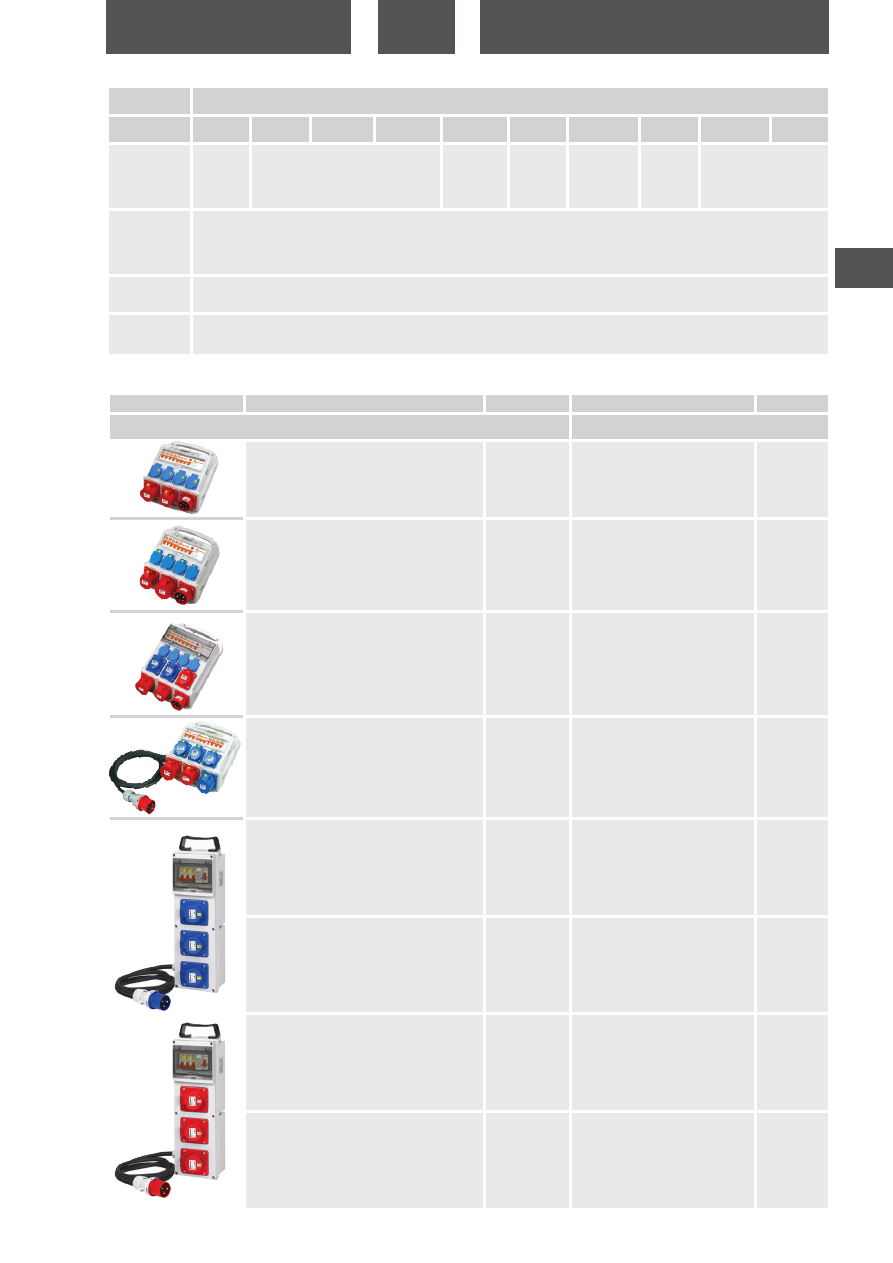

Распределительные устройства для строительных площадок навесные РУСПн

Розетка для подключения питающей сети к РУСПн

Распределительное устройство для

строительных площадок (навесное) РУСПн 1х515

– 4хРП10-3+2х415 IP54 TDM

SQ1605-0101

Розетка 215 переносная 3Р+РЕ+N

16А 380В IP44 TDM

SQ0603-0012

Распределительное устройство для

строительных площадок (навесное) РУСПн 1х525

– 4хРП10-3+1х415+1х425 IP54 TDM

SQ1605-0102

Розетка 225 переносная 3Р+РЕ+N

32А 380В IP44 TDM

SQ0603-0014

Распределительное устройство для

строительных площадок (навесное) РУСПн 1х525

– 4хРП10-3+2х413+1х414+1х415+

1х425 IP54 TDM

SQ1605-0103

Розетка 225 переносная 3Р+РЕ+N

32А 380В IP44 TDM

SQ0603-0014

Распределительное устройство для

строительных площадок (навесное) РУСПн

кабель 2,2 м х 025 – 3х413+1х423+1х415+

1х425 IP54 TDM

SQ1605-0104

Розетка 225 переносная 3Р+РЕ+N

32А 380В IP44 TDM

SQ0603-0014

Распределительное устройство для

строительных площадок (навесное) РУСПн

3хРП10-3 IP54 TDM

SQ1605-0105

Подключение на вводной авт.

выключатель

SQ0601-0001

Распределительное устройство для

строительных площадок (навесное) РУСПн

кабель 1,5м х 016 - 3хРП10-3 IP54 TDM

SQ1605-0106

кабель 1,5м 3G1,5mm2 с вилкой 16А

2P+PE 230V (в комплекте)

в комплекте

Распределительное устройство для

строительных площадок (навесное) РУСПн

3х415 IP54 TDM

SQ1605-0107

Подключение на вводной авт.

выключатель

SQ0601-0002

Распределительное устройство для

строительных площадок (навесное) РУСПн

кабель 1,5м х 040 3х415 IP54 TDM

SQ1605-0108

кабель 1,5м 4G4mm2 с вилкой 16А

3P+PE+N 380V (в комплекте)

в комплекте

Ассортимент

Наименование

параметра

Значение

Артикул

SQ1605-

0101

SQ1605-

0102

SQ1605-

0103

SQ1605-

0104

SQ1605-

0105

SQ1605-

0106

SQ1605-0107

SQ1605-

0108

SQ1605-0109

SQ1605-

0110

Рекомендуемая

вилка для

подключения

(в комплект не

входит)

SQ0603-

0012

SQ0603-0014

SQ0601-

0001

в

комплекте SQ0601-0002

в

комплекте

SQ0603-0012

Устойчивость к

механическим

воздействиям

(степень IK,

EN50102)

IK8

Степень защиты

по ГОСТ 14254

IP54

Диапазон

рабочих

температур, °С

от -25 до +50

4

734

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

347,8

197

200

130

130

300

443,2 347

117,6

88

273,8

275

117,6

88

273,8

197

347,8

275

168

163

250

168

163

250

Габаритные размеры

(мм)

SQ1605-0101, SQ1605-0102

SQ1605-0103

SQ1605-0104

SQ1605-0109

SQ1605-0110


Наименование

Артикул

Наименование

Артикул

Распределительные устройства для строительных площадок навесные РУСПн

Розетка для подключения питающей сети к РУСПн

Распределительное устройство для

строительных площадок (навесное) РУСПн

1хРП10-3+1х415 IP54 TDM

SQ1605-0109

Подключение на вводной авт.

выключатель

SQ0603-0012

Распределительное устройство для

строительных площадок (навесное) РУСПн

2хРП10-3+1х415 IP54 TDM

SQ1605-0110

Упаковка

Наименование

Артикул

Транспортная упаковка

Количество,

шт.

Масса,

кг

Габаритные размеры, мм

Длина

Ширина

Высота

РУСПн 1х515 – 4хРП10-3+2х415 IP54 TDM

SQ1605-0101

4

13

500

365

295

РУСПн 1х525 – 4хРП10-3+1х415+1х425 IP54 TDM

SQ1605-0102

РУСПн 1х525 – 4хРП10-3+2х413+1х414+1х415+1х425 IP54 TDM

SQ1605-0103

16

530

460

330

РУСПн кабель 2,2 м х 025 – 3х413+1х423+1х415+1х425 IP54 TDM

SQ1605-0104

560

370

345

РУСПн 3хРП10-3 IP54 TDM

SQ1605-0105

6

12

440

500

280

РУСПн кабель 1,5м х 016 - 3хРП10-3 IP54 TDM

SQ1605-0106

РУСПн 3х415 IP54 TDM

SQ1605-0107

РУСПн кабель 1,5м х 040 3х415 IP54 TDM

SQ1605-0108

РУСПн 1хРП10-3+1х415 IP54 TDM

SQ1605-0109

8

14

700

340

360

РУСПн 2хРП10-3+1х415 IP54 TDM

SQ1605-0110

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

735

МОНТАЖНЫЕ КРЕПЛЕНИЯ ДЛЯ БОКСОВ

tdme.ru

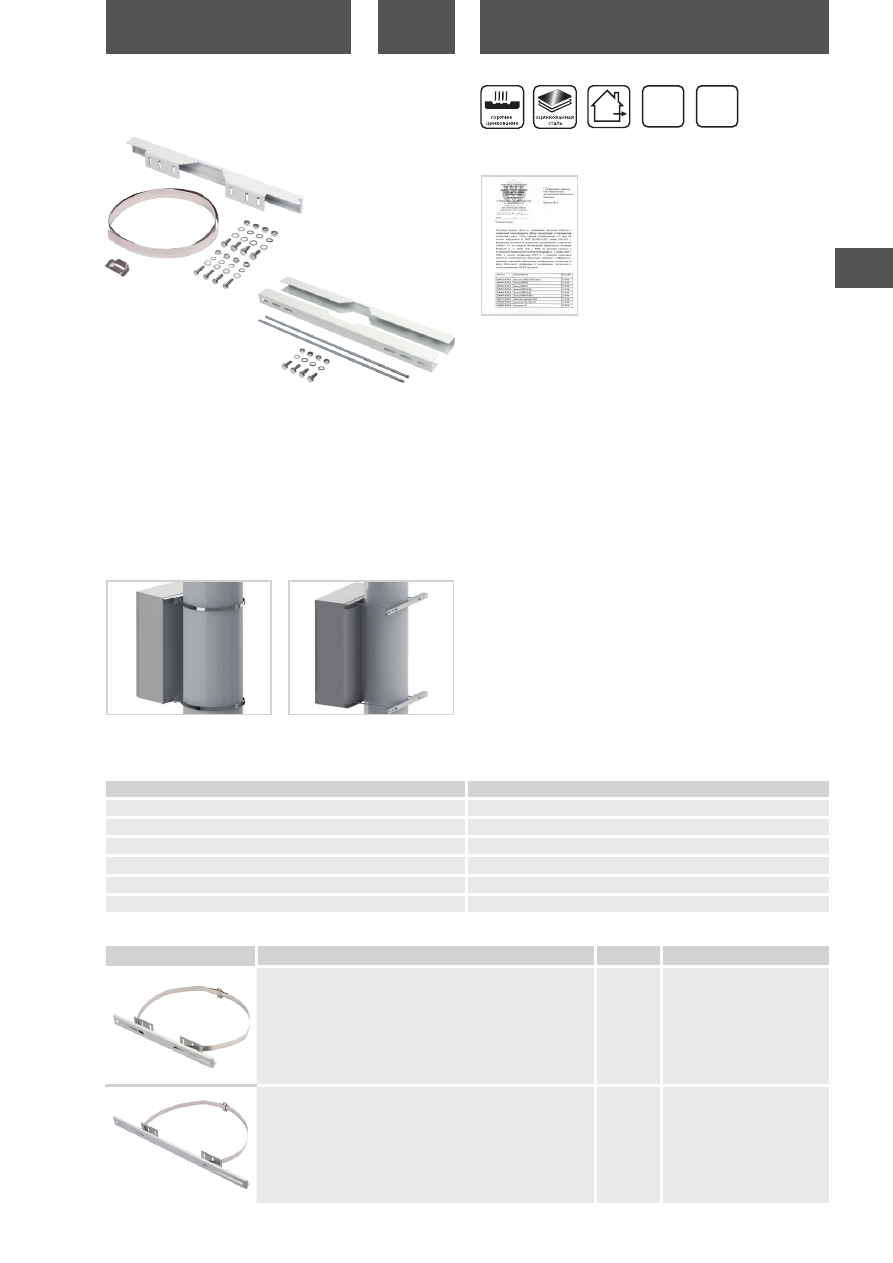

МОНТАЖНЫЕ КРЕПЛЕНИЯ

КМА

 ДЛЯ ЩИТОВ

НА ОПОРУ

Отказное письмо

Назначение

•  Для удобной и надежной установки электротехнических щитов

на круглую или квадратную опору (столбы).

Применение

•  Промышленные, коммерческие и бытовые объекты.

•  Инфраструктурные объекты.

•  Частное домостроительство.

Конструкция

•  Конструкция представляет собой комплект креплений из

листовой стали в двух вариациях:

Материалы

•  Оцинкованная сталь с защитным порошковым покрытием цвет

RAL 7035.

Преимущества

•  Подходят для всех щитов шириной от 180 до 800 мм.

•  Подходят как для квадратной, так и для круглой опоры.

•  Высокая допустимая нагрузка до 150 кг.

•  Универсальные отверстия на креплениях позволяют использо-

вать их для широкого ассортиментного ряда щитов.

•  Материал и покрытие обеспечивает длительный срок службы

изделий.

•  Не требует дополнительных действий (подкрашивание, подва-

ривание) во время эксплуатации.

крепление с монтажной лентой

(КМА-1, КМА-2)

с ответным креплением и

шпильками (КМА-3)

гарантия

5

лет

+75 °C

–50 °C

Наименование параметра

Значение

Вид установки

наружный

Материал

оцинкованная сталь 08пс ГОСТ 9045-93, порошковое покрытие

Цвет крепления

RAL 7035

Гарантийный срок, лет

5

Срок службы, лет

30

Соответствие ТУ

ТУ 25.11.22−010092452692017

Технические характеристики


Наименование

Артикул

Комплектация

Монтажное крепление на опору КМА-1 для щитов шириной 200-

400 мм (макс. нагрузка 50 кг) TDM

SQ0934-0001

Крепление (2 шт.), Монтажная лента

(20х0,8 мм) 1,25 м (1 шт.), Скрепка

для фиксации монтажной ленты (2

шт.), Болт М8х20 (4 шт.), Болт М6х20

(4 шт.), Гайка М8 (4 шт.), Гайка М6 (4

шт.), Шайба М8 (4 шт.), Шайба М6

(4 шт.), Шайба-гровер М8 (4 шт.),

Шайба-гровер М6 (4 шт.).

Монтажное крепление на опору КМА-2 для щитов шириной 300-

600 мм (макс. нагрузка 100 кг) TDM

SQ0934-0002

Крепление (2 шт.), Монтажная лента

(20х0,8 мм) 1,25 м (1 шт.), Скрепка

для фиксации монтажной ленты (2

шт.), Болт М8х20 (4 шт.), Болт М6х20

(4 шт.), Гайка М8 (4 шт.), Гайка М6 (4

шт.), Шайба М8 (4 шт.), Шайба М6

(4 шт.), Шайба-гровер М8 (4 шт.),

Шайба-гровер М6 (4 шт.).

Ассортимент

4

736

МОНТАЖНЫЕ КРЕПЛЕНИЯ ДЛЯ БОКСОВ

tdme.ru


Наименование

Артикул

Комплектация

Монтажное крепление на опору КМА-3 для щитов шириной 400-

600 мм (макс. нагрузка 150 кг) TDM

SQ0934-0003

Крепление (2 шт.), Крепление

ответное (2 шт.), Шпилька М8х0,5 м

(4 шт.), Гайка М8 (12 шт.), Шайба М8

(8 шт.), Шайба-гровер М8 (4 шт.).

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса,

кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0934-0001

10

19,40

500

420

100

SQ0934-0002

21,50

620

500

SQ0934-0003

5

23,05

250

Габаритные размеры

(мм)

40

400

85

32

57

60

10х5х5

10

134

9

35

139,5

10

2

40

600

85

20

112

25

10х17,5х4,5

30

151,5

9

35

164,5

10

2

40

600

139,5

89,5

39,5

дет.1: 10х5х5

дет.2: 4х5х5

дет.1: 60

дет.2: 90

245

29 34 34

9

2

SQ0934-0001

SQ0934-0002

SQ0934-0003

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

737

МОНТАЖНЫЕ КРЕПЛЕНИЯ ДЛЯ БОКСОВ

tdme.ru

Конструкция

Конструкция представляет собой

комплект креплений из оцинко-

ванной листовой стали, состо-

ящий из стальных планок (для

крепления монтажной лентой

на круглую опору), либо из скоб

и планок, для крепления на ква-

дратную опору.

Упаковка

Артикул

Транспортная упаковка

Коли-

чество, шт.

Масса,

кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0935-0001

9

13

400

325

230

SQ0935-0002

50

15,5

400

325

230

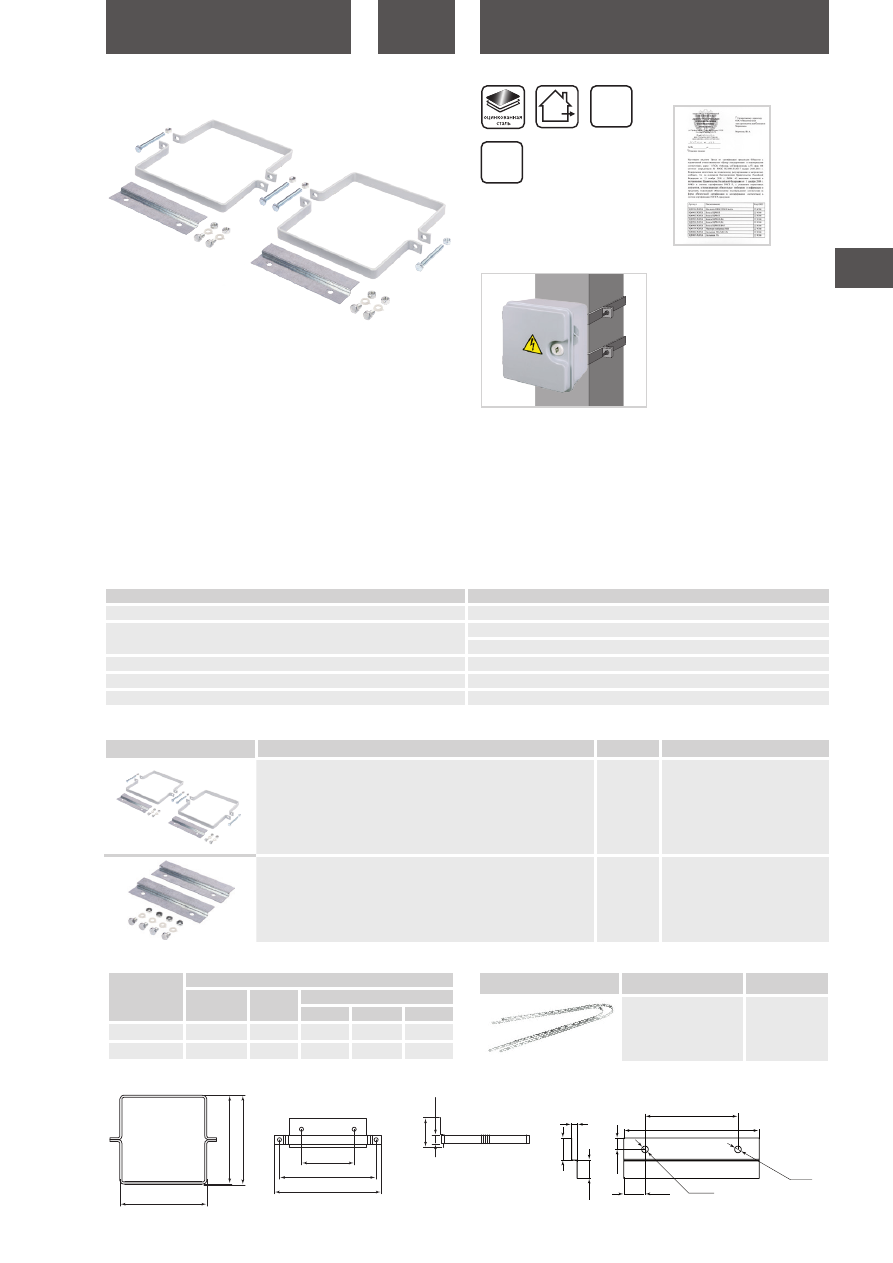

МОНТАЖНЫЕ КОМПЛЕКТЫ НА ОПОРУ ДЛЯ БОКСОВ

Назначение

•  Для удобной и надежной установки учетно-распределительных

щитов на опору (столбы).

Применение

•  Промышленные, коммерческие и бытовые объекты.

•  Инфраструктурные объекты.

•  Частное домостроительство.

Преимущества

•  Крепления обеспечивают надежную установку щитов на опоре.

•  Подходят для монтажа широкого ассортимента щитов ЩРН,

ЩУРН, ЩУ-П, ЩУ.

•  Материал и покрытие обеспечивает длительный срок службы

изделий.

•  Не требует дополнительных действий (подкрашивание, подва-

ривание) во время эксплуатации.

Отказное письмо

гарантия

5

лет

+75 °C

–50 °C

Наименование параметра

Значение

Вид установки

наружный

Материал

скобы: оцинкованная сталь, порошковое покрытие

планки: оцинкованная сталь

Цвет

RAL 7035

Гарантийный срок, лет

5

Срок службы, лет

25

Технические характеристики


Наименование

Артикул

Комплектация

Комплект крепления на квадратную опору для корпусов (ЩУ,

ЩРНп, ЩУРН, ЩУ-П) TDM

SQ0935-0001

скобы – 4 шт, планки – 2 шт, болт

8х70 – 4 шт, болт 8х10 – 4 шт, гайка

М8 – 8 шт, уплотнительные

кольца – 4 шт.

Комплект крепления монтажной лентой для корпусов (ЩУ, ЩРНп,

ЩУРН, ЩУ-П) TDM

SQ0935-0002

планки – 2 шт, болт 8х10 – 4 шт,

гайка М8 – 8 шт, уплотнительные

кольца – 4 шт.

Ассортимент

Габаритные размеры

(мм)

Материалы

•  Планки – оцинкованная сталь.

•  Скобы – оцинкованная сталь с защитным порошковым покры-

тием цвет RAL 7035.

198

120

66,3

20

220
243

202

203,5

27,5

175

Ø8,5

Ø8,5

14,8

24

29

120

8


Наименование

Артикул

Комплект для монтажа к

столбу (универсальный,

2 шт.)

SQ0905-0099

Дополнительное оборудование

738

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Назначение

•  Для организации активного воздухообмена во внутреннем

объеме шкафа. Позволяют существенно увеличить отвод тепла

из корпуса, и, тем самым, способствуют улучшению стабильно-

сти работы и увеличению ресурса оборудования.

Применение

•  Шкафы, корпуса, боксы.

Материалы

•  Решетки выполнены из не распространяющего горение AБС-

пластика.

•  Фильтры изготовлены из синтетического моющегося матери-

ала, соответствующего классу G3 согласно ГОСТ РЕН 779-2014.

Расчет номинала вентилятора

•  Необходимый объемный поток воздуха вентилятора V (м

3

/ч)

рассчитывается по формуле: V = f * Pv/ΔT, где:

f

 – коэффициент зависимости силы воздушного потока от высо-

ты местности над уровнем моря. Его значения приведены в

таблице 1:

Таблица 1: Коэффициент зависимости силы воздушного потока

от высоты местности над уровнем моря.

Pv

 - мощность рассеивания (Вт), которую выделяют электрические

аппараты, установленные в шкафу. К источникам тепла относятся

микропроцессорная и полупроводниковая техника, автоматы,

контакторы и другие электрические аппараты, а также провода,

по которым течет электрический ток.

∆

T

 – перепад температуры

∆

T (°C) между желаемой температурой

в шкафу Ti и ожидаемой температуры снаружи шкафа Tо



высчиты-

вается по формуле ∆T= Ti – Tо.

Высота над уровнем моря, м

f

0–100

3,1

100–250

3,2

250–500

3,3

500–750

3,4

750–1000

3,5

Конструкция

•  Устройство представляет собой осевой вентилятор с установ-

ленной на него решеткой со сменным фильтром.

Преимущества

•  Самое экономичное решение для отвода большого количества

тепла из шкафов с целью поддержания оптимальной темпера-

туры и нормального режима функционирования устройств.

•  Легкость монтажа и простота обслуживания.

•  Степень защиты IP54.

•  В двигателях используются высококачественные подшипники

качения, обладающие большим ресурсом работы (50000 часов).

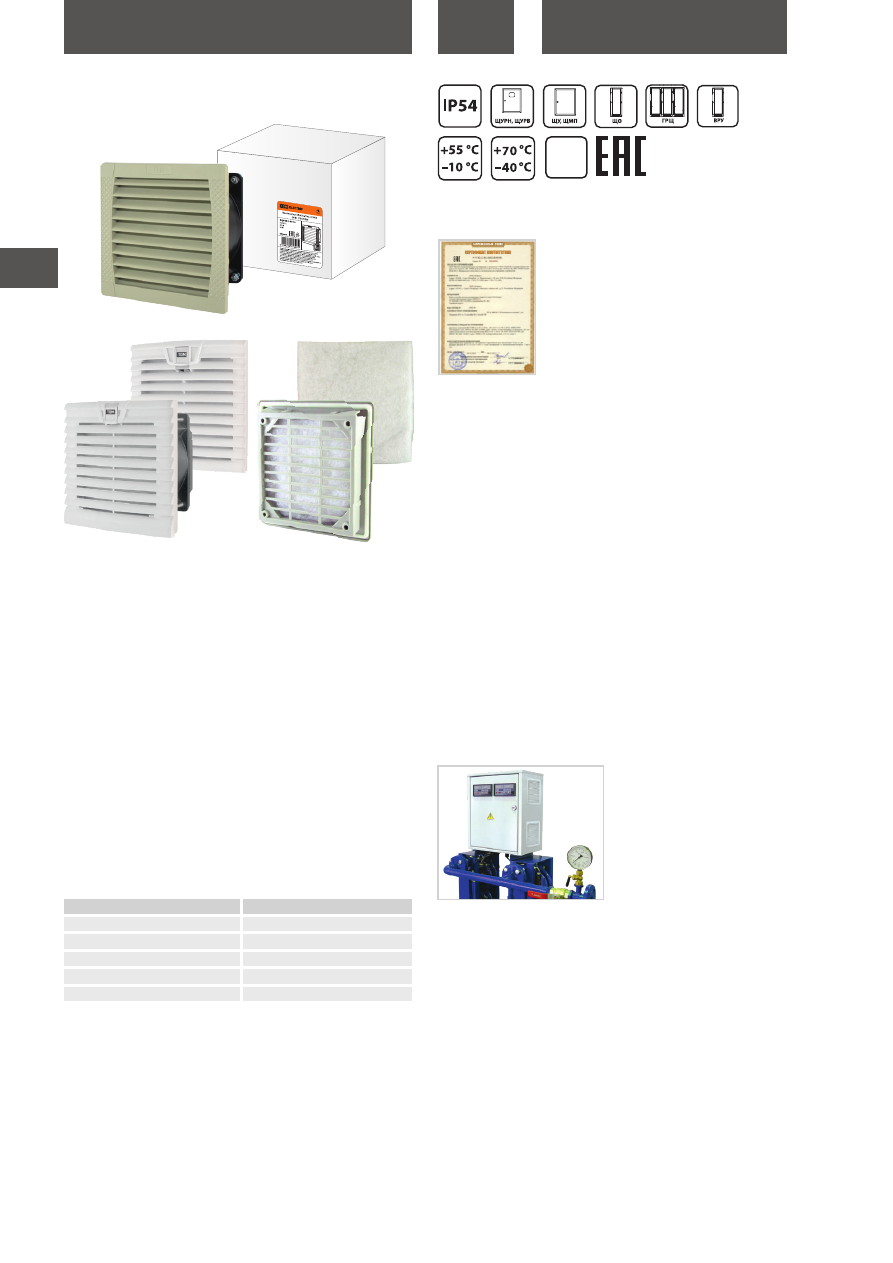

СИСТЕМА КОНТРОЛЯ МИКРОКЛИМАТА В ШКАФАХ.

ВЕНТИЛЯТОРЫ

Сертификат ТР ТС

Установка

•  Вентиляторы устанавливают на подачу воздуха для создания

избыточного давления в шкафу и предотвращения проникно-

вения пыли снаружи через возможные дефекты уплотнения

шкафа.

•  Рекомендуется всегда устанавливать вентиляторы так, чтобы

они нагнетали воздух в нижнюю часть шкафа и комплектовать

шкаф выходными фильтрами в верхней части.

•  Для максимальной производительности вентилятора рекомен-

дуется установка двух выпускных фильтров или одного следую-

щего в модельном ряду типоразмера.

гарантия

5

лет

для ВРУ

739

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Наименование параметра

Значение

SQ0832-0010 SQ0832-0011 SQ0832-0012 SQ0832-0013  SQ0832-0110 SQ0832-0111 SQ0832-0112 SQ0832-0113 SQ0832-0114

Номинальное напряжение, В /

Частота тока, Гц

AC 230/50

Потребляемая мощность, Вт

20

35

65

12

19

45

64

95

Объемный

поток

воздуха V

(м

3

/ч)

Вентилятор без

фильтра

55

105

230

500

19

52

170

305

433

Вентилятор с

фильтром

43

71

170

360

13

42

139

271

373

Вентилятор с

фильтром +

выпускной фильтр

48

85

200

440

15

46

153

287

402

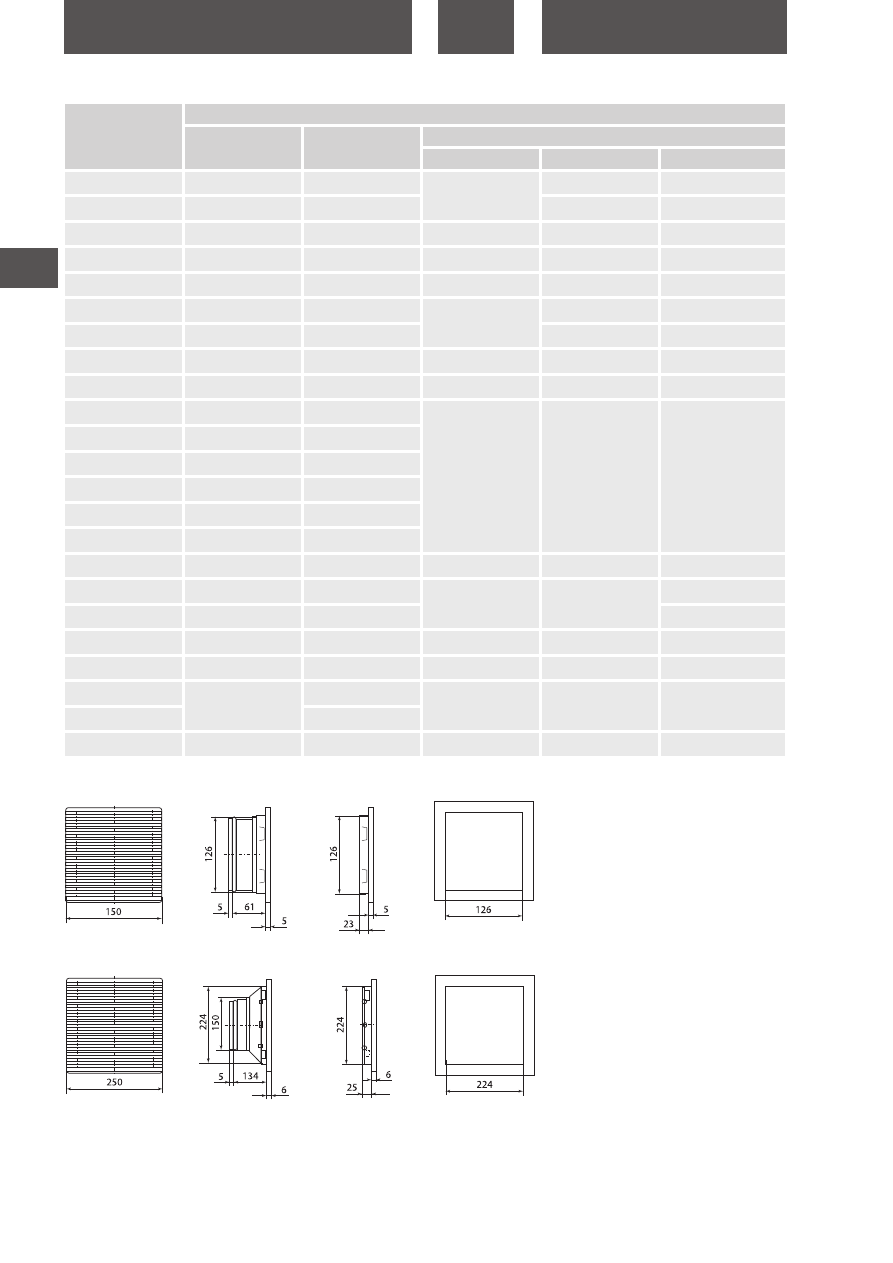

Вентиляционные решетки с

фильтром

SQ0832-0014 SQ0832-0015 SQ0832-0016 SQ0832-0017 SQ0832-0115 SQ0832-0116 SQ0832-0117 SQ0832-0118 SQ0832-0119

Цвет

RAL7032

RAL7035

Уровень шума, дБ

46

54

59

39

49

55

64

66

Размер выреза в шкафу, мм

126x126

224x224

292x292

92х92

124х124

176х176

223х223

291х291

Температура эксплуатации, °С

от –10 до +55

от -40 до +70

Степень защиты

IP54

Соответствие стандартам

безопасности

ГОСТ IEC 60335-2-80-2017

Срок эксплуатации, ч

32 500

50 000

Технические характеристики


Наименование

Артикул

Мощность, Вт

Объемный

поток воздуха

вентилятора

V (м

3

/ч) без

выпускного

фильтра

Объемный

поток воздуха

вентилятора V (м

3

/ч)

с установленным

выпускным

фильтром

Вентилятор с фильтром универсальный ВФУ 19/13

м3/час 230В 12Вт IP54 TDM*

SQ0832-0110

12

19

13

Вентилятор с фильтром универсальный ВФУ 52/42

м3/час 230В 19Вт IP54 TDM*

SQ0832-0111

19

52

42

Вентилятор с фильтром универсальный ВФУ 170/139

м3/час 230В 45Вт IP54 TDM*

SQ0832-0112

45

170

139

Вентилятор с фильтром универсальный ВФУ 305/271

м3/час 230В 64Вт IP54 TDM*

SQ0832-0113

64

305

271

Вентилятор с фильтром универсальный ВФУ 433/373

м3/час 230В 95Вт IP54 TDM*

SQ0832-0114

95

433

373

Вентиляционная решетка с фильтром для вентилятора

ВФУ SQ0832-0110 (120 мм) TDM

SQ0832-0115

-

-

-

Вентиляционная решетка с фильтром для вентилятора

ВФУ SQ0832-0111 (152 мм) TDM

SQ0832-0116

-

-

-

Вентиляционная решетка с фильтром для вентилятора

ВФУ SQ0832-0112 (204 мм) TDM

SQ0832-0117

-

-

-

Вентиляционная решетка с фильтром для вентилятора

ВФУ SQ0832-0113 (255 мм) TDM

SQ0832-0118

-

-

-

Вентиляционная решетка с фильтром для вентилятора

ВФУ SQ0832-0114 (323 мм) TDM

SQ0832-0119

-

-

-

Сменная фильтрующая прокладка для вентиляционной

решетки SQ0832-0115 (120 мм) упак. 5 шт. TDM

SQ0832-0120

-

-

-

Сменная фильтрующая прокладка для вентиляционной

решетки SQ0832-0116 (152 мм) упак. 5 шт. TDM

SQ0832-0121

-

-

-

Сменная фильтрующая прокладка для вентиляционной

решетки SQ0832-0117 (204 мм) упак. 5 шт. TDM

SQ0832-0122

-

-

-

Сменная фильтрующая прокладка для вентиляционной

решетки SQ0832-0118 (255 мм) упак. 5 шт. TDM

SQ0832-0123

-

-

-



Сменная фильтрующая прокладка для вентиляционной

решетки SQ0832-0119 (323 мм) упак. 5 шт. TDM

SQ0832-0124

-

-

-

Вентилятор 55/43 м

3

/час 230В 20Вт IP54 TDM*

SQ0832-0010

20

55

43

Вентилятор 105/71 м

3

/час 230В 20Вт IP54 TDM*

SQ0832-0011

105

71

Вентилятор 230/170 м

3

/час 230В 35Вт IP54 TDM*

SQ0832-0012

35

230

170

Вентилятор 500/360 м

3

/час 230В 65Вт IP54 TDM*

SQ0832-0013

65

500

360

Вентиляционная решетка с фильтром для вентилятора SQ0832-

0010 (150 мм) TDM

SQ0832-0014

–

–

–

Вентиляционная решетка с фильтром для вентилятора SQ0832-

0011 (250 мм) TDM

SQ0832-0015

Вентиляционная решетка с фильтром для вентилятора SQ0832-

0012 (250 мм) TDM

SQ0832-0016

Вентиляционная решетка с фильтром для вентилятора SQ0832-

0013 (325 мм) TDM

SQ0832-0017

* вентиляторы укомплектованы вентиляционной решеткой с фильтром

Ассортимент

4

740

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

Габаритные размеры вентиляторов и решеток

(мм)

Размер выреза

SQ0832-0010

SQ0832-0012

SQ0832-0011

SQ0832-0014

SQ0832-0015
SQ0832-0016

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0832-0110

24

11,2

420

395

270

SQ0832-0111

16

11,8

325

325

SQ0832-0112

12

11

440

370

440

SQ0832-0113

6

10

540

410

275

SQ0832-0114

4

10,4

580

340

345

SQ0832-0115

48

7,8

420

395

270

SQ0832-0116

32

7

325

325

SQ0832-0117

10

4,6

435

420

225

SQ0832-0118

10

6,7

540

410

275

SQ0832-0119

7

7,3

580

340

345

SQ0832-0120

180 упак

13

SQ0832-0121

96 упак

11,3

SQ0832-0122

40 упак

14

SQ0832-0123

20 упак

13

SQ0832-0124

16 упак

13

SQ0832-0010

16

12,0

330

320

300

SQ0832-0011

12

15,5

540

530

420

SQ0832-0012

8

13,5

280

SQ0832-0013

3

13,0

350

350

350

SQ0832-0014

80

14,0

780

320

300

SQ0832-0015

28

14,3

550

500

270

SQ0832-0016

14,9

SQ0832-0017

16

13,5

660

350

320

Упаковка

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

741

ЭЛЕКТРОЩИТЫ В СБОРЕ

tdme.ru

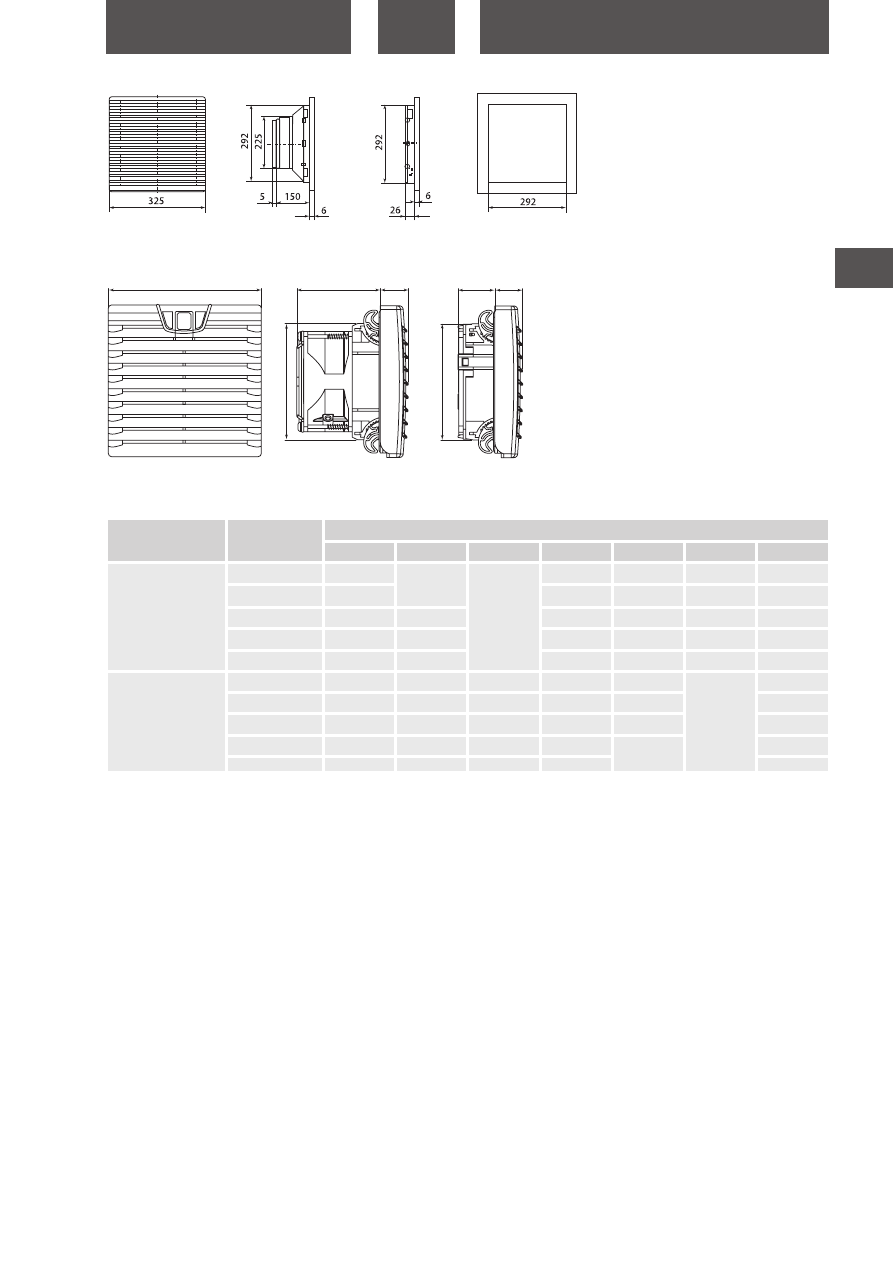

SQ0832-0013

SQ0832-0110, SQ0832-0111, SQ0832-0112, SQ0832-0113, SQ0832-0114, SQ0832-0115,

SQ0832-0116, SQ0832-0117, SQ0832-0118, SQ0832-0119

SQ0832-0017

E

E1

C

A

D

C1

D1

Тип изделия

Артикул

Размеры, мм

А

С

D

E

C1

D1

E1

Вентилятор с фильтром

SQ0832-0110

120

66

22

92

–

–

–

SQ0832-0111

152

124

–

–

–

SQ0832-0112

204

88

176

–

–

–

SQ0832-0113

255

100

223

–

–

–

SQ0832-0114

323

115

291

–

–

–

Решетка с фильтром

SQ0832-0115

120

–

–

–

29

22

92

SQ0832-0116

152

–

–

–

23

124

SQ0832-0117

204

–

–

–

40

176

SQ0832-0118

255

–

–

–

45

223

SQ0832-0119

323

–

–

–

291

742

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Выбор обогревателя

•  Выбор мощности нагревателя производится по формуле

P = S x k x ΔT – P

V

, где

S

 – эффективная площадь теплообмена шкафа, м

2

. Формулы расчета параметра S для различных вариантов размещения шкафа при-

ведены в таблице 1.

Таблица 1. Формулы для расчета эффективной площади теплообмена электротехнического шкафа,

где В – высота шкафа, м;  Ш – ширина шкафа, м;  Г - глубина шкафа, м

Тип установки

Формула для расчета S, м

2

Один шкаф, свободно стоящий

S=1,8*В*(Ш+Г)+1,4*Ш*Г

Один шкаф, монтируемый на стену

S=1,4*Ш*(В+Г)+1,8*В*Г

Крайний шкаф свободно стоящего ряда

S=1,4*Г*(В+Ш)+1,8*В*Ш

Крайний шкаф в ряду, монтируемом на стену

S=1,4*В*(Г+Ш)+1,8*Г*Ш

Не крайний шкаф свободно стоящего ряда

S=1,8*В*Ш+1,4*Г*Ш+Г*В

Не крайний шкаф в ряду, монтируемом на стену

S=1,4*Ш*(В+Г)+Г*В

Не крайний шкаф в ряду, монтируемом на стену, под козырьком

S=1,4*Ш*В+0,7*Г*Ш+Г*В

k

 – коэффициент теплопередачи материала, из которого сделан шкаф. Значения данного коэффициента для различных материалов при-

ведены в таблице 2.

Таблица 2: Коэффициент теплопередачи материала шкафа.

Материал шкафа

Коэффициент теплопередачи материала шкафа, Вт/(м

2

хК)

Листовая сталь лакированная

5,5

Листовая сталь нержавеющая

4,5

Алюминий

12

Алюминий двойной

4,5

Полиэфир

3,5

Pv

 – мощность рассеивания (Вт), которую выделяют электрические аппараты, установленные в шкафу. Тепло в шкафах выделяют: микро-

процессорная и полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым

течет электрический ток.

∆T

 – перепад температуры ∆T ( °C) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To . Высчитыва-

ется по формуле ∆T = Ti – To.

Следует учитывать, что при наружной установке НКУ, необходимо использовать обогреватель мощностью в два раза больше рассчетной.

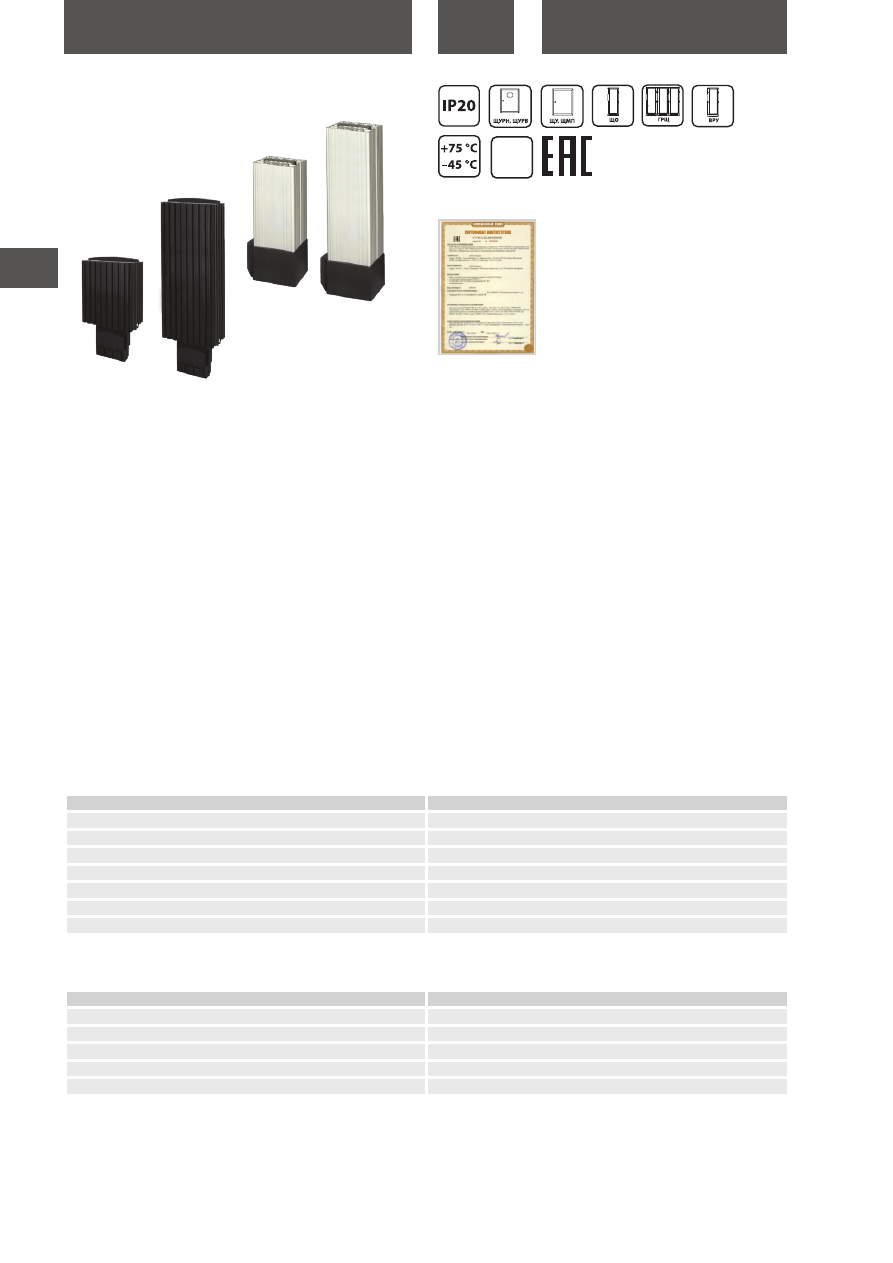

СИСТЕМА КОНТРОЛЯ МИКРОКЛИМАТА В ШКАФАХ.

ОБОГРЕВАТЕЛИ

Назначение

•  Предотвращение выпадения конденсата в шкафах при пере-

падах температуры для защиты от коррозии токоведущих шин

и контактов устройств.

Применение

•  Шкафы, корпуса, боксы.

Материалы

•  Радиаторы выполнены из алюминия, покрытого термопласти-

ческой массой типа UL94VO (не поддерживающей горение).

Конструкция

•  Нагревательный элемент представляет собой  позистор (термо-

резистор с положительным температурным коэффициентом),

электрическое сопротивление которого, а, следовательно,

и потребляемая мощность, зависят от температуры поверхно-

сти (чем выше температура  позистора, тем ниже потребляемая

мощность).

•  В обогревателях большой мощности используются вентилято-

ры для лучшего распределения выделяемого тепла.

Преимущества

•  Система обратной связи «сопротивление-потребляемая

мощность» не  допускает нагрева элементов выше 250 °С,

обеспечивая полную пожарную безопасность, а  также

препятствует возникновению каких-либо окислительных

процессов (сжигание кислорода, образование СО, выделение

специфических запахов горения частиц пыли), которые

нередко присутствуют на поверхности высокотемпературных

ТЭНов.

•  Специальная прямоугольная форма радиатора повышает

эффективность теплообмена с нагревательным элементом, что

позволяет увеличивать мощность нагревателя при небольших

габаритах.

•  Срок непрерывной работы нагревателей составляет не менее

20 000 часов без изменения электрических характеристик.

•  Установка на стандартную DIN-рейку 35 мм.

Сертификат ТР ТС

гарантия

5

лет

743

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Наименование параметра

Значение

Номинальное напряжение, В

AC/DC 120–240

Нагревательный элемент

позистор PTC (терморезистор с положительным температурным коэффициентом)

Материал радиатора

алюминий, покрытый термопластической массой типа UL94VO (не поддерживающей горение)

Клеммы подключения

самозажимные

Крепление устройства

DIN-рейка 35 мм

Ориентация в пространстве

вертикальная

Температура эксплуатации

от –45 до +75

Степень защиты

IP20

Соответствие стандартам безопасности

ГОСТ IEC 60335-2-30-2013


Наименование

Артикул

Мощность, Вт

Напряжение, В

Обогреватели

Обогреватель для установки на DIN-рейку 230В 15Вт TDM

SQ0832-0001

15

230

Обогреватель для установки на DIN-рейку 230В 30Вт TDM

SQ0832-0002

30

Обогреватель для установки на DIN-рейку 230В 45Вт TDM

SQ0832-0003

45

Обогреватель для установки на DIN-рейку 230В 60Вт TDM

SQ0832-0004

60

Обогреватель для установки на DIN-рейку 230В 75Вт TDM

SQ0832-0005

75

Обогреватель для установки на DIN-рейку 230В 100Вт TDM

SQ0832-0006

100

Обогреватель для установки на DIN-рейку 230В 150Вт TDM

SQ0832-0007

150

Обогреватели со встроенным вентилятором

Обогреватель с встроенным вентилятором для установки на

DIN-рейку 230В 250Вт TDM

SQ0832-0008

250

230

Обогреватель с встроенным вентилятором для установки на

DIN-рейку 230В 400Вт TDM

SQ0832-0009

400

Ассортимент

Технические характеристики

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0832-0001

60

14

400

330

250

SQ0832-0002
SQ0832-0003
SQ0832-0004
SQ0832-0005
SQ0832-0006
SQ0832-0007
SQ0832-0008

10

12,5

420

300

240

SQ0832-0009

14,2

450

260

200

Габаритные размеры

Схема подключения

Артикул

Длина (L),

мм

SQ0832-0001

65

SQ0832-0002
SQ0832-0003
SQ0832-0004

140

SQ0832-0005
SQ0832-0006
SQ0832-0007

220

Артикул

Длина (L),

мм

SQ0832-0008

182

SQ0832-0009

222
