TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 50

824

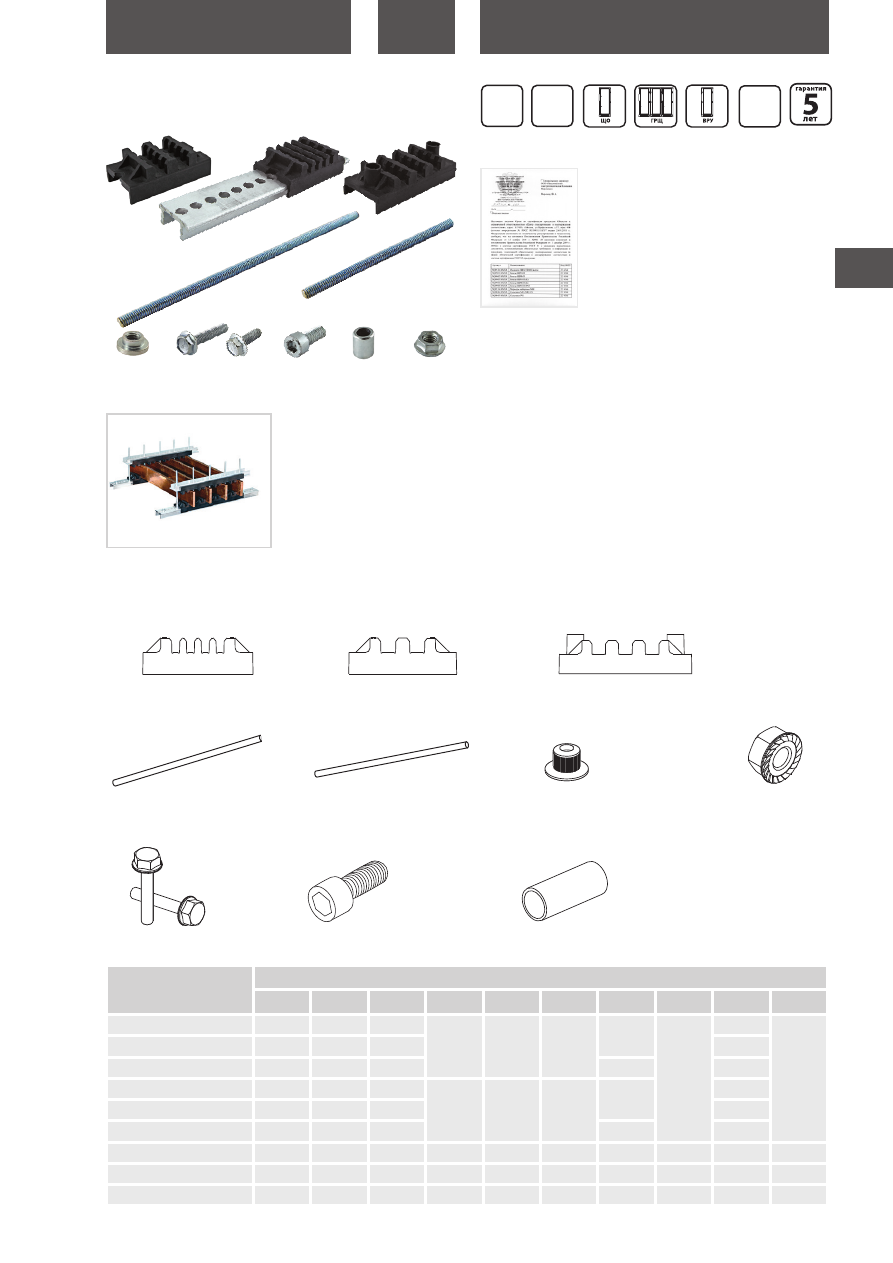

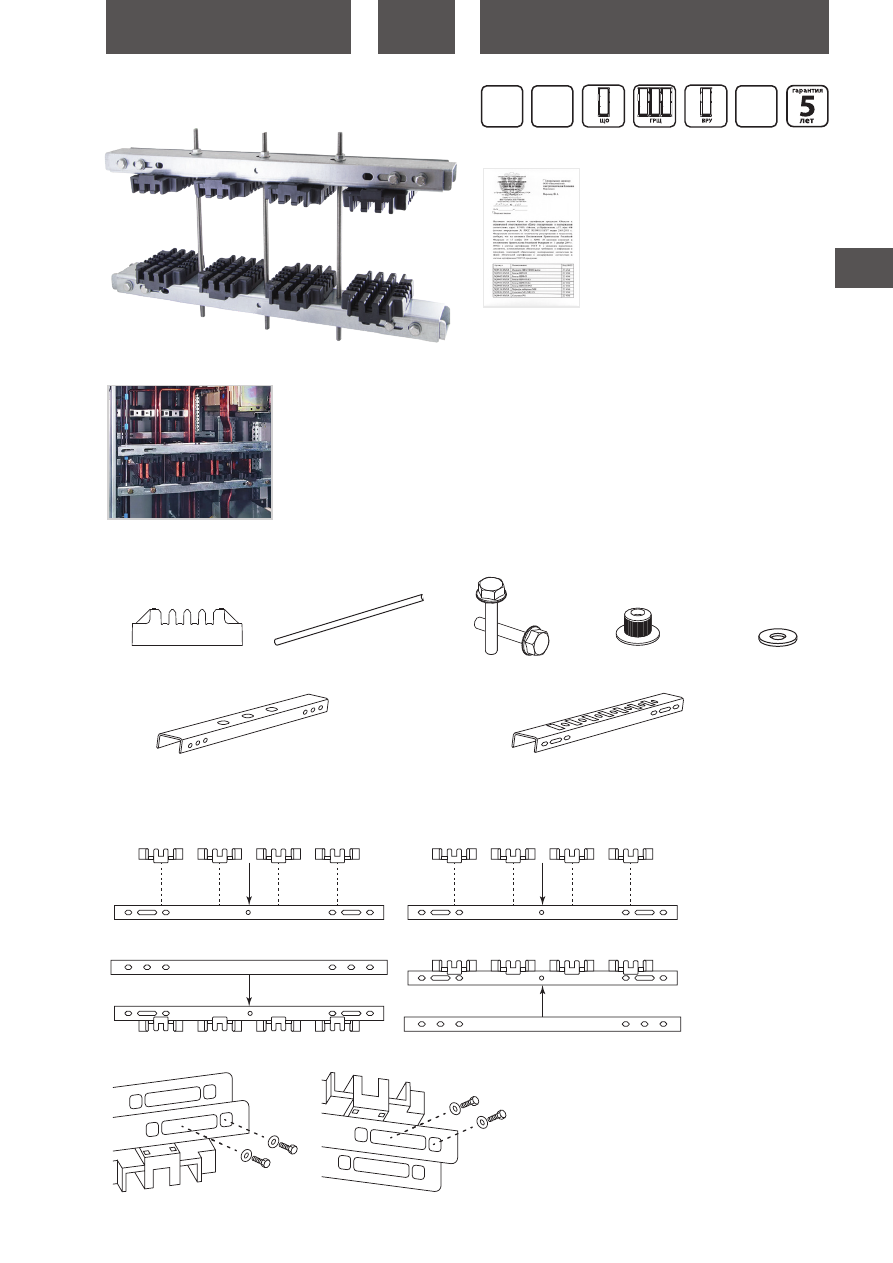

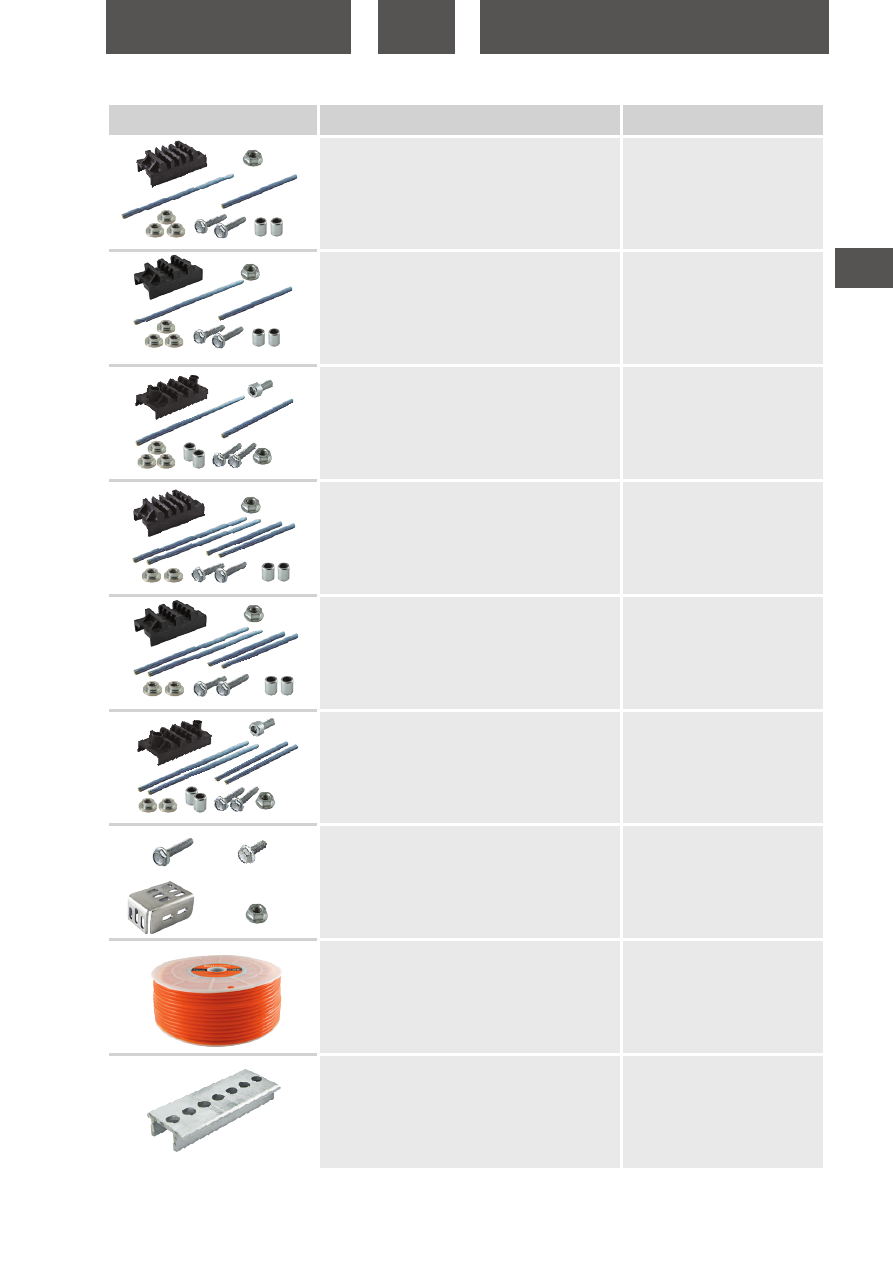

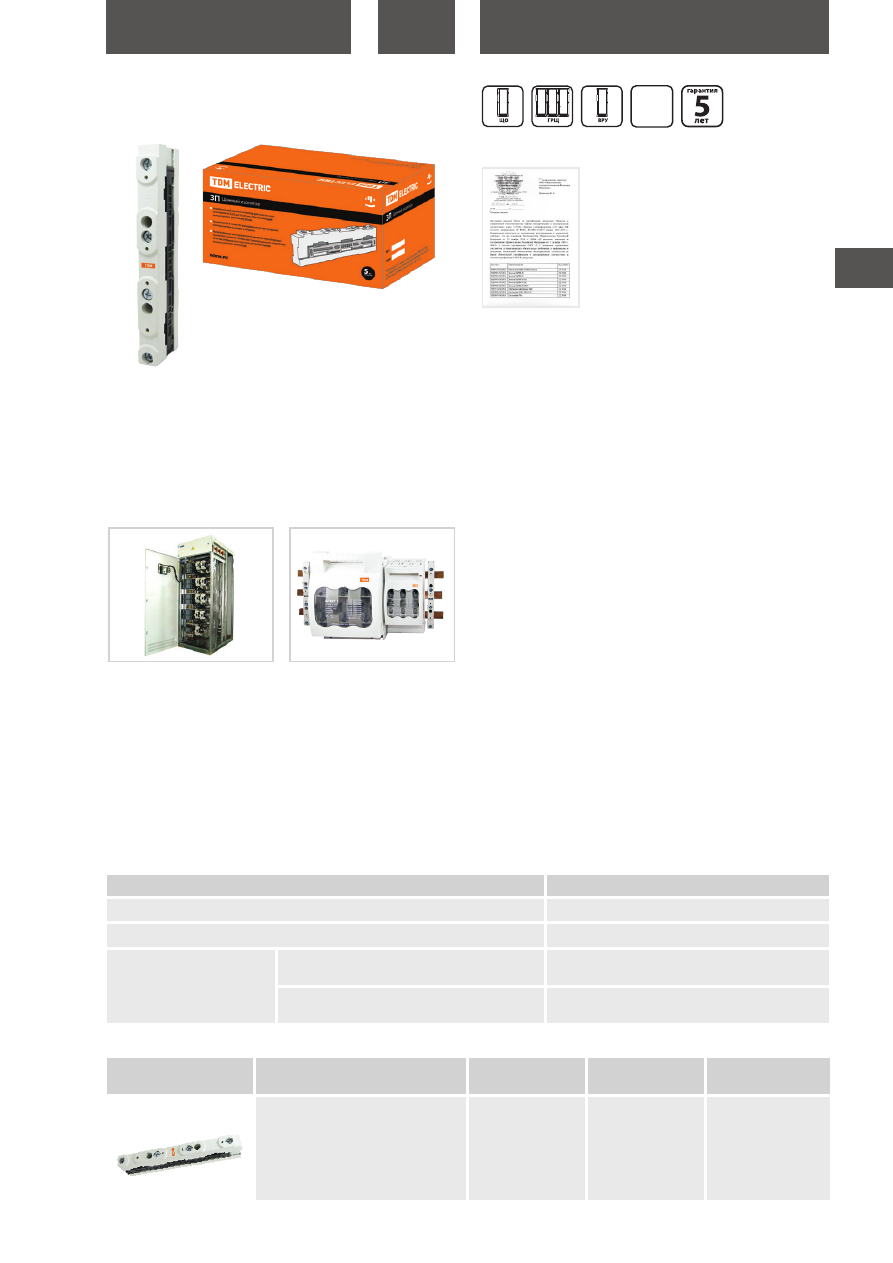

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

44,5

75,5

59,5

5,3

5,3

10,5

10,2

302

29

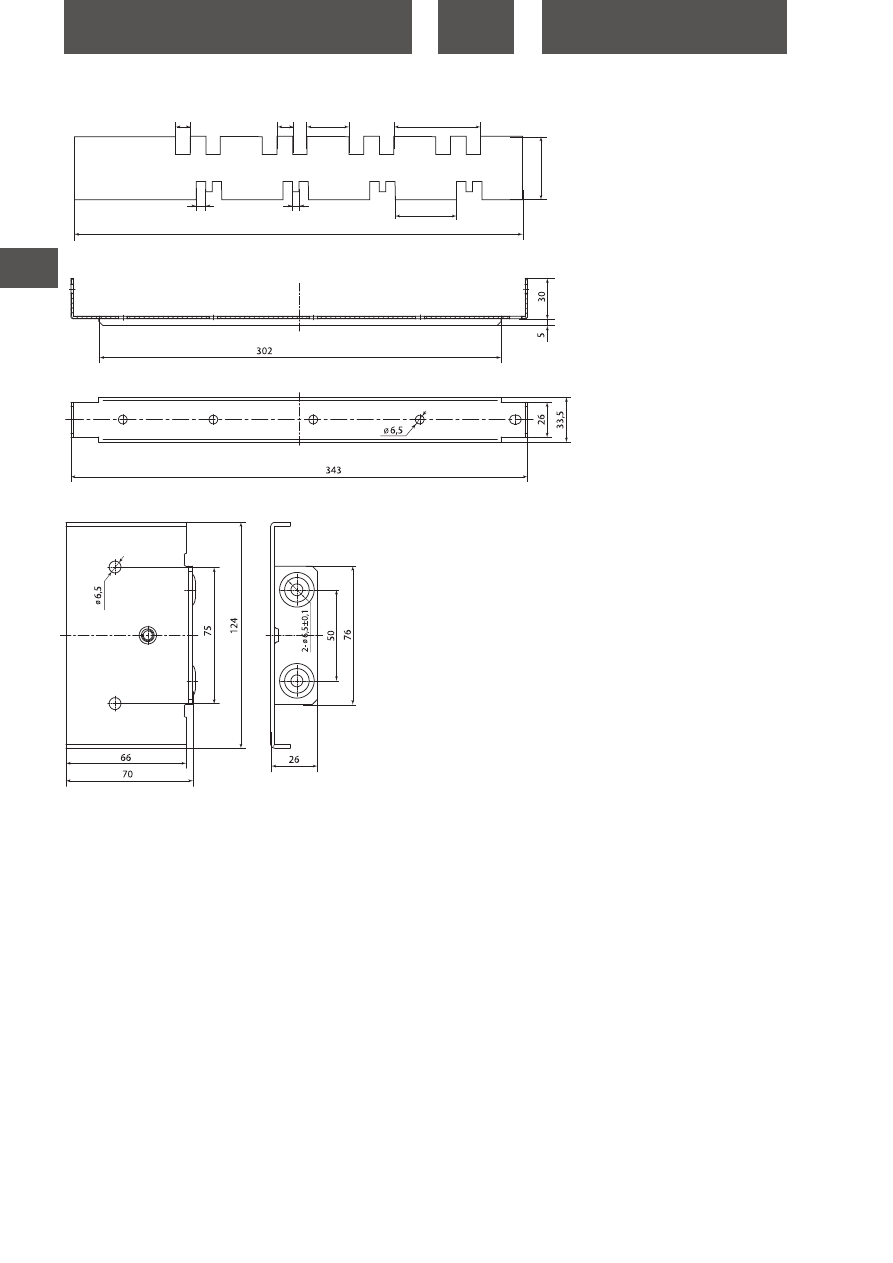

Габаритные размеры

(мм)

Изолятор

Соединительная скоба

Крепежная скоба

825

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Назначение

Для  фиксации проводников

внутри щитового оборудования

(шин медных и алюминиевых

толщиной 5 и 10 мм) на напря-

жение до 1000 В, с номинальным

током от 400 до 4500 А.

Применение

•  Шкафы, щиты, сборки различного назначения.

НАБОР ШИННЫХ ДЕРЖАТЕЛЕЙ И КРЕПЕЖА

СЕРИИ

НШД

Отказное письмо

Изолятор для шин толщиной 5 мм

(максимально 4 шины) 4/5

Шпилька M6x160 9.8

Изолятор для шин толщиной 10 мм

(максимально 2 шины) 2/10

Шпилька M6x110 9.8

Болт DIN 6921 M6x40

Изолятор для шин толщиной 10 мм

(максимально 3 шины) 3/10

Накатная гайка DIN 466 M6

Болт DIN912 M6x20

Гайка DIN 6923 M6

Изолирующая втулка

Артикул

Количество, шт.

A

B

C

D

E

F

G

I

J

K

SQ0834-0001

8

–

–

3

3

3

5

2

–

2

SQ0834-0002

–

8

–

–

SQ0834-0003

–

–

8

21

16

SQ0834-0004

6

–

–

2

2

2

4

–

SQ0834-0005

–

6

–

–

SQ0834-0006

–

–

6

20

12

SQ0834-0018

8

-

-

-

-

-

-

-

-

-

SQ0834-0019

8

-

-

-

-

-

-

-

-

SQ0834-0020

-

-

8

-

-

-

-

-

-

-

Комплект поставки

A

D

B

E

I

C

F

J

G

K

Материалы

•  Шинодержатели выполнены из диэлектрического пластика,

армированного стекловолокном.

•  Крепежи выполнены из оцинкованной стали.

•  Профиль для установки выполнен из анодированного алю-

миния.

Преимущества

•  Легкий и простой монтаж.

•  Регулируемое расстояние между фазами (шаг 12,5 мм).

•  Индивидуально настраиваемые держатели.

•  Экономически выгодное решение.

+130

0

C

– 40



0

C

до

4500 А

до

1000 В

826

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

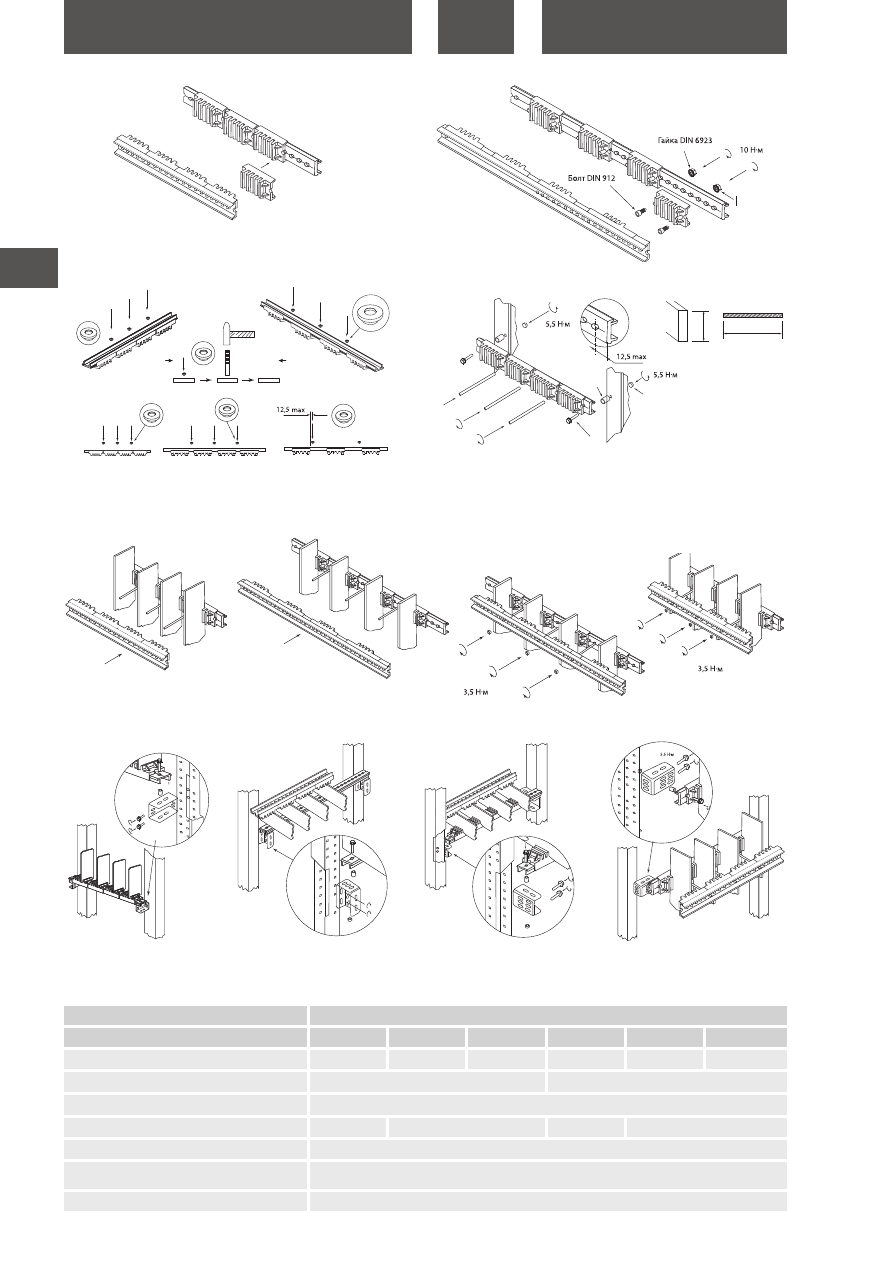

Сборка

Наименование параметра

Значение

Артикул

SQ0834-0001

SQ0834-0002

SQ0834-0003

SQ0834-0004

SQ0834-0005

SQ0834-0006

Количество шин на одну пару шинодержателей

от 1 до 4

от 1 до 2

от 1 до 3

от 1 до 4

от 1 до 2

от 1 до 3

Количество пар шинодержателей в составе набора

4

3

Ширина шин, мм

30–120

Толщина шин, мм

5

10

5

10

Номинальные токи шинопроводов  In, А

400–4500

Номинальное напряжение изоляции

шинодержателей Ui, кВ

8

Диапазон рабочих температур, °С

от -40 до +130

Технические характеристики

5. Варианты крепления шинодержателей при помощи набора для крепления (артикул SQ0834-0009).

1. Установка шинодержателей на алюминиевый профиль

2. Установка накатных гаек

3. Крепление шинодержателей в шкафу

4. Сборка шинодержателей в шкафу

827

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Ассортимент


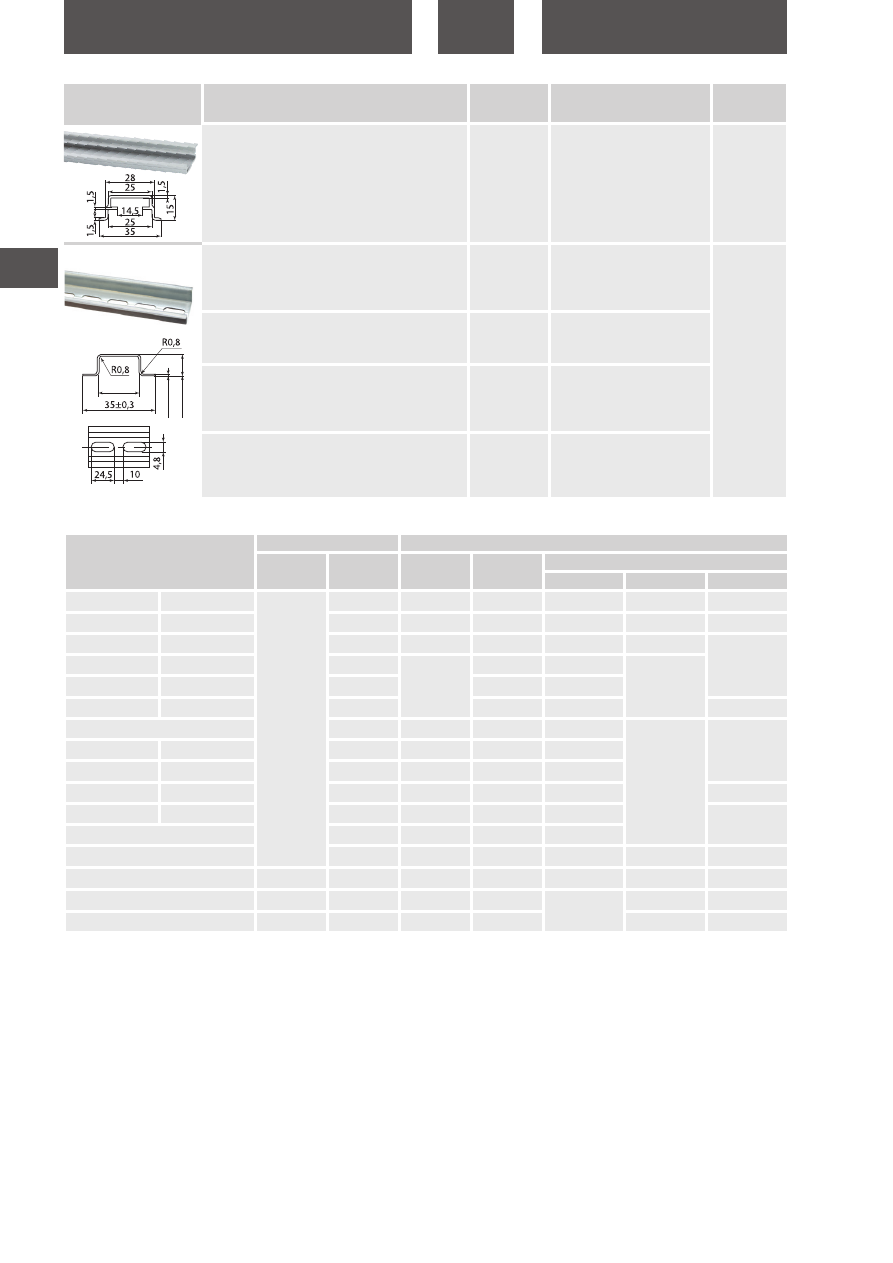

Наименование

Артикул

Набор шинных держателей и крепежа НШД  4/5 TN

для 3Р+N шин 30-125 x 5 мм TDM

SQ0834-0001

Набор шинных держателей и крепежа НШД 2/10 TN

для 3Р+N шин 30-120 x 10 мм TDM

SQ0834-0002

Набор шинных держателей и крепежа НШД  3/10 TN

для 3Р+N системы шин 30-120 x 10 мм TDM

SQ0834-0003

Набор шинных держателей и крепежа НШД 4/5 T

для 3Р системы шин 30-125 x 5 мм TDM

SQ0834-0004

Набор шинных держателей и крепежа НШД  2/10 T

для 3Р системы шин 30-120 x 10 мм TDM

SQ0834-0005

Набор шинных держателей и крепежа НШД 3/10 T

для 3Р системы шин 30-120 x 10 мм TDM

SQ0834-0006

Набор для крепления профиля для установки шинных

держателей НШД TDM

SQ0834-0009

Изолятор соединительных шпилек М6 (ролл 100 м)

для НШД TDM

SQ0834-0016

Профиль алюминиевый для установки шинных держателей

НШД 2м TDM

SQ0834-0015

x8

x3

x5

x3

x6

x4

x6

x4

x3

x8

x3

x6

x2

x2

x6

x4

x3

x8

x3

x16

x21

x6

x12

x20

828

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


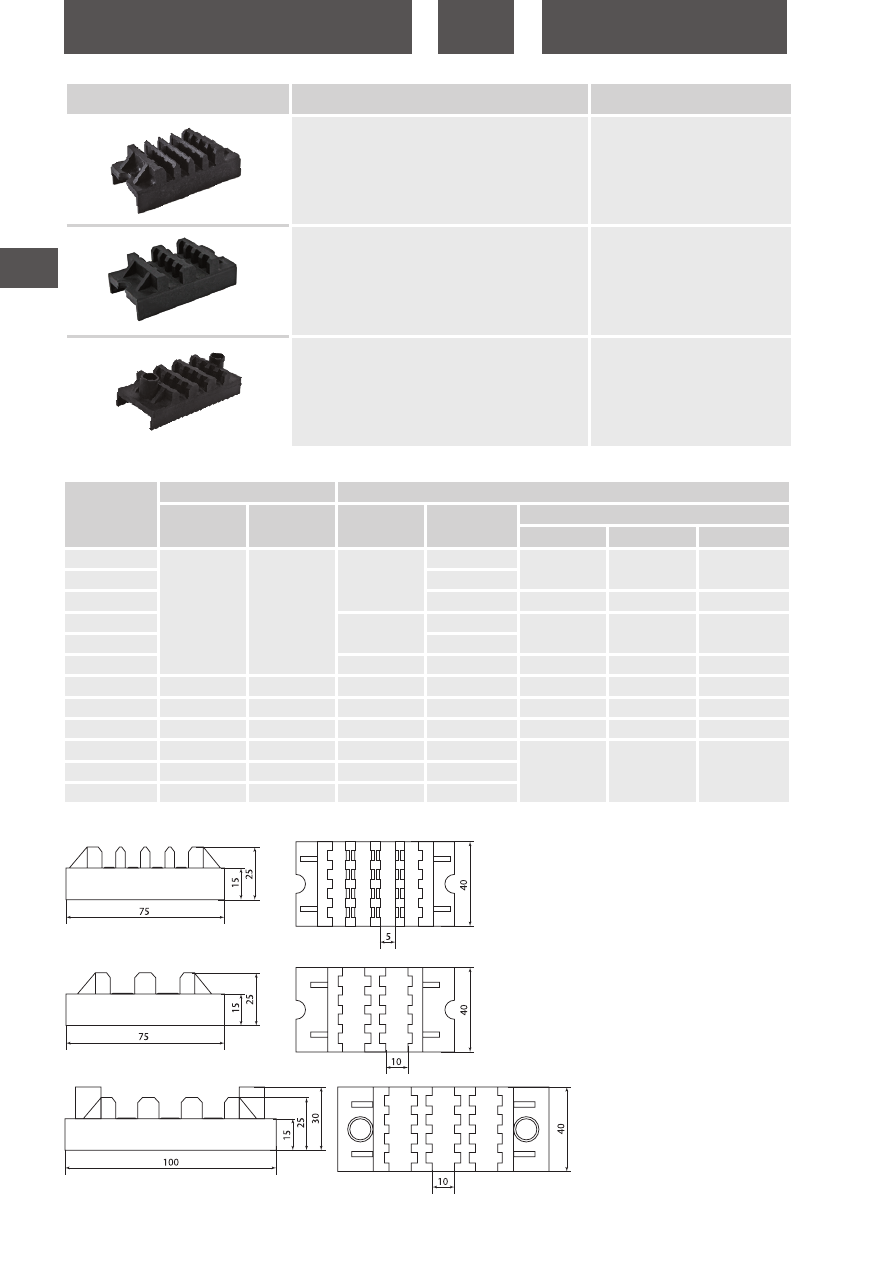

Наименование

Артикул

Набор изоляторов для НШД 4/5 TN для 3Р+N шин 30-125 x

5 мм (без крепежа) TDM

SQ0834-0018

Набор изоляторов для НШД 2/10 TN для 3Р+N шин 30-120

x 10 мм (без крепежа) TDM

SQ0834-0019

Набор изоляторов для НШД 3/10 TN для 3Р+N системы

шин 30-120 x 10 мм (без крепежа) TDM

SQ0834-0020

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0834-0001

1

0,6

24

13,7

342

267

232

SQ0834-0002

13,5

SQ0834-0003

14,2

355

280

260

SQ0834-0004

32

13,5

342

192

352

SQ0834-0005

13

SQ0834-0006

20

13,5

355

280

250

SQ0834-0009

10

2,3

60

13,7

440

225

125

SQ0834-0015

2 метра

2

16 метров

16

2150

85

75

SQ0834-0016

–

–

200 метров

15

32

35

37,5

SQ0834-0018

-

-

24

9,1

36

28

27,5

SQ0834-0019

-

-

24

8,9

SQ0834-0020

-

-

16

7

Упаковка

SQ0834-0001, SQ0834-0004, SQ0834-0018

SQ0834-0002, SQ0834-0005, SQ0834-0018

SQ0834-0003, SQ0834-0006, SQ0834-0020

Габаритные размеры

(мм)

x8

x8

x8

829

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Назначение

Для фиксации медных и алюми-

ниевых плоских шин высотой от

30 до 200 мм, толщиной 5 и 10 мм

внутри щитового оборудования.

Для использования в 3-фазной

сети с номинальным током до

6300 А и номинальным напряже-

нием до 1000 В.

Применение

•  Шкафы, щиты, сборки различного назначения.

НАБОР ШИННЫХ ДЕРЖАТЕЛЕЙ И КРЕПЕЖА

УСИЛЕННЫЙ СЕРИИ

НШДУ

Отказное письмо

Изолятор – 8 шт.

Шпилька М8 – 3 шт.

Болт М8 – 16 шт.

Гайка М8 с фланцем – 6 шт.

Шайба М8 – 16 шт.

Держатель изолятора (внутренний) – 2 шт.

Держатель изолятора (наружный) – 2 шт.

Комплект поставки

Материалы

•  Шинодержатели выполнены из диэлектрического пластика,

армированного стекловолокном.

•  Профиль и крепежи выполнены из оцинкованной стали.

Преимущества

•  Легкий и простой монтаж.

•  Установка токоведущих шин высотой от 30 до 200 мм.

•  4 пары изоляторов для установки 12 шин толщиной 10 мм,

или 16 шин толщиной 5 мм.

•  Регулируемое расстояние между фазами (шаг 10 мм).

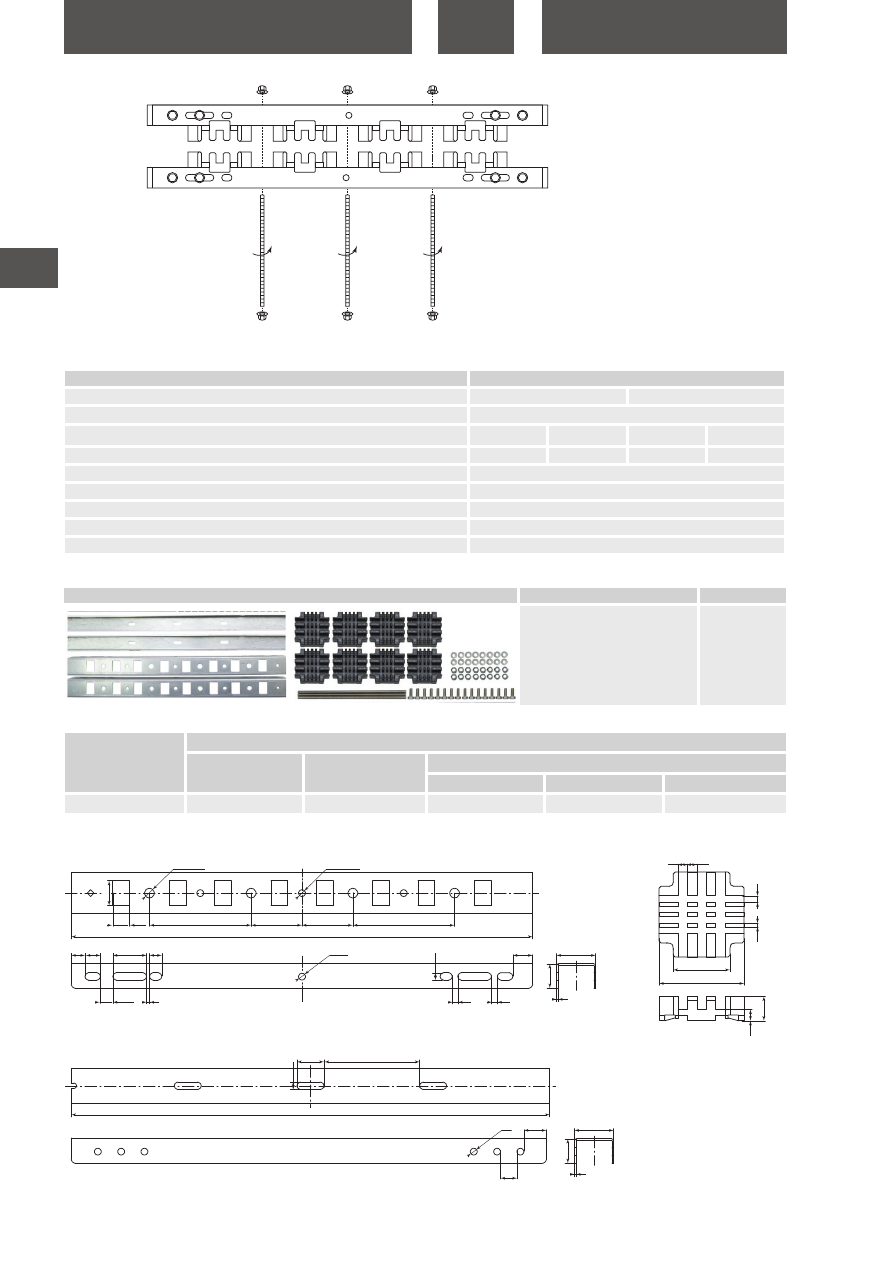

Сборка

Рисунок 1. Установить изоляторы на внутренний держатель

Рисунок 2. Установить внутренний держатель с установленными изоляторами в наружный держатель

Рисунок 1. Установить изоляторы на внутренний держатель

Рисунок 2. Установить внутренний держатель с установленными изоляторами в наружный держатель

Рисунок 3. Установить и затянуть болт с усилием затяжки 20 Н*м в собранный держатель

Рисунок 4. Вставить шпильку (-ки) в две части держателей с изоляторами соединив их между собой и затя-
нуть гайками

1. Установить изоляторы на наружный держатель

2. Установить внутренний держатель в наружный держатель с установленными изоляторами

3. Установить и затянуть болт с усилием затяжки 20 Н*м в собранный держатель

•  Для установки НШДУ в шкафах можно использовать набор для крепления профиля (SQ0834-0009), предварительно просверлив

несколько отверстий во внутреннем профиле держателя.

+130

0

C

– 40



0

C

до

6300 А

до

1000 В

830

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

ø8,5 х 3

125

62,5

567

30,7

125

62,5

48

63
92

24,4

ø8,5

11

10

15

19

41,5

16,8

9

30

29

2

3,7

15,2

20,5

7,2

6,7

ø12 х 4

590

40

37

30

21

104

9

28

2

ø7

4

14

5

Держатель изолятора (внутренний)

Держатель изолятора (наружный)

Изолятор

Наименование параметра

Значение

Материал шин

Медь

Алюминий

Ширина шин, мм

30–200

Толщина шин, мм

5

10

5

10

Количество шин на одну пару шинодержателей

от 1 до 4

от 1 до 3

от 1 до 4

от 1 до 3

Количество изоляторов, шт

4х2

Регулируемое расстояние изолятора, мм

10

Номинальные токи шинопроводов In, А

400-6300

Номинальное импульсное выдерживаемое напряжение Uimp, кВ

12

Диапазон рабочих температур, °С

от -40 до +130

Технические характеристики

Ассортимент


Наименование

Артикул

Набор шинных держателей и

крепежа усиленный НШДУ 3/10 TN

для 3Р+N шин 30-200 x 10 мм TDM

SQ0834-0017

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0834-0017

1

7

700

138

73

Упаковка

Габаритные размеры

(мм)

Рисунок 3. Установить и затянуть болт с усилием затяжки 20 Н*м в собранный держатель

Рисунок 4. Вставить шпильку (-ки) в две части держателей с изоляторами соединив их между собой и затя-
нуть гайками

4. Вставить шпильку (-ки) в две части держателей с изоляторами соединив их между собой и затянуть гайками

831

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

ШИННЫЕ ИЗОЛЯТОРЫ СЕРИИ

 3П



ДЛЯ ШИН 5Х12…10Х30

С МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 60 ММ

Отказное письмо

Назначение

•  Для крепления токоведущих шин внутри силовых шкафов с соз-

данием токоведущей 3-полюсной системы шин для установки

устройств защиты и коммутации до 630 А.

Применение

•  Шкафы компенсации реактивной мощности КРМ.

•  Главные распределительные щиты ГРЩ.

•  Вводно-распределительные устройства ВРУ.

•  Пункты распределительные ПР.

Материалы

•  Корпус изолятора выполнен из полиамида РА6.6, армированно-

го стекловолокном.

Конструкция

•  Изолятор состоит из трех частей: основания, регулировочной

планки и прижимной крышки.

•  Основание изолятора крепится к монтажной пластине или кор-

пусу при помощи двух болтов M6 и гаек (в комплект поставки

не входят).

•  Регулировочная планка имеет углубления для монтажа шин

шириной 5 и 10 мм, расположенные на оборотной стороне

планки.

•  При помощи регулировочной планки и насечек в основании

осуществляется точный подбор зазора для установки шин раз-

личной высоты.

•  Фиксация шин после их установки в изолятор осуществляется

при помощи прижимной крышки, фиксируемой четырьмя бол-

тами.

•  Каждая система шин устанавливается минимум на двух изоля-

торах (на концах шины).

•  Возможна установка промежуточных изоляторов (в зависимо-

сти от схемы монтажа и длины шины).

Преимущества

•  Быстрый и безопасный монтаж без сверления и пробивания

отверстий на систему шин с  наиболее распространенным

межшинным расстоянием в 60 мм, которые используются для

установки устройств защиты и  управления (например, ШПВР

ТМ TDM ELECTRIC).

•  Использование системы шин не только как передающего,

но и крепежного элемента, экономит пространство и помогает

убрать большое количество проводов и кабелей.

•  Подвижное основание дает возможность устанавливать в изо-

лятор шины высотой от 12 до 30 мм и от 5 до 10 мм толщиной.

•  Возможность установки изолятора в горизонтальном и верти-

кальном положениях.


Наименование

Артикул

Номинальное

напряжение, В

Максимальный ток, А

Шинный изолятор 3П для шин 5х12…10x30

с межцентровым расстоянием 60 мм TDM

SQ0807-0022

660

630

Наименование параметра

Значение

Материал

полиамид РА6.6

Температурная устойчивость, °С

до 125

Ударное значение тока короткого

замыкания, кА

при расположении изоляторов на расстоянии 550 мм

30

при расположении изоляторов на расстоянии 250 мм

50

Технические характеристики

Ассортимент

+120 °C

до

832

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0807-0022

5

0,5

120

12

460

350

180

TDM ELECTRIC

ABB

WOEHNER

RITTAL

SQ0807-0022

ZX151

01495

9340.000

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

833

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Конструкция

•  Изоляторы крепятся к монтажной пластине или к корпусу при

помощи двух болтов M6 и гаек.

•  С другой стороны при помощи болта M10, шайб и гайки к изо-

лятору крепится токоведущая шина.

•  Каждая шина устанавливается минимум на двух изоля торах

(на концах шины).

•  Возможна установка промежуточных изоляторов (в зависимо-

сти от схемы монтажа и длины шины).

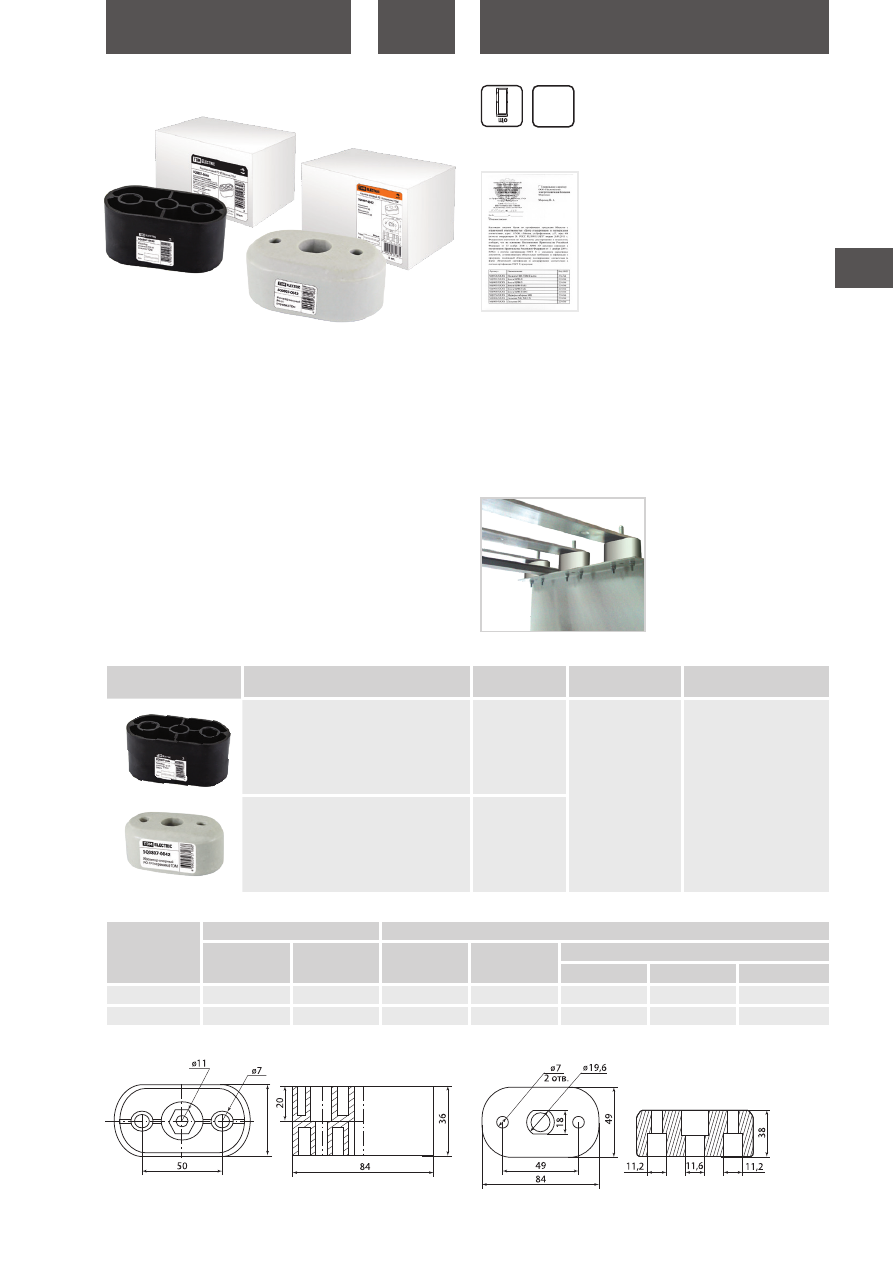

ИЗОЛЯТОРЫ ОПОРНЫЕ ШИННЫЕ СЕРИИ



РО-1

Назначение

•  Для крепления токоведущих шин внутри силовых шкафов,

а также для неподвижной фиксации и изоляции частей, находя-

щихся под напряжением, от корпуса и панелей сборки.

Применение

•  При сборке панелей ЩО-70 и ЩО-91 различного исполнения.

Материалы

•  Корпус изолятора опорного РО-1П (пластик) выполнен из диэ-

лектрического пластика, армированного стекловолокном.

•  Корпус изолятора опорного РО-1К (керамика) выполнен из

электротехнической керамики.

Преимущества

•  Простое, быстрое и надежное крепление токоведущих шин

к поверхности шкафа.


Наименование

Артикул

Номинальное

напряжение, В

Ударный ток (амплитудное

значение), кА

Изолятор опорный РО-1П (пластик) TDM

SQ0807-0040

до 1000

до 50

Изолятор опорный РО-1К (керамика) TDM

SQ0807-0042

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0807-0040

10

0,8

160

13,0

46

35

18

SQ0807-0042

5

1,2

50

13,6

43,5

19

13,5

Упаковка

Габаритные размеры

(мм)

Ассортимент

Отказное письмо

SQ0807-0040

SQ0807-0042

гарантия

5

лет

839

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

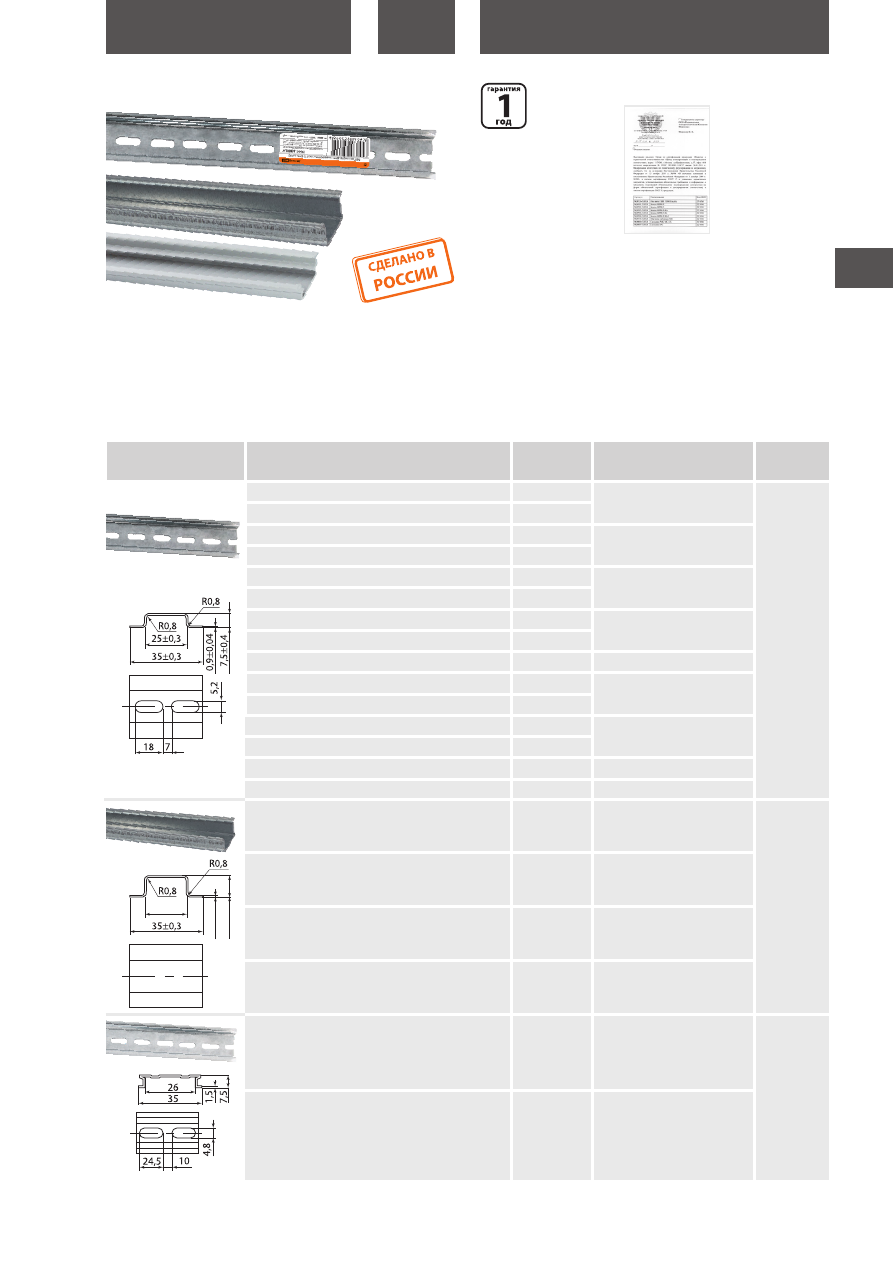

DIN-РЕЙКИ ОЦИНКОВАННЫЕ И АЛЮМИНИЕВЫЕ

Назначение

•  Для размещения модульного оборудования.

Применение

•  Для установки в корпусах электрощитов.

Материалы

•  Сертифицированная российская сталь (ГОСТ).

•  Толщина металла 0,8 мм.

Конструкция

•  Перфорация для удобства монтажа.

Преимущества

•  Большой выбор типоразмеров.

•  Индивидуальный штрихкод.

Ассортимент


Наименование

Артикул

Максимальное количество

модулей, размещаемых

на DIN-рейке

Толщина

металла, мм

DIN-рейка (7,5см) оцинкованная TDM

SQ0804-0009

4

0,8

DIN-рейка (7,5см) оцинкованная инд. штрихкод TDM

SQ0804-2007

DIN-рейка (11см) оцинкованная TDM

SQ0804-0010

6

DIN-рейка (11см) оцинкованная инд. штрихкод TDM

SQ0804-2001

DIN-рейка (22,5см) оцинкованная TDM

SQ0804-0011

12

DIN-рейка (22,5см) оцинкованная инд. штрихкод TDM

SQ0804-2004

DIN-рейка (30см) оцинкованная TDM

SQ0804-0006

17

DIN-рейка (30см) оцинкованная инд. штрихкод TDM

SQ0804-2005

DIN-рейка (45см) оцинкованная TDM

SQ0804-0014

25

DIN-рейка (60см) оцинкованная TDM

SQ0804-0007

34

DIN-рейка (60см) оцинкованная инд. штрихкод TDM

SQ0804-2006

DIN-рейка (120см) оцинкованная TDM

SQ0804-0005

68

DIN-рейка (120см) оцинкованная инд. штрихкод TDM

SQ0804-2002

DIN-рейка (140см) оцинкованная TDM

SQ0804-0013

80

DIN-рейка (200см) оцинкованная TDM

SQ0804-0018

111

DIN-рейка усиленная 35х15х1,2х1000мм

оцинкованная TDM

SQ0804-0032

55

1,2

DIN-рейка усиленная 35х15х1,2х2000мм

оцинкованная TDM

SQ0804-0033

111

DIN-рейка усиленная 35х15х1,2х300мм

оцинкованная TDM

SQ0804-0030

16

DIN-рейка усиленная 35х15х1,2х600мм

оцинкованная TDM

SQ0804-0031

33

DIN-рейка алюминиевая усиленная 35х7,5х1,5х1000мм

TDM (Китай)

SQ0804-0012

55

1,5

DIN-рейка алюминиевая усиленная 35х7,5х1,5х2000мм

TDM (Китай)

SQ0804-0017

111

Отказное письмо

15±0,4

27±0,4

1,2±0,4

840

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Максимальное количество

модулей, размещаемых

на DIN-рейке

Толщина

металла, мм

DIN-рейка алюминиевая усиленная

35х15х1,5х2000мм TDM (Китай)

SQ0804-0015

111

1,5

DIN-рейка усиленная перфорированная

35х15х1,2х1000мм оцинкованная TDM

SQ0804-0034

55

1,2

DIN-рейка усиленная перфорированная

35х15х1,2х2000мм оцинкованная TDM

SQ0804-0035

111

DIN-рейка усиленная перфорированная

35х15х1,2х300мм оцинкованная TDM

SQ0804-0036

16

DIN-рейка усиленная перфорированная

35х15х1,2х600мм оцинкованная TDM

SQ0804-0037

33

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0804-0005

SQ0804-2002

10

3

40

12

1250

100

100

SQ0804-0006

SQ0804-2005

0,7

100

7,7

350

180

150

SQ0804-0007

SQ0804-2006

1,5

40

6,2

630

100

100

SQ0804-0009

SQ0804-2007

0,2

100

2

210

180

SQ0804-0010

SQ0804-2001

0,3

2,8

200

SQ0804-0011

SQ0804-2004

0,5

5,6

320

150

SQ0804-0018

5

40

20,5

2100

100

100

SQ0804-0032

SQ0804-0034

5,35

20

11

1050

SQ0804-0033

SQ0804-0035

11,4

10

11,7

2050

SQ0804-0030

SQ0804-0036

1,6

40

6,7

350

200

SQ0804-0031

SQ0804-0037

3,3

20

6,9

650

100

SQ0804-0013

3,5

40

14

1420

SQ0804-0014

1

100

10,22

465

160

115

SQ0804-0012

10

0,36

50

3,9

104

163

49

SQ0804-0015

6

2,2

24

14

201

170

50

SQ0804-0017

10

1,3

50

15

210

90

15±0,4

27±0,4

1,2±0,4

841

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

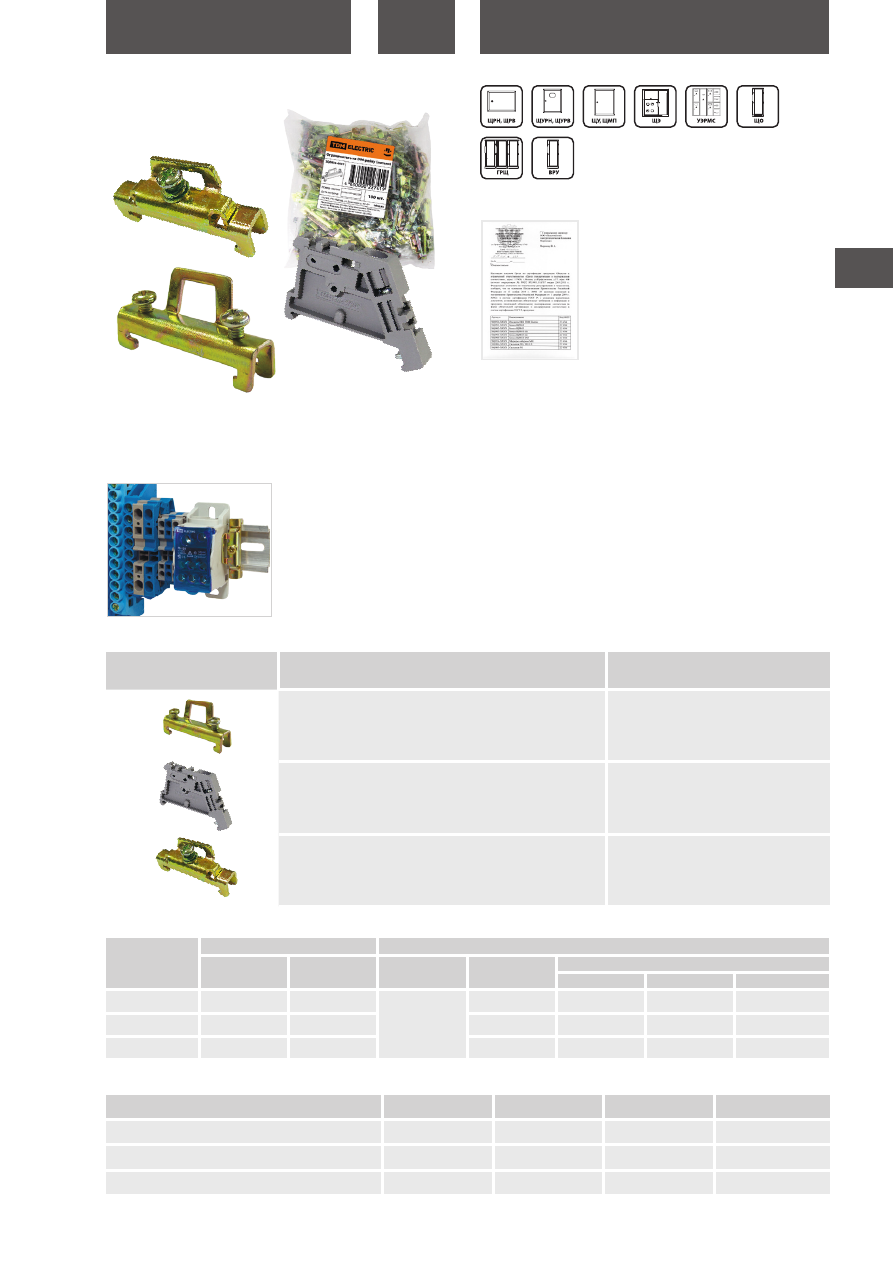

ОГРАНИЧИТЕЛИ НА DIN-РЕЙКУ

Назначение

•  Для фиксации модульной аппаратуры, автоматических выклю-

чателей и других устройств на DIN-рейке.

Применение

Шкафы и сборки с использова-

нием модульной аппаратуры или

устройств с креплением на  DIN-

рейку.

Материалы

•  Сталь (для SQ0804-0001 и SQ0804-0022).

•  Негорючий АБС-пластик (SQ0804-0021).


Наименование

Артикул

Ограничитель на DIN-рейку (металл) TDM

SQ0804-0001

Ограничитель на DIN-рейку (пластик) TDM

SQ0804-0021

Ограничитель на DIN-рейку (металл) 1 винт TDM

SQ0804-0022

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0804-0001

100

1,4

1000

14,0

420

280

120

SQ0804-0021

50

0,3

6,0

315

270

230

SQ0804-0022

100

1,4

14,0

260

150

100

Упаковка

Габаритные размеры

(мм)

Ассортимент

Отказное письмо

Наименование

Артикул

Длина

Ширина

Высота

Ограничитель на DIN-рейку (металл) TDM

SQ0804-0001

45,3

10,5

21,1

Ограничитель на DIN-рейку (пластик) TDM

SQ0804-0021

45,7

7,7

31,6

Ограничитель на DIN-рейку (металл) 1 винт TDM

SQ0804-0022

45

8,9

19

842

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

Габаритные размеры

(мм)

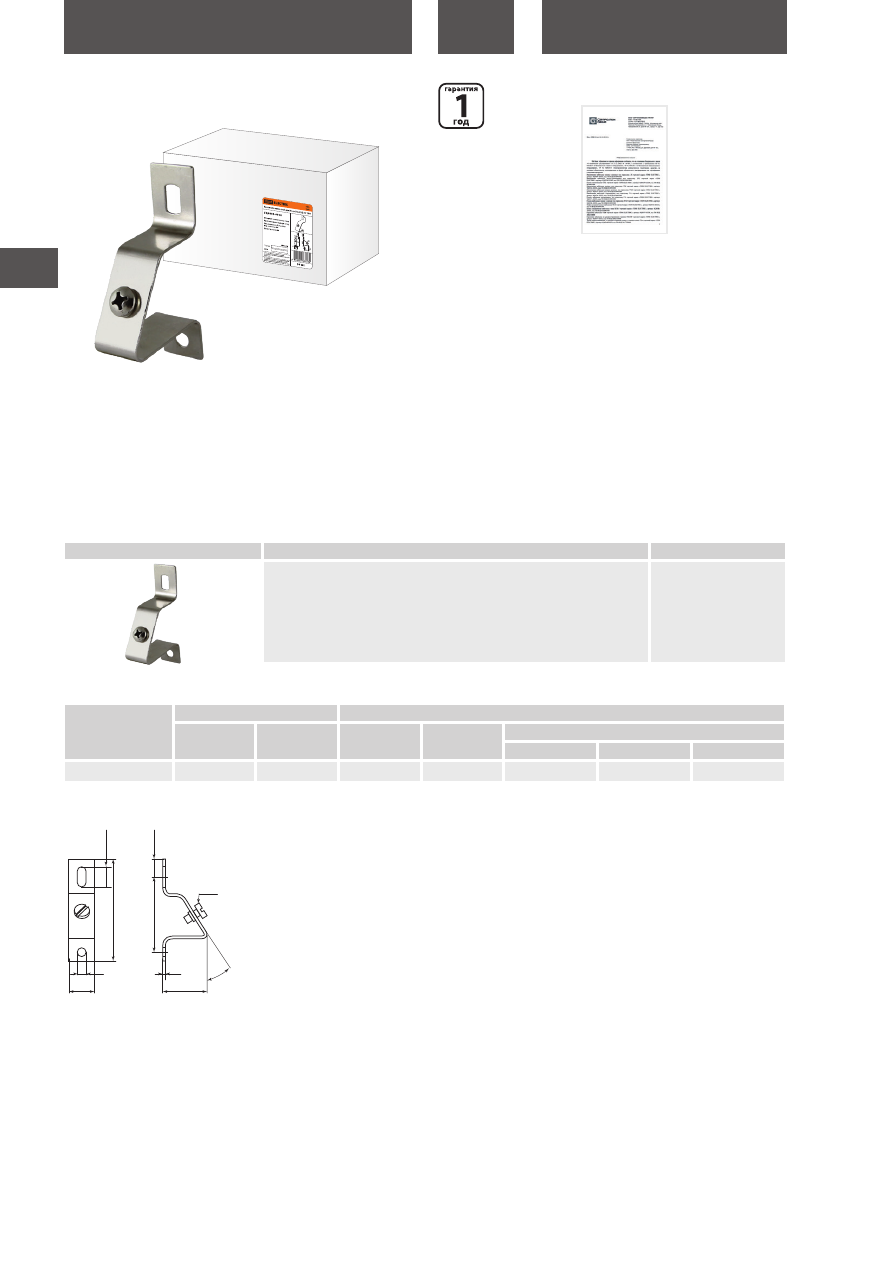

КРОНШТЕЙНЫ НАКЛОННЫЕ ДЛЯ DIN-РЕЙКИ

СЕРИИ

КНД-30

Назначение

•  Для крепления DIN-рейки на монтажную панель под углом 30°.

Применение

•  Щиты с монтажной панелью.

Материалы

•  Пассивированная сталь.

Преимущества

•  Удобство монтажа модульного оборудования.

•  Установка DIN-рейки под наклоном к монтажной панели облег-

чает подвод коммутируемых проводов.

•  Удобство и быстрота монтажа, наборных зажимов, модульного

оборудования и клеммных блоков в любой части шкафа.

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0804-0016

50

0,26

400

13,8

37

23

24


Наименование

Артикул

Кронштейн наклонный для Din-рейки КНД-30  TDM

SQ0804-0016

Отказное письмо

15,4

2

16,5

7

20

35,4

64,5

M6

30°

87

843

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4

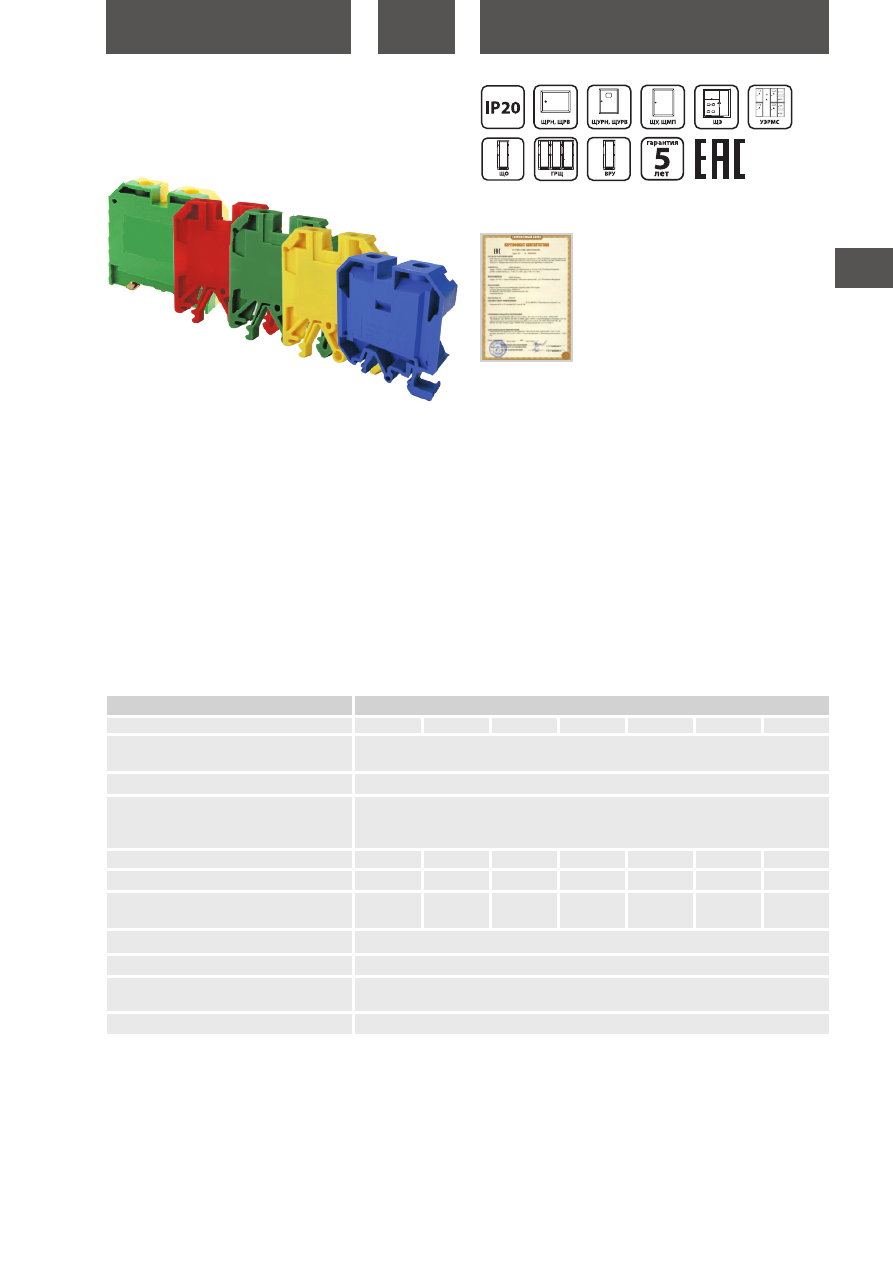

ЗАЖИМЫ НАБОРНЫЕ СЕРИИ



ЗНИ и ЗНТ

Назначение

•  Для безопасного и компактного подключения фазных, нулевых

и защитных проводников различного сечения.

Применение

•  Шкафы, щиты, сборки.

•  В качестве комплектации для технологического оборудования.

Материалы

•  Корпус выполнен из цветного негорючего полиамида (PA6.6)

желтого/зеленого (земля), синего (ноль), серого (фаза) цветов.

•  Токоведущая пластина выполнена из электротехнической меди

с гальваническим покрытием.

•  Прижимные колодки выполнены из никелированной стали.

Преимущества

•  Система зажима проводника не деформирует провод и обеспе-

чивает надежное прижатие к токоведущей пластине.

•  В ЗНИ большого сечения используются HEX-винты,  обеспечи-

вающие лучшее качество прижима провода при меньших уси-

лиях.

•  Простая и быстрая система монтажа/демонтажа ЗНИ

на DIN-рейку увеличивает скорость установки.

•  Наличие центральных перемычек позволяет создавать блоки

распределения без дополнительных усилий.

Наименование параметра

 Значение

Типоисполнение зажима

ЗНИ-2,5

ЗНИ-4

ЗНИ-6

ЗНИ-10

ЗНИ-16

ЗНИ-35

ЗНИ-70

Номинальное рабочее напряжение переменного

тока Un, не более, В

600

Номинальная частота, Гц

50

Номинальное напряжение переменного тока

по изоляции UI, не более, В

660

Номинальный рабочий ток Ie, А

24

32

41

57

76

125

192

Кратковременно выдерживаемый ток

340

480

720

1200

1920

4200

8400

Поперечное сечение присоединяемых

проводников, мм

2

2,5

4

6

10

16

35

70

Материал зажима/корпуса

латунь/полиамид

Степень защиты по ГОСТ 14254

IP20

Климатическое исполнение и категория

размещения по ГОСТ 15150

УХЛЗ

Способ установки

на DIN-рейку шириной 35 мм

Технические характеристики

Сертификат ТР ТС

844

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

tdme.ru

4


Наименование

Артикул

Зажим наборный ЗНИ PEN

Зажим наборный ЗНИ-2,5PEN 2,5 мм

2

 (JXB-земля) TDM

SQ0803-0031

Зажим наборный ЗНИ-4PEN 4 мм

2

 (JXB-земля) TDM

SQ0803-0011

Зажим наборный ЗНИ-6PEN 6 мм

2

 (JXB-земля) TDM

SQ0803-0012

Зажим наборный ЗНИ-10PEN 10 мм

2

 (JXB-земля) TDM

SQ0803-0013

Зажим наборный ЗНИ-16PEN 16 мм

2

 (JXB-земля) TDM

SQ0803-0034

Зажим наборный ЗНИ-35PEN 35 мм2 (JXB-земля) TDM

SQ0803-0014

Зажим наборный ЗНИ-50PEN 50 мм

2

 (JXB-земля) TDM

SQ0803-0016

Зажим наборный ЗНИ-70PEN 70 мм

2

 (JXB-земля) TDM

SQ0803-0039

Заглушки для ЗНИ

Заглушка для ЗНИ-2,5 мм

2

 серая

SQ0803-0035

Заглушка для ЗНИ-2,5 мм

2

 синяя

SQ0803-0036

Заглушка для ЗНИ4-6-10 мм

2

 серая

SQ0803-0020

Заглушка для ЗНИ4-6-10 мм

2

 синяя

SQ0803-0021

Заглушка для ЗНИ-16 мм

2

 серая

SQ0803-0037

Заглушка для ЗНИ-16 мм

2

 синяя

SQ0803-0038

Заглушка для ЗНИ-35 мм

2

 серая

SQ0803-0022

Заглушка для ЗНИ-35 мм

2

 синяя

SQ0803-0023

Заглушка для ЗНИ-70 мм

2

 серая

SQ0803-0024

Заглушка для ЗНИ-70 мм

2

 синяя

SQ0803-0025

Маркеры

Маркеры для ЗНИ без нумерации (500 шт)

SQ0803-0026

Маркеры для ЗНИ с нумерацией №№ 1-10 (100 шт)

SQ0803-0027

Маркеры для ЗНИ с символами ("A, B, C, N, PE") (100 шт)

SQ0803-0028

Наименование

Артикул

Серый

Зеленый

Оранжевый

Красный

Черный

Желтый

Синий

Зажим наборный ЗНИ (фаза и нейтраль)

Зажим наборный ЗНИ-2,5мм

2



(JXB25А)

SQ0803-0029

SQ0803-0129

SQ0803-0229

SQ0803-0329

SQ0803-0429

SQ0803-0529

SQ0803-0030

Зажим наборный ЗНИ-4мм

2



(JXB35А)

SQ0803-0001

SQ0803-0101

SQ0803-0201

SQ0803-0301

SQ0803-0401

SQ0803-0501

SQ0803-0002

Зажим наборный ЗНИ-6мм

2



(JXB50А)

SQ0803-0003

SQ0803-0103

SQ0803-0203

SQ0803-0303

SQ0803-0403

SQ0803-0503

SQ0803-0004

Зажим наборный ЗНИ-10мм

2



(JXB70А)

SQ0803-0005

SQ0803-0105

SQ0803-0205

SQ0803-0305

SQ0803-0405

SQ0803-0505

SQ0803-0006

Зажим наборный ЗНИ-16мм

2



(JXB100А)

SQ0803-0032

–

–

–

–

–

SQ0803-0033

Зажим наборный ЗНИ-35мм

2



(JXB125А)

SQ0803-0007

–

–

–

–

–

SQ0803-0008

Зажим наборный ЗНИ-70мм

2



(JXB250А)

SQ0803-0009

–

–

–

–

–

SQ0803-0010

Ассортимент
