СТАБИЛИЗАТОРЫ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1201-0039

1

18,68

470

270

315

SQ1201-0038

16,12

SQ1201-0037

14,18

SQ1201-0036

11,94

415

SQ1201-0035

9,72

SQ1201-0034

4

20,9

710

300

230

SQ1201-0033

17,64

SQ1201-0032

12,86

495

275

190

SQ1201-0031

8,58

Упаковка

* Рекомендуется выбирать стабилизатор мощностью на 20-30% выше, чем предпологаемая суммарная мощность подключаемой нагрузки.

Ориентировочная потребляемая мощность приборов и устройств*

Потребитель

Мощность, ВА

Потребитель

Мощность, ВА

Бытовые приборы

Электроинструмент

бойлер

1200–1500

дисковая пила

750–1600

гриль

1200–2000

дрель

400–800

духовка

1000–2000

перфоратор

600–1400

компьютер

400–750

шлифовальная машина

650–2200

кофеварка

800–1500

электролобзик

250–700

обогреватель

1000–2400

электрорубанок

400–1000

пылесос

400–2000

электроточило

300–1100

СВЧ-печь

1500–2000

стиральная машина

1500–3500

Электроприборы

телевизор

100–400

вентиляторы

750–1700

тостер

600–1500

водяной насос

500–900

утюг

500–2000

газонокосилка

750–2500

холодильник

150–600

компрессор

750–2800

электролампы

20–250

кондиционер

1000–3000

электроплита

1100–6000

насос высокого давления

2000–2900

электрочайник

1000–2000

электромоторы

550–3000

tdme.ru

598

2

СТАБИЛИЗАТОРЫ

Расширенный диапазон входно-

го напряжения от 90 до 270 В.

Функция «Байпас»:

 возмож-

ность непосредственного под-

ключения питающей сети к

нагрузке, минуя силовой блок

стабилизации (в стабилизаторах

3–12 кВА).

•  Широкая сеть сервисных центров на территории России, Казах-

стана, Беларуси.

Комплектация

•  Стабилизатор.

•  Запасной предохранитель (для моделей 0,5; 1; 1,5; 2 кВА).

•  Руководство по эксплуатации. Паспорт.

•  Упаковочная коробка.

Сертификат ТР ТС

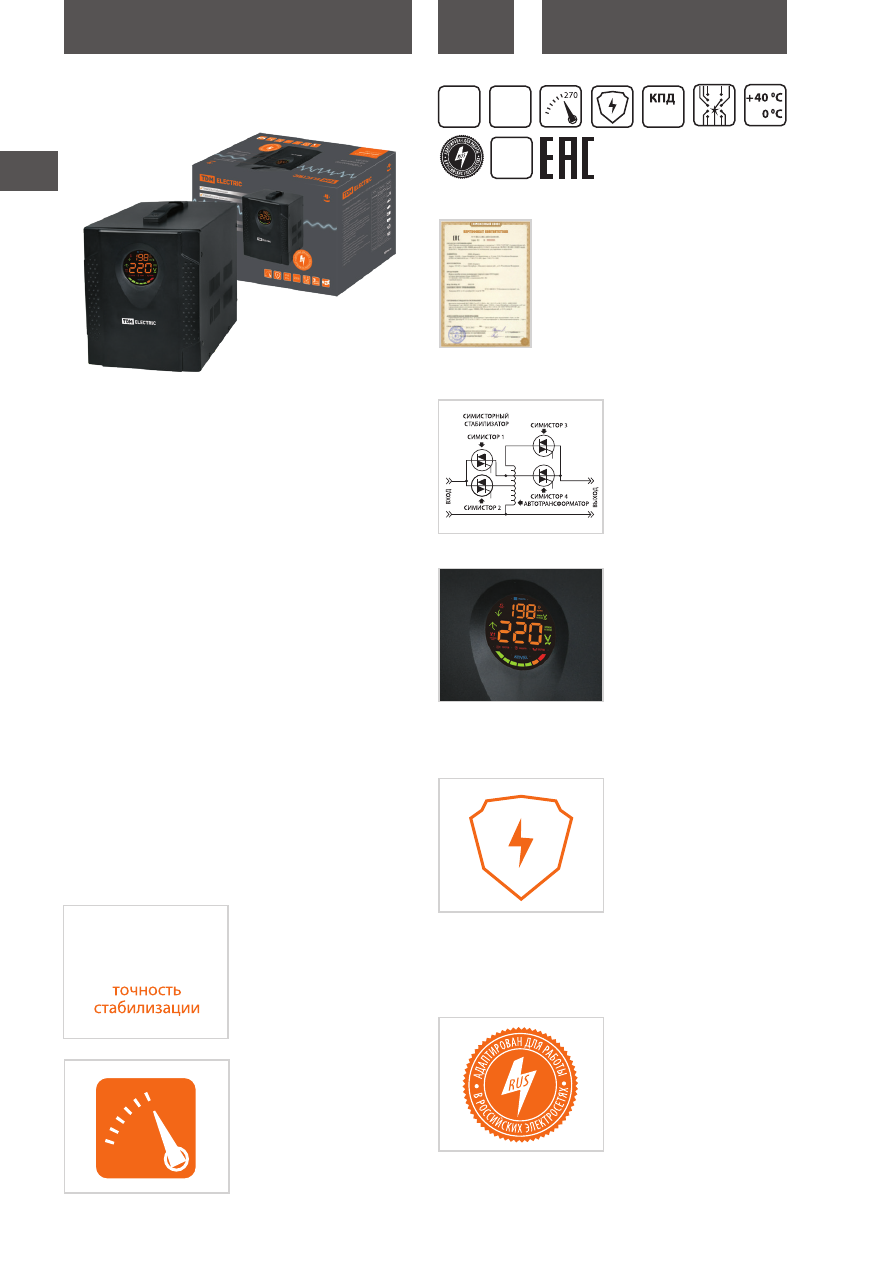

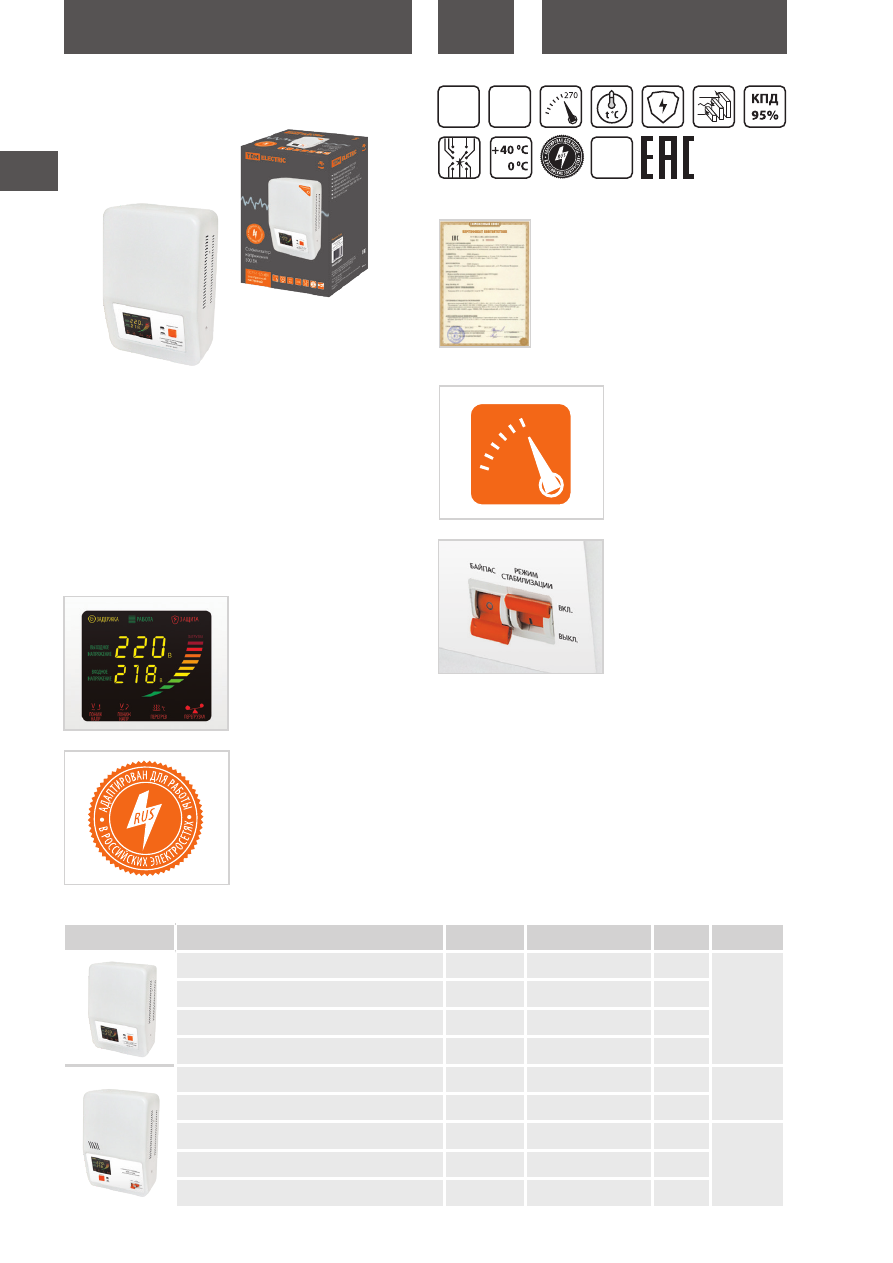

СТАБИЛИЗАТОРЫ ЭЛЕКТРОННЫЕ НАСТЕННЫЕ

СЕРИИ

ССР

Назначение

•  Для стабилизации напряжения. В случае изменения напряже-

ния в сети от 90 до 270 В стабилизаторы поддерживают уровень

выходного напряжения 220 В с точностью 8%.

•  Для защиты бытовой и промышленной техники, торгового обо-

рудования, аппаратуры связи от скачков напряжения, коротких

замыканий и перегрузок.

Применение

•  Для обеспечения качественной работы различных устройств в

условиях нестабильного по значению напряжения в сети.

•  В системах комплексного питания промышленного оборудова-

ния, коттеджей, квартир и офисов.

Преимущества

Многофункциональный

дисплей для отображения

режима работы стабилизатора.

Двойная индикация: входного и

выходного напряжения.

Разработан с учетом особенно-

стей российских электросетей.

270

90


Наименование

Артикул

Выходная номинальная

мощность Рном, кВА

Масса, кг

Размеры, мм

Стабилизатор напряжения ССР1-1-0,5 кВА электронный

настенный TDM

SQ1201-0021

0,5

2,8

280х180х150

Стабилизатор напряжения ССР1-1-1 кВА электронный

настенный TDM

SQ1201-0022

1

3,5

Стабилизатор напряжения ССР1-1-1,5 кВА электронный

настенный TDM

SQ1201-0023

1,5

4,05

Стабилизатор напряжения ССР1-1-2 кВА электронный

настенный TDM

SQ1201-0024

2

5,15

Стабилизатор напряжения ССР1-1-3 кВА электронный

настенный TDM

SQ1201-0025

3

9,2

375х260х165

Стабилизатор напряжения ССР1-1-5 кВА электронный

настенный TDM

SQ1201-0026

5

10,58

Стабилизатор напряжения ССР1-1-8 кВА электронный

настенный TDM

SQ1201-0027

8

14,3

405х280х190

Стабилизатор напряжения ССР1-1-10 кВА электронный

настенный TDM

SQ1201-0028

10

16,9

Стабилизатор напряжения ССР1-1-12 кВА электронный

настенный TDM

SQ1201-0029

12

18,4

Ассортимент

гарантия

1

год

90

t

V
A

IP20

220 В

tdme.ru

599

2

СТАБИЛИЗАТОРЫ

Артикул

Транспортная упаковка

Кол-во, шт

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1201-0021

4

15

488

325

350

SQ1201-0022

18,6

SQ1201-0023

19,8

SQ1201-0024

25

SQ1201-0025

1

10,2

450

350

240

SQ1201-0026

11,9

SQ1201-0027

16,9

500

400

260

SQ1201-0028

18,7

SQ1201-0029

20,15

Упаковка

Потребитель

Мощность, ВА

Потребитель

Мощность, ВА

Бытовые приборы

Электроинструмент

бойлер

1200–1500

дисковая пила

750–1600

гриль

1200–2000

дрель

400–800

духовка

1000–2000

перфоратор

600–1400

компьютер

400–750

шлифовальная машина

650–2200

кофеварка

800–1500

электролобзик

250–700

обогреватель

1000–2400

электрорубанок

400–1000

пылесос

400–2000

электроточило

300–1100

СВЧ-печь

1500–2000

стиральная машина

1500–3500

Электроприборы

телевизор

100–400

вентиляторы

750–1700

тостер

600–1500

водяной насос

500–900

утюг

500–2000

газонокосилка

750–2500

холодильник

150–600

компрессор

750–2800

электролампы

20-250

кондиционер

1000–3000

электроплита

1100–6000

насос высокого давления

2000–2900

электрочайник

1000–2000

электромоторы

550–3000

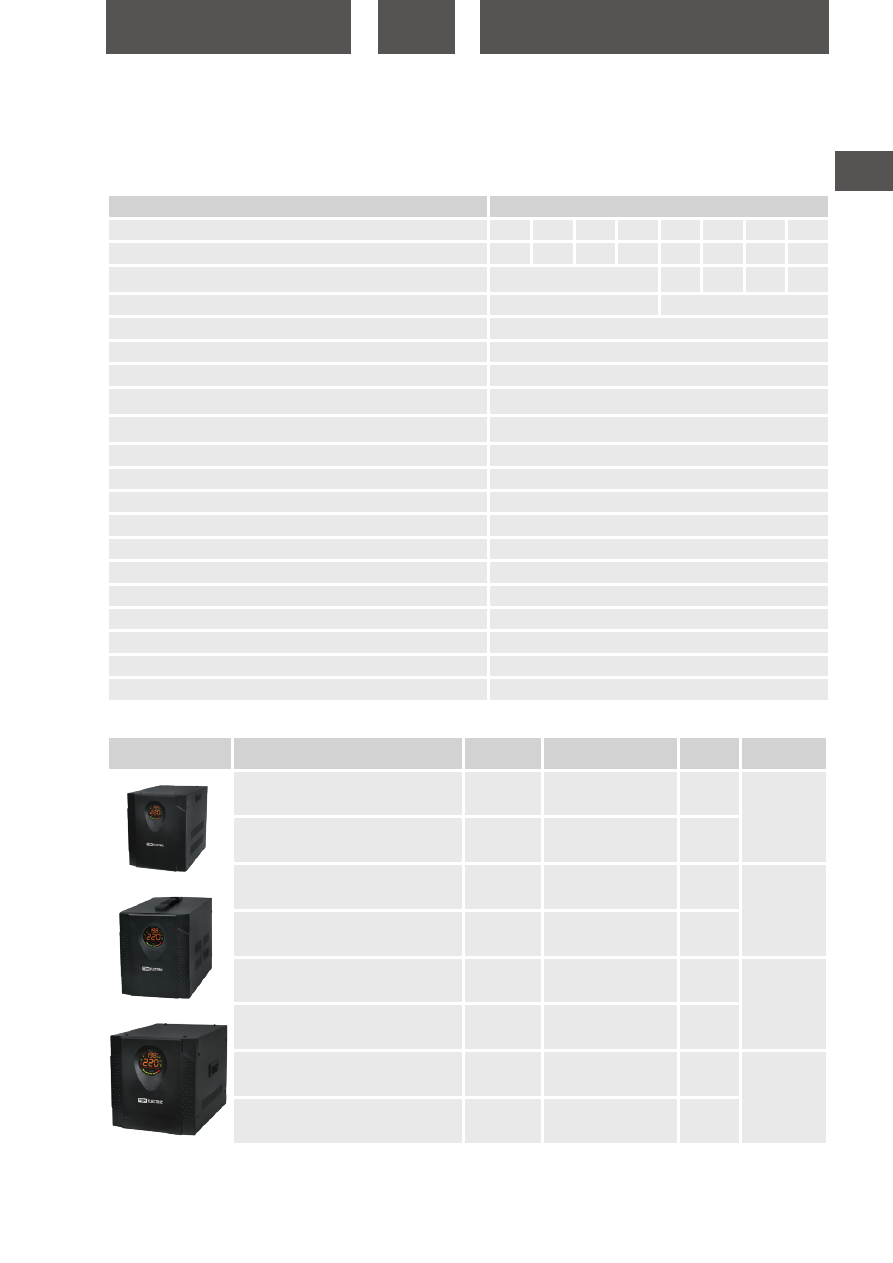

Наименование параметра

Значение

Выходная номинальная мощность Рном при входном напряжении 220 В, кВА

0,5

1

1,5

2

3

5

8

10

12

Максимальный входной ток Iвх, А

2,4

4,8

7,2

9,6

14,4

24

38,4

48

58

Номинальная присоединительная способность клеммных зажимов для внешних про-

водников, мм2

оснащены шнуром с литой

вилкой

4

6

10

16

25

Наличие функции «Байпас»

нет

есть

Диапазон рабочего входного напряжения Uвх, В

90–270

Выходное напряжение Uвых, В

220±8%

Напряжение срабатывания защиты от повышенного выходного напряжения Uмакс, В

243±4

Напряжение срабатывания защиты от пониженного выходного напряжения Uмин, В

188±4

Срабатывание термозащиты при повышении температуры трансформатора, °С

120±5

Задержка включения выходного напряжения, с

5; 255

Эффективность (КПД)

≥95%

Время реакции, мс

<80

Охлаждение

воздушное естественное

принудительное

Электрическая прочность изоляции цепей стабилизатора, В

1500

Сопротивление изоляции, МОм

≥2

Диапазон рабочих температур, °С

от 0 до +40

Климатическое исполнение

УХЛ4

Класс защиты

IP20

Срок службы стабилизатора, лет

15

Технические характеристики

* Рекомендуется выбирать стабилизатор мощностью на 20-30% выше, чем предпологаемая суммарная мощность подключаемой нагрузки.

Ориентировочная потребляемая мощность приборов и устройств*

tdme.ru

600

2

СТАБИЛИЗАТОРЫ

•  Высокая скорость стабилизации выходного напряжения.

•  Защита от скачков напряжения, коротких замыканий и пере-

грузок.

•  Автоматическое отключение нагрузки при выходе за пределы

границ диапазонов выходного напряжения.

•  Автоматическое подключение нагрузки при восстановлении

выходного напряжения в пределах рабочего диапазона.

•  Эргономичный дизайн стабилизатора, вписывающийся в инте-

рьер жилых помещений.

Функция «Байпас»:

возмож-

ность непосредственного под-

ключения питающей сети к

нагрузке (минуя силовой блок

стабилизации) при значении

входного напряжения близком к

220 В.

•  Непрерывный круглосуточный режим работы.

•  Не требует установки специалистом.

Разработан с учетом особенно-

стей российских электросетей.

Комплектация

•  Стабилизатор.

•  Запасной предохранитель (для моделей 0,5; 1; 1,5 кВА).

•  Руководство по эксплуатации. Паспорт.

•  Упаковочная коробка.

Сертификат ТР ТС

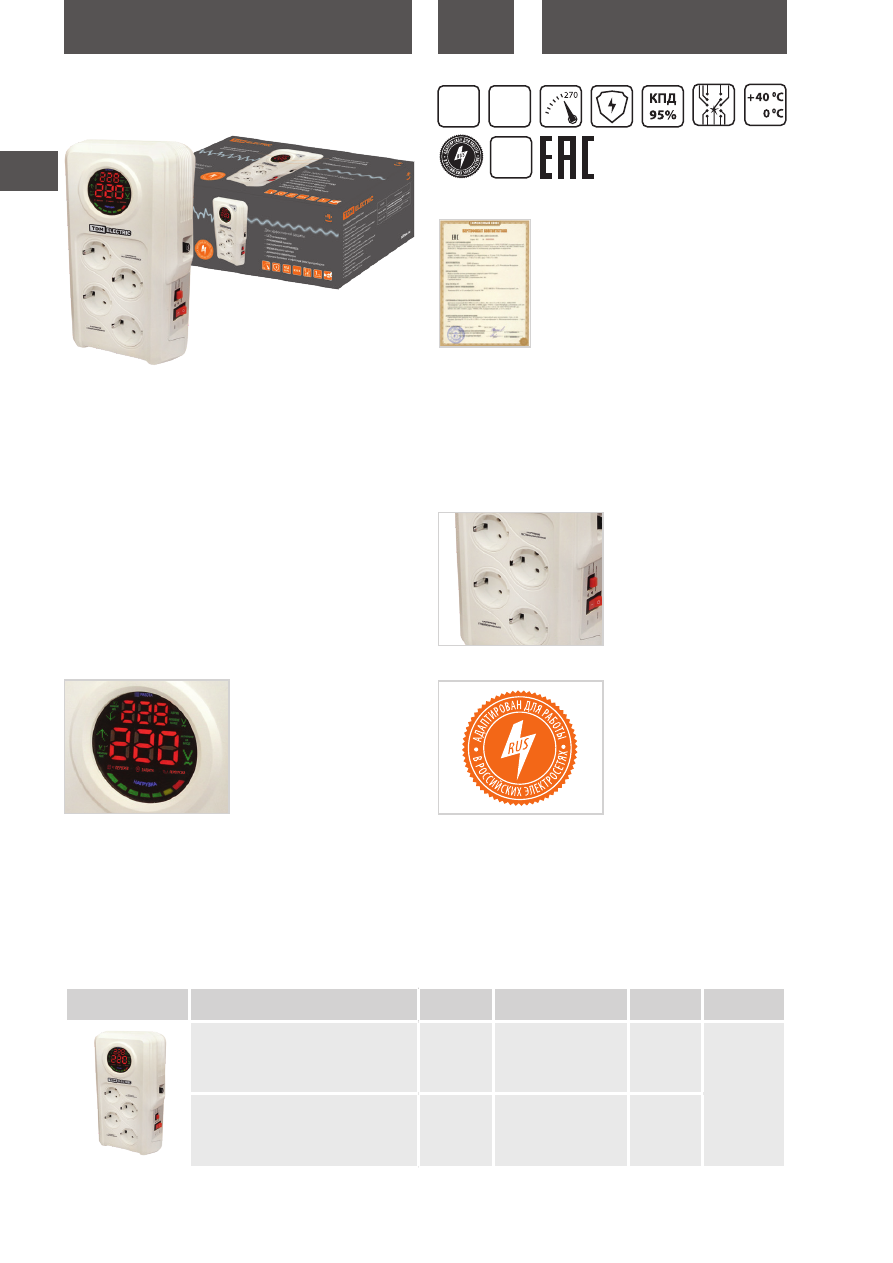

СТАБИЛИЗАТОРЫ ЭЛЕКТРОННЫЕ БЫТОВЫЕ

СЕРИИ

СБР

Назначение

•  Для стабилизации напряжения. В случае изменения напряже-

ния в сети от 140 до 270 В стабилизаторы поддерживают уро-

вень выходного напряжения 220 В с точностью 8%.

•  Для защиты бытовой техники от скачков напряжения, коротких

замыканий и перегрузок.

Применение

•  Для обеспечения качественной работы различных устройств в

условиях нестабильного по значению напряжения в сети.

Конструкция

•  Корпус.

•  Клавишный выключатель и предохранитель.

•  Цветной дисплей контроля работы стабилизатора.

•  Автотрансформатор.

•  Реле переключения отводов обмоток автотрансформатора.

•  Датчик температуры обмоток автотрансформатора.

•  Плата управления.

Преимущества

•  Многофункциональный

дисплей для отображения

режима работы стабилизато-

ра.

•  Двойная индикация: входного

и выходного напряжения.

•  Намотка трансформатора обеспечивает надежную и бесшум-

ную работу.

•  Высокоточные электронные компоненты платы управления

обеспечивают высокое качество выходного напряжения.

•  Высокий КПД.

•  Широкий диапазон входных напряжений питающей сети (140–

270 В).

•  Большая мощность нагрузки стабилизаторов при малых габа-

ритах.

гарантия

1

год

140

IP20

220 В

Ассортимент


Наименование

Артикул

Выходная номинальная

мощность Рном, кВА

Масса, кг

Размеры, мм



Стабилизатор напряжения СБР1-1-1,0 кВА

электронный бытовой TDM

SQ1201-0012

1

3,1

310х153х105



Стабилизатор напряжения СБР1-1-1,5 кВА

электронный бытовой TDM

SQ1201-0013

1,5

3,8

tdme.ru

601

2

СТАБИЛИЗАТОРЫ

Наименование параметра

Значение

Модель

СБР1-1-1,0

СБР1-1-1,5

Выходная номинальная мощность Рном при входном напряжении 220В, кВА

1

1,5

Максимальный входной ток Iвх, А

4,5

6,5

Подключение стабилизатора

оснащены шнуром с литой вилкой

Предохранитель, А

6

8

Наличие функции Байпас

да

Диапазон рабочего входного напряжения Uвх, В

140–270

Выходное напряжение Uвых, В

220± -8%

Напряжение срабатывания защиты от повышенного выходного напряжения Uмакс, В

243± -4

Напряжение срабатывания защиты от пониженного выходного напряжения Uмин, В

188± -4

Срабатывание термозащиты при повышении температуры трансформатора, °С

120± -5

Задержка включения выходного напряжения, с

5; 255

Эффективность (КПД) в интервале от 160 до 240 В

≥95%

Время реакции, мс

<80

Охлаждение

воздушное естественное

Электрическая прочность изоляции цепей стабилизатора, В

1500

Сопротивление изоляции, МОм

≥2

Диапазон рабочих температур, °С

от 0 до +40

Климатическое исполнение

УХЛ4

Класс защиты

IP20

Срок службы стабилизатора, не менее, лет

15

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1201-0012

4

13,66

423

343

278

SQ1201-0013

15,96

Упаковка

Электроприбор

Мощность, Вт

Электроприбор

Мощность, Вт

электронные часы

3

холодильник

150–800

радио, стерео система

10–30

кофемолка

200

бритва

15

пылесос

200–700

DVD-плеер

15–45

настольный компьютер

250–300

телевизор 12'' ч/б

20

домашний кинотеатр

250–350

ноутбук

20–50

насос

250–500

спутниковая антена

30

блендер

300

музыкальный центр

30–50

плазменная панель

300–800

LCD-телевизор

электросушилка для вещей

400

телевизор 19'' цветной

70

фен для волос

450–2000

принтер

100

тостер

500–1000

телевизор 25'' цветной

150

кофеварка

800

вытяжка

150–250

утюг

1000

Технические характеристики

* Рекомендуется выбирать стабилизатор мощностью на 20-30% выше, чем предпологаемая суммарная мощность подключаемой нагрузки.

Ориентировочная потребляемая мощность приборов и устройств*

tdme.ru

602

2

СТАБИЛИЗАТОРЫ

Современный принцип комму-

тации, основанный на исполь-

зовании мощных бесконтактных

ключей-симисторов.

•  Бесшумная работа.

•  Высокая скорость стабилизации выходного напряжения.

Многофункциональный

дисплей для отображения режи-

ма работы стабилизатора.

•  Высокий КПД (более 97%).

•  Автоматическое отключение нагрузки при выходе за пределы

границ диапазонов выходного напряжения.

•  Автоматическое подключение нагрузки при восстановлении

выходного напряжения в пределах рабочего диапазона.

Защита от скачков напряжения,

коротких замыканий и перегру-

зок.

•

Функция «Байпас»:

возможность непосредственного подклю-

чения питающей сети к нагрузке (минуя силовой блок стабили-

зации) при значении входного напряжения близком к 220 В в

стабилизаторах от 3 до 10 кВА с целью снижения собственного

энергопотребления и нагрева.

•  Непрерывный круглосуточный режим работы.

•  Не требует установки специалистом.

Разработан с учетом особенно-

стей российских электросетей.

Сертификат ТР ТС

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ СИМИСТОРНЫЕ

ПЕРЕНОСНЫЕ СЕРИИ

СНС1

Назначение

•  Для стабилизации напряжения. В случае изменения напряже-

ния в сети от 140 до 270 В стабилизаторы поддерживают уро-

вень выходного напряжения 220 В с точностью 4% при измене-

нии от 90 до 140 В и от 250 до 270 В с точностью 7%.

•  Для защиты бытовой и промышленной техники, торгового обо-

рудования, аппаратуры связи от скачков напряжения, коротких

замыканий и перегрузок.

Применение

Защищает наиболее дорогие и ответственные за жизнедеятель-

ность приборы:

•  Котельное оборудование.

•  Вычислительная техника и периферийное компьютерное обо-

рудование.

•  Коммутационное оборудование (роутеры, модемы и т. д.).

•  Бытовая техника (СВЧ-печи, стиральные машины, кондиционе-

ры и т. д.).

•  Технологическое оборудование на производстве.

Конструкция

•  Металлический корпус.

•  Клавишный выключатель и предохранитель для стабилизато-

ров мощностью 0,5–2 кВА включительно.

•  Двухполюсный автоматический выключатель с механической

блокировкой включения режима «Байпас» при включении ста-

билизации для СНС1 мощностью от 3 до 10 кВА включительно.

•  Цветной дисплей контроля работы стабилизатора.

•  Автотрансформатор.

•  Полупроводниковые элементы-симисторы.

•  Датчик температуры обмоток автотрансформатора.

•  Плата управления.

Преимущества

•  Высокая надежность и продолжительный срок службы благо-

даря отсутствию механических коммутирующих элементов.

Точность стабилизации 4% в диа-

пазоне от 140 до 250 В.

Широкий диапазон входных

напряжений питающей сети (90–

270 В).

гарантия

3

 года

97%

IP20

220 В

90

270

90

4%

tdme.ru

603

2

СТАБИЛИЗАТОРЫ

Параметр

Значение

Выходная номинальная мощность Рном при входном напряжении 220В, кВА

0,5

1

1,5

2

3

5

8

10

Максимальный входной ток Iвх, А

2,25

4,5

6,75

9

13,5

22,6

36

45

Номинальная присоединительная способность клеммных зажимов для внешних

проводников, мм2

оснащены шнуром с литой вилкой

10

16

25

25

Наличие функции Байпас

нет

есть

Диапазон рабочего входного напряжения Uвх, В

90–270

Выходное напряжение Uвых, В (в диапазоне от 140 до 250 В)

220± -4%

Выходное напряжение Uвых, В (в диапазоне от 90 до 140 В и от 250 до  270 В)

220± -7%

Напряжение срабатывания защиты от повышенного выходного напряжения

Uмакс, В

243± -4

Напряжение срабатывания защиты от пониженного выходного напряжения

Uмин, В

188± -4

Срабатывание термозащиты при повышении температуры трансформатора, °С

120± -5

Задержка включения выходного напряжения, с

5; 255

Эффективность (КПД) в интервале от 160 до 240 В

≥97%

Время реакции, мс

<50

Охлаждение

принудительное

Электрическая прочность изоляции цепей стабилизатора, В

1500

Сопротивление изоляции, МОм

≥2

Диапазон рабочих температур, °С

от 0 до +40

Климатическое исполнение

УХЛ4

Класс защиты

IP20

Срок службы стабилизатора, не менее, лет

15

Технические характеристики


Наименование

Артикул

Выходная номинальная

мощность Рном, кВА

Масса, кг

Размеры, мм



Стабилизатор напряжения СНС1-1-0,5 кВА

симисторный переносной TDM

SQ1203-0001

0,5

3,4

237х142х170



Стабилизатор напряжения СНС1-1-1 кВА

симисторный переносной TDM

SQ1203-0002

1

4,1



Стабилизатор напряжения СНС1-1-1,5 кВА

симисторный переносной TDM

SQ1203-0003

1,5

4,8

286х163х200



Стабилизатор напряжения СНС1-1-2 кВА

симисторный переносной TDM

SQ1203-0004

2

6,5



Стабилизатор напряжения СНС1-1-3 кВА

симисторный переносной TDM

SQ1203-0005

3

11,6

334х220х240



Стабилизатор напряжения СНС1-1-5 кВА

симисторный переносной TDM

SQ1203-0006

5

15,0



Стабилизатор напряжения СНС1-1-8 кВА

симисторный переносной TDM

SQ1203-0007

8

17,6

368х220х240



Стабилизатор напряжения СНС1-1-10 кВА

симисторный переносной TDM

SQ1203-0008

10

24

Ассортимент

Комплектация

•  Стабилизатор.

•  Запасной предохранитель (для моделей 0,5; 1; 1,5; 2 кВА).

•  Руководство по эксплуатации. Паспорт.

•  Упаковочная коробка.

tdme.ru

604

2

СТАБИЛИЗАТОРЫ

Потребитель

Мощность, ВА

Потребитель

Мощность, ВА

Бытовые приборы

Электроинструмент

бойлер

1200–1500

дисковая пила

750–1600

гриль

1200–2000

дрель

400–800

духовка

1000–2000

перфоратор

600–1400

компьютер

400–750

шлифовальная машина

650–2200

кофеварка

800–1500

электролобзик

250–700

обогреватель

1000–2400

электрорубанок

400–1000

пылесос

400–2000

электроточило

300–1100

СВЧ-печь

1500–2000

Электроприборы

стиральная машина

1500–3500

вентиляторы

750–1700

телевизор

100–400

водяной насос

500–900

тостер

600–1500

газонокосилка

750–2500

утюг

500–2000

компрессор

750–2800

холодильник

150–600

кондиционер

1000–3000

электролампы

20–250

насос высокого давления

2000–2900

электроплита

1100–6000

электромоторы

550–3000

электрочайник

1000–2000

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1203-0001

4

14,5

423

358

303

SQ1203-0002

17,5

SQ1203-0003

14,70

467

396

353

SQ1203-0004

17,90

SQ1203-0005

1

17,20

386

298

277

SQ1203-0006

21,30

SQ1203-0007

14,75

433

SQ1203-0008

18,70

442

371

304

* Рекомендуется выбирать стабилизатор мощностью на 20-30% выше, чем предпологаемая суммарная мощность подключаемой нагрузки.

Ориентировочная потребляемая мощность приборов и устройств*

605

tdme.ru

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ

КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ

3

tdme.ru

606

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

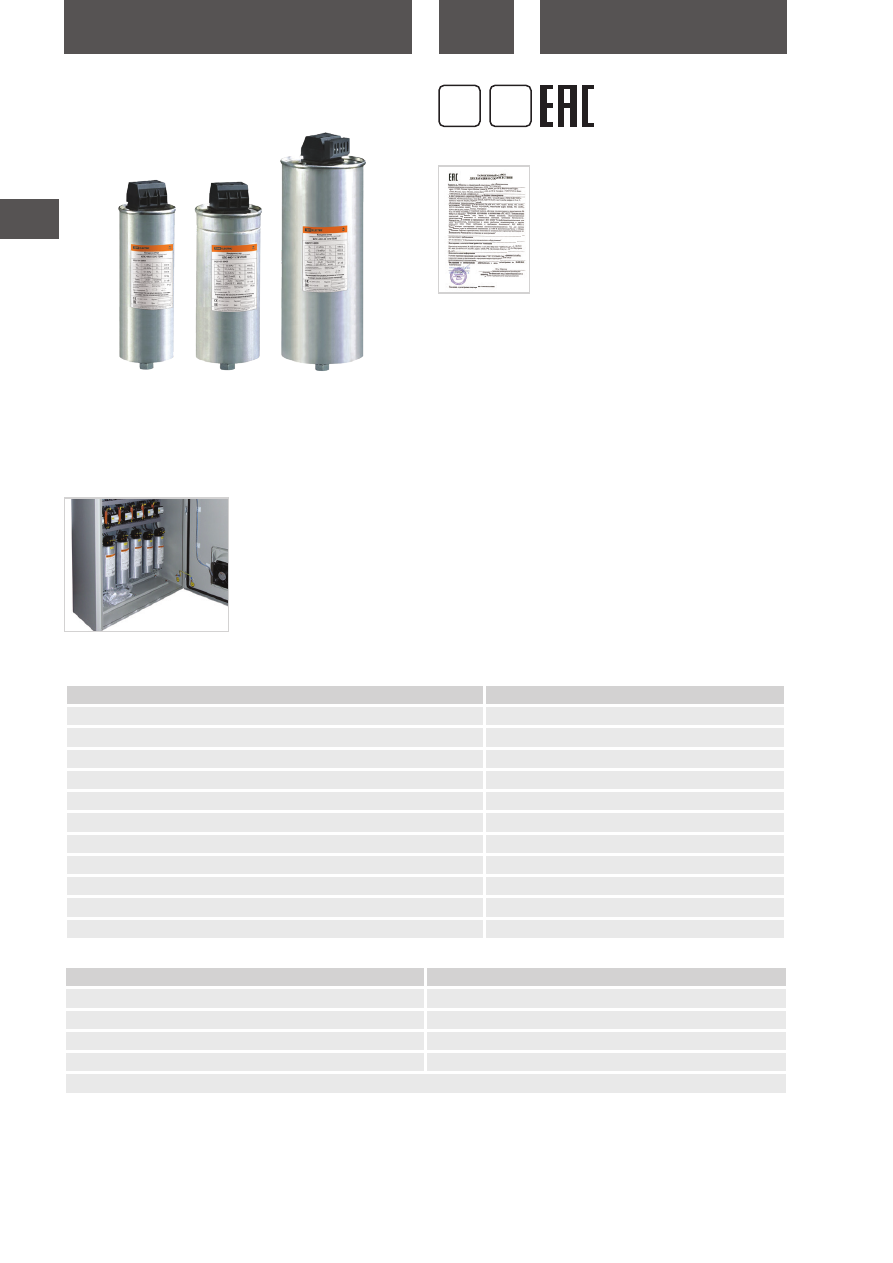

КОНДЕНСАТОР САМОВОССТАНАВЛИВАЮЩИЙСЯ

КОСИНУСНЫЙ

 КПС-440, КПС-400

Декларация ТР ТС

Технические характеристики

Назначение

• •  Повышение коэффициента мощности сети.

• •  Снижение дополнительных нагрузок на силовые трансфор-

маторы и кабельные линии и тем самым увеличение срока их

службы.

Применение

В установках компенсации реак-

тивной мощности в трехфазных

сетях напряжением 0,4 кВ.

Конструкция

• •  Внутренняя конструкция конденсаторов выполнена в форме

треугольника.

• •  Обкладки конденса тора выполнены из металлизированного

полипропилена в виде тонкой пленки, свернутой в рулон, что

позволяет выдерживать многократ ные пробои.

• •  На конденсаторе установлен внешний разрядный резистор,

который служит для разрядки конденсатора в его отключенном

положении.

Преимущества

• •  Повышенное значение номинального напряжения до 440 В , что

позволяет не производить аварийное отключение при превы-

шении напряжения в сети в тот момент, когда конденсаторы на

400 и 415 В уже должны быть отключены.

• •  Механический предохранитель в корпусе для защиты от разры-

ва оболочки при длительной эксплуатации.

Наименование параметра

Значение

Номинальное рабочее напряжение (Un) переменного тока 50 Гц, В

440 / 400

Допустимые перегрузки по току, In

1,3

Температурный класс

-25/D

Соединение

треугольник

Предохранитель избыточного давления

есть

Разрядные резисторы

наружные, съемного типа

Диэлектрические потери диэлектрика, Вт/кВАр

≤0,25

Диэлектрические потери общие, Вт/кВАр

≤0,45

Отклонения общей емкости

от -5% до +10%

Степень защиты

IP20

Импрегнант

сухого типа, не токсичен, нет ПХБ (PCB)

Максимально допустимое напряжение

Длительность

Un + 10 % max

8 часов в сутки

Un + 15 % max

30 минут в сутки

Un + 20 % max

5 минут в сутки

Un + 30 % max

1 минута в сутки

Суммарное количество перенапряжений свыше 1,15Un за весь срок работы конденсато ра должно составлять не более 200 раз

гарантия

1

   год

IP20

607

tdme.ru

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

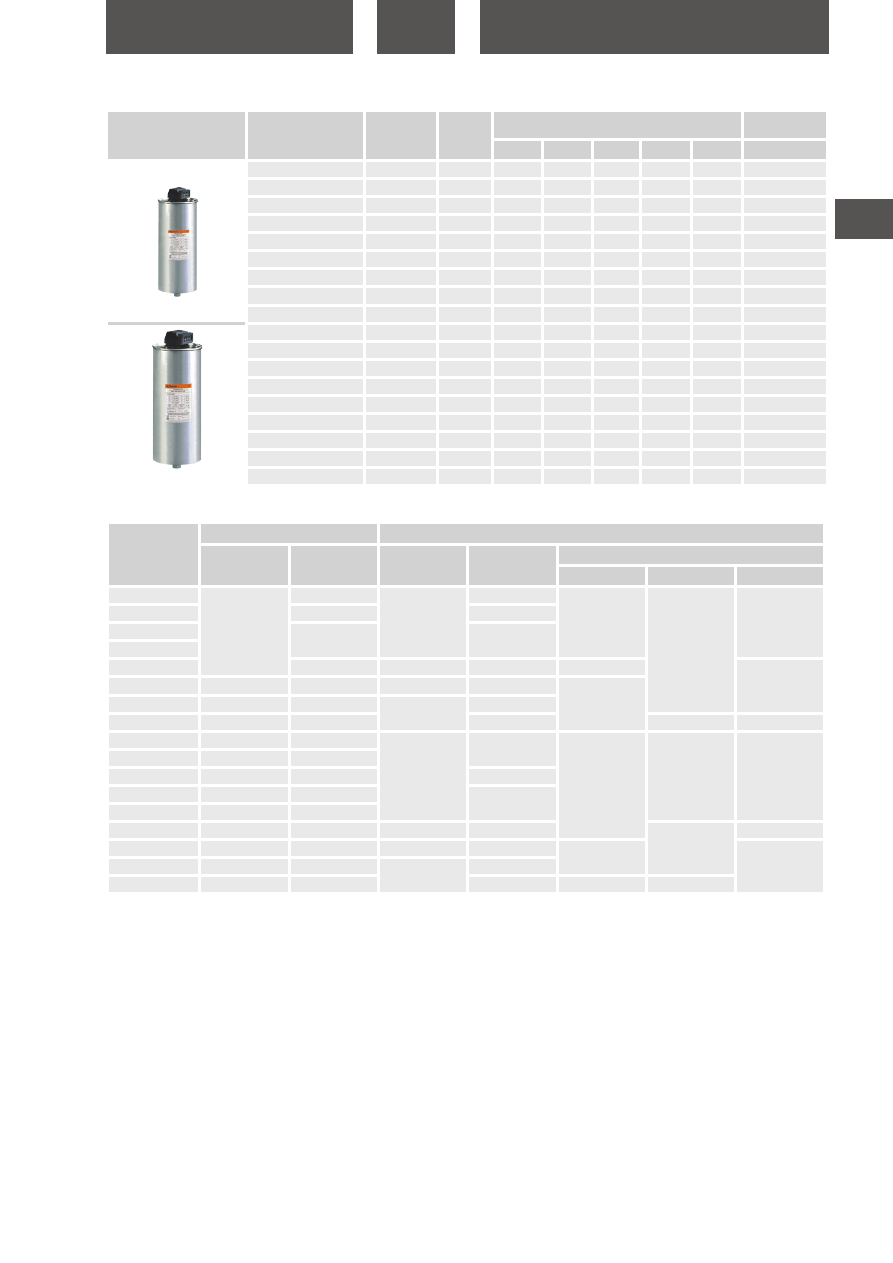

Ассортимент

Упаковка


Наименование

Артикул

Емкость,

мкФ

Мощность конденсатора, кВАр

Номи нальный

ток In, А

230 В

380 В

400 В

415 В

440 В

3х6,7

КПС-440-2,5 3У3 TDM

SQ2101-0011

3×13,7

1,9

2,1

2,2

2,5

3×3,29

КПС-440-5 3У3 TDM

SQ2101-0001

3х27,4

3,7

4,1

4,4

5,0

3х6,7

КПС-440-7,5 3У3 TDM

SQ2101-0002

3х41,1

5,6

6,2

6,7

7,5

3х9,8

КПС-440-10 3У3 TDM

SQ2101-0003

3х54,8

7,5

8,3

8,9

10,0

3х13,2

КПС-440-12,5 3У3 TDM

SQ2101-0004

3х68,5

9,3

10,3

11,1

12,5

3х16,4

КПС-440-15 3У3 TDM

SQ2101-0005

3х82,2

11,2

12,4

13,3

15,0

3х19,7

КПС-440-20 3У3 TDM

SQ2101-0006

3х109,6

14,9

16,5

17,8

20,0

3х26,3

КПС-440-25 3У3 TDM

SQ2101-0007

3х137

18,6

20,7

22,2

25,0

3х33

КПС-440-30 3У3 TDM

SQ2101-0008

3х164,4

22,4

24,8

26,7

30,0

3х39,3

КПС-400-2,5 3У3 TDM

SQ2101-0012

3×16,58

0,83

2,26

2,5

3×3,6

КПС-400-5 3У3 TDM

SQ2101-0013

3×33,2

1,65

4,51

5

3×7,2

КПС-400-7,5 3У3 TDM

SQ2101-0014

3×49,7

2,48

6,77

7,5

3×10,8

КПС-400-10 3У3 TDM

SQ2101-0015

3×66,3

3,31

9,03

10

3×14,4

КПС-400-12,5 3У3 TDM

SQ2101-0016

3×82,9

4,13

11,28

12,5

3×18,1

КПС-400-15 3У3 TDM

SQ2101-0017

3×99,5

4,96

13,54

15

3×21,7

КПС-400-20 3У3 TDM

SQ2101-0018

3×132,7

6,61

18,05

20

3×28,9

КПС-400-25 3У3 TDM

SQ2101-0019

3×165,9

8,27

22,56

25

3×36,1

КПС-400-30 3У3 TDM

SQ2101-0020

3×199

9,92

27,08

30

3×43,3

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ2101-0001

2

1,94

8

8

19,7

32,5

44

SQ2101-0002

2,19

9

SQ2101-0003

2,31

9,5

SQ2101-0004
SQ2101-0005

2,42

12

15

44

35,7

SQ2101-0006

–

–

6

14

22

SQ2101-0007

–

–

4

11

SQ2101-0008

–

–

13

31

36,5

SQ2101-0012

–

–

8

8

44

19,7

32,5

SQ2101-0013

–

–

SQ2101-0014

–

–

9

SQ2101-0015

–

–

9,5

SQ2101-0016

–

–

SQ2101-0017

–

–

12

15

32,5

35,7

SQ2101-0018

–

–

6

14

35,7

22

SQ2101-0019

–

–

4

11

SQ2101-0020

–

–

13

36,5

31

Законодательно промышленных покупателей электроэнергии

обязывают поддерживать значение cos(φ) (отношение потребля-

емой электроприемником активной  мощности  к  полной мощ-

ности) ≥ 0,94. Так как подавляющее большинство электрических

сетей промышленных предприятий имеют индуктивный характер

нагрузки благодаря использованию электродвигателей, для удер-

жания cos(φ) ≥ 0,94 в сеть необходимо включать емкостную нагруз-

ку. Устройство, которое регулирует значение коэффициента мощ-

ности сети с помощью конденсаторов, называется УКРМ – устрой-

ство компенсации реактивной мощности.

Компенсация реактивной мощности особенно актуальна для

промышленных предприятий, основными электроприемника-

ми которых являются асинхронные двигатели, в результате чего

коэффициент их мощности без принятия мер по ее компенсации

составляет 0,7 – 0,75. Мероприятия по компенсации реактивной

мощности на предприятии позволяют:

• •  снизить нагрузку на трансформаторы и увеличить срок их

службы;

• •  снизить нагрузку на провода, кабели, а такзже использовать их

с меньшим сечением;

• •  улучшить качество электроэнергии у электроприемников (за

счет уменьшения искажения формы напряжения);

• •  снизить нагрузку на коммутационную аппаратуру за счет сни-

жения силы тока в цепях;

• •  избежать штрафов за снижение качества электроэнергии;

• •  снизить расходы на электроэнергию.

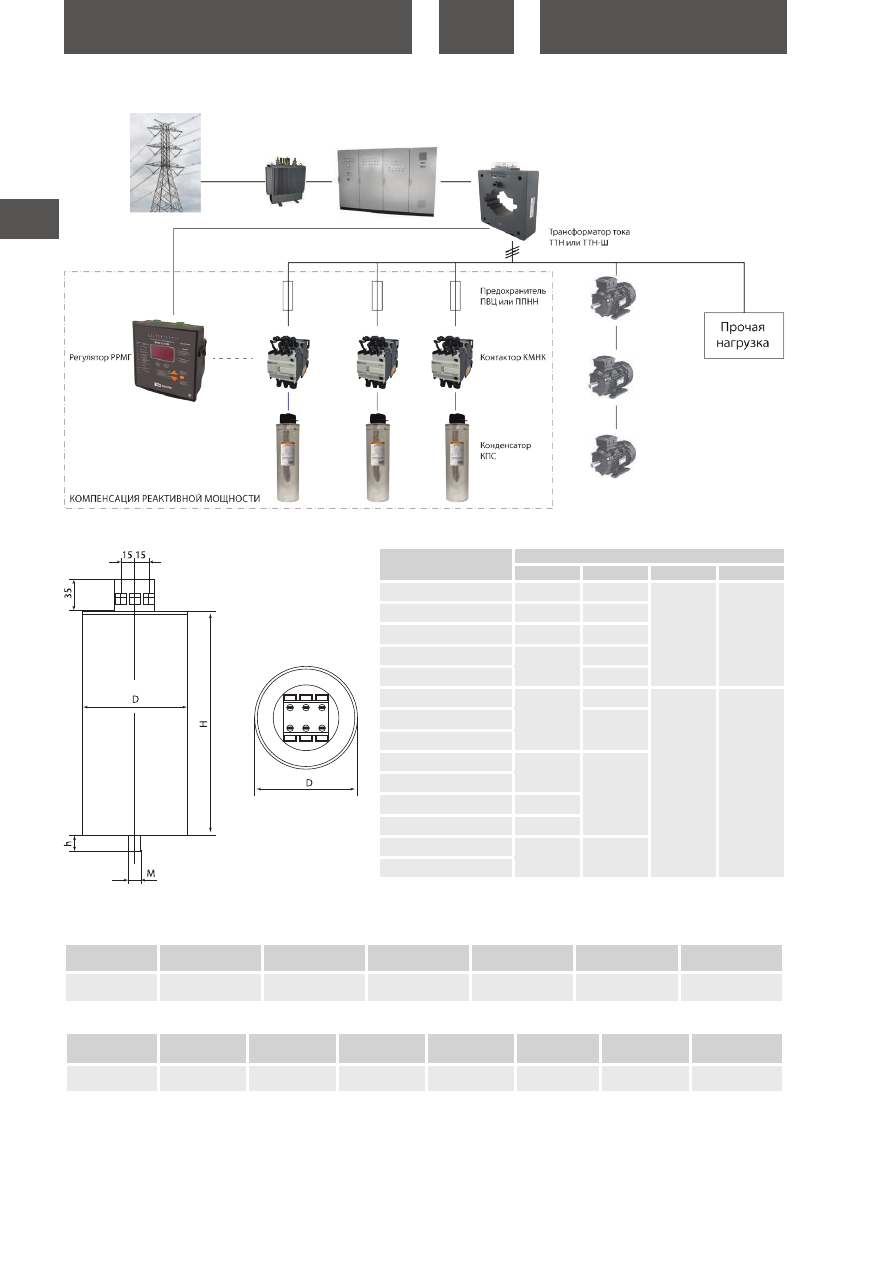

Упрощенная схема установок компенсации реактивной мощности (УКРМ) с использованием продукции ТМ TDM ELECTRIC

tdme.ru

608

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

Модель конденсатора

Размер, мм

D

H

h

M

КПС-440-5 / КПС-440-7,5

76

210

16

М12

КПС-440-10 / КПС-440-12,5

76

240

КПС-440-15

86

210

КПС-440-20

116

240

КПС-440-25 / КПС-440-30

280

КПС-400-2,5

76

120

16

M12

КПС-400-5

175

КПС-400-7,5

КПС-400-10

86

245

КПС-400-12,5

КПС-400-15

96

КПС-400-20

106

КПС-400-25

116

290

КПС-400-30

Габаритные размеры

Схема установок компенсации реактивной мощности



TDM ELECTRIC

ООО «Нюкон»

ЗАО «РУСЭЛТ»

VMtec

Gruppo Energia

DUCATI ENERGIA

RTR ENERGIA

КПС

PSPE

ККН

VMXD

STANDARD RCM-3

MODULO XD 416.46.

MA/C/CE/TER Series

TDM ELECTRIC

ETI

Hydra

ZEZ SILKO

Electronicon

Epcos

Schneider Electric

Legrand

КПС

KNK1053

PRB DPMg

MKP CSADP,

CSAKP

MKP 276, MKPg

275

PhiCap

SDuty

Alpivar

стандартного типа

Сравнительная таблица аналогов по сериям

609

tdme.ru

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

Назначение

• •  Коммутация конденсаторов и конденсаторных батарей.

• •  Коммутация устройств с высоким пусковым током, для которых

требуется его снижение.

Применение

В установках компенсации реак-

тивной мощности в сетях 0,4 кВ и

частотой 50 Гц.

Конструкция

• •  Контакторы серии КМНК укомплектованы вспомогательны-

ми контактами с предварительным включением резистивной

цепи, вспомогательными контактами положения и силовыми

контактами.

• •  При подаче напряжения на катушку управления сначала замы-

каются вспомогательные контакты с опережающим включени-

ем, затем, примерно через 2-3 мс, включаются силовые контак-

ты одновременно с вспомогательными контактами положения.

• •  После включения силовых контактов вспомогательные контак-

ты с опережающим включением отключаются.

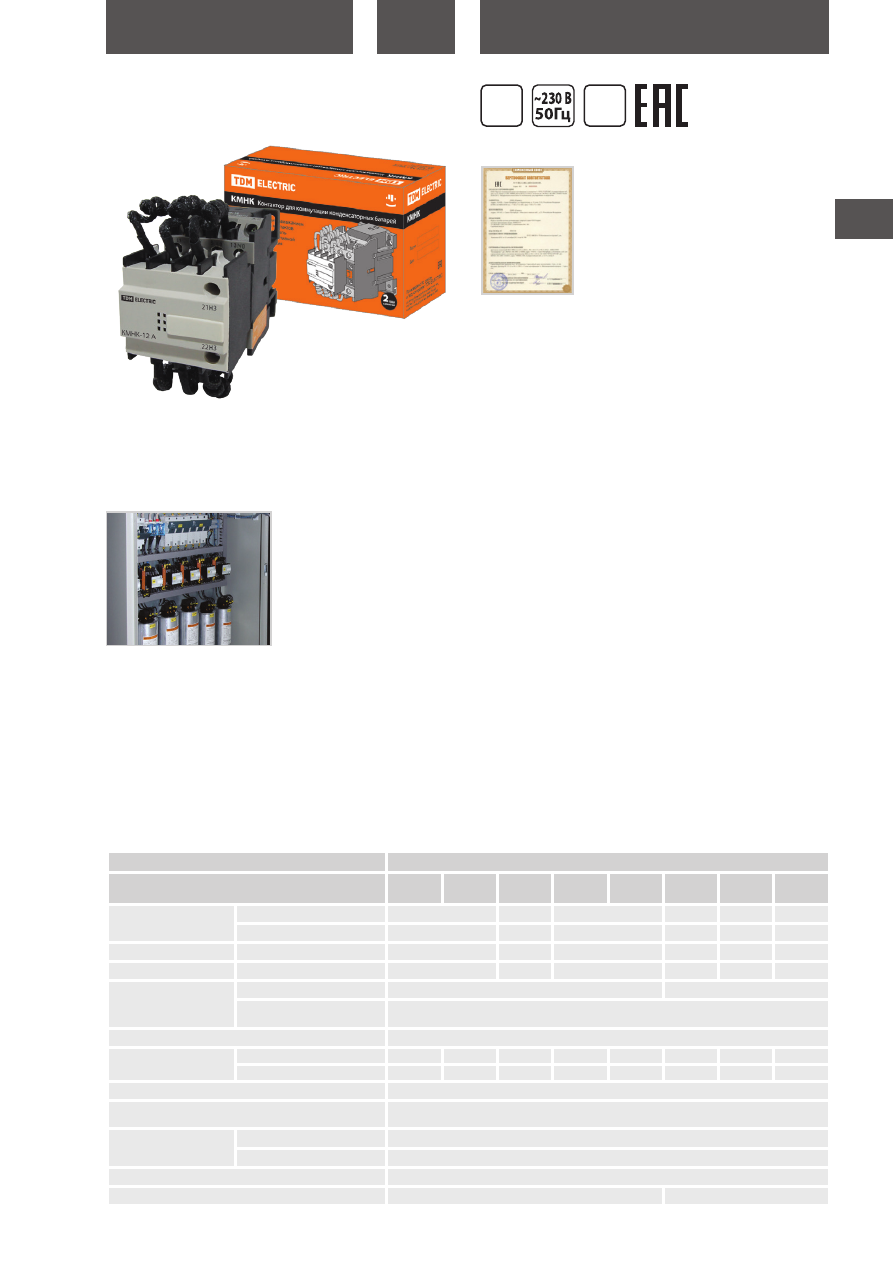

КОНТАКТОР ДЛЯ КОММУТАЦИИ КОНДЕНСАТОРНЫХ

БАТАРЕЙ СЕРИИ

КМНК

Сертификат ТР ТС

Технические характеристики

Наименование параметра

Значение

Модель

КМНК-12-

220.Б

КМНК-12-

220.A

КМНК-20-

220.Б

КМНК-25-

220.Б

КМНК-25-

220.А

КМНК-40-

220.Б

КМНК-50-

220.Б

КМНК-60-

220.Б

Номинальная реактивная

мощность, кВАр

при 380-400 В

12,5

20

25

40

50

60

при 415-440 В

14

22

27,5

43

55

65

Ток по категории АС-6b

Ie, А

18

29

36

58

72

86

Условный тепловой ток

Ith, A

25

43

50

80

95

125

Напряжение изоляции

номинальное, В Ui

500

650

номинальное импульсное, кВ

Uimp

3

Степень защиты

IP20

Износостойкость

механическая, млн циклов

1

1

1

1

1

0,8

0,8

0,4

электрическая, тыс. циклов

70

150

70

60

140

50

50

40

Максимальная частота включений, циклов в час

120

Номинальное напряжение катушки управления

при частоте 50 Гц, В

220

Диапазон напряжения

катушки управления

срабатывание, Uc

0,8–1,1

отпускание, Uc

0,3–0,6

Максимальная температура окружающей среды, °С

+50

Вспомогательные контакты

1НО+1НЗ

2НО+1НЗ

• •  Резистивная цепь уменьшает ток заряда до безопасного для

конденсатора значения, что позволяет защитить конденсатор и

контакты контактора от ударных токов заряда.

• •  Контакты с опережающим включением не предназначены для

подключения внешних соединений, они включены параллель-

но через резистор с главными контактами.

Преимущества

• •  В силовых контактах контакторов номиналом до 20 кВАр вклю-

чительно   использован композитный сплав   NiAg10 с низким

переходным сопротивлением контактной пары. Серебро не

образует оксидной пленки, тем самым увеличивая срок службы

контактной пары.

• •  В силовых контактах контакторов номиналом от 25 кВАр и

выше использован композитный сплав оксида кадмия и сере-

бра CdOAg85. Эти материалы не соединены химически, мель-

чайшие зерна оксида кадмия и серебра спрессованы и обра-

зуют общий композитный сплав. Серебро обеспечивает низкое

сопротивление контактной пары и препятствует образованию

оксидной пленки в процессе работы, что дает больший ресурс

работы и низкий нагрев контактов. Оксид кадмия препятству-

ет спайке контактов. Соотношение 85% серебра к 15% оксиду

кадмия является лучшим по массе для долговечной работы

контактов.

гарантия

2

   год

IP20

tdme.ru

610

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3


Наименование

Артикул

Номинальная мощность

при напряжении

380/400 В, кВАР

Номинальное

напряжение катушек

управления, 50 Гц, В

Количество и

вид

контактов



Контактор КМНК-12-230.Б 12,5кВАр 1НО;1НЗ TDM

SQ2103-0001

12,5

230

1з, 1р

Контактор КМНК-12-230.A 12,5кВАр 1НО;1НЗ TDM

SQ2103-0002

Контактор КМНК-20-230.Б  20кВАр 1НО;1НЗ TDM

SQ2103-0003

20







Контактор КМНК-25-230.Б 25кВАр 2НО;1НЗ TDM

SQ2103-0004

25

2з, 1р

Контактор КМНК-25-230.А 25кВАр 2НО;1НЗ TDM

SQ2103-0005

Контактор КМНК-40-230.Б 40кВАр 2НО;1НЗ TDM

SQ2103-0006

40

Контактор КМНК-50-230.Б 50кВАр 2НО;1НЗ TDM

SQ2103-0007

50

Контактор КМНК-60-230.Б 60кВАр 2НО;1НЗ TDM

SQ2103-0008

60

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ2103-0001

30

14

30

30

33

SQ2103-0002
SQ2103-0003

21

15

45

18

SQ2103-0004

10

SQ2103-0005
SQ2103-0006
SQ2103-0007

9

15,5

SQ2103-0008

Ассортимент

Упаковка

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ЭТАЛ

Lovato

Benedikt

DUCATI

ENERGIA

ZEZ SILKO

EPCOS

Legrand

Schneider

Electric

КМНК

ПМЛ-МК

BFK, BF

K3

CAP contactor

K3

B44066S****J

CTX-C

LC1 DpK

TDM ELECTRIC

ETI

Moeller EATON

ЗАО «РУСЭЛТ»

Siemens

LS

VMtec

ABB

КМНК

CEM C

DILK

–

3RT16

Metaso  GMC(D)

VMC

UA…-RА

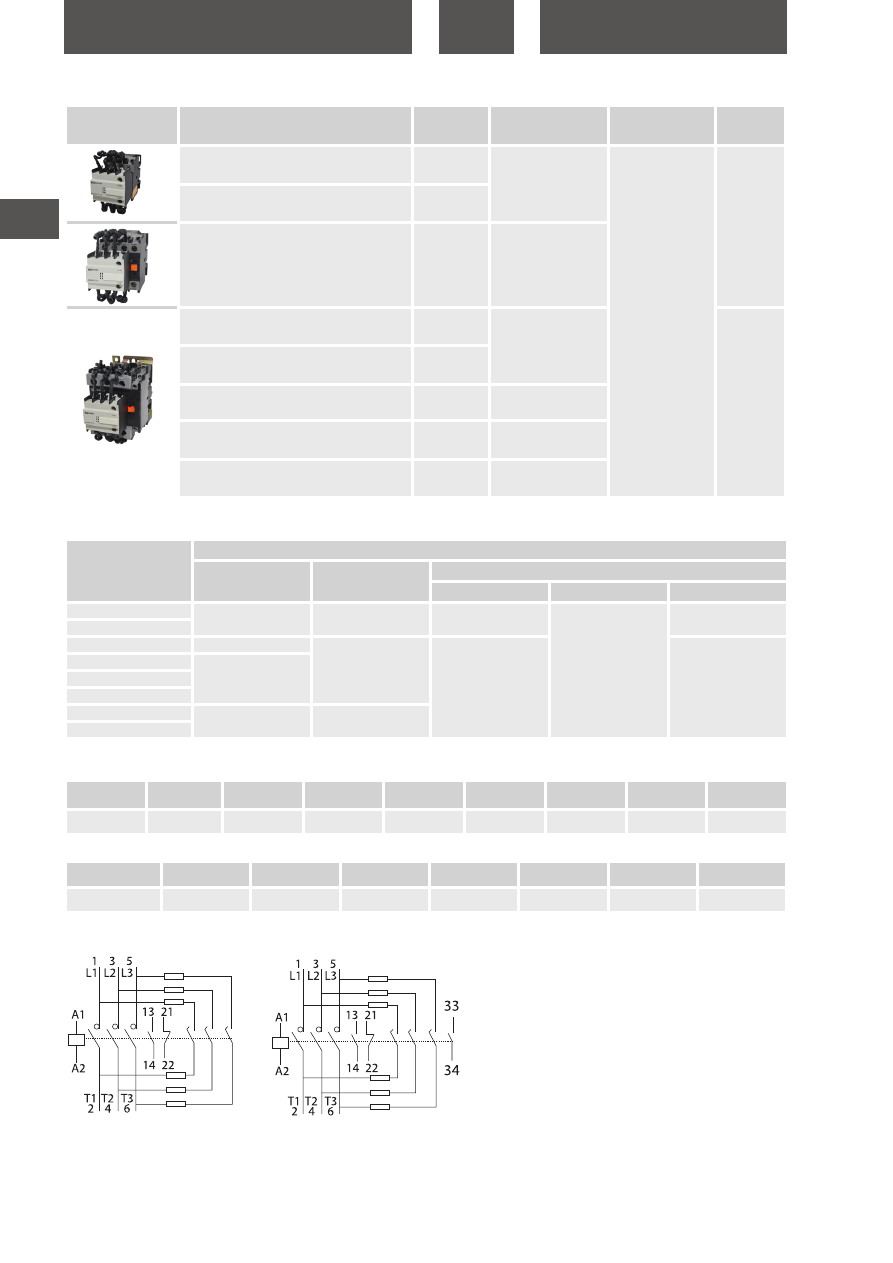

Схемы подключения

КМНК-12.... КМНК-20

КМНК-25.... КМНК-60

611

tdme.ru

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

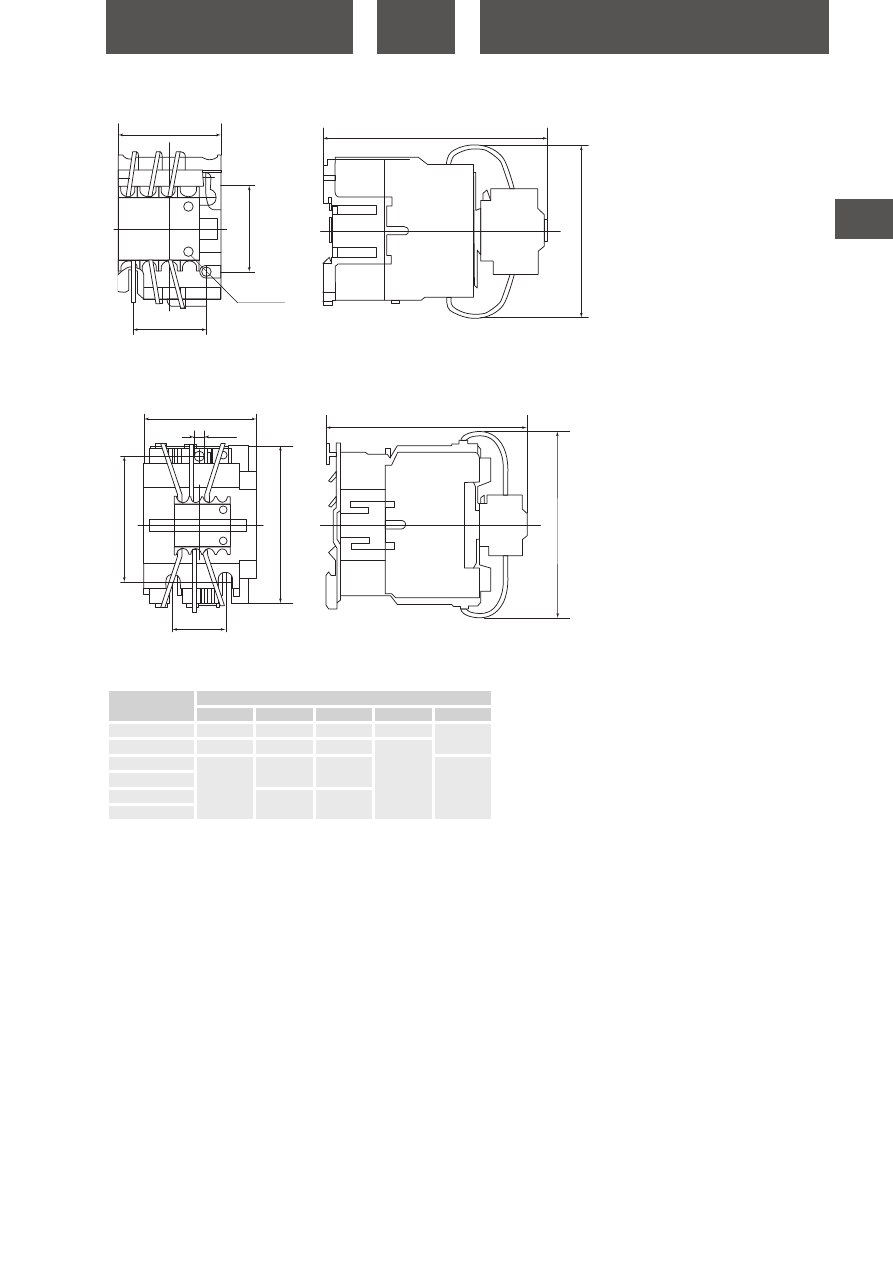

Габаритные размеры

Модель

Размер, мм

Amax

Bmax

Cmax

E

F

КМНК-12

95

46

122

35

50/60

КМНК-20

130

58

135

40

КМНК-25

140

75

150

100/110

КМНК-40
КМНК-50

85

155

КМНК-60

Вmax

Вmax

Cmax

Cmax

A

max

A

max

Ø

6,5

Ø

4,5

129 max

Е

F

F

E

+0,3

0

КМНК-12.... КМНК-20

КМНК-25.... КМНК-60

tdme.ru

612

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3


Наименование

Артикул

Регулятор РРМГ-12 TDM

SQ2102-0002

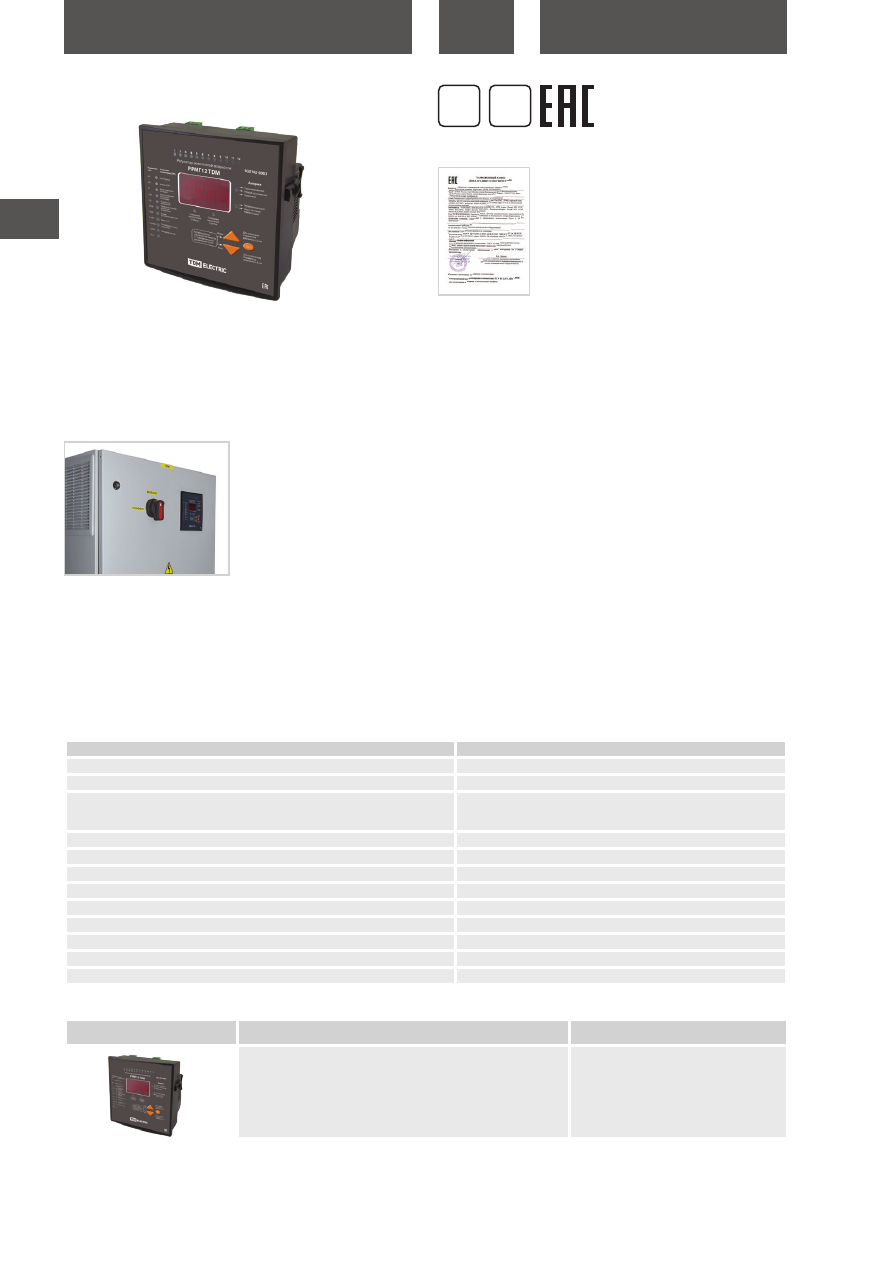

 РЕГУЛЯТОРЫ РЕАКТИВНОЙ МОЩНОСТИ

 РРМГ-12

Назначение

• •  Удержание заданного параметра коэффициента мощности.

• •  Индикация и контроль параметров сети.

• •  Обеспечение оптимальной работы конденсаторов в тяжелых

режимах эксплуатации, в том числе в режимах перенапряже-

ния и при наличии гармонических составляющих.

Применение

В системах автоматического

регулирования компенсации

реактивной мощности в трехфаз-

ных сетях напряжением 0,4 кВ с

симметричной не быстроменяю-

щейся нагрузкой, как с наличием

гармонических составляющих,

так и без них.

Принцип работы

• •  Регулятор реактивной мощности РРМГ-12 оснащен измеритель-

ными контурами тока и напряжения. После цифровой обработ-

ки измеренных величин с высокой точностью определяются

значения коэффициента мощности, и, путем подключения или

отключения необходимого числа батарей (ступеней) конденса-

торов, осуществляется регулирование реактивной мощности.

Технические характеристики

• •  Регулятор рассчитывает необходимые включения и отключе-

ния ступеней согласно различным алгоритмам:

- задержка включения/отключения;

- задержка повторного включения;

- предотвращение резонансных явлений;

- внешняя последовательность.

• •  Регулятор обеспечивает следующие виды защит конденсато-

ров (ступеней):

- защита от гармонического искажения напряжения;

- защита от перенапряжения;

- защита от частых переключений;

- защита от мгновенных двойных включений.

Преимущества

• •  12 типов выходных последовательностей.

• •  12 ступеней выходных контуров.

• •  Отображение коэффициентов нелинейного искажения напря-

жения и тока.

• •  Отображение полного коэффициента мощности сети PF*.

• •  Отображение основного коэффициента мощности сети DPF**.

• •  Высокая точность измерений, 4-разрядный дисплей.

• •  Удобный в эксплуатации простой интерфейс.

• •  Ручной и автоматический режимы работы.

• •  Автоматический режим расчета емкости С1.

• •  Сохранение настроек при отключении напряжения.

Наименование параметра

Значение

Номинальное рабочее напряжение переменного тока 50 Гц, В

 380

Номинальный рабочий ток, А

 0–5

Отображение коэффициента мощности сети

за паздывающий  «0.001»,

опережающий «0.001», при этом на лицевой панели включается

индикация режима «авария»

Измерение реактивной мощности, кВАр

0–9999

Значение защиты от пониженного напряже ния, В

300

Параметры выходных контактов

~ 220 В 7 A

Чувствительность, Ма

20

Полная потребляемая мощность, ВА

10

Дисплей

4-разрядный с красными индикато рами

Тип установки

встраиваемый или фиксирован ный на DIN-рейке 35 мм

Степень защиты

IP40

Входное комплексное сопротивление цепи измерения тока, менее Ом

0,01

Ассортимент

*Полный коэффициент мощности сети, принятые обозначения: PF, Power Factor, cos(Φ), в сетях без гармонического искажения равен

cos(φ).

**Основной коэффициент мощности сети, принятые обозначения: DPF, Displacement Power Factor, cos(φ). Коэффициенты PF и DPF связаны

следующим образом: cos(Φ)=cos(φ)х cos(ψ), где cos(ψ) – коэффициент нелинейных искажений сети (КНИ, distortion power factor).

Декларация ТР ТС

гарантия

2

   года

IP40
