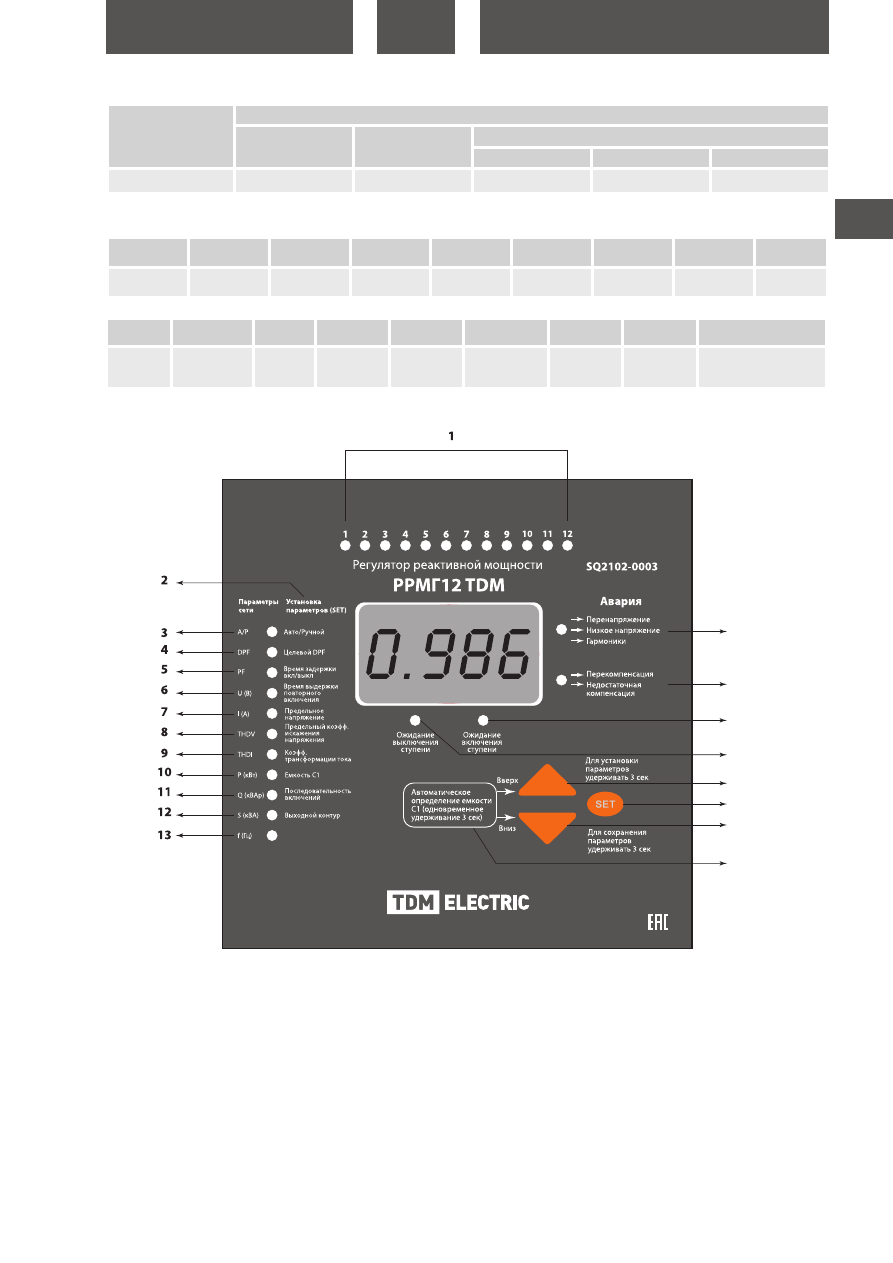

1 – индикация включенных ступеней, емкости С1….С12

2 – левая сторона – индикация параметров,

правая сторона – установка параметров (в режиме програм-

мирования)

3 – индикация режима работы авт /ручной/установка параметров

4 – индикация DPF/ установка DPF

5 – индикация PF/ установка задержка времени на вкл/выкл

6 – индикация U / установка задержка времени на повторное

включение

7 – индикация I / установка максимального U

8 – индикация THDU / установка THDU*

9 – индикация THDI / установка коэффициента трансформации

10 – индикация P / установка емкости C1

Лицевая панель

11 – индикация Q / установка выходной последовательности

12 – индикация S / установка количества ступеней

13 – индикация частоты

14 – индикация аварии: перенапряжение / низкое напряжение /

гармоники

15 – индикация аварии: перекомпенсация / недокомпенсация

16 – индикация ожидания включения ступени

17 – индикация выключения ступени

18 – кнопка вверх

19 – кнопка SET (используется для режима установки параметров)

20 – кнопка вниз

21 – одновременное нажатие двух кнопок 19 и 21 в течение

3 секунд (автоопределение емкости С1)

*Предельный коэффициент искажения напряжения.

tdme.ru

614

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

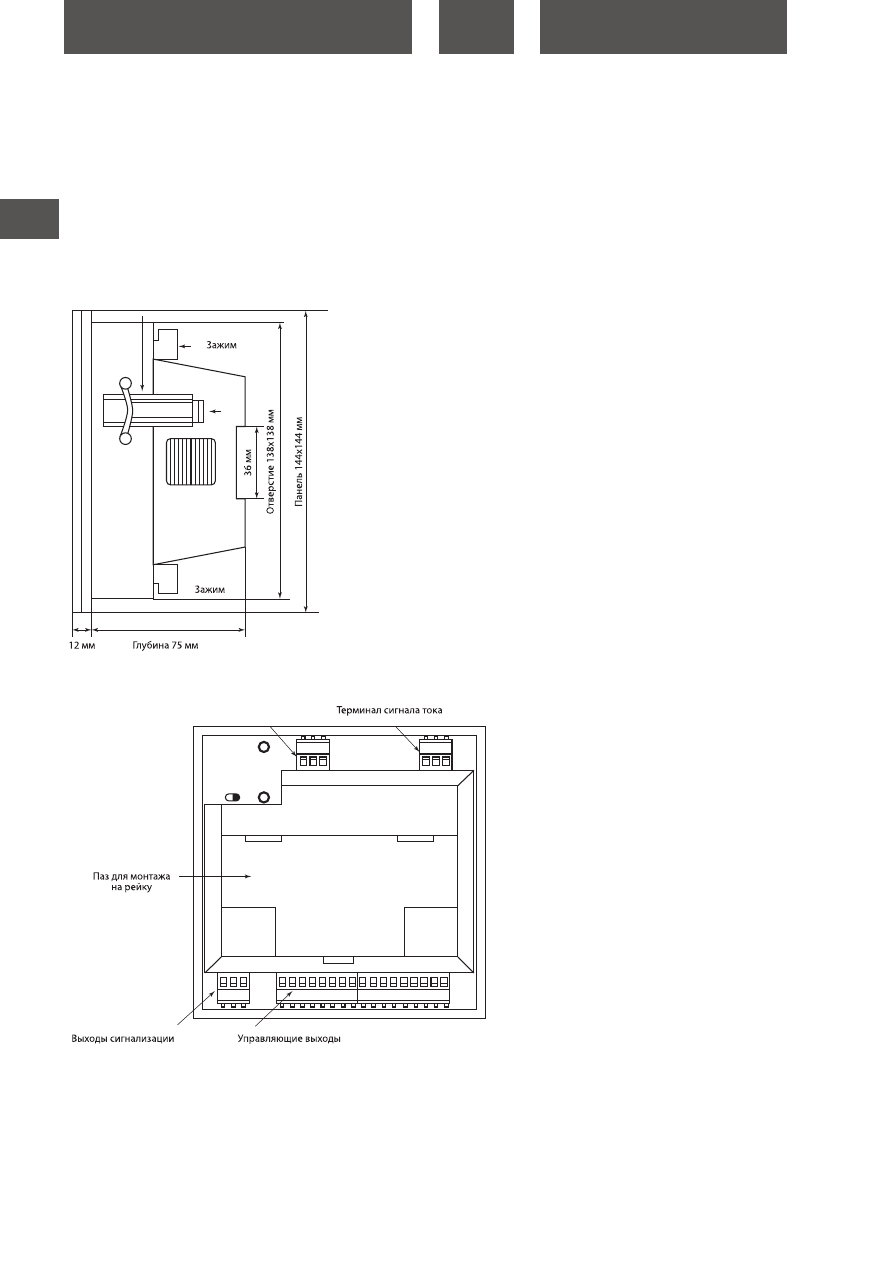

Габаритные размеры

(мм)

Принцип работы

Задняя панель с указанием управляющих терминалов

Терминал сигнала напряжения

Терминал сигнала напряжения

• •  Регулятор позволяет подключать от 1 до 12 ступеней  по одной

из 12 схем ступенчатого регулирования. Это означает, что

можно подключать как одинаковые емкости конденсаторов,

например: «25: 25: 25: 25» кВАр, так и разные, например: «7,5:

12,5: 25: 25: … 25» или «7,5: 7,5: 15: 30: 60: 60: …60» кВАр. Регуля-

тор позволяет выбирать схему  исходя из потребностей в точ-

ности регулирования и щадящем режиме работы ступеней.

• •  Регулятор выполняет функцию защиты конденсаторов от ава-

рийных режимов работы. Так функция защиты по напряжению

отключает конденсаторы в случае превышения заданного

пользователем максимального значения напряжения; функ-

ция защиты от гармонических искажений сети по напряжению

THDU отключит конденсаторы при превышении пользователем

максимального значения THDU.

• •  Регулятор позволяет предохранять ступени от частого включе-

ния. В момент, когда нужно поменять значение емкости, вклю-

чить и отключить необходимые ступени, начинается отсчет

времени установленной пользователем задержки на включе-

ние/отключение. Регулируемая от 2 до 200 сек, такая задержка

позволяет снизить частоту переключений. Функция задержки

(от 0 до 240 сек) на повторное включение одной и той же сту-

пени защищает конденсатор, не позволяя ему нагреваться от

частых повторных включений.

615

tdme.ru

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

РЕГУЛЯТОРЫ РЕАКТИВНОЙ МОЩНОСТИ БЕЗ

ЗАЩИТЫ ОТ ГАРМОНИК

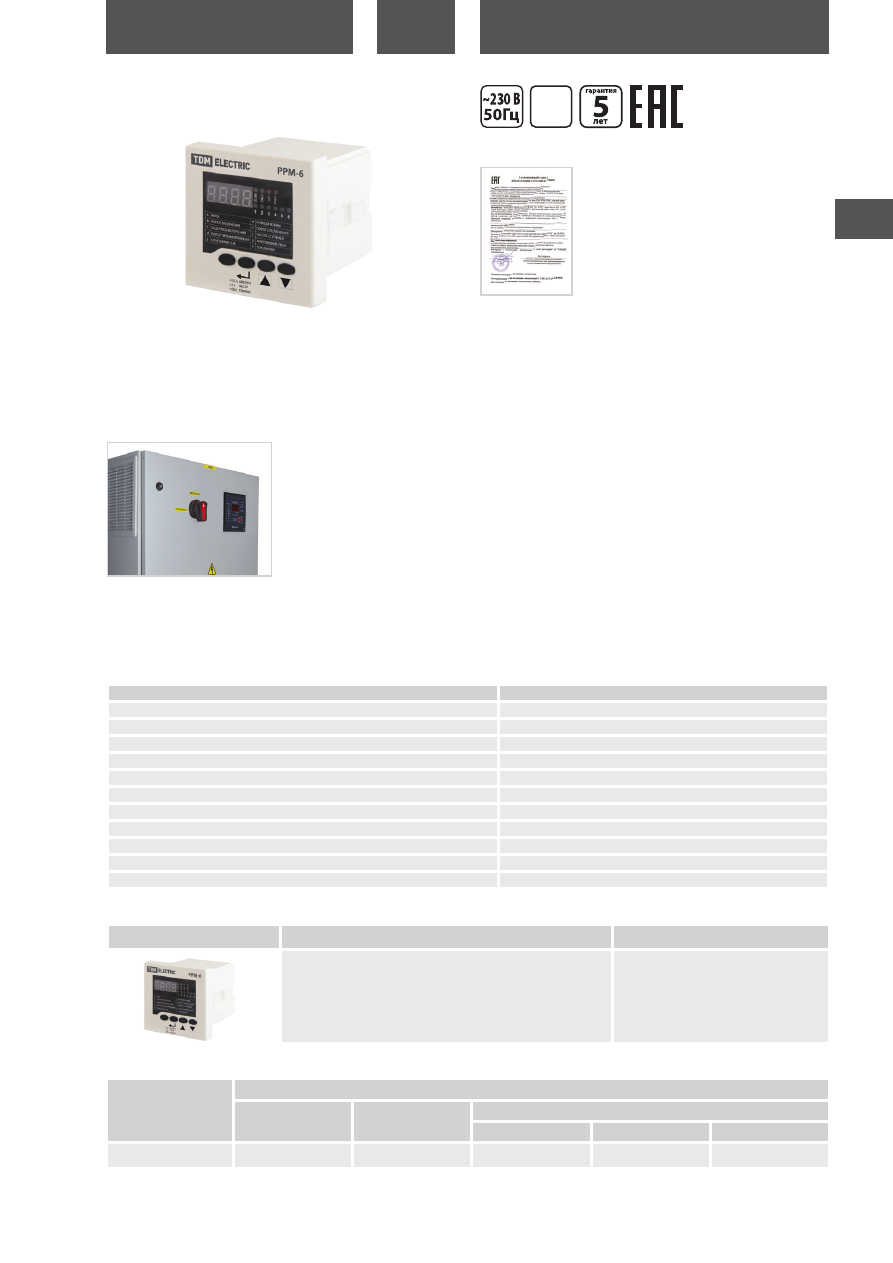

 РРМ-6

Назначение

• •  Удержание заданного параметра коэффициента мощности.

• •  Индикация и контроль параметров сети.

• •  Обеспечение оптимальной работы конденсаторов в тяжелых

режимах эксплуатации, в том числе в режимах перенапряже-

ния.

Применение

В системах автоматического

регулирования компенсации

реактивной мощности в трехфаз-

ных сетях напряжением 0,4 кВ с

симметричной не быстроменяю-

щейся нагрузкой.

Принцип работы

• •  Регулятор реактивной мощности РРМ-6 оснащен измеритель-

ными контурами тока и напряжения. После цифровой обработ-

ки измеренных величин с высокой точностью определяются

значения коэффициента мощности, и, путем подключения или

отключения необходимого числа батарей (ступеней) конденса-

торов, осуществляется регулирование реактивной мощности.

• •  Регулятор рассчитывает необходимые включения и отключе-

ния ступеней:

- задержка включения/отключения;

- предотвращение резонансных явлений.

• •  Регулятор обеспечивает следующие виды защит конденсато-

ров (ступеней):

- защита от перенапряжения;

- защита от частых переключений.

Комплектация

• •  Регулятор серии РРМ-6.

• •  Руководство по эксплуатации. Паспорт.

• •  Индивидуальная коробка.

Преимущества

• •  6 ступеней выходных контуров.

• •  Отображение полного коэффициента мощности сети PF.

• •  Удобный в эксплуатации простой интерфейс.

• •  Ручной и автоматический режим работы.

• •  Сохранение настроек при отключении напряжения.

Декларация ТР ТС

IP40

Технические характеристики

Наименование параметра

Значение

Номинальное рабочее напряжение, В

400

Номинальная частота, Гц

50

Ток по цепи подключения трансформаторов тока, А

~ 0-5

Параметры релейных выходов

~ 220 В 7A

Чувствительность, мА

100

Полная потребляемая мощность, ВА

10

Дисплей: 4-разрядный с красными индикаторам

4-разрядный с красными индикаторами

Тип установки

встраиваемый

Способ подключения

клеммы с винтовым креплением

Степень защиты со стороны панели

IP40

Входное комплексное сопротивление цепи измерения тока, не более, Ом

0,07


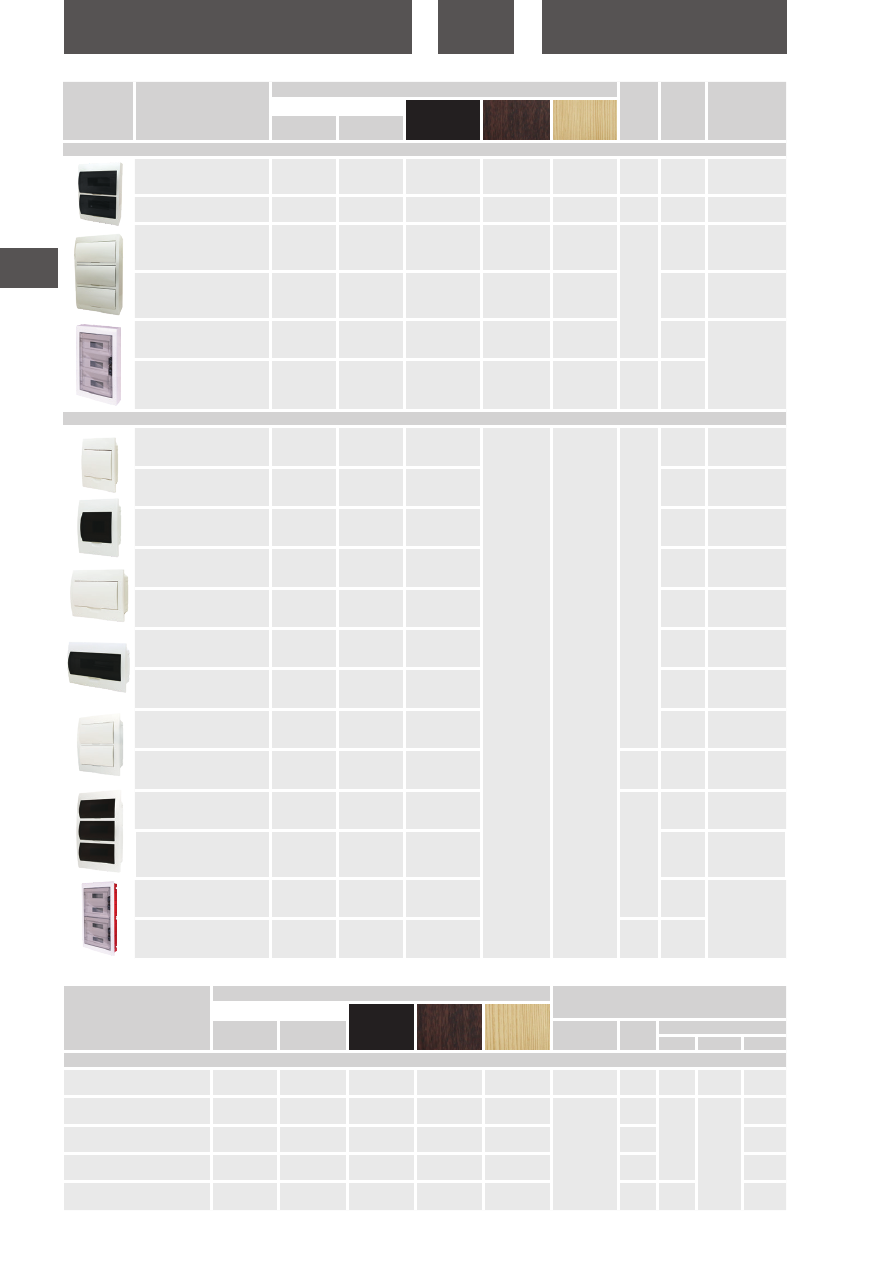

Наименование

Артикул

Регулятор реактивной мощности без защиты от гармоник

РРМ-6 TDM

SQ2102-0005

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ2102-0005

8

3,56

42

12

22

tdme.ru

616

КОМПЕНСАЦИЯ РЕАКТИВНОЙ

МОЩНОСТИ

3

Лицевая панель

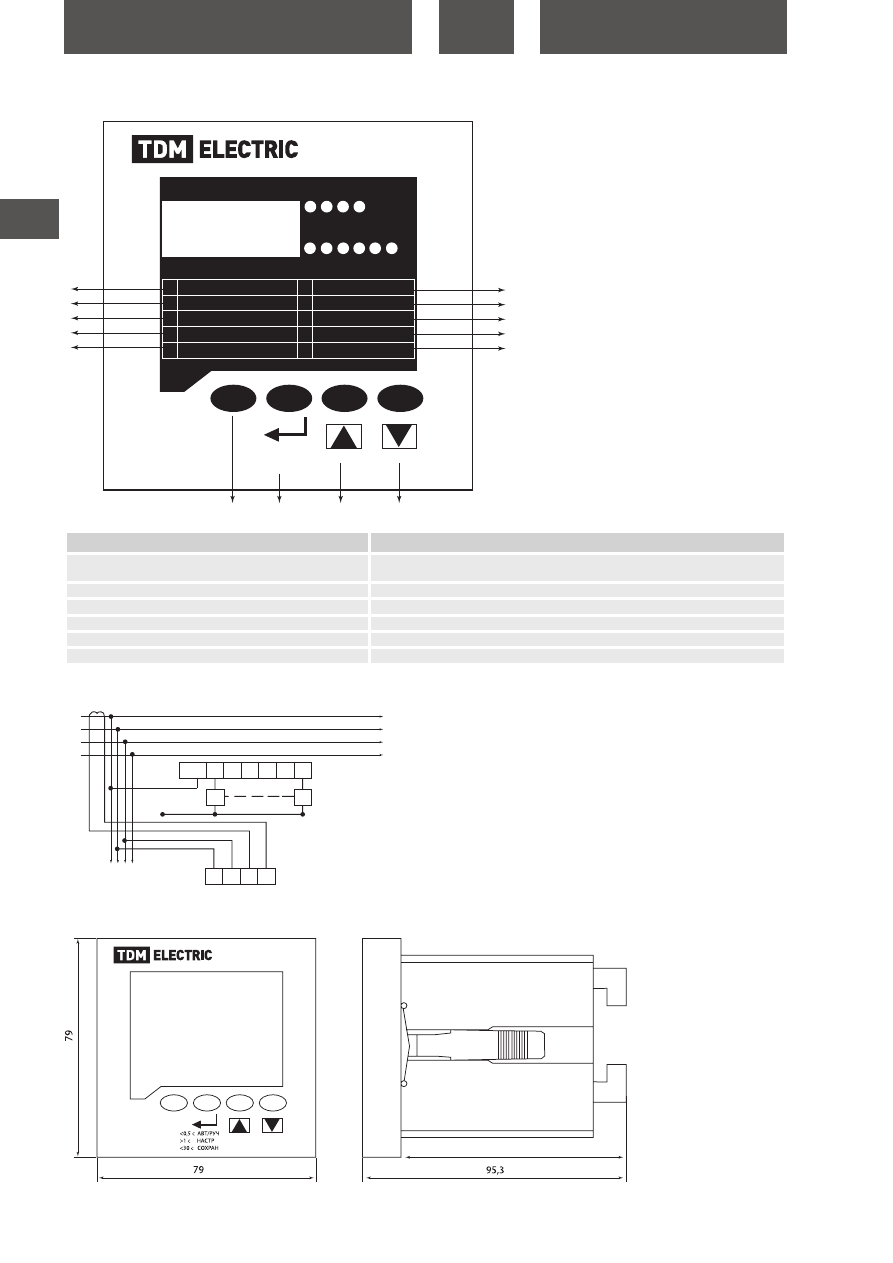

Схема подключения регуляторов

ВВ

ОД

1

А

b

d

С

АВТО
ПОРОГ ВКЛЮЧЕНИЯ
ЗАДЕРЖКА ВКЛЮЧЕНИЯ
ПОРОГ ПЕРЕНАПРЯЖЕНИЯ

E ОТНОШЕНИЕ С/К

<0,5 с  АВТ/РУЧ

>1 с     НАСТР

<30 с   СОХРАН

РУЧНОЙ РЕЖИМ

H

ПОРОГ ОТКЛЮЧЕНИЯ

F

ЧИСЛО СТУПЕНЕЙ

L

НАПРЯЖЕНИЕ СЕТИ

U

ТОК ЛИНИИ

P

2 3 4 5 6

ОТ

КЛ

<PF

U

M

AX

PPM-6

1
2
3
4

5

7
8
9
10

11

12

6

13

14

PPM-6

83,4

1.  А – автоматический режим

2.  b – порог включения : коэффициент

мощности (PF, cosφ)

3.  C – задержка включения, с

4.  d – порог перенапряжения, В

5.  Е – отношение С/К

6.  Пустая (левая нижняя кнопка на панели):

Не задействованная кнопка

7.  Н – ручной режим

8.  F – порог отключения, В

9.  L – число ступеней конденсаторов

10. U – напряжение сети, В

11. P – ток линии, А

12. Кнопка «Ввод», выбор параметра

режима

13. Кнопка «Вверх»

14. Кнопка «Вниз»

• •  ABCN – электрическая сеть

• •  Шкаф КРМ – шкаф компенсации реактивной мощности

• •  COM – клемма питания релейных выходов

• •  K1-K6 – выход релейных выходов

• •  J1-J6 – катушки контакторов реактивной мощности

• •  P – клемма для подсоединения в зависимости от напря-

жения катушки контактора, для катушек контакторов

220-230 В, соединить с нейтралью при напряжении

380-400 В с одной из фаз В или С

• •  Ub, Uc, IA, Ia – измерительные клеммы регулятора

Индикатор

Параметры

4-х разрядный LED дисплей

1-й разряд индикация режима программирования, 2-4-й разряды индикация

характеристик сети

ВВОД

ожидание включения ступени

ОТКЛ

ожидание выключения ступени

<PF

недостаточная компенсация

Umax

превышение заданного порога напряжения

1 2 3 4 5 6

индикация включения соответствующей ступени конденсатора

Габаритные размеры

(мм)

A

B

C

N

Power

P

Ub Uc IA Ia

Load

A

B

C

N

J1

J6

COM

Шкаф КРМ

K1 K2 K3 K4 K5 K6

МЕТАЛЛОКОРПУСА

ШКАФЫ, БОКСЫ И АКСЕССУАРЫ

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ЭЛЕКТРОЩИТЫ В СБОРЕ

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

БОКСЫ ДЛЯ СЛАБОТОЧНЫХ УСТРОЙСТВ

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

АКСЕССУАРЫ ДЛЯ ШКАФОВ И ЩИТОВ

4

tdme.ru

618

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

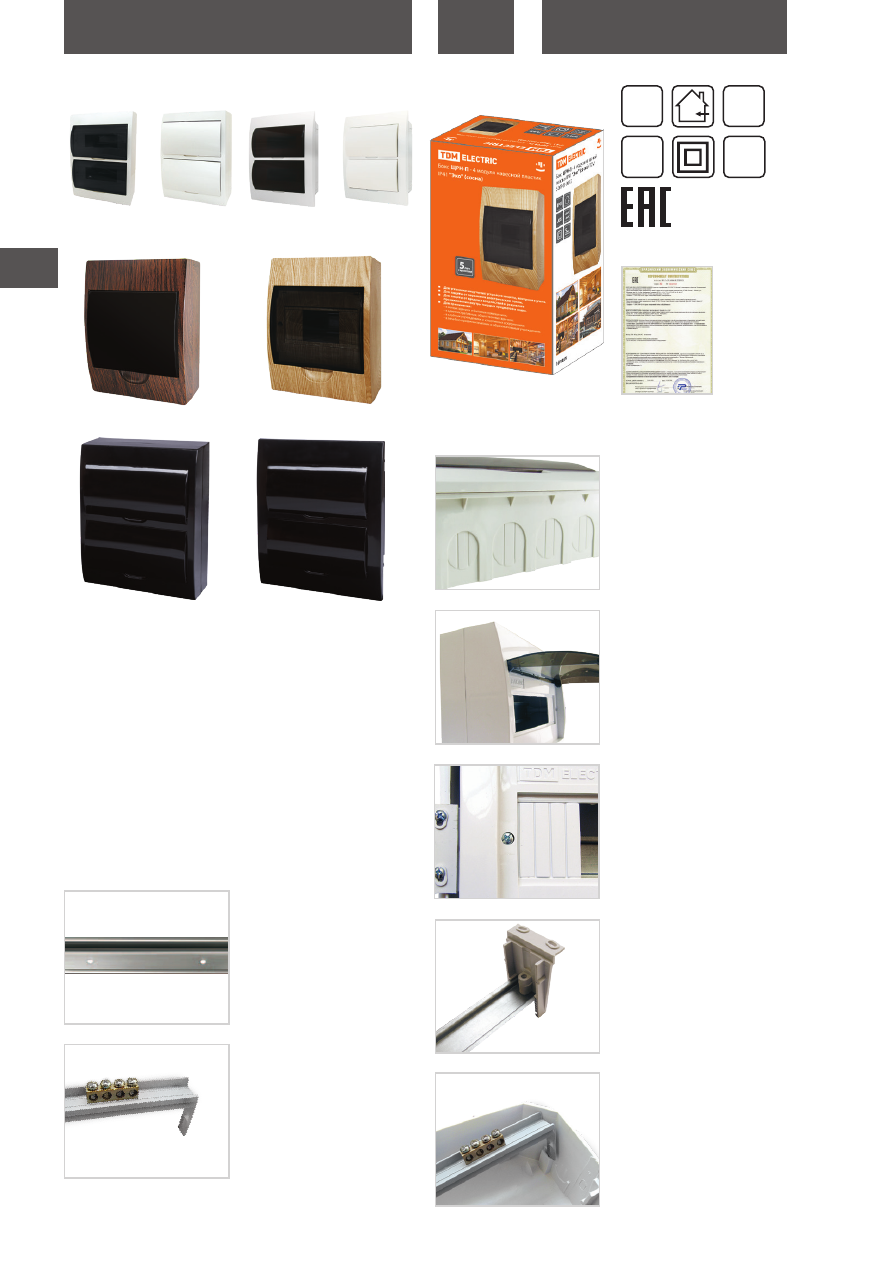

БОКСЫ СЕРИИ



ЩРН-П

,

ЩРВ-П

ЩРН-П

ЩРВ-П

ЩРН-П (Б)

ЩРВ-П (Б)

Назначение

•  Для монтажа модульной аппаратуры.

•  Для защиты персонала от поражения электрическим током.

•  Для защиты оборудования от вредного воздействия окружаю-

щей среды.

Применение

•  Жилой сектор.

•  Офисы.

•  Объекты социально-культурного назначения.

•  Лечебные, образовательные учреждения.

Материалы

•  Ударопрочный не поддерживающий горение АБС-пластик

устойчивый к ультрафиолету.

Специальная съемная рейка

с  шинами N, PE позволяет пере-

ставлять шину как в верхнюю, так

и в нижнюю части бокса в зависи-

мости от места подвода кабеля.

Преимущества

Для удобства монтажа на боковых

и задней стенках корпуса распо-

ложены насечки, с помощью кото-

рых легко создавать отверстия

для кабеля.

Специальный замок-защелка

позволяет фиксировать дверцу

бокса в открытом положении.

Все шурупы, входящие в состав

бокса, имеют универсальную

шляпку, подходящую как под кре-

стовую, так и под плоскую отверт-

ки.

Для боксов навесного монта

-

жа  предусмотрен специальный

кронштейн крепления DIN-рей-

ки, который имеет 6  по ложений

высоты и позволяет устанавли-

вать оборудование с глубиной от

6 до 25 мм.

Комплектация

•  Пластиковый бокс.

DIN-рейка.

Стальной суппорт для клем-

мников с не поддерживающей

горение ПВХ-изоляцией, клем-

мники N и РЕ.

•  Набор для монтажа.

•  Маркировочная таблица.

ЩРН-П Антрацит - черный

ЩРН-П ЭКО – бук/венге

ЩРВ-П Антрацит - черный

ЩРН-П ЭКО – сосна

гарантия

5

лет

+60 °C

–15 °C

ABS

IP41

Сертификат соответствия

tdme.ru

619

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4


Наименование

Артикул

Число

рядов

Число

модулей

Клеммные

блоки N (PE)

белый

Антрацит

черный

ЭКО

бук/венге

ЭКО

 сосна

с дымчатой

дверцей

с белой

дверцей

Боксы ЩРН-П (навесные)























Бокс ЩРН-П-3 модуля

навесной пластик IP41 TDM SQ0901-0008

–

–

–

–

1

3

3х10 мм2

Бокс ЩРН-П-4 модуля

навесной пластик IP41 TDM SQ0901-0001 SQ0903-0001

–

SQ0901-0019 SQ0901-0012

4

4х10 мм

2



(3х10 мм

2

)

Бокс ЩРН-П-6 модулей

навесной пластик IP41 TDM SQ0901-0002 SQ0903-0002

SQ0901-0901

SQ0901-0020 SQ0901-0013

6

6х10 мм

2



(3х10 мм

2

)

Бокс ЩРН-П-8 модулей

навесной пластик IP41 TDM SQ0901-0003 SQ0903-0003

SQ0901-0902

SQ0901-0021 SQ0901-0014

8

8х10 мм

2



(4х10 мм

2

)

Бокс ЩРН-П-10 модулей

навесной пластик IP41 TDM SQ0901-0009

–

SQ0901-0903

SQ0901-0022 SQ0901-0015

10

6х10 мм

2

 (2 шт.

4х10 мм

2

)

Бокс ЩРН-П-12 модулей

навесной пластик IP41 TDM SQ0901-0004 SQ0903-0004

SQ0901-0904

SQ0901-0023 SQ0901-0016

12

8х10 мм

2

 (2 шт.

4х10 мм

2

)

Бокс ЩРН-П-15 модулей

навесной пластик IP41 TDM SQ0901-0010

–

–

–

–

15

8х10 мм

2

 (2 шт.

4х10 мм

2

)

Наименование параметра

Значение

Максимальный ток, А

125

Номинальное рабочее напряжение, В

230/415

Степень защиты по ГОСТ 14254

IP41

Диапазон рабочих температур, °С

от –15 до +60

Технические характеристики

Ассортимент

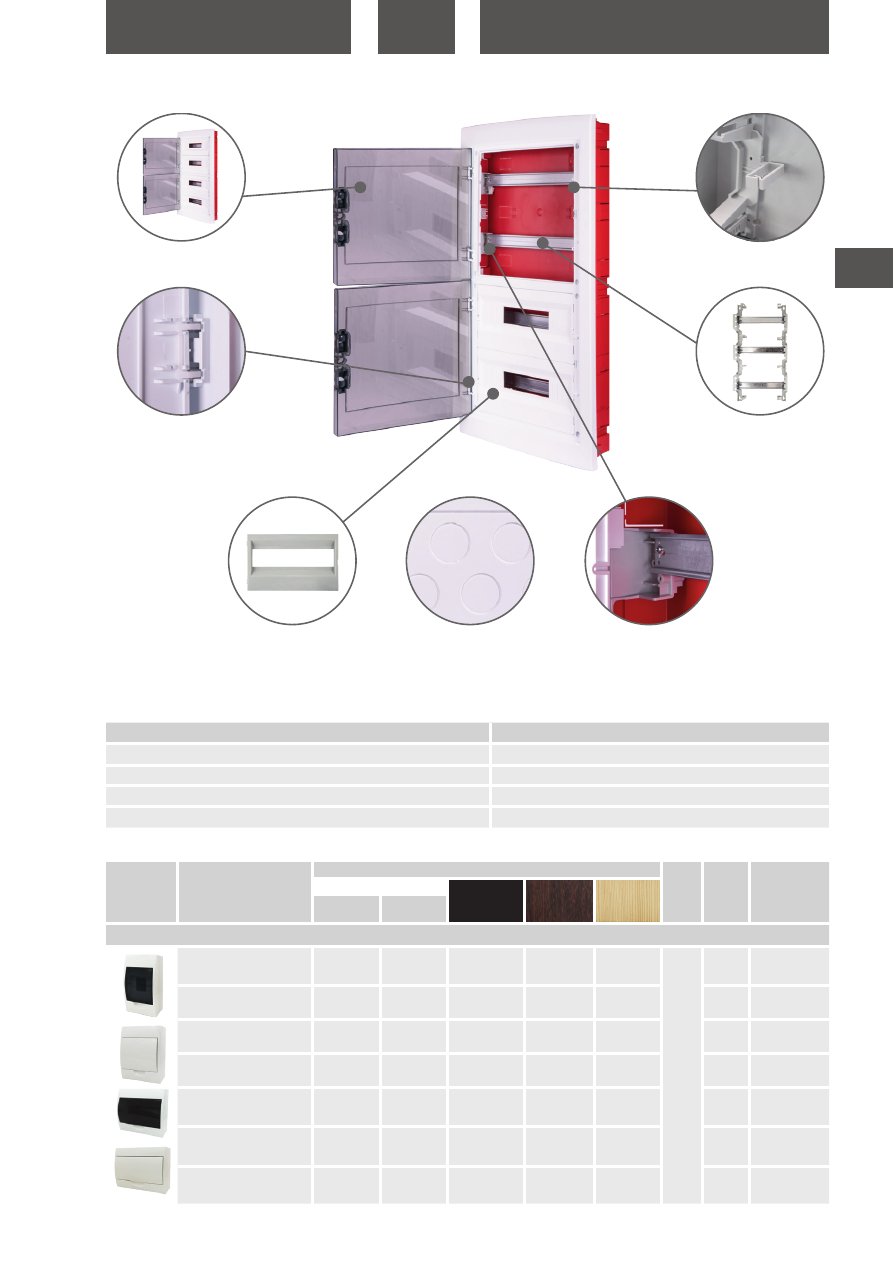

Конструкция боксов ЩРН-П и ЩРВ-П на 54 и 72 модуля

Дверца

открывается в сторону

Крышка бокса на петлях

Быстрый доступ внутрь

шкафа через съемные

лицевые панели

Кронштейны

для регулировки

расстояния между

DIN-рейками и их высоты

Держатели

для кабелей и проводов

Съемная модульная

рамка с DIN-рейками

для облегчения монтажа

На всех боковых стенках

выштампованы легко-

создаваемые отверстия

для ввода кабеля для арт.

SQ0901-0028 и SQ0901-0029

tdme.ru

620

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

Наименование

Артикул

Транспортная упаковка

белый

Антрацит

черный

ЭКО

бук/венге

ЭКО

сосна

с дымчатой

дверцей

с белой

дверцей

Количество,

шт.

Масса,

кг

Габаритные размеры, мм

Длина Ширина Высота

Боксы ЩРН-П (навесные)

Бокс ЩРН-П-3 модуля

навесной пластик IP41 TDM

SQ0901-0008

–

–

–

–

30

7,2

500

310

280

Бокс ЩРН-П-4 модуля

навесной пластик IP41 TDM

SQ0901-0001 SQ0903-0001

–

SQ0901-0019 SQ0901-0012

20

8,7

525

440

250

Бокс ЩРН-П-6 модулей

навесной пластик IP41 TDM

SQ0901-0002 SQ0903-0002 SQ0901-0901 SQ0901-0020 SQ0901-0013

11,0

320

Бокс ЩРН-П-8 модулей

навесной пластик IP41 TDM

SQ0901-0003 SQ0903-0003 SQ0901-0902 SQ0901-0021 SQ0901-0014

13,0

385

Бокс ЩРН-П-10 модулей

навесной пластик IP41 TDM

SQ0901-0009

–

SQ0901-0903 SQ0901-0022 SQ0901-0015

15,0

520

470

Упаковка


Наименование

Артикул

Число

рядов

Число

модулей

Клеммные

блоки N (PE)

белый

Антрацит

черный

ЭКО

бук/венге

ЭКО

 сосна

с дымчатой

дверцей

с белой

дверцей

Боксы ЩРН-П (навесные)

Бокс ЩРН-П-18 модулей

навесной пластик IP41 TDM SQ0901-0005 SQ0903-0005

SQ0901-0905

SQ0901-0024 SQ0901-0017

1

18

8х10 мм

2



(8х10 мм

2

 +

4х10 мм

2

)

Бокс ЩРН-П-24 модуля

навесной пластик IP41 TDM SQ0901-0006 SQ0903-0006

SQ0901-0906

SQ0901-0025 SQ0901-0018

2

24

2 шт. 8х10 мм

2



(4 шт. 4х10 мм

2

)

Бокс ЩРН-П-36 модулей

навесной пластик IP41 TDM SQ0901-0007 SQ0903-0007

–

SQ0901-0026 SQ0901-0027

3

36

2 шт. 8х10 мм

2



(2 шт.

4х10 мм

2

 + 2

шт. 8х10 мм

2

)

Бокс ЩРН-П-45 модулей

навесной пластик IP41 TDM SQ0901-0011

–

–

–

–

45

2 шт. 8х10 мм

2



(2 шт.

4х10 мм

2

 + 2

шт. 8х10 мм

2

)

Бокс ЩРН-П-54 модуля

навесной пластик IP41

TDM

SQ0901-0028

–

–

–

–

54

6х9 мм (4 шт).

Бокс ЩРН-П-72 модуля

навесной пластик IP41

TDM

SQ0901-0029

–

–

–

–

4

72

Боксы ЩРВ-П (встраиваемые)























Бокс ЩРВ-П-3 модуля

встраиваемый пластик

IP41 TDM

SQ0902-0008

–

–

–

–

1

3

3х10 мм

2

Бокс ЩРВ-П-4 модуля

встраиваемый пластик

IP41 TDM

SQ0902-0001

–

–

4

4х10 мм

2



(3х10 мм

2

 )

Бокс ЩРВ-П-6 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0002

–

SQ0902-1001

6

6х10 мм

2



(3х10  мм

2

)

Бокс ЩРВ-П-8 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0003

–

SQ0902-1002

8

8х10 мм

2



(4х10 мм

2

 )

Бокс ЩРВ-П-10 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0009

–

SQ0902-1003

10

6х10 мм

2

 (2 шт.

4х10 мм

2

)

Бокс ЩРВ-П-12 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0004 SQ0904-0004

SQ0902-1004

12

8х10 мм

2

 (2 шт.

4х10 мм

2

)

Бокс ЩРВ-П-15 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0010

–

–

15

8х10 мм

2

 (2 шт.

4х10 мм

2

)

Бокс ЩРВ-П-18 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0005 SQ0904-0005

SQ0902-1005

18

8х10 мм

2



(8х10 мм

2

 +

4х10 мм

2

)

Бокс ЩРВ-П-24 модуля

встраиваемый пластик

IP41 TDM

SQ0902-0006 SQ0904-0006

SQ0902-1006

2

24

2 шт. 8х10 мм

2



(4 шт. 4х10 мм

2

)

Бокс ЩРВ-П-36 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0007

–

–

3

36

2 шт. 8х10 мм

2



(2 шт. 4х10 мм

2



+ 2 шт. 8х1 мм

2

)

Бокс ЩРВ-П-45 модулей

встраиваемый пластик

IP41 TDM

SQ0902-0011

–

–

45

2 шт. 8х10 мм

2



(2 шт. 4х10 мм

2



+ 2 шт.

8х10 мм

2

)

Бокс ЩРВ-П-54 модуля

встраиваемый пластик

IP41 TDM

SQ0902-0012

–

–

54

6х9 мм (4 шт).

Бокс ЩРВ-П-72 модуля

встраиваемый пластик

IP41 TDM

SQ0902-0013

–

–

4

72

tdme.ru

621

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

TDM ELECTRIC

ABB

LEGRAND

SCHNEIDER ELECTRIC

DKC

ЩРН-П

UNIBOX

NEDBOX

EASY 9

RAM BASE

ЩРВ-П

ESTETICA

PRACTIBOX

Сравнительная таблица аналогов по сериям

Наименование

Артикул

Транспортная упаковка

белый

Антрацит

черный

ЭКО

бук/венге

ЭКО

сосна

с дымчатой

дверцей

с белой

дверцей

Количество,

шт.

Масса,

кг

Габаритные размеры, мм

Длина Ширина Высота

Боксы ЩРН-П (навесные)

Бокс ЩРН-П-12 модулей

навесной пластик IP41 TDM

SQ0901-0004 SQ0903-0004 SQ0901-0904 SQ0901-0023 SQ0901-0016

10

8,2

520

440

280

Бокс ЩРН-П-15 модулей

навесной пластик IP41 TDM

SQ0901-0010

–

–

–

–

15

15,0

630

530

330

Бокс ЩРН-П-18 модулей

навесной пластик IP41 TDM

SQ0901-0005 SQ0903-0005 SQ0901-0905 SQ0901-0024 SQ0901-0017

10

13,0

560

475

375

Бокс ЩРН-П-24 модуля

навесной пластик IP41 TDM

SQ0901-0006 SQ0903-0006 SQ0901-0906 SQ0901-0025 SQ0901-0018

15,8

550

345

Бокс ЩРН-П-36 модулей

навесной пластик IP41 TDM

SQ0901-0007 SQ0903-0007

–

SQ0901-0026 SQ0901-0027

5

12,5

600

500

330

Бокс ЩРН-П-45 модулей

навесной пластик IP41 TDM

SQ0901-0011

–

–

–

–

13,0

510

Бокс ЩРН-П-54 модуля

навесной пластик IP41 TDM

SQ0901-0028

–

–

–

–

4

22,1

700

500

500

Бокс ЩРН-П-72 модуля

навесной пластик IP41 TDM

SQ0901-0029

–

–

–

–

30,45

900

Боксы ЩРВ-П (встраиваемые)

Бокс ЩРВ-П-3 модуля

встраиваемый пластик IP41 TDM SQ0902-0008

–

–

–

–

30

7,0

500

310

280

Бокс ЩРВ-П-4 модуля

встраиваемый пластик IP41 TDM SQ0902-0001

–

–

20

9,7

535

475

305

Бокс ЩРВ-П-6 модулей

встраиваемый пластик IP41 TDM SQ0902-0002

–

SQ0902-1001

11,5

380

Бокс ЩРВ-П-8 модулей

встраиваемый пластик IP41 TDM SQ0902-0003

–

SQ0902-1002

13,8

440

Бокс ЩРВ-П-10 модулей

встраиваемый пластик IP41 TDM SQ0902-0009

–

SQ0902-1003

15,0

500

Бокс ЩРВ-П-12 модулей

встраиваемый пластик IP41 TDM SQ0902-0004 SQ0904-0004 SQ0902-1004

10

8,7

300

Бокс ЩРВ-П-15 модулей

встраиваемый пластик IP41 TDM SQ0902-0010

–

–

15

15,0

710

490

330

Бокс ЩРВ-П-18 модулей

встраиваемый пластик IP41 TDM SQ0902-0005 SQ0904-0005 SQ0902-1005

10

13,5

570

540

420

Бокс ЩРВ-П-24 модуля

встраиваемый пластик IP41 TDM SQ0902-0006 SQ0904-0006 SQ0902-1006

14,6

625

365

Бокс ЩРВ-П-36 модулей

встраиваемый пластик IP41 TDM SQ0902-0007

–

–

5

12,0

585

525

Бокс ЩРВ-П-45 модулей

встраиваемый пластик IP41 TDM SQ0902-0011

–

–

13,0

555

530

375

Бокс ЩРВ-П-54 модуля

встраиваемый пластик IP41 TDM SQ0902-0012

–

–

4

19,1

700

500

500

Бокс ЩРВ-П-72 модуля

встраиваемый пластик IP41 TDM SQ0902-0013

–

–

25,88

900

tdme.ru

622

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

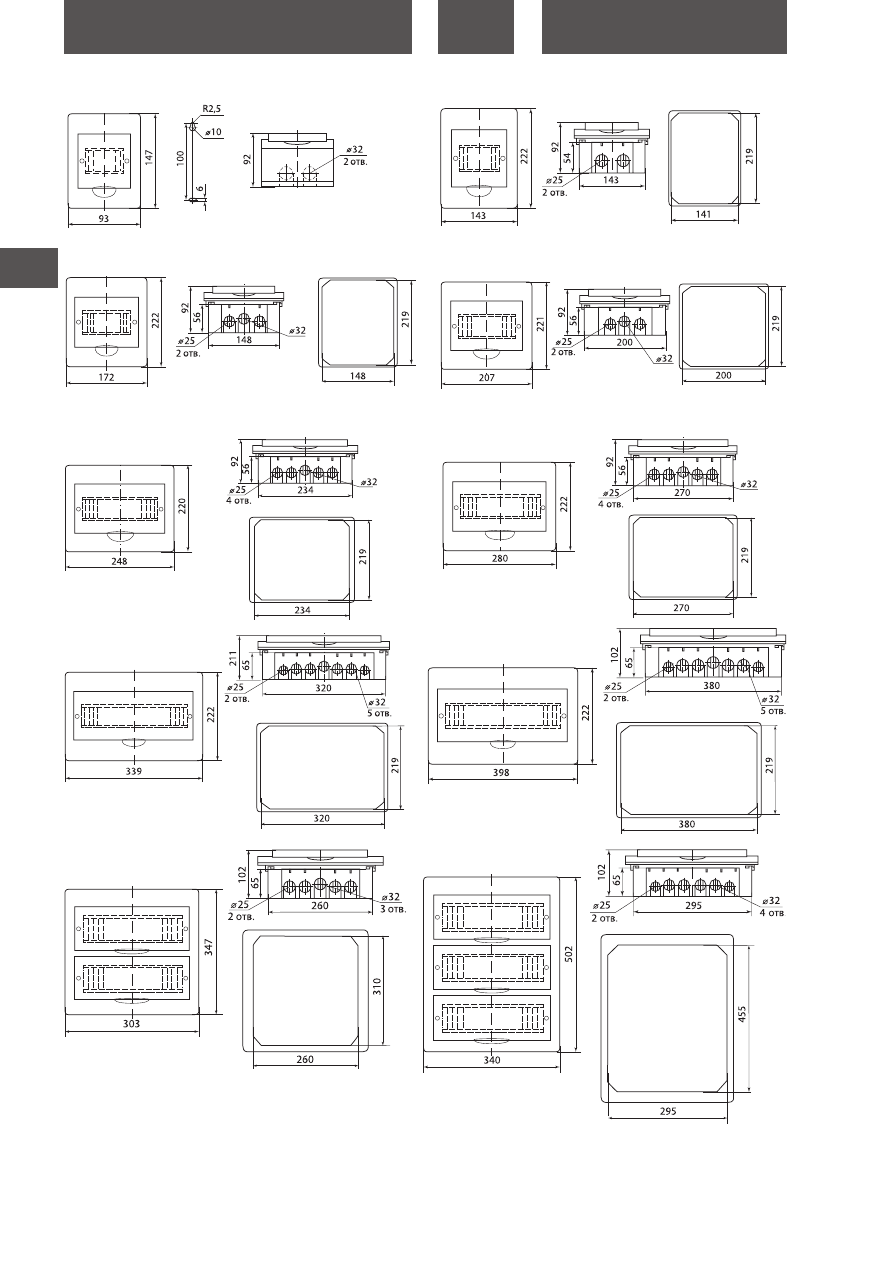

ЩРВ-П-10

ЩРВ-П-15

ЩРВ-П-24

ЩРВ-П-36

ЩРВ-П-12

ЩРВ-П-18

ЩРВ-П-3

Габаритные размеры

(мм)

ЩРВ-П-4

ЩРВ-П-6

ЩРВ-П-8

tdme.ru

623

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

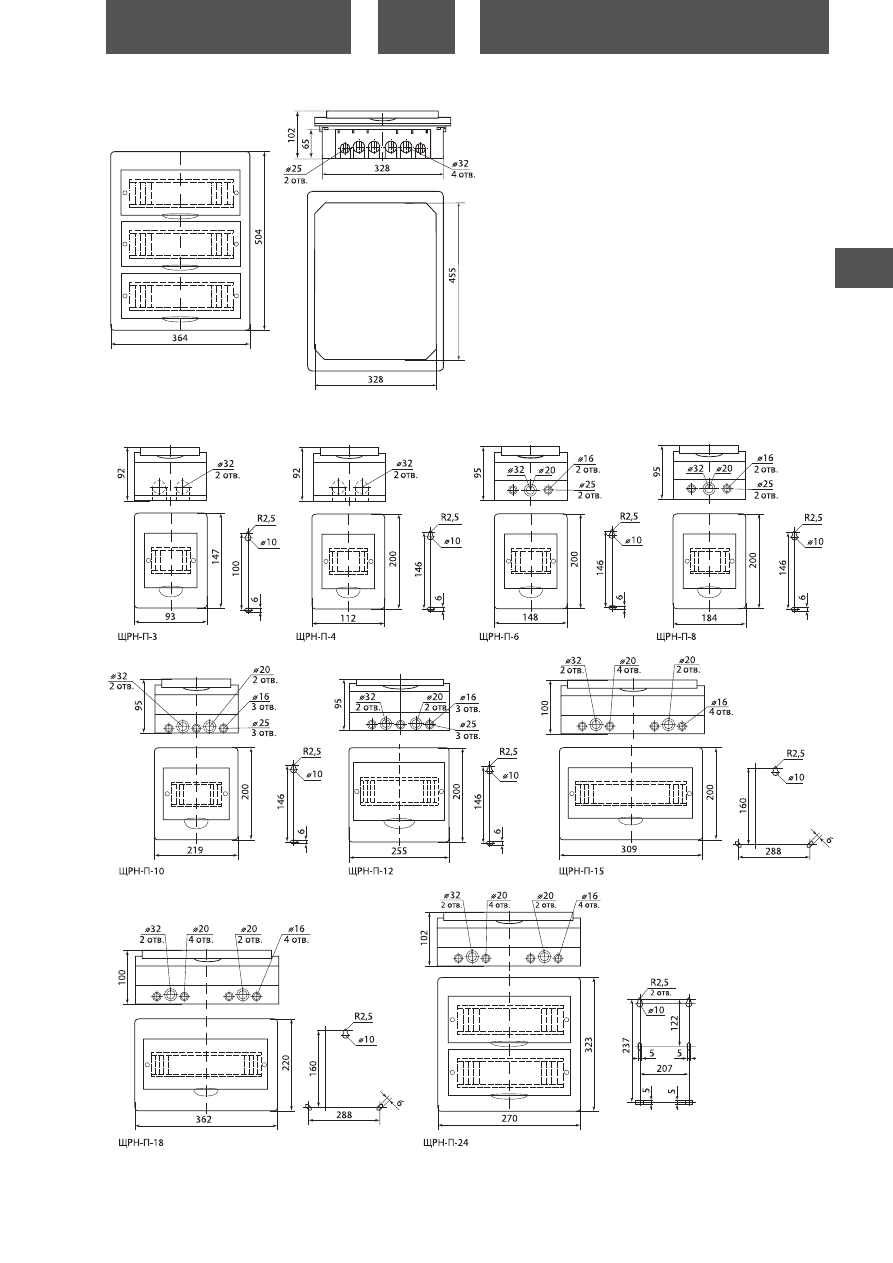

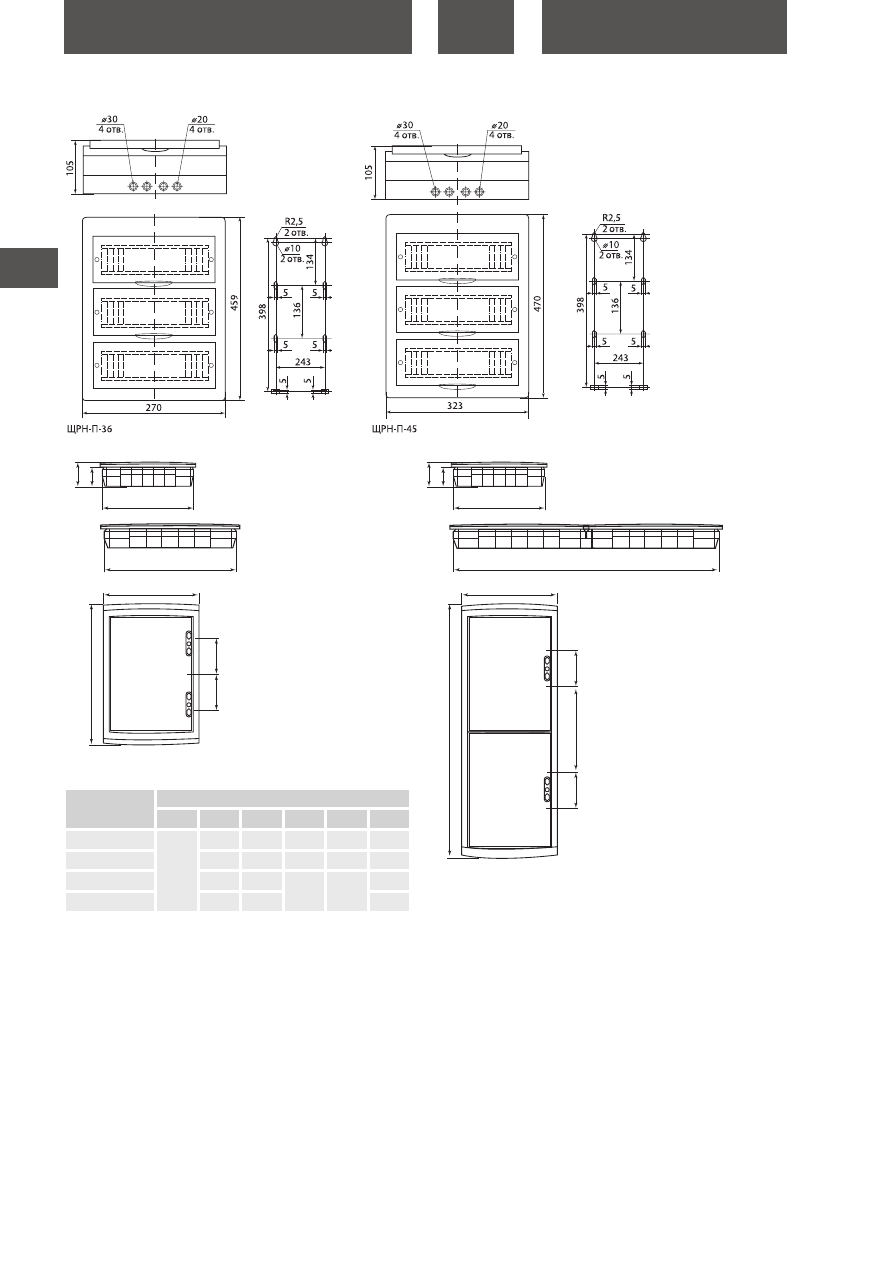

Пластиковые боксы серии ЩРН-П

ЩРВ-П-45

Габаритные размеры

(мм)

tdme.ru

624

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

Габаритные размеры

(мм)

ЩРН-П и ЩРВ-П на 54 модуля

ЩРН-П и ЩРВ-П на 72 модуля

Артикул

Размер, мм*

А

В

С

D

E

F

SQ0901-0028

465

680

120

-

-

-

SQ0901-0029

880

117

-

-

-

SQ0902-0012

680

120

95

440

653,5

SQ0902-0013

880

117

855

E

A

B

175

175

A

B

175

200

175

F

F

D

C

Е

D

C

tdme.ru

625

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

Для удобства монтажа на боко-

вых и задней стенках корпуса

расположены насечки, с помо-

щью которых легко создавать

отверстия для кабеля.

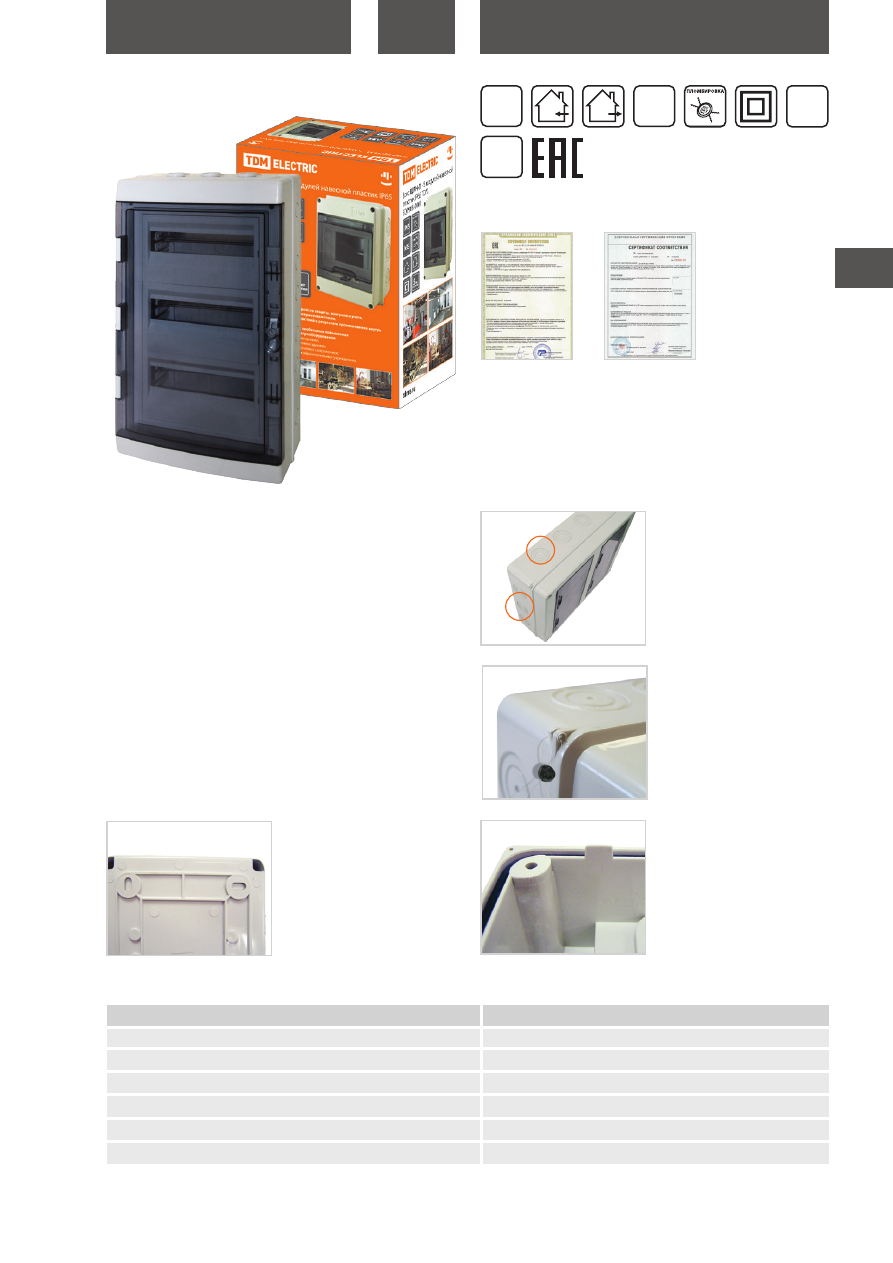

БОКСЫ СЕРИИ



ЩРН-П (IP65)

Назначение

•  Для монтажа модульной аппаратуры.

•  Для защиты персонала от поражения электрическим током.

•  Для защиты оборудования от вредных воздействий окружаю-

щей среды.

Применение

•  Жилой сектор.

•  Офисы.

•  Объекты социально-культурного назначения.

•  Лечебные, образовательные учреждения.

Материалы

•  Ударопрочный не поддерживающий горение АБС-пластик

устойчивый к ультрафиолету.

Комплектация

•  Пластиковый бокс.

•  Оцинкованная DIN-рейка.

•  Кабельные ввод-сальники.

Преимущества

Овальные заглушенные отвер-

стия для крепления позволяют

легко выравнивать бокс как по

горизонтали, так и по вертикали.

Наименование параметра

Значение

Вид установки

внутренний/наружный

Максимальный ток, А

125

Номинальное рабочее напряжение, В

230/415

Способ установки

навесной

Степень защиты по ГОСТ 14254

IP65

Диапазон рабочих температур, °С

от –25 до +60

Технические характеристики

Бокс имеет специальные ушки,

которые позволяют осущест-

влять опломбирование.

Специальные направляющие,

расположенные по периметру

кор   пуса,

позволяют

быстро

совместить отверстия для сое-

динения основания с крыш-

кой,  а  ла    биринтное  уплотнение

позволяет достигнуть степени

защиты оборудования IP65.

гарантия

5

лет

+60 °C

–25 °C

ABS

IP65

Сертификат

соответствия

Сертификация

продукции

tdme.ru

626

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4


Наименование

Артикул

Число рядов

Число модулей

Бокс ЩРН-П-5 модулей навесной пластик IP65 TDM

SQ0908-0001

1

5

Бокс ЩРН-П-8 модулей навесной пластик IP65 TDM

SQ0908-0002

8

Бокс ЩРН-П-12 модулей навесной пластик IP65 TDM

SQ0908-0003

12

Бокс ЩРН-П-15 модулей навесной пластик IP65 TDM

SQ0908-0004

15

Ассортимент

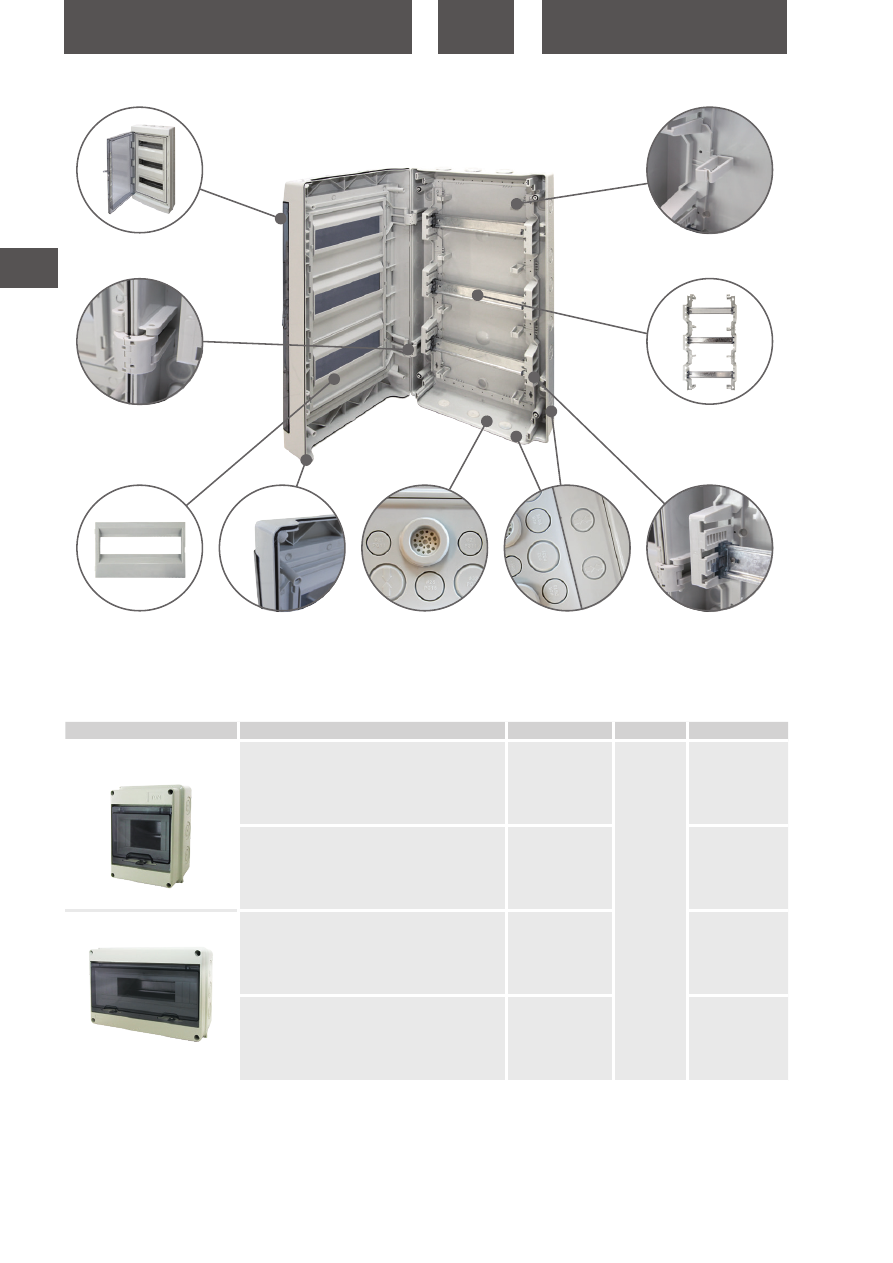

Конструкция боксов ЩРН-П на 36 и 54 модулей

Дверца

открывается в сторону

Крышка бокса на петлях

Быстрый доступ внутрь

шкафа через съемные

лицевые панели

Прорезиненные стыки

Эластичные мембраны

для ввода кабеля

На всех боковых стенках

выштампованы легко-

создаваемые отверстия

для ввода кабеля

Кронштейны

для регулировки

расстояния между

DIN-рейками и их высоты

(8 положений)

Держатели

для кабелей и проводов

Съемная модульная

рамка с DIN-рейками

для облегчения монтажа

tdme.ru

627

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4


Наименование

Артикул

Число рядов

Число модулей

Бокс ЩРН-П-18 модулей навесной пластик IP65 TDM

SQ0908-0005

1

18

Бокс ЩРН-П-24 модулей навесной пластик IP65 TDM

SQ0908-0006

2

24

Бокс ЩРН-П-36 модулей навесной пластик IP65 TDM

SQ0908-0007

3

36

Бокс ЩРН-П-54 модуля навесной пластик IP65 TDM

SQ0908-0008

3

54

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0908-0001

40

16,5

520

500

350

SQ0908-0002

30

20

500

450

SQ0908-0003

20

600

550

430

SQ0908-0004

15

17,8

640

600

350

SQ0908-0005

15

20,5

630

400

SQ0908-0006

10

18

600

590

SQ0908-0007

1

5,5

630

350

165

SQ0908-0008

7

465

TDM ELECTRIC

ABB

LEGRAND

SCHNEIDER ELECTRIC

DKC

ЩРН-П IP65

EUROPA IP65

PLEXO

EASY 9

RAM BASE

Упаковка

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

tdme.ru

628

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

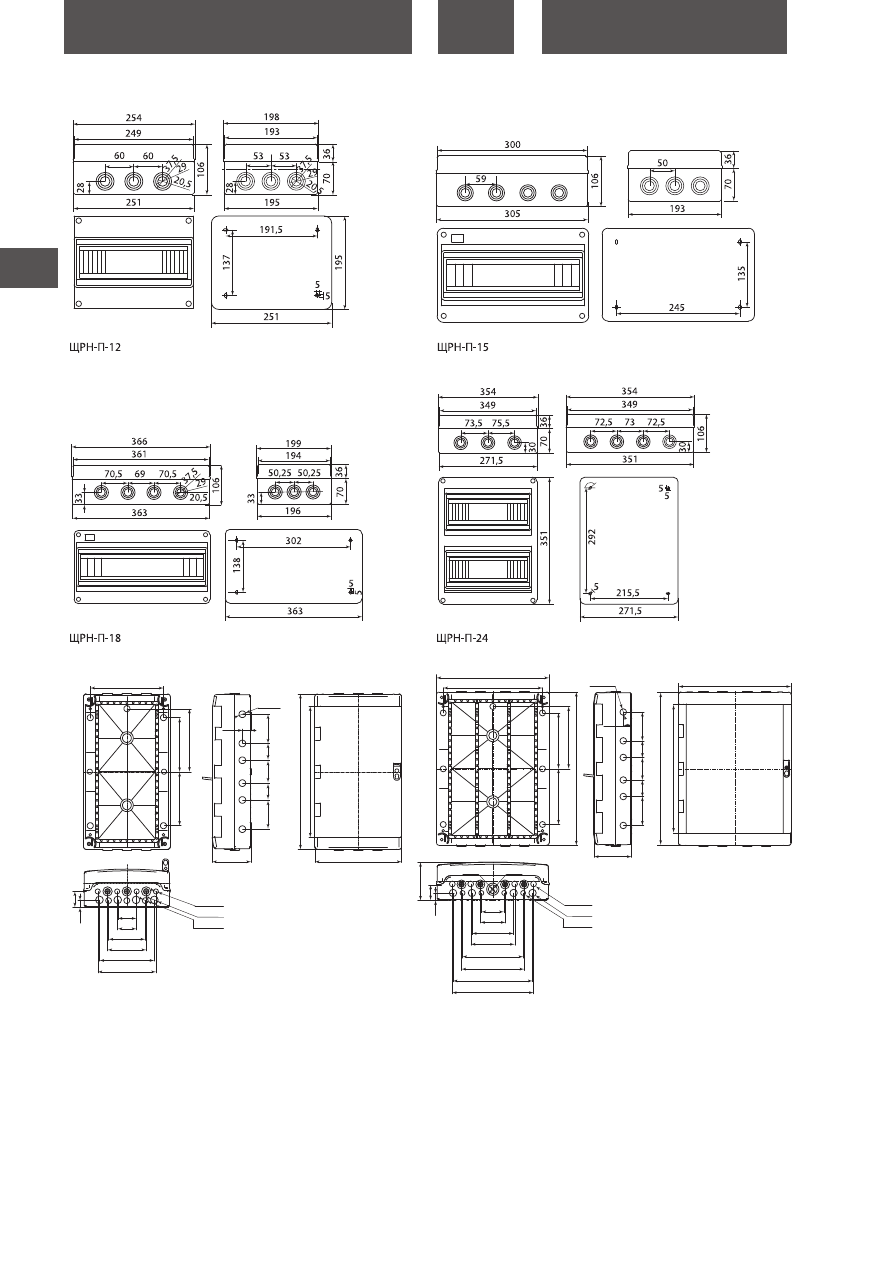

ЩРН-П-36

ЩРН-П-54

213

213

153

248

514

612

115

115

66

66

34

90

63

72

4хø21

6хø32

77

144

152

216

230

288

30

341

4хø33

3хø25

115

115

66

66

90

6хø32

449

612

514

34

449

396

223

223

153

248

612

153

66

90

100

166

175
242
250

318

325

30

4хø26

ø50

ø37

4хø33

4хø21

Габаритные размеры

(мм)
