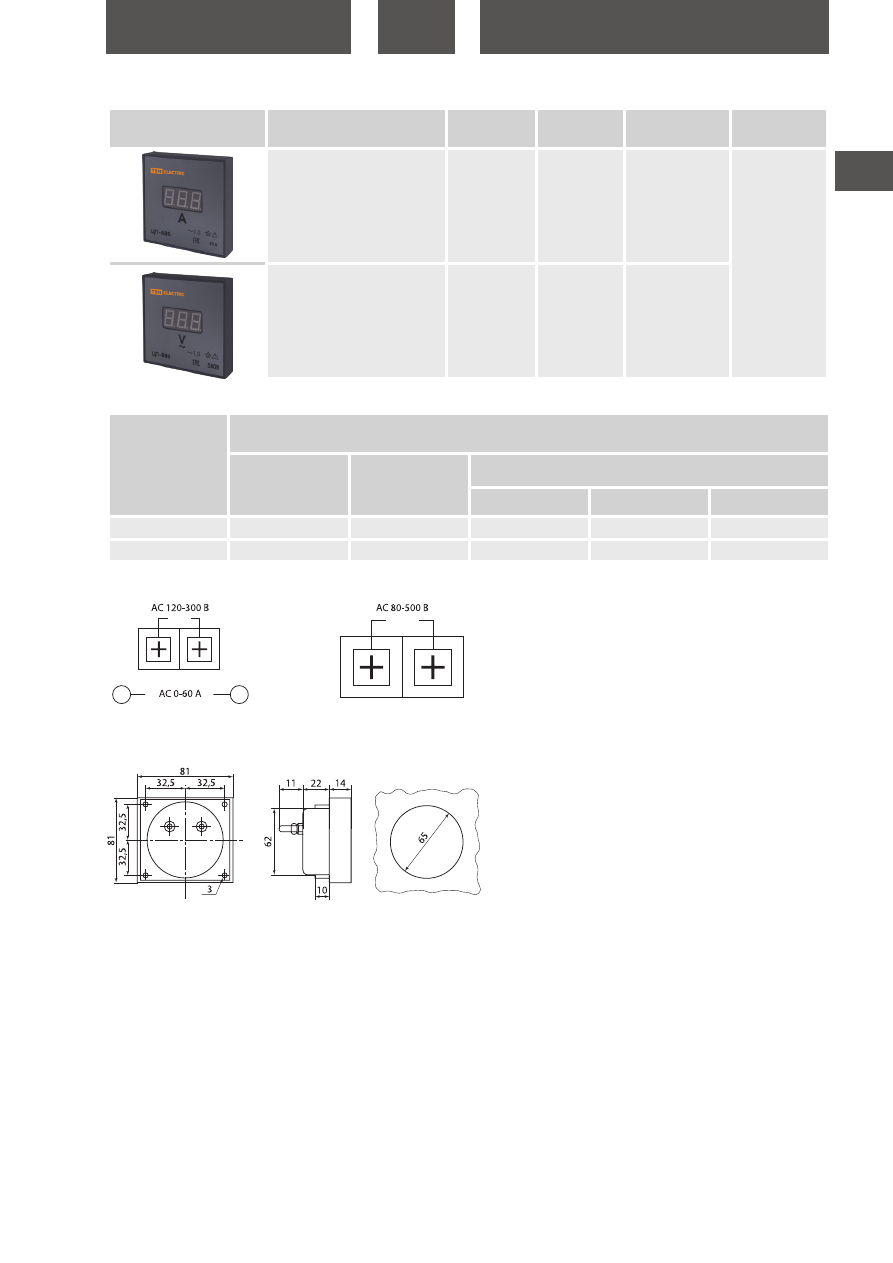

581

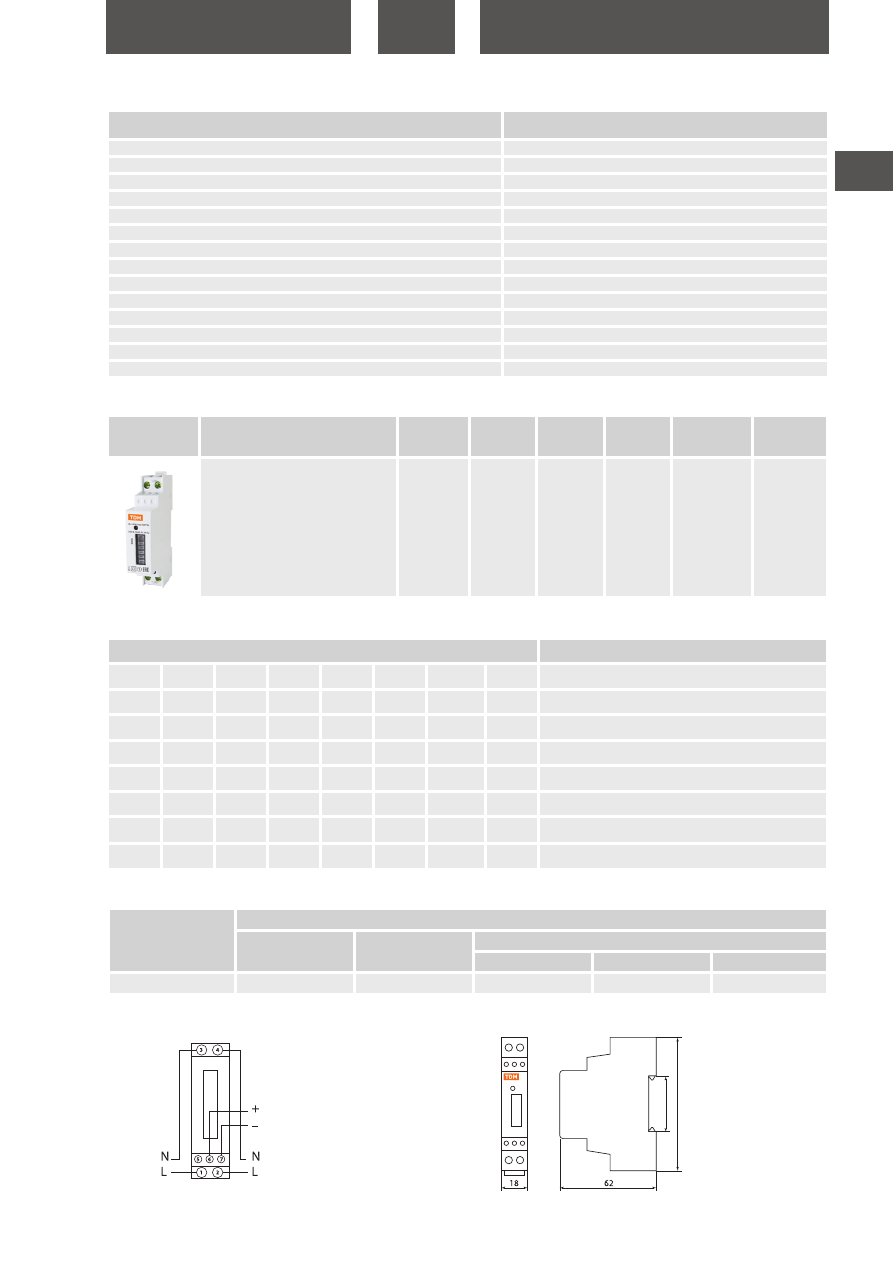

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1102-0519

100

13,5

450

380

280

SQ1102-0520

100

12,0

450

380

280


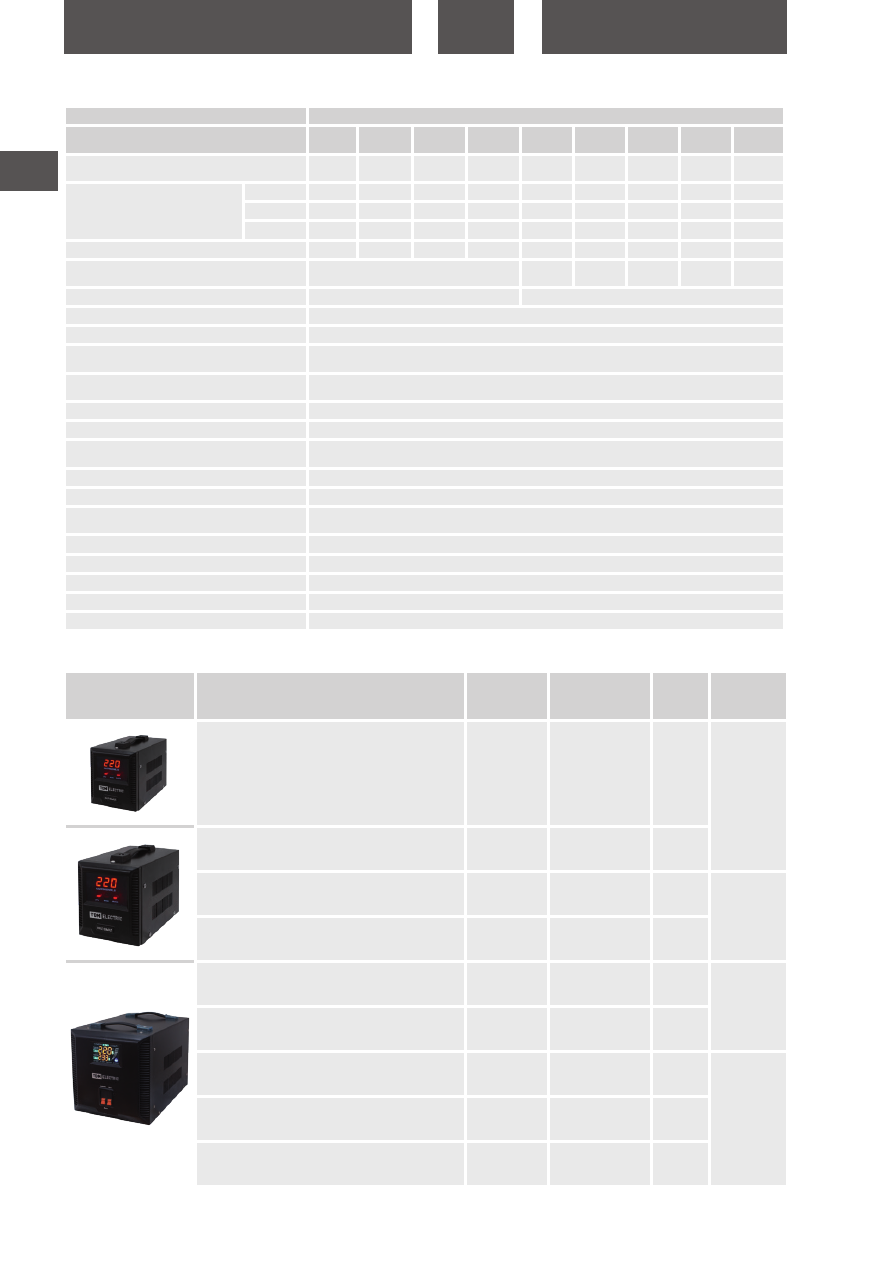

Наименование

Артикул

Класс точности

Диапазон

измеряемых величин

Размеры передней

панели, мм

Цифровой амперметр ЦП-А80 60А-

1,0 (без поверки) TDM

SQ01102-0519

1,0

0,01-60 А

80x80

Цифровой вольтметр ЦП-В80 500В-

1,0 (без поверки) TDM

SQ01102-0520

1,0

50-500 В

Ассортимент

Упаковка

Схемы подключения к сети

ЦП-А80

ЦП-В80

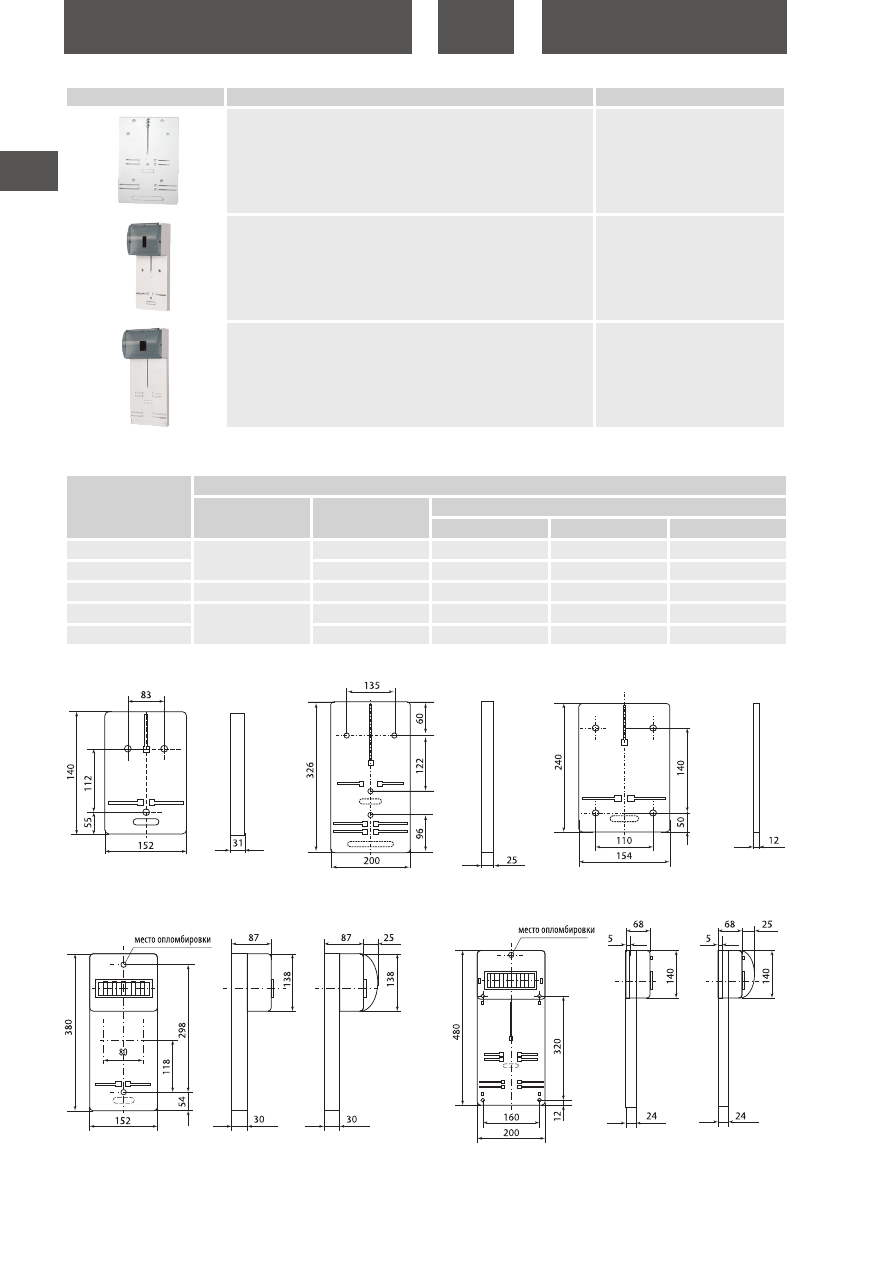

Габаритные размеры

(мм)

tdme.ru

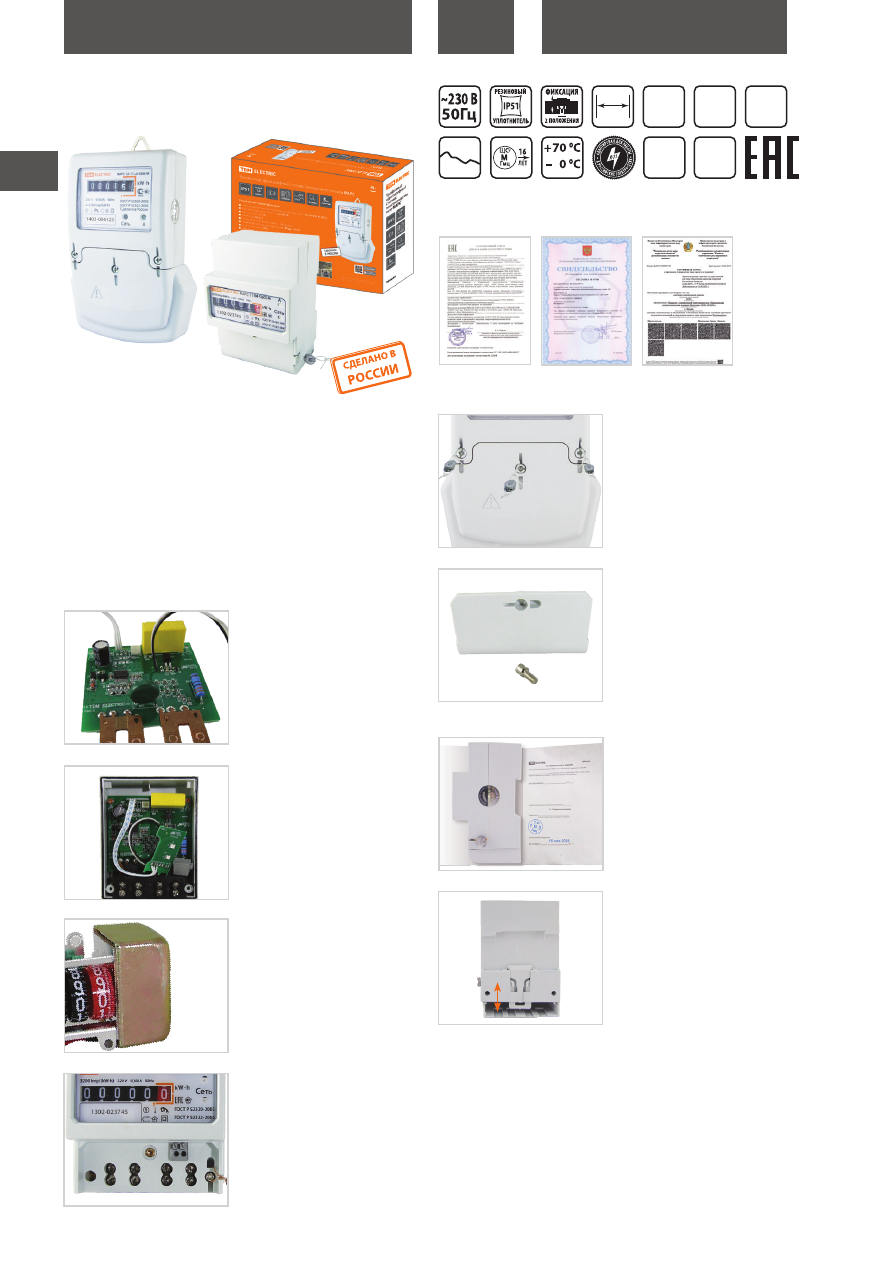

582

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Счетчик в корпусе с установкой

на DIN-рейку имеет 2-позици-

онную защелку, фиксируемую в

обоих положениях.

Преимущества

Конструкция

В качестве датчика тока исполь-

зуется шунт.

Уплотнительная резинка между

верхней и нижней частями кор-

пуса, обеспечивающая степень

защиты IP51 (для счетчиков в

реечном корпусе).

Отсчетное устройство защищено

специальным кожухом от элек-

тромагнитных воздействий.

ОДНОФАЗНЫЕ СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ

СЕРИИ

МАРС

Назначение

• Для измерения активной энергии в однофазных электрических

цепях переменного тока напряжением 230 В и частотой 50 Гц.

Применение

• В электрощитовом оборудовании, в электроустановках про-

мышленных предприятий, жилых, общественных зданий

и сооружений.

Материалы

• Корпус выполнен из не поддерживающего горение пластика.

• Клеммная колодка изготовлена из полибутилентерефталата.

Каждый проводник крепится к

клеммной колодке 2 винтами.

Возможность установки на кор-

пус счетчика типа Ш трех пломб:

пломба ОТК изготовителя, плом-

ба поверителя и пломба энергос-

бытовой компании.

Доступ к винтам корпуса ограни-

чен крышкой клеммной колодки

с пломбой.

Все приборы сертифицирова-

ны, внесены в государственный

реестр средств измерений и

имеют все необходимые пове-

рочные печати в паспорте и

пломбы на корпусе.

Свидетельство

типа РФ

Свидетельство

типа Казахстан

Декларация

ТР ТС

5(60)

10(100)

гарантия

лет

176 В

265 В

МОДУЛЯ

ВЫСОКАЯ

1,0

ТОЧНОСТЬ

IP51

tdme.ru

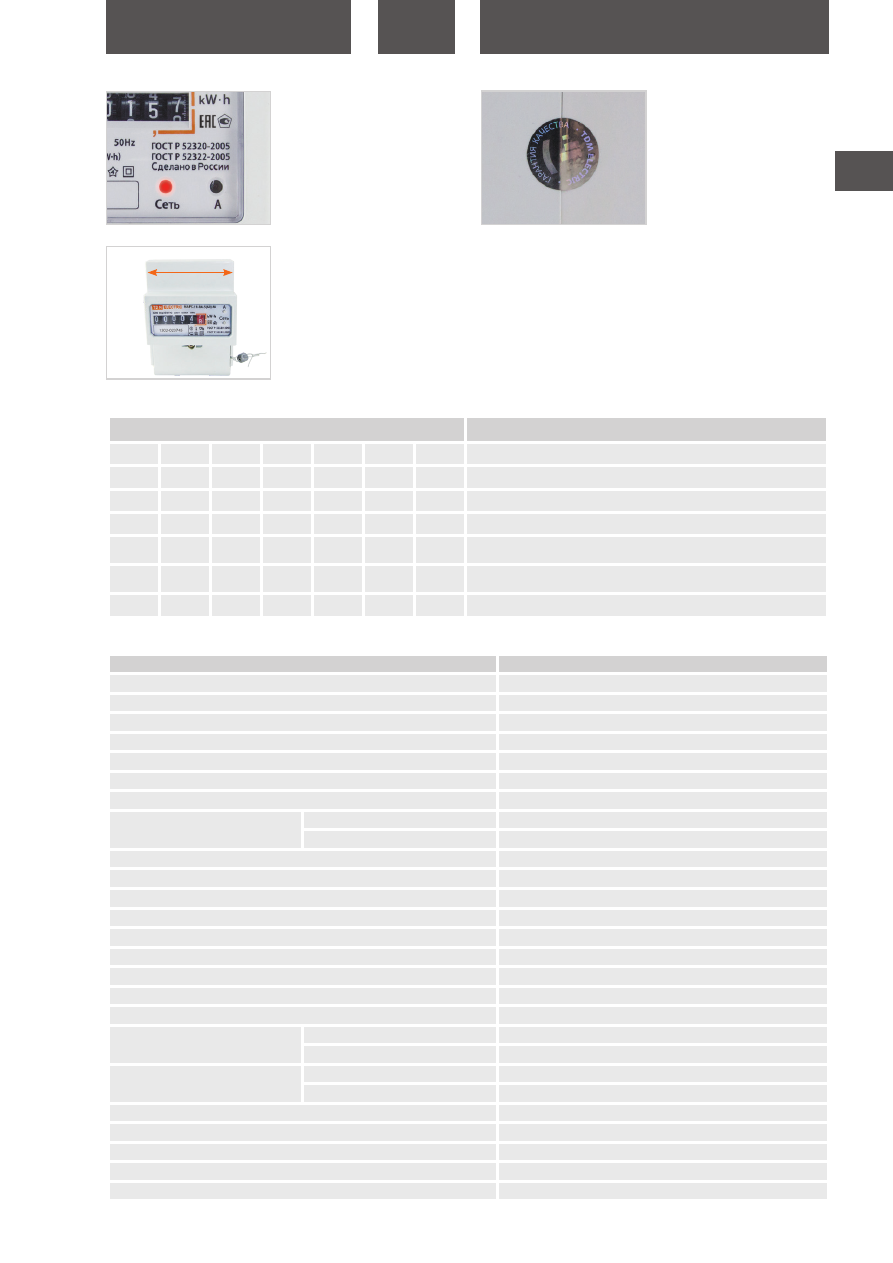

583

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Счетчик с установкой на DIN-

рейку имеет компактные раз-

меры (ширина 4 стандартных

модуля).

На правой стороне корпуса

наклеена фирменная защитная

голограмма TDM ELECTRIC.

Комплектация

• Счетчик электроэнергии МАРС.

• Упаковочная коробка.

• Запасная свинцовая пломба с пломбировочной леской.

• Руководство по эксплуатации. Паспорт.

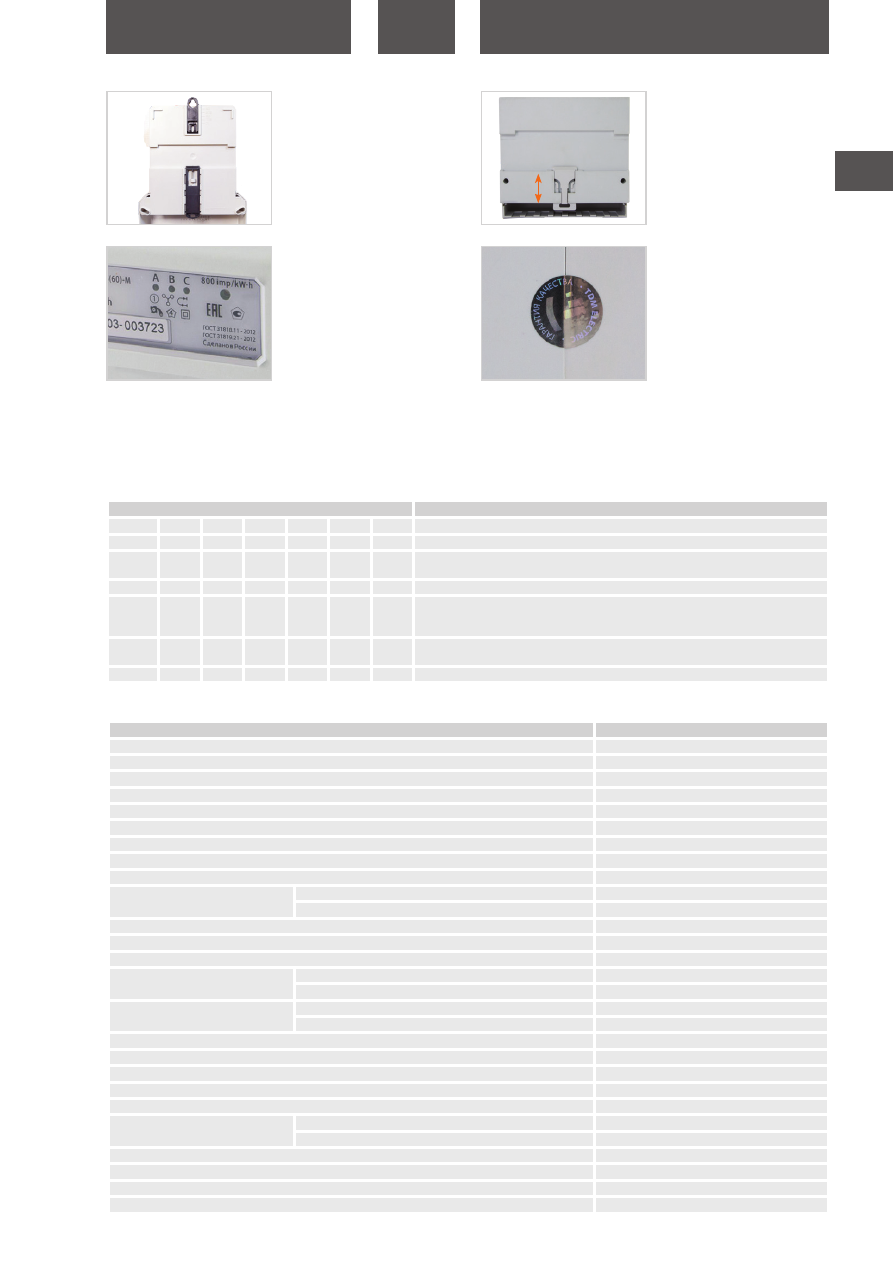

Наименование параметра

Значение

Класс точности

1,0

Число тарифов

Частота измерительной сети, Гц

Устойчивость к перепадам напряжения, В

176–265

Номинальное напряжение, В

230

Устойчивость к воздействию входного напряжения, В

440

Базовый (максимальный) ток, А

5 (60), 10 (100)

Стартовый ток (чувствительность)

для счетчиков 5(60) А

0,02

для счетчиков 10 (100) А

0,04

Полная (активная) потребляемая мощность параллельной цепи, не более, ВА (Вт)

9 (0,8)

Полная потребляемая мощность последовательной цепи, не более, ВА

0,1

Наличие оптического телеметрического выхода

да

Передаточное число импульсного телеметрического выхода, имп./кВт*ч

3200; 1600 (для счетчика в корпусе Ш 10(100) А)

Датчик тока

шунт

Тип отсчетного устройства

механическое

Количество разрядов (целых + десятых)

5+1

Наличие стопора обратного хода

да

Степень защиты

IP51

Масса счетчика, не более, кг

в корпусе Р4

0,45

в корпусе Ш

0,6

Способ установки счетчика

в корпусе Р4

DIN-рейка

в корпусе Ш

монтажная панель (под посадочные места индукционных счетчиков)

Диапазон рабочих температур, °С

от -40 до +70

Межповерочный интервал, лет

Срок службы, не менее, лет

Работа до отказа, не менее, ч

280 000

Гарантийный срок, лет

Технические характеристики

4 модуля

Счетчики имеют два LED-

индикатора (индикатор нали-

чия питающей сети и индикатор

работы).

МАРС-1,0-11-Р4-5(60)-М

Расшифровка, возможные значения

МАРС-

название типа счетчика

-1,0-

1,0 – класс точности счетчика 1,0

-1

1 – однофазный

1 – однотарифный

-Р4-

Р4 – корпус с установкой на DIN-рейку шириной 4 модуля

Ш – корпус с установкой на монтажную панель (в шкаф)

-5(60)-

5(60), 10(100) – базовый (максимальный) ток: прямое подключение

счетчика

-М

М – механическое отсчетное устройство

Структура условного обозначения

tdme.ru

584

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

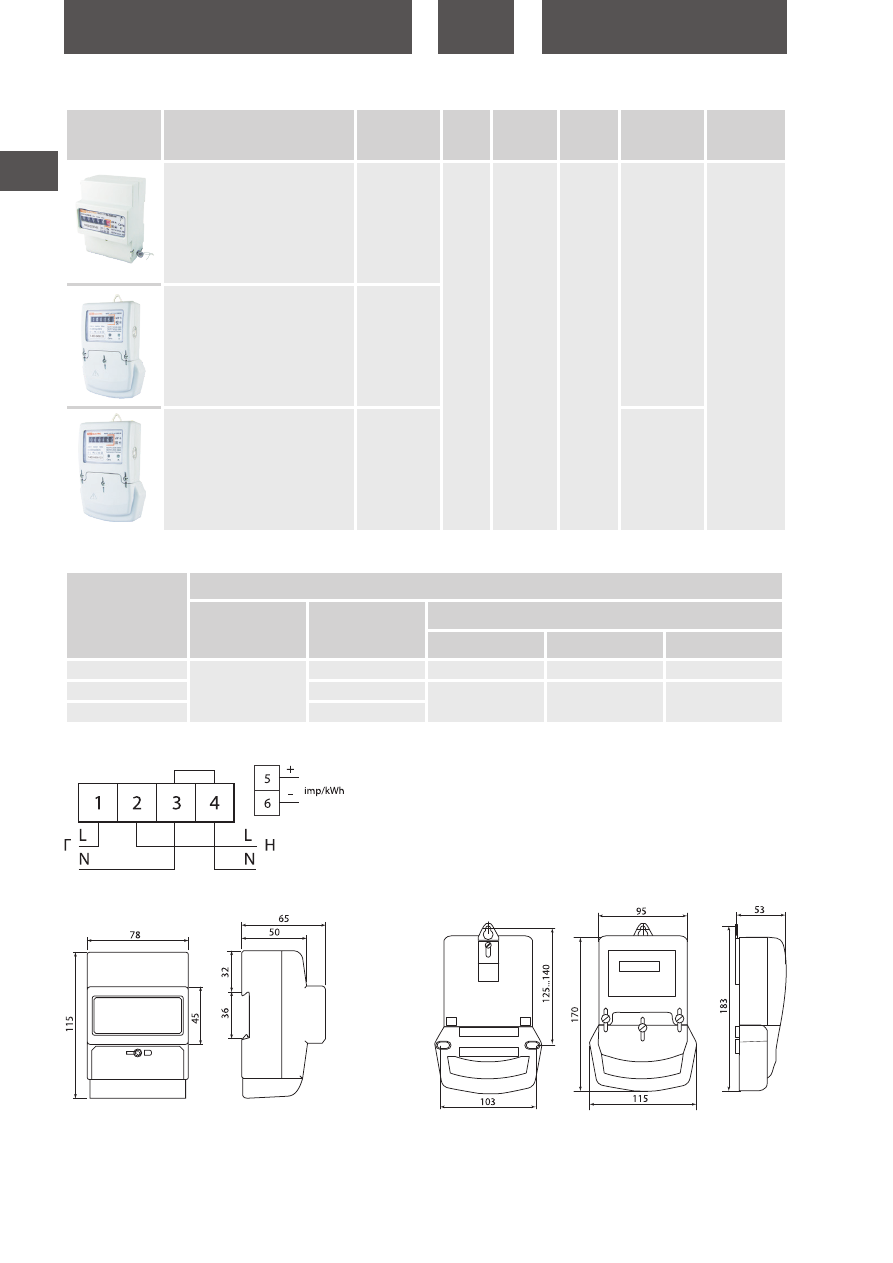

Ассортимент


Наименование

Артикул

Класс

точности

Тип сети

Количество

тарифов

Базовый

(максимальный)

ток, А

Тип отсчетного

устройства

Счетчик МАРС-1,0-11-Р4-5(60)-М

(1ф, 1тар, DIN-рейка, мех.ОУ) TDM

SQ1105-0004

1,0

однофазная

5(60)

механическое

Счетчик МАРС-1,0-11-Ш-5(60)-М

(1ф, 1тар, монт.панель, мех.ОУ) TDM

SQ1105-0008

Счетчик МАРС-1,0-11-Ш-10(100)-М (1ф,

1тар, монт.панель, мех.ОУ) TDM

SQ1105-0019

10(100)

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1105-0004

435

265

255

SQ1105-0008

415

305

390

SQ1105-0019

15,5

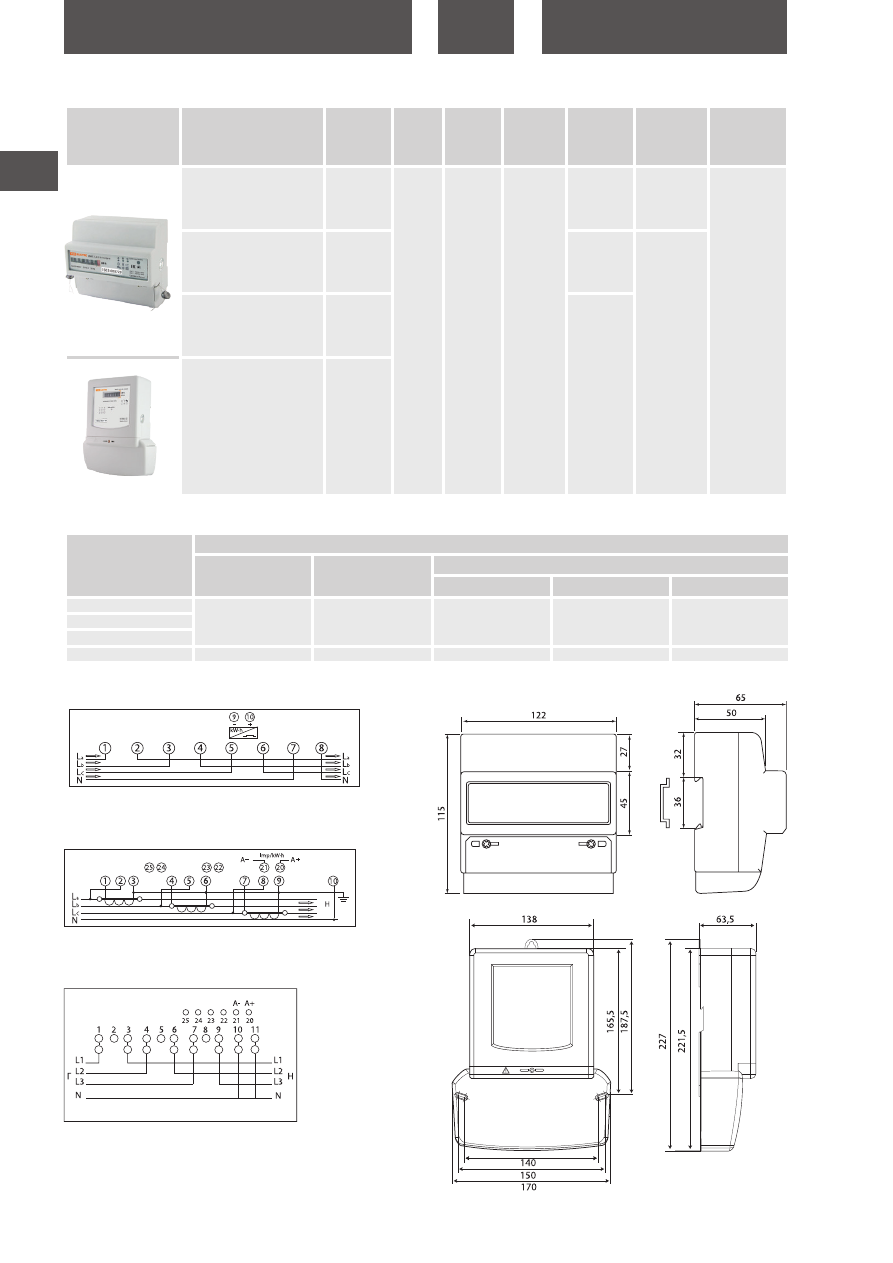

Схемы подключения к сети

Габаритные размеры

(мм)

SQ1105-0004

SQ1105-0008

tdme.ru

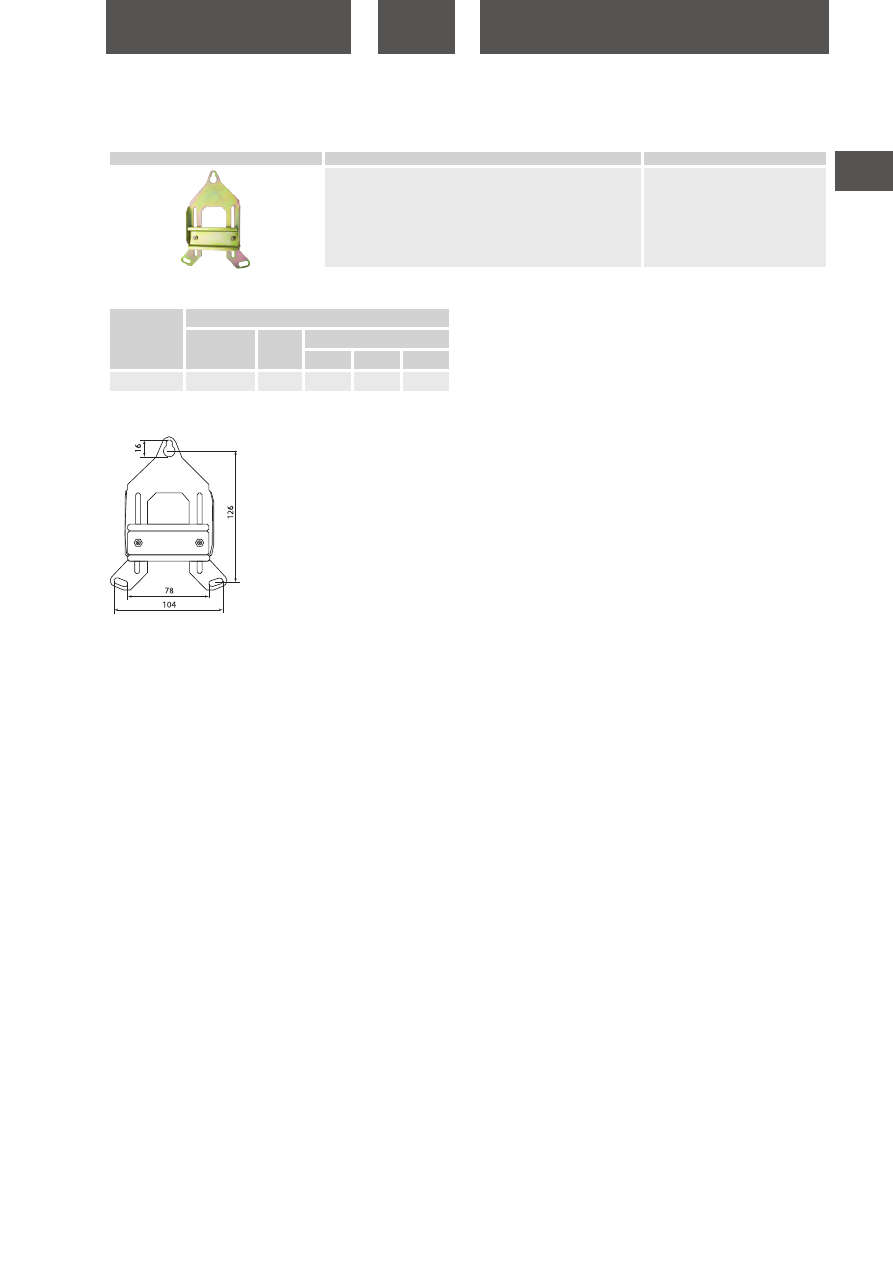

586

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Конструкция

На передней панели счетчика

имеется светодиод, моргающий

пропорционально поступающим

импульсам.

Для уменьшения размеров счет-

чика, отсчетное устройство раз-

вернуто на 90

В качестве датчика тока исполь-

зуется шунт.

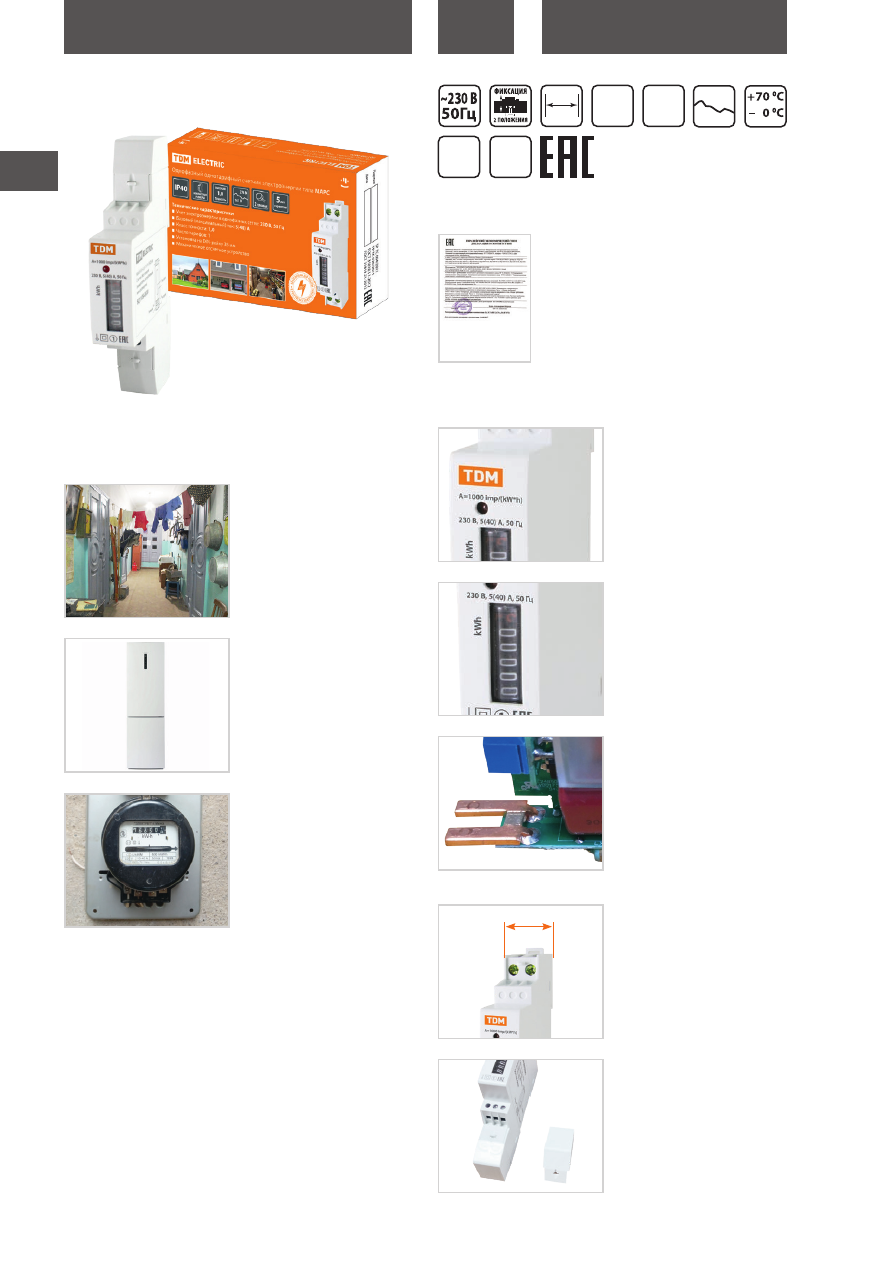

СЧЕТЧИКИ БЕЗ ПОВЕРКИ (ИЗМЕРИТЕЛИ

ПОТРЕБЛЯЕМОЙ ЭЛЕКТРОЭНЕРГИИ) СЕРИИ

МАРС

Назначение

• Для измерения активной энергии в однофазных электрических

цепях переменного тока напряжением 230 В и частотой 50 Гц.

Применение

Измерение потребляемой элек-

троэнергии отдельного помеще-

ния/комнаты (квартиранты).

Контроль потребления отдель-

ной нагрузки в рамках подсчета

энергосбережения.

Контроль показаний старых

индукционных счетчиков.

Материалы

• Корпус выполнен из не поддерживающего горение пластика.

Комплектация

• Счетчик электроэнергии МАРС.

• Руководство по эксплуатации, паспорт.

• Упаковочная коробка.

Преимущества

Ширина счетчика – 1 стандарт-

ный модуль (18 мм) позволяет

экономить место в щитке.

Контакты счетчика защищены

пластиковыми крышками, имею-

щими возможность пломбиров-

ки.

Сертификат

ДС ТТ

5(40)

гарантия

лет

МОДУЛЬ

ВЫСОКАЯ

1,0

ТОЧНОСТЬ

18 мм

176 В

265 В

IP51

tdme.ru

587

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Ассортимент

Технические характеристики


Наименование

Артикул

Класс

точности

Тип сети

Количество

тарифов

Базовый

(максимальный

ток)

Тип

отсчетного

устройства

Счетчики без поверки (измерители

потребляемой электроэнергии) серии

МАРС-б/п-1,0-11-Р1-5(40)-М

SQ1105-0020

1,0

однофазная

5(40)

Механическое

Наименование параметра

Значение

Класс точности

1,0

Число тарифов

Частота измерительной сети, Гц

Номинальное напряжение, В

230

Устойчивость к перепадам напряжений, В

161-276

Устойчивость к воздействию входного напряжения, В

420

Базовый (максимальный) ток, А

5 (40)

Стартовый ток (чувствительность), А

0,02

Полная, ВА (активная, Вт) потребляемая мощность параллельной цепи, не более

10 (1)

Полная потребляемая мощность последовательной цепи, не более, ВА

0,2

Наличие телеметрического выхода

да

Передаточное число импульсного телеметрического выхода, имп./кВт*ч

1600

Датчик тока

шунт

Тип отсчетного устройства

механическое

МАРС-б/п-1,0-11-Р1-5(40)-М

Расшифровка, возможные значения

МАРС-

название типа счетчика

-б/п

без поверки

-1,0-

1,0 - класс точности

-1

1 - однофазный

1 - однотарифный

-Р1-

Р1 - установка на DIN-рейку, ширина 1 модуль

-5(40)-

5(40) - базовый (максимальный) ток - прямое подключение

счетчика

-М

М - механическое отсчетное устройство

Структура условного обозначения

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1105-0020

150

15,0

460

320

250

Упаковка

Схемы подключения к сети

Габаритные размеры

(мм)

Питание

imp/kWh

Нагрузка

tdme.ru

588

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Уплотнительная резинка между

верхней и нижней частями кор-

пуса, обеспечивающая степень

защиты IP51.

Конструкция

В качестве датчика тока в счет-

чиках прямого включения

используется шунт, в счетчиках

трансформаторного включения –

трансформатор.

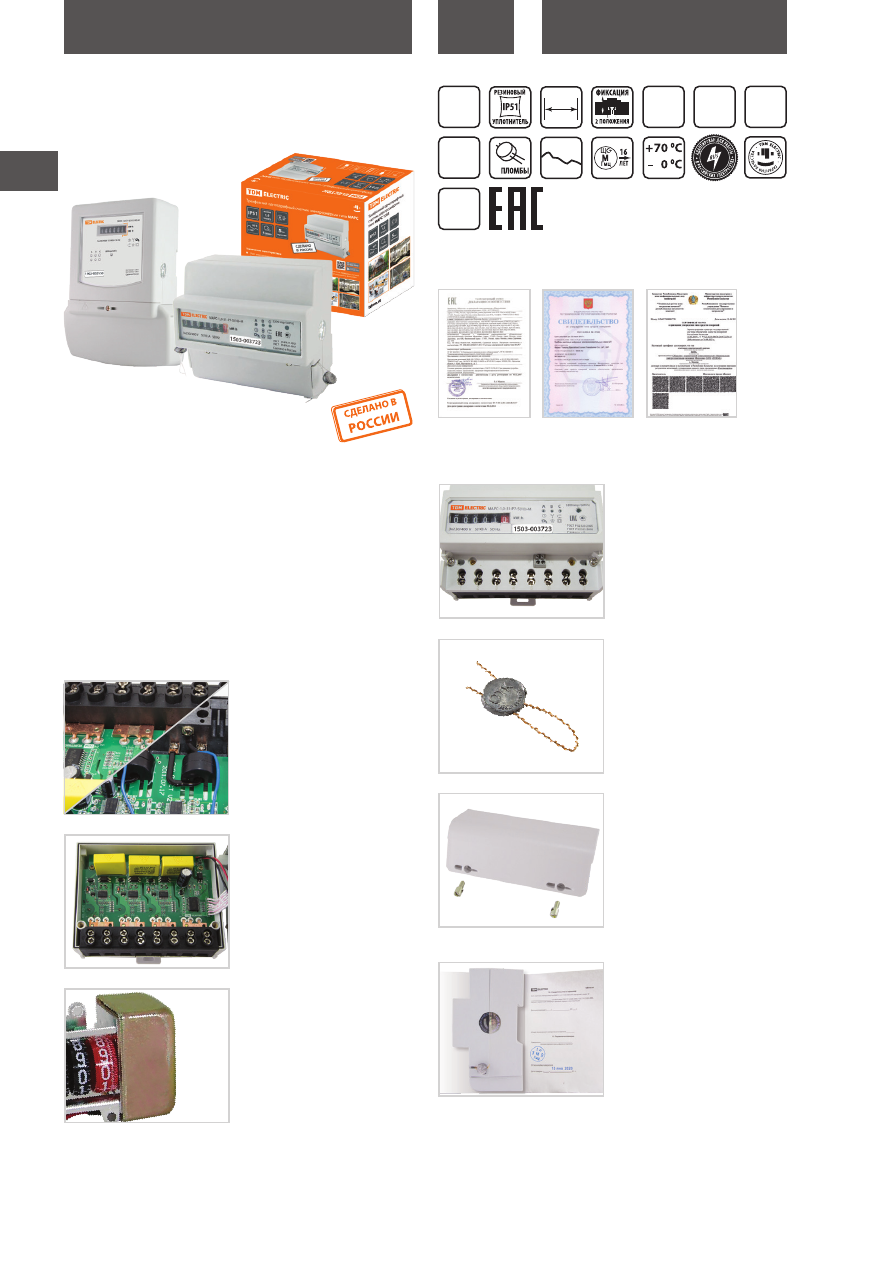

ТРЕХФАЗНЫЕ СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ

СЕРИИ

МАРС

Назначение

• Для измерения активной энергии в трехфазных электрических

цепях переменного тока напряжением 3х230/400 В и частотой

50 Гц.

Применение

• В электрощитовом оборудовании, в электроустановках про-

мышленных предприятий, жилых, общественных зданий и

сооружений.

Материалы

• Корпус выполнен из не поддерживающего горение пластика.

• Клеммная колодка изготовлена из полибутилентерефталата.

Каждый проводник крепится к

клеммной колодке 2 винтами.

Возможность установки четы-

рех пломб (для корпусов Р7) и

трех пломб (для корпусов Ш3):

пломба поверителя, пломба ОТК

TDM ELECTRIC и 1 или 2 пломбы

энергосбытовой компании, для

чего предусмотрены специаль-

ные посадочные места на корпу-

се и крышке клеммной колодки.

Доступ к винтам корпуса ограни-

чен крышкой клеммной колодки.

Отсчетное устройство защищено

специальным кожухом от элек-

тромагнитных воздействий.

Преимущества

Все приборы сертифицирова-

ны, внесены в государственный

реестр средств измерений и

имеют все необходимые пове-

рочные печати в паспорте и

пломбы на корпусе.

Свидетельство

типа РФ

Декларация

ТР ТС

3х230/

400 В

5(10)

5(60)

5(100)

гарантия

лет

МОДУЛЕЙ

176 В

265 В

ВЫСОКАЯ

1,0

ТОЧНОСТЬ

Свидетельство

типа Казахстан

tdme.ru

589

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Наименование параметра

Значение

Класс точности

1,0

Число тарифов

Частота измерительной сети, Гц

Предельный рабочий диапазон частоты сети, Гц

от 47,5 до 52,5

Номинальное напряжение Uном, В

3*230/400

Устойчивость к перепадам напряжений, В

±20% от Uном

Устойчивость к воздействию входного напряжения, В

1,9*Uном

Для счетчиков прямого включения: базовый (максимальный) ток, А

5(60), 5(100)

Для счетчиков трансформаторного включения: номинальный (максимальный) ток, А

5 (10)

Стартовый ток (чувствительность)

для счетчиков трансформаторного включения

0,01

для счетчиков прямого включения

0,02

Полная, ВА (активная, Вт) потребляемая мощность по каждой цепи напряжения, не более

8 (2)

Полная потребляемая мощность по каждой цепи тока, не более, ВА

0,1

Наличие оптического телеметрического выхода

да

Передаточное число импульсного

телеметрического выхода, имп./кВт*ч

в приборах прямого включения

800

в приборах трансформаторного включения

3200

Датчик тока

в приборах прямого включения

шунт

в приборах трансформаторного включения

трансформатор

Тип отсчетного устройства

механическое

Количество разрядов (целых + десятых)

6+1

Наличие стопора обратного хода

да

Степень защиты

IP51

Масса счетчика, кг

0,6

Способ установки

в корпусе Р7

на DIN-рейку

в корпусе Ш3

на монтажную панель/DIN-рейку

Диапазон рабочих температур, °С

от -40 до +70

Межповерочный интервал, лет

Срок службы, не менее, лет

Работа до отказа, не менее, ч

280 000

Технические характеристики

На правой стороне корпуса

наклеена фирменная защитная

голограмма TDM ELECTRIC.

Счетчики в корпусе Ш3 – универ-

сальные: возможна установка

как на монтажную плоскость (3

винта), так и на DIN-рейку.

Счетчики в корпусе Р7 имеют 1

LED-индикатор работы и 3 LED-

индикатора наличия нагрузки в

каждой фазе.

Комплектация

• Счетчик электроэнергии МАРС.

• Упаковочная коробка.

• Запасная свинцовая пломба с пломбировочной леской.

• Руководство по эксплуатации. Паспорт.

Счетчик в корпусе с установкой

на DIN-рейку имеет 2-позици-

онную защелку, фиксируемую в

обоих положениях.

МАРС-1,0-31-Р7-5(60)-М

Расшифровка, возможные значения

МАРС-

название типа счетчика

-1,0-

1,0 – класс точности счетчика

-3

1 – однофазный

3 – трехфазный

1 – однотарифный

-Р7-

Р4, Р7 – корпус с установкой на

DIN-рейку шириной 4 или 7 модулей

Ш, Ш3 – корпус с установкой на монтажную панель (в шкаф)

-5(60)-

5 (10) – номинальный (максимальный) ток: трансформаторное подключение счетчика

5 (60), 5 (100) – базовый (максимальный) ток: прямое подключение

-М

М – механическое отсчетное устройство

Структура условного обозначения

tdme.ru

590

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Схемы подключения к сети

Габаритные размеры

(мм)

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1105-0015

12,5

375

275

265

SQ1105-0016
SQ1105-0017
SQ1105-0021

12,7

495

370

260

Упаковка

Схема подключения к сети трехфазных счетчиков типа МАРС Р7

прямого включения

Схема подключения к сети трехфазных счетчиков типа МАРС Ш3

прямого включения

Схема подключения к сети трехфазных счетчиков типа МАРС Р7

трансформаторного включения

Корпус Р7

Корпус Ш3


Наименование

Артикул

Класс

точности

Тип сети

Количество

тарифов

Базовый/

номинальнй

(максималь-

ный) ток, А

Подключение

к сети

Тип отчетного

устройства

Счетчик МАРС-1,0-31-Р7-

5(10)-М (3ф, 1тар, DIN-рейка,

трансф.подкл, мех.ОУ) TDM

SQ1105-0015

1,0

трехфазная

5 (10)

трансфор-

маторное

механическое

Счетчик МАРС-1,0-31-Р7-

5(60)-М (3ф, 1тар, DIN-рейка,

прямое подкл, мех.ОУ) TDM

SQ1105-0016

5 (60)

прямое

Счетчик МАРС-1,0-31-Р7-

5(100)-М (3ф, 1тар, DIN-рейка,

прямое подкл, мех.ОУ) TDM

SQ1105-0017

5 (100)

Счетчик МАРС-1,0-31-Ш3-

5(100)-М (3ф, 1тар,монт.

панель, прямое подкл, мех.

ОУ) TDM

SQ1105-0021

Ассортимент

tdme.ru

591

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

На корпусе панелей предусмо-

трены выбивные отверстия для

ввода кабеля со всех сторон.

Набор метизов для установки

счетчика в комплекте.

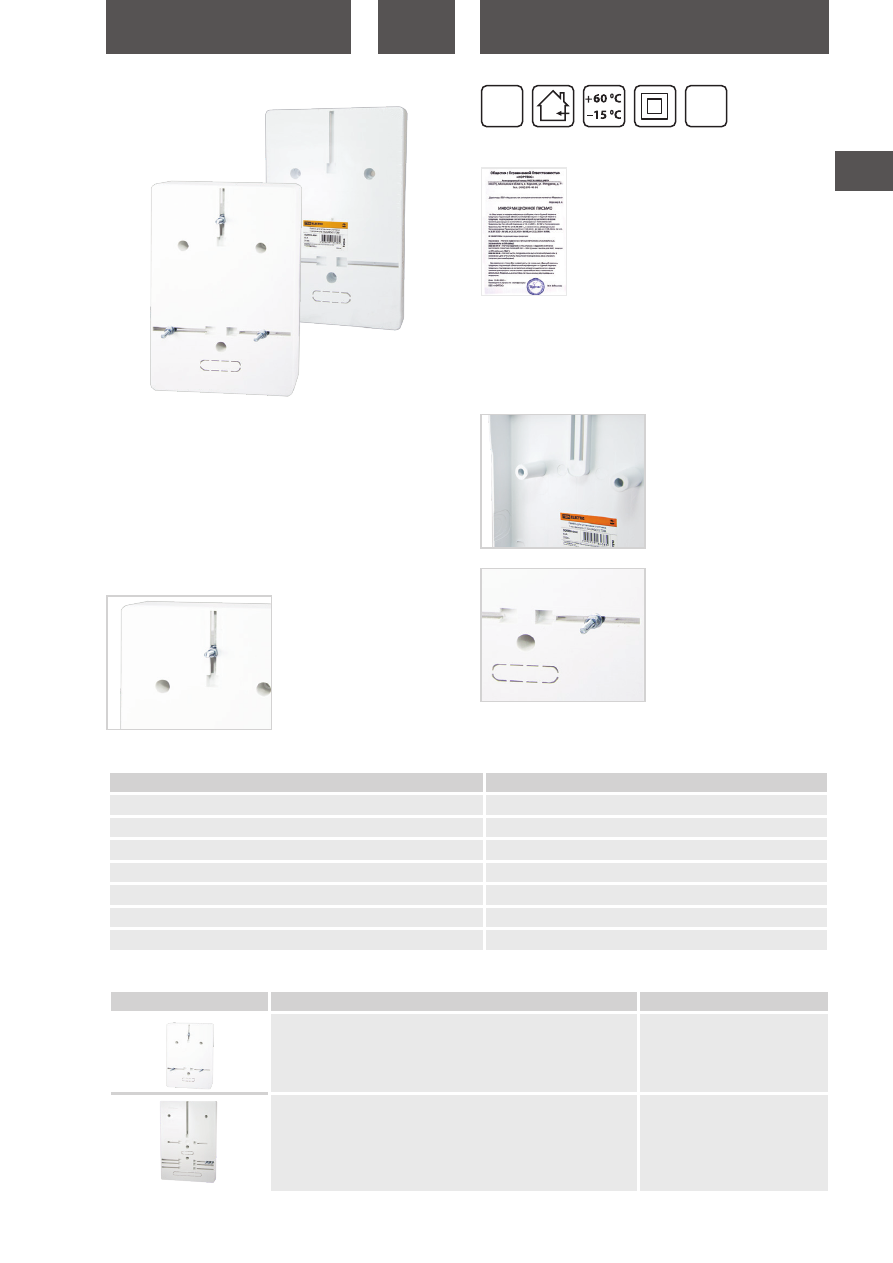

ПАНЕЛИ ДЛЯ СЧЕТЧИКОВ

ПУ

Назначение

• Для установки однофазных и трехфазных счетчиков учета элек-

троэнергии, а также модульных рубильников или автоматиче-

ских выключателей.

Применение

• В жилых, общественных и подсобных помещениях.

Материалы

• Ударопрочный, не поддерживающий горение АБС-пластик,

устойчивый к ультрафиолету.

Преимущества

Отверстия для крепления позво-

ляют легко, быстро и надежно

осуществлять монтаж различных

счетчиков.

Отказное письмо

Наименование параметра

Значение

Вид установки

навесной

Цвет

RAL9001

Номинальное рабочее напряжение, В

до 400

Номинальный ток, А

Номинальная частота, Гц

Степень защиты по ГОСТ 14254

IP20

Диапазон рабочих температур, °С

от -15 до +60

Технические характеристики


Наименование

Артикул

Панель для установки счетчика 1-но фазного (152х240х31) TDM

SQ0909-0001

Панель для установки счетчика 3-х фазного (200х326х25) TDM

SQ0909-0002

Ассортимент

гарантия

лет

IP20

tdme.ru

592

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0909-0001

3,5

485

330

260

SQ0909-0002

6,0

405

335

290

SQ0909-0003

13,3

410

400

350

SQ0909-0004

1,0

530

180

125

SQ0909-0005

1,2

620

220

105

Упаковка


Наименование

Артикул

Панель для установки счетчика универсальная (200х335х13) TDM

SQ0909-0003

Панель ПУ для однофазного счетчика с боксом 1-7 модулей TDM

SQ0909-0004

Панель ПУ для трехфазного счетчика с боксом 1-9 модулей TDM

SQ0909-0005

Габаритные размеры

(мм)

SQ0909-0001

SQ0909-0002

SQ0909-0003

SQ0909-0004

SQ0909-0005

tdme.ru

593

ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ

Сертификат ТР ТС

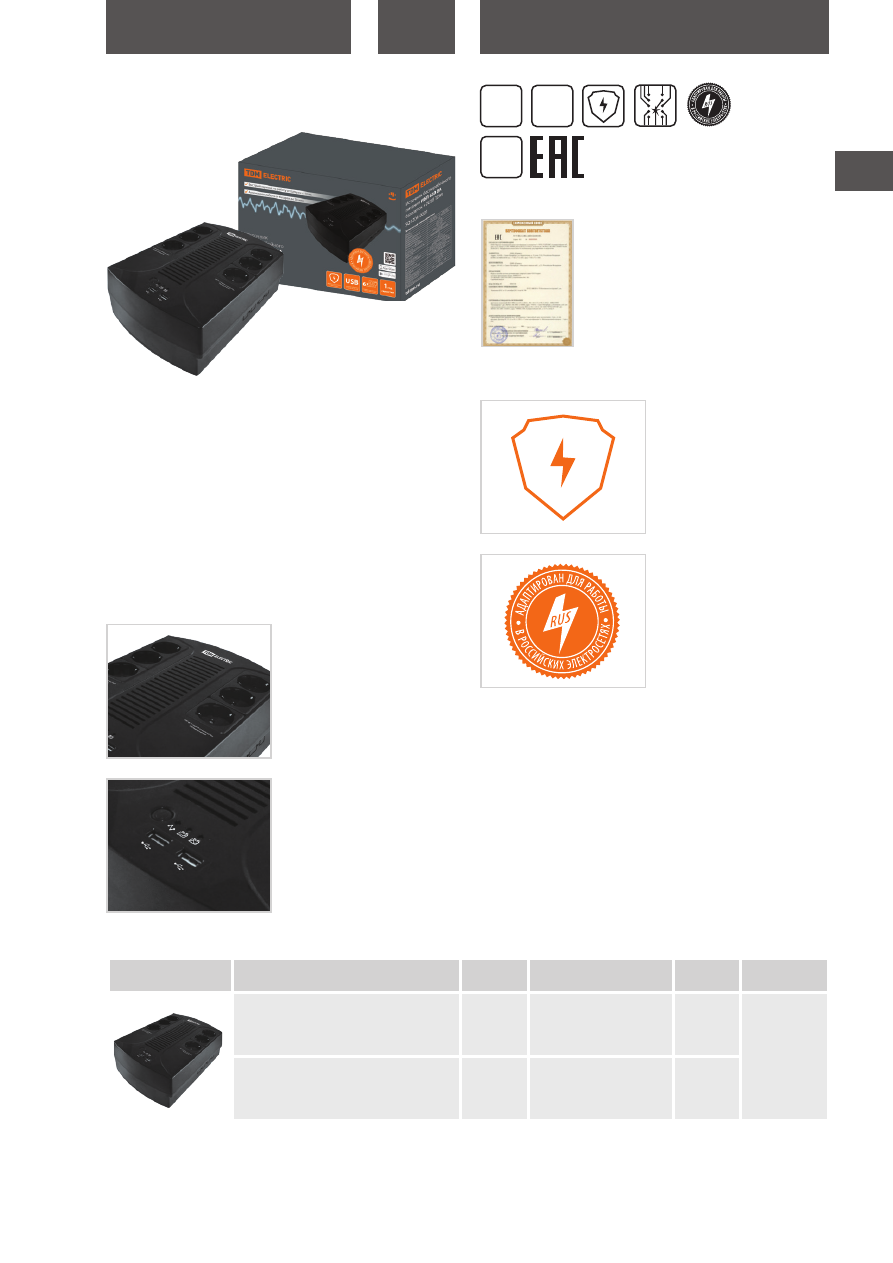

ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ

СЕРИИ

ИБП

Назначение

• Временное обеспечение электропитанием аппаратуры при

перебоях в подаче электроэнергии.

Применение

• Используются в бытовых, офисных и промышленных целях для

предотвращения выхода из строя электрических приборов и

их безотказного и бесперебойного функционирования.

• ИБП оснащен 6 евророзетками, которые защищают подключен-

ные устройства от импульсных перенапряжений в сети.

• Три розетки осуществляют бесперебойное питание.

Преимущества

• Быстрый переход <10 мс на работу от батареи.

• Работа от батареи до 20 мин.

• Защита от короткого замыкания.

6 евророзеток (3 прямое подклю-

чение + 3 ИБП и стабилизация).

Зарядка мобильных устройств

5 В 2 А.

Защита подключенных

устройств от импульсных пере-

напряжений в сети.

Адаптирован для работы в рос-

сийских электросетях.

Комплектация

• ИБП.

• Соединительный провод.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

гарантия

год

IP20

220 В

Ассортимент


Наименование

Артикул

Выходная номинальная

мощность Рном, кВА

Масса, кг

Размеры, мм

Источник бесперебойного питания ИБП

650 ВА 6 розеток +2 USB TDM

SQ1204-0001

0,65

4,5

280х95х185

Источник бесперебойного питания ИБП

850 ВА 6 розеток +2 USB TDM

SQ1204-0002

0,85

5,6

tdme.ru

594

ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ

Наименование параметра

Значение

Модель

ИБП 650 ВА

ИБП 850 ВА

Мощность, Вт

390

510

Индикация

LED

Входное напряжение, В

220±25%

Входная частота, Гц

50/60±10%

Выходное напряжение, В

220±10%

Выходная частота, Гц

50/60±1% (от батареи)

Форма сигнала

от сети

синусоида

от батареи

модифицированная синусоида

Пик-фактор

3:1

Время перехода на батарею, мс

≤10

Зарядка USB

2 USB / 2 А

Тип батареи

свинцово-кислотная необслуживаемая батарея

Количество батарей

1x12 В / 7 А-ч

1x12 В / 8 А-ч

Время работы от батарей

3-20 мин (1 компьютер +15˝монитор)

Время зарядки

8~15 часов 90% ёмкости

Трансформатор

Ш-образный Трансформатор

Выходные розетки

6 евророзеток (3 прямое подключение+3 ИБП и стабилизация)

Функция стабилизатора напряжения

присутствует

Шум, дБ

<45 (на расстоянии 1 м)

Рабочая температура, °С

от 0 до 40

Температура хранения, °С

от -15 до +40

Рабочая влажность, %

20-90

Вес нетто, кг

4,5

5,6

Размеры устройства, мм (ШхВхГ)

280х95х185

Технические характеристики

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1204-0001

10,2

344

303

246

SQ1204-0002

12,4

Упаковка

tdme.ru

595

СТАБИЛИЗАТОРЫ

Широкий диапазон входных

напряжений питающей сети

(140–270 В).

• Большая мощность подключаемой нагрузки при относительно

малых габаритах.

• Высокая скорость стабилизации выходного напряжения.

Разработан с учетом особенно-

стей российских электросетей.

• Автоматическое отключение нагрузки при выходе за пределы

границы диапазонов выходного напряжения.

• Автоматическое подключение нагрузки при восстановлении

выходного напряжения в пределах рабочего диапазона.

Функция «Байпас»:

возмож-

ность непосредственного

подключения питающей сети

к нагрузке (минуя силовой блок

стабилизации) при значении

входного напряжения близком

к 220 В в стабилизаторах от 3 до

12 кВА с целью снижения соб-

ственного энергопотребления и

нагрева.

• Не требует установки специалистом.

• Широкая сеть сервисных центров на территории России, Казах-

стана, Беларуси.

Комплектация

• Стабилизатор.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

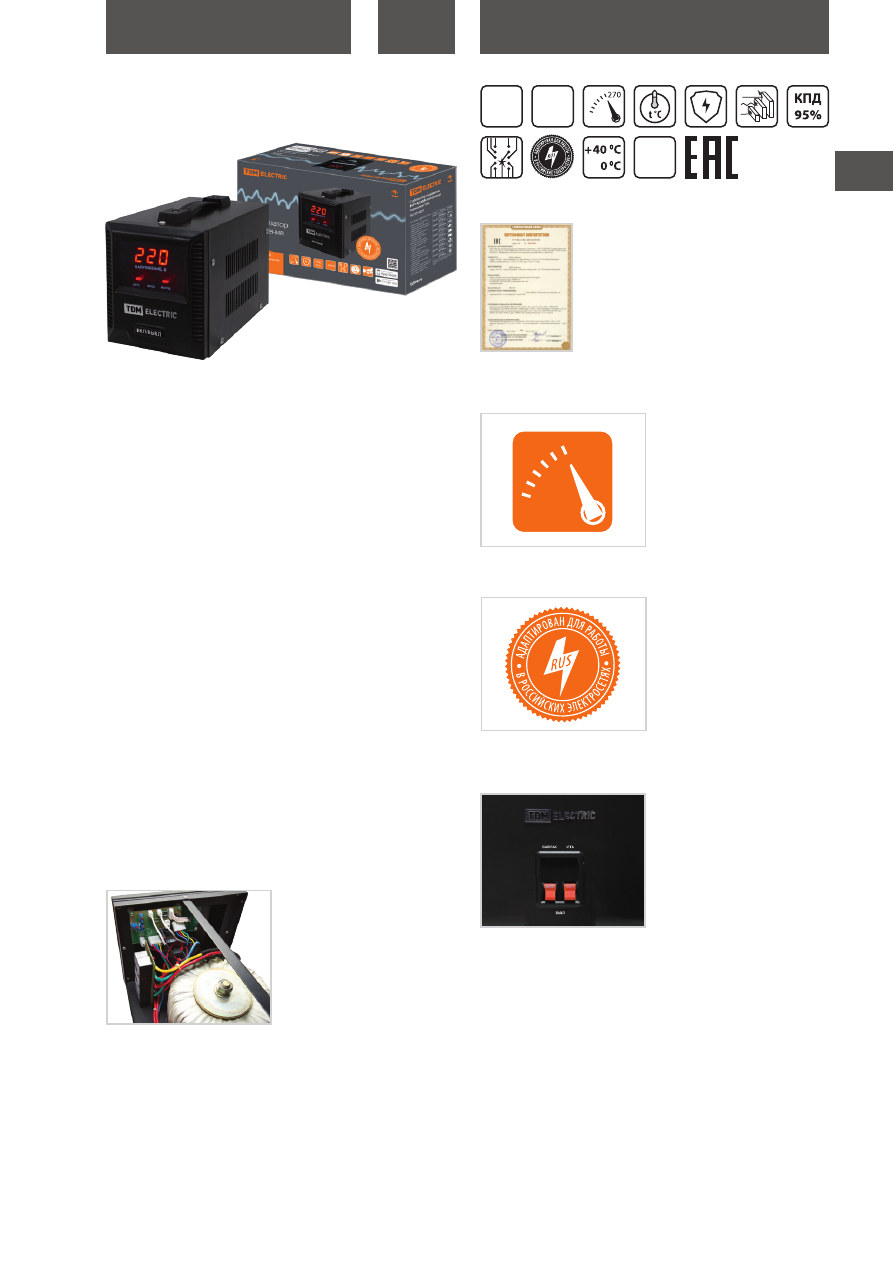

СТАБИЛИЗАТОРЫ ЭЛЕКТРОННЫЕ НАПОЛЬНЫЕ

СЕРИИ

БСР

Назначение

• Для стабилизации напряжения. В случае изменения напряже-

ния в сети от 140 до 270 В стабилизаторы поддерживают уро-

вень выходного напряжения 220 В с точностью 8%.

• Для защиты бытовой и промышленной техники, торгового обо-

рудования, аппаратуры связи от скачков напряжения, коротких

замыканий и перегрузок.

Применение

• Для обеспечения качественной работы различных устройств в

условиях нестабильного по значению напряжения в сети.

• В системах комплексного питания промышленного оборудова-

ния, коттеджей, квартир и офисов.

Конструкция

• Металлический корпус.

• Клавишный выключатель и предохранитель для стабилизато-

ров мощностью 0,5–2 кВА включительно.

• Двухполюсный автоматический выключатель с механической

блокировкой включения режима «Байпас» при включении ста-

билизации для БСР мощностью от 3 до 12 кВА включительно.

• Цветной дисплей для контроля работы стабилизатора.

• Автотрансформатор.

• Четыре реле переключения отводов обмоток автотрансформа-

тора.

• Датчик температуры обмоток автотрансформатора.

• Плата управления.

Преимущества

• Эргономичный дизайн, вписывающийся в интерьер производ-

ственных, административных и жилых помещений.

• Намотка трансформатора обеспечивает надежную и бесшум-

ную работу.

• Термозащита обеспечивает отключение нагрузки при повыше-

нии температуры автотрансформатора.

Высокоточные электронные

компоненты платы управления

обеспечивают высокое качество

выходного напряжения.

Сертификат ТР ТС

гарантия

год

140

V
A

IP20

220 В

270

140

tdme.ru

596

СТАБИЛИЗАТОРЫ


Наименование

Артикул

Выходная

номинальная

мощность Рном,

кВА

Масса,

кг

Размеры, мм

Стабилизатор напряжения БСР1-0,5 кВА электронный

переносной TDM

SQ1201-0031

0,5

1,92

225x110x155

Стабилизатор напряжения БСР1-1,0 кВА электронный

переносной TDM

SQ1201-0032

2,98

Стабилизатор напряжения БСР1-1,5 кВА электронный

переносной TDM

SQ1201-0033

1,5

4,04

240x140x190

Стабилизатор напряжения БСР1-2,0 кВА электронный

переносной TDM

SQ1201-0034

4,82

Стабилизатор напряжения БСР1-3,0 кВА электронный

переносной TDM

SQ1201-0035

8,58

365x220x255

Стабилизатор напряжения БСР1-5,0 кВА электронный

переносной TDM

SQ1201-0036

10,74

Стабилизатор напряжения БСР1-8,0 кВА электронный

переносной TDM

SQ1201-0037

13,08

415x220x255

Стабилизатор напряжения БСР1-10,0 кВА электронный

переносной TDM

SQ1201-0038

15,12

Стабилизатор напряжения БСР1-12,0 кВА электронный

переносной TDM

SQ1201-0039

17,68

Технические характеристики

Ассортимент

Наименование параметра

Значение

Артикул

SQ1201-

0031

SQ1201-

0032

SQ1201-

0033

SQ1201-

0034

SQ1201-

0035

SQ1201-

0036

SQ1201-

0037

SQ1201-

0038

SQ1201-

0039

Выходная номинальная мощность Рном при

входном напряжении 220 В, кВА

0,5

1,5

Активная мощность нагрузки в

зависимости от входного

напряжения, Вт

>198 В

400

800

1200

1600

2500

4000

6400

8000

9600

175 В

320

640

960

1280

2000

3200

5120

6400

7680

150 В

200

400

600

800

1250

2000

3200

4000

4800

Максимальный входной ток Iвх, А

2,4

4,8

7,2

9,6

14,4

38,4

Номинальная присоединительная способность

клеммных зажимов для внешних проводников, мм

оснащены шнуром с литой вилкой

Наличие функции «Байпас»

нет

есть

Диапазон рабочего входного напряжения Uвх, В

140–270

Выходное напряжение Uвых, В

220±8%

Напряжение срабатывания защиты от

повышенного выходного напряжения Uмакс, В

243±4

Напряжение срабатывания защиты от

пониженного выходного напряжения Uмин, В

188±4

Температура срабатывания термозащиты, °С

120±5

Задержка включения выходного напряжения, сек

Эффективность (КПД) в интервале от 160 до

240 В

≥95%

Время реакции, мс

<80

Охлаждение

воздушное естественное

Электрическая прочность изоляции цепей

стабилизатора, В

1500

Сопротивление изоляции, МОм

≥2

Диапазон рабочих температур, °С

от 0 до +40

Климатическое исполнение

УХЛ4

Класс защиты

IP20

Срок службы стабилизатора, не менее, лет

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 35
