ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

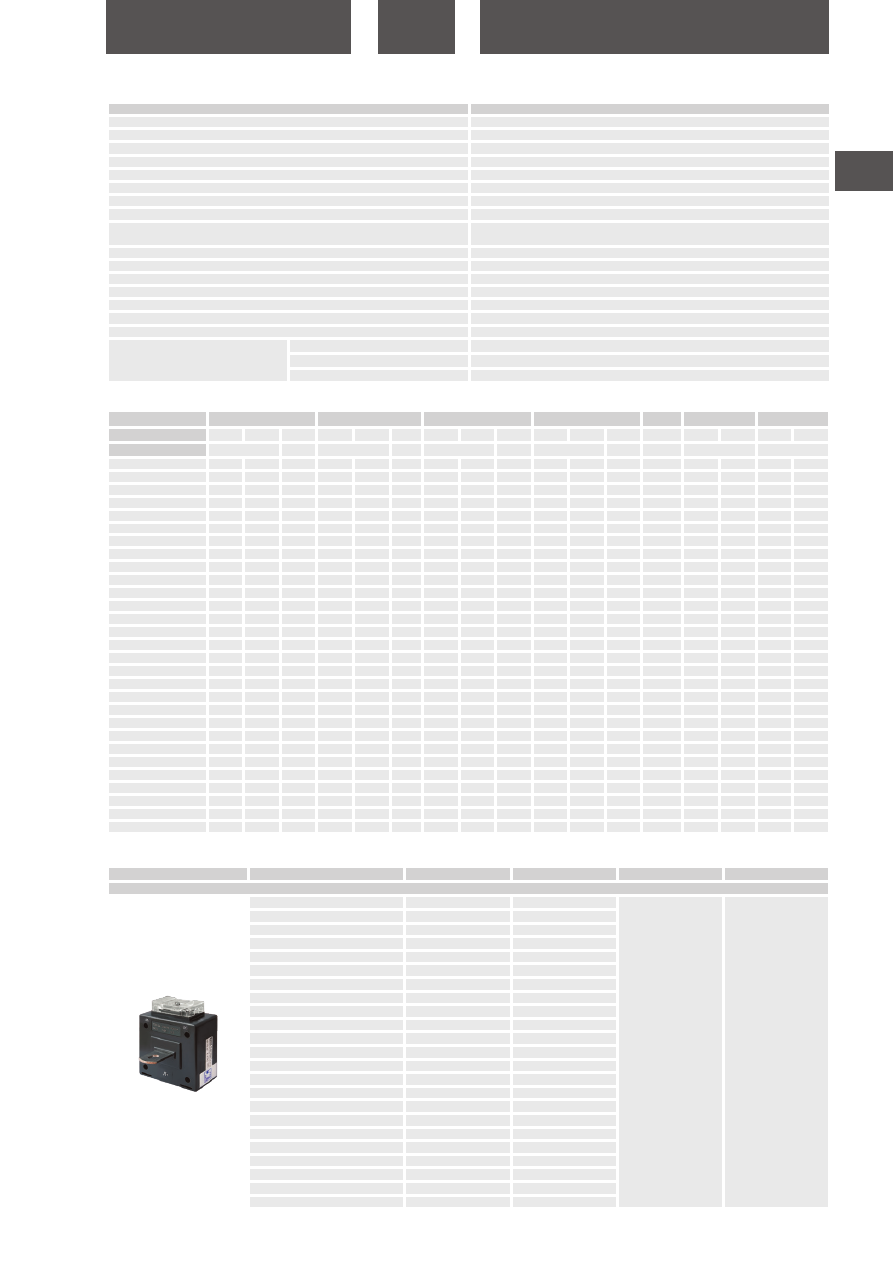

Технические характеристики

Наименование параметра

Значение

Номинальное напряжение, кВ

0,23/0,4/0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток, А

5–4000

Номинальный вторичный ток, А

Номинальный коэффициент безопасности вторичной обмотки

от 5 до 10

Испытательное одноминутное напряжение частотой 50 Гц, кВ

Длительный ток перегрузки, А

1,2*Iном

Ток намагничивания, не менее, А

2,5; 5

Номинальная вторичная нагрузка S

2ном.

с индуктивно-активным

коэффициентом мощности cosφ2= 0,8, ВА

5; 10; 15

Номинальная частота сети, Гц

Класс точности

0,5; 0,5s

Масса, кг

0,38–2,2 (в зависимости от исполнения)

Средняя наработка на отказ, час

280 000

Средний срок службы, лет

Диапазон рабочих температур, °С

от -45 до +40

Климатическое исполнение по ГОСТ 15150

У3

Межповерочный интервал, лет

на территории РФ

на территории Белоруссии

на территории Казахстана

ТТН-Ш

ТТН-30Т, ТТН-30

ТТН-40

ТТН-60

ТТН-85

ТТН-100

ТТН-125

Класс точности

0,5

0,5S

0,5

0,5S

0,5

0,5S

0,5

0,5S

0,5

0,5S

0,5

0,5S

Ном. мощность, ВА

5/5

■

10/5

■

15/5

■

20/5

■

25/5

■

30/5

■

40/5

■

50/5

■

60/5

■

75/5

■

80/5

■

100/5

■

125/5

■

150/5

■

200/5

■

250/5

■

300/5

■

400/5

■

500/5

■

600/5

■

750/5

■

800/5

■

1000/5

■

1200/5

■

1500/5

■

2000/5

■

2500/5

■

3000/5

■

4000/5

■

Ассортимент


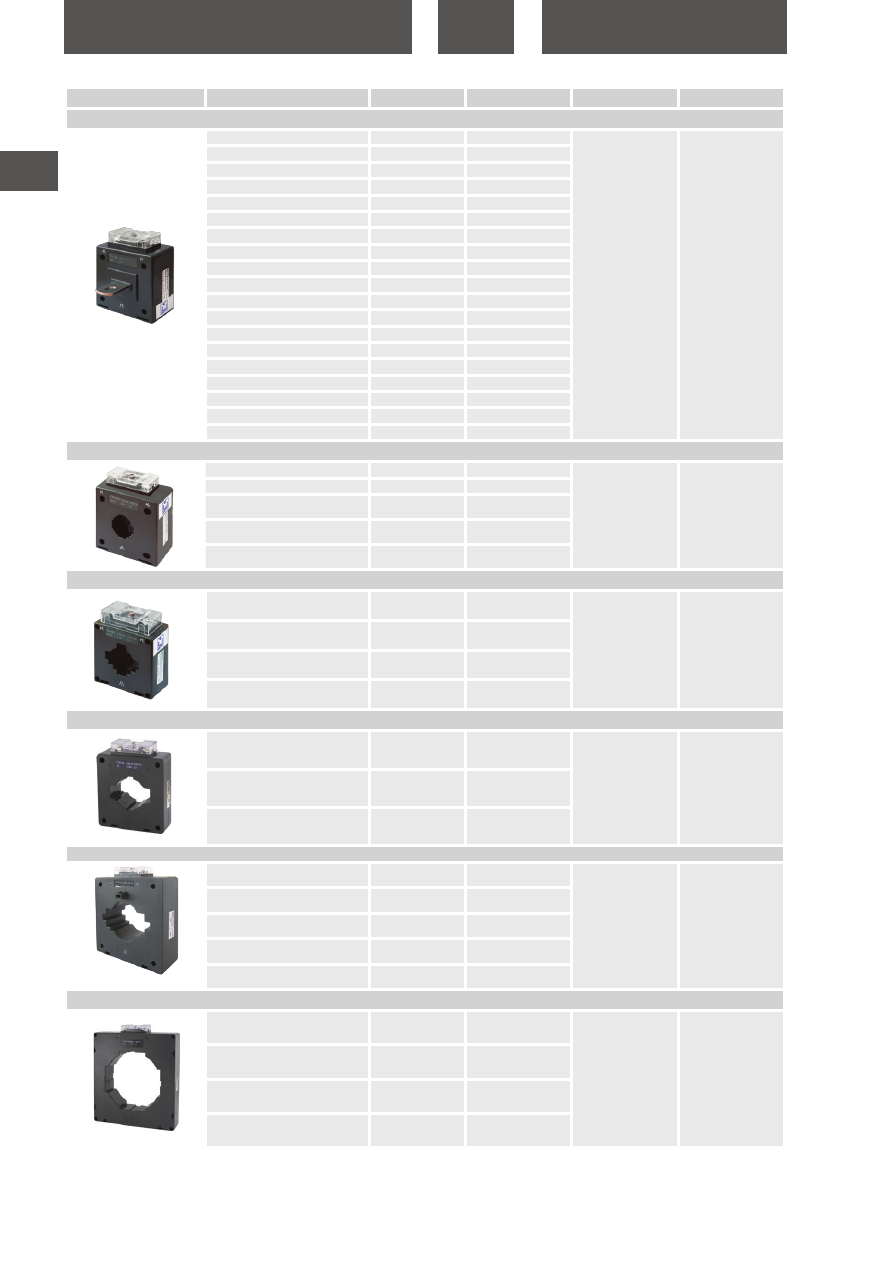

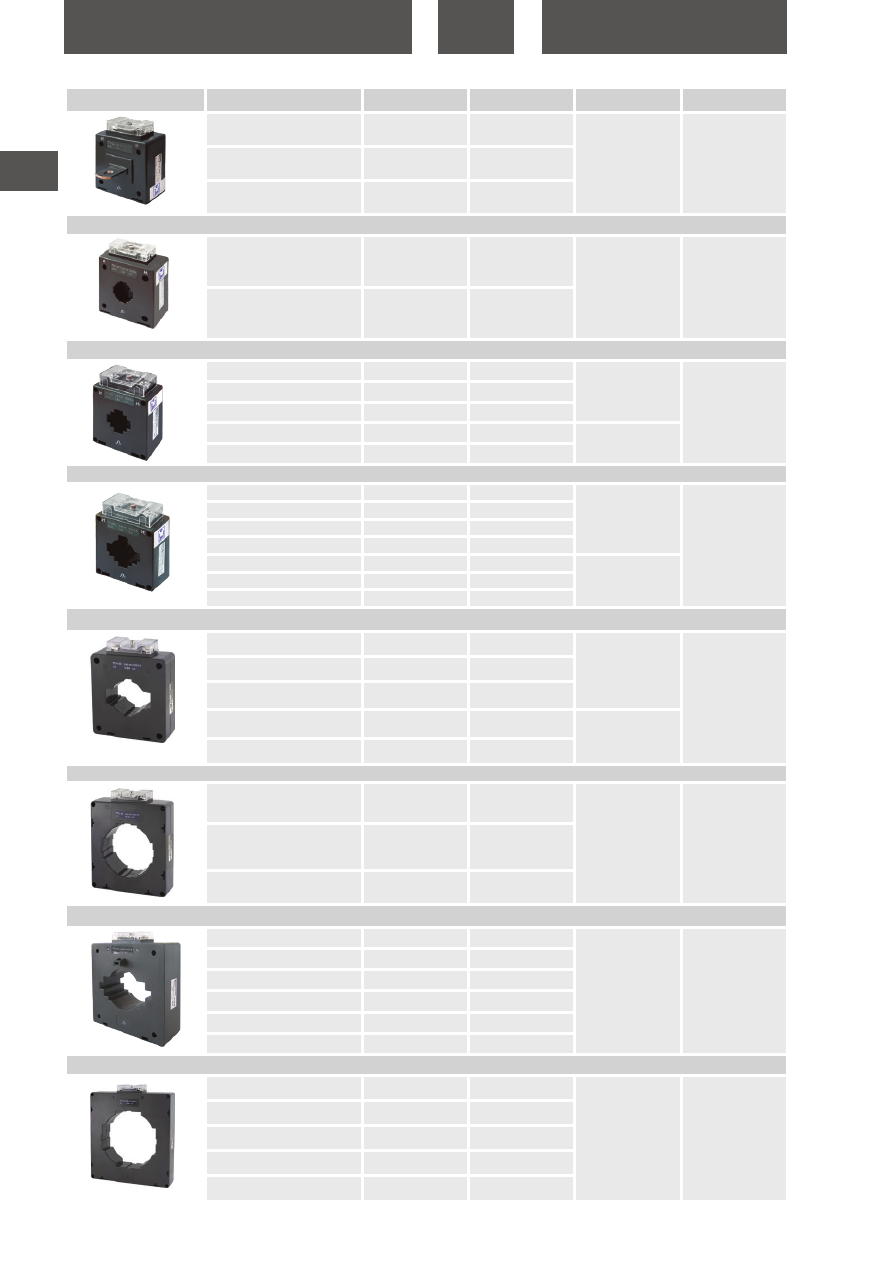

Наименование

Артикул

Номинальный ток, А

Мощность, ВА

Класс точности

Трансформаторы тока типа ТТН-Ш

ТТН-Ш5/5-5VA/0,5-Р TDM

SQ1101-1001

5/5

0,5

ТТН-Ш10/5-5VA/0,5-Р TDM

SQ1101-1002

10/5

ТТН-Ш15/5-5VA/0,5-Р TDM

SQ1101-1003

15/5

ТТН-Ш20/5-5VA/0,5-Р TDM

SQ1101-1004

20/5

ТТН-Ш25/5-5VA/0,5-Р TDM

SQ1101-1005

25/5

ТТН-Ш30/5-5VA/0,5-Р TDM

SQ1101-1006

30/5

ТТН-Ш40/5-5VA/0,5-Р TDM

SQ1101-1007

40/5

ТТН-Ш50/5-5VA/0,5-Р TDM

SQ1101-1008

50/5

ТТН-Ш60/5-5VA/0,5-Р TDM

SQ1101-1009

60/5

ТТН-Ш75/5-5VA/0,5-Р TDM

SQ1101-1010

75/5

ТТН-Ш80/5-5VA/0,5-Р TDM

SQ1101-1011

80/5

ТТН-Ш100/5-5VA/0,5-Р TDM

SQ1101-1012

100/5

ТТН-Ш125/5-5VA/0,5-Р TDM

SQ1101-1014

125/5

ТТН-Ш150/5-5VA/0,5-Р TDM

SQ1101-1015

150/5

ТТН-Ш200/5-5VA/0,5-Р TDM

SQ1101-1016

200/5

ТТН-Ш250/5-5VA/0,5-Р TDM

SQ1101-1017

250/5

ТТН-Ш300/5-5VA/0,5-Р TDM

SQ1101-1018

300/5

ТТН-Ш400/5-5VA/0,5-Р TDM

SQ1101-1019

400/5

ТТН-Ш500/5-5VA/0,5-Р TDM

SQ1101-1020

500/5

ТТН-Ш600/5-5VA/0,5-Р TDM

SQ1101-1021

600/5

ТТН-Ш750/5-5VA/0,5-Р TDM

SQ1101-1164

750/5

ТТН-Ш800/5-5VA/0,5-Р TDM

SQ1101-1022

800/5

ТТН-Ш1000/5-5VA/0,5-Р TDM

SQ1101-1023

1000/5

tdme.ru

550

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


Наименование

Артикул

Номинальный ток, А

Мощность, ВА

Класс точности

ТТН-Ш100/5-10VA/0,5-Р TDM

SQ1101-1052

100/5

0,5

ТТН-Ш150/5-10VA/0,5-Р TDM

SQ1101-1055

150/5

ТТН-Ш200/5-10VA/0,5-Р TDM

SQ1101-1056

200/5

Трансформаторы тока типа ТТН30Т

ТТН30Т/100/5-5VA/0,5-Р TDM

SQ1101-1064

100/5

0,5

ТТН30T/150/5-5VA/0,5-Р TDM

SQ1101-1066

150/5

Трансформаторы тока типа ТТН30

ТТН30/200/5-5VA/0,5-Р TDM

SQ1101-1080

200/5

0,5

ТТН30/250/5-5VA/0,5-Р TDM

SQ1101-1081

250/5

ТТН30/300/5-5VA/0,5-Р TDM

SQ1101-1082

300/5

ТТН30/200/5-10VA/0,5-Р TDM

SQ1101-1088

200/5

ТТН30/300/5-10VA/0,5-Р TDM

SQ1101-1090

300/5

Трансформаторы тока типа ТТН40

ТТН40/300/5-5VA/0,5-Р TDM

SQ1101-1093

300/5

0,5

ТТН40/400/5-5VA/0,5-Р TDM

SQ1101-1094

400/5

ТТН40/500/5-5VA/0,5-Р TDM

SQ1101-1095

500/5

ТТН40/600/5-5VA/0,5-Р TDM

SQ1101-1096

600/5

ТТН40/300/5-10VA/0,5-Р TDM

SQ1101-1105

300/5

ТТН40/400/5-10VA/0,5-Р TDM

SQ1101-1106

400/5

ТТН40/600/5-10VA/0,5-Р TDM

SQ1101-1108

600/5

Трансформаторы тока типа ТТН60

ТТН60/600/5-10VA/0,5-Р TDM

SQ1101-1122

600/5

0,5

ТТН60/800/5-10VA/0,5-Р TDM

SQ1101-1124

800/5

ТТН60/1000/5-10VA/0,5-Р TDM

SQ1101-1125

1000/5

ТТН60/600/5-15VA/0,5-Р TDM

SQ1101-1126

600/5

ТТН60/1000/5-15VA/0,5-Р TDM

SQ1101-1129

1000/5

Трансформаторы тока типа ТТН85

ТТН85/800/5-15VA/0,5-Р TDM

SQ1101-1156

800/5

0,5

ТТН85/1000/5-15VA/0,5-Р TDM

SQ1101-1157

1000/5

ТТН85/1500/5-15VA/0,5-Р TDM

SQ1101-1158

1500/5

Трансформаторы тока типа ТТН100

ТТН100/1000/5-15VA/0,5-Р TDM

SQ1101-1137

1000/5

0,5

ТТН100/1200/5-15VA/0,5-Р TDM

SQ1101-1138

1200/5

ТТН100/1500/5-15VA/0,5-Р TDM

SQ1101-1140

1500/5

ТТН100/2000/5-15VA/0,5-Р TDM

SQ1101-1142

2000/5

ТТН100/2500/5-15VA/0,5-Р TDM

SQ1101-1143

2500/5

ТТН100/3000/5-15VA/0,5-Р TDM

SQ1101-1144

3000/5

Трансформаторы тока типа ТТН125

ТТН125/1500/5-15VA/0,5-Р TDM

SQ1101-1145

1500/5

0,5

ТТН125/2000/5-15VA/0,5-Р TDM

SQ1101-1146

2000/5

ТТН125/2500/5-15VA/0,5-Р TDM

SQ1101-1147

2500/5

ТТН125/3000/5-15VA/0,5-Р TDM

SQ1101-1148

3000/5

ТТН125/4000/5-15VA/0,5-Р TDM

SQ1101-1149

4000/5

tdme.ru

551

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


Наименование

Артикул

Номинальный ток, А

Мощность, ВА

Класс точности

Трансформаторы тока типа ТТН-Ш

ТТН-Ш5/5-5VA/0,5S-Р TDM

SQ1101-1024

5/5

0,5S

ТТН-Ш10/5-5VA/0,5S-Р TDM

SQ1101-1025

10/5

ТТН-Ш15/5-5VA/0,5S-Р TDM

SQ1101-1026

15/5

ТТН-Ш20/5-5VA/0,5S-Р TDM

SQ1101-1027

20/5

ТТН-Ш30/5-5VA/0,5S-Р TDM

SQ1101-1029

30/5

ТТН-Ш40/5-5VA/0,5S-Р TDM

SQ1101-1030

40/5

ТТН-Ш50/5-5VA/0,5S-Р TDM

SQ1101-1031

50/5

ТТН-Ш75/5-5VA/0,5S-Р TDM

SQ1101-1033

75/5

ТТН-Ш80/5-5VA/0,5S-Р TDM

SQ1101-1034

80/5

ТТН-Ш100/5-5VA/0,5S-Р TDM

SQ1101-1035

100/5

ТТН-Ш150/5-5VA/0,5S-Р TDM

SQ1101-1038

150/5

ТТН-Ш200/5-5VA/0,5S-Р TDM

SQ1101-1039

200/5

ТТН-Ш250/5-5VA/0,5S-Р TDM

SQ1101-1040

250/5

ТТН-Ш300/5-5VA/0,5S-Р TDM

SQ1101-1151

300/5

ТТН-Ш400/5-5VA/0,5S-Р TDM

SQ1101-1152

400/5

ТТН-Ш500/5-5VA/0,5S-Р TDM

SQ1101-1165

500/5

ТТН-Ш600/5-5VA/0,5S-Р TDM

SQ1101-1153

600/5

ТТН-Ш800/5-5VA/0,5S-Р TDM

SQ1101-1166

800/5

ТТН-Ш1000/5-5VA/0,5S-Р TDM

SQ1101-1159

1000/5

Трансформаторы тока типа ТТН30Т

ТТН30T/100/5-5VA/0,5S-Р TDM

SQ1101-1070

100/5

0,5S

ТТН30T/150/5-5VA/0,5S-Р TDM

SQ1101-1071

150/5

ТТН30Т/200/5-5VA/0,5S-Р TDM

SQ1101-1073

200/5

ТТН30Т/250/5-5VA/0,5S-Р TDM

SQ1101-1074

250/5

ТТН30Т/300/5-5VA/0,5S-Р TDM

SQ1101-1155

300/5

Трансформаторы тока типа ТТН40

ТТН40/300/5-5VA/0,5S-Р TDM

SQ1101-1099

300/5

0,5S

ТТН40/400/5-5VA/0,5S-Р TDM

SQ1101-1100

400/5

ТТН40/500/5-5VA/0,5S-Р TDM

SQ1101-1101

500/5

ТТН40/600/5-5VA/0,5S-Р TDM

SQ1101-1154

600/5

Трансформаторы тока типа ТТН60

ТТН60/600/5-10VA/0,5S-Р TDM

SQ1101-1160

600/5

0,5S

ТТН60/800/5-10VA/0,5S-Р TDM

SQ1101-1161

800/5

ТТН60/1000/5-10VA/0,5S-Р TDM

SQ1101-1167

1000/5

Трансформаторы тока типа ТТН100

ТТН100/1000/5-15VA/0,5S-Р TDM

SQ1101-1162

1000/5

0,5S

ТТН100/1200/5-15VA/0,5S-Р TDM

SQ1101-1168

1200/5

ТТН100/1500/5-15VA/0,5S-Р TDM

SQ1101-1163

1500/5

ТТН100/2000/5-15VA/0,5S-Р TDM

SQ1101-1169

2000/5

ТТН100/3000/5-15VA/0,5S-Р TDM

SQ1101-1170

3000/5

Трансформаторы тока типа ТТН125

ТТН125/2000/5-15VA/0,5S-Р TDM

SQ1101-1171

2000/5

0,5S

ТТН125/2500/5-15VA/0,5S-Р TDM

SQ1101-1172

2500/5

ТТН125/3000/5-15VA/0,5S-Р TDM

SQ1101-1173

3000/5

ТТН125/4000/5-15VA/0,5S-Р TDM

SQ1101-1174

4000/5

tdme.ru

552

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


Наименование

Артикул

Номинальный

ток, А

Мощность,

ВА

Класс

точности

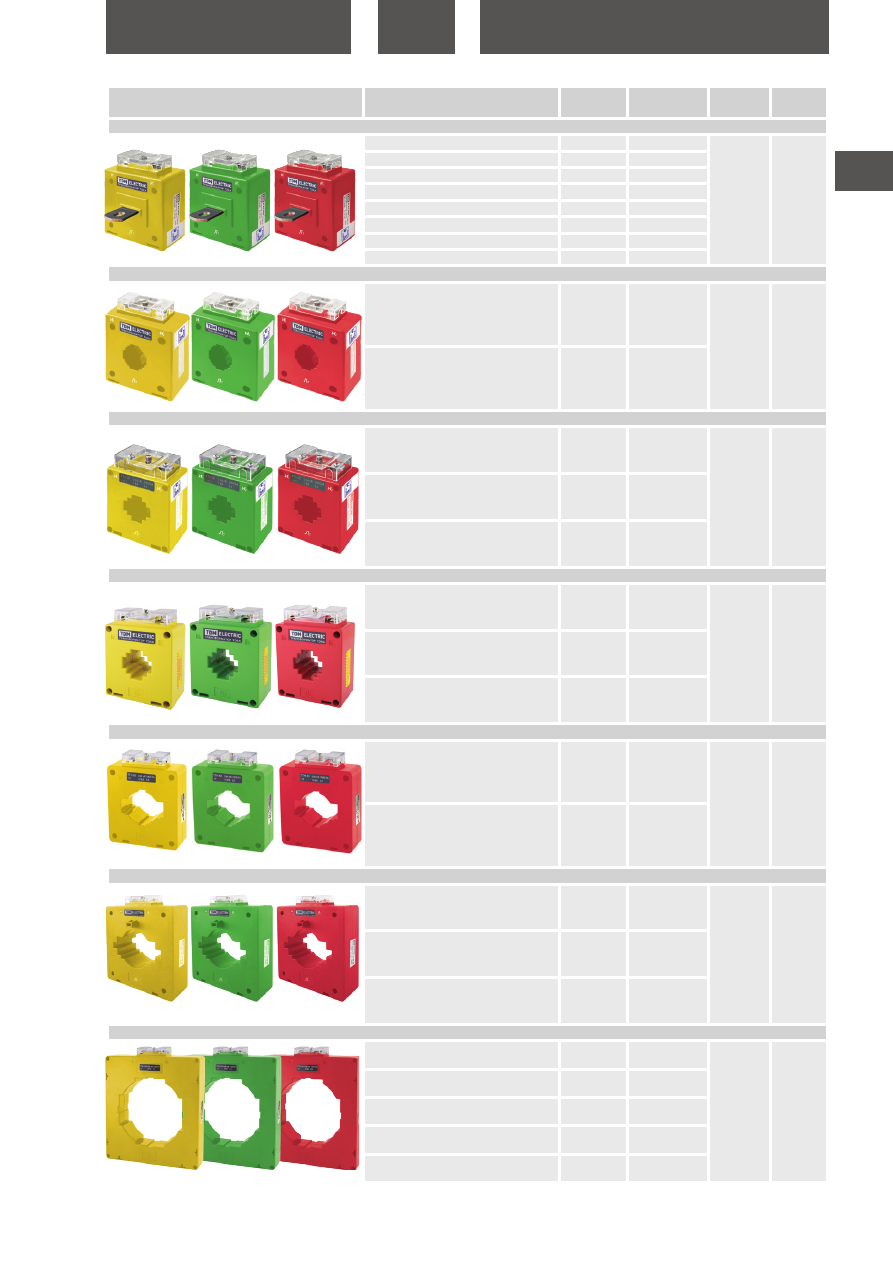

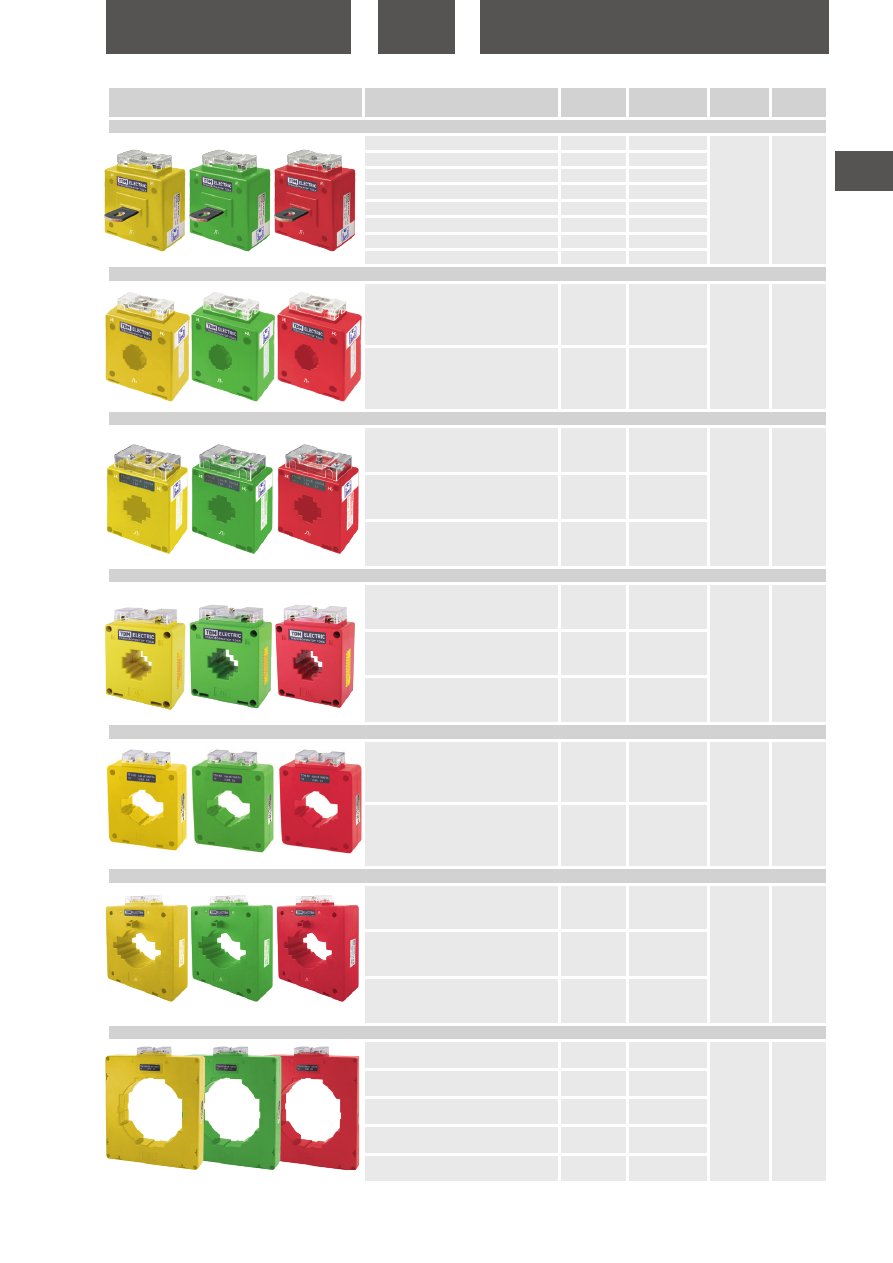

Трансформаторы тока ТТН-Ш (color)

ТТН-Ш 50/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1201

50/5

0,5

ТТН-Ш 100/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1202

100/5

ТТН-Ш 150/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1203

150/5

ТТН-Ш 200/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1204

200/5

ТТН-Ш 250/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1205

250/5

ТТН-Ш 300/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1206

300/5

ТТН-Ш 400/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1207

400/5

ТТН-Ш 600/5-5VA/0,5-Р (3 шт., color) TDM

SQ1101-1208

600/5

Трансформаторы тока ТТН-30Т (color)

ТТН 30Т/100/5-5VA/0,5-Р (3 шт., color)

TDM

SQ1101-1209

100/5

0,5

ТТН 30T/150/5-5VA/0,5-Р (3 шт., color)

TDM

SQ1101-1210

150/5

Трансформаторы тока ТТН-30 (color)

ТТН 30/200/5-5VA/0,5-Р (3 шт., color) TDM SQ1101-1211

200/5

0,5

ТТН 30/250/5-5VA/0,5-Р (3 шт., color) TDM SQ1101-1212

250/5

ТТН 30/300/5-5VA/0,5-Р (3 шт., color) TDM SQ1101-1213

300/5

Трансформаторы тока ТТН-40 (color)

ТТН 40/300/5-5VA/0,5-Р (3 шт., color) TDM SQ1101-1214

300/5

0,5

ТТН 40/400/5-5VA/0,5-Р (3 шт., color) TDM SQ1101-1215

400/5

ТТН 40/600/5-5VA/0,5-Р (3 шт., color) TDM SQ1101-1216

600/5

Трансформаторы тока ТТН-60 (color)

ТТН 60/600/5-10VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1217

600/5

0,5

ТТН 60/1000/5-10VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1218

1000/5

Трансформаторы тока ТТН-100 (color)

ТТН 100/1000/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1219

1000/5

0,5

ТТН 100/1500/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1220

1500/5

ТТН 100/2000/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1221

2000/5

Трансформаторы тока ТТН-125 (color)

ТТН 125/1500/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1222

1500/5

0,5

ТТН 125/2000/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1223

2000/5

ТТН 125/2500/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1224

2500/5

ТТН 125/3000/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1225

3000/5

ТТН 125/4000/5-15VA/ 0,5-Р (3 шт., color)

TDM

SQ1101-1226

4000/5

tdme.ru

553

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1101-1001

13,0

400

290

240

SQ1101-1002
SQ1101-1003
SQ1101-1004
SQ1101-1005
SQ1101-1006
SQ1101-1007
SQ1101-1008
SQ1101-1009
SQ1101-1010
SQ1101-1011
SQ1101-1012
SQ1101-1014
SQ1101-1015
SQ1101-1016
SQ1101-1017
SQ1101-1018
SQ1101-1019
SQ1101-1020
SQ1101-1021
SQ1101-0164
SQ1101-1022
SQ1101-1023
SQ1101-1052
SQ1101-1055
SQ1101-1056
SQ1101-1064

13,5

335

285

140

SQ1101-1066
SQ1101-1080

9,0

295

255

135

SQ1101-1081
SQ1101-1082
SQ1101-1088
SQ1101-1090
SQ1101-1093

270

250

160

SQ1101-1094
SQ1101-1095
SQ1101-1096
SQ1101-1105
SQ1101-1106
SQ1101-1108
SQ1101-1122

14,0

365

280

150

SQ1101-1124
SQ1101-1125
SQ1101-1126
SQ1101-1129
SQ1101-1156

9,0

310

290

190

SQ1101-1157
SQ1101-1158
SQ1101-1137

15,0

580

320

180

SQ1101-1138
SQ1101-1140
SQ1101-1142
SQ1101-1143
SQ1101-1144
SQ1101-1145

13,0

410

280

240

SQ1101-1146
SQ1101-1147
SQ1101-1148
SQ1101-1149
SQ1101-1024

400

290

SQ1101-1025
SQ1101-1026
SQ1101-1027
SQ1101-1029
SQ1101-1030
SQ1101-1031
SQ1101-1033
SQ1101-1034

tdme.ru

554

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1101-1035

13,0

400

290

240

SQ1101-1038
SQ1101-1039
SQ1101-1040
SQ1101-1151
SQ1101-1152
SQ1101-1153
SQ1101-1159
SQ1101-1070

13,5

335

285

140

SQ1101-1071
SQ1101-1073
SQ1101-1074
SQ1101-1155
SQ1101-1099

9,0

270

250

160

SQ1101-1100
SQ1101-1101
SQ1101-1154
SQ1101-1160

14,0

365

280

150

SQ1101-1161
SQ1101-1167
SQ1101-1162

15,0

580

320

180

SQ1101-1168
SQ1101-1163
SQ1101-1169
SQ1101-1170
SQ1101-1171

13,0

410

280

240

SQ1101-1172
SQ1101-1173
SQ1101-1174
SQ1101-1201

395

285

250

SQ1101-1202
SQ1101-1203
SQ1101-1204
SQ1101-1205
SQ1101-1206
SQ1101-1207
SQ1101-1208
SQ1101-1209

13,5

335

295

140

SQ1101-1210
SQ1101-1211

9,0

315

275

SQ1101-1212
SQ1101-1213
SQ1101-1214

300

270

SQ1101-1215
SQ1101-1216
SQ1101-1217

14,0

380

290

155

SQ1101-1218
SQ1101-1219

13,5

325

215

355

SQ1101-1220
SQ1101-1221
SQ1101-1222

15,5

305

213

285

SQ1101-1223
SQ1101-1224
SQ1101-1225
SQ1101-1226

ТТН-Ш100/5-5VA-0,5

Расшифровка

ТТН-

Обозначение типа трансформатора тока

-Ш

Встроенная или внешняя шина в трансформаторе:

- Ш – исполнение со встроенной шиной;

- 30, 30Т, 40, 60, 85, 100, 125 – исполнения с внешней шиной (цифра показывает максимальную ширину

шины в мм, которая подойдет к данному трансформатору)

100/

Первичный ток трансформатора в амперах: от 5 до 4000 А

/5-

Вторичный ток 5 А

-5VA-

Номинальная мощность подключаемой нагрузки: 5, 10 или 15 ВА

-0,5-

Класс точности трансформатора тока: 0,5 или 0,5S

-Р

Произведено в России

Структура условного обозначения

tdme.ru

555

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

а) аналоговый

б) цифровой

TDM ELECTRIC - ТТН

ЭЛТИ – Т-0,66

Свердловский завод ТТ – ТОП, ТШП

ТТН-Ш

Т-0,66-М-У3

ТОП-0,66 1-200А

ТТН-30

Т-0,66-М-У3 200/5А…

Т-0,66-М-У3 400/5А

ТШП-0,66 200-400А

ТТН-40

Т-0,66-М-У3 500/5А…

Т-0,66-М-У3 800/5А

ТШП-0,66 300-800А

ТТН-60

–

ТТН-85

Т-0,66-М-У3 1000/5А…

Т-0,66-М-У3 2000/5А

ТШП-0,66 800А

ТТН-100

Т-0,66-М-У3 1000/5А…

Т-0,66-М-У3 2000/5А

ТШП-0,66 1000-2000А

ТТН-125

–

ТТН-30Т

ТТН-30

Сравнительная таблица аналогов по сериям

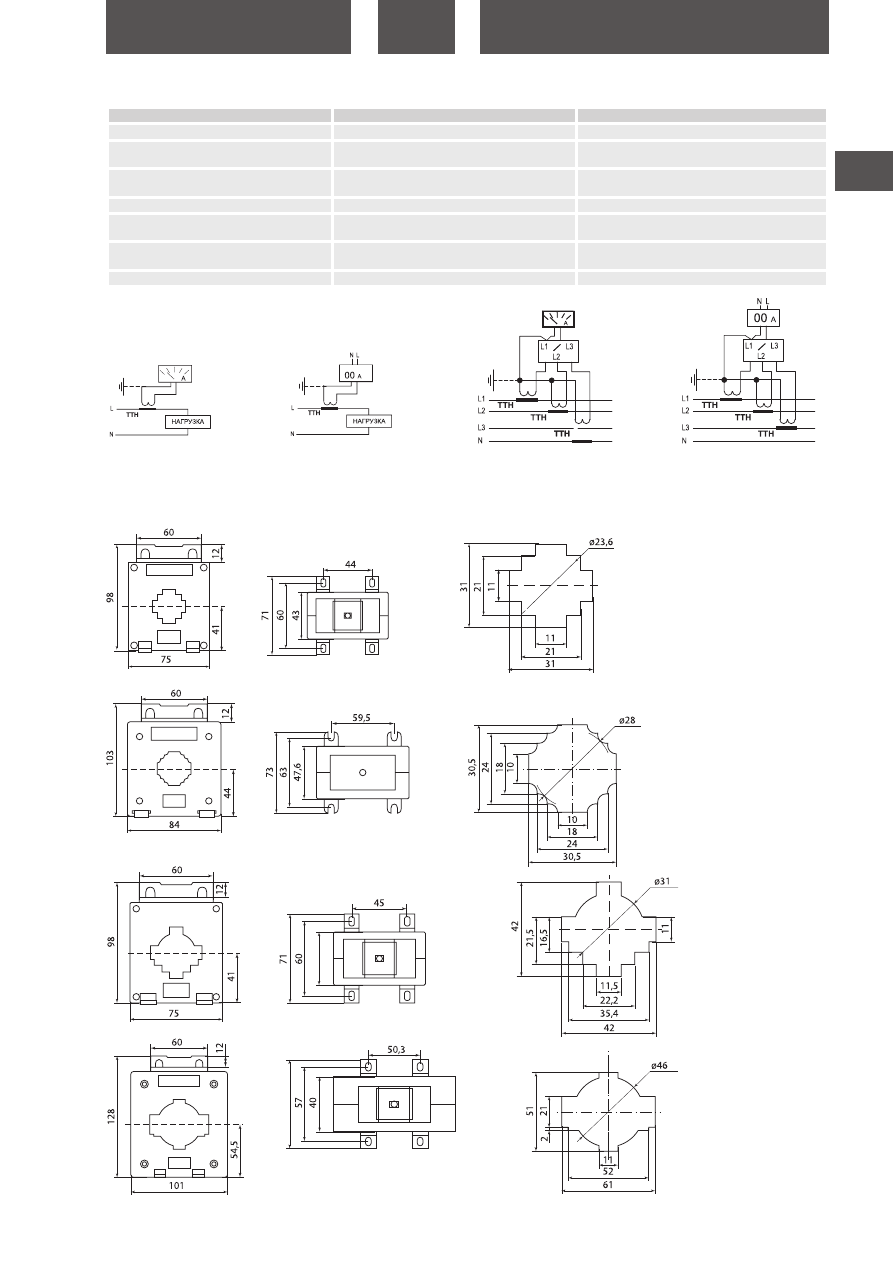

Схемы подключения к сети

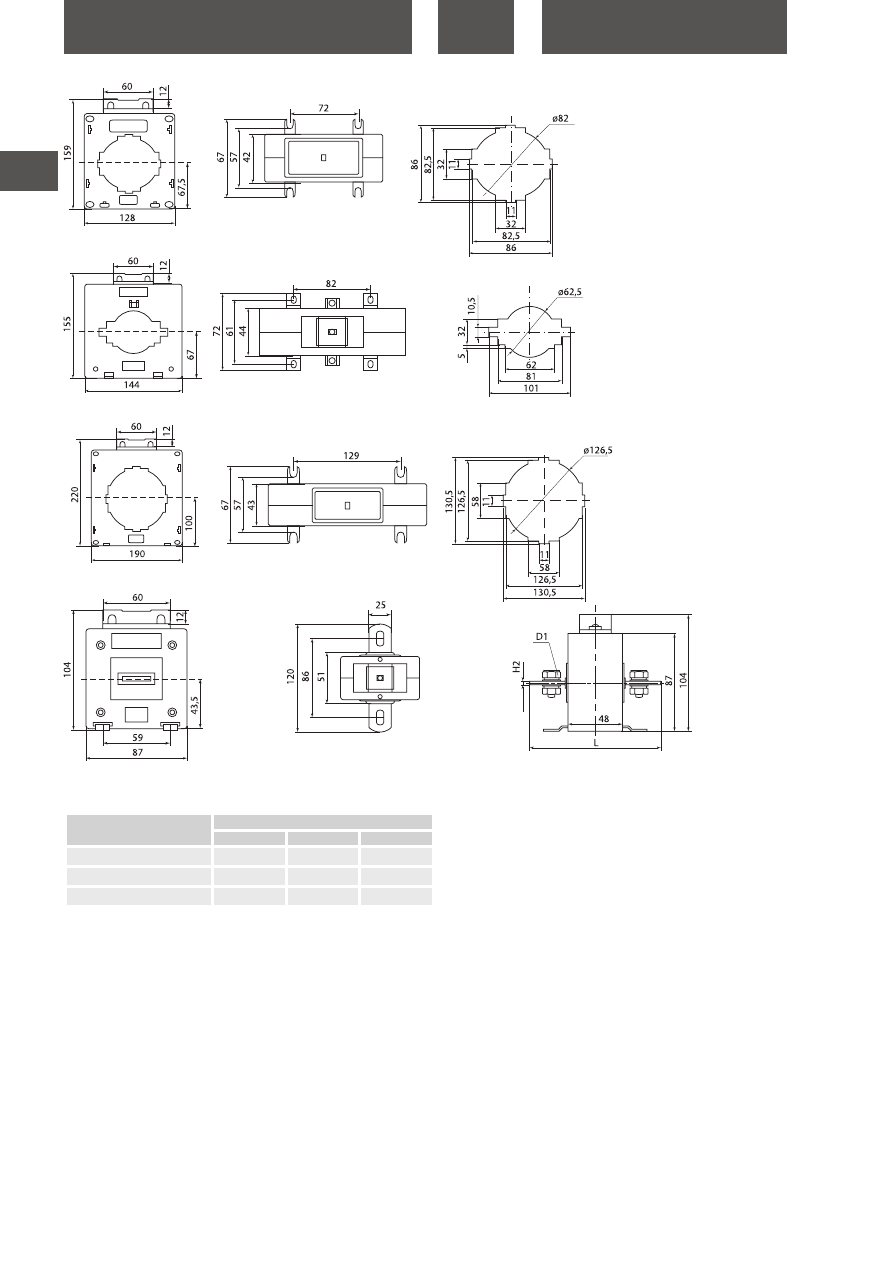

Габаритные размеры

(мм)

Подключение амперметров через трансформаторы тока.

Подключение амперметров через трансформаторы тока 3-фазной сети с

использованием переключателя.

ТТН-60

ТТН-40

Внимание!

Запрещено подключать первичную обмотку трансформатора тока к измерительной цепи при разомкнутой вторичной обмотке.

tdme.ru

557

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Наименование параметра

Значение

Способ установки

Квадратный вырез в щите

Круглый вырез в щитке

DIN-рейка

Размеры установочных отверстий, мм

68х68, 92х92

Ø65

DIN-рейка 35 мм

Стрелочные

Тип прибора

А72, А96,

В72, В96

А80, В80

А45, В45

Внешний вид

Класс точности

1,5

2,5

1,5

Межповерочный интервал

2 года

Тип измерительной сети

1-фазная

Цифровые

Тип прибора

ЦП-А72, ЦП-В72

ЦП-А96, ЦП-В96

ЦП-А80,

ЦП-В80

Внешний вид

Класс точности

0,5

1,0

Межповерочный интервал

8 лет

без поверки

Тип измерительной сети

1-фазная,

3-фазная

1-фазная

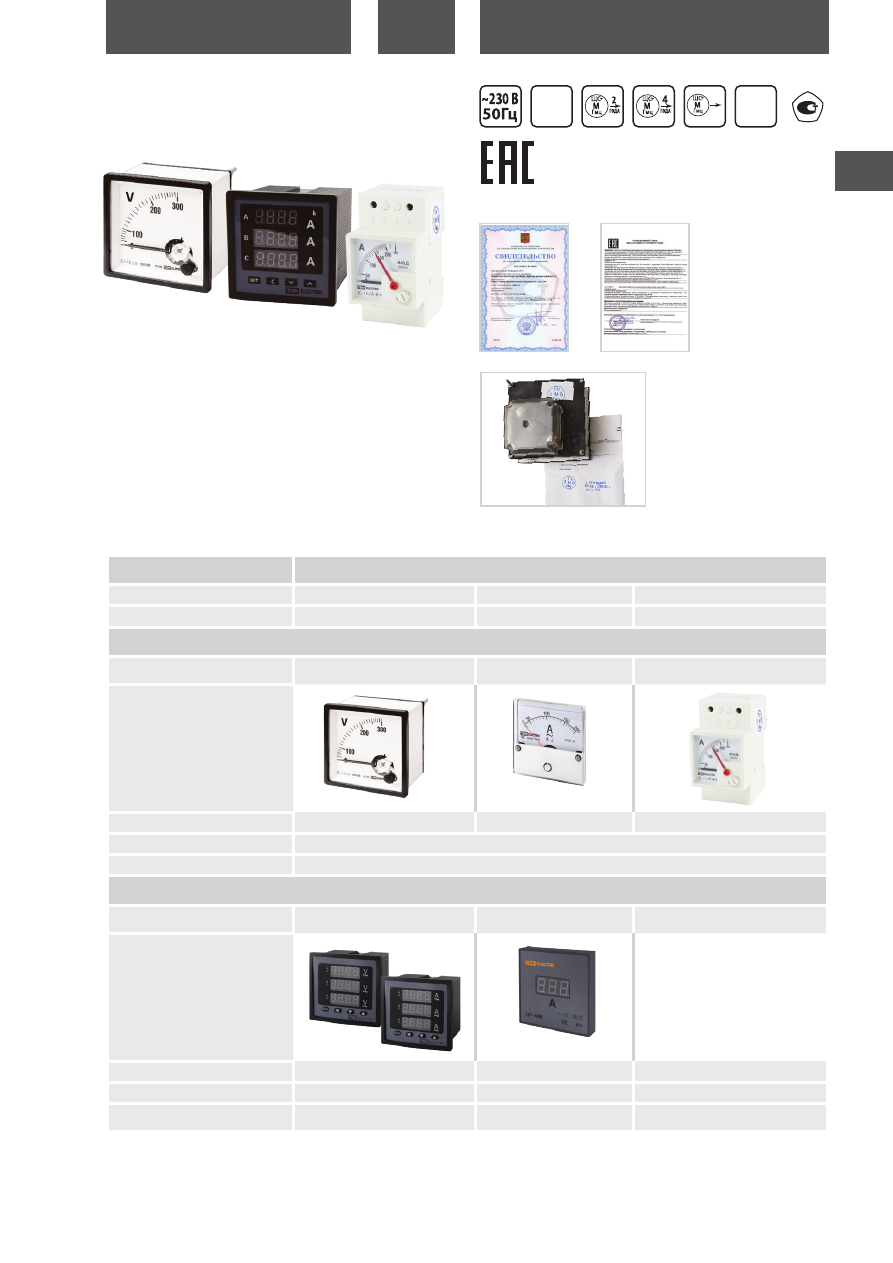

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ

Преимущества

• Широкий ассортимент амперметров и вольтметров

ТМ TDM ELECTRIC, соизмеримый с линейкой специализирован-

ных российских производителей измерительных приборов.

• Продукция изготавливается на специализированном заводе

в КНР, который занимается производством только измеритель-

ного оборудования на протяжении 25 лет и сотрудничает со

многими странами мира.

• Существенное преимущество по цене среди аналогов.

Ассортимент измерительных приборов TDM ELECTRIC

Все приборы сертифицирова-

ны, внесены в государственный

реестр средств измерений РФ

и имеют все необходимые пове-

рочные печати в паспорте и на

корпусе прибора.

Декларация ТР ТС

Свидетельство

гарантия

лет

class

0,5-2,5

ЛЕТ

tdme.ru

558

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Амперметры на токи свыше 100 А

подключаются к измеряемой

цепи через трансформаторы

тока.

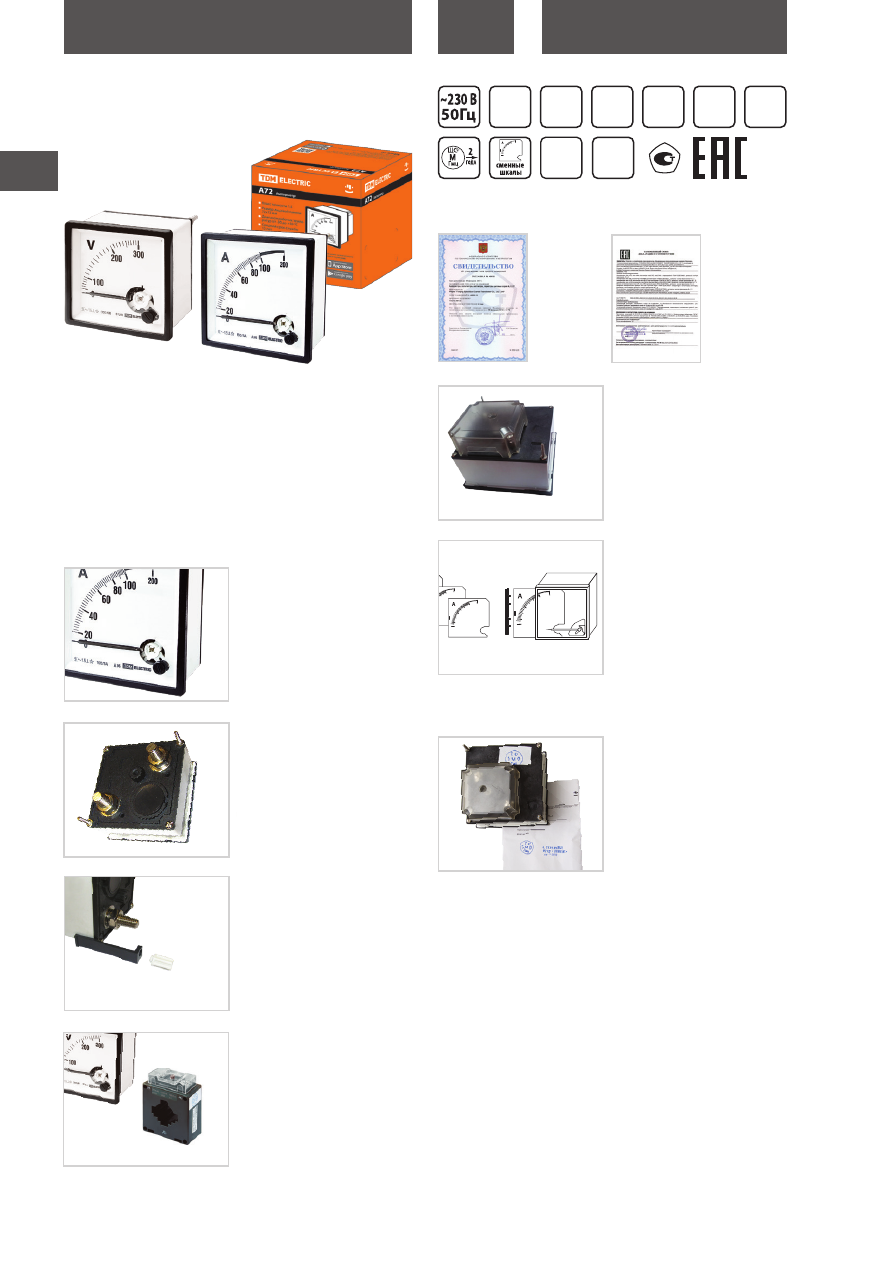

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ СЕРИЙ

А72, А96, В72, В96

(ПОД КВАДРАТНЫЙ ВЫРЕЗ) И ШКАЛЫ К НИМ

Назначение

• Для измерения силы тока и напряжения в однофазных электри-

ческих цепях переменного тока.

Применение

• В низковольтных комплектных устройствах распределитель-

ных электрических сетей жилых, общественных и производ-

ственных объектов.

Материалы

• Корпус из негорючего самозатухающего пластика.

Возможность корректировки

положения стрелки прибора.

Возможность пломбировки

корпуса для предотвращения

несанкционированного доступа.

Способ крепления: в крышку

щита. Комплектуется необходи-

мым набором для крепежа.

Конструкция

Внешние

присоединительные

зажимы закрываются защитной

прозрачной крышкой, обеспечи-

вающей электробезопасность.

Все приборы имеют сменные

шкалы. Для амперметров транс-

форматорного включения шкалы

можно приобрести отдельно.

Преимущества

• Все приборы внесены в государственный реестр средств изме-

рений и имеют свидетельство типа CN.C.34.004.A. №45415.

Свидетельство типа

CN.C.34.004.A №45415

Все приборы проходят поверку

и имеют соответствующие штам-

пы на корпусе и в паспорте.

• Для амперметров серии А72, А96 в наличии сменные шкалы, что

позволяет оптимизировать складские запасы по данной серии.

• Самое привлекательное ценовое предложение среди прибо-

ров с поверкой на рынке.

• Приборы имеют двукратную перегрузочную шкалу по току, что

позволяет работать им при кратковременных перегрузках по

току.

• Полностью совместимы с трансформаторами тока ТТН

ТМ TDM ELECTRIC.

Комплектация

• Амперметр/вольтметр.

• Защитная задняя крышка.

• Крепежные фиксаторы – 2 шт.

• Гайка – 2 шт.

• Винт – 1 шт.

• Упаковочная коробка.

• Руководство по эксплуатации. Паспорт.

Декларация

ТР ТС

5-5000

50-600

72х72

мм

96х96

мм

–30

+50

гарантия

лет

class

1,5

IP54

tdme.ru

559

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Название и размер прибора: А – амперметр, 96 – 96х96 мм.

• 100 – максимальный измеряемый ток.

• / – наличие дроби указывает на трансформаторное подключе-

ние прибора.

• 5 А – вторичный ток подключаемого трансформатора.

Установка в вертикальном положении ±5°.

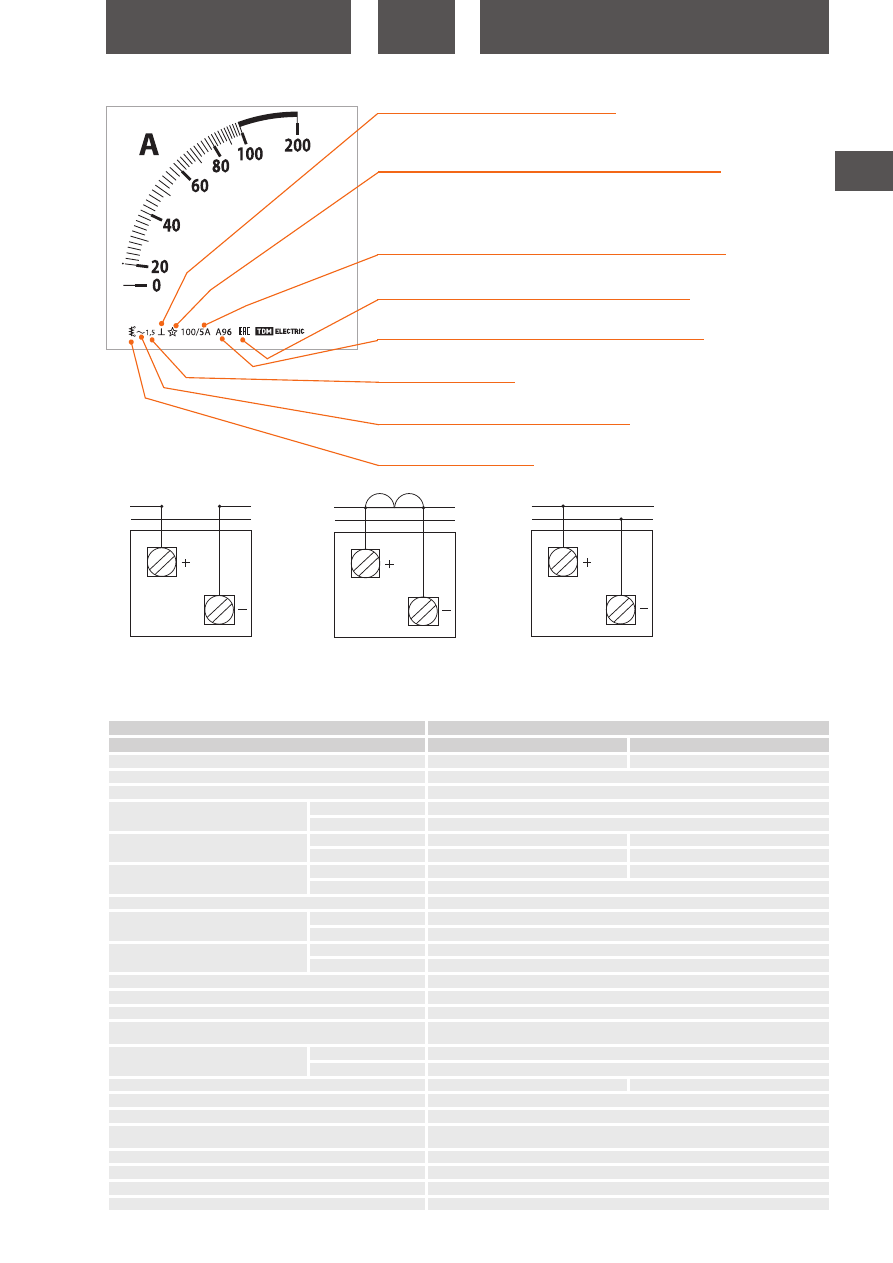

Расшифровка обозначений на шкале

Схемы подключения к сети

Подключение в измеряемую

цепь амперметра прямого

включения.

Подключение в измеряемую

цепь вольтметра.

Подключение в измеряемую

цепь амперметра

трансформаторного включения.

Изоляция прибора сохраняет работоспособность при напря-

жении 2 кВ.

Данный тип приборов имеет декларацию соответствия.

Класс точности прибора.

Измерение переменного тока и напряжения.

Электромагнитный прибор.

Наименование параметра

Значение

Модель

А72, В72

А96, В96

Тип выреза в крышке щитка

квадратный (68х68 мм)

квадратный (92х92 мм)

Класс точности

1,5

Частота измерительной сети, Гц

45-65

Номинальное рабочее напряжение,

не более, В

для амперметров

400

для вольтметров

600

Диапазон измеряемых величин при пря-

мом включении

токов, Iном, А

от 10 до 50

от 30 до 50

напряжений, Uном, В

от 50 до 600

от 300 до 600

Диапазон измеряемых величин при транс-

форматорном включении

токов, Iном, А

от 5/5 до 5000/5

от 100/5 до 2500/5

напряжений, Uном, В

Минимальное измеряемое напряжение

20% от Iном/Uном

Дополнительная долговременная пере-

грузка на измерительном входе

тока

1,2 – кратная (в течение 2-х часов) от максимального значения диапазона измерений

напряжения

1,2 – кратная (в течение 2-х часов) от максимального значения диапазона измерений

Дополнительная долговременная пере-

грузка на измерительном входе

тока

2 – кратная (в течение 1 секунды) от максимального значения диапазона измерений

напряжения

2 – кратная (в течение 1 секунды) от максимального значения диапазона измерений

Положение монтажной плоскости

вертикальное ±5%

Способ установки

на панель щита

Степень защиты

IP54 (со стороны лицевой панели)

Испытательное напряжение в нормальных условиях в течение

1 минуты, кВ

Сопротивление изоляции в нормальных

условиях, не менее, МОм

для амперметров

для вольтметров

Масса, кг

0,13

0,25

Диапазон рабочих температур, °С

от -30 до +50

Система

электромагнитная

Остаточное отклонение указателя прибора от нулевого значения,

не более, %

0,5

Межповерочный интервал, лет

Срок службы, не менее, лет

Средняя наработка на отказ, не менее, ч

50 000

Гарантийный срок, лет

Технические характеристики

tdme.ru

560

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


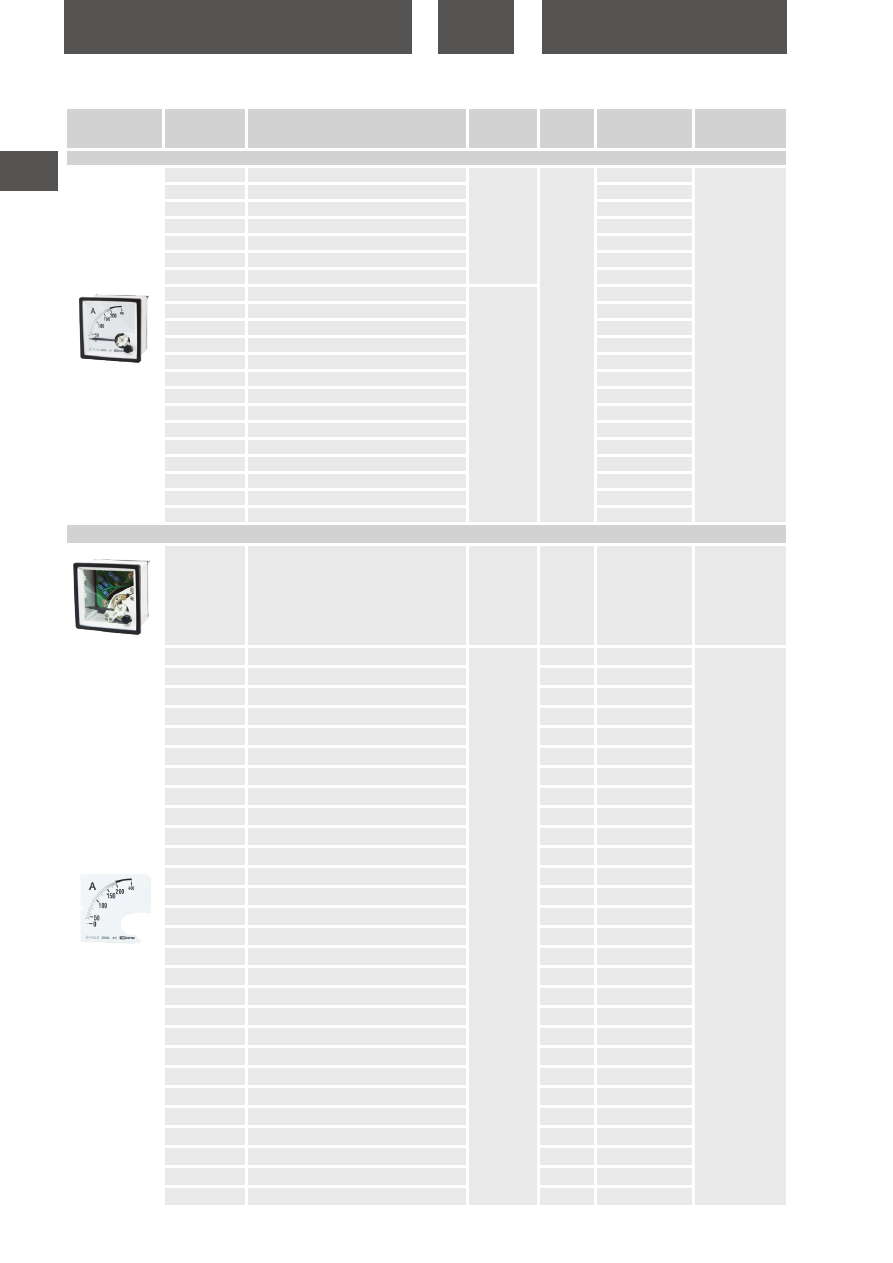

Артикул

Наименование

Способ

подключения

Класс

точности

Максимальный

измеряемый ток, А/

Напряжение, В

Размер передней

панели

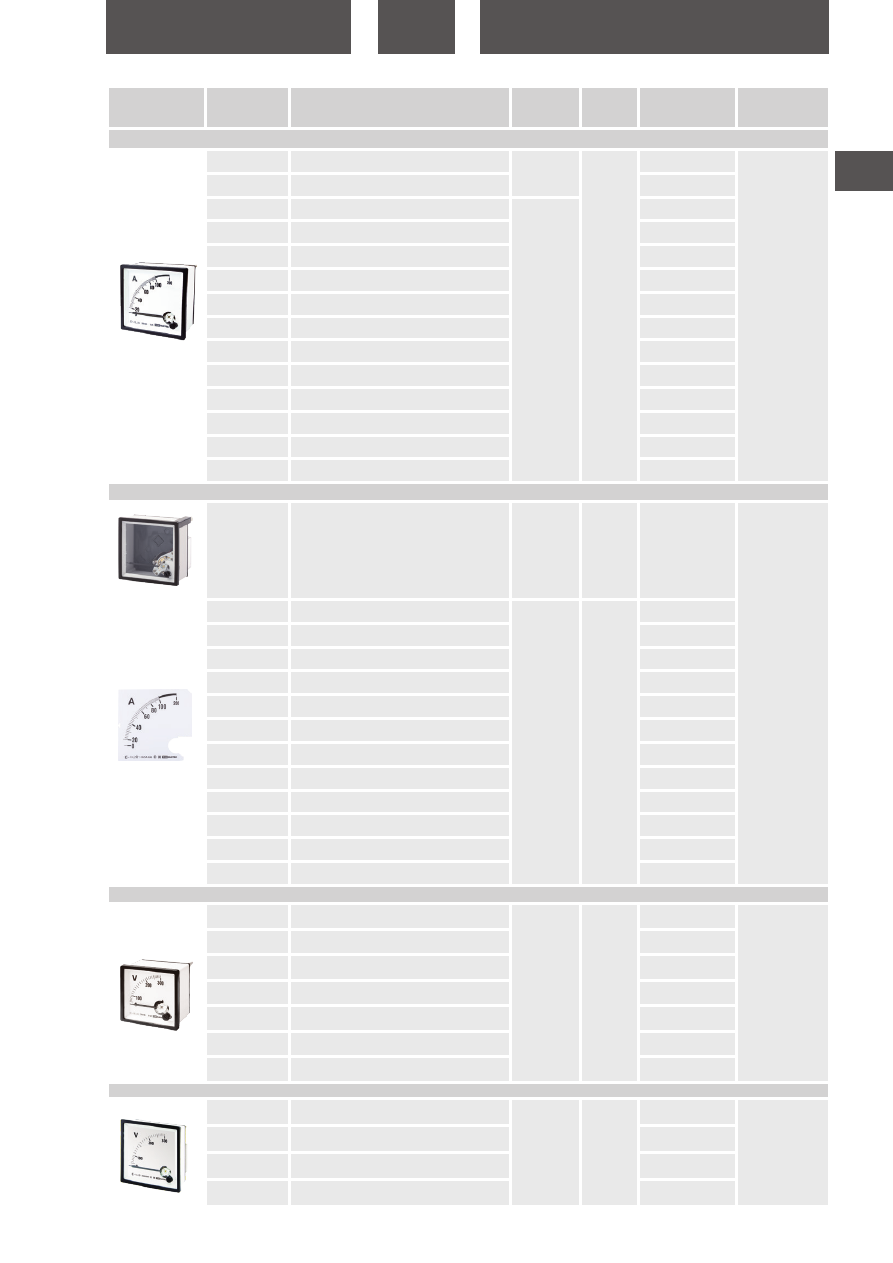

Амперметры серии А72

SQ1102-0073

Амперметр А72П 5 А-1.5 TDM

прямое

1,5

72х72

SQ1102-0074

Амперметр А72П 10 А-1.5 TDM

SQ1102-0076

Амперметр А72П 15 А-1.5 TDM

SQ1102-0077

Амперметр А72П 20 А-1.5 TDM

SQ1102-0079

Амперметр А72П 30 А-1.5 TDM

SQ1102-0080

Амперметр А72П 40 А-1.5 TDM

SQ1102-0081

Амперметр А72П 50 А-1.5 TDM

SQ1102-0052

Амперметр А72 75А/5А-1,5 TDM

трансформа-

торное

SQ1102-0054

Амперметр А72 100 А/5 А-1.5 TDM

100

SQ1102-0056

Амперметр А72 150А/5А-1,5 TDM

150

SQ1102-0057

Амперметр А72 200 А/5 А-1.5 TDM

200

SQ1102-0058

Амперметр А72 250 А/5 А-1.5 TDM

250

SQ1102-0059

Амперметр А72 300 А/5 А-1.5 TDM

300

SQ1102-0060

Амперметр А72 400 А/5 А-1.5 TDM

400

SQ1102-0061

Амперметр А72 500А/5А-1,5 TDM

500

SQ1102-0062

Амперметр А72 600 А/5 А-1.5 TDM

600

SQ1102-0064

Амперметр А72 800А/5А-1,5 TDM

800

SQ1102-0065

Амперметр А72 1000 А/5 А-1.5 TDM

1000

SQ1102-0067

Амперметр А72 1500 А/5 А-1.5 TDM

1500

SQ1102-0068

Амперметр А72 2000 А/5 А-1.5 TDM

2000

SQ1102-0069

Амперметр А72 2500А/5А-1,5 TDM

2500

Амперметры серии А72 без шкал и шкалы к ним

SQ1102-0225

Амперметр А72 X/5 А-1.5 (без шкалы) TDM

трансформа-

торное

1,5

5000

72х72

SQ1102-0253

Шкала Ш72 5/5 А-1,5 (для А72 Х/5А) TDM

для ам-

перметров

трансфор-

маторного

включения

–

72х72

SQ1102-2043

Шкала Ш72 10/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2045

Шкала Ш72 15/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2046

Шкала Ш72 20/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2048

Шкала Ш72 30/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2049

Шкала Ш72 40/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2050

Шкала Ш72 50/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2052

Шкала Ш72 75/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2053

Шкала Ш72 80/5А-1,5 (для А72 Х/5А) TDM

–

SQ1102-2054

Шкала Ш72 100/5А-1,5 (для А72 Х/5А) TDM

–

100

SQ1102-2055

Шкала Ш72 125/5А-1,5 (для А72 Х/5А) TDM

–

125

SQ1102-2056

Шкала Ш72 150/5А-1,5 (для А72 Х/5А) TDM

–

150

SQ1102-2057

Шкала Ш72 200/5А-1,5 (для А72 Х/5А) TDM

–

200

SQ1102-2058

Шкала Ш72 250/5А-1,5 (для А72 Х/5А) TDM

–

250

SQ1102-2059

Шкала Ш72 300/5А-1,5 (для А72 Х/5А) TDM

–

300

SQ1102-2060

Шкала Ш72 400/5А-1,5 (для А72 Х/5А) TDM

–

400

SQ1102-2061

Шкала Ш72 500/5А-1,5 (для А72 Х/5А) TDM

–

500

SQ1102-2062

Шкала Ш72 600/5А-1,5 (для А72 Х/5А) TDM

–

600

SQ1102-2064

Шкала Ш72 800/5А-1,5 (для А72 Х/5А) TDM

–

800

SQ1102-2065

Шкала Ш72 1000/5А-1,5 (для А72 Х/5А) TDM

–

1000

SQ1102-2066

Шкала Ш72 1200/5А-1,5 (для А72 Х/5А) TDM

–

1200

SQ1102-2067

Шкала Ш72 1500/5А-1,5 (для А72 Х/5А) TDM

–

1500

SQ1102-2083

Шкала Ш72 1600/5А-1,5 (для А72 Х/5А) TDM

–

1600

SQ1102-2068

Шкала Ш72 2000/5А-1,5 (для А72 Х/5А) TDM

–

2000

SQ1102-2069

Шкала Ш72 2500/5А-1,5 (для А72 Х/5А) TDM

2500

SQ1102-2070

Шкала Ш72 3000/5А-1,5 (для А72 Х/5А) TDM

3000

SQ1102-2071

Шкала Ш72 4000/5А-1,5 (для А72 Х/5А) TDM

4000

SQ1102-2072

Шкала Ш72 5000/5А-1,5 (для А72 Х/5А) TDM

5000

Ассортимент

tdme.ru

561

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


Артикул

Наименование

Способ

подключения

Класс

точности

Максимальный

измеряемый ток, А/

Напряжение, В

Размер передней

панели, мм

Амперметры серии А96

SQ1102-0037

Амперметр А96П 30 А-1.5 TDM

прямое

1,5

96х96

SQ1102-0039

Амперметр А96П 50 А-1.5 TDM

SQ1102-0012

Амперметр А96 100 А/5 А-1.5 TDM

трансформа-

торное

100

SQ1102-0014

Амперметр А96 150А/5А-1,5 TDM

150

SQ1102-0015

Амперметр А96 200 А/5 А-1.5 TDM

200

SQ1102-0016

Амперметр А96 250 А/5 А-1.5 TDM

250

SQ1102-0017

Амперметр А96 300 А/5 А-1.5 TDM

300

SQ1102-0018

Амперметр А96 400 А/5 А-1.5 TDM

400

SQ1102-0020

Амперметр А96 600 А/5 А-1.5 TDM

600

SQ1102-0022

Амперметр А96 800А/5А-1,5 TDM

800

SQ1102-0023

Амперметр А96 1000 А/5 А-1.5 TDM

1000

SQ1102-0025

Амперметр А96 1500 А/5 А-1.5 TDM

1500

SQ1102-0026

Амперметр А96 2000 А/5 А-1.5 TDM

2000

SQ1102-0027

Амперметр А96 2500А/5А-1,5 TDM

2500

Амперметры серии А96 без шкал и шкалы к ним

SQ1102-0224

Амперметр А96 X/5А-1,5 (без шкалы) TDM

трансформа-

торное

1,5

100-2500

96х96

SQ1102-2012

Шкала Ш96 100/5А-1,5 (для А96 Х/5А) TDM

для ам-

перметров

трансфор-

маторного

включения

100

SQ1102-2014

Шкала Ш96 150/5А-1,5 (для А96 Х/5А) TDM

150

SQ1102-2015

Шкала Ш96 200/5А-1,5 (для А96 Х/5А) TDM

200

SQ1102-2016

Шкала Ш96 250/5А-1,5 (для А96 Х/5А) TDM

250

SQ1102-2017

Шкала Ш96 300/5А-1,5 (для А96 Х/5А) TDM

300

SQ1102-2018

Шкала Ш96 400/5А-1,5 (для А96 Х/5А) TDM

400

SQ1102-2020

Шкала Ш96 600/5А-1,5 (для А96 Х/5А) TDM

600

SQ1102-2022

Шкала Ш96 800/5А-1,5 (для А96 Х/5А) TDM

800

SQ1102-2023

Шкала Ш96 1000/5А-1,5 (для А96 Х/5А) TDM

1000

SQ1102-2025

Шкала Ш96 1500/5А-1,5 (для А96 Х/5А) TDM

1500

SQ1102-2026

Шкала Ш96 2000/5А-1,5 (для А96 Х/5А) TDM

2000

SQ1102-2027

Шкала Ш96 2500/5А-1,5 (для А96 Х/5А) TDM

2500

Вольтметры серии В72

SQ1102-0252

Вольтметр В72П 15 В-1,5 TDM

прямое

1,5

72х72

SQ1102-0124

Вольтметр В72П 50 В-1,5 TDM

SQ1102-0130

Вольтметр В72П 150 В-1,5 TDM

150

SQ1102-0133

Вольтметр В72П 300 В-1,5 TDM

300

SQ1102-0135

Вольтметр В72П 450 В-1,5 TDM

450

SQ1102-0134

Вольтметр В72П 500В-1,5 TDM

500

SQ1102-0136

Вольтметр В72П 600 В-1,5 TDM

600

Вольтметры серии В96

SQ1102-0118

Вольтметр В96П 300 В-1,5 TDM

прямое

1,5

300

96х96

SQ1102-0120

Вольтметр В96П 450 В-1,5 TDM

450

SQ1102-0119

Вольтметр В96П 500В-1,5 TDM

500

SQ1102-0121

Вольтметр В96П 600 В-1,5 TDM

600

tdme.ru

563

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1102-0027

530

395

220

SQ1102-0224
SQ1102-2012

0,13

450

250

110

100

SQ1102-2014
SQ1102-2015
SQ1102-2016
SQ1102-2017
SQ1102-2018
SQ1102-2020
SQ1102-2022
SQ1102-2023
SQ1102-2025
SQ1102-2026
SQ1102-2027
SQ1102-0252

415

395

185

SQ1102-0124
SQ1102-0130
SQ1102-0133
SQ1102-0135
SQ1102-0134
SQ1102-0136
SQ1102-0118

530

220

SQ1102-0120
SQ1102-0119
SQ1102-0121

TDM ELECTRIC

Электроприбор, Чебоксары

Юримов, Краснодар

Краснодарский ЗИП

Уманский завод

«Мегаомметр», Украина

А72, В72

Э42704

Е311-2

Е349

ЭА0300 72х72

ЭВ0300 72х72

А96, В96

Э42703

Е311-3

Е350

ЭА0300 96х96

Тип прибора

Размеры, мм

А96, В96

А72, В72

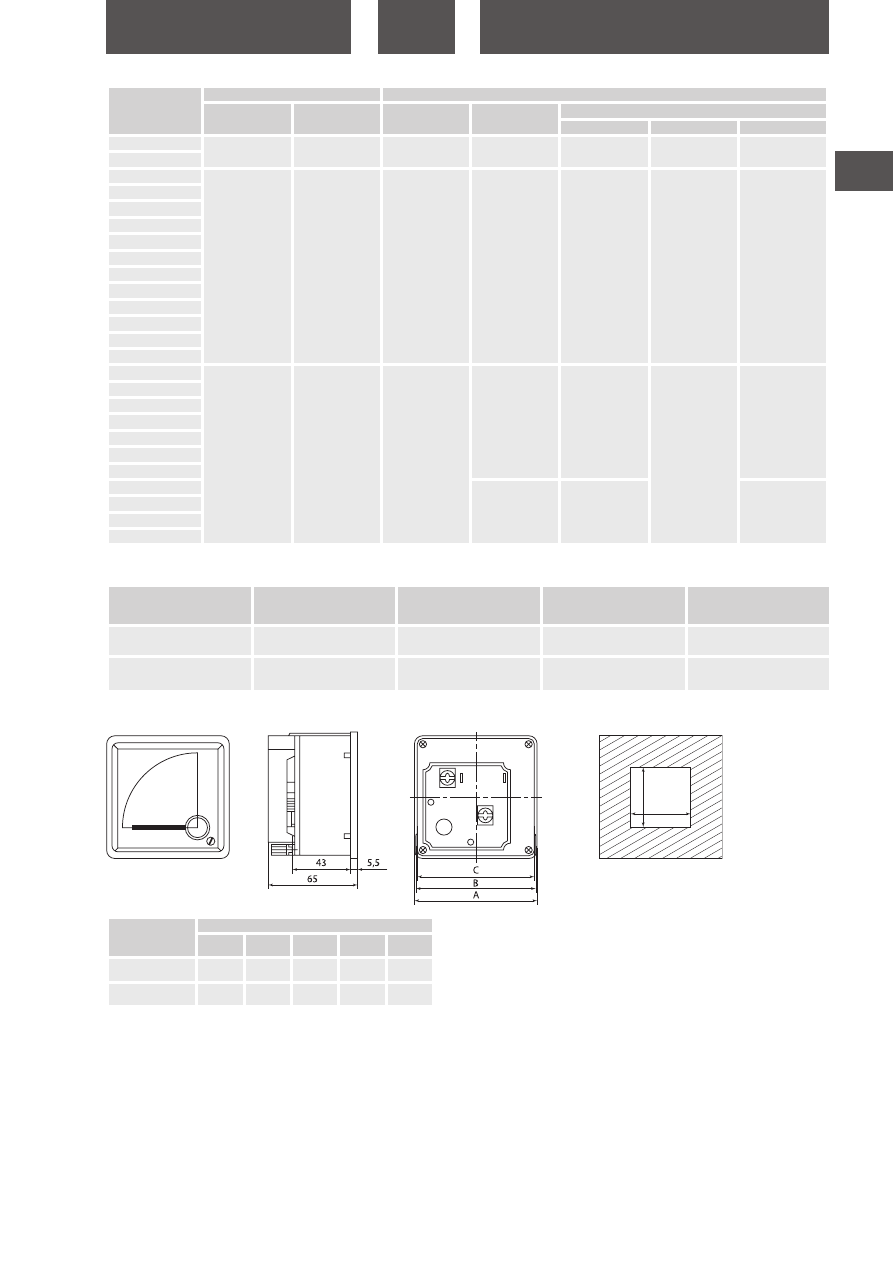

Габаритные размеры

Сравнительная таблица аналогов по сериям

tdme.ru

564

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

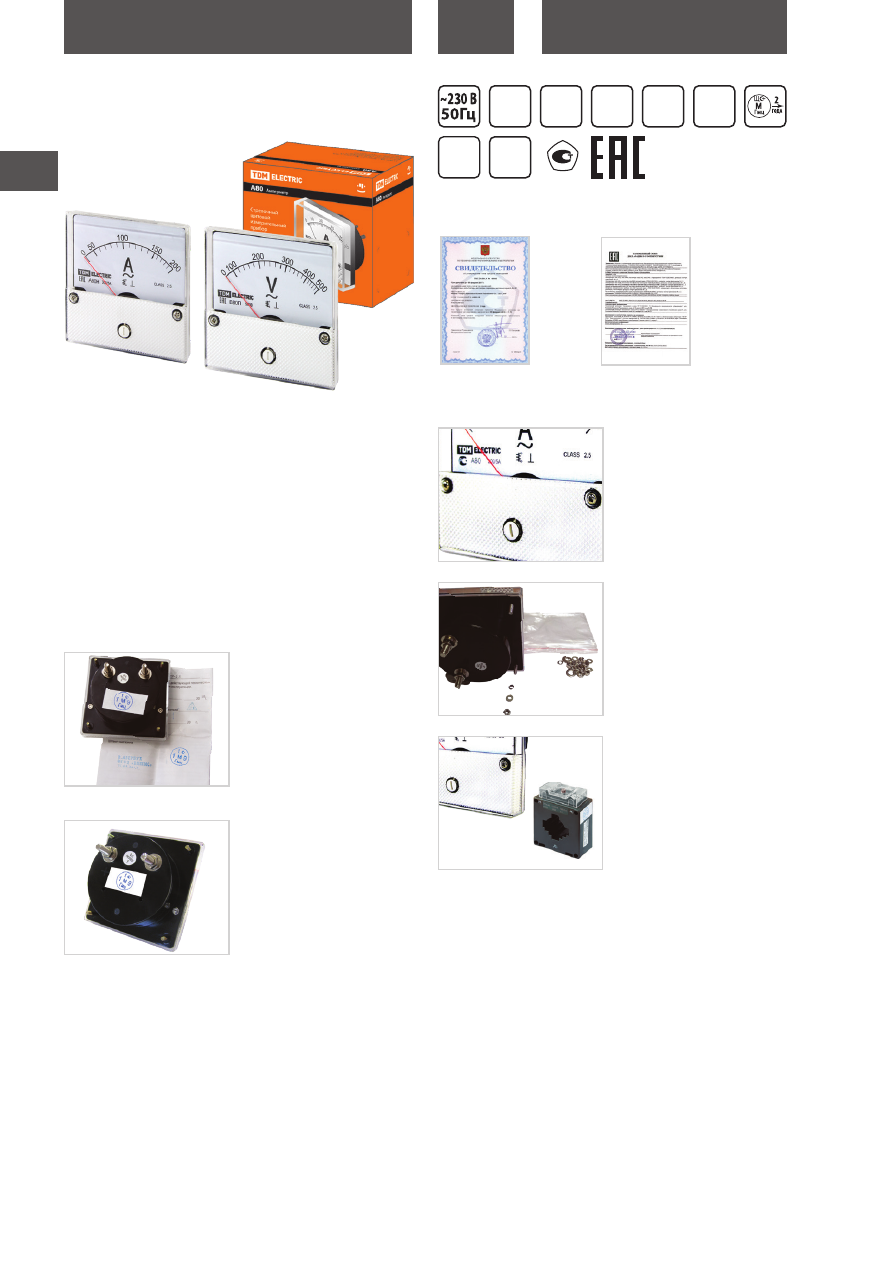

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ СЕРИЙ

А80, В80

(ПОД КРУГЛЫЙ ВЫРЕЗ)

Назначение

• Для измерения силы тока и напряжения в однофазных электри-

ческих цепях переменного тока.

Применение

• В низковольтных комплектных устройствах распределитель-

ных электрических сетей жилых, общественных и производ-

ственных объектах.

Материалы

• Корпус из негорючего самозатухающего пластика.

Преимущества

• Наличие в данной серии как поверенных, так и неповеренных

приборов.

• Неповеренные приборы имеют привлекательную цену и могут

использоваться потребителями для внутреннего учета.

Приборы поверенной линей-

ки имеют все соответствующие

штампы на корпусе и в паспорте.

• Поверенные приборы имеют самое привлекательное ценовое

предложение среди приборов данного типа на рынке.

Устанавливаются в круглый

вырез в щитке d=65 мм, подхо-

дят для щитков, изготовленных

старыми советскими вырубными

штампами.

• Полностью совместимы с трансформаторами тока ТТН

ТМ TDM ELECTRIC.

Возможность корректировки

положения стрелки прибора.

Приборы устанавливаются непо-

средственно в дверь щитка и

комплектуются всем необходи-

мым комплектом крепежа.

Конструкция

Свидетельство типа

CN.C.34.004.A №45415

Амперметры на токи свыше 100

А подключаются к измеряемой

цепи через трансформаторы тока.

Комплектация

• Амперметр/вольтметр.

• Набор крепежа.

• Упаковочная коробка.

• Руководство по эксплуатации. Паспорт.

Декларация

ТР ТС

30-1500

300-500

80х80

мм

–30

+50

гарантия

года

class

2,5

IP54

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 33
