ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

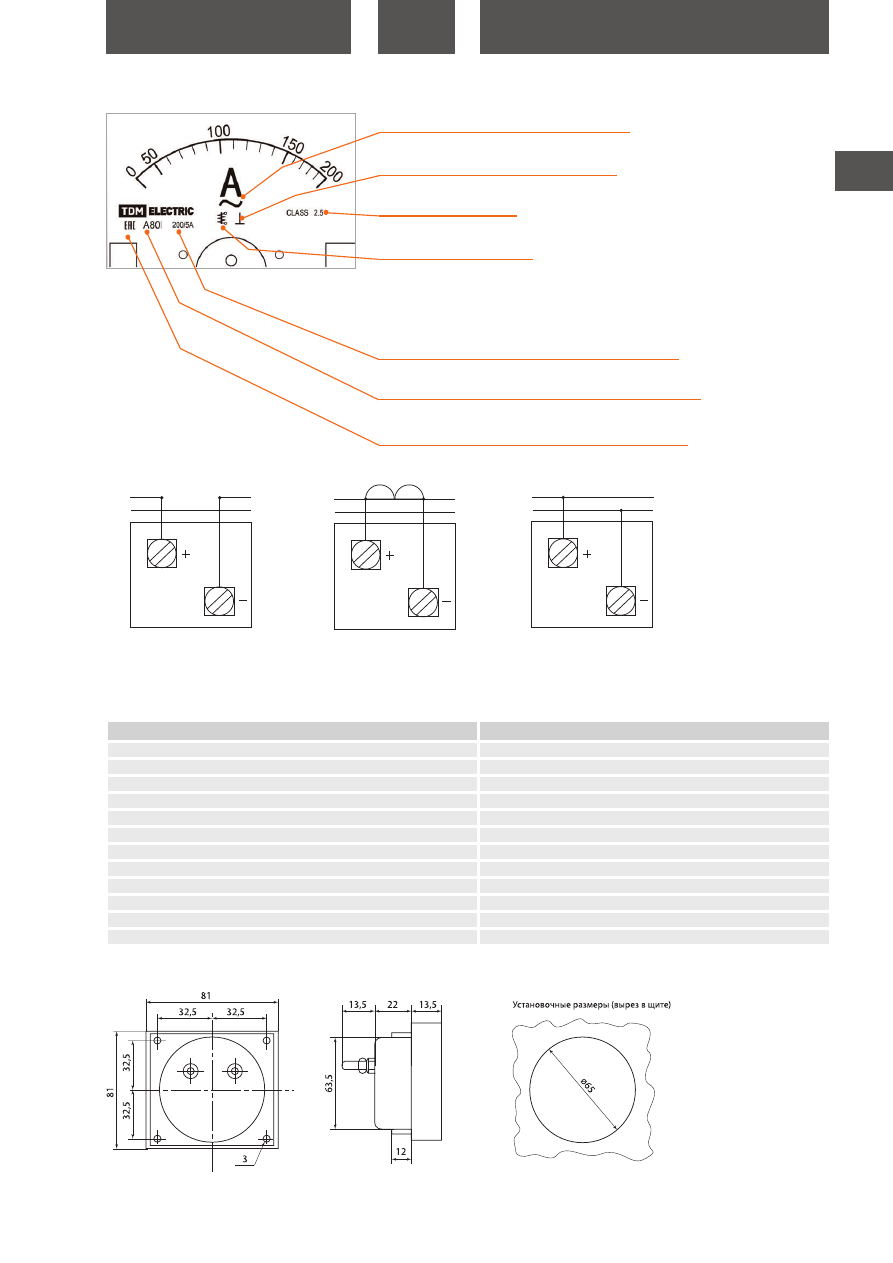

Расшифровка обозначений на шкале

Измерение переменного тока и напряжения.

Установка в вертикальном положении  ±5°.

Класс точности прибора.

Электромагнитный прибор.

•  200 – максимальный измеряемый ток.

•  / – наличие дроби указывает на трансформаторное подключе-

ние прибора.

•  5 А – вторичный ток подключаемого трансформатора.

Название и размеры прибора: А – амперметр, 80 – 80х80 мм.

Данный тип приборов имеет декларацию соответствия.

Схемы подключения к сети

Подключение в измеряемую

цепь амперметра прямого

включения.

Подключение в измеряемую

цепь вольтметра.

Подключение в измеряемую

цепь амперметра

трансформаторного включения.

L

N

~

L

N

~

L

N

~

Наименование параметра

Значение

Тип выреза в крышке щитка

круглый (ø65 мм)

Класс точности

2,5

Частота измерительной сети, Гц

50

Номинальное напряжение, В

230

Положение монтажной плоскости

вертикальное ±5%

Степень защиты

IP54

Масса, кг

0,15

Диапазон рабочих температур, °С

от -30 до +50

Межповерочный интервал, лет

2

Срок службы, не менее, лет

12

Наработка на отказ, не менее, ч

50 000

Гарантийный срок, лет

2

Технические характеристики

Габаритные размеры

(мм)

tdme.ru

566

2

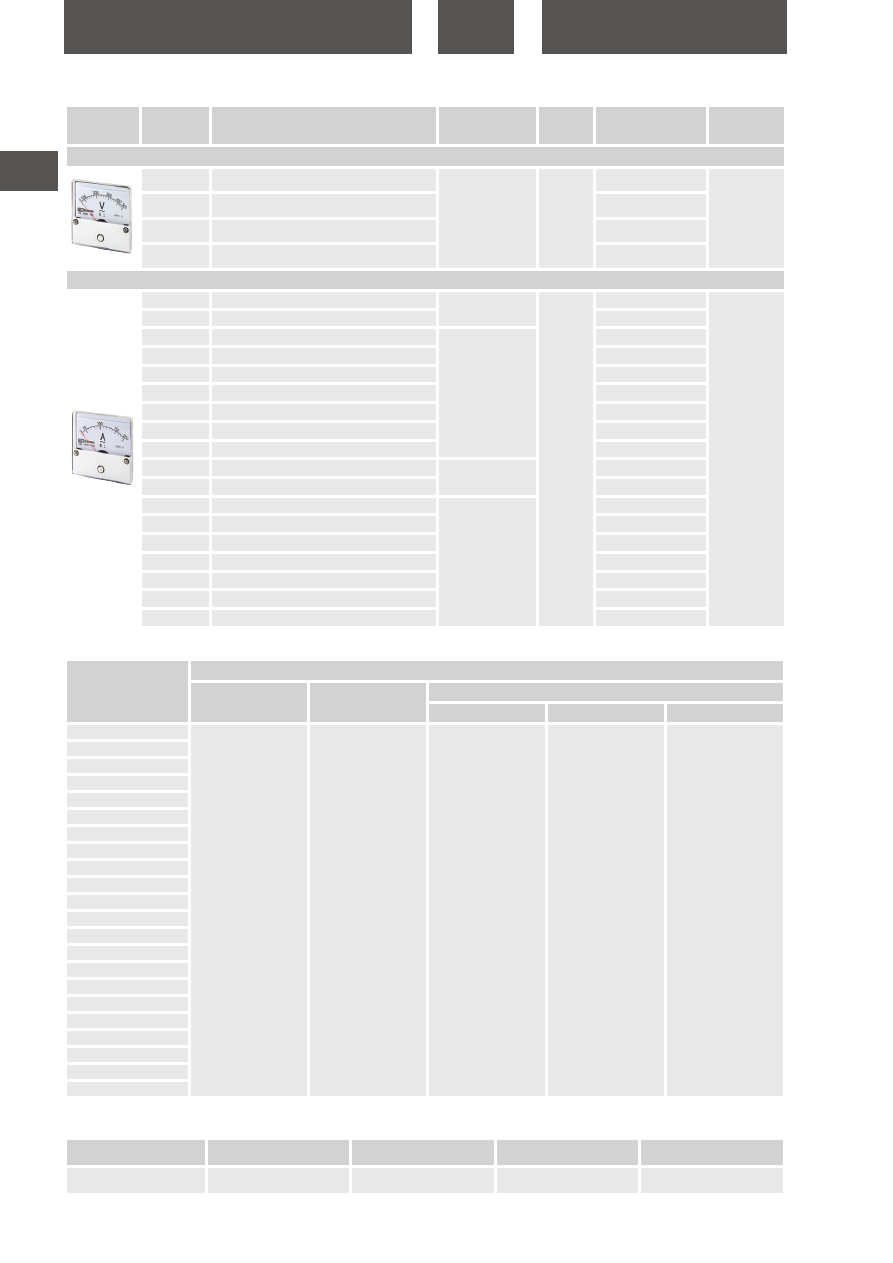

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Ассортимент


Артикул

Наименование

Способ

подключения

Класс

точности

Максимальный

измеряемый ток, А /

напряжение, В

Размеры

передней

панели, мм

 Вольтметры



SQ1102-0239 Вольтметр В80П 300В-2,5 (без поверки) TDM

прямое

2,5

300

80х80



SQ1102-0240 Вольтметр  В80П 500В-2,5 (без поверки) TDM

500

SQ1102-0250 Вольтметр В80П 300В-2,5 (с поверкой) TDM

300

SQ1102-0251 Вольтметр В80П 500В-2,5 (с поверкой) TDM

500

 Амперметры



SQ1102-0230 Амперметр  А80П 30А-2,5 (без поверки)TDM

прямое

2,5

30

80х80

SSQ1102-0231 Амперметр  А80П 50А-2,5 (без поверки)TDM

50

SQ1102-0232 Амперметр  А80 100/5А-2,5 (без поверки) TDM

трансформаторное

100

SQ1102-0233 Амперметр  А80 200/5А-2,5 (без поверки)TDM

200

SQ1102-0234 Амперметр  А80 300/5А-2,5 (без поверки)TDM

300

SQ1102-0235 Амперметр  А80 400/5А-2,5 (без поверки) TDM

400

SQ1102-0236 Амперметр  А80 600/5А-2,5 (без поверки) TDM

600

SQ1102-0237 Амперметр  А80 1000/5А-2,5 (без поверки) TDM

1000

SQ1102-0238 Амперметр  А80 1500/5А-2,5 (без поверки) TDM

1500

SQ1102-0241 Амперметр А80П 30А-2,5 (с поверкой) TDM

прямое

30

SQ1102-0242 Амперметр А80П 50А-2,5 (с поверкой) TDM

50

SQ1102-0243 Амперметр А80 100/5А-2,5 (с поверкой) TDM

трансформаторное

100

SQ1102-0244 Амперметр А80 200/5А-2,5 (с поверкой) TDM

200

SQ1102-0245 Амперметр А80 300/5А-2,5 (с поверкой) TDM

300

SQ1102-0246 Амперметр А80 400/5А-2,5 (с поверкой) TDM

400

SQ1102-0247 Амперметр А80 600/5А-2,5 (с поверкой) TDM

600

SQ1102-0248 Амперметр А80 1000/5А-2,5 (с поверкой) TDM

1000

SQ1102-0249 Амперметр А80 1500/5А-2,5 (с поверкой) TDM

1500

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1102-0239

100

15,0

450

370

355

SQ1102-0240
SQ1102-0250
SQ1102-0251
SQ1102-0230
SQ1102-0231
SQ1102-0232
SQ1102-0233
SQ1102-0234
SQ1102-0235
SQ1102-0236
SQ1102-0237
SQ1102-0238
SQ1102-0241
SQ1102-0242
SQ1102-0243
SQ1102-0244
SQ1102-0245
SQ1102-0246
SQ1102-0247
SQ1102-0248
SQ1102-0249

TDM ELECTRIC

Электроприбор, Чебоксары

ВЗЭП, Витебск

Краснодарский ЗИП

Уманский завод

«Мегаомметр», Украина

А80, В80

Э42700

Э8030-М1

Э365-1, Э365-1.1

ЭА0302

ЭВ0302

Сравнительная таблица аналогов по сериям

Упаковка

tdme.ru

567

2

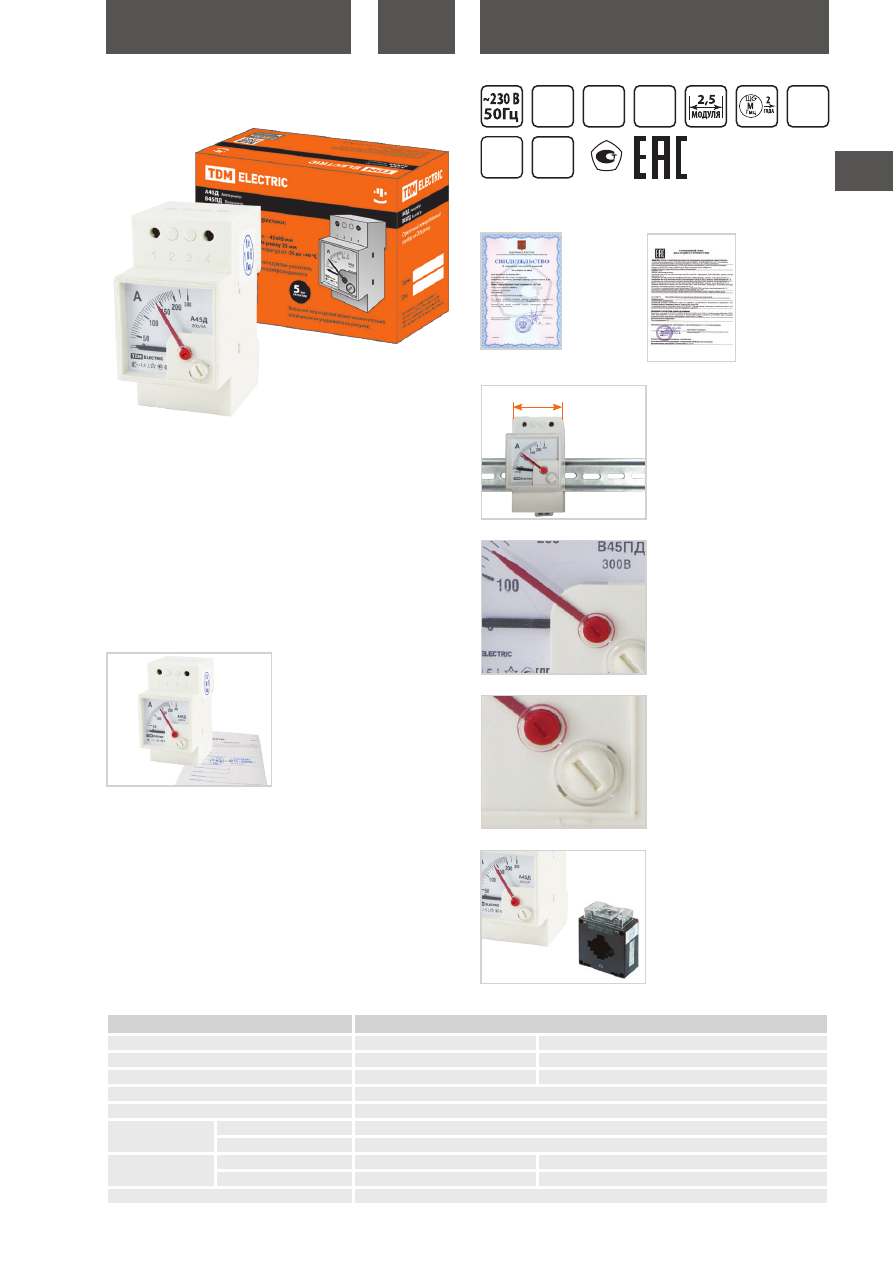

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

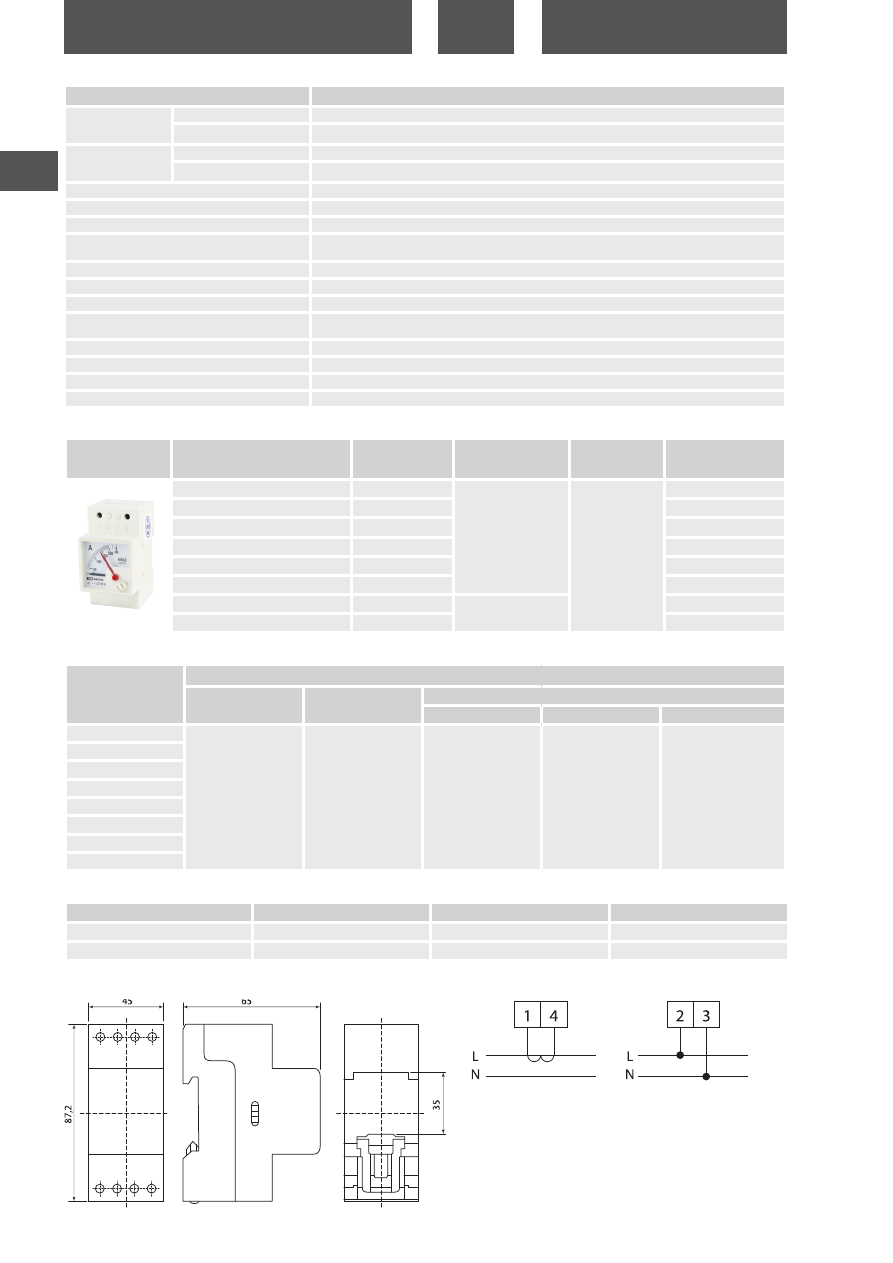

Конструкция

Приборы имеют ширину 2,5 стан-

дартных модуля и устанавлива-

ются на DIN-рейку 35 мм.

Приборы имеют дополнитель-

ную красную стрелку-указатель,

которая позволяет вручную

зафиксировать максимальное

значение, которое показал дан-

ный прибор, или установить

необходимый контролируемый

уровень напряжения или тока.

Имеется возможность коррек-

тировки нулевого положения

стрелки прибора.

Амперметры подключаются

к измерительной цепи через

трансформаторы тока.

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ СЕРИЙ

А45, В45



(НА DIN-РЕЙКУ)

Назначение

•  Для измерения силы тока и напряжения в однофазных электри-

ческих цепях переменного тока напряжением 230 В и частотой

50 Гц.

Применение

•  В электрощитовом оборудовании, в электроустановках про-

мышленных предприятий, жилых, общественных зданиях

и сооружениях.

Материалы

•  Корпус приборов выполнен из не поддерживающего горение

пластика.

Преимущества

Все приборы внесены в государ-

ственный реестр средств изме-

рений и имеют свидетельство

типа CN.C.34.004.A №45415.

•  Уникальное предложение в данном ценовом сегменте.

Комплектация

•  Амперметр А45Д / Вольтметр В45Д.

•  Упаковочная коробка.

•  Руководство по эксплуатации. Паспорт.

Свидетельство типа

CN.C.34.004.A №45415

Технические характеристики

45 мм (2,5 модуля)

Декларация

ТР ТС

100-1000



А

300-500



В

–20

0

C

+40

0

C

гарантия

5

лет

IP20

class

1,5

Наименование параметра

Значение

Модель

А45Д

В45Д

Тип прибора

амперметр

вольтметр

Тип подключения к измерительной сети

трансформаторное

прямое

Класс точности

1,5

Частота измерительной цепи, Гц

45-65

Номинальное рабочее

напряжение, не более, В

для амперметров

400

для вольтметров

500

Диапазон измеряемых

величин

токов, Iном, А

от 100/5 до 1000/5

-

напряжений, Uном, В

-

от 300 до 500

Минимальное измеряемое значение

20% от Iном/Uном

tdme.ru

568

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


Наименование

Артикул

Способ подключения

Класс точности

Максимальный

измеряемый ток, А /

напряжение, В

Амперметр А45Д 100/5А-1,5 TDM

SQ1102-0301

трансформаторное

1,5

100 А

Амперметр А45Д 200/5А-1,5 TDM

SQ1102-0302

200 А

Амперметр А45Д 300/5А-1,5 TDM

SQ1102-0303

300 А

Амперметр А45Д 400/5А-1,5 TDM

SQ1102-0304

400 А

Амперметр А45Д 600/5А-1,5 TDM

SQ1102-0305

600 А

Амперметр А45Д 1000/5А-1,5 TDM

SQ1102-0306

1000 А

Вольтметр В45ПД 300В-1,5 TDM

SQ1102-0307

прямое

300 В

Вольтметр В45ПД 500В-1,5 TDM

SQ1102-0308

500 В

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1102-0301

100

12,0

240

430

390

SQ1102-0302
SQ1102-0303
SQ1102-0304
SQ1102-0305
SQ1102-0306
SQ1102-0307
SQ1102-0308

TDM ELECTRIC

Электроприбор, Чебоксары

ABB

Legrand

А45Д

ЕД42

VLM 1

046 00

В45ПД

ЕД42

AMT 1

046 60

Габаритные размеры

(мм)

Ассортимент

Сравнительная таблица аналогов по сериям

Упаковка

Схемы подключения к сети

Включение в измерительную цепь амперметров А45Д через

трансформатор тока (слева) и вольтметр В45Д (справа).

Наименование параметра

Значение

Допустимая долговре-

менная перегрузка на

измерительном входе

тока

1,2-кратная (в течение 2 часов) (от максимального значения диапазона измерений)

напряжения

1,2-кратная (в течение 2 часов) (от максимального значения диапазона измерений)

Допустимая кратковре-

менная перегрузка на

измерительном входе

тока

2-кратная (в течение 1 сек) (от максимального значения диапазона измерений)

напряжения

2-кратная (в течение 30 сек)

Положение монтажной плоскости

вертикальное ±5%

Способ установки

на DIN-рейку

Степень защиты

IP20

Испытательное напряжение в нормальных условиях в

течение 1 минуты, кВ

2

Масса, кг

0,11

Диапазон рабочих температур, 0С

от -25 до +40

Система

электромагнитная

Остаточное отклонение указателя прибора от нулевого

значения, не более, %

0,5

Межповерочный интервал, лет

2

Средний срок службы, не менее, лет

12

Средняя наработка на отказ, не менее, ч

50 000

Гарантийный срок, лет

5

tdme.ru

569

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

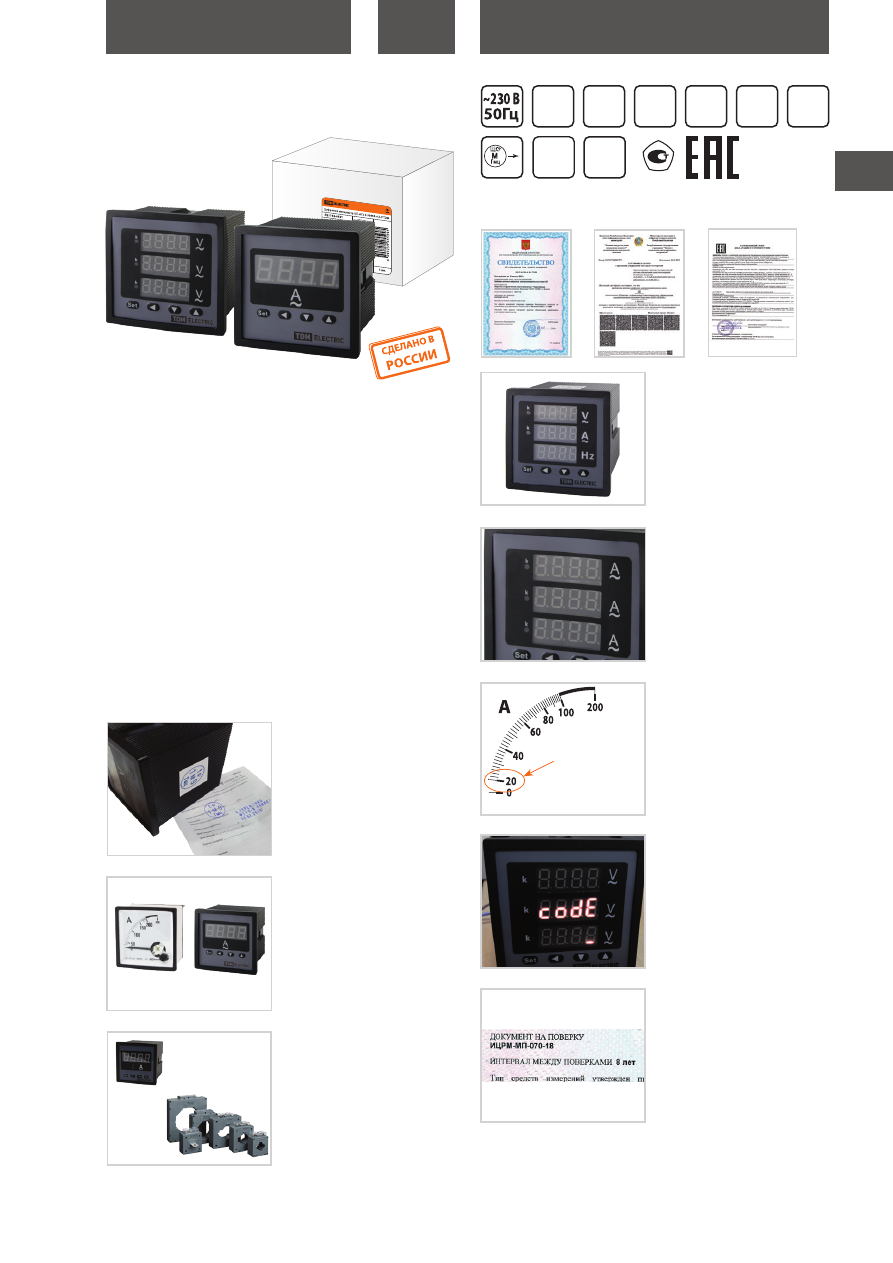

Приборы ЦП-АВЧ72 измеряют

одновременно ток, напряжение

и частоту в однофазной сети,

совмещая 3 функции в одном

корпусе.

Приборы ЦП-А72х3 и  ЦП-В72х3

имеют возможность работы в

однофазных сетях с измерением

тока и  напряжения на разных

участках цепи.

Цифровые измерительные

приборы, в отличие от

аналогичных стрелочных, имеют

более высокую чувствительность

при малых токах: менее 20% от

номинального тока.

Защита паролем системы  про-

граммирования приборов.

Приборы, поступившие в прода-

жу с начала 2019 года и позднее,

имеют межповерочный интервал

8 лет, вместо 4-х лет.

Комплектация

•  Цифровой амперметр/вольтметр.

•  Комплект крепежа.

•  Упаковочная коробка.

•  Руководство по эксплуатации. Паспорт.

ЩИТОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ ПРИБОРЫ

СЕРИИ

ЦП

 (72Х72 ММ, 96Х96 ММ) РФ

Свидетельство

типа РФ

Свидетельство

типа Казахстан

Назначение

•  Для измерения силы тока, напряжения, частоты в однофаз-

ных/трехфазных электрических цепях переменного тока.

Применение

•  В низковольтных комплектных устройствах распределитель-

ных электрических сетей жилых, общественных и производ-

ственных объектов.

Материалы

•  Корпус из негорючего самозатухающего пластика.

Конструкция

•  Цифровые амперметры для измерения токов свыше 5 А, воль-

тметры для измерения напряжений выше 450 В подключаются

к цепи через трансформаторы тока и напряжения.

•  Приборы ЦП-А72х3 и ЦП-В72х3 имеют 3 дисплея для измерения

тока и напряжения по 3-м фазам.

•  Устанавливаются в квадратный вырез в щитке 72х72 или

96х96 мм.

•   Комплектуются необходимым набором для крепежа.

Преимущества

Все приборы сертифицирова-

ны, внесены в государственный

реестр средств измерений и

имеют все необходимые пове-

рочные печати на корпусе и в

паспорте.

Микропроцессорное устрой-

ство приборов позволяет

достичь класса точности 0,5,

многократно превосходяще-

го класс точности стрелочных

амперметров и вольтметров.

Диапазон измерения тока/

напряжения зависит только от

номинала подключаемых изме-

рительных трансформаторов

тока/напряжения и составля-

ет 0-9999 А/В для однофазных

а м е р м е т р о в /в о л ьт м е т р о в ,

0-50 кА для трехфазных ампер-

метров и 0-320 кВ для трехфаз-

ных вольтметров.

+

1.5

0.5

Диапазон низкой

чувствительности

при малых токах

Декларация ТР ТС

0-50

кА

0-320

кВ

–10

0

C

+50

0

C

гарантия

5

лет

IP52

class

0,5

8

ЛЕТ

72х72

мм

96х96

мм

tdme.ru

570

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

ЦП-А72х3 0-50 кА-0,5 TDM

Расшифровка, возможные значения

ЦП-

цифровой прибор

-А

  А – амперметр

В – вольтметр

   Ч – частотомер

72

72 – 72х72 мм

96 – 96х96 мм

х3

без обозначения – 1 дисплей

х3 – 3 дисплея

0-50 кА-

0-9999 А – диапазон измеряемых токов

0-320 кВ – диапазон измеряемых напряжений

30-100 Гц – диапазон измеряемых частот

-0,5

0,5 – класс точности

TDM

торговая марка производителя

Структура условного обозначения

* Максимальные значения измеряемых тока и напряжения ограничены максимальным значением устанавливаемого коэффициента

трансформации, равного 9 999 для амперметров (3200 для вольтметров).

Технические характеристики

Наименование параметра

ЦП-А72,

ЦП-А96

ЦП-В72,

ЦП-В96

ЦП-А72х3

ЦП-В72х3

ЦП-Ч72

ЦП-АВЧ72

Тип измеряемой цепи

Однофазная

Трехфазная

Однофазная

Напряжение питания, В

230 В±20% АС

Частота сети, Гц

45-65

50-60

45-65

Количество разрядов дисплея

4

3х4 (три 4-разрядных дисплея)

3 ½

3х4 (три

4-разрядных

дисплея)

Номинальный ток, А (напряжение, В)

5 А

400 В

5 А

400 В

-

5 А (400 В)

Допустимые долговременные

перегрузки на измерительном входе

тока/напряжения

1,2хIном

1,2хUном

1,2хIном

1,2хUном

-

1,2хIном

/1,2хUном

Допустимые кратковременные

перегрузки на измерительном входе

тока/напряжения

2- кратная в течение (10 секунд)

Минимальный измеряемый ток, А

(напряжение, В) – разрешающая

способность

0,001 А

0,1 В

0,001 А

0,1 В

-

0,001 А (0,1 В)

Максимальный измеряемый ток, А

(напряжение, В)

9999 А

9999 В

50 кА*

320 кВ*

-

50 кА (320 кВ)*

Диапазон измеряемых токов, А

(напряжений, В) при прямом

включении

0,025-5 А

5-450 В

0,025-5 А

25-450 В

-

0,025-5 А

(5-450 В)

Диапазон измеряемых токов, А

(напряжений, В) при

трансформаторном включении

6-9999 А

451-9999 В

6 А – 50 кА

451 В – 320 кВ

-

6 А – 50 кА

(451 В – 320 кВ)

Диапазон измеряемых частот, Гц

-

-

-

-

30-100

40-70

Программируемые значения

коэффициента трансформации для

трансформаторов тока (напряжения)

-

-

1-9999

1-3200

-

1-9999 (1-3200)

Программируемые значения

установки максимального

измеряемого тока (напряжения)

5-9999 А

450-9999 В

-

-

-

-

Класс точности

0,5

Частота измерения величин

3 раза в сек

Собственное потребление

электроэнергии (не более), ВА

3

Потребляемая мощность:

измерительной цепью тока

(не более), ВА

цепью напряжения (не более), ВА

0,5

1

Диапазон рабочих температур, °С

от -10 до +50

Степень защиты (со стороны лицевой

панели)

IP52

Срок службы, не менее, лет

10

Средняя наработка на отказ, ч

150 000

Межповерочный интервал, лет

8

Гарантийный срок, лет

5

tdme.ru

571

2

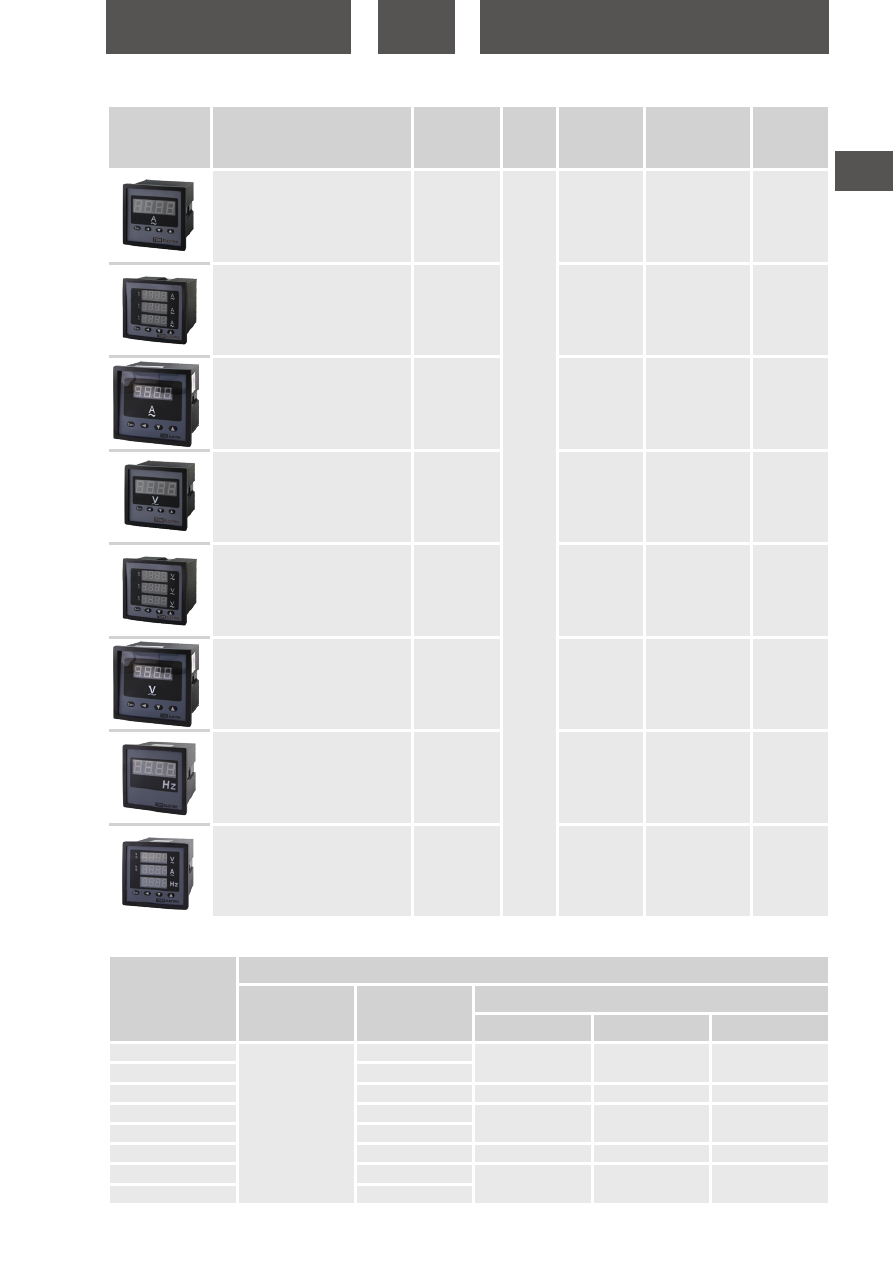

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Ассортимент

Упаковка


Наименование

Артикул

Класс

точности

Диапазон

измерений

при прямом

включении

Диапазон

измерений при

трансформаторном

включении

Размеры

передней

панели, мм

Цифровой амперметр ЦП-

А72 0-9999А-0,5-Р TDM

SQ1102-0521

0,5

0,025-5 А

6-9999 А

72х72

Цифровой амперметр ЦП-А72х3 0-50кА-

0,5-Р (трехфазный) TDM

SQ1102-0522

0,025-5 А

6 А – 50 кА

72х72

Цифровой амперметр ЦП-

А96 0-9999А-0,5-Р TDM

SQ1102-0523

0,025-5 А

6-9999 А

96х96

Цифровой вольтметр ЦП-

В72 0-9999В-0,5-Р TDM

SQ1102-0525

5-450 В

451-9999 В

72х72

Цифровой вольтметр ЦП-В72х3 0-320кВ-

0,5-Р (трехфазный) TDM

SQ1102-0526

25-450 В

451 В – 320 кВ

72х72

Цифровой вольтметр ЦП-

В96 0-9999В-0,5-Р TDM

SQ1102-0527

5-450 В

451-9999 В

96х96

Цифровой частотомер ЦП-Ч72 30-100Гц-

0,5-Р TDM

SQ1102-0529

30-100 Гц

-

72х72

Цифровой многовеличинный прибор ЦП-

АВЧ72х3-0,5-Р (однофазный) (0-

50кА, 0-320кВ, 40-70Гц) TDM

SQ1102-0531

0,025-5 А

5-450 В

40-70 Гц

6 А – 50 кА

451 В – 320 кВ

-

72х72

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габартиные размеры, мм

Длина

Ширина

Высота

SQ1102-0521

36

8,5

425

290

300

SQ1102-0522

10,5

SQ1102-0523

11,0

470

325

380

SQ1102-0525

8,5

425

290

300

SQ1102-0526

10,5

SQ1102-0527

11,0

470

325

380

SQ1102-0529

8,5

425

290

300

SQ1102-0531

10,5

tdme.ru

572

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

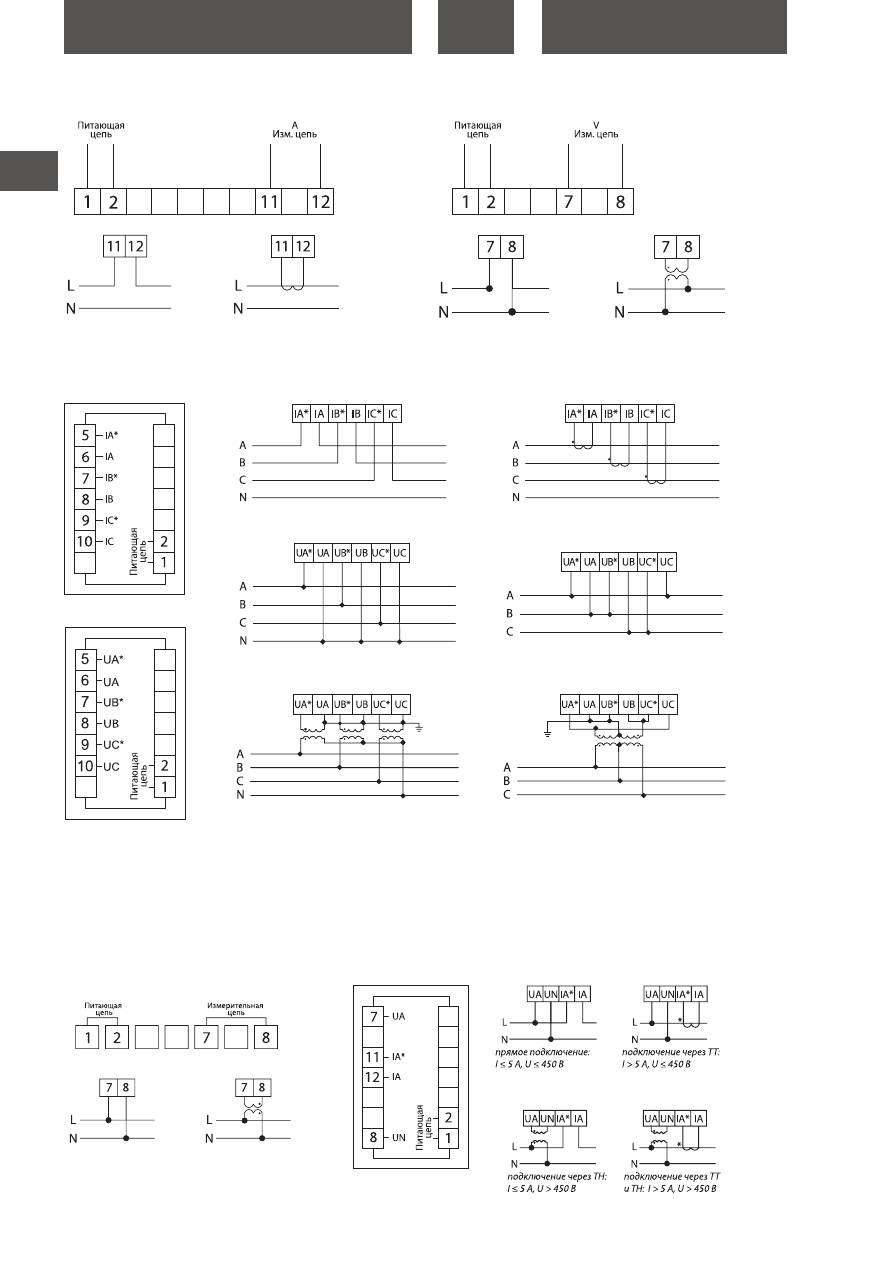

Схемы подключения к сети

ЦП-В72 ЦП-В96

ЦП-А72, ЦП-А96

Включение в измерительную цепь амперметров: прямое – до

5 А (левый рисунок) и трансформаторное – более 5 А (правый

рисунок).

Включение в измерительную цепь вольтметров: прямое – до

450 В (левый рисунок) и трансформаторное – более 450 В (правый

рисунок).

Включение в измерительную цепь амперметров: прямое – до 5 А (левый рисунок) и транс-

форматорное  – более 5 А (правый рисунок).

ЦП - А72х3

Подключение вольтметра в 3-фазную

4-проводную сеть напряжением до 450 В.

Подключение вольтметра в 3-фазную
3-проводную сеть напряжением до 450 В.

Подключение вольтметра в 3-фазную

4-проводную сеть напряжением более

450 В с использованием трех трансформаторов

напряжения.

Подключение вольтметра в 3-фазную

3-проводную сеть напряжением более

450 В с использованием трех трансформаторов

напряжения

Примечания:

•  для корректного отображения фаз А, В и С на дисплеях 1, 2 и 3 соответственно, необходимо соблюдать

правильность подключения проводов;

•  при 3-фазной 4-проводной схеме подключения вольтметров на дисплеях будут отображаться фазные

напряжения A-N, B-N, C-N;

•  при 3-фазной 3-проводной схеме подключения будут отображаться межфазные напряжения А-B, B-C, C-A.

ЦП - В72х3

ЦП-Ч72

ЦП-АВЧ72

tdme.ru

573

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Тип

Размеры лицевой панели, мм

Размеры корпуса, мм

Размеры отверстия в щитке, мм

D

H

d

h

l

d1

h1

ЦП-А72, ЦП-В72,

ЦП-Ч72,

ЦП-АВЧ72

72

72

67

67

80

68

68

ЦП-А96, ЦП-В96

96

96

91

91

80

92

92

Габаритные размеры

tdme.ru

574

2

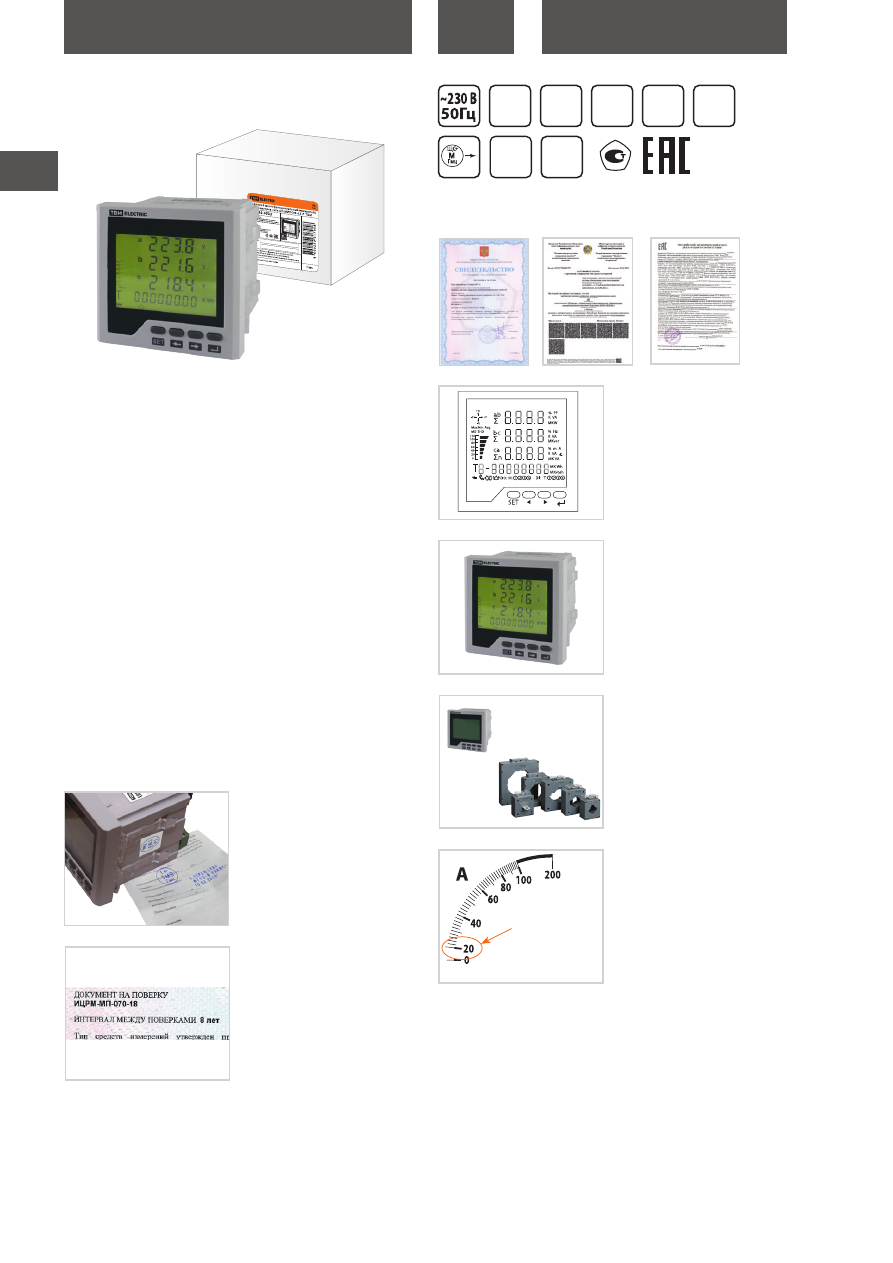

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

ЦИФРОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

СЕРИИ

ЦП-МИПС



Назначение

•  Для измерения силы тока, напряжения, частоты, активной и

реактивной мощности и энергии, коэффициента мощности и

др. в трехфазных электрических цепях переменного тока.

Применение

•  В низковольтных комплектных устройствах распределитель-

ных электрических сетей жилых, общественных и производ-

ственных объектов.

Материалы

•  Корпус выполнен из не поддерживающего горения пластика.

Конструкция

•  Устанавливаются в квадратный вырез в щитке 96х96 мм.

•  Благодаря постраничному отображению информации на LCD-

дисплей могут быть выведены все измеряемые величины.

•  Измерение токов свыше 5 А и напряжений свыше 450 В осу-

ществляется через внешние трансформаторы тока и напряже-

ния.

•  Комплектуются необходимым набором для крепежа.

Комплектация

•  Цифровой прибор ЦП-МИПС.

•  Комплект крепежа.

•  Руководство по эксплуатации. Паспорт.

•  Упаковочная коробка.

Преимущества

Все приборы сертифицирова-

ны, внесены в государственный

реестр средств измерений и

имеют все необходимые пове-

рочные печати на корпусе и в

паспорте.

Приборы имеют межповероч-

ный интервал 8 лет.



Позволяют измерять широкий

диапазон электрических вели-

чин в трехфазных сетях: ток,

напряжение, частоту, мощность,

коэффициент мощности, актив-

ную/реактивную энергию пря-

мого и обратного направления

и др.

Микропроцессорное устрой-

ство приборов позволяет

достичь класса точности 0,5,

многократно превосходяще-

го класс точности стрелочных

амперметров и вольтметров.

Диапазон измерения тока/

напряжения зависит только от

номинала подключаемых изме-

рительных трансформаторов

тока/напряжения и составляет

0-50 кА по току и 0-320 кВ по

напряжению.

Цифровые измерительные

приборы, в отличие от

аналогичных стрелочных, имеют

более высокую чувствительность

при малых токах: менее 20% от

номинального тока.

Декларация ТР ТС

0-50

кА

0-320

кВ

–10

0

C

+55

0

C

гарантия

5

лет

IP51

class

0,5

8

ЛЕТ

96х96

мм

Диапазон низкой

чувствительности

при малых токах

+

Свидетельство

типа РФ

Свидетельство

типа Казахстан

tdme.ru

575

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Наименование параметра

Значение

Напряжение питания, В

230 В ±20% АС

Частота сети, Гц

45-65

Номинальный ток, А

5

Номинальное напряжение, В

400

Допустимые долговременные перегрузки на измерительном входе тока, А

1,2*Iном

Допустимая перегрузка на измерительном входе напряжения, В

1,2*Uном

Минимальный измеряемый ток (разрешающая способность), А

0,001

Диапазон измеряемых токов при сохранении класса

точности

При прямом включении, А

0,025-5

При трансформаторном включении, кА

6 А – 50 кА*

Минимальное измеряемое напряжение (разрешающая способность), В

0,1

Диапазон измеряемых напряжений при сохранении

класса точности

При прямом включении, В

10-450

При трансформаторном включении, кВ

451 В – 999 кВ*

Программируемые значения коэффициента

трансформации

для трансформатора тока

1-9999

для трансформатора напряжения

1-9999

Диапазон измерения активной мощности**

от 1 Вт до 9999 МВт

Диапазон измерения реактивной мощности**

от 1 ВАр до 9999 МВАр

Диапазон измерения полной мощности**

от 1 ВА до 9999 МВА

Диапазон измерения частоты, Гц

45-65

Диапазон измерения коэффициента мощности

от ±0,001 до ±1,000

Диапазон измерения активной энергии

от 0 до 99999999 МВт*ч

Диапазон измерения реактивной энергии

от 0 до 99999999 МВАр*ч

Класс точности

При измерении тока, фазного и линейного

напряжения, частоты, активной мощности/энергии

0,5

При измерении реактивной мощности/энергии,

полной мощности, тока/напряжения нулевой

последовательности, коэффициента мощности

1

Частота измерения величин

3 раза в сек

Собственное потребление электроэнергии, ВА, не более

1

Потребление

Измерительной цепью тока, ВА, не более

0,3

Измерительной цепью напряжения, ВА, не более

0,5

Характеристики импульсных выходов

Постоянная выхода, имп/кВт*ч (имп/кВАр*ч)

8000

Длительность импульса

80 мс ±20%

Частота импульса, Гц

≤10

Максимальное напряжение при разомкнутых

контактах, В

24

Максимальный ток при замкнутых контактах, мА

30

Диапазон рабочих температур,

0

С

от -10 до +55

Относительная влажность воздуха

≤85%

Степень защиты (со стороны лицевой панели)

IP51

Средний срок службы, лет

20

Средняя наработка  на отказ, час

150 000

Межповерочный интервал, лет

8

Технические характеристики

* максимальный ток и напряжение ограничены установкой максимального значения коэффициента трансформации, равного 9999;

** показания мощности рассчитываются и отображаются в соответствии с запрограммированными значениями коэффициентов

трансформации трансформаторов тока и напряжения.

Упаковка

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1102-0532

24

14,0

440

360

270

tdme.ru

576

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ


Наименование

Артикул

Класс

точности

Диапазон

измерений по

току

Диапазон

измерений по

напряжению

Другие измеряемые

величины

Размеры

передней

панели,мм

Цифровой

многофункциональный

измеритель параметров

сети ЦП-МИПС96-0,5-Р

TDM

SQ1102-0532

0,5

0,025 А-50 кА

10 В-999 кВ

- частота,

- активная/

реактивная

мощность/энергия,

- коэффициент

мощности,

- ток/напряжение

нулевой последова-

тельности

96х96

Ассортимент

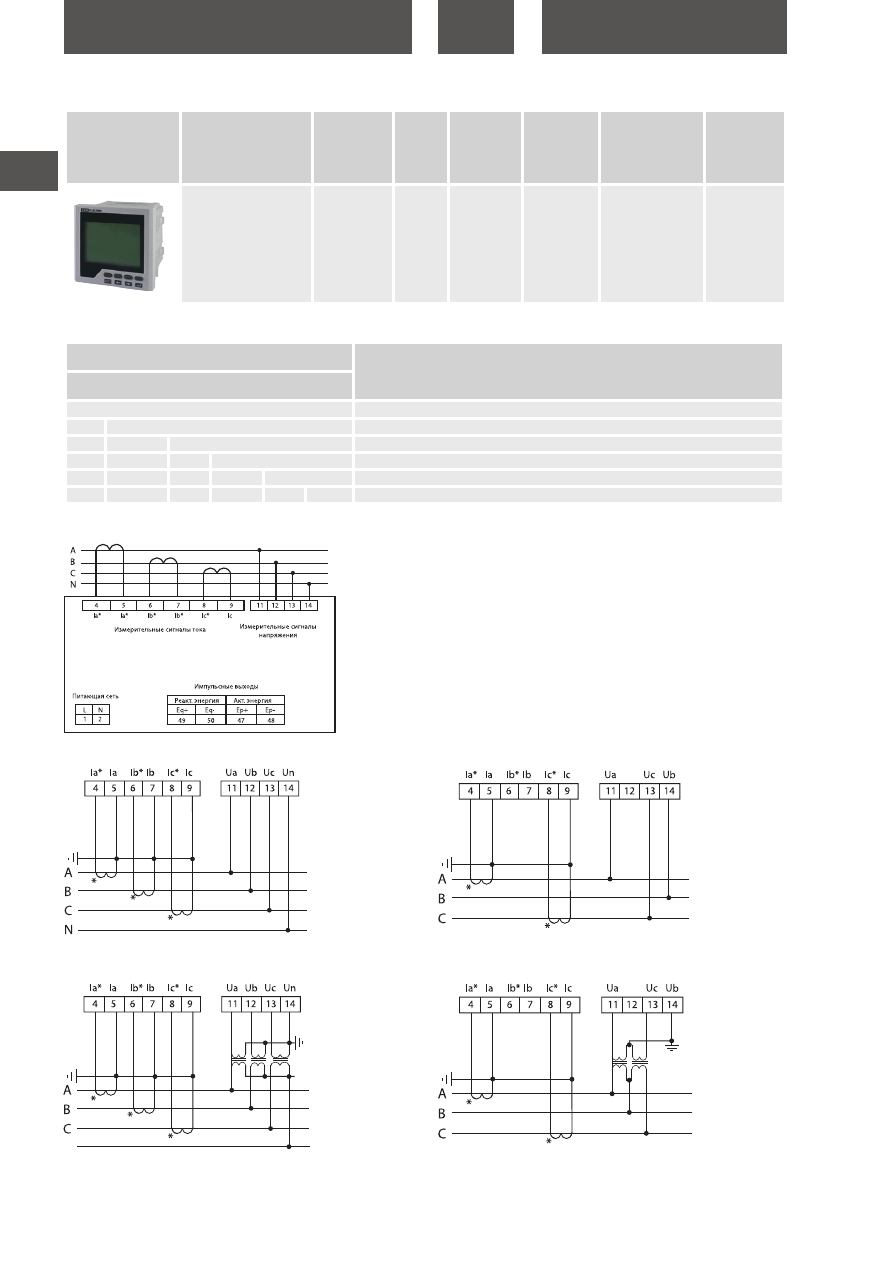

Схемы подключения к сети

Схема подключения приборов ЦП-МИПС96

Подключение приборов к 3-фазной 4-проводной сети

напряжением до 450 В.

Подключение приборов к 3-фазной 4-проводной сети

напряжением более 450 В.

Подключение приборов к 3-фазной 3-проводной сети

напряжением до 450 В.

Подключение приборов к 3-фазной 3-проводной сети

напряжением более 450 В.

Структура условного обозначения

Условные обозначения

Расшифровка, возможные значения

ЦП-МИПС96-0,5-Р TDM

ЦП-

цифровой прибор

-МИПС

многофункциональный прибор измерения параметров сети

96-

96 – 96х96 мм

-0,5-

0,5 – класс точности

-Р

Р – произведено в России

TDM

торговая марка производителя

tdme.ru

577

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Σ

Σ

Σ

Символ

Описание



Отображает распределение текущей измеряемой энергии по квадрантам

Отображает в %-х текущий ток потребляемой нагрузки в зависимости от максимального



Загорается при проблемах в измерительной сети: пропадание одной или двух фаз, нарушение чередования фаз



Отображение номера тарифа: не применяется в данной модификации прибора

Загорается при нарушении чередования фаз

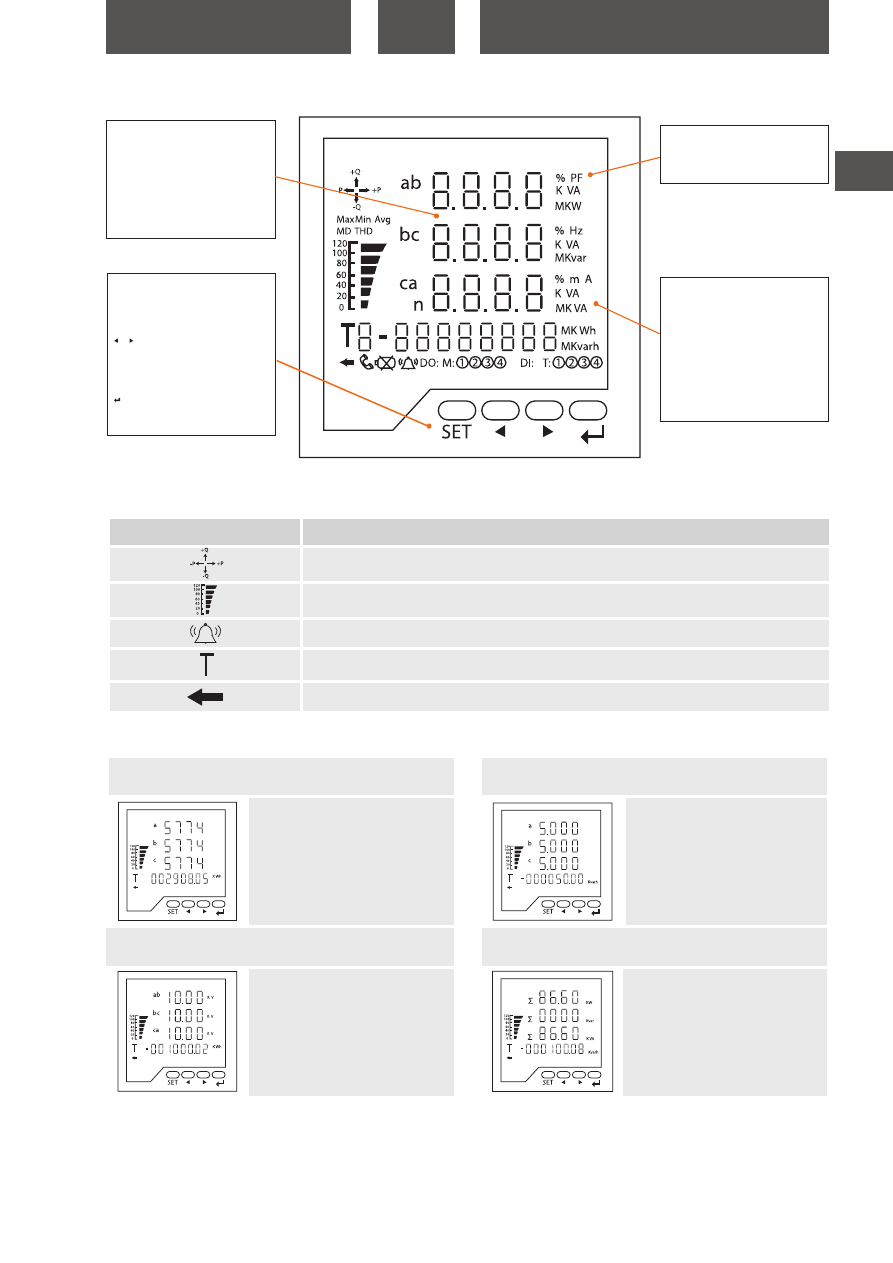

Внешний вид дисплея ЦП-МИПС96

Отображение информации на дисплее

Дополнительные символы, отображаемые на дисплее.

Страница 1:

отображение 3–фазных напряжений и активной электрической энергии

прямого направления



На рисунке слева:

- Ua= 5774 В (V)

- Ub= 5774 В (V)

- Uc= 5774 В (V)

- A(+)= 2908,05 кВт*ч (KWh)

Страница 2:

отображение 3-х линейных напряжений и активной электрической

энергии обратного направления

На рисунке слева:

- Uaс= 10 кВ (KV)

- Ubс= 10 кВ (KV)

- Uca= 10 кВ (KV)

- A(-)= -1000,02 кВт*ч (KWh)

Страница 3:

отображение 3-х фазных токов и реактивной электрической энергии

прямого направления



На рисунке слева:

- Ia= 5 A

- Ib= 5 A

- Ic= 5 A

- R(+)= 50 кВАр*ч (Kvarh)

Страница 4:

Отображение суммарной активной, реактивной, полной мощности и

реактивной электрической энергии обратного направления

На рисунке слева:

- Суммарная активная мощность: P = 86,6

кВт (KW)

- Суммарная реактивная мощность: Q = 0

кВАр (Kvar)

- Суммарная полная мощность: S = 86,6

кВА (KVA)

- Реактивная энергия обратного

направления:

R(-)= -100,08 кВАр*ч (Kvarh

4-х строчный цифровой дисплей,

измеряющий следующие

параметры:

- 3-фазное напряжение;

- 3-фазный ток;

- активная/реактивная мощность;

- активная/реактивная энергия;

- коэффициент мощности;

- частота.

4 кнопки для программирования

параметров прибора:

"SET" - вход в режим программиро-

вания, переключение между

пунктами меню;

"  ", "  " - постраничное переклю-

чение отображения измеряемых

параметров, увеличение/

уменьшение устанавливаемого

значения;

"   " - подтверждение введенного

параметра, переход на

предыдущий уровень меню.

Индикаторы, обозначающие

кратность измеряемых величин:

К - кило (*10

3

),

М - мега (*10

6

).

Индикаторы, отображающие

измеряемые величины:

V - напряжение,

А - ток,

Hz - частота,

PF - коэффициент мощности,

W - активная мощность,

Var - реактивная мощность,

VA - полная мощность,

Wh - активная энергия,

Varh - реактивная энергия.

V

V

V

A

A

A

tdme.ru

578

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

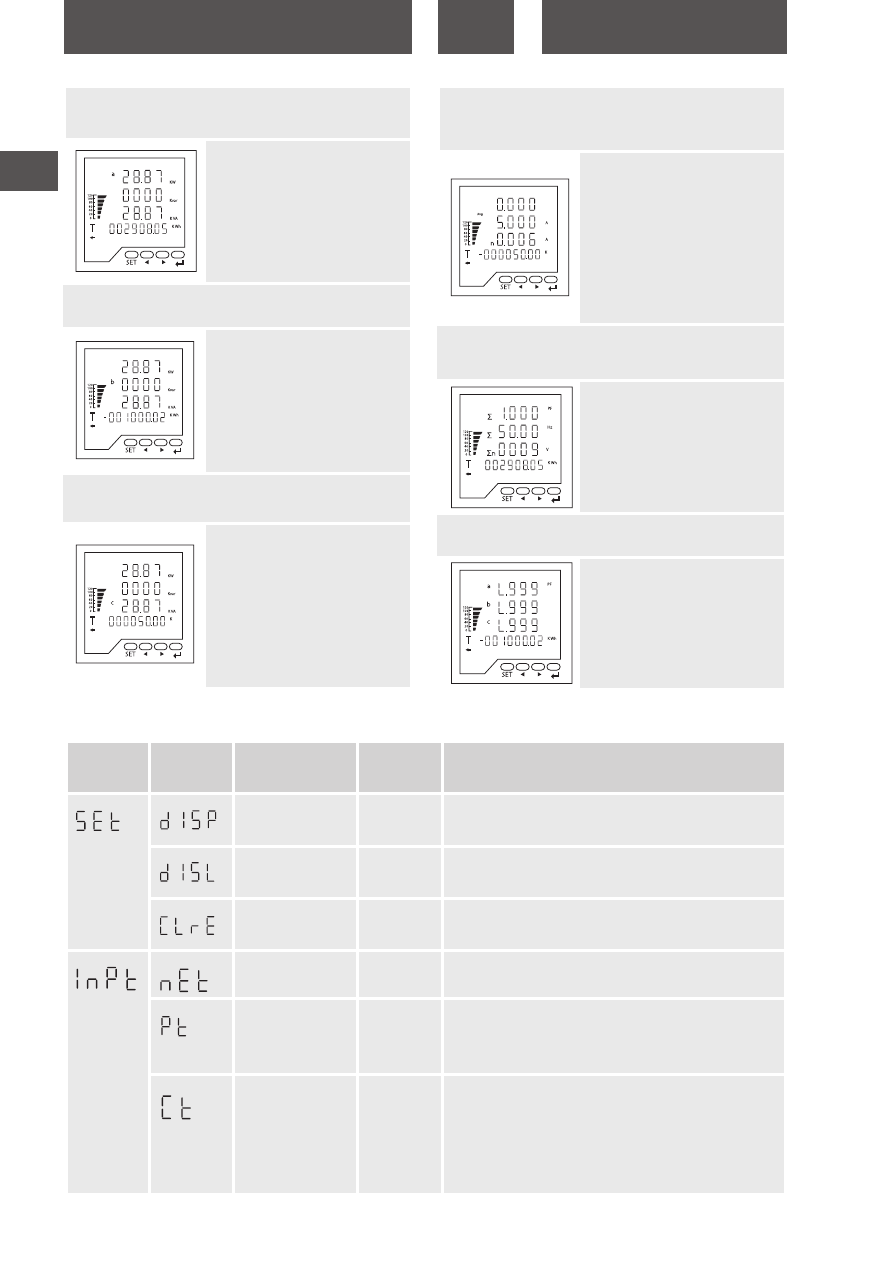

Программирование прибора

1й уровень

меню

2й уровень

меню

Параметр

Диапазон

вводимых

значений

Описание

Установка режимов

переключения страниц

от 0000

до 0010

0000 – автоматическое переключение страниц (задержка 4 сек)

0001-0010 – переключение страниц только по нажатию кнопки.

Установка времени

подсветки дисплея

от 0000

до 0240

0000 – дисплей всегда включен

0001-0240 – установка времени включения подсветки дисплея в

секундах

Обнуление отображения

суммарной энергии

от 0000

до 9999

1111 – energy clear – обнуление отображения измеренной энергии

Установка типа

трехфазной сети

0000 и 0001

0000 – трехфазная четырехпроводная,

0001 – трехфазная трехпроводная

Установка коэффициента

трансформации

трансформатора

напряжения

от 0001 до 9999

Установка коэффициента трансформации (КТ) для трансформатора

напряжения (ТН):

- для прямого подключения к измерительной цепи =1

- для подключения через трансформатор напряжения, КТ=(Напряжение

первичной обмотки ) / (напряжение вторичной обмотки), например, для

ТН – 6кВ/100В, КТ=6000/100=60

Установка коэффициента

трансформации

трансформатора тока

от 0001 до 9999

Установка коэффициента трансформации (КТ) для трансформатора тока

(ТТ):

- для прямого подключения к измерительной цепи =1

- для подключения через трансформатор тока, КТ=(Ток первичной

обмотки ) / (ток вторичной обмотки), например, для ТТ – 100/5А,

КТ=100/5=20

Страница 5:

Отображение активной, реактивной, полной мощности по фазе А и

активной электрической энергии прямого направления



На рисунке слева:

- Активная мощность по фазе А: P

А

= 28,87

кВт (KW)

- Реактивная мощность по фазе А: Q

А

= 0

кВАр (Kvar)

- Полная мощность по фазе А: S

А

 = 28,87

кВА (KVA)

- Активная энергия прямого направления:

 A(+)= 2908,05 кВт*ч (kWh)

Страница 6:

Отображение активной, реактивной, полной мощности по фазе B и

активной электрической энергии обратного направления

На рисунке слева:

- Активная мощность по фазе B: P

B

= 28,87

кВт (KW)

- Реактивная мощность по фазе B: Q

B

= 0

кВАр (Kvar)

- Полная мощность по фазе B: S

B

 = 28,87

кВА (KVA)

- Активная энергия обратного

направления: A(-)=  -1000,02 кВт*ч (kWh)

Страница 7:

Отображение активной, реактивной, полной мощности по фазе C и

реактивной электрической энергии прямого направления

На рисунке слева:

- Активная мощность по фазе C: P

C

= 28,87

кВт (KW)

- Реактивная мощность по фазе C: Q

C

= 0

кВАр (Kvar)

- Полная мощность по фазе C: S

C

 = 28,87

кВА (KVA)

- Реактивная энергия прямого

направления: R(+)= 50 кВАр*ч (Kvarh)

Страница 8:

Отображение несимметричности токов, среднего значения фазного тока,

тока нулевой последовательности и реактивной электрической энергии

обратного направления



На рисунке слева:

- Коэффициент несимметричности токов:

0,000%*

- Среднее значение фазного тока: I

ср = 5 А**

- Ток нулевой последовательности:

I0= 0,006 А

- Реактивная энергия обратного

направления: R(-)= 50 кВАр*ч (Kvarh)

* - коэффициент Avg = (Iмакс-Iмин)/Iмакс;

** - под средним значением фазного тока

следует понимать среднеариф-

метическое значение суммы действующих

значений фазных токов

Страница 9:

Отображение общего коэффициента мощности, частоты, напряжения

нулевой последовательности и активной электрической энергии

прямого направления

На рисунке слева:

- Общий коэффициент мощности: cos

ϕ

=

1,000 (PF)

- Частота: F = 50 Гц (Hz)

- Напряжение нулевой

последовательности:

U0 = 9 В (V)

- Активная энергия прямого направления:

A(+)= 2908,04 кВт*ч (KWh)

Страница 10:

Отображение фазных коэффициентов мощности и активной

электрической энергии обратного направления

На рисунке слева:

- Коэффициент мощности по фазе А: cos

ϕ

A

= 0,999 (PF)

- Коэффициент мощности по фазе B: cos

ϕ

B

= 0,999 (PF)

- Коэффициент мощности по фазе C: cos

ϕ

C

= 0,999 (PF)

- Активная энергия обратного

направления: A(-)= -1002,02 кВт*ч (KWh)

varh

 %

varh

tdme.ru

579

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

1й уровень

меню

2й уровень

меню

Параметр

Диапазон

вводимых

значений

Описание

Установка схемы

подключения

0000 и 0001

0000 – подключение через 3 ТТ

0001 – подключение через 2 ТТ

Установка минимального

отображаемого значения

напряжения

от 0000 до 9000

0000 – отображаются любые значения

0001-9000 – минимальное отображаемое значение на дисплее от 0,01 до

9 В

Установка минимального

отображаемого значения

тока

От 0000 до 0500 0000 – отображаются любые значения

0001-0500 – мин. отображаемое значение на дисплее от 0,001 до 0,5 А

Сброс параметров “DISP”

и “DISL” дисплея до

заводских

От 0000 до 9999 1805 – пароль для сброса параметров “DISP” и “DISL”

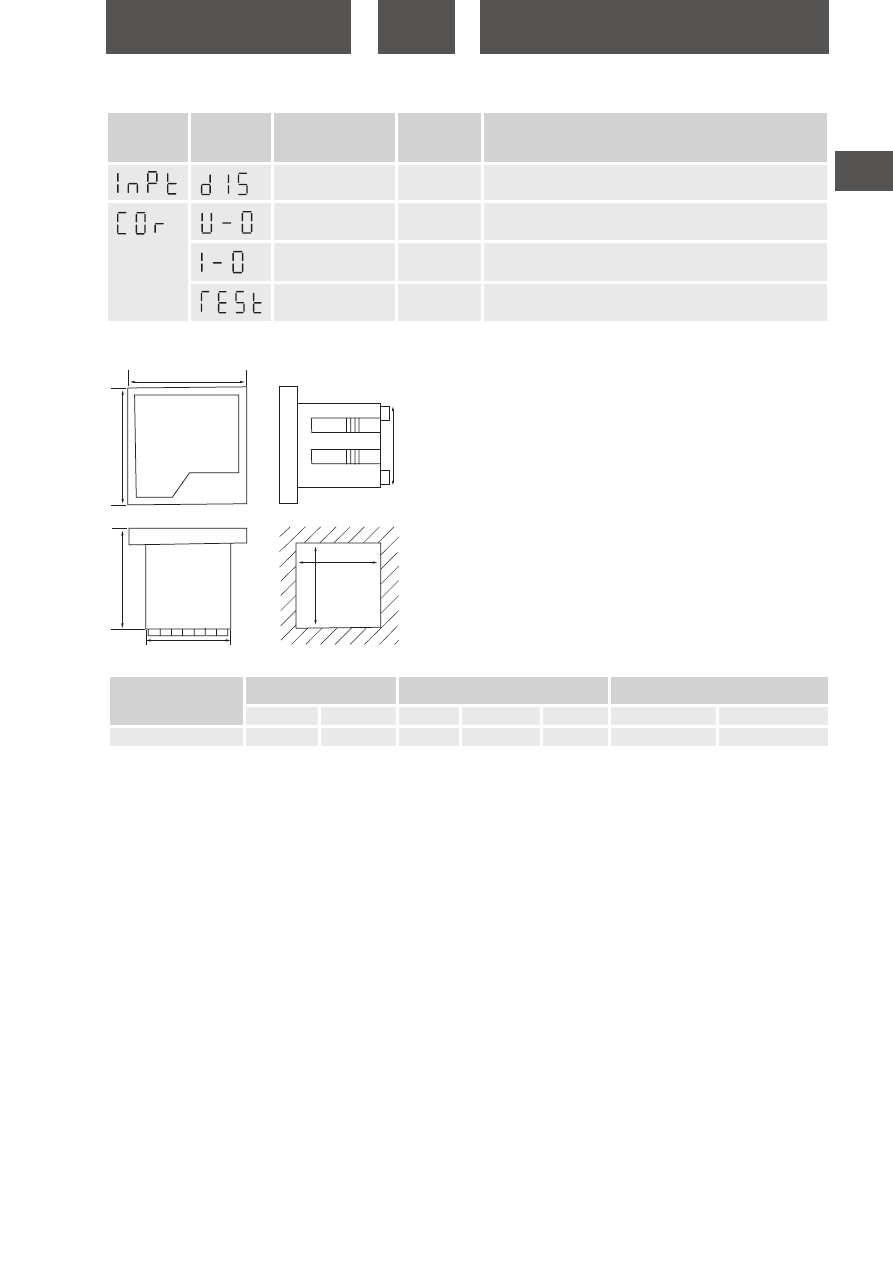

Габаритные размеры

I

d

H

D

h

h’

d’

Тип прибора

Размеры лицевой панели,мм

Размеры корпуса, мм

Размеры отверстия в щитке, мм

D

H

d

h

l

d'

h'

ЦП-МИПС96

96

96

91

91

93

92

92

Программирование прибора

tdme.ru

580

2

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

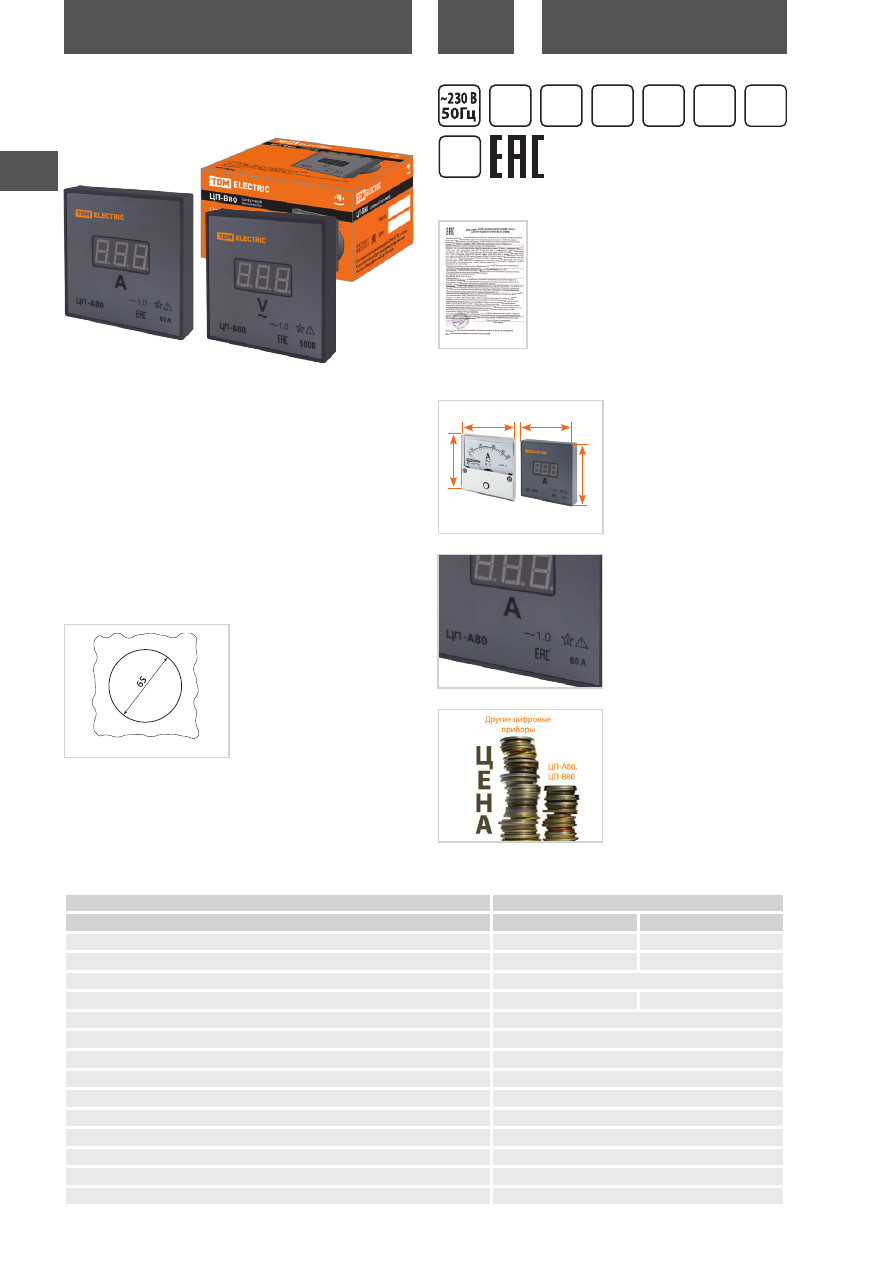

АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ ЦИФРОВЫЕ

ЦП-А80,

ЦП-В80

 (БЕЗ ПОВЕРКИ)

Назначение

•  Приборы предназначены для измерения силы тока и напря-

жения в однофазных электрических цепях переменного тока.

Приборы продаются без поверки и могут использоваться в

качестве индикаторов тока и напряжения для внутренних

нужд потребителей.

Применение

•  В низковольтных комплектных устройствах распределитель-

ных электрических сетей  жилых, общественных и производ-

ственных объектов.

Материалы

•  Корпус из негорючего самозатухающего пластика.

Конструкция

•  ЦП-А80 и ЦП-В80 подключаются к измеряемой цепи напрямую.

Приборы устанавливаются в кру-

глый вырез в щитке диаметром

65 мм.

Комплектация

•  Амперметр/вольтметр.

•  Упаковочная коробка.

•  Набор крепежа.

•  Руководство по эксплуатации. Паспорт.

Преимущества

Полная идентичность по раз-

мерам и посадочным местам со

стрелочными приборами типа

А80, В80.

Имеют более высокий класс точ-

ности, по отношению к стрелоч-

ным приборам – 1,0.

Привлекательная цена, соизме-

римая со стоимостью стрелоч-

ных приборов.

Декларация ТР ТС

0-60 А

50 -

500 В

–10

0

C

+40

0

C

гарантия

3

года

IP51

class

1,0

80х80

мм

Наименование параметра

Значение

Обозначение прибора

ЦП-А80

ЦП-В80

Тип прибора

амперметр

вольтметр

Напряжение питания, B

120-300

50-500

Номинальная частота, Гц

50

Диапазон измеряемых величин

0,01-60 А

50-500 В

Подключение к измерительной цепи

прямое

Класс точности

1,0

Частота измерения величин

3 раза в сек

Собственное потребеление электроэнергии (не более), ВА

2

Диапазон рабочих температур,

0

С

от -10 до +40

Степень защиты (со стороны лицевой панели)

IP51

Допустимая кратковременная перегрузка на измерительном входе

2-х кратная в течение 10 секунд

Допустимая долговременная перегрузка на измерительном входе

1,2 кратная

Средний срок службы, лет

10

Гарантийный срок, лет

3

Технические характеристики

80 мм

80 мм

80 мм

80 мм
