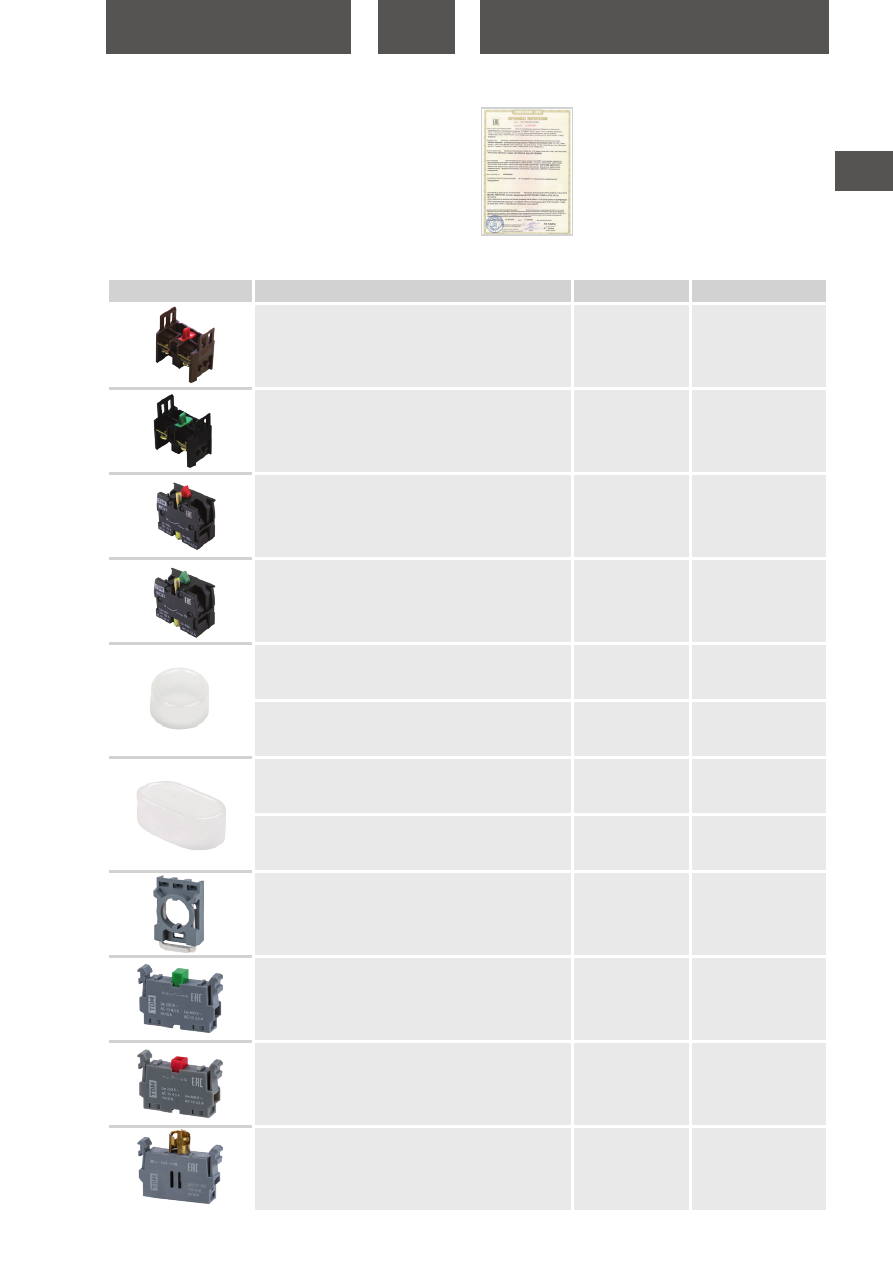

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 32

tdme.ru

533

2

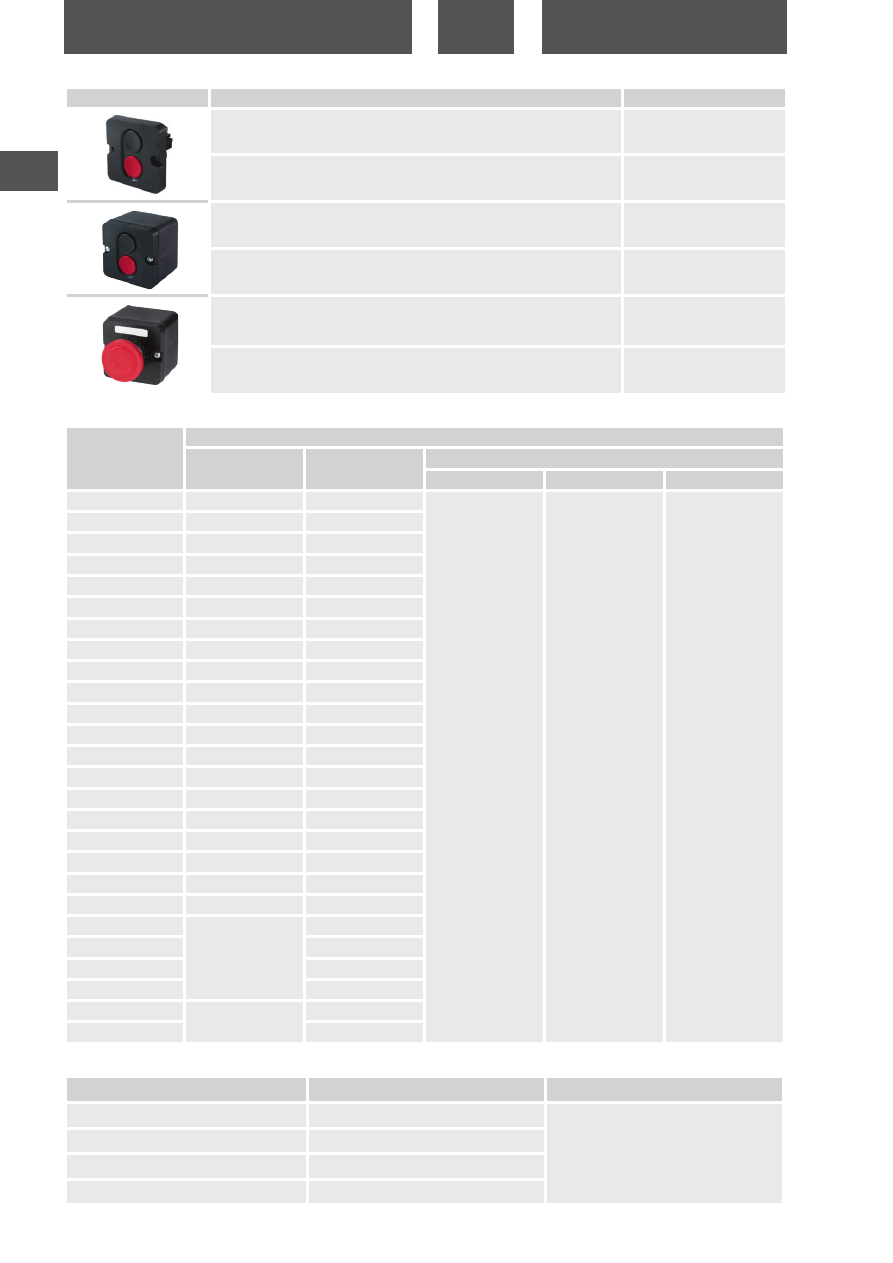

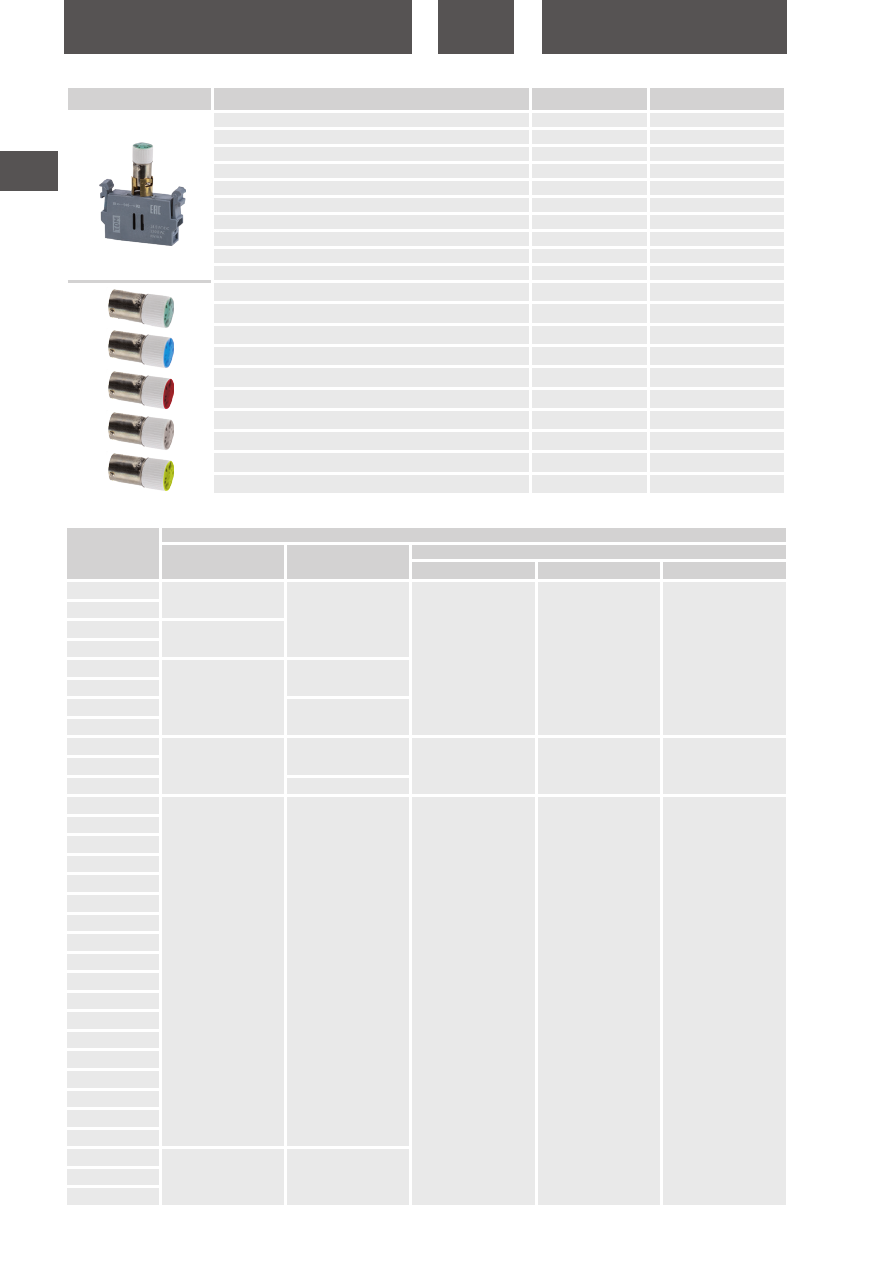

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Доп. контакт для светосигнальной арматуры 1р TDM

SQ0702-0048



Доп. контакт для светосигнальной арматуры 1з TDM

SQ0702-0049



Доп. контакт для светосигн. арм. c мет. основанием 1р TDM

SQ0702-0083



Доп. контакт для светосигн. арм. c мет. основанием 1з TDM

SQ0702-0082



Колпачок защитный AD22-S для утопленной кнопки IP67 TDM

SQ0747-0090

прозрачный

Колпачок защитный AD22-B для выступающей кнопки IP67 TDM

SQ0747-0091

прозрачный

Колпачок защитный AD22-D2 для овальной сдвоенной кнопки

IP65 TDM

SQ0747-0092

прозрачный

Колпачок защитный AD22-D1 для прямоугольной сдвоенной

кнопки IP65 TDM

SQ0747-0093

прозрачный

Монтажная колодка на 3 блока MCBH-00 d22мм TDM

SQ0747-0150



Доп. контакт для светосигн. арм. модульной серии MCB-10

(1НО) TDM

SQ0747-0152



Доп. контакт для светосигн. арм. модульной серии MCB-01 (1НЗ)

TDM

SQ0747-0153



Блок для лампы или светодиода MLB-1 2Вт 230В АС и DC TDM

SQ0747-0170



Ассортимент

АКСЕССУАРЫ



ДЛЯ УСТРОЙСТВ ПОДАЧИ КОМАНД

И СИГНАЛОВ

Дополнительные контакты для

светосигнальной арматуры

Назначение

•  Для увеличения количества цепей управления и сигнализации.

Сертификат соответствия

tdme.ru

534

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Светодиодный блок MLBL-01R 24 В AC/DC красный TDM

SQ0747-0171



Светодиодный блок MLBL-01G 24 В AC/DC зеленый TDM

SQ0747-0172



Светодиодный блок MLBL-01Y 24 В AC/DC желтый TDM

SQ0747-0173



Светодиодный блок MLBL-01L 24 В AC/DC синий TDM

SQ0747-0174



Светодиодный блок MLBL-01W 24 В AC/DC белый TDM

SQ0747-0175



Светодиодный блок MLBL-07R 230 В AC красный TDM

SQ0747-0176



Светодиодный блок MLBL-07G 230 В AC зеленый TDM

SQ0747-0177



Светодиодный блок MLBL-07Y 230 В AC желтый TDM

SQ0747-0178



Светодиодный блок MLBL-07L 230 В AC синий TDM

SQ0747-0179



Светодиодный блок MLBL-07W 230 В AC белый TDM

SQ0747-0180



Светодиод КА2-2022 24 В АС/DC зеленый TDM

SQ0747-0181



Светодиод КА2-2024 24 В АС/DC синий TDM

SQ0747-0182



Светодиод КА2-2021 24 В АС/DC красный TDM

SQ0747-0183



Светодиод КА2-2025 24 В АС/DC белый TDM

SQ0747-0184



Светодиод КА2-2023 24 В АС/DC желтый TDM

SQ0747-0185



Светодиод КА2-2222 230 В АС зеленый TDM

SQ0747-0186



Светодиод КА2-2224 230 В АС синий TDM

SQ0747-0187



Светодиод КА2-2221 230 В АС красный TDM

SQ0747-0188



Светодиод КА2-2225 230 В АС белый TDM

SQ0747-0189



Светодиод КА2-2223 230 В АС желтый TDM

SQ0747-0190



Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0702-0048

700

15,0

470

300

240

SQ0702-0049

SQ0702-0082

1000

SQ0702-0083

SQ0747-0090

2000

5

SQ0747-0091

SQ0747-0092

6

SQ0747-0093

SQ0747-0150

1200

12,5

580

480

240

SQ0747-0152

SQ0747-0153

13

SQ0747-0170

700

9,8

470

300

240

SQ0747-0171

SQ0747-0172

SQ0747-0173

SQ0747-0174

SQ0747-0175

SQ0747-0176

SQ0747-0177

SQ0747-0178

SQ0747-0179

SQ0747-0180

SQ0747-0181

SQ0747-0182

SQ0747-0183

SQ0747-0184

SQ0747-0185

SQ0747-0186

SQ0747-0187

SQ0747-0188

5000

13

SQ0747-0189

SQ0747-0190

Упаковка

tdme.ru

535

2

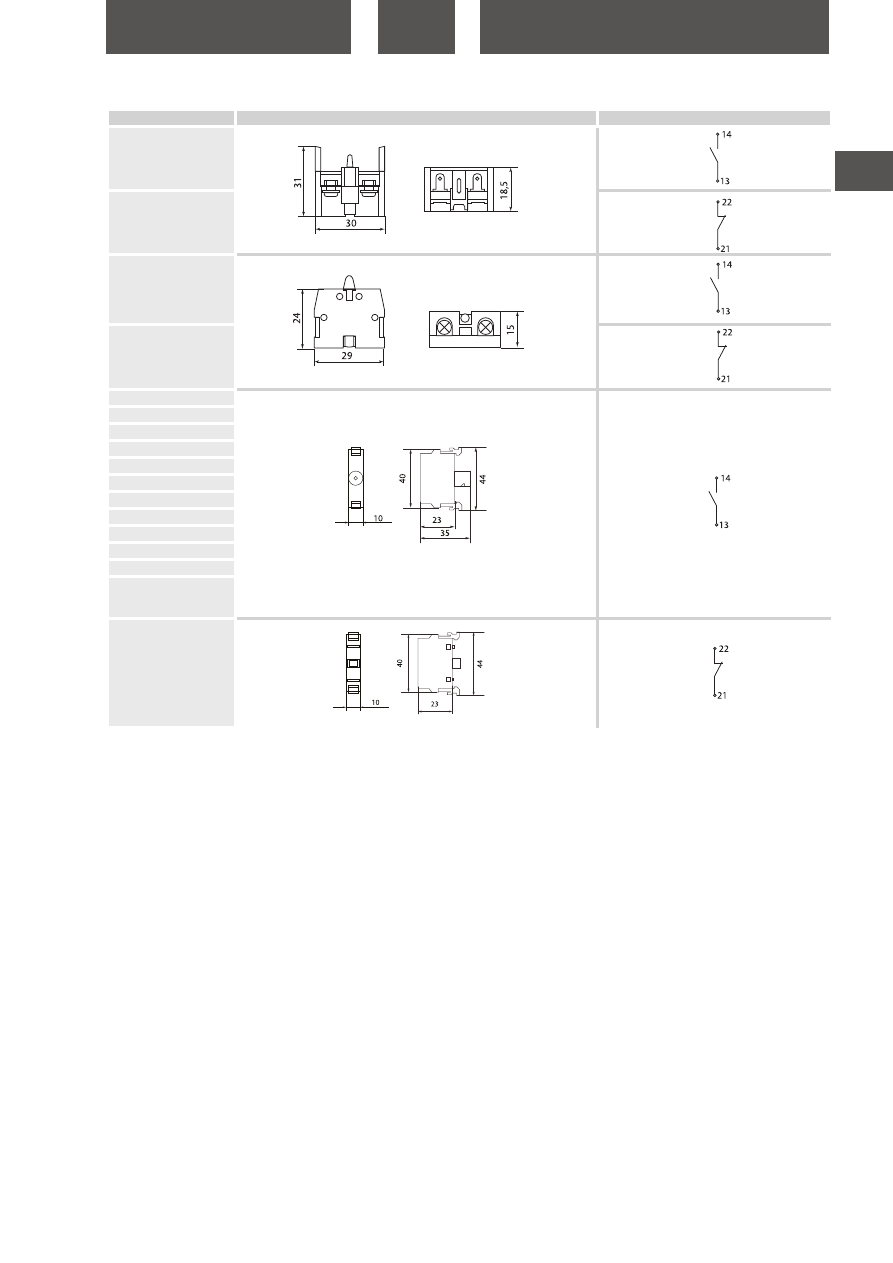

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Артикул

Чертеж, мм

Схема подключения

SQ0702-0049

SQ0702-0048

SQ0702-0082

SQ0702-0083

SQ0747-0152
SQ0747-0170
SQ0747-0171
SQ0747-0172
SQ0747-0173
SQ0747-0174
SQ0747-0175
SQ0747-0176
SQ0747-0177
SQ0747-0178
SQ0747-0179

SQ0747-0180

SQ0747-0153

Габаритные размеры

tdme.ru

536

2

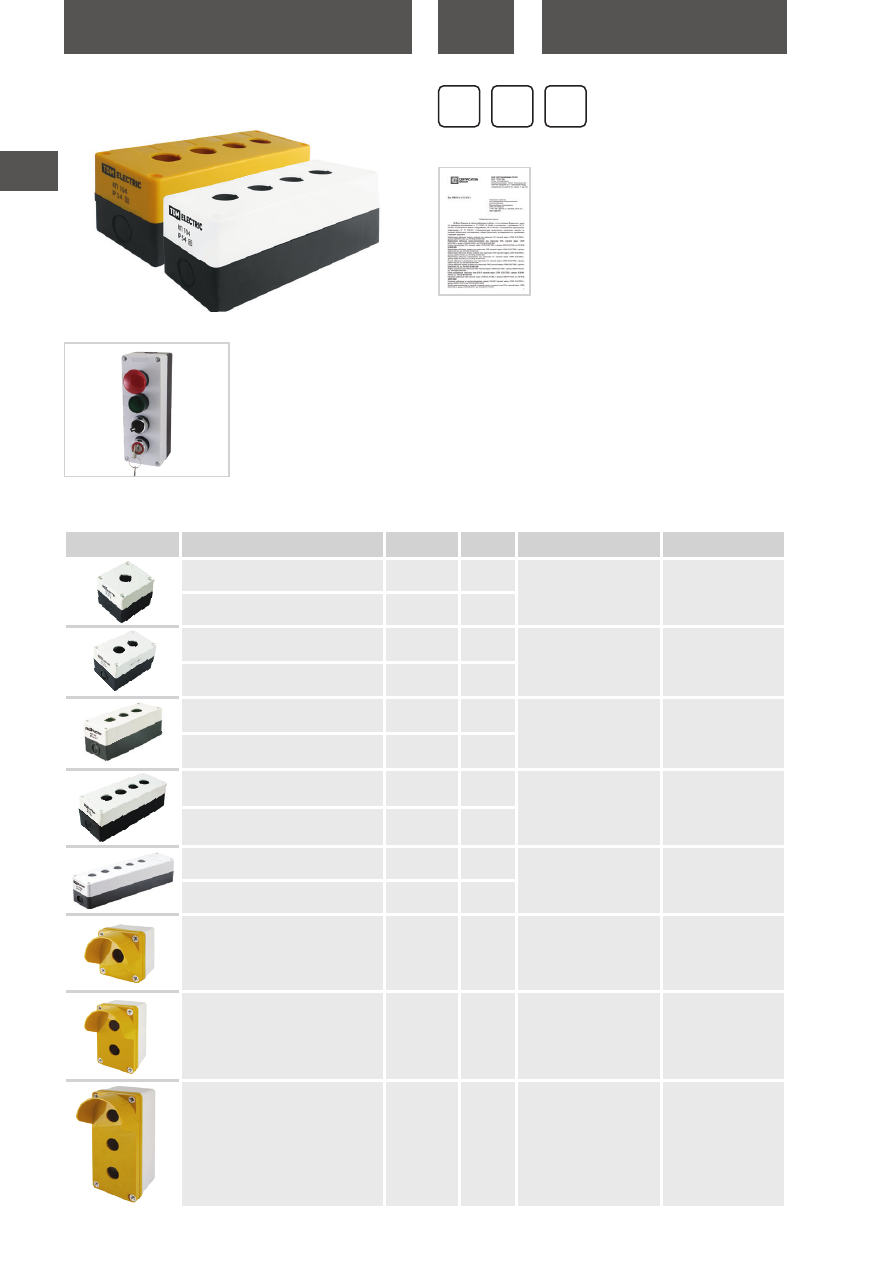

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

КОРПУСА ПОСТОВ СЕРИИ

 КП

Назначение

Для монтажа светосигнальных

индикаторов,  кнопок управле-

ния и переключателей.

Материалы

•  Корпус выполнен из негорючего AБС-пластика, обладает боль-

шой прочностью.

Конструкция

•  Позволяют устанавливать от одного до шести светосигнальных

индикаторов, кнопок управления, переключателей.

•  Степень защиты IP54 (при условии установки кнопок и пере-

ключателей с соответствующей степенью защиты).

•  Наличие защитного сальника в месте ввода кабеля, который

исключает попадание влаги и пыли внутрь корпуса.

•  Диаметр каждого отверстия 22 мм.


Наименование

Артикул

Цвет

Количество монтажных

отверстий

Габаритные размеры, мм

Корпус КП101 для кнопок 1 место TDM

SQ0705-0001

белый

1

75х70х65

Корпус КП101 для кнопок 1 место TDM

SQ0705-0006

желтый

Корпус КП102 для кнопок 2 места TDM

SQ0705-0002

белый

2

110х70х65

Корпус КП102 для кнопок 2 места TDM

SQ0705-0007

желтый

Корпус КП103 для кнопок 3 места TDM

SQ0705-0003

белый

3

150х70х65

Корпус КП103 для кнопок 3 места TDM

SQ0705-0008

желтый

Корпус КП104 для кнопок 4 места TDM

SQ0705-0004

белый

4

190х70х65

Корпус КП104 для кнопок 4 места TDM

SQ0705-0009

желтый

Корпус КП105(6) для кнопок 5(6) мест TDM

SQ0705-0005

белый

5(6)

250х70х65

Корпус КП105(6) для кнопок 5(6) мест TDM

SQ0705-0010

желтый

Корпус КП101 c козырьком для кнопок
1 место IP66 ABS желтый TDM

SQ0705-0011

желтый

1

80х80х60

Корпус КП102 c козырьком для кнопок
2 места IP66 ABS желтый TDM

SQ0705-0012

желтый

2

80х130х70

Корпус КП103 c козырьком для кнопок
3 места IP66 ABS желтый TDM

SQ0705-0013

желтый

3

80х180х70

Ассортимент

гарантия

5

лет

IP54 IP66

Отказное письмо

tdme.ru

537

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Количество монтажных

отверстий

Габаритные размеры, мм

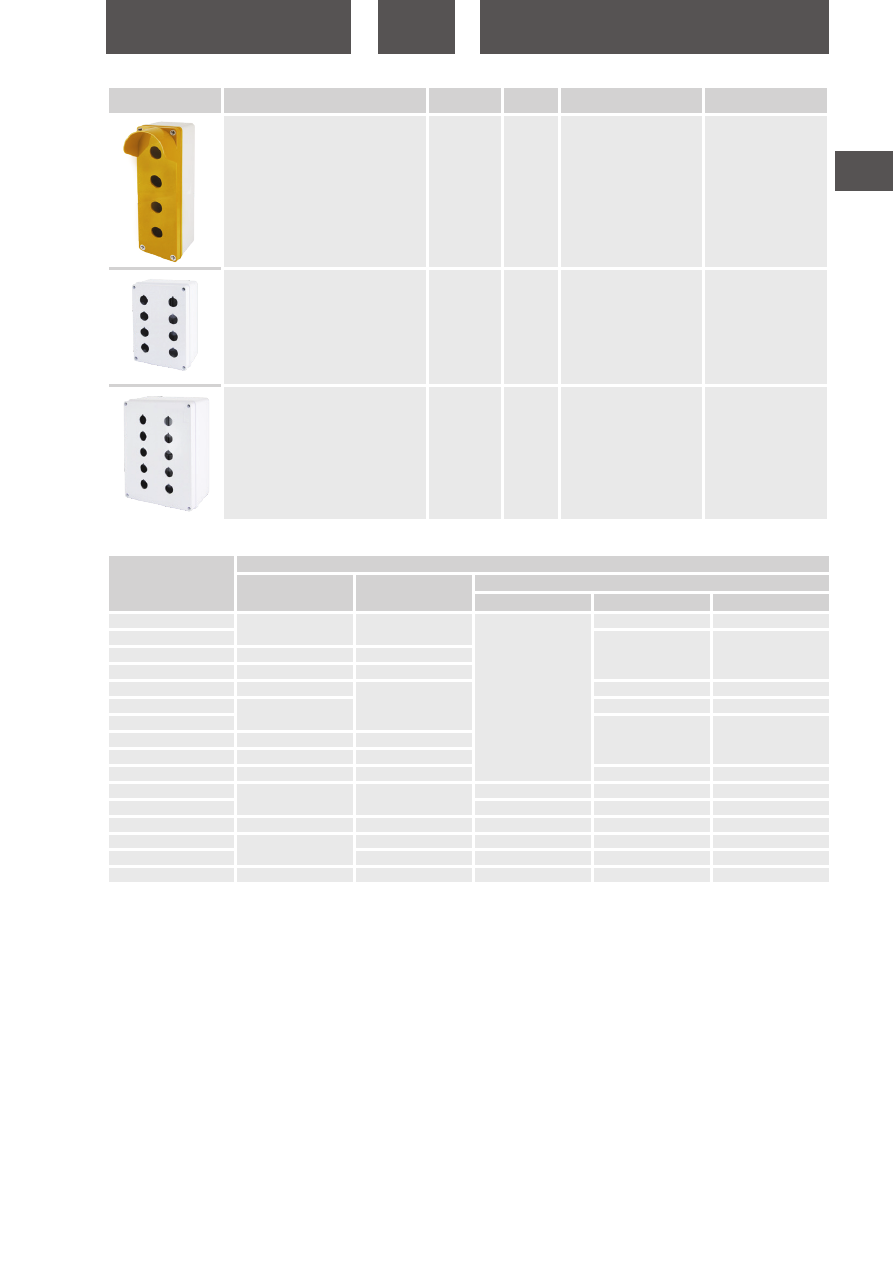

Корпус КП104 c козырьком для кнопок
4 места IP66 ABS желтый TDM

SQ0705-0014

желтый

4

80х250х70

Корпус КП204 для кнопок 8мест белый
TDM

SQ0705-0020

белый

8

197,7х147,8х78,9

Корпус КП205 для кнопок 10мест белый
TDM

SQ0705-0021

белый

10

248х198х95,20

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0705-0001

100

15,0

400

335

380

SQ0705-0002

360

370

SQ0705-0003

75

16,0

SQ0705-0004

50

13,0

SQ0705-0005

40

15,0

375

350

SQ0705-0006

100

335

380

SQ0705-0007

360

370

SQ0705-0008

75

16,0

SQ0705-0009

50

13,0

SQ0705-0010

40

15,0

375

350

SQ0705-0011

60

12,0

315

380

470

SQ0705-0012

378

420

456

SQ0705-0013

40

10,4

405

432

454

SQ0705-0014

20

6,6

205

424

515

SQ0705-0020

3,0

455

425

327

SQ0705-0021

10

2,6

535

427

267

Упаковка

tdme.ru

538

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

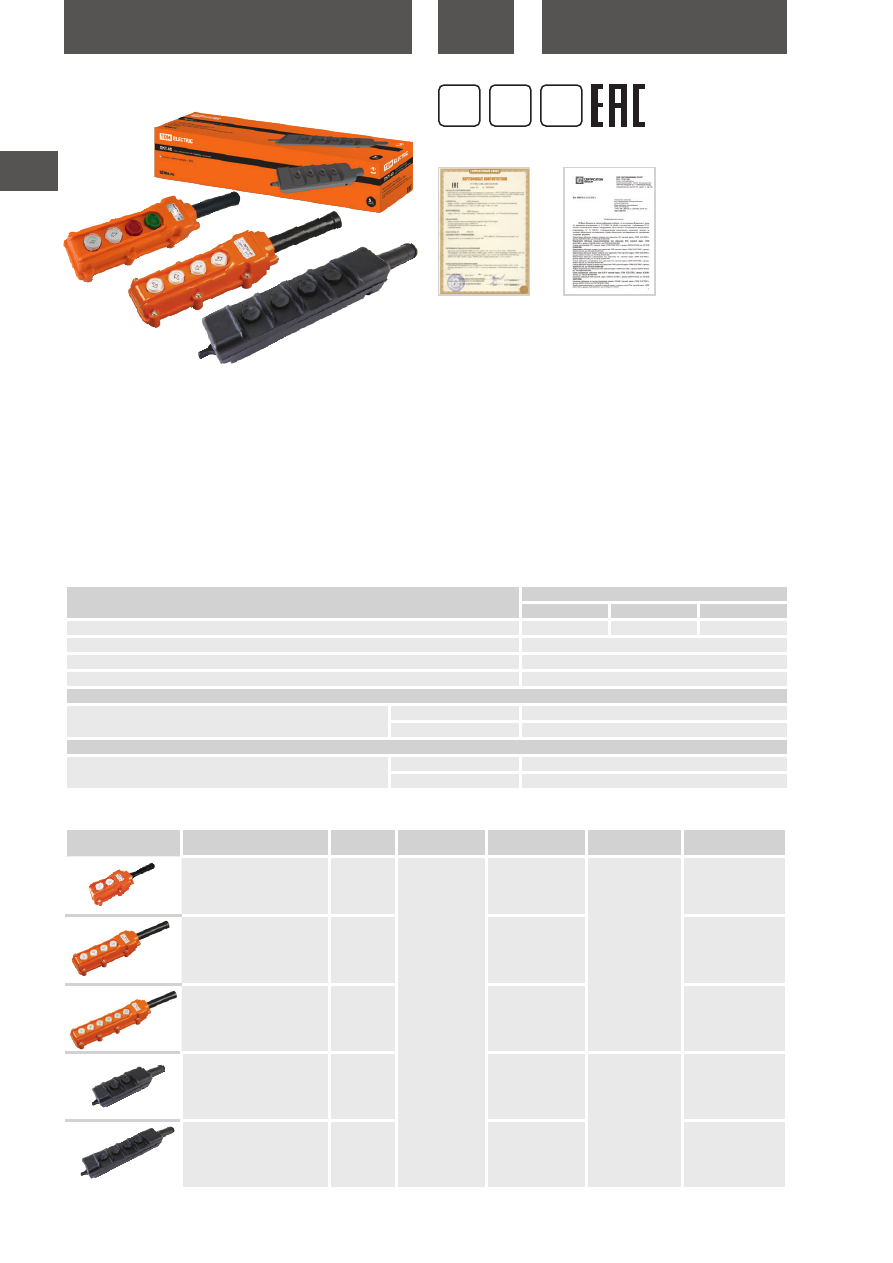

ПУЛЬТЫ КНОПОЧНЫЕ СЕРИИ



ПКТ

Назначение

•  Для коммутации электрических цепей управления подъемны-

ми механизмами.

Применение

•  Дистанционное управление электроприводами (мостовые

краны, тельферы).

Конструкция

•  Возможность установки от 2-х до 8-ми кнопок.

•  Конструкция ПКТ-20, 40, 60 обеспечивает переключение групп

контактов в соответствии с заложенным в механизме порядком.

Материалы

•  Корпус из термостойкого AБС-пластика.

Преимущества

•  Наличие защитного сальника на вводе кабеля, который исклю-

чает попадание влаги и пыли внутрь корпуса.

•  Между основанием и крышкой установлена герметичная про-

кладка.

•  Степень защиты IP30, IP54.

Технические характеристики

Ассортимент

Наименование параметра

Типоисполнения

ПКТ-61/ ПКТ-20

ПКТ-62/ ПКТ-40

ПКТ-63/ ПКТ-60

Количество кнопок управления

2

4

6

Номинальная частота тока сети, Гц

50

Номинальное рабочее напряжение Ue, В

110; 230; 400

Степень защиты от проникновения пыли и влаги по ГОСТ 14254-96

IP30, IP54

Категория применения АС-14 – управление электромагнитами малой мощности (до 72 Вт)

Номинальный рабочий ток Ie при Ue, А

при 230 В

0,75

при 400 В

–

Категория применения АС-15 – управление электромагнитами большой мощности (свыше 72 Вт)

Номинальный рабочий ток Ie при Ue, А

при 230 В

3

при 400 В

1,5


Наименование

Артикул

Номинальное

напряжение, В

Количество кнопок

управления

Степень защиты

Габаритные

размеры, мм

Пульт управления ПКТ-61 на

2 кнопки IP54 TDM

SQ0706-0003

110; 230; 400

2

IP54

123х65х57

Пульт управления ПКТ-62 на

4 кнопки IP54 TDM

SQ0706-0001

4

195х65х57

Пульт управления ПКТ-63 на

6 кнопок IP54 TDM

SQ0706-0002

6

275х65х57

Пост кнопочный ПКТ-20 на

2 кнопки с ключом IP30 TDM

SQ0706-0004

2

IP30

207х50х50

Пост кнопочный  ПКТ-40 на

4 кнопки с ключом IP30 TDM

SQ0706-0005

4

272х50х50

Сертификат ТР ТС

гарантия

5

лет

IP30 IP54

Отказное письмо

tdme.ru

539

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0706-0003

72

16,5

440

410

290

SQ0706-0001

48

19,5

430

SQ0706-0002

42

22,0

440

380

SQ0706-0004

72

17,0

460

355

340

SQ0706-0005

48

15,5

465

300

SQ0706-0006

42

18,6

410

370

SQ0706-0007

32

14,0

430

410

200

SQ0706-0008

28

15,3

540

380

210

SQ0706-0009

20

15,0

540

335

200

Упаковка

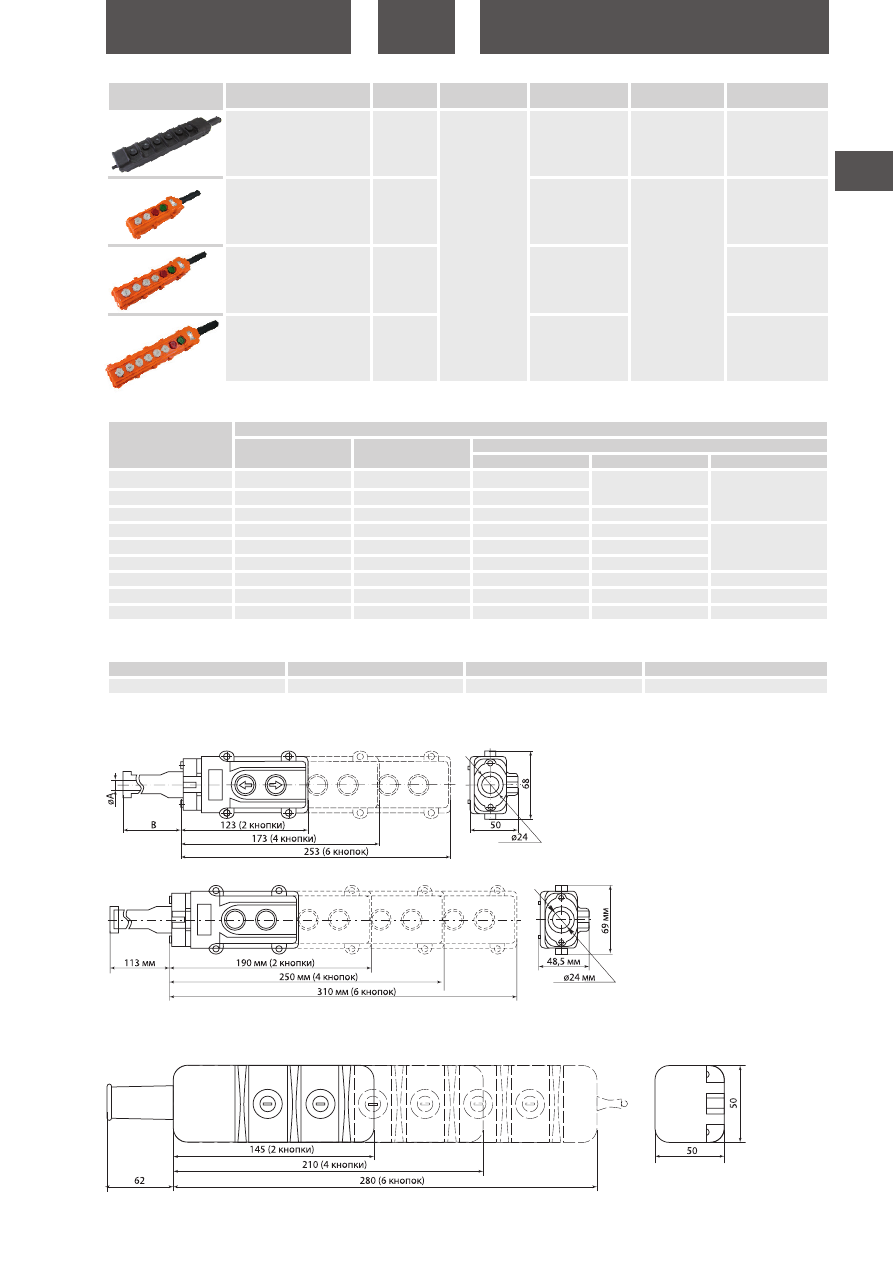

Габаритные размеры

(мм)

ПКТ IP54

ПКТ IP30

TDM ELECTRIC

TEXENERGO

ПО Электротехник

ЭТК Энергия

ПКТ

BP

ET56

ЕО905

Сравнительная таблица аналогов по сериям

SQ0706-0001, SQ0706-0002, SQ0706-0003

SQ0706-0007, SQ0706-0008, SQ0706-0009

SQ0706-0004, SQ0706-0005, SQ0706-0006


Наименование

Артикул

Номинальное

напряжение, В

Количество кнопок

управления

Степень защиты

Габаритные

размеры, мм

Пост кнопочный  ПКТ-60 на

6 кнопок с ключом IP30 TDM

SQ0706-0006

110; 230; 400

6

IP30

342х50х50

Пульт управления ПКТ-

20ПС,кнопки Пуск с

фиксацией, Стоп, вверх, вниз,

IP54 TDM

SQ0706-0007

2

IP54

190х69х48,5

Пульт управления ПКТ-40ПС,

кнопки Пуск с фиксацией,

Стоп, вверх, вниз, влево,

вправо, IP54 TDM

SQ0706-0008

4

250х69х48,5

Пульт управления ПКТ-

60ПС,кнопки Пуск с

фиксацией, Стоп, вверх, вниз,

влево, вправо, вперед, назад,

IP54 TDM

SQ0706-0009

6

310х69х48,5

tdme.ru

540

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

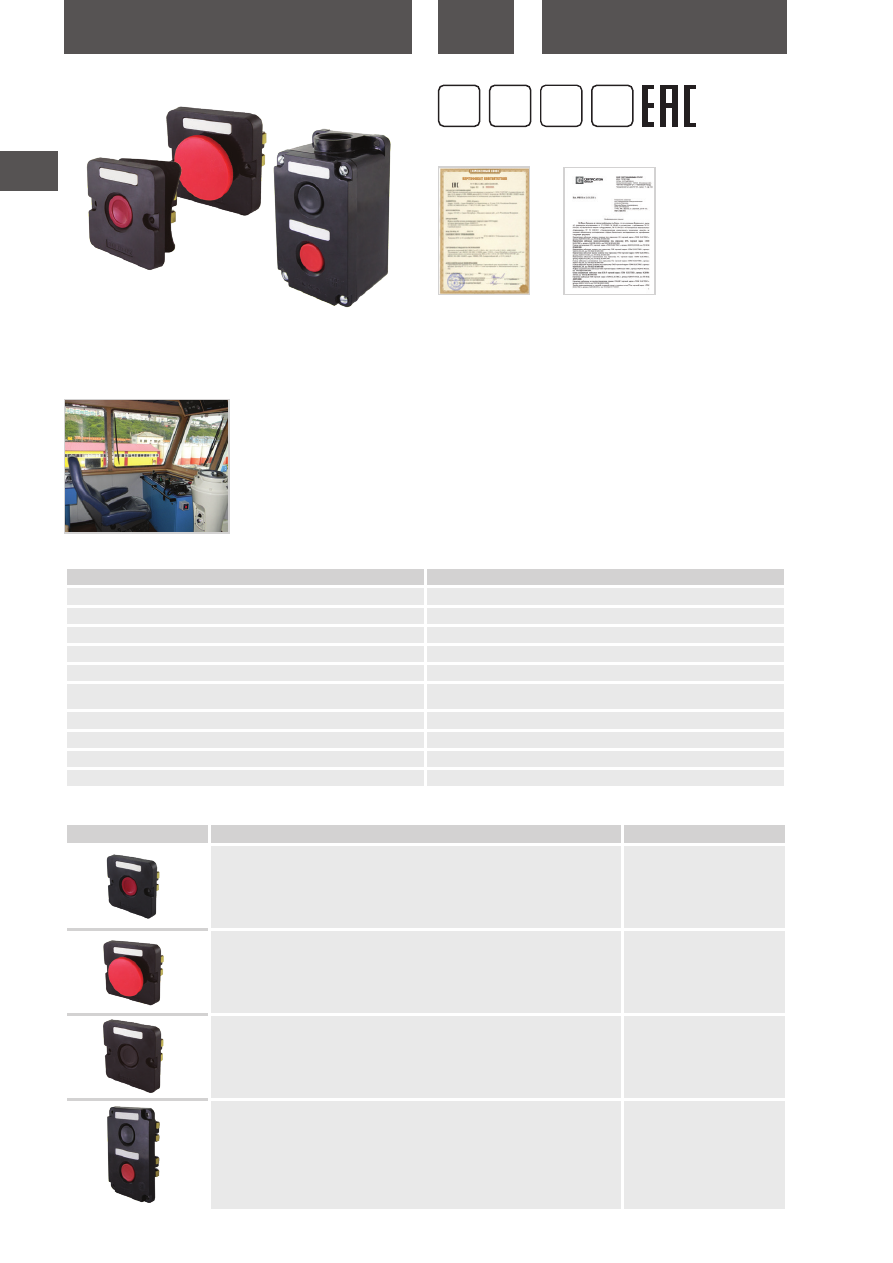

ПОСТЫ КНОПОЧНЫЕ СЕРИИ

ПКЕ

Назначение

•  Для коммутации электрических цепей управления переменно-

го тока напряжением до 660 В частотой 50 и 60 Гц и постоянного

тока напряжением до 440 В.

Применение

Устанавливаются на подвижных

и неподвижных частях стацио-

нарных установок.

Конструкция

•  Представляют собой пластиковый корпус со встроенными

элементами управления  – цилиндрической формы (черного,

красного, желтого, зеленого, голубого и белого цветов), гри-

бовидной формы (черного и красного цветов).

•  Количество управляющих элементов – 1, 2 или 3.

•  Изготавливаются с контактными элементами любой комби-

нации замыкающих и размыкающих контактов: 1«З», 1«Р»,

1«З»+1«Р», 2«З»+2«Р».

Технические характеристики

Ассортимент

Сертификат ТР ТС

Наименование параметра

Значение

Номинальный рабочий ток In, А

10

Минимальный рабочий ток Imin, А

0,1

Номинальное напряжение Ue, В

440/660, 50 Гц

Минимальное рабочее напряжение Umin, В

12

Номинальное напряжение изоляции Ui, В

660

Коммутационная износостойкость контактных элементов при частоте

включений 1200 циклов, ч

6

Диапазон рабочих температур, °С

от -40 до +40

Относительная влажность воздуха при +20 °С, не более

80%

Степень защиты

IP40, IP54

Климатическое исполнение

У2, У3


Наименование

Артикул

Пост кнопочный ПКЕ 112-1 У3, красная кнопка, IP40 TDM

SQ0742-0004

Пост кнопочный ПКЕ 112-1 У3, красный гриб, IP40 TDM

SQ0742-0006

Пост кнопочный ПКЕ 112-1 У3, черная кнопка, IP40 TDM

SQ0742-0010

Пост кнопочный ПКЕ 112-2 У3, красная и черная кнопки, IP40 TDM

SQ0742-0012

гарантия

5

лет

IP40 IP54

–40

0

C

+40

0

C

Отказное письмо

tdme.ru

541

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Пост кнопочный ПКЕ 112-3 У3, красная и две черные кнопки, IP40 TDM

SQ0742-0013

Пост кнопочный ПКЕ 122-1 У2, красная кнопка, IP54 TDM

SQ0742-0014

Пост кнопочный ПКЕ 122-1 У2, красный гриб, IP54 TDM

SQ0742-0015

Пост кнопочный ПКЕ 122-1 У2, черная кнопка, IP54 TDM

SQ0742-0016

Пост кнопочный ПКЕ 122-2 У2, красная и черная кнопки, IP54 TDM

SQ0742-0017

Пост кнопочный ПКЕ 122-3 У2, красная и две черные кнопки, IP54 TDM

SQ0742-0018

Пост кнопочный ПКЕ 212-1 У3, красная кнопка, IP40 TDM

SQ0742-0001

Пост кнопочный ПКЕ 222-1 У2, красная кнопка, IP54 TDM

SQ0742-0007

Пост кнопочный ПКЕ 212-1 У3, красный гриб, IP40 TDM

SQ0742-0002

 Пост кнопочный ПКЕ 222-1 У2, красный гриб, IP54 TDM

SQ0742-0008

Пост кнопочный ПКЕ 212-1 У3, черная кнопка, IP40 TDM

SQ0742-0019

Пост кнопочный ПКЕ 222-1 У2, черная кнопка, IP54 TDM

SQ0742-0020

Пост кнопочный ПКЕ 212-2 У3, красная и черная кнопки, IP40 TDM

SQ0742-0003

 Пост кнопочный ПКЕ 222-2 У2, красная и черная кнопки, IP54 TDM

SQ0742-0011

Пост кнопочный ПКЕ 212-3 У3, красная и две черные кнопки, IP40 TDM

SQ0742-0005

Пост кнопочный ПКЕ 222-3 У2, красная и две черные кнопки, IP54 TDM

SQ0742-0009

tdme.ru

542

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Пост кнопочный ПКЕ 612 У3, красная и черная кнопки, IP40 TDM

SQ0742-0023

Пост кнопочный ПКЕ 622 У2, красная и черная кнопки, IP54 TDM

SQ0742-0024

Пост кнопочный ПКЕ 712 У3, красная и черная кнопки, IP40 TDM

SQ0742-0025

Пост кнопочный ПКЕ 722 У2, красная и черная кнопки, IP54 TDM

SQ0742-0026

Пост кнопочный ПКЕ 212-1 У3, красный гриб с фиксацией, IP40 TDM

SQ0742-0027

Пост кнопочный ПКЕ 222-1 У2, красный гриб с фиксацией, IP54 TDM

SQ0742-0028

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0742-0004

100

13,0

380

330

300

SQ0742-0006

80

12,0

SQ0742-0010

100

13,0

SQ0742-0012

50

7,5

SQ0742-0013

40

8,4

SQ0742-0014

100

15,5

SQ0742-0015

80

12,9

SQ0742-0016

100

15,5

SQ0742-0017

50

10,0

SQ0742-0018

40

9,12

SQ0742-0001

100

15,7

SQ0742-0002

80

13,45

SQ0742-0019

100

15,7

SQ0742-0003

50

13,45

SQ0742-0005

40

15,45

SQ0742-0007

100

15,0

SQ0742-0008

80

14,65

SQ0742-0020

100

16,0

SQ0742-0011

50

14,45

SQ0742-0009

40

16,0

SQ0742-0023

100

9,2

SQ0742-0024

10,7

SQ0742-0025

11,7

SQ0742-0026

17,2

SQ0742-0027

80

14,0

SQ0742-0028

14,6

TDM ELECTRIC

TEXENERGO

ПО Электротехник

ПКЕ 112

PKE112

ET51

ПКЕ 122

PKE122

ПКЕ 212

PKE212

ПКЕ 222

PKE222

Сравнительная таблица аналогов по сериям

Упаковка

tdme.ru

543

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

ПКЕ 212-2, ПКЕ 222-2

ПКЕ 112-2, ПКЕ 122-2

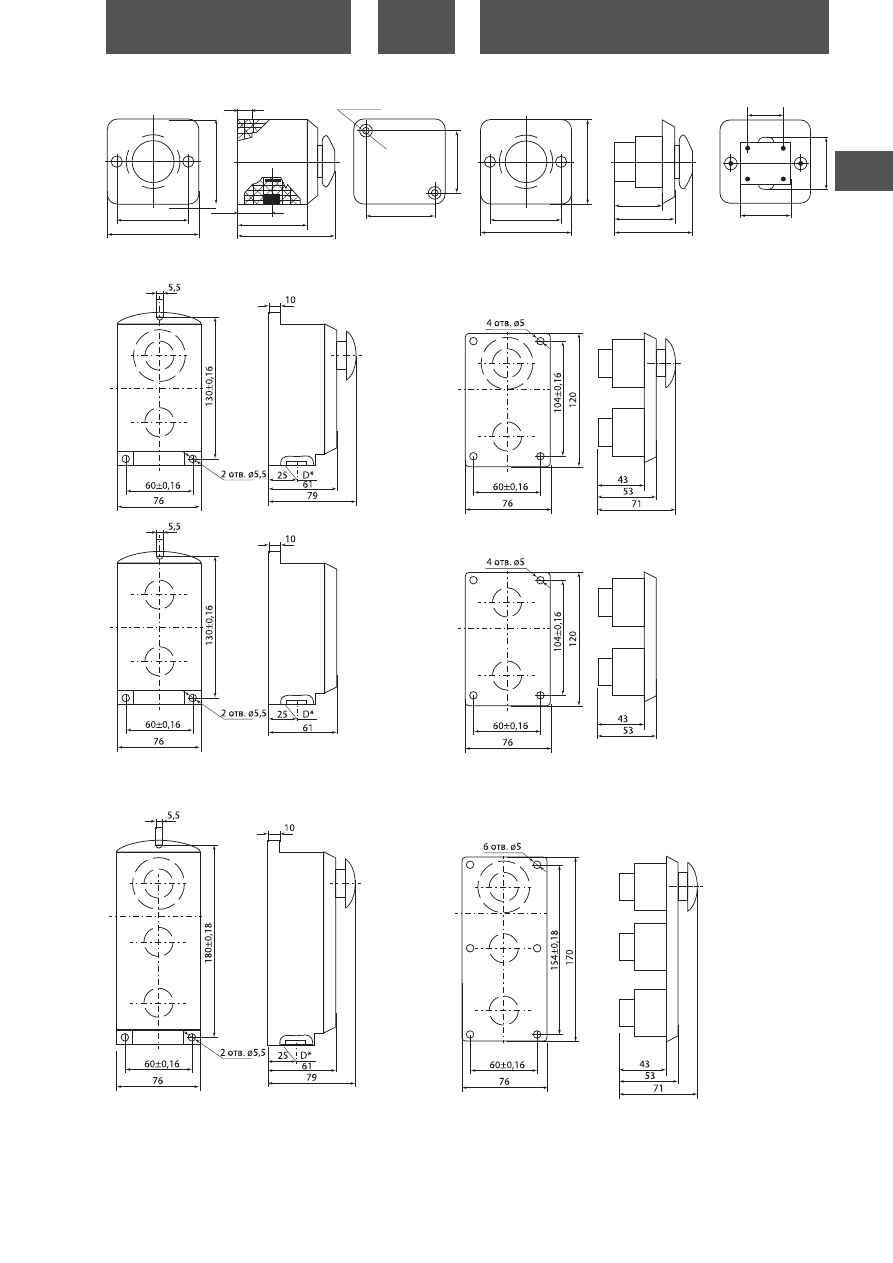

Габаритные размеры

(мм)

ПКЕ 112-1, ПКЕ 122-1

ПКЕ 212-1, ПКЕ 222-1

60

74

74

72

43

54

43

28

44,5

60

74

74

80

62

25

7

58

58

2 отв. Ø5,5

tdme.ru

544

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

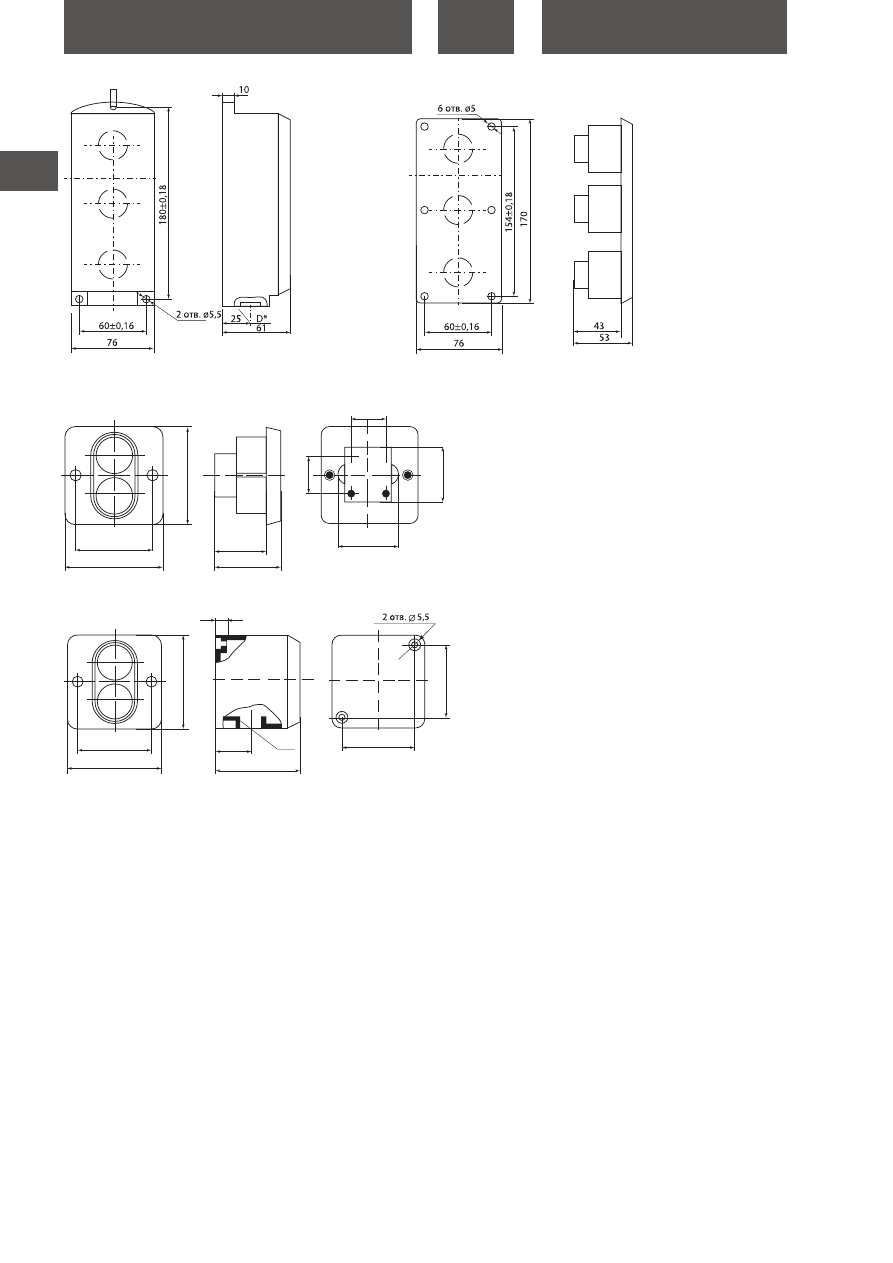

ПКЕ 212-3, ПКЕ 222-3

ПКЕ 112-3, ПКЕ 122-3

ПКЕ 612-У3, ПКЕ 622-У2

ПКЕ 712-У3, ПКЕ 722-У2

60±0,25

43±0,3

74

54

74

28±0,

2

42±0,3

18±0,16

44,5±0,3

7

60±0,25

74

62

D

25±0,3

58±0,16

74

58±0,16

tdme.ru

545

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

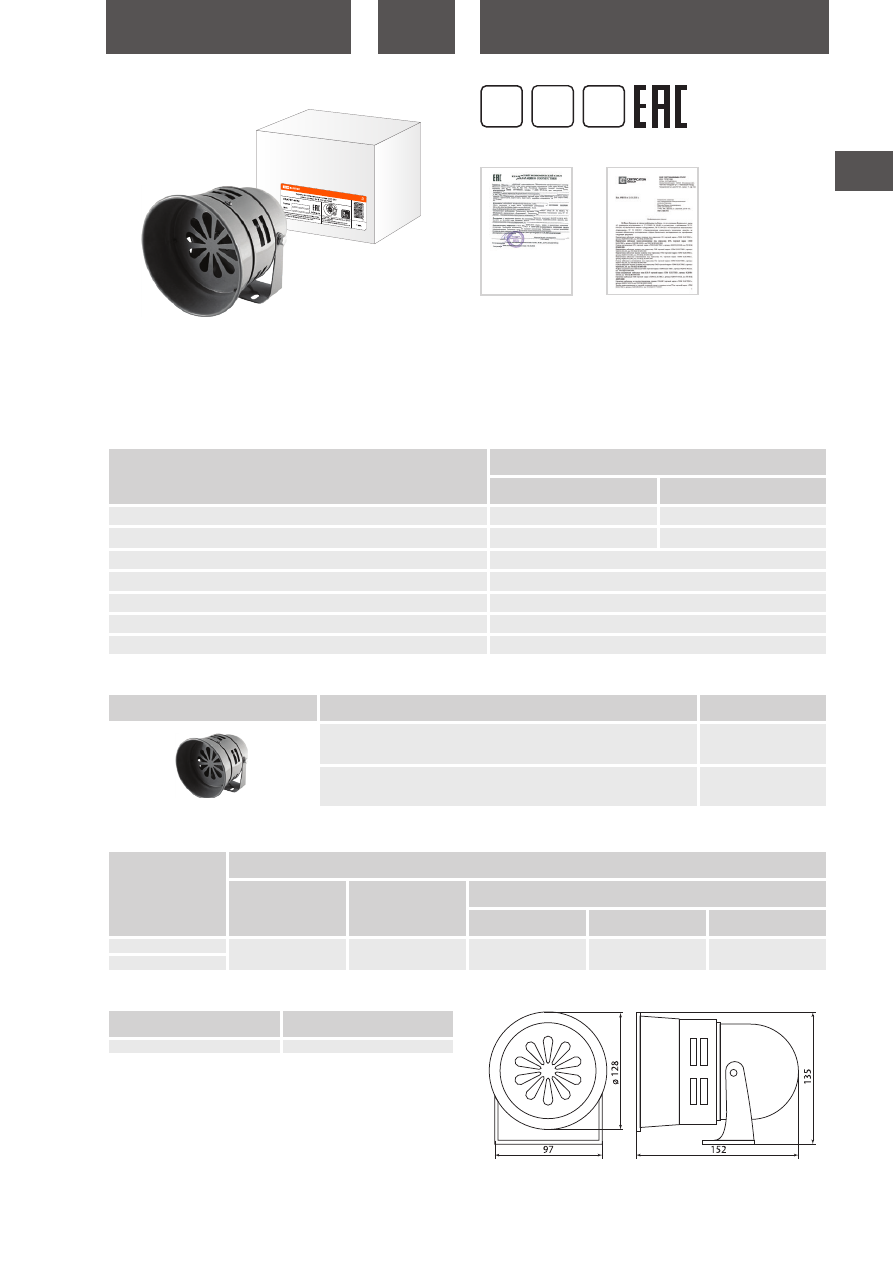

АВАРИЙНЫЕ СИРЕНЫ

ССП-290

Декларация ТР ТС

гарантия

5

лет

–25

0

C

+50

0

C

Наименование параметра

Значение

SQ0737-0072

  SQ0737-0073

Напряжение питания, В

24

220

Потребляемая мощность, Вт

30

53

Сила звука , дБл, не менее

116

Рабочая температура,

о

С

от -25 до +50

Масса, кг

0,95

Степень защиты

IP44

Время непрерывной работы, не более, мин

1

TDM ELECTRIC

Техэнерго

ССП-290

СС-1С

IP44

Назначение

•  Для звукового оповещения с помощью подачи мощных звуко-

вых сигналов, отличающихся от производственных шумов, что

обеспечивает хорошую слышимость.

Применение

•  В цехах, на подъемных кранах, погрузочных тележках, судах

и т. д.

Материалы

•  Пластик.

Технические характеристики

Ассортимент


Наименование

Артикул

Сирена электромеханическая ССП-290 пласт. корпус 24В 116 дБ TDM

SQ0737-0072

Сирена электромеханическая ССП-290 пласт. корпус 220В 116 дБ TDM

SQ0737-0073

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0737-0072

12

12,5

350

280

430

SQ0737-0073

Упаковка

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

Отказное письмо

tdme.ru

546

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Назначение

Для контроля состояния техно-

логических процессов на произ-

водствах.

Применение

•  Для сборки светосигнальных колонн.

•  В свою очередь, светосигнальные колонны используются:

– в автоматизированных производствах;

– движущихся механизмах (конвейеры, транспортерные ленты);

– станках;

– кассах розничной сети.

Материалы

•  Корпус светового модуля выполнен из прозрачного (в соответ-

ствии с цветом) поликарбонатного полимера

•  Корпус зуммера и стойки с основанием выполнены из черного

поликарбонатного полимера

Сертификат ТР ТС

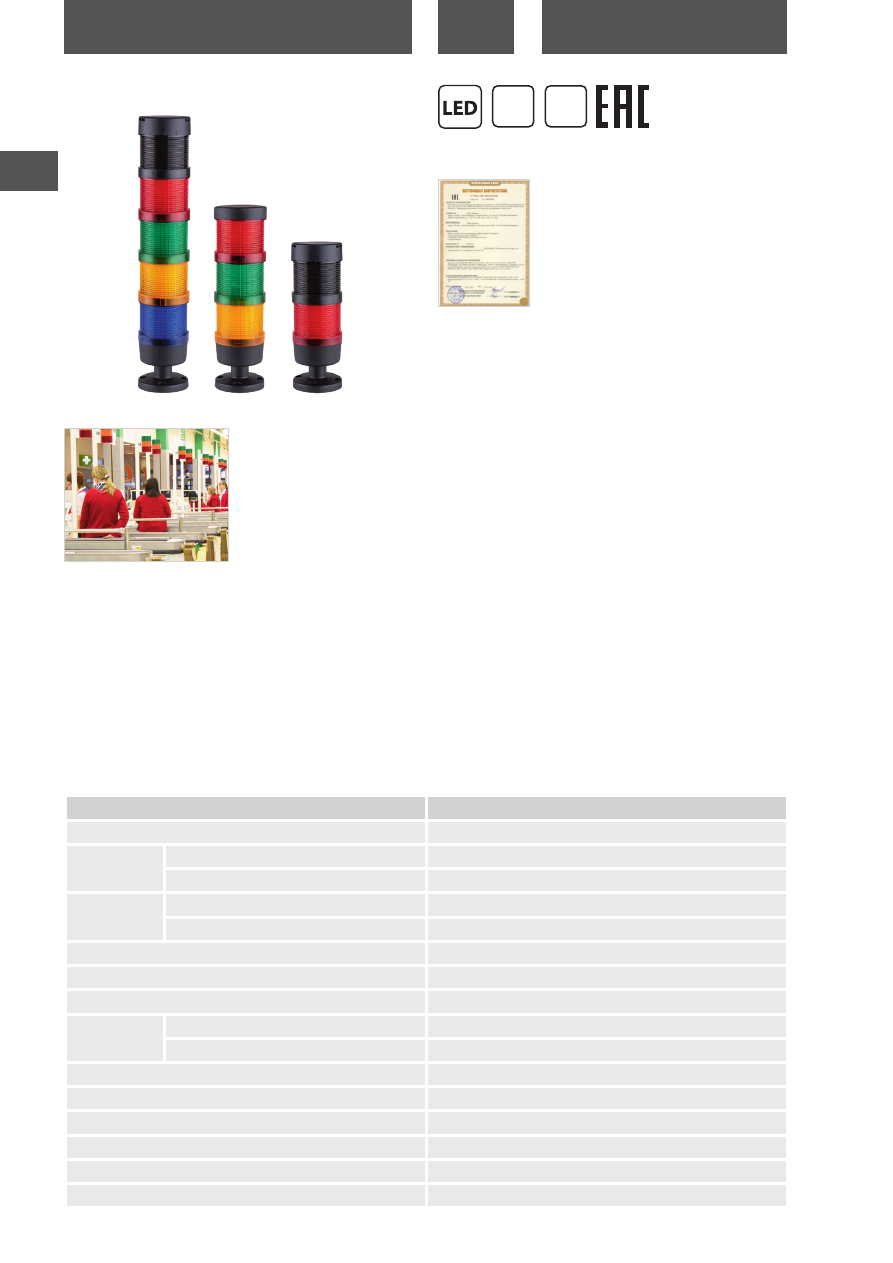

СВЕТОСИГНАЛЬНЫЕ МОДУЛИ ДЛЯ КОЛОНН

Конструкция

•  Фиксация светозвуковых модулей осуществляется поворотом

по часовой стрелке согласно схеме в паспорте и обеспечива-

ют надежную конструкцию при общем количестве модулей не

более 6 (шести).

•  Установка только в вертикальном положении.

•  В светосигнальных модулях используется лампа LED с тремя

режимами работы-постоянное свечение, строболамп и мигаю-

щее свечение. Режим на каждый модуль устанавливается поль-

зователем вручную.

Преимущества

•  Низкое энергопотребление за счет использования лампы LED.

•  Широкий выбор цвета модулей для формирования световой

колонны.

•  Возможность установки разных режимов работы на каждом

модуле.

IP54

гарантия

5

лет

Технические характеристики

Наименование параметра

Значение

Режим работы

непрерывное свечение, мигающее свечение, стробоскоп

Напряжение пита-
ния, В

АС

230

DC

24

Ток потребления Ie,
не более, мА

24 В

75

220 В

135

Громкость зуммера на расстоянии 1м, дБ

75±5

Рабочая температура, °С

от -40 до +50

Максимальное количество модулей, шт.

5

Материал

плафон

прозрачный или в соответствие с цветом поликарбонатный полимер

зуммер, основание со стойкой, заглушка к модулю

черный поликарбонатный полимер

Способ монтажа

только вертикально

Относительная влажность окружающей среды

45-85%

Электрическая прочность изоляции в течение 1 минуты

500 В АС

Сопротивление изоляции, МОм

100

Степень защиты

IP54

Климатическое исполнение и категория размещения

У3

tdme.ru

547

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Модуль светосигнальный 70 мм красный (LED 230В AC)

IP54 TDM

SQ0737-0001



Модуль светосигнальный 70 мм зеленый (LED 230В AC)

IP54 TDM

SQ0737-0002



Модуль светосигнальный 70 мм желтый (LED 230В AC) IP54

TDM

SQ0737-0003



Модуль светосигнальный 70 мм синий (LED 230В AC) IP54

TDM

SQ0737-0004



Модуль светосигнальный 70 мм прозрачный (LED 230В AC)

IP54 TDM

SQ0737-0005

прозрачный

Модуль светосигнальный 70 мм красный (LED 24В DC) IP54

TDM

SQ0737-0006



Модуль светосигнальный 70 мм зеленый (LED 24В DC) IP54

TDM

SQ0737-0007



Модуль светосигнальный 70 мм желтый (LED 24В DC) IP54

TDM

SQ0737-0008



Модуль светосигнальный 70 мм синий (LED 24В DC) IP54

TDM

SQ0737-0009



Модуль светосигнальный 70 мм прозрачный (LED 24В DC)

IP54 TDM

SQ0737-0010

прозрачный

Модуль звуковой (зуммер) 70 мм 100дБ 230В AC TDM

SQ0737-0016



Модуль звуковой (зуммер) 70 мм 100дБ 24В DC TDM

SQ0737-0017



Основание со стойкой и заглушка для установки
светосигнальных модулей 70 мм TDM

SQ0737-0021



Ассортимент

Артикул

Транспортная упаковка

Коли-

чество,

шт.

Масса,

кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0737-0001-

SQ0737-0017

100

11,0

400

400

370

SQ0737-0021

400

Упаковка

TDM ELECTRIC

ABB

Шнейдер
Электрик

EMAS

Модуль световой

1SFA61607

XVB

IKM7

Модуль звуковой

1SFA61607

XVB

IKM7

Основание

со стойкой и

заглушка

–

XVB

–

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

55

55

70

ø5

ø24

4 отв.

ø4

2 отв.

под саморез

68

124

180

236

292

348

404

70

tdme.ru

548

2

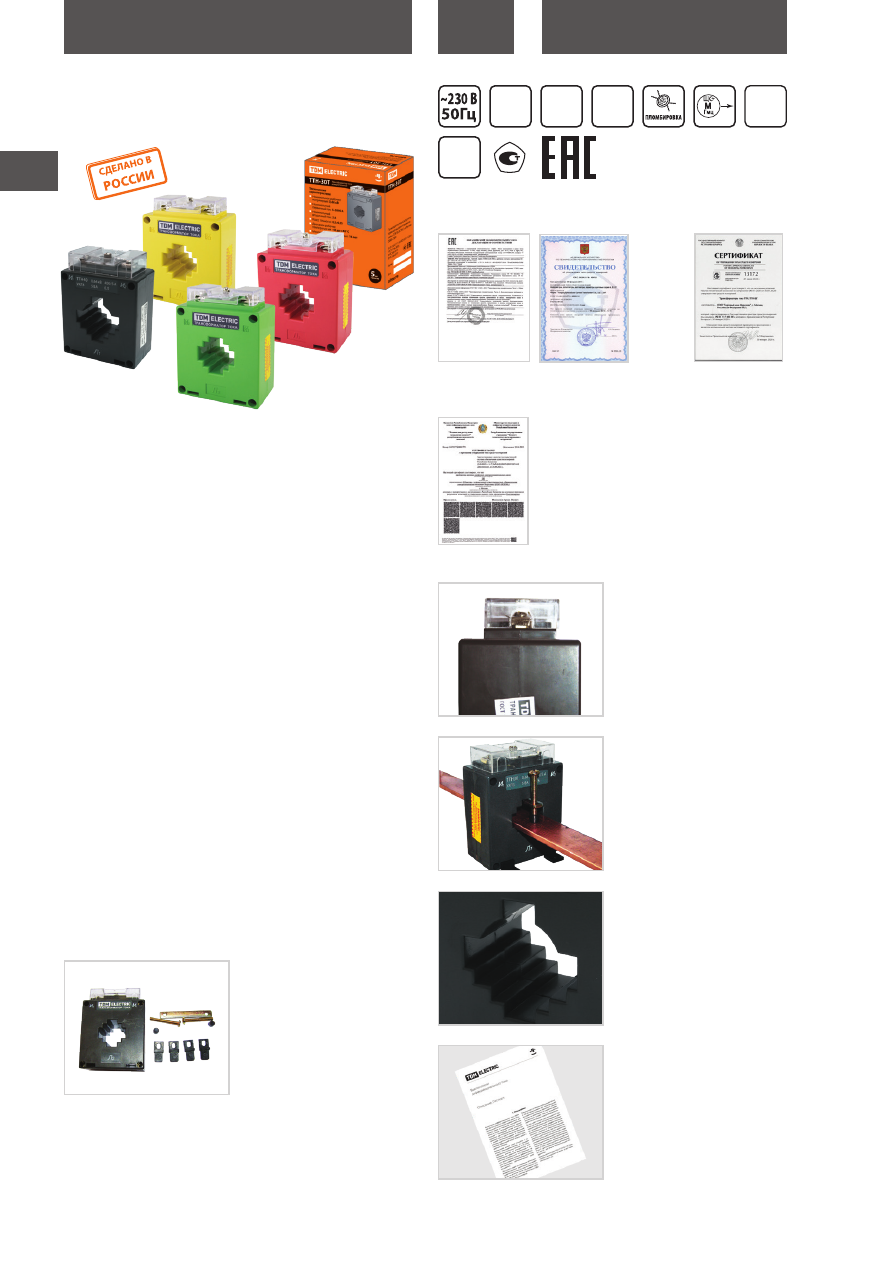

ПРИБОРЫ КОНТРОЛЯ, УЧЕТА И ИЗМЕРЕНИЯ.

АКСЕССУАРЫ

Назначение

•  Для получения слаботочного сигнала, пропорционального

протекающему по силовой цепи току в сетях до 0,66 кВ/50 Гц.

Применение

•  В схемах контроля энергопотребения с помощью измеритель-

ных приборов, учета энергопотребления, управления сред-

ствами автоматизации и защиты.

Материалы

•  Корпус из негорючего самозатухающего пластика.

•  В трансформаторах тока ТТН-Ш материал шины – луженая

медь.

Преимущества

•  Все трансформаторы внесены в государственный реестр

средств измерений и имеют свидетельство типа ОС.С.34.158.А

№74216.

•  Трансформаторы ТТН (color) имеют разные цвета корпусов:

желтый, зеленый и красный, соответствующие цветам фазных

шин, что облегчает визуализацию фаз в шкафу.

•  Все трансформаторы проходят поверку и имеют соответству-

ющие штампы на корпусе и в паспорте.

•  Широкий ассортимент трансформаторов ТТН класса точности

0,5S и охватывает ряд востребованных исполнений, таких как

ТТН-Ш: 300-1000 А; ТТН60 и ТТН100, ТТН125, отсутствующих у

ряда российских производителей.

•  Клеммные зажимы вторичной обмотки закрыты прозрачной

крышкой, что обеспечивает электробезопасность при эксплу-

атации.

•  Возможность пломбировки крышки вторичной обмотки, что

позволяет исключить несанкционированное подключение

к ней.

•  Возможность подключения как медных, так и алюминиевых

проводников к трансформаторам тока ТТН-Ш со встроенной

шиной.

Комплектация

•  Трансформатор тока.

•  Крепежные кронштейны для

крепления  на  монтажную

панель – 2 шт.

•  Крепежная планка для

крепления на шину (для

трансформаторов тока без

встроенной шины.

•  Комплект изолированных

винтов (для трансформа-

торов тока без встроенной

шины) – 2 шт.

•  Крышка защитная.

•  Упаковочная коробка.

•  Руководство по эксплуатации. Паспорт.

Конструкция

ТРАНСФОРМАТОРЫ ТОКА ТИПА

ТТН, ТТН-Ш

ЦВЕТНЫЕ (РФ, МПИ – 16 ЛЕТ)

Свидетельство типа РФ

ОС.С.34.158.А №74216

Свидетельство

типа РБ

Неразборный корпус трансфор-

матора, что делает невозможным

доступ ко вторичной обмотке.

Способы монтажа: на шину

с  помощью специальной фикси-

рующей распорки или на мон-

тажную панель щитка с использо-

ванием специальных кронштей-

нов.

Универсальное окно, позволяю-

щее подключать внешние шины

различных размеров и  конфигу-

раций в трансформаторах тока

ТТН без встроенной шины.

Подробная инструкция по монта-

жу и эксплуатации.

Декларация

ТР ТС

гарантия

5

лет

0,5-0,5s

5-4000

А

8

ТИПОРАЗ-

МЕРОВ

–45

0

C

+40

0

C

16

ЛЕТ

Свидетельство

типа Казахстан
