TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год)

tdme.ru

501

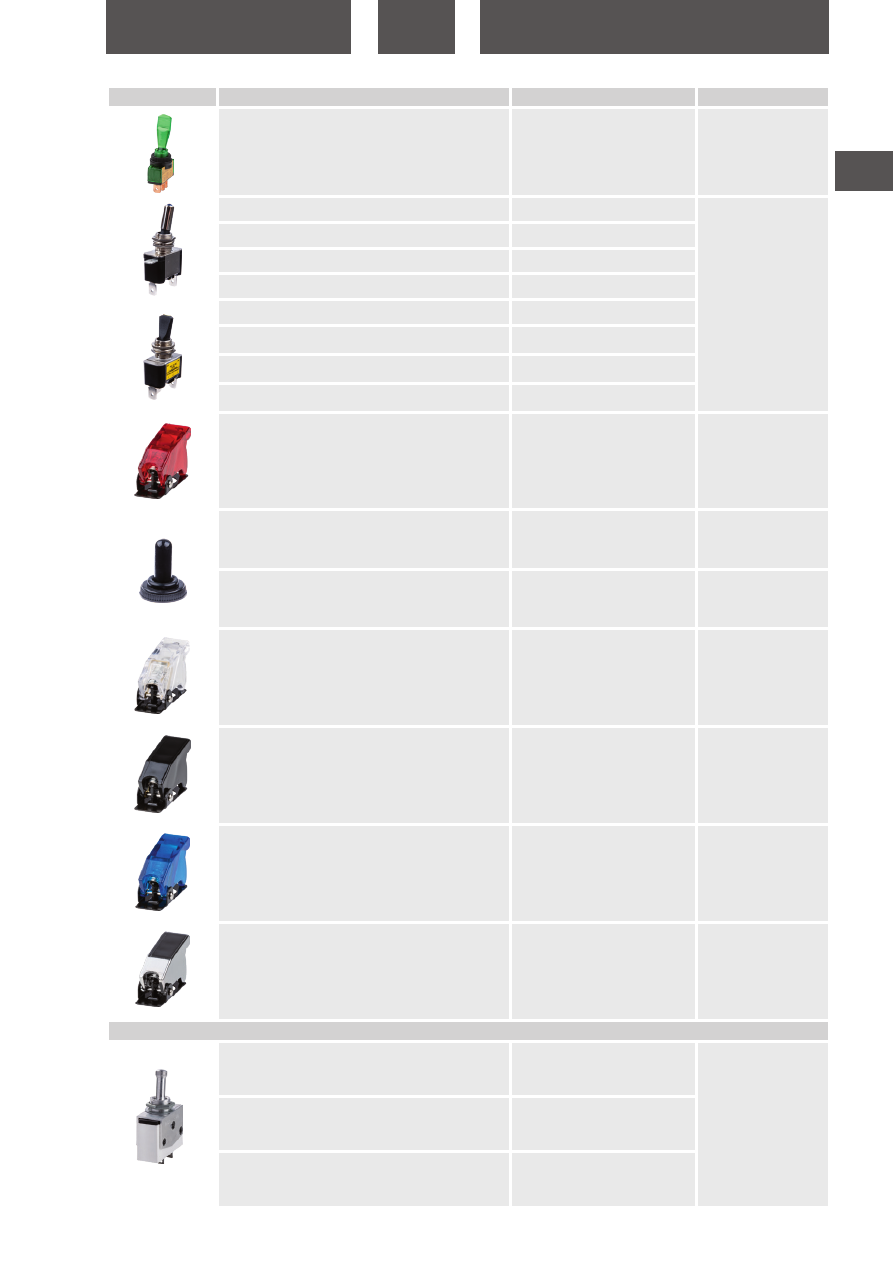

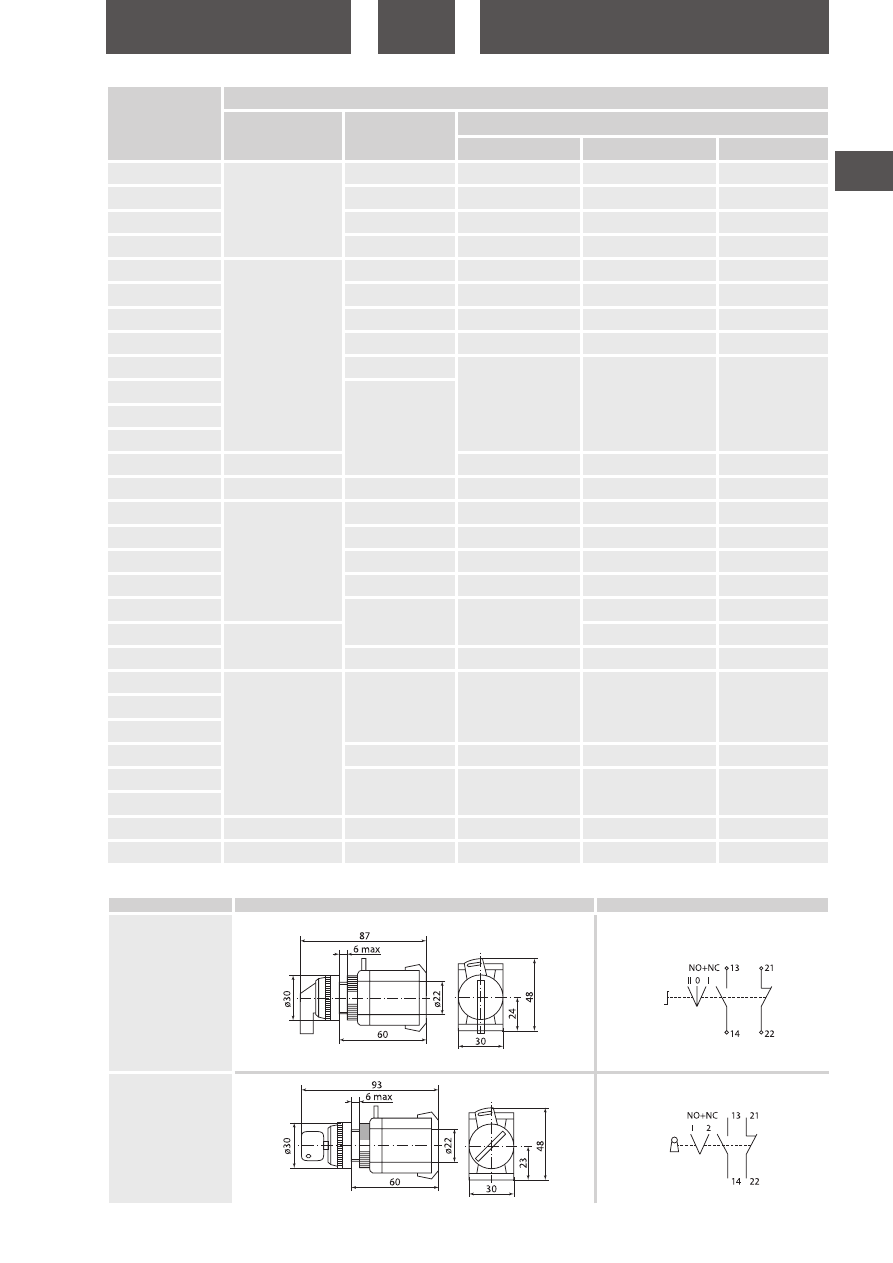

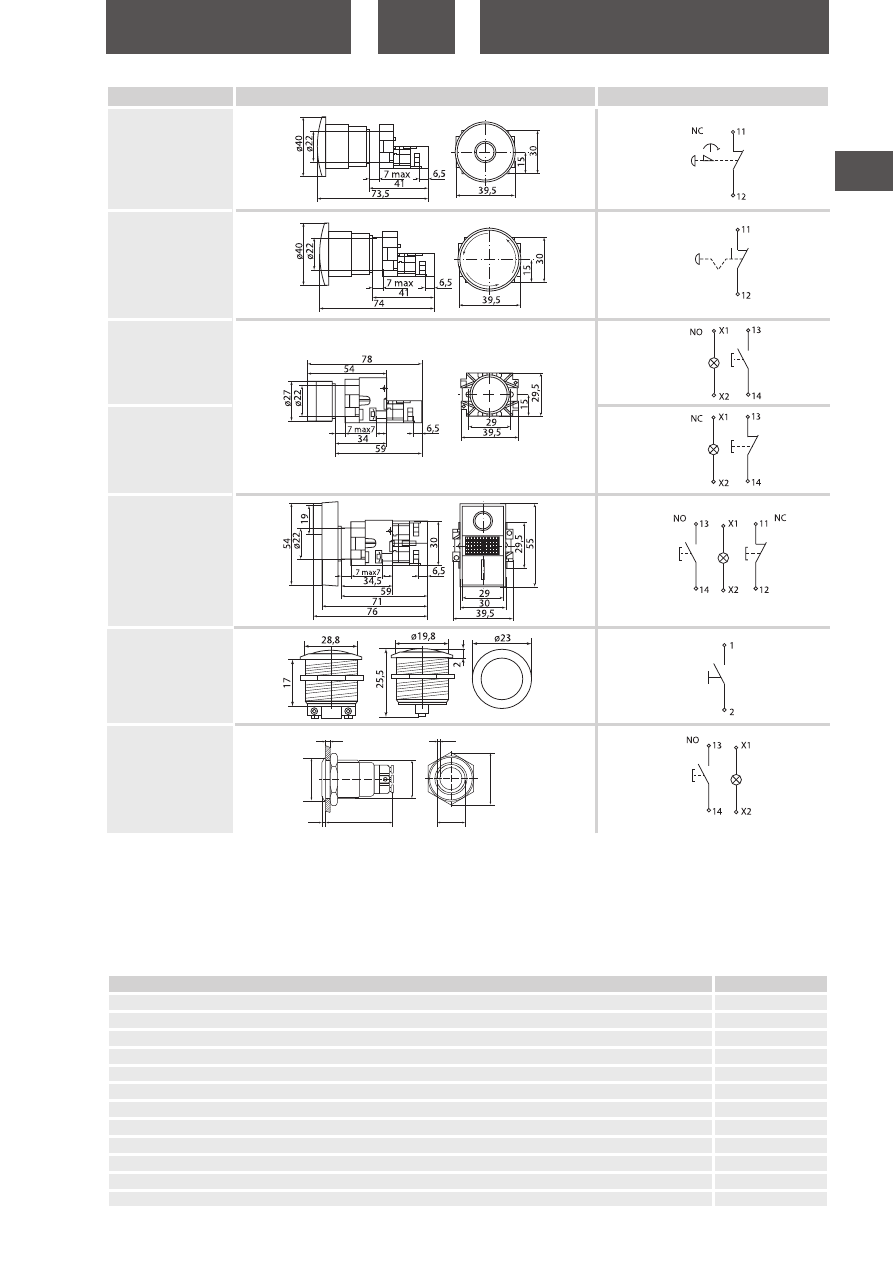

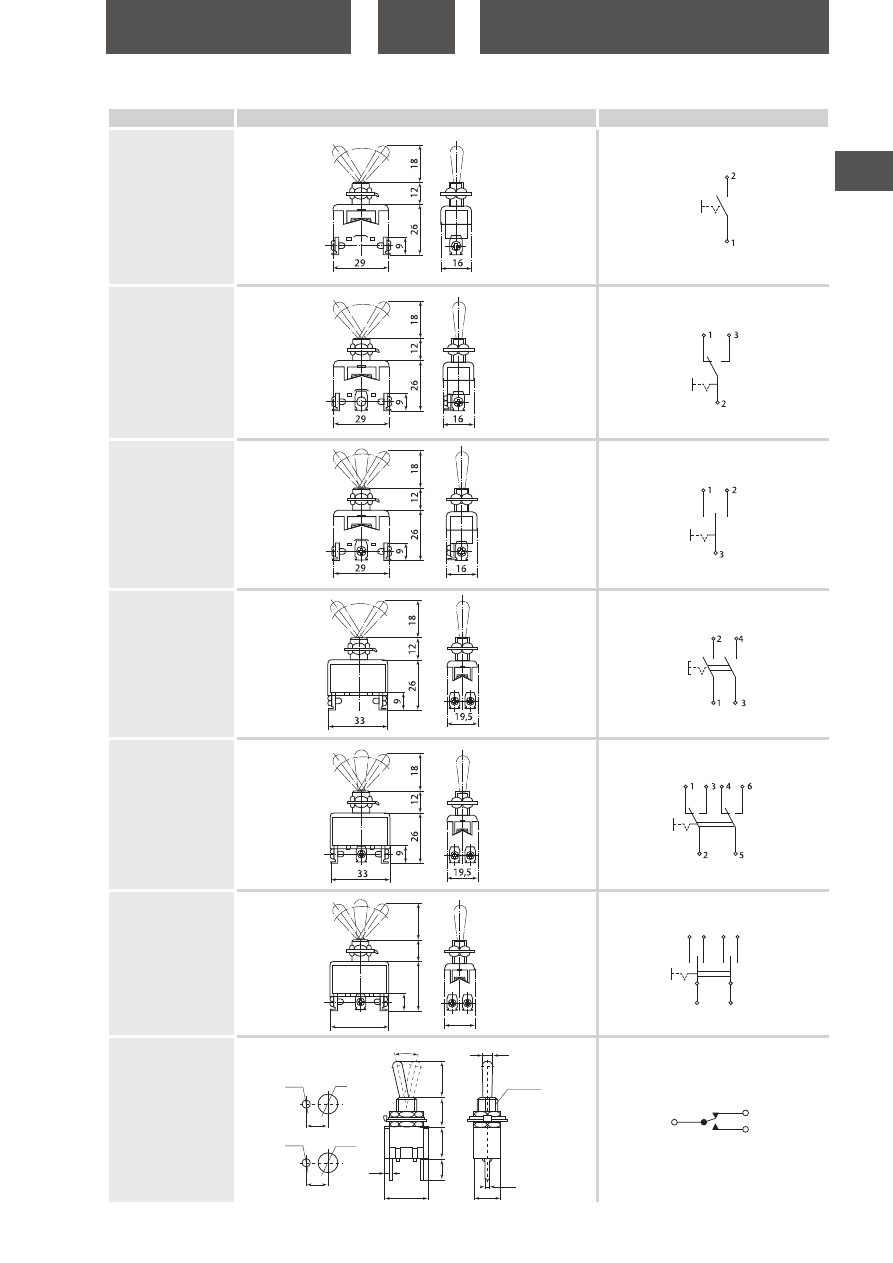

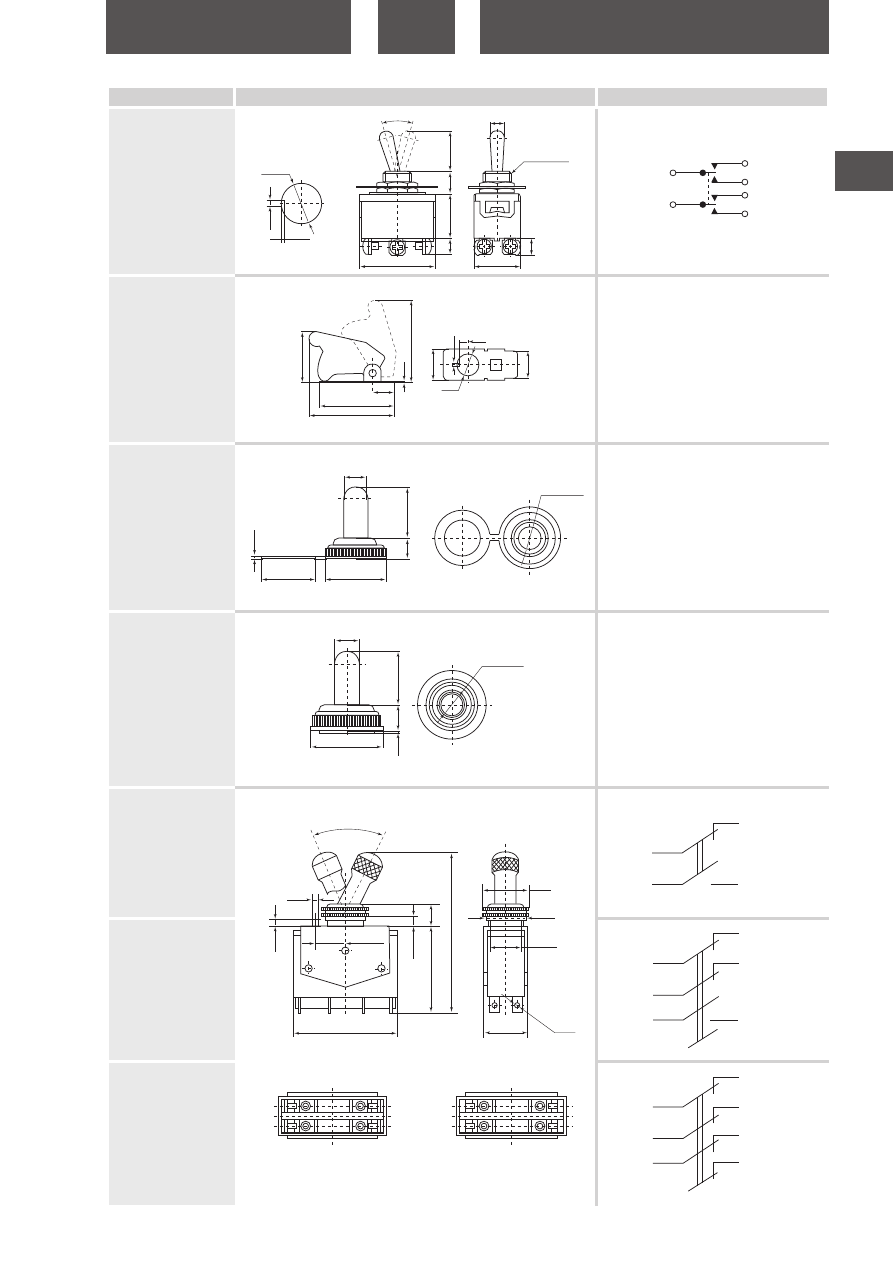

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

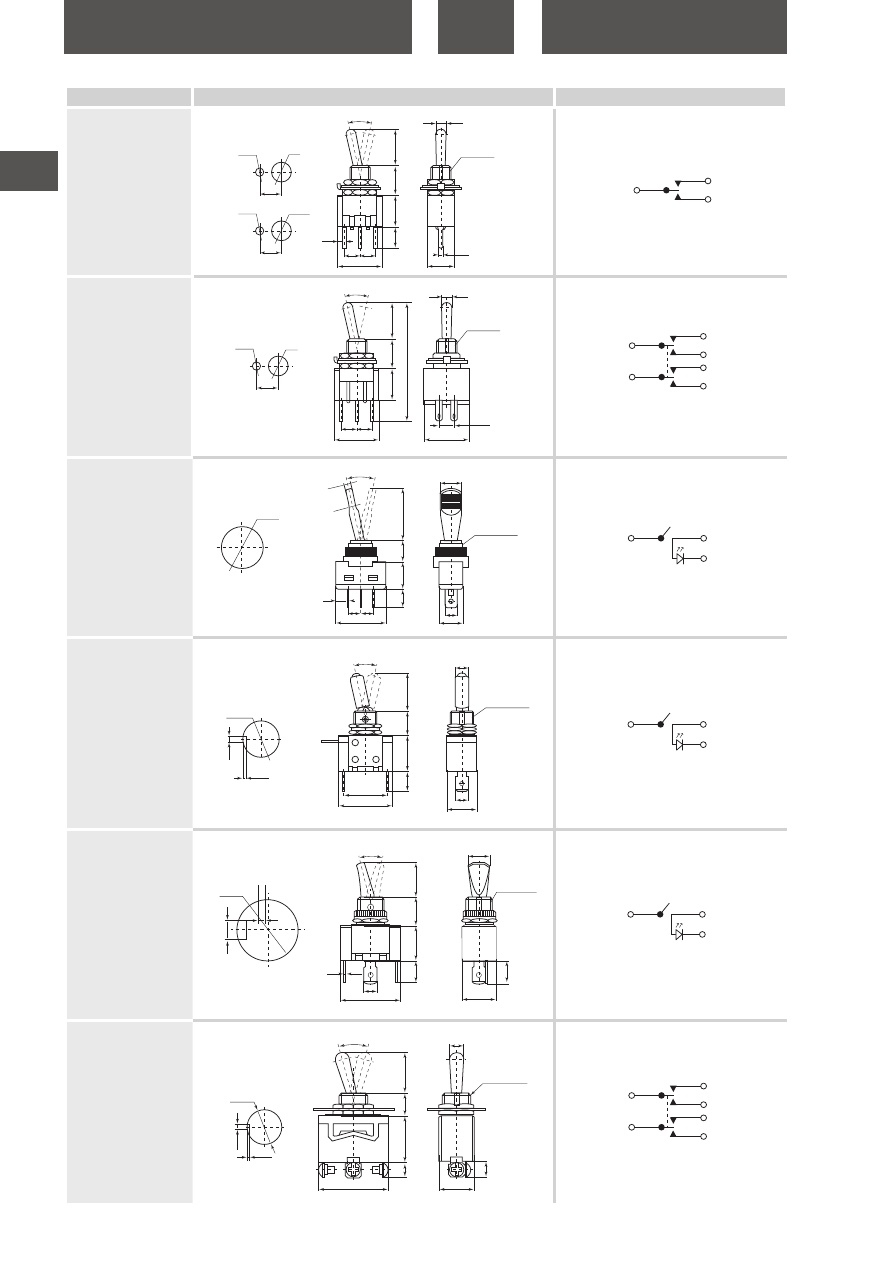

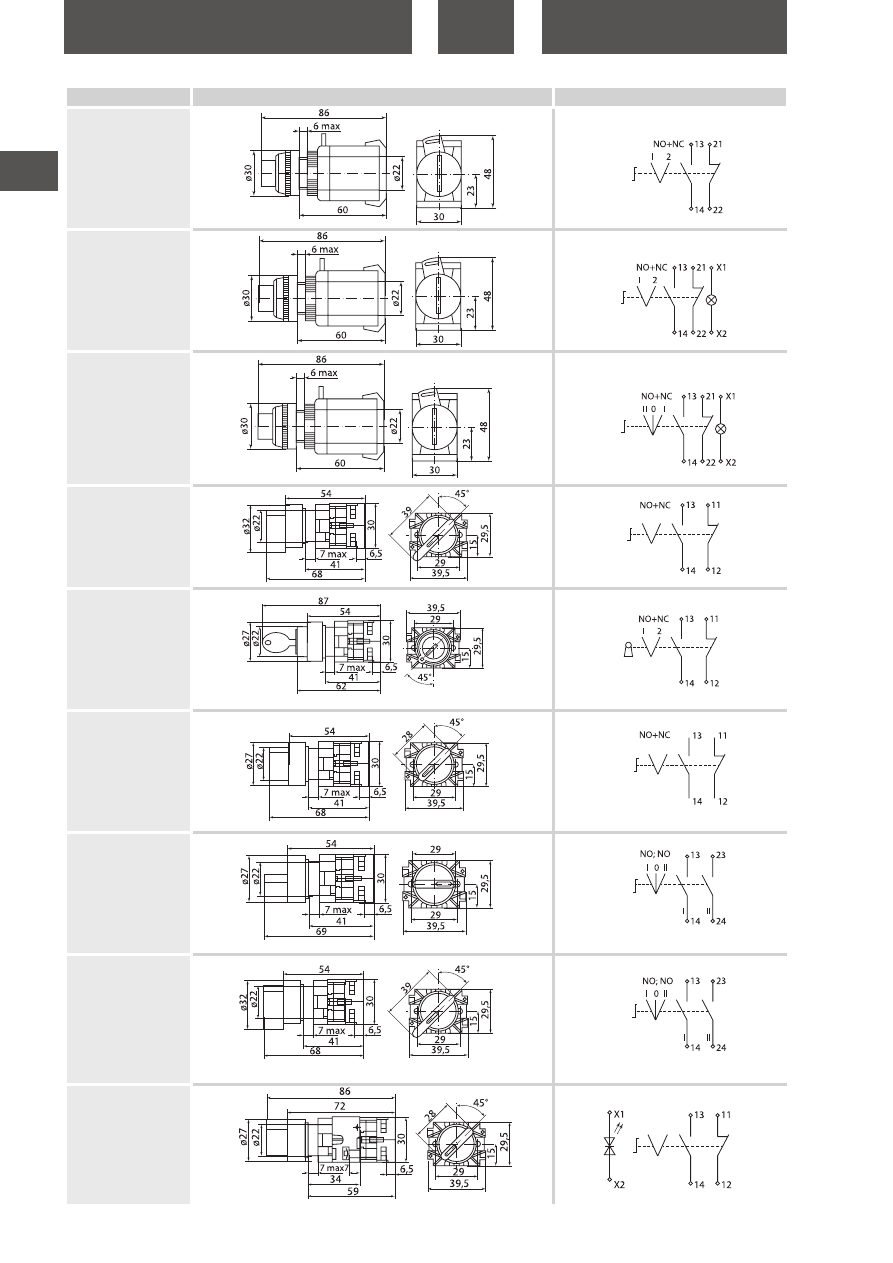

Наименование

Чертеж, мм

Схема подключения

BS542

BT42

BW3361

BW3561

BW3461

BW8465

YL213

EB2Q-1910NE

27,5

1,5

1,2

ø11,8

21,9

M1x1

ПЕРЕКЛЮЧАТЕЛИ

Назначение

• Переключатели предназначены для оперативного управления

контакторами (магнитными пускателями) и реле автоматики в

электрических цепях переменного тока частотой 50 Гц напря-

жением до 660 В или постоянного тока напряжением до 400 В.

Технические характеристики клавишных переключателей

Наименование параметра

Значение

Номинальное напряжение переменного тока частотой 50 и 60 Гц, В

250

Номинальное рабочее напряжение переменного тока частотой 50 и 60 Гц, В

230

Номинальное рабочее напряжение постоянного тока, В

Номинальный ток, А

6, 15

Степень защиты со стороны контактного элемента

IP00

Степень защиты со стороны лицевой панели

IP40

Степень защиты с влагозащитным колпачком со стороны лицевой панели

IP65

Диапазон рабочих температур, °С

от -30 до +80

Температура хранения

от -40 до +85

Механический срок службы, циклов

не менее 10000

Сопротивление контактов, мОм

<50

Сопротивление изоляции, мОм

>100

tdme.ru

502

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

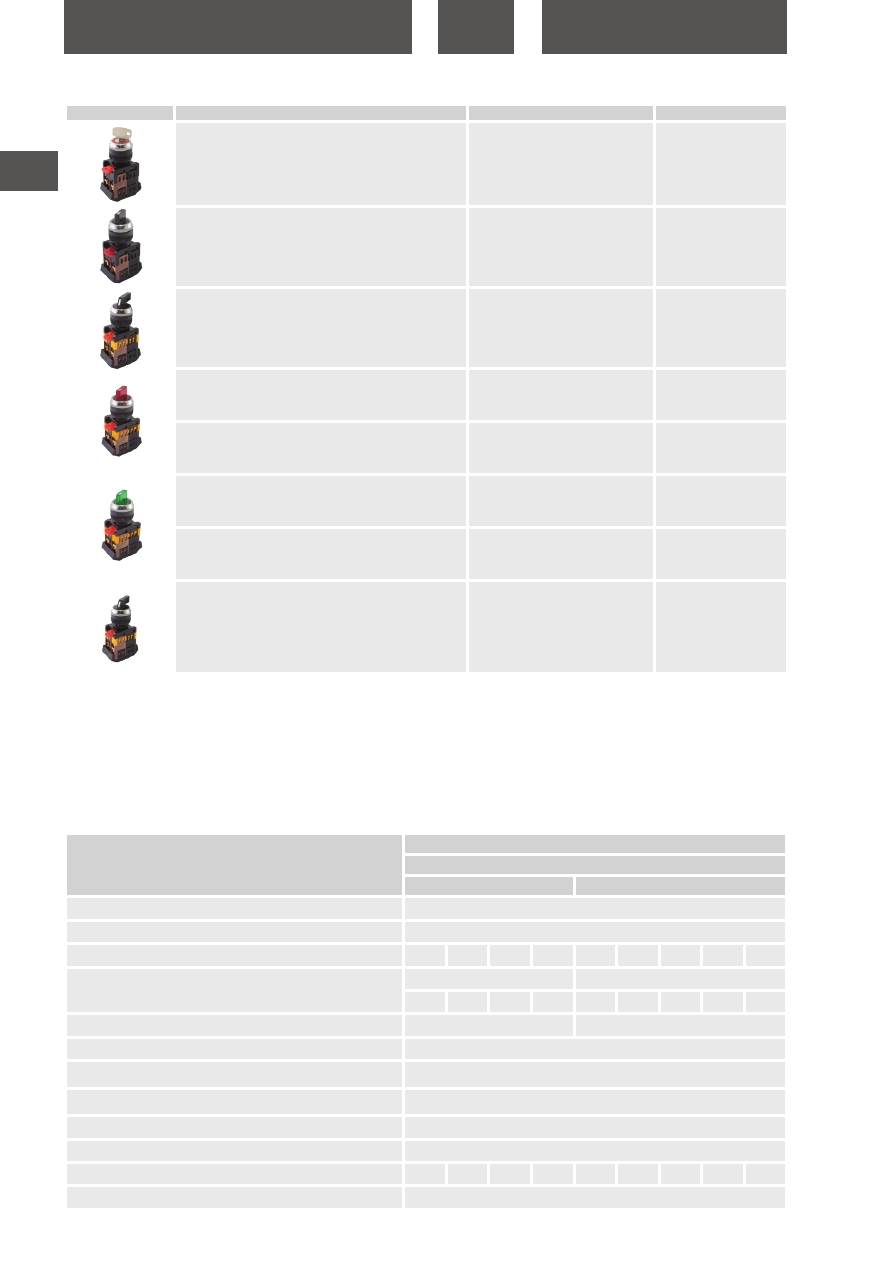

ПЕРЕКЛЮЧАТЕЛИ С МЕТАЛЛИЧЕСКИМ ОСНОВАНИЕМ

Назначение

• Переключатели с металлическим основанием предназначе-

ны для оперативного управления контакторами (магнитными

пускателями) и реле автоматики в электрических цепях пере-

менного тока частотой 50 Гц напряжением до 660 В или посто-

янного тока напряжением до 400 В.

Технические характеристики клавишных переключателей

Наименование параметра

Значение

Вид тока

переменный

постоянный

Номинальное напряжение по изоляции Ui, В

600

Номинальный тепловой ток Ith, A

Номинальное рабочее напряжение, В

600

400

230

110

400

220

110

Номинальный рабочий ток контактов, А

Категория применения АС-15

Категория применения DС-12

0,6

1,5

3,0

4,0

0,6

1,1

2,2

2,5

3,0

Электрическая износостойкость, циклов В/О х10⁶

0,3

0,25

Механическая износостойкость, циклов В/О х10⁶

0,6

Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96

с лицевой стороны

IP40

Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 со

стороны контактных выводов

IP20

Установочный диаметр, мм

Максимальное сечение проводника, мм2, не более

2,5

% нагрузки контактов по току от рабочего значения

–

Диапазон рабочих температур, °С

от -10 до +40


Наименование

Артикул

Цвет

АKS-22 с ключом на 2 фиксированных положения I-O 1з+1р

TDM

SQ0703-0005



АLС-22 с длинной рукояткой на 2 фиксированных положения

I-O 1з+1р TDM

SQ0703-0008



АLСLR-22 на 3 фиксированных положения I-O-II 1з+1р TDM

SQ0703-0006



АNС-22-2 на 2 фиксированных положения неон/230 В I-O

1з+1р TDM

SQ0703-0002



АNС-22-2 на 2 фиксированных положения неон/230 В I-O

1з+1р TDM

SQ0703-0001



АNСLR-22-3 на 3 фиксированных положения неон/230 В I-O

1з+1р TDM

SQ0703-0003



АNСLR-22-3 на 3 фиксированных положения неон/230 В I-O

1з+1р TDM

SQ0703-0004



АС-22 на 2 фиксированных положения I-O 1з+1р TDM

SQ0703-0007



Ассортимент

tdme.ru

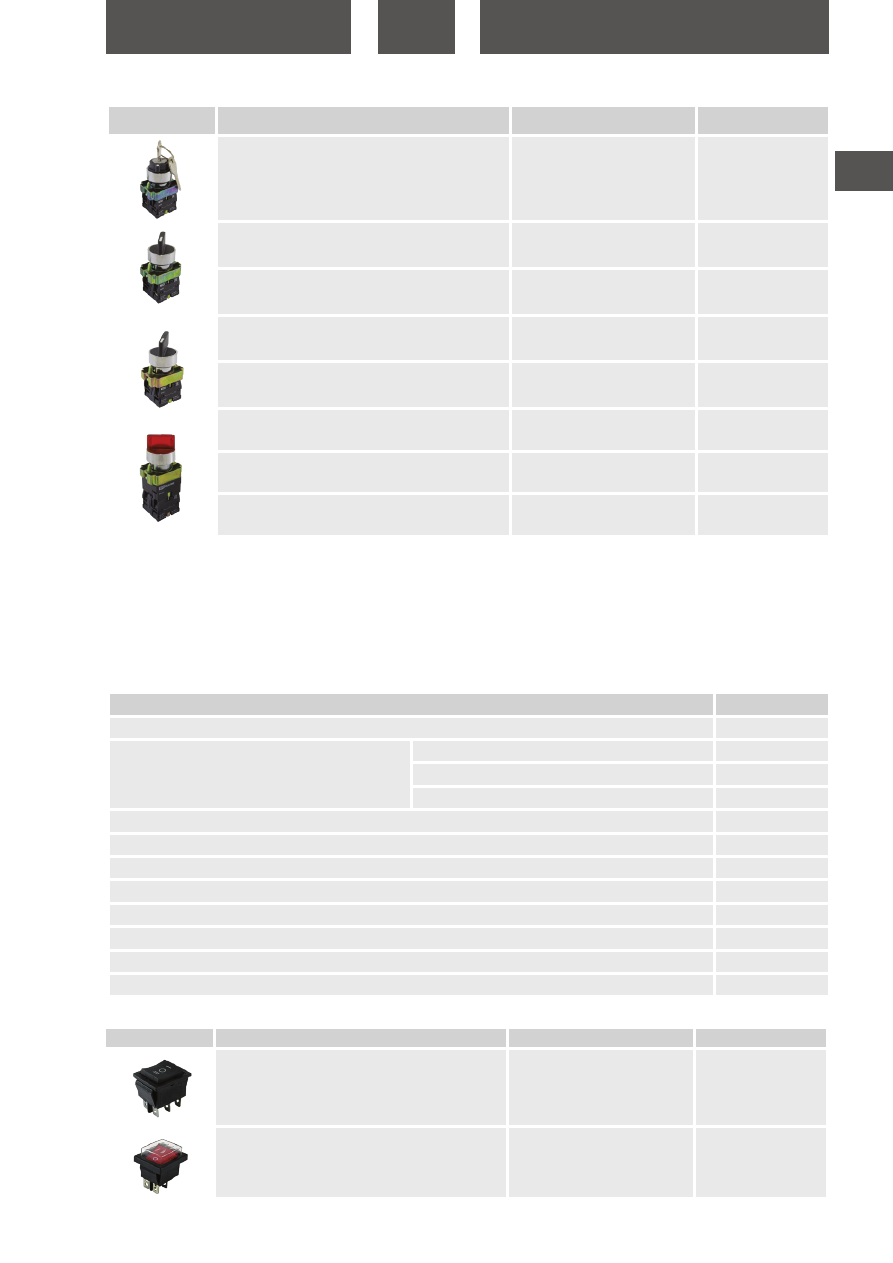

503

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

BG45 на 2 положения с ключом 1з+1р TDM

SQ0703-0009



BD25 2 положения «I-II» стандарт. ручка 1з+1р TDM

SQ0703-0010



BD33 3 положения «I-0-II» стандарт. ручка 1з+1з TDM

SQ0703-0011



BJ25 2 положения «I-II» длинная ручка 1з+1р TDM

SQ0703-0012



BJ33 3 положения «I-0-II» длинная ручка 1з+1з TDM

SQ0703-0013



BK2365 2 положения зеленый 1з+1р TDM

SQ0703-0014



BK2465 2 положения красный 1з+1р TDM

SQ0703-0015



BK2565 2 положения желтый 1з+1р TDM

SQ0703-0016



Ассортимент

ПЕРЕКЛЮЧАТЕЛИ МАЛОГАБАРИТНОЙ СЕРИИ

Назначение

• Переключатели малогабаритной серии предназначены для

оперативного управления контакторами (магнитными пускате-

лями) и реле автоматики в электрических цепях переменного

тока частотой 50 Гц напряжением до 660 В или постоянного

тока напряжением до 400 В.


Наименование

Артикул

Цвет

Клавишный переключатель YL-206 черный 3 положения 2з+2з

TDM

SQ0703-0017



Клавишный переключатель YL-208-01 красный 2з+2р IP54 TDM

SQ0703-0018



Технические характеристики клавишных переключателей малогабаритной серии

Наименование параметра

Значение

Номинальное напряжение Ue AC/DC , В

12-250

Номинальный ток , А

для MTS

для MRS, MIRS, YL-211

для YL-202, YL-206, YL-208, IRS-101, KN3C, 1121, 1122, 1221, 1222

Степень защиты со стороны контактного элемента

IP00

Степень защиты со стороны лицевой панели

IP40

Степень защиты со стороны лицевой панели с влагозащитным колпачком

IP54

Диапазон рабочих температур, °С

от -25 до +70

Температура хранения

от -40 до +50

Электрический срок службы не менее, циклов В/О

10 000

Сопротивление контактов, мОм

<50

Сопротивление изоляции, МОм

>100

Ассортимент

tdme.ru

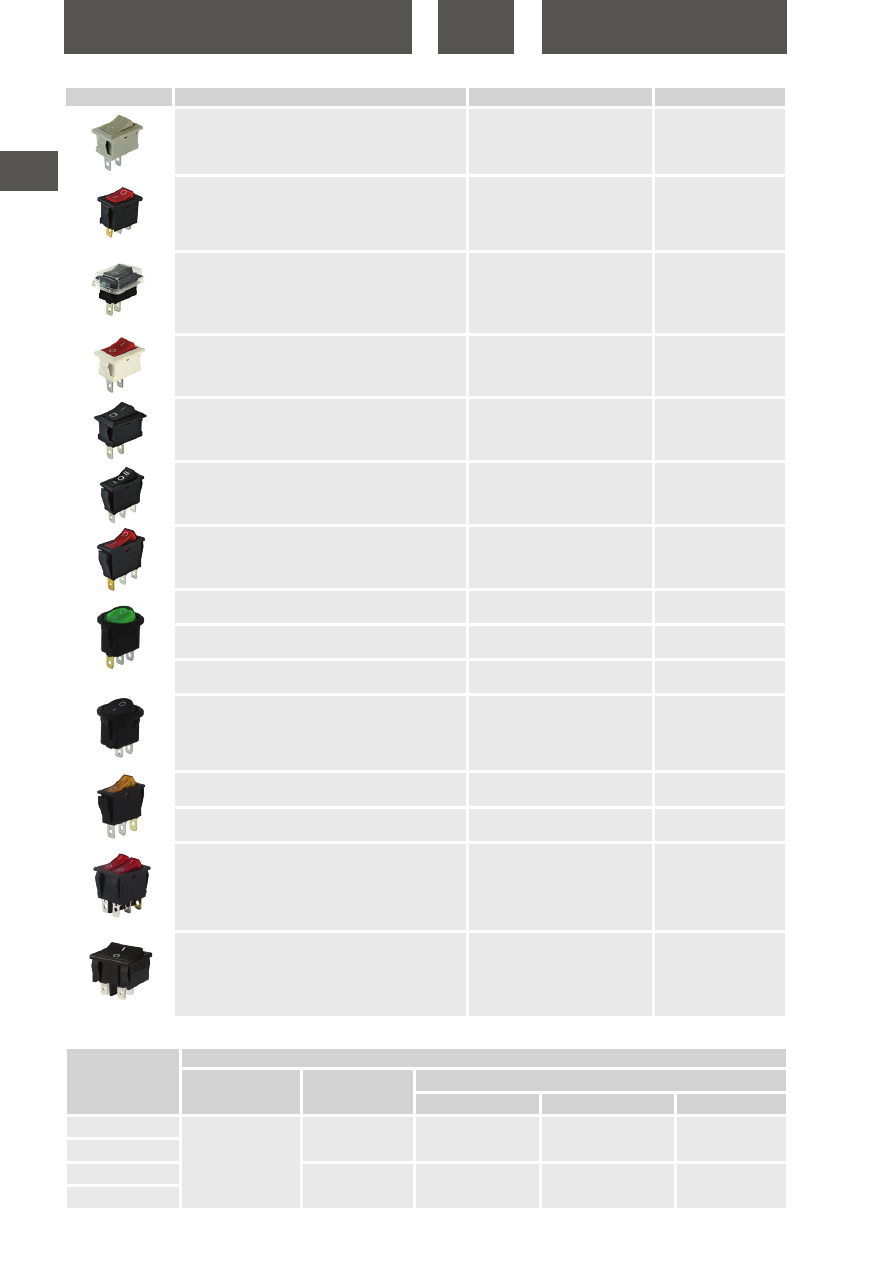

504

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Клавишный переключательYL-211-01 серый 1з TDM

SQ0703-0019



Клавишный переключатель YL-211-02 черный корпус красная

клавиша 1з TDM

SQ0703-0020



Клавишный переключатель YL-211-03 черный корпус черная

клавиша 1з IP54 TDM

SQ0703-0021



Клавишный переключатель YL-211-04 белый корпус красная

клавиша 1з TDM

SQ0703-0022



Клавишный переключатель YL-211-05 черный 1з TDM

SQ0703-0023



Клавишный переключатель YL-202-01 черный 3 положения

1з+1з TDM

SQ0703-0024



Клавишный переключатель YL-202-03 красный 2 положения 2з

TDM

SQ0703-0025



Клавишный переключатель круглый MIRS-101-3-G зеленый с

подсветкой 2 положения 1з TDM

SQ0703-0040



Клавишный переключатель круглый MIRS-101-3-R красный с

подсветкой 2 положения 1з TDM

SQ0703-0041



Клавишный переключатель круглый MIRS-101-3-Y желтый с

подсветкой 2 положения 1з TDM

SQ0703-0042



Клавишный переключатель круглый MRS-101-3-B черный 2

положения 1з TDM

SQ0703-0043



Клавишный переключатель IRS-101-G зеленый с подсветкой 2

положения 1з TDM

SQ0703-0044



Клавишный переключатель IRS-101-Y желтый с подсветкой 2

положения 1з TDM

SQ0703-0045



Клавишный переключатель IRS-101-R красный с подсветкой

двойной 2 положения 1з+1з TDM

SQ0703-0046



Клавишный переключатель MRS-201 черный 2 положения 2з

TDM

SQ0703-0047



Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0703-0001

200

13,75

546

291

228

SQ0703-0002

SQ0703-0003

14,00

320

230

550

SQ0703-0004

Упаковка

tdme.ru

505

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

ALCLR-22

AKS-22

Габаритные размеры

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0703-0005

200

17,22

557

336

222

SQ0703-0006

14,00

320

230

550

SQ0703-0007

12,05

558

332

229

SQ0703-0008

12,02

548

335

227

SQ0703-0009

160

18,31

363

366

207

SQ0703-0010

14,57

366

369

177

SQ0703-0011

14,33

369

375

186

SQ0703-0012

14,59

368

362

172

SQ0703-0013

14,49

367

368

177

SQ0703-0014

13,49

SQ0703-0015

SQ0703-0016

SQ0703-0017

1000

422

370

298

SQ0703-0018

500

8,30

354

338

309

SQ0703-0019

4000

13,49

401

348

294

SQ0703-0020

13,00

395

325

SQ0703-0021

14,00

300

370

540

SQ0703-0022

13,78

404

344

322

SQ0703-0023

14,48

415

347

306

SQ0703-0024

2000

347

306

SQ0703-0025

16,00

420

290

380

SQ0703-0040

2000

11,23

359

332

320

SQ0703-0041

SQ0703-0042

SQ0703-0043

9,58

303

275

295

SQ0703-0044

14,76

431

338

313

SQ0703-0045

SQ0703-0046

1600

23,60

533

431

362

SQ0703-0047

2000

13,83

400

279

314

tdme.ru

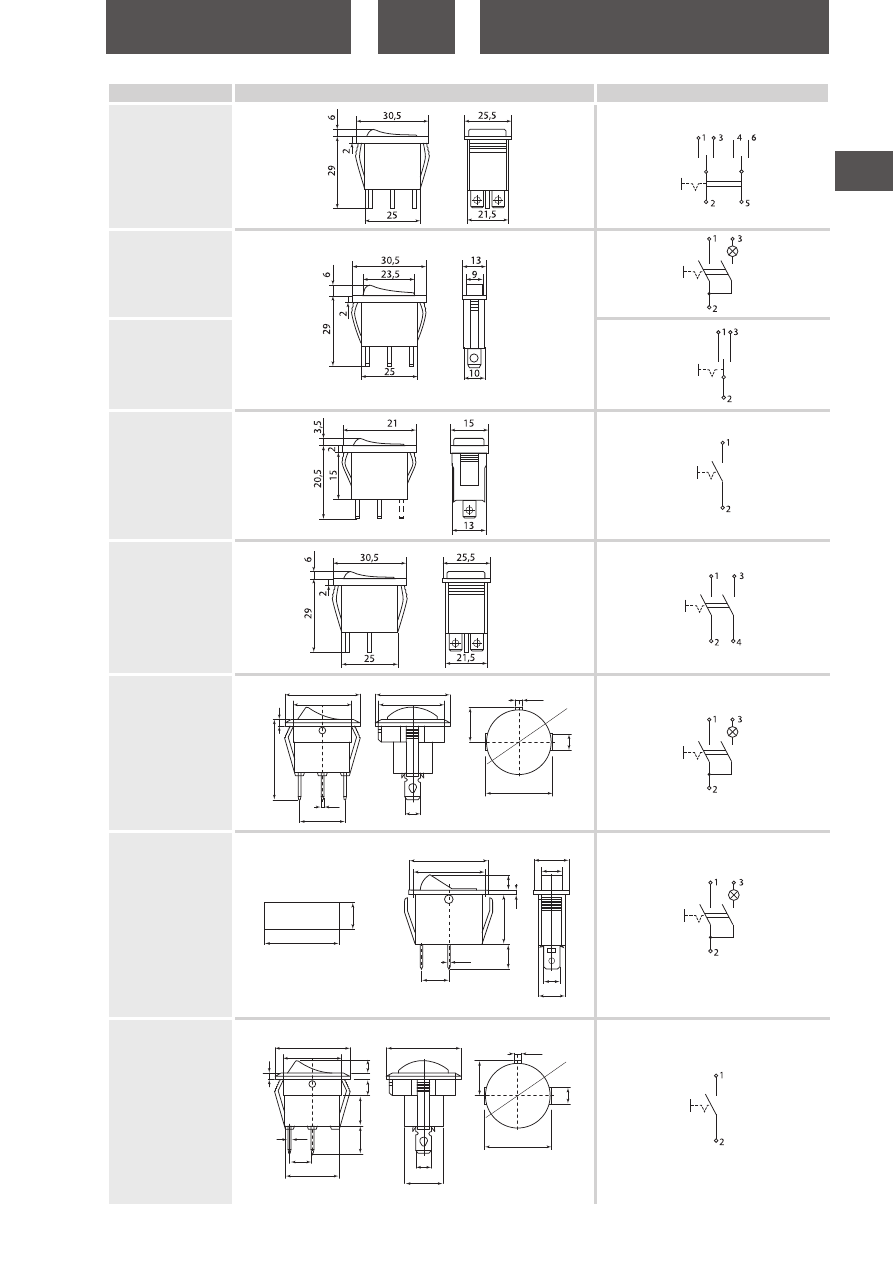

507

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

YL206

YL202-01

YL202-03

YL211

YL208-01

MIRS-101

IRS

MRS-101

ø23±0,3

ø22,8±0,2

ø20

20,2

2,1

4,8

5,2

14±0,2

20,5

0,8

25,3±0,3

30,5

10,5

6,3

13,5

0,8

10,5

28,5

1,7

9,5

19,7

10,6

27,8

ø23

20,8

ø20

2,1

4,8

5,2

20,6

0,8

7,1

12,5

8,3

9,7

4,8

3,6

tdme.ru

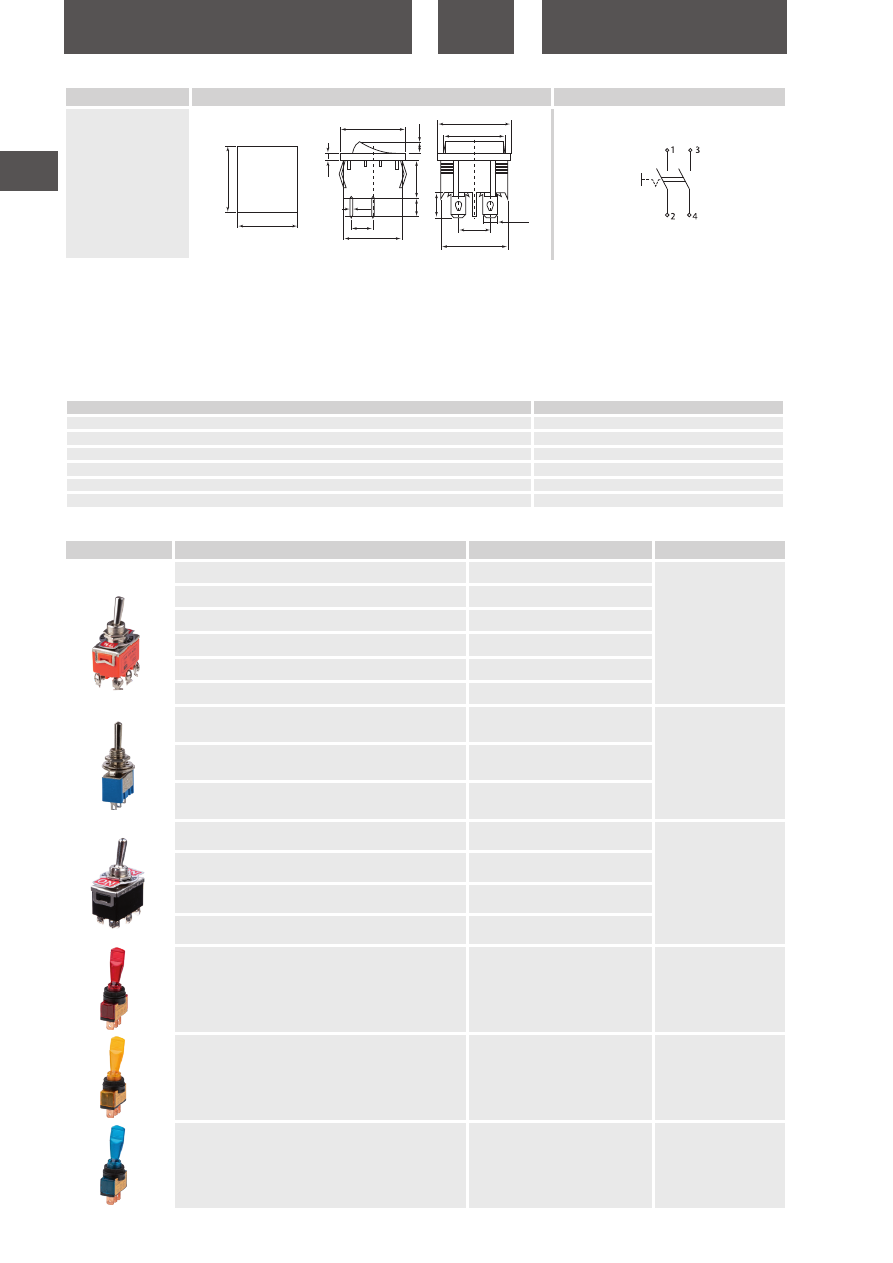

508

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Выключатель-тумблер 1021 (ТВ1-2) вкл.- откл. 1 группа

контактов TDM

SQ0703-0026



Переключатель-тумблер 1121 (ТП1-2) вкл.- вкл. 1 группа

контактов TDM

SQ0703-0027

Переключатель-тумблер 1122 (П2Т-1) вкл.- откл.- вкл. 1 группа

контактов TDM

SQ0703-0028

Выключатель-тумблер 1221 (ТВ2-2) вкл.- откл. 2 группы

контактов TDM

SQ0703-0029

Переключатель-тумблер 1321 (ТП2-2) вкл.- вкл. 2 группы

контактов TDM

SQ0703-0030

Переключатель-тумблер 1322 (П2Т-2) вкл.- откл.- вкл. 2 группы

контактов TDM

SQ0703-0031

Переключатель-тумблер MTS-102 Micro 1P 250В AC/DC 3А

(3c) ON-ON с фиксацией TDM

SQ0747-0270



Переключатель-тумблер MTS-103 Micro 1P 250В AC/DC 3А

(3c) ON-OFF-ON с фиксацией TDM

SQ0747-0271

Переключатель-тумблер MTS-203-A2 Micro 2P 250В AC/DC

3А (6c) ON-OFF-ON с фиксацией TDM

SQ0747-0273

Переключатель-тумблер KN3C-223AAH 2P 250В AC/DC 15А

(6c) ON-OFF-ON без фиксации TDM

SQ0747-0276



Переключатель-тумблер KN3C-123AAH 1P 250В AC/DC 15А

(3c) ON-OFF-ON без фиксации TDM

SQ0747-0277

Переключатель-тумблер KN3C-113AAH 1P 250В AC/DC 15А

(3c) ON (с фиксацией)-OFF-ON (без фиксации) TDM

SQ0747-0278

Переключатель-тумблер KN3C-213AAH 2P 250В AC/DC 15А

(6c) ON (с фиксацией)-OFF-ON (без фиксации) TDM

SQ0747-0279

Выключатель-тумблер ASW-13D 1P 12В AC/DC 20А (3c) ON-
OFF с фиксацией с красной LED подсветкой TDM

SQ0747-0281



Выключатель-тумблер ASW-13D 1P 12В AC/DC 20А (3c) ON-

OFF с фиксацией с желтой LED подсветкой TDM

SQ0747-0282



Выключатель-тумблер ASW-13D 1P 12В AC/DC 20А (3c) ON-

OFF с фиксацией с синей LED подсветкой TDM

SQ0747-0283



Наименование

Чертеж, мм

Схема подключения

MRS-201

18,8

19,8

4,8

10,4

21,8

19,5

0,8

5,9

12,5

3,8

ТУМБЛЕРЫ

Назначение

• Тумблеры предназначены для оперативного управления кон-

такторами (магнитными пускателями) и реле автоматики в

электрических цепях переменного тока частотой 50 Гц напря-

жением до 660 В или постоянного тока напряжением до 400 В.

Технические характеристики тумблеров

Наименование параметра

Значение

Максимальное напряжение, В

250

Максимальный ток, А

Номинальный ток, А

Номинальная частота сети, Гц

Коммутационная износостойкость, циклов

10 000

Степень защиты

IP40, IP54

Ассортимент

tdme.ru

509

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

Выключатель-тумблер ASW-13D 1P 12В AC/DC 20А (3c) ON-
OFF с фиксацией с зеленой LED подсветкой TDM

SQ0747-0284



Выключатель-тумблер ASW-07D 1P 12В AC/DC 25А (3c) ON-
OFF с фиксацией с красной LED подсветкой TDM

SQ0747-0286



Выключатель-тумблер ASW-07D 1P 12В AC/DC 25А (3c) ON-
OFF с фиксацией с желтой LED подсветкой TDM

SQ0747-0287

Выключатель-тумблер ASW-07D 1P 12В AC/DC 25А (3c) ON-
OFF с фиксацией с синей LED подсветкой TDM

SQ0747-0288

Выключатель-тумблер ASW-07D 1P 12В AC/DC 25А (3c) ON-
OFF с фиксацией с зеленой LED подсветкой TDM

SQ0747-0289

Выключатель-тумблер ASW-07D-2 1P 12В AC/DC 30А (3c)
ON-OFF с фиксацией с красной LED подсветкой TDM

SQ0747-0290

Выключатель-тумблер ASW-07D-2 1P 12В AC/DC 30А (3c)
ON-OFF с фиксацией с зеленой LED подсветкой TDM

SQ0747-0291

Выключатель-тумблер ASW-07D-2 1P 12В AC/DC 30А (3c)
ON-OFF с фиксацией с желтой LED подсветкой TDM

SQ0747-0292

Выключатель-тумблер ASW-07D-2 1P 12В AC/DC 30А (3c)
ON-OFF с фиксацией с синей LED подсветкой TDM

SQ0747-0293

Защитная крышка SAC-01 для тумблеров типа KN и ASW
красная TDM

SQ0747-0301



Защита WPC-02 для тумблеров типа KN силикон TDM

SQ0747-0302



Защита WPC-05 для тумблеров типа MTS силикон TDM

SQ0747-0303



Защитная крышка SAC-01 для тумблеров типа KN и ASW
прозрачная TDM

SQ0747-0304

прозрачный

Защитная крышка SAC-01 для тумблеров типа KN и ASW
черная TDM

SQ0747-0305



Защитная крышка SAC-01 для тумблеров типа KN и ASW
синяя TDM

SQ0747-0306



Защитная крышка SAC-01 для тумблеров типа KN и ASW
хром TDM

SQ0747-0307



Тумблеры российского производства

Выключатель-тумблер ТВ1-1 2P 250В 5А (4c) ON-OFF с
фиксацией (1з+1р) TDM

SQ0747-0400



Выключатель-тумблер ТВ1-2 2P 250В 5А (8c) ON-OFF с
фиксацией (2з+2р) TDM

SQ0747-0401

Выключатель-тумблер ТВ1-4 2P 250В 5А (8c) ON-OFF с
фиксацией (4з) TDM

SQ0747-0402

tdme.ru

510

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0703-0026

500

13,00

300

170

370

SQ0703-0027

13,99

389

226

362

SQ0703-0028

14,07

393

214

363

SQ0703-0029

360

12,49

397

219

343

SQ0703-0030

13,23

395

211

353

SQ0703-0031

13,33

400

221

338

SQ0747-0270

2000

11,0
11,0

310

180

SQ0747-0271

SQ0747-0273

13,0

SQ0747-0276

500

16,0

355

205

300

SQ0747-0277

15,0

360

300

230

SQ0747-0278

14,0

SQ0747-0279

16,0

355

205

300

SQ0747-0281

1000

12,0

310

190

SQ0747-0282

SQ0747-0283

SQ0747-0284

SQ0747-0286

500

13,0

400

360

170

SQ0747-0287

SQ0747-0288

SQ0747-0289

SQ0747-0290

SQ0747-0291

SQ0747-0292

SQ0747-0293

SQ0747-0301

1000

14,5

360

300

230

SQ0747-0302

9,0

SQ0747-0303

7,0

SQ0747-0304

14,5

SQ0747-0305

SQ0747-0306

SQ0747-0307

SQ0747-0400

250

7,9

380

285

160

SQ0747-0401

9,1

SQ0747-0402

Упаковка

tdme.ru

512

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

MTS-103

MTS-203

ASW-13D

ASW-07D

ASW-07D-2

KN3C-113,
KN3C-123

Ø2,4

6,4

Ø3

12,7

4,8

M6х0,75

13,2

4,7 4,7

24°

13,5

9,5

Ø6

24°

Ø12

11,2

6,4

M12х0,75

3,5

4,8

14,5

9,5

0,8

26,2

6,5 6,5

24°

Ø12,2

0,9

1,9

6,3

M12х0,75

Ø7

24,2

19,9

12,5

10,3

M12х0,75

25°

Ø12,2

0,9

1,9

13,7

10,3

6,3

28,3

0,8

Ø2,4

6,4

Ø6

Ø3

1,2

7,9

M6х0,75

1/4-40NS

0,8

13,2

4,7 4,7

24°

8,8

9,5

6,3

1/4IN

M12х0,75

15,8

1,9

0,9

17,5

9,5

7,7

30°

Ø12,2

Ø6

tdme.ru

513

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

KN3C-223,
KN3C-213

SAC-01

–

WPC-02

–

WPC-05

–

ТВ1-1

ТВ1-2

ТВ1-4

50°

на двух- и четырехполюсный

выключатель

на однополюсный

выключатель

Ø2

Ø20

Ø2,5

Ø16

M14х1

Ø12±0,1

16÷4,5

+0,12

M12х0,75

19,8

7,7

17,5

1,9

0,9

9,5

30°

Ø12,2

Ø6

40,6

11,8

Ø12

5,2

1,7

27,8

0,9

46,6

М6х0,75

Ø13,7

Ø5

10,6

5,2

0,3

1,1

Ø8

Ø20,4

Ø18,2

6,8

М12х0,75

tdme.ru

514

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

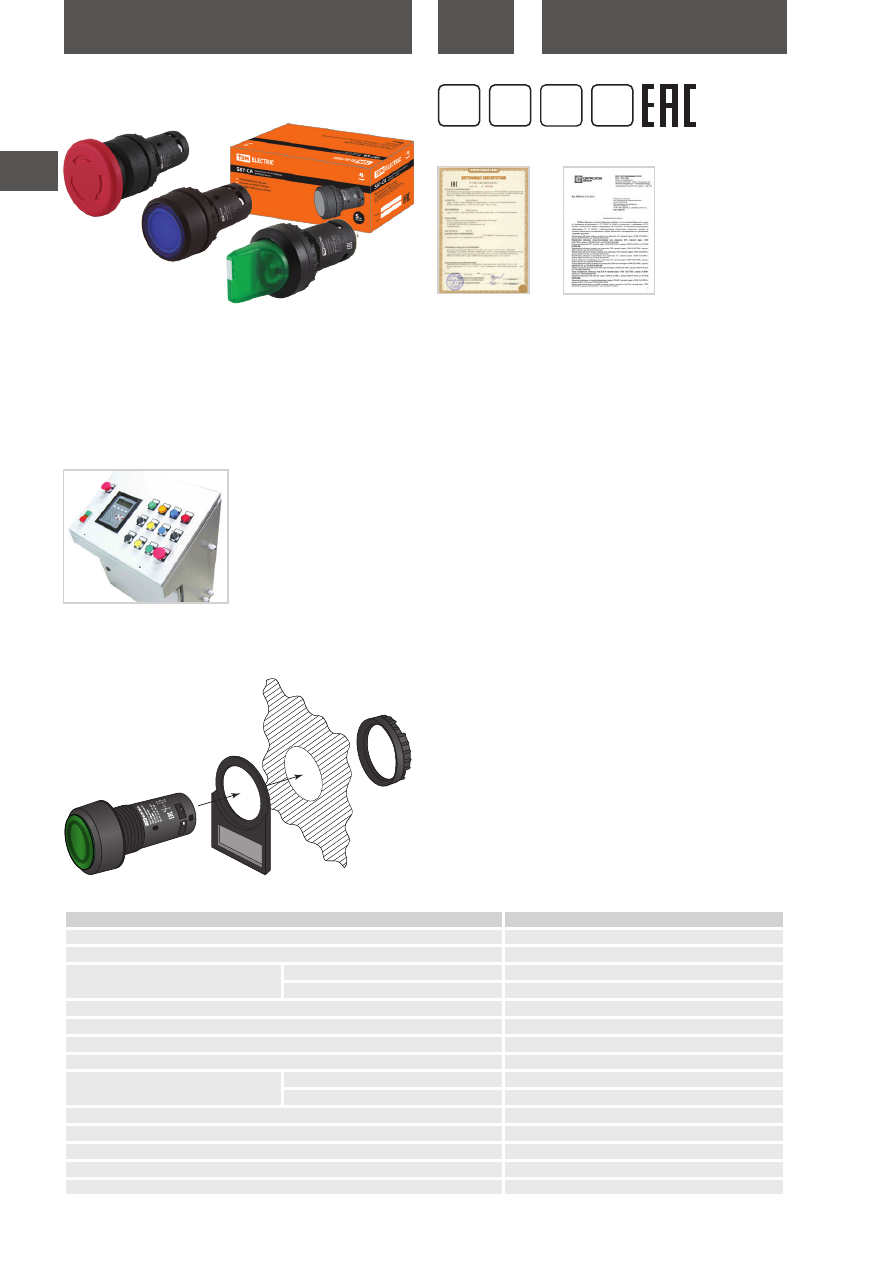

МОНОБЛОЧНАЯ СВЕТОСИГНАЛЬНАЯ АРМАТУРА

Назначение

• Для коммутации электрических цепей управления переменно-

го тока напряжением до 660 В частотой 50 и 60 Гц и постоянного

тока напряжением до 400 В.

• Необходимые функции реализованы в одном прочном устрой-

стве, не требующем сборки.

Применение

• В системах управления и текущего контроля энергообъектов и

электроцехов.

В системах КИПиА и РЗиА регио-

нальных электрических сетей.

• В системах автоматики нефтегазоперерабатывающих предпри-

ятий.

• В технологическом оборудовании предприятий металлургиче-

ской отрасли.

• На любом машиностроительном или приборостроительном

предприятии как в системе управления, так и в выпускаемых

изделиях.

• В системах автоматики и электроснабжения подвижного соста-

ва железнодорожного транспорта.

Конструкция

• Простая и быстрая установка, устойчивость к механическим

воздействиям.

• Все функции в одном устройстве.

• Фронтальная часть аналогична фронтальной части различных

устройств светосигнальной аппаратуры.

• Монтажная глубина не превышает 42 мм.

• Содержит до двух электрически изолированных контактов.

Функциональные элементы

• Кнопки с фиксацией и с пружинным возвратом (с подсветкой и

без подсветки).

• Кнопки аварийной остановки с грибовидной головкой ø35 мм,

с фиксацией при срабатывании (с подсветкой).

• Возврат поворотом.

• Переключатели (2- и 3-позиционные) с подсветкой, с ключом.

• Грибовидные кнопки (с подсветкой/без подсветки).

Технические характеристики

Пример монтажа

Сертификат ТР ТС

Наименование

Значение

Диапазон рабочих температур, °С

от -25 до +55

Допустимая относительная влажность

≤85%

Механическая износостойкость, млн циклов

обычные

0,7

с ключом

0,3

Электрическая износостойкость, млн циклов (3 600 циклов в час, коэффициент нагрузки 0,5)

0,6

Степень защиты

IP54

Номинальное напряжение изоляции, В

250

Номинальный тепловой ток, А

Номинальный рабочий ток, А

АС-15, 240 В

DC-13, 24 В

0,3

Сечение провода, мм2

от 1×0,5 до 1×0,75

Момент затяжки, Нм

0,8

Устройства со светодиодом: номинальное напряжение, В

220/24

Устройства со светодиодом: номинальный ток, мА

Степень защиты

IP54*

гарантия

лет

IP54

IP40

–25

+55

Отказное письмо

*для переключателей с ключом – IP40

tdme.ru

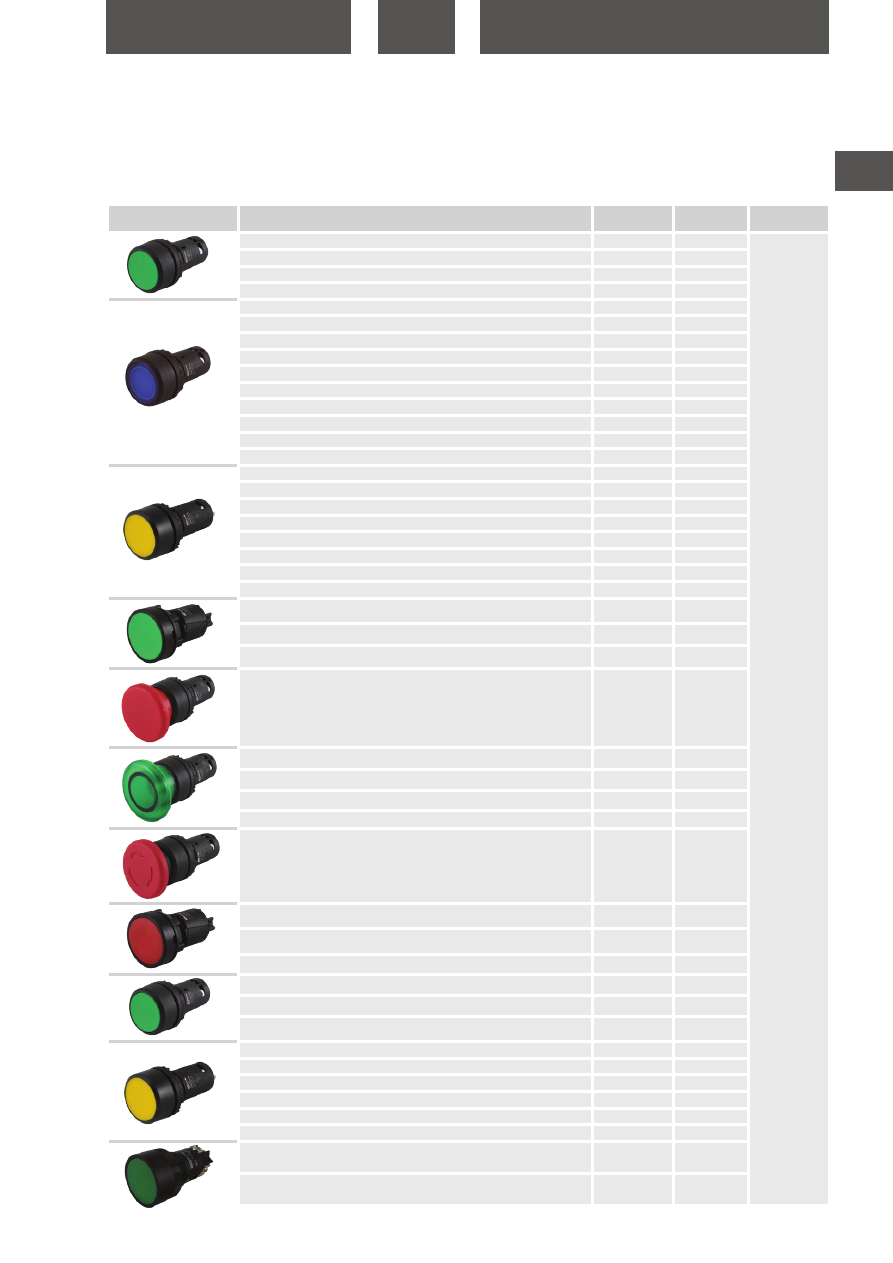

515

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

толкателя

Форма

головки

Кнопка SB7-CA25 d22мм 1з+1р черная TDM

SQ0746-0010



круглая

Кнопка SB7-CA35 d22мм 1з+1р зеленая TDM

SQ0746-0011



Кнопка SB7-CA45 d22мм 1з+1р красная TDM

SQ0746-0012



Кнопка SB7-CA55 d22мм 1з+1р желтая TDM

SQ0746-0013



Кнопка SB7-CW3161-220V(LED) d22мм 1з белая TDM

SQ0746-0023



Кнопка SB7-CW3161-24V(LED) d22мм 1з белая TDM

SQ0746-0024



Кнопка SB7-CW3361-220V(LED) d22мм 1з, зеленая TDM

SQ0746-0025



Кнопка SB7-CW3361-24V(LED) d22мм 1з, зеленая TDM

SQ0746-0026



Кнопка SB7-CW3561-220V(LED) d22мм 1з, желтая TDM

SQ0746-0029



Кнопка SB7-CW3561-24V(LED) d22мм 1з, желтая TDM

SQ0746-0030



Кнопка SB7-CW3661-220V(LED) d22мм 1з, синяя TDM

SQ0746-0031



Кнопка SB7-CW3661-24V(LED) d22мм 1з, синяя TDM

SQ0746-0032



Кнопка SB7-CW3462-220V(LED) d22мм, 1р красная TDM

SQ0746-0027



Кнопка SB7-CW3462-24V(LED) d22мм, 1р красная TDM

SQ0746-0028



Кнопка SB7-CW3465-220V(LED) d22мм 1з+1р красная TDM

SQ0746-0035



Кнопка SB7-CW3465-24V(LED) d22мм 1з+1р красная TDM

SQ0746-0036



Кнопка SB7-CW3565-220V(LED) d22мм 1з+1р желтая TDM

SQ0746-0037



Кнопка SB7-CW3565-24V(LED) d22мм 1з+1р желтая TDM

SQ0746-0038



Кнопка SB7-CW3365-220V(LED) d22мм 1з+1р зеленая TDM

SQ0746-0033



Кнопка SB7-CW3365-24V(LED) d22мм 1з+1р зеленая TDM

SQ0746-0034



Кнопка SB7-CW3665-220V(LED) d22мм 1з+1р синяя TDM

SQ0746-0039



Кнопка SB7-CW3665-24V(LED) d22мм 1з+1р синяя TDM

SQ0746-0040



Кнопка SB7-EA21 d22мм 1з черная TDM

SQ0746-0017



Кнопка SB7-EA31 d22мм 1з зеленая TDM

SQ0746-0018



Кнопка SB7-EA41 d22мм 1р красная TDM

SQ0746-0019



Кнопка грибовидная SB7-CC45 d35мм 1з+1р красная TDM

SQ0746-0047



Кнопка грибовидная SB7-CWM31-220V(LED) d35мм 1з зеленая TDM

SQ0746-0049



Кнопка грибовидная SB7-CWM31-24V(LED) d35мм 1з зеленая TDM

SQ0746-0050



Кнопка грибовидная SB7-CWM42-220V(LED) d35мм 1р красная TDM

SQ0746-0051



Кнопка грибовидная SB7-CWM42-24V(LED) d35мм 1р красная TDM

SQ0746-0052



Кнопка грибовидная, возврат поворотом SB7-CCS545 d35мм 1з+1р красная

TDM

SQ0746-0048



Кнопка переключатель SB7-EA25 d22мм 1з+1р черная TDM

SQ0746-0020



Кнопка переключатель SB7-EA35 d22мм 1з+1р зеленая TDM

SQ0746-0021



Кнопка переключатель SB7-EA45 d22мм 1з+1р красная TDM

SQ0746-0022



Кнопка с фиксацией SB7-CAL35 d22мм 1з+1р зеленая TDM

SQ0746-0014



Кнопка с фиксацией SB7-CAL45 d22мм 1з+1р красная TDM

SQ0746-0015



Кнопка с фиксацией SB7-CAL55 d22мм 1з+1р желтая TDM

SQ0746-0016



Кнопка с фиксацией SB7-CWL3365-220V(LED) d22мм 1з+1р зеленая TDM

SQ0746-0041



Кнопка с фиксацией SB7-CWL3365-24V(LED) d22мм 1з+1р зеленая TDM

SQ0746-0042



Кнопка с фиксацией SB7-CWL3465-220V(LED) d22мм 1з+1р красная TDM

SQ0746-0043



Кнопка с фиксацией SB7-CWL3465-24V(LED) d22мм 1з+1р красная TDM

SQ0746-0044



Кнопка с фиксацией SB7-CWL3565-220V(LED) d22мм 1з+1р желтая TDM

SQ0746-0045



Кнопка с фиксацией SB7-CWL3565-24V(LED) d22мм 1з+1р желтая TDM

SQ0746-0046



SВ-7 «Пуск» 1з d22 мм/230 В TDM

SQ0704-0024



SВ-7 "Стоп" 1р d22мм/230В TDM

SQ0704-0025



Ассортимент

КНОПКИ УПРАВЛЕНИЯ

Назначение

• Для коммутации электрических цепей управления переменно-

го тока напряжением до 660 В частотой 50 и 60 Гц и постоянного

тока напряжением до 400 В.

tdme.ru

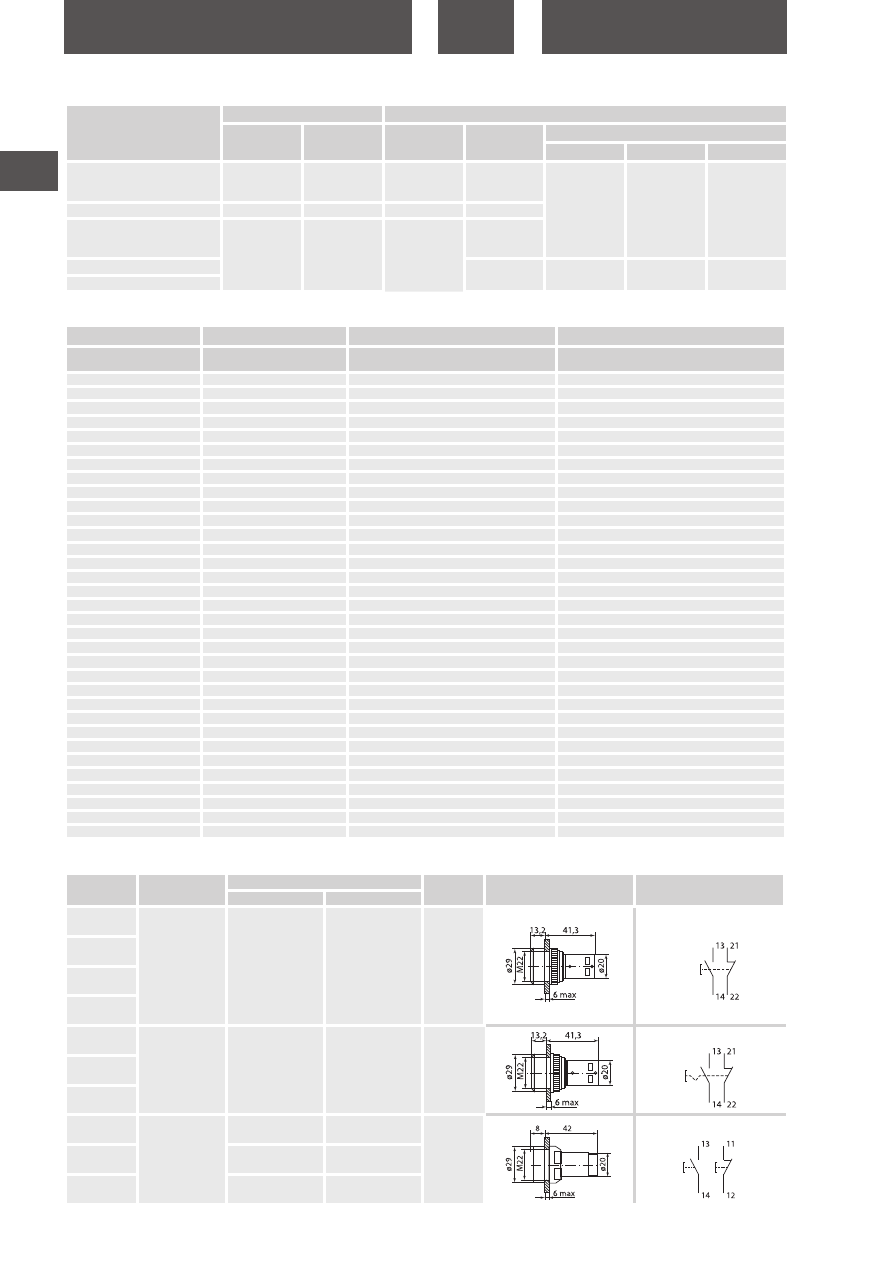

516

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0746-0010 – SQ0746-0013;

SQ0746-0017 – SQ0746-0019;

SQ0746-0023 – SQ0746-0040

0,22

500

11,0

350

335

330

SQ0746-0047– SQ0746-0052

0,225

320

9,0

SQ0746-0014 – SQ0746-0016;

SQ0746-0020 – SQ0746-0022;

SQ0746-0041 – SQ0746-0046

0,22

500

11,0

SQ0704-0024

8,92

349

333

305

SQ0704-0025

Упаковка

TDM ELECTRIC

ООО «ТД Текфор»

АВВ

Schneider Electric

Артикул

Компактные устройства SB7,

AD108, AD22

Компактная серия

Устройства управления и сигнализации Ø 22 мм

Harmony® XB7 в монолитном корпусе

SQ0746-0010

SB7-CA25

1SFA619100R3076

XB7NA25

SQ0746-0011

SB7-CA35

1SFA619100R3072

XB7NA35

SQ0746-0012

SB7-CA45

1SFA619100R3071

XB7NA45

SQ0746-0013

SB7-CA55

1SFA619100R3073

XB7NA85

SQ0746-0023

SB7-CW3161-220V

–

SQ0746-0024

SB7-CW3161-24V

–

SQ0746-0025

SB7-CW3361-220V

1SFA619100R1312

–

SQ0746-0026

SB7-CW3361-24V

1SFA619100R1112

–

SQ0746-0033

SB7-CW3365-220V

–

XB7NW33M1

SQ0746-0034

SB7-CW3365-24V

–

XB7NW33B1

SQ0746-0027

SB7-CW3462-220V

1SFA619100R1341

XB7NJ04M1

SQ0746-0028

SB7-CW3462-24V

1SFA619100R1141

XB7NJ04B1

SQ0746-0035

SB7-CW3465-220V

–

XB7NW34M1

SQ0746-0036

SB7-CW3465-24V

–

XB7NW34B2

SQ0746-0029

SB7-CW3561-220V

1SFA619100R1313

–

SQ0746-0030

SB7-CW3561-24V

1SFA619100R1113

–

SQ0746-0037

SB7-CW3565-220V

–

XB7NW38M1

SQ0746-0038

SB7-CW3565-24V

–

XB7NW38B1

SQ0746-0031

SB7-CW3661-220V

–

SQ0746-0032

SB7-CW3661-24V

–

SQ0746-0039

SB7-CW3665-220V

–

SQ0746-0040

SB7-CW3665-24V

–

SQ0746-0017

SB7-EA21

1SFA619100R3016

XB7NA21

SQ0746-0018

SB7-EA31

1SFA619100R3012

XB7NA31

SQ0746-0019

SB7-EA41

1SFA619100R3041

XB7NA42

SQ0746-0047

SB7-CC45

1SFA619126R1071

XB7NT845

SQ0746-0049

SB7-CWM31-220V

–

SQ0746-0050

SB7-CWM31-24V

–

SQ0746-0051

SB7-CWM42-220V

–

SQ0746-0052

SB7-CWM42-24V

–

SQ0746-0048

SB7-CCS545

–

XB7NS8445

SQ0746-0020

SB7-EA25

–

SQ0746-0021

SB7-EA35

–

Сравнительная таблица аналогов

Артикул

Тип

толкателя

Тип контакта

Масса,

гр

Чертеж, мм

Схема подключения

НО

НЗ

SQ0746-0010

плоский

SQ0746-0011

SQ0746-0012

SQ0746-0013

SQ0746-0014

плоский

SQ0746-0015

SQ0746-0016

SQ0746-0017

плоский

–

SQ0746-0018

–

SQ0746-0019

–

Габаритные размеры

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 30
