TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 29

tdme.ru

485

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

РЭК77/3

РЭК77/4

РЭК78/3

РЭК78/4

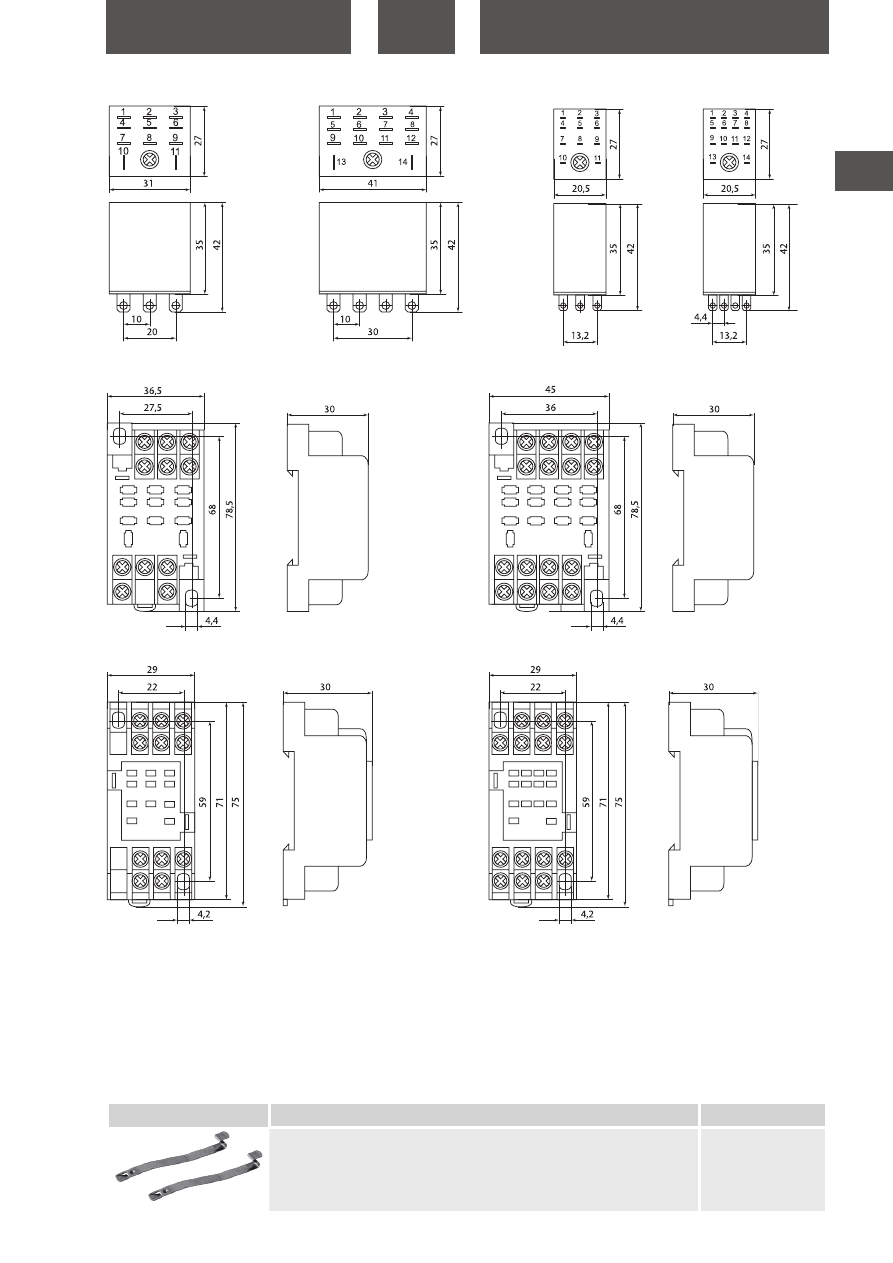

Габаритные размеры

(мм)

РРМ 77/3

РРМ 78/3

РРМ 77/4

РРМ 78/4


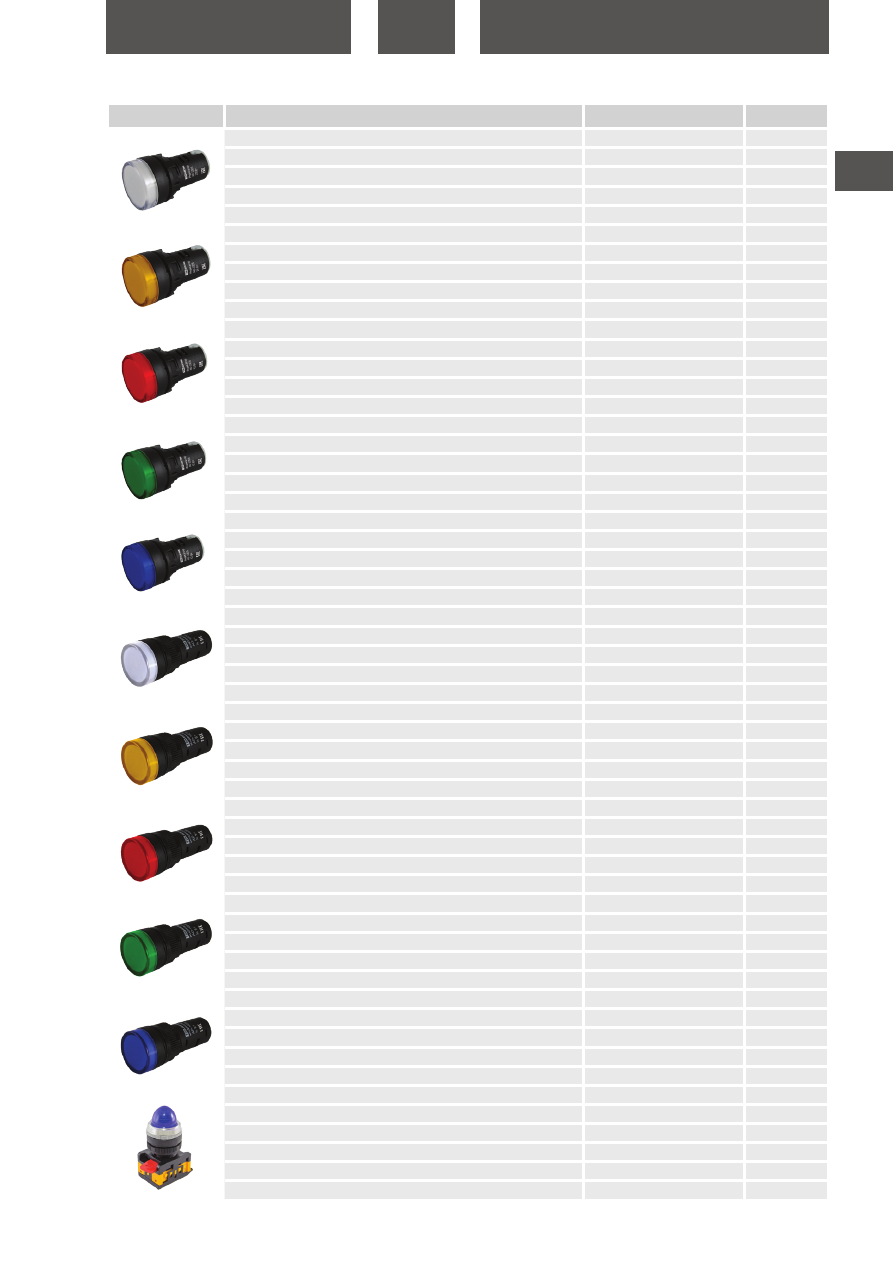

Наименование

Артикул

Скоба-фиксатор металлическая СФ77/78-01 (для РЭК77, РЭК78, 1 пара - 2 шт.) TDM

SQ0701-0100

Ассортимент

АКСЕССУАРЫ

Скоба-фиксатор металлическая СФ77/78-01 для реле РЭК77, РЭК78

Назначение

•  Фиксация реле РЭК в разъемах РРМ в условиях повышенной

вибрации.

Материалы

•  Нержавеющая сталь.

tdme.ru

486

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Преимущества

Реле работоспособно при любом

положении в пространстве.

Реле имеют механический рычаг

ручного замыкания контактов

(оранжевого цвета для испол-

нений на переменный ток – АС,

синего – для постоянного тока

– DC).

Реле имеют индикатор замкнуто-

го состояния контактов.

Комплектация

•  Реле РЭК8Ц/РЭК11Ц (10 штук в коробке).

•  Руководство по эксплуатации. Паспорт (один на групповую

коробку).

•  Групповая упаковочная коробка.

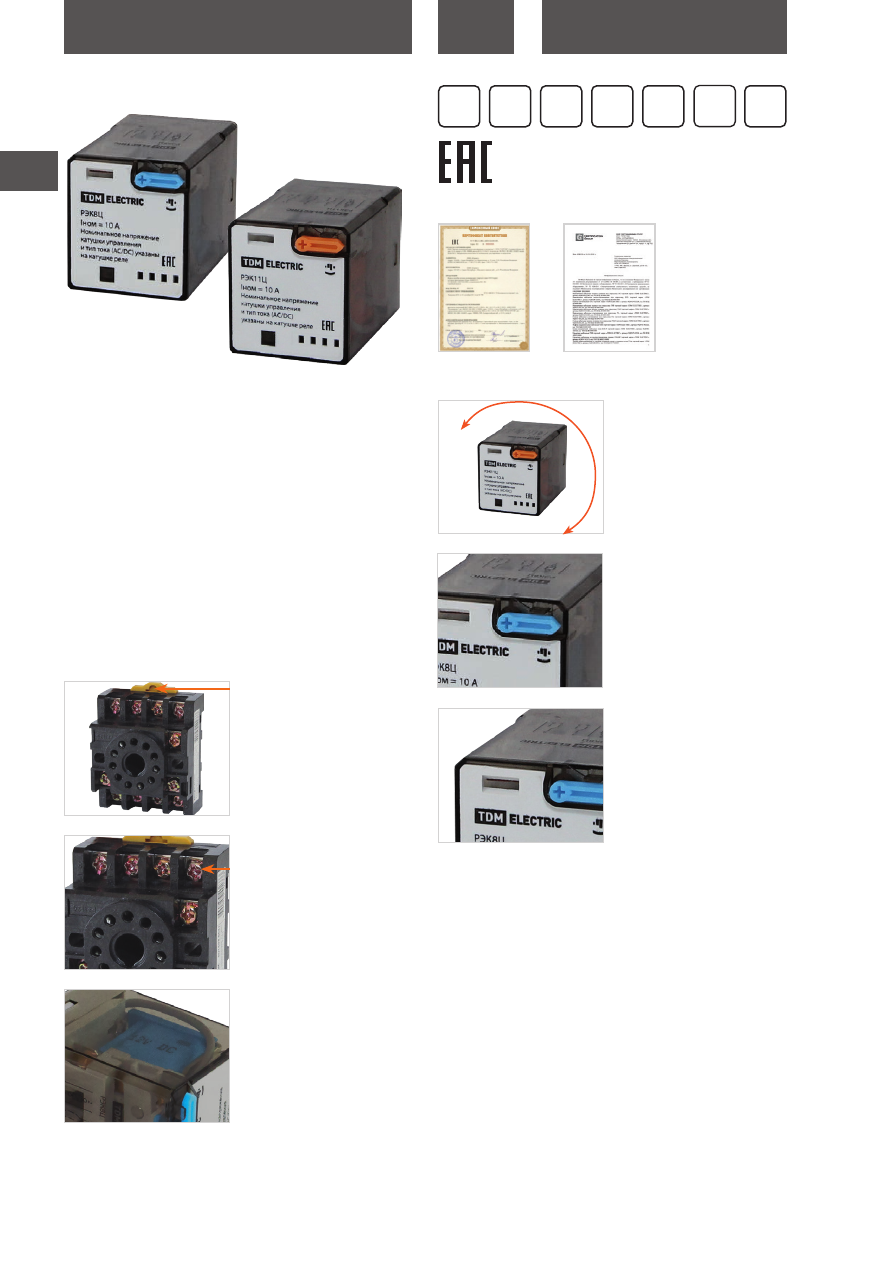

РЕЛЕ СЕРИЙ



РЭК8Ц



И



РЭК11Ц

Назначение

•  Для передачи команд управления исполнительным элементам

путем коммутации их электрических цепей переключающими

контактами.

Применение

•  Для управления нагрузками небольшой мощности, требующи-

ми большого количества коммутаций.

•  Для дистанционного управления нагрузкой путем подачи

управляющего напряжения на катушку реле.

•  Широко применяются в автоматике инженерного оборудо-

вания зданий, насосов, систем вентиляции, отопления, осве-

щения и т. д., коммутации электрических цепей переменного

и постоянного тока.

Материалы

•  Применение серебросодержащих контактов (сплав серебра

50±5% с оксидом кадмия) повышает надежность контактиро-

вания и долговечность реле.

Конструкция

Реле устанавливается в модуль-

ный розеточный разъем, который

крепится как на DIN-рейку, так и

на панель с помощью винтов.

На разъемах расположены зажи-

мы выводов переключающих

контактов и катушки управления.

Преимущества

Номинальное напряжение

катушки управления и тип тока

(AC/DC) указаны на катушке реле

под прозрачной крышкой.

Сертификат ТР ТС

гарантия

5

лет

IP20

IP40

12-24 В

DC

12-230 В

AC

2-3 конт.

группы

Отказное письмо

–25

0

C

+55

0

C

tdme.ru

487

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

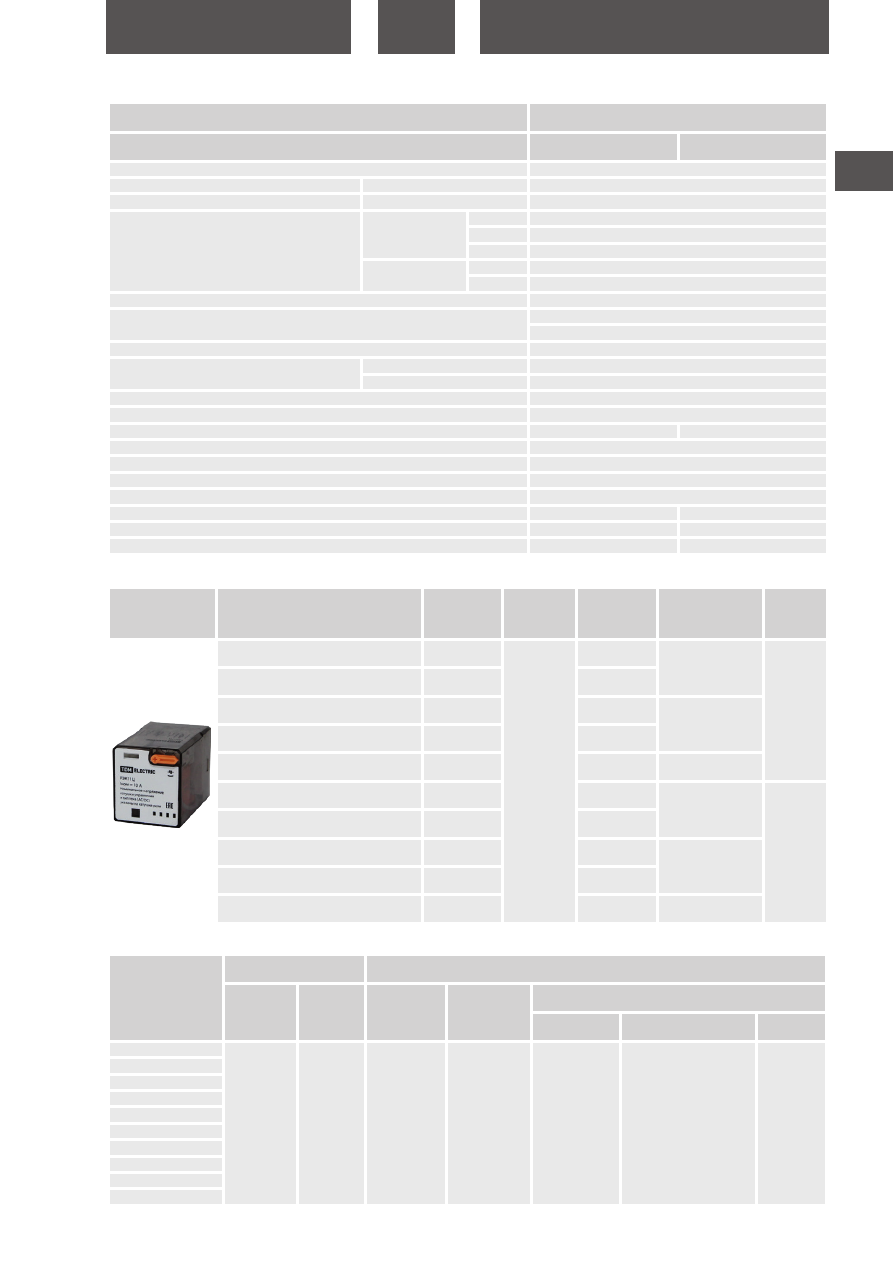

Технические характеристики реле промежуточных модульной серии типа РЭК

Наименование параметра

Значение

Типоисполнение реле

РЭК 8Ц

РЭК11Ц

Номинальный ток контактов реле, А

10

Номинальное напряжение катушки управления, В

переменный ток

12, 24, 230

постоянный ток

12, 24

Сопротивление управляющей катушки, ±10%, Ом

переменный ток

12 В АС

20

24 В АС

80

230 В АС

7400

постоянный ток

12 В DC

96

24 В DC

384

Минимальное напряжение срабатывания контактов реле

80% от Uном

Напряжение возврата контактов реле

для АС: 30% от Uном
для DC: 20% от Uном

Время срабатывания/возврата реле, мс

30

Напряжение пробоя, В

между соседними контактами

1000

между контактами и катушкой

1500

Электрическая износостойкость, не более, циклов

100 000

Механическая износостойкость, не более, циклов

10 000 000

Наличие драгоценных металлов (серебро), мг

40

55

Потребляемая мощность, активная/полная, Вт/ВА

1,5/2,5

Степень защиты реле (в разъеме)

IP40

Диапазон рабочих температур, °С

от -25 до +55

Климатическое исполнение

УХЛ4

Количество групп переключающих контактов

2

3

Тип контактов реле

2р (переключающие)

3р (переключающие)

Тип присоединяемого разъема

Р8Ц

Р11Ц

Ассортимент


Наименование

Артикул

Номинальный

рабочий

ток, А

Переменный/

постоянный ток

(АС/DC)

Номинальное

напряжение катушек

управления, В

Наличие

индикатора

Реле РЭК8Ц/2 10А  12В AC (без разъема

Р8Ц арт. SQ1503-0019) TDM

SQ0701-0101

10

AC

12

2

Реле РЭК8Ц/2 10А  12В DC (без разъема

Р8Ц арт. SQ1503-0019) TDM

SQ0701-0102

DC

Реле РЭК8Ц/2 10А  24В AC (без разъема

Р8Ц арт. SQ1503-0019) TDM

SQ0701-0103

AC

24

Реле РЭК8Ц/2 10А  24В DC (без разъема

Р8Ц арт. SQ1503-0019) TDM

SQ0701-0104

DC

Реле РЭК8Ц/2 10А 230В AC (без разъема

Р8Ц арт. SQ1503-0019) TDM

SQ0701-0105

AC

230

Реле РЭК11Ц/3 10А  12В AC (без разъема

Р11Ц арт. SQ1503-0041) TDM

SQ0701-0106

AC

12

3

Реле РЭК11Ц/3 10А  12В DC (без разъема

Р11Ц арт. SQ1503-0041) TDM

SQ0701-0107

DC

Реле РЭК11Ц/3 10А  24В AC (без разъема

Р11Ц арт. SQ1503-0041) TDM

SQ0701-0108

AC

24

Реле РЭК11Ц/3 10А  24В DC (без разъема

Р11Ц арт. SQ1503-0041) TDM

SQ0701-0109

DC

Реле РЭК11Ц/3 10А 230В AC (без

разъема Р11Ц арт. SQ1503-0041) TDM

SQ0701-0110

AC

230

Артикулы

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0701-0101

10

0,83

180

15,0

210

350

250

SQ0701-0102
SQ0701-0103
SQ0701-0104
SQ0701-0105
SQ0701-0106
SQ0701-0107
SQ0701-0108
SQ0701-0109
SQ0701-0110

Упаковка

tdme.ru

488

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

TDM ELECTRIC

Finder

Omron

РЭК8Ц

60.12

MK2P

РЭК11Ц

60.13

MK3P

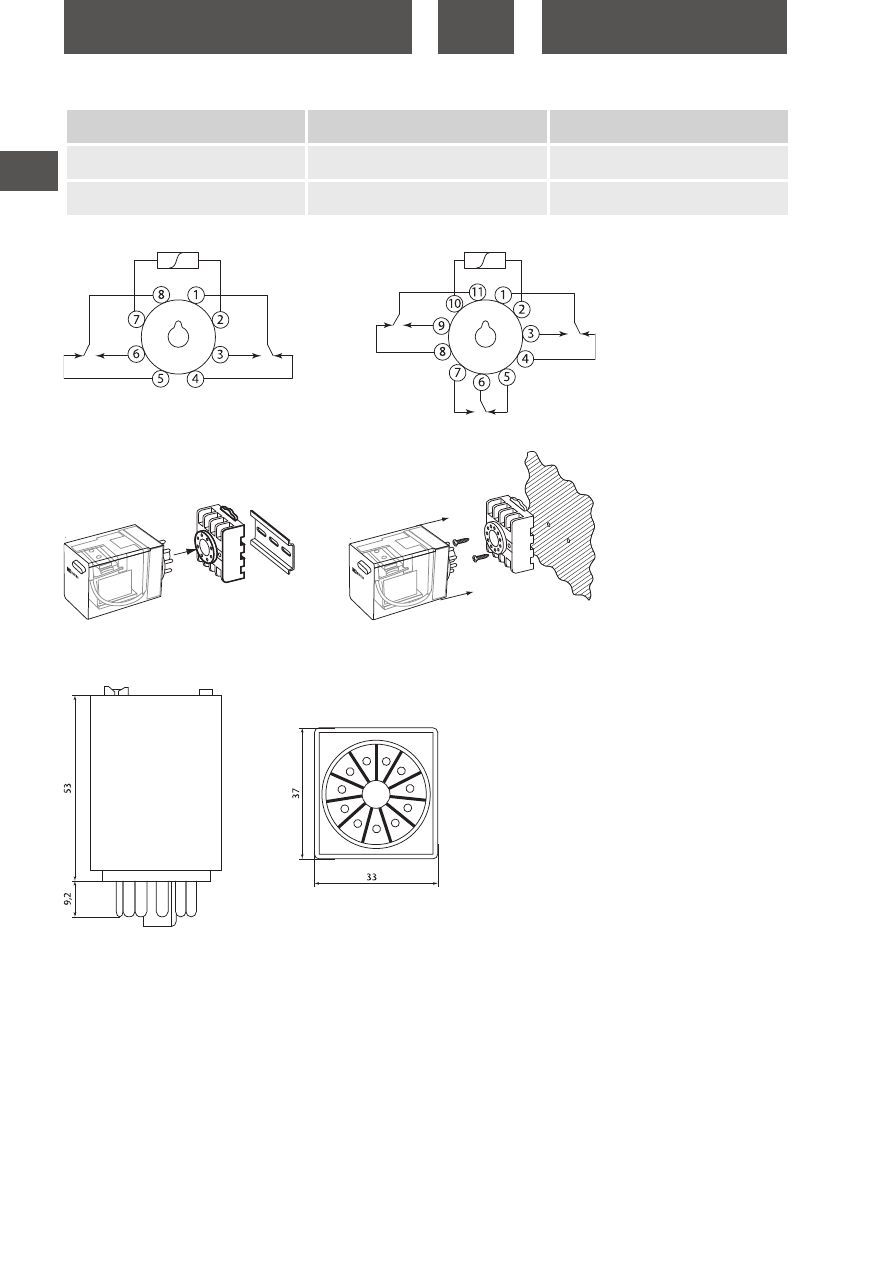

Сравнительная таблица аналогов по сериям

Габаритные размеры

 (мм)

Схемы подключения к сети

Способы установки реле

РЭК8Ц, РЭК11Ц

Монтаж реле на DIN-рейку

Монтаж реле на монтажную плоскость

tdme.ru

489

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Ассортимент


Наименование

Артикул

Разъем Р8Ц - цокольный 8-pin на DIN-рейку/плоскость TDM

SQ1503-0019

Разъем Р11Ц - цокольный 11-pin на DIN-рейку/плоскость TDM

SQ1503-0041

АКСЕССУАРЫ

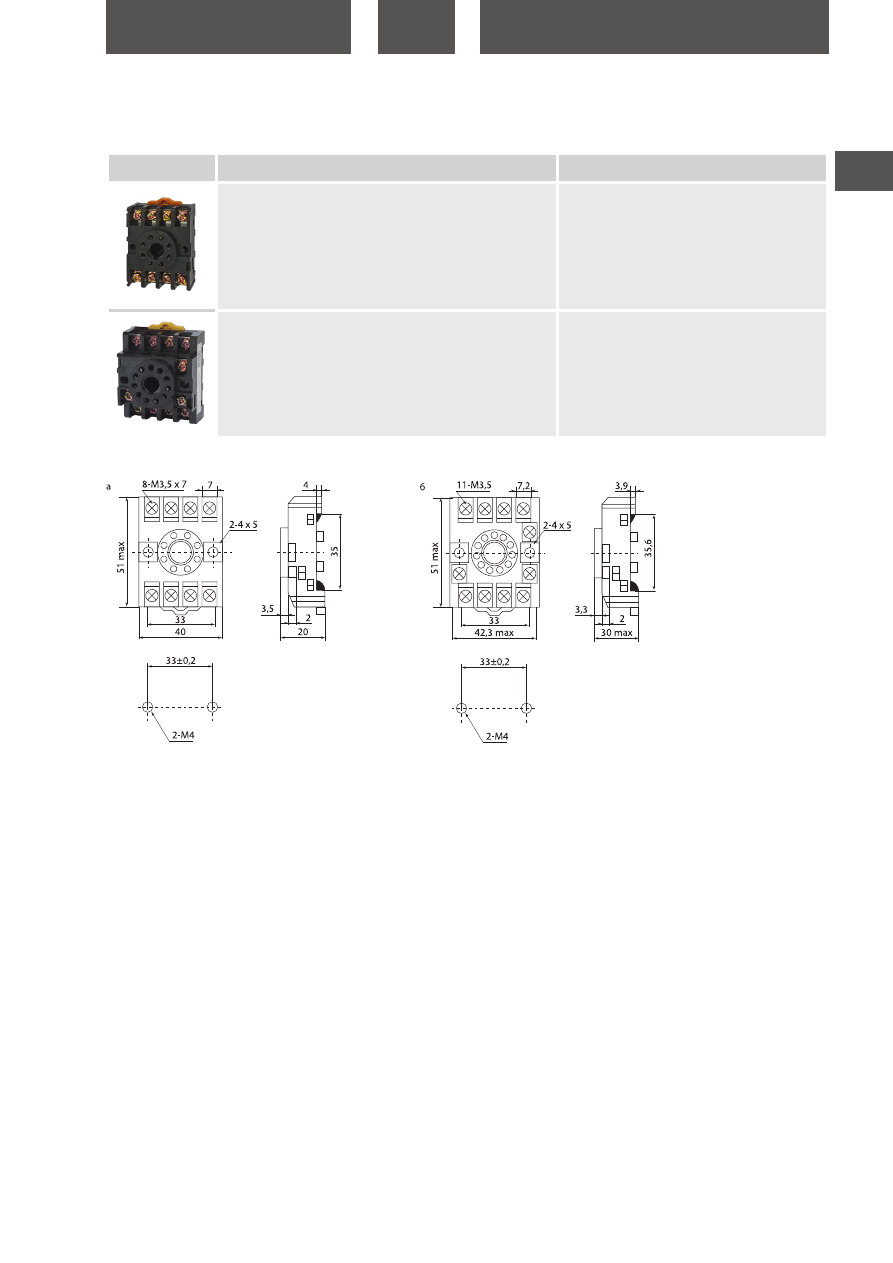

Разъемы цокольные модульные серий Р8Ц, Р11Ц

Габаритные размеры

(мм)

а – Р8Ц; б – Р11Ц

tdme.ru

490

2

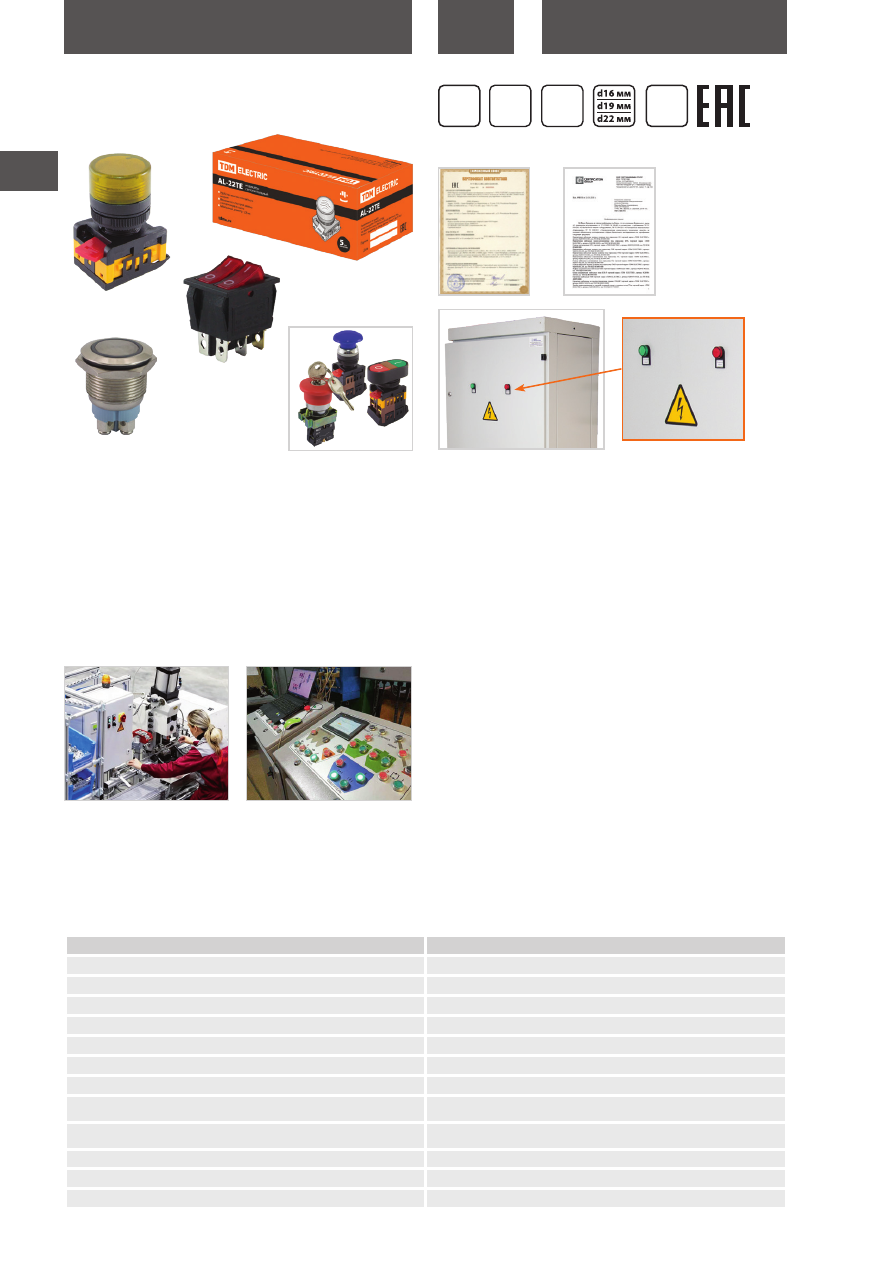

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

СВЕТОСИГНАЛЬНЫЕ ИНДИКАТОРЫ,

КНОПКИ УПРАВЛЕНИЯ, ПЕРЕКЛЮЧАТЕЛИ, ТУМБЛЕРЫ

СВЕТОСИГНАЛЬНЫЕ ИНДИКАТОРЫ

Назначение

•  Светосигнальные индикаторы предназначены для индикации

состояния электрических цепей.

•  Кнопки управления, переключатели и тумблеры предназначе-

ны для оперативного управления контакторами (магнитными

пускателями) и реле автоматики в электрических цепях пере-

менного тока частотой 50 Гц напряжением до 660 В или посто-

янного тока напряжением до 400 В.

Применение

•  Электрощиты.

•  Промышленное оборудование.

•  Объекты энергоснабжения.

Назначение

•  Светосигнальные индикаторы предназначены для индикации

состояния электрических цепей.

Конструкция

•  Использование разнообразных цветовых вариантов съемных

светофильтров позволяет наиболее эффективно компоновать

щиты и панели.

•  Подключение подводящих проводников осуществляется с

помощью винтовых зажимов с тарельчатыми шайбами, кото-

рые обеспечивают надежную фиксацию проводов.

•  В индикаторах используются светодиодные матрицы и неоно-

вые лампы. Использование светодиодной матрицы обеспечи-

вает более мощный световой поток по сравнению с неоновой

лампой и увеличенный срок службы (6000 часов).

•  Съемные неоновая лампа и светодиодная матрица имеют раз-

личные цветовые исполнения. Съемная неоновая лампа может

быть на напряжение 12, 24, 36, 110 В как переменного, так и

постоянного тока. Неоновая лампа применяется только на 230 В

переменного тока.

•  Удобный монтаж контактного модуля, который присоединяется

к блоку кнопки за счет фиксации пластмассовым флажком.

•  Упрощенное конструктивное исполнение позволяет осущест-

влять быстрый монтаж (демонтаж) изделия на щит или на панель.

•  Металлическое основание обеспечивает увеличенный ресурс

эксплуатации изделия.

•  Блоки дополнительных контактов монтируются с помощью

специальных винтов, обеспечивающих прочность соединения

(у изделий с металлическим основанием).

Технические характеристики светосигнальных индикаторов

Наименование параметра

Значение

Рабочая температура окружающей среды, °С

от –25 до +55

Температура хранения, °С

от –40 до +70

Минимальное рабочее напряжение, В

12

Минимальный рабочий ток, А

0,01

Номинальное напряжение изоляции, В

230

Номинальный ток, мА

15

Номинальное рабочее напряжение переменного тока частотой 50/60Гц, В

12, 24, 36, 110, 230

Номинальное рабочее напряжение постоянного тока (только серии

AD16DS, AD22DS), В

12, 24, 36, 110

Срок службы для светодиодов означает количество часов работы до

момента, когда яркость упала ниже 50 %.

50 000

Степень защиты индикаторов со стороны контактного элемента

IP20

Степень защиты индикаторов с рабочей стороны

IP40

Момент затяжки, Нм

0,8

Сертификат ТР ТС

гарантия

5

лет

IP40

–10

0

C

+40

0

C

–30

0

C

+80

0

C

Отказное письмо

tdme.ru

491

2

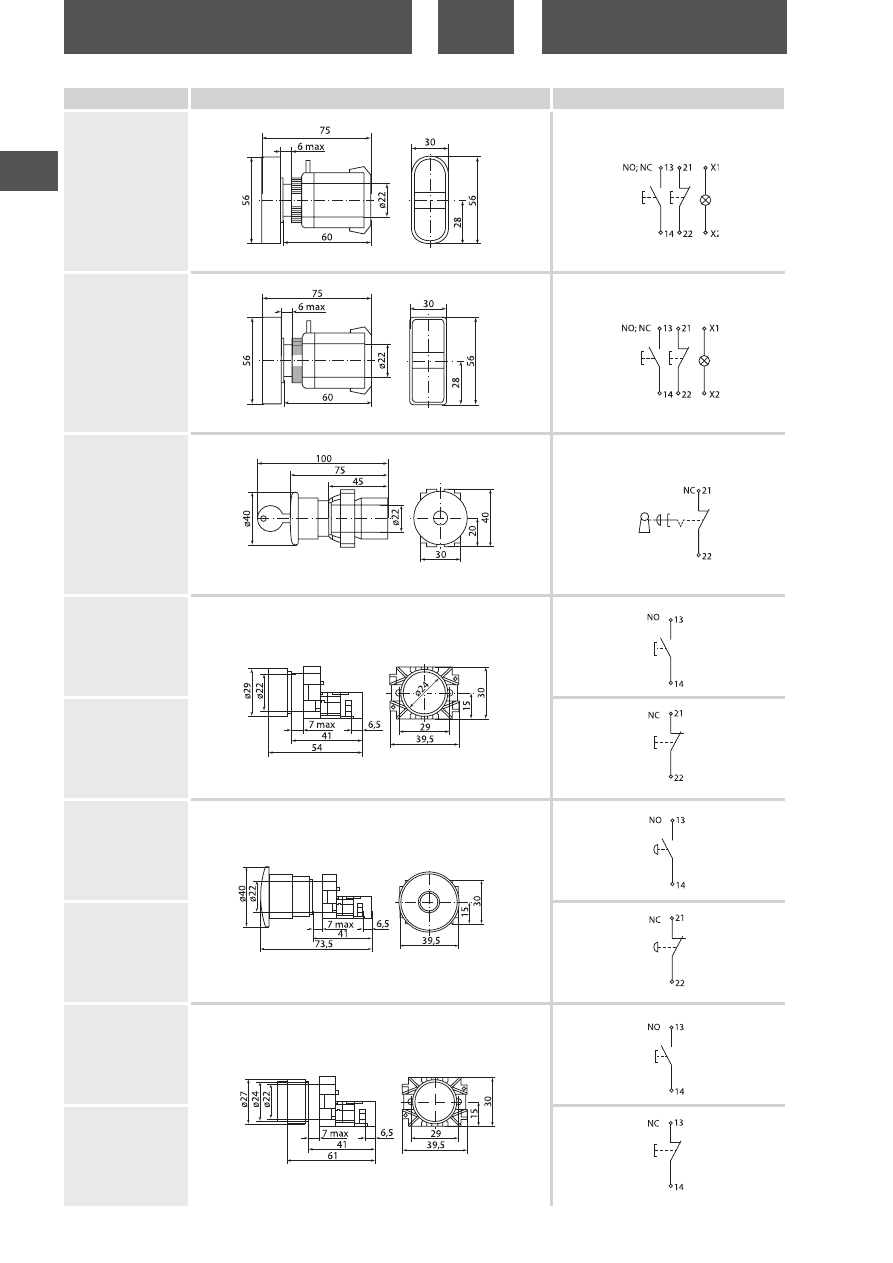

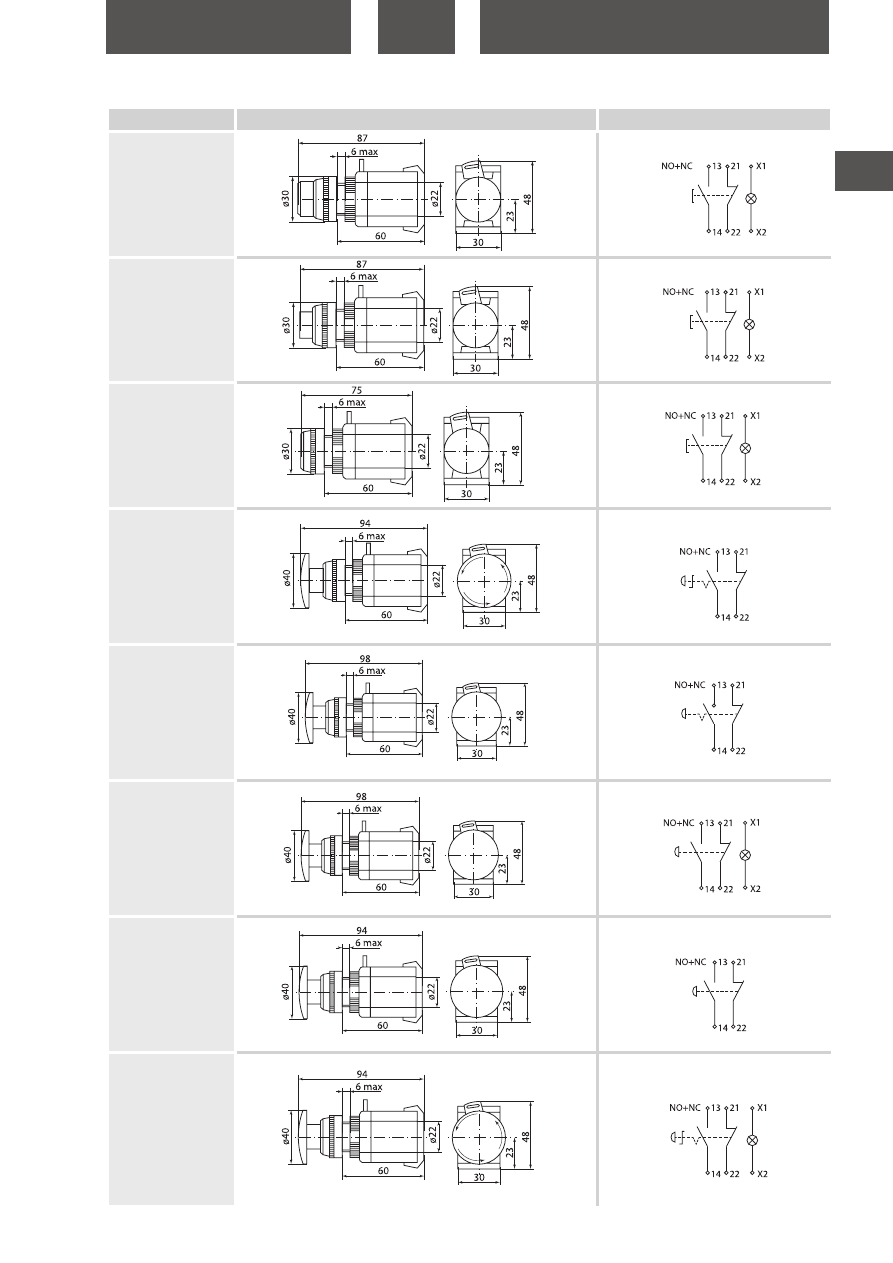

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

AD22DS(LED) матрица d22мм 12В АС/DC TDM

SQ0702-0015



AD22DS(LED) матрица d22мм 12В АС/DC TDM

SQ0702-0016



AD22DS(LED) матрица d22мм 12В АС/DC TDM

SQ0702-0017



AD22DS(LED) матрица d22мм 12В АС/DC TDM

SQ0702-0018



AD22DS(LED) матрица d22мм 12В АС/DC TDM

SQ0702-0019



AD22DS(LED) матрица d22 мм 230 В АС TDM

SQ0702-0001



AD22DS(LED) матрица d22 мм 230 В АС TDM

SQ0702-0003



AD22DS(LED) матрица d22 мм 230 В АС TDM

SQ0702-0004



AD22DS(LED) матрица d22 мм 24 В AC/DC TDM

SQ0702-0007



AD22DS(LED) матрица d22 мм 230 В АС TDM

SQ0702-00 02



AD22DS(LED) матрица d22 мм 24 В AC/DC TDM

SQ0702-0006



AD22DS(LED) матрица d22 мм 230 В АС TDM

SQ0702-0005



AD22DS(LED) матрица d22мм 24В AC/DC TDM

SQ0702-0020



AD22DS(LED) матрица d22мм 24В AC/DC TDM

SQ0702-0021



AD22DS(LED) матрица d22мм 24В AC/DC TDM

SQ0702-0022



AD22DS(LED) матрица d22мм 36В АС/DC TDM

SQ0702-0023



AD22DS(LED) матрица d22мм 36В АС/DC TDM

SQ0702-0024



AD22DS(LED) матрица d22мм 36В АС/DC TDM

SQ0702-0025



AD22DS(LED) матрица d22мм 36В АС/DC TDM

SQ0702-0026



AD22DS(LED) матрица d22мм 36В АС/DC TDM

SQ0702-0027



AD22DS(LED) матрица d22мм 110В АС/DC TDM

SQ0702-0028



AD22DS(LED) матрица d22мм 110В АС/DC TDM

SQ0702-0029



AD22DS(LED) матрица d22мм 110В АС/DC TDM

SQ0702-0030



AD22DS(LED) матрица d22мм 110В АС/DC TDM

SQ0702-0031



AD22DS(LED) матрица d22мм 110В АС/DC TDM

SQ0702-0032



AD16DS(LED)матрица d16мм 12В АС/DC TDM

SQ0702-0050



AD16DS(LED)матрица d16мм 12В АС/DC TDM

SQ0702-0051



AD16DS(LED)матрица d16мм 12В АС/DC TDM

SQ0702-0052



AD16DS(LED)матрица d16мм 12В АС/DC TDM

SQ0702-0053



AD16DS(LED)матрица d16мм 12В АС/DC TDM

SQ0702-0054



AD16DS(LED)матрица d16мм 24В AC/DC TDM

SQ0702-0055



AD16DS(LED)матрица d16мм 24В AC/DC TDM

SQ0702-0056



AD16DS(LED)матрица d16мм 24В AC/DC TDM

SQ0702-0057



AD16DS(LED)матрица d16мм 24В AC/DC TDM

SQ0702-0058



AD16DS(LED)матрица d16мм 24В AC/DC TDM

SQ0702-0059



AD16DS(LED)матрица d16мм 36В АС/DC TDM

SQ0702-0060



AD16DS(LED)матрица d16мм 36В АС/DC TDM

SQ0702-0061



AD16DS(LED)матрица d16мм 36В АС/DC TDM

SQ0702-0062



AD16DS(LED)матрица d16мм 36В АС/DC TDM

SQ0702-0063



AD16DS(LED)матрица d16мм 36В АС/DC TDM

SQ0702-0064



AD16DS(LED)матрица d16мм 110В АС/DC TDM

SQ0702-0065



AD16DS(LED)матрица d16мм 110В АС/DC TDM

SQ0702-0066



AD16DS(LED)матрица d16мм 110В АС/DC TDM

SQ0702-0067



AD16DS(LED)матрица d16мм 110В АС/DC TDM

SQ0702-0068



AD16DS(LED)матрица d16мм 110В АС/DC TDM

SQ0702-0069



AD16DS(LED)матрица d16мм 230В АС TDM

SQ0702-0070



AD16DS(LED)матрица d16мм 230В АС TDM

SQ0702-0071



AD16DS(LED)матрица d16мм 230В АС TDM

SQ0702-0072



AD16DS(LED)матрица d16мм 230В АС TDM

SQ0702-0073



AD16DS(LED)матрица d16мм 230В АС TDM

SQ0702-0074



AL-22 сигнальная d22мм неон/230В цилиндр TDM

SQ0702-0033



AL-22 сигнальная d22мм неон/230В цилиндр TDM

SQ0702-0034



AL-22 d22 мм неон/230 В цилиндр TDM

SQ0702-0009



AL-22 d22 мм неон/230 В цилиндр TDM

SQ0702-0008



AL-22 d22мм неон/230В цилиндр TDM

SQ0702-0035

прозрачный

AL-22 d22мм неон/230В цилиндр TDM

SQ0702-0036



Ассортимент

tdme.ru

492

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

AL-22TE d22мм неон/230В цилиндр TDM

SQ0702-0037



AL-22TE d22мм неон/230В цилиндр TDM

SQ0702-0038



AL-22TE d22 мм неон/230 В цилиндр TDM"

SQ0702-0011



AL-22TE d22 мм неон/230 В цилиндр TDM

SQ0702-0010



AL-22TE d22мм неон/230В цилиндр TDM

SQ0702-0039

прозрачный

AL-22TE d22мм неон/230В цилиндр TDM

SQ0702-0040



ENR-22 d22 мм неон/230 В цилиндр TDM

SQ0702-0014



ENR-22 d22мм неон/230 В цилиндр TDM

SQ0702-0013



ENR-22 d22 мм неон/230 В цилиндр TDM

SQ0702-0012



ENR-22 d22мм неон/230В цилиндр TDM

SQ0702-0041



ENR-22 d22мм неон/230В цилиндр TDM

SQ0702-0042



BV63 матрица d22мм

SQ0702-0045



BV64 матрица d22мм

SQ0702-0046



BV65 матрица d22мм

SQ0702-0047



Кнопка нажимная YL213-05 металлическая 1з TDM

SQ0704-0084

металл

Лампа сигнальная YL238-01 зеленая TDM

SQ0702-0080



Лампа сигнальная YL238-02 красная TDM

SQ0702-0081



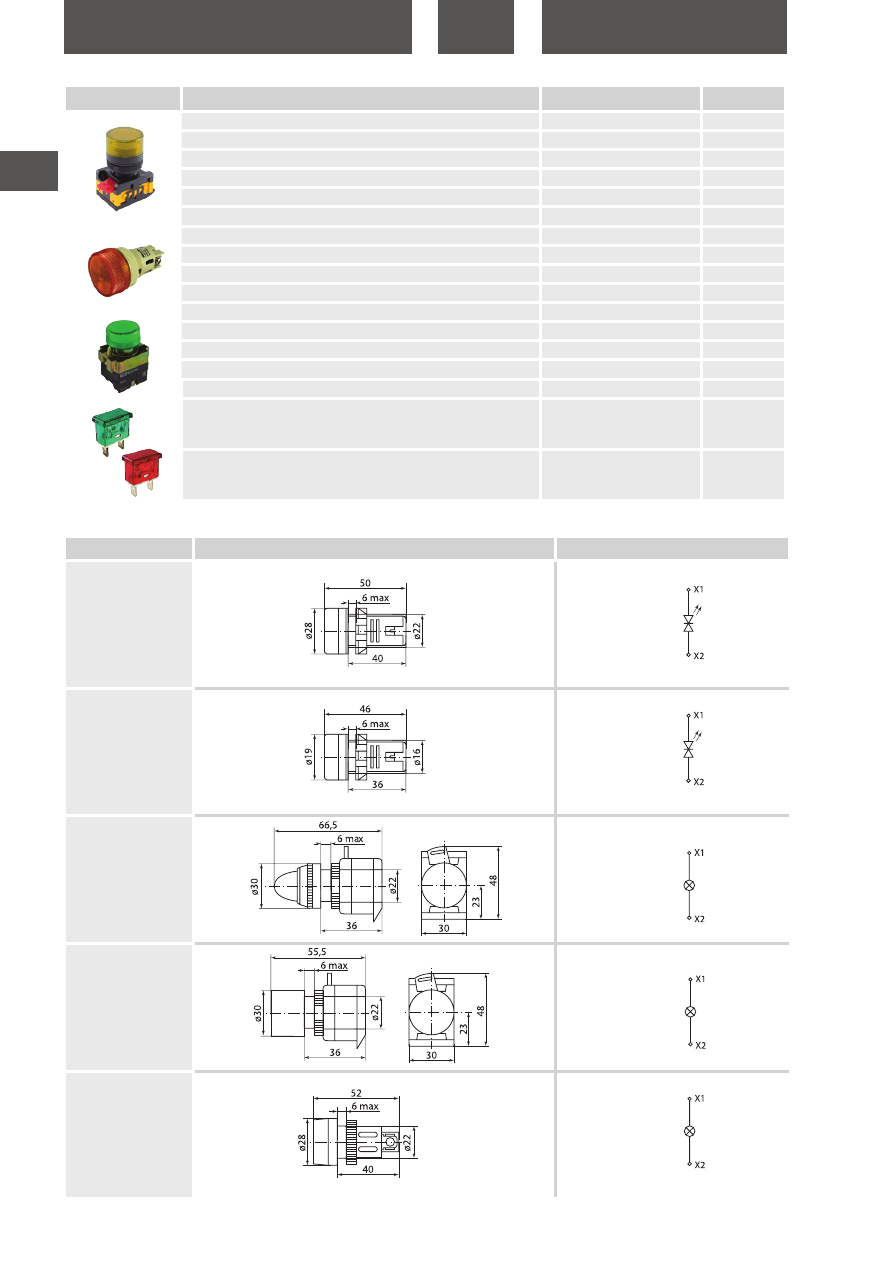

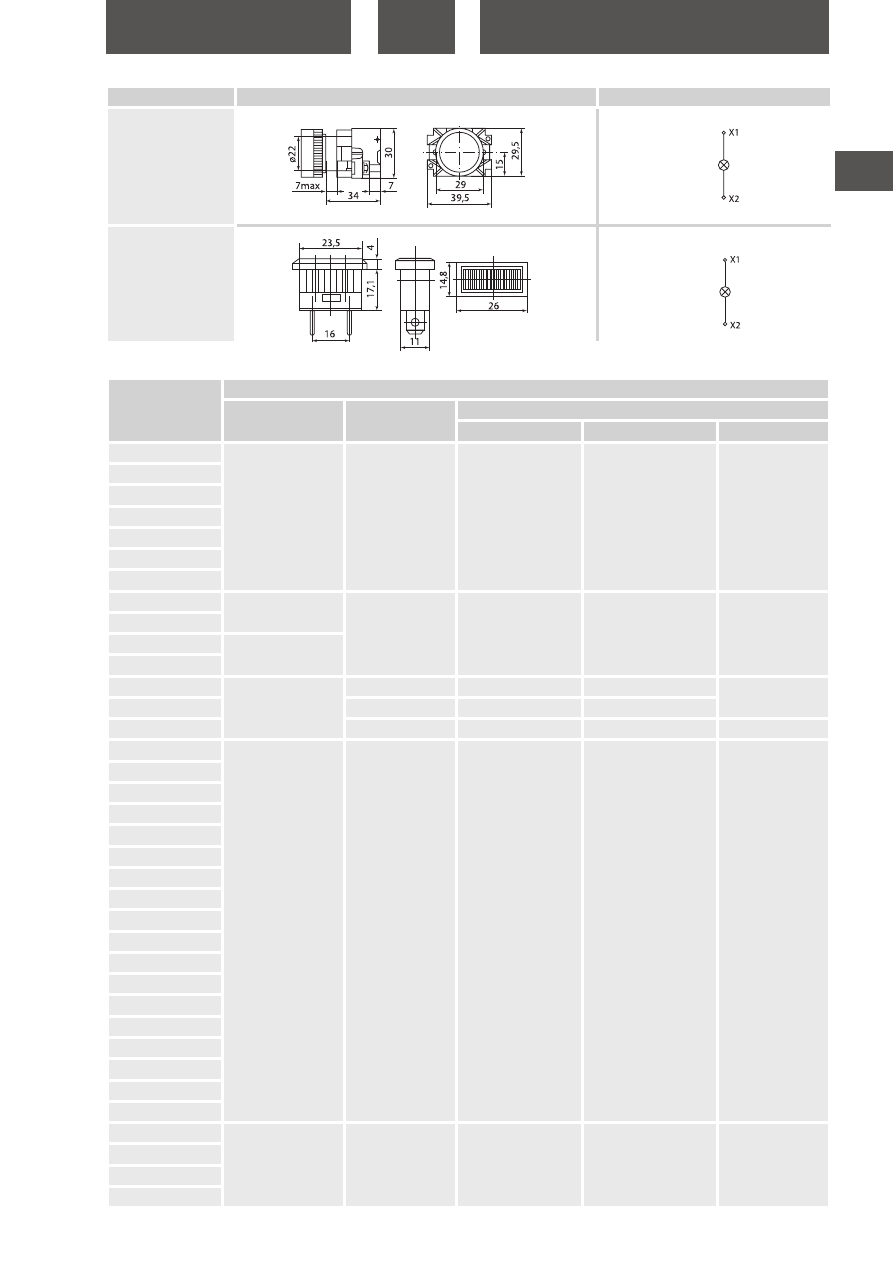

Наименование

Чертеж, мм

Схема подключения

AD-22DS

AD16DS

AL-22

AL-22TE

ENR

Габаритные размеры

tdme.ru

493

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

BV63, BV64, BV65

YL238

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0702-0001

500

9,57

342

335

307

SQ0702-0002

SQ0702-0003

SQ0702-0004

SQ0702-0005

SQ0702-0006

SQ0702-0007

SQ0702-0008

600

25,10

380

365

560

SQ0702-0009

SQ0702-0010

400

SQ0702-0011

SQ0702-0012

600

11,95

415

331

318

SQ0702-0013

12,35

395

341

SQ0702-0014

12,39

402

342

306

SQ0702-0015

500

10,02

350

336

307

SQ0702-0016

SQ0702-0017

SQ0702-0018

SQ0702-0019

SQ0702-0020

SQ0702-0021

SQ0702-0022

SQ0702-0023

SQ0702-0024

SQ0702-0025

SQ0702-0026

SQ0702-0027

SQ0702-0028

SQ0702-0029

SQ0702-0030

SQ0702-0031

SQ0702-0032

SQ0702-0033

600

25,10

400

370

560

SQ0702-0034

SQ0702-0035

SQ0702-0036

Упаковка

tdme.ru

494

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

КНОПКИ УПРАВЛЕНИЯ

Назначение

•  Кнопки управления предназначены для оперативного управ-

ления контакторами (магнитными пускателями) и реле автома-

тики в электрических цепях переменного тока частотой 50 Гц

напряжением до 660 В или постоянного тока напряжением до

400 В.

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0702-0037

400

16,80

350

340

340

SQ0702-0038
SQ0702-0039
SQ0702-0040
SQ0702-0041

500

9,85

SQ0702-0042
SQ0702-0045

160

11,60

280

300

250

SQ0702-0046

11,20

SQ0702-0047

11,60

SQ0702-0050

1000

10,70

330

240

470

SQ0702-0051
SQ0702-0052
SQ0702-0053
SQ0702-0054
SQ0702-0055
SQ0702-0056
SQ0702-0057
SQ0702-0058
SQ0702-0059
SQ0702-0060
SQ0702-0061
SQ0702-0062
SQ0702-0063
SQ0702-0064
SQ0702-0065
SQ0702-0066
SQ0702-0067
SQ0702-0068
SQ0702-0069
SQ0702-0070
SQ0702-0071
SQ0702-0072
SQ0702-0073
SQ0702-0074
SQ0702-0080

2000

7,00

SQ0702-0081

Технические характеристики кнопок управления

Наименование параметра

Значение

Вид тока

переменный

постоянный

Номинальное рабочее напряжение, В

660

400

230

120

48

400

230

120

48

24

Номинальный рабочий ток контактов, А

Категория применения АС-12

Категория применения DС-12

2,5

4,5

7,5

10

0,6

1,3

2,5

5

10

Категория применения АС-15

Категория применения DС-13

1,5

2,5

4,5

6

0,1

0,3

0,6

1,3

2,5

Электрическая износостойкость, циклов В/О х10⁶

0,3 (0,1 для PPBB-30N, APBB-22N; 0,2 для

ALCLR, AKS)

0,25 (0,08 для PPBB-30N, APBB-22N; 0,15 для

ALCLR, AKS)

Механическая износостойкость, циклов В/О х10⁶

0,6 (0,3 для PPBB-30N, APBB-22N;  0,4 для ALCLR, AKS)

Степень защиты механизма кнопок и переключателей по ГОСТ

14254 с лицевой стороны

IP40

Установочный диаметр, мм

22 (30 для PPBB-30N)

Максимальное сечение проводника, мм2, не более

2,5

% нагрузки контактов по току от рабочего значения

40

25

15

–

–

40

25

15

–

–

Диапазон рабочих температур, °С

от –10 до +40

Допустимая влажность окружающей среды

45–90% без выпадения конденсата

tdme.ru

495

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

ABLF-22 d22мм неон/230В 1з+1р TDM

SQ0704-0028



ABLF-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0003



ABLF-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0002



ABLF-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0001



ABLF-22 d22мм неон/230В1з+1р TDM

SQ0704-0029

прозрачный

ABLF-22 d22 мм неон/230 В1з+1р TDM

SQ0704-0004



ABLFP-22 d22мм неон/230В 1з+1р TDM

SQ0704-0030



ABLFP-22 d22мм неон/230В 1з+1р TDM

SQ0704-0031



ABLFP-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0006



ABLFP-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0005



ABLFP-22 d22мм неон/230В 1з+1р TDM

SQ0704-0032

прозрачный

ABLFP-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0007



ABLFS-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0012



ABLFS-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0010



ABLFS-22 d22мм неон/230В 1з+1р TDM

SQ0704-0033

прозрачный

ABLFS-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0009



ABLFS-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0008



ABLFS-22 d22 мм неон/230 В 1з+1р TDM

SQ0704-0011



AE-22 "Грибок" с фиксацией d22 мм 230 В 1з+1р TDM

SQ0704-0018



AEAL22 «Грибок» с фиксацией d22 мм 230 В 1з+1р TDM

SQ0704-0020



AELA22 "Грибок" d22мм неон/230В 1з+1р TDM

SQ0704-0034



AELA22 "Грибок" d22 мм неон/230 В 1з+1р TDM

SQ0704-0014



AELA22 "Грибок" d22 мм неон/230 В 1з+1р TDM

SQ0704-0013



AELA22 "Грибок" d22мм неон/230В 1з+1р TDM

SQ0704-0035



AEА-22 "Грибок" d22мм 1з+1р TDM

SQ0704-0036



AEА-22 "Грибок" d22 мм 1з+1р TDM

SQ0704-0016



AEА-22 "Грибок" d22 мм 1з+1р TDM

SQ0704-0015



AEА-22 "Грибок" d22 мм 1з+1р TDM

SQ0704-0017



ANE22 "Грибок"с фиксацией d22 мм неон/230 В 1з+1р TDM

SQ0704-0019



APВВ-22N "I-O" d22 мм неон/230 В 1з+1р TDM

SQ0704-0021



⁄



APВВ-22N "Пуск-Стоп" d22 мм неон/230 В 1з+1р TDM

SQ0704-0022



⁄



РPВВ-30N "I-0" d30 мм неон/230 В 1з+1р TDM

SQ0704-0026



⁄



РPВВ-30N «Пуск-Стоп» d30 мм неон/230 В 1з+1р TDM

SQ0704-0027



⁄



Ассортимент

КНОПКИ УПРАВЛЕНИЯ С МЕТАЛЛИЧЕСКИМ ОСНОВАНИЕМ

Назначение

•  Кнопки управления с металлическим основанием предназна-

чены для оперативного управления контакторами (магнит-

ными пускателями) и реле автоматики в электрических цепях

переменного тока частотой 50 Гц напряжением до 660 В или

постоянного тока напряжением до 400 В.

Технические характеристики кнопок управления с металлическим основанием

Наименование параметра

Значение

Вид тока

переменный

постоянный

Номинальное рабочее напряжение, В

660

400

230

110

400

220

110

48

24

Номинальный рабочий ток контактов, А

Категория применения АС-15

Категория применения DС-12

0,6

1,5

3

4

0,6

1,1

2,2

2,5

3

Электрическая износостойкость, циклов В/О х10⁶

0,3 (0,1 для BW8465)

0,6 (0,3 для BW8465)

tdme.ru

496

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ


Наименование

Артикул

Цвет

BS142 «Грибок» с ключом d22мм 230В 1р TDM

SQ0704-0023



ВА21 без подсветки 1з TDM

SQ0704-0037



ВА31 без подсветки 1з TDM

SQ0704-0038



ВА41 без подсветки 1р TDM

SQ0704-0058



ВА42 без подсветки 1р TDM

SQ0704-0039



ВА51 без подсветки 1з TDM

SQ0704-0040



ВА61 без подсветки 1з TDM

SQ0704-0041



ВС21 «Грибок» без подсветки 1з TDM

SQ0704-0042



ВС31 «Грибок» без подсветки 1з TDM

SQ0704-0043



ВС41 «Грибок» без подсветки 1з TDM

SQ0704-0044



ВС42 «Грибок» без подсветки 1р  TDM

SQ0704-0059



ВС51 «Грибок» без подсветки 1з TDM

SQ0704-0045



ВС61 «Грибок» без подсветки 1з TDM

SQ0704-0046



ВL21 без подсветки 1з TDM

SQ0704-0047



ВL31 без подсветки 1з TDM

SQ0704-0048



ВL41 без подсветки 1з TDM

SQ0704-0060



ВL42 без подсветки 1р TDM

SQ0704-0049



ВL51 без подсветки 1з TDM

SQ0704-0050



ВL61 без подсветки 1з TDM

SQ0704-0051



ВS542 «Грибок» аварийная с фиксацией поворотная TDM

SQ0704-0052



ВТ42 «Грибок» аварийная с фиксацией TDM

SQ0704-0053



ВW3361 с подсветкой 1з TDM

SQ0704-0054



ВW3461 с подсветкой 1з TDM

SQ0704-0055



ВW3561 с подсветкой 1з TDM

SQ0704-0056



ВW8465 «I-0» с подсветкой 1з+1р TDM

SQ0704-0057



⁄



Ассортимент

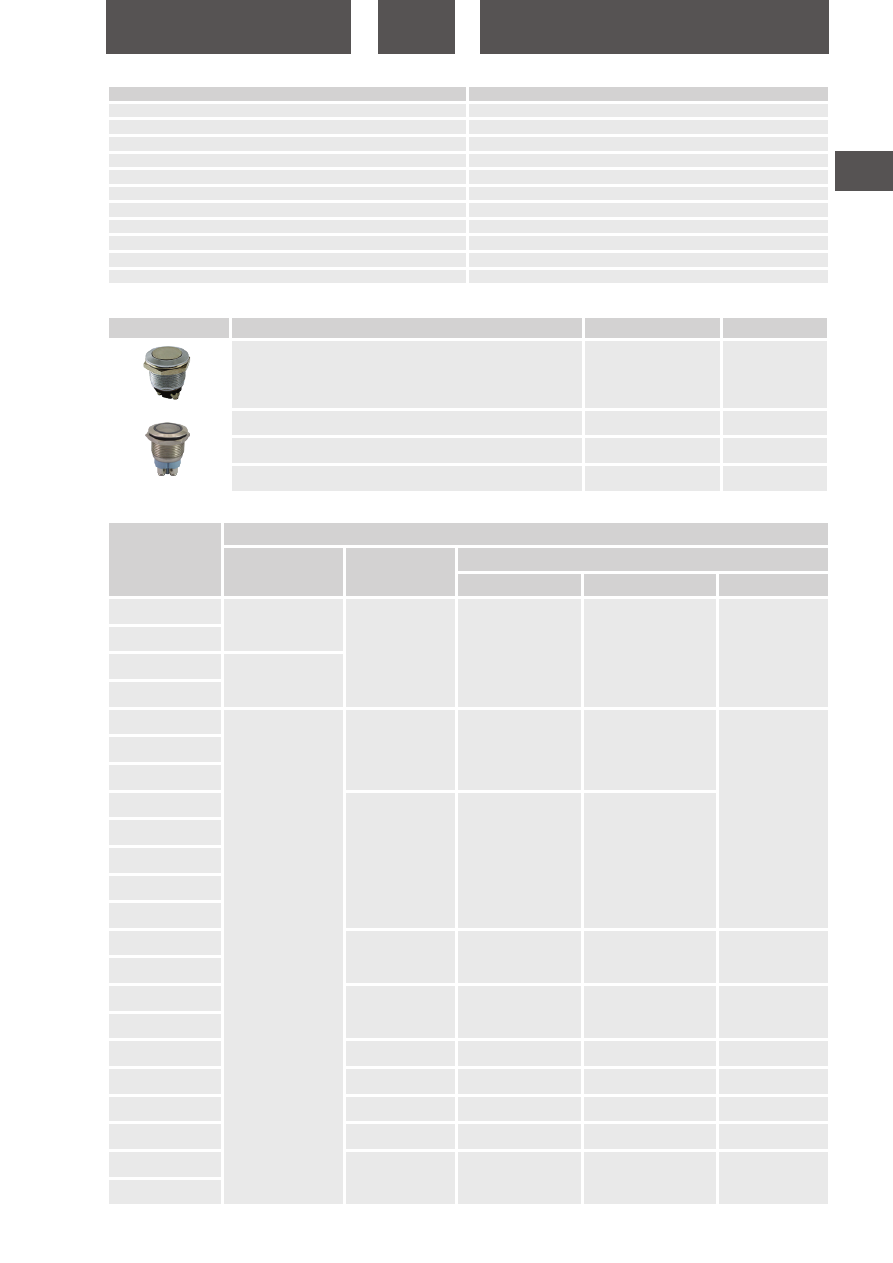

Технические характеристики кнопок управления антивандальной серии

Наименование параметра

Значение

Номинальный рабочий ток контактов, Ie, А (50Гц)

250 В

3

Механическая износостойкость циклов В/О, не менее

1 000 000

КНОПКИ УПРАВЛЕНИЯ АНТИВАНДАЛЬНОЙ СЕРИИ

Назначение

•  Кнопки управления антивандальной серии предназначены для

оперативного управления контакторами (магнитными пускате-

лями) и реле автоматики в электрических цепях переменного

тока частотой 50 Гц напряжением до 660 В или постоянного

тока напряжением до 400 В.

Наименование параметра

Значение

Вид тока

переменный

постоянный

Механическая износостойкость, циклов В/О х10⁶

0,6 (0,3 для BW8465)

Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96

с лицевой стороны

IP40

Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96

со стороны контактных выводов

IP20

Установочный диаметр, мм

22

Максимальное сечение проводника, мм2, не более

2,5

% нагрузки контактов по току от рабочего значения

40

25

15

–

40

25

15

–

–

Диапазон рабочих температур, °С

от –10 до +40

Допустимая влажность окружающей среды

45–90% без выпадения конденсата

tdme.ru

497

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование параметра

Значение

Электриическая износостойкость циклов В/О, не менее

200 000

Сопротивление изоляции, мОм, не менее

1 000

Сопротивление контактов, мОм,  менее

20

Монтажное отверстие, мм

19

Толщина монтажной панели, мм не более

6

Материал корпуса

нержавеющая сталь AISI 304

Диапазон рабочих температур, °С

от -25 до + 55

Температура хранения, °С

от -40 до +70

Степень защиты со стороны контактного элемента

IP00

Степень защиты с рабочей стороны

IP66

Тип подключения

винтовое соединение


Наименование

Артикул

Цвет

Кнопка YL213-05 металлическая 1з TDM

SQ0704-0084

металл

Кнопка EB2Q-1910NE/G металлическая с подсветкой зеленая 1з TDM

SQ0704-0085



Кнопка EB2Q-1910NE/R металлическая с подсветкой красная 1з TDM

SQ0704-0086



Кнопка EB2Q-1910ND металлическая с точечной подсветкой 1з TDM

SQ0704-0087

металл

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0704-0001

200

14,06

554

329

230

SQ0704-0002

SQ0704-0003

400

SQ0704-0004

SQ0704-0005

200

13,88

562

334

222

SQ0704-0006

SQ0704-0007

SQ0704-0008

13,42

567

331

SQ0704-0009

SQ0704-0010

SQ0704-0011

SQ0704-0012

SQ0704-0013

15,30

553

322

233

SQ0704-0014

SQ0704-0015

13,51

539

436

226

SQ0704-0016

SQ0704-0017

13,51

539

436

226

SQ0704-0018

13,36

540

431

229

SQ0704-0019

14,98

554

424

238

SQ0704-0020

13,96

547

430

234

SQ0704-0021

14,00

320

230

550

SQ0704-0022

Упаковка

Ассортимент

tdme.ru

498

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0704-0023

128

14,06

369

370

215

SQ0704-0026

200

16,33

547

424

234

SQ0704-0027

SQ0704-0028

14,50

541

334

221

SQ0704-0029

SQ0704-0030

400

28,00

450

330

550

SQ0704-0031

SQ0704-0032

SQ0704-0033

27,00

440

320

570

SQ0704-0034

200

14,90

547

439

232

SQ0704-0035

14,87

544

435

227

SQ0704-0036

13,51

550

426

234

SQ0704-0037

160

10,25

364

366

175

SQ0704-0038

10,23

369

368

174

SQ0704-0039

10,38

371

365

177

SQ0704-0040

10,15

367

363

178

SQ0704-0041

10,42

357

358

172

SQ0704-0042

128

11,45

366

364

206

SQ0704-0043

SQ0704-0044

SQ0704-0045

SQ0704-0046

SQ0704-0047

160

10,87

368

367

172

SQ0704-0048

SQ0704-0049

SQ0704-0050

SQ0704-0051

SQ0704-0052

128

11,46

368

213

SQ0704-0053

SQ0704-0054

160

13,50

366

369

215

SQ0704-0055

SQ0704-0056

SQ0704-0057

96

11,40

374

SQ0704-0058

160

10,46

365

364

167

SQ0704-0059

128

11,26

357

372

213

SQ0704-0060

160

10,87

368

367

172

SQ0704-0084

500

7,04

393

216

162

SQ0704-0085

600

15,00

380
380

410

420

SQ0704-0086

12,80

400

tdme.ru

499

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

ABLF-22

ABLFP-22

ABLFS-22

AE-22

AEАL-22

AELA-22

AEA-22

ANE-22

Габаритные размеры

tdme.ru

500

2

УСТРОЙСТВА ПОДАЧИ КОМАНД И СИГНАЛОВ

Наименование

Чертеж, мм

Схема подключения

APBB-22N

PPBB-30N

BS142

BA21

BA31

BA41

BA51

BA61

BA42

BC21

BC31

BC41

BC51

BC61

BC42

BL21

BL31

BL41

BL51

BL61

BL42
