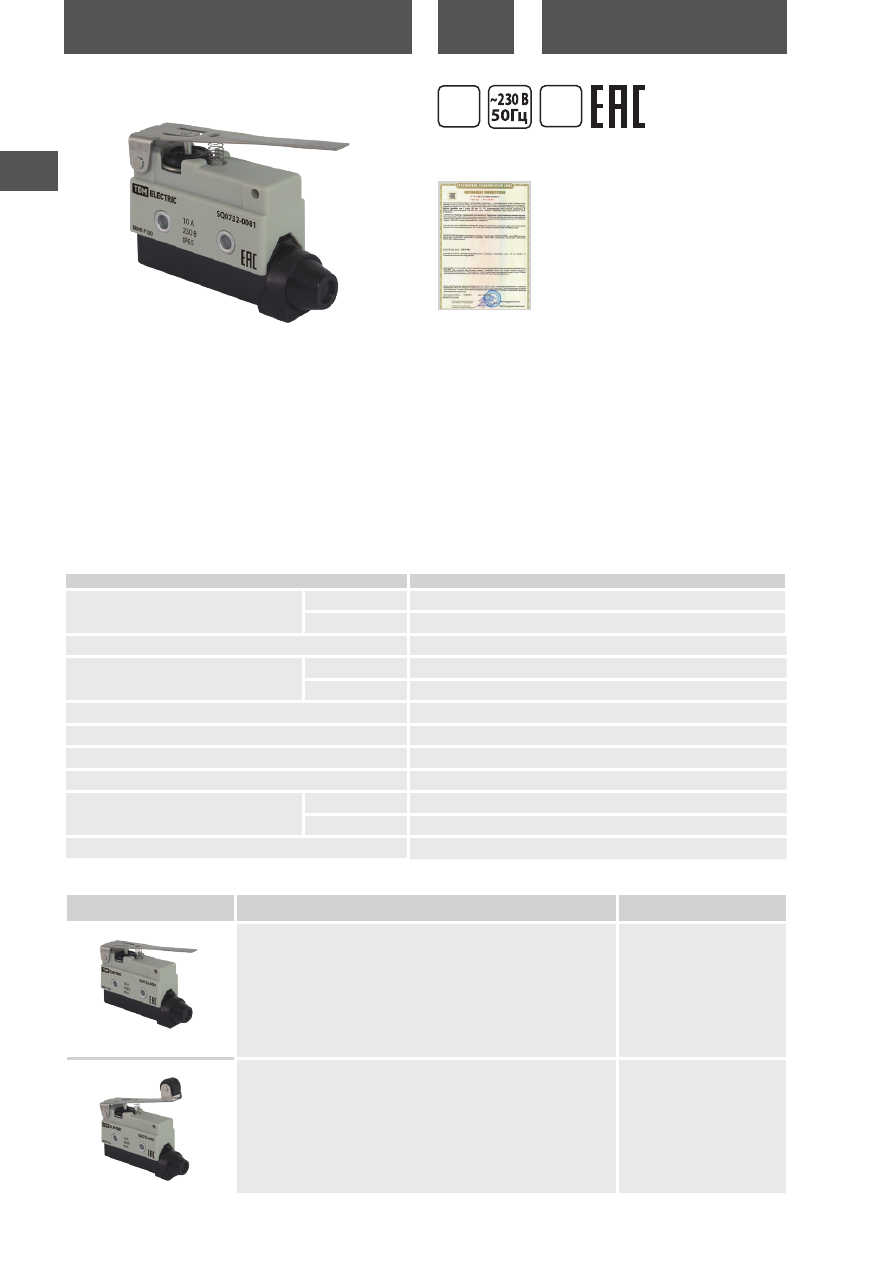

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВЫКЛЮЧАТЕЛИ КОНЦЕВЫЕ СЕРИИ

ВККП

гарантия

года

IP65

Сертификат ТР ТС

Назначение

• Для коммутации цепей под воздействием управляющих упо-

ров, определения положения контролируемых точек объектов

при внешнем воздействии на штоки, ролики, толкатели или

другие элементы датчика.

Применение

• В тяжелой, легкой и пищевой промышленности, в системах

контроля, управления, автоматизации (упаковочные машины,

конвейеры).

Материалы

• Пластик.

Преимущества

• Контактная группа состоит из одного нормально открытого

контакта (NO) и одного нормально закрытого контакта (NC).

• Высокоэффективный механизм переключения с длительным

сроком службы.

• Прочная пыле- и маслостойкая конструкция (степень защиты

IP65).

Комплектация

• Выключатель – 1 шт.

• Руководство по эксплуатации. Паспорт – 1шт.

Ассортимент


Наименование

Артикул

Выключатель концевой ВККП-7120 10А 1з+1р IP65 TDM

SQ0732-0081

Выключатель концевой ВККП-7121 10А 1з+1р IP65 TDM

SQ0732-0082

Технические характеристики

Наименование параметра

Значение

Номинальное напряжение, В

переменный ток

250

постоянный ток

220

Номинальный ток, А

Максимальная частота переключения В/О, мин

механическая

120

электрическая

Быстродействие, мм/с

0,01...500

Температура, °С

от -5 до +45

Контактная группа

HО+НЗ

Материал корпуса

пластик

Износостойкость, млн. раз

механическая

электрическая

0,4

Степень защиты

IP65

tdme.ru

455

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

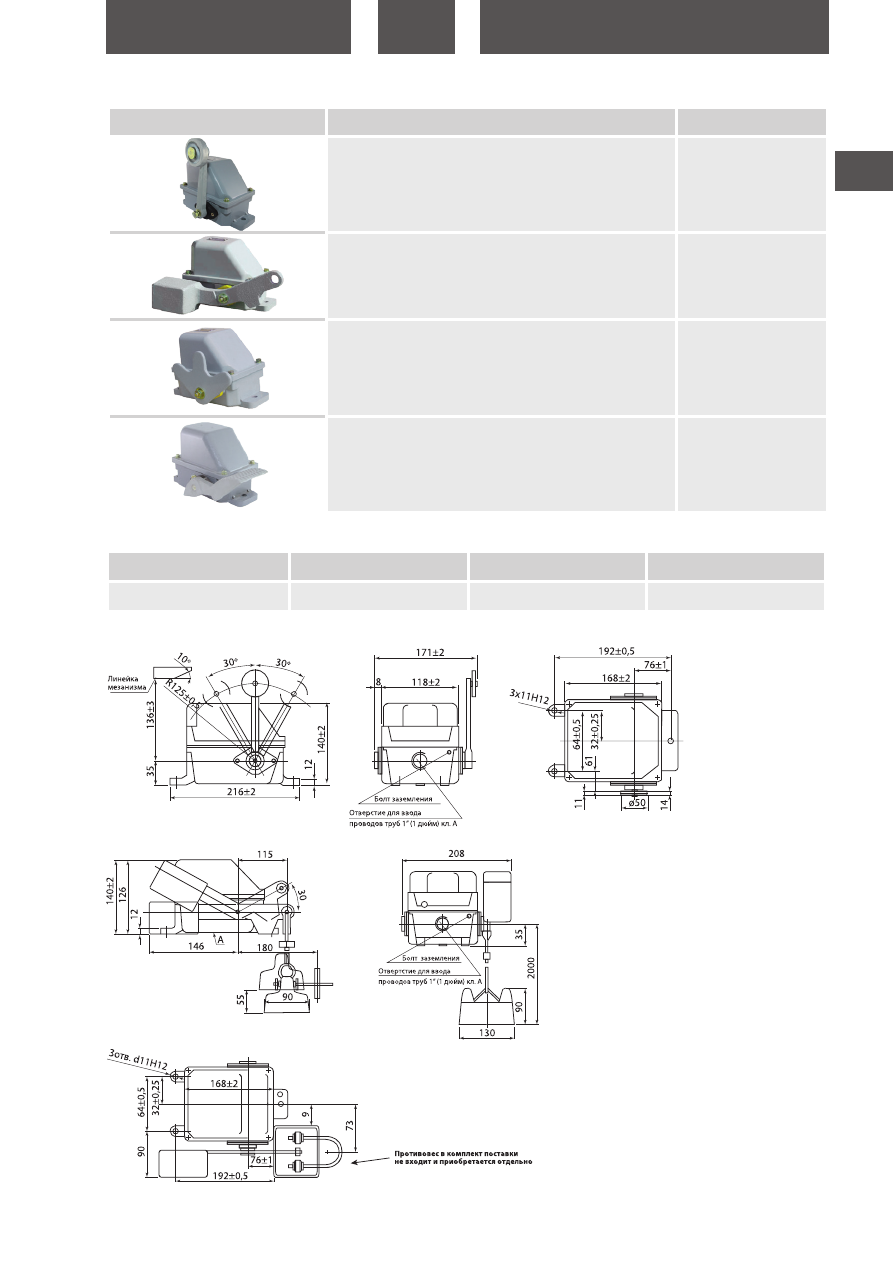

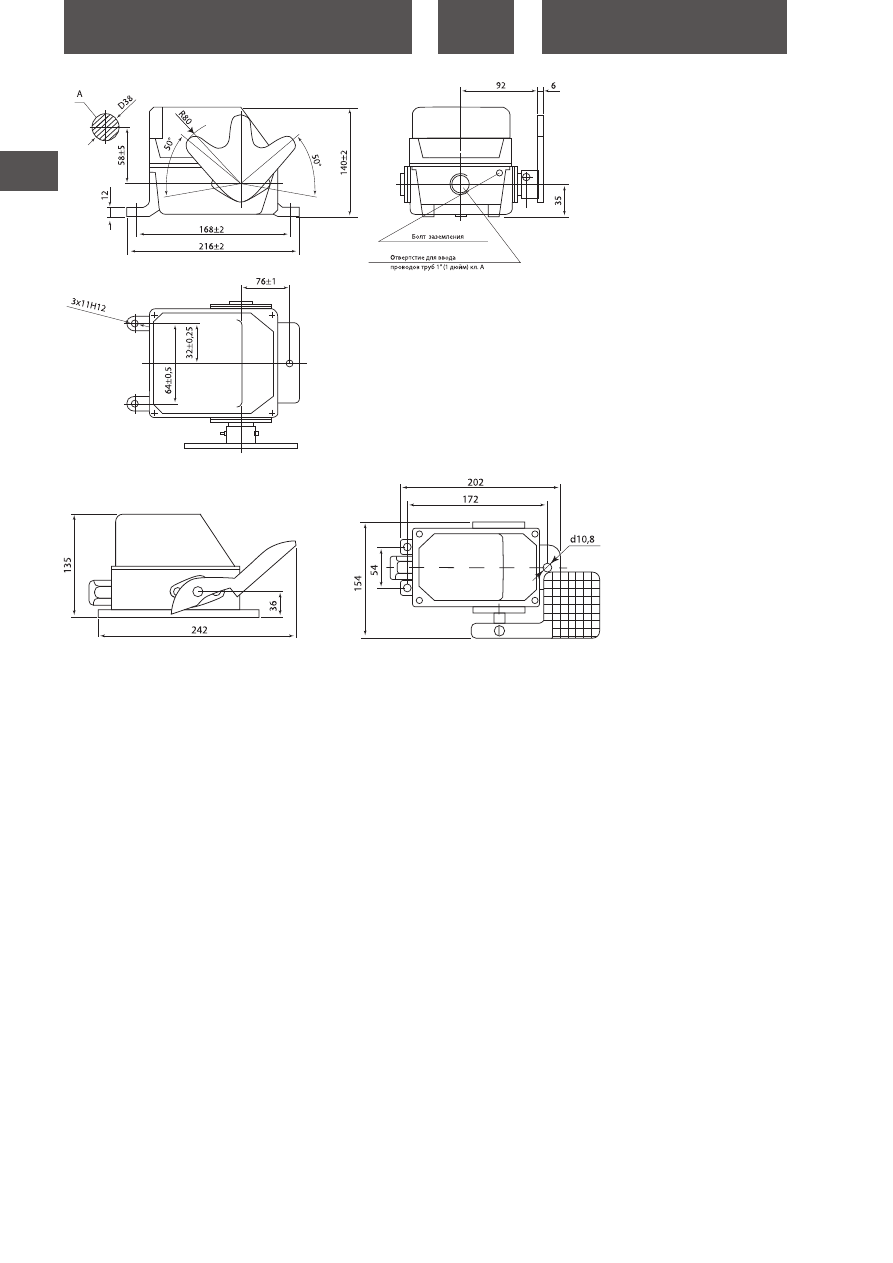

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0732-0081

100

9,2

385

235

185

SQ0732-0082
SQ0732-0083
SQ0732-0084


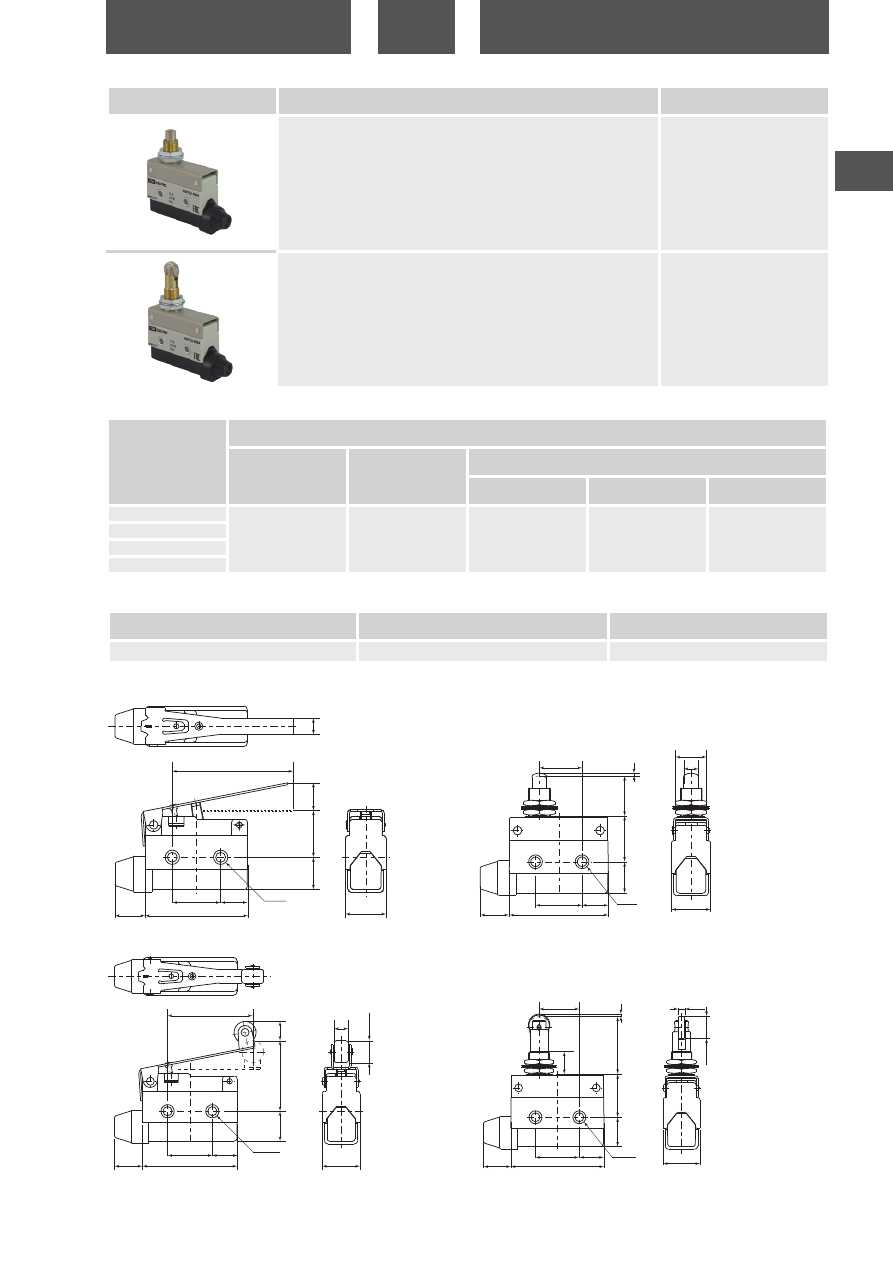

Наименование

Артикул

Выключатель концевой ВККП-7310 10А 1з+1р IP65 TDM

SQ0732-0083

Выключатель концевой ВККП-7311 10А 1з+1р IP65 TDM

SQ0732-0084

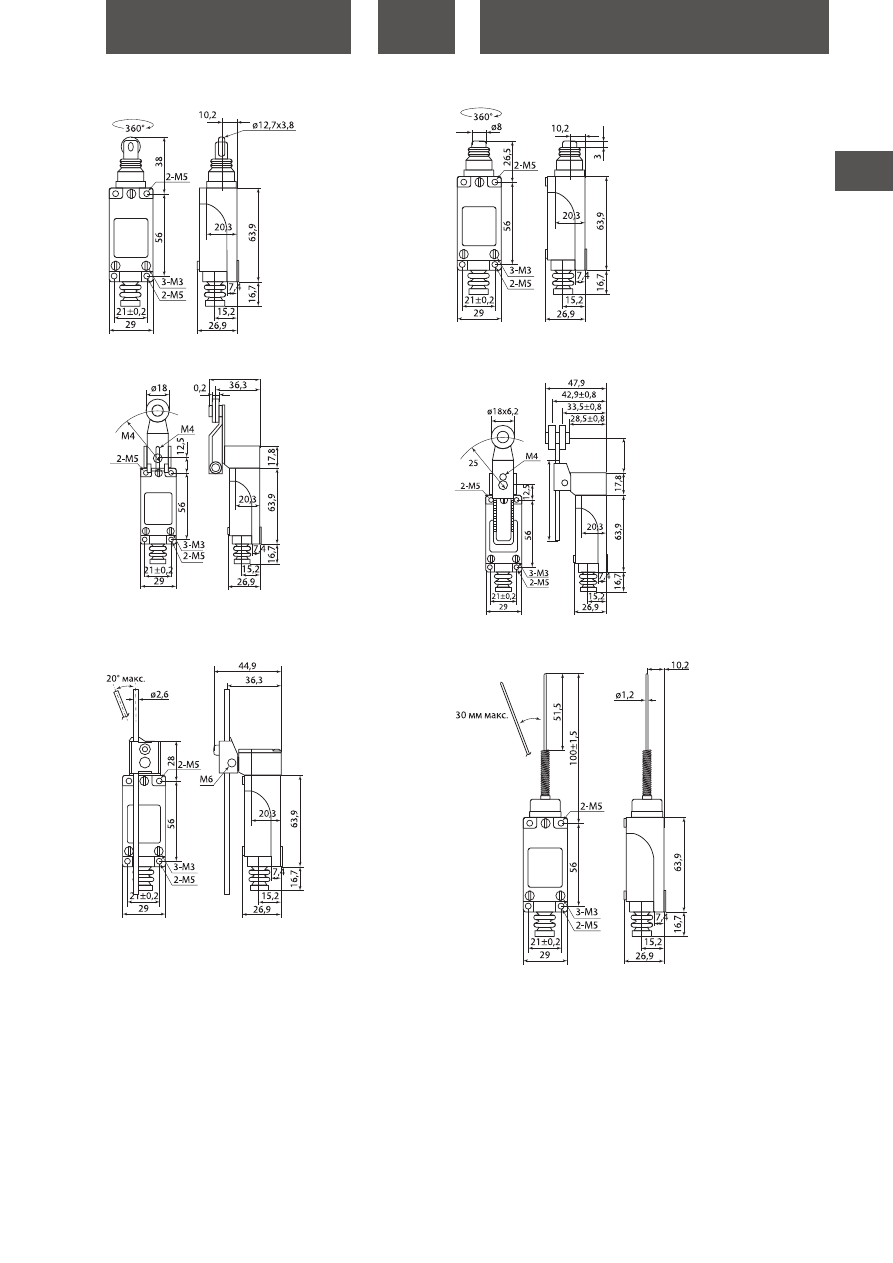

Габаритные размеры

(мм)

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Omron

Ruichi

Название серии

D4MC

АZ

63,5

21,4

13,5

8,5

16,5

14,3

25,4

ø4,2

16,5

25,4

14,3

21,4

ø4,2

ø8

23,3

21,8

ø12,5

16,5

25,4

14,3

21,4

ø4,2

23,3

33,3

3,8

48,35

ø12,5

16,5

25,4

14,3

21,4

ø4,2

ВККП-7120

ВККП-7310

ВККП-7121

ВККП-7311

tdme.ru

456

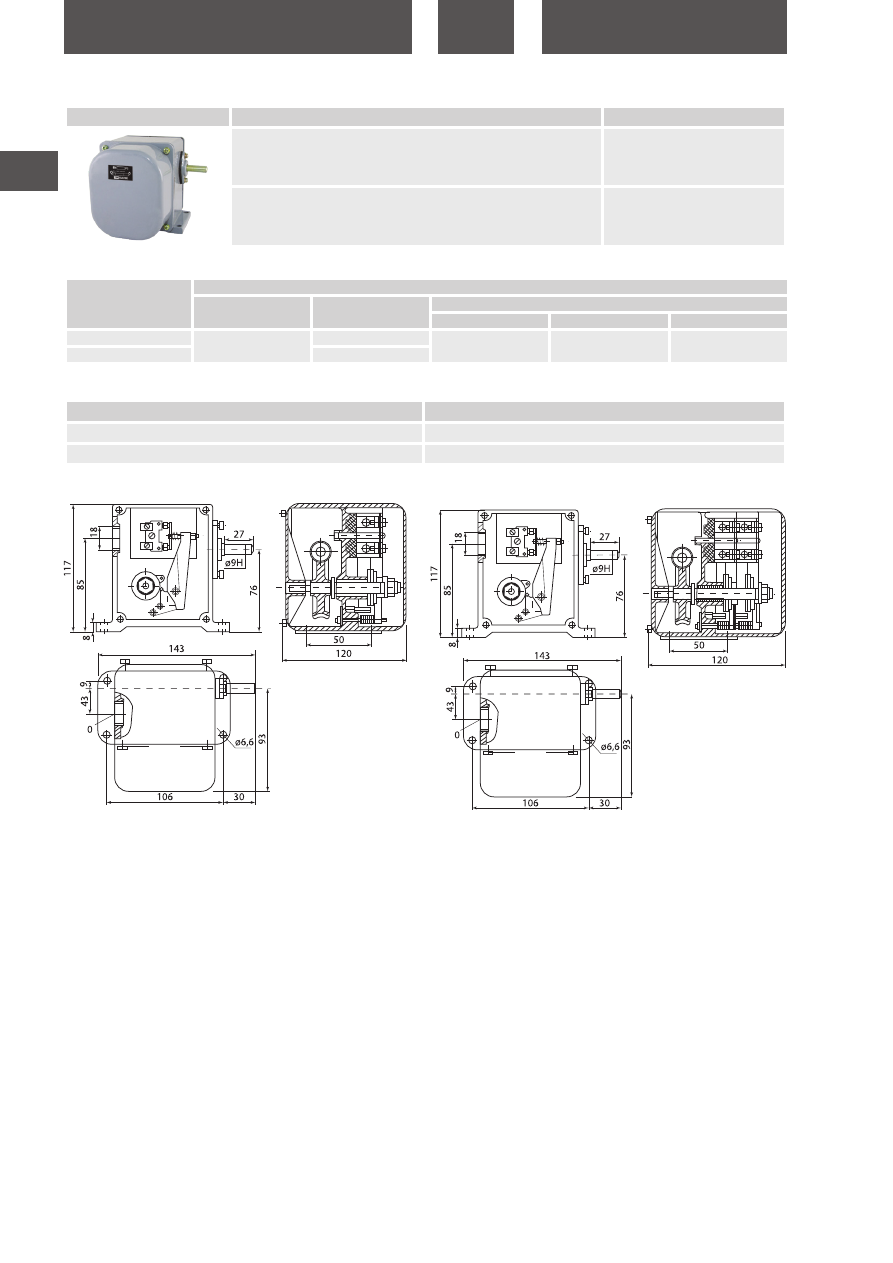

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВЫКЛЮЧАТЕЛИ КОНЦЕВЫЕ СЕРИИ

КУ

Упаковка

Технические характеристики

Назначение

• Служат одним из основных средств обеспечения безопасности

работы строительных кранов.

• Предназначены для коммутации цепей управления в крановых

электроприводах при достижении тележками кранов предель-

ных значений.

Применение

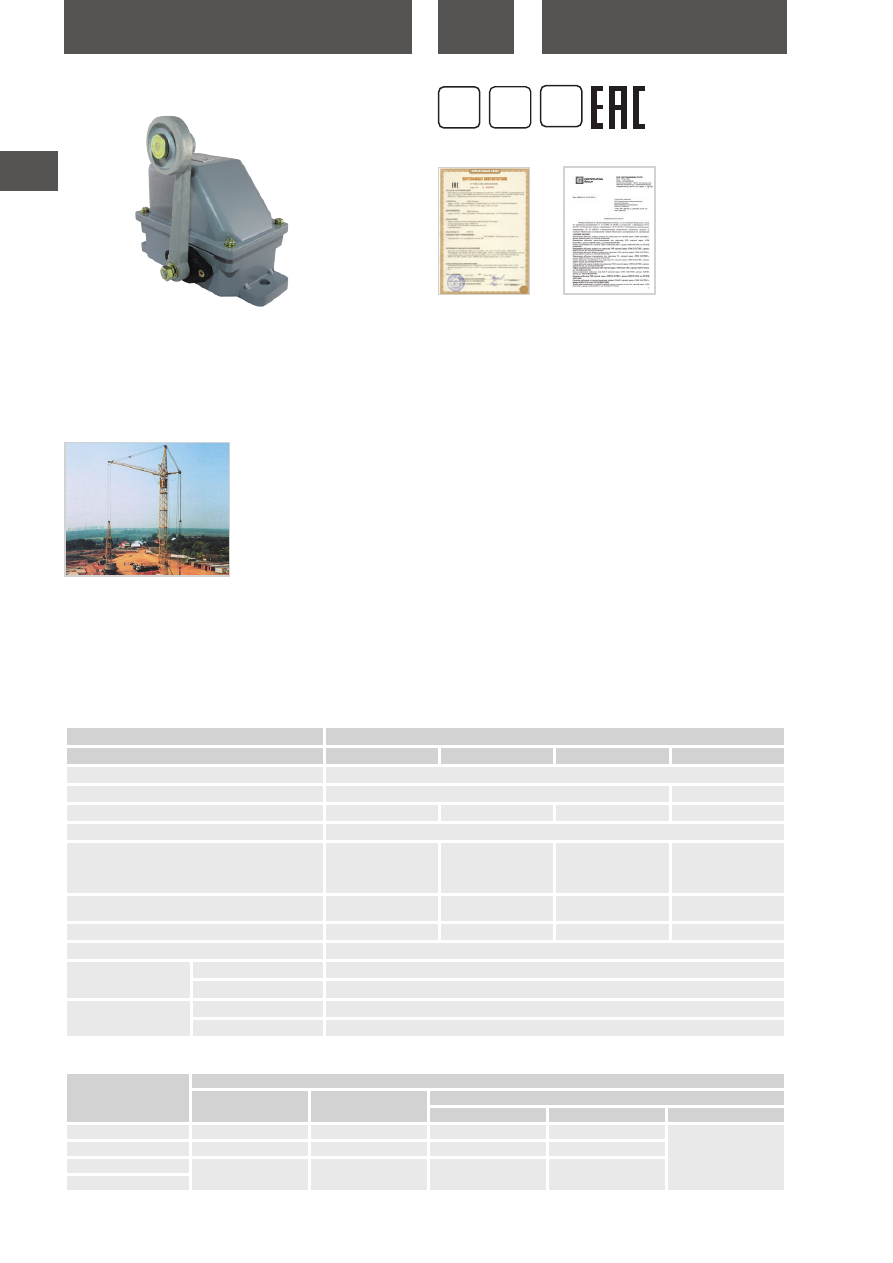

Краны различного назначения.

Материалы

• Корпус выполнен из силумина (сплава кремния и алюминия) –

материала, обладающего высокой устойчивостью к коррозии

во влажной атмосфере, большой прочностью и износоустойчи-

востью.

• Контактная группа выполнена из электротехнической меди

с гальваническим покрытием.

Наименование параметра

Значение

Модель выключателя

КУ–701

КУ–703

КУ–704

НВ-701

Рабочая температура, °С

от –45 до +40

Максимальный угол наклона рычага

30°

Число рабочих положений

Механическая износостойкость, млн циклов В/О

Тип привода

рычаг с роликом

груз с противовесом

(противовес в

комплект поставки не

входит)

рычаг пластинчатый

W-образный

педаль

Фиксация

самовозврат рычага

фиксация в крайних

положениях

фиксация в каждом

положении

самовозврат педали

Максимальная скорость привода, м/мин

150

не ограничена

100

Ток продолжительного режима, А

Выключаемый

переменный ток, А

напряжение до 500 В

напряжение 110, 220, 440 В

Отключаемый

переменный ток, А

напряжение до 500 В

напряжение 110, 220, 440 В

2,0/1,5/0,5

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0732-0019

15,6

450

300

230

SQ0732-0020

16,6

420

280

SQ0732-0021

15,6

450

300

SQ0732-0043

* Гарантия на устройство составляет 3 года при условии не превышения расчетного количества циклов коммутационной износостойкости.

Сертификат ТР ТС

Преимущества

• Высокая коммутационная и механическая износоустойчивость.

• Высокая степень защиты от воздействия пыли и влаги (IP44).

Конструкция

• Внутри корпуса закреплены блок кулачковых элементов, бара-

бан кулачковый и фиксирующее устройство (в КУ-703 – отсут-

ствует).

• Блок кулачковых элементов состоит из основания, на котором

установлены контактные болты (4 шт.) с неподвижными контак-

тами и 2 рычага с контактными мостиками. Пружины рычагов

удерживают с помощью пластин контакты мостика с контакта-

ми болтов сомкнутыми.

• При повороте кулачкового барабана выступ кулачковой шайбы

нажимает на выступ рычага, и контакты переключаются. Кулач-

ковый барабан имеет вал, на котором жестко закреплен при-

водной рычаг.

• В кулачковом барабане есть фигурная пластина (храповик),

на которую воздействует фиксирующий механизм, удержи-

вая одновременно барабан и привод в том или ином рабочем

положении.

• В выключателе КУ-703 фиксация в рабочих положениях осу-

ществляется за счет груза, подвешенного на тросе к одному

концу приводного рычага, и противовеса, находящегося на

другом конце этого рычага, поочередно опирающихся на пло-

скость (площадку).

IP44

–45

+40

гарантия

года

Отказное письмо

tdme.ru

459

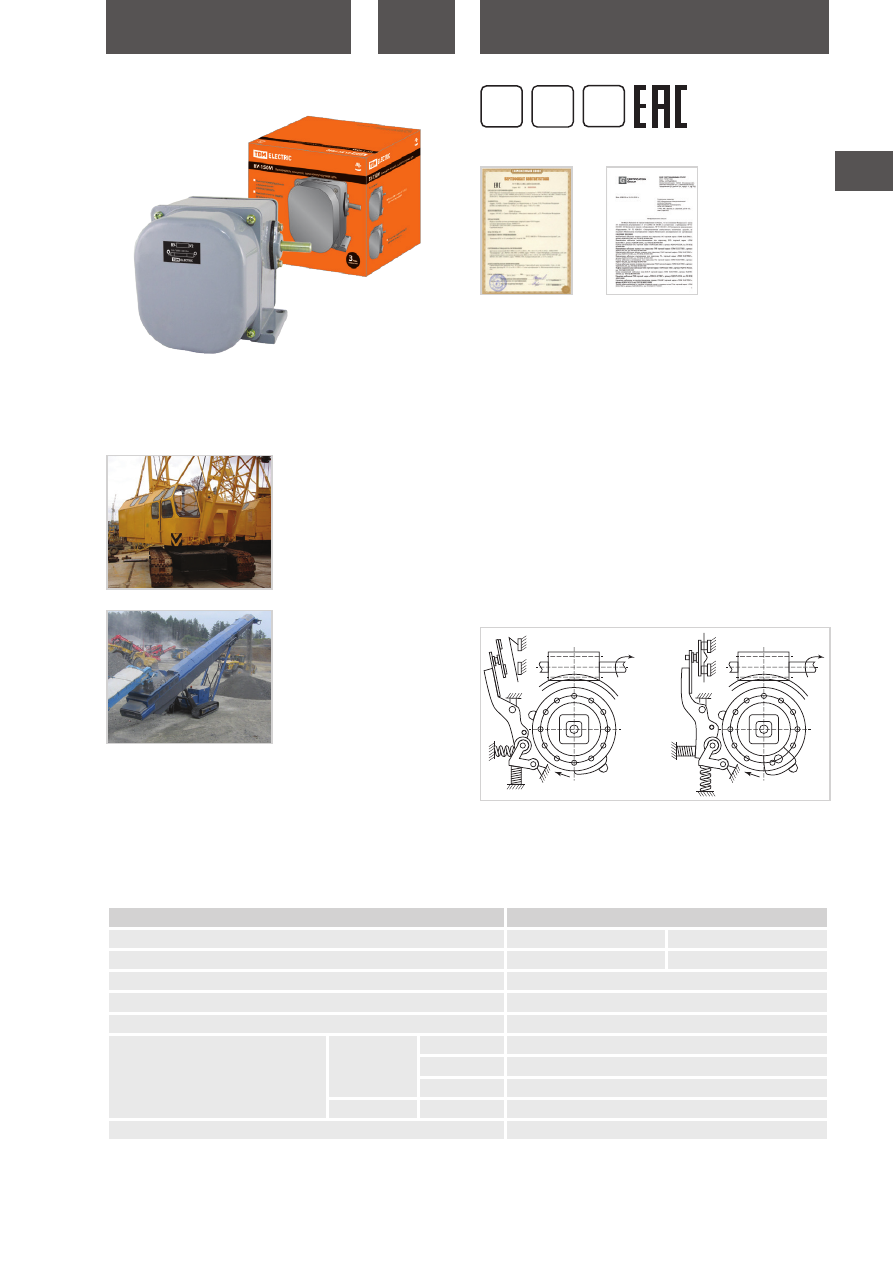

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВЫКЛЮЧАТЕЛИ КОНЦЕВЫЕ СЕРИИ

ВУ

Технические характеристики

Назначение

• Для коммутации цепей управления переменного тока напряже-

нием до 480 В частотой 50 Гц и постоянного тока напряжением

до 440 В.

Применение

Крановое оборудование.

Конвейеры.

Материалы

• Корпус выполнен из силумина (сплава кремния и алюминия) –

материала, обладающего высокой устойчивостью к коррозии

во влажной и агрессивной среде, большой прочностью и изно-

соустойчивостью.

• Контактная группа выполнена из электротехнической меди с

гальваническим покрытием.

Сертификат ТР ТС

Преимущества

• Высокая коммутационная и механическая износостойкость.

• Высокая степень защиты от влаги и пыли (IP44).

Конструкция

• В выключателе ВУ имеется шайба, закрепленная на оси чер-

вячного редуктора, вал которого связан с одним из враща-

ющихся валов кранового механизма. На шайбе установлены

замыкающий и размыкающий кулачки. Контакты неподвижны и

замыкаются подвижными контактами, закрепленными на изо-

лированном рычаге, который поворачивается относительно

оси. Пружина не позволяет замкнуть контакты до воздействия

кулачка на ролик. Во включенном состоянии выключатель

удерживается защелкой, установленной на оси. Защелка при-

жата к рычагу усилием пружины. Ролик освобождает рычаг от

защелки и обеспечивает размыкание контактов при нажатии

на ролик кулачка. Передаточное число червячного редуктора

выключателя равно 50, угол поворота шайб – 300°.

Комплектация

• Выключатель концевой с сальником – 1 шт.

• Упаковочная коробка – 1 шт.

• Руководство по эксплуатации. Паспорт – 1 шт.

Наименование параметра

Значение

Тип выключателя

ВУ150

ВУ250

Количество коммутируемых цепей

Рабочая температура,

от -40 до +40

Допустимый длительный ток, А

Включаемый ток, А

Отключаемый ток при индуктивной

нагрузке, А

110 В

2,5

220 В

1,6

440 В

0,6

480 В

Степень защиты

IP44

IP44

–40

+40

гарантия

года

Отказное письмо

tdme.ru

461

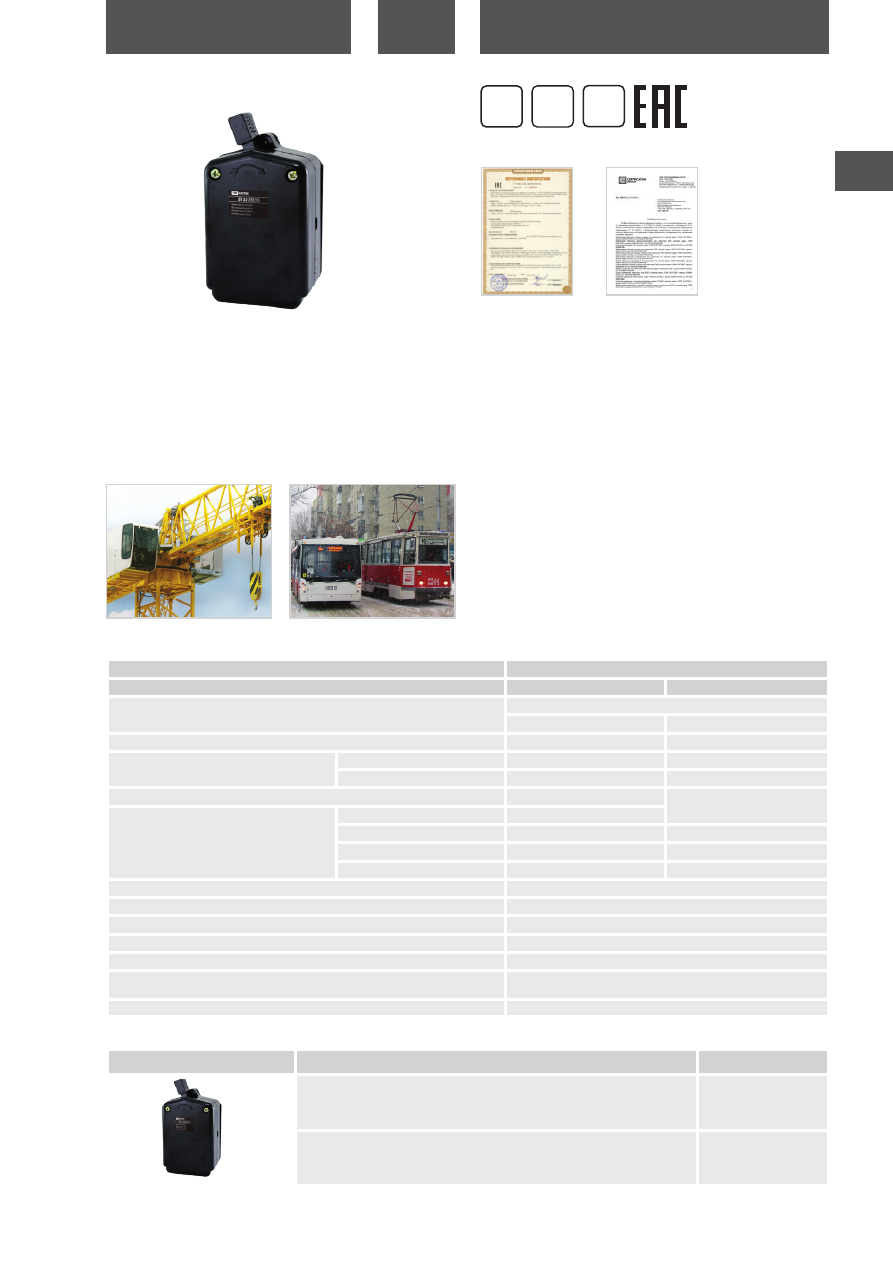

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Наименование параметра

Значение

Тип выключателя

ВУ22Т-2Б1-У3

ВУ22Т-2Б5-У3

Конструкция

с ручным возвратом

без гашения дуги

с гашением дуги

Материал контактов

медь

серебро

Номинальное напряжение, В

постоянный ток

250

550

переменный ток

380

–

Номинальный ток выключателя, А

Включаемый и отключаемый токи, А

номинальный постоянный

номинальный переменный

–

предельный постоянный

предельный переменный

–

Механическая износостойкость, млн циклов В/О

0,2

Электрическая износостойкость, млн циклов В/О

0,05

Рабочая температура,

от -5 до +40

Степень защиты по ГОСТ 14255-69

IP00

Наличие драгоценных металлов (серебро), г/полюс

0,4762

Рабочее положение в пространстве

вертикальное, рукояткой вниз с допустимым отклонением от

рабочего положения до 10° в любую сторону

Климатическое исполнение и категория размещения

У3

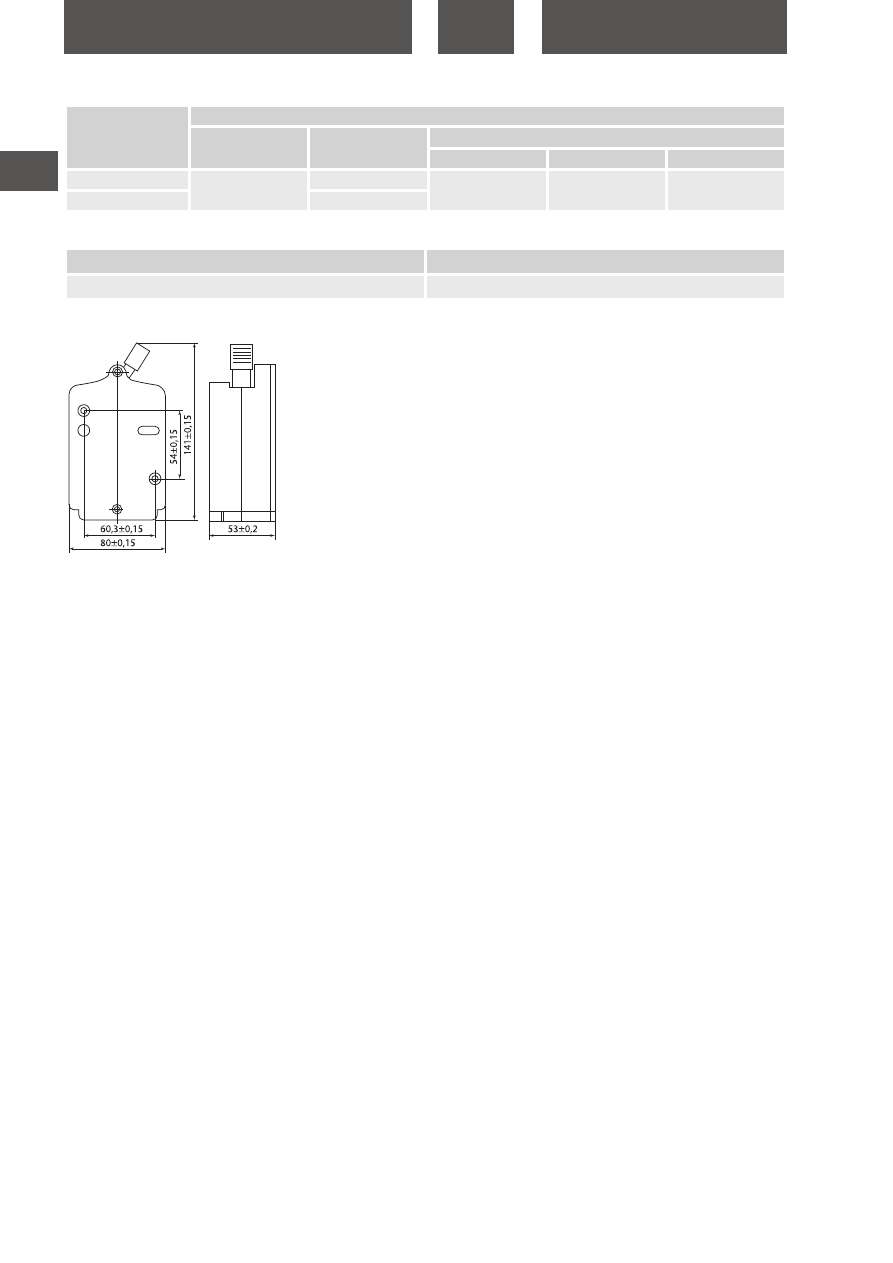

ПУТЕВЫЕ ВЫКЛЮЧАТЕЛИ СЕРИИ

ВУ22Т

Назначение

• Для продолжительного проведения тока в номинальном режи-

ме и для оперативных включений и отключений цепей постоян-

ного и переменного тока частотой 50 Гц при активной нагрузке.

Применение

• Щиты управления и распределения электроэнергии.

• Управление однофазными нагрузками.

• Цепи коммутации постоянного тока кранового оборудования

и подвижного состава городского транспорта (троллейбусы и

трамваи).

Сертификат ТР ТС

Материалы

• Корпус выполнен из аминопласта, который обладает высокой

электроизоляционной стойкостью, не подвержен горению,

обладает повышенной стойкостью к воздействию воды, слабых

кислот и масел.

• Контактная группа выполнена из композитного материала,

содержащего серебро с оксидом кадмия, что повышает износо-

стойкость, уменьшает габаритные размеры и увеличивает срок

службы изделия.

Преимущества

• Коммутационный элемент повышенной надежности. Механизм

включения прост в эксплуатации и надежен в работе.

• Высокая механическая износостойкость.

Технические характеристики

IP00

–5

+40

гарантия

года


Наименование

Артикул

Выключатель путевой ВУ22Т-2Б1 У3, 20А, с ручным возвратом, без гашения дуги, IP00

TDM

SQ0732-0022

Выключатель путевой ВУ22Т-2Б5 У3, 40А, с ручным возвратом, с гашением дуги, IP00

TDM

SQ0732-0023

Ассортимент

Отказное письмо

tdme.ru

463

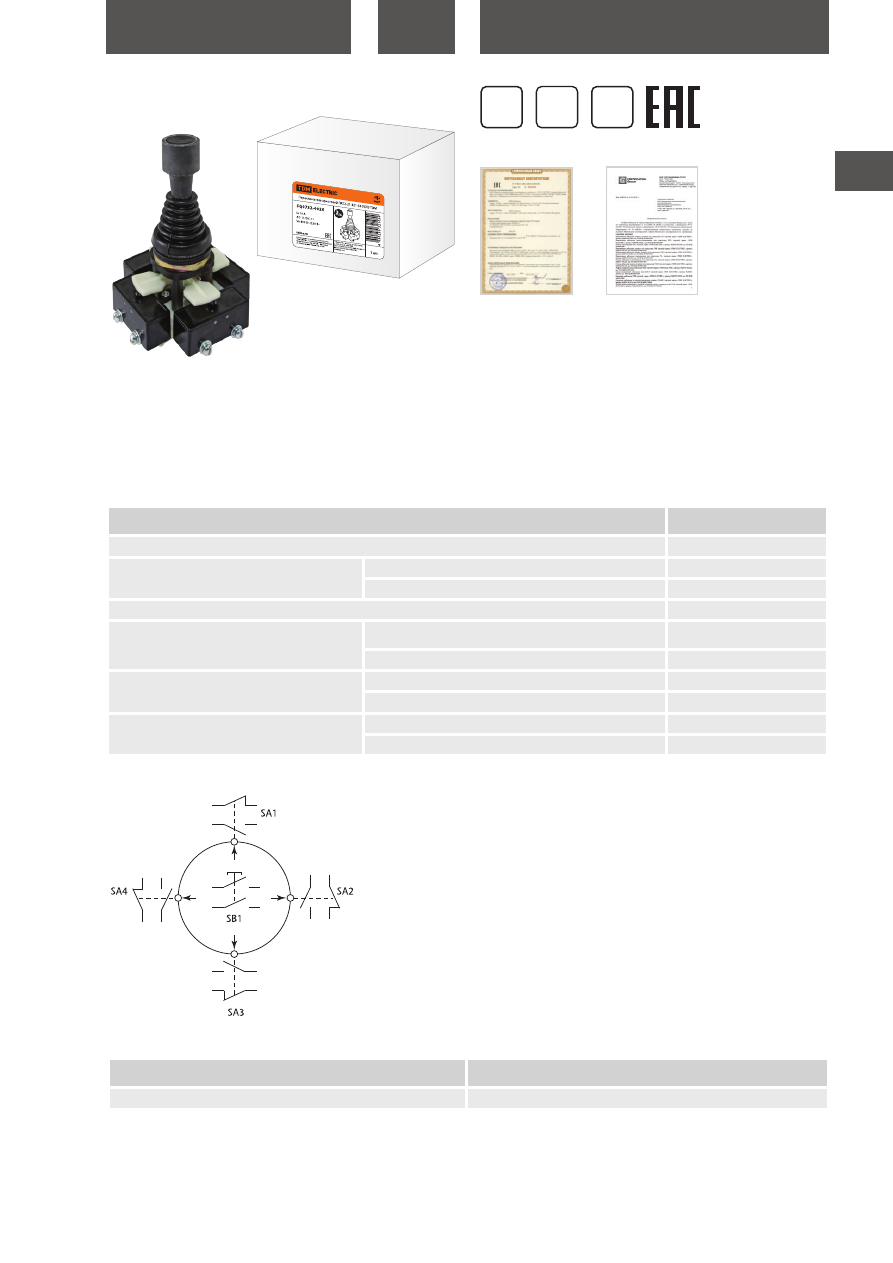

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

Сравнительная таблица аналогов по сериям

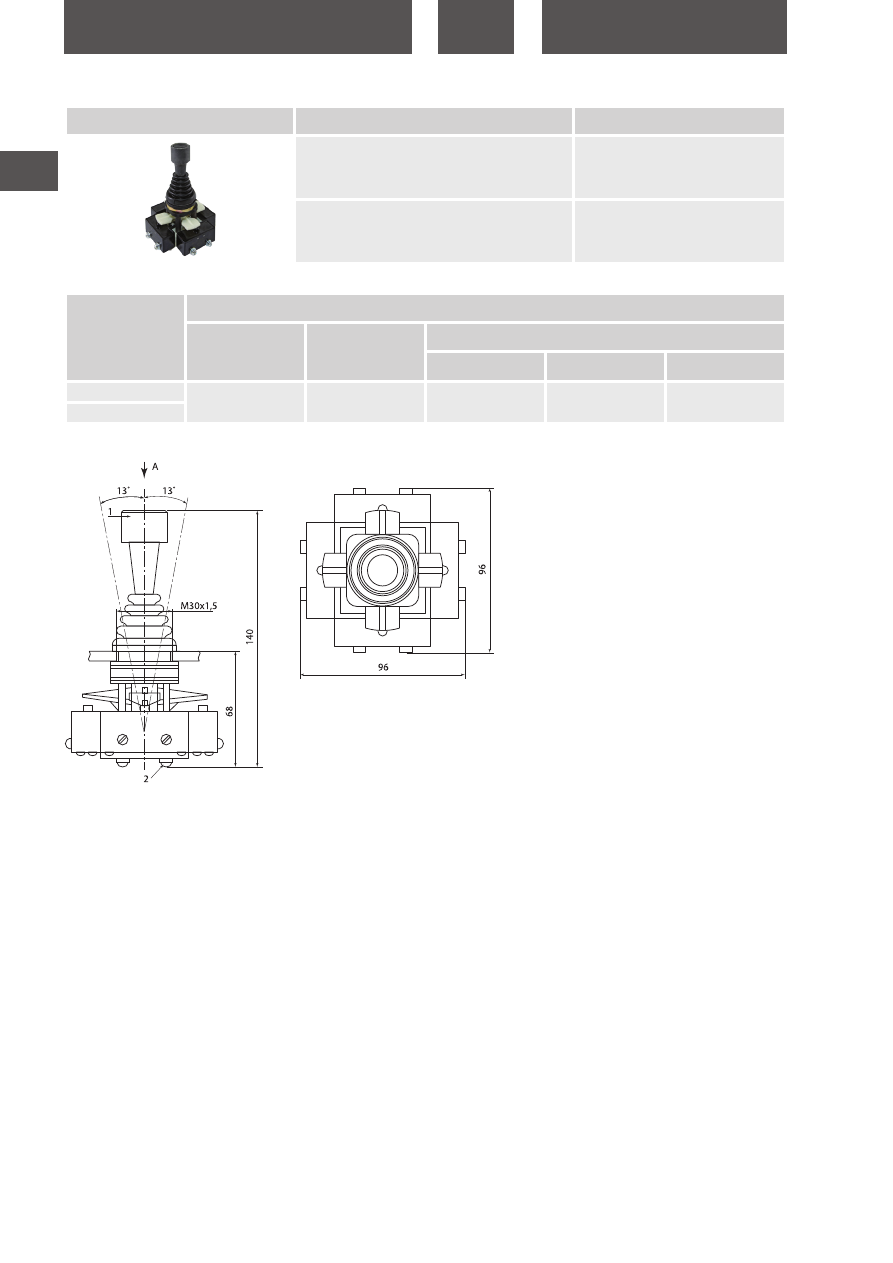

КРЕСТОВЫЕ ПЕРЕКЛЮЧАТЕЛИ

ПК

Назначение

• Для коммутации электрических цепей управления переменно-

го тока частотой 50 (60) Гц напряжением 380 В постоянного тока

напряжением 220 В.

Материалы

• Пластик.

Технические характеристики

Электрическая схема переключателей ПК12-21-821, ПК12-21-822

Сертификат ТР ТС

Применение

• Для комплектации панелей, пультов, шкафов управления

металлорежущих станков и других устройств, для управления

которыми необходима мнемоническая связь между направле-

нием перемещения рукоятки переключателя и направлением

перемещения рабочего органа управляемого механизма.

IP54

–40

+70

гарантия

года

Наименование параметра

Значение

Рабочая температура,

от -40 до +70

Номинальное напряжение, В

переменного тока частотой 50 (60) Гц

380

постоянного тока

220

Номинальный ток, А

Коммутационная износостойкость переключателей

при частоте включений не более 600 циклов в час, не

менее, млн циклов

для каждого из полюсов, управляемых рукояткой (на одно

положение рукоятки)

0,25

для полюсов, управляемых толкателем

1,25

Механическая износостойкость составляет не менее,

млн циклов

для каждого из полюсов, управляемых рукояткой

0,25

для каждого полюса, управляемого толкателем

1,25

Усилие управления, не более, Н

для рукоятки

для толкателя

TDM ELECTRIC

КЭАЗ, Кизляр

ПК12

Отказное письмо

tdme.ru

465

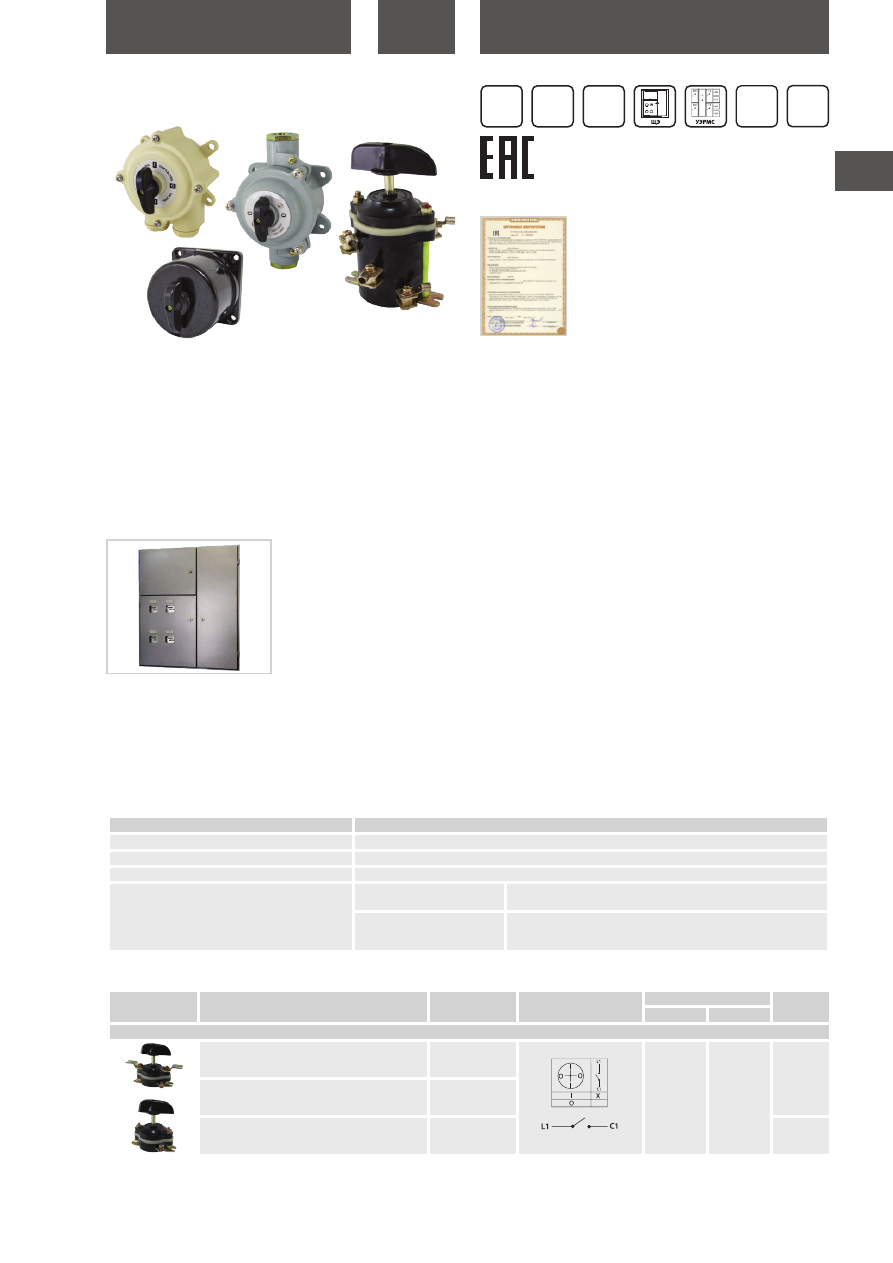

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ ПАКЕТНЫЕ

СЕРИЙ

ПВ

ПП

Назначение

• Для работы в электрических цепях напряжением до 380 В пере-

менного тока частотой 50, 60 Гц и до 220 В постоянного тока в

качестве:

- вводных выключателей в цепях управления электроустановок

распределения энергии;

- коммутационных аппаратов с ручным приводом для нечастых

включений и отключений.

• Для ручного управления асинхронными электродвигателями

в электрических цепях переменного тока.

Применение

Этажные шкафы и щиты.

• Пункты управления.

• Управление отдельностоящими одно- и трехфазными нагруз-

ками.

Преимущества

• Самое доступное решение для выключателей и отключателей

одно- и трехфазных нагрузок на рынке России и стран СНГ.

Наименование параметра

Значение

Рабочая температура, °С

от –40 до + 45

Режимы работы

продолжительный, прерывисто-продолжительный и повторно-кратковременный

Циклов переключения, максимально, в час

120

Механическая износоустойчивость, переключений

В цепях переменного тока

при коэффициенте мощности 0,8 – 20000

при коэффициенте мощности 0,3 – 10000

В цепях постоянного тока

с отношением L/R 0,0025 – 20000

с отношением L/R 0,01 – 10000

где L – индуктивность цепи, R – омическое сопротивление цепи

Технические характеристики

Сертификат ТР ТС

• Простая и надежная конструкция.

• Наличие наконечников у пакетных выключателей и переключа-

телей на номинальные токи 63 и 100 А.

• Исполнение IP30 и IP56 в пластиковом и силуминовом корпусе

для установки в помещениях со специальными требованиями

или на улице.

Материалы

• Корпус выполнен из аминопласта – трудногорючего материала,

обладающего высокими электроизоляционными свойствами и

дугостойкостью, устойчивого к воздействию воды, слабых кис-

лот, растворов щелочей, органических растворителей, смазоч-

ных и трансформаторных масел.

• Контактная группа выполнена из электротехнической меди

с гальваническим покрытием.

Конструкция

• Конструкция корпуса:

- пакета неподвижных колец из изоляционного материала с

вмонтированными контактами;

- внутри колец размещены подвижные диски с контактными

пластинами, закрепленными на оси.

• В крышку помещено пружинное приспособление, с помощью

которого достигается «мгновенное» замыкание и размыкание

контактов независимо от скорости поворота ручки.

• Выключатель собирается и крепится к крышке с помощью

скобы и шпилек.


Наименование

Артикул

Схема работы

Номинальный ток, А

Степень

защиты

230 В~

380 В~

Пакетные выключатели 1-полюсные

Пакетный выключатель ПВ1-16 исп.1 1П 16А

220В IP00 TDM

SQ0723-0001

IP00

Пакетный выключатель ПВ1-16 исп.3 1П 16А

220В IP00 TDM

SQ0723-0002

Пакетный выключатель ПВ1-16 1П 16А 220В IP56

TDM

SQ0723-0003

IP56

Ассортимент

IP00 IP30 IP56

–40

+45

гарантия

года

tdme.ru

466

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Схема работы

Номинальный ток, А

Степень

защиты

230 В~

380 В~

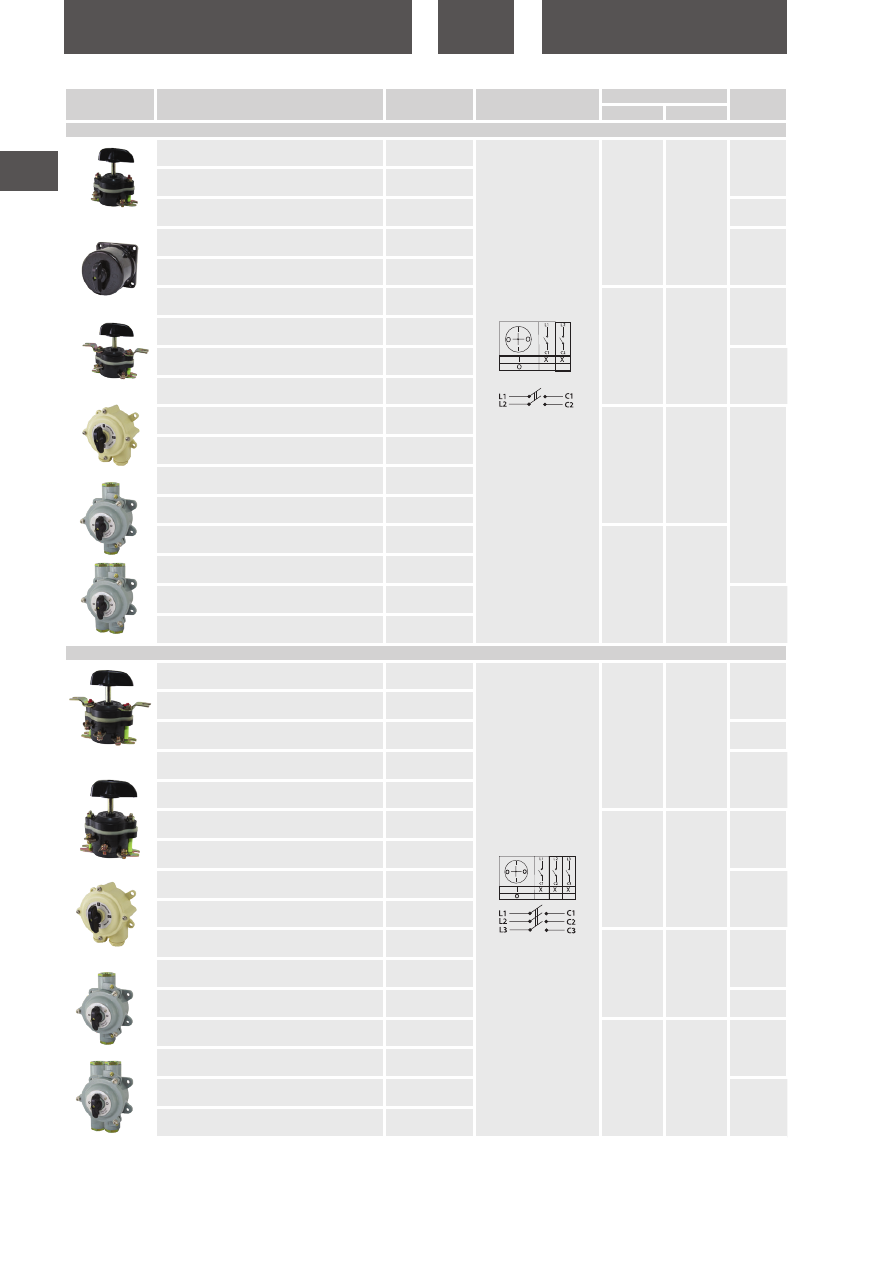

Пакетные выключатели 2-полюсные

Пакетный выключатель ПВ2-16 исп.1 2П 16А

220В IP00 TDM

SQ0723-0004

IP00

Пакетный выключатель ПВ2-16 исп.3 2П 16А

220В IP00 TDM

SQ0723-0005

Пакетный выключатель ПВ 2-16 2П 16А, 220В

карболитовый корпус, IP30 TDM

SQ0723-0063

IP30

Пакетный выключатель ПВ 2-16 2П 16А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0065

IP56

Пакетный выключатель ПВ2-16 2П 16А 220В IP56

TDM

SQ0723-0006

Пакетный выключатель ПВ2-40 исп.1 2П 40А

220В IP00 TDM

SQ0723-0012

IP00

Пакетный выключатель ПВ2-40 исп.3 2П 40А

220В IP00 TDM

SQ0723-0013

Пакетный выключатель ПВ 2-40 2П 40А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0066

IP56

Пакетный выключатель ПВ2-40 2П 40А 220В IP56

TDM

SQ0723-0014

Пакетный выключатель ПВ2-63 исп.1 2П 63А

220В IP00 TDM

SQ0723-0020

IP00

Пакетный выключатель ПВ2-63 исп.3 2П 63А

220В IP00 TDM

SQ0723-0021

Пакетный выключатель ПВ 2-63 2П 40А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0067

Пакетный выключатель ПВ2-63 2П 63А 220В IP56

TDM

SQ0723-0022

Пакетный выключатель ПВ2-100 исп.1 2П 100А

220В IP00 TDM

SQ0723-0026

100

Пакетный выключатель ПВ2-100 исп.3 2П 100А

220В IP00 TDM

SQ0723-0027

Пакетный выключатель ПВ 2-100 2П 100А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0068

IP56

Пакетный выключатель ПВ2-100 2П 100А 220В

IP56 TDM

SQ0723-0028

Пакетные выключатели 3-полюсные

Пакетный выключатель ПВ3-16 исп.1 3П 16А

220В IP00 TDM

SQ0723-0007

IP00

Пакетный выключатель ПВ3-16 исп.3 3П 16А

220В IP00 TDM

SQ0723-0008

Пакетный выключатель ПВ 3-16 3П 16А, 220В

карболитовый корпус, IP30 TDM

SQ0723-0064

IP30

Пакетный выключатель ПВ 3-16 3П 16А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0069

IP56

Пакетный выключатель ПВ3-16 3П 16А 220В IP56

TDM

SQ0723-0009

Пакетный выключатель ПВ3-40 исп.1 3П 40А

220В IP00 TDM

SQ0723-0015

IP00

Пакетный выключатель ПВ3-40 исп.3 3П 40А

220В IP00 TDM

SQ0723-0016

Пакетный выключатель ПВ 3-40 3П 40А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0070

IP56

Пакетный выключатель ПВ3-40 3П 40А 220В IP56

TDM

SQ0723-0017

Пакетный выключатель ПВ3-63 исп.1 3П 63А

220В IP00 TDM

SQ0723-0023

IP00

Пакетный выключатель ПВ3-63 исп.3 3П 63А

220В IP00 TDM

SQ0723-0024

Пакетный выключатель ПВ 3-63 3П 63А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0071

IP56

Пакетный выключатель ПВ3-100 исп.1 3П 100А

220В IP00 TDM

SQ0723-0029

100

IP00

Пакетный выключатель ПВ3-100 исп.3 3П 100А

220В IP00 TDM

SQ0723-0030

Пакетный выключатель ПВ 3-100 3П 100А, 220В

силуминовый корпус, IP56 TDM

SQ0723-0072

IP56

Пакетный выключатель ПВ3-100 3П 100А 220В

IP56 TDM

SQ0723-0031

tdme.ru

467

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Схема работы

Номинальный ток, А

Степень

защиты

230 В~

380 В~

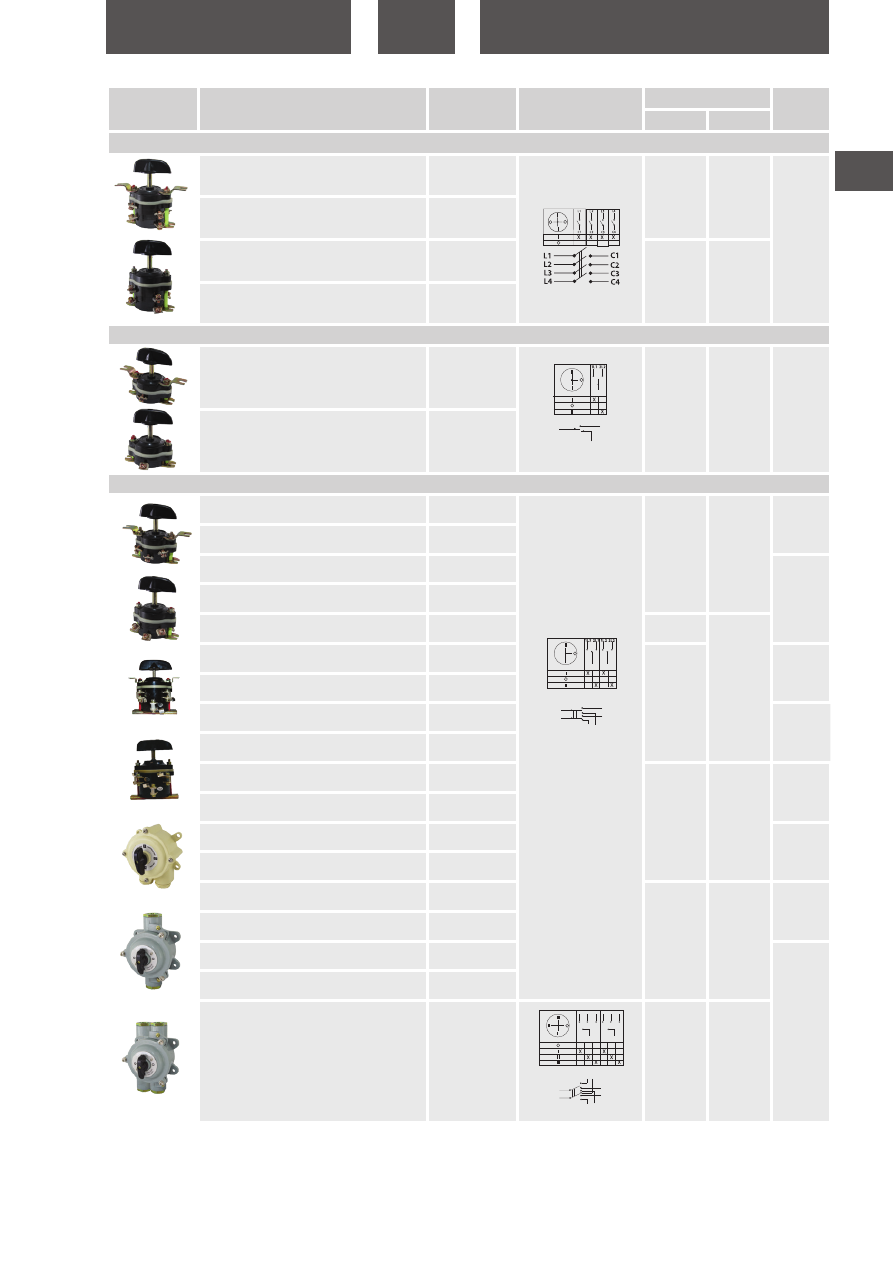

Пакетные выключатели 4-полюсные

Пакетный выключатель ПВ4-16 исп.1 4П 16А

220В IP00 TDM

SQ0723-0010

IP00

Пакетный выключатель ПВ4-16 исп.3 4П 16А

220В IP00 TDM

SQ0723-0011

Пакетный выключатель ПВ4-40 исп.1 4П 40А

220В IP00 TDM

SQ0723-0018

Пакетный выключатель ПВ4-40 исп.3 4П 40А

220В IP00 TDM

SQ0723-0019

Пакетные переключатели 1-полюсные

Пакетный переключатель ПП 1-16/Н2 исп.1 1П

16 А 220 В IP00 TDM

SQ0723-0032

IP00

Пакетный переключатель ПП 1-16/Н2 исп.3 1П

16 А 220 В IP00 TDM

SQ0723-0033

Пакетные переключатели 2-полюсные

Пакетный переключатель ПП 2-16/Н2 исп.1 2П

16 А 220 В IP00 TDM

SQ0723-0034

IP00

Пакетный переключатель ПП 2-16/Н2 исп.3 2П

16 А 220 В IP00 TDM

SQ0723-0035

Пакетный переключатель ПП 2-16/Н2 2П 16А,

220В силуминовый корпус, IP56 TDM

SQ0723-0073

IP56

Пакетный переключатель ПП 2-16/Н2 2П 16 А

220 В IP56 TDM

SQ0723-0036

Пакетный переключатель ПП 2-25/Н2 2П 25А,

220В силуминовый корпус, IP56 TDM

SQ0723-0074

Пакетный переключатель ПП 2-40/Н2 исп.1 2П

40 А 220 В IP00 TDM

SQ0723-0042

IP00

Пакетный переключатель ПП 2-40/Н2 исп.3 2П

40 А 220 В IP00 TDM

SQ0723-0043

Пакетный переключатель ПП 2-40/Н2 2П 40А,

220В силуминовый корпус, IP56 TDM

SQ0723-0075

IP56

Пакетный переключатель ПП 2-40/Н2 2П 40 А

220 В IP56 TDM

SQ0723-0044

Пакетный переключатель ПП 2-63/Н2 исп.1 2П

63 А 220 В IP00 TDM

SQ0723-0051

IP00

Пакетный переключатель ПП 2-63/Н2 исп.3 2П

63 А 220 В IP00 TDM

SQ0723-0052

Пакетный переключатель ПП 2-63/Н2 2П 63А,

220В силуминовый корпус, IP56 TDM

SQ0723-0076

IP56

Пакетный переключатель ПП 2-63/Н2 2П 63 А

220 В IP56 TDM

SQ0723-0053

Пакетный переключатель ПП 2-100/Н2 исп.1 2П

100 А 220 В IP00 TDM

SQ0723-0057

100

IP00

Пакетный переключатель ПП 2-100/Н2 исп.3 2П

100А 220В IP00 TDM

SQ0723-0058

Пакетный переключатель ПП 2-100/Н2 2П

100А, 220 В силуминовый корпус, IP56 TDM

SQ0723-0077

IP56

Пакетный переключатель ПП 2-100/Н2 2П 100А

220В IP56 TDM

SQ0723-0059

Пакетный переключатель ПП 2-16/Н3 2П 16А,

220В силуминовый корпус, IP56 TDM

SQ0723-0078

С1

2L1

1L1

С1

2L1

1L1

С1

С2

1L2

2L2

С1

2L2

3L2

1L1

С1

3L1

3L2

1L1

1L2

2L1

2L2

С2

1L2

2L1

3L1

tdme.ru

468

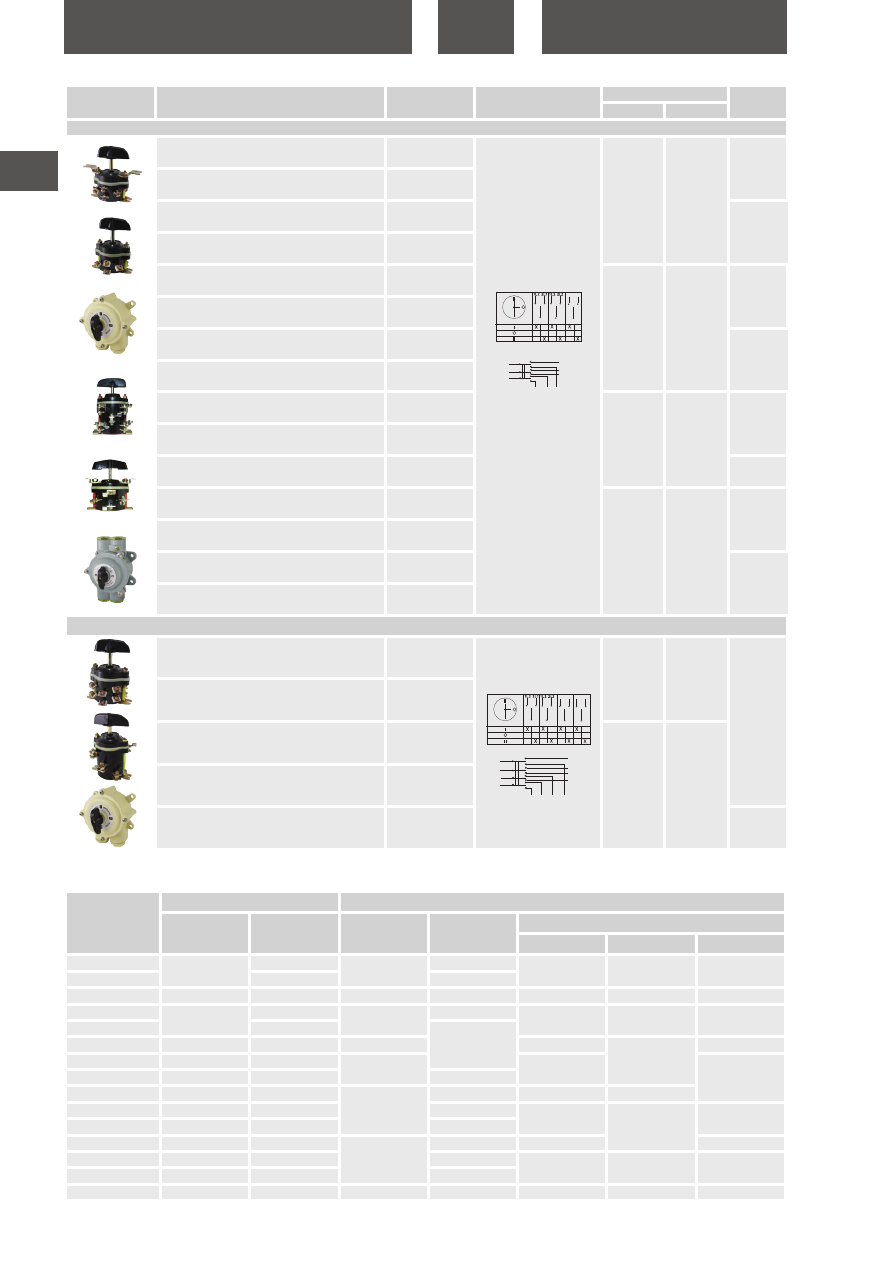

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ ДЛЯ

ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Схема работы

Номинальный ток, А

Степень

защиты

230 В~

380 В~

Пакетные переключатели 3-полюсные

Пакетный переключатель ПП 3-16/Н2 исп.1 3П

16А 220В IP00 TDM

SQ0723-0037

IP00

Пакетный переключатель ПП 3-16/Н2 исп.3 3П

16А 220В IP00 TDM

SQ0723-0038

Пакетный переключатель ПП 3-16/Н2 М1 3П

16А, 220В силуминовый корпус, IP56 TDM

SQ0723-0080

IP56

Пакетный переключатель ПП 3-16/Н2 3П 16А

220В IP56 TDM

SQ0723-0039

Пакетный переключатель ПП 3-40/Н2 исп.1 3П

40А 220В IP00 TDM

SQ0723-0045

IP00

Пакетный переключатель ПП 3-40/Н2 исп.3 3П

40А 220В IP00 TDM

SQ0723-0046

Пакетный переключатель ПП 3-40/Н2 3П, 40А,

220В силуминовый корпус, IP56 TDM

SQ0723-0081

IP56

Пакетный переключатель ПП 3-40/Н2 3П 40А

220В IP56 TDM

SQ0723-0047

Пакетный переключатель ПП 3-63/Н2 исп.1 3П

63А 220В IP00 TDM

SQ0723-0054

IP00

Пакетный переключатель ПП 3-63/Н2 исп.3 3П

63А 220В IP00 TDM

SQ0723-0055

Пакетный переключатель ПП 3-63/Н2 3П 63А,

220В силуминовый корпус, IP56 TDM

SQ0723-0082

IP56

Пакетный переключатель ПП 3-100/Н2 исп.1 3П

100А 220В IP00 TDM

SQ0723-0060

100

IP00

Пакетный переключатель ПП 3-100/Н2 исп.3 3П

100А 220В IP00 TDM

SQ0723-0061

Пакетный переключатель ПП 3-100/Н2 3П

100А, 220В силуминовый корпус, IP56 TDM

SQ0723-0083

IP56

Пакетный переключатель ПП 3-100/Н2 3П 100А

220В IP56 TDM

SQ0723-0062

Пакетные переключатели 4-полюсные

Пакетный переключатель ПП 4-16/Н2 исп.1 4П

16А 220В IP00 TDM

SQ0723-0040

IP00

Пакетный переключатель ПП 4-16/Н2 исп.3 4П

16А 220В IP00 TDM

SQ0723-0041

Пакетный переключатель ПП 4-40/Н2 исп.1 4П

40А 220В IP00 TDM

SQ0723-0048

Пакетный переключатель ПП 4-40/Н2 исп.3 4П

40А 220В IP00 TDM

SQ0723-0049

Пакетный переключатель ПП 4-40/Н2 4П 40А

220В IP56 TDM

SQ0723-0050

IP56

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0723-0001

1,15

120

13,5

400

290

SQ0723-0002

12,0

SQ0723-0003

–

13,5

500

320

280

SQ0723-0004

1,3

120

15,0

400

310

290

SQ0723-0005

1,15

14,0

SQ0723-0006

–

500

320

280

SQ0723-0012

–

380

300

SQ0723-0013

–

13,5

SQ0723-0014

–

14,0

510

360

SQ0723-0020

–

9,0

330

320

280

SQ0723-0021

–

9,5

SQ0723-0022

–

11,0

610

290

SQ0723-0026

–

12,8

480

340

320

SQ0723-0027

–

12,5

SQ0723-0028

–

11,6

650

360

240

С1

2L2

1L1

С1

С2

1L2

2L4

С3

2L3

1L3

1L3 2L3

С4

1L4 2L4

С4

1L4

2L1

С1

2L1

1L1

С1

С2

1L2

2L3

С3

2L2

1L3

1L3 2L3

Упаковка

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 27
