ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

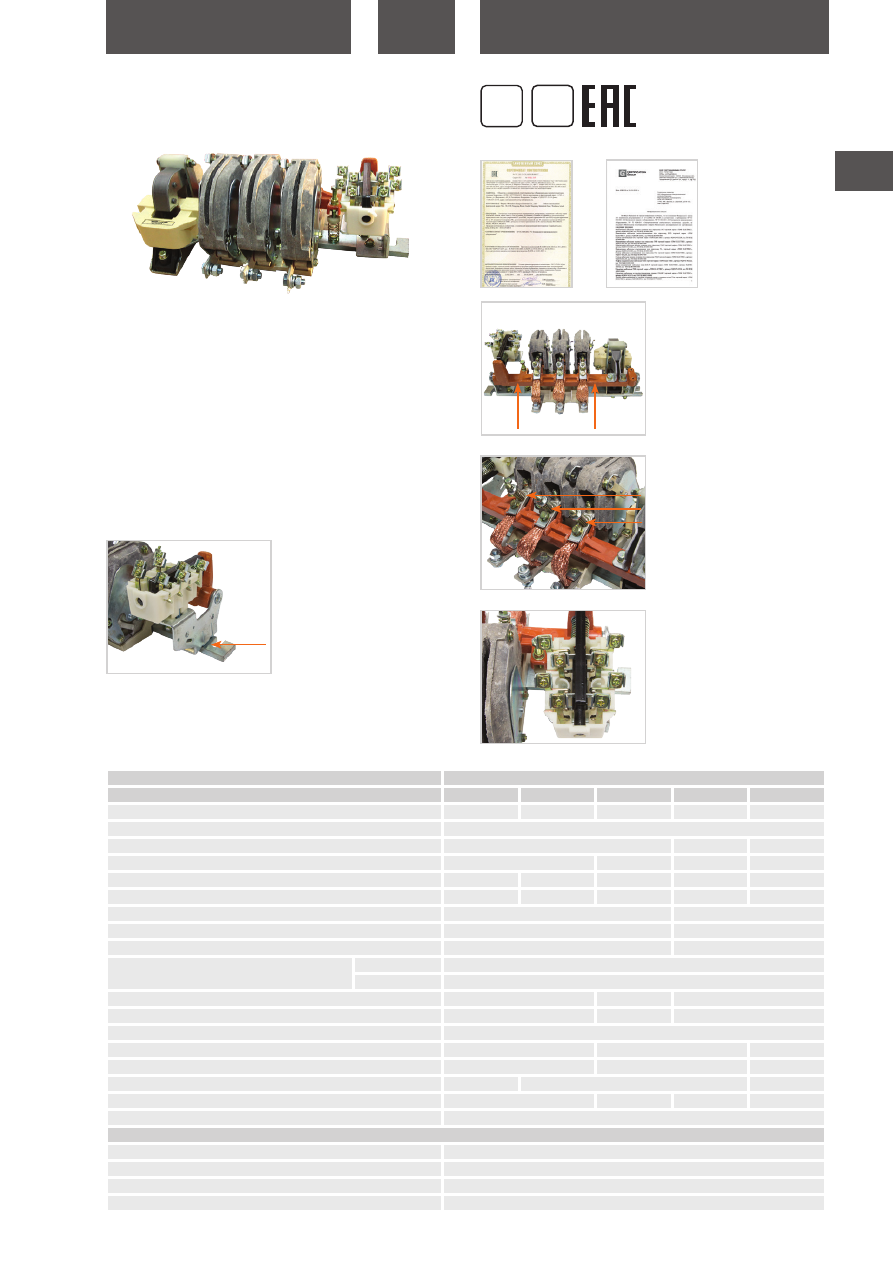

КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ

КТ6000

Назначение

• Для дистанционного включения и отключения приемников

электрической энергии с тяжелым режимом работы.

Применение

• Крановое оборудование.

• Подстанции.

• Распределительные устройства производственного назначе-

ния.

Конструкция

• Охлаждение – естественное, воздушное.

• Открытое исполнение.

Преимущества

Небольшая масса изделий за

счет использования штампован-

ных (не монолитных) профили-

рованных элементов несущей

конструкции.

Технические характеристики

Сертификат ТР ТС

гарантия

лет

Траверса, на которой установ-

лены подвижные силовые кон-

такты, изготовлена из пресс-

материала типа АГ-4В, устойчива

к механическим (в том числе –

ударным) нагрузкам и несколько

легче, чем в серии КТ6600, что

сказывается на снижении време-

ни срабатывания контактора.

Более удобная регулировка дав-

лений и провалов силовых кон-

тактов.

Дополнительные контакты 2з+2р

для удобного подключения

цепей внешней коммутации.

Наименование параметра

Значение

Типоисполнение

КТ6013Б

КТ6023Б

КТ6033Б

КТ6043Б

КТ6053Б

Номинальный ток, А

100

160

250

400

630

Номинальное напряжение катушки управления Ue, В

220, 380

Раствор главных контактов, мм

7,5…8,5

11…13

10…12,5

Провал главных контактов, мм

1,7…2,0

–

3,3…3,5

3,7…4,0

Начальное нажатие, не менее, N

22,05–23,52

14,7–15,68

19,6–21,56

–

94,08–98

Конечное нажатие, не менее, N

25,4–28,42

17,64–21,56

36,26–44,1

128,38–162,68

176,4–205,8

Электрическая износостойкость, млн циклов

0,3

0,15

Механическая износостойкость, млн циклов

Частота коммутаций, цикл/ч

600

300

Диапазон напряжения управления

срабатывание

(0,85–1,1)Ue

отпускание

(0,1–0,75)Ue

Время срабатывания, сек

0,04

0,037

0,06

Время отпускания, сек

0,02

0,025

0,023

Диапазон рабочих температур,°С

от -45 до +40

Расстояния между точками крепления L1, мм

350

450

650

Полная длина L, мм

380

480

680

Диаметр крепежных болтов, мм

М10

М12

М14

Масса, кг

Климатическое исполнение и категория размещения

У3

Цепи вторичной коммутации (дополнительные контакты)

Число дополнительных контактов

2з и 2р

Рабочий ток In, A

Условный ток к.з., А

1000

Сечение присоединяемых проводов, мм²

1,5–4,0

–45

+40

Отказное письмо

tdme.ru

422

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

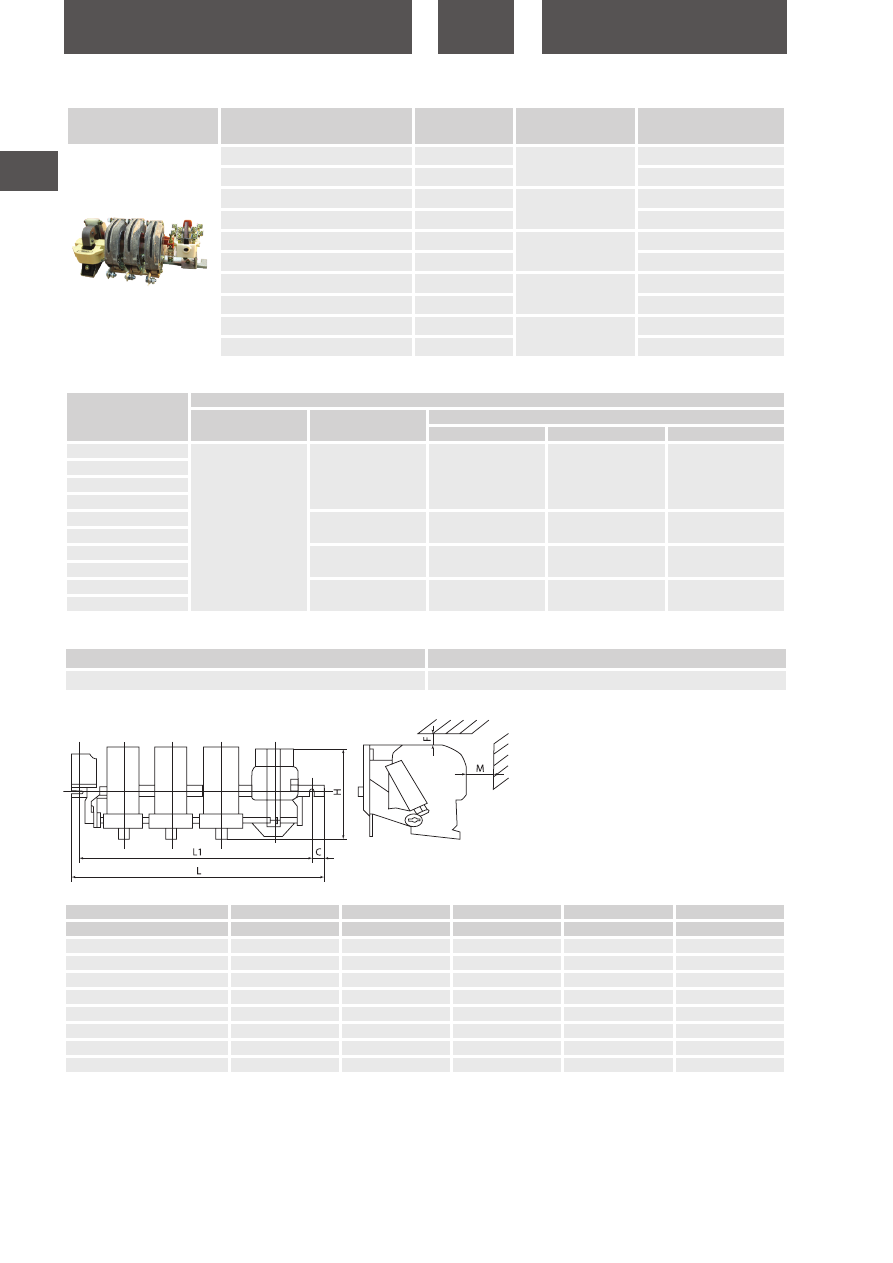

Типоисполнение контактора

КТ6013Б

КТ6023Б

КТ6033Б

КТ6043Б

КТ6053Б

Номинальный ток, А

100

160

250

400

630

L1, мм

350

450

650

L, мм

380

480

680

C, мм

H, мм

150

200

280

M, мм

150

F, мм

100

120

Диаметр крепежных болтов

М10

М12

М14

Масса, кг

7,0

6,0

17,0

44,0

56,0

TDM ELECTRIC

ОАО "Владикавказский завод Электроконтактор" г. Владикавказ

КТ6000

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0711-0031

420

230

SQ0711-0032
SQ0711-0033
SQ0711-0034
SQ0711-0035

535

275

235

SQ0711-0036
SQ0711-0037

660

460

360

SQ0711-0038
SQ0711-0039

700

310

290

SQ0711-0040

Ассортимент

Упаковка

Сравнительная таблица аналогов по сериям

Габаритные размеры


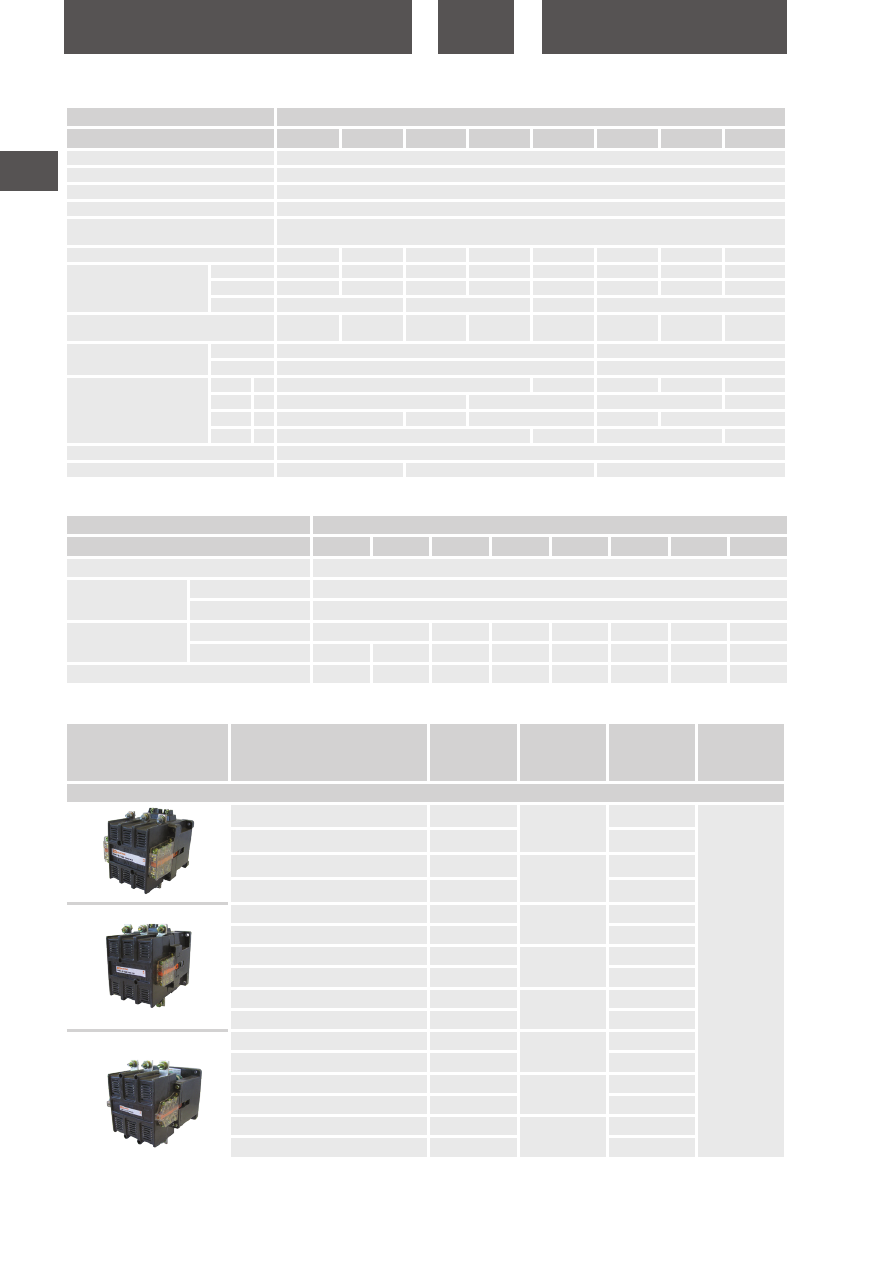

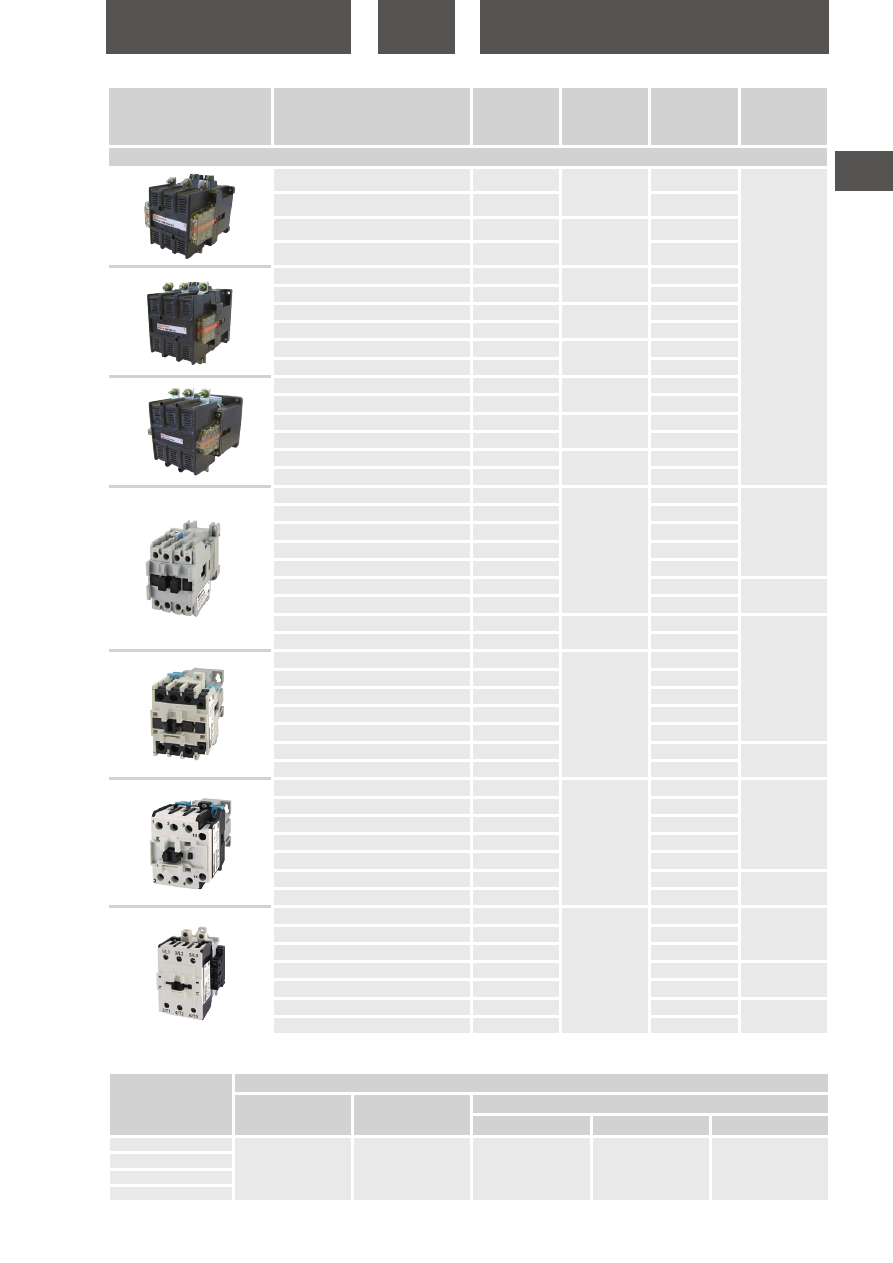

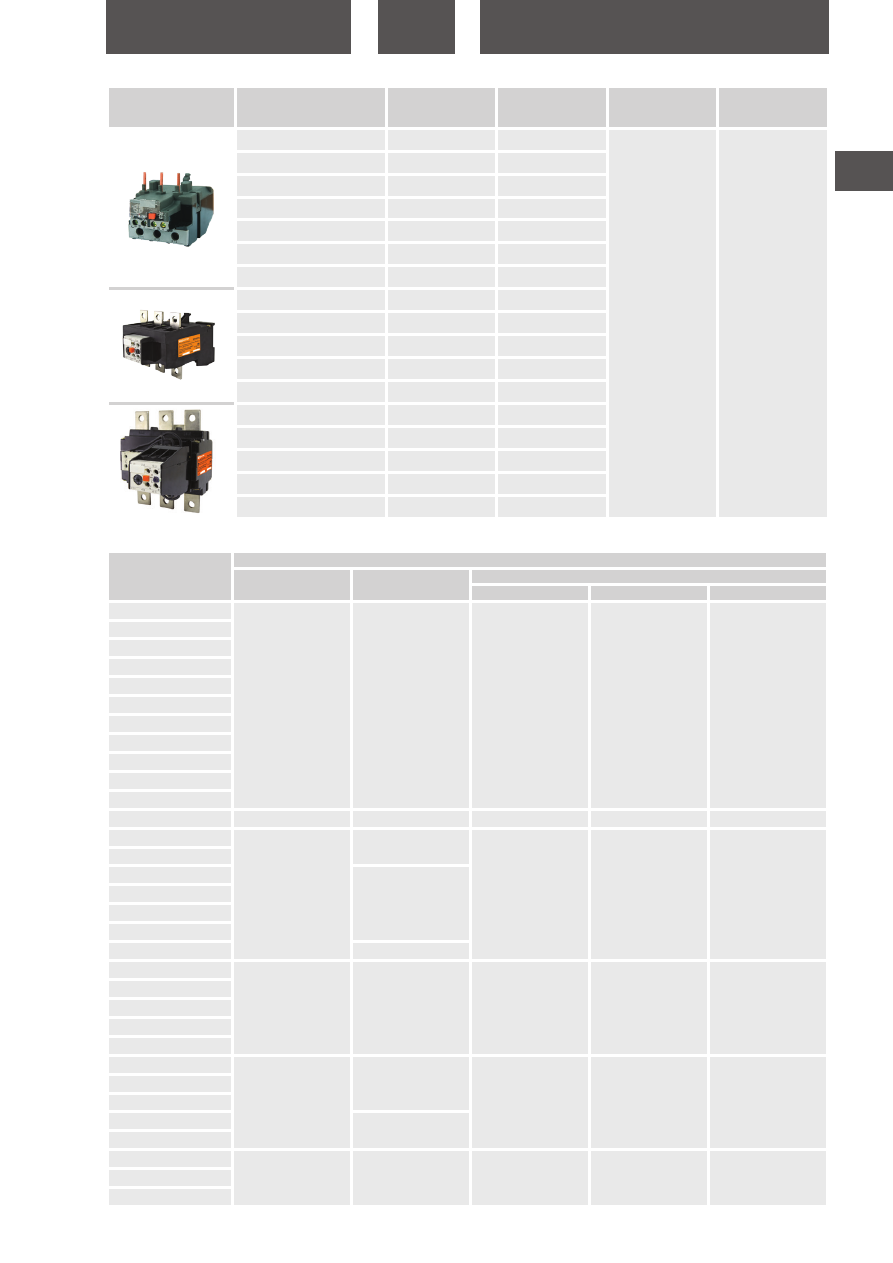

Наименование

Артикул

Номинальный рабочий

ток, А

Номинальное напряжение

катушек управления, В

КТ 6013Б-У3 220В 100А TDM

SQ0711-0031

100

220

КТ 6013Б-У3 380В 100А TDM

SQ0711-0032

380

КТ 6023Б-У3 220В 160А TDM

SQ0711-0033

160

220

КТ 6023Б-У3 380В 160А TDM

SQ0711-0034

380

КТ 6033Б-У3 220В 250А TDM

SQ0711-0035

250

220

КТ 6033Б-У3 380В 250А TDM

SQ0711-0036

380

КТ 6043Б-У3 220В 400А TDM

SQ0711-0037

400

220

КТ 6043Б-У3 380В 400А TDM

SQ0711-0038

380

КТ 6053Б-У3 220В 630А TDM

SQ0711-0039

630

220

КТ 6053Б-У3 380В 630А TDM

SQ0711-0040

380

tdme.ru

423

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Электрическая и механиче-

ская износостойкость маг-

нитных пускателей ПМ12

ТМ TDM ELECTRIC аналогичны

параметрам магнитных пуска-

телей ПМ12 других россий-

ских производителей, но при

этом пускатели ПМ12

ТМ TDM ELECTRIC:

• снабжены более мощной контактной системой с эффективным

дугогашением,

• имеют существенно меньшие тепловые потери на контактных

переходах,

• высокое быстродействие при отключении,

• имеют большее количество дополнительных контактов,

• не требуют заземления основания корпуса.

•

Магнитные пускатели ПМ12 класса «Б»

снабжены контакт-

деталями, обеспечивающими не менее 1 млн циклов комму-

тации в режиме АС-3. Эти контакторы используют для частых

пусков и остановок (а в реверсивном исполнении и для ревер-

са) различных электроприводов производственного назначе-

ния, в том числе погружных насосов водоподъема.

•

Магнитные пускатели ПМ12 класса «В»

снабжены контакт-

деталями, обеспечивающими не менее 300 тыс. циклов комму-

тации нагрузок в режимах АС-3, АС-1, АС-22. Такими нагрузка-

ми являются электроприводы с частотой включений не более

50–70 раз в сутки, всевозможные нагревательные устрой-

ства промышленного назначения, цепи уличного освещения

с использованием люминесцентных и газоразрядных ламп.

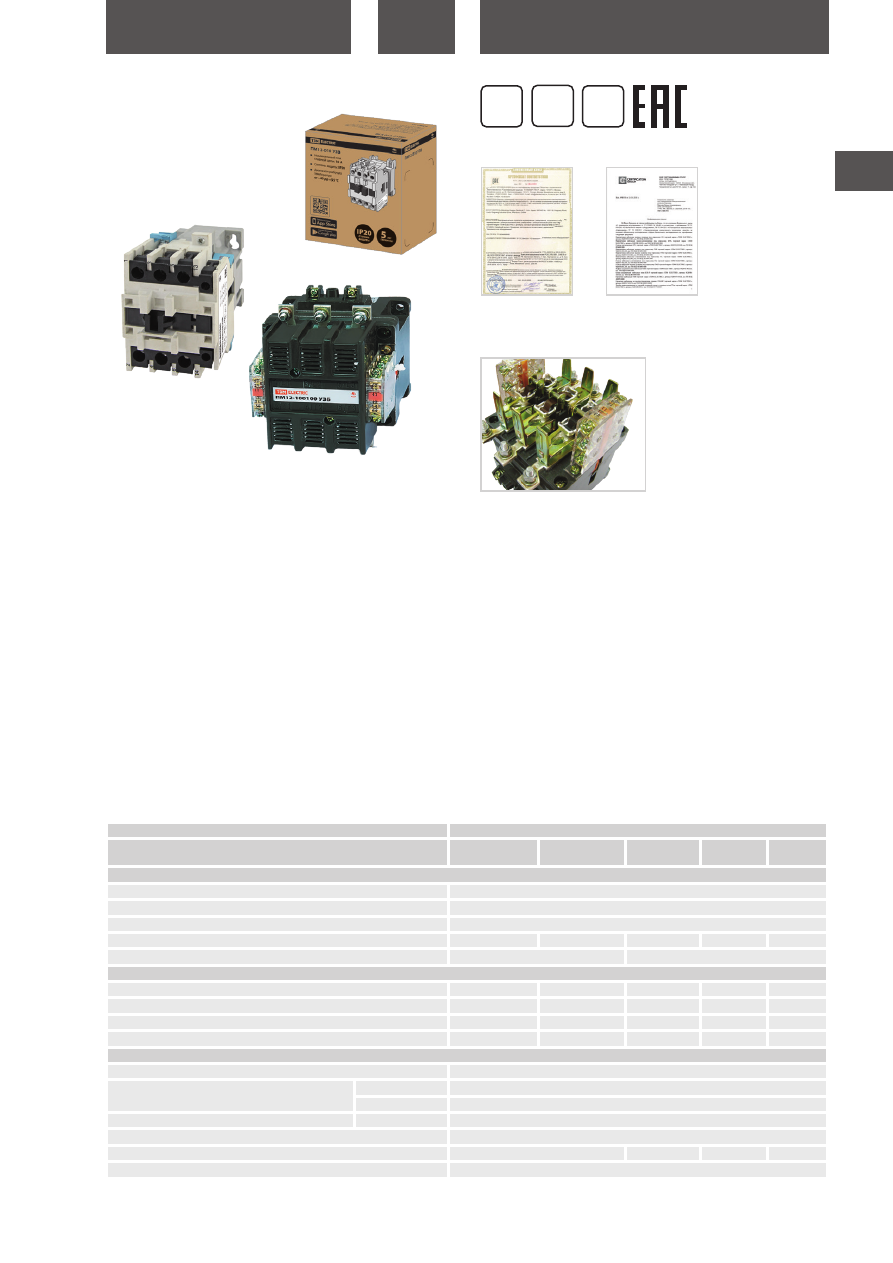

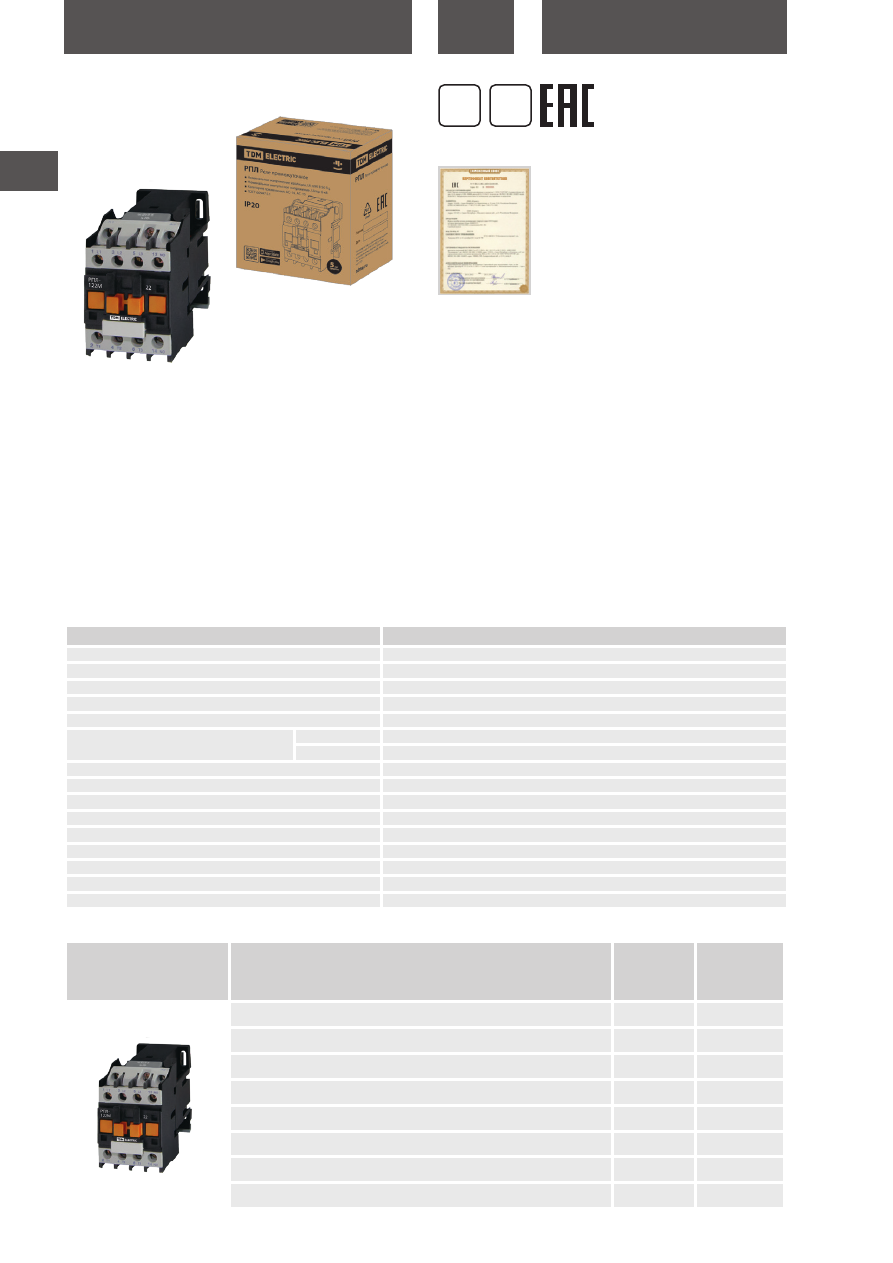

ЭЛЕКТРОМАГНИТНЫЕ ПУСКАТЕЛИ СЕРИИ

ПМ12

Назначение

• Для применения в схемах управления электроприводами на

напряжение до 660 В переменного тока с частотой 50 Гц.

• Защита управляемых электродвигателей от перегрузок недо-

пустимой продолжительности и от токов, возникающих при

обрыве одной из фаз (при наличии тепловых реле).

Применение

• В стационарных установках для дистанционного пуска непо-

средственным подключением к сети, остановки и реверсиро-

вания трехфазных асинхронных электродвигателей с коротко-

замкнутым ротором.

Преимущества

• В ассортименте представлены два класса электрической изно-

состойкости: Б и В.

• Широкий ряд номиналов тока до 500 А.

• Удобство замены катушек управления.

• Компактная конструкция.

• Эффективная система дугогашения.

• Удобство подключения проводов и кабелей.

• Наличие дополнительных контактов для использования

в целях сигнализации, автоматизации и блокировки.

Сертификат ТР ТС

гарантия

лет

IP00

Наименование параметра

Значение

Тип пускателей электромагнитных

ПМ12-

01015(0/1)

ПМ12-

01615(0/1)

ПМ12-

02515(0/1)

ПМ12-

04015(0/1)

ПМ12-

063150

Номинальные и предельные значения параметров главной цепи контактов в категории применения АС-3

Номинальное рабочее напряжение переменного тока Uе, В

230, 400, 660

Номинальное напряжение изоляции Ui, В

600

Номинальное импульсное напряжение Uimp, кВ

Номинальный рабочий ток Iе, категория применения АС-3 (Uе=400 В), А

Условный тепловой ток Ith (t°=40°), категория применения АС-1, А

1000

3000

Сечение подключаемых проводников к главным цепям контактов и массы контактов

Гибкий проводник, мм2

1,0–2,5

1,5–4

2–4

4–16

10–25

Жесткий проводник, мм2

1,5–4

2,5–6

10–25

16–35

Крутящий момент при затягивании, Нм

0,8

1,2

2,5

3,5

Масса контактора, кг

0,28

0,37

0,49

0,6

1,25

Номинальные и предельные значения параметров включающих катушек контакторов

Номинальное напряжение катушки управления Ue, В

230, 400

Диапазон напряжения управления

срабатывание

(0,85–1,1) Uс

отпускание

(0,2–0,75) Uс

Коммутационная износостойкость, млн циклов

АС-3

0,3

Частота включений в час

1200

Механическая износостойкость, млн циклов

Степень защиты

IP20

Технические характеристики ПМ12 10-63 А

Отказное письмо

IP20

tdme.ru

424

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Номинальный

рабочий ток, А

Номинальное

напряжение

катушек

управления, В

Количество и вид

контактов

Коммутационная износостойкость класса Б

ПМ12-100100 У3Б 220В TDM

SQ0714-0001

100

220

4з+2р

ПМ12-100100 У3Б 380В TDM

SQ0714-0002

380

ПМ12-125100 У3Б 220В TDM

SQ0714-0003

125

220

ПМ12-125100 У3Б 380В TDM

SQ0714-0004

380

ПМ12-160100 У3Б 220В TDM

SQ0714-0005

160

220

ПМ12-160100 У3Б 380В TDM

SQ0714-0006

380

ПМ12-200100 У3Б 220В TDM

SQ0714-0007

200

220

ПМ12-200100 У3Б 380В TDM

SQ0714-0008

380

ПМ12-250100 У3Б 220В TDM

SQ0714-0009

250

220

ПМ12-250100 У3Б 380В TDM

SQ0714-0010

380

ПМ12-315100 У3Б 220B TDM

SQ0714-0011

315

220

ПМ12-315100 У3Б 380B TDM

SQ0714-0012

380

ПМ12-400100 У3Б 220B TDM

SQ0714-0013

400

220

ПМ12-400100 У3Б 380B TDM

SQ0714-0014

380

ПМ12-500100 У3Б 220B TDM

SQ0714-0015

500

220

ПМ12-500100 У3Б 380B TDM

SQ0714-0016

380

Наименование параметра

Значение

Типоисполнения пускателей

ПМ12-100

ПМ12-125

ПМ12-160

ПМ12-200

ПМ12-250

ПМ12-315

ПМ12-400

ПМ12-500

Номинальное напряжение катушки управления, В

230, 400, 660

Диапазон напряжения

управления

срабатывание

(0,85–1,1) Uc

отпускание

(0,2–0,75) Uc

Мощность, потребляе-

мая катушкой, ВА

срабатывание

300

570

600

630

750

950

1000

удержание

Время срабатывания, мс

20±8

27±6

25±9

27±7

50±10

60±15

Технические характеристики цепи управления

Ассортимент

Технические характеристики ПМ12 100-500 А

Наименование параметра

Значение

Типоисполнения пускателей

ПМ12-100

ПМ12-125

ПМ12-160

ПМ12-200

ПМ12-250

ПМ12-315

ПМ12-400

ПМ12-500

Число полюсов

Число и тип доп. контактов

4з+2р

Номинальное рабочее напряжение, Ue, В

230, 400, 660

Напряжение изоляции, Ui, В

660

Номинальное импульсное напряжение,

Uimp, кВ

Номинальный рабочий ток, Ie, A

100

125

160

200

250

315

400

500

Номинальная коммутируемая

мощность в категории

АС-3, кВт

230 В

110

150

400 В

110

160

220

280

660 В

110

132

300

Максимальная кратковременная

нагрузка (t≤1с), А

800

1280

1400

1650

2120

2640

3200

4000

Механическая износо-

стойкость, млн циклов

Коммутационная износостой-

кость по ГОСТ 2491-82,

млн циклов

АС-3

0.9

0,7

0,6

0,5

АС-3

0,3

0,25

0,2

0,15

АС-4

0,25

0,19

0,17

0,14

0,12

АС-4

0,06

0,04

0,03

0,025

Степень защиты

IP00

Масса изделий, кг

3,5

5,6

tdme.ru

425

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Номинальный

рабочий ток, А

Номинальное

напряжение

катушек

управления, В

Количество и вид

контактов

Коммутационная износостойкость класса В

ПМ12-100100 У3В 220В TDM

SQ0714-0020

100

220

4з+2р

ПМ12-100100 У3В 380В TDM

SQ0714-0021

380

ПМ12-125100 У3В 220В TDM

SQ0714-0022

125

220

ПМ12-125100 У3В 380В TDM

SQ0714-0023

380

ПМ12-160100 У3В 220В TDM

SQ0714-0024

160

220

ПМ12-160100 У3В 380В TDM

SQ0714-0025

380

ПМ12-200100 У3В 220В TDM

SQ0714-0026

200

220

ПМ12-200100 У3В 380В TDM

SQ0714-0027

380

ПМ12-250100 У3В 220В TDM

SQ0714-0028

250

220

ПМ12-250100 У3В 380В TDM

SQ0714-0029

380

ПМ12-315100 У3В 220B TDM

SQ0714-0030

315

220

ПМ12-315100 У3В 380B TDM

SQ0714-0031

380

ПМ12-400100 У3В 220B TDM

SQ0714-0032

400

220

ПМ12-400100 У3В 380B TDM

SQ0714-0033

380

ПМ12-500100 У3В 220B TDM

SQ0714-0034

500

220

ПМ12-500100 У3В 380B TDM

SQ0714-0035

380

ПМ12-010150 У3В 24В 1з TDM

SQ0714-0059

1з

ПМ12-010150 У3В 36В 1з TDM

SQ0714-0060

ПМ12-010150 У3В 110В 1з TDM

SQ0714-0061

110

ПМ12-010150 У3В 230В 1з TDM

SQ0714-0036

230

ПМ12-010150 У3В 400В 1з TDM

SQ0714-0037

400

ПМ12-010151 У3В 230В 1р TDM

SQ0714-0038

230

1р

ПМ12-010151 У3В 400В 1р TDM

SQ0714-0039

400

ПМ12-016150 У3В 230В 1з TDM

SQ0714-0040

230

1з

ПМ12-016150 У3В 400В 1з TDM

SQ0714-0041

400

ПМ12-025150 У3В 24В 1з TDM

SQ0714-0064

ПМ12-025150 У3В 36В 1з TDM

SQ0714-0065

ПМ12-025150 У3В 110В 1з TDM

SQ0714-0066

110

ПМ12-025150 У3В 230В 1з TDM

SQ0714-0042

230

ПМ12-025150 У3В 400В 1з TDM

SQ0714-0043

400

ПМ12-025151 У3В 230В 1р TDM

SQ0714-0044

230

1р

ПМ12-025151 У3В 400В 1р TDM

SQ0714-0045

400

ПМ12-040150 У3В 24В 1з TDM

SQ0714-0069

1з

ПМ12-040150 У3В 36В 1з TDM

SQ0714-0070

ПМ12-040150 У3В 110В 1з TDM

SQ0714-0071

110

ПМ12-040150 У3В 230В 1з TDM

SQ0714-0046

230

ПМ12-040150 У3В 400В 1з TDM

SQ0714-0047

400

ПМ12-040151 У3В 230В 1р TDM

SQ0714-0048

230

1р

ПМ12-040151 У3В 400В 1р TDM

SQ0714-0049

400

ПМ12-063151 У3В 24B 2з+2р TDM

SQ0714-0052

2з+2р

ПМ12-063151 У3В 36B 2з+2р TDM

SQ0714-0053

ПМ12-063151 У3В 110B 2з+2р TDM

SQ0714-0054

110

ПМ12-063150 У3В 230B 0з+0р TDM

SQ0714-0050

230

0з+0р

ПМ12-063150 У3В 400B 0з+0р TDM

SQ0714-0051

400

ПМ12-063151 У3В 230B 2з+2р TDM

SQ0714-0055

230

2з+2р

ПМ12-063151 У3В 400B 2з+2р TDM

SQ0714-0056

400

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0714-0001

13,2

370

360

155

SQ0714-0002
SQ0714-0003
SQ0714-0004

tdme.ru

427

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

TDM ELECTRIC

ОАО "Кашинский завод

электроаппаратуры" г. Кашин

АО НПО «ЭТАЛ» г. Александрия

ПМ12

ПМ12 (ПМ12-100, ПМ12-125, ПМ12-160, ПМ12-

180, ПМ12-250)

ПМЛ (ПМЛ 5100, ПМЛ 6100, ПМЛ 7100, ПМЛ 8100)

Сравнительная таблица аналогов по сериям

Номинальный

ток, А

Габаритные размеры, мм

Установочные размеры, мм

A max

B max

C max

100–125

116

138

154

122

100

160

146

186

184

188

123

125

250

127

150

315–400

190

235

230

209

146

160

150

500

C max

A max

B max

G H

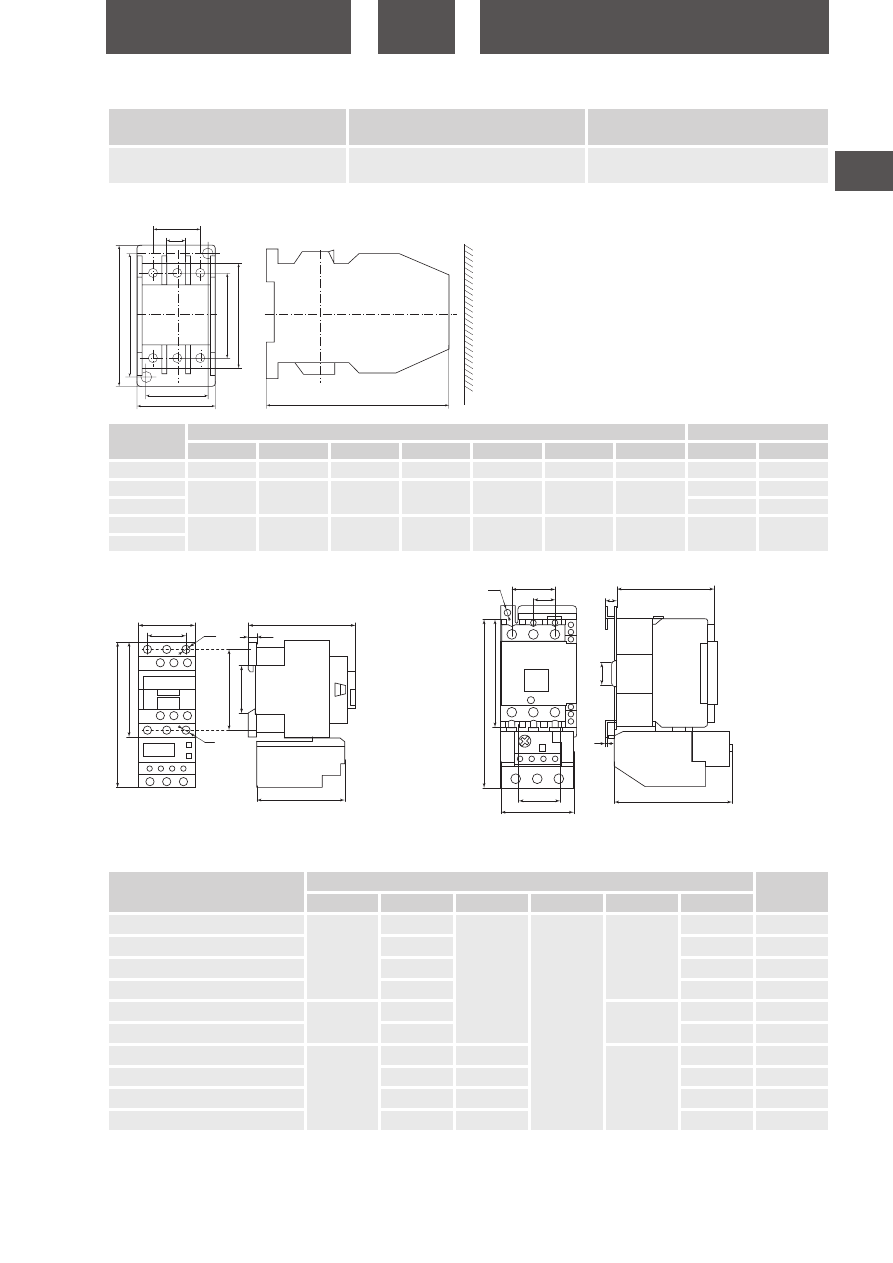

Габаритные размеры

Н1

ø6

Н1

ø3

Пускатели ПМ12-010, ПМ12-016, ПМ12-025

со степенью защиты IP20

Пускатели ПМ12-040, ПМ12-063

со степенью защиты IP20

Тип исполнения

Размеры, мм

Масса, кг

L1*

H1*

ПМ12-010150

0,23

ПМ12-010250

113

0,33

ПМ12-016150

0,23

ПМ12-016250

113

0,33

ПМ12-025150

0,49

ПМ12-025250

126

0,6

ПМ12-040150

106

105

0,6

ПМ12-040250

165

112

0,76

ПМ12-063150

1,06

ПМ12-063250

165

112

1,5

* L1, H1 – при наличии теплового реле

tdme.ru

428

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

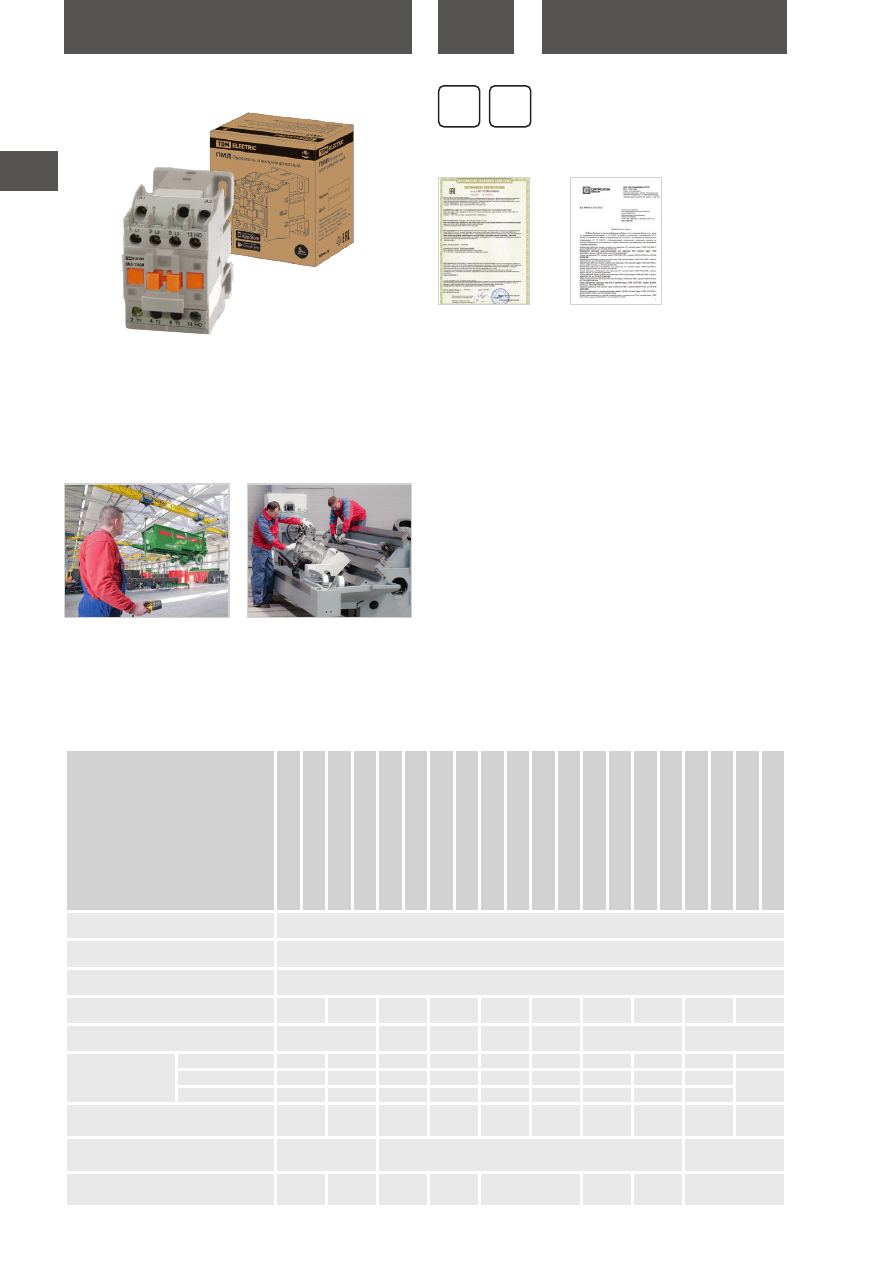

ПУСКАТЕЛИ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ

ПМЛ

Назначение

• Пуск, остановка и реверсирование асинхронных электродвига-

телей с короткозамкнутым ротором.

• Управление цепями освещения, нагревательными цепями и

различными индуктивными нагрузками.

Применение

• Управление станками, грузоподъемными механизмами, осве-

щением, тепловыми защитами, вентиляторами.

• В системах автоматического ввода резерва (АВР).

Преимущества

• Большой ассортимент дополнительных устройств:

– приставки контактные ПКН;

– приставки контактные боковые ПКБН;

– приставки выдержки времени ПВН.

Применение

• Управление станками, грузоподъемными механизмами, осве-

щением, тепловыми защитами, вентиляторами.

• В системах автоматического ввода резерва (АВР).

Материалы

• Корпус выполнен из термостойкой пластмассы.

• Контакты выполнены из композита медь – серебро, что умень-

шает потери на контактных переходах и увеличивает срок

службы.

• Для предотвращения вибрации предусмотрены короткозам-

кнутые алюминиевые кольца, запрессованные в полюсные

наконечники неподвижной части магнитной системы.

Конструкция

• Присоединительные зажимы овальной формы обеспечивают

надежную фиксацию проводников.

• Возможность установки на DIN-рейку.

• Встроенные дополнительные контакты (у магнитных пускате-

лей до 40 А – 1 замыкающий, после 40 А – 1 замыкающий + 1

размыкающий).

• Возможность получения реверсивного варианта с использова-

нием механизма блокировки.

гарантия

лет

IP20

Сертификат ТР ТС

Номинальные и предельные значения параметров главной цепи пускателей в категории применения АС-3 и AC-1

Наименование параметра

-1

0М 9А 2

30В

-1

0М 9А 4

00В

-1

0М 1

2А 2

30В

-1

0М 1

2А 4

00В

-1

0Д

М 1

8А 2

30В

-1

0Д

М 1

8А 4

00В

-2

0М 2

5А 2

30В

-2

0М 5А 4

00В

-2

0М 3

2А 2

30В

-2

0М 3

2А 4

00В

-3

0М 4

0А 2

30В

-3

0М 4

0А 4

00В

-3

0М 5

0А 2

30В

-3

0М 5

0А 4

00В

-4

0М 6

5А 2

30В

-4

0М 6

5А 4

00В

-4

0Д

М 8

0А 2

30В

-4

0Д

М 8

0А 4

00В

-4

0Д

М 9

5А 2

30В

-4

0Д

М 9

5А 4

00В

Номинальное рабочее напряжение

Ie, B, АС

230; 400; 660

Номинальное напряжение изоляции

Ui,B

660

Номинальное импульсное

напряжение Uimp, кВ

Номинальный рабочий ток Ie, A,

категория применения АС-3 (Un<400B)

Условный тепловой ток Iti , А (t°<40°),

категория применения AC-1

125

Номинальная

мощность АС-3,кВт

230 В

2,2

5,5

7,5

400 В

5,5

7,5

18,5

660 В

5,5

7,5

18,5

Максимальный кратковременный ток

(t<1c), А

162

216

324

450

576

720

900

1170

1440

1710

Условный ток короткого замыкания

Inc, А

1000

3000

5000

Защита от сверхтоков —

предохранитель gG, А

100

Отказное письмо

tdme.ru

429

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

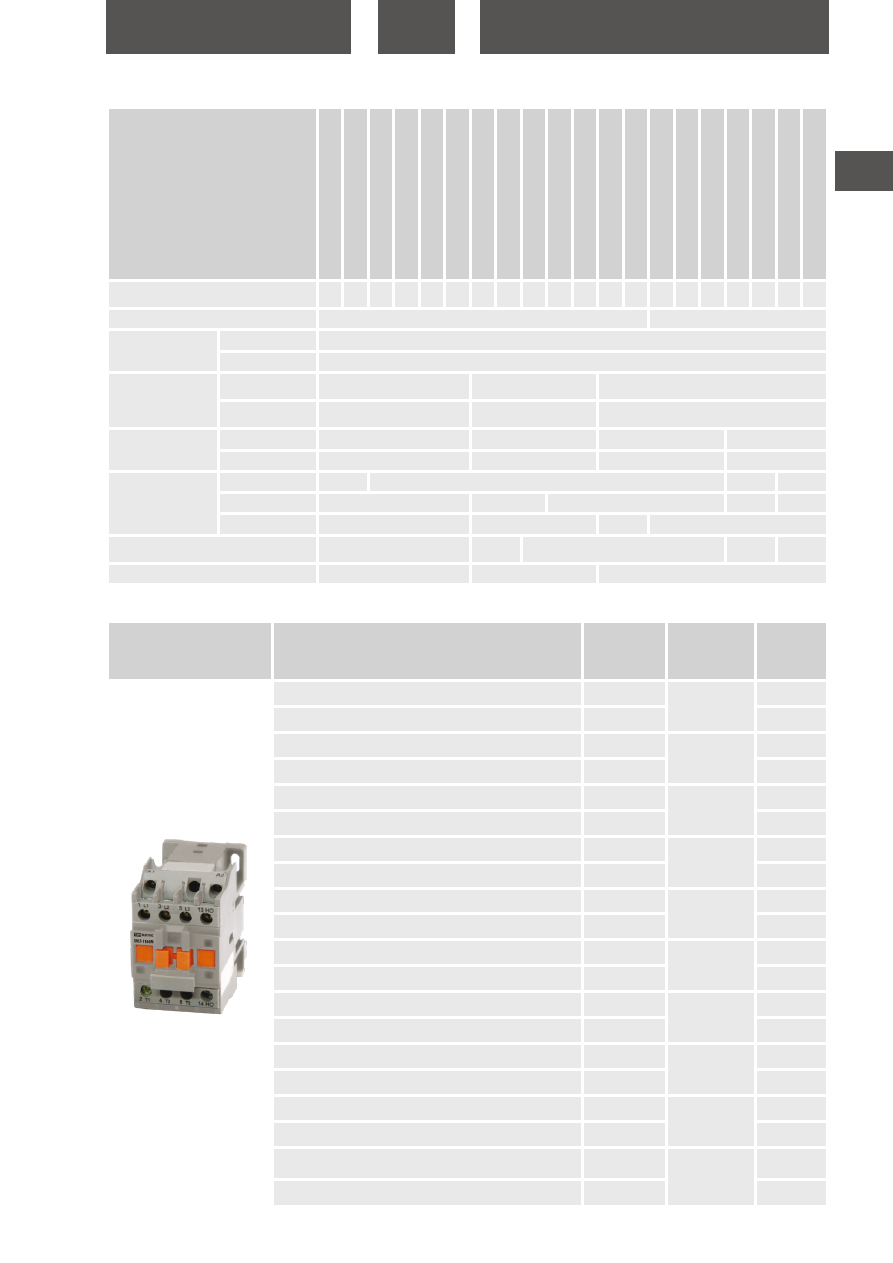

Номинальные и предельные значения рабочих параметров и цепей управления пускателей

Наименование параметра

-1

0М 9А 2

30В

-1

0М 9А 4

00В

-1

0М 1

2А 2

30В

-1

0М 1

2А 4

00В

-1

0Д

М 1

8А 2

30В

-1

0Д

М 1

8А 4

00В

-2

0М 2

5А 2

30В

-2

0М 2

5А 4

00В

-2

0М 3

2А 2

30В

-2

0М 3

2А 4

00В

-3160

230

-3

0М 4

0А 4

00В

-3

0М 5

0А 2

30В

-3

0М 5

0А 4

00В

-4

0М 6

5А 2

30В

-4

0М 6

5А 4

00В

-4

0Д

М 8

0А 2

30В

-4

0Д

М 8

0А 4

00В

-4

0Д

М 9

5А 2

30В

-4

0Д

М 9

5А 4

00В

Номинальное напряжение катушек

управления Uc, В

230 400 230 400 230 400 230 400 230 400 230 400 230 400 230 400 230 400 230 400

Дополнительный контакт

1НO

1НО;1НЗ

Диапазон

напряжения

управления

Включение

(0,8 :— 1,1)UC

Отключение

(0,3 + 0,6)UC

Мощность

потребляемая

катушкой при Uc,

ВА

Включение

cosф=0,75

200

Удержание

cosф=0,3

7,5

Время

срабатывания, мс

Включение

12-22

15-24

20-26

20-35

Отключение

4-19

5-19

8-12

6-20

Коммутацион-ная

износо-стойкость,

млн. циклов

AC-11

0,3

1,3

0,7

АС-3

1,5

1,1

0,9

0,7

AC-4

0,2

0,15

0,12

0,1

Механическая износостойкость, млн.

циклов

Мощность рассеяния, Вт

3,5


Наименование

Артикул

Номинальный

ток, А

Номинальное

напряжение,

Пускатель электромагнитный ПМЛ-1160М 9А 230В TDM

SQ0763-0001

230

Пускатель электромагнитный ПМЛ-1160М 9А 400В TDM

SQ0763-0002

400

Пускатель электромагнитный ПМЛ-1160М 12А 230В TDM

SQ0763-0003

230

Пускатель электромагнитный ПМЛ-1160М 12А 400В TDM

SQ0763-0004

400

Пускатель электромагнитный ПМЛ-1160ДМ 18А 230В TDM

SQ0763-0005

230

Пускатель электромагнитный ПМЛ-1160ДМ 18А 400В TDM

SQ0763-0006

400

Пускатель электромагнитный ПМЛ-2160М 25А 230В TDM

SQ0763-0007

230

Пускатель электромагнитный ПМЛ-2160М 25А 400В TDM

SQ0763-0008

400

Пускатель электромагнитный ПМЛ-2160М 32А 230В TDM

SQ0763-0009

230

Пускатель электромагнитный ПМЛ-2160М 32А 400В TDM

SQ0763-0010

400

Пускатель электромагнитный ПМЛ-3160М 40А 230В TDM

SQ0763-0011

230

Пускатель электромагнитный ПМЛ-3160М 40А 400В TDM

SQ0763-0012

400

Пускатель электромагнитный ПМЛ-3160М 50А 230В TDM

SQ0763-0013

230

Пускатель электромагнитный ПМЛ-3160М 50А 400В TDM

SQ0763-0014

400

Пускатель электромагнитный ПМЛ-4160М 65А 230В TDM

SQ0763-0015

230

Пускатель электромагнитный ПМЛ-4160М 65А 400В TDM

SQ0763-0016

400

Пускатель электромагнитный ПМЛ-4160ДМ 80А 230В TDM

SQ0763-0017

230

Пускатель электромагнитный ПМЛ-4160ДМ 80А 400В TDM

SQ0763-0018

400

Пускатель электромагнитный ПМЛ-5160ДМ 95А 230В TDM

SQ0763-0019

230

Пускатель электромагнитный ПМЛ-5160ДМ 95А 400В TDM

SQ0763-0020

400

Ассортимент

tdme.ru

430

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0763-0001

14,5

200

400

190

SQ0763-0002

SQ0763-0003

SQ0763-0004

SQ0763-0005

SQ0763-0006

SQ0763-0007

13,5

295

450

120

SQ0763-0008

SQ0763-0009

SQ0763-0010

SQ0763-0011

275

430

130

SQ0763-0012

SQ0763-0013

SQ0763-0014

SQ0763-0015

SQ0763-0016

SQ0763-0017

SQ0763-0018

280

470

145

SQ0763-0019

SQ0763-0020

Габаритные, установочные размеры и масса пускателей ПМЛ

114

125

127

114

125

127

Тип

Масса, не

более, кг

ПМЛ-1160М 9А 230В TDM

0,340

ПМЛ-1160М 9А 400В TDM
ПМЛ-1160М 12А 230В TDM

0,345

ПМЛ-1160М 12А 400В TDM
ПМЛ-1160ДМ 18А 230В TDM

0,365

ПМЛ-1160ДМ 18А 400В TDM
ПМЛ-2160М 25А 230В TDM

0,400

ПМЛ-2160М 25А 400В TDM

Тип

Масса, не более, кг

ПМЛ-3160М 40А 230В TDM

1,400

ПМЛ-3160М 40А 400В TDM
ПМЛ-3160М 50А 230В TDM
ПМЛ-3160М 50А 400В TDM
ПМЛ-4160М 65А 230В TDM
ПМЛ-4160М 65А 400В TDM

tdme.ru

432

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

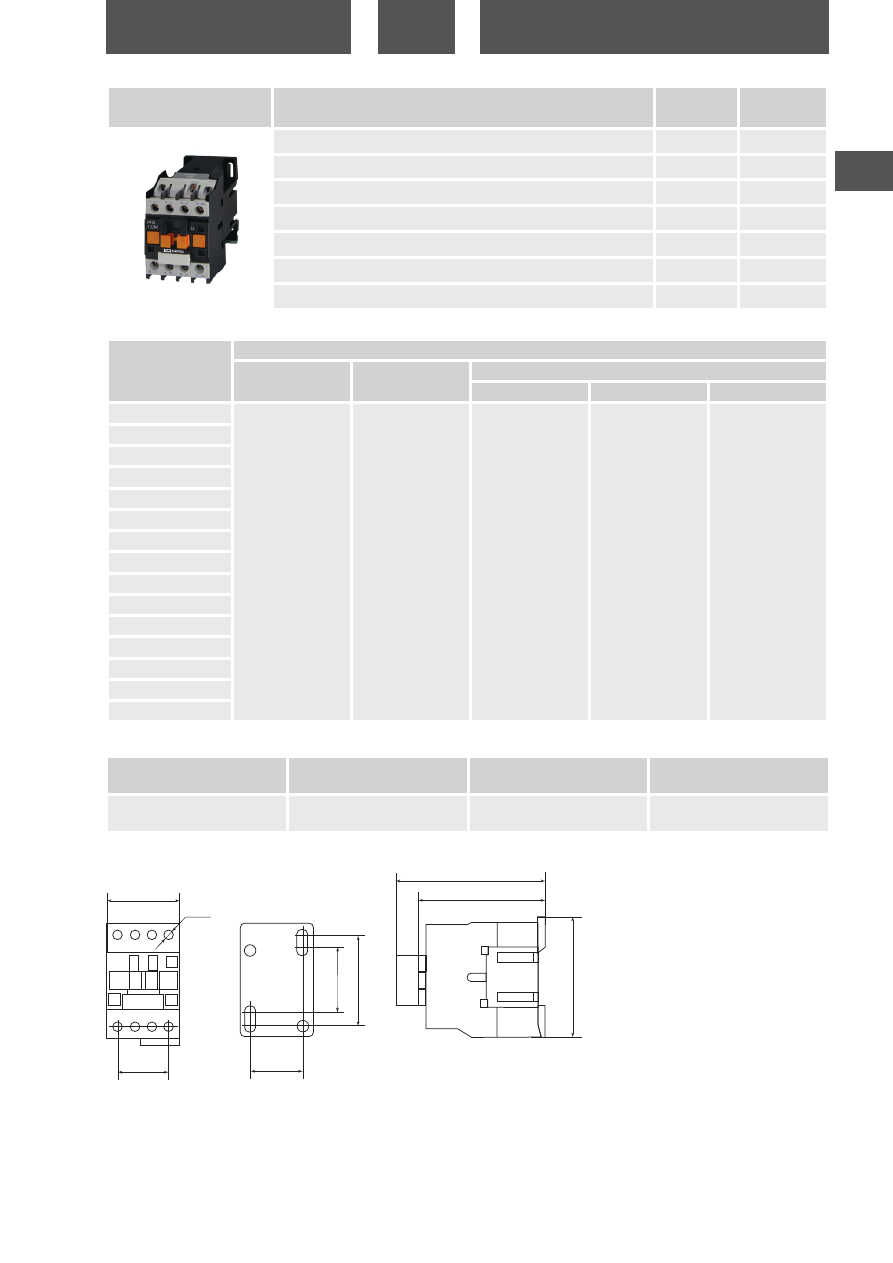

РЕЛЕ ПРОМЕЖУТОЧНЫЕ

РПЛ

Назначение

• Для управления электроприводами.

Применение

• В качестве комплектующих изделий в стационарных установ-

ках, в схемах управления электроприводами напряжением до

690 В переменного тока частотой 50/60 Гц.

• В системах управления с применением микропроцессорной

техники при шунтировании включающей катушки ограничите-

лем ОПН или при тиристорном управлении.

Материалы

• Корпус выполнен из самозатухающего пластика.

• Контакты выполнены из композита медь-серебро.

• Ламели контактов выполнены из меди.

Сертификат ТР ТС

гарантия

лет

IP20

Конструкция

• Присоединительные зажимы овальной формы обеспечивают

надежную фиксацию проводников.

• Возможность установки на DIN-рейку.

• Отсутствуют вспомогательные контакты.

Преимущества

• Основная контактная группа состоит из четырех главных кон-

тактов.

• Большой ассортимент дополнительных устройств (приставки

контактные ПКН, приставки выдержки времени ПВН).

• Взаимозаменяемость катушек управления реле РПЛ и контак-

торов КМН 9-18А.

Технические характеристики

Наименование параметра

Значение

Номинальное рабочее напряжение Ue, В

660

Номинальное напряжение изоляции Ui, В

690

Номинальное импульсное напряжение изоляции Uimp, кВ

Категория применения

АС-14, АС-15

Номинальный рабочий ток In, А

Мощность, потребляемая катушкой

управления, ВА

включение

удержание

Коммутационная износостойкость, млн. циклов В/О

1,6

Механическая износостойкость, млн. циклов В/О

Температура эксплуатации, °С

от -45 до +50

Способ установки

DIN-рейка, винтами

Материал корпуса

самозатухающий пластик

Степень защиты

IP20

Климатическое исполнение

УХЛ

Категория размещения

Масса, кг

0,324


Наименование

Артикул

Количество и

тип основных

контактов

РПЛ-122М УХЛ4Б, 16А, 24В 50Гц, 2НО+2НЗ TDM

SQ0701-0501

2НО+2НЗ

РПЛ-122М УХЛ4Б, 16А, 36В 50Гц, 2НО+2НЗ TDM

SQ0701-0502

2НО+2НЗ

РПЛ-122М УХЛ4Б, 16А, 110В 50Гц, 2НО+2НЗ TDM

SQ0701-0503

2НО+2НЗ

РПЛ-122М УХЛ4Б, 16А, 230В 50Гц, 2НО+2НЗ TDM

SQ0701-0504

2НО+2НЗ

РПЛ-122М УХЛ4Б, 16А, 400В 50Гц, 2НО+2НЗ TDM

SQ0701-0505

2НО+2НЗ

РПЛ-131М УХЛ4Б, 16А, 24В 50Гц, 3НО+1НЗ TDM

SQ0701-0506

3НО+1НЗ

РПЛ-131М УХЛ4Б, 16А, 36В 50Гц, 3НО+1НЗ TDM

SQ0701-0507

3НО+1НЗ

РПЛ-131М УХЛ4Б, 16А, 110В 50Гц, 3НО+1НЗ TDM

SQ0701-0508

3НО+1НЗ

Ассортимент

tdme.ru

433

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Количество и

тип основных

контактов

РПЛ-131М УХЛ4Б, 16А, 230В 50Гц, 3НО+1НЗ TDM

SQ0701-0509

3НО+1НЗ

РПЛ-131М УХЛ4Б, 16А, 400В 50Гц, 3НО+1НЗ TDM

SQ0701-0510

3НО+1НЗ

РПЛ-140М УХЛ4Б, 16А, 24В 50Гц, 4НО TDM

SQ0701-0511

4НО

РПЛ-140М УХЛ4Б, 16А, 36В 50Гц, 4НО TDM

SQ0701-0512

4НО

РПЛ-140М УХЛ4Б, 16А, 110В 50Гц, 4НО TDM

SQ0701-0513

4НО

РПЛ-140М УХЛ4Б, 16А, 230В 50Гц, 4НО TDM

SQ0701-0514

4НО

РПЛ-140М УХЛ4Б, 16А, 400В 50Гц, 4НО TDM

SQ0701-0515

4НО

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0701-0501

14,5

400

200

190

SQ0701-0502

SQ0701-0503

SQ0701-0504

SQ0701-0505

SQ0701-0506

SQ0701-0507

SQ0701-0508

SQ0701-0509

SQ0701-0510

SQ0701-0511

SQ0701-0512

SQ0701-0513

SQ0701-0514

SQ0701-0515

TDM ELECTRIC

КЗЭ, Кашин

НПО "ЭТАЛ", Украина

Шнейдер Электрик

РПЛ

РЭП

РПЛ

CAE

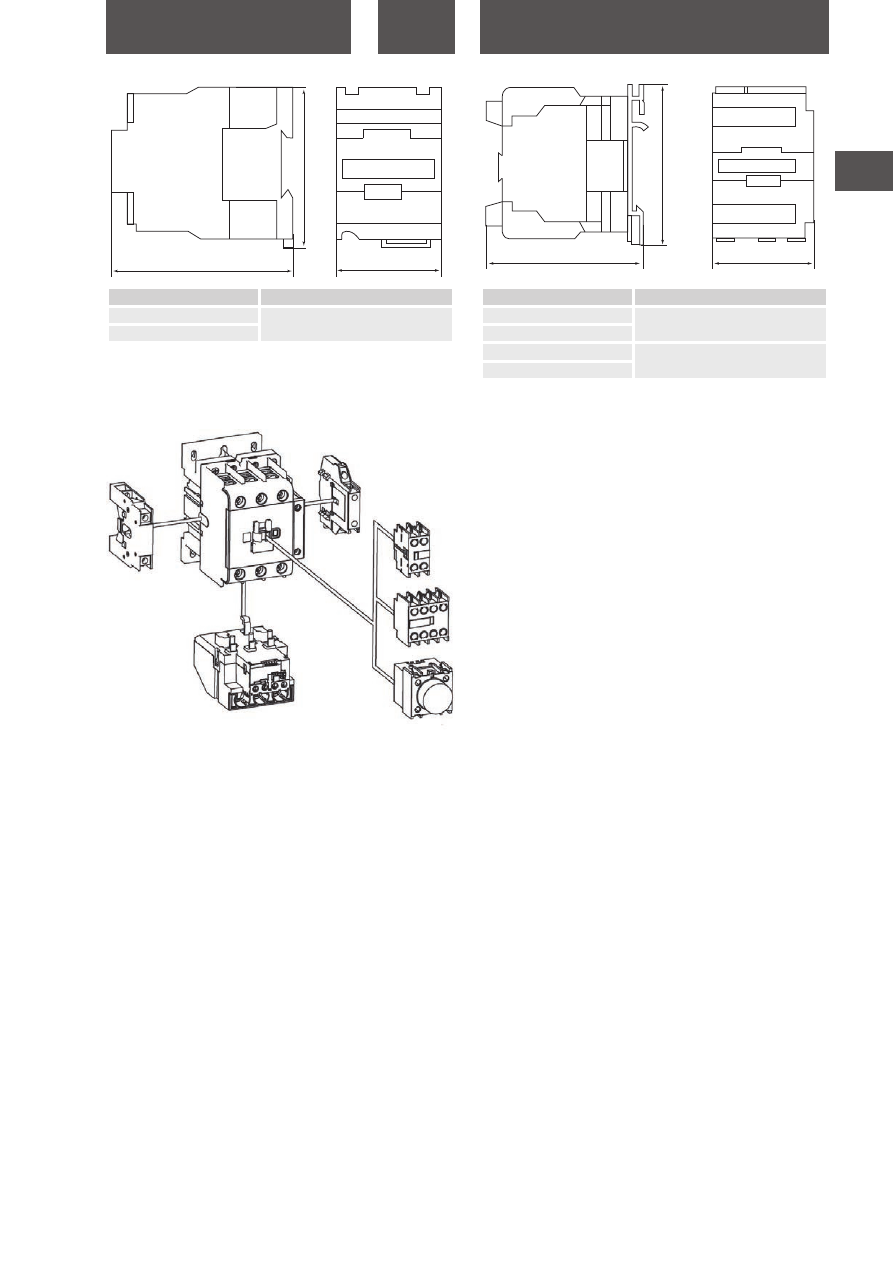

Сравнительная таблица аналогов по сериям

Габаритные размеры (

мм)

ø4,5

34/35

120,5

34/35

tdme.ru

434

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Два режима повторного включе-

ния: ручной и автоматический.

• Индикатор текущего состояния размыкающих и замыкающих

контактов на передней панели.

• Проверка работоспособности реле до его подключения в сило-

вую цепь с помощью кнопки «Тест».

• Возможность принудительной остановки контактора.

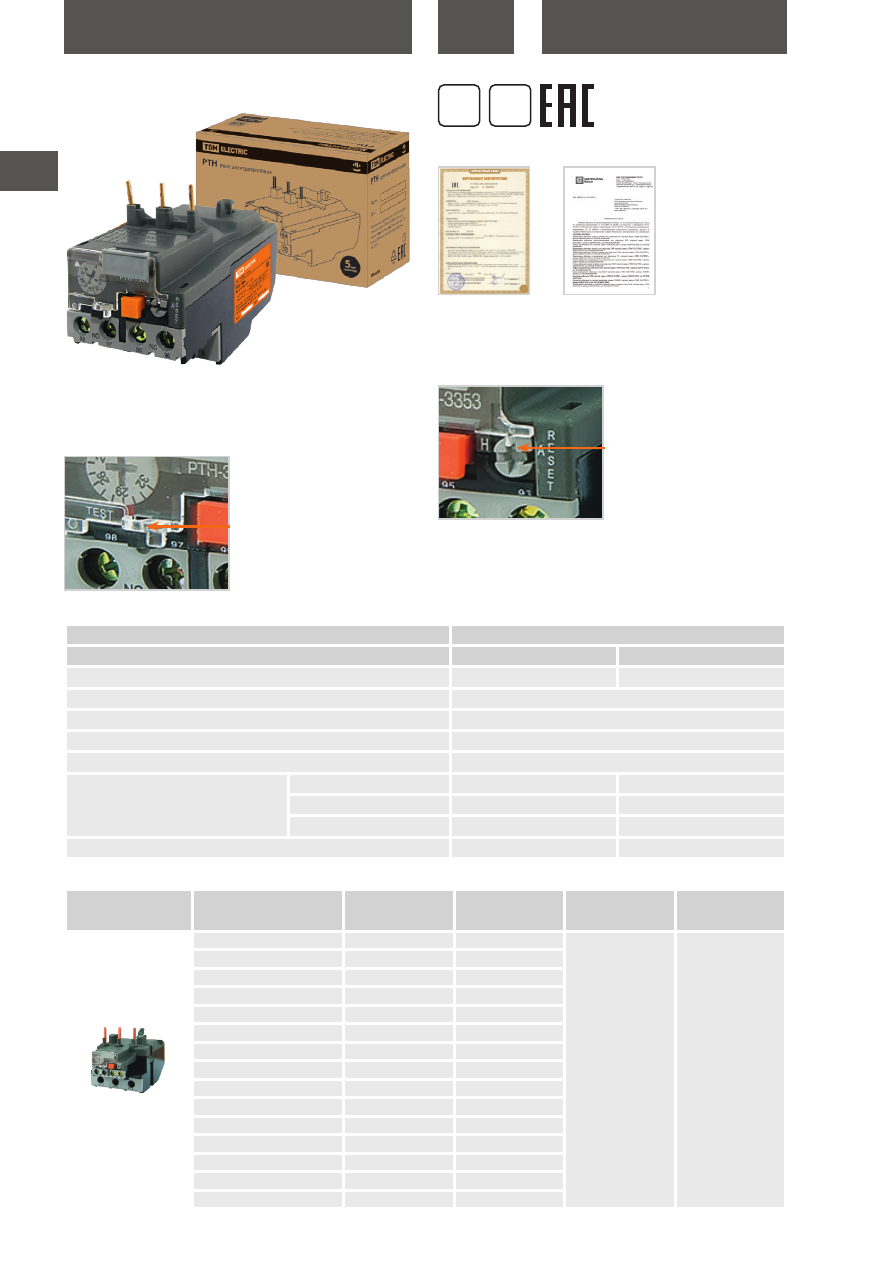

РЕЛЕ ЭЛЕКТРОТЕПЛОВЫЕ СЕРИИ

РТН

Технические характеристики

Назначение

• Для защиты электродвигателей от перегрузки, асимметрии и

обрыва фаз, заклинивания ротора.

Конструкция

Пломбирование прозрачной

крышки, защищающей диск

регулировки тока срабатывания,

исключает несанкционирован-

ный доступ к нему.

Наименование параметра

Значение

Модель

РТН-1301…РТН-3353

РТН-3355…РТН-3365

Диапазон уставок реле, А

0,1–32

30–93

Номинальное рабочее напряжение Uе, В

230~, 400~, 660~

Номинальное напряжение изоляции Ui, В

660

Номинальное импульсное напряжение Uimp, кВ

Частота, Гц

Сечение присоединяемых проводников, мм

гибкий кабель без наконечника

1,5–10

4–35

гибкий кабель с наконечником

1–4

4–35

жесткий кабель

1–6

4–35

Крутящий момент при затягивании, Н•м

Сертификат ТР ТС

гарантия

лет

IP20

Отказное письмо


Наименование

Артикул

Номи нальный

рабочий ток, А

Номинальное

напряжение катушек

управления, В

Количество и вид

контактов

РТН-1301 0,1-0,16А TDM

SQ0712-0030

0,1-0,16

660

1з+1р

РТН-1302 0,16-0,25А TDM

SQ0712-0031

0,16-0,25

РТН-1303 0,25-0,4А TDM

SQ0712-0032

0,25-0,4

РТН-1304 0,4-0,63 А TDM

SQ0712-0001

0,4–0,63

РТН-1305 0,63-1,0 А TDM

SQ0712-0002

0,63–1,0

РТН-1306 1,0-1,6 А TDM

SQ0712-0003

1,0–1,6

РТН-1307 1,6-2,5 А TDM

SQ0712-0004

1,6–2,5

РТН-1308 2,5-4,0 А TDM

SQ0712-0005

2,5–4,0

РТН-1310 4-6 А TDM

SQ0712-0006

4,0–6,0

РТН-1312 5,5-8 А TDM

SQ0712-0007

5,5–8,0

РТН-1314 7-10 А TDM

SQ0712-0008

7,0–10,0

РТН-1316 9-13 А TDM

SQ0712-0009

9,0–13,0

РТН-1321 12-18 А TDM

SQ0712-0010

12,0–18,0

РТН-1322 17-25 А TDM

SQ0712-0011

17,0–25,0

РТН-2355 28-36 А TDM

SQ0712-0019

28,0–36,0

Ассортимент

tdme.ru

435

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Номи нальный

рабочий ток, А

Номинальное

напряжение катушек

управления, В

Количество и вид

контактов

РТН-3353 23-32 А TDM

SQ0712-0012

23,0–32,0

660

1з+1р

РТН-3355 30-40 А TDM

SQ0712-0013

30,0–40,0

РТН-3357 37-50 А TDM

SQ0712-0014

37,0–50,0

РТН-3359 48-65 А TDM

SQ0712-0015

48,0–65,0

РТН-3361 55-70 А TDM

SQ0712-0016

55,0–70,0

РТН-3363 63-80 А TDM

SQ0712-0017

63,0–80,0

РТН-3365 80-93 А TDM

SQ0712-0018

80,0–93,0

РТН-5370 63-90А TDM

SQ0712-0020

63–90

РТН-5371 90-120А TDM

SQ0712-0021

90–120

РТН-5372 110-135А TDM

SQ0712-0022

110–135

РТН-5374 135-160А TDM

SQ0712-0023

135–160

РТН-5376 150-180А TDM

SQ0712-0024

150–180

РТН-6378 160-250А TDM

SQ0712-0025

160–250

РТН-7372 200-320А TDM

SQ0712-0026

200–320

РТН-7374 250-400А TDM

SQ0712-0027

250–400

РТН-8370 320-500А TDM

SQ0712-0028

320–500

РТН-8373 400-630А TDM

SQ0712-0029

400–630

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0712-0001

10,9

285

201

180

SQ0712-0002
SQ0712-0003
SQ0712-0004
SQ0712-0005
SQ0712-0006
SQ0712-0007
SQ0712-0008
SQ0712-0009
SQ0712-0010
SQ0712-0011
SQ0712-0019

10,7

355

228

164

SQ0712-0012

11,1

252

230

300

SQ0712-0013
SQ0712-0014

11,8

SQ0712-0015
SQ0712-0016
SQ0712-0017
SQ0712-0018

12,6

SQ0712-0020

13,3

430

230

315

SQ0712-0021
SQ0712-0022
SQ0712-0023
SQ0712-0024
SQ0712-0025

11,2

592

445

278

SQ0712-0026
SQ0712-0027
SQ0712-0028

12,0

SQ0712-0029
SQ0712-0030

10,91

285

201

180

SQ0712-0031
SQ0712-0032

Упаковка

tdme.ru

436

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

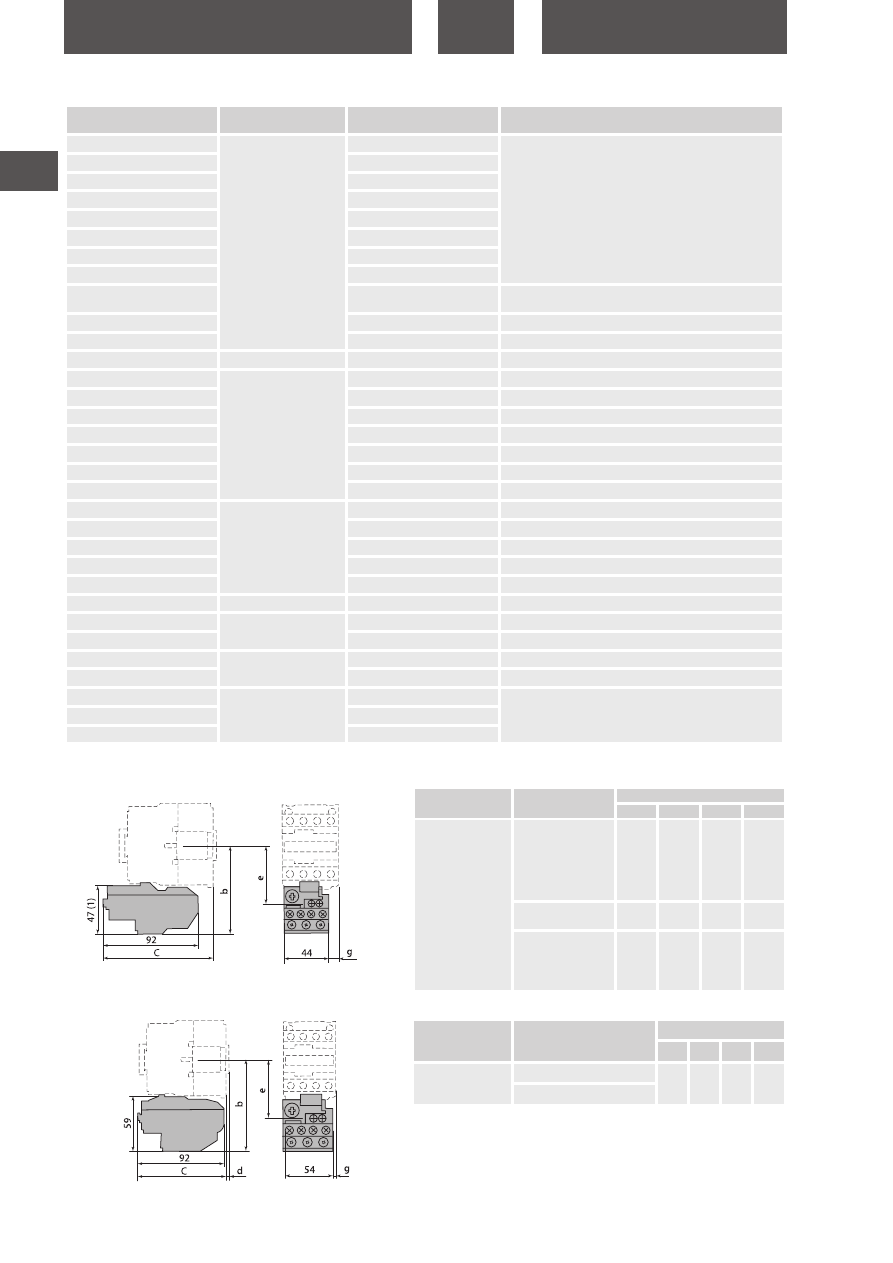

Габаритные размеры

Типоисполнение реле

Типоисполнение

контактора

Размеры, мм

РТН-1301
РТН-1302
РТН-1303
РТН-1304
РТН-1305
РТН-1306
РТН-1307
РТН-1308
РТН-1310
РТН-1312
РТН-1314
РТН-1316
РТН-1321
РТН-1322

КМН-10910
КМН-10911
КМН-11210
КМН-11211
КМН-11810
КМН-11811

КМН-22510
КМН-22511

108

10,7

КМН-23210
КМН-23211

109

8,1

РТН-1304 ... РТН-1322

РТН-2355

Типоисполнение

реле

Типоисполнение контактора

Размеры, мм

РТН-2355

КМН-23210

97,5

0,5

КМН-23211

Наименование

Габарит

Диапазон регулировки тока

уставки, А

Типоисполнение контакторов, используемых с реле

РТН-1304

0,4–0,63

КМН-10910 КМН-10911 КМН-11210 КМН-11211 КМН-11810

КМН-11811 КМН-22510 КМН-22511

РТН-1305

0.63–1,0

РТН-1306

1,0–1,6

РТН-1307

1,6–2,5

РТН-1308

2,5–4,0

РТН-1310

4,0–6,0

РТН-1312

5,5–8,0

РТН-1314

7,0–10,0

РТН-1316

9,0–13,0

КМН-11210 КМН-11211 КМН-11810 КМН-11811 КМН-22510

КМН-22511

РТН-1321

12,0–18,0

КМН-11810 КМН-11811 КМН-22510 КМН-22511

РТН-1322

17,0–25,0

КМН-22510 КМН-22511

РТН-2355

28,0–36,0

КМН-23210 КМН-23211

РТН-3353

23,0–32,0

КМН-34012 КМН-35012 КМН-46512 КМН-48012 КМН-49512

РТН-3355

30,0–40,0

КМН-34012 КМН-35012 КМН-46512 КМН-48012 КМН-49512

РТН-3357

37,0–50,0

КМН-35012 КМН-46512 КМН-48012 КМН-49512

РТН-3359

48,0–65,0

КМН-46512 КМН-48012 КМН-49512

РТН-3361

55,0–70,0

КМН-46512 КМН-48012 КМН-49512

РТН-3363

63,0–80,0

КМН-48012 КМН-49512

РТН-3365

80,0–93,0

КМН-49512

РТН-5370

63–90

КТН 5115

РТН-5371

90–120

КТН 5116

РТН-5372

110–135

КТН 5150

РТН-5374

135-160

КТН 5185

РТН-5376

150–180

КТН 5225

РТН-6378

160–250

КТН 5265

РТН-7372

200–320

КТН 5330

РТН-7374

250–400

КТН 6400

РТН-8370

320–500

КТН 6500

РТН-8373

400–630

КТН 7630

РТН-1301

0,1-0,16

КМН-10910, КМН-10911, КМН-11210, КМН-11211, КМН-11810,

КМН-11811, КМН-22510, КМН-22511

РТН-1302

0,16-0,25

РТН-1303

0,25-0,4

Руководство по выбору

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 25
