МОДУЛЬНОЕ ОБОРУДОВАНИЕ

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ С МЕХАНИЧЕСКОЙ

БЛОКИРОВКОЙ БАЙПАС

ВА47-29Б

Назначение

• Проведение тока в нормальном режиме.

• Отключение тока при коротких замыканиях.

• Оперативное включение и выключение электрических цепей.

• Функционирование устройства с разными источниками пита-

ния.

Применение

• Вводно-распределительные устройства жилых зданий.

Номинальная отключающая способность

–

максимальный ток короткого замыкания,

который данный автомат способен отключить и

остаться в работоспособном состоянии.

Класс токоограничения

– 3 ограничивает

ток короткого замыкания в пределах 1/3

полупериода.

Резервный и основной вводы

обеспечивают

безопасное электроснабжение.

Возможность пломбирования

для защиты от несанкциони-

рованного доступа (заглушка

поставляется отдельно).

Маркировка

Номинальный ток

– значение тока в

амперах (А), который автомат способен пропу-

скать бесконечно долго без отключения цепи.

Номинальное напряжение

– напряжение

переменного тока (знак ~), при котором автомат

работает в нормальных условиях.

Характеристики электромагнитного расце-

пителя

– зона срабатывания автоматического

выключателя согласно время-токовой

характеристики отключения.

Преимущества

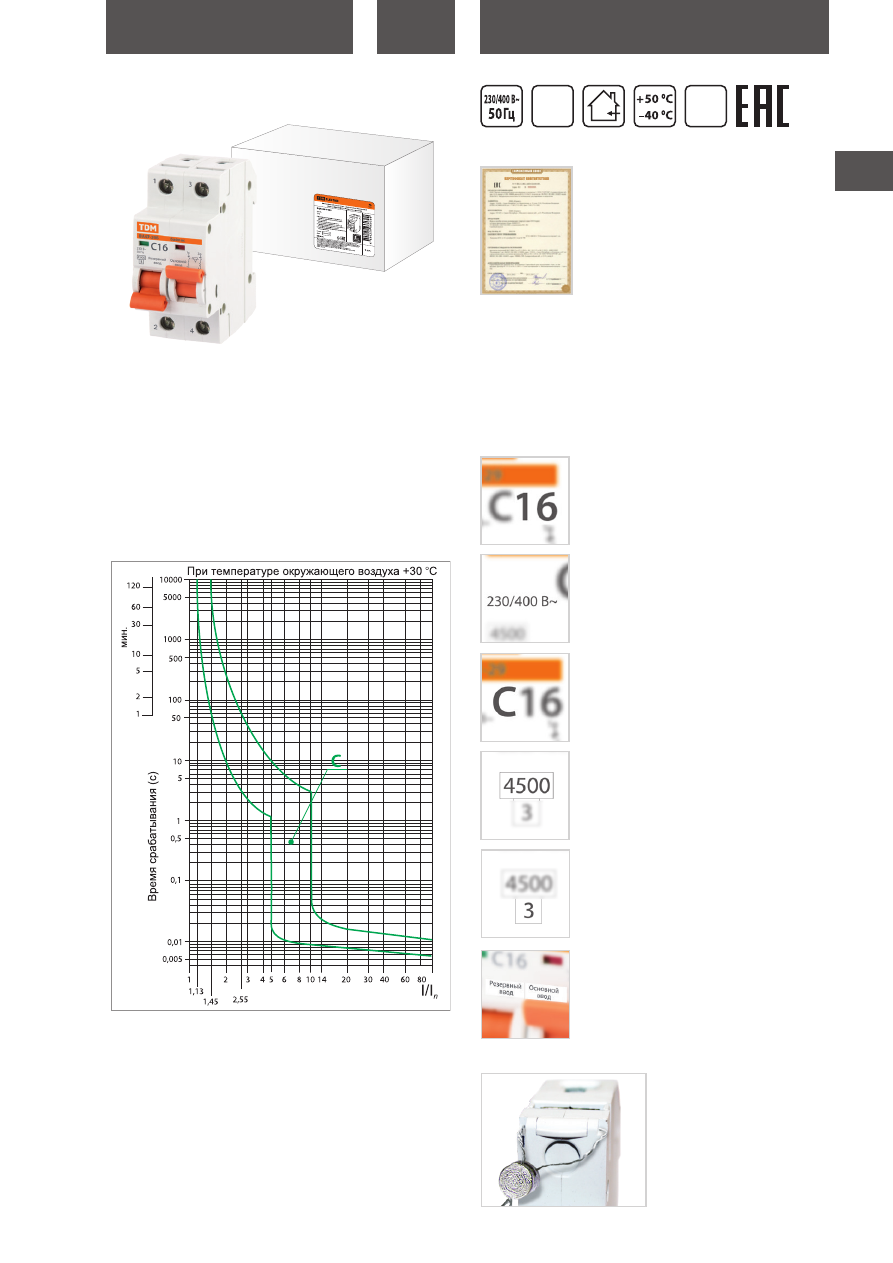

Время-токовые характеристики отключения

•

Характеристика C

предназначена для зоны срабатывания

свыше 5-10 In и служит для электроприборов, освещения и про-

мышленного оборудования.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего

горение.

• Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Сертификат ТР ТС

гарантия

лет

IP20

tdme.ru

150

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

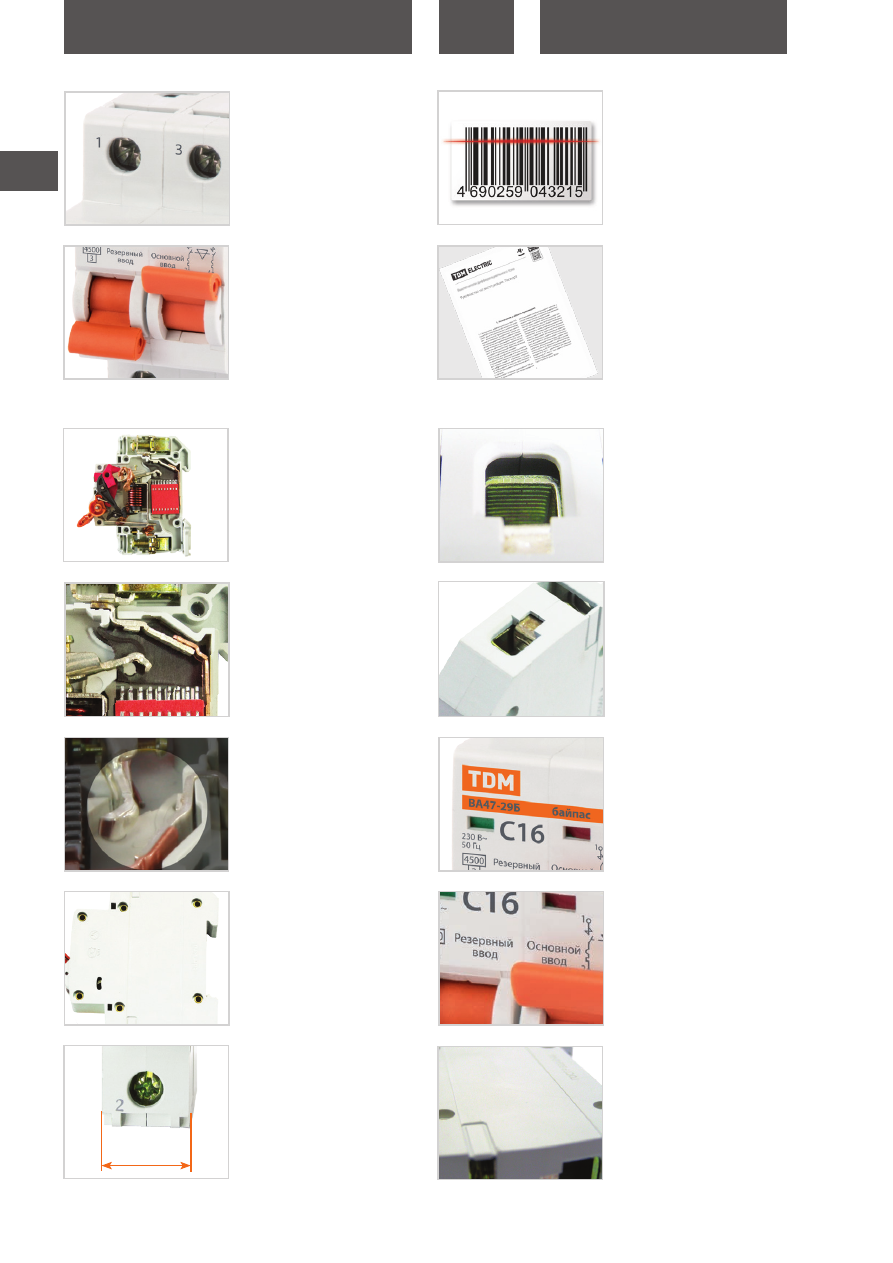

Возможность использования

основного и резервного взво-

да

для обхода определенного

участка цепи.

На лицевой панели располо-

жен

механический индикатор

положения контактов

(включе-

но/отключено).

Эргономичная рукоятка

управ-

ления, исключающая соскальзы-

вание пальцев.

Штрихкод и артикул

на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Клеммные зажимы

автомата

промаркированы, что позволяет

избежать ошибок при монтаже.

Ширина модуля составляет

17,5 мм.

Это позволяет устанав-

ливать автоматы в щитки, рас-

считанные как на ширину модуля

18 мм, так и на 17,5 мм.

Наличие шести заклепок

позволяет усилить конструк-

цию аппарата и предотвратить

деформацию корпуса при затяги-

вании клеммных винтов.

Контактные группы

снабжены

серебряными вставками

для

увеличения износоустойчивости

и снижения переходного сопро-

тивления и тепловых потерь.

Насечки на контактных зажи-

мах

предотвращают перегрев

и оплавление проводов за счет

более плотного и большего по

площади контакта.

Геометрия боковых поверхно-

стей

изделия разработана для

улучшения теплового режима

работы.

Конструкция клеммных зажи-

мов

позволяет исключить слу-

чайное прикосновение к токове-

дущим частям.

Подробное руководство

по

эксплуатации

позволяет легко

установить автомат даже начина-

ющему монтажнику.

17,5 мм

Конструкция

Конструкция выключателя

предусматривает два типа защи-

ты от перегрузки и короткого

замыкания, что существенно

повышает защищенность рас-

пределительных и групповых

цепей.

Антипригарная пластина

защи-

щает корпус аппарата от прого-

рания при коротких замыканиях.

151

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

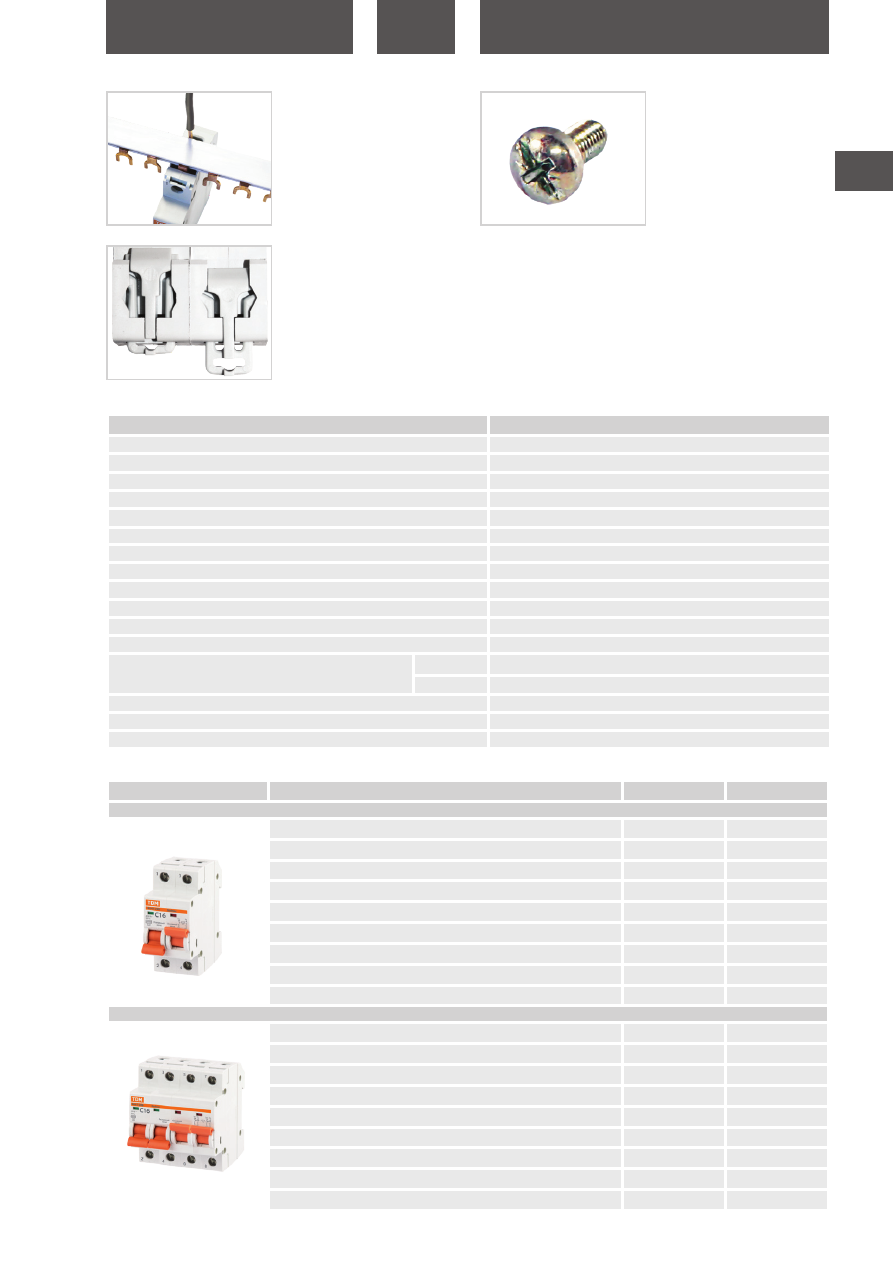

Универсальная головка уси-

ленного винта

клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертки. Это обеспечивает

необходимое усилие при затяж-

ке.

Защелка на DIN-рейку

с фик-

сацией упрощает монтаж

и демонтаж аппарата.

Наличие

двойного одновре-

менного подключения шины

и проводника

значительно рас-

ширяет диапазон возможных

схемных решений.

Технические характеристики

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011 ГОСТ Р 50345-2010

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

6, 10, 16, 20, 25, 32, 40, 50, 63

Номинальное импульсное выдерживаемого напряжения Uimp, кВ 4

Номинальная отключающая способность, А

4500

Характеристика срабатывания электромагнитного расцепителя

Количество полюсов

1P+1P, 2P+2P, 3P+3P, 4P+4P

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Электрическая износостойкость, циклов В/О, не менее

6000

Механическая износостойкость циклов В/О, не менее

16 000

Максимальное сечение провода, присоединяемого к контактным зажимам, мм

Наличие драгоценных металов (серебро), г/полюс

до 25 А

0,15

25-63 А

0,22

Масса одного полюса, не более, кг

0,103

Диапазон рабочих темпиратур

от -45 до +50

Момент затяжки Н*м

2,5

Ассортимент


Номинальный ток, А

Артикул

Номинальный ток, А

1Р+1Р полюс

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 6А 4,5кА х-ка C TDM

SQ0206-0414

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 10А 4,5кА х-ка C TDM

SQ0206-0415

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 16А 4,5кА х-ка C TDM

SQ0206-0400

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 20А 4,5кА х-ка C TDM

SQ0206-0401

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 25А 4,5кА х-ка C TDM

SQ0206-0402

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 32А 4,5кА х-ка C TDM

SQ0206-0403

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 40А 4,5кА х-ка C TDM

SQ0206-0404

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 50А 4,5кА х-ка C TDM

SQ0206-0405

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 1Р+1Р 63А 4,5кА х-ка C TDM

SQ0206-0406

2Р+2Р полюс

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 6А 4,5кА х-ка C TDM

SQ0206-0418

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 10А 4,5кА х-ка C TDM

SQ0206-0419

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 16А 4,5кА х-ка C TDM

SQ0206-0420

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 20А 4,5кА х-ка C TDM

SQ0206-0421

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 25А 4,5кА х-ка C TDM

SQ0206-0422

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 32А 4,5кА х-ка C TDM

SQ0206-0423

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 40А 4,5кА х-ка C TDM

SQ0206-0424

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 50А 4,5кА х-ка C TDM

SQ0206-0425

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 2Р+2Р 63А 4,5кА х-ка C TDM

SQ0206-0426

tdme.ru

152

МОДУЛЬНОЕ ОБОРУДОВАНИЕ


Номинальный ток, А

Артикул

Номинальный ток, А

3Р+3Р полюс

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 6А 4,5кА х-ка C TDM

SQ0206-0416

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 10А 4,5кА х-ка C TDM

SQ0206-0417

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 16А 4,5кА х-ка C TDM

SQ0206-0407

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 20А 4,5кА х-ка C TDM

SQ0206-0408

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 25А 4,5кА х-ка C TDM

SQ0206-0409

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 32А 4,5кА х-ка C TDM

SQ0206-0410

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 40А 4,5кА х-ка C TDM

SQ0206-0411

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 50А 4,5кА х-ка C TDM

SQ0206-0412

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 3Р+3Р 63А 4,5кА х-ка C TDM

SQ0206-0413

4Р+4Р полюс

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 6А 4,5кА х-ка C TDM

SQ0206-0427

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 10А 4,5кА х-ка C TDM

SQ0206-0428

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 16А 4,5кА х-ка C TDM

SQ0206-0429

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 20А 4,5кА х-ка C TDM

SQ0206-0430

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 25А 4,5кА х-ка C TDM

SQ0206-0431

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 32А 4,5кА х-ка C TDM

SQ0206-0432

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 40А 4,5кА х-ка C TDM

SQ0206-0433

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 50А 4,5кА х-ка C TDM

SQ0206-0434

Авт. выкл. с мех. блок. (байпас) ВА47-29Б 4Р+4Р 63А 4,5кА х-ка C TDM

SQ0206-0435

Упаковка

Количество полюсов

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1Р+1Р

12,6

365

180

280

2Р+2Р

11,9

400

3Р+3Р

10,8

365

4Р+4Р

9,8

335

Количество полюсов

1Р

2Р

3Р

4Р

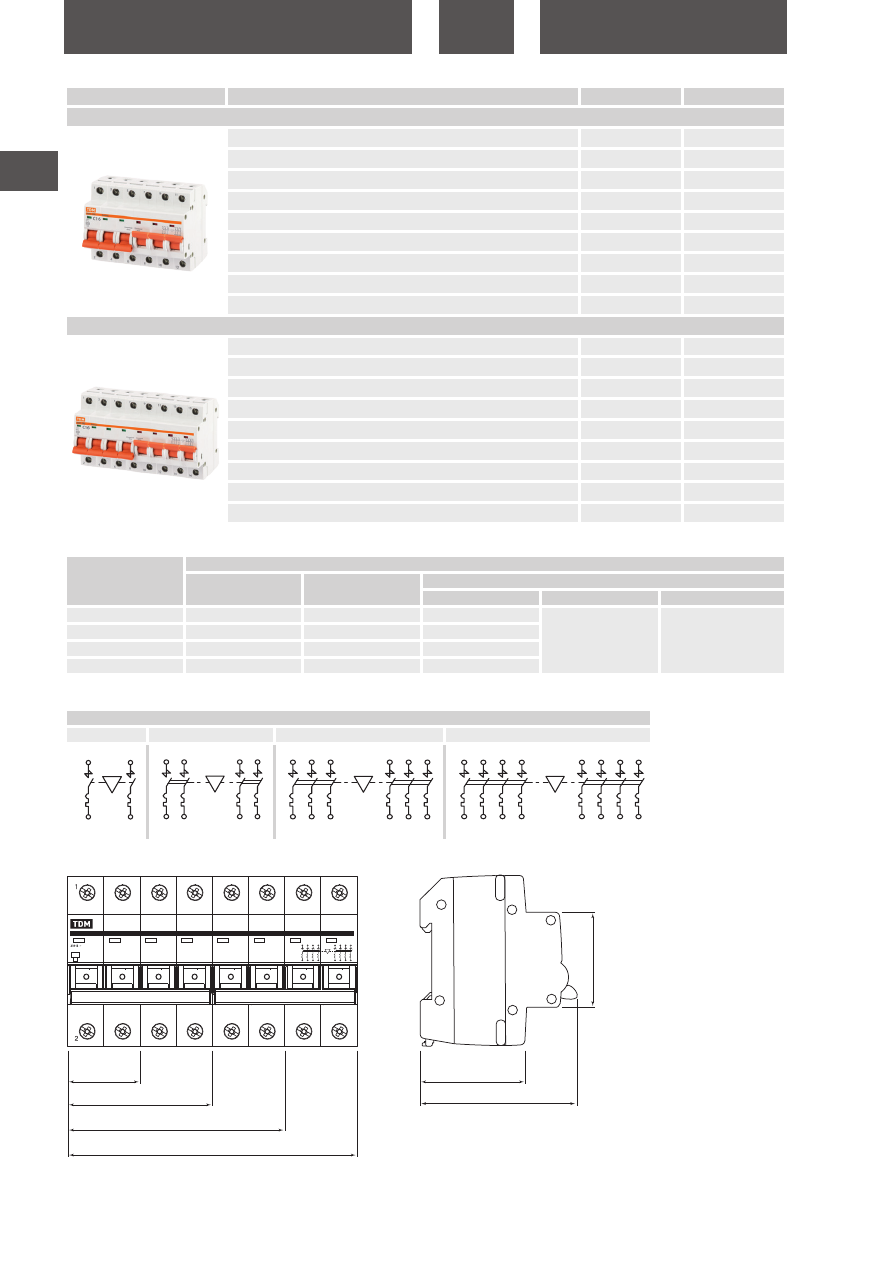

Типовые схемы подключения

1 3

2 4

1 3

2 4

1 3

1Р+1Р

2Р+2Р

3Р+3Р

4Р+4Р

Габаритные размеры

(мм)

Основной

ввод

ВА47-29Б байпас

4500

50 Гц

Резервный

ввод

44,5

70-72

105

140

1 3

153

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

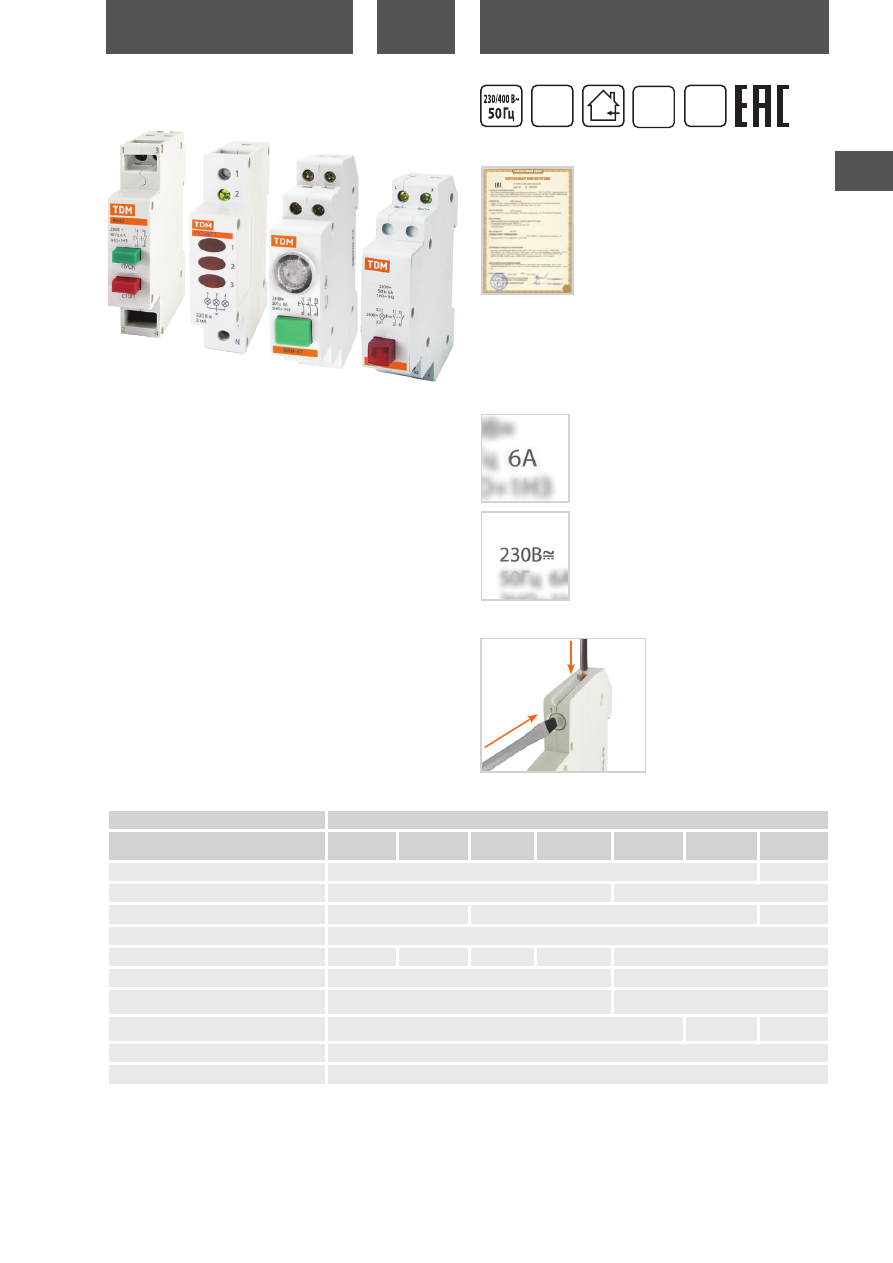

Назначение

• Выключатели кнопочные

ВК-47, ВКИ-47

ВК-47М

служат для

оперативного управления магнитными пускателями (контакто-

рами), реле автоматики и другим технологическим оборудова-

нием в электрических цепях переменного тока напряжением

до 230 В.

• Выключатели кнопочные

ВК-47

пуск-стоп предназначены для

управления контакторов и включения/отключения силовых

цепей.

•

ВКИ-47

ВК-47М

оснащены светодиодным индикатором

состояния электрической цепи.

• Сигнальные лампы

ЛС-47

ЛСК-47

со светодиодной матрицей

служат для световой сигнализации состояния задействованной

электрической цепи.

• Индикатор фаз

ЛС-47Т

служит для световой индикации

наличия напряжения в каждой из фаз.

Применение

• Cистемы автоматизации технологических процессов или

защиты конкретных объектов.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего

горение.

• Маркировка выполнена в соответствии с требованиями ГОСТ

и не подвержена истиранию в пределах срока эксплуатации.

Маркировка

Номинальный ток

– значение тока в ампе-

рах (А), который аппарат способен пропускать

бесконечно долго без отключения цепи.

Номинальное напряжение

– напряжение

переменного тока (знак ~), при котором

аппарат работает в нормальных условиях.

Конструкция

ЛСК-47 имеет безвинтовую кон-

струкцию. Для ввода проводника

надавить на толкатель пружины.

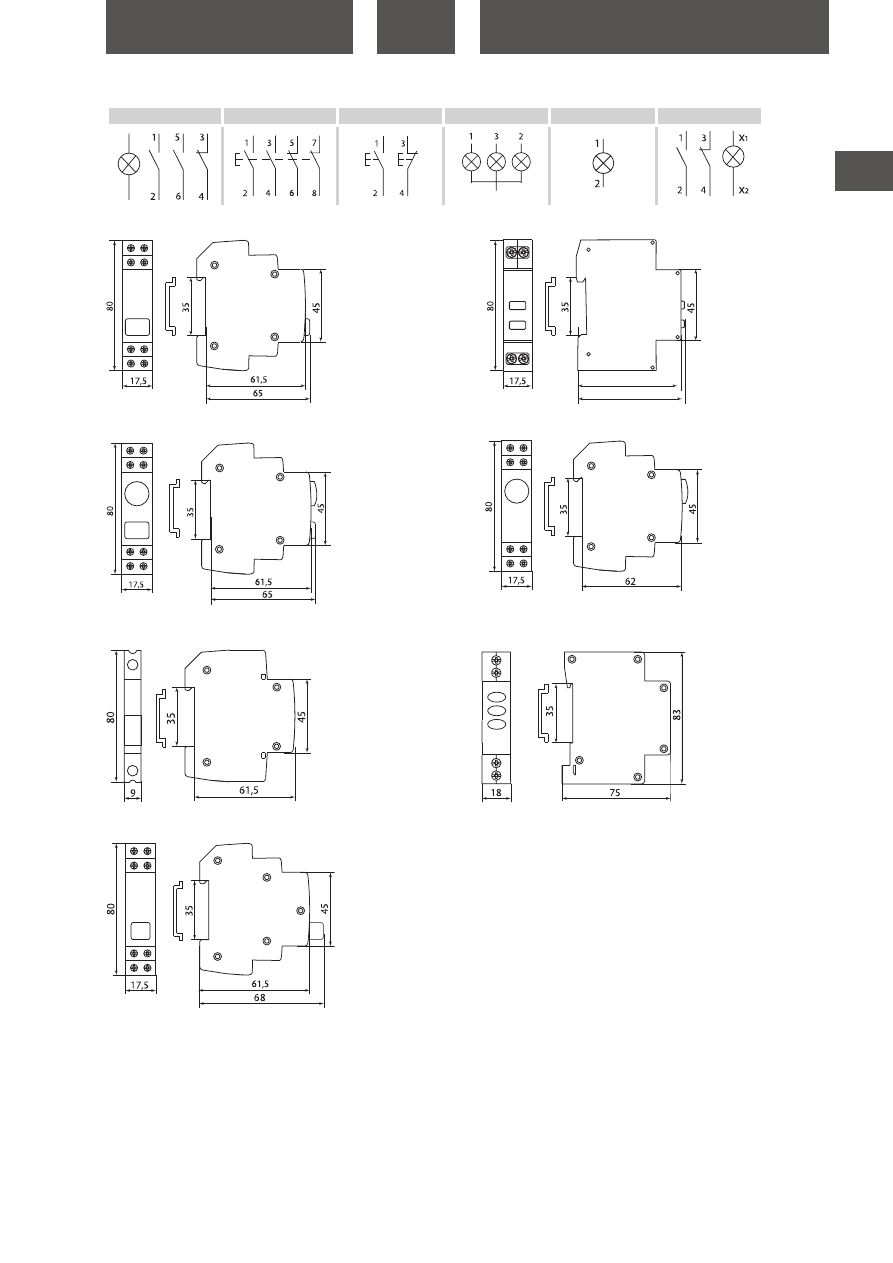

ЛАМПЫ И КНОПКИ НА DIN-РЕЙКУ

Технические характеристики

Наименование параметра

Значение

Модель

ВК-47

пуск-стоп

ВК-47М

ВКИ-47

ЛС-47

ЛСК-47

ЛС-47Т

Номинальное напряжение частотой 50 Гц, В

230

230/400

Номинальный рабочий ток кнопки, A

–

Номинальный рабочий ток лампы, A

–

≤20 мА

3 мА

Напряжение постоянного тока, В

230

Количество контактов, шт.

2НО; 2HЗ

1НО; 1НЗ

2НО; 1НЗ

–

Категория применения

АС-14

–

Механическая износостойкость, циклов В/О,

не менее

250 000

–

Максимальное сечение подключаемых

проводников, мм2

2,5

Степень защиты

IP20

Диапазон рабочих температур, °С

от -40 до +50

Сертификат ТР ТС

гарантия

лет

IP20

–40

+50

tdme.ru

154

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

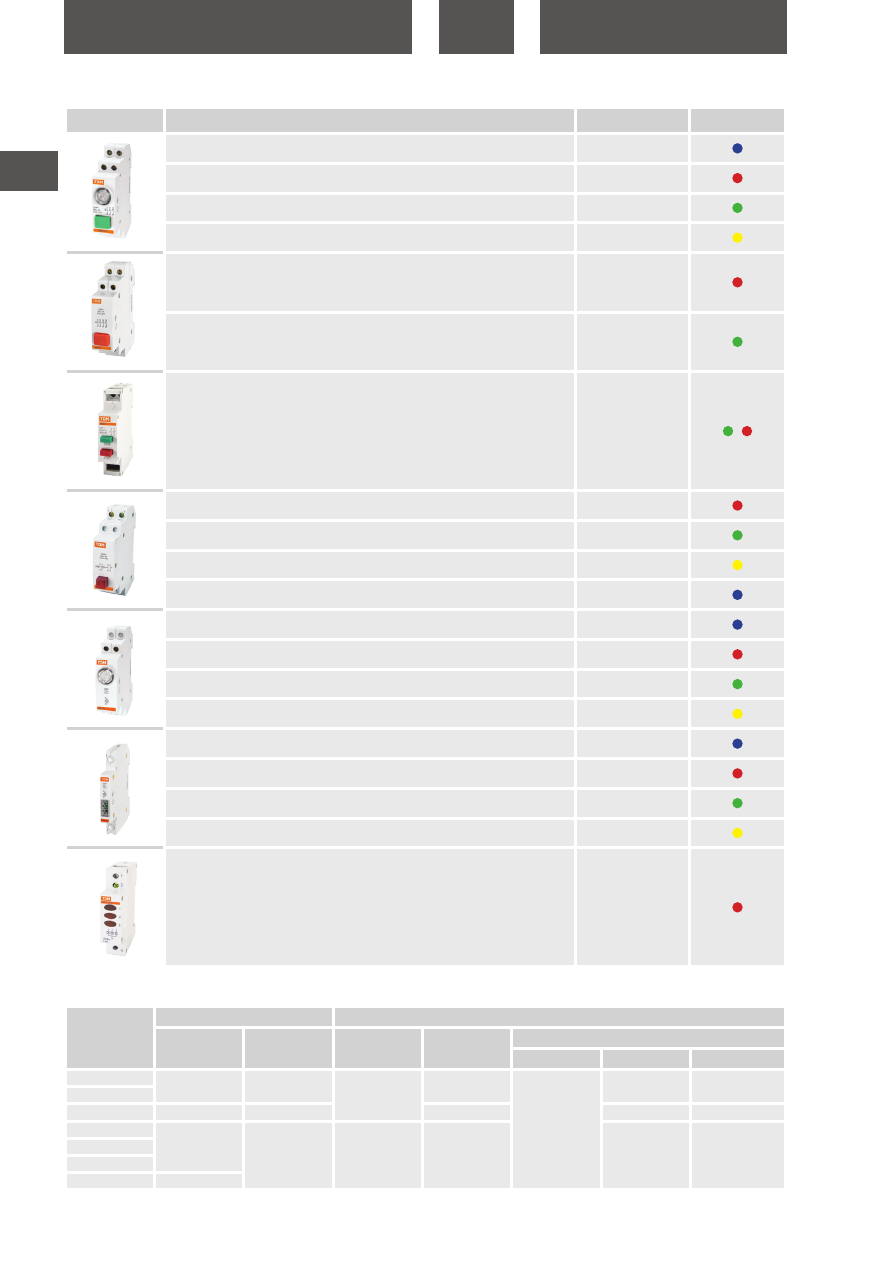

Ассортимент


Наименование

Артикул

Цвет

Выключатель кнопочный с индикацией ВКИ-47 синий (LED) 2НО;1НЗ AC/DC TDM

SQ0214-0001

Выключатель кнопочный с индикацией ВКИ-47 красный (LED) 2НО;1НЗ AC/DC TDM

SQ0214-0002

Выключатель кнопочный с индикацией ВКИ-47 зеленый (LED) 2НО;1НЗ AC/DC TDM

SQ0214-0003

Выключатель кнопочный с индикацией ВКИ-47 желтый (LED) 2НО;1НЗ AC/DC TDM

SQ0214-0004

Выключатель кнопочный красный ВК-47 2НО;2НЗ TDM

SQ0214-0005

Выключатель кнопочный зеленый ВК-47 2НО;2НЗ TDM

SQ0214-0006

Выключатель кнопочный пуск-стоп (без фиксации) ВК-47 1НО;1НЗ TDM

SQ0214-0021

Выключатель кнопочный c фиксацией и индикацией ВК-47М 1НО;1НЗ красный TDM

SQ0214-0016

Выключатель кнопочный c фиксацией и индикацией ВК-47М 1НО;1НЗ зеленый TDM

SQ0214-0017

Выключатель кнопочный c фиксацией и индикацией ВК-47М 1НО;1НЗ желтый TDM

SQ0214-0018

Выключатель кнопочный c фиксацией и индикацией ВК-47М 1НО;1НЗ синий TDM

SQ0214-0019

Лампа сигнальная ЛС-47 синяя (LED) AC/DC TDM

SQ0214-0007

Лампа сигнальная ЛС-47 красная (LED) AC/DC TDM

SQ0214-0008

Лампа сигнальная ЛС-47 зеленая (LED) AC/DC TDM

SQ0214-0009

Лампа сигнальная ЛС-47 желтая (LED) AC/DC TDM

SQ0214-0010

Лампа сигнальная компактная ЛСК-47 синяя (LED) AC/DC TDM

SQ0214-0011

Лампа сигнальная компактная ЛСК-47 красная (LED) AC/DC TDM

SQ0214-0012

Лампа сигнальная компактная ЛСК-47 зеленая (LED) AC/DC TDM

SQ0214-0013

Лампа сигнальная компактная ЛСК-47 желтая (LED) AC/DC TDM

SQ0214-0014

Индикатор фаз ЛС-47Т (LED) AC/DC TDM

SQ0214-0015

Упаковка

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ВКИ-47

0,73

120

440

240

185

ВК-47
ВК-47 пуск-стоп

–

8,8

250

190

ВК-47М

0,73

240

185

ЛС-47
ЛС-47Т
ЛСК-47

tdme.ru

156

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

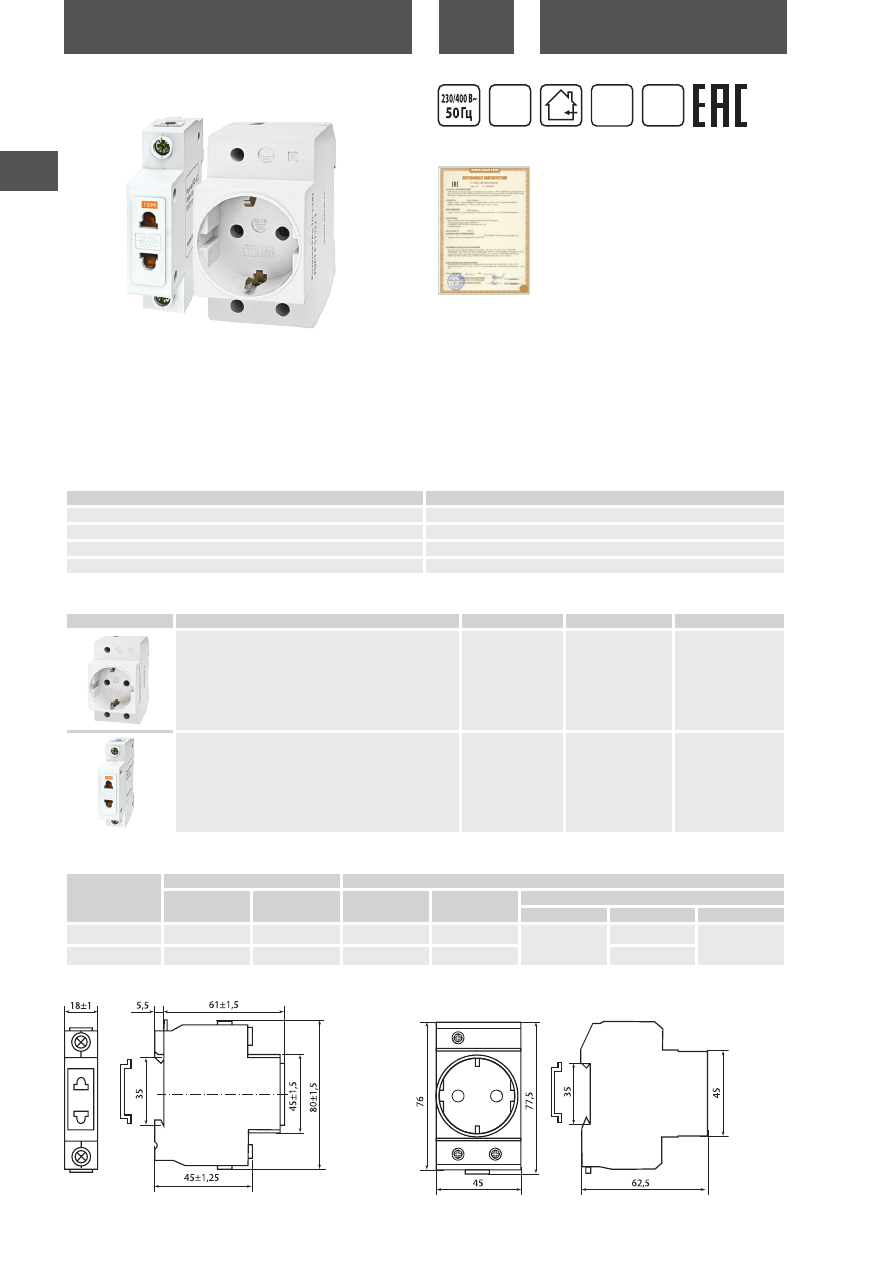

РОЗЕТКИ НА DIN-РЕЙКУ

Назначение

• Для подключения электрических приборов (переносных ламп,

блоков питания и т. д.) или инструментов малой мощности во

время профилактических и ремонтных работ в электрических

сборках.

Применение

• Для установки на DIN-рейку в распределительный щит.

Материалы

• Корпус изготовлен из не поддерживающего горение пластика.

Преимущества

• Конфигурация контактной части обеспечивает надежный

обхват и зажим вилки диаметром 4 и 5 мм.

• Срок эксплуатации составляет не менее 20 лет.

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ 30851.1-2002

Номинальное рабочее напряжение, В

220–250

Номинальная частота тока, Гц

Диапазон рабочих температур, °С

от -40 до +50

Технические характеристики


Наименование

Артикул

Номинальный ток, А

Ширина модуля, мм

Розетка с заземляющим контактом РАр10-3-ОП Shuko TDM

SQ0209-0001

Розетка РД-47 1Р 10А TDM

SQ0209-0002

Ассортимент

Габаритные размеры

(мм)

РД-47

РАр10-3-ОП

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0209-0001

0,64

100

13,46

240

460

340

SQ0209-0002

0,66

240

14,08

430

Сертификат ТР ТС

гарантия

лет

IP20

–40

+50

157

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

Клеммные зажимы

под отверт-

ку позидрайв (1), прямой шлиц

(2) или шестигранник (3).

Наличие видимого разрыва.

Монтаж как на DIN-рейку, так и

на панель.

Возможность установки допо-

лнительной рукоятки

с уста-

новкой на дверь, с осью длиной

до 200 мм (в комплект не входит).

Комплектация

• Рубильник модульный с рукояткой.

• Руководство по монтажу и эксплуатации. Паспорт.

• Упаковочная коробка.

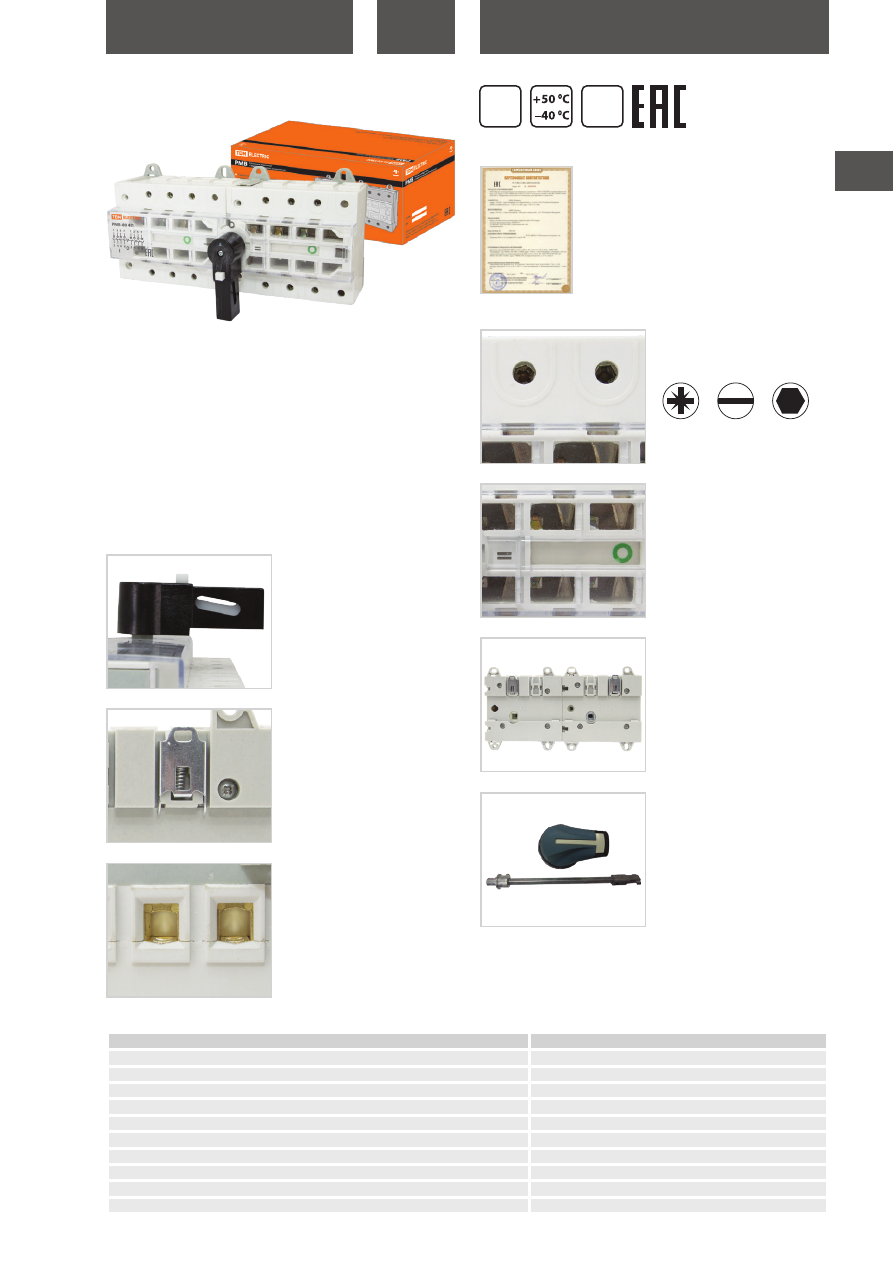

РУБИЛЬНИКИ МОДУЛЬНЫЕ С ВИДИМЫМ

РАЗРЫВОМ, РЕВЕРСИВНЫЕ СЕРИИ

РМВ

Сертификат ТР ТС

Назначение

• Частое оперативное включение и переключение электриче-

ских цепей.

• Ручной ввод резерва.

• Проведение тока в нормальном режиме.

Применение

• Вводно-распределительные устройства жилых домов и обще-

ственных зданий.

Материалы

• • Корпус из не поддерживающего горение пластика.

• • Прозрачное окошко из не поддерживающего горение поликар-

боната.

Преимущества

Возможность фиксации руко-

ятки

с помощью замка в выклю-

ченном положении.

Металлическая защелка

на

DIN-рейку.

Широкий проем для крепле-

ния

провода сечением до 50 мм².

Технические характеристики

Наименование параметра

Значение

Количество полюсов

Номинальное напряжение, В

400/690

Частота, Гц

Номинальный ток, А

63, 80, 100, 125

Механическая износостойкость, циклов В/О, не менее

20 000

Электрическая износостойкость, циклов В/О, не менее

10 000

Степень защиты по ГОСТ 14254-96

IP20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Максимальное сечение подключаемых проводников, мм²

Момент затяжки винтов, Н*м

3,5

гарантия

лет

IP20

tdme.ru

158

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

Ассортимент


Наименование

Артикул

Номинальный ток, А

Рубильник модульный с видимым разрывом, реверсивный РМВ-63

4П 63A TDM

SQ0222-0025

Рубильник модульный с видимым разрывом, реверсивный РМВ-80

4П 80A TDM

SQ0222-0026

Рубильник модульный с видимым разрывом, реверсивный РМВ-100

4П 100A TDM

SQ0222-0027

100

Рубильник модульный с видимым разрывом, реверсивный РМВ-125

4П 125A TDM

SQ0222-0028

125

Рукоятка для установки на дверь (с удлинительной осью L=200 мм)

для РМВ ТDM

SQ0222-0037

–

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0222-0025

–

32,5

SQ0222-0026
SQ0222-0027
SQ0222-0028
SQ0222-0037

1,55

9,7

Габаритные размеры

(мм)

Упаковка

5 7

6 8

Схемы подключения к сети

TDM ELECTRIC

ABB

HAGER

Legrand

РМВ

ОТF3C

HIM

S5000

Сравнительная таблица аналогов по сериям

125 min

69,4

43,5

294 max

163

245

159

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

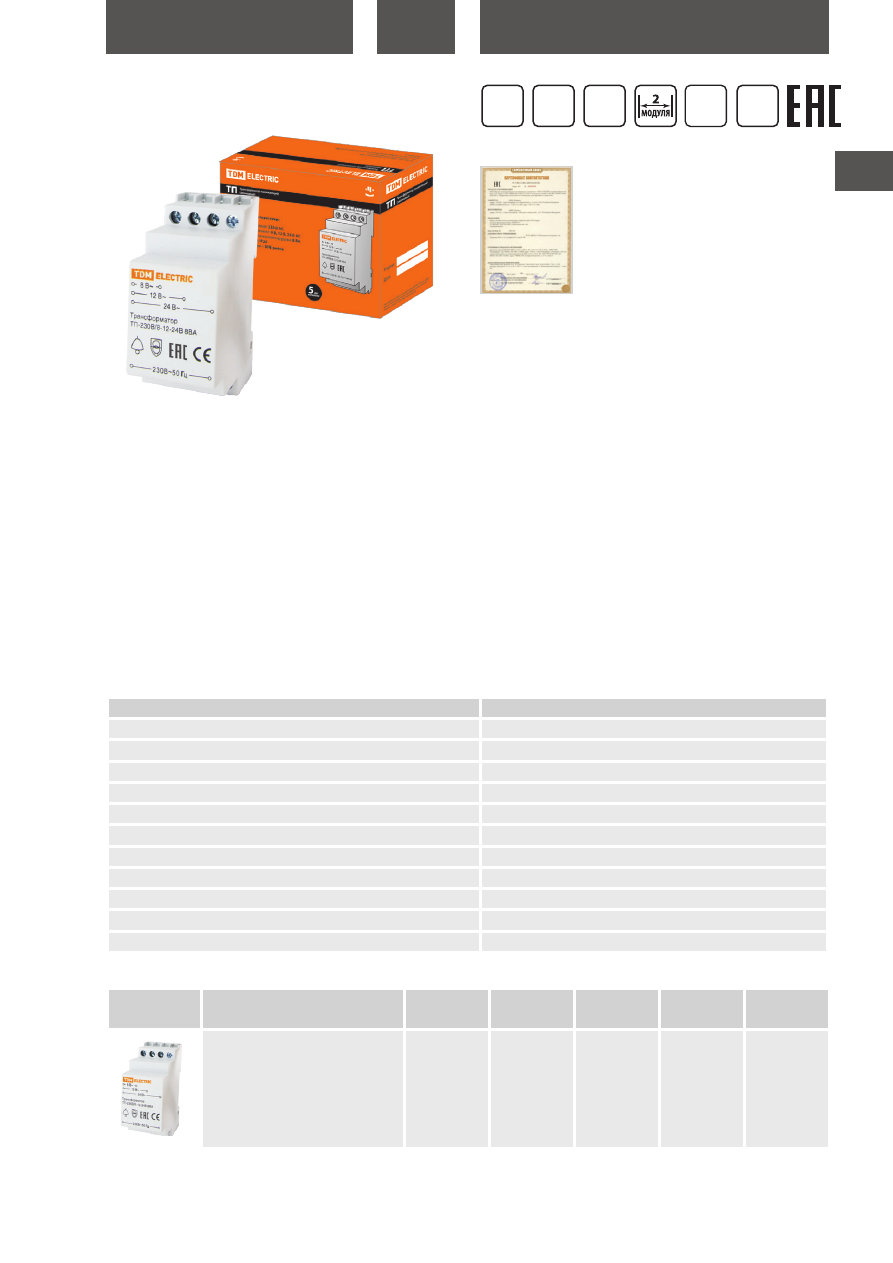

ТРАНСФОРМАТОРЫ ПОНИЖАЮЩИЕ (ЗВОНКОВЫЕ)

СЕРИИ

ТП

Сертификат ТР ТС

Назначение

• Для питания переменным пониженным напряжением звонков,

устройств автоматики, домофонов, систем видеонаблюдения.

Применение

• Ванные и душевые комнаты, фонтаны, системы освещения,

электрические медицинские устройства, сигнализации и дис-

петчеризации.

Материалы

• Корпус трансформатора выполнен из не поддерживающего

горение пластика.

Конструкция

• Трансформаторы устойчивы к коротким замыканиям и имеют

повышенную прочность изоляции между первичной и вторич-

ной обмотками (2 кВ).

Преимущества

• Вторичная обмотка трансформатора имеет несколько контак-

тов, что позволяет подключать нагрузку с разными рабочими

напряжениями – 8, 12 или 24 В.

• Трансформатор имеет 2-позиционную защелку на DIN-рейку,

фиксируемую в обоих положениях.

Комплектация

• Трансформатор понижающий ТП.

• Руководство по эксплуатации. Паспорт.

• Индивидуальная упаковка.

Наименование параметра

Значение

Напряжение первичной обмотки, В

230

Напряжение вторичной обмотки, В

8, 12, 24

Номинальная частота, Гц

Отклонения номинального вторичного напряжения, не более

±3%

Ток холостого хода, А

0,032

Мощность подключаемой нагрузки, ВА

Режим работы

непрерывный

Степень защиты

IP20

Диапазон рабочих температур, °С

от -5 до +40

Способ установки

DIN-рейка

Масса, кг

0,55

Технические характеристики

Ассортимент


Наименование

Артикул

Входное

напряжение,

В АС

Выходное

напряжение,

В АС

Мощность

подключаемой

нагрузки, ВА

Режим работы

Трансформатор понижающий ТП-230В/8-

12-24В 8ВА DIN-рейка TDM

SQ0225-0001

230

8, 12, 24

непрерывный

гарантия

лет

IP20

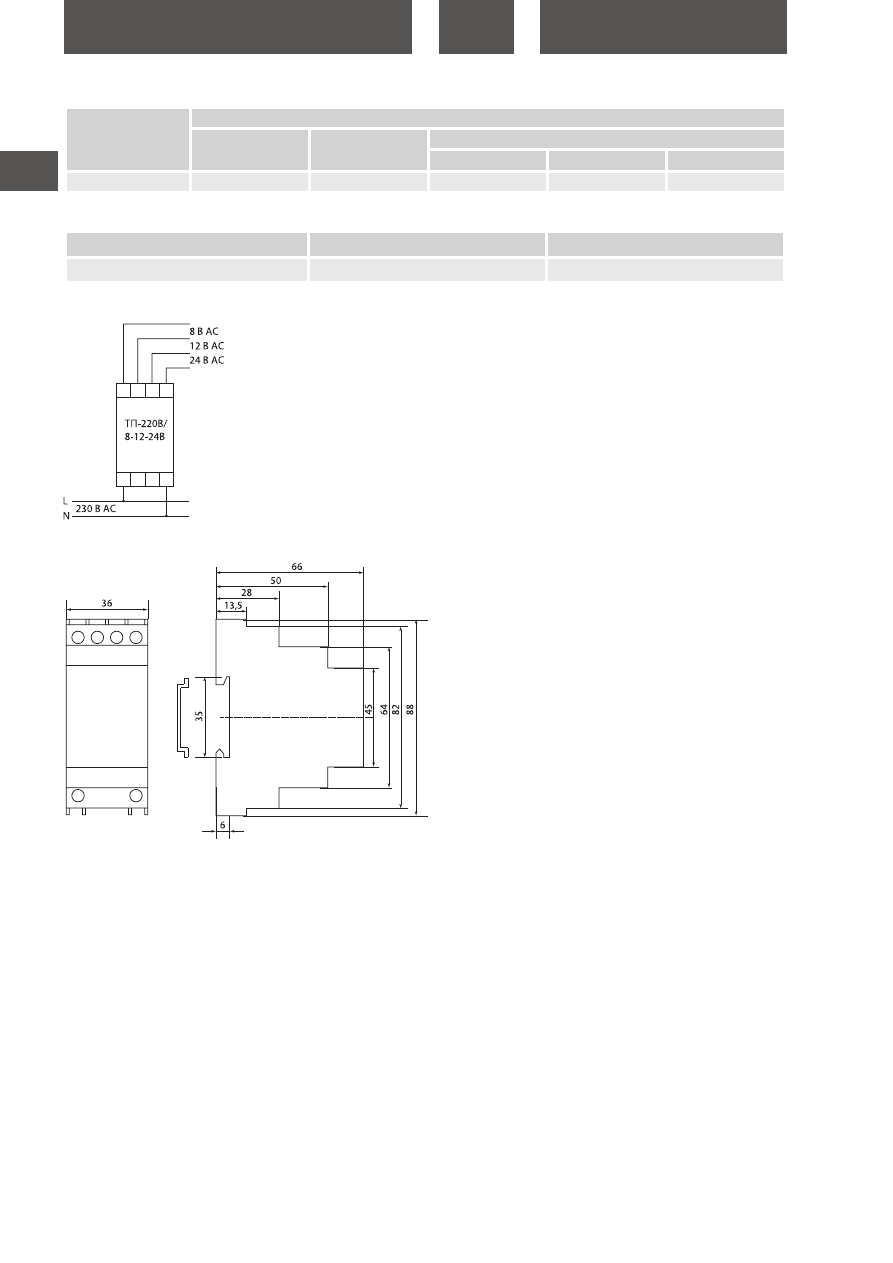

230 В

вход

8, 12,

24 В

выход

–5

+40

161

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

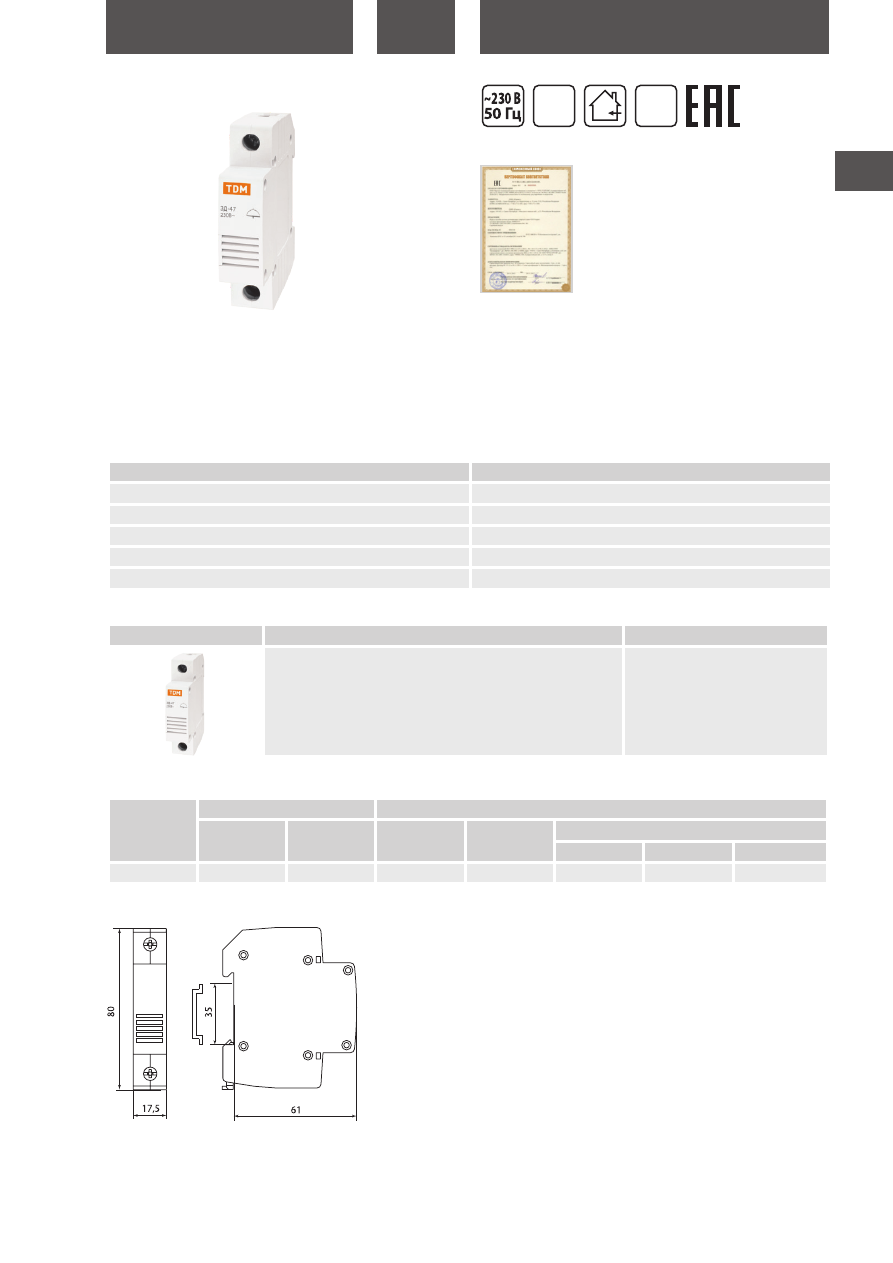

ЗВОНКИ СЕРИИ

ЗД

ДЛЯ ЗВУКОВОЙ СИГНАЛИЗАЦИИ

Назначение

• Для звуковой сигнализации состояния задействованной элек-

трической цепи.

Применение

• Cистемы автоматизации технологических процессов или защи-

ты конкретных объектов.

Материалы

• Корпус и детали аппарата выполнены из пластика, не поддер-

живающего горение.

Технические характеристики

Наименование параметра

Значение

Соответствуют стандартам

ТР ТС 004/2011, ТР ТС 020/2011

Номинальное напряжение частотой 50 Гц, В

230

Степень защиты

IP20

Сила звука, дБ

Максимальное сечение подключаемых проводников, мм

Ассортимент


Наименование

Артикул

Звонок ЗД-47 на DIN-рейку TDM

SQ0215-0001

Габаритные размеры

(мм)

Упаковка

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ЗД-47

0,8

120

8,5

450

240

180

Сертификат ТР ТС

гарантия

лет

IP20

tdme.ru

162

МОДУЛЬНОЕ ОБОРУДОВАНИЕ


Наименование

Артикул

Номинальный ток, А

Вводная клемма для модульного оборудования 4-25мм², изогнутая, ввод

сбоку, PIN L-34мм TDM

SQ0818-0001

125

Вводная клемма для модульного оборудования 16-50мм² (AL/CU), ввод

прямой, PIN L-35мм TDM

SQ0818-0002

160

Вводная клемма для модульного оборудования 4-25мм², ввод прямой,

PIN L-28мм TDM

SQ0818-0003

125

Вводная клемма для модульного оборудования 4-25мм², изогнутая, ввод

прямой, PIN L-28мм TDM

SQ0818-0004

Вводная клемма для модульного оборудования 4-25мм², ввод прямой,

PIN L-44мм TDM

SQ0818-0005

Вводная клемма для модульного оборудования 4-25мм², ввод прямой,

FORK L-37мм TDM

SQ0818-0006

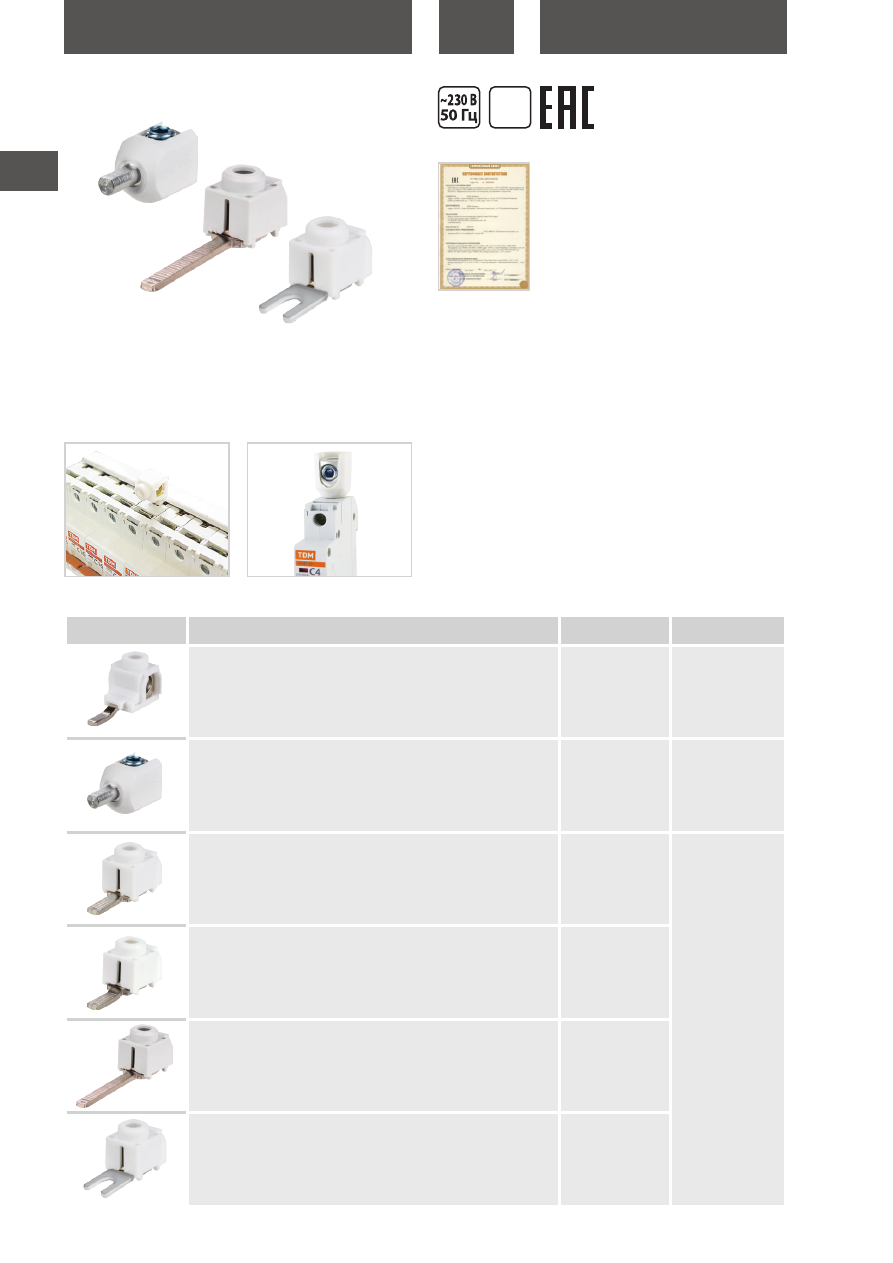

ВВОДНЫЕ КЛЕММЫ ДЛЯ МОДУЛЬНОГО

ОБОРУДОВАНИЯ

Назначение

• Для создания проходных соединений групп автоматов при

помощи круглого кабеля.

• Для использования алюминиевых и медных проводников сече-

нием до 50 мм2 в качестве вводных.

Применение

• Электрощиты и другие НКУ.

Материалы

• Корпус – негорючий AБС-пластик (арт. SQ0818-0001 – SQ0818-

0006).

• Контакт – латунь (арт. SQ0818-0001, SQ0818-0003 – SQ0818-

0006).

• Контакт – луженый алюминий (арт. SQ0818-0002).

Преимущества

• Используются для удобного подведения питания к клеммным

зажимам модульных аппаратов (особенно актуально для мно-

гожильных проводников).

• Обеспечивают возможность коммутации проводников боль-

шого сечения в клеммных зажимах совместно с соединитель-

ной шиной (арт. SQ0818-0001).

• Вводная клемма для модульного оборудования изолированная с

винтовым зажимом (арт. SQ0818-0002) дает возможность исполь-

зовать алюминиевые и медные проводники сечением до 50 мм2

в качестве вводных без предварительной опрессовки.

Ассортимент

Сертификат ТР ТС

гарантия

лет

163

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

ø9,7

Упаковка

Габаритные размеры

(мм)

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0818-0001

0,10

1300

290

220

160

SQ0818-0002

0,15

500

8,4

200

SQ0818-0003

0,10

1300

160

SQ0818-0004

SQ0818-0005

SQ0818-0006

Артикул

Габаритные размеры , мм

SQ0818-0001

SQ0818-0002

SQ0818-0003

SQ0818-0004

SQ0818-0005

SQ0818-0006

SQ0818-0003, SQ0818-0005, SQ0818-0006

SQ0818-0001, SQ0818-0004

SQ0818-0002

tdme.ru

164

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ МГСН 3.01-01 «ЖИЛЫЕ ЗДАНИЯ».

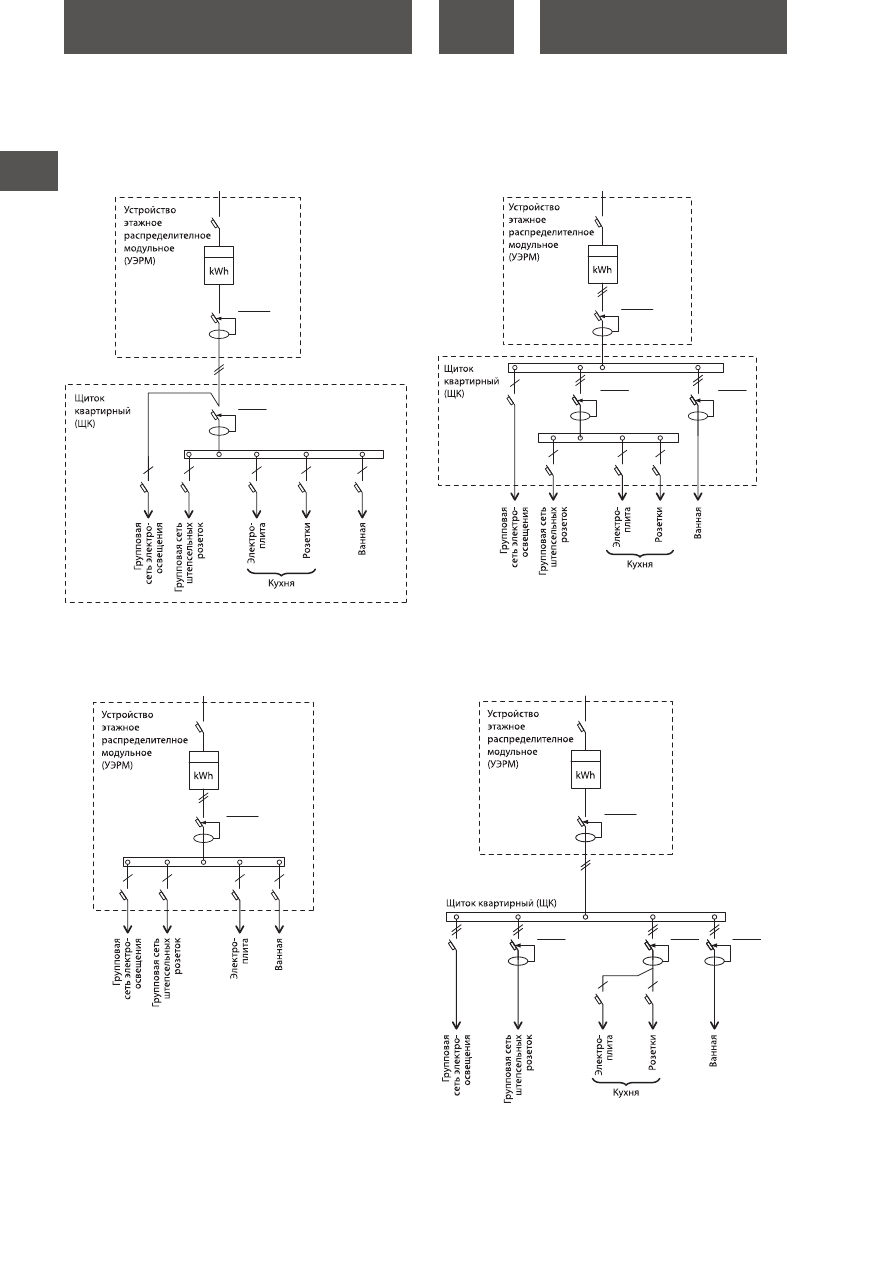

Схема электроснабжения квартир II категории комфорта

Однофазная сеть до 11 кВт

50 А
100 мА

40 А

16 А

32 А

16 А

30 мА

Однофазная сеть до 8,8 кВт

40 А

16 А

25 А

16 А

30 мА

Однофазная сеть до 11 кВт

50 А
100 мА

40 А

32 А

16 А

30 мА

16 А
10 мА

Однофазная сеть до 11 кВт

50 А
100 мА

40 А
30 мА

16 А

32 А

16 А

30 мА

20 А
10 мА

Схема «Комфорт»

Схема «Минимал»

Схема «Муниципал»

Схема «Оптимал»

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 8
