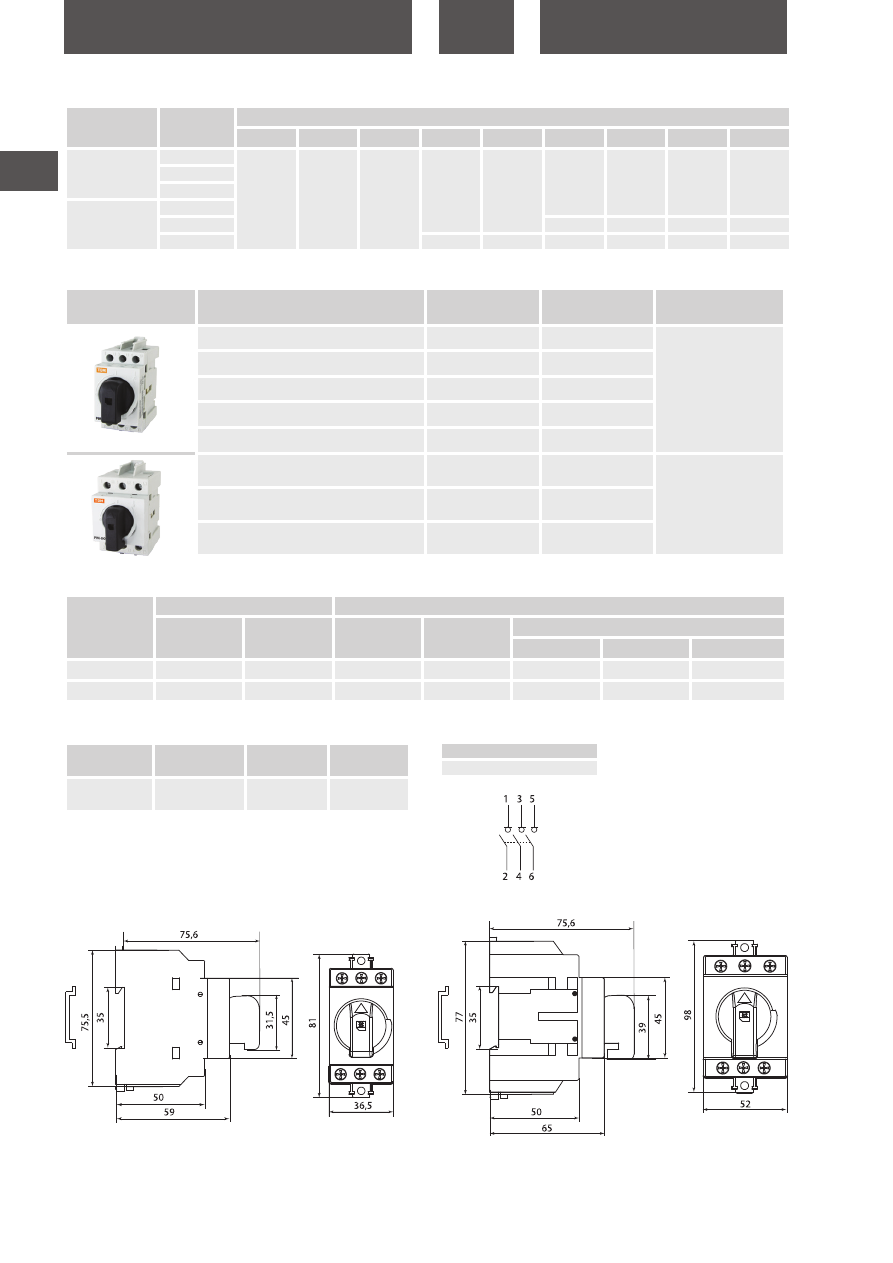

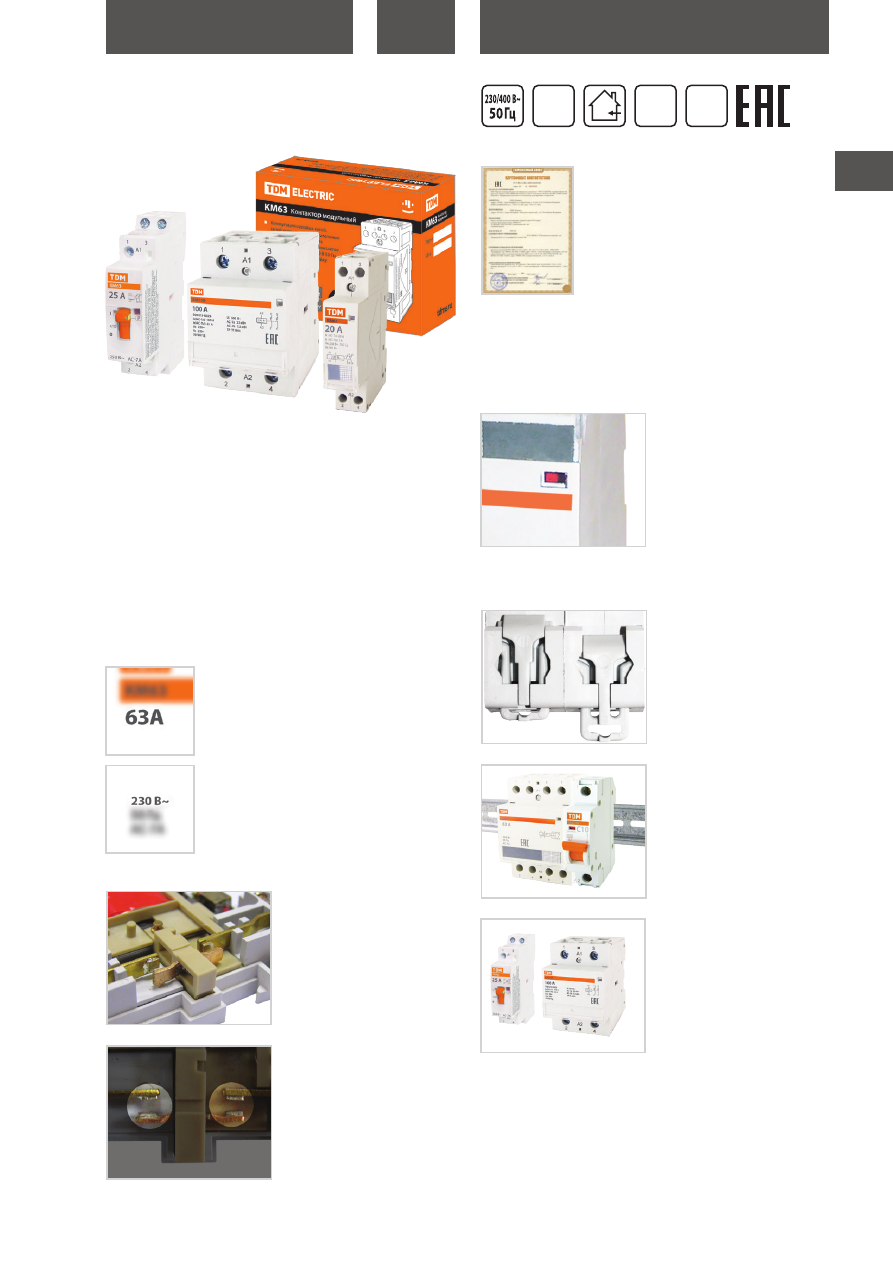

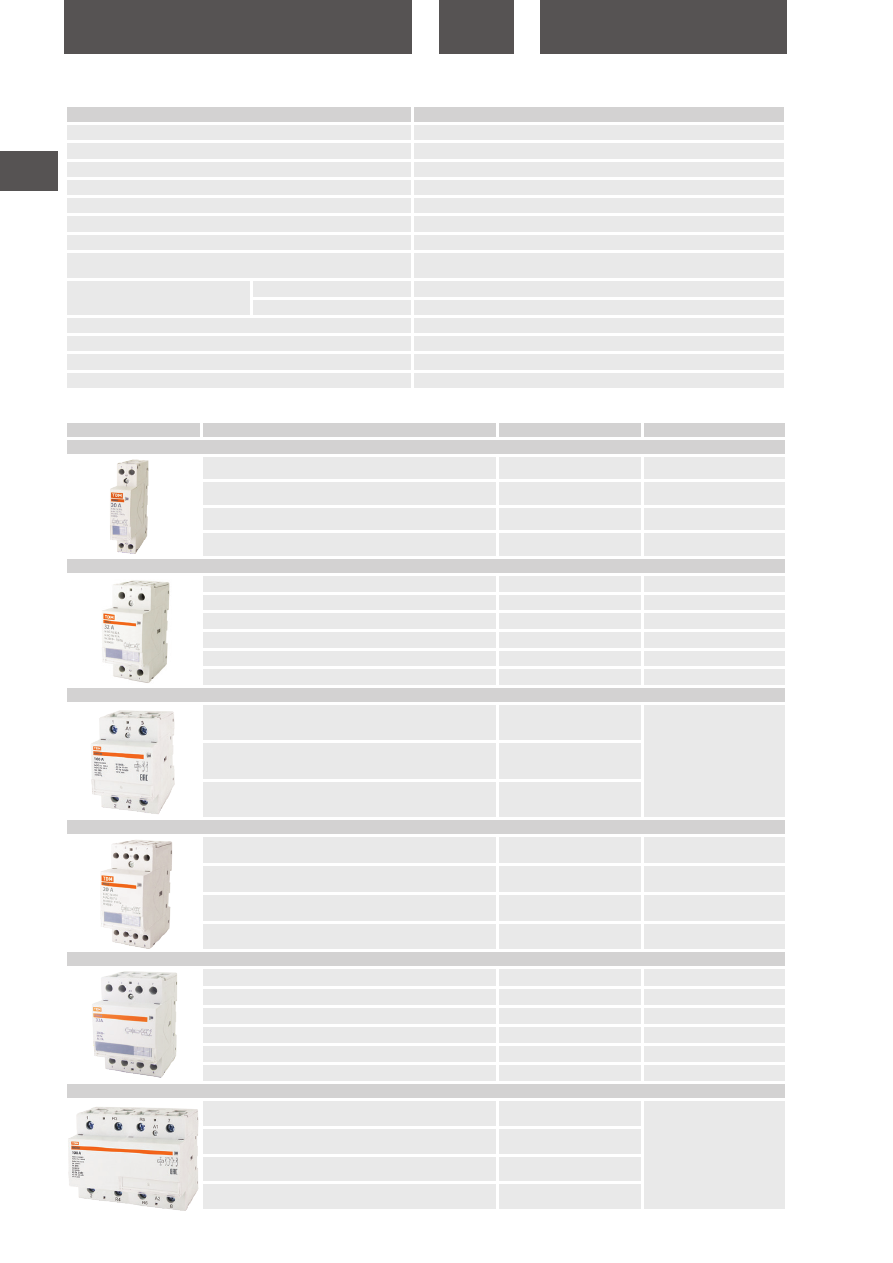

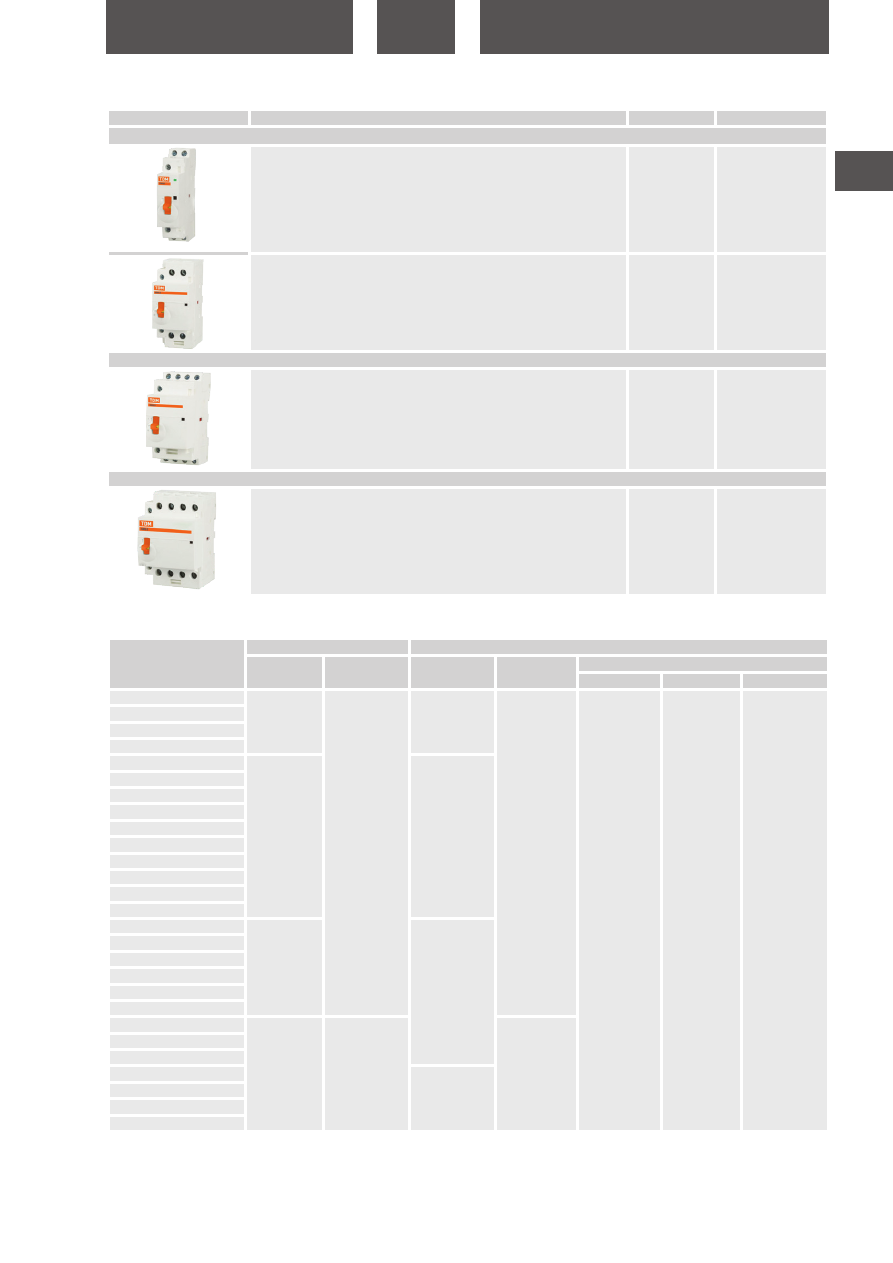

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Двойной разрыв каждой фазы.



Возможность установки навесно-

го замка в позиции ОТКЛ.

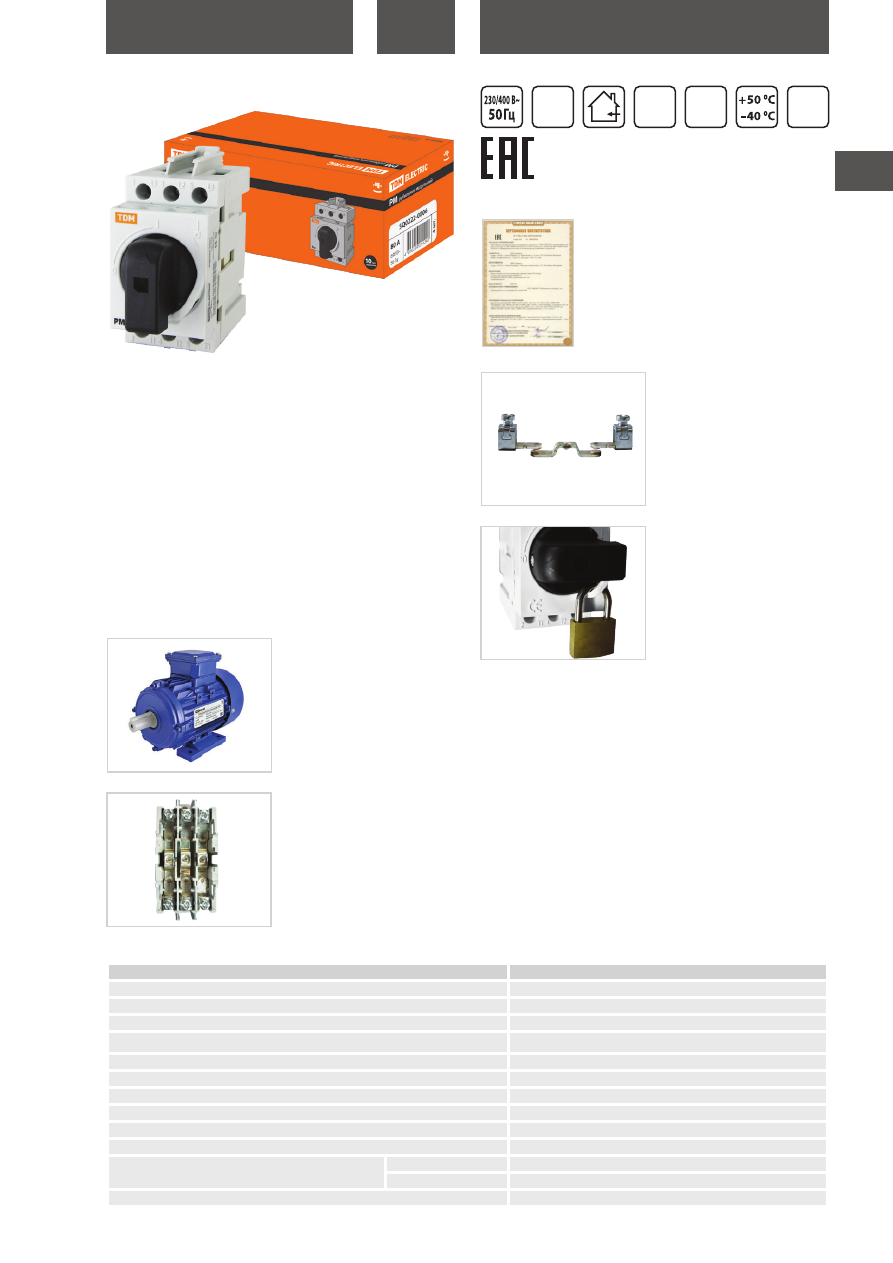

РУБИЛЬНИКИ МОДУЛЬНЫЕ 3-ПОЛЮСНЫЕ СЕРИИ

РМ

Назначение

•  Проведение тока в нормальном режиме.

•  Частое оперативное включение и выключение электриче-

ской цепи.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

•  Пункты управления отдельными нагрузками: двигателями,

насосами, станками и т. д.

Материалы

•  Контактная группа выполнена из электротехнической меди

с гальваническим покрытием, что предотвращает ее окисле-

ние в процессе эксплуатации.

•  Корпус выполнен из негорючего полиамида, армированного

стекловолокном (PA6.6).

Преимущества

Повышенная коммутационная

способность АС-23 А позволяет

использовать рубильники для

нагрузок смешанного типа и

электродвигателей.

Механизм быстрого включения и

отключения.

•  Номинальное выдерживаемое импульсное напряжение 8  кВ.

Возможность установки на DIN-рейку или монтажную плату.

•  Механическая прочность изделия – до 20 000 циклов включе-

ния/выключения.

Наименование параметра

Значение

Соответствие стандартам

ТР ТС 004-2011, ГОСТ Р 50030.3-99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

16; 20; 25; 32; 40; 63; 80; 100; 125

Номинальный кратковременно выдерживаемый ток Icw (1 сек) (Arms)

1260

Номинальное импульсное выдерживаемое напряжение, кВ

8

Категории применения

AC-22 A, AC-23 A

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP20

Механическая износостойкость, циклов В/О, не менее

20 000

Диапазон рабочих температур, °С

от –40 до +50

Диапазон сечения подключаемых проводников, мм

2

РМ 16-63

1,5–16

РМ 80-125

2,5–50

Момент затяжки, Н*м

2

Технические характеристики

Сертификат ТР ТС

гарантия

10

лет

IP20

АС-22 А

АС-23 А

tdme.ru

134

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

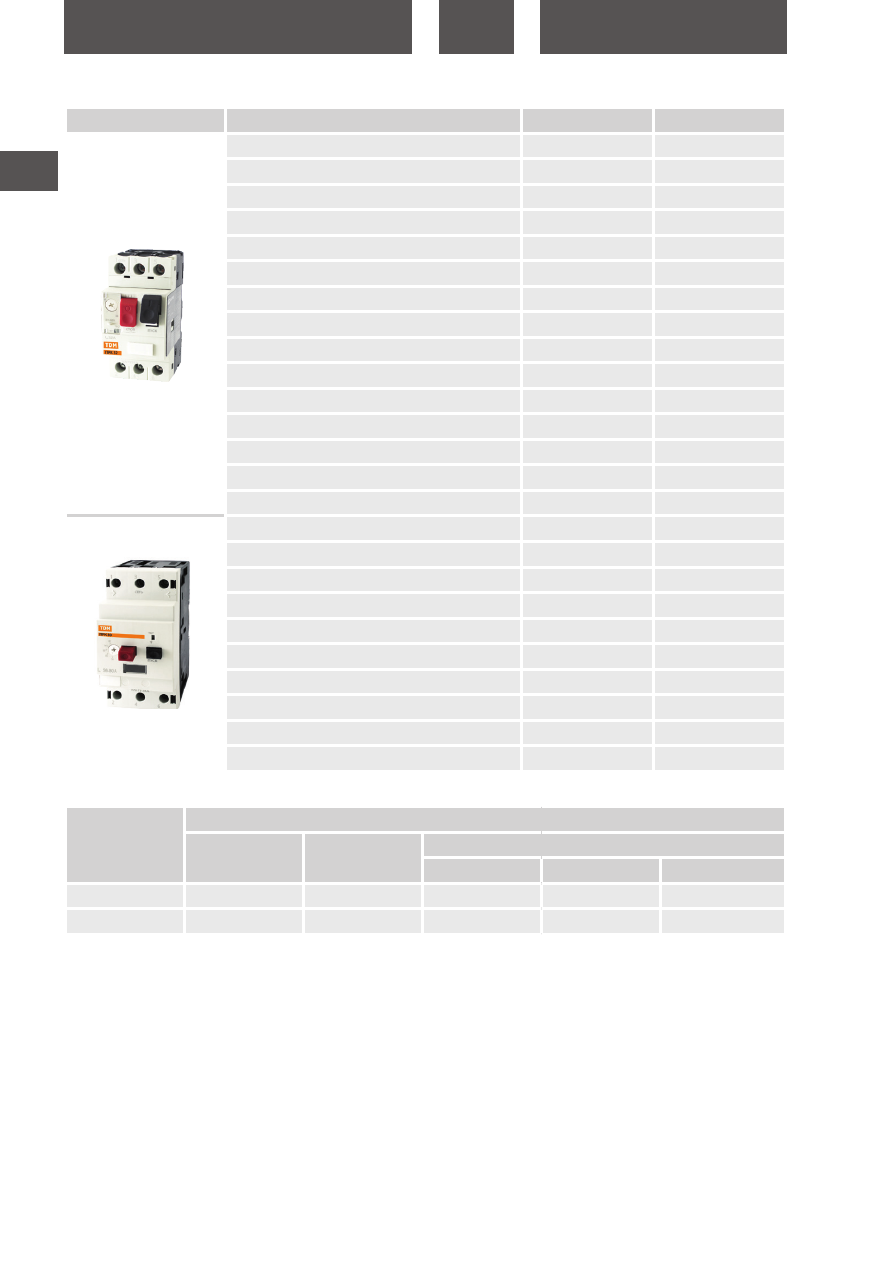

Ассортимент


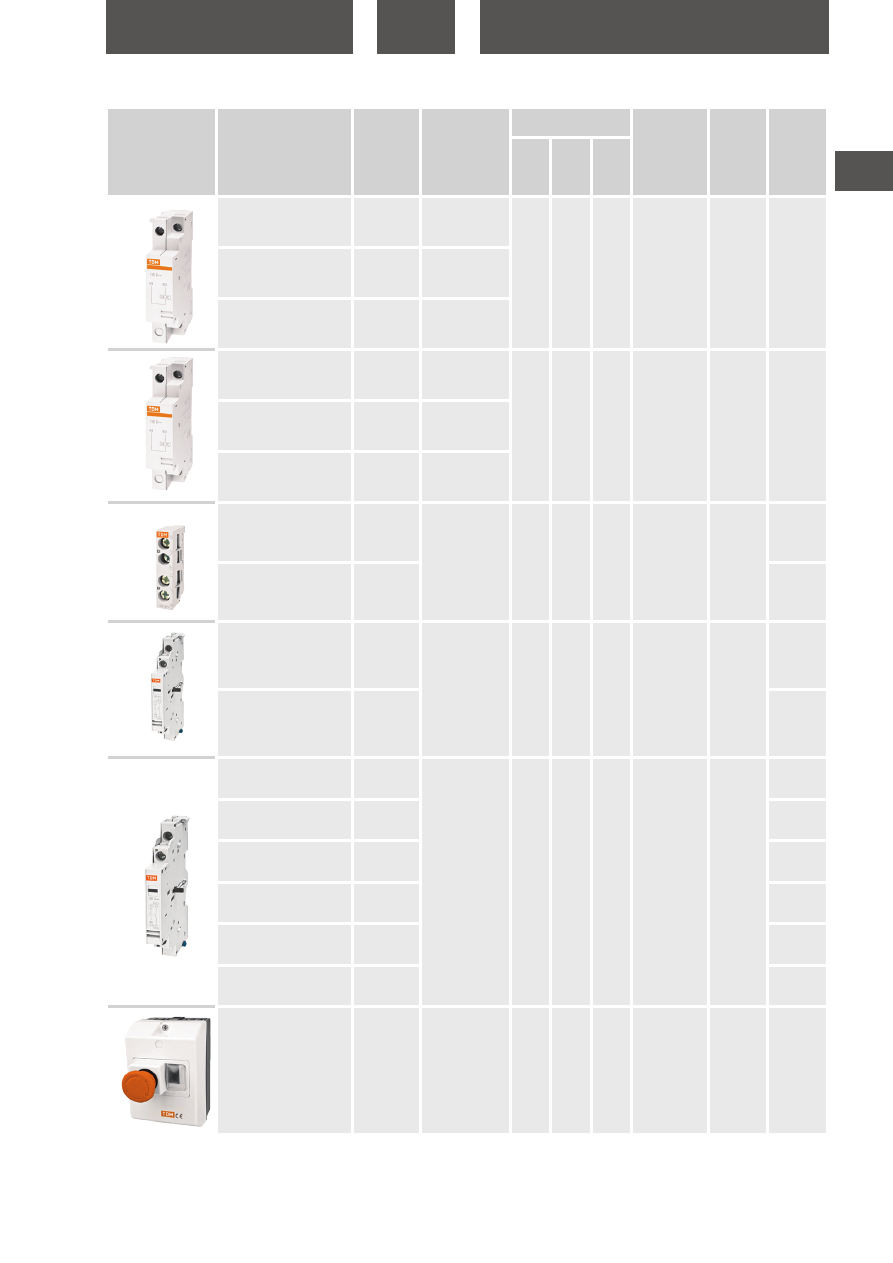

Наименование

Артикул

Номинальный ток, А

Сечение подключаемых

проводников, мм

2

Рубильник модульный РМ-16 3П 16A TDM

SQ0222-0001

16

1,5–16

Рубильник модульный РМ-20 3П 20A TDM

SQ0222-0002

20

Рубильник модульный РМ-25 3П 25A TDM

SQ0222-0003

25

Рубильник модульный РМ-40 3П 40A TDM

SQ0222-0004

40

Рубильник модульный РМ-63 3П 63A TDM

SQ0222-0005

63

Рубильник модульный РМ-80 3П 80A TDM

SQ0222-0006

80

2,5–50

Рубильник модульный РМ-100 3П 100A TDM

SQ0222-0007

100

Рубильник модульный РМ-125 3П 125A TDM

SQ0222-0008

125

Упаковка

Наименование

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

РМ 16 – 63 А

4

0,73

60

9

425

225

175

РМ 80 – 125 А

6

0,876

60

8,76

230

200

440

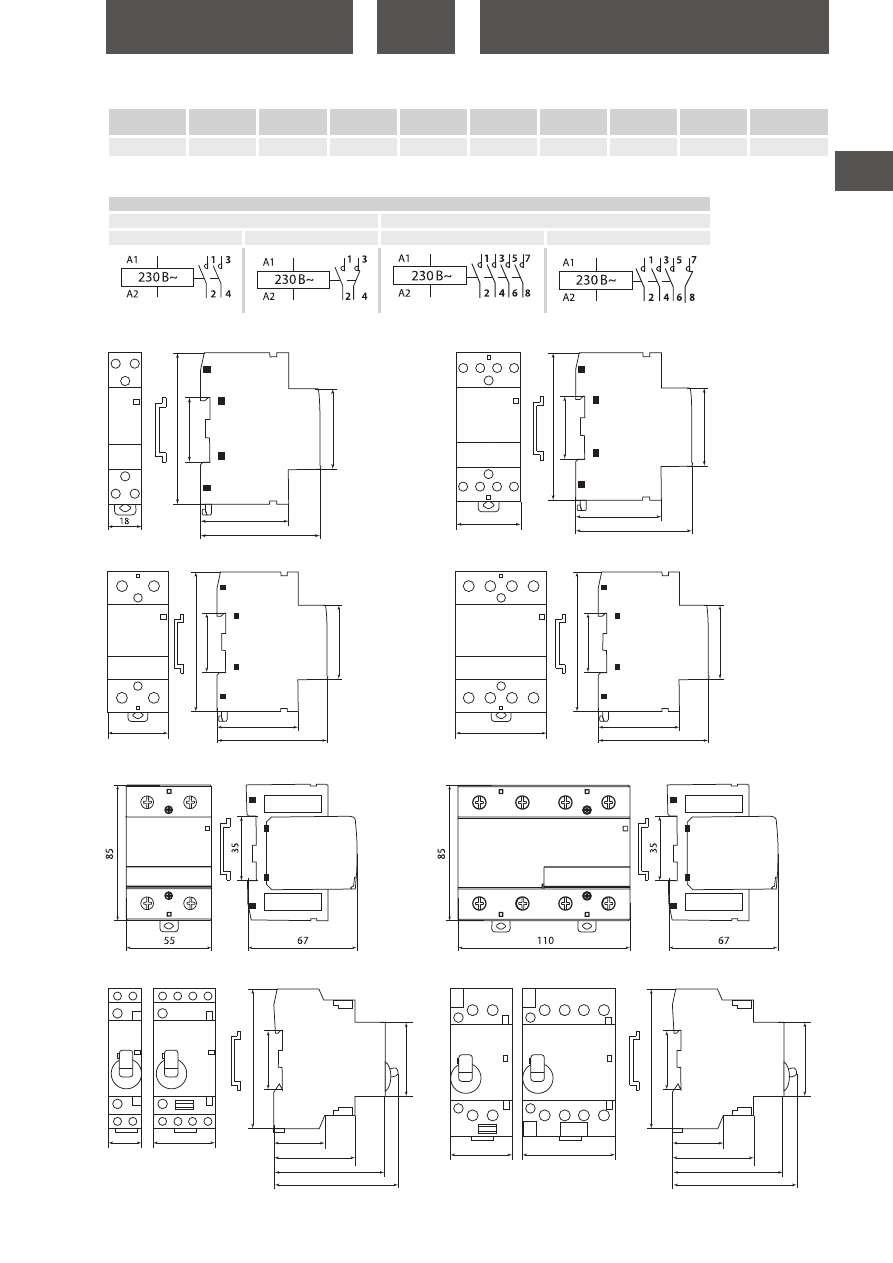

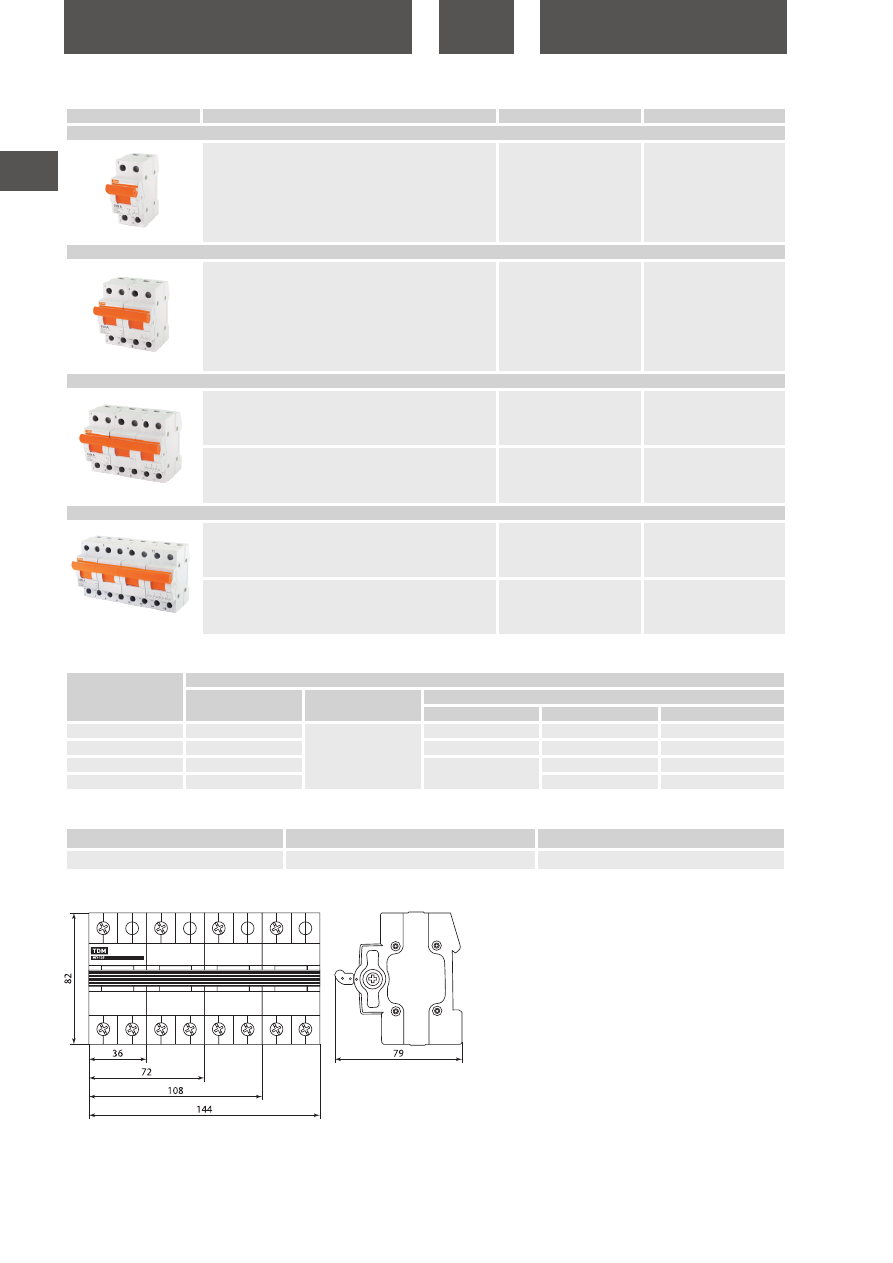

Габаритные размеры

 (мм)

РМ 16 – 63 А

РМ 80 – 125 А

Режим (категория) Напряжение, В

Номинальный рабочий ток, А

РМ-16

РМ-20

РМ-25

РМ-32

РМ-40

РМ-63

РМ-80

РМ-100

РМ-125

AC 22 A

415

16

20

25

32

40

63

80

100

125

500
660

AC 23 A

415
500

40

40

80

80

660

25

25

25

32

63

63

Количество полюсов

3Р

Типовые схемы подключения

Технические характеристики

ТДМ

ABB

Ensto

Hager

РМ63

OT

KSM

HAB

Сравнительная таблица аналогов по сериям

135

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

На лицевой панели выключателя

контактора расположен

механи-

ческий индикатор положения

контактов

 (включено/отключе-

но).

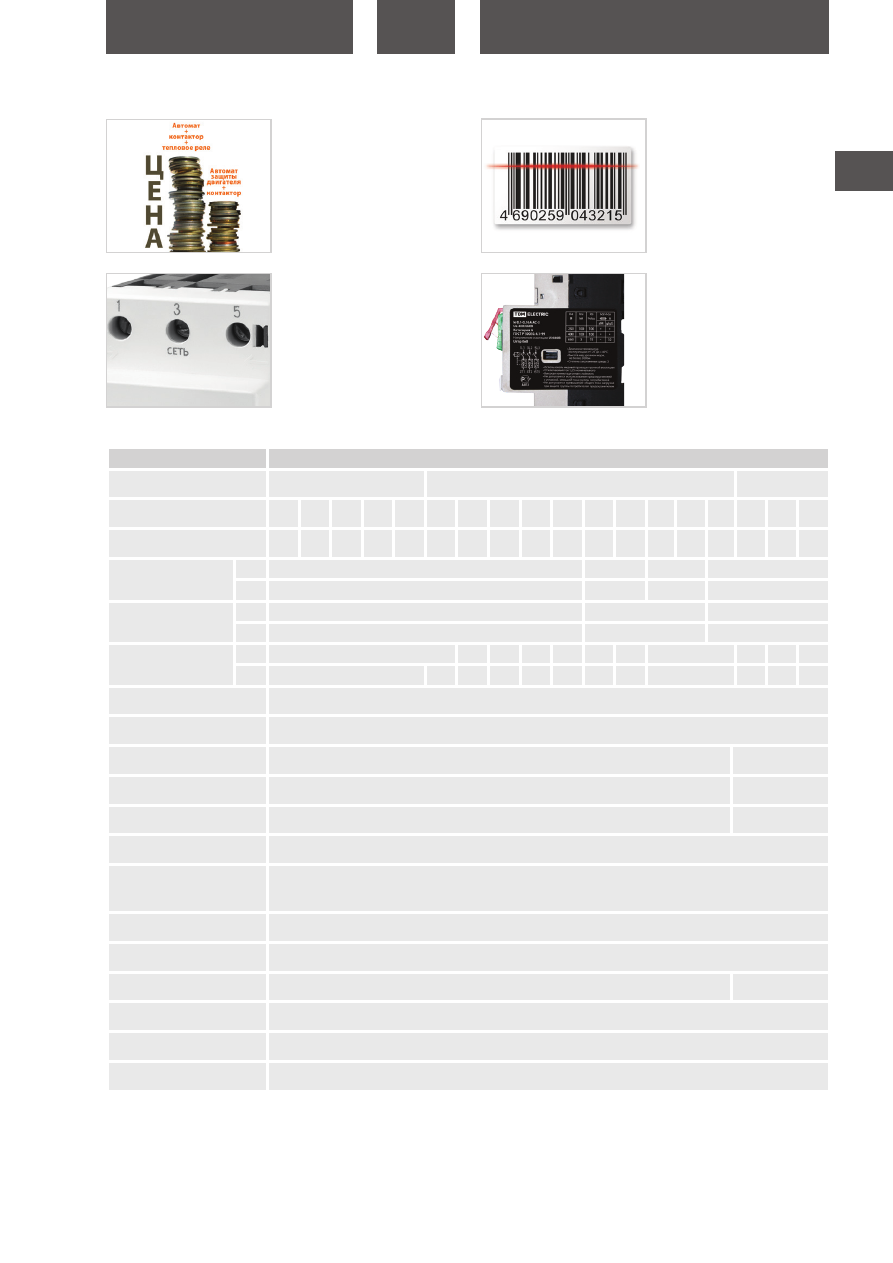

Преимущества

•  Самый широкий номинальный ряд в своем ценовом сегменте.

Защелка на DIN-рейку

 с фикса-

цией упрощает монтаж и демон-

таж аппарата.

Совместимость размеров

по-

зволяет установить контактор

в стандартный щиток с  любыми

аппаратами модульной серии.

Широкий ассортимент

 с номи-

нальным током до 100 А.

Конструкция

Мостиковые контакты

 обе-

спечивают высокие электроизо-

ляционные свойства и  хорошее

гашение дуги при коммутации.

Контакты выполнены

 из сере-

бросодержащего материала. Это

повышает их износостойкость,

увеличивает срок службы, умень-

шает переходное сопротивление

и тепловые потери.

МОДУЛЬНЫЕ КОНТАКТОРЫ СЕРИЙ

КМ63, КМ63 С

РУЧНЫМ УПРАВЛЕНИЕМ, КМ100

ТУ2009.

 АЯКИ.644336.028ТУ

Назначение

•  Коммутация слабоиндуктивных нагрузок с номинальным

током до 100  А. Используются для автоматизации и управ-

ления различных технологических процессов, в том числе в

системах освещения, кондиционирования, вентиляции и т. д.

Применение

•  Автоматика инженерного оборудования: зданий, насосов,

систем вентиляции, отопления, освещения и т. д.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ

и не подвержена истиранию в пределах срока эксплуатации.

Маркировка

Номинальный ток



– значение тока

в  амперах  (А), который аппарат способен

пропускать бесконечно долго без отключения

цепи.

Номинальное напряжение

  – напряжение

переменного тока (знак ~), при котором

аппарат работает в нормальных условиях.

Сертификат ТР ТС

гарантия

7

лет

IP20

АС-7а

tdme.ru

136

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный ток, А

2-полюсные 20–25 А

Контактор модульный КМ63/2-20 2НО TDM

SQ0213-0001

20

Контактор модульный КМ63/2-25 2НО TDM

SQ0213-0002

25

Контактор модульный КМ63/2-20 1НО;1НЗ TDM

SQ0213-0006

20

Контактор модульный КМ63/2-25 1НО;1НЗ TDM

SQ0213-0007

25

2-полюсные 32–63 А

Контактор модульный КМ63/2-32 2НО TDM

SQ0213-0003

32

Контактор модульный КМ63/2-40 2НО TDM

SQ0213-0004

40

Контактор модульный КМ63/2-63 2НО TDM

SQ0213-0005

63

Контактор модульный КМ63/2-32 1НО;1НЗ TDM

SQ0213-0008

32

Контактор модульный КМ63/2-40 1НО;1НЗ TDM

SQ0213-0009

40

Контактор модульный КМ63/2-63 1НО;1НЗ TDM

SQ0213-0010

63

2-полюсные 100 А

Контактор модульный КМ100/2-100 1НО;1НЗ TDM

SQ0213-0022

100

Контактор модульный КМ100/2-100 2НО TDM

SQ0213-0025

Контактор модульный КМ100/2-100 2НЗ TDM

SQ0213-0026

4-полюсные 20–25 А

Контактор модульный КМ63/4-20 4НО TDM

SQ0213-0011

20

Контактор модульный КМ63/4-25 4НО TDM

SQ0213-0012

25

Контактор модульный КМ63/4-20 3НО;1НЗ TDM

SQ0213-0016

20

Контактор модульный КМ63/4-25 3НО;1НЗ TDM

SQ0213-0017

25

4-полюсные 32–63 А

Контактор модульный КМ63/4-32 4НО TDM

SQ0213-0013

32

Контактор модульный КМ63/4-40 4НО TDM

SQ0213-0014

40

Контактор модульный КМ63/4-63 4НО TDM

SQ0213-0015

63

Контактор модульный КМ63/4-32 3НО;1НЗ TDM

SQ0213-0018

32

Контактор модульный КМ63/4-40 3НО;1НЗ TDM

SQ0213-0019

40

Контактор модульный КМ63/4-63 3НО;1НЗ TDM

SQ0213-0020

63

4-полюсные 100 А

Контактор модульный КМ100/4-100 2НО;2НЗ TDM

SQ0213-0023

100

Контактор модульный КМ100/4-100 4НЗ TDM

SQ0213-0024

Контактор модульный КМ100/4-100 3НО;1НЗ TDM

SQ0213-0027

Контактор модульный КМ100/4-100 4НО TDM

SQ0213-0028

Технические характеристики

Ассортимент КМ63, КМ100

Наименование параметра

Значение

Соответствие стандартам

ГОСТ 31637-2012 ТР ТС 004-2011

Исполнение контактных групп

1НО, 1НЗ, 2НО, 2НЗ, 3НО, 4НО, 4НЗ

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный рабочий ток, А

20, 25, 32, 40, 63, 100

Категория применения

AC-1, AC-7a, AC-7b

Номинальное напряжение изоляции, В

500

Электрическая износостойкость, циклов

30 000

Максимальное сечение подключаемых проводов, мм2

КМ63: 6 – для 20-25 А и катушки на всех номиналах, 25 – для 32-63 А

КМ100: 35 – для 100 А, обязательно оконцованный наконечник

Мощность катушки управления, Вт

2Р

5

4Р

10

Момент затяжки винтов H*m

1 – для 20-25 А, 1 – для катушки всех номиналов, 3 – для 32-63 А, 6 – для 100 А

Наличие драгметаллов (серебро), г/полюс

0,8–3

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Степень защиты по ГОСТ 14254-96

IP20

137

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Ассортимент КМ63 с ручным управлением

Упаковка КМ63, КМ100


Наименование

Артикул

Номинальный ток, А

2-полюсные

Контактор модульный с ручным управлением КМ63/2-25 2НО TDM

SQ0213-0100

25

Контактор модульный с ручным управлением КМ63/2-63 2НО TDM

SQ0213-0104

63

3-полюсные

Контактор модульный с ручным управлением КМ63/4-25 4НО TDM

SQ0213-0102

25

4-полюсные

Контактор модульный с ручным управлением КМ63/4-63 4НО TDM

SQ0213-0107

63

Артикулы

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

КМ63/2-20 2НО TDM

12

1,35

120

15

480

260

180

КМ63/2-25 2НО TDM
КМ63/2-20 1НО;1НЗ TDM
КМ63/2-25 1НО;1НЗ TDM
КМ63/2-32 2НО TDM

6

60

КМ63/2-40 2НО TDM
КМ63/2-63 2НО TDM
КМ63/2-32 1НО;1НЗ TDM
КМ63/2-40 1НО;1НЗ TDM
КМ63/2-63 1НО;1НЗ TDM
КМ63/4-20 2НО TDM
КМ63/4-25 2НО TDM
КМ63/4-20 3НО;1НЗ TDM
КМ63/4-25 3НО;1НЗ TDM
КМ63/4-32 2НО TDM

4

40

КМ63/4-40 2НО TDM
КМ63/4-63 2НО TDM
КМ63/4-32 3НО;1НЗ TDM
КМ63/4-40 3НО;1НЗ TDM
КМ63/4-63 3НО;1НЗ TDM
КМ100/2-100 1НО;1НЗ TDM

–

–

11

КМ100/2-100 2НО TDM
КМ100/2-100 2НЗ TDM
КМ100/4-100 2НО;2НЗ TDM

20

КМ100/4-100 4НЗ TDM
КМ100/4-100 3НО;1НЗ TDM
КМ100/4-100 4НО TDM

tdme.ru

138

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Выбор контакторов в зависимости от предполагаемой нагрузки

Тип нагрузки

Мощность

нагрузки,

Вт

Тип контактора

Тип нагрузки

Мощность

нагрузки,

Вт

Тип контактора

КМ63-

20

КМ63-

25

КМ63-

40

КМ63-

63

КМ100-

100

КМ63-

20

КМ63-

25

КМ63-

40

КМ63-

63

КМ100-

100

Количество ламп*

Количество ламп*

Лампы

накаливания

60

22

28

58

85

340

Лампы

натриевые

низкого

давления без

компенсации

35

7

9

22

30

36

100

13

17

35

51

204

55

200

7

8

17

25

100

90

4

6

13

19

24

300

4

5

11

16

64

135

3

4

10

13

16

500

3

3

7

10

40

150

1000

1

1

3

5

20

180

Лампы галогенные

без компенсации

35

22

24

45

65

260

200

70

12

14

24

35

140

Лампы

натриевые

низкого

давления с

компенсацией

35

3

3

12

16

12

150

6

8

13

18

72

55

2

2

8

14

8

250

4

5

8

12

48

90

1

1

5

9

4

400

3

4

6

10

40

135

3

6

1000

1

1

2

4

16

150

2000

–

–

1

2

8

180

2

5

Лампы галогенные

с компенсацией

35

8

8

38

50

200

200

–

–

2

4

16

70

4

4

20

28

112

Лампы

натриевые

высокого

давления без

компенсации

150

5

5

11

22

20

150

2

2

12

17

68

250

4

7

13

16

250

1

1

7

10

40

330

3

4

6

10

12

400

5

7

28

400

2

2

5

8

8

1000

–

–

2

3

12

1000

1

1

2

4

4

2000

–

–

1

1

4

Лампы

натриевые

высокого

давления с

компенсацией

150

2

2

7

14

8

Светильники

люминесцентные с

последовательной

компенсацией

11

60

75

210

310

1240

250

1

1

4

8

4

18

25

30

90

14

560

330

24

400

2

5

36

20

25

70

1000

–

–

1

2

58

14

17

45

70

280

Лампы ртутные

высокого

давления без

компенсации

50

16

18

38

55

72

65

13

16

40

65

260

80

12

14

28

40

56

85

11

14

35

60

240

125

8

9

20

28

36

Светильники

люминесцентные

с параллельной

компенсацией

11

30

30

100

140

560

250

4

5

11

15

20

18

20

20

70

90

360

400

3

4

7

10

16

24

15

15

55

75

300

700

1

2

4

6

8

36

10

10

38

51

204

1000

1

3

4

4

58

6

6

25

30

120

Лампы ртутные

высокого

давления с

компенсацией

50

7

7

32

46

28

65

5

5

24

28

112

80

5

5

25

35

20

85

4

4

18

23

92

125

3

3

16

22

12

Лампы

люминесцентные с

последовательным

электронным ПРА

18

40

40

100

150

600

250

2

2

8

12

8

36

20

20

50

75

300

400

1

1

5

7

4

58

15

15

30

55

220

700

3

4

2х18

2х20

2х20

2х50

2х60

2х240

1000

–

–

2

3

2х36

2х10

2х10

2х25

2х30

2х120

Трансформатор

для галогенных

ламп

20

40

52

110

174

208

2х58

2х7

2х7

2х15

2х20

2х80

50

20

24

50

80

96

Лампы

люминесцентные

двойные

11

2х100 2х110 2х220 2х250

2х440

75

13

16

35

54

64

18

2х50

2х55

2х130 2х200

2х220

100

10

12

27

43

48

24

2х40

2х44

2х110 2х160

2х176

150

7

9

19

29

36

36

2х30

2х33

2х70

2х100

2х132

200

5

5

14

23

20

58

2х20

2х22

2х45

2х70

2х88

300

3

4

9

14

16

65

2х15

2х16

2х40

2х60

2х64

* Количество ламп рассчитано исходя из нагрузки на одну фазу контактора

85

2х10

2Х11

2х30

2х40

2х44

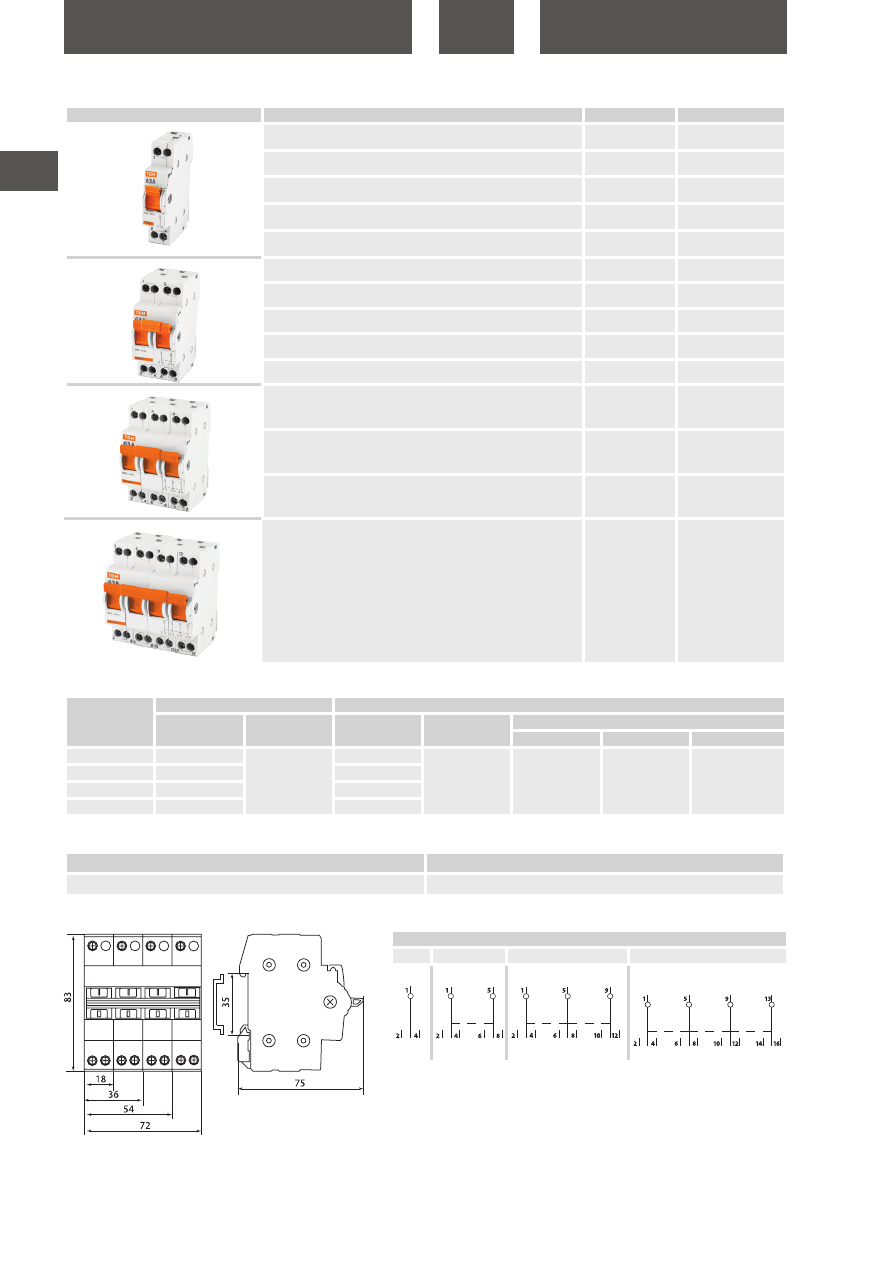

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0213-0101

60

9

43

23

18

SQ0213-0100
SQ0213-0105
SQ0213-0104
SQ0213-0106

40

10,2

SQ0213-0103

30

9,6

SQ0213-0102
SQ0213-0108
SQ0213-0109
SQ0213-0107

Упаковка КМ63 с ручным управлением

139

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Габаритные размеры

(мм)

36

50

68

85 35

45

50

68

85 35

45

36

54

50

68

85 35

45

50

68

85 35

45

КМ63 2р 20-25 А

КМ63 4р 20-25 А

КМ63 2р с ручным управлением

КМ63, 4р с ручным управлением

КМ100 2р 100 А

КМ63 2р 32-63 А

КМ63 4р 32-63 А

КМ100 4р 100 А

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

Schneider

Electric

Legrand

Hager

EATON

Siemens

ETI

OEZ

General Electric

КМ63, КМ100

ESB

CT

041 040

ES

Z-SCH

5TT57, 5TT58

R

RSI

Contax CTX

Количество полюсов

2Р

4Р

2НО

1НО, 1НЗ

4НО

3НО, 1НЗ

Типовые схемы подключения

36

18

49

23,5

68

73

81

35

45

36

49

23,5

68

73

85

35

45

54

tdme.ru

140

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Маркировка

Диапазон уставок теплового расцепителя

Уставка  – это величина тока в амперах. Как

правило, ее выставляют равной номинальному

току двигателя или близкой к нему. Тепловой

расцепитель не разрывает цепь пока сила

тока в ней не достигнет 1,13 х ток уставки, что

воспринимается аппаратом как перегрузка.

Номинальный ток

  – значение тока в

амперах  (А), который аппарат способен

пропускать бесконечно долго без отключения

цепи.

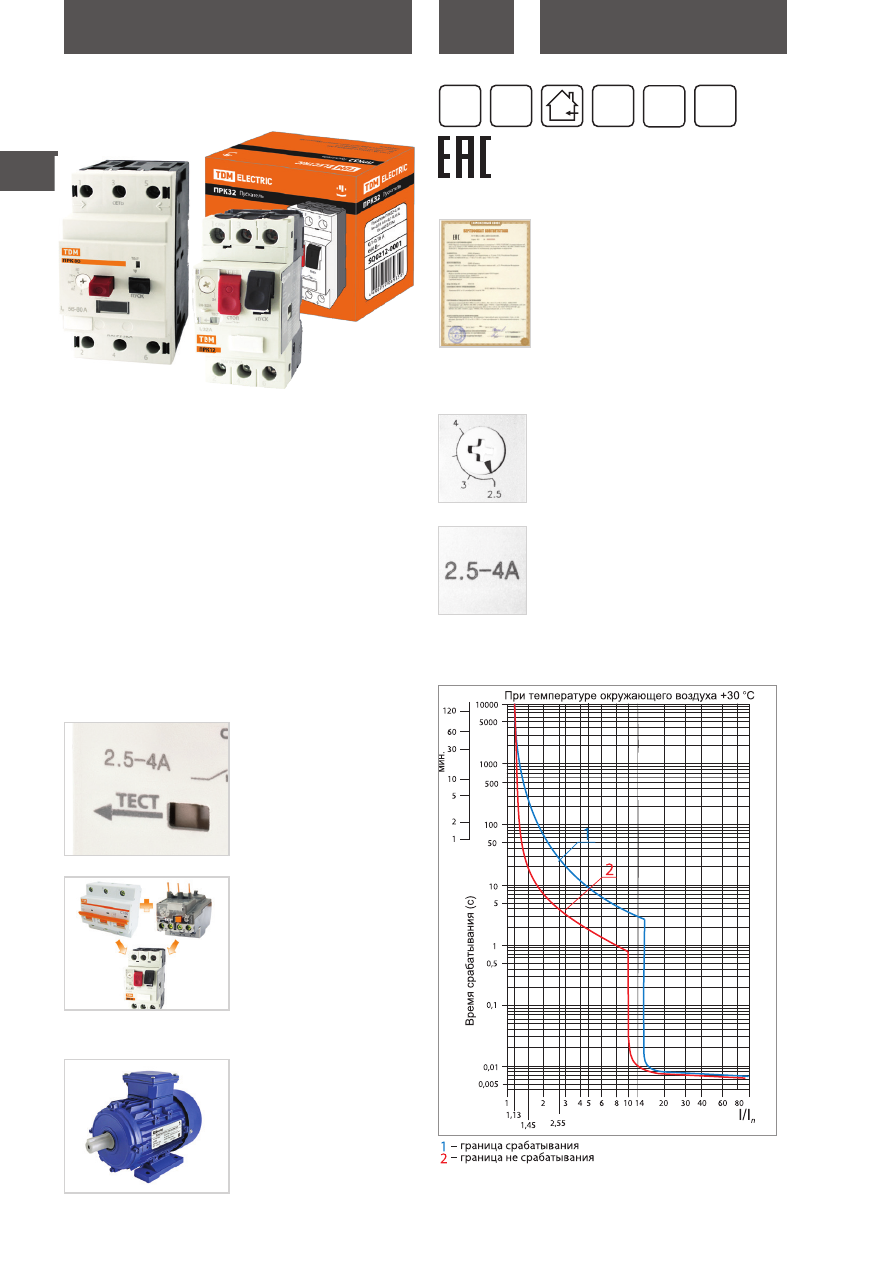

ПУСКАТЕЛИ РУЧНЫЕ КНОПОЧНЫЕ СЕРИИ

ПРК

ТУ2010.

 АЯКИ.641238.073ТУ

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях, перегрузке или

обрыве фазы.

•  Оперативное включение и выключение нагрузки.

Применение

•  Системы управления насосами.

•  Системы с дренажными насосами.

•  Станции водоподъема.

•  Системы с водозаборными емкостями.

•  Системы с канализационными насосами.

•  Вентиляционное оборудование.

•  Станки и оборудование с электродвигателями.

•  Строительная техника.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Конструкция

Легкая проверка работоспо-

собности

 пускателя одним нажа-

тием на рычажок расцепления.

Три вида защиты:

 от токов

короткого замыкания, токов

перегрузки и выпадения фазы.

Пускатели обеспечивают полную

защиту нагрузки и не требует

дополнительного использования

теплового реле перегрузки.

Пускатели ПРК конструктивно

представляют собой автоматиче-

ские выключатели с характери-

стикой  D и тепловое реле пере-

грузки в одном корпусе.

Эффективная защита

 электро-

двигателей.

Время-токовые характеристики отключения

Сертификат ТР ТС

гарантия

7

лет

IP20

400 В

50 Гц

АС 3

–25

0

C

+60

0

C

141

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Преимущества

•  Самый широкий номинальный ряд в своем ценовом сегменте.

Цена

 гораздо ниже, чем при

покупке автоматического выклю-

чателя и теплового реле пере-

грузки, в силу использования

регулируемого теплового расце-

пителя в автоматических выклю-

чателях защиты двигателя.

Клеммные зажимы

 пускателя

промаркированы, что позволяет

избежать ошибок при монтаже.

Штрихкод и артикул

на каждом

виде упаковки делают продукт

максимально приспособленным

к требованиям автоматизиро-

ванного складского хранения и

розничной торговли.

Подробная информация

 на

каждом автомате.

Технические характеристики

Наименование параметра

Значение

Типоисполнение изделия

ПРК-32

ПРК-32 / ПРК-80

ПРК-80

Пределы регулировки теплового

расцепителя, А

0,1-

0,16

0,16-

0,25

0,25-

0,4

0,4-

0,63

0,63-

1,0

1,0-

1,6

1,6-

2,5

2,5-

4,0

4,0-

6,3

6,0-

10,0

9-

14

13-

18

17-

23

20-

25

24-

32

25-

40

40-

63

56-

80

Исполнение пускателя по

номинальному току, А

0,16

0,25

0,4

0,63

1,0

1,6

2,5

4,0

6,3

10

14

18

23

25

32

40

63

80

Рабочая наибольшая

отключающая

способность, кА

230 В

100

100

50

15

400 В

100

7,5

6

7,5

Номинальная предельная

отключающая

способность, кА

230 В

100

100

15

400 В

100

15

10

Мощность

двигателя нагрузки, кВт

230 В

–

0,37

0,75

1,1

2,2

3

4

5,5

–

15

22

400 В

–

0,37

0,75

1,5

2,2

4,0

5,5

7,5

11

18,5

30

40

Номинальное рабочее

напряжение, В

230/400

Импульсное напряжение, В

6000

Электрическая износостойкость,

циклов В/О, не менее

6000

4000

Механическая износостойкость,

циклов В/О, не менее

20 000

10 000

Максимальное сечение, мм

2

6

35/50

Максимальная частота

коммутаций, цикл/ч

25

Кратность срабатывания

электромагнитного

расцепителя, А

13le

Диапазон рабочих

температур, °С

от -25 до +60

Виброустойчивость, Гц

5–150

Масса изделий, кг

0,3

0,9

Степень загрязнения

3

Степень защиты по

ГОСТ 14254-96

IP20

Наличие драгоценных металлов

(серебро), г/полюс

ПРК32 –1,5; ПРК80 – 2

tdme.ru

142

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Ассортимент


Наименование

Артикул

Номинальный ток, А



Пускатель ПРК32-0,16 In=0,16A Ir=0,1-0,16A Ue 660В TDM

SQ0212-0001

0,16

Пускатель ПРК32-0,25 In=0,25A Ir=0,16-0,25A Ue 660В TDM

SQ0212-0002

0,25

Пускатель ПРК32-0,4 In=0,4A Ir=0,25-0,4A Ue 660В TDM

SQ0212-0003

0,4

Пускатель ПРК32-0,63 In=0,63A Ir=0,4-0,63A Ue 660В TDM

SQ0212-0004

0,63

Пускатель ПРК32-1 In=1A Ir=0,63-1A Ue 660В TDM

SQ0212-0005

1

Пускатель ПРК32-1,6 In=1,6A Ir=1-1,6A Ue 660В TDM

SQ0212-0006

1,6

Пускатель ПРК32-2,5 In=2,5A Ir=1,6-2,5A Ue 660В TDM

SQ0212-0007

2,5

Пускатель ПРК32-4 In=4A Ir=2,5-4A Ue 660В TDM

SQ0212-0008

4

Пускатель ПРК32-6,3 In=6,3A Ir=4-6,3A Ue 660В TDM

SQ0212-0009

6,3

Пускатель ПРК32-10 In=10A Ir=6-10A Ue 660В TDM

SQ0212-0010

10

Пускатель ПРК32-14 In=14A Ir=9-14A Ue 660В TDM

SQ0212-0011

14

Пускатель ПРК32-18 In=18A Ir=13-18A Ue 660В TDM

SQ0212-0012

18

Пускатель ПРК32-23 In=23A Ir=17-23A Ue 660В TDM

SQ0212-0013

23

Пускатель ПРК32-25 In=25A Ir=20-25A Ue 660В TDM

SQ0212-0014

25

Пускатель ПРК32-32 In=32A Ir=24-32A Ue 660В TDM

SQ0212-0015

32



Пускатель ПРК80-1,6 In=1,6A Ir=1-1,6A Ue 660В TDM

SQ0212-0016

1,6

Пускатель ПРК80-2,5 In=2,5A Ir=1,6-2,5A Ue 660В TDM

SQ0212-0017

2,5

Пускатель ПРК80-4 In=4A Ir=2,5-4A Ue 660В TDM

SQ0212-0018

4

Пускатель ПРК80-6 In=6A Ir=4-6A Ue 660В TDM

SQ0212-0019

6

Пускатель ПРК80-10 In=10A Ir=6-10A Ue 660В TDM

SQ0212-0020

10

Пускатель ПРК80-16 In=16A Ir=10-16A Ue 660В TDM

SQ0212-0021

16

Пускатель ПРК80-25 In=25A Ir=16-25A Ue 660В TDM

SQ0212-0022

25

Пускатель ПРК80-40 In=40A Ir=25-40A Ue 660В TDM

SQ0212-0023

40

Пускатель ПРК80-63 In=63A Ir=40-63A Ue 660В TDM

SQ0212-0024

63

Пускатель ПРК80-80 In=80A Ir=56-80A Ue 660В TDM

SQ0212-0025

80

Упаковка

Наименование

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ПРК-32

50

15

485

265

185

ПРК-80

30

22,6

420

360

277

143

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Рабочее

напряжение, В

Ток (А) через контакты в

режиме

Пределы

срабатывания,

В

Пределы

удержания,

В

Число

контактов

(группы)

АС-15

АС-14

DC-13



Расцепитель минимального

напряжения РМ32 Ue 110В

TDM

SQ0212-0035

110

–

–

–

35–70%

от

номинального

напряжения

70–100%

от номи-

нального

напряже-

ния

–

Расцепитель минимального

напряжения РМ32 Ue 230В

TDM

SQ0212-0036

230

Расцепитель минимального

напряжения РМ32 Ue 400В

TDM

SQ0212-0037

400

Расцепитель независимый

РН32 Ue 110В TDM

SQ0212-0038

110

–

–

–

70%÷110%

от

номинального

напряжения

–

–

Расцепитель независимый

РН32 Ue 230В TDM

SQ0212-0039

230

Расцепитель независимый

РН32 Ue 400В TDM

SQ0212-0040

400

Дополнительный контакт

поперечный ДКП32-11 TDM SQ0212-0032

24; 48; 230 - AC

24; 48; 60 - DC

2;

1,25;

1

–

1;

0,3;

0,15

–

–

1НО+1НЗ

Дополнительный контакт

поперечный ДКП32-20 TDM SQ0212-0033

2НО

Дополнительный контакт

ДК32-11 TDM

SQ0212-0030

48; 230; 400 - AC

24; 48; 60; 230 -

DC

6;

3,3;

2,2

–

6;

5;

3;

0,5

–

–

1НО+1НЗ

Дополнительный контакт

ДК32-20 TDM

SQ0212-0031

2НО

Аварийный контакт

АК32-01 TDM

SQ0212-0026

24; 48; 230

–

1,5;

1;

0,3

1;

0,3;

–

–

1НЗ

Аварийный контакт

АК32-01 TDM

SQ0212-0027

2НЗ

Аварийный контакт

АК32-11 TDM

SQ0212-0028

1НО+1НЗ

Аварийный контакт

АК32-20 TDM

SQ0212-0029

2НО

Дополнительный контакт

ДК80-11для ПРК80 TDM

SQ0212-0041

1НО+1НЗ

Дополнительный контакт

ДК80-20 для ПРК80 TDM

SQ0212-0042

2НО

Защитная оболочка с

кнопкой IP55 TDM

(для ПРК32)

SQ0212-0034

–

–

–

–

–

–

–

Аксессуары для ПРК32

tdme.ru

144

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

TDM ELECTRIC

ABB

Schneider

Electric

Legrand

Hager

EATON

ETI

OEZ

General Electric

ПРК

MS

ВАМУ

028

MM

Z-MS

MS25/32

SM

GPS

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

ПРК-32

SQ0212-0034

SQ0212-0043

ПРК-80

ДКП32-20, АК32-20

ДК32-20

ДКП32-11, АК32-01

ДК32-11

АК32-11

РМ32

РН32

Типовые схемы подключения

147

91

84

84

91

147


Наименование

Артикул

Рабочее

напряжение, В

Ток (А) через контакты в

режиме

Пределы

срабатывания,

В

Пределы

удержания,

В

Число

контактов

(группы)

АС-15

АС-14

DC-13

Защитная оболочка IP55

TDM

SQ0212-0043

–

–

–

–

–

–

–

145

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

TDM ELECTRIC

АВВ

Schneider Electric

EATON

Legrand

ETI

Hager

Siemens

General Electric

МП-63

E 210

Acti 9 iSSW

Z-S/W

043

SS

SF

5TE8

AST SZ

Сравнительная таблица аналогов по сериям

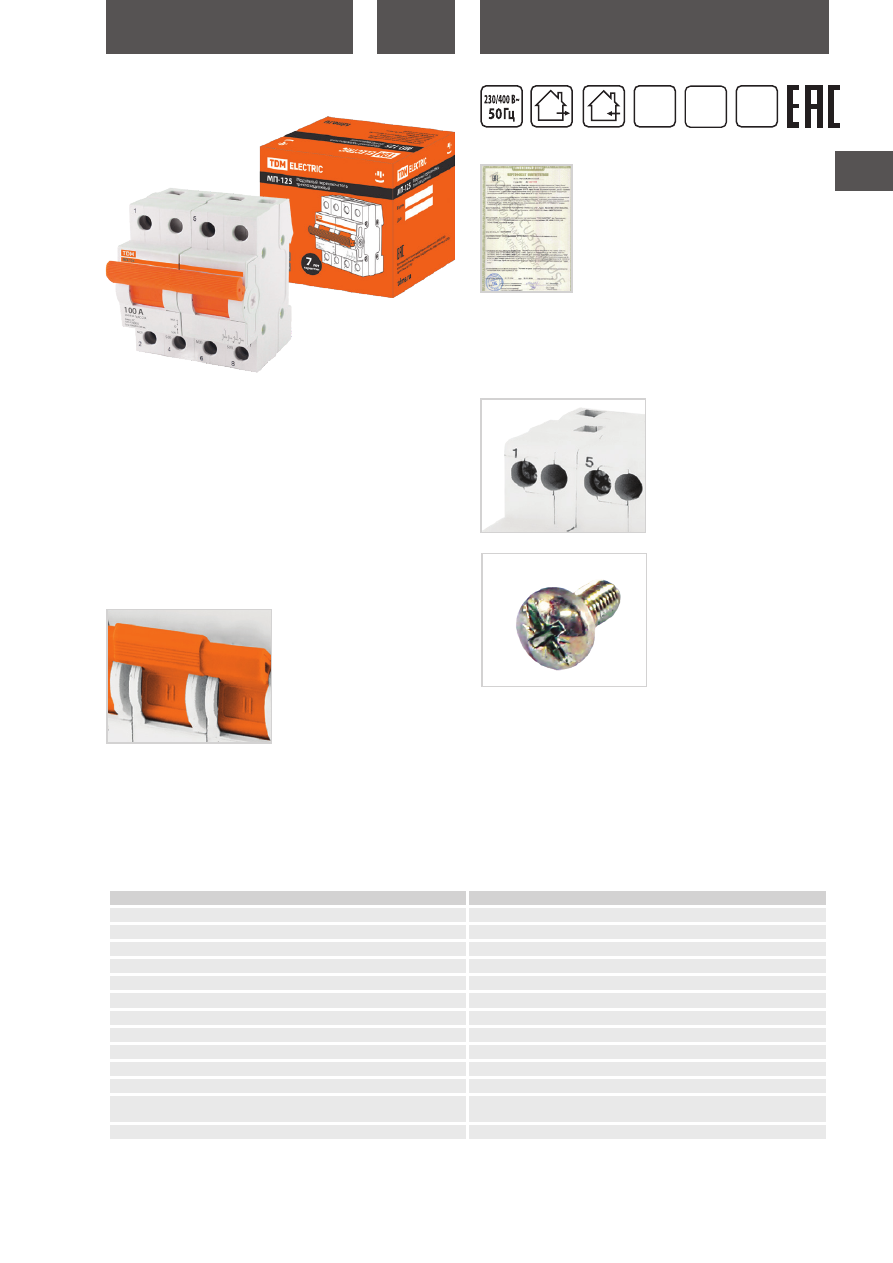

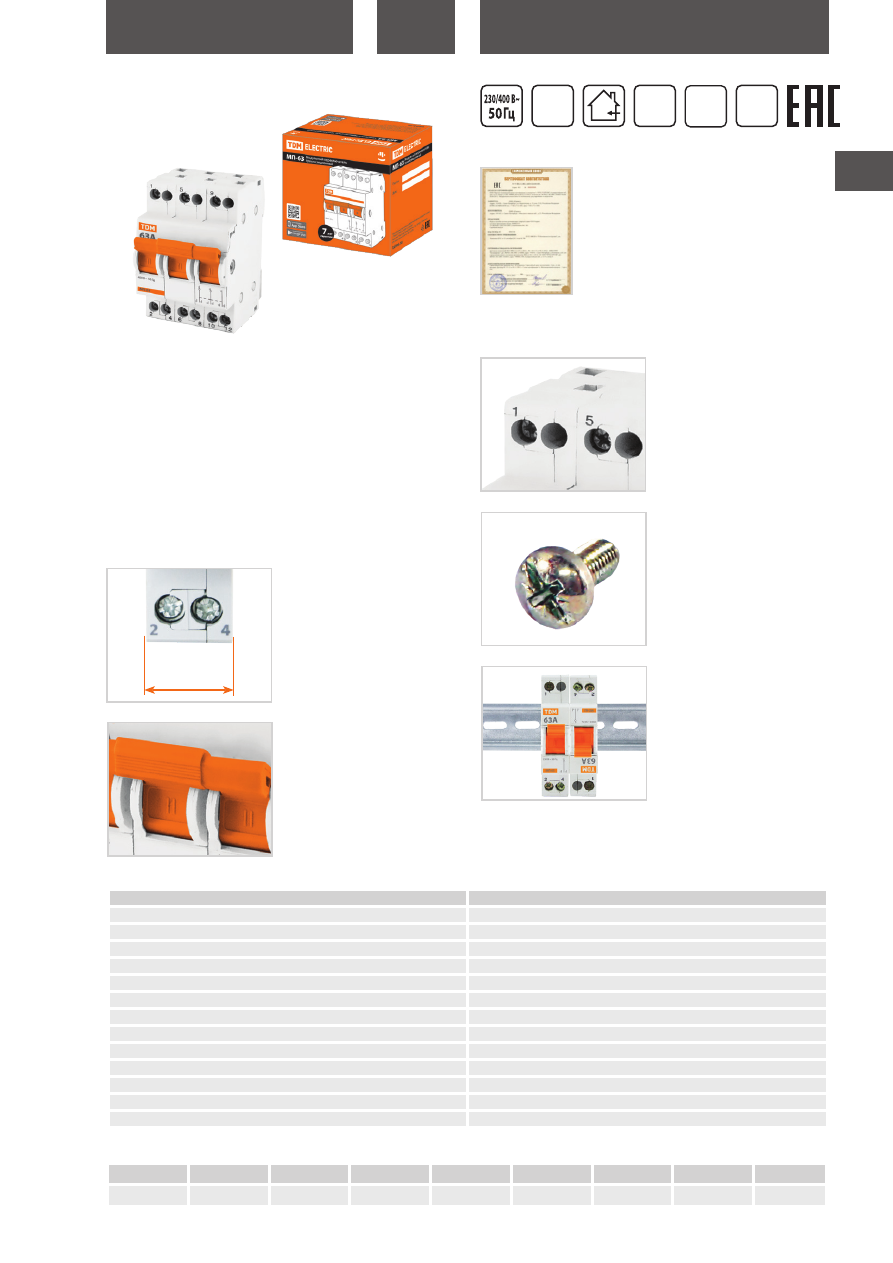

МОДУЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ 3-ПОЗИЦИОННЫЕ

СЕРИИ

МП-63

Назначение

•  Переключение электрических цепей.

•  Проведение тока в нормальном режиме.

•  Оперативное включение и выключение электрических цепей.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Конструкция

Компактные размеры

 шириной

в один модуль 18 мм.

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Преимущества

Клеммные зажимы

 промарки-

рованы, что позволяет избежать

ошибок при монтаже.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертку. Это обеспечивает

необходимое усилие при затяж-

ке.

Подвод питающей линии и

нагрузки может произво-

диться как через верхние, так

и через нижние клеммы

 без

нарушения работоспособности

переключателя.

•  Групповая упаковка из твердого лакированного картона пре-

дотвращает повреждение товара при транспортировке выде-

ляет продукцию в торговой точке.

Наименование параметра

Значение

Количество полюсов

1, 2, 3, 4

Номинальное рабочее напряжение, В

230/400

Номинальная частота тока, Гц

50/60

Номинальный ток, А

 16, 25, 32, 40, 63

Категория применения

АС22 В

Механическая износостойкость, циклов В/О, не менее

30 000

Электическая износостойкость, циклов В/О, не менее

10 000

Степень защиты по ГОСТ 14254-96

IP20

Максимальное сечение подключаемых проводников, мм

2

16

Наличие драгоценных металлов (серебро), г/полюс

от 0,1 до 0,4

Диапазон рабочих температур, °С

от -20 до +40

Масса одного полюса, кг

0,073

Момент затяжки, Н*м

2

Технические характеристики

18  мм

Сертификат ТР ТС

гарантия

7

лет

IP20

АС-22 В

–20

0

C

+40

0

C

tdme.ru

146

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2


Наименование

Артикул

Номинальный ток, А

Модульный переключатель трехпозиционный МП-63 1P 16А TDM

SQ0224-0003

16

Модульный переключатель трехпозиционный МП-63 1P 25А TDM

SQ0224-0005

25

Модульный переключатель трехпозиционный МП-63 1P 32А TDM

SQ0224-0006

32

Модульный переключатель трехпозиционный МП-63 1P 40А TDM

SQ0224-0007

40

Модульный переключатель трехпозиционный МП-63 1P 63А TDM

SQ0224-0009

63

Модульный переключатель трехпозиционный МП-63 2P 16А TDM

SQ0224-0012

16

Модульный переключатель трехпозиционный МП-63 2P 25А TDM

SQ0224-0014

25

Модульный переключатель трехпозиционный МП-63 2P 32А TDM

SQ0224-0015

32

Модульный переключатель трехпозиционный МП-63 2P 40А TDM

SQ0224-0016

40

Модульный переключатель трехпозиционный МП-63 2P 63А TDM

SQ0224-0018

63

Модульный переключатель трехпозиционный МП-63 3P 25А TDM

SQ0224-0023

25

Модульный переключатель трехпозиционный МП-63 3P 40А TDM

SQ0224-0025

40

Модульный переключатель трехпозиционный МП-63 3P 63А TDM

SQ0224-0027

63

Модульный переключатель трехпозиционный МП-63 4P 63А TDM

SQ0224-0036

63

Ассортимент

Упаковка

Количество

полюсов

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1

12

0,945

240

19

490

335

235

2

6

120

3

4

80

4

3

60

Габаритные размеры

 (мм)

Количество полюсов

1Р

2Р

3Р

4Р

Типовые схемы подключения

Среднее положение рукоятки переключателя фиксирует нулевое

положение контактов.

TDM ELECTRIC

Hager

МП-63

SF

Сравнительная таблица аналогов по сериям

147

tdme.ru

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

МОДУЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ 3-ПОЗИЦИОННЫЕ

СЕРИИ

МП-125

Назначение

•  Переключение электрических цепей.

•  Проведение тока в нормальном режиме.

•  Оперативное включение и выключение электрических цепей.

Применение

•  Вводно-распределительные устройства жилых и обществен-

ных зданий.

Материалы

•  Корпус и детали выполнены из пластика, не поддерживающего

горение.

•  Маркировка выполнена в соответствии с требованиями ГОСТ и

не подвержена истиранию в пределах срока эксплуатации.

Конструкция

Эргономичная рукоятка

 управ-

ления, исключающая соскальзы-

вание пальцев.

Комплектация

•  Переключатели поставляются в групповых упаковках.

•  Руководство по монтажу и эксплуатации. Паспорт – 1 шт. на

индивидуальную упаковку.

гарантия

7

лет

АС-22 В

–20

0

C

+40

0

C

Сертификат ТР ТС

Преимущества

Клеммные зажимы

 промарки-

рованы, что позволяет избежать

ошибок при монтаже.

Универсальная головка уси-

ленного винта

 клеммного

зажима позволяет использовать

как крестовую, так и шлицевую

отвертку. Это обеспечивает

необходимое усилие при затяж-

ке.

•  Подвод питающей линии и нагрузки может производиться как

через верхние, так и через нижние клеммы без нарушения

работоспособности переключателя.

•  Упаковка выполнена из твердого картона предотвращает

повреждение товара при транспортировке и выделяет продук-

цию в торговой точке.

Наименование параметра

Значение

Количество полюсов

1 ,2 ,3, 4

Номинальное напряжение, В

230/400

Частота, Гц

50

Номинальный ток, А

63, 100, 125

Механическая износостойкость, циклов В/О, не менее

30 000

Электрическая износостойкость, циклов В/О, не менее

10 000

Категория применения

АС22В

Степень защиты ГОСТ 14254-96

IP 20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4

Габаритный размер клеммы прямоугольного сечения, мм

9,0 × 9,0

Диапазон рабочих температур, °С

от -20 до +40

Максимальное сечение присоединяемых проводников круглого сечения,

мм²

50

Момент затяжки винтов, Н*м

3,5

Технические характеристики

tdme.ru

148

МОДУЛЬНОЕ ОБОРУДОВАНИЕ

2

Ассортимент


Наименование

Артикул

Номинальный ток, А

1-полюсные

Модульный переключатель трехпозиционный МП-125 1P

125А TDM

SQ0224-0042

125

2-полюсные

Модульный переключатель трехпозиционный МП-125 2P

125А TDM

SQ0224-0045

125

3-полюсные

Модульный переключатель трехпозиционный МП-125 3P

63А TDM

SQ0224-0046

63

Модульный переключатель трехпозиционный МП-125 3P

125А TDM

SQ0224-0048

125

4-полюсные

Модульный переключатель трехпозиционный МП-125 4P

63А TDM

SQ0224-0049

63

Модульный переключатель трехпозиционный МП-125 4P

125А TDM

SQ0224-0051

125

Упаковка

Количество полюсов

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

1

72

11

35

31,5

16

2

36

36

31

18

3

24

35,5

23

24

4

18

30

16,5

Габаритные размеры

 (мм)

TDM ELECTRIC

Hager

ABB

МП-125

SF

OT реверс

Сравнительная таблица аналогов по сериям
